G31M3 系列

MS-7528 (v1.X) 主機板

G52-75281X2

i

版權聲明

本文件中的資料係微星科技的智慧財產。我們雖已盡最大的努力製作此文件，
但無法對內容的正確性，提供百分之百保證。由於我們的產品一直在更新中，
因此我們保留不告知變動的權利。

商標

本手冊所使用的所有商標，都是其各自物主的財產。

NVIDIA、NVIDIA Logo 、DualNet、nForce 是 NVIDIA 公司的註冊商標。
AMD、AthlonTM、Athlon XP、ThoroughbredTM 及DuronTM 是 AMD 公司的註

冊商標。

Intel® 及 Pentium® 是 Intel 公司的註冊商標。
PS/2® 及 OS/2® 是 IBM 公司的註冊商標。
Windows® 95/98/2000/NT/XP/Vista 是微軟公司的註冊商標。
Netware® 是 Novell 的註冊商標。
Award® 是 Phoenix 公司的註冊商標。
AMI® 是 AMI 公司的註冊商標。

更新紀錄

版本 版本紀錄 ㈰期

V1.0 首次發行 2008年3月

技術支援

若系統發生問題，無法由使用手冊中取得解決方法，請與購買處或當地經銷
商聯絡，或嘗試以下任一方式取得進一步資訊。

† 請至 MSI 首頁及 FAQ 網頁，取得技術指導、BIOS 更新、驅動程式更

新或其他相關的問題:

http://taiwan.msi.com.tw/index.php?func=service

† 請與我們的技術人員聯絡: http://support.msi.com.tw/?language=tw

ii

安全守則

1. 請仔細閱讀安全守則。

2. 請保存本使用手冊供日後參考。

3. 請勿讓設備受潮。

4. 請將本設備放置在穩固的平面上安裝。

5. 外殼上的開口為通風之用，以保護設備不致過熱，請勿堵住開口。

6. 請確認電源的電壓，在將設備接上電源之前，請將電壓調整為110/
220V。

7. 請將電源線放置於踩不到之處。電源線上勿放任何物品。

8. 在安裝任何外接卡或模組前，請先拔下電源線。

9. 請留意設備上所有的注意事項及警告。

10. 勿讓液體進入開口，以免造成損壞或短路。

11. 若出現下列任一情形，請將設備送予維修人員檢查:

●

電源線或插頭損壞

●

液體滲入設備中

●

設備受潮

●

設備運作不正常，或無法依照使用手冊運作

●

設備墜地並受損

●

設備有可見的裂痕

12. 勿將設備留置在無空調、儲存溫度超過600C(1400F)的環境中，否則設備

可能受損。

注意：若電池安裝錯誤，可能會有爆炸的危險。僅能以相同

或製造商推薦的同類款式電池替換。

iii

FCC-B 無線電頻率干擾聲明

本主機板經測試過並確認
符合FCC法規第15編B類數

位 裝置的限制。設計這些

限制的目的在於避免在住

宅區產生有害干擾所提供

合理的防護。由於本主機板會產生、使用及放射無線電頻率能量，若未導循

操作指示來安裝或使用本設備，可能對無線通訊造成有害干擾。然而在特殊

的安裝情形下，仍有可能產生干擾。請由開關本裝置電源，來判定是否對無

線電或電視收訊造成有害干擾。若有的話，建議您以下列方法來修正干擾情

形。

= 重新調整接收天線的方向或位置
= 拉大設備與接收器間的距離
= 將本裝置及接收器分別插到不同電路的插座上
= 請教經銷商或有經驗的無線電或電視技術人員

㊟意1

未獲標準管制單位明確核可之變更或修改，會讓使用者喪失操作本裝置的權

利。

㊟意2

須使用屏蔽線及 AC 電源線，以符合電磁輻射限制。

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU
RESEAU.

微星科技

MS-7528

本設備符合 FCC 法規第 15 編 B 類數位裝置限值，並符合以下規範:
(1) 本設備不得產生有害的電波干擾。

(2) 本設備須接收所有可能接收到的電波干擾，包含可能造成非預期操作的電波

干擾。

iv

WEEE 聲明

v

vi

vii

目錄

版權聲明 ...............................................................ii

商標.................................................................... ii

更新紀錄 ...............................................................ii

技術 支援 ...............................................................ii

安全守則 .............................................................. iii

FCC-B 無線電頻率干擾說明 ............................................ iv

WEEE 聲明 .............................................................v

第㆒章 簡介 .......................................................... 1-1

主機板規格....................................................... 1-2

主機板配置圖 ....................................................1-4

配件 ............................................................. 1-5

第㆓章 硬體安裝 ..................................................... 2-1

快速安裝指南 .................................................... 2-2

中央處理器....................................................... 2-3

記憶體 ........................................................... 2-7

電源供應器.......................................................2-9

背板 ............................................................ 2-10

連接器 ..........................................................2-12

跳線 ............................................................2-19

插槽 ............................................................2-20

第㆔章 BIOS 設定 ..................................................... 3-1

進入設定 ......................................................... 3-2

主選單 ...........................................................3-4

標準 CMOS 功能 ..................................................3-6

進階 BIOS 功能 ................................................... 3-9

整合型週邊......................................................3-12

電源管理設定 ................................................... 3-14

H/W Monitor.................................................... 3-16

Cell Menu .......................................................3-17

載入安全/最佳預設值............................................3-21

設定 BIOS 密碼 ..................................................3-22

viii

附錄 A : Dual Core Center............................................ A-1

開啟 Dual Core Center ............................................ A-2

主選單 .......................................................... A-3

DOT (動態超頻管理員) ........................................... A-5

時脈............................................................. A-6

電壓............................................................. A-7

風扇速度 ........................................................ A-8

溫度............................................................. A-9

使用者自訂 ..................................................... A-10

附錄 B : Intel ICH7R SATA RAID 簡介 ................................ B-1

ICH7R 簡介 .......................................................B-2

BIOS 設定.........................................................B-3

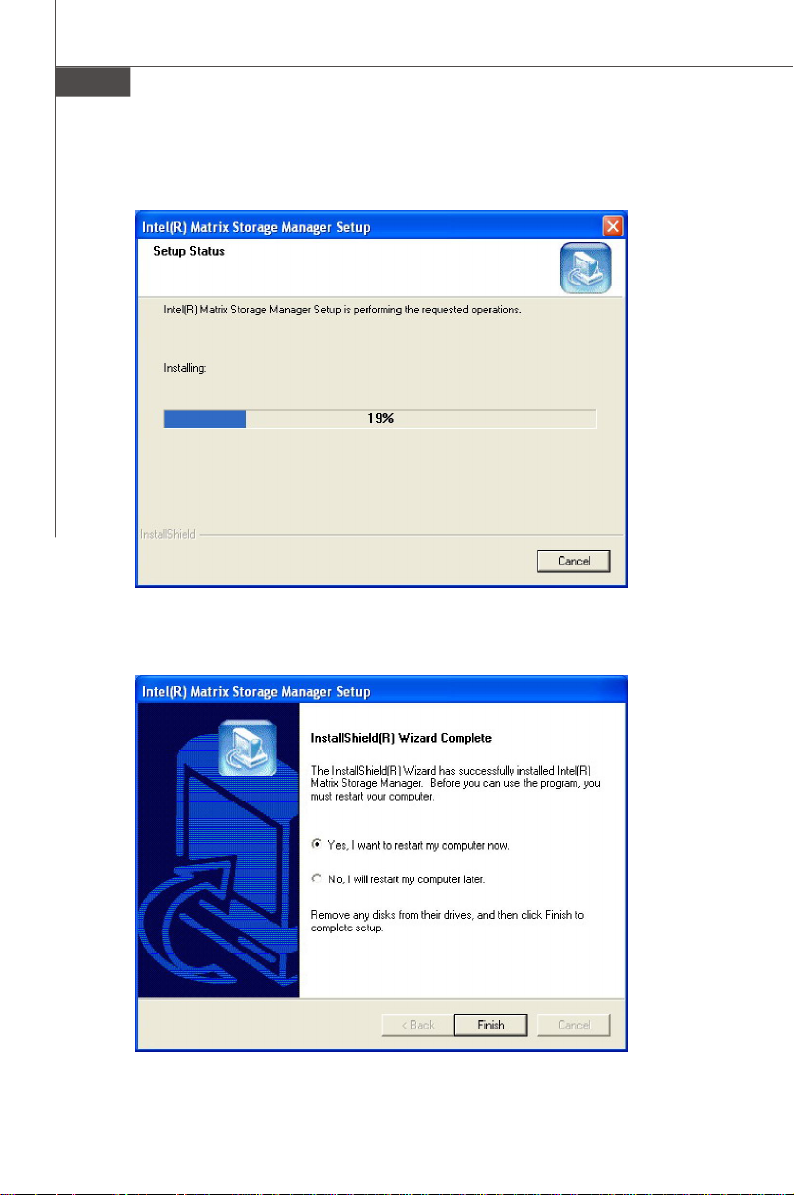

軟體安裝 ........................................................B-9

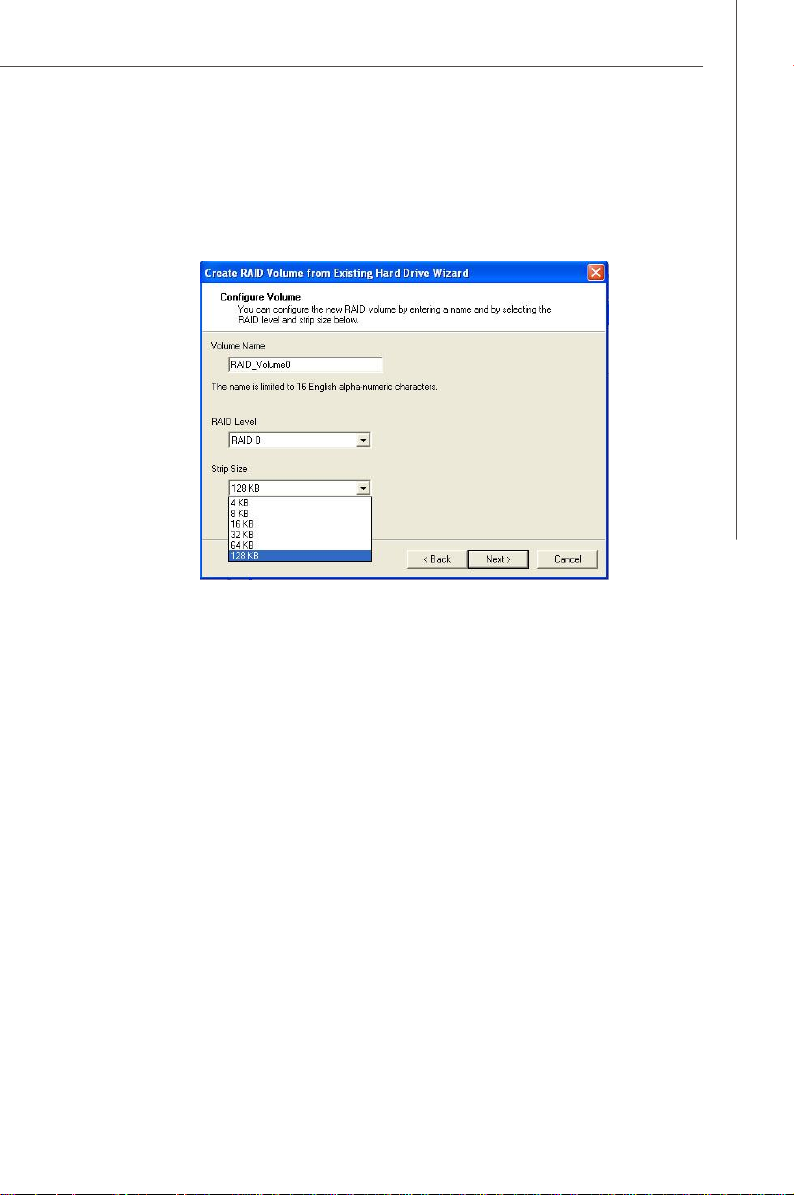

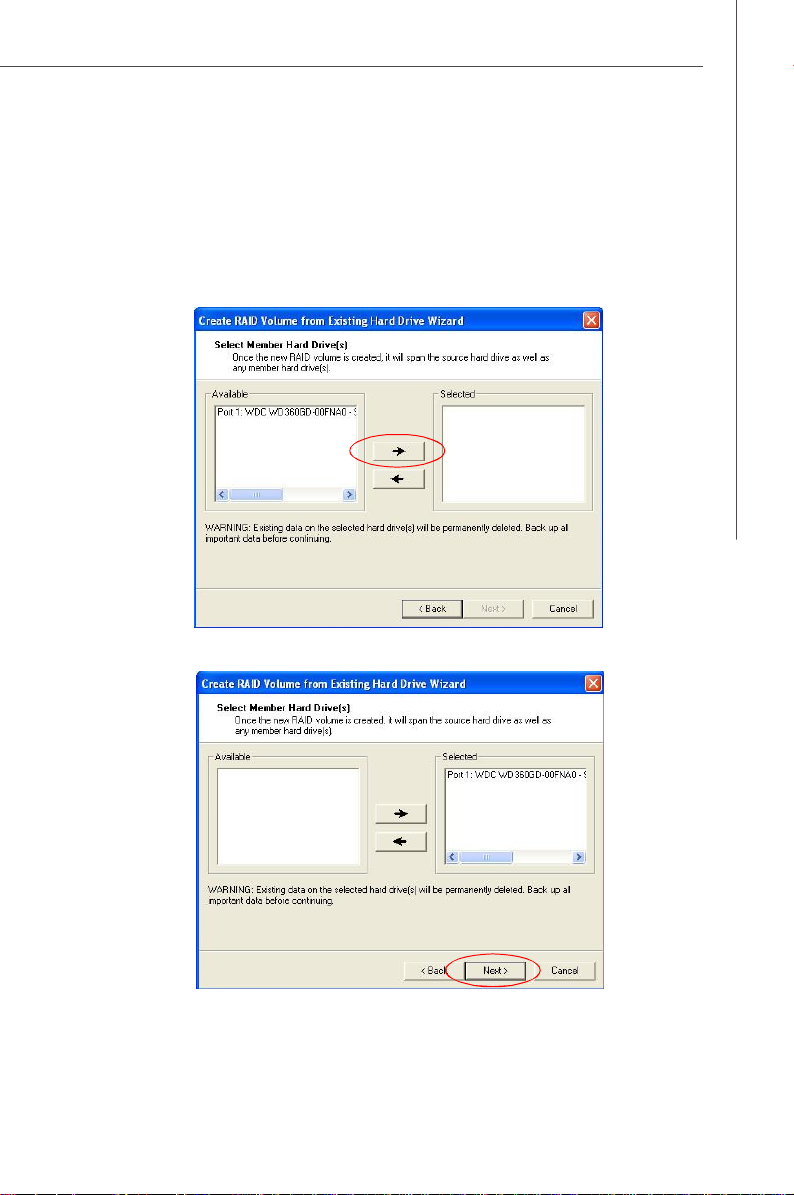

RAID 搬移說明 ................................................. B-15

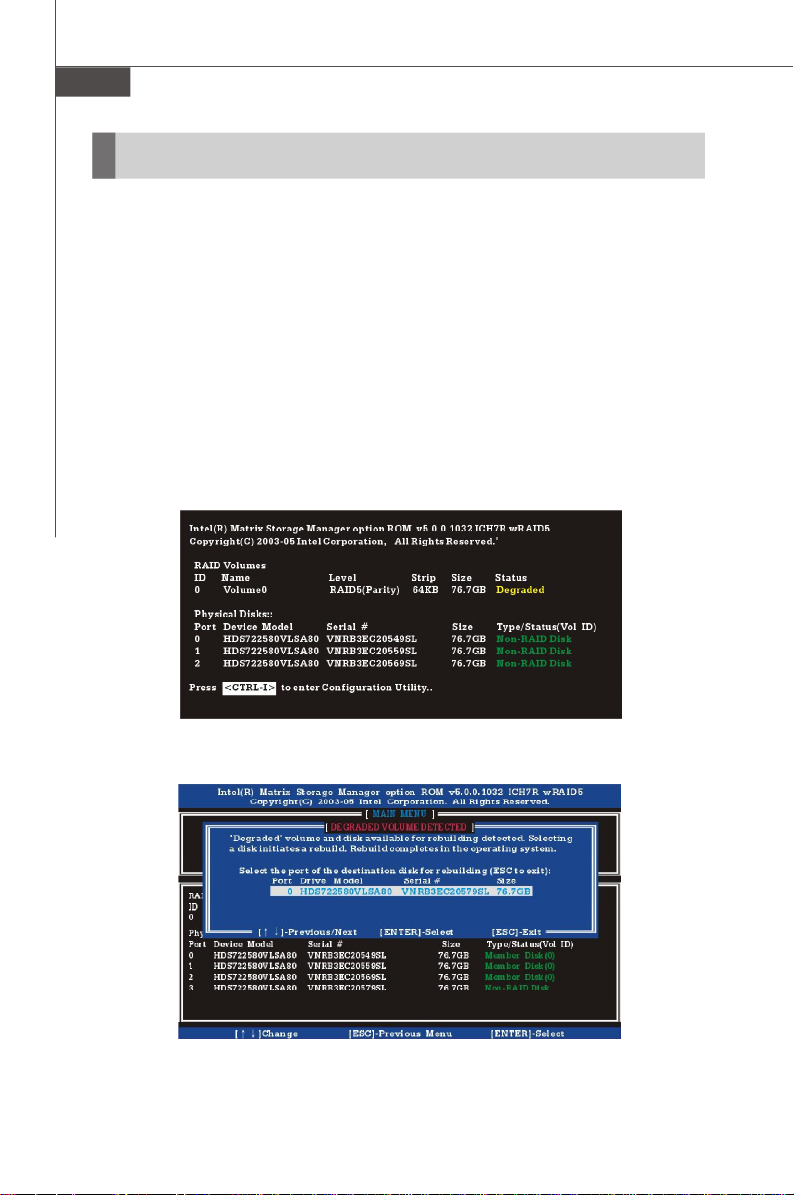

磁碟陣列降級................................................... B-22

ix

x

第㆒章

簡介

感謝您購買 G31M3 系列 (MS-7528 v1.X) Micro-ATX
主機板。G31M3 系列主機板係採用 Intel® G31 &
ICH7/ICH7R 晶片組，以期提供系統最佳化效能。

G31M3 系列主機板，搭配新一代的 Intel® Core 2
Duo/Quad/Pentium/Celeron LGA775 處理器來設

計，呈現給您高效能及專業的桌上型電腦平台解決
方案。

簡介

1-1

MS-7528 主機板

主機板規格

支援㆗央處理器

- 支援 Intel® Core™2 Duo/ Core™2 Quad/Pentium Dual-Core E2XXX
及 Celeron 400 LGA 775 架構處理器。
(有關更多 CPU 的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform)

支援 FSB

- 800/1066/1333 MHz

晶片組

- Intel® G31 北橋晶片

- Intel® ICH7/ ICH7R (選配) 南橋晶片

記憶體

- DDR2 667/ 800 SDRAM (最高達 4 GB)

- 2 條 DDR2 DIMM (240 pin/ 1.8V)
(有關更多記憶體的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=testreport )

LAN(選配)

- Realtek® RTL8111C 支援 10/100/1000 高速乙太網路

- Realtek® RTL8101E 支援 10/100 高速乙太網 (選配)

- 與 PCI 2.2 規格相容

- 支援 ACPI 電源管理功能

音效

- 由 Realtek® ALC888 晶片整合

- 最多支援 8 聲道智慧型音效輸出

- 支援 Microsoft Vista Premium 規格

IEEE 1394(選配)

- 由 JMicron JMB381 晶片整合

- 傳輸速率達每秒 400Mb

IDE

- ICH7/ ICH7R 晶片支援 1 個 IDE 埠

- 支援 Ultra DMA 66/100 模式

- 支援 PIO, 主控匯流排操作模式

SATA

- ICH7/ ICH7R (選配)晶片支援 SATA II 連接埠

- 支援 4 個 SATA 裝置

- 支援資料傳輸率達每秒 300 MB

- 支援 RAID 0/1/ 0+1 模式(僅限 ICH7R)

1-2

軟碟機

- 一個軟碟機埠

- 支援 4 部 360KB、720KB、1.2MB、1.44MB 及 2.88MB 規格的軟碟機

接頭

背板

- 1 個 PS/2 滑鼠連接埠

- 1 個 PS/2 鍵盤連接埠

- 1 個序列埠(COM1)

- 1 個 VGA 埠

- 1 個平行埠，支援 SPP/EPP/ECP 模式

- 4 個 USB 2.0 連接埠

- 1 個 RJ-45 LAN 接頭

- 1 個 IEEE 1394 埠(選配)

- 6 個音效接頭(選配)

內建接頭

- 2 個 USB 2.0 接頭

- 1 個 CD-in 接頭

- 1 個 S/PDIF-out 接頭

- 1 個 IEEE 1394 接頭(選配)

- 1 個前置音效接頭

- 1 個序列埠接頭

- 1 個 TPM 接頭(選配)

- 1 個機殼警告接頭

插槽

- 1 個 PCI Express x 16 插槽

- 1 個 PCI Express x 1 插槽

- 2 個 PCI 插槽

- 支援 3.3V/ 5V PCI 匯流排介面

尺寸

- Micro-ATX 規格 (24.4 公分 x 21.8 公分)

裝機孔

- 六個裝機孔

簡介

1-3

MS-7528 主機板

BATT

Intel

Intel

ICH7/

ICH7R (optional)

主機板配置圖

Top : mouse
Bottom:keyboard

Parallel port
Bottom:
COM portA
VGA port

T: 1394 port

(optional)

B: USB ports

Top: LAN Jack
Bottom: USB ports

T:Line-In
M:Line-Out
B:Mic
T:RS-Out (optional)
M:CS-Out (optional)
B:SS-Out (optional)

Fintek

F71882FG

ALC888

CD_IN1

RTL8111C

/RTL8101E

1

I
C

J

1
W
P

J

SYSFAN1

PCI _E1

PCI _E2

PCI 2

PCI 1

JCOM1JAUD1

)

l
a
n
o

i

t

p
o

(
1
M
P
T

J

1
D
P
S
J

RTM 876-665

G31

+

FDD 1

JMicron 381

(optional)

J1394_1(optional)

1
N
A
F
U
P
C

1

2

M

M

M

M

I

I

D

D

1
X
T
A

2
N
A
F
S
Y
S

1
E
D

I

JFP2

3

4

A

A

T

T

A

A

S

S

1

2

A

A

T

T

A

A

S

S

JBAT1

JFP1

JUSB1

JUSB2

G31M3 系列

(MS-7528 v1.X) Micro-ATX 主機板

1-4

配件

簡介

MSI 主機板

電源線

使用手冊

MSI 驅動程式 /

公共程式光碟

IDE 裝置排線

SATA 排線

後擋板

* 以上圖片僅供參考。配件會因選購的產品內容不同而有所差異。

1-5

MS-7528 主機板

1-6

第㆓章

硬體安裝

本 章指導有關硬體安裝的相關訊息。進行安裝

時，請小心處理零組件，並遵守安裝步驟。若不
慎以錯誤方向來安裝部份零組件的話，可能會造

成該零組件無法正常運作。

請在安裝電腦零組件時，使用接地腕帶。靜電可
能會使零組件受損。

硬體安裝

2-1

MS-7528 主機板

BATT

快速安裝指南

Back Panel,

p.2-10

PCIE,

p.2-20

JCI1,

p.2-14

PCI,

p.2-20

SYSFAN1,

p.2-14

JTPM1,

p.2-17

JPW1,

p.2-9

CPU,

p.2-3

+

JSPD1,

p.2-15

CPUFAN1,

p.2-14

DIMM Slots,

p.2-7

ATX1,

p.2-9

IDE1,

p.2-12

SYSFAN2,

p.2-14

JFP2,

p.2-16

SATA1~4,

p.2-13

JFP1,

p.2-16

2-2

CD_IN1,

p.2-16

JAUD1,

p.2-17

JCOM1,

p.2-18

FDD1,

p.2-12

J1394_1,

p.2-15

JUSB1~2,

p.2-18

JBAT1,

p.2-19

硬體安裝

㆗央處理器

在安裝 CPU 時，請確認附㈲散熱風扇以避免 CPU 過熱。若無散熱風扇，請向
經銷商洽購。並在開機前，先將風扇正確地安裝在主機板上。

有關更多CPU的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform

㊟意事㊠

溫度過高

溫度過高，會嚴重損壞 CPU 以及系統。請確保散熱風扇正常運作，避免 CPU
過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶，以加強散熱。

更換CPU

更換 CPU 時，應先關掉 ATX 電源開關，或拔掉電源線，以免損壞 CPU 。

超頻使用

即使本主機板設計為可超頻運作，但在將其調整為超頻運作時，請確認系統
零組件可承受此非正常的設定。任何在非本產品規格建議下的操作，我們
不保證其造成的損壞及操作時的風險。

LGA 775 ㆗央處理器簡介

LGA 775 CPU 針腳座

對齊點

黃色三角標記即為Pin 1指示器

請於 LGA 775 CPU 的表面
塗上散熱膏有助 CPU 散熱

對齊點

黃色三角標記即為Pin 1指示器

2-3

MS-7528 主機板

安裝㆗央處理器與散熱風扇

在安裝中央處理器時，為避免過熱，請確認購買的中央處理器，是否隨附一顆
散熱風扇。安裝前先於中央處理器上塗抹散熱膏以助散熱。

請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理
器與主機板受損。

1.CPU插座上面有個塑膠保護蓋以

免CPU插座受損。安裝CPU

前，請勿取下。

3. 插座針腳露出。

2. 由插座側邊將保護蓋取下(如箭
頭所示) 。

4. 開啟拉桿。

㊟意事㊠

1. 請於開機前，先確認CPU風扇已確實安裝。

2. 請勿觸摸CPU插座針腳，以免受損。

3. 塑膠保護蓋的提供與否，會依您購買的CPU包裝不同而有所差異。

2-4

硬體安裝

5. 將拉桿拉起，打開固定蓋。

7. 檢視 CPU 是否已安裝好。若未

安裝好，請垂直拿出 CPU 重新
安裝。

6. 確認 CPU 正確安裝方向，將其

置入插座中。以手指抓住處理器

邊緣推入插座。注意對準對齊
點。

對齊點

8. 蓋上固定蓋。

2-5

MS-7528 主機板

9.輕壓下拉桿，然後將拉桿固定於

固定蓋旁的勾槽。

11.壓下四個卡榫固定風扇。旋轉卡
榫鎖好(請參考卡榫上標示的正

確方向) 。

固定鎖

10.對 齊 風扇 和主 機板上的安裝

孔。將風扇用力往下壓，直到
四個卡榫，卡進主機板的四個
孔裡。

12.檢查主機板背面，確認四個卡

榫已正確插入。

㊟意事㊠

1. 請於第三章 BIOS 中監測 CPU 溫度。

2. 未安裝 CPU 時，請使用塑膠保護蓋保護 CPU 針腳( 如圖 1 所示) 。

3. 本節主機板圖示僅作安裝中央處理器及散熱風扇示範用。該圖示可能會與您購

置的主機板外觀有所差異。

2-6

硬體安裝

未安裝

已安裝

1

記憶體

主機板上的 DIMM (雙面記憶體)的插槽，是用來裝記憶體模組。
有關更多記憶體的最新訊息，請至微星科技網站:

http://global.msi.com.tw/index.php?func=testreport

DDR2

240-pin, 1.8V

64x2=128 pin56x2=112 pin

雙通道記憶體通則

雙通道模式下，記憶體模組可用二條匯流排同時傳送及接收資料。開啟雙通
道模式可加強系統效能。有關雙通道模式下分配通則，請參考如下圖示。

DIMM1
DIMM2

2-7

MS-7528 主機板

安裝記憶體模組

1. 記憶體模組上只有一個凹槽。模組僅能以一個方向安裝。

2. 將記憶體模組垂直插入 DIMM 插槽。請確定凹槽的方向正確，直到記憶體

模組上的金手指，牢固地插入插槽內。當記憶體模組正確的被固定後，上
槽二側的塑膠卡榫會自動卡上。

3. 手動檢查是否記憶體模組已經被DIMM插槽固定在適當的位置。

㊟意事㊠

若已正確將記憶體模組插入插槽的話，應看不見金手指。

凸起裝置

V型凹槽

㊟意事㊠

- DDR2 記憶體模組，無法與 DDR 互換，且無法與 DDR 向下相容。因此請在
DDR2 插槽內，插入安裝 DDR2 記憶體模組;在 DDR 插槽內則插入 DDR 記

憶體模組。

- 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝相同容量及型
式的記憶體。

- 請先將記憶體插入 DIMM1 插槽以確保系統正常開機。

2-8

電源供應器

硬體安裝

ATX 24-Pin 電源連接器：ATX1

本連接器用來接 ATX 24-pin 電源供應器。連接ATX 24-pin 電
源時，請確認電源連接器插入的方向正確，且腳位是對準

的，再將電源連接器緊密地壓入連接器內。
您亦可使用 ATX 20-pin 電源，安裝 ATX 20-pin 電源時，請

確認電源插頭插入腳位對準 pin 1 及 pin 13 (如右圖所示)。

腳位定義

腳位 訊 號

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

ATX1

12

1

24

13

腳位 訊 號

1 +3.3V
2 +3.3V.
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

ATX 12V 電源連接器：JPW1

本電源連接器是供電給中央處理器使用。

腳位定義

腳位 訊 號

1 GND
2 GND
3 12V
4 12V

JPW1

4

2

3

1

pin 13

pin 12

㊟意事㊠

1. 上述二個連接器是連接到 ATX 電源供應器，以確保主機板穩定運作。

2. 建議使用 350 瓦 (或以上) 電源，有助系統穩定性。

3. ATX 12V 的電源連接器，應大於 18 安培。

2-9

MS-7528 主機板

背板

滑鼠

鍵盤

滑鼠

序列埠

平行埠

平行埠

VGA 埠

IEEE 1394 埠

(選配)

USB 埠

IEEE 1394 埠

(選配)

音效輸入

LAN

音效輸出CS-輸出

LAN

A 類

RS-輸出

SS-輸出

麥克風

B 類

音效輸入/RS-輸出

音效輸出

鍵盤

序列埠

VGA 埠

USB 埠

麥克風/CS-輸出

滑鼠/ 鍵盤

標準 PS/2® 滑鼠/鍵盤的 DIN 連接器，可接 PS/2® 滑鼠/鍵盤。

平行埠

平行埠為標準印表機埠，支援增強型平行埠(EPP)及延伸功能埠(ECP)模式。

序列埠

序列埠是可傳送/接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接
上序列滑鼠或是其他序列裝置。

VGA 埠

DB15-pin 的母接頭為接顯示器使用。

IEEE 1394 埠(選配)

位於主機板的背板的 IEEE1394 埠，可連接 IEEE1394 裝置。

USB 埠

USB (通用串列匯流排) 連接埠是用來連接鍵盤、滑鼠或其它相容的設備。

2-10

硬體安裝

LAN 埠

標準RJ-45插座，可連上區域網路。您
可直接將網路線接到連接器上。

LED 顏色 LED 狀態 說明

左 橘 On (穩定狀態) LAN 連線已建立

右

Off LAN 連線未建立

On (發亮且閃爍中) 電腦正連接到另一台電腦

綠 Off 資料傳輸速率為每秒10 Mbit

On 資料傳輸速率為每秒100 Mbit

橘 On

資料傳輸速率為每秒1000 Mbit

音訊埠( A 類背板)

音訊連接器是供音訊裝置使用。可由音訊接頭的顏色來區分不同音效。

音效輸入( 藍) - 音效輸入，是供外接CD播放機，錄音機或其他音效裝

置。

音效輸出( 綠) - 音效輸出是接喇叭或耳機。
麥克風( 粉紅) - 本連接器是接麥克風使用。

RS-輸出( 黑) - 後置環繞音效輸出在 4/5.1/7.1 聲道模式。
CS-輸出( 橘) - 中置/重低音輸出在 5.1/7.1 聲道模式。
SS-輸出( 灰) - 側置環繞音效輸出在 7.1 聲道模式。

音訊埠( B類背板)

音訊連接器是供音訊裝置使用。可由音訊接頭的顏色來區分不同音效。

音效輸入/ RS- 輸出( 藍) -音效輸入，是供外接CD播放機，錄音機或其他

音效裝置。後置環繞音效輸出在 4/5.1/7.1 聲
道模式。

音效輸出( 綠) - 音效輸出是接喇叭或耳機。
麥克風/ CS- 輸出( 粉紅) - 本連接器是接麥克風使用。中置/ 重低音輸出在

5.1/7.1 聲道模式。

運作指示燈

連線指示燈

㊟意事㊠

若您購買的是三個音效接頭的主機板，為達八聲道音效，第七及第八聲道的側置
環繞輸出，須由前置面板輸出。

2-11

MS-7528 主機板

連接器

軟碟機連接器：FDD1

本連接器支援 360KB、720KB、1.2MB、1.44MB 及 2.88MB 等類型的軟碟機。

FDD1

IDE 裝置連接器：IDE1

本連接器支援 IDE 硬碟、光碟機及其他 IDE 裝置。

IDE1

㊟意事㊠

若在同一條排線上安裝二個 IDE 裝置，須依硬碟的跳線設定，將硬碟分別指
定到主要/次要模式。請參考廠商提供之 IDE 裝置文件來設定硬碟。

2-12

硬體安裝

Serial ATA 連接器：SATA 1~4

本連接器為高速的 SATA 介面連接埠，連接器可各接一組硬碟裝置。

SATA4

SATA2

SATA3

SATA1

㊟意事㊠

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。

2-13

MS-7528 主機板

風扇電源連接器：CPUFAN1, SYSFAN1~2

風扇電源連接器，是以 +12V 的電壓供電給風扇的連接器。在將電線接到連接
器時，請切記紅線是正極，務必要連接到 +12V; 而黑線是接地線，須連接到

GND。若主機板上內建有系統硬體監控器晶片組，須使用具速度感應器設計之
風扇，方能使用 CPU 風扇控制功能。

CONTROL

SENSOR

+12V

GND

CPUFAN1

+12V

SENSOR

GND

SYSFAN1

GND
+12V
SENSOR

SYSFAN2

㊟意事㊠

1. 請上處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇合適的 CPU

散熱風扇。

2.CPUFAN 支援風扇控制功能。請安裝 Dual Core Center 工具程式，會根

據 CPU 的實際溫度，來控制 CPU 散熱風扇的速度。

3.CPUFAN1 可使用 3 個針角或 4 個針角的散熱風扇。

機殼開啟警告連接器：JCI1

本連接器是接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機
制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中

清除本紀錄訊息。

CINTRU

1

JCI1

GND

2

2-14

硬體安裝

IEEE 1394 連接器: J1394_1(選配)

本連接器是透過另行選配的 IEEE1394 擋板，來連接 IEEE1394 裝置。

腳位定義

腳位 訊 號 腳位 訊 號

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

10

9

J1394_1

1

2

IEEE1394 擋板(選配)

S/PDIF-Out 連接器：JSPD1

本連接器可接到 S/PDIF (Sony & Philips Digital Interconnect Format) 介面以傳
輸數位音效。

JSPD1

GND

SPDIF

VCC

S/PDIF 擋板(選配)

2-15

MS-7528 主機板

前置面板連接器：JFP1, JFP2

主機板提供兩個前置面板連接器，連接到前置面板開關及 LED 指示燈。JFP1 的
規格符合 Intel® 前置面板 I/O 連接設計指南。

Speaker

+

-

JFP2

8

­+

2

7

Power
LED

1

Power
Switch

Power
LED

­+

10

JFP1

2

1

9

+

Reset

-

Switch

-

HDD

+

LED

JFP1 腳位定義

腳位 訊 號 說 明

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

JFP2 腳位定義

腳位 訊 號 說 明

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

CD-In 連接器：CD_IN1

本連接 器是供外接音訊輸入。

2-16

CD_IN1

L

GND

R

硬體安裝

前置面板音效連接器：JAUD1

10

9

®

JAUD1

前置面板

本連接器可接到前置面板音效且該規格符合 Intel

2
1

HD 音效腳位定義

腳位 訊 號 說 明

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected

jack detection resistor network

I/O 連接設計指南。

TPM 連接器：JTPM1(選配)

本接頭是用來接 TPM (Trusted Platform Module)信任平台模組(選配) 。欲知使
用方法等詳情，請參閱 TPM 安全平台手冊。

JTPM1

1

2

13

14

腳位訊 號 說 明 腳位訊 號 說 明

1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground

2-17

MS-7528 主機板

USB 連接器：JUSB1~2

本連接器規格符合 Intel

硬碟、數位相機、MP3 播放器、㊞表機、數據機等相關週邊裝置。

JUSB1~2

2

1

®

I/O 連接設計指南，適用於高速 USB 介面，例如: USB

腳位定義

腳位訊 號 腳位訊 號

10
9

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

USB 2.0 擋板

(選配)

㊟意事㊠

請注意 VCC 及 GND 的針腳位置須正確連接，以免造成損壞。

序列埠連接器：JCOM1

本連接器是傳送及接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接
上序列裝置。

腳位定義

腳位 訊號 說明

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready)
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

2-18

2

1

JCOM1

9

硬體安裝

跳線

清除 CMOS 跳線：JBAT1

主機板上有個內建的 CMOS RAM，是利用外接電池，來保存系統設定。CMOS
RAM 可讓系統在每次開機時，自動開啟作業系統。請設定跳線來清除系統設

定。

JBAT1

1

1

3

保留設定

1

3

清除設定

㊟意事㊠

系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後再回到 1-2 腳位
短路的狀態。請避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能
導致主機板受損。

2-19

MS-7528 主機板

插槽

PCI Express 插槽

PCI Express 插槽支援 PCI Express 介面擴充卡。
PCI Express x 16 支援高達每秒 4.0 GB 傳輸速率。
PCI Express x 1 支援高達每秒 250 MB 傳輸速率。

PCI Express x16 插槽

PCI Express x1 插槽

PCI (Peripheral Component Interconnect) 插槽

本插槽可支援網卡、SCSI 卡、USB 卡及其它與 PCI 規格相容的各類擴充卡。

32-bit PCI 插槽

㊟意事㊠

在安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用
說明，確認在使用擴充卡時所需變更如跳線、開關或 BIOS 設定等硬軟體設

定。

2-20

硬體安裝

PCI 的㆗斷要求

IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號
至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的腳位，
如下表所示。

Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#

2-21

MS-7528 主機板

2-22

BIOS 設定

第㆔章

BIOS 設定

本章節提供關於BIOS設定程式的資訊，讓您將系
統效能最佳化。如有下列狀況，請執行此BIOS設

定程式:
² 系統開機時出現錯誤訊息，並要求執行BIOS設

定程式。

² 使用者欲改變BIOS預設值，另作個人化設定。

3-1

MS-7528 主機板

進入設定

開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上
時，請按下<DEL>鍵進入設定程式。

Press DEL to enter SETUP

若以上訊息在您反應前就已消失，而您仍需進入設定時，請重新開機，或按下
RESET 按鈕。亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵來重新開機。

㊟意事㊠

1. 為得到最佳效能，我們會持續更新 BIOS 的內容和項目。 因此，本章所描
述的內容，可能和實際主機板上的所見的 BIOS 內容有所出入。本章中所提
及的設定項目僅供參考。

2. 開機後，進入 BIOS 設定，會在第一行顯示如下訊息:

A7528IMS V1.0 011708

第一個字元 ........... A 表示此程式是由 AMI

公司設計; P 為 PHOENIX

第二~五字元 ......... 表本主機板型號

第六字元 ............... I 表示 Intel 晶片; N 表 NVIDIA 晶片; V 是 VIA 晶片

第七~八字元 ......... MS 表示一般客戶

V1.0.......................... 表 BIOS 版本

011708.................... 表 BIOS 發行日期

®

公司設計; W 為 AWARD

®

公司設計

®

3-2

BIOS 設定

控制鍵

<↑> 移到上一項
<↓> 移到下一項
<←> 移到左項
<→> 移到右項

<Enter> 選 取該項目
<Esc> 跳至 Exit 功能選單，或從子選單回到主選單
<+/PU> 增加或改變數值
<-/PD> 減少或改變數值
<F6> 載入 最 佳預設 值
<F8> 載 入安全預設值
<F10> 儲存所有CMOS 變更並離開

操作說明

在進入設定程式後，首先出現主選單。

主選單

主選單顯示 BIOS 支援的設定類別。請使用方向鍵(↑↓)來選擇項目。螢幕下
方會顯示反白設定功能的線上說明。

子選單

看到如右圖的指標出現，表示仍有相關設定的子選
單於其下可供選擇。

請使用上↑下↓箭頭來選取欄位，並按<Enter>，
叫出該子選單。然後用控制鍵，於子選單中輸入數
值及移動欄位。若要回到主目錄，只需按下<Esc>

即可。

㆒般求助 <F1>

BIOS 設定程式提供一般求助的畫面，你可於任何選單中，按下<F1>叫出。求
助畫面會列出反白欄位的可用選項及按鍵，供您選擇。按<Esc>，即可跳出求
助視窗。

3-3

MS-7528 主機板

主選單

Standard CMOS Features（標準 CMOS 功能）

本選單設定基本的系統組態，例如時間、日期等。

Advanced BIOS Features（進階 BIOS 功能）

本選單設定

®

AMI

特殊的進階功能選項。

Integrated Peripherals（整合型週邊）

本選單設定整合型週邊裝置。

Power Management Setup（電源管理設定）

本選單設定電源管理。

H/W Monitor

本選單可顯示電腦的現狀。

BIOS Setting Password（設定 BIOS 密碼）

使用本選單設定BIOS密碼。

Cell Menu

使用本選單指定頻率、電壓控制及超頻設定。

Load Fail-Safe Defaults（載入安全預設值）

使用本選單載入BIOS的出廠預設值，以獲得最穩定的系統作業。

3-4

BIOS 設定

Load Optimized Defaults（載入最佳預設值）

使用本選單載入 BIOS 的最佳預設值，以獲得最理想的系統效能。

Save & Exit Setup（儲存並離開設定）

將變更儲存到 CMOS，並離開設定。

Exit Without Saving（離開但不儲存）

放棄所有變更，並離開設定。

3-5

MS-7528 主機板

標準 CMOS 功能

在標準 CMOS 功能選單中，涵蓋數個基本設定項目。請利用方向鍵，將您要變
更的項目反白，再以 <+> 或 <->，來變更每個項目的設定值。

Date (MM:DD:YY)（㈰期-㈰:㈪: 年）

本項可將系統設定成您所希望的日期( 通常為目前的日期)。格式為< 星期>、
<月>、<日>、<年>。

[day] 從星期日到星期六，由 BIOS 判斷(唯讀格式)
[month] 一月到十二月
[date] 利用數字鍵輸入 1 至 31 的日期
[year] 可自行設定年份

Time (HH:MM:SS)（時間-時: 分: 秒）

此項可將系統設為您想設的時間(通常為目前的時間)。格式為<時> 、<分> 、
<秒>。

IDE Primary Master/ Slave, SATA 1/2/3/4

按下<Enter>鍵，即可進入子選單，並出現如下頁畫面。

3-6

BIOS 設定

Device/ Vender/ Size(裝置/ 經銷商/ 容量)

本項顯示已連接到 SATA 連接埠的訊息。

LBA/ Large Mode (LBA/ Large 模式)

本項用以開啟或關閉 LBA 模式(邏輯區塊定址模式，硬碟中邏輯區塊的大
小) 。若裝置支援該功能，請設為自動[Auto]。反之，請設為關閉

[Disabled]。

DMA Mode (DMA 模式)

本項選擇 DMA (記憶體直接存取)模式。

Hard Disk S.M.A.R.T.（硬碟 S.M.A.R.T. 功能）

本項用來開啟硬碟的 S.M.A.R.T. 功能(自動監控分析與報告技術)。S.M.A.
R.T.工具，用以監控硬碟狀態，防止硬碟故障。本功能可讓您在硬碟發生

故障前，先將資料從硬碟移至安全的位置。

㊟意事㊠

將硬碟接到主機板上的 IDE/SATA 連接器時，IDE Primary Master/
Slave, SATA 1/2/3/4 選項會出現。

Floppy Drive A（軟碟機 A）

本項設定安裝之軟碟機類型。設定值:未安裝[None]、[360KB]、[1.2MB]、
[720KB]、[1.44MB]、[2.88MB]。

3-7

MS-7528 主機板

System Information（系統㈾訊）

按下 <Enter> 鍵，即可進入如下子選單。

本項顯示CPU訊息、BIOS 版本以及系統記憶體狀態(唯讀) 。

3-8

進階 BIOS 功能

Full Screen Logo Display（全螢幕商標圖示）

本項可開啟或關閉畫面上顯示的標誌。設定選項:

[Enabled] 開機時以全螢幕顯示靜態影像(標誌)
[Disabled] 開機時顯示 POST 訊息

BIOS 設定

Quick Booting（快速開啟）

本項設為開啟[Enabled]，讓系統在十秒內完成開機，因系統會跳過部份檢查
項目。

Boot Up Num-Lock LED （啟動 NumLock 燈號）

本項可設定系統開機時 Num Lock 的狀態。設為[On]，則開機時，會一併啟
動 Num Lock。設為[Off]，則可利用數字盤上的方向鍵。

IOAPIC Function ( IOAPIC ㆗斷模式)

本項開啟或關閉進階可程式中斷控制器 (Advanced Programmable Interrupt

Controller)。APIC用於排序和管理 PC 中各種裝置的IRQ。由於與PC2001規格
相容，本系統可在APIC模式執行。開啟APIC模式讓系統擴展有效IRQ資源。

MPS Table Version （ MPS 版本）

本項設定系統將使用何種 MPS (多處理器規範)版本。您須選擇作業系統所支
援的 MPS 版本。有關作業系統適用之版本，請洽經銷商。

Primary Graphic ’s Adapter （主要顯卡㊝先順序）

本項指定開機時，以哪張顯卡為主要顯示裝置。

3-9

MS-7528 主機板

PCI Latency Timer（PCI 延遲時間）

本項設定每個PCI裝置佔用匯流排的時間。當設定的時間越長，每個PCI裝
置，就可以有較長時間傳送資料，而PCI的有效頻寬就會增加。為達更佳的
PCI效能，請將本欄位設為較高數值。

CPU Feature（CPU 功能）

按下<Enter>鍵，進入下列子選單。

Execute Disable Bit（支援病毒防護技術)

英特爾的本項功能可保護記憶體緩衝區溢位，避免病毒擴散。在作業系
統支援本功能時，保護記憶體緩衝區溢位避免病毒擴散。本功能讓處理

器定義記憶體中可執行與不可執行應用程式碼之處。在病毒試著於緩衝
區內置入病毒碼時，處理器即可關閉該碼執行以免病毒擴散。

Set Limit CPUID MaxVal to 3

本設定針對處理器於較舊的作業系統中限制速度。

Chipset Feature（ 晶片功能）

按下 <Enter> 鍵，即可進入如下子選單。

HPET（高精度事件計時器）

本項開啟或關閉 HPET 功能。

VGA Share Memory Size (顯示卡配置容量)

系統會配置記憶體容量給內建顯示卡。本設定可支配實際分給顯示卡的記
憶體容量。

DVMT Mode Select（DVMT 模式選擇）

本項可設定顯卡核心模式。

[Fixed Mode] 「固定模式」系統記憶體內固定容量的像素分配給圖形處理
[DVMT]「動態視訊記憶體技術模式」 圖形處理核心的驅動程式像其它作

DVMT/FIXED Memory（DVMT/FIXED 模式選擇）

本項指定以動態的方式配置系統記憶體作為視訊記憶體使用的容量。

核心，但僅供讓顯卡核心使用。

業系統內的元件或程式一樣使用系統記憶體。

Boot Sequence（開機順序）

按下 <Enter> 鍵，即可進入如下子選單。

1st / 2nd / 3rd Boot Device（第㆒/ 第㆓/ 第㆔個開機裝置）

本項設定 BIOS 要載入磁碟作業系統開機裝置的順序。

Boot From Other Device（其它開機裝置）

將本項設為[Yes]「是」，可讓系統在由第一/ 第二個/ 第三個開機裝置失敗
時，試著從其他裝置開機。

3-10

BIOS 設定

Trusted Computing（TPM 運算）

按下 <Enter> 鍵，即可進入如下子選單。

TCG/ TPM SUPPORT（支援 TCG/TPM）

本項用來開啟或關閉 TPM (Trusted Platform Module) 的支援。

Execute TPM Command （執行 TPM 指令）

本項用來開啟或關閉 TPM 安全晶片。

Clearing the TPM（清除 TPM 訊息）

本項清除存在 TPM 安全晶片內的使用者訊息。按<Enter>，會出現警告
訊息確認要清除訊息。以左右鍵選擇確認[OK]或取消[Cancel]，再按
<Enter>確認即可。

TPM Enable/ Disable Status（TPM 支援狀態)

本項無法設定。

TPM Owner Status（TPM 所㈲者狀態）

本項無法設定。

3-11

MS-7528 主機板

整合型週邊

USB Controller（USB 控制器)

本項開啟或關閉內建的 USB 控制器。

USB Device Legacy Support ( 支援舊式 USB 裝置)

需於作業系統，使用 USB 介面的裝置，請設為開啟[Enabled]。

Onboard LAN Controller (內建 LAN 控制器)

本項開啟或關閉內建的 LAN 控制器。

LAN Option ROM ( LAN 選㊠ ROM)

本項設定開機時是否喚起 LAN 控制器的開機 ROM。

Onboard IEEE1394 Controller ( 內建 IEEE1394 控制器)

本項開啟或關閉內建的 IEEE1394 功能。

HD Audio Controller（HD 音效控制器）

本項開啟或關閉內建的音效控制器。

On-Chip ATA Devices (內建 ATA 裝置)

按下 <Enter> 鍵，即可進入如下子選單。

On-Chip IDE Controller ( 內建 IDE 控制器)

本項開啟或關閉 IDE 控制器。

PCI IDE BusMaster （PCI IDE 匯流排主控）

本項於 PCI 匯流排讀或寫到 IDE 硬碟時，開啟或關閉 BIOS 的功能。

3-12

BIOS 設定

On-Chip SATA Controller (內建 SATA 控制器)

本項開啟或關閉 SATA 控制器。

RAID Mode（RAID 模式）

本項設為 [RAID] 會開啟 RAID 功能。本項設為 [AHCI] 則開啟 AHCI 功
能。本項設為 [IDE] 則將 SATA 裝置設為 IDE 裝置使用，但不具 AHCI
功能。

I/O Devices（I/O 裝置）

按下 <Enter> 鍵，即可進入如下子選單。

COM Port 1/2 (序列埠 1/2）

選定一個記憶空間位址及對應的中斷向量給本序列埠。

Parallel Port（內建平行埠）

內建 Super I/O 晶片上的平行埠，提供一般(Standard)、ECP、EPP 功

能。設定選項:

[Disabled] 關 閉
[3BC] 印表機埠0
[278] 印表機埠2
[378] 印表機埠1

Parallel Port Mode（平行埠模式）

本項設定平行埠模式。

3-13

MS-7528 主機板

電源管理設定

㊟意事㊠

本節所描述關於 S3 的設定，只在主機板 BIOS 支援 S3 休眠模式時才會出現。

ACPI Function( ACPI 功能）

本項可開啟 ACPI (進階配置與電源管理介面) 功能。若您是使用 Windows
2000/XP 等支援 ACPI 的作業系統，請設為開啟。

ACPI Standby State ( ACPI 待機狀態）

本項指定 ACPI 使用的待機狀態。若作業系統是 Windows 2000/XP 等支援
ACPI，請於本項設定為 S1 (POS) 或是 S3 (STR) 以進入待機 (Standby) 模式。
設定選項:

[S1] S1 休眠模式是一種低耗電狀態。在此狀態中，不會損失

[S3] S3 休眠模式是一種耗電更低的狀態。在其他硬體組件關

任何系統內容(CPU 或晶片組)，且硬體維持所有系統內
容。

閉以省電的同時，系統配置與開啟的應用程式或檔案的資
訊，會被儲存到維持開啟狀態的主記憶體。儲存在記憶體
內的資訊在「喚醒」事件出現時，則會被載入到系統內。

3-14

BIOS 設定

Power Button Function（電源按鈕功能）

本項設定電源按鈕的功能。設定值有:

[Power On/Off] 該鈕作用同一般的電源開啟或關閉。
[Suspend] 在按下該鈕時，電腦會進入暫停或休眠模式，但按住

Restore On AC Power Loss（AC 電源㆗斷後恢復）

本項設定當系統斷電或不正常中斷後，當電源恢復時系統是否重新開機。設
定值為:

[Off] 電腦維持關機狀態。
[On] 電腦維持開機狀態。
[Last State] 回復中斷前之系統狀態。

Wake Up Event Setup（喚醒功能）

按下 <Enter> 鍵，即可進入如下子選單。

Resume From S3 By USB Device（由 USB 裝置喚醒）

本項將系統從 S3 (Suspend to RAM) 休眠狀態中喚醒。

Resume From S3 By PS/2 Keyboard（㉂ PS/2 鍵盤喚醒）

本項設定糸統是否由鍵盤輸入訊號來自省電模式下喚醒。

Resume From S3 By PS/2 Mouse（㉂ PS/2 滑鼠喚醒）

本項設定系統是否由偵測到滑鼠訊號來自省電模式中喚醒。

Resume by PCI Device (PME#) (由 PCI 裝置回復)(PME#)

本項設為開啟[Enabled]，可透過任何 PME 事件來讓系統自省電待機模式
中喚醒。

Resume by PCI-E Device (由 PCIE 裝置回復)

本項設定為開啟[Enabled]，可透過在任何 PCI-E 裝置上的事件，將系統
自省電待機模式喚醒。

Resume by RTC Alarm （RTC 定時喚醒）

本項開啟或關閉系統於指定的時間/日期，由 S3 、S4、S5 狀態開機。

超過 4 秒鐘，則電腦會關閉。

3-15

MS-7528 主機板

H/W Monitor

Chassis Intrusion（機殼開啟警告開關）

本項設定開啟或關閉，在機殼打開時，紀錄機殼入侵狀態並發出警告訊息的
功能。如要清除警告訊息，請設為重設[Reset]，本欄位的設定值，稍後會自
動恢復成開啟[Enabled]。

CPU Smart Fan Target（智慧型風扇指定溫度值）

本主機板提供智慧型風扇系統，可依目前溫度自動控制風扇轉速，將溫度控
制於特定範圍。請於本項指定限值。若目前風扇溫度到達上限，即會啟動智
慧型風扇功能，有數個選項可自動加速散熱。

PC Health Status（PC 狀態）

CPU/ System Temperature, CPU FAN/ SYS FAN 1/ SYS FAN 2 Speed,

CPU Vcore, 3.3V, 5V, 12V

上述欄位顯示目前如 CPU 電壓、溫度及所有風扇的轉速等所監控的硬體設
備及零組件的狀況。

3-16

Cell Menu

㊟意事㊠

BIOS 設定

除非對晶片組功能非常熟悉，否則請勿任意變更設定。

Current CPU / DRAM Frequency（目前 CPU / DRAM 頻率）

上述選項顯示 CPU 時脈及記憶體速度等。唯讀。

Intel EIST（Intel® SpeedStep™ 節電技術）

本技術依電腦使用電池或接 AC 交流電源的情況，來設定微處理器的效能表
現。本項在安裝支援 Intel

Adjust CPU FSB Frequency (MHz)（調整 CPU 外頻)

本項設定 CPU 前端匯流排的頻率(以 MHz 計)。

Adjusted CPU Frequency（調整後 CPU 頻率)

本項顯示調整後 CPU 頻率( FSB x Ratio) 。唯讀。

Advance DRAM Configuration（進階 DRAM 設定）

按下 <Enter> 鍵，即可進入以下子選單。

DRAM Timing Mode（記憶體時序模式）

設 [Enabled] 時，自動由 BIOS 依 DRAM 模組上的 SPD EEPROM 組態，
來設定 DRAM CAS# Latency 。

®

SpeedStep 技術的 CPU 才會顯示。

3-17

MS-7528 主機板

CAS Latency(CL)（CAS 延遲）

記憶體時序模式設為手動 [Manual]，可調整本欄位。本項控制行位址信
號(CAS)延遲，也就是於 SDRAM 接收讀取指令後，開始進行讀取前的延

遲時間(以時脈計)。

Advance DRAM Configuration -> tRCD

記憶體時序模式設為手動時，可調整本欄位。在 DRAM 重置時，列和欄
位址是分開處理的。本項設定列位址 (RAS)到行位址 (CAS) 和訊號之間
的延遲時間。時序數越少，DRAM的效能越好。

Advance DRAM Configuration -> tRP

記憶體時序模式設為手動 [Manual]，可調整本欄位。本項控制列位址
(RAS)預充電的時序。若無足夠時間，讓列位址在 DRAM 更新之前預充

電，更新可能會不完全，而且 DRAM 可能漏失資料。本項僅適用於系統
安裝同步動態隨機存取記憶體時。

Advance DRAM Configuration -> tRAS

記憶體時序模式設為手動[Manual]，可調整本欄位。本項指定 RAS 由讀
取到寫入記憶體所需時間。

Advance DRAM Configuration -> tRTP

記憶體時序模式設為關閉[Disabled]，可調整本欄位。讀取到預充電間的
時間間隔。

Advance DRAM Configuration -> tRC

記憶體時序模式設為[Manual]，可調整本欄位。本項是記憶體完成列活

化，到預充電整個週期所需的最小時脈。

Advance DRAM Configuration -> tWR

記憶體時序模式設為[Manual]，可調整本欄位。本項指定從整個有效的

寫入過程到記憶體預充電之間的延遲時脈，是為確保預充電前，寫入緩
衝區的資料能確實寫入記憶體。

Advance DRAM Configuration -> tRRD

記憶體時序模式設為[Manual]，可調整本欄位。本項設定不同記憶體間
的延遲時脈。

Advance DRAM Configuration -> tWTR

記憶體時序模式設為[Manual]，可調整本欄位。本項控制寫入資料到讀
取指令延遲的記憶體時序。包含最後有效讀入過程到下次讀取指令給同
台 DDR 裝置間所需的最小時脈。

Power User Mode（電源使用者模式）

按下 <Enter> 鍵，即可進入以下子選單。

ADJUST CHANNEL 0/1 DRIVE

這二項設定 RCOMP 緩衝程度及設定各種 MCH 群組訊號的頻率表。每個
通道各有七個訊號群組(GROUP 0 ~ GROUP 6)。

3-18

BIOS 設定

ADJUST ODT Strength

本功能設計要改善記憶體通道的訊號整合能力。訊號終端電阻(On-Die
termination) 讓記憶體調整每個 DQ 以及 DQS/DQS# 訊號的終端電阻。

ADJUST SCOMP Strength

安全通訊處理器(Secure Communications Processor)硬體避免 DMA 裝置
將相關裝置的驅動程式由最底層移動到系統較不重要的部份。

FSB/Memory Ratio（FSB / 記憶體 Ratio）

本項可調整記憶體 FSB/Ratio。

Adjusted DDR Memory Frequency（調整後記憶體頻率）

本項顯示調整後的記憶體頻率。唯讀。

Adjust PCI-E Frequency (MHz)（調整 PCI-E 頻率)

本項設定 PCI-Express 頻率(MHz)。

Auto Disable DIMM/ PCI Frequency（㉂動關閉 DIMM/ PCI 頻率）

本項可自動偵測 DIMM/PCI 插槽。設為開啟[Enabled]，則系統會從未使用的
DIMM/ PCI 插槽移除(關閉)時脈以減少電磁波干擾 (EMI)。

Spread Spectrum（頻譜擴散）

主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾
(EMI)。頻譜擴散功能，可藉由調節脈衝以減少EMI的問題。若無電磁波干擾
的問題，請設為關閉，以達較佳的系統穩定性及效能。若要符合EMI規範，請

選擇開啟，以減少電磁波。切記，如需進行超頻，請務必將本功能關閉，因
為即使是些微的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器

被鎖定。

3-19

MS-7528 主機板

㊟意事㊠

1. 若無電磁波干擾的問題，請設定為「關閉」[Disabled]，以達到較佳的系

統穩定和效能。但若要減少電磁波的產生以符合規範，請設為符合頻譜擴
散該項的數值。

2. 頻譜擴散的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知

頻譜擴散適當數值，請查詢當地規範。

3. 要執行超頻，請務必關閉頻譜擴散功能。因為即使是些微的劇波，均足以

引起時脈速度的增快，進而使超頻中的處理器被鎖定。

3-20

BIOS 設定

載入安全/最佳預設值

選單上的這二個選項，可將 BIOS 程式的設定值，恢復成預設的安全或最佳設
定值。最佳化預設值 (Optimized Defaults)，是主機板廠商為了讓主機板達到最
佳效能，所設定的預設值。安全 (Fail-Safe) 預設值，則是 BIOS 廠商，為主機
板的穩定性，所設定的預設值。

選擇 Load Fail-Safe Defaults 時，會出現下面的訊息:

選擇 [OK]，再按<Enter>，即可載入預設的 BIOS 值，讓系統以最小且最穩定
的效能狀態下運作。

選擇 Load Optimized Defaults 時，螢幕上會出現下列訊息:

選擇 [OK]，再按<Enter>，即可載入出廠時設定的預設值，提供最佳的系統效

能。

3-21

MS-7528 主機板

設定 BIOS 密碼

選擇這個功能，會出現下面的訊息:

在此輸入密碼，最多六個字元長，並按下<Enter>。本密碼會蓋掉先前所設的
任何密碼。接下來會有個提示，要您確認密碼，請再重輸入一次，按下

<Enter>，或按<Esc>，放棄剛輸入的密碼。
要清除密碼，只需在看到提示，要求輸入密碼時，按<Enter>，就會跳出告知

密碼已清除的提示。既然密碼已清除，則再開機或進入BIOS時，就不用輸入
任何密碼。

密碼若已設定時，那麼每次進入BIOS，都會要求輸入密碼。旨在防止未授權
的人，來改變系統的任一設定。

3-22

Dual Core Center

附錄 A：

Dual Core Center

Dual Core Center 是微星科技傾力所研發之實用工

具，讓使用者於 Windows 作業系統來監控或設定
微星主機板及顯卡的 CPU/GPU 時脈、電壓、風
扇速度及溫度等。
在您安裝前，請先確認系統達下列需求:

1. 支援 PCI Express 插槽的 Intel® Pentium4/ Celeron,
AMD® Athlon XP/ Sempron 或更高等級的處理器

2. 256MB 記憶體

3.供軟體安裝用的光碟機

4. Windows® XP 作業系統

5. DotNet Frame Work 2.0

A-1

MS-7528 主機板

開啟 Dual Core Center

在安裝 Dual Core Center 後(程式放置於主機板隨附設定光碟內，路徑:Utility

--> MSI Utility --> Dual Core Center)，該程式在工作列會有 圖示，桌面上

有下列圖示，以及開始功能表亦有程式捷徑，您可任選其一來開啟 Dual Core
Center。

工作列上的捷徑

A-2

開始功能表中的捷徑

(圖示:開始-->所有程式-->MSI-->
DualCoreCenter-->DualCoreCenter)

Dual Core Center

主選單

開始使用本程式前，須先安裝微星 V044 顯卡(V044 顯卡須以8.26 或以上版本

的驅動程式)/ V046 或V060 顯卡方能啟動本程式之完整功能。若安裝他牌顯
卡，則僅能開啟主機板硬體狀態部份。

簡介：

點選上圖任一圖示，進入子選單以設定或執行該功能。

MB

按下本鈕，以了解主機板CPU 目前溫度、FSB及時脈。

顯卡 (VGA)

按下本鈕，以了解顯卡GPU目前溫度、GPU時脈及記憶體時脈。

動態超頻技術 (DOT )

按下本鈕，以開啟或關閉動態超頻技術。

A-3

MS-7528 主機板

AV /遊戲 /辦公室 /超靜肅 /超降溫 (AV/ Game/ Office/ Silence/
Cool)

微星依環境的不同，提供五種熱門設定。該設定均為因應各種環境之最
佳數據。請依需求選擇。

㊟意事㊠

為達系統最佳效能，請先選擇平滑或銳利模式，再點選AV/遊戲/ 辦公室/ 超
靜肅/ 超降溫等環境鈕。

平滑模式銳利模式

時脈 (C lock)

本選單可調整及監控主機板及顯卡之時脈。

電壓 (V oltage)

本子選單可調整及監控主機板及顯卡之電壓。

風扇速度 (FAN Speed)

本子選單可調整及監控主機板及顯卡之風扇速度。

溫度 (Temperature)

本子選單可調整及監控主機板及顯卡之溫度。

使用者㉂訂 (User Profile )

本子選單可依需求設定並儲存時脈、電壓及風扇速度的數值。最多可設
三種可供使用。

㊟意事㊠

按下 圖示，則時脈、電壓、風扇及溫度鈕均會於該圖示旁出現。

A-4

Dual Core Center

DOT (動態超頻管理員)

動態超頻技術為自動超頻的功能，涵蓋於 MSI 微星科技最新研發的 Dual
CoreCenter 控制介面技術內。動態超頻是偵測 CPU/GPU 執行程式時的負

載，以及可自動超頻的能力。在主機板偵測到 CPU 負載超出預設限值一段時
間後，會自動加快 CPU、風扇及電壓，讓系統跑得更順暢。而在顯卡偵測到

GPU 負載超出預設限值後，亦會加快 GPU、記憶體、風扇及電壓，以使系統
執行更為流暢。若 CPU/GPU 暫時性的擱置或在低負載時，則會回復為預設

值。通常動態超頻技術只在電腦執行 3D 遊戲、影像處理等需大量運算資料
時才會用到，因此時主機板及顯卡需加速提昇系統的整體性能。

按 DOT 速率鈕，會出現提高速率 及降低速率鈕 ，要選 DOT 等級請按
DOT 鈕 來套用 DOT 功能。

DOT 提高FSB 速率鈕

DOT 降低FSB 速率鈕

㊟意事㊠

即使動態超頻較手動超頻穩定，但仍具風險性。建議先行確認 CPU 能超頻至
多大的負載。若發現 PC 不穩或一直重新開機，建議關閉本功能，或向下降低
超頻的層次。若要手動設定超頻，請勿套用動態超頻技術。

A-5

MS-7528 主機板

時脈

在時脈子選單中，會出現系統的時脈狀態(包括主機板的 FSB/ CPU 時脈及顯

卡的 GPU/記憶體時脈)，選擇想要超頻的數值。按 鈕會出現數個超
頻選項可供選擇，選增加鈕 來增加時脈，或減少鈕 減少時脈。最後再

按套用 (Apply) 以套用調整後的數值，取消 (Cancel) 不套用，或按預設鈕
(Default) 回復預設值。

在圖下方會顯示亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

A-6

電壓

Dual Core Center

在電壓子選單中，會出現系統的電壓狀態(包括 Vcore、記憶體、GPU 電壓等)，
選擇想要超頻的數值。按 鈕會有數個選項供您選擇，選增加鈕 來

增加電壓，或減少鈕 降低電壓。最後再按套用 (Apply) 以套用調整後的數
值，取消 (Cancel) 不套用，或按預設鈕 (Default) 回復預設值。

I

在圖下方會顯示電壓中亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

A-7

MS-7528 主機板

風扇速度

在風扇速度子選單中，可了解系統的風扇狀態。請選擇高速以達較佳冷卻效
果。按 鈕會有數個選項供您選擇，您可選增加鈕 來增加風扇速度

到一定程度，或減少鈕 降低速度。或按預設鈕 (Default) 回復預設值。

在圖下方會顯示風扇速度中亮紅燈項目的時脈曲線。

㊟意事㊠

1. 要手動設定風扇速度，先在 BIOS 將智慧型風扇指定溫度值欄位設為關

閉。

2. 使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中，則無該鈕。

A-8

溫度

在溫度子選單中可了解系統的溫度狀態。

Dual Core Center

在圖下方會顯示溫度中亮紅燈項目的時脈曲線。

A-9

MS-7528 主機板

使用者㉂訂

在使用者㉂訂子選單中，按下在使用者自訂旁的設定鈕，會出現如下畫面。

可在此依需求設定時脈/ 風扇速度/電壓，請按 鈕快速選擇數值，或
按增加 或減少鈕 來增加/減少數值。

A-10

Dual Core Center

使用滑桿設定最高系統溫度值。在系統溫度超過設定限值，會跳出警訊並關
閉。

使用滑桿設定最小風扇速度。在風扇速度低於設定限值，系統亦會跳出警訊。

設好所需數值後，可於下列空格重新命名，再按儲存鈕 儲存所有變更。

最後勾選左側鈕，再按套用 (Apply) 來下載使用者自訂部份。

A-11

MS-7528 主機板

A-12

附錄 B：

Intel ICH7R SATA RAID

南橋晶片 ICH7R 提供四個獨立 SATA II 連接埠支
援多達四個 Serial ATA II (Serial ATA II RAID) 裝
置。

Intel® ICH7R 另外還提供 RAID 0 (串列)、RAID 1
(鏡射及雙工)、RAID 5 (磁區交錯分布同位元)、
RAID 10 (鏡射 stripe) 以及 Intel® 矩陣重複磁碟陣列
(Intel® Matrix RAID Technology)。

MS-7528 主機板

ICH7R 簡介

南橋晶片 ICH7R 提供四個獨立 SATA II 連接埠支援多達四顆 Serial ATA II
(SATA II RAID) 硬碟。

Serial ATA II ( SATA II ) 是最新的 ATA 傳輸介面，傳輸速率可達每秒
300MB 。Serial ATA 採用細長排線，使安裝更為簡易並有效改善機殼中的散

熱問題。其卓越的特色有:

1. 支援每秒 300 MB 的傳輸速度及 CRC 錯誤偵測。

2. 支援熱插拔功能。

3. 讀寫資料排序最佳化、高速排列搜尋機制、資料鏈命令等資料管理最

佳化。

Intel® ICH7R 包含 RAID 0 (串列)、RAID 1 (鏡射及雙工)、RAID 5 (磁區交錯
分布同位元)、RAID 10 (鏡射 stripe) 以及 Intel® 矩陣重複磁碟陣列 (Intel

Matrix RAID Technology)。

RAID 0 (非容錯的硬碟群組)將資料切割成於寫入個別磁碟的磁區，透過獨立
的通道，將硬碟的輸入/ 輸出載入，進而大大提升了輸入/輸出的效能。

RAID 1 由硬碟間的鏡射提供冗餘資料，並提高讀取的效能。
RAID 5在位元組等級提供資料串列，並分割校正錯誤訊息，因而有絕佳的效

能及相當不錯的容錯率。不難想像，RAID5 是RAID 層級中，最被應用廣泛的
一種。

而 RAID 10 非原始 RAID 層級之一，是由一個 RAID 0 串列和數個 RAID 1 鏡
射組成。

Intel® 矩陣重複磁碟陣列，為一進階功能，讓二組 RAID 可共享兩顆硬碟合併
的空間。

®

㊟意事㊠

RAID 0, RAID 1, Matrix 模式，最少要有二顆硬碟。RAID 10 模式最少要有
四顆。RAID 5 模式則是要三顆。

所有附錄中所顯示的資訊及 RAID 清單，會依系統環境之不同而有差異。

B-2

Intel ICH7R SATA RAID

BIOS 設定

Intel® 晶片組支援所有主機板上結合 Intel® Matrix Storage Manager Option ROM
與系統 BIOS 的功能。Intel® Matrix Storage Manager Option ROM 提供 BIOS 及

DOS 磁片的服務。請以 <Ctrl> + <I> 功能鍵進入”Intel(R) RAID for Serial
ATA”設定畫面，該畫面會在開機自我偵測畫面 (POST)到系統開機畫面之間出

現。請於 BIOS 啟動 RAID 功能來新增、刪除及重設 RAID 容量。

使用 Intel® Matrix Storage Manager Option ROM

1. 新增、刪除及重設 RAID 容量:
Serial ATA RAID 容量經由儲存在 Intel® RAID Option ROM 上的設定工具來設

定。在開機自我測試畫面後，會出現下面的畫面並停留幾秒鐘的時間:

㊟意事㊠

在下面的範例中“Driver Model”、“Serial#” 及“Size”欄位可能會因系統差異而
有所不同。

在顯示上面的訊息後，請同時按 <Ctrl>及<I> 鍵進入 RAID 設定工具。

㊟意事㊠

本步驟僅適用於建立新的作業系統，或是重新安裝作業系統時。不適用於將現有
的作業系統，搬移到 RAID 。

B-3

MS-7528 主機板

在同時按 <Ctrl> +<I> 鍵後會顯示如下畫面:

(1) 建立 RAID 容量

1. 選擇第一項 ”Create RAID Volume” 再按 <Enter> 鍵。接著會顯示以下畫

面。在 Name 欄位中指定 RAID 的容量名稱，按下 <TAB> 或 <Enter>
到下個欄位。

2. 在 RAID 層級中以方向鍵選擇最常用的一種。

B-4

Intel ICH7R SATA RAID

3. 在 Disk 欄位中，按 <Enter> 鍵。接著會顯示如下畫面。使用 <Space>

鍵來選擇要建立 RAID 容量的磁碟，再按一次 <Enter> 鍵完成。

4. 在 RAID 陣列使用上下方向鍵來改變選項，再按 <Enter> 鍵確定並到下
一個步驟。可調整的範圍由 4KB 到 128KB 每次增加 2 單位。本數值應根
據磁碟使用的功能來作調整。以下為建議設定值：

RAID 0– 128 KB
RAID 10– 128 KB

RAID 5– 64 KB

5. 然後在容量 Capacity 欄位中，選取磁碟的容量，預設值為被選取磁碟

的最大值。

B-5

MS-7528 主機板

㊟意事㊠

因新增二組容量 (Intel® 矩陣重複磁碟陣列)，故最高預設容量需減少。請在第
一組容量，輸入新容量值。例如 : 若希望第一組容量，可擴充到二顆磁碟的一
半，則輸入預設值的一半。至於第二組容量，則會在新增後，自動擴充為二顆磁
碟剩餘的容量。

6. 接著出現如下畫面，若要建立一個新 RAID，請按<Y>鍵繼續。

7. 以下畫面表設定完成。

B-6

Intel ICH7R SATA RAID

(2) 刪除 RAID 容量

您可在此刪除 RAID 容量，但所有 RAID 磁碟上的資料亦會被刪除。

㊟意事㊠

若系統目前開機到 RAID，但在 Intel® RAID Option ROM 刪除 RAID 容量的
話，會造成系統無法開機。

從主選單中選擇第二項 ”Delete RAID Volume”，按 <Enter> 鍵選擇要刪
除的 RAID 容量，再按 <Delete> 鍵，會顯示以下畫面：

按<Y>鍵確認刪除。

B-7

MS-7528 主機板

(3)重設磁碟為 Non-RAID 的功能

選擇第三項“Reset Disks to Non-RAID”，按 <Enter> 由硬碟刪除 RAID
容量及搬移所有 RAID 架構的磁碟。接著會出現如下畫面：

按 <Y> 鍵確定。

㊟意事㊠

1. 在完成這個設定後，在 RAID 磁碟及 RAID 的架構中的所有資料均會遺失。

2. 一般會重設磁碟為沒有 RAID 功能的狀況如下 : 不相容的磁碟結構、容量

或磁碟損壞。

B-8

Intel ICH7R SATA RAID

軟體安裝

在 Windows XP / 2000 作業系統㆘安裝

† 新安裝 Windows XP / 2000 作業系統

請依下列步驟，在 Windows XP/2000 安裝驅動程式。

1. 開始安裝：
由光碟機開機。當出現“Press F6 if you need to install third party SCSI or
RAID driver”畫面時，按<F6>安裝驅動程式。

2. 接著在 Windows XP 安裝視窗，按 <S> 安裝其它指定的裝置。

3. 插入 Intel IAA RAID XP Driver For ICH7R (NH82801GR) 磁片到 A 磁
碟機，按<Enter>。

㊟意事㊠

請依下列的步驟，自行製作 “Intel IAA RAID Driver For ICH7R
(NH82801GR)” 的安裝軟碟。

1. 插入光碟片。

2. 在設定畫面，按”瀏覽光碟片”鍵。

3. 將 \\IDE \Intel \ICH7R \Floppy 目錄下的檔案拷貝到已格式化

的軟碟片。

4. Intel® ICH7R RAID Controller 的驅動光碟完成。

4. 在 Windows XP 安裝視窗的下拉選單中，選擇 Intel(R) 82801GR SATA
RAID Controller ，再按 <Enter> 鍵。

5. 再按一次<Enter>鍵繼續安裝，或還需安裝其它裝置，也請於此時進行，
在所有裝置指定好後，再按<Enter>，繼續安裝。

6. 在 Windows XP/2000 安裝畫面中按<Enter>鍵。安裝程式會現載入所有
裝置檔並持續安裝 Windows XP/2000 。

† 在現㈲的 Windows XP/ 2000 ㆘安裝驅動程式

1. 將 MSI CD 放到 CD-ROM 光碟機。

2. 此時 CD 會自動執行出現安裝畫面。

3. 在驅動程式頁籤下，點選 Intel IAA RAID Edition。

4. 此時會自動安裝驅動程式。

† 確認已安裝 Windows XP/ 2000 驅動程式

1. 從 Windows XP/2000 開啟「我的電腦」→「內容」圖示。

2. 選擇「硬體」頁籤，然後點選「裝置管理員」頁籤。

3. 找到「 SCSI & RAID 控制器」硬體類型，點選前面"+"符號，即顯示已

安裝的 Intel(R) NH82801GR SATAII RAID Controller。

B-9

MS-7528 主機板

安裝 Intel® Matrix Storage Console

Intel® Application Accelerator RAID Edition 驅動程式用來操作硬碟，或控制系
統中的重要資料。因此您無法在系統安裝完成後，再來搬移或移除安裝驅動程

式。但還是可以移除安裝其它非硬碟元件。
插入 MSI CD，然後按 Intel IAA RAID Edition 安裝軟體。

B-10

按一下

InstallShield Wizard( ㉂動安裝精靈) 會開始安裝:

在下列視窗按 <Next> 鍵繼續。

Intel ICH7R SATA RAID

B-11

MS-7528 主機板

安裝程式出現下列視窗後，按<Next>繼續。

在閱讀完授權說明之後，按<Yes>繼續。

B-12

Intel ICH7R SATA RAID

下列視窗指示選擇要安裝的資料夾，再按<Next>開始安裝。

選擇要設定並放置圖示的資料夾。

B-13

MS-7528 主機板

下列視窗顯示 Intel Application Accelerator RAID Edition 設定安裝進度。

完成即出現以下畫面。

B-14

Intel ICH7R SATA RAID

RAID 搬移說明

Intel® Matrix Storage Console 提供最具彈性的升級方式。在系統上增加一顆 SATA
硬碟時，可由單顆 SATA 硬碟，升級到 RAID 組態。本步驟會在現有的磁碟上，

新增一顆新的 RAID 容量。不過要使用 RAID 升級到第二顆 SATA 硬碟時，在
系統設置方面，請務必注意以下幾個重要的步驟：

1. BIOS 須先設定為 RAID 後，才能在單顆 SATA 硬碟裝 Windows XP

作業系統。至於如何正確的設定 BIOS，請參閱 BIOS 設定中的內建
SATA 設定。

2. Windows 設定時，須安裝 Intel® Application Accelerator RAID 驅動程

式。請參閱本章的「軟體安裝」之 Windows 設定時安裝驅動程式。

3. 在安裝作業系統完成後，再行安裝 Intel® Matrix Storage Console。

請依下面的步驟由現有磁碟來新增容量:

㊟意事㊠

在執行於現有磁碟上新增，會將新增磁碟上的所有資料全數刪除。且該資料無
法恢復，故在新增磁碟前，先請備份重要資料。但在移動期間，資料仍會保存
於來源磁碟。

在成功安裝 Intel® Matrix Storage Console 且重新開機後，按下 Intel® Application
Accelerator 捷徑連結(開始->所㈲程式->Intel Matrix Storage Manager-> Intel

Matrix Storage Console)，會出現下面的畫面:

B-15

MS-7528 主機板

在現㈲的磁碟㆖建立 RAID

要在現有的磁碟上建立 RAID，請選擇 Action-->Create RAID Volume from
Existing Hard Drive 來建立新的 RAID，如下圖所示。

”Create RAID Volume from Existing Hard Drive Wizard”安裝精靈，會帶您
完成以下的步驟，按 <Next> 繼續。

B-16

Intel ICH7R SATA RAID

(1)容量設定

你可在此輸入容量名稱來選擇RAID level 模式與磁條大小，以設定新的
RAID 容量。

†RAID ㈴稱:

您可在 “RAID_Volume1 ” 上鍵入要命名的 RAID 名稱，該名稱不得超過 16
位元，RAID 名稱僅能使用英文字母與數字符號構成的 ASCII 碼來命名。

†RAID 層級:

選擇所需的 RAID 層級：

RAID 0 (效能) – 利用平行儲存的方式，使資料儲存更加快速。
RAID 1 (冗餘) – 利用鏡射儲存的方式，使資料能在第一時間達到備份的

RAID 5 (實用) – RAID 5 可在三顆以上磁碟使用，並可搭配備份

功能，但其中一顆磁碟只能做為備份磁碟使用。

磁碟使用。因此 RAID 5 設備大小是(N-1)*S，N

是指磁碟的數量，S 是指陣列中最小磁碟的尺寸。若其
中一顆磁碟受損，資料仍會保持完整，磁碟仍可由同位

訊息重建。若有備份磁碟，則磁碟受損後會立即開始重
建。但若不幸二顆磁碟同時損壞，則所有資料均會遺
失。

RAID 5 最多僅能承受一顆磁碟損失，無法負擔二顆甚
至二顆以上的損失。使用 RAID 5 讀取和寫入效能均會

增強，但程度無法預估。讀取功能和 RAID 0相似，寫
入則可能需更多空間( 命令讀取在寫入之前，以計算正
確的同位訊息) ，要不就是與RAID 1 寫入速度類似。寫
入效能與磁碟裏有多少記憶體，以及陣列使用
方式相關。分散地寫入一定會耗掉較多空間。

B-17

MS-7528 主機板

RAID 10 (鏡射磁條) – 一個 RAID 1 陣列含二個 RAID 0 陣列。

† 磁條大小:

設定磁條的大小。最佳預設值為 128KB，設為其它數值可能會導致效能變差。
即使 128KB 為建議預設值，但請依下列需求選擇最適合系統之設定，說明如

下:

4KB: 提供較專業環境需使用 4KB 磁條設定。
8KB: 提供較專業環境需使用 8KB 磁條設定。
16KB: 最佳的連續傳輸設定。
32KB: 較佳的連續傳輸設定。
64KB: 一般較佳的效能。
128KB: 在桌上型及工作站電腦能有最佳的效能。

(2) 選擇來源磁碟

選擇要使用的來源硬碟，按下” -->”鍵移動到”Selected” 選定欄位，然後按
”Next”繼續。

請注意哪顆是來源磁碟( 磁碟內所有的資料都會被搬移) ，哪顆是目標磁碟。
在支援 RAID 的系統中，可於開機自我測試時標示單一磁碟是接到 Port 0
或是 Port 1。
也可先使用 Intel® Application Accelerator RAID Edition utility，確認存放資

料的硬碟之連接埠與序列編號，再安裝第二顆磁碟。

B-18

Intel ICH7R SATA RAID

(3) 選擇成員磁碟

選取要使用的成員磁碟(即目標磁碟)，按”-->”鍵移動到”Selected”選定欄
位，再按”Next”繼續下一步。

請注意，現在選取的磁碟裏面所有的資料會被永久刪除。因此在進行下一步
前，務必將重要的資料備份。

B-19

MS-7528 主機板

(4) 指定容量大小

指定可用陣列空間的總容量，用於新的陣列。您可於空白處輸入或使用滾軸
來指定總容量大小。建議為達到最佳使用方式，請利用全部可用空間。若

RAID 0 陣列未指定全部的硬碟空間，則剩餘的空間會被當成 RAID 1 使用，
這就是所謂的 Intel® Matrix RAID (矩陣重複磁碟陣列技術)。請按”Next”繼

續。

(5) 由現㈲硬碟精靈開始新增 RAID 容量

在繼續由現有硬碟中新增RAID 容量前，請詳閱以下的對話方塊。注意，
按下”Finish” 鍵後，選取硬碟中所有的資料會被永久刪除，且此刪除動作

無法復原。因此，切記先將所有重要的資料備份，再按 ”Finish” 鍵開始搬
移。

B-20

Intel ICH7R SATA RAID

(6)搬移過程

搬移過程會依環境及磁碟容量大小不同，所需時間有可能達兩個小時左右。
視窗會跳出說明搬移過程可能會非常耗時，下方快捷列也會顯示進度。在搬
移程序中，還是可以使用電腦。一旦搬移過程開始，就無法停止或取消。若
搬移過程因任何因素中斷或重新開機，會從中斷處再重新開始，並會顯示預

估完成的時間( 剩下的時間依系統等級不同而有所差異) 。

若搬移成功，會出現以下的視窗。請重新開機以套用新硬碟的設定。

B-21

MS-7528 主機板

磁碟陣列降級

在 RAID 1、 RAID 5 或 RAID 10 的其中一顆成員硬碟損壞或暫時離線，該容量
會記錄為 Degraded (降級) 且鏡射資料會遺失。因此系統僅能利用其它成員硬

碟。要建立資料鏡射及恢復資料冗餘，請參考以下因應方法。

成員硬碟遺失

1.確認系統關機。

2. 重接硬碟。

3. 重開機到 Windows 作業系統，重建過程會自動開始。

成員硬碟損壞

1.確認系統關機。

2.將損壞硬碟換成大於或等於該硬碟容量的新硬碟。

3. 在POST (開機自我測試)其間，按<Ctrl>及<I>鍵進入 Intel(R) RAID
Option ROM。

4. 選定要重建的目標磁碟，再按 ENTER 鍵。

B-22

Intel ICH7R SATA RAID

5. 離開 Intel(R) RAID Option ROM，再重開機進入 Windows 作業系統。

6. 跳出是否重建 RAID 容量時，按 “ Yes”。

7. Intel(R) Storage Utility 工具程式即會開啟。在新硬碟按下滑鼠右鍵，並
選擇 “ Rebuild to this Disk”(重建到本磁碟)。 重建精靈會開啟，引導您整

個重建到新硬碟的過程。

B-23

微星展示服務中心

服務時間：

週一 ~ 週五 AM 11:00 – PM 8:00; 週六 AM 11:00 - PM 6:00
週日及國定假日除外
服務內容：微星展示服務中心係由微星科技直營並提供產品問題諮詢服
務及維修品收件服務。

客戶服務電話：[phone]

服務時間為星期一至星期五 AM 9:00 – PM 6:00
若客戶需以郵寄方式送維修品，可採用 超商代收維修品服務

微星台北展示服務中心

地址：台北市松江路 1號
電話：[phone]
維修服務時間：
週一週五上午 11:00~晚上 20:00
週六 上午 11:00~晚上 18:00
國定假日及星期天休息。

微星新竹展示服務中心

地址：新竹市光復路 2段 200 號 3 樓
電話：[phone]

維修服務時間：
週一~週五上午 11:00~晚上 20:00
週六 上午 11:00~晚上 18:00
國定假日及星期天休息。

微星台中展示服務中心

地址：台中市英才路 510 號 3 樓 A05
電話：[phone]
維修服務時間：
週一~週五上午 11:00~晚上 20:00
週六 上午 11:00~晚上 18:00
國定假日及星期天休息。

微星台南展示服務中心

地址：台南市北門路 1段 250 號 R207
電話：[phone]
維修服務時間：
週一~週五上午 11:00~晚上 20:00
週六 上午 11:00~晚上 18:00
國定假日及星期天休息。

微星高雄展示服務中心

地址：高雄市三民區建國二路 41 號
電話：[phone]
維修服務時間：
週一~週五上午 11:00~晚上 20:00
週六 上午 11:00~晚上 18:00
國定假日及星期天休息。

R307
