MSI MS-7135 User Manual

K8N Neo3 Series

MS-7135 (v1.X) ATX Mainboard

English/ French/ German Version

G52-M7135X3

i

Manual Rev: 1.1
Release Date: Feb. 2005

FCC-B Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a class B
digital device, pursuant to part 15 of the FCC rules. These limits are designed to
provide reasonable protection against harmful interference when the equipment is
operated in a commercial environment. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio communications. Opera­tion of this equipment in a residential area is likely to cause harmful interference, in
which case the user will be required to correct the interference at his own expense.

Notice 1

The changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.

Notice 2

Shielded interface cables and A.C. power cord, if any, must be used in order to
comply with the emission limits.

VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.

Micro-Star International

MS-7135

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.

ii

Copyright Notice

The material in this document is the intellectual property of MICRO-STAR
INTERNATIONAL. We take every care in the preparation of this document, but no

guarantee is given as to the correctness of its contents. Our products are under
continual improvement and we reserve the right to make changes without notice.

Trademarks

All trademarks are the properties of their respective owners.
AMD, Athlon™, Athlon™ XP, Thoroughbred™, and Duron™ are registered

trademarks of AMD Corporation.
Intel® and Pentium® are registered trademarks of Intel Corporation.
PS/2 and OS®/2 are registered trademarks of International Business Machines
Corporation.
Microsoft is a registered trademark of Microsoft Corporation. Windows® 98/2000/NT/
XP are registered trademarks of Microsoft Corporation.
NVIDIA, the NVIDIA logo, DualNet, and nForce are registered trademarks or trade­marks of NVIDIA Corporation in the United States and/or other countries.
Netware® is a registered trademark of Novell, Inc.
Award® is a registered trademark of Phoenix Technologies Ltd.
AMI® is a registered trademark of American Megatrends Inc.

Revision History

Revision Revision History Date

V1.1 First release for PCB 1.X Feb. 2005

European version

Technical Support

If a problem arises with your system and no solution can be obtained from the user’s
manual, please contact your place of purchase or local distributor. Alternatively,
please try the following help resources for further guidance.

Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates,

and other information: http://www.msi.com.tw/program/service/faq/

faq/esc_faq_list.php

Contact our technical staff at: [e-mail]

iii

Safety Instructions

1. Always read the safety instructions carefully.

2. Keep this User’s Manual for future reference.

3. Keep this equipment away from humidity.

4. Lay this equipment on a reliable flat surface before setting it up.

5. The openings on the enclosure are for air convection hence protects the equip­ment from overheating. DO NOT COVER THE OPENINGS.

6. Make sure the voltage of the power source and adjust properly 110/220V be­fore connecting the equipment to the power inlet.

7. Place the power cord such a way that people can not step on it. Do not place
anything over the power cord.

8. Always Unplug the Power Cord before inserting any add-on card or module.

9. All cautions and warnings on the equipment should be noted.

10. Never pour any liquid into the opening that could damage or cause electrical
shock.

11. If any of the following situations arises, get the equipment checked by a service
personnel:

† The power cord or plug is damaged.
† Liquid has penetrated into the equipment.
† The equipment has been exposed to moisture.
† The equipment has not work well or you can not get it work according to

User’s Manual.

† The equipment has dropped and damaged.
† The equipment has obvious sign of breakage.

12. DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRONMENT UNCONDITIONED, STOR­AGE TEMPERATURE ABOVE 600 C (1400F), IT MAY DAMAGE THE EQUIPMENT.

CAUTION: Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type recommended by the
manufacturer.

iv

CONTENTS

FCC-B Radio Frequency Interference Statement..........................................................ii

Copyright Notice...............................................................................................................iii

Trademarks......................................................................................................................iii

Revision History...............................................................................................................iii

Technical Support............................................................................................................iii

Safety Instructions.........................................................................................................iv

English........................................................................................................................E-1

Français......................................................................................................................F-1

Deutsch......................................................................................................................G-1

v

Quick User’s Guide

K8N Neo3 Series

(MS-7135 v1.X)

ATX Mainboard

English

E-1

MS-7135 ATX Mainboard

E-2

Quick User’s Guide

MS-7135 (v1.X)

Quick User’s Guide

Thank you for choosing the K8N Neo3 (MS-7135) v1.X ATX

mainboard. The K8N Neo3 mainboard is based on nVIDIA® nForce4-

4X chipset for optimal system efficiency. Designed to fit the advanced
AMD® K8 Athlon 64 processor, the K8N Neo3 mainboard delivers a

high performance and professional desktop platform solution.

MSI Reminds You...

Please note that the companion MSI Driver/Utility CD supports this
mainboard with Windows 2000/XP system drivers ONLY.

E-3

MS-7135 ATX Mainboard

Mainboard Specifications

CPU

† Supports Socket-754 for AMD K8 Athlon 64 processor
† Supports up to 3700+ Athlon 64 processor or higher

(For the latest information about CPU, please visit http://www.msi.com.tw/pro­gram/products/mainboard/mbd/pro_mbd_cpu_support.php)

Chipset

† nVIDIA® nForce4-4X

- HyperTransport link to the AMD Athlon 64 CPU

- Supports single-channel DDR333/400 memory

- Supports PCI Express x16/x1 interface

- Two independent SATA controllers, for four drives

- Dual Ultra ATA 133/100/66 IDE controllers

- Supports high-speed USB2.0 ports

Main Memory

† Supports single-channel, four-memory-bank DDR 333/400 using two 184-pin DDR

DIMMs

† Supports a maximum memory size up to 2GB without ECC
† Supports 2.5v DDR SDRAM DIMM

(For the updated supporting memory modules, please visit http://www.msi.com.
tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

Slots

† One PCI Express x16 slot (PCI Express Bus specification v1.0a compliant)
† One PCI Express x1 slot (PCI Express Bus specification v1.0a compliant)
† Three 32-bit Master 3.3V/5V PCI Bus slots
† One AGR (Advance Graphics Riser) slot for compatible AGP VGA cards

(For more detailed information on compatible AGP VGA cards, please refer to
http://www.msi.com.tw/program/products/mainboard/mbd_index.php)

Onboard IDE

† Dual IDE controllers on the nVIDIA® nForce4-4X chipset provides IDE HDD/CD-

ROM with PIO, Bus Master and Ultra DMA 133/100/66 operation modes

† Can connect up to 4 IDE devices

Onboard Serial ATA

† Supports 4 SATA ports with up to 150MB/s transfer rate

MSI Reminds You...

To create a bootable RAID volume for a Windows 2000 environment,
Microsoft’s Windows 2000 Service Pack 4 (SP4) is required. As the
end user cannot boot without SP4, a combination installation CD must
be created before attempting to install the operating system onto the
bootable RAID volume.

E-4

To create the combination installation CD, please refer to the following
website:

http://www.microsoft.com/windows2000/downloads/servicepacks/
sp4/HFdeploy.htm

USB Interface

† 10 USB ports

- Controlled by nForce4-4X chipset

- 4 ports in the rear I/O, 6 ports via the external bracket

NV RAID (Software)

† Supports up to 4 SATA and 4 ATA133 Hard drives

-RAID 0, 1, 0+1, or JBOD supported

-RAID function available for PATA133 + SATA H/D drives

LAN

† Marvell PHY 88E1111 Gigabit Ethernet chip (Optional)
† Realtek 8201 CL 10/100Mb/s Ethernet chip (Optional)

Quick User’s Guide

Audio

† RealTek ALC655 6-channel software audio codec

- Compliance with AC97 v2.3 spec.

- Meets PC2001 audio performance requirement

On-Board Peripherals

† On-Board Peripherals include:

- 1 floppy port supports 1 FDD with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes

- 2 serial ports

- 1 parallel port supporting SPP/EPP/ECP mode

- 10 USB2.0 ports (Rear*4 / Front*6)

- 1 Audio (Line-In/Line-Out/MIC) port

- 1 RJ-45 LAN jack

- 1 CD-In pinheader

- 2 IDE ports support 4 IDE devices

- 4 serial ATA ports

BIOS

† The mainboard BIOS provides “Plug & Play” BIOS which detects the peripheral

devices and expansion cards of the board automatically.

† The mainboard provides a Desktop Management Interface (DMI) function which

records your mainboard specifications.

† Supports boot from LAN, USB Device 1.1 & 2.0, and SATA HDD.

Dimension

† ATX form factor: 300mm x 185mm

Mounting

† 6 mounting holes

E-5

MS-7135 ATX Mainboard

SW_BAT1

FDD1

SATA1

SATA2

SATA3

SATA4

J1

MM

1

CFAN1

PCI 3

PCI 2

PCI 1

PCI_E1

PCI_E2

nVIDIA

nForce4-4X

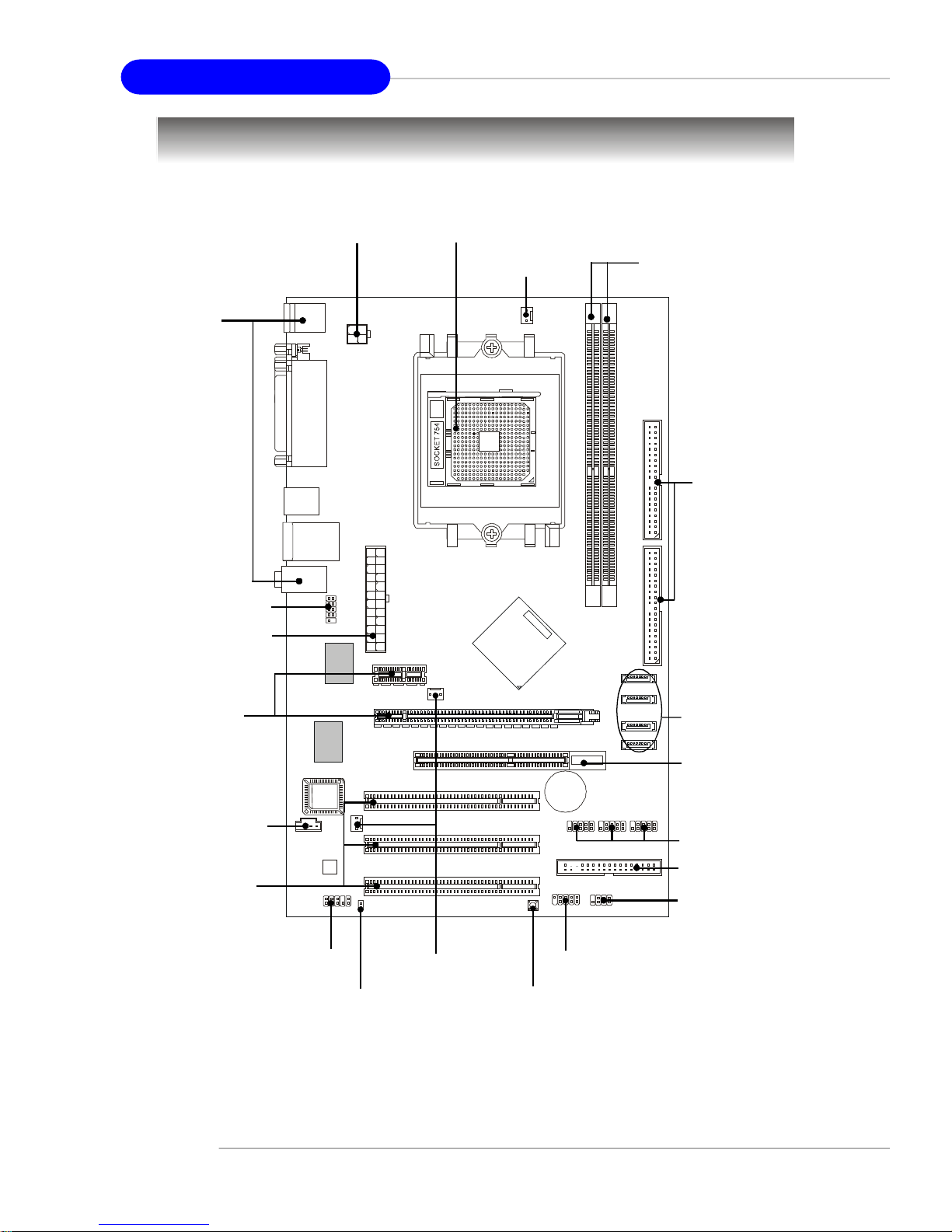

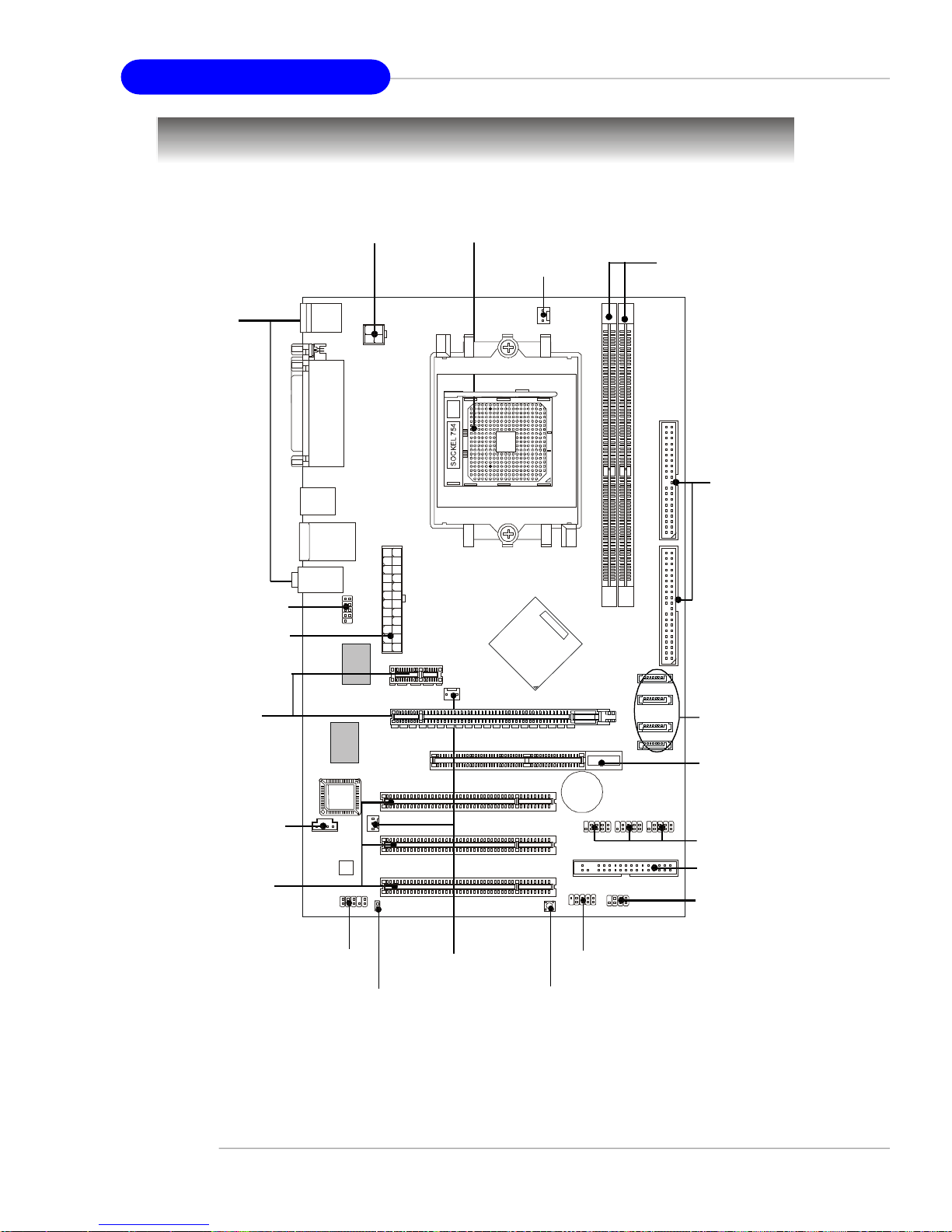

Quick Components Guide

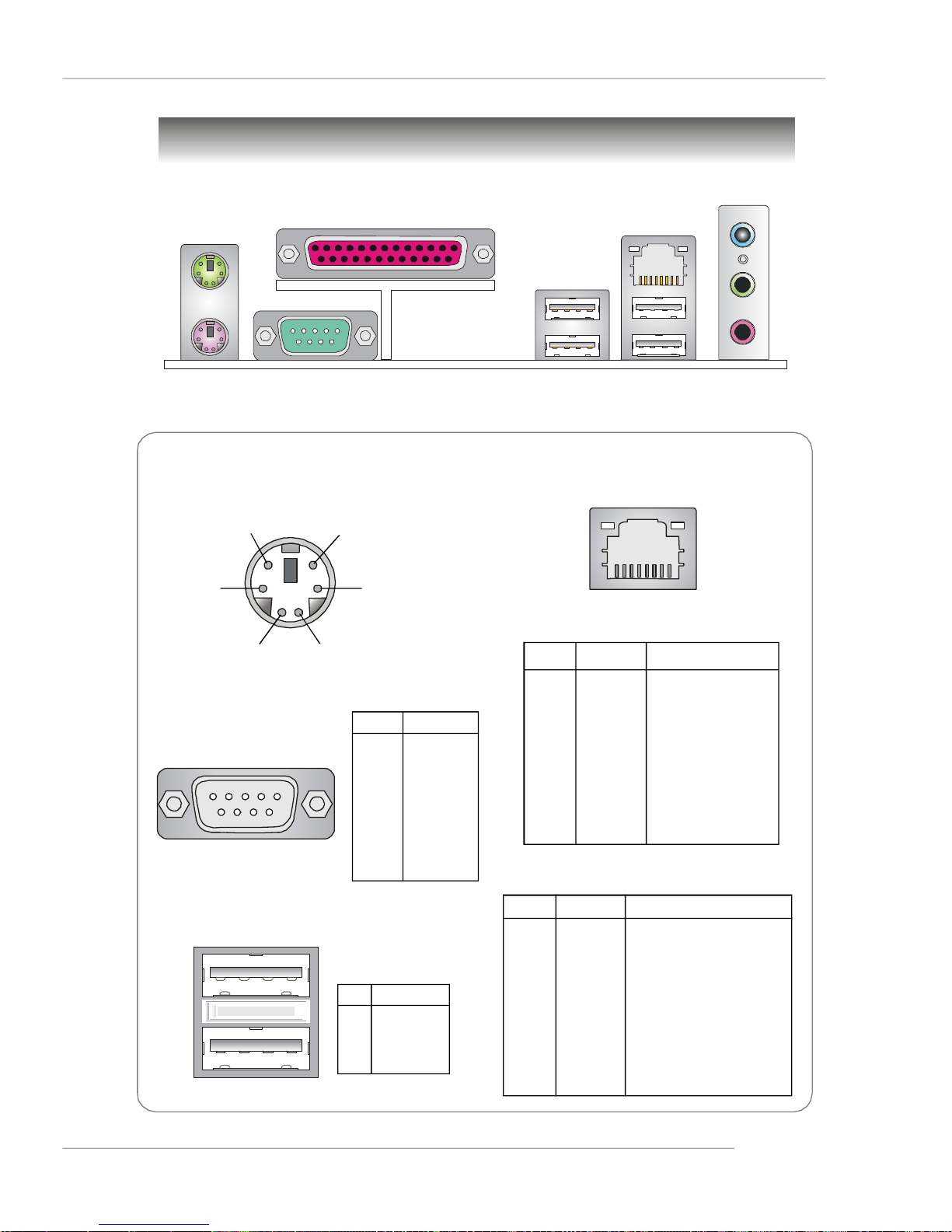

Back Panel
I/O, p.E-13

JCOM1, p.E-16

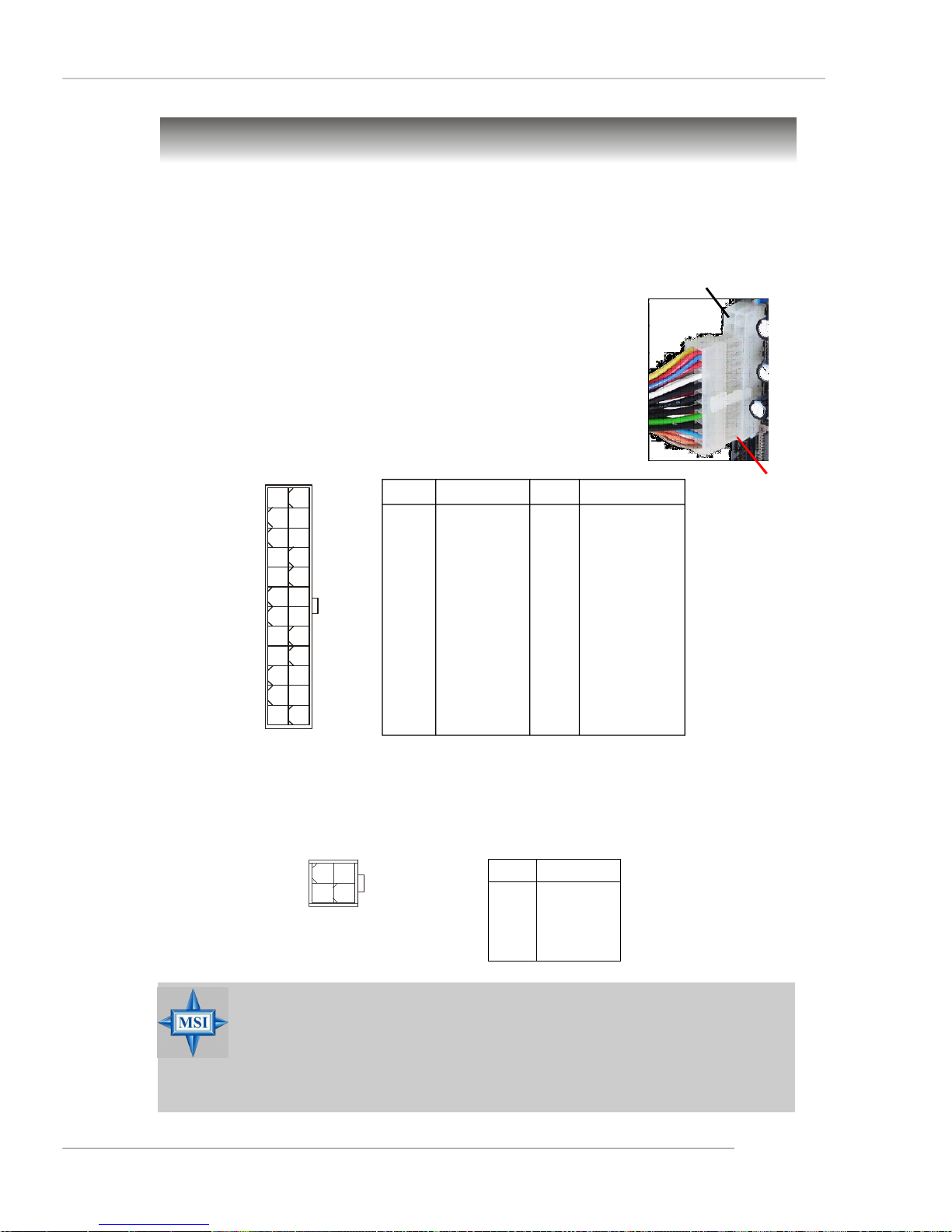

JWR1, p.E-11

JPW1, p.E-11

Top: Mouse
Bottom: Keyboard

Top:
Parallel Port

Bottom:
COM Port

USB Ports

T: LAN Jack
B: USB Ports

Line-In
Line-Out
Mic

JCOM1

LAN

JPW1

JWR1

CPU, p.E-7

CFAN1, p.E-15

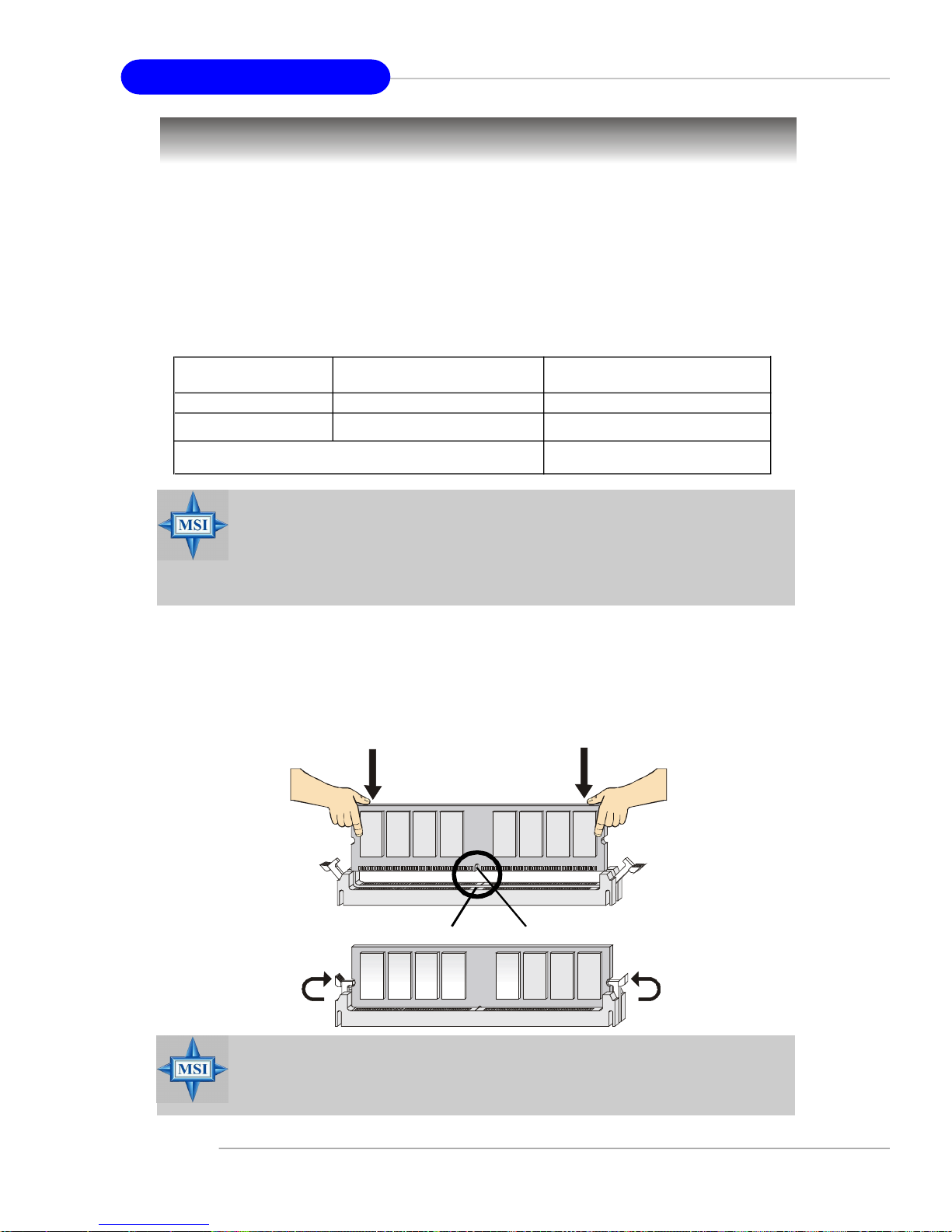

DDR DIMMs, p.E-10

2
E
D

I

1
E

2

D

I
M
M

I

I

D

D

IDE1/2, p.E-15

PCI Express
Slots, p.E-18

J1, p.E-14

PCI Slots, p.E-18

Winbond

W83627THF

S
O

I
B

Codec

JAUD1

JAUD1, p.E-16

JCI1, p.E-14

SFAN1

JCI1

NBFAN1/

SFAN1, p.E-15

NBFAN1

AGR

SW_BAT1, p.E-17

T
T

+

A
B

JUSB2

JUSB1

JFP1

JFP2

JFP1, p.E-16

JUSB3

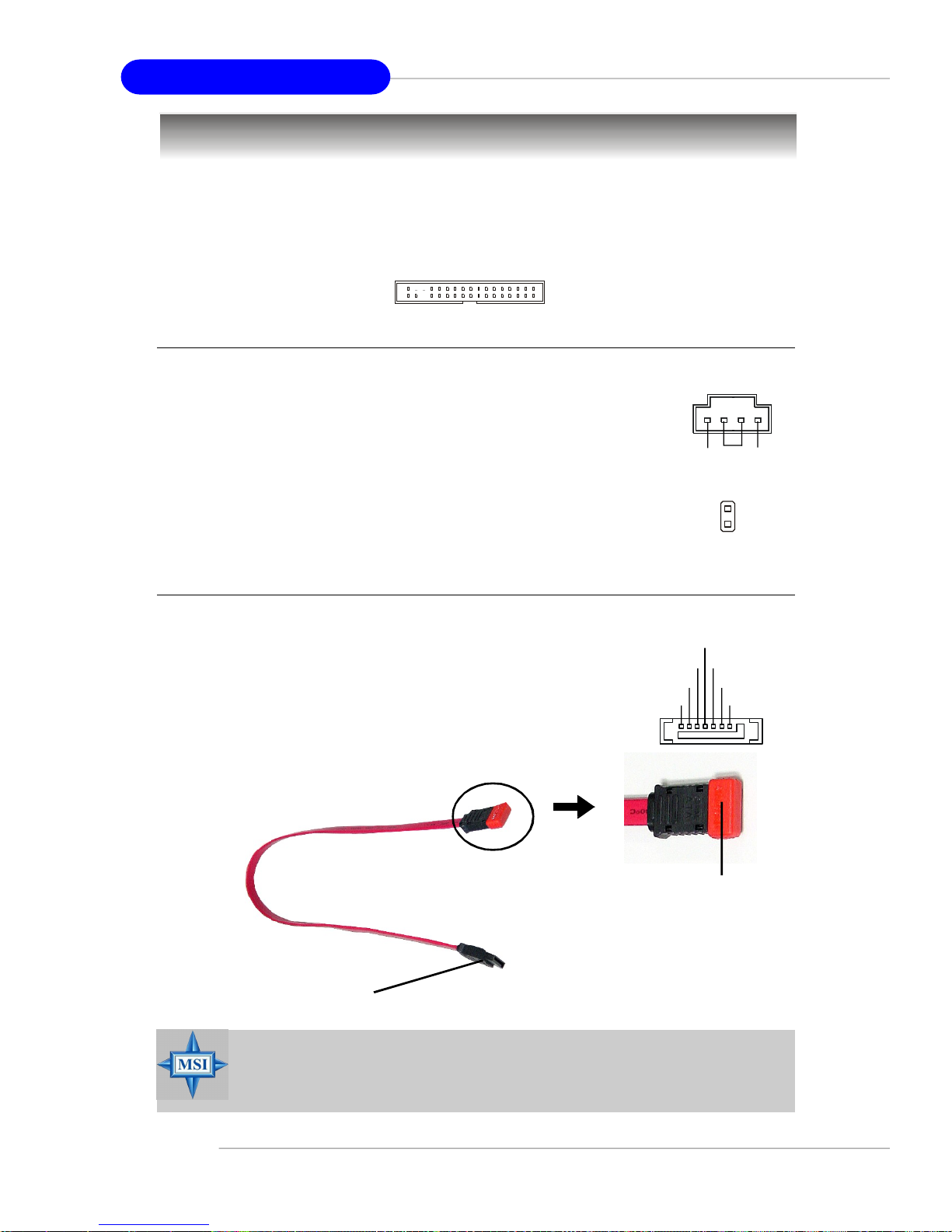

SATA1~4, p.E-14

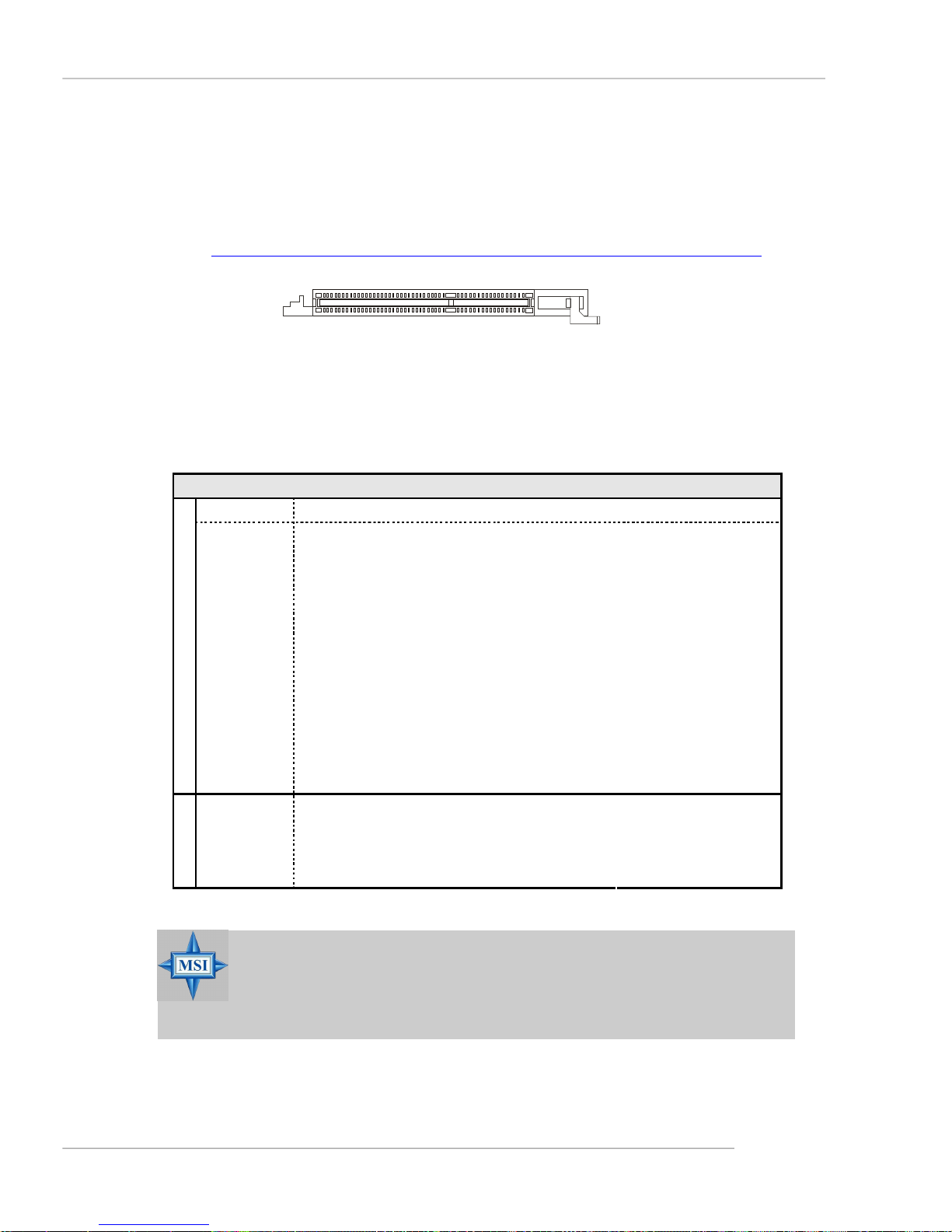

AGR Slot, p.E-19

JUSB1/2/3, p.E-17

FDD1, p.E-14

JFP2, p.E-16

E-6

Central Processing Unit: CPU

Gold arrow

Gold arrow

Gold arrow

Correct CPU placement

Incorrect CPU placement

Close

Press down

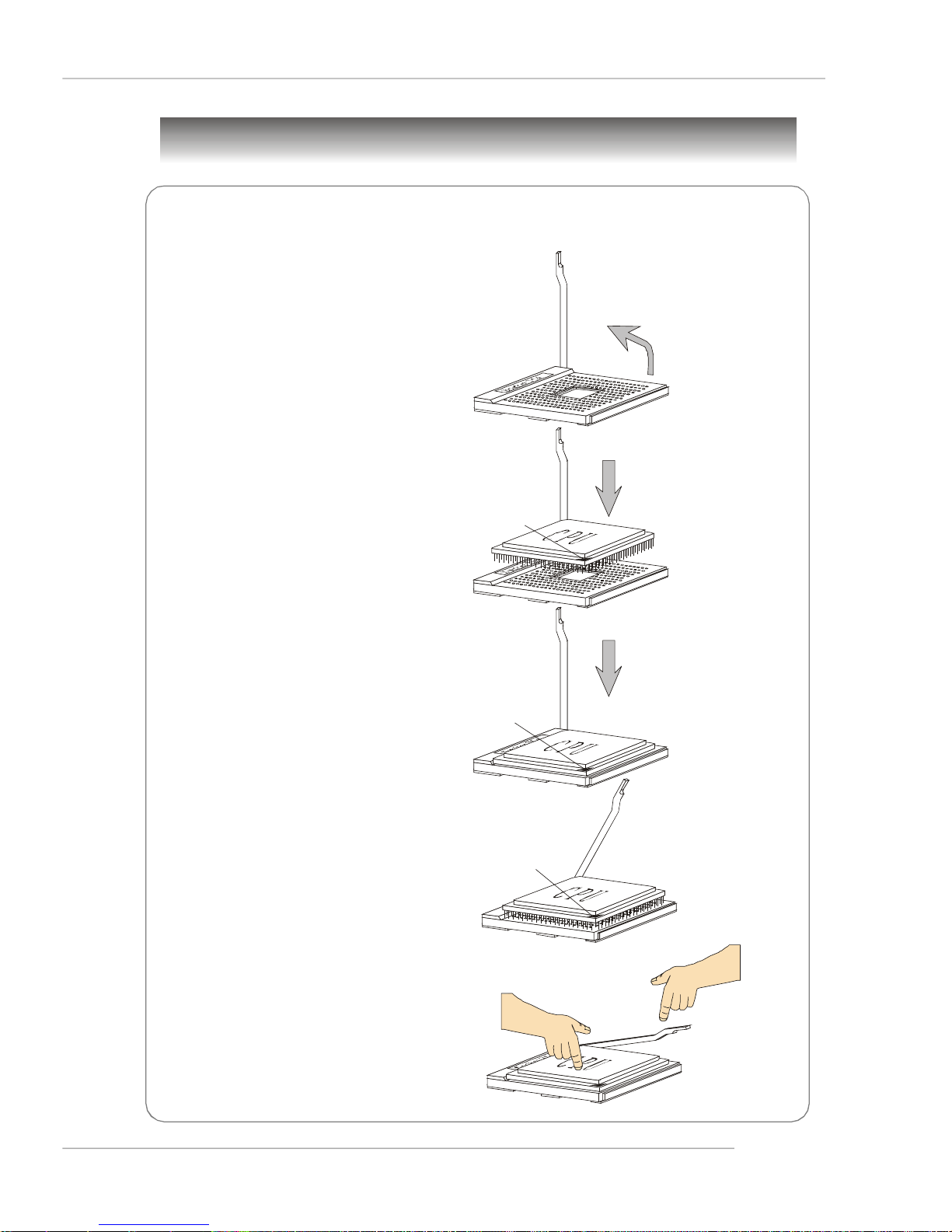

CPU Installation Procedures for Socket 754

1.Please turn off the power and
unplug the power cord before
installing the CPU.

Quick User’s Guide

Open Lever

2.Pull the lever sideways away
from the socket. Make sure to
raise the lever up to a 90­degree angle.

3.Look for the gold arrow on the
CPU. The gold arrow should
point as shown in the picture.
The CPU can only fit in the
correct orientation.

4.If the CPU is correctly installed,
the pins should be completely
embedded into the socket and
cannot be seen. Please note
that any violation of the correct
installation procedures may
cause permanent damages to
your mainboard.

Sliding

Plate

90 degree

O

5. Press the CPU down firmly into
the socket and close the lever.
As the CPU is likely to move
while the lever is being closed,
always close the lever with
your fingers pressing tightly on
top of the CPU to make sure
the CPU is properly and
completely embedded into the
socket.

X

the CPU

Lever

E-7

MS-7135 ATX Mainboard

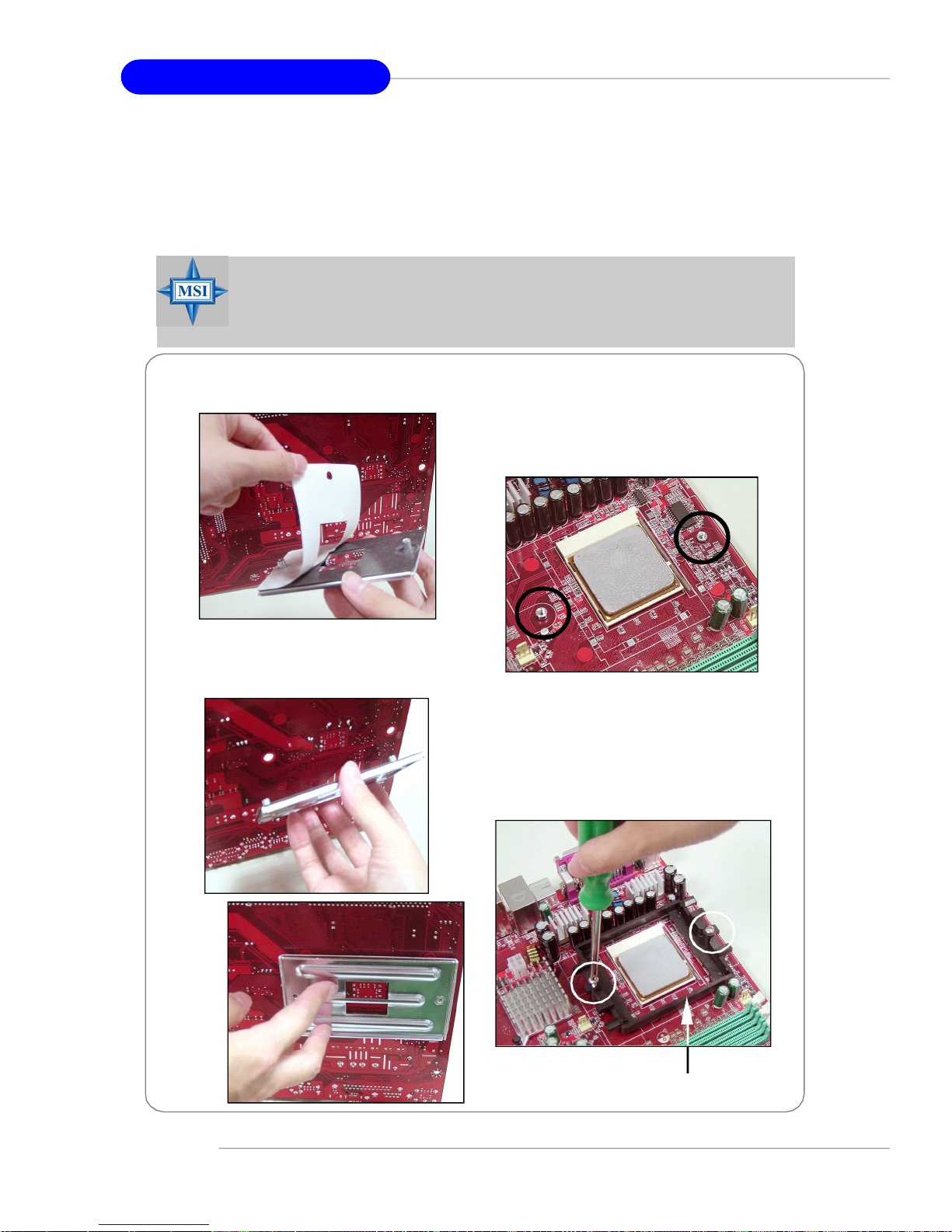

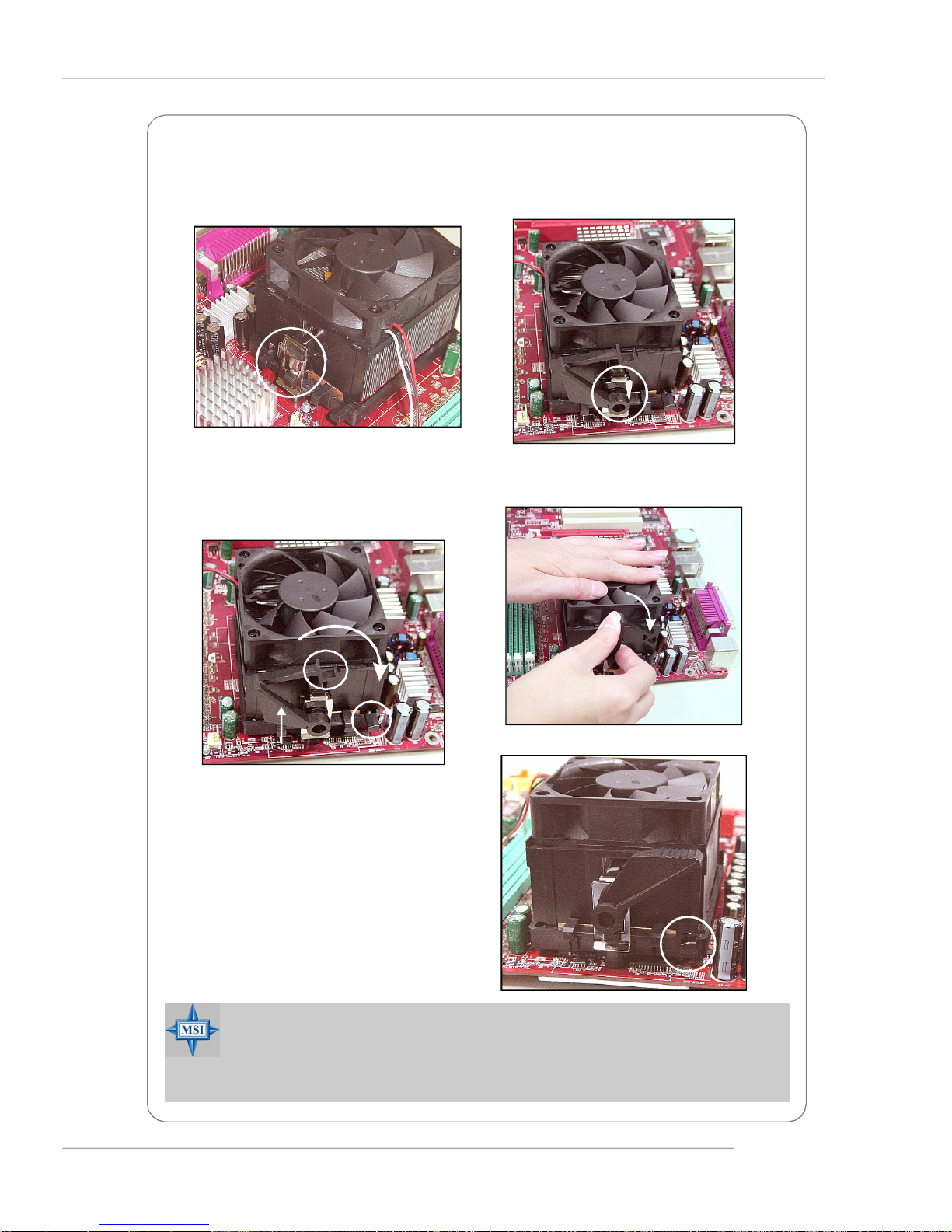

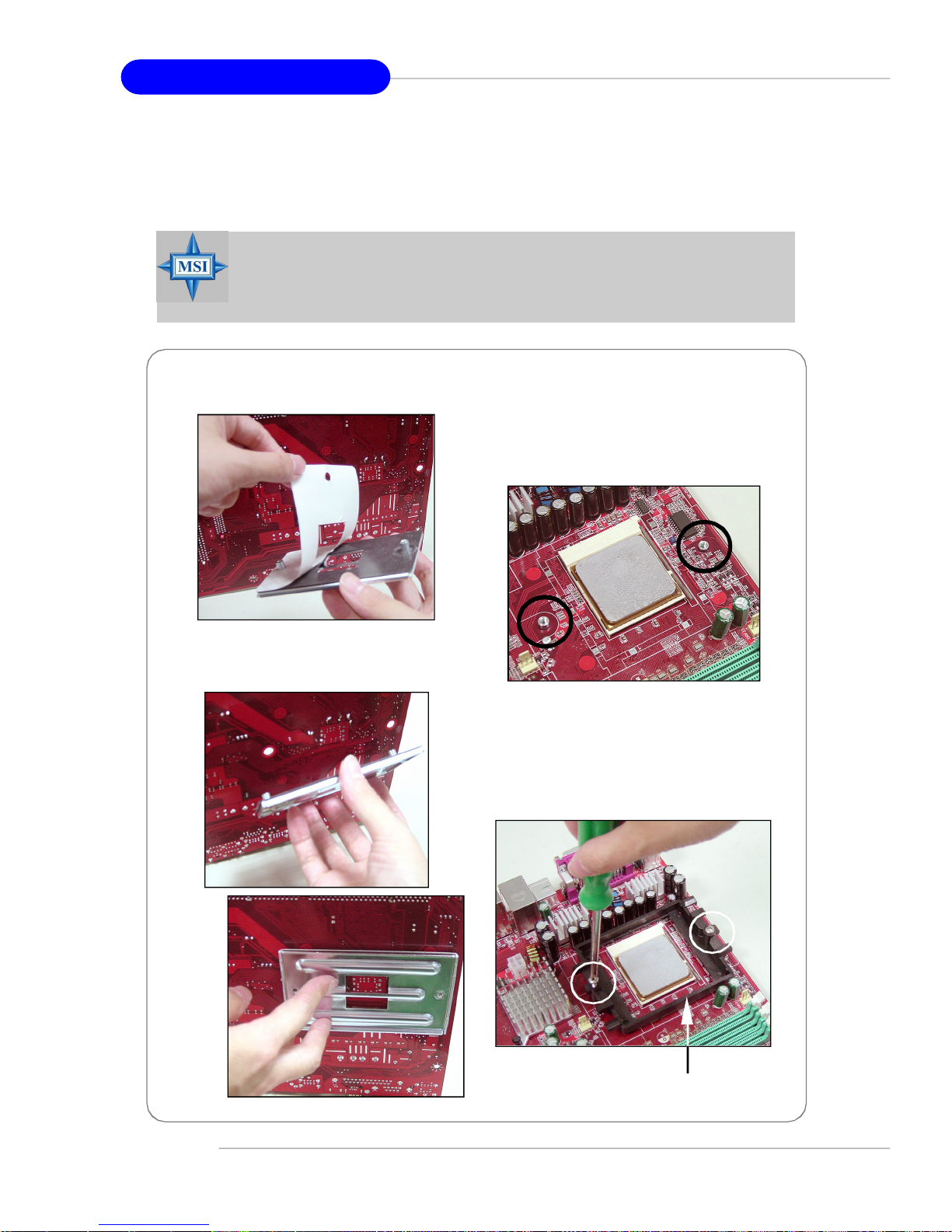

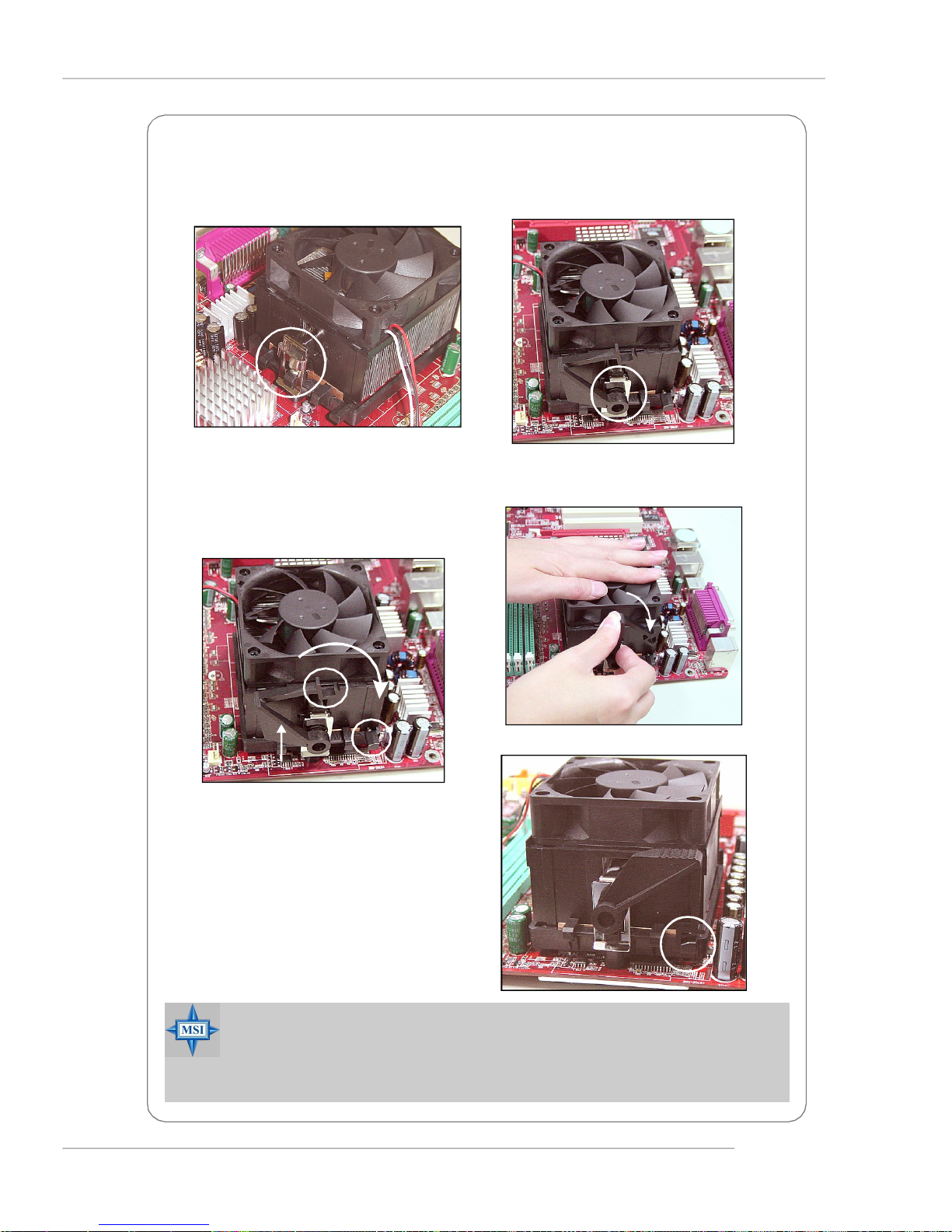

Installing AMD Athlon64 CPU Cooler Set

When you are installing the CPU, make sure the CPU has a heat sink

and a cooling fan attached on the top to prevent overheating. If you do not

have the heat sink and cooling fan, contact your dealer to purchase and install
them before turning on the computer.

MSI Reminds You...

Mainboard photos shown in this section are for demonstration of the
cooler installation for Socket 754 CPUs only. The appearance of
your mainboard may vary depending on the model you purchase.

1.Detach the shield off the
backplate’s paster.

3.Turn over the mainboard again, and
place the mainboard on the flat
surface. Locate the two screw
holes of the mainboard.

2.Turn over the mainboard, and install
the backplate to the proper position.

4.Align the retention mechanism and
the backplate.

Fix the retention mechanism and
the backplate with two screws.

retention mechanism

E-8

Quick User’s Guide

5.Position the cooling set onto the retention mechanism.
Hook one end of the clip to hook first, and then press down the other end of

the clip to fasten the cooling set on the top of the retention mechanism.

6.Locate the Fix Lever, Safety Hook
and the Fixed Bolt. Lift up the
intensive fixed lever.

Safety Hook

Fixed Lever

Fixed Bolt

8.Make sure the safety hook com­pletely clasps the fixed bolt of the
retention mechanism.

9.Attach the CPU Fan cable to the
CPU fan connector on the
mainboard.

7.Fasten down the lever.

MSI Reminds You...

While disconnecting the Safety Hook from the fixed bolt, it is neces­sary to keep an eye on your fingers, because once the Safety Hook is
disconnected from the fixed bolt, the fixed lever will spring back instantly.

E-9

MS-7135 ATX Mainboard

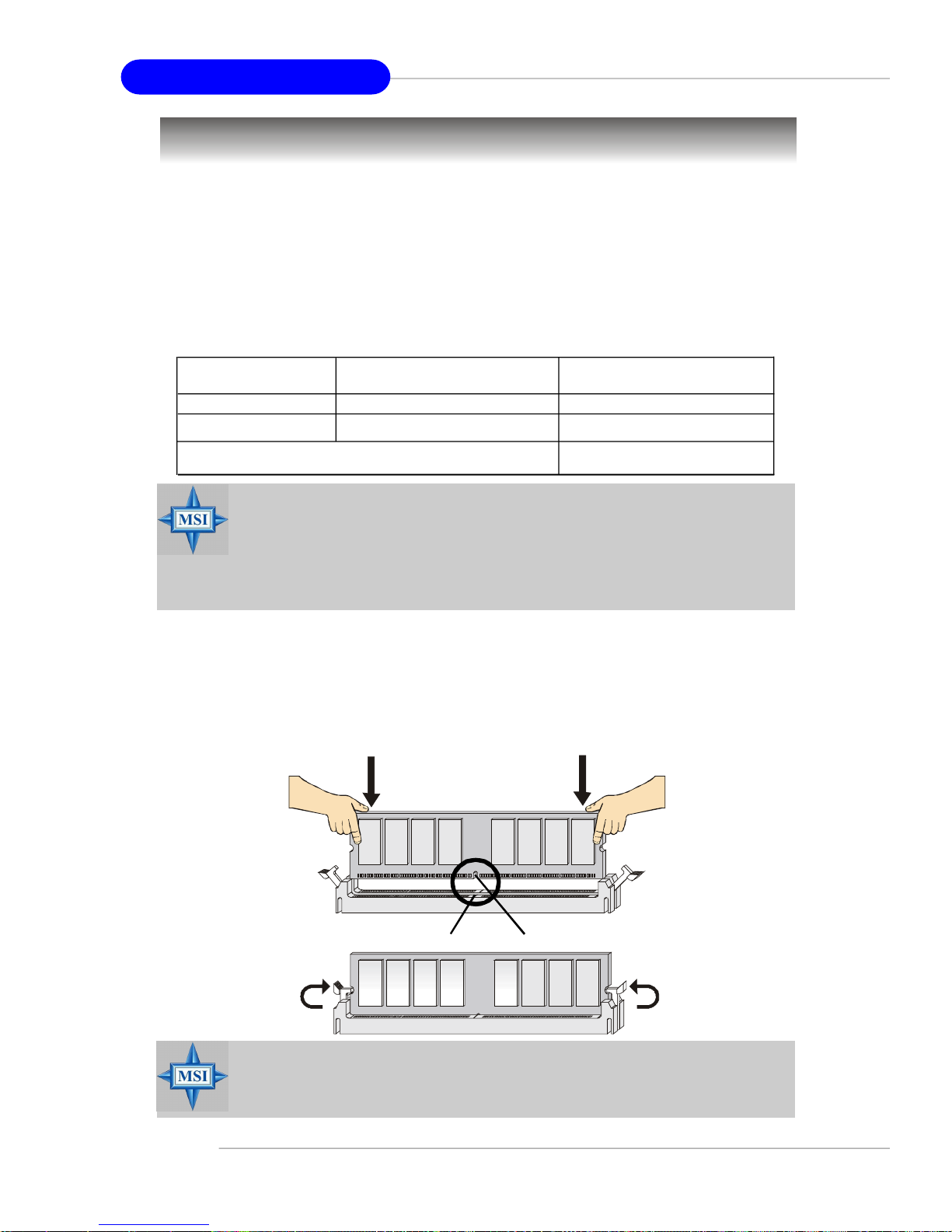

Memory

The mainboard provides 2 slots for 184-pin DDR DIMM (Double In-Line Memory
Module) modules and supports the memory size up to 2GB. You can install DDR 333/
400 modules on the DDR DIMM slots (DIMM 1~2).

Memory Population Rules

Install at least one DIMM module on the slots. Each DIMM slot supports up to a
maximum size of 1GB. Users can install either single- or double-sided modules to
meet their own needs.

Slot Memory Module Total Memory

DIMM 1 Single/Double Side 64MB~1GB
DIMM 2 Single/Double Side 64MB~1GB
Maximum System Memory Supported 64MB~2GB

MSI Reminds You...

1. Make sure that you install memory modules of the same type and
density on DDR DIMMs.

2. For systems using double-sided DDR400 modules in single-chan­nel mode, the maximum DRAM speed is DDR333.

Installing DDR Modules

1. The DDR DIMM has only one notch on the center of module. The module will only
fit in the right orientation.

2. Insert the DIMM memory module vertically into the DIMM slot. Then push it in until
the golden finger on the memory module is deeply inserted in the socket.

3. The plastic clip at each side of the DIMM slot will automatically close.

Volt

MSI Reminds You...

You can barely see the golden finger if the module is properly
inserted into the socket.

Notch

E-10

Quick User’s Guide

Power Supply

The mainboard supports ATX power supply for the power system. Before
inserting the power supply connector, always make sure that all components are
installed properly to ensure that no damage will be caused.

ATX 24-Pin Power Connector: JWR1

This connector allows you to connect an ATX 24-pin power
supply. To connect the ATX 24-pin power supply, make sure the
plug of the power supply is inserted in the proper orientation
and the pins are aligned. Then push down the power supply
firmly into the connector.

You may use the 20-pin ATX power supply as you like. If
you’d like to use the 20-pin ATX power supply, please plug your
power supply along with pin 1 & pin 13 (refer to the image at the
right hand). There is also a foolproof design on pin 11, 12, 23 &
24 to avoid wrong installation.

12 24

JWR1

1

13

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 NC

Pin Definition

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

pin 12

pin 13

ATX 12V Power Connector: JPW1

This 12V power connector is used to provide power to the CPU.

1
2

JPW1

MSI Reminds You...

1. These two connectors connect to the ATX power supply and have to
work together to ensure stable operation of the mainboard.

2. Power supply of 350 watts (and above) is highly recommended for
system stability.

3. ATX 12V power connection should be greater than 18A.

JPW1 Pin Definition

3

4

PIN SIGNAL

1 GND
2 GND
3 12V
4 12V

E-11

MS-7135 ATX Mainboard

Important Notification about Power Issue

nVIDIA chipset is very sensitive to ESD (Electrostatic Discharge), therefore
this issue mostly happens while users intensively swap memory modules under S5
(power-off) states, and the power code is plugged while installing modules. Due to
several pins are very sensitive to ESD, so this kind of memory-replacement actions
might cause chipset system unable to boot. Please follow the following solution to
avoid this situation.

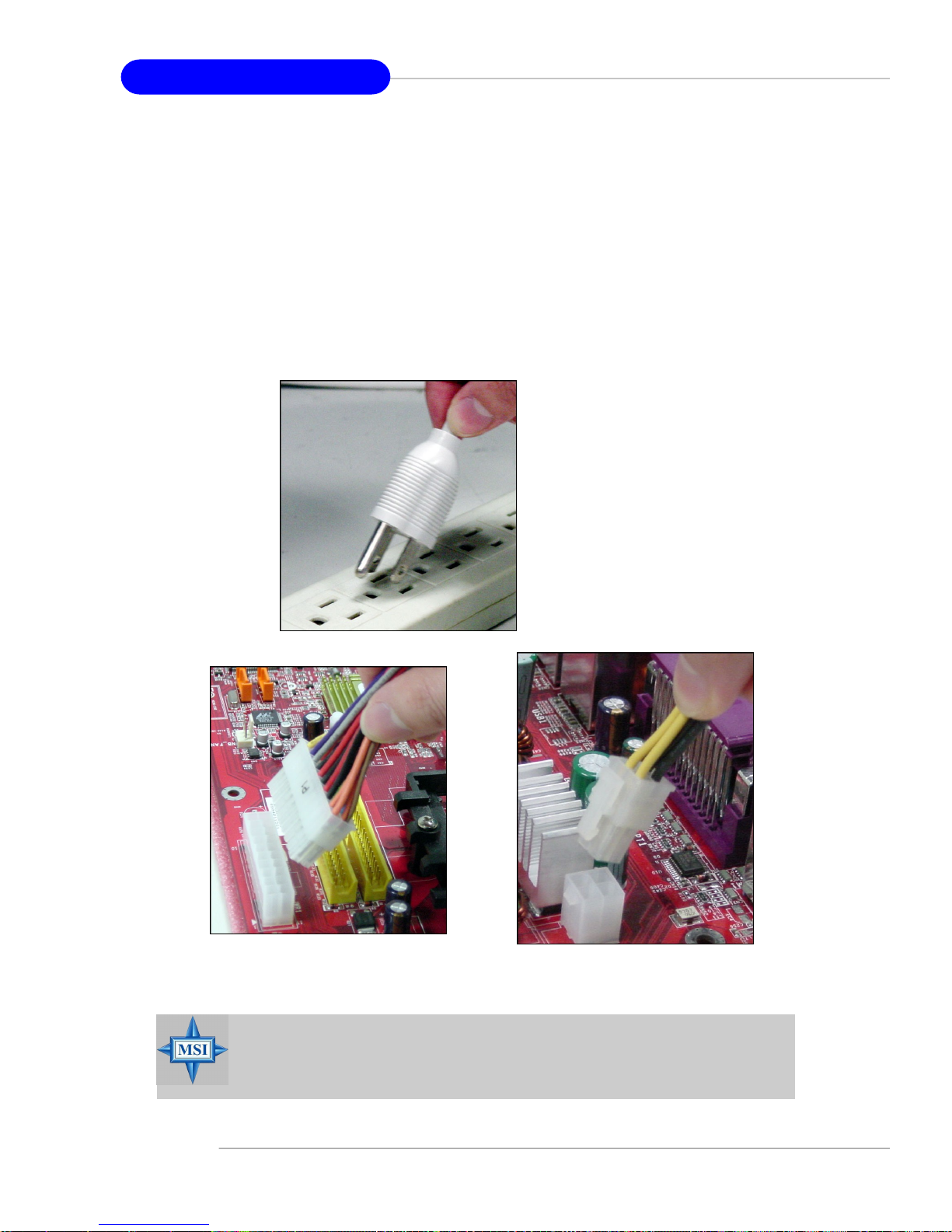

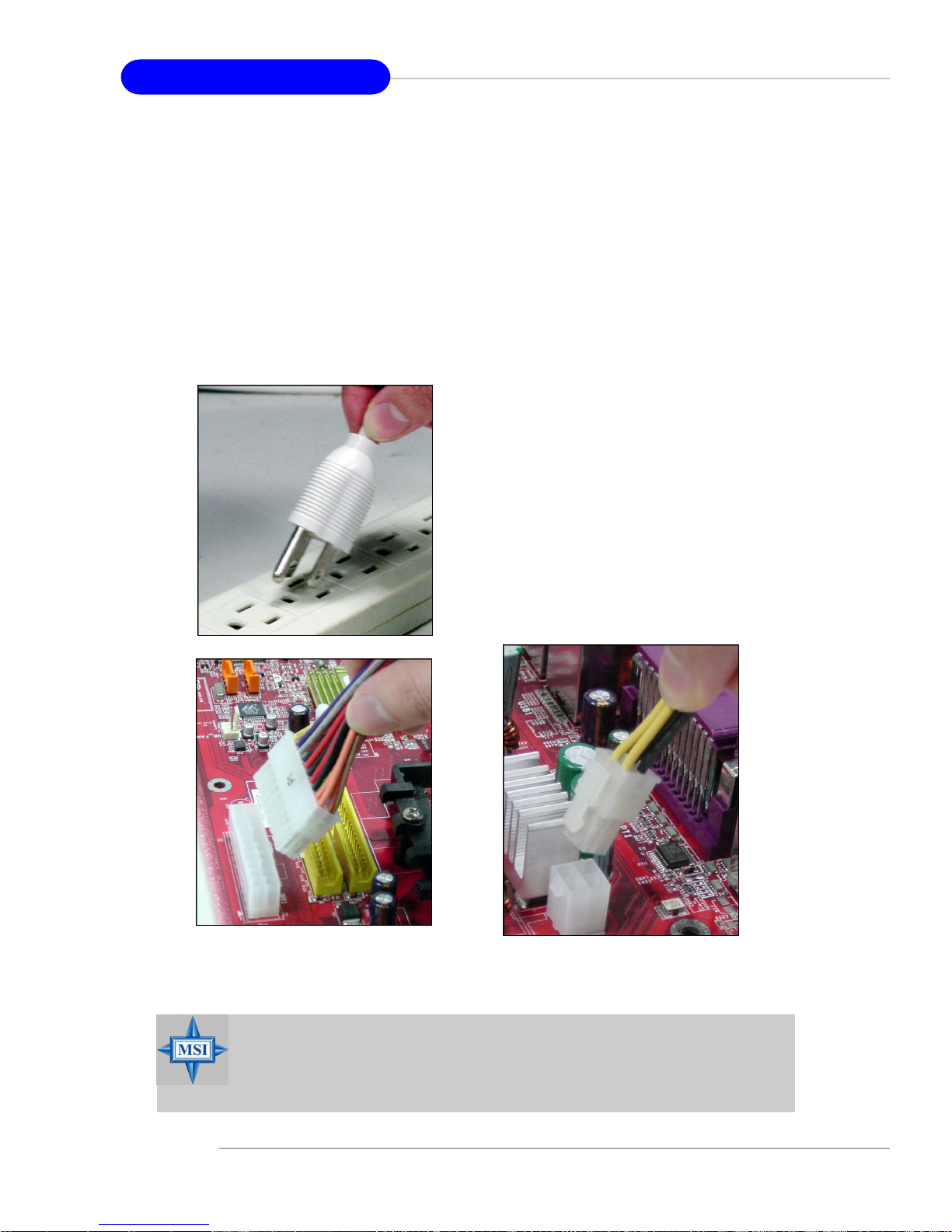

Unplug the AC power cable (shown in figure 1) or unplug the JWR1 & JPW1
power connectors (shown in figure 2 & figure 3) before the 1st installation or during
system upgrade procedure.

Figure 1:

Unplug the AC power cable

Figure 2:

Unplug the JWR1 power connector

MSI Reminds You...

Mainboard photos shown in this section are for demonstration only.
The appearance of your mainboard may vary depending on the model
you purchase.

E-12

Figure 3:

Unplug the JPW1 power connector

Mouse

Parallel

Quick User’s Guide

Back Panel

L-In

LAN

Keyboard

Serial Port

Mouse/Keyboard Connector

Pin5

Pin6 NC

Pin2 NC

Serial Port

1 2 3 4 5

6 7 8 9

Mouse/KBD Clock

Pin3 GNDPin4 VCC

Pin1

Mouse/KBD

DATA

PIN SIGNAL

1 DCD
2 SIN
3 SOUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

USB Ports

RJ-45 LAN Jack

8 1

Gigabit LAN (Optional)

PIN SIGNAL DESCRIPTION

1 D0P Differential Pair 0+
2 D0N Differential Pair 0­3 D1P Differential Pair 1+
4 D2P Differential Pair 2+
5 D2N Differential Pair 2­6 D1N Differential Pair 1­7 D3P Differential Pair 3+
8 D3N Differential Pair 3-

10/100 LAN (Optional)

L-Out

Mic

USB Ports

1 2 3 4

PIN SIGNAL

1 VCC

2 -Data
3 +Data
4 GND

PIN SIGNAL DESCRIPTION

1 TDP Transmit Differential Pair
2 TDN Transmit Differential Pair
3 RDP Receive Differential Pair
4 NC Not Used
5 NC Not Used
6 RDN Receive Differential Pair
7 NC Not Used
8 NC Not Used

E-13

MS-7135 ATX Mainboard

Connectors

Floppy Disk Drive Connector: FDD1

The mainboard provides a standard floppy disk drive connector that supports

360K, 720K, 1.2M, 1.44M and 2.88M floppy disk types.

FDD1

CD-In Connector: J1

This connector is provided for CD-ROM audio.

Chassis Intrusion Switch Connector: JCI1

This connector is connected to a 2-pin chassis switch. If
the chassis is opened, the switch will be short. The system will
record this status and show a warning message on the screen.
To clear the warning, you must enter the BIOS utility and clear the
record.

Serial ATA Connectors: SATA1~SATA4

SATA1~SATA4 are high-speed Serial ATA interface ports.
Each supports 1st generation serial ATA data rates of 150MB/s
and is fully compliant with Serial ATA 1.0 specifications. Each
Serial ATA connector can connect to 1 hard disk device.

Serial ATA cable

CINTRU

RXN

RXP

GND

R

GND

GND

J1

GND

JCI1

TXN

TXP

GND

L

2
1

Connect to SATA1/2/3/4

MSI Reminds You...

Please do not fold the Serial ATA cable into 90-degree angle. Otherwise,
data loss may occur during transmission.

E-14

Take out the dust cover and
connect to the hard disk
devices

Quick User’s Guide

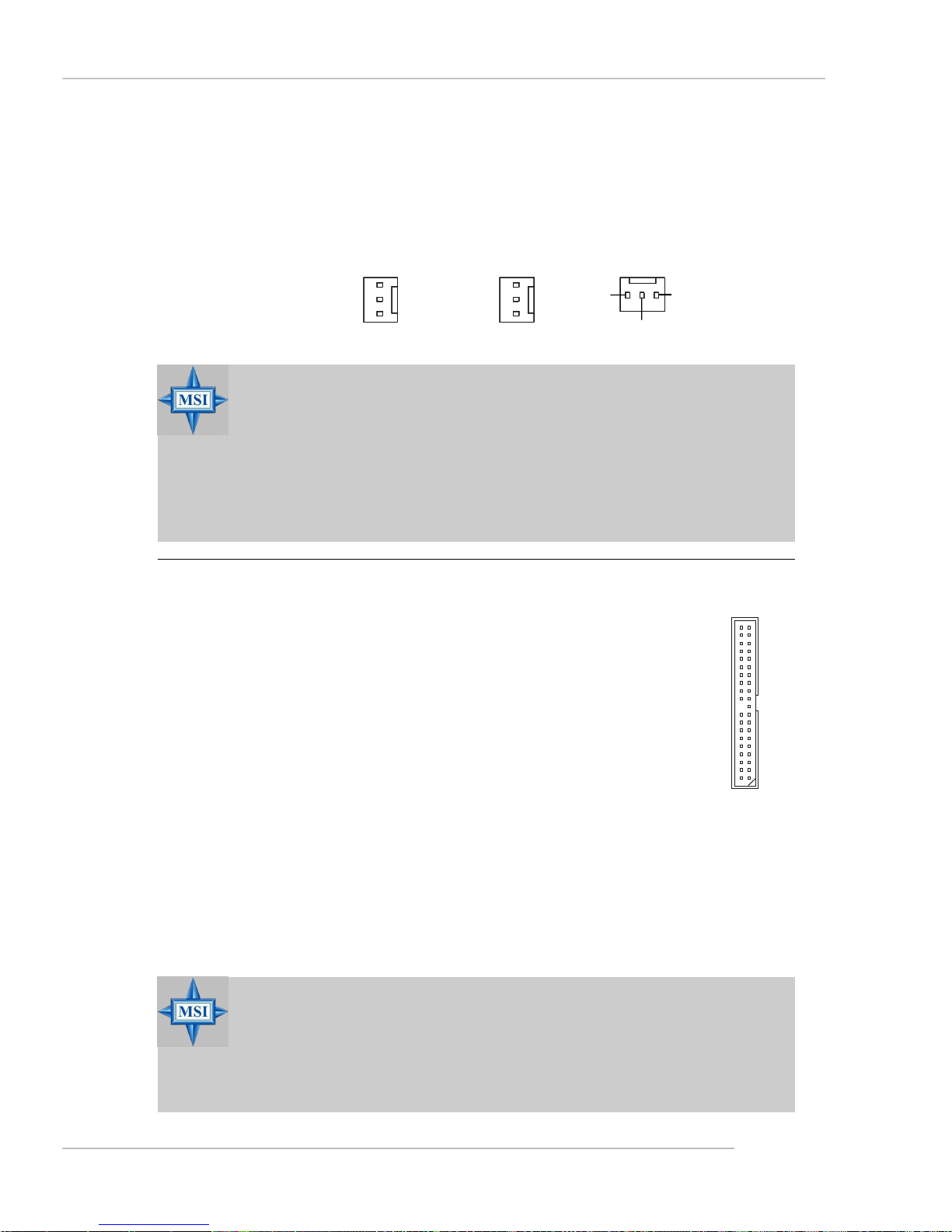

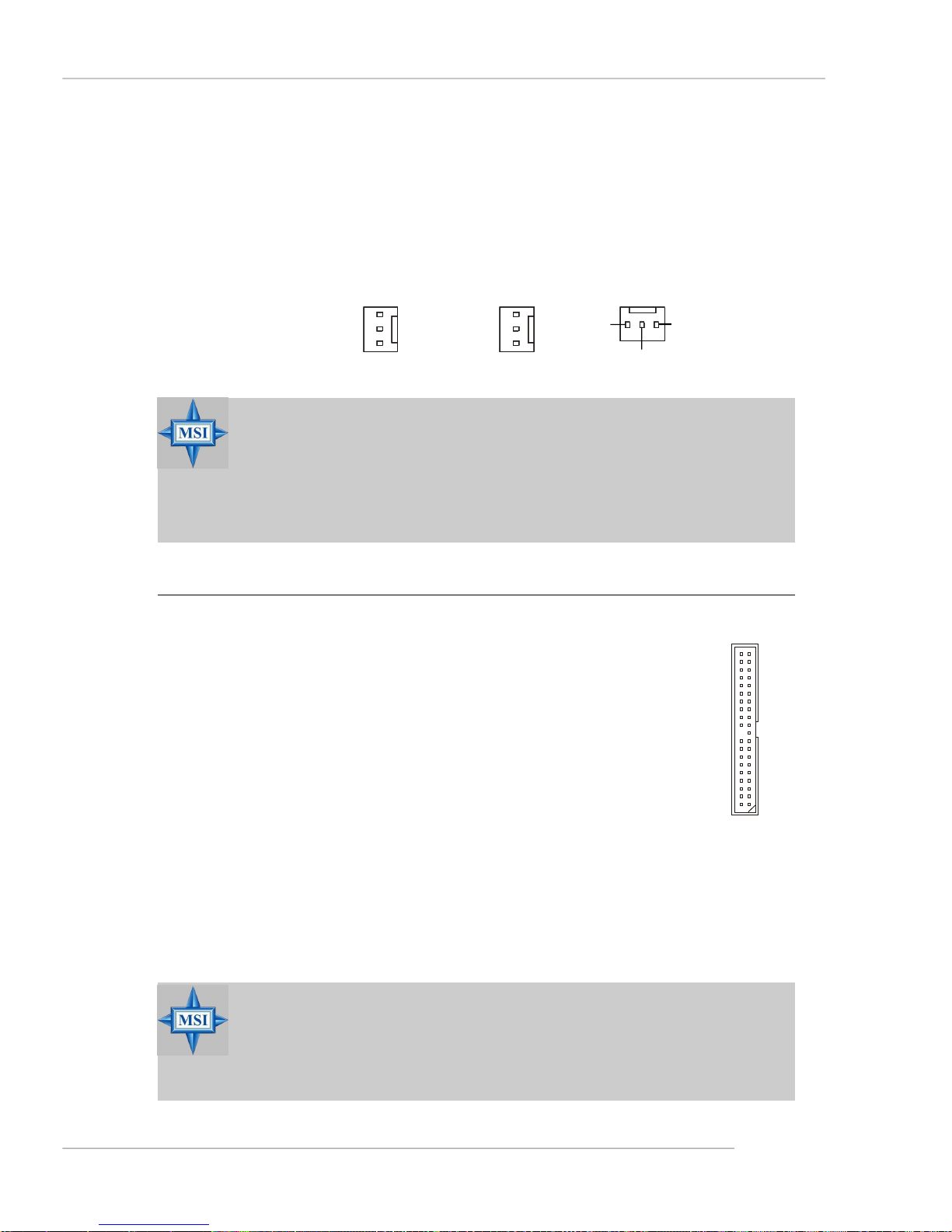

Fan Power Connectors: CFAN1 / SFAN1 / NBFAN1

The fan power connectors support system cooling fan with +12V. When
connecting the wire to the connectors, always note that the red wire is the positive
and should be connected to the +12V, the black wire is Ground and should be
connected to GND. If the mainboard has a System Hardware Monitor chipset onboard,
you must use a specially designed fan with speed sensor to take advantage of the
CPU fan control.

Sensor

+12V

GND

CFAN1

MSI Reminds You...

1. Always consult the vendors for proper CPU cooling fan.

2. CFAN1 supports Smart Fan control. You can install Core Center
utility that will automatically control the CPU fan speed according
to the actual CPU temperature. Alternatively, you may set up the
smart fan control functions in the BIOS setup utility.

3. Please refer to the recommended CPU fans at AMD® official website.

Sensor

+12V

GND

SFAN1

Sensor

GND

+12V

NBFAN1

ATA133 Hard Disk Connectors: IDE1 & IDE2

The mainboard has a 32-bit Enhanced PCI IDE and Ultra DMA 66/100/
133 controller that provides PIO mode 0~4, Bus Master, and Ultra DMA 66/
100/133 function. You can connect up to four hard disk drives, CD-ROM
and other IDE devices.

The Ultra ATA133 interface boosts data transfer rates between the
computer and the hard drive up to 133 megabytes (MB) per second. The
new interface is one-third faster than earlier record-breaking Ultra ATA/
100 technology and is backwards compatible with the existing Ultra ATA
interface.

IDE1 (Primary IDE Connector)
The first hard drive should always be connected to IDE1. IDE1 can connect a Master
and a Slave drive. You must configure second hard drive to Slave mode by setting the
jumper accordingly.

IDE2 (Secondary IDE Connector)
IDE2 can also connect a Master and a Slave drive.

MSI Reminds You...

If you install two hard disks on cable, you must configure the second
drive to Slave mode by setting its jumper. Refer to the hard disk docu­mentation supplied by hard disk vendors for jumper setting instructions.

E-15

MS-7135 ATX Mainboard

GND

Ring
Indicate

JCOM1

Serial In

Data
Terminal
Ready

Data Set
Ready
Clear
To Send

Serial Port Header: JCOM1

The mainboard offers one 9-pin header as serial port.
The port is a 16550A high speed communication port that
sends/receives 16 bytes FIFOs. You can attach a serial
mouse or other serial device directly to it.

Data Carry
Detect

Serial Out

Request
To Send

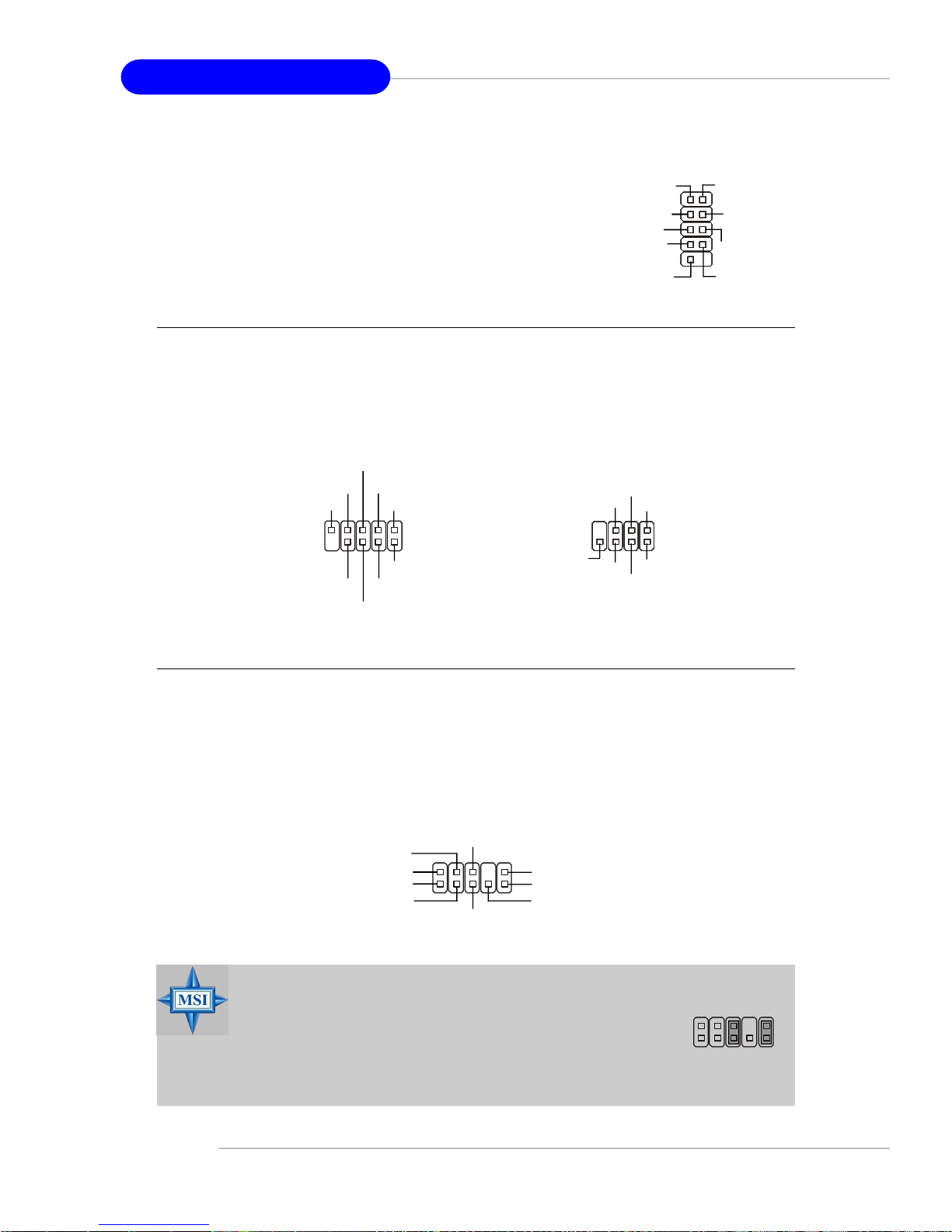

Front Panel Connectors: JFP1, JFP2

The mainboard provides two front panel connectors for electrical connection
to the front panel switches and LEDs. The JFP1 is compliant with Intel® Front Panel I/
O Connectivity Design Guide.

RST_SW_N

RST_SW_P

Reserved

JFP1

PWR_SW_N

HDD_LED_N

HDD_LED_P

FP PWR/SLP

FP PWR/SLP

PWR_SW_P

JFP2

SPK+

PLED

BUZ-

SLED

GND

SPK-

BUZ+

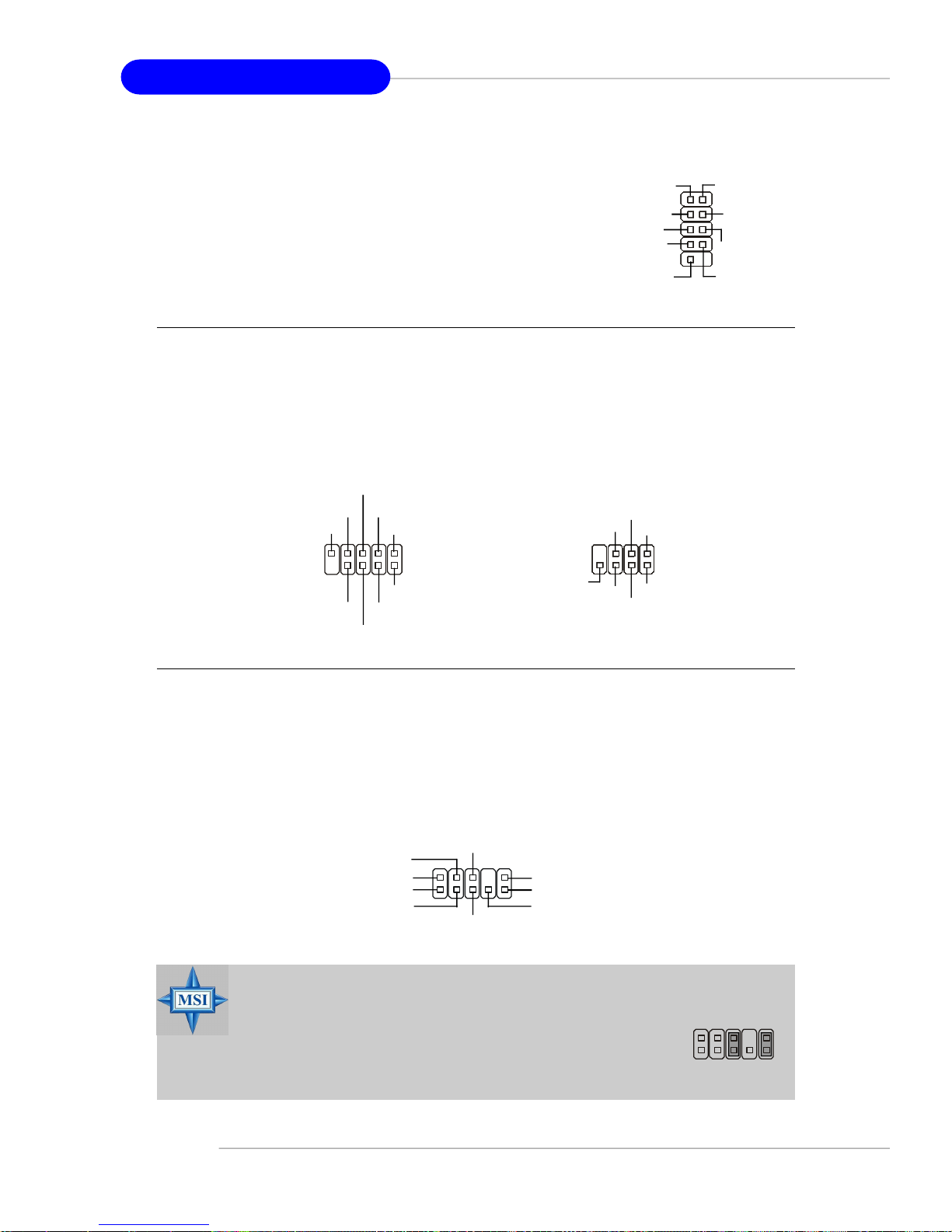

Front Panel Audio Connector: JAUD1

The JAUD1 front panel audio connector allows you to connect to the front
panel audio and is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JAUD1

AUD_RET_R

E-16

AUD_VCC
AUD_GND

AUD_MIC

AUD_MIC_BIAS

2
1

AUD_FPOUT_R

MSI Reminds You...

If you don’t want to connect to the front audio header, pins
5 & 6, 9 & 10 have to be jumpered in order to have signal
output directed to the rear audio ports. Otherwise, the
Line-Out connector on the back panel will not function.

10

AUD_RET_L
AUD_FPOUT_L

9

HP_ON

6

10

5

9

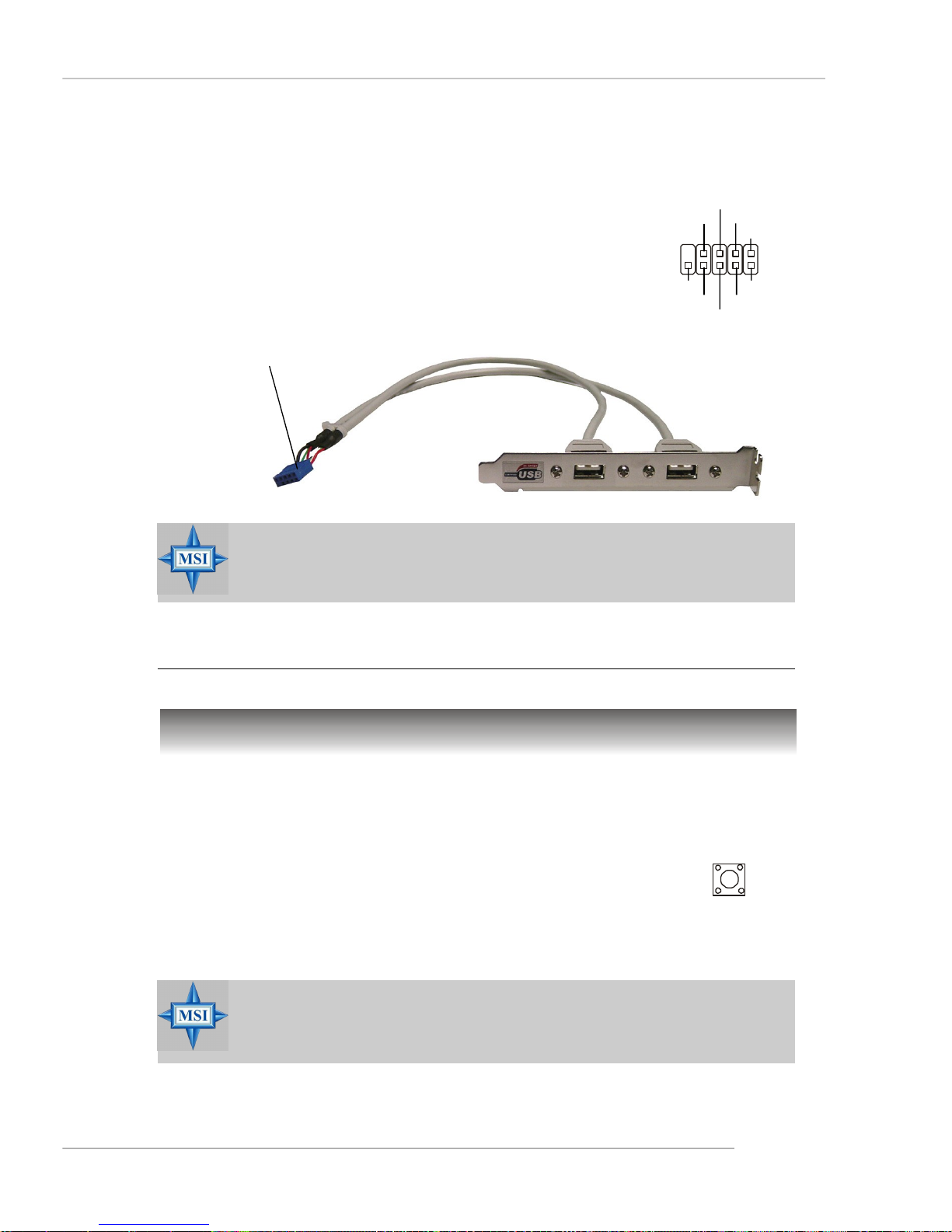

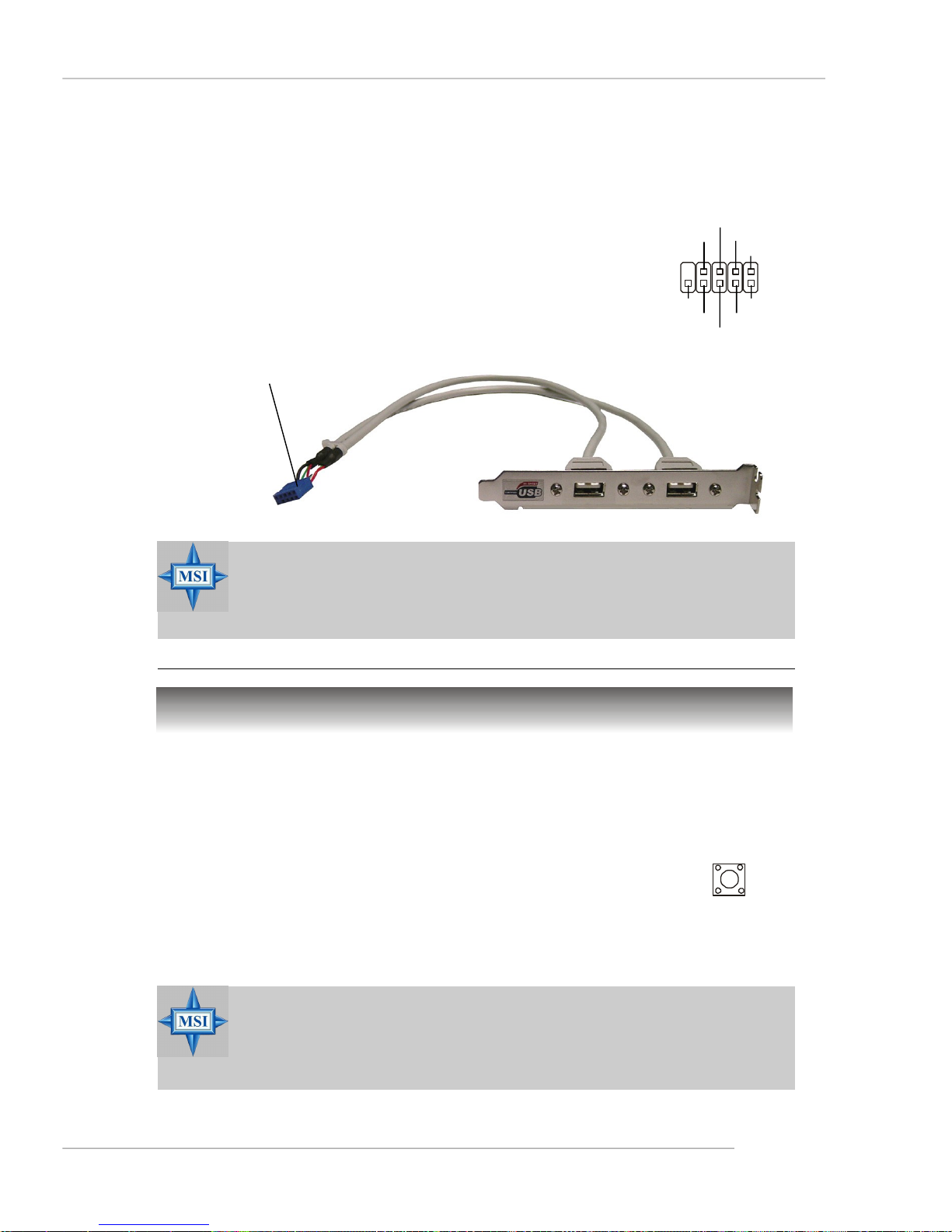

Front USB Connectors: JUSB1, JUSB2, JUSB3

The mainboard provides three standard USB 2.0
pin headers. USB 2.0 technology increases data
transfer rate up to a maximum throughput of 480Mbps,
which is 40 times faster than USB 1.1, and is ideal for
connecting high-speed USB interface peripherals such
as USB HDD, digital cameras, MP3 players,

printers, modems and the like.

JUSB1/2/3

Quick User’s Guide

USB0+

USB0-

GND

USBOC

GND

VCC

VCC

USB1-

USB1+

Connect to JUSB1, JUSB2, or
JUSB3

MSI Reminds You...

Note that the pins of VCC and GND must be connected correctly to
avoid possible damage.

Jumpers/Buttons

USB 2.0 Bracket

(Optional)

Clear CMOS Button: SW_BAT1

CMOS stands for Complementary Metal-Oxide Semiconductor and is more spe­cifically referred to as CMOS RAM. It is a tiny 64-byte region of memory
that, owing to battery power, retains system configuration data when
the PC is shut off. With the CMOS RAM, the system can automatically
boot OS every time it is turned on. If you want to clear the system
configuration, press the SW_BAT1 button to have the data erased.

MSI Reminds You...

You can clear CMOS by pressing this button while the system is off.
Avoid clearing CMOS while the system is on; it will damage the
mainboard.

SW_BAT1

E-17

MS-7135 ATX Mainboard

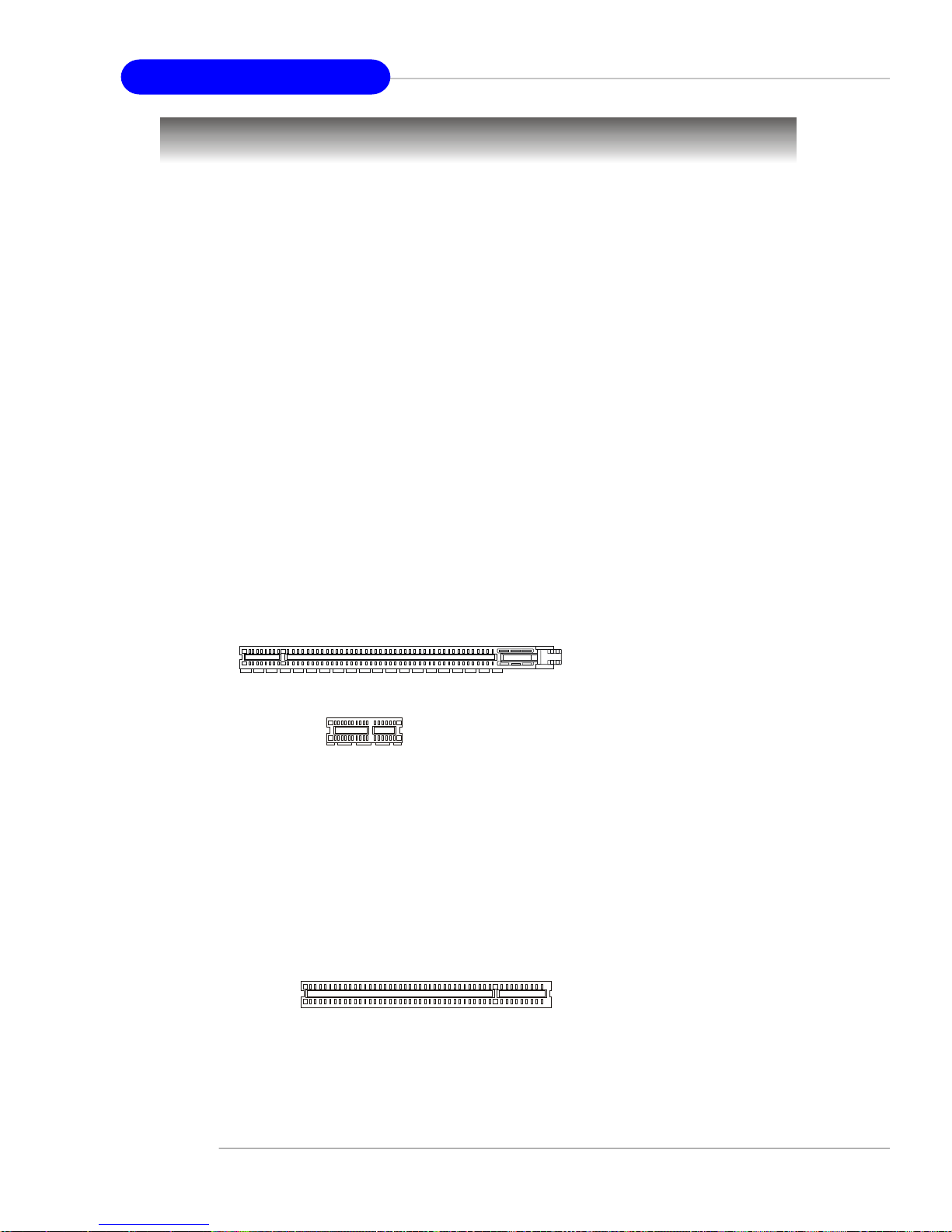

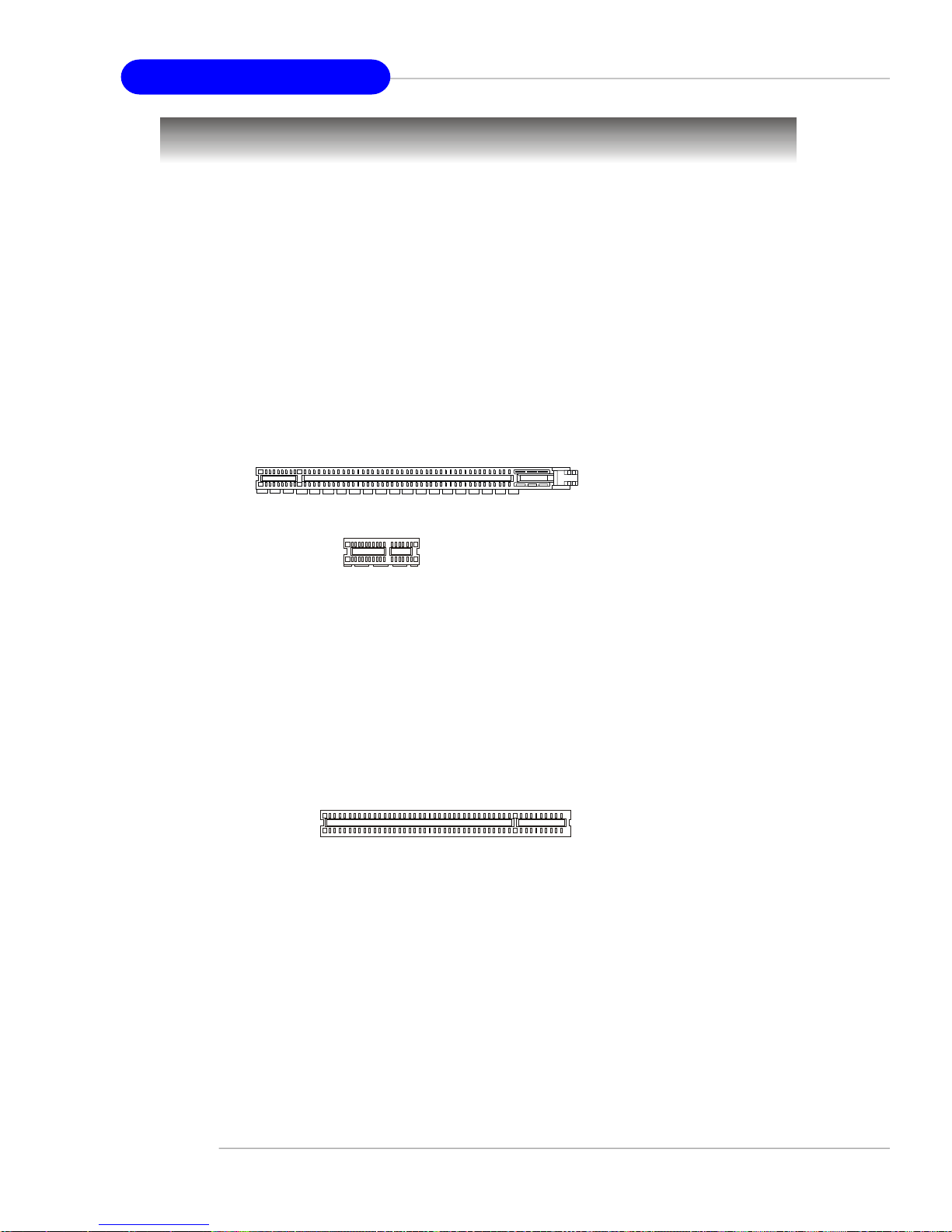

Slots

The motherboard provides one PCI Express x1 slot, one PCI Express x16 slot,

three 32-bit PCI slots, and one AGR slot.

PCI (Peripheral Component Interconnect) Express Slots

The PCI Express slots support high-bandwidth, low pin count, and serial
interconnect technology. You can insert the expansion cards to meet your needs.
When adding or removing expansion cards, make sure that you unplug the power
supply first.

PCI Express architecture provides a high performance I/O infrastructure for
Desktop Platforms with transfer rates starting at 2.5 Giga transfers per second over
a PCI Express x1 lane for Gigabit Ethernet, TV Tuners, 1394 controllers, and general
purpose I/O. Also, desktop platforms with PCI Express Architecture will be designed
to deliver highest performance in video, graphics, multimedia and other sophisticated
applications. Moreover, PCI Express architecture provides a high performance graphics
infrastructure for Desktop Platforms doubling the capability of existing AGP 8x de­signs with transfer rates of 4.0 GB/s over a PCI Express x16 lane for graphics
controllers, while PCI Express x1 supports transfer rate of 250 MB/s.

PCI Express x16 slot

PCI Express x1 slot

PCI (Peripheral Component Interconnect) Slots

The PCI slots allow you to insert the expansion cards to meet your needs.
When adding or removing expansion cards, make sure that you unplug the power
supply first. Meanwhile, read the documentation for the expansion card to make any
necessary hardware or software settings for the expansion card, such as jumpers,
switches or BIOS configuration.

PCI Slots

E-18

Quick User’s Guide

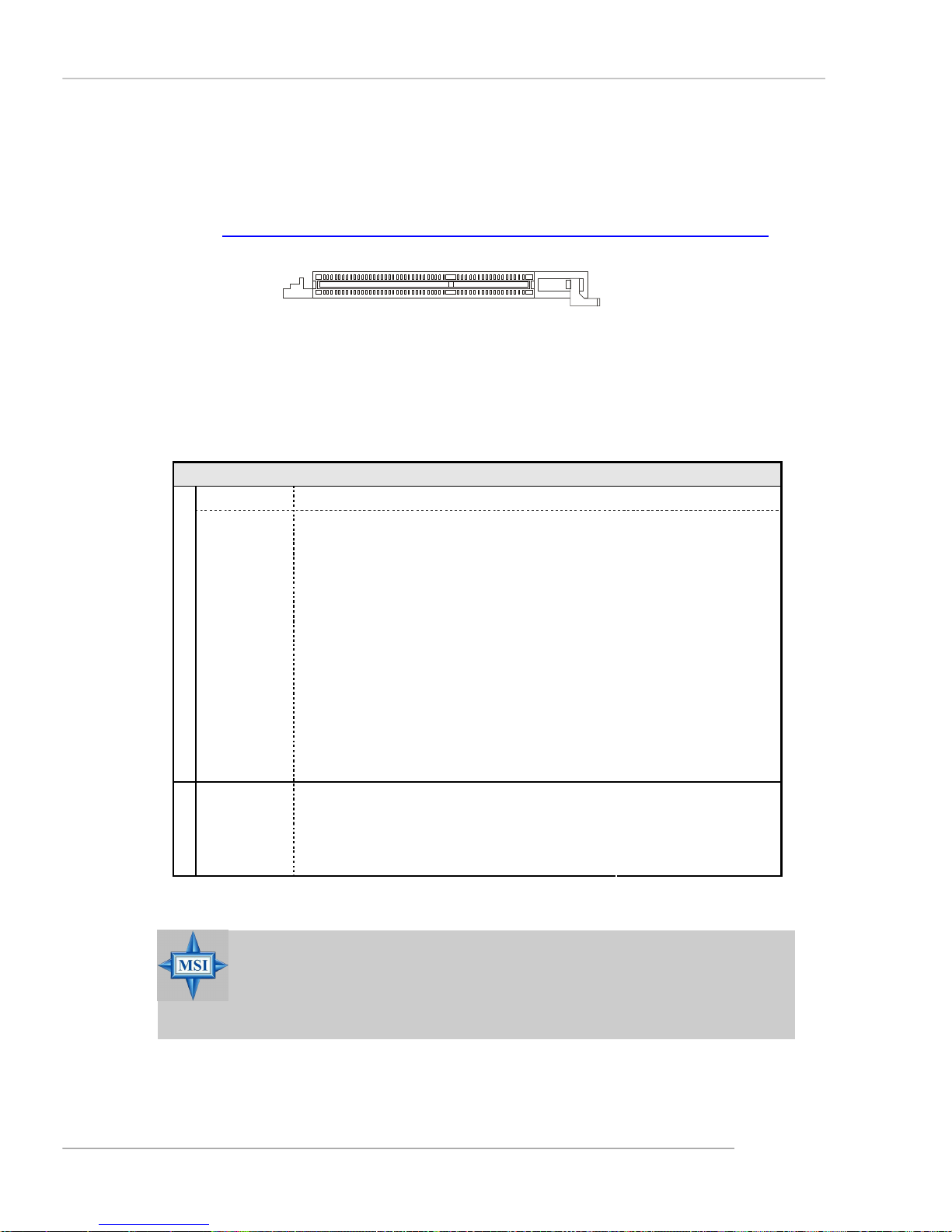

AGR (Advance Graphics Riser) Slot

The AGR slot is a special design that only supports compatible AGP VGA
cards. For more detailed information on compatible AGP VGA cards, please refer
to http://www.msi.com.tw/program/products/mainboard/mbd_index.php.

AGR Slot

Compatible VGA Card List

System Configuration

Manufacturer Model No. Spec.
Processor AMD Athlon™ 64 Processor 2800+ FSB 200
Memory Transcend SEC K4H280838D-TCB3 DDR333 / 256MB
VGA Card As Follows
Lan Card Onboard
Sound Card Onboard
Hard Drive Hitachi HDS7222580VLSA80 SATA150 / 82.3GB
CD-ROM BenQ CD652A 52X
Floppy Drive TEAC FD-235HF 1.44MB
Power Supply DELTA DPS-300KB-1A 300W
Mouse Acer M-S69 PS/2
Keyboard Acer 6511-CX PS/2
Monitor ViewSonic P225f 22”CRT

Device Configuration

VGA BIOS
VGA Driver
MB Driver (from NVOM011 CD)

SW Info

MSI Reminds You...

The VGA BIOS and driver versions need to be identical to the ver­sions in the compatibility list in order to have the AGR function work
properly.

E-19

MS-7135 ATX Mainboard

MS-7135

VGA CARD

Vender

1 Alvatron FX5700U GeForce FX5700 Ultra 128MB/DDR SDRAM 4.36.20.18.01 8X Pass 6.14.10.6681
2 ATI Fire GL 8800 Fire GL 8800 128MB/SDRAM 1.03 4X Pass 6.14.10.6462
3 GAINWARD GFX 5900 Ultra GeForce 4 FX 5900 U 256MB/DDR SDRAM 4.35.20.24.00 8X Pass 6.14.10.6681
4 Gigabyte GV-R9200 Radeon 9200 128MB/DDR SDRAM BK-AMI 8.9 8X Pass 6.14.10.6430
5 Gigabyte GV-N57L128D GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Pass 6.14.10.6172
6 Leadtek Winfast A360LE TD GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Pass 6.14.10.6681
7 Leadtek Winfast A400GT TDH GeForce 6800GT 256MB/DDR SDRAM 5.40.02.15.00 8X Pass 6.14.10.6681
8 MSI MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 4X Pass 6.14.10.6681

9 MSI MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 8X Pass 6.14.10.6681
10 MSI MS-8911 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.15.00 8X Pass 6.14.10.6681
11 MSI MS-8919 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.23.08 8X Pass 6.14.10.6681
12 MSI MS-8923 GeForce FX 5200 Ultra 128MB/DDR SDRAM 4.34.20.23.00 8X Pass 6.14.10.6681
13 MSI MS-8929 GeForce FX 5900 128MB/DDR SDRAM 4.35.20.18.04 8X Pass 6.14.10.6681
14 MSI MS-8931 GeForce FX 5600 Ultra 128MB/DDR SDRAM 4.31.20.51.00 8X Pass 6.14.10.6681
15 MSI MS-8936 GeForce4 MX4000 64MB/DDR SDRAM 4.18.20.42.00 8X Pass 6.14.10.6172
16 MSI MS-8936 GeForce FX5500 128MB/DDR SDRAM 4.34.20.66.03 8X Pass 6.14.10.6172
17 MSI MS-8946 GeForce FX 5950 Ultra 256MB/DDR SDRAM 4.35.20.32.16 8X Pass 6.14.10.6172
18 MSI MS-8959 GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.10 8X Pass 6.14.10.6681
19 MSI MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM 5.40.02.12.01 8X Pass 6.14.10.6172
20 Unika FX5200 SP5208 GeForce FX5200 64MB/DDR SDRAM 4.34.20.42.00 8X Pass 6.14.10.6172
21 MSI MS-8952 ATI Radeon 9250 128MB/DDR SDRAM 008.017D.031.000 8X Pass 6.14.10.6476
22 Power ColorR92U-LC3 Radeon 9250 128MB/DDR SDRAM 008.017D.016.000 8X Pass 6.14.10.6476
23 Power ColorRV6DE-NB3 Radeon 7000 64MB/DDR SDRAM 008.004.008.000 4X Pass 6.14.10.6453
24 ATI Radeon LE Radeon LE DDR 32MB/DDR SGRAM P/N113-10604-100 4X Pass 6.13.10.6153
25 ATI Fire GL 8700 Fire GL 8700 64MB/DDR SDRAM 1.11 4X Pass 6.12.10.3051
26 ATI Radeon 9000 Pro Radeon DDR 64MB/DDR SDRAM BK8.0.0 4X Pass 6.14.10.6458
27 ATI Radeon 9500 Radeon 9500 64MB/DDR SDRAM 113.94210.100 8X Pass 6.14.10.6458
28 ATI Radeon 9700 Radeon 9700 128MB/DDR SDRAM 113.94206.101 8X Pass 6.14.10.6458
29 ASUS AGP-V7700 Deluxe GeForce 2 GTS 32MB/DDR SGRAM 2.15.01.13 4X Pass 2.9.5.8
30 ASUS V8440 GeForce 4 Ti 4400 128MB/SDRAM 4.25.0022 4X Pass 2.9.5.8
31 ASUS V8460 Ultra GeForce 4 Ti 4600 128MB/SDRAM 4.25.0019 4X Pass 6.6.8.1
32 Creative 3D Blaster 5 RX9700 ProRadeon 9700 128MB/SGRAM 113.94206.101 8X Pass 6.14.10.6458
33 ELSA Gladiac 517 SV GeForce 4 MX420 64MB/SDRAM 4.17.00.24.E1 4X Pass 2.9.5.8
34 ELSA Gladiac 528 Ultra GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.21.E0 8X Pass 6.6.8.1
35 GAINWARD GeForce 4 MX460 64MB/DDR 4.17.0030 4X Pass 2.9.5.8
36 GAINWARD GeForce 4 MX440T 64MB/SDRAM 4.17.00.30 4X Pass 2.9.5.8
37 GAINWARD GeForce 4 MX440 64MB/DDR SDRAM 4.18.2007 8X Pass 6.6.8.1

38 Leadtek Winfast
39 Leadtek Winfast A170 TH GeForce 4 MX 420 64MB/SDRAM 4.17.00.28 4X Pass 2.9.5.8

40 Leadtek Winfast A250 TD GeForce 4 4400 Ti 128MB/SDRAM 4.25.0022 4X Pass 6.6.8.1
41 MSI MS-8806 Nvidia RIVA TNT2 32MB/SDRAM 2.05.17.03.00 4X Pass 6.6.8.1
42 MSI MS-8831 GeForce GTS Pro 64MB/SDRAM 3.15.01.00.07 4X Pass 6.6.8.1
43 MSI MS-8847 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.0045 4X Pass 6.6.8.1
44 MSI MS-8851 GeForce 3 Ti 200 64MB/SDRAM 3.20.00.18.11 4X Pass 2.9.5.8
45 MSI MS-8852 GeForce 2 MX 100/200 32MB/SDRAM 3.11.0148 4X Pass 2.9.5.8
46 MSI MS-8860 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.52 4X Pass 2.9.5.8
47 MSI MS-8861 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.46 4X Pass 2.9.5.8
48 MSI MS-8870 GForce 4 Ti 4200 64MB/DDR SDRAM 4.25.00.29.10 4X Pass 2.9.5.8
49 MSI MS-8872 GeForce 4 Ti 4600 128MB/DDR SDRAM 4.25.00.27.33 4X Pass 2.9.5.8
50 MSI MS-8879 GeForce 4 Ti 4200 64MB/DDR SDRAM 4.25.0032 4X Pass 2.9.5.8

Model name VGA Chip

GeForce3 Titanium 500
TD

VGA Memory

64MB/SDRAM V11.05.2001 4X Pass 6.6.8.1

VGA BIOSNo.

AGP

SPEED

Result Driver Ver.

E-20

Quick User’s Guide

VGA CARD

No.

Vender

51MSI MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 8X Pass 6.6.8.1
52MSI MS-8889 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.02 8X Pass 6.6.8.1
53MSI MS-8890 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.07.23 8X Pass 6.6.8.1
54MSI MS-8891 GeForce 4 MX 440 128MB/DDR SDRAM 4.18.20.02.21 8X Pass 6.6.8.1
55MSI MS-8894 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.11 8X Pass 6.6.8.1
56MSI MS-8895 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.2007 8X Pass 6.6.8.1
57MSI MS-8900 GeForce 4 Ti 4800 SE 128MB/DDR SDRAM 4.28.20.21.00 8X Pass 6.6.8.1
58MSI MS-8904 GeForce FX 5800 128MB/DDR SDRAM 4.30.20.23.05 8X Pass 6.6.8.1
59MSI MS-8948 GeForce FX 5700 128MB/DDR SDRAM 4.36.20.19.06 8X Pass 6.6.8.1
60NS GF4 MX440 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.00.45.78 4X Pass 2.9.5.8
61Pixel View MVGA-NBG25GA GeForce 4 Ti 4200 128MB/SDRAM 4.25.00.28 4X Pass 2.9.5.8
62Triplex Xabre Pro 64MB/SDRAM 0.80.00 8X Pass 6.13.10.3080
63Triplex Millennium Silver GeForce 4 MX 440 64MB/DDR 4.17.00.24 4X Pass 2.9.5.8
64Triplex SIS Sabre 600 Ultra 64MB/DDR SDRAM 1.08.03 8X Pass 6.13.10.3080
65VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM 1.03.01 8X Pass 6.13.10.3080

Model name VGA Chip

VGA Memory VGA BIOS

AGP

SPEED

MS-7135

Result Driver Ver.

PCI Interrupt Request Routing

The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hard­ware lines over which devices can send interrupt signals to the microprocessor. The
PCI IRQ pins are typically connected to the PCI bus INT A# ~ INT D# pins as follows:

Order 1 Order 2 Order 3 Order 4
AGR Slot INT A# INT B#
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#

E-21

MS-7135 ATX Mainboard

Restore the previous CMOS value from CMOS, only for

BIOS Setup

Power on the computer and the system will start POST (Power On Self Test)
process. When the message below appears on the screen, press <DEL> key to
enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter
Setup, restart the system by turning it OFF and On or pressing the RESET button. You
may also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete>
keys.

Control Keys

<↑>
<↓>
<←>
<→ >
<Enter> Select the item
<Esc> Jumps to the Exit menu or returns to the main menu

<+/PU> Increase the numeric value or make changes
<-/PD> Decrease the numeric value or make changes
<F1> General help, only for Status Page Setup Menu and

<F5>

<F7> Load Optimized defaults
<F10> Save all the CMOS changes and exit

Move to the previous item
Move to the next item
Move to the item in the left hand
Move to the item in the right hand

from a submenu

Option Page Setup Menu

Option Page Setup Menu

MSI Reminds You...

The items under each BIOS category described in this section are
under continuous update for better system performance. Therefore,
the description may be slightly different from the latest BIOS and
should be held for reference only.

E-22

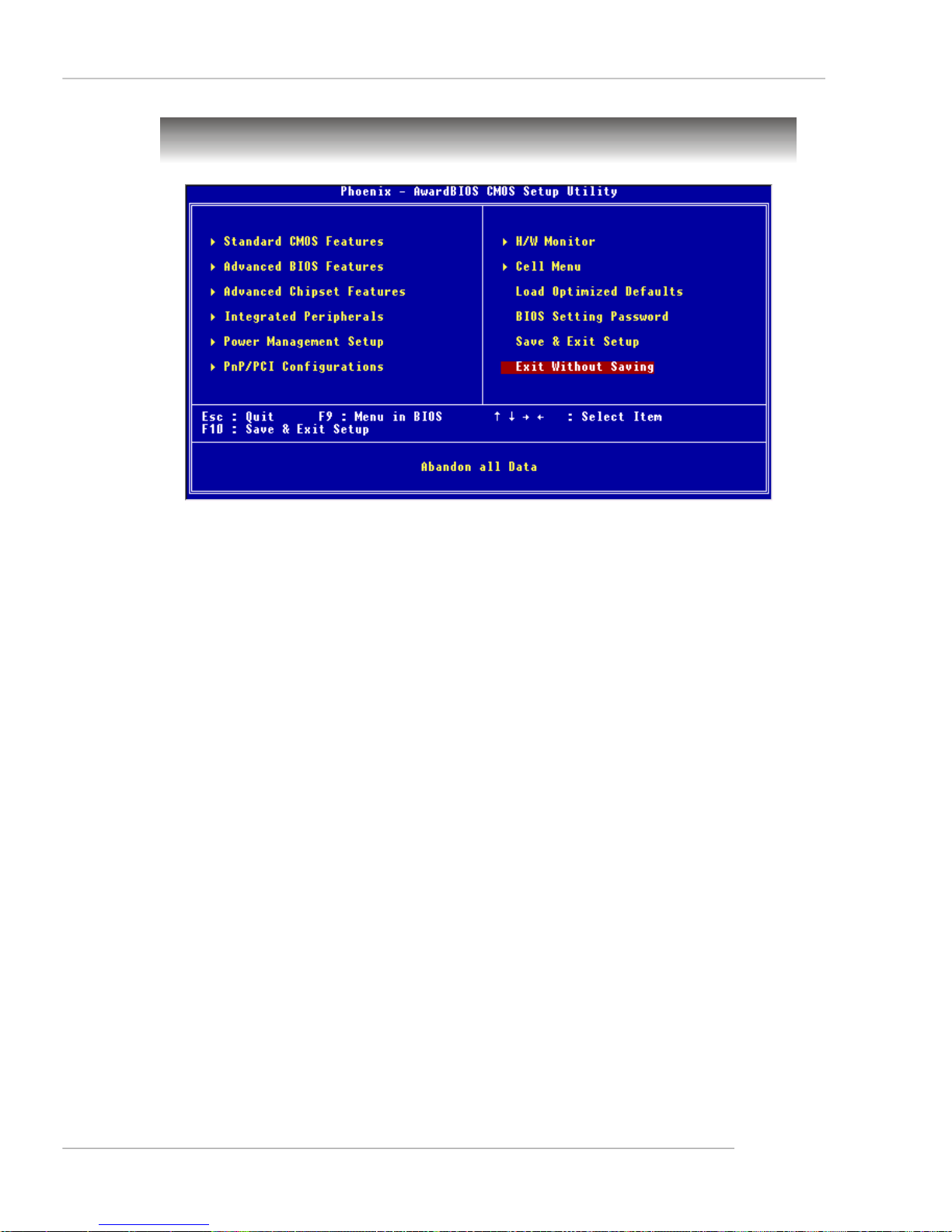

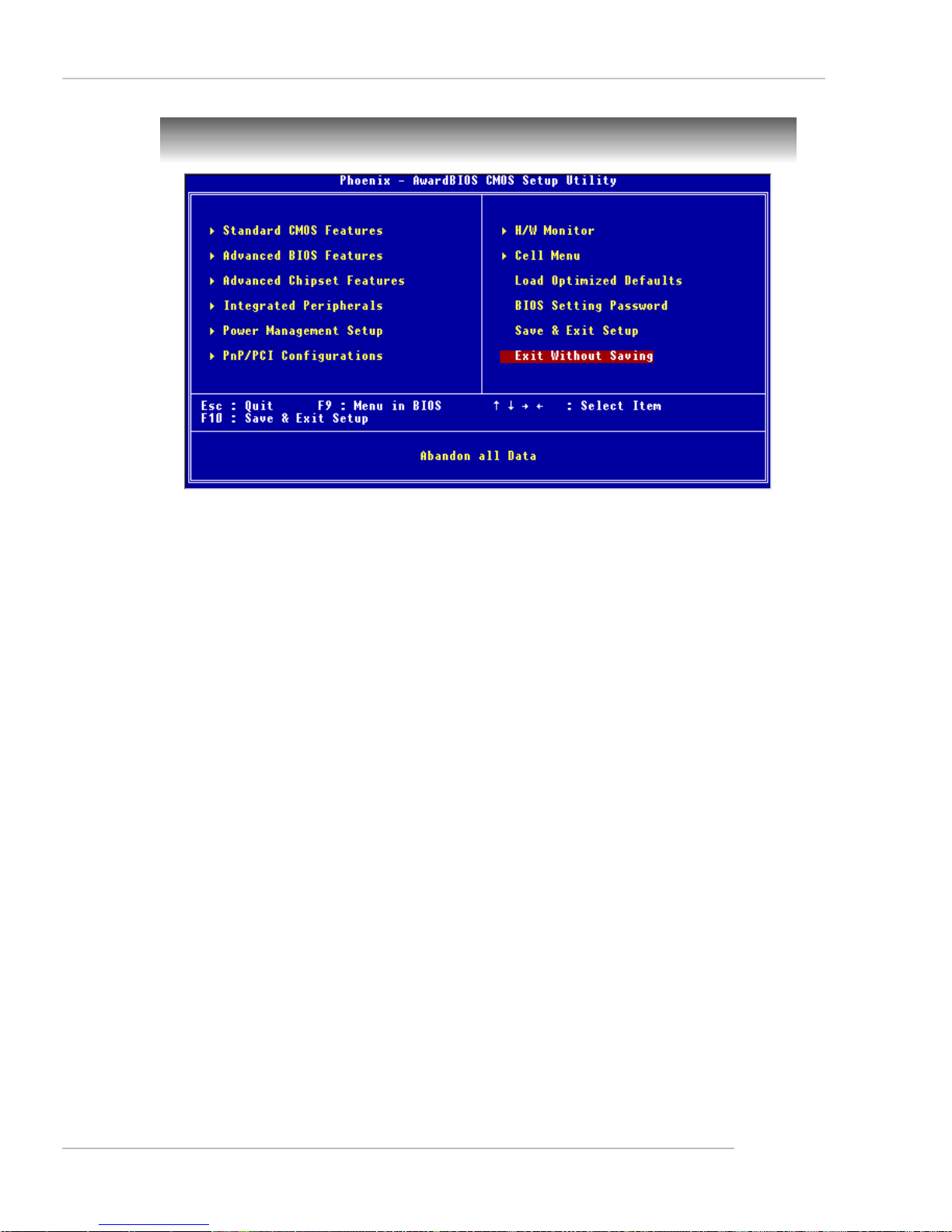

The Main Menu

Quick User’s Guide

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of special enhanced features.

Advanced Chipset Features

Use this menu to change the values in the chipset registers and optimize your system’s
performance.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

PNP/PCI Configurations

This entry appears if your system supports PnP/PCI.

H/W Monitor

This entry shows your PC health status.

Cell Menu

Use this menu to specify your settings for CPU/AGP frequency/voltage control and
overclocking.

Load Optimized Defaults

Use this menu to load the default values set by the mainboard manufacturer specifi­cally for optimal performance of the mainboard.

BIOS Setting Password

Use this menu to set the password for BIOS.

E-23

MS-7135 ATX Mainboard

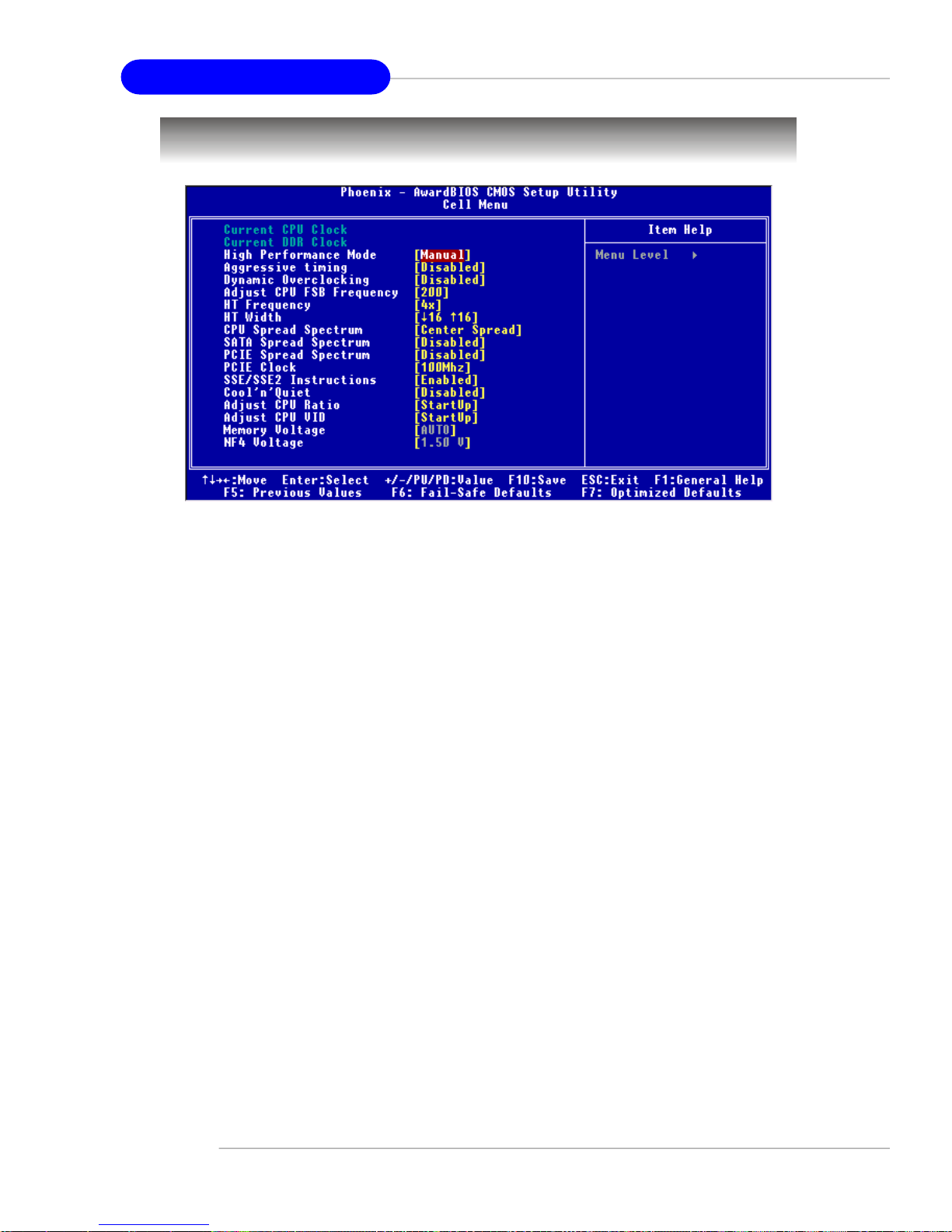

Cell Menu

Current CPU / DDR Clock

These two items show the current clocks of CPU & DDR. Read-only.

High Performance Mode

This field allows you to select the DDR timing setting. Setting to [Optimized] enables
relevant overclocking settings automatically to be determined by SPD. Selecting [Manual]
allows users to configure these fields manually. Setting options: [Optimized], [Manual].

Aggressive timing

This item allows you to enable or disable the memory clock. When [Enabled] is selected,
the timing delay of memory will be shorten to increase the performance. Setting
options: [Enabled], [Disabled].

Dynamic Overclocking

Dynamic Overclocking Technology is the automatic overclocking function, included in
the MSITM’s newly developed CoreCell
balance of CPU while running programs, and to adjust the best CPU frequency
automatically. When the motherboard detects CPU is running programs, it will speed
up CPU automatically to make the program run smoothly and faster. When the CPU is
temporarily suspending or staying in the low load balance, it will restore the default
settings instead. Usually the Dynamic Overclocking Technology will be powered only
when users' PC need to run huge amount of data like 3D games or the video process,
and the CPU frequency need to be boosted up to enhance the overall performance.
Setting options:

[Disabled] Disable Dynamic Overclocking function.
[Private] 1st level of overclocking, increasing the CPU frequency by 1%.
[Sergeant] 2nd level of overclocking, increasing the CPU frequency by 3%.
[Captain] 3rd level of overclocking, increasing the CPU frequency by 5%.
[Colonel] 4th level of overclocking, increasing the CPU frequency by 7%.

TM

Technology. It is designed to detect the load

E-24

Quick User’s Guide

[General] 5th level of overclocking, increasing the CPU frequency by 9%.
[Commander] 6th level of overclocking, increasing the CPU frequency by 11%.

MSI Reminds You...

1. Even though the Dynamic Overclocking Technology is more stable
than manual overclocking, basically, it is still risky. We suggest
that users should make sure that the CPU can afford to overclocking
regularly first. If you find the PC appears to be unstable or reboot
incidentally, it's better to disable the Dynamic Overclocking or to
lower the level of overclocking options. By the way, if you need to
conduct overclocking manually, you also need to disable the Dy-
namic Overclocking first.

2. When overclocking, it is NOT recommended to use SATA devices.

Adjust CPU FSB Frequency

This item allows you to select the CPU Front Side Bus clock frequency (in MHz).
Select the number between [200]~[400] for needed frequency.

HT Frequency

This setting specifies the maximum operating frequency of the link’s transmitter clock.
Setting options: [1x], [1.5x], [2x], [2.5x], [3x], [4x], [5x].

HT Width

This field allows you to set the HT Width between CPU & Chip.↑ mark means Chip to
CPU HT Width. And ↓ mark means CPU to Chip HT Width. Setting options: [ ↓ 8 ↑ 8],
[ ↓ 16 ↑ 8], [↓ 8 ↑16], [ ↓16 ↑16].

CPU Spread Spectrum

This setting is used to enable or disable the CPU Spread Spectrum feature. When
overclocking the CPU, always set it to [Disabled]. Setting options: [Center Spread],
[Disabled].

SATA Spread Spectrum

This setting is used to enable or disable the SATA Spread Spectrum feature. Setting
options: [Disabled], [Down Spread].

PCIE Spread Spectrum

This setting is used to enable or disable the CPU Spread Spectrum feature. When
overclocking the CPU, always set it to [Disabled]. Setting options: [Disabled], [Down
Spread].

PCIE Clock

This setting determines the clock frequency of the PCI Express slots. Setting options:
[100MHz] ~ [145MHz].

SSE/SSE2 Instructions

This setting disables/enables the SSE/SSE2 Instructions. The Streaming SIMD Exten­sions (SSE) were introduced in the Pentium III processor. The SSE extensions con-

E-25

MS-7135 ATX Mainboard

sist of a new set of instructions and a new set of registers. These instructions and
registers are designed to allow Single-Instruction Multiple-Data (SIMD) computations
to be made on single-precision floating-point numbers.

The Streaming SIMD Extensions 2 (SSE2) were introduced in the Pentium 4 and Intel
Xeon processors. They consist of a new set of instructions that operate on the XXM
and MXCSR registers and perform SIMD operations on double-precision floating­point values and on integer values.Several of these new SSE/SSE2 instructions also
operate in the MMX registers.

Cool ’n’ Quiet

This feature is especially designed for AMD Athlon processor, which provides a CPU
temperature detecting function to prevent your CPU’s from overheating due to heavy
workload. Setting options: [Disabled], [Enabled].

MSI Reminds You...

To ensure the stability of Cool'n'Quiet function, it is always recom­mended to have the memories plugged in DIMM1.

Adjust CPU Ratio

This item lets you adjust the CPU ratio. Setting to [Startup] enables the CPU running at
the fastest speed which is detected by system. Setting options are: [Startup], [x4]~
[x12].

Adjust CPU VID

This item lets you adjust the CPU VID. Setting to [Startup] enables the CPU running at
the default VID detected by the system. Setting options: [Startup], [1.550V] ~ [0.
825V].

Memory Voltage

Adjusting the DDR voltage can increase the DDR speed. Any changes made to this
setting may cause a stability issue, so changing the DDR voltage for long-term
purpose is NOT recommended.

NF4 Voltage

NF4 voltage is adjustable in this field.

MSI Reminds You...

The settings shown in different color in Memory Voltage and NF4
Voltage help to verify if your setting is proper for your system.
Gray: Default setting.
Yellow:High performance setting.
Red: Not recommended setting and the system may be

unstable.

Changing CPU Voltage, Memory Voltage and NF4 Voltage may
result in the instability of the system; therefore, it is NOT recom­mended to change the default setting for long-term usage.

E-26

Manuel d’Utilisation

K8N Neo3 Series

(MS-7135 v1.X)

Carte Mère ATX

Français

F-1

Carte Mère ATX MS-7135

F-2

Manuel d’Utilisation

MS-7135 (v1.X)

Manuel d’Utilisation

Féliciation vous venez d’acheter une carte mèreATX K8N Neo3
(MS-7135) v1.X. La K8N Neo3 est basé e sur le chipset n VIDIA
nForce4-4X offrant des performances importantes. Elle fonctionne
avec les processeurs AMD® K8 Athlon 64 et offre un système
hautment performant tant pour les particuliers que pour les
professionnels.

MSI Vous Rappelle...

Le CD d’installation MSI Driver/Utility ne supporte que les cartes
mère fonctionnant avec Windows 2000/XP.

®

F-3

Carte Mère ATX MS-7135

Spécificités de la Carte

CPU

† Processeurs AMD Socket-754 K8 Athlon 64
† Processeur Athlon 64 jusqu’à 3700+ ou supérieur

(Pour une mise à jour sur les dernières informations relatives au cPU, veuillez
visiter :http://www.msi.com.tw/program/products/mainboard/mbd/
pro_mbd_cpu_support.php)

Chipset

† nVIDIA® nForce4-4X

- Lien HyperTransport avec le CPU AMD Athlon 64

- Supporte la mémoir een seul canal DDR333/400

- Supporte l’interface PCI Express x16/x1

- Deux contrôleurs indépendants SATA pour quatre disques

- Contrôleurs IDE Dual Ultra ATA 133/100/66

- Supporte l’USB2.0

M émoire Principale

† Supporte le mode seul canal, quatre banques de mémoire DDR 333/400 (184

broches)

† Supporte un maximum de mémoire de 2GB non ECC
† Supporte 2.5v DDR SDRAM DIMM

(Pour une mise à jour sur les dernières informations relatives aux modules de
mémoire, veuillez visiter : http://www.msi.com.tw/program/products/mainboard/
mbd/pro_mbd_trp_list.php)

Slots

† Un PCI Express x16 slot (PCI Express Bus compatible avec les spec. v1.0a)
† Un PCI Express x1 slot (PCI Express Bus compatible avec les spec. v1.0a)
† Trois slots 32-bit Master 3.3V/5V PCI Bus
† Un slot AGR (Advance Graphics Riser) pour les cartes VGA compatibles AGR

(Pour plus d’information sur les cartes VGA compatibles AGP, veuillez visiter :
http://www.msi.com.tw/program/products/mainboard/mbd_index.php)

IDE Intégré

† Double contrôleur IDE dans le chipset nVIDIA® nForce4-4X qui procure IDE HDD/

CD-ROM avec PIO, Bus Master et les modes opératoires Ultra DMA 133/100/66

† Possibilité de connecter jusqu’à 4 matériels IDE

Serial ATA Intégré

† Supporte jusqu’ą 4 ports SATA avec un taux de transfert de 150MB/s

MSI Vous Rappelle...

Pour créer un disque de boot RAID pour Windows 2000, Service Pack
4 (SP4) Microsoft Windows 2000 est nécessaire. Vous ne pouvez
booter sans le SP4, il vous faut donc un CD d’instalation avant de
lancer l’installation du systčme d’exploitation.

F-4

Pour créer ce CD, veuillez vous reporter à cette adresse :

http://www.microsoft.com/windows2000/downloads/servicepacks/
sp4/HFdeploy.htm

Interface USB

† 10 ports USB

- Controllé par le chipset nForce4-4X

- 4 ports à l’arrière, 6 ports via bracket externe

NV RAID (Logiciel)

† Supporte jusqu’à 4 disques SATA et 4 PATA133

-RAID 0, 1, 0+1, or JBOD supporté

-Fonction RAID disponible pour disques PATA133 + SATA H/D

LAN

† Puce Marvell PHY 88E1111 Gigabit Ethernet (Optionnel)
† Puce Realtek 8201 CL 10/100Mb/s Ethernet (Optionnel)

Manuel d’Utilisation

Audio

† Codec audio RealTek ALC655 6 canaux

- Compatible avec les spec. AC97 v2.3

- Répond aux exigences audio PC2001

Périphériques Intégrés

† Les périph ériques intégrés sont :

- 1 port floppy supportant 1 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes

- 2 ports série

- 1 port parallčle supportant les modes SPP/EPP/ECP

- 10 ports USB2.0 (Arrière *4 / Façade *6)

- 1 port audio (Line-In/Line-Out/MIC)

- 1 RJ-45 LAN jack

- 1 jeu de broches CD-In

- 2 ports IDE supportant 4 matériels IDE

- 4 ports serial ATA

BIOS

† La carte procure un BIOS “Plug & Play” qui détecté les périphériques et les cartes

d’extensions automatiquement.

† Cette carte fournie une fonction DMI (Desktop Management Interface) qui enregistre

les spécificit és de la carte.

† Supporte le boot à partir du réseau, matériels USB 1.1 & 2.0, ainsi que le SATA

HDD.

Dimension

† Format ATX : 300mm x 185mm

Montage

† 6 trous de montage

F-5

Carte Mère ATX MS-7135

SW_BAT1

FDD1

SATA1

SATA2

SATA3

SATA4

J1

MM

1

CFAN1

PCI 3

PCI 2

PCI 1

PCI_E1

PCI_E2

nVIDIA

nForce4-4X

Guide des Composants

Back Panel
I/O, p.F-13

JCOM1, p.F-16

JWR1, p.F-11

JPW1, p.F-11

Top: Mouse
Bottom: Keyboard

Top:
Parallel Port

Bottom:
COM Port

USB Ports

T: LAN Jack
B: USB Ports

Line-In
Line-Out
Mic

JCOM1

LAN

JPW1

JWR1

CPU, p.F-7

CFAN1, p.F-15

DDR DIMMs, p.F-10

2
E
D

I

1
E

2

D

I
M
M

I

I

D

D

IDE1/2, p.F-15

Slots PCI
Express, p.F-

18

J1, p.F-14

Slots PCI, p.F-18

Winbond

W83627THF

S
O

I
B

Codec

JAUD1

JAUD1, p.F-16

JCI1, p.F-14

SFAN1

JCI1

NBFAN1/

SFAN1, p.F-15

NBFAN1

AGR

SW_BAT1, p.F-17

T
T

+

A
B

JUSB2

JUSB1

JFP1

JFP2

JFP1, p.F-16

JUSB3

SATA1~4, p.F-14

Slot AGR, p.F-19

JUSB1/2/3, p.F-17

FDD1, p.F-14

JFP2, p.F-16

F-6

Manuel d’Utilisation

Gold arrow

Gold arrow

Gold arrow

Correct CPU placement

Incorrect CPU placement

Close

Press down

Central Processing Unit: CPU

Procédures d’installation du CPU pour Socket 754

1. Veuillez éteindre et débrancher
votr e PC avant l’installation du
CPU.

Open Lever

2. Tirez le levier vers le haut.
Assurez-vous que celui-ci est
bien en position ouverte
maximum (angle de 90°).

3.Repérez la flèche dorée. La
flèche dorée doit se trouver
comme indiqué sur le dessin.
Le CPU ne peut être installer
que dans un seul sens.

4.Si le CPU est correctement
installé alors les broches ne
sont plus visibles. Une
mauvaise installation pourrait
entraîner des dommages vis-à-
vis de la carte mère

Sliding

Plate

90 degree

O

5. Appuyez sur le CPU pendant
que vous abaissez le levier. Il
faut toujours exercer une
pression sur le CPU pour éviter
que ce dernier ne soit pas bien
fixé une fois le levier abaissé.

X

the CPU

Lever

F-7

Carte Mère ATX MS-7135

Installation du CPU AMD Athlon64

Quand vous installez votre CPU, assurez-vous que le CPU possède un

système de refroidissement pour prévenir les surchauffes.

MSI Vous Rappelle...

Les images ci-dessous servent de démonstration pour l’installation
de votre ventilateur pour Socket 754 CPUs uniquement. L’apparence
de votre carte mère peut varier selon les modèles.

1.Détacher la protection.

3.Retourner la carte mère et localiser
les deux trous de vis sur la carte
mère.

2.Retourner la carte mère et installer la
plaque métallique.

4.Aligner le méchanisme de rétention
et la plaque métallique.

Fixer le méchanisme de rétention et
la plaque métallique avec les vis.

méchanisme de

rétention

F-8

Manuel d’Utilisation

5. Positionner le ventilateur sur le méchanisme de rétention.
Attacher un coté puis l’autre en s’assurant que l’ensemble est bien sécurisé.

6.Localiser le levier de fixation et le
crochet de sécurité. Relever le
levier.

Safety Hook

Fixed Lever

Fixed Bolt

8.S’assurer que le crochet est
sécurisé ( avec le méchanisme de
rétention).

9.Connectez le câble d’alimentation
sur le connecteur de la carte mère
prévu à cet effet

7.Abaisser le levier

MSI Vous Rapelle...

Lorsque vous déconnectez le crochet, il est nécessaire de garder un
oeil sur vos doigts car une fois le crochet déconnecté, celui-ci reprend
sa position initial du à son ressort.

F-9

Carte Mère ATX MS-7135

Mémoire

La carte mère procure 2 slots DDR DIMM (Double In-Line Memory Module) (184
broches) et supporte jusqu’à 2GB de mémoire. Vous pouvez installer les modules
DDR 333/400 sur les slots DDR DIMM (DIMM 1~2).

Memory Population Rules

Installez au moins un module DIMM sur les slots. Chaque slot DIMM supporte
une taille maximum d’ 1GB. Vous pouvez installer des modules simples ou doubles
faces selon vos besoins

Slot Module de Mémoire M émoire Totale

DIMM 1 Simple/Double Face 64MB~1GB
DIMM 2 Simple/Double Face 64MB~1GB
Système de mémoire maximum supportée 64MB~2GB

MSI Vous Rappelle...

1. Assurez-vus que vous installez des modules de mémoire de même
type et de même densité sur les DDR DIMMs.

2. Pour des systèmes utilisant des modules DDR400 Double Face en
mode seul canal, la vitesse maximum de la DRAM est DDR333.

Installation des modules DDR

1. La DDR DIMM ne posséde qu’une encoche en son centre. Le module ne peut être
monté que dans le bon sens

2. Insérez le module de mémoire DIMM verticalement sur le slot. Puis appuyez dessus

3. Le clip en plastique situé de chaque coté du module va se fermer automatiquement

Volt

MSI Vous Rappelle...

La marque dorée doit ą peine źtre visible lorsque le module est
correctement installé.

Encoche

F-10

Manuel d’Utilisation

Alimentation

La carte mère supporte les alimentations ATX. Avant de brancher le connecteur
d’alimentation, il faut toujours vous assurer que tous les composants sont bien installés
afin de ne pas les endommager.

Connecteur d’alimentation ATX 24 broches: JWR1

Ce connecteur vous permet de connecter l’alimentation
ATX. Pour ce faire assurez vous que le connecteur est bein
positionné dans le bon sens. Puis appuyez sur le câble.

Vous pouvez aussi utiliser une alimentatin 20 broches.
Le détrompeur permettra de ne pas connecter l’alimentation sur
les broches 11, 12, 23 & 24.

Pin Definition

JWR1

12 24

1

13

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 NC

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

pin 12

pin 13

Connecteur d’Alimentation ATX 12V : JPW1

Ce connecteur d’alimentation 12V permet l’alimentation du CPU.

1
2

JPW1

MSI Vous Rappelle...

1. Ce deux connecteurs ATX doivent fonctionner ensemble pour as­surer la stabilité de la carte mère.

2. Une alimentation de 350Watt (et plus) est fortement recommandé
pour la stabilité du système.

3. La connexion ATX 12V doit être supérieure à 18A.

JPW1 Pin Definition

3

4

PIN SIGNAL

1 GND
2 GND
3 12V
4 12V

F-11

Carte Mère ATX MS-7135

Information Importante sur l’alimentation

Le chipset NForce est très sensible à l’ESD (Décharge Eléctrostatique). Ce
problème intevient la plupart du temps lorsque l’utilisateur change des modules de
mémoire lorsque le pc est en veille (S5) et que l’alimentation est toujours connectée.
Etant donné que les broches des modulmes de mémoire sont sensibles aux (ESD) le
remplacement de la mémoire dans ces conditions peut endomager le chipset et
l’empecher de booter correctement. Veuillez suivre les indications ci-dessous :

Débrancher le câble d’alimentation (voir fig. 1) ou débrancher les connecteurs
JWR1 & JPW1 (voir fig. 2 & 3) avant la première installation ou une mise à jour de votre
matériel.

Figure 1:

Unplug the AC power cable

Figure 2:

Unplug the JWR1 power connector

MSI Vous Rappelle...

Les images ci-dessous servent de démonstration uniquement.
L’apparence de votre carte mère peut varier selon les modèles.

F-12

Figure 3:

Unplug the JPW1 power connector

Souris

Panneau Arričre

Parallèle

Manuel d’Utilisation

L-In

LAN

Clavier

Port de série

Souris/Clavier

Pin6 NC

Pin2 NC

Port de série

1 2 3 4 5

6 7 8 9

Pin5

Mouse/KBD Clock

Pin3 GNDPin4 VCC

Pin1

Mouse/KBD

DATA

PIN SIGNAL

1 DCD
2 SIN
3 SOUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Ports USB

RJ-45 LAN

8 1

Gigabit LAN (Optionnel)

PIN SIGNAL DESCRIPTION

1 D0P Differential Pair 0+
2 D0N Differential Pair 0­3 D1P Differential Pair 1+
4 D2P Differential Pair 2+
5 D2N Differential Pair 2­6 D1N Differential Pair 1­7 D3P Differential Pair 3+
8 D3N Differential Pair 3-

10/100 LAN (Optionnel)

L-Out

Mic

Ports USB

1 2 3 4

PIN SIGNAL

1 VCC

2 -Data
3 +Data
4 GND

PIN SIGNAL DESCRIPTION

1 TDP Transmit Differential Pair
2 TDN Transmit Differential Pair
3 RDP Receive Differential Pair
4 NC Not Used
5 NC Not Used
6 RDN Receive Differential Pair
7 NC Not Used
8 NC Not Used

F-13

Carte Mère ATX MS-7135

Connecteurs

Connecteur Floppy Disk : FDD1

La carte est pourvue d’un connecteur de disquette qui supporte les disques de 360K,
720K, 1.2M, 1.44M et 2.88M.

FDD1

Connecteur CD-In : J1

Le connecteur est destiné au branchement audio du CD-ROM.

Connecteur Chassis Intrusion Switch: JCI1

Ce connecteur est connecté à deux broches chassis switch.
Si le chassis est ouvert le système enregistrera le statut. Pour
effacer le message, vous devez entrer dans les paramètres du
BIOS et effacer ce dernier.

Connecteur Serial ATA : SATA1~SATA4

SATA1~SATA4 sont des ports d’interface Serial ATA
haute vitesse. Chacun supporte la 1e génération de Serial ATA
(taux de transfert 150MB/s) et est totalement compatible avec
les specificités Serial ATA 1.0 . Chaque connecteur peut être
connecté à un disque dur.

Serial ATA cable

CINTRU

RXN

RXP

GND

R

GND

GND

J1

GND

JCI1

TXN

TXP

GND

L

2
1

Connect to SATA1/2/3/4

MSI Vous Rappelle...

Ne pas tordre les câble serial ata avec un angle de 90° cela pourraît
gêner la transmission des données

F-14

Retirer le bouchon avant la
connection

Manuel d’Utilisation

Connecteurs d’Alimentation Ventilateurs: CFAN1 / SFAN1 / NBFAN1

Ces connecteurs supportent le +12V. En connectant le câble au connecteur,
souvenez vous que le fil rouge est positif et doit être connecté au +12V, le fil noir
est la masse et doit être connecté à GND. Cette carte mère à un système de
surveillance matériel intégré, vous devez donc utilsier un ventillateur avec des
capteur de vitesse pour utiliser cette fonction de surveillance.

Sensor

+12V

GND

CFAN1

Sensor

+12V
GND

SFAN1

Sensor

GND

+12V

NBFAN1

MSI Vous Rappelle...

1. Toujours consulter votre revendeur au sujet du radiateur + ventilateur.

2. Vous pouvez installer l’utilitaire PC Alert pour contrôler la
température du CPU et la vitesse de rotation du ventilateur.

3. Veuillez vous rendre sur le site d’AMD® pour connaître les ventilateur
dont vous avez besoin.

Connecteurs Disque Dur : IDE1 & IDE2

La carte mère offre un contr ôleur 32-bit Enhanced PCI IDE et Ultra
DMA 33/66/100/133 qui procure le PIO mode 0~4, Bus Master, et les
fonctions Ultra DMA 33/66/100/133. Vosu pouvez connecter jusqu’à
quatre disques durs, CD-ROM ou d’autres matériels.

L’interface Ultra ATA133 boosts le taux de transfert de données
entre le PC et le disque dur jusqu’à 133 megabytes (MB) par seconde. La
nouvelle interface est un tiers plus rapide que l’ancienne technologie Ultra
ATA/100 et est compatible avec l’interface Ultra ATA existente

IDE1 (Connecteur IDE Primaire)
Le premier disque dur doit oujours être relié à l’IDE1. Vous pouvez connecter un
disque en “maître” et un autre en “esclave” sur l’IDE1.

IDE2 (Connecteur IDE Secondaire)
Possibilité de connecter un disque en “maître” et un autre en “esclave” sur l’IDE2

MSI Vous Rappelle...

Si vous installez 2 disques durs sur une même nappe, vous devez
configurer le second disque en mode Slave (esclave) en bougeant un
cavalier. Pour cela il faut vous reporter à la documentation du disque
dur concerant le changement de cavaliers (jumpers).

F-15

Carte Mère ATX MS-7135

GND

Ring
Indicate

JCOM1

Serial In

Data
Terminal
Ready

Data Set
Ready
Clear
To Send

Connecteur Port de Série : JCOM1

La carte mère offre un connecteur port de série 9
broches. C’est un port de communication haute vitesse
16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez
attacher une souris ou autre composants de série
directement.

Data Carry
Detect

Serial Out

Request
To Send

Connecteurs Front Panel: JFP1, JFP2

La carte offre deux connecteurs front panel permettant l’alimentation electrique
de LED. JFP1 est compatible avec l’Intel® Front Panel I/O Connectivity Design Guide

RST_SW_N

RST_SW_P

Reserved

JFP1

PWR_SW_N

HDD_LED_N

HDD_LED_P

FP PWR/SLP

FP PWR/SLP

PWR_SW_P

JFP2

SPK+

PLED

BUZ-

SLED

GND

SPK-

BUZ+

Connecteur Audio Front Panel : JAUD1

Le connecteur JAUD1 front panel audio permet la connexion du front panel
audio et est compatible avec l’Intel® Front Panel I/O Connectivity Design Guide.

JAUD1

AUD_RET_R

F-16

AUD_VCC
AUD_GND

AUD_MIC

AUD_MIC_BIAS

2
1

AUD_FPOUT_R

MSI Vous Rappelle...

Si vous ne voulez pas connecter le front audio header, les
broches 5 & 6, 9 & 10 doit être recouvertes avec un
cavalierpour que le signal de sortie soit redirigé sur les
ports audio de l’arrière. Dans le cas contraire, le connecteur
Line-Out sur le panneau arrière ne fonctionnera pas.

10

AUD_RET_L
AUD_FPOUT_L

9

HP_ON

6 10

5

9

Manuel d’Utilisation

Connecteurs Front USB: JUSB1, JUSB2, JUSB3

La carte offre trois USB 2.0 standards .La
technologie USB 2.0 permet d’augmenter le taux de
transfert jusqu’à 480Mbps, ce qui est 40 fois plus
rapide que l’USB 1.1, il est par conséquent idéal pour
les imprimantes, appraiels photos numériques, modems
etc..

JUSB1/2/3

USBOC

GND

GND

USB0+

USB0-

VCC

VCC

USB1-

USB1+

Connect to JUSB1, JUSB2, or
JUSB3

MSI Vous Rappelle...

A Noter que les broches VCC et GND doivent être correctement
connecter. afin d’éviter tout endommagement.

USB 2.0 Bracket

(Optionnel)

Cavaliers

Cavalier Clear CMOS : SW_BAT1

Le CMOS ressemble plus à une RAM étant donné qu’il est équipé d’un semi
conducteur. C’est une toute petite région de mémoire (64-byte),
possédant une batterie, qui retient les données de configuration du
système quand le PC est éteint. Avec la CMOS RAM, le système peut
automatiquement booter à chaque fois que le PC est allumé. Si vous
voulez effacer la configuration du système, utiliser le SW_BAT1 pour
effacer les données

MSI Vous Rappelle...

Vous pouvez effacer le CMOS en appuyant sur le bouton quand le PC
est éteint.

SW_BAT1

F-17

Carte Mère ATX MS-7135

Slots

La carte mère procure un slot PCI Express x1, un slot PCI Express x16, trois

slots PCI 32-bit, et un slot AGR.

Slots PCI (Peripheral Component Interconnect) Express

Les slots PCI Express possèdent une large bande passante, supportent les
plateformes desktop AMD haute performances utilisant le processeur AMD ainsi que
les avantages de cette plateforme. L’architecture PCI Express procure une infra-
structure performante pour le graphique et double la capacité de l’AGP 8X avec un
taux de transfert de données de 4.0 GB/s sur un PCI Express x16 pour contrôleur
graphique alors que le PCI Express x 1 supporte un taux de transfert de 250 MB/s.

PCI Express x16 slot

PCI Express x1 slot

PCI (Peripheral Component Interconnect) Slots

Vous pouvez insérer des cartes d’expansion selon vos besoins. Lorsque
vous ajoutez ou enlever une carte d’expansion, assurez-vous que le PC n’est pas
relié au secteur.

PCI Slots

F-18

Manuel d’Utilisation

Slot AGR (Advance Graphics Riser)

Le slot AGR est spécialement conçu pour supporter les cartes graphiques
AGP. Pour des informations sur la compatibilité des cartes graphiques, merci de
visiter : http://www.msi.com.tw/program/products/mainboard/mbd_index .

php.

AGR Slot

Liste de compatibilité des cartes graphiques

System Configuration

Manufacturer Model No. Spec.
Processor AMD Athlon™ 64 Processor 2800+ FSB 200
Memory Transcend SEC K4H280838D-TCB3 DDR333 / 256MB
VGA Card As Follows
Lan Card Onboard
Sound Card Onboard
Hard Drive Hitachi HDS7222580VLSA80 SATA150 / 82.3GB
CD-ROM BenQ CD652A 52X
Floppy Drive TEAC FD-235HF 1.44MB
Power Supply DELTA DPS-300KB-1A 300W
Mouse Acer M-S69 PS/2
Keyboard Acer 6511-CX PS/2
Monitor ViewSonic P225f 22”CRT

Device Configuration

VGA BIOS
VGA Driver
MB Driver (from NVOM011 CD)

SW Info

MSI Vous Rappelle...

Les versions des BIOS et des pilotes doivent être identiques aux
versions de la liste de compatibilité pour que la fonction AGR marche
correctement.

F-19

Carte Mère ATX MS-7135

MS-7135

VGA CARD

Vender

1 Alvatron FX5700U GeForce FX5700 Ultra 128MB/DDR SDRAM 4.36.20.18.01 8X Pass 6.14.10.6681
2 ATI Fire GL 8800 Fire GL 8800 128MB/SDRAM 1.03 4X Pass 6.14.10.6462
3 GAINWARD GFX 5900 Ultra GeForce 4 FX 5900 U 256MB/DDR SDRAM 4.35.20.24.00 8X Pass 6.14.10.6681
4 Gigabyte GV-R9200 Radeon 9200 128MB/DDR SDRAM BK-AMI 8.9 8X Pass 6.14.10.6430
5 Gigabyte GV-N57L128D GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Pass 6.14.10.6172
6 Leadtek Winfast A360LE TD GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Pass 6.14.10.6681
7 Leadtek Winfast A400GT TDH GeForce 6800GT 256MB/DDR SDRAM 5.40.02.15.00 8X Pass 6.14.10.6681
8 MSI MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 4X Pass 6.14.10.6681

9 MSI MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 8X Pass 6.14.10.6681
10 MSI MS-8911 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.15.00 8X Pass 6.14.10.6681
11 MSI MS-8919 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.23.08 8X Pass 6.14.10.6681
12 MSI MS-8923 GeForce FX 5200 Ultra 128MB/DDR SDRAM 4.34.20.23.00 8X Pass 6.14.10.6681
13 MSI MS-8929 GeForce FX 5900 128MB/DDR SDRAM 4.35.20.18.04 8X Pass 6.14.10.6681
14 MSI MS-8931 GeForce FX 5600 Ultra 128MB/DDR SDRAM 4.31.20.51.00 8X Pass 6.14.10.6681
15 MSI MS-8936 GeForce4 MX4000 64MB/DDR SDRAM 4.18.20.42.00 8X Pass 6.14.10.6172
16 MSI MS-8936 GeForce FX5500 128MB/DDR SDRAM 4.34.20.66.03 8X Pass 6.14.10.6172
17 MSI MS-8946 GeForce FX 5950 Ultra 256MB/DDR SDRAM 4.35.20.32.16 8X Pass 6.14.10.6172
18 MSI MS-8959 GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.10 8X Pass 6.14.10.6681
19 MSI MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM 5.40.02.12.01 8X Pass 6.14.10.6172
20 Unika FX5200 SP5208 GeForce FX5200 64MB/DDR SDRAM 4.34.20.42.00 8X Pass 6.14.10.6172
21 MSI MS-8952 ATI Radeon 9250 128MB/DDR SDRAM 008.017D.031.000 8X Pass 6.14.10.6476
22 Power ColorR92U-LC3 Radeon 9250 128MB/DDR SDRAM 008.017D.016.000 8X Pass 6.14.10.6476
23 Power ColorRV6DE-NB3 Radeon 7000 64MB/DDR SDRAM 008.004.008.000 4X Pass 6.14.10.6453
24 ATI Radeon LE Radeon LE DDR 32MB/DDR SGRAM P/N113-10604-100 4X Pass 6.13.10.6153
25 ATI Fire GL 8700 Fire GL 8700 64MB/DDR SDRAM 1.11 4X Pass 6.12.10.3051
26 ATI Radeon 9000 Pro Radeon DDR 64MB/DDR SDRAM BK8.0.0 4X Pass 6.14.10.6458
27 ATI Radeon 9500 Radeon 9500 64MB/DDR SDRAM 113.94210.100 8X Pass 6.14.10.6458
28 ATI Radeon 9700 Radeon 9700 128MB/DDR SDRAM 113.94206.101 8X Pass 6.14.10.6458
29 ASUS AGP-V7700 Deluxe GeForce 2 GTS 32MB/DDR SGRAM 2.15.01.13 4X Pass 2.9.5.8
30 ASUS V8440 GeForce 4 Ti 4400 128MB/SDRAM 4.25.0022 4X Pass 2.9.5.8
31 ASUS V8460 Ultra GeForce 4 Ti 4600 128MB/SDRAM 4.25.0019 4X Pass 6.6.8.1
32 Creative 3D Blaster 5 RX9700 ProRadeon 9700 128MB/SGRAM 113.94206.101 8X Pass 6.14.10.6458
33 ELSA Gladiac 517 SV GeForce 4 MX420 64MB/SDRAM 4.17.00.24.E1 4X Pass 2.9.5.8
34 ELSA Gladiac 528 Ultra GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.21.E0 8X Pass 6.6.8.1
35 GAINWARD GeForce 4 MX460 64MB/DDR 4.17.0030 4X Pass 2.9.5.8
36 GAINWARD GeForce 4 MX440T 64MB/SDRAM 4.17.00.30 4X Pass 2.9.5.8
37 GAINWARD GeForce 4 MX440 64MB/DDR SDRAM 4.18.2007 8X Pass 6.6.8.1

38 Leadtek Winfast
39 Leadtek Winfast A170 TH GeForce 4 MX 420 64MB/SDRAM 4.17.00.28 4X Pass 2.9.5.8

40 Leadtek Winfast A250 TD GeForce 4 4400 Ti 128MB/SDRAM 4.25.0022 4X Pass 6.6.8.1
41 MSI MS-8806 Nvidia RIVA TNT2 32MB/SDRAM 2.05.17.03.00 4X Pass 6.6.8.1
42 MSI MS-8831 GeForce GTS Pro 64MB/SDRAM 3.15.01.00.07 4X Pass 6.6.8.1
43 MSI MS-8847 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.0045 4X Pass 6.6.8.1
44 MSI MS-8851 GeForce 3 Ti 200 64MB/SDRAM 3.20.00.18.11 4X Pass 2.9.5.8
45 MSI MS-8852 GeForce 2 MX 100/200 32MB/SDRAM 3.11.0148 4X Pass 2.9.5.8
46 MSI MS-8860 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.52 4X Pass 2.9.5.8
47 MSI MS-8861 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.46 4X Pass 2.9.5.8
48 MSI MS-8870 GForce 4 Ti 4200 64MB/DDR SDRAM 4.25.00.29.10 4X Pass 2.9.5.8
49 MSI MS-8872 GeForce 4 Ti 4600 128MB/DDR SDRAM 4.25.00.27.33 4X Pass 2.9.5.8
50 MSI MS-8879 GeForce 4 Ti 4200 64MB/DDR SDRAM 4.25.0032 4X Pass 2.9.5.8

Model name VGA Chip

GeForce3 Titanium 500
TD

VGA Memory

64MB/SDRAM V11.05.2001 4X Pass 6.6.8.1

VGA BIOSNo.

AGP

SPEED

Result Driver Ver.

F-20

Manuel d’Utilisation

VGA CARD

No.

Vender

51MSI MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 8X Pass 6.6.8.1
52MSI MS-8889 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.02 8X Pass 6.6.8.1
53MSI MS-8890 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.07.23 8X Pass 6.6.8.1
54MSI MS-8891 GeForce 4 MX 440 128MB/DDR SDRAM 4.18.20.02.21 8X Pass 6.6.8.1
55MSI MS-8894 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.11 8X Pass 6.6.8.1
56MSI MS-8895 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.2007 8X Pass 6.6.8.1
57MSI MS-8900 GeForce 4 Ti 4800 SE 128MB/DDR SDRAM 4.28.20.21.00 8X Pass 6.6.8.1
58MSI MS-8904 GeForce FX 5800 128MB/DDR SDRAM 4.30.20.23.05 8X Pass 6.6.8.1
59MSI MS-8948 GeForce FX 5700 128MB/DDR SDRAM 4.36.20.19.06 8X Pass 6.6.8.1
60NS GF4 MX440 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.00.45.78 4X Pass 2.9.5.8
61Pixel View MVGA-NBG25GA GeForce 4 Ti 4200 128MB/SDRAM 4.25.00.28 4X Pass 2.9.5.8
62Triplex Xabre Pro 64MB/SDRAM 0.80.00 8X Pass 6.13.10.3080
63Triplex Millennium Silver GeForce 4 MX 440 64MB/DDR 4.17.00.24 4X Pass 2.9.5.8
64Triplex SIS Sabre 600 Ultra 64MB/DDR SDRAM 1.08.03 8X Pass 6.13.10.3080
65VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM 1.03.01 8X Pass 6.13.10.3080

Model name VGA Chip

VGA Memory VGA BIOS

AGP

SPEED

MS-7135

Result Driver Ver.

PCI Interrupt Request Routing

IRQ est l’abréviation de “interrupt request line” sont des signaux émis par des
matériels. Les PCI IRQ sont connectés aux broches PCI bus INT A# ~ INT D# comme
suivant:

Order 1 Order 2 Order 3 Order 4
AGR Slot INT A# INT B#
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#

F-21

Carte Mère ATX MS-7135

Restore the previous CMOS value from CMOS, only for

Setup du BIOS

Allumez votre ordinateur, le système lance le processus de POST (Power On
Self Test). Quand le message ci-dessous apparaît à l’écran, appuyez sur le bouton
<DEL> pour entrer dans le setup.

Press DEL to enter SETUP

Si le message disparaît avant que vous ne puissiez entrer dans le setup,
redémarrez votre ordinateur en appuyant sur le bouton RESET. Vous pouvez aussi
utiliser simultanément la combinaison de touches : <Ctrl>, <Alt>, et <Delete>.

Control Keys

<↑>
<↓>
<←>
<→ >
<Enter> Select the item
<Esc> Jumps to the Exit menu or returns to the main menu

<+/PU> Increase the numeric value or make changes
<-/PD> Decrease the numeric value or make changes
<F1> General help, only for Status Page Setup Menu and

<F5>

<F7> Load Optimized defaults
<F10> Save all the CMOS changes and exit

Move to the previous item
Move to the next item
Move to the item in the left hand
Move to the item in the right hand

from a submenu

Option Page Setup Menu

Option Page Setup Menu

MSI Vous Rappelle...

Les éléments présant de le BIOS font l’objet d’une mise à jour régulière
afin d’améliorer es performances de votre système. Cependant, la
description peut légèrement être différente par rapport à la version de
BIOS présente sur votre machine.

F-22

Menu Principal

Manuel d’Utilisation

Standard CMOS Features

Cette fonction permet le paramétrage des éléments standards du BIOS.

Advanced BIOS Features

Cette fonction permet de paramétrer des éléments avancés du Bios.

Advanced Chipset Features

Cette option vous permet de paramétrer les éléments relatifs au registre
du chipset, permettant ainsi d’optimiser les performances de votre système.

Integrated Peripherals

Utilisez ce menu pour changer les choix relatifs aux périphériques intégr és.

Power Management Setup

Utilisez ce menu afin de spécifier vos choix pour la gestion de l’energie.

PNP/PCI Configurations

Apparaît si votre syst ème supporte PNP/PCI.

H/W/ Monitor

Voir les statuts des CPU, ventilateur, et alarme système.

Cell_Menu

Utilisez ce menu pour spécifier vos paramètres pour la fréquence et le voltage des
CPU/DRAM/AGP.

Load Optimized Defaults

Charge les paramètres optimum du BIOS sans affecter la stabilité du système.

BIOS Setting Password

Utilisez ce menu pour mettre un mot de passe BIOS.

F-23

Carte Mère ATX MS-7135

Cell Menu

Current CPU / DDR Clock

Vitesse d’horloge des CPU & DDR. Lecture seule.

High Performance Mode

Sélectionner les paramè tres the CPU/FSB. Options: [Manual], [Optimized]. Lorsque
[Optimized] est sélectionné, le système utilisera des paramè tres d’overclocking pour
le CPU/FSB. Sélectionner [Manual] pour le mode normal CPU/FSB.

Aggressive timing

Cet élément permet d’activer/désactiver l’horloge mémoire. Quiand [Enabled] est
selectionné, le temps d’attente de la mémoire sera diminué afin d’accroître les
performances. Les paramètres sont : [Enabled], [Disabled].

Dynamic Overclocking

Le DOT (Dynamic Overclocking Technology) est une fonction overclocking automatique
inclut dans la nouvelle technologie CoreCell
la charge de travail du CPU lors de l’utilisation de programmes, le DOT permet
d’augmenter la fréquence du CPU automatiquement afin que le programme soit utilisé
dans les meilleures conditions. Quand le CPU ne travaille pas ou que son activité est
faible alors les paramè tres par défaut sont utilisés. En r ègle général, le DOT se met en
action lorsque la demande en puissance est importante comme lorsque vous utilisez
des jeux 3D. Les options sont :

[Disabled] D ésactive la fonction DOT.
[Private] 1er niveau d’overclocking, augmentant la fréquence CPU de 1%.
[Sergeant] 2ème niveau d’overclocking, augmentant la fréquence CPU de

3%.

[Captain] 3ème niveau d’overclocking augmentant la fréquence CPU de

5%.

[Colonel] 4ème niveau d’overclocking, augmentant la fréquence CPU de

7%.

TM

développée par MSITM. Déstiné à détecter

F-24

Manuel d’Utilisation

[General] 5ème niveau d’overclocking, augmentant la fréquence CPU de

9%.

[Commander] 6ème niveau d’overclocking, augmentant la fréquence CPU de

11%

MSI Reminds You...

1. Even though the Dynamic Overclocking Technology is more stable
than manual overclocking, basically, it is still risky. We suggest
that users should make sure that the CPU can afford to overclocking
regularly first. If you find the PC appears to be unstable or reboot
incidentally, it's better to disable the Dynamic Overclocking or to
lower the level of overclocking options. By the way, if you need to
conduct overclocking manually, you also need to disable the Dy-
namic Overclocking first.

2. When overclocking, it is NOT recommended to use SATA devices.

Adjust CPU FSB Frequency

Cet élément vous permet de sélectionner la fréquence du FSB du CPU (en MHz).
Choisir un nombre entre [200]~[400] pour la fréquence voulue.

HT Frequency

Ce paramè tre spécifie la fréquence maximale d’exploitation. Les options: [1x], [1.5x],
[2x], [2.5x], [3x], [4x], [5x].

HT Width

Ce champs vous permet de paramé trer l’HT Width entre CPU & Chip.- mark means Chip
to CPU HT Width.

CPU Spread Spectrum

Ce paramè tre permet d’activer/désactiver la fonction de Spread Spectrum CPU. Lorsque
vous faites de l’overclocking sur le FSB, veuillez toujours sélectionner [Disabled].
Les options : [Center Spread], [Disabled].

SATA Spread Spectrum

Ce paramètre permet d’activer/désactiver la fonction de Spread Spectrum SATA. Les
options: [Disabled], [Down Spread].

PCIE Spread Spectrum

Ce paramè tre permet d’activer/désactiver la fonction de Spread Spectrum CPU. Lorsque
vous faites de l’overclocking sur le FSB, veuillez toujours sélectionner [Disabled].
Les options : Disabled], [Down Spread].

PCIE Clock

Ce paramè tre détermine la fréquence d’horloge des slots PCI Expresss. Setting options:
[100MHz] ~ [145MHz].

F-25

Carte Mère ATX MS-7135

Instructions SSE/SSE2

Cet élément active/désactive les instructions SSE/SSE2. Le SSE (Streaming SIMD
Extensions) est introduit avec les processeurs Pentium III. Les extensions SSE con­sistent en un nouveau jeu d’instructions pour le registre. Ces fonctions sont
développées pour des instructions simples ou multiples (SIMD).
Les SSE2 (Streaming SIMD Extensions 2) sont introduites avec les processeurs
Pentium 4 et Intel Xeon. Elles consistent en de nouveaux jeux d’instructions qui
fonctionnent avec les registres XXM et MXCSR pour amé liorer les performances SIMD
des opérations en virgules flottantes et en valeurs intégrées. Plusieurs de ces
nouvelles instructions fonctionnent avec le registre MMX. Options: [Enabled], [Disabled].

Cool’n’Quiet control

Cette fonction est exclusivement réservée aux processeurs AMD Athlon, elle pro-
cure une fonction de détection de la température du CPU permettant ainsi d’éviter la
surchauffe. Les options: [Disabled], [Auto].

MSI Vous Rappelle...

Afin d’assurer la stabilité de la fonction Cool'n'Quiet, il est recommandé
de mettre de la mémoire sur le DIMM1.

Adjust CPU Ratio

Cet élément vous permet d’ajuster le ratio du CPU. En mode [Startup] cela permet
au CPU de fonctionner plus rapidement. Les options : [Startup], [x4]~[x12].

Adjust CPU VID

Ce champs vous permet d’ajuster le CPU VID. En position [Startup] cela permet au CPU
de fonctionner avec le VID par défaut détecter par le système. Paramè tres: [Startup],
[1.550V] ~ [0.825V].

Memory Voltage

Modifier le voltage DDR peut augmenter la vitesse de la DDR. Tous les changements
peuvent entraîner une instabilit é, par conséquent l’utilisation d’un paramè tre modifié e
doit pas se faire de façon défintive mais temporaire.

NF4 Voltage

NF4 voltage est ajustable dans ce champs.

MSI Vous Rappelle...

Les paramètres de couleurs diff érentes pour CPU Voltage,
Memory Voltage et AGP Voltage vous aident à vérifier si les

paramètres pour votre système sont correctes.

Gris: Paramè tres par défaut.
Jaune:Paramè tres hautes performances.
Rouge:Paramè tres non recommandés et système instable.

Changer le CPU Voltage, Memory Voltage et AGP Voltage peut
entraîner une instabilité, c’est pourquoi nous ne recommandons pas
de changer ces paramètres pour une utilisation prolongée.

F-26

Kurzanleitung

K8N Neo3 Series

(MS-7135 V1.X)

ATX Mainboard

Deutsch

G-1

MS-7135 ATX Mainboard

G-2

MS-7135 (V1.X)

Kurzanleitung

Kurzanleitung

Danke, dass Sie das K8N Neo3 (MS-7135) V1.X ATX Mainboard
gewählt haben. Das K8N Neo3 Mainboard basiert auf dem nVIDIA
nForce4-4X Chipsatz und ermöglicht somit ein optimales und
effizientes System. Entworfen, um den hochentwickelten AMD® K8

Athlon 64 Prozessor aufzunehmen, stellt das Mainboard K8N
Neo3 die ideale Lösung zum Aufbau eines professionellen

Hochleistungsdesktopsystems dar.

MSI weist darauf hin...

Beachten Sie bitte, dass die mitgelieferte MSI Treiber/Utility CD
dieses Mainboard NUR mit Systemtreibern für Windows 2000/
XP unterstützt.

®

G-3

MS-7135 ATX Mainboard

Mainboard Spezifikationen

CPU

† Unterstützt den Sockel-754 für AMD K8 Athlon 64 Prozessoren
† Unterstützt Prozessoren bis hin zum Athlon 64 3700+, oder höher

(Die neuesten Informationen zu unterstützten Prozessoren finden Sie unter http:/
/www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Chipsatz

† nVIDIA® nForce4-4X

- HyperTransport Link zur AMD Athlon 64 CPU

- Unterstützt Einkanal DDR333/400 Speicher

- Bietet PCI Express x16/x1 Schnittstellen

- Zwei unabhängige SATA Kontroller, für vier Laufwerke

- Dual Ultra ATA 133/100/66 IDE Kontroller

- Unterstützt Hochgeschwindigkeitsanschlüsse USB2.0

Hauptspeicher

† Unterstützt Einkanal DDR 333/400, auf vier Speicherbänken für zwei 184-Pin

DDR DIMMs

† Unterstützt einen maximalen Speicherausbau von bis zu 2GB ohne ECC
† Unterstützt 2,5V DDR SDRAM DIMM

(Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten,
besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/
pro_mbd_trp_list.php)

Steckplätze

† Ein PCI Express x16 Sockel (erfüllt die PCI Express Bus Spezifikation V1.0a)
† Ein PCI Express x1 Sockel (erfüllt die PCI Express Bus Spezifikation V1.0a)
† Drei 32-bit Master 3,3V/5V PCI- Bus Slots
† Ein AGR (Advance Graphics Riser) Slot für kompatible AGP Grafikkarten

(Um den letzten Stand bezüglich kompatibler AGP Grafikkarten zu erhalten,
besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/
mbd_index.php)

Onboard IDE

† Zwei im nVIDIA® nForce4-4X Chipsatz enthaltene IDE Kontroller bieten für den

Festplatten- und CD-ROM-Zugriff PIO, Bus Mastering und Betrieb mit Ultra DMA
133/100/66

† Bis zu vier IDE Geräte anschließbar

Onboard Serial ATA

† Unterstützt 4 SATA Anschlüsse mit einer Datenübertragunsrate von bis zu 150

MB/s

MSI weist darauf hin ...

Um ein bootfähiges RAID Laufwerk unter Windows 2000 zu erzeugen,
wird Microsoft’s Windows 2000 Service Pack 4 (SP4) benötigt. Da der
Endanwender nicht ohne SP4 booten kann, muss eine kombinierte
Installations- CD erstellt werden, bevor der Versuch unternommen
werden kann, das Betriebssystem auf ein bootfähiges RAID Laufwerk
zu installieren.

G-4

Kurzanleitung

Entnehmen Sie bitte folgender Website, wie Sie eine kombinierte Installations­CD erstellen:

http://www.microsoft.com/windows2000/downloads/

servicepacks/sp4/HFdeploy.htm

USB Schnittstellen

† 10 USB Anschlüsse

- Kontrolliert durch den nForce4-4X Chipsatz

- 4 Anschlüsse im hinteren Ein-/Ausgabebereich, 6 Anschlüsse über ein externes
Slotblech

NV RAID (Software)

† Unterstützt bus zu 4 SATA und 4 PATA133 Festplatten

-Bietet RAID 0 oder 1, 0+1, sowie JBOD

-RAID Funktionalität verfügbar f ür PATA133 +SATA Festplatten

LAN

† Marvell PHY 88E1111 Gigabit Ethernet Chip (Optional)
† Realtek 8201 CL 10/100Mb/s Ethernet Chip (Optional)

Audio

† Realtek ALC655 6-Kanal Software Audio Codec

- Entspricht dem Standard AC97 V2.3

- Genügt den Audio- Leistungsanforderungen gemäß PC2001

Peripherieanschlüsse onboard

† hierzu gehören:

-1 Anschluss für 1 Diskettenlaufwerk mit 360 KB, 720 KB, 1,2 MB, 1,44 MB
oder 2,88 MB.

-2 Serielle Schnittstellen

-1 Parallele Schnittstelle, die die Betriebsmodi SPP/EPP/ECP unterstützt.

-10 USB2.0 Anschlüsse (4 hintere / 6 vordere)

-1 Audio Buchse(Line-In/Line-Out/MIC)

-1 RJ-45 LAN Buchse

-1 CD-Eingang als Stiftleiste

-2 IDE Anschlüsse für 4 IDE Laufwerke

-4 Serial ATA Ports

BIOS

† Das Mainboard- BIOS verfügt über “Plug & Play”- Funktionalität, mit der

angeschlossene Peripheriegeräte und Erweiterungskarten automatisch erkannt
werden.

† Das Mainboard stellt ein Desktop - Management - Interface (DMI) zur Verfügung,

welches automatisch die Spezifikationen Ihres Mainboards aufzeichnet.

† Unterstützt Systemstart über LAN, von USB 1.1 und 2.0 Geräten und SATA

Festplatte.

Abmessungen

† ATX Form Faktor (300 mm X 185mm)

Montage

† 6 Montagebohrungen

G-5

MS-7135 ATX Mainboard

SW_BAT1

FDD1

SATA1

SATA2

SATA3

SATA4

J1

MM

1

CFAN1

PCI 3

PCI 2

PCI 1

PCI_E1

PCI_E2

nVIDIA

nForce4-4X

Schnellübersicht Komponenten

Hinteres
Anschlusspaneel

S.G-13

JCOM1, S.G-16

JWR1, S.G-11

JPW1, S.G-11

Oben : Maus
Unten: Tastatur

JPW1

Oben:
Parallele Schnittstelle

Unten:
COM Port

USB Ports

O: LAN Buchse
U: USB Ports

Line-In
Line-Out
Mic

JCOM1

LAN

JWR1

CPU, S.G-7

CFAN1, S.G-15

DDR DIMMs, S.G-10

ID E 2ID E 1

DI MM 2

DI

IDE1/2,

S.G-15

PCI Express
Slots, S.G-18

J1, S.G-14

PCI Slots, S.G-18

Winbond

W83627THF

BIOS

Codec

JAUD1

JAUD1, S.G-16

JCI1, S.G-14

SFAN1

JCI1

NBFAN1/

SFAN1, S.G-15

NBFAN1

AGR

SW_BAT1, S.G-17

+

BATT

JUSB2

JUSB1

JFP1

JFP2

JFP1, S.G-16

JUSB3

SATA1~4, S.G-14

AGR Slot, S.G-19

JUSB1/2/3, S.G-17

FDD1, S.G-14

JFP2, S.G-16

G-6

Hauptprozessor: CPU

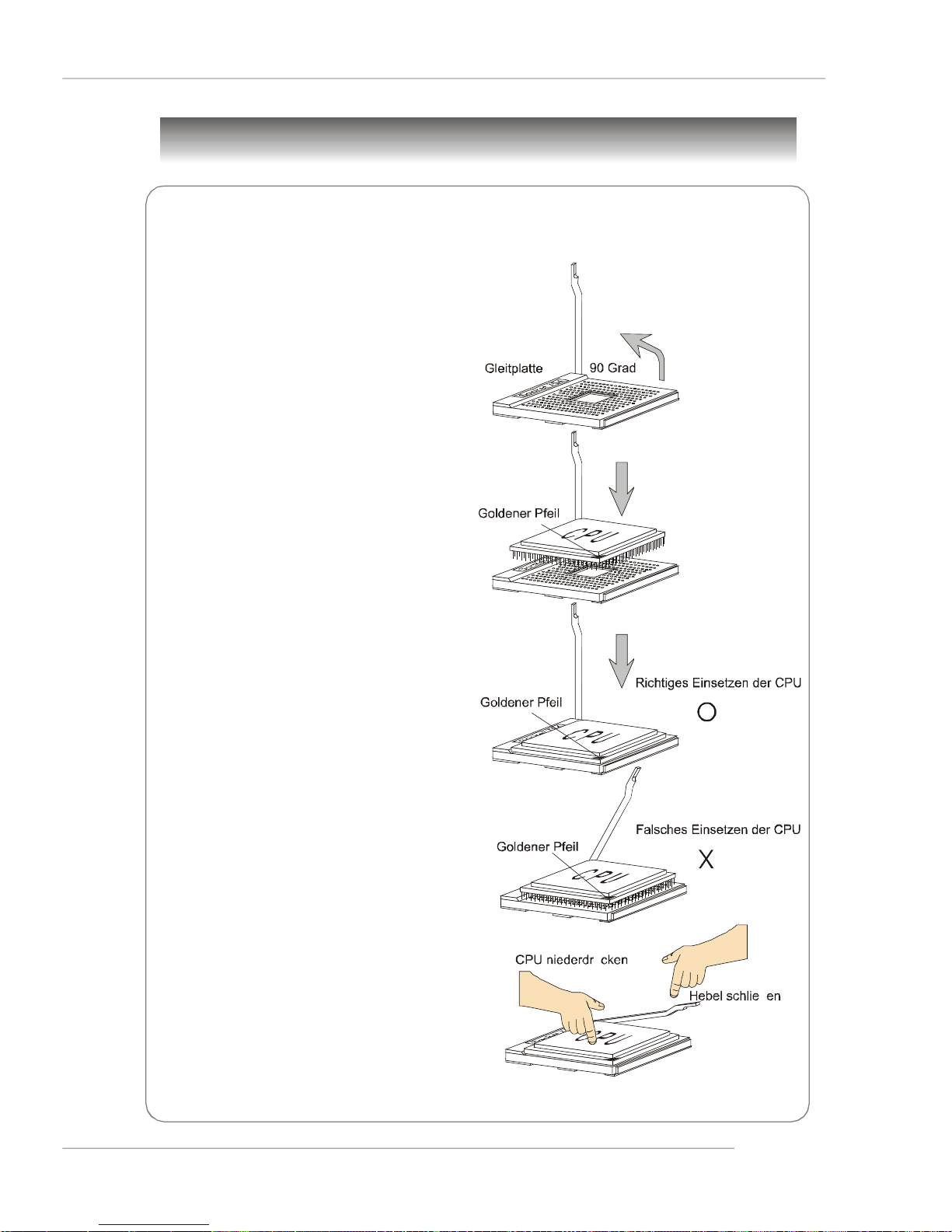

Vorgehensweise beim CPU Einbau Sockel 754

1.Bitte Schalten Sie das System aus
und ziehen Sie den Netzstecker,
bevor Sie die CPU einbauen.

2.Ziehen Sie den Hebel leicht
seitlich weg vom Sockel, heben
Sie ihn danach bis zu einem
Winkel von ca. 90° an.

3.Suchen Sie nach einem goldenen
Pfeil. Der goldene Pfeil sollte auf
das Hebelgelenk zeigen. Die CPU
passt nur in der korrekten Aus­richtung.

Hebel öffnen

Kurzanleitung

4.Ist die CPU korrekt installiert,
sollten die Pins an der Unterseite
vollständig versenkt und nicht
mehr sichtbar sein. Beachten Sie
bitte, dass jede Abweichunng von
der richtigen Vorgehensweise
beim Einbau Ihr Mainboard
dauerhaft beschädigen kann.

5. Drücken Sie die CPU fest in den
Sockel und drücken Sie den Hebel
wieder nach unten bis in seine
Ursprungsstellung. Da die CPU
während des Schließens des
Hebels dazu neigt, sich zu
bewegen, sichern Sie diese bitte
während des Vorgangs durch
permanenten Fingerdruck von
oben, um sicherzustellen, dass
die CPU richtig und vollständig im
Sockel sitzt.

üc

β

G-7

MS-7135 ATX Mainboard

Installation des AMD Athlon64 CPU Kühlersets

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU
einen Kühlkörper mit aktiven Prozessorlüfter anbringen, um Überhitzung
zu vermeiden. Verf ügen Sie über keinen aktiven Prozessorlüfter mit Kühlkörper,

setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben
und zu installieren, bevor Sie Ihren Computer anschalten.

MSI weist darauf hin...

Die Fotos des Mainboard in diesem Abschnitt dienen lediglich zur
allgemeinen Darstellung des Kühlereinbaus beim Sockel 754. Je
nach erworbenem Typ kann Ihr Mainboard abweichen.

1.Ziehen Sie die Schutzfolie von der
Klebstoffschicht der Rückplatte ab.

2.Drehen Sie das Mainboard um und
bringen Sie die Rückplatte an der
geeigneten Stelle an.

3.Drehen Sie das Mainboard wieder
auf die Vorderseite und legen Sie
es auf einer ebenen Fläche ab.
Machen Sie die zwei Bohrungen
auf dem Mainboard ausfinding.

4.Richten Sie den Rückhalte-
mechanismus und die Rückplatte
aufeinander aus.

Sichern Sie beide mit zwei
Schrauben gegeneinander.

G-8

Rückhaltemechanismus

Kurzanleitung

5.Setzen Sie das Kühlerset auf den Rückhaltemechanismus.
Haken Sie zuerst ein Ende des Haltebügels ein, dann dr ücken Sie das andere

Ende des Bügels herunter, um das Kühlerset auf dem Rückhaltemechanismus
zu befestigen.

6.Machen Sie den Sicherungshebel,
den Sicherungshaken und den
Sicherungsbolzen ausfindig.
Heben Sie den Sicherungshebel
an.

7.Drücken Sie den Sicherungshebel
herab.

Sicherungshebel

Sicherungshebel

Sicherungsbolzen

8.Stellen Sie sicher, dass der Sicher­ungshaken den Sicherungsbolzen
des Rückhaltemechanismus
vollständig umschliesst.

9.Verbinden Sie das Stromkabel des
CPU Lüfters mit dem Anschluss auf
dem Mainboard.

MSI weist darauf hin ...

Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom
Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird,

schnellt der Sicherungshaken sofort zurück.

G-9

MS-7135 ATX Mainboard

Speicher

Das Mainboard bietet Platz für zwei 184-pin DDR SDRAM DIMMs (Double In-Line
Memory Module) und unterstützt den Speicherausbau auf bis zu 2GB. Sie können
DDR 333/400 Module in die DDR DIMM Sockel einsetzen (DDR 1- 2).

Speichermodulzusammensetzung

Setzen Sie mindestens ein Speichermodul in einen Stecksockel ein. Jeder DIMM Sockel
kann Module mit maximal 1 GB aufnehmen. Each DIMM slot supports up to a maximum
size of 1GB. Gemäß Ihren Anforderungen können Sie entweder ein- oder doppelseitige
Module verwenden.

Sockel Speichermodule Gesamtspeicher

DIMM 1 Einseitig/Doppelseitig 64MB~1GB
DIMM 2 Einseitig/Doppelseitig 64MB~1GB
Maximaler Systemspeicherausbau 64MB~2GB

MSI weist darauf hin...

1.Stellen Sie sicher, dass Sie als DDR DIMMs Speichermodule gleichen
Typs und gleicher Größe einsetzen.

2.Bei Systemen mit doppelseitigen DDR400 Modulen im Einkanalbetrieb
beträgt die maximale DRAM Geschwindigkeit DDR333.

Vorgehensweise beim Einbau von DDR Modulen

1. DDR DIMMs haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in
einer Richtung in den Sockel.

2. Setzen Sie den DIMM- Speicherbaustein senkrecht in den DIMM- Sockel, dann
drücken Sie ihn hinein, bis die goldenen Kontakte tief im Sockel sitzen.

3. Die Plastikklammern an den Seiten des DIMM- Sockels schließen sich automatisch.

Volt

MSI weist darauf hin...

Die goldenen Kontakte sind kaum noch sichtbar, wenn die Module
richtig eingesetzt sind.

Kerbe

G-10

Kurzanleitung

Stromversorgung

Das Mainboard unterstützt zur Stromversorgung ATX Netzteile. Bevor Sie den
Netzteilstecker einstecken, stellen Sie stets sicher, dass alle Komponenten
ordnungsgemäß eingebaut sind, um Schäden auszuschließen.

ATX 24-Pin Power Connector: JWR1

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie
die Verbindung herstellen, stellen Sie sicher, dass der Stecker
in der korrekten Ausrichtung eingesteckt wird und die Pins
ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest
in den Steckersockel.

Sie können auch ein 20-Pin ATX Netzteil verwenden, wenn Sie
möchten. Wenn Sie ein 20-Pin ATX Netzteil einsetzen möchten,
stecken Sie bitte Ihr Netzteil beginnend bei den Pins 1 und 13
ein (Siehe Bild rechts). Zudem sind zur Vermeidung einer
falschen Installation die Pins 11, 12, 23 und 24
vertauschungssicher gestaltet.

12 24

JWR1

1

13

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 NC

Pin Definition

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

Pin 12

Pin 13

ATX 12V Anschluss: JPW1

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

1
2

JPW1

MSI weist darauf hin ...

1. Beide Anschlüsse werden mit dem ATX Netzteil verbunden und
müssen gemeinsam den stabilen Betrieb des Mainboards
sicherstellen.

2. Netzteile mit 350 Watt (und mehr) werden aus Gründen der
Systemstabilität dringend empfohlen.

3. Die Stromversorgung ATX 12V sollte mehr als 18A betragen.

JPW1 Pin Definition

3

4

PIN SIGNAL

1 GND
2 GND
3 12V
4 12V

G-11

MS-7135 ATX Mainboard

Wichtiger Hinweis: Probleme mit der Stromversorgung

Der nVIDIA Chipsatz ist gegenüber statischen Entladungen sehr empfindlich, deswegen
kommt es zu diesem Problem vornehmlich, wenn der Nutzer häufig Speichermodule
im Modus S5 (Strom aus) austauscht, und das Stromkabel während des Tausches
eingesteckt ist. Da einige Pins sehr empfindlich auf statische Entladungen reagieren,
kann dies dazu führen, dass der Chipsatz nicht mehr hochfährt. Beachten Sie bitte
die folgende Lösung, um diese Situation zu vermeiden.
Ziehen Sie vor der ersten Installation oder bei der Aufrüstung des Systems das
Netzkabel (dargestellt in Abbildung 1 - Amerikanischer Netzstecker) oder ziehen Sie
die Stromstecker JPWR1 & JPWR2 ab, wie in Darstellung 2 und 3 gezeigt).

Darstellung 1:

Ziehen des Netzsteckers (USA)

Darstellung 2:

Abziehen des Stromsteckers

JPWR1

MSI weist darauf hin...

Die Mainboardfotos in diesem Abschnitt dienen nur der
Veranschaulichung. Das Aussehen Ihres Mainboards kann in
Abhängigkeit vom erworbenem Modell abweichen.

G-12

Darstellung 3:

Abziehen des Stromsteckers

JPWR2

Maus

Hinteres Anschlusspaneel

Parallele Schnittstelle

Kurzanleitung

L-In

LAN

Tastatur

Serielle

Schnittstelle

Maus-/Tastaturanschluss

Pin5

Pin6 NC

Pin2 NC

Mouse/KBD Clock

Pin1

Mouse/KBD

DATA

Serielle Schnittstelle

1 2 3 4 5

6 7 8 9

Pin3 GNDPin4 VCC

PIN SIGNAL

1 DCD
2 SIN
3 SOUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

USB Ports

RJ-45 LAN Buchse

8 1

Gigabit LAN (Optional)

PIN SIGNAL DESCRIPTION

1 D0P Differential Pair 0+
2 D0N Differential Pair 0­3 D1P Differential Pair 1+
4 D2P Differential Pair 2+
5 D2N Differential Pair 2­6 D1N Differential Pair 1­7 D3P Differential Pair 3+
8 D3N Differential Pair 3-

10/100 LAN (Optional)

L-Out

Mic

USB Ports

1 2 3 4

PIN SIGNAL

1 VCC

2 -Data
3 +Data
4 GND

PIN SIGNAL DESCRIPTION

1 TDP Transmit Differential Pair
2 TDN Transmit Differential Pair
3 RDP Receive Differential Pair
4 NC Not Used
5 NC Not Used
6 RDN Receive Differential Pair
7 NC Not Used
8 NC Not Used

G-13

MS-7135 ATX Mainboard

Anschlüsse

Anschluss des Diskettenlaufwerks: FDD1

Das Mainboard verfügt über einen Standardanschluss für Diskettenlaufwerke mit
360 KB, 720 KB, 1,2 MB, 1,44 MB oder 2,88 MB Kapazität.

FDD1

CD-Eingang: J1

Hier kann das Audiokabel des CD-ROM Laufwerkes
angeschlossen werden.

Gehäusekontaktschalter: JCI1

Dieser Anschluss wird mit einem 2-poligen Kontaktschalter
verbunden. Wird das Gehäuse geöffnet, wird der Schalter
geschlossen und das System zeichnet dies auf und gibt auf dem
Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen,
muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

Serial ATA Anschlüsse: SATA1~SATA4

SATA1~SATA4 sind Serial ATA
Hochgeschwindigkeitsschnittstellen. Jede unterstützt Serial
ATA mit einem Datendurchsatz von 150 MB/s und erfüllt
vollständig die Serial ATA 1.0 Spezifikationen. An jedem Serial
ATA Anschluss kann eine Festplatte angeschlossen werden.

Serial ATA Kabel

CINTRU

RXN

RXP

GND

R

GND

GND

J1

GND

JCI1

TXN

TXP

GND

L

2
1

Verbindung zu SATA1/2/3/4

MSI weist darauf hin...

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad,
da dies zu Datenverlusten während der Datenübertragung führt.

G-14

Nehmen Sie die
Staubschutzkappe ab und
stellen Sie die Verbindung
mit den Festplatten her

Kurzanleitung

Stromanschlüsse für Lüfter: CFAN1 / SFAN1 / NBFAN1

Die Lüfteranschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den
Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der
positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der
Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem
Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie
einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters
zu nutzen.

MSI weist darauf hin...

1. Fragen Sie stets Ihren Händler nach einem geeigneten Lüfter.

2. CFAN1 unterstützt die Smart Lüfterkontrolle. Sie können das Utility

Core Center installieren, dass den CPU Lüfter automatisch in
Abhängigkeit von der tats ächlichen CPU Temperatur steuert.
Alternativ können Sie die Smart Lüfterkontrolle im BIOS einrichten.

3. Bitte informieren Sie sich auf der offiziellen Website von AMD

über empfohlene CPU Kühler.

Sensor

+12V

GND

CFAN1

Sensor

+12V
GND

SFAN1

Sensor

GND

+12V

NBFAN1

®

ATA133 Festplattenanschlüsse: IDE1 / IDE2

Das Mainboard besitzt einen 32-Bit Enhanced PCI IDE und Ultra DMA 66/
100/133 Kontroller, der die PIO Modi 0- 4 bereitstellt, Bus Mastering
beherrscht und Ultra DMA 66/100/133 Funktionalität bietet. Der Anschluss
auf dem Mainboard erlaubt Ihnen bis zu vier Festplatten, CD-ROMs oder
andere Geräte anzuschliessen.

Die Ultra ATA133 Schnittstelle erhöht die Datenübertragungsraten zwischen
Computer und Festplatte auf 133 Megabyte (MB) in der Sekunde. Diese
neue Schnittstelle ist um ein Drittel schneller als die frühere
Rekordtechnologie ATA/100 und abwärtskompatibel zur bisherigen Ultra
ATA Schnittstelle.

IDE1 (Primärer IDE Anschluss)
Die erste Festplatte sollte immer an IDE1 angeschlossen werden. IDE1 kann ein Master­und ein Slave- Laufwerk verwalten. Das zweite Laufwerk muss durch das
entsprechende Setzen einer Steckbrücke als Slave eingestellt werden.

IDE2 (Sekundärer IDE Anschluss)
IDE2 kann ebenfalls ein Master und ein Slavelaufwerk angeschlossen werden.

MSI weist darauf hin...

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite
Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den
Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des
Jumpers der Dokumentation der Festplatte, die der
Festplattenhersteller zur Verfügung stellt.

G-15

MS-7135 ATX Mainboard

GND

Ring
Indicate

JCOM1

Serial In

Data
Terminal
Ready

Data Set
Ready
Clear
To Send

Serielle Schnittstelle: JCOM1

Dieses Mainboard verfügt über einen 9-Pin Stiftblock als
serielle Schnittstelle. Dabei handelt es sich um eine 16550A
Hochgeschwindigkeitskommunikations-schnittstelle, die 16
Bytes FIFOs sendet/empfängt, zum direkten Anschluss von
seriellen Mäusen oder weiterer serieller Geräte.

Data Carry
Detect

Serial Out

Request
To Send

Frontpaneel Anschlüsse: JFP1, JFP2

Das Mainboard verfügt über zwei Anschlüsse für das Frontpaneel, diese dienen zum
Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen
des “Intel Front Panel I/O Connectivity Design Guide“.

RST_SW_N

RST_SW_P

Reserved

JFP1

PWR_SW_N

HDD_LED_N

HDD_LED_P

FP PWR/SLP

FP PWR/SLP

PWR_SW_P

JFP2

SPK+

PLED

BUZ-

SLED

GND

SPK-

BUZ+

Audioanschluss des Frontpaneels: JAUD1

Der Audio Vorderanschluss JAUD1 ermöglicht den Anschluss von Audioein­und -ausgängen eines Frontpaneels und entspricht den Richtlinien des “Intel® Front
Panel I/O Connectivity Design Guide”.

JAUD1

AUD_RET_R

G-16

AUD_VCC
AUD_GND

AUD_MIC

AUD_MIC_BIAS

2
1

AUD_FPOUT_R

MSI weist darauf hin...

Wenn Sie die vorderen Audioanschlüsse nicht verwenden,
müssen die Pins 5 & 6 und 9 & 10 mit sog. „Jumpern”
gebrückt werden, um die Signalausgabe auf die hinteren
Audioanschlüsse umzuleiten. Andernfalls ist der Line ­Out Ausgang im hinteren Anschlussfeld ohne Funktion

10

AUD_RET_L
AUD_FPOUT_L

9

HP_ON

6

10

5

9

Kurzanleitung

USB Vorderanschlüsse: JUSB1, JUSB2, JUSB3

Das Mainboard verfügt über drei Standard- USB- 2.0- Anschlüsse. Die USB 2.0
Technologie erhöht den Datendurchsatz auf maximal
480Mbps, 40 mal schneller als USB 1.1, und ist
bestens geeignet, Hochgeschwindigkeits- USB­Peripheriegeräte anzuschließen, wie z.B. USB

Festplattenlaufwerke, Digitalkameras, MP3­Player, Drucker, Modems und ähnliches.

JUSB1/2/3

USBOC

GND

GND

USB0+

USB0-

VCC

VCC

USB1-

USB1+

Verbindung zu JUSB1, JUSB2, oder
JUSB3

USB 2.0 Slotblech

(Optional)

MSI weist darauf hin...

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und
GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen,
ansonsten kann es zu Schäden kommen

Steckbrücken/Schalter

Taster zur CMOS Löschung : SW_BAT1

Auf dem Mainboard gibt es einen sogenannten CMOS Speicher (RAM), wobei CMOS
für “Complementary Metal-Oxide Semiconductor” steht. Dies ist ein winziger Speicher
von 64 Byte, der über eine Batterie gespeist wird und die Daten der
Systemkonfiguration enthält, wenn das System ausgeschaltet wird.
Er ermöglicht es dem Betriebssystem, mit jedem Einschalten
automatisch hochzufahren. Wollen Sie die Systemkonfiguration
löschen, verwenden Sie hierfür SW1 (Clear CMOS Button- Taster zur
CMOS Löschung). Drücken Sie den Knopf in der Mitte der Oberseite
um die Daten zu löschen.

SW_BAT1

MSI weist darauf hin...

Sie können den CMOS löschen, indem Sie den Taster drücken, während
das System ausgeschaltet ist. Löschen Sie den CMOS nicht, solange
das System angeschaltet ist, dies würde das Mainboard beschädigen.

G-17

MS-7135 ATX Mainboard

Sockel

Das Mainboard stellt einen PCI Express x1, einen PCI Express x16, drei 32-bit PCI
Sockel und einen AGR Slot zur Verfügung.

PCI (Peripheral Component Interconnect) Express Sockel

Die PCI Express Slots verwenden eine serielle Anschlusstechnologie, die sich
durch eine hohe Bandbreite und eine niedrige Anzahl an Pins auszeichnet. Hier
können Sie Erweiterungskarten gemäß Ihren Anforderungen einsetzen. Stellen Sie
sicher zuerst den Netzstecker zu ziehen, bevor Sie Erweiterungskarten ein- oder
ausbauen.
Die PCI Express Architektur stellt eine Hochleistungs- Ein-/Ausgabe - Infrastruktur für
Desktop Plattformen mit Datendurchsätzen zur Verfügung, die bei 2,5 Giga­Übertragungen pro Sekunde über eine PCI Express x1 Leitung f ür Gigabit- Lan, TV -
Karten, 1394 Kontroller und allgemeine Ein- und Ausgabe anf ängt. Zudem werden
Desktopplattformen mit PCI Express Architektur entworfen, um Höchstleistungen in
Bezug auf Videodarstellung, Grafik, Multimedia- und weitere hoch entwickelte
Anwendungen zu bieten. Ferner offeriert die PCI Express Architektur eine
Hochleistungsgrafikinfrastruktur für Desktopplattformen, die die Leistungsfähigkeit
bestehender AGP8x Designs mit Übertragungsraten von 4.0 Gbit/Sek über eine PCI
Express 16-fach Leitung für Grafikkarten verdoppelt, während PCI Express 1-fach

Übertragungsraten von 250 MBit/Sek unterstützt.

PCI Express x16 slot

PCI Express x1 slot

PCI (Peripheral Component Interconnect) Sockel

Die PCI Steckplätze ermöglichen Ihnen den Einsatz von PCI-Karten, um das System
Ihren Anforderungen anzupassen. Stellen Sie vor dem Einsetzen oder Entnehmen von
Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung
zur Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die
Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”), Schaltern oder
im BIOS.

PCI Slots

G-18

Kurzanleitung

AGR (Advance Graphics Riser) Slot

Beim AGR (Advance Graphics Riser) Sockel handelt es sich um eine spezielle
Entwicklung, die nur hierzu kompatible AGP Grafikkarten unterstützt. Genauere
Informationen zu unterstützten AGP Grafikkarten finden Sie auf:

http://www.msi.com.tw/program/products/mainboard/mbd_index.

php.

AGR Slot

List kompatibler Grafikkarten

System Configuration

Manufacturer Model No. Spec.
Processor AMD Athlon™ 64 Processor 2800+ FSB 200
Memory Transcend SEC K4H280838D-TCB3 DDR333 / 256MB
VGA Card As Follows
Lan Card Onboard
Sound Card Onboard
Hard Drive Hitachi HDS7222580VLSA80 SATA150 / 82.3GB
CD-ROM BenQ CD652A 52X
Floppy Drive TEAC FD-235HF 1.44MB
Power Supply DELTA DPS-300KB-1A 300W
Mouse Acer M-S69 PS/2
Keyboard Acer 6511-CX PS/2
Monitor ViewSonic P225f 22”CRT

Device Configuration

VGA BIOS
VGA Driver
MB Driver (from NVOM011 CD)

SW Info

MSI weist darauf hin...

Die Version des BIOS und des Treibers müssen mit den in der Liste
angegebenen identisch sein, um eine ordnungsgemäße Funktion des
AGR zu ermöglichen.

G-19

MS-7135 ATX Mainboard

MS-7135

VGA Memory

1 Alvatron FX5700U GeForce FX5700 Ultra 128MB/DDR SDRAM 4.36.20.18.01 8X Best. 6.14.10.6681
2 ATI Fire GL 8800 Fire GL 8800 128MB/SDRAM 1,03 4X Best. 6.14.10.6462
3 GAINWARD GFX 5900 Ultra GeForce 4 FX 5900 U 256MB/DDR SDRAM 4.35.20.24.00 8X Best. 6.14.10.6681
4 Gigabyte GV-R9200 Radeon 9200 128MB/DDR SDRAM BK-AMI 8.9 8X Best. 6.14.10.6430
5 Gigabyte GV-N57L128D GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Best. 6.14.10.6172
6 Leadtek Winfast A360LE TD GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.00 8X Best. 6.14.10.6681
7 Leadtek Winfast A400GT TDH GeForce 6800GT 256MB/DDR SDRAM 5.40.02.15.00 8X Best. 6.14.10.6681
8 MSI MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 4X Best. 6.14.10.6681

9 MSI MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 8X Best. 6.14.10.6681
10 MSI MS-8911 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.15.00 8X Best. 6.14.10.6681
11 MSI MS-8919 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.23.08 8X Best. 6.14.10.6681
12 MSI MS-8923 GeForce FX 5200 Ultra 128MB/DDR SDRAM 4.34.20.23.00 8X Best. 6.14.10.6681
13 MSI MS-8929 GeForce FX 5900 128MB/DDR SDRAM 4.35.20.18.04 8X Best. 6.14.10.6681
14 MSI MS-8931 GeForce FX 5600 Ultra 128MB/DDR SDRAM 4.31.20.51.00 8X Best. 6.14.10.6681
15 MSI MS-8936 GeForce4 MX4000 64MB/DDR SDRAM 4.18.20.42.00 8X Best. 6.14.10.6172
16 MSI MS-8936 GeForce FX5500 128MB/DDR SDRAM 4.34.20.66.03 8X Best. 6.14.10.6172
17 MSI MS-8946 GeForce FX 5950 Ultra 256MB/DDR SDRAM 4.35.20.32.16 8X Best. 6.14.10.6172
18 MSI MS-8959 GeForce FX5700LE 128MB/DDR SDRAM 4.36.20.30.10 8X Best. 6.14.10.6681
19 MSI MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM 5.40.02.12.01 8X Best. 6.14.10.6172
20 Unika FX5200 SP5208 GeForce FX5200 64MB/DDR SDRAM 4.34.20.42.00 8X Best. 6.14.10.6172
21 MSI MS-8952 ATI Radeon 9250 128MB/DDR SDRAM 008.017D.031.000 8X Best. 6.14.10.6476
22 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM 008.017D.016.000 8X Best. 6.14.10.6476
23 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM 008.004.008.000 4X Best. 6.14.10.6453
24 ATI Radeon LE Radeon LE DDR 32MB/DDR SGRAM P/N113-10604-100 4X Best. 6.13.10.6153
25 ATI Fire GL 8700 Fire GL 8700 64MB/DDR SDRAM 1,11 4X Best. 6.12.10.3051
26 ATI Radeon 9000 Pro Radeon DDR 64MB/DDR SDRAM BK8.0.0 4X Best. 6.14.10.6458
27 ATI Radeon 9500 Radeon 9500 64MB/DDR SDRAM 113.94210.100 8X Best. 6.14.10.6458
28 ATI Radeon 9700 Radeon 9700 128MB/DDR SDRAM 113.94206.101 8X Best. 6.14.10.6458
29 ASUS AGP-V7700 Deluxe GeForce 2 GTS 32MB/DDR SGRAM 2.15.01.13 4X Best. 2.9.5.8
30 ASUS V8440 GeForce 4 Ti 4400 128MB/SDRAM 4.25.0022 4X Best. 2.9.5.8
31 ASUS V8460 Ultra GeForce 4 Ti 4600 128MB/SDRAM 4.25.0019 4X Best. 6.6.8.1
32 Creative 3D Blaster 5 RX9700 Pro Radeon 9700 128MB/SGRAM 113.94206.101 8X Best. 6.14.10.6458
33 ELSA Gladiac 517 SV GeForce 4 MX420 64MB/SDRAM 4.17.00.24.E1 4X Best. 2.9.5.8
34 ELSA Gladiac 528 Ultra GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.21.E0 8X Best. 6.6.8.1
35 GAINWARD GeForce 4 MX460 64MB/DDR 4.17.0030 4X Best. 2.9.5.8
36 GAINWARD GeForce 4 MX440T 64MB/SDRAM 4.17.00.30 4X Best. 2.9.5.8
37 GAINWARD GeForce 4 MX440 64MB/DDR SDRAM 4.18.2007 8X Best. 6.6.8.1
38 Leadtek Winfast GeForce3 Titanium 500 TD 64MB/SDRAM V11.05.2001 4X Best. 6.6.8.1

39 Leadtek Winfast A170 TH GeForce 4 MX 420 64MB/SDRAM 4.17.00.28 4X Best. 2.9.5.8
40 Leadtek Winfast A250 TD GeForce 4 4400 Ti 128MB/SDRAM 4.25.0022 4X Best. 6.6.8.1
41 MSI MS-8806 Nvidia RIVA TNT2 32MB/SDRAM 2.05.17.03.00 4X Best. 6.6.8.1
42 MSI MS-8831 GeForce GTS Pro 64MB/SDRAM 3.15.01.00.07 4X Best. 6.6.8.1
43 MSI MS-8847 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.0045 4X Best. 6.6.8.1
44 MSI MS-8851 GeForce 3 Ti 200 64MB/SDRAM 3.20.00.18.11 4X Best. 2.9.5.8
45 MSI MS-8852 GeForce 2 MX 100/200 32MB/SDRAM 3.11.0148 4X Best. 2.9.5.8
46 MSI MS-8860 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.52 4X Best. 2.9.5.8
47 MSI MS-8861 GeForce 4 MX 440 64MB/SDRAM 4.17.00.24.46 4X Best. 2.9.5.8
48 MSI MS-8870 GForce 4 Ti 4200 64MB/DDR SDRAM 4.25.00.29.10 4X Best. 2.9.5.8
49 MSI MS-8872 GeForce 4 Ti 4600 128MB/DDR SDRAM 4.25.00.27.33 4X Best. 2.9.5.8
50 MSI MS-8879 GeForce 4 Ti 4200 64MB/DDR SDRAM 4.25.0032 4X Best. 2.9.5.8

VGA BIOSNo. Hersteller Model Name VGA Chip

AGP

Geschw.

Ergebn. Treiber Ver.

G-20

Kurzanleitung

MS-7135

No. Hersteller Model Name VGA Chip VGA Memory VGA BIOS

51 MSI MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 8X Best. 6.6.8.1
52 MSI MS-8889 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.02 8X Best. 6.6.8.1
53 MSI MS-8890 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.07.23 8X Best. 6.6.8.1
54 MSI MS-8891 GeForce 4 MX 440 128MB/DDR SDRAM 4.18.20.02.21 8X Best. 6.6.8.1
55 MSI MS-8894 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.11 8X Best. 6.6.8.1
56 MSI MS-8895 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.2007 8X Best. 6.6.8.1
57 MSI MS-8900 GeForce 4 Ti 4800 SE 128MB/DDR SDRAM 4.28.20.21.00 8X Best. 6.6.8.1
58 MSI MS-8904 GeForce FX 5800 128MB/DDR SDRAM 4.30.20.23.05 8X Best. 6.6.8.1
59 MSI MS-8948 GeForce FX 5700 128MB/DDR SDRAM 4.36.20.19.06 8X Best. 6.6.8.1
60 NS GF4 MX440 GeForce 4 MX 440 64MB/DDR SDRAM 4.17.00.45.78 4X Best. 2.9.5.8
61 Pixel View MVGA-NBG25GA GeForce 4 Ti 4200 128MB/SDRAM 4.25.00.28 4X Best. 2.9.5.8
62 Triplex Xabre Pro 64MB/SDRAM 0.80.00 8X Best. 6.13.10.3080
63 Triplex Millennium Silver GeForce 4 MX 440 64MB/DDR 4.17.00.24 4X Best. 2.9.5.8
64 Triplex SIS Sabre 600 Ultra 64MB/DDR SDRAM 1.08.03 8X Best. 6.13.10.3080
65 VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM 1.03.01 8X Best. 6.13.10.3080

AGP

Geschw.

Ergebn. Treiber Ver.

PCI Interrupt Request Routing

Die IRQs (Interrupt Request Lines) sind Hardwareverbindungen, über die Ger äte
Interruptsignale an den Prozessor senden können. Die PCI IRQ Pins sind typischer
Weise in der folgenden Art mit den PCI Bus Pins INT A# ~ INT D# verbunden:

Reihenf. 1 Reihenf. 2 Reihenf. 3 Reihenf. 4
AGR Slot INT A# INT B#
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#

G-21

MS-7135 ATX Mainboard

BIOS Setup

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test ­Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken
Sie die Taste <Entf>(<Del>) um das Setup aufzurufen.

Press DEL to enter SETUP

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch
ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder
ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das Sys-
tem außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf>
drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

Steuertasten

<↑> Vorhergehender Menüpunkt
<↓> Nächster Menüpunkt
<←> Ein Eintrag nach links
<→> Ein Eintrag nach rechts

<Eingabe> Auswahl eines Eintrages

<Esc> Menü verlassen oder Aufruf des Hauptmenüs aus Untermenü

<+/Bild auf> Hochzählen eines Wertes oder Ändern

<-/ Bild ab> Herunterzählen eines Wertes oder Ändern

<F1> Allgemeine Hilfe nur verfügbar auf “Status Page Setup Menu”

und „Option Page Setup Menu”

<F5> Wiederherstellung der vorhergehenden Werte aus dem CMOS,

nur für „Option Page Setup Menu”
<F7> Wählt Standardwerte für den leistungsmaximalen Betrieb
<F10> Speichern aller Änderungen im CMOS u.Verlassen d. BIOS

Hinweis von MSI...

Die Menüpunkte unter den einzelnen, in diesem Kapitel
beschriebenen BIOS-Kategorien werden zur Verbesserung der Sys­tem-Performance ständig aktualisiert. Daher kann sich die
Beschreibung leicht vom neuesten BIOS unterscheiden und sollte
nur für Referenzzwecke herangezogen werden.

G-22

The Main Menu

Kurzanleitung

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B.
die Uhrzeit, das Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um spezifische weitergehende Einstellungen
an Ihrem System vorzunehmen.

Advanced Chipset Features

Verwenden Sie dieses Menü, um die Werte in den Chipsatzregistern zu ändern
und die Leistungsfähigkeit Ihres Systems zu optimieren.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für integrierte Peripheriegeräte
vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen
vorzunehmen.

PNP/PCI Configurations

Dieser Eintrag erscheint, wenn Ihr System Plug and Play- Ger äte am PCI-Bus
unterstützt.

H/W Monitor

Hier können Sie Ihre Einstellungen für Hardware festlegen.

Cell Menu

Hier können Sie die Einstellungen bezüglich Frequenz und Spannung von CPU und
AGP sowie zur Übertaktung vornehmen.

Load Optimized Defaults

Hier können Sie die Werkseinstellungen des BIOS für die optimale Systemleistung
laden.

BIOS Setting Password

Verwenden sie dieses Menü, um das Kennwort für den BIOS- Zugriff einzugeben.

G-23

MS-7135 ATX Mainboard

Cell Menu

Current CPU / DDR Clock

Diese beiden Punkte zeigen die derzeitige Taktung von CPU & DDR an. Nur Anzeige.

High Performance Mode

Gestattet Ihnen die Einstellungen des DDR Timings. Die Einstellung [Optimized] gestattet
es relevante Einstellungen für das Übertakten automatisch durch das SPD zu
bestimmen. [Manual] ermöglicht die manuelle Konfiguration dieser Felder. Mögliche
Einstellungen: [Optimized], [Manual].

Aggressive timing

Gestattet den Speichertakt ein- oder auszuschalten. Lautet die Auswahl [Enabled] ,
wird die Verzögerung im Speichertiming verkürzt, um eine Leistungssteigerung zu
erzielen. Mögliche Einstellungen: [Enabled] (eingeschaltet) oder [Disabled]
(ausgeschaltet).

Dynamic Overclocking

Dynamic Overclocking Technology (D.O.T) ist die automatische Übertaktungsfunktion,
die in MSITM’s neu entwickelter CoreCell
Feststellung des Auslastungsgrades der CPU, während diese Programme abarbeitet,
und passt die CPU-Frequenz automatisch an. Stellt das Motherboard fest, dass die
CPU Programme ausführt, beschleunigt es automatisch die CPU und erlaubt so eine
flüssige und schnellere Ausführung. Ist die CPU ohne Last oder nur wenig ausgelastet,
werden statt dessen die Voreinstellungen wieder hergestellt. Üblicherweise kommt
die Technologie der dynamischen Übertaktung nur zum Einsatz, wenn große
Datenmengen bewältigt werden müssen, wie das bei 3D Spielen oder der
Videoverarbeitung der Fall ist. In diesen Fällen ist es notwendig, die CPU -Frequenz
zu erhöhen, um die Gesamtleistung des Systems zu erhöhen. Die möglichen
Einstellungen sind:

[Disabled] Dynamic Overclocking ist ausgeschaltet.
[Private] Erste Übertaktungsstufe, Steigerung der CPU Frequenz um 1%.
[Sergeant] Zweite Ü bertaktungsstufe, Steigerung der CPU Frequenz um 3%.

TM

Technologie enthalten ist. Sie dient zur

G-24

Kurzanleitung

[Captain] Dritte Übertaktungsstufe, Steigerung der CPU Frequenz um 5%.
[Colonel] Vierte Übertaktungsstufe, Steigerung der CPU Frequenz um 7%.
[General] F ünfte Übertaktungsstufe, Steigerung der CPU Frequenz um 9%.
[Commander] Sechste Übertaktungsstufe, Steigerung der CPU Frequenz um

11%.

MSI weist darauf hin...

1. Obgleich Dynamic Overclocking Technology stabiler ist, als
manuelles Übertakten, ist es dennoch grundsätzlich riskant. Es ist
empfehlenswert zuerst sicher zu stellen, dass Ihre CPU eine
regelmäßige Übertaktung verträgt. Sollten Sie feststellen, dass Ihr
PC instabil erscheint oder ohne erkennbaren Grund Neustarts
durchführt, it es besser, die dynamische Übertaktung abzuschalten
oder aber eine niedrigere Übertaktungsstufe zu wählen. Im Übrigen
ist zu erwähnen, dass Sie Dynamic Overclocking zuerst
abschalten müssen, bevor Sie Ihr System manuell übertakten.

2. Es wird NICHT empfohlen zu Übertakten, wenn Sie SATA Laufwerke
verwenden

Adjust CPU FSB Frequency

Gestattet es, die Taktfrequenz(in Mhz) des CPU Front Side Bus zu wählen. W ählen
Sie die benötigte Frequenz als Zahl zwischen [200] und [400].

HT Frequency

Setzt die maximale Betriebsfrequenz des Taktgebers des Hypertransport Links fest.
Mögliche Einstellungen: [1x], [1.5x], [2x], [2.5x], [3x], [4x], [5x].

HT Width

Dies dient zur Einstellung der HT Bandbreite zwischen CPU & Chip.Die Markierung “↑“
bedeuted Bandbreite vom Chip zur CPU. Ein ↓ bedeutet HT Bandbreite vom CPU zum
Chip HT. Mögliche Einstellungen: [ ↓ 8 ↑ 8], [ ↓ 16 ↑ 8], [↓ 8 ↑16], [ ↓16 ↑16].

CPU Spread Spectrum

Dient zum Ein- oder Ausschalten der CPU Spread Spectrum Funktion. Setzen Sie
diese Einstellung stets [Disabled] (ausgeschaltet), wenn Sie die CPU übertakten.
Mögliche Einstellungen: [Center Spread], [Disabled] (ausgeschaltet).

SATA Spread Spectrum

Dient zum Ein- oder Ausschalten der SATA Spread Spectrum Funktion. Mögliche
Einstellungen: [Disabled] (ausgeschaltet), [Down Spread].

PCIE Spread Spectrum

Dient zum Ein- oder Ausschalten der PCIE Spread Spectrum Funktion. Setzen Sie
diese Einstellung stets [Disabled] (ausgeschaltet), wenn Sie die CPU übertakten.
Mögliche Einstellungen: [Disabled] (ausgeschaltet), [Down Spread].

PCIE Clock

Gestattet es, die Taktfrequenz (in Mhz) des PCIE Bus zu wählen. W ählen Sie die
benötigte Frequenz als Zahl zwischen [100] und [145].

SSE/SSE2 Instructions

Diese Einstellung schaltet die SSE/SSE2 Instructions ein-/aus. Die Streaming SIMD
Extensions (SSE) wurden mit dem Pentium III Prozessor eingeführt. Die SSE

G-25

MS-7135 ATX Mainboard

Erweiterungen bestehen aus einem neuen Satz von Befehlen und einem neuen Satz
von Registern. Diese Befehle und Register wurden entworfen, um Single-Instruction
Multiple-Data (SIMD) Berechnungen mit einfach präzisen Fließkommazahlen
durchzuf ühren.
Die Streaming SIMD Extensions2 (SSE2) wurden mit den Pentium 4 und Intel Xeon
Prozessoren eingeführt. Sie bestehen aus einem neuen Satz von Befehlen die in den
XXM und MXCSR Registern arbeiten und SIMD Operationen mit zweifach präzisen
Fließkommazahlen und Ganzzahlwerten durchführen. Verschiedene dieser neuer
SSE/SSE2 Anweisungen arbeiten auch in den MMX Registern.

Cool ’n’ Quiet

Wurde speziell für AMD Athlon Prozessoren entworfen, und stellt eine Funktion zur
Erfassung der CPU Temperatur bereit, um Ihre CPU vor Überhitzung durch hohe Last
zu bewahren. Mögliche Einstellungen: [Disabled] (ausgeschaltet), [Auto].

MSI weist darauf hin...

Um einen stabilen Betrien der Cool'n'Quiet Funktion sicher zu stellen,
ist es immer angeraten, die Speicherbank DMM1 zu bestücken.

Adjust CPU Ratio

Hier können Sie den CPU-Taktrelation (Taktmultiplikator) angeben. Die Einstellung
[Startup] ermöglicht es dem Prozessor mit der schnellsten vom System ermittelten
Geschwindigkeit zu laufen. Die möglichen Einstellungen sind:[Startup], [x4] bis [x12].

Adjust CPU VID

Erlaubt Ihnen die CPU VID anzupassen. Die Einstellung [Startup] gestattet es der CPU
mit der voreingestellten VID zu laufen, welche vom System erkannt wird. Mögliche
EInstellungen: [Startup], [1.550V] ~ [0.825V].

Memory Voltage

Die Spannung des DDR anzuheben, kann diesen beschleunigen. Jede Änderung dieser
Option kann zu Stabilitätsproblemen führen, deswegen wird von einer langfristigen
Änderung der DDR Spannung ABGERATEN.

NF4 Voltage

Gestattet die Anpassung der NF4 Spannung.

MSI weist darauf hin...

Die unterschiedliche Farbgebung der Punkte CPU Voltage,
Memory Voltage und NF4 Voltage hilft Ihnen zu überprüfen, ob

Ihre Einstellungen für Ihr System angemessen sind.

Grau: Voreinstellung.
Gelb: Hochleistungseinstellung.
Rot: Nicht empfehlenswerte Einstellung, das System kann

instabil sein.

CPU Voltage, Memory Voltage und NF4 Voltage zu verändern

kann zur Instabilität des Systems führen, aus diesem Grunde wird
davon ABGERATEN, längerfristig von den Voreinstellungen
abzuweichen.

G-26
