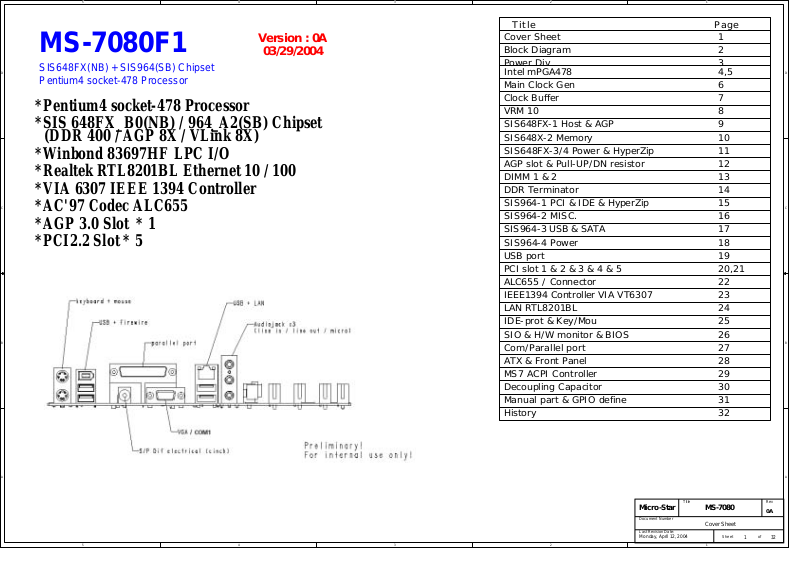

Title
Version : 0A
MS-7080F1
D D
SIS648FX(NB) + SIS964(SB) Chipset
Pentium4 socket-478 Processor
03/29/2004
Cover Sheet
Block Diagram
Power Div
Intel mPGA478
Main Clock Gen 6
Clock Buffer
*Pentium4 socket-478 Processor
*SIS 648FX_B0(NB) / 964_A2(SB) Chipset
(DDR 400 / AGP 8X / VLink 8X)
*Winbond 83697HF LPC I/O
VRM 10
SIS648FX-1 Host & AGP 9
SIS648X-2 Memory
SIS648FX-3/4 Power & HyperZip
AGP slot & Pull-UP/DN resistor
*Realtek RTL8201BL Ethernet 10 / 100
*VIA 6307 IEEE 1394 Controller
C C
*AC'97 Codec ALC655
DIMM 1 & 2
DDR Terminator
SIS964-1 PCI & IDE & HyperZip
SIS964-2 MISC.
*AGP 3.0 Slot * 1
*PCI2.2 Slot * 5
SIS964-3 USB & SATA
SIS964-4 Power
USB port
PCI slot 1 & 2 & 3 & 4 & 5
ALC655 / Connector
IEEE1394 Controller VIA VT6307
LAN RTL8201BL
IDE-prot & Key/Mou
B B
Com/Parallel port
ATX & Front Panel
Page
1
2
3
4,5
7
8
10
11
12
13
14
15
16
17
18
19
20,21
22
23
24
25
26 SIO & H/W monitor & BIOS
27
28
29 MS7 ACPI Controller
Decoupling Capacitor
Manual part & GPIO define
History
30
31
32
A A
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
Cover Sheet
Sheet of
1
Rev
0A
13 2
Page 2
5
4
3
2
1
D D
VRM 10
Socket 478
FSB400/533/800
Address BUS
Command
Data BUS
CPU Clock
DDR DIMM
Terminator
NB Clock
NB ZCLK
AGP Clock
SIS648FX
C C
AGP 4X/8X AGP BUS
Data BUS
Address BUS
Command
2 DDR
Modules
CPU Clock
NB Clock
NB ZCLK
SB ZCLK
AGP Clock
PCI Clock
Clock Gen
HyperZip
USB Clock
I/O Clock
DDR DIMM
SB 14MHz
USB
Port
1-8
SB ZCLK
USB 1.1/2.0 BUS
SIS964
USB Clock
B B
PCI Clock
MII
Buffer
PCI BUS
LAN PHY
SB 14MHz
SB SATA CLK
PCI Clock
CPU Clock
NB Clock
NB ZCLK
SB ZCLK
AGP Clock
PCI Clock
OSC12M Clock
I/O Clock
SB 14MHz
SATA CLK
PCI Conn
1-5
LPC Interface
AC97 Codec
AC97 Link BUS
VT6307
PCI 1394
I/O Clock
Keyboard
Mouse
Floopy
Parallel
W83697HF
LPC I/O
UltraDMA
33/66/100/133
Serial
IDE connector 1
A A
5
4
Flash ROM
IDE connector 2
3
Title
Micro-Star
Document Number
Last Revision Date:
2
Monday, April 12, 2004
MS-7080
Block Diagram
Sheet of
1
Rev
0A
23 2
Page 3
5
ATX 12V POWER Supply
3.3V 5V 5VSB1A12V
4
Power Delivery Map
3
2
1
D D
VRM 10.0 Center Processer Unit
5VDU VREG
3VSB VREG
NB-SIS648FX
Core Power
1.8V VREG
Z-Link BUS
Memory Interface
VCCM
AGP Interface
C C
VDDQ VREG
1.5V
DDR VTT
1.3V
DDR Memory
SB-SIS964
Core Power
Z-Link BUS
Clock Generator
B B
VCCM
Clock Buffer
AGP slot
PCI slot
8201BL LAN
A A
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
Power Delivery
Sheet of
1
Rev
0A
33 2
Page 4
5
G25
AC3
AA3
AB2
HA#[3..31]
HA#24
HA#30
HA#29
HA#31
HA#26
HA#28
HA#25
HA#27
U3A
E21
P26
V21
V6
B6
Y4
W5
H5
H2
J6
G1
G4
G2
F3
E3
D2
E2
C1
D5
F7
E6
D4
AB1Y1W2V3U4T5W1R6V2T4U3P6U1T2R3P4P3R2T1N5N4N2M1N1M4M3L2M6L3K1L6K4K2
A35#
A34#
A33#
A32#
A31#
A30#
A29#
A28#
A27#
A26#
DBI0#
DBI1#
DBI2#
DBI3#
IERR#
MCERR#
FERR#
STPCLK#
BINIT#
INIT#
RSP#
DBSY#
DRDY#
TRDY#
ADS#
LOCK#
BNR#
HIT#
HITM#
BPRI#
DEFER#
TDI
TDO
TMS
TRST#
TCK
A25#
HA#[3..31] 9
D D
HDBI#[0..3] 9
C C
HDBI#[0..3]
FERR# 16
STPCLK# 16
HDBSY# 9
HDRDY# 9
HTRDY# 9
HADS# 9
HLOCK# 9
HBNR# 9
HBPRI# 9
HDEFER# 9
HDBI#0
HDBI#1
HDBI#2
HDBI#3
FERR#
STPCLK#
INIT#
INIT# 16
HDBSY#
HDRDY#
HTRDY#
HADS#
HLOCK#
HBNR#
HIT#
HIT# 9
HITM#
HITM# 9
HBPRI#
HDEFER#
TDI_CPU
TDO_CPU
TMS_CPU
TRST#_CPU
TCK_CPU
Socket478-1
BOOTSEL
BOOTSEL 8
CPU_TMPA 26
THERMTRIP# 16
PROCHOT# 16
IGNNE# 16
SMI# 16
A20M# 16
CPUSLP# 16
B B
HD#[0..63] 9
A A
CPURST# 9
HD#[0..63]
CPUPWRGD_CPU
R80 0
CPU_TMPA
THERMTRIP#
PROCHOT#
IGNNE#
SMI#
A20M#
CPUSLP#
CPURST#
HD#63
HD#62
HD#61
HD#60
HD#59
HD#58
HD#57
HD#56
HD#55
HD#54
AD1
BOOTSEL
AE26
OPTIMIZED/COMPAT#
B3
THERMDA
C4
THERMDC
A2
THERMTRIP#
AF26
SKTOCC#
C3
PROCHOT#
B2
IGNNE#
B5
SMI#
C6
A20M
AB26
SLP#
A22
RESERVED
A7
RESERVED
AE21
RESERVED
AF24
RESERVED
AF25
RESERVED
AB23
PWRGOOD
AB25
RESET#
AA24
D63#
AA22
D62#
AA25
D61#
Y21
D60#
Y24
D59#
Y23
D58#
W25
D57#
Y26
D56#
W26
D55#
V24
D54#
PGA-S478-F02
D53#
V22
HD#53
HD#52
U21
D52#
V25
HD#51
D51#
U23
HD#50
D50#
U24
HD#49
D49#
U26
HD#48
D48#
T23
HD#47
D47#
T22
HD#46
D46#
T25
HD#45
D45#
T26
HD#44
D44#
R24
HD#43
D43#
R25
HD#42
D42#
P24
HD#41
D41#
R21
HD#40
D40#
HD#39
N25
HA#23
A24#
D39#
N26
HD#38
HA#22
A23#
D38#
M26
HD#37
HA#21
A22#
D37#
N23
HD#36
HA#20
A21#
D36#
M24
HD#35
HA#19
A20#
D35#
P21
HD#34
HA#18
A19#
D34#
N22
HD#33
4
HA#17
A18#
D33#
M23
HD#32
HA#16
A17#
D32#
H25
HD#31
HA#15
A16#
D31#
K23
HD#30
HA#14
A15#
D30#
J24
HD#29
HA#13
A14#
D29#
L22
HD#28
HA#12
A13#
D28#
HD#27
M21
HA#11
A12#
D27#
H24
HD#26
HA#10
A11#
D26#
G26
HD#25
HA#9
A10#
D25#
HD#24
HA#4
HA#3
HA#6
HA#8
HA#7
HA#5
A9#
A8#
A7#
A6#
A5#
A4#
D24#
D23#
D22#
D21#
D20#
D19#
L21
D26
F26
E25
F24
F23
G23
HD#20
HD#23
HD#18
HD#19
HD#22
HD#21
CPUPWRGD_CPU
A3#
D18#
E24
HD#17
AE25A5A4
DBR
D17#
D16#
H22
D25
HD#16
HD#15
BSEL0 6
BSEL1 6
VSS_SENSE
VCC_SENSE
VSS_SENSE
VCC_SENSE
D15#
D14#
D13#
D12#
J21
D23
C26
HD#13
HD#14
HD#12
R79 62
AD26
AC26
ITP_CLK1
ITP_CLK0
D11#
D10#
H21
G22
HD#11
HD#10
B25
HD#9
D9#
AD2
C24
HD#8
VIDPWRGD
D8#
VID5
AD3
VID5#
D7#
C23
HD#7
VID4
AE1
VID4#
D6#
B24
HD#6
VCCP
VID3
AE2
VID3#
D5#
D22
HD#5
VID2
AE3
VID2#
D4#
C21
HD#4
VID1
AE4
A25
HD#3
VID0
AE5
VID1#
D3#
A23
HD#2
VID0#
D2#
VCC_SENSE 8
VSS_SENSE 8
CPUVID_GD 8
VID5 8
VID4 8
VID3 8
VID2 8
VID1 8
VID0 8
Open-D
GTLREF3
GTLREF2
GTLREF1
GTLREF0
BPM5#
BPM4#
BPM3#
BPM2#
BPM1#
BPM0#
REQ4#
REQ3#
REQ2#
REQ1#
REQ0#
TESTHI12
TESTHI11
TESTHI10
TESTHI9
TESTHI8
TESTHI7
TESTHI6
TESTHI5
TESTHI4
TESTHI3
TESTHI2
TESTHI1
TESTHI0
BCLK1#
BCLK0#
RS2#
RS1#
RS0#
AP1#
AP0#
BR0#
COMP1
COMP0
DP3#
DP2#
DP1#
DP0#
ADSTB1#
ADSTB0#
DSTBP3#
DSTBP2#
DSTBP1#
DSTBP0#
DSTBN3#
DSTBN2#
DSTBN1#
DSTBN0#
LINT1
LINT0
D1#
D0#
BSEL0
BSEL1
B22
B21
AD6
AD5
HD#1
HD#0
3
2
1
CPU GTL REFERNCE VOLTAGE BLOCK
VCCP
AA21
AA6
F20
F6
AB4
AA5
Y6
AC4
AB5
AC6
H3
J3
J4
K5
J1
AD25
A6
Y3
W4
U6
AB22
AA20
AC23
AC24
AC20
AC21
AA2
AD24
AF23
AF22
F4
G5
F1
V5
AC1
H6
P1
L24
L25
K26
K25
J26
R5
L5
W23
P23
J23
F21
W22
R22
K22
E22
E5
D1
GTLREF1
BPM#5
BPM#4
BPM#3
BPM#2
BPM#1
BPM#0
HREQ#4
HREQ#3
HREQ#2
HREQ#1
HREQ#0
TEST_HI12
TEST_HI11
TEST_HI10
TEST_HI9
TEST_HI8
TEST_HI2
TEST_HI0
HRS#2
HRS#1
HRS#0
BREQ#0
R50 61.9RST
R81 61.9RST
HADSTB#1
HADSTB#0
HDSTB3
HDSTB2
HDSTB1
HDSTB0
HDSTB#3
HDSTB#2
HDSTB#1
HDSTB#0
NMI
INTR
VCCP
C45
X_0.1u
HREQ#4 9
HREQ#3 9
HREQ#2 9
HREQ#1 9
HREQ#0 9
CPUCLK-0 6
CPUCLK0 6
HRS#2 9
HRS#1 9
HRS#0 9
BREQ#0 9
* Short trace
HADSTB#1 9
HADSTB#0 9
HDSTB3 9
HDSTB2 9
HDSTB1 9
HDSTB0 9
HDSTB#3 9
HDSTB#2 9
HDSTB#1 9
HDSTB#0 9
NMI 16
INTR 16
C76
C59
X_1u
X_0.1u
RN88 62_8P4R
1 2
3 4
5 6
7 8
RN89 62_8P4R
1 2
3 4
5 6
7 8
C78
C36
X_1u
X_1u
VCCP
C67
X_1u
Length < 1.5inch.
GTLREF1
C57
220p
2/3*Vccp
C58
220p
Every pin put one 220pF cap near it.
Trace Width 15mils, Space 15mils.
Keep the voltage dividers within 1.5 inches of the
first GTLREF Pin
CPU STRAPPING RESISTORS
THERMTRIP#
TDI_CPU
FERR#
PROCHOT#
BREQ#0
CPURST#
SMI#
STPCLK#
CPUSLP#
INIT#
A20M#
INTR
NMI
IGNNE#
BPM#3
BPM#1
BPM#2
BPM#0
BPM#4
BPM#5
CPUPWRGD_CPU
CPURST#
CPUSLP#
CLOSED TO SOCKET478
TDO_CPU
TMS_CPU
TCK_CPU
TRST#_CPU
R75
49.9RST
R76
C68
100RST
1u
CLOSED TO SOCKET478
R63 62
R62 150
R37
R16 62
R53 49.9RST
R78 49.9RST
RN90
1 2
3 4
5 6
7 8
RN91
1 2
3 4
5 6
7 8
RN92
1 2
3 4
5 6
7 8
R535 62
R536 62
X_150p C75
X_150p C74
X_150p C10
CPU ITP BLOCK
R39 75
R38 39
R41 27
R40 680
62
56_8P4R
56_8P4R
62_8P4R
VCCP
C87
0.1u
VCCP
R537
GPIO13
GPIO13 16
5
1K
4
Q44
B
MBT3904
E C
CPUPWRGD_NB
CPUPWRGD_NB 9
3
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
FCPGA478-1
Sheet of
1
Rev
0A
43 2
Page 5
5
VCCP
D D
U3B
D10
A11
A13
A15
A17
A19
A21
A24
A26
A3
A9
AA1
AA11
AA13
AA15
AA17
AA19
AA23
AA26
AA4
C C
B B
AA7
AA9
AB10
AB12
AB14
AB16
AB18
AB20
AB21
AB24
AB3
AB6
AB8
AC11
AC13
AC15
AC17
AC19
AC2
AC22
AC25
AC5
AC7
AC9
AD10
AD12
AD14
AD16
AD18
AD21
AD23
AD4
AD8
AE11
P2
P22
P25
P5
R1
R23
R26
R4
T21
T24
T3
T6
U2
U22
U25
U5
V1
V23
PGA-S478-F02
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
A10
A12
A14
A16
A18
A20A8AA10
AA12
AA14
AA16
AA18
AA8
AB11
AB13
AB15
AB17
AB19
AB7
AB9
AC10
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
AE13
AE15
AE17
AE19
AE22
AE24
AE7
AE9
AF1
AF10
AF12
AF14
AF16
AF18
AF20
AF6
AF8
B10
B12
AC12
VCC
VSS
B14
AC14
B16
VCC
VSS
AC16
VCC
VSS
B18
AC18
VCC
VSS
B20
AC8
B23
AD11
VCC
VSS
B26B4B8
VCC
VSS
AD13
4
VCC
VSS
AD15
VCC
VSS
AD17
VCC
VSS
C11
AD19
VCC
VSS
C13
AD7
C15
AD9
VCC
VSS
C17C2C19
VCC
VSS
AE10
VCC
VSS
AE12
VCC
VSS
AE14
VCC
VSS
C22
AE16
AE18
AE20
AE6
VCC
VCC
VCC
VCC
VSS
VSS
VSS
VSS
C25C5C7C9D12
AE8
VCC
VSS
AF11
D14
VCC
VSS
AF13
VCC
VSS
D16
AF15
AF17
AF19
AF2
VCC
VCC
VCC
VCC
VSS
VSS
VSS
VSS
D18
D20
D21D3D24D6D8E1E11
AF21
VCC
VSS
3
VCC_VID 8,29
C25
C27
+
10u/0805
0.1u
close to CPU
AF5
AF7
AF9
B11
B13
B15
B17
B19B7B9
C10
C12
AF4
VCC
VSS
VCC
VSS
VCC
VSS
VCC
VSS
AF3
VSS
VSS
VCC-IOPLL
VSS
VSS
Y25
Y5
VSS
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VCCA
VSSA
AD22
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCC
VCCVID
VCCVIDPRG
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
E13
E15
E17
E19
E23
V26V4W21
W24W3W6Y2Y22
F19
F9
C14
C16
C18
C20
C8
D11
D13
D15
D17
D19
D7
D9
E10
E12
E14
E16
E18
E20
E8
F11
F13
F15
F17
E26
E4
E7
E9
F10
F12
F14
F16
F18
F2
F22
F25
F5
F8
G21
G24
G3
G6
H1
H23
H26
H4
J2
J22
J25
J5
K21
K24
K3
K6
L1
L23
L26
L4
M2
M22
M25
M5
N21
N24
N3
N6
AE23
AD20
VCCP
C64
105P
C49
X_220u_2.5V
C48
220u_2.5V
C501
220u_2.5V
Place these caps within socket cavity
C73
C66
10U/1206
10U/1206
L8 4.7u-10%
L7 4.7u-10%
2

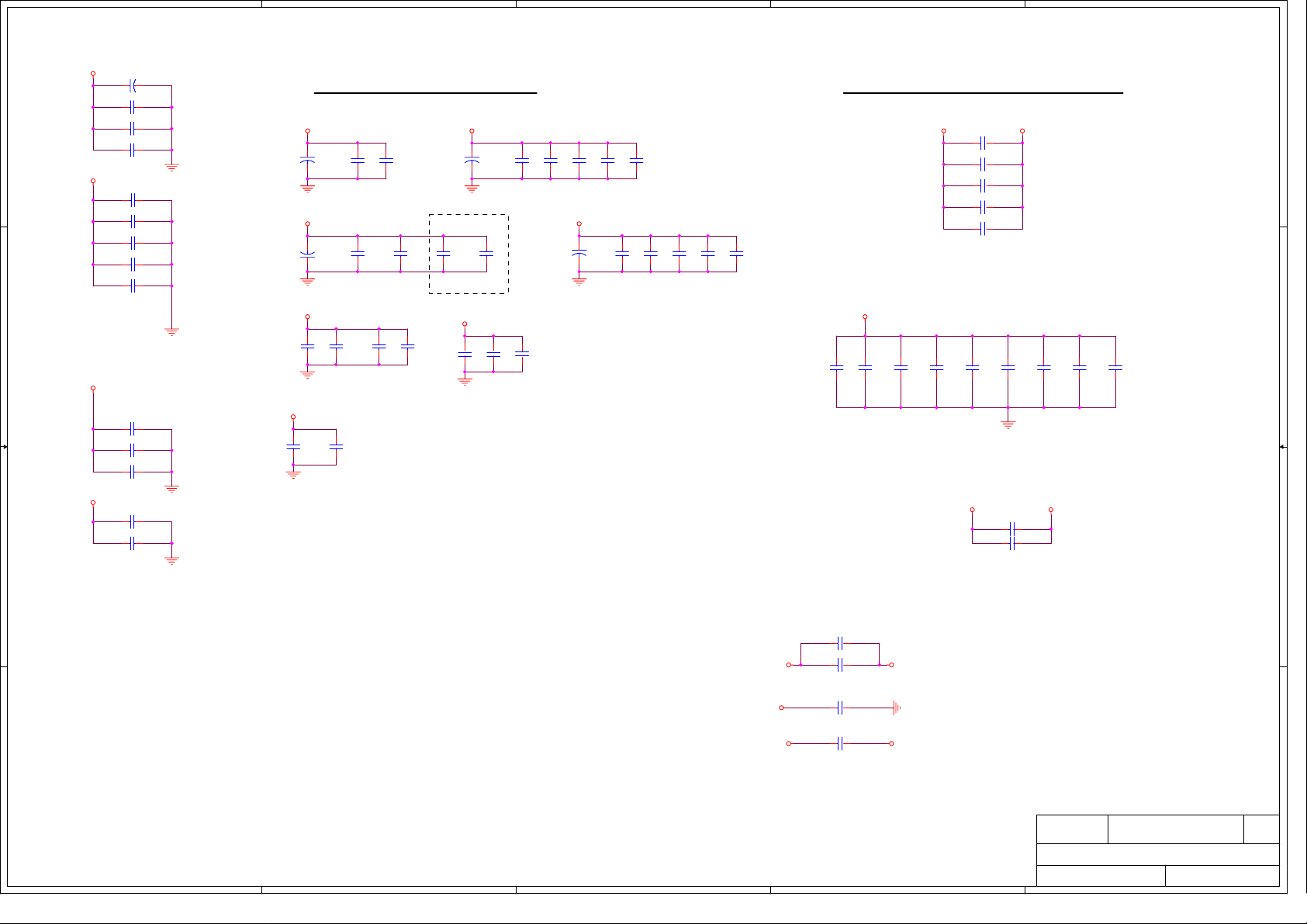

CPU DECOUPLING CAPACITORS
C39
10U/1206
C44
10U/1206
C54
10U/1206
100mA
100mA
CB19
10u-1206
CB20
10u-1206
VCCP
C38
X_10U/1206
C43
X_10U/1206
C55
X_10U/1206
C60
X_10U/1206
1
VCCP VCCP VCCP VCCP VCCP
C41
10U/1206
C53
10U/1206
C61
X_10U/1206
C33
X_10U/1206
A A
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
FCPGA478-2
Sheet of
1
Rev
0A
53 2
Page 6
5
VCC3
4
3
2
1
CB98
CB99
X_0.1u
X_1000p
D D
C C
VCCP
B B
R162
10K
CE3
10u/16v
VCC3
VCC3
R187
10K
Q28
MBT3904
CB101
0.1u
CB102
0.1u
VCC3
R186
10K
Q30
MBT3904
CB117
0.1u
CB103
0.1u
R185
CB118
0.1u
VCC3
CB119
1000p
FS2
475
CB106
0.1u
Main Clock Generator
U14
ICS952019
1
VDDREF
11
VDDZ
13
VDDPCI
19
VDDPCI
28
VDD48
29
VDDAGP
42
VDDCPU
48
VDDSD
5
VSSREF
8
VSSZ
18
VSSPCI
24
VSSPCI
25
VSS48
32
VSSAGP
41
VSSCPU
45
GNDSRC
12
PCICLK5/FS2*
33
PD#/VTT_PWRGD
38
IREF
36
VDDA
CB104
1000p
37
VSSA
XIN
6
14.318MHZ
C241
22p
Y2
CPUCLK0
CPUCLK#0
CPUCLK1
CPUCLK#1
AGPCLK0
AGPCLK1
ZCLK0
ZCLK1
PCICLK6/FS3**
PCICLK7/FS4
PCICLK0
PCICLK1
PCICLK2
PCICLK3
PCICLK4
PCICLK8
REF0/FS0
REF1/FS1
RESET#
12/48M
24_48M/MULTISEL
SCLK
SDATA
SRCCLKT
SRCCLKC
XOUT
7
C234
22p
R199
R200
R197
VCC3
R198
R201
R202
R244
R245
7 8
5 6
3 4
1 2
RN93 33
7 8
5 6
3 4
1 2
RN70 33
R239
R241
R189
R204
R538
R539
40
39
44
43
31
30
9
10
FS3
14
FS4
15
16
17
20
21
22
23
FS0
2
FS1
3
4
27
26
SEL12_48 OSC12
MULTISEL
35
34
47
46
CPUCLK0
33
CPUCLK-0
33
CPUCLK1
33
CPUCLK-1
33
AGPCLK0
22
AGPCLK1
22
ZCLK0
22
ZCLK1
22
SBPCLK
LPCPCLK
PCICLK1
PCICLK2
PCICLK3
PCICLK4
PCICLK5
1394_PCLK
SB14MHZ
33
AC97XIN
33
FP_RST#
33
SIO48M
22
SMBCLK
SMBDAT
33
33
R605
49.9RST
F0~F4 inte rnal Pull-Down
R251
2.7K
R230
2.7K
MULTISEL inter na l Pu ll -U p 120K
1=24MHz
0=48MHz
MULTISEL
SEL12_48
1=12MHz 0=48MHz
CPUCLK0 4
CPUCLK-0 4
CPUCLK1 9
CPUCLK-1 9
AGPCLK0 9
AGPCLK1 12
ZCLK0 11
ZCLK1 15
SBPCLK 15
LPCPCLK 26
PCICLK1 20
PCICLK2 20
PCICLK3 20
PCICLK4 21
PCICLK5 21
1394_PCLK 23
SB14MHZ 16
AC97XIN 22
FP_RST# 28,29
12MHz
OSC12 17
48MHz
SIO48M 26
SMBCLK 7,13,16,29
SMBDAT 7,13,16,29
SATACLK
SATACLK-
R606
49.9RST
R243
R236
SATACLK 17
SATACLK- 17
10K
10K
R205 4.7K
R188 4.7K
BSEL0 4
FS2
FS3
BSEL1 4
VCC3
CPUCLK0
CPUCLK-0
CPUCLK1
CPUCLK-1
AGPCLK0
AGPCLK1
ZCLK0
ZCLK1
PCICLK2
PCICLK1
LPCPCLK
SBPCLK
1394_PCLK
PCICLK5
PCICLK4
PCICLK3
SB14MHZ
AC97XIN
SIO48M
SMBCLK
SMBDAT
OSC12
OSC12
R183
R184
R181
R182
CN17 X_10pX4
CN12 X_10pX4
R609
C219 X_10p
C220 X_10p
C253 X_10p
C254 X_10p
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
C250 X_10p
C251 X_10p
C230 X_10p
C213 X_10p
C214 X_10p
C472 X_10p
49.9RST
49.9RST
49.9RST
49.9RST
75
100 133
952013
133 666633
133
133
2
33
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
Main Clock Gen.
MS-7080
Sheet of
1
Rev
0A
63 2
A A
5
4
FS4 FS3 FS2 FS1 FS0 CPU SDRAM ZCLK AGP PCI
0000
0000 1 0
10 0 0 100 200 0 33 66
3
100 100
Page 7
5
4
3
2
1
D D
Clock Buffer (DDR)
(OPTIONS)
1: (ICS-93705)
+2.5V
CB59
0.1u
C C
+2.5V
B B
CP4 X_COPPER
L9
X_80_0805
CB58
X_0.01u
CP6 X_COPPER
L11
X_80_0805
CE1
22u/6.3v
CE2
+
X_22u/6.3v
CBVDD
By-Pass Capacitors
CB50
+
0.1u
CB60
CB51
0.1u
0.01u
CB40
0.1u
CB41
0.1u
CBVDD
SMBCLK
SMBDAT
FWDSDCLKO
FB_OUT
12
23
10
22
20
18
21
3
7
8
9
U4
ICS93732
VDD
VDD
VDD
AVDD
SCLK
SDATA
CLK_IN
FB_IN
NC
NC
NC
6
GND
GND
111528
GND
GND
CLK0
CLK1
CLK2
CLK3
CLK4
CLK5
CLK#0
CLK#1
CLK#2
CLK#3
CLK#4
CLK#5
FB_OUT
2
4
13
17
24
26
1
5
14
16
25
27
19
DDRCLK0
DDRCLK1
DDRCLK2
DDRCLK3
DDRCLK4
DDRCLK5
DDRCLK-0
DDRCLK-1
DDRCLK-2
DDRCLK-3
DDRCLK-4
DDRCLK-5
R77
FB_OUT
22
C65
X_10p
Place near to the Clock Buffer
DDRCLK0
DDRCLK1
DDRCLK2
DDRCLK3
DDRCLK4
DDRCLK5
DDRCLK-0
DDRCLK-1
DDRCLK-2
DDRCLK-3
DDRCLK-4
DDRCLK-5
C82 5p
C84 5p
C85 5p
C70 5p
C72 5p
C81 5p
C83 5p
C86 5p
C69 5p
C71 5p
C399 5p
C400 5p
VCC3
SMBCLK
SMBDAT
A A
5
R350 X_2.7K
R351 X_2.7K
VCC3
C396
X_1000p
EMI reserve
C397
X_1000p
DDRCLK[0..5]
DDRCLK-[0..5]
SMBCLK
SMBDAT
FWDSDCLKO
4
DDRCLK[0..5] 13
DDRCLK-[0..5] 13
SMBCLK 6,13,16,29
SMBDAT 6,13,16,29
FWDSDCLKO 10
Title
Micro-Star
Document Number
Last Revision Date:
3
2
Monday, April 12, 2004
MS-7080
Clock Buffer
Sheet of
1
Rev
0A
73 2
Page 8
5
4
3
2
1
Voltage Regular Module
UG1
LG1
UG2
PHASE2
UG3
LG3
Q20
G
G
Q19
Q16
G
G
Q14
Q23
G
G
Q21
VIN
D S
1u/0805
D S
LG1
IPD06N03LA-TO252
VIN
D S
D S
LG2
IPD06N03LA-TO252
VIN
D S
D S
LG3
IPD06N03LA-TO252
C77
C28
1u/0805
Q13
C105
1u/0805
Q22
CHOK2
0.9UH/25A-PB
D S
R71
2.2/0805
G
Q18
C50
102P
CHOK1
0.9UH/25A-PB
R26
D S
2.2/0805
G
C13
102P
CHOK3
0.9UH/25A-PB
D S
R90
G
2.2/0805
C80
102P
+
EC4
1500UF/6.3V-FJ
+
EC17
1500UF/6.3V-FJ
+
EC11
1500UF/6.3V-FJ
EC15
EC21
EC8
0.8375V~1.6V/90A
+
EC16
1500UF/6.3V-FJ
+
EC20
1500UF/6.3V-FJ
+
1500UF/6.3V-FJ
+
1500UF/6.3V-FJ
+
1500UF/6.3V-FJ
+
EC7
1500UF/6.3V-FJ
VCCP
CHOK4 1.2uH-18A
+12VP
OFS
C20
105P
22
23
21
20
18
19
25
24
9
10
C122
10U/1206
R43 1.8K
R44 1.8K
R45 1.8K
OFS
R55
2K
5VSB
R59
X_1K
C29
X_104P
R534
Q7
2N3904S
Q11
2N3904S
HIGH(>1.23V)
ENABLE VRM
VID4
VID3
VID2
VID1
VID0
VID5
R58 20K
A
VCORE_SENSE+
VCORE_SENSE-
R57
X_1K
VCCP
VCC_SENSE 4
VSS_SENSE 4
VID4 4
VID3 4
VID2 4
VID1 4
VID0 4
VID5 4
R540
Q45
2N3904S
Q46
2N3904S
1K
R2 1K
R542 1K
VCC3
R56 X_2K
R545 X_0
R546 X_0
D D
VID_GD 29
SLP_S3# 28,29
VCC_VID 5,29
C C
R541
X_0
R543 2.7K
R544 2.7K
C401
1u
TO CPU VCORE SENSE PIN
VCC_SENSE=REMOTE VCORE
VSS_SENSE=REMOTE GND
VCORE_SENSE+
VCORE_SENSE-
R547 100
VCCP
R548 100
330
X_NC C32
R61 2KST
C30
0.01u
VCC_VID 5,29
CPUVID_GD 4
+12VP
R42
5.6K
R28 1K
562P C31
B
R48
150K
U2
ISL6556BCB-SOIC28
27
EN
2
PGOOD
3
VID4
4
VID3
5
VID2
6
VID1
7
VID0
8
VID12.5
13
COMP
12
FB
14
VDIFF
15
VSEN
16
RGND
11
REF
28
FS
VCC5
26
PWM1
ISEN1
VCC
PWM2
ISEN2
PWM3
ISEN3
PWM4
ISEN4
TCOMP
OVP
GND
1
17
EC24
1500u/16V
VCC5
R60
750K
R54
X_1K
+
PWM1
PWM2
PWM3
PWM4
EC25
1500u/16V
+
10RST
R91
4.7/0805
R8
EC18
1500u/16V
1 2
+12VP
1 2
C14
0.1U/X7R
R11
10RST
C5
0.1U/X7R
1 2
0.1U/X7R
10RST
PH3_BOOT
GVCC2
C90
105P
+
11
10
C89
R92
1
2
EC10
1500u/16V
BOOT1
PWM1
BOOT2
PWM2
+12VP
2
7
6
3
+
14
3
VCC
GND
BOOT
PVCC
VCC
PWM
R30
4.7/0805
GVCC1
5
PVCC
PGND
6
VIN
C108
X_2.2u/0805/16V
PHASE1
C16
105P/16V
UG_1
12
UGATE1
13
PHASE1
LGATE1
UGATE2
PHASE2
LGATE2
MOSDVR-HIP6602B-SO14
LG_1
4
UG_2
9
8
LG_2 LG2
7
U1
1
UGATE
8
PHASE
5 4
LGATE GND
U5
MOSDVR-INTS-HIP6601B-SOIC8
R84 2.2/0805
R27 0/0805
UG_3
PHASE3
R89 0/0805
LG_3
IPD09N03LA-TO252
R70 0/0805
IPD06N03LA-TO252
R64 2.2/0805
IPD09N03LA-TO252
IPD06N03LA-TO252
R98 2.2/0805
IPD09N03LA-TO252
IPD06N03LA-TO252
B B
+12VP
BOOT CPU
LOW
Northwood
BOOTSEL 4
HIGH Prescott
R4 10K
A A
5VSB
R6
4.7K
R3
4.7K
Q3
2N3904S
Q4
2N3904S
5
D S
G
A
R5
20K
Q2
NDS7002A-S-SOT23
B
VID1
VID2
VID3
VID4
VID5
VID0
4
VCC5
For 3 phase;
4 phase
removed
VID Pull-Up Rresistors
RN2 8P4R-4.7K
1
2
3
4
5
6
7
8
R20 4.7K
R19 4.7K
+12VP
R1
470/1206
D1
TZM5226B-S-LL34
A C
VCC3_VID
Q20-1
MOS-HEATSINK
Q16-1
MOS-HEATSINK
Q23-1
MOS-HEATSINK
ATX12V Power Connector
+12VP
5mA
3
C125
103P
JPW1
3
4
D2x2
1
GND
12V
2
GND
12V
2
+
EC22
1500UF/6.3V-FJ
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
VRM 10
Sheet of
1
Rev
0A
83 2
Page 9

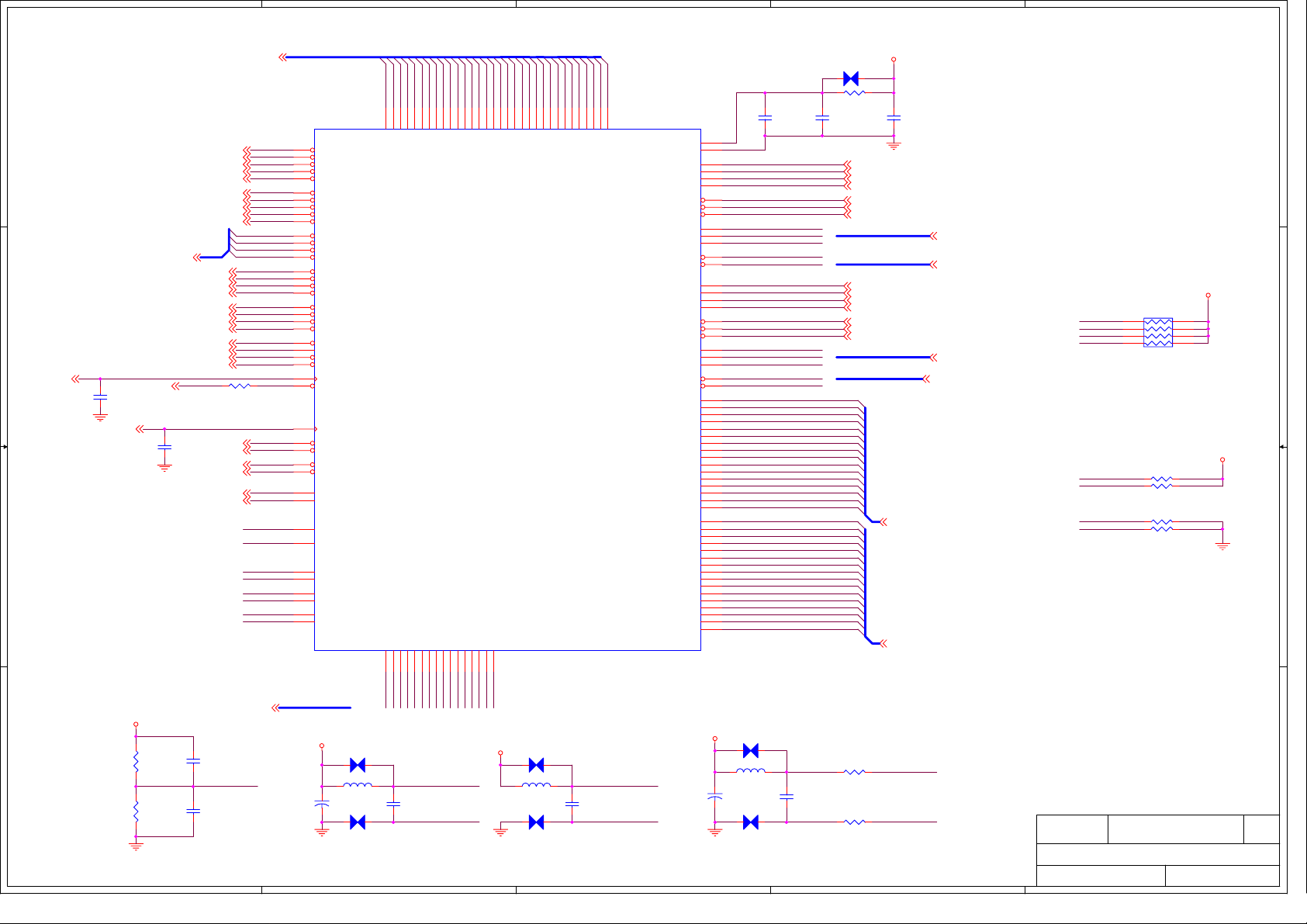

5
4
3
2
1
C4XAVSS
C4XAVDD
C1XAVSS
C1XAVDD
NB_VREF
D D
CPUCLK1 6
CPUCLK-1 6
HLOCK# 4
HDEFER# 4
HTRDY# 4
CPURST# 4
CPUPWRGD_NB 4
HBPRI# 4
BREQ#0 4
HDRDY# 4
HDBSY# 4
HREQ#4 4
HREQ#3 4
HREQ#2 4
HREQ#1 4
C C
B B
HREQ#0 4
HADSTB#1 4
HADSTB#0 4
HLOCK#
HDEFER#
HTRDY#
CPURST#
CPUPWRGD_NB
HBPRI#
BREQ#0
HRS#2
HRS#2 4
HRS#1
HRS#1 4
HRS#0
HRS#0 4
HADS#
HADS# 4
HITM#
HITM# 4
HIT#
HIT# 4
HDRDY#
HDBSY#
HBNR#
HBNR# 4
HREQ#4
HREQ#3
HREQ#2
HREQ#1
HREQ#0
HADSTB#1
HADSTB#0
HA#31
HA#30
HA#29
HA#28
HA#27
HA#26
HA#25
HA#24
HA#23
HA#22
HA#21
HA#20
HA#19
HA#18
HA#17
HA#16
HA#15
HA#14
HA#13
HA#12
HA#11
HA#10
HA#9
HA#8
HA#7
HA#6
HA#5
HA#4
HA#3
U7A SIS648FX V:B0
AJ31
CPUCLK
AJ33
CPUCLK#
T33
HLOCK#
T35
DEFER#
V32
HTRDY#
B23
CPURST#
F22
CPUPWRGD
R34
BPRI#
U31
BREQ0#
R33
RS#2
T32
RS#1
U35
RS#0
V35
ADS#
R35
HITM#
U34
HIT#
W34
DRDY#
U33
DBSY#
V33
BNR#
W35
HREQ4#
Y33
HREQ3#
W31
HREQ2#
W33
HREQ1#
Y35
HREQ0#
AG31
HASTB1#
AA33
HASTB0#
AH33
HA31#
AG33
HA30#
AJ35
HA29#
AF32
HA28#
AJ34
HA27#
AH32
HA26#
AG35
HA25#
AE31
HA24#
AH35
HA23#
AF35
HA22#
AE35
HA21#
AE33
HA20#
AE34
HA19#
AF33
HA18#
AG34
HA17#
AC33
HA16#
AD32
HA15#
AD33
HA14#
AC35
HA13#
AD35
HA12#
AC31
HA11#
AC34
HA10#
AB35
HA9#
AB32
HA8#
AB33
HA7#
AA35
HA6#
AA31
HA5#
Y32
HA4#
AA34
HA3#
HD63#
C24
E23
HD62#
HD61#
B24
AL36
C1XAVSS
HD60#
D23
AK34
AJ36
AK35
AA26
C4XAVSS
C1XAVDD
C4XAVDD
HOST
HD59#
HD58#
HD57#
HD56#
HD55#
D25
F24
C26
B25
B26
D27
W26
HVREF0
HVREF1
HD54#
HD53#
D26
HNCVREF
HNCOMP
HPCOMP
AGPST0
AGPST2
AGPST1
GAD1
GAD0
GAD6
GAD5
GAD3
GAD4
GAD2
D22
C22
B22B6F7B5Y5W4V2W6V4U2V5U4R2T4R3T5P2R4N2R6L3L4K2L6J2J3K4J4J6H4G3H5F2G4E2G6E3F4D2F5E4B2E6
U26
R26
L20
ST0
ST1
ST2
AAD0
AAD1
AAD2
AAD3
AAD4
HVREF2
HVREF3
HVREF4
HCOMP_P
HCOMP_N
HCOMPVREF_N
AAD5
GAD7
AAD6
GAD8
AAD7
GAD9
AAD8
GAD10
AAD9
GAD11
AAD10
AAD11
GAD12
GAD13
AAD12
GAD14
AAD13
AAD14
GAD15
GAD16
AAD15
AAD16
GAD17
GAD18
AAD17
AAD18
GAD19
GAD20
AAD19
AAD20
GAD21
AAD21
GAD22
GAD23
AAD22
AAD23
GAD24
GAD25
AAD24
AAD25
GAD26
SIS648-1
HD52#
HD51#
HD50#
HD49#
HD48#
HD47#
HD46#
HD45#
HD44#
HD43#
HD42#
HD41#
HD40#
HD39#
HD38#
HD37#
HD36#
HD35#
HD34#
HD33#
HD32#
HD31#
HD30#
HD29#
HD28#
HD27#
HD26#
HD25#
HD24#
HD23#
HD22#
HD21#
HD20#
HD19#
HD18#
HD17#
HD16#
E27
B27
D28
C28
B28
E29
F28
B29
C30
B30
B31
C32
D29
C33
B33
B35
D32
B34
E31
D31
D33
D35
G31
C35
F33
E33
D34
E35
F32
J34
G34
H35
F35
J33
J31
G35
H33
GAD29
GAD30
GAD28
GAD27
AAD26
AAD27
AAD28
AAD29
AGP
HD15#
HD14#
HD13#
HD12#
J35
K32
N33
K33
AAD30
HD11#
L31
GAD31
L33
AAD31
HD10#
HD9#
K35
SBA7
L35
SBA6
SBA7
HD8#
M35
SBA5
SBA6
HD7#
M33
SBA4
SBA5
HD6#
P32
SBA3
SBA4
HD5#
P33
SBA2
SBA3
HD4#
L34
SBA1
SBA2
HD3#
N34
SBA0
SBA1
HD2#
B3
N35
SBA0
HD1#
P35
AC/BE3#
AC/BE2#
AC/BE1#
AC/BE0#
AREQ#
AGNT#
AFRAME#
AIRDY#
ATRDY#
ADEVSEL#
ASERR#
ASTOP#
APAR
RBF#
WBF#
AGP8XDET#
ADBIH/PIPE#
ADBIL
SB_STB
SB_STB#
AD_STB0
AD_STB0#
AD_STB1
AD_STB1#
AGPCLK
AGPCOMP_P
AGPCOMP_N
A1XAVDD
A1XAVSS
A4XAVDD
A4XAVSS
AGPVREF
AGPVSSREF
HDSTBN3#
HDSTBN2#
HDSTBN1#
HDSTBN0#
HDSTBP3#
HDSTBP2#
HDSTBP1#
HDSTBP0#
HD0#
DBI3#
DBI2#
F26
B32
E34
DBI1#
R31
DBI0#
GC/BE#3
K5
GC/BE#2
M5
GC/BE#1
P4
GC/BE#0
U6
GREQ#
C6
GGNT#
E8
GFRAME#
N6
GIRDY#
M4
GTRDY#
N4
GDEVSEL#
L2
GSERR#
P5
GSTOP#
M2
GPAR
N3
RBF#
D7
WBF#
B4
8X_DET
C7
DBIH
C4
DBIL
D6
SBSTB
C2
SBSTB#
D3
ADSTB0
T2
ADSTB#0
U3
ADSTB1
G2
ADSTB#1
H2
D8
R137 44.2RST
W2
R138 49.9RST
Y2
A1XAVDD
B8
A1XAVSS
C8
A4XAVDD
A7
A4XAVSS
B7
W3
Y4
HDSTB#3
D24
HDSTB#2
F30
HDSTB#1
G33
HDSTB#0
N31
HDSTB3
E25
HDSTB2
D30
HDSTB1
H32
HDSTB0
M32
GREQ# 12
GGNT# 12
GFRAME# 12
GIRDY# 12
GTRDY# 12
GDEVSEL# 12
GSERR# 12
GSTOP# 12
GPAR 12
RBF# 12
WBF# 12
8X_DET 12
DBIH 12
DBIL 12
SBSTB 12
SBSTB# 12
ADSTB0 12
ADSTB#0 12
ADSTB1 12
ADSTB#1 12
VDDQ
AGP3.0 = 50 ohm
VREF4X_IN 12
HDSTB#3 4
HDSTB#2 4
HDSTB#1 4
HDSTB#0 4
HDSTB3 4
HDSTB2 4
HDSTB1 4
HDSTB0 4
C473
X_10p_B
AGPCLK0 6
VCC3
CP8
L13
X_COPPER
X_80
C1XAVDD
C99
CB65
X_0.01u
0.1u
C1XAVSS
CP9
L14
X_COPPER
X_80
VCC3 VCC3
CP11
L16
X_COPPER
X_80
C4XAVDD A4XAVDD
CB66
C100
X_0.01u
0.1u
C4XAVSS
L15
CP10
X_COPPER
X_80
Closed to SIS648(U7)
VCC3
L21
X_80
C119
X_0.01u
L20
X_80
L22
X_80
C121
X_0.01u
L23
X_80
CP18
X_COPPER
A1XAVDD
CB80
0.1u
A1XAVSS
CP17
X_COPPER
CP19
X_COPPER
CB82
0.1u
A4XAVSS
CP20
X_COPPER
HD#47
HD#46
HD#45
HD#42
HD#44
HD#43
SBA[0..7]
GAD[0..31]
AGPST[0..2]
GC/BE#[0..3]
HDBI#[0..3]
HD#41
4
HD#40
HD#39
HD#36
HD#35
HD#38
HD#37
SBA[0..7] 12
GAD[0..31] 12
AGPST[0..2] 12
GC/BE#[0..3] 12
HDBI#[0..3] 4
HD#34
HD#33
HD#32
HD#31
HD#30
HD#59
HD#63
HD#58
A A
5
HD#56
HD#51
HD#52
HD#50
HD#48
HD#49
HD#53
HD#54
HD#60
HD#57
HD#62
HD#61
HD#55
HD#28
HD#29
HD#26
HD#27
HD#25
HD#[0..63]
HA#[3..31]
HD#23
HD#24
HD#22
HD#21
HD#18
HD#19
HD#17
HD#20
HD#[0..63] 4
HA#[3..31] 4
HD#16
HD#15
HD#14
HD#13
HD#12
HD#10
HD#11
HD#7
HDBI#0
HDBI#3
HDBI#1
HDBI#2
VCCP
R117
C107
X_0.01u
150RST
HNCVREF
C106
R114
75RST
0.1u
3
VCCP
R121
75RST
R122
150RST
C111
X_0.01u
C113
0.1u
NB_VREF
C110
0.01u
2
VCCP
R112 15RST
R116 100RST
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
HNCOMP
Rds-on(n) = 10 ohm
HNCVERF = 1/3 VCCP
HPCOMP
Rds-on(p) = 56 ohm
HPCVERF = 2/3 VCCP
Title
MS-7080
SIS648FX-Host & AGP
Sheet of
1
Rev
0A
93 2
HD#6
HD#8
HD#9
HD#5
HD#3
HD#4
HD#0
HD#2
HD#1
Page 10
5
RMD1 MD1
RMD5 MD5
RMD4 MD4
RMD0 MD0
RMD6 MD6
RMD2 MD2
RDQS0 DQS0
D D
RDQM0 DQM0
RMD12 MD12
RMD8 MD8
RMD3 MD3
RMD7 MD7
RMD11 MD11
RMD10 MD10
RMD15 MD15
RMD14 MD14
RDQM1 DQM1
RDQS1 DQS1
RMD13 MD13
RMD9 MD9
RMD21 MD21
RMD17 MD17
RMD16 MD16
RMD20 MD20
RMD22 MD22
RMD18 MD18
RDQM2 DQM2
RDQS2 DQS2
RMD28 MD28
RMD24 MD24
RMD23 MD23
RMD19 MD19
RMD31 MD31
RMD27 MD27
RMD30 MD30
RMD26 MD26
RDQM3 DQM3
C C
RDQS3 DQS3
RMD25 MD25
RMD29 MD29
RMD33 MD33
RMD37 MD37
RMD36 MD36
RMD32 MD32
RMD38 MD38
RMD34 MD34
RDQM4 DQM4
RDQS4 DQS4
RMD44 MD44
RMD40 MD40
RMD35 MD35
RMD39 MD39
RDQS5 DQS5
RDQM5 DQM5
RMD41 MD41
RMD45 MD45
RMD47 MD47
RMD46 MD46
RMD43 MD43
RMD42 MD42
RMD55 MD55
RMD54 MD54
RDQS6 DQS6
RDQM6 DQM6
RMD52 MD52
RMD53 MD53
RMD49 MD49
RMD48 MD48
B B
RMD56 MD56
RMD60 MD60
RMD51 MD51
RMD50 MD50
RDQS7 DQS7
RDQM7 DQM7
RMD57 MD57
RMD61 MD61
RMD59 MD59
RMD63 MD63
RMD58 MD58
RMD62 MD62
RN4
10
RN6
10
RN9
10
RN13
10
RN11
10
RN17
10
RN19
10
RN24
10
RN30
10
RN27
10
RN39
10
RN41
10
RN43
10
RN46
10
RN50
RN55
10
RN53
10
RN57
10
RN59
10
RN61
10
10
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
DQM0
DQS0
MD8
MD9
MD10
MD11
MD12
MD13
MD14
MD15
DQM1
DQS1
MD16
MD17
MD18
MD19
MD20
MD21
MD22
MD23
DQM2
DQS2
MD24
MD25
MD26
MD27
MD28
MD29
MD30
MD31
DQM3
DQS3
MD32
MD33
MD34
MD35
MD36
MD37
MD38
MD39
DQM4
DQS4
MD40
MD41
MD42
MD43
MD44
MD45
MD46
MD47
DQM5
DQS5
MD48
MD49
MD50
MD51
MD52
MD53
MD54
MD55
DQM6
DQS6
MD56
MD57
MD58
MD59
MD60
MD61
MD62
MD63
DQM7
DQS7
AN35
AP36
AK33
AM33
AN34
AK32
AR34
AN33
AR35
AP34
AM32
AL31
AR31
AL30
AN32
AR33
AN31
AM31
AR32
AP32
AP30
AR30
AM29
AL27
AN30
AN29
AL28
AN28
AL29
AR29
AP26
AN25
AR24
AL24
AL25
AR26
AM25
AN24
AP24
AR25
AN21
AP20
AN20
AL18
AM21
AR21
AL19
AM19
AL20
AR20
AL15
AL14
AN15
AR15
AN16
AM15
AN14
AL13
AP16
AR16
AM13
AL12
AL11
AR12
AP14
AR14
AN13
AP12
AN12
AR13
AL10
AR11
AM9
AR9
AM11
AN11
AP10
AN9
AN10
AR10
4
VDDQ
AA1
AA2
AA3
AA4
VDDQ
VDDQ
VDDQ
SIS648-2
Memory
VSS
VSS
VSS
A22
A24
A26
A28
E15
E13
E11
U7B
MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
DQM0
DQS0/CSB0#
MD8
MD9
MD10
MD11
MD12
MD13
MD14
MD15
DQM1
DQS1/CSB1#
MD16
MD17
MD18
MD19
MD20
MD21
MD22
MD23
DQM2
DQS2/CSB2#
MD24
MD25
MD26
MD27
MD28
MD29
MD30
MD31
DQM3
DQS3/CSB3#
MD32
MD33
MD34
MD35
MD36
MD37
MD38
MD39
DQM4
DQS4/CSB4#
MD40
MD41
MD42
MD43
MD44
MD45
MD46
MD47
DQM5
DQS5/CSB5#
MD48
MD49
MD50
MD51
MD52
MD53
MD54
MD55
DQM6
DQS6/CSB6#
MD56
MD57
MD58
MD59
MD60
MD61
MD62
MD63
DQM7
DQS7/CSB7#
NC
NC
NC
AA5
VDDQ
VSS
A30
AA6
VDDQ
VSS
A32
AB1
VDDQ
VSS
A34
AB2
VDDQ
VSS
C23
AB3
VDDQ
VSS
C25
AB4
VDDQ
VSS
C27
AB5
VDDQ
VSS
C29
AB6
VDDQ
VSS
C31
AC1
VDDQ
VSS
C34
AC2
VDDQ
VSS
C36
AC3
VDDQ
VSS
E22
AC4
VDDQ
VSS
E24
AC5
AC6
L11
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
MA10
MA11
MA12
MA13
MA14
MA15
SRAS#
SCAS#
SWE#
CKE0
CKE1
CKE2
CKE3
CKE4
CKE5
S3AUXSW#
FWDSDCLKO
SDRCLKI
DLLAVDD
DLLAVSS
DDRAVDD
DDRAVSS
DDRVREFA
DDRVREFB
DRAM_SEL
DDRCOMP_P
DDRCOMP_N
VSS
VSS
VSS
VSS
SIS648FX V:B0
E26
E28
E30
MA0
MA1
MA2
MA3
MA4
MA5
MA6
MA7
MA8
MA9
CS0#
CS1#
CS2#
CS3#
CS4#
CS5#
NC
NC
NC
NC
NC
NC
NC NC
L12
L13
M11
M12
M13
M14
M15
M16
N11
N12
P12
R12
T12
U12
V12
AR23
AN23
AN22
AM23
AL23
AL26
AN26
AN27
AR27
AR28
AP22
AN18
AR22
AP28
AM27
AL33
AL17
AR19
AN19
AM17
AL16
AN17
AR17
AP18
AR18
AP4
AT3
AR3
AP3
AR2
AN4
AP2
AL21
AL22
AL35
AL34
AM35
AN36
AF16
AF23
AP1
AR8
AP8
D4
D5
AM5
AM34
A15
C12
C14 C16
R119 33
3
RMA0
RMA1
RMA2
RMA3
RMA4
RMA5
RMA6
RMA7
RMA8
RMA9
RMA10
RMA11
RMA12
RMA13
RMA14
RSRAS#
RSCAS#
RSWE#
RCS-0
RCS-1
RCS-2
RCS-3
CKE0
CKE1
CKE2
CKE3
C112 10p
DLLAVDD
DLLAVSS
DDRAVDD
DDRAVSS
DDRVREFA
DDRVREFB
R134 4.7K
R127 40.2RST
R128 40.2RST
RSRAS# 13,14
RSCAS# 13,14
RSWE# 13,14
S3AUXSW#
FWDSDCLKO
VCCM
S3AUXSW# 29
FWDSDCLKO 7
RMD[0..63]
RDQM[0..7]
RDQS[0..7]
RMA[0..14]
RCS-[0..3]
CKE[0..3]
2
RMD[0..63] 13,14
RDQM[0..7] 13,14
RDQS[0..7] 13,14
RMA[0..14] 13,14
RCS-[0..3] 13,14
CKE[0..3] 13
CB56
X_1u-0805
VCC3 VCC3
CP7
L12
X_COPPER
X_80
DLLAVDD
CP12
X_COPPER
DDRVREFA
CB49
X_1u-0805
R135
150RST
R136
150RST
C96
X_0.01u
L17
X_80
CB63
0.1u
DLLAVSS
C132
X_0.01u
C131
0.01u
R131
150RST
R130
150RST
1
CP5
L10
X_COPPER
X_80
DDRAVDD
CB64
C97
0.1u
X_0.01u
DDRAVSS
CP13
L18
X_COPPER
X_80
VCCM VCCM
C128
X_0.01u
DDRVREFB
C126
0.01u
Place these capacitors under SIS648 solder side
VCC1_8
A A
VCCM
C137
0.1u
C153
X_0.1u
C138
X_0.1u
C146
X_0.1u
C139
0.1u
C46
0.1u
5
C227
1u
C79
0.1u
VCCP
C88
C123
1u
1u
C127
X_10u-0805
C114
0.1u
10u/0805
C124
C103
X_0.1u
C116
0.1u
VDDQ
C115
X_0.1u
C209
X_0.1u
4
C202
0.1u
C195
0.1u
C169
X_0.1u
C135
1u/0805
VCCP
VCCM VCC1_8
C376
C374
0.1u_B
C375
0.1u_B
C369
0.1u_B
C377
1u_B
X_0.1u_B
C370
1u_B
3
C371
X_0.1u_B
C382
0.1u_B
VDDQ
1u_B
C381
1u_B
C373
C383
0.1u_B
C372
0.1u_B
C380
C379
0.1u_B
1u_B
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
SIS648FX-Memory
Sheet of
1
Rev
0A
10 32
Page 11

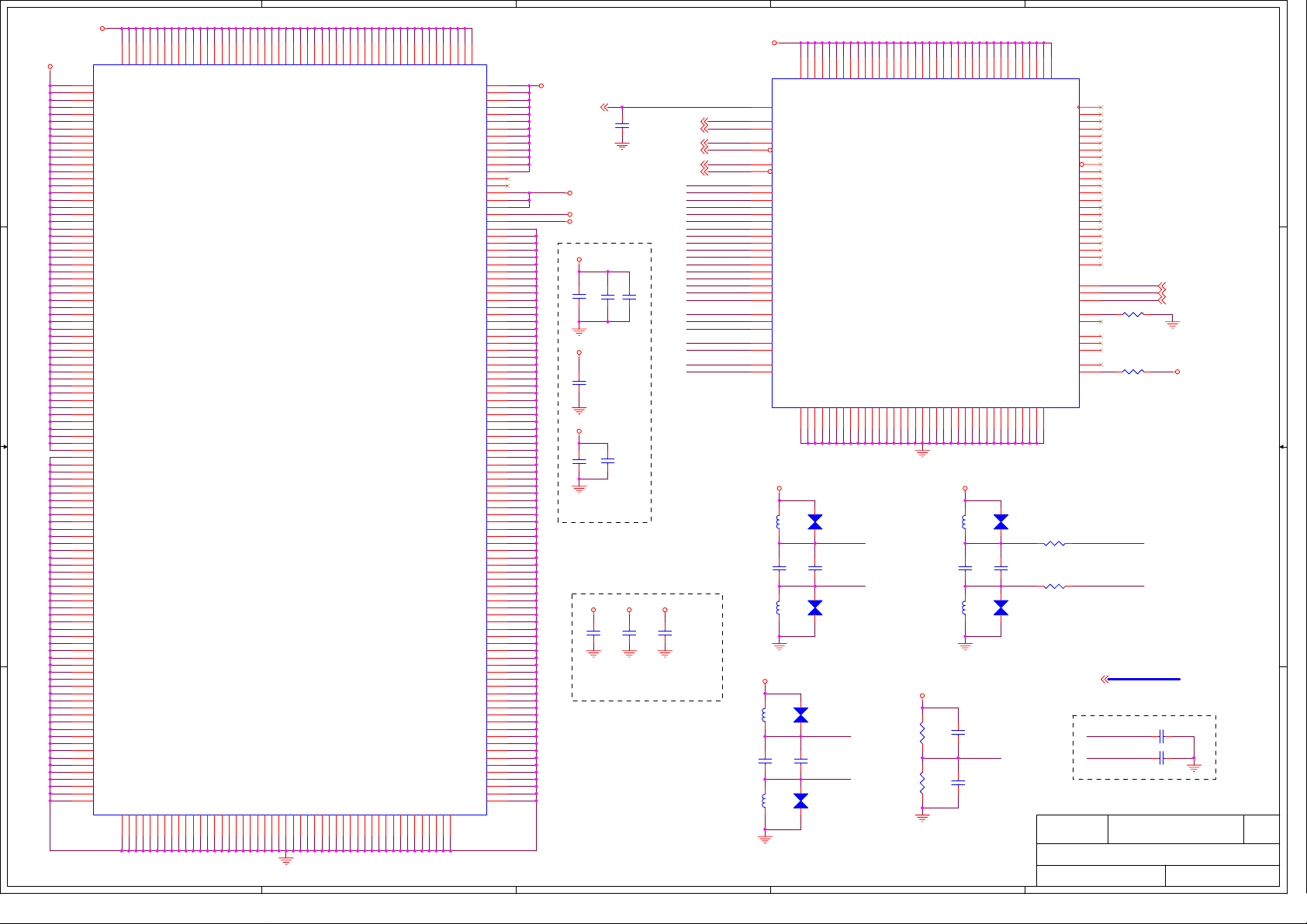

5
VCCP
A17
A18
A19
A20
A21
B17
B18
B19
B20
B21
C17
C18
C19
C20
C21
D17
D18
D19
D20
D21
E17
E18
E19
E20
E21
F17
F18
F19
F20
F21
VTT
VSS
AA21
VTT
VSS
AA22
L25
VTT
VTT
VTT
VTT
VTT
VSS
VSS
VSS
VSS
VSS
V23
W14
W15
W16
W17
VCCM
D D
C C
B B
A A
AM6
AM7
AM8
AN5
AN6
AN7
AN8
AP5
AP6
AP7
AR4
AR5
AR6
AR7
AB24
AC13
AD14
AD16
AD18
AD20
AD22
AB25
AC25
AD12
AD25
AE11
AE12
AE13
AE14
AE15
AE16
AE17
AE18
AE19
AE20
AE21
AE22
AE23
AE24
AE25
AE26
AF11
AF12
AF25
AF26
U7D
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
VTT
AL8
VDDM
AL9
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
AT4
VDDM
AT5
VDDM
AT6
VDDM
AT7
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
VDDM
P14
VSS
P15
VSS
P16
VSS
P17
VSS
P18
VSS
P19
VSS
P20
VSS
P21
VSS
P22
VSS
P23
VSS
R14
VSS
R15
VSS
R16
VSS
R17
VSS
R18
VSS
R19
VSS
R20
VSS
R21
VSS
R22
VSS
R23
VSS
T14
VSS
T15
VSS
T16
VSS
T17
VSS
T18
VSS
T19
VSS
T20
VSS
T21
VSS
T22
VSS
T23
VSS
U14
VSS
U15
VSS
U16
VSS
U17
VSS
U18
VSS
U19
VSS
U20
VSS
U21
VSS
U22
VSS
U23
VSS
V14
VSS
V15
VSS
V16
VSS
V17
VSS
V18
VSS
V19
VSS
V20
VSS
V21
VSS
V22
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
AT24
AT26
AT28
AT30
AT32
AT34
AL32
Y14
Y15
5
SIS648-3
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
Y16
Y17
Y18
Y19
Y20
Y21
Y22
Y23
AA14
VTT
Power
VSS
VSS
VSS
VSS
VSS
VSS
VSS
AA15
AA16
AA17
AA18
AA19
AA20
L26
W18
VTT
VSS
M18
W19
VTT
VSS
M19
W20
VTT
VSS
M20
W21
VTT
VSS
M21
W22
VTT
VSS
M22
W23
VTT
VSS
M23
AC32
4
VTT
VSS
4
M24
VTT
VSS
AC36
M25
VTT
VSS
AD34
M26
VTT
VSS
AE32
N25
VTT
VSS
AE36
P25
AF34
VTT
VSS
R25
VTT
VSS
AG32
T25
VTT
VSS
AG36
U25
VTT
VSS
AH34
V25
AJ32
W25
VTT
VSS
VTT
VDD3.3
VDD3.3
VDD3.3
VDD3.3
VDD3.3
AUX1.8
AUX3.3
Y25
AA25
VTT
VTT
AD3 AL7
VDDZ VDDM
AE1
VDDZ
AF3
VDDZ
AG1
VDDZ
AH3
VDDZ
AJ1
VDDZ
AK3
VDDZ
AM3
VDDZ
W11
VDDZ
W12
VDDZ
Y11
VDDZ
Y12
VDDZ
AA12
VDDZ
A9
C10
L17
M17
N17
AB12
AC12
AA23
VSS
AB14
VSS
AB15
VSS
AB16
VSS
AB17
VSS
AB18
VSS
AB19
VSS
AB20
VSS
AB21
VSS
AB22
VSS
AB23
VSS
AC14
VSS
AC15
VSS
AC16
VSS
AC17
VSS
AC18
VSS
AC19
VSS
AC20
VSS
AC21
VSS
AC22
VSS
AC23
VSS
E32
VSS
E36
VSS
F34
VSS
G32
VSS
G36
VSS
H34
VSS
J32
VSS
J36
VSS
K34
VSS
L32
VSS
L36
VSS
M34
VSS
N32
VSS
N36
VSS
P34
VSS
R32
VSS
R36
VSS
T34
VSS
U32
VSS
U36
VSS
V34
VSS
W32
VSS
W36
VSS
Y34
VSS
AA32
VSS
AA36
VSS
AB34
VSS
AM10
VSS
AM12
VSS
AM14
VSS
AM16
VSS
AM18
VSS
AM20
VSS
AM22
VSS
AM24
VSS
AM26
VSS
AM28
VSS
AM30
VSS
AP9
VSS
AP11
VSS
AP13
VSS
AP15
VSS
AP17
VSS
AP19
VSS
AP21
VSS
AP23
VSS
AP25
VSS
AP27
VSS
AP29
VSS
AP31
VSS
AP33
VSS
AP35
VSS
AT8
VSS
AT10
VSS
AT12
VSS
AT14
VSS
AT16
VSS
AT18
VSS
AT20
VSS
AT22
VSS
SIS648FX V:B0
VCC1_8
ZCLK0 6
C474
X_10p_B
VCC3
VCC1_8SBY
VCC3SBY
VCC3
C118
X_0.1u
C156
X_0.1u
C120
0.1u
C117
1u/0805
VCC1_8SBY
C152
0.1u
VCC3SBY
C155
0.1u
Closed to SIS648
VCC3 VCC1_8SBY VCC3SBY
C378
X_0.1u_B
Place under 648 solder side
3
C384
X_0.1u_B
3
ZUREQ 15
ZDREQ 15
ZSTB0 15
ZSTB-0 15
ZSTB1 15
ZSTB-1 15
C385
X_0.1u_B
ZUREQ
ZDREQ
ZSTB0
ZSTB-0
ZSTB1
ZSTB-1
ZAD0
ZAD1
ZAD2
ZAD3
ZAD4
ZAD5
ZAD6
ZAD7
ZAD8
ZAD9
ZAD10
ZAD11
ZAD12
ZAD13
ZAD14
ZAD15
ZAD16
ZVREF
ZCMP_N
ZCMP_P
Z1XAVDD
Z1XAVSS
Z4XAVDD
Z4XAVSS
2
VCC1_8
N13
N14
N16
N18
N19
N20
N21
N22
N23
N24
P13
P24
R24
T13
T24
U7C
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
VSS
VSS
VSS
CP21
X_COPPER
Z4XAVDD
CB89
X_0.1u
Z4XAVSS
CP22
X_COPPER
X_COPPER
Z1XAVDD
Z1XAVSS
X_COPPER
VSS
VSS
VSS
IVDD
VSS
AL6
ZCLK
AL4
ZUREQ
AK5
ZDREQ
AJ2
ZSTB0
AJ3
ZSTB0#
AE3
ZSTB1
AF2
ZSTB1#
AH5
ZAD0
AK2
ZAD1
AJ4
ZAD2
AJ6
ZAD3
AH2
ZAD4
AH4
ZAD5
AG3
ZAD6
AG6
ZAD7
AF4
ZAD8
AG2
ZAD9
AF5
ZAD10
AG4
ZAD11
AD2
ZAD12
AE6
ZAD13
AE2
ZAD14
AE4
ZAD15
AL3
ZAD16
AK4
ZVREF
AD5
ZCOMP_N
AD4
ZCOMP_P
AN1
Z1XAVDD
AM2
Z1XAVSS
AL2
Z4XAVDD
AL1
Z4XAVSS
VSS
VSS
SIS648FX V:B0
A3A5C1C3C5E1E5E7E9F3G1G5H3J1J5K3L1L5M3N1N5P3R1R5T3U1U5V3W1W5Y3
VCC3 VCC1_8
L24
X_80
C133
0.1u
L25
X_80
VCC3
CP23
L26
X_80
CB90
0.1u
X_0.1u
L28
CP25
X_80
U24
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
SIS648-4
HyperZip
VSS
VSS
VSS
VSS
VSS
VSS
2
V13
IVDD
IVDD
VSS
VSS
VCC1_8
V24
IVDD
VSS
W13
W24
IVDD
IVDD
VSS
VSS
R149
150RST
R150
49.9RST
1
Y13
Y24
AA24
AB13
AC24
AD13
AD15
AD17
AD19
AD21
AD23
AD24
N15
R13
U13
AA13
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
B11
NC
B12
NC
B13
NC
B14
NC
B15
NC
B16
NC
C11
NC
C13
NC
C15
NC
D11
NC
D12
NC
D13
NC
D14
NC
D15
NC
D16
NC
E12
NC
E14
NC
E16
NC
F11
NC
F13
NC
F15
NC
A11
NC
A13
NC
RSMRST#
VSS
VSS
VSS
VSS
L27
X_80
C151
X_0.1u
L29
X_80
C145
X_0.1u
ZVREF
C154
0.1u
VSS
VSS
VSS
VSS
VSS
AUXOK
PWROK
PCIRST#
ENTEST
DLLEN#
TESTMODE0
TESTMODE1
TESTMODE2
TRAP0
TRAP1
VSS
VSS
VSS
VSS
VSS
VSS
AE5
AG5
AJ5
AL5
CP24
X_COPPER
R140 56.2RST
CB91
0.1u
R142 56.2RST
CP26
X_COPPER
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
AN3
AM4
AN2
D9
E10
B10
B9
C9
D10
F9
ZAD[0..16] 15
closed to SIS648
RSMRST#
PWRGD
PWRGD
PCIRST1#
R126 4.7K
R125 X_4.7K
ZCMP_N
ZCMP_P
Title
SIS648FX-Power & Hyp erZi p
ZAD[0..16]
C140 X_0.1u
C141 X_0.1u C134
RSMRST# 16,24,29
PWRGD 16,29
PCIRST1# 23,26,29
VCC3
MS-7080
Sheet of
1
Rev
0A
11 32
Page 12

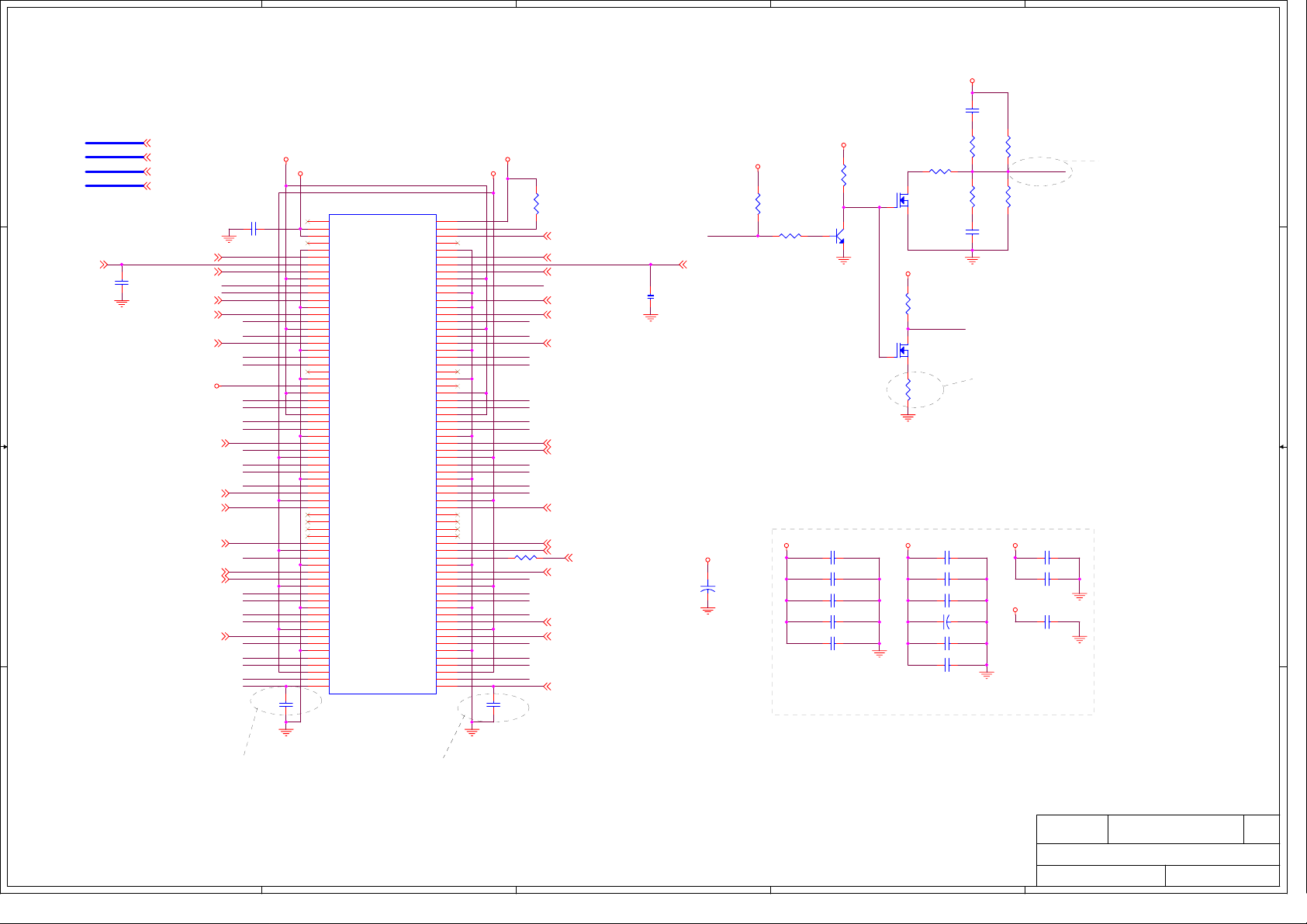

5
D D
AGPST[0..2]
GAD[0..31]
GC/BE#[0..3]
SBA[0..7]
AGPCLK1 6
C C
B B
C475
X_10p
AGPST[0..2] 9
GAD[0..31] 9
GC/BE#[0..3] 9
SBA[0..7] 9
DBIL 9
VCC3SBY
GDEVSEL# 9
GSERR# 9
VCC3
VCC5
AGP1
B1
C206 0.1u
INTB# 15,20,21
GREQ# 9
RBF# 9
SBSTB 9
ADSTB1 9
GC/BE#2 9
GIRDY# 9
GC/BE#1 9
ADSTB0 9
GREQ#
AGPST0
AGPST2
RBF#
DBIL
SBA0
SBA2
SBA4
SBA6
GAD31
GAD29
GAD27
GAD25
GAD23
GAD21
GAD19
GAD17
GC/BE#2
GIRDY#
GDEVSEL#
GPERR#
GSERR#
GC/BE#1
GAD14
GAD12
GAD10
GAD8
GAD7
GAD5
GAD3
GAD1
VREF4X_OUT
C204
1u
OC#
B2
5V
B3
5V
B4
USB+
B5
GND
B6
INTB#
B7
CLK
B8
REQ#
B9
VCC3.3
B10
ST0
B11
ST2
B12
RBF#
B13
GND
B14
SPARE
B15
SBA0
B16
VCC3.3
B17
SBA2
B18
SB_STB
B19
GND
B20
SBA4
B21
SBA6
B22
RESERVED
B23
GND
B24
3.3VAUX
B25
VCC3.3
B26
AD31
B27
AD29
B28
VCC3.3
B29
AD27
B30
AD25
B31
GND
B32
AD_STB1
B33
AD23
B34
VDDQ3.3
B35
AD21
B36
AD19
B37
GND
B38
AD17
B39
C/BE2#
B40
VDDQ3.3
B41
IRDY#
B42
3.3VAUX
B43
GND
B44
SPARE
B45
VCC3.3
B46
DEVSEL#
B47
VDDQ3.3
B48
PERR#
B49
GND
B50
SERR#
B51
C/BE1#
B52
VDDQ3.3
B53
AD14
B54
AD12
B55
GND
B56
AD10
B57
AD8
B58
VDDQ3.3
B59
AD_STB0
B60
AD7
B61
GND
B62
AD5
B63
AD3
B64
VDDQ3.3
B65
AD1
B66
VREF0
AGP-D124-BN_1.5V
4
TYPEDET#
RESEVED
RESERVED
SB_STB#
RESERVED
RESERVED
AD_STB1#
AD_STB0#
USB-
GND
INTA#
RST#
GNT#
VCC3.3
ST1
PIPE#
GND
WBF#
SBA1
VCC3.3
SBA3
GND
SBA5
SBA7
GND
VCC3.3
AD30
AD28
VCC3.3
AD26
AD24
GND
GC/BE3#
VDDQ3.3
AD22
AD20
GND
AD18
AD16
VDDQ3.3
FRAME#
SPARE
GND
SPARE
VCC3.3
TRDY#
STOP#
PME#
GND
PAR
AD15
VDDQ3.3
AD13
AD11
GND
AD9
C/BE0#
VDDQ3.3
AD6
GND
AD4
AD2
VDDQ3.3
AD0
VREF1
3
+12V
VDDQ
R151
X_1KST
A1
12V
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A50
A51
A52
A53
A54
A55
A56
A57
A58
A59
A60
A61
A62
A63
A64
A65
A66
8X_DET
GGNT#
AGPST1
DBIH
WBF#
SBA1
SBA3
SBA5
SBA7
GAD30
GAD28
GAD26
GAD24
GC/BE#3
GAD22
GAD20
GAD18
GAD16
GFRAME#
GTRDY#
GSTOP#
R170
GPAR
GAD15
GAD13
GAD11
GAD9
GC/BE#0
GAD6
GAD4
GAD2
GAD0
VREF4X_IN
C171
1u
8X_DET 9
INTA# 15,20,21
GGNT# 9
DBIH 9
WBF# 9
SBSTB# 9
ADSTB#1 9
GC/BE#3 9
GFRAME# 9
GTRDY# 9
GSTOP# 9
X_0
PME# 16,20,21,23
GPAR 9
GC/BE#0 9
ADSTB#0 9
VREF4X_IN 9
PCIRST#
must be closed to
AGP slot pin-A7
C197
10P
PCIRST# 15,29
VDDQ
EC33
X_1000u
VCC3
R179
10K
8X_DET
1 2
+
R180
4.32KST
VCC3
VCC5
B
MBT3904
E C
CLOSED TO AGP SLOT
C198 X_0.1u
C199 X_0.1u
C193 0.1u
C194 X_0.01u
C207 0.01u
2
R194
10K
Q32
VDDQ
VDDQ
Closed to AGP slot
R165
54.9RST
Q33
2N7002-S-SOT23
R171
8.2K
GPERR#
Q29
2N7002-S-SOT23
R164
1K
C167 0.1u
C170 0.1u
C168 0.1u
C165 10u/0805
C210 1u-0805
C166 X_1u-0805
VDDQ
C205
X_560p
R169
R168
124RST
X_82
VREF4X_OUT
R166
R167
124RST
X_82
C203
X_560p
To prevent GPERR# swing too large
VCC3SBY
C200 X_0.1u
C201 0.1u
+12V
C162 0.1u
1
VREF4X_OUT Range(AGP3.0 SPEC.)
0.2333VDDQ-0.01~0.2333VDDQ+0.01
Closed to AGP slot pin-B66 Closed to North-bridge(SIS648)
A A
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
AGP Slot & Pull up/dn resistor
Sheet of
1
Rev
0A
12 32

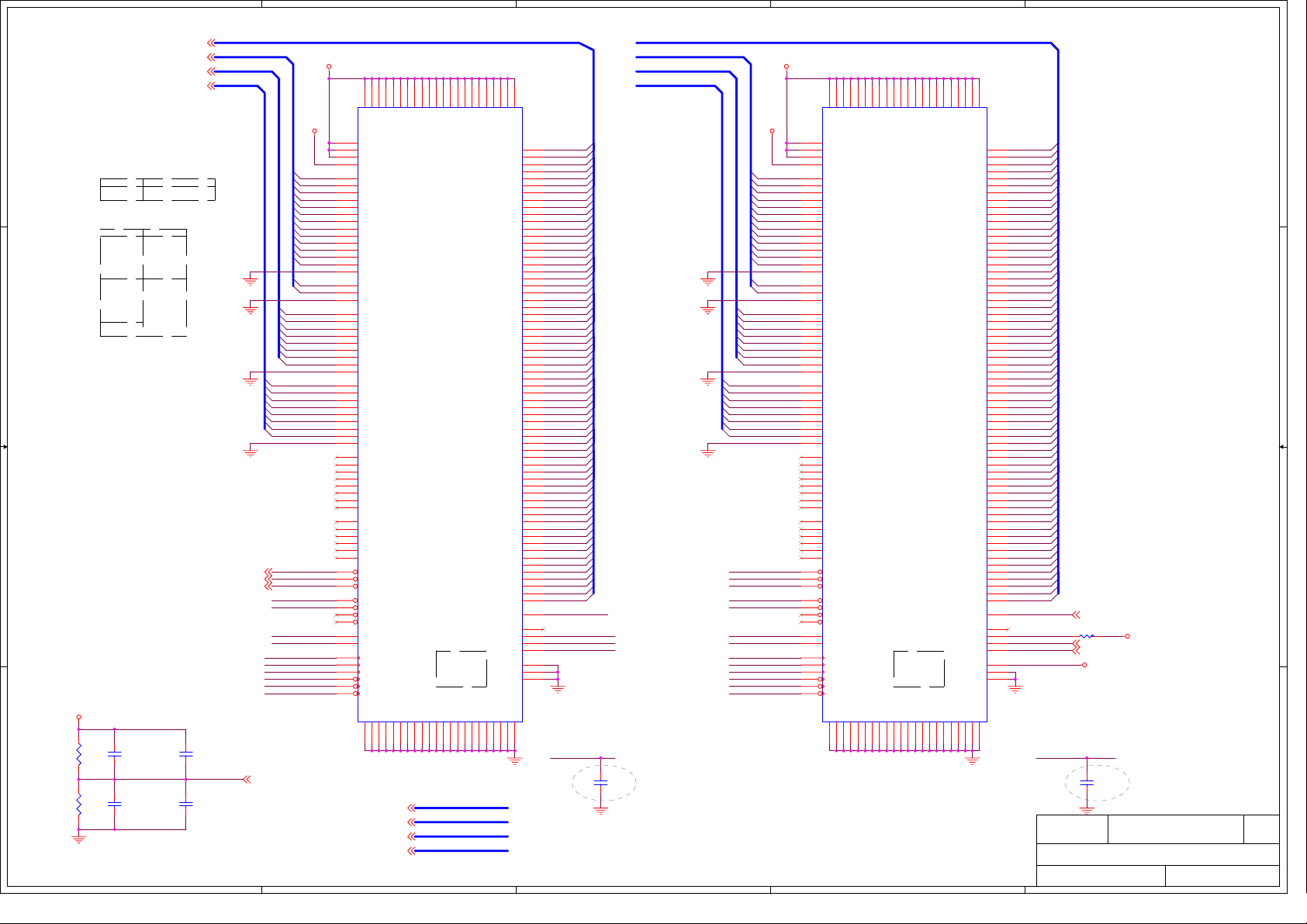

Page 13
5
4
3
2
1
C21
X_0.1u
RMD[0..63]
RMA[0..14] RMA[0..14]
RDQS[0..7] RDQS[0..7]
3
VCCM VCCM
DIMM2
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
VDDQ
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23
DQ24
DQ25
DQ26
DQ27
DQ28
DQ29
DQ30
DQ31
DQ32
DQ33
DQ34
DQ35
DQ36
DQ37
DQ38
DQ39
DQ40
DQ41
DQ42
DQ43
DQ44
DQ45
DQ46
DQ47
DQ48
DQ49
DQ50
DQ51
DQ52
DQ53
DQ54
DQ55
DQ56
DQ57
DQ58
DQ59
DQ60
DQ61
DQ62
DQ63
VREF
VDDID
VSS
VDDQ
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
WP
SCL
SDA
SA0
SA1
SA2
VSS
15223054627796
VDDQ
VDDQ
2
4
6
8
94
95
98
99
12
13
19
20
105
106
109
110
23
24
28
31
114
117
121
123
33
35
39
40
126
127
131
133
53
55
57
60
146
147
150
151
61
64
68
69
153
155
161
162
72
73
79
80
165
166
170
171
83
84
87
88
174
175
178
179
1
82
90
92
91
181
182
183
VSS
VSS
DDR SDRAM DIMM
3111826344250586674818993
RMD0
RMD1
RMD2
RMD3
RMD4
RMD5
RMD6
RMD7
RMD8
RMD9
RMD10
RMD11
RMD12
RMD13
RMD14
RMD15
RMD16
RMD17
RMD18
RMD19
RMD20
RMD21
RMD22
RMD23
RMD24
RMD25
RMD26
RMD27
RMD28
RMD29
RMD30
RMD31
RMD32 RMD32
RMD33
RMD34
RMD35
RMD36
RMD37
RMD38
RMD39
RMD40
RMD41
RMD42
RMD43
RMD44
RMD45
RMD46
RMD47
RMD48
RMD49
RMD50
RMD51 RMD51
RMD52
RMD53
RMD54
RMD55
RMD56
RMD57
RMD58
RMD59
RMD60
RMD61
RMD62
RMD63
DDRVREF
SMBDAT
104
112
128
136
143
156
164
172
180738467085108
VDD
VDD
VDD
VDD
VDD
120
148
168
184
48
43
41
130
37
32
125
29
122
27
141
118
115
103
59
52
113
97
107
119
129
149
159
169
177
140
14
25
36
56
67
78
86
47
44
45
49
51
134
135
142
144
10
101
102
173
167
154
65
63
157
158
71
163
21
111
137
16
76
138
17
75
VDD
VDD
VDD
VDDSPD
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
BA0
BA1
BA2
DM0
DM1
DM2
DM3
DM4
DM5
DM6
DM7
DM8
5
DQS0
DQS1
DQS2
DQS3
DQS4
DQS5
DQS6
DQS7
DQS8
CB0
CB1
CB2
CB3
CB4
CB5
CB6
CB7
9
NC
NC(RESET#)
NC
NC
NC
NC(FETEN)
RAS#
CAS#
WE#
S0#
S1#
NC(S2#)
NC(S3#)
CKE0
CKE1
CK0
CK1
CK2
CK0#
CK1#
CK2#
VDD
VDDQ
VSS
VSS
VSS
VSS
VSS
VSS
VSS
124
132
139
145
152
160
176
VDDQ
VSS
116
VDDQ
VDDQ
addr =
1010001b
VSS
VSS
100
2
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
VCC3
RMA0
RMA1
RMA2
RMA3
RMA4
RMA5
RMA6
RMA7
RMA8
RMA9
RMA10
RMA13
RMA14
RMA11 RMA11
RMA12
RDQM0
RDQM1
RDQM2
RDQM3
RDQM4
RDQM5
RDQM6
RDQM7
RDQS0
RDQS1
RDQS2
RDQS3
RDQS4
RDQS5
RDQS6 RDQS6
RDQS7
RSRAS#
RSCAS#
RSWE#
RCS-2
RCS-3
CKE2 WP
CKE3 SMBCLK
DDRCLK0
DDRCLK4
DDRCLK2
DDRCLK-0
DDRCLK-4
DDRCLK-2
DDRVREF
R141 4.7K
SMBCLK 6,7,16,29
SMBDAT 6,7,16,29
VCC3
DDRVREF DDRVREF
C19
X_0.1u
closed to DIMM2 pin1 closed to DIMM1 pin1
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
VCC3
Title
DDR DIMM1 & 2
MS-7080
Sheet of
1
Rev
0A
13 32
RMD[0..63] 10,14
RMA[0..14] 10,14
RDQM[0..7] 10,14
RDQS[0..7] 10,14
D D
NOTE:
VDDID IS A TRAP ON THE DIMM
MODULE TO INDICATE:
MEMORY MUX TABLE:
C C
B B
VCCM
R52
75RST
A A
R51
75RST
VDDID
OPEN
GND
SDR
CS0
CS1
CS2
CS3
CS4
CS5 CS5
CSB0
CSB1
CSB2
CSB3
CSB4
CSB5
CSB6
CSB7
CB6
0.01u
CB4
0.01u
5
REQUIRED POWER
VDD=VDDQ
VDD!=VDDQ
DDR
CS0
CS1
CS2
CS3
CS4
DQS0
DQS1
DQS2
DQS3
DQS4
DQS5
DQS6
DQS7
RDQM[0..7] RDQM[0..7]
DIMM1
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
VDDQ
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23
DQ24
DQ25
DQ26
DQ27
DQ28
DQ29
DQ30
DQ31
DQ32
DQ33
DQ34
DQ35
DQ36
DQ37
DQ38
DQ39
DQ40
DQ41
DQ42
DQ43
DQ44
DQ45
DQ46
DQ47
DQ48
DQ49
DQ50
DQ51
DQ52
DQ53
DQ54
DQ55
DQ56
DQ57
DQ58
DQ59
DQ60
DQ61
DQ62
DQ63
VREF
VDDID
VSS
VDDQ
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
WP
SCL
SDA
SA0
SA1
SA2
VSS
15223054627796
VDDQ
VDDQ
2
4
6
8
94
95
98
99
12
13
19
20
105
106
109
110
23
24
28
31
114
117
121
123
33
35
39
40
126
127
131
133
53
55
57
60
146
147
150
151
61
64
68
69
153
155
161
162
72
73
79
80
165
166
170
171
83
84
87
88
174
175
178
179
1
82
90
92
91
181
182
183
VSS
VSS
DDR SDRAM DIMM
3111826344250586674818993
RMD0
RMD1
RMD2
RMD3
RMD4
RMD5
RMD6
RMD7
RMD8
RMD9
RMD10
RMD11
RMD12
RMD13
RMD14
RMD15
RMD16
RMD17
RMD18
RMD19
RMD20
RMD21
RMD22
RMD23
RMD24
RMD25
RMD26
RMD27
RMD28
RMD29
RMD30
RMD31
RMD33
RMD34
RMD35
RMD36
RMD37
RMD38
RMD39
RMD40
RMD41
RMD42
RMD43
RMD44
RMD45
RMD46
RMD47
RMD48
RMD49
RMD50
RMD52
RMD53
RMD54
RMD55
RMD56
RMD57
RMD58
RMD59
RMD60
RMD61
RMD62
RMD63
DDRVREF
WP
SMBCLK
SMBDAT
CB7
0.01u
DDRVREF
CB3
0.01u
RSRAS# 10,14
RSCAS# 10,14
RSWE# 10,14
DDRVREF
VCC3
RMA0
RMA1
RMA2
RMA3
RMA4
RMA5
RMA6
RMA7
RMA8
RMA9
RMA10
RMA13
RMA14
RMA12
RDQM0
RDQM1
RDQM2
RDQM3
RDQM4
RDQM5
RDQM6
RDQM7
RDQS0
RDQS1
RDQS2
RDQS3
RDQS4
RDQS5
RDQS7
RSRAS#
RSCAS#
RSWE#
RCS-0
RCS-1
CKE0
CKE1
DDRCLK5
DDRCLK3
DDRCLK1
DDRCLK-5
DDRCLK-3
DDRCLK-1
120
148
168
184
48
43
41
130
37
32
125
29
122
27
141
118
115
103
59
52
113
97
107
119
129
149
159
169
177
140
5
14
25
36
56
67
78
86
47
44
45
49
51
134
135
142
144
9
10
101
102
173
167
154
65
63
157
158
71
163
21
111
137
16
76
138
17
75
VDD
VDD
VDD
VDD
VDD
VDD
VDDSPD
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
BA0
BA1
BA2
DM0
DM1
DM2
DM3
DM4
DM5
DM6
DM7
DM8
DQS0
DQS1
DQS2
DQS3
DQS4
DQS5
DQS6
DQS7
DQS8
CB0
CB1
CB2
CB3
CB4
CB5
CB6
CB7
NC
NC(RESET#)
NC
NC
NC
NC(FETEN)
RAS#
CAS#
WE#
S0#
S1#
NC(S2#)
NC(S3#)
CKE0
CKE1
CK0
CK1
CK2
CK0#
CK1#
CK2#
VSS
VSS
VSS
152
160
176
RCS-[0..3] 10,14
CKE[0..3] 10
DDRCLK[0..5] 7
DDRCLK-[0..5] 7
104
112
128
136
143
156
164
172
180738467085108
VDD
VDD
VDD
VDDQ
VDDQ
VSS
VSS
VSS
VSS
VSS
100
116
124
132
139
145
4
VDDQ
VDDQ
VDDQ
VDDQ
addr =
1010000b
VSS
VSS
VSS
VSS
RCS-[0..3]
CKE[0..3]
DDRCLK[0..5]
DDRCLK-[0..5]
VDDQ
VSS
VDDQ
VSS
VDDQ
VSS
Page 14
5
4
3
2
1

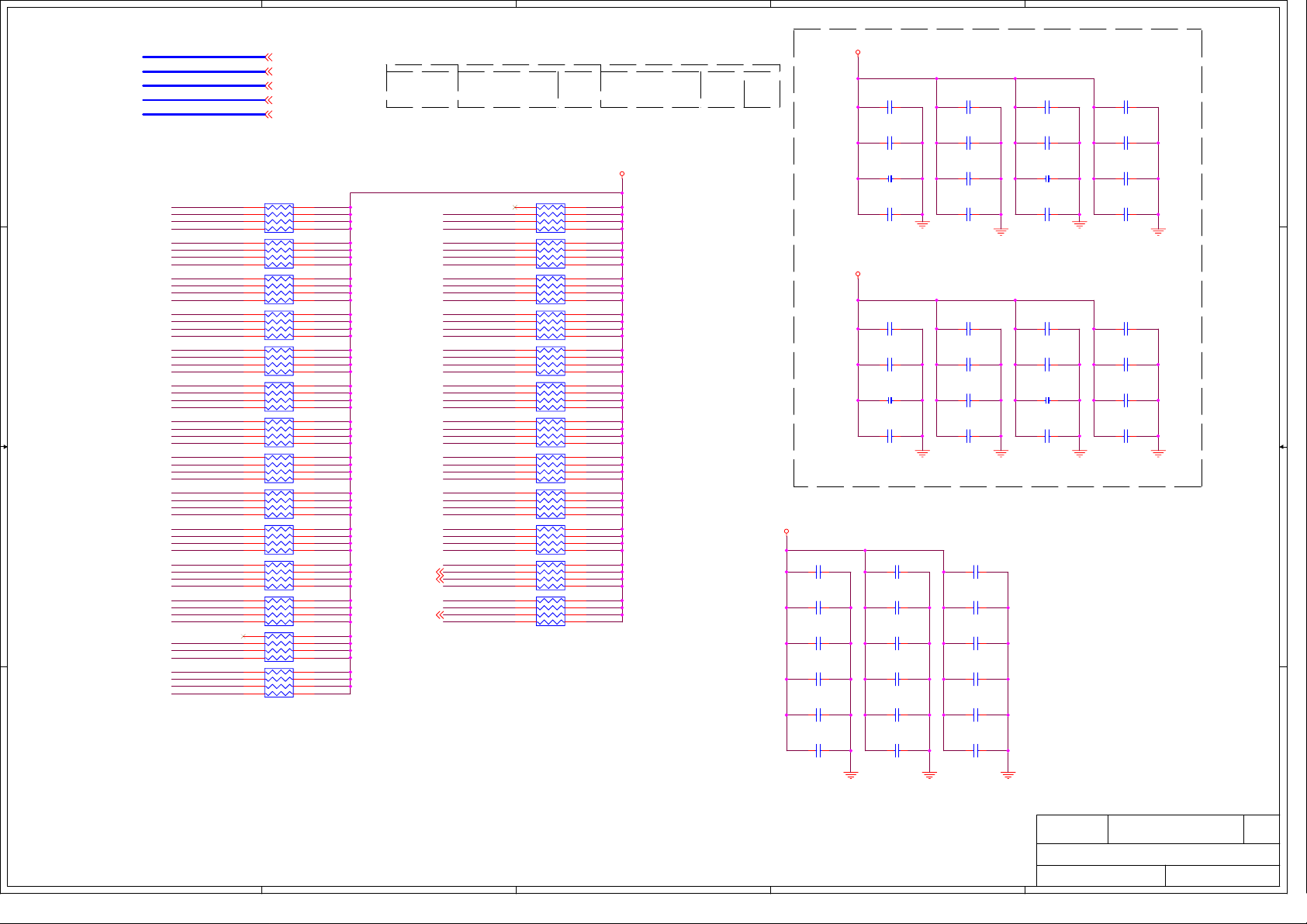

SSTL-2 Termination Resistors
DECOUPLING CAPACITOR FOR SSTL-2 END TERMIANTION VTT ISLAND
DDR_VTT
RMD[0..63]
RDQM[0..7]
RDQS[0..7]
RMA[0..14]
D D
C C
B B
A A
RCS-[0..3]
RMD1
RMD5
RMD4
RMD0
RMD6
RMD2
RDQS0
RDQM0
RMD12
RMD8
RMD3
RMD7
RDQM1
RDQS1
RMD13
RMD9
RMD11
RMD10
RMD15
RMD14
RDQM2
RMA13
RDQS2 RMD49
RMD21
RMD17
RMA14
RMD16
RMD20
RMA5
RMD23
RMD19
RMA8
RMD27
RMD30
RMD26
RMA3
RDQM3
RMA4
RDQS3
RMD25
RMA7
RMD22
RMD18
RMA9
RMD29
RMD28
RMD24
RMA6
RMA1
RMA2
RMD31
RMD38
RMD34
RDQM4
RDQS4
RMD[0..63] 10,13
RDQM[0..7] 10,13
RDQS[0..7] 10,13
RMA[0..14] 10,13
RCS-[0..3] 10,13
RN5 47
RN7 47
RN10 47
RN12 47
RN14 47
RN18 47
RN16 47
RN22 47
RN31 47
RN28 47
RN20 47
RN26 47
RN33 47
RN40 47
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
MD/DQM(/DQS)
MA/Control
CS
CKE
RSWE# 10,13
RSRAS# 10,13
RSCAS# 10,13
SDR
LV-CMOS
LV-CMOS
LV-CMOS
OD 3.3V OD 2.5V
RMA12
RMA10
RMA0
RMD33
RMD37
RMD36
RMD32
RMD40
RMD35
RMD39
RMA11
RMD47
RMD46
RMD43
RMD42
RDQS5
RDQM5
RCS-1
RCS-3
RMD52
RMD53
RMD48
RMD55
RMD54
RDQS6
RDQM6
RMD59
RMD63
RMD58
RMD62
RMD56
RMD60
RMD51
RMD50
RDQS7
RDQM7
RMD57
RMD61
RMD45
RSWE#
RSRAS#
RMD44
RCS-0
RCS-2
RSCAS#
RMD41
RN36 47
RN38 47
RN42 47
RN51 47
RN48 47
RN54 47
RN56 47
RN62 47
RN58 47
RN60 47
RN44 47
RN45 47
Rs
0/10/- 33
10
0
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
1 2
3 4
5 6
7 8
DDR
SSTL-2
SSTL-2
SSTL-2
DDR_VTT
Rtt
Rs
10
33
0
47
0
VCCM
CB14
0.1u
CB42
X_0.1u
CB71
0.1u
CB88
X_0.1u
CB72
0.1u
CB43
X_0.1u
0603 Package placed within 200mils of VTT Termination R-packs
CB70
X_0.1u
CB18
0.1u
CB17
X_0.1u
CB53
X_0.1u
CB35
X_0.1u
CB24
0.1u
CB44
X_0.1u
CB83
X_0.1u
CB32
X_0.1u
CB67
0.1u
CB87
0.1u
CB55
0.1u
CB15
X_0.1u
CB33
X_0.1u
DDR_VTT
CB45
0.1u
CB74
X_0.1u
CB9
10u-1206
CB38
0.1u
CB39
X_0.1u
CB86
X_0.1u
CB57
10u-1206
CB75
0.1u
CB23
0.1u
CB54
X_0.1u
CB77
X_0.1u
CB68
X_0.1u
CB78
0.1u
CB21
X_0.1u
CB85
0.1u
CB73
0.1u
CB76
X_10u-1206
CB27
X_0.1u
CB26
0.1u
CB81
0.1u
CB29
X_10u-1206
CB62
0.1u
CB12
0.1u
CB5
0.1u
CB46
X_0.1u
CB25
X_0.1u
CB79
X_0.1u
CB48
0.1u
CB22
X_0.1u
CB69
0.1u
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
DDR Terminator
Sheet of
1
Rev
0A
14 32
Page 15
5
4
3
2
1
AB26
W26
AA24
AA25
AC26
AB25
AA23
AA26
AD[0..31]
AD19
AD24
AD28
AD30
AD27
AD26
AD25
AD31
AD29
H3H2H1J4J3J2J1K4K2K1L4L3L2L1M4M3R4R3R2R1T4T3T2T1U3U2U1V4V3V2V1
AD31
AD30
AD29
AD28
AD27
AD26
AD25
W25
ZAD1
ZAD1
V22
ZAD2
ZAD2
V23
ZAD3
ZAD3
V26
ZAD4
ZAD4
U22
ZAD5
ZAD5
U25
ZAD6
ZAD6
AD24
ZAD7
U24
ZAD7
F1
PREQ4#
F2
PREQ3#
F3
PREQ2#
F4
PREQ1#
E1
PREQ0#
H4
PGNT4#
G1
PGNT3#
G2
PGNT2#
G3
PGNT1#
G4
PGNT0#
K3
C/BE3#
M2
C/BE2#
P1
C/BE1#
U4
C/BE0#
F5
INTA#
E4
INTB#
E3
INTC#
E2
INTD#
M1
FRAME#
N4
IRDY#
N3
TRDY#
P4
STOP#
P3
SERR#
P2
PAR
N2
DEVSEL#
N1
PLOCK#
W3
PCICLK
B3
PCIRST#
ZCLK
V24
ZSTB0
ZSTB0#
R25
ZSTB1
T26
ZSTB1#
Y24
ZUREQ
Y23
ZDREQ
ZCMP_N
ZCMP_P
Z1XAVDD
Z1XAVSS
Y22
Z4XAVDD
Z4XAVSS
ZVREF
Y26
ZAD16
ZAD0
W24
ZAD0
AD23
T22
ZAD8
AD23
ZAD8
AD22
U26
ZAD9
AD22
ZAD9
T23
AD21
AD20 ZAD11
AD21
AD20
ZAD10
ZAD11
R22
ZAD10
AD19
ZAD12
T24
ZAD12
AD18
AD18
ZAD13
R24
ZAD13
AD17
AD17
ZAD14
R26
ZAD14
P22
AD16
AD15
AD16
AD15
ZAD15
ZAD15
AD14
AD14
AD13
AD13
AD12
AD12
AD11
AD11
AD10
AD10
AD9
AD9
AD8
AD8
AD7
AD7
AD6
AD6
AD5
AD5
AD4
AD4
AD3
AD3
AD2
AD2
AD1
AD1
AD0
W4
AD0
IDEAVDD
IDEAVSS
ICHRDYA
IDREQA
IIRQA
CBLIDA
IIORA#
IIOWA#
IDACKA#
IDSAA2
IDSAA1
IDSAA0
IDECSA1#
IDECSA0#
ICHRDYB
IDREQB
IIRQB
CBLIDB
IIORB#
IIOWB#
IDACKB#
IDSAB2
IDSAB1
IDSAB0
IDECSB1#
IDECSB0#
IDA0
IDA1
IDA2
IDA3
IDA4
IDA5
IDA6
IDA7
IDA8
IDA9
IDA10
IDA11
IDA12
IDA13
IDA14
IDA15
IDB0
IDB1
IDB2
IDB3
IDB4
IDB5
IDB6
IDB7
IDB8
IDB9
IDB10
IDB11
IDB12
IDB13
IDB14
IDB15
U15A
W1
W2
AE15
AD14
AC15
AE16
AF15
AC14
AD15
AC16
AF16
AD16
AE17
AF17
AE22
AD21
AC22
AE23
AF22
AC21
AD22
AF24
AF23
AD23
AF25
AE24
AF14
AD13
AF13
AD12
AF12
AD11
AF11
AF10
AE10
AE11
AC11
AE12
AC12
AE13
AC13
AE14
AF21
AD20
AF20
AD19
AF19
AD18
AF18
AD17
AC17
AE18
AC18
AE19
AC19
AE20
AC20
AE21
SIS964 V:A2
CB123
0.1u
ICHRDYA
IDEREQA
IDEIRQA
CBLIDA
IDEIOR-A
IDEIOW-A
IDACK-A
IDESAA2
IDESAA1
IDESAA0
IDECS-A1
IDECS-A0
ICHRDYB
IDEREQB
IDEIRQB
CBLIDB
IDEIOR-B
IDEIOW-B
IDACK-B
IDESAB2
IDESAB1
IDESAB0
IDECS-B1
IDECS-B0
IDEDA0
IDEDA1
IDEDA2
IDEDA3
IDEDA4
IDEDA5
IDEDA6
IDEDA7
IDEDA8
IDEDA9
IDEDA10
IDEDA11
IDEDA12
IDEDA13
IDEDA14
IDEDA15
IDEDB0
IDEDB1
IDEDB2
IDEDB3
IDEDB4
IDEDB5
IDEDB6
IDEDB7
IDEDB8
IDEDB9
IDEDB10
IDEDB11
IDEDB12
IDEDB13
IDEDB14
IDEDB15
AD[0..31] 20,21,23
D D
PREQ#4 20,21
PREQ#3 20,21
PREQ#2 20
PREQ#1 20
PREQ#0 20
PGNT#4 20,21
PGNT#3 20,21
PGNT#2 20
PGNT#1 20
PGNT#0 20
C/BE#[3..0] 20,21,23
C C
SBPCLK 6
B B
C476
X_10p_B
ZCLK1 6
PCIRST# 12,29
C477
X_10p
FRAME# 20,21,23
DEVSEL# 20,21,23
PCIRST#
INTA# 12,20,21
INTB# 12,20,21
INTC# 20,21
INTD# 20,21,23
IRDY# 20,21,23
TRDY# 20,21,23
STOP# 20,21,23
SERR# 20,21
PAR 20,21,23
PLOCK# 20,21
R293 33
PREQ#4
PREQ#3
PREQ#2
PREQ#1
PREQ#0
PGNT#4
PGNT#3
PGNT#2
PGNT#1
PGNT#0
C/BE#3
C/BE#2
C/BE#1
C/BE#0
INTA#
INTB#
INTC#
INTD#
FRAME#
IRDY#
TRDY#
STOP#
SERR#
PAR
DEVSEL#
PLOCK#
SBPCLK
ZSTB0
ZSTB0 11
ZSTB-0
ZSTB-0 11
ZSTB1
ZSTB1 11
ZSTB-1
ZSTB-1 11
ZUREQ
ZUREQ 11
ZDREQ
ZDREQ 11
SZCMP_N
SZCMP_P
SZ1XAVDD
SZ1XAVSS
SZ4XAVDD
SZ4XAVSS
SZVREF
ZAD16
CP46
1 2
R268 X_0
CB124
10u/0805
ICHRDYA 25
IDEREQA 25
IDEIRQA 25
CBLIDA 25
IDEIOR-A 25
IDEIOW-A 25
IDACK-A 25
IDESAA[0..2]
IDECS-A[0..1]
ICHRDYB 25
IDEREQB 25
IDEIRQB 25
CBLIDB 25
IDEIOR-B 25
IDEIOW-B 25
IDACK-B 25
IDESAB[0..2]
IDECS-B[0..1]
VCC1_8
CB122
X_0.1u
IDEDA[0..15] 25
IDEDB[0..15] 25
IDESAA[0..2] 25
IDECS-A[0..1] 25
IDESAB[0..2] 25
IDECS-B[0..1] 25
INTB#
INTC#
INTD#
INTA#
ZSTB0
ZSTB1
ZSTB-0
ZSTB-1
RN86
2.2K
Put near 964 Chip.
R226 X_4.7K
R224 X_4.7K
R227 X_4.7K
R225 X_4.7K
VCC3
1 2
3 4
5 6
7 8
VCC1_8
CE6
X_10u-0805
ZAD[0..16]
VCC1_8
CP36
1 2
L35
X_0
CP42
1 2
X_COPPER
VCC1_8
CP35
1 2
SZ1XAVDD SZ4XAVDD
C240
0.1u
4
L34
X_0
CP40
1 2
X_COPPER
Analog Power supplies of Transzip function for 963 Chip.
C239
0.1u
VCC1_8
CP37
1 2
L36
X_0
CE4
X_10u-0805
3
CP39
1 2
X_COPPER
R216 56
C238
0.1u
R222 56
SZCMP_N
SZCMP_P SZ1XAVSS SZ4XAVSS
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
SIS964-1 PCI & IDE & Hy per Zi p
Title
MS-7080
Sheet of
1
Rev
0A
15 32
VCC1_8
R214
A A
150RST
R215
49.9RST
5
ZAD[0..16] 11
CB114
X_0.1u
SZVREF
CB115
0.1u
Page 16
5

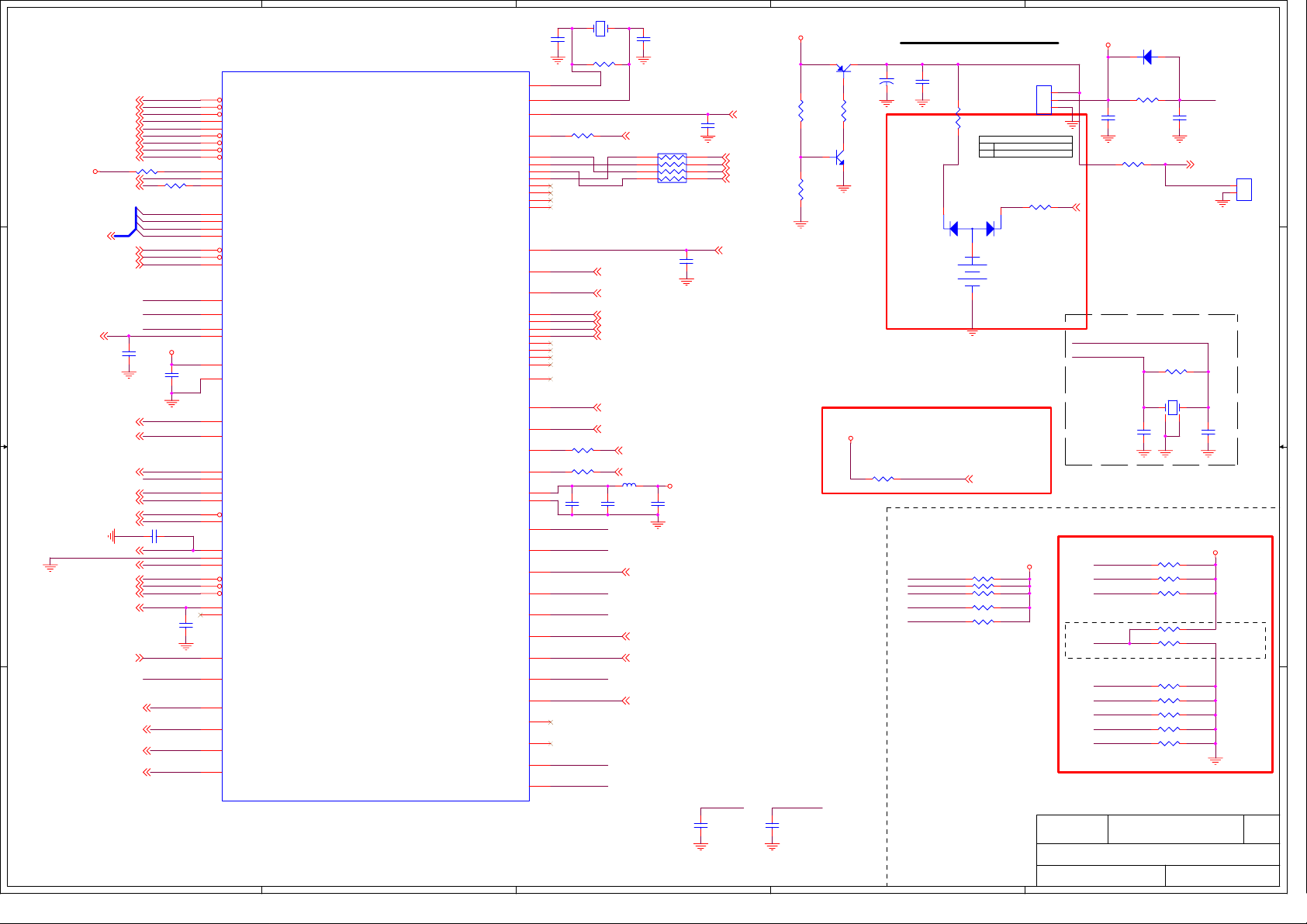

Programable on-die pull-high strength for CPU_S:
( Infinite, 150, 110, 56 Ohm)
INIT#
AB23
INIT# 4
A20M#
A20M# 4
SMI#
SMI# 4
D D
IGNNE# 4
STPCLK# 4
CPUSLP# 4
VCC3
PROCHOT# 4
THERMTRIP# 4
LAD[0..3] 26
LFRAME# 26
C C
B B
A A
PWRGD 11,29
C281
0.1u
SMBDAT 6,7,13,29
SMBCLK 6,7,13,29
AC_SDIN0 22
AC_SDOUT 22
AC_SYNC 22
AC_RST# 22
AC_BITCLK 22
SB14MHZ 6
PWRBTN# 28
RSMRST# 11,24,29
GPIO13 4
INTR
INTR 4
NMI
NMI 4
IGNNE#
FERR#
FERR# 4
STPCLK#
CPUSLP#
R234 10K
R232 0
LAD0
LAD1
LAD2
LAD3
LFRAME#
LDRQ#
LDRQ# 26
SIRQ
SIRQ 26
OSC32KHI
OSC32KHO
BATOK
PWRGD
RTCVDD
C283
X7R
1u
SMBDATA
SMBCLK
AC_SDIN0
AC_SDIN1
AC_SDOUT
AC_SYNC
AC_RST#
AC_BITCLK
C480 X_10p
SENTEST
SPK
SPK 28
PWRBTN#
PME#
PME# 12,20,21,23
PSON#
PSON# 29
RSMRST#
GPIO13
GPIO14
KBDAT 25
KBCLK 25
MSDAT 25
MSCLK 25
5
KBDAT
KBCLK
MSDAT
MSCLK
AD26
AE25
AC24
AD25
AD24
AE26
AB22
AC23
AF26
AC25
AB24
C282
X_0.01u
INIT#
A20M#
SMI#
INTR
NMI
IGNNE#
FERR#
STPCLK#
CPUSLP#
APICCK/LDTREQ#
APICD0/THERM2#
APICD1/GPIOFF#
AC4
LAD0
AC3
LAD1
AE1
LAD2
AF1
LAD3
AD3
LFRAME#
AE2
LDRQ#
AF2
SIRQ
C2
OSC32KHI
C1
OSC32KHO
D4
BATOK
D2
PWROK
C3
RTCVDD
D3
RTCVSS
AB1
GPIO20
AB2
GPIO19
E6
AC_SDIN0
B4
AC_SDIN1
AB3
AC_SDOUT
AC1
AC_SYNC
B5
AC_RESET#
AC2
AC_BIT_CLK
AD2
OSCI
D1
ENTEST
AD1
SPK
D5
PWRBTN#
A7
PME#
D8
PSON#
A3
AUXOK
B6
ACPILED
B2
GPIO13
A5
GPIO14
B8
GPIO15/KBDAT
A8
GPIO16/KBCLK
C8
GPIO17/PMDAT
D6
GPIO18/PMCLK
4
C277
15P
U15B
D7
OSC25MHI
C7
OSC25MHO
D10
TXCLK
E10
TXEN
E11
TXD0
D12
TXD1
C12
TXD2
E13
TXD3
D13
NC34
E14
NC31
C14
NC32
D15
NC30
C13
RXCLK
A12
RXDV
A13
RXER
B12
RXD0
A11
RXD1
B11
RXD2
C11
RXD3
A10
NC36
C10
NC35
A9
NC38
B9
NC37
A14
NC33
B14
COL
C15
CRS
C9
MDC
E9
MDIO
B7
MIIAVDD
A6
MIIAVSS
GPIO7
SIS964 V:A2
Y3
AE3
Y4
AA1
AA2
AA3
AA4
A4
C6
C5
C4
F6
E5
GPIO0/SPDIF
GPIO1/LDRQ1#
GPIO2/THERM#
GPIO3/EXTSMI#
GPIO4/CLKRUN#
GPIO5/PREQ5#
GPIO6/PGNT5#
GPIO8/RING
GPIO9/AC_SDIN2
GPIO10/AC_SDIN3
GPIO11/OSC25M/STP_PCI#
GPIO12/CPUSTP#
4
MIICLK25I
MIICLK25O
MIITXCLK
R269 22
MIIRXCLK
MIIRXDV
MIIRXER
MIIRXD0
MIIRXD1
MIIRXD2
MIIRXD3
MIICOL
MIICRS
R272 22
R287 22
GPIO0
GPIO1
THERM#
EXTSMI#
CLKRUN#
GPIO7
RING
GPIO11
GPIO12
Y4
25MHZ
R271
C269
103P
X_10K
MIITXEN 24
MIIRXDV 24
MIIRXER 24
MIIRXD0 24
MIIRXD1 24
MIIRXD2 24
MIIRXD3 24
MIICOL 24
MIICRS 24
MIIMDC 24
MIIMDIO 24
80S/0805
FB6
C271
104P
THERM# 26
PREQ#5 20,23
PGNT#5 20,23
RING 27
3
C276
15P
RN76
7 8
5 6
3 4
1 2
8P4R-22
2 1
C266
3
VCC3SBY
106P/0805
C479
X_10p_B
AC_RST#
X_10p
C284
X_100p
C478
MIITXCLK 24
MIITXD3 24
MIITXD1 24
MIITXD0 24
MIITXD2 24
MIIRXCLK 24
Place near to 96X
VCC3SBY
AC_BITCLK
C285
X_10p
R339
47K
R340
15K
B
Q40
MBT3906
E C
B
E C
VCC3SBY
C365
10u/0805
R338
10K
Q41
MBT3904
R290 1K
2
BATTERY BLOCK
C366
473P
RSMRST#
closed to SIS963
THERM#
SMBCLK
SMBDAT
GPIO13
EXTSMI#
2
X7R
2
R348
1K
1-2
2-3
Defult : 1-2
1 2
3
RSMRST# 11,24,29
JBAT1
1
2
3
D1x3-BK
JBAT1
Enable onnow functions
Clear CMOS
R322 1K
1
D18
BAT54A
BH-D2
BAT2
NEED NOT to place close to SIS96X
2.7K
2.7K
470
VCC3
R280 X_4.7K
R292
R291
R549
R604 X_4.7K
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
RTCVDD
1N4148
R349 200K
C368
0.01u
R337 2M
SIO_VBAT 26
Put closed to 96X CHIP
OSC32KHO
OSC32KHI
32K-12.5pf-CSA-309-D
GPIO0
GPIO12
PME#
GPIO11
GPIO1
CLKRUN#
GPIO14
AC_SDIN1
GPIO7
Title
SIS964-2 MSIC.
1
D17
A C
R283
10M
Y5
1 2
3
4
C279
15p
R278 4.7K
R289 4.7K
R235 4.7K
R282 4.7K
R281 X_4.7K
R267 4.7K
R279 4.7K
R288 4.7K
R550 X_4.7K
R551 X_4.7K
MS-7080
Sheet of
1
BATOK
C367
1u-0805
X7R
CASEOPEN# 26
VCC3SBY
16 32
JCI1
1
2
X_D1x2-BK
C280
15p
Reserved GPI
Rev
0A

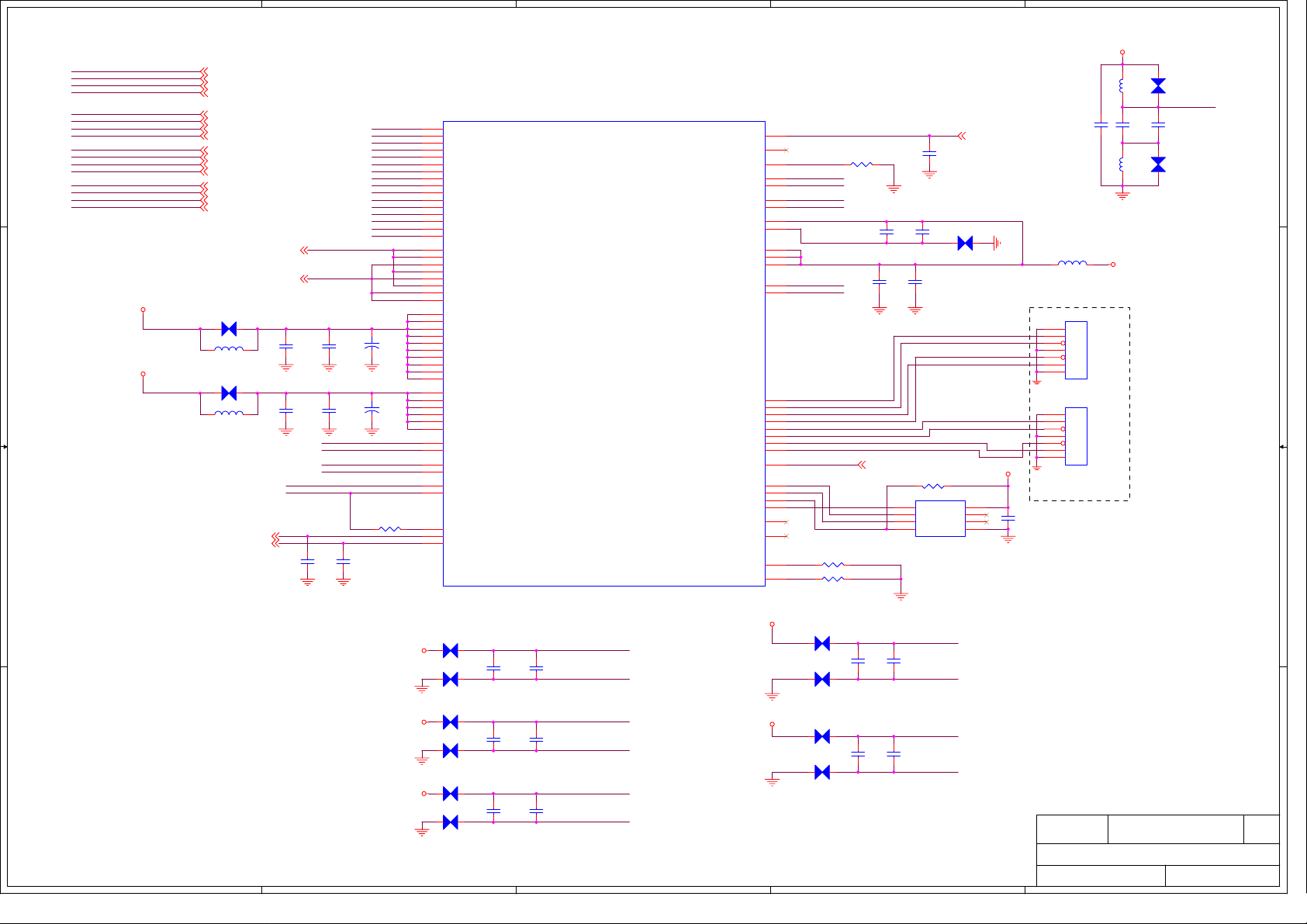

Page 17
5
DATA0+
DATA0DATA1+
DATA1-
DATA2-
D D
C C
B B
DATA2+
DATA4DATA4+
DATA3+
DATA3DATA5+
DATA5-
DATA6+
DATA6DATA7+
DATA7-
VCC1_8SBY
VCC1_8
DATA0+ 19
DATA0- 19
DATA1+ 19
DATA1- 19
DATA2- 19
DATA2+ 19
DATA4- 19
DATA4+ 19
DATA3+ 19
DATA3- 19
DATA5+ 19
DATA5- 19
DATA6+ 19
DATA6- 19
DATA7+ 19
DATA7- 19
CP53
1 2
X_COPPER
CP54
1 2
X_COPPER
SATACLK- 6
SATACLK 6
OC#0
OC#0 19
OC#2
OC#2 19
C406
C405
X_105P
L45 X_80_0603
C408
X_105P
L46 X_80_0603
C483
X_10p
C409
0.1u
SATACMPVDD
SATACMPVSS
C484
X_10p
0.1u
SATARXVDD
SATARXVSS
SATATXVDD
SATATXVSS
+
+
DATA0+
DATA0DATA1+
DATA1DATA2+
DATA2DATA3+
DATA3DATA4+
DATA4DATA5+
DATA5DATA6+
DATA6DATA7+
DATA7-
C404
10u/0805
C407
10u/0805
374RST
R552
4
G26
UV0+
G25
UV0-
H24
UV1+
H23
UV1-
C21
UV2+
D21
UV2-
A22
UV3+
B22
UV3-
C19
UV4+
D19
UV4-
A20
UV5+
B20
UV5-
C17
UV6+
D17
UV6-
A18
UV7+
B18
UV7-
C26
OC0#
C24
OC1#
D26
OC2#
D25
OC3#
D24
OC4#
E24
OC5#
E23
OC6#
F22
OC7#
E18
UVDD18
E20
UVDD18
E22
UVDD18
F17
UVDD18
F18
UVDD18
F19
UVDD18
F20
UVDD18
F21
UVDD18
G22
UVDD18
H22
UVDD18
AA6
AVDDSATA
AA7
AVDDSATA
AA8
AVDDSATA
AA9
AVDDSATA
AA10
AVDDSATA
AB6
AVDDSATA
AF3
SATARXAVDD
AD4
SATARXAVSS
Y2
SATATXAVDD
Y1
SATATXAVSS
AB5
SATACMPAVDD
AD5
SATACMPAVSS
AC5
REXT
AE4
CLK25MI
AF4
CLK25MO
3
U15C
E25
OSC12MHI
E26
OSC12MHO
USBREF
USBPVDD18
USBPVSS18
USBCMPAVDD18
USBCMPAVSS18
USBCMPAVDD33
USBCMPAVSS33
UVDD33
UVDD33
UVDD33
IVDD_AUX
IVDD_AUX
TX1+
RX1+
TX2+
RX2+
HDACT
GPIO21/EESK
GPIO22/EEDI
GPIO23/EEDO
GPIO24/EECS
IPB_OUT0/PLLENN
IPB_OUT1/ZCLKSEL
TRAP0
TRAP1
TX1RX1TX2RX2-
A24
F24
F23
A25
B24
D23
C23
G16
G18
H20
G21
H21
AD7
AC7
AF6
AE6
AD9
AC9
AF8
AE8
AB4
A16
A15
B16
B15
A26
B25
B26
C25
SIS964 V:A2
USBREF
USBPVDD
USBPVSS
USBCOMPVCC
USBCOMPVSS
IVDD_AUX
IVDD_AUX
R221 127RST
USBCOMPDD33
USBCOMPSS33
SATA_TX1
SATA_TX#1
SATA_RX1
SATA_RX#1
SATA_TX2
SATA_TX#2
SATA_RX2 SATA_RX2
SATA_RX#2 SATA_RX#2
AEECS
EESK
EEDI
EEDO
R553 22
R554 22
2
C418
103P
C402
0.1u
HD_SATA_LED 28
R213 4.7K
1
2
3
4
X_ATL-128x8-0.5us-SOIC8
C403
X_105P
U12
CS
SK
DI
DO
C419
0.1u
C246
X_10p
CP64
X_COPPER
VCC
NC
NC
GND
OSC12 6
1 2
SATA_TX1
SATA_TX#1
SATA_RX#1
SATA_RX1
SATA_TX2
SATA_TX#2
VCC3SBY
8
7
6
5
C231
X_0.1u
CB96
105P/0805
SATA1
1
GND
2
HT+
3
HT-
4
GND
5
HR-
6
HR+
7
GND
SERIAL-ATA-ORG
SATA2
1
GND
2
HT+
3
HT-
4
GND
5
HR-
6
HR+
7
GND
SERIAL-ATA-ORG
964L remove
SATA1 & 2
L50 80_0603
VCC1_8SBY
X_80S/0603
VCC3SBY
L31
C211
0.1u
L30
X_80S/0603
1
CP32
X_COPPER
IVDD_AUX
C212
X_103P
CP31
X_COPPER
X_COPPER
VCC1_8
VCC1_8
A A
5
VCC1_8
4
CP55
X_COPPER
CP56
X_COPPER
CP57
X_COPPER
CP59
X_COPPER
CP61
X_COPPER
CP63
C410
X_105P
C412
105P
C416
X_105P
C411
0.1u
C413
0.1u
C417
0.1u
SATARXVDD
SATARXVSS
SATATXVDD
SATATXVSS
SATACMPVDD
SATACMPVSS
3
VCC1_8SBY
VCC1_8SBY
CP41
1 2
X_COPPER
CP43
1 2
X_COPPER
CP58
1 2
X_COPPER
CP60
1 2
X_COPPER
C237
0.1u
C414
X_103P
USBPVDD
C236
X_1u
USBPVSS
USBCOMPVCC
C415
0.1u
USBCOMPVSS
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
SIS964-3 USB & SATA
Sheet of
1
Rev
0A
17 32

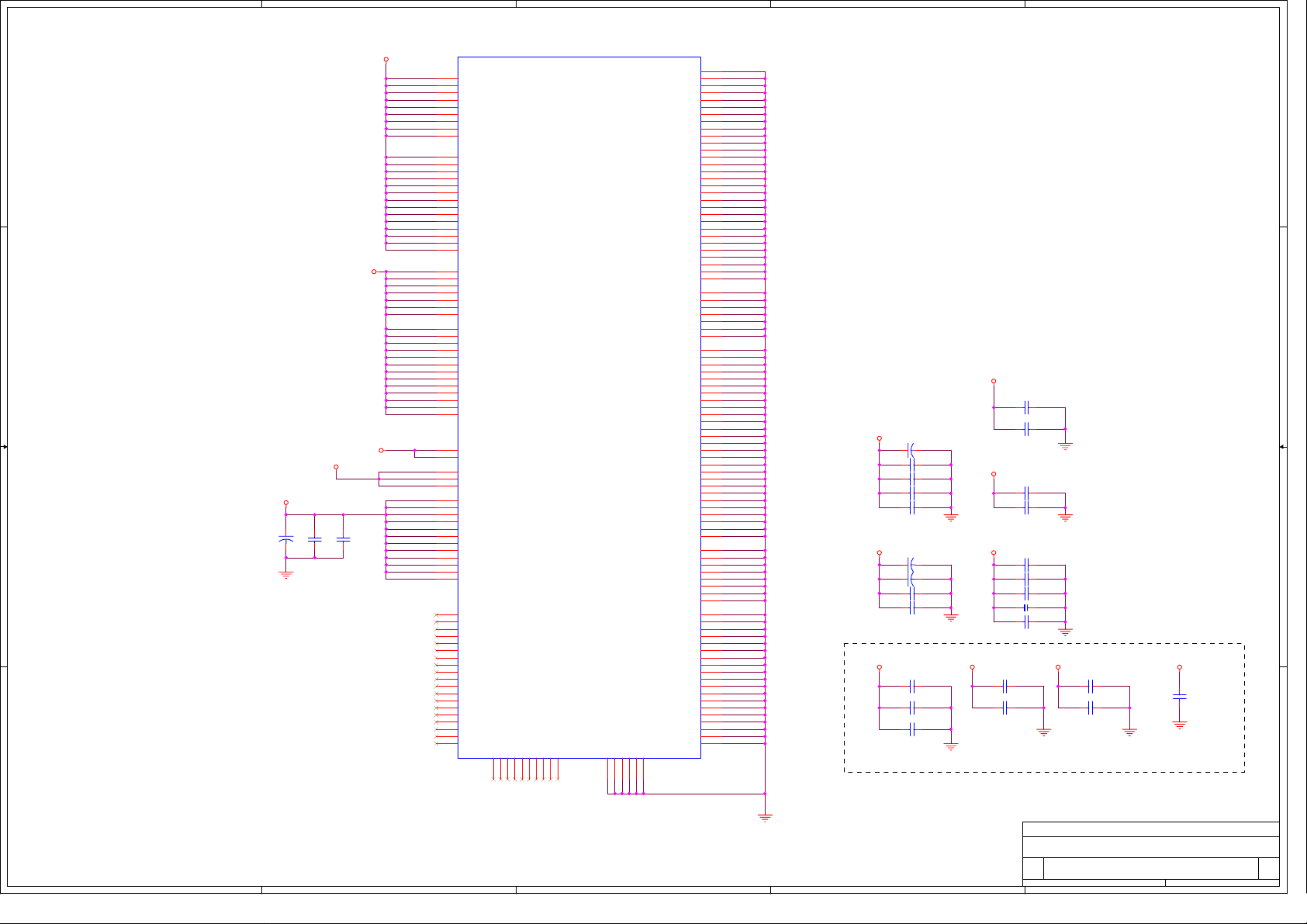

Page 18
5
4
3
2
1
VCC1_8
P26
VDDZ
P21
VDDZ
R21
VDDZ
T25
VDDZ
V25
VDDZ
V21
VDDZ
D D
VCC3
C C
VCCP
VCC1_8SBY
VCC3SBY
CT6
B B
A A
X_10u-0805
CB126
CB1
1u
0.1u
W21
M21
AB18
AB16
AB14
AB11
AA5
AA21
AB19
AB13
AB20
AB17
AB15
AB12
AB10
AA22
AB21
G20
W22
M26
M25
M24
M23
M22
Y25
Y21
N21
T21
U21
R5
G5
L21
U5
M5
H5
K21
J21
W5
N5
F12
F15
B10
B13
E12
E15
F10
F11
F13
F14
P25
P24
P23
N26
N25
N24
N23
N22
L26
L25
L24
L23
L22
Y5
T5
L5
V5
P5
K5
J5
F9
E7
E8
VDDZ
VDDZ
VDDZ
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
IVDD
PVDD
PVDD
PVDD
PVDD
PVDD
PVDD
PVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
OVDD
VTT
VTT
IVDD_AUX
IVDD_AUX
IVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
OVDD_AUX
PVDD_AUX
PVDD_AUX
NC1
NC2
NC3
NC4
NC5
NC6
NC7
NC8
NC9
NC10
NC11
NC12
NC13
NC14
NC15
NC16
NC17
NC18
NC19
Power
VSSZ
VSSZ
NC20
NC21
NC22
NC23
NC24
NC25
NC26
NC27
NC28
NC29
K26
K25
K24
K23
J26
J25F7J22
K22
F16
E16
VSSZ
VSS
VSS
VSS
R23
U23
W23
D9
D11
D14
VSSZ
VSSZ
VSSZ
VSSZ
VSSZ
VSSZ
VSSZ
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
USBVSS
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
AVSSSATA
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
U15D
L10
L11
L12
M10
M11
M12
N10
N11
N12
N13
N14
N15
N16
P10
P11
P12
P13
P14
R10
R11
R12
R13
R14
T10
T13
T14
U10
U13
U14
U15
P15
P16
R15
R16
T15
T16
U16
F25
F26
G23
G24
H25
H26
J23
J24
A23
B23
C22
D22
A21
B21
E21
C20
D20
A19
B19
E19
C18
D18
A17
B17
E17
C16
D16
L13
L14
L15
L16
M13
M14
M15
M16
AD10
AC10
AF9
AE9
AB9
AD8
AC8
AB8
AF7
AE7
AB7
AD6
AC6
AF5
AE5
T11
T12
U11
U12
SIS964 V:A2
VCC1_8SBY
C458 0.1u
VCC1_8
CT3 10u-0805
CB109 1u
CB110 0.1u
CB95 X_0.1u
CB113 0.1u
VCC3
CT4 10u-0805
CT5 X_10u-0805
CB128 0.1u
CB120 0.1u
VCC1_8 VCC3SBY VCC3 VCC1_8SBY
C460 X_0.1u_B
C463 X_1u_B
C466 X_0.1u_B
C459 0.1u
VCCP
CB116 1u
CB92 0.1u
VCC3
CB125 0.1u
CB121 1u
CB130 1u
X_1u-0805 CB93
CB127 0.1u
C461 X_0.1u_B
C464 X_1u_B
C462 X_0.1u_B
C465 X_1u_B
CB112
Solder side
1u_B
Micro-Star
Title
<Title>
Size Document Number Rev
MS-7080 0A
Custom
5
4
3
2
Date: Sheet
MS-7080
SIS964-4 POWER
1
of
18 32 Monday, April 12, 2004

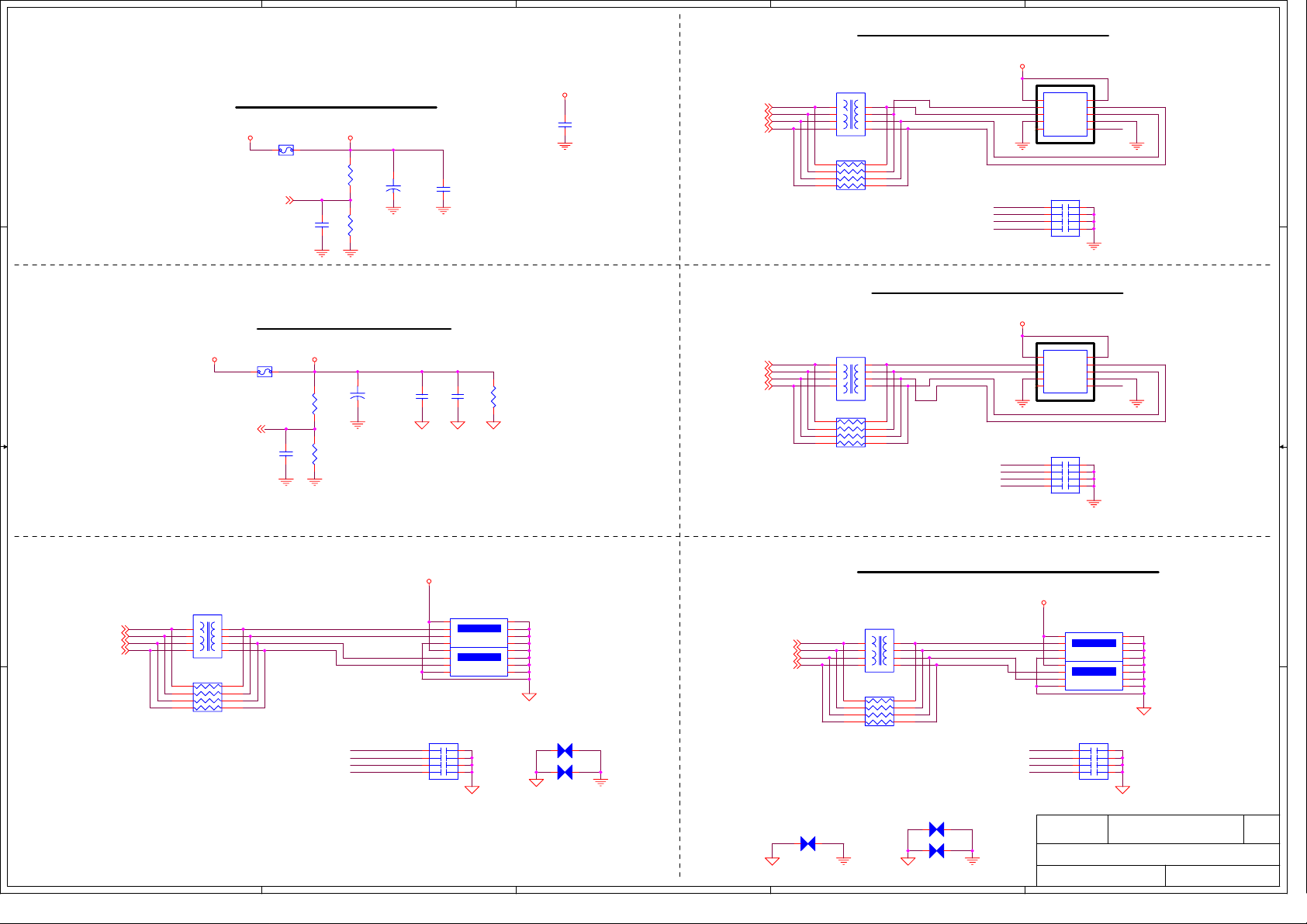

Page 19
5
4
3
2
1
FRONT PANEL USB CONNECTOR FOR USB PORT 2,4
USBVCC
FRONT PANEL USB CONNECTOR POWER
D D
5VDUAL2
F4
1 2
2.6A-S
OC#2 17
OC#2
C268
X_0.1u
USBVCC
R325
10K
R326
560K
EC44
+
1000u
C340
0.1u
VCC5
FOR EMI
C498
X_0.1u
DATA7+ 17
DATA7- 17
DATA4+ 17
DATA4- 17
8
7
6
5
L43
X_90ohm
RN84
0
JUSB1
2
1
2
3
4
1 2
3 4
5 6
7 8
DATA7N
DATA7P
DATA4P
DATA4N
DATA4N
DATA4P
DATA7N
DATA7P
1
4
3
6
5
8
7
10
9
H2X5(9)_black
N31-2051051-C09
CN14
7 8
5 6
3 4
1 2
X_10p
OC#2
FRONT PANEL USB CONNECTOR FOR USB PORT 3,5
REAR PANEL USB CONNECTOR POWER
C C
5VDUAL1
1 2
OC#0 17
F1
2.6A-S
C259
0.1u
KBVCC
R104
10K
R108
560K
X_90ohm
4
DATA6- 17
DATA6+ 17
DATA2- 17
EC23
+
1000u
KBGND
C4
0.1u
KBGND
C1
0.1u
R49
47K
KBGND
DATA2+ 17
5
3
6
2
7
1
8
L42
0
7 8
5 6
3 4
1 2
RN83
DATA6N
DATA6P
DATA2P
DATA2N
USBVCC
JUSB2
1
3
5
7
9
H2X5(9)_black
N31-2051051-C09
DATA2P
1 2
DATA2N
3 4
DATA6P
5 6
DATA6N
7 8
CN15
X_10p
2
4
6
8
OC#2
10
B B
L47
1
DATA5- 17
DATA5+ 17
DATA3- 17
DATA3+ 17
A A
5
8
7
6
5
X_90ohm
RN94
2
3
4
1 2
3 4
5 6
7 8
0
DATA5N
DATA5P
DATA3N
DATA3P
DATA5N
DATA5P
DATA3N
DATA3P
KBVCC
I1394USB1A
5
6
7
8
1
2
3
4
DOWN
I1394+USBx2-D20-BK
15
16
17
18
UP
19
20
21
22
DATA1- 17
DATA1+ 17
DATA0+ 17
DATA0- 17
KBGND
CN18
1 2
3 4
5 6
7 8
X_10p
KBGND
4
CP65 X_COPPER
CP66 X_COPPER
KBGND
CP14 X_COPPER
3
RAER PANEL USB ( with LAN ) CONNECTOR FOR USB PORT 0,1
KBVCC
LAN_USB1A
5
6
7
8
UP
1
2
3
4
DOWN
USBLAN
CN10
DATA0N
DATA0P
DATA1P
DATA1N
X_10p
KBGND
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
1 2
3 4
5 6
7 8
Title
8
7
6
5
L19
X_90ohm
RN47
0
1
2
3
4
1 2
3 4
5 6
7 8
CP2 X_COPPER
CP3 X_COPPER
KBGND KBGND
2
DATA1N
DATA1P
DATA0P
DATA0N
21
22
23
24
25
26
27
28
KBGND
MS-7080
USB port
Sheet of
1
Rev
0A
19 32
Page 20
5
4
3
2
1

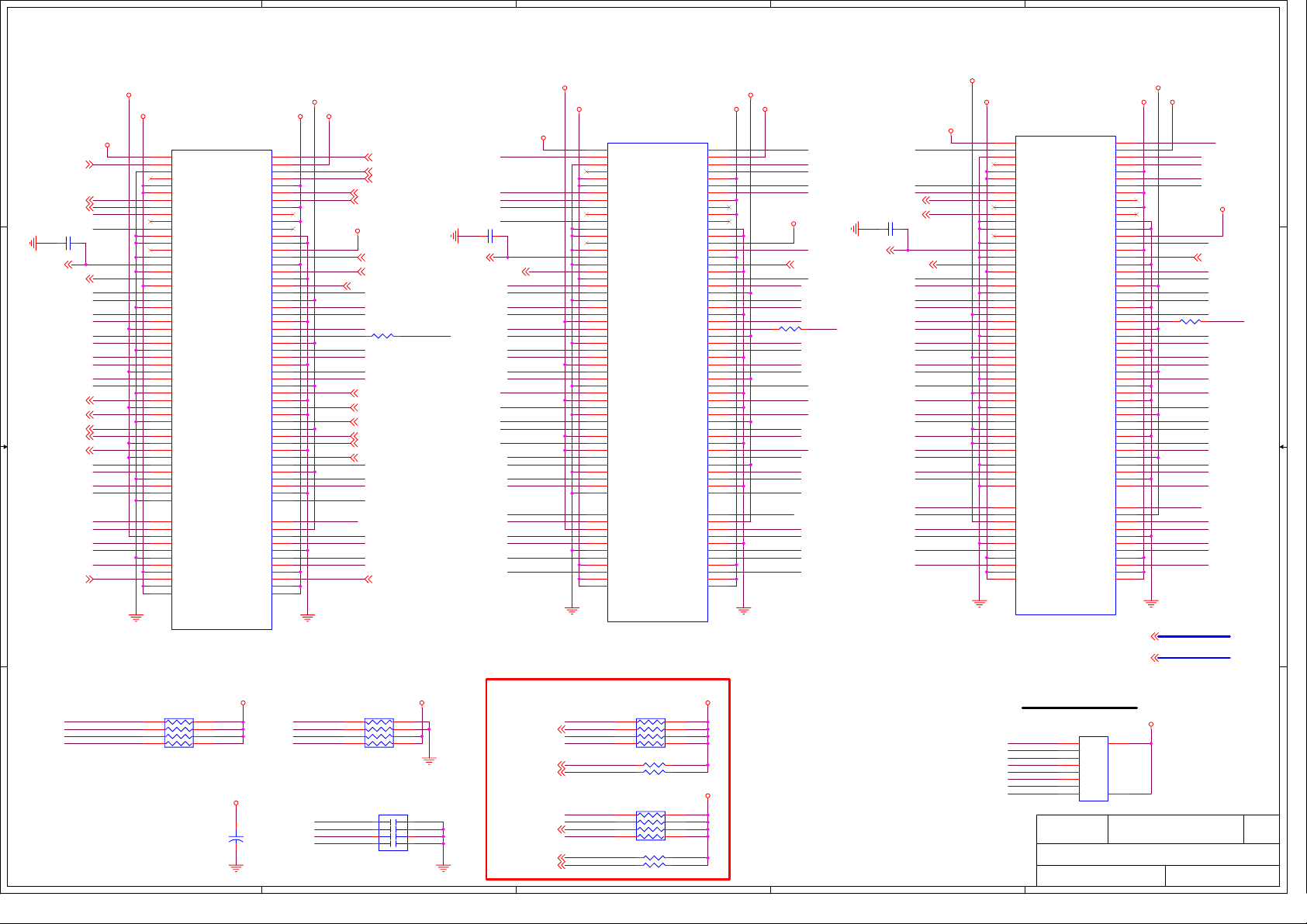

PCI1:AD17
INTB#
PCI1
B1
-12V
B2
TCK
B3
GND
B4
TDO
B5
+5V
B6
+5V
B7
INTB#
B8
INTD#
B9
PRSNT1#
B10
RSVD2
B11
PRSNT2#
B12
GND
B13
GND
B14
RSVD5
B15
GND
B16
CLK
B17
GND
B18
REQ#
B19
+5V
B20
AD31
B21
AD29
B22
GND
B23
AD27
B24
AD25
B25
+3.3V
B26
C/BE3#
B27
AD23
B28
GND
B29
AD21
B30
AD19
B31
+3.3V
B32
AD17
B33
C/BE2#
B34
GND
B35
IRDY#
B36
+3.3V
B37
DEVSEL#
B38
GND
B39
LOCK#
B40
PERR#
B41
+3.3V
B42
SERR#
B43
+3.3V
B44
C/BE1#
B45
AD14
B46
GND
B47
AD12
B48
AD10
B49
GND
B52
AD8
B53
AD7
B54
+3.3V
B55
AD5
B56
AD3
B57
GND
B58
AD1
B59
+5V
B60
ACK64#
B61
+5V
B62
+5V
PCI-D120-WH-SN
PREQ#0
PGNT#0
TRST#
+12V
TMS
INTA#
INTC#
RSVD1
RSVD3
GND
GND
RSVD4
RST#
GNT#
GND
RSVD6
AD30
+3.3V
AD28
AD26
GND
AD24
IDSEL#
+3.3V
AD22
AD20
GND
AD18
AD16
+3.3V
FRAME#
GND
TRDY#
GND
STOP#
+3.3V
SDONE
SBO#
GND
PAR
AD15
+3.3V
AD13
AD11
GND
AD9
C/BE0#
+3.3V
AD6
AD4
GND
AD2
AD0
REQ64#
VCC3
+12V
VCC5 VCC5
A1
A2
A3
A4
TDI
A5
+5V
A6
A7
A8
+5V
A9
A10
+5V
A11
A12
A13
A14
A15
A16
+5V
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A52
A53
A54
A55
A56
A57
A58
A59
+5V
A60
A61
+5V
A62
+5V
PTRST#
PTMS
PTDI
INTB#
INTD#
PCIRST2#
PGNT#0
PME#
AD30
AD28
AD26
AD24
AD22
AD20
AD18
AD16
FRAME#
TRDY#
STOP#
SDONE
SBO#
PAR
AD15
AD13
AD11
AD9
C/BE#0
AD6
AD4
AD2
AD0
REQ64#
VCC3SBY
PTRST# 21
PTMS 21
PTDI 21
INTB# 12,15,21
INTD# 15,21,23
PCIRST2# 21,29
PGNT#0 15
PME# 12,16,21,23
R231 330
FRAME# 15,21,23
TRDY# 15,21,23
STOP# 15,21,23
SDONE 21
SBO# 21
PAR 15,21,23
C486 X_10p
PCICLK2 6
PREQ#1 15
AD17
VCC3
D D
-12V
PTCK
PTCK 21
INTC#
INTC# 15,21
INTA#
INTA# 12,15,21
PRSNT#11
C487 X_10p
PCICLK1 6
C C
B B
PRSNT#12
PCICLK1
PREQ#0
PREQ#0 15
AD31
AD29
AD27
AD25
C/BE#3
AD23
AD21
AD19
AD17
C/BE#2
IRDY#
IRDY# 15,21,23
DEVSEL#
DEVSEL# 15,21,23
PLOCK#
PLOCK# 15,21
PERR#
PERR# 21,23
SERR#
SERR# 15,21
C/BE#1
AD14
AD12
AD10
AD8
AD7
AD5
AD3
AD1
ACK64#
ACK64# 21 REQ64# 21
PTCK
INTD#
INTB#
PRSNT#21
PRSNT#22
PCICLK2
PREQ#1
AD31
AD29
AD27
AD25
C/BE#3
AD23
AD21
AD19
AD17
C/BE#2
IRDY#
DEVSEL#
PLOCK#
PERR#
SERR#
C/BE#1
AD14
AD12
AD10
AD8
AD7
AD5
AD3
AD1
ACK64#
VCC3
VCC5 VCC5
-12V
PCI2:AD18 PCI3:AD19
PCI2
B1
-12V
B2
TCK
B3
GND
B4
TDO
B5
+5V
B6
+5V
B7
INTB#
B8
INTD#
B9
PRSNT1#
B10
RSVD2
B11
PRSNT2#
B12
GND
B13
GND
B14
RSVD5
B15
GND
B16
CLK
B17
GND
B18
REQ#
B19
+5V
B20
AD31
B21
AD29
B22
GND
B23
AD27
B24
AD25
B25
+3.3V
B26
C/BE3#
B27
AD23
B28
GND
B29
AD21
B30
AD19
B31
+3.3V
B32
AD17
B33
C/BE2#
B34
GND
B35
IRDY#
B36
+3.3V
B37
DEVSEL#
B38
GND
B39
LOCK#
B40
PERR#
B41
+3.3V
B42
SERR#
B43
+3.3V
B44
C/BE1#
B45
AD14
B46
GND
B47
AD12
B48
AD10
B49
GND
B52
AD8
B53
AD7
B54
+3.3V
B55
AD5
B56
AD3
B57
GND
B58
AD1
B59
+5V
B60
ACK64#
B61
+5V
B62
+5V
PCI-D120-WH-SN
INTC#
PREQ#1
PGNT#1
TRST#
+12V
TMS
INTA#
INTC#
RSVD1
RSVD3
GND
GND
RSVD4
RST#
GNT#
GND
RSVD6
AD30
+3.3V
AD28
AD26
GND
AD24
IDSEL#
+3.3V
AD22
AD20
GND
AD18
AD16
+3.3V
FRAME#
GND
TRDY#
GND
STOP#
+3.3V
SDONE
SBO#
GND
PAR
AD15
+3.3V
AD13
AD11
GND
C/BE0#
+3.3V
GND
REQ64#
AD9
AD6
AD4
AD2
AD0
VCC3
+12V
A1
A2
A3
A4
TDI
A5
+5V
A6
A7
A8
+5V
A9
A10
+5V
A11
A12
A13
A14
A15
A16
+5V
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A52
A53
A54
A55
A56
A57
A58
A59
+5V
A60
A61
+5V
A62
+5V
PTRST#
PTMS
PTDI
INTC#
INTA#
PCIRST2#
PGNT#1
PME#
AD30
AD28
AD26
AD24
R249 330
AD22
AD20
AD18
AD16
FRAME#
TRDY#
STOP#
SDONE
SBO#
PAR
AD15
AD13
AD11
AD9
C/BE#0
AD6
AD4
AD2
AD0
REQ64#
VCC3SBY
PGNT#1 15
AD18
PRSNT#31 21
PRSNT#32 21
C485 X_10p
PCICLK3 6
PREQ#2 15
VCC3
VCC5 VCC5
-12V
PTCK
INTA# INTB#
INTC#
PRSNT#31
PRSNT#32
PCICLK3
PREQ#2
AD31 AD30
AD29
AD27 AD26
AD25
C/BE#3
AD23
AD21 AD20
AD19
AD17 AD16
C/BE#2
IRDY#
DEVSEL#
PLOCK#
PERR#
SERR#
C/BE#1 AD15
AD14
AD12 AD11
AD10
AD8 C/BE#0
AD7
AD5 AD4
AD3
AD1 AD0
ACK64# REQ64#
PCI3
B1
-12V
B2
TCK
B3
GND
B4
TDO
B5
+5V
B6
+5V
B7
INTB#
B8
INTD#
B9
PRSNT1#
B10
RSVD2
B11
PRSNT2#
B12
GND
B13
GND
B14
RSVD5
B15
GND
B16
CLK
B17
GND
B18
REQ#
B19
+5V
B20
AD31
B21
AD29
B22
GND
B23
AD27
B24
AD25
B25
+3.3V
B26
C/BE3#
B27
AD23
B28
GND
B29
AD21
B30
AD19
B31
+3.3V
B32
AD17
B33
C/BE2#
B34
GND
B35
IRDY#
B36
+3.3V
B37
DEVSEL#
B38
GND
B39
LOCK#
B40
PERR#
B41
+3.3V
B42
SERR#
B43
+3.3V
B44
C/BE1#
B45
AD14
B46
GND
B47
AD12
B48
AD10
B49
GND
B52
AD8
B53
AD7
B54
+3.3V
B55
AD5
B56
AD3
B57
GND
B58
AD1
B59
+5V
B60
ACK64#
B61
+5V
B62
+5V
PCI-D120-WH-SN
INTD#
PREQ#2
PGNT#2
TRST#
+12V
TMS
INTA#
INTC#
RSVD1
RSVD3
GND
GND
RSVD4
RST#
GNT#
GND
RSVD6
AD30
+3.3V
AD28
AD26
GND
AD24
IDSEL#
+3.3V
AD22
AD20
GND
AD18
AD16
+3.3V
FRAME#
GND
TRDY#
GND
STOP#
+3.3V
SDONE
SBO#
GND
PAR
AD15
+3.3V
AD13
AD11
GND
AD9
C/BE0#
+3.3V
AD6
AD4
GND
AD2
AD0
REQ64#
VCC3
+12V
A1
A2
A3
A4
TDI
A5
+5V
A6
A7
A8
+5V
A9
A10
+5V
A11
A12
A13
A14
A15
A16
+5V
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A52
A53
A54
A55
A56
A57
A58
A59
+5V
A60
A61
+5V
A62
+5V
AD[0..31] 15,21,23
C/BE#[3..0] 15,21,23
PTRST#
PTMS
PTDI
INTD#
PCIRST2#
PGNT#2
PME#
AD28
AD24
R294 330
AD22
AD18
FRAME#
TRDY#
STOP#
SDONE
SBO#
PAR
AD13
AD9
AD6
AD2
AD[0..31]
C/BE#[3..0]
VCC3SBY
PGNT#2 15
AD19
VCC5 VCC5
PTCK
PTRST#
PTMS
PTDI
VCC3
EC42
X_1000u
1 2
+
RESERVED
PRSNT#22
PRSNT#21
PRSNT#11
PRSNT#12
5
RN67
1 2
3 4
5 6
7 8
2.7K
ACK64#
REQ64#
SDONE
SBO#
A A
RN71
7 8
5 6
3 4
1 2
4.7K
CN11
1 2
3 4
5 6
7 8
X_0.1u
4
VCC5
PREQ#1
PREQ#3
PREQ#3 15,21
PREQ#0
PREQ#2
PREQ#4
PREQ#4 15,21
PREQ#5
PREQ#5 16,23
PGNT#0
PGNT#1
PGNT#3
PGNT#3 15,21
PGNT#2
PGNT#4
PGNT#4 15,21
PGNT#5
PGNT#5 16,23
RN82
1 2
3 4
5 6
7 8
X_2.7K
R320
R277
RN69
1 2
3 4
5 6
7 8
X_2.7K
R312
R276
3
X_2.7K
X_2.7K
X_2.7K
X_2.7K
VCC3
2
PCI BUS PULL-UP
FRAME#
IRDY#
TRDY#
DEVSEL#
PERR#
SERR#
PLOCK#
STOP#
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
U18
1
1
2
2
3
3
4
4
6
6
7
7
8
8
9
9510
2.7K
VCC5
5
10
Title
MS-7080
Rev
0A
PCI slot 1& 2 &3
Sheet of
1
20 32
Page 21

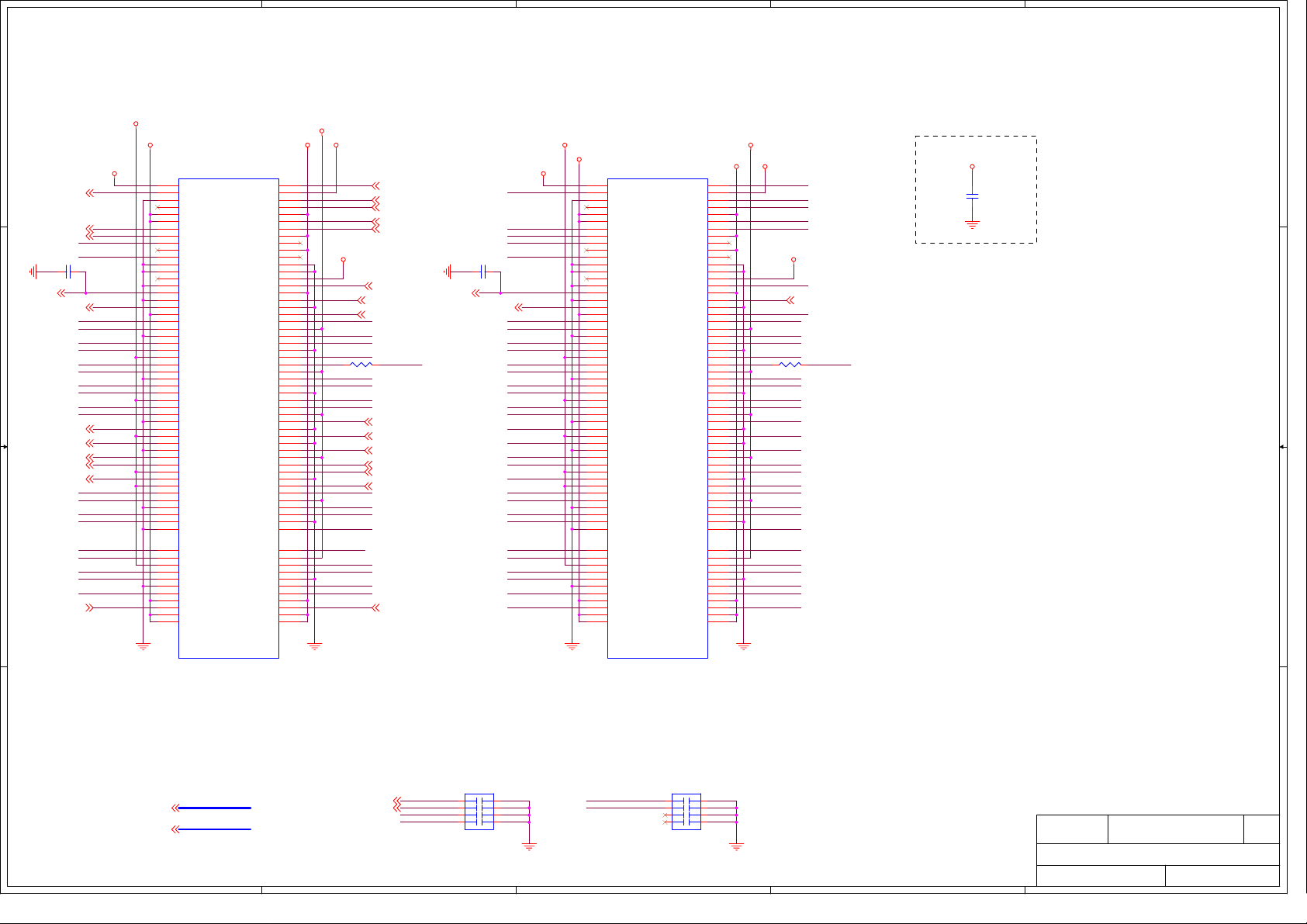

5
4
3
2
1
VCC3
PCI5:AD21
INTB#
PREQ#4
PGNT#4
VCC5
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
B11
B12
B13
B14
B15
B16
B17
B18
B19
B20
B21
B22
B23
B24
B25
B26
B27
B28
B29
B30
B31
B32
B33
B34
B35
B36
B37
B38
B39
B40
B41
B42
B43
B44
B45
B46
B47
B48
B49
B52
B53
B54
B55
B56
B57
B58
B59
B60
B61
B62
PCI5
-12V
TCK
GND
TDO
+5V
+5V
INTB#
INTD#
PRSNT1#
RSVD2
PRSNT2#
GND
GND
RSVD5
GND
CLK
GND
REQ#
+5V
AD31
AD29
GND
AD27
AD25
+3.3V
C/BE3#
AD23
GND
AD21
AD19
+3.3V
AD17
C/BE2#
GND
IRDY#
+3.3V
DEVSEL#
GND
LOCK#
PERR#
+3.3V
SERR#
+3.3V
C/BE1#
AD14
GND
AD12
AD10
GND
AD8
AD7
+3.3V
AD5
AD3
GND
AD1
+5V
ACK64#
+5V
+5V
TRST#
+12V
TMS
INTA#
INTC#
RSVD1
RSVD3
GND
GND
RSVD4
RST#
GNT#
GND
RSVD6
AD30
+3.3V
AD28
AD26
GND
AD24
IDSEL#
+3.3V
AD22
AD20
GND
AD18
AD16
+3.3V
FRAME#
GND
TRDY#
GND
STOP#
+3.3V
SDONE
SBO#
GND
PAR
AD15
+3.3V
AD13
AD11
GND
C/BE0#
+3.3V
GND
REQ64#
AD9
AD6
AD4
AD2
AD0
VCC3
+12V VCC5
A1
A2
A3
A4
TDI
A5
+5V
A6
A7
A8
+5V
A9
A10
+5V
A11
A12
A13
A14
A15
A16
+5V
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A52
A53
A54
A55
A56
A57
A58
A59
+5V
A60
A61
+5V
A62
+5V
PTRST#
PTMS
PTDI
INTB#
INTD#
PCIRST2#
PGNT#4
PME#
AD30
AD28
AD26
AD24
R323 330 R296 330
AD22
AD20
AD18
AD16
FRAME#
TRDY#
STOP#
SDONE
SBO#
PAR
AD15
AD13
AD11
AD9
C/BE#0
AD6
AD4
AD2
AD0
REQ64#
VCC3SBY
PGNT#4 15,20
AD21
VCC3
1 2
X_1u-0805
EMI reserve
C398
PCI4:AD20
INTA#
PREQ#3
PGNT#3
D D
PTCK 20
INTB# 12,15,20
INTD# 15,20,23
C488 X_10p
PCICLK4 6
PREQ#3 15,20
C C
IRDY# 15,20,23
DEVSEL# 15,20,23
PLOCK# 15,20
PERR# 20,23
SERR# 15,20
B B
ACK64# 20 REQ64# 20
VCC3
VCC5
-12V
PTCK
INTB# INTC#
INTD#
PRSNT#41
PRSNT#42
PCICLK4
PREQ#3
AD31 AD30
AD29
AD27 AD26
AD25
C/BE#3 AD20
AD23
AD21 AD20
AD19
AD17 AD16
C/BE#2
IRDY#
DEVSEL#
PLOCK#
PERR# SDONE
SERR#
C/BE#1 AD15
AD14
AD12 AD11
AD10
AD8 C/BE#0
AD7
AD5 AD4
AD3
AD1 AD0
ACK64# REQ64#
PCI4
B1
-12V
B2
TCK
B3
GND
B4
TDO
B5
+5V
B6
+5V
B7
INTB#
B8
INTD#
B9
PRSNT1#
B10
RSVD2
B11
PRSNT2#
B12
GND
B13
GND
B14
RSVD5
B15
GND
B16
CLK
B17
GND
B18
REQ#
B19
+5V
B20
AD31
B21
AD29
B22
GND
B23
AD27
B24
AD25
B25
+3.3V
B26
C/BE3#
B27
AD23
B28
GND
B29
AD21
B30
AD19
B31
+3.3V
B32
AD17
B33
C/BE2#
B34
GND
B35
IRDY#
B36
+3.3V
B37
DEVSEL#
B38
GND
B39
LOCK#
B40
PERR#
B41
+3.3V
B42
SERR#
B43
+3.3V
B44
C/BE1#
B45
AD14
B46
GND
B47
AD12
B48
AD10
B49
GND
B52
AD8
B53
AD7
B54
+3.3V
B55
AD5
B56
AD3
B57
GND
B58
AD1
B59
+5V
B60
ACK64#
B61
+5V
B62
+5V
TRST#
+12V
TMS
INTA#
INTC#
RSVD1
RSVD3
GND
GND
RSVD4
RST#
GNT#
GND
RSVD6
AD30
+3.3V
AD28
AD26
GND
AD24
IDSEL#
+3.3V
AD22
AD20
GND
AD18
AD16
+3.3V
FRAME#
GND
TRDY#
GND
STOP#
+3.3V
SDONE
SBO#
GND
PAR
AD15
+3.3V
AD13
AD11
GND
AD9
C/BE0#
+3.3V
AD6
AD4
GND
AD2
AD0
REQ64#
TDI
+5V
+5V
+5V
+5V
+5V
+5V
+5V
VCC3
VCC5
+12V
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A52
A53
A54
A55
A56
A57
A58
A59
A60
A61
A62
PTRST#
PTMS
PTDI
INTA#
VCC3SBY
PCIRST2#
PGNT#3
PME#
AD28
AD24
AD22
AD18
FRAME#
TRDY#
STOP#
SBO#
PAR
AD13
AD9
AD6
AD2
PTRST# 20
PTMS 20
PTDI 20
INTA# 12,15,20
INTC# 15,20
PCIRST2# 20,29
PGNT#3 15,20
PME# 12,16,20,23
FRAME# 15,20,23
TRDY# 15,20,23
STOP# 15,20,23
SDONE 20
SBO# 20
PAR 15,20,23
C489 X_10p
PCICLK5 6
-12V
PTCK
INTC#
INTA#
PRSNT#51
PRSNT#52
PCICLK5
PREQ#4
PREQ#4 15,20
AD31
AD29
AD27
AD25
C/BE#3
AD23
AD21
AD19
AD17
C/BE#2
IRDY#
DEVSEL#
PLOCK#
PERR#
SERR#
C/BE#1
AD14
AD12
AD10
AD8
AD7
AD5
AD3
AD1
ACK64#
PCI-D120-WH-SN
A A
4
PRSNT#31
PRSNT#32
PRSNT#41
PRSNT#42
AD[0..31] 15,20,23
C/BE#[3..0] 15,20,23
5
AD[0..31]
C/BE#[3..0]
PRSNT#31 20
PRSNT#32 20
CN13
1 2
3 4
5 6
7 8
X_0.1u
PCI-D120-WH-SN
PRSNT#51
PRSNT#52
3
CN16
1 2
3 4
5 6
7 8
X_0.1u
Title
Micro-Star
Document Number
Last Revision Date:
2
Monday, April 12, 2004
MS-7080
PCI slot 4 & 5
Sheet of
1
Rev
0A
21 32
Page 22

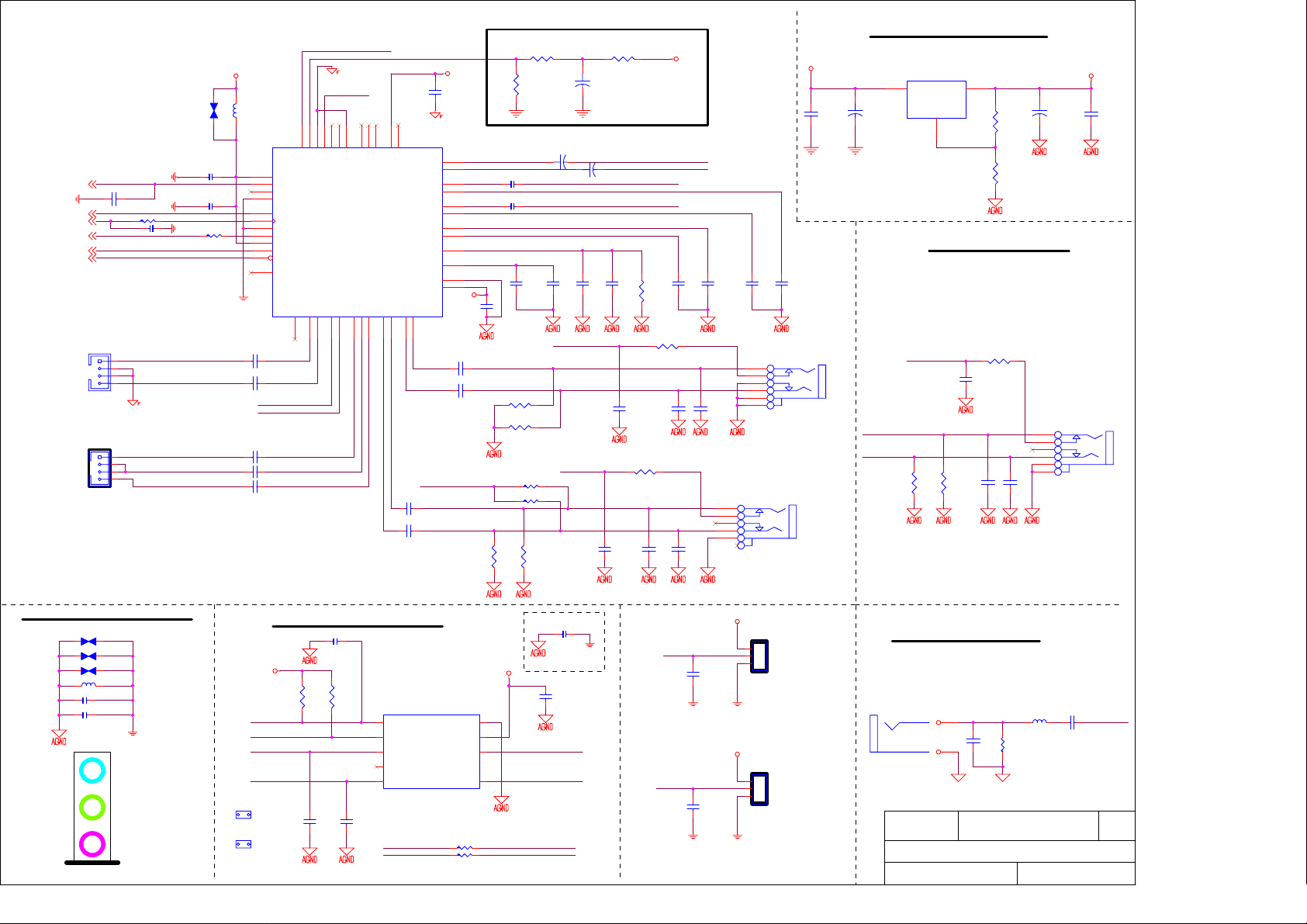

ALC650 AC97 CODEC
CP69
1 2
CDL
CDGND
CDR
2 1
C339 104P
C320 104P
R317 33
C318
105P
C305
105P
C317
105P
AC97XIN 6
C490 X_10p
AC_SDOUT 16
AC_BITCLK 16
AC_SDIN0 16
AC_SYNC 16
AC_RST# 16
N32-1040331-H06
AUX IN
AUDIO-AUX-WH
JAUX1
CD IN
CD-D1x4-BK-SBTJ
JCD1
N32-1040041-H06
AC97XIN
R321 22
C326
X_22P
1
2
3
4
1
2
3
4
VCC3
2 1
L51
601S/0603
1
DVDD1
2
XTL_IN
3
XTL_OUT
4
DVSS1
5
SDATA_OUT
6
BIT_CLK
7
DVSS2
8
SDATA_IN
9
DVDD2
10
SYNC
11
RESET#
12
PC_BEEP
C319 225P/0805
C306 225P/0805
1 2
1 2
1 2
SPDIFO
SPDIFI
JD0_MICIN
4847464544424140394338
NC
NC
TEST6
TEST5
TEST4
TEST2
TEST1
AVSS2
DACOUTL
DACOUTR
PHONE
AUXL
AUXR
VIDEOL
VIDEOR
CDL
CDGND
CDR
1314151617181920212223
JD2_LINEIN
JD1_LINEOUT
CDLX
CDGNDX
CDRX
MIC1
37
MONO
AVDD2
MIC2
1 2
1 2
LINL
LOUTR
LOUTL
AFILT2
AFILT1
AVSS1
AVDD1
LINR
24
U19
NC
NC
VRDA
VRAD
NC
VREF
ALC655
C316
105P/0805
C304
105P/0805
+5VR
CB131
104P
1 2
36
35
34
33
32
31
30
29
VREF_OUT
28
27
26
25
+5VR
CB129
104P
C314 105P/0805
C315 105P/0805
VREF_OUT
R354
X_300RST
LINE_ROUT
LINE_LOUT
C337
105P
C420
105P
1 2
C307
4.7u-0805
1 2
1 2
R304 X_22K
1 2
R305 X_22K
R360 4.7K
R361 4.7K
R557
X_22K
1 2
1 2
R352
X_300RST
EC46 ELS10/16-B
R558
X_22K
R353 X_10
1 2
C388
+
X_100U/25V
+
+
EC45 ELS10/16-B
1 2
1 2
C313
C312
104P
104P
JD2_LINEIN
C392
X_4.7u-0805
JD0_MICIN
1 2
C393
X_4.7u-0805
Near codec
FMIC_IN
FMIC_IN2
1 2
C421
4.7u-0805
LINE_R
LINE_L
1 2
R359 X_10K
MIC2
MIC_IN
C157
560P
R603
5.6K
R358
X_10K
C163
560P
C158
560P
VCC3
SPEAKER_R
SPEAKER_L
1 2
C325
102P
AUDIO CODE REGULATORS
+12V
C354
104P
+
EC48
X_10U/16V/S
U20
YLT1087S-0.8A
3 2
VIN VOUT
ADJ
1
R335
100RST
R336
300RST
+
EC47
ELS10/16-B
+5VR
C353
104P
SPEAKER OUT JACK
1 2
C331
105P
10
11
12
13
18
16
Mic
Bottom
PJ1X3-BGR
1 2
C333
105P
Line-In
PJ1X3-BGR
AUDIO1A
AUDIO1C
Top
LINE_OUTR
LINE_OUTL
JD1_LINEOUT
X_4.7u-0805
R555
X_22K
1 2
C391
1 2
R556
X_22K
R357
1 2
X_10K
AUDIO1B
Line-Out
Middle
PJ1X3-BGR
C159
560P
C160
560P
6
7
8
9
17
15
1 2
C327
102P
C164
560P
1
2
4
5
3
14
DECOUPLING CAPACITOR
CP50
1 2
CP48
1 2
CP49
1 2
FB7 X_0
X_104P C356
X_104P C341
Line_IN
Line_OUT
MIC_IN
N54-13F0031-A10
+5VR
JAUD1(5-6)
X_JC-D2-GN
JAUD1(9-10)
X_JC-D2-GN
Intel Front Audio Connector
X_102P C349
R331
R334
10K
10K
FMIC_IN
FMIC_IN2
SPEAKER_R
SPEAKER_L
1 2
C351
X_102P
1
3 4
5
7
9 10
1 2
C352
X_102P
MIC
MICPWR VCC5
FLINE OUTR
HPON
FLINE OUTL LINE NEXT L
JAUD1
D2x5-1:3-BK
SPEAKER_R
SPEAKER_L
LINE NEXT R
R332 0
R333 0
GND
1 2
1 2
C386
X_102P
C387
X_102P
VCC5
VCC3
SPDIF_OUT
1
2
3
X_D1x3-BK
SPDIF_IN
1
2
3
X_D1x3-BK
SPDIF OUT ( Rear side )
JSPDIF1
SPDIF-AV
2
-
1
-
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
C47
X_560P
KBGND KBGND
Title
AC97 Codec 655
L6
601S/0603
R66
X_100
MS-7080
Sheet of
C422
2 1
104P
22 32
SPDIFO
Rev
0A
C395
X_1000p
EMI reserve
+5VR
1 2
C350
4.7u-0805
2
LINE_OUTR
6
SPDIFO
8
LINE_OUTL
LINE_OUTR
LINE_OUTL
SPDIFI
Page 23
5
4
3
2
1

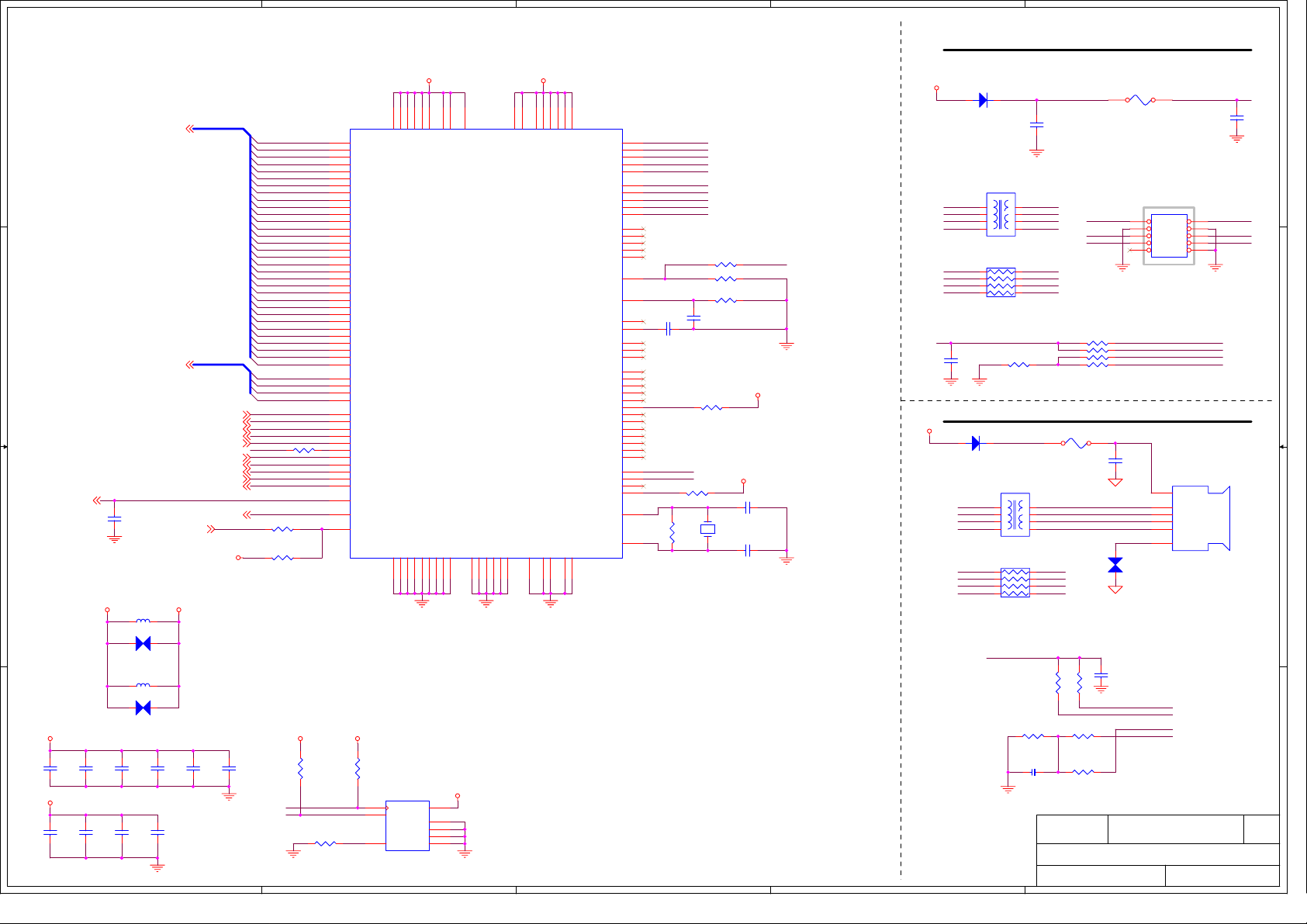

1394a OHCI Link Layer
Controller
D D
C C
1394_PCLK 6
B B
VCC3
VCC3 VCC3
C429
C430
0.1u
C436
0.1u
0.1u
C437
0.1u
A A
P3VA
1394_PCLK
C491
X_10p
L48
80S/0805
CP67
X_COPPER
L49
80S/0805
CP68
X_COPPER
C431
0.1u
C438
0.1u
5
AD[0..31] 15,20,21
C/BE#[3..0] 15,20,21
2 1
2 1
P3VA
C432
0.1u
C439
X_0.1u
PME# 12,16,20,21
AD[0..31]
C/BE#[3..0]
FRAME# 15,20,21
TRDY# 15,20,21
STOP# 15,20,21
DEVSEL# 15,20,21
PREQ#5 16,20
PGNT#5 16,20
PERR# 20,21
PCIRST1# 11,26,29
VCC3
C433
X_0.1u
PAR 15,20,21
IRDY# 15,20,21
INTD# 15,20,21
PME#
AD23
R570 X_0
R572 X_4.7K
C434
0.1u
AD31
AD30
AD29
AD28
AD27
AD26
AD25
AD24
AD23
AD22
AD21
AD20
AD19
AD18
AD17
AD16
AD15
AD14
AD13
AD12
AD11
AD10
AD9
AD8
AD7
AD6
AD5
AD4
AD3
AD2
AD1
AD0
C/BE#3
C/BE#2
C/BE#1
C/BE#0
PAR
FRAME#
IRDY#
TRDY#
STOP#
R568 100
DEVSEL#
PREQ#5
PGNT#5
PERR#
INTD#
PCIRST#1
R577
4.7K
R580 X_510
97
98
99
100
101
104
105
106
109
110
112
116
117
118
119
120
10
11
12
13
14
17
18
19
21
22
23
27
28
107
122
15
123
124
126
128
108
127
96
95
91
93
92
37
1394_EECK
1394_EEDI
5
6
7
4
3
2
AD31
AD30
AD29
AD28
AD27
AD26
AD25
AD24
AD23
AD22
AD21
AD20
AD19
AD18
AD17
AD16
AD15
AD14
AD13
AD12
AD11
AD10
AD9
AD8
AD7
AD6
AD5
AD4
AD3
AD2
AD1
AD0
CBE3#
CBE2#
CBE1#
CBE0#
PAR
FRAME#
IRDY#
TRDY#
STOP#
IDSEL
DEVSEL#
REQ#
GNT#
PERR#
INTA#
PCICLK
PCIRST#
PME#
VCC3
R578
4.7K
102
113
125
VDD1
VDD2
VDD3
VSS2
VSS3
VSS1
103
111
94
U21
6
VCC
SCLK
5
SDA
7
GND
WP
X_ATMEL AT24C02
4
8
121
VCC3
20
VDD4
VSS4
1
A0
A1
A2
33
VDD5
VSS5
9
VDD6
VSS6
16
8
1
2
3
4
VSS7
114
VDDC1
VSS8
26
VCC3
VSS9 VDDC2
34 35
24
RAMVDD
GNDATX0
59
GNDARX0
GNDARX1
64
69
68
GNDATX2
GNDARX2
GNDATX1
83
82
39
PVDD1
49
PVDD2
25
P3VA
62
65
VDDATX0
VDDARX0
VSSC1
RAMVSS
115
90
76
75
VDDATX1
VDDARX1
VSSC2
36
41
89
XTPBIAS0
XTPA0P
XTPA0M
VDDATX2
VDDARX2
XTPB0P
XTPB0M
XTPBIAS1
XTPA1P
XTPA1M
XTPB1P
XTPB1M
XTPBIAS2
XTPA2P
XTPA2M
XTPB2P
XTPB2M
XCPS
XREXT
D6/CMCJMP
PHYRESET
CTL0/PC0JMP
CTL1/PC1JMP
D7/PC2JMP
LINKON/TSIJMP
LREQ/TSOJMP
MODE0
MODE1
SCLK
LPS/CMC
SCL/EECK
SDA/EEDI
EEDO
EECS
PGND2
PGND1
VT6307
50
U17
D5
D4
D3
D2
D1
D0
NC
XO
TPBIAS0
74
TPA0+
73
TPA0-
72
TPB0+
71
TPB0-
70
TPBIAS1
81
TPA1+
80
TPA1-
79
TPB1+
78
TPB1-
77
88
87
86
85
84
63
66
52
58
54
55
53
57
56
51
48
47
46
45
44
43
42
40
38
67
32
31
30
29
60
XI
61
3
C424
0.1u
1394_EECK
1394_EEDI
R569 4.7K
R571
1M
R559 11KST
R560 1KST
R561 6.34K
C423
47p
R567 2K
P3VA
C426 10p
Y6
24M-16pf
C427 10p
CPWR
P3VA
2
Front PANEL 1394 CONNECTOR FOR 1394 PORT A0,B0
+12V
D3
A C
A_BRS340-S-CASE403-03
L44
TPA0+
1
TPA0-
2
TPB0+
3
TPB0-
4
X_90ohm
RN85
TPA0+ A0+
1 2
TPA0-
3 4
TPB0+
5 6
7 8
8P4R-0
C425
R565 4.99KST
334P
Rear PANEL 1394 CONNECTOR FOR 1394 PORT A1,B1
+12V
D19
A C
A_BRS340-S-CASE403-03
TPA1+
1
TPA1-
2
TPB1+
3
TPB1-
4
TPA1+
1 2
TPA1-
3 4
TPB1+
5 6
TPB1-
7 8
TPBIAS1
R573
54.9RST
C335
X_102P
A0+
8
A0-
7
B0+
6
B0-
5
A0B0+
B0- TPB0-
TPBIAS0
CPWR1 CPWR_1
L5
X_90ohm
RN8
8P4R-0
54.9RST
R575
4.99KST
8
7
6
5
R574
C435
X_270p
YFUSE2AS-P
A1+
A1B1+
B1-
R562 54.9RST
R563 54.9RST
R564 54.9RST
R566 54.9RST
F2
R576
54.9RST
R579
54.9RST
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
YFUSE2AS-P
A0+
B0+
N31-2051241-H06
C26
103P
KBGND
A1+
A1B1+
B1-
CP51
X_COPPER
KBGND
C428
334P
(T/S/S=8/10/10)
Title
F3
J1394
12
34
56
78
91 0
YJ205
TPA0+
TPA0TPB0+
TPB0-
14
13
12
11
10
TPA1+
TPA1-
TPB1+
TPB1-
MS-7080
IEEE 1394
1
I1394USB1B
9
PWR
TPA+
TPATPB+
TPB-
GND
I1394+USBx2-D20-BK
Sheet of
CPWR_0 CPWR
C338
103P
A0B0-
CPWR_0 CPWR_0
Rev
0A
23 32
Page 24
5
4
3
2
1

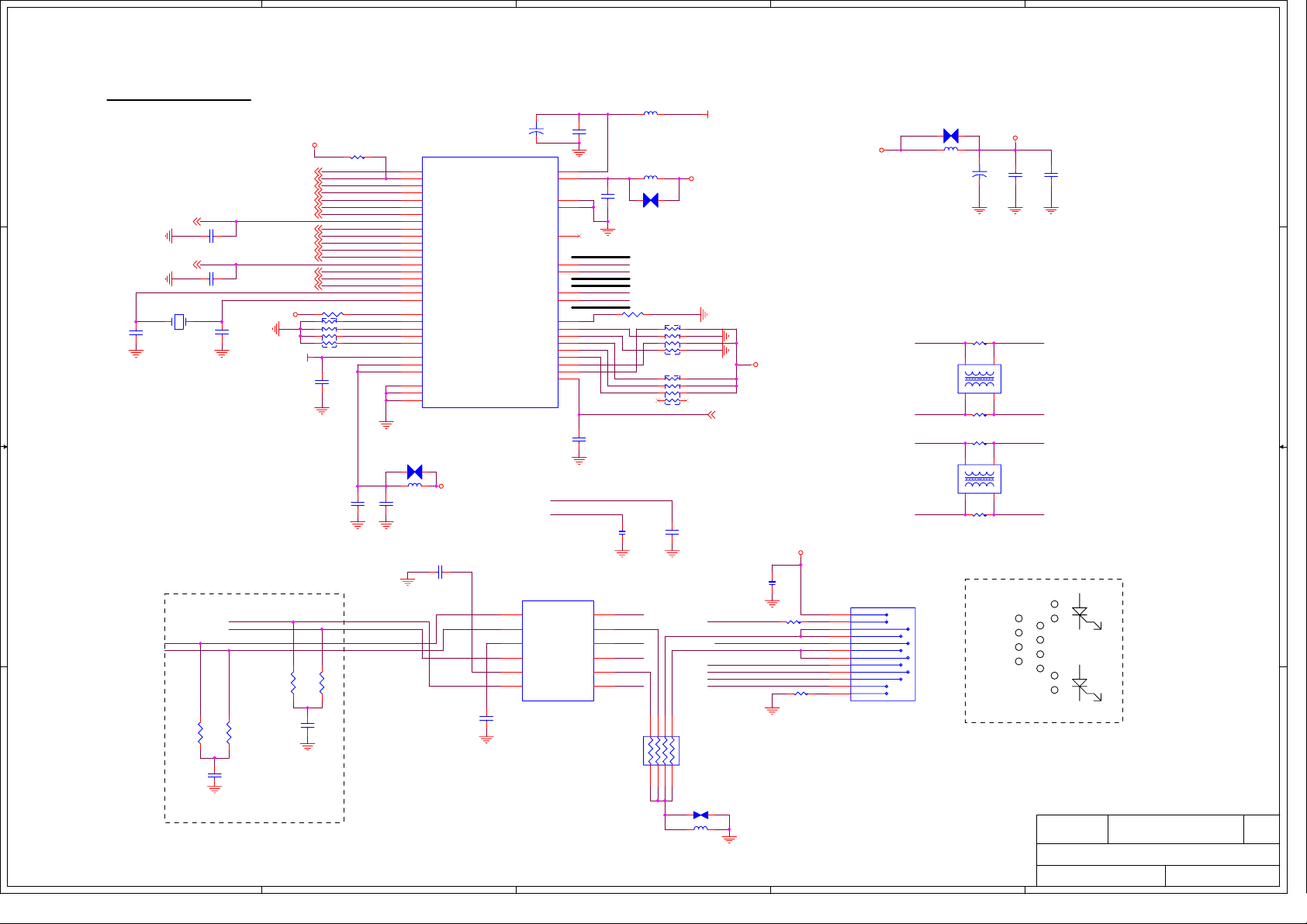

REALTEK 8201BL MII PHY
2 1
D D
VDD33
R144 X_1.5K
MIIMDC 16
MIIMDIO 16
MIITXD0 16
MIITXD1 16
MIITXD2 16
MIITXD3 16
VDD33
R145
49.9RST
MIITXEN 16
MIIRXDV 16
MIIRXD0 16
MIIRXD1 16
MIIRXD2 16
MIIRXD3 16
MIICOL 16
MIICRS 16
MIIRXER 16
VDD25
MIITXCLK 16
C492 X_10p
MIIRXCLK 16
C493 X_10p
Y1
C C
B B
C176
20P
25MHZ
PHY address to
00001b.
RXIN+
RXIN-
R147
49.9RST
C178
20P
TXD+
TXD-
R148
49.9RST
MIIMDC
MIIMDIO
MIITXD0
MIITXD1
MIITXD2
MIITXD3
MIITXEN
MIITXCLK
MIIRXDV
MIIRXD0
MIIRXD1
MIIRXD2
MIIRXD3
MIIRXCLK
MIICOL
MIICRS
MIIRXER
R160 5.1K
1 2
3 4
5 6
7 8
RN65 5.1K
C184
104P
R146
49.9RST
C142
104P
GND
ACTLED
SPDLED
DVDD33
C183
104P
C174
105P
25
26
22
21
20
19
18
16
23
24
46
47
10
12
13
15
14
48
11
17
45
X_COPPER
U9
MDC
MDIO
6
TXD0
5
TXD1
4
TXD2
3
TXD3
2
TXEN
7
TXC
RXDV
RXD0
RXD1
RXD2
RXD3
RXC
1
COL
CRS
RXER/FXEN
X1
X2
9
LED0/PHYAD0
LED1/PHYAD1
LED2/PHYAD2
LED3/PHYAD3
LED4/PHYAD4
8
DVDD25
DVDD33
DVDD33
DGND
DGND
AGND
CP29
2 1
VDD33
FB4
X_301S/0805
C129 100P
RTL8201BL
EC27
22U/16V/S
MII/SNIB/RTT3
C130
104P
6
8
7
3
2
1
+
AVDD25
AVDD33
AGND
AGND
TPRX+
TPRX-
TPTX-
TPTX+
RTSET
ISOLATE
RPTR
SPEED
DUPLEX
LDPS
RESETB
U8
RD+
RDRDC
TDTDC
TD+
TS6121C
ANE
C149
X_104P
32
36
29
35
27
NC
RXIN+
31
RXIN-
30
TXD-
33
TXD+
34
28
43
40
39
38
37
41
44
42
C161
X_10p
SPDLED
ACTLED
11
RX+
10
RXC
9
RX-
14
TX-
15
CMT
16
TX+
301S/0805
X_301S/0805
C148
104P
GND shielding
R143 5.9KST
C185
X_102P
RX+
RXTX-
TX+
FB3
2 1
FB2
CP27
X_COPPER
RN64 5.1K
1 2
3 4
5 6
7 8
RN63 5.1K
1 2
3 4
5 6
7 8
Near RTL8201
A A
C143
104P
1 2
3 4
Near U8
5
4
3
VDD25
VCC3SBY
VDD33
VDD33
RSMRST# 11,16,29
C177
100P
ACTLED
LRX-
LRX+
LTXLTX+
SPDLED
RN52
75_8P4R
5 6
7 8
CP15
1 2
FB1
X_0
VDD33
C109
102P
R123 510
R133 510
For EMI reserved
LAN_USB1B
AMBER+
17
AMBER-
18
9
13
10
14
11
15
12
16
GREEN+
19
GREEN-
20
USBLAN
RDN
RDP
TDN
TDP
NC
NC
NC
NC
X_COPPER
CP30
2 1
FB5
X_80S/0805
EC32
22U/16V/S
RX- LRX-
R610 0
4 3
RX+ LRX+
R611 0
R612 0
4 3
TX+
R613 0
LAN&USB Layout
2
+
VDD33
106P/0805
GND GND
1 2
L52
X_CMC_200ohm
1 2
L53
X_CMC_200ohm
9
10
RX-
11
12
TX-
C180
C190
104P
LTX- TX-
LTX+
17
18
13
14
15
RX+
16
TX+
19
20
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Green
Title
MS-7080
RTL8201BL MII PHY
Sheet of
1
Rev
0A
24 32
Page 25

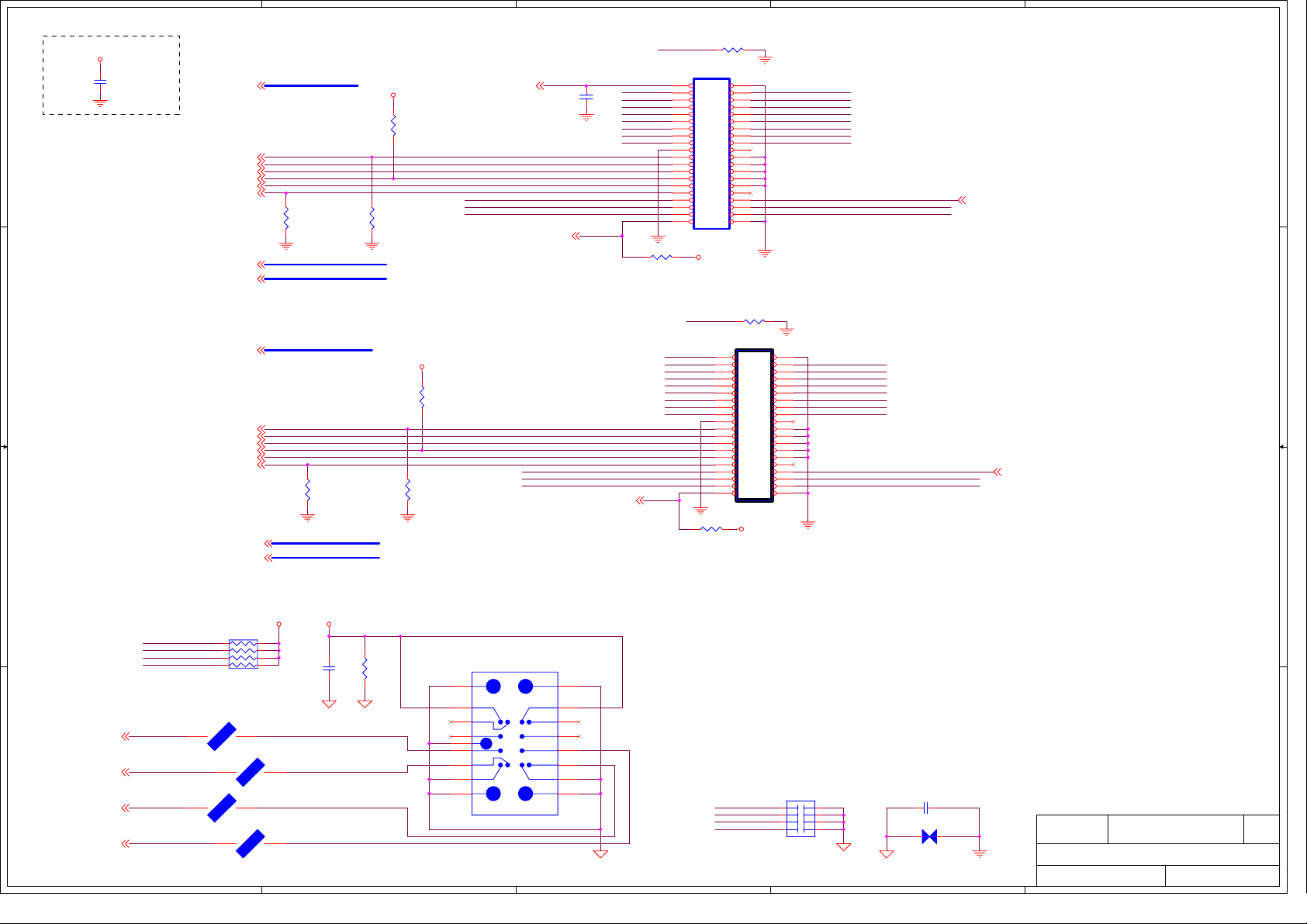

5
4
3
2
1
VCC3
For EMI
C494
X_0.1u
D D
C C
B B
IDEDA[0..15] 15
IDEREQA 15
IDEIOW-A 15
IDEIOR-A 15
ICHRDYA 15
IDACK-A 15
IDEIRQA 15
IDESAA[0..2] 15
IDECS-A[0..1] 15
IDEDB[0..15] 15
IDEREQB 15
IDEIOW-B 15
IDEIOR-B 15
ICHRDYB 15
IDACK-B 15
IDEIRQB 15
IDESAB[0..2] 15
IDECS-B[0..1] 15
IDEDA[0..15]
IDEDB[0..15]
IDEREQB
IDEIOW-B
IDEIOR-B
ICHRDYB
IDACK-B
IDEIRQB
IDESAB[0..2]
IDECS-B[0..1]
R101
X_10K
IDESAA[0..2]
IDECS-A[0..1]
R109
X_10K
VCC3
R124
X_5.6K
R100
X_4.7K
VCC3
R120
X_5.6K
R113
X_4.7K
HDRST#
HDRST# 29
IDESAA1 CBLIDA
IDESAA0 IDESAA2
IDECS-A0 IDECS-A1
IDEACTS# 28
IDESAB1
IDESAB0
IDECS-B0 IDECS-B1
C467
X_10p
IDEACTP# 28
IDEDA7
IDEDA7
IDEDA6
IDEDA5
IDEDA4
IDEDA3
IDEDA2
IDEDA1
IDEDA0
R97 4.7K
HDRST#
IDEDB7
IDEDB6
IDEDB5
IDEDB4
IDEDB3
IDEDB2
IDEDB1
IDEDB0
R129
5.6K
IDE1
12
34
56
78
91 0
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38
39 40
D2x20-1:21-BLUE
ATA66/100/133
VCC5
N32-2201061-H06
IDEDB7
R96 4.7K
R132
5.6K
IDE2
12
34
56
78
91 0
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38
39 40
D2x20-1:21-BLACK
ATA66/100/133
VCC5
N32-2201051-H06
IDEDA8
IDEDA9
IDEDA10
IDEDA11
IDEDA12
IDEDA13
IDEDA14
IDEDA15
IDEDB8
IDEDB9
IDEDB10
IDEDB11
IDEDB12
IDEDB13
IDEDB14
IDEDB15
CBLIDB
IDESAB2
CBLIDA 15
CBLIDB 15
KBVCC KBVCC
KBDAT
MSDAT
MSCLK
KBCLK
KBDAT 16
A A
KBCLK 16
MSCLK 16
MSDAT 16
KBCLK
MSCLK
MSDAT
5
1 2
3 4
5 6
7 8
L1 120
1 2
1 2
L3 120
1 2
1 2
RN3
10K
L4 120
L2 120
R7
C8
X_47K
0.1u
KBGND KBGND
XKBDAT1 KBDAT
XKBCLK1
XMSCLK1 XKBCLK1
XMSDAT1
4
JKBMS1
14
4
6
2
13
1
5
3
15 17
MINIDINx2-D12-ML
16
10
12
8
7
11
9
XMSCLK1
XMSDAT1
XKBDAT1
3
CN1
1 2
3 4
5 6
7 8
180p
KBGND
KBGND KBGND
C94 0.1u
CP1
X_COPPER
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
IDE port & PS2 port
1
Sheet of
25 32
Rev
0A
Page 26

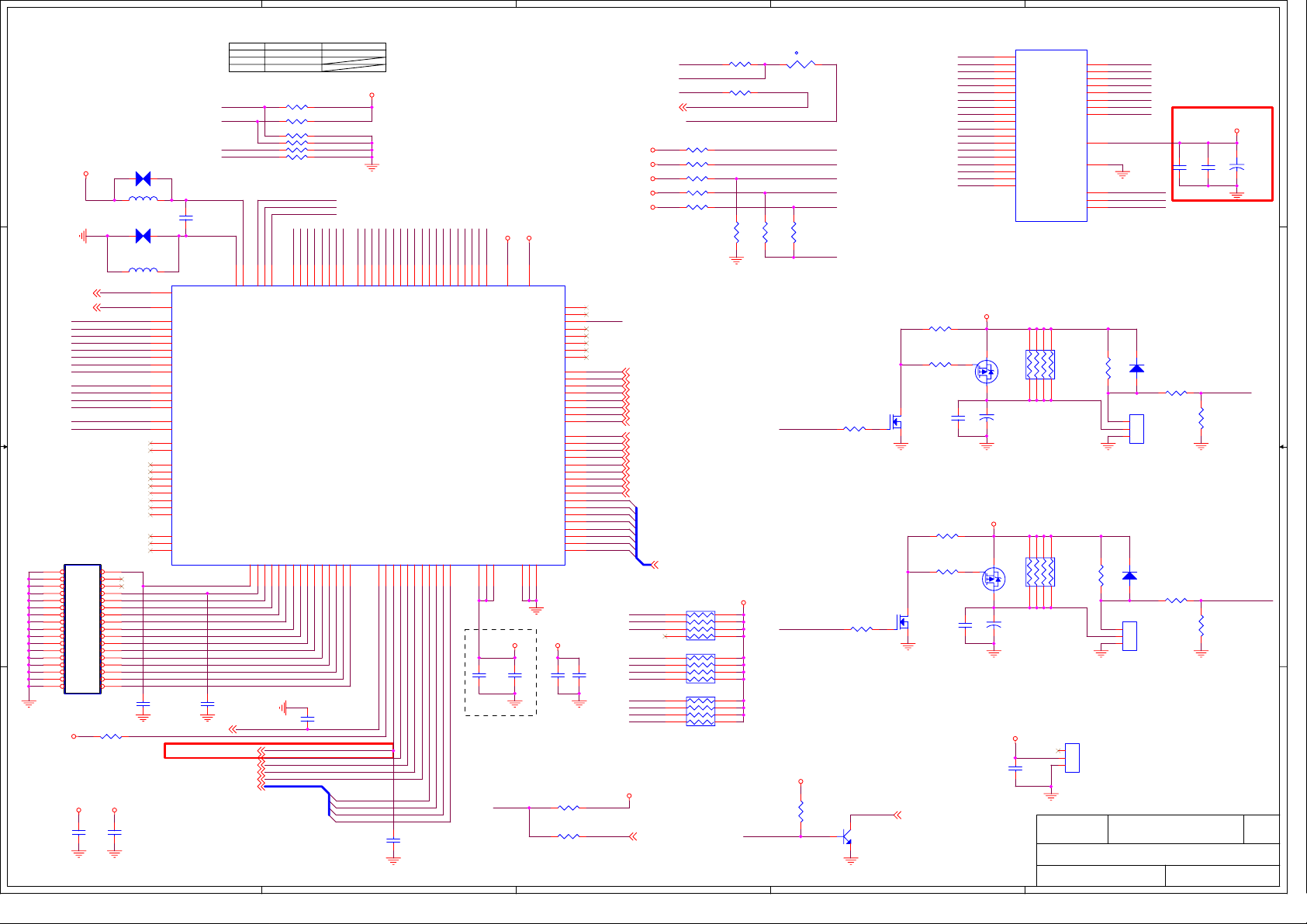

5
4
3
2
1
STRAPS
H: CFAD=4E RTSA# L: CFAD=2E
SOUTB
L: 24MHZ
SOUTA
L: ROM-EN
DTRA#
L: CL-Default
W83697HF internally pull-down(200K~300K ohm)
RTSA#
R177 X_4.7K
SOUTB
SOUTA
DTRA#
LDRQ# 16
LFRAME# 16
LAD[0..3] 16
112
SIRQ 16
105
AGND
AVCC
DRVDEN0
123
R172 4.7K
R176 4.7K
R175 X_4.7K
R173 4.7K
R174 4.7K
959697
MEMR#/GP53
MEMW#/GP52
ROMCS#/GP54
INDEX#
MOA#
DSB#
DSA#
45678910111213141516
PCIRST1#
LAD[0..3]
D D
VCC5
CP44 X_COPPER
1 2
L40
X_300_0805
0.1u
1 2
CP45 X_COPPER
L39 X_300_0805
X_33p
C289
C249
0.1u
LPC_PME#
5
102
101
103
104
106
107
108
109
110
111
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
64
65
100
DRVDEN0
INDEX#
MOA#
DSB#
DSA#
MOB#
DIR#
STEP#
WRDATA#
WE#
TRACK0#
WP#
RDDATA#
HEAD#
DSKCHG#
SIO_VBAT 16
CASEOPEN# 16
CPU_TMPA SOUTB
VTIN1
C C
B B
VREF
VCORE
+3.3VIN
+12VIN
-12VIN
-5VIN
FANIO2 SOUTA
FANIO1
FANPWM2 DTRA#
FANPWM1 RTSA#
OVT#
BEEP
FDD1
12
34
56
78
91 0
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
27 28
29 30
31 32
33 34
D2x17-3:20.29.31
N32-2173021-H06
VCC3SBY
A A
R237 4.7K
VCC3 5VSB
C233
0.1u
C260
VTIN_GND
VBAT
CASEOPEN#
VTIN2
VTIN1
VREF
VCORE
+3.3VIN
+12VIN
-12VIN
-5VIN
FANIO2
FANIO1
FANPWM2
FANPWM1
OVT#/SMI#
BEEP
MSI/GP51
MSO/GP50
GSAS2/GP17
GPBS2/GP16
GPAY/GP15
GPBY/GP14
GPBX/GP13
GPAX/GP12
GPBS1/GP11
GPAS1/GP10
IRRX
IRTX
CIRRX
SIO48M 6
VAVCC
C290
X_33p
LPCPCLK 6
PCIRST1# 11,23,29
H: 48MHZ
MEMW#
MEMR#
ROMCS#
SD0
SD1
SD2
SD3
SD4
SD5
8990919293
94
XD5/GP25
XD4/GP24
XD3/GP23
XD2/GP22
XD1/GP21
XD0/GP20
W83697HF
MOB#
DIR#
STEP#
WD#
WE#
TRAK0#
WP#
C495
X_10p
SD6
SD7
XD7/GP27
XD6/GP26
RDATA#
HEAD#
DSKCHG#
VCC5
SA0
SA1
SA2
SA3
SA4
SA5
XA4/GP34
XA3/GP33
XA2/GP32
XA1/GP31
XA0/GP30
PME#
CLKIN
171819202122232425
98
LAD3
LAD2
LAD1
LAD0
4
SA6
SA7
XA7/GP37
XA6/GP36
XA5/GP35
PCICLK
LDRQ#
SERIRQ
C235
X_10p
SA8
SA9
XA9/GP41
XA8/GP40
LFRAME#
LRESET#
27
28
SA10
XA10/GP42
LAD3
SA11
XA11/GP43
LAD2
SA12
XA12/GP44
LAD1
SA13
SA14
SA15
SA16
SA17
SA18
6667686970717273747576777879808182838485868788
XA18/GP57
XA17/GP56
XA16/GP55
XA15/GP47
XA14/GP46
XA13/GP45
VCC
LAD0
VCC
26
45
C232
X_0.1u
FO EACH POWER PIN
VCC
OVT#
VCC5
VCC3
5VSB VCC3
C216
0.1u
GND
99
VSB
DCDB#
SOUTB
DTRB#
RTSB#
DSRB#
CTSB#
DCDA#
SOUTA
DTRA#
RTSA#
DSRA#
CTSA#
GND
GND
60
U13
63
RIB#
62
61
59
SINB
58
57
56
55
54
RIA#
53
52
51
SINA
50
49
48
47
46
STB#
44
AFD#
43
INIT#
34
SLIN#
33
ERR#
32
ACK#
31
BUSY
30
PE
29
SLCT
42
PD0
41
PD1
40
PD2
39
PD3
38
PD4
37
PD5
36
PD6
35
PD7
WB-W83697HF-B
VCC3
C329
X_0.1u
R258 4.7K
R259 0
C363
X_0.1u
PD0
PD1
PD2
PD3
PD4
PD5
PD6
PD7
THERM#
Hardware Monitor
VREF
R264 10KST
VTIN1
VREF
R252 30KST
R254 10K
R253 10K
R255 28KST
R262 232KST
R263 120KST
PD[0..7] 27
RN75 4.7K
7 8
5 6
3 4
1 2
RN80 4.7K
7 8
5 6
3 4
1 2
RN81 4.7K
1 2
3 4
5 6
7 8
CPU_TMPA
VTIN_GND
VCC5
VCC3
VCCP
+12V
-12V
RIA# 27
DCDA# 27
SOUTA 27
SINA 27
DTRA# 27
RTSA# 27
DSRA# 27
CTSA# 27
RSTB# 27
RAFD# 27
RINIT# 27
RSLIN# 27
RERR# 27
RACK# 27
RBUSY 27
RPE 27
RSLCT 27
ROMCS#
MEMR#
MEMW#
SD0
SD1
SD2
SD3
SD7
SD6
SD5
SD4
VCC3
THERM# 16
CPU_TMPA 4
-5V
3
R261
10KST
BEEP
R256
56KST
t
10K_0805
R257
56KST
FANPWM1
FANPWM2
VCC5
RT1
+3.3VIN
VCORE
+12VIN
-12VIN
-5VIN
VREF
R260
10K
R9
X_2.2K
R13
X_1K
D S
G
Q36
MBT3904
G
Q12
X_2N7002
D S
Q37
X_2N7002
ALARM 28
2
R270
X_2.2K
R273
X_10K
X_PMBT2907A
R12
X_470
R284
X_470
B
E C
Flash Rom
SA0
SA1 SD0
SA2 SD1
SA3 SD2
SA4 SD3
SA5 SD4
SA6 SD5
SA7 SD6
SA8 SD7
SA9
SA10
SA11
SA12
SA13
SA14
SA15
SA16
SA17
SA18
U16
12
A0
11
A1
10
A2
9
A3
8
A4
7
A5
6
A6
5
A7
27
A8
26
A9
23
A10
25
A11
4
A12
28
A13
29
A14
3
A15
2
A16
30
A17
1
A18
PLCC32-SMT-B
VCC
GND
CE#
OE#
PGM#
13
D0
14
D1
15
D2
17
D3
18
D4
19
D5
20
D6
21
D7
32
16
22
24
31
CPU FAN
+12V
G
Q5
X_SI2303DS
C22
X_0.1u
SYSFAN
G
Q38
C287
X_0.1u
S D
+12V
EC2
X_10u/16v
S D
X_10u/16v
EC40
+12V
C150
0.1u
1 2
1 2
3 4
5 6
3 4
5 6
RN1
8P4R-0
7 8
RN78
8P4R-0
7 8
NB FAN
NBFAN
X_D1x3-WH-SN
R31
4.7K
R274
4.7K
3
2
1
Title
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
C270
D2
1N4148
D13
0.1u
R29
27K
R286
27K
ROMCS#
MEMR#
MEMW#
A C
CPUFAN
3
2
1
D1x3-WH-SN
1N4148
A C
SYSFAN
3
2
1
D1x3-WH-SN
MS-7080
W83697HF I/O & BIOS
Sheet of
1
VCC5
C267
+
X_0.1u
FANIO1
R18
10K
FANIO2
R285
10K
26 32
C275
10u/0805
close to
EEEPROM
Rev
0A
Page 27

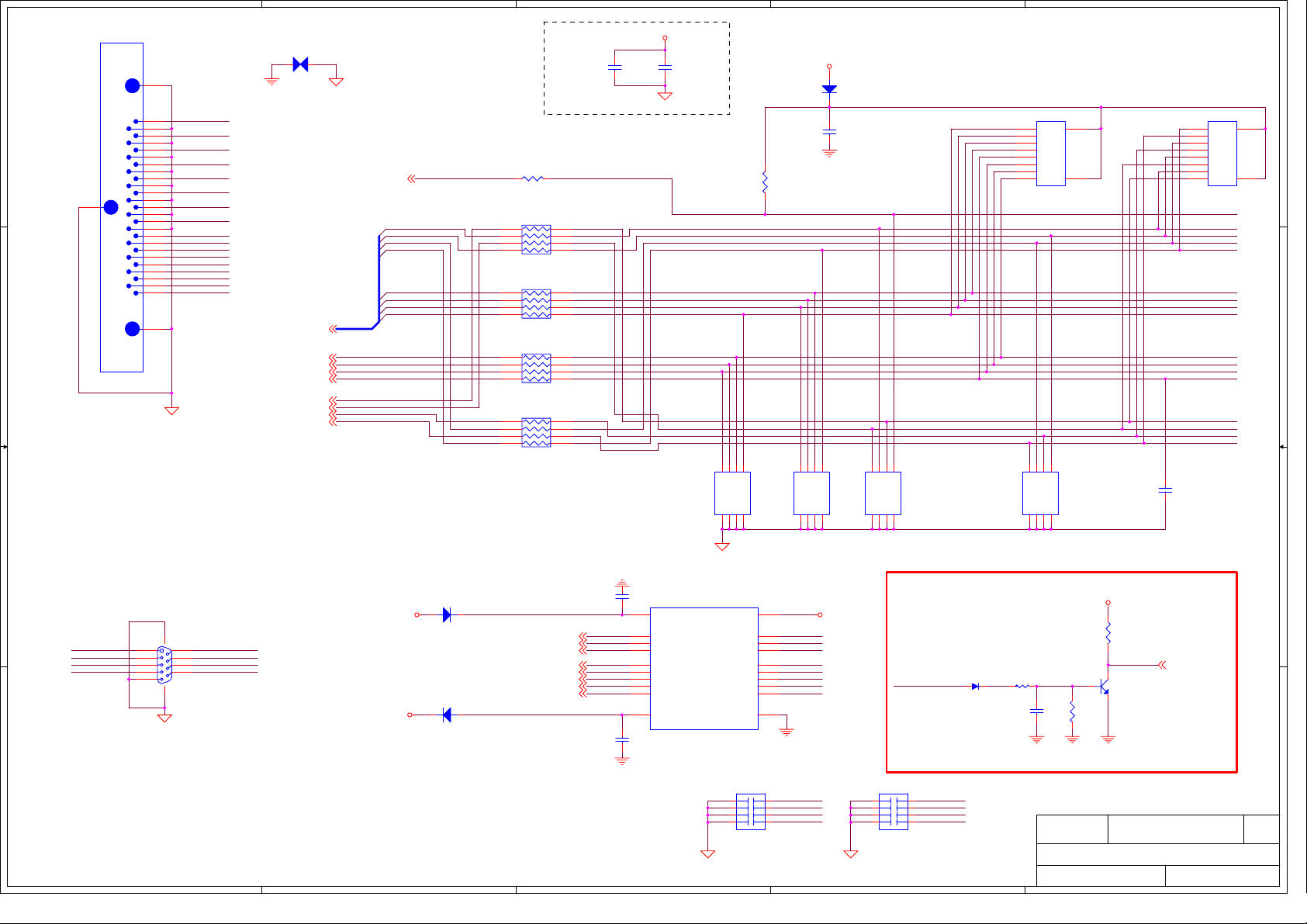

5
4
3
2
1
C499
X_0.1u
VCC5
KBGND
C500
X_0.1u
246
135
Parallel Port
VCC5
A C
D4
1N4148
RN29
1
5
C63
0.1u
R95
2.2K
CN2
8
220p
7
246
135
CN4
8
220p
7
246
135
CN6
8
220p
7
2
3
4
6
7
8
9
246
135
1
2
3
4
6
7
8
9510
2.2K
10
CN5
8
220p
7
C62
220p
1
2
3
4
6
7
8
9
STB#
PRND0
PRND1
PRND2
PRND3
PRND4
PRND5
PRND6
PRND7
ACK#
SLCT RSLCT
AFD#
ERR#
PINIT#
SLIN#
RN35
1
2
3
4
6
7
8
9510
2.2K
5
10
LPT1
51
SLCT
D D
48
C C
13
25
PE
12
24
BUSY
11
23
ACK#
10
22
PRND7
9
21
PRND6
8
20
PRND5
7
19
PRND4
6
18
PRND3
5
SLIN#
17
PRND2
4
PINIT#
16
PRND1
3
ERR#
15
PRND0
2
AFD#
14
STB#
1
52
LPT
KBGND
CP16
X_COPPER
PD[0..7] 26
RACK# 26
RBUSY 26
RPE 26
RSLCT 26
RAFD# 26
RERR# 26
RINIT# 26
RSLIN# 26
KBGND
PD[0..7]
FOR EMI
Place R-PACK close to LPC IO
RN37
33
RN32
33
RN25
33
RN34
33
R94
33
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
RSTB# 26
PD0
PD1
PD2
PD3
PD4
PD5
PD6
PD7
RACK#
RBUSY BUSY
RPE PE
RAFD#
RERR#
RINIT#
RSLIN#
RSTB#
B B
C98
D7
A C
+12V
-12V
1N4148
D8
1N4148
SOUTA 26
DSRA# 26
DCDA# 26
A C
NDCDA#
NSINA
NSOUTA
NDTRA
COM1
COM
NDSRA#
6
NRTSA
7
NCTSA#
8
NRIA#
9
1
2
3
4
5
11 10
KBGND
A A
5
4
0.1u
RTSA#
RTSA# 26
DTRA#
DTRA# 26
SOUTA
RIA#
RIA# 26
CTSA#
CTSA# 26
DSRA#
SINA
SINA 26
DCDA#
U6
1
VDD(12V)
16
DA1
15
DA2
13
DA3
19
RA1
18
RA2
17
RA3
14
RA4
12
RA5
10
VSS(-12V)
TI-GD75232-SSOP20
C101
0.1u
3
KBGND
VCC(5V)
DY1
DY2
DY3
RY1
RY2
RY3
RY4
RY5
GND
CN9
1 2
3 4
5 6
7 8
220p
20
5
6
8
2
3
4
7
9
11
NRTSA
NDTRA
NSOUTA
NRIA#
NCTSA#
NDSRA#
NSINA
NDCDA#
NDTRA
NSINA
NSOUTA
NDCDA#
VCC5
KBGND KBGND
NRIA#
CN8
1 2
3 4
5 6
7 8
220p
2
D9
1N4148S
NRIA#
NCTSA#
NDSRA#
NRTSA
A C
R107 1K
VCC3SBY
R110
C104
0.1u
10K
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
R115
10K
RING
Q24
2N3904S
Title
MS-7080
Com/Parallel port
1
RING 16
Sheet of
Rev
0A
27 32
Page 28
5
4
3
2
1

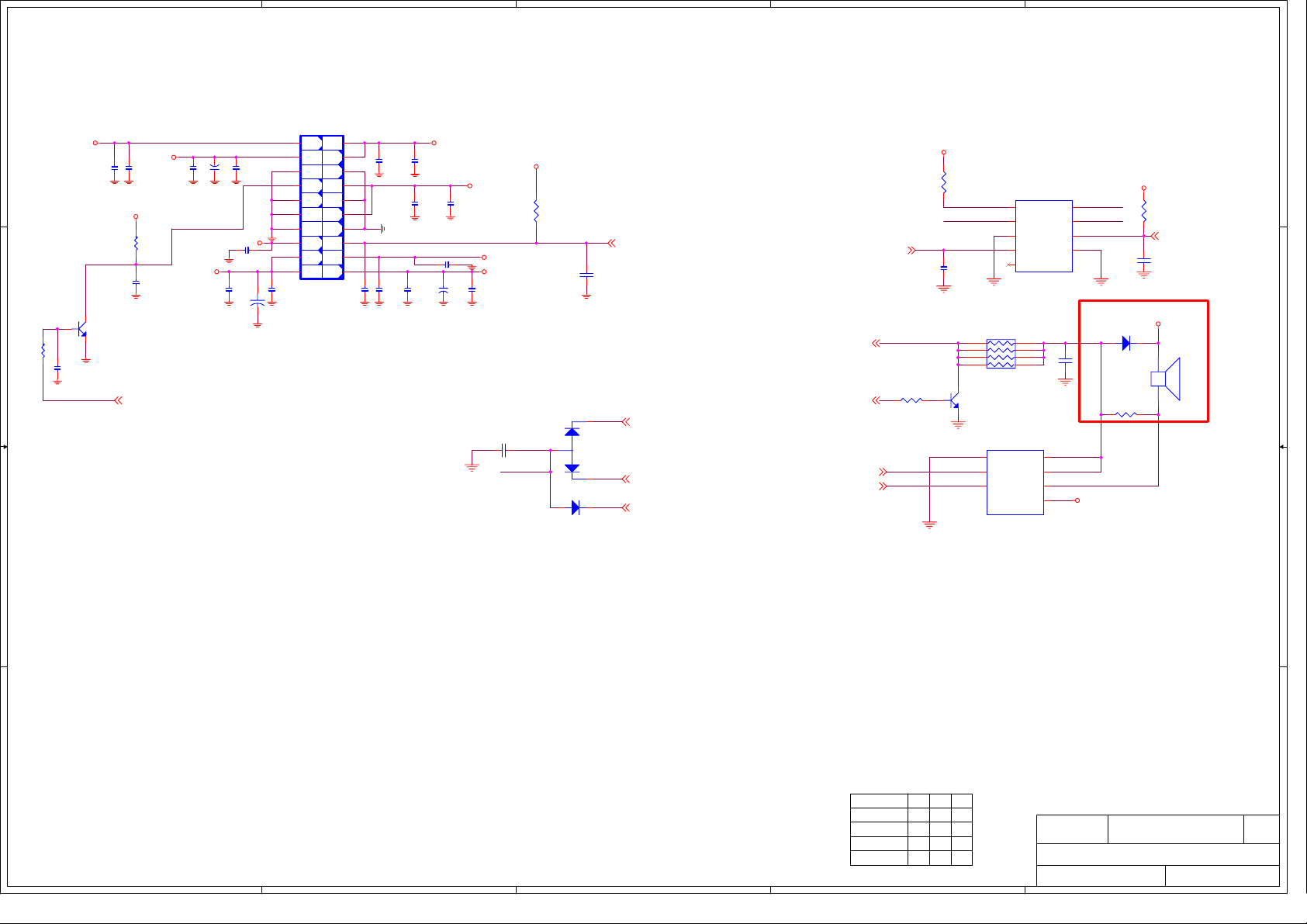

ATX CONNECTOR
D D
VCC3
CB37
0.1u
X_102p
Q47
B
C440
X_102p
SLP_S3#
2N3904S
E C
C C
R582
10K
CB30
X_33p
5VSB
R581
1K
C56
SLP_S3# 8,29
-12V
CB28
0.1u
X_10u/16v
VCC5
CB61
0.1u
CB34
X_33p
+
CT2
-5V
C34
1000p
CT7
X_1000u
CONN1
11
12
13
14
15
16
17
18
19
20
ATX-D2x10
1 2
CB16
33p
+
3.3V
-12V
GND
PSON
GND
GND
GND
-5V
5V
5V
3.3V
3.3V
GND
GND
GND
POK
5VSB
1
2
CB31
33p
3
4
5V
5
6
5V
7
8
9
10
12V
C37
CB13
1000p
33p
VCC3
CB36
X_1u-0805
CB11
0.1u
CB94 X_39p
CB8
0.1u
10u/16v
+
CB84
33p
CT1
VCC5
5VSB
+12V
CB10
X_39p
ESD Protect
C95 180p
HDDLED#
VCC5
R68
4.7K
3
A C
D22
1N4148
C52
X_0.1u
X7R
2
D21
BAT54A
1
PWR_OK 29
IDEACTP# 25
IDEACTS# 25
HD_SATA_LED 17
VCC5
FP_RST# 6,29
ALARM 26
R342
SPK 16
PLED2 29
PLED1 29
PLED2
PLED1
4.7K
B
FRONT-PANEL
R343
330
HDDLED#
FP_RST#
0.1u
CB132
E C
3
5 6
7
9
N31-2051231-H06
RN87
1 2
3 4
5 6
7 8
150
Q39
MBT3904
JFP2
1
GND
3
PLED2
5 6
PLED1 BUZ-
CUT
7
D2x4-1:8
JFP1
PLED1 HDD+
PLED2
HDDGNDR PWSW+
RESET
PWSW-
RSVD
D2x5-1:1
2
SPK-
4
BUZ+
8
SPK+
CUT
2 1
4
8
10
C357
0.1u
VCC5
PLED1 HDDLED
PLED2
PWRBTN#
A C
D16
1N4148
R341
0
VCC3SBY
R344
X_10K
VCC5
PWRBTN# 16
C358
0.1u
1 2
BZ1
BUZZER
N31-2041101-H06
B B
A A
S3AUXSW#
PSON#
SLP_S5#
SLP_S3#
5
4
3
S0 S3 S5
11
0
1
0
1
1 1
1
000
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
ATX & F-panel
MS-7080
Sheet of
1
Rev
0A
28 32
Page 29

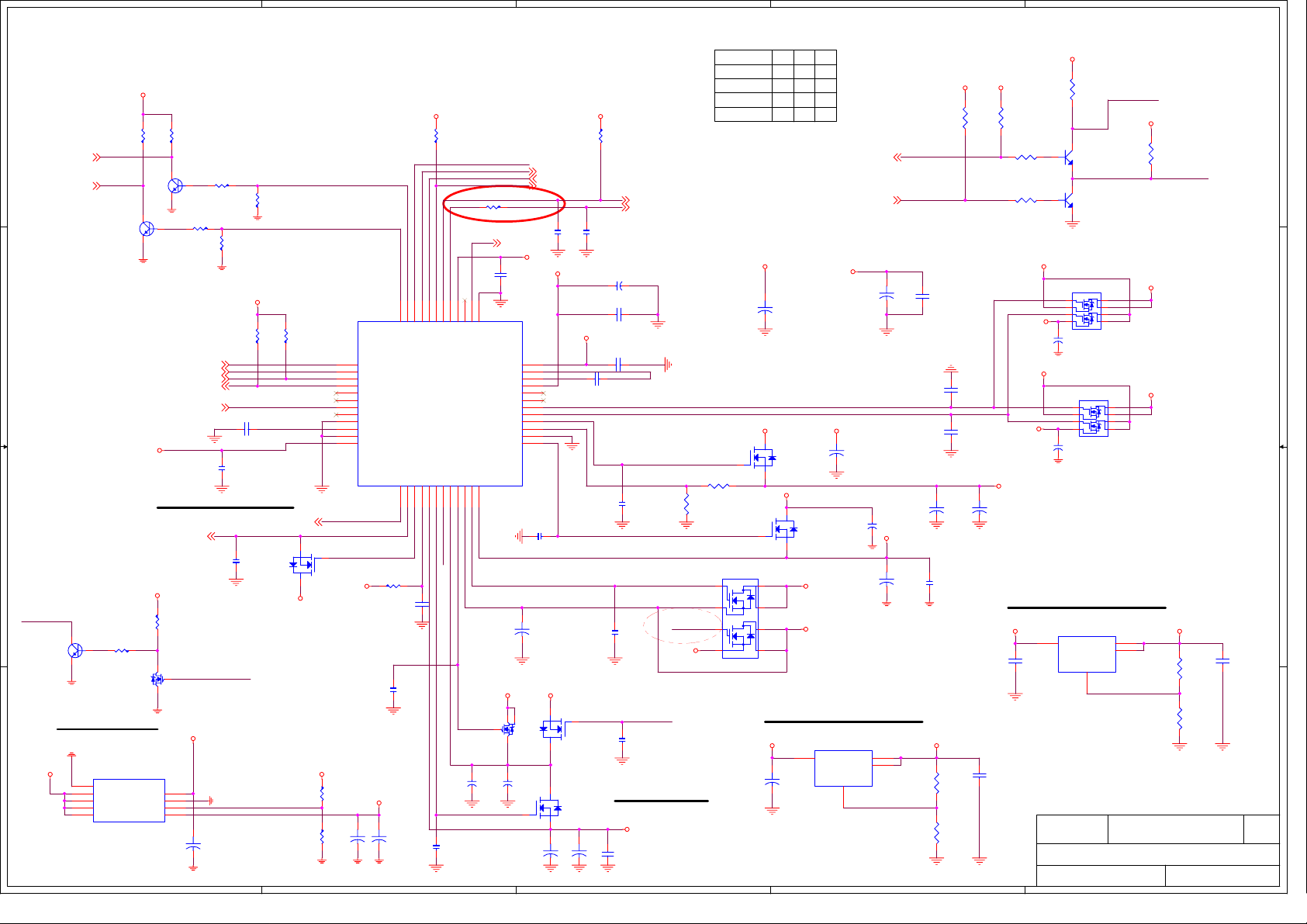

5
4
3
2
1
S5
S3
S3AUXSW#
5VSB
D D
PLED1 28
PLED2 28
C C
B B
PWRGD
C E
Q55
2N3904S
B
R598
4.7K
R583
330
DDR VTT Power
1.25V/2.1A
VCC3SBY
A A
U22
9
NC
7
ENABLE
6
VCNTL
5
BOOT_SEL
W83310DS
1.25V/2.9A
R584
330
Q48
C E
2N3904S
R495 4.7K
B
Q49
C E
2N3904S
R590 4.7K
B
SMBCLK 6,7,13,16
SMBDAT 6,7,13,16
FP_RST# 6,28
PWRGD 11,16
PWR_OK 28
VCC5
VCC_VID / VID_GOOD
Place MOSFET near CPU
VCC_VID 5,8
1.2V/150mA
5VSB
R597
1K
Q56
2N7002S
VCC3
1 8
VIN VREF2
2
GND
3
VREF1
4
VOUT
5
1 2
EC55
+
1000u
R591
1K
C448 0.22u
C450
1u-0805
C451
X_10u/1206
PWR_OK
VCC3
X7R
R587
1K
R592
1K
R593
1K
PWRGD
PWR_OK
VID_GD 8
VCC3
R600
300RST
R602
300RST
S
D
G
Q53
NDS351AN-S
VCCM
EC14
470u
10
11
12
5VSB
1
2
3
4
5
6
7
8
9
SCL
SDA
FP_RST#
CHIP_PWGD
CPU_PWGD
POK1
PWROK
PSOUT#
DDRTYPE
SS
GND
VCC5
R596
3.3/0805
DDR_VTT
1 2
1 2
+
VCC5
48
S3#
S5#
PLED1/EXTRAM
PLED0/3VDLDEC#
VIDGD#
VID_SEN
VID_DRV
5VSB
1314151617181920212223
C453
1u
C455
X_102p
EC12
+
470u
4
R585
330
PCI_RST#
DEV_RST#
HDD_RST#
SLOT_RST#
RAM_SEN
RAM_DRV
RAM_HDRV/DMV
RAM_HSEN
RAMDRV
EC57
X_1000u
C471
X_102p
SLP_S5#
SLP_S3#
R589 10
RSMRST# 11,16,24
C443
0.1u
3738394041424344454647
U11
VCC3
AGND
RSMRST#
CHARPMP
PCIRST_BUF#
5VSB
VLR1_DRV
VLR1_SEN
5VUSB_DRV
5V_DRV
VLR2_DRV
VLR2_SEN
GND
VAGP_SEN
SVRAM_DRV/DMSB
3VSB
3VSB_DRV
VAGP_SEN
MS7 V:C
24
Wide Trace
VCC3SBY
2 3
1
APM2054N
Q58
+
EC54
1000u
C2
C1
4
+
X_1000u
1 2
G
SLP_S3# 8,28
PCIRST# 12,15
HDRST# 25
VCC3
36
35
34
33
32
31
30
29
28
27
26
25
C469
X_102p
EC53
+
470u
VCC3
EC26
C441
X_20P
5VSB
C446 1u-0805
AGP_DRV
AGP_SEN
S
Q57
40N03
D
D
Q60
40N03
S
1 2
+
VCC3
R586
150RST
PCIRST1# 11,23,26
PCIRST2# 20,21
C442
X_20P
+
EC49 470u
C444 1u
9VSB
CHARGE PUMP
VOLTAGE
OUTPUT
C445 1u-0805
C468
X_102p
C454
102P
G
C470
X_102p
DDR 2.5V Power
2.5V/7A(DIMM)+5A(NB)
EC5
1000u
VCCM
C457
X_0.1u
1 2
+
16V
VCC1_8DRV
5V_DRV
VCC3
RAMDRV
3
SLP_S5#
SLP_S3#
R594 160RST
R595
300RST
Q54
4 5
3
2
1
NN-P07D03LV_SO8
S0
1
1
VCC3
G
0
0
1
1
1
0
1
1
0
0
S3AUXSW# 10
PSON# 16
5VSB
1 2
+
D
EC56
1000u
Q31 P50N03LS
S
VCC3
D
Q52
40N03
S
5VSB
6
7
VCC3SBY
8
VCC3
+
X_1000u
EC52
EC31
1000u
+
PSON#
VCC3SBY
EC43
1000u
G
1.8V POWER TRANSLATOR
VCC3SBY VCC1_8SBY
+
3 2
CE7
10u/1206
Q59
YLT1087S-0.8A
VIN VOUT
VOUT
ADJ
1
4
VDDQ
VCC3SBY
VCC3SBY
R65
R228
4.7K
1K
PSON#
1 2
+
C186
1u
X_100u/10V
C447
2200p
+
C456
10u/0805
VCC1_8
VCC5
5V_DRV
VCC5
X_100u/10V
X_10u/0805
C449
X_102p
EC34
EC58
+
1000u
X_1000u
1 2
EC29
1000u
2
C452
0.1u
R599
220RST
R601
100RST
+
5VSB
R207
10K
SLP_S5#
R219
4.7K
R217
4.7K
5VDUAL1
VCC5
EC50
5VDUAL2
EC51
Q34
B
MBT3904
E C
Q35
B
MBT3904
E C
Q50
4 5
3
2
1
+
NN-P07D03LV_SO8
Low RDS ON MOSFET
Q51
4 5
3
2
1
+
NN-P07D03LV_SO8
6
7
8
6
7
8
+2.5V POWER TRANSLATOR
Q61
YLT1087S-0.8A
3 2
VIN VOUT
C496
4
VOUT
ADJ
1
Title
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
MS-7 ACPI Controller
5VSB
R208
10K
SLP_S3#
5VSB
Rear USB ports
5VSB
Front USB ports
+2.5V
MS-7080
Sheet of
1
R614
220RST
R615
226RST
C497
X_10u/0805
Rev
0A
29 32
Page 30
5
VCC5
EC41 1000u
C3 0.1u
D D
C248 X_0.1u
C355 0.1u
VCC3
C298 0.1u
C224 X_0.1u
C24 0.1u
C343 0.1u
C265 0.1u
System Decoupling Capacitors High Freq. return current decoupling
+12V
EC36
X_10u/16v
-12V
EC37
X_10u/16v
C273
0.1u
C102
0.1u
4
C247
X_0.1u
C245
X_0.1u
VCC5
X_10u/16v
C310
X_0.1u
EMI RESERVED
EC39
C291
X_0.1u
C272
X_0.1u
C292
0.1u
VCC3
C278
0.1u
EC38
X_10u/16v
C23
X_0.1u
C208
0.1u
3
C244
X_0.1u
C286
0.1u
C274
X_0.1u
C264
0.1u
C262
0.1u
2
VCC5
C136 1000p
C243 1000p
C345 1000p
C311 X_1000p
C348 1000p
VCC3
1
VCC3SBY
C C
VCC3SBY
C346 X_0.1u
C288 0.1u
C192 0.1u
+12V
C359 X_0.1u
C181 0.1u
B B
5VSB
C361
X_0.1u
C263
0.1u
C347
0.1u
C9
0.1u
C222
0.1u
C189
0.1u
VCC3
C252
0.1u
C342
0.1u
C15
0.1u
VCC3
VCCM
VDDQ
C225
0.1u
C228 0.1u
C179 0.1u
C144
X_0.1u
C182
X_0.1u
VCC5
C261
0.1u
VCC1_8
VCC3
C330
X_0.1u
C328
X_0.1u
VCC5
C360
X_0.1u
C344 0.01u
C223 0.01u
C296
0.1u
VCC3
C35
0.1u
C147
X_0.1u
C196
0.1u
A A
5
4
3
EMI issue
Title
Micro-Star
Document Number
Last Revision Date:
2
Monday, April 12, 2004
MS-7080
Decoupling Capacitor
Sheet of
1
Rev
0A
30 32
Page 31
5
4
3
2
1

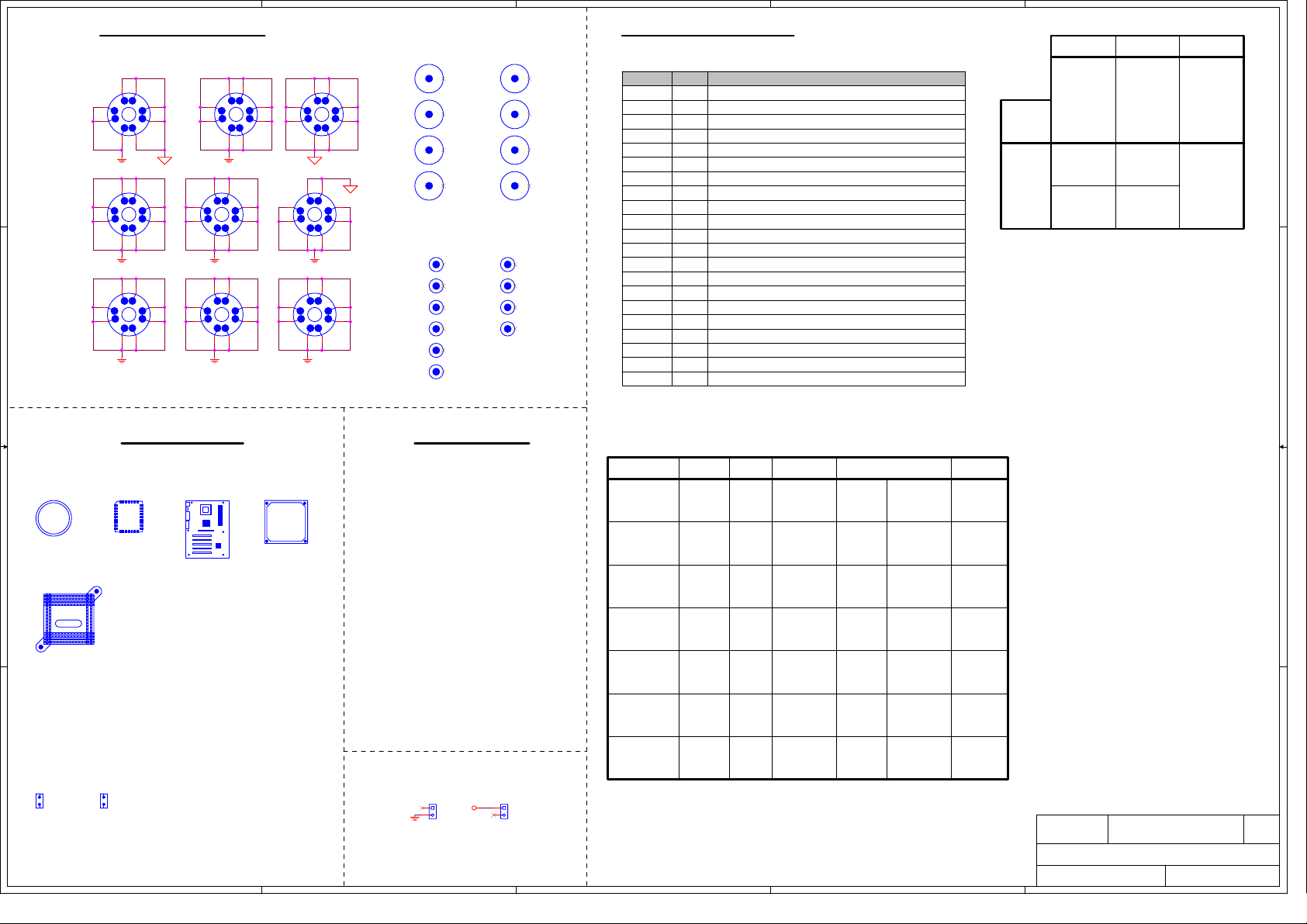

PCB OTHER COMPONENT
FIDUCIALS
FM3
7
7
8
9
D D
C C
2
MH1
9
2
MH2
9
2
MH6
6
5
3
4
KBGND
7
8
9
6
2
5
3
4
7
8
3
4
MH5
9
6
2
5
MH3
7
8
9
2
MH8
8
3
8
3
6
5
3
4
7
6
5
4
7
6
5
4
8
9
2
MH7
9
2
MH4
9
2
MH9
6
5
3
4
7
8
6
5
3
4
7
8
6
5
3
4
MANUAL PART
BAT2_X
+
BATTERY
-
BATTERY
B B
U7_X
MSI
DDR
NB-Heat Sink
U16_X
BIOS
4 Mega
PCB
7080V0A
U3_X
478-FAN
Retention
Module
CPU_Retention
X_FIDUCIAL
FM7
X_FIDUCIAL
FM4
X_FIDUCIAL
FM2
X_FIDUCIAL
CHIP FIDUCIALS
AM3
X_FIDUCIAL
AM9
X_FIDUCIAL
AM5
X_FIDUCIAL
AM8
X_FIDUCIAL
AM2
X_FIDUCIAL
AM1
X_FIDUCIAL
OPTION PART
FM5
X_FIDUCIAL
FM1
X_FIDUCIAL
FM6
X_FIDUCIAL
FM8
X_FIDUCIAL
AM6
X_FIDUCIAL
AM10
X_FIDUCIAL
AM7
X_FIDUCIAL
AM4
X_FIDUCIAL
GPIO SPEC. & PCI ROUTING
SB(SIS963) GPIO
GPIO PIN Function Description
GPIO0
GPIO1
GPIO2
GPIO3
GPIO4
GPIO5
GPIO6
GPIO7
GPIO8
GPIO9
GPIO10
GPIO11
GPIO12
GPIO13
GPIO14
GPIO15
GPIO16
GPIO17
GPIO18
GPIO19
GPIO20
GPIO0
V2
GPIO1
T8
Thermal detect from H/M OVT#(83697HF)
T4
GPIO3
T6
CLKRUN#
W1
PCIREQ#5
U5
PCIGNT#5
U4
GPIO7
C4
Wake on RING event ( Active Low)
C14
GPIO9
E6
GPIO10
B3
GPIO11
F5
GPIO12
D4
Support prescott C step processor
B1
GPIO14
E5
Keyboard Data
E13
Keyboard Clock
A16
Mouse Data
D13
Mouse Clock
B15
Programming for "SMBCLK"
A1
Programming for "SMBDATA"
B2
PCI
DEVICES
PCI SLOT 1
PCI SLOT 2
PCI SLOT 3
PCI SLOT 4
PCI SLOT 5
INT#
INTB#
INTC#
INTD#
INTA#
INTC#
INTD#
INTA#
INTB#
INTD#
INTA#
INTB#
INTC#
INTA#
INTB#
INTC#
INTD#
INTB#
INTC#
INTD#
INTA#
IDSEL
AD17
AD18
AD19
AD20
AD21
REQ#/GNT#
PREQ#0
PGNT#0
PREQ#1
PGNT#1
PREQ#2
PGNT#2
PREQ#3
PGNT#3
PREQ#4
PGNT#4
Super I/O LPCPCLK
pin
pin16
PCICLK0
pin 17
PCICLK1
pin 20
PCICLK2
pin 21
PCICLK3
pin 22
PCICLK4
pin 15
PCICLK5
CLOCK
Net name PCIRST
PCICLK1
PCICLK2
PCICLK3
PCICLK4
PCICLK5
PCIRST2#
PCIRST2#
PCIRST2#
PCIRST2#
PCIRST2#
PCIRST1#
USB
Rear
Front
Port DATA +/-
DATA3-
1394_USB1
LAN_USB1
JUSB1
JUSB2
DATA3+
DATA5DATA5+
DATA0DATA0+
DATA1DATA1+
DATA7DATA7+
DATA4+
DATA4-
DATA2DATA2+
DATA6+
DATA6-
OC#
OC#0
( OC#3,5)
( OC#0,1 )
OC#2
( OC#4,7 )
( OC#2,6 )
PCI
A A
JBAT1(1-2)
JC-D2-RD
JFP2(4-6)
X_JC-D2-RD
Reserved for BZ1 enable
J1
X_PIN1*2
FOR TEST
VCC5
J2
X_PIN1*2
VT6307_1394
INTD# AD23
PREQ#5
PGNT#5
CPU AGP
5
4
3
pin 23
PCICLK8
1394_PCLK PCIRST1#
2
Micro-Star
Document Number
Last Revision Date:
Monday, April 12, 2004
Title
MS-7080
Manual Part & GPIO define
Sheet of
1
31 32
Rev
0A
Page 32
5
D D
C C
4
3
2
1
B B
A A
Title
Micro-Star
Document Number
Last Revision Date:
5
4
3
2
Monday, April 12, 2004
MS-7080
History
Sheet of
1
Rev
0A
32 32
