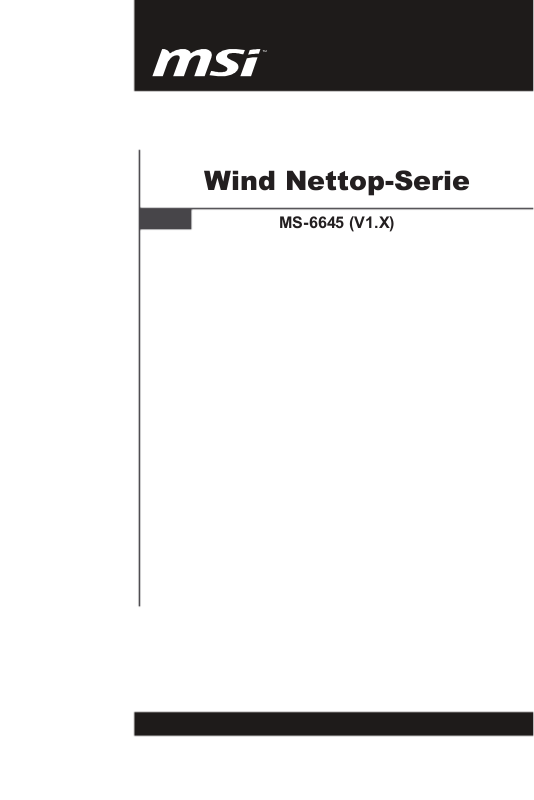

Wind Nettop-Serie
MS-6645 (V1.X)
i
Hinweis zum Urheberrecht
Der Inhalt dieses Dokumentes ist geistiges Eigentum der MICRO-STAR INTERNATIONAL. Das Dokument wurde sorgfältig verfasst. Dennoch können wir die absolute Richtigkeit der Inhalte nicht garantieren. Unsere Produkte werden ständig verbessert. Daher behalten wir uns das Recht vor, Änderungen ohne Vorankündigung vorzunehmen.
Marken
Sämtliche Marken sind Eigentum der jeweiligen Inhaber.
Windows® 2000/ XP/ VISTA sind eingetragene Marken der Microsoft Corporation.
US-Patentnummern
4,631,603; 4,819,098; 4,907,093; 5,315,448 und 6,516,132.
Dieses Produkt nutzt urheberrechtlich geschützte Technologien, die durch US-Patente und weitere geistige Eigentumsrechte geschützt sind. Die Nutzung dieser urheberrechtlich geschützten Technologien muss durch Macrovision autorisiert werden und gilt für private und sonstige eingeschränkte Nutzung, sofern nicht anders durch Macrovision autorisiert. Nachbau und Demontage sind untersagt.
Verbesserungsentwicklung
Verbesserung Verbesserungsentwicklung Datum
V1.0 Erstveröffentlichung Februar 2009
Technische Kundenbetreuung
Bei etwaigen Problemen mit Ihrem System, die nicht mit Hilfe der Bedienungsanleitung gelöst werden können, wenden Sie sich bitte an Ihr Fachgeschäft oder an Ihren örtlichen Händler. Alternativ können Sie die folgenden Hilfsquellen nutzen. Auf den MSI-Webseiten finden Sie Antworten auf häufig gestellte
Fragen (FA Qs), technis che Anl eitun gen, B IOS-Aktualisi erung en, T r e i be ra kt ua l i s i e r u n g e n u n d w e i t e r e I n f o r m a t io ne n:
http://global.msi.com.tw/index.php?func=service
Unter folgender Adresse können Sie unser Fachpersonal kontaktieren:
http://ocss.msi.com.tw
ii
Sicherheitshinweise
1. Lesen Sie die Sicherheitshinweise aufmerksam durch.
2. Bewahren Sie diese Bedienungsanleitung auf, damit Sie später darin nachlesen
3. Halten Sie das Gerät von Feuchtigkeit fern.
4. Platzieren Sie das Gerät auf einer stabilen, ebenen Unterlage, bevor Sie mit
5. Die Öffnungen am Gehäuse dienen zur Belüftung; sie bewahren das Gerät
6. Überprüfen Sie die Nenngröße des Netzteils: 19 V 3,42 A, max. 65 W.
7. Überprüfen Sie die Spannung der Stromquelle und stellen diese korrekt auf 110
8. Platzieren Sie das Netzkabel so, dass niemand darauf treten kann. Platzieren
9. Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Erweiterungskarten oder
10. Alle Vorkehrungen und Warnungen an dem Gerät müssen befolgt werden.
11. Schütten Sie zur Vermeidung von Schäden und elektrischen Schlägen keine
12. Lassen Sie das Gerät in einem der folgenden Fälle bitte von einem
Netzkabel oder Netzstecker sind beschädigt. Flüssigkeit ist in das Gerät eingedrungen. Das Gerät war Feuchtigkeit ausgesetzt. Das Gerät funktioniert nicht richtig oder überhaupt nicht, obwohl die
Das Gerät ist heruntergefallen und wurde beschädigt. Das Gerät weist offensichtliche Bruchstellen auf.
13. LAGERN UND NUTZEN SIE DAS GERÄT OHNE KLIMATISIERUNG NICHT
WARNUNG:
1. Bitte nutzen Sie bei jeglichen Änderungen bezüglich der Verwendung des
2. ImInnerenbendensichbeweglicheTeile,dieeineGefahrdarstellenkönnen.
3. Bei einem ansteckbaren Gerät sollte die Steckdose in der Nähe des Gerätes
4. Deaktivieren Sie nicht den Erdungspin am Stecker; das Gerät muss an eine
ACHTUNG:
Bei der Verwendung ungeeigneter Akkutypen besteht Explosionsgefahr. Ersetzen Sie den Akku nur durch denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ.
können.
der Installation / Einrichtung beginnen.
vor Überhitzung. BLOCKIEREN SIE DIE ÖFFNUNGEN NICHT.
- 240 V ein, bevor Sie das Gerät am Netzeingang anschließen. Nenngröße: 100 - 240 V, 50 -60 Hz, 1,7 A.
Sie nichts auf dem Netzkabel.
Module installieren.
Flüssigkeit in die Öffnungen.
Kundendienstmitarbeiter überprüfen:
Bedienungshinweise befolgt wurden.
BEI TEMPERATUREN ÜBER 40 GERÄT BESCHÄDIGT WERDEN.
Netzkabels ein vorschriftsmäßiges Netzkabel, das mindestens folgende Angaben erfüllt: H05VV-F, 3 G, 0,75 mm2.
Halten Sie Finger und andere Körperteile fern.
installiert und leicht zugänglich sein.
geerdete Steckdose angeschlossen werden.
o
C (102 oF); ANDERNFALLS KANN DAS
廢電池請回收
Gebrauchte Batterien und Akkus müssen aus Gründen des Umweltschutzes separat gesammelt und fachgerecht recycelt oder entsorgt werden.
1. Die optisc hen Sp eic herg erä te sin d als Las erp rodu kte de r
2. Berühren Sie nicht die Linse im Inneren des Laufwerks.
Klasse 1 klassiziert. Die Nutzung anderer als der angegebenen
Bedienelemente, Einstellungen oder Verfahrensdurchführung.
iii
FCC-Erklärung zu Funkstörungen, Klasse B
Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalge­räte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Überein­stimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio­oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung
durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). Vergrößern des Abstands zwischen Gerät und Empfänger. Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten
Stromkreis.
Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechni-
kers.
Hinweis 1
JeglicheÄnderungenoderModikationen,dienichtausdrücklichvonderfürdieÜber­einstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.
Hinweis 2
Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden.
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.
Micro-Star
International Wind
Nettop-Serie
Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Funkstörungen verursachen, und (2) Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich
Störungen, die zu unbeabsichtigtem Betrieb führen können.
iv
WEEE (Richtlinie für elektrische und elektronische Altgeräte)
v
vi
vii
INHALT
Hinweis zum Urheberrecht ............................................................ ii
Marken ............................................................................................. ii
US-Patentnummern ........................................................................ ii
Verbesserungsentwicklung ........................................................... ii
Technische Kundenbetreuung ...................................................... ii
Sicherheitshinweise ...................................................................... iii
FCC-Erklärung zu Funkstörungen, Klasse B .............................. iv
WEEE (Richtlinie für elektrische und
elektronische Altgeräte) ................................................................. v
Abschnitt 1 Erste Schritte........................................................... 1-1
Vorderseite ..............................................................................1-2
Rückseite .................................................................................1-5
Lieferumfang ...........................................................................1-7
Abschnitt 2 Realtek ALC888 Audio ...........................................2-1
Software-Konguration ............................................................2-2
Hardware-Installation ............................................................2-16
Abschnitt 3 Leitfaden zur Windows-Installation / -
Wiederherstellung ....................................................................... 3-1
Leitfaden zur Installation .........................................................3-2
Leitfaden zur Wiederherstellung ..............................................3-9
viii
Abschnitt 1
Erste Schritte
Herzlichen Glückwunsch zum Kauf der Wind Nettop­Serie (MS-6645). Sie haben sich bei Ihrer Slim-PC-Wahl optimal enschieden! Durch das tolle Aussehen und den extraschmalen Formfaktor kann das Gerät problemlos überall aufgestellt werden. Mit diesem rundum bestens ausgestatteten Gerät werden Sie lange Zeit viel Freude haben.
Erste Schritte
1-1
Wind Nettop-Serie
Vorderseite
Standard-Bauart
MS-6.645A
MS-6645E
1-2
Schmale Bauart
MS-6645B
Erste Schritte
MS-6645C
1-3
Wind Nettop-Serie
1. Optisches Laufwerk (ODD) (Standard-Bauart und schmale Bauart)
2. ODD-LED
Die Laufwerk-LED leuchtet, wenn CDs oder DVDs gelesen oder beschrieben werden.
3. Auswurftaste
Mit der Auswurftaste öffnen und schließen Sie das optische Laufwerk.
4. Ein-/Austaste / LED
Mit der Ein-/Austaste schalten Sie das System ein und aus.
5. HDD-LED
Die Festplatten-LED leuchtet, wenn Daten von der Festplatte gelesen werden oder sie beschrieben wird.
6. Kopfhörer (grün)
Hier schließen Sie Kopfhörer oder Lautsprecher an.
7. Mikrofon (pink)
Hier schließen Sie ein Mikrofon an.
8. USB-Anschluss
Der USB (Universal Serial Bus)-Anschluss dient dem Anschließen eines USB-Gerätes, z. B. einer Maus, Tastatur, eines Druckers, Scanners, einer Kamera, eines PDAs und anderer USB-kompatibler Geräte.
9. Kartenlesegerät
Dieses Kartenlesegerät unterstützt SD (HC), MMC, MS und XD. Sie können Fotos oder andere Dateien ganz einfach von der Speicherkarte abrufen. Ihre Digitalkameras, DVDs, MP3-Player, PDAs und andere digitale Geräte bieten eine hohe Kompatibilität.
1-4
Erste Schritte
Rückseite
1. DVI-D-Anschluss (optional)
Der DVI-D (Digital Visual Interface)-Anschluss erlaubt das Anschließen eines LCD­Monitors. Er bietet eine digitale Verbindung mit hoher Datenübertragungsgeschwindigkeit zwischen Computer und Monitor. Verbinden Sie zum Anschließen eines LCD-Monitors einfach das Monitorkabel mit dem DVI-D-Anschluss; achten Sie darauf, dass das Kabelende sicher und korrekt am Monitor befestigt ist (weitere Informationen entnehmen Sie bitte der Bedienungsanleitung Ihres Monitors).
2. VGA-Anschluss (Ausgang)
An dem DB15-Anschluss (Weibchen, 15-polig) können Sie einen Bildschirm anschließen.
3. USB-Anschluss
Der USB (Universal Serial Bus)-Anschluss dient dem Anschließen eines USB-Gerätes, z. B. einer Maus, Tastatur, eines Druckers, Scanners, einer Kamera, eines PDAs und anderer USB-kompatibler Geräte.
4. LAN-Anschluss
Der genormte RJ-45-LAN-Anschluss dient zur Verbindung mit einem lokalen Netzwerk (LAN). Hier schließen Sie ein Netzwerkkabel an.
1-5
Wind Nettop-Serie
Aktivitätsanzeige
LED Farbe LED-Status Zustand
Aus Es besteht keine LAN-Verbindung.
Links Gelb
Rechts
Ein (dauerhaft leuchtend) Es besteht eine LAN-Verbindung.
Ein (heller und blinkend)
Aus
Grün
Ein
Orange Ein
Der Computer kommuniziert mit einem anderen Computer im LAN.
Das Gerät arbeitet mit einer Datenübertragungsgeschwindigkeit von 10 Mbit/s.
Das Gerät arbeitet mit einer Datenübertragungsgeschwindigkeit von 100 Mbit/s.
Das Gerät arbeitet mit einer Datenübertragungsgeschwindigkeit von 1000 Mbit/s.
Verbindungsanzeige
5. DC-Eingang
Am DC-Eingang schließen Sie das Netzteil an.
6. Line-In (blau)
Am Line-In-Anschluss können Sie einen externen CD-Player, Kassettenspieler und andere Audiogeräte anschließen.
Line-Out (grün)
Am Line-Out-Anschluss können Sie Lautsprecher oder Kopfhörer anschließen.
Mic (rosa)
Am Mic-Anschluss können Sie ein Mikrofon anschließen.
RS-Out (schwarz)
Rear-Surround-Ausgang im 4- / 5.1- / 7.1-Kanalmodus.
CS-Out (orange)
Center- / Subwoofer-Ausgang im 5.1- / 7.1-Kanalmodus.
SS-Out (grau)
Side-Surround-Ausgang im 7.1-Kanalmodus.
7. Belüftungsschlitze (zur Belüftung des Systems)
* Aus Sicherheitsgründen empfehlen wir, zunächst das Netzteil an das Gerät anzuschließen
und danach erst das Netzkabel mit der Steckdose zu verbinden.
* Es können Blitze entstehen, wenn Sie das Netzteil an der Steckdose anschließen
– dies ist ganz normal.
1-6
Lieferumfang
Erste Schritte
Wind Nettop-Serie
CD mit MSI-Treibern /
Dienstprogrammen
Standfuß Netzteil
Kurzanleitung
* Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein
sollte.
* Die Abbildungen dienen lediglich zur Veranschaulichung – Ihr Lieferumfang kann je
nach erworbenem Modell variieren.
1-7
Realtek ALC888 Audio
Abschnitt 2
Realtek ALC888 Audio
Der Realtek ALC888 verfügt über einen 10-Kanal-Digital­analog-Wandler, der gleichzeitig eine 7.1-Tonwiedergabe und 2 Kanäle zur unabhängigen Stereosound-Ausgabe (Multi Stream) über die Front-Out-Left- und Front-Out­Right-Kanäle unterstützt.
2-1
Wind Nettop-Serie
Software-Konguration
Nach der Installation der Audiotreiber haben Sie nun die Möglichkeit, die 2-, 4-, 6- oder 8­Kanalaudiofunktion zu nutzen. Klicken Sie das Audiosymbol im Infobereich im unteren
rechten Eck des Bildschirms an; dadurch aktivieren Sie die HD Audio Conguration. Es ist auch möglich, die Audiotreiber zu aktivieren, indem sie den Realtek HD Audio Manager in der Systemsteuerung anklicken.
Doppelklick
2-2
Realtek ALC888 Audio
Soundeffekt
Hier können Sie einen gewünschten Soundeffekt aus der Umgebung-Liste auswäh­len.
Environment Simulation (Umgebungssimulation)
Sie können verschiedene Sounderlebnisse genießen, indem Sie den Pfeil des Aktionsmenüs anklicken; insgesamt werden 23 Soundeffekte zur Auswahl angezeigt. Der Realtek HD Audio Sound Manager verfügt zudem über fünf beliebte Einstellungen zum schnellen Vergnügen: “Steinkorridor”, “Badezimmer”, “Kanalrohr”, “Arena” und “Audiokorridor”.
Sie können einen der angebotenen Soundeffekte auswählen – der Equalizer passt sich automatisch an. Wenn Sie möchten, können Sie auch eine Equalizer-Einstellung laden oder eine neue Equalizer-Einstellung festlegen und diese als neu speichern, indem Sie die Schaltächen “EQ-Einstellung laden” und “Voreinstellung speichern” nutzen; indem Sie die “EQ-Einstellung zurücksetzen”-Schaltäche anklicken, nutzen Sie die Standardwerte oder löschen die voreingestellte EQ-Einstellung mit der “EQ-Einstellung
löschen”-Schaltäche.
Es gibt auch andere voreingestellte Equalizer-Modelle, die Sie durch anklicken von “Weitere” unter dem Equalizer-Teil auswählen können.
2-3
Wind Nettop-Serie
Equalizer-Auswahl
Der Equalizer befreit den Benutzer von Standardeinstellungen; der Benutzer kann mit diesem Hilfsprogramm seine eigenen bevorzugten Einstellungen erstellen.
10-Band-Equalizer, von 100 Hz bis 16 kHz
Speichern
Die Einstellungen werden dauerhaft zur zukünftigen Nutzung gespeichert.
Aktivieren / Deaktivieren
Zum Deaktivieren können Si e de n So u nd e ff e k t vorübergehend beenden, ohne dass die Einstellungen verloren gehen.
Zurücksetzen
D i e 10 B än d er de s Eq u ali z ers wer den auf die Standardeinstellun g zurückgesetzt.
Laden
Wenn Sie zuvor geladene E i ns t e ll u n ge n n ut ze n möchten, klicken Sie einfach hier; Sie können aus der gesamten Liste auswählen.
Löschen
Darüber können Sie zuvor gespeicherte Einstellungen löschen, die über die vorausgegangenen Schritte erstellt wurden.
2-4
Realtek ALC888 Audio
Häug verwendete Equalizer-Einstellung
Realtek kennt Ihre möglichen Wünsche und Bedürfnisse. Durch den Einsatz unserer langjährigen Erfahrung im Audiobereich, verfügt der Realtek HD Audio Sound Manager
über bestimmte optimierte Equalizer-Einstellungen, die häug genutzt werden.
[So nutzen Sie dies]
Außer den auf der Seite gezeigten Schaltächen “Pop” “Live” “Club” & “Rock” nden
Sie durch das Anklicken des Aktionsmen-Pfeils in “Weitere” weitere optimierte Einstellungen.
Karaoke-Modus
Mit dem Karaoke-Modus holen Sie den Karaoke-Spaß zu sich nach Hause. Verwenden Sie einfach die Musik, die Sie üblicherweise abspielen; der Karaoke-Modus hilft dabei, den Gesang aus den Liedern zu entfernen oder eine andere Tonart einzustellen, die besser zu Ihrem Stimmumfang passt.
1. Entfernen des Gesangs: Klicken Sie einmal auf “Gesang / Stimme entfernen”; der Gesang des Liedes wird entfernt, während die Hintergrundmusik bleibt – nun sind Sie der Sänger!
2. Einstellung der Tonart: Mit den “Aufwärts- / Abwärts-Pfeilen” legen Sie eine Tonart fest, die besser zu Ihrem Stimmvolumen passt.
Tonart erhöhen
Gesang / Stimme
entfernen
Tonart reduzieren
2-5
Wind Nettop-Serie
Mischpult
Im Mixer-Abschnitt können Sie die Lautstärke der Vorder- und Rückseite einzeln einstellen.
1. Einstellen der Lautstärke
Sie können die Lautstärke der Lautsprecher, die Sie auf der Vorder- oder Rückseite angeschlossen haben, einstellen, indem Sie die Realtek HD Audio rear output oder Realtek HD Audio front output-Option auswählen.
Wichtig
Stellen Sie zuvor sicher, dass die Wiedergabegeräte richtig auf der Vorder- und Rückseite angeschlossen sind. Die Realtek HD Audio front output-Option
erscheint, wenn die Laufsprecher auf der Vorderseite angeschlossen sind.
2. Multi-Stream-Funktion
ALC888 unterstützt eine besondere Funktion – Multi-Stream. Das bedeutet, dass Sie verschiedene Audioquellen gleichzeitig wiedergeben können und den Ton entsprechend von der angezeigten Rück- oder Vorderseite ausgeben können. Diese Funktion ist sehr hilfreich, wenn 2 Leute den gleichen Computer gemeinsam zu verschiedenen Zwecken benutzen.
Klicken Sie auf die -Schaltäche; das ToolBox-Menü des Mischpults öffnet sich. Machen Sie ein Häkchen bei Enable playback multi-streaming (Multi-Stream­Wiedergabe aktivieren) und klicken zum Speichern der Einstellung auf OK.
Wichtig
Sie müssen die Audiogeräte an den Buchsen auf der Rück- und Vorderseite anschließen, bevor die Multi-Stream-Funktion aktiviert werden kann.
2-6
Realtek ALC888 Audio
Wenn Sie das erste Mal eine Audioquelle wiedergeben (z. B.: Sie spielen mit dem Windows Media Player eine DVD / VCD ab), wird der Ton von der Rückseite ausgegeben – dies ist die Standardeinstellung.
Dann müssen Sie Realtek HD Audio front output aus der Scrollliste zuerst auswählen; verwenden Sie zur Wiedergabe der zweiten Audioquelle ein anderes Programm (zum Beispiel: Sie spielen MP3-Dateien über Winamp ab). Sie werden feststellen, dass die zweite Audioquelle (MP3-Musik) von der Line-Out-Buchse an der Vorderseite ausgegeben wird.
2-7
Wind Nettop-Serie
3. Wiedergabesteuerung
Wiedergabegerät
Hilfsprogramm
Stummschaltung
Diese Funktion soll Sie frei entscheiden lassen, über welche Anschlüsse der Ton ausgegeben wird. Dies ist ganz besonders wichtig, wenn die Multi-Stream-Wiedergabe aktiviert ist.
- Realtek HD Audio Rear Output
- Realtek HD Audio Front Output
Stummschaltung
Sie können eine oder mehrere Lautstärkesteuerungen oder den gesamten Toneingang stumm schalten.
Hilfsprogramm
- Zeigt die folgenden Lautstärkesteuerungen
Sie können völlig frei entscheiden, welche Lautstärkesteuerungselemente angezeigt werden sollen.
- Erweiterte Steuerung
- Multi-Stream-Wiedergabe aktivieren
Mit dieser Funktion haben Sie die Möglichkeit, mittels Kopfhörer (Datenstrom 1 von der Vorderseite) mit Freunden zu kommunizieren und trotzdem Musik zu hören (Datenstrom 2 von der Rückseite). Sie können stets maximal zwei Datenströme gleichzeitig nutzen.
2-8
4. Aufnahmesteuerung
Realtek ALC888 Audio
Hilfsprogramm Stummschaltung
Aufnahmegerät
-Hinten Line-In/Mic, vorne Line-In
-Realtek HD Audio Input
Stummschaltung
Sie können eine oder mehrere Lautstärkesteuerungen oder den gesamten Toneingang stumm schalten.
Hilfsprogramm
-
Zeigt die folgenden Lautstärkesteuerungen
Sie können völlig frei entscheiden, welche Lautstärkesteuerungselemente angezeigt werden sollen.
- Multi-Stream-Aufnahme aktivieren
Wichtig
Der ALC888 ermöglicht Ihnen, gleichzeitig den CD-, Line-, Mic- und Stereo Mix­Kanal aufzunehmen; dadurch ersparen Sie sich das anschließende Mischen. Zu jeder Zeit können Sie einen der folgenden vier Kanäle zur Aufnahme auswählen.
2-9
Wind Nettop-Serie
Audio I/O
Über diese Registerkarte können Sie Ihre Multikanal-Audiofunktion und die Lautsprecher
kongurieren.
Hier können Sie einen gewünschten Multikanal-Betrieb wählen.
Kopfhörer für herkömmliche Kopfhörer
a.
2-Kanal-Lautsprecher für die Stereolautsprecher-Ausgabe
b. c. 4-Kanal-Lautsprecher d. 6-Kanal-Lautsprecher
8-Kanal-Lautsprecher für die 7.1-Lautsprecher-Ausgabe
e.
für die 4-Lautsprecher-Ausgabe. für die 5.1-Lautsprecher-Ausgabe
Lautsprecherkonguration:
1. Schließen Sie die Lautsprecher an der entsprechenden Buchse an.
2. Das Dialogfenster “angeschlossenes Gerät” öffnet sich; treffen Sie Ihre Auswahl. Bitte wählen Sie das Gerät, das Sie angeschlossen haben.
- Wenn das Gerät an der richtigen Buchse angeschlossen wurde, ändert sich das
Symbol neben der Buchse in das, das Ihrem Gerät entspricht.
- Falls es falsch angeschlossen wurde, fordert Sie der Realtek HD Audio Manager
auf, das Gerät an die richtige Buchse anzuschließen.
2-10
Realtek ALC888 Audio
Anschlusseinstellungen
Sie können auf die Anschlusseinstellungen zugreifen, indem Sie anklicken.
Deaktivieren der Anschlusserkennung auf der Vorderseite (Option)
Sie nden keine Funktion bei den Anschlüssen auf der Vorderseite? Bitte überprüfen Sie,
ob die vorderen Anschlüsse Ihres Systems sogenannte AC'97-Anschlüsse sind. Falls dies so ist, markieren Sie zum Deaktivieren der Anschlusserkennung auf der Vorderseite dieses Element.
Schalten Sie die Ausgabe auf der Rückseite stumm, wenn der vordere Kopfhörer angeschlossen ist.
Aktivieren Sie die automatische Anzeige von Dialogfenstern, wenn das Gerät angeschlossen ist.
Wenn ein Häkchen bei dieser Option ist, erscheint das “Angeschlossene Geräte”­Dialogfenster automatisch, wenn das Gerät angeschlossen wird.
2-11
Wind Nettop-Serie
Lautsprecher testen
Sie können die Lautsprecher zum Prüfen deren Funktionstüchtigkeit auswählen, indem Sie diese anklicken. Der Lautsprecher, den Sie auswählen, leuchtet auf und gibt einen Testton aus. Falls ein Lautsprecher keinen Ton ausgibt, überprüfen Sie bitte, ob das Kabel sicher angeschlossen ist oder ersetzen defekte Lautsprecher durch funktionstüchtige. Alternativ können Sie zum automatischen Testen aller Lautsprecher die auto test
-Schaltäche anklicken.
Mitte
Vorne links
Seite links
Hinten links
Vorne rechts
Seite rechts
Subwoofer
Hinten rechts
2-12
Realtek ALC888 Audio
Mikrofon
Über diese Registerkarte können Sie die Funktion des Mikrofons einstellen. Wählen Sie zum Entfernen möglicher Nebengeräusche bei der Aufnahme die Option Rauschunterdrückung; mit Akkustische Echokompensation unterbrechen Sie das akkustische Echo während der Aufnahme.
Akkustische Echokompensation - diese Funktion verhindert, dass der Wiedergabeton bei der Aufnahme über das Mikrofon gemeinsam mit Ihrem Ton aufgenommen wird. Sie können z. B. die VOIP-Funktion mit Freunden über das Internet nutzen. Die Stimme Ihres Gesprächspartners wird über die Lautsprecher ausgegeben (Wiedergabe). Die Stimme des Gesprächspartners kann jedoch auch über Ihr Mikrofon aufgenommen werden; dann können Sie sich wieder dem Gespräch widmen. In diesem Fall kann Ihr Gesprächspartner seine eigene Stimme noch mal hören. Wenn AEC (Akkustische Echokompensation) bei
Ihnen aktiviert ist, protiert Ihr Gesprächspartner von einem verminderten Echo.
2-13
Wind Nettop-Serie
3D Audio Demo
Über diese Registerkarte können Sie die Lage Ihres 3D-Sounds anpassen, bevor Sie 3D-Audioanwendungen – wie Spiele – starten. Sie können auch eine andere – Ihrer Meinung nach passendere – Umgebung wählen.
2-14
Realtek ALC888 Audio
Information
Diese Registerkarte bietet Informationen über dieses HD Audio Configuration­Hilfsprogramm inklusive der Audiotreiberversion, DirectX-Version, des Audio-Controllers & Audio-Codecs. In der Sprache-Liste können Sie die Sprache dieses Hilfsprogramms auswählen.
Zudem gibt es dort eine Auswahl: Symbol im Infobereich anzeigen. Wenn diese
eingeschaltet ist, erscheint ein -Symbol im Infobereich. Rechtsklicken Sie auf dieses Symbol und das Audio Accessories-Dialogfenster öffnet sich; dieses bietet mehrere Multimedia-Funktionen, die Sie nutzen können.
2-15
Wind Nettop-Serie
Hardware-Installation
Anschließen der Lautsprecher
Wenn Sie die Multikanal-Audiofunktion richtig im Software-Hilfsprogramm eingestellt haben, schließen Sie Ihre Lautsprecher an den korrekten Klinkenbuchsen in Übereinstimmung mit den Einstellungen des Software-Hilfsprogramms an.
2-Kanalmodus für Stereo-Lautsprecherausgabe Halten Sie sich bei der Funktion jeder Klinkenbuchse auf der Rückseite bei Auswahl des 2-Kanalmodus an das folgende Diagramm und die Beschriftung.
1 Line-In 2 Line-Out 3 MIC 4 Keine Funktion 5 Keine Funktion 6 Keine Funktion
2-16
(Vordere Kanäle)
4-Kanalmodus für 4-Lautsprecher-Ausgabe
Realtek ALC888 Audio
4-Kanal-Analog-Audioausgabe
1 Line-In 2 Line-Out 3 MIC 4 Line-Out 5 Keine Funktion 6 Keine Funktion
(Vordere Kanäle)
(Hintere Kanäle)
2-17
Wind Nettop-Serie
6-Kanalmodus für 6-Lautsprecher-Ausgabe
6-Kanal-Analog-Audioausgabe
1 Line-In 2 Line-Out 3 MIC 4 Line-Out 5 Line-Out 6 Keine Funktion
(Vordere Kanäle)
(Hintere Kanäle) (Mittlerer und Subwoofer-Kanal)
2-18
8-Kanalmodus für 8-Lautsprecher-Ausgabe
Realtek ALC888 Audio
8-Kanal-Analog-Audioausgabe
1 Line-In 2 Line-Out 3 MIC 4 Line-Out 5 Line-Out 6 Line-Out
(Vordere Kanäle)
(Hintere Kanäle)
(Mittlerer und Subwoofer-Kanal) (Seitliche Kanäle)
Wichtig
Installieren Sie zur Aktivierung der 7.1-Kanal-Audioausgabe-Funktion unter dem Vista-Betriebssystem den Realtek Audiotreiber. Ansonsten unterstützt das Mainboard nur die 5.1-Kanal-Audioausgabe.
2-19
Leitfaden zur Windows-Installation / -Wiederherstellung
Abschnitt 3
Leitfaden zur Windows­Installation / -Wiederher­stellung
Vor der Systemwiederherstellung…
Bitte kopieren Sie Ihre Dateien auf ein USB-Gerät oder
Netzwerklaufwerk.
Bitte notieren Sie sich alle benutzerdenierten Kon-
gurationseinstellungen.
3-1
Wind Nettop-Serie
Leitfaden zur Installation
Befolgen Sie zum Abschließen der Systeminstallation die nachstehenden Schritte.
Schritt 1. Bitte wählen Sie die Sprache, die Sie installieren möchten (Hinweis: Es kann
nur eine Sprache ausgewählt werden).
Schritt 2. Bitte bestätigen Sie die ausgewählte Windows-Version erneut. Andere
Versionen werden gelöscht. Klicken Sie zum Start der Systeminstallation auf “OK”.
3-2
Leitfaden zur Windows-Installation / -Wiederherstellung
Schritt 3. Installieren Sie das Betriebssystems.
Schritt 4. Wählen Sie Ihre Systemeinstellungen und klicken auf “Weiter”.
3-3
Wind Nettop-Serie
Schritt 5. Wählen Sie Ihre Zeitzone und klicken auf “Weiter”.
Schritt 6. Lesen Sie sich den Endbenutzer-Lizenzvertrag durch. Wählen Sie “Ja, ich
stimme zu” aus und klicken auf “Weiter”.
3-4
Leitfaden zur Windows-Installation / -Wiederherstellung
Schritt 7. Legen Sie fest, ob Sie die automatischen Windows-Aktualisierungen nutzen
möchten, und klicken auf “Weiter”.
Schritt 8. Geben Sie den Namen Ihres Computers ein und klicken auf “Überspringen
oder “Weiter”.
3-5
Wind Nettop-Serie
Schritt 9. Wählen Sie die Internetverbindung und klicken auf “Überspringen” oder
“Weiter”.
Schritt 10. Entscheiden Sie, ob Sie sich bei Microsoft registrieren möchten, und klicken
auf “Weiter”.
3-6
Leitfaden zur Windows-Installation / -Wiederherstellung
Schritt 11. Geben Sie Ihren Namen ein und klicken auf “Weiter”.
Schritt 12. Die Installation ist abgeschlossen; klicken Sie auf “Fertigstellen”.
3-7
Wind Nettop-Serie
Schritt 13. Erster Bildschirm, nachdem die Installation abgeschlossen ist.
3-8
Leitfaden zur Windows-Installation / -Wiederherstellung
Leitfaden zur Wiederherstellung
Befolgen Sie zum Abschließen der Systemwiederherstellung die nachstehenden Schritte.
Schritt 1. Beim Einschalten des Computers wird F3 im oberen linken Bereich angezeigt
(diese Anzeige wird sehr schnell wieder ausgeblendet; drücken Sie weiterhin F3, bis der unten angezeigte Bildschirm erscheint – dadurch rufen Sie den „Wiederherstellungsmanager“ auf.)
Schritt 2. Klicken Sie auf “Wiederherstellungsmanager”.
3-9
Wind Nettop-Serie
Schritt 3. Klicken Sie zum Start der Systeminstallation auf “OK”.
Schritt 4. Bitte klicken Sie zum Start der Systemwiederherstellung nach erneuter
Bestätigung auf “OK”.
3-10
Leitfaden zur Windows-Installation / -Wiederherstellung
Schritt 5. Stellen Sie das Betriebssystem wieder her.
Schritt 6. Klicken Sie zum Systemneustart auf “OK”.
3-11
Loading...
