MSI DC111-071XRU User Manual

Wind Box DC111

Персональный компьютер

Модель MS-B062

Введение

Contents

Авторские Права ��iii

Товарные Знаки ��iii

Журнал Изменений ��iii

Модернизация и Гарантия �� iv

Приобретение Сменных Деталей �� iv

Техническая Поддержка �� iv

Особенности продукции �� iv

Экологическая Политика ��v

Информация о Химических веществах �� v

Информация о Батареи �� v

Инструкции по Технике Безопасности �� vi

Сертификат CE ��viii

Соответствие Требованиям FCC-B к Радиочастотным Помехам ��viii

Положение WEEE ��viii

1. Общие Сведения ......................................... 1-1

ii

Комплект Поставки ��1-2

Сводная Информация ��1-3

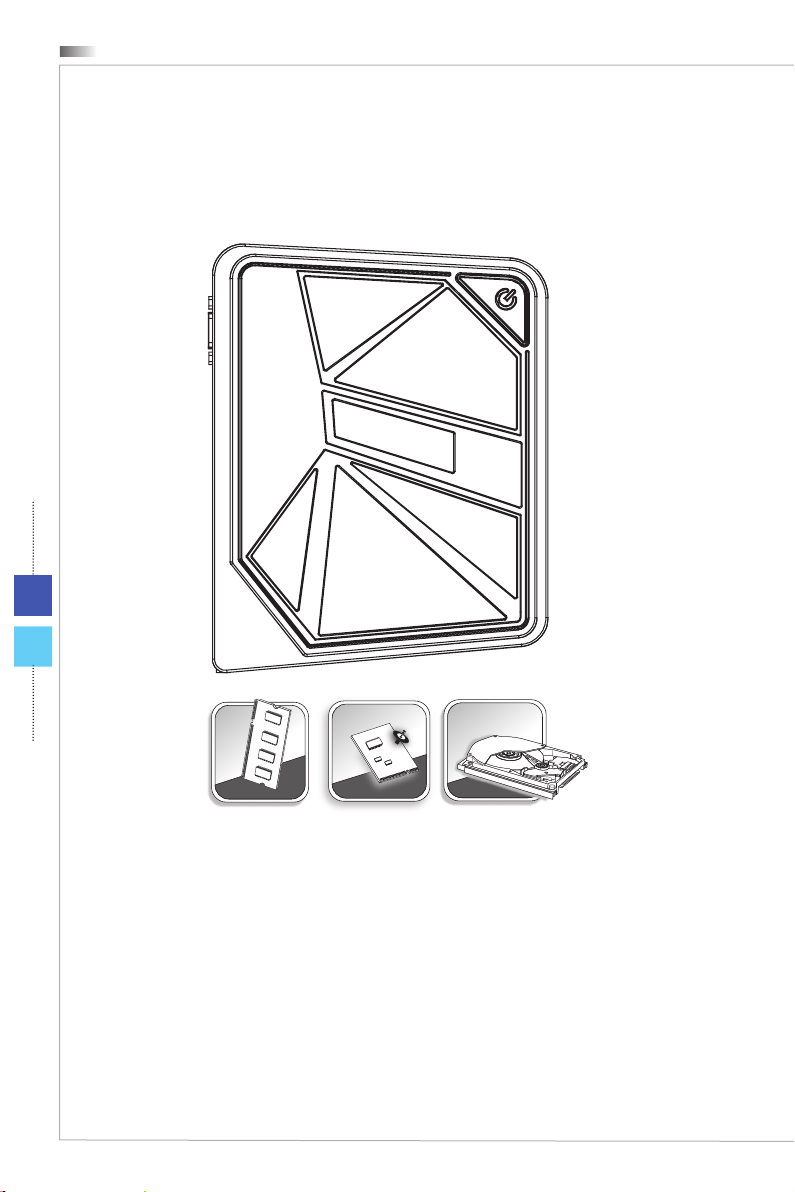

Замена и Обновление Компонентов ��1-8

2. Начало Работы ............................................ 2-1

Советы по Обеспечению Безопасности и Удобства ��2-2

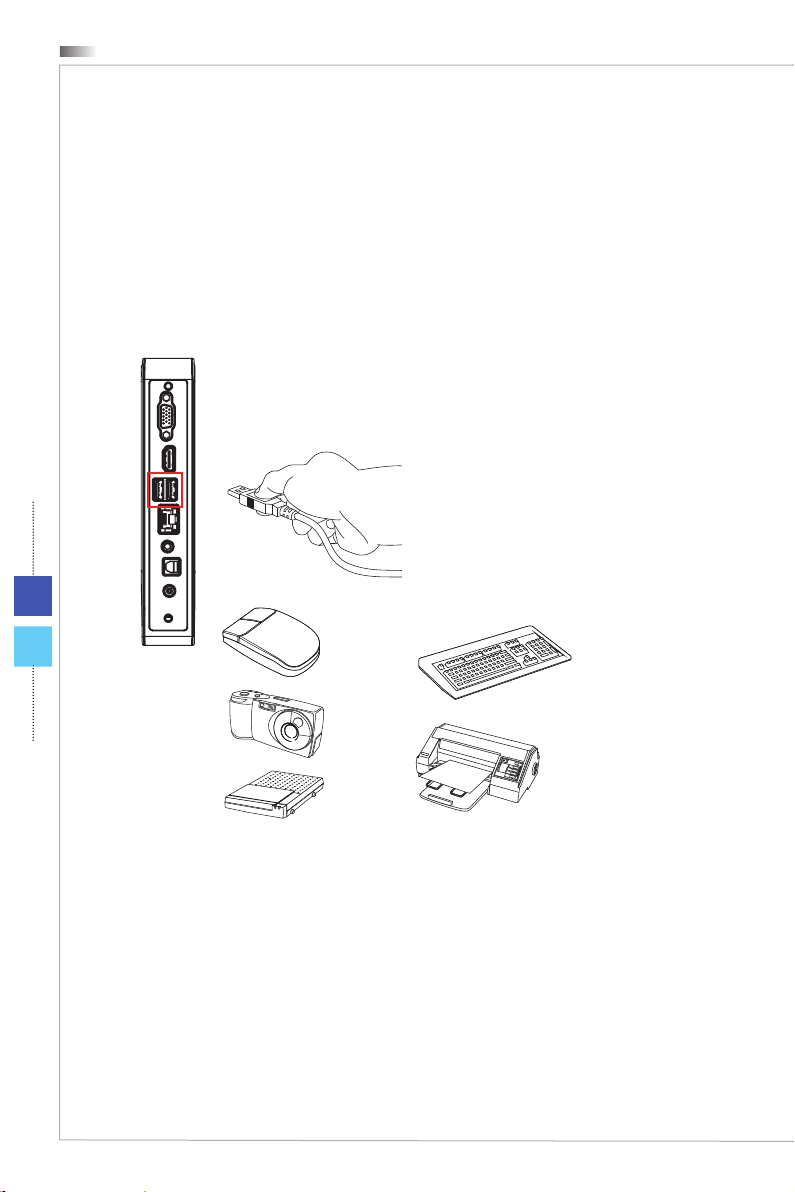

Подключение Внешних Устройств ��2-3

Установка оборудования ��2-7

3. Работа с Системой ....................................... 3-1

Управление Питанием ��3-2

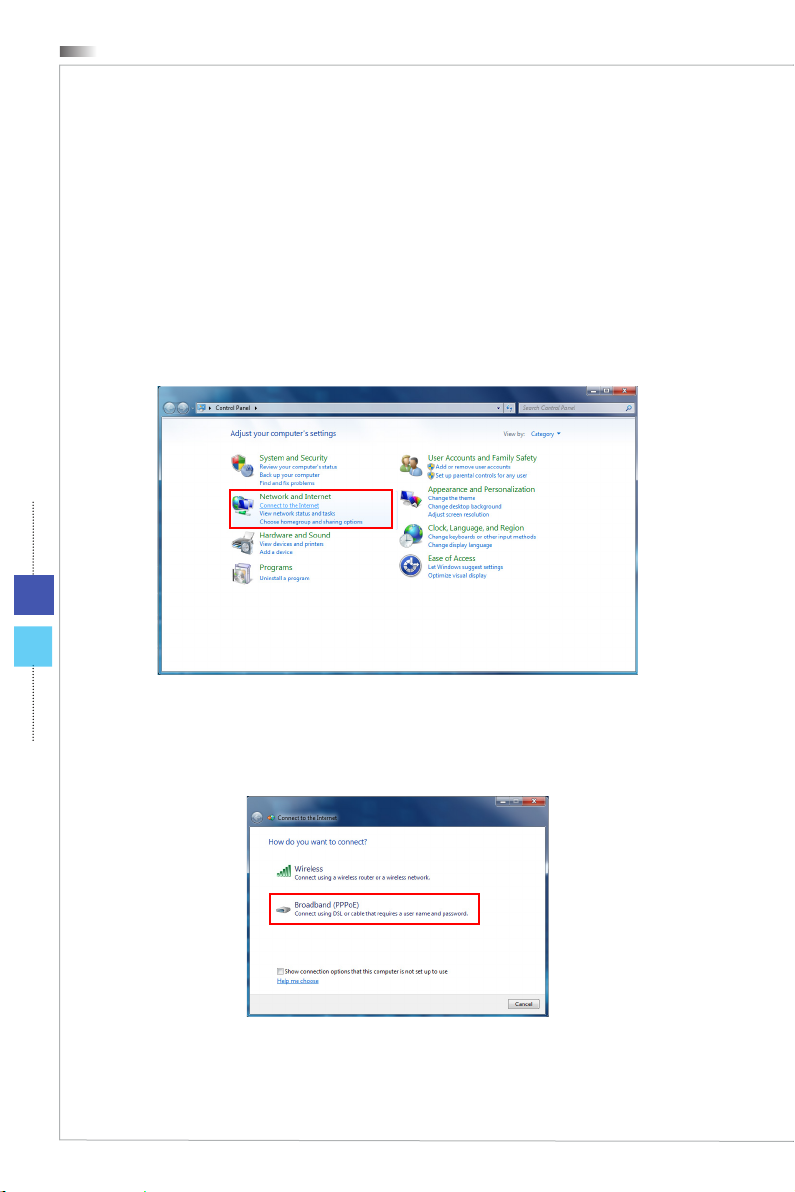

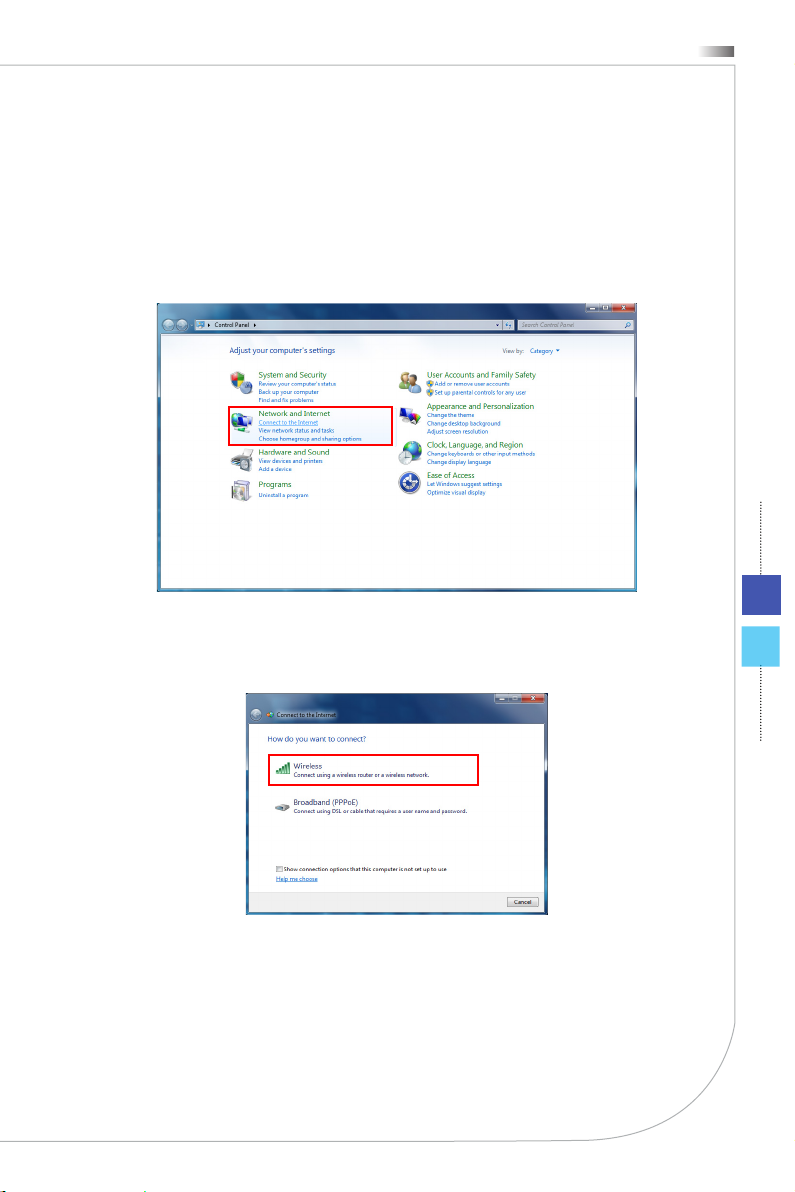

Подключение к Локальной Сети (Windows 7) ��3-4

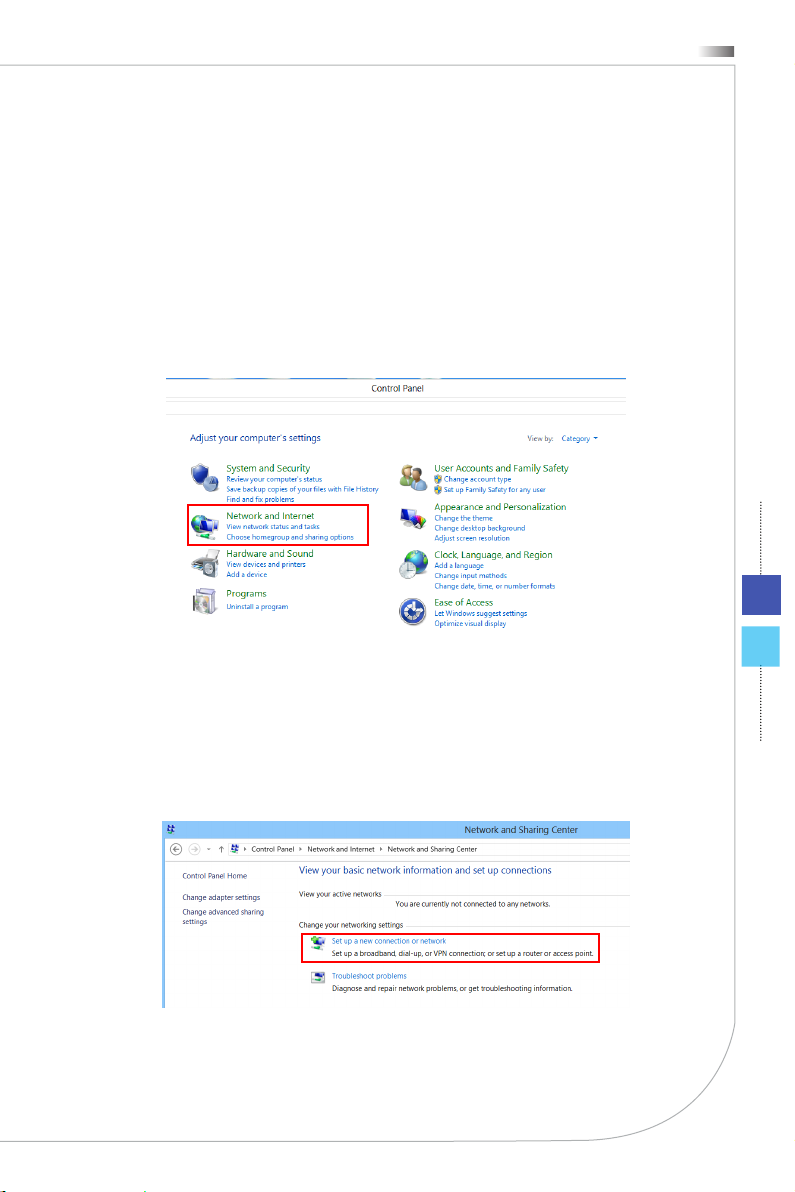

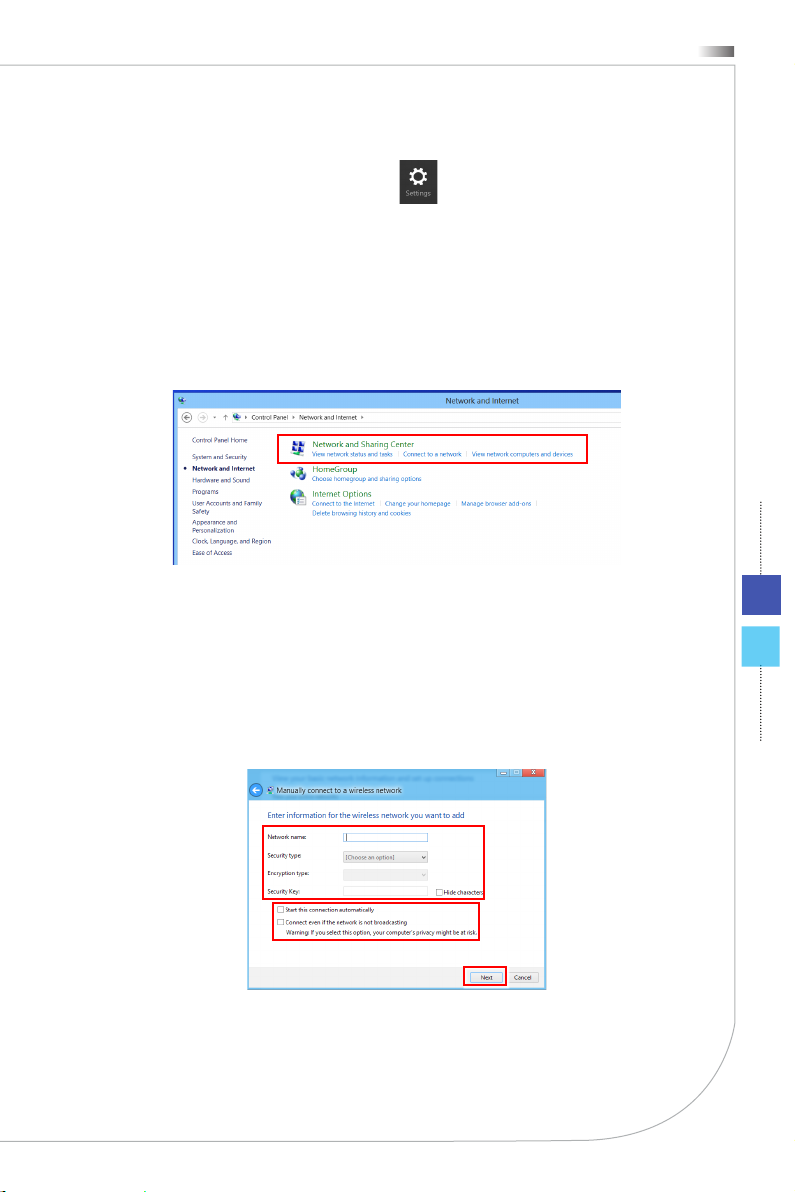

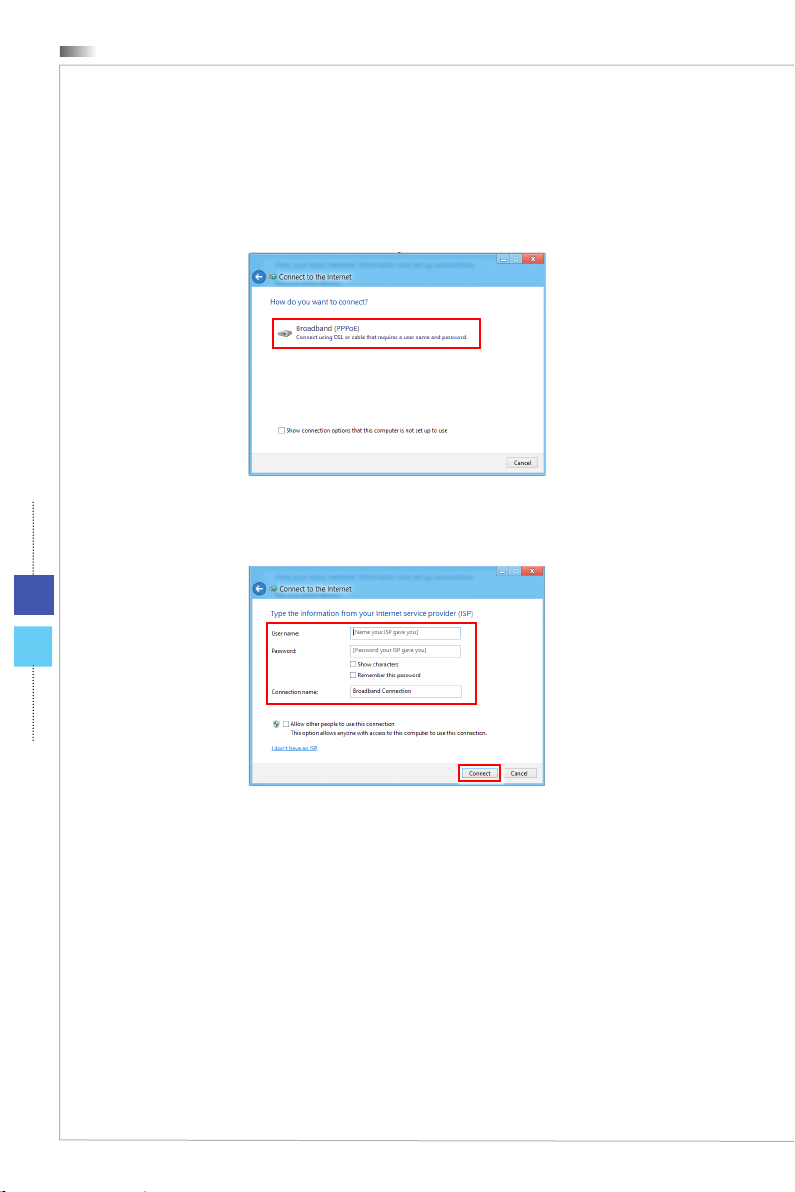

Подключение к Локальной Сети (Windows 8�x) ��

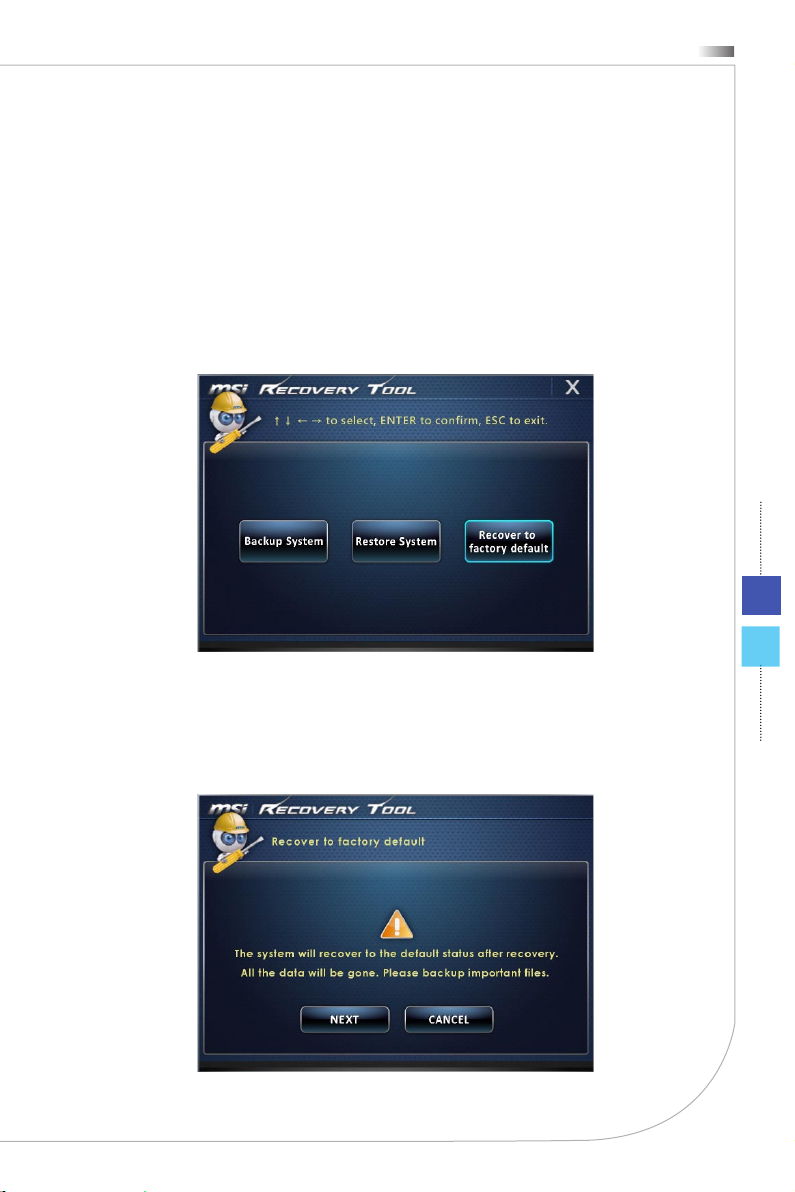

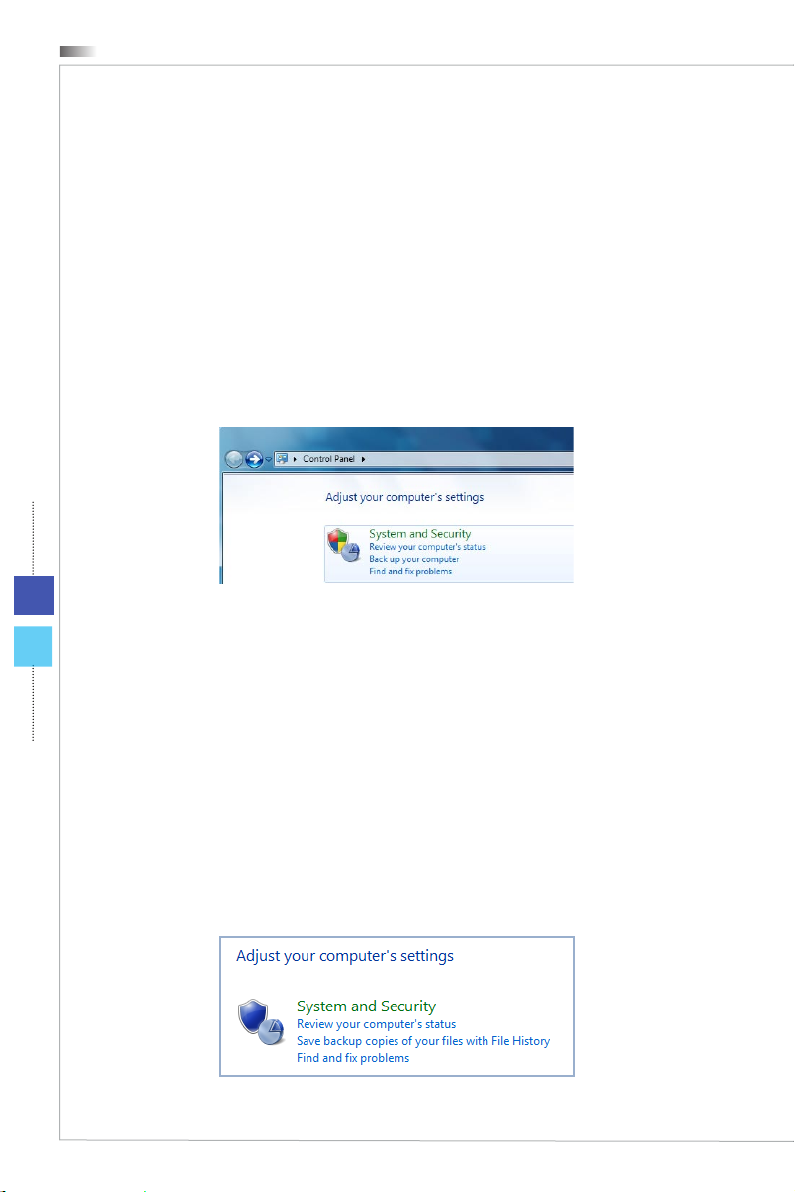

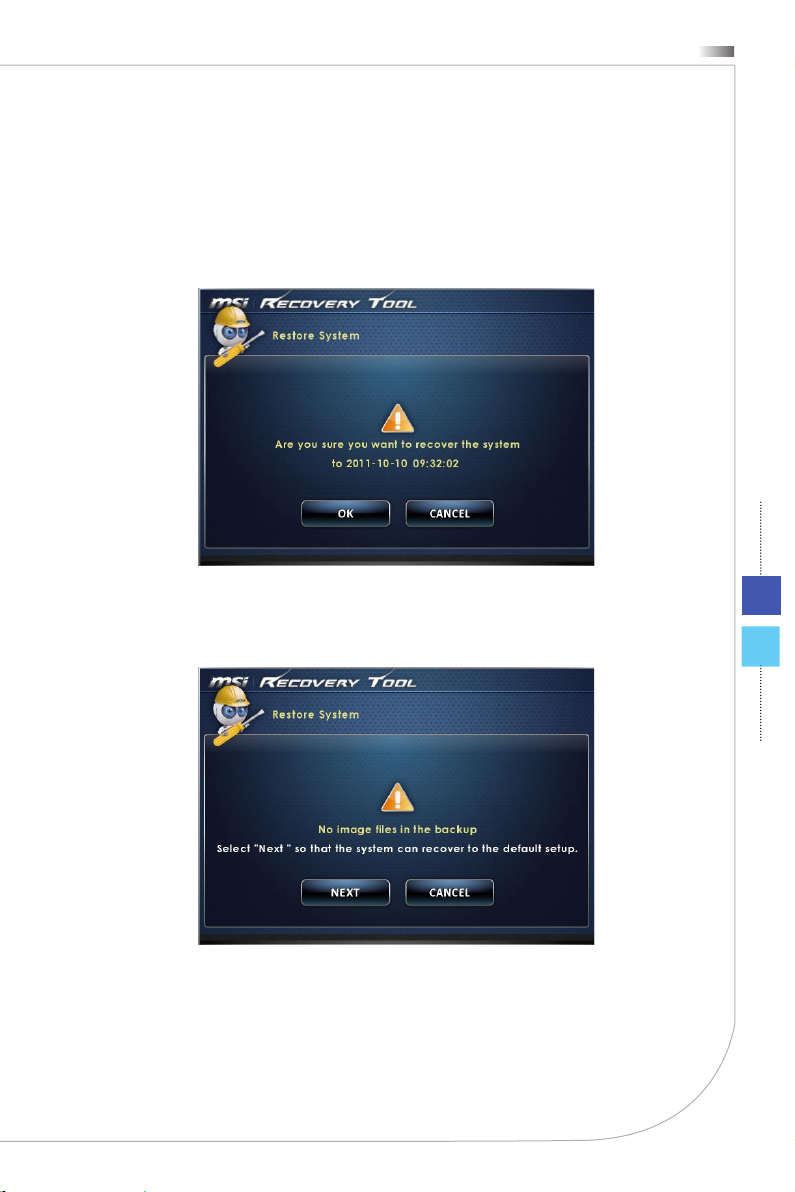

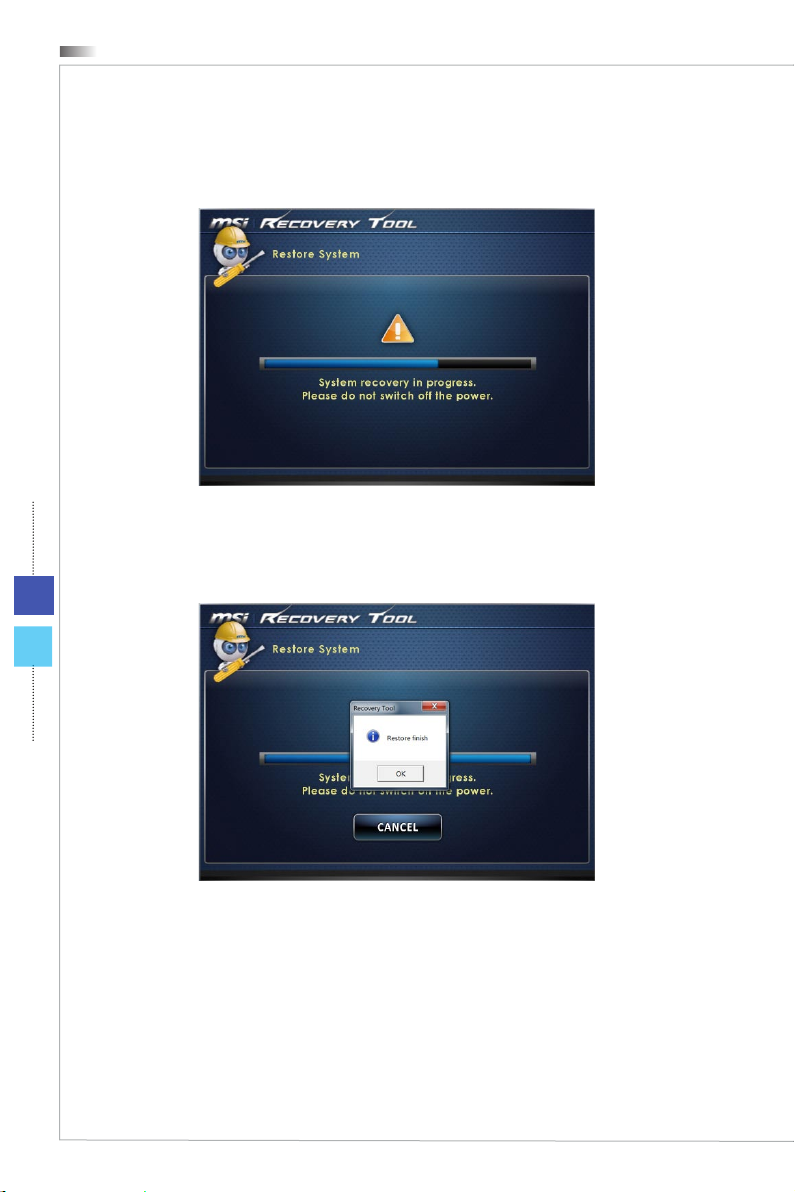

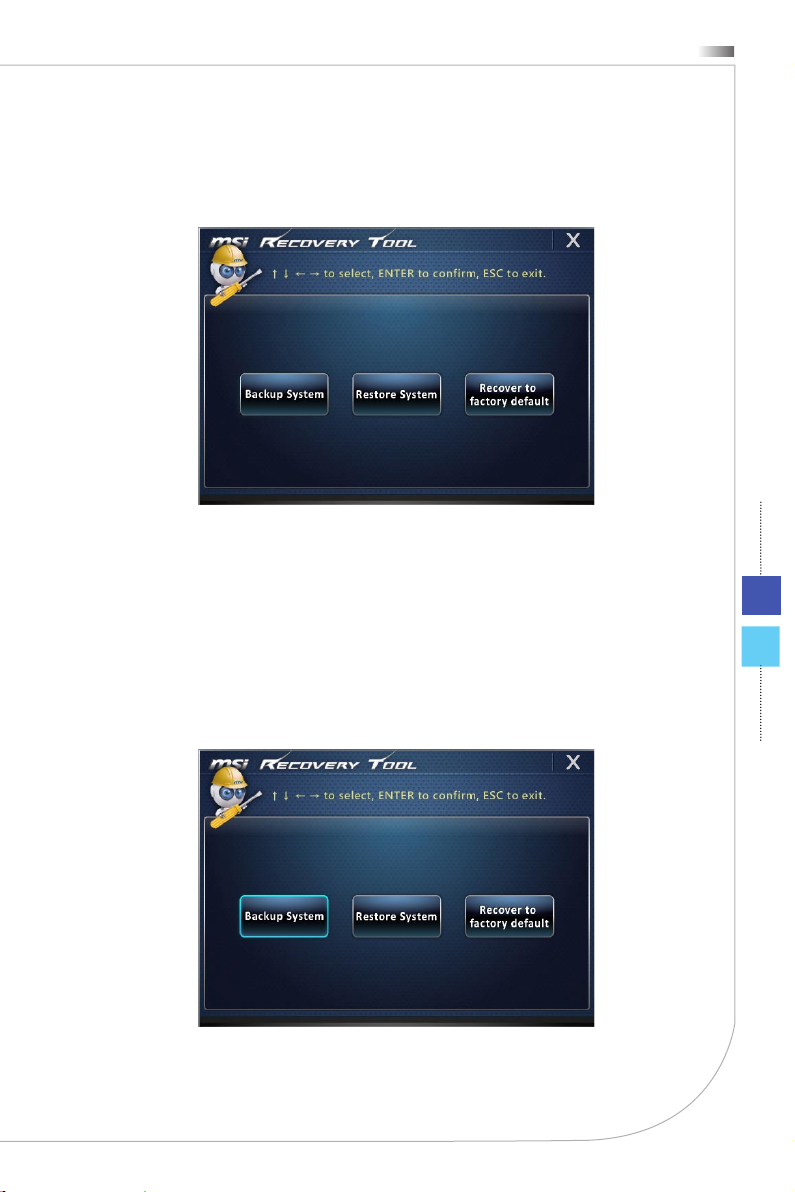

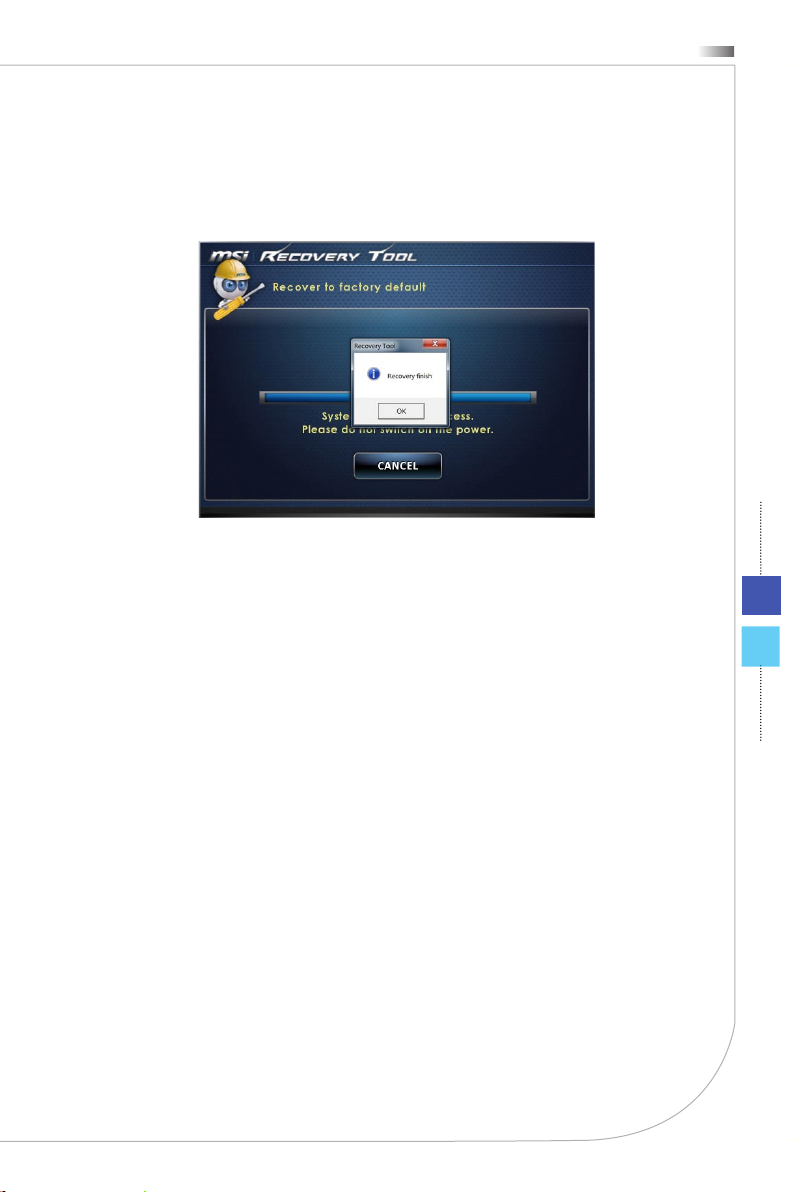

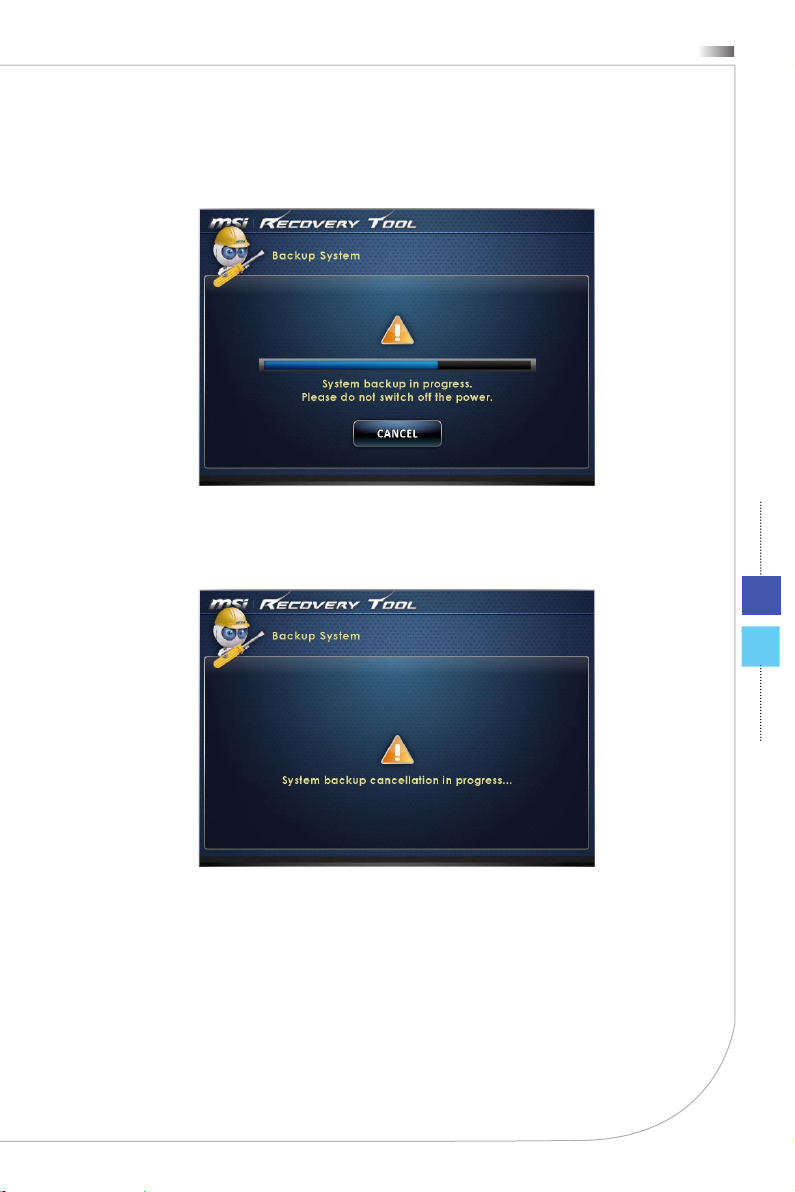

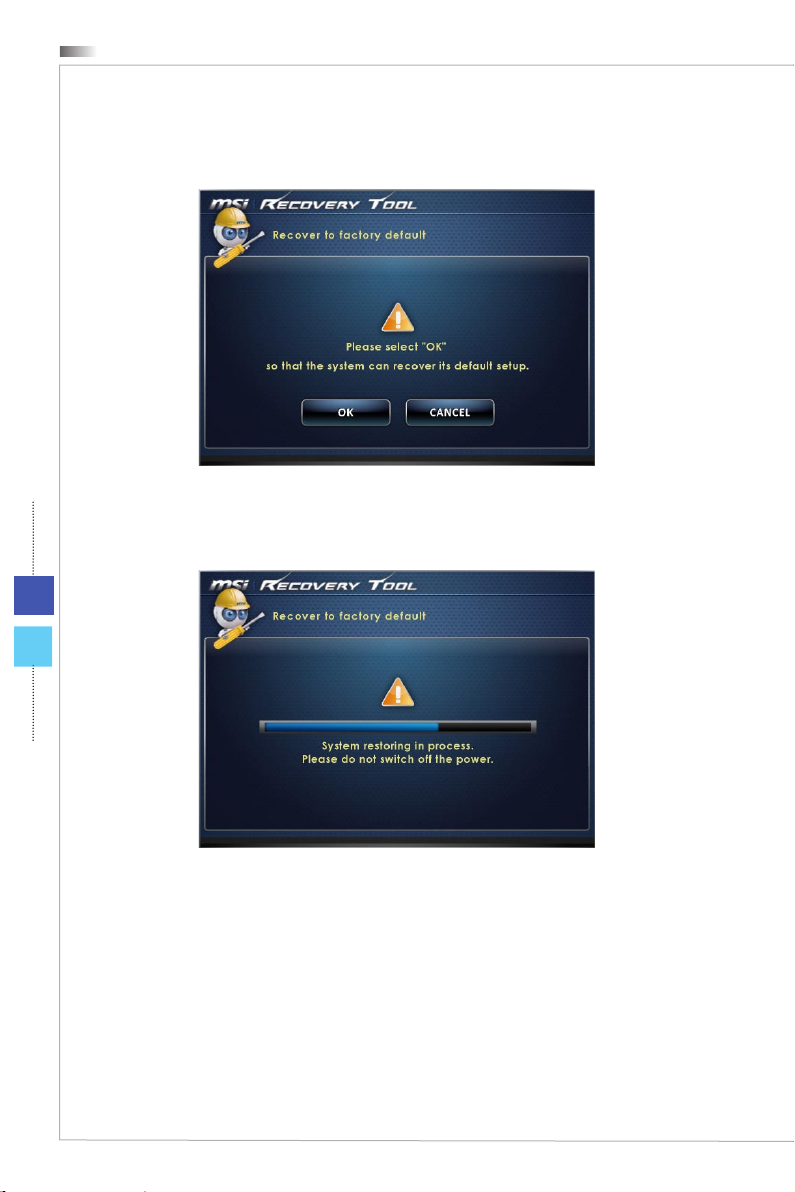

Восстановление Системы (Windows 7) ��3-10

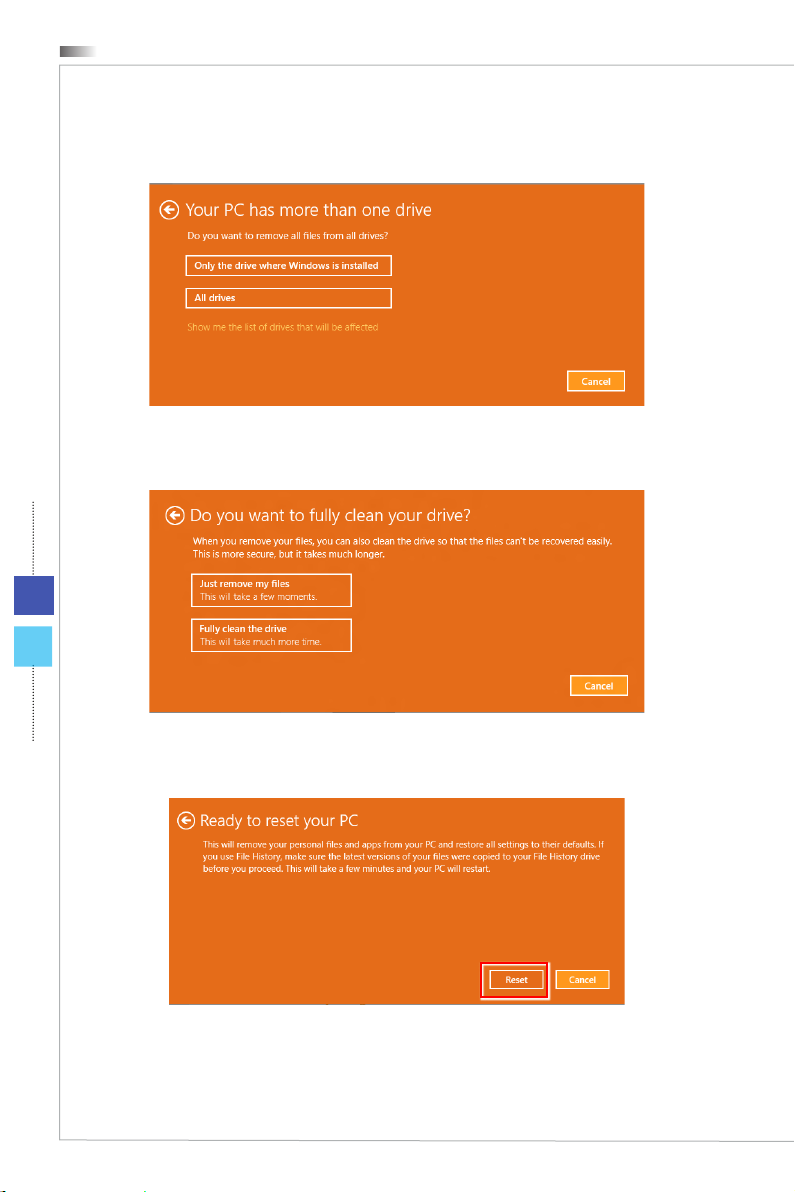

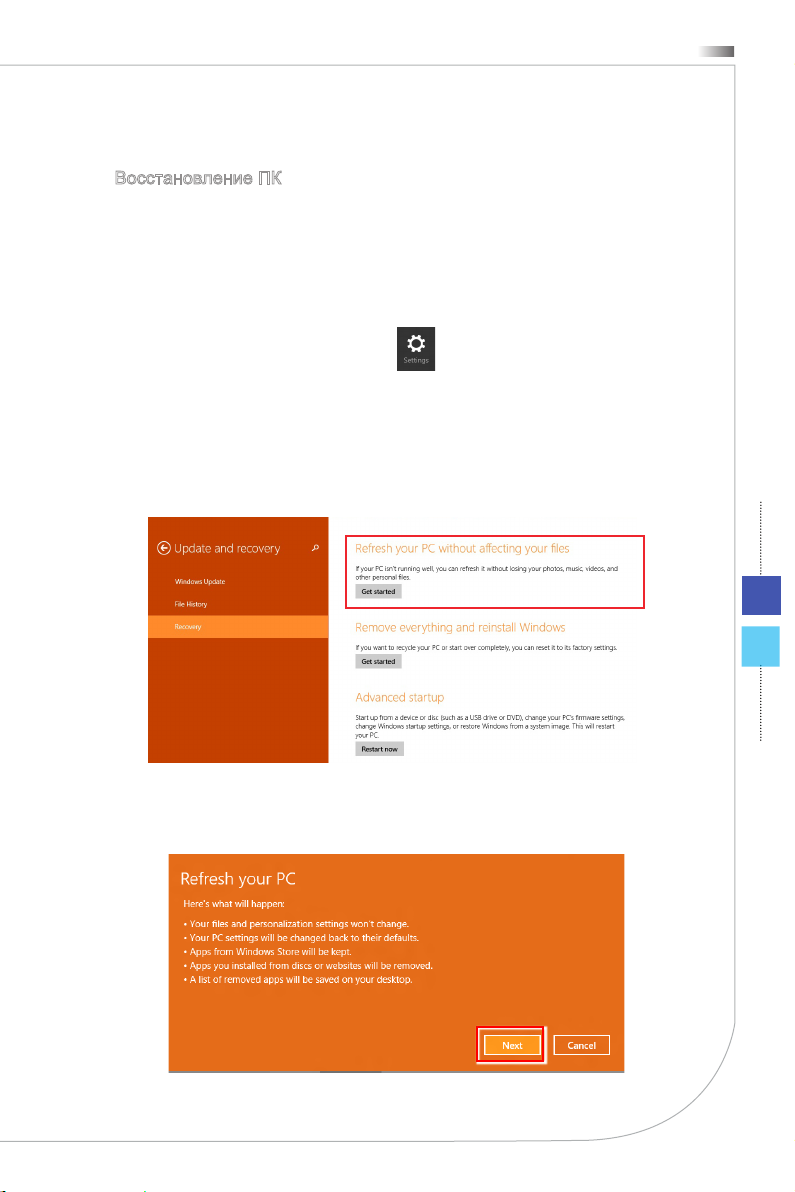

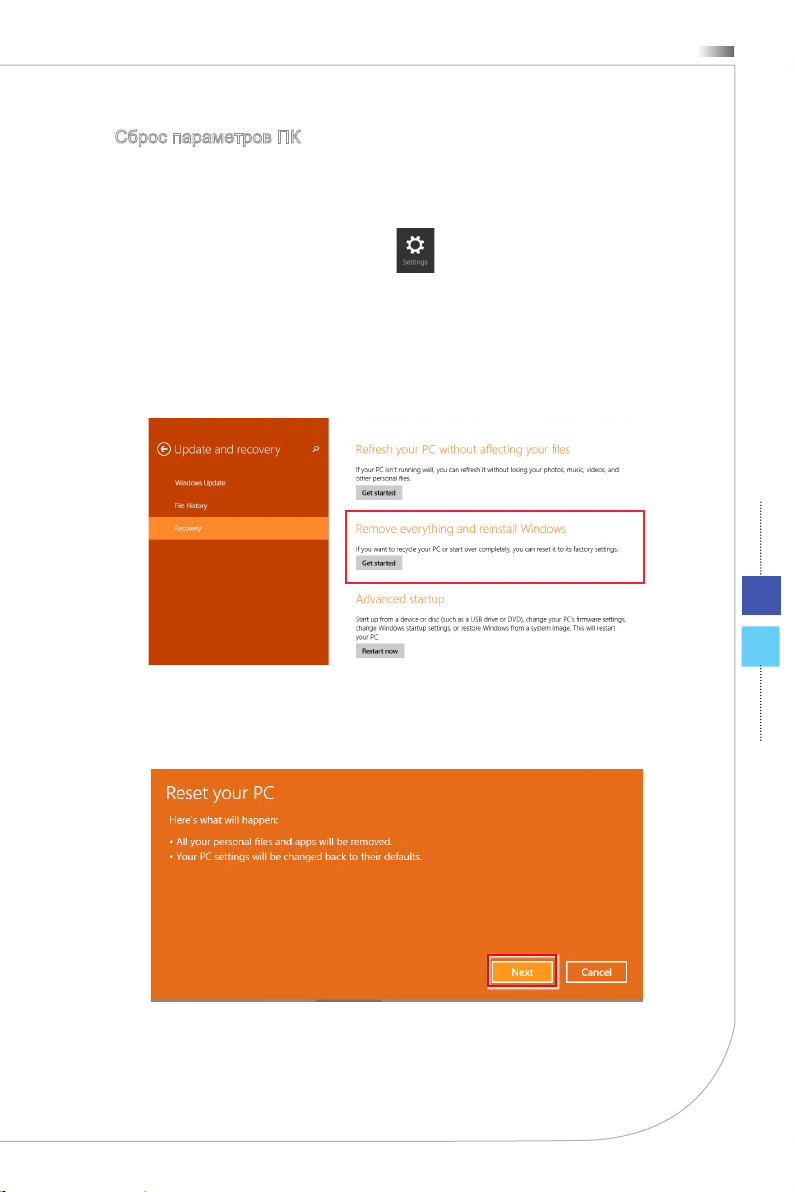

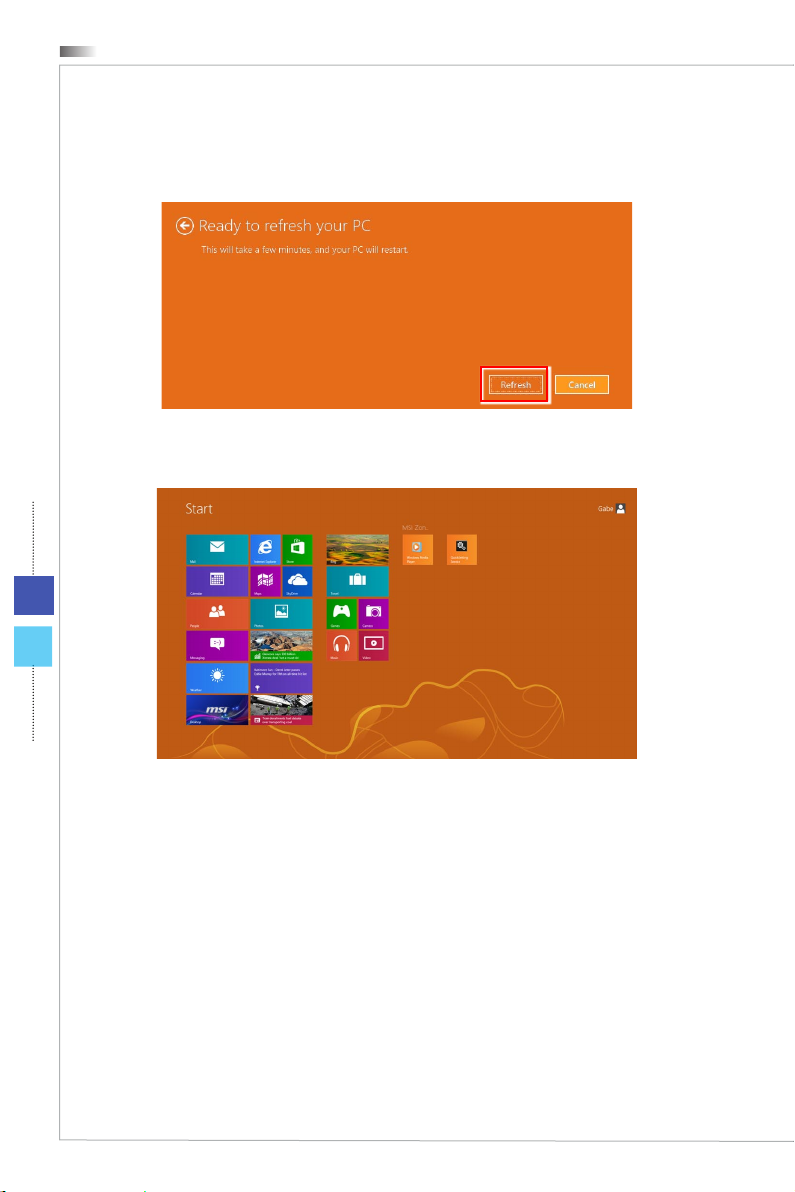

Восстановление Системы (Windows 8�x) ��

3-7

3-20

Персональный компьютер

Авторские Права

Материалы данного документа являются интеллектуальной собственностью компании MICRO-STAR INTERNATIONAL� Мы тщательно готовили этот документ, однако не можем гарантировать абсолютную точность его содержания� Продукция нашей компании постоянно совершенствуется� Мы оставляем за собой право вносить изменения без предварительного уведомления�

Товарные Знаки

Все товарные знаки являются собственностью соответствующих владельцев�

MSI является зарегистрированным товарным знаком компании Micro-

￭

Star Int’l Co�, Ltd� Intel является зарегистрированным товарным знаком корпорации Intel�

￭

Realtek является зарегистрированным товарным знаком корпорации

￭

Realtek Semiconductor� Windows является зарегистрированным товарным знаком корпорации

￭

Microsoft�

Журнал Изменений

Версия Дата V1�2 2013/ 10

iii

Введение

Модернизация и Гарантия

Обратите внимание, что некоторые компоненты, предустановленные в изделии, могут быть обновлены или заменены по заказу пользователя� Для получения дополнительной информации об ограничении обновления см� технические спецификации в руководстве пользователя� Для получения дополнительной информации о приобретенном устройстве обратитесь к местному дилеру� Модернизация и замена компонентов устройства должны выполняться только уполномоченным дилером или сервисным центром� Самостоятельное выполнение этих операций может привести к потере гарантии� Если потребуется модернизировать или заменить какойлибо компонент устройства, настоятельно рекомендуется обратиться к уполномоченному дилеру или в сервисный центр�

Приобретение Сменных Деталей

Обратите внимание на то, что выпуск сменных (или совместимых с ними) деталей для приобретенного пользователями продукта на территории некоторых стран и регионов прекращается производителем максимум через 5 лет после прекращения выпуска продукта в зависимости от текущих официальных правил�

Для получения дополнительной информации о приобретении сменных деталей посетите веб-сайт производителя по адресу: http://support�msi�com/

iv

Техническая Поддержка

При возникновении проблемы с системой, решение которой не описано в руководстве пользователя, обратитесь в магазин, где была осуществлена покупка или к местному поставщику� Можно также воспользоваться следующими справочными ресурсами�

Ответы на часто задаваемые вопросы, технические руководства,

◙

обновления BIOS и драйверов, а также другую информацию можно найти на веб-сайте по адресу: http://www�msi�com/service/download/

Обратитесь к техническому персоналу компании на веб-сайте по

◙

адресу: http://support�msi�com/

Особенности продукции

Понижение энергосбережение во время работы в спящем режиме

◙

Минимальное количество веществ, вредных для окружающей среды

◙

и здоровья

Легко утилизируемый и перерабатываемый

◙

Сокращение использования природных ресурсов за счет применения

◙

переработанных материалов

Продление срока службы продукта, посредством несложной

◙

модернизации

Уменьшение издержек на производство, путём применения политики

◙

“take-back” (возврат продукции производителю)

Персональный компьютер

Экологическая Политика

Этот продукт был спроектирован с учетом дальнейшей

◙

его переработки, многократного использования некоторого его частей и не должен быть выброшен�

Для утилизации и уничтожения отходов, пользователю

◙

следует связаться с местным пунктом сбора материалов для утилизации�

Для получения дополнительной информации о переработке

◙

обратитесь к вебсайту MSI и местному дистрибьютору�

За информацией о подходящем распоряжении, принятии обратно,

◙

переработке и разборке продукта MSI по адресу gpcontdev@msi� com�

Информация о Химических веществах

В соответствии с правилами химических веществ, таких как правила EU REACH (Правило EC No� 1907/2006 Европейского парламента и Совета), MSI предоставляет информацию о химических веществах в продуктах на сайте: http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

v

Информация о Батареи

Европейский Союз: Батареи, блоки батарей и аккумуляторы не должны

быть уничтожены как несортированные бытовые отходы� Пожалуйста, при утилизации продукта используйте общественные системы сбора материалов в соответствие с местными правилами�

Тайвань: Для лучшей защиты окружающей среды, отработанные

батареи следует собирать отдельно для переработки или специальной утилизации�

Калифорния, США: Батареи таблеточного типа могут содержать перхлоратные материалы и требуют специального обращения с ними при утилизации и переработке в Калифорнии� Для получения дополнительной информации посетите сайт: http://www�dtsc�ca�gov/hazardouswaste/perchlorate/

Неправильная замена батареи может привести к взрыву� Заменяйте батареи только батареями того же или аналогичного типа, рекомендуемыми

производителем�

Введение

Инструкции по Технике Безопасности

Внимательно прочитайте все инструкции по технике безопасности�

Следует принимать во внимание все меры предосторожности и предупреждения относительно оборудования и инструкции в руководстве пользователя�

Сохраните руководство пользователя, входящее в комплект документации, для использования в будущем�

Не подвергайте устройство воздействию влажности и высокой температуры�

Перед тем, как настроить устройство, поместите его на ровную, устройчивую поверхность�

vi

Перед тем, как подключить устройство к электрической розетке,

◙

убедитесь в том, что напряжение питания сети находится в допустимых пределах и имеет значение 100~240В� Не отсоединяйте вывод защитного заземления на электрической вилке� Подключайте устройство к электрической розетке с заземляющим проводом�

Всегда отсоединяйте кабель питания переменного тока перед

◙

тем, как установить в устройство любую дополнительную карту или модуль�

Всегда отсоединяйте кабель питания переменного тока или

◙

выключайте электрическую розетку, если устройство не будет использоваться продолжительное время� Это позволит сэкономить электроэнергию�

Вентиляционные отверстия в корпусе устройства обеспечивают конвекцию воздуха и предотвращают перегрев устройства� Не перекрывайте эти отверстия�

Не храните устройство в местах с температурой выше 60OC (140OF) или ниже 0OC (32OF)� Это может повредить устройство�

Внимание: Максимальная температура операции: 40OC�

Персональный компьютер

Попадание любой жидкости в отверстия устройства может привести к его повреждению и поражению электрическим током�

Расположите кабель питания таким образом, чтобы по нему не ходили люди� Не ставьте на кабель питания какие-либо предметы�

При подключении коаксиального кабеля к ТВ-приемнику металлический экран должен быть надежно подсоединен к системе защитного заземления здания�

Кабельная распределительная система нужна заземлена в соответствии с ANSI/NFPA 70 - Национальной Электрической Кодой (NEC), особенно с Разделом 820�93� Заземлять внешний проводимый протектор коаксиального кабеля�

Не распологайте рядом с устройством предметы, имеющие сильное магнитное или электрическое поле�

При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки устройства:

Кабель питания или его вилка повреждены�

◙

В устройство попала жидкость�

◙

Устройство подверглось воздействию влаги�

◙

Оборудование работает ненадлежащим образом или не

◙

удается настроить его работу в соответствии с инструкциями в руководстве пользователя�

Устройство получило повреждения после падения�

◙

Устройство имеет явные признаки повреждения�

◙

Приводы оптических дисков соответствуют КЛАССУ CLASS 1 LASER

1�

PRODUCT� Запрещается использовать настройки, регулировки, порядок выполнения процедур, отличающиеся от приведенных в данном руководстве�

2�

Не прикасайтесь к линзе, расположенной внутри привода�

vii

viii

Введение

Сертификат CE

Настоящим, Micro Star International CO�, LTD заявляет, что это устройство разработано в соответствии с основными требованями безопасности и другими соответствующими положениями, изложенными в Европейской директиве�

Соответствие Требованиям FCC-B к Радиочастотным Помехам

Данный прибор проверен и признан соответствующим ограничениям на цифровые устройства Класса B согласно Части 15 привил FCC (Федеральной комиссии по связи США)� Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях� Данный прибор генерирует, использует и излучает энергию на радиочастотах, и при нарушении инструкции по установке и эксплуатации может создавать помехи для радиосвязи� Однако даже при соблюдении инс-даже при соблюдении инструкций по установке нет гарантии того, что в каком-либо конкретном случае не возникнут помехи� Если данный прибор вызывает помехи при приеме радио и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:

Изменить ориентацию или местоположение приемной антенны�

￭

Увеличить расстояние между приемником и данным устройством�

￭

Подключить данное устройство к розетке в цепи, отличной от той, к

￭

которой подключен приемник� Обратитесь за помощью к продавцу или опытному специалисту по теле-

￭

и радиотехнике� Примечание 1 Изменения или модификации, явно не утвержденные стороной, несущей

ответственность за выполнение нормативных требований, могут повлечь за собой аннулирование юридических прав пользователя в отношении использования оборудования�

Примечание 2 Экранированный соединительный кабель и кабель питания переменного тока,

если таковые имеются, должны использоваться в соответствии с правилами ограничения излучений�

VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU�

Данное устройство соответствует части 15 правил FCC� Эксплуатация устройства отвечает следующим двум условиям:

данное устройство не должно вызывать недопустимых помех;

1�

данное устройство должно работать в условиях помех, включая помехи,

2�

которые могут препятствовать нормальной эксплуатации�

Положение WEEE

В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы�

Глава 1

Общие Сведения

Поздравляем вас с выбором системы Wind Box DC111 (MS-B062)� Эта система является вашим лучшим выбором slim PC� Благодаря её фантастическому виду и сверхмаленькому форм фактору её можно устанавливать везде� Функция платформы упаковки дакже даёт вам захватывающее переживание PC�

Общие Сведения

Комплект Поставки

1-2

Устройство серии Wind

Box

Диск с драйверами и

утилитами

* Если какой-либо компонент отсутствует или неисправен, немедленно свяжитесь с нами� * Рисунок приведен только для справки� Комплект поставки может несколько отличаться в зависимости от приобретенной модели�

Сетевой блок питания

Руководство

пользователя и краткое

руководство

Кабель питания

переменного тока

Стойка

Сводная Информация

Вид спереди



Персональный компьютер

1

9

Вентилятор

1

Вентиляционные отверстия в корпусе устройство обеспечивают

конвекцию воздуха и предотвращают перегрев устройства� Не

перекрывайте эти отверстия�

2

3

4

5

6

7 8

1-3

Устройство чтения карт памяти

2

Встроенное устройство чтения карт памяти поддерживает карты

различных типов�

Кнопка питания/ светодиодный индикатор

3

Кнопка питания позволяет включать и выключать систему� Светодиодный

индикатор горит, если система включена, и гаснет после выключения

системы� Что касается режимов энергосбережения, то светодиодный

индикатор мигает в режиме S3 (сохранение данных в памяти) и гаснет

в режиме S4 (сохранение данных на диске)� Чтобы вывести систему из

режима ожидания, нажмите кнопку питания�

1-4

Общие Сведения

Порт USB 2�0

4

Порт USB (Universal Serial Bus) позволяет подключать такие USB

устройства, как клавиатура, мышь и т�д� Поддержка скорости передачи

данных до 480Мб/с (Hi-Speed)�

Разъем для наушников

5

Данный разъем предназначен для подключения наушников�

Микрофонный разъем

6

Данный разъем предназначен для подключения микрофона�

Индикатор WLAN

7

Этот индикатор горит зеленым при включении функции WLAN и горит

синим при включении функции WiMax� И он выключает при выключении

этой функции�

Индикатор жесткого диска

8

Этот индикатор показывает состояние активности жёсткого диска� Он

мигает при доступе системы к данным жёсткого диска и не горит, когда

не активность определена�

Стойка

9

Эта стойка используется для помещения компьютера на ровную,

устойчивую поверхность� Другой метод для помещения компьютера без

стойки - положить компьютер горизонтально на поверхность с тем, что

Кнопка Питания выходит на верхность�

Вид сзади

®



Персональный компьютер

1

2

3

2

10

Устройства чтения карт памяти

1

Встроенное устройство чтения карт памяти поддерживает карты различных типов�

Вентилятор

2

Вентиляционные отверстия в корпусе устройство обеспечивают конвекцию воздуха и предотвращают перегрев устройства� Не перекрывайте эти отверстия�

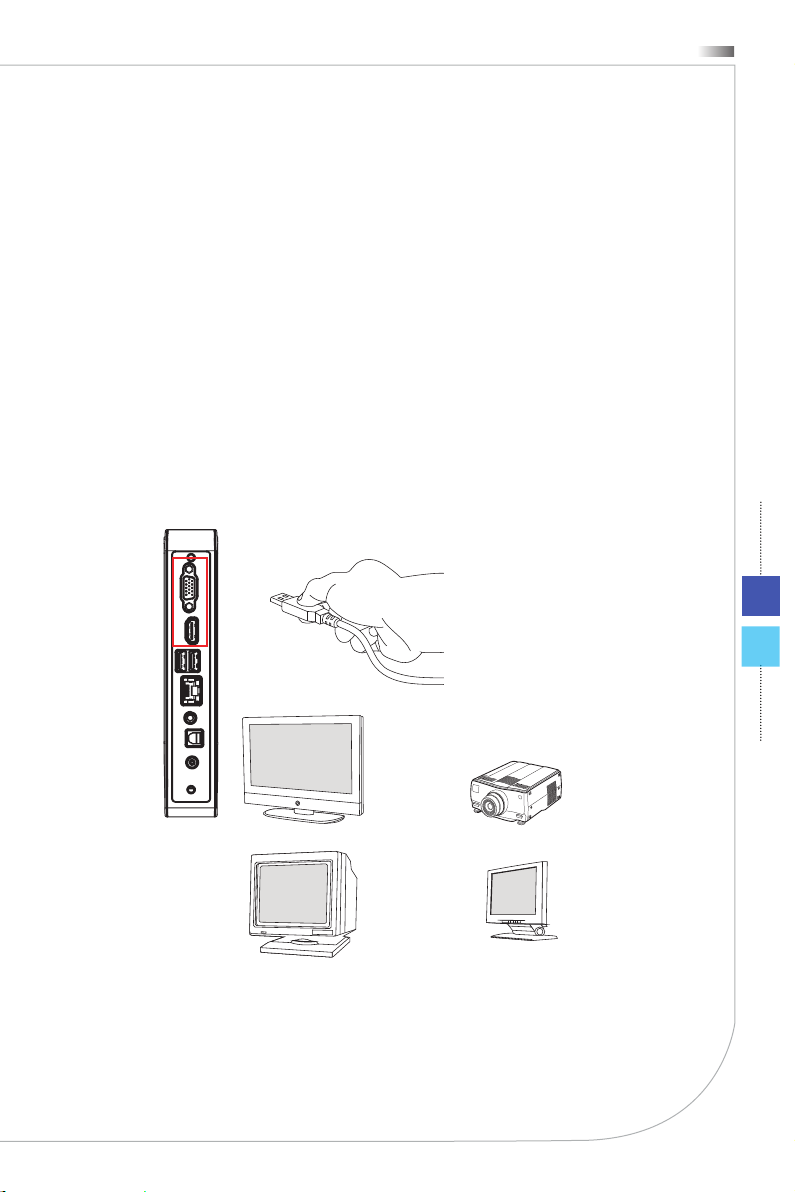

Порт VGA-Out

3

Этот 15-контактный разъем типа DB предназначен для подключения монитора�

4

5

6 7 8 9

1-5

4

Порт HDMI-Out Мультимедийный интерфейс высокой четкости (HDMI) представляет собой полностью цифровой аудио- видеоинтерфейс, позволяющий передавать несжатые потоки данных� Интерфейс HDMI обеспечивает передачу ТВ-сигнала в любом формате, включая телевидение стандартной, повышенной и высокой четкости, а также многоканальный цифровой звук, по одному кабелю�

1-6

Общие Сведения

Порт USB 2�0 (Oпционально)

5

Порт USB (Universal Serial Bus) позволяет подключать такие USB устройства, как клавиатура, мышь и т�д� Поддержка скорости передачи данных до 480Мб/с (Hi-Speed)�

Порт USB 3�0 (Oпционально)

Порт USB 3�0 является обратно совместимым устройством с USB 2�0� Поддержка скорости передачи данных до 5 Gbit/s (SuperSpeed)�

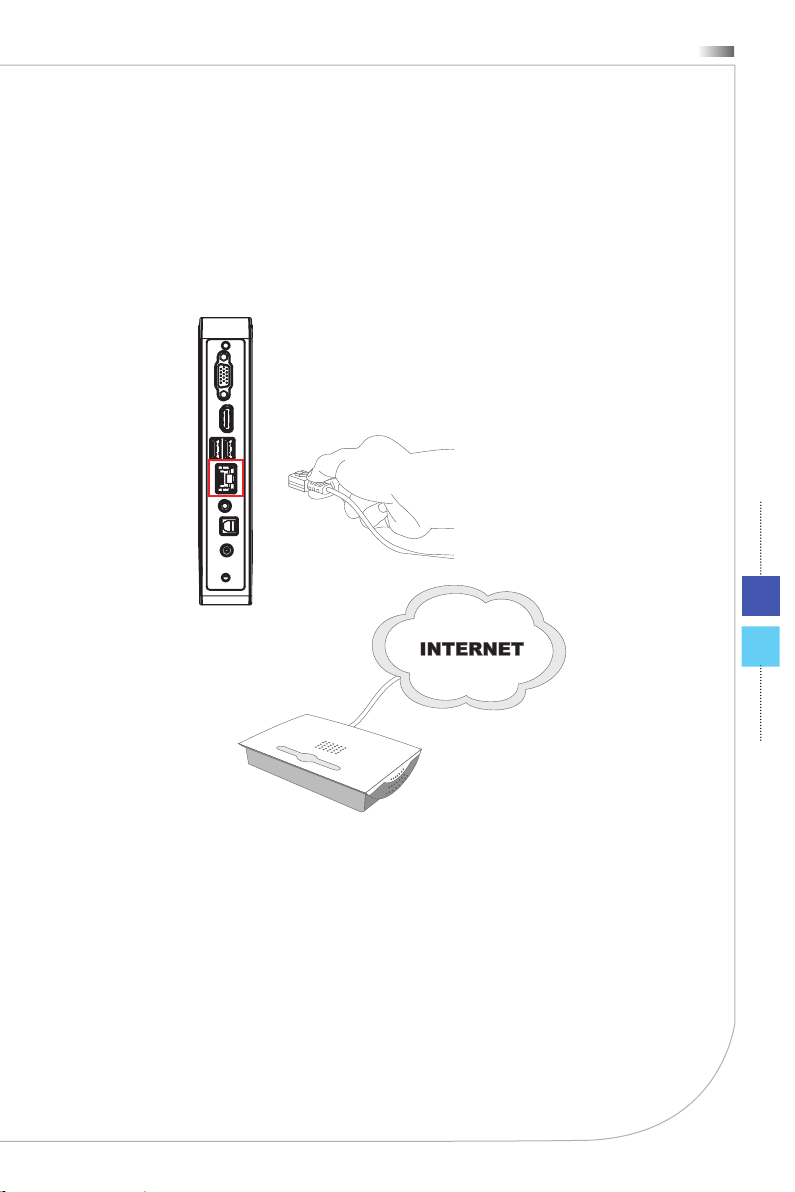

Разъем RJ-45 LAN

6

Стандартный сетевой разъем RJ-45 предназначен для подключения к локальной вычислительной сети (ЛВС)� К нему можно подключить сетевой кабель�

Зеленый/ Oранжевый

LED Цвет Состояние LED Режим работы

Правый Желтый Выкл� Связь с локальной сетью не

Вкл� (установившийся режим)

Вкл� (повышенная яркость, мигание)

Левый Зеленый Выкл� Выбрана скорость передачи данных

Вкл�

Оранжевый Вкл� Выбрана скорость передачи данных

Желтый

установлена�

Связь с локальной сетью установлена�

Компьютер обменивается данными с другим компьютером в локальной

сети�

10 Мбит/с�

Выбрана скорость передачи данных 100 Мбит/с�

1000 Мбит/с�

Разъем для акустических систем

7

Данный разъем предназначен для подключения акустических систем�

Разъем оптического выхода S/PDIF

8

Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) предназначен для передачи цифрового аудиосигнала на внешние акустические системы с помощью оптоволоконного кабеля�

Разъем питания

9

Адаптер питания переменяет пременный ток в прямой для этого разъема� Питание поставлено в компьютер через этот разъем� Для избежания повреждений компьютера, всегда используйте этот адаптер питания�

Персональный компьютер

Стойка

10

Эта стойка используется для помещения компьютера на ровную, устойчивую поверхность� Другой метод для помещения компьютера без стойки - положить компьютер горизонтально на поверхность с тем, что Кнопка Питания выходит на верхность�

Внимание

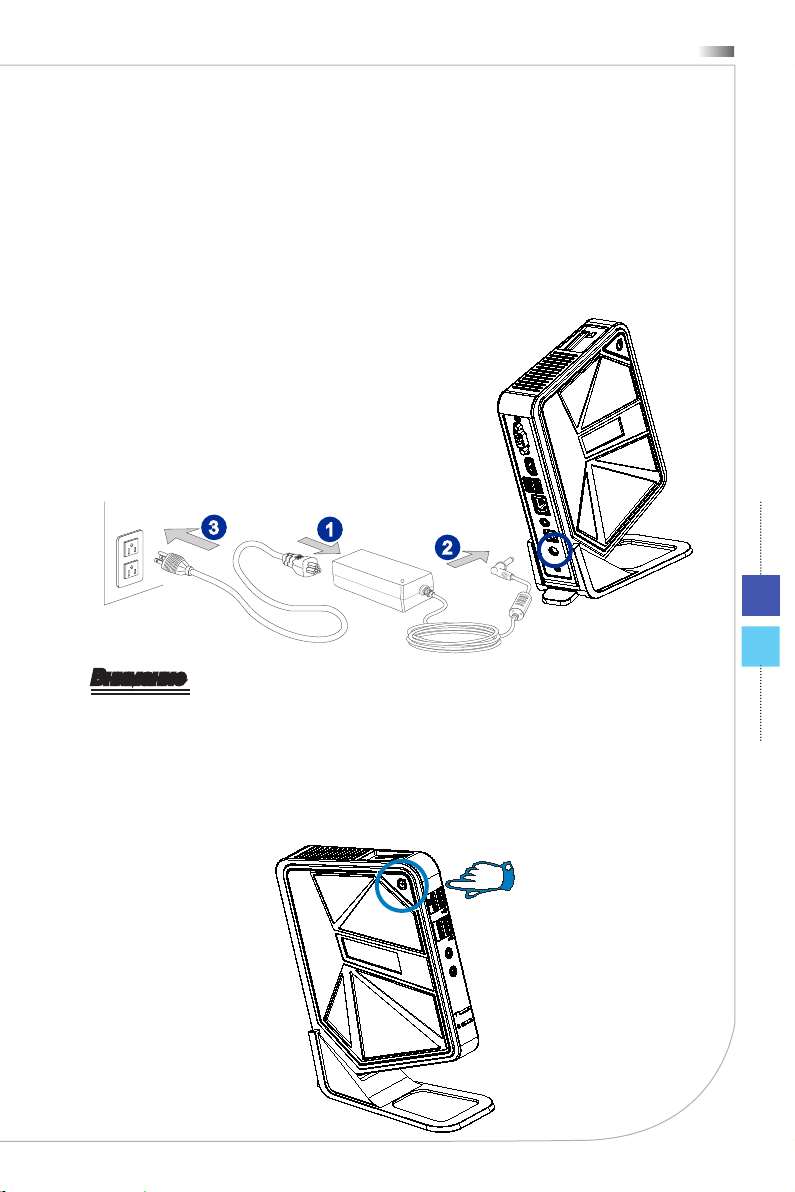

1� В целях безопасности рекомендуется сначала подключить сетевой блок питания к устройству, затем подключить кабель питания переменного тока к электрической розетке�

2� Рекомендуется подключать высокоскоростные устройства к портам USB 3�0, а низкоскоростные устройства, такие как мышь и клавиатура, к портам USB 2�0�

1-7
