Mountfield 462R, 461R, 460R user Manual

To fit the stone-guard (1), the left end of the pin (2) must be
pushed through and then inserted in the hole of the left support
(3) in the chassis. Line up the other end of the pin with the rela­tive hole in the right-hand support (4) and, using a screwdriver,
push the pin into the hole so that the groove (5) can be rea­ched. Insert the snap ring (6) into the groove and hook on the
right (7) and left (8) sprigs, as shown..

De deflector (1) monteren door het linkeruiteinde van de pin (2)
eruit te laten komen en het in het gat van de linkersteun (3) van
het chassis te steken. Breng het andere uiteind van de pin op
dezelfde hoogte als het gat van de rechtersteun (4) en met
behulp van een schroevedraaier duwt u de pin in het gat totdat
u bij de groef (5) kunt komen. De elastische ring (6) in de groef
brengen en tenslotte de rechter- (7) en de linkerveer (8) zoals
aangegeven vasthaken.

Um das Prallblech (1) einzubauen, muß man das linke Ende
des Stiftes (2) herausziehen und in die Bohrung des linken
Halters (3) des Fahrgestells einführen. Das andere Ende des
Stiftes auf die entsprechende Bohrung des rechten Halters (4)
ausrichten, dann den Stift mit Hilfe eines Schraubenziehers so
tief in die Bohrung stecken, bis die Nut (5) frei wird. Den
Sprengring (6) in die Nut einsetzen und die Federn rechts (7)
und links (8), wie angegeben, einhaken.

För att montera stenskyddet (1) är det nödvändigt att låta stiftets (2) vänstra ände skjuta ut och föra in det i hålet i chassits vän­stra (3) stöd. Sätt stiftets andra ände i linje med det avpassade hålet i det högra stödet (4) och tryck med hjälp av en skruv­mejsel in stiftet i hålet så att räfflingen (5) blir tillgänglig. För in tätningsringen (6) i räfflingen och haka fast de högra (7) och vän­stra (8) fjädrarna enligt anvisning.

1

FINISH ASSEMBLY

EERST ALLE ONDERDELEN MONTEREN

VERVOLLSTÄNDIGUNG DES ZUSAMMENBAUS

AVSLUTA MONTERINGEN

On models having an electric starter, connect the battery cable to the lawnmower’s gene­ral cable connection.

Bij de modellen die van een elektrisch startmechanisme zijn voorzien, dient u de kabel van
de accu op de klem van de algemene bedrading van de grasmaaimachine aan te sluiten.

Bei den Modellen mit elektrischem Antrieb, den Kabel der Batterie mit dem Sammler der
allgemeinen Verkabelung des Rasenmähers verbinden.

Om modellen är utrustad med elektrisk startmotor, anslut batterikabeln till kontaktorn för
gräsklipparens huvudnät.

Loosen the two lower nuts (1).
Return the lower part of the handle, which is made up
of two pre-assembled elements (2), to the work posi­tion and lock into place by means of the nuts (1) and
the lower knobs (3).
Attach the upper part (4) using the supplied screws
(5), ensuring that the spiral (6) of the starter cable is in
the correct position.
Attach the control cables using the clips (7).

De twee onderste moeren losser draaien (1).
De twee reeds gemonteerde elementen (2) die het
onderste gedeelte van de handgreep samenstellen,
terug naar de werkstand brengen en blokkeren door
middel van de moeren (1) en de onderste knoppen
(3).
Het bovenste gedeelte van de handgreep (4) met
behulp van de meegeleverde schroeven (5) vast­maken, waarbij u erop dient te letten dat de geleide­spiraal (6) van de aantrekkabel op de juiste plaats
komt. De stuurkabels met behulp van de klemmetjes
(7) vastmaken.

Die zwei untere Muttern lösen (1).
Die beiden bereits vormontierten Elemente (2), wel­che den unteren Teil des Drehgriffs bilden, in
Betriebsstellung bringen und mit Hilfe der Muttern (1)
und der unteren Griffe (3) blockieren.
Unter Verwendung der mitgelieferten Schrauben (5)
den oberen Teil (4) des Drehgriffs einbauen und dabei
darauf achten, daß die Spiralfeder (6) der Führung
des Startseils richtig sitzt. Die Bedienungskabel mit
den Kabelschellen (7) befestigen.

Släppä på två nedre mutter (1). För tillbaka de två förmonterade delarna (2) som utgör handtagets nedre del, till arbetsposition,
och lås fast med hjälp av mutter (1) och de nedre vreden (3). Montera handtagets övre del (4) med hjälp av de tillhörande skru­varna (5), kontrollera att startlinans styrfjädrar (6) står korrekt. Fäst kommandokablarna med klämmorna (7).

Assemble the dashboard (1) following the steps
shown.

Het bedieningspaneel (1) monteren, waarbij u
de aangegeven volgorde dient na te leven

Das Armaturenbrett (1) in der angegebenen
Reihenfolge einbauen.

Följ de angivna momenten för att montera
instrumentpanelen (1).

2

1

Fit the knob (1) on the lever (2).

Monteer de knop (1) van de hendel (2).

Den Griff (1) des Hebels (2) montieren.

Montera spakens (2) knapp (1).

Should you have any
doubts or problems, do
not hesitate to contact the
nearest Service Centre or
your Sales outlet.

Bij twijfel of indien u iets
niet duidelijk is, aarzelt u
dan niet om contact op te
nemen met het dichtstbij­zijnde Service Center of
met uw Dealer.

Im Zweifelsfalle und im
Falle notwendiger Klärun­gen treten Sie mit dem
Kundendienst oder Ihrem
Verkäufer in Verbindung.

Kontakta din återförsäljare
om du behöver ytterligare
information.

EQUIPMENT IDENTIFICATION LABEL

IDENTIFICATIEPLAATJE VAN DE MACHINE

ETIKETTE FÜR DIE GERÄTE-IDENTIFIKATION

MASKINENS IDENTIFIERINGSEITKETT

1.

Acoustic power level according to EEC directi­ve 2000/14/CE

Niveau van de geluidssterke volgens de
richtlijn 2000/14/CE

Schalleistungspegel gemäß Richtlinie
2000/14/CE

Lydtrykk i overensstemmelse med EU-direktiv
2000/14/CE

2.

Mark of conformity according to EEC directive
98/37

EG-merkteken volgens richtlijn 98/37/EG

Konformitätszeichen gemäß der Richtlinie
98/37/EWG

Typgodkänningsmärke enligt direktiv 98/37/EU

3.

Year of manufacture

Productiejaar

Herstellungsjahr

Tillverkningsår

4.

Lawnmower type

Type gazonmaaier

Typ des Rasenmähers

Gräsklippartyp

5.

Serial number

Serienummer

Kennummer

Tillverkningsnummer

6.

Name and address of Manufacturer

Naam en adres van de Fabrikant

Name und Anschrift des Herstellers

Tillverkarens namn och adress

11.

Chassis

Chassis

Fahrgestell

Chassi

12.

Engine

Motor

Motor

Motor

13.

Blade

Mes (maaiblad)

Schneidwerkzeug (Messer)

Kniv

14.

Stone-deflector

Deflector

Prallblech

Stenskydd

15.

Grass-catcher

Opvangzak

Grasfangeinrichtung

Uppsamlingssäck

16.

Handle

Handgreep

Griff

Handtag

17.

Throttle control

Versnellingshendel

Gashebel

Accelerationskomando

18.

Engine brake lever

Bedieningshendel rem

Hebel der Motorbremse

Motorbromsspak

19.

Drive engagement lever

Bedieningshendel tractie

Kupplungshebel

Driftkopplingsspak

POSITIONING OF SAFETY LABELS

Your lawnmower should be used with due care and attention. Therefore, figured labels have been placed on various parts of
the machine to remind you of the main precautions to be taken. Their full meaning is explained later on.
These labels are an integral part of the lawnmower and so, if any of them should become detached or illegible, contact your
Supplier for their replacement.
You are also asked to carefully read the safety regulations in the applicable chapter of this handbook.

VEILIGHEIDSSTICKERS

Gebruik uw gazonmaaier met de nodige voorzichtigheid. Om u tot voorzichtigheid te manen is uw maaler voorzien van een
aantal afbeeldingen welke u door middel van pictogrammen wijzen op de belangrijkste gebruiksvoorschriften. Hun betekenis is
hieronder weergegeven.
Deze afbeeldingen maken deel uit van uw gazonmaaier, indien er één loslaat of onleesbaar is geworden, laat deze dan ver­vangen door uw Dealer.
Wij raden u met klem aan om ook de veiligheidsinstructies in het volgende hoofdstuk van dit handboek door te lezen.

STELLEN, AN DENEN SICHERHEITSETIKETTEN ANGEBRACHT SIND

Bitte selen Sie bei der Benutzung Ihres Rasenmähers vorsichtig. Aus diesem Grund haben wir am Gerät Symbole angebracht,
die Sie auf wichtigsten Vorsichtsmaßnahmen hinweisen. Die Bedeutung der Symbole ist unten erklärt.
Diese Etiketten sind als Teil des Mähers zu betrachten. Sollte eines davon nicht angebracht oder nicht deutlich lesbar sein,
setzen Sie sich bitte zwecks Ersatz mit Ihrem Händler in Verbindung.
Wir weisen auch noch einmal ausdrücklich auf die Sicherheltsanweisungen hin, die Sie in dem entsprechenden Kapitel der
Bedienungsanleitung finden.

SÄKERHETSETIKETTERNAS LÄGE

Gräsklipparen bör användas med försiktighet. På maskinen finns vissa etiketter, som visar symboler för att erinra om de
viktigaste försiktighetsåtgärder vid dess användning. Symbolernas betydelse förklaras nedan.
Dessa etiketter är en integrerad del av gräsklipparen. Kontakta försäljaren för att byta ut dem, om de lossnar eller blir oläsliga.
Noggrann läsning av säkerhetsbestämmelserna under respektive kapitel i denna handbok rekommenderas.

Important: Read the instruc­tion handbook before using
the machine.

Waarschuwing: Lees de
gebruikaanwijzing vóórdat u
deze maaier gebruikt.

Achtung: Vor dem
Gebrauch des Rasenmähers
lesen Sie die Gebrauchs­anweisungen.

Obs: Läs igenom handboken
före maskinens användning.

Danger of thrown objects.

Keep other people at a safe
distance whilst working.

Gevaar voor wegschlet­ende voorwerpen. Houd

overige personen ult de buurt
tljdens het gebruik van deze
maaier.

Auswurfrisiko. Während
des Gebrauchs, halten Sie
Dritte von der Arbeitszone
entfernt.

Risk för flygande partiklar.

Obehöriga får inte vistas i
arbetsområdet.

Warning: Remove the spark
plug lead and read instructions
before carrying out any repair or
maintenance.

Waarschuwing: Neemen de
bouglekap van de bougle voor u
onderhoud of reparaties aan uw
maaier ultvoet.

Achtung: Nehmen Sie die
Zündkerzenkappe ab und lesen Sie die
Anweisungen bevor Sie jede Wartung­oder Reparaturarbeit beginnen.

Obs: Dra ut tändstiftets huv
och läs instruktionerna före
varje underhållningsarbete
eller reparation.

Danger of cutting yourself.

Blades in movement. Do not put
hands or feet near or under the
opening of the cutting plate.

Risico dat u zichzelf snijdt.

Het mes is in beweging. Houd
uw handen of uw voeten in geen
geval in de buurt van of onder de
opening van het mes.

Schneiderisiko. Messer in
Bewegung. Führen Sie nicht
Hände oder Füße in die Öffnung
unter dem Schneidwerk.

Risk för skärskador. Knivar
i rörelse. Stick inte fötter eller
händer i knivhuset.

Instruction label - Sticker met voorschriften - Etikette mit den Vorschriften - Ohjeiden etiketti

For a plastic and cloth grass-catcher: With the plastic part (11) upsi-

de-down, fasten the frame (12) to the plastic part using the screws (13).
Insert the frame (12) into the sack (14) and attach the plastic profile (15)
with the help of a screwdriver, as shown in the drawing.
Fit the edge of the cloth (16) right into the groove of the plastic part (11),
starting 5-7 mm from the ends.

For a cloth grass-catcher: insert the frame (21) into the sack (22) and
attach the plastic bars (23) using a screwdriver, as shown in the drawing.

In geval van een zak in plastic en zeildoek: Met het omgekeerd pla­stic gedeelte (11) het frame (12) vasthechten aan het plastic gedeelte
middels de schroeven (13). Het frame (12) in de zak (14) invoeren en alle
plastic profielen (15), aanhaken met behulp van een schroevendraaier,
zoals op de figuur wordt aangeduid. De omtrekboord (16) van het zeil­doek tot op het einde toe invoeren in de gleuf van het plastic gedeelte
(11) vertrekkend 5-7 mm van de uiteinden.

Als de machine van een zak van zeildoek, is voorzien dient u het
doek (21) in de zak (22) te doen en alle plastic profielen (23) met behulp
van een schroevedraaier vast te maken, zoals blijkt uit de afbeelding.

Bei einer Grasfangvorrichtung aus Plastik und Stoff: Das Kunst­stoffteil (11) auf die Rückseite den Rahmen (12) an der Kunststoffseite mit
den Schrauben (13) befestigen. Ist der Rahmen (12) in den Sack (14) ein­zuführen und mit Hilfe eines Schraubenziehers sind alle Plastikprofile (15) zu
verschliessen, wie es in der Abbildung angezeigt ist.
Die umfassende Borde des Tuchs (16) ganz in die Nut der Kunststoffseite
(11) einführen, ausgehend 5-7 mm von den Enden.

Bei einer Grasfangeinrichtung aus Stoff ist der Rahmen (21) in den
Sack (22) einzuführen und mit Hilfe eines Schraubenziehers sind alle Kunst­stoffprofile (23) zu verschließen, wie es in der Abbildung angezeigt ist.

Vid säck av plast och tyg: Håll delen av plast (11) upp och ned och fäst
ramen (12) vid plastdelen med skruvarna (13). För in ramen (12) i säcken
(14) och haka i samtliga plastprofiler (15) med hjälp av en skruvmejsel
enligt figuren. Stick in säckens ytterkant (16) i plastdelens (11) skåra.
Börja 5-7 mm från änden.

Vid tygsäck, för in i ramen (21) i säcken (22) och haka i samtliga plast­profiler med hjälp av en skruvmejsel enligt bilden (23).

DESCRIPTION OF THE SYMBOLS SHOWN ON THE CONTROLS (where present)

BESCHRIJVING VAN DE SYMBOLEN AANGEGEVEN OP DE BEDIENINGEN (indien voorzien)

BESCHREIBUNG DER SYMBOLE AN DEN STEUERHEBELN (wo vorgesehen)

BESKRIVNINGAR ÖVER SYMBOLER SOM ÅTERGES PÅ KONTROLLERNA (där det avses)

1. Langzaam

2. Snel

3. Choke

4. Motor stoppen

5.

Aandrijving ingeschakeld

6. Stilstand

7. Start

8. 1. snelheid

9. 2. snelheid

10. 3. snelheid

1. Långsam

2. Snabb

3. Choke

4. Stänga av motorn

5. Transmission inkopplad

6. Stopp

7. Start

8. 1. hastighet

9. 2. hastighet

10. 3. hastighet

1. Langsam

2. Schnell

3. Starter

4. Motor Stillstand

5. Eingeschalteter Antrieb

6. Stop

7. Starten

8. 1. Geschwindigkeit

9. 2. Geschwindigkeit

10. 3. Geschwindigkeit

1. Slow

2. Fast

3. Choke

4. Engine stop

5. Transmission engaged

6. Off

7. Start

8. 1. speed

9. 2. speed

10. 3. speed

OPMERKING – De machine
kan geleverd worden met
enkele reeds gemonteerde
elementen.

ANMERKUNG – Bei der
Maschinenauslieferung kön­nen einige Komponenten
bereits montiert sein.

NOTE – The machine can
be supplied with some of
the components already
fitted.

ANMÄRKNING – Maskinen
kan levereras med vissa
komponenter redan mon­terade.

6 14

17 18 19

kg

S/N

11 13 12

WA

L

dB

253

16

14 15

1 2345678910

2

3
8
1

6

311

2

4

7

2

6
5

4

2

6

5

2 2

3

4

5

7 - 8

7

12 11
13

121415

5-7 mm

16

23

23

21

1515 1116

23

23

22

4

ROUTINE MAINTENANCE

NORMALE ONDERHOUDSBEURT

REGELMÄßIGE WARTUNG

RUTINUNDERHÅLL

2

DESCRIPTION OF CONTROLS

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

BESCHREIBUNG DER BEDIENUNGEN

BESKRIVNING AV KOMANDON

3

GRASS CUTTING

MAAIEN VAN HET GRAS

MÄHEN DES GRASES

GRÄSKLIPPNING

1

2

Lift the stone-guard and attach the rigid grass-catcher (1) or
cloth grass-catcher (2) correctly as shown in the drawings.

De deflector optillen en de harde zak (1) of de zak van zeil­doek (2) vasthaken zoals blijkt uit de betreffende afbeeldin­gen.

Das Prallblech hochziehen und die feste Grasfang­vorrichtung (1) oder den Fangsack aus Stoff (2) wie in den
jeweiligen Abbildungen dargestellt befestigen.

Lyft stenskyddet och haka fast den styva säcken (1) eller
tygsäcken (2) ordentligt enligt bilderna.

1

2

3

To start the engine, follow the instructions in the engine booklet and then pull the
blade brake lever (1) towards the handle and give a sharp pull on the starter cable
knob (2). For those models having an electric starter, turn the starter key (3).

Om de machine aan te zetten dient u de aanwijzingen die in het motorboekje ver­meld staan zorgvuldig na te leven. Daarna de hendel (1) van de rem van het mes
tegen de handgreep aantrekken en een krachtige ruk aan de aantrekkabel (2)
geven. Bij de modellen die van een elektrisch startmechanisme zijn voorzien dient
u het contactsleuteltje (3) om te draaien.

Zum Anlassen die Anweisungen im Handbuch des Motors befolgen, d.h. den
Hebel (1) gegen den Griff anziehen und das Seil (2) energisch ziehen. Bei den
Modellen mit elektrischem Antrieb den Zündschlüssel (3) betätigen.

Följ instruktionsboken för att starta maskinen; dra bromsspaken (1) mot
handtaget och dra bestämt i startlinan (2). På modellerna med elektrisk
startmotor, vrid på tändnyckeln (3).

1

2

The lawn’s appearance will be improved if it is always cut to the same hei­ght and is cut in alternate directions.

Het gazon zal er mooier uitzien als u het gras steeds op dezelfde hoogte
maait en in afwisselende richting.

Das Aussehen des Rasens wird schöner, wenn die Schnitte immer in der­selben Höhe und alternativ in zwei Richtungen ausgeführt werden.

Gräsmattan kommer att få ett bättre utseende om gräset alltid klipps i
samma höjd och växelvis i båda riktningarna.

Once cutting is finished, release the brake lever (1) and disconnect the
spark plug cap (2). Remove the starter key (3) (where fitted). WAIT FOR
THE BLADE TO STOP before carrying out any type of work on the
machine.

Na gebruik van de machine dient u de hendel (1) van de rem los te
laten en het kapje van de bougie (2) af te halen. Bij de modellen die van
een contact zijn voorzien dient u het contactsleuteltje (3) eruit te
nemen. WACHTEN TOTDAT HET SNIJSYSTEEM STIL STAAT vóórdat
u welke ingreep dan ook verricht.

Bei Beendigung der Arbeit den Hebel (1) der Bremse lösen und die
Kappe der Zündkerze (2) trennen. Bei den Modellen, die damit nicht
versehen sind, den Zündschlüssel (3) herausziehen. STILLSTAND DER
MESSER ABWARTEN ehe irgendein Eingriff vorgenommen wird.

När arbetet är slut, släpp bromsspaken (1) och ta bort tändstiftets
hätta (2). På modellerna med elektrisk startmotor, ta ur tändnyckeln
(3). VÄNTA TILLS KNIVEN HAR STANNAT innan andra åtgärder
vidtas.

The throttle (where fitted) is controlled by the lever (1) and positioned
as shown on the relative plate. Some models have a fixed speed, and
therefore no need of a throttle (2).

Het gaspedaal (indien aanwezig) wordt door middel van de hendel (1)
bediend. De standen van de hendel blijken uit het betreffende plaatje.
Sommige modellen beschikken over een motor met een vast toeren­tal, waarbij u geen gaspedaal nodig heeft (2).

Der Gashebel (wenn vorgesehen) wird mit dem Hebel (1) betätigt, des­sen Position auf der entsprechenden Etikette angezeigt ist. Bei einigen
Modellen ist ein Motor mit fester Drehzahl vorgesehen, der keinen
Gashebel benötigt (2).

Förgasaren (om sådan finns) kontrolleras av spaken (1), vars lägen är
angivna på den aktuella skylten. Några modeller är försedda med
motor med fast varvtal. Förgasaren (2) är därför ej installerad.

The blade brake is controlled by the lever (1), and should be drawn up against the
handle when starting and using the lawnmower. The motor stops when the lever is
released.

De rem van het mes wordt door de hendel (1) bediend die tegen de handgreep aan
getrokken moet worden om de machine te starten en tijdens de werking aange­trokken moet blijven. Als u de hendel los laat slaat de motor af.

Die Messerbremse wird mit dem Hebel (1) betätigt, der zum Einschalten und wäh­rend des Mähens gegen den Griff gehalten werden muß. Sobald der Hebel losge­lassen wird, schaltet der Motor aus.

Knivbromsen drivs av spaken (1). Vid start och användning av apparaten, ska
spaken hållas intryckt mot handtaget. Motorn stannar så snart spaken släpps.

In power-driven models, draw the lever (1) towards the handle for forward move­ment. The lawnmower stops moving forward when the lever is released.

Bij de modellen met tractie kunt u de grasmaaimachine inschakelen door de hen­del (1) tegen de handgreep aan te duwen. De grasmaaimachine gaat niet meer
vooruit als u de hendel los laat.

Das Einkuppeln des Antriebs erfolgt dadurch, daß der Hebel (1) in Richtung Griff
geschoben wird. Beim Loslassen des Hebels kuppelt der Antrieb aus.

På modellerna med självdrift, kan man köra gräsklipparen framåt genom att trycka
spaken (1) mot handtaget. Gräsklipparen stannar så snart spaken släpps.

The cutting height is adjusted using the levers (1). The two wheels and “Roller” must be at
the same height.
MAKE THIS ADJUSTMENT ONLY WHEN THE BLADE IS STOPPED.

Door middel van de speciale hendels (1) kan de maaihoogte afgesteld worden. De hoogte
moet voor alle twee de wielen en “Roller” gelijk zijn.
U MAG DIT ENKEL DOEN ALS HET MES STIL STAAT.

Die Einstellung der Schnitthöhe erfolgt mit Hilfe der dafür bestimmten Hebel (1). Die zwei
Räder und “Roller” müssen auf dieselbe Höhe eingestellt werden.
DIE OPERATION IST BEI STILLSTEHENDEM SCHNEIDWERKZEUG AUSZUFÜHREN.

Klipphöjdens inställning erhålls med hjälp av de speciella spakarna (1). Hjulen och “Roller”
måste stå på samma höjd.
UTFÖR DETTA INGREPP MED STILLASTÅENDE KNIV.

1

2

All operations on the blade should be carried out at a specialized centre.
Note for specialized centres: Reassemble the blade (2) as shown in the drawing
and tighten the central screw (1) using a torque wrench set to 16-20 Nm.

Elke handeling aan het mes dient uitgevoerd te worden in een gespecialiseerd servi­cecentrum. Opmerking voor het gespecialiseerd centrum: Hermonteer het maai­dek (2) volgens de volgorde aangegeven in de figuur en draai de middenste schroef (1)
met een dynamometrische sleutel met een waarde van 35-40 Nm vast.

Alle Arbeiten am Messer müssen durch einen Fachbetrieb ausgeführt werden.
Hinweis für den Fachbetrieb: Das Messer (2) in der Reihenfolge wieder einbauen,
wie in der Abbildung angegeben und die Zentralschraube (1) mit einem Drehmomen­tenschlüssel, der auf 35-40 Nm eingestellt ist, festziehen.

Alla ingrepp på kniven skall utföras vid en serviceverkstad.
Anmärkning för serviceverkstaden: Montera tillbaka kniven (2) genom att följa beskriv­ningen på bilden och dra åt mittskruven (1) med en momentnyckel inställd på 35-40 Nm.

42 mm

51 ÷ 52 mm

2

1

For models equipped with the spring (1), regulate the adjuster (2) to obtain the right
length of the spring (with the clutch engaged), which is 51-52 mm.

Voor de modellen met veer (1), is de optimale lengte van de veer (met de aandrijving
ingeschakeld) 51-52 mm, regelbaar met de stelschroef (2).

Bei Modellen mit Feder (1) ist die optimale, mit dem Regler (2) verstellbare Länge der
Feder (bei eingeschaltetem Antrieb) 51-52 mm.

För de modeller som är utrustade med fjäder (1), är dess optimala längd (med driften
inkopplad) 51-52 mm, längden kan justeras med hjälp av justeringsanordningen (2).

To recharge a flat battery, connect to the battery charger (1) following the instructions in the battery maintenance
handbook. If the machine is to remain inactive for a long period, disconnect the battery leads, having made sure
that the battery is fully charged.

Om de accu op te laden dient u de speciale accu-lader (1) te gebruiken, waarbij u de aanwijzingen die in het boekje
van de accu staan zorgvuldig moet naleven. Als u de grasmaaier lange tijd niet gebruikt dient u de accu van de
motor los te koppelen en te zorgen dat hij altijd geladen blijft.

Zum Aufladen der leeren Batterie ist das dafür bestimmte Batterieladegerät (1) unter Befolgung der Anweisungen
im Handbuch der Batterie zu benutzen. Wenn lange Stillstandszeiten vorgesehen sind, ist der Batterieanschluß
vom Motor zu trennen. Dennoch muß man sich vergewissern, daß die Batterie einen guten Ladezustand aufzeigt.

Använd den speciella batteriladdaren (1) för att ladda batteriet. Följ instruktionerna i batteriets handbok. Om du inte
tänker använda gräsklipparen under en längre tid, koppla från batteriet och se till att det är tillräckligt laddat.

GGP ITALY SPA • Via del lavoro,6 • I-31033 Castelfranco Veneto (TV) - ITALY

Realizzazione: EDIPROM - Bergamo

OPERATOR’S MANUAL
GEBRUIKERSHANDLEIDING
GEBRAUCHSANWEISUNG
BRUKSANVISNING

SV

DE

NL

EN

71503704/3

LAWN MOWER • GAZONMAAIER

RASENMÄHER • GRÄSKLIPPARE

IMPORTANT: Before starting the motor for the first time, carefully read the
instructions as set out in the engine handbook.
CAUTION! Check oil level before starting.

BELANGRIJK: De aanwijzingen die in het motorinstrucktieboekje vermeld worden
aandachtig doorlezen vooraleerst u de motor voor de eerste maal in gebruik neemt.
OPGELET! Controleer het oliepeil vooraleer de motor in te schakelen.

WICHTIG: Ehe der Motor zum ersten Mal in Betrieb gesetzt wird, sind die im
Handbuch des Motors enthaltenen Anweisungen aufmerksam zu lesen.
ACHTUNG! Vor der Inbetriebsetzung den Stand des Öls prüfen.

VIKTIGT: Läs uppmärksamt instruktionerna i motorns handbok, innan motorns sätts
igång för första gången.
VARNING! Innan start så kontrollera oljenivån.

BELANGRIJK – Een regelmatig en zorgvul­dig onderhoud is van wezenlijk belang om
de veiligheid en oorspronkelijke prestaties
van de machine in stand te houden. De
grasmaaier op een droge plaats bewaren.

1) Draag sterke werkhandschoenen vóór elke
reiniging, onderhoudsbeurt of afstelling van de
machine.

2) Was de machine zorgvuldig na elk gebruik;
verwijder gras en modder die zich opgehoopt
hebben aan de binnenkant van het chassis,
om te voorkomen dat deze ter plaatse drogen
en de machine de daaropvolgende keer moei­lijk gestart wordt.

3) De laklaag aan de binnenkant van het chassis
kan mettertijd loskomen door de schurende
werking van het gemalen gras; mocht dit
voorvallen, werk de laklaag dan tijdig bij met
een roestvrije verf, om te voorkomen dat roest
ontstaat dat het metaal aantast.

4) Indien het nodig is toegang te hebben tot de
onderkant van de machine, wordt de machine
uitsluitend overgeheld langs de zijde aange­duid op de handleiding van de motor, volgens
de aangegeven instructies.

5) Giet geen benzine op de plastic onderdelen
van de motor of de machine, om schade te
voorkomen en verwijder onmiddellijk elk spoor
van benzine dat eventueel gemorst werd. De
garantie dekt geen schade aan de plastic
onderdelen, veroorzaakt door benzine.

WICHTIG – Eine regelmäßige und sorgfältige
Wartung ist für ein Aufrechterhalten der
Sicherheiten und ursprünglichen Leistungen
der Maschine unabkömmlich. Den Rasen­mäher in trockenem Raum lagern.

1) Vor dem Beginn aller Reinigungs-, Wartungs­oder Einstellarbeiten an der Maschine müssen
feste Arbeitshandschuhe angezogen werden.

2) Nach jedem Schneidevorgang muss die
Maschine sorgfältig gewaschen werden;
Grasreste und Erde, die sich im Chassis ange­sammelt hat muss entfernt werden, da diese
das Anlassen nach dem Eintrocknen erschwe­ren könnten.

3) Die Lackierung im Innenteil des Chassis kann
sich im Laufe der Zeit durch den Abrieb des
geschnittenen Grases lösen, hier müssen
rechtzeitig Nachbesserungsarbeiten ausge­führt werden, um eine Rostbildung zu vermei­den.

4) Falls auf den unteren Teil zugegriffen werden
muss, darf die Maschine nur in die Richtung
gekippt werden, die in der Bedienungs­anleitung des Motors angegeben ist, wobei
folgende Anweisungen zu beachten sind.

5) Vermeiden, Benzin über die Kunststoffteile
des Motors oder der Maschine zu verschüt­ten, um diese nicht zu beschädigen und sofort
jegliches ausgelaufene Benzin aufwischen. Die
Garantie deckt keine an den Kunststoffteilen
durch Benzin verursachte Schäden.

IMPORTANT – Regular, careful main­tenance is essential for keeping the
safety level and original performance
of the machine unchanged in time.
Store the lawnmower in a dry place.

1) Wear strong working gloves during any
cleaning, maintenance or adjustment
operation on the machine.

2) Carefully clean the machines with water
after each cut; remove the grass debris
and mud accumulated inside the chas­sis to avoid their drying and thus mak­ing the next start-up difficult.

3) The paintwork on the inside of the
chassis may peel off in time due to the
abrasive action of the cut grass; in this
case, intervene promptly by touching
up the paintwork using a rustproof
paint to prevent the formation of rust
that would lead to corrosion of the
metal.

4) Should it be necessary to access the
lower part, only tilt the machine from
the side shown in the engine hand­book; following the relative instructions.

5) Do not drip petrol onto the plastic parts
of the motor or the machine to prevent
damaging them and remove all traces
of spilt petrol immediately. The warran­ty does not cover damage to plastic
parts caused by petrol.

VIKTIGT – Regelmässigt och noggrant
underhållsarbete är nödvändigt för att
över tid bibehålla säkerhetsnivån och
maskinens ursprungliga prestationer.
Förvara gräsklipparen i torr miljö.

1) Sätt på Er robusta skyddshandskar före
alla slags ingrepp för rengöring, under­hållsarbete eller justeringar på maski­nen.

2) Efter all klippning så gör rent maskinen
med vatten; ta bort alla gräsrester och
lera som samlats inuti chassit för att
undvika att den torkar in som kan göra
det svårare att starta maskinen nästa
gång.

3) Färgen inuti chassit kan lossna med
tiden då gräset sliter på det; i så fall så
måla med antirost färg för att förebygga
bildning av rost vilket kan medföra
metallkorrosion.

4) Ifall man måsta komma åt de nedre
delarna så luta endast maskinen vid den
sida som indikeras i motorns instruk­tionshäfte, och genom att följa dess
anvisningar.

5) Undvik att hälla bensin på motorns
plastdelar eller på maskinen för att und­vika att den kommer till skada och torka
genast bort bensindroppar som eventu­ellt spillts. Garantin täcker inte skador
på plastdelar orsakade av bensin.

1

1

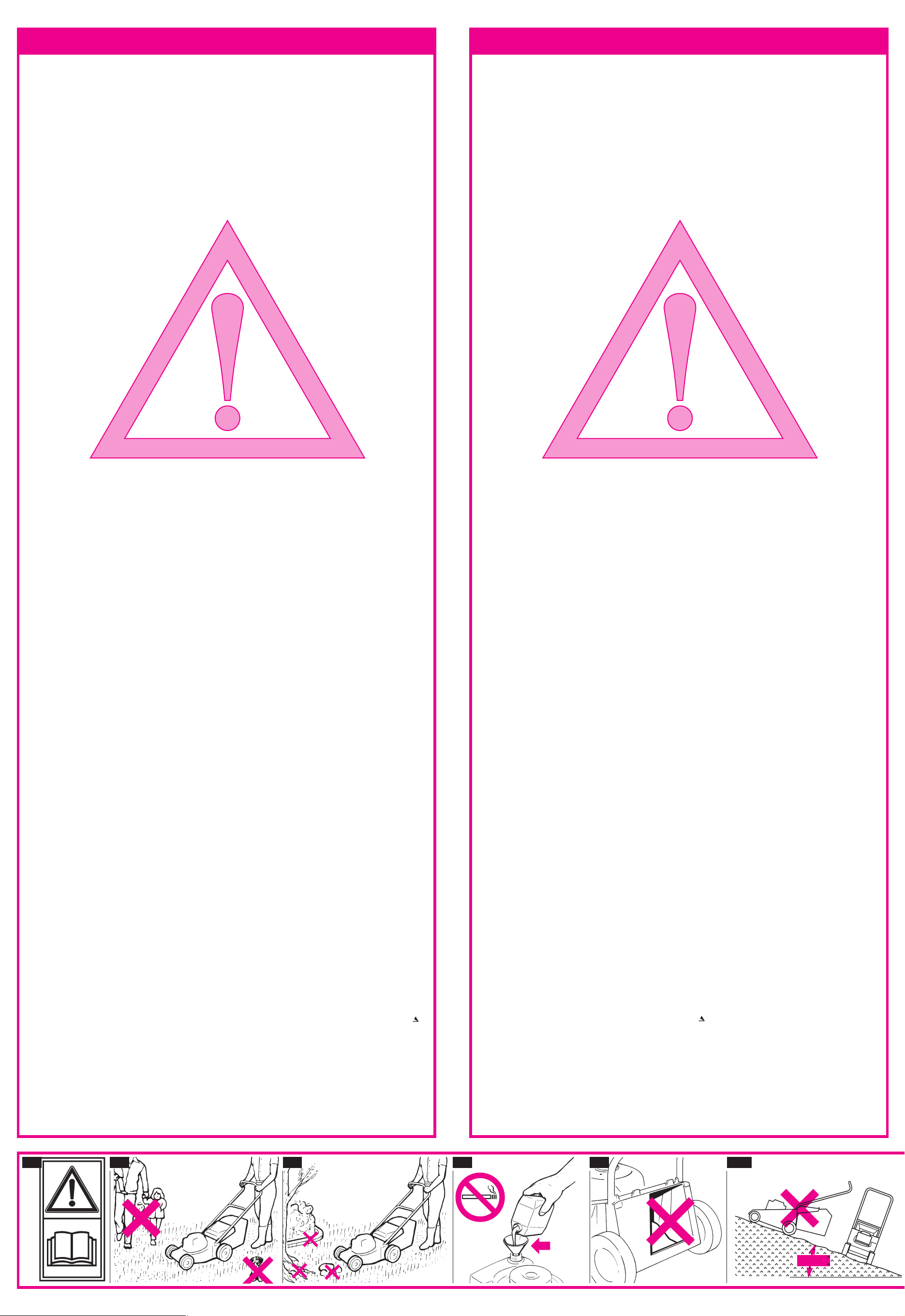

A) TRAINING

1) Read the instructions carefully. Be familiar with the controls and the proper use of the equip­ment. Learn how to stop the engine quickly.

2) Only use the lawnmower for the purpose for which it was made, that is, the cutting and col­lection of grass. Any other use can be dangerous and result in damage to the machine.

3) Never allow children or people unfamiliar with these instructions to use the lawnmower.
Local regulations may restrict the age of the operator.

4) Never use the lawnmower:
– When people, especially children, or pets are nearby.
– If the operator has taken medicine or substances that can affect his ability to react and con-

centrate.

5) Keep in mind that the operator or user is responsible for accidents or hazards occurring to

other people or their property.

B) PREPARATION

1) While mowing, always wear substantial footwear and long trousers. Do not operate the

equipment when barefoot or wearing open sandals.

2) Thoroughly inspect the area where the equipment is to be used and remove all objects which

may be thrown by the machine or damage the cutter assembly and the engine (stones, sticks,
metal wire, bones, etc.)

3) WARNING: DANGER! Engine fuel is highly flammable:
– Store fuel in containers specifically designed for this purpose.
– Refuel using a funnel and outdoors only. Do not smoke while refuelling or whenever handling

the fuel.

– Add fuel before starting the engine. Never remove the cap of the fuel tank or add fuel while

the engine is running or when the engine is hot.

– If fuel is spilled, do not attempt to start the engine but move the machine away from the area

of spillage and avoid creating any source of ignition until the fuel has evaporated and the
vapour dispersed.

– Replace all fuel tanks and containers caps securely.

4) Substitute faulty silencers.

5) Before using, always carry out an overall visual inspection, particulary of the blade, seeing

that the screws and cutter assembly are not worn or damaged. Replace worn or damaged
blades and screws in sets to preserve balance.

6) Before mowing, attach the discharge opening guards (grass catcher or deflector).

C) OPERATION

1) Do not operate the engine in a confined space where dangerous carbon monoxide fumes can

collect.

2) Mow only in daylight or good artificial light.

3) Avoid operating the equipment in wet grass, where feasible.

4) Always be sure of your footing on slopes.

5) Walk, never run and do not allow yourself to be pulled along by the lawnmower.

6) Mow across the face of slopes, never up and down.

7) Exercise extreme caution when changing direction on slopes.

8) Do not mow on slopes of more than 20°.

9) Exercise extreme caution when pulling the lawnmower towards you.

10) Stop the blade if the lawnmower has to be tilted for transportation when crossing surfaces

other than grass, and when transporting the lawnmower to and from the area to be mowed.

11) Never operate the lawnmower with defective guards, or without safety devices, for example

deflectors and/or grass catchers, in place.

12) Do not change the engine govenor settings or overspeed the engine.

13) On those models with drive traction, disengage the drive clutch before starting the engine.

14) Start the engine or switch on the motor carefully according to instructions and with feet

well away from the blade.

15) Do not tilt the lawnmower when starting the engine or switching on the motor. Start the

engine or motor on a flat surface that is free of obstacles and tall grass.

16) Do not put hands or feet near or under rotating parts. Keep clear of the discharge opening

at all times.

17) Never pick up or carry a lawnmower while the engine is running.

18) Stop the engine and disconnect the spark plug wire:
– Before carrying out any work beneath the cutting deck or unclogging the chute;
– Before checking, cleaning or working on lawnmower;
– After striking a foreign object. Inspect the lawnmower for damage and make repairs before

restarting and operating the lawnmower;

– If the lawnmower starts to vibrate abnormally (immediately check and remove the cause of

the vibration).

19) Stop the engine:
– Whenever you leave the lawnmower unattended. Remove the key from those models having

electric starters.
– Before refuelling.
– Every time the grass catcher is removed or replaced.
– Before adjusting the grass cutting height.

20) Reduce the throttle setting during engine shut down and turn the fuel off at the conclusion
of mowing, following the instructions contained in the engine handbook.

21) When mowing, always keep to a safe distance from the rotating blade. This distance is the
length of the handle.

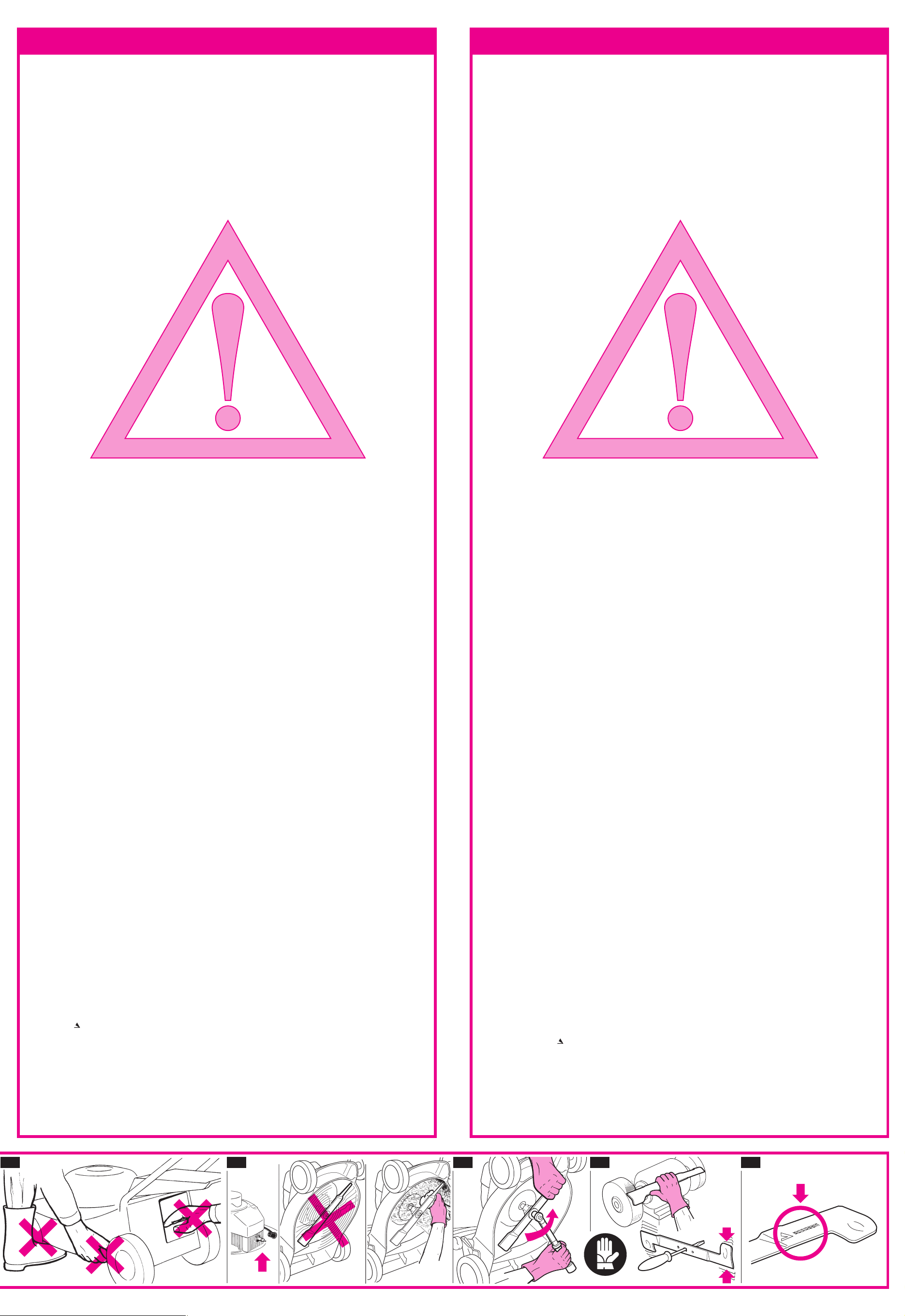

D) MAINTENANCE AND STORAGE

1) Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.
Regular maintenance is essential for safety and for maintaining performance levels.

2) Never store the equipment with fuel in the tank inside a building where vapour may reach a
flame or a spark or a source of extreme heat.

3) Allow the engine to cool before storing in an enclosed space.

4) To reduce the fire hazard, keep the engine, exhaust silencer, battery compartment and fuel
storage area free of grass, leaves, or excessive grease. Do not leave garden rubbish containers
within a room.

5) Check the deflector and grass catcher frequently for wear and deterioration.

6) If the fuel tank has to be drained, this should be done outdoors and when the engine is cool.

7) Wear strong work gloves when removing and reassembling the blade.

8) Keep the blade balanced during sharpening. All operations on the blade (dismantling, sharp­ening, balancing, remounting and/or replacing) require a certain familiarity and special tools.
For safety reasons, these jobs are best carried out at a specialized centre.

9) For reasons of safety, do not use the equipment with worn or damaged parts. Parts are to be
replaced and not repaired. Use genuine spare parts (blades should always bear the symbol ).
Parts which are not of an equivalent quality can damage the equipment and be dangerous for
your safety.

E) TRANSPORTATION AND HANDLING

1) Whenever the machine is to be handled, raised, transported or tilted you must:
– wear strong working gloves;
– grasp the machine at the points that offer a safe grip, taking account of the weight and its

distribution.

– use an appropriate number of people for the weight of the machine and the characteristics

of the vehicle or the place where it has to be placed or collected.

SAFETY REGULATIONS

TO BE FOLLOWED CAREFULLY

A) VOORBEREIDING

1) Lees de gebruiksaanwijzing aandachtig door. Zorg dat u vertrouwd raakt met de bedieningsknoppen
en u in staat bent de grasmaaier op de juiste wijze te gebruiken. Leer hoe u de motor snel kunt uitscha­kelen.

2) Gebruik de grasmaaier uitsluitend voor het doel waarvoor hij is bestemd, dat wil zeggen voor het
maaien en het opvangen van gras. Ieder doel waarvoor de grasmaaier wordt gebruikt dat niet uitdrukke­lijk in de gebruiksaanwijzing wordt vermeld kan gevaarlijk zijn en zou de machine kunnen beschadigen.

3) Laat kinderen of personen die deze gebruiksaanwijzing niet gelezen hebben de grasmaaier niet
gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.

4) Gebruik de gasmaaier in geen geval:
– als er personen, met name kinderen of dieren in de buurt zijn;
– als u onder invloed van medicijnen of alcohol e.d. bent omdat deze uw reaktievermogen kunnen ver-

minderen.

5) Denk eraan dat de gebruiker van de grasmaaier aansprakelijk is voor ongevallen en onvoorziene

gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VOOR HET GEBRUIK

1) Tijdens het maaien dient u altijd stevige schoenen en een lange broek te dragen. Gebruik de gras-

maaier niet met blote voeten of met open sandalen.

2) Controleer het gehele terrein dat u wilt maaien grondig en verwijder alles wat de machine zou kunnen

beschadigen (zoals stenen, takken, ijzerdraad, botten e.d.).

3) LET OP: GEVAAR! De benzine is bijzonder brandbaar:
– bewaar de brandstof in speciale tanks;
– giet de brandstof, met behulp van een trechter, alleen in de open lucht in de tank en als u dit doet,

mag u hier bij en ook niet tijdens het hanteren van de brandstof roken;

– giet de brandstof in de tank vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen

benzine toevoegen of de dop van de benzinetank afdraaien;

– als u benzine gelekt heeft mag u de motor niet starten maar dient u de grasmaaier uit de buurt van

de plek waar u de benzine gelekt heeft te brengen en voorkomen dat er brand ontstaat. U dient te
wachten totdat de brandstof verdampt is en de benzinedampen opgelost zijn;

– draai de dop altijd weer goed op de benzinetank op de grasmaaier en het benzineblik.

4) Vervang de geluiddempers als deze defekt zijn.

5) Vóór het gebruik dient u een algemene kontrole te verrichten en dient u met name de toestand van de

messen te kontroleren en dient u te kontroleren of de bouten en de messen niet versleten of beschadigd
zijn. Vervang het beschadigde of versleten mes en/of bouten en bloc om ervoor te zorgen dat het maai­dek in balans blijft.

6) Vóórdat u met het maaien begint, dient u de beschermingen te monteren (opvangzag en afschermkap).

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke koolstofmonoxyde kan ontwikkelen.

2) Werk alleen bij daglicht of bij goed kunstlicht.

3) Indien mogelijk, maai niet als het gazon nat is.

4) Kontroleer op een glooiend terrein altijd of u voldoende steunpunten heeft.

5) Ren in geen geval, maar loop gewoon; laat u niet voorttrekken door de grasmaaier;

6) Maai een helling altijd in de dwarsrichting en nooit van boven naar beneden.

7) Pas goed op als u op een helling van richting verandert;

8) Maai geen gazons die een helling van meer dan 20° hebben.

9) Pas goed op als u de grasmaaier naar u toe haalt;

10) Als de grasmaaier om vervoersredenen schuin gehouden moet worden, of als u de grasmaaier over

een terrein verplaatst waar geen gras ligt, of als de grasmaaier van of naar het te maaien terrein ver­plaatst dient u het mes vast te zetten.

11) Gebruik de grasmaaier nooit om gras te maaien als de beveiligingen beschadigd zijn, of zonder de

grasopvangzak of zonder de deflector.

12) Wijzig de afstelling van de motor niet en laat het toerental van de motor niet buitengewoon hoog

oplopen.

13) Bij de modellen met voorttrekking, dient u vóórdat u de motor start de wielaandrijving uit te schake-

len.

14) Start de motor voorzichtig volgens de aanwijzingen en houd uw voeten uit de buurt van het mes.

15) Houd de grasmaaier niet schuin bij het inschakelen. Schakel de grasmaaier op een vlakke onder-

grond in waar geen obstakels zijn of hoog gras.

16) Kom niet met uw handen of voeten in de buurt van of onder de roterende gedeelten. Blijf altijd uit de

buurt van de uitwerpopening.

17) Til de grasmaaier niet op of vervoer de grasmaaier niet terwijl de motor draait.

18) Schakel de motor uit en koppel de bougiekabel los:
– vóórdat u enige werkzaamheden onder het maaidek uitvoert of vóórdat u het uitwerpkanaal leegt;
– vóórdat u de grasmaaier kontroleert, schoonmaakt of ermee werkt;
– nadat u op een vreemd voorwerp gestoten bent. Kontroleer of de grasmaaier beschadigd is en voer

de nodige reparaties uit vóórdat u de maaier opnieuw gebruikt;

– als de grasmaaier op een ongebruikelijke manier begint te trillen (probeer onmiddellijk de oorzaak

van het trillen te vinden en probeer de oorzaak te verhelpen).

19) Schakel de motor uit:
– iedere keer als u de grasmaaier onbeheerd achterlaat. Haal bij de modellen die elektrisch bestuurd

worden ook de sleutel eruit;
– vóórdat u benzine bijtankt;
– iedere keer als u de grasopvangzag verwijdert of opnieuw aanbrengt;
– vóórdat u de maaihoogte afstelt.

20) Neem gas terug vóórdat u de motor uitschakelt. Draai na het maaien de benzinetoevoer dicht waar­bij u de aanwijzingen die in het bij de motor behorende boekje staan vermeld nauwkeurig dient op te vol­gen.

21) Tijdens het maaien dient u altijd een veiligheidsafstand van het roterende mes in acht te nemen,
afhankelijk van de lengte van de handgreep.

D) ONDERHOUD EN OPSLAG

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op
een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de grasmaaier pleegt zal de werking
van de maaier veilig blijven en zal het prestatieniveau gelijk blijven.

2) Zet de grasmaaier niet met benzine in de tank in een ruimte waar de benzinedampen met vlammen,
vonken of een warmtebron in aanraking zouden kunnen komen.

3) Laat de motor eerst afkoelen vóórdat u de grasmaaier opbergt.

4) Om het brandgevaar zoveel mogelijk te beperken dient u de motor, de geluiddemper van het uitwerp­mechanisme, de accubak en de benzinetank vrij te houden van gras, bladeren of teveel vet. Laat geen
zakken of bakken met gemaaid gras in de opslagruimte achter.

5) Controleer de deflector en de opvangzag regelmatig zodat u kunt controleren of deze onderdelen ver­sleten of beschadigd zijn.

6) Als u de tank moet legen, dient u dit in de open lucht te doen en terwijl de motor koud is.

7) Trek werkhandschoenen aan als u het mes demonteert en opnieuw monteert.

8) Zorg dat het maaidek opnieuw in balans wordt gebracht nadat het mes geslepen is. Alle handelingen
aan het maaidek (demontage, slijpen, in balans brengen, hermontage en/of vervanging) vergen een wel­bepaalde vaardigheid en het gebruik van speciaal gereedschap; uit veiligheidsoverwegingen, dienen
deze handelingen bijgevolg uitgevoerd te worden in een gespecialiseerd servicecentrum.

9) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd
zijn. De onderdelen moeten vernieuwd en niet gerepareerd worden. Altijd originele onderdelen gebrui­ken, de messen moeten altijd gemerkt ziijn met dit teken . Onderdelen van andere kwaliteit kunnen de
machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst, geheven, vervoerd of overgeheld moet worden, is het nood­zakelijk:

– stevige werkhandschoenen te dragen;
– neem de machine vast op punten waar u een stevige grip hebt, rekening houdend met het gewicht en

de spreiding van het gewicht;
– doe een beroep op een toereikend aantal personen die het gewicht van de machine kunnen heffen,

volgens de kenmerken van het transportmiddel of de plaats waar de machine opgenomen of opge-

steld moet worden.

VEILIGHEIDSVOORSCHRIFTEN

VOOR GEBRUIK ZORGVULDIG DOORLEZEN

max 20°

A1 A4 B2 B3 B6 C6.8

A) ALLGEMEINE HINWEISE

1) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Bedienungsteilen und dem richti­gen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.

2) Benützen Sie den Rasenmäher für den Zweck, zu dem er bestimmt ist, d.h. um das Gras zu mähen und zu
sammeln.
Unzweckmäßiger Gebrauch kann gefährlich sein und die Maschine beschädigen.

3) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, die
Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

4) Benutzen Sie nie den Rasenmäher:
– Während Personen, besonders Kinder oder Tiere in der Nähe sind.
– Wenn der Benutzer Medikamente oder Mittel eingenommen hat, die seine Reaktionsfähigkeit und seine

Aufmerksamkeit beeinträchtigen können.

5) Denken Sie daran, daß der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder

deren Eigentum verantwortlich ist.

B) VORBEREITENDE MAßNAHMEN

1) Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig

oder in leichten Sandalen.

2) Überprüfen Sie sorgfältig das ganze Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle

Gegenstände, die von der Maschine weggeschleudert werden oder die Schneideinheit und den Motor beschä­digen könnten (Steine, Äste, Eisendrähte, Knochen usw.).

3) WARNUNG. GEFAHR! Benzin ist hochgradig entflammbar:
– Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf.
– Tanken Sie nur im Freien und benutzen Sie einen Trichter. Rauchen Sie während des Tankens, sowie bei

jeder Handhabung mit Benzin nicht.

– Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf

der Tankverschluß nicht geöffnet oder Benzin nachgefüllt werden.

– Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen

ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft
ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könn­te.

– Aus Sicherheitsgründen sind Benzintank und Tankverschluß bei Beschädigung auszutauschen.

4) Tauschen Sie beschädigte Auspufftöpfe aus.

5) Vor jedem Gebrauch eine allgemeine Kontrolle durchführen, durch Sichtkontrolle den Zustand der Messer

prüfen, und kontrollieren, ob die Schrauben, und die gesamte Schneideinheit abgenutzt oder beschädigt sind.
Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Messer und Schrauben nur satzweise
ausgetauscht werden.

6) Bevor Sie einen Mähvorgang anfangen, sind die Schutzeinrichtungen an der Auswurföffnung zu montie-

ren.(Grasfangeinrichtung oder Prallblech)

C) HANDHABUNG

1) Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche

Kohlenmonoxydabgase sammeln können.

2) Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung.

3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen.

4) Achten Sie immer auf einen guten Stand an Hängen.

5) Führen Sie die Maschine nur im Schritttempo und vermeiden Sie, sich vom Grasmäher ziehen zu lassen.

6) Mähen Sie quer zum Hang und niemals auf- oder abwärts.

7) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

8) Mähen Sie nicht an Hängen mit einer Neigung über 20 °.

9) Seien Sie besonders vorsichtig, wenn Sie die Maschine zu sich heranziehen.

10) Halten Sie das Schneidwerkzeug an, wenn der Mäher beim Transport über andere Flächen als Gras

anzukippen ist, und wenn Sie die Maschine zur Mähfläche hin- und wieder abtransportieren.

11) Benutzen Sie niemals die Maschine mit beschädigten Schutzeinrichtungen oder ohne angebaute

Schutzeinrichtungen, z.B. ohne Prallbleche und / oder Grasfangeinrichtungen.

12) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

13) Bei Ausführungen mit Motorantrieb, lösen Sie die Kupplung des Radantriebs, bevor Sie den Motor starten.

14) Starten oder betätigen Sie den Anlaßschalter mit Vorsicht, entsprechend den Herstelleranweisungen.

Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidwerkzeug.

15) Beim Starten oder Anlassen des Motors darf die Maschine nicht gekippt werden.

Starten Sie den Motor nur auf einer flachen Ebene ohne Hindernisse oder hohes Gras.

16) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden Teilen. Halten Sie sich immer ent-

fernt von der Auswurföffnung.

17) Heben Sie oder tragen Sie niemals eine Maschine mit laufendem Motor.

18) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:
– Bevor Sie einen Eingriff unter der Schneideplatte vornehmen oder Verstopfungen im Auswurfkanal besei-

tigen.
– Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihn durchführen.
– Nachdem ein Fremdkörper getroffen wurde. Prüfen Sie ob am Rasenmäher Schäden entstanden sind und

beseitigen Sie diese, bevor die Maschine wieder benutzt wird.
– Falls der Mäher anfängt, ungewöhnlich stark zu vibrieren.(suchen Sie sofort den Grund dafür und beseiti-

gen Sie diesen)

19) Der Motor ist abzustellen:
– Wenn Sie die Maschine unbewacht verlassen.
– Bei den Ausführungen mit elektrischem Anlasser, den Zündschlüssel herausziehen.
– Bevor Sie nachtanken jedesmal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird.
– Vor der Einstellung der Schnitthöhe.

20) Bevor Sie den Motor abstellen, reduzieren Sie das Gas.

Die Benzinzuführung ist bei Arbeitende zu schließen, indem Sie die Anweisungen im Handbuch des Motors
befolgen.

21) Behalten Sie immer bei der Arbeit den Sicherheitsabstand vom

rotierenden Schneidwerk. Er entspricht der Länge des Handgriffs.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, daß alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, daß das Gerät

immer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und
die Einhaltung der Leistungsfähigkeit.

2) Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicher-

weise Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Berührung kommen.

3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.

4) Um Brandgefahr zu vermeiden, halten Sie Motor und Auspufftopf, den Platz für die Batterie sowie den

Platz, an dem die Benzinkanister gelagert werden, frei von Gras, Blättern oder austretendem Fett (Öl).
Keine Behälter mit gemähtem Gras in einem Raum aufbewahren.

5) Prüfen Sie regelmäßig Prallblech und Grasfangeinrichtung auf Verschleiß oder Verlust der

Funktionsfähigkeit.

6) Falls der Tank zu entleeren ist, muß dies im Freien erfolgen und bei kaltem Motor.

7) Ziehen Sie feste Handschuhe an, wenn Sie das Schneidwerk abnehmen und wieder einbauen.

8) Beim Schleifen des Messers ist auf dessen Auswuchten zu achten. Alle Arbeiten, die das Messer (Ausbau,

Schärfen, Auswuchten, Einbau und/oder Auswechseln) betreffen sind aufwändige Arbeiten, die außer der
Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern. Außer Sicherheitsgründen
müssen diese Arbeiten daher immer in einem Fachbetrieb ausgeführt werden.

9) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Diese

dürfen nicht repariert sondern müssen ersetzt werden. Nur Originalersatzteile verwenden. (Das Schneidwerk
muß immer gekennzeichnet sein). Nicht gleichwertige Ersatzteile können die Maschine beschädigen und
die Sicherheit gefährden.

E) TRANSPORT UND UMSTELLUNG

1) Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren oder Kippen der Maschine beachtet

werden:

– Feste Arbeitshandschuhe benutzen;
– Die Maschine unter Berücksichtigung des Gewichts, und seiner Aufteilung an festen Haltepunkten befesti-

gen, die eine sichere Aufnahme garantieren;

– eine dem Gewicht und den Eigenschaften des Transportmittels bzw. der Aufstellposition entsprechende

Anzahl Personen einsetzen.

SICHERHEITSTECHNISCHE HINWEISE

MIT SORGFALT BEACHTEN

A) BRUKSANVISNING

1) Läs noggrant igenom instruktionerna. Lär att känna igen kontrollerna och att använda gräsk­lipparen på passande sätt. Lär att snabbt stänga av motorn.

2) Använd gräsklipparen till det ändamål den är avsedd, dvs. att endast klippa och samla ihop
gräs. Annan användning kan vara farlig och skada maskinen.

3) Låt aldrig gräsklipparen användas av barn eller av personer, som inte känner till instruktio­nerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.

4) Använd aldrig gräsklipparen:
– i närheten av personer, speciellt barn, eller djur;
– om användaren har intagit läkemedel eller ämnen, som kan anses skadliga för hans reflex-

förmåga och uppmärksamhet.

5) Glöm inte, att användaren är ansvarig för eventuella olycksfall och oförutsedda händelser

gentemot andra personer och deras egenskap.

B) FÖRBEREDELSE

1) Klä alltid kraftiga skor och långa byxor när gräset klipps. Använd inte gräsklipparen barfota

eller med öppna skor.

2) Kontrollera noggrant hela arbetsområdet, avlägsna allt, som skulle kunna sugas in och kastas

ut från maskinen eller skada skärenheten och motorn (stenar, kvistar, järntrådar, ben, etc..).

3) OBS!: Fara! Bensinen är lättantändlig.
– förvara bensinen i därtill avsädd behållare;
– använd en tratt för att fylla på bränslet, gör detta utomhus och avstå från att röka under ope-

rationen samt var gång man hanterar bränsle;

– fyll på innan motorn tändes; tillför inte bensin och ta inte bort tankens lock när motorn är på

eller är varm;

– sätt inte på motorn om bensin läcker ut och undvik, att orsaka brandfara genom att avlägsna

gräsklipparen från området där bränslet har spillts, tills bränslet har dunstat bort och ben­sinångorna har upplöst sig.

– sätt alltid tillbaka tankens och bensinbehållarens lock och kontrollera, att locken är väl låsta.

4) Ersätt sliten ljuddämpare.

5) Utför en allmän kontroll före användning, och kontrollera särskilt noga knivarnas utseende,

och att skruvarna och knivarna inte är nötta eller skadade. Ersätt hela knivblocket och de ska­dade eller utnötta skruvarna, så att balanseringen bibehålles.

6) Montera skydden på utblåset (säck eller stenskydd) innan arbetet sätts igång.

C) UNDER ANVÄNDNINGEN

1) Sätt inte på motorn i stängda utrymmen, där farliga koloxydgaser kan utvecklas.

2) Arbeta endast i dagsljus eller med en god belysning.

3) Unvik om möjligt, att arbeta när gräset är vått.

4) Kontrollera, att det alltid finns ordentliga stödpunkter på sluttande terräng.

5) Spring aldrig; gå. Användaren bör inte låta sig dras av gräsklipparen.

6) Klipp alltid tvärs över sluttande terräng, aldrig upp och ner.

7) Var särskilt försiktig vid byte av riktning i sluttande terräng.

8) Klipp aldrig på terräng, som har över 20° sluttning.

9) Var särskilt försiktig när gräskilipparen dras mot föraren.

10) Stoppa knivarna, om gräsklipparen måste lutas för bl. a. transport, vid korsning av ytor utan

gräs och när gräsklipparen transporteras till och från ytan där gräset ska klippas.

11) Använd aldrig gräsklipparen om skydden är skadade, samt utan uppsamlare eller stenskydd.

12) Ändra inte motorns inställningar och låt den inte uppnå ett alltför högt motorvarvtal.

13) Vid modeller med drift ska hjuldriftens koppling frånkopplas, innan motorn sätts igång.

14) Sätt på motorn enligt instruktionerna och håll fötterna långt från kniven.

15) Luta inte gräsklipparen när den sätts igång. Sätt igång den på en plan yta utan hinder och

högt gräs.

16) Håll aldrig händer och fötter i närheten eller under roterande delar. Stå alltid långt från grä-

sutkastningsöppningarna.

17) Lyft inte och transportera inte gräsklilpparen när den är igång.

18) Stoppa motorn och dra av tändstiftskabeln:
– före varje ingrepp under klippskivan och innan utkastningsrännan rensas;
– innan gräsklipparen kontrolleras, rengörs eller innan man börjar arbeta på den;
– efter att ha slagit emot ett främmande föremål. Kontrollera ev. skador på gräsklipparen och

reparera om nödvändigt, innan maskinen används på nytt;

– om gräsklipparen börjar vibrera på onormalt sätt (sök genast orsaken till vibrationerna och

åtgärda).

19) Stoppa motorn:
– var gång gräsklipparen står obevakad. Vid modeller med elstart ska även nyckeln borttagas;
– innan bränsle fylls på;
– var gång gräsuppsamlaren tas bort eller monteras på igen;
– innan klipphöjden ställs in.

20) Minska på gasen innan motorn stoppas. Stäng av bränsletillförseln när arbetet är slut och följ

instruktionerna i motorns handbok.

21) Under arbetet, håll alltid säkerhetsavståndet från den roterande kniven, dvs. handtagets

längd.

D) UNDERHÅLL OCH FÖRVARING

1) Håll muttrar och skruvar åtdragna för att alltid behålla maskinen i säkert arbetstillstånd. Ett

regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

2) Förvara aldrig gräsklipparen med bensin i tanken i ett rum, där bensinångorna kan nås av eld-

slåga, gnista eller stark värmekälla.

3) Låt motorn kallna innan gräsklipparen ställs bort.

4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen, batterilådan och bens-

införvaringsstället vara fria från gräsrester, löv eller överflödigt fett. Lämna inte behållare med
klippt gräs inomhus.

5) Kontrollera ofta att stenskyddet och gräsuppsamlaren inte är alltför utnötta eller förslitna.

6) Om tanken måste tömmas, ska detta göras utomhus och med kall motor.

7) Använd arbetshandskar vid demontering och påmontering av kniven.

8) Se till att kniven hålls i jämvikt när den slipas. Alla ingrepp gällande kniven (nedmontering,

slipning, balansering och/eller byte) är krävande ingrepp som efterfrågar specifik kompetens
förutom användning av speciella verktyg; på grund av säkerhetsskäl så måste de därför utföras
hos en serviceverkstad.

9) För säkerhets skull, använd aldrig maskinen om delar av den är utnötta eller skadade. Utnötta

eller utslitna delar måsta bytas ut, aldrig repareras. Använd originalreservdelar (knivarna måste
alltid vara märkta ). Delar av annan kvalitet kann skada maskinen och minska säkerheten.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förflytta, lyfta eller luta maskinen så måste man:
– bära robusta skyddshandskar;
– greppa maskinen så man får ett säkert tag genom att ta i beaktande dess vikt och fördelning;
– ta hjälp av tillräckligt med personer, anpassat efter maskinens vikt eller platsen där den skall

placeras eller lyftas upp.

SÄKERHETSFÖRESKRIFTER

BÖR FÖLJAS NOGA

C16 C18 D7 D8 D9
