Air-Conditioners

SEZ-KD25,KD35,KD50,KD60,KD71VA

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado
para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro
della stessa.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.

DRIFTSMANUAL

Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.

DRIFTSMANUAL

Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

PARA EL USUARIO

PER L’UTENTE

VOOR DE GEBRUIKER

FÖR ANVÄNDAREN

TIL BRUGER

English

Deutsch

Français

Español

Italiano

Nederlands

Svenska

Dansk

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a
unidade de ar condicionado.

E°XEIPI¢IO O¢H°IøN XPH™Eø™

°И· ·ЫК¿ПВИ· О·И ЫˆЫЩ‹ ¯Ъ‹ЫЛ, ·Ъ·О·ПВ›ЫЩВ ‰И·‚¿ЫВЩВ ЪФЫВ¯ЩИО¿ ·˘Щfi ЩФ ВБ¯ВИЪ›‰ИФ ¯Ъ‹ЫВˆ˜ ЪИУ ı¤ЫВЩВ ЫВ
ПВИЩФ˘ЪБ›· ЩЛ МФУ¿‰· ОПИМ·ЩИЫМФ‡.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в
данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

‹fiLETME ELK‹TABI

Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› iflletmeden önce bu
elkitab›n› dikkatle okuyunuz.

PARA O UTILIZADOR

Português

°π∞ ∆√¡ Ã∏™∆∏

∂ППЛУИО¿

ДЛЯ ПОЛЬЗОВАТЕЛЯ

Русский

KULLANICI ‹Ç‹N

Türkçe

Содержание

1. Меры предосторожности ................................................ 164

2. Наименования частей..................................................... 164

3. Конфигурация экрана ..................................................... 166

4. Установка дня недели или времени .............................. 166

5. Работа .............................................................................. 167

6. Таймер............................................................................... 168

Примечание
(отметки для WEEE)

Данный символ используется только в странах ЕС.
Данный символ используется согласно Директиве 2002/96/EC Статья 10 Информация для пользователя и Приложения IV.

Приобретенный Вами продукт компании MITSUBISHI ELECTRIC разработан и произведен из материалов высокого качества, а также деталей,
которые могут быть использованы повторно.

Данный символ означает, что электрическое и электронное оборудование по окончанию срока службы должно быть утилизировано отдельно
от бытового мусора.

Пожалуйста, сдавайте данное оборудование в организацию по сбору/утилизации отходов по месту проживания.
В странах Евросоюза существуют отдельные системы для сбора использованных электрических и электронных изделий.
Пожалуйста, помогайте нам беречь окружающую среду, в которой мы живем!

1. Меры предосторожности

s Перед началом установки блока убедитесь в том, что Вы

полностью прочли раздел “Меры предосторожности”.

s Данный раздел содержит важные положения по технике

безопасности. Убедитесь в том, что они соблюдаются.

s Перед подключением к системе, поставьте в известность

администрацию или получите соответствующее разрешение.

Внимание:

• Установка блока не должна выполняться пользователем. Для
выполнения установки кондиционера обратитесь к дилеру или в
авторизованный центр. - Неправильная установка может привести к
поражению электрическим током или возгоранию.

• Не ставьте и не кладите на блок никаких предметов.

• Не проливайте воду на блок и не прикасайтесь к нему влажными
руками. Это может привести к поражению электрическим током.

• Не распыляйте горючий газ вблизи блока. Это может привести к
возгоранию.

• Не устанавливайте газовую плиту или другие приборы с открытым
пламенем с местах, где они будут подвержены воздействию воздушного
потока, нисходящего из кондиционера. Это может привести к неполному
сгоранию.

• Не снимайте переднюю панель или защиту вентилятора с наружного
блока во время его работы.

Осторожно:

• Не используйте острые предметы для нажатия кнопок, так как это
может повредить пульт дистанционного управления.

• Никогда не заграждайте или не накрывайте впускные или выпускные
отверстия внутреннего и наружного блоков.

2. Наименования частей

7. Другие функции ................................................................ 171

8. Выбор функции ............................................................... 172

9. Очистка и уход ................................................................ 176

10. Устранение неисправностей ........................................ 177

11. Установка, перемещение и проверка .......................... 178

12. Спецификации............................................................... 179

Символы, используемые в тексте

Внимание:
Разъясняет меры предосторожности, которые следует соблюдать для
предупреждения травматизма или смерти пользователя.

Осторожно:
Разъясняет меры предосторожности, которые следует соблюдать для
предупреждения повреждения аппарата.

Символы, используемые в иллюстрациях

: Указывает часть, которая должна быть заземлена.

• При выявлении исключительно нехарактерных шумов или вибрации

остановите работу блока, выключите электропитание и свяжитесь с
Вашим дилером.

• Никогда не вставляйте пальцы, стержни и т.п. во впускные или

выпускные отверстия.

• В случае обнаружения посторонних запахов, завершите работу блока,

отключите питание и свяжитесь с Вашим дилером. В противном случае,
это может привести к поломке, поражению электрическим током или
возгоранию.

• Данный кондиционер НЕ предназначен для эксплуатации детьми и

инвалидами без присмотра.

• Маленьких детей необходимо контролировать, чтобы они не играли с

кондиционером.

• В случае выдувания или утечки паров хладагента завершите работу

кондиционера, тщательно провентилируйте помещение и свяжитесь с
Вашим дилером.

Прекращение эксплуатации блока

В случае завершения эксплуатации блока свяжитесь с Вашим дилером.

■ Внутренний блок

SEZ-KD·VA

Ступени вентилятора 3 ступени
Лопасти –
Жалюзи –
Фильтр Норма
Индикатор очистки фильтра –

■ SEZ-KD·VA

Потайной потолок

Воздуховыпускное

отверстие

164

Воздухоприемник

Фильтр

2. Наименования частей

■ Проводной пульт дистанционного управления

Секция дисплея

С целью объяснения, все части
дисплея показаны как светящиеся.
Во время фактической работы
кондиционера загораются только
соответствующие обозначения.

Определяет текущее действие

Отображает режим работы и т.д.
* Поддерживается

многоязыковой дисплей.

Индикатор “Centrally Controlled” (С
Централизованным Управлением)

Означает, что работа пульта
дистанционного управления
запрещена главным пультом.

Индикатор “Timer is Off” (Таймер выключен)

Показывает, что таймер выключен.

Установка температуры

Отображает температуру объекта

День недели

Показывает текущий день недели.

Дисплей Время/Таймер

Отображает текущее время, пока не установлен обычный
таймер или таймер автоматического выключения.
Если устанавливается обычный таймер или таймер
автоматического выключения, на дисплее отображается
оставшееся время.

Индикатор направления
воздушного потока Вверх/Вниз

Индикатор показывает направление
выходящего воздушного потока.

Индикатор “One Hour Only” (Только один час)

Отображается, если установлен слабый
и нисходящий поток воздуха в режиме
COOL (ОХЛАЖДЕНИЕ) или DRY
(ОСУШЕНИЕ). (Работа отличается в
зависимости от модели.)
Индикатор выключается через час с
того момента, когда изменяется
направление

TIME SUN MON TUE WED THU FRI SAT
TIMER
AFTER

˚F˚C

ONLY1Hr.

воздушного потока.

ON

Hr

OFF

˚F˚C

AFTER

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

ERROR CODE

Дисплей комнатной температуры

Отображает значение температуры в помещении
Диапазон отображаемой температуры составляет
от 8 до 39°C. Дисплей начинает мигать, если
температура меньше 8°C или больше 39°C.

Дисплей жалюзи

Показывает работу жалюзи Не
появляется, если жалюзи
неподвижны.

(Индикатор питания)

Показывает, что электропитание включено.

Индикатор “Sensor” (Датчик)

Отображается при использовании
датчика пульта дистанционного
управления.

Индикатор “Locked” (Заблокировано)

Показывает, что кнопки пульта
дистанционного управления заблокированы.

Индикатор “Clean The Filter”
(Требуется очистка фильтра)

Появляется, когда подходит время
очистки фильтра.

Индикаторы таймера

Данный индикатор появляется, если
установлен соответствующий таймер.

Индикатор скорости вентилятора

Отображает заданную скорость вентилятора.

Индикатор вентиляции

Появляется, когда блок работает в
режиме вентиляции.

Рабочий раздел

Кнопки установки температуры

Вниз

Вверх

Кнопка Меню таймера
(кнопка Просмотр/Установка)

Кнопка Mode (Режим)
(Кнопка возврата)

Кнопки установки времени

Назад

Вперед

Кнопка Timer On/Off (Таймер
ВКЛ/ВЫКЛ)
(Кнопка Установка дня)

Открывание
двери.

TEMP.

MENU

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

ON/OFF

FILTER

CHECK

TEST

OPERATION

Встроенный датчик температуры

CLEAR

Кнопка ON/OFF (ВКЛ/ВЫКЛ)

Кнопка установки скорости
вентилятора

Кнопка Фильтр
(кнопка <Ввод>)

Кнопка пробного запуска

Кнопка Check (Проверка)
(кнопка очистки)

Кнопка Airflow Up/Down
(Поток воздуха Вверх/Вниз)

Кнопка жалюзи
(

Кнопка действия)

К номеру предыдущей
действия.

Кнопка Ventilation
(Вентиляция)
( кнопка действия)

К номеру следующего
действия.

Примечание:

● Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ)
Данное сообщение отображается примерно 3 минуты, когда питание подается на внутренний блок или при восстановлении блока после перебоя в питании.

● Сообщение ”NOT AVAILABLE” (НЕДОСТУПНО)
Данное сообщение отображается при нажатии кнопки выбора функции, которая для внутреннего бока недоступна.
Если для одновременного управления несколькими внутренними блоками разных моделей используется один пульт дистанционного управления, данное
сообщение не будет отображаться, даже если эта функция доступна для одного из блоков.

165

2. Наименования частей

■ Наружный блок

3. Конфигурация экрана

Выбор функции пульта дистанционного управления

ADC

Стандартные экраны управления

OFF ON

BC

Просмотр таймера Установка таймера

MON

TIMER

OFF

˚F˚C

WEEKLY

B

Установка даты/времени

TIME SUN

˚F˚C

˚C

SUN MON TUE WED THU FRI SAT

Трубопровод
хладагента
Внутренний­наружный
Провод соединения

WEEKLY

Электропитание

Заземление

<Типы экрана>

Подробная информация об установке языка дисплея пульта дистанционного
управления приведена в части 8 раздела Выбор функции.
Языком по умолчанию является английский.

● Выбор функции пульта дистанционного управления:
Установите функции и диапазоны, доступные для
пульта дистанционного управления (функции
таймера, рабочие ограничения и т.д.)

● Установка даты/времени:
Установите текущий день недели или время.

● Стандартные экраны управления:
Посмотрите и установите рабочий статус системы
кондиционирования воздуха

● Просмотр таймера: Посмотрите текущий таймер (недельный таймер,
обычный таймер или таймер автоматического
выключения)

● Установка таймера: Установите один из таймеров (недельный таймер,
обычный таймер или таймер автоматического
выключения).

<Как изменить экран>

A : Удерживайте кнопку Меню и Таймер ВКЛ/ВЫКЛ в течение 2-х секунд.
B : Нажмите кнопку Меню Таймера.
C : Нажмите кнопку Режим (Возврат).
D : Нажмите одну из кнопок установки времени (

или ).

4. Установка дня недели или времени

1

Дисплей День
недели и Время

9

4

2

TEMP.

MENU

BACK DAY

MONITOR/SET

PAR-21MAA

˚C

CLOCK

TIME SUN

ON/OFF

˚C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

A

Примечание:

● Дата и время не будут отображаться, если использование часов
отключено в разделе Выбор функции на пульте дистанционного
управления.

● После возобновления электропитания внутренний блок не включается
в течение 3-х минут. Указанное действие является нормой.

166

Установка дня недели

3

2

TIME SUN

4

Установка времени

1. Чтобы показать дисплей 2, нажмите одну из кнопок установки времени A
или .

2. Для установки дня нажмите кнопку 9 Таймер ВКЛ/ВЫКЛ (установка дня).

* Каждое нажатие кнопки продвигает отображаемый день на 3 : Вс → Пн →

... → Пт → Сб.

3. Если необходимо установить время, нажмите соответствующую кнопку

установки времени A.
*

Если удерживать кнопку нажатой, время (на 4) будет возрастать сначала в минутном
интервале, затем в десятиминутном интервале, а затем часовом интервале.

4. Для фиксации установок, выполненных во время шагов 2 и 3 нажмите кнопку

Фильтр

4.

Примечание:

Новые данные, введенные во время шагов 2 и3, будут отменены, если нажать

●

кнопку Режим (Возврат)

22

2 перед тем, как нажать кнопку Фильтр

22

44

4.

44

5. Для завершения установок нажмите кнопку Режим (Возврат) 2. Данное

действие переведет дисплей в стандартный режим, где 1 будет отображать
заново установленные день и время.

5. Работа

5.1.

Описание “AUTO RESTART FUNCTION” (ФУНКЦИЯ
АВТОМАТИЧЕСКОГО ПЕРЕЗАПУСКА)

•

Данный блок оснащен функцией автоматического перезапуска. После включения
питания кондиционер начнет работу в режиме, который был установлен с
помощью пульта дистанционного управления перед выключением питания.

• Если перед выключением блока из сети он был выключен с помощью пульта
дистанционного управления, при следующем включении питания он все равно
не начнет работу.

• Если перед выключением из сети блок был переведен в режим TEST RUN
(ПРОБНЫЙ ЗАПУСК), при включении питания он начнет работу в том режиму,
который был установлен с помощью пульта дистанционного управления до
перевода в режим TEST RUN (ПРОБНЫЙ ЗАПУСК).

6

2

4
5

3

3

2

TEMP.

MENU

BACK DAY

MONITOR/SET

PAR-21MAA

˚C

CLOCK

ON/OFF

˚C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

8
7

1

1
5

8

7

6

5.2. Включение/Выключение

<Запуск действия>

■ Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) 1.

• На дисплее загорается лампочка ON (ВКЛ) 1.

Примечание:

● После повторного запуска блока настройками по умолчанию являются
следующие настройки.

Установки пульта дистанционного управления
Режим
Установка температуры
Скорость вентилятора

Поток воздуха вверх/
вниз

Последний рабочий режим

Последняя установка температуры

Последняя установленная скорость вентилятора

COOL (ОХЛАЖДЕНИЕ) или DRY (ОСУШЕНИЕ)

Режим

ОБОГРЕВ
ВЕНТИЛЯТОР

Горизонтальный выход
Последняя установка
Горизонтальный выход

<к запуску>

■ Снова нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) 1.

• Лампочка ВКЛ 1 на дисплее гаснет.

Примечание:
Даже если кнопка ON/OFF (ВКЛ/ВЫКЛ) нажимается сразу после
выключения кондиционера, он не будет запускаться в течение трех минут.
Это позволяет предупреждать повреждение внутренних деталей.

5.3. Выбор режима

■

Если блок выключен, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ), чтобы включить его.

• 1 Должен загореться индикатор ON (ВКЛ).

■ Нажмите кнопку рабочего режима (

) 2 и выберите рабочий режим

2.

s

Режим охлаждения

Режим осушения

Режим вентилятора

Режим обогрева

Автоматический (охлаждение/обогрев) режим

Режим вентиляции

Отображается только в следующем состоянии

Используется проводной пульт дистанционного управления
Подсоединение LOSSNAY

Информация для мультисистемного кондиционера
воздуха (Наружный блок: модели MXZ)

ss

s Мультисистемный кондиционер воздуха (Наружный блок: модели MXZ)

ss

может соединять два или более внутренних блоков с наружным блоком.
В зависимости от мощности, два или более блоков могут работать
одновременно.

• Если с одним наружным блоком Вы пытаетесь использовать один из
внутренних блоков для охлаждения, а другой для обогрева одновременно,
будет выбран рабочий режим того блока, который был запушен раньше.
Другие внутренние блоки, которые будут запущены позже, работать не смогут,
а индикатор рабочего состояния начнет мигать.

• В таком случае, пожалуйста, установите один рабочий режим для всех
внутренних блоков.

Может быть случай, когда внутренний блок, который
работает в автоматическом режиме, не может переключить рабочий режим
(COOL (ОХЛАЖДЕНИЕ) ↔ HEAT (ОБОГРЕВ)) и переходит в режим ожидания.

• Если внутренний блок запускается во время выполнения размораживания
наружного блока, примерно в течение 15 минут происходит выдувание
теплого воздуха.

• Если во время работы кондиционера в режиме обогрева неработающий блок
нагревается или же слышен проток хладагента в системе, это не является
признаком неисправности. Причиной этого является постоянно затекающий
в него хладагент.

Автоматическая работа

■ Согласно заданной температуры, работа в режиме охлаждения начинается,
если температура в помещении слишком высокая, а работа в режиме
обогрева начинается, если температура в помещении слишком низкая.

■ Если во время автоматической работы кондиционера температура в
помещении изменяется на 2 или более градусов (°C), чем заданная
температура, и удерживается на таком уровне в течение 15 минут,
кондиционер автоматически переключается в режим охлаждения. И опять
же, если температура в помещении опускается на 2 или более градусов (°C)
от заданной температуры, и удерживается на таком уровне в течение 15
минут, кондиционер автоматически переключается в режим обогрева.

Режим охлаждения

15 минут (переключает с
обогрева на охлаждение)

Установите
температуру +2°C

Установите
температуру

Установите

температуру -2°C
15 минут (переключает с
охлаждения на обогрев)

■ Из-за того, что температура в помещении автоматически настраивается для
поддержания фиксированной оптимальной температуры, работа в режиме
охлаждения выполняется на несколько градусов теплее, а работа в режиме
обогрева работает на несколько градусов холоднее, чем заданная
температура при ее достижении (автоматическое энергосбережение).

5.4. Установка температуры

ss

s Для уменьшения температуры в помещении:

ss

Для установки желаемой температуры нажмите кнопку

3.

Будет отображаться заданная температура 3.

• При каждом нажатии кнопки значение температуры уменьшается на 1°C.

ss

s Для увеличения температуры в помещении:

ss

Для установки желаемой температуры нажмите кнопку

3.

Будет отображаться заданная температура 3.

• При каждом нажатии кнопки значение температуры уменьшается на 1°C.

• Доступны следующие диапазоны температуры:

Охлаждение/Осушение: 19 - 30 °C
Обогрев: 17 - 28 °C
Автоматический: 19 - 28 °C

• Если на дисплее мигает 8°C - 39°C, это означает, что температура в
помещении выше или ниже указанных значений.

5.5. Установка скорости вентилятора

■ Для выбора нужной скорости вентилятора нажмите кнопку 5 .

• При каждом нажатии кнопки, на дисплее 5 пульта дистанционного

управления меняются доступные функции, как показано ниже.

Скорость

вентилятора

3-ступенчатая

Дисплей пульта дистанционного управления

Низкая Средняя Высокая Автоматически

( )

▼

(

)

▼

)

(

▼

▼

167

5. Работа

Дисплей и скорость вентилятора блока будут отличаться в следующих случаях:

• Когда на дисплее отображаются STAND BY (РЕЖИМ ГОТОВНОСТИ) и
DEFROST (РАЗМОРАЖИВАНИЕ).

• Только после режима обогрева (во время ожидания переключения в другой
режим).

• Если температура в помещении выше, чем заданная температура блока,
работающего в режиме обогрева.

• В режиме осушения внутренний вентилятор автоматически переключается
на малые обороты. Переключение скорости вентилятора невозможно.

• Когда температура теплообменника в режиме обогрева низкая (например,
сразу после запуска блока в данном режиме).

Примечание:

● В следующих случаях фактическая скорость вентилятора будет
отличаться от ее значения, заданного на дисплее пульта дистанционного
управления.

1. Когда на дисплее отображается “STAND BY” (РЕЖИМ ГОТОВНОСТИ)

или “DEFROST” (РАЗМОРАЖИВАНИЕ).

2. Когда температура теплообменника в режиме обогрева низкая

(например, сразу после запуска блока в данном режиме).

3. В режиме HEAT (ОБОГРЕВ), когда температура в помещении выше,

чем заданная температура.

4. Когда блок работает в режиме DRY (ОСУШЕНИЕ).

6. Таймер

6.1. Для проводного пульта дистанционного

управления

В данном разделе объясняется, как следует устанавливать и пользоваться
таймером. В разделе Выбор функции пульта дистанционного управления Вы
можете выбрать один из трех типов таймера:
1 Недельный таймер, 2 Простой таймер или 3 Таймер автоматического
выключения.
Информация о том, как установить опцию Выбор функции пульта
дистанционного управления, приведена в разделе 8. [4]–3 (3).

6.1.1. Недельный таймер

■ Недельный таймер может быть использован для установки до восьми
действий на каждый день недели.

• Каждое действие может быть одним из следующих: ON/OFF (ВКЛ/ВЫКЛ)

времени вместе с установкой температуры, или только ON/OFF (ВКЛ/
ВЫКЛ) времени или только установка температуры.

• Когда текущее время достигает значения, установленного на таймере,

кондиционер начинает выполнение действий, установленных таймером.

■ Разрешение установки времени для этого таймера составляет 1 минуту.

Примечание:
*1. Недельный таймер/Обычный таймер/Таймер автоматического

выключения не могут использоваться одновременно.

*2. Недельный таймер не будет работать, если выполняется одно из

следующих условий.
Функция таймера выключена; система неисправна; выполняется
пробный запуск; пульт дистанционного управления подвергается
самопроверке или проверке пульта; пользователь в находится в
процессе выбора функции; пользователь находится в процессе
установки таймера; пользователь находится в процессе установки
текущего дня недели или времени; осуществляется центральное
управление системой. (Специфически, система не выполняет действия
(блок включен, блок выключен или установка температуры), которые
в перечисленных условиях запрещены.)

Действие №

42 3

Установка дня

5.6. Вентиляция

ss

s Для комбинации LOSSNAY

ss

5.6.1.

Для проводного пульта дистанционного управления

● Для запуска вентилятора вместе с внутренним блоком:

■ Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) 1.

• На экране 8 появляется индикатор Vent (Вентиляция). Теперь
вентилятор будет работать в автоматическом режиме, независимо от
того, когда работает внутренний блок.

● Для независимого запуска вентилятора:

■ Нажимайте кнопку Режим 2, пока на дисплее не появится

приведет к запуску вентилятора.

● Для изменения силы вентилятора:

■

Нажимайте кнопку Ventilation (Вентиляция) 8 необходимое количество раз.

• Каждое нажатие переключает установку, как показано ниже.

▲

▲

Низкая Высокая

<Как установить недельный таймер>

1. Убедитесь в том, что отображается стандартный экран, а также индикатор
1 недельного таймера.

2. Нажмите кнопку B Timer Menu (Меню Таймера) так, чтобы на экране (2)
появилась индикация “Set Up” (Установка). (Помните, что каждое нажатие
кнопки переключает дисплей между “Set Up” (Установка) и “Monitor”
(Просмотр)).

3. Для установки дня нажмите кнопку 9 Таймер ВКЛ/ВЫКЛ (установка дня).
Каждое нажатие продвигает дисплей 3 к следующей установке в такой
последовательности: “Пн Вт Ср Чт Пт Сб Вс” → “Вс” → ... → “Пт” → “Сб” →
“Вс Пн Вт Ср Чт Пт Сб”...

4. Для выбора соответствующего рабочего номера (1-8) 4 нажмите рабочую
кнопку
* Данные, введенные в Шагах 3 и 4, выберут одну из ячеек из таблицы,

Таблица установок

Номер действия

No. 1

No. 2

No. 8

<Установки Действия 1 для субботы>
Запустить кондиционер в 8:30 с

установленной температурой 23°C.

Примечание:
Устанавливая день на “Вс Пн Вт Ср Чт Пт Сб”, такое же действие можно
установить для ежедневного выполнения в одно и тоже время.
(Пример: Действие 2 выше, которое является одинаковым для всех дней
недели.)

или (7 или 8).

приведенной ниже.
(Дисплей пульта дистанционного управления слева показывает, как
будет выглядеть дисплей при установке Действия 1 для субботы в
значении, указанном ниже.)

Sunday Monday … Saturday

• 8:30

• ON

• 23 °C

• 10:00

• OFF

…

• 10:00

• OFF

▲

• 10:00

• OFF

• 10:00

• OFF

▲

. Это

168

TEMP.

MENU

MONITOR/SET

BACK DAY

PAR-21MAA

2

SUN

ON/OFF

CLOCK

ON

˚C

OPERATION

A9 78

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Установка Недельного Таймера>

1

3
1

Отображает
установку времени

5

SUN

B

4

0

Отображает выбранное действие (ВКЛ или ВЫКЛ)

6

* Не отображается, если действие не

установлено.

ON

˚C

WEEKLY

Отображает установку температуры

7

* Не отображается, если

температура не установлена.

6. Таймер

5. Если необходимо установить время (в 5), нажмите соответствующую
кнопку установки времени A.

* Если удерживать кнопку нажатой, время будет возрастать сначала в

минутном интервале, затем в десятиминутном интервале, а затем часовом
интервале.

6. Для выбора необходимого действия (ВКЛ или ВЫКЛ) нажмите кнопку
ON/OFF (ВКЛ/ВЫКЛ) 1 (в 6).

* Каждое нажатие изменяет следующую установку в такой

последовательности: Индикация отсутствует (нет установки) → “ON
(ВКЛ)” → “OFF (ВЫКЛ)”

7. Для установки нужной температуры нажмите соответствующую кнопку
Установка температуры 3 (в 7).

* Каждое нажатие изменяет установку в такой последовательности:

Индикация отсутствует (нет установки) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔
12 ⇔ ... ⇔ 23 ⇔ индикация отсутствует.
(Доступный диапазон: Диапазон для установки составляет от 12°C до
30°C. Однако фактический диапазон, в котором температура может
контролироваться, будет отличаться, в зависимости от
подсоединенного блока.)

8. Для сохранения установок, выполненных во время Шагов 5, 6 и 7, нажмите
кнопку Фильтр

4.
Для очистки текущих установок для выбранного действия, нажмите и
быстро отпустите кнопку Check (Проверка) (Clear (Очистка)) 0.

* Отображаемая установка времени изменится на “—:—”, а знак On/Off

(Вкл/Выкл) и установки температуры исчезнут.
(Для одновременной очистки всех установок недельного таймера

удерживайте нажатой кнопку Check (Проверка) (Clear (Очистка) 0 в
течение двух секунд. Дисплей начнет мигать, означая, что все
установки очищены.)

<Включение Недельного Таймера>

Нажмите кнопку Timer On/Off (Таймер Вкл/Выкл) 9 так, чтобы индикация “Timer
Off” (Таймер Выкл) на дисплее (0) погасла.

TIME SUN

˚C

WEEKLY

0

˚C

6.1.2. Обычный таймер

■ Обычный таймер можно установить любым из трех способов.

• Только время запуска:
Кондиционер запускается по истечении установленного времени.

• Только время остановки:
Кондиционер завершает работу по истечении установленного времени.

• Время запуска и остановки:
Кондиционер запускается и завершает работу по истечении
установленного времени.

■ Обычный таймер (запуск и остановка) может быть установлен один раз в
течение 72 часов.
Установка времени осуществляется в часовом увеличении.

Примечание:
*1. Недельный таймер/Обычный таймер/Таймер автоматического

выключения не могут использоваться одновременно.

*2. Обычный таймер не будет работать, если выполняется одно из

следующих условий.
Таймера выключен; система неисправна; выполняется пробный запуск;
пульт дистанционного управления подвергается самопроверке или
проверке пульта; пользователь находится в процессе выбора функции;
пользователь находится в процессе установки таймера;
осуществляется центральное управление системой. (При таких
условиях действие On/Off (Вкл/Выкл) запрещено.)

Примечание:
Новые данные будут отменены, если нажать кнопку Режим (Возврат)

22

2 перед тем, как нажать кнопку Фильтр

22

4.
Если установлены два или более разных действий на одно и то же
время, в таком случае будет выполнено действие, имеющее высший
Номер действия.

9. Для заполнения как можно большего количества доступных ячеек
повторите шаги от 3 до 8.

10. Для завершения установок и возвращения к стандартному экрану
нажмите кнопку Режим (Возврат) 2.

11. Для активации таймера нажмите кнопку Timer On/Off (Таймер ВКЛ/ВЫКЛ)
9 так, чтобы исчезла индикация “Timer Off” (Таймер Выкл).

Убедитесь в

том, что индикация “Timer Off” (Таймер Выкл) больше не отображается.

* Если установки таймера отсутствуют, на дисплее будет мигать

индикация “Timer Off” (Таймер Выкл).

<Как просмотреть установки Недельного Таймера>

8

TIMER

Установки таймера

9

SUN

˚C

ON
OFF

WEEKLY

1

1. Убедитесь в том, что индикатор недельного таймера отображается на
экране (в 1).

2. Нажмите кнопку Timer Menu (Меню Таймера) B так, чтобы на экране (8)
появилась надпись “Monitor” (Просмотр).

3. Для просмотра дня, который необходимо посмотреть, нажимайте кнопку
Timer On/Off (Таймер Вкл/Выкл) (Установка дня) 9.

4. Для изменения действия таймера, показанного на дисплее (9 ),
нажимайте кнопку действия

или (7 или 8).

* Каждое нажатие кнопки переводит к следующему действию таймера

в порядке установки времени.

5. Чтобы закрыть монитор и вернуться к стандартному экрану, нажмите
кнопку Mode (Режим) (Return) (Возврат) 2.

<Выключение Недельного Таймера>

Нажмите кнопку Timer On/Off (Таймер Вкл/Выкл) 9 так, чтобы на дисплее (0)
появилась индикация “Timer Off” (Таймер Выкл).

TIME SUN

˚C

WEEKLY

0

˚C

ONHr

AFTER

TEMP.

MENU

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

CLEAR

TEST

1

B
4

0

2A9

<Как установить Обычный Таймер>

Установка таймера

2

4

AFTER

ONHr

SIMPLE

Д

ействие (On (Вкл) или Off (Выкл))

3

* При отсутствии установок

отображается индикация “— —”.

1

1. Убедитесь в том, что установлен стандартный экран, а индикатор обычного
таймера (1) отображается на дисплее.
Если на дисплее отображается другая индикация, но не Simple Timer
(Обычный таймер), установите такую индикацию с помощью выбора функции
установки таймера на пульте дистанционного времени (см. 8.[4]–3 (3)).

2. Нажмите кнопку B Timer Menu (Меню Таймера) так, чтобы на экране (2)
появилась индикация “Set Up” (Установка). (Помните, что каждое нажатие
кнопки переключает дисплей между “Set Up” (Установка) и “Monitor”
(Просмотр)).

3. Для отображения текущих установок таймера ON (ВКЛ) или OFF (ВЫКЛ)
нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) 1. Первое нажатие кнопки отображает
время, оставшееся до ON (включения), а повторное нажатие отображает
время, оставшееся до OFF (выключения) кондиционера. (На дисплее 3
появляется индикация ON/OFF (ВКЛ/ВЫКЛ)).

• Таймер “ON” (ВКЛЮЧЕНИЯ)

Кондиционер запускается по истечении установленного количества часов.

• Таймер “OFF” (ВЫКЛЮЧЕНИЯ):

Кондиционер завершает работу по истечении установленного количества
часов.

4. При отображении “ON” (ВКЛ) или “OFF” (ВЫКЛ) на дисплее 3: Нажмите
соответствующую кнопку Set Time (Установка времени) A для установки
времени (час) ВКЛЮЧЕНИЯ (если отображается “ON” (ВКЛ) или времени
(час) ВЫКЛЮЧЕНИЯ (если отображается “OFF” (ВЫКЛ)).

• Доступный диапазон: от 1 до 72 часов (4)

169

6. Таймер

˚C

˚C

OFFHrAFTER

SIMPLE

˚C

˚C

SIMPLE

Для установки времени ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ повторите Шаги 3 и 4.

5.
* Помните, что время ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ не могут быть

установлены на одинаковое значение.

6. Для очистки текущей установки ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ: Выведите
на дисплей установку ON (ВКЛ) или OFF (ВЫКЛ) (см. Шаг 3), после чего
нажмите кнопку Check (Проверка) (Clear (Очистка)) 0 так, чтобы установка
времени очистилась до появления на дисплее 4 индикации “—”.

7. После завершения выполнения Шагов 3-6, указанных выше, нажмите кнопку
Filter (Фильтр)

4, чтобы зафиксировать значение.

Примечание:
Новые данные будут отменены, если перед нажатием кнопки Filter
(Фильтр)

4 нажать кнопку Mode (Режим) (Return(Возврат)) 2.

8. Для возвращения к стандартному экрану нажмите кнопку Mode (Режим)
(Return (Возврат)) 2.

9. Для запуска отсчета таймера нажмите кнопку Timer On/Off (Таймер Вкл/
Выкл) 9. Если таймер активирован, на дисплее отображаются его значения.

Убедитесь в том, что значения таймера четко видны и соответствуют
действительности.

<Просмотр текущих установок Обычного таймера>

Установка таймера

5

1.

Убедитесь в том, что индикатор обычного таймера отображается на экране (1).

6

TIMER ON

OFFHrAFTER

SIMPLE

1

2. Нажмите кнопку B Timer Menu (Меню Таймера) так, чтобы на экране (5)
появилась индикация “Monitor” (Просмотр).

• Если активирован обычный таймер ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ,

текущее значение таймера будет отображаться на дисплее 6.

• Если установлены значения и ВКЛЮЧЕНИЯ, и ВЫКЛЮЧЕНИЯ, оба

параметра будут отображаться поочередно.

3. Для закрытия дисплея просмотра и возврата к стандартному экрану нажмите
кнопку Mode (Режим) (Return (Возврат)) 2.

Пример 2:

Запустите таймер с временем ВЫКЛЮЧЕНИЯ раньше, чем время ВКЛЮЧЕНИЯ.
Установка ВКЛЮЧЕНИЯ: 5 часов
Установка ВЫКЛЮЧЕНИЯ: 2 часа

При запуске таймера

Дисплей отображает установку ВЫКЛЮЧЕНИЯ

▲

ONHr

AFTER

▲

(время, оставшееся до ВЫКЛЮЧЕНИЯ).

Через 2 часа после включения таймера

Дисплей меняется, чтобы показать установку

SIMPLE

ВКЛЮЧЕНИЯ (время, оставшееся до ВКЛЮЧЕНИЯ)
Отображаемое время составляет: установка
ВКЛЮЧЕНИЯ (5 часов) – установка ВЫКЛЮЧЕНИЯ
(2 часа) = 3 часа.

Через 5 часов после включения таймера

Кондиционер включается и продолжает работу,
пока не будет выключен пользователем.

6.1.3. Таймер автоматического выключения

■ Данный таймер начинает отсчет времени после включения кондиционера, и
выключает его по истечении установленного времени.

■

Пользователю доступны установки от 30 минут до 4 часов с интервалом 30 минут.

Примечание:
*1. Недельный таймер/Обычный таймер/Таймер автоматического

выключения не могут использоваться одновременно.

*2. Недельный таймер не будет работать, если выполняется одно из

следующих условий.
Таймера выключен; система неисправна; выполняется пробный запуск;
пульт дистанционного управления подвергается самопроверке или
проверке пульта; пользователь находится в процессе выбора функции;
пользователь находится в процессе установки таймера;
осуществляется центральное управление системой. (При таких
условиях действие On/Off (Вкл/Выкл) запрещено.)

<Выключение Обычного Таймера>

Нажмите кнопку Timer On/Off (Таймер Вкл/Выкл) 9, чтобы установка таймера
больше не отображалась на экране (7).

7

˚C

<Включение Обычного Таймера…>

Нажмите кнопку Timer On/Off (Таймер Вкл/Выкл) 9, чтобы на дисплее (7)
появилась индикация установок таймера.

˚C

SIMPLE

7

ONHr

AFTER

˚C

Примеры

Если обычный таймер установлен как на ВКЛЮЧЕНИЕ, так и на ВЫКЛЮЧЕНИЕ,
действие и дисплей имеют следующий вид.

Пример 1:

Запустите таймер с временем ВКЛЮЧЕНИЯ раньше, чем время ВЫКЛЮЧЕНИЯ.
Установка ВКЛЮЧЕНИЯ: 3 часа
Установка ВЫКЛЮЧЕНИЯ: 7 часов

ONHr

AFTER

▲

OFFHrAFTER

˚C

˚C

▲

170

˚C

SIMPLE

SIMPLE

При запуске таймера

Дисплей меняется, чтобы показать
установку ВКЛЮЧЕНИЯ (время, оставшееся
до ВКЛЮЧЕНИЯ)

Через 3 часа после включения таймера

Дисплей меняется, чтобы показать установку

SIMPLE

ВЫКЛЮЧЕНИЯ (время, оставшееся до ВЫКЛЮЧЕНИЯ)
Отображаемое время составляет: установка
ВЫКЛЮЧЕНИЯ (7 часов) – установка ВКЛЮЧЕНИЯ (3
часа) = 4 часа.

Через 7 часа после включения таймера

Кондиционер выключается и остается в

SIMPLE

таком состоянии, пока снова не будет
включен пользователем.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

B
4

TEMP.

MENU

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

2A9

<Как установить недельный таймер>

Установка таймера

2

3

AFTER OFF

AUTO OFF

1

1. Убедитесь в том, что установлен стандартный экран, а индикатор таймера
автоматического отключения отображается на дисплее (1).
Если на дисплее отображается другая индикация, но не Auto Off Timer (Таймер
автоматического отключения), установите такую индикацию с помощью
выбора функции установки таймера на пульте дистанционного времени (см.

8.[4]–3 (3)).

2. Удерживайте нажатой кнопку Timer Menu (Меню Таймера) B в течение 3-х
секунд так, чтобы на экране (2) появилась индикация “Set Up” (Установка).
(Помните, что каждое нажатие кнопки переключает дисплей между “Set Up”
(Установка) и “Monitor” (Просмотр)).

3. Если необходимо установить время отключения (3 ), нажмите
соответствующую кнопку Set Time (Установка времени) A.

4. Для сохранения установок нажмите кнопку Filter (Фильтр)

4.

Примечание:
Новые данные будут отменены, если нажать кнопку Режим (Возврат) 2
перед тем, как нажать кнопку Фильтр

4.

5. Для завершения установок и возвращения к стандартному экрану нажмите
кнопку Режим (Возврат) 2.

6. Если кондиционер уже включен, отсчет времени таймером начинается
незамедлительно.

Не забудьте проверить правильность отображения

установок времени на дисплее.

6. Таймер

AUTO OFF

7

<Проверка текущей установки таймера автоматического отключения>

Установка таймера

TIMER
AFTER

5

OFF

AUTO OFF

1

4

1. Убедитесь в том, что индикатор таймера автоматического отключения
отображается на экране (1).

2. Удерживайте нажатой кнопку Timer Menu (Меню Таймера) B в течение 3-х
секунд так, чтобы на экране (4) появилась индикация “Monitor” (Установка).

• Время, оставшееся до выключения, отображается на дисплее 5.

3. Чтобы закрыть монитор и вернуться к стандартному экрану, нажмите кнопку
Mode (Режим) (Return) (Возврат) 2.

<Выключение Таймера автоматического выключения …>

● Удерживайте нажатой кнопку Timer On/Off (Таймер Вкл/Выкл) 9 в течение
3-х секунд так, чтобы появилась индикация “Timer Off” (Таймер Выкл) (6), а
значение таймера исчезло (7).

7

˚C

AUTO OFF

6

˚C

7. Другие функции

7.1. Блокировка кнопок пульта дистанционного

управления (контроллер ограничения рабочей
функции)

■ Кнопки пульта дистанционного управления при желании могут быть
заблокированы. Для выбора типа блокировки можно использовать опцию
Function Selection (Выбор функций) пульта дистанционного управления.
(Информация о порядке выбора типа блокировки приведена в пункте [4]–2
(1) раздела 8).
В частности, можно выбрать один из следующих типов блокировки.

1 Блокировка всех кнопок:

Блокирует все кнопки пульта дистанционного управления.

2 Блокировка всех кнопок, за исключением ON/OFF (ВКЛ/ВЫКЛ):

Блокирует все кнопки, кроме кнопки ON/OFF (ВКЛ/ВЫКЛ).

Примечание:
Индикация “Locked (Заблокировано)” означает, что в настоящее время
кнопки заблокированы.

1

Индикатор
блокировки

TIME SUN

FUNCTION

ON/OFF

˚C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

1

4

TEMP.

MENU

MONITOR/SET

BACK DAY

PAR-21MAA

˚C

CLOCK

● В качестве альтернативы, выключите кондиционер самостоятельно.
Значение таймера (7) исчезнет с экрана.

<Включение Таймера автоматического выключения …>

● Удерживайте нажатой кнопку Timer On/Off (Таймер Вкл/Выкл) 9 в течение

3-х секунд. Индикация “Timer Off (Таймер Выкл)” исчезает (6), а установка
таймера появляется на дисплее (7).

● В качестве альтернативы, включите кондиционер. При этом появится
значение таймера (7).

7

AFTER OFF

˚C

AUTO OFF

6

˚C

<Как разблокировать кнопки>

1. Удерживая кнопку Filter (Фильтр) 4, нажмите и удерживайте кнопку ON/
OFF (ВКЛ/ВЫКЛ) 1 в течение 2-х секунд — так чтобы индикация “Locked”
(Заблокировано) исчезла с экрана (1).

˚C

˚C

1

7.2. Прочие индикации

7.2.1.

Centrally Controlled (С Централизованным Управлением)

˚C

TEMP.

● Отображается, если операция выполняется путем централизованного
управления и т.п. Ограниченные операции показаны ниже.

• ON/OFF (ВКЛ/ВЫКЛ) (включая операцию по таймеру)

• Рабочий режим

• Установите температуру

Примечание:
Может также иметь индивидуальное ограничение.

7.2.2. Индикатор мигающего режима

˚C

ON/OFF

<Как заблокировать кнопки>

1. Удерживая кнопку Filter (Фильтр) 4, нажмите и удерживайте кнопку ON/OFF

(ВКЛ/ВЫКЛ) 1 в течение 2-х секунд. Индикация “Locked” (Заблокировано)
на экране (1) означает, что в настоящий момент блокировка включена.
* Если выбор функции пульта дистанционного управления отключен, на

экране появится сообщение “Not Available” (“Недоступно”), если нажимать
кнопки в соответствии с приведенным выше описанием.

˚C

˚C

1

FUNCTION

• Если Вы нажмете какую-либо заблокированную кнопку, на дисплее (1)
будет мигать индикация “Locked” (Заблокировано).

˚C

˚C

1

FUNCTION

˚C

TEMP.

˚C

ON/OFF

■ Если мигает постоянно
Отображается, если другой внутренний блок, подсоединенный к наружному
блоку, уже функционирует в другом рабочем режиме.
Соответствует рабочему режиму другого внутреннего блока.

■ Если режим переключен после мигания индикации
Отображается, если рабочий режим ограничивается для каждого сезона с
помощью централизованного управления и т.п.
Используйте другой рабочий режим.

171

7. Другие функции

7.2.3. Индикация кодов ошибок

Если Вы ввели контактный номер, который будет появляться в случае
проблемы, на экране будет отображаться этот номер. (Вы можете
установить его путем выбора функции дистанционного управления. Для
получения информации обратитесь к разделу 8.)

ERROR CODE

Лампочка
ON (ВКЛ)
(мигание)

ON/OFF

Адрес
хладагента
внутреннего
блока

Код ошибки

Чередующаяся

Номер внутреннего блока

индикация

ERROR CODE

˚C

Код ошибки

● Если мигает лампочка ON (ВКЛ) и код ошибки: Это означает, что кондиционер
неисправен и его работа остановлена (и не может быть возобновлена)
Запишите отображаемый номер аппарата и код ошибки, затем выключите
питание кондиционера и обратитесь к дилеру или обслуживающему
персоналу.

● Ели мигает только код ошибки (в то время как лампочка ON (ВКЛ) остается
включенной): Работа продолжается, однако в системе могут быть проблемы.
В этом случае Вам следует записать код ошибки, а затем обратиться к дилеру
и обслуживающему персоналу.
* Если Вы ввели контактный номер, который будет появляться в случае

проблемы, нажмите кнопку Check (Проверка). (Вы можете установить
его путем выбора функции дистанционного управления. Для получения
информации обратитесь к разделу 8.)

˚C

ON/OFF

Если нажата кнопка Check (Проверка):

CALL:XXXX
XXX:XXX

ON/OFF

8. Выбор функции

Выбор функции пульта дистанционного управления

Установка следующих функций пульта дистанционного управления может быть изменена с помощью режима выбора функций. Измените установку в случае
необходимости.

Группа 1

1. Изменение языка
(“CHANGE LANGUAGE”)
(“ИЗМЕНЕНИЕ ЯЗЫКА”)

2. Лимит функции
(“FUNCTION
SELECTION”)
(“ВЫБОР
ФУНКЦИИ”)

3. Выбор режима
(“MODE
SELECTION”)
(“ВЫБОР
РЕЖИМА”)

4. Изменение дисплея
(“DISP MODE
SETTING”)
(“УСТАНОВКА
РЕЖИМА
ДИСПЛЕЯ”)

Группа 2

Установка языка дисплея

(1)

Установка лимита функционирования (блокировка действия)
(“LOCKING FUNCTION”) (“ФУНКЦИЯ БЛОКИРОВКИ”)

(2)

Используйте установку автоматического режима (“SELECT
AUTO MODE”) (“ВЫБОР АВТОМАТИЧЕСКОГО РЕЖИМА”)

(3)

Установка лимита температурного диапазона (“LIMIT
TEMP FUNCTION”) (“ФУНКЦИЯ ЛИМИТА ТЕМПЕРАТУРЫ”)

(4) Использование установки режима поднимания/

опускания панели фильтра

(5) Использование установок режима фиксированного

направления воздушного потока

(1) Установка основного/вспомогательного пульта

дистанционного управления (“CONTROLLER MAIN/SUB”)
(“ВСПОМОГАТЕЛЬНЫЙ/ОСНОВНОЙ ПУЛЬТ”)

(2) Установка часов (“CLOCK”) (“ЧАСЫ”)

(3) Установка функции таймера (“WEEKLY TIMER”)

(“НЕДЕЛЬНЫЙ ТАЙМЕР”)

(4) Установка контактного номера при возникновении

ошибок (“CALL.”) (“ЗВОНОК”)

(1) Установка отображения температуры в °C/°F (“TEMP

MODE °C/°F”) (“ТЕМПЕРАТУРНЫЙ РЕЖИМ °C/°F”)

(2) Установка отображения температуры всасывающего

воздуха (“ROOM TEMP DISP SELECT”) (“ВЫБОР
ОТОБРАЖЕНИЯ КОМНАТНОЙ ТЕМПЕРАТУРЫ”)

(3) Установка отображения режима охлаждения/обогрева

(“AUTO MODE DISP C/H”) (“АВТ. ОТОБРАЖЕНИЕ
РЕЖИМА ОХЛАЖДЕНИЕ/ОБОГРЕВ”)

Группа 3 (Установка содержания)

• Информация на дисплее может отображаться на нескольких языках.

• Установка диапазона лимита функционирования (блокировка
работа)

• Установка использования или неиспользования “автоматического”
режима работы

• Установка регулируемого диапазона температуры (максимум,
минимум)

(Для данной модели эта функция недоступна.)

(Для данной модели эта функция недоступна.)

•

Выбор основного или вспомогательного пульта дистанционного управления
* Когда к одной группе подсоединены два пульта дистанционного

управления, один из них должен исполнять роль вспомогательного.

• Установка использования или неиспользования функции часов

• Установка типа таймера

• Отображение контактного номера в случае ошибки

• Установка телефонного номера

• Установка отображения температуры блока (°C или °F)

• Установка использования или неиспользования отображения
температуры воздуха в помещении (всасываемого воздуха)

• Установка использования или неиспользования отображения
“Охлаждение” или “Обогрев” во время работы в автоматическом
режиме

172

8. Выбор функции

OFF

on1

OFF

ON

ON

OFF

OFF

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

MENU

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

F

E

G

C

D

H

B

A

I

G

G

G

G

G

G

E

E

G

G

G

G

G

E

G

E

G

G

G

G

G

G

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

*

*

[Блок-схема выбора функций]

Установка языка (Английский)

Изменение
языка

Выбор
функции

Выбор
режима

Нормальный дисплей
(Отображается, когда кондиционер не работает)

Удерживайте кнопку E и нажимайте кнопку D в течение двух секунд.

Режим выбора функции пульта дистанционного управления

Группа 1 Группа 2

Английский

Немецкий

Испанский

Русский

Итальянский

Китайский

Французский

Японский

Группа 3

on2

OFF

Удерживайте кнопку E и нажимайте кнопку D в течение двух секунд.

E Нажмите кнопку рабочего режима.
G Нажмите кнопку TIMER MENU (МЕНЮ ТАЙМЕРА).
D Нажмите кнопку TIMER ON/OFF (ТАЙМЕР ВКЛ/ВЫКЛ).

Точечный дисплей

Установка блокировки действия не используется.
(Значение установки по умолчанию)

Установка блокировки действия за исключением кнопки Вкл/
Выкл.

Установка блокировки действия для всех кнопок.

Автоматический режим отображается при выборе режима
работы. (Значение установки по умолчанию)

Автоматический режим отображается при выборе режима
работы.

Лимит диапазона температуры не активен. (Значение установки
по умолчанию)

Диапазон температуры может быть изменен в режиме
охлаждения/осушения.

Диапазон температуры может быть изменен в режиме обогрева.

Диапазон температуры может быть изменен в режиме обогрева.
*) Для данной модели эта функция недоступна.

Данный пульт дистанционного управления будет главным
пультом. (Значение установки по умолчанию)

Данный пульт дистанционного управления будет
вспомогательным пультом.

Может быть использована функция часов. (Значение установки
по умолчанию)

Функция часов не может быть использована.

Недельный таймер не может быть использован. (Значение
установки по умолчанию)

Таймер автоматического выключения не может быть
использован.

Может быть использован обычный таймер.

Установка
режима
дисплея

OFF

CALL-

°C

°F

ON

ON

OFF

Режим таймера не может быть использован.

В случае ошибки установленные контактные номера не
отображаются. (Значение установки по умолчанию)

В случае ошибки отображаются установленные контактные
номера.

Используется отображение температуры в °C. (Значение
установки по умолчанию)

Используется отображение температуры в °F.

Отображается температура воздуха в помещении. (Значение
установки по умолчанию)

Температура воздуха в помещении не отображается.

При активном автоматическом режиме отображается либо “Automatic
cooling” (Автоматическое охлаждение) или “Automatic heating”
(Автоматический обогрев). (Значение установки по умолчанию)

В автоматическом режиме отображается только “Automatic”
(автоматический).

173

8. Выбор функции

[Детальная установка]

[4]–1. Установка режима CHANGE LANGUAGE (ИЗМЕНЕНИЕ ЯЗЫКА)

Можно выбрать язык, который появляется на точечном дисплее.

• Для изменения языка нажимайте кнопку G [
1 English (GB), 2 German (D), 3 Spanish (E), 4 Russian (RU), 5 Italian
(I), 6 Chinese (CH), 7 French (F), 8 Japanese (JP)

Refer to the dot display table.

[4]–2. Лимит функции

(1) Установка лимита рабочей функции (блокировка действия)

•

Для выключения установок нажимайте кнопку D [ ON/OFF (ВКЛ/ВЫКЛ)].
1 № 1 : Кроме кнопки [ ON/OFF (ВКЛ/ВЫКЛ)], установка блокировки

действия выполняется всеми кнопками.

2 № 2 : Установка блокировки работы выполняется всеми кнопками
3 ВЫКЛ (значение установки по умолчанию):

* Для выполнения правильной установки блокировки работы на

(2) Использование установки автоматического режима

Когда пульт дистанционного управления подсоединен к блоку, который
имеет автоматический режим работы, могут выполняться следующие
установки.

• Для выключения установок нажимайте кнопку D [

(3) Установка лимита температурного режима

После выполнения данной установки температура может изменяться в
пределах заданного диапазона.

• Для выключения установок нажимайте кнопку D [

* Если выполняется любая установка, кроме ВЫКЛ, установка лимита

• Для увеличения или уменьшения температуры, нажмите кнопку

• Для переключения между установкой верхнего лимита и установкой

• Задаваемые диапазоны

* Задаваемый диапазон отличается в зависимости от подсоединенного

(4) Использование установки режима поднимания/опускания панели фильтра

Для данной модели эта функция недоступна.

Установка блокировки работы не выполнена.

нормальном экране необходимо нажать кнопки (одновременно нажмите
и удерживайте кнопки [FILTER (ФИЛЬТР)] и [
в течение двух секунд) на нормальном экране после выполнения
установки, указанной выше.

ВЫКЛ)].
1 ВКЛ (значение установки по умолчанию):

Автоматический режим отображается при выборе режима работы.

2 ВЫКЛ:

Автоматический режим отображается при выборе режима работы.

ВЫКЛ)].
1 РЕЖИМ ЛИМИТА ТЕМПЕРАТУРЫ ОХЛАЖДЕНИЯ:

Диапазон температуры может быть изменен в режиме охлаждения/
осушения.

2 РЕЖИМ ЛИМИТА ТЕМПЕРАТУРЫ ОБОГРЕВА:

Диапазон температуры может быть изменен в режиме обогрева.

3 АВТОМАТИЧЕСКИЙ РЕЖИМ ЛИМИТА ТЕМПЕРАТУРЫ:

Диапазон температуры может быть изменен в режиме обогрева.

4 ВЫКЛ (значение установки по умолчанию):

Лимит диапазона температуры не активен.

диапазона температуры в режиме охлаждения, обогрева и в
автоматическом режиме выполняется одновременно. Однако,
диапазон не может быть ограничен, если установленный диапазон
температур не изменен.

[

TEMP. ( ) или ( )] кнопку F.

нижнего лимита нажмите кнопку H [
мигать и может быть установлена температура.

Режим охлаждения/осушения:

Нижний предел:19°C ~ 30°C Верхний предел:30°C ~ 19°C

Режим обогрева:

Нижний предел:17°C ~ 28°C Верхний предел:28°C ~ 17°C

Автоматический режим:

Нижний предел:19°C ~ 28°C Верхний предел:28°C ~ 19°C

блока (блоки Mr. Slim, CITY MULTI блоки, а также блоки средних
температур)

MENU (МЕНЮ)].

ON/OFF (ВКЛ/ВЫКЛ)]

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

]. Выбранная установка начнет

[4]–3. Установка выбора режима

(1) Установка основного/вспомогательного пульта дистанционного

управления

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].

1 Главный: Данный пульт будет главным пультом.
2 Вспомогательный: Данный пульт будет вспомогательным пультом.

(2) Использование установки часов

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].

1 ВКЛ: Может быть использована функция часов.
2 ВЫКЛ: Функция часов не может быть использована.

(3) Установка функции таймера

• Для переключения установок нажимайте кнопку D [
ВЫКЛ)] (Выберите одну из перечисленных ниже).
1 НЕДЕЛЬНЫЙ ТАЙМЕР (значение установки по умолчанию):

Может быть использован недельный таймер.

2 ТАЙМЕР АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ:

Может быть использован таймер автоматического выключения.

3 ПРОСТОЙ ТАЙМЕР:

Может быть использован простой таймер.

4 РЕЖИМ ТАЙМЕРА ОТКЛЮЧЕН:

Режим таймера не может быть использован.

* Если использование установки часов находится в положении OFF

(ВЫКЛ), функция “WEEKLY TIMER” (НЕДЕЛЬНЫЙ ТАЙМЕР) не может
быть использования.

(4) Установка контактного номера при возникновении ошибок

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].
1 Функция CALL (ЗВОНОК) отключена:

В случае ошибки установленные контактные номера не
отображаются.

2 ЗВОНОК **** *** ****:

В случае ошибки отображаются установленные контактные номера.
ЗВОНОК_:
Контактный номер может быть установлен, когда дисплей
находится в состоянии, показанном на рисунке слева.

• Установка контактных номеров

Для установки контактных номеров выполняйте следующие
действия. Переместите мигающий курсор к установленным номерам.
Для перемещения курсора вправо (влево) нажимайте кнопку F
[

TEMP. ( )и кнопку ( )]. Для установки чисел нажимайте

кнопку C [

[4]–4. Установка изменений дисплея

(1) Установка отображения температуры °C/°F

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].

1 °C: Используется отображение температуры в °C.
2 °F: Используется отображение температуры в °F.

(2) Установка отображения температуры всасываемого воздуха

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].

1 ВКЛ: Отображается температура всасываемого воздуха.
2 ВЫКЛ: Температура всасываемого воздуха не отображается.

(3) Установка отображения автоматического охлаждения/обогрева

• Для выключения установок нажимайте кнопку D [
ВЫКЛ)].
1 ВКЛ:

При активном автоматическом режиме отображается либо
“Automatic cooling” (Автоматическое охлаждение) или “Automatic
heating” (Автоматический обогрев).

2 ВЫКЛ:

В автоматическом режиме отображается только “Automatic”
(автоматический).

CLOCK ( ) и кнопку ( )].

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

ON/OFF (ВКЛ/

(5) Использование установок режима фиксированного направления

воздушного потока
Для данной модели эта функция недоступна.

174

8. Выбор функции

[Таблица точечного дисплея]

Выбор языков

Ожидание запуска

Рабочий режим Охлаждение

Осушение

Обогрев

Автоматический

Авто
(Охлаждение)
Авто
(Обогрев)
Вентилятор

Вентиляция

Режим готовности
(Горячая настройка)
Размораживание

Установите температуру

Скорость вентилятора

Неиспользуемая кнопка

Проверка (Ошибок)

Пробный запуск

Самопроверка

Выбор функций блока

Установка вентиляции

Английский Немецкий Испанский Русский Итальянский Китайский Французский Японский

ИЗМЕНЕНИЕ ЯЗЫКА

Выбор функции

Установка лимита рабочей
функции
Использование установки
автоматического режима
Установка лимита
температурного режима
Использование установки режима
поднимания/опускания панели фильтра
Использование установок режима
фиксированного направления воздушного потока
Режим лимита температуры
охлаждение/день
Режим обогрева с лимитом
температуры
Автоматический режим с
лимитом температуры
Выбор режима

ОСНОВНАЯ установка пульта
дистанционного управления
ВСПОМОГАТЕЛЬНАЯ установка
пульта дистанционного управления
Использование установки часов

Установка дня недели и
времени
Установка таймера

Просмотр таймера

Недельный таймер

Режим таймера выключен

Таймер автоматического
выключения
Обычный таймер

Установка контактного номера
в случае ошибки
Изменение дисплея

Установка отображения
температуры °C/°F

Выбор языков

Английский Немецкий Испанский Русский Итальянский Китайский Французский Японский

175

8. Выбор функции

Выбор языков

Установка отображения
комнатной температуры
Установка отображения
автоматического охлаждения/обогрева

Английский Немецкий Испанский Русский Итальянский Китайский Французский Японский

9. Очистка и уход

˚C

■ Указывает на необходимость очистки фильтра.
Почистите фильтр.

■ При повторной установке дисплея “FILTER (ФИЛЬТР)”
При двойном последовательном нажатии кнопки [FILTER (Фильтр)] после
очистки фильтра происходит сброс и выключение дисплея.

Примечание:

● При управлении двумя или более внутренними блоками разного типа
период очистки отличается в зависимости от типа фильтра. Когда
подходит время очистки главного блока, на дисплее появляется
индикация “FILTER (Фильтр)”. При выключении дисплея фильтра
происходит сброс кумулятивного времени.

● Индикация “FILTER (Фильтр)” отображает период очистки, когда
кондиционер эксплуатировался при общих условиях воздуха в
помещении по критерию времени. Так как степень загрязнения зависит
от условий окружающей среды, выполняйте очистку соответственно.

● Для каждой модели кумулятивное время периода очистки фильтра
отличается.

● Данная индикация недоступна для беспроводного пульта
дистанционного управления.

TEMP.

˚C

FILTER

ON/OFF

ss

s Снятие фильтра

ss

Осторожно:

• Во время снятия фильтра, во избежание попадания пыли в глаза,
должны соблюдаться меры предосторожности. Также, выполняя
данную работу с использованием табурета, будьте осторожны, не
упадите.

• После снятия фильтра не касайтесь металлических частей внутри
блока, иначе, это может привести к травме.

■ SEZ-KD·VA

A

C

B

D

• Поднимая ручку фильтра, потяните за нее.

A Воздухоприемник B Воздуховыпускное отверстие
C Фильтр D Ручка

D

ss

s Очистка фильтров

ss

• Чистите фильтры с помощью пылесоса. Если нет пылесоса, слегка
постукайте фильтры о твердые предметы, чтобы выбить грязь и пыль.

• Если фильтры слишком загрязнены, промойте их в теплой воде. Перед
обратной установкой фильтров в блок не забудьте их тщательно выполоскать
и полностью просушить.

Осторожно:

• Не сушите фильтры на открытом солнце или с использованием
источников тепла, например, электрического нагревателя. это может
привести к их деформации.

• Не промывайте фильтры в горячей воде (свыше 50°C), это также может
привести к их деформации.

• Убедитесь в том, что воздушные фильтры всегда установлены.
Эксплуатация блока без воздушных фильтров может привести к
неисправности.

Осторожно:

• Перед началом очистки остановите работу кондиционера и
ВЫКЛЮЧИТЕ электропитание.

• Для удаления пыли всасываемого воздуха во внутренних блоках
установлены фильтры. Очистку фильтров следует выполнять
методами, показанными на следующих иллюстрациях.

176

10. Устранение неисправностей

Существует проблема?

Кондиционер не обогревает или не охлаждает должным образом.

При включении режима обогрева теплый воздух подается не сразу.

Во время обогрева, при достижении установленного значения температуры в
помещении кондиционер останавливается.

При изменении направления потока воздуха, перед окончательной остановкой в новом
положении, лопасти всегда двигаются вверх и вниз от ранее установленного положения.

При этом может быть слышен звук протока воды или случайное шипение.

Слышны скрип и треск.

В комнате стоит неприятный запах

Из внутреннего блока выступает белый туман или пар.

Из внутреннего блока выступает вода или пар.

Индикатор действия не отображается на дисплее пульта дистанционного
управления.

На дисплее пульта дистанционного управления появится индикация “

При повторном включении после остановки кондиционер не работает, даже если
нажата кнопка ON/OFF (ВКЛ/ВЫКЛ).

Кондиционер работает без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).

Кондиционер останавливается без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).

Функция таймера пульта дистанционного управления не может быть
установлена.

На дисплее пульта дистанционного управления появится индикация “PLEASE
WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ).

На дисплее пульта дистанционного управления появится код ошибки.

Слышен звук стекающей воды или звук вращения мотора.

”.

Предлагается решение. (Блок работает нормально.)

■

Почистите фильтр. (При загрязненном или забитом фильтре поток воздуха уменьшается.)

■ Проверьте и настройте установленную температуру.

■

Убедитесь в наличии достаточного пространства вокруг наружного блока. Не
заблокированы ли воздухоприемник и воздуховыпускное отверстие внутреннего блока?

■ Не открыты ли дверь или окно?

■ Теплый воздух не подается до тех пор, пока внутренний блок достаточно не

прогреется.

■ При низкой температуре и высокой влажности на наружном блоке может
образовываться иней. В таком случае наружный блок выполняет процедуру
размораживания. Нормальная работа должна начаться примерно через 10
минут.

■ При изменении направления потока воздуха, лопасти передвигаются в
установленное положение после определения базового положения.

■ Подобные звуки могут быть слышны, когда хладагент протекает внутри
кондиционера или при изменении направления потока хладагента.

■ Подобные звуки могут быть слышны, когда внутренние детали трутся друг о
друга, из-за сужения и расширения от перепада температуры.

■ Внутренний блок всасывает воздух, содержащий газы, выделяемые стенами,
ковровыми покрытиями и мебелью, а также запахи одежды, после чего
вдувает этот воздух в помещение.

■ Подобное явление может происходить, если в помещении высокая
температура и влажность.

■ Во время режима размораживания поток холодного воздуха может
выдуваться вниз и проявляться в виде тумана.

■ Во время охлаждения на трубах охлаждения и соединениях может
образовываться и капать вода.

■ Во время обогрева на теплообменнике может образовываться и капать вода.

■ Во время режима размораживания вода на теплообменнике испаряется, что

приводит к выпуску водяного пара.

■

Включите выключатель питания. На дисплее пульта дистанционного
управления появится индикация “

■ При центральном управлении, на дисплее пульта дистанционного управления
появляется индикация “
или завершить, используя пульт дистанционного управления.

■ Подождите около трех минут.
(Действие остановлено с целью защиты кондиционера.)

■ Установлен ли таймер включения?
Для остановки действия нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ).

■

Подсоединен ли кондиционер к центральному пульту дистанционного управления?
Проконсультируйтесь у специалистов по обслуживанию кондиционеров.

■

Появляется ли на дисплее пульта дистанционного управления индикация “ ”?
Проконсультируйтесь у специалистов по обслуживанию кондиционеров.

■

Установлена ли функция автоматического восстановления от перебоев электропитания?
Для остановки действия нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ).

■ Установлен ли таймер выключения?
Для повторного запуска действия нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ).

■

Подсоединен ли кондиционер к центральному пульту дистанционного управления?
Проконсультируйтесь у специалистов по обслуживанию кондиционеров.

■

Появляется ли на дисплее пульта дистанционного управления индикация “ ”?
Проконсультируйтесь у специалистов по обслуживанию кондиционеров.

■ Неправильные настройки таймера?
Если таймер может быть установлен, на дисплее пульта дистанционного
управления отображаются индикации

■ Будут выполнены установки по умолчанию. Подождите около трех минут.

■ Для защиты кондиционера сработали устройства защиты.

■

Не пытайтесь ремонтировать данное оборудование самостоятельно.
Немедленно отключите питание и обратитесь за консультацией к Вашему
дилеру. Не забудьте сообщить дилеру наименование модели, а также
информацию, которая появилась на дисплее пульта дистанционного управления.

■ После завершения охлаждения дренажный насос работает и затем
останавливается. Подождите около трех минут.

”.

” и действия кондиционера невозможно начать

WEEKLY

,

SIMPLE

,или

AUTO OFF

.

177

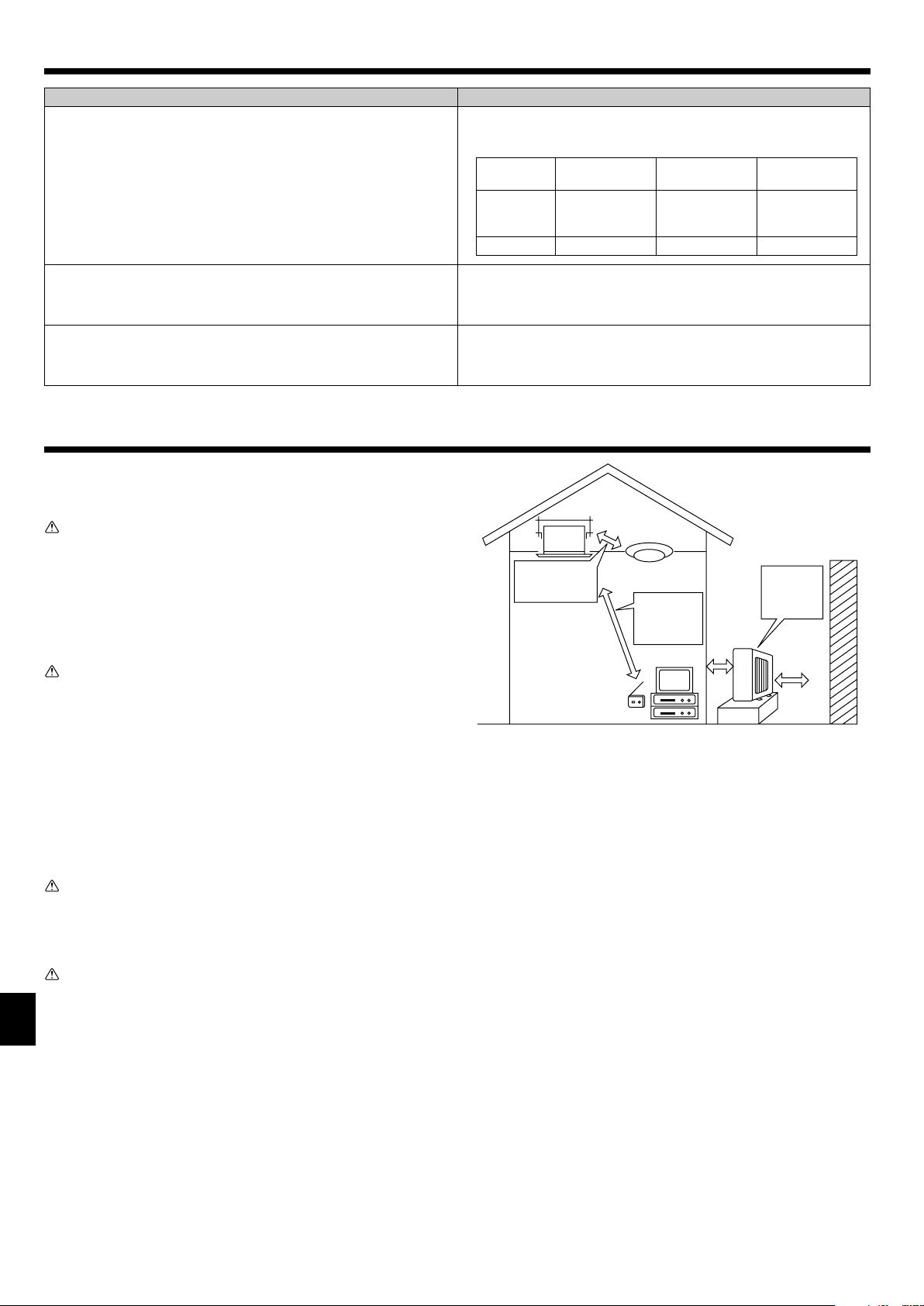

10. Устранение неисправностей

Существует проблема?

Уровень шума выше, чем указано в спецификации.

На дисплее пульта дистанционного управления ничего не появляется, дисплей
тусклый или внутренний блок не получает сигналы, пока пульт дистанционного
управления закрыт.

Горит лампочка работы около ресивера для беспроводного пульта
дистанционного управления.

11. Установка, перемещение и проверка

Место установки

Избегайте установки кондиционера в следующих местах.

• В местах возможной утечки огнеопасного газа.

Осторожно:
Не устанавливайте аппарат в местах, где возможна утечка горючего газа.
Утечка и скопление газа вокруг блока может привести к взрыву.

• Места хранения большого количества машинного масла.

• В местах с содержанием соли, например, на побережье.

• В местах выделения сульфидных газов, например вблизи горячих

термальных источников.

• В местах расплескивания масла или насыщенного масляного дыма.

Внимание:
Если кондиционер работает, но не охлаждает и не обогревает (в
зависимости от модели) комнату, обратитесь к Вашему дилеру, так как
это может привести к утечке хладагента. Не забудьте спросить
представителя сервисной службы, была ли утечка хладагента во время
ремонта кондиционера.
Хладагент, заправленный в кондиционер, безопасен. Как правило,
хладагент не протекает, однако, если пары хладагента все-таки протекают
и контактируют с огнем тепловентилятора, комнатного электрокамина,
печки и т.д., будут образовываться вредные вещества.

Предлагается решение. (Блок работает нормально.)

■ Уровень звука работы в помещении определяется акустикой в каждой
конкретной комнате, как показано в следующей таблице, и он будет выше,
чем спецификация шума, который был замерен в безэховой комнате.

Примеры
расположения

Уровни шума

Высокие звукопоглощающие
комнаты

Радиовещательная

студия, музыкальная

комната и т.д.

от 3 до 7 дБ

Нормальные
комнаты

Приемная,
вестибюль

гостиницы и т.д.

от 6 до 10 дБ

Низкие звукопоглощающие
комнаты

Офис, гостиничный

номер

от 9 до 13 дБ

■ Низкий заряд батареи.
Замените батареи и нажмите кнопку Reset (Сброс).

■ Если на дисплее ничего не появляется, даже после замены батарей,
убедитесь в том, что батареи установлены правильно (+, –).

■ Для защиты кондиционера сработала функция самодиагностики.

■ Не пытайтесь ремонтировать данное оборудование самостоятельно.

Немедленно отключите питание и обратитесь за консультацией к Вашему
дилеру. Не забудьте сообщить дилеру наименование Вашей модели.

Флуоресцентная лампа

Для предотвращения
воздействия флуоресцентной
лампы, держите ее как
можно дальше.

преобразовательного типа

Для предотвращения
искажения картинки
или шума, держите
ее на расстоянии 1 м
или более.

Радио

Хорошо
вентилируемое
сухое место

100 мм или
более

ТВ

400 мм или
более

Стена и т.д.

Электротехнические работы

• Обеспечьте отдельный контур для электропитания кондиционера.

• Обратите внимание на характеристики прерывателя.

Внимание:

• Установка данного блока не должна выполняться пользователем. Если блок установлен неправильно, это может привести к возгоранию, поражению
электрическим током, травматизму из-за падения блока, протеканию воды и т.д.

• Не выполняйте соединения с помощью разветвлений или удлинителей, а также не давайте большую нагрузку на одну сетевую розетку. Недостаточный
контакт, слабая изоляция, превышение допустимого напряжения и т.д. могут привести к поражению электрическим током или возгоранию. Обратитесь
к Вашему дилеру за консультацией.

Осторожно:

• Применение заземления
Не подсоединяйте провод заземления к газовой и водяной трубе, молниеотводу или проводу заземления телефонна.
Неправильное заземление может привести к поражению электрическим током.

• Установите прерыватель утечки на землю, в зависимости от места установки кондиционера (влажное место и т.д.)
Отсутствие прерывателя утечки на землю может привести к поражению электрическим током.

Проверка и техническое обслуживание

• Когда кондиционер эксплуатируется на протяжении нескольких времен года, его мощность может уменьшиться из-за загрязнения внутри блока.

• В зависимости от условий эксплуатации, может выделяться запах или же грязь, пыль и т.д. могут препятствовать нормальному дренированию.

• Наряду с обычным техническим обслуживанием, рекомендуется проводить проверку и техническое обслуживание специалистом. Обратитесь к Вашему дилеру
за консультацией.

178

11. Установка, перемещение и проверка

Также рассматривает рабочий шум

• Не располагайте никаких объектов вокруг воздуховыпускного отверстия наружного блока. Это может привести к падению мощности или повышению рабочего
шума кондиционера.

• Если во время работы слышны нехарактерные звуки, обратитесь к Вашему дилеру.

Изменение местоположения

• Если кондиционер должен перемещаться или переустанавливаться из-за капитального ремонта, изменения местоположения и т.д., потребуется специальное
оборудование и работа.

Внимание:
Ремонт и изменение местоположения не должны выполняться пользователем.
Если указанные действия выполнены неправильно, это может привести к поражению электрическим током, возгоранию травматизму из-за падения
блока, утечке воды и т.д. Обратитесь к Вашему дилеру за консультацией.

Снятие с эксплуатации

• Если Вы хотите избавиться от этого изделия, проконсультируйтесь с Вашим дилером.

По всем вопросам обращайтесь к Вашему дилеру.

12. Спецификации

Модель
Функция
Электропитание

Мощность

Вход кВ
Внутренний блок
Поток воздуха (Низкий-Средний-Высокий)
Внешнее статическое давление
Уровень шума (Низкий-Средний-Высокий)
Вес кг
Наружный блок
Уровни шума дБ
Хладагент R410A кг
Вес кг

Примечания: 1. Номинальные условия (охлаждение) Внутренний : 27°C DB, 19°C WB Наружный : 35°C DB

Гарантированный рабочий диапазон

Охлаждение

Обогрев

Блоки должны устанавливаться подрядчиком, имеющим лицензию на данный вид деятельности, в соответствии с требованиями местного законодательства.

2. Номинальные условия (обогрев) Внутренний : 20°C Наружный : 7°C DB, 6°C WB

3. Спецификации могут изменяться без предупреждения.

4. Внешнее статическое давление устанавливается до 15 Па в заводских условиях.

Верхний предел 32°C DB, 23°C WB 46°C DB, – 43°C DB, –

Нижний предел 21°C DB, 15°C WB -10°C DB, –

Верхний предел 27°C DB, – 24°C DB, 18°C WB

Нижний предел 20°C DB, – -10°C DB, -11°C WB

кВ

BTU/h

CMM

Па
дБ

SEZ-KD25VA

Охлаждение

2,5 3,0

8.500 10.200
0,04 0,04

SEZ-KD25VA

5,5-7-9

5/15/35/50

23-26-30

18

SUZ-KA25VA

46

0,90

33

Внутренний

Обогрев

SEZ-KD35VA

Охлаждение

3,5 4,0

11.900 13.600
0,05 0,05

SEZ-KD35VA

5/15/35/50

SUZ-KA35VA

Наружный

KD25, KD35

Обогрев

7-9-11

23-28-33

21

48

1,05

35

KD50, KD60, KD71

SEZ-KD50VA

Охлаждение

~/N, 230В, 50Гц

5,0 5,9

17.100 20.100
0,07 0,07

SEZ-KD50VA

10-12,5-15
5/15/35/50
30-34-37

23

SUZ-KA50VA

55
1,6
53

Обогрев

SEZ-KD60VA

Охлаждение

5,5 6,9

18.800 23.500
0,07 0,07

Обогрев

SEZ-KD60VA

12-15-18

5/15/35/50

30-34-38

27

SUZ-KA60VA

55
1,8
53

SEZ-KD71VA

Охлаждение

7,1 8,1

24.200 27.600
0,10 0,10

Обогрев

SEZ-KD71VA

12-16-20

5/15/35/50

30-35-40

27

SUZ-KA71VA

55

2,0

58

179

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

The product at hand is
based on the following
EU regulations:

• Low Voltage Directive 2006/95/ EC

• Electromagnetic Compatibility Directive 89/

336/ EEC, 2004/108/ EC

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

KB79H133H01

HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
