Mitsubishi MXZ-8A140VA, MSC-GE20, MSC-GE25, MSC-GE35, MSC-GE50VB Technical documentation

...

БЫТОВЫЕ КОНДИЦИОНЕРЫ

М-СЕРИЯ

2009 - 2010

издание 5

ТЕХНИЧЕСКИЕ ДАННЫЕ

MSC-GE20/25/35/50VB

MS(H)-GA60/GD80VB

MU(H)-GA20/GA25/GA35/GE50/GA60/GD80VB

MSZ-FD25/35/50VA

MUZ-FD25/35/50VA(BH)

MSZ-GE20/GE25/GE35/GE42/GE50/GA60/GA71VA

SLZ-KA25/35/50VA

MLZ-KA25/35/50VA

SEZ-KD25/35/50/60/71VA

MFZ-KA25/35/50VA

MUZ-GE25/GE25/GE42/GE50/GA60/GA71VA

MXZ-2A30VA/ -2A40VA/ -2A52VA

MXZ-3A54VA/ -4A71VA/ -4A80VA/ -5A100VA

MXZ-8A140VA

BBBBBB BB

http://www.mitsubishi-aircon.ru

Содержание

1-1. НАСТЕННЫЙ БЛОК MSC-GE, MS(H)-GE/GA 5

1. Спецификация 6

2. Размеры 9

3. Электрическая схема 11

4. Гидравлическая схема 14

5. Шумовые характеристики 16

6. Опции 19

1-2. НАРУЖНЫЙ БЛОК MU(H)-GE/GA/GD VB 21

1. Спецификация 22

2. Размеры 25

3. Электрическая схема 27

4. Гидравлическая схема 33

5. Длина магистрали, перепад высот, дозаправка 37

6. Шумовые характеристики 38

7. Рабочие характеристики 41

8. Производительность 50

9. Опции 63

1-4. Сервисные функции и диагностика 64

1. Сервисные функции 64

2. Поиск неисправности 68

3. Характеристики основных компонентов 81

4. Контрольные точки 85

Технические данные М-серия (R410A)

2-1. НАСТЕННЫЙ БЛОК ДЕЛЮКС MSZ-FD 93

1. Спецификация 94

2. Размеры 95

3. Электрическая схема 96

4. Гидравлическая схема 96

5. Шумовые характеристики 97

6. Сервисные функции 98

7. Поиск неисправности 100

8. Контрольные точки 113

9. Опции 114

2-2. НАРУЖНЫЙ БЛОК ДЕЛЮКС MUZ-FD 121

1. Спецификация 122

2. Шумовые характеристики 125

3. Размеры 126

4. Электрическая схема 127

5. Гидравлическая схема 131

6. Длина фреонопровода, перепад высот, дозаправка 132

7. Рабочие характеристики 133

8. Производительность 139

9. Управление 152

10. Сервисные функции 153

11. Поиск неисправности 153

12. Контрольные точки 174

13. Диапазон рабочих температур 177

14. Опции 177

3-1. НАСТЕННЫЙ БЛОК СТАНДАРТ MSZ-GE/GA VA 179

1. Общая информация 180

2. Спецификация 183

3. Размеры 185

4. Электрическая схема 186

5. Гидравлическая схема

6. Шумовые характеристики 188

7. Сервисные функции 190

8. Поиск неисправности 192

9. Контрольные точки 207

10. Опции 210

содержание - 1

187

Содержание

3-2. КАССЕТНЫЙ БЛОК SLZ-KA 213

1. Общая информация 214

2. Спецификация 216

3. Размеры 217

4. Электрическая схема 218

5. Гидравлическая схема 219

6. Шумовые характеристики 220

7. Поиск неисправности 221

8. Система подачи воздуха 228

9. Опции 230

3-3. КАССЕТНЫЙ БЛОК MLZ-KA 235

1. Спецификация 236

2. Шумовые характеристики 237

3. Размеры 238

4. Электрическая схема 239

5. Гидравлическая схема 240

6. Сервисные функции 241

7. Поиск неисправности 243

8. Опции 256

3-4. КАНАЛЬНЫЙ БЛОК SEZ-KD 259

1. Спецификация 261

2. Шумовые характеристики 264

3. Характеристики вентилятора 269

4. Размеры 274

5. Электрическая схема 275

6. Гидравлическая схема 276

7. Поиск неисправности 277

8. Опции 282

Технические данные М-серия (R410A)

3-5. НАПОЛЬНЫЙ БЛОК MFZ-KA 285

1. Общая информация 286

2. Спецификация 287

3. Размеры 288

4. Электрическая схема 289

5. Гидравлическая схема 289

6. Шумовые характеристики 290

6. Сервисные функции 291

7. Поиск неисправности 293

8. Опции 304

3-6. НАРУЖНЫЙ БЛОК СТАНДАРТ MUZ-GE/GA 307

1. Спецификация 308

2. Размеры 311

3. Электрическая схема 312

4. Гидравлическая схема 317

5. Длина магистрали и перепад высот 320

6. Дозаправка хладагента 321

7. Шумовые характеристики 321

8. Рабочие характеристики 323

9. Производительность 329

10. Управление 342

11. Сервисные функции 343

12. Поиск неисправности

13. Диапазон рабочих температур 372

14. Опции 372

344

4-1. МУЛЬТИСИСТЕМЫ MXZ-2A ... 5A VA 375

1. Комбинации внутренних блоков 376

2. Производительность 379

3. Спецификация 404

4. Шумовые характеристики 409

5. Размеры 411

содержание - 2

Содержание

6. Электрическая схема 414

7. Гидравлическая схема 420

8. Рабочие характеристики 428

9. Управление 444

10. Сервисные функции 445

11. Поиск неисправности 448

12. Диапазон рабочих температур 471

13. Опции 471

4-2. МУЛЬТИСИСТЕМА MXZ-8A140VA 475

1. Общая информация 476

2. Спецификация 479

3. Производительность 480

4. Шумовые характеристики 494

5. Размеры 495

6. Электрическая схема 497

7. Гидравлическая схема 501

8. Поиск неисправности 503

9. Электрические соединения 547

10. Конфигурация системы 548

11. Гидравлические соединения 550

12. Опции 551

Заметки 559

Технические данные М-серия (R410A)

MSC-GA VB, MS(H)-GA VB

ВБ - без инвертора -

Внутренние блоки НАСТЕННОГО типа (системы без инвертора)

Содержание раздела

1-1. НАСТЕННЫЙ БЛОК MSC-GE, MS(H)-GE/GA 5

1. Спецификация 6

2. Размеры 9

3. Электрическая схема 11

4. Гидравлическая схема 14

5. Шумовые характеристики 16

6. Опции 19

Технические данные М-серия (R410A)

ВБ - без инвертора -

MSC-GE VB, MS(H)-GE/GA VB

1-1. НАСТЕННЫЙ БЛОК MSC-GE, MS(H)-GE/GA

MSC-GE20/25/35VB

Технические данные М-серия (R410A)

фильтр тонкой очистки (опция)

панель

антиоксидантный фильтр (+деодорирующий)

выброс воздуха

жалюзи верт.

вентилятор жалюзи гориз.

управление (при открытой панели)

кнопка принудительного включения

передняя панель вход воздуха

к автоматическому выключателю

кабель питания

фотоприемник

пульт ДУ KM04F

индикация

индикатор

фотоприёмник

MS-GE50VB MSH-GE50VB MS-GA60VB MSH-GA60VB MS-GD80VB MSH-GD80VB

фильтр тонкой очистки (опция)

панель

антиоксидантный фильтр (+деодорирующий)

жалюзи верт.

жалюзи гориз.

управление (при открытой панели)

передняя панель

вход воздуха

к автоматическому выключателю

кабель питания

фотоприемник

пульт ДУ

индикация

индикатор

кнопка принудительного включения

MSC-GE VB, MS(H)-GE/GA VB

фотоприёмник

ВБ - без инвертора -

1. Спецификация

Настенный универсальный блок MSC-GE20/25/35VB

Технические данные М-серия (R410A)

Модель

Режим

Питание

/ч

Расход воздуха (В-Ср-Н) Питание наружного блока Ток Потр. мощность Коэффициент мощности Ток вентилятора

Электрические

характеристики

Тип Сопротивление

Венти

лятор

обмотки (при 20˚С)

Габариты ДхШхВ Вес Кол-во положений воздушной заслонки

Уровень шума (В-Ср-Н) Частота вращ. вентилятора Скорости вентилятора

Термистор R11 (при 25˚С)

Примечания

Термистор R12 (при 25˚С)

Тип пульта ДУ

A A Вт % A

Ом

мм

кг

дБа

об/мин

кОм кОм

Примечания: Тестирование согласно ISO 5151

Охлаждение: внутри DB 27ºС, WB 19ºС

снаружи DB 35ºС, WB 24ºС

Длина магистрали 5 м

MSC-GE20VB

Охлаждение

1 фаза 230 В,50 Гц

474/372/276

RC4V19-JA БЕЛ-ЧЕР 283 ЧЕР-КРА 188

815х278х244

36/31 /25

900/750/600

MSC-GE25VB

Обогрев

510/420/342

0.17 35 90

0.17

9 5

36/31/25

950/820/700

3 10 10

KM04F

Охлаждение

1 фаза 230 В,50 Гц

474/384/306

RC4V19-JA БЕЛ-ЧЕР 283 ЧЕР-КРА 188

815х278х244

36/31/25

900/770/650

Обогрев: внутри DB 20ºС, WB 15ºС

снаружи DB 7ºС, WB 6ºС

588/456/342

0.17 35 90

0.17

9 5

1,050/870/700

3 10 10

KM04F

Обогрев

39/32/25

MSC-GE35VB

Охлаждение

1 фаза 230 В,50 Гц

582/444/324

RC4V19-HA

БЕЛ-ЧЕР 224

ЧЕР-КРА 318

815х278х244

40/33/26

930/760/600

Обогрев

606/498/396

0.19 40 92

0.19

39/33/26

960/830/700

3 10 10

KM04F

ВБ - без инвертора -

MSC-GE VB, MS(H)-GE/GA VB

1. Спецификация

Настенный блок “только охлаждение” MS-GE50/GA60/GD80VB

Технические данные М-серия (R410A)

Модель

Режим

Питание Расход воздуха (В/Ср/Низ)

Автомат Ток рабочий Мощность Доп нагреватель Коэффициент мощности

характеристики

Электрические

Ток вентилятора Модель Сопротивление обмотки при 20ºС

Венти-

лятор Габариты ДхВхШ Вес

Кол-во положений воздушной заслонки Уровень шума (ВхСрхН) Скор вентилятора (ВхСрхН) Кол-во скоростей вентилятора Термистор RT11 (при 25ºС)

Примечания

Термистор RT12 (при 25ºС)

Модель пульта ДУ

Модель

Режим

Питание

Расход воздуха (В/Ср/Низ)

Автомат

Ток рабочий

Мощность

Доп нагреватель

Коэффициент мощности

Электрические

характеристики

Ток вентилятора

Модель

Сопротивление обмотки при 20ºС

Венти-

лятор

Габариты ДхВхШ

Вес

Кол-во положений воздушной заслонки

Уровень шума (ВхСрхН)

Скор вентилятора (ВхСрхН)

Кол-во скоростей вентилятора

Термистор RT11 (при 25ºС)

Примечания

Термистор RT12 (при 25ºС)

Термистор RT13 (при 25ºС)

Модель пульта ДУ

м³/ч

A A

Вт

A(кВт)

Ом

мм

кг

дБ(А)

об/мин

кОм кОм

м³/ч

Вт

A(кВт)

Ом

мм

кг

дБ(А)

об/мин

кОм

MS-GE50VB

Охлаждение

1 фаза 230 В, 50 Гц

768/642/516

0.30 60 — 87

0.30

RC4V32-AA БЕЛ-ЧЕР 293 ЧЕР-КРА 146

1,100х325х258

42/38/34

1,070/920/780

3 10 10

KM04B

MS-GA60VB

Охлаждение

1 фаза 230 В, 50 Гц

768/672/588

0.30 60 — 87

0.30

RC4V32-AA

БЕЛ-ЧЕР 293

ЧЕР-КРА 146

1,100х325х258

45/41/37

1,070/960/850

3 10 10

KP0A, KM04B

MS-GD80VB

Охлаждение

1 фаза 230 В, 50 Гц

960/822/684

0.34

69 —

0.34

RC4V40-AA

БЕЛ-ЧЕР 138.2

ЧЕР-КРА 159.0

1,100х325х258

47/42/37

1,280/1,130/970

KM04B

Примечания: Тестирование согласно ISO 5151

Охлаждение: внутри DB 27ºС, WB 19ºС

снаружи DB 35ºС, WB 24ºС

Длина магистрали 5 м

MSC-GE VB, MS(H)-GE/GA VB

ВБ - без инвертора -

1. Спецификация

Настенный блок “охлаждение-обогрев” MSН-GE50/GA60/GD80VB

Технические данные М-серия (R410A)

Модель

Режим Питание

Расход воздуха (В/Ср/Низ)

Автомат Ток рабочий Мощность Доп нагреватель Коэффициент мощности

характеристики

Электрические

Ток вентилятора Модель Сопротивление обмотки при 20ºС

Венти-

лятор Габариты ДхВхШ Вес

Кол-во положений воздушной заслонки Уровень шума (ВхСрхН) Скор вентилятора (ВхСрхН) Кол-во скоростей вентилятора

Термистор RT11 (при 25ºС)

Примечания

Термистор RT12 (при 25ºС)

Модель пульта ДУ

Модель

Режим

Питание

Расход воздуха (В/Ср/Низ)

Автомат

Ток рабочий

Мощность

Доп нагреватель

Коэффициент мощности

характеристики

Электрические

Ток вентилятора

Модель

Сопротивление

Венти-

лятор

обмотки при 20ºС

Габариты ДхВхШ

Вес

Кол-во положений воздушной заслонки

Уровень шума (ВхСрхН)

Скор вентилятора (ВхСрхН)

Кол-во скоростей вентилятора Термистор RT11 (при 25ºС) Термистор RT12 (при 25ºС)

Примечания

Термистор RT13 (при 25ºС)

Модель пульта ДУ

м³/ч

A A

Вт

A(кВт)

Ом

мм

кг

дБ(А)

об/мин

кОм кОм

м³/ч

Вт

A(кВт)

Ом

мм

кг

дБ(А)

об/мин

кОм

Охлаждение

1 фаза 230 В, 50 Гц

MSH-GE50VB

768/642/528

0.3 60 — 87

0.30

RC4V32-AA БЕЛ-ЧЕР 293 ЧЕР-КРА 146

1,100х325х258

42/38/34

1,070/920/780

3 10 10

KM04A

Охлаждение

960/822/684

1,310/1,130/970

Обогрев

1 фаза 230 В, 50 Гц

Охлаждение

1,070/960/850

MSH-GD80VB

0.34

—

0.34

RC4V40-AA

БЕЛ-ЧЕР 138.2

ЧЕР-КРА 159.0

1,100х325х258

47/42 /37

KM04A

768/672/588

45/41/37

MSH-GA60VB

Обогрев

1 фаза 230 В, 50 Гц

768/642/528

0.3 60 — 87

0.30

RC4V32-AA

БЕЛ-ЧЕР 293

ЧЕР-КРА 146

1,100x325х258

45/40/34

1,070/920/780

3 10 10

KM04A

Обогрев

960/834/732

1,310/1,150/1,020

Примечания: Тестирование согласно ISO 5151

Охлаждение: внутри DB 27ºС, WB 19ºС

снаружи DB 35ºС, WB 24ºС

Длина магистрали 5 м

ВБ - без инвертора -

Обогрев: внутри DB 20ºС, WB 15ºС

снаружи DB 7ºС, WB 6ºС

MSC-GE VB, MS(H)-GE/GA VB

2. Размеры

Технические данные М-серия (R410A)

MSC-GE20VB MSC-GE25VB

872

261

606

783

815

монтажная пластина

контур внутреннего блока

149

кабель питания вправо 1.0 м влево 0.3 м

81.5

забор воздуха

выброс воздуха

не менее 7

242 5

244

133.5

5.2

326326

монтажая пластина

жидкость: ø6.35 — 0.5 м газ: ø9.52 — 0.43 м

{

изоляция: ø37 наруж. (ø21 внутр.)

110

дренаж ø16 (наружный диаметр)

изоляция ø28

81.5

отв. в стене ø65

Ед. изм: мм

5.132

5.4

172

пульт ДУ (беспроводной)

MSC-GE35VB

872

261

606

783

815

монтажная пластина

контур внутреннего блока

149

кабель питания вправо 1.0 м влево 0.3 м

забор воздуха

выброс воздуха

161.5161.5

326326

242

не менее 7

244

монтажая пластина

жидкость: ø6.35 — 0.5 м газ: ø9.52 — 0.43 м

{

изоляция: ø37 наруж. (ø21 внутр.)

110

дренаж ø16 (наружный диаметр)

изоляция ø28

5.2

81.581.5

отв. в стене ø 65

5.71

5.812 852

пульт ДУ (беспроводной)

MSC-GE VB, MS(H)-GE/GA VB

ВБ - без инвертора -

2. Размеры

Технические данные М-серия (R410A)

MS(H)-GE50VB MS(H)-GA60VB MS(H)-GD80VB

523

261

1100

791

1068

253

кабель питания вправо 2.0 м влево 1.0 м

монтажная пластина

98 173414.5 414.5

отв. в стене ø 75

вход воздуха

258

выход воздуха

контур внутреннего блока

монтажная пластина

дренаж ø16 (наружный)

изоляция ø28

Ед. изм: мм

173

жидкость ø6.35 — 0.5 м газ ø12 — 0.43 м

{

изоляция ø50 наружн.

для MS(H)-GE50VB

жидкость ø9.52 — 0.5 м газ ø12 — 0.43 м

{

изоляция ø50 наружн.

для MS(H)-GA60/GD80VB

ø32 внутр.

5.7

5.55274 513

5.2

пульт ду (беспроводной)

ВБ - без инвертора -

MSC-GE VB, MS(H)-GE/GA VB

3. Электрическая схема

MSC-GE20VB MSC-GE25VB MSC-GE35VB

Технические данные М-серия (R410A)

к наружному блоку

для MUH или MXZ-A 12 В

для MU или MUX 12 В

Питание

~/N 230 В 50 Гц

СИН КОР

Автомат

MS-GE50VB

к наружному блоку

12 В

Питание

~/N 230 В 50 Гц

КОР СИН

Автомат

ЗЕЛ/ЖЕЛ

СИН

БЕЛ

ЧЕР

КОР

ЗЕЛ/ЖЕЛ

КОР КРА

СИН БЕЛ ЧЕР

ЗЕЛ

Индикация Фотоприемник

Индикация

Плата управления

Фотоприемник

ЖЕЛ СЕР КОР

БЕЛ КРА ЧЕР

Обоз-

Наименование Наименование

начение

Конденсатор

C11

вентилятора Предохранитель

F11

(3.15 A 250 В) Мотор вентиля-

тора (внутренний

предохранитель) Мотор жалюзи

Варистор

NR11

Примечание:

1. Подключение к наружному блоку см. схему наружного блока.

2. Следует использовать кабель с медными проводниками.

3. Обозначение: : клеммная колодка : разъем

Обоз-

Наименование Наименование

начение

Конденсатор

C11

вентилятора

КОР СЕР ЖЕЛ

БЕЛ

КРА ЧЕР

Предохранитель

F11

(3.15 A 250 В) DC/DC

HIC1

конвертер Мотор вентиля-

тора (внутренний предохранитель)

Мотор жалюзи

MV1

(горизонт.) Мотор жалюзи

MV2

(вертикал.)

Примечание:

1. Подключение к наружному блоку -

см. схему наружного блока.

2. Следует использовать кабель с

медными проводниками.

3. Обозначение: : клеммная колодка : разъем

Обоз-

начение

RT11

RT12

SR141

T11

Обоз-

начение

NR11

RT11

RT12

SR141

Комнатная температура (термистор)

Температура теплообменника (термистор)

Твердотельное реле

Клеммная колодка

Трансформатор

Варистор Комнатная

температура (термистор)

Температура теплообменника (термистор)

Твердотельное реле

Клеммная колодка

MSH-GE50VB

к наружному блоку

12 В

Питание ~/N 230 В 50 Гц

КОР СИН

Автомат

СИН

КОР

ЗЕЛ/ЖЕЛ

Плата управления

Индикация

Фотоприемник

MSC-GE VB, MS(H)-GE/GA VB

Обоз-

Наименование Наименование

начение

Конденсатор

C11

КОР СЕР ЖЕЛ

БЕЛ

КРА ЧЕР

вентилятора Предохранитель

F11

(3.15 A 250 В) DC/DC

HIC1

конвертер Мотор вентиля-

тора (внутренний предохранитель)

Мотор жалюзи

MV1

(горизонт.) Мотор жалюзи

MV2

(вертикал.)

Примечание:

1. Подключение к наружному блоку -

см. схему наружного блока.

2. Следует использовать кабель с

медными проводниками.

3. Обозначение: : клеммная колодка : разъем

ВБ - без инвертора -

Обоз-

начение

Варистор

NR11

Комнатная температура

RT11

(термистор) Температура

теплообменника

RT12

(термистор) Твердотельное

SR141

реле Клеммная

колодка

3. Электрическая схема

MS-GA60VB

Технические данные М-серия (R410A)

102

CN202

1 2

CN201

3 2 1

TAB12

к наружному блоку

12 В

Питание ~/N 230 В 50 Гц

КОР

СИН

ЧЕР БЕЛ

СИН

КОР

151

Автомат

ЖЕЛ/ЗЕЛ

Обозначение

C11 F11

HIC1

Примечание: 1. Подключение к наружному блоку - см. схему наружного блока.

Конденсатор вентилятора

Предохранитель (3.15 A)

DC/DC конвертер

Мотор вентилятора (внутренний предохранитель)

Наименование Наименование Наименование

2. Следует использовать кабель с медными проводниками.

3. Обозначение:

MV2

: клемма , : разъем.

MV2

MV1

MV2 NR11 RT11

Индикация

Мотор жалюзи (горизонт.)

Мотор жалюзи (вертикал.)

Варистор

Комнатная температура (термистор)

CN 101

Фотоприемник

HIC1

NR11

F11

SR141

Плата управления

Пульт ДУ

ОбозначениеОбозначение

RT12

SR141

C11

2 1

CN112

121

1 3 4

ЧЕР СЕР ЖЕЛ КОР БЕЛ КРА

RT12

1 2 3

4 5 6

CN211

CN 111

Температура теплообменника (термистор)

Твердотельное реле

Клеммная колодка

RT11

MS-GD80VB

к наружному блоку

12 В

Питание ~/N 230 В 50 Гц

КОР СИН

Автомат

КРА

СИН КОР

ЗЕЛ/ЖЕЛ

Плата управления

Индикация

Фотоприемник

ЖЕЛ СЕР КОР

БЕЛ КРА ЧЕР

Обоз-

Наименование Наименование

начение

Конденсатор

C11

вентилятора Предохранитель

F11

(3.15 A 250 В) DC/DC

HIC1

конвертер Мотор вентиля-

тора (внутренний предохранитель)

Мотор жалюзи

MV1

(горизонт.) Мотор жалюзи

MV2

(вертикал.)

Примечание:

1. Подключение к наружному блоку см. схему наружного блока.

2. Следует использовать кабель с медными проводниками.

3. Обозначение: : клеммная колодка : разъем

Обоз-

начение

Варистор

NR11

Комнатная температура

RT11

(термистор) Температура

теплообменника

RT12

главн. (термистор) Температура

теплообменника

RT13

доп. (термистор) Твердотель-

SR141

ное реле Клеммная

колодка

ВБ - без инвертора -

MSC-GE VB, MS(H)-GE/GA VB

3. Электрическая схема

MSH-GA60VB

Технические данные М-серия (R410A)

к наружному блоку

12 В

Питание ~/N 230 В 50 Гц

КОР СИН

КРА

СИН

КОР

CN 151

CN 102

CN201

3 2 1

TAB12

Автомат

ЖЕЛ/ЗЕЛ

Обозначение ОбозначениеОбозначение

C11 F11

HIC1

Примечание: 1. Подключение к наружному блоку - см. схему наружного блока.

Конденсатор вентилятора

Предохранитель (3.15 A)

DC/DC конвертер

Мотор вентилятора (внутренний предохранитель)

Наименование Наименование Наименование

2. Следует использовать кабель с медными проводниками.

3. Обозначение: : клемма , : разъем.

MV2

MV1

MV2 NR11 RT11

Индикация

Мотор жалюзи (горизонт.)

Мотор жалюзи (вертикал.)

Варистор

Комнатная температура (термистор)

101

Фотоприемник

HIC1

NR11

F11

SR141

Плата управления

Пульт ДУ

RT12

SR141

C11

2 1

CN112

121

1 3 4

ЧЕР СЕР ЖЕЛ КОР БЕЛ КРА

RT12

1 2 3

4 5 6

CN211

CN 111

Температура теплообменника (термистор)

Твердотельное реле

Клеммная колодка

RT11

MSH-GD80VB

к наружному блоку

12 В

Питание

~/N 230 В 50 Гц

КОР СИН

Автомат

ЗЕЛ/ЖЕЛ

КРА

СИН КОР

Плата управления

Индикация

Фотоприемник

ЖЕЛ СЕР КОР

БЕЛ КРА ЧЕР

Обоз-

Наименование Наименование

начение

Конденсатор

C11

вентилятора Предохранитель

F11

(3.15 A 250 В) DC/DC

HIC1

конвертер Мотор вентиля-

тора (внутренний предохранитель)

Мотор жалюзи

MV1

(горизонт.) Мотор жалюзи

MV2

(вертикал.)

Примечание:

1. Подключение к наружному блоку см. схему наружного блока.

2. Следует использовать кабель с медными проводниками.

3. Обозначение: : клеммная колодка : разъем

Обоз-

начение

Варистор

NR11

Комнатная температура

RT11

(термистор) Температура

теплообменника

RT12

главн. (термистор) Температура

теплообменника

RT13

доп. (термистор) Твердотель-

SR141

ное реле Клеммная

колодка

MSC-GE VB, MS(H)-GE/GA VB

ВБ - без инвертора -

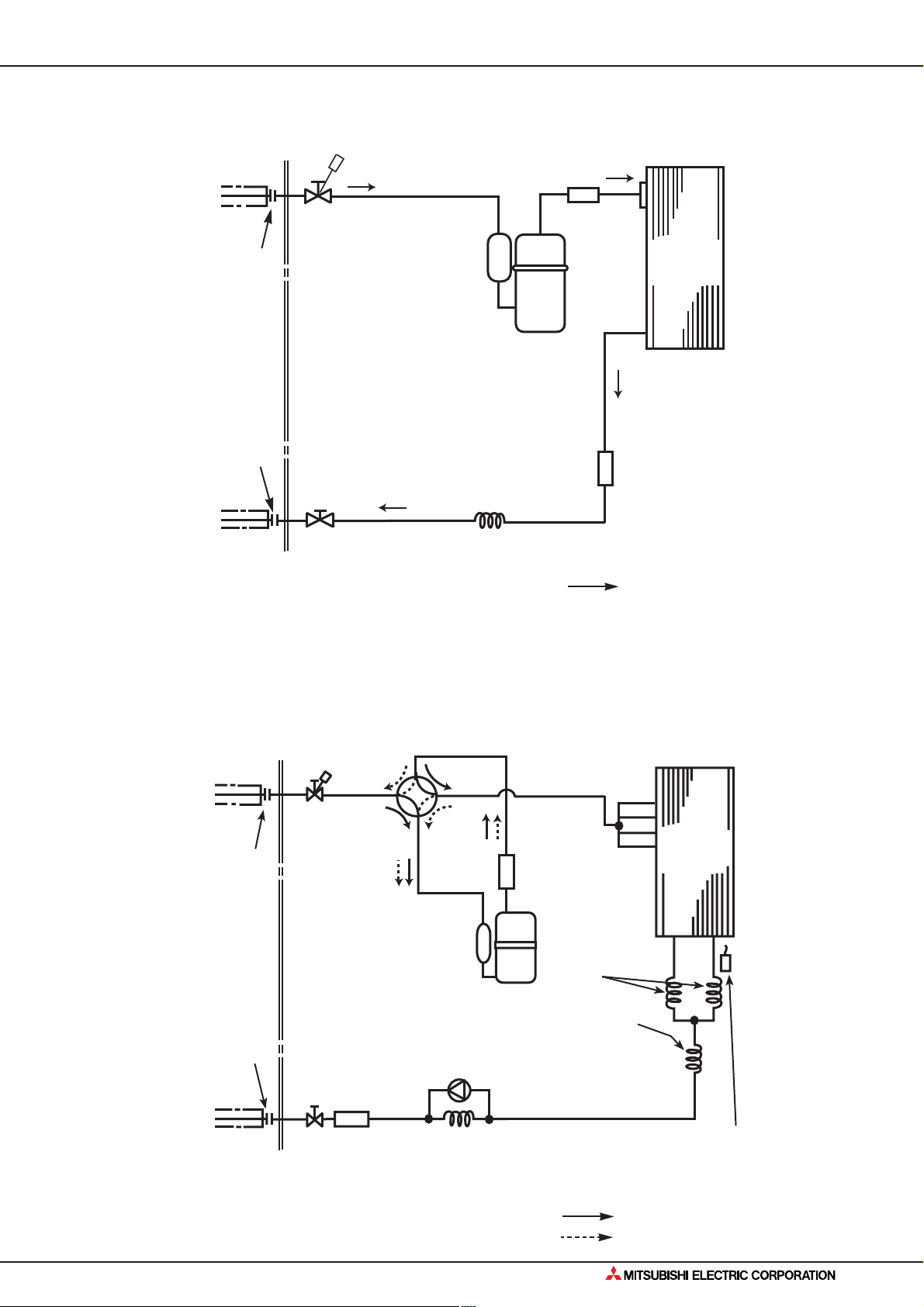

4. Гидравлическая схема

Технические данные М-серия (R410A)

MSC-GE20VB MSC-GE25VB MSC-GE35VB

теплообменник

термистор комнатной температуры RT11

термистор теплообм. RT12

фреонопровод Ø 9.52 (с термоизоляцией)

вальцовка

MS-GE50VB MSH-GE50VB

теплообменник

термистор комнатной температуры RT11

ед. изм.: мм

фреонопровод Ø 12.7 (с термоизоляцией)

термистор теплообм. RT12

вальцовка

распре-

делитель

вальцовка

фреонопровод Ø 6.35 (с термоизоляцией)

MS-GA60VB MS-GD80VB

фреонопровод Ø 15.88 (с термоизоляцией)

теплообменник

термистор комнатной температуры RT11

термистор теплообм. RT12

вальцовка

распре-

делитель

вальцовка

Indoor heat exchanger

термистор комнатной температуры RT11

термистор теплообм. RT12

термистор теплообм. RT13

фильтр #50

фреонопровод Ø 6.35 (с термоизоляцией)

фреонопровод Ø 15.88 (с термоизоляцией)

вальцовка

ВБ - без инвертора -

фреонопровод Ø 6.35 (с термоизоляцией)

MSC-GE VB, MS(H)-GE/GA VB

фреонопровод Ø 9.52 (с термоизоляцией)

Направление движения хладагента в режиме охлаждения Направление движения хладагента в режиме нагрева

(модели MSC,MSH)

4. Гидравлическая схема

Технические данные М-серия (R410A)

MSH-GA60VB MSH-GD80VB

фреонопровод Ø 15.88 (с термоизоляцией)

теплообменник

термистор комнатной температуры RT11

термистор теплообм. RT12

вальцовка

распре-

делитель

вальцовка

фреонопровод Ø 6.35 (с термоизоляцией)

Indoor heat exchanger

термистор комнатной температуры RT11

термистор теплообм. RT12

термистор теплообм. RT13

фильтр #50

ед. изм.: мм

фреонопровод Ø 15.88 (с термоизоляцией)

вальцовка

фреонопровод Ø 9.52 (с термоизоляцией)

Направление движения хладагента в режиме охлаждения Направление движения хладагента в режиме нагрева

MSC-GE VB, MS(H)-GE/GA VB

(модели MSC,MSH)

ВБ - без инвертора -

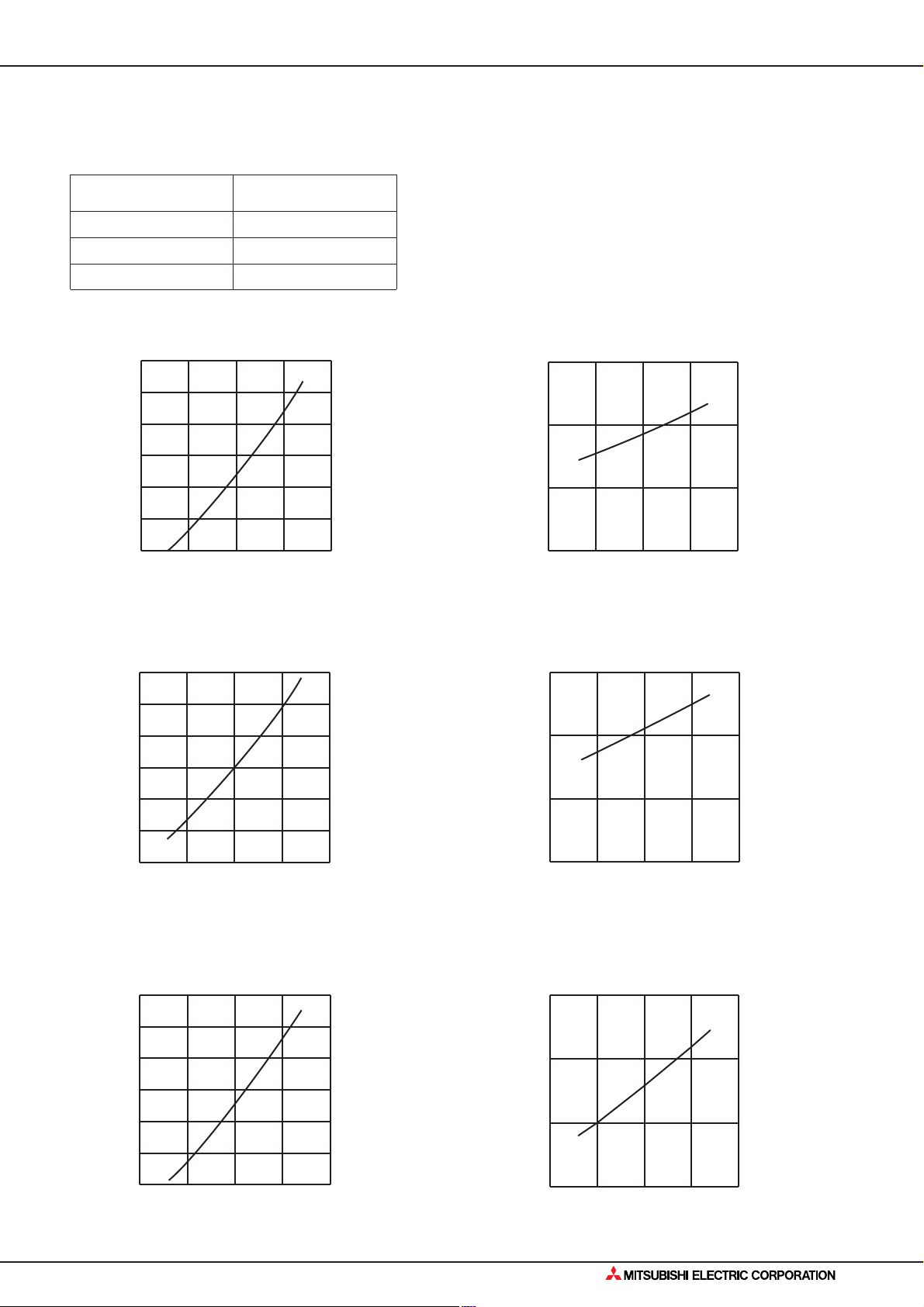

5. Шумовые характеристики

Технические данные М-серия (R410A)

MSC-GE20VB

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Охлаждение

Нагрев

Уровень звукового давления,

дБ(А)

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

NC-10

Среднегеометрические частоты, Гц

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

MSC-GE25VB

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Охлаждение

Нагрев

Режим

Уровень звукового давления,

дБ(А)

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

NC-10

Среднегеометрические частоты, Гц

ОбозначениеРежим

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

MSC-GE35VB

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Охлаждение

Нагрев

Режим

Уровень звукового давления,

дБ(А)

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

NC-10

Среднегеометрические частоты, Гц

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

внутренний блок

стена

1 м

0.8 м

микрофон

ВБ - без инвертора -

MSC-GE VB, MS(H)-GE/GA VB

5. Шумовые характеристики

Технические данные М-серия (R410A)

MS-GE50VB

Скорость

вентилятора

ОхлаждениеВысокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.)

Режим

Уровень звукового давления,

дБ(А)

Обозначение

90 90

NC-70

NC-60

NC-50

NC-40

NC-30

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

Среднегеометрические частоты, Гц

NC-10

NC-20

MSH-GE50VB

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Охлаждение

Нагрев

Режим

Уровень звукового давления,

дБ(А)

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

Среднегеометрические частоты, Гц

NC-10

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

MSC-GE VB, MS(H)-GE/GA VB

внутренний блок

0.8 м

микрофон

1 м

ВБ - без инвертора -

стена

5. Шумовые характеристики

Технические данные М-серия (R410A)

MS-GA60VB

Скорость

вентилятора

ОхлаждениеВысокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.)

Режим

Уровень звукового давления,

дБ(А)

Предел

слышимости при непрерывном шуме

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

Среднегеометрические частоты, Гц

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

MS-GD80VB

Скорость

вентилятора

ОхлаждениеВысокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.)

Режим

Уровень звукового давления,

дБ(А)

Предел

слышимости при непрерывном шуме

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

63 125 250 500 1000 2000 4000 8000

Среднегеометрические частоты, Гц

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

MSH-GA60VB MSH-GD80VB

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Уровень звукового

давления, дБ(А)

Обозначение

90 90

Предел

слышимости при непрерывном

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

шуме.

63 125 250 500 1000 2000 4000 8000

Среднегеометрические частоты, Гц

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

Предел

слышимости при непрерывном

Уровень звукового давления в октавных полосах частот, дБ = 0.0002 мкбар

шуме.

63 125 250 500 1000 2000 4000 8000

Скорость

вентилятора

Высокая

Условия тестирования: охлаждение: 27°С (сух. терм.), 19°С (влажн. терм.) нагрев: 20°С (сух. терм.), -°С (влажн. терм.)

Среднегеометрические частоты, Гц

Уровень звукового

давления, дБ(А)

Обозначение

NC-70

NC-60

NC-50

NC-40

NC-30

NC-20

ВБ - без инвертора -

внутренний блок

стена

1 м

0.8 м

микрофон

MSC-GE VB, MS(H)-GE/GA VB

6. Опции

MAC-1300FT электростатический фильтр

Размеры

ед. изм. - мм

Технические данные М-серия (R410A)

Описание

1) Задерживает частицы пыли размером до 0,01 микрона за счет статического электричества.

2) Срок службы фильтра составляет 4 месяца. Повторное использование фильтра не допускается - промывка фильтра не восстанавливает его свойства.

Применяется в моделях

MSC-GE20VB MSC-GE25VB MSC-GE35VB

MAC-1700FT электростатический фильтр

шаг

210

сетка

4.7

Описание

1) Задерживает частицы пыли размером до 0,01 микрона за счет статического электричества.

Применяется в моделях

Размеры

ед. изм. - мм

MS(H)-GE50VB MS(H)-GA60VB MS(H)-GD80VB

MSC-GE VB, MS(H)-GE/GA VB

ВБ - без инвертора -

Наружные блоки (системы без инвертора)

Содержание раздела

1-2. НАРУЖНЫЙ БЛОК MU(H)-GE/GA/GD VB 21

1. Спецификация 22

2. Размеры 25

3. Электрическая схема 27

4. Гидравлическая схема 33

5. Длина магистрали, перепад высот, дозаправка 37

6. Шумовые характеристики 38

7. Рабочие характеристики 41

8. Производительность 50

9. Опции 63

Технические данные М-серия (R410A)

НБ - без инвертора -

MU-GA VB, MUH-GA VB

1-2. НАРУЖНЫЙ БЛОК MU(H)-GE/GA/GD VB

Технические данные М-серия (R410A)

MU-GA20VB MU-GA25VB MU-GA35VB MU-GE50VB

MUH-GA20VB MUH-GA25VB MUH-GA35VB MUH-GE50VB

Вход воздуха

сзади и сбоку

Фреонопровод

Дренаж

Выброс воздуха

Дренаж

MU-GA60VB MU-GD80VB

MUH-GA60VB MUH-GD80VB

Вход воздуха

сзади и сбоку

Выход воздуха

MU-GA VB, MUH-GA VB

НБ - без инвертора -

1. Спецификация

Наружный блок “только охлаждение” MU-GA20/25/35VB

Технические данные М-серия (R410A)

Модель

Электропитание Производительность Конденсат

Произв.

Расход воздуха Автомат

Рабочий ток Потребл. мощность Доп. нагреватель Коэффициент мощности Пусковой ток

Электрические

характеристики

Ток компрессора

Ток вентилятора Энергоэффективность (COP) Модель

Номинальная мощность Сопротивление

Компрессор

обмотки при 20ºС Модель Сопротивление

лятор

обмотки при 20ºС

Венти-

Размеры ДхВхШ Вес Уровень шума Скорость вентилятора Кол-во скоростей вентилятора Кол-во хладагента (R410A)

Примечания

Кол-во масла (тип)

кВт

л/ч

/ч

A A

A(кВт)

A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

MU-GA20VB-E1/E2/E3

1 фаза 230 В, 50 Гц 1 фаза 230 В, 50 Гц 1 фаза 230 В, 50 Гц

2.3

0.9

1800

3.17 715

– 98 21

2.76

0.245

3.22

RN092VHSHT (-E1) KN092VDMHC (-E2) KN083VDMHC (-E3)

600/650/500

C-R 3.87/3.62/4.52

C-S 6.14/5.40/7.07

RA6V21-AC

БЕЛ-ЧЕР 366 ЧЕР-КРА 274

800 x 550 x 285

31 45

745

0.60/0.60/0.65 350 (NEO22 )

MU-GA25VB-E1/E2

2.5

1.1

1800

3.40 775

– 99 21

2.99

0.245

3.23

RN092VHSHT

KN092VDMHC

600/650

C-R 3.87/3.62

C-S 6.14/5.40

RA6V21-AC

БЕЛ-ЧЕР 366 ЧЕР-КРА 274

800 x 550 x 285

31/27

745

0.60

350 (NEO22 )

MU-GA35VB-E1/E2/E3

3.45

1.7

1902

5.02

1120

– 97 21

4.50

0.33

3.08

5PS132DAH01

900

C-R 2.80

C-S 5.43

RA6V33-KA

БЕЛ-ЧЕР 215

ЧЕР-КРА 307

800 x 550 x 285

30 49

855

0.70

350 (RB68A)

Наружный блок “охлаждение-обогрев” MUН-GA20/25/35VB

Модель

Электропитание Режим

Производительность Конденсат

Расход воздуха

Произв.

Автомат Рабочий ток Потребляемая мощность Доп нагреватель Коэф. мощности Пусковой ток

Электрические

характеристики

Ток компрессора

Ток вентилятора Энергоэффективность (COP) Модель

Номинальная мощность Сопротивление

КомпрессорПримечания

обмотки при 20ºС Модель Сопротивление

лятор

обмотки при 20ºС

Венти-

Размеры ДхВхШ Вес Уровень шума Скорость вентилятора Кол-во скоростей вентилятора Кол-во хладагента (R410A)

Кол-во масла (тип)

кВт л/ч

/ч

A A

A(кВт)

A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

MUH-GA20VB

1 фаза 230 В, 50 Гц 1 фаза 230 В, 50 Гц 1 фаза 230 В, 50 Гц

охлаждение

2.3

0.9

3.00 680

2.76

3.22

RN092VHSHT

KN092VDMHC

C-R 3.87/3.62 C-S 6.14/5.40

RA6V21-AD

БЕЛ-ЧЕР 366

ЧЕР-КРА 274

800 × 550 × 285

350 (NEO22)

-E1/E2

нагрев охлаждение нагрев охлаждение нагрев

2.5 —

1800

2.86 655

—

100

2.62

0.25

3.62

600/650

32/29

745

0.65/0.60

MUH-GA25VB

2.65

1.1

3.43 785

100

3.10

3.23

RN104VHSHT (-E1) KN104VTMHC (-E2) KN104VTMHC (-E3)

C-R 3.40/3.62/3.62 C-S 4.56/5.40/5.40

БЕЛ-ЧЕР 215

ЧЕР-КРА 307

800 × 550 × 285

0.80/0.65/0.95 350 (NEO22)

-E1/E2/E3

1902

—

0.33

700/700/700

RA6V33-KB

32/30/34

855

3.0 —

3.43 785

100

3.10

3.66

MUH-GA35VB

3.5

1.7 1902

4.65

1,050

—

4.32

0.33

3.21 RN135VHSHT

900

C-R 2.79

C-S 3.36

RA6V33-KB

БЕЛ-ЧЕР 215 ЧЕР-КРА 307

800 × 550 × 285

35/39

855

0.80/1.05

620 (NEO22)

-E1/E2

3.7 —

4.34 980

4.01

3.63

Примечания: Условия измерения согласно ISO 5151.

Охлаждение: внутри DB 27°C WB 19°C

снаружи DB 35°C WB 24°C

НБ - без инвертора -

Нагрев: внутри DB 20°C

снаружи DB 7°C/WB 6°C

MU-GA VB, MUH-GA VB

Длина магистрали 5 м

1. Спецификация

Наружный блок “только охлаждение” MU-GE50/GA60/GD80VB

Технические данные М-серия (R410A)

Модель

Режим Электропитание Производительность

Конденсат Расход воздуха

Произв.

Автомат Рабочий ток Потребляемая мощность Коэффициент мощности Пусковой ток

Ток компрессора

Электрические

характеристики

Ток вентилятора Энергоэффективность (COP) Модель Номинальная мощность Сопротивление

обмотки при 20ºС

Компрессор

Модель Сопротивление

лятор

Венти-

обмотки при 20ºС Размеры ДхВхШ Вес

Уровень шума Скорость вентилятора Кол-во скоростей вентилятора Кол-во хладагента (R410A)

Примечания

Кол-во масла (тип)

кВт

л/ч

/ч

A A

Вт

% A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

MU-GE50VB

Охлаждение Охлаждение

1 фаза 230 В, 50 Гц

5.0

2.5

1 902

8.20

1 750

96 37

7.57

0.33

2.76

RN196VHSHT

1,300 C-R 1.80 C-S 3.00

RA6V33-KA БЕЛ-ЧЕР 79.5 ЧЕР-КРА 83.0

800 x 550 x 285

38 52

855

1.35

520 (NEO22)

MU-GA60VB

1 фаза 230 В, 50 Гц

NN29VBAHT

C-R 0.80 C-S 1.64

RA6V60-MA

БЕЛ-ЧЕР 71

ЧЕР-КРА 89

850 x 605 x 290

1,200 (NEO22)

6.5

3.4

2 322

10.82 2 420

97 74

10.27

0.55

2.62

1,900

60 53

873

2.00

Модель

Режим Элетропитание Производительность Конденсат

Произв.

Расход воздуха (В -Н) Автомат

Рабочий ток Потребляемая мощность

Коэффициент мощности Пусковой ток

Электрические

Ток компрессора

характеристики

Ток вентилятора Энергоэффективность (COP)

Модель Номинальная мощность

Сопротивление обмотки при 20ºС

Компрессор

Модель Сопротивление

лятор

Венти-

обмотки при 20ºС

Размеры ДхВхШ Вес Уровень шума (выс-низ) Скорость вент-ра (выс-низ) Кол-во скоростей вентилятора Кол-во хладагента (R410A)

Примечания

Кол-во масла (тип)

кВт

л/ч

/ч

A A

Вт

A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

MU-GD80VB

Охлаждение

1 фаза 230 В, 50 Гц

8.0

4.6

2,940/1,470

14.76 3,320

98 90

13.85

0.57

2.41

NN37VAAHT

2,500

C-R 0.64

C-S 1.63

RA6V75-AD

БЕЛ-ЧЕР 62.8 ЧЕР-ЖЕЛ 55.9

ЖЕЛ-КРА 26.0

840 x 850 x 330

55/53

805/435

2.40

1,300 (NEO 22)

Примечания: Условия измерения согласно ISO 5151.

Охлаждение: внутри DB 27°C WB 19°C

снаружи DB 35°C WB 24°C

Длина магистрали 5 м

MU-GA VB, MUH-GA VB

НБ - без инвертора -

1. Спецификация

Наружный блок “охлаждение-обогрев” MUН-GE50/GA60/GD80VB

Технические данные М-серия (R410A)

Модель

Режим Электропитание

Производительность Конденсат Расход воздуха

Произв.

Автомат Рабочий ток Потребляемая мощность

Коэффициент мощности Пусковой ток Ток компрессора

Электрические

характеристики

Ток вентилятора Энергоэффективность (COP)

Модель Номинальная мощность

Сопротивление обмотки при 20ºС

Компрессор

Модель Сопротивление

Венти-

лятор

обмотки при 20ºС Размеры ДхВхШ

Вес Уровень шума

Скорость вентилятора Кол. скоростей вентилятора

Кол-во хладагента (R410A)

Примечания

Кол-во масла (тип)

кВт

л/ч

м3/ч

A A

Вт

A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

Охлаждение

1 фаза 230 В, 50 Гц

5.0

2.5

8.23

1,780

7.60

2.81

800 x 550 x 285

MUH-GE50VB

2,196

0.33

RN196VHSHT

1,300

C-R 1.80

C-S 3.00

RA6V33-KB

БЕЛ-ЧЕР 79.5 ЧЕР-КРА 83.0

40 52

828

1.45

520 (NEO22)

Нагрев

5.2 —

7.53

1,610

6.90

3.23

Охлаждение

1 фаза 230 В, 50 Гц

6.3

3.2

10.39 2,350

9.81

2.61

840 x 850 x 330

1,200 (NEO22)

MUH-GA60VB

Нагрев

7.2 —

2,760

10.70 2,420

10.12

0.58

2.90

NN29VBAHT

1,900

C-R 0.80 C-S 1.64

RA6V85-DA

БЕЛ-ЧЕР 68.8 ЧЕР-КРА 93.1

74 53

730

2.35

Модель

Режим Электропитание Производительность Конденсат

Произв.

Расход воздуха Автомат

Рабочий ток Потребляемая мощность Коэффициент мощности Пусковой ток Ток компрессора

Электрические

характеристики

Ток вентилятора Энергоэффективность (COP) Модель

Номинальная мощность Сопротивление

Компрессор

обмотки при 20ºС Модель

Сопротивление обмотки при 20ºС

Венти-

лятор

Размеры ДхВхШ Вес Уровень шума (выс. - низк.) Скорость вент. (выс. - низк.) Кол-во скоростей вентилятора

Кол-во хладагента (R410A)

Примечания

Кол-во масла (тип)

кВт

л/ч

/ч

A A

Вт

A A A

Вт

Ом

мм

кг

дБ(А)

об/мин

кг

мл

Охлаждение

8.0

4.6

2,940/1,470

14.76 3,320

13.85

2.61

MUH-GD80VB

Нагрев

1 фаза 230 В, 50 Гц

9.4 —

2,940/1,470

15.90 3,580

14.62

0.57

2.74

NN37VAAHT

2,500

C-R 0.64

C-S 1.63

RA6V75-AD

БЕЛ-ЧЕР 62.8 ЧЕР-ЖЕЛ 55.9

ЖЕЛ-КРА 26.0

840 x 850 x 330

55/53

805/435

2.40

1,300 (NEO 22)

Примечания: Условия измерения согласно ISO 5151.

Охлаждение: внутри DB 27°C WB 19°C

снаружи DB 35°C WB 24°C

НБ - без инвертора -

Нагрев: внутри DB 20°C

снаружи DB 7°C/WB 6°C

MU-GA VB, MUH-GA VB

Длина магистрали 5 м

2. Размеры

Технические данные М-серия (R410A)

MU-GA20VB MUH-GA20VB

5.443 582

055

вход воздуха

2 отв. 10X21

22.3

Ручка

082

MU-GA25VB MUH-GA25VB

400

150

302.5

500 отв. крепления

800

MU-GA35VB MUH-GA35VB

дренажное отв. Ø42

MU-GE50VB

Ед. изм: мм

MUH-GE50VB

Необходимое свободное пространство

не менее 100 мм, при открытых передней и боковой сторонах

м и болеем0 01

мм и более001

523~403

мм и более002

отв. крепления

5.71

5.461

5.99

Севисный порт

панель сервисная

170.5

При условии открытых боковых и задней сторон

жидкостная труба Ø 6.35

5°3

3°4

газовая труба: Ø9.52 - MU(H)-GA20/25/35VB, Ø12.7 - MU(H)-GE50VB

м и болеем0

MU-GA60VB

дренаж Ø16.2

842

вход воздуха

дренаж 3 отв. Ø33

506

292

355

350

183

Необходимое свободное пространство

не менее 100 мм, при открытых передней и боковой сторонах

мм и более001

092

013

543

мм и более

005

при условии открытых боковых и задней стороны

751

001

панель сервисная

жидкостная труба (вальцовка) Ø6.35

53-

03-

газовая труба (вальцовка) Ø15.88

мм и более0

161

500 850

MU-GA VB, MUH-GA VB

НБ - без инвертора -

2. Размеры

MUH-GA60VB MUH-GD80VB

MU-GD80VB

Технические данные М-серия (R410A)

Необходимое свободное пространство

515

299

100 мм и более

не менее 500 мм, при открытых передней и боковой сторонах.

100 мм и более

200 мм и более при наличии препятствия сбоку

033

500

840

121

063

не менее 500 мм, при открытых задней и боковой сторонах

350 мм и более

сревисная панель

жидкостная труба

058

(вальцовка)

6.35 (MUH-GA60VB)

Ø Ø9.52 (MU(H)-GD80VB)

034

551

198

03-

53-

газовая труба (вальцовка)

Ø15.88

НБ - без инвертора -

MU-GA VB, MUH-GA VB

3. Электрическая схема

MU-GA20VB MU-GA25VB

от внутреннего блока 12 В (пост. тока)

TB2

БЕЛ

ЧЕР

52C

КОР

Технические данные М-серия (R410A)

DSAR

автоматический выключатель

TB1

КОР

электропитание 230 В, 50 Гц

СИН

ЖЕЛ/ЗЕЛ

Обозначение Обозначение Обозначение

C1 C2

DSAR

Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.

Конденсатор компрессора Конденсатор вентилятора Фильтр сетевой

2. Следует использовать кабель с медными проводниками.

3. Обозначение:

MU-GA35VB

Наименование Наименование

Компрессор (встроенное термореле)

TB1,TB2

: клемма , : разъем.

от внутреннего блока 12 В (пост. тока)

Мотор вентилятора наружного блока

Клеммная колодка

TB2

БЕЛ

ЧЕР

52C

КОР

52C

COM

БЕЛ

DSAR

КРА

БЕЛ

3 2 1

БЕЛ

КРА

ЧЕР

КРА ЧЕР БЕЛ

52CMC

Наименование

Контактор компрессора

автоматический выключатель

TB1

КОР

электропитание 230 В, 50 Гц

СИН

ЖЕЛ/ЗЕЛ

Обозначение Обозначение Обозначение

C1 C2

DSAR

Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.

Конденсатор компрессора Конденсатор вентилятора Фильтр сетевой

2. Следует использовать кабель с медными проводниками.

3. Обозначение:

Наименование Наименование

Предохранитель (20A)

F MC MF

: клемма , : разъем.

Компрессор

Мотор вентилятора наружного блока

КОР

52C

COM

БЕЛ

КРА

3 2

БЕЛ

51C

БЕЛ

КРА

СИН

КРА ЧЕР БЕЛ

TB1,TB2

51C 52C

Наименование

Клеммная колодка

Реле защитное Контактор компрессора

MU-GA VB, MUH-GA VB

НБ - без инвертора -

3. Электрическая схема

MUН-GA20VB MUН-GA25VB MUН-GA35VB

Технические данные М-серия (R410A)

RT61

21S4

TB2

от внутреннего блока (интерфейсный сигнал обмен данными)

автоматический выключатель

TB1

КРА

ЧЕР

КОР

RASD

электропитание 230 В, 50 Гц

Обозначение Обозначение Обозначение

C65

DSAR

F61

Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.

Конденсатор компрессора Конденсатор вентилятора Фильтр сетевой

Предохранитель (2 A) Компрессор

2. Следует использовать кабель с медными проводниками.

3. Обозначение:

Наименование Наименование

: клемма , : разъем.

СИН

ЖЕЛ/ЗЕЛ

NR61 RT61

SR61,SR62

КОР

СИН

Мотор вентилятора наружного блока (встроенное термореле)

Варистор Термистор оттаивания Твердотельное реле

123

16F

TAB20

CN661

037NC

T61

52C

CN721

26RS

16RN

SR61

T61

TB1,TB2

21S4

52C

CN711

КРА

ЧЕР

БЕЛ

123

ЧЕР

КРА

56C

БЕЛ

Наименование

Трансформатор Клеммная колодка 4-х ходовой клапан

Контактор компрессора

НБ - без инвертора -

MU-GA VB, MUH-GA VB

3. Электрическая схема

MU-GE50VB

от внутреннего блока 12 В (пост. тока)

автоматический выключатель

электропитание 230 В, 50 Гц

КОР

ЗЕЛ/ЖЕЛ

ЧЕР

КОР

БЕЛ

БЕЛ БЕЛ

СИН КРА КРА

СИН

Технические данные М-серия (R410A)

БЕЛ ЧЕР

КРА

БЕЛ

ЧЕР

Обозначение Обозначение Обозначение

C1 C2

DSAR

Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.

Конденсатор компрессора Конденсатор вентилятора Защитное устройство

2. Следует использовать кабель с медными проводниками.

3. Обозначение:

MU-GA60VB

от внутреннего блока 12 В (пост. тока)

Наименование Наименование

Компрессор

Мотор вентилятора наружного блока

Клеммная колодка

БЕЛ

КОР

DSAR

52C

COM

ЧЕР

БЕЛ

52C

клеммная колодка разъем.

автоматический выключатель

TB1,TB2

TB2

КОР

52C

БЕЛ

КРА

ЧЕР

Наименование

Контактор компрессора

электропитание 230 В, 50 Гц

Обозначение Обозначение Обозначение

C1 C2

DSAR

Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.

Конденсатор компрессора Конденсатор вентилятора Защитное устройство

2. Следует использовать кабель с медными проводниками.

3. Обозначение: : клемма , : разъем.

Наименование Наименование

TB1

TB1,TB2

СИН

ЖЕЛ/ЗЕЛ

MU-GA VB, MUH-GA VB

Компрессор

Мотор вентилятора наружного блока

Клеммная колодка

COM

ОРА БЕЛ

СИН

52C

КРАКРА

ОРА

2 3

Реле

БЕЛ ЧЕР

Наименование

Контактор компрессора

НБ - без инвертора -

+ 532 hidden pages
