Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer MINOX DSC (Digital Spy Camera). Wie alle MINOX-Produkte steht auch diese digitale Kamera in der großen Tradition unseres Hauses. Sie verbindet Funktionalität auf kleinstmöglichem Raum mit bester optischer Qualität.

Einfach und schnell zu bedienen, ist die MINOX DSC für die digitale Fotograﬁe hervorragend geeignet. Zudem garantiert sie durch ihr stilvolles Äußeres grenzenlosen Fotospaß. Machen Sie die MINOX DSC zu Ihrem ständigen Begleiter, um Ihre schönsten Erinnerungen auf moderne Weise festzuhalten.

Diese Anleitung soll Ihnen helfen, alle Funktionen der MINOX DSC kennen zu lernen und optimal zu nutzen.

Wir wünschen Ihnen viel Freude beim Fotograﬁeren!

Lernen Sie Ihre neue Kamera kennen

Nehmen Sie sich bitte ausreichend Zeit, um alle Bedienungsanweisungen sowie die Sicherheitsund Wartungshinweise im letzten Abschnitt dieser Bedienungsanleitung zu lesen.

Lieferumfang

• MINOX DSC

• Blitzgerät mit integriertem Display

• Bedienungsanleitung

• USB-Kabel /Ladekabel Blitzgerät

• Sicherheitskette

• Weichledertasche (Kamera Blitzgerät)

Zubehör (optional erhältlich)

Netzadapter EU-Version 606-350.000-120 UK-Version 606-350.000-220 US-Version 606-350.000-320

Batterien

Sowohl Ihre MINOX DSC als auch das im Lieferumfang enthaltene Blitzgerät verfügt über eine werkseitig montierte leistungsstarke LithiumPolymer-Batterie. Das Entfernen und Einsetzen der Batterien sollte nur von autorisiertem Service-Personal vorgenommen werden. Die MINOX GmbH übernimmt keine Gewährleistung für Schäden an den Batterien, die durch deren unsachgemäßes Entfernen bzw. Einsetzen entstehen.

Bedienungselemente und -komponenten*

An der DSC (Kamera)

An-/Aus-Knopf

Modus-Rad

Aufwärts-/Abwärts-Knopf

Auslöser

LED-Anzeige

Die Multicolor-LED-Anzeige gibt Ihnen folgende Informationen:

Blau:

Sie beﬁnden sich im Foto-

bzw. Video-Modus

Grün:

Sie beﬁnden sich im

Wiedergabe-Modus

Aus:

Während der Foto-Aufnahme

Rot:

Während der Video-Aufnahme

Rot blinkend: Blau blinkend: Violett:

(rot und blau)

Entfernungseinstellung

Sicherheitsöse

Der Speicher ist voll

Die Batterie ist beinahe leer

Das integrierte Blitzlicht

ist aktiviert

(zur Befestigung der Sicher-

heitskette)Am Blitzgerät

* siehe schematische Darstellung auf der Aufklappseite

Display

An-/Aus-Schalter

Bereitschafts-Anzeige (Blitz)

Verbindungsstecker (Kontakte)

Befestigungsrasten

Benutzung Ihrer MINOX DSC

Bevor Sie die DSC das erste Mal benutzen, ist es notwendig, die integrierten Batterien (Akkus) vollständig aufzuladen.

Hinweis: Beim erstmaligen Laden müssen die Batterien vollständig aufgeladen werden, um ihre spätere optimale Leistungsfähigkeit zu gewährleisten. Das grüne Licht zeigt an, dass der Ladevorgang noch nicht abgeschlossen ist. Unterbrechen Sie den jeweiligen Ladevorgang nicht, bevor das grüne Licht erloschen ist, das den Ladevorgang anzeigt.

Auﬂaden der Batterien

Auﬂaden der Batterie in der Kamera (DSC)

Unter Verwendung des mitgelieferten USB-Kabels wird die DSC mit dem USB-Anschluss Ihres eingeschalteten Computers verbunden. Der Ladevorgang startet automatisch.

Um die Batterie der DSC un-

Mini-USBAnschluss

abhängig von einem Computer aufzuladen, kann ein optional erhältlicher Netzadapter (Best.-Nr.: siehe Zubehör) verwendet werden.

Solange die Batterie geladen wird, leuchtet ein grünes Licht im Bereich des USB-Anschlusses.

Wenn das grüne Licht erlischt, ist der Ladevorgang abgeschlossen.

Auﬂaden der Batterie im Blitzgerät (DSC Flash)

Unter Verwendung des mitgelieferten Stromversorgungskabels (Mini-Klinkenstecker auf USB) wird die Blitzgerät mit den USB-Anschluss Ihres eingeschalteten Computers verbunden. Der Ladevorgang startet automatisch. Um die Batterie des Blitzgerätes unabhängig von einem Computer aufzuladen, kann ein optional erhältlicher Netzadapter (Best.-Nr.: Zubehör) verwendet werden.

Solange die Batterie geladen wird, leuchtet ein grünes Licht im Bereich des USB-Anschlusses. Wenn das grüne Licht erlischt, ist der Ladevorgang abgeschlossen.

Erweiterung des Speicherplatzes durch eine microSD-Karte

Die MINOX DSC ist ab Werk mit einem internen 128-MB-Speicher ausgerüstet, der es ermöglicht, circa 110 Bilder zu speichern.

Die Verwendung einer zusätzlichen microSD-Karte (Secure Digital) erweitert den Speicherplatz Ihrer DSC um ein Vielfaches. Die MINOX DSC unterstützt microSD-Karten mit einer Kapazität bis zu 16 GB.

microSD-Karten erhalten Sie in Fotofachgeschäften und im Elektronikhandel.

Einsetzen einer microSD-Karte

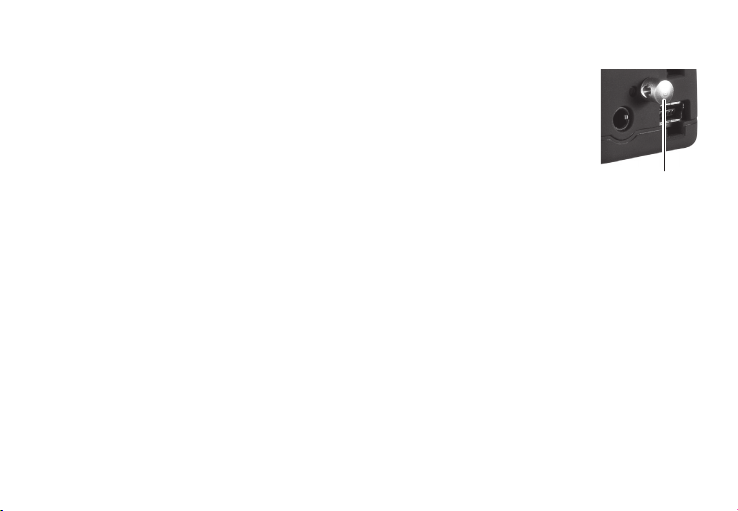

Öffnen Sie die Batteriefach-Abdeckung der DSC und setzen Sie die microSD-Karte lagerichtig (mit

microSD-Karten-Steckplatz

nach oben zeigenden Goldkontakten) in den microSD-Karten-Steckplatz ein. Das SD-Symbol erscheint auf dem Display.

Wichtig: Durch das Einsetzen der microSD-Karte wird der interne Speicher blockiert. Alle neuen Foto- und Video-Aufnahmen werden jetzt auf die microSD-Karte gespeichert. Erst nach dem Entfernen der microSD-Karte ist der interne Speicher wieder verfügbar.

Verbinden des Blitzgeräts (DSC Flash) mit der Kamera (DSC)

Vor dem Verbinden des externen Blitzgerätes mit der DSC schalten Sie bitte beide Geräte aus.

Halten Sie das Blitzgerät mit nach oben gerichtetem Display sowie die DSC mit nach oben gerichteten Bedienelementen nebeneinander. Stecken Sie jetzt beide Geräte so zusammen, dass

Befestigungsrasten

der Verbindungsstecker des Blitzgeräts in die Anschlussbuchse der Kamera und die Sicherheitsöse der DSC in die entsprechende Öffnung des Blitzgeräts passt. Durch gleichzeitiges Niederdrücken und leichtes Zusammendrücken der Befestigungsrasten werden beide Geräte miteinander verbunden. Hierbei müssen die Befestigungsrasten des Blitzgeräts in den entsprechenden Öffnungen der DSC einrasten.

Das Blitzgerät ist jetzt fest mit der DSC-Kamera verbunden und angeschlossen.

Um das Blitzgerät und die Kamera wieder zu trennen, müssen beide Geräte zuerst ausgeschaltet werden.

Drücken Sie nun vorsichtig mit einem Finger auf eine der beiden Befestigungsrasten (oben oder unten) zwischen den beiden Geräten.

Dadurch lösen Sie die Verriegelung zwischen dem Blitzgerät und der Kamera.

Hinweis: Vor dem Verbinden des externen Blitzgeräts mit der Kamera muss gegebenenfalls die Sicherheitskette an der Kamera (DSC) entfernt werden.

Entfernungseinstellung

Der Tiefenschärfebereich für die unterschiedlichen Entfernungseinstellungen beträgt:

Objektivstellung Schärfebereich (Meter)

Unendlich ~ 1,6 bis unendlich 1,1 ~ 0,8 bis ~ 1,6 0,6 ~ 0,5 bis ~ 0,7

Einschalten der MINOX DSC

Um die DSC einzuschalten, drücken Sie den An-/Aus-Knopf und halten ihn so lange, bis die LED blau (im Foto- oder Video-Modus) bzw. grün (im Wiedergabe-Modus) leuchtet. Das Einschalten der DSC ist um wenige Sekunden verzögert, um ein unbeabsichtigtes Einschalten zu vermeiden.

Bedienung des Blitzes/ Displays

Die folgenden Funktionen stehen nur zur Verfügung, wenn der Blitz mit der DSC Kamera verbunden ist. Ansonsten ist der Blitz nicht in Betrieb.

LCD Display einschalten

Stellen Sie den Schiebeschalter auf die Position on und schalten Sie die Kamera ein. Auf dem Display wird nun die Vorschau angezeigt. Die Anzeige im Display ist von der Position des Modus-Rades abhängig.

LCD Display ausschalten

Stellen Sie den Schiebeschalter auf die Position

off

. Das Display wird ausgeschaltet, die Kamera

bleibt im Betrieb.

Verwendung des Blitzes

Auﬂaden des Blitzes

Schalten Sie die DSC ein und drehen Sie das Modus-Rad in die Position Drücken des Aufwärts-Knopfes wird das Blitzgerät zugeschaltet und das Auﬂaden startet automatisch. Wenn die grüne LED am Blitzgerätes auﬂeuchtet ist der Blitz geladen und bereit.

Foto-Modus

. Durch

Auslösen des Blitzes

Ist der der Blitz aufgeladen, so leuchtet die grüne LED anhaltend und signalisiert somit die Blitzbereitschaft. Durch Drücken des Auslösers wird der Blitz ausgelöst.

Hinweise

1. Durch Betätigen des Ein-/Ausschalters wird nur das Display in Betrieb genommen oder ausgeschaltet. Die Blitzfunktion ist von dieser Schalterstellung unabhängig.

2. Das Blitzgerät hat keine Funktion, wenn es nicht mit der DSC Kamera verbunden ist.

Wichtig:

Wenn Sie die Blitzeinheit mit der Kamera verbinden, und für mehrere Sekunden ein weißer Monitor erscheint, kann dies bedeuten, dass entweder der Ladestand der Batterie zu niedrig ist oder der Kontakt zwischen der Kamera und der Blitzeinheit nicht richtig hergestellt ist. Trennen Sie nochmals die Kamera und die Blitzeinheit und stellen Sie sicher, dass beide Einheiten sich in vollem Ladezustand beﬁnden. Verbinden Sie daraufhin erneut die Kamera mit der Blitzeinheit.

Technische Daten des Blitzgerätes

Spannungsversorgung 3,7 V

Blitz Display Durchschnittl.

Aus An 140

Lädt auf An 150

Lädt auf Aus 310

Stromverbrauch (mA)

Alle Messwerte wurden ermittelt, wenn das Blitzgerät mit der Kamera verbunden ist.

Wahl der Menü-Sprache

Die MINOX DSC bietet die Einstell-Menüs in zahlreichen Sprachen an. Falls nach dem Einschalten der Kamera und des Blitzgeräts die Menüs nicht in Ihrer Landessprache erscheinen, beachten Sie bitte den Abschnitt

stellungen

Anpassen Ihrer Kamera-Ein-

Wahl der Sprache

Foto-Aufnahme

Erfassen des Motivs und Aufnahme des Bildes

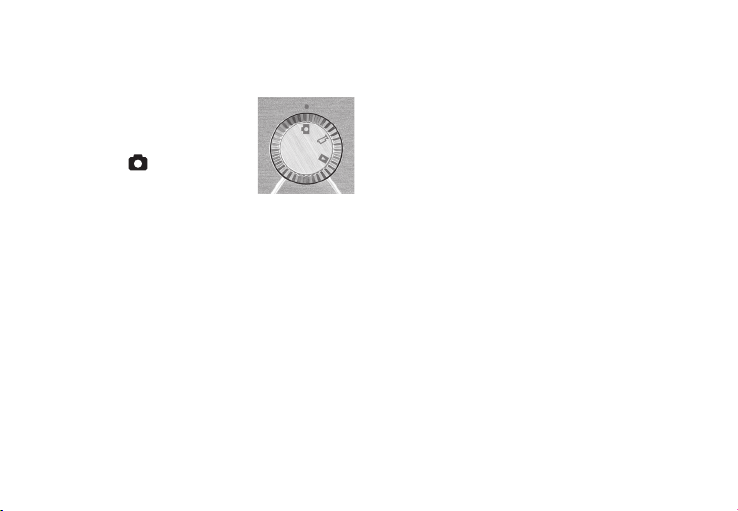

Durch Drehen des Modus-Rads auf die entsprechende Position gelangen Sie in den FotoModus.

Bei angeschlossenem und eingeschaltetem Blitzgerät erscheint das -Symbol auf dem Display.

Erfassen Sie das Motiv, das Sie aufnehmen wollen, durch den Sucher der Kamera oder im Display des angeschlossenen Blitzgeräts. Durch Drücken des Auslösers wird das Bild aufgenommen und gespeichert.

Die LED-Anzeige erlischt für die Dauer der Aufnahme und des damit verbundenen Speichervorgangs. Anschließend signalisiert die blau leuchtende LED-Anzeige, dass die DSC für die Aufnahme eines neuen Bildes bereit ist.

Benutzen des Blitzes

Im Foto-Modus aktivieren Sie die Blitzfunktion durch Drücken des Aufwärts-Knopfes. Die LEDAnzeige leuchtet nun violett (rot und blau) und der Blitz ist funktionsbereit. Der eingeschaltete Blitz wird mittels einer eingebauten Automatik nur bei unzureichenden Lichtverhältnissen ausgelöst.

Ist das externe Blitzgerät nicht angeschlossen, wird der in die Kamera integrierte LED-Blitz verwendet. Dieser ist sofort einsatzbereit.

Ist das Blitzgerät angeschlossen, wird dessen Blitz anstelle des internen Kamera-LED-Blitzes verwendet.

Nach Einschalten der Blitzfunktion signalisiert Ihnen die grün leuchtende Bereitschaftsanzeige (LED) des Blitzgeräts, dass der Blitz einsatzbereit ist. Je nach Ladungszustand der eingebauten Batterie kann der Wechsel in die Blitzbereitschaft unterschiedlich lange dauern.

Durch erneutes Drücken des Aufwärts-Knopfes wird die Blitzfunktion deaktiviert, die LED-Anzeige leuchtet wieder blau.

Video-Aufnahme

Erfassen des Motivs und Aufnahme des Videos

Zum Aufnehmen von Videos drehen Sie das Modus-Rad auf die entsprechende Position. Bei angeschlossenem und eingeschaltetem Blitzgerät erscheint das dem Display. Erfassen Sie die Szene, die Sie aufnehmen wollen, durch den Sucher der DSC oder im Display des angeschlossenen und eingeschalteten Blitzgeräts. die Videoaufnahme zu starten. Für die Dauer des Aufnahmevorgangs leuchtet die LED-Anzeige rot. Um die Aufnahme zu stoppen, drücken Sie erneut auf den Auslöser.

Symbol auf

Drücken Sie den Auslöser, um

Wiedergabe-Modus

Betrachten der Bilder oder Videos auf dem Display

Die auf Ihrer Kamera gespeicherten Bilder oder VideoClips lassen sich auf dem im Blitzgerät integrierten Display betrachten. Verbinden Sie dazu das DSC-Blitzgerät mit Ihrer DSC wie zuvor beschrieben und schalten Sie das Display ein.

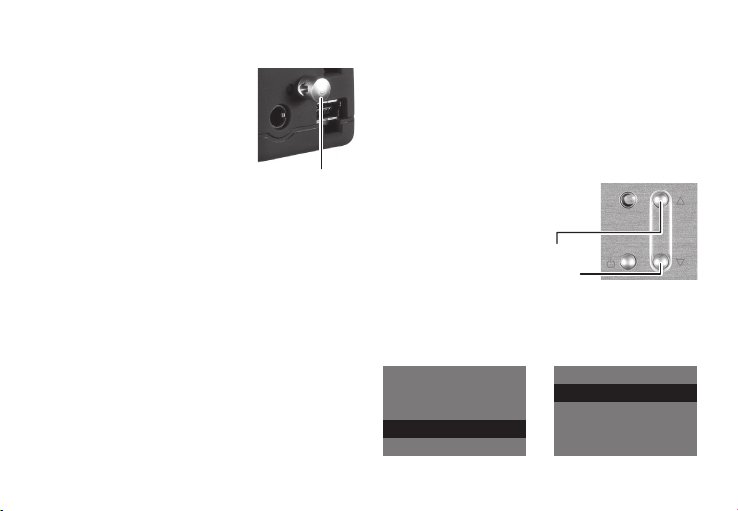

Aktivieren Sie den Wiedergabe-Modus durch Drehen des Modus-Rades in die entsprechende Position. Auf dem Display des angeschlossenen Blitzgerätes erscheint nun das -Symbol.

Drücken Sie den Aufwärts- bzw. den AbwärtsKnopf, um durch Ihre gespeicherten Bilder oder Video-Clips zu blättern.

Um die Wiedergabe eines ausgewählten VideoClips zu starten, drücken Sie den Auslöser. Ein erneutes Drücken des Auslösers stoppt die Wiedergabe.

Wiedergabe von Video-Clips (nur Videos)

Drücken Sie im Wiedergabe-Modus den Auslöser, um ins Wiedergabe-Menü zu gelangen, wählen Sie Wiedergabe und starten Sie diese durch Drücken des Auslösers. Der Video-Clip wird nun abgespielt. Erneutes Drücken des Auslösers beendet die

Wiedergabe

Zoom

Dia Show

Bild löschen

Wiedergabe.

Detail-Ansicht (nur Bilder)

Die Zoomfunktion ermöglicht Ihnen das Betrachten von Detailausschnitten der aufgenommen Bilder.

Drücken Sie, während Sie ein Bild betrachten, den Auslöser, um in das Wiedergabe-Menü zu gelangen. Wählen Sie

Zoom

und drücken Sie zur Bestätigung den Aus-

Wiedergabe

Zoom

Dia Show

Bild löschen

löser. Das Drücken des Aufwärts- bzw. Abwärts-

Knopfes ermöglicht es, das ausgewählte Bild zu vergrößern bzw. zu verkleinern.

Durch erneutes Drücken des Auslösers lassen sich die einzelnen Bilddetails in rechteckigen Ausschnitten betrachten. Mit Hilfe des Aufwärtsbzw. des Abwärts-Knopfes lassen sich die einzelnen Ausschnitte des Bildes wählen und betrachten. Drücken Sie abschließend den Auslöser ein drittes Mal, um den Zoom-Modus zu verlassen.

Betrachten Ihrer Bilder in einer Dia-Show

Die DSC ermöglicht es, Ihre gespeichertenBilder als Dia-Show im Display abzuspielen.

Drücken Sie im Wieder-

Wiedergabe

Zoom

Dia Show

Bild löschen

gabe-Modus den Auslöser, um ins WiedergabeMenü zu gelangen, wählen Sie

Dia-Show

und bestätigen Sie dies durch Drücken des Auslösers. Die Dia-Show wird gestartet. Erneutes Drücken des Auslösers beendet die Dia-Show.

nicht für Datenverlust durch unsachgemäße Handhabung.

Löschen eines einzelnen Bildes

Wählen Sie im Wiedergabe-Modus mithilfe des Aufwärts- bzw. des Abwärtsknopfes das Bild, das Sie löschen möchten. Drücken Sie den Auslöser, um ins Wiedergabe-Menü zu gelangen, wählen Sie

Bild löschen

und drücken Sie zur Bestätigung den Auslöser. In der nun folgenden Sicherheitsabfrage wählen Sie Ja und drücken Sie den Auslöser erneut. Das ausgewählte Bild wird nun unwiderruﬂich aus dem Speicher der Kamera gelöscht.

Löschen von Bildern

Wichtiger Hinweis!

Gelöschte Bilder und Video-Clips können nicht nachträglich wiederhergestellt werden. Im Zweifelsfall erstellen Sie vor dem Löschen eine Sicherheitskopie ihrer Daten. Die MINOX GmbH haftet

Löschen aller Bilder

Drücken Sie im Wiedergabe-Modus den Auslöser, um ins Wiedergabe-Menü zu gelangen. Wählen Sie hier

Alle löschen

und drücken Sie zur Bestätigung den Auslöser. In der nun folgenden Sicherheitsabfrage wählen Sie Ja und drücken Sie

den Auslöser erneut. Alle Bilder werden unwiderruﬂich aus dem Speicher der Kamera gelöscht.

Wiedergabe

Zoom

Dia Show

Bild löschen

Wiedergabe

Bild löschen

Alle löschen

Einstellung

Verlassen

Übertragen Ihrer Bilder auf Ihren Computer

Die MINOX DSC unterstützt die nachstehenden Betriebssysteme:

• Windows 2000 /ME/XP/Vista

• Mac OS 9.x oder OS X Eine Treiberinstallation ist nicht erforderlich. Ältere Betriebssysteme werden nicht unter-

stützt.

Hinweis : Während die MINOX DSC über das USB-Kabel mit dem eingeschalteten Computer verbunden ist, wird sie mit Strom versorgt und die Batterie wird geladen. Siehe hierzu auch den Abschnitt

Auﬂaden der Batterien

Anschließen Ihrer Kamera an den Computer

Schalten Sie die DSC bitte immer ein und wählen Sie an der Kamera den Wiedergabe Modus, bevor sie mit dem Computer verbunden wird. Schließen Sie dann die Kamera mithilfe des mitgelieferten USB-Kabels an den Computer an. (Der kleinere Stecker wird an die Kamera und der größere an den Computer angeschlossen – siehe Abbildung auf Seite 5.)

Wenn Sie die MINOX DSC zum ersten Mal an Ihren Computer anschließen, erkennt Ihr Computer sie als eine neue Hardware. Ihr Computer installiert die Treiber automatisch. Warten Sie, bis Ihr

Computer Sie über den Abschluss der Installation informiert, bevor Sie versuchen, Zugang zu den auf der Kamera bzw. der microSD-Karte gespeicherten Bildern oder Video-Clips zu erhalten.

Hinweis: Wenn eine microSD-Karte in die Kamera eingesetzt ist, können Sie nur auf die dort gespeicherten Daten zugreifen. Um auf Daten zugreifen zu können, die eventuell auf dem internen Speicher der Kamera gespeichert sind, müssen Sie die microSD-Karte zunächst entfernen.

Übertragen der Bilder auf einen Windows-PC

Öffnen Sie das Computer. Sie sehen ein Symbol mit der Bezeichnung

Doppelklicken Sie auf dieses Symbol und öffnen Sie zunächst den Ordner

Mein Computer

Wechseldatenträger

-Symbol auf Ihrem

DCIM

und dann den

100_ICAM

Ordner beﬁnden.

Übertragen der Bilder auf einen Apple Mac

Nachdem Sie die Kamera angeschlossen und eingeschaltet haben, erscheint ein neues Festplattensymbol mit der Bezeichnung Ihrem Desktop.

Innerhalb dieser Festplatte ﬁnden Sie einen Ordner

DCIM

100_ICAM

Clips beﬁnden. Sie können die Festplatte

wünschten Namen umbenennen. Hinweis: Sie können Ihre Kamera auch für das

Speichern oder Übertragen von anderen Dateien nutzen. Öffnen Sie hierzu den oben genannten Ordner und kopieren Sie die entsprechende Da-

, in dem sich alle Ihre Bilder

MINOX

auf

und darin wiederum einen Ordner

, in dem sich alle Ihre Bilder und Video-

MINOX

in jeden ge-

tei in diesen Ordner, um sie auf dem KameraSpeicher zu sichern.

Befestigung der Sicherheitskette

Die Sicherheitskette bringen Sie an der dafür vorgesehenen Sicherheitsöse an der DSC an. Wenn die DSC mit dem externen Blitzgerät verbunden ist, ist das Anbringen der Sicherheitskette nicht möglich.

Sicherheitsöse

Hinweis: Vor dem Verbinden des externen Blitzgeräts mit der DSC muss die Sicherheitskette entfernt werden.

Bitte beachten Sie hierzu den Abschnitt

Verbinden des Blitzgerätes (DSC Flash) mit der Kamera (DSC)

Öffnen des Einstellungen-Menüs

Drücken Sie im Wiedergabe-Modus den Auslöser, das Wiedergabe-Menü erscheint auf dem Display. Wechseln Sie mithilfe des Aufwärts- bzw. des Abwärts-Knopfes zum Menü-Punkt

lungen

und drücken Sie zur Bestätigung erneut

Einstel-

den Auslöser.

Anpassen Ihrer Kamera-Einstellungen

Das Anpassen der Kamera-Einstellungen ist nur mit angeschlossenem Blitzgerät (DSC Flash) möglich. Alle Einstellungen lassen sich nur in Verbindung mit dem Display vornehmen.

Aufwärts-Knopf

Abwärts-Knopf

Wählen Sie mithilfe des Aufwärts- bzw. des Abwärts-Knopfes eine der folgenden Optionen:

Wiedergabe

Bild löschen

Alle löschen

Einstellung

Verlassen

Einstellungen

Format

AutoAus

Frequenz

Einstellungen

Format

AutoAus

Frequenz

Einstellungen

Format

AutoAus

Frequenz

Einstellungen

Formatieren des internen Kamera-Speichers oder der eingesetzten micro SD-Karte

Es ist möglich, den Speicher der DSC oder die eingesetzte micro SD-Karte zu formatieren.

Wählen Sie im Einstellungen-Menü

Format

und drücken Sie zur Bestätigung den Auslöser. Wählen Sie im Format-Menü Ja und drücken Sie erneut den Auslöser. Sämtliche im Speicher beﬁndlichen Bilder, Video-Clips und Daten werden unwiderruﬂich gelöscht.

Einstellen der AutoAus-Zeit

Wählen Sie

AutoAus

und drücken Sie den Auslöser. Mithilfe des Aufwärts- bzw. des Abwärts-Knopfes bestimmen Sie, nach welchem Zeitraum sich die Kamera automatisch abschaltet. Bestätigen Sie Ihre Auswahl durch Drücken des Auslösers.

Anpassen der Netz-Frequenz

Um bei Kunstlichtaufnahmen (Leuchtstoffröhren) im Video-Modus Bildﬂackern zu reduzieren, können Sie die Frequenz manuell anpassen. Wählen Sie dazu die Frequenz Ihres Stromnetzes (50 Hz oder 60 Hz) und bestätigen Sie Ihre Auswahl durch Drücken des Auslösers.

Einstellungen

Format

AutoAus

Frequenz

Einstellungen

Sprache

Verlassen

Wartung der Kamera

Bitte lesen Sie die folgenden Informationen, um sicherzustellen, dass Sie Ihre MINOX DSC korrekt benutzen.

Zurücksetzen der Einstellungen

Wenn Sie die Einstellungen Ihrer Kamera auf die Einstellungen ab Werk zurücksetzen möchten, wählen Sie Bestätigung den Auslöser. Wählen Sie

setzen

Einstellungen

und drücken Sie zur

Zurück-

und drücken Sie den Auslöser, um die

Einstellungen zurückzusetzen.

Wahl der Sprache

Sie können die Sprache für die Menüs einstellen. Wählen Sie

Sprache

und drücken Sie den Auslöser. Wählen Sie Ihre bevorzugte Sprache und bestätigen Sie Ihre Eingabe mit dem Auslöser.

Orte, die Sie meiden sollten

Lagern oder benutzen Sie die Kamera nicht in folgender Umgebung:

• an sehr feuchten, schmutzigen oder staubigen Orten

• an Orten mit direkter Sonneneinstrahlung oder extremen Temperaturen, wie zum Beispiel in einem geschlossenen Auto im Sommer

• an extrem kalten Orten

• an Orten, die starken Vibrationen ausgesetzt sind

• an Orten, die Rauch oder Dampf ausgesetzt sind

• an Orten, die starken Magnetfeldern ausgesetzt sind (zum Beispiel nahe Elektromotoren, Transformern oder Magneten

• an Orten, an denen über längere Zeiträume aggressive Chemikalien wie Pestizide, Gummi- oder Vinylprodukte gelagert werden

Hinweis: Halten Sie die MINOX DSC von Sand und Staub fern. Wie jede elektronische Kamera ist auch die MINOX DSC besonders empﬁndlich gegen Sand und Staub. Stellen Sie bitte in sandigen Gegenden, besonders an Stränden oder Wüsten, wo feiner Sand durch Wind aufgewirbelt wird, sicher, dass die Kamera dem Sand nicht ausgesetzt ist.

Aufbewahrung der DSC und des externen DSC-Blitzgeräts

Wenn Ihre MINOX DSC für einen längeren Zeitraum nicht benutzt wird, lagern Sie die Kamera und das Blitzgerät am besten an einem trockenen Ort.

Reinigung Ihrer DSC

Hierzu verwenden Sie bitte stets das optional erhältliche MINOX Reinigungsset (Best.-Nr. 69731). Benutzen Sie den kleinen Pinsel, um vorsichtig den Staub von Linse und der LCD-Oberﬂäche des Displays zu entfernen. Wischen Sie die Oberﬂäche leicht mit dem speziellen Mikrofasertuch ab.

Sollten auf dem Objektiv irgendwelche Flecken entstanden sein, geben Sie einen Tropfen des ﬂüssigen Linsenreinigers auf das Mikrofasertuch und wischen Sie die Linsenoberﬂäche sachte ab.

Kratzen Sie über keinen Teil der Kamera oder des Blitzgerätes mit harten Gegenständen. Benutzen Sie keine ﬂüchtigen Substanzen wie Verdünner, Benzol oder Insektizide, denn sie könnten mit dem Kameragehäuse reagieren und eine Verformung zur Folge haben oder die Beschichtung zerstören.

Bei Flugreisen

Das Verstauen der Kamera im Koffer oder Reisegepäck wird nicht empfohlen. Bitte bringen Sie Ihre MINOX DSC auf Flugreisen sicher und gut geschützt im Handgepäck unter.

Fehlersuche

Problem Ursache Lösung

Die Kamera funktioniert nicht Die Kamera (DSC) ist nicht

Die Kamera macht keine Aufnahmen (Bilder oder Videos)

eingeschaltet

Unzureichende Akkuspannung Bitte laden Sie die Kamera auf, oder

Schlechter Kontakt zwischen Kamera (DSC) und Blitzgerät (DSC-Flash)

Der Modus-Knopf steht auf (Wiedergabe)

Der Blitz lädt Ist der Blitz geladen, können Sie den

Halten Sie die Taste ON/OFF für einen Moment gedrückt

verwenden Sie den Netzadapter (separat erhältlich):

Best.-Nr.: EU 606-350.000-120 UK 606-350.000-220 US 606-350.000-320

Reinigen Sie die Kontakte mit einem weichen Wattestäbchen

Drehen Sie den Modus-Knopf auf die entsprechende Position (Foto oder Video)

Auslöser betätigen

Problem Ursache Lösung

Die Kamera macht keine Aufnahmen (Bilder oder Videos)

Die microSD-Karte ist voll Setzen Sie eine neue (leere)

Die SD-Karte ist nicht richtig formatiert

microSD-Karte ein

Laden Sie ggf. alle Aufnahmen und Daten von der microSD-Karte auf einen Computer herunter und löschen Sie dann die Aufnahmen bzw. Daten auf der SD-Karte, um Platz für neue Aufnahmen zu schaffen

Formatieren Sie die microSD-Karte. Siehe

mera-Speichers oder der eingesetzten microSD Karte

Wird das Problem durch Neuformatierung nicht behoben, sind möglicherweise die logischen Schaltkreise der microSD-Karte defekt. Wenden Sie sich an den MINOX-Kundendienst

Formatieren des internen Ka-

Problem Ursache Lösung

Die Batterie (Akku) lässt sich nicht auﬂaden

Das Bild ist verwackelt oder unscharf Kamerabewegung während

Das Motiv erscheint auf dem Bild zu dunkel

Das Motiv erscheint auf dem Bild zu hell

Schlechter oder fehlender Kontakt zwischen dem USB-Anschluss der Kamera und dem Computer bzw. dem Netzadapter

der Aufnahme

Unzureichende Lichtverhältnisse für die Aufnahme

Motiv ist zu nah, der Blitz ist zu stark Vergrößern Sie den Abstand zum Motiv

Licht fällt direkt auf das Motiv oder wird vom Motiv auf die Kamera reﬂektiert

Der Blitz ist eingeschaltet, wird aber ggfs. nicht benötigt

Stellen Sie sicher, dass das USB-Kabel fest verbunden und der Computer eingeschaltet ist bzw. dass der Netzadapter richtig in die Steckdose eingesteckt ist

Achten Sie darauf, dass Sie die Kamera ruhig halten, während Sie den Auslöser drücken

Schalten Sie den Blitz ein

Ändern Sie den Aufnahmewinkel

Schalten Sie den Blitz aus

Problem Ursache Lösung

Auf dem Bild erscheinen weiße Punkte

Auf dem Bild erscheinen Flecken und Störungen

Der Blitz wird nicht ausgelöst Der Blitz ist ausgeschaltet Schalten Sie den Blitz ein

Das Blitzlicht wurde durch Staubpartikel oder Insekten in der Luft reﬂektiert

Die Linse ist verschmutzt Reinigen Sie die Linse mit dem MINOX-

Dies ist ein bekannter, mitunter unvermeidlicher Effekt und stellt keine Funktionsstörung der Kamera dar

(Er macht sich besonders bei Aufnahmen mit Blitz bemerkbar)

Reinigungs-Set (Best.-Nr. 69731)

Technische Daten

Bildsensor 5,1 MP, CMOS-Sensor

Bildauﬂösung Standbild: 2.608 x 1.956 Pixel

Videoclip: 640 x 480 Pixel

Dateiformate Bild: JPEG / Video: AVI

Speichermedien Intern: 128 MB NAND Flash Memory

Extern: optionale micro SD-Karte bis 16 GB

Sucher Optischer Sucher (Galilei-Typ)

Display 1,5’’ TFT-LCD-Monitor (integriert im externen Blitz-Modul)

Blitz DSC mit LED-Blitz

Blitz-Modul: Elektronenblitz

Objektiv Minoctar-Linse / Glaslinsen mit IR-Filtern

Brennweite 9,0 mm (entspricht ca. 42 mm, bezogen auf Kleinbild)

Blende F 2,0

Schärfebereich 1 m, unendlich

Weißabgleich Automatisch

Verschlusszeiten Automatisch

Energieversorgung Auﬂadbare Lithium-Polymer-Batterie (Akku)

Treiber Windows ME/2000/XP/Vista / Mac OS kompatibel

Systemvoraussetzungen mind. 450 MHz, mind. 128 MB RAM,

mind. 800 MB freier Festplattenspeicher, USB 2.0

Datenübertragung miniUSB-Kabel (USB 2.0 High-Speed)

Abmessungen DSC: 86 x 30 x 21 mm (L x B x H)

DSC Blitz-Modul (Flash): 91 x 41 x 21 mm (L x B x H)

Gewicht DSC: 90 g

DSC Blitz-Modul (Flash): 80 g

Gewährleistungsbestimmungen

Mit dem Kauf dieser MINOX-Kamera haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde.

Die für dieses Produkt geltende gesetzliche Gewährleistung von 2 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Händler unter folgenden Bedingungen übernommen:

1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern beruhen, kostenlos und nach eigenem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.

2) Gewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäße Behandlung – wozu auch die Verwendung von Fremdzubehör zählen kann – zurückzuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.

3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschriebenen Kaufbelegs eines autorisierten Händlers geltend gemacht werden.

4) Bei Inanspruchnahme der Gewährleistung leiten Sie bitte die MINOX-Kamera zusammen mit dem Original des maschinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.

5) Auslandsreisenden steht im Bedarfsfalle die MINOX-Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung. Eine Übersicht aller aktuellen MINOX-Auslandsvertretungen ﬁnden Sie unter „Service“ auf der MINOX-Internetseite

Haftungsausschluss

Obwohl die in dieser Anleitung enthaltenen Informationen mit größter Sorgfalt auf Genauigkeit und Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden.

MINOX behält sich das Recht vor, die hier beschriebenen Hardware- und Softwaremerkmale jederzeit ohne Vorankündigung zu ändern.

Diese Anleitung darf ohne vorherige schriftliche Genehmigung von MINOX weder ganz noch teil-

www.minox.com

weise in irgendeiner Form oder mit irgendwelchen Mitteln vervielfältigt, übermittelt, abgeschrieben, in Informationssystemen gespeichert oder in andere Sprachen übersetzt werden.

MINOX übernimmt keine Garantie für Schadenersatzansprüche, die aus fehlerhaften oder verlorengegangenen Daten aufgrund falscher Bedienung oder Fehlfunktion der Kamera, der Software, der SD-Speicherkarten (SD-Karten), von Computern, oder Zusatzgeräten resultieren.

MINOX GmbH Walter-Zapp-Str. 4

D-35578 Wetzlar Tel.: +49 (0) 6441 / 917-0

Fax: +49 (0) 6441 / 917-612 E-Mail: info@minox.com

Internet: www.minox.com

Content

Introduction . . . . . . . . . . . . . . . . . 31

Scope of delivery . . . . . . . . . . . . . . 31

Batteries . . . . . . . . . . . . . . . . . . . 32

Operating controls

and components . . . . . . . . . . . . . . . 32

How to use your MINOX DSC . . . . . . . . 33

Increasing the camera memory

capacity with a microSD card . . . . . . . . 34

Connecting the ﬂash module

(DSC Flash) to the camera (DSC) . . . . . . 35

Switching on the MINOX DSC . . . . . . . . 36

Using Flash/Display Unit . . . . . . . . . . 36

Use the Flash . . . . . . . . . . . . . . . . 37

Selecting the menu language . . . . . . . . 38

Shooting photos . . . . . . . . . . . . . . . 38

Taking videos . . . . . . . . . . . . . . . . 39

Playback mode . . . . . . . . . . . . . . . 40

Deleting images . . . . . . . . . . . . . . . 41

Transferring images

to your computer . . . . . . . . . . . . . . 42

Fastening the safety chain . . . . . . . . . . 44

Adjusting your camera settings . . . . . . . 44

Camera maintenance . . . . . . . . . . . . 46

Trouble shooting . . . . . . . . . . . . . . . 48

Technical data . . . . . . . . . . . . . . . . 52

Conditions of Warranty . . . . . . . . . . . 54

Disclaimer of liability . . . . . . . . . . . . 55

Introduction

Congratulations on the purchase of your new MINOX DSC (Digital Spy Camera). Like all other MINOX products this digital camera boasts the traditional values fostered by the house of MINOX. It combines functionality in the smallest possible space with maximum quality.

Simple and fast operation make the MINOX DSC ideal for digital photography. It also guarantees unlimited photographic fun with its distinguished and striking looks. The MINOX DSC is now set to become your permanent companion, ready to capture wonderful memories in a modern way.

This manual is to help you get the maximum beneﬁt from all functions of your MINOX DSC.

Enjoy your new camera!

Get to know your camera

Please take enough time to read all operating instructions and the Safety and Maintenance information in the last section of the manual.

Scope of delivery

• MINOX DSC

• Flash module with integrated monitor

• User manual

• USB cable/charging cable ﬂash unit

• Safety chain

• Soft leather cases (camera/ﬂash unit)

Accessories (optionally available)

AC Adaptor EU version 606-350.000-120 UK version 606-350.000-220 US version 606-350.000-320

Batteries

The DSC and the ﬂash module that is included in the scope of delivery are both ﬁtted ex-works with a powerful lithium-polymer battery. The removal and replacement of the batteries is only to be carried out by authorized service personnel. MINOX GmbH shall not warranty for any damage to the batteries that is caused by incorrect removal or insertion of the batteries.

Operating controls and components*

On the DSC (camera):

On/Off button

Mode dial

Up/Down buttons

Shutter release

LED display

The multicolor LED display indicates the following:

Blue:

you are in Photo

or Video mode

Green:

you are in Play mode

Off:

during the photo shoot

Red:

during the video shoot

Red ﬂashing: Blue ﬂashing: Violet (red and blue):

Distance setting

Safety eye

memory is full

battery nearly empty

integrated ﬂash activated

(for attaching the safety chain)

On the ﬂash module:

Monitor

On/Off button

* see schematic diagram on the opened out side

Ready display (ﬂash)

Connector (contacts)

Engaging notches

How to use your MINOX DSC

Before using the DSC for the ﬁrst time you have to fully charge the integrated batteries.

Note: When charging for the ﬁrst time the batteries must be fully charged to ensure maximum performance. Do not interrupt the charging process before the green light goes out, indicating that the charging process has ﬁnished.

Charging the batteries

Charging the battery in the camera (DSC)

Use the provided power supply cable (mini USB to USB) to connect the DSC to the USB port of

your switched-on computer. Charging starts automatically.

To charge the battery of the DSC without the computer you can use an optionally available AC Adaptor (Order number see: Accessories).

A green LED lights up while the battery is charging. Charging is complete when the green light goes out.

Charging the battery in the ﬂash module (DSC Flash)

Use the provided power supply cable (mini jack to USB) to connect the ﬂash to the USB port of your switched-on computer. Charging commences automatically.

Mini USB port

To charge the battery of the ﬂash module without the computer you can use an optionally available power adapter (Order number see: Accessories).

A green LED lights up while the internal battery is charging. Charging is complete when the green light goes out.

Increasing the camera memory capacity with a microSD card

The MINOX DSC is equipped ex-works with a 128 MB internal memory, capable of storing approx. 110 images.

An additional microSD card (Secure Digital) substantially increases the memory capacity of your DSC.

The MINOX DSC supports microSD cards with a capacity of up to 16 GB. MicroSD cards are available from photo dealers and electronics stores.

Inserting a microSD card

Open the battery compartment cover of the DSC and insert the microSD card the right way up (with the gold contacts facing upward) into the microSD card slot. The SD symbol appears on the monitor.

Important: Inserting the microSD card blocks the internal memory. All new photo and video shootings will now be stored on the microSD card. The internal memory is only available until you remove the microSD card.

microSD card slot

Connecting the ﬂash module (DSC Flash) to the camera (DSC)

Switch both the camera and the ﬂash module off before connecting the external ﬂash to the DSC.

Hold the ﬂash module with the monitor facing upward next to the DSC with the camera controls facing upward. Now join the two units so that the connector of the ﬂash ﬁts into the socket of the camera and the safety chain eye of the DSC ﬁts into the mating opening on the ﬂash module.

To connect the two devices simultaneously press down and gently squeeze the engaging notches. When doing so, the notches of the ﬂash must engage in the corresponding openings on the DSC. The ﬂash module is now ﬁrmly connected and engaged with the DSC camera.

To separate the ﬂash module and camera again you must ﬁrst switch off both units. Now carefully press with a ﬁnger on one of the two engaging notches (top or bottom) between the two devices.

Engaging notches

This disengages the locking action of the ﬂash module with the camera.

Note: Before connecting the external ﬂash with the camera you must remove the safety chain from the camera (DSC), if attached.

Distance Setting:

In the following please ﬁnd the depth of view for distance setting:

Setting Ran ge (meter)

Inﬁnity ~ 1.6 to inﬁnity

1.1 ~ 0.8 to ~ 1.6

0.6 ~ 0.5 to ~ 0.7

Switching on the MINOX DSC

To switch the DSC on press the On/Off button and hold it down until the LED lights up blue (in the Photo/Video mode) or green (in the Playback mode).

The switching on of the DSC takes effect with a delay of a few seconds to avoid any unintentional switching on of the MINOX DSC.

Using Flash/ Display Unit

The followings operations can only be done after the Flash Unit is connected to the Spycam properly. Otherwise the Flash Unit is in poweroff state.

Switch On the Display

Switch the Display On/Off button to the ON side and switch on the Spycam. You can see the preview on the Display.

Switch Off the Display

Switch the Display On/Off button to the OFF side. The Display will turn off but the Spycam remains in power-on state.

Use the Flash

Charge the Flash

Switch on the Spycam in Camera mode. Press the UP button on the Spycam once to enable the ﬂash. When the ﬂash is enabled, the ﬂash unit will be charged automatically. The green shining LED indicates that the ﬂash is charged.

Trigger the Flash

When the ﬂash is fully charged the green LED lights on and shows the readiness of the ﬂash. Press the Shutter button on the Spycam to trigger the ﬂash.

Notes

1. The Display On/Off button enable the display on/off only and has no effect on ﬂashing.

2. The Flash Unit have no ﬂashing and display if it is not connected to the Spycam.

Important:

The White Screen appears over several seconds

Whenever the Flash unit is connected with the DSC, the White Screen appears over several seconds. This indicates either the battery is low or a contact problem with the DSC. Disconnect the Flash unit with the DSC, charging up the ﬂash battery will ﬁx the battery low problem. For the connection, re-inserting the DSC properly will ﬁx the problem.

Setting the exposure compensation

To set the exposure compensation, the ﬂash/ display unit must be connected to the camera. After turning the camera and the ﬂash/display unit on, push the “down” button until the desired exposure compensation has been set. The immediate effect can be seen directly in the display. The values begin at -0.3 and are settable in increments of 1/3 EV steps of up to +0.3, which can be seen in the upper left corner of the display.

Technical data Flash Unit

Voltage supply to the Flash Unit 4V

Flash Display Current drain (mA)

Off On 140

Charging On 450

Charging Off 310

Measurement is made by using a Flash Unit with a Spycam.

Please note:

Only the “down” button can be used to set the exposure compensation. Please turn the camera off before removing the ﬂash/display unit to save your setting. If the ﬂash/display unit is removed before the camera is switched off, your setting will be deleted.”

Selecting the menu language

The MINOX DSC menu items can be displayed in several languages. If, after switching on the camera and the ﬂash module, the menus are not shown in your language, go to the section

ing your camera settings

Selecting the language

Adjust-

Shooting photos

Framing the subject and shooting the picture

Set the mode dial to the desired Photo mode. With connected and switched on ﬂash module the -symbol appears on the monitor.

Frame the subject you want to shoot through the viewﬁnder or in the monitor of the connected ﬂash module. Press the shutter release to capture and save the picture.

The LED display extinguishes during the shot and the respective saving process. The LED display then lights up blue again to signal that the DSC is ready to take the next shot.

Using the ﬂash

Activate the ﬂash function in the Photo mode

by pressing the Up button. The LED display now lights up violet (red and blue) to indicate that the ﬂash is ready.

When switched on the ﬂash is controlled automatically and only operates when there is insufﬁcient light.

If the ﬂash is not connected the LED ﬂash in the camera is used. This is immediately ready for use.

When the ﬂash module is connected, this ﬂash is used instead of the internal LED ﬂash.

After switching on the ﬂash function the green lamp (LED) on the ﬂash module lights on to indicate that the ﬂash is ready for operation. The time it takes to signal that the ﬂash is ready can vary, depending on the charge status of the built-in battery. Press the Up button again to deactivate the ﬂash function, the LED display lights up blue again.

Taking videos

Framing the subject and shooting the video

Set the mode dial to the desired Video mode. With connected and switched on ﬂash

signal appears on the

the

monitor. Frame the scene you want to shoot through the viewﬁnder of the DSC or in the monitor of the connected and switched-on ﬂash module. Press the shutter release to start shooting the video. The LED display lights up red during the shooting. To stop shooting press the shutter release again.

Playback mode

Viewing images or videos on the monitor

The images or video clips stored on your camera can be viewed on the monitor integrated in the ﬂash module. To do this, connect the DSC ﬂash module to your DSC as described above and switch the monitor on.

Activate the Playback mode by turning the mode dial to the corresponding position. The monitor of the connected ﬂash module now displays the

-symbol.

Press the Up or Down button to page through your saved images or video clips.

Press the shutter release to start a selected video clip. Press the shutter release again to stop the playback.

Playing video clips (only videos)

Press the shutter release to enter the Playback menu. Select Play and press the shutter release to start playing

Playback

Zoom

Slide Show

Delete One

the video. Press the shutter release again to stop the playback.

Viewing details (only photos)

The zoom function allows you to view details of your images.

When you are viewing an image press the

Playback

Zoom

Slide Show

Delete One

shutter release to enter the Playback menu. Select

Zoom

and press the shutter release to conﬁrm

this selection.

Pressing the Up or Down button enables you to zoom in or zoom out. Press the shutter release again to view the individual image details in square sections. With the Up or Down button you can select and view the individual details of the image. Press the shutter release a third time to exit the Zoom mode.

Viewing images in a slide show

The DSC can display your saved images on the monitor in a slide show.

Press the shutter release in Playback mode to enter the Playback menu, select

Show

and conﬁrm this

Slide

Playback

Zoom

Slide Show

Delete One

selection by pressing the shutter release. The slide show commences. Press the shutter release again to stop the slide show.

Deleting images

Important note!

Deleted images and video clips cannot be restored. In case of doubt make a copy of your data before deleting images. MINOX GmbH shall not be liable for data loss caused by incorrect operation.

Deleting a single image

In Playback mode select the image you want to delete using the Up or Down button.

Press the shutter release to enter the Playback menu, select

Delete One

and conﬁrm this selection by pressing the shutter release. Conﬁrm the safety question that appears with Yes and press the shutter release again. The selected image is now irrevocably deleted from the memory of the camera.

Deleting all images

In the Playback mode press the shutter release to enter the Playback menu. Select

Delete all

and conﬁrm this selection by pressing the shutter release. Conﬁrm the safety question that appears with Yes and press the shutter release again. All images are now irrevocably deleted from the memory of the camera.

Playback

Zoom

Slide Show

Delete One

Playback

Delete One

Delete All

Setup

Exit

Transferring images to your computer

The MINOX DSC supports the following operating systems:

• Windows 2000 /ME/XP/Vista

• Mac OS 9.x or OS X Driver installation is not required. Older operating

systems are not supported. Note: When connected to your switched-on

computer via the USB cable the MINOX DSC is supplied with power and the battery is charged. Refer also to section Charging the batteries.

Connecting your camera to the computer

Always switch the DSC on and set the mode dial to Playback mode before connecting it to the computer. Then connect the camera to the computer using the provided USB cable (connect the smaller connector to the camera and the larger one to the computer.)

When connecting the MINOX DSC to your computer for the ﬁrst time the computer will recognize it as new hardware. You computer automatically installs the drivers. Wait until your computer informs you that installation has been completed before trying to access the images or video clips stored in the camera or on the microSD card.

Note: If there is a microSD card installed in the camera you can only access the data on this card. To access any data in the internal memory of the camera you must ﬁrst remove the SD card.

Transferring images to a Windows PC

Click on the symbol

My Computer

on your computer. You will see a symbol with the designation Removable media. Double click on the symbol and open the folder

ICAM

in which all your images are stored.

DCIM

and then folder

100_

Transferring images to an Apple Mac

After connecting and switching on the camera a new hard drive system appears on your desktop with the designation you will ﬁnd a folder another folder

MINOX

DCIM

100_ICAM

. On this hard drive

, and in this folder

with all your images and video clips. You can rename the hard drive MINOX to any name you choose.

Note: You can also use your camera to store or download other ﬁles. To do this, open the above mentioned folder and copy the respective ﬁle into this folder to save it in the camera memory.

Fastening the safety chain

Attach the safety chain to the provided safety chain eye on the DSC. It is not possible to connect the safety chain when the DSC is connected to the external ﬂash module.

safety chain eye

Note: You must remove the safety chain before connecting the external ﬂash to the DSC.

Adjusting your camera settings

Adjusting the camera settings can only be carried out with the ﬂash module (DSC ﬂash) connected. The settings can only be carried out using the monitor.

See section

Connecting the ﬂash module (DSC

Flash) to the camera (DSC)

Opening the Setup menu

In Playback mode press the shutter release, the Playback menu appears on the monitor. Use the Up or Down button to change to the menu item

Setup

and conﬁrm this selection by pressing the

shutter release again. Use the Up or Down button to select one of the

following options:

Up button

Down button

Format the internal camera memory and micro SD card.

You can format the internal memory of the DSC and micro SD card. In the Setup menu select

mat

and conﬁrm by pressing the shutter release.

In the Format menu select

Yes

and again press

For-

Playback

Delete One

Delete All

Setup

Exit

Setup

Format

AutoOff

Frequency

Settings

the shutter release to conﬁrm this selection. All images, video clips and data in the memory are irrevocably deleted.

Setting the Auto Off time

Select

Auto Off

and press the shutter release. Use the Up or Down button to determine the time after which you wish the camera to turn itself off. Conﬁrm your selection by pressing the shutter release.

Setup

Format

AutoOff

Frequency

Settings

Setup

Format

AutoOff

Frequency

Settings

Adjusting the mains frequency

To reduce ﬂicker in video mode when shooting in artiﬁcial light (ﬂuorescent lamps) you can manually adjust the frequency. To do this select the frequency 50 Hz or 60 Hz and conﬁrm your selection by pressing the shutter release.

Revert to default settings

If you want to reset your camera to the ex-works settings, select

Settings

press the shutter release

to reset the settings.

Language selection

You can set the language used in the menus. Select

Language

and press the shutter release. Choose the language you wish and conﬁrm your selection by pressing the shutter release.

Setup

Format

AutoOff

Frequency

Settings

Setup

Language

Exit

Camera maintenance

Read the following information carefully to ensure correct use of your MINOX DSC.

Places to avoid

Do not store or use the camera in the following environments:

• in very damp, soiled or dusty places.

• in places exposed to direct sun radiation or extreme temperatures, such as inside a locked car in the summertime.

• in extremely cold places.

• in places exposed to severe vibrations.

• in places exposed to smoke or steam.

• in places exposed to strong magnetic ﬁelds (e.g. in the proximity of electrically operated motors, transformers or magnets).

• in places where aggressive chemicals such as pesticides, rubber or vinyl products are stored on a long-term basis.

Note : Keep the MINOX DSC away from sand and dust. As with all digital cameras the MINOX DSC is also particularly susceptible to sand and dust. When in sandy places always make sure that the camera is not unprotected, especially on beaches or in the desert where ﬁnd sand is blown about by wind.

How to keep the DSC and the external DSC ﬂash

If you are not using your MINOX DSC for a longer period of time, it is best to store it and the ﬂash module in a dry place.

Cleaning your DCC

Always use the optionally available MINOX Cleaning Set (Order No. 69731). Use the small

brush to carefully remove dust from the lens and the LCD surface of the display. Wipe the surface gently with the special micro-ﬁber cloth. If there are any marks on the lens, put a drop of the liquid lens cleaner onto the micro-ﬁber cloth and gently wipe the lens surface.

Never scratch any part of the camera or ﬂash module with hard objects. Never use volatile substances such as solvents, benzene or insecticides, as these may react with the camera body and cause deformation or damage to the coating.

When ﬂying

We do not recommend storing the camera in your suitcase or baggage. Keep your MINOX DSC safely in your hand luggage.

Trouble shooting

Problem Cause Remedy

The camera is not functioning The camera (DSC) is not switched on Hold the ON /OFF button down for a

Low battery voltage Recharge battery or use the power

Poor contact between camera (DSC) and ﬂash module (DSC-Flash)

The camera is not shooting (images or videos)

The Mode dial is on Playback Turn the Mode dial to the appropriate

The ﬂash is loading When the ﬂash has loaded you can

moment

adapter (available optionally)

Order No.: EU 606-350.000-120 UK 606-350.000-220 US 606-350.000-320

Clean the contacts with a soft cotton wool tip

setting (photo or video)

release the shutter

Problem Cause Remedy

The camera is not shooting (images or videos)

Battery cannot be charged Poor or missing contact between USB

Image is blurred or not sharp Camera shake Make sure not to move the camera

The microSD card is full Insert a new (empty) microSD card

Download all images and data from the microSD card onto a computer, as required, and then delete the images or data from the SD card to make space for new images

The SD card is not formatted correctly Format the microSD card. See „For-

port of the camera and the computer or mains adapter

matting the internal camera memory and microSD card”

If new formatting does not solve the problem, the logic circuits of the microSD card could be faulty. Contact MINOX Customer Service

Make sure that the USB cable is ﬁrmly connected and the computer is switched on, or that the mains adapter is properly inserted in the socket

when pressing the shutter release

Problem Cause Remedy

The subject in the picture is too dark Not enough light for the shot Switch on the ﬂash

The subject in the picture is too light Subject is too close, ﬂash is too

White dots appear on the image The ﬂash light is reﬂected by dust

There are marks and imperfections on the image

The ﬂash does not trigger The ﬂash is switched off Switch the ﬂash on

strong

Light falling directly on the subject or is reﬂected from the subject onto the camera

The ﬂash is switched on and is possibly not required

particles or insects in the air

Dirty lens Clean the lens using the MINOX

Increase the distance to the subject

Change the angle of the shot

Switch the ﬂash off

This is unfortunately a familiar effect and is not due to faulty functioning of the camera

(This is particularly evident when shooting with ﬂash)

Cleaning Set, Order No. 69731

Notes

Technical data

Image sensor 5.1 MP, CMOS Sensor Image resolution Still: 2608 x 1956 pixels

Video clip: 640 x 480 pixels File format Still: JPEG / Videoclips: AVI Memory Internal: 128 MB NAND Flash memory

External: optional micro SD card up to 16 GB Viewfinder Optical (Galileian-Style) Display 1.5’’ TFT LCD display (integrated in DSC Flash module) Flash DSC with LED ﬂash

DSC Flash: electronic ﬂash Lens Minoctar Lens / lens with IR filter Focal length 9.0 mm (corresponds to approx. 43 mm with 35 mm format) Lens aperture F 2.0

Focus range 1 m, infinity White balance Automatic Shutter speed Automatic Power supply Rechargeable Lithium-Polymer Battery / USB-cable Support Windows ME/2000/XP/Vista / Mac OS compatible System requirements min. 450 MHz, min. 128 MB RAM,

min. 800 MB free volume space, USB 2.0 Data transfer miniUSB cable (USB 2.0 high speed) Dimensions DSC: 3.38 x 1.18 x 0.82 inch / 86 x 30 x 21 mm (W x L x H)

DSC Flash: 3.58 x 1.18 x 0.82 inch / 91 x 41 x 21 mm (W x L x H) Weight DSC: 2.11 oz / 90 g

DSC Blitz-Modul (Flash): 2.82 oz / 80 g

Conditions of Warranty

With the purchase of this MINOX camera you have acquired a product that has been manufactured and inspected to stringent quality standards.

The statutory warranty of two years for this product is granted by us from the date of purchase from an authorized dealer and is subject to the following conditions:

1) During the warranty period we shall deal with complaints based on faulty manufacture free of charge by repair, replacement of defective parts or full replacement with a ﬂawless product of the same kind, at our own discretion. Consequential claims of whatever kind and whatever the legal basis shall be excluded.

2) Claims under warranty shall be null and void if the defect has been caused by improper handling – which can also include the use of external accessories -, if the product is serviced by

unauthorized persons and workshops or if the serial number has been obliterated.

3) Warranty claims can only be made by submission of a typewritten sales slip of an authorized dealer.

4) When submitting claims under warranty please return the MINOX camera together with the original typewritten warranty and a description of the complaint to the Customer Service of MINOX GmbH or a country Agency.

5) People traveling abroad may make use of the MINOX Agency of the respective country, within the terms of the Warranty of MINOX GmbH. A list of all current MINOX Agencies abroad can be found under “Service” on the MINOX website

www.minox.com

Disclaimer of liability

While every effort is made to ensure that the information given in this Manual is accurate and complete, we accept no liability for any errors or omissions.

MINOX reserves the right to change the herein described hardware and software features at any time without advance notice.

This Manual may not be reproduced, transferred, copied, stored in information systems or translated into other languages, whether in whole or in part, in whatever form or with whatever means, unless expressly permitted by MINOX in writing beforehand.

MINOX shall not accept damage claims resulting from faulty or lost data based on incorrect operation or malfunction of the camera, software, SD storage cards (SD cards), computers or auxiliary equipment.

MINOX GmbH Walter-Zapp-Str. 4

D-35578 Wetzlar Tel.: +49 (0) 6441 / 917-0

Fax: +49 (0) 6441 / 917-612 eMail: info@minox.com

Internet: www.minox.com

Sommaire

Introduction . . . . . . . . . . . . . . . . . 57

Inclus dans la livraison de base . . . . . . . 57

Accus . . . . . . . . . . . . . . . . . . . . 58

Éléments de commande et composants . . . 58

Utilisation de votre MINOX DSC . . . . . . . 59

Augmentation de l’espace de stockage

avec une carte micro SD . . . . . . . . . . . 60

Connexion du ﬂash (DSC ﬂash)

à l’appareil photo (DSC) . . . . . . . . . . . 61

Mise en marche du MINOX DSC . . . . . . . 62

Utilisation du ﬂash et de son

écran d’afﬁchage . . . . . . . . . . . . . . 63

Utilisation du ﬂash . . . . . . . . . . . . . 63

Sélection de la langue du menu . . . . . . . 64

La prise de vue photographique . . . . . . . 64

La prise de vue en mode vidéo . . . . . . . 65

Mode lecture . . . . . . . . . . . . . . . . 66

Effacement d’images . . . . . . . . . . . . 68

Transfert d’images sur votre ordinateur . . . 69

Installation de la chaîne de sécurité . . . . . 70

Réglages de votre appareil photo . . . . . . 71

Entretien de votre appareil

et du ﬂash externe . . . . . . . . . . . . . . 73

Localisation de panne . . . . . . . . . . . . 76

Informations techniques . . . . . . . . . . 80

Conditions de garantie . . . . . . . . . . . 82

Clause d’exclusion de responsabilité . . . . 83

Introduction

Nous vous félicitons pour l’acquisition de votre nouvel appareil photo espion numérique MINOX DSC. À l’instar des autres produits MINOX, il bénéﬁcie aussi des valeurs traditionnelles qui ont fait la réputation de la marque MINOX, notamment l’alliance d’une fonctionnalité optimale et d’une qualité optique hors pair, sous un volume minimum.

Facile à manier, rapide à réagir, le MINOX DSC est optimal pour la photographie numérique. Quant à son design stylé, il accroît encore le plaisir de photographier. Avec ses multiples atouts, cet appareil photo deviendra vite indispensable pour perpétuer, à tout moment, vos plus beaux souvenirs, sous l’égide d’une technologie moderne.

Cette notice d’utilisation a été élaborée pour vous aider à connaître les possibilités du MINOX DSC,

aﬁn que vous puissiez en exploiter optimalement le potentiel.

Bonnes prises de vues!

Faites connaissance avec votre nouvel appareil

Veuillez prendre le temps de lire les conseils d’utilisation de cet appareil, ainsi que ceux relatifs à la sécurité de son maniement et à son entretien. Vous les trouverez réunis à la ﬁn de cette notice d’utilisation.

Inclus dans la livraison de base

• MINOX DSC

• Flash avec écran d’afﬁchage intégré

• Notice d’utilisation

• Câble USB et de rechargement du ﬂash

• Chaîne de sécurité

•

Sacs en cuir souple (pour l’appareil et le ﬂash)

Accessoires optionnels

Adaptateur pour le réseau Version européenne:

EU-Version 606-350.000-120 Version anglaise:

UK-Version 606-350.000-220 Version américaine:

US-Version 606-350.000-320

Accus

Votre MINOX DSC et le ﬂash inclu dans la livraison, sont livrés chacun avec un accu lithium polymère performant, pré-installé en usine. Seuls des techniciens autorisés peuvent procéder à leur enlèvement et à leur installation. La société MINOX GmbH ne saurait assumer aucune responsabilité pour tout dommage qui pourrait survenir suite à un démontage ou à un montage non-conformes à cette réserve.

Éléments de commande et composants*

Pour l’appareil photo DSC

Bouton de mise en marche/arrêt (on/off)

Bague de réglages des modes

Bouton marche avant/arrière

Déclencheur

Afﬁchage des témoins lumineux DEL

L’afﬁchage multicolore des témoins lumineux DEL donne les informations suivantes:

Bleu:

vous êtes en mode photo

ou vidéo

Vert:

vous êtes en mode lecture

Hors service: Rouge:

pendant la prise vue vidéo

Rouge avec

* voir la représentation schématique sur la page rabattable

clignotement:

La mémoire est saturée

Bleu avec clignotement:

L’accu est presque épuisé

Violet (rouge et bleu):

Réglage de la distance

Broche avec oeillet (Pour l’installation de la

Le ﬂash intégré est activé

chaîne de sécurité)

Pour le ﬂash

Écran d’afﬁchage

Interrupteur de mise en marche/arrêt (on/off)

Afﬁchage de disponibilité (pour le ﬂash)

Prises de connexion (Contacts)

Crantage de ﬁxation

Utilisation de votre MINOX DSC

Avant d’utiliser le DSC pour la première fois, il est nécessaire de procéder au chargement complet des accus intégrés.

Recommandation: Aﬁn d’assurer un fonctionnement ultérieur optimal des accus, il est important que leur tout premier chargement soit complet. N’interrompez surtout pas ce premier chargement avant l’extinction du témoin vert qui indique qu’un chargement est en cours.

Rechargement des accus

Rechargement de l’accu dans l’appareil (DSC)

Reliez tout d’abord votre DSC au port USB de l’ordinateur allumé avec le câble USB livré avec l’appareil. Le processus de chargement commence automatiquement. Avec l’adaptateur secteur proposé en option (voir sous accessoires) , il est par ailleurs possible de recharger l’accu du

DSC, indépendamment d’un ordinateur.

Pendant toute la durée de chargement, un témoin lumineux vert reste allumé au niveau du port USB.

Port

mini USB

L’extinction de ce témoin lumineux vert signiﬁe la ﬁn du processus de chargement.

Rechargement de l’accu dans le ﬂash (DSC ﬂash)

Reliez tout d’abord l’unité ﬂash au port USB de l’ordinateur allumé à l’aide du câble d’alimentation secteur livré avec le ﬂash (mini-ﬁche jack sur USB). Le processus de chargement commence alors automatiquement. Avec l’adaptateur secteur proposé en option (voir sous accessoires), il est par ailleurs possible de recharger l’accu du ﬂash, indépendamment d’un ordinateur.

Pendant toute la durée de chargement, un témoin lumineux vert reste allumé au niveau du port USB. L’extinction de ce témoin lumineux vert signiﬁe la ﬁn du processus de chargement.

Augmentation de l’espace de stockage avec une carte micro SD

Le MINOX DSC est livré ex-usine avec une mémoire interne de 128 MB permettant la mémorisation d’environ 110 images.

L’utilisation d’une carte micro SD (Secure Digital) additionnelle augmentera considérablement la capacité de stockage de votre DSC.

Le MINOX DSC est compatible pour l’insertion de cartes micro SD d’une capacité allant jusqu’à 16 GB.

Ces cartes mémoires sont en vente dans les magasins spécialisés dans la photographie et l’électronique.

Installation d’une carte micro SD dans l’appareil

Enlever le couvercle du compartiment d’accu du DSC et glisser la carte micro SD dans la fente, avec les contacts dorés dirigés vers le haut. Le symbole SD s’afﬁche alors sur l’écran.

Important: L’installation d’une carte micro SD dans l’appareil provoque le blocage automatique de la mémoire interne et, dès lors, toutes les prises de vue photo/vidéo seront mémorisées sur la carte micro SD. La mémoire interne de l’appareil se réactive automatiquement lors de l’éloignement de la carte micro SD.

Fente microSD

Connexion du ﬂash (DSC ﬂash) à l’appareil photo (DSC)

Avant de connecter le ﬂash externe au DSC, éteindre d’abord l’un et l’autre. Les positionner ensuite bout à bout, le ﬂash avec son écran et le DSC avec ses éléments de commande positionnés tous deux vers le haut. Relier les deux appareils l’un à l’autre en introduisant les ﬁches de connexion du ﬂash dans les prises de raccordement de l’appareil et la broche de sécurité à oeillet de ce dernier, dans l’ouverture correspondante du ﬂash. Une pression simultanée vers le bas, conﬁrmée par une autre, légère, pour amener les crantages de ﬁxation l’un vers l’autre, permettront aux deux appareils de bien s’enclencher l’un à l’autre. Désormais, le ﬂash est fermement connecté à l’appareil photo.

Avant de séparer à nouveau le ﬂash de l’appareil, s’assurer que tous deux sont hors circuit. Puis, presser légèrement avec l’index sur une des ﬁches

de connexion (celle du haut ou du bas), situées entre les deux appareils. Vous provoquerez ainsi la séparation du ﬂash de l’appareil photo.

Recommandation: Avant de connecter le ﬂash à l’appareil photo (DSC), il faut préalablement ôter la chaîne de sécurité qui pourrait éventuellement être installée sur ce dernier.

Fiches de connexion

Réglage de la distance

Domaine de profondeur de champ en fonction des réglages de la distance:

Réglage de l’objectif

Inﬁni de ~ 1.6 à l’inﬁni

1.1 de ~ 0.8 à ~ 1.6

0.6 de ~ 0.5 à ~ 0.7

Plage de netteté (en mètres)

Mise en marche du MINOX DSC

Pour activer le DSC, presser sur la bouton de mise en marche/arrêt jusqu’à ce qu’une diode bleue (indicatrice du mode photo/vidéo) ou une diode verte (indicatrice du mode lecture) s’allume.

Aﬁn d’éliminer le risque d’une activation involontaire du MINOX DSC, sa mise en marche est retardée de quelques secondes.

Utilisation du ﬂash et de son écran d’afﬁchage

Les fonctions suivantes sont seulement disponibles lorsque le ﬂash est connecté à l’appareil photo DSC. Sinon, le ﬂash n’est pas en état de fonctionner.

Activation de l’écran d’afﬁchage LCD

Positionnez l’interrupteur coulissant sur on pour mettre l’appareil en marche. L’image qui s’afﬁche sur l’écran est dépendante de la position de la bague de réglage des modes.

Désactivation de l’écran d’afﬁchage LCD

Positionnez l’interrupteur coulissant sur L’écran s’éteint. L’appareil photo reste en état de marche.

off

Utilisation du ﬂash

Rechargement du ﬂash

Activez le DSC et mettez la bague de réglages des modes dans la position mode photo. En appuyant le bouton marche avant le ﬂash s’active et se charge automatiquement. Si la diode verte du ﬂash s’allume le ﬂash est chargé est activé.

Déclenchement du ﬂash

Après rechargement de l’accu, ce témoin DEL vert reste allumé en continu et signale ainsi disponibilité du ﬂash. Une simple pression sur le déclencheur actionne alors le ﬂash.

Remarque:

1. Lorsqu’on actionne le commutateur marche/

arrêt (on/off) seul l’écran s’allume ou s’éteint. La fonction ﬂash est indépendante de cette commutation.

2. S’il n’est pas monté sur l’appareil photo DSC, le ﬂash n’est pas en état de fonctionner.

Informations techniques du ﬂash

Alimentation électrique: 3,7 V.

Important:

Un écran blanc apparaît pendant quelques secondes

Chaque fois que l’unité Flash est connectée au DSC, un écran blanc apparaît pendant quelques secondes, sans disparaître. Il indique si l’accu est insufﬁsamment chargé ou s’il y a un problème de contact avec le DSC. Dans le premier cas, déconnectez le ﬂash du DSC et rechargez l’accu. Dans le second cas, replacer le DSC correctement.

Flash

Eteint En marche 140

Recharge en cours

Afﬁchage

En marche 150

Eteint 310

Consommation moyenne d’énergie (mA)

Toutes ces valeurs ont été déterminées avec le ﬂash connecté à l’appareil photo.

Sélection de la langue du menu

Le MINOX DSC permet de programmer le menu des réglages en plusieurs langues. Si, après la mise en circuit de l’appareil et du ﬂash, le menu n’apparaît pas dans la langue de votre choix, veuillez consulter le paragraphe intitulé

Régla-

ges > Langue

La prise de vue photographique

Cadrage du motif et prise de vue photographique

Positionner d’abord la bague de programmation sur le symbole correspondant . Lorsque le ﬂash est monté sur l’appareil et qu’il est activé, ce même symbole s’afﬁche sur l’écran d’afﬁchage du ﬂash. A l’aide du viseur de l’appareil ou de l’écran du ﬂash connecté, cadrez

le motif comme vous l’entendez. La prise de vue et sa sauvegarde s’effectuent alors en pressant sur le déclencheur. Le témoin lumineux DEL s’éteint pendant la durée de la prise de vue et celle du processus de mémorisation. Finalement, un afﬁchage DEL bleu informe que le DSC est prêt pour une nouvelle prise de vue.

Utilisation du ﬂash

En mode photo, on active la fonction ﬂash en pressant sur le bouton de marche avant. L’afﬁchage DEL passe au violet (rouge et bleu) pour indiquer la disponibilité du ﬂash.

Lorsqu’il est activé, le ﬂash dispose d’un automatisme qui le fait se déclencher lorsque les conditions d’éclairage sont défavorables.

Si le ﬂash externe n’est pas connecté, c’est le ﬂash DEL de l’appareil qui s’active. Il est immédiatement disponible.

Mais, si le ﬂash externe est connecté à l’appareil, c’est celui-ci qui entrera en action au lieu du ﬂash DEL de l’appareil.

Après programmation de la fonction ﬂash, un témoin lumineux vert s’allume pour signaler sa disponibilité. Suivant l’état de chargement de l’accu incorporé, l’indication de disponibilité du ﬂash peut durer plus ou moins longtemps. Une nouvelle pression sur le bouton de marche avant provoque la désactivation de la fonction ﬂash et le témoin lumineux DEL redevient bleu.

La prise de vue en mode vidéo

Cadrage du motif et prise de vue en vidéo

Positionnez d’abord la bague de programmation des modes sur le symbole correspondant

. Lorsque le ﬂash est monté

sur l’appareil et qu’il est activé,

le symbole d’une caméra s’afﬁche alors sur son écran d’afﬁchage. Ensuite, à l’aide du viseur du DSC, ou de l’écran du ﬂash, connecté et activé, cadrez la scène de votre choix. Pressez ensuite sur le déclencheur pour commencer la prise de vue vidéo. Pendant sa durée, un témoin DEL rouge reste allumé. Pour interrompre la prise de vue, presser à nouveau sur le déclencheur.

Mode lecture

Visualisation de photos ou de vidéos sur l’écran

Les photos ou les clips vidéo mémorisés peuvent être visualisés sur l’écran d’afﬁchage incorporé du ﬂash. Pour ce faire, connecter l’unité ﬂash DSC à l’appareil photo comme décrit précédemment et mettez-les tous deux en marche (position on). Activez ensuite le mode lecture en positionnant correctement la bague

de programmation des modes. Le symbole apparaîtra alors sur l’écran d’afﬁchage du ﬂash connecté à l’appareil. Presser ensuite sur le bouton de marche avant/arrière, pour visualiser les photos/vidéos mémorisées. Pour commencer (ou interrompre) la visualisation d’un vidéo clip, presser alternativement sur le déclencheur.

Lecture de clips vidéo (seulement des vidéos)

Pressez sur le déclencheur pour accéder au menu PLAYBACK. Là, sélectionnez PLAY et pressez à nouveau sur

Playback

Play

Zoom

Diaporama

Supprimer Une

le déclencheur pour voir la vidéo. Pour interrompre la lecture, pressez sur déclencheur.

Observation détaillée (seulement pour les photos)

La fonction zoom permet de visualiser certains détails des photos mémorisées. Pour cela, pendant la visua-

Playback

Play

Zoom

Diaporama

Supprimer Une

lisation d’une image, presser sur le déclencheur pour entrer dans le mode lecture. Là, sélectionnez

Zoom

. Puis, pressez sur le déclencheur pour conﬁrmer. En agissant sur le bouton de marche avant/arrière vous pourrez alors agrandir/rapetisser l’image sélectionnée. Une nouvelle pression sur le déclencheur vous permettra d’observer tel ou tel détail de l’image avec un cadrage rectangulaire. Une nouvelle pression sur le bouton marche avant/arrière, vous permettra de sélectionner/ observer telle ou telle partie de l’image. Une troisième pression sur le déclencheur vous fera quitter le mode zoom.

Visualisation de vos images en diaporama

Le MINOX DSC permet aussi de visualiser sur l’écran, en diaporama, les images stockées. Pour ce faire, en mode

Playback

Play

Zoom

Diaporama

Supprimer Une

lecture, pressez sur le déclencheur pour entrer dans le menu lecture. Là, sélectionnez

Diaporama

Pressez sur le déclencheur pour conﬁrmer l’instruction. Le diaporama commence. Pour l’interrompre: presser à nouveau sur le déclencheur.

Effacement d’images

Information importante !

L’effacement des photos ou des vidéos est irréversible. En cas de doute, il vaut mieux sauvegarder les données mémorisées avec une copie de sécurité. La sociéte MINOX GmbH ne saurait assumer aucune responsabilité pour quelque

perte de données que ce soit, due à une manipulation fautive.

Effacement d’une seule image

En mode lecture, sélectionnez l’image que vous voulez effacer à l’aide du bouton marche avant/arrière. Pressez alors sur le déclencheur pour entrer dans le menu lecture. Là, sélection-

nez

Supprimer Une

. Pressez sur le déclencheur pour conﬁrmer. Suite à la question de sécurité d’usage, sélectionnez

Oui

. Pressez à nouveau sur le déclencheur. L’image sélectionnée sera alors immédiatement – et irrémédiablement – effacée de la mémoire de votre appareil.

Effacement de toutes les images

En mode lecture, pressez sur le déclencheur pour entrer dans le menu lecture où vous sélectionnerez

Supprimer Une

d’usage, sélectionnez

. Suite à la question de sécurité

Oui

. Pressez de nouveau

sur le déclencheur. Toutes les images mémorisées seront alors immédiatement – et irrémédiablement – effacée de la mémoire de votre appareil.

Playback

Play

Zoom

Diaporama

Supprimer Une

Playback

Supprimer Une

Supprimer Toutes

Réglage

Sortir

Transfert d’images sur votre ordinateur

Le MINOX DSC est compatible pour les systèmes d’exploitation suivants:

• WINDOWS 2000/ME/XP/Vista

• Mac OS 9.x ou OS X L’installation d’un pilote est inutile. Les anciens systèmes d’exploitation ne seront

cependant pas reconnus

Remarque: Lorsque le MINOX DSC est relié à l’ordinateur allumé, son alimentation en courant est assurée par ce dernier et l’accu se recharge en même temps. Veuillez consulter le paragraphe ci-dessus relatif au

Rechargement des accus

Connexion de votre appareil photo à un ordinateur

Toujours mettre le DSC en marche et le programmer sur le mode Playback avant sa connexion à un ordinateur. Connectez-le ensuite à l’ordinateur à l’aide du câble USB livré de série (avec la petite ﬁche dans l’appareil et la grande dans l’ordinateur). Lorsque vous connectez votre MINOX DSC pour la première fois à votre ordinateur, ce dernier le percevra comme un nouveau venu et il installera automatiquement les pilotes qui conviennent. Dans ce cas, lors de ce processus, ne jamais interférer en essayant de voir les images ou les vidéos clips mémorisés dans l’appareil ou

sur la carte micro SD avant que votre ordinateur ne vous informe expressément de la ﬁn de cette procédure d’installation.

Remarque: Si une carte micro SD est installée dans l’appareil, vous pourrez seulement disposer des données qui y sont mémorisées. Pour avoir accès aux données éventuellement stockées dans la mémoire interne de l’appareil lui-même il faut, pour se faire, enlever tout d’abord la carte micro SD de l’appareil.

Transfert d’images sur un Windows PC

Ouvrez le symbole dinateur. Vous verrez alors un symbole intitulé

disque amovible

bole, sélectionnez le dossier dossier

100_ICAM

stockées.

Mon Ordinateur

. Après un double clic sur ce sym-

où toutes vos images sont

DCIM

contenant le

sur votre or-

Transfert d’images sur un Apple Mac

Après la connexion à l’ordinateur et la mise sous tension de votre appareil photo, un nouveau symbole de disque dur intitulé votre

bureau

. Dans ce disque dur se trouve un dossier intitulé dossier intitulé toutes vos photos et clips vidéo.

Vous pouvez, bien sûr, donner au disque dur

NOX

une autre dénomination à votre convenance.

Note: Vous pouvez aussi utiliser votre MINOX DSC pour mémoriser ou transférer d’autres données. Pour ce faire, ouvrez le dossier mentionné ci-dessus et copiez-y les données que vous voulez mémoriser ou transférer. Elles seront sauvegardées dans la mémoire de votre appareil photo.

DCIM

MINOX

apparaît dans

et dans celui-ci, un sous-

100_ICAM

où sont stockées

MI-

Installation de la chaîne de sécurité

Le DSC est muni d’une broche avec un oeillet destiné à recevoir le crochet de la chaîne de sécurité. Comme la présence de cette chaîne rend impossible l’installation du ﬂash externe sur l’appareil, il est donc

Oeillet de sécurité

nécessaire de l’enlever préalablement.

Accès au menu des réglages

En mode lecture, pressez sur le déclencheur pour faire apparaître le menu lecture dans le viseur. À l’aide du bouton marche avant/arrière, sélectionnez la position Réglages. Appuyez sur le déclencheur pour conﬁrmer cette instruction.

Bouton marche avant

Bouton marche arrière

Réglages de votre appareil photo

Les réglages de l’appareil photo ne sont possibles qu’avec l’unité DSC ﬂash préalablement installée car, ces réglages s’effectuent en consultant l’écran d’afﬁchage de celle-ci. À ce propos, veuillez vous reporter au paragraphe intitulé Connexion du ﬂash (DSC ﬂash) à l’appareil photo (DSC)

Puis, à l’aide du bouton marche avant/arrière, sélectionnez une des rubriques suivantes:

Playback

Supprimer Une

Supprimer Toutes

Réglage

Sortir

Réglage

Format

Arrêt automat.

Fréquence

Réglages

Formatage de la mémoire interne de l’appareil photo ou de la carte micro CD installée

Il est possible de procéder au formatage de votre appareil photo ou la carte micros SD installée ce dernier. Sélectionnez pour ce faire, l’option format dans le menu des réglages. Pressez sur le déclencheur pour conﬁrmer puis, sélectionnez oui. Conﬁrmez en appuyant sur le déclencheur. Ceci aura pour conséquence d’effacer irrémédiablement toutes les images, tous les clips vidéo et autres données mémorisés dans l’appareil ou sur la carte.

Ajustement de la fréquence

Aﬁn de réduire le scintillement d’images lors de prises de vues en lumière artiﬁcielle en mode vidéo, vous pouvez ajuster manuellement la fréquence. Dans ce but, sélectionner celle de votre réseau électrique (50 ou 60 Hz) et conﬁrmez cette option via le déclencheur.

Réglage

Format

Arrêt automat.

Fréquence

Réglages

Réglage

Format

Arrêt automat.

Fréquence

Réglages

Réglage de l’arrêt automatique

Après avoir sélectionné la fonction « Arrêt automatique », pressez sur le déclencheur puis choisissez la période après laquelle l’appareil devra se mettre, de lui-même, hors tension. Conﬁrmez cette instruction en pressant sur le déclencheur.

Réinitialisation aux réglages d’origine (reset)

Pour rétablir les réglages d’origine de votre appareil, tels qu’à la sortie d’usine, sélectionnez RÉGLAGES et pressez sur le déclencheur. Sélectionnez RÉGLAGES et conﬁrmez cette option en appuyant sur le déclencheur.

Sélection de la langue

Vous pouvez sélectionner la langue de votre choix pour la lecture des menus. Pour cela, sélectionnez RÉGLAGES puis l’option LANGUE. Pressez sur le déclencheur. Choisissez une langue et conﬁrmez en pressant sur le déclencheur de nouveau.

Réglage

Format

Arrêt automat.

Fréquence

Réglages

Réglage

Langue

Sortir

Entretien de votre appareil et du ﬂash externe

Aﬁn d’assurer une utilisation optimale et assurer une longue durée d’utilisation de votre appareil et de son unité ﬂash, merci de lire attentivement les recommandations suivantes:

Lieux à éviter pour l’utilisation et le rangement de ces appareils:

• Endroits très humides, sales ou poussiéreux.

• Endroits où ils seraient directement exposé à

une chaleur extrême ou aux rayons solaires, comme par exemple dans une auto fermée, en plein été.

• Endroits où règne un froid extrême.

• Endroits où ils seraient soumis à de fortes

vibrations

• Endroits où ils seraient en contact avec de la

fumée ou de la vapeur.

• Endroits soumis à des champs magnétiques

puissants (par exemple à proximité de moteurs électriques, de transformateurs, ou d’aimants).

• Endroits où ont été longtemps stockés des pro-

duits chimiques agressifs tels que pesticides, produits en caoutchouc ou en vinyl.

Conseils: Evitez à votre MINOX DSC et au ﬂash externe tout contact avec le sable et la poussière. Comme tout autre appareil électronique, ils y sont particulièrement sensibles. A la plage ou dans le désert, veillez notamment à les protégez aussi du sable ambiant.

Rangement du DSC et de l’unité ﬂash DSC externe

Si vous ne les utilisez pas pendant une longue période, rangez-les dans un endroit sec.

Entretien de votre DSC

Utilisez toujours le kit de nettoyage optique MINOX proposé en option (Code N° 69731)

À l’aide du petit pinceau fourni, éloignez soigneusement la poussière de la lentille d’objectif et de la surface de l’écran LCD du moniteur. Essuyez-en doucement les surfaces avec le chiffon

spécial en microﬁbres. Si des taches ou impuretés persistaient sur l’objectif, mettez une goutte du liquide de nettoyage pour lentilles sur le chiffon en microﬁbres et passez-le délicatement sur cette surface avant de l’essuyer soigneusement.

Ne grattez jamais aucune partie de l’appareil ou du ﬂash avec un objet dur. N’utilisez jamais de substances volatiles telles que solvants, benzine ou insecticides qui pourraient endommager leurs surfaces, provoquer une déformation ou annihiler le traitement optique.

Voyages aériens

Lors de voyages en avion, le rangement de l’appareil et du ﬂash dans les bagages usuels n’est pas recommandé. Il est plutôt conseillé de les emmener avec soi, bien protégés dans le bagage à main.

Localisation de panne

Problèmes Origine Solutions

L’appareil photo ne fonctionne pas L’appareil photo (DSC) n’est pas

L’appareil ne prend aucune prise de vue (photos ou vidéos)

allumé

L’accu n’est pas sufﬁsamment recharché

Mauvais contact entre l’appareil DSC et le ﬂash DSC

Le bouton des modes est positionné sur le mode lecture

Le ﬂash est en cours de chargement Quand le ﬂash sera rechargé, vous

1) Procédez au rechargement de l’accu ou 2) maintenez un moment la pression sur le commutateur marche /arrêt

Utilisez l’adaptateur secteur (proposé en option) – Codes N°

EU 606-350.000-120 UK 606-350.000-220 US 606-350.000-320

Nettoyer les contacts avec un bâtonnet ouaté

Tourner le bouton des modes sur la bonne position (Photo ou Vidéo)

pourrez photographier

Problèmes Origine Solutions

L’appareil ne prend aucune prise de vue (photos ou vidéos)

La carte micro SD est saturée Installez une nouvelle carte micro

La carte SD n’est pas formatée correctement

SD (ou une carte vide)

Éventuellement, au préalable, transférez toutes données (prises de vue, photos, etc.) présentes sur cette carte micro SD sur un ordinateur puis, pour faire de la place, effacez-en les données qui s’y trouvent

Formatez la carte micro SD. Pour cela, reportez-vous au paragraphe

Formatage de la mémoire interne de l’appareil photo ou de la carte micro CD installée

Si, malgré ce formatage, le problème persiste, il est possible que les circuits logiques de cette carte mini SD soient défectueux. Dans ce cas, consultez le service après-vente MINOX

Problèmes Origine Solutions

L’accu ne se recharge pas Contact défectueux ou inexistant

L’image est ﬂoue Bougé probable de l’appareil au

Le motif apparaît trop sombre sur l’image ﬁnale.

Le motif apparaît trop clair sur l’image ﬁnale.

entre la prise USB de l’appareil et l’ordinateur ou l’adaptateur secteur

moment de la prise de vue

Les conditions d’éclairage étaient défavorables au moment de la prise de vue

Le motif est trop près et la lumière du ﬂash trop forte

La lumière atteint directement le motif ou elle est réﬂéchie par celui-ci

Le ﬂash a été activé et son action était peut être superﬂue

Assurez-vous que le câble USB est bien enclenché dans le port USB, que l’ordinateur est en marche ou que la ﬁche de l’adaptateur secteur est bien introduite dans la prise-secteur

Veillez à ce que l’appareil soit stable au moment de la prise de vue

Mettez le ﬂash en état de marche avant la prise de vue

Augmentez la distance entre vous et le motif

Changez l’angle de prise de vue

Déconnectez le ﬂash avant la prise de vue

Problèmes Origine Solutions

Des points blancs apparaissent sur l’image

Des taches apparaissent sur l’image Des impuretés souillent la lentille Nettoyez la lentille avec le kit

Le ﬂash ne se déclenche pas Le ﬂash est déconnecté Connectez le ﬂash

La lumière du ﬂash a été réﬂéchie en l’air par des particules de poussières ou des insectes

Il s’agit d’un effet connu, paticulièrement notable lors de prises de vue avec ﬂash. Son origine ne provient pas de l’appareil photo

MINOX de nettoyage optique Code N° 69731

Informations techniques

Capteur d’images 5,1 MP Capteur CMOS Résolution d’image Image ﬁxe: 2.608 x 1.956 pixels

Clip vidéo: 640 x 480 pixels

Mémoire interne Interne: 128 MB NAND Flash memory

Externe: Carte micro SD optionnelle (jusque 16 MB) Viseur optique Viseur de type Galilée Écran d’afﬁchage Moniteur 1,5˝ TFT-LCD (intégré sur le module ﬂash) Flash DSC (intégré) Flash DEL Module ﬂash séparé Flash électronique Objectif Lentille MINOCTAR

lentilles en verre et verre ﬁltrant IR Distance focale 9,0 mm (équilalant à env. 42 mm avec appareil photo) Focale F 2,0 Domaine de mise au point 1 m, inﬁni

Informations techniques

Compensation des valeurs de blanc

Temps d’obturation automatiques Alimentation électrique Accu lithium polymère rechargeable Formatage des données Image ﬁxe: JPEG / Clip vidéo: AVI Pilotes Windows ME/2000/XP/Vista / Mac OS compatible Conditions d’utilisation 450 MHz (minimum) 128 MB RAM (minimum)

Transmission des données via un câble mini USB (USB 2.0 haut débit) Dimensions du DCS 86 x 30 x 21 mm (Longueur x Largeur x Hauteur) Dimensions du module ﬂash 91 x 41 x 21 mm (Longueur x Largeur x Hauteur) Poids su DSC 90 g Poids du module ﬂash 80 g

automatique

800 MB de mémoire libre sur disque dur, USB 2.0

Conditions de garantie

Avec ce produit MINOX, vous avez acquis un produit de haute qualité qui a fait l’objet de strictes vériﬁcations, tout au long de son processus de fabrication. Les conditions légales de garantie de 2 années dont bénéﬁcie ce produit sont valables à partir du jour de sa vente par un revendeur agréé par MINOX et ce, dans le cadre des conditions suivantes:

1) Les réclamations relatives à un défaut de fabrication de ce produit, signalées pendant la durée de validité de la garantie, seront régularisées gratuitement, à notre discrétion, soit par sa remise en état, un échange de pièces défectueuses ou un remplacement par un produit similaire, en parfait état de marche. Toute autre réclamation, de quelque type que ce soit, tout recours légal, quel qu’il soit, relatifs à la régularisation de cette réclamation ne seront pas acceptées.

2) Tout droit de recours à la garantie devient nul et non avenu si le défaut incriminé a été causé par une manipulation fautive – y compris, suite à l’usage d’outils ou d’accessoires étrangers – ou suite à une intervention par des personnes ou des ateliers non autorisés, ou si le numéro de fabrication a été rendu illisible.

3) Tout recours à la garantie ne sera accepté que sur présentation d’un bon d’achat imprimé par une machine, émanant d’un revendeur agréé MINOX.

4) En cas de recours à la garantie, veuillez envoyer votre appareil MINOX au Service AprèsVente MINOX ou à une représentation locale, accompagné de l’original du bon d’achat, imprimé par une machine, et une explication sur le motif de la réclamation.

5) En cas de besoin, les touristes pourront aussi s’adresser au service après-vente de la repré-

sentation MINOX du pays où ils se trouvent et ce, aux conditions usuelles d’un recours à la garantie telles que déﬁnies par MINOX GmbH. Vous trouverez une liste actuelles des représentations MINOX à l’étranger sous la rubrique

Service

, sur le site Internet de MINOX

www.minox.com

Clause d’exclusion de responsabilité

Bien que l’exactitude et l’intégralité des informations contenues dans ce mode d’emploi ont été soigneusement vériﬁées, aucune responsabilité, de quelque sorte que ce soit, ne saurait être acceptée en cas d’omissions ou d’erreurs éventuelles. MINOX se réserve le droit de changer, à tout moment, et sans préavis aucun, les produits et les logiciels dont il est fait mention dans le présent texte.

Que ce soit dans son entièreté, ou partiellement, sous quelque forme ou par quelque moyen que ce soit, ce mode d’emploi ne saurait être dupli-

qué, transmis, recopié, stocké dans des systèmes d’informations ou traduit en d’autres langues, sans une autorisation écrite de MINOX.

MINOX ne saurait accepter aucune revendication de garantie, assumer aucune responsabilité ou être astreint à aucuns dommages et intérêts pour quelque préjudice que ce soit, ayant pour origine une manipulation fautive ou un dysfonctionnement de l’appareil et sa périphérie, des logiciels, des cartes mémoires SD, des ordinateurs ou de leurs périphéries respectives.

MINOX GmbH Walter-Zapp-Str. 4

D-35578 Wetzlar Tel.: +49 (0) 6441 / 917-0

Fax: +49 (0) 6441 / 917-612 eMail: info@minox.com

Internet: www.minox.com

Notizen / Notes / Notes

Änderungen in Konstruktion und Ausführung vorbehalten. Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar.

Design subject to alterations without notice. MINOX is a registered trademark of MINOX GmbH, Wetzlar.

Sous réserve de modifications. MINOX est une marque déposée par MINOX GmbH,Wetzlar.

MINOX GmbH

Walter-Zapp-Str. 4 D-35578 Wetzlar, Germany

Tel.: +49 (0) 6441 / 917-0 Fax: +49 (0) 6441 / 917-612

e-mail: info@minox.com

www.minox.com

99460

MINOX DSC Web Update User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
