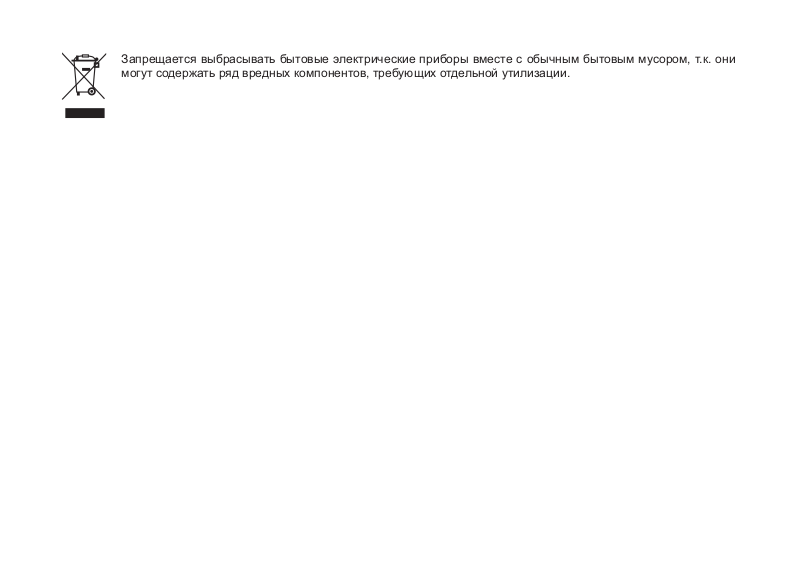

Запрещается выбрасывать бытовые электрические приборы вместе с обычным бытовым мусором, т.к. они
могут содержать ряд вредных компонентов, требующих отдельной утилизации.
Устранение неисправностей
Проблема
Обрыв верхней нити
Обрыв нижней нити
Пропуск стежков
Поломка иглы
Неплотные стежки
Шов присобирается
Неровные стежки,
неравномерная
подача ткани
Машина шумит
Машина не работает
Причина
1. Нить неверно заправлена.
2. Слишком сильное натяжение нити.
3. Нить слишком толстая для этой иглы.
4. Игла вставлена неправильно.
5. Нить закрутилась вокруг штырька шпульки.
6. Игла повреждена.
1. Шпулька вставлена неправильно.
2. Нить заправлена в шпульку неправильно.
3. Натяжение нижней нити очень сильное.
1. Неверно вставлена игла.
2. Игла повреждена.
3. Выбран неправильный номер иглы.
4. Неверно установлена лапка.
1. Игла повреждена.
2. Неправильно установлена игла.
3. Выбран неправильный номер иглы.
4. Установлена неверная лапка.
1. М ашина неверно заправлена.
2. Шпулька заправлена неверно.
3. Неверная комбинация иглы/ ткани/ нити.
4. Неверное натяжение нити.
1. Слишком толстая игла для ткани.
2. Неправильная длина стежка.
3. Натяжение слишком сильное.
1. Нить плохого качества.
2. Нить челнока заправлена неверно.
3. Ткань затянута.
1. М ашина должна быть смазана.
2. Скопление пуха и масла.
3. Использовалось масло плохого качества.
4. Игла повреждена.
Нить закрутилась в челноке.
Устранение
1. Заправьте нить снова.
2. Ослабьте натяжение (уменьшите номер).
3. Возьмите иглу большего размера.
4. Установите иглу правильно (плоской стороной назад).
5. Выньте шпульку и накрутите нить на шпульку.
6. Поменяйте иглу.
1. Выньте и вставьте шпульку правильно, и потяните нить. Нить должна
идти легко.
2. Заправьте нить правильно.
3. Ослабьте натяжение нижней нити.
1. Снимите и снова вставьте иглу (плоской стороной сзади).
2. Поставьте новую иглу.
3. Выберите иглу в соответствии с нитью итканью.
4. Проверьте и установите верно.
1. Поставьте новую иглу.
2. Снимите и снова поставьте иглу (плоской стороной назад).
3. Выберите иглу в соответствии с нитью и тканью.
4. Выберите нужную лапку.
1. Проверьте заправку нити.
2. Заправьте шпульку правильно.
3. Игла должна соответствовать типу ткани и иглы.
4. Откорректируйте натяжение.
1. Выберите иглу тоньше.
2. Настройте длину стежка правильно.
3. Ослабьте натяжение.
1. Выберите нить лучшего качества.
2. Заправьте нить правильно.
3. Не тяните ткань в процессе шитья, машина сама ее будет продвигать.
1. Смажьте машину.
2. Почистите зубцы двигателя ткани и детали механизма челнока.
3. Используйте масло хорошего качества.
4. Замените иглу.
Удалите верхнюю нить и нить челнока, поверните рукой маховое
колесо назад и вперед и выньте остатки ниток. Отключите узел
намотки на шпульку (переведите шпиндель шпульки в левое
положение маховое колесо разблокируется). Подключите машину к
сети и включите сетевой тумблер.
42
Техническое обслуживание
Внимание:
Если машина не используется или, если нужно заменить на
ней какие-либо части, убедитесь, что она отключена от сети.
Снимите игольную пластину:
Поворачивайте маховое колесо на себя, пока игла не
установится в крайнее верхнее положение. С помощью
отвертки открутите винты, расположенные на игольной
пластине (1).
Чистка нижнего транспортера ткани:
Достаньте шпульный колпачок со шпулькой и кисточкой
почистите нижний транспортер ткани (2).
Чистка и смазка челночного устройства:
Выньте шпульный к олпачок со шпулькой. Откиньте два
держателя в стороны (а). Д останьте две детали, из
челночного устройства шпульный колпачек (b) и шпульку (c).
Смажьте все точки (d) (1-2 капли) машинным маслом.
Поверните маховое колесо на себя, чтобы выступающая
часть челночного устройства (е) остановилась в левой
позиции. На свободное место надо поставить сначала деталь
(с). Тогда повторите установку этих деталей, чтобы они
встали на свои места. Установите шпульный колпачок со
шпулькой и поставьте на место игольную пластину.
Важно:
Необходимо регулярно удалять ост атки ниток и волокон
ткани. Рекомендуется это делать после каждого
использования машины. Машина должна регулярно
проходить техническое обслуживание в одном из сервисных
центров.
12
d
e
c
b
a
3
41
Верхний транспортер
* Верхний транспортер не идет в комплекте.
Верхний транспортер предназначен для работы по сложным
тканям, используйте его в случае необходимости.
Ваша швейная машина обеспечивает отличное качество шитья
на различных материалах, начиная от тонкого шифона и
кончая несколькими слоями плотной хлопчатобумажной ткани,
но при необ х одимости рекомендуется использовать верхний
транспортер (для очень тонких, трикотажных, плотных,
ворсовых и т.п. тканей).
Верхний транспортер синхронизирует подачу верхнего и
нижнего слоев ткани и помогает в подгонке клеток, полосок и
направленного рисунка.
Также предотвращает неравномерную подачу ткани при
работе с очень сложными материалами.
1. Поднимите рычаг прижимной лапки.
2. Снимите лапкодержатель, раскрутив фиксирующий его винт
против часовой стре лки (3).
3. Закрепите верхний транспортер следующим образом:
i) Рычаг верхнего транспортера должен ложиться на винт
крепления иглы или, если рычаг раздвоен, то винт
должен попасть между лапками рычага (2).
ii) Сдвиньте верхний транспортер так, чтобы узел крепления
транспортера охватил стержень лапкодержателя.
iii) Опустите стержень лапкодержателя.
iv) Установите и закрутите (по часовой стрелке) винт
фиксации лапки.
4. Заправьте верхнюю нить, поднимите нижнюю нить наверх и
обе нити положите под лапку назад на игольную пластину.
5. Подведите ткань под верхний транспортер.
Рычаг верхнего
транспортера
Узел крепления
транспортера
12
Стержень
лапкодержателя
Фиксирующий
винт
3
40
Иглодержатель
Винт
крепления
иглы
Рычаг
верхнего
транспортера
Èãëà
Монограммы и вышивка с помощью пялец*
Монограммы
1. На постоянной скорости двигайте пяльцы, медленно
перемещаясь по буквам.
2. По завершении буквы закрепите шов помощью
закрепляющих стежков.
Вышивка
1. Используя пяльцы, прошейте контур, сохраняя постоянную
скорость.
2. Вышейте рисунок, двигаясь от контура внутрь. Стежки
должны быть прошиты друг рядом с другом.
* Стежки получаются длиннее, если передвигать пяльцы
быстро, и короче, если передвигать пяльцы медленнее.
3. После окончании работы обязат ельно закрепите нити, чтобы
не распустилась вышивка.
1
2
39
3
4
Монограммы и вышивка с помощью пялец*
- Настройте машину как показано на рисунке.
- Снимите держатель лапки.
- Установите пластину для штопки.
- Опустите рычаг вниз перед тем как начать шить.
- Настройте необходимую ширину стежка, в зависимости от
размера шрифта.
Подготовка к шитью монограммы и к вышивке
- На лицевой стороне ткани нарисуйте монограмму или вышивку.
- Ткань плотно натяните на пяльцы, насколько это возможно.
- Положите ткань под иглу. Убедитесь, что стержень лапки
находится в самом нижнем положении.
- Поверните маховое колесо к себе, чтобы нижняя нить прошла
через ткань. Выполните в начальной точке несколько
закрепляющих стежков.
- При шитье придерживайте пяльцы большим и указательным
пальцами обеих рук, одновременно придерживая материал
средним и безымянным пальцами и контролируявнешнюю
часть пялец мизинцами.
2
3
1
4
5
0
0
1
2
3
4
2
S
S
1
* Пяльцы не входят в комплект машины.
38
Двойная игла (не идет в комплекте)
*
Двойная игла не идет в комплекте. Покупается отдельно.
- Установите регулятор длины стежка на нужный показатель.
- Установите регулятор выбора типа шва на прямую строчку с
положением иглы в центре.
- Проверьте, чтобы две нити для заправки двух игл имели
одинаковый номер. При этом можно использовать нити
одного или разных цветов.
- Вставьте двойную иглу так же, как вставляется одинарная
èãëà.
- Плоская сторона иглыдолжна смотреть в противоположном
от вас направлении.
- Заправьте отдельно каждую нитку.
Внимание:
При использовании двойной иглы всегда шейте медленно,
чтобы получался качественный шов. При использовании
двойной иглы для шитья зигзагом проверьте, чтобы
ширина стежка была установлена в пределах от "0" до "3".
Нельзя устанавливать значение больше "3" (только для
моделей с 3-мя дисками)
1
2
0
3
4
5
2
1
3
4
2
S
0
S
1
37
Аппликация
- Установите регулятор длины стежка на требуемую длину.
- Установите регулятор ширины стежка на зигзаг малой
ширины.
- Вырежьте аппликацию и приметайте ее на ткань.
- Аккуратно обшейте аппликацию по краю.
- Срежьте излишки ткани по краю аппликации. Будьте
аккуратны, не срежьте стежки.
- Выньте наметку.
- Для закрепления свяжите нижнюю и верхнюю нитки на
изнаночной стороне или сделайте несколько проколов иглой
на одном месте.
2
3
1
4
5
0
4
2
S
1
2
3
0
S
1
36

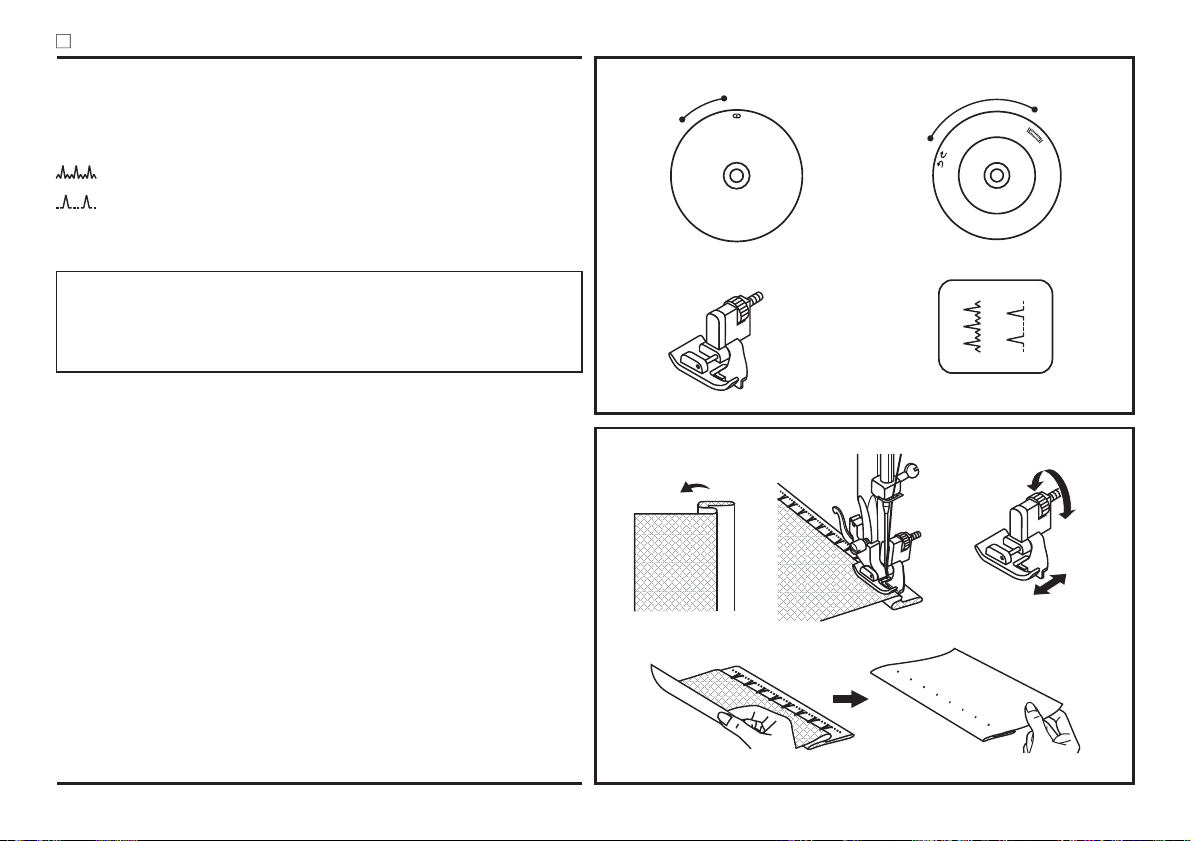

Пэтчворк
Данная операция используется для соединения двух деталей
декоративным способом.
1. Наложите две детали изделия с подогнутыми краями на
широкую тесьму, ленту, бумагу или аналогичную ткань.
2.
Выберите строчку " ". Настройте длину стежка на "S1".
3. Проложите выбранную строчку так, чтобы она попадала на
обе детали.
* На данной операции используйт е нормальное н а т я же н ие
нитей.
4. Потом проутюжьте шов, если вы использовали бумагу, то
уберите ее и между деталями будет небольшой зазор.
1
2
3
1
4
5
0
S
0
1
2
S
2
4
3
35
Сборка
* Лапка для сборки не идет в комплекте.
Установите так, как показано на рисунке.
1. Снимите лапкодержатель и установите лапку для сборки.
2. Проложите одну или две параллельные строчки.
3. Если нужно более сильное присборивание, то ослабьте
натяжение верхней нити (до значения меньше 2), чтобы
верхняя нить была видна на изнанке.
4. Потяните за нижние нити и сделайте сборку нужной
густоты.
2
3
1
4
5
0
2
1
3
4
2
S
0
S
1
34
Выстегивание (квилтинг)
* Рекомендуется лапка для выстегивания. Лапка не идет в
комплекте.
Установите машину так, как показано на рисунке.
Отрегулируйте расстояние от игловодите ля до направляющей
для выстегивания, в зависимости от того, какое необ ходимо
расстояние между строчками.
Прошейте первый ряд. Положите направляющую для
выстегивания в канавку этой строчки и начинайте шить.
Следующие строчки будут параллельны друг другу.
2
3
1
4
5
0
4
2
S
1
2
3
0
S
1
33
Полезные строчки
Установите машину, как показано на рисунке.
Строчка-ракушка (1)
Эта строчка используется для отделки краев, при шитье
тонких, эластичных тканей. Самый большой стежок должен
проходить по краю ткани для создания эффекта ракушки.
- Для данного шва требуется установить более сильное
натяжение нити, чем обычно.
- Поместите ткань под лапку таким образом, чтобы прямой
шов шел вдоль края, а стежки зигзага перпендикулярно
краю, заходя немного за него.
- Шейте на медленной скорости.
Эластичная строчка (2)
Используется для имитации
плоских соединяющих швов, пришивания резинки, подшивки
низа. Может быть использован в виде отделки.
Соединяющий шов (3)
Настройте машину на данную строчку.
Декоративный соединяющий шов для эффекта мережки. С
его помощью можно также пришивать резинку.
2
3
1
4
5
0
2
1
3
4
2
S
0
S
1
32
123
Штопка
* Лапк а для штопки и вышивки не идет в комплекте
(продается отдельно)
Установите так, как показано на рисунке.
Установите штопальную пластину, как показано на рисунке (1).
Настройте ширину и длину строчки, как показано на рисунке.
Рычаг лапки (а) должен лечь на винт крепления иглы (b).
Зафиксируйте лапку на стержне винтом (с).(3)
Сначала прошейте несколько стежков по краю прорехи (для
закрепления нитей).(4)
Работая слева направо, накладывайте стежки на прореху
равномерным, непрерывным движением. Поверните
изделие на ¼ и шейте по проложенному слою стежков, следя
за тем, чтобы не было больших зазоров между нитями.
Более удобно выполнять данную операцию со специальной
лапкой.
2
3
1
4
5
0
0
1
2
3
4
2
S
S
1
1
a
31
c
b
4
2
3
Вшивание шляпной резинки и отделочных шнуров
* Лапка для шнура и шляпной резинки не входит в комплект
(продается отдельно).
В качестве шнура можно использовать разноцветные
шерстяные нитки для вязания, мулине, тонкую тесьму и т.п.
Настройте машину так, как пок азано на рисунке.
Выберите подходящую зигзагообразную строчку и настройте
ширину стежка так, чтобы стежки были чуть шире шнура.
Вставьте шнур в центральную канавку
лапки. Канавки на лапки направляют шнур в процессе шитья.
Возможно вшивание одного, двух и даже трех шнуров.
Опустите прижимную лапку и медленно начинайте шить,
направляя шнур на ткани в нужном направлении (1/2).
2
3
1
4
5
0
4
2
S
1
2
3
0
S
1
30
1
2
Ажурная, отделочная строчки, строчка "соты"
Выберите данную строчку и настройте ширину и длину
строчки, как показано на рис.
Это шов можно использовать для всех типов джерси и
текстильных тканей (1).
При использовании этого шва для подгибки шейте на
расстоянии 1 см от края ткани, затем обрежьте остаток ткани
(2).
1
2
3
1
4
5
0
S
0
1
2
S
2
4
3
29
1
2
Трикотажные строчки
Тройная прямая эластичная строчка: (1)
Используется для усиления швов и при работе с эластичными
тканями.
Установите регулятор длины стежка на "S1" или "S2".
Машина прошивает два стежка вперед и один назад. Это дает
тройное усиление и эластичный шов, который при растягивании
не рвет ся.
Тройной эластичный зигзаг: (2)
Используется для усиления швов и как декоративный шов.
Установите регулятор длины стежка на "S1" или "S2".
Установите регулятор ширины стежка между "3" и "5".
Тройной зигзаг подходит для жестких тканей, таких как грубая
хлопчатобумажная ткань, поплин, парусина и т.д.
2
3
1
4
5
0
1
S
S
2
4
3
2
0
1
1
2
3
1
4
5
0
1
S
S
2
4
3
2
0
1
28
2
3-х ступенчатый трикотажный "зиг-заг"
Используется для пришивания кружев, отделочной тесьмы,
эластичных резинок, для штопки, закрепления краев и т.д.
Настройте машину, как показано на рисунке.
Положите изделие.
Длину стежка необходимо уменьшить, чтобы стежки были
очень плотными (1).
Для штопки дыр рекомендуется подкладывать с изнаночной
стороны кусочек этой ткани или ткани, подходящей по цвету и
структуре. Плотность стежка может варьироваться
настройкой длины стежка. Сначала прошейте по центру,
затем шейте с перекрытием по обеим сторонам. В
зависимости от типа
повреждения прошейте 3-5 рядов или более (2).
2
3
1
4
5
0
2
1
3
4
2
S
0
S
1
27
12
Двойная узкая подгибка среза с помощью лапки-улитки
* Лапка - улитка не идет в комплекте с машиной.
Данная операция используется для обработки краев тонких
мягких тканей двойной, узкой подгибкой срезов с помощью
специальной лапки.
Настройте ширину и длину строчки, как показано на рисунке.
Установите лапку-улитку, настройте машину на прямую
строчку. Подверните срез ткани два раза по 3 мм (1/8'').
Вставьте подворот ткани в лапку, опустите ее и закрепите
подворот несколькими стежками (1).
Медленно начинайте шить, при этом, подавая ткань в лапку
так, чтобы получалась двойная подгибка (2).
При выполнении данной операции можно использовать не
только прямую строчку, но и разные зигзагообразные строчки.
2
3
1
4
5
0
2
1
3
4
2
S
0
S
1
26
12
Вшивание молнии и канта
Установите так, как показано на рисунке.
Для прокладывания строчки по правой стороне молнии,
соедините лапку левым штифтом с лапкодержателем. Для
прокладывания строчки по
левой стороне молнии, соедините лапку правым штифтом с
лапкодержателем (1).
Начинайте прокладывать строчку по левой ст ороне молнии
сверху до низу, до нижней закрепки. Оставьте иглу в ткани и
поверните изделие, выполните закрепку внизу молнии. Длина
закрепки равна расстоянию между строчками.
Можно также вшить кант в сгиб ткани.
Установите длину стежка между 1 и 4 (в зависимости от
толщины ткани) и проложите строчку (2).
2
3
1
4
5
0
2
1
3
4
2
S
0
S
1
25
1
2
Автоматическая обработка петель
Подготовка:
Снимите лапку для выполнения строчки "зиг-заг" и установите
лапку для автоматической обработки петель. Установите длину
стежка на "0,5" - "1". Плотность стежка зависит от толщины ткани.
Обратите внимание:
операцию на изделии, рек омендуется сделать образец на
отдельном кусочке ткани.
Подготовка ткани:
Измерьте диаметр пуговицы и добавьте 0,3 см (1/8"). Если у вас
очень тонкая пуговица, добавьте к измерениям еще несколько
миллиметров. Наметьте положение петли на ткани.
Подведите изделие под лапку так, чтобы центр лапки совпадал с
пометкой начала петли на ткани.
Протолкните лапку вперед до упора.
Опустите лапку.
а. Установите диск переключателя на " ". Прошейте на средней
скорости до отметки.
б. Установите диск переключателя на " " и прошейте 5-6 стежков.
в. Установите диск переключателя на " " и прошейте левую
сторону до отметки.
г. Уст ановите диск переключателя на " " и прошейте закрепляющий
øîâ.
Достаньте ткань из под лапки. Протяните в ер хнюю нить через
ткань и завяжите узел на изнаночной стороне. Аккуратно сделайте
надрез посередине отверстия для пуговицы.
Советы:
- Ослабьте натяжение верхней нити для более качественного
результата.
- Используйте дополнительную ткань в качестве подкладки, для
тонких и растягивающихся тканей.
- Рекомендуется использовать карк асную нить для
растягивающихся и трикотажных тканей. Шов "зиг-заг"
выполняется поверх каркасной нити. (е)
Перед тем как выполнять данную
5
4
3
2
1
0
1
0
2
3
4
2
S
3
S
1
14
2
ab cd
e
24
Пришивание пуговиц
Установите штопальную пластину (1).
Установите лапку для пришивания пуговиц.
Наметьте место пришивания пуговицы. Положите пуговицу на
ткань и опустите лапку так, чтобы дырочки пуговицы
находились под горизонтальной осью перемещения иглы.
Длину стежка установите на " ". Выберите строчку зигзаг.
Поверните маховое колесо на себя вручную полный оборот,
чтобы проверить, что игла точно попадает в отверстия
пуговицы. После этого аккуратно нажмите на педаль и
сделайте 10 стежков. Для закрепления нити в начале и конце
операции установите ширину строчки на " " и игла будет
попадать в одно отверстие (2) (для машин с двумя дисками).
Уст ановите лапку для пришивания пуговиц. Положите пуговицу
на ткань и опустите лапку так, чтобы дырочки пуговицы
находились по д горизонтальной осью перемещения иглы.
Выберите строчку зиг-заг и уст ановите длину на " ". Настройте
ширину строчки от 3 до 5 мм в зависимости от расстояния
между дырочками пуговицы. Поверните маховое колесо на
себя вручную полный оборот, чтобы проверить, что игла точно
попадает в о тверстия пуговицы. Выберите прямую строчку " " и
прошейте несколько закрепляющих стежков. Выберите строчку
зиг-заг " ", после этого аккуратно нажмите на пе даль и
сделайте 10 стежков. Выберите прямую строчку " " и прошейте
несколько закрепляющих стежков.
Для получения припуска для ножки, положите на пуговицу
объемную вышивальную иглу (3). Для пришивания пуговицы
с 4-мя отверстиями, сначала проложите строчку между двумя
передними отверстиями (2), потом поднимите лапку,
переместите ткань спуговицей, опустите лапку и проложите
строчку между двумя задними отверстиями (3).
2
3
1
4
5
0
0
1
2
3
4
2
S
S
1
1
2
3
23
Оверлочные строчки
* Оверлочная лапка является дополнительной, она не
поставляется в комплекте данной машины.
Строчки необходимые для обработки срезов.
Настройте регулятор длины шва на "S1" или на "S2". Ширина
стежка зависит от типа ткани-от 3 до 5 мм.
Оверлочная строчка для трикотажных тканей:
Для вязаных изделий, джерси, отделки горловин, отделке
рубчиком. (1)
Универсальная стандартная оверлочная строчка:
Используется для всех видов тканей. (2)
Двойная оверлочная строчка:
Для трикотажных изделий, сильносыпучих швов. (3)
Все оверлочные швы подходят для закрепления краев и
предотвращают ткани от осыпания.
Во время шитья игла должна идти по краю ткани.
Внимание:
Для работы по трикотажным полотнам рекомендуется
использовать новые иглы с шариками на концах для
трикотажа!
1
2
3
1
4
5
0
S
0
1
2
S
2
4
3
22
12 3
Потайной шов/подшивка низа
* Лапка для потайного шва является дополнительной, она не
поставляет ся в комплекте.
Для подшивки краев, гардин, рубашек, брюк и т.д.
Потайная подшивка для эластичных тканей.
Потайная подшивка для неэластичных тканей.
Настройте машину, как показано на рисунке.
Примечание:
Для того чтобы сделать качественный потайной шов, нужно
попрактиковаться. Рекомендуем вам всегда делать образец
перед тем, как выполнить какой-либо шов.
Подберите нити в тон ткани и поставьте более тонкую иглу.
Сложите ткань, как пок азано на рисунке, изнаночной
стороной вверх. Нижний срез ткани можно подвернуть один
раз (подгибка с открытым срезом) или два раза (подгибка с
закрытым срезом) (1). Установите лапку для потайной
подшивки низа. Направляющая лапки должна идти по
внутреннему сгибу низа ткани (2).
Если после прокола иглой сгиба, образовался зазор между
сгибом ткани и направляющей лапки, то подгоните
направляющую (3) к сгибу с помощью винта (4).
2
3
1
4
5
1
0
2
2
1
3
4
2
S
0
S
1
4
3
На небольшой скорости выполните операцию. После
завершения операции переверните ткань на лицевую сторону.
21
Строчка "зиг-заг"
Выберите с помощью диска строчку " ".
Настройка ширины строчки зиг-зага
Максимальная ширина строчки "зигзаг" равна "5,0 мм", но
ширина может быть изменена при необходимости. Ширина
строчки увеличивается от "0" до "5", при перемещении в
сторону уменьшения значения цифр - ширина уменьшается.
При использовании во время шитья двойной иглы, никогда не
устанавливайте ширину меньше чем "3" (для моделей с 3-мя
дисками). (1),
Настройка длины стежка на строчке "зиг-заг"
Плотность стежков зигзага увеличивается при уменьшении
значения длины стежка до "0". Чем меньше длина стежка,
тем плотнее строчка. На обычном зигзаге стандартная длина
стежка "2,5" или ниже (2).
Челночный стежок
Когда длина установлена в промежутке между "0" - "1" то
машина шьет челночным стежком, который используется в
отделке отверстий для пуговиц и декоративных стежках.
Тонкая ткань
При использовании тонкой ткани, желательно подложить под
ткань тонкую бумагу или картон. Потом будет легко отсоединить
бумагу от ткани.
""
Регулятор ширины строчки Регулятор длины строчки
1
Для моделей с 2-мя дисками
2
20
Прокладывание прямых строчек
Настройте машину на одну из прямых строчек.
В общем, чем тоньше ткань, игла и нить, тем длиннее
получается стежок.
a
b
S1
а. Регулятор ширины строчки
b. Регулятор длины стежка (для строчек групп S1 и S2)
c. Дисплей выбора строчек
d. Барабан выбора строчек
е. Рычаг реверса (шитье назад)
c
d
e
Регулятор ширины строчки Регулятор длины строчки
19
Как выбрать тип строчки
Äëÿ выберите образец строчки " " с помощью
прямого шва
барабана выбора строчек. Настройте длину стежка с помощью
регулятора длины стежка (для мо делей с 3-мя регуляторами).
a
b
Для шитья строчкой с помощью барабана выбора
строчек - выберите образец строчки " ". С помощью
регуляторов ширины строчки и длины стежка установите
необходимые показатели.
Настройте длину и ширину строчки в соответствии с типом
используемой ткани.
Для выбора , переведите регулятор
длины стежка на "S1", при этом, будет выполняться из 3-х
строчек центральная. Настройте ширину строчки в
соответствии с типом используемой ткани. Длина на этих
строчках фиксирована.
Для выбора , переведите регулятор
длины стежка на "S2", при этом, будет выполняться из 3-х
строчек крайняя правая. Настройте ширину строчки в
соответствии с типом используемой ткани.
а. Регулятор ширины строчки
b. Регулятор длины стежка (для строчек групп S1 и S2)
c. Дисплей выбора строчек
d. Барабан выбора строчек
е. Рычаг реверса (шитье назад)
строчек второго ряда
строчек третьего ряда
çèã-çàã
""
c
d
e
Регулятор ширины строчки Регулятор длины строчки
18
Правильный подбор ткани/иглы/нити
ВЫБОР ИГЛЫ, ТКАНИ, НИТИ
Номер иглы
9-11(65-75)
12(80)
14(90)
16(100)
18(110)
Легкая: тонкий хлопок, вуаль, саржа. шелк, муслин, органди, х/б
трикотаж, джерси, креп, поли-эстер, рубашечные и блузочные ткани.
Средняя: хлопок, сатин, кеттльклот, парусина, двойной трикотаж,
тонкая шерсть.
Средняя: грубое полотно, шерсть, плотный трикотаж, ворсистая ткань,
джинсовая ткань.
Тяжелая: шерсть, толстый брезент, стеганая ткань, джинсовая ткань,
портьерная ткань.
Супер тяжелая: плотная шерсть и ткани для верхней зимней одежды,
тяжелые портьерные ткани, некоторые виды кожи и винила.
Важно: Тонкие нити и иглы используются для шитья тонких тканей, а толстые нити и иглы-для тяжелых тканей.
ВЫБОР ИГЛЫ, ТКАНИ
Номер иглы
HA 1
15 1
15 1/705H(SUK)
15 1/705H(SUK)
130 PCL
Примечания: 1. Можно использовать для отделочных и декоративных работ.
Стандартные острые иглы. Размеры-от тонких
до толстых. 9 (65)-18 (110)
Специальные иглы для трикотажа - полукруглое,
скошенное острие. 9 (65)-18 (110)
Иглы для трикотажа - полукруглое, скошенное
острие. 9 (65)-18 (110)
Èãëû äëÿ êîæè. 12 (80)-18 (110)
2. При шитье двойными иглами регулятор ширины стежка должен быть установлен на деление меньшее "3".
3. Для обеспечения хорошего качества шитья всегда используйте качественные европейские иглы ¹ 65, 70, 80 и т.д.,
американские и японские иглы 9, 11, 12 и т.д.
4. Часто меняйте иглы (для каждого нового изделия-новая игла) и/или при поломке или пропущенных стежках.
Пояснение
Ткань Íèòü
Натуральная текстильная ткань шерсть, хлопок, шелк и т.д.
Не рекомендуется использовать для трикотажных тканей..
Натуральные и синтетические текстильные ткани, полиэстер.
Трикотажные ткани, одинарное, двойное вязаное полотно.
Можно использовать вместо 15Х1 и для других тканей.
Текстильная ткань и вязаное полотно.
Кожа, винил, обивочный материал (оставляет меньшее отверстие,
чем стандартная большая игла).
Тонкая хлопковая, нейлоновая или полиэст ерная
нить.
Очень хорошую строчку дает нить п/э плотной
крутки, лучше тройной.
Нити из натуральных волокон используйте для
натуральных тканей.
Используйте одинаковую нить сверху и снизу.
Нити необходимого состава плотной крутки.
Вид ткани
17
Шитье обратным ходом (реверс)
Шитье обратным ходом (реверс) применяется для закрепления
швов в конце и в начале прямой строчки.
Прошейте несколько стежков назад.
Отпустите реверс и машина будет шить вперед (1/А).
Извлечение изделия
Прокрутите маховик вперед до того момента как игла достигнет
максимальной высоты, поднимите прижимную лапку и
потяните за изделие. (2)
Обрезка нити
Держите обе нити одной рукой (В) и нажмите на рычаг вниз. (3)
A
21
16
3
Подъем нижней нити наверх
Придерживайте верхнюю нить левой рукой. Поворачивайте
маховое колесо на себя до тех пор, пока игла не опустится в
игольную пластину и не поднимется в крайнее верхнее
положение (1).
Аккуратно потяните верхнюю нить вверх так, чтобы через
игольную пластину вытянут захваченную ею нижнюю нить.
Вытяните верхнюю и нижнюю нити и положите обе их под
лапку по направлению от себя (2).
1
15
2
Регулировка натяжения нитей
Натяжение нижней нити (1)
Для проверки натяжения нижней нити выньте шпульный
колпачок из машины и возьмитесь за конец нити. Держась за
нить, встряхните
шпульный колпачок со шпулькой один или два раза.
Если натяжение очень сильное, нить разматываться не будет.
Чтобы отрегулировать натяжение, необходимо покрутить
маленький винт на боковой части шпульного колпачка,
делайте это отверткой.
Натяжение верхней нити
Базовая установка для натяжения нити - "4" (2)
Чтобы увеличить натяжение, увеличьте значение, чтобы
уменьшить- уменьшите с помощью регулятора натяжения
верхней нити.
A. Нормальное натяжение нити
B. Ослабленное натяжение нити
C. Слишком сильное натяжение нити
Важно:
Для усиления натяжения поверните диск на следующее
большее деление.
21
A
B
14
C
Использование автоматического нитевдевателя (не во всех моделях)
* Автоматический нитевдеватель присутствует не во всех
моделях. Если в вашей модели он есть, то ознакомьтесь с
инструкциями ниже:
- Поднимите иглу в крайнее верхнее положение и опустите
прижимную лапку.
- Левой рукой медленно опускайте рычаг нитевдевателя (А) в
крайнюю нижнюю позицию и удерживайте его пока не
подведете нить правой рукой под большой крючок
нитевдевателя (С).
- При этом нитевдеватель развернется по часовой стрелке, и
игла попадет в лапки нитевдевателя (В).
A
A
B
C
D
B
C
D
- После того, как нитевдеватель повернется в позицию
вдевания нити (по часовой стрелке), через ушко иглы
пройдет крючок. Вытяните нить перед иглой между лапками
нитевдевателя под крючок (D).
- Одновременно отпустите рычаг нитевдевателя и нить.
Крючок повернется и протянет нить через игольное ушко,
образуя петлю. Потяните нить за петлю. Верхняя нить
заправлена.
Внимание!
При выполнении данной операции поверните выключатель
в положение "OFF-О" (выключено).
1
A
2
13
Заправка верхней нити
Очень важно правильно выполнить заправку верхней нити, от этого
буде т зависеть качество работы и отсутствие проблем в процессе
шитья.
- Поверните маховое колесо на себя (1), для того, чтобы поднять
иглу в крайнее верхнее положение. Поднимите прижимную
лапку, чтобы освободить диски натяжения нити.
Внимание:
выключатель в положение выключено.
- Приподнимите горизонт альный штифт катушки. Установите на
него катушку так, чтобы нить разматывалась снизу вверх против
часовой стрелки, затем закрепите катушку держате лем нужного
диаметра (2). При установке катушки на горизонтальный штифт
следите за тем, чтобы держат ель катушки не слишком плотно
прилегал к ней, иначе будет затруднено разматывание нити с
катушки, что может привести к изгибанию или поломке иглы, а
также к смещению челнока.
- Зацепите нить за крючок нитенаправителя (3).
- Проложите нить через нитенаправитель (4). Далее протяните
нить через диски натяжения верхней нити (следите, чтобы нить
полностью вошла между ними).
- Затем вниз, вокруг держателя пружины и вверх (5).
- Вверху протяните нить справа налево через крючок рычага
подъема нити и снова вниз.
- Зацепите нить за горизонтальный нитенаправитель на корпусе
машины (6). Зацепите нить за проволочный нитенаправитель на
игловодите ле (7).
- Затем вденьт е нить в иглу от себя назад и обрежьте излишек нити
нитеобрезателем, находящимся на корпусе машины слева (8).
Важно:
Если на Вашей модели машины предусмо трен автоматический
нитевдевате ль, подробное описание смотрите на стр.13.
При выполнении данной операции поверните
12
2
7
3
5
4
4
5
3
1
2
9
8
6
78 9
6
Замена иглы (Артикул 130/705H)
Необходимо регулярно менять иглу, особенно если она
изношена,сломалась или вызывает проблемы в процессе
шитья.
Всегда выбирайте иглы, соответствующие типу используемой
ткани.
А. Ослабьте винт, фиксирующий иглу и затяните его после
установк новой иглы (1)
В. Плоская сторона верхней части иглы должна смотреть
назад.
С/D. Вставьте иглу вверх до упора. Затяните винт фиксации
èãëû.
D
A
B
Внимание:
Перед установкой и заменой запчастей и когда машина не
используется, отключайте ее от сети (сетевой тумблер в
положение "ОFF-О" (выключено).
Иглы должны быть в хорошем состоянии (2)
Их необходимо менять, если:
А. Игла погнута
В.
У иглы поврежденное острие
Ñ.
Игла затупилась
C
1
A CB
2
11
Установка шпульки и шпульного колпачка
При установке или снятии шпульки игла должна
находиться в крайнем верхнем положении.
- Снимите предметный столик и откройте переднюю крышку.
(1)
- Возьмите шпульный колпачок за защелку (а) и выньте его из
челночного устройства. (2)
- После того как вы намотаете нить на шпульку, вставьте
шпульку в шпульный колпачок так, чтобы нить
разматывалась по часовой стрелке. (3)
- Протяните нить через отверстие, вниз и влево, пока она не
попадет в выходной паз (прямоугольное отверстие) под
пружиной натяжения. (4)
- Возьмите шпульный колпачок за защелку. (5)
- Вставьте шпульный колпачок в челночное устройство так,
чтобы рожок на колпачке совпал с пазом, который
находиться в верхней части челночного устройства, при
этом должен раздаться щелчок. (6)
Внимание:
При выполнении данной операции поверните выключатель в
положение "ОFF-О" (выключено).
12
3
4
10
5
Намотка нити на шпульку
Намотка шпульки
- Установите катушку на встроенный горизонтальный штифт. Для
небольших катушек используйте маленький катушкодержатель.
Для к атушек большего размера-большой держатель. У
большого держателя две стороны разного диаметра для
катушек разного диаметра. (1/2)
- Проведите нить через нитенаправители. (3)
- Протяните нить между дисками натяжения по часовой стрелке.
(4) (Используйте эти диски только при намотке на шпульку)
- Вставьте конец нити в отверстие на шпульке, как показано на
рисунке и оденьте шпульку на шпиндель узла намотки на
шпульку. (5)
- Нажмите на шпульку и переведите ее вправо. Машина
переключится на холостой ход. (6)
- Придерживайте конец нити. (7)
- Нажмите на педаль. (8)
- После намотки нескольких витков нити остановите машину и
обрежьте к онец нити, выглядывающий из шпульки.
Продолжайте намотку нити на шпульку на максимальной
скорости. Шпулька перестает вращаться, когда полностью
заполнится нитью. (9)
- После остановки намотки, переведите шпульку влево, машина
перейдет в режим шитья, т.е. снимется с холостого хода,
обрежьтенить и снимите шпульку со шпинделя. (10)
Внимание:
При намотке на шпульку происходит авт оматическое переключение
на хо лостой ход.
Чтобы снять машину с холостого хода надо перевести
ограничитель намотки на шпульку влево, тогда машина будет
шить в обычном режиме. Обращайте внимание, чтобы шпиндель
шпульки при шитье не был переведен в положение намотки
шпульки. Так как в этом положении блокируется маховое колесо
(система защиты). Если это произошло, то достаточно нажать на
шпиндель и перевести его влево. Маховое колесо
разблокируется и можно будет продолжать работу.
1
2
3
6
78
4
5
9
9
Установка лапкодержателя
Поднимите стержень (а) лапкодержателя в крайнее верхнее
положение. Подсоедините лапкодержатель (b) прижимной
лапки к стержню (а) винтом, как показано на рис. (1)
Установка лапки (2)
Опускайте лапкодержатель (b) до тех пор, пока паз (с) не
окажется прямо над осью (d).
Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и
прижимная лапка (f) защелкнется автоматически.
Снятие лапки (3)
Поднимите прижимную лапку. Нажмите на рычаг (е) на себя.
Лапка отсоединится.
Установка направляющей для выстегивания (4)
Установите направляющую для выстегивания ( g ) в паз
лапкодержателя, как показано на рисунке.
Отрегулируйте расстояние от игловодителя до направляющей
для выстегивания, в зависимости от тог о, какое необходимо
расстояние между строчками.
Внимание!
При выполнении данной операции установите сетевой
тумблер на "OFF-О" (выключено).
a
a
e
c
b
d
f
b
1
e
2
g
3
8
4
Двухуровневый рычаг подъема прижимной лапки
При сшивании неск ольких слоев толстой ткани лапку
поднимают на второй уровень (А), чтобы под нее положить
столько слоев ткани, сколько необходимо.
Регулировка давления лапки
Давление лапки машины обычно устанавливается в
заводских условиях и не требует настройки в зависимости от
типа ткани.
Однако, если вам все же требуется отрегулировать давление
лапки, с помощью монеты поверните винт регулировки
давления.
Для шитья тонких тканей ослабьте давление, повернув рычаг
против часовой стрелки, для тяжелых тканей-усильте,
повернув рычаг по час овой стрелке.
A
7
Подсоединение машины к сети
Эта машина имеет поляризованную штепсельную вилку (1),
поэтому ее необходимо использовать с о специальным
электрическим разъемом.
Включите машину в сеть, как показано на рисунке (2).
Внимание:
Если машина не используется или, если нужно заменить на
ней какие-либо части, убедитесь, что она отключена от сети.
Электронная педаль
Скорость машины регулируется давлением на педаль (З).
Внимание:
Если у вас возникли сомнения, касающиеся подключения машины
к источнику питания, обратитесь к квалифицированному электрику.
Когда машина не используется, выньте вилку из розетки.
Включение подсветки рабочей поверхности
После переключения тумблера в положение "I" автоматически
включается лампочка для подсветки рабочей поверхности.
Важно:
Эта машина имеет по ляриз ованную штепсельную вилку (один
штырь шире другог о). Для уменьшения риска электрошока эту
вилку можно вставить в поляризов анную штепсельную розетку
только одним способом. Если вилку не удалось вставить в
розетку плотно, переверните ее и вставь т е еще раз. Если она и в
этом случае плотно не вошла, обратит есь к квалифицированному
электрику . Не меняйте роз е тку самостоятельно (2).
A
1
Вилка машинки
Заземл¸нная сеть
2
6
Регулирование
скорости шитья
3
Установка защелкивающегося предметного (швейного) столика
Для установки предметного (швейного) столика, придерживайте
его в г ориз онтальном положении и двигайте в направлении
стрелки вправо. (1)
1
Внутреннюю сторону столика используют для хранения
швейных принадлежностей.
Чтобы открыть столик, потяните его крышку в направлении
стрелки. (2)
2
5
Аксессуары
Стандартный комплект (1)
a. Универсальная лапка
b. Лапка для молнии
c. Лапка для автоматического выметывания петель
d. Лапка для пришивания пуговиц
e. Л-образная отвертка
f. Кисточка/вспарыватель
g. Масло
h. Упаковка игл (3 шт.)
i. Направляющая для выстегивания
j. Шпульки (3 шт.)
k. Штопальная пластина
l. Держатели для катушек (,ольшой и малый)
m. Вертикальный катушкодержатель
n. Фетровый амортизатор для катушек
Дополнительные принадлежности (не входят в комплект,
приобретайте их дополнительно) (2)
o. Лапка для декоративных отделочных строчек
p. Оверлочная лапка
q. Лапка для потайной подшивки низа
r. Лапка для вышивки и штопки
s. Лапка-улитка
t. Лапка для вшивания шнура и шляпной резинки
u. Лапка для прокладывания прямых строчек и для работы
по тонким тканям
v. Лапка для сборки
w. Верхний транспортер ткани
x. Двойная игла
Стандартный комплект
a
006806008 006905008 006909008 006914008
e
h
l
b
f
i
m
c
g
j
k
n
Дополнительные принадлежности
o
006804008 006803008
s
006800008
u
006916008
p
t
006810008
v
006917008
q
006812008
w
006815008
r
006016008
d
x
4
Детали машины
14. Горизонтальный штифт
15. Шпиндель для намотки шпульки
16. Отверстие для второго штифта катушки
17. Маховое колесо
18. Диск выбора стежков
19. Сетевой тумблер
20. Разъем для подключения педали
21. Нитенаправитель при намотке на шпульку
22. Нитенаправитель верхней нити
23. Ручка для переноса
24. Рычаг прижимной лапки
14
15
16
17
18
19
20
21
22
23
24
3
Детали машины
1. Регулятор натяжения верхней нити
2. Регулирование давления лапки (не у всех моделей)
3. Нитепритягиватель
4. Нитеобрезатель
5. Прижимная лапка
6. Игольная пластина
7. Швейный столик/аксессуары
8. Ограничитель намотки нити на шпульку
9. Регулятор длины стежка (не у всех моделей)
10. Регулятор ширины строчки (не у всех моделей)
11. Дисплей выбора строчек
12. Рычаг заднего хода
13. Автоматический нитевдеватель (не у всех моделей)
1
2
3
4
5
6
7
13
8
9
10
11
12
2
СОДЕРЖАНИЕ
Детали машины ..................................................................................2/3
Швейные принадлежности....................................................................4
Установка швейного столика ................................................................5
Подсоединение машины к сети ............................................................6
Двухуровневый рычаг подъема прижимной лапки .............................7
Регулировка давления лапки................................................................7
Установка лапкодержателя, лапки и направляющей для
выстегивания .........................................................................................8
Намотка нити на шпульку .....................................................................9
Установка шпульки и шпульного колпачка ........................................10
Замена иглы (Артикул 130/750Н)........................................................11
Заправка верхней нити .......................................................................12
Использование автоматического нитевдевателя (доп. опция) ........13
Регулировка натяжения нитей............................................................14
Подъем нижней нити наверх ..............................................................15
Правильный подбор ткани/игл/нити...................................................16
Как выбрать тип строчки.....................................................................17
Регулировка ширины и длины строчек ..............................................18
Прямые строчки и положение иглы....................................................18
Прокладывание прямых строчек........................................................19
Шитье назад (реверс)..........................................................................20
Изменение направления шитья .........................................................20
Как вынуть изделие и обрезать нить .................................................20
Потайная подшивка низа ....................................................................21
Оверлочные строчки ...........................................................................22
Пришивание пуговиц ...........................................................................23
Автоматическая обработка петель ....................................................24
Вшивание молнии и канта ..................................................................25
Двойная узкая подгибка среза (использование лапки-улитки)
(доп.опция)...........................................................................................26
Трикотажный (3-хступенчатый) "зиг-заг" ............................................27
Трикотажные строчки ..........................................................................28
Отделочная строчка ("соты") ..............................................................29
Вшивание шляпной резинки и отделочных шнуров .........................30
Выполнение штопки на пяльцах.........................................................31
Полезные строчки................................................................................32
Строчка ракушка..................................................................................32
Эластичная строчка.............................................................................32
Соединяющий шов ..............................................................................32
Выстегивание.......................................................................................33
Выполнение сборки .............................................................................34
Пэтчворк...............................................................................................35
Аппликация ..........................................................................................36
Двойная игла........................................................................................37
Монограммы и вышивка с помощью пялец..................................38/39
Верхний транспортер (доп. опция) .....................................................40
Техническое обслуживание ................................................................41
Устранение неисправностей...............................................................42
- V -
Поздравляем:
Как владелец новой швейной машины, вы получите огромное удовольствие
от качества шитья на всех типах тканей, начиная от грубой
хлопчатобумажной ткани до тонкого шелка.
Ваша швейная машина проста и легка в использовании. Для вашей
безопасности и для того, чтобы вы с удовольствием шили на этой машине,
мы рекомендуем вам прочитать все рекомендации данной инструкции и
пользоваться ими в процессе работы.
Подробно изучив эту инструкцию перед началом работы, вы узнаете о
большом количестве возможностей машины и ее преимуществах.
- IV -
21.В случае, если какие либо из частей машины попадут в почву или водоем, может произойти
утечка опасных для здоровья веществ.
22.При замене старых машин новыми, ваш местный дилер обязан полностью взять на себя
расходы, связанные с их утилизацией.
СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ
Бытовая швейная машина предназначена только для домашнего использования!
- III -
8. Всегда выключайте машину если осуществляете подготовку к работе (замена иглы,
заправка нити).
9. Всегда отключайте швейную машину от сети если покидаете рабочее место на
продолжительное время.
10.Всегда отключайте швейную машину от сети при замене лампы, при чистке и смазке и
других регулировках предусмотренных данной инструкцией.
11.Не пользуйтесь машиной в помещении с повышенной влажностью.
12.При отключении от сети держитесь за штекер, а не за шнур.
13.Если LED лампа повреждена или сломана, она должна быть заменена производителем,
местным сервисным центром или специалистом, чтобы избежать поражения электрическим
током.
14.Не кладите какие либо предметы на педаль.
15.Не используйте машину, если вентиляционные отверстия закупорены. Всегда храните
вентиляционные отверстия открытыми и регулярно чистите их от пыли и пуха.
16.Машина работает только от педали следующего типа:
KD-1902, FC-1902 (110-120V) / KD-
2902, FC-2902A, FC-2902D (220-240V) / 4C-316B (110-125V) / 4C-326G (230V).
17.Не пытайтесь исправить, поврежденный электрошнур ножной педали управления. Если
шнур поврежден, необходимо заменить полностью ножную педаль управления вместе со
шнуром.
18.Звуковой уровень шума при правильной эксплуатации машины 75dB.
19.Запрещается выбрасывать электрические приборы вместе с обычным бытовым мусором,
т.к. они могут содержать ряд вредных компонентов, требующих отдельной утилизации.
20.Свяжитесь с местными муниципальными органами по вопросу утилизации.
- II -
Важные инструкции по технике безопасности
При использовании электроприбора следует соблюдать основные меры предосторожности:
Перед работой с машиной прочитайте инструкции по правильной эксплуатации машины.
ПРЕДОСТЕРЕЖЕНИЯ
электрическим током:
1. Никогда не оставляйте без присмотра машину подключенную к электросети.
2. Всегда выдергивайте вилку из розетки после завершения шитья и перед чисткой.
ВНИМАНИЕ
ранения людей:
1. Перед тем, как использовать машину, внимательно ознакомьтесь с данной инструкцией.
2. Храните инструкция в подходящем доступном месте вместе с машиной. При передаче
машины третьему лицу, вложите и инструкцию.
3. Используйте машину только в сухом помещении.
4. Не оставляйте машину без присмотра, если рядом находятся маленькие дети или пожилые
люди, т.к. они могут не осознавать риска поражения электрическим током.
5. На машине можно работать детям только по достижению ими 8-ми лет, а также людям с
ограниченными умственными или физическими возможностями под специальным
присмотром, в случае если они понимают принципы работы и осознают риски поражения
электрическим током.
6. Не допускайте, чтобы дети играли с машиной.
7. Чистка и обслуживание должны осуществляться детьми только под присмотром взрослых.
- для уменьшения риска ожога, пожара, электрического шока или
- äëÿ уменьшения риска поражения
- I -
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
021VG93801(A)(UA.RU)
Loading...
