Milwaukee worklight User Manual

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Cat. No.

No de Cat.

49-24-0185

WORK LIGHT

Compatible with MILWAUKEE V28 Lithium-Ion Battery Packs

LAMPE DE TRAVAIL

Compatible avec batterie

Lithium-Ion

V28 MILWAUKEE

LAMPARA DE TRABAJO

Compatible con baterías Iones de Litio de V28 de MILWAUKEE

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE

MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL

DEL OPERADOR.

GENERAL SAFETY RULES

ASSEMBLY

WARNING

READ AND UNDERSTAND ALL INSTRUCTIONS.

Failure to follow all instructions listed below, may result in electric
shock, fi re and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Before using the work light, read this operator's manual, your battery pack and charger
operator's manual, and all labels on the battery pack, charger and work light.

1. Know your work light. Read this
manual carefully to learn your work
light's applications and limitations as
well as potential hazards associated
with this type of tool.

2. Batteries must be recharged only

with the specified charger for
the battery. A charger that may be

suitable for one type of battery may
create a risk of fire when used with
another battery.

3. Use work light only with specifi cally
designated battery pack. Use of any
other batteries may create a risk of
fi re.

4. When battery pack is not in use, keep

it away from metal objects like: paper
clips, coins, keys, nails, screws, or
other small metal objects that can
make a connection from one termi­nal to another. Shorting the battery

terminals together may cause sparks,
burns, or a fi re.

Symbology

Volts Direct Current

Underwriters
Laboratories, Inc.

5. Never insert bulbs other than

MILWAUKEE bulbs in the bulb sock­et. Bulbs other than MILWAUKEE bulbs

may cause short circuit of battery and
personal injury.

6. Store idle work light out of reach
of children. Warm work lights can
become hazardous in the hands of
children.

7. Maintain labels and nameplates.
These carry important information.
If unreadable or missing, contact a
MILWAUKEE service facility for a free
replacement.

Specifi cations

Catalog

Number

49-24-0185

2 3

Volts

DC

28

Removing Battery Pack from Tool

Push in the release buttons and pull the
battery pack away from the tool.

Inserting Battery Pack into Tool

T o insert the battery pack onto the tool, slide
the pack onto the body of the tool. Make sure
it latches securely into place.

WARNING

To reduce the risk of injury, do not
look directly into the light when the
work light is on.

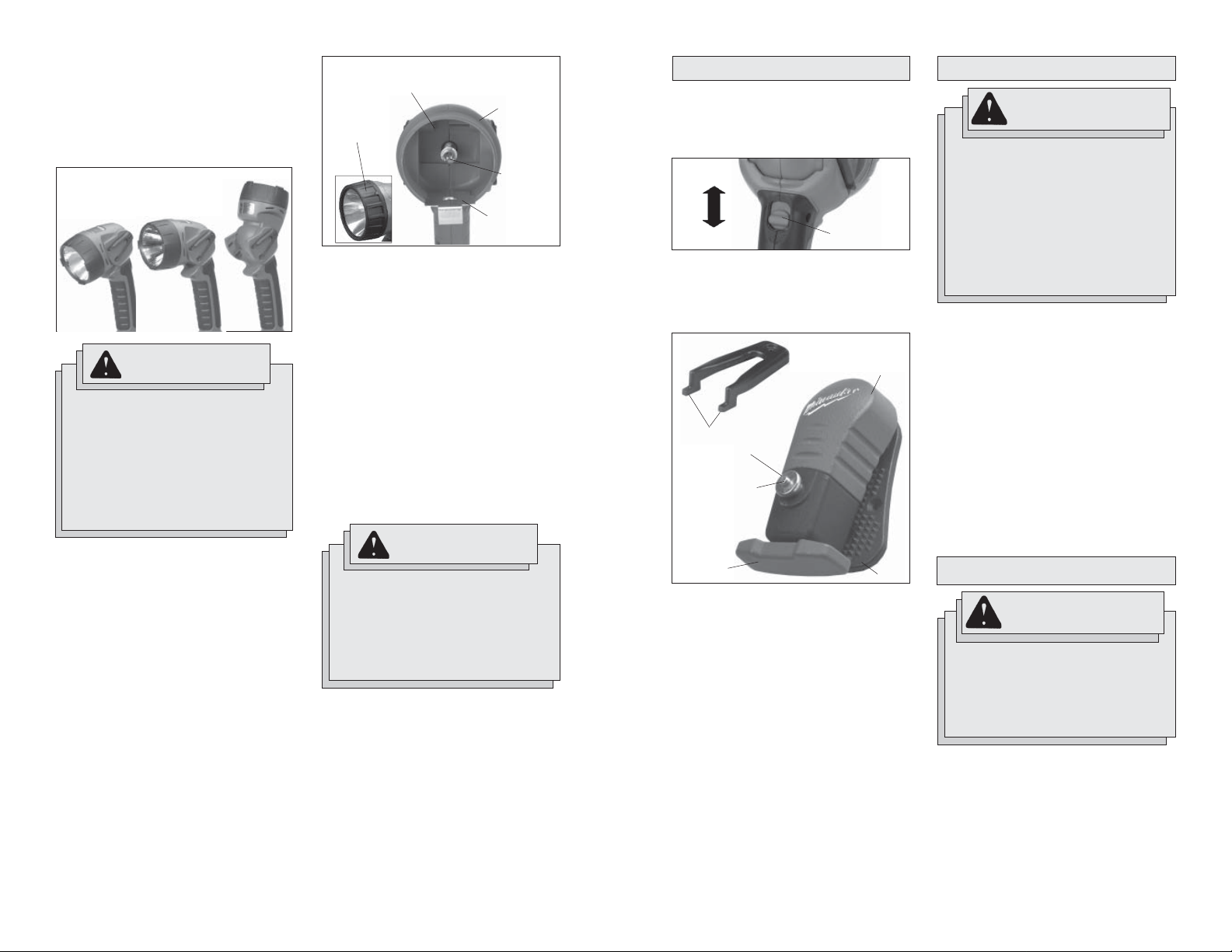

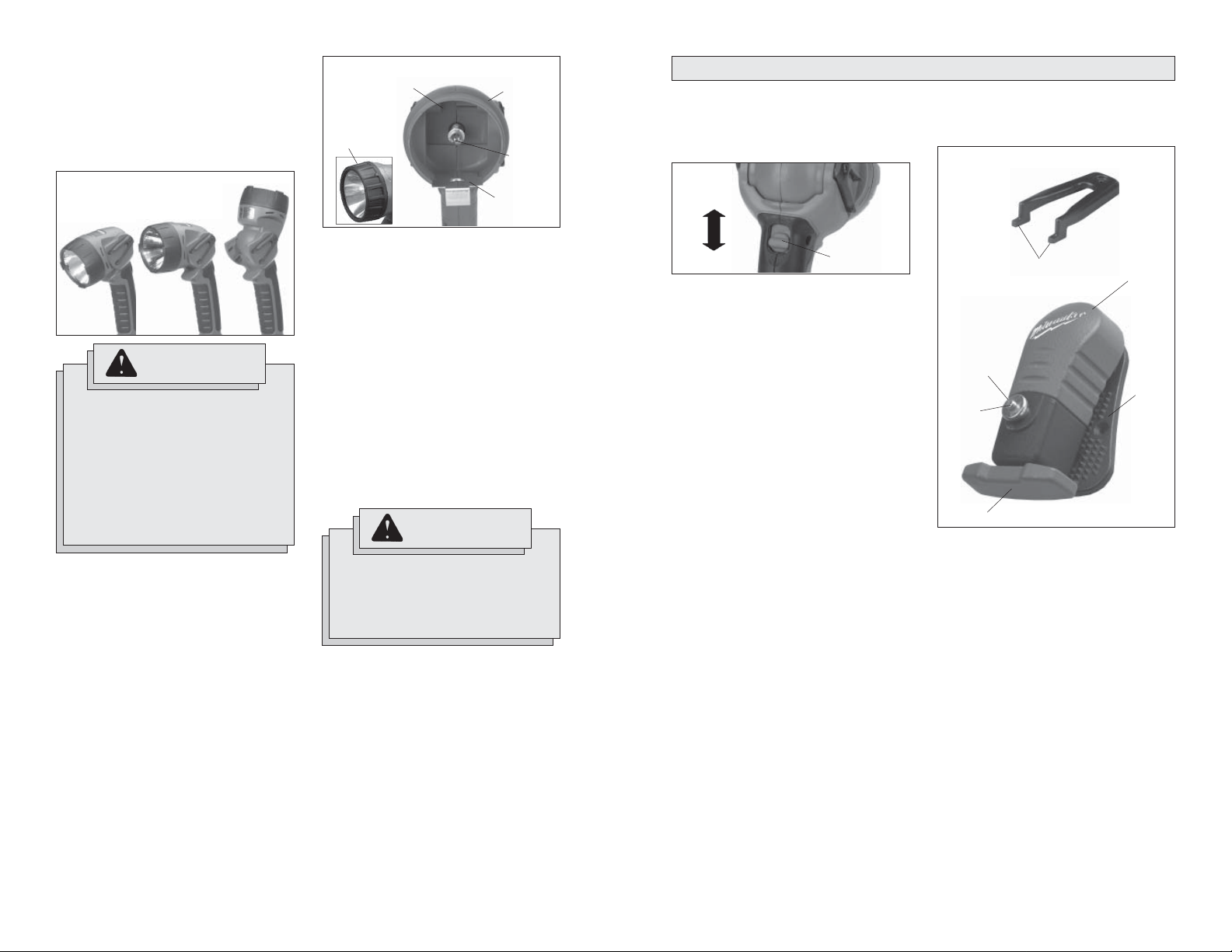

Adjusting the Pivot Head

The pivot head can pivot to a range of 140°;
110° up and 30° down with detents every
10°. Pivot head to desired position (Fig. 1).
Allow the detent to snap into place. Do not
forcibly pivot the head.

Fig. 1

WARNING

To reduce the risk of injury, DO
NOT operate work light without
bezel assembly in place. Bulb does
get hot. Always remove battery
pack before changing or removing
bulbs. Always allow the work light
to cool for at least 10 minutes
before replacing the bulb.

Replacing the Bulb

1. Remove battery pack before changing
bulb.

2. Unscrew the bezel assembly on pivot
head by turning counterclockwise.

3. Remove the bezel assembly.

4. Pull forward the aluminum heat sink.

5. Gently rotate the bulb counter
clockwise and pull out.

Fig. 2

Bezel
assembly

To install new bulb, follow above
directions in reverse.

NOTE: Use a soft cloth when installing bulbs.
Direct contact with oils or other contamina­tion can shorten the life of bulbs.

For work light 49-24-0185, use
replacement bulb 49-81-0040.

A spare bulb is provided with the work
light. The bulb is located behind the
aluminum heat sink.

See your nearest MILWAUKEE Retailer
or Service Center to obtain replacement
bulbs.

Spare bulb storage

Pivot
head

Bulb

Aluminum
heat sink

WARNING

To reduce the risk of injury and
damage, never insert bulbs other
than MILWAUKEE 28V bulbs in the
bulb socket. Other bulbs will over
heat!

Intelligent Circuit

This work light is equipped with an
intelligent circuit. If an improper voltage
bulb is installed, the light will flash
repeatedly. If this occurs, remove the
improper bulb and install a MILWAUKEE
28V bulb.

OPERATION

MAINTENANCE

ACCESSORIES

To turn on the work light, slide the switch
to ON.

To turn off the work light, slide the switch
to OFF.

Fig. 3

ON

OFF

Switch

Clip-Lok

The Clip-Lok system consists of two pieces;
the belt clip and the tool holder.

Attaching the Belt Clip

The belt clip can be mounted to tool belts,
bags, buckets, etc. To mount the belt clip:

1. Pull up the clamp release. The clamp

2. Slide the clamp over the tool belt, bag,

3. Press in the clamp to tighten.

TM

System

Fig. 4

Tool holder

Front tangs

Belt clip

Stud

Pin

Tool release lever

will pop out.

bucket, etc.

Clamp

release

Clamp

WARNING

To reduce the risk of injury,
always unplug the charger and
remove the battery pack from
the charger or work light before
performing any maintenance. Never
disassemble the work light, bat­tery pack or charger. Contact a
MILWAUKEE service facility for ALL
repairs.

Maintain Work Light

Keep your work light, battery pack and
charger in good repair by adopting a
regular maintenance program.

If the work light does not work prop­erly, return the work light to a MILWAUKEE
service facility for repairs.

WARNING

Always remove battery pack before
changing or removing accessories.
Only use accessories specifi cally
recommended for this tool. Others
may be hazardous.

For a complete listing of accessories refer to
your MILWAUKEE Electric Tool catalog or go
on-line to www.milwaukeetool.com. To obtain
a catalog, contact your local distributor or a
service center listed on the back cover of this
operator’s manual.

Using the Clip-Lok Tool Holder

1. To attach the tool to the belt clip, slide
the tool holder over the stud on the belt
clip until it is held in place by the protrud­ing pin.

2. To release the tool from the belt clip,
grasp the tool handle, push down on
the tool release lever with your thumb,
and pull up on the tool.

4 5

FIVE YEAR TOOL LIMITED WARRANTY

Every MILWAUKEE electric power tool (including battery charger) is warranted to the original
purchaser only to be free from defects in material and workmanship. Subject to certain excep­tions, MILWAUKEE will repair or replace any part on a electric power tool which, after examina-
tion, is determined by MILWAUKEE to be defective in material or workmanship for a period of
fi ve (5) years* after the date of purchase. Return the electric power tool and a copy of proof
of purchase to a MILWAUKEE factory Service/Sales Support Branch location or MILWAUKEE
Authorized Service Station, freight prepaid and insured, are requested for this warranty to be
effective. This warranty does not apply to damage that MILWAUKEE determines to be from
repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse,
alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

* The warranty period for Hoists (lever, hand chain, & electric chain hoists), Ni-Cd battery
packs, Work Lights (cordless fl ashlights), Job Site Radios, and T rade T itans™ Industrial Work
Carts is one (1) year from the date of purchase.

*There is a separate warranty for Li-Ion Battery Packs that accompany the power tools:
*Every MILWAUKEE Li-Ion Battery Pack is covered by an initial 1000 Charges/2 Years free

replacement warranty. This means that for the earlier of the fi rst 1000 charges or two (2) years
from the date of purchase/fi rst charge, a replacement battery will be provided to the customer
for any defective battery free of charge. Thereafter, customers will also receive an additional
warranty on a pro rata basis up to the earlier of the fi rst 2000 charges or fi ve (5) Years from
the date of purchase/fi rst charge. This means that every customer gets an additional 1000
charges or three (3) years of pro rata warranty on the Li-Ion Battery Pack depending upon
the amount of use. During this additional warranty period, the customer pays for only the
useable service received over and above the fi rst 1000 Charges/2 years, based on the date
of fi rst charge and number of charges found on the battery pack via MILWAUKEE’s Service
Reader. After 1000 charges/2 years from the date of purchase/fi rst charge, the customer will
be charged a prorated amount for the service rendered.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE
product. However, proof of purchase in the form of a sales receipt or other information deemed
suffi cient by MILWAUKEE, is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DE­SCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF
EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU
SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LI­ABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES,
OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED
TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CON­DITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE
GENERALITY OF THE FOREGOING, MILWAUKEE DISCLAIMS ANY IMPLIED W ARRANTY
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE, AND ALL
OTHER WARRANTIES.

This warranty applies to product sold in the U.S.A., Canada and Mexico only.
Please consult MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service
on a MILWAUKEE electric power tool.

6 7

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT

VOUS DEVEZ LIRE ET COMPRENDRE

TOUTES LES INSTRUCTIONS

Le non-respect, même partiel, des instructions ci-après entraîne
un risque de choc électrique, d'incendie et/ou de blessures graves.

CONSERVEZ CES INSTRUCTIONS

Avant d’utiliser le lampe de travil, lire ce manuel de l’opérateur, le manuel de l’opérateur de
la batterie et du chargeur, et toutes les étiquettes de la batterie, du chargeur et de le lampe
de travil.

1. Familiarisez-vous avec votre lampe
de travil. Lisez attentivement ce manuel
pour apprendre les applications, limita­tions et risques inhérents au maniement
de ce genre d’outil.

2. Doit être rechargée seulement avec
le chargeur spécifi é pour la pile. Un
chargeur adapté à un certain type de
pile peut créer un risque d’incendie s’il
est utilisé avec d’autres piles.

3. N’utiliser la lampe arisez-vous avec

votre lampe de travil sans fi l qu’avec
le bloc de piles spécifi é. L’utilisation

de toute autre pile peut créer un risque
d’incendie.

4. Lorsque le bloc-batterie n'est pas en

service, tenez-le à l'écart d'autres ob­jets métalliques (trombones, pièces
de monnaie, clés, clous, vis, etc.)
susceptibles d'établir un contact
électrique entre les deux bornes. La

mise en court-circuit des bornes de la
batterie peut produire des étincelles
et constitue un risque de brûlures ou
d'incendie.

5. N’insérez jamais dans la douille pour

ampoule des ampoules autres que
celles de MILWAUKEE. L’insertion

d’ampoules d’une autre marque que

MILWAUKEE peut entraîner un court­circuit de la pile et des blessures.

6. Rangez la lampe de tavail hors de
laportée des enfants. Chauffer les
lumières de travail peuvent devenir
hasardeuses dans les mains d'enfants.

7. Entretenez les étiquettes et marques
du fabricant. Les indications qu'elles
contiennent sont précieuses. Si elles
deviennent illisibles ou se détachent,
faites-les remplacer gratuitement à un
centre de service MILWAUKEE ac-
crédité.

Pictographie

Tension CD seul

Underwriters
Laboratories, Inc.

Spécifi cations

No de

cat.

49-24-0185

Volts

CD

28

MONTAGE DE L'OUTIL

Retrait de la batterie de l’outil

Pousser les boutons d’ouverture vers
l’intérieur et retirer la batterie de l’outil.

Insertion de la batterie dans l’outil

Pour insérer la batterie dans l’outil, la glisser
sur le corps de l’outil. S’assurer qu’elle se
loge fermement en place.

Afin d'éviter les risques
d'éblouissement, ne regardez pas
directement le réfl ecteur de la lampe
lorsqu'elle est allumee.

AVERTISSEMENT

Réglage de la tête pivotante

La tête articulée peut pivoter sur un rayon
de 140°, 110° vers le haut et 30° vers le
bas, par crans de 10°. Faites pivoter la
tête à la position voulue (Fig. 1). Laissez
le cran s’enclencher. Ne forcez pas la tête
à pivoter.

Fig. 1

AVERTISSEMENT

Pour réduire les risques de blessures,
NE PAS utiliser la lampe de travail
sans que le cadran ne soit en place.
L’ampoule devient chaude. Toujours
enlever le bloc de piles avant de
changer ou d’enlever le ampoule.
Toujours laisser la lampe de travail
refroidir pendant au moins 10 minutes
avant de remplacer l’ampoule.

Remplacement de l’ampoule

1. Retirez le bloc de piles avant de changer
l’ampoule.

2. Dévissez le assemblage du cadran sur
la tête articulée en le tournant dans le
sens antihoraire.

3. Enlevez l’ensemble du cadran.

4. Tirez vers l’avant le dissipateur ther­mique en aluminium.

5. Faites pivoter avec précaution l’ampoule
dans le sens antihoraire et tirez.

Fig. 2

Rangement pour l’ampoule
de rechange

Assemblage
du cadran

Pour installer une nouvelle ampoule, suivez
à l’inverse les instructions ci-dessus.

N.B. : Employez un tissu mou en installant
des ampoules. Le contact direct avec des
huiles ou toute autre contamination peut
raccourcir la vie des ampoules.

Pour la lampe de travail 49-24-0185, utilisez
l’ampoule de rechange 49-81-0040.

Une ampoule de rechange est fournie
avec la lampe de travail. L’ampoule est
située derrière le dissipateur de chaleur en
aluminium.

Consultez votre revendeur ou le centre de
service MILWAUKEE le plus près pour ob­tenir des ampoules de rechange.

AVERTISSEMENT

Pour réduire les risques de blessures
et de dommages, n’insérez jamais
dans la douille pour ampoule des am­poules autres que celles de marque
MILWAUKEE 28V. Les autres
ampoules feront par-dessus la chal­eur!

Circuit intelligent

Cette lampe de travail est équipée d’un
circuit intelligent. Si une ampoule dont la
tension est inadéquate est installée, la
lampe clignotera plusieurs fois. Dans ce cas,
enlevez l’ampoule qui ne convient pas et
installez une ampoule MILWAUKEE 28V.

8 9

Tête
articulée

Ampoule

Dissipateur
de chaleur
en aluminium

Pour allumer la lampe de travail, faites
glisser l’interrupteur sur ON (Fig. 3).

Pour éteindre la lampe de travail, faites
glisser l’interrupteur sur OFF (Fig. 3).

Fig. 3

Système Clip-Lok

Le système Clip-Lok consiste en deux élé­ments: l’attache de ceinture et des porte­outils.

Fig. 3

Tenons avant

Attache de
ceinture

Levier de
libération
de l’outil

Fixation du clip de ceinture

L’attache de ceinture peut être montée sur des
ceintures porte-outils, des sacs, des seaux,
etc. Pour monter la bride de ceinture:

1. Relever le dispositif de déverrouillage
de la bride. La bride se détache.

2. Faire glisser la bride sur la ceinture
porte-outil, le sac, le seau, etc.

3. Enfoncer la bride pour serrer.

Utilisation du porte-outils Clip-Lok

1. Pour fi xer l’outil à l’attache de ceinture,
faire glisser le porte-outil sur le goujon
de l’attache de ceinture jusqu’à ce qu’il
soit maintenu en place par la broche
protubérante.

2. Pour libérer l’outil de l’attache de cein­ture, saisir le manche de l’outil, pousser
le levier de libération de l’outil avec le
pouce et extraire l’outil.

MANIEMENT

ON

OFF

Goujon

Broche

Interrupteur

TM

Dispositif de

déverrouillage

de la bride

Porte­outils

Bride

MAINTENANCE

AVERTISSEMENT

Pour minimiser les risques de bles­sures corporelles, débranchez le
chargeur et retirez la batterie du
chargeur ou une lampe de travail
avant d’y effectuer des travaux
d’entretien. Ne démontez jamais
une lampe de travail, la batterie
ou le chargeur. Pour toute répara­tion, consultez un centre de service
MILWAUKEE accrédité.

Entretien de la lampe de travail

Gardez la lampe de travail, la batterie et le
chargeur en bonne condition en adoptant un
programme de maintenance ponctuel.

Si la lampe n’éclaire toujours pas correcte­ment, faites-la réparer à un centre de service
MILWAUKEE accrédité.

ACCESOIRES

AVERTISSEMENT

Retirez toujours la batterie avant de
changer ou d’enlever les accessoires.
L’utilisation d’autres accessoires que
ceux qui sont spécifi quement recom-
mandés pour cet outil peut comporter
des risques.

Pour une liste complète des acces­soires, prière de se reporter au catalogue
MILWAUKEE Electric Tool ou visiter le site
internet www.milwaukeetool.com. Pour obte­nir un catalogue, il suffi t de contacter votre
distributeur local ou l'un des centres-service
énumérés sur la page de couverture de ce
manuel.

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur
d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines excep­tions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen,
sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une
période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné
d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de
MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est
requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que
MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation
par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes,
des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les
accidents.

* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à la chaîne
électrique), les ensembles de batteries au Ni-Cd, les projecteurs de travail (lampes sans fi l),
les radios de chantier et les chariots de travail industriel Trade Titans™ est de un (1) an à
partir de la date d’achat.

*Il existe une garantie séparée pour les ensembles de batteries au Li-Ion qui accompagnent
les outils électriques :

*Chaque bloc de batteries au Li-Ion MILWAUKEE est couvert par une garantie de remplacement
gratuit initial pour 1 000 charges/2 ans. Ceci signifi e qu’avant les 1 000 premières charges ou
deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera
gratuitement fournie au client pour toute batterie défectueuse. Par la suite, les clients recevront
aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq
(5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signifi e
que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de
trois (3) des années du bloc de batteries au Li-Ion en fonction de l’utilisation. Pendant cette
période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu au­delà des 1 000 premières charges/2 premières années, en fonction de la date de la première
charge et du nombre de charges du bloc de batteries déterminés par le lecteur de service
MILWAUKEE. Au-delà de 1 000 charges/2 ans à compter de la date d’achat/de la première
charge, le client sera facturé un montant au prorata du service rendu.

L’enregistrement de la garantie n’est pas nécessaire pour bénéfi cier de la garantie en vigueur
sur un produit MILWAUKEE. Une preuve d’achat sous la forme d’un reçu de vente ou d’autres
informations considérées suffi santes par MILWAUKEE est cependant requise.

L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT
DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRA T D’ACHA T DE T OUT
PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE
DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE
RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOM­MAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’A VOCA TS, DE
FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉF AILLANCE OU
DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CETTE
GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION,
ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES
DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN
PARTICULIÈRE ET TOUTE AUTRE GARANTIE.

Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique
uniquement.

Veuillez consulter le site Internet de MILWAUKEE, www.milwaukeetool.com, ou appeler le

1.800.SAWDUST (1.800.729.3878) pour trouver le site d’entretien le plus proche pour toute
réparation, garantie ou non, d’un outil électrique MILWAUKEE.

10 11

INSTRUCCIONES GENERALES DE SEGURIDAD

ADVERTENCIA

LEA Y ENTIENDA TODAS LAS INSTRUCCIONES

El no seguir las instrucciones a continuación puede ocasionar una descarga eléc­trica, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

Antes de usar la lámpara de trabajo, lea este manual del operador, el manual del operador de la
batería y el cargador, y todas las etiquetas en la batería, el cargador y la lámpara de trabajo.

1. Conozca la lámpara de trabajo. Lea
al detalle este manual del operario
para que conozca las aplicaciones y
limitaciones, al igual que los riesgos
potenciales que ofrece una herramienta
de este tipo.

2. Baterías deberá recargarse sólo con

el cargador especificado para las
baterías. Un cargador apropiado para

un tipo de batería podría producir un
riesgo de incendio si se utiliza con otro
tipo de batería.

3. Use la lámpara de trabajo alimen-

tada con la batería específi camente
indicada. El uso de otro tipo de batería

podría producir un riesgo de incendio.

4. Cuando la herramienta no esté en

uso, manténgala alejada de otros
objetos metálicos tales como clips,
moneda, llaves, clavos, tornillos u
otro objetos pequeños metálicos que
pueden realizar una conexión desde
un terminal a otro. Hacer un cortocir-

cuito de los terminales de la batería,
puede producir chispas, quemaduras o
un incendio.

Simbología

Volts corriente
directa

Underwriters
Laboratories, Inc.

5. Nunca inserte ninguna cosa en

el casquillo para la bombilla
salvo bombillas de reemplazo de

MILWAUKEE. Insertar objetos aparte
de bombillas pueda resultar en el
cortocircuito de la batería y heridas
personales.

6. Almacene la lámpara de trabajo que

no se estén usando fuera del alcance
de los niños. Las luces tibias del trabajo

pueden llegar a ser peligrosas en las
manos de niños.

7. Guarde las etiquetas y placas de
especifi caciones. Estas tienen infor-
mación importante. Si son ilegibles o
si no se pueden encontrar, póngase
en contacto con un centro de servicio
de MILWAUKEE para una refacción
gratis.

ENSAMBLAJE

Extracción de la batería de la herra­mienta

Presione los botones de liberación y jale de
la batería para sacarla de la herramienta.

Inserción de la batería en la herra­mienta

Para insertar la batería en la herramienta,
deslícela en el cuerpo de la herramienta.
Asegúrese de que se asegura bien en su

ADVERTENCIA

Especifi caciones

Cat.

No.

49-24-0185

Volts

cd

28

Para reducir el riesgo de lesiones,
no mire directamente a la lámpara
cuando la lámpara de trabajo se
encuentre encendida.

Cómo ajustar el cabezal pivotante

El cabezal pivotante puede girar a gradacio­nes de 140°; 110° hacia arriba y 30° hacia
abajo con fi adores cada 10°. Gire el cabezal
a la posición deseada (Fig. 1). Permita que
el fi ador encaje en su posición. No fuerce el
cabezal para hacerlo girar.

Fig. 1

ADVERTENCIA

A fi n de reducir el riesgo de lesion-
arse, NO haga funcionar la lámpara
de trabajo sin el conjunto del bisel en
posición. El foco se calienta. Para re­ducir el riesgo de lesiones, siempre
extraiga la batería antes de cambiar
o retirar foco. Permita siempre que
la lámpara de trabajo se enfríe por
un mínimo de 10 minutos antes de
reemplazar el foco.

Cómo reemplazar el foco

1. Extraiga la batería antes de cambiar el
foco.

2. Desatornille la conjunto del bisel en el
cabezal pivotante girándolo en sentido
contrario a las manecillas del reloj.

3. Extraiga el conjunto del bisel.

4. Tire hacia el frente del disipador de calor
de aluminio.

5. Gradualmente gire el foco en sentido
contrario a las manecillas del reloj y tire
de él hacia fuera.

Fig. 2

Conjunto
del bisel

Para instalar un nuevo foco, invierta el pro­cedimiento de reemplazo.

NOTA: Utilice un paño suave al instalar
foco. El contacto directo con los aceites o
la otra contaminación puede acortar la vida
de foco.

Para lámparas de trabajo 49-24-0185, utilice
el foco de repuesto 49-81-0040.

Con la lámpara de trabajo se suministra
un foco de repuesto. El foco se encuentra
localizado detrás del disipador de calor de
aluminio.

Para obtener focos de repuesto, vis­ite su Distribuidor o Centro de Servicio
MILWAUKEE más cercano.

Almacenamiento para el
foco de repuesto

Disipador
de calor de
aluminio

Cabezal
pivotante

Foco

Para encender la lámpara de trabajo, deslice
el interruptor a la posición ON (Fig. 3).

Para apagar la lámpara de trabajo, deslice el
interruptor a la posición OFF (Fig. 3).

Fig. 3

ON

OFF

OPERACION

Interruptor

ADVERTENCIA

A fi n de reducir el riesgo de incen-
dio o daños, nunca utilice en este
portalámpara un foco que no sea
MILWAUKEE 28V. Otras bombillas
hacen sobre el calor!

Circuito inteligente

Esta lámpara de trabajo incluye un circuito
inteligente. Si se instala un foco de voltaje
inapropiado, la lámpara parpadeará de
forma repetida. De darse esta situación,
extraiga el foco inapropiado e instale un foco

MILWAUKEE 28V.

12 13

Sistema Clip-Lok

El sistema Clip-Lok consiste de dos piezas:
el broche portátil y los portaherramientas.

Fig. 4

Broche
portátil

Perno

Pasador

Palanca de liberación de la herramienta

Instalación del broche portátil

El broche portátil puede instalarse en cin­turones portaherramientas, bolsas, cubetas,
etc. Para instalarlo:

1. Tire hacia arriba del seguro del broche.
El seguro se soltará.

2. Deslice el seguro en el cinturón porta­herramientas, la bolsa, la cubeta, etc.

3. Presione el seguro para afi anzarlo.

Utilización del portaherramientas Clip­Lok

1. Para instalar la herramienta al broche
portátil, deslice el portaherramientas en
el perno del broche portátil hasta que el
pasador protuberante la sostenga en su
lugar.

2. Para soltar la herramienta del broche
portátil, tome la herramienta por su
asidero y sáquela presionando con el
pulgar la palanca de liberación de la
herramienta.

TM

Portaherramientas

Lengüetas
delanteras

Seguro del

broche

Broche

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una lesión,
desconecte siempre una lámpara
de trabajo antes de darle cualquier
mantenimiento. Nunca desarme una
lámpara de trabajo ni trate de hacer
modifi caciones en el sistema eléc-
trico de la misma. Acuda siempre a
un Centro de Servicio MILWAUKEE
para TODAS las reparaciones.

Mantenimiento de la lámpara de trabajo

Mantenga la lámpara de trabajo, el pa­quete de la batería y el cargador en bue­nas condiciones adoptando un programa
regular de mantenimiento.

Si la lámpara de trabajo todavía no funciona
correctamente, devuelva la lámpara de tra­bajo a un centro de servicio MILWAUKEE
para que se realicen reparaciones.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de lesiones,
siempre extraiga la batería antes de
cambiar o retirar accesorios. Utilice
únicamente accesorios específica­mente recomendados para esta herra­mienta. El uso de accesorios no reco­mendados podría resultar peligroso.

Para una lista completa de accessorios,
refi érase a su catálogo MILWAUKEE Elec-
tric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un
catálogo, contacte su distribuidor local o uno
de los centros de servicio listos en la página
de cubierta de este manual.

GARANTÍA LIMITADA DE CINCO AÑOS

Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada
sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a
ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años*
después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después
de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la
mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un
concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de
servicio autorizada MILWAUKEE. Para que esta garantía sea efectiva, se requiere el fl ete
pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE
determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro
que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y
deterioro normal, falta de mantenimiento o accidentes.

* El período de garantía para Montacargas (de palanca, de cadena de mano y de cadena
eléctrica), baterías de Ni-Cd, linternas de trabajo (inalámbricas), radios Job Site, y carros para
trabajo industrial Trade Titans™ es de un (1) año a partir de la fecha de compra.

*Hay una garantía separada para las baterías de iones de litio que acompañan las herra­mientas eléctricas:

*Cada batería de iones de litio de MILWAUKEE está cubierta con una garantía de reemplazo
gratuito por las primeras 1000 cargas/2 años. Esto signifi ca que por lo que suceda primero, las
primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará
sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de
entonces, los clientes recibirán una garantía adicional en una base proporcional que puede
ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga,
lo que suceda primero. Esto signifi ca que cada cliente obtiene una garantía proporcional de
1000 cargas o tres (3) años adicionales en la batería de iones de litio, dependiendo de la
cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el ser­vicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, en base de la
fecha de la primer carga y número de cargas encontrados en la batería a través del lector de
servicio de MILWAUKEE. Se carga una cantidad proporcionalmente por el servicio presentado
al cliente, después de 1000 cargas/2 años de la fecha de compra/primera carga.

El registro de la garantía no es necesario para obtener la garantía aplicable en un producto

MILWAUKEE. Sin embargo, se requiere un recibo de compras u otra información similar que
MILWAUKEE considere sufi ciente.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO
AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRO­DUCTO MILWAUKEE. SI NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBERÍA
COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE
POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR
CUALESQUIER COSTO, HONORARIOS DE ABOGADO, GAST OS, PÉRDIDAS O RETRA­SOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO
A, FALLA DE, O DEFECT O EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMI­TARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES
EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES
O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTE­RIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.

Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y
Canadá.

Consulte la página Web de MILWAUKEE www .milwaukeetool.com o llame al 1.800.SA WDUST
(1.800.729.3878) para localizar su técnico de servicio más cercano para el servicio con o sin
garantía en una herramienta eléctrica MILWAUKEE.

14 15

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is

NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to

locate the factory Service/Sales Support Branch or authorized service station

nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

•Technical Questions •Service/Repair Questions •Warranty

email: [e-mail]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

NATIONWIDE T OLL FREE

or visit our website at

www.milwaukeetool.com

Brookfi eld, Wisconsin USA

1-800-SAWDUST

(1.800.729.3878) fax: [phone]

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est fi er de proposer un produit

de première qualité NOTHING BUT HEAVY DUTY®.

Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

fax: [phone]

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires

nécessaires. Composez le 416.439.4181 pour

obtenir les noms et adresses des revendeurs

les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. [phone] Fax: [phone]

Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-0185d2 03/06 Printed in China

13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 53005

16
