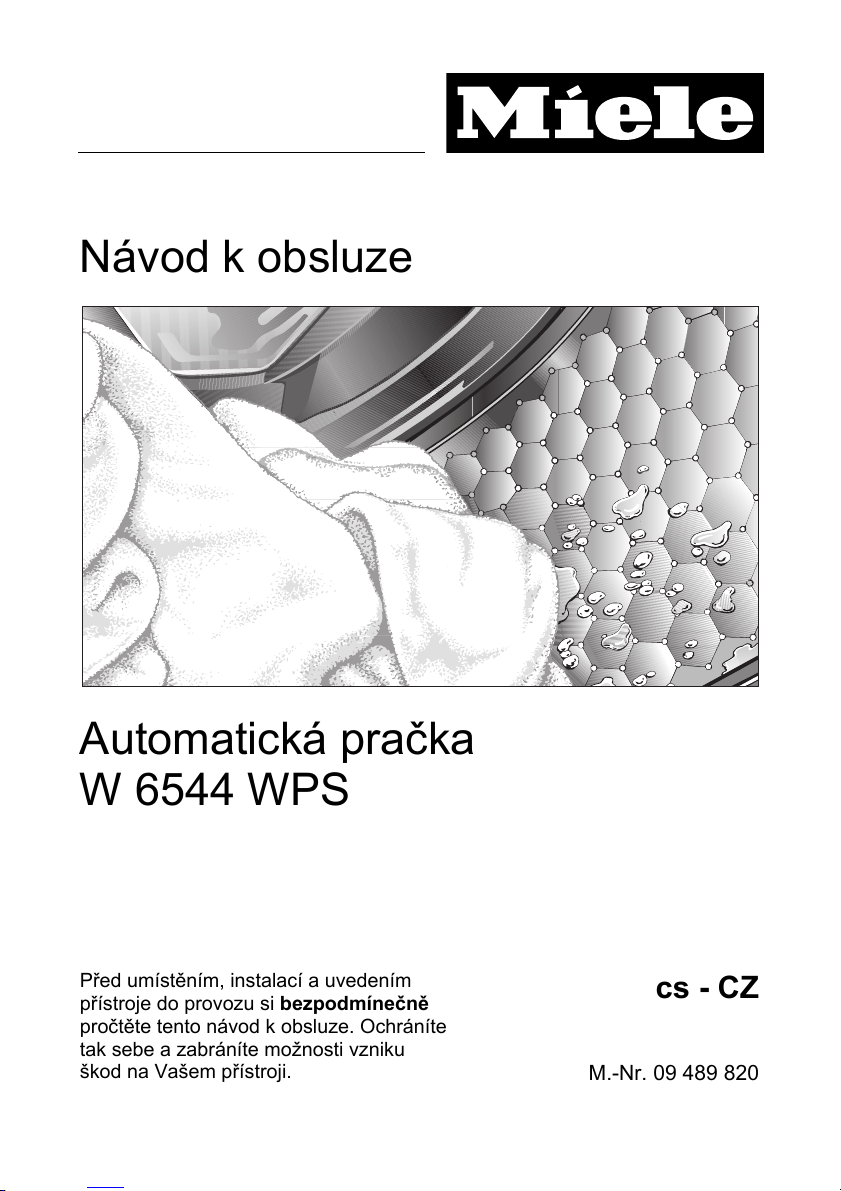

Page 1
Návod k obsluze
Downloaded from: Manuall
Automatická pračka
W 6544 WPS
Před umístěním, instalací a uvedením
přístroje do provozu si bezpodmínečně
pročtěte tento návod k obsluze. Ochráníte
tak sebe a zabráníte možnosti vzniku
škod na Vašem přístroji.
cs - CZ
M.-Nr. 09 489 820
Page 2

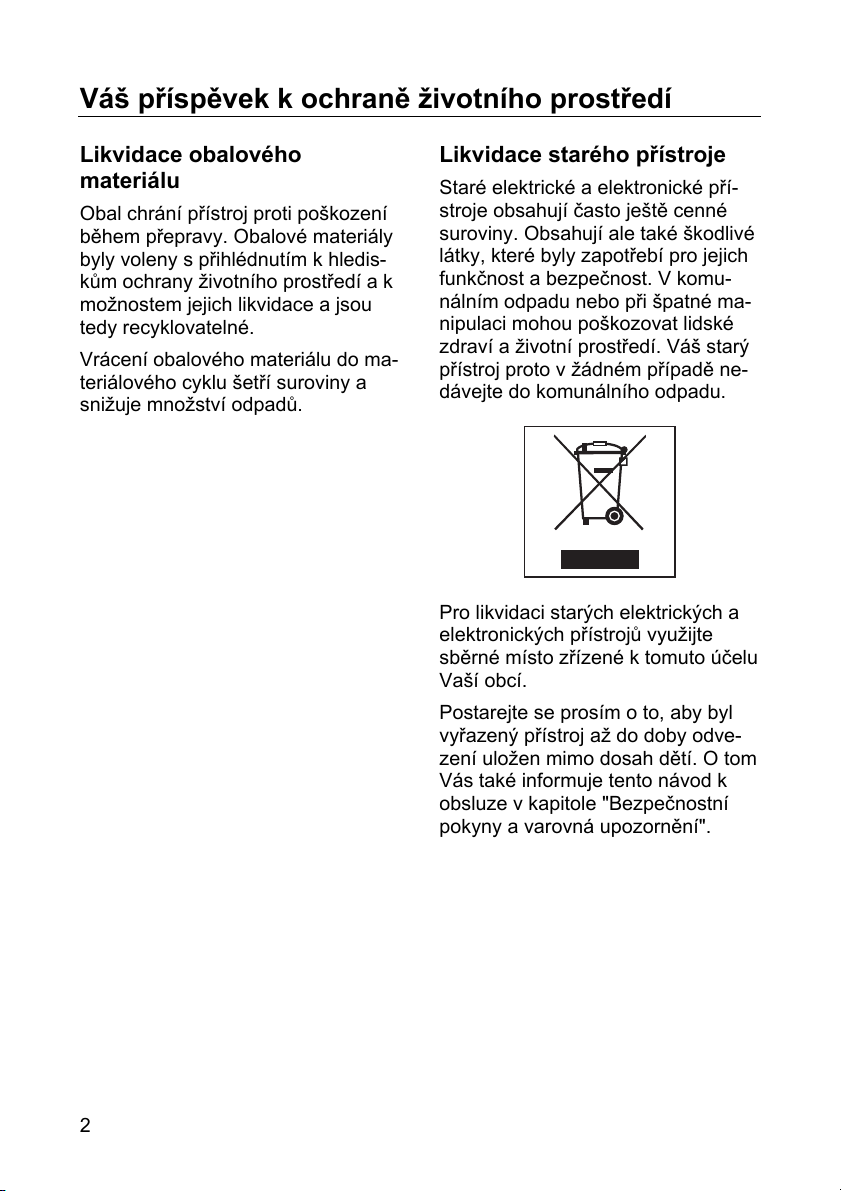

Váš příspěvek k ochraně životního prostředí
Likvidace obalového
materiálu
Obal chrání přístroj proti poškození
během přepravy. Obalové materiály
byly voleny s přihlédnutím k hledis-
kům ochrany životního prostředí a k
možnostem jejich likvidace a jsou
tedy recyklovatelné.
Vrácení obalového materiálu do ma-
teriálového cyklu šetří suroviny a
snižuje množství odpadů.
Likvidace starého přístroje
Staré elektrické a elektronické pří-
stroje obsahují často ještě cenné
suroviny. Obsahují ale také škodlivé
látky, které byly zapotřebí pro jejich
funkčnost a bezpečnost. V komu-
nálním odpadu nebo při špatné ma-
nipulaci mohou poškozovat lidské
zdraví a životní prostředí. Váš starý
přístroj proto v žádném případě ne-
dávejte do komunálního odpadu.
Pro likvidaci starých elektrických a
elektronických přístrojů využijte
sběrné místo zřízené k tomuto účelu
Vaší obcí.
Postarejte se prosím o to, aby byl
vyřazený přístroj až do doby odve-
zení uložen mimo dosah dětí. O tom
Vás také informuje tento návod k
obsluze v kapitole "Bezpečnostní
pokyny a varovná upozornění".
2
Page 3
Obsah
Váš příspěvek k ochraně životního prostředí ............................................. 2
Bezpečnostní pokyny a varovná upozornění .............................................. 6
Obsluha pračky ............................................................................................ 13

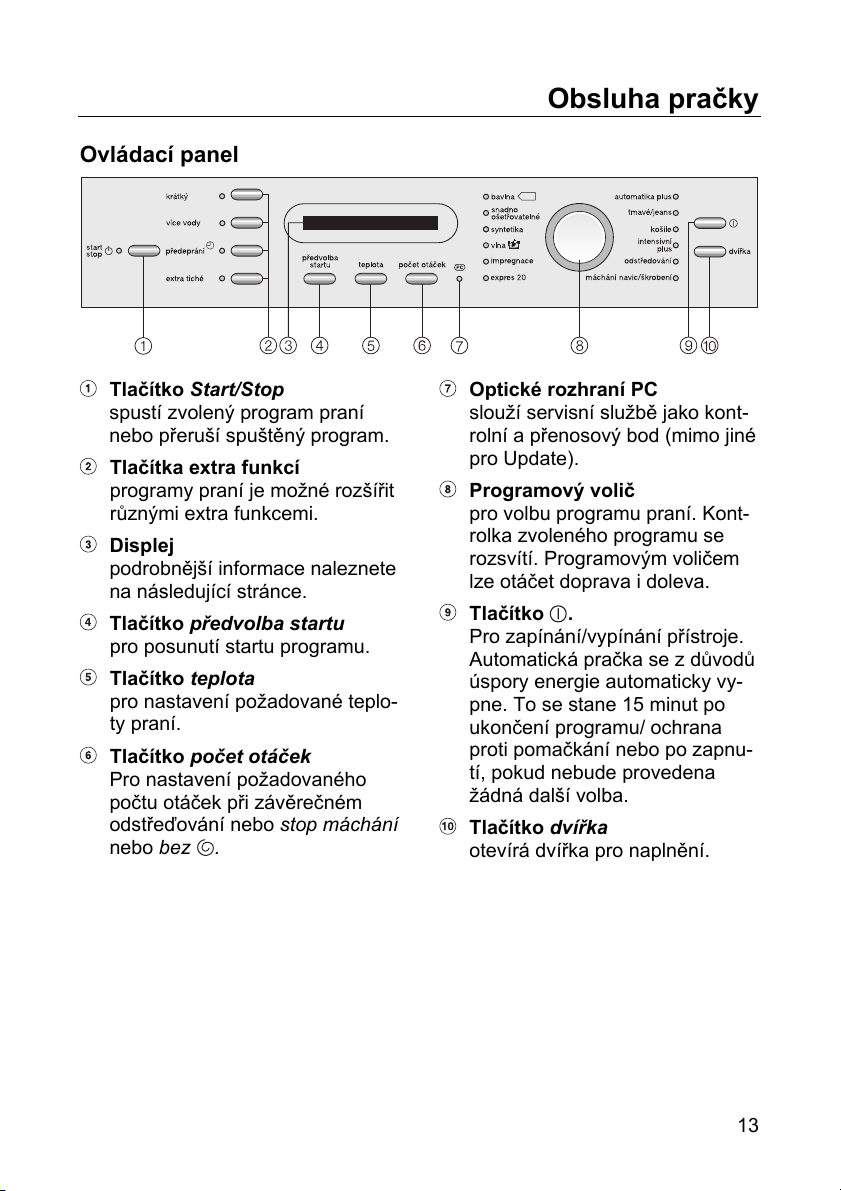

Ovládací panel ............................................................................................... 13
První uvedení do provozu ........................................................................... 15
Praní z hlediska ochrany životního prostředí ........................................... 16
Spotřeba energie a vody ..................................................................... 16
Spotřeba pracích prostředků ............................................................... 16
Správný postup při praní ............................................................................ 17
Krátké pokyny ................................................................................................ 17
Extra tichý ........................................................................................... 19
Odstřeďování ............................................................................................... 22
Maximální počet otáček při závěrečném odstřeďování .................................. 22
Předvolba startu ........................................................................................... 23

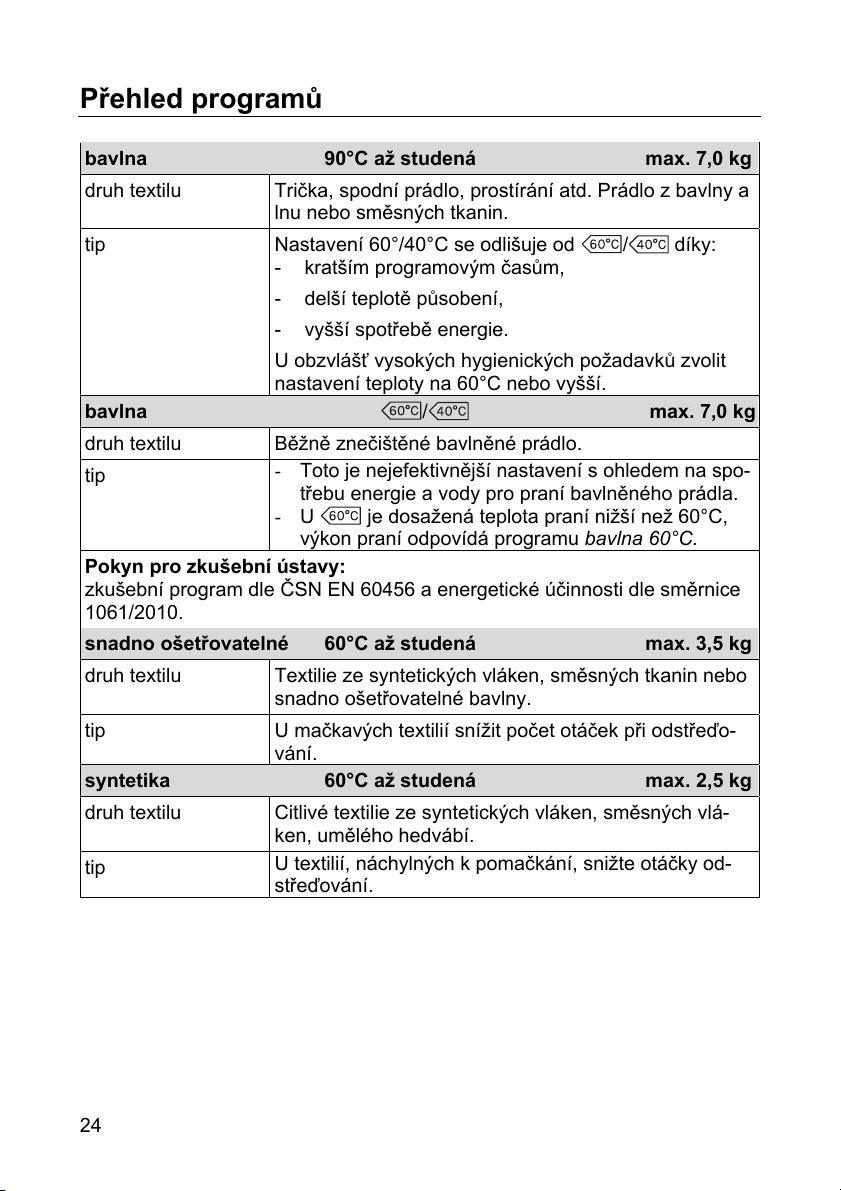

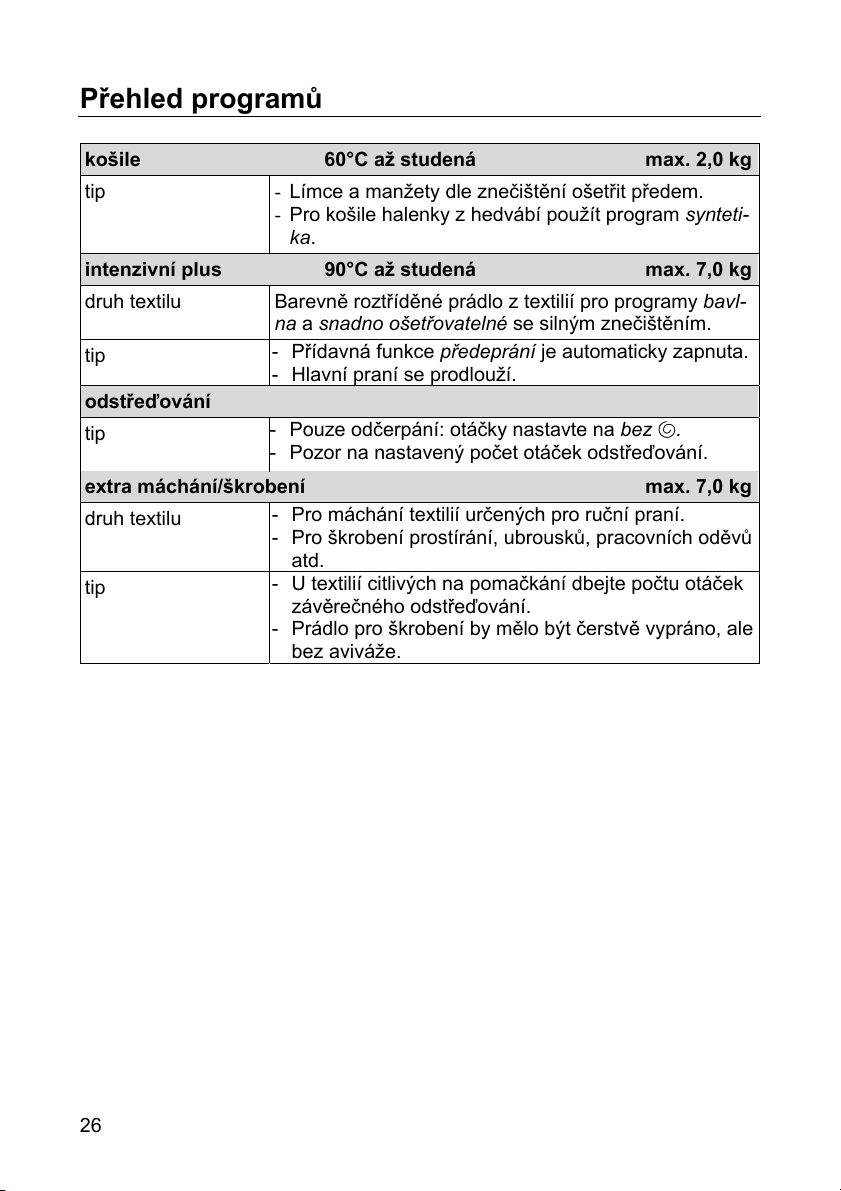

Přehled programů ........................................................................................ 24
Extra funkce ................................................................................................. 27

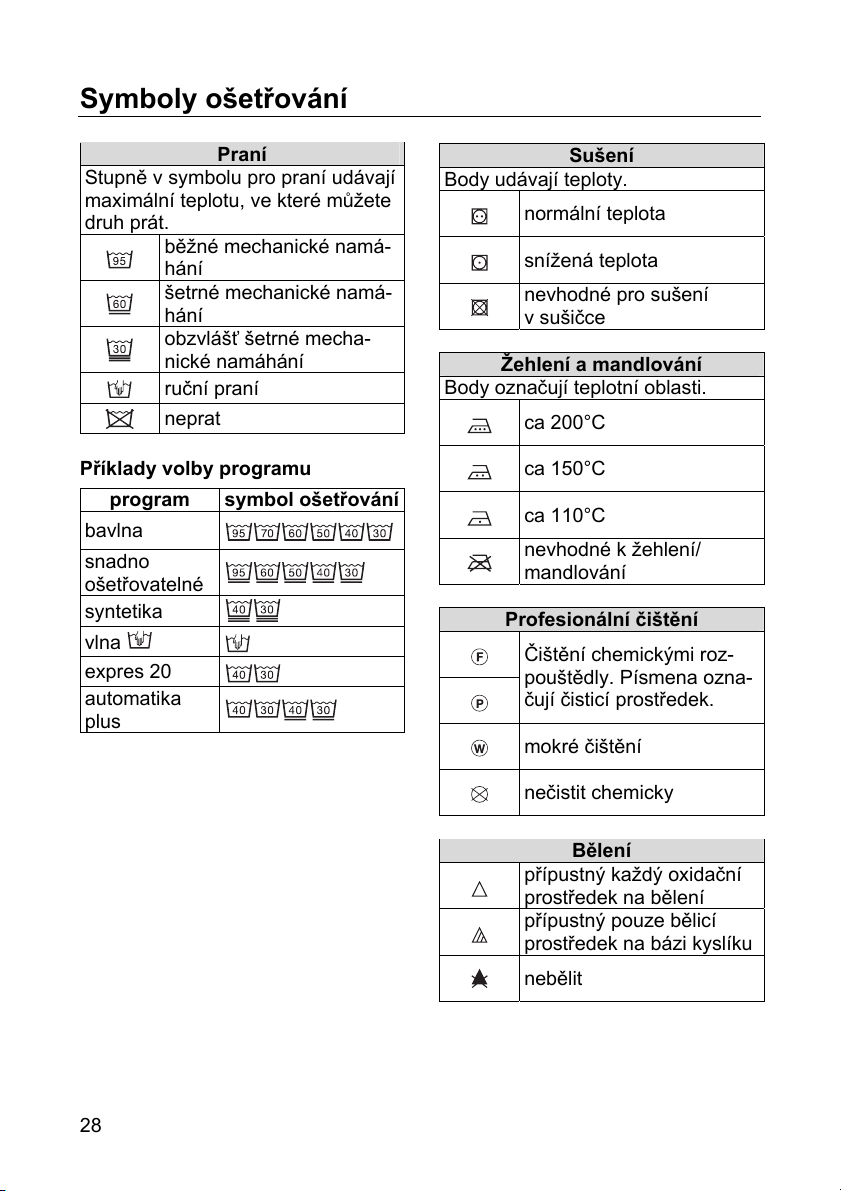

Symboly ošetřování ..................................................................................... 28

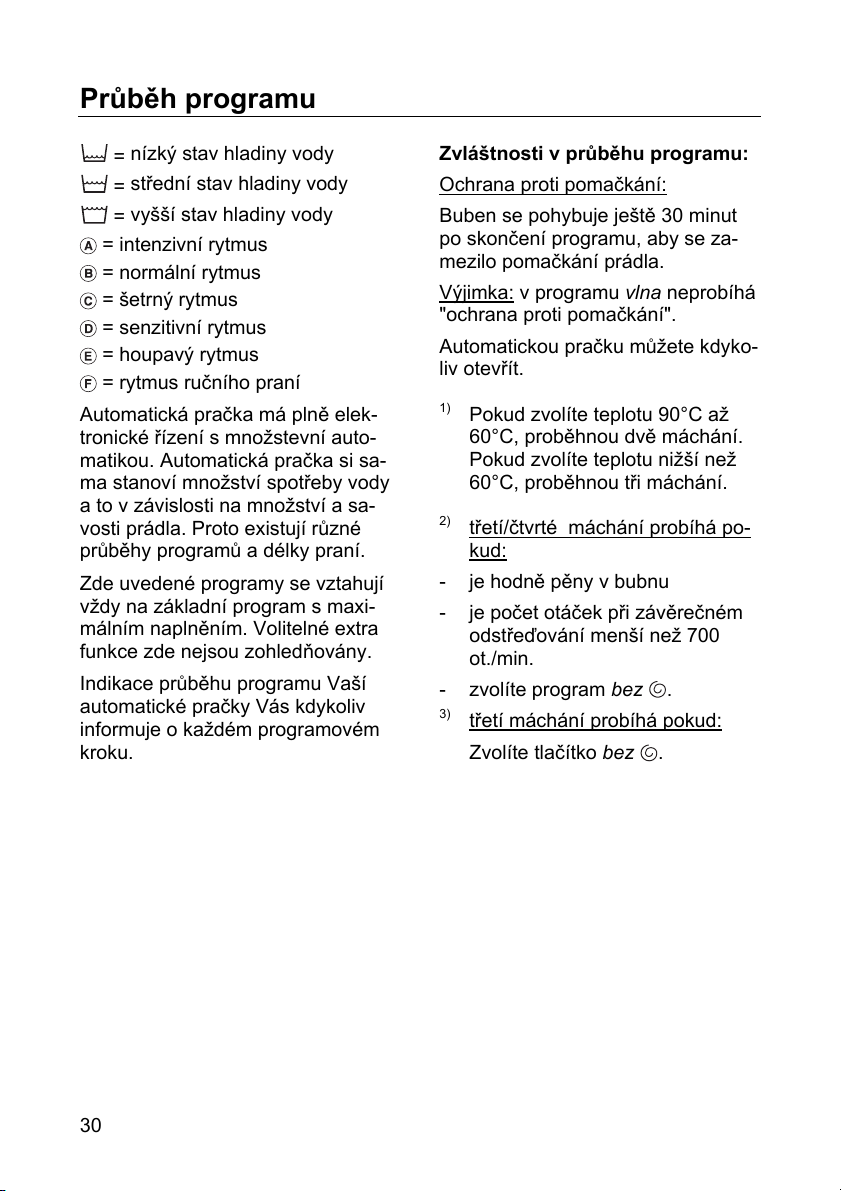

Průběh programu ......................................................................................... 29

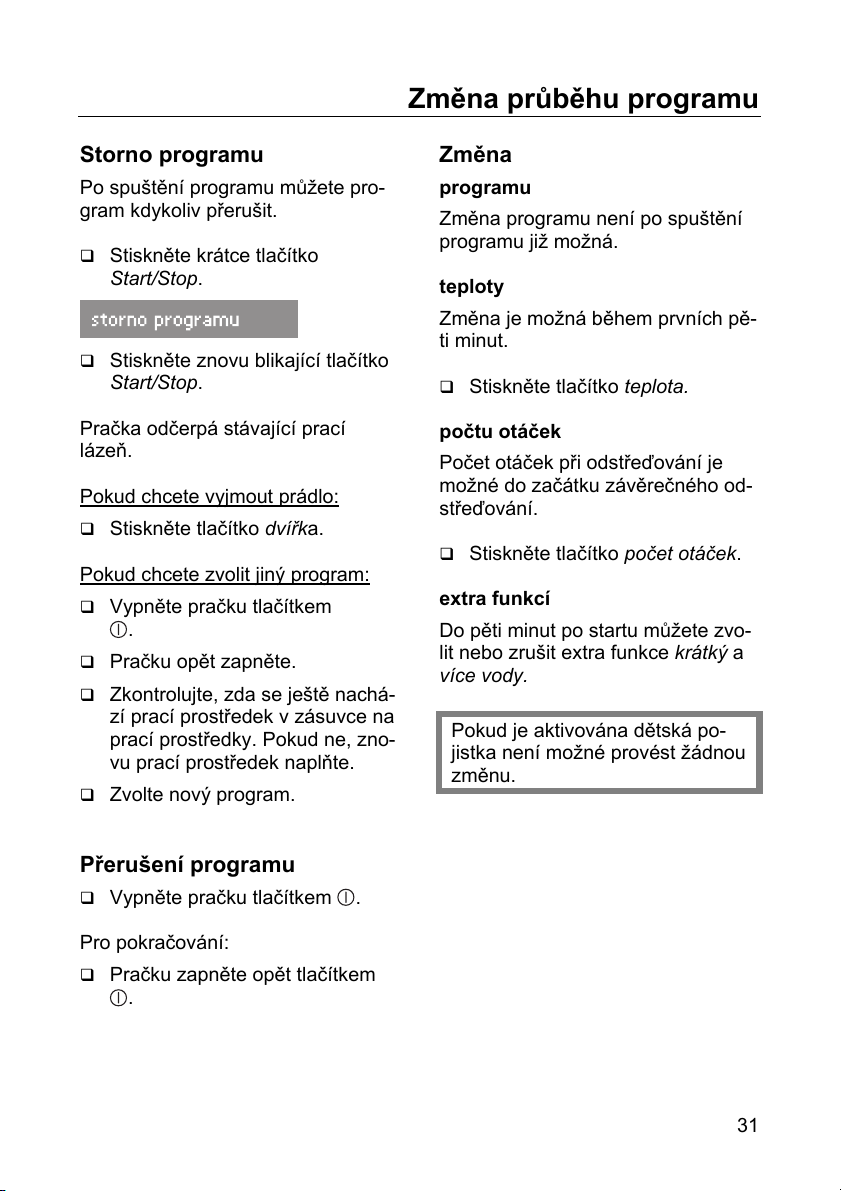

Změna průběhu programu .......................................................................... 31
Storno programu ............................................................................................ 31
Přerušení programu ....................................................................................... 31
Změna programu ........................................................................................... 31

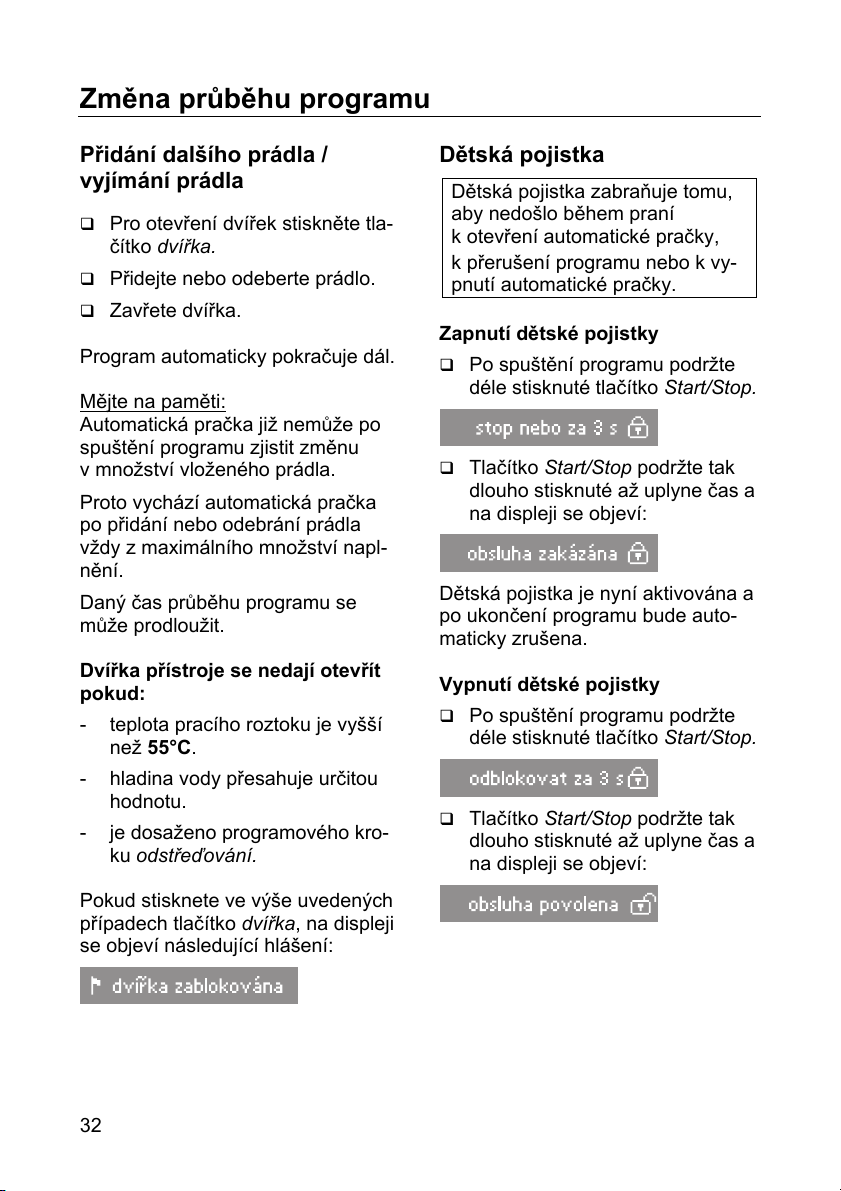

Přidání dalšího prádla / vyjímaní prádla ......................................................... 32
Dětská pojistka ............................................................................................... 32
Prací prostředky ........................................................................................... 33
Volba správného pracího prostředku ............................................................. 33
Změkčovač vody ............................................................................................ 34
Vícesložkové prací prostředky ....................................................................... 34
Škrobení/aviváž ............................................................................................. 35
Automatická aviváž, tužení nebo škrobení ......................................... 35
Odbarvování / barvení ................................................................................... 35
Čištění a ošetřování ..................................................................................... 36
3
Page 4
Obsah
Čištění bubnu pračky ..................................................................................... 36
Čištění pláště a panelu .................................................................................. 36

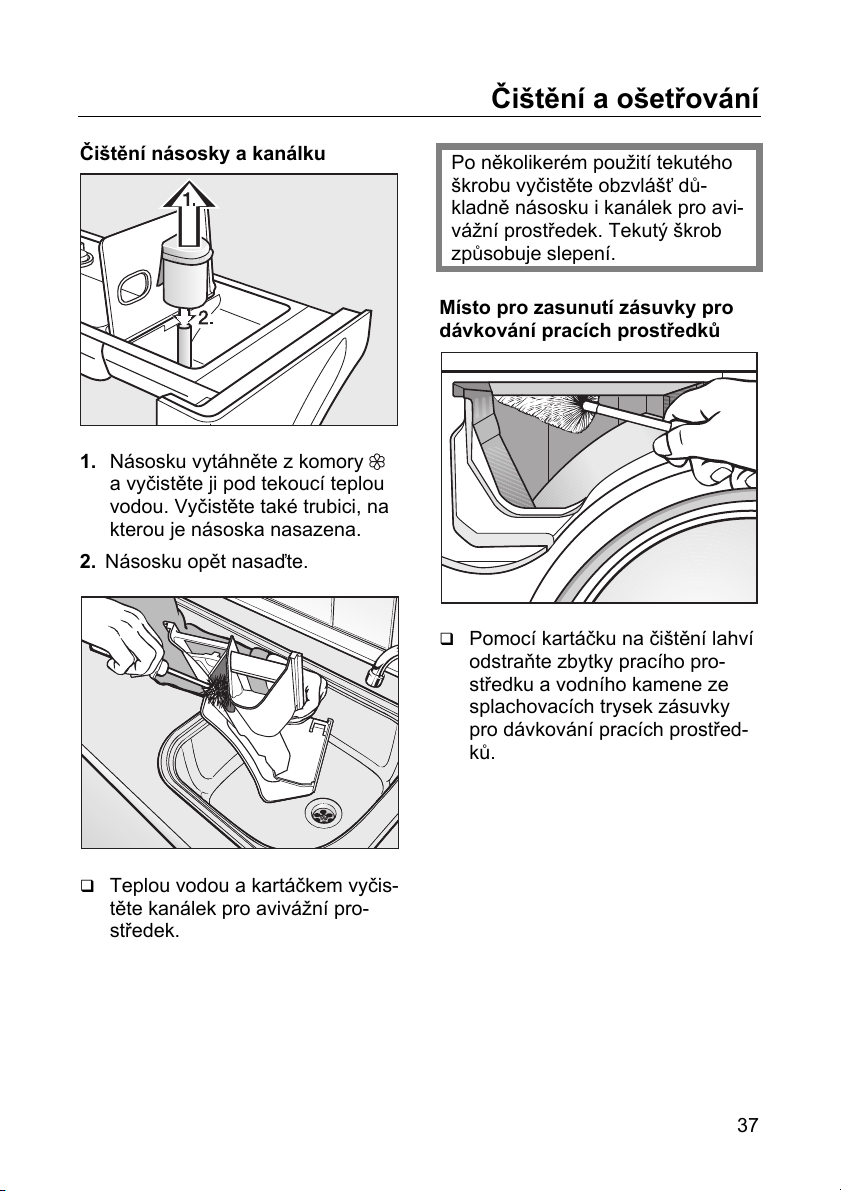

Čištění zásuvky pro dávkování pracích prostředků ....................................... 36
Čištění sítka přívodu vody .............................................................................. 38

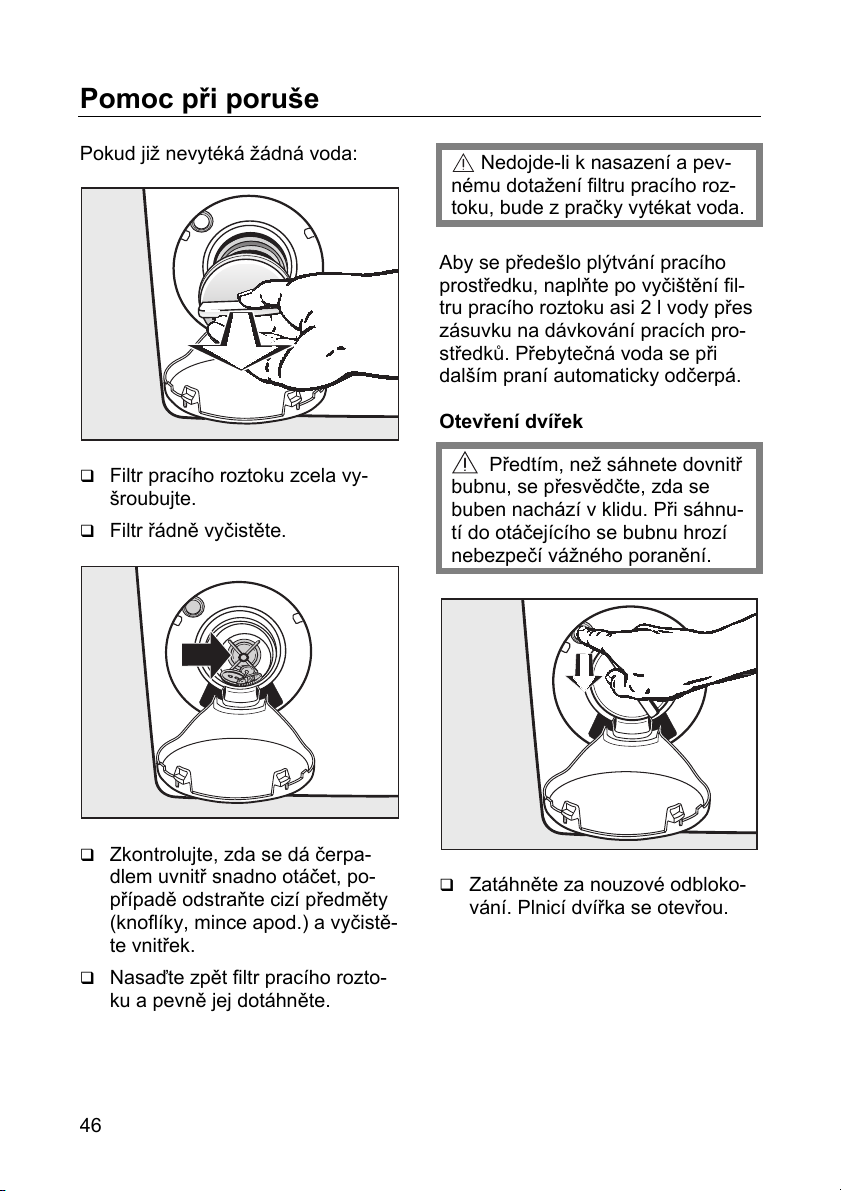

Pomoc při poruše ........................................................................................ 39
Co dělat, když … ........................................................................................... 39
Nedojde ke spuštění programu ...................................................................... 39
Displej hlásí následující chyby a byl přerušen program ................................. 40

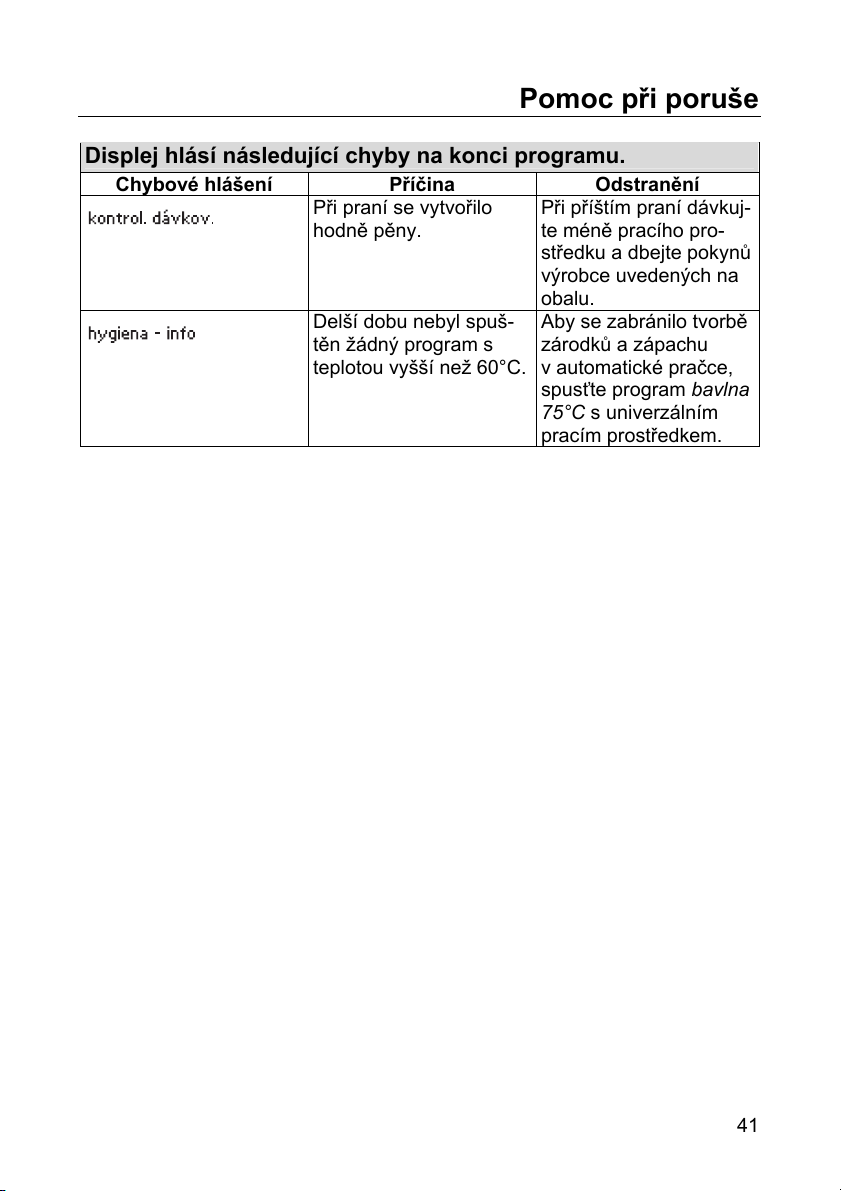

Displej hlásí následující chyby na konci programu ........................................ 41

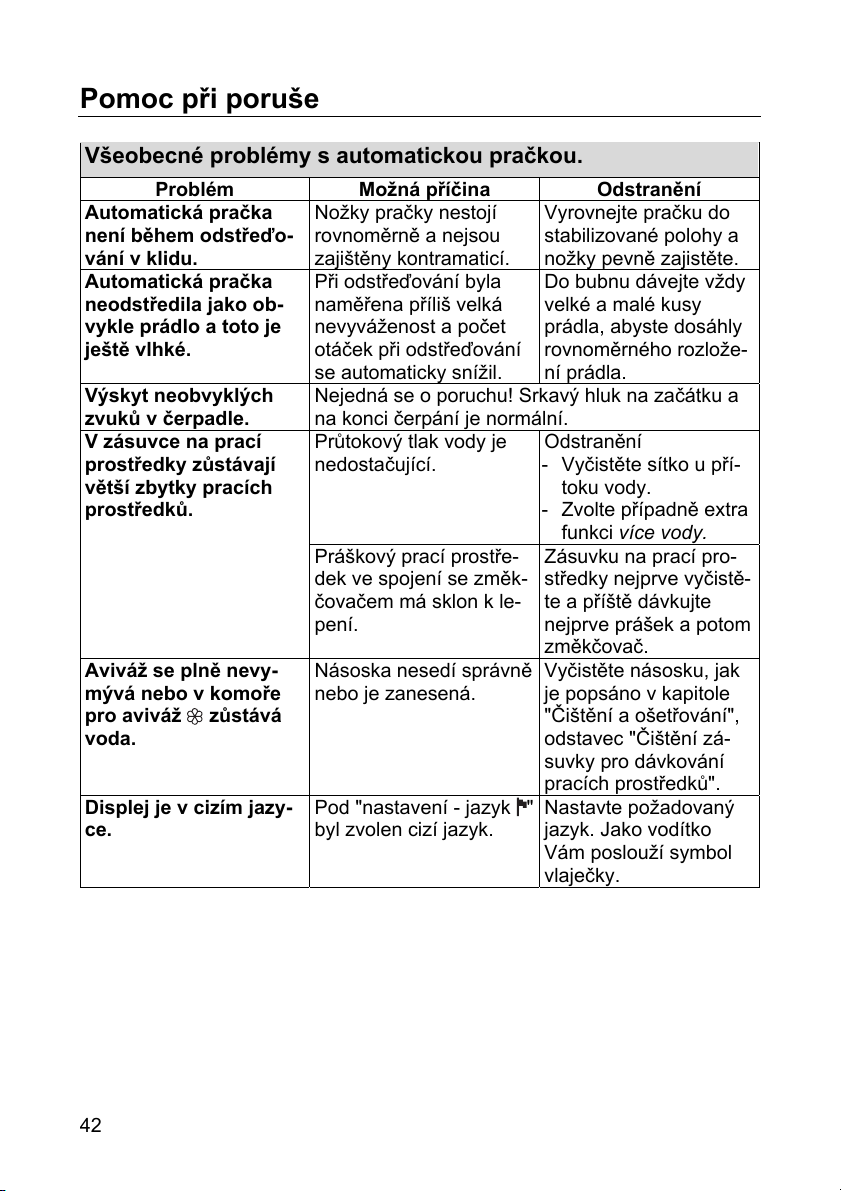

Všeobecné problémy s automatickou pračkou .............................................. 42
Neuspokojivý výsledek praní ......................................................................... 43
Dvířka se nedají otevřít tlačítkem dvířka ....................................................... 44
Otevření plnicích dvířek při ucpaném odpadu a/nebo
při výpadku el. proudu .................................................................................... 45

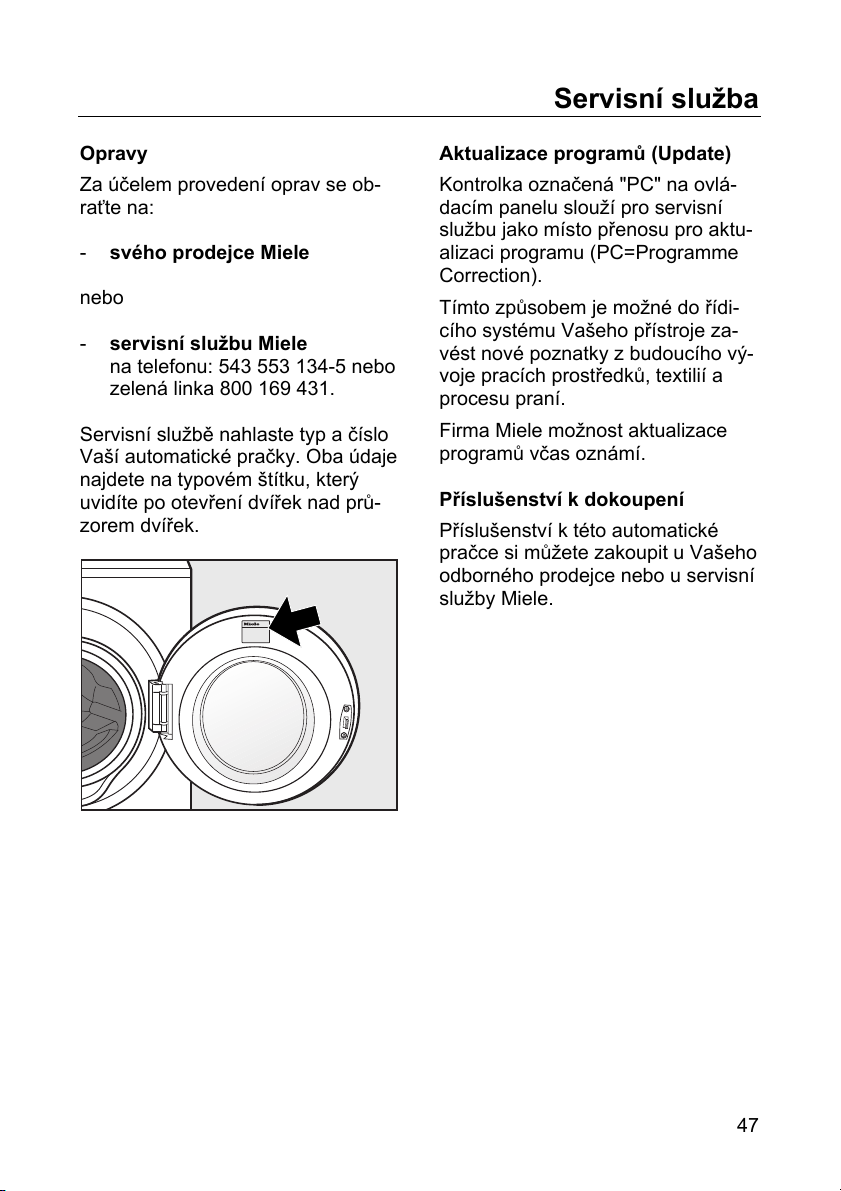

Servisní služba ............................................................................................. 47
Opravy ................................................................................................ 47
Aktualizace programů (Update) .......................................................... 47
Příslušenství k dokoupení ................................................................... 47

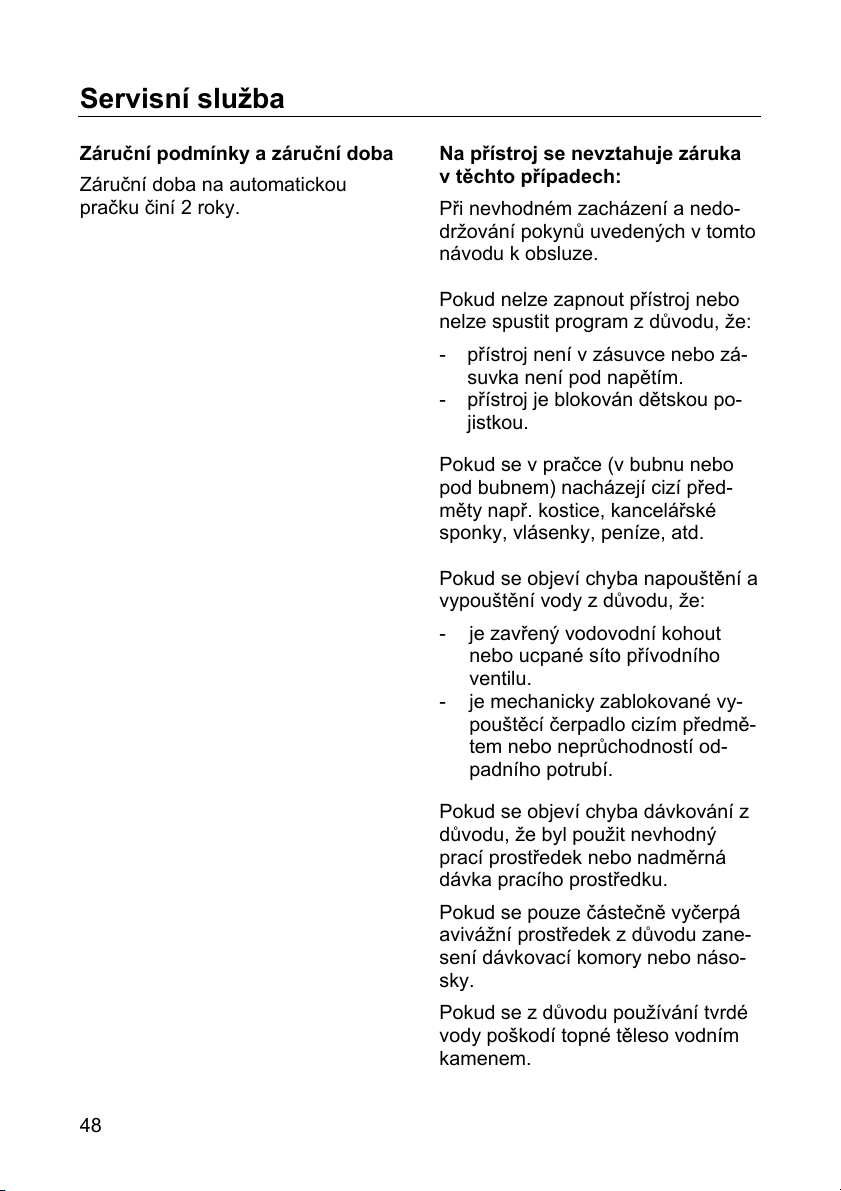

Záruční podmínky a záruční doba ...................................................... 48
Umístění a připojení ..................................................................................... 49
Čelní pohled ................................................................................................... 49

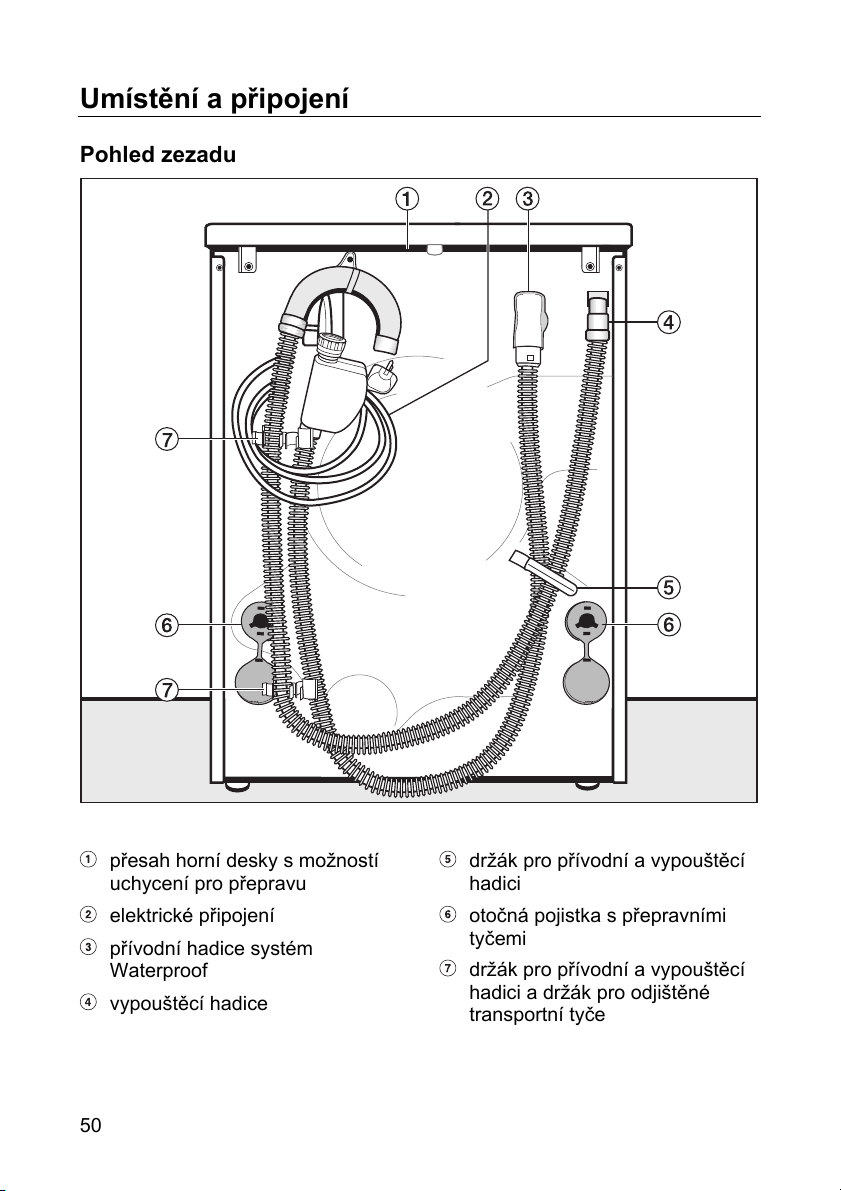

Pohled zezadu ............................................................................................... 50
Místo pro umístění ......................................................................................... 51
Umístění automatické pračky .............................................................. 51
Odstranění přepravní pojistky ........................................................................ 51
Montáž transportní pojistky ............................................................................ 53
Vyrovnání ....................................................................................................... 54
Vyšroubovat a zajistit nožku ............................................................... 54
Vestavba pod pracovní desku ............................................................. 55
Věžové uspořádání pračky a sušičky .................................................. 55
Miele systém ochrany před škodami způsobenými vodou ............................. 56

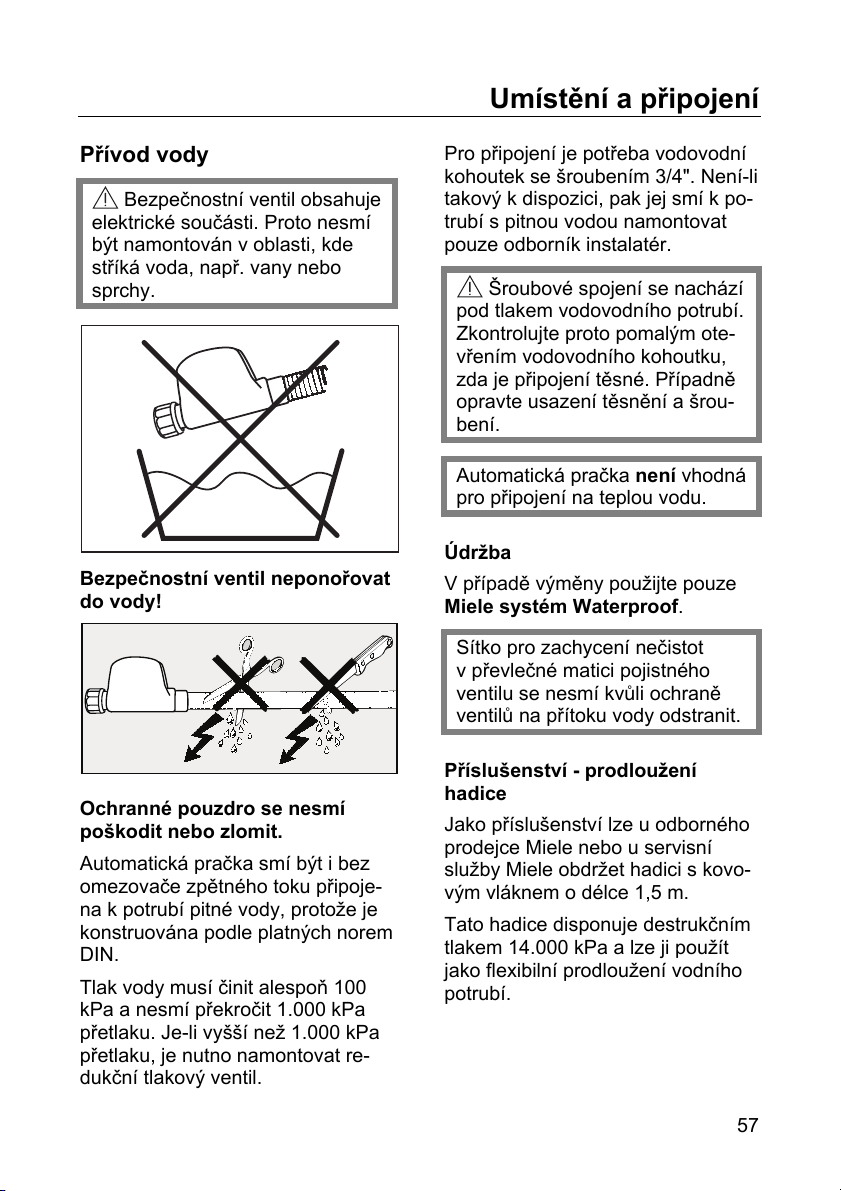

Přívod vody .................................................................................................... 57

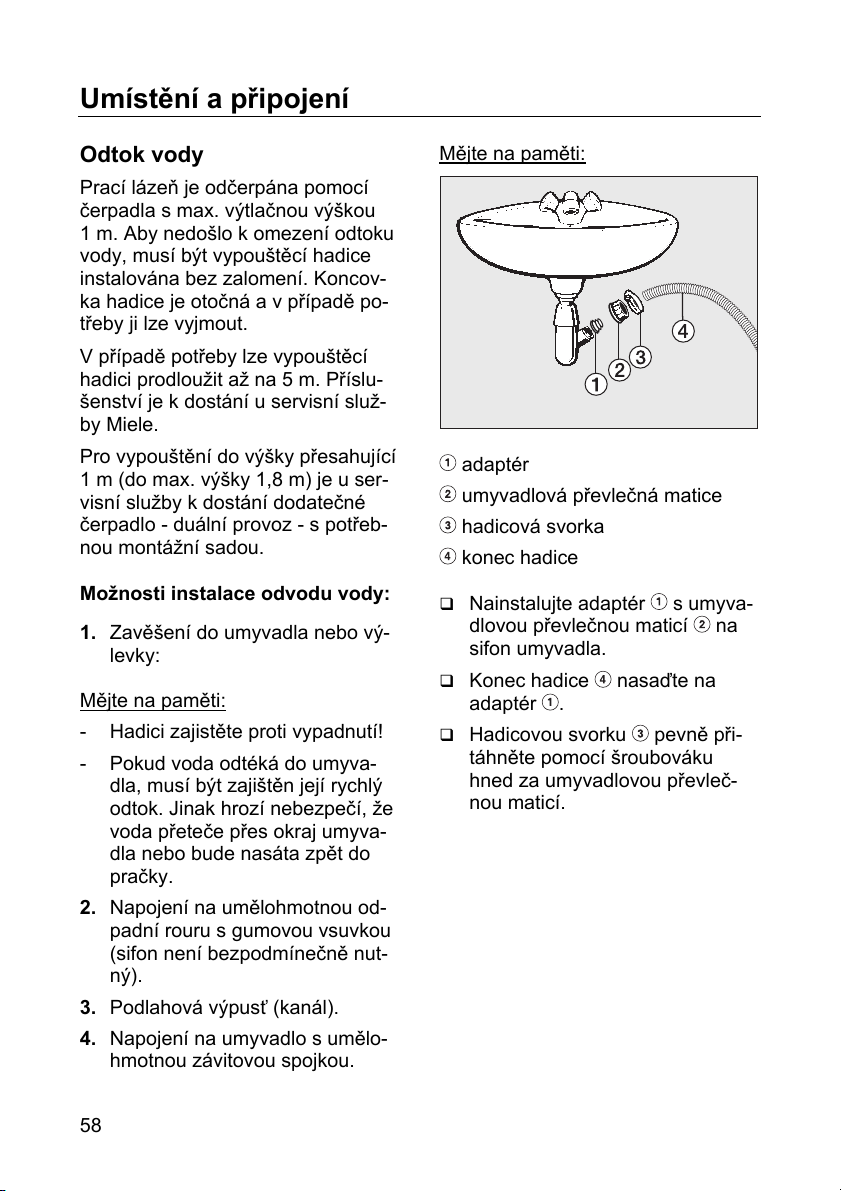

Odtok vody ..................................................................................................... 58

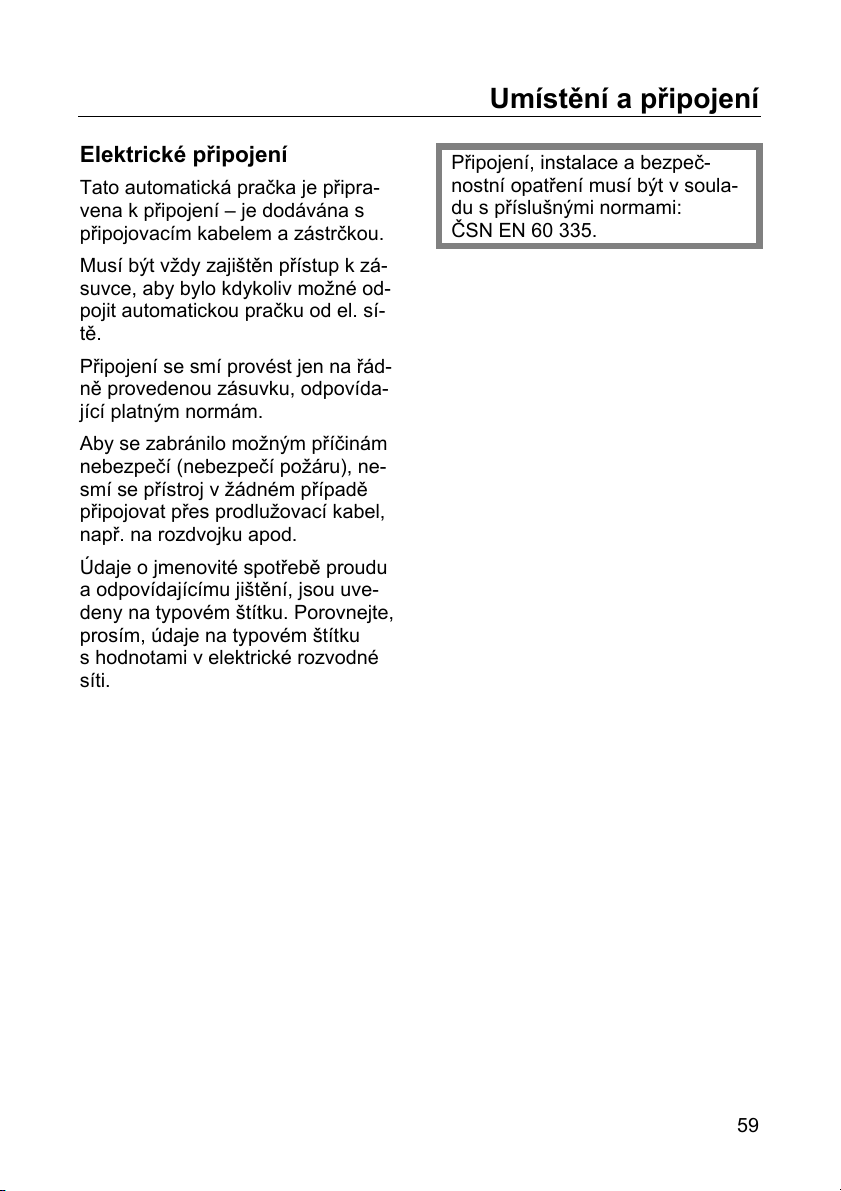

Elektrické připojení ......................................................................................... 59
Údaje o spotřebě .......................................................................................... 60
Pokyny pro srovnávací zkoušky ..................................................................... 60
Technické údaje ........................................................................................... 61
4
Page 5
Obsah
Programovací funkce .................................................................................. 62
Otevřít programovací funkce ............................................................... 62
Zvolit programovací funkce ................................................................. 62
Zpracovat programovací funkce ......................................................... 62
Ukončit programovací funkce ............................................................. 62
jazyk
............................................................................................................ 62
více vody ........................................................................................................ 63
šetrný chod .................................................................................................... 63
ochlazování prací lázně ................................................................................. 63

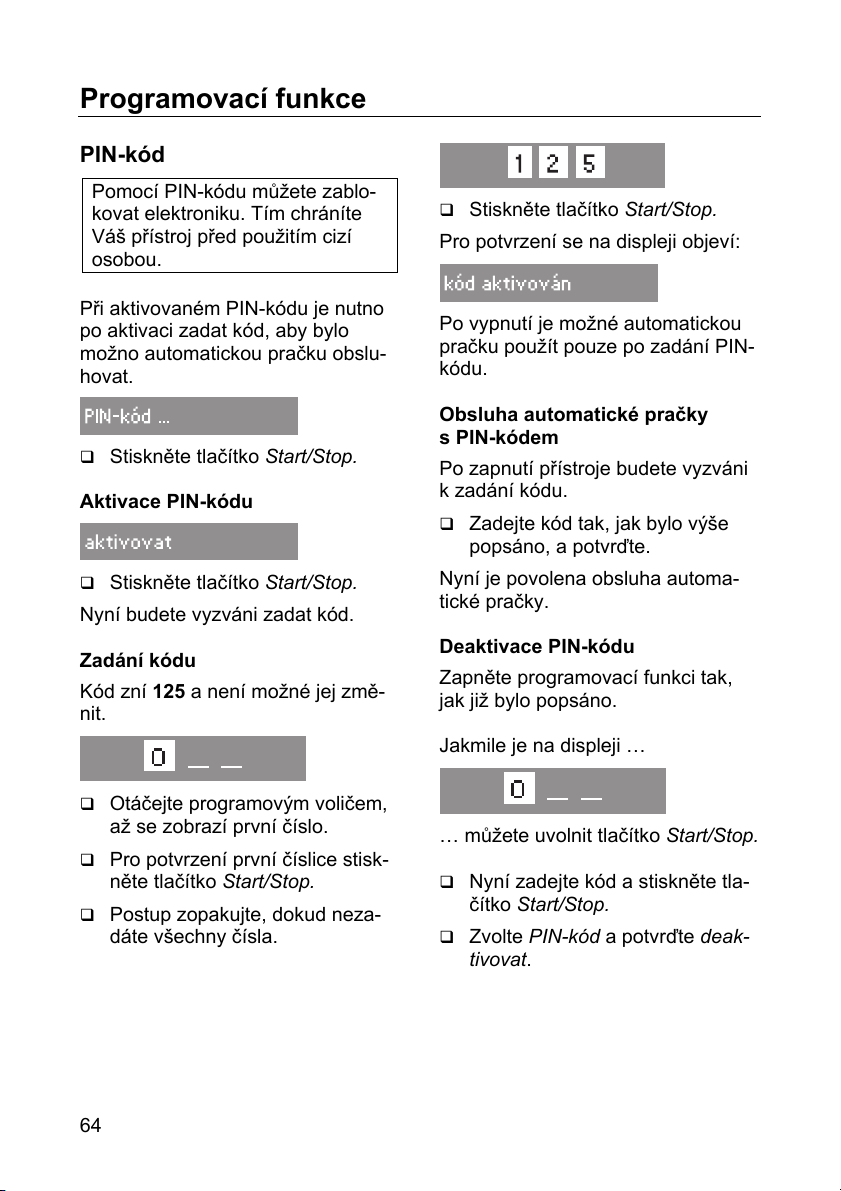

PIN-kód .......................................................................................................... 64
jednotka teploty .............................................................................................. 65
bzučák ............................................................................................................ 65
akustické potvrzení ........................................................................................ 65
jas .................................................................................................................. 65
kontrast .......................................................................................................... 65
displej standby ............................................................................................... 66
memory .......................................................................................................... 66
proti pomačkání ............................................................................................. 66

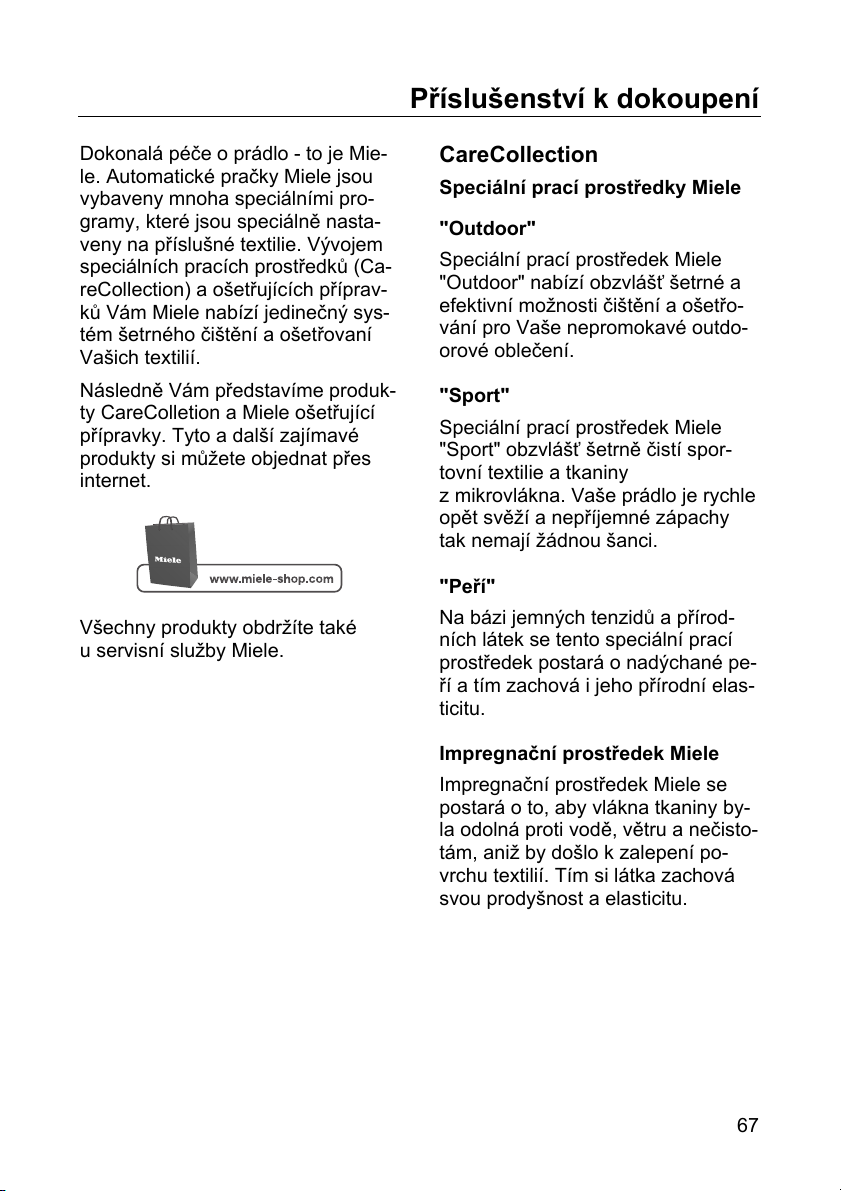

Příslušenství k dokoupení .......................................................................... 67
CareCollection ............................................................................................... 67
5
Page 6
Bezpečnostní pokyny a varovná upozornění
Tato automatická pračka odpovídá platným bezpečnostním před-
pisům. Při neodborném používání však může dojít k poranění
osob nebo vzniku věcných škod.
Před uvedením přístroje do provozu si pozorně pročtěte návod
k obsluze. Obsahuje důležité pokyny pro bezpečnost provozu,
použití přístroje a jeho údržbu. Tím chráníte sebe a zabráníte
možnosti vzniku škod na automatické pračce.
Tento návod k obsluze dobře uschovejte a předejte jej případně
novému majiteli.
Účel využití
Tato automatická pračka je určena výhradně k používání
v domácnosti a v prostorách podobných domácnostem.
Tato automatická pračka není určena pro provozování venku.
Tato automatická pračka se smí používat výhradně k praní texti-
lií, které jsou dle výrobního štítku vhodné pro praní v automatické
pračce. Používání přístroje k jiným účelům může být případně i ne-
bezpečné. Miele neručí za škody, které byly způsobeny používáním
přístroje k jiným účelům, než k jakým byl určen a v důsledku chybné
obsluhy.
Osoby, které nejsou schopny na základě jejich fyzických, senzo-
rických a psychických schopností nebo z důvodu chybějící zkuše-
nosti nebo neznalosti, automatickou pračku bezpečně obsluhovat,
nesmí automatickou pračku, bez dohledu nebo pokynů zodpovědné
osoby, obsluhovat.
6
Page 7
Bezpečnostní pokyny a varovná upozornění

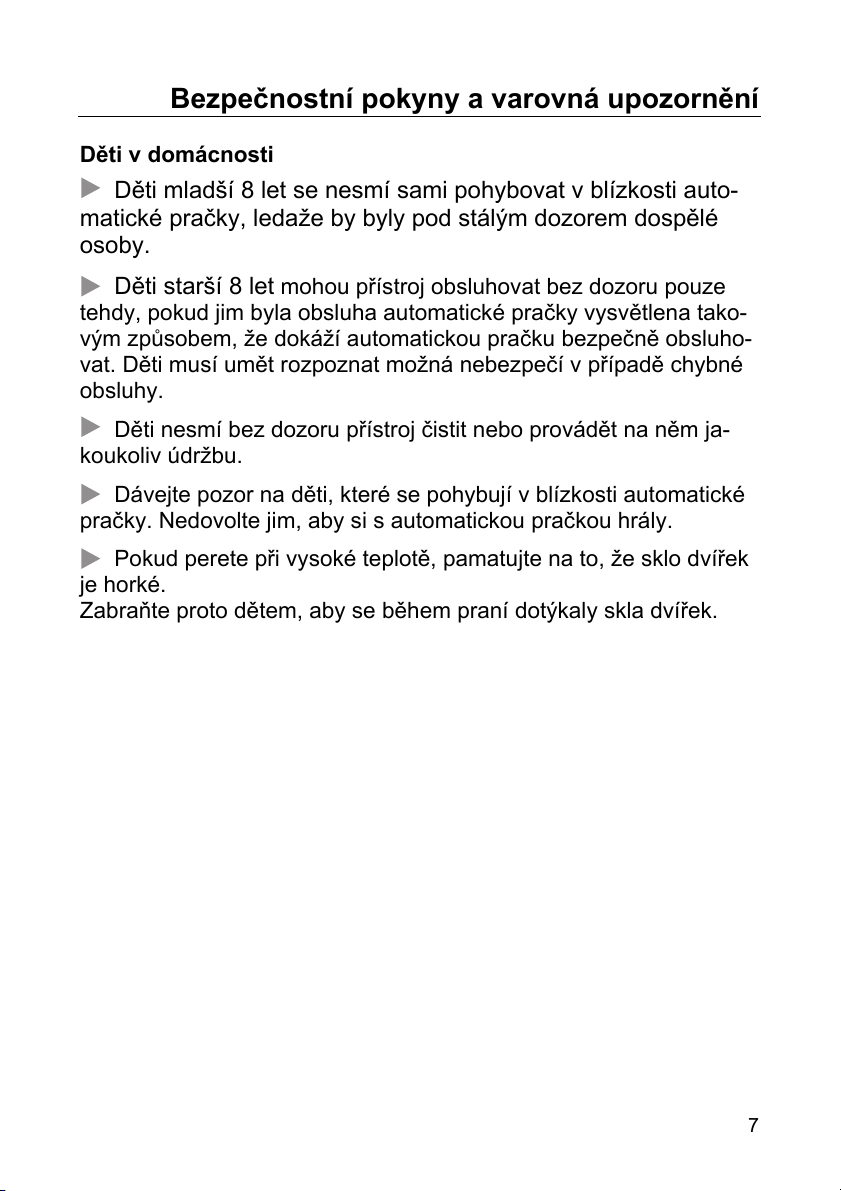

Děti v domácnosti
Děti mladší 8 let se nesmí sami pohybovat v blízkosti auto-
matické pračky, ledaže by byly pod stálým dozorem dospělé
osoby.
tehdy, pokud jim byla obsluha automatické pračky vysvětlena tako-
vým způsobem, že dokáží automatickou pračku bezpečně obsluho-
vat. Děti musí umět rozpoznat možná nebezpečí v případě chybné
obsluhy.
koukoliv údržbu.
pračky. Nedovolte jim, aby si s automatickou pračkou hrály.
je horké.
Zabraňte proto dětem, aby se během praní dotýkaly skla dvířek.
Děti starší 8 let mohou přístroj obsluhovat bez dozoru pouze
Děti nesmí bez dozoru přístroj čistit nebo provádět na něm ja-
Dávejte pozor na děti, které se pohybují v blízkosti automatické
Pokud perete při vysoké teplotě, pamatujte na to, že sklo dvířek
7
Page 8
Bezpečnostní pokyny a varovná upozornění

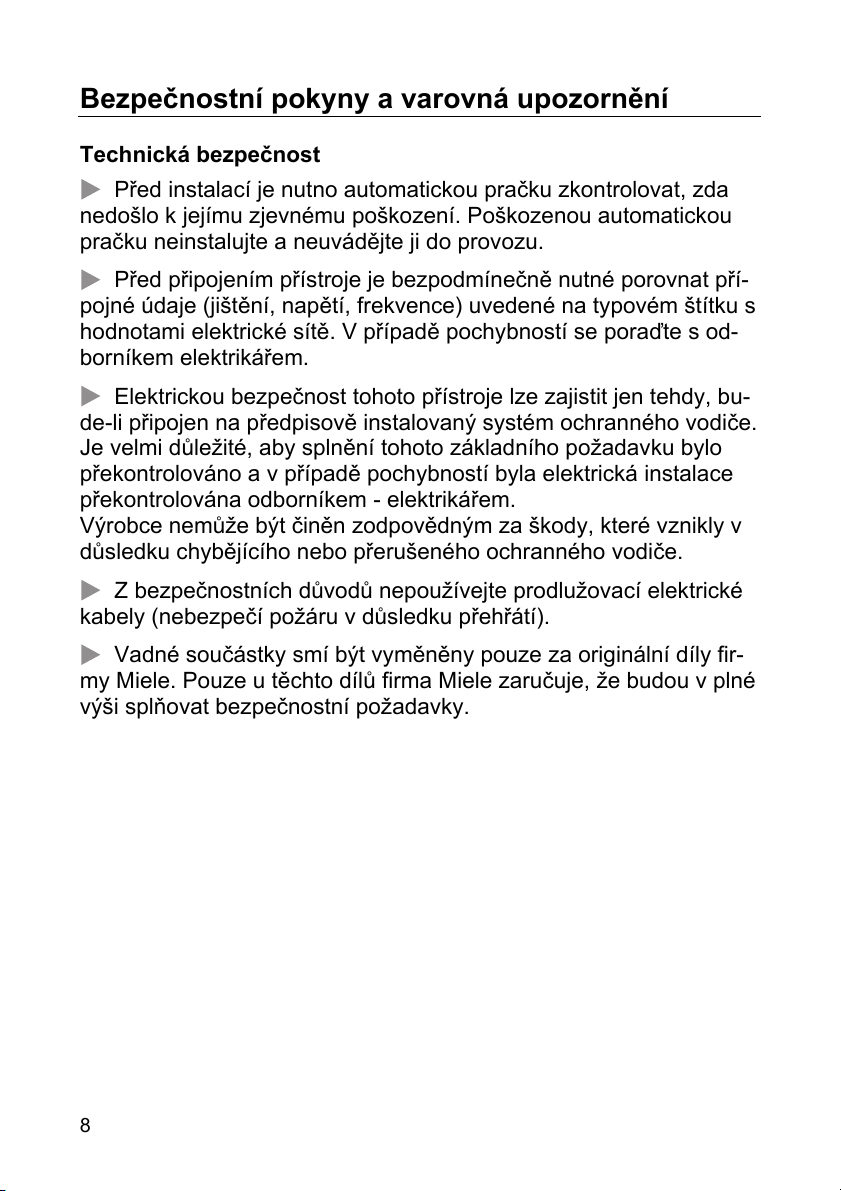

Technická bezpečnost
Před instalací je nutno automatickou pračku zkontrolovat, zda
nedošlo k jejímu zjevnému poškození. Poškozenou automatickou
pračku neinstalujte a neuvádějte ji do provozu.
Před připojením přístroje je bezpodmínečně nutné porovnat pří-
pojné údaje (jištění, napětí, frekvence) uvedené na typovém štítku s
hodnotami elektrické sítě. V případě pochybností se poraďte s od-
borníkem elektrikářem.
Elektrickou bezpečnost tohoto přístroje lze zajistit jen tehdy, bu-
de-li připojen na předpisově instalovaný systém ochranného vodiče.
Je velmi důležité, aby splnění tohoto základního požadavku bylo
překontrolováno a v případě pochybností byla elektrická instalace
překontrolována odborníkem - elektrikářem.
Výrobce nemůže být činěn zodpovědným za škody, které vznikly v
důsledku chybějícího nebo přerušeného ochranného vodiče.
Z bezpečnostních důvodů nepoužívejte prodlužovací elektrické
kabely (nebezpečí požáru v důsledku přehřátí).
Vadné součástky smí být vyměněny pouze za originální díly fir-
my Miele. Pouze u těchto dílů firma Miele zaručuje, že budou v plné
výši splňovat bezpečnostní požadavky.
8
Page 9
Bezpečnostní pokyny a varovná upozornění
Neodborně provedené opravy mohou způsobit nepředvídané
nebezpečí pro uživatele, za které Miele nepřebírá žádnou zodpo-
vědnost. Opravy smí provádět pouze autorizovaní odborníci firmy
Miele,
tento vyměněn pouze servisní službou Miele, aby se zamezilo ne-
bezpečí pro uživatele.
tricky odpojen od sítě jen tehdy, pokud:
– byla vytažena síťová zástrčka ze zásuvky nebo
– byly vypnuty pojistky domovní instalace nebo
– byly zcela vyšroubovány šroubovací pojistky domovní instalace.
pokud jsou splněny následující předpoklady:
– správné připojení na vodu a elektrické připojení.
– Při zjištěném poškození je nutné pračku vyřadit ihned z provozu.
na nestabilních místech (např. na lodi).
jinak při případných škodách nevzniká nárok na záruku.
Dojde-li k poškození elektrického přípojného kabelu, musí být
V případě poruchy nebo při čištění a ošetřování, je přístroj elek-
Miele systém ochrany před škodami způsobenými vodou chrání,
Tato automatická pračka nesmí být instalována a provozována
Na automatické pračce neprovádějte žádné změny, které nebyly
firmou Miele výslovně povoleny.
9
Page 10
Bezpečnostní pokyny a varovná upozornění
Provozní zásady
Neumísťujte vaši automatickou pračku v místnostech, ve kterých
může teplota klesnout pod bod mrazu. Zamrzlé hadice mohou
prasknout nebo se roztrhnout a spolehlivost elektroniky se může při
teplotách pod bodem mrazu snížit.
Před uvedením automatické pračky do provozu odstraňte na
zadní straně přístroje přepravní pojistku (viz kapitola
pojení
" odstavec "Odstranění přepravní pojistky"). Neodstraněná
přepravní pojistka může při odstřeďování způsobit poškození pračky
nebo poškodit vedle stojící nábytek popř. přístroje.
Po dobu delší nepřítomnosti (např. během dovolené) uzavřete
přívod vody, a to především tehdy, není-li v blízkosti pračky žádná
podlahová výpusť (kanál).
Nebezpečí vyplavení!
Před zavěšením vypouštěcí hadice do umyvadla zkontrolujte, zda
voda vytéká dostatečně rychle.
Zajistěte vypouštěcí hadici proti vypadnutí. Síla vytékající vody mů-
že způsobit vypadnutí vypouštěcí hadice z umyvadla.
"Umístění a při-
Dbejte na to, aby se v prádle nenacházely žádné cizí předměty
(např. hřebíky, jehly, mince, kancelářské sponky). Cizí předměty
mohou poškodit součásti pračky (např. nádrž prací lázně, buben
pračky). Poškozené součásti mohou zase poškodit prádlo.
10
Page 11
Bezpečnostní pokyny a varovná upozornění
Při správném dávkování pracích prostředků není třeba přístroj
odvápňovat. Pokud by se přesto ve Vašem přístroji vyskytly ve větší
míře vápenaté usazeniny, používejte k odvápnění pouze speciální
odvápňovací prostředky s ochranou proti korozi. Tyto speciální od-
vápňovací prostředky můžete zakoupit u Vašeho odborného prodej-
ce Miele nebo u servisní služby. Striktně dodržujte pokyny uvedené
na odvápňovacím prostředku.
Textilie, které byly ošetřeny čisticími přípravky obsahující roz-
pouštědla, musí být před vypráním důkladně vymáchány v čisté vo-
dě.
V automatické pračce nikdy nepoužívejte čisticí prostředky ob-
sahující rozpouštědla (např. benzin pro domácí použití).
Součásti přístroje se můžou poškodit a může dojít ke vzniku jedova-
tých výparů. Hrozí nebezpečí požáru a výbuchu!
V bezprostřední blízkosti nebo na automatické pračce nikdy ne-
pracujte s čisticími přípravky obsahující rozpouštědla (např. čisticí
benzin pro domácí použití). Potřísněný plastový povrch by se mohl
poškodit.
Prostředky k barvení textilií musí být vhodné pro používání v au-
tomatických pračkách. Dodržujte bezpodmínečně pokyny výrobce
pro jejich použití.
Odbarvovací prostředky obsahují sloučeniny síry, které mohou
způsobit korozi. Prostředky pro odbarvování textilií se v automatic-
ké pračce nesmí používat.
Pokud se dostane prací prostředek do očí, ihned oči důkladně
opláchněte dostatečným množstvím vlažné vody. Pokud jej nedo-
patřením polknete, vyhledejte ihned lékaře. Osoby, které mají citli-
vou pokožku, by se měli kontaktu s tekutým pracím prostředkem
vyvarovat.
11

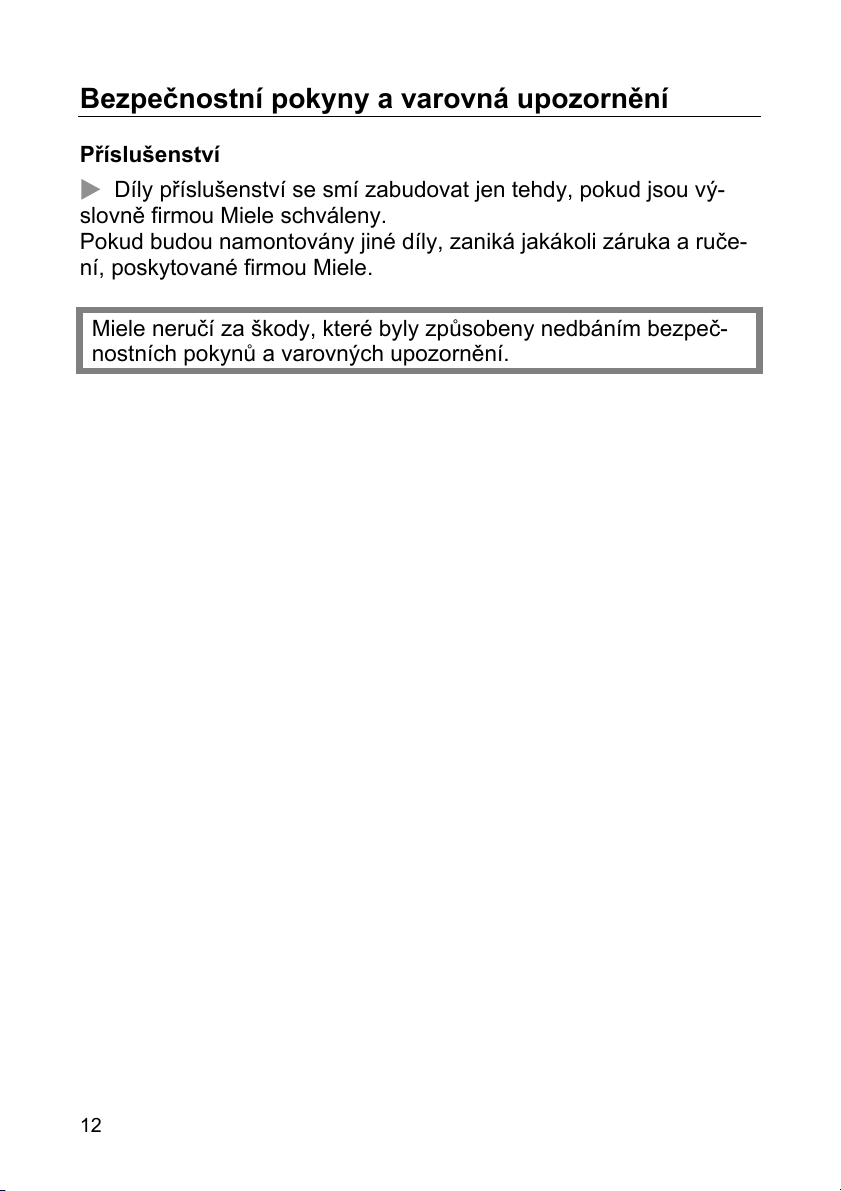

Page 12
Bezpečnostní pokyny a varovná upozornění
Příslušenství
Díly příslušenství se smí zabudovat jen tehdy, pokud jsou vý-
slovně firmou Miele schváleny.
Pokud budou namontovány jiné díly, zaniká jakákoli záruka a ruče-
ní, poskytované firmou Miele.
Miele neručí za škody, které byly způsobeny nedbáním bezpeč-
nostních pokynů a varovných upozornění.
12
Page 13
Ovládací panel
Obsluha pračky
Tlačítko Start/Stop
spustí zvolený program praní
nebo přeruší spuštěný program.
Tlačítka extra funkcí
programy praní je možné rozšířit
různými extra funkcemi.
Displej
podrobnější informace naleznete
na následující stránce.
Tlačítko předvolba startu
pro posunutí startu programu.
Tlačítko teplota
pro nastavení požadované teplo-
ty praní.
Tlačítko počet otáček
Pro nastavení požadovaného
počtu otáček při závěrečném
odstřeďování nebo stop máchání
nebo bez
.
Optické rozhraní PC
slouží servisní službě jako kont-
rolní a přenosový bod (mimo jiné
pro Update).
Programový volič
pro volbu programu praní. Kont-
rolka zvoleného programu se
rozsvítí. Programovým voličem
lze otáčet doprava i doleva.
Tlačítko .
Pro zapínání/vypínání přístroje.
Automatická pračka se z důvodů
úspory energie automaticky vy-
pne. To se stane 15 minut po
ukončení programu/ ochrana
proti pomačkání nebo po zapnu-
tí, pokud nebude provedena
žádná další volba.
Tlačítko dvířka
otevírá dvířka pro naplnění.
13
Page 14
Obsluha pračky
Přes displej jsou voleny následující
funkce:
- teplota praní
- počet otáček při odstřeďování
- předvolba startu
- stornování programu
- dětská pojistka
- programovací funkce
Kromě toho je na displeji zobrazo-
ván:
- doba trvání programu
- průběh programu
Doba trvání programu
Po spuštění programu se zobrazí
pravděpodobná doba trvání pro-
gramu v hodinách a minutách.
Pokud je program spuštěn pomocí
předvolby startu, doba trvání pro-
gramu se zobrazí teprve po uplynutí
nastaveného času předvolby startu.
V prvních 8 minutách pračka zjišťuje
schopnost savosti prádla a množství
prádla. Díky tomu může ještě dojít k
prodloužení nebo ke zkrácení doby
trvání programu.
Předvolba startu
Zobrazí se zvolený čas předvolby
startu.
Po spuštění programu se odpočítá-
vá čas předvolby startu; u předvolby
startu delší, než 10 hodin se odpočí-
tává v krocích po hodině a od 9 ho-
din a 59 minut v krocích po minu-
tách.
Po uplynutí času předvolby startu se
spustí program a na displeji se ob-
jeví pravděpodobná délka trvání
programu.
Programovací funkce
Pomocí programovacích funkcí
můžete automatickou pračku
přizpůsobit Vašim individuálním
požadavkům. V programovém
úseku se na displeji objeví zvolená
funkce.
14
Page 15
První uvedení do provozu
Před prvním praním přístroj
správně umístěte a zapojte. Pro-
sím, věnujte pozornost kapitole
"Umístění a připojení".
Na této automatické pračce byl
ve výrobě proveden test funkč-
nosti, proto se v bubnu nachází
zbytek vody.
Z bezpečnostních důvodů není od-
střeďování před prvním praním
možné. Pro aktivaci odstřeďování
musí proběhnout program bez
prádla a pracích prostředků.
Při použití pracího prostředku může
dojít k přílišné tvorbě pěny!
Současně se aktivuje odtokový ku-
lový ventil. Odtokový kulový ventil
ovlivňuje do budoucna plné využití
pracího prostředku.
Stiskněte tlačítko .
Jakmile pračku poprvé zapnete, ob-
jeví se na displeji na několik sekund
uvítání.
Uvítání se už neobjeví, pokud
"První uvedení do provozu" nebo
cyklus praní trval déle než 1 ho-
dinu.
Nastavení jazyka na displeji
Budete vyzváni, nastavit požadova-
ný jazyk. Změna nastavení jazyka je
kdykoliv možná i přes programovací
funkce.
Otočením programového voliče
zvolte požadovaný jazyk. Tlačít-
kem Start/Stop potvrďte zvolený
jazyk.
Upozornění na transportní
pojistku
Před spuštěním programu je nut-
né odstranit transportní pojistku,
aby se zabránilo škodám na au-
tomatické pračce.
Potvrďte odstranění transportní
pojistky stisknutím tlačítka Start/
Stop.
Spuštění prvního programu
Automaticky je zvolen program ba-
vlna
. Použijte tento program
pro první praní bez prádla a bez
pracích prostředků.
Otevřete přívod vody.
Stiskněte tlačítko Start/Stop.
Po ukončení cyklu praní automa-
tickou pračku vypněte.
První zprovoznění je ukončeno.
15
Page 16
Praní z hlediska ochrany životního prostředí
Spotřeba energie a vody
- Využívejte maximální množství
náplně pro daný program praní.
Spotřeba el. energie a vody je
potom ve vztahu k celkovému
množství prádla nejnižší.
- Při menším naplnění se množ-
stevní automatika pračky posta-
rá o úsporu spotřeby vody, času
a energie. Tím může dojít v prů-
běhu programu k úpravě zobra-
zovaného zbývajícího času.
- Využívejte program expres 20
pro malé dávky prádla.
- Moderní prací prostředky umož-
ňují prát při snížených teplotách
(např. 20°C). Z důvodu úspory
energie využijte příslušné nasta-
vení teploty.
- Pro hygienu v automatické prač-
ce se doporučuje příležitostně
provést programový cyklus
s teplotou minimálně 60°C. Au-
tomatická pračka Vám to připo-
mene hlášením na displeji
.
Spotřeba pracích prostředků
- Používejte maximálně tolik
pracího prostředku, kolik je
uvedeno na obalu pracího
prostředku.
- Při dávkování dbejte stupně
znečištění prádla.
- Při menším naplnění bubnu
snižte množství pracího
prostředku (při polovičním
naplnění ca o 1/3 méně pracího
prostředku).
Správná volba extra funkce
(krátký, předeprání a předeprání +
namáčení)
Zvolte pro:
- lehce znečištěné textilie
viditelných skvrn program praní
s extra funkcí krátký.
- běžně až silně znečištěné textilie
s viditelnými skvrnami program
praní bez extra funkce.
- velmi silně znečištěné textilie
program praní s extra funkcí
předeprání + namáčení.
- více znečištěné textilie
prach, písek) extra funkci
předeprání.
Tip pro následné sušení prádla
v sušičce
Pro úsporu energie při sušení zvolte
nejvyšší možný počet otáček pro
odstřeďování pro daný program
praní.
bez
(např.
16
Page 17
Správný postup při praní
Krátké pokyny
Kroky obsluhy označené čísly ( ,
, …) můžete použít jako stručný
návod.
Příprava a roztřídění prádla
Vyprázdněte kapsy.
Cizí předměty (např. hřebíky,
mince, kancelářské sponky) mo-
hou poškodit textilie a součásti
pračky.
Ošetření skvrn
Případné skvrny ošetřete před
praním; pokud možno dokud
jsou čerstvé.
Lehce se dotýkejte hadříkem
(nezabarvujícím) skvrny. Nedřít!
Vyskytnou-li se obzvláště těžko
odstranitelné skvrny, požádejte o
radu v čistírně prádla.
Při ošetření textilií čisticími
prostředky obsahujícími rozpouš-
tědla (např. benzin pro domácí
použití) dbejte na to, aby se tímto
prostředkem nepotřísnily žádné
plastové části.
V žádném případě nepouží-
vejte v pračce chemické čisticí
prostředky (obsahující rozpouš-
tědla)!
Třídění prádla
Roztřiďte prádlo podle barvy a
typu ošetřování. Většina textilií
má etikety, obsahující údaje pro
ošetřování, našité na límci nebo
na postranním švu. Roztřiďte
prádlo podle těchto symbolů.
Tmavé textilie při prvním praní ob-
vykle trochu "pouští barvu". Aby se
nezabarvilo světlé prádlo, vyperte
tmavé věci několikrát odděleně.
Všeobecné tipy
- Záclony: odstraňte šňůrky a
pásky nebo je svažte do uzlíku.
- Podprsenky: uvolněné kostice
přišijte nebo odstraňte.
- Zdrhovadla, háčky a očka před
praním uzavřete.
- Povlečení před praním zapněte,
aby se do něj během praní ne-
dostaly menší kusy prádla.
Neperte textilie, které nejsou urče-
ny pro praní v pračce (symbol pro
ošetřování
).
17
Page 18
Správný postup při praní
Zapnout automatickou pračku
Naplnit prádlo do pračky
Stiskněte tlačítko dvířka a ote-
vřete je.
Vložte rozvinuté prádlo do bubnu
a volně ho rozložte. Různě velké
kusy prádla zesílí prací účinek a
prádlo se při odstřeďování lépe
rozdělí.
Využijte maximální množství napl-
nění zvoleného programu, ušetříte
tím spotřebu vody a energie.
Mějte také na paměti, že přeplňová-
ní bubnu pračky zhoršuje výsledek
praní a zvyšuje mačkavost prádla.
Dbejte na to, aby se mezi plnicí
dvířka a těsnění nepřivřelo
prádlo.
Lehkým přibouchnutím zavřete
dvířka.
Zvolit program
Pro zvolení programu otáčejte
voličem programu doprava nebo
doleva. Program je zvolen,
jakmile se rozsvítí kontrolka
vedle názvu programu.
Zvolit teplotu/počet otáček
při odstřeďování
Přednastavenou teplotu a počet otá-
ček při odstřeďování můžete změnit.
Stisknutím tlačítka teplota může-
te teplotu změnit a stisknutím
tlačítka počet otáček můžete
změnit počet otáček při odstře-
ďování.
18
Page 19
Správný postup při praní
Zvolit extra funkci
Příslušným tlačítkem zvolte po-
žadovanou extra funkci. Pokud
zvolíte extra funkci, rozsvítí se
příslušná kontrolka.
Ne všechny extra funkce mohou být
zvoleny u všech programů praní.
Pokud se extra funkce nedá zvolit,
pak není pro tento program povole-
na.
Krátký program
Pro lehce znečištěné prádlo bez vi-
ditelných skvrn.
Doba trvání programu se zkrátí.
Více vody
Hladina vody se při praní a máchání
zvýší.
Pro tlačítko více vody můžete na-
programovat jinou volbu, jak je po-
psáno v kapitole "Programovací
funkce".
Předeprání
Tlačítkem předeprání
můžete akti-
vovat nejen předeprání, ale i pří-
davné doby namáčení, které je
možné nastavit po dobu jedné hodi-
ny nebo dvou hodin.
Stiskněte tlačítko:
1 krát = předeprání
2 krát = předeprání + 1 hodina
namáčení
3 krát = předeprání + 2 hodiny
namáčení
4 krát = vypnuto
Extra tichý
Pokud perete v době, kdy je potřeba
absolutní klid, můžete ještě více
snížit hlučnost automatické pračky
na minimum.
Při volbě extra tichýse neodstřeďuje
a aktivuje se stop máchání. Doba
průběhu programu se tímto pro-
dlouží.
Deaktivovat stop máchání
Zvolte tlačítkem pro odstřeďová-
ní počet otáček při odstřeďování.
Použijte předvolbu startu, aby
závěrečné odstřeďování proběhlo
v době, kdy nepotřebujete abso-
lutní klid.
19
Page 20
Správný postup při praní
Zapnout předvolbu startu
(pokud je požadováno)
Start programu můžete posunout o
30 minut až 24 hodin. Tím můžete
využít např. výhodného nočního ta-
rifu.
Další informace naleznete v kapitole
"Předvolba startu".
Přidat prací prostředek
Správné dávkování je důležité, pro-
tože …
… příliš málo pracího prostředku
způsobí, že:
- prádlo není dostatečně čisté a
časem zešedne a ztvrdne
- se na prádle objevují tukové
skvrny
- dojde k zavápnění topného těle-
sa
… příliš mnoho pracího prostředku
způsobí:
- vyšší pěnivost, která snižuje
účinnost mechaniky praní a tím
dochází ke zhoršení výsledku
praní, máchání a odstřeďování
- zvýšení spotřeby vody kvůli do-
datečnému automaticky přida-
nému máchání
- ekologické zatížení
Vytáhněte zásuvku pro dávko-
vání pracího prostředku a naplň-
te jednotlivé komory.
prací prostředek pro předeprání
(rozdělení doporučeného celko-
vého množství pracího prostřed-
ku: 1/3 dát do komory
do komory
)
a 2/3
prací prostředek pro hlavní praní
avivážní nebo tužicí prostředek
Zásuvku pro dávkování pracího
prostředku zasuňte zpět.
Další informace k pracím prostřed-
kům a jejich dávkování zjistíte v ka-
pitole "Prací prostředky".
20
Page 21
Správný postup při praní
Spustit program
Stiskněte blikající tlačítko
Start/Stop.
Pokud bude zvolena předvolba star-
tu, odpočítává se tato na displeji. Po
uplynutí času předvolby startu nebo
ihned po startu se na displeji objeví
pravděpodobná doba trvání pro-
gramu. V prvních 8 minutách pračka
zjišťuje schopnost savosti prádla a
množství prádla. Díky tomu může
ještě dojít k prodloužení nebo ke
zkrácení doby trvání programu.
Navíc se na displeji zobrazí průběh
programu. Automatická pračka Vás
informuje o právě dosaženém pro-
gramovém úseku.
Konec programu - vyjmout
prádlo
Při dosažení programového úseku
proti pomačkání se na displeji stří-
davě objevuje:
a
Otevřete plnicí dvířka tlačítkem
dvířka.
15 minut po ukončení ochrany
proti pomačkání se pračka auto-
maticky vypne. Pračku je nutné
zapnout opět stisknutím tlačítka
.
Vyjměte prádlo.
Nezapomeňte v bubnu žádné
prádlo! Při dalším praní by mohlo
dojít k jeho zabarvení nebo k za-
barvení jiných textilií.
Zkontrolujte těsnění kolem dví-
řek, zda se v něm nenacházejí
cizí tělesa.
Automatickou pračku vypněte
tlačítkem
Zavřete plnicí dvířka. Jinak hrozí
.
nebezpečí, že se do bubnu do-
stanou nedopatřením cizí před-
měty. Tyto předměty by mohly
při dalším praní poškodit prádlo.
21
Page 22
Odstřeďování
Maximální počet otáček
při závěrečném odstřeďování
program ot. / min.
bavlna 1400
snadno ošetřovatelné 1200
syntetika 600
vlna 1200
impregnace 1000
expres 20 1400
automatika plus 1200
tmavé/jeans 1200
košile 600
Intenzivní plus 1400
odstřeďování 1400
extra máchání/škrobení 1400
Počet otáček při závěrečném od-
střeďování můžete snížit. Není však
možné zvolit vyšší počet otáček od-
střeďování, než je výše uvedeno.
Odstřeďování při máchání
Po hlavním praní a mezi mácháními
se prádlo odstřeďuje. Při snížení
počtu konečných otáček odstřeďo-
vání se případně sníží i počet otá-
ček odstřeďování při máchání.
V programu bavlna proběhne u po-
čtu otáček nižších než 700 ot./min.
máchání navíc.
Vypnutí závěrečného
odstřeďování (stop máchání)
Zvolte pomocí tlačítka počet otá-
ček nastavení stop máchání/.
Textilie zůstávají po posledním
máchání ležet ve vodě. Tím se
snižuje riziko pomačkání,
nejsou-li textilie ihned po ukon-
čení programu vyjmuty z bubnu
pračky.
- Spuštění závěrečného odstře-
ďování
Automatická pračka Vám nabízí
maximálně přípustný počet otá-
ček. Můžete zvolit nižší počet
otáček. Tlačítkem Start/Stop
spustíte závěrečné odstřeďová-
ní.
- Ukončení programu
Stiskněte tlačítko dvířka. Odčer-
pá se voda. Pro otevření dvířek
stiskněte znovu tlačítko dvířka.
Vypnutí odstřeďování
při máchání a závěrečného
odstřeďování (bez
Pomocí tlačítka počet otáček
zvolte nastavení bez
Po posledním máchání se odčerpá
voda a zapne se ochrana proti po-
mačkání.
U tohoto nastavení se v některých
programech přidá jedno máchání
navíc.
)
.
22
Page 23
Předvolba startu
Pomocí předvolby startu můžete
zvolit požadovaný čas pro ukončení
programu. Start programu můžete
posunout o 30 minut až 24 hodin.
Tím můžete využít např. výhodného
nočního tarifu.
Zvolit
Stiskněte tlačítko předvolba star-
tu. Na displeji se objeví následu-
jící zobrazení:
S každým stisknutím tlačítka
předvolba startu se prodlouží
doba posunutí:
- do 10 hodin o 30 minut,
- nad 10 hodin o 1 hodinu.
Pokud podržíte stisknuté tlačítko
předvolba startu, proběhne automa-
tické načítání až do 24 hodin.
Spustit
Pro spuštění předvolby startu
stiskněte tlačítko Start/Stop. Na
displeji se objeví:
Změnit
Předvolbu startu je možné stisknu-
tím tlačítka předvolba startu kdykoliv
změnit.
Vymazat
Při stavu stiskněte znovu
tlačítko předvolba startu.
Pokud bude po stisknutí tlačítka
Start předvolba startu vymazána,
program praní se ihned spustí.
Po uplynutí času se spustí program
praní a na displeji se zobrazí průběh
programu.
23
Page 24
Přehled programů
bavlna 90°C až studená max. 7,0 kg
druh textilu Trička, spodní prádlo, prostírání atd. Prádlo z bavlny a
lnu nebo směsných tkanin.
tip Nastavení 60°/40°C se odlišuje od / díky:
- kratším programovým časům,
- delší teplotě působení,
- vyšší spotřebě energie.
U obzvlášť vysokých hygienických požadavků zvolit
nastavení teploty na 60°C nebo vyšší.
bavlna / max. 7,0 kg
druh textilu Běžně znečištěné bavlněné prádlo.
tip
Pokyn pro zkušební ústavy:
zkušební program dle ČSN EN 60456 a energetické účinnosti dle směrnice
1061/2010.
snadno ošetřovatelné 60°C až studená max. 3,5 kg
druh textilu Textilie ze syntetických vláken, směsných tkanin nebo
tip U mačkavých textilií snížit počet otáček při odstřeďo-
syntetika 60°C až studená max. 2,5 kg
druh textilu Citlivé textilie ze syntetických vláken, směsných vlá-
tip
- Toto je nejefektivnější nastavení s ohledem na spo-
třebu energie a vody pro praní bavlněného prádla.
- U
výkon praní odpovídá programu bavlna 60°C.
snadno ošetřovatelné bavlny.
vání.
ken, umělého hedvábí.
U textilií, náchylných k pomačkání, snižte otáčky od-
střeďování.
je dosažená teplota praní nižší než 60°C,
24
Page 25
Přehled programů
vlna
druh textilu Textilie z vlny a vlněných směsí.
tip
impregnace 40°C max. 2,5 kg
druh textilu Pro následné ošetření mikrovláken, lyžařského oble-
tip
expres 20 40°C až studená max. 3,5 kg
druh textilu Textilie z bavlny, které byly krátce nošeny nebo vyka-
tip Přídavná funkce krátký je automaticky aktivována.
automatika plus 40°C až studená max. 5,0 kg
druh textilu Směs z textilií pro programy bavlna a snadno ošetřo-
tip
tmavé/jeans 60°C až studená max. 3,0 kg
druh textilu Černé a tmavé prádlo z bavlny, směsných a džínových
tip
40°C až studená max. 2,0 kg
U textilií, náchylných k pomačkání, snižte otáčky od-
střeďování.
čení nebo prostírání, aby se docílilo vodě-odpudivého
a nečistotám-odpudivého efektu.
- Jednotlivé části by měly být vyprány a odstředěny
nebo usušeny.
- Aby se docílilo optimálního efektu, mělo by následo-
vat tepelné ošetření, jako např. sušení v sušičce ne-
bo žehlení.
zují velmi malé znečištění.
vatelné.
Pro každý druh prádla se vždy automaticky přizpůsobí
parametry praní (např. stav hladiny vody, rytmus praní
a profil odstřeďování), aby byl dosažen optimální vý-
sledek praní a při velmi šetrném zacházení s prádlem.
tkanin.
- Prádlo perte otočené naruby.
- Jeansové prádlo často při prvním praní "pouští" bar-
vu. Proto perte světlé prádlo odděleně od tmavého
prádla.
25
Page 26
Přehled programů
košile 60°C až studená max. 2,0 kg
tip - Límce a manžety dle znečištění ošetřit předem.
- Pro košile halenky z hedvábí použít program synteti-
ka.
intenzivní plus 90°C až studená max. 7,0 kg
druh textilu Barevně roztříděné prádlo z textilií pro programy bavl-
na a snadno ošetřovatelné se silným znečištěním.
tip
odstřeďování
tip
extra máchání/škrobení max. 7,0 kg
druh textilu
tip
- Přídavná funkce předeprání je automaticky zapnuta.
- Hlavní praní se prodlouží.
- Pouze odčerpání: otáčky nastavte na bez
.
- Pozor na nastavený počet otáček odstřeďování.
- Pro máchání textilií určených pro ruční praní.
- Pro škrobení prostírání, ubrousků, pracovních oděvů
atd.
- U textilií citlivých na pomačkání dbejte počtu otáček
závěrečného odstřeďování.
- Prádlo pro škrobení by mělo být čerstvě vypráno, ale
bez aviváže.
26
Page 27
Extra funkce
X
Následující extra funkce je možné zvolit k programu:
bavlna X X X X X
snadno ošetřovatelné X X X X X
syntetika X X X X
vlna
impregnace X
expres 20
automatika plus X
tmavé/jeans X X X X
košile X X X X X
intenzivní plus X X2) X
odstřeďování
extra máchání/
škrobení
X1) = extra funkce, které jsou přednastaveny programem
X2) = extra funkce, které jsou přednastaveny programem nelze zrušit
1)
X X
X
27
Page 28
Symboly ošetřování
g
í
Praní
Stupně v symbolu pro praní udávají
maximální teplotu, ve které můžete
druh prát.
běžné mechanické namá-
hání
šetrné mechanické namá-
hání
obzvlášť šetrné mecha-
nické namáhání
ruční praní
neprat
Příklady volby programu
pro
ram symbol ošetřován
bavlna
snadno
ošetřovatelné
syntetika
vlna
expres 20
automatika
plus
Sušení
Body udávají teploty.
normální teplota
snížená teplota
nevhodné pro sušení
v sušičce
Žehlení a mandlování
Body označují teplotní oblasti.
ca 200°C
ca 150°C
ca 110°C
nevhodné k žehlení/
mandlování
Profesionální čištění
Čištění chemickými roz-
pouštědly. Písmena ozna-
čují čisticí prostředek.
mokré čištění
nečistit chemicky
Bělení
přípustný každý oxidační
prostředek na bělení
přípustný pouze bělicí
prostředek na bázi kyslíku
nebělit
28
Page 29
Průběh programu
hlavní praní máchání odstřeďování
hladina
vody
bavlna
snadno
ošetřovatelné
syntetika
vlna
impregnace - - -
expres 20
automatika plus
tmavé/jeans
košile
intenzivní plus
odstřeďování - - - - -
extra máchání/
škrobení
-
Vysvětlivky naleznete na následující stránce.
rytmus
praní
hladina
vody
-
cyklus
máchání
2-4
2-3
2-3
2-33)
2-4
odstřeďová-
při máchání
1)2)
3)
3 -
2
3)
3 -
2 -
1)2)
2 -
ní
závěrečné
odstřeďová-
ní
29
Page 30
Průběh programu
nízký stav hladiny vody
=
střední stav hladiny vody
=
vyšší stav hladiny vody
=
= intenzivní rytmus
= normální rytmus
= šetrný rytmus
= senzitivní rytmus
= houpavý rytmus
= rytmus ručního praní
Automatická pračka má plně elek-
tronické řízení s množstevní auto-
matikou. Automatická pračka si sa-
ma stanoví množství spotřeby vody
a to v závislosti na množství a sa-
vosti prádla. Proto existují různé
průběhy programů a délky praní.
Zde uvedené programy se vztahují
vždy na základní program s maxi-
málním naplněním. Volitelné extra
funkce zde nejsou zohledňovány.
Indikace průběhu programu Vaší
automatické pračky Vás kdykoliv
informuje o každém programovém
kroku.
Zvláštnosti v průběhu programu:
Ochrana proti pomačkání:
Buben se pohybuje ještě 30 minut
po skončení programu, aby se za-
mezilo pomačkání prádla.
Výjimka:
v programu vlna neprobíhá
"ochrana proti pomačkání".
Automatickou pračku můžete kdyko-
liv otevřít.
1)
Pokud zvolíte teplotu 90°C až
60°C, proběhnou dvě máchání.
Pokud zvolíte teplotu nižší než
60°C, proběhnou tři máchání.
2)
třetí/čtvrté máchání probíhá po-
kud:
- je hodně pěny v bubnu
- je počet otáček při závěrečném
odstřeďování menší než 700
ot./min.
- zvolíte program bez
3)
třetí máchání probíhá pokud:
Zvolíte tlačítko bez .
.
30
Page 31
Změna průběhu programu
Storno programu
Po spuštění programu můžete pro-
gram kdykoliv přerušit.
Stiskněte krátce tlačítko
Start/Stop.
Stiskněte znovu blikající tlačítko
Start/Stop.
Pračka odčerpá stávající prací
lázeň.
Pokud chcete vyjmout prádlo:
Stiskněte tlačítko dvířka.
Pokud chcete zvolit jiný program:
Vypněte pračku tlačítkem
.
Pračku opět zapněte.
Zkontrolujte, zda se ještě nachá-
zí prací prostředek v zásuvce na
prací prostředky. Pokud ne, zno-
vu prací prostředek naplňte.
Zvolte nový program.
Přerušení programu
Vypněte pračku tlačítkem .
Pro pokračování:
Pračku zapněte opět tlačítkem
.
Změna
programu
Změna programu není po spuštění
programu již možná.
teploty
Změna je možná během prvních pě-
ti minut.
Stiskněte tlačítko teplota.
počtu otáček
Počet otáček při odstřeďování je
možné do začátku závěrečného od-
střeďování.
Stiskněte tlačítko počet otáček.
extra funkcí
Do pěti minut po startu můžete zvo-
lit nebo zrušit extra funkce krátký a
více vody.
Pokud je aktivována dětská po-
jistka není možné provést žádnou
změnu.
31
Page 32
Změna průběhu programu
Přidání dalšího prádla /
vyjímání prádla
Pro otevření dvířek stiskněte tla-
čítko dvířka.
Přidejte nebo odeberte prádlo.
Zavřete dvířka.
Program automaticky pokračuje dál.
Mějte na paměti:
Automatická pračka již nemůže po
spuštění programu zjistit změnu
v množství vloženého prádla.
Proto vychází automatická pračka
po přidání nebo odebrání prádla
vždy z maximálního množství napl-
nění.
Daný čas průběhu programu se
může prodloužit.
Dvířka přístroje se nedají otevřít
pokud:
- teplota pracího roztoku je vyšší
než 55°C.
- hladina vody přesahuje určitou
hodnotu.
- je dosaženo programového kro-
ku odstřeďování.
Pokud stisknete ve výše uvedených
případech tlačítko dvířka, na displeji
se objeví následující hlášení:
Dětská pojistka
Dětská pojistka zabraňuje tomu,
aby nedošlo během praní
k otevření automatické pračky,
k přerušení programu nebo k vy-
pnutí automatické pračky.
Zapnutí dětské pojistky
Po spuštění programu podržte
déle stisknuté tlačítko Start/Stop.
Tlačítko Start/Stop podržte tak
dlouho stisknuté až uplyne čas a
na displeji se objeví:
Dětská pojistka je nyní aktivována a
po ukončení programu bude auto-
maticky zrušena.
Vypnutí dětské pojistky
Po spuštění programu podržte
déle stisknuté tlačítko Start/Stop.
Tlačítko Start/Stop podržte tak
dlouho stisknuté až uplyne čas a
na displeji se objeví:
32
Page 33
Prací prostředky
Volba správného pracího prostředku
Můžete používat všechny moderní prací prostředky, které jsou vhodné pro
použití v domácích automatických pračkách.
Dávkování pracího prostředku je uvedeno na jeho obalu a je třeba jej dodr-
žovat.
univer-
zální
bavlna X X - - - X
snadno
ošetřovatelné
X X - - - X
syntetika X X X - - X
vlna - - - X - X
impregnace 2) - - - - X -
expres 20 1) X X - - - X
automatika plus X X - - - X
tmavé/jeans 1) XXX- - X
košile X X - - - X
intenzivní plus X X - - - X
extra máchání/
škrobení
1)
Použít tekuté prací prostředky.
Při zvoleném předeprání se doporučuje použít nádobku na tekutý prací
prostředek a dát ji do komory
ní služby Miele.
2)
Použít práškové prací prostředky.
* Speciální prací prostředky:
Prostředky, které byly speciálně vyvinuty pro tyto programy praní nebo
druhy textilií (např. Miele CareCollection, viz "Příslušenství k dokoupení").
** Použít pouze impregnační prostředky s upozorněním "vhodné pro mem-
bránové textilie", tyto jsou založeny na fluorochemických pojivech. Nepo-
užívat žádné prostředky, které obsahují parafin. Impregnační prostředek
naplnit do komory
na ba-
revné
prací prostředek
na
jemné
spe-
ciální*
impregnační
prostředek*
aviváž
- - - X - X
. Nádobku je možné si zakoupit u servis-
.
33
Page 34
Prací prostředky
Dávkování je závislé na:
- stupni znečištění prádla
lehce znečištěné
Nejsou rozpoznatelné žádné skvrny
nebo špína. Prádlo je např. propo-
cené.
normálně znečištěné
Viditelná špína a/nebo malé skvrny.
silně znečištěné
Jasně viditelné znečištění a/nebo
skvrny.
- tvrdosti vody
Pokud neznáte tvrdost vody,
informujte se u Vašeho
vodárenského podniku.
- množství prádla
Tvrdost vody
rozmezí
tvrdosti
měkká (I) 0 - 1,5 0 - 8,4
střední (II) 1,5 - 2,5 8,4 - 14
tvrdá (III) nad 2,5 nad 14
celková
tvrdost
mmol/l
tvrdost
°d
Změkčovač vody
U rozmezí II a III můžete přidat
změkčovač vody, abyste ušetřili
prací prostředek. Správné dávková-
ní je uvedeno na obalu. Naplňte
nejprve prací prostředek a potom
změkčovač.
Prací prostředek můžete potom
dávkovat jako pro rozmezí tvrdosti I.
Vícesložkové
prací prostředky
Perete-li s několika komponenty
(např. vícesložkový prací prostře-
dek), naplňte prostředky vždy v ná-
sledující posloupnosti do komory
1. prací prostředek
2. změkčovač vody
3. sůl na skvrny
Takto se prostředky lépe vypláchnou.
.
34
Page 35
Prací prostředky
Škrobení/aviváž
Škroby
dávají textiliím tuhost a plnost.
Tužidla
jsou syntetické škrobicí přípravky a
dávají např. košilím, prostírání a po-
vlečení pevnější tvar.
Avivážní prostředek
dává prádlu měkkost a snižuje sta-
tický náboj při strojovém sušení.
Automatická aviváž, tužení nebo
škrobení
Naplňte avivážní prostředek,
Při posledním máchání se prostře-
dek spláchne. Na konci programu
praní zůstane v komoře
množství vody.
tužidlo nebo tekutý škrob do ko-
mory
. Nepřekračujte maxi-
mální výšku pro naplnění.
malé
Po několika automatických škro-
beních vyčistěte dávkovací zá-
suvku, zejména avivážní kanálek.
Samostatná aviváž, tužení nebo
škrobení
Dávkujte a připravte prostředek
podle návodu na obalu.
Naplňte tekutý prostředek do
komory
a práškový nebo hus-
tý tekutý prostředek do komory
.
Otočte programovým voličem na
máchání navíc/škrobení.
Zvolte počet otáček při odstře-
ďován.
Stiskněte tlačítko Start/Stop.
Odbarvování / barvení
V automatické pračce nepouží-
vejte žádné
středky.
Barvení v automatické pračce je
povoleno pouze v mezích pro
domácí účely. Soli používané při
barvení mohou při dlouhodobém
používání napadnout nerez. Pro-
to přísně dbejte při použití barvi-
cích prostředků pokynů výrobce.
odbarvovací pro-
35
Page 36
Čištění a ošetřování
Čištění bubnu pračky
(hygiena info)
Pokud perete při nižších teplotách
a/nebo s tekutým pracím prostřed-
kem, hrozí nebezpečí tvorby choro-
boplodných zárodků a pachu v
pračce. Pro vyčištění bubnu pračky
a zabránění tvorby zápachu, byste
měli jednou za měsíc, nebo když se
objeví upozornění
,
spustit program bavlna 75°C s při-
dáním univerzálního práškového
prostředku na praní.
Čištění pláště a panelu
Před čištěním a ošetřováním
pračky vytáhněte zástrčku ze zá-
suvky.
Automatickou pračku v žád-
ném případě nečistit formou
ostřikováním z hadice.
Automatickou pračku čistěte
jemným čisticím prostředkem
nebo mýdlovým roztokem a
osušte ji měkkým hadříkem.
Buben pračky čistěte vhodným
čisticím prostředkem pro čištění
nerezu.
Nepoužívejte prostředky k
drhnutí ani žádné víceúčelové
čisticí prostředky nebo prostředky
na čištění skla!
Tyto by mohly poškodit povrchy z
umělé hmoty a další části.
Čištění zásuvky pro dávko-
vání pracích prostředků
Obě komory pro předeprání a hlavní
praní zásuvky na prací prostředky
jsou samočisticí.
Z hygienických důvodů by mělo
pravidelně probíhat čistění celé zá-
suvky na prací prostředky.
Vysuňte až na doraz zásuvku na
prací prostředky, stlačte dolů po-
jistku a zároveň zásuvku zcela
vytáhněte.
Vyčistěte teplou vodou zásuvku
na prací prostředky.
36
Page 37
Čištění a ošetřování
Čištění násosky a kanálku
1. Násosku vytáhněte z komory
a vyčistěte ji pod tekoucí teplou
vodou. Vyčistěte také trubici, na
kterou je násoska nasazena.
2. Násosku opět nasaďte.
Po několikerém použití tekutého
škrobu vyčistěte obzvlášť dů-
kladně násosku i kanálek pro avi-
vážní prostředek. Tekutý škrob
způsobuje slepení.
Místo pro zasunutí zásuvky pro
dávkování pracích prostředků
Pomocí kartáčku na čištění lahví
odstraňte zbytky pracího pro-
středku a vodního kamene ze
splachovacích trysek zásuvky
pro dávkování pracích prostřed-
ků.
Teplou vodou a kartáčkem vyčis-
těte kanálek pro avivážní pro-
středek.
37
Page 38
Čištění a ošetřování
Čištění sítka přívodu vody
Tato automatická pračka používá
k ochraně přívodního ventilu sítko.
Toto sítko byste měli kontrolovat
zhruba každých 6 měsíců. Při čas-
tějším přerušení dodávek ve vodo-
vodní síti se může tento interval
zkrátit.
Uzavřete přívodní vodovodní
kohoutek a odšroubujte přívodní
hadici.
Z koncovky vytáhněte gumové
těsnění 1.
Krček sítka 2 uchopte kombi-
načkami nebo pinzetovými kleš-
těmi a vytáhněte je ven.
Vyčistěte sítko. Zpětná montáž
se provede v opačném pořadí.
Šroubení hadice pevně přišroubujte
k vodovodnímu kohoutku a kohou-
tek otevřete. Pokud uniká voda,
šroubení dotáhněte.
Obě sítka je nutné po vyčištění
opět nasadit.
38
Page 39
Pomoc při poruše
y
Co dělat, když …
Většinu poruch a chyb, ke kterým může v každodenním provozu dojít, může-
te odstranit sami. V mnoha případech můžete ušetřit čas a peníze, protože
nemusíte volat servisní službu.
Následující tabulky by Vám měly pomoci nalézt příčiny poruchy nebo chyby a
odstranit je. Mějte však na paměti:
Opravy elektrických přístrojů smí provádět pouze autorizovaní odborní-
ci. Neodborně provedená oprava může uživatele přivést do vážného ne-
bezpečí.
Nedojde ke spuštění programu.
Problém Možná příčina Odstranění
Displej je tmavý a kon-
trolka tlačítka
Start/Stop nesvítí.
Na displeji budete vy-
zváni zadat PIN-kód.
Displej je tmavý. Pro úsporu energie se
Automatická pračka ne-
má el. proud.
Je aktivován PIN-kód. Zadejte PIN-kód a po-
displej automaticky vy-
píná (pohotovostní režim
Standby).
Zkontrolujte, zda
- je zasunuta zástrčka
do zásuvky.
- jsou v pořádku pojist-
k
.
tvrďte. Deaktivujte PIN-
kód, pokud nechcete,
aby se při dalším zapnu-
tí objevilo toto hlášení.
Stiskněte kterékoliv tla-
čítko přímé volby. Poho-
tovostní režim Standby
se ukončí.
39
Page 40
Pomoc při poruše
Displej hlásí následující chyby a byl přerušen program.
Hlášení na displeji Možná příčina Odstranění
- Odtok vody je bloko-
ván nebo poškozen.
- Vypouštěcí hadice je
příliš vysoko.
- Vyčistěte čerpadlo a
filtr pracího roztoku.
- Maximální výška pro
odčerpání činí 1 m.
Za účelem vypnutí chybového hlášení:
Přívod vody je uzavřen
nebo poškozen.
Zareagoval systém na
ochranu před škodami
způsobenými vodou.
Příčinou je porucha.
Vypněte automatickou pračku tlačítkem
Zkontrolujte, zda
- je otevřen vodovodní
ventil.
- není zlomená přívod-
ní hadice.
- není příliš nízký tlak
vody.
- Uzavřete vodovodní
ventil.
- Zavolejte servisní
službu.
Spusťte znovu program.
Zobrazí-li se opět chy-
bové hlášení, zavolejte
servisní službu.
.
40
Page 41
Pomoc při poruše
í
í
Displej hlásí následující chyby na konci programu.
Chybové hlášen
Při praní se vytvořilo
hodně pěny.
Delší dobu nebyl spuš-
těn žádný program s
teplotou vyšší než 60°C.
Příčina Odstraněn
Při příštím praní dávkuj-
te méně pracího pro-
středku a dbejte pokynů
výrobce uvedených na
obalu.
Aby se zabránilo tvorbě
zárodků a zápachu
v automatické pračce,
spusťte program bavlna
75°C s univerzálním
pracím prostředkem.
41
Page 42
Pomoc při poruše
y
r
Všeobecné problémy s automatickou pračkou.
Problém Možná příčina Odstranění
Automatická pračka
není během odstřeďo-
vání v klidu.
Automatická pračka
neodstředila jako ob-
vykle prádlo a toto je
ještě vlhké.
Výskyt neobvyklých
zvuků v čerpadle.
V zásuvce na prací
prostředky zůstávají
větší zbytky pracích
prostředků.
Aviváž se plně nevy-
mývá nebo v komoře
pro aviváž
voda.
Displej je v cizím jazy-
ce.
zůstává
Nožky pračky nestojí
rovnoměrně a nejsou
zajištěny kontramaticí.
Při odstřeďování byla
naměřena příliš velká
nevyváženost a počet
otáček při odstřeďování
se automatick
Nejedná se o poruchu! Srkavý hluk na začátku a
na konci čerpání je normální.
Průtokový tlak vody je
nedostačující.
Práškový prací prostře-
dek ve spojení se změk-
čovačem má sklon k le-
pení.
Násoska nesedí správně
nebo je zanesená.
Pod "nastavení - jazyk "
byl zvolen cizí jazyk.
snížil.
Vyrovnejte pračku do
stabilizované polohy a
nožky pevně zajistěte.
Do bubnu dávejte vždy
velké a malé kusy
prádla, abyste dosáhly
rovnoměrného rozlože-
ní prádla.
Odstranění
- Vyčistěte sítko u pří-
toku vody.
- Zvolte případně extra
funkci více vody.
Zásuvku na prací pro-
středky nejprve vyčistě-
te a příště dávkujte
nejprve prášek a potom
změkčovač.
Vyčistěte násosku, jak
je popsáno v kapitole
"Čištění a ošetřování",
odstavec "Čištění zá-
suvky pro dávkování
pracích p
Nastavte požadovaný
jazyk. Jako vodítko
Vám poslouží symbol
vlaječky.
ostředků".
42
Page 43
Pomoc při poruše
/
j
Neuspokojivý výsledek praní.
Problém Možná příčina Odstranění
Při použití tekuté-
ho pracího pro-
středku není
prádlo čisté.
Na vypraném
prádle ulpívají še-
dé skvrny (mastné
mapy).
Na vypraném tma-
vém prádle ulpívají
bílé, pracímu pro-
středku podobné
zbytky.
Tekuté prací prostřed-
ky neobsahují žádná
bělidla. Skvrny od
ovoce, kávy nebo čaje
nelze odstranit.
Dávkování pracího
prostředku bylo příliš
nízké (prádlo bylo sil-
ně znečištěno tukem -
olejem, mastí).
Prací prostředek ob-
sahuje ve vodě neroz-
pustné části (ceolity)
pro změkčení vody.
Tyto se usadily na tex-
tiliích.
- Použijte práškové prací pro-
středky obsahující bělidla.
- Naplňte do komory
skvrny.
- Tekutý prací prostředek a
sůl na skvrny nikdy nedávej-
te dohromady do zásuvky
pro dávkování pracích pro-
středků.
- Při takto znečištěném prádle
přidejte buď více pracího
prostředku, nebo použijte te-
kutý prací prostředek.
- Před dalším programem
nechte proběhnout program
na 60°C s tekutým pracím
prostředkem bez prádla.
- Po usušení se pokuste od-
stranit zbytky pomocí kartá-
če.
- Do budoucna perte tmavé
textilie s pracími prostředky
bez ceolitů. Tekuté prací
prostředky většinou žádné
ceolity neobsahují.
- Perte textilie v programu
tmavé prádlo
sůl na
eans.
43
Page 44
Pomoc při poruše
jnoj
Dvířka se nedají otevřít tlačítkem dvířka.
Možná příčina Odstranění
Pračka není zapojena na el. proud
a/nebo není zapnuta.
Je zapnuta dětská pojistka. Vypněte dětskou pojistku tak, jak je
Je zapnutý PIN-kód. Vypněte PIN-kód tak, jak je popsáno
Výpadek el. proudu. Otevřete plnicí dvířka, jak je popsáno
Dvířka nebyla řádně zavřena. Pevně zatlačte proti zavíratelné stra-
V bubnu se ještě nachází voda a
pračka ji nemůže odčerpat.
Na ochranu proti opaření se plnicí dvířka nedají otevřít, pokud je teplota
pracího roztoku vyšší než 55°C.
Zasuňte zástrčku do zásuvky a/nebo
zapněte automatickou pračku tlačít-
kem
popsáno ve ste
v kapitole "Programovací funkce" od-
stavec "PIN-kód".
v následujícím odstavci.
ně dvířek a potom stiskněte tlačítko
dvířka.
Vyčistěte filtr a čerpadlo pracího roz-
toku jak je popsáno v následujících
odstavcích.
.
menné kapitole.
44
Page 45
Pomoc při poruše
Otevření plnicích dvířek
při ucpaném odpadu a/nebo
při výpadku el. proudu
Vypněte automatickou pračku.
Na vnitřní straně panelu zásuvky
pro dávkování pracího prostředku
se nachází otvírač pro přístup ke
krytu k vypouštěcímu filtru.
Vezměte otvírač.
Ucpaný odpad
Pokud je odpad ucpaný, může se
v automatické pračce nacházet vět-
ší množství vody (max. 25 l).
Pozor: pokud se krátce před
tím pralo při vyšší teplotě, hrozí
nebezpečí opaření!
Proces vyprázdnění
Pod kryt postavte nádobu.
Filtr pracího roztoku zcela nevy-
šroubujte.
Otevřete kryt pro přístup
k vypouštěcímu filtru.
Lehkým otočením uvolněte filtr
pracího roztoku, až začne voda
vytékat.
Přerušení vypouštění vody:
Filtr pracího roztoku zase za-
šroubujte.
45
Page 46
Pomoc při poruše
Pokud již nevytéká žádná voda:
Filtr pracího roztoku zcela vy-
šroubujte.
Filtr řádně vyčistěte.
Nedojde-li k nasazení a pev-
nému dotažení filtru pracího roz-
toku, bude z pračky vytékat voda.
Aby se předešlo plýtvání pracího
prostředku, naplňte po vyčištění fil-
tru pracího roztoku asi 2 l vody přes
zásuvku na dávkování pracích pro-
středků. Přebytečná voda se při
dalším praní automaticky odčerpá.
Otevření dvířek
Předtím, než sáhnete dovnitř
bubnu, se přesvědčte, zda se
buben nachází v klidu. Při sáhnu-
tí do otáčejícího se bubnu hrozí
nebezpečí vážného poranění.
Zkontrolujte, zda se dá čerpa-
dlem uvnitř snadno otáčet, po-
případě odstraňte cizí předměty
(knoflíky, mince apod.) a vyčistě-
te vnitřek.
Nasaďte zpět filtr pracího rozto-
ku a pevně jej dotáhněte.
46
Zatáhněte za nouzové odbloko-
vání. Plnicí dvířka se otevřou.
Page 47
Servisní služba
Opravy
Za účelem provedení oprav se ob-
raťte na:
- svého prodejce Miele
nebo
- servisní službu Miele
na telefonu: 543 553 134-5 nebo
zelená linka 800 169 431.
Servisní službě nahlaste typ a číslo
Vaší automatické pračky. Oba údaje
najdete na typovém štítku, který
uvidíte po otevření dvířek nad prů-
zorem dvířek.
Aktualizace programů (Update)
Kontrolka označená "PC" na ovlá-
dacím panelu slouží pro servisní
službu jako místo přenosu pro aktu-
alizaci programu (PC=Programme
Correction).
Tímto způsobem je možné do řídi-
cího systému Vašeho přístroje za-
vést nové poznatky z budoucího vý-
voje pracích prostředků, textilií a
procesu praní.
Firma Miele možnost aktualizace
programů včas oznámí.
Příslušenství k dokoupení
Příslušenství k této automatické
pračce si můžete zakoupit u Vašeho
odborného prodejce nebo u servisní
služby Miele.
47
Page 48
Servisní služba
Záruční podmínky a záruční doba
Záruční doba na automatickou
pračku činí 2 roky.
Na přístroj se nevztahuje záruka
v těchto případech:
Při nevhodném zacházení a nedo-
držování pokynů uvedených v tomto
návodu k obsluze.
Pokud nelze zapnout přístroj nebo
nelze spustit program z důvodu, že:
- přístroj není v zásuvce nebo zá-
suvka není pod napětím.
- přístroj je blokován dětskou po-
jistkou.
Pokud se v pračce (v bubnu nebo
pod bubnem) nacházejí cizí před-
měty např. kostice, kancelářské
sponky, vlásenky, peníze, atd.
Pokud se objeví chyba napouštění a
vypouštění vody z důvodu, že:
- je zavřený vodovodní kohout
nebo ucpané síto přívodního
ventilu.
- je mechanicky zablokované vy-
pouštěcí čerpadlo cizím předmě-
tem nebo neprůchodností od-
padního potrubí.
Pokud se objeví chyba dávkování z
důvodu, že byl použit nevhodný
prací prostředek nebo nadměrná
dávka pracího prostředku.
Pokud se pouze částečně vyčerpá
avivážní prostředek z důvodu zane-
sení dávkovací komory nebo náso-
sky.
Pokud se z důvodu používání tvrdé
vody poškodí topné těleso vodním
kamenem.
48
Page 49
Čelní pohled
Umístění a připojení
přívodní hadice se systémem
Waterproof
elektrické připojení
- vypouštěcí hadice (s otočným,
odnímatelným kolenem)
s možností vedení odtoku vo-
dy
ovládací panel
zásuvka pro dávkování pracích
prostředků
plnicí dvířka
kryt pro přístup k filtru, čerpadlu
a nouzovému otevření dvířek
čtyři výškově nastavitelné nožky
49
Page 50
Umístění a připojení
Pohled zezadu
přesah horní desky s možností
uchycení pro přepravu
elektrické připojení
přívodní hadice systém
Waterproof
vypouštěcí hadice
50
držák pro přívodní a vypouštěcí
hadici
otočná pojistka s přepravními
tyčemi
držák pro přívodní a vypouštěcí
hadici a držák pro odjištěné
transportní tyče
Page 51
Umístění a připojení
Místo pro umístění
Jako místo pro umístění se hodí
nejlépe betonová podlaha. Ta se
oproti stropu z dřevěných trámů ne-
bo stropu s "měkkými" vlastnostmi
při odstřeďování zřídkakdy začne
chvět.
Mějte na paměti:
Automatickou pračku postavte
svisle a stabilně.
Nestavte automatickou pračku
na měkké podlahové krytiny,
protože automatická pračka jinak
během odstřeďování vibruje.
Při umístění na podlaze (stropě)
z dřevěných trámů:
Postavte automatickou pračku
na dřevotřískovou desku
(nejméně 59 x 52 x 3 cm). Des-
ka by měla být sešroubována s
co nejvíce trámy, nikoliv však
pouze s prkny podlahy.
Umístěte pračku pokud možno do
rohu místnosti. Zde je stabilita kaž-
dého stropu největší.
Při umístění na připravený
podstavec (betonový nebo cihlo-
vý) musí být automatická pračka
zajištěna příchytkami (k dostání u
odborného prodejce Miele nebo u
servisní služby Miele). Jinak hrozí
nebezpečí, že automatická prač-
ka při odstřeďování z podstavce
spadne.
Umístění automatické pračky
Pro transport a následné přemístění
automatické pračky použijte před-
ních nožek přístroje a zadního pře-
sahu horní desky. Automatickou
pračku přemístěte na místo pro
umístění.
Nožky přístroje a plocha pro
umístění musí být suché, jinak
hrozí nebezpečí sklouznutí při
odstřeďování.
Odstranění přepravní pojistky
Odstraňte levou a pravou pojist-
ku.
1. Pojistku uvolnit šroubovákem.
2. Pojistku sundat.
51
Page 52
Umístění a připojení
Levou transportní tyč otočte po-
mocí přiloženého klíče o 90°a
vytáhněte transportní tyče.
Pravou transportní tyč otočte
o 90°a
vytáhněte transportní tyče.
52
Page 53
Otvory po odstraněné trans-
portní pojistky uzavřít!
Pokud nebudou otvory uzavřeny,
hrozí nebezpečí poranění.
Umístění a připojení
Otvory uzavřete pomocí zátek
připevněných na otočné pojistce.
Transportní tyče upevněte k
zadní stěně automatické pračky.
Dbejte na to, aby horní přídržné
háky byly nad držákem.
Automatická pračka se nesmí
bez transportní pojistky přepra-
vovat.
Transportní pojistku uschovejte.
Před transportem automatické
pračky (např. při stěhování) je
nutno ji znovu namontovat.
Montáž transportní pojistky
Opětná montáž transportní pojistky
se provádí v opačném pořadí.
53
Page 54
Umístění a připojení
Vyrovnání
Automatická pračka musí stát svisle
a rovnoměrně na všech čtyřech
nožkách. Jen tak lze zabezpečit
spolehlivý provoz.
Neodborné umístění pračky zvyšuje
spotřebu vody a energie a přístroj
se může uvést do pohybu.
Vyšroubovat a zajistit nožku
Nerovnosti podlahy vyrovnejte po-
mocí čtyř šroubovacích stavitelných
nožek. Ve stavu při dodání jsou
všechny nožky zašroubovány.
Nožku 1 společně s kontramat-
kou 2 uvolněte pomocí přilože-
ného klíče a vyšroubujte je.
S pomocí vodováhy zkontrolujte,
zda přístroj stojí vodorovně.
Pomocí kleští na čerpadlo přidrž-
te nožku 1 a kontramatku 2 pev-
ně dotáhněte směrem proti plášti
přístroje.
Všechny čtyři kontramatky
musí být pevně dotaženy ke krytu
přístroje. Prosím, zkontrolujte
i nožky, které nebyly při vyrovná-
vání vyšroubovány. Jinak hrozí
nebezpečí, že se přístroj uvede
samovolně do pohybu.
Automatická pračka nesmí být
zabudována pod pracovní desku.
54
Page 55
Umístění a připojení
Věžové uspořádání pračky
a sušičky
Věžové uspořádání pračky a sušič-
ky je možné se sušičkou Miele (řady
T 200, T 4000, T 7000 nebo T
8000). K tomu je zapotřebí montáž-
ní sady (WTV), kterou obdržíte u
servisní služby Miele.
Věžové uspořádání pračky
se sušičkou řady T 7000 (WTV
417)
Věžové uspořádání pračky
se sušičkou řady T 200, T 4000
nebo T 8000 (WTV 412)
a Bezpečnostní vzdálenost od
stěny: nejméně 2 cm
b Výška: ca 170 cm
c Hloubka: ca 69,5 cm
a Bezpečnostní vzdálenost od
stěny: nejméně 2 cm
b Výška: ca 179 cm
c Hloubka: ca 67,5 cm
55
Page 56
Umístění a připojení
Miele systém ochrany před
škodami způsobenými vodou
Miele ochranný systém zaručuje ši-
rokou ochranu před škodami způ-
sobenými vodou z automatické
pračky.
Systém se skládá převážně ze tří
částí:
1) z přítokové hadice
2) z elektroniky a pláště přístroje
3) z odtokové hadice
1) Přítoková hadice
- dodatečný elektrický bezpeč-
nostní ventil
Funguje jako automatický vodo-
vodní kohoutek a je usazen ve
schránce přítokové hadice.
- ochrana proti prasknutí bezpeč-
nostního ventilu
Destrukční tlak ventilu leží v
rozmezí 7.000 kPa a 10.000
kPa.
- ochranné pouzdro přítokové ha-
dice
Pokud prosakuje voda z
přítokové hadice, je tato pomocí
ochranného pouzdra, které
obepíná přívodní hadici jako
"druhá vrstva" vedena do spodní
vany. Plovákový spínač zavře
bezpečnostní ventil. Další přítok
vody je zamezen; voda,
nacházející se v zásobníku
pracího roztoku, se odčerpá.
2) Elektronika a plášť přístroje
- spodní vana
Vytékající voda z důvodu netěs-
nosti automatické pračky se za-
chytí ve spodní vaně. Pomocí
plovákového spínače se odpojí
ventily na přívodu vody. Další
přítok vody je zablokován; voda,
nacházející se v zásobníku pra-
cího roztoku, se odčerpá.
- ochrana proti vyplavení
Tímto se zabrání vyplavení z dů-
vodu nekontrolovaného přítoku
vody. Stoupne-li hladina vody
nad určitou hranici, zapne se
čerpadlo a voda se pod kontro-
lou odčerpá.
3) Vypouštěcí hadice
Vypouštěcí hadice je zabezpe-
čena odvzdušňovacím systé-
mem. Tím je zabráněno, aby au-
tomatická pračka sála naprázd-
no.
56
Page 57
Umístění a připojení
Přívod vody
Bezpečnostní ventil obsahuje
elektrické součásti. Proto nesmí
být namontován v oblasti, kde
stříká voda, např. vany nebo
sprchy.
Bezpečnostní ventil neponořovat
do vody!
Ochranné pouzdro se nesmí
poškodit nebo zlomit.
Automatická pračka smí být i bez
omezovače zpětného toku připoje-
na k potrubí pitné vody, protože je
konstruována podle platných norem
DIN.
Tlak vody musí činit alespoň 100
kPa a nesmí překročit 1.000 kPa
přetlaku. Je-li vyšší než 1.000 kPa
přetlaku, je nutno namontovat re-
dukční tlakový ventil.
Pro připojení je potřeba vodovodní
kohoutek se šroubením 3/4". Není-li
takový k dispozici, pak jej smí k po-
trubí s pitnou vodou namontovat
pouze odborník instalatér.
Šroubové spojení se nachází
pod tlakem vodovodního potrubí.
Zkontrolujte proto pomalým ote-
vřením vodovodního kohoutku,
zda je připojení těsné. Případně
opravte usazení těsnění a šrou-
bení.
Automatická pračka není vhodná
pro připojení na teplou vodu.
Údržba
V případě výměny použijte pouze
Miele systém Waterproof.
Sítko pro zachycení nečistot
v převlečné matici pojistného
ventilu se nesmí kvůli ochraně
ventilů na přítoku vody odstranit.
Příslušenství - prodloužení
hadice
Jako příslušenství lze u odborného
prodejce Miele nebo u servisní
služby Miele obdržet hadici s kovo-
vým vláknem o délce 1,5 m.
Tato hadice disponuje destrukčním
tlakem 14.000 kPa a lze ji použít
jako flexibilní prodloužení vodního
potrubí.
57
Page 58
Umístění a připojení
Odtok vody
Prací lázeň je odčerpána pomocí
čerpadla s max. výtlačnou výškou
1 m. Aby nedošlo k omezení odtoku
vody, musí být vypouštěcí hadice
instalována bez zalomení. Koncov-
ka hadice je otočná a v případě po-
třeby ji lze vyjmout.
V případě potřeby lze vypouštěcí
hadici prodloužit až na 5 m. Příslu-
šenství je k dostání u servisní služ-
by Miele.
Pro vypouštění do výšky přesahující
1 m (do max. výšky 1,8 m) je u ser-
visní služby k dostání dodatečné
čerpadlo - duální provoz - s potřeb-
nou montážní sadou.
Možnosti instalace odvodu vody:
1. Zavěšení do umyvadla nebo vý-
levky:
Mějte na paměti:
- Hadici zajistěte proti vypadnutí!
- Pokud voda odtéká do umyva-
dla, musí být zajištěn její rychlý
odtok. Jinak hrozí nebezpečí, že
voda přeteče přes okraj umyva-
dla nebo bude nasáta zpět do
pračky.
2. Napojení na umělohmotnou od-
padní rouru s gumovou vsuvkou
(sifon není bezpodmínečně nut-
ný).
3. Podlahová výpusť (kanál).
4. Napojení na umyvadlo s umělo-
hmotnou závitovou spojkou.
Mějte na paměti:
adaptér
umyvadlová převlečná matice
hadicová svorka
konec hadice
Nainstalujte adaptér s umyva-
dlovou převlečnou maticí
sifon umyvadla.
Konec hadice nasaďte na
adaptér
Hadicovou svorku pevně při-
.
na
táhněte pomocí šroubováku
hned za umyvadlovou převleč-
nou maticí.
58
Page 59
Umístění a připojení
Elektrické připojení
Tato automatická pračka je připra-
vena k připojení – je dodávána s
připojovacím kabelem a zástrčkou.
Musí být vždy zajištěn přístup k zá-
suvce, aby bylo kdykoliv možné od-
pojit automatickou pračku od el. sí-
tě.
Připojení se smí provést jen na řád-
ně provedenou zásuvku, odpovída-
jící platným normám.
Aby se zabránilo možným příčinám
nebezpečí (nebezpečí požáru), ne-
smí se přístroj v žádném případě
připojovat přes prodlužovací kabel,
např. na rozdvojku apod.
Údaje o jmenovité spotřebě proudu
a odpovídajícímu jištění, jsou uve-
deny na typovém štítku. Porovnejte,
prosím, údaje na typovém štítku
s hodnotami v elektrické rozvodné
síti.
Připojení, instalace a bezpeč-
nostní opatření musí být v soula-
du s příslušnými normami:
ČSN EN 60 335.
59
Page 60
Údaje o spotřebě
g
g
g
g
g
Množství
naplnění
Energie
v kWh
Údaje o spotřebě
Voda
v l
Délka
trvání
Zbytková
vlhkost
bavlna 90°C 7,0 kg 2,20 52 2h 29min 50%
60°C 7,0 k
60°C 3,5 k
1,33 52 1h 59min 50%
1,00 45 1h 59min 50%
* 7,0 kg 0,82 52 2h 59min 50%
* 3,5 kg 0,82 45 2h 59min 50%
40°C 7,0 kg 0,84 67 2h 35min 50%
40°C 3,5 kg 0,73 45 2h 35min 50%
* 7,0 kg 0,70 52 2h 59min 50%
* 3,5 k
snadno
ošetřovatelné
40°C 3,5 kg 0,56 50 1h 50min 30%
0,58 45 2h 59min 50%
syntetika 30°C 2,0 kg 0,38 69 56min -
vlna 30°C 2,0 k
impregnace 40°C 2,5 k
0,23 39 39min -
0,35 12 39min -
expres 20 40°C 3,5 kg 0,32 30 20min -
automatika
plus
40°C 5,0 kg 0,52 62 1h 27min -
tmavé/jeans 40°C 3,0 kg 0,60 52 1h 12min -
košile 60°C 2,0 kg 0,95 59 1h 11min -
intenzivní
plus
60°C 7,0 kg 1,70 69 2h 46min -
Pokyny pro srovnávací zkoušky:
*
Testovací program dle normy ČSN EN 60456 a energetická náročnost dle
směrnice 1061/2010
Tlak vody, tvrdost vody, teplota přívodní vody, okolní teplota v místnosti,
druh praného prádla, množství prádla, výkyvy v síti a zvolené přídavné
funkce mohou ovlivnit uvedené hodnoty.
60
Page 61
Technické údaje
y
Výška 850 mm
Šířka 595 mm
Hloubka 656mm
Hloubka při otevřených dvířkách 1092 mm
Hmotnost 98 kg
Max. množství náplně 7 kg suchého prádla
Připojovací napětí viz typový štítek
Příkon viz typový štítek
Jištění viz typový štítek
Údaje o spotřebě viz kapitola
"Údaje o spotřebě"
Hlučnost při praní 51 (dB (A) re 1 pW)
Hlučnost při odstřeďování 74 (dB (A) re 1 pW)
Minimální tlak přípojky vody 100 kPa (1 bar)
Max. klidový tlak vody 1.000 kPa (10 bar)
Délka přívodní hadice 1,60 m
Délka vypouštěcí hadice 1,50 m
Délka přípojného el. kabelu 1,60 m
Max. výtlačná výška 1,00 m
Max. délka vypouštění 5,00 m
LED diody třída 1
Udělené zkušební značk
Příkon ve vypnutém stavu,
přístroj je připojen k síti
Příkon v zapnutém stavu,
bez spuštění programu
viz typový štítek
0,10 W
2,50 W
61
Page 62
Programovací funkce
Pomocí programovacích funkcí
můžete přizpůsobit elektroniku
automatické pračky měnicím se
požadavkům.
Programovací funkce můžete
kdykoliv změnit.
Otevřít programovací funkce
Programovací funkce se vyvolá-
vají pomocí tlačítka Start/Stop a
programového voliče. Tlačítko a
programový volič zde mají dru-
hotnou funkci, která není na pa-
nelu rozpoznatelná.
Předpoklad:
- automatická pračka je vypnuta.
- automatická pračka je zavřena.
Stiskněte tlačítko Start/Stop a
podržte jej stisknuté během kro-
až .
ků
Zamáčkněte tlačítko .
Jakmile se na displeji objeví …
… můžete uvolnit tlačítko Start/Stop.
Nyní se nacházíte v programova-
cích funkcích.
Zvolit programovací funkce
Programovým voličem otáčejte
tak dlouho, až se na displeji zob-
razí požadovaná programovací
funkce.
Pro zpracování programovacích
funkcí stiskněte tlačítko
Start/Stop.
Zpracovat programovací funkce
Otáčením programového voliče zís-
káte různé možnosti volby progra-
movacích funkcí.
Nastavená volba se označí zatržít-
kem
Otáčejte programovým voličem,
až se zobrazí požadovaná volba.
Pro aktivaci požadované volby
stiskněte tlačítko Start/Stop.
Ukončit programovací funkce
Otáčejte programovým voličem,
až se na displeji zobrazí zpět
Stiskněte tlačítko Start/Stop.
jazyk
Displej je možné zobrazit v něko-
lika jazycích.
Vlaječka za slovem Jazyk
jako vodítko, pokud byl nastaven
jazyk, kterému nerozumíte.
Zvolený jazyk se uloží.
slouží
.
62
Page 63
Programovací funkce
více vody
Pomocí nastavení Více vody mů-
žete stanovit nastavení pro slož-
ku extra voda plus.
K výběru máte 3 volby:
voda+
(stav při dodání)
Zvýšení hladiny vody (více vody) při
praní a máchání v programech.
máchání navíc
V programech bavlna a snadno
ošetřovatelné se provede jedno má-
chání navíc.
voda+ a mách. navíc
Zvýšení hladiny vody (více vody) při
praní a máchání a jedno máchání
navíc v programech bavlna a snad-
no ošetřovatelné.
šetrný chod
Při aktivaci šetrného chodu se
sníží počet otáček bubnu. Tím je
možné prát šetrněji špinavé texti-
lie.
Šetrný chod je možné aktivovat v
programech bavlna a snadno ošet-
řovatelné.
Nastavení šetrný chod je při dodání
vypnuto.
ochlazování prací lázně
Na konci hlavního praní nateče
do bubnu voda navíc, aby zchla-
dila lázeň.
Ochlazování prací lázně se usku-
teční při volbě teploty 90°C a 75°C .
Ochlazení lázně by mělo být aktivo-
váno:
- při zavěšení vypouštěcí hadice
do umyvadla, aby se předešlo
nebezpečí opaření.
Ochlazení lázně je při dodání vy-
pnuto.
63
Page 64
Programovací funkce
PIN-kód
Pomocí PIN-kódu můžete zablo-
kovat elektroniku. Tím chráníte
Váš přístroj před použitím cizí
osobou.
Při aktivovaném PIN-kódu je nutno
po aktivaci zadat kód, aby bylo
možno automatickou pračku obslu-
hovat.
Stiskněte tlačítko Start/Stop.
Aktivace PIN-kódu
Stiskněte tlačítko Start/Stop.
Nyní budete vyzváni zadat kód.
Zadání kódu
Kód zní 125 a není možné jej změ-
nit.
Otáčejte programovým voličem,
až se zobrazí první číslo.
Pro potvrzení první číslice stisk-
něte tlačítko Start/Stop.
Postup zopakujte, dokud neza-
dáte všechny čísla.
Stiskněte tlačítko Start/Stop.
Pro potvrzení se na displeji objeví:
Po vypnutí je možné automatickou
pračku použít pouze po zadání PIN-
kódu.
Obsluha automatické pračky
s PIN-kódem
Po zapnutí přístroje budete vyzváni
k zadání kódu.
Zadejte kód tak, jak bylo výše
popsáno, a potvrďte.
Nyní je povolena obsluha automa-
tické pračky.
Deaktivace PIN-kódu
Zapněte programovací funkci tak,
jak již bylo popsáno.
Jakmile je na displeji …
… můžete uvolnit tlačítko Start/Stop.
Nyní zadejte kód a stiskněte tla-
čítko Start/Stop.
Zvolte PIN-kód a potvrďte deak-
tivovat.
64
Page 65
Programovací funkce
jednotka teploty
Můžete se rozhodnout, zda chce-
te, aby se teplota zobrazila ve
°C/Celsius nebo ve°F/Fahrenheit.
Ve stavu při dodání je nastaven
°C/Celsius.
bzučák
Při aktivaci bzučáku zazní na
konci programu nebo při stop
máchání akustický signál.
K výběru máte 2 volby hlasitosti pro
bzučák:
vyp.
(stav při dodání)
Bzučák je vypnutý.
standardní
Bzučák zazní na konci programu a
při stop máchání standardním tó-
nem.
hlasitý
Bzučák zazní na konci programu a
při stop máchání hlasitým tónem.
potvrzovací tón
Stisknutí tlačítka se potvrdí akus-
tickým signálem.
Akustické potvrzení je při dodání
vypnuto.
jas
Jas displeje je možné zvolit v 10
různých stupních.
Čárkový diagram ukazuje nastavený
stupeň.
Ve stavu při dodání je nastaven
stupeň 5.
Jas se nastavuje ihned po zvolení
daného stupně.
kontrast
Kontrast displeje je možné zvolit
v 10 různých stupních.
Čárkový diagram ukazuje nastavený
stupeň.
Ve stavu při dodání je nastaven
stupeň 5.
Kontrast se nastavuje ihned po zvo-
lení daného stupně.
65
Page 66
Programovací funkce
displej standby
Displej ztmavne a tlačítko
Start/Stop pomalu bliká z důvodu
úspory energie.
Displej je převážně tmavý,
- pokud po zapnutí nedojde bě-
hem 10 minut k volbě programu.
- 10 minut po ukončení programu.
Dotykem tlačítka se displej opět za-
pne.
Navíc si můžete vybrat, zda má být
displej během průběhu programu
viditelný nebo ne.
zap.
Funkce Standby je zapnuta. Displej
zhasne 10 minut po startu progra-
mu.
neaktiv. v programu
(stav při dodání)
Funkce Standby je vypnuta. Displej
bude během průběhu programu za-
pnutý.
memory
Pokud se k programu zvolí extra
funkce nebo se změní navržená
teplota či počet otáček při od-
střeďování, automatická pračka
toto nastavení uloží po spuštění
programu.
Při obnoveném zvolení programu
praní zobrazí automatická pračka
uložené složky.
Paměťová funkce memory je při do-
dání vypnuta.
proti pomačkání
Ochrana proti pomačkání snižuje
po ukončení programu možnost
tvorby záhybů.
Buben pračky se ještě až 30 minut
po ukončení programu otáčí.
Automatickou pračku je možné kdy-
koliv otevřít.
zap.
(stav při dodání)
Ochrana proti pomačkání je zapnu-
ta.
vyp.
Ochrana proti pomačkání je vypnu-
ta.
66
Page 67
Příslušenství k dokoupení
Dokonalá péče o prádlo - to je Mie-
le. Automatické pračky Miele jsou
vybaveny mnoha speciálními pro-
gramy, které jsou speciálně nasta-
veny na příslušné textilie. Vývojem
speciálních pracích prostředků (Ca-
reCollection) a ošetřujících příprav-
ků Vám Miele nabízí jedinečný sys-
tém šetrného čištění a ošetřovaní
Vašich textilií.
Následně Vám představíme produk-
ty CareColletion a Miele ošetřující
přípravky. Tyto a další zajímavé
produkty si můžete objednat přes
internet.
Všechny produkty obdržíte také
u servisní služby Miele.
CareCollection
Speciální prací prostředky Miele
"Outdoor"
Speciální prací prostředek Miele
"Outdoor" nabízí obzvlášť šetrné a
efektivní možnosti čištění a ošetřo-
vání pro Vaše nepromokavé outdo-
orové oblečení.
"Sport"
Speciální prací prostředek Miele
"Sport" obzvlášť šetrně čistí spor-
tovní textilie a tkaniny
z mikrovlákna. Vaše prádlo je rychle
opět svěží a nepříjemné zápachy
tak nemají žádnou šanci.
"Peří"
Na bázi jemných tenzidů a přírod-
ních látek se tento speciální prací
prostředek postará o nadýchané pe-
ří a tím zachová i jeho přírodní elas-
ticitu.
Impregnační prostředek Miele
Impregnační prostředek Miele se
postará o to, aby vlákna tkaniny by-
la odolná proti vodě, větru a nečisto-
tám, aniž by došlo k zalepení po-
vrchu textilií. Tím si látka zachová
svou prodyšnost a elasticitu.
67
Page 68
Příslušenství k dokoupení
Prací prostředek "UltraWhite"
Univerzální prací prostředek
v práškové formě je obzvlášť vhod-
ný pro bílé nebo světlé prádlo, ale
stejně tak i pro silně znečištěné ba-
revné prádlo.
Prací prostředek na barevné
prádlo "UltraColor"
Prací prostředek Miele na barevné
prádlo "UltraColor" je obzvlášť
vhodný pro čištění barevného a
černého prádla. Díky speciálnímu
složení efektivně odstraňuje skvrny
už při nízkých teplotách a chrání
Vaše oblíbené prádlo před vybled-
nutím nebo zabarvením.
Prací prostředek "Jemné prádlo"
Pro obzvlášť šetrné čištění a ošet-
řování Vašich jemných textilií z vlny
nebo hedvábí je vhodný prací pro-
středek na "Jemné prádlo". Díky
speciálnímu složení výborně čistí již
při teplotě 20°C a chrání barvy Va-
šeho jemného prádla.
Avivážní prostředek
Pro svěží, přirozenou vůni a heb-
kost prádla. Zabraňuje elektrostatic-
kému náboji při elektrickém sušení.
68
Page 69
69
Page 70
70
Page 71
71
Page 72
Miele spol. s r.o.
Holandská 4, 639 00 Brno
Tel.: 543 553 111
Fax: 543 553 119
Servis-tel.: 543 553 134-5
Servis-fax: 543 553 139
E-mail: info@miele.cz
Internet: www.miele.cz
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Německo
Změny vyhrazeny (W 6544 WPS) / 4212. M.-Nr. 09 489 820 / 00
Loading...
