Miele W 397 WPS User manual [de]

Gebrauchsanweisung
Waschautomat W 397

WPS
mit Beladungserkennung und
Dosierempfehlung

Lesen Sie unbedingt die
Gebrauchsanweisung vor
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 339 590

P

Ihr Beitrag zum Umweltschutz

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver­packung

Die Verpackung schützt den Waschau­tomaten vor Transportschäden. Die Ver­packungsmaterialien sind nach umwelt­verträglichen und entsorgungs­technischen Gesichtspunkten ausge­wählt und deshalb recycelbar.

Das Rückführen der Verpackung in
den Materialkreislauf spart Rohstoffe
und verringert das Abfallaufkommen.
Ihr Fachhändler nimmt die Verpackung
zurück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert­volle Materialien. Geben Sie deshalb
Ihr Altgerät entweder über Ihren Händ­ler oder über das öffentliche Sammel­system in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altge­rät bis zum Abtransport kindersicher
aufbewahrt wird. Hierüber informiert Sie
diese Gebrauchsanweisung im Kapitel
,,Sicherheitshinweise und Warnungen”.

2

Inhaltsverzeichnis

Inhaltsverzeichnis

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

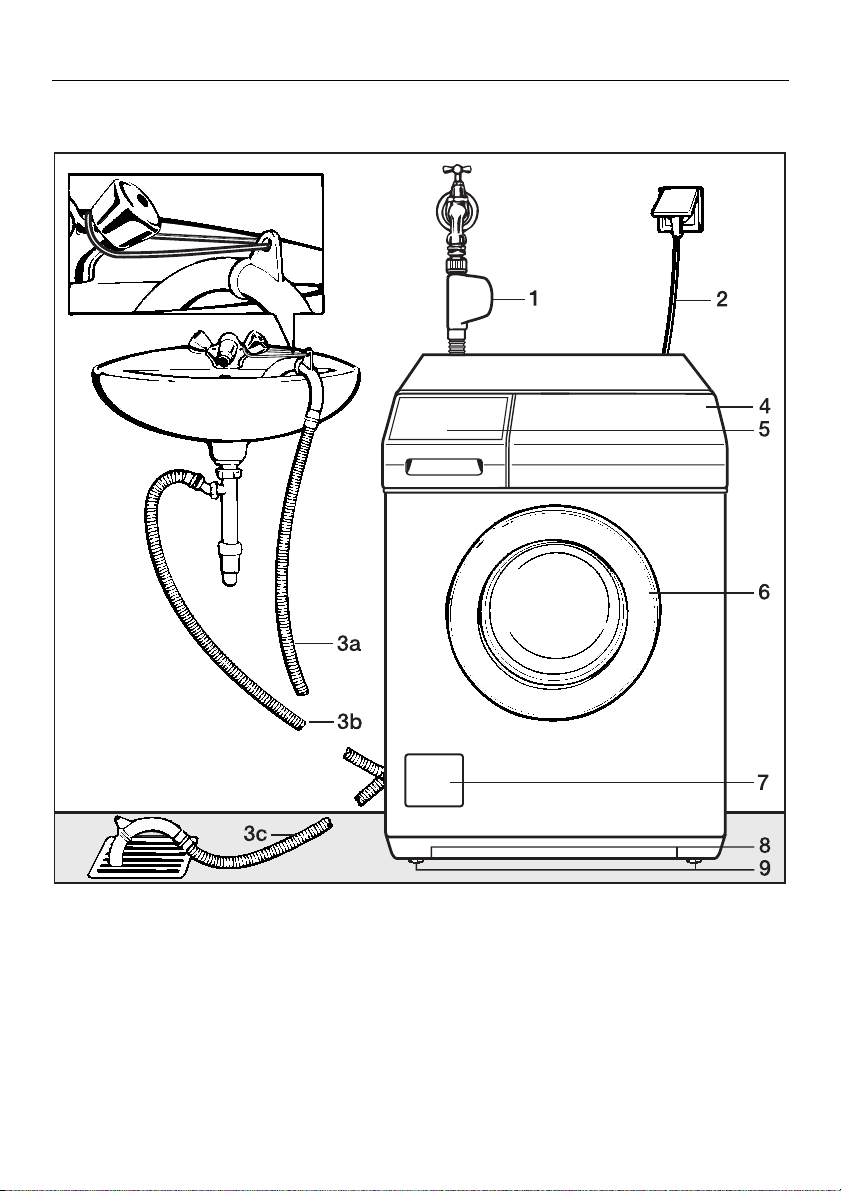

Aufstellen und Anschließen

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

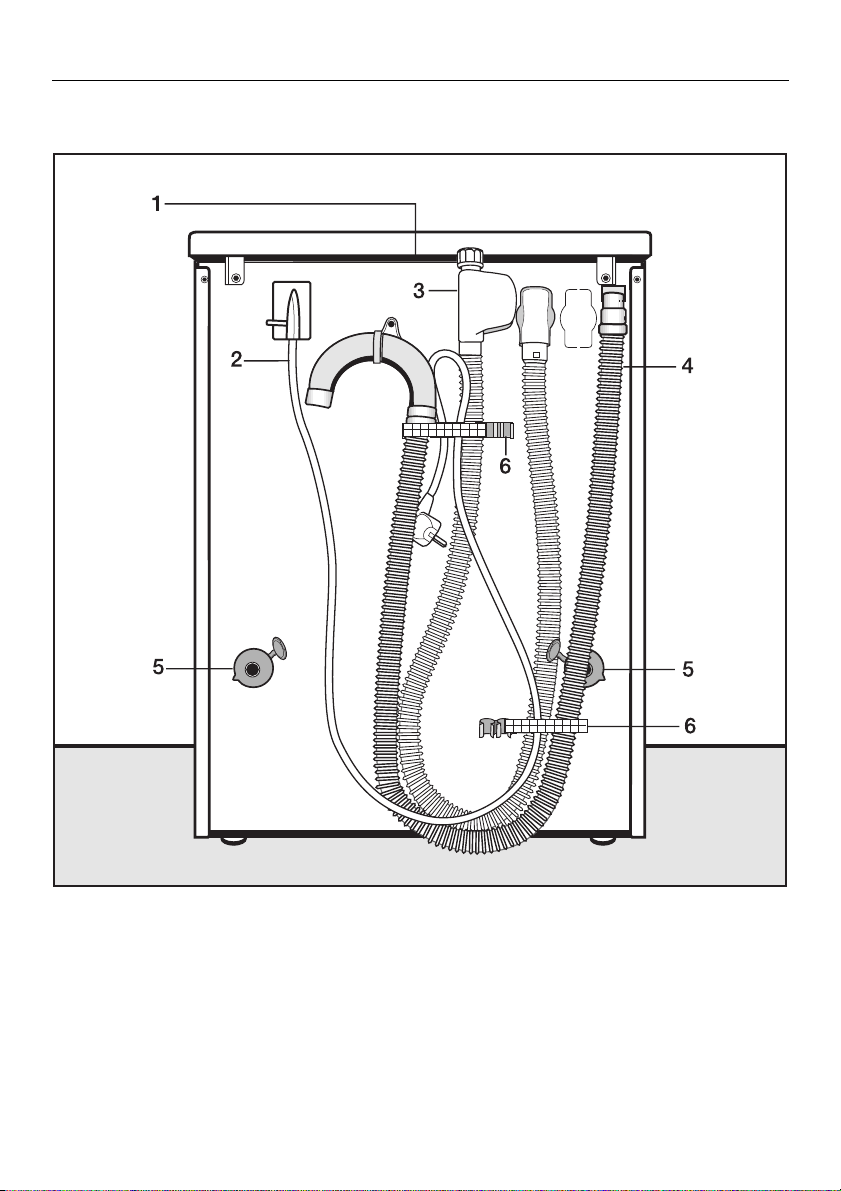

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Aufstellfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Waschautomat aufstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Transportsicherung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Fuß herausdrehen und kontern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Gerätebeschreibung

Besondere Ausstattungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sonderprogramme ( Seide

Bügelleicht im Programm Feinwäsche und Seide

Beladungserkennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Dosierempfehlung für die Waschmittelmenge . . . . . . . . . . . . . . . . . . . . . . . . . . 9

System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Startvorwahl h/min. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Restzeitanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Servicefunktionen (Programmverriegelung, Schlossfunktion) . . . . . . . . . . . . . 10

Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Multifunktionsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Wichtige Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tasten für die Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Taste ,,Schleudern” mit Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

/, WOLLE /, Mini, Mischwäsche, Extraspülen). 9

/. . . . . . . . . . . . . . . . . . . . . 9

3

Inhaltsverzeichnis

Erste Inbetriebnahme

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Einstellung des Nullpunktes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

So waschen Sie richtig

Vorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Zusatzfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Wäsche nachlegen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Gewähltes Programm verändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programmabschnitt auslassen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programm umwählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programmablauf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Waschmittel

Wasserenthärter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Komponenten - Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Weichspüler, Formspüler, Stärke oder Flüssigstärke . . . . . . . . . . . . . . . . . . . . . . 30

Automatisches Weichspülen, Formspülen oder Flüssigstärken . . . . . . . . . . . . 30

Separates Weichspülen oder Formspülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Separates Stärken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Entfärben / Färben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Servicefunktionen

Elektronische Programmverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Elektronische Schlossfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

4

Inhaltsverzeichnis

Programmierfunktionen

System Wasser plus (P2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Schongang (P9) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Laugenabkühlung für KOCH-/ BUNTWÄSCHE (P10). . . . . . . . . . . . . . . . . . . . . . . 36

Memory-Funktion (P11) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Summer (P20) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Reinigung und Pflege

Waschautomat reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Waschmittel-Einspülkasten reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Laugenfilter und Laugenpumpe reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Wassereinlaufsieb reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Störungshilfen

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

– Es erfolgt kein Programmstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

– Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. . . 44
– Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung.. 45
– Fehler und Störungen bei der Beladungserkennung und

der Dosierempfehlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

– Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis . . . . 47

Fülltür öffnen bei Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

5

Sicherheitshinweise und Warnungen

Sicherheitshinweise und Warnungen

Lesen Sie vor dem ersten Benutzen
des Waschautomaten die Ge­brauchsanweisung. Sie gibt wichti­ge Hinweise für die Sicherheit, den
Gebrauch und die Wartung des
Waschautomaten. Dadurch schüt­zen Sie sich und verhindern Schä­den am Waschautomaten.

Bewahren Sie die Gebrauchsanwei­sung auf und geben Sie diese an ei­nen eventuellen Nachbesitzer wei­ter.

Bestimmungsgemäße Verwen­dung

Der Waschautomat ist aus-

schließlich zum Waschen von Texti­lien bestimmt, die vom Hersteller im
Pflegeetikett als waschbar ausgewie­sen sind.
Andere Verwendungszwecke sind mög­licherweise gefährlich. Der Hersteller
haftet nicht für Schäden, die durch be­stimmungswidrigen Gebrauch oder fal­sche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschauto-

maten vor der Aufstellung auf äu­ssere sichtbare Schäden.
Einen beschädigten Waschautomaten
nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Wasch-

automaten unbedingt die An­schlussdaten (Absicherung, Spannung
und Frequenz) auf dem Typenschild
mit denen des Elektronetzes verglei­chen. Erfragen Sie diese im Zweifelsfal­le bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses

Waschautomaten ist nur dann ge­währleistet, wenn er an ein vorschrifts­mäßig installiertes Schutzleitersystem
angeschlossen wird.
Es ist sehr wichtig, dass diese grundle­gende Sicherheitsvoraussetzung ge­prüft und im Zweifelsfall die Hausin­stallation durch eine Fachkraft über­prüft wird.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die
durch einen fehlenden oder unterbro­chenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungska­bel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den

vorgeschriebenen Sicherheitsbe­stimmungen. Durch unsachgemäße Re­paraturen können unvorhersehbare Ge­fahren für den Benutzer entstehen, für
die der Hersteller keine Haftung über­nimmt. Reparaturen dürfen nur von
Miele autorisierten Fachkräften durch­geführt werden.

Im Fehlerfall oder bei der Reini-

gung und Pflege ist der Waschau­tomat nur dann elektrisch vom Netz ge­trennt, wenn:

– der Netzstecker des Waschautoma-

ten gezogen ist oder

– die Sicherung der Hausinstallation

ausgeschaltet ist oder

– die Schraubsicherung der Hausin-

stallation ganz herausgeschraubt ist.

6

Sicherheitshinweise und Warnungen

Das Miele Waterproof-System
schützt vor Wasserschäden, wenn

folgende Voraussetzungen erfüllt sind:
– Ordnungsgemäßer Wasser- und

Elektroanschluss.

– Bei erkennbaren Schäden muss der

Waschautomat unverzüglich wieder
instandgesetzt werden.

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausge­tauscht werden. Nur bei diesen Teilen
gewährleistet Miele, dass sie die Sicher­heitsanforderungen in vollem Umfang
erfüllen.

Wenn die Netzanschlussleitung be-

schädigt ist, muss sie durch eine
besondere Miele Netzanschlussleitung
ersetzt werden!

Gebrauch

Stellen Sie Ihren Waschautomaten

nicht in frostgefährdeten Räumen
auf. Eingefrorene Schläuche können
reißen oder platzen, und die Zuverläs­sigkeit der Elektronik kann durch Tem­peraturen unter dem Gefrierpunkt ab­nehmen.

Schließen Sie den Wasserhahn bei

längerer Abwesenheit (z.B. Ur­laub), vor allem dann, wenn sich in der
Nähe des Waschautomaten kein Bo­denablauf (Gully) befindet.

Überschwemmungsgefahr!

Überprüfen Sie vor dem Einhän­gen des Abflussschlauches in ein
Waschbecken, ob das Wasser schnell
genug abfließt.
Sichern Sie den Abflussschlauch ge­gen Abrutschen. Die Rückstoßkraft des
ausfließenden Wassers kann den unge­sicherten Schlauch aus dem Becken
drücken.

Achten Sie darauf, dass keine

Fremdkörper (z.B. Nägel, Nadeln,
Münzen, Büroklammern) mitgewa­schen werden. Fremdkörper können
Gerätebauteile (z.B. Laugenbehälter,
Waschtrommel) beschädigen. Beschä­digte Bauteile können wiederum Wä­scheschäden verursachen.

Entfernen Sie vor der Inbetriebnah-

me die Transportsicherung auf der
Rückseite des Waschautomaten (siehe
Kapitel ,,Aufstellen und Anschließen”
Abschnitt ,,Transportsicherung entfer­nen”). Beim Schleudern kann eine nicht
entfernte Transportsicherung den
Waschautomaten und nebenstehende
Möbel / Geräte beschädigen.

7

Sicherheitshinweise und Warnungen

7

Bei richtiger Waschmitteldosierung

ist ein Entkalken des Waschauto­maten nicht erforderlich. Falls Ihr
Waschautomat dennoch so stark ver­kalkt sein sollte, dass ein Entkalken not­wendig wird, verwenden Sie Spezial­Entkalkungsmittel mit Korrosions­schutz. Diese Spezial-Entkalkungsmit­tel erhalten Sie über Ihren Miele Fach­händler oder beim Miele Kundendienst.
Halten Sie die Anwendungshinweise
des Entkalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen

Reinigungsmitteln behandelt wur­den, müssen vor dem Waschen in kla­rem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittel-

haltige Reinigungsmittel (z.B.
Waschbenzin) im Waschautomaten.
Gerätebauteile können beschädigt wer­den und giftige Dämpfe auftreten. Es
besteht Brand- und Explosionsgefahr!

Benutzung von Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie
ausdrücklich von Miele freigegeben
sind.
Wenn andere Teile an- oder eingebaut
werden, gehen Ansprüche aus Garan­tie, Gewährleistung und / oder Produkt­haftung verloren.

Vor der Entsorgung des Altge­rätes

Ziehen Sie den Netzstecker aus

der Steckdose. Machen Sie die
Netzanschlussleitung sowie Stecker un­brauchbar. Sie verhindern damit, dass
ein Missbrauch mit dem Waschautomat
betrieben wird.

Färbemittel müssen für den Ein-

satz in Waschautomaten geeignet
sein. Beachten Sie unbedingt die Ver­wendungshinweise des Herstellers.

Entfärbemittel können durch ihre

schwefelhaltigen Verbindungen zu
Korrosion führen. Entfärbemittel dürfen
im Waschautomaten nicht verwendet
werden.

Wenn Sie mit hohen Temperaturen

waschen, bedenken Sie, dass das
Schauglas heiß wird.
Hindern Sie deshalb Kinder daran, wäh­rend des Waschvorganges das
Schauglas zu berühren.

8

Gerätebeschreibung

Besondere Ausstattungs­merkmale

Sonderprogramme ( Seide /,
WOLLE
Extraspülen)

Programm für handwaschbare Texti-

–

lien (Seide /)
Handwaschbare, knitterempfindliche

Textilien, die keine Wolle enthalten,
können im Programm Seide
waschen werden.

–

Programm für handwaschbare Texti­lien (WOLLE /)

Handwaschbare Textilien aus Wolle
und Wollgemischen können im Pro­gramm WOLLE
den.

–

Programm für kleine Wäscheposten
(Mini)

/, Mini, Mischwäsche,

/ ge-

/ gewaschen wer-

Gerätebeschreibung

Bügelleicht im Programm Fein­wäsche und Seide

Die Wäsche wird besonders schonend
gewaschen und geschleudert. Da­durch wird die Knitterbildung gemin­dert und der Bügelaufwand reduziert.

Beladungserkennung

Der Waschautomat misst die Trommel­füllung im gewählten Programm und er­möglicht Ihnen damit eine optimale Be­ladung.

Dosierempfehlung für die Waschmit­telmenge

Der Waschautomat gibt Ihnen eine
Empfehlung zur reduzierten Waschmit­teldosierung bei Minderbeladung im ge­wählten Programm. Die Prozentwerte
beziehen sich auf die Dosierangaben
des Waschmittelherstellers.

/

Es handelt sich hier um ein Bunt­wasch-Programm für die kurze
Wäsche zwischendurch bei leicht an­geschmutzten Textilien.

–

Programm für gemischte Wäsche­posten (Mischwäsche)

Von der Textilart unterschiedliche, far­big passende Wäscheposten kön­nen in diesem Programm zusammen
gewaschen werden.

–

Programm zum Spülen von Textilien
(Extraspülen)

Textilien werden in diesem Programm
nur gespült und geschleudert.

System Wasser plus

Dieses System ermöglicht, mit höheren
Wasserständen zu waschen und/oder
zu spülen. Für das Programm KOCH-/
BUNTWÄSCHE kann noch ein zusätzli­cher Spülgang angewählt werden.

9

Gerätebeschreibung

Startvorwahl h/min

Mit der Startvorwahl können Sie den
Programmstart von 30 Minuten bis
maximal 24 Stunden verzögern.

Restzeitanzeige

Nach Programmstart wird im Display
die Programmdauer des gewählten Pro­gramms in Stunden und Minuten ange­zeigt und anschließend im Minutentakt
heruntergezählt.

Servicefunktionen (Programmverrie­gelung, Schlossfunktion)

Elektronische Programmverriegelung

Die elektronische Programmverriege­lung verhindert während des Pro­grammablaufes, dass die Tür geöffnet
oder das Programm abgebrochen
wird. Am Programmende wird die elek­tronische Programmverriegelung auto­matisch aufgehoben.

Programmaktualisierung (Update)

Die auf der Bedienungsblende mit PC
gekennzeichnete Fehler-Kontrollleuch­te dient dem Kundendienst als Übertra-
gungspunkt für eine Programmaktuali­sierung (PC = Programme Correction).

Damit können zukünftige Entwicklun­gen bei Waschmitteln, Textilien und
Waschverfahren in der Steuerung Ihres
Waschautomaten berücksichtigt wer­den.

Miele wird die Möglichkeit zur
Programmaktualisierung rechtzeitig
bekanntgeben.

Elektronische Schlossfunktion

Die elektronische Schlossfunktion
schützt Ihren Waschautomaten vor
Fremdbenutzung in Gemeinschafts­waschräumen. Ist die Funktion einge­schaltet, kann:

– die Tür nicht über die Taste Tür

geöffnet und

– kein Programm gestartet werden.

10

Bedienungsblende

Gerätebeschreibung

b Multifunktionsanzeige

nähere Informationen auf der folgen­den Seite

c Taste START

startet das Waschprogramm

d Taste Startvorwahl

ermöglicht eine Verzögerung des
Programmstarts

e Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen
Kontrollleuchte ein = gewählt
Kontrollleuchte aus = nicht gewählt

f Taste Schleudern

zur Umwahl der Schleuderdrehzahl
oder zur Anwahl von Spülstop oder
ohne Schleudern

g Kontrollleuchten der Schleuder-

drehzahl

h Programmwähler

zur Anwahl des Grundwaschpro­grammes und der dazugehörenden
Temperatur. Der Programmwähler
kann rechts- oder linksherum ge­dreht werden.

i Ablaufanzeige

informiert während des Waschpro­gramms über den jeweils erreichten
Programmabschnitt

j Service-/Fehler-Kontrollleuchten
k Taste I-Ein/0-Aus

ein-/ausschalten oder Programm
unterbrechen

l Taste Tür

öffnet die Fülltür

11

Gerätebeschreibung

Multifunktionsanzeige

D Display
E Kontrollleuchten des Displays
F Die Taste besitzt folgende zwei Funk-

tionen:
– Umwählen der Anzeige von

Wäschemenge %, Waschmittel %
und Restzeit h/min

– Einstellung des Nullpunktes des

Beladungssensors

– wieviel Waschmittel im gewählten

Programm für die ermittelte Wäsche-
menge benötigt wird (Waschmittel in
40/50/60/75/100% Schritten, bezo­gen auf die vom Waschmittel­hersteller angegebene Menge).

– die programm- und beladungsab-

hängige Waschzeit (Restzeit h/min).

Beachten Sie, dass die Angabe der
Wäschemenge in % programm­abhängig erfolgt und nur für trocke­ne Wäsche korrekt ist.

Hinweis:
Bei einer Beladungsmenge unter
25% erfolgt keine Beladungsmen­genanzeige im Display. Bei der Do­sierempfehlung zeigt das Display
den Mindestwert von 40% an.

Die Anzeige dieser Werte erfolgt in
allen Programmen.

In den Programmen:
– Extraspülen

Um ein sparsames und umweltfreundli­ches Waschen zu fördern, zeigt Ihnen
dieser Waschautomat an:

– wieviel Prozent Wäsche, bezogen

auf die maximale Beladungsmenge
des gewählten Waschprogrammes,
sich in der Trommel befindet (Wä-
schemenge in 25/50/75/100% Schrit-
ten).

12

– Pumpen/Schleudern
– Stärken

erfolgt nur eine Anzeige der Restzeit.

Zusätzlich zeigt das Display:

– die Startvorwahl
– die Programmierfunktionen

(Programmiermodus)

Gerätebeschreibung

Wichtige Bedienelemente

Programmwähler

Über den Programmwähler wird das
Grundwaschprogramm und die dazu­gehörige Temperatur eingestellt.

Der Leuchtring erlischt aus Energie­spargründen einige Minuten nach Pro­grammende.

Tasten für die Zusatzfunktionen

Die Grundwaschprogramme können
durch verschiedene Zusatzfunktionen
ergänzt werden.

Durch Drücken der entsprechenden
Taste wird die Zusatzfunktion an- oder
abgewählt. Die Zusatzfunktion ist ange­wählt, wenn die Kontrollleuchte leuch­tet.

Läßt sich eine Zusatzfunktion nicht
anwählen, ist diese für das Grund­waschprogramm nicht zugelassen.

Taste ,,Schleudern” mit Kontroll­leuchten

Durch Drücken der Taste ,,Schleudern”
können Sie die Schleuderdrehzahl ver­ändern. Es ist jedoch nicht möglich,
eine höhere Schleuderdrehzahl anzu­wählen als die vom Grundwaschpro­gramm zugelassene maximale Dreh­zahl.

Die Kontrollleuchten zeigen die jeweils
gewählte Einstellung an.

Schleudern abwählen

Drücken Sie die Taste ,,Schleudern”
bis:

–

Spülstop
Die Textilien werden nicht geschleu-

dert und bleiben nach dem letzten
Spülgang im Wasser liegen.
Dadurch wird die Knitterbildung ver­mindert, wenn die Textilien nicht so­fort nach dem Programmende aus
der Waschtrommel genommen wer­den.
Wählen Sie zum Fortsetzen des Pro­gramms eine Schleuderdrehzahl.
Falls Sie das Programm beenden
möchten, drücken Sie die Taste Tür.

Schleudern anwählen

Die max. Schleuderdrehzahl ist abhän-
gig vom jeweiligen Grundwaschpro­gramm.

Drehzahl
maximal

1800 KOCH-/BUNTWÄSCHE, Pumpen/

1500 Mini, Stärken
1200 WOLLE, Extraspülen

900 PFLEGELEICHT, Mischwäsche
600 FEINWÄSCHE
400 Seide

Grundwaschprogramme

Schleudern

–

ohne Schleudern
Die Textilien werden nicht geschleu-

dert. Der Waschautomat schaltet
nach dem Abpumpen des letzten
Spülwassers sofort in den Knitter­schutz. Bei dieser Einstellung entfällt
auch das Schleudern zwischen den
Spülgängen (Spülschleudern).

13

Erste Inbetriebnahme

Erste Inbetriebnahme

Den Waschautomaten vor dem er­sten Waschen richtig aufstellen und
anschließen. Bitte beachten Sie das
Kapitel ,,Aufstellen und Anschlie­ßen”.

Erste Inbetriebnahme

Der Waschautomat verfügt über einen
Sensor, der feststellt, wieviel Wäsche in
der Trommel ist. Entsprechend der
Wäschemenge können Sie dann das
Waschmittel dosieren. Um eine ein­wandfreie Funktion des Beladungs­sensors zu erreichen, muss erst ein
Waschgang
Waschpulver durchgeführt werden. An­schließend muss der Nullpunkt des
Sensors wie bei einer Personenwaage
eingestellt werden.

1 Drehen Sie den Wasserhahn auf.
2 Drücken Sie die Taste I-Ein/0-Aus hin-

ein.

3 Drehen Sie den Programmwähler auf

BUNTWÄSCHE 40°C.

4 Drücken Sie die Taste ,,Schleudern”

so oft, bis die Kontrollleuchte ohne
Schleudern leuchtet.

5 Drücken Sie die Taste START.
6 Nach Beendigung des Waschgangs:

Drehen Sie den Programmwähler auf

Ende.

ohne Wäsche und ohne

Einstellung des Nullpunktes

7 Drücken Sie die Taste Tür und öffnen

Sie die Fülltür.

8 Drehen Sie die leere Trommel von

Hand (1 Umdrehung).

9 Drehen Sie den Programmwähler auf

eine beliebige Temperatur im Pro­gramm KOCH-/BUNTWÄSCHE.

Die Kontrollleuchte Wäschemenge %
leuchtet.

0 Drücken Sie die Taste über der Taste

START, bis ein akustisches Signal er­tönt. Der neue Nullpunkt ist nun ein­gestellt.

Die Trommel erlangt ihre eigentliche
Position erst nach einigen Waschgän-
gen. Zu Beginn senkt sie sich noch
etwas ab. Wiederholen Sie deshalb
jeweils nach den ersten Waschgän-
gen die Einstellung des Nullpunktes.

14

Wird der Nullpunkt nicht eingestellt,
zeigt der Waschautomat falsche Wer­te an.

Umweltfreundliches Waschen

Umweltfreundliches Waschen

– Nutzen Sie die maximale Beladungs-

menge des jeweiligen Waschpro­gramms.
Der Energieverbrauch und Wasser­verbrauch ist dann, bezogen auf die
Gesamtmenge, am niedrigsten.

– Waschen Sie normal und leicht ver-

schmutzte Kochwäsche mit einer
niedrigeren Temperatur (75°C oder
60°C), dadurch sparen Sie Energie.

– Nutzen Sie die Programme

Mischwäsche oder Mini für kleinere
Wäscheposten.

– Für die Reinigung normal ver-

schmutzter Wäsche reicht die
Hauptwäsche.

– Nutzen Sie für stark verschmutzte

Wäsche die Zusatzfunktion Einwei-
chen. Dadurch können Sie die
Waschtemperatur in der Hauptwä-
sche senken.

– Nutzen Sie die Zusatzfunktion Einwei-

chen anstelle der Zusatzfunktion Vor­wäsche. Beim Einweichen und an-

schließender Hauptwäsche wird
dieselbe Lauge benutzt.

– Waschen Sie leicht verschmutzte

Wäsche mit der Zusatzfunktion Kurz.

– Verwenden Sie höchstens so viel

Waschmittel wie auf der Waschmittel­verpackung angegeben ist.

– Verringern Sie bei kleineren

Beladungsmengen die Waschmittel­menge (beachten Sie die Anzeige im
Display).

– Wählen Sie eine höhere Schleuder-

drehzahl bei anschließendem
maschinellen Trocknen.

– Durch die Mengenautomatik und

Spülautomatik schwanken die
Waschzeiten stark. Je nach Bela­dungsmenge wird die Hauptwäsche
gekürzt und auf einen Spülgang ver­zichtet.

15

So waschen Sie richtig

So waschen Sie richtig

Vorbereitung

1 Wäsche vorbereiten und sortieren

Leeren Sie die Taschen.

Fremdkörper (z.B. Nägel, Münzen,
Büroklammern) können Textilien
und Bauteile beschädigen.

Entfernen Sie vor dem Waschen
eventuelle Flecken auf den Textilien;
möglichst solange sie frisch sind.
Tupfen Sie die Flecken mit einem
nicht (ab)färbenden Tuch weg. Nicht
reiben!

Besondere Flecken (Blut, Ei, Kaffee,
Tee etc.) lassen sich häufig mit kleinen
Tricks beseitigen. Wenn Sie Probleme
mit verfleckten Textilien haben, können
Sie über den Miele Fachhandel oder
bei Miele direkt ein Waschlexikon sowie
einen Fleckenführer anfordern. Diese
enthalten Tipps zur Entfernung speziel­ler Flecken.

Auf keinen Fall chemische (lösemit-
telhaltige) Reinigungsmittel im
Waschautomaten verwenden!

Sortieren Sie die Textilien nach Far­ben und den im Pflegeetikett enthal­tenen Symbolen (im Kragen oder an
der Seitennaht). Welche Textilien in
welchem Programm gewaschen wer­den können, erfahren Sie auf den fol­genden Seiten.

Dunkle Textilien ,,bluten” bei den ersten
Wäschen oft etwas aus. Damit nichts
verfärbt, helle und dunkle Sachen ge­trennt waschen.

– Bei Gardinen: Röllchen und Blei-

band entfernen oder in einen Beutel
einbinden.

– Bei BHs gelöste Formbügel vernä-

hen oder entfernen.

– Bei Strickwaren, Jeans, Hosen und

Maschenwaren (z.B. T-Shirt, Sweat­shirt): Innenseite nach aussen wen­den, wenn es der Textilhersteller
empfiehlt.

– Reißverschlüsse, Haken und Ösen

vor dem Waschen schließen.

– Bett- und Kissenbezüge schließen,

damit keine Kleinteile hineingelan­gen.

Keine Textilien waschen, die als nicht
waschbar deklariert sind (Pflegesym­bol h).

16

So waschen Sie richtig

Programmübersicht

KOCH-/BUNTWÄSCHE 9ö876

Textilart Wäsche aus Baumwolle und Leinen, z. B. Bettwäsche,

Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unter-

wäsche, Säuglingswäsche.
Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus
besondere Hinweise – KOCHWÄSCHE nur für keimbehaftete und stark

verschmutzte Wäsche benutzen.

– Für stark verschmutzte Wäsche Zusatzfunktionen

Einweichen oder Vorwäsche benutzen.

– Für gering verschmutzte Wäsche Zusatzfunktion Kurz

benutzen.

– Dunkelfarbige Textilien mit Colorwaschmittel oder

Flüssigwaschmittel waschen.
Waschmittel Universal-, Color-, Flüssigwaschmittel
max. Beladung 5 kg
Hinweis für Prüfinstitute:

Programmeinstellung für die Prüfung nach Norm EN 60456:

PFLEGELEICHT

Textilart Textilien aus synthetischen Fasern, Mischgewebe oder

Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus
besondere Hinweise – Für gering verschmutzte Wäsche Zusatzfunktion Kurz

Waschmittel Universal-, Color-, Flüssig-, Feinwaschmittel
max. Beladung 2,5 kg

4321

pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,
Blusen, Kittel, Tischwäsche.

benutzen.

– Für stark verschmutzte Wäsche Zusatzfunktionen

Einweichen oder Vorwäsche benutzen.

Buntwäsche 60°C

17

So waschen Sie richtig

FEINWÄSCHE a@

Textilart Textilien aus synthetischen Fasern, Mischgewebe, Kunst-

seide oder pflegeleicht ausgerüsteter Baumwolle, z.B.
Oberhemden, Blusen
Gardinen, die vom Hersteller als maschinenwaschbar

deklariert sind.
Zusatzfunktionen Einweichen, Vorwäsche, Kurz
besondere Hinweise – In diesem Programm geringe Knitterbildung

(bügelleicht).

– Der in Gardinen vorhandene Feinstaub erfordert häufig

ein Programm mit Vorwäsche.

– Bei knitterempfindlichen Gardinen Schleuderdrehzahl

reduzieren oder abwählen.
Waschmittel Feinwaschmittel
max. Beladung 1 kg

/

Seide

Textilart Handwaschbare Oberbekleidung aus Textilien, die keine

Wolle enthalten.
Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus
besondere Hinweise – In diesem Programm geringe Knitterbildung

(bügelleicht).

– Feinstrumpfhosen und BHs in einem Wäschesack

waschen.

– Feinwaschmittel benutzen.
Waschmittel Feinwaschmittel
max. Beladung 1 kg

WOLLE

Textilart Textilien aus handwaschbarer oder maschinenwasch-

Waschmittel Wollwaschmittel
max. Beladung 2 kg

/

barer Wolle und Wollgemische.

18

So waschen Sie richtig

Mini 7

Textilart Leicht angeschmutzte Textilien, die im

Buntwaschprogramm gewaschen werden können.
Zusatzfunktion Wasser plus
Waschmittel Universal-, Color-, Flüssigwaschmittel
max. Beladung 2,5 kg

Mischwäsche

Textilart Beladungsmix aus Textilien für die Programme

Zusatzfunktion Einweichen, Vorwäsche, Kurz, Wasser plus
Waschmittel Universal-, Color-, Flüssigwaschmittel
max. Beladung 3 kg

Stärken

Textilart Tischdecken, Servietten, Schürzen, Berufskleidung.
besondere Hinweise – Die Wäsche sollte frisch gewaschen, aber nicht

max. Beladung 5 kg

Extraspülen

Textilart Textilien, die nur gespült und geschleudert werden sollen.
max. Beladung 5 kg

Pumpen/Schleudern

besondere Hinweise – Nur Pumpen: Drehzahl auf ohne Schleudern stellen.
max. Beladung 5 kg

72

BUNTWÄSCHE und PFLEGELEICHT nach Farben sortiert.

weichgespült sein.

19

So waschen Sie richtig

Programmwahl

Um mit Hilfe der Dosierempfehlung
die Waschmittelmenge zu dosieren,
führen Sie die folgenden drei Be­dienschritte aus, bevor Sie die
Wäsche einfüllen.

2 Waschautomat einschalten

Drücken Sie die Taste I-Ein/0-Aus
ein.

3 Fülltür öffnen

Drücken Sie die Taste Tür und öff­nen Sie die Fülltür.

Der Waschautomat ist eingeschaltet.
Steht der Programmwähler auf der Posi­tion Ende, blinkt die Ringbeleuchtung
des Programmwählers, um Sie aufzufor­dern, das gewünschte Programm einzu­stellen.

4 Programm wählen

Drehen Sie den Programmwähler auf
das gewünschte Programm.

Die Kontrollleuchte Wäschemenge %
leuchtet. Im Display erfolgt bei leerer
Waschtrommel noch keine Anzeige.

Steht im Display bei leerer Trommel
eine Zahl, die Trommel einmal dre­hen. Erlischt die Anzeige auch dann
nicht, die Taste über der Taste
START drücken, bis ein akustisches
Signal ertönt.

5 Wäsche einfüllen

Legen Sie die Wäsche auseinander­gefaltet und locker in die Trommel.
Verschieden große Wäschestücke
verstärken die Waschwirkung und
verteilen sich beim Schleudern bes­ser.

Das Display zeigt in 25 % - Schritten
an, wieviel Prozent der maximalen Bela­dungsmenge sich für das gewählte Pro­gramm in der Trommel befinden.

Bei einer Beladungsmenge unter 25 %
erfolgt keine Beladungsmengenanzei­ge im Display.

Bei einer Überladung blinkt der Zahlen­wert im Display. Eine Überladung min­dert das Waschergebnis und fördert
die Knitterbildung.

6 Fülltür mit einem leichten

Schwung schließen.

Achten Sie darauf, dass keine Textilien
zwischen Fülltür und Dichtring einge­klemmt werden.

Die Kontrollleuchte Waschmittel %
leuchtet und im Display steht die zu
dosierende Waschmittelmenge für das
gewählte Programm.

20

7 Waschmittel zugeben.

Die Prozentangabe im Display hilft Ih­nen, das Waschmittel zu dosieren. Sie
bezieht sich auf die Dosierempfehlung
des Waschmittelherstellers.

Zeigt das Display:

40 Nehmen Sie 40 Prozent . . .

(etwas weniger als die Hälfte)

50 Nehmen Sie 50 Prozent . . .

(die Hälfte)

60 Nehmen Sie 60 Prozent . . .

(etwas mehr als die Hälfte)

75 Nehmen Sie 75 Prozent . . .

(drei Viertel)
100 Nehmen Sie 100 Prozent . . .
. . . der vom Waschmittelhersteller

empfohlenen Menge.

So waschen Sie richtig

Ziehen Sie den Waschmittelkasten
heraus und füllen Sie das Waschmit­tel in die Kammern.

i = Waschmittel für die Vorwäsche

(wenn gewünscht, 1/4 der emp­fohlenen Gesamtwaschmittelmenge)

Beachten Sie den Verschmutzungs­grad der Wäsche und die Wasserhärte,
denn, . . .

. . . zu viel Waschmittel bewirkt:

– starke Schaumbildung, dadurch eine

geringe Waschmechanik und ein
schlechtes Reinigungs-, Spül- und
Schleuderergebnis

– höheren Wasserverbrauch im Ver-

gleich zu einer ausreichenden Do­siermenge (durch einen automatisch
zugeschalteten zusätzlichen Spül-
gang)

–ökologische Belastung.

j = Waschmittel für die Hauptwäsche

einschließlich Einweichen

§ = Weichspüler, Formspüler oder

Flüssigstärke.

Weitere Informationen zu Waschmitteln
und deren Dosierung erhalten Sie im
Kapitel ,,Waschmittel”.

8 Wasserhahn öffnen.

Wenn Sie keine der auf den folgen­den Seiten beschriebenen Zusatz­funktionen (Punkt
möchten, können Sie mit Punkt
fortfahren.

9 bis !) wählen

§

21

So waschen Sie richtig

Zusatzfunktionen

9 Zusatzfunktion(en) wählen.

Drücken Sie die gewünschte Zusatz­funktionstaste.

Einweichen

Für besonders stark verschmutzte
und verfleckte Textilien mit eiweißhal-
tigen Flecken (wie z.B. Blut, Fett,
Kakao).

Dauer des Einweichprozesses: 30 Mi­nuten bis 6 Stunden, wählbar in 30-Mi­nutenschritten.

– Beim ersten Tastendruck springt die

Anzeige des Displays von Waschmit-
tel % auf Restzeit h/min; die ersten
30 Minuten Einweichen sind bereits
addiert.

Einweichzeit löschen

Drücken Sie die Taste Einweichen so
oft, bis die Kontrollleuchte erlischt.

Vorwäsche

Für stark verschmutzte Textilien.

Kurz

Für leicht verschmutzte Textilien.

Die Programmlaufzeit wird verkürzt. In
den Programmen KOCH-/BUNT­WÄSCHE, PFLEGELEICHT und Mi-
schwäsche werden nur zwei Spülgän­ge durchgeführt. Diese erfolgen mit
erhöhtem Wasserstand!

Wasser plus

Möchten Sie mehr Wasser für den
Waschprozess einsetzen, können Sie
zwischen vier Einstellungen für die Ta­ste Wasser plus wählen. Die Einstellun­gen sind im Kapitel ,,Programmierfunk­tionen” Abschnitt ,,System Wasser
plus” erklärt.

Im Auslieferungszustand wird bei
Drücken der Taste Wasser plus der
Wasserstand beim Waschen und Spü-
len erhöht.

– Jeder weitere Tastendruck erhöht

die Einweichzeit um 30 Minuten bis
zu einer Maximalzeit von 6 Stunden;
im Display erscheint die Restzeit als
Summe von Einweich- und Wasch­zeit.

22

So waschen Sie richtig

0 Schleuderdrehzahl wählen

Drücken Sie die Taste ,,Schleudern”
so oft, bis die Kontrollleuchte der ge­wünschten Schleuderdrehzahl leuch­tet.

Eine Änderung der Schleuderdrehzahl
ist nur in den Grenzen des jeweiligen
Grundwaschprogramms möglich.

Startvorwahl

! Startvorwahl einschalten

Drücken Sie die Taste Startvorwahl.
Jeder Tastendruck verlängert die
Verzögerungszeit:

– bei unter 10 Stunden um 30 Minuten,
– bei über 10 Stunden um 1 Stunde.

Startvorwahl löschen

Drücken Sie beim Stand von 24 ^ er­neut die Taste Startvorwahl.

§ Taste START drücken

Das Programm ist gestartet. Im Display
steht die Programmdauer und die Kon­trollleuchte Restzeit h/min leuchtet.

23

So waschen Sie richtig

Programmende

~ Fülltür öffnen

Drücken Sie die Taste Tür.

$ Wäsche entnehmen

Kontrollieren Sie den Dichtring an
der Fülltür auf Fremdkörper.

Keine Wäschestücke in der Trom­mel vergessen! Sie könnten bei der
nächsten Wäsche einlaufen oder
etwas anderes verfärben.

% Waschautomat ausschalten.

Drücken Sie die Taste I-Ein/0-Aus
heraus und drehen Sie den Pro­grammwähler auf Ende.

& Fülltür schließen

Sonst besteht die Gefahr, dass Gegen­stände unbeabsichtigt in die Trommel
gelangen. Diese könnten versehentlich
mitgewaschen werden und die Wäsche
beschädigen.

Kurzanleitung

Empfehlung:
Es ist ratsam, sich mit der Handhabung
des Waschautomaten vertraut zu ma­chen. Bitte lesen Sie deshalb die aus­führlichen Abschnitte ,,Vorbereitung”,
,,Programmwahl” und ,,Programmende”
dieses Kapitels.

1 Wäsche vorbereiten und sortieren

Programmwahl:

2 Waschautomat einschalten
3 Fülltür öffnen
4 Programm wählen
5 Wäsche einfüllen
6 Fülltür schließen
7 Waschmittel zugeben
8 Wasserhahn öffnen

Die Punkte
aber nicht gewählt werden.

9 Zusatzfunktion(en) wählen
0 Schleuderdrehzahl wählen
! Startvorwahl einschalten

§ Programm starten

Programmende:

~ Fülltür öffnen
$ Wäsche entnehmen
% Waschautomat ausschalten
& Fülltür schließen

9 bis ! können, müssen

24

So waschen Sie richtig

Wäsche nachlegen/entnehmen

In folgenden Programmen können Sie
Wäsche nachlegen/entnehmen:

– KOCH-/BUNTWÄSCHE
– PFLEGELEICHT
– Mini
– Mischwäsche
– Stärken

Drücken Sie die Taste Tür, bis die
Fülltür aufspringt.

Legen Sie die Wäsche nach, oder
entnehmen Sie die Wäsche.

Schließen Sie die Tür.

Das Programm wird automatisch fortge­setzt.

Beachten Sie:

Der Waschautomat kann nach erfolg­tem Programmstart keine Veränderun-
gen der Wäschemenge feststellen.

Die Tür läßt sich

– die Laugentemperatur über 55°C

liegt.

– das Wasserniveau einen bestimmten

Wert überschreitet.

– die Programmverriegelung einge-

schaltet ist.

– der Programmschritt Endschleudern

erreicht ist.

Wenn Sie in den oben genannten Zu­ständen die Taste Tür drücken, leuch­tet die Kontrollleuchte verriegelt auf.

nicht öffnen, wenn:

Deshalb geht der Waschautomat nach
dem Nachlegen oder Entnehmen von
Wäsche immer von der maximalen Be­ladungsmenge aus.

Die angezeigte Restzeit kann sich ver­längern.

25

So waschen Sie richtig

Programm unterbrechen

Schalten Sie den Waschautomaten
mit der Taste I-Ein/0-Aus aus.

Zur Fortsetzung:

Schalten Sie den Waschautomaten
mit der Taste I-Ein/0-Aus ein.

Gewähltes Programm verän­dern

Der Waschautomat akzeptiert nach
dem Programmstart noch folgende Än-
derungen:

–

jederzeit eine Umwahl der Drehzahl
des Schleuderns in den erlaubten
Grenzen.

bis zu 6 Minuten nach Start eine An-

–

wahl oder Abwahl der Zusatzfunktio­nen Wasser plus, Kurz und eine Um­wahl der Temperatur des gewählten
Programms.

Eine Umwahl in ein anderes Programm
ist nach Programmstart nicht mehr
möglich.

Die Kontrollleuchte Knitterschutz/Ende
blinkt, wenn der Programmwähler ver­stellt wird. Der Programmablauf wird
nicht beeinflusst. Die Kontrollleuchte er­lischt, wenn der Programmwähler wie­der auf das vorher gewählte Programm
gestellt wird.

Programmabschnitt auslassen

Drehen Sie den Programmwähler auf
Position Ende.

Sobald in der Ablaufanzeige die Kon­trollleuchte des Programmabschnittes
blinkt, mit dem das Programm fortge­setzt werden soll:

Drehen Sie den Programmwähler in-
nerhalb von 4 Sekunden wieder auf
das gewünschte Programm.

Bei aktivierter Programmverriege­lung kann das Programm nicht ge­ändert oder ein Programmschritt
ausgelassen werden.

Programm umwählen

Schalten Sie den Waschautomat mit
der Taste I-Ein/0-Aus aus.

Drehen Sie den Programmwähler auf
Position Ende.

Schalten Sie den Waschautomat mit
der Taste I-Ein/0-Aus ein.

Wählen Sie ein neues Programm.
Drücken Sie die Taste START.

26

So waschen Sie richtig

Programmablauf

Der Waschautomat verfügt über eine
vollelektronische Steuerung mit Men­genautomatik. Der Waschautomat stellt
den erforderlichen Wasserverbrauch
selbständig fest und zwar abhängig
von Menge und Saugkraft der eingefüll-
ten Wäsche. Hierdurch kommt es zu
verschiedenen Programmabläufen und
Waschzeiten.

Die hier aufgeführten Programmabläufe
beziehen sich immer auf das Grundpro­gramm bei maximaler Beladung. Wähl-
bare Zusatzfunktionen werden nicht be­rücksichtigt.

Die Ablaufanzeige Ihres Waschautoma­ten informiert Sie jederzeit während des
Waschprogramms über den jeweils er­reichten Programmabschnitt.

KOCH-/BUNTWÄSCHE

Hauptwäsche
Wasserstand: niedrig
Waschrhythmus: normal
Spülen
Wasserstand: niedrig
Spülgänge: 3 oder 4
Schleudern
Spülschleudern
Endschleudern: ja

1)

2)

: ja

PFLEGELEICHT

Hauptwäsche
Wasserstand: niedrig
Waschrhythmus: normal
Spülen
Wasserstand: mittel
Spülgänge: 3
Pendelspülen

3)

: ab 40°C
Schleudern
Spülschleudern

2)

: ja

Endschleudern: ja

FEINWÄSCHE

Hauptwäsche
Wasserstand: hoch
Waschrhythmus: Schongang
Spülen
Wasserstand: hoch
Spülgänge: 3
Schleudern
Spülschleudern

2)

: nein

Endschleudern: ja

/

Seide

Hauptwäsche
Wasserstand: mittel
Waschrhythmus: Seide
Spülen
Wasserstand: mittel
Spülgänge: 2
Schleudern
Spülschleudern

2)

: nein

Endschleudern: ja

27

So waschen Sie richtig

WOLLE /

Hauptwäsche
Wasserstand: mittel
Waschrhythmus: Wolle
Spülen
Wasserstand: mittel
Spülgänge: 2
Schleudern
Spülschleudern

2)

: ja

Endschleudern: ja

Mini

Hauptwäsche
Wasserstand: niedrig
Waschrhythmus: normal
Spülen
Wasserstand: mittel
Spülgänge: 2
Schleudern
Spülschleudern

2)

: ja

Endschleudern: ja

Mischwäsche

Hauptwäsche
Wasserstand: niedrig
Waschrhythmus: normal
Spülen
Wasserstand: mittel
Spülgänge: 3

3)

Pendelspülen

: bei hohem Pflege-

leicht-Anteil
Schleudern
Spülscheudern

2)

: ja

Endschleudern: ja

Stärken

Wasserstand: niedrig
Waschrhythmus: normal
Endschleudern: ja

Extraspülen

Wasserstand: hoch
Spülgänge: 2
Endschleudern: ja

Besonderheiten im Programmablauf:

Knitterschutz:
In allen Programmen ausser WOLLE ist
der Knitterschutz max. 30 Minuten
nach dem Programmende eingeschal­tet.

1)

ein 4. Spülgang erfolgt bei:

– zuviel Schaum in der Trommel
– einer Endschleuderdrehzahl kleiner

als 700 U/min

– Anwahl von ohne Schleudern

2)

Spülschleudern:

Die Textilien werden zwischen den ein­zelnen Spülgängen geschleudert.

Abwahl des Spülschleuderns:
Wählen sie die Einstellung ohne Schleu-
dern bei den Schleuderdrehzahlen.

3)

Pendelspülen:

Die Lauge wird stufenweise am Ende
der Hauptwäsche durch zu- und ab­fließendes Wasser abgekühlt. Hier­durch wird die Knitterbildung in den
Textilien vermindert.

28

Waschmittel

Sie können alle modernen Waschmittel
verwenden, die für Waschautomaten
geeignet sind. Auch flüssige, kompakte
(konzentrierte), Tabletten (Tabs) und
Baukasten-Waschmittel.

Textilien aus Wolle oder Wollgemischen
sind mit einem Wollwaschmittel zu
waschen.

Verwendungshinweise und Dosierhin­weise für volle Beladung stehen auf der
Waschmittelverpackung.

Die Dosierung ist abhängig von:

– dem Verschmutzungsgrad der Wäsche

leicht verschmutzt
Keine Verschmutzungen und
Flecken erkennbar. Die Kleidungs­stücke haben z.B. Körpergeruch an­genommen.

normal verschmutzt
Verschmutzungen sichtbar und/oder
wenige leichte Flecken erkennbar.

stark verschmutzt
Verschmutzungen und/oder Flecken
klar erkennbar.

– der Wasserhärte

Wenn Sie den Härtebereich nicht ken­nen, informieren Sie sich bei Ihrem
Wasserversorgungsunternehmen.

– der Wäschemenge (beachten Sie

die Dosierempfehlung)

Waschmittel

Wasserhärten

Härte-

bereich

I weich 0 - 1,3 0 - 7

II mittel 1,3 - 2,5 7 - 14

III hart bis

Wasser-

eigen­schaft

sehr hart

Gesamt-

härte in

mmol/l

über 2,5 über 14

Wasserenthärter

In den Härtebereichen II und III können
Sie einen Wasserenthärter zugeben,
um Waschmittel zu sparen. Die richtige
Dosierung steht auf der Packung. Fül-
len Sie zuerst das Waschmittel, dann
den Enthärter ein.

Das Waschmittel können Sie dann wie
für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten
(z.B. Baukasten-Waschmittel) wa­schen, füllen Sie die Mittel immer in
nachstehender Reihenfolge zusammen
in Kammer j:

1. Waschmittel

2. Wasserenthärter

3. Fleckensalz
Dadurch werden die Mittel besser ein-

gespült.

deutsche

Härte

°d

29

Waschmittel

Weichspüler, Formspüler, Stär­ke oder Flüssigstärke

Weichspüler geben der Wäsche einen
weichen Griff und vermindern statische
Aufladung beim maschinellen Trock­nen.

Formspüler sind synthetische Stärkemit­tel und geben den Textilien einen feste­ren Griff.

Stärke gibt der Wäsche Steifigkeit und
Fülle.

Dosieren Sie, wie der Hersteller es
angibt.

Automatisches Weichspülen, Form­spülen oder Flüssigstärken

Reinigen Sie nach mehrmaligem
automatischen Stärken den Einspül-
kasten, insbesondere den Saug­heber.

Separates Weichspülen oder Form­spülen

Füllen Sie den Weichspüler oder den
Formspüler in die Kammer §.

Drehen Sie den Programmwähler auf
die Position Stärken.

Wählen Sie eine Schleuderdrehzahl.
Drücken Sie die Taste START.

Separates Stärken

Dosieren und bereiten Sie das Stär-
kemittel vor wie auf der Packung an­gegeben.

Füllen Sie die Stärke in Kammer i.
Drehen Sie den Programmwähler auf

die Position Stärken.

Füllen Sie den Weichspüler, den
Formspüler oder die Flüssigstärke in
die Kammer § ein. Beachten Sie die

Max.-Marke.

Mit dem letzten Spülgang wird der
Weichspüler, Formspüler oder die Flüs­sigstärke eingespült. Am Ende des
Waschprogramms bleibt eine kleine
Restmenge Wasser in der Kammer §.

30

Wählen Sie eine Schleuderdrehzahl.
Drücken Sie die Taste START.

Entfärben / Färben

Verwenden Sie keine Entfärbemittel
im Waschautomaten.

Bei der Verwendung von Färbemit-
teln halten Sie sich unbedingt an die
Verwendungshinweise des Herstel­lers.

Servicefunktionen

Elektronische Programm­verriegelung

Die Programmverriegelung verhin­dert, dass während des Waschens
der Waschautomat geöffnet oder das
Programm abgebrochen wird.

Programmverriegelung einschalten

Drücken Sie nach dem Programm­start die Taste START mindestens
4 Sekunden, bis die Service-Kontroll­leuchte verriegelt (unten rechts auf
der Blende) leuchtet.

Die Programmverriegelung ist jetzt akti­viert.

Der Waschautomat akzeptiert jetzt
keine Änderungen und wäscht das
Waschprogramm zu Ende.

Nach Ablauf des Waschprogramms ist
die Programmverriegelung automatisch
aufgehoben.

Servicefunktionen

Programmverriegelung ausschalten

Drücken Sie die Taste START minde­stens 4 Sekunden, bis die Service­Kontrollleuchte verriegelt (unten

rechts auf der Blende) erlischt.
Ausnahme:
Der Programmwähler wurde verstellt

und in der Ablaufanzeige blinkt die Kon­trollleuchte Knitterschutz/Ende.

Stellen Sie den Programmwähler auf

das vorher gewählte Programm. Die

Kontrollleuchte Knitterschutz/Ende

erlischt.

Drücken Sie die Taste START minde-

stens 4 Sekunden, bis die Service-

Kontrollleuchte verriegelt (unten

rechts auf der Blende) erlischt.

31

Servicefunktionen

Elektronische Schlossfunktion

Die Schlossfunktion schützt Ihren
Waschautomaten vor Fremdbenut­zung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion
kann:

– die Fülltür nicht über die Taste Tür

geöffnet und

– kein Programm gestartet werden.

Schlossfunktion einschalten

Voraussetzung:

– Die Fülltür ist geschlossen
– Der Programmwähler steht auf der

Position Ende.

1 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

2 Drücken Sie die Taste Vorwäsche

und halten Sie die Taste während
der folgenden Schritte
drückt.

3 bis 5 ge-

5 Drehen Sie den Programmwähler

langsam Schritt für Schritt

den Uhrzeigersinn auf die Position

FEINWÄSCHE kalt.

Die Service-Kontrollleuchte verriegelt

(unten rechts auf der Blende) blinkt.

gegen

6 Lassen Sie die Taste Vorwäsche los.
7 Stellen Sie den Programmwähler auf

die Position Ende.

8 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.

Schlossfunktion ausschalten

Schritte
vice-Kontrollleuchte verriegelt erlischt.

1 bis 6 wiederholen. Die Ser-

3 Drehen Sie den Programmwähler

langsam Schritt für Schritt
gersinn auf die Position KOCH­/BUNTWÄSCHE 60°C.

im Uhrzei-

4 Drehen Sie den Programmwähler

langsam Schritt für Schritt
den Uhrzeigersinn auf die Position
Ende.

32

gegen

Programmierfunktionen

Mit den Programmierfunktionen können
Sie den Waschautomaten Ihren indivi­duellen Bedürfnissen anpassen.

System Wasser plus (P2)

Programmierfunktionen

Das Einschalten der Zusatzfunktion
Wasser plus bewirkt bei:

Einstellung 1:
mehr Wasser beim Spülen in den ge­nannten Programmen.

Das System Wasser plus wirkt über
die Zusatzfunktion Wasser plus auf
die Wasserzufuhr in den unten ge­nannten Programmen.

Es ermöglicht eine zusätzliche Wasser­zufuhr in den Programmabschnitten
Waschen und Spülen, und das Pro­gramm KOCH-/BUNTWÄSCHE lässt
sich um einen Spülgang erweitern.

Das System Wasser plus verfügt über
vier verschiedene Einstellungen.

Die programmierte Einstellung kann die
Wasserzufuhr in den Programmen be­einflussen:

– KOCH-/BUNTWÄSCHE
– PFLEGELEICHT
– Mini
– Mischwäsche
– Seide

Aktiviert wird die programmierte Einstel­lung anschließend über das Einschal­ten der Zusatzfunktion Wasser plus.

Einstellung 2:
mehr Wasser beim Waschen
Spülen in den genannten Programmen
(Auslieferungszustand).

Einstellung 3:
ein zusätzlicher Spülgang
gramm KOCH-/BUNTWÄSCHE

Einstellung 4:
mehr Wasser beim Waschen und beim
Spülen in den genannten Programmen
und ein zusätzlicher Spülgang für das
Programm KOCH-/BUNTWÄSCHE.

Zum Programmieren und Speichern ei­ner Einstellung führen Sie die Schritte

und beim

nur im Pro-

1 bis 7 auf der folgenden Seite aus.

33

Programmierfunktionen

Das Programmieren und Speichern
erfolgt in den Schritten

Die Programmierfunktionen werden mit
Hilfe der Zusatzfunktionstasten und
des Programmwählers aktiviert. Die Zu­satzfunktionstasten und der Programm­wähler besitzen hier eine Zweitfunktion,
die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Waschautomat ist ausgeschaltet.
– Die Fülltür ist geschlossen.
– Der Programmwähler steht auf der

Position Ende.

1 bis 7:

1 Drücken Sie die Zusatzfunktionsta-

sten Kurz und Wasser plus gleichzei­tig, halten Sie die Tasten gedrückt
und . .

2 . . . schalten den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

3 Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

4 Drehen Sie den Programmwähler auf

die Position FEINWÄSCHE 30°C:

5 Im Display blinkt nun das P

abwechselnd mit der Zahl 2
Zusätzlich erscheint rechts eine:
1, 2, 3 oder 4

6 Durch Drücken der Taste START kön-

nen Sie zwischen den verschiede-

nen Einstellungen wechseln.
Erscheint rechts eine
1 =

Einstellung 1 ist gewählt
(mehr Wasser im Spülen)

2 =

Einstellung 2 ist gewählt
(mehr Wasser in der Hauptwäsche
und im Spülen)

3 = Einstellung 3 ist gewählt

(zusätzlicher Spülgang im
Programm KOCH-/BUNTWÄSCHE)

4 =

Einstellung 4 ist gewählt
mehr Wasser beim Waschen und
beim Spülen und ein zusätzlicher
Spülgang für das Programm
KOCH-/BUNTWÄSCHE

34

7 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.
Die Taste Wasser plus ist jetzt mit der

gewählten Einstellung belegt. Diese
bleibt so lange gespeichert, bis eine an­dere Einstellung programmiert wird.

Programmierfunktionen

Schongang (P9)

Bei aktiviertem Schongang wird die
Trommelbewegung reduziert. So kön-
nen leicht verschmutzte Textilien
schonender gewaschen werden.

Der Schongang kann in den Program­men KOCH-/BUNTWÄSCHE, PFLEGE­LEICHT, Mini, Stärken und Misch-
wäsche benutzt werden.

Ist der Schongang programmiert, wird
bei jedem Waschgang in diesen Pro­grammen mit dem Schongang­rhythmus gewaschen.

Der Schongang ist im Auslieferungszu­stand deaktiviert.

Das Programmieren und Speichern
erfolgt in den Schritten

Die Programmierfunktionen werden mit
Hilfe der Zusatzfunktionstasten und
des Programmwählers aktiviert. Die Zu­satzfunktionstasten und der Programm­wähler besitzen hier eine Zweitfunktion,
die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Waschautomat ist ausgeschaltet.
– Die Fülltür ist geschlossen.

1 bis 7:

1 Drücken Sie die Zusatzfunktionsta-

sten Kurz und Wasser plus gleichzei-

tig, halten Sie die Tasten gedrückt

und . .

2 . . . schalten den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

3 Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

4 Drehen Sie den Programmwähler auf

die Position Mischwäsche:

5 Im Display blinkt nun das P

abwechselnd mit der Zahl 9
Zusätzlich erscheint rechts eine:
0 = Schongang ist deakiviert

oder eine:

1 = Schongang ist aktiviert

6 Durch Drücken der Taste START wird

die Anzeige im Display umgeschal-

tet von ,,0” auf ,,1” oder von ,,1” auf

,,0”.

7 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.
Die gewählte Einstellung der Program-

mierfunktion ist jetzt abgespeichert und
bleibt so lange erhalten, bis sie wieder
geändert wird.

– Der Programmwähler steht auf der

Position Ende.

35

Programmierfunktionen

Laugenabkühlung für KOCH-/
BUNTWÄSCHE (P10)

Bei aktivierter Laugenabkühlung läuft
am Ende der Hauptwäsche zusätzli-
ches Wasser in die Trommel. Die
heiße Lauge wird abgekühlt und
kann keine Abflussrohre aus Kunst­stoff beschädigen.

Die Laugenabkühlung erfolgt bei An­wahl der Temperaturen 95°C und 75°C.

Die Laugenabkühlung für KOCH-/
BUNTWÄSCHE ist im Auslieferungszu­stand deaktiviert.

Das Programmieren und Speichern
erfolgt in den Schritten

Die Programmierfunktionen werden mit
Hilfe der Zusatzfunktionstasten und
des Programmwählers aktiviert. Die Zu­satzfunktionstasten und der Programm­wähler besitzen hier eine Zweitfunktion,
die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Waschautomat ist ausgeschaltet.
– Die Fülltür ist geschlossen.
– Der Programmwähler steht auf der

Position Ende

1 bis 7:

1 Drücken Sie die Zusatzfunktionsta-

sten Kurz und Wasser plus gleichzei-

tig, halten Sie die Tasten gedrückt

und . .

2 . . . schalten den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

3 Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

4 Drehen Sie den Programmwähler auf

die Position Stärken:

5 Im Display blinkt nun das P

abwechselnd mit der Zahl 10
Zusätzlich erscheint rechts eine:
0 = Laugenabkühlung ist deakiviert

oder eine:

1 = Laugenabkühlung ist aktiviert

6 Durch Drücken der Taste START wird

die Anzeige im Display umgeschal-

tet von ,,0” auf ,,1” oder von ,,1” auf

,,0”.

7 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.
Die gewählte Einstellung der Program-

mierfunktion ist jetzt abgespeichert und
bleibt so lange erhalten, bis sie wieder
geändert wird.

.

36

Programmierfunktionen

Memory-Funktion (P11)

Wird zu einem Programm eine Zu­satzfunktion angewählt und/oder die
Schleuderdrehzahl geändert, spei­chert der Waschautomat diese Ein­stellungen bei Programmstart ab.

Bei erneuter Anwahl des Grundwasch­programms zeigt der Waschautomat
diese abgespeicherten Zusatzfunktio­nen und/oder Schleuderdrehzahl an.

Die Memory-Funktion ist im Ausliefe­rungszustand deaktiviert.

Das Programmieren und Speichern
erfolgt in den Schritten

Die Programmierfunktionen werden mit
Hilfe der Zusatzfunktionstasten und
des Programmwählers aktiviert. Die Zu­satzfunktionstasten und der Programm­wähler besitzen hier eine Zweitfunktion,
die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Waschautomat ist ausgeschaltet.
– Die Fülltür ist geschlossen.
– Der Programmwähler steht auf der

Position Ende

.

1 bis 7:

1 Drücken Sie die Zusatzfunktionsta-

sten Kurz und Wasser plus gleichzei-

tig, halten Sie die Tasten gedrückt

und . .

2 . . . schalten den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

3 Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

4 Drehen Sie den Programmwähler auf

die Position Extraspülen:

5 Im Display blinkt nun das P

abwechselnd mit der Zahl 11
Zusätzlich erscheint rechts eine:
0 = Memory-Funktion ist deakiviert

oder eine:

1 = Memory-Funktion ist aktiviert

6 Durch Drücken der Taste START wird

die Anzeige im Display umgeschal-

tet von ,,0” auf ,,1” oder von ,,1” auf

,,0”.

7 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.
Die gewählte Einstellung der Program-

mierfunktion ist jetzt abgespeichert und
bleibt so lange erhalten, bis sie wieder
geändert wird.

37

Programmierfunktionen

Summer (P20)

Bei aktiviertem Summer ertönt ein
akustisches Signal am Programm­ende oder im Spülstop.

Der Summer ertönt bis zu eine Stunde
nach Programmende.

Der Summer ist im Auslieferungszu­stand deaktiviert.

Das Programmieren und Speichern
erfolgt in den Schritten

Die Programmierfunktionen werden mit
Hilfe der Zusatzfunktionstasten und
des Programmwählers aktiviert. Die Zu­satzfunktionstasten und der Programm­wähler besitzen hier eine Zweitfunktion,
die nicht auf der Blende erkennbar ist.

Voraussetzung:

– Der Waschautomat ist ausgeschaltet.
– Die Fülltür ist geschlossen.
– Der Programmwähler steht auf der

Position Ende

.

1 bis 7:

1 Drücken Sie die Zusatzfunktionsta-

sten Kurz und Wasser plus gleichzei-

tig, halten Sie die Tasten gedrückt

und . .

2 . . . schalten den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

3 Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

4 Drehen Sie den Programmwähler auf

die Position KOCH-/BUNTWÄSCHE

75°C:

5 Im Display blinkt nun das P

abwechselnd mit der Zahl 20
Zusätzlich erscheint rechts eine:
0 = Summer ist deakiviert

oder eine:
1 = Summer ist aktiviert

6 Durch Drücken der Taste START wird

die Anzeige im Display umgeschal-

tet von ,,0” auf ,,1” oder von ,,1” auf

,,0”.

7 Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus.
Die gewählte Einstellung der Program-

mierfunktion ist jetzt abgespeichert und
bleibt so lange erhalten, bis sie wieder
gelöscht wird.

38

Reinigung und Pflege

Reinigung und Pflege

Vor der Reinigung und Pflege den
Netzstecker ziehen.

Waschautomat reinigen

Reinigen Sie den Waschautomaten
mit einem milden Reinigungsmittel
oder Seifenlauge und trocknen Sie
ihn mit einem weichen Tuch ab.

Reinigen Sie die Waschtrommel mit
einem geeigneten Edelstahl-Putzmit­tel.

Waschmittel-Einspülkasten reinigen

Entfernen Sie eventuelle Waschmittel­rückstände regelmäßig.

Reinigen Sie den Waschmittel-Ein-

spülkasten mit warmem Wasser.

Reinigen Sie den Saugheber.

1. Saugheber aus der Kammer §-

herausziehen und unter fließendem

warmen Wasser reinigen. Das Rohr,

über das der Saugheber gesteckt

wird, ebenfalls reinigen.

2. Saugheber wieder aufstecken.

Ziehen Sie den Waschmittel-Einspül-
kasten bis zum Anschlag heraus,
drücken Sie die Entriegelung, und
entnehmen Sie den Waschmittel-Ein­spülkasten.

Keine lösemittelhaltigen Reiniger,
Scheuermittel, Glas- oder Allzweck­reiniger verwenden!
Diese können Kunststoffoberflächen
und andere Teile beschädigen.
Den Waschautomaten auf keinen
Fall mit einem Wasserschlauch ab­spritzen.

39

Reinigung und Pflege

Reinigung und Pflege

Laugenfilter und Laugen­pumpe reinigen

Kontrollieren Sie den Laugenfilter. An­fangs nach 3-4 Wäschen, um festzustel­len, wie oft eine Reinigung notwendig
ist.

Bei der normalen Reinigung laufen ca.
2 Liter Wasser aus.

Wenn der Ablauf verstopft ist, befindet
sich eine größere Menge Wasser
(max. 25l) im Waschautomaten.

Vorsicht: wenn kurz vorher mit ho­her Temperatur gewaschen wurde,
besteht Verbrühungsgefahr!

An der Innenseite der Blende des
Waschmittel-Einspülkastens befindet
sich ein Öffner für die Klappe zum Lau­genfilter (siehe Abbildung unten).

Entnehmen Sie den Öffner.

Öffnen Sie die Klappe.

Stellen Sie einen Behälter unter die

Klappe.

Lösen Sie den Laugenfilter mit leich-

ter Umdrehung, aber nicht heraus-

drehen.
Bei größeren Mengen Entleerungsvor-

gang wiederholen, bis kein Wasser
mehr ausläuft. Wasserablauf unter­brechen: Laugenfilter wieder zudrehen.

40

Reinigung und Pflege

Läuft kein Wasser mehr aus:

Drehen Sie den Laugenfilter ganz
heraus.

Reinigen Sie den Laugenfilter gründ-
lich.

Reinigen Sie das Schraubgewinde

im Gehäuse und am Filter. Es dürfen

sich keine Kalk- und Waschmittelab-

lagerungen oder Fremdkörper im

Schraubgewinde befinden.

Setzen Sie den Laugenfilter wieder

ein, und drehen Sie ihn fest.

Wird der Laugenfilter nicht wieder
eingesetzt und festgedreht, läuft
Wasser aus dem Waschautomat.

Nach der Reinigung:

Um Waschmittelverluste zu vermeiden:

Füllen Sie ca. 2 l Wasser durch den

Waschmittel-Einspülkasten ein.
Das Kugelventil ist wieder aktiv.

Prüfen Sie, ob sich der Laugenpum­penflügel leicht drehen lässt, ggf.
Fremdkörper (Knöpfe, Münzen etc.)
entfernen und Innenraum reinigen

41

Reinigung und Pflege

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des
Wassereinlaufventils ein Sieb.

Das Sieb in der Verschraubung des
WPS-Ventils sollten Sie etwa alle 6 Mo­nate kontrollieren. Bei häufigen Unter­brechungen im Wassernetz kann die­ser Zeitraum kürzer sein.

Drehen Sie den Wasserhahn zu.

Schrauben Sie den Zulaufschlauch

vom Wasserhahn ab.

Ziehen Sie die Gummidichtung 1 aus

der Führung heraus.

Fassen Sie den Steg des Kunststoff-

siebes 2 mit einer Kombi- oder Spitz-

zange und ziehen es heraus.

42

Reinigen Sie das Kunststoffsieb.

Der Wiedereinbau erfolgt in umge-

kehrter Reihenfolge.
Die Verschraubung fest auf den Was-

serhahn drehen und den Wasserhahn
öffnen. Falls Wasser austritt, die Ver­schraubung nachziehen.

Das Schmutzsieb muss nach der
Reinigung wieder eingebaut wer­den.

Störungshilfen

Störungshilfen

Was tun, wenn . . .

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb
kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa­ren, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Stö-
rung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durch­geführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefah­ren für den Benutzer entstehen.

Um ein schnelleres Auffinden der Störungen oder des Fehlers zu ermöglichen,
sind die Tabellen in folgende Kapitel eingeteilt:

– Es erfolgt kein Programmstart.
– Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt.
– Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung.
– Fehler und Störungen bei der Beladungserkennung und der Dosierempfehlung.
– Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis.

– Es erfolgt kein Programmstart.

Fehlermeldung mögliche Ursache Behebung

Die Kontrollleuchte Knitter-
schutz/Ende leuchtet
nicht, oder die Taste
START blinkt nicht.

Die Service-Kontrollleuch­te verriegelt blinkt.

Bei Anwahl des Pro­gramms Pumpen/ Schleu-
dern erfolgt kein Pro­grammstart.

Der Waschautomat
hat keinen Strom.

Die Schlossfunktion
ist eingeschaltet.

Die ,,Erste Inbetrieb­nahme” wurde nicht
durchgeführt.

Prüfen Sie, ob

– der Netzstecker einge-

steckt ist.

– die Sicherung in Ordnung

ist.

Schalten Sie die
Schlossfunktion aus.

Nehmen Sie die ,,Erste
Inbetriebnahme” vor, wie im
gleichnamigen Kapitel
beschrieben.

43

Störungshilfen

– Das Waschprogramm wurde abgebrochen und eine Fehler-

meldung erfolgt.

Fehlermeldung mögliche Ursache Behebung 1

Der Summer ertönt, und
die Fehler-Kontroll­leuchte Ablauf prüfen
blinkt. Im Display er­scheint ,,– – –”.

Der Summer ertönt, und
die Fehler-Kontroll­leuchte Zulauf prüfen
blinkt. Im Display er­scheint ,,– – –”.

Der Summer ertönt, und
die Fehler-Kontroll­leuchten Zulauf prüfen
und Ablauf prüfen blin­ken. Im Display er­scheint ,,– – –”.

Der Summer ertönt, und
in der Ablaufanzeige
blinken die Kontroll­leuchte Einw./Vorwa-
schen oder Spülen. Im
Display erscheint
,,– – –”.

Der Wasserablauf ist
blockiert.

Der Ablaufschlauch liegt
zu hoch.

Der Wasserzulauf ist
gesperrt.

Das Waterproof-System
hat reagiert.

Ein Defekt liegt vor. Starten Sie das

Reinigen Sie Laugenfilter
und Laugenpumpe.

Die maximale Abpump­höhe beträgt 1m.

Öffnen Sie den Wasser­hahn.

Rufen Sie den
Kundendienst

Programm nochmals.
Erscheint die Fehler­meldung erneut, rufen
Sie den Kundendienst.

1 Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf die
Position Ende.

44

Störungshilfen

– Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt

eine Störmeldung.

Störmeldung mögliche Ursache Behebung 1

Die Fehler-Kontroll­leuchte Ablauf prüfen
blinkt.

Die Fehler-Kontroll­leuchte Zulauf prüfen
blinkt.

Die Service-Kontroll­leuchte Dosierung prü-
fen leuchtet.

In der Ablaufanzeige
blinkt die Kontroll­leuchte Waschen.

In der Ablaufanzeige
blinkt die Kontroll­leuchte Endschleudern.

In der Ablaufanzeige
blinkt die Kontroll­leuchte Knitterschutz/
Ende.

Der Wasserablauf ist
beeinträchtigt.

Der Wasserzulauf ist
beeinträchtigt.

Das Sieb im Zulauf­schlauch ist ver­schmutzt.

Es hat sich zuviel
Schaum beim
Waschen gebildet.

Ein Defekt liegt vor. Starten Sie das Programm

Das Endschleudern wurde nicht durchgeführt. Der
Waschautomat erkannte eine zu große Unwucht.

Die Stellung des Programmwählers wurde nach
Programmstart verändert. Drehen Sie den
Programmwähler auf die ursprüngliche Position.

Reinigen Sie Laugenfilter
und Laugenpumpe.

Prüfen Sie, ob
– der Wasserhahn weit

genug geöffnet ist.

– der Zulaufschlauch ge-

knickt ist.

Reinigen Sie das Sieb.

Dosieren Sie beim nächsten
Waschgang weniger
Waschmittel, und beachten
Sie die Dosierhinweise auf
der Waschmittelpackung.

nochmals.
Erscheint die Fehler­meldung erneut, rufen Sie
den Kundendienst.

1 Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf die
Position Ende.

45

Störungshilfen

– Fehler und Störungen bei der Beladungserkennung und

der Dosierempfehlung

Fehler mögliche Ursache Behebung

Es erfolgt keine
Beladungsmen­genanzeige

Das Display zeigt
eine Beladung an,
ohne dass sich
Wäsche im Wasch­automaten befin­det.

Im Programm Fein-
wäsche, Seide und
WOLLE wird keine
Beladung ange­zeigt.

Der Waschautomat ist
nicht eingeschaltet und/
oder es ist kein Programm
gewählt worden.

Die eingefüllte Wäsche-
menge beträgt weniger
als 25% der max. Bela­dungsmenge des
gewählten Progamms.

Beim Einschalten des
Waschautomaten befand
sich Wäsche in der Trom­mel. Dadurch wurde der
Nullpunkt verstellt.

Der Nullpunkt des Bela­dungsmengensensors ist
verstellt.

Die max. Beladungsmen­ge beträgt bei den Pro­grammen Feinwäsche und
Seide 1kg und bei WOLLE
2kg. Bei diesen geringen
Beladungsmengen kann
es in wenigen Fällen dazu
kommen, dass der Bela­dungssensor nicht
reagiert.

Schalten Sie den Waschauto­maten ein. Wählen Sie das
Waschprogramm und legen
Sie dann die Wäsche ein.

Sobald dieser Wert erreicht ist
erfolgt eine Anzeige.

Entfernen Sie die Wäsche aus
der Trommel, und drücken Sie
die Taste über der Taste
START, bis ein akustisches
Signal ertönt. Der neue
Nullpunkt ist eingestellt.

Drehen Sie die Trommel ein­mal herum. Erlischt die Anzei­ge nicht, setzen Sie den Null­punkt neu (siehe Abschnitt
oben).

Drehen Sie die Trommel
einmal herum.

46

Störungshilfen

– Allgemeine Störungen oder ein nicht zufriedenstellendes

Waschergebnis

Störung mögliche Ursache Behebung

Der Waschautomat
steht während des
Schleuderns nicht
ruhig.

Die Wäsche wird
nicht wie gewohnt
geschleudert.

Die Fülltür läßt sich
nicht über die Taste
Tür öffnen.

Auftreten von unge­wöhnlichen
Pumpgeräuschen.

Die Gerätefüße stehen
nicht gleichmäßig und
sind nicht gekontert.

Die eingestellte Schleu­derdrehzahl war zu
niedrig.

Der Waschautomat ist
nicht elektrisch ange­schlossen.

Der Waschautomat ist
nicht eingeschaltet.

Stromausfall Öffnen Sie die Fülltür wie im

Die Tür war nicht korrekt
eingerastet.

Es befindet sich noch
Wasser in der Trommel,
und der Waschautomat
kann nicht abpumpen.

Zum Schutz vor Verbrühungen läßt sich die Fülltür bei
einer Laugentemperatur über 55°C nicht öffnen.

Kein Fehler! Schlürfende Geräusche am Anfang und am
Ende des Pumpvorganges sind normal.

Richten Sie den Wasch­automaten standsicher aus,
und kontern Sie die Geräte-
füße.

Wählen Sie beim nächsten
Waschgang eine höhere
Schleuderdrehzahl.

Stecken Sie den Schuko­Stecker in die Steckdose.

Schalten Sie dem Wasch­automaten mit der Taste
I-Ein/0-Aus ein.

Kapitel ,,Störungshilfen”,
Abschnitt ,,Fülltür öffnen bei
Stromausfall” beschrieben.

Drücken Sie kräftig gegen die
Schlossseite der Fülltür, und
drücken Sie anschließend die
Taste Tür.

Reinigen Sie Laugenfilter und
Laugenpumpe.

47

Störungshilfen

Störung mögliche Ursache Behebung

Die Ringbeleuch­tung leuchtet nicht.

Im Einspülkasten
verbleiben größere
Waschmittelrück­stände.

Der Weichspüler
wird nicht vollstän-
dig eingespült, oder
es bleibt zuviel
Wasser in der Kam­mer § stehen.

Die Wäsche wird
mit Flüssigwasch-
mittel nicht sauber.

Der Waschautomat hat die Ringbeleuchtung aus
Energiespargründen ausgeschaltet. Um die Ring­beleuchtung wieder einzuschalten: drücken Sie eine
Zusatzfunktionstaste oder drehen Sie den Programm­wähler.

Der Fließdruck des
Wassers reicht nicht aus.

Pulverwaschmittel in
Verbindung mit
Enthärtungsmitteln
neigen zum Kleben.

Der Saugheber sitzt nicht
richtig oder ist verstopft.

Flüssigwaschmittel
enthalten keine Bleich­mittel. Flecken aus Obst,
Kaffee oder Tee können
nicht entfernt werden.

– Reinigen Sie das Sieb im

Wasserzulauf.

– Drücken Sie evtl. die Taste

Wasser plus.

Geben Sie künftig erst das
Waschmittel und dann das
Enthärtungsmittel in den
Einspülkasten.

Reinigen Sie den Saugheber,
siehe Kapitel ,,Reinigung und
Pflege”, Abschnitt
,,Waschmittel-Einspülkasten
reinigen”.

– Verwenden Sie bleichmittel-

haltige Pulverwaschmittel.

– Füllen Sie Fleckensalz in

die Kammer j und das
Flüssigwaschmittel in eine
Dosierkugel.

– Geben Sie nie Flüssig-

waschmittel und Flecken­salz zusammen in den
Waschmittel-Einspülkasten.

48

Fehler mögliche Ursache Behebung

Auf der gewasche­nen Wäsche haften
graue elastische
Rückstände (Fett­läuse).

Auf gewaschenen
dunklenTextilien be­finden sich weiße,
waschmittel­ähnliche Rück­stände.

Die Dosierung des
Waschmittels war zu
niedrig (die Wäsche war
stark mit Fett ver­schmutzt (Öle, Salben)).

Das Waschmittel enthält
wasserunlösliche
Bestandteile (Zeolithe)
zur Wasserenthärtung.
Diese haben sich auf
den Textilien festgesetzt.

Störungshilfen

– Geben Sie bei derartig

verschmutzter Wäsche
entweder mehr Waschmittel
zu, oder verwenden Sie
Flüssigwaschmittel.

– Lassen Sie vor der

nächsten Wäsche das
Programm KOCH-/ BUNT­WÄSCHE 60°C mit
Flüssigwaschmittel ohne
Wäsche laufen.

– Versuchen Sie nach dem

Trocknen die Rückstände
mittels einer Bürste zu
entfernen.

– Waschen Sie dunkle

Textilien zukünftig mit
Flüssigwaschmittel. Diese
enthalten keine Zeolithe.

49

Störungshilfen

Fülltür öffnen bei Stromausfall

Schalten Sie den Waschautomat aus.

An der Innenseite der Blende des
Waschmittel-Einspülkastens befindet
sich ein Öffner für die Klappe zum Lau­genfilter.

Entnehmen Sie den Öffner.

Überzeugen Sie sich vor der
Wäscheentnahme stets davon,
dass die Trommel stillsteht. Beim
Hineingreifen in eine noch drehen­de Trommel besteht erhebliche Ver­letzungsgefahr.

Ziehen Sie an der Notentriegelung.

Die Fülltür öffnet sich.

Öffnen Sie die Klappe zum Laugenfil­ter, und lassen Sie das Wasser her­auslaufen wie im Kapitel ,,Reinigung
und Pflege”, Abschnitt ,,Laugenfilter
und Laugenpumpe reinigen”, be-
schrieben.

50

Kundendienst

Bei Störungen, die Sie nicht selbst be­heben können, benachrichtigen Sie bit­te:

– Ihren Miele Fachhändler oder
– den Miele Werkkundendienst unter

der Telefonnummer:

P (08 00) 22 44 666
^ Salzburg (06 62) 85 84-3 21

(06 62) 85 84-3 22

Wien (01) 6 80 95-300

Ü 4 97 11-20

4 97 11-22

Der Kundendienst benötigt Modell und
Nummer Ihres Waschautomaten. Beide
Angaben finden Sie auf dem Typen­schild bei geöffneter Fülltür oberhalb
des Schauglases.

Störungshilfen

51

Aufstellen und Anschließen

Aufstellen und Anschließen

Vorderansicht

1 Zulaufschlauch Waterproof-System
2 Elektroanschluss
3a - 3c Ablaufschlauch (mit dreh- und

abziehbarem Krümmer) mit
den Möglichkeiten der
Wasserablaufführung

4 Bedienungsblende

52

5 Waschmittel-Einspülkasten
6 Fülltür
7 Klappe für Laugenfilter, Laugen-

pumpe und Notentriegelung

8 Griffmulden für den Transport
9 vier höhenverstellbare Füße

Rückansicht

Aufstellen und Anschließen

1 Deckelüberstand mit Griffmöglichkei-

ten für den Transport

2 Elektroanschluss
3 Zulaufschlauch Waterproof-System
4 Abwasserschlauch

5 Drehsicherung mit Transportstangen
6 Halterung für:

– Zulaufschlauch
– Ablaufschlauch
– Elektroanschluss-Kabel
– entnommene Transportstangen

53

Aufstellen und Anschließen

Aufstellfläche

Als Aufstellfläche eignet sich am be­sten eine Betondecke. Diese gerät im
Gegensatz zu einer Holzbalkendecke
oder einer Decke mit ,,weichen” Eigen­schaften beim Schleudern selten in
Schwingung.

Beachten Sie:

Stellen Sie den Waschautomaten lot­recht und standsicher auf.

Stellen Sie den Waschautomaten
nicht auf weichen Fußbodenbelägen
auf, da der Waschautomat sonst
während des Schleuderns vibriert.

Bei Aufstellung auf einer Holzbalken­decke:

Stellen Sie den Waschautomaten auf
eine Sperrholzplatte
Die Platte sollte mit möglichst vielen
Balken, jedoch nicht nur mit den
Fußbodenbrettern verschraubt wer­den.

(mind. 59x52x3 cm).

Waschautomat aufstellen

Nutzen Sie für den Transport des
Waschautomaten, vom Verpackungsbo­den zum Aufstellungsort, die vorderen
Griffmulden und den hinteren Deckel­überstand.

Beachten Sie:

Fassen Sie zum Heben nicht an die

Fülltür.

Gerätefüße und Aufstellfläche müs­sen trocken sein, sonst besteht
Rutschgefahr beim Schleudern.

Transportsicherung entfernen

Aufstellung möglichst in einer Ecke des
Raumes. Dort ist die Stabilität jeder
Decke am größten.

Bei Aufstellung auf einen bauseitig
vorhandenen Sockel (Betonsockel
oder gemauerter Sockel) muss der
Waschautomat durch Spannla­schen (erhältlich beim Miele Fach­handel oder Miele Kundendienst)
gesichert werden. Sonst besteht die
Gefahr, dass der Waschautomat
beim Schleudern vom Sockel fällt.

54

Entfernen Sie die linke und die rech-

te Drehsicherung.

1. Drehsicherung mit einem Schrau-

bendreher aushaken.

2. Drehsicherung abnehmen.

Aufstellen und Anschließen

Drehen Sie die linke Transportstange
um 90°.

Ziehen Sie die linke Transportstange
heraus.

Drehen Sie die rechte Transportstan-

ge um 90°.

Ziehen Sie die rechte Transportstan-

ge heraus.

55

Aufstellen und Anschließen

Verschließen Sie die Löcher mit den
Drehsicherungen und den daran be­festigten Stopfen.

Der Waschautomat darf ohne Trans­portsicherung nicht transportiert
werden.
Bewahren Sie die Transportsi­cherung auf. Sie muss vor einem
Transport des Waschautomaten
(z.B. bei einem Umzug) wieder mon­tiert werden.

Transportsicherung einbauen

Der Einbau der Transportsicherung er­folgt in umgekehrter Reihenfolge.

Befestigen Sie die Transportstangen
an der Rückwand des Waschauto­maten. Achten Sie darauf, dass die
Bohrungen
steckt werden.

56

E auf die Zapfen D ge-

Aufstellen und Anschließen

Ausrichten

Der Waschautomat muss lotrecht und
gleichmäßig auf allen vier Füßen ste­hen, damit ein einwandfreier Betrieb ge­währleistet ist.

Eine unsachgemäße Aufstellung erhöht
den Wasser- und Energieverbrauch,
und der Waschautomat kann wandern.
Die Beladungsmengenanzeige mit
Waschmitteldosierempfehlung kann fal­sche Werte anzeigen.

Der Ausgleich des Waschautomaten er­folgt über die vier Schraubfüße. Im Aus­lieferungszustand sind alle Füße hinein­gedreht.

Fuß herausdrehen und kontern

Kippen Sie den Waschautomaten
leicht an und sichern ihn z.B. mit ei­nem festen Holzklotz.

Lösen Sie die Kontermutter 2 mit ei-

nem Schraubenschlüssel nach links

und schrauben Sie die Kontermutter

2 zusammen mit dem Fuß 1 heraus.

Stellen Sie den Waschautomaten wie-

der auf alle vier Füße.

Prüfen Sie mit einer Wasserwaage,

ob der Waschautomat lotrecht steht.

Halten Sie den Fuß 1 mit einer Was-

serpumpenzange fest und drehen

Sie die Kontermutter 2 mit einem

Schraubenschlüssel nach rechts ge-

gen das Gehäuse fest.

Alle vier Kontermuttern müssen fest
gegen das Gehäuse gedreht sein.
Bitte überprüfen Sie auch die Füße,
die beim Ausrichten nicht heraus­gedreht wurden. Sonst besteht die
Gefahr, dass der Waschautomat
wandert.

Achten Sie darauf, dass der Wasch­automat nicht abrutscht, sonst be­steht Verletzungsgefahr.

57

Aufstellen und Anschließen

Der Waschautomat darf nicht unter­gebaut werden.

Wasch-Trocken-Säule

Der Waschautomat kann mit einem
Miele Trockner als Wasch-Trocken-Säu-
le aufgestellt werden. Dazu ist ein Zwi­schenbausatz (WTV) erforderlich, er­hältlich beim Miele Fachhandel oder
Miele Kundendienst.

Der Nullpunkt des Beladungssen­sors muss nach dem Aufstellen und
Anschließen eingestellt werden.
Bitte beachten Sie das Kapitel
,,Erste Inbetriebnahme”.

Wiedermontage des Deckels

Sofern Sie den Deckel für die Wasch­Trocken-Säule demontiert haben, müs­sen Sie bei der Wiedermontage auf
den festen Sitz des Deckels an den hin­teren Haltern achten. Nur so ist ein si­cherer Transport des Waschautomaten
gewährleistet.

Beachten Sie:

a Sicherheitsabstand zur Wand:

mindestens 2 cm

b Höhe: Zwischenbausatz mit

Arbeitsplatte:
Zwischenbausatz ohne
Arbeitsplatte:

ca. 172 cm

ca. 170 cm

c Tiefe der Waschtrockensäule:

ca. 63 cm

58

Aufstellen und Anschließen

Wasserzulauf

Das Waterproof-System

Funktion

Das Kernstück dieses Wasserschutz­Systems ist ein elektrisches Sicher-
heitsventil. Es funktioniert wie ein auto­matischer Wasserhahn.

Das Miele Waterproof-System schützt
in folgenden Situationen vor Wasser­schäden:

– Schutz bei Undichtigkeiten des

Waschautomaten
Auslaufendes Wasser wird in einer

Bodenwanne aufgefangen. Durch ei­nen Schwimmerschalter wird das
Sicherheitsventil elektrisch abge­schaltet. Die weitere Wasserzufuhr
ist gesperrt; im Laugenbehälter be­findliches Wasser wird abgepumpt.

– Schutz bei Undichtigkeiten des Was-

serzulaufschlauches
Das Leckwasser wird durch die

Schutzhülle, welche den Zuleitungs­schlauch als ,,zweite Haut” umgibt,
in die Bodenwanne geleitet. Der
Schwimmerschalter schaltet das
Sicherheitsventil ab.

Montage des Wasserschutz-Systems

Der Waschautomat darf ohne Rück-
flussverhinderer an eine Trinkwasserlei­tung angeschlossen werden, da er
nach den gültigen DIN-Normen gebaut
ist.

Der Fließdruck muss mindestens 1 bar
Überdruck betragen. Der Mindestfließ­druck von 1 bar Überdruck ist vorhan­den, wenn bei voll geöffnetem Wasser­hahn in einer Zeit von 15 Sek. 5 Liter
Wasser in ein entsprechendes Gefäß
fließen.

Der Wasserstaudruck darf 10 bar Über-
druck nicht übersteigen. Ist er höher
als 10 bar Überdruck, muss ein Druck­reduzierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit
3/4’’ Verschraubung erforderlich. Fehlt
ein solcher, so darf es nur von einem
zugelassenen Installateur an die Trink­wasserleitung montiert werden.

Die Schraubverbindung steht unter
Wasserleitungsdruck. Kontrollieren
Sie deshalb durch langsames Öff-
nen des Wasserhahns, ob der An­schluss dicht ist. Korrigieren Sie ge­gebenenfalls den Sitz der Dichtung
und die Verschraubung.

Der Waschautomat ist nicht für ei­nen Warmwasseranschluss geeig­net.

59

Aufstellen und Anschließen

Das Sicherheitsventil enthält elektrische Bauteile. Deshalb darf es nicht in einem
Spritzwasserbereich, z.B. Badewannen oder Duschen, montiert werden. Verwen­den Sie in diesem Fall einen Metallgewebeschlauch als Verlängerung der Wasser­leitung, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Die Schutzhülle darf nicht beschä-
digt oder geknickt werden.

Nicht in Flüssigkeit tauchen!

60

Aufstellen und Anschließen

Wartung

Verwenden Sie im Falle eines Aus­tausches nur das Miele Waterproof-
System mit einem Platzdruck von min­destens 70 bar Überdruck.

Das Schmutzsieb in der Überwurf-
mutter des Sicherheitsventils darf
zum Schutz des Wassereinlaufven­tils nicht entfernt werden.

Zubehör

Als Zubehör ist ein Metallgewebe­schlauch von 1,5 m Länge beim Miele
Fachhandel oder Miele Kundendienst
erhältlich.

Dieser Schlauch besitzt einen Platz­druck von 140 bar und kann als flexible
Verlängerung der Wasserleitung be­nutzt werden.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener
Stadtwerke:

Unmittelbar vor der Anschlussstelle
des Waschautomaten ist ein Handab­sperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen wer­den, die von den Wasserwerken der
Stadt Wien zum Anschluss an die In­nenanlage zugelassen sind.

Die Verwendung von Gummischläu-
chen als Druckverbindungsleitung zwi­schen Innenanlage und Waschautomat
ist nur dann gestattet, wenn sie

– samt eingebundenen Anschlussar-

maturen einem Mindestdauerdruck

von 15 bar Überdruck standhalten,
– während der Inbetriebhaltung des

Gerätes hinreichend beaufsichtigt

sind und
– nach Beendigung des gesamten

Waschvorgangs der Wasserzufluss

zuverlässig abgesperrt oder die

Schlauchverbindung überhaupt von

der Innenanlage (Auslauf) getrennt

wird.

61

Aufstellen und Anschließen

Wasserablauf

Die Lauge wird durch eine Ablaufpum­pe mit 1 m Förderhöhe abgepumpt.
Der Ablaufschlauch hat eine Länge von
1,50 m. Um den Wasserablauf nicht zu
behindern, muss der Schlauch knick­frei verlegt werden. Der Krümmer am
Schlauchende ist drehbar und ggf. ab­ziehbar.

Möglichkeiten des Wasserablaufs:

– Einhängen in ein Wasch- oder Aus-

gussbecken:

Sichern Sie den Schlauch gegen

Abrutschen! Wird das Wasser in ein

Waschbecken abgepumpt, muss es

schnell genug abfließen. Sonst be-

steht die Gefahr, dass Wasser über-

fließt oder ein Teil des abgepumpten

Wassers in den Waschautomaten zu-

rückgesaugt wird.
– Anschließen an ein Kunststoff-Ab-

flussrohr mit Gumminippel (Siphon

nicht unbedingt erforderlich).
– Auslauf in einen Bodenablauf (Gully).
Falls notwendig, kann der Schlauch bis

zu 5 m verlängert werden. Zubehör ist
beim Miele Fachhandel oder Miele Kun­dendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m
maximale Förderhöhe) ist beim Miele
Fachhandel oder Miele Kundendienst
eine 2. Laugenpumpe - Duobetrieb ­mit dem erforderlichen Umbausatz er­hältlich.

62

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die
Abflussleitung angeschlossen werden,
wenn die Hauskanalanlage der
Ö-Norm 2501 entspricht.

Aufstellen und Anschließen

Elektroanschluss

Der Waschautomat ist mit Wechsel­strom-Anschlusskabel (ca. 1,6 m lang)
und Schuko-Stecker anschlussfertig für
Wechselstrom ~230 V 50 Hz ausge­rüstet.

Der Anschluss darf nur an eine nach
VDE 0100 ausgeführte Elektroanlage
erfolgen.

In keinem Fall sollte der Waschautomat
an Verlängerungskabeln, wie z.B. Mehr­fach-Tischsteckdosen o. ä. angeschlos­sen werden, um eine potentielle Gefah­renquelle (Brandgefahr)
auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie DIN VDE
0100 Teil 739, dem Waschautomat
einen FI-Schutzschalter mit einem Aus­lösestrom von 30 mA (DIN VDE 0664)
vorzuschalten.

Über die Nennaufnahme und die ent­sprechende Absicherung gibt das
Typenschild Auskunft. Vergleichen Sie
die Angaben auf dem Typenschild mit
den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme
,,Fehlerstromschutzschaltung” darf in
Verbindung mit diesem Waschautoma­ten nur ein pulsstromsensitiver Fehler­strom-Schutzschalter verwendet wer­den.

63

Verbrauchsdaten

Verbrauchsdaten

Programm

(ohne Zusatz-und

Programmier-

funktionen)

KOCH-/BUNTWÄSCHE

95°C 5,0 kg 1,70 49 1 h 54 min 1 h 22 min

1)

60°C
40°C 5,0 kg 0,50 49 1 h 57 min 1 h 03 min

PFLEGELEICHT

40°C 2,5 kg 0,45 58 1 h 22 min 47 min

FEINWÄSCHE

30°C 1,0 kg 0,35 65 57 min 45 min

Seide

/

30°C 1,0 kg 0,25 39 37 min 27 min

WOLLE

30°C 2,0 kg 0,23 35 40 min

1)

/

Prüfprogramm nach EN 60456

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein­lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen
in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen
Werten abweichen.

Beladung Verbrauchsdaten

Energie Wasser Laufzeit

in kWh in l normal Kurz

5,0 kg 0,95 49 1 h 57 min 1 h 13 min

64

Technische Daten

Technische Daten

Höhe 85 cm
Breite 59,5 cm
Tiefe 58,0 cm
Tiefe bei geöffneter Tür 94,5 cm
Gewicht 94 kg
maximale Bodenbelastung 1600 Newton (ca. 160 kg)
Fassungsvermögen 5 kg Trockenwäsche
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Verbrauchsdaten siehe Kapitel Verbrauchsdaten
Wasserfließdruck minimal 1 bar (100 kPa)
Wasserfließdruck maximal 10 bar (1000 kPa)
Abpumphöhe maximal 1 m
Abpumplänge maximal 5 m
Erteilte Prüfzeichen Funkschutz, VDE

656667

Änderungen vorbehalten/001 2100

Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend
