Miele W 323 WPS User manual [de]

Gebrauchsanweisung Waschautomat W 323
Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
WPS
M.-Nr.
D
05 524 300

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung
Die Verpackung schützt den Wasch automaten vor Transportschäden. Die Verpackungsmaterialien sind nach um weltverträglichen und entsorgungstech nischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.
-
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wert volle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsys
­tem in den Materialkreislauf zurück.
­Bitte sorgen Sie dafür, dass das Altge
rät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".
-
-
-
-
2
Inhalt
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerätebeschreibung
Besondere Ausstattungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sonderprogramme (Seide /, Wolle /, Mini, Mischwäsche, Extraspülen) . . . 9
Bügelleicht im Programm Feinwäsche und Seide / . . . . . . . . . . . . . . . . . . . . 9
System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Wichtige Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Tasten für die Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Taste "Schleudern" mit Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
So waschen Sie richtig
Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Vorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Zusatzfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wäsche nachlegen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Gewähltes Programm verändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Programmabschnitt auslassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Programm umwählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Programmablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Inhalt
Waschmittel
Wasserenthärter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

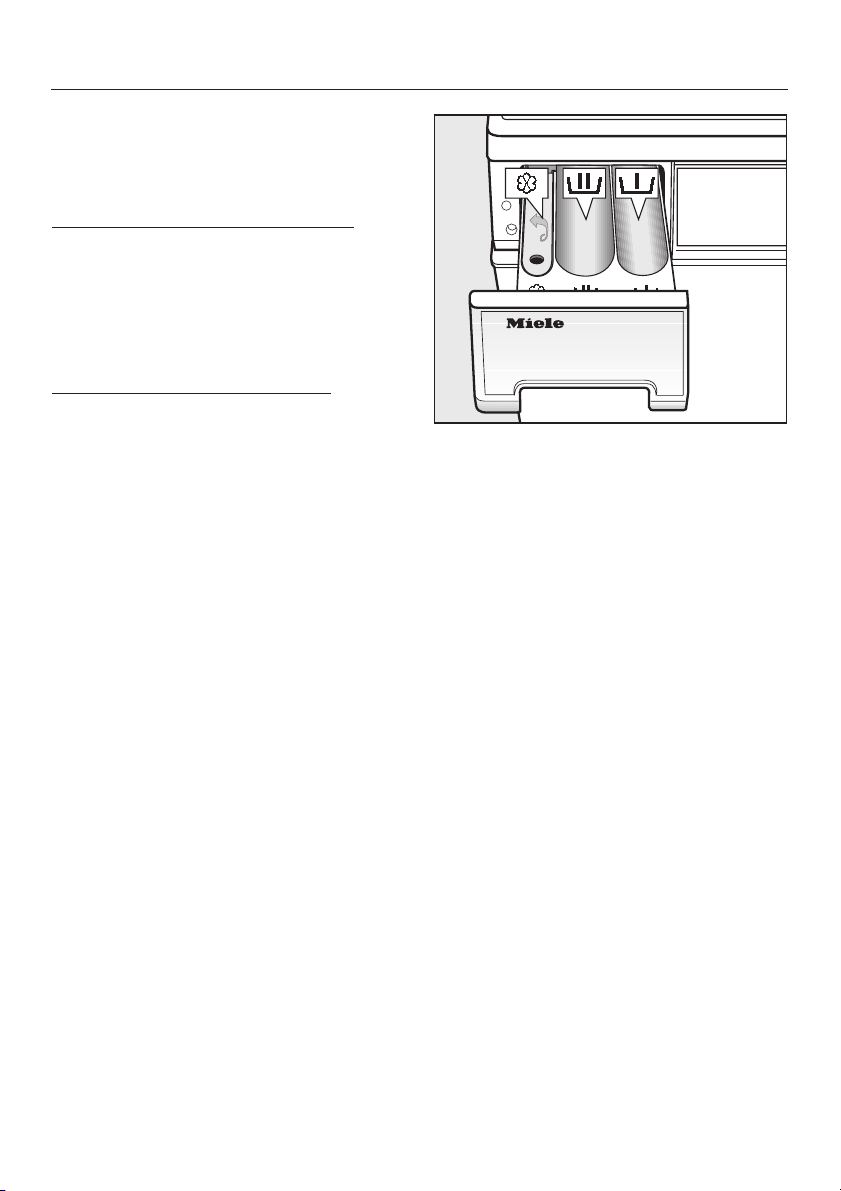

Komponenten - Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Weichspüler, Formspüler, Stärke oder Flüssigstärke. . . . . . . . . . . . . . . . . . . . . . . 29

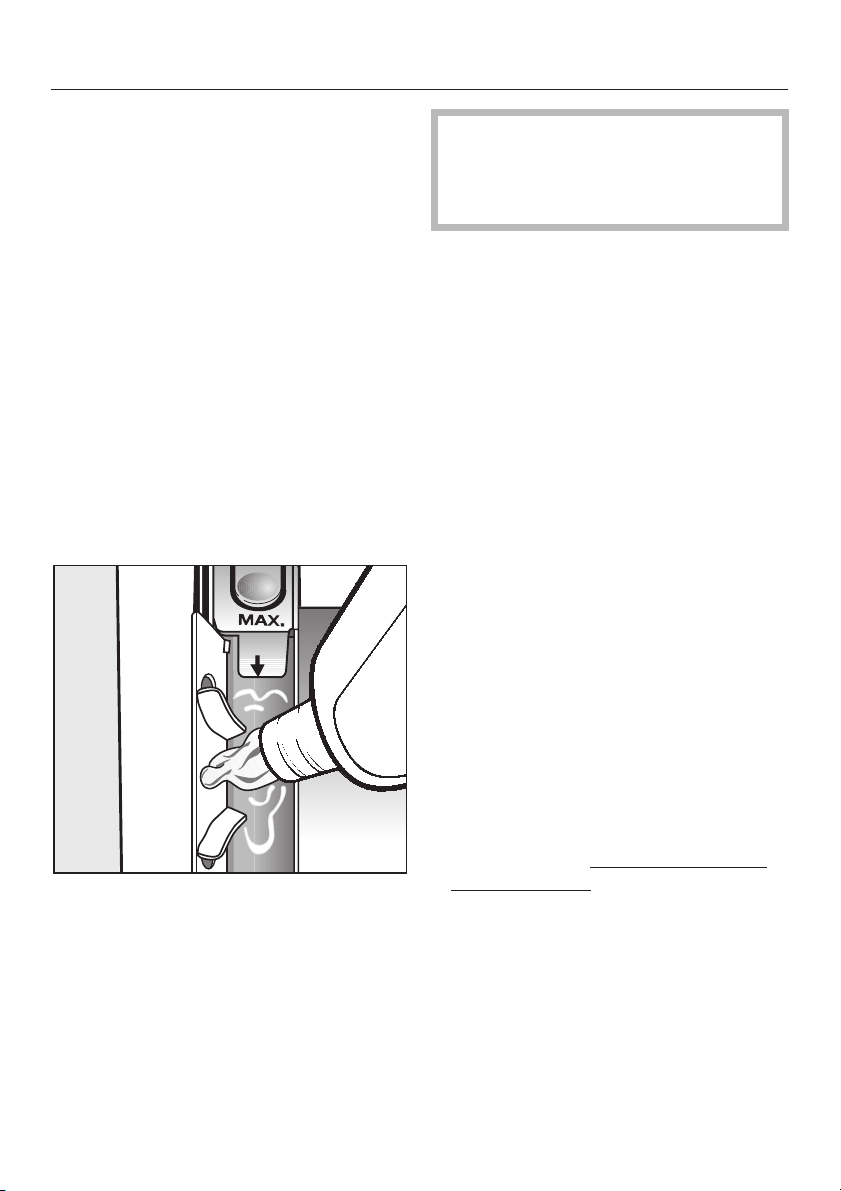

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . . . 29
Separates Weichspülen oder Formspülen . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Separates Stärken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Entfärben / Färben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Reinigung und Pflege

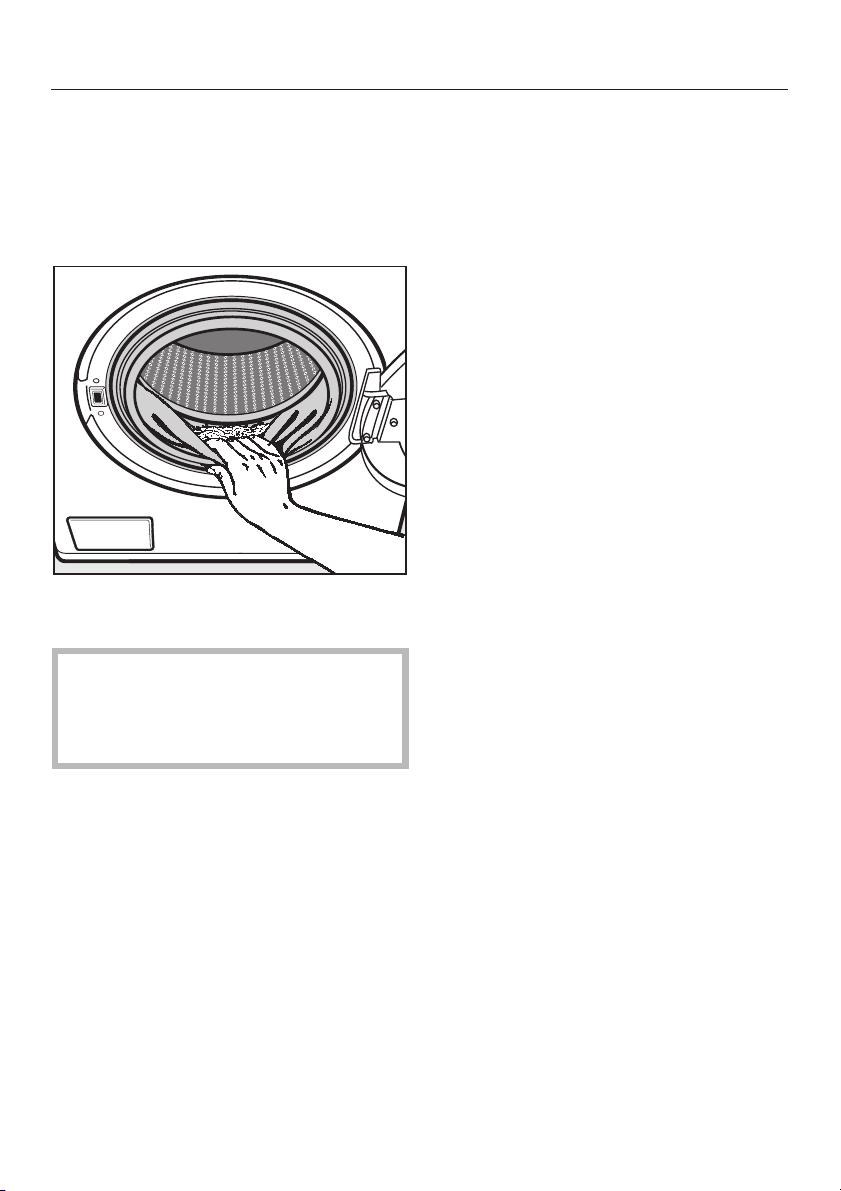

Waschautomat reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

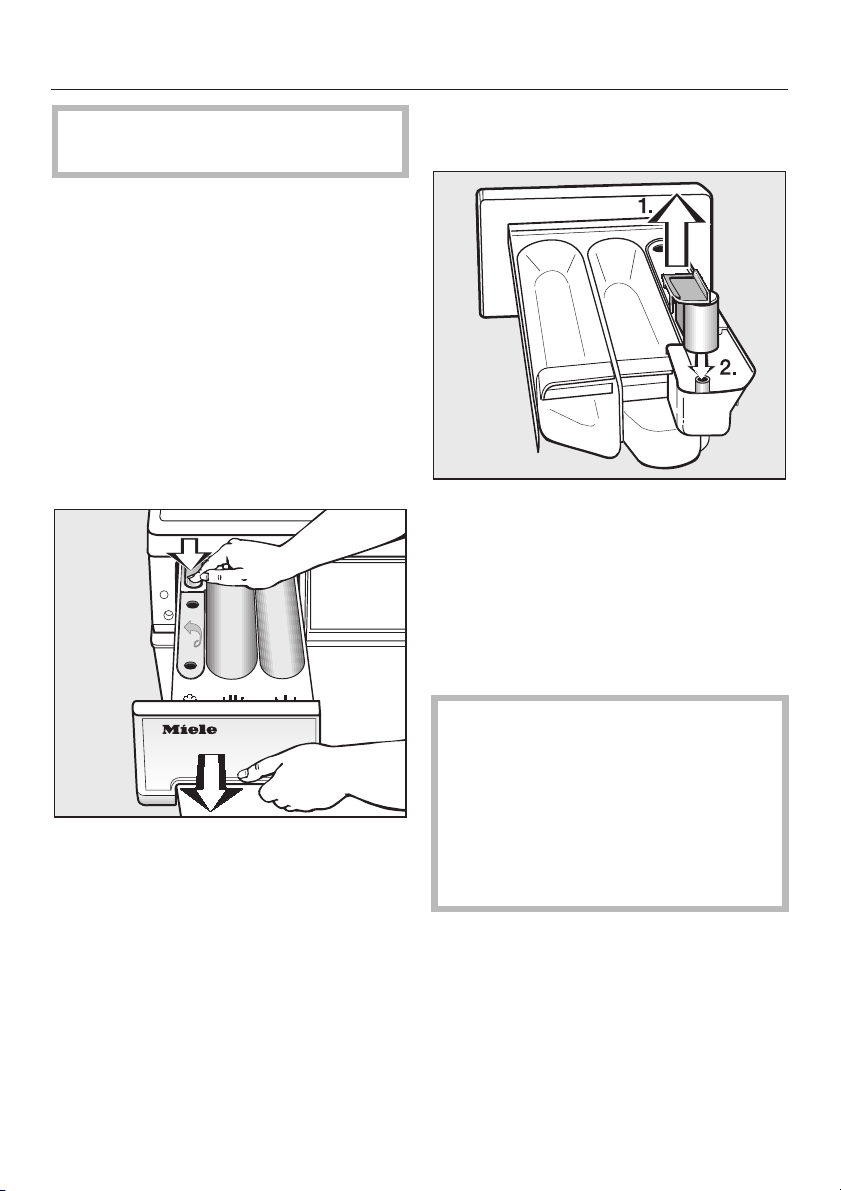

Waschmittel-Einspülkasten reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

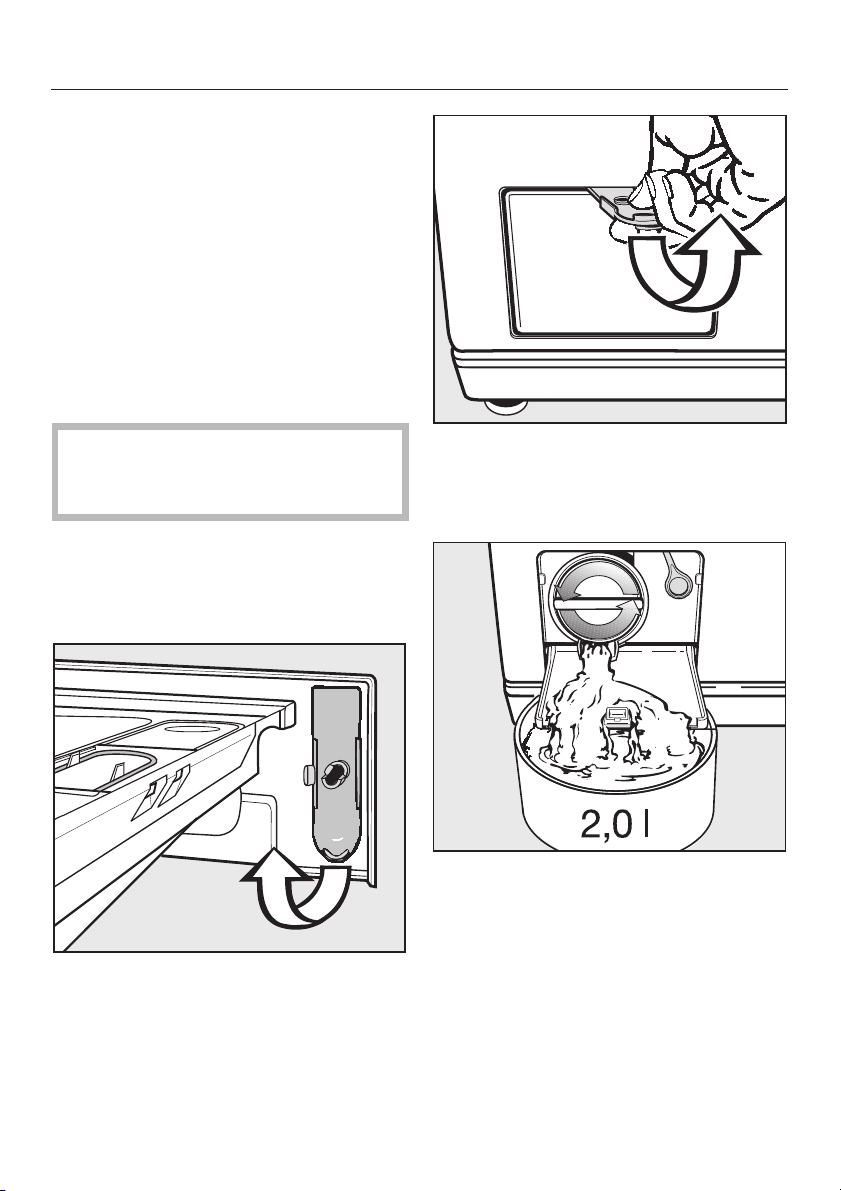

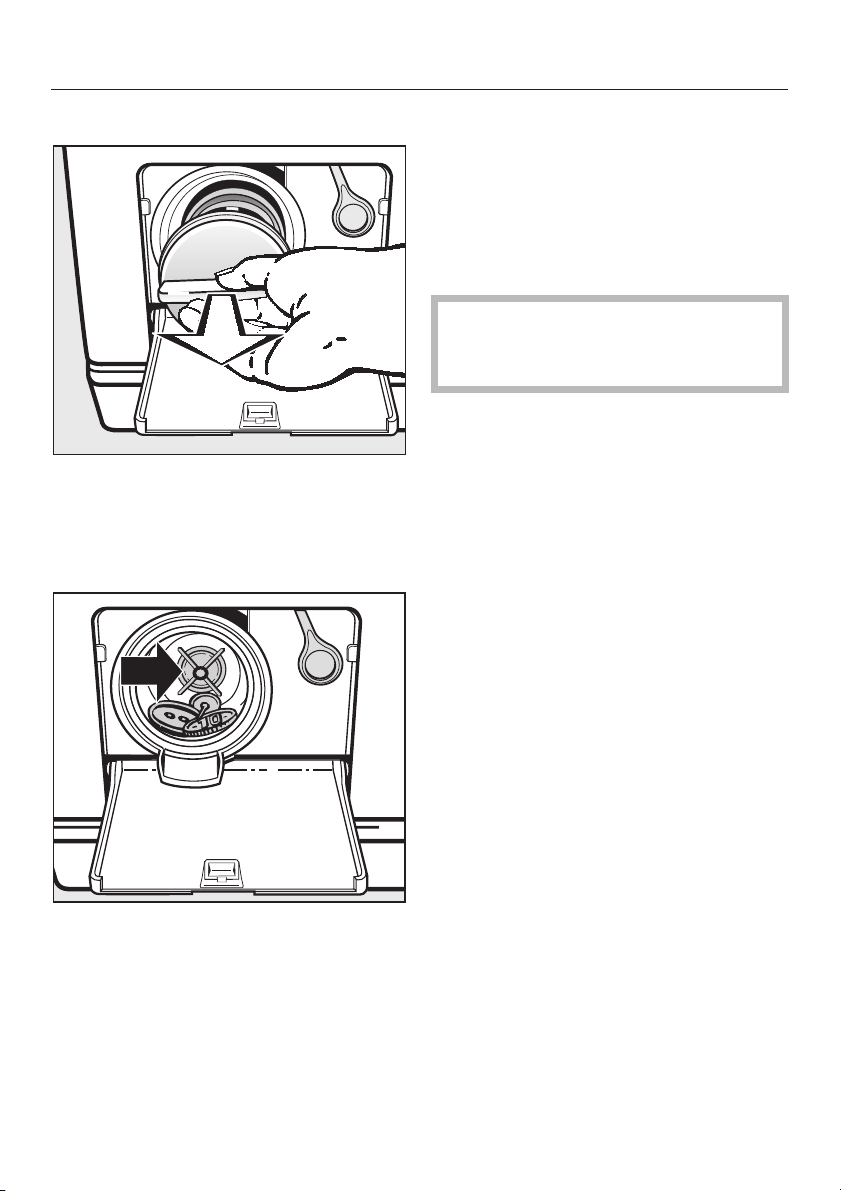

Laugenfilter und Laugenpumpe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

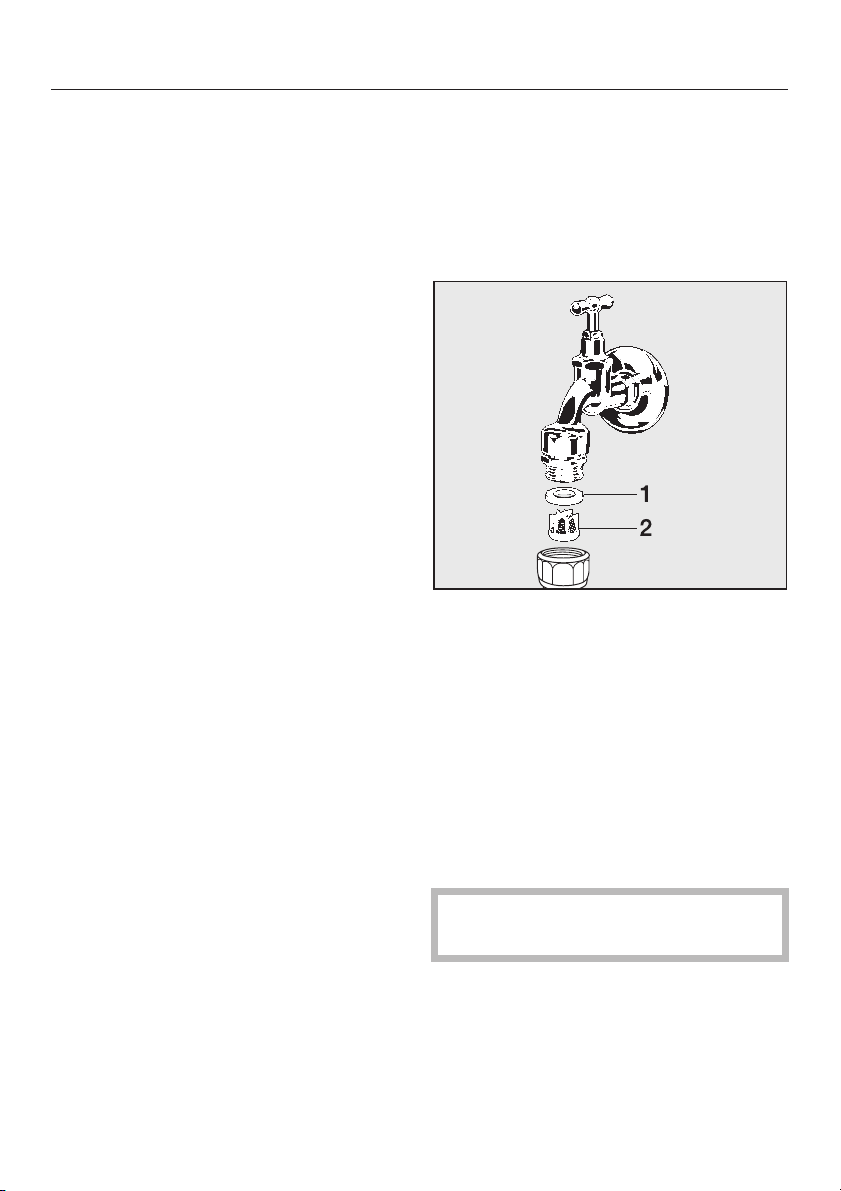

Wassereinlaufsieb reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Störungshilfen
Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Es erfolgt kein Programmstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. . . . 35
Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. . . 36
Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis . . . . . 37
Die Tür lässt sich nicht über die Taste Tür öffnen . . . . . . . . . . . . . . . . . . . . . . . . . 39

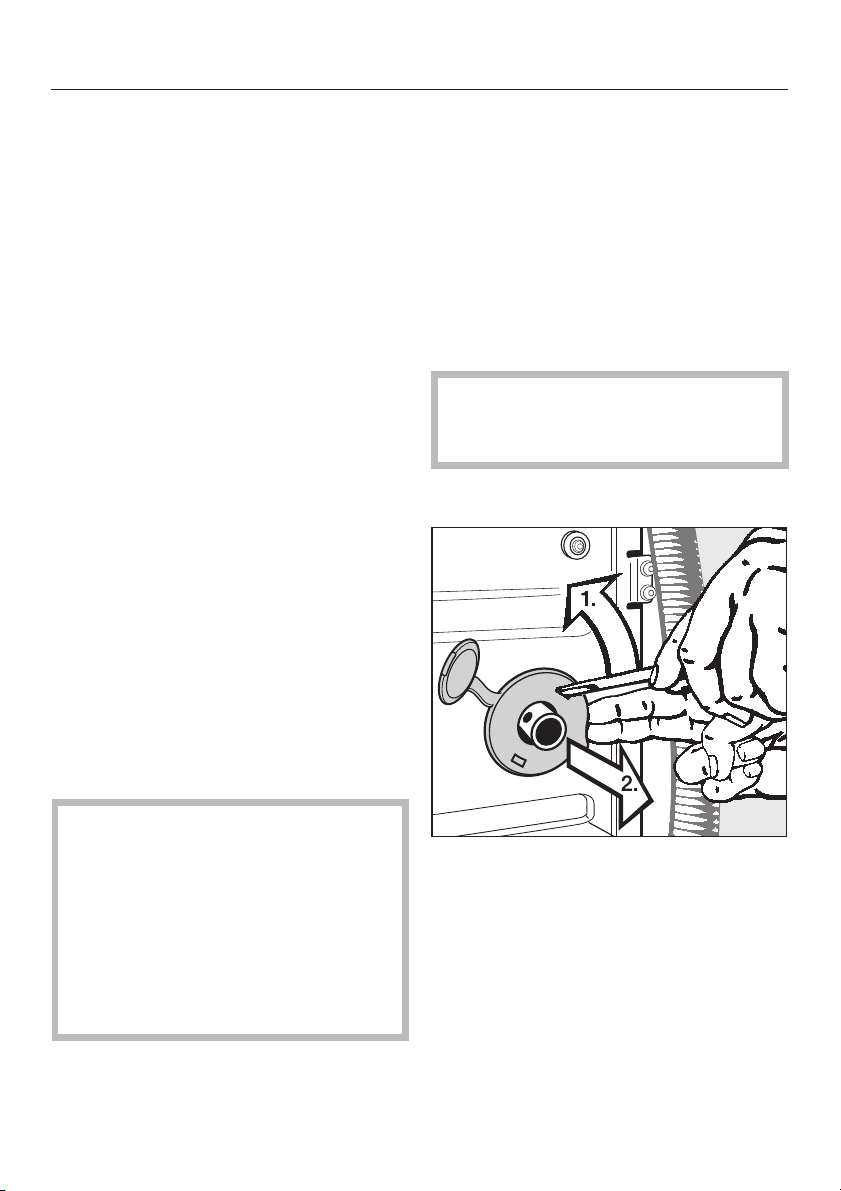

Fülltür öffnen bei Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Garantiebedingungen und Garantiezeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Nachkaufbares Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
4
Inhalt
Aufstellen und Anschließen

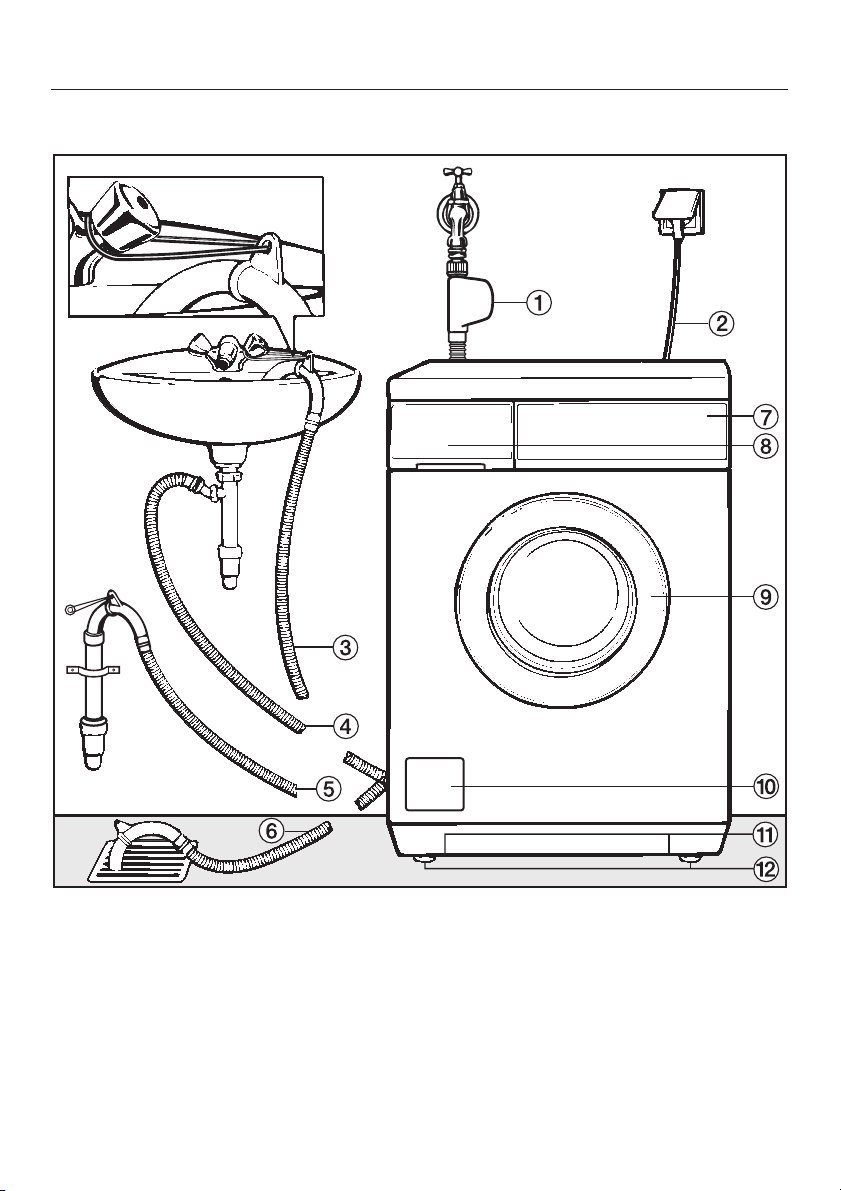

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

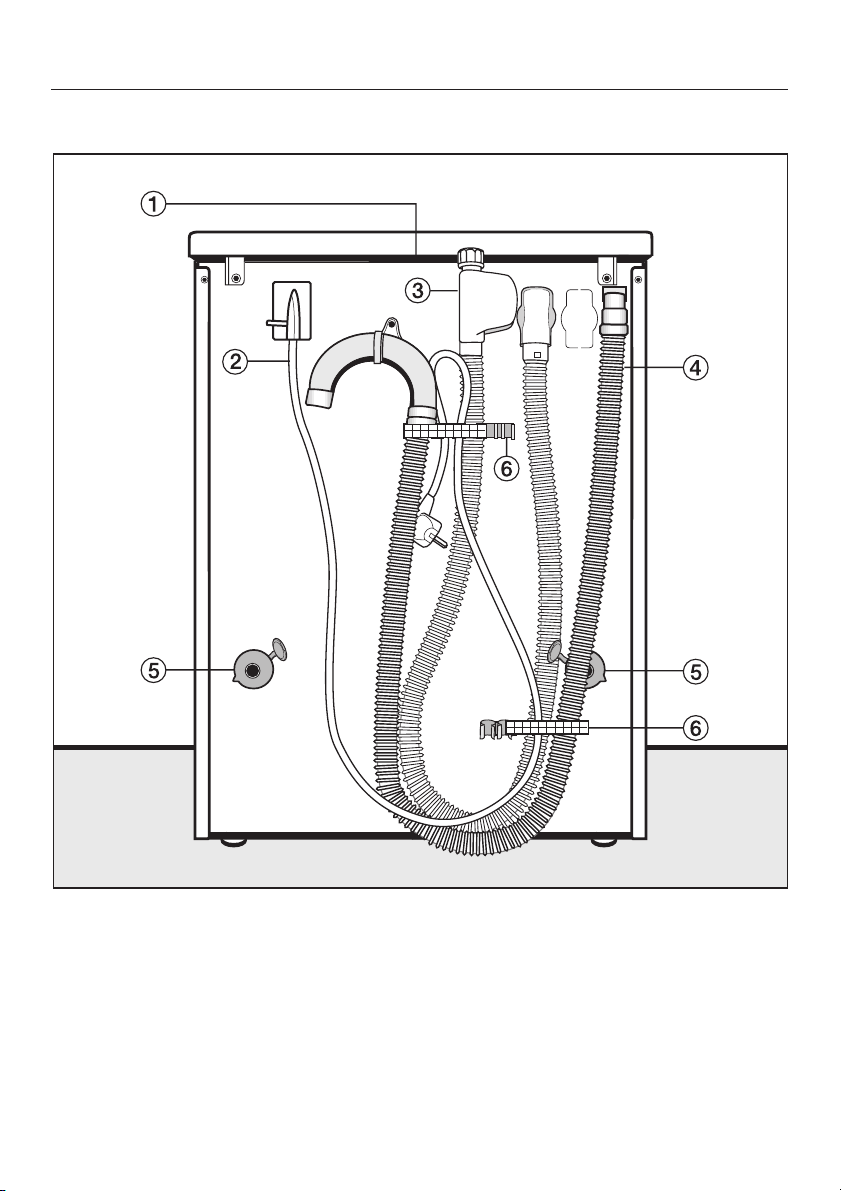

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Aufstellfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Waschautomat aufstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Transportsicherung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

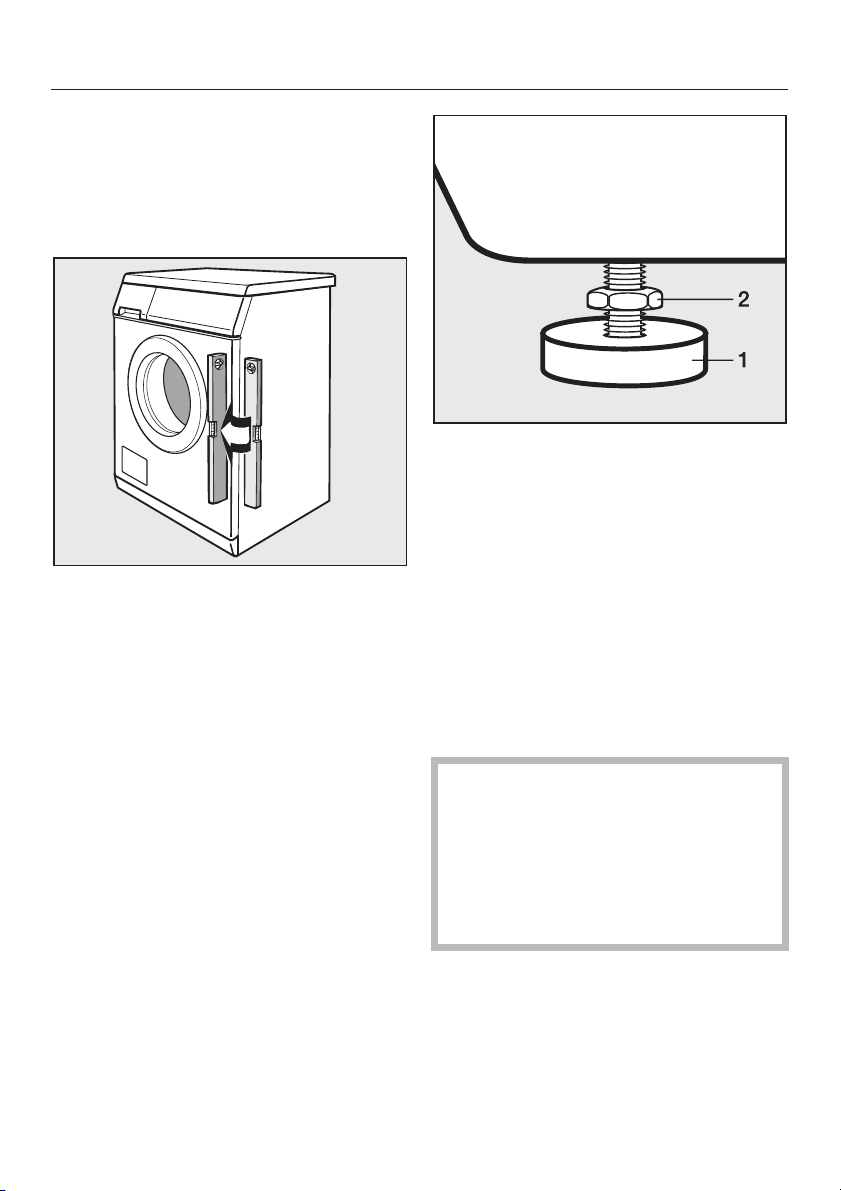

Fuß herausdrehen und kontern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Unterbau unter eine Arbeitsplatte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

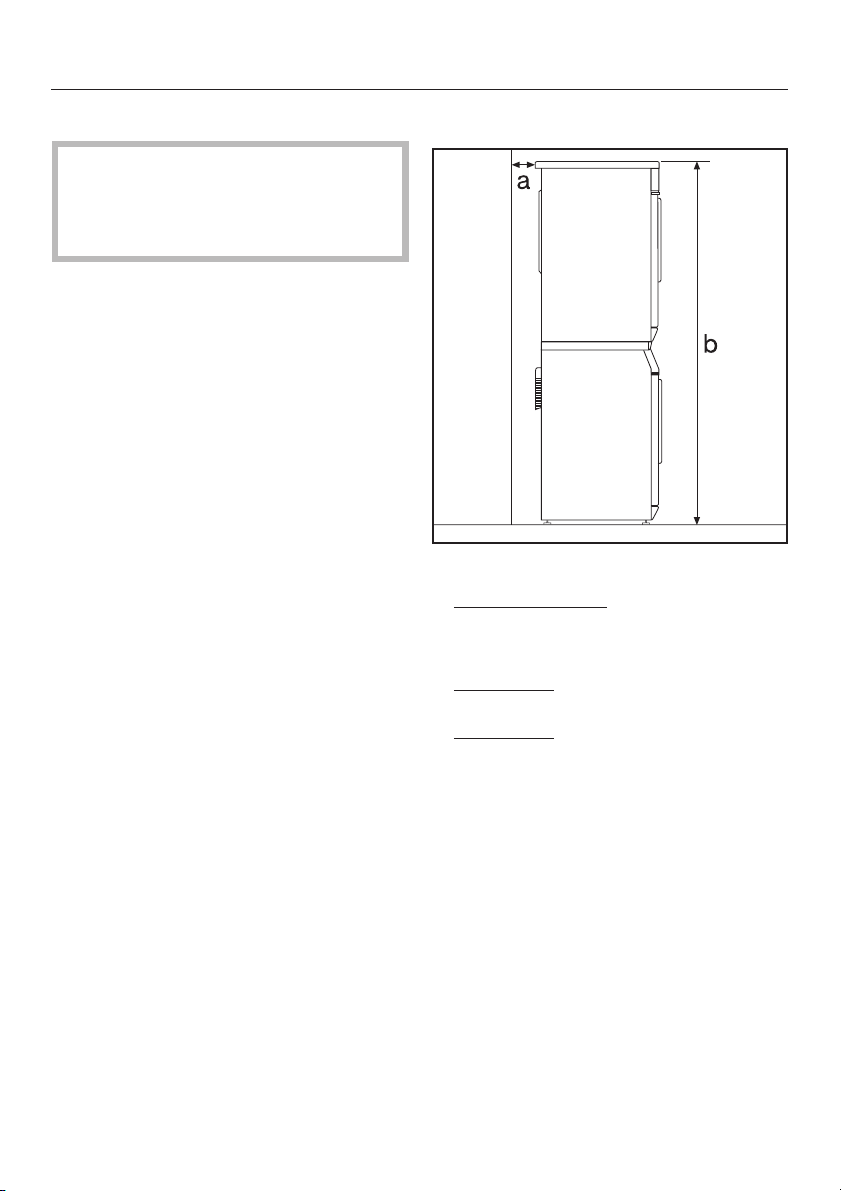

Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

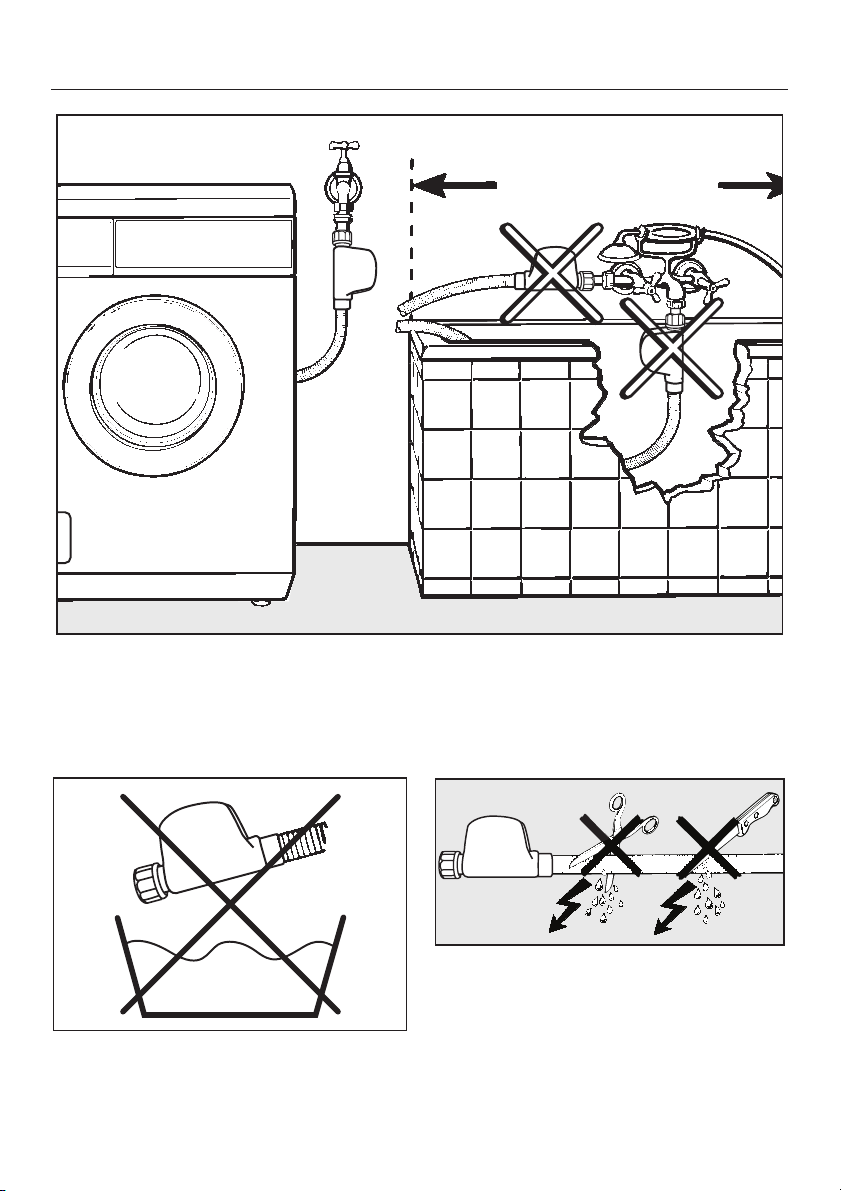

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Programmierfunktionen
System Wasser plus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Schongang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Laugenabkühlung für KOCH-/ BUNTWÄSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Memory-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Einweichzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5
Sicherheitshinweise und Warnungen
Lesen Sie vor dem ersten Benutzen des Waschautomaten die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge brauch und die Wartung des Wasch automaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.
Bewahren Sie die Gebrauchsanwei sung auf und geben Sie diese an ei nen eventuellen Nachbesitzer weiter.
-
-
-
-
-
Bestimmungsgemäße Verwen­dung
Der Waschautomat ist ausschließ-
lich zum Waschen von Textilien be­stimmt, die vom Hersteller im Pflegeeti­kett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind mög­licherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch be­stimmungswidrigen Gebrauch oder fal­sche Bedienung verursacht werden.
Technische Sicherheit
Kontrollieren Sie den Waschauto
maten vor der Aufstellung auf äu ßere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.
Vor dem Anschließen des Wasch
automaten unbedingt die An schlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
-
-
-
-
Die elektrische Sicherheit dieses
Waschautomaten ist nur dann ge währleistet, wenn er an ein vorschrifts mäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundle gende Sicherheitsvoraussetzung ge prüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbro chenen Schutzleiter verursacht werden.
Verwenden Sie aus Sicherheits-
gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Der Waschautomat entspricht den
vorgeschriebenen Sicherheitsbe­stimmungen. Durch unsachgemäße Re­paraturen können unvorhersehbare Ge­fahren für den Benutzer entstehen, für die der Hersteller keine Haftung über­nimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durch geführt werden.
Im Fehlerfall oder bei der Reini
gung und Pflege ist der Waschau tomat nur dann elektrisch vom Netz ge trennt, wenn:
der Netzstecker des Waschautoma ten gezogen ist oder
die Sicherung der Hausinstallation ausgeschaltet ist oder
die Schraubsicherung der Hausin stallation ganz herausgeschraubt ist.
-
-
-
-
-
-
-
-
-
-
-
6
Sicherheitshinweise und Warnungen
Das Miele Waterproof-System schützt vor Wasserschäden, wenn
folgende Voraussetzungen erfüllt sind:
Ordnungsgemäßer Wasser- und
Elektroanschluss. Bei erkennbaren Schäden muss der
Waschautomat unverzüglich wieder instandgesetzt werden.
Defekte Bauteile dürfen nur gegen
Miele Original-Ersatzteile ausge tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Si cherheitsanforderungen in vollem Um fang erfüllen.
Wenn die Netzanschlussleitung be-
schädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden!
-
-
Gebrauch
Der Einbau und die Montage die-
ses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.
Stellen Sie Ihren Waschautomaten
nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverläs sigkeit der Elektronik kann durch Tem peraturen unter dem Gefrierpunkt ab nehmen.
-
-
-
Entfernen Sie vor der Inbetriebnah
me die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfer nen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel / Geräte beschädigen.
Schließen Sie den Wasserhahn bei
längerer Abwesenheit (z.B. Ur laub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bo
-
denablauf (Gully) befindet.
Überschwemmungsgefahr!
Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Wasch­becken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch ge­gen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den unge­sicherten Schlauch aus dem Becken drücken.
Achten Sie darauf, dass keine
-
-
-
Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Geräte bauteile (z.B. Laugenbehälter, Wasch trommel) beschädigen. Beschädigte Bauteile können wiederum Wäsche schäden verursachen.
-
-
-
-
-
-
-
7
Sicherheitshinweise und Warnungen
Bei richtiger Waschmitteldosierung
ist ein Entkalken des Waschauto maten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark ver kalkt sein sollte, dass ein Entkalken not wendig wird, verwenden Sie Spezial Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhal ten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Ent kalkungsmittels streng ein.
Textilien, die mit lösemittelhaltigen
Reinigungsmitteln behandelt wur den, müssen vor dem Waschen in kla­rem Wasser gut ausgespült werden.
Verwenden Sie niemals lösemittel-
haltige Reinigungsmittel (z.B. Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt wer­den und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!
Entfärbemittel und Färbemittel
können durch ihre chemische Zu­sammensetzung zur Korrosion führen. Entfärbemittel und Färbemittel dürfen im Waschautomaten nicht verwendet werden.
-
-
-
-
-
-
Benutzung von Zubehör
Zubehörteile dürfen nur dann an­oder eingebaut werden, wenn sie
ausdrücklich von Miele freigegeben
­sind.
Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und / oder Produkt haftung verloren.
Vor der Entsorgung des Altge rätes
Ziehen Sie den Netzstecker aus
der Steckdose. Machen Sie die Netzanschlussleitung sowie Stecker un­brauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomat betrieben wird.
-
-
-
Wenn Sie mit hohen Temperaturen
waschen, bedenken Sie, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schauglas zu berühren.
8

Gerätebeschreibung

Besondere Ausstattungsmerkmale
Sonderprogramme (Seide /, Wolle /, Mini, Mischwäsche, Extraspülen)
Programm für handwaschbare Texti
lien (Seide /) Handwaschbare, knitterempfindliche
Textilien, die keine Wolle enthalten, können im Programm Seide / ge waschen werden.
Programm für handwaschbare Texti
lien (WOLLE /) Handwaschbare Textilien aus Wolle
und Wollgemischen können im Pro­gramm WOLLE / gewaschen wer­den.
– Programm für kleine Wäscheposten
(Mini) Es handelt sich hier um ein Bunt-
waschprogramm für die kurze Wä­sche zwischendurch bei leicht ange schmutzten Textilien.
Bügelleicht im Programm Feinwäsche und Seide /
Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.
-
System Wasser plus
Dieses System ermöglicht, mit einem höheren Wasserstand zu waschen und zu spülen. Für das Programm
­KOCH-/BUNTWÄSCHE kann noch ein
zusätzlicher Spülgang angewählt wer
-
den.
-
-
Programm für gemischte Wäsche posten (Mischwäsche)
Von der Textilart unterschiedliche, farbig passende Wäscheposten kön nen in diesem Programm zusammen gewaschen werden.
Programm zum Spülen von Textilien (Extraspülen)
Textilien werden in diesem Programm nur gespült und geschleudert.
-
-
9
Gerätebeschreibung
Programmaktualisierung (Update)
Die auf der Bedienungsblende mit PC gekennzeichnete Fehler-Kontrollleuchte dient dem Kundendienst als Übertra gungspunkt für eine Programmaktuali sierung (PC = Programme Correction).
Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Wasch verfahren in der Steuerung Ihres Waschautomaten berücksichtigt wer den.
-
-
-
-
Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.
-
-
10
Bedienungsblende
Gerätebeschreibung
a Taste START
startet das Waschprogramm
b Tasten für die Zusatzfunktionen
zur Anwahl der Zusatzfunktionen Kontrollleuchte ein = gewählt Kontrollleuchte aus = nicht gewählt
c Kontrollleuchten der Schleuder-
drehzahl
d Taste Schleudern
zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern
e Einknopf-Programmwähler
zur Anwahl des Grundwaschpro grammes und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum ge dreht werden.
f Ablaufanzeige
informiert während des Waschpro­gramms über den jeweils erreichten Programmabschnitt.
g Service-/Fehler-Kontrollleuchten h Taste I-Ein/0-Aus
ein-/ausschalten oder Programm unterbrechen
i Taste Tür
öffnet die Fülltür
-
-
11
Gerätebeschreibung
Wichtige Bedienelemente
Programmwähler
Über den Programmwähler wird das Grundwaschprogramm und die dazu gehörige Temperatur eingestellt.

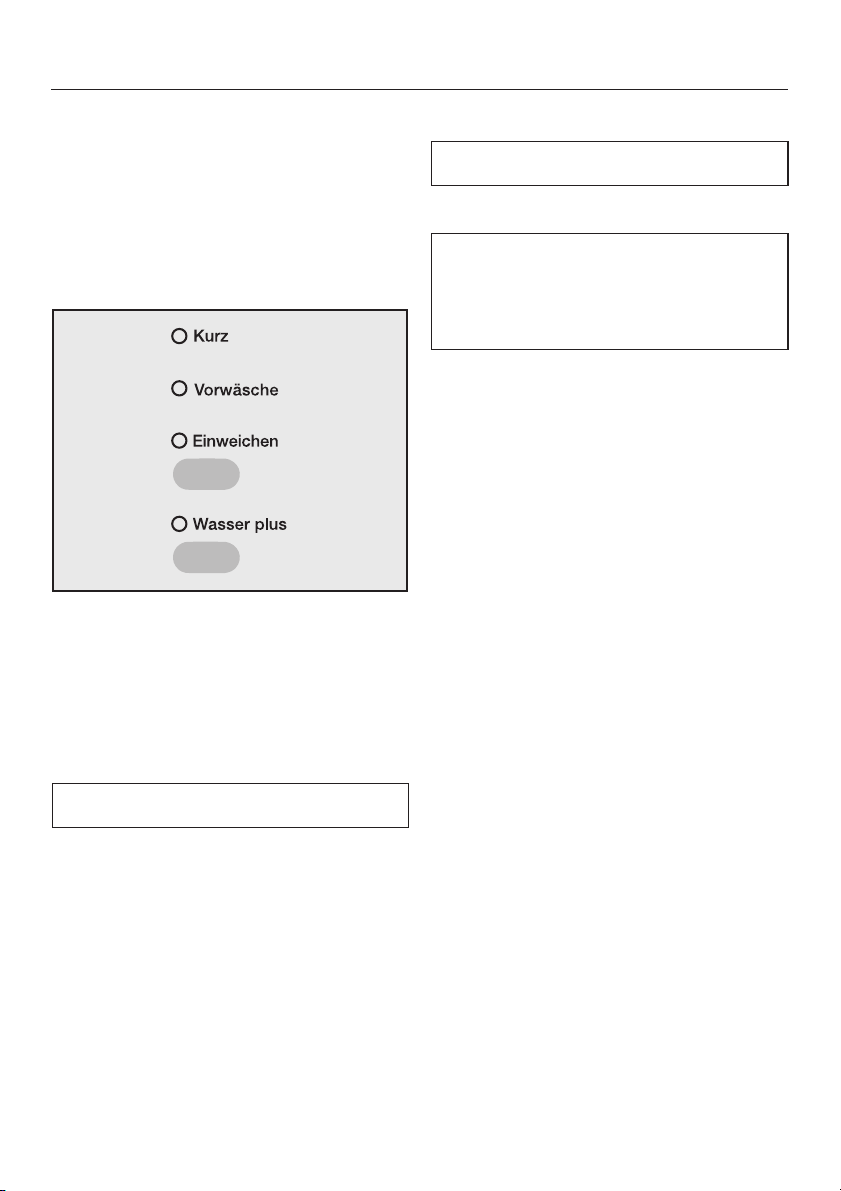

Tasten für die Zusatzfunktionen
Die Grundwaschprogramme können durch verschiedene Zusatzfunktionen ergänzt werden.
Mit der oberen Taste können Sie entwe der die Zusatzfunktion
wäsche
oder
Einweichen
Kurz
oder
anwählen.
Mit der unteren Taste können Sie die Zusatzfunktion Wasser plus wählen.
Die Zusatzfunktion ist angewählt, wenn die Kontrollleuchte leuchtet.
Läßt sich eine Zusatzfunktion nicht an­wählen, ist diese für das Grundwasch­programm nicht zugelassen.
Taste "Schleudern" mit Kontrollleuchten
Schleudern anwählen
Die max. Schleuderdrehzahl ist abhän gig vom jeweiligen Grundwaschpro gramm.
Drehzahl maximal
1400 KOCH-/BUNTWÄSCHE, Mini, Stär
1200 WOLLE, Extraspülen
900 PFLEGELEICHT, Mischwäsche 600 FEINWÄSCHE 400 Seide
Grundwaschprogramme
ken, Pumpen/ Schleudern
Vor
-
-
-
Durch Drücken der Taste "Schleudern" können Sie die Schleuderdrehzahl ver ändern. Es ist jedoch nicht möglich, eine höhere Schleuderdrehzahl anzu wählen als die vom Grundwaschpro gramm zugelassene maximale Dreh zahl.
Die Kontrollleuchten zeigen die jeweils gewählte Einstellung an.
Schleudern abwählen
Drücken Sie die Taste "Schleudern"
^
­bis:
– Spülstop
Die Textilien werden nicht geschleu­dert und bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung ver­mindert, wenn die Textilien nicht so­fort nach dem Programmende aus der Waschtrommel genommen wer­den. Wählen Sie zum Fortsetzen des Pro­gramms eine Schleuderdrehzahl. Falls Sie das Programm beenden möchten, drücken Sie die Taste
ohne Schleudern
­Die Textilien werden nicht geschleu
dert. Der Waschautomat schaltet nach dem Abpumpen des letzten Spülwassers sofort in den Knitter schutz. Bei dieser Einstellung entfällt
-
auch das Schleudern zwischen den Spülgängen (Spülschleudern).
-
-
Tür
-
-
-
.
-
12
Erste Inbetriebnahme
Das Gerät vor der ersten Inbetrieb nahme richtig aufstellen und an schließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".
Aus Sicherheitsgründen ist ein Schleu dern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche durchgeführt werden.
Bei Verwendung von Waschmittel kann es zu einer übermäßigen Schaumbil dung kommen!
Gleichzeitig wird das Ablauf-Kugelventil aktiviert. Das Ablauf-Kugelventil bewirkt zukünftig die vollständige Ausnutzung des Waschmittels.
^ Drehen Sie den Wasserhahn auf. ^ Drücken Sie die Taste
ein.
^ Drehen Sie den Programmwähler auf
BUNTWÄSCHE 40°C.
und ohne Waschmittel
I-Ein/0-Aus
-
-
-
-
hin-
^
Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte
Schleudern
^
Drücken Sie die Taste START.
Nach Programmende ist die erste Inbe triebnahme abgeschlossen.
leuchtet.
ohne
-
13
Umweltfreundliches Waschen
Nutzen Sie die maximale Beladungs
menge des jeweiligen Waschpro gramms. Der Energieverbrauch und Wasser verbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.
Waschen Sie normal und leicht ver
schmutzte Kochwäsche mit einer niedrigeren Temperatur (75°C oder 60°C), dadurch sparen Sie Energie.
Nutzen Sie die Programme
oder
Mini
sche
posten.
– Für die Reinigung normal ver-
schmutzter Wäsche reicht die Haupt­wäsche.
– Nutzen Sie für stark verschmutzte
Wäsche die Zusatzfunktion
chen
. Dadurch können Sie die Waschtemperatur in der Hauptwä­sche senken.
– Nutzen Sie die Zusatzfunktion
weichen Vorwäsche
anschließender Hauptwäsche wird dieselbe Lauge benutzt.
für kleinere Wäsche
anstelle der Zusatzfunktion
. Beim Einweichen und
Mischwä
Einwei-
Ein-
Waschen Sie leicht verschmutzte
-
-
-
-
-
Wäsche mit der Zusatzfunktion Verwenden Sie höchstens so viel
Waschmittel wie auf der Waschmittel verpackung angegeben ist.
Verringern Sie bei kleineren Bela
dungsmengen die Waschmittelmen ge (ca. halber Beladung).
Wählen Sie eine höhere Schleuder
-
drehzahl bei anschließendem ma schinellen Trocknen.
Durch die Mengenautomatik und
Spülautomatik schwanken die Waschzeiten stark. Je nach Bela­dungsmenge wird die Hauptwäsche gekürzt und auf einen Spülgang ver­zichtet.
1
/3weniger Waschmittel bei
Kurz
-
-
.
-
-
-
14

So waschen Sie richtig

Kurzanleitung
Empfehlung: Es ist ratsam, sich mit der Handhabung
des Waschautomaten vertraut zu ma chen. Bitte lesen Sie deshalb die aus führlichen Abschnitte “Vorbereitung”, “Programmwahl” und “Programmende” dieses Kapitels.
A Wäsche vorbereiten und sortieren
Programmwahl:
B Waschautomat einschalten C Fülltür öffnen D Wäsche einfüllen E Fülltür schließen F Programm wählen G Schleuderdrehzahl wählen H Zusatzfunktion(en) wählen I Waschmittel zugeben
-
-
Welche Textilien in welchem Programm gewaschen werden können, entneh men Sie der folgenden Programmüber sicht.
-
-
J Programm starten
Programmende:
K Fülltür öffnen L Wäsche entnehmen M Waschautomat ausschalten N Fülltür schließen
15
So waschen Sie richtig
Programmübersicht
KOCH-/BUNTWÄSCHE 9ö876
Textilart Wäsche aus Baumwolle und Leinen, z. B. Bettwäsche,
Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unterwä
sche, Säuglingswäsche. Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise
Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 5 kg Hinweis für Prüfinstitute:
Programmeinstellung für die Prüfung nach Norm EN 60456: Buntwäsche 60°C
PFLEGELEICHT 4321
Textilart Textilien aus synthetischen Fasern, Mischgewebe oder
Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise
Waschmittel Universal-, Color-, Flüssig-, Feinwaschmittel max. Beladung 2,5 kg
KOCHWÄSCHE nur für keimbehaftete und stark ver
schmutzte Wäsche benutzen. Für stark verschmutzte Wäsche Zusatzfunktionen
weichen
Für gering verschmutzte Wäsche Zusatzfunktion
benutzen. Dunkelfarbige Textilien mit Colorwaschmittel oder Flüs
sigwaschmittel waschen.
pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,
Blusen, Kittel, Tischwäsche.
Für gering verschmutzte Wäsche Zusatzfunktion benutzen.
Für stark verschmutzte Wäsche Zusatzfunktionen
weichen
oder
oder
Vorwäsche
Vorwäsche
benutzen.
benutzen.
Ein
Kurz
Kurz
Ein
-
-
-
-
-
16
So waschen Sie richtig
FEINWÄSCHE ac
Textilart Textilien aus synthetischen Fasern, Mischgewebe, Kunst
seide oder pflegeleicht ausgerüsteter Baumwolle, z.B.
Oberhemden, Blusen
Gardinen, die vom Hersteller als maschinenwaschbar de
klariert sind. Zusatzfunktionen Einweichen, Vorwäsche, Kurz besondere Hinweise
Waschmittel Feinwaschmittel max. Beladung 1 kg
Seide /
Textilart Handwaschbare Oberbekleidung aus Textilien, die keine
Zusatzfunktionen Kurz, Wasser plus besondere Hinweise – In diesem Programm geringe Knitterbildung (bügel-
Waschmittel Feinwaschmittel max. Beladung 1 kg
WOLLE /
Textilart Textilien aus handwaschbarer oder maschinenwaschba
Waschmittel Wollwaschmittel max. Beladung 2 kg
In diesem Programm geringe Knitterbildung (bügel
leicht). Der in Gardinen vorhandene Feinstaub erfordert häufig
ein Programm mit Bei knitterempfindlichen Gardinen Schleuderdrehzahl
reduzieren oder abwählen.
Wolle enthalten.
leicht).
– Feinstrumpfhosen und BHs in einem Wäschesack wa-
schen.
rer Wolle und Wollgemische.
Vorwäsche
.
-
-
-
-
17
So waschen Sie richtig
Mini 7
Textilart Leicht angeschmutzte Textilien, die im Buntwaschpro
gramm gewaschen werden können. Zusatzfunktion Wasser plus besonder Hinweis Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 2,5 kg
Mischwäsche 72
Textilart Beladungsmix aus Textilien für die Programme BUNTWÄ
Zusatzfunktion Einweichen, Vorwäsche, Kurz, Wasser plus Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 3 kg
Stärken
Textilart Tischdecken, Servietten, Schürzen, Berufskleidung. besonder Hinweise – Die Wäsche sollte frisch gewaschen, aber nicht weich-
max. Beladung 5 kg
Extraspülen
Textilart Textilien, die nur gespült und geschleudert werden sollen. max. Beladung 5 kg
Pumpen/Schleudern
besonder Hinweis max. Beladung 5 kg
Weniger Waschmittel dosieren (halbe Beladung).
SCHE und PFLEGELEICHT nach Farben sortiert.
gespült sein.
Nur Pumpen: Drehzahl auf
ohne Schleudern
-
stellen.
-
18
So waschen Sie richtig
Vorbereitung
A Wäsche vorbereiten und sortieren
^ Leeren Sie die Taschen.
Fremdkörper (z.B. Nägel, Mün-
,
zen, Büroklammern) können Textilien und Bauteile beschädigen.
^ Entfernen Sie vor dem Waschen
eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!
Besondere Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen. Wenn Sie Probleme mit verfleckten Textilien haben, können Sie über den Miele Fachhandel oder bei Miele direkt ein Waschlexikon anfor dern. Dieses enthält Tipps zur Entfer nung spezieller Flecken.
-
Auf keinen Fall chemische (löse
,
mittelhaltige) Reinigungsmittel im Waschautomaten verwenden!
Sortieren Sie die Textilien nach Far
^
ben und den im Pflegeetikett enthal tenen Symbolen (im Kragen oder an der Seitennaht).
Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen ge trennt waschen.
Bei Gardinen: Röllchen und Bleiband
entfernen oder in einen Beutel ein­binden.
– Bei BHs gelöste Formbügel vernä-
hen oder entfernen.
– Bei Strickwaren, Jeans, Hosen und
Maschenwaren (z.B. T-Shirt, Sweat­shirt): Innenseite nach außen wen­den, wenn es der Textilhersteller empfiehlt.
Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.
Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.
Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesym bol h).
-
-
-
-
-
-
-
19
So waschen Sie richtig
Programmwahl
B Waschautomat einschalten
Drücken Sie die Taste
^
ein.
C Fülltür öffnen
Drücken Sie die Taste
^
Sie die Fülltür.
D Wäsche einfüllen
Legen Sie die Wäsche aus einander
^
gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern bes­ser.
Nutzen Sie die maximale Beladungs­menge des jeweiligen Waschprogram­mes. Der Energie- und Wasserver­brauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten. Beach­ten Sie jedoch, dass eine Überschrei­tung der maximalen Beladungsmenge zur Minderung des Waschergebnisses und zur Förderung der Knitterbildung führt.
I-Ein/0-Aus
Tür
und öffnen
hin
F Programm wählen
-
^ Drehen Sie den Programmwähler auf
das gewünschte Programm.
G Schleuderdrehzahl wählen
E Fülltür mit einem leichten
Schwung schließen
Achten Sie darauf, dass keine Textilien zwischen Fülltür und Dichtring einge klemmt werden.
20
-
^
Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte der ge wünschten Schleuderdrehzahl leuch tet.
Eine Änderung der Schleuderdrehzahl ist nur in den Grenzen des jeweiligen Grundwaschprogramms möglich.
-
-
So waschen Sie richtig
Zusatzfunktionen H Zusatzfunktion(en) wählen
Sie können Zusatzfunktionen einschal ten, wenn dieses vom Grundprogramm zulässig ist. Von den Zusatzfunktionen
Intensiv,Vorwäsche
können Sie immer nur eine wählen.
^ Drücken Sie die gewünschte Zusatz-
funktionstaste. Drücken Sie die obere Taste so oft bis die Kontrollleuchte der gewünschten Zusatzfunktion leuchtet.
Kurz
Für leicht verschmutzte Textilien.
Die Programmlaufzeit wird verkürzt. In den Programmen KOCH-/BUNTWÄ SCHE, PFLEGELEICHT und
sche
werden nur zwei Spülgänge durchgeführt. Diese erfolgen mit erhöh tem Wasserstand.
und
Einweichen
-
Mischwä
-
Vorwäsche
Für stark verschmutzte Textilien.
-
Einweichen
Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhal tigen Flecken (wie z.B. Blut, Fett, Kakao).
Die Einweichzeit kann zwischen
30 Minuten und 2 Stunden in 30-Mi nutenabständen programmiert wer den.
– Die Grundeinstellung beträgt 2 Stun-
den.
Die Programmierung auf eine andere Zeit ist im Kapitel “Programmierfunktio­nen”, Abschnitt “Einweichen” beschrie­ben.
Wasser plus
Möchten Sie mehr Wasser für den Waschprozess einsetzen, können Sie zwischen vier Einstellungen für die Tas te
Wasser plus
gen sind im Kapitel “Programmierfunk tionen” Abschnitt “System Wasser plus” erklärt.
Im Auslieferungszustand wird beim Drücken der Taste Wasserstand beim Waschen und Spü len erhöht.
-
wählen. Die Einstellun
Wasser plus
-
-
-
-
-
-
der
-
21
So waschen Sie richtig
I Waschmittel zugeben
Eine richtige Dosierung ist wichtig, denn . . .
. . . zu wenig Waschmittel bewirkt:
Wäsche wird nicht sauber und im
Laufe der Zeit grau und hart Fettläuse in der Wäsche
Kalkablagerung auf dem Heizkörper
– . . . zu viel Waschmittel bewirkt:
starke Schaumbildung, dadurch eine
geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis
– höheren Wasserverbrauch durch ei-
nen automatisch zugeschalteten zu­sätzlichen Spülgang
– ökologische Belastung
Ziehen Sie den Waschmittelkasten
^
heraus und füllen das Waschmittel in die Kammern.
i = Waschmittel für die Vorwäsche
(wenn gewählt, pfohlenen Gesamtwaschmittel­menge)
1
/4der em-
Bei der Verwendung von Flüssigwasch­mittel beachten Sie bitte, dass bei der Anwahl der Zusatzfunktion ein "Behälter für Flüssigwaschmittel" in Kammer j eingesetzt werden muss. Dieser ist erhältlich im Miele Fachhan del oder beim Miele Kundendienst.
22
Vorwäsche
-
j = Waschmittel für die Haupt-
wäsche einschließlich Einweichen
§ = Weichspüler, Formspüler oder Flüssigstärke.
^
Schließen Sie den Waschmittelkas ten.
Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel “Waschmittel”.
J Taste START drücken
Das Programm ist gestartet.
-
So waschen Sie richtig
Programmende
K Fülltür öffnen
Drücken Sie die Taste
^
L Wäsche entnehmen
^ Kontrollieren Sie den Dichtring an der
Fülltür auf Fremdkörper.
Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.
Tür
.
M Waschautomat ausschalten
Drücken Sie die Taste
^
raus und drehen Sie den Programm wähler auf
N Fülltür schließen
Sonst besteht die Gefahr, dass Gegen stände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.
Ende
I-Ein/0-Aus
.
he
-
-
-
23
So waschen Sie richtig
Wäsche nachlegen/entnehmen
In folgenden Programmen können Sie Wäsche nachlegen/entnehmen:
KOCH-/BUNTWÄSCHE
PFLEGELEICHT
Mini
Mischwäsche
Stärken
Drücken Sie die Taste
^
Fülltür aufspringt. Legen Sie die Wäsche nach, oder
^
entnehmen Sie die Wäsche. ^ Schließen Sie die Tür. Das Programm wird automatisch fortge-
setzt.
Tür
, bis die
Die Tür läßt sich nicht öffnen, wenn:
die Laugentemperatur über 55°C
liegt. das Wasserniveau einen bestimmten
Wert überschreitet. der Programmschritt Endschleudern
erreicht ist.
24
So waschen Sie richtig
Programm unterbrechen
Schalten Sie den Waschautomaten
^
mit der Taste Zur Fortsetzung:
Schalten Sie den Waschautomaten
^
mit der Taste
I-Ein/0-Aus
I-Ein/0-Aus
aus.
ein.
Gewähltes Programm verändern
Der Waschautomat akzeptiert nach dem Programmstart noch folgende Än derungen:
– jederzeit
des Schleuderns in den erlaubten Grenzen.
– bis zu 6 Minuten nach Start
wahl der Temperatur des gewählten Programms.
Eine Umwahl in ein anderes Programm ist nach Programmstart nicht mehr möglich.
eine Umwahl der Drehzahl
eine Um-
Programmabschnitt auslassen
Drehen Sie den Programmwähler auf
^
Ende
Position
Sobald in der Ablaufanzeige die Kon trollleuchte des Programmabschnittes blinkt, mit dem das Programm fortge setzt werden soll:
Drehen Sie den Programmwähler
^
nerhalb von 4 Sekunden
das gewünschte Programm.
-
Programm umwählen
^ Schalten Sie den Waschautomat mit
der Taste
^ Drehen Sie den Programmwähler auf
Position
^ Schalten Sie den Waschautomat mit
der Taste
^ Wählen Sie ein neues Programm. ^ Drücken Sie die Taste START.
.
I-Ein/0-Aus
Ende
.
I-Ein/0-Aus
wieder auf
aus.
ein.
-
-
in
-
Die Kontrollleuchte blinkt, wenn der Programmwähler ver stellt wird. Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte er lischt, wenn der Programmwähler wie der auf das vorher gewählte Programm gestellt wird.
Knitterschutz/Ende
-
-
-
25
So waschen Sie richtig
Programmablauf
Der Waschautomat verfügt über eine vollelektronische Steuerung mit Men genautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbständig fest und zwar abhängig von Menge und Saugkraft der eingefüll ten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.
Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundpro gramm bei maximaler Beladung. Wähl bare Zusatzfunktionen werden nicht be rücksichtigt.
Die Ablaufanzeige Ihres Waschautoma­ten informiert Sie jederzeit während des Waschprogramms über den jeweils er­reichten Programmabschnitt.
KOCH-/BUNTWÄSCHE
Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal
Spülen Wasserstand: niedrig Spülgänge: 3 oder 4
1)
Schleudern Spülschleudern2): ja Endschleudern: ja
-
PFLEGELEICHT
Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal
Spülen
­Wasserstand: mittel
Spülgänge: 3 Pendelspülen
3)
: ab 40°C
Schleudern Spülschleudern2): ja
-
-
Endschleudern: ja
-
FEINWÄSCHE
Hauptwäsche Wasserstand: hoch Waschrhythmus: Schongang
Spülen Wasserstand: hoch Spülgänge: 3
Schleudern Spülschleudern2): nein Endschleudern: ja
Seide /
Hauptwäsche Wasserstand: mittel Waschrhythmus: Seide
Spülen Wasserstand: mittel Spülgänge: 2
Schleudern Spülschleudern2): nein Endschleudern: ja
26
So waschen Sie richtig
WOLLE /
Hauptwäsche Wasserstand: mittel Waschrhythmus: Wolle
Spülen Wasserstand: mittel Spülgänge: 2
Schleudern Spülschleudern2): ja Endschleudern: ja
Mini
Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal
Spülen Wasserstand: mittel Spülgänge: 2
Schleudern Spülschleudern2): ja Endschleudern: ja
Mischwäsche
Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal
Spülen Wasserstand: mittel Spülgänge: 3 Pendelspülen
3)
: bei hohem Pflege-
leicht-Anteil
Schleudern Spülscheudern2): ja Endschleudern: ja
Stärken
Wasserstand: niedrig Waschrhythmus: normal Endschleudern: ja
Extraspülen
Wasserstand: hoch Spülgänge: 2 Endschleudern: ja
Besonderheiten im Programmablauf:
Knitterschutz: In allen Programmen außer WOLLE ist
der Knitterschutz max. 30 Minuten nach dem Programmende eingeschaltet.
1)
ein 4. Spülgang erfolgt bei: – zu viel Schaum in der Trommel – einer Endschleuderdrehzahl kleiner
als 700 U/min
Anwahl von
2)
Spülschleudern: Die Textilien werden zwischen den ein
ohne Schleudern
-
zelnen Spülgängen geschleudert. Abwahl des Spülschleuderns: Wählen sie die Einstellung
Schleudern
bei den Schleuderdrehzah
ohne
len.
3)
Pendelspülen: Die Lauge wird stufenweise am Ende
der Hauptwäsche durch zu- und abflie ßendes Wasser abgekühlt. Hierdurch wird die Knitterbildung in den Textilien vermindert.
-
-
27

Waschmittel

Sie können alle modernen Waschmittel verwenden, die für Waschautomaten geeignet sind. Auch flüssige, kompakte (konzentrierte), Tabletten (Tabs) und Baukasten-Waschmittel.
Textilien aus Wolle oder Wollgemischen sind mit einem Wollwaschmittel zu wa
-
schen. Verwendungshinweise und Dosierhin
­weise für volle Beladung stehen auf der Waschmittelverpackung.
Die Dosierung ist abhängig von:
– dem Verschmutzungsgrad der Wä-
sche leicht verschmutzt
Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke ha­ben z.B. Körpergeruch angenom­men.
normal verschmutzt Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.
stark verschmutzt Verschmutzungen und/oder Flecken klar erkennbar.
der Wasserhärte Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ih rem Wasserversorgungsunterneh
-
-
men.
Wasserhärten
Härtebe
reich
III hart bis
Wasserei
­genschaft
I weich 0 - 1,3 0 - 7
II mittel 1,3 - 2,5 7 - 14
sehr hart
Gesamt
-
-
härte in
mmol/l
über 2,5 über 14
deutsche
Härte
°d
Wasserenthärter
In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Fül­len Sie zuerst das Waschmittel, dann den Enthärter ein.
Das Waschmittel können Sie dann wie für Härtebereich I dosieren.
Komponenten - Waschmittel
Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachste­hender Reihenfolge zusammen in Kam mer j:
1. Waschmittel
2. Wasserenthärter
3. Fleckensalz Dadurch werden die Mittel besser ein
gespült.
-
-
der Wäschemenge
28
Waschmittel
Weichspüler, Formspüler, Stärke oder Flüssigstärke
Weichspüler geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trock nen.
Formspüler sind synthetische Stärke mittel und geben den Textilien einen festeren Griff.
Stärke gibt den Textilien Steifigkeit und Fülle.
Dosieren Sie, wie der Hersteller es
^
angibt.
Automatisches Weichspülen, Formspülen oder Flüssigstärken
-
-
Reinigen Sie nach mehrmaligem au tomatischen Stärken den Einspül kasten, insbesondere den Saughe ber.
Separates Weichspülen oder Formspülen
Füllen Sie den Weichspüler oder den
^
Formspüler in die Kammer §. Drehen Sie den Programmwähler auf
^
die Position Wählen Sie eine Schleuderdrehzahl.
^ ^ Drücken Sie die Taste START.
Separates Stärken
^ Dosieren und bereiten Sie das Stär-
kemittel vor wie auf der Packung an­gegeben.
^ Füllen Sie die Stärke in Kammer i. ^ Drehen Sie den Programmwähler auf
die Position
Stärken
Stärken
.
.
-
-
-
^
Füllen Sie den Weichspüler, den Formspüler oder die Flüssigstärke in die Kammer § ein. Beachten Sie die
Max.-Marke.
Mit dem letzten Spülgang wird der Weichspüler, Formspüler oder die Flüs sigstärke eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer §.
^
Wählen Sie eine Schleuderdrehzahl.
^
Drücken Sie die Taste START.
Entfärben / Färben
^
Verwenden Sie keine Entfärbemittel und Färbemittel im Waschautomaten.
-
29

Reinigung und Pflege

Vor der Reinigung und Pflege
,
den Netzstecker ziehen.
Waschautomat reinigen
Reinigen Sie den Waschautomaten
^
mit einem milden Reinigungsmittel oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.
Reinigen Sie die Trommel mit einem
^
geeigneten Edelstahl-Putzmittel.
Waschmittel-Einspülkasten reinigen
Reinigen Sie den Waschmittel-Ein
^
spülkasten mit warmem Wasser.
-
Entfernen Sie eventuelle Waschmittel rückstände regelmäßig.
^
Ziehen Sie den Waschmittel-Einspül kasten bis zum Anschlag heraus, drücken Sie die Entriegelung, und entnehmen Sie den Waschmittel-Ein spülkasten.
-
^ Reinigen Sie den Saugheber.
1. Saugheber aus der Kammer § her- ausziehen und unter fließendem war­men Wasser reinigen. Das Rohr, über das der Saugheber gesteckt wird, ebenfalls reinigen.
2. Saugheber wieder aufstecken.
,
Keine lösemittelhaltigen Reini ger, Scheuermittel, Glas- oder All zweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen. Den Waschautomaten auf keinen
­Fall mit einem Wasserschlauch ab
spritzen.
-
-
-
-
30

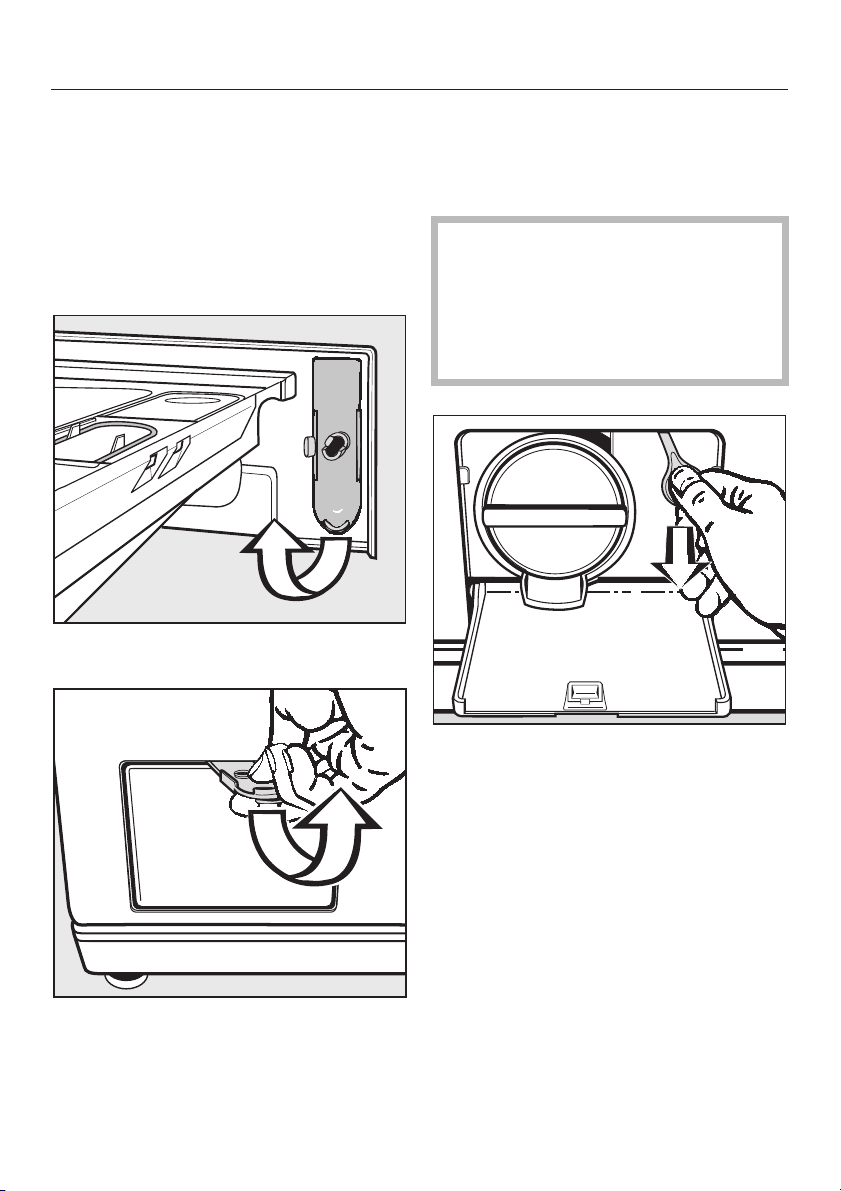

Laugenfilter und Laugenpumpe reinigen
Reinigung und Pflege
Kontrollieren Sie den Laugenfilter. An fangs nach 3-4 Wäschen, um festzu stellen, wie oft eine Reinigung notwen dig ist.
Bei der normalen Reinigung laufen ca. 2 Liter Wasser aus.
Wenn der Ablauf verstopft ist, befindet sich eine größere Menge Wasser (max. 25l) im Waschautomaten.
Vorsicht: wenn kurz vorher mit
,
hoher Temperatur gewaschen wur­de, besteht Verbrühungsgefahr!
An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Lau­genfilter (siehe Abbildung unten).
-
-
-
Öffnen Sie die Klappe.
^ ^ Stellen Sie einen Behälter unter die
Klappe.
^
Entnehmen Sie den Öffner.
^
Lösen Sie den Laugenfilter mit leich ter Umdrehung, aber nicht heraus drehen.
Bei größeren Mengen Entleerungsvor gang wiederholen, bis kein Wasser mehr ausläuft. Wasserablauf unterbre chen: Laugenfilter wieder zudrehen.
-
-
-
-
31
Reinigung und Pflege
Läuft kein Wasser mehr aus:
^ Drehen Sie den Laugenfilter ganz
heraus.
^ Reinigen Sie den Laugenfilter gründ-
lich.
Reinigen Sie das Schraubgewinde im
^
Gehäuse und am Filter. Es dürfen sich keine Kalk- und Waschmittelab lagerungen oder Fremdkörper im Schraubgewinde befinden.
Setzen Sie den Laugenfilter wieder
^
ein, und drehen Sie ihn fest.
Wird der Laugenfilter nicht wie
,
der eingesetzt und festgedreht, läuft Wasser aus dem Waschautomat.
Nach der Reinigung:
Um Waschmittelverluste zu vermeiden: ^ Füllen Sie ca. 2 l Wasser durch den
Waschmittel-Einspülkasten ein.
Das Kugelventil ist wieder aktiv.
-
-
^
Prüfen Sie, ob sich der Laugenpum penflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen
32
-
Reinigung und Pflege
Wassereinlaufsieb reinigen
Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.
Das Sieb in der Verschraubung des WPS-Ventils sollten Sie etwa alle 6 Mo nate kontrollieren. Bei häufigen Unter brechungen im Wassernetz kann dieser Zeitraum kürzer sein.
-
-
Drehen Sie den Wasserhahn zu.
^
Schrauben Sie den Zulaufschlauch
^
vom Wasserhahn ab. Ziehen Sie die Gummidichtung 1 aus
^
der Führung heraus.
^ Fassen Sie den Steg des Kunststoff-
siebes 2 mit einer Kombi- oder Spitz­zange und ziehen es heraus.
^ Reinigen Sie das Kunststoffsieb. ^
Der Wiedereinbau erfolgt in umge kehrter Reihenfolge.
Die Verschraubung fest auf den Was serhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Ver schraubung nachziehen.
Das Schmutzsieb muss nach der Reinigung wieder eingebaut werden.
-
-
-
33

Störungshilfen

Was tun, wenn . . .
Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa ren, da Sie nicht den Kundendienst rufen müssen.
Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:
Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften
,
durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Um ein schnelleres Auffinden der Störungen oder des Fehlers zu ermöglichen, sind die Tabellen in folgende Kapitel eingeteilt:
– Es erfolgt kein Programmstart. – Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. – Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. – Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis. – Die Tür lässt sich nicht über die Taste Tür öffnen
-
Es erfolgt kein Programmstart.
Fehlermeldung mögliche Ursache Behebung
Die Kontrollleuchte
Knitterschutz/Ende
leuchtet nicht, oder die Taste START blinkt nicht.
Bei Anwahl des Pro gramms Pumpen/ Schleudern erfolgt kein Programmstart.
34
Der Waschautomat hat keinen Strom.
-
Die “Erste Inbetriebnah me” wurde nicht durchge führt.
Prüfen Sie, ob
der Netzstecker einge steckt ist.
die Sicherung in Ord nung ist.
-
Nehmen Sie die “Erste In
-
betriebnahme” vor, wie im gleichnamigen Kapitel be schrieben.
-
-
-
-
Störungshilfen
Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt.
Fehlermeldung mögliche Ursache Behebung
Die Fehler-Kontroll leuchte Ablauf prüfen blinkt.
Die Fehler-Kontroll leuchte Zulauf prüfen blinkt.
Die Fehler-Kontroll­leuchten Zulauf prüfen und Ablauf prüfen blin­ken.
Die Kontrollleuchte Einw./Vorwaschen oder Spülen blinkt.
Der Wasserablauf ist blo
-
ckiert. Der Ablaufschlauch liegt
zu hoch. Der Wasserzulauf ist ge
-
sperrt.
Das Waterproof-System hat reagiert.
Ein Defekt liegt vor. Starten Sie das Programm
Reinigen Sie Laugenfilter
­und Laugenpumpe.
Die maximale Abpumphö he beträgt 1m.
Öffnen Sie den Wasser
­hahn.
Rufen Sie den Kunden­dienst.
nochmals. Erscheint die Fehlermeldung erneut, ru­fen Sie den Kunden­dienst.
-
-
A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit
der Taste
Ende
I-Ein/0-Aus
.
aus und drehen Sie den Programmwähler auf die Position
35
Störungshilfen
Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung.
Störmeldung mögliche Ursache Behebung
Die Fehler- Kontroll leuchte Ablauf prüfen blinkt.
Die Fehler- Kontroll leuchte Zulauf prüfen blinkt.
Die Service- Kontroll­leuchte Dosierung prü- fen leuchtet.
In der Ablaufanzeige blinkt die Kontrollleuch te Waschen.
In der Ablaufanzeige blinkt die Kontrollleuch te Knitterschutz/Ende.
-
-
Der Wasserablauf ist beeinträchtigt.
Der Wasserzulauf ist beeinträchtigt.
Das Sieb im Zulauf­schlauch ist ver­schmutzt.
Es hat sich zu viel Schaum beim Wa­schen gebildet.
Ein Defekt liegt vor. Starten Sie das Programm
-
Die Stellung des Programmwählers wurde nach Pro
-
grammstart verändert. Drehen Sie den Programm wähler auf die ursprüngliche Position.
Reinigen Sie Laugenfilter und Laugenpumpe.
Prüfen Sie, ob
der Wasserhahn weit ge
nug geöffnet ist. der Zulaufschlauch ge
knickt ist.
Reinigen Sie das Sieb.
Dosieren Sie beim nächsten Waschgang weniger Wasch­mittel, und beachten Sie die Dosierhinweise auf der Waschmittelpackung.
nochmals. Erscheint die Fehlermeldung erneut, rufen Sie den Kun dendienst.
-
-
-
-
-
A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit
der Taste
Ende
36
I-Ein/0-Aus
.
aus und drehen Sie den Programmwähler auf die Position
Störungshilfen
Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis
Störung mögliche Ursache Behebung
Der Waschautomat steht während des Schleuderns nicht ruhig.
Die Wäsche wird nicht wie gewohnt geschleudert.
Auftreten von un gewöhnlichen Pumpgeräuschen.
Im Einspülkasten verbleiben größere Waschmittelrück­stände.
Der Weichspüler wird nicht vollstän dig eingespült, oder es bleibt zu viel Wasser in der Kam mer
stehen.
Die Gerätefüße stehen nicht gleichmäßig und sind nicht gekontert.
Die eingestellte Schleuder drehzahl war zu niedrig.
Kein Fehler! Schlürfende Geräusche am Anfang und am
-
Ende des Pumpvorganges sind normal.
Der Fließdruck des Was­sers reicht nicht aus.
Pulverwaschmittel in Ver­bindung mit Enthärtungs­mitteln neigen zum Kleben.
Der Saugheber sitzt nicht
-
richtig oder ist verstopft.
-
Richten Sie den Waschauto maten standsicher aus, und kontern Sie die Gerätefüße.
Wählen Sie beim nächsten
­Waschgang eine höhere Schleuderdrehzahl.
– Reinigen Sie das Sieb im
Wasserzulauf.
– Drücken Sie evtl. die Taste
Wasser plus
Geben Sie künftig erst das Waschmittel und dann das Enthärtungsmittel in den Ein­spülkasten.
Reinigen Sie den Saugheber, siehe Kapitel “Reinigung und Pflege”, Abschnitt “Wasch mittel-Einspülkasten reini gen”.
.
-
-
-
37
Störungshilfen
Fehler mögliche Ursache Behebung
Die Wäsche wird mit Flüssigwasch mittel nicht sauber.
Auf der gewasche nen Wäsche haften graue elastische Rückstände (Fett­läuse).
Auf gewaschenen dunklen Textilien befinden sich wei­ße, waschmittel ähnliche Rückstän de.
-
-
-
Flüssigwaschmittel ent halten keine Bleichmittel. Flecken aus Obst, Kaffee oder Tee können nicht entfernt werden.
Die Dosierung des Waschmittels war zu niedrig (die Wäsche war stark mit Fett verschmutzt (Öle, Salben).
Das Waschmittel enthält wasserunlösliche Be­standteile (Zeolithe) zur Wasserenthärtung. Diese
-
haben sich auf den Texti lien festgesetzt.
-
Verwenden Sie bleichmittel
haltige Pulverwaschmittel. Füllen Sie Fleckensalz in die
Kammer j und das Flüs sigwaschmittel in eine Do sierkugel.
Geben Sie nie Flüssig
waschmittel und Flecken salz zusammen in den Waschmittel-Einspülkasten.
Geben Sie bei derartig ver
schmutzter Wäsche entwe der mehr Waschmittel zu, oder verwenden Sie Flüs­sigwaschmittel.
– Lassen Sie vor der nächs-
ten Wäsche das Programm KOCH-/ BUNTWÄSCHE 60°C mit Flüssigwaschmittel ohne Wäsche laufen.
– Versuchen Sie nach dem
Trocknen die Rückstände mittels einer Bürste zu ent­fernen.
-
Waschen Sie dunkle Texti lien zukünftig mit Waschmit tel ohne Zeolithe. Flüssig waschmittel enthalten meistens keine Zeolithe.
-
-
-
-
-
-
-
-
-
-
38
Störungshilfen
Die Tür lässt sich nicht über die Taste Tür öffnen
mögliche Ursache Behebung
Der Waschautomat ist nicht elektrisch ange schlossen.
Der Waschautomat ist nicht eingeschaltet.
Stromausfall Öffnen Sie die Fülltür wie im Kapitel “Störungshil
Die Tür war nicht korrekt eingerastet.
Es befindet sich noch Wasser in der Trommel, und der Waschautomat kann nicht abpumpen.
Zum Schutz vor Verbrühungen läßt sich die Fülltür bei einer Laugentemperatur über 55°C nicht öffnen.
-
Stecken Sie den Schuko-Stecker in die Steckdose.
Schalten Sie dem Waschautomaten mit der Taste
I-Ein/0-Aus
fen”, Abschnitt “Fülltür öffnen bei Stromausfall” be schrieben.
Drücken Sie kräftig gegen die Schlossseite der Fülltür, und drücken Sie anschließend die Taste
Reinigen Sie Laugenfilter und Laugenpumpe.
ein.
-
Tür
-
.
39
Störungshilfen
Fülltür öffnen bei Stromausfall
Schalten Sie den Waschautomaten
^
aus.
An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Lau genfilter.
^ Entnehmen Sie den Öffner.
Lassen Sie das Wasser herauslaufen
^
wie im Kapitel “Reinigung und Pfle ge”, Abschnitt “Laugenfilter und Lau genpumpe reinigen”, beschrieben.
Überzeugen Sie sich vor der
,
Wäscheentnahme stets davon, dass
­die Trommel stillsteht. Beim Hinein greifen in eine noch drehende Trom mel besteht erhebliche Verletzungs gefahr.
-
-
-
-
-
^
Öffnen Sie die Klappe zum Laugenfil ter.
40
^
Ziehen Sie an der Notentriegelung. Die Fülltür öffnet sich.
-
Störungshilfen
Kundendienst
Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te:
Ihren Miele Fachhändler oder
den Miele Werkkundendienst unter
der Telefonnummer:
D Deutschland 0800 – 22 44 666
A Österreich Salzburg (06 62) 85 84-3 21/322 Wien (01) 6 80 95-300 Graz (03 16) 24 04 321/322 Innsbruck (05 12) 24 01-300
L Luxemburg (00352) 4 97 11-20/22

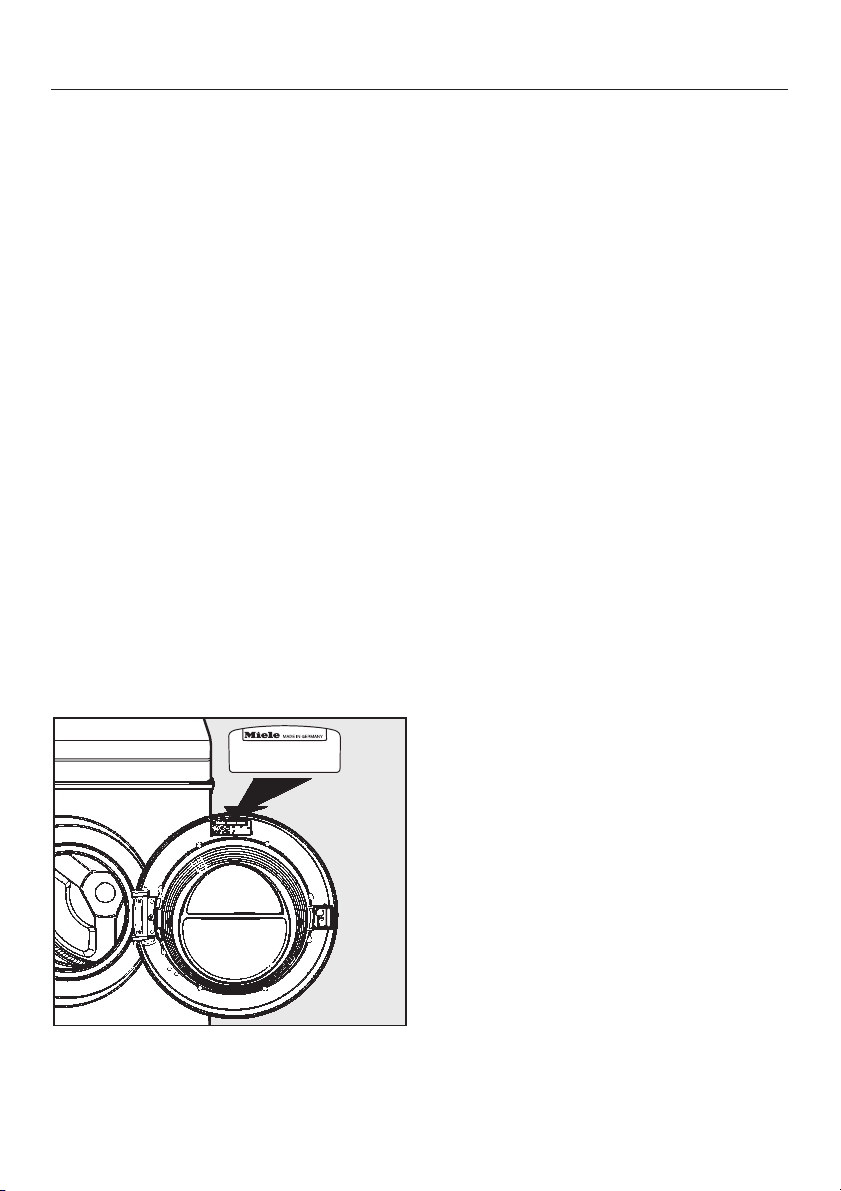

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typen­schild bei geöffneter Fülltür oberhalb des Schauglases.
Garantiebedingungen und Garantiezeit
-
-
Die Garantiezeit des Waschautomaten beträgt 1 Jahr.
Nähere Angaben zu den Garantiebe dingungen finden Sie im Garantieheft.
Nachkaufbares Zubehör
Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kunden dienst.
-
-
41

Aufstellen und Anschließen

Vorderansicht
a Zulaufschlauch Waterproof-System b Elektroanschluss c - f Ablaufschlauch (mit dreh- und
abziehbarem Krümmer) mit den Möglichkeiten der Wasserablauffüh rung
g Bedienungsblende
42
h Waschmittel-Einspülkasten i Fülltür j Klappe für Laugenfilter, Laugenpum
pe und Notentriegelung
-
k Griffmulden für den Transport l vier höhenverstellbare Füße
-
Rückansicht
Aufstellen und Anschließen
a Deckelüberstand mit Griffmöglichkei
ten für den Transport
b Elektroanschluss c Zulaufschlauch Waterproof-System d Abwasserschlauch
-
e Drehsicherung mit Transportstangen f Halterung für:
Zulaufschlauch
Ablaufschlauch
Elektroanschluss-Kabel
entnommene Transportstangen
43
Aufstellen und Anschließen
Aufstellfläche
Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Ge gensatz zu einer Holzbalkendecke oder einer Decke mit “weichen” Eigenschaf ten beim Schleudern selten in Schwin gung.
Beachten Sie:
Stellen Sie den Waschautomaten lot
^
recht und standsicher auf. Stellen Sie den Waschautomaten
^
nicht auf weichen Fußbodenbelägen auf, da der Waschautomat sonst während des Schleuderns vibriert.
Bei Aufstellung auf einer Holzbalkende­cke:
^ Stellen Sie den Waschautomaten auf
eine Sperrholzplatte (mindestens 59x52x3cm). Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern ver­schraubt werden.
-
-
Waschautomat aufstellen
Nutzen Sie für den Transport des Waschautomaten vom Verpackungsbo den zum Aufstellungsort die vorderen Griffmulden und den hinteren Deckel
­überstand.
Beachten Sie:
Fassen Sie zum Heben nicht an die
^
Fülltür.
-
Gerätefüße und Aufstellfläche
,
müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.
Transportsicherung entfernen
-
-
Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder De cke am größten.
,
Bei Aufstellung auf einen bausei tig vorhandenen Sockel (Betonso ckel oder gemauerter Sockel) muss der Waschautomat durch Spannla schen (erhältlich beim Miele Fach handel oder Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, dass der Waschautomat beim Schleudern vom Sockel fällt.
44
-
-
-
-
-
^

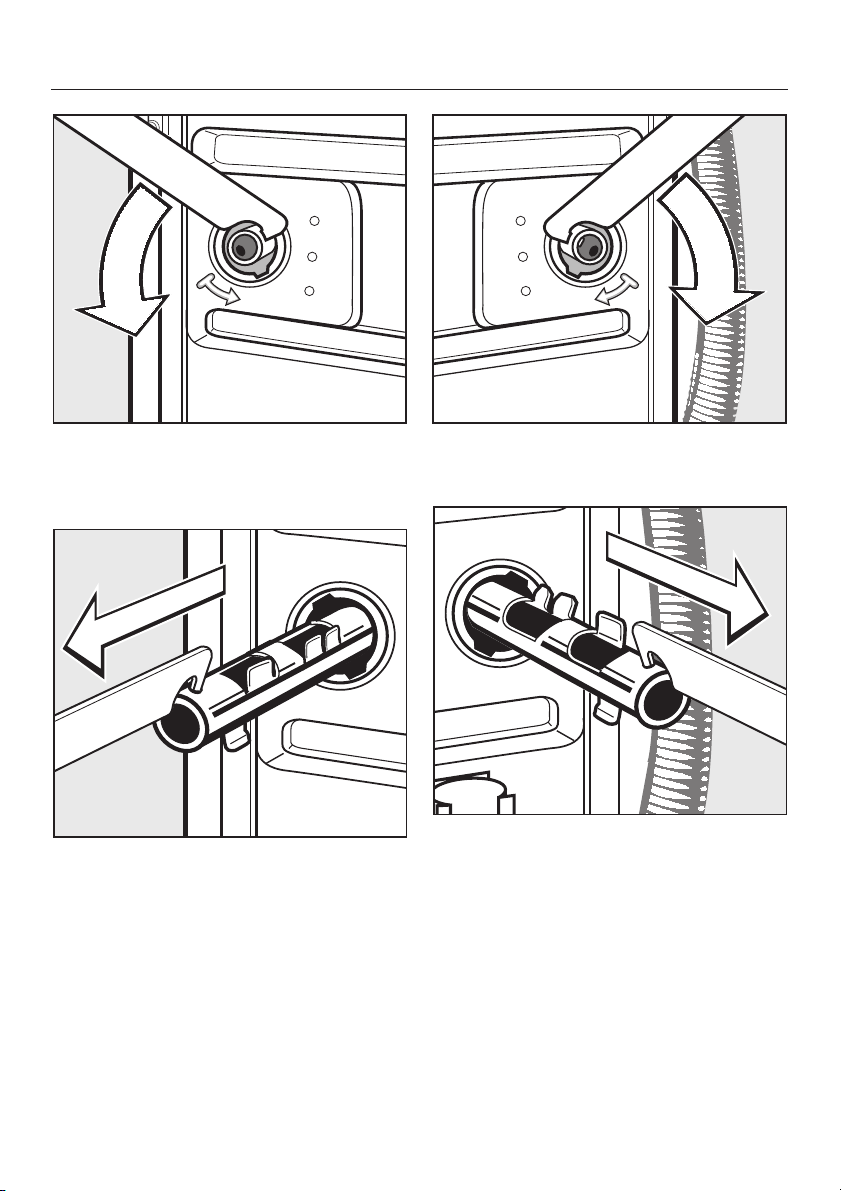

Entfernen Sie die linke und die rechte Drehsicherung.
1. Drehsicherung mit einem Schrauben dreher aushaken.
2. Drehsicherung abnehmen.
-
Aufstellen und Anschließen
Drehen Sie die linke Transportstange
^
mit dem beigelegten Maulschlüssel um 90°, und
^
ziehen Sie die Transportstange heraus.
Drehen Sie die rechte Transportstan
^
ge um 90°, und
^
ziehen Sie die Transportstange heraus.
-
45
Aufstellen und Anschließen
Der Waschautomat darf ohne
,
Transportsicherung nicht transpor tiert werden. Bewahren Sie die Transportsiche rung auf. Sie muss vor einem Trans port des Waschautomaten (z.B. bei einem Umzug) wieder montiert wer den.
-
-

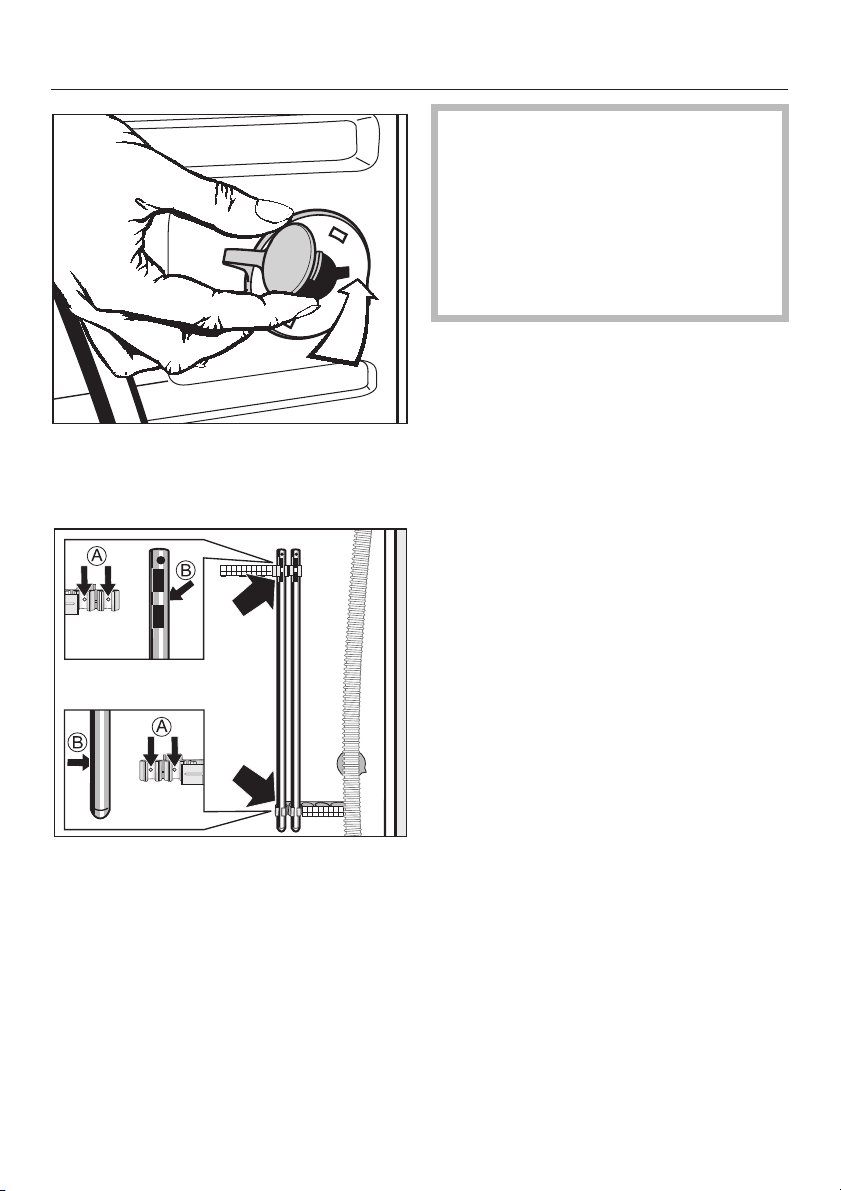

Transportsicherung einbauen
-
-
Verschließen Sie die Löcher mit den
^
Drehsicherungen und den daran be­festigten Stopfen.
^
Befestigen Sie die Transportstangen an der Rückwand des Waschautoma ten. Achten Sie darauf, dass die Boh rungen b auf die Zapfen a gesteckt werden.
Der Einbau der Transportsicherung er folgt in umgekehrter Reihenfolge.
-
-
-
46
Ausrichten
Der Waschautomat muss lotrecht und gleichmäßig auf allen vier Füßen ste hen, damit ein einwandfreier Betrieb gewährleistet ist.
-
Aufstellen und Anschließen
Drehen Sie die Kontermutter 2 mit
^
dem beigelegten Maulschlüssel im Uhrzeigersinn los. Schrauben Sie die Kontermutter 2 zusammen mit dem Fuß 1 heraus.
Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch, und der Waschautomat kann wandern.
Fuß herausdrehen und kontern
Der Ausgleich des Waschautomaten er folgt über die vier Schraubfüße. Im Aus lieferungszustand sind alle Füße hinein gedreht.
^ Prüfen Sie mit einer Wasserwaage,
ob der Waschautomat lotrecht steht.
^ Halten Sie den Fuß 1 mit einer Was-
serpumpenzange fest. Drehen Sie die Kontermutter 2 wieder mit dem Maulschlüssel gegen das Gehäuse
­fest.
-
-
,
Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht he rausgedreht wurden. Sonst besteht die Gefahr, dass der Waschautomat wandert.
-
47
Aufstellen und Anschließen
Unterbau unter eine Arbeitsplatte
Die Montage des Unterbausatzes* und des Zwischenbausatzes* müs sen von einer Fachkraft durchge führt werden.
Ein Unterbausatz* ist erforderlich.
Das dem Unterbausatz* beigefügte Abdeckblech ersetzt den Gerätede ckel. Die Montage des Abdeck blechs ist aus Gründen der elektri schen Sicherheit unbedingt erforderlich
– Bei einer Arbeitsplatten-Höhe von
900/910 mm ist ein Ausgleichsrah­men* erforderlich.
– Wasserzulauf und -ablauf sowie der
Elektroanschluss sollten in der Nähe des Waschautomaten installiert und zugänglich sein.
Eine Montageanleitung liegt dem Unter­bausatz bei.
Wasch-Trocken-Säule
-
-
-
-
-
Beachten Sie:
a Sicherheitsabstand zur Wand:
mindestens 2 cm
b Höhe:
Zwischenbausatz mit Arbeitsplatte: ca. 169 cm Zwischenbausatz ohne Arbeitsplatte: ca. 170 cm
Der Waschautomat kann mit einem Miele Trockner als Wasch-Trocken-Säu le aufgestellt werden. Dazu ist ein Zwi schenbausatz* (WTV) erforderlich.
Die mit * gekennzeichneten Teile sind beim Miele Fachhandel oder Miele Kun dendienst erhältlich.
48
Wiedermontage des Deckels
-
-
Sofern Sie den Deckel für die Wasch-Trocken-Säule oder für den Un terbau unter eine Arbeitsplatte demon tiert haben, müssen Sie bei der Wieder montage auf den festen Sitz des Deckels an den hinteren Haltern ach ten. Nur so ist ein sicherer Transport
­des Waschautomaten gewährleistet.
-
-
-
-
Aufstellen und Anschließen
Wasserzulauf
Das Waterproof-System
Funktion
Das Kernstück dieses Wasser schutz-Systems ist ein elektrisches Si cherheitsventil. Es funktioniert wie ein automatischer Wasserhahn.
Das Miele Waterproof-System schützt in folgenden Situationen vor Wasser schäden:
Schutz bei Undichtigkeiten des
Waschautomaten Auslaufendes Wasser wird in einer
Bodenwanne aufgefangen. Durch ei­nen Schwimmerschalter werden die Ventile abgeschaltet. Die weitere Wasserzufuhr ist gesperrt; im Lau­genbehälter befindliches Wasser wird abgepumpt.
– Schutz bei Undichtigkeiten des Was-
serzulaufschlauches Das Leckwasser wird durch die
Schutzhülle, welche den Zuleitungs schlauch als "zweite Haut" umgibt, in die Bodenwanne geleitet. Der Schwimmerschalter schaltet das Si cherheitsventil ab.
-
-
-
-
Montage des Wasserschutz-Systems
Der Waschautomat darf ohne Rück flussverhinderer an eine Trinkwasserlei tung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.
Der Fließdruck muss mindestens 1 bar Überdruck betragen. Der Mindestfließ druck von 1 bar Überdruck ist vorhan den, wenn bei voll geöffnetem Wasser hahn in einer Zeit von 15 Sek. 5 Liter Wasser in ein entsprechendes Gefäß fließen.
Der Wasserstaudruck darf 10 bar Über­druck nicht übersteigen. Ist er höher als 10 bar Überdruck, muss ein Druckredu­zierventil eingebaut werden.
Zum Anschluss ist ein Wasserhahn mit
3
/4’’-Verschraubung erforderlich. Fehlt ein solcher, so darf es nur von einem zugelassenen Installateur an die Trink­wasserleitung montiert werden.
,
Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrol lieren Sie deshalb durch langsames
­Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenenfalls den Sitz der Dich tung und die Verschraubung.
-
-
-
-
-
-
-
Der Waschautomat ist nicht für einen Warmwasseranschluss geeignet.
49
Aufstellen und Anschließen
Das Sicherheitsventil enthält elektrische Bauteile. Deshalb sollte es nicht in einem Spritzwasserbereich, z.B. Badewannen oder Duschen, montiert werden. Verwen­den Sie in diesem Fall einen Metallgewebeschlauch als Verlängerung der Wasser leitung, erhältlich beim Miele Fachhandel oder Miele Kundendienst.
Die Schutzhülle darf nicht beschädigt oder geknickt werden.
Nicht in Flüssigkeit tauchen!
50
-
Aufstellen und Anschließen
Wartung
Verwenden Sie im Falle eines Austau sches nur das Miele Waterproof-Sys tem mit einem Platzdruck von mindes tens 70 bar Überdruck.
Das Schmutzsieb in der Überwurf mutter des Sicherheitsventils darf zum Schutz des Wassereinlaufven tils nicht entfernt werden.
Zubehör-Schlauchverlängerung
Als Zubehör ist ein Metallgewebe schlauch von 1,5 m Länge beim Miele Fachhandel oder Miele Kundendienst erhältlich.
Dieser Schlauch besitzt einen Platz­druck von 140 bar und kann als flexible Verlängerung der Wasserleitung be­nutzt werden.
-
-
-
-
-
-
Sondervorschriften für Österreich
im Versorgungsgebiet der Wiener Stadtwerke:
Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperr ventil vorzusehen.
Es dürfen nur Ventile vorgesehen wer den, die von den Wasserwerken der Stadt Wien zum Anschluss an die In nenanlage zugelassen sind.
Die Verwendung von Gummischläu chen als Druckverbindungsleitung zwi schen Innenanlage und Waschautomat ist nur dann gestattet, wenn
– sie samt eingebundenen Anschluss-
armaturen einem Mindestdauerdruck von 15 bar Überdruck standhalten,
– sie während der Inbetriebhaltung
des Gerätes hinreichend beaufsich­tigt sind und
– nach Beendigung des gesamten
Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.
-
-
-
-
-
51
Aufstellen und Anschließen
Wasserablauf
Die Lauge wird durch eine Ablaufpum pe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen de ist drehbar und ggf. abziehbar.
-
Möglichkeiten des Wasserablaufs:
1. Einhängen in ein Wasch- oder Aus
gussbecken:
Beachten Sie:
Sichern Sie den Schlauch gegen Ab
­rutschen!
Wird das Wasser in ein Waschbe
cken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückge saugt wird.
2. Anschließen an ein Kunststoff-Ab­flussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).
3. Anschließen an ein Waschbecken mit Kunststoffnippel.
4. Auslauf in einen Bodenablauf (Gully).
Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kun dendienst erhältlich.
-
-
-
-
-
52
Für Ablaufhöhen über 1 m (bis 1,8 m maximale Förderhöhe) ist beim Miele Fachhandel oder Miele Kundendienst eine 2. Laugenpumpe - Duobetrieb ­mit dem erforderlichen Umbausatz er hältlich.
Sondervorschriften für Österreich
Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.
-
Aufstellen und Anschließen
Elektroanschluss
Der Waschautomat ist mit Wechsel strom-Anschlusskabel und Schuko-Ste cker anschlussfertig für Wechselstrom ~230 V 50 Hz ausgerüstet.
Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.
In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdosen o. ä. angeschlos sen werden, um eine potentielle Gefah renquelle (Brandgefahr) auszuschließen.
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Waschautomaten ei­nen FI-Schutzschalter mit einem Auslö­sestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Über die Nennaufnahme und die ent­sprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.
-
Sondervorschrift für Österreich
Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in
­Verbindung mit diesem Waschautoma ten nur ein pulsstromsensitiver Fehler strom-Schutzschalter verwendet wer den.
-
-
-
-
-
-
53
Verbrauchsdaten
Programm Beladung Verbrauchsdaten
Energie Wasser Laufzeit
in kWh in l normal Kurz
KOCH-/BUNTWÄSCHE
95°C 5,0 kg 1,70 49 1 h 54 min 1 h 22 min
1)
60°C 40°C 5,0 kg 0,50 49 1 h 57 min 1 h 03 min
PFLEGELEICHT
40°C 2,5 kg 0,45 58 1 h 22 min 47 min
FEINWÄSCHE
30°C 1,0 kg 0,35 65 57 min 47 min
Seide /
30°C 1,0 kg 0,24 39 37 min 27 min
WOLLE /
30°C 2,0 kg 0,23 35 40 min
1)
Prüfprogramm nach EN 60456
Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein­lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.
5,0 kg 0,95 49 1 h 57 min 1 h 13 min
54
Technische Daten
Höhe 85,0 cm Breite 59,5 cm Tiefe 58,0 cm Tiefe bei geöffneter Tür 94,5 cm Gewicht 94 kg maximale Bodenbelastung 1600 Newton (ca. 160 kg) Fassungsvermögen 5 kg Trockenwäsche Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Verbrauchsdaten siehe Kapitel Verbrauchsdaten Wasserfließdruck minimal 1 bar (100 kPa) Wasserfließdruck maximal 10 bar (1000 kPa) Länge des Zulaufschlauches 1,60 m Länge des Ablaufschlauches 1,50 m Länge des Anschlusskabels 1,60 m Abpumphöhe maximal 1,00 m Abpumplänge maximal 5,00 m Erteilte Prüfzeichen Funkschutz, VDE
55
56
Programmierfunktionen für die Änderung von Standardwerten

Programmierfunktionen

Mit den Programmierfunktionen können Sie bei Bedarf den Waschautomaten Ih ren individuellen Bedürfnissen anpas sen.
-
System Wasser plus
Das System Wasser plus wirkt über die Zusatzfunktion die Wasserzufuhr in den unten ge nannten Programmen.
Es ermöglicht eine zusätzliche Wasser zufuhr in den Programmabschnitten Waschen und Spülen, und das Pro gramm KOCH-/BUNTWÄSCHE läßt sich um einen Spülgang erweitern.
Das System Wasser Plus verfügt über vier verschiedene Einstellungen.
Die programmierte Einstellung kann die Wasserzufuhr in den Programmen be­einflussen:
– KOCH-/BUNTWÄSCHE –
PFLEGELEICHT
Mini
Wasser Plus
auf
-
-
Das Einschalten der Zusatzfunktion
-
Wasser Plus bewirkt bei:
Einstellung1: mehr Wasser beim Spülen in den ge
nannten Programmen (Ausnahme: Pro gramm
Einstellung 2: mehr Wasser beim Waschen und beim
Spülen in den genannten Programmen (Auslieferungszustand).
­Einstellung 3:
einen zusätzlichen Spülgang nur im Programm KOCH-/BUNTWÄSCHE.
Einstellung 4: mehr Wasser beim Waschen und beim
Spülen in den genannten Programmen und das Programm KOCH-/BUNTWÄSCHE.
Zum Programmieren und Speichern ei­ner Einstellung führen Sie die Schritte A bis G auf der folgenden Seite aus.
Seide
).
einen zusätzlichen Spülgang für
-
-
Mischwäsche
Seide
Aktiviert wird die programmierte Einstel lung anschließend über das Einschal ten der Zusatzfunktion
58
Wasser Plus
-
.
-
Programmierfunktionen
Das Programmieren und Speichern erfolgt in den Schritten
Die Programmierfunktionen werden mit Hilfe der Taste START und des Pro grammwählers aktiviert. Die Taste START und der Programmwähler besit zen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung:
Der Waschautomat ist ausgeschaltet.
Der Waschautomat ist geschlossen.
Der Programmwähler steht auf der
Position
A Drücken Sie die Taste START und
halten Sie diese während der Schritte
B bis C gedrückt.
B Schalten Sie den Waschautomaten
mit der Taste
C Warten Sie, bis die Kontrollleuchte
der Taste START leuchtet . . .
D . . . und lassen Sie die Taste START
danach los.
Ende
.
I-Ein/0-Aus
bis :
-
ein.
E Drehen Sie den Programmwähler auf
die Position KOCH-/BUNTWÄSCHE 75°C:
Die Kontrollleuchte blinkt 2 x kurz nach jeweils zwei Sekun den, da die Einstellung 2 werkseitig ein
­gestellt ist.
F Durch jedes Drücken auf die
START wählen Sie jeweils eine ande re Einstellung.
Die Kontrollleuchte
blinkt 1 x = Einstellung 1
mehr Wasser beim Spülen
blinkt 2x = Einstellung 2
mehr Wasser beim Waschen und im Spülen (Auslieferungszustand)
blinkt 3x = Einstellung 3
zusätzlicher Spülgang im Programm KOCH-/BUNTWÄSCHE
blinkt 4x = Einstellung 4
mehr Wasser beim Waschen und beim Spülen und ein zusätzlicher Spülgang für das Programm KOCH-/ BUNTWÄSCHE
Einw./Vorwaschen
Einw./Vorwaschen
-
-
Taste
-
:
G Mit der Taste
automaten ausschalten.
Die Taste gewählten Einstellung belegt. Diese bleibt so lange gespeichert, bis eine andere Einstellung programmiert wird.
I-Ein/0-Aus
Wasser plus
den Wasch
ist jetzt mit der
-
59
Programmierfunktionen
Schongang
Für das schonende Waschen leicht verschmutzter Textilien. Die Trommel bewegung wird reduziert.
Der Schongang kann in den Programm en KOCH-/BUNTWÄSCHE, PFLEGE LEICHT,
sche
Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Pro grammen mit dem Schongangrhythmus gewaschen.
Der Schongang ist im Auslieferungszu­stand ausgeschaltet.
Das Programmieren und Speichern erfolgt in den Schritten
Die Programmierfunktionen werden mit Hilfe der Taste START und des Pro­grammwählers aktiviert. Die Taste START und der Programmwähler besit­zen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung: – – –
Mini,Stärken
benutzt werden.
Der Waschautomat ist ausgeschaltet. Der Waschautomat ist geschlossen. Der Programmwähler steht auf der
Position
Ende
und
Mischwä
bis :
.
-
-
-
-
A Drücken Sie die Taste START und
halten Sie diese während der Schritte
B bis C gedrückt.
B Schalten Sie den Waschautomaten
mit der Taste
-
C Warten Sie, bis die Kontrollleuchte
der Taste START leuchtet . . .
D . . . und lassen Sie die Taste START
danach los.
E Drehen Sie den Programmwähler auf
die Position KOCH-/BUNTWÄSCHE 60°C:
Die Kontrollleuchte
blinkt nicht = der Schongang ist
blinkt = der Schongang ist
F Durch Drücken auf die Taste START,
schalten Sie den Schongang ein oder wieder aus.
G Mit der Taste
automaten ausschalten.
Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.
I-Ein/0-Aus
ein.
Einw./Vorwaschen
ausgeschaltet.
eingeschaltet.
I-Ein/0-Aus
den Wasch-
:
-
60
Programmierfunktionen
Laugenabkühlung für KOCH-/ BUNTWÄSCHE
Am Ende der Hauptwäsche läuft zu sätzliches Wasser in die Trommel um die Lauge abzukühlen.
Die Laugenabkühlung erfolgt bei An wahl der Temperaturen 95°C und 75°C.
Die Laugenabkühlung sollte aktiviert werden:
beim Einhängen des Ablaufschlau
ches in ein Wasch- oder Ausgussbe cken, um der Verbrühungsgefahr vorzubeugen.
– bei Gebäuden, deren Abflussrohr
nicht der DIN 1986 entsprechen.
Die Laugenabkühlung für KOCH-/ BUNTWÄSCHE ist im Auslieferungszu­stand ausgeschaltet.
Das Programmieren und Speichern erfolgt in den Schritten
Die Programmierfunktionen werden mit Hilfe der Taste START und des Pro grammwählers aktiviert. Die Taste START und der Programmwähler besit zen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
bis :
-
-
-
-
A Drücken Sie die Taste START und
halten Sie diese während der Schritte
B bis C gedrückt.
B Schalten Sie den Waschautomaten
mit der Taste
C Warten Sie, bis die Kontrollleuchte
der Taste START leuchtet . . .
D . . . und lassen Sie die Taste START
danach los.
E Drehen Sie den Programmwähler auf
die Position KOCH-/BUNTWÄSCHE
-
40°C:
Die Kontrollleuchte
blinkt nicht = die Laugenabkühlung
blinkt = die Laugenabkühlung
F Durch Drücken auf die Taste START,
schalten Sie die Laugenabkühlung ein oder wieder aus.
G Mit der Taste
automaten ausschalten.
Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und
­bleibt so lange erhalten, bis sie wieder
geändert wird.
I-Ein/0-Aus
ein.
Einw./Vorwaschen
ist ausgeschaltet.
ist eingeschaltet.
I-Ein/0-Aus
den Wasch-
:
-
Voraussetzung: –
Der Waschautomat ist ausgeschaltet.
Der Waschautomat ist geschlossen.
Der Programmwähler steht auf der Position
Ende
.
61
Programmierfunktionen
Memory-Funktion
Wird zu einem Programm eine Zu satzfunktion angewählt und/oder die Schleuderdrehzahl geändert, spei chert der Waschautomat diese Ein stellungen bei Programmstart ab.
Bei erneuter Anwahl des Grundwasch programms zeigt der Waschautomat diese abgespeicherten Zusatzfunktio nen und/oder Schleuderdrehzahl an.
Die Memory-Funktion ist im Ausliefe rungszustand ausgeschaltet.
Das Programmieren und Speichern erfolgt in den Schritten
Die Programmierfunktionen werden mit Hilfe der Taste START und des Pro­grammwählers aktiviert. Die Taste START und der Programmwähler besit­zen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung: –
Der Waschautomat ist ausgeschaltet.
Der Waschautomat ist geschlossen.
Der Programmwähler steht auf der
Ende
Position
.
bis :
-
-
-
-
-
A Drücken Sie die Taste START und
halten Sie diese während der Schritte
B bis C gedrückt.
B Schalten Sie den Waschautomaten
mit der Taste
C Warten Sie, bis die Kontrollleuchte
der Taste START leuchtet . . .
­D . . . und lassen Sie die Taste START
danach los.
E Drehen Sie den Programmwähler auf
die Position KOCH-/BUNTWÄSCHE 30°C:
Die Kontrollleuchte
blinkt nicht = die Memory-Funktion ist
blinkt = die Memory-Funktion ist
F Durch Drücken auf die Taste START,
schalten Sie die Memory-Funktion ein oder wieder aus.
G Mit der Taste
automaten ausschalten.
Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.
I-Ein/0-Aus
ein.
Einw./Vorwaschen
ausgeschaltet.
eingeschaltet.
I-Ein/0-Aus
den Wasch-
:
-
62
Programmierfunktionen
Einweichzeit
Sie können die Taste ner Einweichzeit - wählbar zwischen 30 Minuten und 2 Stunden (in 30 Minu ten-Schritten) - belegen.
Die gewählte Einweichzeit wird bei An wahl der Zusatzfunktion Einweichen dem eigentlichen Waschprogramm vor angestellt.
Die Taste rungszustand mit einer Einweichzeit von 2 Stunden belegt.
Das Programmieren und Speichern erfolgt in den Schritten
Die Programmierfunktionen werden mit Hilfe der Taste START und des Pro­grammwählers aktiviert. Die Taste START und der Programmwähler besit­zen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung: –
Der Waschautomat ist ausgeschaltet.
Der Waschautomat ist geschlossen.
Der Programmwähler steht auf der Position
Einweichen
Ende
Einweichen
ist im Ausliefe
.
mit ei
-
-
bis :
A Drücken Sie die Taste START und
halten Sie diese während der Schritte
-
B bis C gedrückt.
B Schalten Sie den Waschautomaten
mit der Taste
C Warten Sie, bis die Kontrollleuchte
-
der Taste START leuchtet . . .
­D . . . und lassen Sie die Taste START
danach los.
E Drehen Sie den Programmwähler auf
die Position PFLEGELEICHT 60°C:
Die Kontrollleuchte blinkt 1 x kurz nach jeweils zwei Se­kunden, da werkseitig eine Einweich­zeit von 2 Stunden eingestellt ist.
F Durch jedes Drücken auf die Taste
START wählen Sie jeweils eine ande-
re Einstellung. Die Kontrollleuchte – blinkt 1x = 2 h Einweichzeit – blinkt 2x = 1 h 30 min Einweich-
zeit –
blinkt 3x = 1 h Einweichzeit –
blinkt 4x = 30 min Einweichzeit G Mit der Taste
automaten ausschalten.
I-Ein/0-Aus
ein.
Einw./Vorwaschen
Einw./Vorwaschen
I-Ein/0-Aus
den Wasch
:
-
Die Taste gewählten Einweichzeit belegt. Diese bleibt so lange gespeichert, bis eine andere Einweichzeit programmiert wird.
Einweichen
ist jetzt mit der
63
Änderungen vorbehalten/003/5101
M.-Nr. 05 524 300
Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend
Loading...
