Miele T 8401 C User manual [de]

Page 1

Gebrauchsanweisung

Kondenstrockner T 8401 C

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 868 730

Page 2

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Energie einsparen

So können Sie eine unnötige Verlänge rung der Trockenzeit und einen erhöh ten Energieverbrauch vermeiden:

Lassen Sie die Wäsche mit maxima

–

ler Schleuderdrehzahl im Waschau tomaten schleudern. Sie können beim Trocknen ca. 30 % Energie aber auch Zeit sparen, wenn Sie z.B. mit 1600 U/min statt mit 800 U/min schleudern.

Nutzen Sie für das jeweilige Trocken

–

programm die maximale Beladungs menge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.

– Sorgen Sie beim Trocknen für eine

ausreichende Raumbelüftung.

– Reinigen Sie nach jedem Trocknen

die Flusensiebe.

– Kontrollieren Sie den Wärmetauscher

von Zeit zu Zeit und reinigen Sie ihn wenn nötig.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie ren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Page 3

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienungsblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Wäschepflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Pflegesymbole ....................................................15

Tipps zum Trocknen ...............................................15

So trocknen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Kurzanweisung ...................................................16

Schonen ......................................................17

Programmablauf ändern ............................................18

Laufendes Programm umwählen ...................................18

Laufendes Programm abbrechen und neues Programm wählen ..........18

Laufendes Programm abbrechen und Wäsche entnehmen ..............18

Wäsche nachlegen oder entnehmen ................................18

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Kondenswasserbehälter entleeren ....................................21

Flusensiebe reinigen ...............................................22

Trockenreinigung ...............................................22

Nassreinigung..................................................23

Trockner reinigen..................................................23

Wärmetauscher reinigen ............................................24

Wärmetauscher entnehmen .......................................24

Wärmetauscher kontrollieren ......................................25

Wärmetauscher reinigen..........................................25

Wärmetauscher einsetzen ........................................26

Page 4

Inhalt

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Was tun, wenn...?................................................27

Allgemeine Störungen ..............................................27

Prüf- und Störungsmeldungen........................................30

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Reparaturen ......................................................31

Programmaktualisierung (Update) ....................................31

Garantiebedingungen und Garantiezeit ................................31

Nachkaufbares Zubehör ............................................31

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Vorderansicht.....................................................32

Rückansicht ......................................................33

Aufstellungsort ....................................................33

Trockner zum Aufstellungsort tragen ................................33

Unterbau unter eine Arbeitsplatte...................................33

Trockner ausrichten .............................................34

Aufstellungsraum belüften ........................................34

Wasch-Trocken-Säule............................................34

Vor einem späteren Transport .....................................34

Elektroanschluss ..................................................35

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Restfeuchte des Programms "Koch-/Buntwäsche" ändern ..................40

Restfeuchte des Programms "Pflegeleicht" ändern ........................41

Knitterschutz einstellen .............................................42

Summer aus-/einschalten ...........................................43

Programmwahl "Automatic" ändern ....................................44

Abkühlzeitverlängerung einstellen.....................................45

Standby einstellen .................................................46

Page 5

Sicherheitshinweise und Warnungen

Lesen Sie unbedingt diese Gebrauchs-

anweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbe stimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Trockner ist dazu bestimmt, im Haushalt und in haushalts-

ähnlichen Aufstellumgebungen verwendet zu werden.

Dieser Trockner ist nicht für den Gebrauch im Außenbereich be-

stimmt.

Benutzen Sie den Trockner ausschließlich im haushaltsüblichen

Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewie sen sind. Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder fal sche Bedienung verursacht werden.

Page 6

Sicherheitshinweise und Warnungen

Personen, die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen die sen Trockner nicht ohne Aufsicht oder Anweisung durch eine verant wortliche Person benutzen.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Trockner ferngehalten wer

den, es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen den Trockner nur ohne Aufsicht be

dienen, wenn ihnen der Trockner so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder dürfen den Trockner nicht ohne Aufsicht reinigen oder

warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners

aufhalten. Lassen Sie Kinder niemals mit dem Trockner spielen.

Page 7

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere

sichtbare Schäden. Einen beschädigten Trockner nicht aufstellen und in Betrieb neh men.

Vor dem Anschließen des Trockners unbedingt die Anschlussda

ten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses Trockners ist nur dann gewähr-

leistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgründen keine Verlängerungska-

bel (Brandgefahr durch Überhitzung).

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch

von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Durch unsachgemäße Reparaturen können unvorhersehbare Ge

fahren für den Benutzer entstehen, für die Miele keine Haftung über nimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schä den kein Garantieanspruch.

Page 8

Sicherheitshinweise und Warnungen

Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile aus

getauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.

Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trock

ner nur dann vom Elektronetz getrennt, wenn

der Netzstecker des Trockners gezogen ist oder

–

die Sicherung der Hausinstallation ausgeschaltet ist oder

–

die Schraubsicherung der Hausinstallation ganz herausge

–

schraubt ist.

Dieser Trockner darf nicht an nichtstationären Aufstellungsorten

(z.B. Schiffe) betrieben werden.

Nehmen Sie keine Veränderungen am Trockner vor, die nicht

ausdrücklich von Miele zugelassen sind.

Page 9

Sicherheitshinweise und Warnungen

Beachten Sie die Anweisungen im Kapitel "Aufstellen und An

schließen" sowie das Kapitel "Technische Daten".

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet

sein, um den Trockner von der Netzversorgung zu trennen.

Der Luftspalt zwischen Trocknerunterseite und Fußboden darf

nicht durch Sockelleisten, hochflorigen Teppichboden usw. verklei nert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleis tet.

Im Schwenkbereich der Trocknertür darf keine abschließbare Tür,

Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Sachgemäßer Gebrauch

Die maximale Beladungsmenge beträgt 6 kg (Trockenwäsche).

Die teilweise geringeren Beladungsmengen für einzelne Programme können Sie dem Kapitel "Programmübersicht" entnehmen.

Brandgefahr!

Dieser Trockner darf nicht an einer steuerbaren Steckdose (z.B. über eine Zeitschaltuhr oder an einer elektrischen Anlage mit Spit zenlastabschaltung) betrieben werden. Würde das Trockenprogramm vor Beendigung der Abkühlphase ab gebrochen, bestünde die Gefahr der Wäscheselbstentzündung.

Page 10

Sicherheitshinweise und Warnungen

Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet

werden, wenn sie

ungewaschen sind.

–

nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige

–

Rückstände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

mit feuergefährlichen Reinigungsmitteln oder mit Rückständen

–

von Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.

– mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen

Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich: zusätzliche Menge Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Alle Gegenstände sind aus den Taschen zu entfernen (wie z.B.

Feuerzeuge, Zündhölzer).

Warnung: Den Trockner niemals vor Beendigung des Trocken

programms ausschalten. Es sei denn, alle Wäschestücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.

Weichspüler oder ähnliche Produkte sollten so verwendet wer

den, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Page 11

Sicherheitshinweise und Warnungen

Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals

getrocknet werden,

wenn industrielle Chemikalien für die Reinigung benutzt worden

–

sind (z.B. in einer Chemischen Reinigung). die überwiegend Schaumgummi-, Gummi- oder gummiähnliche

–

Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgum mi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.

die mit Füllungen versehen und beschädigt sind (z.B. Kissen oder

–

Jacken). Die herausfallende Füllung kann einen Brand verursa chen.

Der Heizphase folgt bei vielen Programmen die Abkühlphase, um

sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet. Die Wäsche immer direkt und komplett nach Programmende entnehmen.

Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner

kann sonst umkippen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie ver

meiden, dass –

Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

–

Kleintiere in den Trockner klettern.

Page 12

Sicherheitshinweise und Warnungen

Dieser Trockner darf nicht ohne Flusensiebe oder mit beschädig

ten Flusensieben betrieben werden.

Die Flusensiebe müssen regelmäßig gereinigt werden!

Dieser Trockner darf nicht ohne Wärmetauscher betrieben wer

den.

Die Flusensiebe müssen nach der Nassreinigung getrocknet wer

den. Durch nasse Flusensiebe können Funktionsstörungen beim Trocknen auftreten!

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf.

Bereits Temperaturen um den Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners. Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Aufstellraum des Trockners immer frei von Staub

und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

Den Trockner nicht nass abspritzen.

Page 13

Sicherheitshinweise und Warnungen

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn

sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele Trockner und Miele Waschautomaten können als

Wasch-Trocken-Säule aufgestellt werden. Dazu ist als nachkaufba res Zubehör ein Miele Wasch-Trocken-Verbindungssatz erforderlich. Es ist darauf zu achten, dass der Wasch-Trocken-Verbindungssatz zu dem Miele Trockner und Miele Waschautomaten passt.

Achten Sie darauf, dass der als nachkaufbares Zubehör erhältli-

che Miele Sockel zu diesem Trockner passt.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Page 14

Bedienungsblende

a Programmwähler

Zum Einstellen des Trockenpro gramms.

Den Programmwähler können Sie rechts- oder linksherum drehen.

b Programmablauf-/Prüf-Kontrolle c Taste Start

Startet das gewählte Programm.

Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

d Taste Ein/Aus

Zum Ein- und Ausschalten des Trockners.

Die Kontrollleuchte Ende/Knitter- schutz leuchtet nach dem Einschalten zur Bestätigung.

e Taste Tür

Zum Öffnen / Programm abbrechen.

Unabhängig von der Stromversorgung kann die Tür mit dieser Taste geöffnet werden.

Page 15

Wäschepflege

Pflegesymbole

Trocknen

q normale/höhere Temperatur r reduzierte Temperatur:

Schonen wählen (für empfindliche Textilien)

s nicht trocknergeeignet

Bügeln und Mangeln

I sehr heiß H heiß G nicht sehr heiß J nicht bügeln/mangeln

Tipps zum Trocknen

– Beachten Sie immer die maximale

Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

–

Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen min destens 30 Sekunden anschleudern.

–

Beladungsmix aus Baumwolle, Bunt wäsche, pflegeleichten Textilien im Programm Automatic trocknen.

–

Jacken öffnen mäßig durchtrocknen.

–

Wolle und Wollgemische Verfilzen und Schrumpfen. Behan deln Sie diese Textilien nur im Pro gramm Finish Wolle.

, damit diese gleich

neigen zum

Das innere Feingewebe daunenge

–

füllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie die se Textilien nur im Programm Glät ten.

Reine Leinengewebe

–

wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrau en. Behandeln Sie diese Textilien nur im Programm Glätten.

Gewirkte Textilien (z.B. T-Shirts, Un

–

terwäsche) laufen bei der ersten Wä sche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Ein laufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

– Die Knitterbildung in pflegeleichten

Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern oder benutzen Sie das Programm Pflegeleicht Bü gelfeucht.

–

Gestärkte Wäsche nen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte

Menge Stärke.

–

Neue farbige Textilien

Trocknen gründlich separat wa schen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie ab färben können (auch auf Kunststoff bauteile im Trockner). Ebenso kön nen sich auf die Textilien andersfar bige Flusen legen.

nur trocknen,

können Sie trock

vorm ersten

Page 16

So trocknen Sie richtig

Kurzanweisung

Die mit Zahlen (A, B, C, ...) gekenn zeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

A Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach... . . . gewünschter Trockenstufe, . . . Faser- und Gewebeart, . . . gleicher Größe, . . . gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

Entfernen Sie Fremdkörper wie

Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

– Damit keine Textilfüllungen herausfal-

len, Säume und Nähte prüfen.

B Trockner beladen

Drücken Sie zum Öffnen Taste Tür.

Legen Sie die Wäsche aufgelockert

in die Trommel.

Beachten Sie die maximalen Bela dungsmengen im Kapitel "Pro grammübersicht". Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

Kontrollieren Sie vor dem Schließen,

ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

–

Haken und Ösen schließen.

–

Textilgürtel und Schürzenbänder zu sammenbinden.

–

Gelöste Formbügel von BHs vernä hen oder entfernen.

Keine Wäscheteile einklemmen, weil

diese sonst beschädigt werden.

Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch an lehnen und zudrücken.

C Trockner einschalten

Drücken Sie zum Einschalten die Taste I-Ein/0-Aus.

Page 17

So trocknen Sie richtig

D Programm wählen

Stellen Sie den Programmwähler auf

das gewünschte Programm ein.

Schonen

– Empfindliche Textilien (mit Pflege-

symbol r, z.B. aus Acryl) werden mit niedriger Temperatur schranktrocken getrocknet.

Die Programmdauer ist gegenüber Schranktrocken etwas länger.

Vor Programmende

Der Heizphase folgt die Abkühlphase zum Abkühlen der Wäsche (Kontroll leuchte Kaltluft leuchtet). Erst hiernach ist das Programm beendet. Keine Abkühlphase besitzen diese Pro gramme: Finish Wolle, Glätten.

Programmende

Die Kontrollleuchte Ende/Knitterschutz leuchtet.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort ent nehmen (Knitterschutz), so werden Knitterfalten vermieden (nicht bei Finish Wolle) - Dauer: 1 h.

Im Knitterschutz... . . . leuchtet (je nach Programmwahl) zusätzlich die Kontrollleuchte der erreichten Trockenstufe. . . . ertönt der Summer in Intervallen.

E Programm starten

Drücken Sie die Taste Start.

Die Kontrollleuchte der Taste Start geht vom Blinken in ein Leuchten über. Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet (je nach Programmwahl) die Kontrollleuchte der jeweils erreichten Trockenstufe.

Page 18

So trocknen Sie richtig

F Wäsche entnehmen

Drücken Sie die Taste Tür.

Öffnen Sie die Tür.

Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann durch Übertrocknung Schaden nehmen.

Drücken Sie zum Ausschalten die

Taste Ein/Aus.

Reinigen Sie die Flusensiebe.

^ Schließen Sie die Tür.

^ Entleeren Sie den Kondenswasserbe-

hälter.

^ Den Wärmetauscher sollten Sie in

Abständen kontrollieren und gegebenenfalls reinigen (Kapitel "Reinigung und Pflege").

Programmablauf ändern

Laufendes Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wird eine Anwahl getätigt, dann blinkt die Kontrollleuchte Ende/Knitterschutz.

Um ein neues Programm wählen zu können, müssen Sie das Programm ab brechen.

Laufendes Programm abbrechen und neues Programm wählen

Drehen Sie den Programmwähler auf

Ende.

Drücken Sie die Taste Tür.

Schließen Sie die Tür.

Wählen und starten Sie direkt ein

neues Programm.

Laufendes Programm abbrechen und Wäsche entnehmen

Siehe nachfolgend: "Wäsche nachle

gen oder entnehmen".

^ Schalten Sie den Trockner nach dem

Schließen der Tür aus.

Wäsche nachlegen oder entnehmen

^ Drücken Sie die Taste Tür.

^ Öffnen Sie die Tür.

Verbrennungsgefahr: Berühren Sie nicht die Trommelrück seite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

Legen Sie Wäsche nach oder ent nehmen Sie einen Teil der Wäsche.

Schließen Sie die Tür.

Drücken Sie die Taste Start.

Page 19

Programmübersicht

Koch-/Buntwäsche maximal 6 kg* Schranktrocken+, Schranktrocken**, Schonen

Textilien Ein- und mehrlagige Textilien aus Baumwolle.

Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.

Hinweis

Bügelfeucht, Mangelfeucht

Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä

Hinweis Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht.

Pflegeleicht maximal 3 kg* Schranktrocken, Schonen, Bügelfeucht

Textilien Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.

Hinweis – Schonen wählen für Textilien mit dem Pflegesymbol r. In diesem

Schonen wählen für Textilien mit dem Pflegesymbol r. In diesem

–

Programm werden empfindliche Textilien mit niedriger Temperatur schranktrocken getrocknet.

sche, Bettwäsche, gestärkte Wäsche.

Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.

Programm werden empfindliche Textilien (z.B. aus Acryl) mit niedriger Temperatur schranktrocken getrocknet.

– Für besonders knitterarmes Trocknen Bügelfeucht wählen und die

Beladung auf 1,5 kg* reduzieren.

–

Textilien werden bei Bügelfeucht in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.

* Gewicht der Trockenwäsche ** Hinweis für Prüfinstitute:

Prüfprogramm gemäß Verordnung 392/2012/EU für das Energieetikett gemessen nach EN 61121

Page 20

Programmübersicht

Automatic maximal 3,5 kg*

Textilien Beladungsmix aus Buntwäsche und pflegeleichten Textilien für die

Programme Koch-/Buntwäsche und Pflegeleicht.

Lüften maximal 6 kg* warm

Textilien

kalt

Textilien Alle Textilien, die durchlüftet werden sollen.

Finish Wolle maximal 2 kg*

Textilien Wolltextilien. Hinweis – Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger,

Glätten maximal 3 kg*

Textilien – Baumwoll- oder Leinengewebe.

Hinweis

Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffen

–

heit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.

Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung,

–

Spültücher.

aber nicht fertig getrocknet.

– Textilien nach Programmende sofort entnehmen und an der Luft

trocknen lassen.

–

Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.

–

Programm zur Reduzierung von Knittern nach vorherigem Schleu dern im Waschautomaten.

–

Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.

* Gewicht der Trockenwäsche

Page 21

Kondenswasserbehälter entleeren

Reinigung und Pflege

Das beim Trocknen entstehende Kon denswasser wird im Kondenswasserbe hälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kon denswasserbehälters erreicht, dann leuchtet die Kontrollleuchte Behälter entleeren.

Die Kontrollleuchte erlischt durch das Öffnen und Schließen der Tür.

Führen Sie den Kondenswasserbe hälter beim Herausziehen leicht nach rechts.

Halten Sie den Kondenswasserbehäl ter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende so wie am Ende an.

^ Öffnen Sie zum Ausleeren den Ver-

schluss.

^ Setzen Sie den entleerten Kondens-

wasserbehälter leicht schräg (wie beim Herausziehen) ein. Schieben Sie ihn locker bis zum spürbaren Rasten ein.

Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haus halt verwenden (z.B. für Dampfbügelei sen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gie ßen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Page 22

Reinigung und Pflege

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallen de Flusen von den Textilien auf. Reini gen Sie diese nach jedem Trocknen.

Trockenreinigung Tipp: Flusen können Sie berührungsfrei

mit dem Staubsauger absaugen.

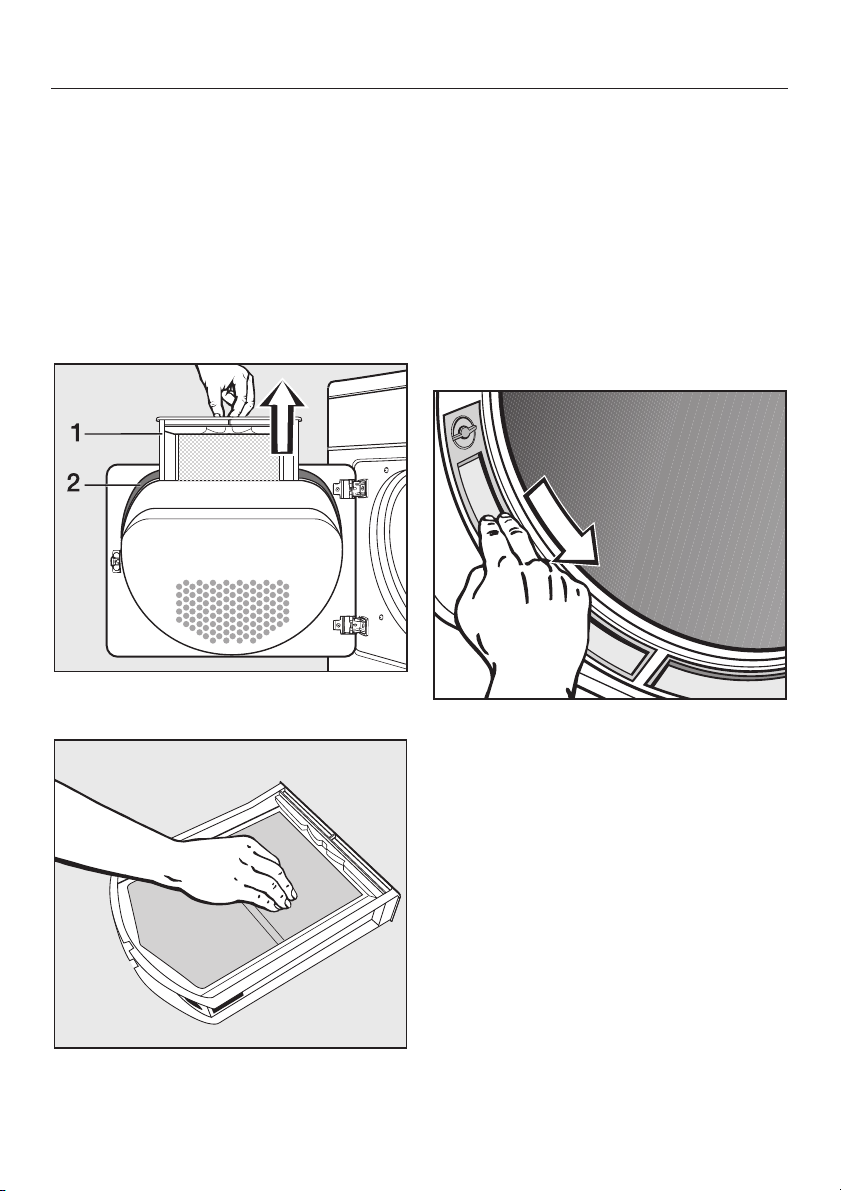

^ Ziehen Sie das Flusensieb (1) aus

der Türkappe heraus.

Entfernen Sie die Flusen aus dem

Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsauger.

Reinigen Sie die Dichtung (2) an der

Türkappe rundherum mit einem feuchten Tuch.

Schieben Sie das gereinigte Flusen

sieb richtig herum bis zum Anschlag in die Türkappe.

Streifen oder saugen Sie die Flusen von den beiden Flusensieben im Ein füllbereich der Tür ab.

Streifen oder saugen Sie die Flusen von der Siebfläche ab.

Schließen Sie die Tür.

Page 23

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätz lich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

Öffnen Sie die Tür und ziehen Sie

das Flusensieb aus der Türkappe.

Beide Flusensiebe im Einfüllbereich der Tür können Sie auch entnehmen:

Drehen Sie am linken und rechten Flusensieb den Knebel a (bis zum deutlichen Rasten).

Ziehen Sie die Flusensiebe (am Kne bel gefasst) zur Mitte hin heraus b.

Reinigen Sie ebenfalls den Luftfüh

rungsbereich unterhalb der Flusen siebe, z.B. mit dem Staubsauger.

Die Flusensiebe müssen beim

Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstö rungen beim Trocknen auftreten!

Schieben Sie das große Flusensieb

richtig herum bis zum Anschlag in die Türkappe.

Setzen Sie die Flusensiebe aus dem

Einfüllbereich der Tür unten ein und drücken diese oben an.

^ Verriegeln Sie beide Knebel (bis zum

deutlichen Rasten).

Trockner reinigen

Trockner vom Elektronetz trennen.

^ Gehäuse, Bedienungsblende und

Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putz

mittel reinigen.

Reinigen Sie alle Flusensiebe unter fließendem heißen Wasser.

Schütteln Sie die Flusensiebe gründ lich aus, bis keine Tropfen mehr sichtbar sind.

Trocknen Sie die Flusensiebe mit Vorsicht gründlich ab.

Keine Scheuermittel, lösemittelhalti gen Reiniger, Glas- oder Allzweck reiniger verwenden. Diese können

Kunststoffoberflächen und andere Geräteteile beschädigen.

Trocknen Sie alles mit einem weichen Tuch ab.

Page 24

Reinigung und Pflege

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft kön nen die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungs raum können Verstopfungen verursa chen.

Kontrollieren Sie den Wärmetau scher 1x im Jahr.

Reinigen Sie den Wärmetauscher, wenn erforderlich.

Wärmetauscher entnehmen

Öffnen Sie die äußere Klappe mit dem beiliegenden, gelben Spatel.

In der Spaltmitte den Spatel ansetzen und leicht hebeln (Pfeil), bis sich die Klappe an der Oberseite öffnet.

Entnehmen Sie die Klappe schräg nach oben und legen Sie diese zur Seite.

Drehen Sie den Verschlussknebel am

inneren Deckel nach unten.

^ Klappen Sie den inneren Deckel

nach vorne.

^ Entnehmen Sie den inneren Deckel

schräg nach oben.

Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausras tet).

Page 25

Ziehen Sie den Wärmetauscher an

seiner Öse einschubraum heraus.

Wärmetauscher kontrollieren

aus dem Wärmetauscher

Reinigung und Pflege

Wenn keine Flusen zu sehen sind:

Setzen Sie den Wärmetauscher wie

der ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

Reinigen Sie den Wärmetauscher,

wie nachfolgend beschrieben.

Wärmetauscher reinigen

Halten Sie beim Durchspülen des

Wärmetauschers unbedingt die Po sitionen ein, die in beiden folgen den Bildern dargestellt sind!

Halten Sie den Wärmetauscher ge gen das Licht.

Schauen Sie, ob Sie innen Flusen se hen. Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekenn zeichnet.

Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen Bild dargestellt - mit einem Wasser strahl.

Page 26

Reinigung und Pflege

Durchspülen Sie den Wärmetauscher

von der Vorderseite mit einem Wasserstrahl.

^ Kontrollieren Sie den Wärmetauscher

erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.

^ Achten Sie auf saubere Dichtungs-

gummis am Wärmetauscher. Dichtungsgummis dürfen nicht ent fernt werden und keine Knicke auf weisen!

Schütteln Sie das Wasser aus dem Wärmetauscher gründlich heraus, bis Sie innen keine Tropfen mehr sehen.

Wärmetauschereinschubraum kontrol lieren und reinigen

Kontrollieren Sie den Wärmetau schereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen. Entfernen Sie Flusen mit einem feuchten Tuch nur von den Berei chen, die Sie mit der Hand erreichen können.

Wärmetauscher einsetzen

Schieben Sie den Wärmetauscher

ganz

(bis zum Anschlag) in den Wär

metauschereinschubraum hinein.

Die Öse muss oben sein, der Verschluss knebel unten.

Drehen Sie den Verschlussknebel am

Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Boden bereich einrastet.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

^ Setzen Sie den inneren Deckel so

ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.

^ Drücken Sie den Deckel an und ver-

riegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.

Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

setzte und verriegelte Wärmetau scher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

des Wärmetauschers

Nur der ordnungsgemäß einge

Page 27

Störungshilfen

Was tun, wenn...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen

Problem Ursache Behebung Es lässt sich kein Pro-

gramm starten.

Stromausfall Nach Netzwiederkehr startet ein zuvor gelaufenes

Wäschestücke aus syn thetischen Fasern sind nach dem Trocknen sta tisch aufgeladen.

Die Kontrollleuchte der Taste Start blinkt lang sam.

Die Ursache lässt sich nicht unmittelbar feststellen.

Programm automatisch, solange die Kaltluftphase nicht erreicht war.

Synthetisches neigt zu statischen Aufladungen.

Dieser Trockner befindet

sich im Standby. Das ist kein Fehler, son dern eine ordnungsgemä ße Funktion.

– Ist dieser Trockner ein-

geschaltet?

– Ist der Netzstecker ein-

gesteckt?

– Ist die Tür geschlos-

sen?

– Ist die Sicherung in

Ordnung?

Ein beim Waschen ver wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.

Siehe Kapitel "Program mierfunktionen".

Page 28

Störungshilfen

Problem Ursache Behebung Es haben sich Flusen

gebildet

Die Wäsche ist nicht zufriedenstellend ge trocknet

Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner

* Sie können die Trockenstufen einiger Programme individuell anpassen: Siehe am Ende dieser Gebrauchsanweisung.

Beim Trocknen lösen sich die Flusen, die sich haupt sächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dage gen ist in Bezug auf deren Haltbarkeit gering.

Die Beladung bestand aus unterschiedlichen Gewe

ben.

– Der innere Deckel für

den Wärmetauscher und/oder der Wärmetauscher sind nicht ordnungsgemäß eingesetzt und verriegelt worden.

– Im Einschubraum für

den Wärmetauscher haf ten Flusen.

Anfallende Flusen werden durch Flusensiebe aufge

fangen und können leicht entfernt werden (siehe Ka pitel "Reinigung und Pfle ge").

Trocknen Sie mit Warm

–

luft nach. Wählen Sie beim nächs

–

ten Programmlauf ein geeignetes Programm *.

– Prüfen Sie den festen,

ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.

– Prüfen Sie ebenfalls de-

ren Dichtungsgummis.

– Entfernen Sie alle sicht-

baren Flusen mit einem Tuch aus dem Wärme tauschereinschubraum.

Page 29

Störungshilfen

Problem Ursache Behebung Der Trocken

vorgang dauert sehr lange oder das Pro gramm wird ab gebrochen

* Vor Behebung einer Ursache:

–

Tür öffnen und schließen.

–

Trockner ausschalten und zum Programmstart wieder einschalten!

Dieser Trockner arbeitet nicht

optimal oder nicht wirtschaft lich*.

Verstopfungen der Flusensie

be durch Flusen, Haare oder Waschmittelrückstände liegen möglicherweise vor.

Die Be- und Entlüftung ist un zureichend, weil z.B. der Auf stellraum sehr klein ist. Da durch ist die Raumtemperatur stark gestiegen.

Die Lüftungsschlitze unterhalb der Tür sind zugestellt.

Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.

Die Textilien wurden nicht genügend ausgeschleudert.

Dieser Trockner ist überladen.

Aufgrund metallischer Reißver schlüsse wird der Feuchte grad der Wäsche nicht exakt ermittelt.

Entfernen Sie die Flusen.

–

Nass gereinigte Flusensie

–

be nur trocken einsetzen! Sonst tritt eine Störung auf.

Sollte diese Reinigung nicht

–

ausreichen, dann prüfen Sie auch die folgenden Punkte!

Öffnen Sie Tür oder Fenster,

–

damit die Raumtemperatur

nicht zu stark steigt.

– Entfernen Sie störende Ge-

genstände.

– Der Wärmetauscher soll von

Zeit zu Zeit kontrolliert und gereinigt werden (Kapitel "Reinigung und Pflege").

– Schleudern Sie zukünftig

die Textilien im Waschautomaten mit höherer Drehzahl.

–

Berücksichtigen Sie die ma ximale Beladungsmenge pro Trockenprogramm.

–

Öffnen Sie künftig die Reiß verschlüsse.

–

Tritt das Problem erneut auf, trocknen Sie Textilien mit langen Reißverschlüssen zukünftig mit dem Warmluft programm.

Page 30

Störungshilfen

Prüf- und Störungsmeldungen

Problem Ursache Behebung Kontrollleuchte

Behälter entlee ren leuchtet

Kontrollleuchte

Ende/Knitter schutz blinkt

beim Trocknen Programmab-

bruch. Kontrollleuchte Kaltluft leuchtet. Der Summer ertönt.

Programmabbruch. Kontrollleuchte

Ende/Knitter schutz leuchtet.

Der Summer er tönt.

Programmab bruch. Kontroll leuchte Mangel

feucht oder Bü gelfeucht blinkt.

Der Summer er tönt.

Der Kondenswasserbehälter ist voll.

Der Programmwähler wurde nach Programmstart verstellt. Das Programm läuft aber ordnungsgemäß ab.

Dieser Trockner arbeitet nicht optimal oder nicht wirtschaftlich.

Das ist keine Störung. Bei einigen Programmen er-

folgt bei Unter- oder Nichtbeladung ein Programmab bruch. Ebenso kann das bei

bereits getrockneten Wä scheteilen passieren.

Die Ursache lässt sich nicht

unmittelbar feststellen.

Entleeren Sie das Kon

–

denswasser. Die Kontrollleuchte erlischt

–

durch das Öffnen und Schließen der Tür, wenn der Trockner eingeschaltet ist.

Stellen Sie das ursprünglich gewählte Programm ein: die Kontrollleuchte erlischt.

Siehe vorherige Seite: Der Trockenvorgang dauert sehr lange (...).

Trocknen Sie einzelne Wäscheteile mit dem Programm Lüften warm.

–

Schalten Sie den Trockner aus und ein, um ein neues

Programm zu wählen oder

–

öffnen und schließen Sie die Tür, um Wäsche nach zulegen.

–

Schalten Sie den Trockner aus und ein.

–

Starten Sie ein Programm.

Erfolgen wieder Programm abbruch und Fehlermeldung, liegt ein Defekt vor. Informie ren Sie den Miele Kunden dienst.

Page 31

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst.

–

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungs punkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berück sichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig be kannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach kaufbares Zubehör im Miele Fachhan del oder beim Miele Kundendienst.

Page 32

Aufstellen und Anschließen

Vorderansicht

a Netzanschlussleitung

b Kondenswasserbehälter

c Bedienungsblende

d Tür

e Äußere Klappe für den Wärmetauscher

f Vier höhenverstellbare Schraubfüße

Page 33

Aufstellen und Anschließen

Rückansicht

a Griffmöglichkeiten unter dem Deckel-

überstand zum Transportieren (Pfeile)

b Netzanschlussleitung

c Ansaugöffnung zur Luftkühlung des

Wärmetauschers

Aufstellungsort

Im Schwenkbereich der Trock nertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer den.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Trans port. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo den zum Aufstellungsort) die vorderen

Gerätefüße und den hinteren Deckel überstand.

Unterbau unter eine Arbeitsplatte

Ein Unterbausatz* ist erforder

lich, der von einer durch Miele auto risierten Fachkraft montiert werden muss. Das dem Unterbausatz bei gefügte Abdeckblech ersetzt den Gerätedeckel. Die Montage des Ab deckblechs ist aus Gründen der elektrischen Sicherheit erforderlich!

Eine Montageanleitung liegt dem Un

–

terbausatz bei.

Durch den Unterbau kann sich die

–

Trockenzeit verlängern.

– Der Elektroanschluss sollte in der

Nähe des Trockners installiert werden und zugänglich sein.

Bei Nischenhöhen von:

– 830-840 mm sind längere Schraubfü-

ße* erforderlich.

– 870-885 / 915-930 mm sind ein / zwei

Höhenausgleichsrahmen* erforderlich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Wurde für den Unterbau der Deckel de montiert, dann achten Sie bei der Wie dermontage auf den festen Sitz des De ckels an den hinteren Haltern. Nur so ist ein sicherer Transport des Gerätes gewährleistet.

Page 34

Aufstellen und Anschließen

Trockner ausrichten

Dieser Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Der Luftspalt zwischen Trock

nerunterseite und Fußboden darf nicht durch Sockelleisten, hochflori gen Teppichboden usw. verkleinert werden. Es ist sonst keine ausrei chende Luftzufuhr gewährleistet.

Aufstellungsraum belüften

Die beim Trocknen angesaugte Kühlluft wird an der Vorderseite ausgeblasen und erwärmt die Raumluft. Sorgen Sie deshalb für eine ausreichende Raum belüftung, z.B. Fenster öffnen. Sonst verlängert sich die Trockenzeit.

Wasch-Trocken-Säule

Dieser Trockner kann mit einem Miele Waschautomaten als Wasch-TrockenSäule aufgestellt werden. Dazu ist der Miele Zwischenbausatz* (WTV) erforderlich. * nachkaufbares Miele Zubehör

Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Die Ansaug-/Ausblasöffnungen an der Vorderseite nicht abdecken! Es ist sonst keine ausreichende Luftkühlung des Wärmetauschers gewährleistet.

Die Montage des Zwischenbau satzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Vor einem späteren Transport

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondens wasser kann beim Kippen des Trock ners auslaufen. Deshalb empfehlen wir, vor dem Transport Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondens wasserbehälter abgeleitet.

für ca. 1 Minute das

Page 35

Elektroanschluss

Aufstellen und Anschließen

Dieser Trockner ist mit einem An schlusskabel und Netzstecker an schlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Page 36

Verbrauchsdaten

Programm Beladung Endschleuderstufe im

Waschautomaten

kg* U/min kWh Minuten

Koch-/Buntwäsche Schranktrocken

Koch-/Buntwäsche Bügelfeucht

Pflegeleicht Schranktrocken 3,0 1200 (40 % Restfeuchte) 1,20 37 Pflegeleicht Bügelfeucht 3,0 1200 (40 % Restfeuchte) 1,00 32 Automatic 3,5 800 (50 % Restfeuchte) 2,10 85 Finish Wolle 2,0 1000 (50 % Restfeuchte) 0,15 4 Glätten 3,0 1000 (50 % Restfeuchte) 0,30 8

* Gewicht der Trockenwäsche ** Prüfprogramm gemäß Verordnung 392/2012/EU für das Energieetikett gemessen nach EN 61121 Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121 Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg

Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Rest feuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz von den angegebenen Werten abweichen.

3,0 6,0 6,0 6,0 6,0 6,0

6,0 6,0 6,0 6,0 6,0

1000 (60 % Restfeuchte)** 1000 (60 % Restfeuchte)**

1200 (53 % Restfeuchte) 1400 (50 % Restfeuchte) 1600 (44 % Restfeuchte) 1800 (43 % Restfeuchte)

1000 (60 % Restfeuchte) 1200 (53 % Restfeuchte) 1400 (50 % Restfeuchte) 1600 (44 % Restfeuchte) 1800 (43 % Restfeuchte)

Energie Zeit

2,06 3,56 3,20 3,05 2,75 2,65

2,65 2,35 2,20 1,85 1,80

59 95 87 83 75 74

71 63 60 52 51

Page 37

Technische Daten

Höhe 850 mm Breite 595 mm Tiefe 587 mm Tiefe bei geöffneter Tür 1062 mm Höhe für Unterbau 820 mm Breite für Unterbau 600 mm Tiefe für Unterbau 600 mm unterschiebbar ja säulenfähig ja Gewicht 51 kg Trommelvolumen 111 l Beladungsmenge 6 kg (Gewicht der Trockenwäsche) Volumen Kondenswasserbehälter ca. 3,5 l Länge der Anschlussleitung 2 m Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Energieverbrauch siehe Kapitel "Verbrauchsdaten" Erteilte Prüfzeichen siehe Typenschild

Page 38

Page 39

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Page 40

Programmierfunktionen

Restfeuchte des Programms "Koch-/Buntwäsche" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und ener giesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm gleichzeitig die Trockenstufen trocke ner oder feuchter einstellen.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

Die Kontrollleuchte Kaltluft blinkt 1x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Restfeuchte wird feuchter.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 2x:

–

Restfeuchte wird trockner.

E Durch Drücken der Taste Start kön

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

D . . . und lassen Sie die Taste Start

danach los.

Page 41

Programmierfunktionen

Restfeuchte des Programms "Pflegeleicht" ändern

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schranktrocken+.

Die Kontrollleuchte Kaltluft blinkt 2x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Restfeuchte wird feuchter.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 2x:

–

Restfeuchte wird trockner.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 42

Programmierfunktionen

Knitterschutz einstellen

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Texti lien nicht sofort entnommen werden. Für 2 h dreht sich nach Programmen de die Trommel in Intervallen.

Der Knitterschutz

ist werkseitig eingeschaltet. Sie kön

–

nen ihn verkürzen oder ausschalten.

ist bei allen Programmen außer bei

–

Finish Wolle wirksam.

– sollte immer eingeschaltet bleiben.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

–

Der Programmwähler steht auf Positi on Ende.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schranktrocken.

Die Kontrollleuchte Kaltluft blinkt 3x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Knitterschutz aus.

Kontrollleuchte Trocknen blinkt 1x:

–

Knitterschutz 1 h.

Kontrollleuchte Trocknen blinkt 2x:

–

Werkeinstellung. Knitterschutz 2 h.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 43

Programmierfunktionen

Summer aus-/einschalten

Dieser Trockner teilt Ihnen das Pro grammende akustisch mit (für max. 1 h in Intervallen).

Werkseitig ist der Summer eingeschal te, Sie können ihn ausschalten.

Der Dauerwarnton bei Fehlermeldun gen ist unabhängig vom ein- oder aus geschalteten Summer.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schonen.

Die Kontrollleuchte Kaltluft blinkt 4x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte

Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Summer aus.

Kontrollleuchte Trocknen blinkt:

–

Werkeinstellung. Summer ein.

F Durch Drücken der Taste Start kön

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Page 44

Programmierfunktionen

Programmwahl "Automatic" ändern

In diesem Programm ist das Trock nungsergebnis auf die Standardtro ckenstufe Schranktrocken eingestellt. Sie haben die Möglichkeit, zur Tro ckenstufe Bügelfeucht (feuchter) oder Schranktrocken+ (trockener als die Standardtrockenstufe) umzu schalten.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Mangelfeucht.

Die Kontrollleuchte Kaltluft blinkt 6x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Standardtrockenstufe wird Bügel feucht.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

– Kontrollleuchte Trocknen blinkt 2x:

Standardtrockenstufe wird Schranktrocken+.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 45

Programmierfunktionen

Abkühlzeitverlängerung einstellen

Sie können die Abkühlphase vor Pro grammende individuell verlängern. Die Textilien werden stärker abge kühlt.

Werkseitig ist die Abkühlzeitverlänge rung nicht eingestellt. Sie können diese verlängern (in 2 Stufen).

Die Abkühlzeitverlängerung ist für die Programme Koch-/Buntwäsche, Pflege leicht, Automatic einstellbar.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

E Drehen Sie den Programmwähler auf

Glätten.

Die Kontrollleuchte Kaltluft blinkt 7x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 1x:

–

Abkühlzeit 5 Minuten länger.

Kontrollleuchte Trocknen blinkt 2x:

–

Abkühlzeit 10 Minuten länger.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 46

Programmierfunktionen

Standby einstellen

Kontrollleuchten werden nach 10 Mi nuten dunkel geschaltet und die Kon trollleuchte der Taste Start blinkt langsam: Reduzierung des Energieverbrauchs.

Trockner aus Standby "aufwecken"

Programmwähler drehen oder

Start-Taste drücken. Beides hat keine Auswirkung auf ein laufendes Pro gramm.

Ein

Die Standbyfunktion ist eingeschaltet und die Kontrollleuchten werden nach 10 Minuten dunkel geschaltet:

– Wenn nach dem Einschalten keine

Programmauswahl erfolgt.

– Nach dem Programmstart.

Aber: Am Programmende oder zum Ende der Knitterschutzphase werden Kontrollleuchten für jeweils 10 Minuten eingeschaltet. Der Summer (falls gewählt) ertönt für 10 Minuten am Programmende.

Werkeinstellung. Nicht im laufenden Programm

Wie unter "Ein" beschrieben.

Aber: Kontrollleuchten werden nicht im

laufenden Programm dunkel geschal tet.

Aus

Kontrollleuchten werden bei einge schaltetem Trockner nicht dunkel ge schaltet.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

^ Siehe nächste Seite.

Page 47

Programmierfunktionen

Voraussetzung:

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

–

Der Programmwähler steht auf Positi

–

on Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Finish Wolle.

Die Kontrollleuchte Kaltluft blinkt 8x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Ein.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung. Nicht im laufen den Programm.

– Kontrollleuchte Trocknen blinkt 2x:

Aus.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 48

Änderungen vorbehalten/0113

M.-Nr. 07 868 730 / 06
