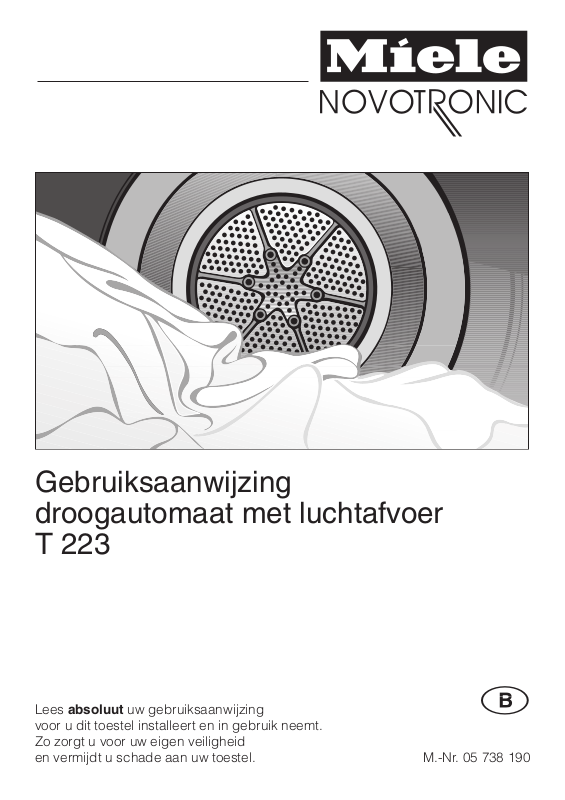

Gebruiksaanwijzing
droogautomaat met luchtafvoer
T 223
Lees absoluut uw gebruiksaanwijzing
voor u dit toestel installeert en in gebruik neemt.
Zo zorgt u voor uw eigen veiligheid
en vermijdt u schade aan uw toestel.
B
M.-Nr. 05 738 190
Inhoud
Opmerkingen omtrent uw veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Uw bijdrage tot bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Recycleerbare verpakking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Het afdanken van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Stroom sparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Opmerkingen omtrent het wasgoed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Programmaoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Zo droogt u juist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
A De was sorteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
B De was in de trommel doen en het toestel inschakelen . . . . . . . . . . . . . . . . . . 14
C Een programma kiezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
D Het programma starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Omtrent de programmeerfuncties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Van programma veranderen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Een programma onderbreken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Een programma afbreken en een nieuw programma kiezen . . . . . . . . . . . . . . 16
Wasgoed erbij leggen of uitnemen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
E Einde van het programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reiniging en onderhoud van het toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pluizenzeef. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
De droogautomaat zelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wat gedaan als . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Algemene storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
... u het lampje moet vervangen? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

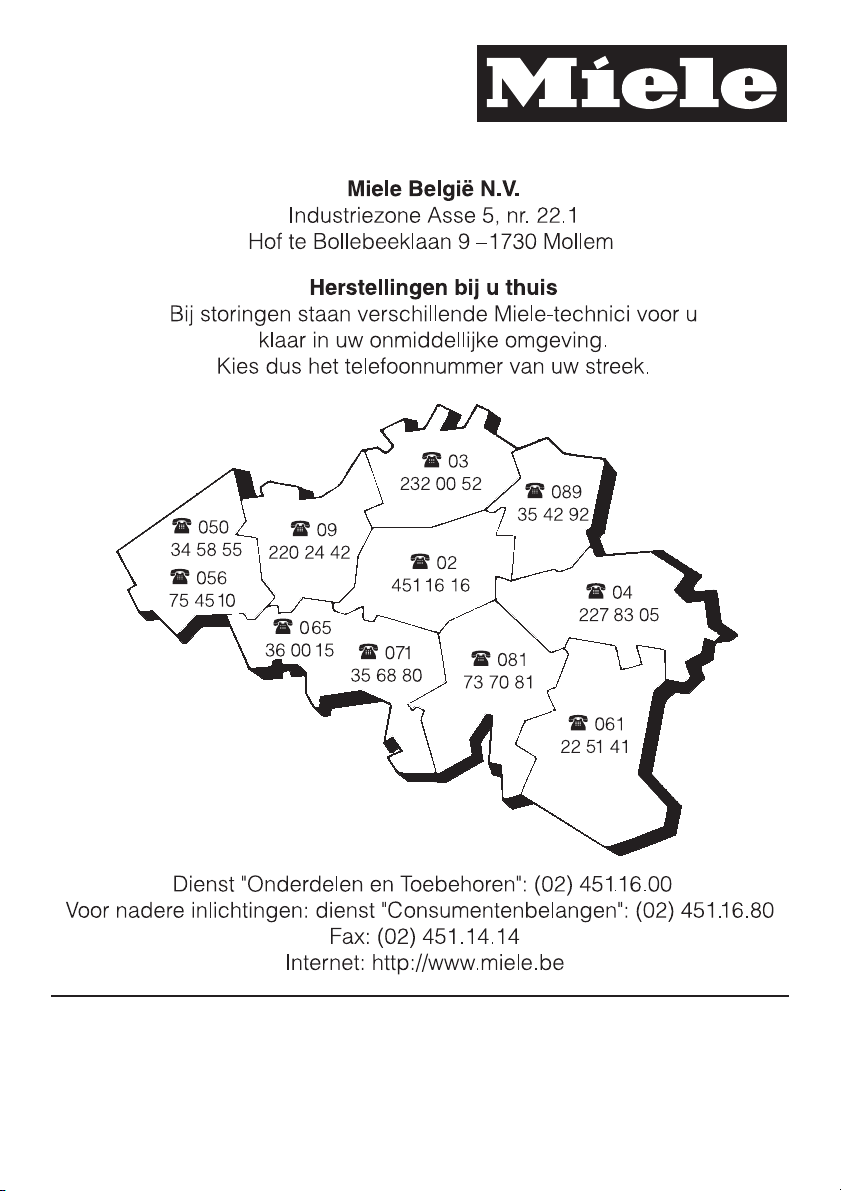

Technische dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Herstellingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Controlelampje 'PC' (contactpunt voor Technische Dienst) . . . . . . . . . . . . . . . 23
Duur en voorwaarden van de waarborg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Mits toeslag verkrijgbaar toebehoren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2
Inhoud
Opstellen en aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Vooraanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Plaats van opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Het toestel naar de plaats van opstelling dragen. . . . . . . . . . . . . . . . . . . . . . . 25
Inbouw onder een doorlopend werkblad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Het deksel opnieuw monteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Het toestel waterpas zetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Was- en droogzuil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Installatie van de luchtafvoerleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Basisvereisten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
De totale buislengte berekenen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Installatiemogelijkheden aan de droogautomaat. . . . . . . . . . . . . . . . . . . . . . . . . . 30
Aanpasstuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
a Luchtafvoersysteem met soepele leiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
b Luchtafvoersysteem met starre buizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
c Directe aansluiting op een muurbuis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
d Gecombineerd systeem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Was- en droogzuil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Verbruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Programmeerfuncties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
"Hogere droogtegraad" in het programma WIT en BONT . . . . . . . . . . . . . . . . . . . 40
"Hogere droogtegraad" in het programma KREUKHERSTELLEND. . . . . . . . . . . . 41
Zoemer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3
Opmerkingen omtrent uw veiligheid
De elektrische veiligheid van dit
Lees uw gebruiksaanwijzing voor u
uw droogautomaat in gebruik neemt.
U vindt er belangrijke opmerkingen
omtrent uw veiligheid, het gebruik en
het onderhoud van het toestel. U
zorgt zo voor uw eigen veiligheid en
vermijdt schade aan uw apparaat.
Bewaar deze gebruiksaanwijzing en
geef ze door aan wie het toestel
eventueel na u gebruikt.
Juist gebruik
Uw droogautomaat is uitsluitend
bestemd om in water gewassen
textiel te drogen. Droog enkel wasgoed
dat volgens het onderhoudsetiket voor
de droogautomaat geschikt is.
Andere toepassingen zijn misschien
gevaarlijk. De fabrikant is niet aansprakelijk voor schade veroorzaakt door onjuiste bediening of verkeerd gebruik.
Technische veiligheid
Zie na of het toestel geen uiterlijk
zichtbare schade vertoont voordat
u het opstelt.
Beschadigde toestellen mag u nooit
opstellen noch in gebruik nemen.
Vergelijk de gegevens omtrent de
aansluiting (smeltveiligheden,
spanning en frequentie) op het type
plaatje met die van het elektriciteitsnet
bij u ter plaatse voordat u het toestel
aansluit. Vraag eventueel uitleg aan
een elektricien indien u niet zeker bent.
-
toestel is enkel gewaarborgd zo
het op een volgens de voorschriften geinstalleerd aardsysteem is aangesloten.
Het is heel belangrijk dat deze funda
mentele veiligheidsvoorziening voor
handen is. In geval van twijfel dient u
uw installatie door een vakman te laten
nakijken. De fabrikant kan niet aanspra
kelijk worden gesteld voor schade die
werd veroorzaakt doordat de aardlei
ding onderbroken was of gewoon ont
brak.
Gebruik om veiligheidsredenen
geen verlengsnoeren. Er bestaat
risico op oververhitting.
Dit toestel beantwoordt aan de
voorgeschreven beveiligingsbepalingen. Door ondeskundige reparaties
kunnen er onvoorziene risico´s opduiken voor wie het toestel gebruikt.
Daarvoor kan de fabrikant niet aansprakelijk worden gesteld. Herstellingen
mag u uitsluitend laten uitvoeren door
vaklui die door de firma Miele erkend
zijn.
Defecte onderdelen mogen enkel
worden vervangen door originele
Miele-vervangstukken. Enkel daardoor
bent u zeker dat ze ten volle voldoen
aan de eisen die Miele op het stuk van
veiligheid stelt.
Is het aansluitsnoer beschadigd,
laat het dan vervangen door een
vakman die door Miele erkend is. Zo
vermijdt u risico's voor wie het toestel
gebruikt.
-
-
-
-
-
4
Opmerkingen omtrent uw veiligheid
Bij storingen of bij reiniging en on
derhoud is uw toestel pas van het
stroomnet losgekoppeld indien
u de stekker uit het stopcontact haalt
–
of
de smeltstoppen van uw installatie
–
uitschakelt.
-
Gebruik
Indien u dit toestel niet op een vas
te plaats inbouwt en monteert, bv.
op een schip, laat dit karwei dan enkel
uitvoeren door vakmensen. Die moeten
ervoor zorgen dat u het toestel veilig
kan gebruiken.
Deze droogautomaat mag u nooit
– op een schouwpijp aansluiten, die
voor een ander toestel dient,
– zonder luchtafvoerleiding laten func-
tioneren,
– zonder of met een beschadigde plui-
zenzeef laten werken.
Controleer geregeld alle onder-
delen van de luchtafvoerleiding of
ze de lucht voldoende doorlaten. Het
gaat hier over de muurbuis, het buiten
rooster, de bochten in de leiding e.d. Er
kunnen zich pluizen afzetten zodat de
lucht niet feilloos wordt weggeblazen.
Zo er reeds een luchtafvoerleiding
voorhanden en in gebruik is, dient u die
te controleren voor u die op de droog
automaat aansluit.
-
Er bestaat vergiftigingsgevaar door
het terugzuigen van uitlaatgassen
zo er gasboilers, gasverwarmers,
kolenkachels met schouwaansluiting
e.d. in hetzelfde of aangrenzende ver
trek geïnstalleerd zijn en de onderdruk
4 Pa (0,04 mbar) of meer bedraagt.
Onderdruk kunt u vermijden door het
vertrek voldoende te ventileren, bv.
door
niet-afsluitbare ventilatie-openingen
–
in de buitenmuur of
vensterschakelaars - waardoor u de
–
droogautomaat enkel kan inscha
kelen als u het venster opendoet.
Gebruik uw droogautomaat enkel
wanneer de luchtafvoerleiding is
aangesloten.
De weggeblazen lucht mag niet
terechtkomen in een afvoerschouw
voor rook of uitlaatgassen. Laat die
lucht ook niet afvoeren in een kanaal
dat dient om een vertrek te ventileren,
waar verwarmingstoestellen opgesteld
staan. Anders bestaat er gevaar dat er
rook en uitlaatgas wordt teruggezogen.
Gebruik uw droogautomaat niet
-
zonder pluizenzeef noch met een
beschadigde pluizenzeef.
Stel uw droogautomaat niet op in
een vertrek waar het kan vriezen.
Temperaturen rond of onder het vries
punt brengen de goede werking van
het toestel in het gedrang.
-
-
-
5
Opmerkingen omtrent uw veiligheid
Sluit de deur na elk gebruik. Zo
voorkomt u dat
kinderen proberen in het toestel te
–
kruipen of er voorwerpen in te ver
stoppen.
er kleine dieren in de trommel krui
–
pen.
Zie toe op kinderen nabij de droog
automaat. Laat ze nooit met het
toestel spelen.
Leun niet op de toesteldeur. An
ders gaat het toestel kantelen.
Wegens brandgevaar is het
verboden textiel te drogen:
– dat hoofdzakelijk schuimrubberen,
rubberen of rubberachtige delen bevat.
– dat een vulling bezit of beschadigd
is (b.v. kussens of jasjes).
– dat met brandgevaarlijke reinigings-
producten behandeld is.
-
-
-
dat onvoldoende gereinigd is en
–
waarop zich vet- of olieresten bevin
den.
Reinig textiel dat zeer vuil is (b.v.
werkkledij) met een speciaal was
middel. Voor meer informatie hierover
gelieve contact op te nemen met een
handelaar van was- en reinigingspro
ducten.
-
Het toebehoren gebruiken
Toebehoren mag enkel worden in
gebouwd indien dat door Miele is
goedgekeurd.
Worden er andere onderdelen gemonteerd of ingebouwd, dan vervalt elke
waarborg of productaansprakelijkheid.
Uw oud toestel afdanken
Trek de stekker uit het stopcontact.
Maak stekker en snoer onbruikbaar. Zo vermijdt u dat het toestel verkeerd wordt gebruikt.
-
-
-
-
–
waarop resten van een
haarverstevigingsproduct, hairspray,
nagellakverwijderingsproduct of
gelijkaardig product voorkomen.
–
waarop oliehoudende, vethoudende
of andere resten aanwezig zijn (b.v.
wasgoed dat gebruikt wordt in keu
kens of cosmeticatoepassingen).
–
waarop resten van was of chemische
producten aanwezig zijn (b.v.
zwabbers, dweils, stofdoeken).
6
-
Uw bijdrage tot bescherming van ons milieu
Recycleerbare verpakking
De verpakking behoedt het toestel voor
transportschade. Er werd materiaal ge
kozen, dat door het milieu wordt verdra
gen en opnieuw kan worden benut.
Door de verpakking weer in kringloop
te brengen, wordt er grondstof ge
spaard en verkleint de afvalberg. Geef
deze stoffen dus niet met het gewone
vuilnis mee. Breng ze liever naar het
dichtstbijzijnde gemeentelijk container
park. Waar u dat vindt, komt u zeker bij
uw gemeentebestuur aan de weet.
-
Het afdanken van het apparaat
Oude elektrische en elektronische apparaten bevatten vaak nog waardevolle
materialen. Ze bevatten echter ook
schadelijke stoffen die voor het functioneren en de veiligheid van het apparaat
nodig waren. Als u het apparaat bij het
gewone afval doet of bij verkeerde behandeling kunnen deze stoffen schadelijk zijn voor de gezondheid en het
milieu. Verwijder het afgedankte appa
raat dan ook nooit met het gewone af
val.
-
-
Bij de aankoop van uw nieuw toestel
heeft u een bijdrage betaald. Die wordt
volledig gebruikt voor de toekomstige
recyclage van dat toestel. Dat bevat
trouwens nog waardevol materiaal.
Door te recycleren wordt er dan ook
minder verspild en vervuild.
Als u vragen heeft omtrent het af
danken van uw oud toestel, neem dan
contact op met
de handelaar bij wie u het kocht
–
of
de firma Recupel,
–
telefoon 02 706 86 10,
website: www.recupel.be
of
– uw gemeentebestuur als u uw toestel
naar een containerpark brengt.
Zorg er ook voor dat het toestel intus-
sen kindveilig wordt bewaard voor u het
laat wegbrengen. Hou dus rekening
met de gelijknamige rubriek in de "Opmerkingen omtrent uw veiligheid".
-
7
Uw bijdrage tot bescherming van ons milieu
Stroom sparen
Laat het wasgoed in de wasautomaat
^
tegen het hoogste toerental centrifu
geren.
Zo spaart u bij het drogen ca. 30 %
stroom en tijd als u bv. bij 1600 t.p.m.
in de plaats van bij 800 t.p.m. laat
centrifugeren.
Gebruik tijdens elk droogprogramma
^
de volledige trommellading. Zie ru
briek "Programmaoverzicht".
Dan is het stroomverbruik voor de
hele lading het gunstigst.
^ Zo vermijdt u dat de droogtijd node-
loos wordt verlengd en dat het
stroomverbruik stijgt:
– Zorg er tijdens het drogen voor dat
het vertrek voldoende wordt geventileerd.
– Maak absoluut na elke droogbeurt
de pluizenzeef schoon.
-
-
– Controleer geregeld de luchtafvoer-
leiding en de onderdelen ervan. Ver
wijder eventueel vuil dat door pluizen
is ontstaan.
^
Hoe minder bochten de luchtafvoer
leiding vertoont, hoe lager de wrij
vingsweerstand is bij het wegblazen
van de lucht.
Dit heeft een gunstig effect op de
programmaduur en op het stroom
verbruik.
8
-
-
-
-
Bedieningspaneel
a Programmakiezer om het droog
programma in te stellen
De programmakiezer kan u zowel
naar rechts als naar links draaien.
b Programmaverloop- en controle-
lampjes
c Toets Start
om een droogprogramma te starten.
Het controlelampje knippert als u het
programma kan starten. Na de start
van het programma blijft het branden.
d Toets I-aan/0-uit
-
om het toestel in en uit te schakelen
en een programma te onderbreken.
e Toets Deur
om de toesteldeur te openen en een
programma af te breken.
De deur kan altijd open; de stroom
hoeft niet ingeschakeld te zijn.
Als het toestel ingeschakeld is en de
toesteldeur openstaat, gaat de trom-
melverlichting na enkele minuten uit
(stroombesparing).
9
Opmerkingen omtrent het wasgoed
Algemene regel
Wit en bont alsook kreukherstellend
wasgoed kan u met de overeenstem
mende droogtegraad laten drogen.
Laat delicaat
het onderhoudssymbool r, in het pro
gramma
daarbij ook de bijkomende functie
peratuur laag
Overlaad de trommel nooit! Hou
steeds rekening met de maximumlading die in de rubriek Programma
overzicht wordt opgegeven.
Anders wordt de was niet zo behoedzaam behandeld. Het droogresultaat komt dan eveneens in het
gedrang. Er kunnen ook meer kreuken optreden.
wasgoed, voorzien van
Kreukherstellend
.
drogen. Kies
-
Te m
Onderhoudssymbolen op het
etiket
Zie goed na welk droogsymbool er
op het etiket van het textiel staat
voordat u gaat drogen.
q = drogen bij normale temperatuur
r = drogen bij lagere temperatuur
s = niet machinaal te drogen
Tips om wasgoed te drogen:
Wol en gemengde weefsels die wol be
vatten, vertonen de neiging te vilten of
te krimpen. U kan ze wel drogen in het
speciaal programma Finish wol.
het wel drogen in het speciaal program
Ontkreuken
ma
Zuiver linnen
machinaal zo de fabrikant dat in het on
derhoudsetiket vermeldt. Anders kan
het weefsel "ruig" worden. Deze weef
sels kunnen wel drogen in het speciaal
programma
-
Gebreide
truitjes) neigen bij de eerste wasbeurt
te krimpen. Laat dit wasgoed niet te
lang drogen. Daarmee vermijdt u dat
-
het verder krimpt. Koop gebreid textiel
eventueel een of twee maten groter.
Hoe meer kreukherstellend
in de trommel doet, hoe groter de kans
op kreuken
delicaat weefsel, bv. overhemden en
bloezen.
Verminder de lading of kies het aparte
programma
vochtig
Gesteven
tomaat worden gedroogd. Om het ge
wone glanseffect te verkrijgen, dient u
wel de dosis stijfsel te verdubbelen.
Nieuw
met licht gekleurd wasgoed laten dro
gen. Anders loopt u het risico dat de
kleur afgeeft. Er kunnen zich daar ook
pluizen van een andere kleur op afzet
ten.
-
.
donker textiel mag u niet samen
.
weefsels: droog die enkel
Ontkreuken
textielsoorten (bv. t-shirts,
. Dat geldt vooral voor heel
.
Kreukherstellend, strijk-
wasgoed kan in de droogau-
-
-
-
wasgoed u
-
-
-
Met dons
Naar gelang van de kwaliteit neigt het
fijne weefsel binnenin te krimpen. U kan
10
gevuld textiel:
Programmaoverzicht
Programma Soort wasgoed Opmerkingen
Droogtegraad
WIT EN BONT Maximumlading: 5 kg
Kastdroog + Textiel met een laag of
verschillende lagen, als
ook verscheidene
katoensoorten
(badhanddoeken of
breigoed).
Kastdroog
(2)
Gelijksoortig textiel van
katoen (breigoed, molton,
badstof).
Kastdroog,
temperatuur laag
Delicaat wasgoed met het
onderhoudssymbool r
(bv. van acryl)
Strijkvochtig
(2)
Katoen of linnen (bv. tafel-
lakens en beddegoed,
gesteven wasgoed e.d.)
Mangelvochtig Katoen of linnen dat u
achteraf met een profes-
sionele strijkmachine
(mangel) strijkt; gesteven
was.
-
Blijken sommige stoffen
nog te vochtig,
- droog ze dan met
- kies dan voortaan
Om behoedzaam te dro-
gen bij lagere tempera-
Het wasgoed - in
afwachting van de
strijkbeurt - oprollen.
Daarmee blijft het voch
-
Warme lucht
Kastdroog +
tuur.
-
tig.
,
.
(1)
-
(1)
Gewicht van droog wasgoed
(2)
Opmerking voor testinstituten:
programma-instelling voor tests volgens de norm EN 61121
11
Programmaoverzicht
Programma Soort wasgoed Opmerkingen
Droogtegraad
KREUKHERSTELLEND Maximum-
lading: 2,5 kg
Kastdroog + Kreukherstellend textiel van
synthetisch of gemengd
weefsel dat bij "Kastdroog"
niet droog genoeg wordt
(bv. truien, jurken, broeken).
Kastdroog
(2)
Kreukherstellende overhem
den; tafellakens van ge
mengd weefsel, bv. katoen /
synthetisch.
Kastdroog,
temperatuur laag
Delicaat wasgoed met het
onderhoudssymbool r
(bv. van acryl)
Strijkvochtig Kreukherstellende overhem-
den en jasschorten; tafella-
kens van gemengd weefsel,
bv. katoen / synthetisch die
achteraf nog wat moeten
worden gestreken.
Laat de was minstens
30 seconden centrifu
geren.
Laat de was minstens
30 seconden centrifu
geren.
Om behoedzaam te
drogen bij lagere temperatuur. Laat de was
minstens 30 seconden
centrifugeren.
Laat de was minstens
30 seconden centrifu-
geren.
Beperk de lading bij
kreukgevoelig textiel.
Lees ook de opmer
king onder "Aparte
programma´s".
(1)
-
-
-
(1)
Gewicht van droog wasgoed
(2)
Opmerking voor testinstituten:
programma-instelling voor tests volgens de norm EN 61121
12
Programmaoverzicht
Programma Soort wasgoed Opmerkingen
TIJDKEUS Maximumlading: 5 kg
Warme lucht Aparte stukken wasgoed
(bv. badhanddoek, badpak,
vaatdoek).
Nadrogen van textiel met meer
dan een laag, dat wegens de
samenstelling verschillende
droogeigenschappen vertoont.
Koude lucht Om wasgoed enkel te ventile
-
ren.
Aparte programma´s
Kreukherstel
lend, strijkvochtig
-
Textiel van katoen of gemengd
weefsel (bv. overhemden,
bloezen)
Maximumlading: 1 kg
Het textiel wordt - naar gelang
van de textielsoort - vrijwel
kreukloos gedroogd.
Finish-wol Maximumlading: 2 kg
Wolgoed. Wolgoed wordt even luchtig
gemaakt zodat het donzig aan-
Neem het wolgoed meteen na
het programma uit de trommel.
Wol wordt in dit programma
niet volkomen droog.
Ontkreuken Maximumlading: 2,5 kg
Katoenen of linnen weefsels.
Kreukherstellend textiel van ka
Kreuken uit de voorafgegane
-
centrifugeerbeurt worden be
toen, gemengd of synthetisch
weefsel, bv. katoenen broeken,
anoraks, overhemden.
Neem de was meteen na het
programma uit de trommel en
hang het aan de lijn of op
kleerhangers te drogen.
-
-
voelt.
perkt.
(1)
(1)
(1)
(1)
-
(1)
Gewicht van droog wasgoed
13
Zo droogt u juist
A De was sorteren
Sorteer het textiel zoveel mogelijk vol
^
gens
- de vezel- en weefselsoort,
- de gewenste droogtegraad,
- het formaat
- de restvochtigheid na het
centrifugeren.
Zo verkrijgt u een gelijkmatig droog
resultaat.
Dekbedovertrekken en kussenslopen
dichtknopen. Zo komen er geen
kleinere stukken wasgoed in terecht.
Overlaad de trommel nooit. De was
wordt dan niet zo behoedzaam
behandeld. Het droogresultaat komt
dan eveneens in het gedrang.
De maximumladingen vindt u in de ru
briek "Programmaoverzicht".
Kijk na of de pluizenzeef goed in-
^
geschoven zit voor u de deur sluit.
-
Ritsen, haken en ogen
Rok-, broeksriemen en schortbanden
samenknopen.
Geloste bh-beugels
wijderen.
Verwijder wasmiddelkorfjes, doseerbekers e.d. uit het wasgoed.
Deze objecten kunnen tijdens het
drogen smelten en schade teweegbrengen aan toestel en wasgoed.
sluiten.
vastnaaien of ver-
B De was in de trommel doen
en het toestel inschakelen
^
Druk op de toets
toesteldeur open.
^
Leg het wasgoed losjes in de trom
mel.
Deur
en maak de
Zorg ervoor dat er bij het sluiten
geen stukken wasgoed tussen de
deur geklemd zitten. Anders loopt
het textiel schade op.
^
Zwaai de deur zachtjes dicht.
^
Druk op de toets
toestel in te schakelen.
-
I-aan/0-uit
om het
14
Zo droogt u juist
C Een programma kiezen
^ Draai de programmakiezer naar links
of rechts.
De programmaduur kan u vinden in het
hoofdstuk "Verbruik".
^ Kies, om delicaat textiel met het on-
derhoudssymbool r te drogen, het
programma
ratuur laag
Let wel:
Door de temperatuurverlaging duurt
het programma wel wat langer.
Kreukherstellend, tempe-
.
D Het programma starten
Het controlelampje
u een programma kan starten. Na de
start blijft het branden.
Druk op de toets
^
De verwarmingsfase gaat van start.
Het controlelampje van de bereikte
droogtegraad gaat aan. Na de verwar
mingsfase koelt een koude luchtstroom
het wasgoed af. Dan is de gewenste
droogtegraad bereikt.
Omtrent de programmeerfuncties
Hiermee kan u het toestel aan uw individuele droogbehoeften aanpassen.
Raadpleeg daartoe het gelijknamige
hoofdstuk.
Start
knippert zodra
Start
.
-
15
Zo droogt u juist
Van programma veranderen
Na de start van het programma kan u
de programmakiezer nog steeds op
een ander programma draaien. De fase
Koude luchtofKreukbeveiliging
evenwel nog niet bereikt zijn.
Een programma onderbreken
Druk op de toets
^
toestel uit te schakelen.
Om verder te drogen:
Druk op de toets
^
toestel in te schakelen.
In de programma's Wit en Bont en
Kreukherstellend wordt het programma
voortgezet zolang de fase
niet werd bereikt.
Andere programma's:
^ Druk op de toets
Een programma afbreken en een
nieuw programma kiezen
^ Draai de programmakiezer op
'Einde'.
Indien enkel nog het lampje
veiliging / einde
ma afgebroken.
I-aan/0-uit
I-aan/0-uit
Start
.
brandt, is het program
mag
om het
om het
Koude lucht
kreukbe
-
Maak de toesteldeur open.
^
Nu kan u bv. wasgoed toevoegen of
^
voortijdig uitnemen.
Verder drogen:
Doe de toesteldeur dicht en druk op
^
de toets
Het programma wordt voortgezet.
Start
.
E Einde van het programma
Op het einde van het programma gaat
het controlelampje
einde
aan; de zoemer gaat.
De trommel draait bij tussenpozen zo u
de was er niet meteen uit haalt. Dit is
de kreukbeveiligingsfase. Deze fase
duurt hoogstens ca. 60 minuten. Bij
Finish/Wol
ging plaats.
^ Druk op de toets
deur open.
^ Neem de was uit de trommel.
Kijk goed na of de trommel wel leeg
is. Was die er achterblijft, kan bij het
volgende programma schade oplo
pen doordat die overmatig droogt.
. vindt er geen kreukbeveili-
Kreukbeveiliging/
Deur
en maak de
-
^
Draai de programmakiezer op het
gewenste programma en druk op de
toets
Start
.
Wasgoed erbij leggen of uitnemen
,
Raak de achterwand van de
trommel niet aan terwijl u wasgoed
in de trommel legt of eruit haalt!
Door hoge temperaturen in de trom
mel kan u zich daaraan verbranden.
16
^
Maak de pluizenzeef schoon.
^
Doe de toesteldeur dicht.
^
Druk op de toets
toestel uit te schakelen.
-
I-aan/0-uit
om het
Reiniging en onderhoud van het toestel
Pluizenzeef
Pluisjes komen in de pluizenzeef in
de deur terecht. Maak deze zeef na
elke droogbeurt schoon.
^ Open de deur en trek de zeef eruit.
Schuif de zeef weer tot aan de aan
^
slag in de toesteldeur en doe de deur
weer dicht.
Zo de pluizenzeef erg plakkerig of
verstopt is, kan u die onder stro
mend heet water schoonmaken.
Schud de pluizenzeef nadien goed
^
uit tot er geen druppel meer te zien
is.
Droog de zeef voorzichtig en grondig
^
af.
Schuif ze tot aan de aanslag in de
^
toesteldeur.
-
-
De droogautomaat zelf
Maak het toestel eerst stroomloos.
^ Reinig de ommanteling en het bedie-
ningspaneel met een niet-agressief
reinigingsmiddel of sopje.
^
Verwijder de pluizen met uw vingers
van de zeef.
^
Neem ze ook weg uit de holle ruimte
in de deur. In de Technische Dienst
van Miele is daartoe een borstel ver
krijgbaar. U kan daartoe ook een stof
zuiger gebruiken.
^ Reinig de trommel en andere roest-
vrijstalen onderdelen met een ge
schikt reinigingsmiddel voor roestvrij
staal.
Gebruik geen schuur- noch oplos
middel. Reinigingsmiddel voor glas
of voor universeel gebruik is ook af
te raden. Dit kan schade toebrengen
aan kunststof oppervlakken of an
dere onderdelen.
^
Wrijf alle onderdelen met een zachte
doek droog.
-
-
-
-
-
17
Wat gedaan als . . . ?
De meeste storingen kan u zelf verhelpen. In heel wat gevallen bespaart u tijd en
kosten, omdat u dan geen beroep hoeft te doen op de Technische Dienst.
De volgende tabellen kunnen een leidraad zijn om de oorzaken voor een be
paalde storing te vinden en uit de weg te ruimen. Hou wel het volgende in acht:
Herstellingen aan elektrische toestellen mag u enkel en alleen door een er
,
kend vakman laten uitvoeren. Door ondeskundige reparaties kunnen er niet te
onderschatten risico's opduiken voor wie het toestel gebruikt.
Algemene storingen
Wat gedaan als . . . Oorzaak . . . Oplossing . . .
. . . de trommel na het in
schakelen niet begint te
draaien?
. . . wasgoed van synthetische vezels na het drogen statisch geladen is?
De oorzaak is
-
niet zo meteen te
achterhalen.
Herhaal het inschakelen. Zie
–
rubriek 'Zo droogt u juist'.
– Zit de stekker wel in het stop-
contact?
– Is de deur juist gesloten?
– Zijn de smeltstoppen van de
huisinstallatie wel in orde?
Voeg bij de laatste spoelbeurt in de wasautomaat wasverzachter toe. Zo neemt de
statische lading af.
-
-
18
Wat gedaan als . . . ?
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . er pluizen worden
gevormd?
. . . het wasgoed niet
voldoende droog werd?
. . . de trommelverlichting niet aangaat?
Bij het drogen komen er
pluizen vrij, die zich voor
al door slijtage bij het dra
gen en wassen op het
textiel hebben gevormd.
In de droogautomaat is
die slijtage gering. Machi
naal drogen heeft dus ei
genlijk geen invloed op
de levensduur van uw
textiel. Dit werd door we
tenschappelijk onderzoek
uitgemaakt.
De lading bestond uit verschillende weefsels.
Dat hoeft nog geen storing te zijn.
Eventueel is het gloei
lampje defect.
-
-
De pluizen die tijdens het
drogen worden gevormd,
worden door een pluizen
zeef opgevangen. Die
kan u vlot verwijderen. Zie
rubriek "Reiniging en on
derhoud van het toestel".
-
-
Kies bij de volgende
droogbeurt een geschikt
programma. Zie rubriek
"Programmaoverzicht".
Die gaat enkel aan als het
toestel ingeschakeld is en
de toesteldeur openstaat.
Na enige tijd gaat het
licht uit als de deur openblijft. Dat spaart stroom.
Het gloeilampje
vervangen. Zie tekst op
het einde van deze ru
briek.
-
-
-
19
Wat gedaan als . . . ?
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . het droogproces erg
lang duurt of zelfs afge
broken wordt?
Belangrijk: om aan een van volgende fouten te ver
helpen, schakelt u het toestel uit en weer in om het
-
programma opnieuw te starten.
De luchttoevoer is ontoe
reikend (bv. in een klein
vertrek).
Het wasgoed werd niet
genoeg uitgecentrifu
geerd.
De droogautomaat is
overladen.
Door metalen ritssluitingen werd de vochtigheidsgraad van de was
niet juist berekend.
De pluizenzeef is verstopt.
De luchtafvoerleiding of
de monding ervan (bv.
vensterrooster, muurbuis)
is verstopt.
Zet tijdens het drogen
een deur en / of venster
open. Zo stroomt er meer
lucht naar binnen.
Laat uw wasgoed in uw
wasautomaat tegen het
hoogste toerental centri
fugeren.
Hou de maximumlading
wasgoed voor het droogprogramma in acht.
Kies om na te drogen een
programma met tijdkeus.
Maak de pluizenzeef
schoon.
Maak de luchtafvoerleiding en / of de monding
ervan vrij.
-
-
20
Wat gedaan als . . . ?
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . het programma werd
afgebroken en het con
trolelampje kreukbeveili
ging / einde aangaat?
. . . het programma afge
broken werd, het lampje
Mangelvochtig of Strijk
vochtig knippert en de
zoemer weerklinkt?
Dit is geen storing. Ligt er na de start van het pro
gramma (bij
-
wasgoed in de trommel, dan wordt dit door de elek
-
tronische besturing herkend. Het programma wordt
dan afgebroken. Dat gebeurt ook zo u een program
ma start met droog wasgoed of met een enkel stuk
textiel. Aparte stukken wasgoed droogt u het best
met tijdkeus (
De oorzaak is niet zo met
-
een te achterhalen.
-
Wit en BontenKreukherstellend
Warme lucht
).
Schakel de droogauto
–
maat uit.
Schakel het toestel in
–
en start het programma
opnieuw.
Wordt het programma
weer afgebroken en knippert er opnieuw een controlelampje, dan gaat het
om een defect. Doe een
beroep op de Technische
Dienst van Miele.
-
) geen
-
-
-
21
Wat gedaan als . . . ?
... u het lampje moet vervangen?
Maak het toestel stroomloos.
Doe de toesteldeur open.
^
Bovenaan in de vulopening vindt u een
opklapbaar dekseltje voor de lamp.
Plaats de bijgeleverde opener opzij
^
onder de dekselrand.
^ Klap het dekseltje met een draaibe-
weging van uw pols naar onder.
Klap het dekseltje naar boven. Duw
^
het links en rechts stevig dicht tot u
een klik hoort.
Let erop dat het deksel stevig op
,
zijn plaats zit. Zo vermijdt u dat er
vocht indringt, wat kortsluiting kan
veroorzaken.
Deze hittebestendige lamp schaft u
zich het best enkel aan bij uw Mielehandelaar of in de Technische Dienst
van Miele.
Deze gloeilamp dient van hetzelfde
type te zijn als die welke u vervangt.
Het vermogen mag niet hoger liggen
dan wat op het typeplaatje en het
lampendeksel is aangegeven.
^
Vervang de gloeilamp.
22
Technische dienst
Wat gedaan als . . . ?
Herstellingen
Neem bij storingen die u zelf niet kan
verhelpen, contact op
met uw Miele-handelaar
–
of
met de Technische Dienst van Miele.
–
Het adres en de telefoonnummers van
onze technische dienst vindt u op de
rugzijde van deze gebruiksaanwijzing.
Wanneer u op onze technische dienst
een beroep doet, geef dan altijd het
machinetype en -nummer op. Beide gegevens staan vermeld op het typeplaatje. Dat vindt u rechts onder de vulopening.
Controlelampje 'PC'
(contactpunt voor Technische Dienst)
Het controlelampje met de markering
'PC' op het bedieningspaneel dient
onze technici als controle- en contact
punt bij herstelwerkzaamheden.
Duur en voorwaarden van de
waarborg
De waarborgtijd van uw droogautomaat
bedraagt 2 jaar.
Meer gegevens omtrent de voorwaarden van de waarborg vindt u in het bijgevoegde garantieboekje.
Mits toeslag verkrijgbaar toebehoren
Voor deze droogautomaat kan u zich
nog toebehoren aanschaffen bij uw
Miele-handelaar of in de Technische
Dienst van Miele.
-
23
Opstellen en aansluiten
Vooraanzicht
a Aansluiting luchtafvoer: kan naar
keus achteraan (in de fabriek opengelaten), links of rechts
b Aansluitsnoer
c Bedieningspaneel
d Deur
e Vier in de hoogte verstelbare voetjes
24
Opstellen en aansluiten
Plaats van opstelling
Waar de toesteldeur openzwaait,
,
mag u geen afsluitbare deur, schuif
deur of een deur met een scharnier
aan de andere kant installeren.
Het toestel naar de plaats van
opstelling dragen
Aan de achterste dekseloverstek zijn er
greepopeningen om het toestel te dra
gen.
Om het toestel uit de verpakkingssokkel
te tillen, neemt u het bij voorkeur vast
aan de voorste voetjes en aan de achterste dekseloverstek.
Inbouw onder een doorlopend
werkblad
Hou rekening met de ruimte voor de
luchtafvoerbuis bij het berekenen van
zijdelingse - en wandafstanden.
-
-
* mits toeslag verkrijgbaar Miele-toebe
horen
Bij de inbouwset is een montagehand
leiding gevoegd.
Door de inbouw kunnen de program
ma´s langer uitvallen.
Het deksel opnieuw monteren
Had u het deksel afgenomen om het
toestel in te bouwen? Let erop, als u het
terug monteert, dat het stevig op de
achterste steunen zit. Enkel dan is vei
lig transport gewaarborgd.
-
-
-
-
,
Er is een inbouwset* vereist.
Laat die door een vakman monteren,
die door Miele erkend is.
Het deksel van de machine dient u
te vervangen door de afdekplaat die
deel uitmaakt van de inbouwset.
Deze plaat is er absoluut nodig met
het oog op de elektrische veiligheid.
–
Bij 900/910 mm hoge werkbladen is
er een sokkel* vereist.
–
Pas een vlak kanaal* toe indien er
voor een luchtafvoerbuis geen plaats
genoeg is.
–
Installeer de elektrische aansluiting
vlakbij de droogautomaat. Die aan
sluiting dient vlot toegankelijk te zijn.
-
25
Opstellen en aansluiten
Het toestel waterpas zetten
Laat een spleet van minstens 10 mm
vrij tussen de onderkant van het toe
stel en de vloer. Deze luchtspleet
mag u in geen geval versmallen
door plinten, dik tapijt e.d. Anders is
er geen voldoende toevoer van
koele lucht gewaarborgd!
Was- en droogzuil
U kan deze droogautomaat met een
Miele-wasautomaat tot een was- en
droogzuil combineren. Daartoe is een
tussenset* (WTV) vereist.
-
Om een perfecte werking te waarborgen, dient u het toestel waterpas op
te stellen.
^
Oneffenheden in de vloer werkt u
weg door aan de voetjes te draaien.
* mits toeslag verkrijgbaar Miele-toebehoren
Laat de tussenset door een door
,
Miele erkende vakman monteren.
26
Elektrische aansluiting
Uw droogautomaat is voorzien voor
aansluiting op eenfasige stroom 230 V,
50 Hz. Hij is uitgerust met een geaarde
stekker en een ca. 1,6 m lange kabel.
Opstellen en aansluiten
De aansluiting mag uitsluitend gebeu
ren op een volgens de voorschriften
geïnstalleerd stopcontact met aarding.
Gebruik om veiligheidsredenen geen
verlengsnoeren. Er bestaat risico op
oververhitting.
Om de veiligheid te verhogen, verdient
het aanbeveling een verliesstroomscha
kelaar met een uitschakelstroom van
30 mA voor het toestel te schakelen.
Gegevens omtrent aansluitwaarde en
vereiste smeltstoppen vindt u op het
typeplaatje. Vergelijk die zorgvuldig
met de gegevens van uw elektrische
installatie.
-
-
27
Installatie van de luchtafvoerleiding
Basisvereisten
Belangrijk
U mag deze droogautomaat enkel
gebruiken indien de vochtige lucht
die bij het drogen ontstaat, naar bui
ten wordt geleid via . . .
. . . een luchtafvoerleiding (slangen
of buizen) of
. . . een rechtstreekse aansluiting op
een muurbuis.
Zolang de aansluitwerkzaamheden
–
van de luchtafvoer duren, mag u de
stekker niet in het stopcontact
steken.
– Laat de luchtafvoerleiding daar
uitmonden (bv. in een muurbuis)
waar het afgevoerde vocht . . .
. . . niet terug in het vertrek kan;
. . . geen schade aan gebouwen of
andere last kan veroorzaken.
– De lucht die voor het droogproces
vereist is, wordt onttrokken uit het
vertrek waar het toestel opgesteld is.
Daarom dient u tjdens het drogen
voor voldoende ventilatie te zorgen.
Bijvoorbeeld:
- het venster openzetten
- niet-afsluitbare ventilatieopeningen in de buitenmuur aanbrengen;
- vensterschakelaars installeren,
waardoor u het toestel enkel kan in
schakelen als het raam openstaat.
Vermijd
lange luchtafvoerleidingen,
–
talrijke en smalle bochten.
–
Zo bespaart u zich de nadelen van een
laag droogvermogen, een lange pro
grammaduur en een hoog stroomver
bruik.
Gebruik
voor de luchtafvoerleiding:
–
slangen* of buizen van minstens
100 mm diameter.
– voor de luchtafvoer naar buiten:
de muurbuis* of de vensteraansluiting*.
*Bij uw Miele-dealer of in de Technische
Dienst van Miele mits toeslag verkrijgbaar.
Hoe u het best te werk gaat
^ Meet eerst de lengte van de vereiste
luchtafvoerleiding. Dan weet u hoeveel buizen u nodig hebt en hoe
groot de diameter dient te zijn. Zie
volgende bladzijden.
Is de totale luchtafvoerleiding langer,
dan is er namelijk ook een grotere
buisdiameter vereist.
^
Daarna dient u nog een luchtafvoer
systeem te kiezen. Raadpleeg daar
toe de alinea "Overzicht van luchtaf
-
voersystemen" in deze rubriek.
-
-
-
-
-
28
Installatie van de luchtafvoerleiding
De totale buislengte berekenen
De weggeblazen lucht ondervindt wrij
vingsweerstand in de luchtafvoerlei
ding. Deze weerstand wordt aangeduid
in buislengte. Hiermee wordt uitge
drukt hoe groot de weerstand is, bv.
van een bocht, in vergelijking met 1 m
rechte kunststof buis. Zie tabel I.
Als u de buislengten van alle onderdelen samentelt, verkrijgt u de totale
buislengte. Deze maat vertelt dus hoe
groot de weerstand van heel het lucht
afvoersysteem is.
Daar een grotere buisdiameter de
weerstand vermindert, is er voor een
totale buislengte van meer dan 20 m
een grotere diameter vereist.
Zie tabel II.
1. De totale buislengte berekenen
^ Meet eerst de vereiste lengte van de
rechte luchtafvoerleiding
. Vermenigvuldig deze maat met de overeenkomstige buislengte uit tabel I.
^
Tel nu hoeveel bochten
en onderdelen er vereist zijn. Tel de buislengte
daarvan op aan de hand van tabel I.
^
Tel al de gemeten buislengten sa
men. Het resultaat is de totale buis
lengte.
2. De buisdiameter bepalen
-
-
-
-
-
-
Tabel I
Onderdelen Buislengte
Heel soepele luchtafvoerslang*
1 m recht
–
bocht 45°
–
(bochtstraal = 0,25 m)
bocht 90°
–
(bochtstraal = 0,25 m)
Soepele aluminium luchtafvoer
slang* / gladde kunststof buis
1 m recht
–
bocht 45°
–
(bochtstraal = 0,25 m)
bocht 90°
–
(bochtstraal = 0,25 m)
Muurbuis* of vensteraanslui
ting*
met rooster
–
met terugslagklep (zwaaiklep)
–
In de luchtafvoerleiding te
integreren terugslagklep*
(zie "d Gecombineerd systeem")
Vlak kanaal (bij was- en droogzuil)*
Linkse of rechtse luchtafvoeropening in de droogautomaat
*Deze onderdelen zijn bij uw Miele-handelaar
en bij de Technische Dienst van Miele verkrijg
baar.
-
-
1,8 m
1,5 m
2,5 m
1 m
0,6 m
0,8 m
3,8 m
1,5 m
14,3 m
11 m
1 m
-
Tabel II
maximum toelaatbare
totale buislengte
10 m met aanpasring
20 m zonder aanpasring
40 m zonder aanpasring
100 m zonder aanpasring
vereiste diameter
100 mm
100 mm
125 mm
150 mm
^
Uit tabel II kan u opmaken welke dia
meter voor de berekende totale buis
lengte vereist is.
-
-
29
Installatie van de luchtafvoerleiding
3. Berekeningsvoorbeeld
A Muurbuis met rooster
= 1 x 3,8 m buislengte = 3,8 m
B/D 2 bochten 90°
= 2 x 0,8 m buislengte = 1,6 m
C 0,5 m kunststof buis
= 0,5 x 1 m buislengte = 0,5 m
E linkse luchtafvoeropening
= 1 m buislengte = 1,0 m
totale buislengte = 6,9 m
Resultaat: De totale buislengte be
draagt minder dan 20 m (volgens tabel
II). Daarom is 100 mm buisdiameter
voldoende.
Installatiemogelijkheden aan
de droogautomaat
Achterzijde
In de fabriek werd deze aansluiting
opengelaten.
Installeer de luchtafvoerleiding als
^
beschreven op de volgende bladzij
den.
Linkse of rechtse zijwand
^
Neem de dop weg en sluit daarmee
de opening aan de achterzijde af.
^
Druk de dop vast aan zodat die er
niet weer uitvalt.
-
30
^
Installeer de luchtafvoerleiding als op
de volgende bladzijden beschreven.
Installatie van de luchtafvoerleiding
Overzicht van de luchtafvoer
-
systemen
Op de volgende bladzijden vindt u ver
schillende luchtafvoersystemen be
schreven, die u op de droogautomaat
kan aansluiten. Het gaat hier over:
a Luchtafvoersysteem met soepele lei
ding
b Luchtafvoersysteem met starre bui
zen
c Directe aansluiting op een muurbuis
d Gecombineerd systeem (soepele en
starre leidingen)
-
-
Aanpasstuk
a Luchtafvoersysteem met
soepele leiding
-
De weggeblazen lucht kan zonder
veel moeite gewoon naar buiten wor
den afgevoerd. U dient enkel het bij
geleverde aanpasstuk in een luchtaf
voeropening van de droogautomaat
te steken en de luchtafvoerslang
daarover te schuiven.
Daartoe hebt u nodig . . .
^
. . . een luchtafvoerslang* (heel soe
pel of van aluminium).
. . . een muurbuis* of een vensteraan
sluiting*.
* (mits toeslag verkrijgbaar Miele-toebehoren)
-
-
-
-
-
In het aanpasstuk (2) voor de aan
sluiting van een soepele luchtafvoerlei
ding zit een aanpasring** (1) gemon
teerd. Deze ring zorgt samen met een
korte luchtafvoerleiding (hoogstens
10 m totale buislengte) voor een tijdsen stroombesparing bij het drogen. De
uitneembare aanspasring kan u in elk
luchtafvoersysteem aanbrengen.
**Opmerking voor testinstituten: De test volgens
de norm EN 61121 gebeurt met deze aanpas
ring.
-
-
-
A Neem de aanpasring (1) uit het aan
-
passtuk (2) indien de totale buisleng
te groter is dan 10 m!
Bij een totale buislengte van minder
dan 10m kan u de aanpasring laten
zitten.
B Steek het aanpasstuk (2) in de lucht
afvoeropening van de droogauto
maat. Sluit de luchtafvoerslang (3)
daarop aan
^
Voorbeelden vindt u op de volgende
bladzijde.
-
-
-
-
31
Installatie van de luchtafvoerleiding
Installatievoorbeelden voor een
luchtafvoersysteem met soepele lei
ding
Vensteraansluiting
1. Vensteraansluiting gemonteerd in
plexiglas
(bij de Miele-vensteraansluiting zit
ook een montagehandleiding)
2. Aanpasstuk voor soepele luchtaf
voerslang
-
Aansluiting op een luchtafvoerschouw
-
1. Buis met aansluittuit
(= afzonderlijke delen van de Mielemuurbuis)
2. Aanpasstuk voor soepele luchtafvoerslang
3. Luchtafvoerschouw, tegen vocht geisoleerd
,
Wees er zeker van dat deze
schouw voor geen ander doel wordt
gebruikt.
Bv. als schouw voor rook of
uitlaatgassen of voor de ventilatie
van vertrekken met verwarmingstoe
stellen!
-
32
Installatie van de luchtafvoerleiding
b Luchtafvoersysteem met
starre buizen
U kan beter starre buizen toepassen
als de totale luchtafvoerleiding nogal
lang uitvalt.
Buizen bieden minder weerstand aan
weggeblazen lucht dan bv. heel
soepele slangen. Het resultaat is dan
ook een kortere programmaduur en
een lager stroomverbruik.
Daartoe hebt u nodig . . .
^
. . . het verloopstuk* met binnenrib.
. . . een muurbuis* of een vensteraan
sluiting*.
* (mits toeslag verkrijgbaar Mieletoebehoren)
. . . starre kunststof buizen.
Bij een buisdiameter van meer dan
100 mm zijn er bijkomende verloopstukken, bv. van C 100 naar 125 mm,
vereist.
B Steek het Miele-verloopstuk (2) in de
luchtafvoeropening van de droogau
tomaat.
C Sluit daar de buis (3) op aan.
Voorbeeld
-
1. Muurbuis (bij de Miele-muurbuis
vindt u een montagehandleiding)
2. Verloopstuk
3. Starre buis, binnenwerkse diameter
100 mm
-
A Steek de aanpasring (1) in het Miele-
verloopstuk (2) indien de totale buis
lengte kleiner is dan 10 m.
Gebruik deze aanpasring niet bij een
totale buislengte van meer dan 10 m!
-
33
Installatie van de luchtafvoerleiding
c Directe aansluiting op een
muurbuis
Kan u uw droogautomaat direct te
gen een buitenmuur opstellen? Dan
is deze aansluitversie de beste. Er
moet dan wel een opening in de bui
tenmuur worden gemaakt.
De totale buislengte is kort wat zijn
voordelen heeft qua programmaduur
en stroomverbruik.
U hebt een muurbuis en een soepele
^
afstandsring nodig. Beide delen zijn
mits toeslag verkrijgbaar Mieletoebehoren.
A Raadpleeg, voor u de opening in de
muur maakt, . . .
. . . de montagehandleiding, die u bij
de Miele-muurbuis vindt.
. . . de twee volgende maattekeningen.
Bovenaanzicht:
-
Zijaanzicht:
-
1. Muurbuis
2. Soepele afstandsring
B Steek de aanpasring (1) in de muur-
buis.
1. Muurbuis
2. Soepele afstandsring
34
C Steek de soepele afstandsring (3) op
de aansluittuit (2) van de muurbuis.
Schuif de droogautomaat tegen de
wand.
Installatie van de luchtafvoerleiding
d Gecombineerd systeem
Om vorming van condensatiewater en
reukoverdracht ter vermijden in toestellen die niet in werking zijn:
^
Installeer per droogautomaat een te
rugslagklep R direct op de gezamen
lijke luchtafvoerleiding. Er is een mits
toeslag verkijgbaar Miele-toebeho
ren* vereist.
Bij installatie van 3 tot hoogstens
5 droogautomaten moet u een grotere
buisdiameter D toepassen.
Droogau
tomaat
2
3
4 - 5
-
Factor waarmee de
diameter van de leiding
(zie tabel II) vergroot
1
1,25
1,5
-
-
-
1 Aansluiting op de gezamenlijke
luchtafvoerleiding*
2 Miele-terugslagklep*
3 Bijkomend Miele-aanpasstuk*
4 Miele-luchtafvoerslang*
^
Druk de terugslagklep (2) volledig in
het aanpasstuk (3).
35
Installatie van de luchtafvoerleiding
Was- en droogzuil
Hoogte van de luchtafvoeropeningen
bij opstelling in een was- en droog
zuil
Miele-wasautomaat met recht of schuin
bedieningspaneel
-
Miele wasautomaat met Comfortbedieningspaneel
Verbindingsstuk* zonder werkblad:
C = 94,2 cm
D = 170 cm
Verbindingsstuk* zonder werkblad:
A = 94,2 cm
B = 170 cm
Verbindingsstuk* met werkblad:
A = 92,8 cm
B = 168,6 cm
* Mits toeslag bij uw Miele-handelaar
verkrijgbaar
36
Verbindingsstuk* met werkblad:
C = 96 cm
D = 171,8 cm
* Mits toeslag bij uw Miele-handelaar
verkrijgbaar
Verbruik
Programma's Lading Centrifugeertoerental
kg toeren per minuut kWh minuten
WIT en BONT wasgoed
Kastdroog + 5 kg 1200 t.p.m.
Kastdroog
Kastdroog 5 kg 1200 t.p.m.
Strijkvochtig
Strijkvochtig 5 kg 1200 t.p.m.
Mangelvochtig 5 kg 1200 t.p.m.
KREUKHERSTELLEND wasgoed
Kastdroog
Strijkvochtig 2,5 kg 1000 t.p.m. 1 kWh 30 min.
(1)
(1)
(1)
5 kg 800 t.p.m. (70 % restvochtigheid) 3,3 kWh 84 min.
5 kg 800 t.p.m. (70 % restvochtigheid) 2,6 kWh 69 min.
2,5 kg 1000 t.p.m. (50 % restvochtigheid) 1,15 kWh 33 min.
(in een huishoudelijke
wasautomaat)
1400 t.p.m.
1600 t.p.m.
1800 t.p.m.
1400 t.p.m.
1600 t.p.m.
1800 t.p.m.
1400 t.p.m.
1600 t.p.m.
1800 t.p.m.
1400 t.p.m.
1600 t.p.m.
1800 t.p.m.
Stroomverbruik
2,7 kWh
2,6 kWh
2,3 kWh
2,25 kWh
2,6 kWh
2,45 kWh
2,2 kWh
2,15 kWh
1,9 kWh
1,8 kWh
1,5 kWh
1,45 kWh
1,5 kWh
1,4 kWh
1,15 kWh
1,1 kWh
Droogtijd
incl. afkoeltijd
70 min.
67 min.
60 min.
59 min.
67 min.
64 min.
57 min.
56 min.
52 min.
49 min.
42 min.
41 min.
42 min.
39 min.
33 min.
31 min.
Aparte programma's
Finish wol 2 kg - 0,2 kWh 3 min.
Ontkreuken 2,5 kg - 0,3 kWh 8 min.
Gegevens berekend volgens de norm EN 61121 (met gemonteerde aanpasring)
(1)
Testprogramma volgens EN 61121
Bij tests uitgevoerd volgens EN 61121 dient u, voor u met de beoordelingstests
aanvangt, 3 kg katoenen wasgoed volgens deze norm met 70 % aanvankelijke
restvochtigheid in het programma "Wit en Bont, kastdroog" te laten drogen zonder
daarbij een bijkomende functie te kiezen.
Deze cijfers kunnen wijzigingen ondergaan; onder meer door het verschil in
textielsoort, in het gewicht van het te drogen wasgoed, in de restvochtigheid
na het centrifugeren, door schommelingen in de stroomvoorziening en door het
verschil in de gekozen bijkomende functies.
37
Technische gegevens
Hoogte 850 mm (verstelbaar +7/- 7 mm)
Hoogte zonder deksel 820 mm
Breedte 595 mm
Diepte 580 mm
Gewicht 48 kg
Trommelinhoud 100 l
Capaciteit zie typeplaatje
Aansluitspanning zie typeplaatje
Aansluitwaarde zie typeplaatje
Vermogen van de gloeilamp zie typeplaatje
Smeltveiligheden zie rubriek "Verbruik"
Stroomverbruik radio- en TV-ontstoring, CEBEC
Verkregen labels 5 kg droog wasgoed
38
Programmeerfuncties
om standaardinstellingen
aan te passen
Zo u dat wenst, kan u de elektronica
van uw droogautomaat met behulp
van de programmeerfuncties aan
wisselende omstandigheden aanpassen.
Deze programmeerfuncties kan u om
het even wanneer opnieuw verande
ren.
-
39
Programmeerfuncties
"Hogere droogtegraad" in het
programma WIT en BONT
Het Sensitiv-systeem is berekend op
energiebesparing bij het drogen.
Maar misschien wenst u dat de was
iets droger uit een programma "Wit
en Bont" komt. Met deze program
meerfunctie is dat mogelijk.
Deze functie werd in de fabriek niet ge
activeerd. U kan ze instellen.
Instellen en opslaan
A Voorwaarden:
– Het toestel is uitgeschakeld.
– De toesteldeur is dicht.
– De programmakiezer staat in de
einde
stand
B Hou de toets
gedrukt en …
C ... zet het toestel aan met de toets
.
Start
tot bij punt D in-
I-aan/0-uit.
D Laat de toets
trolelampje
E Draai de programmakiezer op:
Start
Start
los zodra het con
aangaat.
-
F Drukt u op de toets
kelt u de programmeerfunctie in of
uit.
Het controlelampje
knippert = hogere droogtegraad
ingeschakeld,
is uit = hogere droogtegraad
uitgeschakeld.
Door nog eens op de toets
drukken, schakelt u de hogere
droogtegraad uit ... in ... .
De programmering is nu opgeslagen.
G Schakel het toestel uit met de toets
I-aan/0-uit
Nazien of de programmeerfunctie is
ingeschakeld :
^ Voer de punten A tot E uit.
Het controlelampje
knippert = hogere droogtegraad
is uit = hogere droogtegraad
-
^
Schakel het toestel uit.
De controle is afgelopen.
.
ingeschakeld,
uitgeschakeld.
Start
, dan scha
Drogen
Drogen
Start
-
te
–
WIT en BONT,
40
kastdroog
.
Programmeerfuncties
"Hogere droogtegraad" in het
programma
KREUKHERSTELLEND
Het Sensitiv-systeem is berekend op
energiebesparing bij het drogen.
Maar misschien wenst u dat de was
iets droger uit een programma
"Kreukherstellend" komt. Met deze
programmeerfunctie is dat mogelijk.
Deze functie werd in de fabriek niet ge
activeerd. U kan ze instellen.
Instellen en opslaan
A Voorwaarden:
– Het toestel is uitgeschakeld.
– De toesteldeur is dicht.
– De programmakiezer staat in de
einde
.
.
Start
Start
Start
tot bij punt D in-
los zodra het con
aangaat.
stand
B Hou de toets
gedrukt en …
C ... zet het toestel aan met de toets
I-aan/0-uit
D Laat de toets
trolelampje
Start
F Drukt u op de toets
kelt u de programmeerfunctie in of
uit.
Het controlelampje
knippert = hogere droogtegraad
ingeschakeld,
is uit = hogere droogtegraad
uitgeschakeld.
Door nog eens op de toets
drukken, schakelt u de hogere
-
droogtegraad uit ... in ... .
De programmering is nu opgeslagen.
G Schakel het toestel uit met de toets
I-aan/0-uit
Nazien of de programmeerfunctie is
ingeschakeld :
^ Voer de punten A tot E uit.
Het controlelampje
knippert = hogere droogtegraad
is uit = hogere droogtegraad
^
Schakel het toestel uit.
-
De controle is afgelopen.
.
ingeschakeld,
uitgeschakeld.
, dan scha
Drogen
Drogen
Start
-
te
E Draai de programmakiezer op
–
WIT en BONT,
temperatuur laag
.
41
Programmeerfuncties
Zoemer
Na afloop van het programma weer
klinkt er een signaal.
De zoemer werd in de fabriek geacti
veerd. U kan hem evenwel uitscha
kelen.
De zoemer weerklinkt bij een storing
zelfs als hij uitgeschakeld is.
Programmeren en opslaan gebeurt in
de stappen van A tot G.
Deze programmeerfunctie wordt met
de toets
zer ingesteld. De toets en de programmakiezer beschikken dus over een
verborgen functie. Die is niet van het
bedieningspaneel af te lezen.
Voorwaarden:
– Het toestel is uitgeschakeld.
– De toesteldeur is dicht.
– De programmakiezer staat in de
A Hou de toets
B Zet het toestel aan met de toets
Start
en met de programmakie-
stand
einde
.
Start
de stappen B-C.
I-aan/0-uit
.
ingedrukt tijdens
-
-
-
E Draai de programmakiezer op WIT
en BONT,
Knippert het controlelampje
–
dan is de programmeerfunctie Zoe
mer ingeschakeld.
Knippert het controlelampje
–
niet, dan is de programmeerfunctie
Zoemer uitgeschakeld.
F Drukt u op de toets
kelt u de zoemer in of uit.
G Schakel de droogautomaat uit met
de toets
Deze programmering is nu opgeslagen.
Dat blijft zo tot u die weer wijzigt.
Nazien of de programmeerfunctie is
ingeschakeld :
^ Voer de punten A tot E uit.
Het controlelampje
knippert = de programmeerfunctie
is uit = de programmeerfunctie
^
Schakel het toestel uit.
De controle is afgelopen.
Strijkvochtig
I-aan/0-uit
Start
.
.
, dan scha
Drogen
Zoemer is ingeschakeld
Zoemer is uitgeschakeld
Drogen
-
Drogen
-
,
C Wacht tot het controlelampje
aangaat ...
D ... en laat daarna pas de toets
los.
42
Start
Start
43
Wijzigingen voorbehouden/4304
M.-Nr. 05 738 190 / 03
nl-BE
Loading...
