Istruzioni d’uso e di montaggio Asciugatrice a condensa SPECIAL C II
Leggere assolutamente le istruzioni prima di posizionare, installare e usare l’asciugatrice la prima volta per evitare di infortunarsi e di danneggiare la macchina. M.-Nr. 04 938 781
<
Indice
Indice
Descrizione asciugatrice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tutela dell’ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Istruzioni brevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Indicazioni per la biancheria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Per asciugare correttamente
Per risparmiare elettricità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accendere e caricare l’asciugatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Impostare il programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Attivare le funzioni supplementari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Avviare il programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
A programma ultimato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
I diversi programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Funzioni programmabili
Le diverse funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Attivare e memorizzare le funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2
Indice
Manutenzione e pulizia
Pulire i filtri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pulire l’asciugatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Vuotare il contenitore della condensa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Pulire lo scambiatore termico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
In caso di anomalie
Cosa fare se ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Servizio assistenza
Interventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Aggiornamento programmi (PC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Installazione
Posizionatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Scarico condensa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Dati di consumo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3
Descrizione asciugatrice
Descrizione asciugatrice
Presentazione
1 cavo collegamento elettrico 2 contenitore acqua di condensa 3 pannello comandi 4 sportello 5 sportello scambiatore termico 6 tubo di scarico acqua di condensa 7 quattro piedini regolabili
4
Pannello comandi
Descrizione asciugatrice
bTasto ,,I-Acceso/0-Spento“
Per accendere, spegnere l’asciugatrice o arrestare il programma. Se l’asciuga­trice è accesa, la luce nel tamburo si accende aprendo lo sportello.
cTasto ,,Sportello“
Per aprire lo sportello/interrompere il programma. Il tasto non rimane inserito.
dTasto ,,AVVIO“
Per avviare il programma di asciugatura. La spia di controllo: – lampeggia se è possibile avviare il
programma,
– rimane accesa dopo l’avvio del pro-
gramma.
eTasti funzioni supplementari
Spia accesa = funzione attivata
spenta = funzione disattivata.
fManopola programmi
Si può girare verso destra o sinistra.
gIndicatore svolgimento program-
ma e spie di controllo
Le spie di controllo sono descritte nel capitolo ,,In caso di anomalie“.
5
Tutela dell’ambiente
Tutela dell’ambiente
Smaltimento imballaggio
L’imballaggio per proteggere l’asciuga­trice durante il trasporto è realizzato con materiali conformi alla tutela dell’ ambiente e pertanto riciclabili.
Il riciclaggio dei materiali dell’imballag­gio contribuisce a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti.
Smaltimento elettrodomestici fuori uso
In generale negli elettrodomestici fuori uso ci sono materiali ancora utilizzabili. Non depositare quindi il vecchio appa­recchio nella discarica ma informarsi presso il rivenditore Miele o le autorità comunali circa le possibilità di smalti­mento. Fino a quando il vecchio apparecchio non viene prelevato, accertarsi che non costituisca una fonte di pericolo per i bambini. Altre informazioni più dettagliate a tale riguardo sono contenute nel capitolo ,,Consigli e avvertenze“.
6
Consigli e avvertenze
Consigli e avvertenze
Leggere attentamente le istruzioni prima di usare l’asciugatrice la pri­ma volta. Il libretto contiene impor­tanti informazioni riguardanti la sicu­rezza, l’uso e la manutenzione al fine di evitare infortuni e danni alla macchina. Conservare il libretto delle istruzio­ni. Potrebbe rendersi necessario consultarlo o servire anche a un al­tro utente.
Uso corretto
Asciugare a macchina solo gli in-
dumenti e i capi di biancheria che sull’etichetta riportano lo specifico sim­bolo e che sono stati lavati con acqua. Altri usi possono essere pericolosi. La casa produttrice declina ogni responsa­bilità per eventuali danni derivanti da un uso non appropriato, compresi i co­mandi.
La sicurezza elettrica dell’asciuga-
trice è garantita solo se è allaccia­ta a un conduttore di protezione installa­to conformemente alle norme. È oltremodo importante verificare l’effi­cienza di tale dispositivo di sicurezza e, in caso di dubbio, far controllare l’in­stallazione da un elettricista qualificato. La casa produttrice declina ogni re­sponsabilità per eventuali infortuni e guasti derivanti dalla mancanza di un conduttore di protezione di messa a ter­ra o se tale dispositivo è interrotto.
L’asciugatrice è fabbricata confor-
memente alle vigenti norme di sicu­rezza. Eventuali interventi non effettuati correttamente possono costituire gravi pericoli per l’utente per i quali la casa produttrice non si assume alcuna re­sponsabilità. Le riparazioni, quindi, de­vono venire effettuate esclusivamente da personale qualificato, autorizzato da Miele.
Sicurezza tecnica
Prima di installare l’asciugatrice
controllare che non ci siano danni visibili. In caso affermativo non installa­re e usare l’asciugatrice.
Prima di collegare l’asciugatrice
alla rete elettrica, accertarsi che i dati di allacciamento (sicurezza, tensio­ne e frequenza) riportati nella targhetta di matricola corrispondano a quelli del­la rete elettrica. In caso di dubbio rivol­gersi a un elettricista.
In caso di interventi o per i lavori di manutenzione e pulizia, staccare
l’asciugatrice dalla rete elettrica: – togliendo la spina dalla presa, oppure
– disinserendo la sicurezza elettrica
dell’impianto di casa, oppure
– svitando e togliendo dalla sua sede
il fusibile a vite dell’impianto elettrico.
7
Consigli e avvertenze
Per motivi di sicurezza, non usare
prolunghe elettriche. Pericolo di surriscaldamento e incendio!
Eventuali parti difettose devono ve-
nire sostituite esclusivamente con pezzi originali di ricambio Miele, in gra­do di garantire completamente tutte le norme di sicurezza degli elettrodomesti­ci Miele.
Avvertenze
Non installare l’asciugatrice in loca-
li esposti al gelo. Se la temperatura ambiente è sotto lo zero, il funziona­mento della macchina viene compro­messo. Se l’acqua di condensa gela nella pompa e nel contenitore della condensa, possono verificarsi danni, anche seri.
Per i modelli dotati di tubo di scari-
co, fissare bene al lavandino il tubo dell’acqua di condensa. Se il tubo si sgancia, l’acqua che fuoriesce po­trebbe causare danni.
L’acqua di condensa non è potabi-
le. Se bevuta può nuocere alla sa­lute delle persone e degli animali.
A programma ultimato chiudere sempre lo sportello per evitare:
– di appoggiarsi inavvertitamente e con
forza allo sportello, ribaltando magari la macchina,
– che i bambini, per gioco, nascondi-
no oggetti nel tamburo dell’asciuga­trice.
Esiste pericolo d’incendio se i capi da asciugare:
– contengono gommapiuma, parti di
gomma o materiali simili,
– sono stati trattati con detergenti in-
fiammabili,
– contengono tracce di fissatore, lac-
ca per capelli, solvente per smalto o altri prodotti simili,
– sono provvisti di imbottiture con la fo-
dera danneggiata (ad es. cuscini, giacche ecc.). Il materiale dell’imbot­titura potrebbe fuoriuscire e incen­diarsi.
– sono sporchi di unto e olio.
8
Uso di accessori
È permesso aggiungere o incorpo-
rari accessori espressamente con­sentiti da Miele. Diversamente vengono annullati i diritti e le prestazioni di garanzia come pure la responsabilità della casa produttrice.
Smaltimento elettrodomestici fuori uso
Togliere la spina dalla presa e ren-
dere inservibili il cavo di alimentazio­ne e la spina. Si eviterà così che l’appa­recchio venga usato in modo scorretto da terzi. Fino al momento in cui vengono prelevati, osservare altresì che gli elettro­domestici fuori uso non costituiscano una fonte di pericolo per i bambini.
Consigli e avvertenze
9
Istruzioni brevi
Istruzioni brevi
Avvertenze
I programmi vengono inseriti con la ri­spettiva manopola e possono venire completati con le funzioni supplementa- ri, premendo i rispettivi tasti.
Il programma ha inizio dopo aver pre­muto il tasto ,,AVVIO“.
Le diverse spie di controllo dell’indicato­re "Svolgimento programma" (a destra sul pannello comandi) indicano di volta in volta il ciclo del programma in corso.
Prima di usare l’asciugatrice la pri­ma volta, si raccomanda di leggere i capitoli ,,Consigli e avvertenze“ e ,,Per asciugare correttamente“.
1 Accendere l’asciugatrice e caricare
il tamburo
Per accendere l’asciugatrice preme­re il tasto ,,I-Acceso/0-Spento“.
Per aprire lo sportello premere il ta­sto ,,Sportello“ .
Il sistema di asciugatura Sensitiv, dota­to di speciali sensori, compensa auto­maticamente le diverse qualità d’acqua e garantisce un perfetto grado di asciu­gatura.
Il dispositivo di controllo Novotronic mi­sura la conducibilità dell’acqua, ne regi­stra la conduttanza e compensa auto­maticamente le variazioni per conse­guire valori costanti dell’umidità residua.
Grazie al dispositivo automatico di re- versione, che aziona il tamburo alterna­tivamente in senso orario e antiorario, i capi di biancheria vengono asciugati uniformemente e con delicatezza.
Dopo che è stato raggiunto il grado di asciugatura impostato, il bucato viene raffreddato.
Al termine del programma si inserisce il ciclo ,,Antipiega“. Il tamburo gira a inter- valli per evitare che nei capi di bianche­ria si fissino pieghe tenaci.
Sistemare nel tamburo la biancheria e i capi di vestiario senza comprimerli.
Chiudere lo sportello.
2 Impostare il programma
Ruotare la manopola dei programmi sul grado di asciugatura desiderato.
3Attivare le funzioni supplementari
Per attivare o disattivare le funzioni supplementari, premere i rispettivi ta­sti.
4 Avviare il programma
Premere il tasto ,,AVVIO“.
È possibile attivare di volta in volta le funzioni programmabili per adattare l’asciugatrice alle esigenze personali.
10
Wäsche-Hinweise
Prima di asciugare la biancheria a macchina, controllare le indicazioni riportate sull’etichetta dei diversi capi.
Significato dei simboli:
q = asciugare a temperatura normale, r = asciugare a temperatura bassa
(attivare la funzione supplementare ,,Extra delicato“ ),
s = non asciugare a macchina, t = asciugare a macchina possibile
In mancanza di indicazioni, in linea di massima procedere nel modo seguente:
Biancheria da bollire/colorati e delicati. Asciugare col rispettivo programma col grado di asciugatura desiderato (v. ca­pitolo ,,I diversi programmi“).
Capi molto delicati, ad es. sintetici. Asciugare col programma ,,Delicati“ atti­vando la funzione supplementare ,,Ex­tra delicato“.
Evitare di asciugare a macchina
capi:
– di lana e misto lana; tendono a re­stringersi e a infeltrirsi. Eccezione: programma speciale ,,Finish lana“. – con imbottiture di piume*; a seconda della qualità, la fodera in­terna tende a restringersi. – di puro lino*; asciugarli a macchina solo se espressamente indicato sull’etichet­ta, diversamente si irruvidiscono. * Eccezione: programma speciale ,,Li sc ia re “.
Wäsche-Hinweise
Avvertenze generali
Maglieria e tessuti di maglia (ad es. ma­gliette, biancheria intima): per lo più si restringono al primo lavaggio. Evitare quindi di asciugarli eccessivamente. Si consiglia di comprare tali capi una o due misure più grandi.
Biancheria inamidata: si può asciugare a macchina. Per ottenere lo stesso risulta­to, usare una quantità doppia di appretto.
Più si carica il tamburo, più nei capi di biancheria si formano facilmente pie­ghe, soprattutto nel caso si asciughino camicie e camicette. Si consiglia pertanto di ridurre il carico o di attivare il programma DOSSA, stiratura a mano".
I
I capi nuovi di colore scuro non vanno asciugati con altri di colore chiaro. Può infatti succedere che i tessuti scuri stin­gano durante l’asciugatura.
Evitare di sovraccaricare il tamburo! Attenersi sempre ai carichi massimi indicati nel capitolo "I diversi pro­grammi". Diversamente gli indumen­ti si rovinano, l’asciugatura risulta compromessa e nei capi si formano pieghe.
"LAVA/IN-
11

Per asciugare correttamente

Per asciugare correttamente
Per rispar miar e elet tr icità
Centrifugare il bucato col massimo nu­mero di giri consentito dal programma prima di asciugarlo a macchina. È possibile ad esempio risparmiare cir­ca il 30% di elettricità e tempo se il bu­cato viene centrifugato a 1600 giri/min. anziché a 800 giri.
Attenersi ai valori massimi di carico,
evitando di caricare insufficientemen­te o di sovraccaricare il tamburo
(v. capitolo ,,I diversi programmi“). In tal caso il consumo di energia elettri­ca, rapportato al carico massimo, sarà ottimale.
Nel limite del possibile, selezionare la biancheria e i capi di vestiario: – secondo il tipo di tessuto, – secondo la grandezza e l’umidità
residua dopo che sono stati centri-
fugati. L’asciugatura in tal caso risulterà più uniforme.
Prima di mettere la biancheria nel tamburo, togliere eventualmente i dosatori del detersivo, sacchettini, sfere ecc. Durante l’asciugatura in­fatti potrebbero fondersi e danneg­giare la biancheria e l’asciugatrice.
Sistemare nel tamburo la biancheria e i capi di vestiario senza comprimerli.
Evitare di sovraccaricare il tamburo. La biancheria potrebbe sciuparsi e l’asciugatura risulterebbe compro­messa.
Osservare che il locale sia sufficien­temente aerato.
1Accendere e caricare
l’asciugatrice
Abbottonare federe e copripiumoni per evitare che vi si infilino i capi più piccoli.
Chiudere cerniere e allacciare cintu­re e nastri di grembiuli.
Premere il tasto ,,l-Acceso/0-Spento“. Premere il tasto ,,Sportello“ e aprire
lo sportello.
12
Chiudere lo sportello senza sbatterlo.
Accertarsi che nello sportello non siano rimasti incastrati capi di bian­cheria. Rimarrebbero irrimediabil­mente danneggiati.
Per asciugare correttamente
2Impostare il programma
Ruotare la manopola dei programmi sul programma desiderato.
I programmi e il loro uso sono illustra­ti nel capitoIo ,,I diversi programmi“.
3Attivare le funzioni supple-
mentari
La funzione o le funzioni supplemen­tari vengono attivate o disattivate pre­mendo il rispettivo tasto.
Funzione supplementare ,,Breve
La durata del programma viene ab­breviata.
– Indicata per asciugare biancheria e
capi non delicati.
Funzione supplementare ,,Extra delicato
La temperatura di asciugatura viene abbassata.
– Indicata per biancheria e capi delica-
ti, ad es. sintetici, contraddistinti dal
simbolo r. La durata del programma viene prolun­gata.
4Avviare il programma
Premere il tasto ,,AVVIO“. Sul pannello comandi, a destra, si ac-
cende di volta in volta la spia di control­lo del ciclo in corso.
Spia di controllo:
accesa = funzione attivataspenta = funzione disattivata.
Avvertenza per la funzione "Memory"
Se la funzione "Memory" è attivata, le funzioni supplementari attivate con l’ulti- mo programma di asciugatura rimango­no memorizzate. Se si avvia il program­ma, le spie di controllo delle funzioni memorizzate si accendono. Altre infor­mazioni in merito sono riportate nel ca­pitolo ,,Funzioni programmabili“.
13
Per asciugare correttamente
Spia di controllo "pulire passaggio aria"
La spia di controllo in basso a destra si accende se lasciugatrice non funziona correttamente, ad esempio se:
– i filtri per la peluria nello sportello e
nellapertura di carico sono intasati, – lo scambiatore termico è intasato. La spia di controllo "pulire passaggio
aria" si spegne prima di attivare il pro­gramma solo se l’asciugatrice è stata spenta prmendo il tasto "l-acceso/0­spento".
5 A programma ultimato
Quando il programma di asciugatura è giunto a termine, si accende la spia di controllo ,,Antipiega/Fine“.
Per aprire lo sportello premere il ta­sto ,,Sportello“.
Scaricare l’asciugatrice. Controllare che nel tamburo non sia
rimasto qualche capo.
Se nel tamburo rimane inavvertita­mente qualche capo, potrebbe sciu­parsi se asciugato una seconda volta.
Dopo l’uso eliminare sempre la pelu­ria depositasi: – nel filtro situato in alto nel supporto dello sportello, – nel filtro in basso nell’apertura di ca­rico. Informazioni più dettagliate sono ri­portate nel capitolo ,,Manutenzione e pulizia“.
14
Se lasciugatrice non è provvista di tubo di scarico per la condensa, vuo­tare il contenitore dellacqua di con­densa. Informazioni più dettagliate sono riportate nel capitolo ,,Manuten­zione e pulizia“.
Dopo luso, chiudere sempre lo spor­tello e spegnere l’asciugatrice.
Per spegnere lasciugatrice, preme­re il tasto ,,l-Acceso/0-Spento“.
Modificare il programma
Dopo che il programma è avviato, non è possibile modificare il program­ma impostato o attivare le funzioni supplementari.
Se dopo lavvio del programma la ma­nopola viene girata su un altro program­ma, la spia di controllo ,,Asciugare lam­peggia. Lo svolgimento del programma tuttavia non viene compromesso. La spia di controllo si spegne riportando la manopola dei programmi sul program­ma impostato all’inizio.
Interrompere il programma
Per interrompere il programma, aprire
lo sportello o spegnere l’asciugatrice.
Impostare un nuovo programma
Girare la manopola dei programmi
sulla posizione "Fine". – Quando rimane accesa solo la spia
di controllo ,,Antipiega/Fine il pro-
gramma impostato viene interrotto.
Modificare il programma
Aggiungere o prelevare bian­cheria durante il programma
Premere il tasto ,,Sportello e aprire lo sportello di carico.
– Aggiungere biancheria o eventual-
mente togliere indumenti prima della fine del programma.
Per continuare il programma:
chiudere lo sportello, premere il tasto ,,AVVIO“.
– Il programma continua dal punto in
cui è stato interrotto.
Per i programmi A TEMPO: in caso di interruzione della corrente si dovrà far ripartire il programma dopo che l’erogazione è stata ripristi­nata.
Ruotare quindi la manopola dei pro-
grammi sul nuovo programma di
asciugatura.
Eventualmente attivare o disattivare
le funzioni supplementari
Premere il tasto ,,AVVIO“.
15
I diversi programmi
I diversi programmi
Programma Tipo di tessuto Carico
BOLLITURA/COLORATI secco
Tessuti a più strati se non risultano sufficientemente
asciutti col programma
"asciutto+".
asciutto+
Differenti tessuti a uno o più
strati, tessuti di cotone (ad es.
asciugamani di spugna, ma-
glieria in cotone).
asciutto
(1)
Tessuti di cotone dello stesso genere (magliette, biancheria
intima, asciugamani, lenzuola).
stiratura a mano stiratura a mano
(1)
stiratura a macchina
r Tessuti di cotone o lino
(ad es. tovaglie e lenzuola,
rr
biancheria e capi inamidati
ecc.).
Biancheria di cotone e lino
da stirare col mangano e
inoltre capi inamidati.
LAVA/INDOSSA asciutto+
Biancheria e capi di fibre
sintetiche o miste (ad es. pul-
lover, vestiti, pantaloni) non sufficientemente asciutti col
programma "asciutto".
asciutto
(1)
Camicie e camicette delicate,
tovaglie e capi di fibre miste,
ad es. cotone/fibre sintetiche.
stiratura a mano
Camicie e camicette
delicate, tovaglie e capi di
fibre miste, ad es. cotone/fibre sintetiche, da ripassare col ferro da stiro
massimo
5 kg La maglieria non va
5 kg
5 kg Se i capi risultassero ancora
5 kg – 5 kg Se i capi fossero troppo
5 kg Tenere la biancheria
2,5 kg Centrifugare i diversi capi per
2,5 kg
2,5 kg Centrifugare i capi per almeno
(2)
Avvertenze
asciugata col programma
"secco" – potrebbe
restringersi.
umidi, asciugarli col
programma "asciutto+".
umidi per stirarli, attivare il
programma "stiratura a mano
r
.
arrotolata fino al momento di
stirarla per evitare che si
asciughi troppo.
almeno 30 secondi.
30 secondi. Per gli indumenti
delicati che si sgualciscono,
diminuire il carico (v. pure
"Programmi speciali".
(1)
Avvertenza per gli istituti di controllo: Prgramma di controllo secondo norma EN 61121.
(2)
Peso della biancheria asciutta.
16
I diversi programmi
Programma Tipo di tessuto Carico
PROGRAMMI A TEMPO aria calda
aria fredda
PROGRAMMI SPECIALI lava/indossa
stiratura a mano
finish lana
lisciare
Capi singoli (ad es. teli da spiaggia, costumi da bagno).
Tessuti a più strati che per la
loro consistenza hanno
bisogno di diversi gradi di
asciugatura.
Indumenti e capi che devono
venire solamente arieggiati.
Capi di cotone o fibre miste
(ad es. camicie e camicette).
Capi e indumenti di lana. 1 kg I capi di lana diventano soffici
Tessuti di cotone o lino. Capi
e indumenti delicati di cotone,
fibre miste o sintetiche.
massimo
5 kg
5 kg
1 kg A seconda della composizione,
2,5 kg Le pieghe formatesi durante la
(2)
i capi vengono asciugati con scarsa formazione di pieghe.
Togliere gli indumenti appena il
risultano completamente asciutti
A programma ultimato, togliere
appenderli sul filo o su grucce.
Avvertenze
in poco tempo.
programma è finito.
Gli indumenti di lana non
al termine del programma.
centrifuga vengono in parte
eliminate.
subito gli indumenti e
(2)
Peso della biancheria asciutta.
17

Funzioni programmabili

Funzioni programmabili
Indicazioni generali
Grazie alle funzioni programmabili è possibile adattare lasciugatrice alle esigenze personali. Le funzioni pro­grammabili rimangono attivate finché non vengono disinserite manualmente.
È possibile attivare o disattivare sin­gole funzioni o tutte le funzioni pro­grammabili.
Funzione programmabile ,,Corregge­re il grado di asciugatura
Grazie al sistema di asciugatura "Sensitiv" il consumo di elettricità vie­ne ridotto al minimo. Se tuttavia si de­sidera che il bucato risulti più asciut­to, è possibile ridurre per tutti i programmi la percentuale di umidità residua nella biancheria. Non è possi­bile ridurre l’umidità residua per un solo programma.
Questa funzione programmabile non è attivata al momento della consegna.
Funzione programmabile ,,Cicalino
Al termine del programma, durante il ciclo "Antipiega", si attiva ad intervalli un segnale acustico.
Il cicalino è attivato al momento della consegna e può venire disinserito con questa funzione programmabile.
Al momento di attivare la funzione pro­grammabile ,,Cicalino“ è possibile opta­re per tre diverse varianti:
b Attivare la funzione programmabile
,,Cicalino" (v. pagina successiva punti da
1 a 6).
c Premere ripetutamente il tasto ,,AVVIO"
finché si accende la spia di controllo ,,Stiratura a macchina“...
d ... e manterlo poi premuto. e Rilasciare il tasto solo dopo aver atti-
vato la variante del cicalino che si desi­dera. Anche il volume del suono viene modificato.
Funzione programmabile ,,Memory
Grazie a questa funzione, le funzioni supplementari attivate col program­ma precedente rimangono memoriz­zate.
La funzione "Memory" è attivata al mo­mento della consegna e può venire di­sinserita con questa funzione program­mabile.
Funzione programmabile ,,Antipiega
A programma ultimato, il tamburo gira ad intervalli per evitare che nella biancheria si fissino pieghe tenaci.
La funzione programmabile "Antipiega" è attivata al momento della consegna e può venire disinserita con questa fun­zione programmabile.
18
Funzioni programmabili
Attivare e memorizzare le fun­zioni
Le funzioni programmabili vengono attivate mediante i tasti delle funzioni supplementari e la manopola dei pro­grammi. Questa ulteriore funzione dei tasti e della manopola non è evi­denziata sul pannello comandi.
1 Lasciugatrice deve essere spenta e
lo sportello chiuso. La manopola dei programmi si trova sulla posizione ,,Fine“.
2 Premere contemporaneamente i tasti
,,B re ve ed ,,Extra delicato e, mante­nendoli premuti ...
3 ... accendere l’asciugatrice premen-
do il tasto ,,I-Acceso/0-Spento“.
4 Rilasciare poi i tasti. 5 Nellindicatore "Svolgimento program-
ma" lampeggiano le spie di controllo ,,Asciutto e ,,Aria fredda“.
7 Se dopo l’operazione si accende la
spia di controllo ,,stiratura a macchi­na, la funzione programmabile impo­stata è attivata.
8 Premendo il tasto ,,AVVIOè possibi-
le attivare o disattivare la funzione, a seconda del caso:
Spia di controllo ,, stiratura a macchina
- accesa = funzione attivata
- spenta = funzione disattivata.
9 Se si desidera attivare o disattivare
unaltra funzione, ripetere le opera­zioni descritte da Diversamente si dovrà:
6 a 8.
0 memorizzare la funzione, girando la
manopola dei programmi sulla posi­zione ,,Fine. Spegnere infine lasciugatrice premendo il tasto ,,I-Acceso/0-Spento“.
Disattivare le funzioni programmabili
Effettuare le operazioni da 1 a 0.
6 Girare quindi la manopola dei pro-
grammi su una delle seguenti posi­zioni,
a seconda del caso:
BOLLITURA/COLORATI "secco"
per attivare la funzione programmabile ,,correggere il grado di asciugatura
BOLLITURA/COLORATI "asciutto+"
per attivare la funzione programmabile ,,cicalino
BOLLITURA/COLORATI "asciutto"
per attivare la funzione programmabile ,,Funzione Memory
BOLLITURA/COLORATI "stiratura a mano
per attivare la funzione programmabile ,,antipiega
Verificare se le funzioni programma­bili sono attivate
Effettuare le operazioni da 1 a 7. Effettuato il controllo, spegnere
lasciugatrice.
r"
19

Manutenzione e pulizia

Manutenzione e pulizia
Pulizia filtri
La peluria si deposita nei filtri situati so­pra lo sportello e nellapertura di carico.
Pulire regolarmente i filtri al termine del programma. Si risparmieranno così tempo ed energia elettrica.
I filtri nell’apertura di carico vanno tolti solo se si puliscono con acqua.
Asciugare bene i filtri e rimontarli.
Pulizia asciugatric e
Aprire lo sportello ed estrarre il filtro dal supporto.
Eliminare la peluria:
- dal filtro sopra lo sportello,
- dai filtri nellapertura di carico.
Non usare utensili appuntiti o con spigoli vivi!
Estrarre attraverso la fessura inferio­re la peluria depositatasi nel suppor­to del filtro. Richiedere l’apposita spazzola presso il concessionario o il servizio assistenza Miele.
Risistemare il filtro nel supporto e chiudere lo sportello.
Se i filtri dovessero essere i ntasati d i pelu ­ria, si potr an no lavare con acqua cor re nt e calda.
20
Staccare la macchina dalla corrente elettrica.
Pulire . . .
. . . le superfici esterne e il pannello comandi: con un detersivo delicato
oppure con acqua e sapone; . . . il tamburo e altre parti in acciaio inossidabile: con un prodotto specifico.
Non usare prodotti abrasivi o solventi, prodotti per i vetri e detergenti univer­sali. A causa della loro composizione potrebbero danneggiare irrimediabil­mente le superfici di materiale plasti­co. Non pulire lasciugatrice con un getto d’acqua!
Asciugare infine le diverse parti con uno straccio morbido.
Vuotare il contenitore della condensa
Se Iasciugatrice non è collegata a un tubo di scarico, lacqua che evapora durante lasciugatura si raccoglie nell apposito contenitore.
Vuotare sempre il contenitore della condensa al termine del program­ma, al più tardi quando si accende la spia ,,Vuotare contenitore“!
Se . . . . . . si avvia il programma col contenito­re della condensa pieno oppure . . . il contenitore si riempie durante il programma di asciugatura: – si accende la spia di controllo ,,Vuota-
re contenitore“,
si attiva il cicalino,il programma si interrompe,il bucato viene raffreddato e si accen- de la spia di controllo ,,Aria fredda“.
Manutenzione e pulizia
Aprire la chiusura e vuotare il conte­nitore.
Inserire il contenitore fino alla battuta di arresto.
Lacqua di condensa non è potabile e se bevuta può nuocere alla salute delle persone e degli animali.
Estrarre il contenitore afferrandolo con entrambe le mani.
È possibile usare lacqua di condensa ad es. per il ferro da stiro a vapore op­pure per l’umidificatore.
Avvertenza
Per precauzione, prima di usare l’ac- qua filtrarla con un colino o un filtro da caffè per eliminare a fondo tutti i peli che diversamente potrebbero danneg­giare il ferro da stiro o l’umidificatore.
21
Manutenzione e pulizia
Pulizia scambiatore termico
Staccare l’asciugatrice dalla corrente.
Controllare lo scambiatore di calore almeno due volte lanno, oppure dopo circa 100 programmi se l’asciu- gatrice viene usata frequentemente, e, se necessario, pulirlo.
Spostare verso il basso la levetta di chiusura del coperchio.
Togliere il coperchio.
Togliere lo sportello e metterlo da parte.
22
Spostare in posizione verticale en­trambe le levette di chiusura dello scambiatore termico.
Manutenzione e pulizia
Estrarre lo scambiatore termico.
Pulire con acqua corrente la parte anteriore e posteriore.
Pulire con precauzione e a fondo la guarnizione di gomma sulla parte an­teriore e posteriore.
Pulire poi le superfici laterali. Appoggiare su un asciugamano lo
scambiatore termico su un lato e la­sciarlo asciugare bene.
Rimontare lo scambiatore termico come illustrato nella figura in alto a si­nistra.
Rimettere le levette di fissaggio in po­sizione orizzontale. Tirando in avanti, verificare che l’ag- gregato sia fissato correttamente.
Rimontare correttamente il coperchio per evitare che lasciugatrice perda acqua.
Rimontare lo sportello e chiuderlo.
23
In caso di anomalie
In caso di anomalie
Cosa fare se ...
Di norma le riparazioni di apparecchiature elettriche vanno effettuate esclusivamente da perso­ne qualificate. Interventi fatti in modo non adeguato possono comportare gravi pericoli per l’u- tente e danneggiare altresì la macchina.
Cosa fare se . . . Cause . . . Interventi . . . . . . dopo aver acceso l’asciu-
gatrice, il tamburo non gira.
. . . al termine del p rogramma di asciugatura, i capi di fibre sintetiche sono carichi di elet­tricità statica.
. . . il bucato non risulta asciut­to come si desidera.
. . . sui capi si formano pallin e di lanugine.
Può darsi che le operazioni per accendere lasciugatrice non siano state fatte nella giusta sequenza.
Il carico era composto da capi di fibre diverse.
Le palline che si formano durante lasciugatura sono costituite dai peli formatisi in seguito al normale uso e lavaggio dei diversi capi. Stando alle ricerche di laboratorio, il processo di asciugatura non compromette se non in minima parte la qualità e la durata dei capi e degli indumenti.
Accendere nuovamente lasciugatrice come indicato nel capitolo ,,Per asciugare correttamente“. Verificare inoltre se:
la spina è nella presa,lo sportello è chiuso bene,è stato premuto il tasto
,,I-Acceso/0-Spento“,
è stato premuto il tasto ,,AVVIO“,il fusbile è saltato al
momento di avviare lasciugatrice. In caso affermativo, avvisare il servizio assistenza Miele.
Per diminuire la carica elettrostatica, la prossima volta aggiungere ammorbidente al bucato da lavare.
La prossima volta attivare un programma di asciugatura più intenso.
24
In caso di anomalie
Cosa fare se . . . Cause . . . Interventi . . . . . . I tempi di asciugatura
sono troppo prolun gati .
. . . si sono formate gocce sul bordo superiore dell ’ap ertura di carico.
. . . dopo aver pulito lo scam­biatore termico, l’asciugatr ice perde acqua.
. . . la luce allint erno del tam­buro non funziona .
. . . si vuole aprire lo sportello e manca la corrente.
Laerazione non è sufficiente perché, ad es., il locale è troppo piccolo e la temperatura ambiente è aumentata notevolmente.
La griglia di aerazione sotto lo sportello è intasata.
Laria non viene espulsa correttamente dall’asciugatrice.
Il bucato non è stato sufficientemente centrifugato.
Un doppio sistema di filtri a duplice tenuta impedisce in larga misura che la peluria si depositi allinterno dello scambiatore termico, compromettendone il funzionamento. A causa della doppia tenuta, occasional­mente può formarsi acqua di condensa.
Lo scambiatore termico e lo sportello non sono stati rimontati correttamente.
La lampadina funziona solo se lasciugatrice è accesa . Forse la lampadina è fulminata .
Quando l’asciugatrice è in funzione, aprire la porta o la finestra per arieggiare meglio il locale.
Togliere eventualmente gli oggetti che ostruiscono la griglia sotto lo sportello.
Pulire i filtri sullo sportello e
sullapertura di carico.
Pulire lo scambiatore termico.
La prossima volta effettuare la centrifuga con un numero più alto di giri.
I capi di biancheria venuti a contatto con le gocce al momento di toglierli dal tamburo si asciugano nel giro di qualche minuto.
Verificare se lo scambiatore termico è sistemato correttamente e se lo sportello è chiuso bene. Eventualmente rimontarli correttamente.
Sostituire la lampadina come descritto alla fine di questo capitolo.
Aprire lo sportello tirandolo in avanti come illustrato alla fine del capitolo.
25
In caso di anomalie
Anomalie indicate dalle spie di controllo Cosa fare se . . . Cause . . . Interventi . . . . . . la spia di cont r ollo
,,Asciugare lampeggia.
. . . la spia di con t r ollo ,,Antipiega/Fine lampeggia.
. . . la spia di con t r ollo ,,Vuotare il contenitore lampeggia.
. . . la spia di cont rollo "pulire passaggio aria" si accende.
. . . il programm a si int er ro m pe e la spia di controllo ,,Antipie­ga/Fine rimane accesa.
La manopola dei programmi è stata spostata dopo lavvio del programma. Il programma tuttavia si svolge regolarmente.
Eventualmente si tratta di un guasto.
Se la temperatura ambiente è sotto lo zero, le funzioni dellasciugatrice possono venire compromesse (lacqua di condensa può gelare).
Il contenitore della condensa è pieno.
I filtri per la peluria sono intasati.
Può darsi che lo scambiatore di calore sia intasato, perché non è stato pulito da tanto tempo.
Se per svista si avvia il programma senza caricare il tamburo, il dispositivo elettronico disinserisce automaticamente l’asciugatrice. Il programma si interrompe anche se si avvia lasciugatrice e il carico nel tamburo è già asciutto.
Riportare la manopola sul programma impostato all’inizio. La spia di controllo si spegne.
Spegnere e accendere di
nuovo l’asciugatrice.
Impostare il programma e
avviarlo.
– Sistemare l’asciugatrice in un
locale più caldo.
Se la spia di controllo continua a lampeggiare, si tratta di un guasto tecnico. Avvisare tempestivamente il servizio assistenza Miele.
– Spegnere l’asciugatrice
premendo il tasto "l-acceso/ 0-spento".
Vuotare il contenitore della
condensa. Verificare se il contenitore è sistemato correttamente.
– Spegnere l’asciugatrice
premendo il tasto "l-acceso/0­spento".
Pulire sempre i filtri della
peluria alla fine del programma (v. capitolo "Manutenzione e pulizia").
– Spegnere l’asciugatrice
premendo il tasto "l-acceso/0­spento".
Tenere presente che anche
lo scambiatore di calore deve venire pulito periodicamente (v.
26
In caso di anomalie
La luce allinterno del tamburo non funziona: sostituire la lampadina
Aprire lo sportello.
Prima di sostituire la lampadina, to­gliere la spina dalla presa, disinseri­re la sicurezza o svitare il fusibile dellasciugatrice.
Accertarsi che il coprilampada sia avvitato correttamente, altrimenti po­trebbe penetrare umidità all’interno e provocare un corto circuito.
Si raccomanda di acquistare la lampa­dina termoresistente solo presso il ri­venditore o il servizio assistenza Miele.
Aprire lo sportello se manca l’elettricità
Servendosi di una chiave, svitare il coprilampada nel vano sopra lo spor­tello (v. illustrazione).
Sostituire la lampadina fulminata.
Non usare lampadine di potenza su­periore a quella indicata nella tar­ghetta dei dati o sul coprilampada.
Riavvitare correttamente il coprilam­pada.
27
Servizio assistenza
Servizio assistenza
Interventi
Se lanomalia non può venire eliminata dallutente, avvisare tempestivamente il servizio assistenza Miele:
Spreitenbach Telefono: 0 800 800 222
Fax: 056 /417 29 04
Comunicare al servizio assistenza il mo­dello e il numero di matricola dell’asciu- gatrice. I dati sono riportati sulla tar­ghetta di matricola, a destra sotto lapertura di carico.
Esempio:
Aggiornamento programmi (PC)
Grazie al dispositivo “PC” (Programme Correction) situato sul pannello coman­di in basso a destra è possibile incorpo­rare nelle componenti elettroniche del­lasciugatrice le ultime scoperte tecniche relative ai programmi.
Lapposito indicatore serve al tecnico della Miele per intervenire direttamente sui programmi di asciugatura, aggior­nandoli in base agli ultimi ritrovati ri­guardanti i tessuti.
Miele informerà tempestivamente gli utenti sulla possibilità di aggiornare i programmi.
28
Posizionatura
Per funzionare perfettamente, l’asciuga- trice deve essere posizionata a piom­bo. Leggere deviazioni, tuttavia, non compromettono il corretto funzionamento.
Posizionatura
La grata daerazione sotto lo sportello non deve essere ostruita per non com­promettere il necessario apporto d’aria fresca.
Collocazione
Incasso sotto il piano di lavoro in cu­cina
Per le operazioni dincasso sottopiano è necessario lapposito kit*.La parte superiore dellasciugatrice
deve venire smontata e sostituita con una lamiera di copertura. È ne­cessario montare la lamiera per moti­vi di sicurezza. I lavori dovranno es­sere fatti da una persona qualificata autorizzata da Miele.
– Se laltezza del piano di lavoro oscil-
la tra 900 e 910 mm, si dovrà monta­re una cornice di compensazione*.
Compensare eventuali irregolarità del pavimento coi piedini a vite rego­labili.
Se lasciugatrice viene incassata sotto­piano, i tempi di asciugatura possono prolungarsi.
Lasciugatrice può venire combinata con una lavatrice Miele in modo da for­mare una colonna lava-asciuga. Per questo scopo si dovrà usare l’apposito kit* di montaggio, disponibile presso il rivenditore o il servizio assistenza Miele.
Gli accessori contraddistinti da un asterisco * sono disponibili presso il concessionario o il servi­zio assistenza Miele.
29
Posizionatura
Scarico condensa
Lacqua di condensa può venire scarica­ta direttamente ad es. nel lavandino, nel­la vasca da bagno, in un pozzetto del pa­vimento ecc.
lunghezza massima scarico: 3,00 m, altezza massima scarico: 1,00 m.
Lasciugatrice è corredata dei seguenti accessori:
tubo di scarico 2 mtubo a gomitoflangia per tubo di scaricofascetta
Infilare il tubo di scarico nel bocchet­tone.
Fissare bene il tubo di scarico con la fascetta.
Il tubo di scarico deve essere siste­mato senza piegature e strozzature!

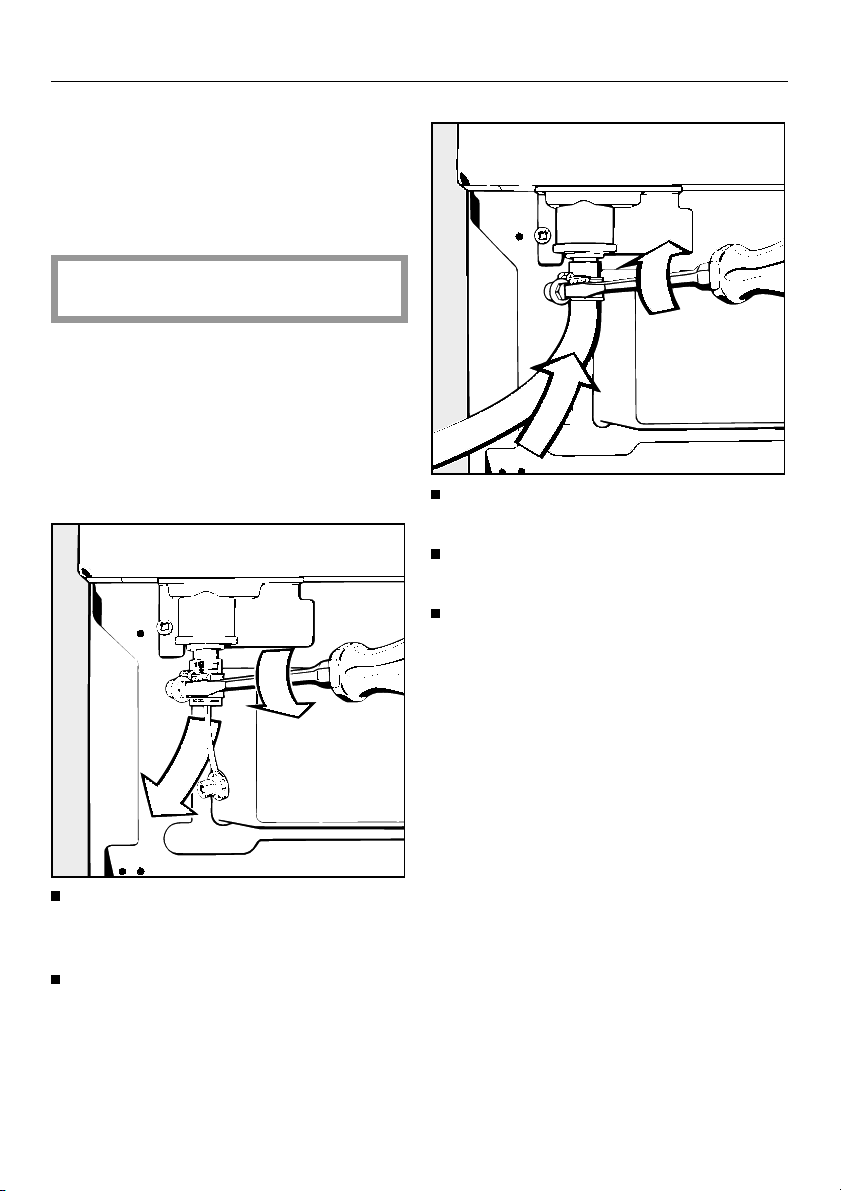

Svitare sulla parte posteriore dell asciugatrice la fascetta dal bocchet­tone di scarico.
Togliere il tappo di gomma.
30
Posizionatura
Lasciugatrice è dotata di una valvola di riflusso per evitare che lacqua riflui­sca nella macchina.
Con la parte inferiore del tappo di gomma chiudere lapertura di afflus­so della condensa nel contenitore. Sistemare il tappo verso linterno per poter chiudere correttamente il con­tenitore della condensa.
Allacciamento al sifone del lavandino
Infilare la fascetta (1) e il dado zigrina­to (2) del sifone del lavandino nel tubo di scarico.
Infilare bocchetta (3) nel tubo di sca­rico.
Fissare il tubo di scarico al sifone, av­vitando correttamente il dado zigrina­to.
Avvitare bene la fascetta direttamen­te dietro il dado zigrinato.
31
Allacciamento elettrico
Allacciamento elettrico
Lasciugatrice è provvista di cavo, lun­go circa 2 metri, e spina del tipo 12 da collegare a corrente alternata ~230 V 50 Hz.
I dati riguardanti lassorbimento nomina­le e la protezione sono riportati nella tar­ghetta di matricola. Verificare che i dati della targhetta di matricola corrisponda­no a quelli della rete elettrica.
32
Dati di consumo
Programmi C arico Centrifuga f inale
BOLLITURA/COLORATI secco
asciutto +
asciutto asciutto
stiratura a mano rr stiratura a mano
stiratura a macchina
(*)
(*)
rr 5 1200
(lavatrici di uso domestico
kg giri/min. kWh 230V ~
5 1200
1400 1600
5 1200
1400 1600
5 800 (70 % umidità residua) 3,5 109
5 1200
1400 1600
5 800 (70 % umidità residua) 2,85 91
1400 1600
5 1200
1400 1600
Dati di consumo
Elettricità Durata asciugatura
3,4 3,3 3,0
2,9 2,75 2,45
2,75
2,6 2,35
2,1 1,95 1,65
1,7 1,55 1,25
(incluso ciclo
raffreddamento)
in minuti, con tensione
102
99 89
92 88 79
88 85 77
67 66 57
58 55 47
DELICATI asciutto stiratura a mano Programmi speciali finish lana lisciare
(*)
Valori accertati secondo norma EN 61121/A11.
(*)
Programma di controllo secondo EN 61121/A11.
I valori effettivi possono divergere da quelli indicati a seconda del tipo e quantità di carico, dellumidità residua dopo la centrifuga e delle oscillazioni nella rete elettrica.
2,5 1000 (50 % umidità residua) 1,3 52
2,5 1000 1,15 48
1 0,2 3
2,5 0,3 8
33
Dati tecnici
Dati tecnici
altezza . . . . . . . . . . . . . . . . . . . . . . . . .
850 mm (regolabile +10/- 5 mm)
larghezza . . . . . . . . . . . . . . . . . . . . . . .
profondità. . . . . . . . . . . . . . . . . . . . . . .
peso . . . . . . . . . . . . . . . . . . . . . . . . . . .
capienza tamburo . . . . . . . . . . . . . . . .
carico massimo . . . . . . . . . . . . . . . . . .
capienza contenitore condensa. . . . . .
prevalenza max. scarico . . . . . . . . . . .
lunghezza max. scarico . . . . . . . . . . . .
tensione . . . . . . . . . . . . . . . . . . . . . . . .
assorbimento . . . . . . . . . . . . . . . . . . . .
protezione . . . . . . . . . . . . . . . . . . . . . .
consumo elettricità. . . . . . . . . . . . . . . .
marchi di controllo . . . . . . . . . . . . . . . .
595 mm
600 mm (compresa distanza parete)
52 kg
103 l
5 kg biancheria asciutta
ca. 4 l
1 m
3 m
v. targhetta dati
}
v. capitolo ,,Dati di consumo
antidisturbi radio-TV, ASE, VDE
34
35
Con riserva di modifiche/001 0700
La cellulosa di questa carta è sbiancata senza cloro, conformemente alla tutela dell’ambiente.
Loading...
