Page 1
Gebrauchsanweisung
Ablufttrockner
Sommerwind A
Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 579 300
P
Page 2
Inhaltsverzeichnis
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Funktionsweise des Trockners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kurzanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Inbetriebnahme
Wäsche-Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
So trocknen Sie richtig
– Tips zum Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
– Gerät einschalten und Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
– Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
– Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Programm-Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13
Programm ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Nach dem Trocknen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Wartung
Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Was tun, wenn . . . ? – Störungshilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Aufstellen und Anschließen
Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Installation der Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2
Page 3
Gerätebeschreibung
1 Netzanschlußleitung
2 Bedienungsblende
3 Tür
4 Abluftanschluß (hinten werkseitig geöffnet)
5 Vier höhenverstellbare Schraubfüße
3
Page 4
Gerätebeschreibung
Drucktasten
– Tür
zum Öffnen der Tür.
Diese Taste rastet nicht ein.
– l-Ein / 0-Aus
zum Ein- oder Ausschalten.
Bei eingeschaltetem Gerät leuchtet . . .
. . . die Kontrolleuchte ABLAUF ,,Ein“.
. . . die Trommelbeleuchtung, wenn
die Tür geöffnet wird.
– Zusatzfunktion Temperatur niedrig
– Zusatzfunktion Summer
– Start
zum Starten des Programmes.
Diese Taste rastet nicht ein.
Kontrolleuchten ABLAUF
– 4 Kontrolleuchten informieren über
den Programm-Ablauf.

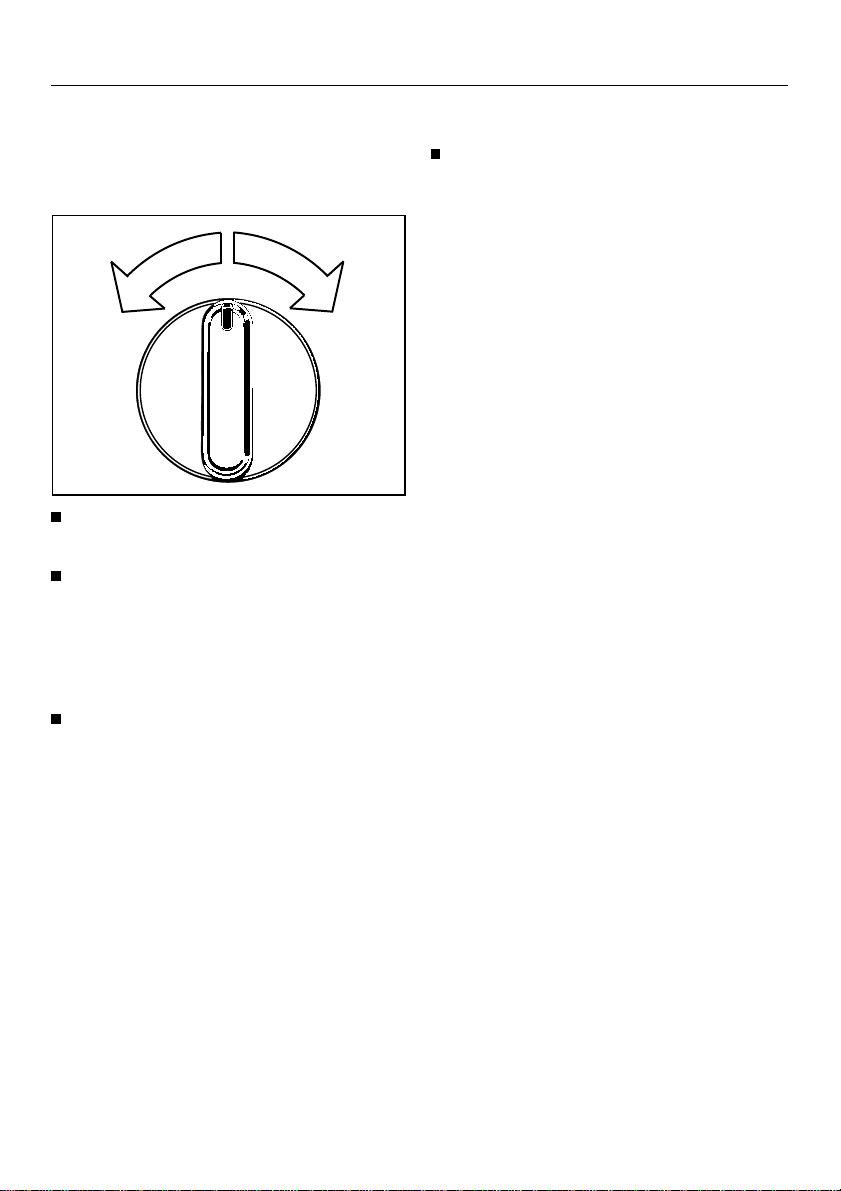

PROGRAMM-Wähler
Der Wähler kann rechts- oder linksherum gedreht werden.
– KOCH-/BUNTWÄSCHE
– PFLEGELEICHT
– ZEITWAHL
4
Page 5
Sicherheitshinweise und W arnungen
Lesen Sie vor dem ersten Benutzen
des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für
die Sicherheit, den Gebrauch und
die Wartung des Gerätes. Dadurch
schützen Sie sich und verhindern
Schäden am Gerät.
Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese
an einen eventuellen Nachbesitzer
weiter.
Bestimmungsgemäße V erwendung
Der Trockner ist ausschließlich
zum Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom
Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.
Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller
haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Kontrollieren Sie das Gerät vor der
Aufstellung auf äußere sichtbare
Schäden.
Ein beschädigtes Gerät nicht aufstellen
und in Betrieb nehmen.
Vor dem Anschließen des Gerätes
unbedingt die Anschlußdaten (Absicherung, Spannung und Frequenz)
auf dem Typenschild mit denen des
Elektronetzes vergleichen. Erfragen Sie
diese im Zweifelsfalle bei einem ElektroFachmann.
Die elektrische Sicherheit dieses
Gerätes ist nur dann gewährleistet,
wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, daß diese
grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die
Hausinstallation durch einen Fachmann
überprüft wird. Der Hersteller kann
nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter
verursacht werden.
Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel
(Brandgefahr durch Überhitzung).
Das Gerät entspricht den vorge-
schriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen
können unvorhersehbare Gefahren für
den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten
Fachleuten durchgeführt werden.
Vergiftungsgefahr durch Rücksaugen
von Abgasen besteht, wenn GasDurchlauferhitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluß usw. im gleichen oder in benachbarten Räumen
installiert sind und der Unterdruck 4 Pa
oder mehr beträgt.
Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch:
– unverschließbare Belüftungsöffnun-
gen in der Außenwand oder
– Fensterschalter - der Trockner läßt
sich nur bei geöffnetem Fenster einschalten.
Den gefahrlosen Betrieb sollten Sie
sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.
5
Page 6
Sicherheitshinweise und W arnungen
Im Fehlerfall oder bei der Reinigung
und Pflege ist das Gerät nur dann
elektrisch vom Netz getrennt, wenn:
– der Netzstecker des Gerätes gezo-
gen ist oder
– die Sicherung der Hausinstallation
ausgeschaltet ist oder
– die Schraubsicherung der Hausin-
stallation ganz herausgeschraubt ist.
Defekte Bauteile dürfen nur gegen
Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, daß sie im vollen
Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Geräte stellen.
Gebrauch
Brandgefahr besteht bei Textilien,
die:
– überwiegend Schaumgummi-, Gum-
mi-, oder gummiähnliche Anteile enthalten,
– mit feuergefährlichen Reinigungsmit-
teln behandelt sind,
– mit Haarfestiger-, Haarspray-, Nagel-
lackentferner- oder ähnlichen Rückständen behaftet sind.
Schließen Sie die Tür nach jedem
Trocknen. So können Sie vermeiden:
– daß Kinder sich auf die Tür lehnen
und den Trockner zum Kippen bringen.
– daß Kinder versuchen, in den Trock-
ner zu krabbeln oder Gegenstände
darin zu verstecken.
Stellen Sie den Trockner nicht in
frostgefährdeten Räumen auf. Temperaturen, die deutlich unterhalb des
Gefrierpunktes liegen gefährden die
Funktionsfähigkeit des Gerätes. Die Wäsche wird nicht getrocknet und eine
Fehlermeldung erfolgt (die Kontrollleuchte ,,Knitterschutz/Ende“ blinkt).
Der Trockner darf nur betrieben
werden, wenn eine Abluftleitung
angeschlossen ist.
Die Ausblasluft darf weder in einen
in Betrieb befindlichen Rauchoder Abgaskamin, noch in einen
Schacht geführt werden, welcher der
Entlüftung von Aufstellungsräumen mit
Feuerstätten dient. Es besteht sonst die
Gefahr, daß Rauch oder Abgas zurückgesaugt wird.
Benutzung von Zubehör
Zubehörteile dürfen nur dann ein-
gebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.
Wenn andere Teile an- oder eingebaut
werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Entsorgung des Altgerätes
Ziehen Sie den Netzstecker aus
der Steckdose. Machen Sie die
Netzanschlußleitung sowie Stecker unbrauchbar. Sie verhindern damit, daß ein
Mißbrauch mit dem Gerät betrieben wird.
6
Page 7
Ihr Beitrag zum Umweltschutz
Entsorgung der T ransportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und
entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach nocht wertvolle Materialien. Geben Sie deshalb
Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.
Bitte sorgen Sie dafür, daß das Altgerät
bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie
die Gebrauchsanweisung unter der Rubrik ,,Sicherheitshinweise und Warnungen“.
7
Page 8
Funktionsweise des Troc kners Kurzanweisung
Nach Starten eines Programmes wird
heiße Luft in die Trommel geblasen und
die Wäsche getrocknet.
– Die Kontrolleuchten informieren über
den Programmablauf.
Das Sensitiv-Trocknungssystem gleicht
automatisch unterschiedliche Wasserqualitäten aus und ermöglicht ein genaueres Trocknen.
Die Steuerung mißt die Wasserleitfähigkeit, registriert den Leitwert und
kompensiert die Unterschiede für
immer gleiche Restfeuchtewerte.
Die Novotronic-Steuerung bietet neun
Programme mit elektronischer Restfeuchtemessung und zwei Zeitprogramme.
Die ,,Reversierautomatic“ sorgt für ein
abwechselndes Links- und Rechtsherumdrehen der Trommel. So wird die Wäsche gleichmäßig und schonend getrocknet.
Wenn der gewünschte Trockengrad erreicht ist, wird die Wäsche abgekühlt.
Wenn Sie mit dem Bedienen des
Trockners nicht vertraut sind, lesen
Sie bitte zuerst die Kapitel ,,Sicherheitshinweise und Warnungen“ und
,,So trocknen Sie richtig“.
Netzstecker in die Steckdose stecken.
1
Zum Einschalten Taste ,,I-Ein/0-Aus“
2
drücken.
Taste ,,Tür“ drücken und Tür öffnen.
3
Wäsche gut aufgelockert in die
4
Trommel legen.
Tür schließen.
5
PROGRAMM-Wähler auf die ge-
6
wünschte Trockenstufe drehen.
Eventuell wählen:
7
– ,,Temperatur niedrig“ oder/und
– ,,Summer“.
Zum Beginnen des Trocknens die
8
Taste ,,Start“ drücken.
Wird bei Programm-Ende (die ABLAUFKontrolleuchte ,,Knitterschutz/Ende“
leuchtet) die Tür nicht geöffnet, schließt
sich der ,,Knitterschutz“ an: die Trommel dreht sich in kurzen Intervallen, dadurch werden Liegefalten in der Wäsche vermieden.
8
Page 9
Wä sche-Hinweise
Kontrollieren Sie vor dem Trocknen,
welches Trocknungs-Symbol im Pflegeetikett der Textilien aufgeführt ist.
Die Symbole bedeuten:
q = Trocknen mit normaler Temperatur
r = Trocknen mit niedriger Temperatur
(Zusatzfunktion ,,Temperatur
niedrig“ wählen)
s = nicht maschinell trocknen
Wenn kein Symbol aufgeführt ist, gelten folgende Grundsätze:
Koch-/Buntwäsche und Pflegeleichtes mit entsprechender Trockenstufe
trocknen (siehe Kapitel ,,Programmübersicht“).
Empfindliche Textilien, z.B. aus Acryl,
bei niedriger Temperatur trocknen (Programm ,,Pflegeleicht“ und
Zusatzfunktion ,,Temperatur niedrig“).
Diese Te xtilien sollten Sie nicht
trocknen:
– Wolle und Wollgemische,
neigen zum Verfilzen und Schrumpfen.
– daunengefüllte Textilien,
das innere Feingewebe neigt je
nach Qualität zum Schrumpfen.
– reine Leinengewebe,
nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe
kann sonst ,,aufrauen“.
Tips zum T roc knen der T extilien:
Gewirkte Textilien (z.B. T-Shirts, Trikotwäsche) laufen bei der ersten Wäsche
oft ein. Deshalb: diese Textilien nicht
übertrocknen, um weiteres Schrumpfen
zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
Gestärkte Wäsche können Sie trocknen.
Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge
Stärke.
Pflegeleichtes sollte vor dem Trocknen
im Waschautomaten kurz angeschleudert werden.
Trocknen Sie knitterempfindliche Textilien nicht im Programm PFLEGELEICHT
,,Schranktrocken+“.
Pflegeleichte Oberhemden oder Blusen
aus 100% Baumwolle können je nach
Qualität und Ausrüstung zu verstärktem
Knittern neigen. Trocknen Sie solche
Textilien in einem Programm mit geringerem Trockengrad (z.B. Bügelfeucht).
In Extremfällen sollten Sie die Hemden/Blusen nicht im Trockner trocknen,
sondern zum Trocknen auf Bügel hängen.
Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr
empfindliche Gewebe zu. Reduzieren
Sie die Beladungsmenge auf 1,5 kg oder
– wenn erforderlich – auf 1 kg.
Neue dunkelfarbige Textilien nicht zusammen mit hellen Textilien trocknen.
Es besteht die Gefahr, daß diese Textilien abfärben.
9
Page 10
So trocknen Sie ric htig
Tips zum Energiesparen
Lassen Sie die Wäsche im Waschautomaten gut und mit möglichst hoher
Schleuderdrehzahl ausschleudern. So
sparen Sie beim Trocknen Zeit und
Energie.
Nutzen Sie für das jeweilige TrockenProgramm die volle Trommel-Beladung (Kapitel ,,Programm-Übersicht“) – ohne die Trommel über -
oder unterzubeladen. Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten.
Sortieren Sie die Textilien nach
Faser-/Gewebeart und Restfeuchte
vor, so weit dieses möglich ist. So erhalten Sie ein gleichmäßiges
Trocknungsergebnis.
Sorgen Sie für gute Raumbelüftung.
Gerät einschalten und Wäsc he
einfüllen
Stecken Sie den Netzstecker in die
Steckdose – falls noch nicht geschehen.
Knöpfen Sie Bett- und Kissenbezüge
zu, damit keine Kleinteile hineingelangen.
Legen Sie die vorsortierte Wäsche
gut aufgelockert in die Trommel.
Es dürfen keine Wasch-Dosierbehälter oder ähnliches in der Wäsche
sein.
Vermeiden Sie das Überladen der
Trommel. Die Wäsche wird sonst
strapaziert und das Trocknungsergebnis beeinträchtigt.
Klemmen Sie beim Schließen keine
Wäschestücke ein. Schäden an den
Textilien sind sonst die Folge.
Beschädigte Textilien mit Füllungen
(z.B. Kissen oder Jacken) dürfen
nicht getrocknet werden. Die herausfallende Füllung kann einen
Brand verursachen.
Drücken Sie die Taste ,,l-Ein/0-Aus“.
Drücken Sie die Taste ,,Tür“ und öff-
nen Sie die Tür.
10
Schließen Sie die Tür.
Page 11
So trocknen Si e richtig
Programm starten
Eine Programm-Übersicht finden Sie
auf den nächsten Seiten.
Drehen Sie den PROGRAMM-Wähler
auf die gewünschte Trockenstufe.
Folgende Zusatzfunktionen können
Sie wählen. Dazu Taste(n) drücken:
– ,,Temperatur niedrig“ (siehe rechts)
oder / und
– ,,Summer“ (siehe rechts)
Zusatzfunktionen
Durch Drücken der entsprechenden
Tasten werden die Zusatzfunktionen
eingeschaltet.
Temperatur niedrig
Zum Trocknen empfindlicher Textilien
(Pflegesymbol r) wie z. B. Acryl.
– Die Temperatur beim Trocknen wird
herabgesetzt.
Summer
– Bei Programm-Ende / im ABLAUF
,,Knitterschutz/Ende“ ertönt wiederholend ein Signal.
Zum Starten des Programms die Taste ,,Start“ drücken.
– Die Wäsche wird getrocknet und die
Kontrolleuchte ,,Trocknen“ leuchtet.
11
Page 12
Programm-Übersic h t
KOCH-/BUNTWÄSCHE
Programm Wäsche-/Textilart Maximale
Extratrocken
Schranktrocken+
Schranktrocken *
Bügelfeucht
Bügelfeucht rr *
Mangelfeucht
r
Mehrlagige Textilien,
die bei Schrank-
trocken+ nicht
durchgetrocknet
werden
Ein- und mehrlagige
Textilien, wie
unterschiedliche
Textilien aus
Baumwolle (z.B.
Frottierhandtücher,
Trikotwäsche)
Gleichartige Textilien
aus Baumwolle
(Trikotwäsche,
Biberbettücher,
Frottierwäsche)
Baumwoll- oder
Leinengewebe
(z.B. Tisch- und
Bettwäsche, gestärkte
Wäsche oder
ähnliches)
Baumwoll- oder
Leinengewebe, die
durch Heißmangeln
nachbehandelt
werden; gestärkte
Wäsche
Beladung
5 kg Trikotwäsche nicht
5 kg –
5 kg Wenn die Textilien zu
5 kg –
5 kg Wenn die Textilien zu
5 kg Die Wäsche bis zum
Hinweis
Extratrocken trocknen
– Schrumpfgefahr
feucht sind,
Schranktrocken+
wählen
feucht für das Bügeln
von Hand sind,
Bügelfeucht r wählen
Mangeln aufrollen.
Damit wird
Austrocknen
vermieden
* Hinweis für Prüfinstitute:
Programmeinstellungen für die Prüfung nach Norm EN 61121/A11
12
Page 13
Programm-Übersicht
PFLEGELEICHT
Programm Wäsche-/Textilart Maximale
Schranktrocken+
Schranktrocken *
Bügelfeucht
Pflegeleichte Textilien
aus Synthetik oder
Mischgeweben, die
bei ,,Schranktrocken“
nicht ausreichend
trocken werden (z.B.
Pullover, Kleider,
Hosen)
Pflegeleichte Ober-
hemden; Tischdecken
aus Mischgeweben,
z.B. Baumwolle/
Synthetik
Pflegeleichte Ober-
hemden, Tisch-
decken aus Misch-
geweben,
z.B. Baumwolle/
Synthetik, die noch
nachgebügelt werden
müssen
Beladung
2,5 kg Pflegeleichtes vor
2,5 kg
2,5 kg
Hinweis
dem Trocknen
ca. 30 Sekunden im
Waschautomaten
anschleudern.
Bei Mischgeweben
aus Wolle/Synthetik
die Angaben des
Herstellers beachten.
Der Wollanteil kann
zum Verfilzen neigen.
* Hinweis für Prüfinstitute:
Programmeinstellung für die Prüfung nach Norm EN 61121/A11
ZEIT
Programm Wäsche-/Textilart Maximale
Warm
Kalt
Einzelne Wäsche-
stücke (z.B. Bade-
handtuch, Bade-
kleidung)
Textilien, die nur
durchgelüftet werden
sollen
Beladung
––
5 kg –
Hinweis
13
Page 14
Programm ändern
Programm abbrechen:
PROGRAMM-Wähler auf ,,Ende“ drehen.
Programm neu wählen:
PROGRAMM-Wähler auf ,,Ende“ drehen.
PROGRAMM-Wähler auf die gewünschte Trockenstufe drehen.
Taste ,,Start“ drücken.
Tür öffnen während eines Programmes:
Taste ,,Tür“ drücken und Tür öffnen.
– Jetzt können Sie z.B. Wäsche nach-
legen oder vorzeitig entnehmen.
Weitertrocknen:
Tür schließen.
Taste ,,Start“ drücken.
– Das Programm wird fortgesetzt.
Das Programm wird nicht fortgesetzt, wenn:
– der Strom länger als 30 Minuten
ausfällt.
– es sich im ABLAUF ,,Kaltluft“ oder
,,Knitterschutz/Ende“ befindet.
14
Page 15
Nach dem T r ocknen
– Wenn das Trocken-Programm been-
det ist, leuchtet die ABLAUF-Kontrollleuchte ,,Knitterschutz/Ende“.
Drehen Sie den PROGRAMM-Wähler
auf ,,Ende“.
Drücken Sie die Taste ,,Tür“ zum Öffnen.
Nehmen Sie die Wäsche heraus.
Kontrollieren Sie, ob die Trommel
leer ist.
Bleiben Textilien in der Trommel,
könnten sie beim nächsten Trocknen Schaden durch Übertrocknen
nehmen.
Reinigen Sie nach jedem Trocknen
das Flusensieb (siehe nächste Seite).
Nach jedem Trocknen die Tür
schließen und das Gerät ausschalten.
Drücken Sie zum Ausschalten die Taste ,,l-Ein/0-Aus“ .
15
Page 16
Reinigung und Pflege
Flusensieb
Ein Flusensieb in der Tür fängt anfallende Flusen auf. Reinigen Sie es nach
dem Trocknen. So verringert sich die
Trockenzeit und Sie sparen Energie.

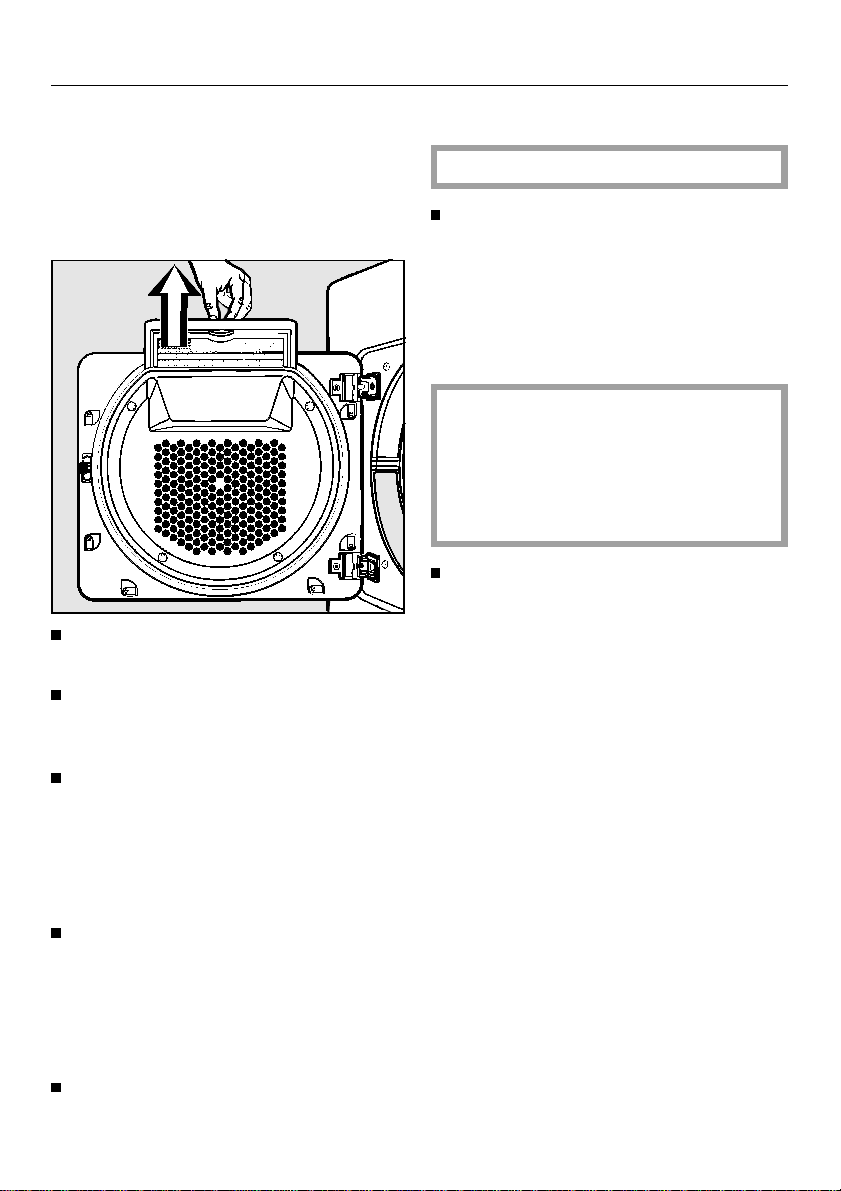

Tür öffnen und das Flusensieb aus
der Halterung ziehen.
Streifen Sie die Flusen vom Sieb ab
(dafür keinen spitzen oder scharfkantigen Gegenstand benutzen!).
Trockner
Gerät vom Netz trennen.
Reinigen Sie . . .
. . . Gehäuse und Bedienungsblende:
mit einem milden Reinigungsmittel
oder Seifenlauge;
. . . Trommel und andere Geräteteile
aus Edelstahl: mit einem geeigneten
Edelstahl-Putzmittel.
Keine Scheuermittel, Lösemittel,
Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.
Das Gerät niemals abspritzen.
Reiben Sie alle Teile mit einem weichen Tuch trocken.
Im Hohlraum der Halterung befinden
sich Flusen. Entfernen Sie die Flusen
durch den breiten Spalt an der Unterseite der Halterung. Im Miele-Fachhandel/-Kundendienst gibt es dafür
eine Reinigungsbürste.
Das gereinigte Flusensieb in die TürHalterung schieben und die Tür
schließen.
Sollte das Flusensieb stark verklebt oder
verstopft sein, können Sie dieses unter
fließendem heißen Wasser reinigen.
Nach der Naßreinigung das Flusensieb gut abtrocknen.
16
Page 17
Wa s tun, wenn . . . ? Störungshilfe
Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachleuten durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Was tun, wenn . . . Ursache . . . Behebung . . .
. . . die Trommel sich nach
dem Einschalten nicht dreht?
. . . sich Flusen bilden?
. . . Wäschestücke aus synthetischen Fasern nac h de m
Trocknen statisch aufgeladen sind?
. . . die Wäsche ungenügend
getrocknet wur de?
. . . die Kontrolleuchte ,,Knitterschutz/Ende“ blinkt?
Leuchtet die ABLAUFKontrolleuchte ,,Ein“? Wenn ja,
ist eventuell eine falsche
Reihenfolge beim Einschalten
die Ursache.
Die ABLAUF-Kontrolleuchte
,,Ein“ leuchtet immer noch
nicht.
Flusen bilden sich
hauptsächlich durch den
Abrieb während des Tragens
und Waschens.
Zu unterschiedliche Textilien
wurden eingefüllt.
Eventuell liegt eine Störung vor. – Gerät aus- und einschalten.
Das Einschalten wiederholen
(Kapitel ,,So trocknen Sie
richtig“)
– Wurde die Taste ,,I-Ein/0-Aus“
gedrückt?
– Wurde die Tür richtig
geschlossen?
– Wurde der Netzstecker
eingesteckt?
– Haben die Sicherungen der
Hausinstallation ausgelöst?
Wenn ja, den Miele Fachhändler / Kundendienst
benachrichtigen.
Die Beanspruchung der
Textilien im Trockner dagegen
ist gering und hat keinen
Einfluß auf die Lebensdauer
der Textilien. Das haben
Forschungsinstitute ermittelt.
Beim nächsten Waschen ein
Weichspülmittel im letzten
Spülgang zugeben. Die
statische Aufladung kann so
vermindert werden.
Beim nächsten Trocknen ein
Programm mit längerer Trockenzeit wählen (siehe unter
,,Verbrauchsdaten“).
– ,,Start“ drücken.
Blinkt die Kontrolleuchte
erneut, liegt eine Störung vor.
Benachrichtigen Sie den
Kundendienst.
17
Page 18
Wa s tun, wenn . . . ? Störungshilfe
Was tun, wenn . . . ? Ursache . . . Behebung . . .
. . . der Trockenvorgang sehr
lange dauert?
. . . sich die Tür während des
Trocknens geöffnet hat?
. . . die Trommelbeleuchtung
nicht leuchtet?
. . . Sie die Tür bei Stromausfall öffnen müssen?
– Die Wäsche war nicht ge-
nügend ausgeschleudert.
– Der Trockner kann keine Luft
ansaugen.
– Die Be- und Entlüftung ist
nicht ausreichend (z.B. in
einem kleinen Raum).
Die Heizung war überhitzt.
Mögliche Gründe:
– Der Flusenfilter in der Tür ist
verstopft.
– Die Abluftleitung ist verstopft.
– Die Ausblasöffnung (z.B.
Fenstergitter oder Mauerrohr)
ist verstopft oder blockiert.
Sie leuchtet nur, wenn das
Gerät eingeschaltet ist.
Eventuell ist die Glühlampe
defekt.
Während des Trocknens Tür
oder Fenster öffnen, damit Luft
nachströmen kann.
Das Flusensieb in der Tür
reinigen.
– Das verstopfte Teil reinigen.
– Tür schließen.
– Nach dem Reinigen die Taste
,,Start“ drücken.
Öffnet sich die Tür dennoch,
liegt ein technischer Defekt vor.
Den Miele Fachhändler / Kundendienst benachrichtigen.
Siehe nächste Seite.
Siehe nächste Seite.
18
Page 19
Wa s tun, wenn . . . ? Störungshilfe
Die T rommelbeleuchtung leuchtet
nicht:
Glühlampe auswechseln
Öffnen Sie die Tür.
Zum Auswechseln der Glühlampe
den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten.
Achten Sie auf den festen Sitz der
Kappe. Es kann sonst Feuchtigkeit
eindringen und einen Kurzschluß
verursachen.
Die temperaturbeständige Glühlampe
sollten Sie nur über den Miele-Fachhandel oder Miele-Kundendienst beziehen.

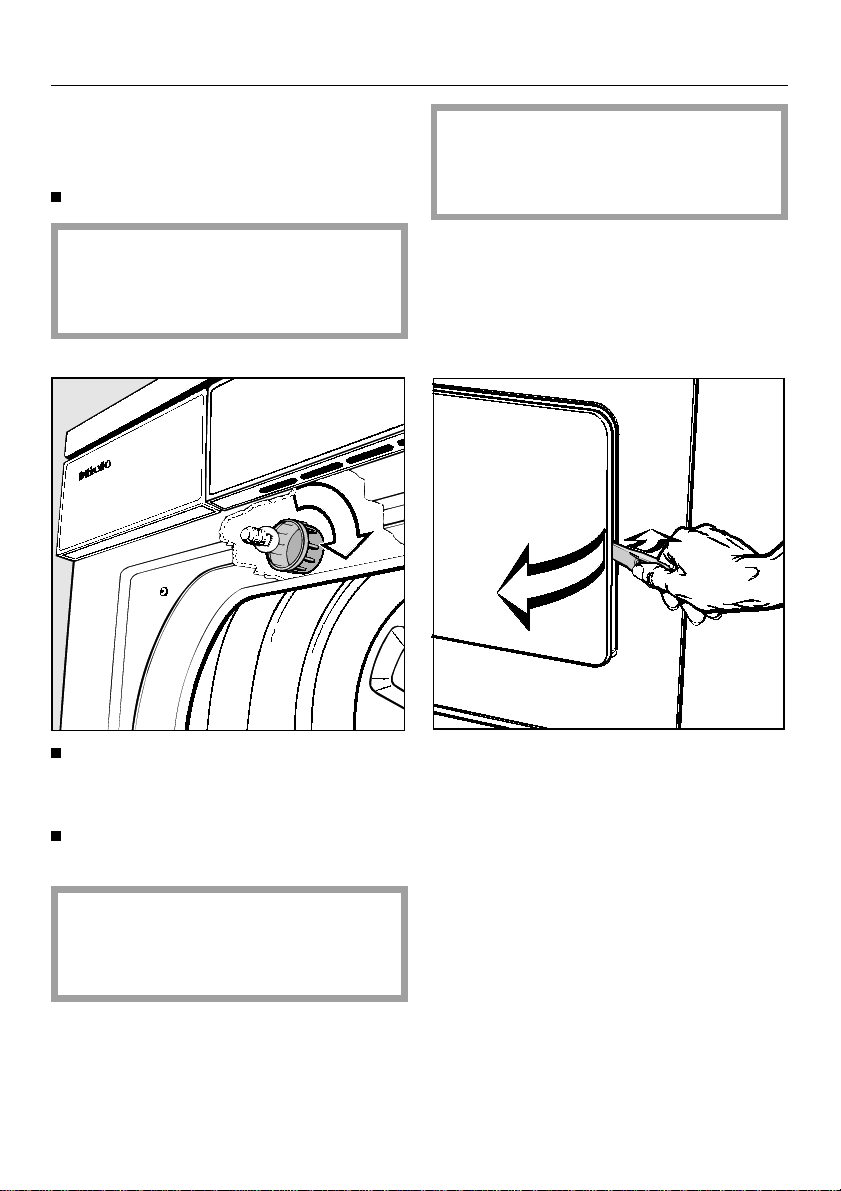

Tür öffnen bei Stromausfall
Schrauben Sie die Kappe über der Einfüllöffnung (im Inneren des Trockners)
mit einem 19er Maulschlüssel ab.
Tauschen Sie die Glühlampe aus und
schrauben Sie die Kappe wieder an.
Die Glühlampe darf nur die maximale Leistung haben, die auf dem Typenschild und der Kappe angegeben ist.
19
Page 20
Kundendienst
Bei Störungen, die Sie nicht selbst
beheben können, benachrichtigen Sie
– Ihren Miele-Fachhändler
oder
– den Miele-Werkkundendienst unter
der Telefonnummer:
P (01 30) 11 32 34
^ Salzburg (06 62) 85 84-3 21
(06 62) 85 84-3 22
Wien (01) 6 80 95
(01) 6 83 00
Ü 4 97 11-20
4 97 11-22
Das beigefügte Adressenverzeichnis
enthält die Anschriften der Miele-Vertriebszentren und Beratungsstellen.
Der Kundendienst benötigt Modell und
Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild
rechts unterhalb der Einfüllöffnung:
20
Page 21
Elektroanschluß
Der Trockner ist mit einer Wechselstrom-Anschlußleitung (Länge ca. 2 m)
und Schuko-Stecker, anschlußfertig für
Wechselstrom ~ 230 V 50 Hz ausgerüstet.
Der Anschluß darf nur an eine nach
VDE 0100 ausgeführte festinstallierte
Elektroanlage erfolgen.
In keinem Fall sollte das Gerät an Verlängerungskabeln, wie z.B. MehrfachTischsteckdose o.ä. angeschlossen
werden, um eine potentielle Gefahrenquelle (Brand) auszuschließen.
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie
DIN VDE 0100 Teil 739, dem Gerät
einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664)
vorzuschalten.
Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die
Angaben auf dem Typenschild mit den
Daten des Elektronetzes.
21
Page 22
Aufstellen
Der Trockner muß lotrecht stehen, damit eine einwandfreie Funktion gewährleistet ist. Geringe Abweichungen davon müssen sich aber nicht unbedingt
nachteilig auswirken.
Zwischen Geräteunterseite und Fußboden muß ein Luftspalt von 10 mm gewährleistet sein. Dieser Luftspalt darf
auf keinen Fall durch Abschlußleisten,
hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.
Aufstellungsort

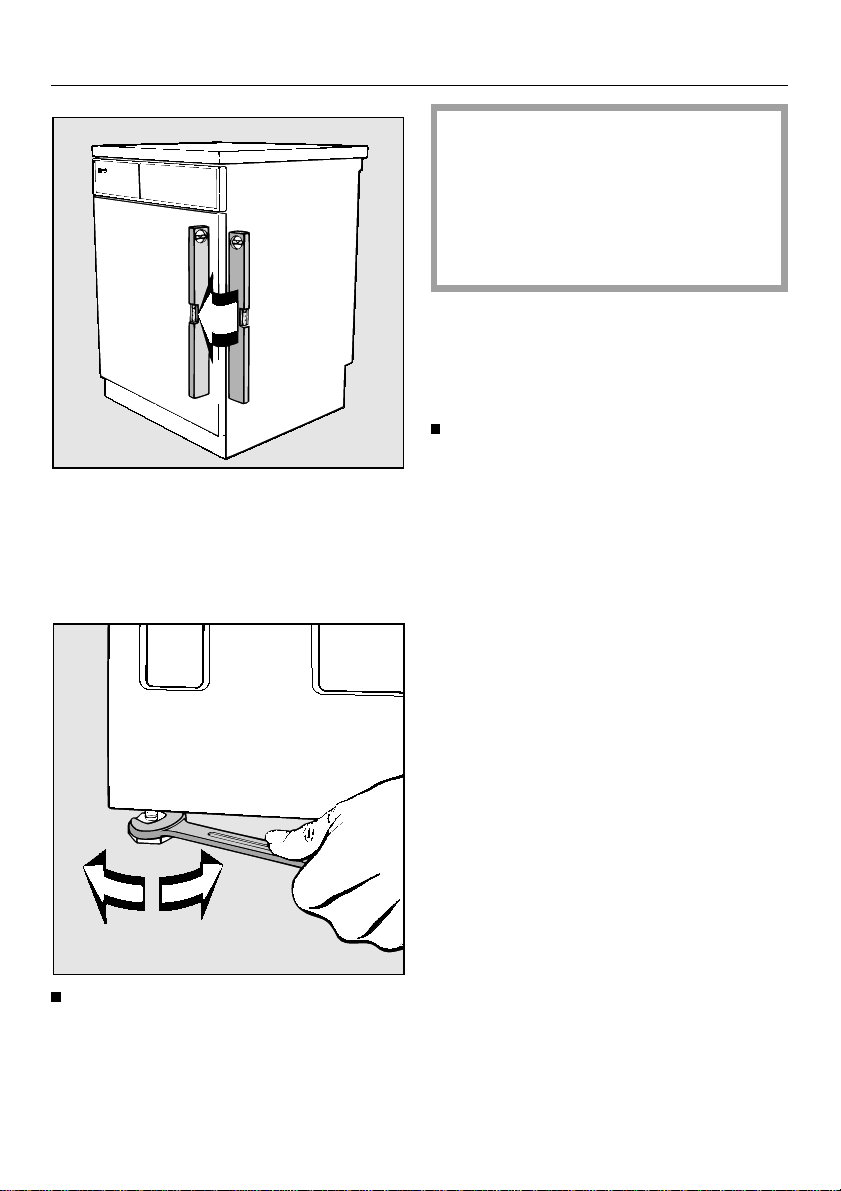

Unterbau unter eine Arbeitsplatte in
einer Küchenzeile
Berücksichtigen Sie den Platzbedarf
des Abluftrohres bei der Festlegung
der Seiten- und Wandabstände.
Ein Unterbausatz* ist erforderlich.
– Der Gerätedeckel muß durch ein Ab-
deckblech ersetzt werden. Die Montage des Abdeckbleches ist aus
Gründen der elektrischen Sicherheit
unbedingt erforderlich und darf nur
von einem autorisierten Fachmann
durchgeführt werden.
– Ein Flachkanal* ist erforderlich, wenn
für ein Abluftrohr nicht genug Platz
vorhanden ist.
– Bei einer Arbeitsplattenhöhe von
900/910 mm ist ein Ausgleichsrahmen* erforderlich.
Gleichen Sie Bodenunebenheiten
durch Drehen der Schraubfüße aus.
22
Durch den Unterbau kann es zu einer
Verlängerung der Laufzeit kommen.
Eine Wasch-Trocken-Säule ist zusammen mit einem Miele Waschautomaten
möglich. Dazu ist ein Zwischenbausatz* erforderlich.
Die mit * gekennzeichneten Teile sind im Miele
Fachhandel oder Kundendienst erhältlich.
Page 23
Installation der Abluftleitung
Der Trockner darf nur mit einer Abluftleitung betrieben werden.
Vermeiden Sie bei der Installation:
– lange Abluftleitungen
– eine große Anzahl Bögen
–enge Bögen
So vermeiden Sie . . .
. . . eine niedrige Trockenleistung,
. . . einen hohen Zeit-/Energiebedarf.
Verwenden Sie für die Installation:
– verzinkte Blechrohre
– Kunststoffrohre
– flexible Rohre
Verlegen Sie das Abluftrohr so, daß
feuchte Ausblasluft nicht wieder angesaugt werden kann.
Der Trockner darf nicht an gasoder kohlebeheizte Kamine angeschlossen werden.
Installation an der Rückseite
Dieser Anschluß ist werkseitig geöffnet.
Installation an der linken oder rechten Seitenwand
Beide Anschlüsse sind mit einer innenliegenden Kappe versehen.
Ein Adapter für das Abluftrohr gehört
zum Lieferumfang. Er wird in den Abluftanschluß gesteckt und erleichtert den
Anschluß einer flexibelen Abluftleitung.
Vor der Installation der Abluftleitung
das Gerät nicht an das Stromnetz
anschließen.
Das Abluftrohr kann installiert
werden:
– an der Rückseite oder
– an der linken Seitenwand / an der
rechten Seitenwand
Es darf nur die innenliegende Kappe
entnommen werden.
Verschließen Sie mit dieser Kappe
den Anschluß an der Rückseite.
Installieren Sie die Abluftleitung.
23
Page 24
Installation der Abluftleitung
Das Abluftrohr bietet der Ausblasluft
einen Reibungswiderstand. Je kürzer
und glatter das Rohr ist, desto geringer
ist der Widerstand. Das wirkt sich vorteilhaft auf den Zeit- und Energiebedarf
beim Trocknen aus.
Zusatzrohrlänge
Bögen bieten größere Widerstände als
gerade Rohre. Deshalb wird dem Bogen eine Zusatzrohrlänge zugezählt
(siehe Tabelle I).
Gesamtrohrlänge
Die Summe aus tatsächlicher Rohrlänge und Zusatzrohrlänge ist die Gesamtrohrlänge.
Rohrdurchmesser
Ein größerer Rohrdurchmesser vermindert den Widerstand. Daher muß mit
zunehmender Rohrlänge auch der
Rohrdurchmesser größer werden.
Berechnen der Abluftleitung:
Messen Sie die Länge des erforderlichen Abluftrohres aus:
– Anzahl der Bögen ermitteln. Dabei
Bogenart/Umlenkung/Biegeradius
beachten (Tabelle I).
– Zusatzrohrlänge (wie in Tabelle I) zur
Länge des Abluftrohres zuzählen.
– Aus Tabelle II den erforderlichen
Rohrdurchmesser ablesen.
Anmerkung:
Trockenzeit und Energieverbrauch bleiben bis zu einer Gesamtrohrlänge von
10 Metern (Ø 100 mm) gleich. Darüber
steigen sie geringfügig an. Die Funktion des Trockners wird durch größere
Gesamtrohrlängen nicht eingeschränkt,
wenn Sie den notwendigen Rohrdurchmesser (Tabelle II) beachten.
Tabelle I
Bogenart Um-
Flexibles Rohr 90°
Glatte Rohre
Kunststoff-Abluftrohre
Ofenrohr
Knie 2,5
Faltenrohrbogen 90° 200 0,8
Mauerrohr oder Fensteranschluß mit Gitterrahmen
Mauerrohr oder Fensteranschluß mit Klappe
Abluftstutzen links / rechts
Flachkanal
24
lenkung
45°
90°
90°
45°
Biegeradius R
in mm
100 bis 500
100 bis 500
100
200
100
Zusatzrohr-
länge in m
6,0 / 10,0
18,0
0,5
0,4
0,4
0,3
0,3
3,8
1,5
Page 25
Installation der Abluftleitung
Tabelle II
Gesamtrohrlänge Rohrdurchmesser
0 - 20 m
20 - 30 m
30 - 43 m
43 - 60 m
100 mm
110 mm
120 mm
130 mm
Für das nachfolgende Beispiel wurde
flexibles Abluftrohr vorgesehen. Bei anderen Rohrarten ändern sich die Zusatzrohrlängen gemäß Tabelle I.
Beispiel:
Seitenanschluß links. . . . . . . . . . 6,00 m
Länge (L) . . . . . . . . . . . . . . . . . . 1,20 m
Unterer Radius (R) . . . . . . . . . . 0,50 m
Höhe (H). . . . . . . . . . . . . . . . . . . 1,00 m
Oberer Radius (R) . . . . . . . . . . . 0,50 m
Mauerrohr mit Gitterrahmen . . . . 3,80 m
Gesamtrohrlänge . . . . . . . . . . .
13,00 m
Ergebnis:
Ein Rohrdurchmesser von 100 mm ist
ausreichend, da die Länge weniger als
die gemäß der Tabelle II vorgegebene
Länge von 20 m mißt.
25
Page 26
Installation der Abluftleitung

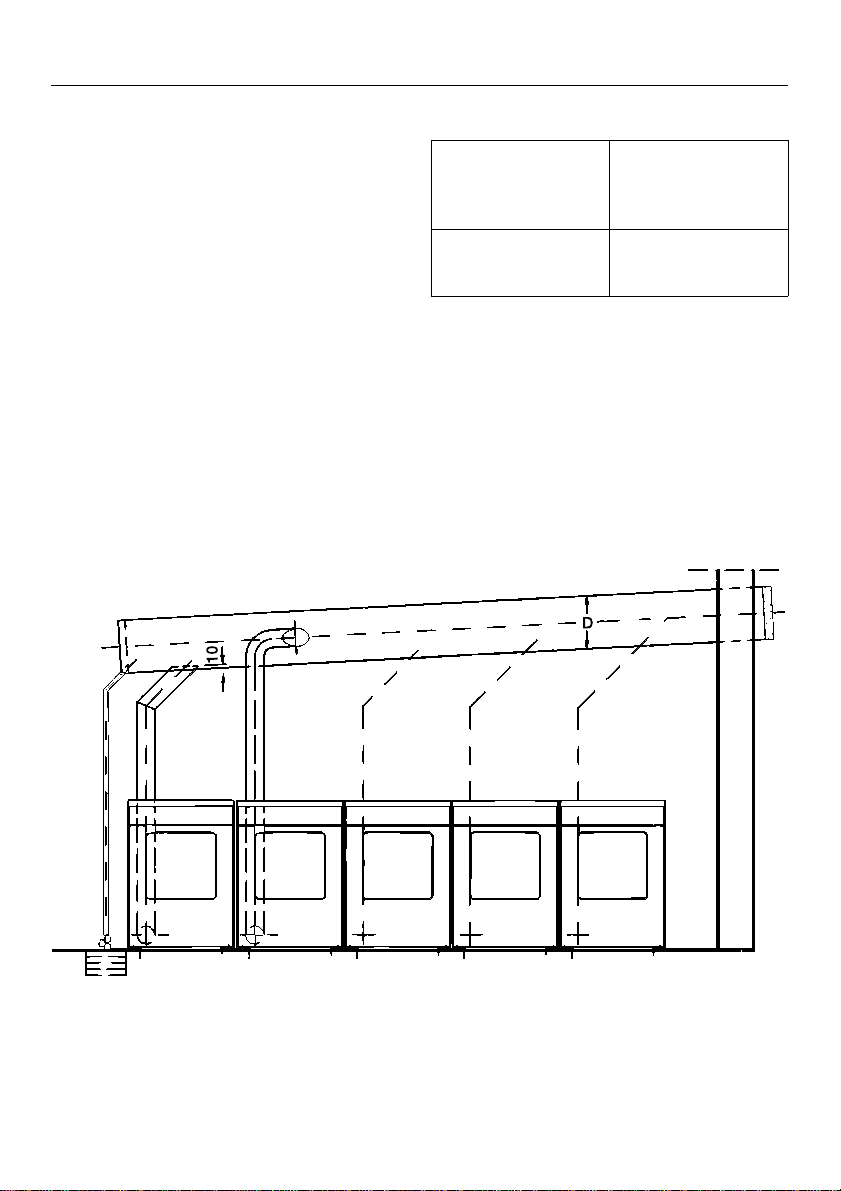

Empfehlung bei Mehrfachinstallationen:
Installieren Sie pro Trockner eine Rückstauklappe (erhältlich beim Lüftungsbau oder im Sanitärfachhandel). So vermeiden Sie Geruchsübertragung und
Kondenswasserbildung in den nicht betriebenen Trocknern.
Bei Installation von bis zu 5 Geräten an
eine Sammelleitung muß der Rohrdurchmesser (D) gemäß Tabelle III vergrößert werden.
Tabelle III
Anzahl der
Geräte
2
3
4-5
Vergrößerungsfaktor
für den
Rohrdurchmesser
aus T abelle II
1,00
1,25
1,50
26
Page 27
Installation der Abluftleitung
Die Abluft kann durch ein Mauerrohr oder
einen Fensteranschluß direkt ins Freie geführt werden. Diese Teile sind beim Miele
Fachhandel / Kundendienst erhältlich.

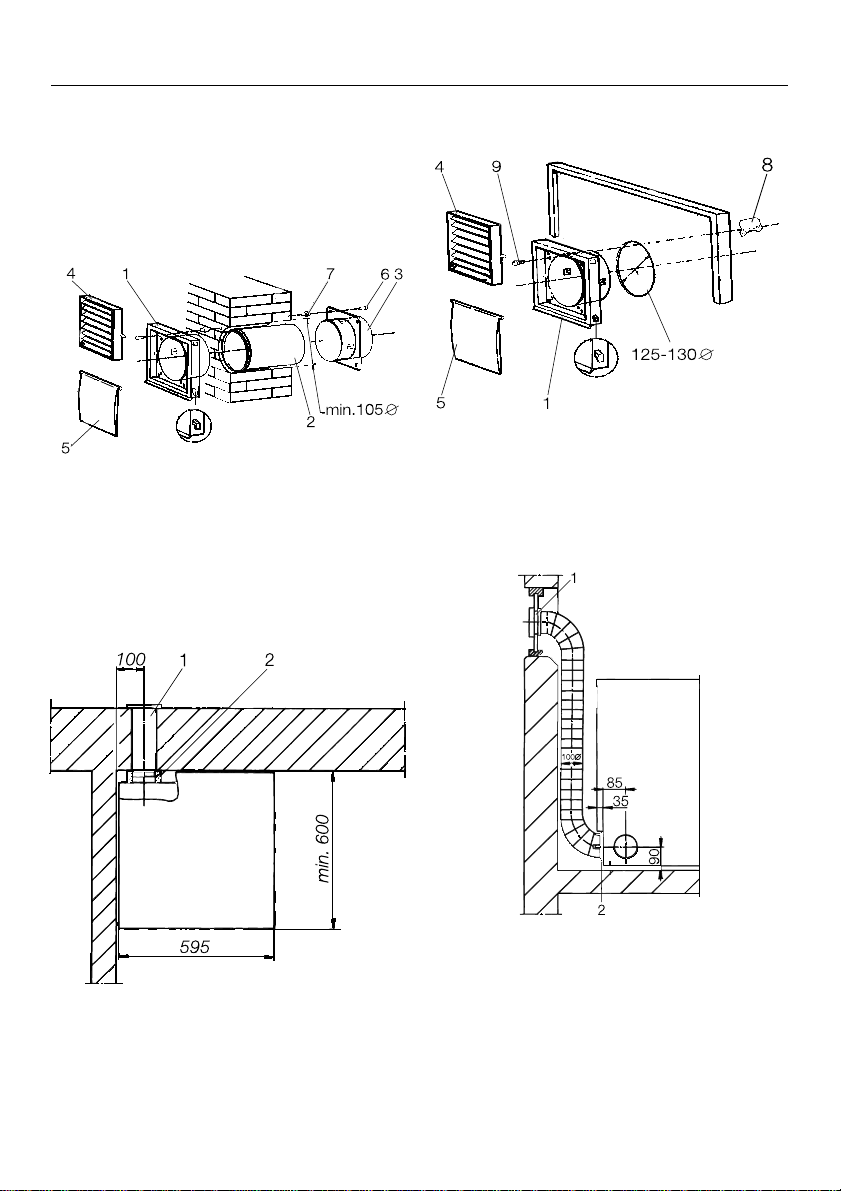

Beispiel: Mauerrohr
1. Gitterrahmen
2. Mauerrohr
3. Anschlußstück
4. Gitter
5. Klappe
6. Holzschraube
7. Mauerdübel
Ansicht von oben auf das Gerät:
Beispiel: Fensteranschluß
1. Gitterrahmen
4. Gitter
5. Klappe
8. Klemmstück (4x)
9. Linsenblechschrauben (4x)
Seitenansicht des Gerätes:
1. Mauerrohr
2. Flexibler Zwischenring
Bei Einbau des Mauerrohres mit wandseitigem
Anschlußstück ist der flexible Zwischenring erforderlich.
1. Fensteranschluß
2. Adapter für Flexschlauch
Fensteranschluß in Plexiglasscheibe einge-
setzt. Bei Verwendung von vorhandener Glasscheibe 125 mm ø Loch einbringen.
27
Page 28
Installation der Abluftleitung

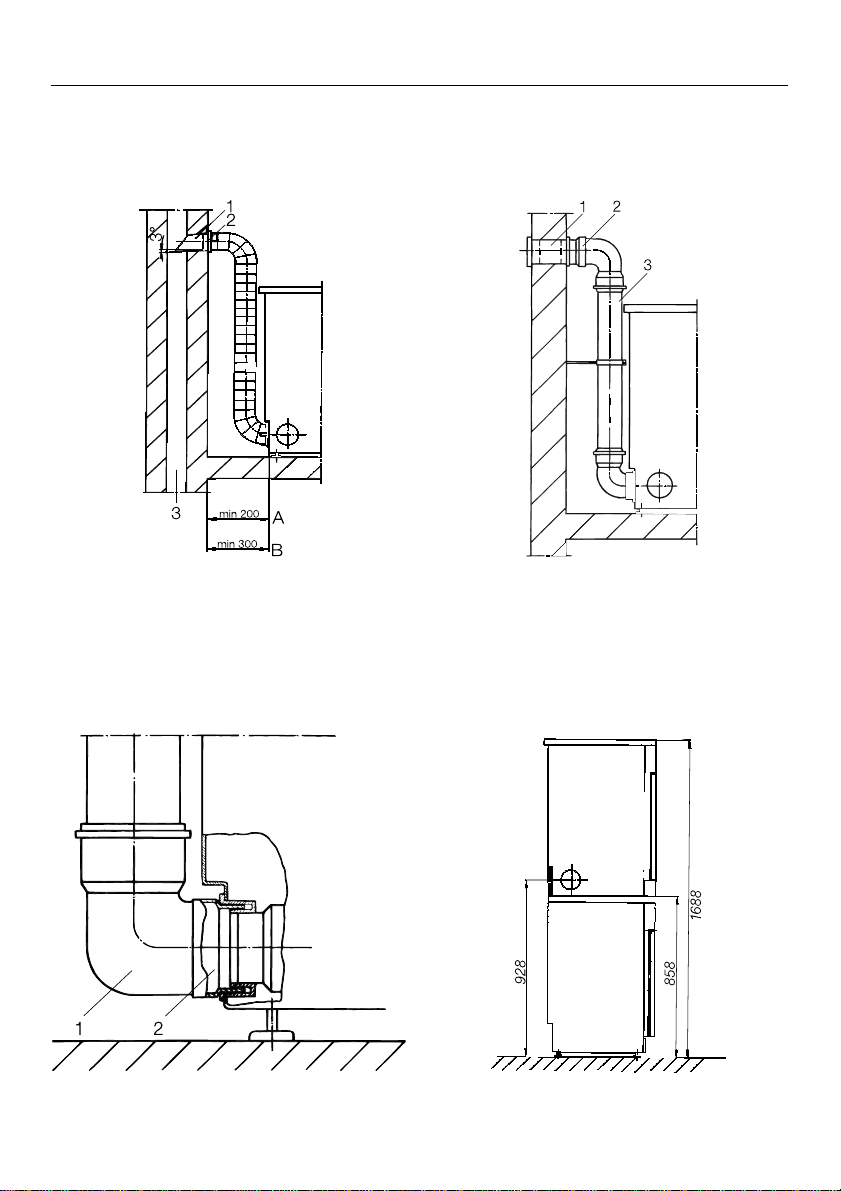

Installations-Beispiel 1
Versetzter Anschluß (Seitenansicht) mit flexiblem Abluftschlauch an einen Abluftkamin.
1. Mauerrohr A. = Drahtspiralschlauch
2. Anschlußstück B. = Flexibles Rohr
3. Kamin feuchtigkeitsisoliert
Installations-Beispiel 3
Anschluß des Kunststoff-Abflußrohres an den
Trockner (Seitenansicht).
Installations-Beispiel 2
Versetzter Anschluß (Seitenansicht) mit Kunststoff-Abflußrohr an ein Mauerrohr.
1. Mauerrohr
2. Übergangsstück
3. HT-Rohr (außen Ø 110 mm)
Installations-Beispiel 4
Höhe des Abluftstutzens bei einer WaschTrocken-Säule.
1. HT-Rohr 2. Übergangsstück
28
Page 29
Verbrauchsdaten
Trockenstufe Beladungs-
menge
kg U/min kWh Minuten
KOCH-/BUNTWÄSCHE
Extratrocken
Schranktrocken+
Schranktrocken *
Schranktrocken
Bügelfeucht rr *
Bügelfeucht
Mangelfeucht
rr
5 1200
5 1200
5800
5 1200
5800
5 1200
5 1200
Endschleuder-
Stufe in einem
Haushalts-
Waschautomaten
1400
1550
1400
1550
(70 % Restfeuchte)
1400
1550
(70 % Restfeuchte)
1400
1550
1400
1550
Energie-
verbrauch
3,32
3,16
3,06
3,06
2,91
2,81
3,35 75
2,63
2,49
2,40
2,61 61
1,91
1,78
1,69
1,59
1,46
1,36
einschließlich
Trockenzeit
Abkühlzeit
71
68
66
66
63
61
61
59
56
47
44
43
39
36
35
PFLEGELEICHT
Schranktrocken+
Schranktrocken *
Bügelfeucht
alle Werte ermittelt nach Norm EN 61121/A11.
* Prüfprogramm nach EN 61121/A11.
Unterschiedliche Textilarten, die Beladungsmenge und die Restfeuchte nach dem Schleudern kön-
nen zu Veränderungen der angegebenen Werte führen.
2,5 1000 1,48 37
2,5 1000
(50 % Restfeuchte)
2,5 1000 1,07 29
1,17 33
29
Page 30
Technische Daten
Höhe. . . . . . . . . . . . . . . . . . . . . . . . . . .
Breite . . . . . . . . . . . . . . . . . . . . . . . . . .
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gewicht . . . . . . . . . . . . . . . . . . . . . . . .
Trommelinhalt. . . . . . . . . . . . . . . . . . . .
Fassungsvermögen . . . . . . . . . . . . . . .
Anschlußspannung . . . . . . . . . . . . . . .
Anschlußwert . . . . . . . . . . . . . . . . . . . .
Absicherung. . . . . . . . . . . . . . . . . . . . .
Erteilte Prüfzeichen . . . . . . . . . . . . . . .
Netzrückwirkungsfrei . . . . . . . . . . . . . .
850 mm (verstellbar + 10/- 5 mm)
595 mm
600 mm (einschließlich Wandabstand)
44 kg
103 l
5 kg Trockenwäsche
siehe Typenschild
}
Funkschutz, VDE
nach DIN EN 60555 / VDE 0838
30
Page 31
31
Page 32
Änderungen vorbehalten/003 4297
Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
Loading...
