Gebrauchsanweisung Ablufttrockner SoftWind A
Lesen Sie unbedingt die Gebrauchs­anweisung vor Aufstellung ­Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
M.-Nr. 06 248 140
Inhalt
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Energie einsparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bedienungsblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Wäschehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
So trocknen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
A Wäsche sortieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
B Trockner beladen und einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
C Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
D Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Programm umwählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programm unterbrechen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Nachlegen / Entnehmen von Textilien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programm abbrechen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
E Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Flusensieb reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Trockner reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Was tun, wenn . . . ?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Allgemeine Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Prüf- und Störungsmeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Glühlampe für Trommelbeleuchtung auswechseln . . . . . . . . . . . . . . . . . . . . . 21
Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Kontrollleuchte PC (Kundendienstschnittstelle) . . . . . . . . . . . . . . . . . . . . . . . . 22
Garantiebedingungen und Garantiezeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Nachkaufbares Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2
Inhalt
Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

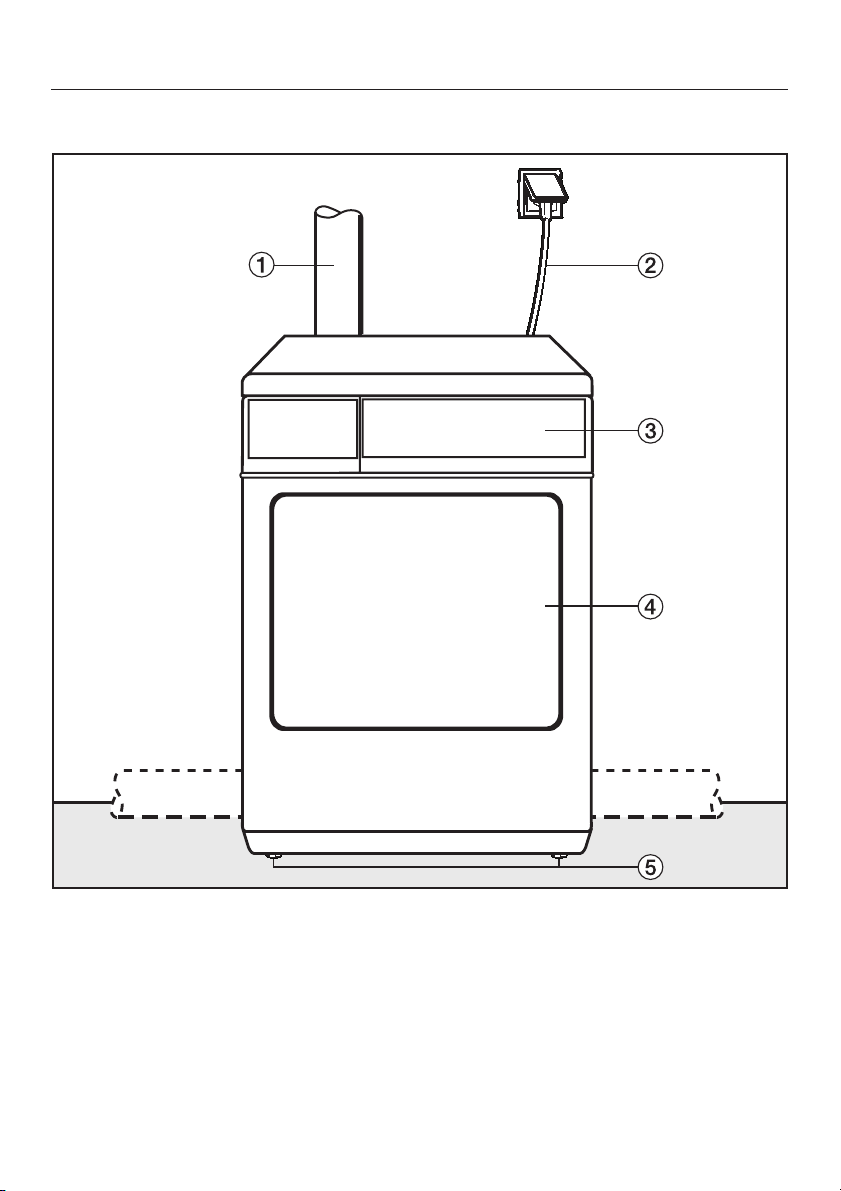

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Aufstellungsort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Trockner zum Aufstellungsort tragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Unterbau unter eine Arbeitsplatte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Trockner ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Installation der Abluftleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Grundsätze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Gesamtrohrlänge berechnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Installationsmöglichkeiten am Trockner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
a Abluftleitungssystem mit flexibler Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . 30
b Abluftleitungssystem aus gesteckten Rohren. . . . . . . . . . . . . . . . . . . . . . . . . . 32
c Mauerrohr-Direktanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
d Abluftsammelleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Wasch-Trocken-Säule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE . . . . . . . . . . . . . . . . 40
Höherer Trockengrad im Programm PFLEGELEICHT . . . . . . . . . . . . . . . . . . . . . . 41
Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3
Sicherheitshinweise und Warnungen
Die elektrische Sicherheit dieses Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanwei sung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsan weisung auf und geben Sie diese an einen eventuellen Nachbesitzer wei ter.
Bestimmungsgemäße Verwen
-
-
-
-
dung
Der Trockner ist ausschließlich zum
Trocknen von in Wasser gewasche­nen Textilien bestimmt, die vom Herstel­ler im Pflegeetikett als trocknergeeignet ausgewiesen sind. Andere Verwendungszwecke sind mög­licherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch be­stimmungswidrigen Gebrauch oder fal­sche Bedienung verursacht werden.
Trockners ist nur dann gewährleis tet, wenn er an ein vorschriftsmäßig in stalliertes Schutzleitersystem ange schlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheits voraussetzung geprüft und im Zweifels fall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen feh lenden oder unterbrochenen Schutzlei ter verursacht werden.
Verwenden Sie aus Sicherheits
gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Der Trockner entspricht den vorge-
schriebenen Sicherheitsbestim­mungen. Durch unsachgemäße Repa­raturen können unvorhersehbare Ge­fahren für den Benutzer entstehen, für die der Hersteller keine Haftung über­nimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durch­geführt werden.
-
-
-
-
-
-
-
-
Technische Sicherheit
Kontrollieren Sie den Trockner vor
der Aufstellung auf äußere sichtba re Schäden. Einen beschädigten Trockner nicht auf stellen und in Betrieb nehmen.
Vor dem Anschließen des Trock
ners unbedingt die Anschlussda ten (Absicherung, Spannung und Fre quenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
4
-
-
-
Defekte Bauteile dürfen nur gegen
Miele Original Ersatzteile ausge tauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in
­vollem Umfang die Sicherheitsanforde
rungen erfüllen, die wir an unsere Ge
­räte stellen.
Wenn die Netzanschlussleitung be
schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
-
-
-
-
Sicherheitshinweise und Warnungen
Im Fehlerfall oder bei der Reini
gung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:
der Netzstecker des Trockners gezo
gen ist oder die Sicherung der Hausinstallation
ausgeschaltet ist oder die Schraubsicherung der Hausin
stallation ganz herausgeschraubt ist.
-
-
Gebrauch
Der Einbau und die Montage die
ses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor­aussetzungen für den sicherheitsge­rechten Gebrauch dieses Gerätes si­cherstellen.
Dieser Trockner darf niemals:
an einem fremdgenutzten Kamin an geschlossen werden.
ohne Abluftleitung betrieben werden.
ohne Flusensieb oder mit beschädig tem Flusensieb betrieben werden.
Kontrollieren Sie regelmäßig alle
Bestandteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es kön nen sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert wer den, bevor sie am Trockner installiert wird.
-
-
-
Erstickungs- und Vergiftungsge fahr durch Zurücksaugen von Ab
gasen besteht, wenn Gas-Durchlaufer hitzer, Gas-Raumheizung, Kohleofen mit Kaminanschluss usw. im selben
­Raum oder in der Wohnung oder in be
nachbarten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch:
unverschließbare Belüftungsöffnun
gen in der Außenwand oder Fensterschalter: der Trockner lässt
sich nur bei geöffnetem Fenster ein­schalten.
Den gefahrlosen Betrieb, sowie die Ver­meidung von Unterdruck von 4 Pa oder mehr, sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestäti­gen lassen.
Die Abluft darf nicht in einem in Be­trieb befindlichem Rauch- oder Ab-
gaskamin und nicht in einen Schacht
­geführt werden, welcher der Entlüftung
von Aufstellungsräumen mit Feuerstät ten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückge
­drückt wird.
Stellen Sie den Trockner nicht in
frostgefährdeten Räumen auf. Be reits Temperaturen um dem Gefrier punkt beeinträchtigen die Funktionsfä higkeit des Trockners. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.
-
-
-
-
-
-
-
-
-
-
5
Sicherheitshinweise und Warnungen
Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet wer
den, die:
überwiegend Schaumgummi-, Gum
mi-, oder gummiähnliche Anteile ent halten.
mit Füllungen versehen und beschä
digt sind (z. B. Kissen oder Jacken). mit feuergefährlichen Reinigungsmit
teln behandelt sind. mit Haarfestiger-, Haarspray-, Nagel
lackentferner- oder ähnlichen Rück ständen behaftet sind.
– öl-, fetthaltige oder sonstige Rück-
stände aufweisen (z.B. Küchen-, Kosmetikwäsche).
– mit Rückständen, wie z.B. Wachs
oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).
– nicht ausreichend gereinigt und mit
Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark ver­schmutzte Textilien (z.B. Berufsklei dung) mit besonderem Schwer punkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Wasch­und Reinigungsmittelhandel.
-
-
Kinder im Haushalt
Beaufsichtigen Sie Kinder, die sich
in der Nähe des Trockners aufhal ten. Lassen Sie Kinder nie mit dem
­Trockner spielen.
-
Benutzung von Zubehör
-
Zubehörteile dürfen nur dann an-
-
-
-
oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und / oder Produkt haftung verloren.
Vor der Entsorgung des Altge­rätes
Ziehen Sie den Netzstecker aus
der Steckdose. Machen Sie die Netzanschlussleitung sowie den Ste­cker unbrauchbar. Sie verhindern da­mit, dass ein Missbrauch mit dem Trockner betrieben wird.
-
-
-
-
Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt
sonst zu kippen.
Schließen Sie die Tür nach jedem Trocknen. So können Sie vermei
den, dass: –
Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
Kleintiere in den Trockner klettern.
6
-
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.
-
-
-
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate­rialien. Sie enthalten aber auch schädli­che Stoffe, die für ihre Funktion und Si­cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".
Energie einsparen
So können Sie eine unnötige Verlänge rung der Trockenzeit und einen erhöh ten Energieverbrauch vermeiden:
Lassen Sie die Wäsche mit maxima
ler Schleuderdrehzahl im Waschauto maten schleudern. Sie können etwa 30 % Energie und
-
Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.
– Nutzen Sie für das jeweilige Trocken-
programm die maximale Beladungs­menge. Dann ist der Energiever­brauch in Bezug auf die gesamte Wäschemenge am günstigsten.
– Sorgen Sie beim Trocknen für eine
ausreichende Raumbelüftung.
– Reinigen Sie nach jedem Trocknen
das Flusensieb.
Kontrollieren Sie regelmäßig die Ab luftleitung und deren Bestandteile auf mögliche Flusenverstopfungen und entfernen Sie diese gegebenenfalls.
-
-
-
-
-
Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektri scher und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie
-
-
Verwenden Sie möglichst wenige Bö gen oder Biegungen bei der Installa tion der Abluftleitung.
-
-
7
Bedienungsblende
a Programmwähler zum Einstellen
des Trockenprogramms
Den Programmwähler können Sie rechts- oder linksherum drehen.
b Programmablauf-/Prüf-Kontrolle c Taste Start
Startet ein Trockenprogramm. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.
d Taste I-Ein/0-Aus
zum Ein- und Ausschalten/Programm unterbrechen.
Die Kontrollleuchte
schutz/Ende
schalten zur Bestätigung.
leuchtet nach dem Ein
Knitter
-
e Taste Tür
zum Öffnen / Programm abbrechen. Unabhängig von der Stromversor­gung kann die Tür mit dieser Taste geöffnet werden.
Hinweis: bei eingeschaltetem Trock­ner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten von selbst (Energieeinspa­rung).
Optische Schnittstelle PC
Die auf der Bedienungsblende mit gekennzeichnete Diode dient dem Kun dendienst als optische Schnittstelle.
-
PC
-
8
Wäschehinweise
Grundsätzliches
Koch-/Buntwäsche und Pflegeleichtes in den entsprechenden Programmen mit gewünschter Trockenstufe trocknen.
Empfindliche Textilien symbol r mit
Überfüllen Sie nie die Trommel! Be achten Sie immer die maximale Be ladungsmenge, die im Kapitel "Pro grammübersicht" aufgeführt ist. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträch tigt und es ist mit Knitterbildung zu rechnen.
Symbole im Etikett
Kontrollieren Sie vor dem Trocknen, welches Trocknungs-Symbol im Pfle­geetikett der Textilien aufgeführt ist.
q Trocknen mit normaler Temperatur r Trocknen mit niedriger Temperatur snicht maschinell trocknen
Schonen
mit dem Pflege
trocknen.
-
-
-
-
Tipps zum Trocknen
Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Sonderpro gramm
Daunengefüllte Textilien. Das innere Feingewebe neigt je nach Qualität zum Schrumpfen. Behandeln Sie diese Textilien nur im Sonderpro gramm
Finish Wolle
Glätten
.
.
-
-
Reine Leinengewebe wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen. Be handeln Sie diese Textilien nur im Son derprogramm
Gewirkte Textilien (z. B. T-Shirts, Unter wäsche) laufen bei der ersten Wäsche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Schrumpfen zu vermeiden. Kaufen Sie gewirkte Tex tilien eventuell eine oder zwei Nummern größer.
Die Knitterbildung in pflegeleichten Tex
­tilien nimmt zu, je größer die Bela dungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie die Beladungsmenge oder benutzen Sie das Programm
Glätten
geleicht Bügelfeucht
Gestärkte Wäsche nen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.
Neue farbige Textilien Trocknen gründlich waschen und nicht zusammen mit hellen Textilien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.
Jacken öffnen durchtrocknen.
, damit diese gleichmäßig
nur trocknen,
.
.
können Sie trock-
vorm ersten
-
-
-
-
-
-
Pfle-
9
Programmübersicht
Programm Wäsche-/Textilart Hinweis KOCH-/BUNTWÄSCHE
Trockenstufen Schranktrocken+ Ein- und mehrlagige Texti
lien, wie unterschiedliche Textilien aus Baumwolle (z. B. Frottierhandtücher oder Trikotwäsche).
Schranktrocken
(2)
Gleichartige Textilien aus Baumwolle (z. B. Trikotwä sche, Biberbetttücher, Frot tierwäsche, Säuglingswä sche).
Schonen Empfindliche Textilien mit
dem Pflegesymbol r (z. B. aus Acryl).
Bügelfeucht
(2)
Baumwoll- oder Leinenge­webe (z. B. Tisch- und Bett­wäsche, gestärkte Wäsche).
Mangelfeucht Baumwoll- oder Leinenge-
webe, die durch Heißman­geln nachbehandelt werden; gestärkte Wäsche.
maximale Beladung:
(1)
5 kg
-
Empfinden Sie die Textilien als zu feucht, dann:
-
-
trocknen Sie mit
-
nach. sollten Sie zukünftig
Schranktrocken+
Die Textilien werden in der Trockenstufe
cken
schonend mit niedriger
Schranktro-
Temperatur getrocknet.
Die Wäsche bis zum Man­geln aufrollen, so bleibt sie feucht.
Warmluft
wählen.
(1)
Gewicht der Trockenwäsche
(2)
Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
10
Programmübersicht
Programm Wäsche-/Textilart Hinweis PFLEGELEICHT
Trockenstufen Schranktrocken+ Pflegeleichte Textilien aus
Synthetik oder Mischgewe ben, die bei
Schranktrocken
nicht ausreichend trocken werden (z. B. Pullover, Klei der, Hosen).
Schranktrocken
(2)
Pflegeleichte Oberhemden, Tischdecken aus Mischge weben, wie z. B. Baumwol le/Synthetik.
Schonen Empfindliche Textilien mit
dem Pflegesymbol r (z. B. aus Acryl).
Bügelfeucht Pflegeleichte Oberhemden,
Kittel, Tischdecken aus Mischgeweben, z. B. Baum­wolle/Synthetik, die nachge bügelt werden müssen.
maximale Beladung: 2,5 kg
(1)
Wäsche im Waschautoma ten mindestens 30 Sekun
­den gut anschleudern.
-
Wäsche im Waschautoma ten mindestens 30 Sekun
­den gut anschleudern.
-
Die Textilien werden in der Trockenstufe
cken
schonend mit niedriger
Temperatur getrocknet. Wäsche im Waschautoma-
ten mindestens 30 Sekun­den gut anschleudern.
Wäsche im Waschautoma­ten mindestens 30 Sekun­den gut anschleudern.
-
Bei knitterempfindlichen Tex tilien Beladungsmenge re duzieren (siehe auch Hin weis unter "Sonderprogram me").
-
-
-
-
Schranktro-
-
-
-
-
(1)
Gewicht der Trockenwäsche
(2)
Hinweis für Prüfinstitute: Programmeinstellungen für die Prüfung nach Norm EN 61121
11
Programmübersicht
Programme Wäsche-/Textilart Hinweis ZEITWAHL maximale Beladung: 5 kg Warmluft Nachtrocknen mehrlagiger
Textilien, die aufgrund ihrer Beschaffenheit ungleichmä ßig trocknen: z.B. Jacken, Kissen und voluminöse Tex tilien.
Trocknen einzelner Wäsche stücke: z.B. Badetücher, Badekleidung, Spültücher.
Kaltluft Textilien, die durchlüftet
werden sollen.
Sonderprogramme Pflegeleicht
Bügelfeucht
Textilien aus Baumwolle oder Mischgewebe, wie z. B. Oberhemden, Blusen
Finish Wolle
Wolle-Textilien. Wolle-Textilien werden in kurzer Zeit
Glätten maximale Beladung: 2,5 kg
Baumwoll- oder Leinenge webe. Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthetik, z. B. Baum wollhosen, Anoraks, Hem den.
-
-
-
maximale Beladung: 1 kg Diese Trockenstufe können Sie dann
als Sonderprogramm nutzen, wenn Sie die Beladung auf 1 kg reduzie­ren. Textilien werden, abhängig von der Textilart, knitterarm getrocknet.
maximale Beladung: 2 kg
aufgelockert und somit flauschiger. Textilien sofort nach Programmende
entnehmen. Die Wolle-Textilien werden in diesem
Programm nicht fertig getrocknet.
-
Programm zur Reduzierung von Knittern nach vorherigem Schleu dern im Waschautomaten.
Textilien nach Programmende sofort
-
entnehmen und zum Trocknen auf
-
Leine oder Bügel hängen.
(1)
(1)
(1)
(1)
-
(1)
Gewicht der Trockenwäsche
12
A Wäsche sortieren
Sortieren Sie die Textilien vor, nach:
^
- Faser-/Gewebeart,
- gewünschtem Trockengrad,
- gleicher Größe,
- gleicher Restfeuchte nach dem Schleudern.
So erhalten Sie ein gleichmäßiges Trocknungsergebnis.
Säume und Nähte prüfen Textilfüllungen herausfallen können.
, dass keine
So trocknen Sie richtig
Überfüllen Sie die Trommel nicht! Die Wäsche wird sonst strapaziert und das Trocknungsergebnis beein trächtigt.
Die Beladungsmengen finden Sie im Kapitel "Programmübersicht".
Kontrollieren Sie vor jedem Schließen,
^
ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.
-
Bett- und Kissenbezüge mit keine Kleinteile hineingelangen.
Haken und Ösen Textilgürtel und Schürzenbänder
sammenbinden. Gelöste Formbügel von BHs
oder entfernen.
,
Entfernen Sie Fremdkörper, z. B. Waschmittel-Dosierhilfen aus der Wäsche. Diese Teile können schmel­zen und den Trockner und die Wä sche beschädigen.
schließen.
schließen, da
zu-
vernähen
B Trockner beladen und einschalten
^
Drücken Sie die Taste Sie die Tür.
^
Legen Sie die Wäsche gut aufgelo ckert in die Trommel.
Tür
und öffnen
-
-
Klemmen Sie beim Schließen keine Wäschestücke ein. Schäden an den Textilien sind sonst die Folge.
^
Schließen Sie die Tür mit leichtem Schwung. Sie können die Tür auch anlehnen und zudrücken.
^
-
Drücken Sie zum Einschalten die Tas te
l-Ein/0-Aus
.
-
13
So trocknen Sie richtig
C Programm wählen
^ Stellen Sie den Programmwähler auf
das gewünschte Programm ein.
Die jeweilige Programmdauer können Sie dem Kapitel "Verbrauchsdaten" ent­nehmen.
Schonen
^ Zum Trocknen empfindlicher Textilien
(Pflegesymbol r) z.B. aus Acryl, müssen Sie den Programmwähler auf
Schonen
stellen.
D Programm starten
Start
Drücken Sie die Taste
^
Die Heizphase beginnt. Rechts auf der Bedienungsblende
leuchtet die Kontrollleuchte der jeweils erreichten Trockenstufe.
Nach Abschluss der Heizphase kühlt ein kalter Luftstrom die Wäsche ab (die Kontrollleuchte Damit ist der gewünschte Trockengrad erreicht.
Kaltluft
.
leuchtet).
Durch die Temperaturreduzierung bei
Schonen
dauer.
14
verlängert sich die Programm
-
So trocknen Sie richtig
Programm umwählen
Nach Programmstart können Sie den Programmwähler noch auf ein anderes Programm drehen, solange die Kaltluft phase oder der Knitterschutz nicht er reicht sind.
Programm unterbrechen
Schalten Sie den Trockner mit der
^
Taste
I-Ein/0-Aus
Weitertrocknen:
Schalten Sie den Trockner mit der
^
I-Ein/0-Aus
Taste
Bei Koch-/Buntwäsche- und Pflege­leicht-Programmen wird das Programm fortgesetzt, solange die Kaltluftphase oder der Knitterschutz nicht erreicht sind.
Andere Programme: ^ Drücken Sie die Taste
Nachlegen / Entnehmen von Textilien
,
Berühren Sie nicht die Trommel rückseite beim Nachlegen/Entneh men von Textilien! Durch hohe Tem peraturen besteht im Trommelbe reich Verbrennungsgefahr.
aus.
ein.
Start
.
-
-
-
-
-
Wenn nur noch die Kontrollleuchte
terschutz/Ende
gramm abgebrochen.
-
leuchtet, ist das Pro
E Programmende
Die Kontrollleuchte und gegebenenfalls die Kontrollleuchte der erreichten Trockenstufe leuchtet.
Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort ent nehmen (Knitterschutz). Der Knitter schutz dauert max. 60 Minuten (außer bei
Finish Wolle
^ Drücken Sie die Taste
Sie die Tür.
^ Entnehmen Sie die Textilien.
Prüfen Sie, ob die Trommel leer ist. Verbleibende Textilien könnten beim nächsten Programmlauf Schaden durch Übertrocknen nehmen.
^ Reinigen Sie das Flusensieb. ^
Schließen Sie die Tür.
^
Drücken Sie zum Ausschalten die Taste
l-Ein/0-Aus
Knitterschutz/Ende
).
Tür
und öffnen
.
Knit
-
-
-
-
^
Öffnen Sie die Tür. Sie können jetzt Wäsche nachlegen oder vorzeitig entnehmen.
^
Schließen Sie zum Weitertrocknen die Tür und drücken Sie die Taste
Programm abbrechen
^
Stellen Sie den Programmwähler auf
Ende
oder öffnen Sie die Tür.
Start
.
15
Reinigung und Pflege
Flusensieb reinigen
Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

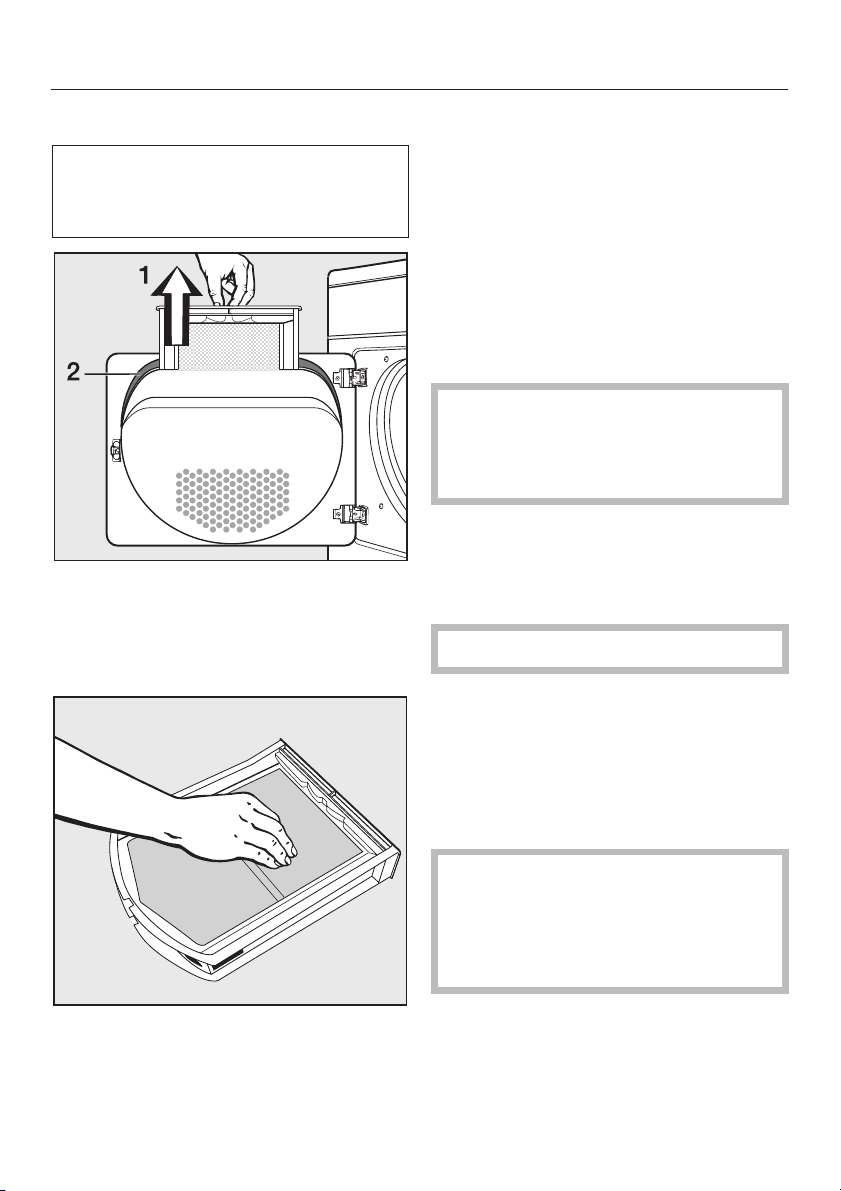

^ Ziehen Sie das Flusensieb (1) aus
der Türkappe heraus.
Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.
Entfernen Sie die Flusen aus dem
^
Hohlraum in der Türkappe mit einer Reinigungsbürste (nachkaufbares Zubehör) oder dem Staubsauger.
Reinigen Sie die Dichtung (2) an der
^
Türkappe rundherum mit einem feuchten Tuch.
Schieben Sie das Flusensieb richtig
^
herum bis zum Anschlag in die Tür kappe und schließen Sie die Tür.
Nassreinigung: das Flusensieb soll ten Sie zusätzlich nur dann nass rei nigen, wenn es stark verklebt oder verstopft ist.
^ Trocknen Sie das Flusensieb mit Vor-
sicht gründlich ab.
-
-
Trockner reinigen
Trockner vom Elektronetz trennen.
^ Gehäuse und Bedienungsblende nur
leicht feucht mit mildem Reinigungs mittel oder Seifenlauge reinigen.
-
-
^
Streifen oder saugen Sie die Flusen von der Siebfläche ab.
16
^
Edelstahl (z.B. die Trommel) können Sie mit geeignetem Edelstahl-Putz mittel reinigen.
Keine Scheuermittel, lösemittelhalti ge Reiniger, Glas- oder Allzweckrei niger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.
^
Trocknen Sie alle Teile mit einem wei chen Tuch ab.
-
-
-
-
Störungshilfen
Was tun, wenn . . . ?
Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.
Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:
Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften
,
durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Allgemeine Störungen
Problem Ursache Behebung Der Trockner geht nach
dem Einschalten nicht in Betrieb.
Wäschestücke aus syn­thetischen Fasern sind nach dem Trocknen sta tisch aufgeladen.
Die Ursache lässt sich nicht unmittel­bar feststellen.
Synthetisches neigt zu statischen Aufla-
-
dungen.
– Haben Sie die Bedienreihen-
folge eingehalten (Kapitel "So trocknen Sie richtig")?
– Ist der Netzstecker einge-
steckt?
Ist die Tür geschlossen?Ist die Sicherung in Ordnung?
Ein beim Waschen verwendetes Weichspülmittel im letzten Spül­gang kann die statische Aufla dung beim Trocknen mindern.
-
17
Störungshilfen
Problem Ursache Behebung Es haben sich
Flusen gebildet.
Die Wäsche ist unzufriedenstel lend getrocknet.
Die Trommelbe­leuchtung leuch­tet nicht.
Beim Trocknen lösen sich die Flusen, die sich hauptsäch lich durch den Abrieb beim Tragen und Waschen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist ge ring und hat keinen nennens werten Einfluss auf deren Le bensdauer. Das haben For schungsinstitute ermittelt.
Die Beladung bestand aus unterschiedlichen Geweben.
-
Die Beleuchtung schaltet au­tomatisch aus (Energieein­sparung).
Eventuell ist die Glühlampe ist defekt.
Anfallende Flusen werden von einem Flusensieb aufge
­fangen und können leicht ent fernt werden (siehe Kapitel "Reinigung und Pflege").
-
-
-
-
Trocknen Sie mit Warmluft
nach.
– Wählen Sie beim nächsten
Programmlauf ein geeigne­tes Programm.
Schalten Sie den Trockner aus und wieder ein.
Die Glühlampe können Sie austauschen: siehe am Ende dieses Kapitels.
-
-
18
Problem Ursache Behebung Der Trockenvor
gang dauert sehr lange oder wird sogar abgebro chen.
Wichtig: Zur Behebung einer der folgenden Ursachen den
-
Trockner ausschalten und zum Programmstart wieder ein schalten!
-
Die Belüftung ist unzurei chend, weil z.B. der Auf stellraum sehr klein ist.
Das Flusensieb ist mit Flu sen verstopft.
Die Abluftleitung oder de ren Mündung ist mit Flusen verstopft.
Die Textilien wurden nicht genügend ausgeschleu­dert.
Der Trockner ist überladen. Berücksichtigen Sie die maxi-
Aufgrund metallischer Reiß­verschlüsse ist der Feuch tegrad der Wäsche nicht exakt ermittelt.
Öffnen Sie Tür oder Fenster,
­damit Luft nachströmt.
-
Entfernen Sie die Flusen.
-
-
Kontrollieren Sie alle Be
standteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässig­keit.
– Entfernen Sie die Flusen. Schleudern Sie zukünftig die
Textilien im Waschautomaten mit höherer Drehzahl.
male Beladungsmenge pro Trockenprogramm.
– Öffnen Sie künftig die Reiß-
-
verschlüsse.
Tritt das Problem erneut auf, trocknen Sie Textilien mit lan gen Reißverschlüssen zukünf tig mit dem Warmluftpro gramm.
Störungshilfen
-
-
-
-
-
19
Störungshilfen
Prüf- und Störungsmeldungen
Problem Ursache Behebung Programmabbruch.
Kontrollleuchte Knit terschutz/Ende leuch tet. Der Summer er tönt.
Programmabbruch. Kontrollleuchte Man-
gelfeucht oder Bügel­feucht blinkt. Der Sum-
mer ertönt.
Das ist keine Störung.
-
Die Elektronik erkennt, dass
-
keine Wäsche in der Trom
-
mel ist und bricht das Pro gramm ab.
Das Trocknen einzelner oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen.
Die Ursache lässt sich nicht unmittelbar feststel­len.
Einzelne Wäscheteile soll ten Sie künftig mit dem Warmluftprogramm trock
­nen.
­Vor Programmumwahl: Tür öffnen und schließen.
– Schalten Sie den Trock-
ner aus und ein.
– Starten Sie ein Pro-
gramm.
Erfolgen wieder Pro­grammabbruch und Feh­lermeldung, liegt ein De­fekt vor. Informieren Sie den Miele Kundendienst.
-
-
20
Glühlampe für Trommelbeleuchtung auswechseln
Trockner vom Elektronetz trennen.
Öffnen Sie die Tür.
^
Störungshilfen
Die Glühlampe darf nur vom glei chen Typ sein und die maximale Leistung haben, die auf dem Typen schild und der Abdeckung für die Beleuchtung angegeben ist.
-
-

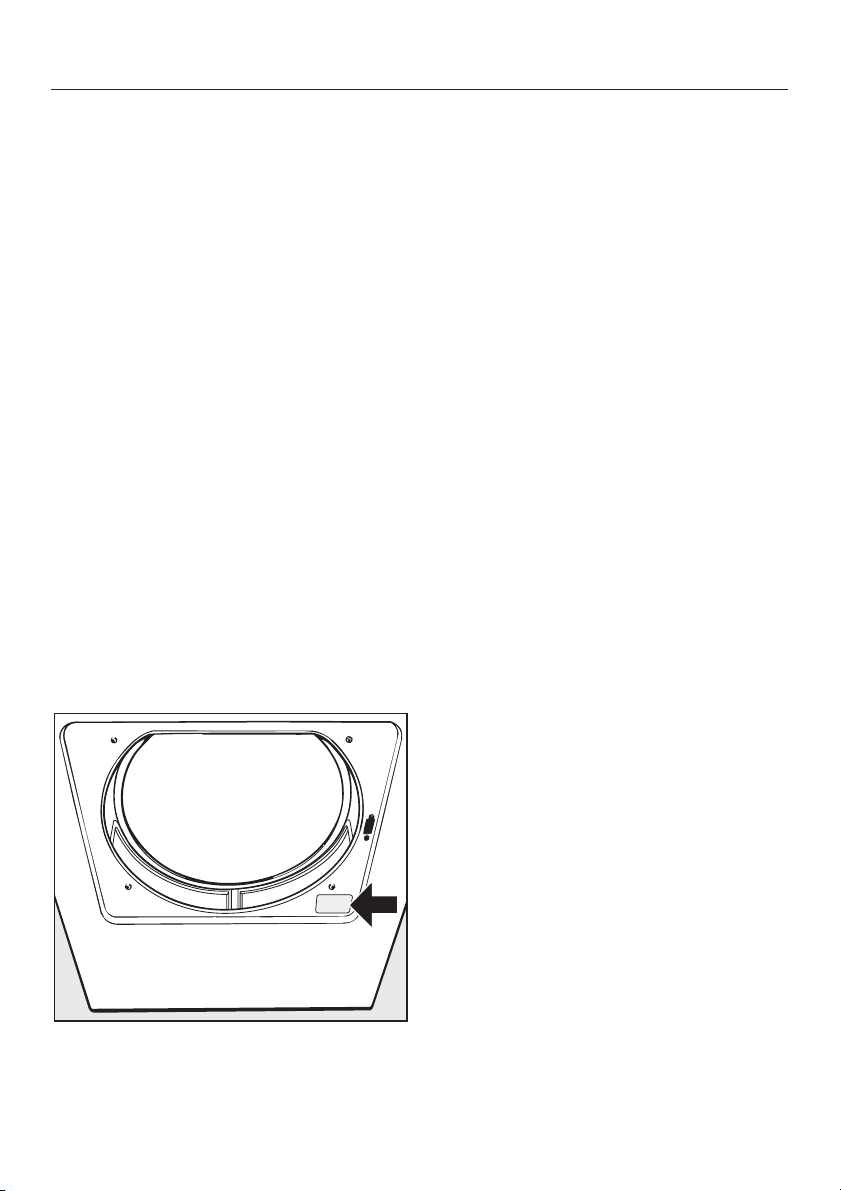

Oben in der Einfüllöffnung finden Sie die aufklappbare Abdeckung für die Beleuchtung.

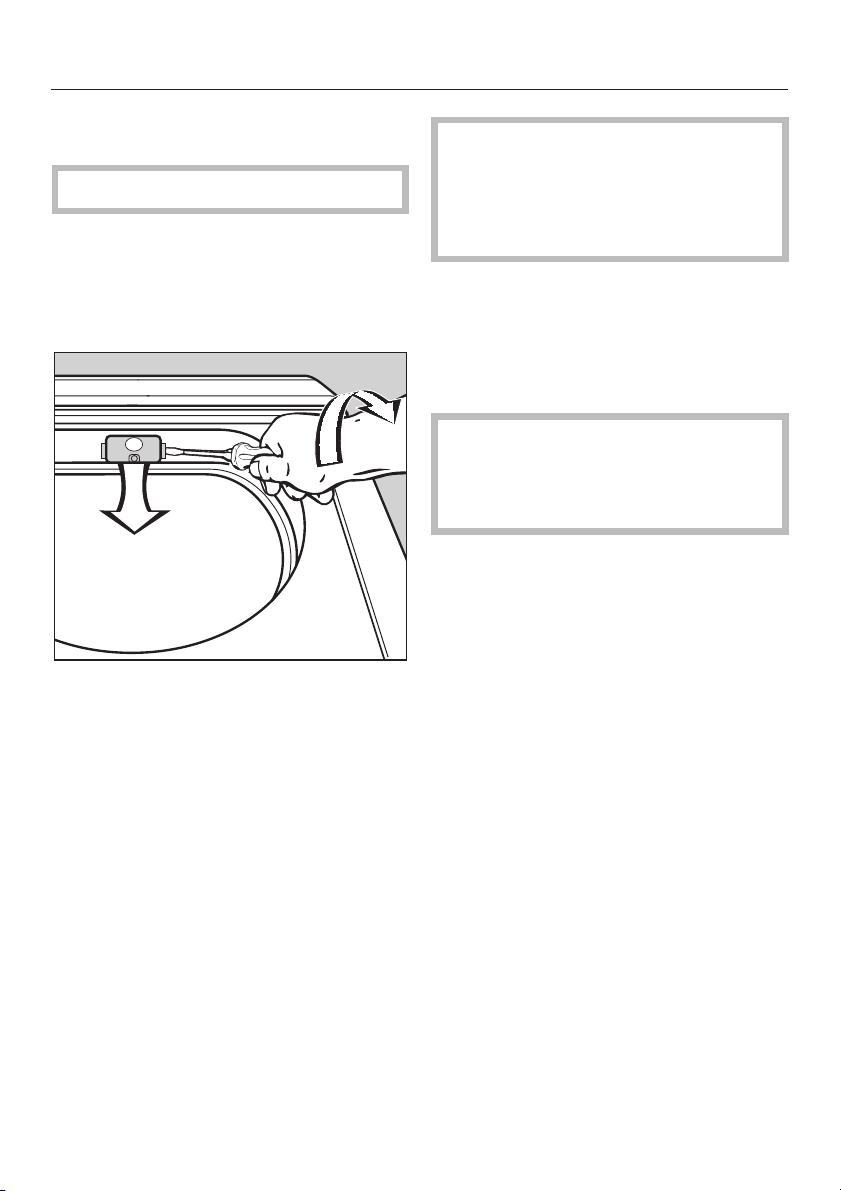

^ Schieben Sie ein handelsübliches
Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abde ckung für die Glühlampe.
* z.B. einen breiten Schlitzschrauben
dreher
Tauschen Sie die Glühlampe aus.
^
Klappen Sie die Abdeckung nach
^
oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein rastet.
Achten Sie auf den festen Sitz
,
der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.
-
-
-
^
Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Hand
gelenkes die Abdeckung öffnen. Die Abdeckung klappt nach unten. Die temperaturbeständige Glühlampe
sollten Sie nur über den Miele Fachhan del/Miele Kundendienst beziehen.
-
-
21
Störungshilfen
Kundendienst
Reparaturen
Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te
Ihren Miele Fachhändler oder
den Miele Werkkundendienst unter
der Telefonnummer:
D Deutschland 0800 – 22 44 666
A Österreich 050 800 300* (*österreichweit zum Ortstarif)
L Luxemburg (00352) 4 97 11-20/22
Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Anga­ben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Ein­füllöffnung:
-
Kontrollleuchte PC (Kundendienstschnittstelle)
Die auf der Bedienungsblende mit gekennzeichnete Kontrollleuchte dient dem Kundendienst im Reparaturfall als
­Prüfungs- und Übertragungspunkt.
Garantiebedingungen und Garantiezeit
Die Garantiezeit des Trockners beträgt 2 Jahre.
Nähere Angaben zu den Garantiebe dingungen finden Sie im Garantieheft.
Nachkaufbares Zubehör
Für diesen Trockner erhalten Sie nach­kaufbares Zubehör im Miele Fachhan­del oder beim Miele Kundendienst.
PC
-
22
Vorderansicht
Aufstellen und Anschließen
a Abluftanschluss: die Abluftleitung
können Sie wahlweise an der Rück seite (werkseitig geöffnet), rechts oder links installieren
b Netzanschlussleitung c Bedienungsblende d Tür
e Vier höhenverstellbare Schraubfüße
-
23
Aufstellen und Anschließen
Aufstellungsort
Im Schwenkbereich der Trock
,
nertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer den.
Trockner zum Aufstellungsort tragen
Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Trans port. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Ge rätefüße und den hinteren Deckelüber­stand.
-
-
-
-
Unterbau unter eine Arbeitsplatte
Berücksichtigen Sie den Platzbedarf für die Abluftleitung bei Festlegung der Seiten- und Wandabstände.
Ein Unterbausatz* ist erforder
,
lich, der von einer durch Miele auto risierten Fachkraft montiert werden muss. Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätede ckel. Die Montage des Abdeck blechs ist aus Gründen der elektri schen Sicherheit unbedingt erforder lich.
Eine Montageanleitung liegt dem Unter­bausatz bei.
Durch den Unterbau kann sich die Tro­ckenzeit verlängern.
– Der Elektroanschluss sollte in der
Nähe des Trockners installiert wer­den und zugänglich sein.
-
-
-
-
-
-
24
Bei Nischenhöhen von: –
840 mm sind längere Schraubfüße* erforderlich.
860/880 - 900/920 mm sind ein - bis zwei Höhenausgleichsrahmen* erfor derlich.
* nachkaufbares Miele Zubehör
Wiedermontage des Deckels
Sofern Sie den Deckel für den Unterbau demontiert haben, müssen Sie bei der Wiedermontage auf den festen Sitz des Deckels an den hinteren Haltern ach ten. Nur so ist ein sicherer Transport des Gerätes gewährleistet.
-
-

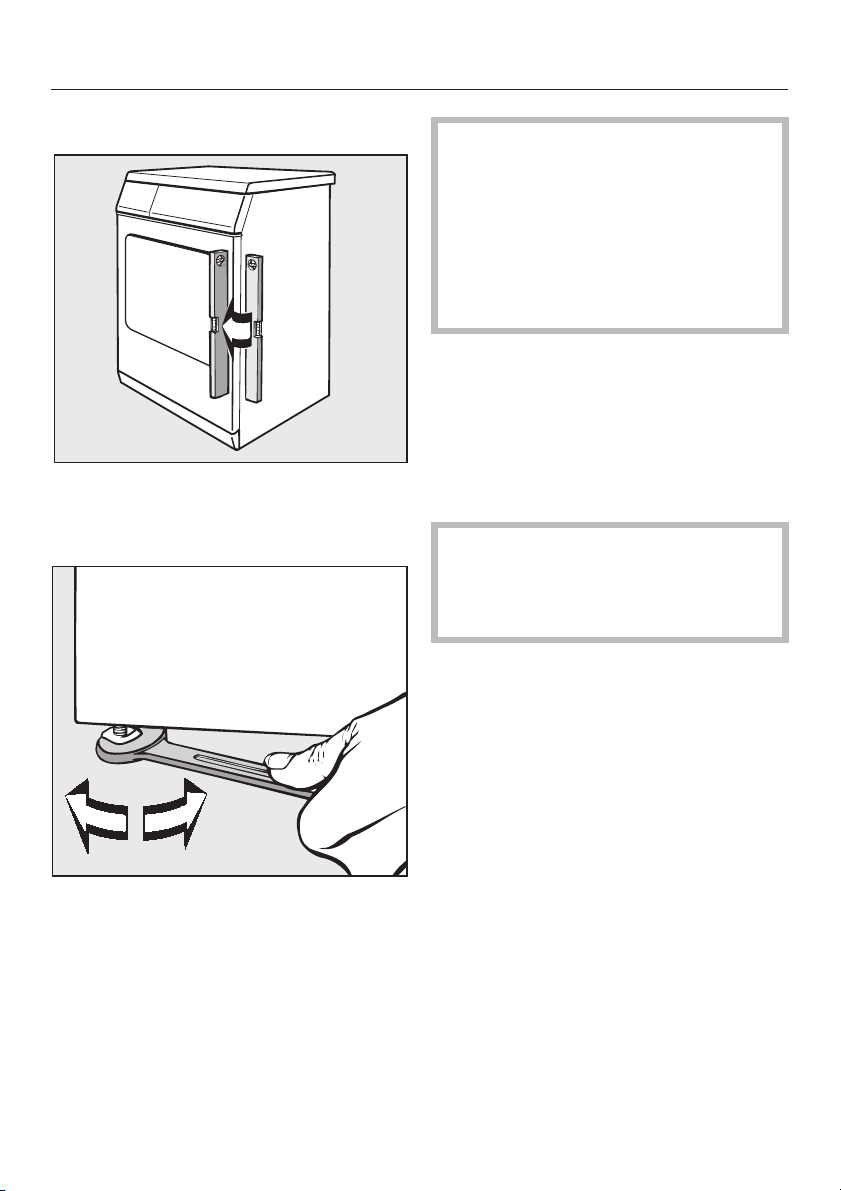

Trockner ausrichten
Der Trockner muss lotrecht stehen, da­mit ein einwandfreier Betrieb gewähr­leistet ist.
Aufstellen und Anschließen
Zwischen Trocknerunterseite und
,
Fußboden muss ein Luftspalt von mindestens 10 mm gewährleistet sein. Der Luftspalt darf nicht durch Sockelleisten, hochflorigem Teppich boden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzu fuhr gewährleistet.
Wasch-Trocken-Säule
Der Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.
* nachkaufbares Miele Zubehör
Die Montage des Zwischenbau-
,
satzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.
-
-
-
^
Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.
25
Aufstellen und Anschließen
Elektroanschluss
Der Trockner ist mit einer Wechsel strom-Anschlussleitung und Schu ko-Stecker anschlussfertig für Wechsel strom ~ 230 V 50 Hz ausgerüstet.
Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.
In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdose o. ä. angeschlos sen werden, um eine potentielle Gefah renquelle (Brandgefahr) auszuschlie ßen.
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Aus­lösestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Über die Nennaufnahme und die ent­sprechende Absicherung gibt das Ty­penschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.
-
-
-
-
-
-
-
26
Installation der Abluftleitung
Grundsätze
Wichtig
Der Trockner darf nur betrieben wer den, wenn die beim Trocknen ent stehende feuchte Abluft nach Außen geführt wird, durch . . . . . . eine Abluftleitung (flexibel, hoch-flexibel oder aus gesteckten Rohren) oder . . . einen Mauerrohr-Direktan schluss.
– Für die Dauer der Installation der Ab-
luftleitung den Netzstecker nicht ein­stecken.
– Die Mündung der Abluftleitung (z.B.
ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft . . . . . . nicht zurück in den Aufstellraum gelangt; . . . keine baulichen Schäden oder unzumutbare Belästigungen verur­sacht.
Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen. Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüf tung (sonst besteht Erstickungsge fahr durch eventuelles Zurücksau gen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Bei spiel:
- Fenster öffnen;
- unverschließbare Belüftungs­öffnungen in der Außenwand anbringen;
- Fensterschalter anbringen, da­mit der Trockner nur bei geöff­netem Fenster einzuschalten ist.
-
-
-
-
-
-
-
Vermeiden Sie
lange Abluftleitungen.
viele und enge Bögen oder Biegun
gen.
So umgehen Sie eine niedrige Trocken leistung und einen hohen Zeit- und Energiebedarf.
Verwenden Sie
für die Abluftleitung:
Abluftschlauch* oder Kunststoffab wasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.
– für die Abluftführung nach Außen:
das Mauerrohr* oder den Fensteran­schluss*.
*nachkaufbares Miele Zubehör
Vorgehensweise
^ Messen Sie zuerst die Länge der be-
nötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr durchmesser (siehe nächste und übernächste Seite). Bei einer großen Gesamtrohrlänge wird nämlich ein größerer Rohrdurch messer notwendig.
^
Anschließend müssen Sie sich für die Installation eines Abluftleitungssys tems entscheiden (siehe Abschnitt "Übersicht der Abluftleitungssysteme" in diesem Kapitel).
-
-
-
-
-
-
27
Installation der Abluftleitung
Gesamtrohrlänge berechnen
Die Abluftleitung mit Bögen und unter schiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z. B. eines Bo gens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).
Wenn Sie die Vergleichsrohrlängen aller Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt rohrlänge ist ein Wert der aussagt, wie groß der Widerstand des gesamten Ab­luftsystems ist.
Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Ge­samtrohrlänge über 20 m einen größe­ren Rohrdurchmesser (Tabelle II).
Vorgehensweise
1. Messen Sie die notwendige Länge für die gerade
zu verlegende Abluft leitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Ver gleichsrohrlänge aus Tabelle I.
2. Ermitteln Sie die Anzahl der notwen digen Bögen
und Bauteile. Zählen Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.
3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.
-
-
-
-
-
-
Tabelle I
Bauteile Vergleichs
Abluftschlauch (hoch-flexibel)*
1 m gerade verlegt
Bogen 45°
(Biegeradius = 0,25 m) Bogen 90°
(Biegeradius = 0,25 m)
Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr
1 m gerade verlegt / bzw. 1 m
gerades Rohr Bogen 45°
(Biegeradius = 0,25 m) Bogen 90°
(Biegeradius = 0,25 m)
Mauerrohr* oder Fensteranschluss*
mit Gittereinsatz
mit Rückstauklappe (schwin-
gende Klappe)
Rückstauklappe* zum Integrie­ren in die Abluftleitung
(siehe Abschnitt "d Abluftsam­melleitung")
Flachkanal (für Säulenaufstel lung)*
linke oder rechte Abluftöffnung des Trockners
* nachkaufbares Miele Zubehör
-
rohrlänge
1,8 m 1,5 m
2,5 m
1,0 m
0,6 m
0,8 m
3,8 m 1,5 m
14,3 m
11,0 m
1,0 m
Tabelle II
Maximal zulässige Gesamtrohrlänge
10 m mit 20 m ohne 40 m ohne
100 m ohne
Ringadapter
Ringadapter Ringadapter Ringadapter
erforderlicher Durchmesser
100 mm 100 mm 125 mm 150 mm
-
4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt rohrlänge erforderlich ist.
28
-
Installation der Abluftleitung
Berechnungsbeispiel

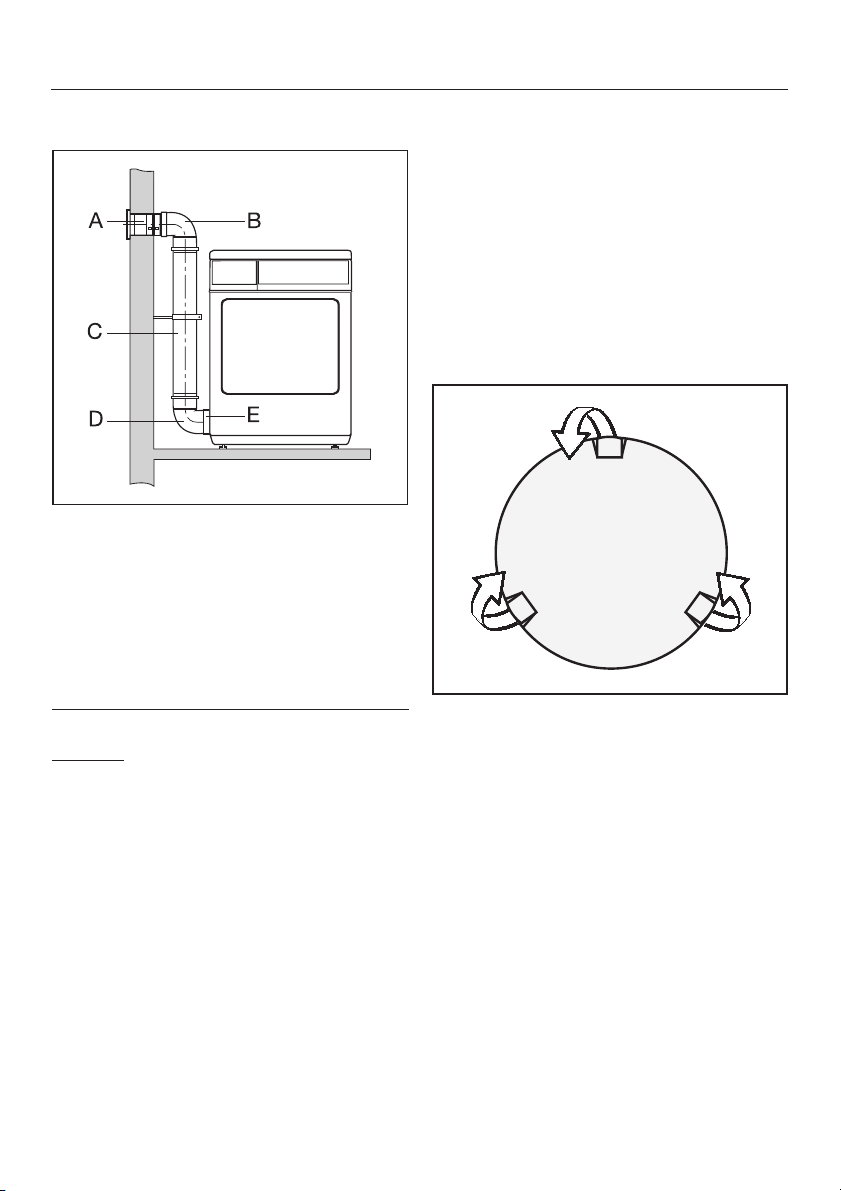

A Mauerrohr, mit Gittereinsatz
= 1 x 3,8 m Vergleichsrohrlänge = 3,8 m
B/D 2 Bögen, 90°
= 2 x 0,8 m Vergleichsrohrlänge = 1,6 m
C 0,5 m Kunststoffabwasserrohr
= 0,5 x 1 m Vergleichsrohrlänge = 0,5 m
E linke Abluftöffnung
= 1 m Vergleichsrohrlänge = 1,0 m Gesamtrohrlänge = 6,9 m
Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Des halb reicht ein Rohrdurchmesser von 100 mm aus.
Installationsmöglichkeiten am Trockner
Rückseite
Der Anschluss ist werkseitig geöffnet.
Installieren Sie die Abluftleitung, wie
^
auf den folgenden Seiten beschrie ben.
Linke oder rechte Seitenwand
^
Entnehmen Sie die Kappe und ver schließen Sie damit die Abluftöffnung
-
an der Rückseite.
^
Drücken Sie die Kappe fest an, damit sie nicht heraus fällt.
-
-
^
Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrie ben.
-
29
Installation der Abluftleitung
Übersicht der Abluftleitungs
-
systeme
Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftlei tungssysteme (a b c d), die am Trockner installiert werden können.
-
Adapter

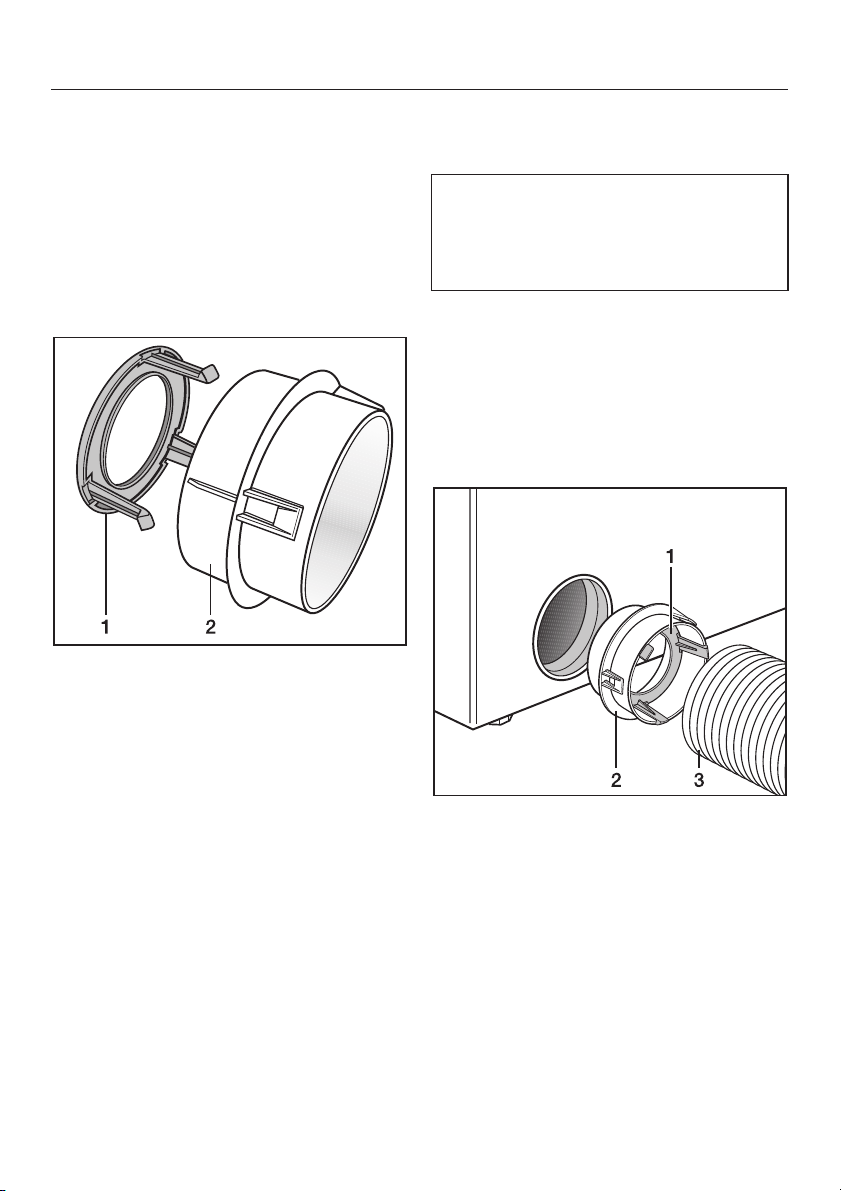

Im Adapter (2) für die Installation einer flexiblen Abluftleitung ist ein Ringadap- ter** (1) installiert. Er bewirkt in Kombi nation mit einer kurzen Abluftleitung
(maximal 10 m Gesamtrohrlänge)
eine Zeit- und Energieeinsparung beim Trocknen. Der entnehmbare Ringadap ter kann in jedes Abluftleitungssystem eingebaut werden.
**Hinweis für Prüfinstitute: Die Prüfung nach Norm EN 61121 erfolgt mit Ringadapter.
a Abluftleitungssystem mit flexibler Abluftleitung
Unter Verwendung des beigefügten Adapters können Sie ganz einfach ei nen Abluftschlauch (C 100 mm) in stallieren.
Sie benötigen
einen Abluftschlauch* (hoch-flexibel,
flexibel oder Alu-Flex). ein Mauerrohr* oder einen Fensteran
schluss*.
* nachkaufbares Miele Zubehör
-
-
^
Nehmen Sie den Ringadapter (1) aus dem Adapter (2), wenn die Gesamt rohrlänge länger als 10 m ist! Bei einer Gesamtrohrlänge von weni ger als 10 m können Sie den Ringa dapter im Adapter belassen.
-
-
-
-
-
-
30
^
Installieren Sie den Abluftschlauch (3) mit Hilfe des Adapters (2) am Trockner.
^
Beispiele siehe nächste Seite.
Installation der Abluftleitung
Beispiele
Fensteranschluss

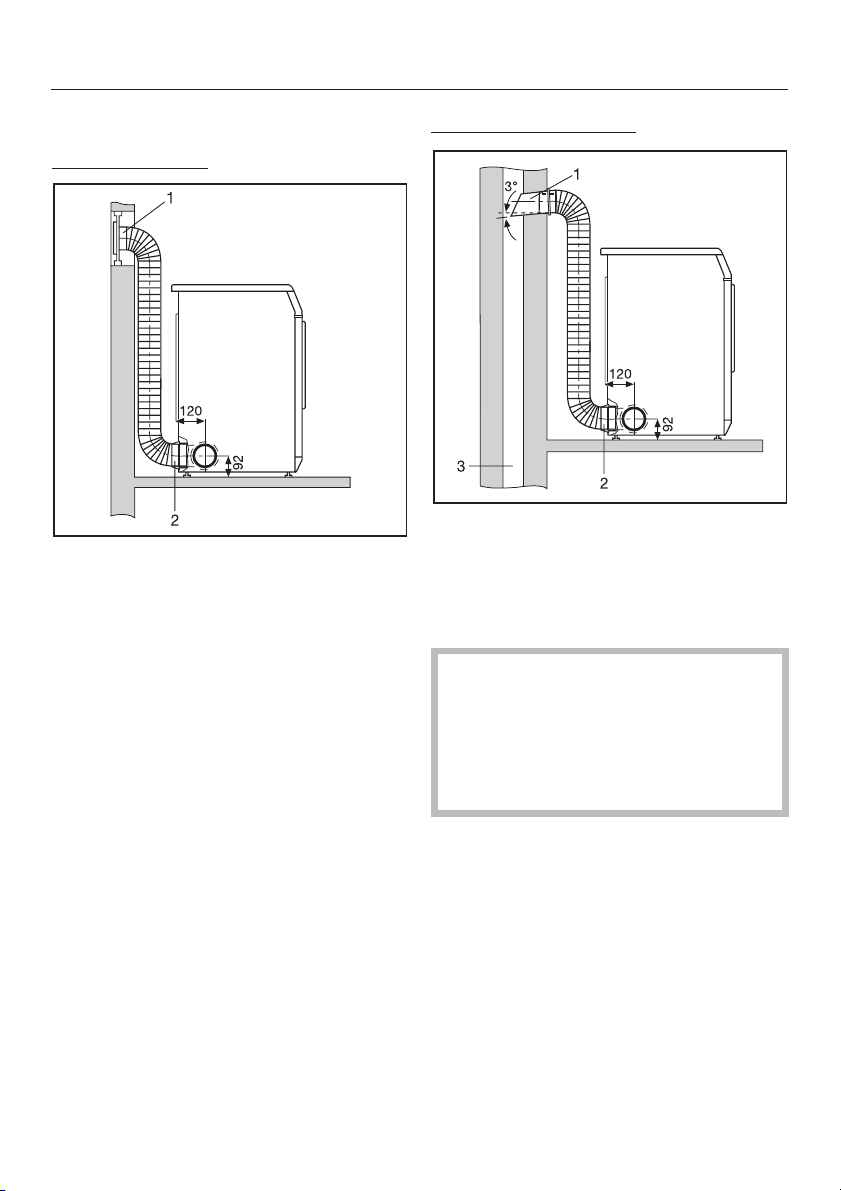

1. Fensteranschluss (in Plexiglasschei­be eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)
2. Adapter für flexiblen Abluftschlauch
Abluftkamin-Anschluss
1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)
2. Adapter für flexiblen Abluftschlauch
3. Abluftkamin, feuchtigkeitsisoliert
,
Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräu men mit Feuerstätten dient.
-
31
Installation der Abluftleitung
b Abluftleitungssystem aus gesteckten Rohren
Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Ge samtrohrlänge vorliegt. Ein Rohr setzt der Abluft einen gerin geren Widerstand entgegen, als z. B. hoch flexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.
Sie benötigen . . . . . . den Anschlussstutzen* (C 100 mm mit innenliegender Rippe). . . . ein Mauerrohr* oder einen Fenster­anschluss*. . . . Kunststoffabwasserrohr (C 100 mm) aus dem Fachhandel. Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangsrohre des Rohrsystems (z. B. von C 100 auf 125 mm) erforderlich.
* (nachkaufbares Miele Zubehör)
-
-
Bei einer Gesamtrohrlänge von mehr als 10 m den Ringadapter nicht ver wenden!
Installieren Sie das Rohr (3) mit Hilfe
^
des Anschlussstutzens (2) am Trock ner.
Beispiel
-
-
^
Stecken Sie den Ringadapter (1) nur dann in den Miele Anschlussstutzen (2), wenn die Gesamtrohrlänge kür zer als 10 m ist.
32

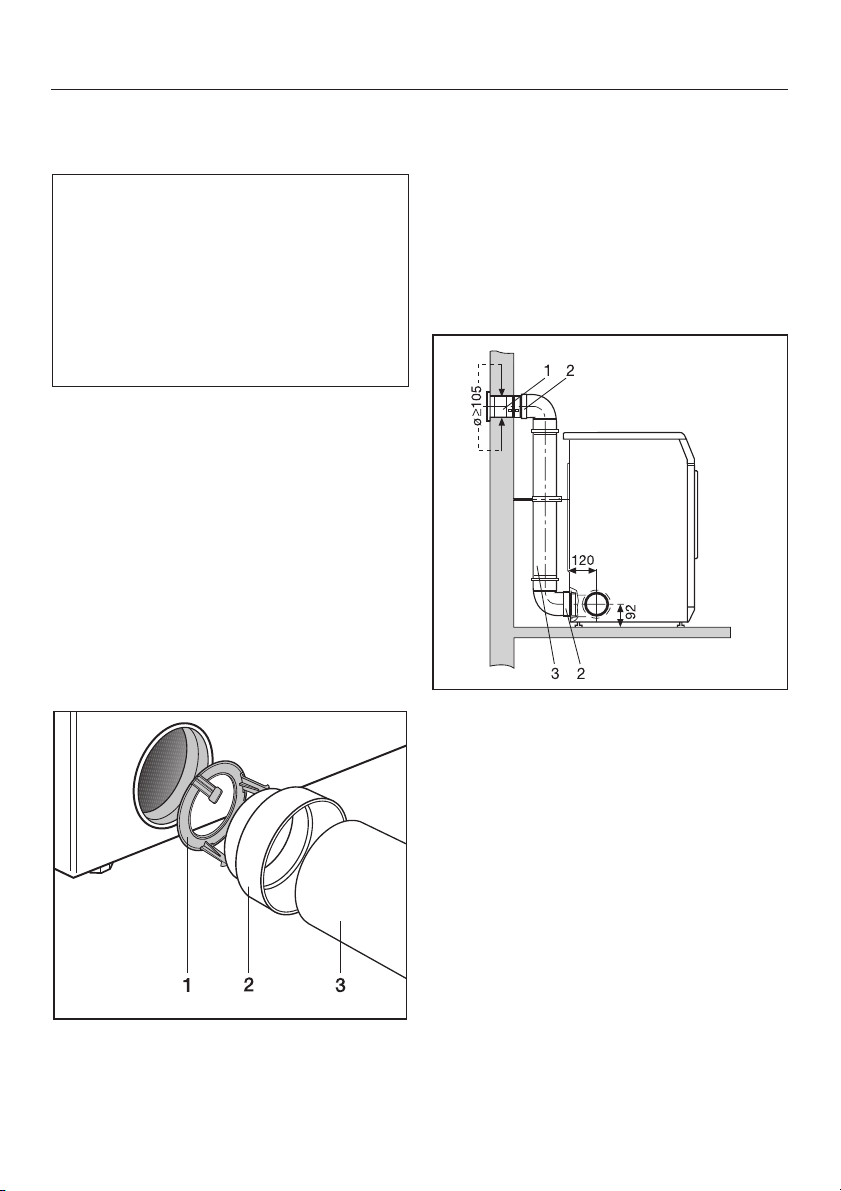

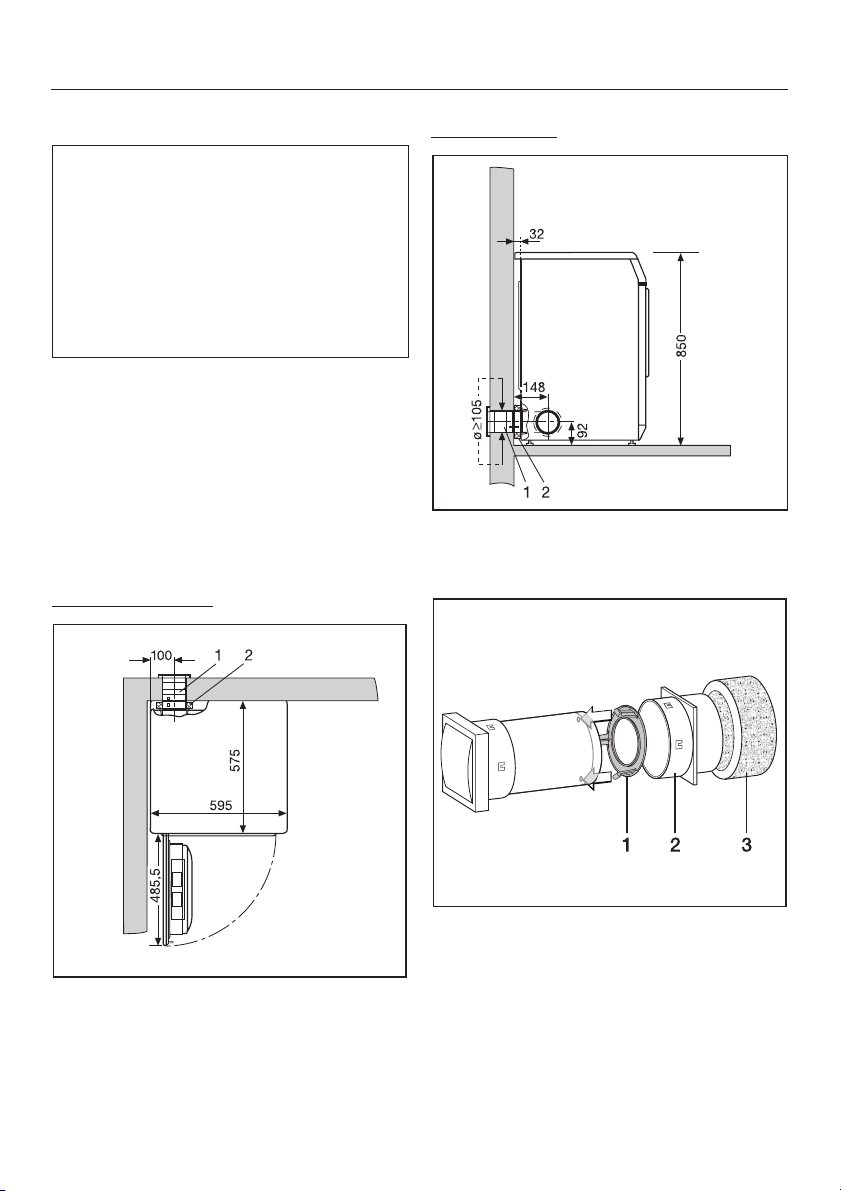

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)
2. Anschlussstutzen
3. Kunststoffabwasserrohr, Durchmesser DN 100
-
Installation der Abluftleitung
c Mauerrohr-Direktanschluss
Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteil haft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.
Sie benötigen ein Mauerrohr* und einen flexiblen Distanzring*.
* (nachkaufbares Miele Zubehör)
A Beachten Sie vorm Durchbrechen
der Mauer . . . . . . die Montageanweisung, die dem Miele Mauerrohr beigefügt ist. . . . folgende Maßzeichnungen.
Ansicht von oben:
-
Seitenansicht:
1. Mauerrohr
2. Flexibler Distanzring
1. Mauerrohr
2. Flexibler Distanzring
B Stecken Sie den Ringadapter (1) in
das Mauerrohr.
C Stecken Sie den flexiblen Distanzring
(3) auf den Anschlussstutzen (2) des Mauerrohrs und schieben Sie den Trockner an die Wand.
33
Installation der Abluftleitung
d Abluftsammelleitung
Zur Vermeidung von Kondenswasser­bildung und Geruchsübertragung in den nicht betriebenen Trocknern:
^

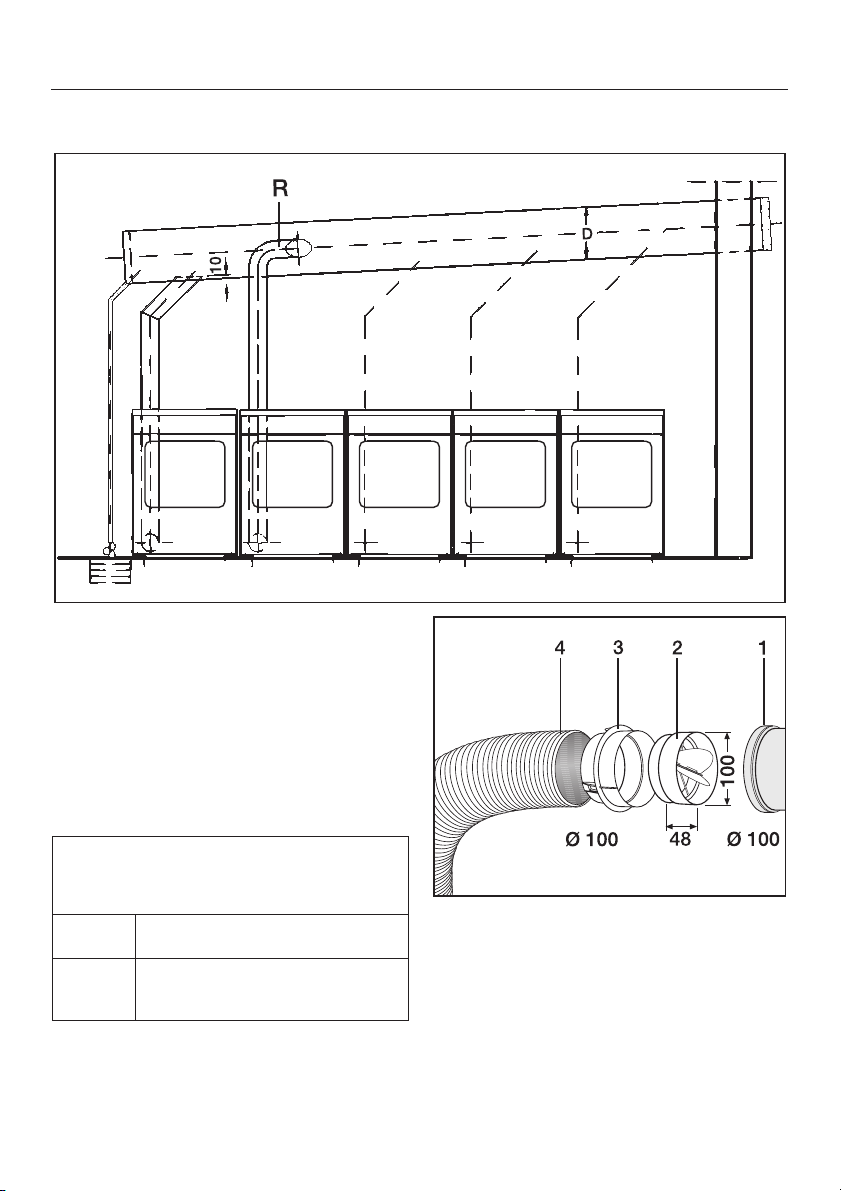

Installieren Sie pro Trockner eine Rückstauklappe R direkt an die Sam melleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erfor derlich.
Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser
D vergrößert werden.
Trockner Vergrößerungsfaktor des Rohr
2 3 4 - 5
34
durchmessers aus Tabelle II
1 1,25 1,5
-
-
-
1 Anschluss an die Sammelleitung 2 Miele Rückstauklappe* 3 zusätzlicher Miele Adapter* 4 Miele Abluftschlauch*, hoch flexibel
^
Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.
Installation der Abluftleitung
Wasch-Trocken-Säule

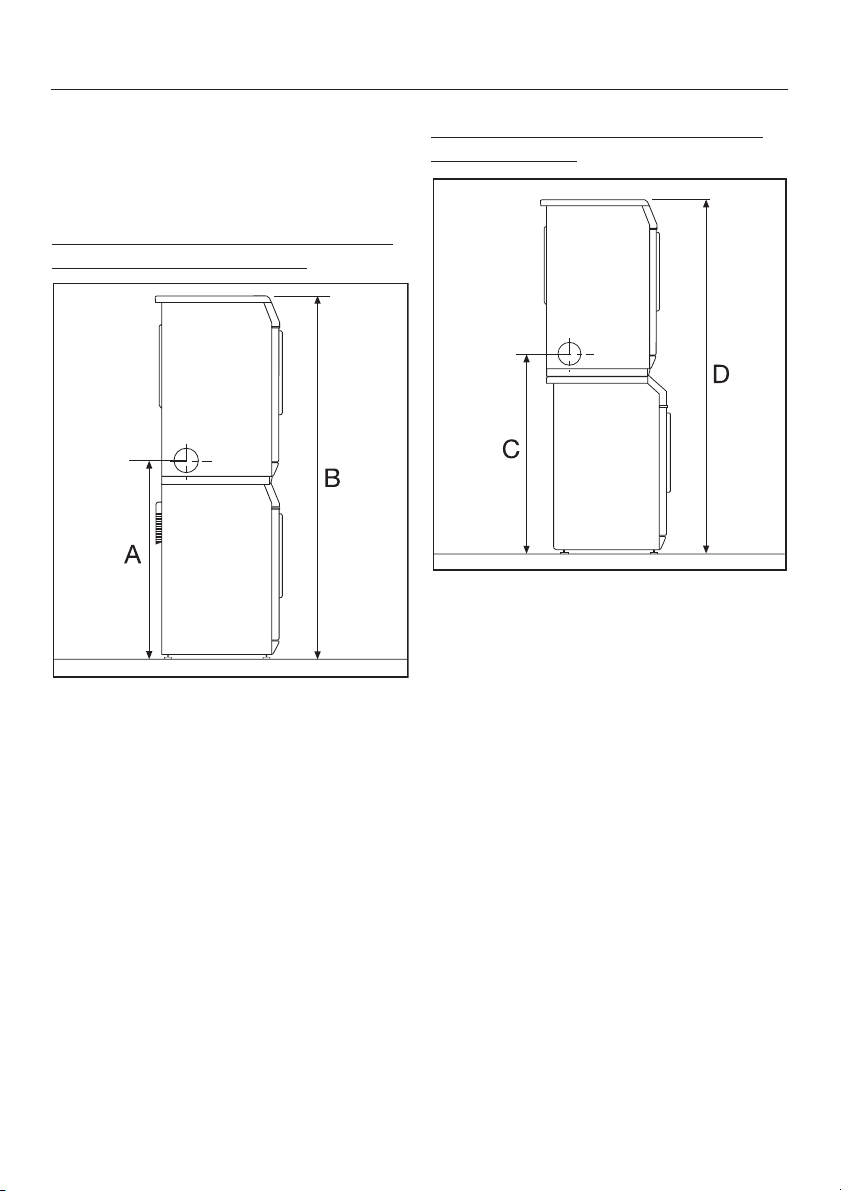

Höhe der Abluftöffnungen bei einer Wasch-Trocken-Säule
Miele Waschautomat mit gerader oder schräger Bedienungsblende
Miele Waschautomat mit Comfort Be dienungsblende
Zwischenbausatz* ohne Arbeitsplatte: C = 94,2 cm D = 170,0 cm
-
Zwischenbausatz* ohne Arbeitsplatte: A = 94,2 cm B = 170,0 cm Zwischenbausatz* mit Arbeitsplatte: A = 92,8 cm B = 168,6 cm * nachkaufbares Miele Zubehör
Zwischenbausatz* mit Arbeitsplatte: C = 96,0 cm D = 171,8 cm * nachkaufbares Miele Zubehör
35
Verbrauchsdaten
Programme Beladungs-
KOCH-/BUNTWÄSCHE Schranktrocken + 5,0 1200
Schranktrocken Schranktrocken 5,0 1200
Bügelfeucht Bügelfeucht 5,0 1200
Mangelfeucht 5,0 1200
PFLEGELEICHT Schranktrocken Bügelfeucht 2,5 1000 1,00 30 Sonderprogramme Finish Wolle 2,0 - 0,20 3 Glätten 2,5 - 0,30 8
(1)
Prüfprogramm nach EN 61121
(1)
(1)
(1)
menge
kg U/min kWh Minuten
5,0 800 (70 % Restfeuchte) 3,30 84
5,0 800 (70 % Restfeuchte) 2,60 69
2,5 1000 (50 % Restfeuchte) 1,15 33
Endschleuderstufe
(im Haushalts-
waschautomaten)
1400 1600 1800
1400 1600 1800
1400 1600 1800
1400 1600 1800
Energie Trockenzeit
2,70 2,60 2,30 2,25
2,60 2,45 2,20 2,15
1,90 1,80 1,50 1,45
1,50 1,40 1,15 1,10
(einschl. Ab
kühlzeit)
70 67 60 59
67 64 57 56
52 49 42 41
42 39 33 31
Werte ermittelt nach Norm EN 61121 (einschl. Ringadapter) Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein
Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangs restfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken ohne Anwahl von Zusatzfunktionen durchzuführen.
-
-
Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Tex tilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elek tronetz und gewählter Zusatzfunktion von den angegebenen Werten abwei chen.
36
-
-
-
Technische Daten
Höhe 85 cm (verstellbar +0,7/- 0,7 cm) Höhe für Unterbau 82 cm Breite 59,5 cm Tiefe 58 cm Tiefe bei geöffneter Tür 106 cm Gewicht 48 kg Trommelinhalt 100 l Maximale Beladungsmenge 5 kg Trockenwäsche Länge der Anschlussleitung 2 m Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Leistung der Glühlampe siehe Typenschild Energieverbrauch siehe Kapitel "Verbrauchsdaten" Erteilte Prüfzeichen Funkschutz, VDE
37
38
Programmierfunktionen für die Änderung von Standardwerten
Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wech­selnden Anforderungen anpassen.
Die Programmierfunktionen können Sie jederzeit ändern.
39
Programmierfunktionen
Höherer Trockengrad im Programm KOCH-/BUNTWÄSCHE
Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben je doch mit dieser Programmierfunktion die Möglichkeit, im Koch-/Buntwä sche-Programm die Wäsche etwas trockner zu bekommen - wenn Sie wünschen. Hierdurch verlängert sich die Programmdauer.
Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann einge­schaltet werden - wenn Sie wünschen.
Das Programmieren und Speichern erfolgt mit den Schritten A bis G.
Die Programmierfunktion wird mit Hilfe der Taste lers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung –
Der Trockner ist ausgeschaltet.
Die Tür ist geschlossen.
Der Programmwähler steht auf Positi on
A Drücken Sie die Taste
ten Sie diese während der Schritte B-C gedrückt.
Ende
Start
und des Programmwäh-
:
.
Start
-
und hal
D . . . und lassen Sie die Taste
nach los.
E Drehen Sie den Programmwähler auf
KOCH-/BUNTWÄSCHE
cken
.
Blinkt die Kontrollleuchte
-
-
nicht, ist der höhere Trockengrad ausgeschaltet.
Blinkt die Kontrollleuchte
ist der höhere Trockengrad einge schaltet.
F Durch Drücken der Taste
nen Sie den höheren Trockengrad ein- oder ausschalten.
G Mit der Taste
ner ausschalten.
Die Programmierung ist dauerhaft ge­speichert. Sie können sie jederzeit wie­der ändern.
Kontrolle:
^ Führen Sie die Punkte A bis E aus.
Kontrollleuchte
blinkt = Höherer Trockengrad
blinkt nicht = Höherer Trockengrad
-
^
Schalten Sie den Trockner aus.
Die Kontrolle ist beendet.
I-Ein/0-Aus
Trocknen
eingeschaltet
ausgeschaltet
Schranktro
Start
da
Trocknen
Trocknen
-
Start
kön
den Trock-
-
-
,
-
B Schalten Sie den Trockner mit der
Taste
I-Ein/0-Aus
C Warten Sie, bis die Kontrollleuchte
Start
leuchtet . . .
40
ein.
Programmierfunktionen
Höherer Trockengrad im Programm PFLEGELEICHT
Die Elektronik dieses Trockners ist auf ein möglichst energiesparendes Trocknen ausgerichtet. Sie haben je doch mit dieser Programmierfunktion die Möglichkeit, im Pflegeleicht-Pro gramm die Wäsche etwas trockner zu bekommen - wenn Sie wünschen. Hierdurch verlängert sich die Pro grammdauer.
Der höhere Trockengrad ist werkseitig nicht eingeschaltet. Er kann einge schaltet werden - wenn Sie wünschen.
Das Programmieren und Speichern erfolgt mit den Schritten A bis G.
Die Programmierfunktion wird mit Hilfe der Taste lers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung –
Der Trockner ist ausgeschaltet.
Die Tür ist geschlossen.
Der Programmwähler steht auf Positi on
Ende
Start
und des Programmwäh-
:
.
-
-
-
E Drehen Sie den Programmwähler auf
KOCH-/BUNTWÄSCHE Blinkt die Kontrollleuchte
nicht, ist der höhere Trockengrad
-
ausgeschaltet. Blinkt die Kontrollleuchte
ist der höhere Trockengrad einge schaltet.
F Durch Drücken der Taste
nen Sie den höheren Trockengrad ein- oder ausschalten.
G Mit der Taste
ner ausschalten.
Die Programmierung ist dauerhaft ge­speichert. Sie können sie jederzeit wie­der ändern.
Kontrolle:
^ Führen Sie die Punkte A bis E aus.
Kontrollleuchte
blinkt = Höherer Trockengrad
blinkt nicht = Höherer Trockengrad
^
Schalten Sie den Trockner aus.
Die Kontrolle ist beendet.
-
I-Ein/0-Aus
Trocknen
eingeschaltet
ausgeschaltet
Schonen
.
Trocknen
Trocknen
Start
kön
den Trock
,
-
-
-
A Drücken Sie die Taste
ten Sie diese während der Schritte
B-C gedrückt.
B Schalten Sie den Trockner mit der
Taste
I-Ein/0-Aus
C Warten Sie, bis die Kontrollleuchte
Start
leuchtet . . .
D . . . und lassen Sie die Taste
nach los.
ein.
Start
und hal
Start
da
-
-
41
Programmierfunktionen
Summer
Nach Programmende ertönt wieder holend ein Signal.
Der Summer ist werkseitig eingeschal tet. Sie können ihn ausschalten - wenn Sie wünschen.
Der Summer ertönt im Fehlerfall, auch wenn er ausgeschaltet ist.
Das Programmieren und Speichern erfolgt mit den Schritten A bis G.
Die Programmierfunktion wird mit Hilfe der Taste lers programmiert. Die Taste und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.
Voraussetzung – Der Trockner ist ausgeschaltet. – Die Tür ist geschlossen. – Der Programmwähler steht auf Positi-
on
A Drücken Sie die Taste
ten Sie diese während der Schritte
B-C gedrückt.
B Schalten Sie den Trockner mit der
Taste
C Warten Sie, bis die Kontrollleuchte
Start
Start
Ende
.
I-Ein/0-Aus
leuchtet . . .
und des Programmwäh-
:
Start
ein.
und hal
-
-
-
E Drehen Sie den Programmwähler auf
KOCH-/BUNTWÄSCHE Blinkt die Kontrollleuchte
ist die Programmierfunktion Summer eingeschaltet.
Blinkt die Kontrollleuchte
nicht, ist die Programmierfunktion Summer ausgeschaltet.
F Durch Drücken der Taste
nen Sie den Summer aus- oder ein schalten.
G Mit der Taste
ner ausschalten.
Die Programmierung ist dauerhaft ge­speichert. Sie können sie jederzeit wie­der ändern.
Kontrolle:
^ Führen Sie die Punkte A bis E aus.
Kontrollleuchte
blinkt = Programmierfunktion
blinkt nicht = Programmierfunktion
^
Schalten Sie den Trockner aus.
Die Kontrolle ist beendet.
I-Ein/0-Aus
Trocknen
Summer ein-
geschaltet
Summer aus­geschaltet
Bügelfeucht
Trocknen
,
Trocknen
Start
kön
-
den Trock
-
-
.
D . . . und lassen Sie die Taste
danach los.
42
Start
43
Änderungen vorbehalten/4804
M.-Nr. 06 248 140 / 02
de - DE
Loading...
