Miele SGSH2 User Manual [de]
de Gebrauchsanweisung Bodenstaubsauger
en Vacuum cleaner operating instructions
fr Mode d'emploi Aspirateur traîneau
nl Gebruiksaanwijzing stofzuigers
it Istruzioni d'uso aspirapolvere a traino
HS15
M.-Nr. 10 327 040
de ....................................................................................................................... 4
en ....................................................................................................................... 27
fr ......................................................................................................................... 51
nl ........................................................................................................................ 73
it ......................................................................................................................... 96
2
de - Inhalt
Sicherheitshinweise und Warnungen .................................................................. 4
Gerätebeschreibung............................................................................................ 10
Ihr Beitrag zum Umweltschutz........................................................................... 12
Anmerkung zu den Europäischen Verordnungen (EU) Nr. 665/2013 und (EU)
Nr. 666/2013 ......................................................................................................... 13
Gebrauchsanweisung Elektrobürste ................................................................. 14
Abbildungsverweise ............................................................................................ 14
Vor dem Gebrauch...............................................................................................14
Gebrauch.............................................................................................................. 16
Abstellen, Transportieren und Aufbewahren ....................................................17
Wartung................................................................................................................ 18
Wo bekomme ich Staubbeutel und Filter?............................................................ 18
Welche Staubbeutel und Filter sind richtig?.......................................................... 19
Wann tausche ich den Staubbeutel aus? ............................................................. 19
Funktion der Staubbeutel-Wechselanzeige........................................................... 19
Wie tausche ich den Staubbeutel aus? ................................................................ 20
Wann tausche ich den Motorschutzfilter aus?...................................................... 20
Wie tausche ich den Motorschutzfilter aus? ........................................................ 20
Wann tausche ich den Abluftfilter aus?................................................................. 20
Wie tausche ich den Abluftfilter aus? ................................................................... 21
Abluftfilter umrüsten ............................................................................................. 21
Wann tausche ich die Fadenheber aus?............................................................... 21
Wie tausche ich die Fadenheber aus? ................................................................. 21
Pflege.................................................................................................................... 21
Was tun, wenn... ..................................................................................................23
Kundendienst....................................................................................................... 24
Garantiebedingungen.......................................................................................... 24
Nachkaufbares Zubehör ..................................................................................... 24
3
de - Sicherheitshinweise und Warnungen
Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch
kann zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers
die Gebrauchsanweisung. Sie gibt wichtige Hinweise für
Sicherheit, Gebrauch und Wartung des Staubsaugers.
Dadurch schützen Sie sich und andere und vermeiden
Schäden an dem Staubsauger.
Bewahren Sie die Gebrauchsanweisung auf und geben
Sie diese an einen eventuellen Nachbesitzer weiter.
Schalten Sie den Staubsauger immer nach dem Gebrauch, vor jedem Zubehörwechsel und vor jeder Reinigung / Wartung aus. Ziehen Sie den Netzstecker aus der
Steckdose.
Bestimmungsgemäße Verwendung
Dieser Staubsauger ist dazu bestimmt, im Haushalt und
in haushaltsähnlichen Umgebungen verwendet zu werden.
Dieser Staubsauger ist für das tägliche Saugen von Tep-
pichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Au-
ßenbereich bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Auf-
saugen von trockenem Sauggut. Menschen und Tiere dürfen Sie mit dem Staubsauger nicht absaugen. Alle anderen
Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
4
de - Sicherheitshinweise und Warnungen
Personen, die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, den Staubsauger sicher
zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person
benutzen.
Kinder im Haushalt
Kinder unter acht Jahren müssen vom Staubsauger fern-
gehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Staubsauger nur ohne
Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt
wurde, dass sie diesen sicher bedienen können. Kinder
müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-
nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des
Staubsaugers aufhalten. Lassen Sie Kinder niemals mit
dem Staubsauger spielen.
Technische Sicherheit
Kontrollieren Sie den Staubsauger und alle Zubehörteile
vor der Benutzung auf sichtbare Schäden. Nehmen Sie
einen beschädigten Staubsauger nicht in Betrieb.
5
de - Sicherheitshinweise und Warnungen
Vergleichen Sie die Anschlussdaten auf dem Typen-
schild des Staubsaugers (Netzspannung und Frequenz) mit
denen des Elektronetzes. Diese Daten müssen unbedingt
übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50 Hz oder 60 Hz.
Die Netzsteckdose muss über eine Sicherung 16 A oder
10 A träge abgesichert sein.
Der zuverlässige und sichere Betrieb dieses Staubsau-
gers ist nur dann gewährleistet, wenn der Staubsauger am
öffentlichen Stromnetz angeschlossen ist.
Die Steckdose am Staubsauger darf nur für die in dieser
Gebrauchsanweisung angegebene Miele Elektrobürste verwendet werden.
Die Miele Elektrobürste ist ein motorisch angetriebenes
Zusatzgerät, speziell für Miele Staubsauger. Das Betreiben
des Staubsaugers mit einer Elektrobürste eines anderen
Herstellers ist aus Sicherheitsgründen nicht erlaubt.
Eine Reparatur des Staubsaugers während der Garantie-
zeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden
Schäden kein Garantieanspruch besteht.
Benutzen Sie den Staubsauger nicht, wenn das An-
schlusskabel beschädigt ist. Lassen Sie ein beschädigtes
Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur
von einer von Miele autorisierten Fachkraft oder vom Miele
Werkkundendienst vorgenommen werden.
6
de - Sicherheitshinweise und Warnungen
Benutzen Sie das Anschlusskabel nicht zum Tragen des
Staubsaugers und ziehen Sie den Netzstecker nicht am
Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie
es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können dabei beschädigt werden und Ihre Sicherheit
gefährden.
Beim Saugen – vor allem von Feinstaub, wie z.B. Bohr-
staub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu
elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung
der elektrostatischen Entladungen zu vermeiden, ist an der
Unterseite des Handgriffes eine Metalleinlage eingearbeitet. Achten Sie deshalb darauf, dass Ihre Hand diese Metalleinlage beim Saugen dauerhaft berührt.
Tauchen Sie den Staubsauger, die Elektrobürste, das Te-
leskopsaugrohr und den Saugschlauch niemals in Wasser
und reinigen Sie alle Teile nur trocken oder mit einem leicht
feuchten Tuch.
Die Elektrobürste, das Teleskopsaugrohr und der Saug-
schlauch enthalten elektrische Leitungen. Die Steckkontakte dürfen nicht mit Wasser in Berührung kommen - eine
feuchte Reinigung dieser Teile ist deshalb nicht erlaubt.
Lassen Sie Reparaturen am Staubsauger, an der Elek-
trobürste, am Teleskopsaugrohr und am Saugschlauch nur
von einer von Miele autorisierten Fachkraft ausführen.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
7
de - Sicherheitshinweise und Warnungen
Sachgemäßer Gebrauch
Vermeiden Sie beim Saugen mit einer Saugdüse oder
dem Saugrohr in Kopfnähe zu kommen.
Benutzen Sie den Staubsauger nicht ohne Staubbeutel,
Motorschutzfilter und Abluftfilter.
Wenn kein Staubbeutel eingesetzt ist, kann der Stau-
braumdeckel nicht geschlossen werden. Wenden Sie keine
Gewalt an.
Saugen Sie keine brennenden oder glühenden Gegen-
stände, wie z.B. Zigaretten oder scheinbar erloschene
Asche bzw. Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten
Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z.B. bei
Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.
Saugen Sie keine leicht entflammbaren oder explosiven
Stoffe oder Gase auf und saugen Sie nicht an Orten, an
denen solche Stoffe gelagert sind.
Zubehör
Fassen Sie beim Saugen mit einer Miele Elektro- oder
Turbobürste nicht in die laufende Bürstenwalze.
8
de - Sicherheitshinweise und Warnungen
Achten Sie beim Saugen mit dem Handgriff ohne aufge-
stecktes Zubehör darauf, dass der Handgriff nicht beschädigt ist.
Verwenden Sie nur Staubbeutel, Filter und Zubehör mit
dem "Original Miele"-Logo. Nur dafür kann der Hersteller
die Sicherheit gewährleisten.
Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch, falsche Bedienung und infolge von
Nichtbeachtung der Sicherheitshinweise und Warnungen
verursacht werden.
9

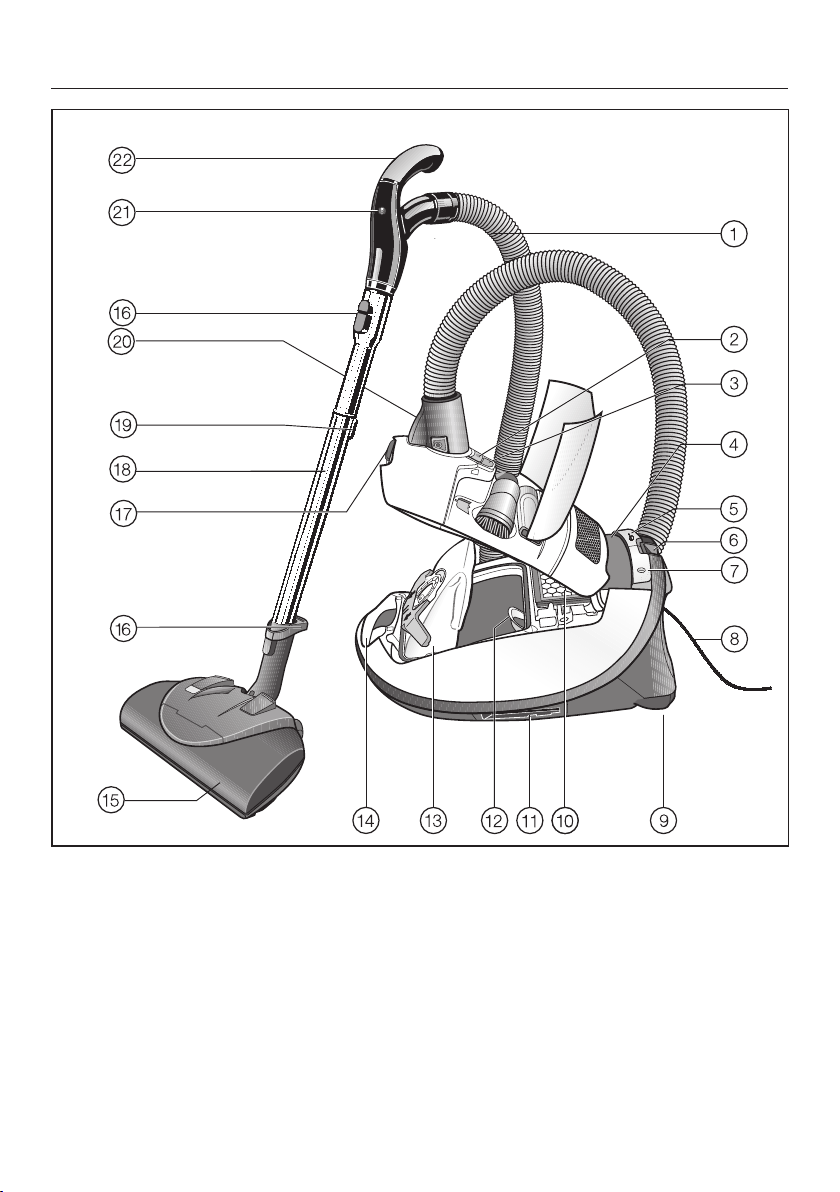

de - Gerätebeschreibung
10
de - Gerätebeschreibung
a
Saugschlauch SES 121
b
Entriegelungstaste für Zubehörfach
c
Staubbeutel-Wechselanzeige
d
Anzeigefeld
e
Fußtaste für automatische Kabelaufwicklung
f
Park-System für Saugpausen
g
Fußtaste Ein / Aus
h
Anschlusskabel
i
Lenkrollen
j
Abluftfilter
k
Park-System zur Aufbewahrung (an beiden Seiten des Staubsaugers)
l
Motorschutzfilter
m
Original Miele Staubbeutel
n
Tragegriff
o
Elektrobürste SEB 228
p
Entriegelungstasten
q
Entriegelungstaste für Staubraumdeckel
r
Teleskopsaugrohr SET 220
s
Verstellknopf für Teleskopsaugrohr
t
Saugstutzen
u
Taste Ein / Aus für Elektrobürste
v
Comfort-Handgriff
11
de - Ihr Beitrag zum Umweltschutz
Entsorgung der Verkaufsverpackung
Die Verpackung schützt den Staubsauger vor Transportschäden. Die
Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt
und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Geben
Sie die Verpackung zur Entsorgung in
die dualen Systeme (z.B. gelber Sack /
gelbe Tonne).
Entsorgung der Staubbeutel und der eingesetzten Filter
Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die
Filter können Sie über den normalen
Hausmüll entsorgen. Dies trifft auch auf
den Staubbeutel zu, sofern er keinen im
Hausmüll verbotenen Schmutz enthält.
Entsorgung des Altgerätes
Entnehmen Sie vor der Entsorgung des
Altgerätes den Staubbeutel und die eingesetzten Filter und geben Sie diese
Teile in den Hausmüll.
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie Ihr
Altgerät deshalb auf keinen Fall in den
Restmüll.
Nutzen Sie stattdessen die von Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem
Händler.
12
Sorgen Sie dafür, dass Ihr Altgerät bis
zum Abtransport kindersicher aufbewahrt wird.
de
Anmerkung zu den Europäischen Verordnungen (EU) Nr.
665/2013 und (EU) Nr. 666/2013
Dieser Staubsauger ist ein Haushaltsstaubsauger und ist nach oben genannten Verordnungen als Universalstaubsauger eingestuft.
Diese Gebrauchsanweisung, das zum
Staubsauger zugehörige EU-Datenblatt
sowie das zugehörige Online Energieeffizienzlabel stehen zum Download auf
der Miele Internetseite unter www.miele.com bereit.
Der im Datenblatt und auf dem Energieeffizienzlabel genannte jährliche Energieverbrauch beschreibt den indikativen, jährlichen Energieverbrauch (kWh
pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hängt davon ab, wie von dem
Staubsauger Gebrauch gemacht wird.
Alle in den oben genannten Verordnungen durchzuführenden Prüfungen und
Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten
Normen unter Berücksichtigung des zu
den Verordnungen veröffentlichten Leitfadens der Europäischen Kommission
aus Septemer 2014 durchgeführt:
a) EN 60312-1 Vacuum cleaners for
household use - Part 1: Dry vacuum
cleaners - Methods for measuring the
performance
b) EN 60704-2-1 Household and similar
electrical appliances - Test code for the
determination of airborne acoustical
noise - Part 2-1: Particular requirements
for vacuum cleaners
c) EN 60335-2-2 Household and similar
electrical appliances - Safety - Part 2-2:
Particular requirements for vacuum
cleaner and water suction appliances
Nicht alle dem Staubsauger beiliegenden Bodendüsen und Saugzubehöre
sind für den in den Verordnungen beschriebenen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden
bestimmt. Folgende Bodendüsen und
Einstellungen wurden zur Ermittlung der
Werte verwendet:
a) Für den Energieverbrauch, die Reinigungsklasse sowie den Geräuschwert
auf Teppich wurde die beiliegende umschaltbare Bodendüse in Teppichstellung genutzt (siehe Kapitel "Vor dem
Gebrauch"). Sollte Ihrem Staubsauger
serienmäßig eine Elektrobürste beiliegen, so wurde diese, speziell für die intensive Teppichreinigung entwickelte
Elektrobürste, zur Ermittlung der oben
genannten Werte auf Teppich herangezogen.
b) Für den Energieverbrauch sowie die
Reinigungsklasse auf Hartboden wurde
die beiliegende umschaltbare Bodendüse in Hartbodenstellung genutzt (siehe
Kapitel "Vor dem Gebrauch"). Sollte Ihrem Staubsauger serienmäßig eine Ritzendüse SRD beiliegen, so wurde diese, speziell für die Hartbodenreinigung
entwickelte Bodendüse, zur Ermittlung
der oben genannten Werte auf Hartboden herangezogen.
Die Angaben auf dem EU-Datenblatt
und dem Energieeffizienzlabel beziehen
sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüsen auf den unterschiedlichen Bodenbelägen.
13
de
Für alle Messungen wurden ausschließlich Original Miele Staubbeutel, Motorschutzfilter und Abluftfilter verwendet.
Gebrauchsanweisung Elektrobürste
Ihr Staubsauger ist serienmäßig mit einer Elektrobürste ausgestattet. Lesen
Sie vor dem ersten Gebrauch der Elektrobürste die separat beiliegende Gebrauchsanweisung.
Abbildungsverweise
Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappseiten am Ende dieser Gebrauchsanweisung.
Vor dem Gebrauch
Saugschlauch anschließen (Abb. 01)
Stecken Sie den Saugstutzen bis zum
deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie
dazu die Einführhilfen beider Teile
aufeinander zu.
Saugschlauch abnehmen (Abb. 02)
Drücken Sie die Entriegelungstasten
seitlich am Saugstutzen und ziehen
Sie ihn aus der Saugöffnung.
Teleskopsaugrohr einstellen (Abb. 04)
Das Teleskopsaugrohr besteht aus zwei
ineinander gesteckten Rohrteilen, die
Sie auf die jeweils bequemste Länge
auseinander ziehen können, maximal jedoch bis zum Anschlag.
Drücken Sie den Verstellknopf und
stellen Sie das Teleskopsaugrohr auf
die gewünschte Länge ein.
Teleskopsaugrohr und Elektrobürste
zusammenstecken (Abb. 05)
Stecken Sie das Teleskopsaugrohr
positioniert in die Elektrobürste, bis
es deutlich einrastet.
Verwendung der Elektrobürste
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Die Elektrobürste ist besonders geeignet zur intensiven Reinigung robuster
textiler Bodenbeläge.
Saugen Sie mit der Elektrobürste
keine hochwertigen, handgeknüpften
Teppiche, z.B. Berber, Perser usw.
und keine extrem langflorigen Teppiche und Teppichböden ab. Es besteht die Gefahr, dass Fäden gezogen werden.
Comfort-Handgriff und Teleskopsaugrohr zusammenstecken
(Abb. 03)
Stecken Sie den Comfort-Handgriff
positioniert in das Teleskopsaugrohr,
bis er deutlich einrastet.
Drücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander trennen möchten.
14
Weitere Informationen zum Umgang mit
der Elektrobürste entnehmen Sie der
separaten Gebrauchsanweisung Ihrer
Elektrobürste.
de
Teleskopsaugrohr und Bodendüse /
Ritzendüse zusammenstecken
(Abb. 06)
Stecken Sie das Teleskopsaugrohr
nach links und rechts drehend in die
Bodendüse / Ritzendüse, bis es deutlich einrastet.
Drücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander trennen möchten.
Verwendung der Bodendüse AllTeQ
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Die Bodendüse kann für das Saugen
von Teppichen und Teppichböden genutzt werden. Sie ist besonders geeignet zur Reinigung von glatten, ebenen
Hartböden.
Verwendung der Ritzendüse SRD
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Die Ritzendüse ist speziell für das Saugen von Böden mit tiefen Fugen und
Ritzen geeignet, wie z.B. historische
Dielenböden.
Drücken Sie die Fußtaste .
Aktivierung der Abluftfilter-Wechselanzeige
Die Abluftfilter-Wechselanzeige zeigt die
Nutzungsdauer des Abluftfilters an.
Drücken Sie die Entriegelungstaste in
der Griffmulde und klappen Sie den
Staubraumdeckel bis zum Einrasten
nach oben auf (Abb. 08).
Entfernen Sie den Hinweisstreifen
(Abb. 09).
Drücken Sie die Abluftfilter-Wechsel-
anzeige (Abb. 10).
Nach ca. 10 - 15 Sekunden erscheint
am linken Rand des Anzeigefeldes ein
schmaler roter Farbstreifen (Abb. 11).
Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht, ist das Anzeigefeld der Abluftfilter-Wechselanzeige rot
ausgefüllt (Abb. 12).
Bodendüse AllTeQ einstellen
(Abb. 07)
Saugen Sie Teppiche und Teppichböden mit versenkten Borsten:
Drücken Sie die Fußtaste .
Saugen Sie unempfindliche ebene Hart-
böden und Böden mit Fugen mit herausgestellten Borsten:
15
de
Verwendung des mitgelieferten
Zubehörs (Abb. 13)
Fugendüse
Zum Aussaugen von Falten, Fugen
und Ecken.
Saugpinsel mit Naturborsten
Zum Absaugen von Profilleisten
sowie verzierten, geschnitzten
oder besonders empfindlichen
Gegenständen. Der Pinselkopf ist
drehbar und kann dadurch in die
jeweils günstigste Stellung gedreht werden.
Polsterdüse
Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw.
Zubehör entnehmen (Abb. 14)
Drücken Sie die Entriegelungstaste.
Das Zubehörfach öffnet sich.
Entnehmen Sie das gewünschte Zu-
behör.
Schließen Sie das Zubehörfach, in-
dem Sie den Deckel zudrücken.
Bodendüse AllTeQ (Abb. 15)
Auch geeignet zum Absaugen von Treppenstufen.
Saugen Sie Treppen aus Sicher-
heitsgründen von unten nach oben
ab.
Das Miele Bodenpflege Sortiment bietet für andere Bodenbeläge oder Spezialanwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel "Nachkaufbares Zubehör").
Gebrauch
Anschlusskabel herausziehen
(Abb. 16)
Ziehen Sie das Anschlusskabel bis
zur gewünschten Länge heraus (max.
ca. 7,5 m).
Stecken Sie den Netzstecker in die
Steckdose.
Das Anschlusskabel müssen Sie
bei einer Betriebszeit von länger als
30 Minuten komplett herausziehen.
Gefahr der Überhitzung und Schädigung.
Aufrollen (Abb. 17)
Ziehen Sie den Netzstecker aus der
Steckdose.
Treten Sie kurz die Fußtaste für die
automatische Kabelaufwicklung – das
Anschlusskabel rollt automatisch auf.
Ein- und Ausschalten (Abb. 18)
Treten Sie die Fußtaste Ein / Aus .
Saugleistung wählen (Abb. 19)
Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsituation
anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich.
Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beispielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.
16
de
Gardinen, Textilien
Polstermöbel, Kissen
hochwertige Veloursteppiche,
Brücken und Läufer
energiesparendes tägliches Sau-
gen bei geringer Geräuschentwicklung
Teppiche und Teppichböden aus
Schlingenware
Hartböden, stark verschmutzte
Teppiche und Teppichböden
Erscheint Ihnen die Schiebekraft der
Elektrobürste / Bodendüse zu hoch,
so reduzieren Sie die Saugleistung, bis
sich die Elektrobürste / Bodendüse
leicht schieben lässt.
Bei der Erstinbetriebnahme schaltet
sich der Staubsauger in der höchsten
Leistungsstufe ein.
Ab dem nächsten Gebrauch schaltet
sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.
Beim Saugen – vor allem von
Feinstaub, wie z.B. Bohrstaub,
Sand, Gips, Mehl usw. – kommt es
naturgemäß zu elektrostatischen
Aufladungen, die sich in bestimmten
Situationen entladen können. Um die
unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbeitet. Achten Sie darauf, dass Ihre
Hand diese Metalleinlage beim Saugen dauerhaft berührt. (Abb. 20)
Elektrobürste ein- und ausschalten
(Abb. 21)
Möchten Sie die Elektrobürste einsetzen, so müssen Sie diese - zusätzlich
zum Staubsauger - einschalten.
Drücken Sie dazu die Taste Ein / Aus
am Comfort-Handgriff.
Die Taste ermöglicht Ihnen, die Elektrobürste im Bedarfsfall auszuschalten,
z.B. beim Wechsel von Teppichboden
auf einen hochwertigen Teppich.
Drücken Sie die Fußtaste +, wenn Sie
eine höhere Saugleistung wünschen.
Drücken Sie die Fußtaste -, wenn Sie
eine niedrigere Saugleistung wünschen.
Beim Saugen
Ziehen Sie den Staubsauger beim
Saugen wie einen Schlitten hinter
sich her. Sie können den Staubsauger
auch aufrecht stehend benutzen, z.B.
beim Absaugen von Treppen oder
Gardinen.
Abstellen, Transportieren und Aufbewahren
Park-System für Saugpausen
(Abb. 22)
(nicht nutzbar bei Verwendung der Elektrobürste)
In kurzen Saugpausen können Sie das
Saugrohr mit dem Saugvorsatz bequem
am Staubsauger abstellen.
Stecken Sie den Saugvorsatz mit
dem Parknocken in das Park-System.
17
de
Befindet sich der Staubsauger hierbei auf einer schrägen Fläche, z.B.
auf einer Rampe, so schieben Sie die
Rohrteile des Teleskopsaugrohres
komplett ein.
Park-System zur Aufbewahrung
(Abb. 23)
Schalten Sie den Staubsauger
nach Gebrauch aus. Ziehen Sie den
Netzstecker aus der Steckdose.
Stellen Sie den Staubsauger aufrecht
hin.
Es ist hilfreich, die Rohrteile des Teleskopsaugrohres komplett einzuschieben.
Stecken Sie den Saugvorsatz mit
dem Parknocken von oben in einen
der beiden Saugrohrhalter (nicht nutzbar bei Verwendung der Elektrobürste).
So können Sie den Staubsauger bequem tragen oder zum Aufbewahren
abstellen.
Wartung
Schalten Sie den Staubsauger
vor jeder Wartung aus und ziehen Sie
den Netzstecker aus der Steckdose.
Das Miele Filtersystem besteht aus drei
Komponenten:
Um die einwandfreie Saugleistung des
Staubsaugers zu gewährleisten, müssen Sie diese Filter von Zeit zu Zeit austauschen.
Wir empfehlen Ihnen, Staubbeutel,
Filter und Zubehör mit dem "Original
Miele"-Logo zu verwenden. Dann
können Sie sicher sein, dass die
Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.
Staubbeutel mit dem "Original
Miele“-Logo werden nicht aus Papier
oder papierähnlichen Materialien gefertigt und verfügen auch nicht über
eine Halteplatte aus Pappe. Dadurch
erreichen wir eine besonders hohe
Haltbarkeit und Sicherheit.
Bitte beachten Sie, dass Störungen
und Schäden am Gerät, die ursächlich auf den Einsatz von Zubehör zurückgehen, das nicht mit dem "Original Miele“-Logo gekennzeichnet ist,
von der Garantie für das Gerät nicht
erfasst werden.
Wo bekomme ich Staubbeutel und Filter?
Original Miele Staubbeutel und Filter erhalten Sie bei Ihrem Fachhändler oder
beim Miele Werkkundendienst sowie im
Miele Onlineshop.
– Staubbeutel
– Motorschutzfilter
– Abluftfilter
18
de
Welche Staubbeutel und Filter sind richtig?
Original Miele Staubbeutel mit blauer
Halteplatte vom Typ G/N und Original
Miele Filter erkennen Sie an dem "Original Miele"-Logo auf der Verpackung
oder direkt auf dem Staubbeutel.
In jeder Packung Miele Staubbeutel
liegt zusätzlich ein Abluftfilter AirClean
und ein Motorschutzfilter.
Möchten Sie Original Miele Abluftfilter
einzeln nachkaufen, so nennen Sie Ihrem Fachhändler oder dem Miele Werkkundendienst die Modellbezeichnung
Ihres Staubsaugers, damit Sie die richtigen Teile bekommen. Sie können diese
Teile aber auch bequem im Miele Onlineshop bestellen.
Selbstverständlich können Sie anstelle
des serienmäßig eingesetzten Abluftfilters ebenso einen der anderen Original
Miele Abluftfilter einsetzen (siehe Kapitel "Nachkaufbares Zubehör").
Wann tausche ich den Staubbeutel
aus? (Abb. 24)
Wenn die Farbskala das Sichtfenster
der Staubbeutel-Wechselanzeige rot
ausfüllt, müssen Sie den Staubbeutel
austauschen.
Staubbeutel sind Einwegartikel. Entsorgen Sie volle Staubbeutel. Verwenden Sie diese nicht mehrfach.
Verstopfte Poren reduzieren die
Saugleistung des Staubsaugers.
Zur Prüfung
Stecken Sie die Bodendüse AllTeQ
auf. Alle anderen Saugdüsen beeinflussen die Funktion der StaubbeutelWechselanzeige.
Schalten Sie den Staubsauger mit der
Fußtaste Ein / Aus ein und stellen
Sie den Saugleistungswähler auf maximale Saugleistung.
Heben Sie die Bodendüse ein Stück
vom Fußboden ab. Wenn die Staubbeutel-Wechselanzeige jetzt einen
vollen Staubbeutel anzeigt, müssen
Sie ihn austauschen.
Funktion der Staubbeutel-Wechselanzeige
Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Fäden,
Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie
z.B. Bohrstaub, Sand, eventuell auch
Gips oder Mehl, verstopfen die Poren
des Staubbeutels sehr schnell.
Die Anzeige wird dann bereits "voll" anzeigen, selbst wenn der Staubbeutel
noch nicht voll ist. Er muss dann ausgetauscht werden.
Saugen Sie viele Haare, Teppich-, Wollfusseln usw., so kann die Anzeige erst
reagieren, wenn der Staubbeutel bereits
prall gefüllt ist.
19
de
Wie tausche ich den Staubbeutel
aus? (Abb. 25 + 26)
Drücken Sie die Entriegelungstasten
seitlich am Saugstutzen und ziehen
Sie ihn aus der Saugöffnung (Abb.
02).
Heben Sie die Entriegelungstaste an
und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf
(Abb. 08).
Dabei schließt sich der Hygieneverschluss des Staubbeutels automatisch,
so dass kein Staub entweichen kann.
Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
Stecken Sie den neuen Staubbeutel
bis zum Anschlag in die blaue Aufnahme. Lassen Sie ihn dabei so zusammengefaltet, wie Sie ihn der Verpackung entnehmen.
Entfalten Sie den Staubbeutel im
Staubraum so weit wie möglich.
Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Wann tausche ich den Motorschutzfilter aus?
Immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In
jeder neuen Packung Miele Staubbeutel
liegt zusätzlich ein Motorschutzfilter.
Wie tausche ich den Motorschutzfilter aus? (Abb. 27)
Öffnen Sie den Staubraumdeckel.
Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
Klappen Sie den blauen Filterrah-
men bis zum deutlichen Einrasten auf
und nehmen Sie den verbrauchten
Motorschutzfilter an der sauberen Hygienefläche heraus.
Setzen Sie einen neuen Motorschutz-
filter ein.
Schließen Sie den Filterrahmen.
Stecken Sie den Staubbeutel bis zum
Anschlag in die blaue Aufnahme.
Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Eine Leerbetriebssperre verhindert
das Schließen des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Keine Gewalt anwenden!
Stecken Sie den Saugstutzen bis zum
deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie
dazu die Einführhilfen beider Teile
aufeinander zu (Abb. 01).
20
Wann tausche ich den Abluftfilter aus?
Tauschen Sie den Abluftfilter immer
dann, wenn das Anzeigefeld der Abluftfilter-Wechselanzeige rot ausgefüllt ist
(Abb. 12).
Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres ent-
de
spricht. Sie können dann noch weitersaugen. Bedenken Sie jedoch, dass die
Saug- und Filterleistung nachlässt.
Wie tausche ich den Abluftfilter aus?
(Abb. 28 + 29)
Achten Sie darauf, dass immer nur ein
Abluftfilter eingesetzt ist.
Öffnen Sie den Staubraumdeckel.
Heben Sie den Abluftfilter an und ent-
nehmen Sie ihn.
Setzen Sie den neuen Abluftfilter
passgenau ein und drücken Sie ihn
nach unten.
Drücken Sie die Abluftfilter-Wechsel-
anzeige (Abb. 10).
Nach ca. 10 - 15 Sekunden erscheint
am linken Rand des Anzeigefeldes ein
schmaler roter Farbstreifen (Abb. 11).
Möchten Sie aber einen Abluftfilter
AirClean einsetzen, so beachten Sie
dazu unbedingt das Kapitel "Abluftfilter umrüsten".
Schließen Sie den Staubraumdeckel.
Abluftfilter umrüsten (Abb. 30)
Achten Sie darauf, dass immer nur ein
Abluftfilter eingesetzt ist
In Ihrem Staubsauger ist serienmäßig
der Abluftfilter AirClean Plus c eingesetzt.
Sie können einen der folgenden Abluftfilter verwenden.
c AirClean Plus 50 (hellblau)
d HEPA AirClean 50 (weiß)
Beim Umrüsten auf den Abluftfilter
AirClean beachten
In jeder Packung Miele Staubbeutel
liegt zusätzlich ein Abluftfilter AirClean.
Möchten Sie diesen Abluftfilter einsetzen, so müssen Sie ihn unbedingt in ein
Filtergitter einlegen (siehe Kapitel
"Nachkaufbares Zubehör").
Wann tausche ich die Fadenheber aus?
Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern
Sie die Fadenheber, wenn der Flor verschlissen ist.
Wie tausche ich die Fadenheber aus?
(Abb. 31)
Heben Sie die Fadenheber, z.B. mit
einem Schlitz-Schraubendreher, aus
den Einsteckschlitzen.
Ersetzen Sie die Fadenheber durch
neue.
Ersatzteile bekommen Sie bei Ihrem
Miele Fachhändler oder über den
Miele Werkkundendienst.
Pflege
Schalten Sie den Staubsauger
vor jeder Reinigung aus und ziehen
Sie den Netzstecker aus der Steckdose.
a AirClean
b Active AirClean 50 (schwarz)
21
de
Staubsauger und Zubehörteile
Den Staubsauger und alle Zubehörteile
aus Kunststoff können Sie mit einem
handelsüblichen Kunststoffreiniger pflegen.
Verwenden Sie keine Scheuer-
mittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel!
Staubraum
Den Staubraum können Sie bei Bedarf
mit einem zweiten Staubsauger, falls
vorhanden, aussaugen oder einfach mit
einem trockenen Staubtuch oder
Staubpinsel reinigen.
Tauchen Sie den Staubsauger
niemals in Wasser! Feuchtigkeit im
Staubsauger birgt die Gefahr eines
elektrischen Schlages.
22
Was tun, wenn...
Problem Ursache und Behebung
Der Staubsauger schaltet selbsttätig ab.
Zusätzlich leuchtet die
Anzeigelampe Thermoschutz (Abb. 32).
Ein Temperaturbegrenzer schaltet den Staubsauger
aus, wenn er zu warm wird. Die Störung kann auftreten, wenn z.B. sperriges Sauggut die Saugwege verstopft oder der Staubbeutel voll bzw. durch Feinstaub
luftundurchlässig ist. Die Ursache kann auch ein stark
verschmutzter Abluftfilter oder Motorschutzfilter sein.
Schalten Sie den Staubsauger dann aus (Fußtaste
Ein / Aus drücken) und ziehen Sie den Netzstecker aus der Steckdose.
Nach Beseitigung der Ursache und einer Wartezeit
von ca. 20 - 30 Minuten hat sich der Staubsauger so
weit abgekühlt, dass Sie ihn wieder einschalten und
benutzen können.
de
23
de
Kundendienst
Sollten Sie den Kundendienst benötigen, so wenden Sie sich an Ihren Miele
Fachhändler oder den Miele Werkkundendienst unter der Telefonnummer:
Deutschland 0 800 22 44 622
(kostenfrei)
Österreich 050 800 300
(österreichweit zum Ort-
starif)
Luxemburg 4 97 11-20/22
Schweiz 0 800 800 222
Garantiebedingungen
Die Garantiezeit des Staubsaugers beträgt 2 Jahre.
Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter
der oben stehenden Telefonnummer.
Garantiebedingungen in Schriftform
können Sie dort ebenfalls anfordern.
Nachkaufbares Zubehör
Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der
folgenden Zubehörteile ausgestattet.
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres
Bodenbelagherstellers.
Sie können diese und viele weitere Produkte im Internet bestellen.
Sie erhalten sie aber auch bei Ihrem
Miele Fachhändler oder über den Miele
Werkkundendienst.
Bodendüsen / -bürsten
Bodendüse Classic Allergotec (SBDH 285-3)
Zur täglichen hygienischen Reinigung
aller Bodenbeläge. Beim Saugen wird
der Reinigungsfortschritt über ein Farbdisplay (Ampelanzeige) sichtbar.
Turbobürste Turbo Comfort (STB 205-3)
Zur Aufnahme von Fasern und Haaren
von kurzflorigen textilen Bodenbelägen.
Bodenbürste Hardfloor (SBB 235-3)
Zum Absaugen strapazierfähiger ebener
Hartböden.
Bodenbürste Parquet (SBB Parquet-3)
Mit Naturborsten, zum Absaugen kratzempfindlicher ebener Hartböden.
Bodenbürste Hardfloor Twister mit Drehgelenk (SBB 300-3)
Zum Absaugen ebener Hartbodenflächen und kleiner Nischen.
Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)
Zum Absaugen großer ebener Hartbodenflächen und kleiner Nischen.
Sonstiges Zubehör
Zubehörkoffer MicroSet (SMC 20)
Zubehör für die Reinigung kleiner Gegenstände und schwer zugänglicher
Stellen, wie z.B. Stereoanlagen, Tastaturen, Modellbau.
24
de
Handturbobürste Turbo Mini Compact (STB 20)
Zum Saugbürsten von Polstermöbeln,
Matratzen oder Autositzen.
Universalbürste (SUB 20)
Zum Absaugen von Büchern, Regalböden und Ähnlichem.
Lamellen- / Heizkörperbürste (SHB 30)
Zum Entstauben von Heizkörperrippen,
schmalen Regalen oder Fugen.
Matratzendüse (SMD 10)
Zum bequemen Absaugen von Matratzen und Polstermöbeln und deren Fugen.
Fugendüse, 300 mm (SFD 10)
Extralange Fugendüse zum Aussaugen
von Falten, Fugen und Ecken.
Fugendüse, 560 mm (SFD 20)
Flexible Fugendüse zum Aussaugen
schwer zugänglicher Stellen.
Filter
Abluftfilter Active AirClean 50 (SF-AA 50)
Nimmt Gerüche auf, die durch den
Schmutz im Staubbeutel entstehen.
Abluftfilter HEPA AirClean 50 (SF-HA 50)
Abluftfilter für reinste Ausblasluft. Besonders für Allergiker geeignet.
Filtergitter
Wird benötigt, wenn Sie einen Abluftfilter AirClean einsetzen möchten.
Polsterdüse, 190 mm (SPD 10)
Extrabreite Polsterdüse zum Absaugen
von Polstermöbeln, Matratzen und Kissen.
Hygieneverschluss mit Aktivkohle
Vermindert den Austritt von Staub und
Gerüchen bei abgenommenem Saugschlauch.
25
en - Contents
Warning and Safety instructions........................................................................27
Guide to the appliance........................................................................................ 34
Caring for the environment ................................................................................36
Notes on Delegated Regulation (EU) No. 665/2013 and 666/2013 .................. 37
Electrobrush operating instructions.................................................................. 38
Illustrations ..........................................................................................................38
Preparing for use.................................................................................................38
Use........................................................................................................................40
Setting down, transportation and storage........................................................ 41
Maintenance ........................................................................................................42
Purchasing new dustbags and filters.................................................................... 42
Ordering the correct dustbags and filters ............................................................. 42
When to change the dustbag ............................................................................... 42
How the dustbag change indicator works ............................................................ 43
How to replace the dustbag ................................................................................. 43
When to change the dust compartment filter (for motor protection)..................... 44
How to change the dust compartment filter ........................................................ 44
When to replace the exhaust filter......................................................................... 44
How to replace the exhaust filter .......................................................................... 44
Replacing one type of exhaust filter with another ................................................ 44
When to change the thread lifters ......................................................................... 45
How to replace the thread lifters .......................................................................... 45
Cleaning and care ...............................................................................................45
Problem solving guide ........................................................................................46
After sales service............................................................................................... 47
Guarantee............................................................................................................. 47
Optional accessories ..........................................................................................47
Electrical connection for the UK........................................................................49
26
en - Warning and Safety instructions
This vacuum cleaner complies with current safety requirements. Inappropriate use can, however, lead to personal injury and damage to property.
To avoid the risk of accidents and damage to the vacuum
cleaner, please read these instructions carefully before
using it for the first time. They contain important information on its safety, operation and maintenance.
Keep these instructions in a safe place and ensure that
new users are familiar with the content. Pass them on to
any future owner.
Always disconnect the vacuum cleaner from the mains
supply when you have finished using it, before changing
over accessories, as well as for maintenance work and
cleaning. Switch the vacuum cleaner off at the wall
socket and unplug it.
Correct application
This vacuum cleaner is intended for cleaning flooring in
domestic households and similar residential environments.
This vacuum cleaner can be used for all normal cleaning
of carpets, rugs and robust hard flooring.
This vacuum cleaner is not intended for outdoor use.
The vacuum cleaner must only be used to vacuum dry
floor surfaces. Do not use on people and animals. Any
other usage, modification or alteration is not supported by
the manufacturer and could be dangerous.
27
en - Warning and Safety instructions
This vacuum cleaner can only be used by people with
reduced physical, sensory or mental capabilities, or lack of
experience or knowledge, if they are supervised whilst using it or have been shown how to use it in a safe way and
understand and recognise the consequences of incorrect
operation.
Safety with children
Children under 8 years of age must be kept away from
the vacuum cleaner unless they are constantly supervised.
Children 8 years and older may only use the vacuum
cleaner unsupervised if they have been shown how to use
it safely and recognise and understand the consequences
of incorrect operation.
Children must not be allowed to clean or maintain the
vacuum cleaner unsupervised.
Please supervise children in the vicinity of the vacuum
cleaner and do not let them play with it.
Technical safety
Before using the vacuum cleaner and its accessories,
check for any visible signs of damage. Do not use a damaged appliance.
Ensure that the connection data on the data plate of the
vacuum cleaner (voltage and frequency) match the mains
electricity supply exactly. The vacuum cleaner is suitable
for use with 50 Hz or 60 Hz without modification.
The mains electrical plug must be fitted with an appro-
priate fuse.
28
en - Warning and Safety instructions
Reliable and safe operation of this vacuum cleaner can
only be assured if it has been connected to the mains electricity supply.
The socket on the vacuum cleaner (depending on
model) must only be used for the Miele Electrobrushes listed in these operating instructions.
The Miele Electrobrush is a motor driven accessory for
use only with Miele vacuum cleaners. For safety reasons,
the cleaner must not be used with an Electrobrush produced by another manufacturer.
While the vacuum cleaner is under guarantee, repairs
should only be undertaken by a Miele authorised service
technician. Otherwise the guarantee will be invalidated.
Do not use the vacuum cleaner if the cable is damaged.
If the cable is damaged it must be replaced together with a
complete cable rewind. For safety reasons this work must
be done by the Miele Service Department or a Miele authorised service technician.
Do not pull or carry the vacuum cleaner by the cable,
and be careful not to damage the cable when withdrawing
the plug from the socket. Keep the cable away from sharp
edges and do not let it get squashed, for example, under a
door. Avoid running the vacuum cleaner over the cable.
This could damage the cable, plug or socket. The appliance must not be used if any of these have suffered damage.
29
en - Warning and Safety instructions
When vacuuming fine dust, e.g. sawdust, sand, plaster,
flour, talcum powder etc., electrostatic charges build up
naturally. Under certain conditions these charges will be
released. To avoid the unpleasant effects of these discharges, a metal inlay has been incorporated into the underside of the handle. Please make sure that you keep
your hand in constant contact with this metal strip during
vacuuming.
Do not let the vacuum cleaner, the Electrobrush, the
telescopic suction tube and the suction hose get wet.
Clean only with a dry cloth or slightly damp cloth when
disconnected from the mains supply.
The Electrobrush, telescopic suction tube and the suc-
tion hose contain electrical cables. The plug connectors
must not come in contact with water. Danger of electric
shock. They should only be cleaned with a dry cloth.
Repairs should only be carried out on the vacuum
cleaner, the Electrobrush, the telescopic suction tube and
the suction hose by a Miele authorised service technician.
Repairs and other work by unqualified persons can cause
considerable danger to users.
Correct use
Floor attachments, accessories and tubes must not be
used at head level.
To avoid the risk of damage, do not use the vacuum
cleaner without the dustbag, dust compartment filter and
exhaust filter in place.
30
Loading...
