Installationsplan / Installation plan
Installatietekening
Plan d`installation
Pianta di installazione
Plano de instalación
Plano de instalação
Σχέδιο εγκατάστασης
Asennusohje
Installasjonsplan
Installationsplan
R
PW 6131 D
Materialnummer / Mat. no.: 06 501 870
Änderungsstand / Version: 00
Datum Zeichnung / Drawing date: 26.01.2005
Datum Legende / Legend date: 26.01.2005
Технические данные
Стиральная машина:
Вид нагрева:
PW 6131
Паровой нагрев (D)
Условные
обозначения:
Сокращения, обведенные сплошной линией, означают:
подключение необходимо
R

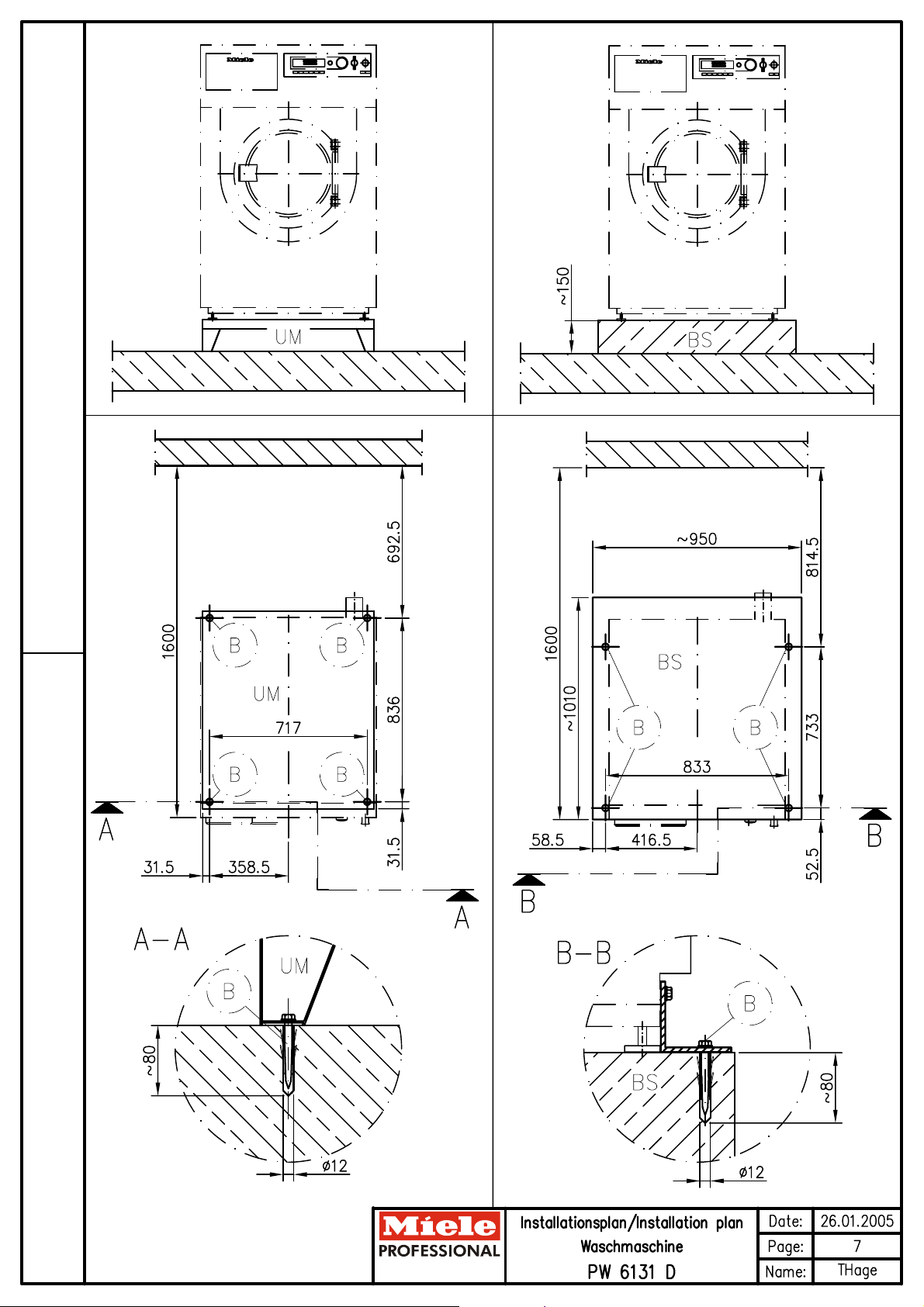

Опции/аксессуары:
Стальное UG/UO 6013
UM
основание Миле (UG = основание закрытое/UO = основание открытое)
ширина тип UG (тип UO) мм 800 (780)
глубина тип UG (тип UO) мм 939 (899)
высота тип мм 144
Сокращения, обведенные пунктирной линией, означают:
подключение опционально или необходимо в зависимости от
исполнения прибора
Бетонный цоколь
BS
Рекомендуемая ширина мм 900
Рекомендуемая глубина мм 1010
Необходимо обратить внимание на надёжное крепление к
Рекомендуемая высота мм 150
Минимальная высота мм 100
Бетонный цоколь (минимальное качество B15)
полу!
Подключения прибора:
Подключение 1. Стандартное напряжение (поставляется) В 3N AC 380-415
электропитания Частота Гц 50 - 60
Минимальное сечение соединит. кабеля мм² 5 × 1,5
с кабельной арматурой с резьбовым соедин. M 25 x 1,5
Рекомендуется подключение прибора через штепсельный
Установленная мощность кВт 2,3
Защита предохранителями А 3 × 16
разъём в соответствии с IEC 60309 в целях удобства
проведения проверок на предмет электробезопасности.
При постоянном подключении необходимо установить
устройство защитного отключения в соответствии с IEC
60947.
Штепсельный разъём или устройство защитного
отключения после завершения монтажа прибора должны
находиться в доступном месте.
В целях повышения безопасности рекомендуется
установка автомата защитного отключения. В этом случае
обязательно необходимо наличие универсального
автомата защитного отключения.
В соответствии с национальными нормами необходимо
выполнить выравнивание потенциалов с хорошим
соединением с контактами.
Монтажный план PW 6131 D
По состоянию на: 26.01.2005 Стр. 8

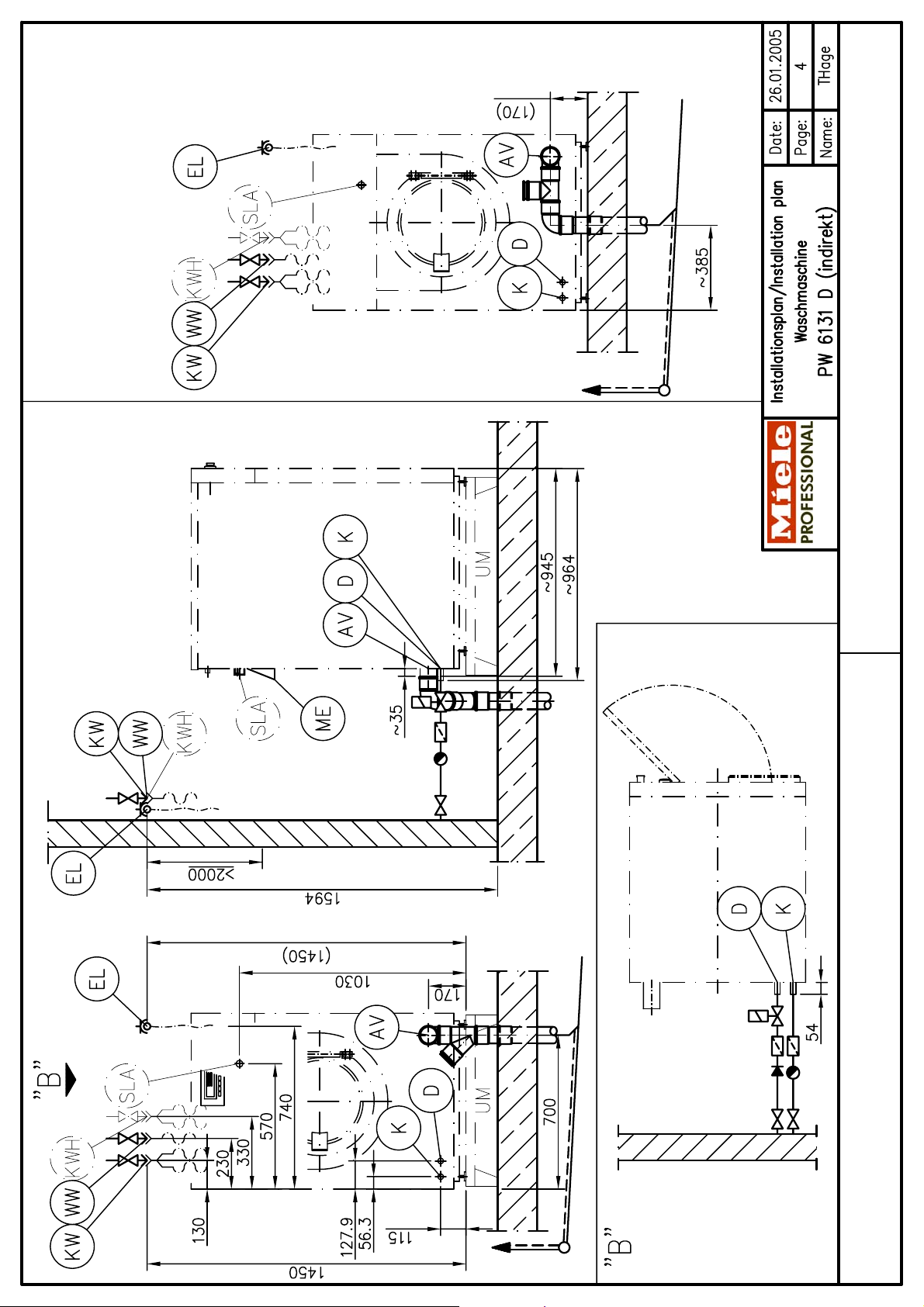

Подключение Пар непрямой (см. стр. 4)
Массовый поток, расчётная мощность кг/ч 46
Соединительная резьба по месту установки дюйм ½“ внутр.

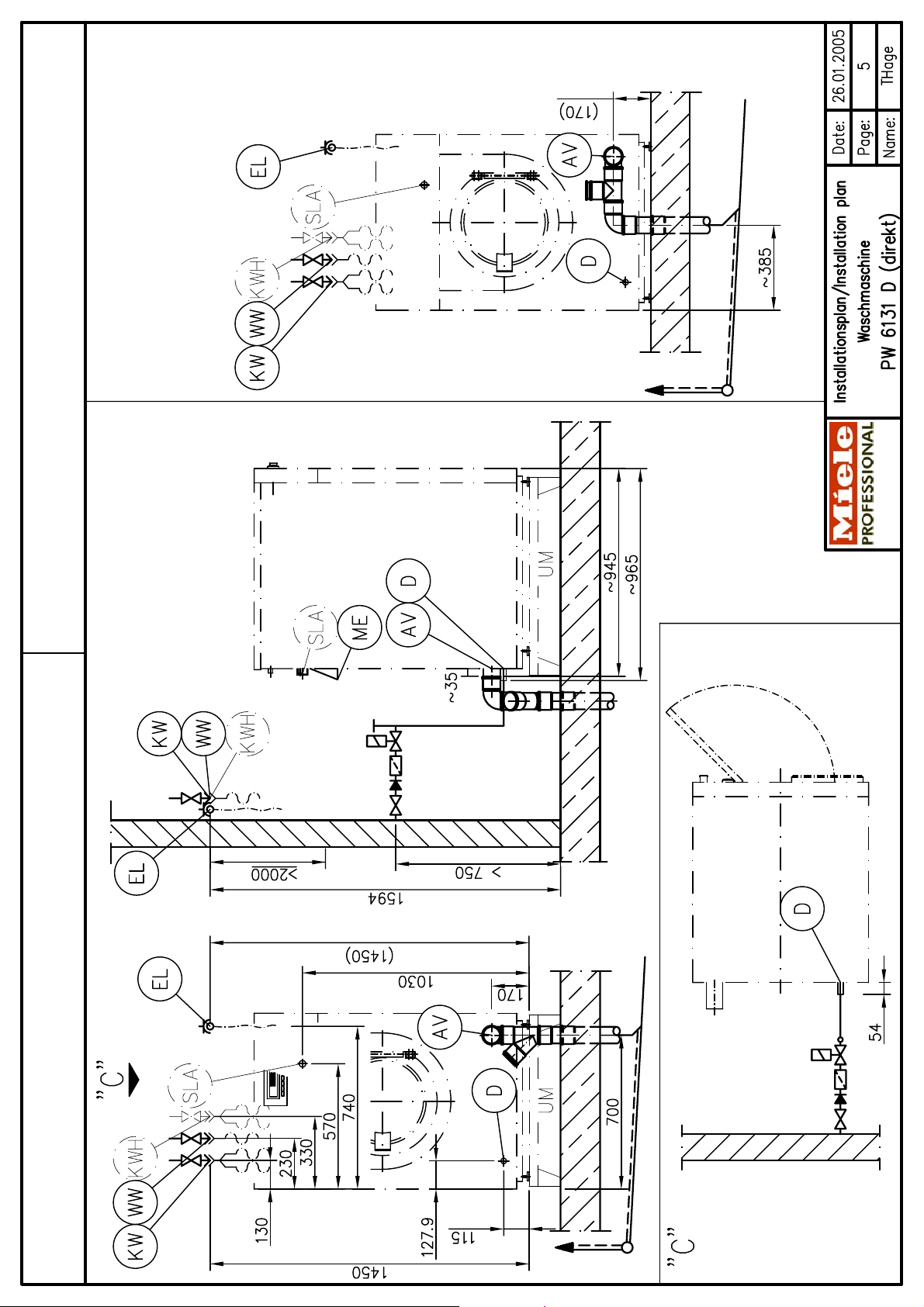

Пар прямой (см. стр. 5)
Избыточное давление пара (высокое давление) кПа ≤ 400
Температура кипения (высокое давление) °С ≤ 152
Массовый поток; расчётная мощность (выс. давл.) кг/ч 46
Избыточное давление пара (низкое давление) кПа ≤ 50
Температура кипения (низкое давление) °С ≤ 120
Массовый поток; расчётная мощность (низк. давл.) кг/ч 18
Соединительная резьба по месту установки дюйм ½“ внутр
Паровой магнитный клапан, грязевой фильтр,
пара Избыточное давление пара кПа 600 - 1.000
в виде версии TR, избыточное давление пара кПа 400-500
Температура кипения °С 152 - 184
Паровой магнитный клапан, грязевой фильтр и
парозапорный клапан необходимо установить при
подготовке помещения.
парозапорный клапан и обратный клапан необходимо
установить при подготовке помещения.
При этом необходимо учитывать «Инструкцию по
установке для стирально-отжимных машин Миле с
паровым нагревом».
системы отвода Соединительная резьба по месту установки дюйм ½“ внутр.
конденсата
Холодная вода
(мягкая вода)
Подсоединительная резьба подводящего трубопровода в
Длина соединительного шланга
Потребление воды (60° программа ≈ среднее значение)
Стандартное подключение [с подключ. горячей воды] л/ч Предоставл.позднее
При отсутствии горячей воды добавить соответствующее
Горячая вода
(мягкая вода)
Объемный поток, макс. л/мин. 10
Подсоединительная резьба подводящего трубопровода в
Длина соединительного шланга
Потребление воды (60° программа ≈ среднее значение)
Стандартное подключение [с подключ. горячей воды] л/ч Предоставл.позднее
Пар непрямой (см. стр. 4) Подключение
Конденсатоотводчик, грязевой фильтр и парозапорный
клапан необходимо установить при подготовке
помещения.
Минимальное давление истечения кПа 100
Максимальное давление кПа 1.000
Объёмный поток, макс. (при отсутствии гор.воды) л/мин. 26 (36)
месте установки по DIN 44 991 (с плоским уплотнением)
(поставляются: 2 соедин. шланга + Y-образное ответвл.)
значение потребления воды.
Максимальная температура °C 70
Минимальное давление истечения кПа 100
Максимальное давление кПа 1.000
месте установки по DIN 44 991 (с плоским уплотнением)
(поставляется: 1 соединительный шланг)
При отсутствии горячей воды подсоединить шланг к
системе подачи холодной воды!
дюйм ¾" наружн.
мм 1.500
дюйм ¾" наружн.
мм 1.500
Холодная вода
(жёсткая вода)
Длина соединительного шланга
Потребление воды (60° программа ≈ среднее значение)
Стандартное подключение [с подключ. горячей воды] л/ч Предоставл.позднее
Монтажный план PW 6131 D
По состоянию на: 26.01.2005 Стр. 9
(опция) Подсоединительная резьба подводящего трубопровода в
Минимальное давление истечения кПа 100
Максимальное давление кПа 1.000
Объемный поток, макс. л/мин. 16
месте установки по DIN 44 991 (с плоским уплотнением)
(поставляются: 2 соедин. шланга + Y-образное ответвл.)
При подключении с жёсткой водой вычесть потребление
воды из потребления холодной воды.
При отсутствии жёсткой воды подсоединить шланг к
системе подачи холодной воды!
дюйм ¾“ наружн.
мм 1.500
Сточные воды.
Версия прибора
со сливным
клапаном. Объемный поток кратковрем., макс. л/мин. 200
Максимальная температура °C 95
Сточный патрубок на машине (da × s × l) [DN 70] мм 75 × 1,9 × 90
Сист. слива в месте установки (d
Наличие вентилируемого коллектора необходимо при
недостаточной вентиляции. Использовать монтажный
комплект Миле с мат.№ 05238090.
При подключении нескольких машин к одному коллектору
для него необходимо подобрать соответствующий
размер.
× s × l) [муфта DN 70] мм 75 × 1,9 × 50
i
Пено-
компенсатор,
полости машины
(входит в объём 4 × шурупы DIN 571 (Ø × длина) мм 8 × 80
поставки) 4 × дюбели (Ø × длина) мм 12 × 60
Необходимо обязательно выполнить крепление машины!
Крепёжный материал для варианта с «плавающим»
Для крепления на бетонном цоколе:
2 × металлические уголки с крепёжным материалом
2 × шурупы DIN 571 (Ø × длина) мм 8 × 80
2 × дюбели (Ø × длина) мм 12 × 60
Необходимо обязательно выполнить крепление машины!
Крепёжный материал для варианта с «плавающим»
(опция)
Система
удаления
воздуха из
внутренней
материал 4 × металлические уголки (крепление прибора к цоколю)
При повышенном пенообразовании из системы отвода
испарений может выходить пена. Для её удаления по
месту установки в последующем возможно создание
системы слива соответствующих габаритов из
стандартного трубного материала, с сифоном. Для
подобного возможного расширения необходимо
установить ответвление (87
Система удаления воздуха из внутренней полости
машины во избежание недопустимого повышения
давления.
Для крепления на основании Миле UG/UO 6013 Крепёжный
полом необходимо предусмотреть при подготовке
помещения.
полом необходимо предусмотреть при подготовке
помещения.
0
) с колпачком.
Для крепления без цоколя:
2 × металлические уголки с крепёжным материалом
2 × шурупы DIN 571 (Ø × длина) мм 8 × 80
2 × дюбели (Ø × длина) мм 12 × 60
Необходимо обязательно выполнить крепление машины!
Крепёжный материал для варианта с «плавающим»
Данные на
машину Глубина мм 910
Высота мм 1.250
Отверстие для проноса, мин. (Ш х В) мм 900 x 1.400
Рекомендуемое расстояние от стены (до передней кромки
Вес нетто кг 346
Максимальная нагрузка на пол в рабочем состоянии Н 4.304
Максимальная статическая нагрузка Н 3.801
Максимальная динамическая нагрузка Н 503
Частота вращения барабана, макс. Гц 18,3
Теплоотдача в помещение установки, в среднем
Работы по подключению разрешено выполнять только аттестованным монтажникам согласно соответствующим
действующим инструкциям, основополагающим правовым документам, правилам техники безопасности и
действующим нормам!
При установке прибора обязательно соблюдать инструкцию по монтажу! Сохранено право на внесение изменений!
Размеры в мм.
полом необходимо предусмотреть при подготовке
помещения.
Ширина
прибора)
(зависит от окружающей температуры и выбранной
программы)
мм
мм 1.350
Вт Предоставл.позднее
800
Монтажный план PW 6131 D
По состоянию на: 26.01.2005 Стр. 10
