Miele PW 6101, PW 6131 User manual [no]

Bruksanvisning

Vaskemaskin

PW 6101 PW 6131

Bruksanvisningen må leses før oppstilling - installasjon - igangsetting. Da beskytter du deg mot person- og materiellskade.

no - NO

M.-Nr. 06 505 694

2 M.-Nr. 06 505 694

Innhold

Sikkerhetsregler og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Aktivt miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Maskinbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Betjeningselementenes funksjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Klargjøring av tøyet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Standardprogrammenes kapasitet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tilsetting av vaskemiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Dosering av vaskemiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Programvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Åpning av døren etter programslutt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Vasking med bruk av kort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Spesielle tekstilgrupper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Tilleggsfunksjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Valg av språk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Startforvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Programstopp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programavbrudd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Kjøre programmet i hurtigskritt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Programoversikt standardprogrammer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Opsjonale moduler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Flytende dosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Overbelastningsutkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

PC-tilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Driftsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Tøymengde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Feilretting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Døren kan ikke åpnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Strømbrudd under vaskingen, nødåpning av døren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Feilmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Rengjøring og stell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

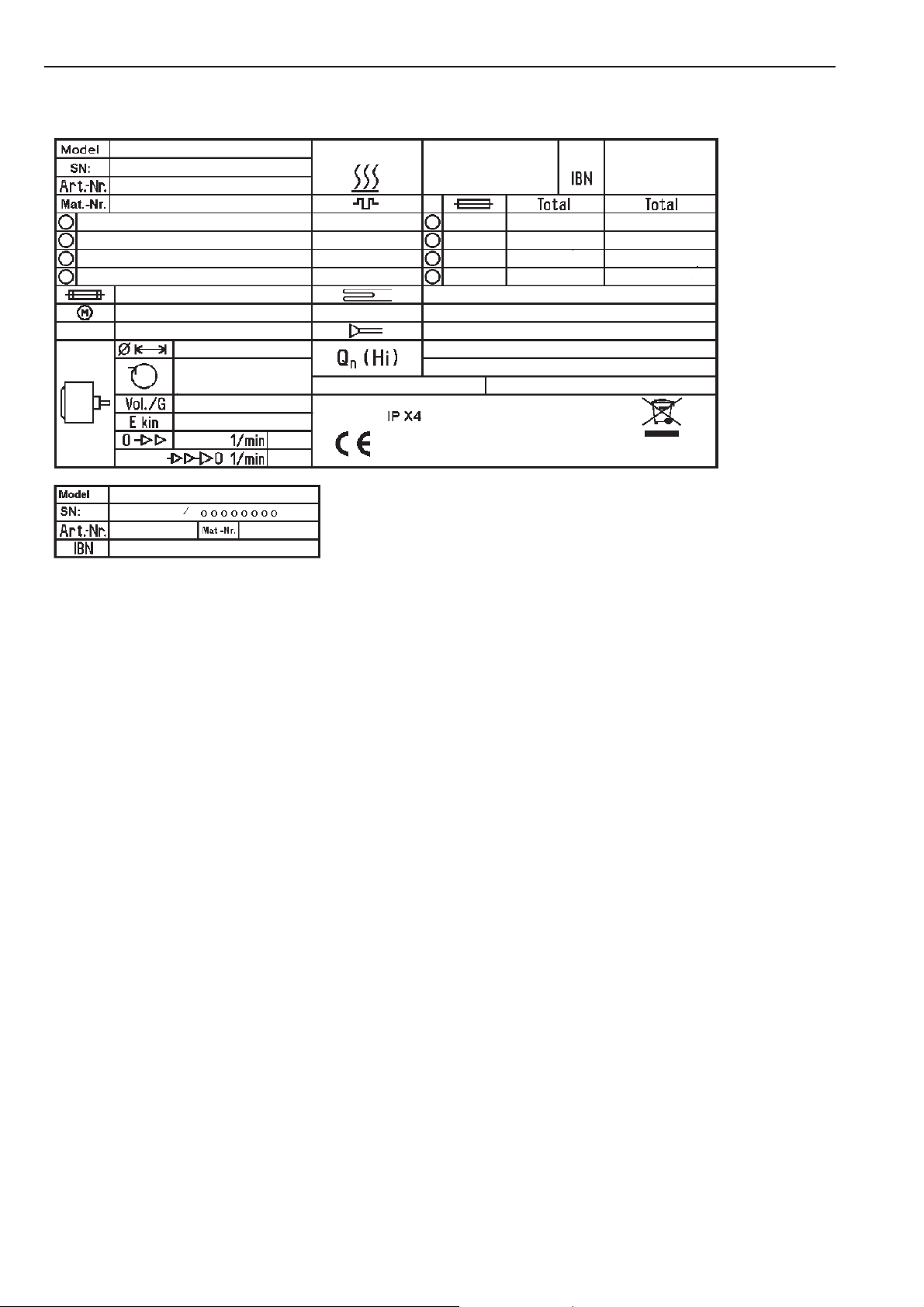

Symbolene på typeskiltet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

For montøren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Transportsikring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

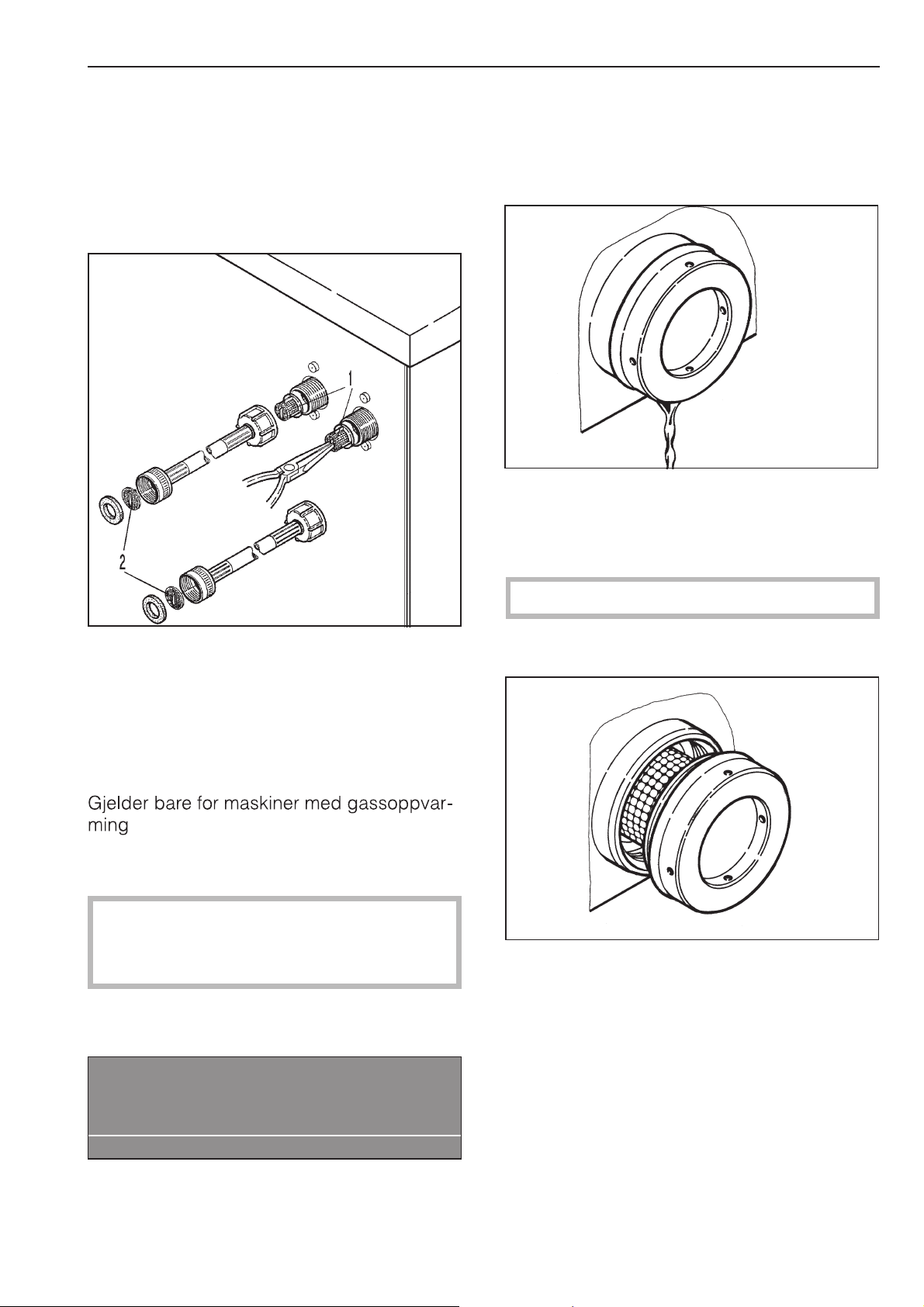

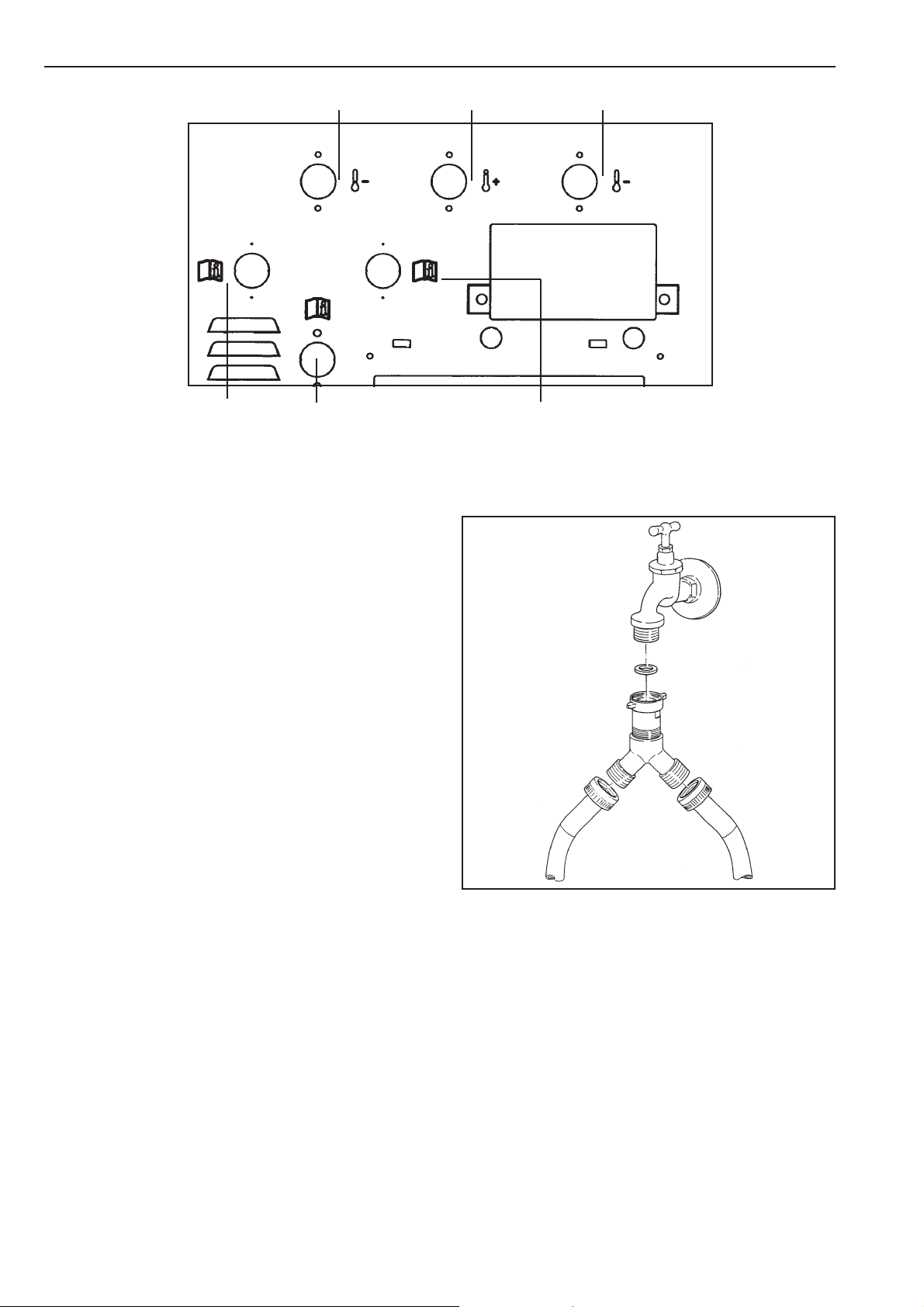

Vanntilkoblinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Doseringsmiddeltilkobling i blandeboksen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Elektrotilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Tilkobling av doseringspumpene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Damptilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Gasstilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Kort-bruksanvisning PW 6101, PW 6131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

M.-Nr. 06 505 694 3

Sikkerhetsregler og advarsler

Forklaring til sikkerhetsreglene og advarslene på maskinen

Les bruksanvisningen.

Les anvisningene, f.eks. monteringsanvisningen.

Forsiktig, meget varme overflater.

Forsiktig, spenning inntil 1000 volt.

Jording

Kjemikalier som ved en feiltagelse har hav net på overflaten, tørkes straks av med en fuktig klut.

Hvis maskinen brukes i profesjonell virk

somhet, må de kun betjenes av skolert personell eller fagfolk. Hvis vaskemaskinen er oppstilt på et områ de som er tilgjengelig for allmennheten, må driftslederen sikre at maskinen er ufarlig å bruke.

Teknisk elektrisk sikkerhet

Sikkerheten for det elektriske anlegget i

maskinen kan bare garanteres hvis ma skinen kobles til et jordingssystem. Det er svært viktig at denne grunnleggende sikker hetsanordningen finnes. La fagfolk kontrolle re husinstallasjonen hvis du er i tvil. Produ senten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning.

Les bruksanvisningen før du tar vaskemaskinen i bruk. Du beskytter deg selv og forhindrer skade på maskinen.

Forskriftsmessig bruk av vaskemaskinen

Denne vaskemaskinen skal kun brukes til vask av tekstiler som ikke er tilsølt med

farlige eller antennelige stoffer.

Vask kun tekstiler som i følge produsent ens vaskeanvisninger kan vaskes i ma

skin.

Vaskemaskinen må ikke under noen om

stendigheter brukes til kjemisk rensing! De fleste rensemidler – f.eks. bensin – utgjør brann-/ eksplosjonsfare!

Du må ikke oppbevare eller bruke ben

sin, olje eller andre lett antennelige stoffer i nærheten av vaskemaskinen. Ikke bruk maskindekselet som oppbevarings plass. Brann- og eksplosjonsfare!

Vaskemaskinens sikkerhetsinnretninger og betjeningselementer må ikke skades,

fjernes eller omgås.

Maskiner som har ødelagte betjeningselementer eller skadet ledningsisolasjon,

må ikke brukes før skadene er utbedret.

Vaskemaskinen må kun brukes når alle

de avtagbare kabinettdelene er påmon tert, slik at det ikke er mulig å berøre strøm førende eller bevegelige maskindeler.

Vaskemaskinen er kun skilt fra det elekt

riske anlegget når hovedbryteren eller sikringen er utkoblet.

Reparasjoner på elektrisk-, gass- eller

dampoppvarmede maskiner skal bare utføres av fagfolk. Ved ufagmessig utførte re parasjoner, kan brukeren utsettes for alvorlig fare.

Du må aldri forsøke å åpne døren med

makt. For å ivareta sikkerhetsfunksjonen til dørlåsen, er håndtaket utstyrt med et sikkerhetsoverslag.

Du må ikke oppbevare kjemikalier på

maskindekselet (flytende vaskemidler, myke- og blekemidler). Det kan forårsake fargeendringer, men også lakkskader.

4 M.-Nr. 06 505 694

Sikkerhetsregler og advarsler

Defekte deler må bare skiftes ut med ori

ginale Miele-reservedeler. Bare for disse delene kan vi garantere at de sikkerhets kravene vi stiller til våre maskiner, blir opp fylt.

Selv bruk av de beste materialer og nøy

aktighet ved produksjonen, beskytter ikke inntaksslangene mot aldringsskader. Sprekker, bøyer, bulker osv. kan føre til utett heter hvor vannet renner ut. Kontroller derfor inntaksslangene regelmessig, så du kan skifte dem ut i tide og forhindre vannskader.

Gassoppvarmede vaskemaskiner

Sikkerhetstiltak ved gasslukt:

Slukk straks alle flammer!

–

Åpne umiddelbart alle vinduer og dører!

– – Steng straks sperreinnretningen på

gassmåleren eller steng hovedkranen!

– Ikke bruk åpen flamme i rom med

gasslukt!

Bruk av maskinen

Personer, som på grunn av sin psykiske

eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene maskinen på en sikker måte, må ikke bruke denne maskinen uten tilsyn eller veiledning fra en ansvarlig person.

Ikke la barn leke i, på eller i nærheten av

vaskemaskinen eller betjene den selv.

Husk at dørglasset blir varmt når du vas

ker ved høye temperaturer. Pass derfor på at barn ikke tar på dørglasset eller døren under vaskingen..

Lukk maskindøren etter hver vask. Da

unngår du at:

Barn forsøker å klatre inn i trommelen eller

–

gjemmer gjenstander i den. Smådyr klatrer inn i vaskemaskinen.

–

Vær sikker på at trommelen står stille før

du tar ut tøyet. Hvis du stikker hånden inn i en roterende trommel, er det stor fare for skade.

– Ikke tenn fyrstikker eller lighter! – Ikke røyk! – Pass på at det ikke oppstår gnister:

f.eks. når du trekker ut elektriske støpsler eller bruker elektriske brytere og ringeklokker.

–

Steng vaskemaskinens stoppekran for gass på stedet.

–

Hvis du ikke finner årsaken til gasslukten, selv om alle gasskraner er stengt, tilkall straks ansvarlig gasskontrollør!

Advarsel! Før arbeider med igangsetting, vedlikehold, ombygging og reparasjoner av sluttes, skal det kontrolleres at samtlige gassførende deler, fra håndstoppekran til brennerdyse, er tette. Målestussene på gassventilen er spesielt viktig å kontrollere. Kontrollen skal gjennomføres med innkoblet og utkoblet brenner.

Det er fare for klem- og kuttskader på

hengslene til døren.

Svingområdet til maskindøren må ikke

begrenses av dører eller andre forhold på stedet.

Vannet som oppstår ved vaskingen er

vaskevann og ikke drikkevann! Vannet skal derfor føres ut i et avløpssystem som er tilpasset dette.

Vaskemaskinen kan bare brukes uten til

syn, hvis det er et gulvsluk direkte i nær heten av maskinen.

Driftslederen må sikre desinfeksjonsstan

darden for både termiske og kjemoter miske prosesser (fra listen, iht. § 18 IFSG (tysk helselov)) med tilsvarende kontroller av ruti nen. Prosessen bør regelmessig kontrolleres termoelektrisk ved hjelp av logger eller bakte riologisk ved hjelp av bioindikatorer. Driftslede ren skal også påse at prosessparametrene temperatur, og ved kjemotermiske program mer også konsentrasjon, overholdes. Desin feksjonsprogrammer må ikke avbrytes, da kan desinfeksjonsresultatet bli redusert.

M.-Nr. 06 505 694 5

Sikkerhetsregler og advarsler

Følg produsentens anvisninger ved bruk

og kombinasjon av vaskeforsterkere og spesialprodukter. Bruk bare midlene til det produsenten anbefaler, for å unngå material skader og kraftige kjemiske reaksjoner. La vaskemiddelprodusenten bekrefte at dis se midlene er ufarlige å bruke i vaskema skinen.

Farge-/avfargingsmidler og avkalkings

midler må være egnet for bruk i vaske maskiner. Følg produsentens anvisninger.

Kontroller vaskeresultatet på tøy som har

flekker av biologiske oljer eller fett. Tøy som ikke er tilstrekkelig rengjort, kan selvan tenne under tørkeprosessen. Bruk spesialvaskemidler eller –vaskeprog rammer for slikt tøy.

Ikke bruk høytrykksspyler eller vannslan

ge til rengjøring av maskinen.

Bruk av tilbehør

Tilbehørsdeler kan bare monteres hvis

de uttrykkelig er godkjent av Miele. Hvis andre deler monteres til eller i maskinen, ta pes krav i forbindelse med garanti- og/eller produktansvar.

Bruk av eksterne tilleggskomponenter

som f.eks. sugelanser, elektronisk vann måler, doseringsmengdemåler eller alarm, krever dobbeltisolering iht. Isolasjonsklasse II. Ved tilkobling av en ekstern PC, må den oppfylle kravene i EN 60950-1:2001 (IEC 60950-1:2001).

Flere råd

Desinfeksjons- og rengjøringsmidler

inneholder ofte klorholdige forbindelser. Hvis slike midler tørker på overflater av rustfritt stål, kan kloridene som oppstår angripe stålet og det dannes rust. Ved å bruke klorfrie midler til vasking/desinfisering og til rengjøring av stålflatene, beskytter du maskinen mot rustskader. Hvis du er i tvil, la produsenten bekrefte at midlene er ufarlige å bruke. Klorholdige mid ler som feilaktig havner på stålflaten, vaskes bort med vann. Gni den deretter tørr med en klut.

Bruksteknisk anbefaling av kjemiske

vaskeforsterkere betyr ikke at maskinpro dusenten er ansvarlig for disse midlenes inn flytelse på tøyet og vaskemaskinen. Vær oppmerksom på at produktforandringer som ikke er bekjentgjort av produsenten av midlene, kan forringe kvaliteten på vaskere sultatet.

6 M.-Nr. 06 505 694

Klor og skader på maskindeler

Råd om behandling med klorblekemidler og perkloretylen

Ved økt bruk av klor stiger sannsynlighe ten for skader på maskindelene.

Bruk av klorholdige midler, som for eksem pel natriumhypokloritt og pulverformede klorblekemidler kan, avhengig av klorkonsentrasjonen, holdetid og temperatur, ødelegge belegget som beskytter det rust frie stålet, og føre til korrosjon. Av denne grunn bør man avstå fra å bruke slike midler, og heller bruke surstoffbaserte (oksygenbaserte) blekemidler.

Sikkerhetsregler og advarsler

Dersom flere personer skal læres opp i bruk av vaskemaskinen, sørg for at sikker hetsreglene er tilgjengelige, og/eller at personene gjøres kjent med dem.

Ta vare på denne bruksanvisningen!

Hvis det likevel brukes klorholdige blekemid ler på vanskelige flekker, må det alltid gjen nomføres en antiklorbehandling. Ellers risike rer man at maskindeler og tøyet får varige og ubotelige skader.

Antiklorbehandling

Antiklorbehandlingen må gjennomføres rett etter klorblekingen. Aller helst ved bruk av hydrogenperoksid eller vaske- hhv. surstoffbasert blekemiddel uten at vannet (badet) tappes ut innimellom.

Med tiosulfat kan det, spesielt ved bruk av hardt vann, danne seg gips som kan føre til beleggdannelse på tøyet eller avleiringer i vaskemaskinen. Behandling med hydrogen peroksid er å foretrekke, da den fremmer nøytraliseringsprosessen av klor.

Nøyaktig mengde hjelpemidler og behandlingstemperaturer må innstilles og kontrolleres på stedet i henhold til doseringsanbefalingene fra produsenten av vaske- og hjelpemidlene. Det må også kon trolleres at det ikke er rester av aktivt klor i tøyet.

Kassering av gamle maskiner

Ødelegg dørlåsen hvis du skal kassere

en gammel maskin. Da forhindrer du at lekende barn stenger seg inne i maskinen og kommer i livsfare.

M.-Nr. 06 505 694 7

Aktivt miljøvern

Kassering av transportemballasjen

Emballasjen beskytter maskinen mot trans portskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbe handling og kan derfor gjenvinnes.

Tilbakeføring av emballasjen til material kretsløpet sparer råstoff og bidrar til mindre avfall. Forhandleren tar vanligvis emballa sjen i retur. Hvis du selv må bli kvitt emballa sjen, lever den på offentlig avfallsanlegg/mil jøstasjon, som vil sørge for gjenvinning.

Transportemballasje, som krympeplast

og plastsekker, må holdes unna barn. Kvelningsfare.

Kassering av det gamle apparatet

Tips for energisparing

Vask helst maksimal tøymengde for hvert en kelt vaskeprogram. Da er energi- og vann forbruket lavest, vasketøymengden sett un der ett. Liten tøymengde er uøkonomisk, mens for stor tøymengde reduserer vaskere sultatet.

Velg så høy sentrifugehastighet som mulig

for hvert enkelt vaskeprogram, så sparer du både tid og energi ved tørking.

Dersom tøyet skylles med varmt vann i siste skylleomgang, vil det, takket være lavere restfuktighet og tøyets restvarme, resultere i kortere tørketid i tørketrommelen eller i tøy rullen, og dermed til en energibesparelse. Følg vaskemiddelprodusentens angivelser ved vaskemiddeldosering. Doseringsmengden er avhengig av tøy mengden, vannets hardhetsgrad og hvor skittent tøyet er.

Gamle apparater inneholder ofte verdifulle materialer. De inneholder imidlertid også skadelige stoffer, som har vært nødvendige for apparatets funksjon og sikkerhet. I restavfallet eller ved feil behandling, kan dis se stoffene være helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall. Apparatet kan leveres gratis til for handlere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no Sørg for at apparatet oppbevares barnesik kert til det kjøres bort.

Riktige programvalg (Forvask, Intensiv) og temperaturer.

8 M.-Nr. 06 505 694

Maskinbeskrivelse

a Nødbryter

Ved å trykke den røde knappen kobles ma skinen ut.

b Betjeningspanel

c Vaskemiddelbeholder

Dekselet åpnes ved å trekke i håndtaket.

d Maskindør

Døren åpnes ved å trekke i dørhåndtaket. Du må aldri åpne maskindøren med makt!

e Dørhåndtak

For å sikre dørlåsens funksjon, er dørhånd taket utstyrt med sikkerhetsoverslag (se side

31).

M.-Nr. 06 505 694 9

Maskinbeskrivelse

a b c d e f g h i

Betjeningselementenes funksjoner

a Display

1 Kokevask 90 °C

2 Kulørtvask 60 °C

3 Kulørtvask intensiv 60 °C

i FC A

Etter at maskinen er skrudd på vises velkommen-bildet en kort stund, og deretter programlisten. Det programmet som sist ble startet er markert.

b Funksjonstaster

De seks tastene under displayet utgjør funksjonstastene. Disse tastene tildeles forskjellige funksjoner, avhengig av hvilken status maskinen befinner seg i. Funksjonene vises over tastene i displayet og blir markert når en tast er trykket. Ved omprogrammering under innstillingen "tastprogrammering direkte", kan de 6 første programmene på programlisten velges di rekte med tastene 1-6.

c Starttast

Ringbelysningen blinker når et valgt prog ram kan startes. Programmet starter når du trykker på tasten. Etter at et program er startet, kan du ved å trykke denne tasten se innholdet i displayet (som før programstart).

d Optisk grensesnitt PC

En PC-software kan overføre data fra styring en til en PC og omvendt. Tilkoblingen gjøres via det optiske grense

snittet, fra frontsiden gjennom betjeningspa nelet.

e Dreiebryter

Ved å dreie den ytre ringen markeres felter for displayvalg og inntasting. Ved å trykke på den indre knappen blir felter for displayvalg eller inntasting frigitt for endring, eller bekreftet etter endring.

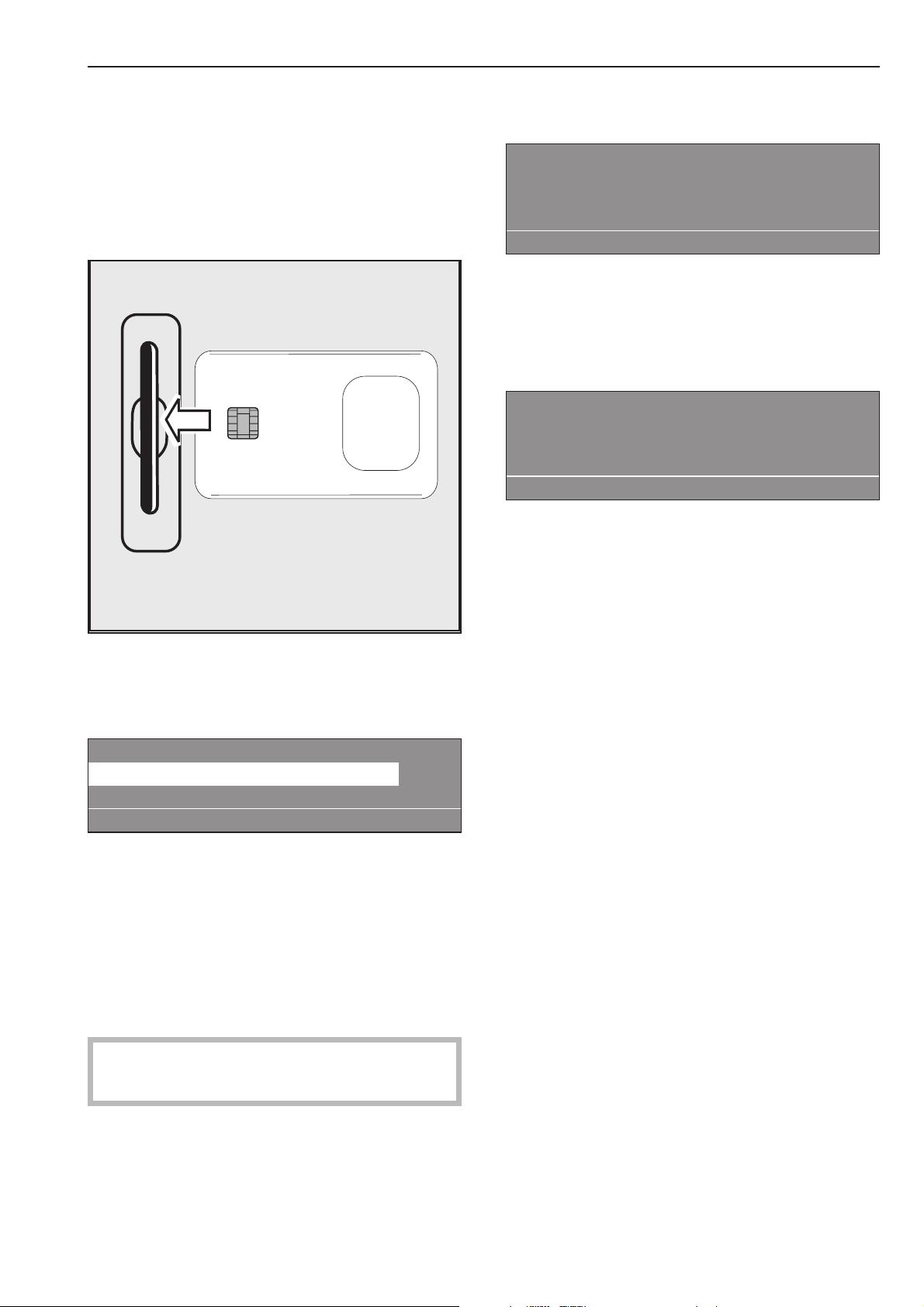

f Kortleser

Når du setter inn et kort, kan du vaske med de programmene som finnes på kortet. Sett inn kortet i pilens retning.

g I Bryter Strøm på

Skrur på maskinen

h 0 Bryter Strøm av

Skrur av maskinen

i Nødbryter

Skal bare betjenes ved fare. Ved å trykke på den røde knappen kobles maskinen ut. Når faren er over, låses knappen opp ved å dreie mot høyre.

Trykk tasten "START" på nytt, for å fortsette det avbrutte programmet.

10 M.-Nr. 06 505 694

Maskinbeskrivelse

Funksjonstaster

Ved trykking aktiveres funksjonen, og velges bort igjen når du trykker en gang til.

f Stopp/Slutt Den høyre funksjonstasten brukes som stopp-tast etter at et program er startet. Med trykk på tasten blir det valgte program met stoppet eller et program som er stoppet blir avsluttet.

+i Blokk pluss Den tilsvarende programblokken (f.eks. for vask) blir føyd til programmet.

m Stivelsesstopp Trykk denne tasten hvis tøyet skal stives.

k Sentrifugeringsstopp Trykk denne tasten hvis det ikke skal sentri fugeres etter vaskingen.

FC Innstillinger

Ved å trykke denne tasten kan du midlertidig koble om til et annet språk.

m Startforvalg Når du trykker denne tasten før programstart, får du beskjed i displayet om at du kan velge en starttid.

$ Program sperret Hvis et sperret program er startet, kan det etter 1 minutt ikke stoppes eller avbrytes mer med stopp-tasten.

) Program ikke sperret

ß Dosering

ä Dosering innkoblet \ Driftsdata

-> I <- 0-stilling (tarere) Hvis tøymengdeindikatoren ikke står på "00,0" når trommelen er tom, stilles dette ved hjelp av tasten.

D Dataoverføring

Brukerkort

Foreløpig er det ingen programmer på kortet. For dataoverføring fra styringen til kortet og omvendt; se programmeringsveiledningen.

K Informasjon Når du trykker denne tasten vises programinformasjoner i displayet.

q Vannavløp i Manuell styring

Se programmeringsveiledningen

ü Gå i hurtigskritt

Programmet som er i gang kan kjøres i hurtigskritt eller programblokker kan gjentas.

A Tilbake

Tilbake til forrige displayside.

e/- Henviser til neste eller forrige linje S Lagring

Se programmeringsveiledningen

Kortet tar maks. 30 programmer med 6 blok ker hver.

Du kan skrive på baksiden av kortet.

M.-Nr. 06 505 694 11

Vasking

Første igangsetting av vaskemaskinen skal kun foretas av Mieles servicefolk eller en autorisert forhandler.

Skru opp stoppekranene (på stedet) for

vann, og avhengig av oppvarmingstype gass eller damp.

Skru på hovedbryteren (på stedet).

Skru på maskinen med tasten I "Strøm på".

Miele

PROFESSIONAL

PW 61x1

Velkommen

Klargjøring av tøyet

Tøm lommene.

I displayet vises velkommen-bildet

1 Kokevask 90 °C

2 Kulørtvask 60 °C

3 Kulørtvask intensiv 60 °C

i äFC A

og deretter programlisten (det programmet som sist ble startet er markert).

Ved å vri dreiebryteren, kan du velge et program og omgående starte det med tasten "START".

Fremmedlegemer (f.eks. spiker, mynter, binders) kan skade tekstiler og maskindeler.

12 M.-Nr. 06 505 694

Vasking

Standardprogrammenes kapasitet

(Tørt tøy)

PW 6101 PW 6131

1 Kokevask 90 °C 2 Kulørtvask 60 °C 3 Kulørtvask intensiv 60 °C 4 Kulørtvask 30 °C

5 Kulørtvask intensiv 30 °C 13 Senge-/frottétøy 90 °C 14 Senge-/frottétøy 60 °C

maks. 10 kg maks. 13 kg

6 Lettstelt 60 °C 7 Lettstelt intensiv 60 °C 8 Lettstelt 30 °C 9 Lettstelt intensiv 60 °C

maks. 5 kg maks. 6,6 kg

10 Finvask

maks. 2 kg maks. 2,6 kg

11 Ull 30 °C

12 Håndvaskbar ull 30 °C

Tilsetting av vaskemiddel

For standardprogrammene skal vaskemid

del for hovedvasken fylles i kammer j og hvis ønskelig, vaskemiddel for forvask en i kammer i, tøymykner i det fremste kammeret i p.

maks. 4 kg maks. 5,2 kg

Kapasiteten for andre programmer er angitt i den enkelte programoversikt.

^ Legg inn tøyet. ^ Lukk døren med håndtaket, ikke sleng den

igjen.

Pass på at ingen tekstiler blir klemt fast mellom døren og ileggsåpningen.

Andre flytende midler skal fylles i det bak erste kammeret i p (hvis dette er prog rammert).

Ikke fyll over markeringen i kamrene i p, da renner midlene straks inn i vaskebehol deren via sugeheverten.

M.-Nr. 06 505 694 13

Vasking

Blekemiddel

Blek bare tekstiler som er merket med vedli keholdssymbolet x.

Flytende blekemiddel må bare tilsettes i et vaskekammer som er beregnet for dette. Bare da er det sikret, at middelet automatisk blir spylt inn for 2. skylleomgang. Bare hvis tekstilprodusenten oppgir at tekstilene er fargeekte og uttrykkelig tillater bleking, kan flytende blekemidler tilsettes for kulørtvask.

Dosering av vaskemiddel

Overdosering av vaskemidler bør unngås. Det fører til økt skumdannelse.

Ikke bruk kraftig skummende vaskemidler.

–

Følg anvisningene fra vaskemiddelprodu

–

senten.

Doseringen er avhengig av:

Tøymengden

–

Vannets hardhet

–

Hvor skittent tøyet er

–

Doseringsmengde

Ta hensyn til vannets hardhet og anvisninge ne fra vaskemiddelprodusenten.

Vannets hardhet

Hardhetsområde

I bløtt 0 - 1,3 0 - 7

Vannets beskaffenhet

Total hardhet i mmol/l

°d (deutsche Härte)

For blekingen må det programmeres en

3. skylling i tillegg (se programmeringsveiledning Profitronic).

Ved økt bruk av klor stiger sannsynlig

heten for skader på maskindelene.

Farge-/avfargingsmidler og avkalkings midler må være egnet for bruk i vaskema

skin. Følg produsentens anvisninger.

II middels 1,3 - 2,5 7 - 14 III hardt 2,5 - 3,8 14 - 21 IV meget

hardt

Hvis du ikke kjenner vannets hardhet, kon takt det lokale vannverket.

Vaskemaskiner med gassoppvarming

Hos maskiner med gassoppvarming blir vas kevannet pumpet via varmeregisteret. Den ne ekstra bevegelsen av vannet øker skumdannelsen. Det må derfor ikke overdoseres eller brukes sterkt skummende vaskemidler.

Hvis det dannes for mye skum, bruk skumreduserte vaskemidler eller ta kontakt med en ekspert på vaskemidler.

over 21 over 3,8

14 M.-Nr. 06 505 694

Vasking

Programvalg

Standardprogrammer:

1 Kokevask 90 °C 2 Kulørtvask 60 °C 3 Kulørtvask intensiv 60 °C 4 Kulørtvask 30 °C 5 Kulørtvask intensiv 30 °C 6 Lettstelt 60 °C 7 Lettstelt intensiv 60 °C 8 Lettstelt 30 °C

9 Lettstelt intensiv 30 °C 10 Finvask 11 Ull 30 °C 12 Håndvaskbar ull 30 °C 13 Senge-/frottétøy 90 °C

Valg av tilleggsfunksjonene Forvask, Stivelsesstopp eller Sentrifugeringsstopp

Bekreft det valgte programmet ved å

trykke på den innerste knappen på dreie

bryteren.

I displayet vises (f.eks.) følgende:

1 Kokevask 10,0 / 10,0 kg

90 °C Hovedvask

Skylling 1100 o/min

+im k m A

Hvis det er ønskelig, kan programblokken

Forvask velges i tillegg, ved å trykke funk sjonstasten +i "Blokkpluss".

Da vises følgende i displayet:

1 Kokevask 10,0 / 10,0 kg 40 °C Forvask 90 °C Hovedvask 1100 o/min

+i mk m A

14 Senge-/frottétøy 60 °C 15 Ekstra stivelse 16 Ekstra skylling + sentrifugering 17 Ekstra sentrifugering 18 Ekstra avløp

Velg program ved å vri på dreiebryteren (f.eks. programmet 1 Kokevask).

I displayet vises (f.eks.) følgende:

18 Ekstra avløp

1 Kokevask 90 °C

2 Kulørtvask 60 °C

i äFC A

Feltet "+i" er markert. Ved å trykke én gang til, kan funksjonen velges bort igjen.

Trykk tasten m "Stivelsesstopp", hvis tøyet skal stives.

Trykk tasten k "Sentrifugeringsstopp", hvis tøyet ikke skal sentrifugeres etter skyllingen.

Hvis du ikke skal foreta flere programend

ringer:

Trykk tasten "START",

vaskeprogrammet starter.

M.-Nr. 06 505 694 15

Vasking

Hvis du skal foreta forandringer, f.eks. av tøymengde, temperatur eller sentrifuge

hastighet, før programstart: Tøymengde

Før programstart kan den aktuelle tøymeng den legges inn manuelt.

1 Kokevask 10,0 10,0 kg 40 °C Forvask 90 °C Hovedvask e

+im k m A

Gå til feltet "tøymengde" ved å vri på dreie

bryteren, bekreft ved å trykke på dreiebry

teren. Endre tøymengde ved å vri på dreie

bryteren, trykk for å bekrefte.

Temperatur i 1 °C-skritt fra kaldt, 15 til maks. 95 °C.

Sentrifugehastighet i 25 o/min-skritt fra 0, 300 til maks. 1200 (PW 6101) hhv. 1100 o/min (PW 6131).

Velg feltet "sentrifugehastighet" (1100

o/min for sluttsentrifugeringen) ved å vri på dreiebryteren, trykk for å bekrefte.

1 Kokevask 10,0 / 10,0 kg

90 °C Hovedvask

Skylling 1100 o/min

+im k m A

Endre sentrifugehastighet ved å vri på

dreiebryteren, trykk for å bekrefte.

Maksimale sentrifugehastigheter

PW 6101 PW 6131

1200 o/min 1100 o/min

^ Velg feltet "Temperatur" (40 °C for forvask-

en) ved å vri på dreiebryteren, trykk for å

bekrefte.

1 Kokevask 10,0 / 10,0 kg

40 °C Forvask

90 °C Hovedvask e

+im k m A

Endre temperaturen ved å vri på dreiebry

teren og trykk for å bekrefte.

^ Trykk tasten "START",

vaskeprogrammet starter.

16 M.-Nr. 06 505 694

Etter programstart vises programforløpet i displayet.

1 Kokevask

40 °C Forvask 20 °C

Hovedvask Ferdig kl. 12:35

+im k mKf

På 2. linje i displayet, her Forvask, vises i til legg den aktuelle temperaturen på vaske

vannet.

1 Kokevask

90 °C Hovedvask 60 °C

Skylling 1 Kaldt Ferdig kl. 12:35

+im k mKf

Hvis programblokken Forvask er slutt, vises programblokken Hovedvask med den aktu

elle vaskevannstemperaturen i andre linje. Under dette vises neste programblokk, her Skylling 1.

Til høyre i displayet vises klokkeslettet for programslutt.

1 Kokevask

90 °C Hovedvask 60 °C

Skylling 1 Kaldt Ferdig kl. 12:35

+im k m K f

Vasking

Blokk 2: Skylling 2 Blokkskritt: Vasketid 1 Reelt nivå: 22 mm e

Nominelt nivå: 60 mm Reell temperatur: 35 °C Nominell temperatur: 60 °C e

1 Kokevask Omdreiningshastighet: 40 o/min

Rytme: 12 / 3 -

Med tasten A "tilbake" til programforløp

et.

Åpning av døren etter programslutt

Ved programslutt, når trommelen står stille og det ikke er vann i maskinen, blir (f.eks.) følgende vist i displayet:

1 Kokevask Programslutt Døren kan åpnes.

m FC A

Samtidig høres et akustisk signal i 5 sekunder for å markere at programmet er slutt.

Ved å trykke tasten K "Informasjon" vises fle re informasjoner om vaskeprogrammet i dis playet, f.eks.:

1 Kokevask

Starttermin: 10.7.2003

Starttid: 9:47 e

Tid etter start: 0h 23 min Resttid: 0h 11min Tid etter start: 0h 23 min e

Resttid: 0h 11min Gjentakelse: nei Område 3: skylling e

Åpne døren med håndtaket.

Råd: Hvis døren ikke lar seg åpne, trykk på

døren og trekk en gang til å håndtaket. – Døren må aldri åpnes med makt! -

Ta ut tøyet.

M.-Nr. 06 505 694 17

Vasking

Hvis programmet ble avbrutt med vann i ma skinen eller under sentrifugeringen, vises (f.eks.) følgende i displayet:

1 Kokevask

Programslutt med vann i maskinen!

m FC A

eller

1 Kokevask

Programslutt med dreiende trommel!

m FC A

Døren er låst. Ikke forsøk å åpne dør

en med makt.

^ Trykk funksjonstasten q "Vannavløp" eller

velg programmet Ekstra sentrifugering og trykk tasten "START". Åpne døren etter at programmet er slutt.

Hvis du ikke skal sette i gang flere vaskeprogrammer:

^ La døren stå åpen. ^

Skru av maskinen med tasten 0 "Strøm av". Skru av hovedbryteren (på stedet).

Steng stoppekranene (på stedet) for vann, gass eller damp.

18 M.-Nr. 06 505 694

Vasking med bruk av kort

Kort som inneholder et program, er avstemt til en spesiell maskintype. Kort som ikke inneholder programmer, kan brukes gene

relt.

Skru på maskinen med tasten I "Strøm på".

Velkomstbildet vises

Hvis kortet blir satt inn feil, vises følgende melding i displayet:

Kortfeil

Sett kortet riktig inn i kortleseren.

Kortet er satt inn feil.

Hvis du bruker et kort som ikke passer til denne maskintypen, vises følgende melding i displayet:

Kortdrift Programmer som finnes på kortet er bare

egnet for maskintypen PW 6161.

^ Sett inn det kortet som er egnet for

maskintypen.

^ Sett inn kortet. I displayet vises de programmene som be-

finner seg på kortet.

Kortdrift

17 Masker 45 °C

18 Lettstelt 60 °C

i ßFC A

Velg program ved å vri på dreiebryteren. Programmet hentes frem ved å trykke på dreiebryteren.

Trykk tasten "START", programmet starter.

Etter at tasten "START" er trykket, kan du ta kortet ut av kortleseren. Etter programslutt blir programmet slettet.

Spesielle tekstilgrupper

For en spesiell tekstilgruppe som trenger et eget program, er det vedlagt et kort med dette ene programmet. I brukerområdet kan denne funksjonen aktiveres via menypunktet "Spesielle tekstilgrupper". Maskinens styring aksepterer da bare kort for spesielle tekstilgrupper (som det befinner seg ett program på). Det er ikke lenger til gang til programmene i styringen.

Ikke stikk andre gjenstander enn kor

tet inn i kortleserens åpning.

M.-Nr. 06 505 694 19

Tilleggsfunksjoner

Valg av språk

Før programstart, kan språket endres midler tidig via flagg-symbolet. Denne språkendringen blir tilbakestilt igjen 5 minutter etter at programmet er slutt og dør en er åpen.

1 Kokevask 90 °C

2 Kulørtvask 60 °C

3 Kulørtvask intensiv

i FC A

Når du trykker funksjonstasten FC, vises

følgende i displayet:

Innstillinger Tilbake <Hovedmeny Språk

Brukerområde

FC A

^ Bekreft "Språk" ved å trykke på dreiebry-

teren.

Innstillinger svenska Språk F norsk

Tilbake <-

FC A

^ Velg ønsket språk ved å vri på dreiebryter-

en og trykk på den innerste knappen for å bekrefte.

Startforvalg

Hvis et program skal tildeles en starttermin, kan du velge et senere tidspunkt for vask

ingen med funksjonstasten m "Startforvalg".

Innstilling av startforvalg

Etter at programmet er valgt, vises (f.eks.) følgende i displayet:

1 Kokevask 10,0 / 16,0 kg

90 °C Hovedvask

Skylling 1000 o/min

+im k m A

Trykk funksjonstasten m "Startforvalg".

I displayet vises (f.eks.) følgende:

1 Kokevask 10,0/16,0 kg Starttid:: 16 : 10 Startdato: 2.4.2003 Trykk på starttasten etter valget.

Aktuelt klokkeslett og dato vises alltid. Inntastingsfeltet for timer er markert.

^ Velg time ved å trykke på dreiebryteren.

Endre time ved å vri på dreiebryteren og

trykk for å bekrefte.

Velg feltet "Minutter" ved å vri på dreiebry

teren og bekreft.

Endre minuttene ved å vri på dreiebryteren

og bekreft ved å trykke.

Velg inntastingsfeltet "Startdato dag" ved å

vri på dreiebryteren og bekreft.

Endre dag ved å vri på dreiebryteren og

bekreft ved å trykke.

Endre evt. også måned og år.

M.-Nr. 06 505 694 20

Tilleggsfunksjoner

Etter at ønsket startforvalg er innstilt

Trykk tasten "START", programmet startes

til innstilt tid.

I displayet vises følgende:

1 Kokevask 10,0 / 16,0 kg

90 °C Hovedvask

16:15 -2.4.2003 Start: 6:00 -3.4.2003

+im k m A

Displayet viser aktuelt klokkeslett og dato, samt starttid.

Hvis døren blir åpnet igjen, må tasten

"START" trykkes på nytt.

Velge bort startforvalgsfunksjonen

Hvis du trykker tasten m "Startforvalg" på

nytt eller tasten A"tilbake", blir ikke endrin

gene lagret.

Med forvask

For tøy som er veldig skittent, kan du før programstart legge til forvask i standardprogrammene 1 til 9, 13, 14, ved å trykke tasten +i "Blokkpluss".

Ved å trykke på tasten en gang til, kan funksjonen velges bort igjen.

Når tasten +i "Blokkpluss" er trykket, vises følgende i displayet:

Stivelse

Påfylling i beholderen

Stivelse kan velges før programstart i alle standardprogrammene (untatt Ekstra sentri

fugering og Ekstra avløp) ved å trykke tasten m "Stivelsesstopp". Feltet m i displayet blir markert.

Ved å trykke tasten en gang til, kan funksjon en velges bort igjen.

1 Kokevask

mProgramstopp pga. stivelsesstopp!

Døren kan åpnes.

i ü f

Når programskrittet "Stivelsesstopp" er nådd, blinker "Stivelsesstopp" i displayet.

Klargjør stivelsen etter anvisningene fra pro dusenten og tilsett stivelsen i det fremste kammeret i p. Tynn evt. stivelsen ut med vann. Vasketiden forlenges automatisk med 4 minutter.

Programmet fortsetter når du trykker tasten "START".

Påfylling direkte i trommelen

Klargjør stivelsen etter produsentens anvisninger. Åpne døren og tilsett stivelsen når programskrittet "Stivelsesstopp" er nådd. Lukk døren.

I displayet vises følgende melding:

1 Kokevask 14,0 / 16,0 kg

40 °C Forvask

Hovedvask e

+i mk m A

Feltet "+i" i displayet blir markert.

1 Kokevask

mProgramstopp pga. stivelsesstopp!

Døren kan åpnes.

i ü f

Trykk tasten "START" og programmet fortset

ter.

M.-Nr. 06 505 694 21

Tilleggsfunksjoner

Uten sentrifugering

Sentrifugeringsstopp kan før programstart velges for alle standardprogrammene (unn

tatt Ekstra sentrifugering) ved å trykke tasten k "Sentrifugeringsstopp". Feltet "k" i displayet blir markert.

Ved å trykke tasten en gang til, kan funksjon en velges bort igjen.

1 Kokevask

kProgramstopp pga. sentrifugeringsstopp!

i ü f

Når programpunktet "Sentrifugeringsstopp" er nådd, blinker "Sentrifugeringsstopp" i dis playet.

Ved å trykke tasten f "Stopp/Slutt", avsluttes programmet uten sentrifugering og med vann i maskinen.

Hvis programmet skal fortsette med sentrifugering, er dette mulig ved å trykke tasten "START".

Programstopp

Hvis programmet skal stoppes, skal tasten f "Stopp/Slutt" trykkes. Programmet blir stående.

1 Kokevask

Programstopp

i ü f

Hvis programmet skal fortsette, er dette mu

lig ved å trykke tasten "START".

Programavbrudd

Hvis programmet skal avbrytes, skal tasten f "Stopp/Slutt" trykkes to ganger etter hver andre. Hvis programmet ble avbrutt med vann i ma skinen eller under sentrifugeringen, vises (f.eks.) følgende i displayet:

1 Kokevask

Programstopp med vann i maskinen!

i ü f

eller:

1 Kokevask

Programstopp med dreiende trommel!

i ü f

For å kunne åpne døren, må du trykke funk sjonstasten q "Vannavløp" eller velge prog rammet Ekstra sentrifugering og trykke tas ten "START".

22 M.-Nr. 06 505 694

Tilleggsfunksjoner

Avbryte programmer som er sperret

For programmer som er sperret, er det ikke lenger mulig å stoppe eller avbryte program mene.

1 Kokevask

90 °C Hovedvask

Sperret! Ferdig kl. 12:35

) A

Displayet viser denne låste tilstanden, hvis du forsøker å avbryte programmet med tas ten f "Stopp/Slutt".

Du kan låse opp programmet ved å trykke funksjonstasten ) "Låse opp" og taste inn passordet.

Etter at passordet er tastet inn, vises følgen de i displayet:

Låse opp program?

Kjøre programmet i hurtigskritt

Programmet som er i gang kan kjøres i

hurtigskritt eller programblokker kan gjentas.

Trykk tasten f "Stopp/Slutt", programmet

blir stoppet.

1 Kokevask

Programstopp

i ü f

Etter at tasten ü "Gå i hurtigskritt" er

trykket, vises aktuelt område, blokk eller skritt i displayet.

Se også programmeringsveiledningen "Programstruktur".

Gå i hurtigskritt -> 1 Kokevask Programstopp

Område 2: Hovedvask e

S A

Etter at tasten S "Lagre" er trykket, vises det vanlige innholdet i displayet og programmet kan avbrytes.

1 Kokevask

90 °C Hovedvask 60 °C

Skylling 1 Ferdig kl. 12:35

mKf

Område 2: Hovedvask Blokk 1: Hovedvask Skritt: Vasketid 2 -

S A

^ Gå til Område ved å vri på dreiebryteren

og bekreft ved å trykke. Velg område: 1 Forvask, 2 Hovedvask eller 3 Skylling og bekreft.

Gå til Blokk ved å vri på dreiebryteren og bekreft ved å trykke. Velg blokk: Forvask 1-10, Hovedvask 1-10 eller Skylling 1-10 og bekreft.

Gå til Skritt ved å vri på dreiebryteren og bekreft ved å trykke. Velg ønsket program skritt og bekreft.

Trykk tasten S "Lagre" og deretter "START" for å kjøre programmet i hurtigskritt eller

trykk tasten A "Tilbake" for å komme til

bake til programstopp, slik at programmet ikke blir kjørt i hurtigskritt.

M.-Nr. 06 505 694 23

Programoversikt standardprogrammer

Programmer Tekstiltype Programforløp

Kokevask 90°C Senge- og frottétøy av bom

ull, lin eller blandingsstoffer

Forvask 40°C valgfri

Hovedvask 90°C 2 x skylling Siste skylleomgang varm * Sluttsentrifugering

Kulørtvask 60°C Lite skittent senge- og

frottétøy av bomull, lin eller blandingsstoffer

Forvask 30°C valgfri Hovedvask 60°C 2 x skylling Siste skylleomgang varm* Sluttsentrifugering

Kulørtvask intensiv 60°C

Senge- og frottétøy av bom ull, lin eller blandingsstoffer

Forvask 30°C valgfri

Hovedvask 60°C 2 x skylling Siste skylleomgang varm * Sluttsentrifugering

Kulørtvask 30°C Lite skittent senge- og

frottétøy av bomull, lin eller blandingsstoffer

Forvask 30°C valgfri Hovedvask 30°C 2 x skylling Sluttsentrifugering

Kulørtvask intensiv 30°C

Senge- og frottétøy av bom ull, lin eller blandingsstoffer

Forvask 30°C valgfri

Hovedvask 30°C 2 x skylling Sluttsentrifugering

Tilleggs-

funksjoner

Lettstelt 60°C Lite skitne syntetfibre, blan-

dingsstoffer

Forvask 30°C valgfri Hovedvask 60°C 2 x skylling Sluttsentrifugering 1 min

Lettstelt intensiv 60°C

Syntetfibre, blandingsstoff-erForvask 30°C valgfri

Hovedvask 60°C 2 x skylling Sluttsentrifugering 1 min

Lettstelt 30°C Lite skitne syntetfibre, blan

dingsstoffer

Forvask 30°C valgfri Hovedvask 30°C 2 x skylling Sluttsentrifugering 1 min

Lettstelt intensiv 30°C

Syntetfibre, blandingsstoff er

Forvask 30°C valgfri Hovedvask 30°C 2 x skylling Sluttsentrifugering 1 min

Finvask Syntetfibre, kunstsilke Forvask valgfri

Hovedvask 30°C Vaskerytme "fin" 2 x skylling Sluttsentrifugering 1 min

Ull 30°C Maskinvaskbar, slitesterk ull

og ullblandinger med ullsymbol

Hovedvask begrenset til 40°C Vaskerytme "skånsom" 2 x skylling Sluttsentrifugering 1 min

Håndvaskbar ull 30°C

Ull og ullblandinger med ullsymbol

Hovedvask begrenset til 30°C Vaskerytme "skånsom"

2 x skylling Sluttsentrifugering 1 min

24 M.-Nr. 06 505 694

Programoversikt standardprogrammer

Senge-/frottétøy 90°C

Senge-/frottétøy 60°C

Ekstra stivelse Ekstra skylling /

sentrifugering

Ekstra skylling Vaskede tekstiler, som bare

Ekstra avløp Vannavløp

* Varmskylling

Standardprogrammene 1 Kokevask 90°C, 2 Kulørtvask 60°C og 3 Kulørtvask 60°C intensiv er programmert for varmskylling. Når varmt vann er disponibelt, er det fordelaktig å bruke varmt vann i siste skylleomgang.

- Tøyet får lavere restfuktighet etter sentrifugering.

- Tøyet er allerede varmet opp. Ved omgående viderebehandling av tøyet i tørketrommel eller tøyrulle spares både energi og tid. Se programmeringsveiledningen hvis du ønsker å velge bort varmskyllingen.

Hvitt senge- og frottétøy av bomull, lin eller blandingsstoffer

Kulørt senge- og frottetøy av bomull, lin eller blandingsstoffer

Tekstiler som bare skal skyl les og sentrifugeres

skal sentrifugeres

Forvask 40°C Hovedvask 90°C 2 skyllinger

Forvask 40°C Hovedvask 60°C 2 skyllinger

Skylling

Sluttsentrifugering m

Sluttsentrifugering

M.-Nr. 06 505 694 25

Opsjonale moduler

Flytende dosering

Doseringspumpe Sugelanse

Velge bort doseringen

1 Kokevask 90 °C

2 Kulørtvask 60 °C

3 Kulørtvask intensiv 60 °C

i ä FC A

Før programstart er det mulig å koble ut den flytende doseringen manuelt med funksjons

tasten ä "Dosering av".

Etter programstart blir det ikke dosert med doseringspumpen og i displayet vises (f.eks.) følgende:

1 Kokevask 10,0/10,0 kg

90 °C Hovedvask

Skylling 1000 o/min

+im k m A

Gassoppvarmede maskiner er utrustet med

multifunksjonsmodulen og generelt forhåndsutrustet for drift av 6 doseringspumper fra Miele.

a Slangetilkoblingsstuss (sugesiden) b Slangetilkoblingsstuss (trykksiden) c Utløp (ved slangebrudd) d Innsugningsåpning e Nivåsonde for indikatoren som viser tom

beholder. Når en doseringsbeholder er tom, kobles pumpen og maskinen ut au tomatisk.

Doseringsmengder

Følg anvisningene fra produsenten av vaskemiddelet.

Produsentens bruksanvisning må føl ges når du bruker og kombinerer vaskeforsterkere og spesialprodukter.

Doseringssystemfeil

Bruk midlene bare for de bruksområdene som er oppgitt av produsenten, for å unn

Samtidig signaliserer vaskemaskinen at flyt ende doseringsmiddel mangler.

Etter at doseringsbeholderen er fylt opp, trykk tasten "START" for å fortsette program met.

Fyll doseringsbeholder 1 Trykk starttasten

gå materialskader og kraftige kjemiske re aksjoner. La vaskemiddelprodusenten be krefte at det er ufarlig å bruke disse midlene i vaskemaskiner.

Flytende vaskemiddelprodukter bør tilpas ses vanlig romtemperatur før bruk, slik at

ikke viskositeten og dermed doserings mengden blir påvirket.

26 M.-Nr. 06 505 694

Igangsetting av doseringspumpene

Før pumpene for flytende dosering settes i gang, må det flytende vaskemiddelet suges inn og doseringsmengden innstilles.

Opsjonale moduler

Doseringskalibrering ~ Hovedmeny

Doseringspumpe 1

Doseringspumpe 2 e

Doseringskalibrering

Doseringskalibreringen benyttes for å fast

sette doseringskapasiteten til den enkelte doseringspumpe.

Direkte tilgang til doseringskalibreringen når maskinen er koblet ut:

Hold multifunksjonstasten 2 inne.

Skru deretter på maskinen med ”Strøm

på”.

Doseringskalibrering ~ Hovedmeny

Doseringspumpe 1

Doseringspumpe 2 e

Valgmuligheter: Doseringspumpe 1 til 13 Etter at en doseringspumpe er valgt, vises

følgende i displayet:

Doseringskalibrering ~ Doseringspumpe 1

V: 100ml t: 0s nei

0/1 S A

Velg doseringspumpe.

Doseringskalibrering ~ Doseringspumpe 1 V: 100ml t: 0s nei

0/1 S A

Trykk mulitfunksjonstasten 0/1.

Stopp pumpen ved å trykke tasten 0/1, el ler den stopper automatisk etter 60 sekun der.

Mål mengden som er pumpet opp i

målebegeret.

Doseringskalibrering ~ Doseringspumpe 1

V: 100ml t: 30s P: 200,0 ml/min

0/1 S A

^ Legg inn verdien i feltet "V:". Styringen reg-

ner ut doseringskapasiteten P i ml/min.

^ Ved å trykke funksjonstasten S "Lagre" blir

den målte verdien til pumpen lagret.

Koble til slangen igjen.

Doseringsmengden kan innstilles fra 0 til 9999 ml i 1 ml-skritt.

Trykk multifunksjonstasten 0/1, doserings slangen fylles opp. Stopp ved å trykke tas ten 0/1.

Slangen, til doseringspumpen som skal måles, må holdes "stigende"/hevet i et må lebeger.

Unngå hud- og øyenkontakt, bruk

verneklær.

Trykk tasten A "Tilbake" for å gå tilbake til

hovedmenyen.

Rengjøring og vedlikehold av doserings

systemet

Hver 2. uke og dersom doseringspumpene ikke skal brukes på lenge, må doseringssys

temet gjennomspyles med varmt vann, for å forhindre tilstoppinger og korrosjon i doser

ingssystemet. Gå frem slik:

Rengjør sugelansene med vann.

Sett sugelansene i en beholder med varmt

vann (40 - 50 °C).

Aktiver hver pumpe med doserings

kalibreringen, til doseringssystemet er gjennomspylt.

Kontroller at koblingene, slangene, doseringsstussene og deres pakninger er tette.

M.-Nr. 06 505 694 27

Opsjonale moduler

Overbelastningsutkobling

Når overbelastningsfunksjonen aktiveres, kobles oppvarmingen ut og programmet stopper. I displayet vises følgende melding:

1 Kokevask Programstopp pga. toppbelastningsfunksjon! Programmet fortsetter automatisk.

i ü f

Etter at overbelastningsfunksjonen (toppbelastningsfunksjonen) er avsluttet, fortsetter programmet automatisk som før.

PC-tilkobling

Kommunikasjonsmodulen gjør det mulig å koble en PC til maskinen.

Sjakten for kommunikasjonsmodulen befinner seg på baksiden av maskinen.

Driftsdata

Ved å trykke tasten \ "Driftsdata", kan du

med modulen Driftsdata lese eller slette driftsdata før et program startes, eller etter at et program er slutt.

1 Kokevask 90 °C

2 Kulørtvask 60 °C

3 Kulørtvask intensiv 60 °C

i \ FC A

Etter at du har trykket tasten \ vises føl

gende i displayet:

Modul driftsdata

Alle data

Programdata e

\ A

Valgmulighet: – Alle data

Et tilsvarende redigeringsprogram kan leveres av Miele eller en Miele-forhandler.

Dataene fra alle programmene blir samlet og oppsummert.

– Programdata Dataene som noteres i løpet av et program

blir listet opp – Slette data

- Modul (Sletter alle data og programdata)

- Alle data (bare sletting av alle data)

- Programdata (bare sletting av programdata)

Ved å trykke tasten \ "Driftsdata" på nytt,

kan funksjonen velges bort igjen. Hvis lagringskapasiteten i modulen

Driftsdata er full, og du har trykket tasten "START", vises meldingen om at driftsdata vil bli skrevet over.

Hvis du trykker tasten A "Tilbake" eller ikke

trykker tasten "START" i løpet av 30 sekun

der, blir ikke programmet startet og displayet vises som før programstart.

28 M.-Nr. 06 505 694

Alle data

Modul driftsdata

Alle data

Programdata e

\ A

Etter at alle data er valgt, vises f.eks. følgen de i displayet:

Opsjonale moduler

Programdata ~ 1 Kokevask

Dato: 21.05.2004 Starttid: 11:30

Dato: 21.05.2004 Starttid: 12:30 e

\ A

Velg ønsket programstart fra opplistingen av

alle programstarter for program 1 Kokevask, og trykk for å bekrefte.

Modul driftsdata ~ Alle data

Total innkoblingstid: 200.987 h

Driftstimer: 123456 h e

\ A

Andre valgmuligheter: Total innkoblingstid: 200.987 h

Driftstimer: 123.456 h Aktivtid oppvarming: 73.456 h Aktivtid driftsmotor: 93.456 h Programstarter: 23.456 Programstopp: 567 Programavbrudd: 67 Vannmengde: 1.234.567 l Tøymengde: 1.234.567 kg Doseringsmiddel: 2.345 l Energi: 12.345.678 kWh

Programdata

Modul driftsdata

Programdata

Slette data e

\ A

Etter valg av Programdata vises f.eks. føl gende i displayet:

Modul driftsdata ~ Programdata

1 Kokevask 90 °C

2 Kulørtvask 60 °C e

\ A

Programdata ~ 1 Kokevask

Dato: 21.05.2004 Starttid: 11:30

Navn: Müller e

\ A

Andre valgmuligheter: Oppstillingssted: Lehrte

Fabrikasjonsnummer: 12345678 Maskintype: PW 6131 Tøymengde: 13 kg Tast+: trykket Tast Stivelsesstopp: trykket Tast Sentrifugeringsstopp: ikke trykket Programstart: 11:30 Programslutt: 12:05 Driftstid totalt: 0 h 35 min Elektroenergi: 12,5 kWh Gassenergi: 0 kWh Dampenergi: 0 kWh Vannmengde totalt: 140 l Maks. vanntemperatur: 95 °C Maks. vannavløpstemperatur: 45 °C Programendring: 2

teren blir bare de 3 siste stopp og starter vist.)

(etter valg og trykk på dreiebry

Programfeil: ingen (bare de siste 3 feilene blir lagret.) Område 1: Forvask (ved valg og trykk på dreiebryter

en kan du velge område eller blokk.)

Driftstid: 6 min

Vannmengde: 20 l Doseringsfase 1: Mengde ml (etter valg og trykk

på dreiebryteren vises de 6 doseringene.)

Maks. temperatur: 12 °C Holdetid: 6 min Doseringsfase 2: nei

Velg ønsket program fra programlisten. Trykk på dreiebryteren, og alle programstarter av program 1 Kokevask listes opp med dato og starttid.

M.-Nr. 06 505 694 29

Opsjonale moduler

Slette data

Modul driftsdata Programdata

Slette data e

\ A

Etter valg av Slette data, vises følgende i displayet:

Modul driftsdata ~ Slette data

Modul: 21.02.2004

Alle data: 12.07.2004 e

\ A

Med menypunktet Modul, blir alle data og programdataene slettet fra drifsdata. Med menypunktet Alle data er det bare alle data som blir slettet. Med menypunktet Programdata er det bare programdataene som blir slettet fra driftsdataene.

Tøymengde

Hvis maskinen er utstyrt med en vektmodul, vises vekten på tøyet i 0,2 kg-skritt under innleggingen. Ved siden av vises maks. vekt for det valgte programmet.

Hvis tøymengdeindikatoren ikke står på "00,0" når trommelen er tom, stiller du inn dette med tasten -> I <- "Stille på 0"

1 Kokevask 00,0/ 16,0 kg

60 °C Hovedvask

Skylling e

+im k m -> I <- A

Hvis du etter 0-stillingen (tarering) tar ut glemt tøy, vises følgende i displayet:

1 Kokevask - -,-/ 16,0 kg

60 °C Hovedvask

Skylling e

+im k m -> I <- A

Etter at du har valgt et menypunkt og trykket dreiebryteren, vises oppfordringen om å skrive inn passord.

Passord:____ ABCDEFGHIJKLMNOPQRSTUVWXYZÆØÅ 0123456789

KSA

Etter at passordet er skrevet inn eller kortet for brukerområdet er satt inn, kommer du til menypunktet. Her vises et ekstra sikkerhets spørsmål?

Vil du virkelig slette driftsdata?

S A

Etter at du har trykket tasten S "Lagre" blir dataene slettet.

Still på 0 en gang til med tasten -> I <-. Hvis maskinen er lastet for tungt (tøyet er

vått), blir det alltid regnet med maks. tøymengde etter programstart, og denne verdien blir også lagret i driftsdatamodulen.

Ved programslutt, når trommelen står stille, vises tøyets restfuktighet i displayet.

1 Kokevask

Programslutt Restfuktighet 60 % Døren kan åpnes.

m FC A

30 M.-Nr. 06 505 694

Feilretting

Døren kan ikke åpnes

Trykk mot dørhåndtaket, skru maskinen av

og på igjen og trekk i håndtaket på nytt.

Sikringen til dørhåndtaket har løs

net.

Dørhåndtaket virker ikke. Døren kan verken åpnes eller lukkes.

At sikringen løsner, skal forhindre at dørhåndtaket og låsen blir ødelagt hvis døren åpnes med makt.

Strømbrudd under vaskingen, nød åpning av døren

Ved kortvarig strømbrudd:

Programmet blir stående i den sist inntatte posisjonen, og i displayet vises følgende melding etter at strømmen har kommet tilba ke igjen:

Strømbrudd

Programstopp Trykk starttasten

Trykk tasten "START", programmet fortset

ter.

Ved lengre strømbrudd:

Skru av maskinen.

^ ^ Skru av hovedbryteren (på stedet). ^ Steng stoppekranen for vann, gass eller

damp på stedet.

Trykk kraftig mot dørhåndtaket, til du tyde lig kan høre at sikringen knepper på plass.

Døren kan åpnes (forutsatt at det ikke er vann i maskinen) eller lukkes igjen.

Får å kunne ta ut tøyet, må du først åpne avløpsventilen og deretter døren manuelt.

Åpne avløpsventilen ved å løsne utluftningsskruen (nøkkelvidde 17) på ma skinens bakside, men ikke skru den helt ut. La vannet renne ut. Det renner en ubetyde lig mengde vann ut av skrueåpningen (ca. 100 ccm), som bør samles opp i en egnet beholder.

M.-Nr. 06 505 694 31

Feilretting

Skru deretter fast utluftningsskruen igjen,

og kontroller at det er tett (Skru opp stoppekranen for vann).

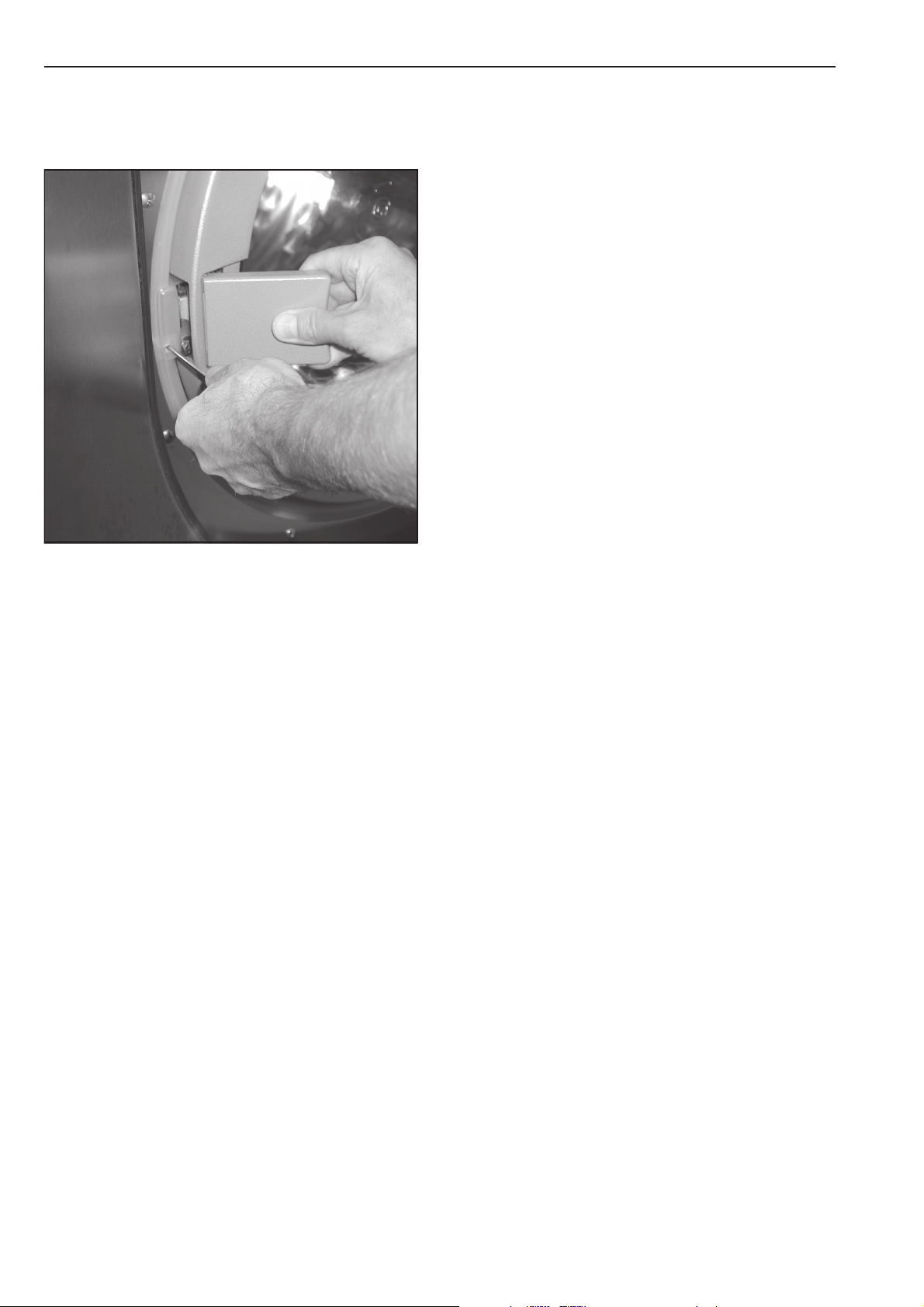

^ Stikk først skrutrekkeren inn i åpningen ved

siden av dørlåsen, trykk den inn og hold den fast. Trykk med høyre hånd mot håndtaket, og åpne til slutt døren ved å trekke i håndtaket. Døren må aldri åpnes med makt!

^ Ta ut tøyet.

Meget bløtt vann

–

For vann i hardhetsområde 1: doser mind

re iht. vaskemiddelprodusentens anvis ninger.

Tøyets skittenhetsgrad

–

Hvis tøyet er lite skittent, doser mindre iht.

vaskemiddelprodusentens anvisninger.

Rester av f.eks. rengjøringsmiddel i tøy

–

Ekstra forskylling uten varme, uten vaske

middel. Tøy som er forbehandlet med bløtlegginsmiddel skal skylles godt før det vaskes.

Liten tøymengde

–

Reduser vaskemiddelmengden tilsvaren

de.

– For høy trommelhastighet ved vasking-

en (Profitronic-styring)

^ Reduser trommelhastighet og vaskerytme.

– Vaskemaskiner med gassoppvarming

Hos maskiner med gassoppvarming blir vaskevannet pumpet via varmeregisteret. Denne ekstra bevegelsen av vannet utnytter vaskemiddelet optimalt, men øker skumdannelsen.

Mulige årsaker til økt skumdannelse

–

Vaskemiddeltype

Bruk vaskemidler som er egnet for industrivaskemaskiner. Vaskemidler for husholdningsvaskemaskiner er ikke egnet.

–

Overdosering av vaskemiddelet

Følg vaskemiddelprodusentens anvisning er og doser i henhold til den lokale vann hardheten.

–

Sterkt skummende vaskemiddel

Bruk et vaskemiddel som skummer mindre eller søk råd hos en ekspert på bruk av vaskemidler.

Ta hensyn til de tidligere nevnte punktene.

Bruk et skumreduserende vaskemiddel.

Bare Profitronic-styring, i spesialtilfeller: Reduser trommelomdreining og vaskeryt me under oppvarmingsfasen.

32 M.-Nr. 06 505 694

Feilretting

Store tøystykker blåser seg opp un der sentrifugeringen

Det kan forekomme, at store tøystykker (f.eks. duker) blåser seg opp under sentrifu geringen. Dette kan i stor utstrekning unn gås med en omprogrammering.

Ta kontakt med serviceavdelingen.

Visning av serviceintervall

Hvis følgende melding vises i displayet etter at du har skrudd på maskinen med "Strøm på", må det gjennomføres vedlikehold av serviceavdelingen.

Serviceintervall 1

Tilkall service

Strømbrudd

Programstopp

Trykk tasten "START" når strømmen kom

mer tilbake igjen.

Denne feilmeldingen kan også bety: Viklingsbeskyttelsen til driftsmotoren er ut løst.

La motoren avkjøles.

Trykk starttasten

Vanninntaksfeil

Tilkall service hvis ny start ikke var vellykket.

Etter 5 sekunder slokner visningen.

Feilmeldinger

Reparasjoner på elektriske-, gass- eller dampoppvarmede maskiner skal bare utføres av fagfolk. Reparasjoner som er utført av ukyndige, kan føre til betydelig fare for brukeren.

Hvis det før eller etter programstart oppstår feilfunksjoner, blir disse vist i displayet.

^ Kontroller vannkranen og trykk tasten

"START".

Dørlåsfeil

Trykk hardt på dørhåndtaket til du hører at døren låser seg. Trykk tasten "START".

Tilkall service hvis ny start ikke var vellykket.

Displayet forblir mørkt. Vaskemaskinen får ikke strøm.

Kontroller støpsel, hovedbryter og sikring er (på stedet).

M.-Nr. 06 505 694 33

Feilretting

Varmesystemfeil

Når du trykker tasten "START" fortsetter

programmet uten varme. Desinfeksjons programmer blir avbrutt ved denne feilmel

Programstopp Trykk starttasten

Tilkall service hvis det ikke var vellykket å

starte på nytt.

Gassystemfeil

Tilkall service hvis ny start ikke var vellykket.

dingen. Tilkall service.

Feil driftssystem

Programstopp. Trykk starttasten For høy motortemperatur.

Rengjør lofilteret som beskrevet i kapitlet "Rengjøring og stell" og trykk tasten "START".

Gassystemfeil

Rengjør lofilteret Trykk starttasten.

For maskiner med gassoppvarming fører for

La motoren avkjøles.

stor skumdannelse til feil.

Ubalansefeil

Tilkall service hvis ny start ikke var vellykket.

i A

Feil avløpssystem

Tilkall service hvis ny start ikke var vellykket.

^ Kontroller avløpssystemet på stedet og

For stor ubalanse, ubalansebryteren er ut-

trykk tasten "START".

løst.

Skru maskinen av og på igjen og trykk tas

En ødelagt avløpsventil skal bare repareres av serviceavdelingen.

ten "START".

Gassystemfeil

Hvis denne feilmeldingen vises etter prog

Åpne gasskranen. Trykk starttasten.

Skift doseringsbeholder.

Doseringssystemfeil

Fyll doseringsbeholder 1 Trykk starttasten

ramstart:

Åpne gasskranen og trykk tasten "START".

Hvis feilmeldingen vises midt i programmet,

Kortfeil

Kortet er satt inn feil.

har gasstrykket sunket pga. andre gassbrukere.

Trykk tasten "START".

34 M.-Nr. 06 505 694

Sett kortet riktig inn i kortleseren.

Service

Feilretting

Ved feil på maskinen: kontakt Mieles service avdeling.

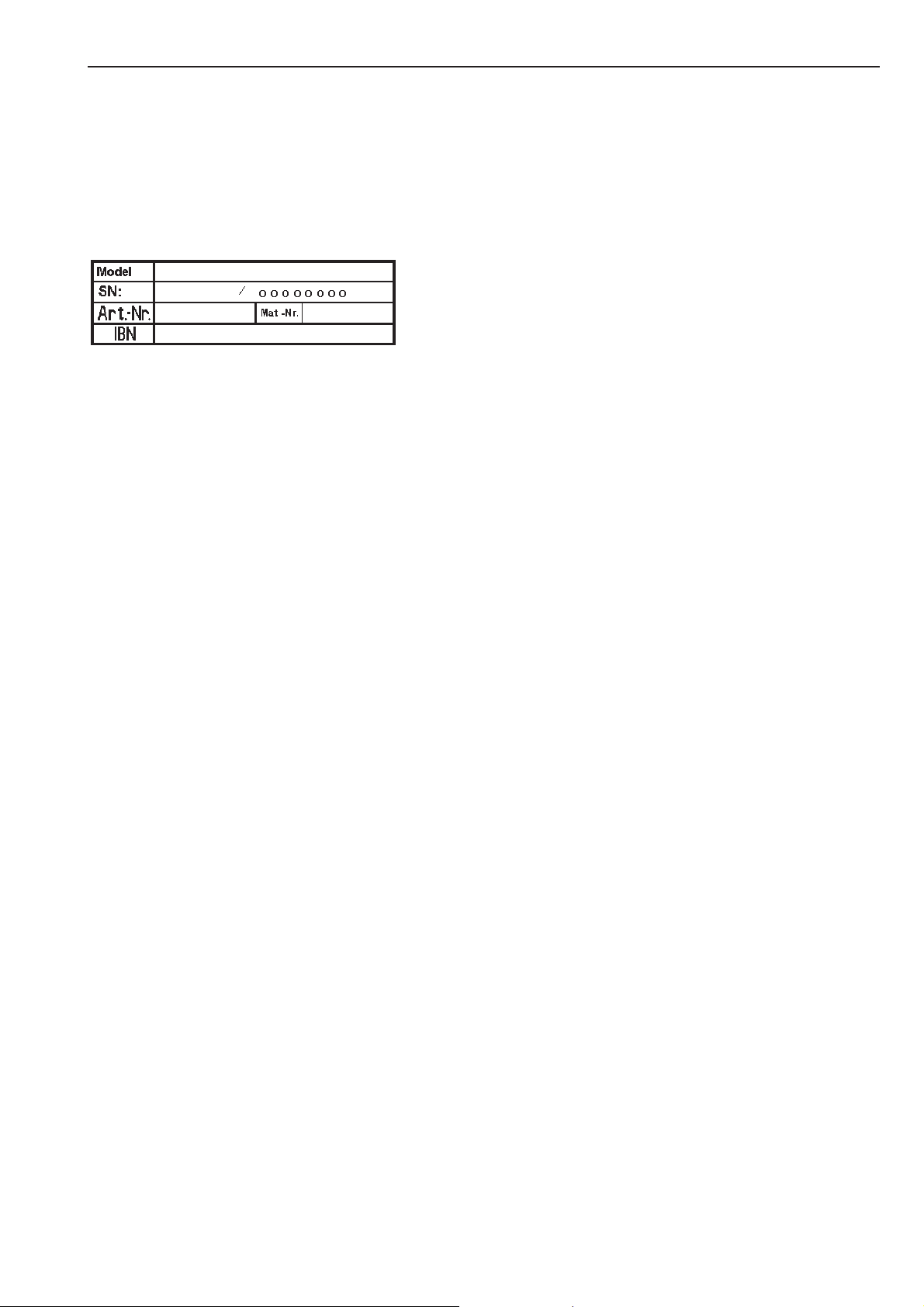

Serviceavdelingen trenger modell, serienum mer (SN) og materialnummer (M.-Nr.). Disse opplysningene finnes på typeskiltene:

Når døren er åpen, øverst i dørringen, eller øverst på baksiden av maskinen.

Gi også serviceavdelingen beskjed om feil meldingen i maskinens display.

Ved utskiftning av deler må bare originale reservedeler benyttes (også i dette tilfellet

trenger serviceavdelingen modell, serienum mer (SN) og materialnummer (M.-Nr.).

M.-Nr. 06 505 694 35

Rengjøring og stell

Foreta helst rengjøring og stell etter bruk av vaskemaskinen.

Ikke bruk høytrykksspyler for å ren

gjøre vaskemaskinen og ikke spyl den med vannslange.

Kabinett, betjeningspanel og kunststoff deler skal bare rengjøres med et mildt ren

gjøringsmiddel eller en myk, fuktig klut og deretter gnis tørt.

Kabinettdeler av rustfritt stål rengjøres med et vanlig rengjøringsmiddel for rustfritt stål.

Skuremidler lager riper i overflaten.

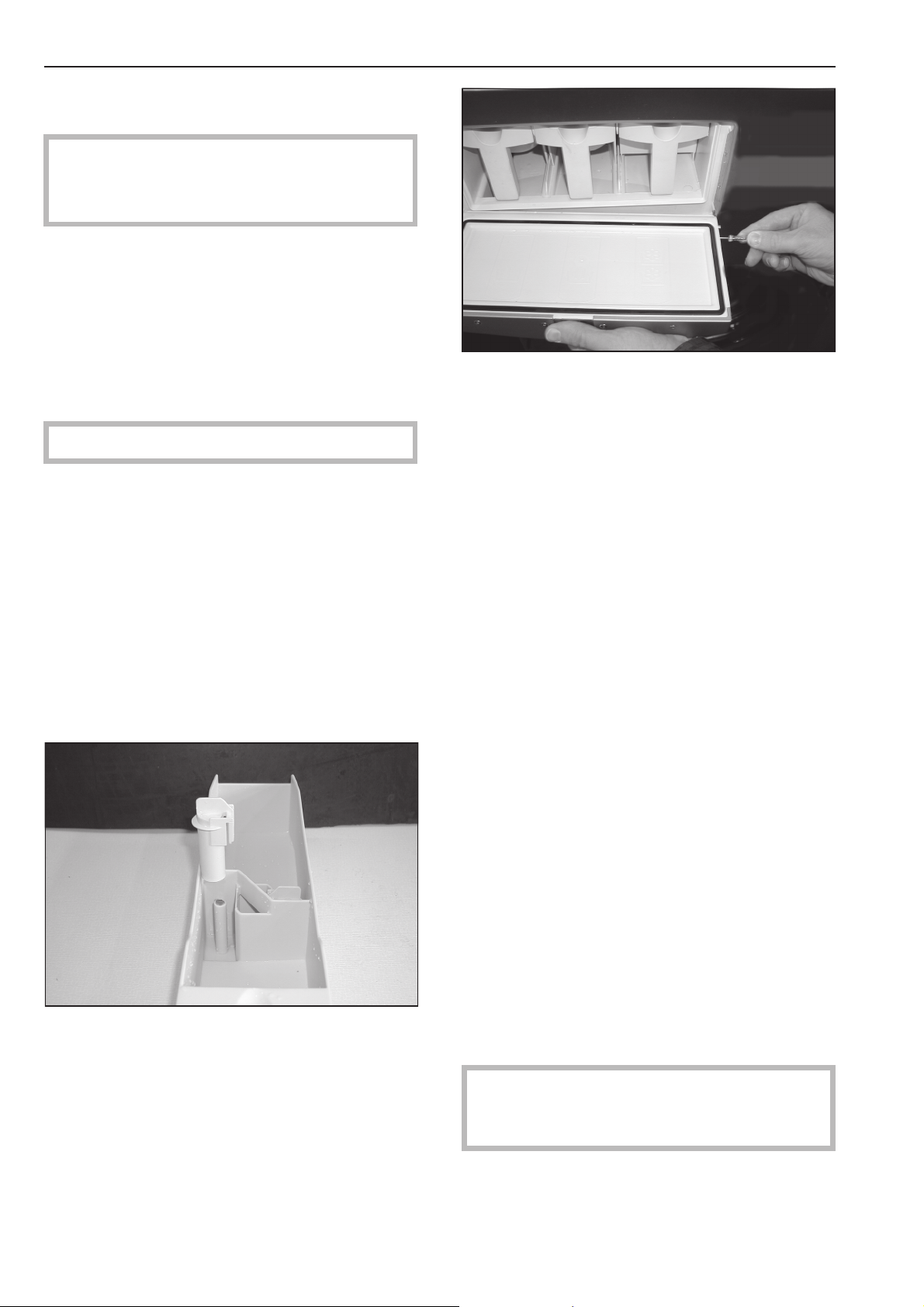

Rengjøring av vaskemiddelbeholder, kamre for skylle- og blekemidler og sugehevert

Vaskemiddelbeholderen og kamrene for skylle- og blekemidler skal etter bruk vaskes grundig med varmt vann, for å få vekk vaskemiddelrester og avleiringer. Rengjør også sugeheverten i kamrene for skylle- og blekemidler.

Ta ut sugeheverten, rengjør den grundig med varmt vann og sett den inn igjen.

Løsne lokket til vaskemiddelbeholderen for å rengjøre drypprennen og vannlåsen på vas kemiddelbeholderen. Hvis vannlåsen er til stoppet, kan denne rengjøres med en flaskekost.

Gitteret for utluftning av vaskebeholderen på baksiden av maskinen, skal fra tid til annen kontrolleres for tilsmussinger og evt. rengjøres.

Korrosjon

Trommelen og vaskebeholderen er produsert av rustfritt stål. Vann eller fremmedlegemer som inneholder jern (f.eks. binders, knapper eller spenner), kan føre til korrosjon i trommelen hhv. vaske beholderen. Rengjør i dette tilfellet trommelen hhv. vaske beholderen regelmessig, og umiddelbart et ter at det har oppstått korrosjon, med et vanlig pleiemiddel for rustfritt stål. Kontroller dørpakningene for jernholdige res ter og rengjør grundig med midlene som er nevnt over. Disse tiltakene skal gjennomføres regelmes sig for å forebygge at det dannes korrosjon.

For at vaskemaskinen skal kunne tørke et ter bruk, skal døren ikke lukkes, men stå på gløtt.

36 M.-Nr. 06 505 694

Rengjøring og stell

Hvis maskinen skal settes ut av drift i en periode

Hvis maskinen er ute av drift i lengre tid (fra 4 uker), skal trommelen dreies noen omdrei ninger. Gjenta dreiningen av trommelen hver

4. uke, for å forebygge lagerskader.

Gå frem i følgende rekkefølge når du skal rengjøre lofilteret:

Sett et egnet kar som tar ca. 2 liter vann

under lofilteret.

Åpne lofilteret ved å vri lokket mellom en

halv og en hel gang rundt. Det vannet som er igjen i lofilteret renner ut.

Silene i vanninntaksventilene (1) og inntaksslangene (2) skal fra tid til annen kontrolleres for tilsmussinger og eventuelt rengjøres.

Rengjøring av lofilteret

Silen i lofilteret skal regelmessig kontroller for loansamlinger og rengjøres hvis nødvendig.

Kontrollen hhv. rengjøringen skal bare gjennomføres når vaskeprogrammet er slutt og trommelen er tom.

Et tilstoppet lofilter vises med en blinkende feilmelding i displayet.

Forsiktig hvis vannet er varmt!

^ Tøm karet flere ganger hvis nødvendig.

Skru av lofilterlokket når det ikke renner ut mer vann. Da fjernes også silen fra lofilter et samtidig.

Rengjør silen og lofilteret innvendig.

Gassystemfeil

Rengjør lofilteret. Trykk starttasten.

M.-Nr. 06 505 694 37

Sett på silen igjen, og lukk lokket ved å dreie det mot høyre.

Symbolene på typeskiltet

a b opq c drs

ft g

hj v

k lw m

1 Modell 2 Serienummer 3 Artikkelnummer 4 Materialnummer 5 Spenning/frekvens 6 Styresikring 7 Motor 8 Trommeldata

9 Trommeldiameter/trommeldybde 10 Sentrifugehastighet 11 Trommelinnhold/vekt tørre tekstiler 12 Kinetisk energi 13 Akselerasjonstid 14 Bremsetid 15 Oppvarming 16 Betegnelse/byggeår 17 Igangsettingsdato 18 Elektrisk oppvarming 19 Sikring (på stedet) 20 Dampoppvarming indirekte 21 Dampoppvarming direkte 22 Gassoppvarming 23 Felt for godkjenninger

Støyforhold

A-vurdert lydnivå

Vask Sentrifugering PW 6101 60 dB 73 dB PW 6131 61 dB 72 dB

(Måleverdier fra prøveserien)

målt iht. EN ISO 9614-2

38 M.-Nr. 06 505 694

Vaskemaskinen skal bare stilles opp av en servicetekniker fra Miele eller annet autori sert personell.

Denne vaskemaskinen skal kun bru

kes til vask av tekstiler som ikke er tilsølt med farlige eller antennelige stoffer.

Fjern transportemballasjen forsiktig med egnet verktøy.

For montøren

Vaskemaskinen må oppstilles i vater og fes tes (se vedlagte installasjonsplan).

For å unngå eventuelle frostskader, må vas kemaskinen ikke stilles opp i rom hvor det er fare for frost.

Ikke sett maskinen på teppegulv, hvis dette kan stenge ventilasjonsåpningene i bunnen av kabinettet.

Transportsikring

Ta vare på transportsikringen. Den må monteres igjen før transport av maskinen.

Transporter maskinen med en jekketralle inne i rommet.

Maskinen må bare flyttes når alle utvendige plater er montert.

Transportsikringene, 2 foran og 2 bak, er festet med 3 sekskantskruer hver, og skal først fjernes før igangsetting av vaskema skinen.

Fronten og bakveggen på maskinen må tas av. Skru ut skruene på undersiden av fronten og ta av fronten. Skru ut skruene på bakveggen og ta av bak veggen.

M.-Nr. 06 505 694 39

For montøren

Kaldtvann Varmtvann Kaldtvann

Opsjon: Hardt vann Flytende dosering Hardt vann

Vanntilkoblinger

Tilkobling til drikkevannsledningen iht. DIN 1988, må skje via en stoppekran. Monteringen må kun utføres av en autorisert installatør som følger gjeldende nasjonale forskrifter.

Tilkobling til vanninntak/-avløp

Se vedlagte monteringsplan. For å sikre et problemfritt programforløp, skal

vanntrykket (flytetrykket) være minst 100 kPa (1 bar) / maksimalt 1000 kPa (10 bar).

De vedlagte inntaksslangene skal prinsipielt brukes til vanntilkoblingen.

Ved eventuelt utskifting skal du kun bruke slangekvaliteter for minst 7000 kPa (70 bar) overtrykk og for en vanntemperatur på minst 90 °C. Dette gjelder også for tilkoblingsar maturene. Originale reservedeler oppfyller dette kravet.

Tilkobling kun til kaldtvann

3/4"

Se vedlagte monteringsplan.

Temperaturen på inntaksvannet må ikke overstige 70 °C.

40 M.-Nr. 06 505 694

Doseringsmiddeltilkobling i blandeboksen

For montøren

Tilkoblingene 1 og 2 er beregnet for dosering av "pasta". Tilkoblingsstussene er hele og må gjennombores med et 8 mm bor.

Vær oppmerksom på at det kun er den

første veggen (1) som skal gjennombores, da det er en refleksjonsvegg (2) 10 mm bak denne. Dersom tilkoblingsstussene ikke skal brukes mer, må de stenges.

Tilkoblingene 3 til 12 er beregnet for flytende dosering. Tilkoblingsstussene er hele og må skjæres over og tilpasses tverrsnittet til slan gene ved hjelp av en liten sag.

Dersom de snittede tilkoblingsstussene ikke

skal brukes mer, må de stenges.

M.-Nr. 06 505 694 41

For montøren

Elektrotilkobling

Elektrotilkoblingen må bare foretas av autori sert installatør. Gjeldende el-forskrifter må følges.

Det elektriske anlegget i maskinene PW 6101, PW 6131 er iht. normen EN 60335-1, EN 60335-2-7.

Minimum vannivå for aktivering av oppvarm

ingen er 60 mm vannsøyle. Maskinen er beskyttet med

viklingsbeskyttelse mot overbelastning. Følg vedlagte koblingsskjema og monter

ingsplan. De er viktige for elektrotilkobling en.

Tilkobling av doseringspumpene

Tilkoblingsklemmene for 4 tidsstyrte doser ingspumper som kan brukes uten multifunksjonsmodulen, befinner seg bak dekselet ved siden av elektrotilkoblingen. Se vedlagte koblingsskjema.

Tilkoblingsklemmene befinner seg bak et deksel.

Fra fabrikken er maskinen koblet for 3N AC 50-60 Hz. Spesifikasjon om spenning finnes på typeskiltet.

Varianter 3 N AC 380-415 V 50-60 Hz

3 AC 220-240 V 50-60 Hz

Hvis maskinen skal være fast tilkoblet, må det på installasjonsstedet være en skillean ordning for hver pol. Skilleanordning er bry tere med en kontaktåpning på minst 3 mm; jordfeilbrytere, sikringer og overstrømvern.

Stikkontakt eller skilleanordning må være til gjengelig til enhver tid.

Dersom vaskemaskinen kobles fra el-nettet, må skilleanordningen kunne slås av eller så må skillepunktet være overvåket til enhver tid.

Potensialutjevning

En potensialutjevning må gjennomføres ved en jordstrøm >10 mA.

Den elektriske oppvarmingen er fra fab rikken innstilt på 9 kW (PW 6101), 15 kW (PW 6131).

42 M.-Nr. 06 505 694

Damptilkobling

Damptilkoblingen må bare foretas av en godkjent installatør. Se vedlagte monterings plan og installasjonsveiledning. Dampventilen og kondensatavskilleren kan kjøpes hos Mieles serviceavdeling eller en autorisert forhandler.

Gasstilkobling

For montøren

Gasstilkoblingen må bare foretas av en god kjent installatør som følger gjeldende nasjo nale forskrifter. Se vedlagte monteringsplan og installasjonsveiledning.

Gassoppvarmingen er fra fabrikken innstilt iht. de gasstekniske dataene på maskinen (se klistremerket på baksiden av maskinen).

Hvis du skifter gasstype, skal du ta kontakt med Mieles serviceavdeling for et ombygg ingssett (oppgi maskintype, maskinnummer, gasstype, gassgruppe, gasstilkoblingstrykk og oppstillingsland). Se installasjonsveiledningen. Denne omstillingen må kun foretas av en autorisert fagmann.

Du må ikke foreta reparasjoner på gassoppvarmede maskiner selv! Skader må kun repareres av fagfolk. Ta straks kontakt med Mieles serviceavdeling eller annet autorisert personell.

Etter vellykket oppstilling av vaskemaskin en, skal alle demonterte kabinettdeler monteres igjen.

M.-Nr. 06 505 694 43

44 M.-Nr. 06 505 694

Kort-bruksanvisning PW 6101, PW 6131

1. Klargjør tøyet

Vask bare tekstiler som i følge produsentens vaskeanvisning er maskinvaskbare.

Tøm lommene

2. Skru på maskinen og legg inn tøyet

Trykk inn bryteren I "Strøm på"

Åpne døren, legg inn tøyet

Lukk døren

3. Tilsett vaskemiddel

Tilsett vaskemiddel

Hovedvask i beholder j, forvask i beholder i, tøymykner i beholder p, andre flytende midler i det bakerste kammeret i p (hvis dette er programmert).

4. Velg program ved å vri på dreiebryteren

Standardprogrammer:

1 Kokevask 90 °C 10 Finvask 2 Kulørtvask 60 °C 11 Ull 30 °C 3 Kulørtvask intensiv 60 °C 12 Håndvaskbar ull 30 °C 4 Kulørtvask 30 °C 13 Senge-/frottétøy 90 °C 5 Kulørtvask intensiv 30 °C 14 Senge-/frottétøy 60 °C 6 Lettstelt 60 °C 15 Ekstra stivelse 7 Lettstelt intensiv 60 °C 16 Ekstra skylling + sentrifugering 8 Lettstelt 30 °C 17 Ekstra sentrifugering 9 Lettstelt intensiv 30 °C 18 Ekstra avløp

5. Trykk tasten "START", det valgte vaskeprogrammet starter

Vises meldingen "Dørlåsfeil"

Trykk hardt på dørhåndtaket til du hører at døren låser seg, trykk tasten "START".

Dørlåsfeil

Tilkall service hvis ny start ikke var vellykket.

6. Programslutt vises i displayet

1 Kokevask

Når programmet er slutt, åpnes døren ved å trekke i håndtaket. Ta ut tøyet.

Programslutt Døren kan åpnes.

m FC A

7. Hvis du ikke skal sette i gang flere vaskeprogrammer:

La døren stå åpen

Skru av maskinen med tasten 0 "Strøm av"

M.-Nr. 06 505 694 45

46 M.-Nr. 06 505 694

Garanti

Se www.miele.no eller henvend deg til Miele A/S vedrørende garantibestemmel sene. Adressen finner du på baksiden.

M.-Nr. 06 505 694 47

Rett til endringer forbeholdes/1110

M.-Nr. 06 505 694 / 00

Miele PW 6101, PW 6131 User manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
