Gebrauchsanweisung

Waschmaschinen

PW 6101 PW 6131

Lesen Sie unbedingt die Gebrauchsanweisung vor de - DE

Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 080 214

2 M.-Nr. 06 080 214

Inhalt

Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Maschinenbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Funktion der Bedienungselemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Wäsche vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Füllgewichte der Standardprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Waschmittelzugabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Waschmitteldosierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Öffnen der Fülltür nach Programmende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Waschen im Kartenbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Wäschepostenbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Anwahl der Sprache. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Starttermin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Programmstop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programmabbruch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programm raffen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Programmübersicht Standardprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Optionale Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Flüssigdosierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Spitzenlastabschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Kommunikationsmodul. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Betriebsdaten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Wiegesystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Die Fülltür läßt sich nicht öffnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Spannungsausfall während des Waschvorganges, Notentriegelung der Tür . . . . . . . . . . . . . . 31

Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

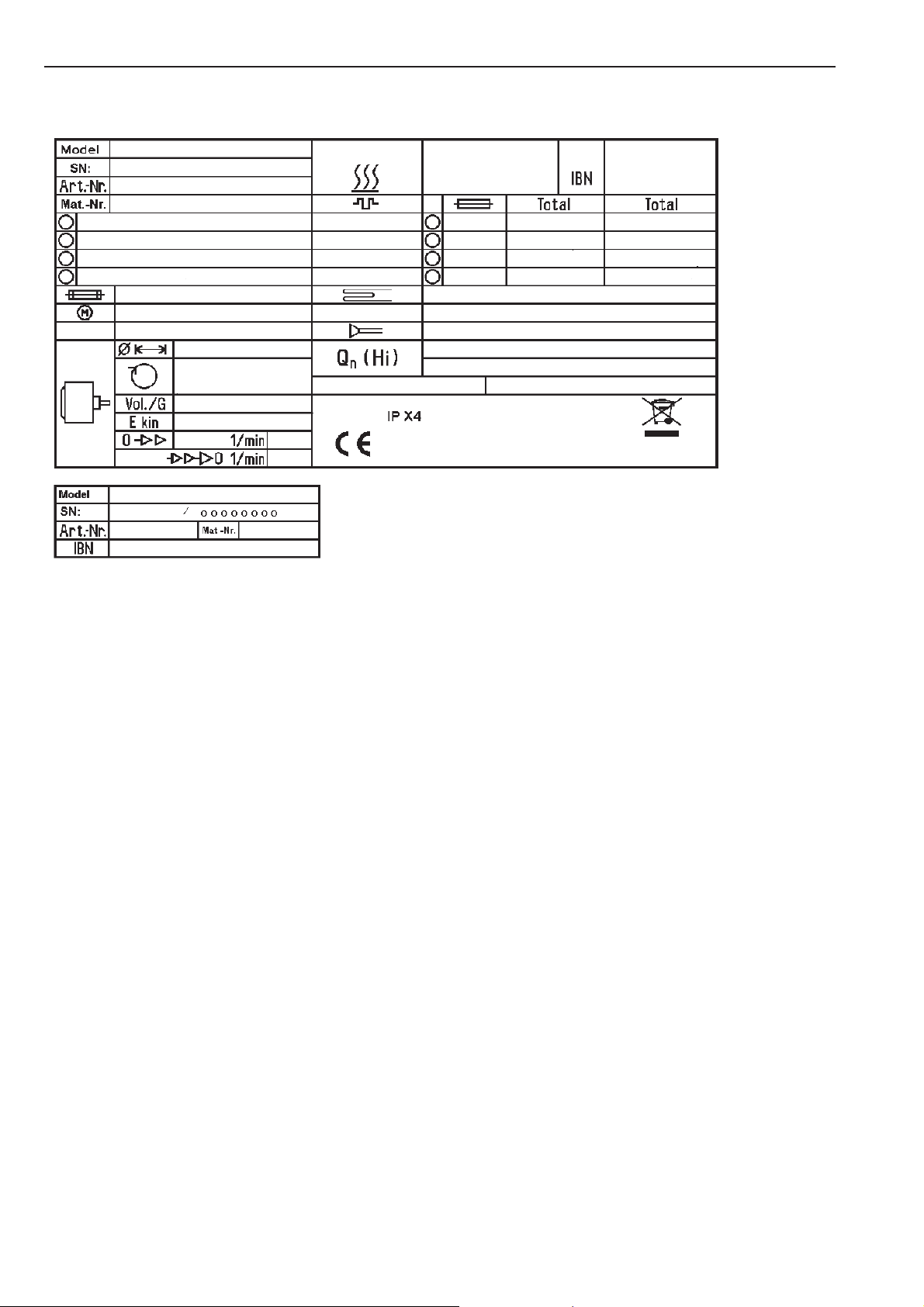

Bedeutung der Symbole auf dem Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Hinweise für den Aufsteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Transportsicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Wasseranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Dosiermittelanschluss am Mischkasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dosierpumpen anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Dampfanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Gasanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Kurz-Gebrauchsanweisung PW 6101, PW 6131. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

M.-Nr. 06 080 214 3

Sicherheitshinweise und Warnungen

Erläuterung der Sicherheits.- und Warnhinweise an der Maschine

Lesen Sie die Gebrauchsanwei sung.

Lesen Sie die Anweisungen z.B. Installationsanweisung.

Vorsicht, heiße Oberflächen.

Waschhilfsmittel). Sie können Farbverände rungen oder auch Lackschäden hervorrufen. Versehentlich auf die Oberfläche geratene Chemikalien mit einem wassergetränkten Tuch unverzüglich abwaschen.

nes/geschultes Personal oder Fachpersonal die Maschine bedienen. Wird die Maschine in einem öffentlich zu gänglichen Bereich betrieben, muss der Be treiber die gefahrlose Benutzung der Ma schine sicherstellen.

Lagern Sie auf dem Maschinendeckel keine Chemikalien (flüssige Waschmittel,

Wird die Maschine im gewerblichen Be reich betrieben, darf nur eingewiese

Vorsicht, Spannung bis 1000 Volt.

Erdung

Lesen Sie die Gebrauchsanweisung, bevor Sie Ihre Waschmaschine in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrer Waschmaschine.

Bestimmungsgemäße Verwendung der Waschmaschine

Diese Waschmaschine ist nur zur An

wendung für Wäsche, die nicht mit ge fährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.

Waschen Sie in dieser Waschmaschine

ausschließlich Textilien, die vom Herstel ler im Pflegeetikett als maschinenwaschbar deklariert sind.

Auf keinen Fall in dieser Waschmaschine

chemisch reinigen! Bei den meisten Rei nigungsmitteln - z.B. Benzin - besteht

Brand-/ Explosionsgefahr!

Lagern oder verwenden Sie in der Nähe

der Waschmaschine kein Benzin, Petro leum oder sonstige leicht entzündliche Stof fe. Benutzen Sie den Maschinendeckel nicht als Ablagefläche.

Brand- und Explosionsgefahr!

Technisch elektrische Sicherheit

Die elektrische Sicherheit dieser Maschi

ne ist nur dann gewährleistet, wenn sie an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.

Beschädigen, entfernen oder umgehen

Sie nicht die Sicherheitseinrichtungen und Bedienungselemente der Waschmaschine.

Maschinen bei denen Bedienungsele

mente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.

Benutzen Sie die Waschmaschine nur,

wenn alle abnehmbaren Außenverklei dungsteile montiert sind und somit kein Zu griff zu stromführenden oder sich drehenden Maschinenteilen besteht.

Die Waschmaschine ist nur dann elek

trisch vom Netz getrennt, wenn der Hauptschalter oder die Sicherung ausge schaltet ist.

Reparaturen an elektro-, gas- oder

dampfbeheizten Maschinen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer ent stehen.

4 M.-Nr. 06 080 214

Sicherheitshinweise und Warnungen

Versuchen Sie nie, die Fülltür der Wasch

maschine gewaltsam zu öffnen. Um die Sicherheitsfunktion des Türschlosses zu ge währleisten, ist der Türgriff mit einer Über reißsicherung versehen.

Defekte Bauteile dürfen nur gegen Miele

Original-Ersatzteile ausgetauscht wer den. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheits anforderungen erfüllen, die wir an unsere Maschinen stellen.

Die Verwendung bester Materialien und

alle angewandte Sorgfalt bei der Herstel lung schützt die Zulaufschläuche nicht vor alterungsbedingten Schäden. Durch Risse, Knicke, Beulen oder ähnliche Merkmale kön nen Undichtigkeiten entstehen, aus denen Wasser ausfließt. Kontrollieren Sie deshalb die Zulaufschläuche in regelmäßigen Ab ständen. Sie können sie dann rechtzeitig austauschen und Wasserschäden verhindern.

Für diese Waschmaschine gelten die Be-

rufsgenossenschaftlichen Regeln (BGR). Es wird empfohlen die Überprüfungen gemäß der Berufsgenossenschaftlichen Regeln

- BGR 500 /Kapitel 2.6/Abschnitt 4 durchzuführen. Das für die Prüfdokumentation erforderliche Prüfbuch ist beim Miele Kundendienst erhältlich.

Gasbeheizte Waschmaschinen

Vorsichtsmaßnahmen bei Gasgeruch

–

Sofort alle Flammen löschen!

Keine elektrischen Funken erzeugen:

–

z.B. durch das Herausziehen von elektri schen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.

Das für die Waschmaschine bauseitig in

–

stallierte Gas-Absperrventil schließen. Kann die Ursache des Gasgeruches nicht

–

gefunden werden, obwohl alle Gasarmatu ren geschlossen sind, ist das zuständige Gas-Versorgungs-Unternehmen sofort an zurufen.

Achtung! Vor Abschluss der Arbeiten bei In betriebnahme, Wartung, Umbau und Repa ratur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen. Meßstutzen am Gasventil sind besonders zu beachten. Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.

Maschinenbenutzung

Personen, die aufgrund ihrer physi-

schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedienen, dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Per son benutzen.

Erlauben Sie Kindern nie, in, auf oder in

der Nähe der Waschmaschine zu spielen oder sogar selbst die Waschmaschine zu bedienen.

–

Sofort alle Fenster und Türen öffnen!

–

Sofort die Absperreinrichtungen am Gas zähler oder die Hauptabsperreinrichtung schließen!

–

Räume, in denen sich Gasgeruch bemerk bar macht, nicht mit offenem Licht betre ten!

–

Kein Streichholz oder Feuerzeug anzün den!

–

Nicht rauchen!

M.-Nr. 06 080 214 5

Wenn Sie mit hohen Temperaturen wa

schen, denken Sie daran, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorgan ges das Schauglas zu berühren.

Schließen Sie die Füllür nach jedem

Waschgang. So können Sie vermeiden, dass:

–

Kinder versuchen, in die Waschmaschine zu klettern oder Gegenstände darin zu verstecken.

–

Kleintiere in die Waschmaschine klettern.

Sicherheitshinweise und Warnungen

Überzeugen Sie sich vor der Wäscheent

nahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Ver letzungsgefahr.

Quetsch- und Schergefahr besteht an

den Scharnieren der Fülltür.

Der Bereich zum vollständigen Öffnen

der Fülltür darf nicht durch Türen oder bauliche Gegebenheiten beeinträchtigt sein.

Das beim Waschen anfallende Wasser

ist Lauge und kein Trinkwasser! Leiten Sie diese Lauge in ein entsprechend dafür ausgelegtes Abwassersystem.

Die Waschmaschine sollte ohne Aufsicht

nur dann betrieben werden, wenn sich ein Bodenablauf (Gully) in direkter Nähe des Gerätes befindet.

Den Desinfektionsstandard, thermischer

sowie chemothermischer Verfahren (aus der Liste, gemäß § 18 IFSG) hat der Betreiber in der Routine durch entsprechende Prüfungen sicherzustellen. Die Verfahren sollten periodisch, thermoelektrisch mittels Loggern oder bakteriologisch mittels Bioindikatoren überprüft werden. Auf die Einhaltung des Verfahrensparameter, Temperatur und bei chemisch thermischen Programmen auch der Konzentration hat der Betreiber insbesondere zu achten. Desinfektionsprogramme dürfen nicht unterbrochen werden, da sonst das Desinfek tionsergebnis eingeschränkt sein kann.

Achten Sie bei der Anwendung und

Kombination von Waschhilfsmitteln und Spezialprodukten unbedingt auf die Verwen dungshinweise der Hersteller. Setzen Sie das jeweilige Mittel nur für den vom Herstel ler vorgesehenen Anwendungsfall ein um Materialschäden und heftigste chemische Reaktionen zu vermeiden. Lassen Sie sich die Unbedenklichkeit des Einsatzes dieser Mittel in Waschmaschinen durch den Waschmittelhersteller bestätigen.

Prüfen Sie das Waschergebnis bei Wä

sche, die mit biologischen Ölen oder Fetten verschmutzt ist. Nicht ausreichend gewaschene Wäsche kann beim Trocken prozeß zur Selbstentzündung führen. Setzen Sie für solche Wäsche spezielle Waschmittel oder Waschprogramme ein.

Zur Reinigung der Waschmaschine darf

kein Hochdruckreiniger und kein Was serstrahl benutzt werden.

Weitere Hinweise

Desinfektions- und Reinigungsmittel ent

halten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl-Oberflä chen an, können die entstehenden Chloride den Edelstahl angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren sowie zum Reinigen der Edelstahlflächen schützen Sie ihr Gerät vor Rostschäden. Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die EdelstahlOberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.

Die anwendungstechnische Empfehlung

chemischer Waschhilfsmittel bedeutet nicht, dass der Gerätehersteller die Einflüsse dieser Hilfsmittel auf das Waschgut und die Waschmaschine verantwortet. Beachten Sie, dass Produktveränderungen die vom Hersteller dieser Hilfsmittel nicht be

kanntgegeben wurden, die Qualität des Waschergebnisses beeinträchtigen können.

Färbe- / Entfärbemittel sowie Entkal

kungsmittel müssen für den Einsatz in Waschmaschinen geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.

6 M.-Nr. 06 080 214

Sicherheitshinweise und Warnungen

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut

werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile anoder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Bei Verwendung von externen Zusatz

komponenten wie z.B. Sauglanzen, elek tronische Wasserzähler, Dosiermengenzäh ler, Signalgeber, muß die Schutzklasse II ein gehalten werden. Beim Anschluss eines externen PCs, muß dieser den Anforderungen nach EN 60950-1:2001 (IEC 60950-1:2001) ent sprechen.

Chlor und Bauteilschäden

Hinweise zur Behandlung mit Chlorbleichen und Perchlorethylen

Mit steigendem Einsatz von Chlor steigt

die Wahrscheinlichkeit von Bauteilschäden.

Mit Thiosulfat kann sich, besonders beim Einsatz von hartem Wasser, Gips bilden, der zu Inkrustationen auf der Wäsche oder zu Ablagerungen in der Waschmaschine führen kann. Da die Behandlung mit Wasser stoff-Peroxid den Neutralisationsprozess von Chlor unterstützt, ist diese Anwendung vor zuziehen.

Die genauen Einsatzmengen der Hilfsmittel und die Behandlungstemperaturen müssen vor Ort entsprechend der Dosierungsemp fehlungen der Wasch- und Hilfsmittelherstel ler eingestellt und überprüft werden. Auch muss getestet werden, ob kein Rest-Aktiv chlor in der Wäsche verbleibt.

Entsorgung des Altgerätes

Sollten Sie eine alte Waschmaschine

ausrangieren (zur Verschrottung geben), dann machen Sie vorher das Türschloss unbrauchbar. Sie verhindern damit, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

Der Einsatz von chlorhaltigen Mitteln, wie beispielsweise Natrium-Hypochlorit und pulverförmigen Chlorbleichen, kann, abhängig von der Chlor-Konzentration, der Einwirkzeit und der Temperatur die Schutzschicht von Edelstahl zerstören und zu Korrosion an Bauteilen führen. Aus diesem Grund sollte auf den Einsatz solcher Mittel verzichtet wer den und stattdessen möglichst Bleichmittel auf Sauerstoffbasis eingesetzt werden.

Werden dennoch bei speziellen Verschmut zungen chlorhaltige Bleichmittel verwendet, muss unbedingt immer ein Antichlorierungs schritt durchgeführt werden. Andernfalls können die Bauteile der Waschmaschine und die Wäsche nachhaltig und irreparabel geschädigt werden.

Antichlor-Behandlung

Die Antichlor-Behandlung muss direkt im An schluss an die Chlorbleiche stattfinden. Am besten unter Verwendung von Wasserstoff peroxid oder eines Wasch- bzw. Bleichmit tels auf Sauerstoffbasis und ohne das Bad zwischendurch abzulassen.

Werden weitere Personen in die Handhabung der Waschmaschine eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bewahren Sie diese Gebrauchsanweisung auf!

M.-Nr. 06 080 214 7

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmateri alien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Ma terialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Halten Sie Verpackungsmaterialien

wie Wickelfolien oder Plastiksäcke von Kindern fern. Erstickungsgefahr.

Entsorgung des Altgeräts

Elektrische und elektronische Altgeräte ent halten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Hinweise zum Energiesparen

Nutzen Sie möglichst die maximale Bela dungsmenge des jeweiligen Programms. Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigs ten. Unterbeladung ist unwirtschaftlich.

Überfüllung beeinträchtigt das Waschergeb nis.

Lassen Sie die Wäsche in der Waschma schine möglichst mit maximaler Schleuder drehzahl ausschleudern. So sparen Sie beim Trocknen Zeit und Energie.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit im Trockner oder mit der Muldenmangel und somit eine Energieer sparnis.

Berücksichtigen Sie die Angaben des Waschmittelherstellers bei der Waschmitteldosierung. Die Dosierung ist abhängig von der Wäschemenge, der Wasserhärte und dem Verschmutzungsgrad der Wäsche.

Bitte sorgen Sie dafür, dass Ihr Altgerät ent sprechend den regionalen Entsorgungsvor schriften entsorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Richtige Wahl der Programme (Vorwäsche, Intensiv) und Temperaturen.

8 M.-Nr. 06 080 214

Maschinenbeschreibung

a Not-Aus-Schalter

Durch Drücken auf den roten Knopf wird die Maschine ausgeschaltet.

b Schalterblende

c Waschmittel-Einspülkasten

Die Klappe ist durch Ziehen am Griff zu öff nen.

d Fülltür

Die Fülltür ist durch Ziehen am Türgriff zu öffnen. Die Fülltür nie mit Gewalt öffnen!

e Türgriff

Um die Sicherheitsfunktion des Türschlosses zu gewährleisten, ist der Türgriff mit einer Überreißsicherung versehen (siehe Seite

31).

M.-Nr. 06 080 214 9

Maschinenbeschreibung

a b c d e f g h i

Funktion der Bedienungselemente

a Display

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

i FC A

Nach dem Einschalten erscheint kurzzeitig die Willkommensanzeige und dann die Programmliste. Das zuletzt gestartete Programm ist markiert.

b Funktionstasten

Entsprechend dem Maschinenstatus werden diesen Tasten bestimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betätigung markiert.

Bei Umprogrammierung auf "Tastenbele gung direkt" können die ersten 6 Programme der Programmliste direkt über Taste 1 - 6 an gewählt werden.

d Optische Schnittstelle PC

Mit einer PC-Software kann eine Datenüber tragung von der Steuerung zum PC und um

gekehrt vorgenommen werden. Der Anschluss erfolgt über die optische Schnittstelle von vorn durch die Schalter

blende.

e Drehwahlschalter

Durch Drehen des äußeren Ringes sind Displayauswahl- und Eingabefelder anwählbar. Durch Drücken des inneren Knopfes werden Displayauswahl- oder Eingabefeld zur Veränderung freigegeben oder nach Veränderung bestätigt.

f Kartenleser

Wird eine Karte eingeführt, kann mit den Programmen die sich auf der Karte befinden gewaschen werden. Karte in Pfeilrichtung einführen.

g I Netz-Ein Schalter

Maschine einschalten

c Starttaste

Die Ringbeleuchtung blinkt, wenn ein ange wähltes Programm startbar ist. Mit Betäti

gung wird das gewählte Programm gestar tet. Nach Start eines Programmes kann mit Betätigung dieser Taste der Displayinhalt wie vor Programmstart angezeigt werden.

h 0 Netz-Aus Schalter

Maschine ausschalten

i Not-Aus-Schalter

Betätigung nur bei Gefahr. Durch Drücken auf den roten Knopf wird die Maschine ausgeschaltet. Nach Gefahrenbe

seitigung wird der Schalter durch Rechtsdre hung entriegelt.

Es ist erneut die Taste "START" zu drücken, damit das unterbrochene Programm fortge

setzt wird.

10 M.-Nr. 06 080 214

Maschinenbeschreibung

Funktionstasten

Bei Betätigung wird die Funktion aktiviert und bei nochmaliger Betätigung abgewählt.

f Stop/Ende Die rechte Funktionstaste wird nach Pro grammstart als Endetaste benutzt. Nach Betätigung wird das angewählte Pro gramm gestoppt, oder ein gestopptes Pro gramm beendet.

+i Block plus Der entsprechende Programmblock (z. B. Vorwäsche) wird dem Programm hinzuge fügt.

m Stärkestop Soll die Wäsche gestärkt werden, so ist die Taste zu betätigen.

k Schleuderstop Soll im Anschluss an das Spülen nicht geschleudert werden, so ist die Taste zu betätigen.

FC Einstellungen

Mit Betätigung der Taste kann vorübergehend auf eine andere Sprache umgeschaltet werden.

$ Programm verriegelt Ist ein verriegeltes Programm gestartet wor den, so kann dieses nach Ablauf von 1 Mi nute mit der Endetaste nicht mehr gestoppt und abgebrochen werden.

) Programm entriegelt

ß Dosierung ä Dosierung ausgeschaltet \ Betriebsdaten

-> I <- 0-Setzung (tarieren) Steht die Beladeanzeige bei leerer Trommel nicht auf "00,0", erfolgt das mit der Taste.

Datenübertragung

Karte Betreiber

Auf dieser Karte befinden sich noch keine Programme. Datenübertragung von der Steuerung auf die Karte und umgekehrt siehe Programmieranweisung.

m Starttermin Mit Betätigung der Taste vor Programmstart erscheint im Display der Hinweis, dass eine Startzeit gewählt werden kann.

K Information Mit Betätigung der Taste erscheinen im Dis play Programminformationen.

q Wasserablauf i Handsteuerung

Siehe Programmieranweisung

ü Raffen

Das laufende Programm kann gerafft oder Programmblöcke wiederholt werden.

A Zurück

Zurück zur vorherigen Displayseite.

e/- Hinweis auf folgende / vorherige Zeile S Speichern

Siehe Programmieranweisung

Die Karte kann max. 30 Programme zu je 6 Blöcken aufnehmen.

Die Rückseite der Karte kann beschriftet werden.

M.-Nr. 06 080 214 11

Waschen

Die Erstinbetriebnahme der Waschma schine darf nur durch den Kundendienst oder einen autorisierten Fachhändler vor genommen werden.

Bauseitige Absperrventile für Wasser und

je nach Beheizungsart Gas oder Dampf öffnen.

Hauptschalter (bauseitig) einschalten.

Mit der Taste I "Netz-Ein" die Maschine ein

schalten.

Miele

PROFESSIONAL

PW 61x1

Willkommen

Im Display erscheint die Willkommensanzeige

Wäsche vorbereiten

Taschen leeren.

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

i äFC A

und anschließend die Programmliste (das zuletzt gestartete Programm ist markiert).

Durch Drehen des Drehwahlschalters ist ein Programm anwählbar und kann mit Betäti

gung der Taste "START" sofort gestartet wer den.

12 M.-Nr. 06 080 214

Waschen

Füllgewichte der Standardprogramme

(Trockenwäsche)

PW 6101 PW 6131

1 Kochwäsche 90°C 2 Buntwäsche 60°C 3 Buntwäsche Intensiv 60°C 4 Buntwäsche 30°C

5 Buntwäsche Intensiv 30°C 13 Bett-/Frottierwäsche 90°C 14 Bett-/Frottierwäsche 60°C

max. 10 kg max. 13 kg

6 Pflegeleicht 60°C

7 Pflegeleicht Intensiv 60°C

8 Pflegeleicht 30°C

9 Pflegeleicht Intensiv 30°C

max. 5 kg max. 6,6 kg

10 Feinwäsche

max. 2 kg max. 2,6 kg

11 Wolle 30°C 12 Handwaschbare Wolle 30°C

Waschmittelzugabe

Für die Standardprogramme Waschmittel

für die Hauptwäsche in Einspülschale j und falls gewünscht, Waschmittel für die Vorwäsche in Einspülschale i, Schönungsmittel in die vordere Einspül schale p eingeben.

max. 4 kg max. 5,2 kg

Die Füllgewichte anderer Programme sind in der entsprechenden Programmübersicht angegeben.

^ Wäsche einfüllen. ^ Fülltür am Türgriff schließen, nicht zuwerfen.

Achten Sie darauf, dass keine Wäsche stücke zwischen Fülltür und Einfüllöffnung eingeklemmt werden.

Weitere flüssige Hilfsmittel in die hintere Einspülschale p eingeben (wenn dieses programmiert ist).

Bei den Einspülschalen p dürfen Wasch hilfsmittel nicht über die Markierung hinaus eingefüllt werden, da sie sonst sofort durch den Saugheber in den Laugenbe hälter laufen.

M.-Nr. 06 080 214 13

Waschen

Bleichmittel

Bleichen Sie nur Textilien, die mit dem Pfle gesymbol x gekennzeichnet sind.

Die Zugabe von flüssigem Bleichmittel darf nur in eine dafür vorgesehene Einspülschale erfolgen. Nur dann ist gewährleistet, dass das Mittel automatisch wäschegerecht zum

2. Spülgang eingespült wird. Die Zugabe flüssiger Bleichmittel bei Buntwäsche ist nur dann unbedenklich, wenn der Textilhersteller in der Pflegekennzeichnung auf die Farbechtheit hinweist und das Bleichen ausdrücklich erlaubt.

Waschmitteldosierung

Eine Überdosierung ist grundsätzlich zu ver meiden, da sie zur erhöhten Schaumbildung führt.

Keine stark schäumenden Waschmittel

–

verwenden. Angaben des Waschmittelherstellers be

–

rücksichtigen.

Die Dosierung ist abhängig von:

der Wäschemenge

–

der Wasserhärte

– dem Verschmutzungsgrad der Wäsche

Dosiermenge

Wasserhärte und die Angaben des Wasch mittelherstellers berücksichtigen.

Wasserhärten

Härte-

bereich

I weich 0 - 1,3 0 - 7

Wasser-

eigen-

schaften

Gesamt-

härte in

mmol/l

deutsche

Härte

°d

Für das Bleichen muss zusätzlich ein 3. Spülgang programmiert werden (siehe Programmieranweisung Profitronic).

Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteil schäden.

Färbe- / Entfärbemittel sowie Entkalkungs mittel müssen für den Einsatz in Waschma

schinen geeignet sein. Beachten Sie unbe dingt die Verwendungshinweise des Herstellers.

II mittel 1,3 - 2,5 7 - 14 III hart 2,5 - 3,8 14 - 21 IV sehr hart über 3,8 über 21

Wenn Sie den Härtebereich nicht kennen, in formieren Sie sich bei Ihrem Wasserversor gungsunternehmen.

Gasbeheizte Maschinen

Bei gasbeheizten Maschinen wird die

Waschlauge über das Heizregister umge pumpt. Diese zusätzliche Bewegung der Lauge fördert die Schaumbildung. Es darf deshalb nicht überdosiert werden oder stark schäumenden Waschmittel verwendet wer den.

Kommt es zur erhöhten Schaumbildung, set zen Sie schaumreduzierte Waschmittel ein oder ziehen Sie einen Waschmittelanwen dungstechniker hinzu.

14 M.-Nr. 06 080 214

Waschen

Programm wählen

Standardprogramme:

1 Kochwäsche 90°C 2 Buntwäsche 60°C 3 Buntwäsche Intensiv 60°C 4 Buntwäsche 30°C 5 Buntwäsche Intensiv 30°C 6 Pflegeleicht 60°C 7 Pflegeleicht Intensiv 60°C 8 Pflegeleicht 30°C

9 Pflegeleicht Intensiv 30°C 10 Feinwäsche 11 Wolle 30°C 12 Handwaschbare Wolle 30°C 13 Bett-/Frottierwäsche 90°C 14 Bett-/Frottierwäsche 60°C

Zusatzfunktionen Vorwäsche, Stärkestopp oder Schleuderstopp wählen

Das angewählte Programm durch Drücken

des inneren Knopfes am Drehwahlschalter bestätigen.

Im Display wird (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0 / 10,0 kg

90 °C Hauptwäsche

Spülen 1100 U/min

+im k m A

Programmblock Vorwäsche, wenn ge

wünscht, durch Betätigen der Funktions

taste +i "Blockplus" hinzuwählen.

Bei betätigter Funktionstaste +i "Block

plus" wird im Display Folgendes angezeigt:

1 Kochwäsche 10,0 / 10,0 kg 40 °C Vorwäsche 90 °C Hauptwäsche 1100 U/min

+i mk m A

15 Extra Stärken 16 Extra Spülen + Schleudern 17 Extra Schleudern 18 Extra Ablauf

Durch Drehen des Drehwahlschalters ein Programm (z.B. Programm 1 Kochwäsche) anwählen.

Im Display wird (z.B.) Folgendes angezeigt:

18 Extra Ablauf

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

i äFC A

Das Feld "+i" ist markiert. Durch nochmalige Betätigung kann die Funktion wieder abgewählt werden.

Soll die Wäsche gestärkt werden, so ist die Taste m "Stärkestopp" zu betätigen.

Soll im Anschluss an das Spülen nicht ge

schleudert werden, so ist die Taste k "Schleuderstopp" zu betätigen.

Sollen keine weiteren Veränderungen am Programm vorgenommen werden:

Taste "START" eindrücken, das Waschprogramm läuft ab.

M.-Nr. 06 080 214 15

Waschen

Sollen vor Programmstart Veränderungen wie z.B. Füllgewicht, Temperatur oder Schleuderdrehzahl vorgenommen wer

den: Füllgewicht

Vor Programmstart kann die entsprechende Beladungsmenge manuell eingegeben wer den.

1 Kochwäsche 10,0 10,0 kg 40 °C Vorwäsche 90 °C Hauptwäsche e

+im k m A

Durch Drehen des Drehwahlschalters auf

das Eingabefeld "Füllgewicht" gehen,

durch Drücken des Drehwahlschalters be

stätigen. Durch Drehen das Füllgewicht

verändern und durch Drücken des Dreh

wahlschalters bestätigen.

Schleuderdrehzahl in 25 U/Min-Stufen von 0, 300 bis max. 1200 (PW 6101) bzw. 1100 U/Min (PW 6131).

Durch Drehen des Drehwahlschalters das

Feld "Drehzahl" (1100 U/min für das End

schleudern) anwählen und durch Drücken

des Drehwahlschalters bestätigen.

1 Kochwäsche 10,0 / 10,0 kg

90 °C Hauptwäsche

Spülen 1100 U/min

+im k m A

Durch Drehen des Drehwahlschalters die

Drehzahl verändern und durch Drücken bestätigen.

Maximale Schleuderdrehzahlen

PW 6101 PW 6131

1200 U/min 1100 U/min

Temperatur in 1 °C-Stufen von kalt, 15 bis max. 95 °C .

^ Durch Drehen des Drehwahlschalters das

Feld "Temperatur" (40 °C für die Vorwä-

sche) anwählen und durch Drücken des

Drehwahlschalters bestätigen.

1 Kochwäsche 10,0 / 10,0 kg

40 °C Vorwäsche

90 °C Hauptwäsche e

+im k m A

Durch Drehen des Drehwahlschalters die

Temperatur verändern und durch Drücken

bestätigen.

^ Taste "START" eindrücken,

das Waschprogramm läuft ab.

16 M.-Nr. 06 080 214

Waschen

Nach dem Programmstart wird der Pro

grammablauf im Display angezeigt.

1 Kochwäsche

40 °C Vorwäsche 20 °C

Hauptwäsche Fertig um 12:35

+im k mKf

In der 2. Displayzeile, hier Vorwäsche, er scheint zusätzlich die aktuelle Laugentem

peratur.

1 Kochwäsche

90 °C Hauptwäsche 60 °C

Spülen 1 kalt Fertig um 12:35

+im k mKf

Ist der Programmblock Vorwäsche beendet, erscheint in der zweiten Zeile der Pro

grammblock Hauptwäsche mit der aktuellen Laugentemperatur. Darunter erscheint der nachfolgende Programmblock, hier Spülgang 1.

Programmendeanzeige, rechts im Display, zeigt die Uhrzeit des Programmendes.

1 Kochwäsche

90 °C Hauptwäsche 60 °C

Spülen 1 kalt Fertig um 12:35

+im k m K f

Block 2: Spülen 2 Schritt: Waschzeit 1 Istniveau: 22 mm e

Sollniveau 60 mm Ist Temperatur 35 °C Solltemperatur: 60 °C e

1 Kochwäsche Drehzahl: 40 U/min

Rhythmus 12 / 3 -

Mit Taste A "Zurück" zum Programmab

lauf.

Öffnen der Fülltür nach Pro

grammende

Am Programmende bei Trommelstillstand und kein Wasser in der Maschine wird (z.B.) Folgendes im Display angezeigt:

1 Kochwäsche Programmende Tür kann geöffnet werden.

m FC A

Gleichzeitig ertönt 5 Sekunden ein akusti sches Signal zum Programmende.

Durch Betätigung der Taste K "Information"

Die Fülltür durch Ziehen am Türgriff öffnen.

erscheinen im Display weitere Informationen zum Waschprogramm wie z.B.:

1 Kochwäsche

Starttermin 10.7.2003

Startzeit: 9:47 e

Zeit nach Start: 0h 23 min Restzeit: 0h 11min Zeit nach Start 0h 23 min e

Restzeit: 0h 11min Wiederholung: nein Bereich 3: Spülen e

M.-Nr. 06 080 214 17

Hinweis: Läßt sich die Fülltür nicht öffnen, ist gegen die Fülltür zu drücken und anschlie

ßend nochmals der Türgriff zu ziehen. - Die Fülltür nie mit Gewalt öffnen! -

Waschgut entnehmen.

Waschen

Ist das Programm mit Wasser in der Maschi ne oder im Schleudern abgebrochen wor

den wird (z.B.) Folgendes im Display ange zeigt:

1 Kochwäsche

Programmende mit Wasser in der Maschine

m FC A

oder

1 Kochwäsche

Programmende mit drehender Trommel

m FC A

Die Fülltür ist verriegelt. Versuchen Sie

nicht die Fülltür gewaltsam zu öffnen.

^ Funktionstaste q "Wasserablauf" drücken

oder Programm Extra Schleudern wählen und Taste "START" betätigen. Nach Programmende die Tür öffnen.

Sind keine weiteren Waschprogramme mehr vorgesehen:

^ Fülltür offen lassen. ^

Maschine mit der Taste 0 "Netz-Aus" aus

schalten. Hauptschalter (bauseitig) ausschalten.

Bauseitige Absperrventile für Wasser, Gas oder Dampf schließen.

18 M.-Nr. 06 080 214

Waschen im Kartenbetrieb

Karten, auf denen sich ein Programm befin det, sind auf einen Maschinentyp abge

stimmt. Unbeschriebene Karten sind univer sell einsetzbar.

Mit der Taste I "Netz-Ein" die Maschine ein

schalten.

Es erscheint die Willkommensanzeige

Wurde die Karte verkehrt herum eingeführt, erscheint folgende Meldung im Display:

Kartenfehler

Karte richtig in den Kartenleser stecken.

Karte falsch im Kartenleser

Handelt es sich um eine Karte, die nicht zu dieser Maschinentype passt, erscheint fol

gende Meldung im Display:

Kartenbetrieb Vorhandene Programme auf der Karte sind nur

für den Maschinentyp PW 6161 geeignet.

Für den Maschinentyp geeignete Karte

einsetzen.

^ Karte einführen. Im Display erscheinen die Programme, die

sich auf der Karte befinden.

Kartenbetrieb

17 Masken 45 °C

18 Pflegeleicht 60 °C

i ßFC A

Durch Drehen des Drehwahlschalter ein Programm anwählen. Durch Drücken des Drehwahlschalters wird das Programm ausgewählt.

Taste "START" eindrücken, das Programm läuft ab.

Nach Betätigung der Taste "START" kann die Karte aus dem Kartenleser entfernt werden. Nach Programmende wird das Programm gelöscht.

Wäschepostenbetrieb

Einem Wäscheposten, der ein spezielles Verfahren benötigt, wird eine Karte beigelegt, auf der sich das eine Programm befindet. In der Betreiberebene kann diese Funktion über den Menüpunkt "Wäscheposten" aktiviert werden. Die Steuerung der Maschine akzeptiert dann nur noch Karten für Wäscheposten (auf de nen sich ein Programm befindet). Auf die Programme in der Steuerung wird nicht mehr zugegriffen.

Stecken Sie keine anderen Gegen

stände als die Karte in den Karten-Schlitz.

M.-Nr. 06 080 214 19

Zusatzfunktionen

Anwahl der Sprache

Vor Programmstart, kann die Landessprache über das Fahnensymbol vorübergehend ver ändert werden. Diese Sprachumwahl wird 5 Minuten nach Programmende und offener Tür wieder zu rückgesetzt.

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

i FC A

Wird die Funktionstaste FC gedrückt, so

erscheint folgender Displayinhalt:

Einstellungen zurück <Hauptmenü Sprache

Betreiberebene

FC A

^ Durch Drücken des Drehwahlschalters

"Sprache" bestätigen.

Einstellungen dansk Sprache F Deutsch

english

FC A

Starttermin

Soll einem Programm ein Starttermin zuge

ordnet werden, so kann über die Funktions taste m "Starttermin" ein späterer Zeitpunkt zum Waschen gewählt werden.

Starttermin einstellen

Nach Programmwahl wird im Display (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0 / 16,0 kg

90 °C Hauptwäsche

Spülen 1000 U/min

+im k m A

Funktionstaste m "Starttermin" betätigen.

Im Display wird (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0/16,0 kg Startzeit: 16 : 10 Startdatum: 2.4.2003 Nach Anwahl Starttaste betätigen.

Es erscheint immer die aktuelle Uhrzeit und Datum. Das Eingabefeld für Stunden ist markiert.

^ Durch Drehen des Drehwahlschalters die

gewünschte Sprache anwählen und durch Drücken des inneren Knopfes bestätigen.

^ Durch Drücken des Drehwahlschalters die

Stunde anwählen.

Durch Drehen des Drehwahlschalters die

Stunde verändern und durch Drücken des

Drehwahlschalters bestätigen.

Durch Drehen des Drehwahlschalters das

Feld "Minuten" anwählen und bestätigen.

Durch Drehen die Minuten verändern und

durch Drücken bestätigen.

Durch Drehen des Drehwahlschalters das

Eingabefeld "Startdatum Tag" anwählen

und bestätigen.

Durch Drehen den Tag verändern und

durch Drücken bestätigen.

Gegebenenfalls den Monat und das Jahr

ändern.

M.-Nr. 06 080 214 20

Zusatzfunktionen

Nach Einstellung des gewünschten Startter mines.

Taste "START" betätigen, das Programm

wird zum eingestellten Termin gestartet.

Das Display zeigt folgenden Inhalt:

1 Kochwäsche 10,0 / 16,0 kg

90 °C Hauptwäsche

16:15 -2.4.2003 Start: 6:00 -3.4.2003

+im k m A

Das Display zeigt die aktuelle Uhrzeit und Datum und den Starttermin.

Wird die Fülltür nochmals geöffnet muß die

Taste "START" erneut betätigt werden.

Rücknahme der Startterminfunktion

Wird erneut die Taste m "Starttermin" betä

tigt oder die Taste A"Zurück", werden die

Veränderungen nicht übernommen.

Mit Vorwäsche

Für stark verschmutzte Wäsche kann vor dem Programmstart in den Standard-Programmen 1 bis 9, 13, 14 durch Betätigen der Taste +i "Blockplus" eine Vorwäsche hinzugewählt werden.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

Stärken

Einfüllen über die Einspülschale

Stärken kann in allen Standard-Programmen (außer Extra Schleudern und Extra Ablauf) vor dem Programmstart durch Betätigen der Taste m "Stärkestop" gewählt werden. Das Feld m im Display wird markiert.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

1 Kochwäsche

mProgrammstop durch Stärkestop

Tür kann geöffnet werden.

i ü f

Wird der Programmschritt "Stärkestop" er reicht, blinkt im Display "Stärkestop".

Die nach Herstellerangaben aufbereitete Stärke dem einfließenden Wasser über die vordere Einspülschale p zugeben. Gegebenenfalls die Stärke mit Wasser verdünnen. Die Waschzeit wird automatisch um 4 Minuten verlängert.

Das Programm wird durch Betätigen der Taste "START" fortgesetzt.

Einfüllen direkt in die Trommel

Ist der Programmschritt "Stärkestop" erreicht, die Fülltür öffnen und die nach Herstelleran gaben aufbereitete Stärke zugeben. Fülltür schließen.

Bei betätigter Taste +i "Blockplus" wird im Display Folgendes angezeigt:

1 Kochwäsche 14,0 / 16,0 kg

40 °C Vorwäsche

Hauptwäsche e

+i mk m A

Das Feld "+i" im Display wird markiert.

Im Display erscheint wieder folgende Mel dung:

1 Kochwäsche

Tür kann geöffnet werden.

i ü f

Taste "START" betätigen und das Programm

mProgrammstop durch Stärkestop

wird fortgesetzt.

M.-Nr. 06 080 214 21

Zusatzfunktionen

Ohne Schleudern

Schleuderstop kann in allen Standard-Pro grammen (außer Extra Schleudern) vor dem Programmstart durch Betätigen der Taste k "Schleuderstop" gewählt werden. Das Feld "k" im Display wird markiert.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

1 Kochwäsche

kProgrammstop durch Schleuderstop

i ü f

Wird der Programmpunkt "Schleuderstop" er reicht, blinkt im Display "Schleuderstop".

Das Programm wird durch Betätigen der Taste f "Stop/Ende" ohne Schleudern und mit Wasser in der Maschine beendet.

Soll das Programm mit Schleudern fortgesetzt werden, ist das durch Betätigung der Taste "START" möglich.

Programmstop

Soll das Programm gestoppt werden, ist die Taste f "Stop/Ende" zu betätigen. Das Programm bleibt stehen.

1 Kochwäsche Programmstop

i ü f

Soll das Programm fortgesetzt werden, ist das durch Betätigen der Taste "START" mög

lich.

Programmabbruch

Soll das Programm abgebrochen werden, ist die Taste f "Stop/Ende" zwei mal hinterein ander zu betätigen. Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird (z.B.) Folgendes im Display angezeigt:

1 Kochwäsche Programmstop mit Wasser in der Maschine

i ü f

oder:

1 Kochwäsche Programmstop mit drehender Trommel

i ü f

Um die Tür öffnen zu können, Funktionstaste q "Wasserablauf" drücken oder Programm Extra Schleudern wählen und Taste "START" betätigen.

22 M.-Nr. 06 080 214

Zusatzfunktionen

Programmabbruch verriegelter Pro gramme

Bei verriegelten Progammen ist ein Stoppen und Abbrechen des Programms nicht mehr möglich.

1 Kochwäsche

90 °C Hauptwäsche

VERRIEGELT Fertig um 12:35

) A

Das Display zeigt diesen verriegelten Zu stand an, wenn versucht wird, mit Betäti gung der Taste f "Stop/Ende" das Pro gramm abzubrechen.

Es kann nach Drücken der Funktionstaste ) "Entriegeln" und Eingabe des Passwortes das Programm entriegelt werden.

Nach Passworteingabe zeigt das Display folgenden Inhalt:

Programm raffen

Das laufende Programm kann gerafft oder Programmblöcke wiederholt werden.

Taste f "Stop/Ende" betätigen, das Pro

gramm wird gestoppt.

1 Kochwäsche

Programmstop

i ü f

Nach betätigter Taste ü "Raffen" er

scheint im Display der aktuelle Bereich, Block oder Schritt.

Siehe auch Programmieranweisung "Pro

grammstruktur".

Raffen -> 1 Kochwäsche Programmstop

Bereich 2: Hauptwäsche e

S A

Programm entriegeln?

S A

Nach Betätigung der Taste S "Speichern" erscheint der normale Displayinhalt und das Programm kann abgebrochen werden.

1 Kochwäsche

90 °C Hauptwäsche 60 °C

Spülen 1 Fertig um 12:35

mKf

Bereich 2: Hauptwäsche Block 1: Hauptwäsche Programmschritt: Waschzeit 2 -

S A

^ Durch Drehen des Drehwahlschalters auf

Bereich gehen und durch Drücken bestätigen. Bereich: 1 Vorwäsche, 2 Hauptwä sche oder 3 Spülen wählen und bestäti

gen.

Durch Drehen des Drehwahlschalters auf Block gehen und durch Drücken bestäti gen. Block: Vorwäsche 1-10, Hauptwäsche 1-10 oder Spülen 1-10 wählen und bestäti gen.

Durch Drehen des Drehwahlschalters auf Schritt gehen und durch Drücken bestäti gen. Gewünschten Programmschritt wäh len und bestätigen.

Durch Betätigen der Taste S "Speichern" und anschließend "START" wird das Raffen ausgeführt oder

durch Betätigen der Taste A "Zurück" in

den Programmstop gesprungen und das Raffen nicht ausgeführt.

M.-Nr. 06 080 214 23

Programmübersicht Standardprogramme

Programme Textilart Programmablauf

Kochwäsche 90°C Bett- u. Frotteewäsche aus

Baumwolle, Leinen oder Mischgewebe

Vorwäsche 40°C wählbar Hauptwäsche 90°C 2 x Spülen letzter Spülgang warm* Endschleudern

Buntwäsche 60°C Leicht verschmutzte Bett-

u. Frotteewäsche aus Baumwolle, Leinen oder Mischgewebe

Vorwäsche 30°C wählbar Hauptwäsche 60°C 2 x Spülen letzter Spülgang warm* Endschleudern

Buntwäsche intensiv 60°C

Bett- u. Frotteewäsche aus Baumwolle, Leinen oder Mischgewebe

Vorwäsche 30°C wählbar Hauptwäsche 60°C 2 x Spülen letzter Spülgang warm* Endschleudern

Buntwäsche 30°C Leicht verschmutzte Bett-

u. Frotteewäsche aus Baumwolle, Leinen oder Mischgewebe

Buntwäsche intensiv 30°C

Bett- u. Frotteewäsche aus Baumwolle, Leinen oder Mischgewebe

Vorwäsche 30°C wählbar Hauptwäsche 30°C 2 x Spülen Endschleudern

Zusatz

Funkt.

Pflegeleicht 60°C Leicht verschmutzte syn-

thetische Fasern, Mischgewebe

Pflegeleicht intensiv 60°C

Synthetische Fasern, Mischgewebe

Pflegeleicht 30°C Leicht verschmutzte syn

thetische Fasern, Mischge webe

Pflegeleicht intensiv 30°C

Synthetische Fasern, Mischgewebe

Feinwäsche Synthetische Fasern,

Kunstseide

Wolle 30°C Maschinenwaschbare,

strapazierfähige Wolle u. Wollgemische mit Wollsie gel

Vorwäsche 30°C wählbar Hauptwäsche 60°C 2 x Spülen Endschleudern 1 Min.

Vorwäsche 30°C wählbar

Hauptwäsche 30°C 2 x Spülen Endschleudern 1 Min.

Vorwäsche 30°C wählbar Hauptwäsche 30°C 2 x Spülen Endschleudern 1 Min.

Vorwäsche wählbar Hauptwäsche 30°C Waschrhythmus "fein" 2 x Spülen Endschleudern 1 Min.

Hauptwäsche auf 40°C begrenzt Waschrhythmus "schon"

2 x Spülen Endschleudern 1 Min.

Handwaschbare Wolle 30°C

Wolle u. Wollgemische mit Wollsiegel

Hauptwäsche auf 30°C begrenzt Waschrhythmus "schon"

2 x Spülen Endschleudern 1 Min.

24 M.-Nr. 06 080 214

Programmübersicht Standardprogramme

Bett-/Frottierwä sche 90°C

Bett-/Frottierwä sche 60°C

Extra Stärken Extra Spülen /

Schleudern

Extra Schleudern Gewaschene Textilien, die

Extra Ablauf Wasserablauf

* Warmspülen

Die Standardprogramme 1 Kochwäsche 90°C, 2 Buntwäsche 60°C und 3 Buntwäsche 60°C in tensiv sind auf Warmspülen programmiert. Steht Warmwasser zur Verfügung, ist es vorteilhaft den letzten Spülgang mit Warmwasser zu betreiben.

- Die Restfeuchte der Wäsche ist nach dem Schleudern geringer.

- Die Wäsche ist schon erwärmt. Bei der unverzüglichen Weiterverarbeitung der Wäsche im Trockner oder mit der Muldenmangel ergibt sich eine Energie- und Zeitersparnis. Abwahl des Warmspülens siehe Programmieranweisung.

Weiße Bett- u. Frotteewä

sche aus Baumwolle, Lei nen oder Mischgewebe

Bunte Bett- u. Frotteewä

sche aus Baumwolle, Lei nen oder Mischgewebe

Textilien, die nur noch ge spült u. geschleudert wer den sollen

nur noch geschleudert werden sollen

Vorwäsche 40°C wählbar

Hauptwäsche 90°C

2 Spülgänge

Vorwäsche 40°C wählbar

Hauptwäsche 60°C

2 Spülgänge

Spülen

Endschleudern m

Endschleudern

M.-Nr. 06 080 214 25

Optionale Module

Flüssigdosierung

Dosierpumpe Sauglanze

Abwahl der Dosierung

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

i ä FC A

Vor Programmstart ist es möglich die Flüs

sigdosierung manuell über die Funktionstas

te ä "Dosierung aus" abzuschalten.

Nach Programmstart wird nicht über die Do sierpumpen dosiert und es wird (z.B.) Fol

gendes im Display angezeigt:

1 Kochwäsche 10,0/10,0 kg

90 °C Hauptwäsche

Spülen 1000 U/min

+im k m A

Gasbeheizte Maschinen sind mit dem Multifunktionsmodul ausgerüstet und generell

vorgerüstet für den Betrieb von 6 Miele-Dosierpumpen.

a Schlauchanschlussstutzen (saugseitig) b Schlauchanschlussstutzen (druckseitig) c Auslauf (bei Schlauchbruch) d Ansaugöffnung

Dosiermengen

Es sind die Angaben des Waschmittelherstellers zu berücksichtigen.

e Niveausonde für die Leerstandsanzeige

Bei einem leeren Dosierbehälter schalten sich die Pumpe und die Maschine selbst

tätig ab.

Dosiersystemfehler

Dosierbehälter 1 füllen. Starttaste betätigen.

Achten Sie bei der Anwendung und Kombination von Waschhilfsmitteln und Spezialprodukten unbedingt auf die Ver wendungshinweise der Hersteller. Setzen Sie das jeweilige Mittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein um Materialschäden und heftigste chemische Reaktionen zu vermeiden.

Gleichzeitig signalisiert die Waschmaschine ein Mangel an Flüssigdosiermittel.

Lassen Sie sich die Unbedenklichkeit des Einsatzes dieser Mittel in Waschmaschi nen durch den Waschmittelhersteller be

Nach Auffüllen des Dosierbehälters kann das Programm mit Betätigung der Taste "START" fortgesetzt werden.

stätigen.

Flüssigwaschmittelprodukte sollten vor ihrem Einsatz der üblichen Raumtemperatur ange glichen werden, um die Viskosität und somit die Dosiermenge nicht zu beeinträchtigen.

26 M.-Nr. 06 080 214

Inbetriebnahme der Dosierpumpen

Vor der Inbetriebnahme der Flüssigdosier pumpen muß das Flüssigwaschmittel ange saugt und die Dosiermenge eingestellt wer den.

Dosierkalibrierung

Optionale Module

Dosierkalibrierung ~ Hauptmenü

Dosierpumpe 1

Dosierpumpe 2 e

Dosierpumpe auswählen.

Die Dosierkalibrierung wird benutzt um die Förderleistung, der einzelnen Dosierpumpen zu ermitteln.

Direkter Einsprung in die Dosierkalibrierung bei ausgeschalteter Maschine:

Die Multifunktionstaste 2 gedrückt halten.

Anschließend die Maschine durch

Netz-Ein einschalten.

Dosierkalibrierung ~ Hauptmenü

Dosierpumpe 1

Dosierpumpe 2 e

Anwahlmöglichkeiten: Dosierpumpe 1 bis 13 Nach Anwahl einer Dosierpumpe erscheint

folgender Displayinhalt:

Dosierkalibrierung ~ Dosierpumpe 1

V: 100ml t: 0s nein

0/1 S A

Dosierkalibrierung ~ Dosierpumpe 1 V: 100ml t: 0s nein

0/1 S A

Die Multifunktionstaste 0/1 betätigen.

Stoppen der Pumpe durch Betätigen der Taste 0/1 oder nach 60 Sekunden automa tisch.

Die in den Messbecher geförderte Menge

messen.

Dosierkalibrierung ~ Dosierpumpe 1

V: 100ml t: 30s P: 200,0 ml/min

0/1 S A

^ Den Wert in das Feld "V:" eingeben. Die

Förderleistung P in ml/min wird von der Steuerung errechnet.

^ Mit Betätigung der Funktionstaste S "Spei-

chern" wird der gemessene Wert der Pumpe zugeordnet.

Die Dosiermenge ist einstellbar von 0 bis 9999 ml in 1 ml-Schritten.

Die Multifunktionstaste 0/1 betätigen, der Dosierschlauch füllt sich. Stoppen durch Betätigen der Taste 0/1.

Den Schlauch der zu ermittelnden Dosier pumpe steigend in einen Messbecher hal ten.

Haut- und Augenkontakt vermeiden,

Schutzkleidung tragen.

Mit Taste A "Zurück" zum Hauptmenü.

Schlauch wieder anschließen.

Reinigung und Wartung des Dosiersystems

Alle 2 Wochen und vor längerem Stillstand

der Dosierpumpen muß das Dosiersystem

mit warmem Wasser durchgespült werden,

um Verstopfungen und Korrosion im Dosier

system zu verhindern.

Dazu die Sauglanzen mit Wasser reinigen.

Die Sauglanzen in einen Behälter mit war

mem Wasser (40 - 50 °C) stellen.

Über die Dosierkalibrierung jede Pumpe ansteuern, bis das Dosiersystem durchge spült ist.

Die Anschlüsse, Schläuche, Dosierstutzen und deren Dichtungen auf Dichtigkeit kon

trollieren.

M.-Nr. 06 080 214 27

Optionale Module

Spitzenlastabschaltung

Bei Aktivierung der Spitzenlastfunktion wird die Heizung abgeschaltet und ein Pro

grammstop ausgeführt. Im Display erscheint folgende Meldung:

1 Kochwäsche Programmstop durch Spitzenlastfunktion Programm läuft selbständig weiter.

i ü f

Nach Ende der Spitzenlastfunktion wird das Programm automatisch wie bisher fortge

setzt.

Kommunikationsmodul

Das Kommunikationsmodul ermöglicht den Anschluss eines PC’s (Personal Computers) an die Maschine.

Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite der Maschine.

Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebszentrum oder Miele-Fachhändler.

Betriebsdaten

Mit dem Modul Betriebsdaten können über

die Taste \ "Betriebsdaten", vor einem Pro

grammstart oder nach Programmende, Be triebsdaten gelesen oder gelöscht werden.

Anwahlmöglichkeit:

Gesamtdaten

– Bei den Gesamtdaten werden Daten von al

len Programmen gesammelt und aufsum

miert.

Programmdaten

– Bei den Programmdaten handelt es sich um

Daten die während eines Programms aufge

zeichnet werden.

Daten löschen

–

- Modul (Gesamt- und Programmdaten lö

schen)

- Gesamtdaten (nur Gesamtdaten löschen)

- Programmdaten (nur Programmdaten lö

schen)

Durch nochmalige Betätigung der Taste \

"Betriebsdaten" kann die Funktion wieder abgewählt werden.

Ist die Speicherkapazität im Modul Betriebsdaten erschöpft, so erscheint, nach Betätigung der Taste "START" der Hinweis, dass Betriebdaten überschrieben werden.

Wird die Taste A "Zurück"gedrückt oder in-

nerhalb von 30 Sekunden nicht die Taste "START", so wird das Programm nicht gestartet und das Display erscheint wie vor Pro

grammstart.

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

i \ FC A

Nach Betätigung der Taste \ erscheint fol

gender Displayinhalt:

Modul Betriebsdaten

Gesamtdaten

Programmdaten e

\ A

28 M.-Nr. 06 080 214

Gesamtdaten

Modul Betriebsdaten

Gesamtdaten

Programmdaten e

\ A

Nach Anwahl Gesamtdaten erscheint z. B. folgender Displayinhalt:

Modul Betriebsdaten ~ Gesamtdaten

Gesamteinschaltzeit: 200.987 h

Betriebsstunden: 123456 h e

\ A

Weitere Auswahlmöglichkeit: Gesamteinschaltzeit: 200.987 h

Betriebsstunden: 123.456 h Aktivzeit Heizung: 73.456 h Aktivzeit Antriebsmotor: 93.456 h Programmstarts: 23.456 Programmstops: 567 Programmabbrüche: 67 Wassermenge: 1.234.567 l Wäschemenge: 1.234.567 kg Dosiermittel: 2.345 l Energie: 12.345.678 kWh

Programmdaten

Modul Betriebsdaten

Programmdaten

Daten löschen e

\ A

Nach Anwahl Programmdaten erscheint z. B. folgender Displayinhalt:

Modul Betriebsdaten ~ Programmdaten

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C e

\ A

Aus der Programmliste ist das entsprechen de Programm auszuwählen und durch Drü cken des Drehwahlschalters erscheint zu

nächst die Auflistung aller Programmstarts von Programm 1 Kochwäsche mit Datum und Startzeit.

Optionale Module

Programmdaten ~ 1 Kochwäsche

Datum: 21.05.2004 Startzeit: 11:30

Datum: 21.05.2004 Startzeit: 12:30 e

\ A

Aus der Auflistung aller Programmstarts von Programm 1 Kochwäsche den gewünschten Programmstart anwählen und durch Drü cken bestätigen.

Programmdaten ~ 1 Kochwäsche

Datum: 21.05.2004 Startzeit: 11:30

Name: Müller e

\ A

Weitere Auswahlmöglichkeit: Aufstellungsort: Lehrte

Fabrikationsnummer: 12345678 Maschinentyp: PW 6131 Wäschemenge: 13 kg Taste+: gedrückt Taste Stärkestop: gedrückt Taste Schleuderstop: nicht gedrückt Programmstart: 11:30 Programmende: 12:05 Laufzeit gesamt: 0 h 35 min Elektroenergie: 12,5 kWh Gasenergie: 0 kWh Dampfenergie: 0 kWh Wassermenge gesamt: 140 l Max. Wassertemperatur: 95 °C Max. Wasserablauftemperatur: 45 °C Programmänderung: 2

des Drehwahlschalters werden nur die letzten 3 stops und 3 Starts angezeigt.)

(nach Anwahl und Drücken

Programmfehler: keine (nur die letzten 3 Fehler wer

den gespeichert.)

Bereich 1: Vorwäsche (nach Anwahl und Drücken

des Drehwahlschalters kann jeweils der Bereich bzw. der Block gewählt werden.)

Laufzeit: 6 min Wassermenge: 20 l Dosierphase 1: Menge ml

cken des Drehwahlschalters werden die 6 Dosierungen an gezeigt.)

Max. Temperatur: 12 °C

(nach Anwahl und Drü

Haltezeit: 6 min Dosierphase 2: nein

M.-Nr. 06 080 214 29

Optionale Module

Daten löschen

Modul Betriebsdaten Programmdaten

Daten löschen e

\ A

Nach Anwahl Daten löschen erscheint fol

gender Displayinhalt:

Modul Betriebsdaten ~ Daten löschen

Modul: 21.02.2004

Gesamtdaten: 12.07.2004 e

\ A

Mit dem Menüpunkt Modul werden die Ge

samtdaten und die Programmdaten aus dem Betriebsdaten gelöscht. Mit dem Menüpunkt Gesamtdaten werden nur die Gesamtdaten aus dem Betriebsda

ten gelöscht. Mit dem Menüpunkt Programmdaten werden nur die Programmdaten aus dem Betriebsdaten gelöscht.

Wiegesystem

Ist die Maschine mit einem Modul Wiegesys tem ausgestattet, wird das Füllgewicht der Wäsche während der Beladung in 0,2 kg-Schritten angezeigt. Daneben steht das max. Füllgewicht des gewählten Programms.

Steht die Beladeanzeige bei leerer Trommel nicht auf "00,0", erfolgt das mit der Taste

-> I <- "0 -setzen"

1 Kochwäsche 00,0 / 16,0 kg

60 °C Hauptwäsche

Spülen e

+im k m -> I <- A

Wird nach der 0-Setzung (tarieren) verges sene Wäsche entnommen erscheint folgen der Displayinhalt:

1 Kochwäsche - -,-/ 16,0 kg

60 °C Hauptwäsche

Spülen e

+im k m -> I <- A

Nach Anwahl eines Menüpunktes und durch Drücken des Drehwahlschalters erscheint die Aufforderung zur Passworteingabe.

Passwort: AÄBCDEFGHIJKLMNOÖPQRSTUÜVWXYZ 0123456789

KSA

Nach Eingabe des Passworts oder Einste cken der Karte für die Betreiberebene ge

langt man zum Menüpunkt. Hier erscheint eine zusätzliche Sicherheitsabfrage.

Betriebsdaten wirklich löschen?

S A

Nach Betätigung der Taste S "Speichern" werden die Daten gelöscht.

Mit der Taste -> I <- erneut auf 0 setzen. Sollte eine Überbeladung vorhanden sein

(Wäsche ist nass), wird nach Programmstart immer mit Nennbeladung gerechnet und dieser Wert auch im Betriebsdatenmodul abgespeichert.

Am Programmende, mit Trommelstillstand, erscheint die Restfeuchte der Wäsche im Display.

1 Kochwäsche Programmende Restfeuchte 60 % Tür kann geöffnet werden.

m FC A

30 M.-Nr. 06 080 214

Störungshilfen

Die Fülltür läßt sich nicht öffnen

Gegen den Türgriff drücken, die Maschine

aus- und einschalten und anschließend nochmals den Türgriff ziehen.

Die Sicherung des Türgriffes ist ausgerastet.

Der Türgriff hat seine Funktion verloren. Die Fülltür kann jetzt weder geöffnet noch ge schlossen werden.

Das Ausrasten der Sicherung soll eine Beschädigung des Türgriffes und Schlosses bei gewaltsamer Öffnung der Fülltür verhindern.

Spannungsausfall während des Waschvorganges, Notentriegelung der Tür

Bei kurzzeitigem Spannungsausfall:

Das Programm bleibt in der zuletzt einge nommenen Position stehen und im Display erscheint nach Spannungswiederkehr fol gende Meldung:

Spannungsunterbrechung

Programmstop. Starttaste betätigen

Taste "START" betätigen, das Programm

wird fortgesetzt.

Bei längerem Spannungsausfall:

^ Maschine ausschalten. ^ Hauptschalter (bauseitig) ausschalten. ^ Bauseitige Absperrventile für Wasser, Gas

oder Dampf schließen.

Zum Entnehmen der Wäsche muß zuerst das Ablaufventil manuell geöffnet und danach die Fülltür manuell entriegelt werden.

Kräftig gegen den Türgriff drücken, bis die Sicherung deutlich hörbar wieder einras tet.

Die Fülltür kann wieder geöffnet (vorausge setzt es befindet sich kein Wasser in der Ma schine) oder geschlossen werden.

M.-Nr. 06 080 214 31

Das Ablaufventil durch Lösen der Entlüf tungsschraube (Schlüsselweite 17) an der Maschinenrückseite öffnen, aber nicht ganz herausdrehen. Die Lauge ablaufen lassen. Aus der Schraubenöffnung tritt ge ringfügig Wasser aus (ca. 100 ccm), das mit einem geeigneten Behältnis aufgefan gen werden sollte.

Störungshilfen

Entlüftungsschraube anschließend wieder

festschrauben, und auf Dichtigkeit über prüfen (Wasserabsperrventil öffnen).

^ Den Schraubendreher zuerst in die Öff-

nung neben dem Türschloß stecken, hineindrücken und festhalten. Mit der rechten Hand gegen den Türgriff drücken, und anschließend durch Ziehen des Türgriffes die Fülltür öffnen. Die Fülltür nie mit Gewalt öffnen!

^ Wäsche entnehmen.

sehr weiches Wasser

–

Bei Wasser im Härtebereich 1 entspre

chend den Angaben des Waschmittelher stellers weniger dosieren.

Verschmutzungsgrad des Waschgutes

–

Bei leicht verschmutztem Waschgut ent

sprechend den Angaben des Waschmittel herstellers weniger dosieren.

Rückstände im Waschgut wie z.B. Reini

–

gungsmittel

Zusätzliches Vorspülen ohne Temperatur,

ohne Waschmittel. Mit Einweichmittel vorbehandelte Wäsche vor dem Waschen gut spülen.

geringe Beladungsmenge

–

Die Waschmitteldosierung entsprechend

verringern.

– Trommeldrehzahl beim Waschen zu

hoch (Profitronic-Steuerung)

^ Trommeldrehzahl und Waschrhythmus ver-

ringern.

– Gasbeheizte Waschmaschinen

Bei gasbeheizten Maschinen wird die Waschlauge über das Heizregister umgepumpt. Diese zusätzliche Bewegung der Lauge nutzt das Waschmittel optimal aus, fördert aber die Schaumbildung.

Mögliche Ursachen der erhöhten Schaumbildung

–

Waschmittelsorte

Verwenden Sie Waschmittel, die für ge werbliche Waschmaschinen geeignet sind. Haushaltswaschmittel sind nicht geeignet.

–

Überdosierung des Waschmittels

Beachten Sie die Dosierangaben des Waschmittelherstellers und dosieren Sie entsprechend der örtlichen Wasserhärte.

–

stark schäumendes Waschmittel

Setzen Sie ein weniger stark schäumendes Waschmittel ein oder ziehen Sie einen Waschmittelanwendungstechniker hinzu.

Beachten Sie die zuvor genannten Punkte.

Verwenden Sie ein schaumreduziertes Waschmittel.

Nur Profitronic-Steuerung, in Sonderfällen:

Trommeldrehzahl und Waschrhythmus während der Aufheizphase verringern.

32 M.-Nr. 06 080 214

Aufspannen großer Wäschestücke während des Schleuderns

Störungshilfen

Es kann vorkommen, dass sich große Wä schestücke (z.B. Tischdecken) während des Schleuderns aufspannen. Dies kann weitge hend durch eine Umprogrammierung verhin dert werden.

Wenden Sie sich an den Kundendienst.

Anzeige Serviceintervall, BGR

Erscheint im Display der Maschine nach "Netzein" folgende Meldung, muss eine War tung durch den Kundendienst oder die jähr liche BGR-Prüfung durchgeführt werden.

Serviceintervall 1

Rufen Sie den Kundendienst.

BGR-Prüfung

Rufen Sie den Kundendienst.

Das Display bleibt dunkel. Die Waschmaschine hat keinen Strom.

Netzstecker, Hauptschalter und Sicherun

gen (bauseitig) prüfen.

Spannungsunterbrechung

Programmstop. Starttaste betätigen

Bei Netzwiederkehr Taste "START" betäti

gen.

Diese Fehlermeldung kann auch bedeuten: Der Wicklungsschutz des Antriebsmotors hat ausgelöst.

^ Motor abkühlen lassen.

Nach 5 Sekunden erlischt die Anzeige.

Fehlermeldungen

Reparaturen an elektro-, gas- oder dampfbeheizten Maschinen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen kön nen erhebliche Gefahren für den Benutzer entstehen.

Treten vor oder nach Programmstart Fehl funktionen auf, so werden diese angezeigt.

Wasserzulauffehler

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

Wasserhahn überprüfen und Taste "START” betätigen.

Türschlossfehler

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

Kräftig gegen den Türgriff drücken bis das Schloss hörbar einrastet und Taste "START” betätigen.

M.-Nr. 06 080 214 33

Störungshilfen

Heizsystemfehler

Programmstop. Starttaste betätigen

Mit Betätigung der Taste "START" wird das

Programm ohne Heizung fortgesetzt. Bei

Rufen Sie den Kundendienst, wenn ein

Neustart ohne Erfolg ist.

Gassystemfehler

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

Desinfektionsprogrammen wird mit dieser Fehlermeldung das Programm abgebro chen. Rufen Sie den Kundendienst.

Gassystemfehler

Reinigen Sie das Flusensieb. Starttaste betätigen.

Antriebsystemfehler

Programmstop. Starttaste betätigen. Motortemperatur zu groß.

Flusensieb reinigen wie im Kapitel "Reini gung und Pflege" beschrieben und Taste "START" betätigen. Bei gasbeheizten Maschinen führt zu hohe

Motor abkühlen lassen.

Schaumbildung zur Störung.

Unwuchtfehler

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

i A

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

^ Bauseitiges Ablaufsystem überprüfen und

Ablaufventilfehler

Zu große Unwucht, der Unwuchtschalter hat

Taste "START” betätigen.

ausgelöst. ^ Maschine aus- und einschalten und Taste

"START" betätigen.

Gassystemfehler

Öffnen Sie den Gashahn. Starttaste betätigen.

Erscheint die Fehlermeldung nach Pro

Ein defektes Ablaufventil darf nur durch den Kundendienst repariert werden.

Dosiersystemfehler

Dosierbehälter 1 füllen. Starttaste betätigen.

Dosierbehälter wechseln.

grammstart:

Gashahn öffnen und Taste "START" betäti gen.

Erscheint die Fehlermeldung mitten im Pro

Kartenfehler

Karte falsch im Kartenleser

gramm handelt es sich um ein Absacken des Gasdrucks durch zusätzliche Gasver braucher.

Karte richtig in den Kartenleser stecken.

Taste "START" betätigen.

34 M.-Nr. 06 080 214

Kundendienst

Bei Störungen benachrichtigen Sie bitte den Werk-Kundendienst.

Störungshilfen

Der Kundendienst benötigt Modell, Serien nummer (SN) und Materialnummer (M.-Nr.). Diese Angaben finden Sie auf den Typen schildern:

Bei geöffneter Fülltür oben im Türring, oder oben an der Maschinenrückseite.

Teilen Sie dem Kundendienst auch die Feh lermeldung im Display der Maschine mit.

Im Ersatzfall dürfen ausschließlich Origi nal-Ersatzteile verwendet werden (auch in

diesem Fall benötigt der Kundendienst Modell, Seriennummer (SN) und Materialnummer (M.-Nr.).

M.-Nr. 06 080 214 35

Reinigung und Pflege

Reinigung und Pflege möglichst nach Ge brauch der Waschmaschine vornehmen.

Zur Reinigung der Waschmaschine

darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Waschmaschinengehäuse, Schalterblen de und Kunststoffteile nur mit einem mil

den Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.

Scheuermittel zerkratzen die Oberfläche.

Zur Reinigung der Gehäuseteile aus Edel stahl ist ein handelsüblicher Edelstahlreini ger zu verwenden.

Ablagerungen an der Türdichtung mit einem feuchten Tuch entfernen.

Waschmittel-Einspülkasten, Einspülschalen und Saugheber reinigen

Zur Reinigung der Tropfrinne und des Si phons am Waschmittel-Einspülkasten, die Klappe des Einspülkastens aushängen. Im Falle einer Verstopfung des Siphons, kann dieser mit einer Flaschenbürste gereinigt werden.

Das Gitter der Laugenbehälterentlüftung an der Rückseite der Maschine ist von Zeit zu Zeit auf Verschmutzung zu kontrollieren und gegebenenfalls zu reinigen.

Der Waschmittel-Einspülkasten und die Einspülschalen sind nach Gebrauch mit warmem Wasser gründlich von Waschmittelrückständen und Verkrustungen zu säubern. Bei längerer Stillstandzeit der Maschine, die Klappe des Waschmittel-Einspülkasten ge öffnet lassen.

Reinigen Sie ebenfalls die Saugheber der Einspülschalen für Waschhilfsmittel.

Fremdrostbildung

Die Trommel und der Laugenbehälter sind aus rostfreiem Edelstahl hergestellt. Eisenhaltiges Wasser oder eisenhaltige Fremdkörper (z.B. Büroklammern, Eisen knöpfe oder Eisenspäne) die mit dem Waschgut eingebracht werden, können zu Fremdrostbildung in der Trommel bzw. dem Laugenbehälter führen. Reinigen Sie in diesem Fall die Trommel bzw. den Laugenbehälter regelmäßig und unmittelbar nach Auftreten des Fremdrostes mit handelsüblichen Edelstahlpflegemittel. Die Türdichtungen sind auf eisenhaltige Rückstände zu kontrollieren und mit oben genannten Mitteln gründlich zu reinigen. Diese Maßnahmen sind vorbeugend regel mäßig durchzuführen.

Saugheber herausziehen, mit warmem Was ser reinigen und anschließend wieder einset zen.

36 M.-Nr. 06 080 214

Damit die Waschmaschine nach Ge brauch austrocknen kann, ist die Fülltür nicht zu schließen, sondern nur anzuleh nen.

Reinigung und Pflege

Stillstandzeiten

Bei einer längeren Stillstandzeit der Maschi ne (ab 4 Wochen), ist die Trommel einige Umdrehungen zu drehen. Wiederholen Sie alle 4 Wochen die Drehung der Trommel, um Lagerschäden vorzubeugen.

Für die Reinigung des Flusenfilters ist fol

gende Reihenfolge einzuhalten:

Stellen Sie ein geeignetes Gefäß zur Auf

nahme von etwa 2 Liter Lauge unter den Flusenfilter.

Öffnen Sie durch Linksdrehung des De

ckels mittels Schraubendreher, etwa eine halbe bis ganze Umdrehung, den Flusenfilter. Die im Flusenfilter verbliebene Lauge läuft aus.

Vorsicht bei heißer Lauge!

Die Siebe in den Wasserzulaufventilen (1) und den Zulaufschläuchen (2) sind von Zeit zu Zeit auf Verschmutzung zu kontrollieren und gegebenenfalls zu reinigen.

Flusenfilter reinigen

Das Sieb im Flusenfilter ist regelmäßig auf Verflusung zu kontrollieren und nötigenfalls zu reinigen.

Die Kontrolle bzw. Reinigung darf nur nach beendetem Waschprogramm und entleertem Laugenbehälter durchgeführt werden.

Ein verstopfter Flusenfilter wird durch Fehler meldung blinkend im Display angezeigt.

Gassystemfehler

Reinigen Sie das Flusensieb. Starttaste betätigen.

^ Falls erforderlich, ist das Auffanggefäß

mehrmals zu entleeren.

Läuft keine Lauge mehr aus, dann schrau ben Sie den Deckel vom Flusenfilter ab. Sie entfernen damit gleichzeitig auch das Flusensieb aus dem Flusenfilter.

Reinigen Sie das Flusensieb und das Ge häuseinnere des Flusenfilters.

Flusensieb wieder einsetzen und Deckel durch Drehen nach rechts fest verschlie ßen.

M.-Nr. 06 080 214 37

Bedeutung der Symbole auf dem Typenschild

a b opq c drs

ft g

hj v

k lw m

1 Modell 2 Seriennummer 3 Artikelnummer 4 Materialnummer 5 Spannung/Frequenz 6 Steuersicherung 7 Antriebsmotor 8 Trommeldaten

9 Trommeldurchmesser/Trommeltiefe 10 Schleuderdrehzahl 11 Trommelinhalt/Wäschetrockengewicht 12 Kinetische Energie 13 Hochlaufzeit 14 Bremszeit 15 Heizung 16 Bezeichnung/Baujahr 17 Inbetriebnahmedatum 18 Elektroheizung 19 Sicherung (bauseitig) 20 Dampfheizung indirekt 21 Dampfheizung direkt 22 Gasheizung 23 Feld für Prüfzeichen/Kennzeichen

Geräuschemission

A-bewerteter Schalleistungspegel

Waschen Schleudern

PW 6101 60 dB 73 dB PW 6131 61 dB 72 dB (Messwerte aus Vorserie übernommen)

gemessen nach EN ISO 9614-2

38 M.-Nr. 06 080 214

Hinweise für den Aufsteller

Die Waschmaschine darf nur vom Werk kundendienst oder einem autorisierten Fachhändler aufgestellt werden.

Diese Waschmaschine ist nur zur An

wendung für Wäsche, die nicht mit ge fährlichen oder entzündlichen Arbeitsstof fen durchsetzt ist, bestimmt.

Transportverpackung vorsichtig mit geeigne ten Werkzeug entfernen.

Die Waschmaschine muß waagerecht aufge stellt und grundsätzlich befestigt werden (siehe beiliegenden Installationsplan).

Um eventuelle Frostschäden zu vermeiden, darf die Waschmaschine auf keinen Fall in frostgefährdeten Räumen aufgestellt wer den.

Die Waschmaschine nicht auf Teppichboden stellen, wenn der Teppichboden die Ventilationsöffnungen am Gehäuseboden verschließen kann.

Hierzu müssen Vorderwand und Rückwand der Maschine abgenommen werden. An der Unterkante der Vorderwand die Schrauben herausdrehen und die Vorderwand abnehmen. Die Schrauben der Rückwand herausdrehen und die Rückwand abnehmen.

Transportsicherung

Die Transportsicherungen, 2 x vorne und 2 x hinten sind mit je 3 Sechskantschrauben be festigt und erst am Aufstellungsort vor Inbe triebnahme der Waschmaschine zu entfer nen.

Bewahren Sie die Transportsicherung auf. Sie muß vor einem Transport der Maschine wieder montiert werden.

Transportieren Sie die Maschine innerhalb des Raumes mit einem Hubwagen.

Verschieben Sie die Maschine nur, wenn alle Außenverkleidungsteile montiert sind.

M.-Nr. 06 080 214 39

Hinweise für den Aufsteller

Kaltwasser Warmwasser Kaltwasser

Optional: Hartwasser Flüssigdosierung Hartwasser

Wasseranschlüsse

Der Anschluss an die nach DIN 1988 erstell te Versorgungsleitung muß über ein Wasser absperrventil erfolgen. Diese Montage darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen.

– DVGW (Deutschland) – ÖVGW (Österreich) – SVGW (Schweiz) – Vorschriften des zuständigen Wasserver-

sorgungsunternehmens oder regionale Bauordnungen.

Wasserzulauf / -ablauf anschließen

Siehe beiliegenden Installationsplan. Um einen störungsfreien Programmablauf zu

gewährleisten, ist ein Wasserdruck (Fließ druck) von mindestens 100 kPa (1 bar) / maxi mal 1000 kPa (10 bar) erforderlich.

Einlaufendes Warmwasser darf eine Tempe ratur von maximal 70 °C nicht überschreiten.

Vorschrift für Österreich

Für die Verbindungsleitung von der Anschlussstelle am Gerät mit der Innenanlage sind nur die im § 12 Abs. 1 der Verordnung zur Durchführung des Wasserversorgungsgesetzes 1960 aufgezählten Rohre zu verwenden.

Die Verwendung von Gummi- oder Kunststoffschläuchen als Druckverbindungslei tung zwischen Innenanlage und Gerät ist nur dann gestattet, wenn sie

–

samt den eingebundenen Anschlussarma turen einem Mindestdauerdruck von 1500 kPa (15 bar) standhält,

–

während der Inbetriebnahme des Gerätes hinreichend beaufsichtigt und

–

Für den Wasseranschluss müssen grund sätzlich die mitgelieferten Zulaufschläuche verwendet werden.

Verwenden Sie im Falle eines Austausches nur Schlauchqualitäten mit einem Platzdruck von mindestens 7000 kPa (70 bar) Über druck und für eine Wassertemperatur von mindestens 90 °C. Dieses gilt auch für die eingebundenen An schlussarmaturen. Original-Ersatzteile erfül len diese Anforderung.

40 M.-Nr. 06 080 214

nach der jeweiligen Verwendung des Ge rätes durch Sperrung des Wasserzuflus ses vor dem Gummi- oder Kunststoff schlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenan lage getrennt wird.

Anschluss nur an Kaltwasser

3/4"

Hinweise für den Aufsteller

Es ist zu beachten, dass nur die erste Wand (1) durchbohrt wird, da sich 10 mm dahinter eine Prallwand (2) befindet. Werden die durchgebohrten Anschlüsse nicht mehr genutzt, müssen sie verschlos sen werden.

Siehe beiliegenden Installationsplan.

Dosiermittelanschluss am Mischkasten

Die Anschlüsse 3 bis 12 sind für Flüssigdo sierung vorgesehen. Diese Anschlussstut zen sind verschlossen und müssen mit einer kleinen Säge auf den Schlauchdurchmesser abgeschnitten werden. Werden die abgeschnittenen Anschlussstutzen nicht mehr genutzt, müssen sie verschlossen werden.

Die Anschlüsse 1 und 2 sind für Pastendo sierung vorgesehen. Diese Anschlussstut zen sind verschlossen und müssen mit ei nem 8 mm-Bohrer durchbohrt werden.

M.-Nr. 06 080 214 41

Hinweise für den Aufsteller

Elektroanschluss

Den Elektroanschluss darf nur ein zugelas sener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zu ständigen Elektrizitätswerkes vornehmen.

Die elektrische Ausrüstung der Maschine PW 6101, PW 6131 entspricht den Normen EN 60335-1, EN 60335-2-7.

Die Elektroheizung ist werkseitig auf

9 kW (PW 6101),

15 kW (PW 6131) eingestellt. Das Mindestflottenniveau zum Aktivieren der

Heizung beträgt 50 mm Wassersäule.

Gegen Überlastung ist der Motor durch

Wicklungsschutz gesichert. Beachten Sie den beiliegenden Schaltplan

und Installationsplan. Diese Pläne sind wich tig für den Elektroanschluss.

Dosierpumpen anschließen

Die Anschlussklemmen für 4 zeitgesteuerte Dosierpumpen, die ohne Multifunktionsmo dul betrieben werden können, befinden sich hinter der Abdeckung neben dem Elektroan schluss. Siehe beiliegenden Schaltplan.

Die Anschlussklemmen befinden sich hinter einer Abdeckung.

Die Maschine ist werkseitig für 3N AC 50-60 Hz geschaltet. Die Spannungsangabe befindet sich auf dem Typenschild.

Varianten: 3 N AC 380-415 V 50-60 Hz

3 AC 220-240 V 50-60 Hz

Für den Festanschluss muss installationssei tig eine allpolige Abschaltung vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm. Dazu gehören z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Die Steckverbindung oder Trennvorrichtung muss jederzeit zugänglich sein.

Wird das Gerät vom Netz getrennt, muss die Trennvorrichtung abschließbar sein oder die Trennstelle muss jederzeit zu überwachen sein.

Potentialausgleich

Ein Potentialausgleich ist bei einem Ableit strom >10 mA durchzuführen.

42 M.-Nr. 06 080 214

Dampfanschluss

Hinweise für den Aufsteller

Den Dampfanschluss darf nur ein zugelas sener Installateur vornehmen. Siehe beilie genden Installationsplan und Installationsan weisung. Das Dampfventil und der Kondensatabscheider sind im Miele-Fach handel oder Miele-Kundendienst erhältlich.

Gasanschluss

Den Gasanschluss darf nur ein zugelasse ner Installateur unter Einhaltung der länder spezifischen Vorschriften vornehmen. Siehe beiliegenden Installationsplan und Installa tionsanweisungen.

Die Gasheizung ist werkseitig entsprechend der gastechnischen Angaben auf der Ma schine (siehe Aufkleber Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp, Maschinennummer, sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben). Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden.

Reparaturen an gasbeheizten Maschinen nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben wer den. Wenden Sie sich bitte umgehend an den Werk-Kundendienst oder an einen autorisierten Fachhändler.

Nach erfolgter Aufstellung und Anschluss der Maschine sind unbedingt alle demon tierten Außenverkleidungsteile wieder zu montieren.

M.-Nr. 06 080 214 43

44 M.-Nr. 06 080 214

Kurz-Gebrauchsanweisung PW 6101, PW 6131

1. Wäsche vorbereiten

Waschen Sie in dieser Waschmaschine ausschließlich Textilien, die vom Hersteller im Pflegeetikett als maschinenwaschbar deklariert sind.

Taschen leeren

2. Maschine einschalten und Wäsche einfüllen

Schalter I "Netz-Ein" eindrücken

Fülltür öffnen, Wäsche einfüllen

Fülltür schließen

3. Waschmittelzugabe

Waschmittel eingeben

Hauptwäsche in Einspülschale j, Vorwäsche in Einspülschale i, Schönungsmittel in die Einspülschale p, Weitere flüssige Hilfsmittel in die hintere Einspülschale p eingeben (wenn dieses programmiert ist).

4. Durch Drehen des Drehwahlschalters ein Programm anwählen

Standardprogramme:

1 Kochwäsche 90°C 10 Feinwäsche 2 Buntwäsche 60°C 11 Wolle 30°C 3 Buntwäsche intensiv 60°C 12 Handwaschbare Wolle 30°C 4 Buntwäsche 30°C 13 Bett-/Frottierwäsche 90°C 5 Buntwäsche intensiv 30°C 14 Bett-/Frottierwäsche 60°C 6 Pflegeleicht 60°C 15 Extra Stärken 7 Pflegeleicht intensiv 60°C 16 Extra Spülen + Schleudern 8 Pflegeleicht 30°C 17 Extra Schleudern 9 Pflegeleicht intensiv 30°C 18 Extra Ablauf

5. Taste "START" betätigen, das gewählte Waschprogramm wird gestartet

Erscheint die Meldung "Türschlossfehler":

Kräftig gegen den Türgriff drücken bis das Schloss hörbar einrastet, Taste "START” betätigen

Türschlossfehler

Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

6. Das Programmende wird im Display angezeigt

Am Programmende die Fülltür durch Ziehen des Türgriffes öffnen, Waschgut entnehmen

1 Kochwäsche Programmende Tür kann geöffnet werden.

m FC A

7. Sind keine weiteren Waschprogramme mehr vorgesehen:

Fülltür offen lassen

Maschine mit der Taste 0 "Netz-Aus" ausschalten

M.-Nr. 06 080 214 45

46 M.-Nr. 06 080 214

M.-Nr. 06 080 214 47

Änderungen vorbehalten/1410

M.-Nr. 06 080 214 / 00

Miele PW 6101, PW 6131 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
