Page 1
Монтажный план
Сушильная машина
Schemat instalacji
Suszarka
PT 8803 EL
PT 8805 EL
PT 8807 EL
pl - PL
ru - RU
02.2010 M.-Nr. 7804860 / 01
Page 2
2
Proszę koniecznie przeczytać instrukcję użytkowania i montażu przed
ustawieniem - instalacją – uruchomieniem.
Pozwoli to Państwu zapewnić bezpieczeństwo sobie oraz uniknąć uszkodzenia urządzenia.
Zastrzega się prawo do zmian technicznych
Перед установкой, монтажом, подключение прибора
обязательно прочтите инструкцию по эксплуатации и монтажу.
Этим Вы обезопасите себя и избежите повреждений Вашего прибора.
Право на технические изменения сохраняется.
M.-Nr. 7804860 / 01
Page 3

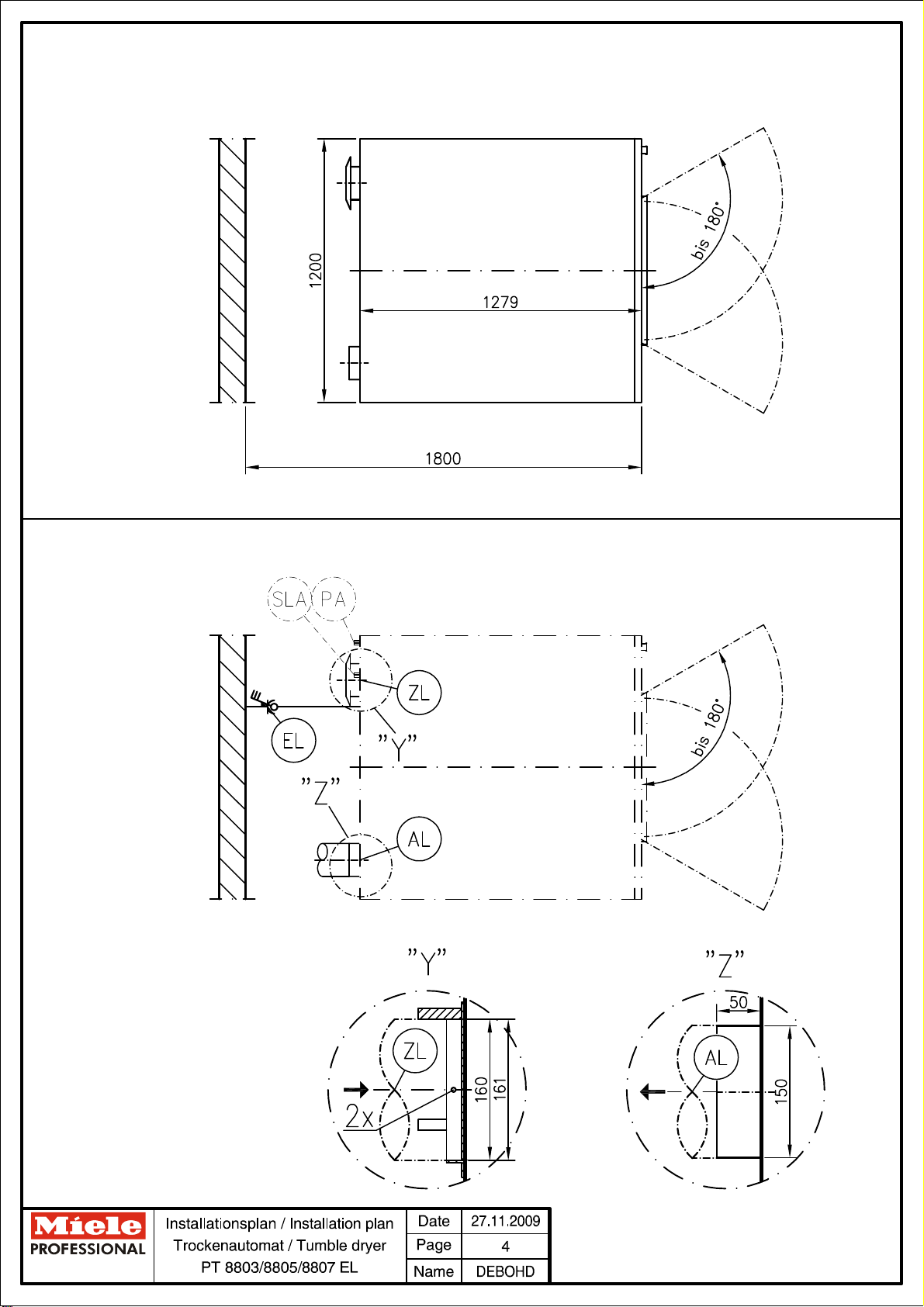

Page 4

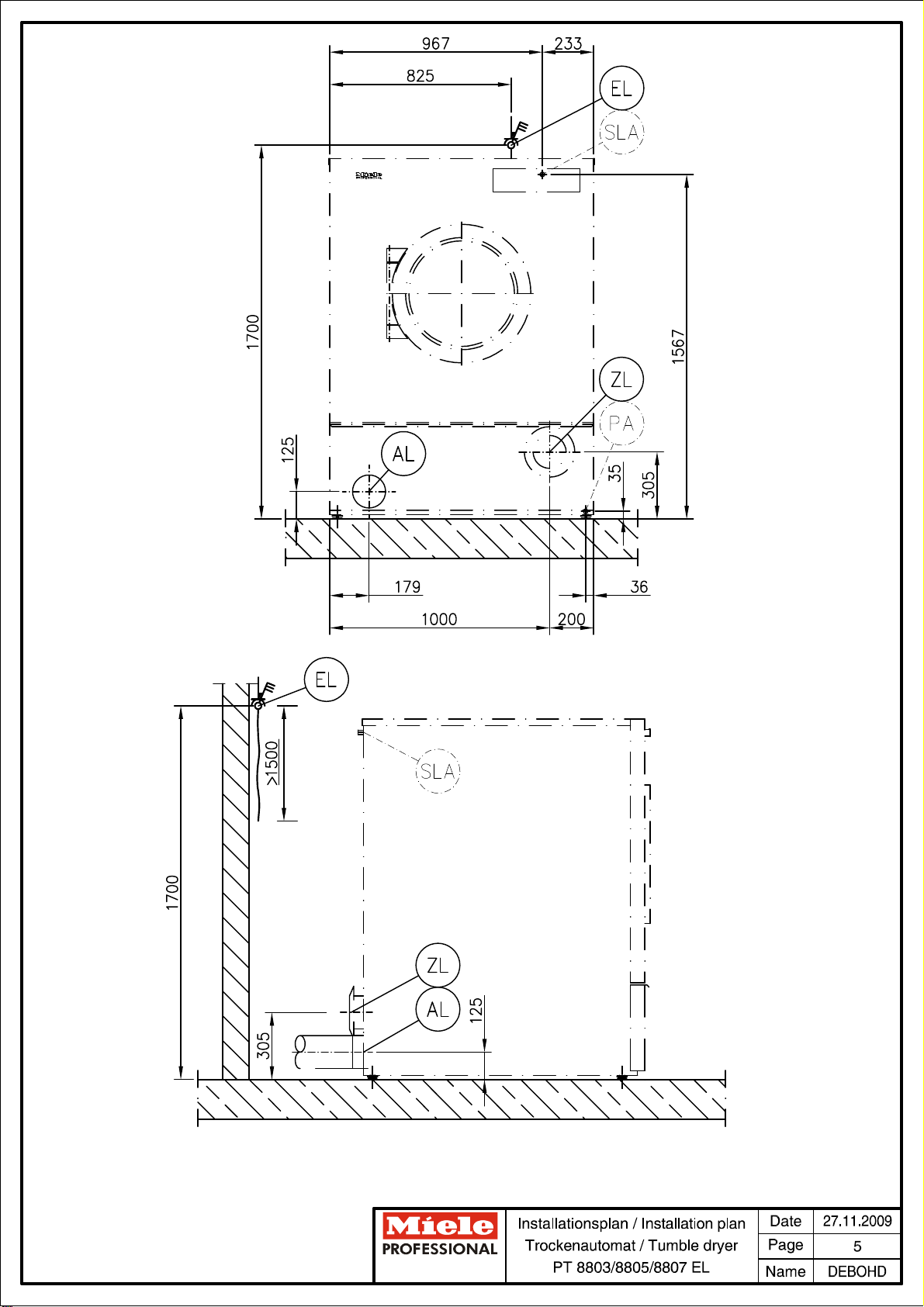

Page 5
Page 6
Page 7
Page 8
Page 9
Технический паспорт
Сушильная машина:
Вид нагрева:
PT 8803/8805/8807
Электро (EL)
Пояснение:
Сокращения, обведенные жирной линией, означают:
требуется подключение
ru - RU
Сокращения, обведенные штрихпунктирной линией,
означают:
подключение требуется опционально или в соответствии с
моделью прибора

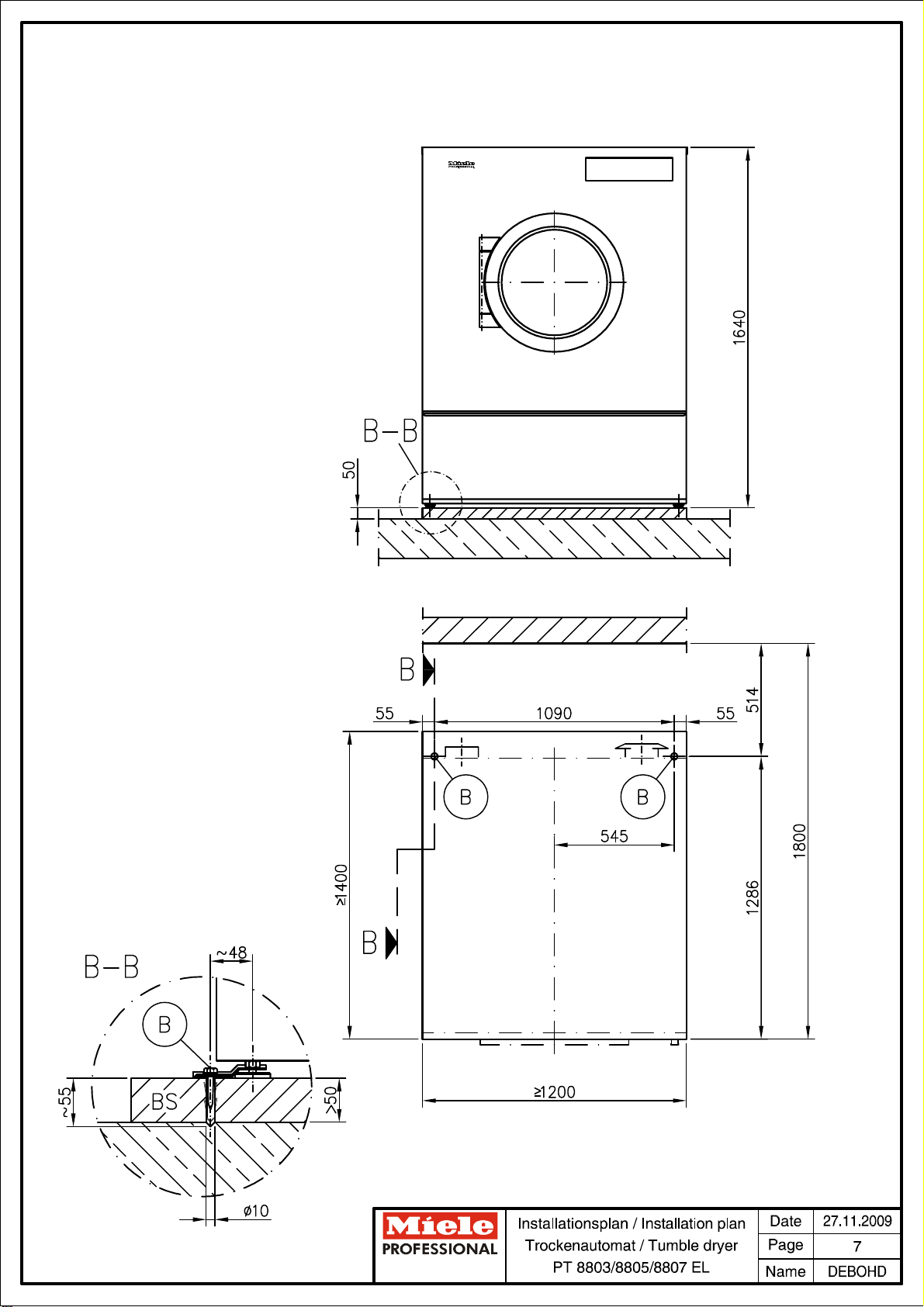

BS
Бетонный
цоколь
Марку бетона и его прочность следует определять в
соответствии с нагрузкой прибора. Следует обратить
внимание на достаточное сцепление бетонного цоколя с
полом!
Рекомендуемая высота
мм
100
Минимальная высота
мм
50
Минимальная ширина
мм
1.200
Минимальная глубина
мм
1.400
Электрическое
подключение
1. Номинальное напряжение (при поставке)
В 3N AC 380 - 415
Частота
Гц
50
Потребляемая мощность
кВт
34,4 - 40,7
Предохранитель
A 3 × 63
Мин. поперечное сечение кабеля подключения
мм²
5 × 16
Винтовое соединение кабеля
M 50
Кабель подключения не входит в комплект
поставки.
2. Номинальное напряжение (при поставке)
В 3 AC 220 - 240
Частота
Гц
50 Потребляемая мощность
кВт
34,8 - 41,1
Предохранитель
A 3 × 100
Мин. поперечное сечение кабеля подключения
мм²
4 × 25
Винтовое соединение кабеля
M 50
Кабель подключения не входит в комплект
поставки.
Другие напряжения:
OS 440
Другое напряжение (при поставке)
В 3 AC 440
Частота
Гц
60
Потребляемая мощность
кВт
37,9
Предохранитель
A 3 × 63
Мин. поперечное сечение кабеля подключения
мм²
4 × 16
Винтовое соединение кабеля
M 40
Кабель подключения не входит в комплект
поставки.
Электрическое подключение следует выполнять в
соответствии с национальными и местными
предписаниями.
Рекомендуется подключать прибор через стенную
штепсельную розетку с возможностью отключения и
блокировки всех ее контактов в соответствии с IEC/EN
60309 и IEC/EN 60947 для возможности легкого
проведения проверок электрической безопасности.
В случае стационарного подключения при монтаже
следует установить устройство отключения для всех
полюсов.
После монтажа прибора стенная штепсельная розетка и
размыкающее устройство должны быть видны и легко
доступны.
Опции/Принадлежности:
Подключения прибора:
Монтажный план / Installation plan: PT 8803/8805/8807
Дата / Date: 02.02.2010 Страница / Page: 9
Page 10
Заземление
Патрубок с наружной резьбой,
мм
10 × 35
подкладной шайбой и гайкой
M
10
Принадлежность не входит в комплект поставки (за
исключением оффшорной версии прибора).
В соответствии с национальными предписаниями по
монтажу при необходимости следует подключать
заземление с надежным с оединением контактов.
Отключение при
предельной
нагрузке
Напряжение на управляющих контактах
В
AC 230
Мин. поперечное сечение кабеля подключения
мм²
5 × 1,5
Кабель подключения не входит в комплект поставки.
Рекомендуется установить подключение с гибким
соединительным проводом и дополнительным
размыкающим устройством. После установки прибора
размыкающее устройство должно быть видно и легко
доступно.
Отвод воздуха
Макс. номинальный объемный поток при отводе воздуха
(только PT 8807)
м³/ч
1.100
Макс. номинальный объемный поток (только PT
8803/8805)
м³/ч
991
Максимально допустимое падение давления
Па
300
Соединительный патрубок со стороны машины (наружный
диаметр)
мм
150
Соединительная труба на месте монтажа (внутренний
диаметр)
мм
150
Макс. температура
°C
80
Так как относительная влажность воздуха в канале для
отвода воздуха может доходить до 100 %, следует с
помощью надлежащих мер исключить возможность
попадания стекающего конденсата в прибор.
Подача воздуха
Стандартное подключение: подача воздуха из
помещения, в котором установлен прибор
Рекомендуемое поперечное сечение канала для
свободной подачи воздуха в помещение
(соответствует трехкратному поперечному сечению
отверстия для отвода воздуха из прибора)
см²
531
В помещение, в котором установлен прибор, следует
обеспечить подачу воздуха в количестве,
соответствующем количеству отводимого воздуха.
Альтернативное подключение: подача воздуха
непосредственно с улицы
Соединительная муфта со стороны машины
(внутренний диаметр)
мм
161
Соединительная труба на месте монтажа (наружный
диаметр)
мм
160
При снятии защитной крышки находящиеся под
напряжением детали становятся доступны. Из
соображений безопасности на центральном отверстии
для поступления в сушильную машину свежего воздуха
(минимальной длиной 900 мм) следует установить трубу
и закрепить ее двумя винтами.

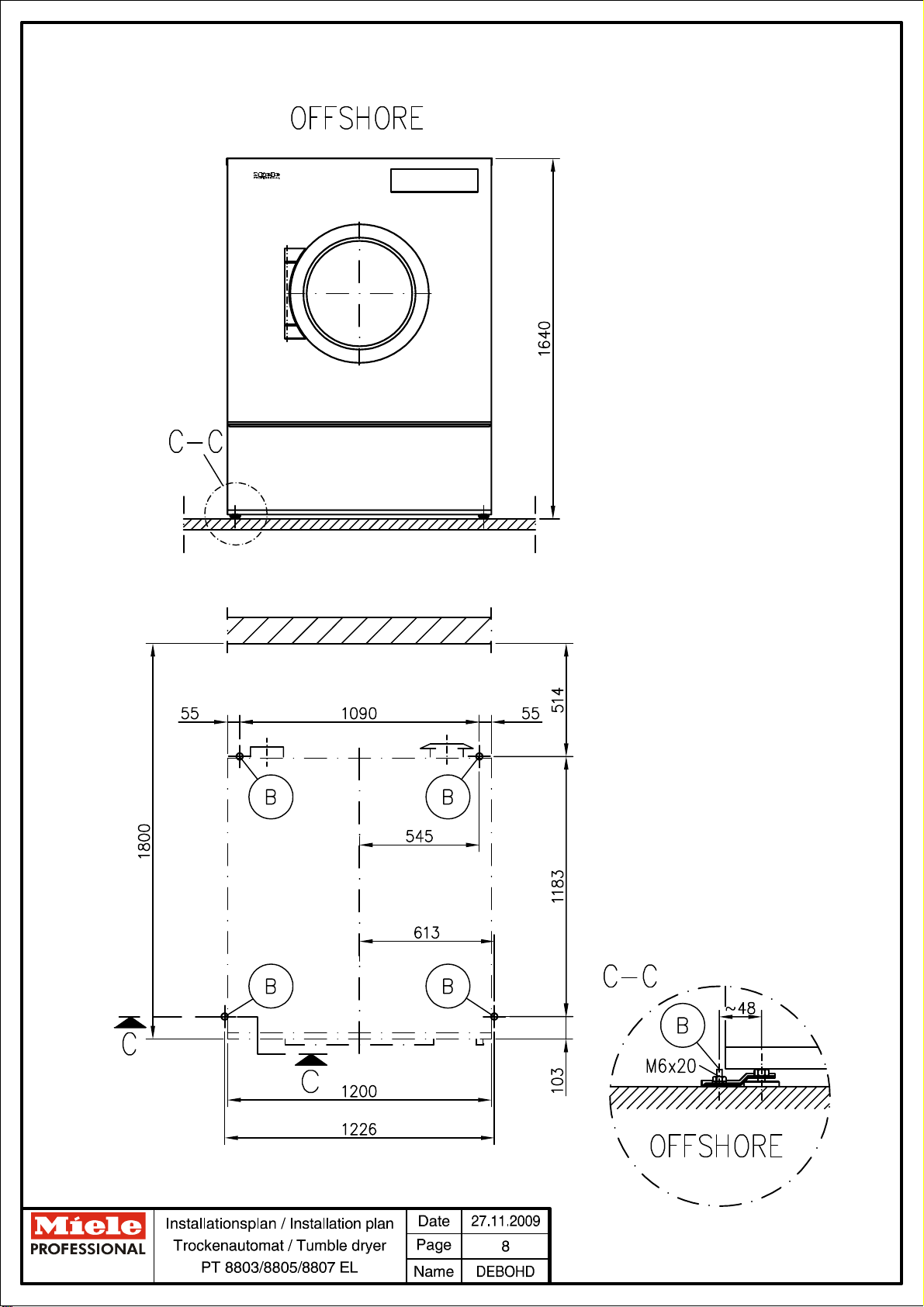

Крепеж
(комплект
поставки)
Без цоколя
2 × натяжные планки
2 × шурупа DIN 571 (Ø × длина)
мм
6 × 40
2 × дюбеля (Ø × длина)
мм
10 × 50
Рекомендуется закрепление машины.
Крепежный материал для установки на плавающих полах
предоставляется заказчиком.
На бетонном цоколе
2 × натяжные планки
2 × шурупа DIN 571 (Ø × длина)
мм
6 × 40
2 × дюбеля (Ø × длина)
мм
10 × 50
Требуется обязательное закрепление машины!
Крепежный материал для установки на плавающих полах
предоставляется заказчиком.
Монтажный план / Installation plan: PT 8803/8805/8807
Дата / Date: 02.02.2010 Страница / Page: 10
Page 11
Параметры
машины
Ширина прибора
мм
1.206
Глубина прибора
мм
1.368
Высота прибора
мм
1.640
Ширина корпуса
мм
1.200
Глубина корпуса
мм
1.284
Мин. ширина загрузочного отверстия (просвет)
мм
1.220
Рекомендуемое расстояние от стены (до переднего края
прибора)
мм
1.800
Минимальное расстояние от стены (до заднего края
крышки)
мм
500
Вес нетто
кг
286
Макс. нагрузка на пол при работе
Н
3.394
Среднее выделение тепла в помещение, где установлен
прибор
(зависит от температуры окружающей среды и выбранной
программы)
Вт
973
Уровень мощности шума
дБ (A)
73,6
Уровень шума на месте установки
(расстояние 1 м и высота 1,6 м)
дБ (A)
62
Работы по установке и подключению должны выполняться только аттестованными специалистами с соблюдением
соответствующих действующих предписаний и законов, соблюдением производственной техники безопасности и
производственных норм!
При установке прибора обязательно следовать руководству по монтажу! Право на изменения сохраняется! Размеры в
мм.
Монтажный план / Installation plan: PT 8803/8805/8807
Дата / Date: 02.02.2010 Страница / Page: 11
Page 12
Dane techniczne
Suszarka:
Rodzaj grzania:
PT 8803/8805/8807
elektryczne (EL)
Legenda:
Skróty zakreślone linią pogrubioną oznaczają:
Podłączenie konieczne
pl - PL
Skróty zakreślone linią przerywaną /kropka-kreska/ oznaczają:
Podłączenie opcjonalne lub konieczne zależnie od wersji
urządzenia
BS
Cokół
betonowy
Gatunek betonu oraz jego wytrzymałość należy dobrać odpowiednio
do obciążenia urządzenia. Należy zwrócić uwagę na dostateczną
przyczepność do podłoża betonowego cokołu wykonanego przez
użytkownika urządzenia!
Zalecana wysokość
mm
100
Minimalna wysokość
mm
50
Minimalna szerokość
mm
1.200
Minimalna głębokość
mm
1.400
Podłączenie
do sieci
elektrycznej
1. Napięcie standardowe (stan w chwili dostawy)
V 3N AC 380 - 415
Częstotliwość
Hz
50
Moc przyłączowa
kW
34,4 - 40,7
Zabezpieczenie
A 3 × 63
Min. przekrój przewodu przyłączeniowego
mm²
5 × 16
Kablowa złączka gwintowa
M 50
Przewód przyłączeniowy nie jest objęty zakresem dostawy.
2. Napięcie standardowe (stan w chwili dostawy)
V 3 AC 220 - 240
Częstotliwość
Hz
50
Moc przyłączowa
kW
34,8 - 41,1
Zabezpieczenie
A 3 × 100
Min. przekrój przewodu przyłączeniowego
mm²
4 × 25
Kablowa złączka gwintowa
M 50
Przewód przyłączeniowy nie jest objęty zakresem dostawy.
Napięcia specjalne:
OS 440
Napięcie specjalne (stan w chwili dostawy)
V 3 AC 440
Częstotliwość
Hz
60
Moc przyłączowa
kW
37,9
Zabezpieczenie
A 3 × 63
Min. przekrój przewodu przyłączeniowego
mm²
4 × 16
Kablowa złączka gwintowa
M 40
Przewód przyłączeniowy nie jest objęty zakresem dostawy.
Podłączenie do sieci elektrycznej musi zostać wykonane zgodnie
z przepisami krajowymi oraz lokalnymi.
Zaleca się podłączenie urządzenia przy wykorzystaniu naściennego
gniazda wtyczkowego, zapewniającego możliwość pełnego odłączenia
(wszystkie fazy) oraz zablokowania zgodnie z IEC/EN 60309 oraz
IEC/EN 60947, co pozwoli na łatwiejsze wykonywanie badań pod kątem
bezpieczeństwa instalacji elektrycznej.
Jeśli przewidziane jest przyłącze stałe, wówczas konieczne jest
zapewnienie możliwości całkowitego odłączenia (wszystkie fazy)
w obrębie instalacji.
Naścienne gniazdo wtyczkowe lub urządzenie odłączające od zasilania
musi być po ustawieniu urządzenia widoczne oraz musi gwarantować
możliwość bezpośredniego dostępu.
Opcje/ Wyposażenie:
Podłączenie urządzenia:
Schemat instalacji / Installation plan: PT 8803/8805/8807
Data / Date: 02.02.2010 Strona / Page: 9
Page 13
Wyrównanie
potencjałów
Króciec z gwintem zewnętrznym
mm
10 × 35
z podkładkami oraz nakrętką
M
10
Wyposażenie nie jest objęte zakresem dostawy (za wyjątkiem wersji
urządzenia Offshore).
Odpowiednio do krajowych przepisów odnośnie instalacji konieczne jest
w razie potrzeby wyrównanie potencjałów z dobrym połączeniem
styków.
Wyłączenie
przy
obciążeniu
szczytowym
Napięcie przyłączeniowe styków sterujących
V
AC 230
Min. przekrój przewodu przyłączeniowego
mm²
5 × 1,5
Przewód przyłączeniowy nie jest objęty zakresem dostawy.
Zaleca się wykonanie podłączenia przy wykorzystaniu giętkiego
przewodu przyłączeniowego z dodatkową możliwością odłączenia.
Urządzenie odłączające powinno być po ustawieniu urządzenia
widoczne oraz gwarantować możliwość bezpośredniego dostępu.
Odprowadzenie powietrza
Max. nominalny strumień objętości przy odprowadzaniu powietrza na
zewnątrz (tylko PT 8807)
m³/h
1.100
Max. nominalny strumień objętości (tylko PT 8803/8805)
m³/h
991
Max. dopuszczalna strata ciśnienia
Pa
300
Króciec przyłączeniowy po stronie urządzenia (średnica zewnętrzna)
mm
150
Rura przyłączeniowa w instalacji użytkownika (średnica wewnętrzna)
mm
150
Max. temperatura
°C
80
Ponieważ względna wilgotność powietrza w obrębie odprowadzenia
powietrza może wynosić do 100 %, konieczne jest wykluczenie przez
zastosowanie odpowiednich środków możliwości dostawania się do
urządzenia cofających się skroplin.
Doprowadzenie powietrza
Przyłącze standardowe: Powietrze doprowadzane z pomieszczenia,
w którym zainstalowane jest urządzenie
Zalecany przekrój swobodnego doprowadzenia powietrza do
pomieszczenia (odpowiada 3-krotnemu przekrojowi odprowadzenia
powietrza z urządzenia)
cm²
531
Należy zapewnić dopływ powietrza do pomieszczenia instalacji
urządzenia odpowiednio do ilości powietrza odprowadzanego na
zewnątrz.
Przyłącze alternatywne: Przyłącze doprowadzanego powietrza
bezpośrednio z zewnątrz
Mufa przyłączeniowa po stronie urządzenia (średnica wewnętrzna)
mm
161
Rura przyłączeniowa w instalacji użytkownika (średnica
zewnętrzna)
mm
160
W przypadku zdjęcia osłony dostępne stają się części znajdujące się
pod napięciem. Ze względów bezpieczeństwa w obrębie centralnego
zasysania świeżego powietrza do suszarki (co najmniej na długości
900 mm) należy zainstalować rurę i zabezpieczyć ją dwoma śrubami.
Mocowanie
(w zakresie
Bez cokołu
2 × nakładki mocujące
dostawy)
2 × wkręt do drewna DIN 571 (Ø × długość)
mm
6 × 40
2 × kołek (Ø × długość)
mm
10 × 50
Zaleca się zamocowanie urządzenia.
Materiały do mocowania dla jastrychu nie związanego z podłożem
winien zapewnić użytkownik.
Na betonowym cokole
2 × nakładki mocujące
2 × wkręt do drewna DIN 571 (Ø × długość)
mm
6 × 40
2 × kołek (Ø × długość)
mm
10 × 50
Zamocowanie urządzenia jest bezwzględnie konieczne!
Materiały do mocowania dla jastrychu nie związanego z podłożem
winien zapewnić użytkownik.
Schemat instalacji / Installation plan: PT 8803/8805/8807
Data / Date: 02.02.2010 Strona / Page: 10
Page 14
Dane
urządzenia
Szerokość urządzenia
mm
1.206
Głębokość urządzenia
mm
1.368
Wysokość urządzenia
mm
1.640
Szerokość obudowy
mm
1.200
Głębokość obudowy
mm
1.284
Min. szerokość otworu do wstawienia (szerokość w świetle)
mm
1.220
Zalecana odległość od ściany (do przedniej krawędzi urządzenia)
mm
1.800
Minimalna odległość od ściany (do tylnej krawędzi pokrywy)
mm
500
Waga netto
kg
286
Max. obciążenie podłoża podczas eksploatacji
N
3.394
Średnia emisja ciepła do pomieszczenia
(zależnie od temperatury otoczenia oraz wybranego programu)
W
973
Poziom ciśnienia akustycznego A
dB (A)
73,6
Poziom ciśnienia akustycznego A, na stanowisku pracy
(odległość 1 m oraz wysokość 1,6 m)
dB (A)
62
Instalacji mogą dokonywać wyłącznie uprawnieni instalatorzy zgodnie z odpowiednimi aktualnymi przepisami, podstawami
prawnymi, przepisami bhp oraz obowiązującymi normami!
Podczas ustawiania urządzenia należy koniecznie stosować się do instrukcji montażu! Zastrzega się prawo zmian!
Wymiary w mm.
Schemat instalacji / Installation plan: PT 8803/8805/8807
Data / Date: 02.02.2010 Strona / Page: 11
Loading...
