Miele K 34472 iD, K 34473 iD, K 35472 iD, K 35473 iD, K 37472 iD Instructions Manual [sl]
...Page 1
Navodila za uporabo in montažo
Hladilnik
Pred postavitvijo – inštalacijo – zagonom obvezno preberite navodila za
uporabo in montažo.
Tako se boste zaščitili pred poškodbami in preprečili škodo.
sl-SI M.-Nr. 09 939 310
Page 2
Vsebina
Varnostna navodila in opozorila........................................................................... 4
Vaš prispevek k varovanju okolja ......................................................................11
Kako lahko varčujete z energijo?.......................................................................12
Opis aparata......................................................................................................... 14
Dodatna oprema.................................................................................................... 17
Vklop in izklop hladilnega aparata..................................................................... 18
Pred prvo uporabo ................................................................................................ 18
Upravljanje hladilnega aparata.............................................................................. 19
Vklop hladilnega aparata....................................................................................... 19
Izklop hladilnega aparata ...................................................................................... 19
Izklop hladilnega aparata v načinu Sabbat ......................................................19
Ob daljši odsotnosti .............................................................................................. 20
Ustrezna temperatura......................................................................................... 21
. . . v hladilnem delu in območju PerfectFresh ...................................................... 21
Avtomatska porazdelitev temperature (DynaCool)........................................... 21
Prikaz temperature ................................................................................................ 22
Nastavitev temperature ......................................................................................... 22
Spreminjanje temperature v območju PerfectFresh .............................................. 23
Uporaba pospešenega hlajenja .........................................................................24
Alarm ob odprtih vratih ....................................................................................... 25
Predčasni izklop alarma ob odprtih vratih............................................................. 25
Izvajanje drugih nastavitev................................................................................. 26
Zapora ............................................................................................................... 26
Zvočni signali ................................................................................................... 27
Svetilnost prikazovalnika .................................................................................. 28
Način Sabbat ..................................................................................................... 29
Shranjevanje živil v hladilniku ............................................................................31
Različna območja hlajenja..................................................................................... 31
Živila, ki niso primerna za shranjevanje v hladilnem delu...................................... 32
Na kaj morate biti pozorni že pri nakupu živil........................................................ 32
Pravilno shranjevanje živil...................................................................................... 32
Shranjevanje živil v območju PerfectFresh ....................................................... 33
Suhi predal ......................................................................................................... 34
Vlažni predal , .................................................................................................. 34
2
Page 3
Vsebina
Urejanje notranjosti aparata............................................................................... 36
Prestavljanje police v vratih/police za steklenice .................................................. 36
Premikanje nastavka za steklenice........................................................................ 36
Polica/polica z osvetlitvijo ..................................................................................... 36
Prestavljanje police/police z osvetlitvijo........................................................... 36
Prestavljanje držala za steklenice.......................................................................... 37
Predala območja PerfectFresh .............................................................................. 37
Odtajevanje.......................................................................................................... 39
Čiščenje in vzdrževanje ...................................................................................... 40
Čiščenje notranjosti aparata in opreme................................................................. 43
Čiščenje vratnega tesnila ...................................................................................... 44
Čiščenje rež za pre- in odzračevanje..................................................................... 44
Kaj storiti, če....................................................................................................... 45
Razlogi za hrup.................................................................................................... 53
Miele@home......................................................................................................... 54
Servisna služba in garancija............................................................................... 56
Garancija .............................................................................................................. 57
Informacije za zastopnike................................................................................... 58
Sejemska nastavitev ........................................................................................... 58
Električni priključek............................................................................................. 60
Navodila za montažo........................................................................................... 61
Mesto postavitve................................................................................................... 61
Klimatski razred................................................................................................61
Pre- in odzračevanje.............................................................................................. 62
Pred vgradnjo aparata ........................................................................................... 63
Ali je imel stari aparat drugačne tečaje? ..........................................................63
Vgradne mere ......................................................................................................65
Omejitev kota odpiranja vrat.............................................................................. 66
Zamenjava strani odpiranja vrat ........................................................................ 67
Vgradnja aparata ................................................................................................. 71

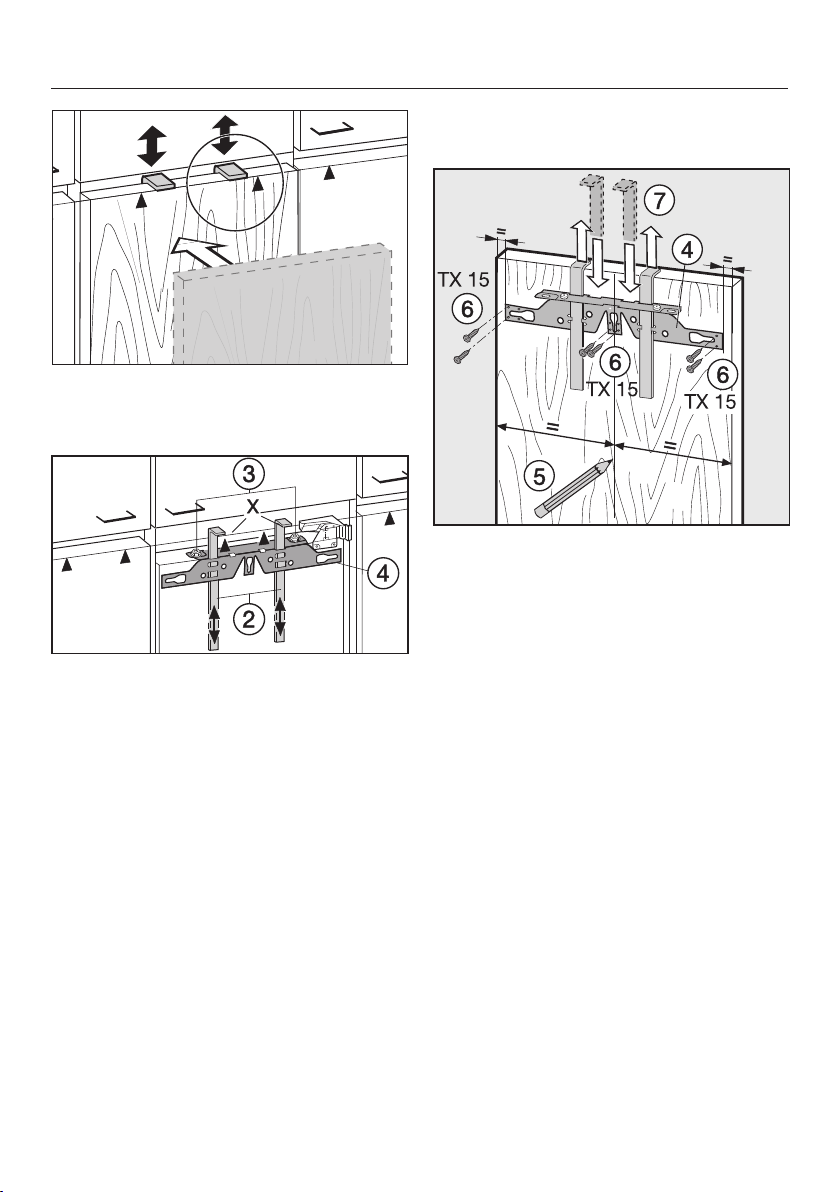

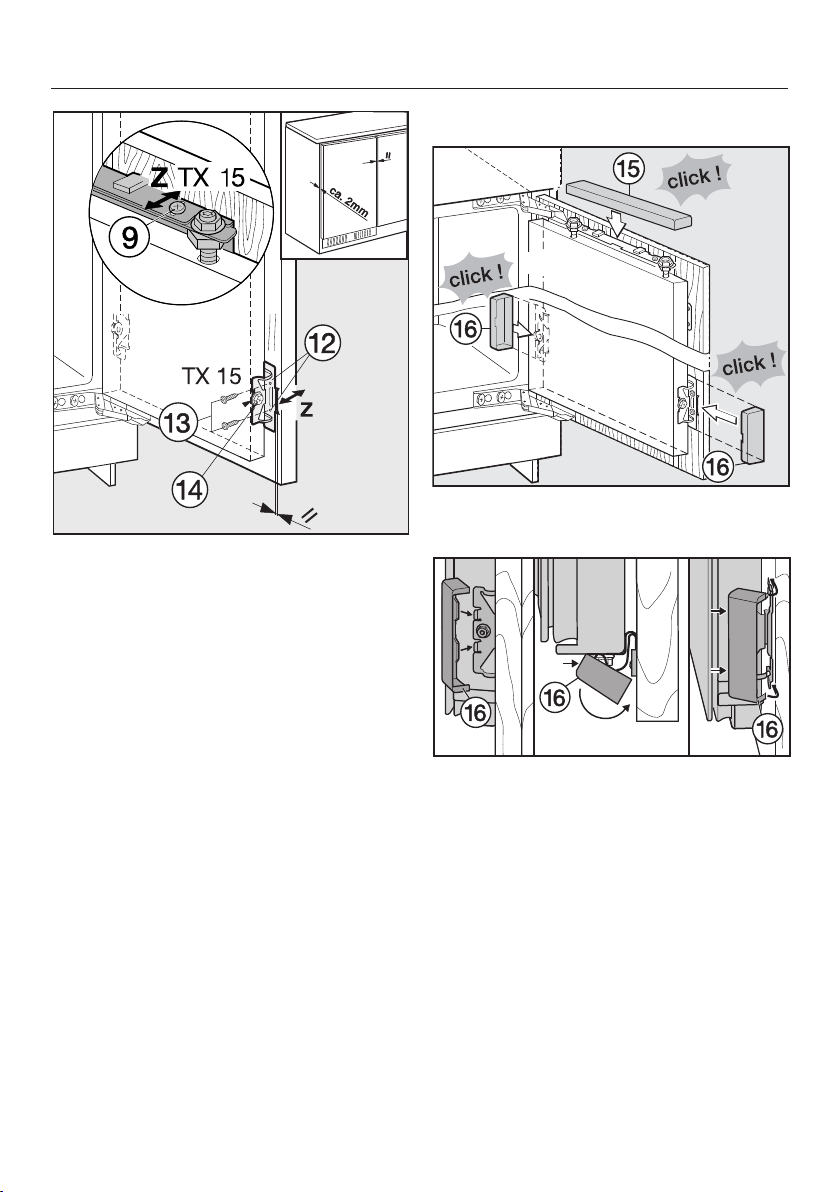

Montaža pohištvenih vrat ...................................................................................... 78
3
Page 4
Varnostna navodila in opozorila
Ta hladilni aparat ustreza veljavnim varnostnim predpisom. Vendar
lahko zaradi nepravilne uporabe kljub temu pride do poškodb oseb
ali materialne škode.
Pred prvo uporabo hladilnega aparata pozorno in v celoti preberite
navodila za uporabo in montažo. V njih boste našli pomembne
napotke za vgradnjo, varnost, uporabo in vzdrževanje aparata.
Tako se boste zaščitili pred poškodbami in preprečili škodo na
aparatu.
Miele ne prevzema odgovornosti za škodo, ki je posledica
neupoštevanja teh opozoril.
Navodila za uporabo in montažo shranite in jih predajte
morebitnemu naslednjemu lastniku aparata.
Uporaba v skladu s predpisi
Ta hladilni aparat lahko uporabljate izključno v gospodinjstvu in
podobnih okoljih.
Ta aparat ni primeren za uporabo na prostem.
Hladilnik uporabljajte izključno za hlajenje in shranjevanje živil v
obsegu, običajnem za gospodinjstvo.
Dovoljen ni noben drug namen uporabe.
Aparat ni primeren za shranjevanje in hlajenje zdravil, krvne
plazme, laboratorijskih preparatov ali podobnih snovi ali izdelkov, ki
so predmet smernice za medicinske pripomočke. Uporaba
hladilnega aparata v namene, za katere ni predviden, lahko privede
do poškodb shranjenega blaga ali povzroči, da se to pokvari. Aparat
tudi ni primeren za delovanje v območju, kjer obstaja nevarnost
eksplozije.
Miele ne prevzema odgovornosti za škodo, ki je posledica nepravilne
uporabe ali napačnega upravljanja.
4
Page 5
Varnostna navodila in opozorila
Osebe, ki zaradi svojih fizičnih, zaznavnih ali duševnih zmožnosti
oziroma svoje neizkušenosti ali neznanja niso sposobne varno
upravljati hladilnega aparata, ga ne smejo uporabljati brez nadzora
odgovorne osebe.
Navedene osebe smejo upravljati aparat brez nadzora samo, če so z
njim seznanjene do te mere, da ga lahko povsem varno uporabljajo,
ter znajo prepoznati možne nevarnosti napačnega upravljanja.
Če so pri hiši otroci
Poskrbite, da se otroci, mlajši od 8 let, ne zadržujejo v neposredni
bližini hladilnega aparata, razen če so pod stalnim nadzorom.
Otroci, starejši od osem let, lahko uporabljajo aparat brez nadzora
samo, če so z njim seznanjeni do te mere, da ga lahko varno
uporabljajo. Poznati in razumeti morajo morebitne nevarnosti, ki jim
pretijo zaradi napačnega upravljanja.
Otroci ne smejo čistiti ali vzdrževati aparata brez nadzora.
Otroci, ki se zadržujejo v bližini hladilnega aparata, naj bodo
vedno pod nadzorom. Nikoli ne pustite, da bi se otroci igrali z
aparatom.
Nevarnost zadušitve! Otroci se lahko med igro zavijejo v ovojni
material (npr. folije) ali si ga povlečejo čez glavo. Embalažne
materiale zato shranite izven dosega otrok.
Tehnična varnost
Zatesnjenost krogotoka hladilnega sredstva je preizkušena.
Hladilni aparat ustreza zadevnim varnostnim predpisom in ustreznim
evropskim smernicam.
5
Page 6
Varnostna navodila in opozorila
Aparat vsebuje hladilno sredstvo izobutan (R600a), naravni plin z
visoko ekološko sprejemljivostjo, ki pa je vnetljiv. Izobutan ne
škoduje ozonski plasti in ne povečuje učinka tople grede.
Uporaba tega okolju prijaznega hladilnega sredstva pa deloma vpliva
na glasnejše delovanje aparata. Lahko se zgodi, da poleg zvoka
kompresorja slišite tudi pretakanje sredstva v celotnem hladilnem
krogotoku. Žal se temu učinku ni mogoče izogniti, nima pa nobenega
vpliva na zmogljivost aparata.
Med transportom in pri vgradnji/postavitvi hladilnega aparata pazite,
da se ne poškoduje noben del hladilnega krogotoka. Brizgajoče
hladilno sredstvo vam lahko poškoduje oči!
V primeru poškodbe krogotoka:
– preprečite, da bi se v bližini pojavil odprt plamen ali vir vžiga,
– hladilni aparat ločite od električnega omrežja,
– prostor, v katerem stoji hladilni aparat, zračite nekaj minut in
– obvestite servisno službo Miele.
Več kot je hladilnega sredstva v aparatu, večji mora biti prostor,
kjer stoji aparat. Pri morebitnem puščanju lahko namreč v
premajhnem prostoru pride do tvorbe vnetljive mešanice plina in
zraka. Na vsakih 8g hladilnega sredstva mora biti velikost prostora
najmanj 1m3. Količina hladilnega sredstva je navedena na napisni
ploščici v notranjosti aparata.
Priključni podatki (zaščita, napetost in frekvenca), navedeni na
napisni ploščici, se morajo obvezno ujemati s podatki vašega
električnega omrežja, sicer bo prišlo do poškodbe aparata. Podatke
obvezno preverite že pred priklopom hladilnega aparata.
Če ste v dvomih, se posvetujte z električarjem.
Električna varnost hladilnega aparata je zagotovljena le v primeru,
da je priključen na pravilno ozemljeno električno napeljavo. Ta
osnovni varnostni pogoj mora biti izpolnjen. Če ste v dvomih, naj
vašo hišno električno inštalacijo preveri strokovnjak.
6
Page 7
Varnostna navodila in opozorila
Zanesljivo in varno delovanje hladilnega aparata je zagotovljeno
samo, če je priklopljen na javno električno omrežje.
Če je poškodovan priključni kabel, ga lahko zamenja samo
strokovnjak, ki ga je pooblastilo podjetje Miele. V nasprotnem
primeru je lahko ogrožena varnost uporabnika.
Razdelilne doze ali električni podaljški ne zagotavljajo potrebne
varnosti (nevarnost požara). Zato hladilnega aparata ne priključite na
električno omrežje preko tovrstnih naprav.
Če vlaga zaide do delov pod napetostjo ali priključnega kabla,
lahko pride do kratkega stika. Zato hladilni aparat ne sme delovati v
območju, kjer je vlažno ali obstaja nevarnost škropljenja (npr. v
garaži, pralnici ipd.).
Ta aparat ni primeren za uporabo na nestacionarnih mestih
postavitve (npr. na plovilih).
Če je aparat poškodovan, lahko ogroža vašo varnost. Preverite, da
na njem ni opaznih poškodb. Poškodovanega hladilnega aparata v
nobenem primeru ne smete uporabljati.
Aparat lahko uporabljate samo, če je pravilno vgrajen, saj je le
tako zagotovljeno varno delovanje.
Ob inštalacijskih in vzdrževalnih posegih ter popravilih mora biti
hladilni aparat ločen od električnega omrežja. V ta namen mora biti
izpolnjen eden izmed naslednjih pogojev:
– varovalke električne napeljave so izklopljene ali
– taljive varovalke električne napeljave so povsem odvite ali
– priključni kabel je izključen iz električnega omrežja. Pri aparatih z
omrežnim vtičem ne vlecite za kabel, temveč primite vtič in ga
izvlecite.
7
Page 8
Varnostna navodila in opozorila
Zaradi nestrokovne inštalacije, vzdrževanja ali popravila je lahko
resno ogrožena varnost uporabnika.
Inštalacijska in vzdrževalna dela ter popravila lahko izvajajo samo
strokovnjaki, ki jih je pooblastilo podjetje Miele.
Če hladilnega aparata ne popravi servisna služba, ki jo je
pooblastilo podjetje Miele, prenehajo veljati pravice, ki izhajajo iz
garancije.
Miele samo pri originalnih nadomestnih delih jamči, da v celoti
izpolnjujejo varnostne zahteve. Pokvarjene sestavne dele aparata
lahko zamenjate samo z originalnimi deli.
Pravilna uporaba
Aparat je primeren za uporabo v prostoru z določenim klimatskim
razredom (območje temperature v prostoru), katerega meje morate
upoštevati. Klimatski razred je naveden na napisni ploščici v
notranjosti hladilnega aparata. Če je temperatura v prostoru nižja, so
premori med delovanjem kompresorja daljši, zato aparat ne more
vzdrževati potrebne temperature.
Pre- in odzračevalne odprtine aparata ne smejo biti na noben
način prekrite. V nasprotnem primeru ne more biti več zagotovljen
neoviran dovod zraka. Poraba električne energije zato naraste, lahko
pa pride tudi do poškodb sestavnih delov aparata.
Če v aparatu ali v vratih aparata shranjujete živila, ki vsebujejo
maščobe oz. olja, pazite, da pri morebitnem iztekanju maščoba oz.
olje ne pride v stik s plastičnimi deli aparata. V plastiki lahko
nastanejo napetostne razpoke in plastika poči ali se prelomi.
V aparatu ne shranjujte eksplozivnih snovi in izdelkov z vnetljivimi
potisnimi plini (npr. sprejev). Vnetljive mešanice plinov se lahko
zaradi električnih sestavnih delov aparata vnamejo.
Nevarnost požara in eksplozije!
8
Page 9
Varnostna navodila in opozorila
V hladilnem aparatu ne sme delovati nobena električna naprava
(npr. za izdelavo sladoleda), ker lahko pride do iskrenja.
Nevarnost eksplozije!
Če zaužijete živila, ki ste jih predolgo shranjevali, lahko pride do
zastrupitve s hrano.
Trajanje shranjevanja je odvisno od številnih dejavnikov, npr. od
svežine in kakovosti živila ter temperature shranjevanja. Upoštevajte
rok uporabe in navodila za shranjevanje, ki jih navaja proizvajalec!
Uporabljajte izključno originalno opremo Miele. V primeru
namestitve ali vgradnje drugačne opreme prenehajo vse pravice, ki
izhajajo iz garancije.
Čiščenje in vzdrževanje
Na vratno tesnilo ne smete nanašati olja ali maščobe, sicer bo
tesnilo sčasoma postalo porozno.
Para iz parne čistilne naprave lahko zaide do delov pod napetostjo
in povzroči kratki stik.
Za čiščenje in odtajevanje hladilnega aparata nikoli ne uporabljajte
parne čistilne naprave.
Koničasti in ostri predmeti poškodujejo hladilni agregat in
delovanje aparata ni več brezhibno. Zato ne uporabljajte koničastih
ali ostrih predmetov za
– odstranjevanje sreža in ledu,
– sproščanje primrznjenih posodic s sladoledom in živil.
Kadar želite aparat odtajati, vanj ne smete postaviti električnih
grelnikov ali sveč, saj le-ti poškodujejo plastiko.
Ne uporabljajte nobenih sprejev ali drugih sredstev za
odstranjevanje ledu. Tovrstna sredstva lahko tvorijo eksplozivne
pline, vsebujejo topila ali potisne pline, ki poškodujejo plastiko, ali pa
škodljivo vplivajo na zdravje.
9
Page 10
Varnostna navodila in opozorila
Transport
Hladilni aparat vedno transportirajte v pokončnem položaju in v
transportni embalaži, da ne bo prišlo do poškodb.
Pri transportu naj vam pomaga druga oseba, ker je aparat zelo
težak. Nevarnost poškodb in škode na aparatu!
Odstranjevanje starega aparata
Preden svoj stari hladilni aparat odvržete, po potrebi onesposobite
njegov zapiralni mehanizem.
S tem boste preprečili, da bi se vanj zaprli otroci, ki bi se igrali v
bližini, in se tako znašli v življenjski nevarnosti.
Hladilno sredstvo, ki brizgne iz cevi, vam lahko poškoduje oči! Ne
poškodujte nobenega dela hladilnega krogotoka, npr.
– s prebadanjem kanalov s hladilnim sredstvom v uparjalniku,
– s prepogibanjem cevovoda,
– z razenjem površinskih prevlek.
Simbol na kompresorju (odvisno od modela)
To opozorilo je pomembno samo za recikliranje. Med normalnim delovanjem ni
nobene nevarnosti!
Olje v kompresorju je lahko ob zaužitju in v primeru, da zaide v
dihalne poti, smrtno nevarno.
10
Page 11
Vaš prispevek k varovanju okolja
Odstranjevanje embalaže
Embalaža ščiti aparat pred poškodbami
med transportom. Embalažni materiali
so skrbno izbrani glede na ekološko
sprejemljivost in tehnike odstranjevanja,
zato jih je mogoče reciklirati.
Z vračanjem embalaže v obtok
materialov poskrbite za prihranek
surovin in zmanjšanje količine
odpadkov.
Odstranjevanje starega aparata
Stari aparati z električnimi in
elektronskimi deli pogosto vsebujejo še
uporabne materiale, vendar vsebujejo
tudi škodljive snovi, ki so nujno
potrebne za njihovo delovanje in
varnost. Če aparat odvržete skupaj z
gospodinjskimi odpadki ali če z njim
napačno ravnate, lahko pride do
škodljivih posledic za zdravje ljudi in za
okolje, zato svojega odsluženega
aparata v nobenem primeru ne odvrzite
med ostanek odpadkov (črni zabojnik).
Namesto tega poskrbite za odvoz na
ustrezno zbirno mesto za odslužene
električne in elektronske naprave v vaši
bližini, kjer bodo poskrbeli za nadaljnjo
predelavo aparata.
Pazite, da se cevovod hladilnega
aparata do odvoza na ustrezno, okolju
prijazno zbirališče ne poškoduje.
Tako boste preprečili uhajanje
hladilnega sredstva iz hladilnega
krogotoka oziroma odtekanje olja iz
kompresorja.
Prosimo vas, da do odvoza starega
aparata poskrbite za varnost otrok, kot
je opisano v poglavju "Varnostna
navodila in opozorila".
11
Page 12
Kako lahko varčujete z energijo?
Normalna poraba energije Povečana poraba energije
Postavitev/
vzdrževanje
Nastavitev
temperature
V prezračevanih prostorih. V zaprtih prostorih brez
zračenja.
Zaščiteno pred
neposrednimi sončnimi
žarki.
V primerni oddaljenosti od
virov toplote (grelnih teles,
pečice).
Pri idealni temperaturi v
prostoru okrog 20 °C.
Pre- in odzračevalne
odprtine niso prekrite ali
zaprašene.
Hladilno območje 4 do 5 °C Kolikor nižja je nastavljena
Območje PerfectFresh okrog
0°C
Izpostavljeno neposrednim
sončnim žarkom.
Poleg toplotnega vira
(grelnega telesa, pečice).
Pri visoki temperaturi v
prostoru.
Pre- in odzračevalne
odprtine so prekrite ali
prašne.
temperatura, toliko višja je
poraba energije!
12
Page 13
Kako lahko varčujete z energijo?
Normalna poraba energije Povečana poraba energije
Uporaba Razporeditev predalov, polic
in vložkov kot ob dobavi.
Vrata aparata odpirajte samo
po potrebi in za čim krajši
čas. Živila premišljeno
razvrstite.
Ko greste po nakupih,
vzemite s sabo hladilno
torbo ali vrečo in živila
shranite v aparat, takoj ko
pridete domov.
Živilo, ki ga vzamete iz
hladilnika, dajte čim hitreje
nazaj v hladilnik, da se
preveč ne segreje.
Topla živila in pijače dodobra
ohladite, preden jih vložite v
aparat.
Živila vlagajte dobro
zapakirana ali ovita.
Zamrznjena živila tajajte v
hladilniku.
Zaradi pogostega in dalj
časa trajajočega odpiranja
vrat pride do izgube hladu in
prodiranja toplega zraka iz
prostora v aparat. Aparat se
ohlaja in trajanje delovanja
kompresorja se podaljša.
Topla živila in živila, segreta
na zunanjo temperaturo, v
hladilni aparat vnesejo
toploto. Aparat se ohlaja in
čas delovanja kompresorja
se podaljša.
Izhlapevanje in
kondenziranje tekočin v
hladilniku povzroči izgubo
hladilne zmogljivosti.
Predalov ne napolnite
preveč, da ne bo ovirano
kroženje zraka.
Poslabšan tok zraka
povzroči izgubo hladilne
zmogljivosti.
13
Page 14
Opis aparata
Upravljalna plošča
a
Vklop/izklop
celotnega hladilnega aparata
b
Optični vmesnik
(samo za servisno službo)
c
Vklop/izklop funkcije
pospešenega hlajenja
d
Nastavitev temperature
( za hladneje),
izbirna tipka v nastavitvenem načinu
e
Potrditev izbire (tipka OK)
f
Nastavitev temperature
( za topleje),
izbirna tipka v nastavitvenem načinu
g
Izbira oz. preklic nastavitvenega
načina
h
Izklop alarma ob odprtih vratih
i
Prikazovalnik s prikazom temperature
in simboli (simboli so vidni samo v
nastavitvenem načinu, ob alarmu/
sporočilu; razlaga simbolov je v
tabeli)
14
Page 15
Opis aparata
Razlaga simbolov
Simbol Pomen Funkcija
Zapora Zaščita pred nenamernim izklopom,
nenamerno spremembo temperature,
nenamernim vklopom pospešenega
hlajenja in nenamernim vnosom nastavitev
Zvočni signali Možnosti izbire tona tipk in opozorilnega
signala pri alarmu ob odprtih vratih

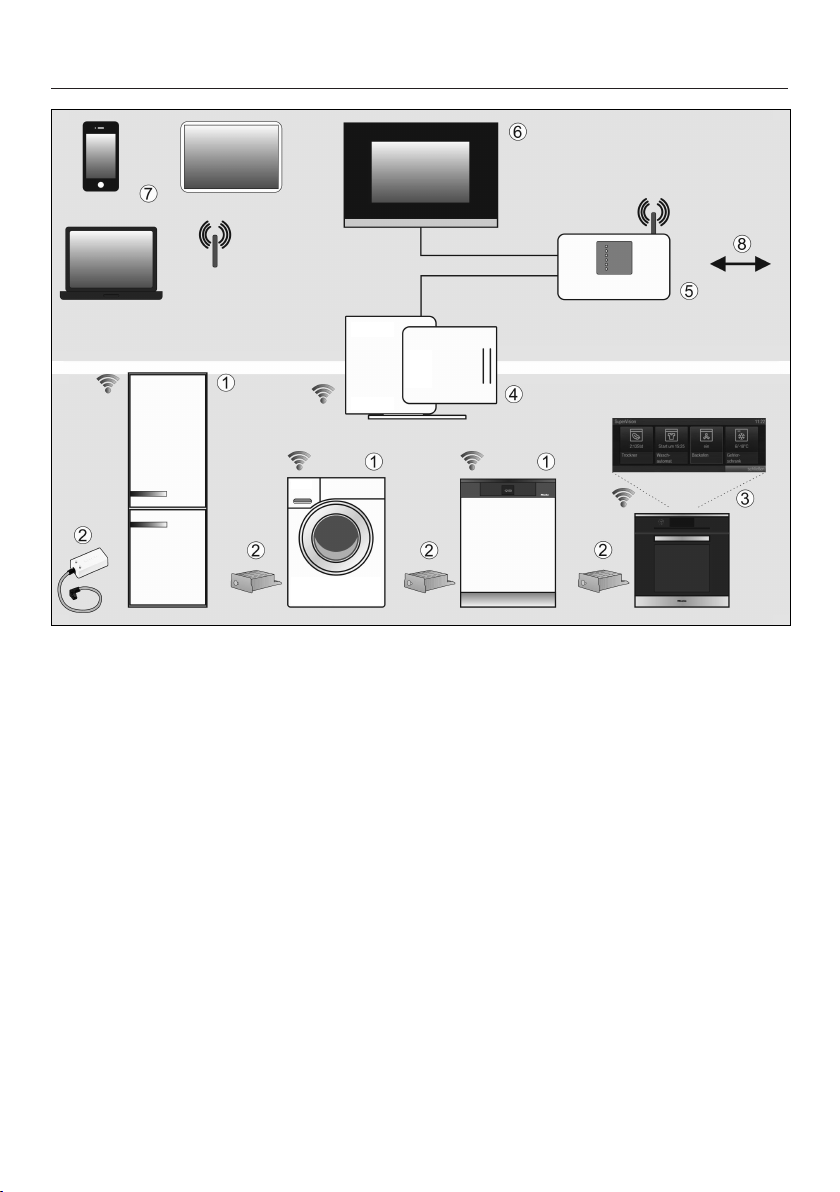

Miele@home Viden samo, če je komunikacijski modul oz.
stik Miele@home vstavljen in prijavljen
(glejte "Miele@home")
Svetilnost
prikazovalnika
Temperatura območja
PerfectFresh
Način Sabbat Vklop in izklop načina Sabbat
Omrežni priključek Ko aparat ni vklopljen, ta simbol potrjuje, da
Opozorilni signal Sveti v primeru alarma ob odprtih vratih;
Sejemska nastavitev
(viden samo, če je
vklopljena sejemska
nastavitev)
Nastavitev svetilnosti prikazovalnika
Sprememba temperature v območju
PerfectFresh
je priklopljen na električno omrežje.
utripa ob sporočilih o napakah
Izklop sejemske nastavitve
15
Page 16
Opis aparata
a
Upravljalna plošča
b
Ventilator
c
Polica z osvetlitvijo (FlexiLight)
d
Podstavek za jajca/polica v vratih
e
Polica
f
Držalo za steklenice
g
Polica za steklenice
h
Suhi predal območja PerfectFresh
i
Žlebič in odtočna odprtina za
odtajano vodo
j
Regulator za nastavitev zračne
vlažnosti v vlažnih predalih (odvisno
od modela)
k
Vlažni predal območja PerfectFresh
(odvisno od modela)
Ta slika prikazuje primer enega izmed
modelov aparata.
16
Območje PerfectFresh izpolnjuje
zahteve ENISO15502, ki veljajo za
predele za hladno skladiščenje.
Page 17
Opis aparata
Dodatna oprema
Držalo za steklenice
Držalo za steklenice vam omogoča, da
steklenice shranite v hladilnik v
vodoravnem položaju in tako prihranite
prostor.
Držalo za steklenice lahko namestite na
različna mesta v aparatu.
Nega plemenitega jekla
Negovalno sredstvo za plemenito
jeklo (v steklenički) ob vsaki uporabi
ustvari zaščitni film, ki odbija vodo in
umazanijo. Nežno odstrani vodne
proge, odtise prstov in druge madeže in
poskrbi za enakomerno, sijočo
površino.
Krpa za nego plemenitega jekla je
prepojena z negovalnim sredstvom.
Zagotavlja enake čistilne in zaščitne
lastnosti kot negovalno sredstvo za
plemenito jeklo.
Večnamenska krpa iz mikrovlaken
Krpa iz mikrovlaken pomaga pri
odstranjevanju prstnih odtisov in rahle
umazanije s sprednjih stranic iz
plemenitega jekla, upravljalnih plošč
aparatov, oken, pohištva, avtomobilskih
oken ipd.
Dodatno opremo lahko kupite na
servisu Miele, v specializirani trgovini z
opremo Miele ali v spletni trgovini.
17
Page 18
Vklop in izklop hladilnega aparata
Pred prvo uporabo
Embalažni materiali
Iz notranjosti aparata odstranite vse
embalažne materiale.
Zaščitna folija
Letve iz plemenitega jekla so zaščitene
s folijo, ki jih med transportom varuje
pred poškodbami.
Zaščitno folijo potegnite z letev iz
plemenitega jekla.
Čiščenje in vzdrževanje
Prosimo, upoštevajte ustrezne
napotke v poglavju "Čiščenje in
vzdrževanje".
Nasvet: Priporočamo vam, da površine
iz plemenitega jekla v vinski vitrini takoj
po odstranitvi zaščitne folije namažete s
sredstvom Miele za nego plemenitega
jekla (glejte "Oprema – Dodatna
oprema").
Oprema
– Nastavek za steklenice
Lamele nastavka za steklenice segajo v
notranjost police in dajejo steklenicam
boljšo oporo pri odpiranju in zapiranju
vrat aparata.
Nastavek za steklenice nataknite na
osrednji del zadnjega roba police za
steklenice.
Pomembno! Sredstvo Miele za nego
plemenitega jekla ob vsaki uporabi
ustvari zaščitni film, ki odbija vodo in
umazanijo!
Očistite notranjost aparata in vso
opremo.
18
Page 19
Vklop in izklop hladilnega aparata
Upravljanje hladilnega aparata
Aparat upravljate tako, da se s prstom
dotaknete senzorskih tipk.
Vsak dotik senzorske tipke potrdi
zvočni signal, ki ga lahko po želji
izklopite (glejte poglavje "Izvajanje
drugih nastavitev – Zvočni signali").
Vklop hladilnega aparata
Ko aparat priklopite na električno
omrežje, se po krajšem času na
prikazovalniku pojavi simbol omrežnega
priključka .
Dotaknite se tipke za vklop/izklop.
Simbol omrežnega priključka
ugasne, na prikazovalniku se izpiše
temperatura.
Aparat prične hladiti.
Če odprete vrata aparata, zasveti lučka
za osvetlitev notranjosti in LEDosvetlitev polic je vedno svetlejša,
dokler ne doseže maksimalne svetlosti.
Da bo temperatura dovolj nizka,
pustite, da se aparat nekaj ur ohlaja,
preden vanj prvič vložite živila.
Izklop hladilnega aparata
Dotaknite se tipke za vklop/izklop.
Če to ni mogoče, je vklopljena
zapora!
Na prikazovalniku ugasne prikaz
temperature in pojavi se simbol
omrežnega priključka.
Osvetlitev notranjosti aparata ugasne in
hlajenje se izklopi.
Izklop hladilnega aparata v načinu
Sabbat
Hladilni aparat lahko kadar koli
neposredno izklopite.
Dotaknite se tipke za vklop/izklop.
Na prikazovalniku ugasne prikaz
temperature in pojavi se simbol
omrežnega priključka.
Osvetlitev notranjosti aparata ugasne in
hlajenje se izklopi.
Ko hladilni aparat ponovno vklopite,
je način Sabbat izklopljen.
19
Page 20
Vklop in izklop hladilnega aparata
Ob daljši odsotnosti
Če aparata dlje časa ne boste
uporabljali,
ga izklopite,
izvlecite omrežni vtič ali izklopite
varovalko hišne inštalacije,
očistite aparat in
pustite njegova vrata odprta, da se
bo lahko zadostno zračil in da ne bo
prišlo do razvoja neprijetnega vonja.
Če boste hladilni aparat pred daljšo
odsotnostjo izklopili, očistili pa ne,
obstaja pri zaprtih vratih aparata
nevarnost razvoja plesni.
20
Page 21
Ustrezna temperatura
Za shranjevanje živil je ustrezna
nastavitev temperature zelo pomembna.
Zaradi mikroorganizmov se živila hitro
pokvarijo, kar lahko s pravilno
temperaturo shranjevanja preprečite
oziroma zadržite. Temperatura vpliva na
hitrost razvoja mikroorganizmov. Če je
temperatura nižja, se ta proces
upočasni.
Temperatura v aparatu se tem bolj
zviša,
– čim pogosteje in za čim dlje časa
odpirate vrata,
– čim več živil je shranjenih v njem,
– čim toplejša so živila, ki jih shranite
vanj,
– čim višja je temperatura okolice
aparata. Hladilni aparat je namenjen
za uporabo v določenem klimatskem
razredu (območje temperature
prostora), katerega meje morate
upoštevati.
. . . v hladilnem delu in
območju PerfectFresh
V hladilnem delu priporočamo
temperaturo 4°C.
V območju PerfectFresh se temperatura
avtomatsko uravnava med 0in 3°C.
Avtomatska porazdelitev temperature (DynaCool)
Vedno, kadar se vklopi hlajenje
hladilnega območja, se avtomatsko
vključi tudi ventilator. Tako se hlad
enakomerno porazdeli po hladilnem
območju in vsa vložena živila se hladijo
na približno enako temperaturo.
21
Page 22
Ustrezna temperatura
Prikaz temperature
Prikaz temperature med normalnim
delovanjem kaže srednjo, dejansko
temperaturo v hladilnem območju
aparata.
Odvisno od temperature v prostoru in
nastavitve lahko traja nekaj ur, preden je
dosežena in trajno prikazana želena
temperatura.
Nastavitev temperature
S senzorskima tipkama pod
prikazovalnikom nastavite
temperaturo.
Pri tem z dotikom senzorske tipke
– znižate temperaturo,
– če zadržite prst na senzorski tipki:
temperatura se kontinuirano
spreminja.
Približno 5 sekund po zadnjem dotiku
senzorske tipke se prikaz temperature
avtomatsko preklopi na dejansko
temperaturo, ki je trenutno v hladilnem
aparatu.
ali
Dotaknite se tipke OK, da potrdite
svojo izbiro.
Ko spremenite nastavitev temperature,
preverite prikaz temperature po pribl. 6
urah, če je aparat le malo napolnjen,
in po pribl. 24 urah, če je aparat
povsem napolnjen. Šele po tem času
se vzpostavi ustrezna temperatura.
Če je temperatura po navedenem
času previsoka ali prenizka, jo na
novo nastavite.
Možne nastavitve temperature
Temperaturo lahko nastavite v območju
med 3°C in 9°C.
– zvišate temperaturo.
Med nastavljanjem prikaz vrednosti
temperature utripa.
Ob dotikanju senzorskih tipk lahko na
prikazovalniku sledite naslednjim
spremembam:
– ob prvem dotiku: nazadnje
nastavljena temperatura v prikazu
utripa.
– ob vsakem nadaljnjem dotiku:
temperatura se spreminja v korakih
po 1°C.
22
Page 23
Spreminjanje temperature v
območju PerfectFresh
V območju PerfectFresh se avtomatsko
vzdržuje temperatura med0 in3°C. Če
pa želite, da bi bilo to območje toplejše
ali hladnejše, ker boste npr. shranili ribe,
lahko temperaturo nekoliko spremenite.
Tovarniška nastavitev temperature v
območju PerfectFresh je5. Pri
nastavitvah od1 do4 je možno, da
temperatura doseže vrednosti pod
ničlo. Živila lahko zamrznejo!
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
Ustrezna temperatura
Z dotikom tipke ali lahko zdaj
spremenite temperaturo v območju
PerfectFresh. Izbirate lahko med
stopnjami od1do9:
1: najnižja temperatura,
9: najvišja temperatura.
Dotaknite se tipke OK, da potrdite
izbiro.
Izbrana nastavitev je shranjena, simbol
utripa.
Tolikokrat se dotaknite tipke za
nastavitev temperature ( ali ),
dokler na prikazovalniku ne utripa
simbol .
Dotaknite se tipke OK, da potrdite
izbiro.
Na prikazovalniku utripa nazadnje
izbrana nastavitev, simbol
neprekinjeno sveti.
Zapustite nastavitveni način, tako da
se dotaknete tipke za nastavitve.
Če tega ne storite, elektronika
avtomatsko zapusti nastavitveni
način po pribl. eni minuti.
Na novo nastavljena temperatura za
območje PerfectFresh se počasi
vzpostavi.
23
Page 24
Uporaba pospešenega hlajenja
Funkcija pospešenega hlajenja
S funkcijo pospešenega hlajenja se
notranjost hladilnika zelo hitro ohladi do
najhladnejše vrednosti (odvisno od
temperature v prostoru).
Vklop pospešenega hlajenja
Vklop pospešenega hlajenja je
priporočljiv, če želite hitro ohladiti velike
količine živil ali pijače, ki ste jih pravkar
vložili v hladilni del aparata.
Dotaknite se tipke za pospešeno
hlajenje, tako da je označena z
rumenim ozadjem.
Temperatura v aparatu pade, saj le-ta
deluje z najvišjo hladilno zmogljivostjo.
Izklop pospešenega hlajenja
Funkcija pospešenega hlajenja se
avtomatsko izklopi po približno 12 urah.
Aparat ponovno deluje z normalno
hladilno zmogljivostjo.
Če želite varčevati z energijo, pa lahko
funkcijo pospešenega hlajenja izklopite
sami, takoj ko se živila ali pijača dovolj
ohladijo.
Dotaknite se tipke za pospešeno
hlajenje, tako da ni več označena z
rumenim ozadjem.
Hlajenje aparata ponovno deluje z
normalno zmogljivostjo.
24
Page 25
Alarm ob odprtih vratih
Hladilnik je opremljen z opozorilnim
sistemom, ki preprečuje izgubo energije
v primeru odprtih vrat aparata in ščiti
shranjena živila pred toploto.
Če so vrata aparata dlje časa odprta,
zazveni opozorilni zvočni signal. Simbol
alarma sveti.
Čas do vklopa alarma ob odprtih vratih
je odvisen od izbrane nastavitve in
znaša 2 minuti (tovarniška nastavitev) ali
4 minute. Če želite, pa lahko alarm ob
odprtih vratih tudi izklopite (glejte
"Izvajanje drugih nastavitev – Zvočni
signali").
Takoj ko zaprete vrata aparata,
opozorilni zvočni signal in simbol
alarma na prikazovalniku ugasneta.
Če opozorilni zvočni signal ne zazveni,
čeprav je prišlo do alarma ob odprtih
vratih, je bil opozorilni zvočni signal
izklopljen v nastavitvenem načinu
(glejte "Izvajanje drugih nastavitev –
Zvočni signali").
Predčasni izklop alarma ob
odprtih vratih
Če vas zvočni signal moti, ga lahko
predčasno izklopite.
Dotaknite se tipke za izklop alarma
ob odprtih vratih.
Opozorilni zvočni signal ugasne.
Simbol alarma še naprej sveti,
dokler ne zaprete vrat aparata.
25
Page 26
Izvajanje drugih nastavitev
Določene nastavitve aparata lahko
izvedete samo v nastavitvenem načinu.
Ko ste v nastavitvenem načinu, so
alarm ob odprtih vratih in druga
sporočila o napakah avtomatsko
izklopljeni, vendar na prikazovalniku
sveti simbol alarma .
Možnosti nastavitev
Vklop/izklop zapore
Vklop/izklop zvočnih signalov
Sprememba svetilnosti
prikazovalnika
Spreminjanje temperature v
območju PerfectFresh
Vklop/izklop načina Sabbat
Spreminjanje temperature v območju
PerfectFresh je opisano v poglavju
"Ustrezna temperatura".
Vse druge možnosti nastavitev so
opisane v nadaljevanju.
Zapora
S funkcijo zapore lahko aparat zaščitite
pred:
– nenamernim izklopom,
– nenamerno spremembo temperature,
– nenamerno izbiro pospešenega
hlajenja,
– nenamerno spremembo nastavitev
(možen je samo izklop zapore).
Tako lahko preprečite, da bi
nepooblaščene osebe (npr. otroci)
izklopile aparat oz. spremenile njegove
nastavitve.
Vklop/izklop zapore
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
26
Dotaknite se tipke OK, da potrdite
izbiro.
Na prikazovalniku utripa nazadnje
izbrana nastavitev, simbol
neprekinjeno sveti.
Page 27
S tipko ali lahko zdaj nastavite,
ali naj bo zapora vklopljena ali
izklopljena:
0: zapora je izklopljena
1: zapora je vklopljena
Izvajanje drugih nastavitev
Zvočni signali
Aparat je opremljen z zvočnimi signali,
kot sta potrditveni ton tipk in opozorilni
zvočni signal ob odprtih vratih.
Potrditveni ton tipk in opozorilni zvočni
signal ob odprtih vratih lahko po želji
vklopite ali izklopite.
Izbirate lahko med štirimi možnimi
nastavitvami. Tovarniško je nastavljena
možnost 3, tj. potrditveni ton tipk in
alarm ob odprtih vratih sta vklopljena.
Dotaknite se tipke OK, da potrdite
izbiro.
Izbrana nastavitev je shranjena, simbol
utripa.
Zapustite nastavitveni način, tako da
se dotaknete tipke za nastavitve.
Če tega ne storite, elektronika
avtomatsko zapusti nastavitveni
način po pribl. eni minuti.
Če je zapora vklopljena, na
prikazovalniku sveti .
Vklop/izklop zvočnih signalov
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
Tolikokrat se dotaknite tipke za
nastavitev temperature ( ali ),
dokler na prikazovalniku ne utripa
simbol .
Dotaknite se tipke OK, da potrdite
izbiro.
Na prikazovalniku utripa nazadnje
izbrana nastavitev, simbol
neprekinjeno sveti.
27
Page 28
Izvajanje drugih nastavitev
S tipko ali lahko zdaj izberete
eno izmed naslednjih nastavitev:
0: ton tipk izklopljen; alarm ob odprtih
vratih izklopljen
1: ton tipk izklopljen; alarm ob odprtih
vratih vklopljen
(po 4 minutah)
2: ton tipk izklopljen; alarm ob odprtih
vratih vklopljen
(po 2 minutah)
3: ton tipk vklopljen; alarm ob odprtih
vratih vklopljen
(po 2 minutah)
Dotaknite se tipke OK, da potrdite
izbiro.
Svetilnost prikazovalnika
Svetilnost prikazovalnika lahko
prilagodite svetlobnim razmeram v
prostoru.
Svetilnost prikazovalnika lahko
spreminjate stopenjsko od 1 do 3.
Tovarniško je nastavljena stopnja 3
(maksimalna svetilnost).
Sprememba svetilnosti prikazovalnika
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
Izbrana nastavitev je shranjena, simbol
utripa.
Zapustite nastavitveni način, tako da
se dotaknete tipke za nastavitve.
Če tega ne storite, elektronika
avtomatsko zapusti nastavitveni
način po pribl. eni minuti.
28
Tolikokrat se dotaknite tipke za
nastavitev temperature ( ali ),
dokler na prikazovalniku ne utripa
simbol .
Dotaknite se tipke OK, da potrdite
izbiro.
Na prikazovalniku utripa nazadnje
izbrana nastavitev, simbol
neprekinjeno sveti.
Page 29
S tipko ali lahko zdaj spremenite
svetilnost prikazovalnika:
1: minimalna svetilnost
2: srednja svetilnost
3: maksimalna svetilnost.
Dotaknite se tipke OK, da potrdite
izbiro.
Izbrana nastavitev je shranjena, simbol
utripa.
Zapustite nastavitveni način, tako da
se dotaknete tipke za nastavitve.
Če tega ne storite, elektronika
avtomatsko zapusti nastavitveni
način po pribl. eni minuti.
Izvajanje drugih nastavitev
Način Sabbat
Za pomoč pri uporabi aparata v
religiozne namene je na voljo način
Sabbat.
Izklopljene so naslednje funkcije:
– osvetlitev notranjosti ob odprtih vratih
aparata,
– vsi zvočni in optični signali,
– prikaz temperature,
– pospešeno hlajenje (če je bilo pred
tem vklopljeno).
Izbrati je mogoče:
– tipko za nastavitve, s katero izklopite
način Sabbat,
– in tipko za vklop/izklop.
Delovanje načina Sabbat se po pribl.
120urah avtomatsko izklopi.
Pazite, da so vrata aparata trdno
zaprta, saj so optični in zvočni
opozorilni signali izklopljeni.
29
Page 30
Izvajanje drugih nastavitev
Vklop načina Sabbat
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
Tolikokrat se dotaknite tipke za
nastavitev temperature ( ali ),
dokler na prikazovalniku ne utripa
simbol .
Dotaknite se tipke OK, da potrdite
izbiro.
Ko simbol na prikazovalniku po treh
sekundah ugasne, je način Sabbat
vklopljen.
Po praznikih način Sabbat izklopite.
Izklop načina Sabbat
Dotaknite se tipke za nastavitve, da
zapustite način Sabbat.
Na prikazovalniku se izpiše temperatura
in osvetlitev notranjosti se prižge.
Na prikazovalniku utripa nazadnje
izbrana nastavitev, simbol
neprekinjeno sveti.
S tipko ali lahko zdaj nastavite
način Sabbat. Izberite nastavitev 1.
Dotaknite se tipke OK, da potrdite
izbiro.
Izbrana nastavitev je shranjena, simbol
sveti.
30
Page 31
Shranjevanje živil v hladilniku
Različna območja hlajenja
Zaradi naravnega kroženja zraka se v
hladilniku ustvarijo različna
temperaturna območja. Hladen zrak, ki
je težji, se zadržuje v spodnjem
območju aparata. Različna hladilna
območja lahko izkoristite pri
shranjevanju živil!
Vaš aparat je opremljen z avtomatskim
dinamičnim hlajenjem. Če je ventilator
vključen, se v aparatu vzpostavi
enakomerna temperatura. Razlike med
območji hlajenja so zato manj izrazite.
Najtoplejše območje
Najtoplejše območje v hladilnem delu je
povsem zgoraj v sprednjem območju in
v vratih. V teh območjih shranjujte npr.
maslo, da ostane dovolj mehko za
mazanje, in sir, ki bo tako ohranil svojo
aromo.
Najhladnejše območje
Najhladnejše območje v hladilnem delu
je neposredno nad vmesno ploščo
območja PerfectFresh in ob hrbtni steni.
Še nižje temperature pa so seveda v
predalih območja PerfectFresh.
Ta del hladilnika in območje
PerfectFresh uporabite za shranjevanje
vseh občutljivih in lahko pokvarljivih
živil, kot so:
– ribe, meso, perutnina,
– klobase, pripravljene jedi,
– v foliji pakirana pripravljena zelenjava
in na splošno vsa sveža živila, katerih
rok uporabe je odvisen od
temperature shranjevanja, ki mora biti
najmanj 4°C.
V hladilniku ne shranjujte
eksplozivnih snovi ali izdelkov z
gorljivim potisnim plinom (npr.
sprejev). Nevarnost eksplozije!
Če v aparatu ali v vratih aparata
shranjujete živila, ki vsebujejo
maščobe oz. olja, pazite, da pri
morebitnem iztekanju maščoba oz.
olje ne pride v stik s plastičnimi deli
aparata. V plastiki lahko nastanejo
napetostne razpoke in plastika poči
ali se prelomi.
Živila se ne smejo dotikati hrbtne
stene hladilnega območja. V
nasprotnem primeru lahko
primrznejo na površino stene.
Živil ne shranjujte preveč blizu
skupaj, da lahko zrak neovirano
kroži.
Ventilatorja na hrbtni steni ne smete
prekriti – to je pomembno za hladilno
zmogljivost aparata!
– jedi/peciva iz jajc ali smetane,
– sveže testo in testo za kolače, pice,
quiche,
– siri in drugi izdelki iz surovega mleka,
31
Page 32
Shranjevanje živil v hladilniku
Živila, ki niso primerna za shranjevanje v hladilnem delu
Nekatera živila niso primerna za
shranjevanje pri temperaturah pod 5°C,
ker so občutljiva za mraz. Pri nekaterih
vrstah živil se lahko zaradi prehladnega
shranjevanja spremenijo videz,
konsistenca, okus in/ali vsebnost
vitaminov.
Med živila, občutljiva za mraz, med
drugimi sodijo:
– ananas, avokado, banane, granatna
jabolka, mango, melone, papaja,
marakuja, citrusi (kot so limone,
pomaranče, mandarine, grenivke),
– sadje, ki mora še dozoreti,
– jajčevci, kumare, krompir, paprika,
paradižniki, bučke,
– trdi siri (npr. parmezan).
Na kaj morate biti pozorni že pri nakupu živil
Najpomembnejši pogoj za dolgo
obstojnost živil je njihova svežina, ko jih
shranite. Ta izhodiščna svežina je
odločilnega pomena za trajanje
shranjevanja.
Upoštevajte tudi rok trajanja živil in
ustrezno temperaturo shranjevanja.
Če je le mogoče, ne prekinjajte hladne
verige, če npr. živila transportirate v
toplem avtomobilu.
Nasvet: Ko greste po nakupih, vzemite
s sabo hladilno torbo ali vrečo; živila
shranite v aparat, takoj ko pridete
domov.
Pravilno shranjevanje živil
Živila shranjujte v hladilnem delu
aparata zapakirana ali dobro pokrita (v
območju PerfectFresh so izjeme). Tako
boste preprečili, da bi se živilo navzelo
vonja drugega živila, se izsušilo ali da bi
prišlo do prenosa morebitnih
mikroorganizmov. To je še posebej
pomembno pri shranjevanju živil
živalskega izvora.
S pravilno nastavitvijo temperature in
ustrezno higieno se lahko trajnost živila
bistveno podaljša.
32
Page 33
Shranjevanje živil v območju PerfectFresh
V območju PerfectFresh so optimalni
pogoji za shranjevanje sadja, zelenjave,
rib, mesa in mlečnih izdelkov. Živila
ostanejo bistveno dlje sveža ter ohranijo
okus in vitamine.
V območju PerfectFresh se temperatura
avtomatsko uravnava med 0in3°C. To
so nižje temperature kot v običajnem
hladilniku in so optimalne za
shranjevanje neobčutljivih živil. Ker se
pri teh temperaturah trajnost živil
podaljša, jih lahko hranite bistveno dlje,
ne da bi se izgubila njihova svežina.
Poleg tega lahko v območju
PerfectFresh uravnavate vlažnost zraka
tako, da ustreza shranjenim živilom. Pri
povišani zračni vlažnosti živila ohranijo
svojo lastno vlažnost in se ne izsušijo
tako hitro, zato ostanejo dlje časa
hrustljava in sveža.
Ne pozabite, da je za dober rezultat
shranjevanja odločilno dobro
izhodiščno stanje živila!
Območje PerfectFresh je
razdeljeno na dva dela:
– V zgornjem, suhem predalu je
temperatura 0–3°C, vlažnost zraka
pa ni povišana .
Tu lahko shranjujete ribe, meso,
mlečne izdelke in živila vseh vrst, ki
so zapakirana.
– V spodnjem, vlažnem predalu
(število predalov je odvisno od
modela) je temperatura prav tako 0–
3°C, vlažnost zraka pa je lahko
povišana – odvisno od položaja
drsnika od nepovišane do povišane
.
Če je zračna vlažnost povišana, lahko
tu shranite sadje in zelenjavo.
Živila vzemite iz območja PerfectFresh
pribl. 30–60minut prej, preden jih
zaužijete. Šele pri sobni temperaturi se
lahko razvijeta aroma in okus živila.
33
Page 34
Shranjevanje živil v območju PerfectFresh
Suhi predal
Suhi predal je primeren zlasti za
shranjevanje hitro pokvarljivih živil, kot
so:
– sveže ribe, lupinarji in raki;
– meso, perutnina, klobase;
– delikatesne solate;
– mlečni izdelki, kot so jogurt, sir,
smetana, skuta ipd.
– Poleg tega lahko tukaj shranite živila
vseh vrst, če so zapakirana.
Pri suhem predalu območja
PerfectFresh je v ospredju nizka
temperatura. Zračna vlažnost približno
ustreza zračni vlažnosti v običajnem
hladilniku.
Živila, ki vsebujejo veliko beljakovin, se
hitreje pokvarijo.
To pomeni, da se npr. lupinarji in raki
hitreje pokvarijo kot ribe, te pa se
pokvarijo hitreje kot meso.
Iz higienskih razlogov ta živila shranjujte
samo pokrita ali zapakirana.
Vlažni predal ,
Vlažni predal je opremljen z drsnim
regulatorjem, s katerim uravnavate
zračno vlažnost v predalu.
Drsnik po želji nastavite v položaj oz.
.
Nepovišana zračna vlažnost
Pri nastavitvi vlažni predal postane
suhi predal – drsni regulator odpre
odprtine v predal, tako da vlaga izhaja
iz njega (glejte "Suhi predal").
Povišana zračna vlažnost
Pri nastavitvi je vlažni predal
primeren za shranjevanje sadja in
zelenjave.
Drsni regulator zapre odprtine v predal,
tako da vlaga ostaja v njegovi
notranjosti.
Višina zračne vlažnosti v vlažnem
predalu je načeloma odvisna od vrste in
količine shranjenih živil, če jih hranite
nezapakirane.
Če je v predalu le malo živil, se lahko
zgodi, da je vlažnost prenizka.
34
Nasvet: Če je v predalu malo živil, jih
zapakirajte v nepropustno embalažo.
Če je v vlažnem predalu nastavljena
povišana zračna vlažnost, lahko v
določenih pogojih pride do tvorbe
kondenzata na dnu in pod stropom.
Odstranite ga s krpo.
Page 35
Shranjevanje živil v območju PerfectFresh
Če z rezultatom hlajenja shranjenih
živil niste zadovoljni (npr. če so živila
že po kratkem času hranjenja v
hladilniku uvela), še enkrat preverite
naslednje:
Shranjujte samo sveža živila. Stanje
živila ob vlaganju v hladilnik je
odločilno za njegovo svežino.
Preden živila vložite v območje
PerfectFresh, le-tega očistite.
Mokra živila pred shranjevanjem
odcedite.
V območju PerfectFresh ne hranite
živil, ki so občutljiva za nizke
temperature (glejte "Živila, ki niso
primerna za shranjevanje v
hladilniku").
Za shranjevanje živila izberite ustrezni
predal območja PerfectFresh in
ustrezni položaj drsnega regulatorja
za vlažni predal (nepovišana oz.
povišana zračna vlažnost).
Povišana zračna vlažnost v
vlažnem predalu je dosežena zgolj z
vlago, ki jo vsebujejo shranjena živila,
kar pomeni, da je vlažnost tem višja,
čim več živil je shranjenih v predalu.
Če se na dnu predala nabira preveč
vlage in ta negativno vpliva na živila,
izberite nastavitev .
Sicer s krpo obrišite kondenzat z dna
in stropa oz. v predal vložite rešetko
ali podoben pripomoček, da bo
odvečna vlaga lahko odtekala in ne
bo v stiku z živili.
Če pa je zračna vlažnost prenizka,
živila zapakirajte v neprodušno
embalažo.
Če imate občutek, da je temperatura
v območju PerfectFresh previsoka ali
prenizka, jo poskusite najprej uravnati
prek hladilnega območja, tako da
temperaturo spremenite za 1 do 2°C.
Vendar morate v primeru, da se na
dnu predalov PerfectFresh začnejo
nabirati kristali ledu, temperaturo
takoj spet zvišati, sicer se bo
kakovost shranjenih živil poslabšala
zaradi prenizke temperature
(zmrzovanje).
35
Page 36
Urejanje notranjosti aparata
Prestavljanje police v vratih/ police za steklenice
Polico/polico za steklenice potisnite
navzgor in jo izvlecite proti sebi.
Polico/polico za steklenice vstavite na
poljubno mesto. Pazite, da je pravilno
in trdno potisnjena na nastavke.
Premikanje nastavka za steklenice
Nastavek za steklenice lahko
premaknete v levo ali desno stran. Tako
dobite več prostora za pijače v
kartonski embalaži.
Nastavek za steklenice lahko tudi
povsem odstranite (npr. med
čiščenjem):
Polica/polica z osvetlitvijo
LED-osvetlitev police je nameščena na
letvi iz plemenitega jekla. S
prestavljanjem te police lahko
prilagodite osvetlitev hladilnega dela
aparata po svojih željah.
Če osvetlitev ne deluje, preverite, ali je
polica pravilno nameščena na oporna
rebra:
Polica ima na levem sprednjem vogalu
kovinske ploščice (kontakte), ki skrbijo
za napajanje LED-osvetlitve. Pri
vstavljanju police pazite, da se
kontakti zaskočijo v oporna rebra.
Prestavljanje police/police z osvetlitvijo
Police lahko prestavljate glede na višino
shranjenih živil:
Polico za steklenice potisnite navzgor
in jo izvlecite proti sebi.
Nastavek za steklenice snemite z
zadnjega roba police, tako da ga
povlečete navzgor.
36
Polico spredaj rahlo privzdignite, jo
povlecite nekoliko naprej, jo nato z
izrezom dvignite preko opornih reber
in jo prestavite navzgor ali navzdol.
Zadnji rob police mora biti obrnjen
navzgor, da živila ne pridejo v stik s
hrbtno steno, kjer bi lahko primrznila.
Police so opremljene s posebno
blokado, ki ščiti pred nenamernim
izvlekom police iz aparata.
Page 37
Urejanje notranjosti aparata
Prestavljanje držala za steklenice
Držalo za steklenice lahko vstavite na
poljubno mesto v aparatu.
Držalo spredaj rahlo privzdignite, ga
povlecite nekoliko naprej, nato ga z
izrezom dvignite preko opornih reber
in prestavite navzgor ali navzdol.
Prečka na zadnji strani držala mora biti
obrnjena navzgor, da se steklenice ne
dotikajo hrbtne stene aparata.
Držalo za steklenice je opremljeno s
posebno blokado, ki ščiti pred
nenamernim izvlekom držala iz
hladilnika.
Predala območja PerfectFresh
Predala območja PerfectFresh sta
nameščena na teleskopskih vodilih in ju
lahko za lažje vlaganje in jemanje živil
oziroma čiščenje povsem izvlečete iz
aparata.
Da boste predale lažje izvlekli iz
aparata, iz vrat odstranite polico za
steklenice.
Predal potegnite do konca iz aparata.
Primite ga ob straneh na zadnjem
delu, ga najprej privzdignite in nato
izvlecite.
Izvlečna vodila nato potisnite nazaj v
aparat, da ne bo prišlo do poškodb!
Ploščo med predali previdno nekoliko
izvlecite proti sebi, nato jo snemite
navzdol.
37
Page 38
Urejanje notranjosti aparata
Pri čiščenju pazite, da ne izperete
specialne masti v teleskopskih
vodilih.
Teleskopska vodila čistite z vlažno
krpo.
Ko ploščo vstavljate nazaj v aparat, jo
od spodaj navzgor vstavite v držala.
Nato jo potisnite nazaj, tako da se
zaskoči.
Vstavljanje predala
Predal položite na povsem sklopljena
vodila.
Predal potisnite v aparat, tako da se
zaskoči.
38
Page 39
Hladilni del in območje
PerfectFresh
Odtajevanje hladilnega dela in območja
PerfectFresh poteka avtomatsko.
Med delovanjem kompresorja se lahko
na zadnji steni hladilnega dela in
območja PerfectFresh naberejo srež in
vodne kapljice. Teh vam ni treba
odstranjevati, saj samodejno izhlapijo
zaradi toplote kompresorja.
Voda, ki nastane pri tajanju, odteče po
žlebiču in skozi odtočno cev v izparilni
sistem na hrbtni strani aparata.
Voda mora vedno neovirano
odtekati.
Zato morata biti žlebič in odtočna
odprtina za odtajano vodo vedno
čista.
Odtajevanje
39
Page 40
Čiščenje in vzdrževanje
Pazite, da voda ne zaide v
elektroniko ali lučko oz. na kovinske
ploščice (kontakte) v levih opornih
rebrih.
Pazite, da voda, s katero čistite, ne
odteče skozi odtočno odprtino za
odtajano vodo.
Ne uporabljajte parne čistilne
naprave, saj para lahko zaide do
delov pod napetostjo v hladilnem
aparatu in sproži kratki stik.
Napisne ploščice v notranjosti
hladilnega aparata ne smete odstraniti,
saj jo boste potrebovali v primeru
motnje delovanja!
Napotki glede čistilnih
sredstev
Da se površine ne bodo poškodovale,
pri čiščenju ne uporabljajte
– čistilnih sredstev, ki vsebujejo sodo,
amoniak, kisline ali klor,
– abrazivnih trdih gobic in ščetk (npr.
gobic za čiščenje loncev),
– čistilnih radirk,
– ostrih kovinskih strgal.
Priporočamo vam, da za nego površin
iz plemenitega jekla na aparatu
uporabite sredstvo Miele za nego
plemenitega jekla (glejte "Opis aparata
– Dodatna oprema").
To sredstvo vsebuje sestavine, ki
negujejo material, in v nasprotju s
čistili za plemenito jeklo nobenih
polirnih snovi. Tako se s površine
nežno odstrani umazanija in z vsakim
nanosom ustvari zaščitni film, ki odbija
vodo in umazanijo.
V notranjosti aparata uporabljajte
samo čistilna in negovalna sredstva,
ki so neoporečna za živila.
Za čiščenje priporočamo mlačno vodo
in malo sredstva za ročno pomivanje
posode.
Pomembna navodila za čiščenje
boste našli na naslednjih straneh.
– čistilnih sredstev za odstranjevanje
vodnega kamna,
– abrazivnih čistil, npr. praškov za
drgnjenje ali abrazivnih emulzij,
– čistil z vsebnostjo topil,
– čistilnih sredstev za plemenito jeklo,
– sredstev za čiščenje pomivalnega
stroja,
– sprejev za pečice,
– čistil za steklo,
40
Page 41
Čiščenje in vzdrževanje
Pred čiščenjem aparata
Izklopite aparat.
Prikazovalnik ugasne in hlajenje je
izklopljeno.
Če se to ne zgodi, je vklopljena zapora
(glejte "Izvajanje drugih nastavitev –
Vklop/izklop zapore").
Izvlecite omrežni vtič ali izklopite
varovalko hišne inštalacije.
Iz aparata vzemite vsa živila in jih
shranite na hladnem mestu.
Iz vrat aparata odstranite police/
polico za steklenice.
Vzemite predale območja
PerfectFresh s pokrovi iz aparata
(glejte "Urejanje notranjosti hladilnika
– Predali območja PerfectFresh").
Odstranite stekleno ploščo, ki je
vdelana v vmesno ploščo.
Iz aparata vzemite vse druge
odstranljive dele in jih očistite.
Polico položite z zgornjo stranjo
navzdol na mehko podlago (npr. na
kuhinjsko krpo) na delovni površini.
Letev iz plemenitega jekla z LEDosvetlitvijo
Pozor! Letev vedno najprej sprostite
na strani, kjer ni kontaktov (kovinskih
ploščic) za LED-osvetlitev.
Polica/polica z osvetlitvijo
Letev iz plemenitega jekla z LEDosvetlitvijo oz. letve iz plemenitega
jekla, ki so nameščene na police,
niso primerne za pomivanje v
pomivalnem stroju!
Letve iz plemenitega jekla z LEDosvetlitvijo med čiščenjem ne smete
potopiti v vodo!
Ko želite s police odstraniti letev iz
plemenitega jekla z LED-osvetlitvijo oz.
letev iz plemenitega jekla in zadnjo
zaščitno letev, ravnajte na naslednji
način:
41
Page 42
Čiščenje in vzdrževanje
Primite plastični rob na levi strani
letve iz plemenitega jekla na najbolj
zadnji točki.
1. Potegnite plastični rob s police in
2. hkrati snemite letev. Zdaj se sprosti
tudi nasprotna stran letve.
3. Odstranite še zaščitno letev.
Po čiščenju obe letvi pritrdite nazaj na
polico v obratnem vrstnem redu.
Polica za steklenice in police v vratih
Letve iz plemenitega jekla na policah
v vratih niso primerne za pomivanje v
pomivalnem stroju!
Če želite odstraniti letev iz plemenitega
jekla, ravnajte na naslednji način:
Polico/polico za steklenice položite s
sprednjo stranjo na delovno površino.
Primite letev na enem koncu in jo
potegnite s police. Tako se s police
sprosti celotna letev iz plemenitega
jekla.
42
Ko letev iz plemenitega jekla očistite,
jo v obratnem vrstnem redu pritrdite
nazaj na polico.
Page 43
Čiščenje in vzdrževanje
Čiščenje notranjosti aparata in
opreme
Aparat čistite redno, in to vsaj enkrat
mesečno.
Nikoli ne pustite, da se umazanija
zasuši, temveč jo takoj odstranite.
Notranje površine očistite z mlačno
vodo in malo sredstva za ročno
pomivanje posode. Nato vse obrišite
s krpo, namočeno v čisto vodo, ter na
koncu še s suho krpo.
Deli iz plemenitega jekla na policah
ali policah v vratih niso primerni za
pomivanje v pomivalnem stroju.
Preden police vložite v pomivalni
stroj, z njih odstranite vse letve.
Naslednji deli niso primerni za
pomivanje v pomivalnem stroju:
– letve iz plemenitega jekla
– zadnje zaščitne letve na policah
Naslednji deli so primerni za
pomivanje v pomivalnem stroju:
Temperatura izbranega programa
pomivanja ne sme presegati 55 °C!
Če plastični deli med pomivanjem v
pomivalnem stroju pridejo v stik z
naravnimi barvili, npr. iz korenja,
paradižnika ali kečapa, se lahko
nekoliko obarvajo.
To obarvanje pa ne vpliva na
stabilnost samih delov.
– nastavek za steklenice, posodica za
maslo, podstavek za jajca (oprema je
pri posameznih modelih različna)
– polica za steklenice in police v vratih
(brez letev iz plemenitega jekla)
– police (brez letev)
– vsi predali in njihovi pokrovi (oprema
je pri posameznih modelih različna)
– držalo za steklenice
Te dele očistite na roke.
43
Page 44
Čiščenje in vzdrževanje
Žlebič in odtočno cev za odtajano
vodo večkrat očistite s paličico ali
podobnim pripomočkom, da lahko
voda neovirano odteka.
V ta namen vzemite iz aparata predale
območja PerfectFresh.
Pri čiščenju pazite, da ne izperete
specialne masti v teleskopskih
vodilih.
Predali območja PerfectFresh so
nameščeni na teleskopskih vodilih.
Le-ta očistite z vlažno krpo.
Odstranite morebitno umazanijo na
letvah iz plemenitega jekla.
Priporočamo vam, da to storite s
sredstvom Miele za nego plemenitega
jekla.
Nasvet: Te dele obvezno po vsakem
čiščenju premažite s sredstvom Miele
za nego plemenitega jekla. Tako boste
te površine zaščitili in preprečili, da bi
se hitro spet umazale!
Hladilnik pustite še nekaj časa odprt,
da se bo zadostno prezračil in da se
ne bo razvil neprijeten vonj.
Čiščenje rež za pre- in
odzračevanje
Obloge prahu povečajo porabo
energije.
Prezračevalno rešetko redno čistite s
čopičem ali sesalnikom (v ta namen
uporabite npr. sesalni čopič
Mielejevega sesalnika).
Po končanem čiščenju
Vse dele namestite nazaj v aparat.
V levih opornih rebrih za police so v
režah kovinske ploščice (kontakti), ki
skrbijo za napajanje LED-osvetlitve.
Pazite, da so kontakti čisti in suhi,
preden v aparat namestite polico z
osvetlitvijo.
Polico vstavite na rebra, tako da se
zaskoči. Le tako lahko osvetlitev
deluje.
Aparat ponovno priklopite na
električno omrežje in ga vklopite.
Za nekaj časa vklopite funkcijo
pospešenega hlajenja, da se bo
aparat hitro ohladil.
Čiščenje vratnega tesnila
Na vratno tesnilo ne smete nanašati
olja ali maščobe, sicer bo sčasoma
postalo porozno.
Vratno tesnilo redno čistite samo s
čisto vodo in ga na koncu temeljito
obrišite s suho krpo.
44
Vložite živila v hladilno območje in
zaprite vrata.
Page 45
Kaj storiti, če...
Večino motenj in napak, ki se lahko pojavijo pri vsakodnevni uporabi aparata, lahko
odpravite sami. Pri tem vam bo v pomoč naslednji pregled.
Če tudi z njegovo pomočjo ne morete odkriti ali odpraviti motnje, pokličite servisno
službo.
Do odprave motnje po možnosti ne odpirajte vrat aparata, da kar najbolj zmanjšate
segrevanje njegove notranjosti.
Zaradi nestrokovne inštalacije, vzdrževanja ali popravila je lahko resno
ogrožena varnost uporabnika.
Inštalacijska in vzdrževalna dela ali popravila lahko izvajajo samo strokovnjaki,
ki jih je pooblastilo podjetje Miele.
Težava Vzrok in rešitev
Aparat ne hladi,
osvetlitev notranjosti pri
odprtih vratih aparata
ne deluje in
prikazovalnik je temen.
Aparat ne hladi,
upravljanje aparata in
osvetlitev notranjosti pa
delujeta.
Aparat ni vklopljen in na prikazovalniku sveti simbol
omrežnega priključka.
Vklopite aparat.
Omrežni vtič ni pravilno vstavljen v vtičnico.
Omrežni vtič vstavite v vtičnico. Če je aparat
izklopljen, se na prikazovalniku pojavi simbol
omrežnega priključka.
Sprožila se je varovalka hišne napeljave. Lahko da gre
za okvaro hladilnega aparata, hišne napeljave ali
drugega aparata.
Pokličite električarja ali servisno službo.
Vklopljena je sejemska nastavitev, na prikazovalniku
sveti simbol . Ta omogoča trgovcem oz.
zastopnikom, da prikažejo delovanje aparata, ne da bi
bilo hlajenje vklopljeno. Za zasebno rabo te nastavitve
ne potrebujete.
Izklopite sejemsko nastavitev (glejte "Informacije
za zastopnike – Sejemska nastavitev").
45
Page 46
Kaj storiti, če...
Težava Vzrok in rešitev
Kompresor nenehno
deluje.
Kompresor se vklaplja
vedno bolj pogosto in
za dlje časa,
temperatura v aparatu
je prenizka.
Kompresor se vklaplja
vedno bolj pogosto in
za dlje časa,
temperatura v aparatu
je prenizka.
Kompresor se vklaplja
vedno bolj poredko in
za krajši čas,
temperatura v aparatu
naraste.
Ne gre za napako! Da bi prihranil energijo, kompresor
pri majhni potrebi po hlajenju deluje pri nizkem številu
vrtljajev. S tem se podaljša trajanje njegovega
delovanja.
Pre- in odzračevalne reže v omari, v katero je vgrajen
aparat, so prekrite ali zaprašene.
Rež za pre- in odzračevanje ne smete prekriti.
Z rež redno odstranjujte prah.
Pogosto ste odpirali vrata aparata ali pa ste shranili
veliko količino svežih živil.
Vrata odpirajte samo po potrebi in za čim krajši
čas.
Čez nekaj časa se potrebna temperatura samodejno
ponovno vzpostavi.
Vrata niso pravilno zaprta.
Zaprite vrata aparata.
Čez nekaj časa se potrebna temperatura samodejno
ponovno vzpostavi.
Temperatura v prostoru je previsoka. Čim višja je
temperatura v prostoru, tem daljši je čas delovanja
kompresorja.
Upoštevajte napotke v poglavju "Navodila za
montažo – Mesto postavitve".
Aparat ni pravilno vgrajen v nišo.
Upoštevajte napotke v poglavjih "Navodila za
montažo" in "Vgradnja aparata".
Nastavitev temperature je prenizka.
Popravite nastavitev temperature.
Še vedno je vklopljena funkcija pospešenega hlajenja.
Če želite prihraniti energijo, lahko funkcijo
pospešenega hlajenja predčasno izklopite.
Ne gre za napako! Temperatura je previsoka.
Popravite nastavitev temperature.
Čez 24 ur ponovno preverite temperaturo.
46
Page 47
Težava Vzrok in rešitev
Zadaj na spodnjem delu
aparata pri kompresorju
utripa LED-kontrolna
lučka (odvisno od
modela).
Ne gre za napako! Utripanje je normalno. Elektronika
kompresorja je opremljena z LED-kontrolno lučko za
prikaz delovanja in diagnozo napak (odvisno od
modela). Lučka redno utripa v 15-sekundnih
intervalih.
Kaj storiti, če...
47
Page 48
Kaj storiti, če...
Sporočila na prikazovalniku
Sporočilo Vzrok in rešitev
Na prikazovalniku sveti
simbol alarma in
zazveni tudi opozorilni
zvočni signal.
Na prikazovalniku se
izpiše "F0doF9".
Aktiviral se je alarm ob odprtih vratih.
Zaprite vrata aparata. Simbol alarma in
opozorilni zvočni signal ugasneta.
Prišlo je do motnje.
Pokličite servisno službo.
48
Page 49
Lučka za osvetlitev notranjosti ne deluje.
Težava Vzrok in rešitev
LED-osvetlitev na
policah ne deluje.
Če so vrata odprta, se LED-osvetlitev po pribl.
15minutah avtomatsko izklopi, da ne pride do
pregretja.
Zaprite vrata aparata.
Ko ponovno odprete vrata aparata, osvetlitev spet
deluje.
Če to ni vzrok za težavo, gre za okvaro LED-osvetlitve
na letvi iz plemenitega jekla.
Nevarnost poškodbe in škode na aparatu!
LED-lučke lahko popravi ali zamenja izključno
osebje servisa. Pod pokrovčkom so deli, ki so pod
napetostjo.
Previdno! Laserski žarki razreda 1M
Pokrovčkov lučk ne smete odstraniti!
Če so poškodovani ali če ste jih zaradi poškodbe
odstranili, ne smete gledati z optičnimi instrumenti
(lupo ali podobnim pripomočkom)! Nevarnost
poškodb oči!
Kaj storiti, če...
Zamenjajte polico z LED-osvetlitvijo. Kupite jo
lahko na servisu.
49
Page 50
Kaj storiti, če...
Težava Vzrok in rešitev
LED-osvetlitev na
policah ne deluje.
LED-osvetlitev na eni
izmed polic ne deluje.
Preko LED-osvetlitve na polici ali na kovinske ploščice
(kontakte) v levih opornih rebrih je zašla tekočina.
Osvetlitev notranjosti aparata se je iz varnostnih
razlogov izklopila.
Letev iz plemenitega jekla z LED-osvetlitvijo
obrišite z vlažno krpo, nato jo osušite oz. pustite,
da se posuši izven aparata. Očistite tudi kovinske
ploščice (kontakte) v opornih rebrih.
Pazite, da so kontakti čisti in suhi, preden polico z
osvetlitvijo namestite nazaj v aparat.
Polico potisnite v ležišče, tako da se slišno
zaskoči.
Zaprite vrata aparata.
Ko ponovno odprete vrata aparata, osvetlitev spet
deluje.
Če razlog ni v tem, gre za motnjo.
Pokličite servisno službo.
Polica ni pravilno nameščena na oporna rebra.
Polico potisnite v ležišče, tako da se slišno
zaskoči.
50
Page 51
Težava Vzrok in rešitev
LED-osvetlitev območja
PerfectFresh ne deluje.
Če so vrata odprta, se LED-osvetlitev po pribl. 15
minutah avtomatsko izklopi, da ne pride do pregretja.
Zaprite vrata aparata.
Ko ponovno odprete vrata aparata, osvetlitev spet
deluje.
Če to ni vzrok za motnjo, gre za okvaro LED-
osvetlitve.
Nevarnost poškodbe in škode na aparatu!
LED-lučke lahko popravi ali zamenja izključno
osebje servisa. Pod pokrovčkom so deli, ki so pod
napetostjo.
Pokrovčka lučke ne smete odstraniti! Če je
poškodovan ali če ste ga zaradi poškodbe
odstranili –
previdno! Lučke (laserski žarki razreda 1M) ne
smete gledati z optičnimi instrumenti (lupo ali
podobnim pripomočkom)! Nevarnost poškodb oči!
Pokličite servisno službo.
Kaj storiti, če...
51
Page 52
Kaj storiti, če...
Splošne težave s hladilnim aparatom
Težava Vzrok in rešitev
Aparata ni mogoče
izklopiti.
Opozorilni zvočni signal
ne zazveni, čeprav so
vrata aparata že dlje
časa odprta.
Zunanje stene
hladilnega aparata so
na dotik tople.
Dno hladilnega dela je
mokro.
Vklopljena je zapora, na prikazovalniku sveti simbol
.
Izklopite zaporo (glejte poglavje "Izvajanje drugih
nastavitev – Vklop/izklop zapore").
Ne gre za napako! Zvok alarma je bil izklopljen v
nastavitvenem načinu (glejte poglavje "Izvajanje
drugih nastavitev – Zvočni signali").
Ne gre za napako! Toplota, ki nastaja pri hlajenju, se
uporabi za preprečevanje zarositve površin.
Odtočna odprtina za odtajano vodo je zamašena.
Očistite žlebič in odtočno odprtino za odtajano
vodo.
52
Page 53
Razlogi za hrup
Povsem
običajni zvoki
Brrrrr ... To brnenje povzroča motor (kompresor). Ko se motor vklopi, je
Blub, blub ... Klokotanje, grgranje ali brenčanje povzroča hladilno sredstvo,
Klik ... Klikanje slišite vedno, kadar termostat vklopi ali izklopi motor.
Sssrrrrr ... Pri hladilnem aparatu z več območji ali s sistemom NoFrost
Pok ... Pokanje slišite vedno, kadar pride do raztezanja materiala v
Ne pozabite, da se zvokom motorja in pretakanja v hladilnem krogotoku ni
mogoče izogniti!
Ropot, ki ga
lahko brez
težav odpravite
Klopotanje,
ropotanje,
žvenketanje
Kako nastanejo?
lahko kratkotrajno nekoliko glasnejši.
ki se pretaka po ceveh.
lahko pretok zraka v notranjosti aparata povzroči rahlo
šumenje.
aparatu.
Vzrok Rešitev
Hladilni aparat ni v
vodoravnem položaju.
S pomočjo vodne tehtnice
izravnajte položaj aparata. V ta
namen uporabite navojne
nogice pod aparatom.
Aparat se dotika kosa
pohištva ali drugega aparata.
Predali, košare ali police se
tresejo ali so zataknjeni.
Steklenice ali posode se
dotikajo.
Na hrbtni stranici aparata je še
vedno transportno držalo
kabla.
Aparat odmaknite od pohištva
ali drugih aparatov.
Preverite odstranljive dele in
jih po potrebi na novo
namestite.
Steklenice ali posode nekoliko
razmaknite.
Odstranite držalo kabla.
53
Page 54
Miele@home
a
Gospodinjski aparat z možnostjo povezave v sistem Miele@home
b
Miele@home komunikacijski stik XKS3000Z oz. komunikacijski modul
XKM3000Z
c
Gospodinjski aparat z možnostjo povezave v sistem Miele@home s funkcijo
SuperVision
d
Prehod Miele@home XGW3000
e
WiFi usmerjevalnik
f
Povezava v sisteme za avtomatizacijo doma
g
Pametni telefon, tablični računalnik, prenosni računalnik
h
Povezava v internet
54
Page 55
Miele@home
Vaš gospodinjski aparat / ima
možnost povezave v omrežje in ga
lahko s komunikacijskim modulom oz.
komunikacijskim stikom (dodatna
oprema) in ev. potrebnim kompletom
dodatne opreme povežete v sistem
Miele@home.
V sistemu Miele@home gospodinjski
aparati z možnostjo povezave v omrežje
pošiljajo informacije o stanju delovanja
in o poteku programa nadzorni napravi
, npr. pečici s funkcijo SuperVision.
Prikaz informacij, krmiljenje
gospodinjskih aparatov
– Gospodinjski aparat SuperVision
Na prikazovalniku nekaterih
gospodinjskih aparatov z možnostjo
povezave v omrežje je lahko prikazan
status drugih aparatov, povezanih v
omrežje.
– Mobilne končne naprave
Z osebnim ali prenosnim
računalnikom, tabličnim računalnikom
ali pametnim telefonom lahko v
območju hišnega sistema WLAN
sledite informacijam o stanju
gospodinjskih aparatov ter izvajate
nekatere ukaze.
– Hišno omreženje
Sistemska rešitev Miele@home vam
omogoča omreženje vašega doma.
Gospodinjske aparate z možnostjo
povezave v omrežje lahko prek
prehoda Miele@home integrirate v
druge sisteme hišnih vodil (bus).
SmartStart (odvisno od aparata)
Gospodinjski aparati, ki jih lahko
priključite v pametno energetsko
omrežje (smart grid), se lahko
avtomatsko zaženejo ob določeni uri,
ko je električna energija cenejša ali ko je
na voljo zadostna ponudba električnega
toka (npr. iz fotovoltaične naprave).
Dodatna oprema (odvisno od
aparata)
– Komunikacijski modul XKM3000Z oz.
komunikacijski stik XKS3000Z
– Komplet dodatne opreme za pripravo
komunikacije XKV
– Prehod Miele@home XGW3000
Dodatni opremi so priložena ločena
navodila za namestitev in uporabo.
Podrobnejše informacije
Podrobnejše informacije o sistemu
Miele@home najdete na spletni strani
Miele in v navodilih za uporabo
posameznih komponent Miele@home.
Opomba: Delovanje sistema
Miele@home je na voljo samo v
določenih prodajnih območjih.
Informacije o tem lahko dobite pri
podjetju Miele Slovenija.
– V Nemčiji lahko poleg prehoda
Miele@home aparate z možnostjo
povezave v omrežje integrirate tudi v
platformo QIVICON Smart Home
Plattform (www.qivicon.de).
55
Page 56
Servisna služba in garancija
Servisna služba
Če motnje ne morete odpraviti sami, se
obrnite na:
– svojega zastopnika za opremo Miele
ali
– servisno službo Miele
Telefonska številka servisne službe je
navedena na koncu teh navodil za
uporabo in montažo.
Osebje servisa potrebuje oznako
modela in tovarniško številko vašega
aparata.
Te podatke najdete na napisni ploščici v
notranjosti aparata.
Garancijska doba in garancijski pogoji
Garancijska doba je 2 leti.
Za podrobnejše informacije o
garancijskih pogojih v vaši državi lahko
pokličete na tel. št. 01 / 563 44 95.
Telefonska številka je navedena na
koncu teh navodil za uporabo in
montažo.
56
Page 57
Garancija
Miele Slovenija kupcu priznava – poleg garancijskih pravic, ki so za prodajalca po zakonu obvezne, in
brez omejitve le-teh – pravice v skladu z naslednjo garancijsko obveznostjo za nove aparate:
I Trajanje in začetek garancije
1. Garancija velja za naslednje časovno obdobje:
a) 24 mesecev za gospodinjske aparate ob uporabi v skladu s predpisi
b) 12 mesecev za profesionalne stroje ob uporabi v skladu s predpisi
2. Garancijski rok začne teči z datumom, ki je naveden na računu za aparat.
Garancijske storitve in dobave nadomestnih delov na podlagi garancije ne vplivajo na podaljšanje
garancijske dobe.
II Pogoji garancije
1. Aparat je nabavil pooblaščen trgovec ali neposredno podjetje Miele v državi članici EU, Švici ali
Norveški in je tam tudi postavljen.
2. Na zahtevo serviserja je treba predložiti garancijsko dokazilo (račun ali izpolnjen garancijski list).
III Vsebina in obseg garancije
1. Napake na aparatu bodo brezplačno odpravljene v določenem roku po tem, ko jih uporabnik
sporoči, bodisi s popravilom bodisi z zamenjavo pokvarjenih delov. Za to potrebne stroške, npr. za
transport, potne stroške, stroške dela in nadomestnih delov, bo krilo podjetje Miele Slovenija.
Zamenjani deli ali aparati preidejo v last podjetja Miele Slovenija.
2. Garancija ne zajema nobenih drugih odškodninskih zahtevkov zoper podjetje Miele Slovenija, razen
če servis, ki ga je pooblastilo podjetje Miele Slovenija, ravna namerno ali hudo malomarno.
3. Dobava potrošnega materiala in pribora ni zajeta v garanciji.
IV Omejitve garancije
Garancija ne pokriva napak ali motenj, ki so posledica:
1. napačne postavitve ali inštalacije, npr. neupoštevanja veljavnih varnostnih predpisov ali pisnih
navodil za uporabo, inštalacijo in montažo
2. uporabe, ki ni skladna s predpisi, oziroma nepravilnega upravljanja ali obremenitve, kot je npr.
uporaba neprimernih pralnih/pomivalnih sredstev ali kemikalij
3. nakupa aparata v drugi državi članici EU, Švici ali na Norveškem, ki je zaradi posebnih tehničnih
specifikacij neuporaben ali je uporaben le z omejitvami
4. zunanjih vplivov, kot so poškodbe med transportom, poškodbe zaradi sunkov ali udarcev, škoda
zaradi vremenskih vplivov ali drugih naravnih pojavov
5. popravil in sprememb, ki jih ne izvede osebje servisa, ki ga je za ta dela pooblastilo in posebej
izšolalo podjetje Miele
6. uporabe neoriginalnih nadomestnih delov in opreme, ki je ni posebej odobrilo podjetje Miele
7. loma stekla in pregorelih žarnic
8. nihanj električnega toka in napetosti, ki niso znotraj tolerančnih meja, ki jih navaja proizvajalec
9. neupoštevanja napotkov glede vzdrževalnih del in čiščenja, navedenih v navodilih za uporabo
V Varovanje podatkov
Osebni podatki se bodo uporabili izključno za namene obdelave naročil in za morebitni garancijski
postopek, pri čemer se bodo upoštevali okvirni pogoji, ki jih določa zakon o varovanju podatkov.
57
Page 58
Informacije za zastopnike
Sejemska nastavitev
S funkcijo "Sejemska nastavitev" je
mogoče v trgovini ali na razstavnem
prostoru predstaviti delovanje aparata.
Pri tem še naprej delujejo vsi elementi
upravljanja aparata in njegova
osvetlitev, ne deluje pa kompresor.
Vklop sejemske nastavitve
Izklopite aparat, tako da se dotaknete
tipke za vklop/izklop.
Če to ni mogoče, je vklopljena
zapora!
Na prikazovalniku ugasne prikaz
temperature in pojavi se simbol
omrežnega priključka .
Dotaknite se tipke in zadržite prst.
Dodatno se še enkrat dotaknite tipke
za vklop/izklop (tipke pri tem ne
spustite!).
Prst zadržite na tipki, dokler se na
prikazovalniku ne pojavi simbol .
Spustite tipko.
Vklopljena je sejemska nastavitev, na
prikazovalniku sveti simbol.
58
Page 59
Izklop sejemske nastavitve
Na prikazovalniku sveti simbol.
Dotaknite se tipke za nastavitve.
Na prikazovalniku se pojavijo vsi
simboli, ki jih lahko izberete, simbol
utripa.
Tolikokrat se dotaknite tipke za
nastavitev temperature ( ali ),
dokler na prikazovalniku ne utripa
simbol.
Dotaknite se tipke OK, da potrdite
izbiro.
Na prikazovalniku utripa 1 (to pomeni,
da je sejemska nastavitev aktivirana),
simbol sveti.
Informacije za zastopnike
Dotaknite se tipke ali, tako da se
na prikazovalniku pojavi 0 (to pomeni,
da je sejemska nastavitev izklopljena).
Dotaknite se tipke OK, da potrdite
izbiro.
Izbrana nastavitev je shranjena, simbol
utripa.
Zapustite nastavitveni način, tako da
se dotaknete tipke za nastavitve.
Če tega ne storite, elektronika
avtomatsko zapusti nastavitveni
način po pribl. eni minuti.
Sejemska nastavitev je izklopljena,
simbol ugasne.
59
Page 60
Električni priključek
Aparat je pripravljen za priklop na
izmenični tok 50Hz, 220–240V.
Aparat mora biti zaščiten z najmanj 10A
varovalko.
Aparat lahko priklopite samo na pravilno
nameščeno varnostno vtičnico.
Električna napeljava mora biti izvedena
skladno z VDE0100.
Da aparat lahko v nujnem primeru hitro
izklopite iz električnega omrežja, mora
biti stenska vtičnica nameščena izven
območja hrbtne strani aparata in zlahka
dostopna.
Če vtičnica po vgradnji aparata ni več
dostopna, morate na licu mesta
zagotoviti inštalacijski odklopnik za
vsak pol. Za odklopnik velja stikalo z
odprtino med kontaktnimi deli vsaj
3mm. Sem sodijo npr. LS-stikala,
varovalke in kontaktorji (EN 60335).
Vtič in priključni kabel se ne smeta
dotikati hrbtne strani aparata, ker se
lahko poškodujeta zaradi vibracij. To
lahko povzroči kratki stik.
Aparata ne smete priklopiti na omrežje
preko električnega podaljška, saj le-ta
ne zagotavlja potrebne varnosti (npr.
nevarnost pregrevanja).
Aparata ne smete priklopiti na
samostojni razsmernik, ki se uporablja
pri avtonomni oskrbi z električnim
tokom, kot je solarna oskrba z
električno energijo. V nasprotnem
primeru lahko ob vklopu aparata pride
do varnostnega izklopa zaradi
napetostne konice. Nevarnost
poškodbe elektronike!
Aparat prav tako ne sme delovati v
povezavi s tako imenovanimi varčnimi
stikali, saj se tako zmanjša dovod
energije, kar ima za posledico previsoko
temperaturo v aparatu.
Če je potrebna zamenjava omrežnega
priključnega kabla, lahko to opravi
samo usposobljen električar.
Na vtičnice v območju hrbtne strani
aparata ne smejo biti priklopljene tudi
nobene druge naprave.
60
Page 61
Navodila za montažo
Če aparat ni vgrajen, se lahko
prevrne!
Mesto postavitve
Aparata ne smete postaviti ob štedilnik,
grelno telo ali ob okno, kjer bi bil
izpostavljen neposredni sončni svetlobi.
Čim višja je temperatura v prostoru, tem
daljši čas deluje kompresor in tem večja
je poraba energije. Za postavitev je
primeren suh prostor z možnostjo
prezračevanja.
Pri vgradnji aparata poleg tega
upoštevajte naslednje:
– Stenska vtičnica mora biti
nameščena izven območja hrbtne
strani aparata in v nujnem primeru
zlahka dostopna.
– Vtič in priključni kabel se ne smeta
dotikati hrbtne strani aparata, ker se
lahko poškodujeta zaradi vibracij.
– Na vtičnice v območju hrbtne strani
aparata ne smejo biti priklopljene tudi
nobene druge naprave.
Klimatski razred
Aparat je primeren za uporabo v
prostoru z določenim klimatskim
razredom (območje temperature v
prostoru), katerega meje morate
upoštevati. Klimatski razred je naveden
na napisni ploščici v notranjosti aparata.
Klimatski razred Temperatura v
prostoru
SN +10do +32°C
N +16do +32°C
ST +16do +38°C
T +16do +43°C
Nižja temperatura v prostoru povzroči
daljši čas mirovanja kompresorja.
Posledica tega je lahko višja
temperatura v aparatu in posledična
škoda.
Pomembno! Pri visoki zračni
vlažnosti se lahko na zunanjih
površinah aparata nabere kondenzat,
ki lahko privede do korozije zunanjih
stranic aparata.
Da do tega ne bo prišlo, vam
priporočamo, da aparat postavite v
suh in/ali klimatiziran prostor z
zadostnim prezračevanjem. Prosimo,
da se po vgradnji aparata prepričate,
da se vrata aparata pravilno zapirajo,
da so navedene odprtine za pre- in
odzračevanje ustrezne in da je aparat
vgrajen, kot je opisano v navodilih.
61
Page 62
Navodila za montažo
Pre- in odzračevanje
Navedene mere odprtin za pre- in
odzračevanje je treba obvezno
upoštevati. V nasprotnem primeru se
kompresor pogosteje vklaplja in
deluje dlje časa. To vodi v večjo
porabo energije in višjo delovno
temperaturo kompresorja, kar lahko
povzroči poškodbe kompresorja.
Zrak ob hrbtni stranici aparata se
segreva. Zato mora biti vgradna omara
takšna, da omogoča neovirano pre- in
odzračevanje (glejte "Vgradne mere"):
Če želite v odprtine za pre- in
odzračevanje vstaviti mrežo, morajo
biti odprtine večje od 200cm². Prost
prehod 200cm² mora biti v tem
primeru vsota površine odprtin v
mreži.
– Pomembno! Čim večje so odprtine za
pre- in odzračevanje, tem bolj varčno
je delovanje aparata.
Odprtine za pre- in odzračevanje ne
smejo biti na noben način prekrite.
Poleg tega jih morate redno čistiti, da
niso prašne.
Zgornja odprtina za odzračevanje
Zgornja odprtina za odzračevanje je
lahko izvedena na različne načine:
– Dovod zraka poteka prek
podnožja, izhajanje zraka pa
zgoraj, v zadnjem delu omare.
– Za pre- in odzračevanje mora biti na
hrbtni strani aparata kanal z globino
najmanj 40 mm.
– Odprtine za pre- in odzračevanje v
podnožju pohištva, v vgradni omari in
pod stropom prostora morajo povsod
meriti najmanj 200cm², da lahko
segreti zrak neovirano izhaja.
62
a
neposredno nad aparatom s
prezračevalno mrežo (prost prehod
najmanj 200 cm²)
b
med omaro in stropom
c
v vmesnem stropu
Page 63
Pred vgradnjo aparata
Pred vgradnjo vzemite vrečko z deli
za montažo in drugim priborom iz
aparata in odstranite tesnilni trak z
zunanje strani vrat aparata.
S hrbtne stranice aparata ne smete
odstraniti
– distančnikov (odvisno od modela). Ti
zagotavljajo potreben odmik med
hrbtno stranico aparata in steno.
– vrečk, ki so nameščene v kovinski
mreži (toplotnem izmenjevalniku)
(odvisno od modela).
Te vrečke so pomembne za delovanje
aparata. Njihova vsebina je
nestrupena in ni nevarna.
Odstranite držalo kabla s hrbtne
strani aparata.
Preverite, če vsi deli na hrbtni stranici
lahko prosto nihajo. Dele, ki so
pritisnjeni ob stranico, po potrebi
previdno ukrivite vstran.
Navodila za montažo
Odprite vrata aparata in odstranite
rdeče transportno varovalo
(odvisno od modela).
Ali je imel stari aparat drugačne
tečaje?
Če je imel vaš stari aparat drugačne
tečaje, kot jih ima novi, lahko kljub temu
uporabite pohištvena vrata. V tem
primeru odmontirajte staro okovje z
vgradne omare; tega okovja ne boste
več potrebovali, ker bodo zdaj
pohištvena vrata montirana na vrata
aparata. Vsi potrebni deli so priloženi
aparatu ali pa jih lahko naročite na
servisu.
Sprednja stranica iz plemenitega jekla
(odvisno od modela)
Če je imel stari aparat drugačne tečaje
in starih pohištvenih vrat ne morete ali
ne želite več uporabiti oziroma če vaša
pohištvena vrata iz kakršnih koli drugih
razlogov niso več uporabna, jih lahko
zamenjate s stranico iz plemenitega
jekla.
63
Page 64
Navodila za montažo
Na servisu se pozanimajte, kje lahko
kupite sprednjo stranico iz
plemenitega jekla.
64
Page 65
Vgradne mere
* Deklarirana poraba energije je bila določena pri globini niše 560 mm. Aparat
povsem pravilno deluje, tudi če je niša globoka 550 mm, vendar pa je poraba
energije v tem primeru nekoliko višja.
Pred vgradnjo se prepričajte, da vgradna omara natanko ustreza navedenim
vgradnim meram. Navedene površine za pre- in odzračevanje morate obvezno
upoštevati, saj boste le tako zagotovili pravilno delovanje aparata.
Višina niše [mm]
A
K34472iD 1220–1236
K34473iD 1220–1236
K35472iD 1397–1413
K35473iD 1397–1413
K37472iD 1772–1788
K37473iD 1772–1788
65
Page 66
Omejitev kota odpiranja vrat
Tečaji vrat so tovarniško nastavljeni
tako, da se lahko vrata aparata na
široko odpirajo.
Če želite kot odpiranja vrat aparata iz
določenega razloga omejiti, lahko to
storite z nastavitvijo tečajev.
Če bi npr. vrata aparata, ko bi jih odprli,
udarila ob steno, morate kot odpiranja
vrat omejiti na 90°:
Zatiča za omejitev kota odpiranja vrat
morate montirati, še preden vgradite
aparat.
Priložene zatiče za omejitev odpiranja
vrat vstavite od zgoraj v tečaje.
Kot odpiranja vrat je s tem omejen
na90°.
66
Page 67
Zamenjava strani odpiranja vrat
Zamenjavo strani odpiranja vrat lahko
izvedete samo s pomočjo druge
osebe.
Aparat ima ob dobavi tečaje na desni
strani vrat. Če je potrebno, da so tečaji
na levi strani vrat, jih morate prestaviti:
Za zamenjavo strani odpiranja vrat
potrebujete naslednje orodje:
Odprite vrata aparata.
Z vrat aparata odstranite police/polico
za steklenice.
Nekoliko odvijte vijake in na
tečajih.
Vrata potisnite navzven in jih
snemite.
Snemite pokrovčke , in .
67
Page 68
Zamenjava strani odpiranja vrat
Odstranitev blažilnika zapiranja vrat
Pozor! Ko je blažilnik zapiranja vrat
demontiran, se sklopi skupaj!
Nevarnost poškodbe!
Odmontirana vrata aparata položite
na stabilno podlago z zunanjo stranjo
navzdol.
Vijaka povsem odvijte.
Pritrdilni element namestite na
nasprotno stran in vanj narahlo
privijte vijaka .
Do konca odvijte vijaka in ju
narahlo privijte na nasprotno stran.
Če ste v tečaja vstavili zatiče za
omejitev kota odpiranja vrat:
Blažilnik zapiranja vrat potegnite s
kroglastega zatiča.
Odvijte držalo in snemite blažilnik
zapiranja vrat .
Zatiča izvlecite navzgor iz tečajev.
68
Page 69
Zamenjava strani odpiranja vrat
Z izvijačem sprostite kroglasti zatič
in ga privijte na ustrezno mesto.
Zdaj obrnite vrata, tako da ležijo z
zunanjo stranjo navzgor (tečaji
ostanejo odprti).
Nevarnost poškodbe!
Tečajev ne smete sklopiti skupaj.
Pritrditev blažilnika zapiranja vrat
Ponovno obrnite vrata, tako da so
obrnjena z zunanjo stranjo navzdol.
Držalo trdno privijte na tečaj.
Blažilnik zapiranja vrat povlecite
narazen in ga zataknite v kroglasti
zatič.
Odvijte vijake .
Tečaja prestavite diagonalno na
nasprotno stran vrat .
69
Page 70
Zamenjava strani odpiranja vrat
Vrata potisnite na predhodno
montirane vijake in ter le-te nato
do konca privijte.
Namestite pokrovčke , in .
V tečaja od zgoraj vstavite zatiča za
omejitev kota odpiranja vrat.
70
Page 71
Vgradnja aparata
Aparat postavite na predvideno
mesto s pomočjo druge osebe.
Aparat lahko vgradite samo v
stabilno, trdno nameščeno kuhinjsko
omaro, ki stoji na vodoravnih in ravnih
tleh.
Vgradno omaro zavarujte tako, da se
ne more prevrniti.
Kuhinjsko omaro uravnajte z vodno
tehtnico. Koti omare morajo
znašati90°, sicer pohištvena vrata ne
bodo nalegala na omaro z vsemi
4vogali.
Za vgradnjo aparata potrebujete
naslednje orodje:
Obvezno upoštevajte mere odprtin za
pre- in odzračevanje (glejte "Navodila
za montažo – Pre- in odzračevanje",
"Vgradne mere").
71
Page 72
Vgradnja aparata
8
4
Naslednje montažne elemente
potrebujete:
Vsi montažni elementi so označeni s
številkami. Te oznake najdete tudi v
ustreznem koraku montaže.
– za vgradnjo aparata v nišo:
– za montažo pohištvenih vrat:
** Število odvisno od višine niše.
Vsebuje tudi dodatne elemente za
montažo velikih ali deljenih pohištvenih
vrat.
Celoten postopek montaže je prikazan
za aparat z desnim odpiranjem vrat.
Če ste tečaje vrat prestavili na drugo
stran, morate pri posameznih korakih
montaže to upoštevati.
* Deli so priloženi samo aparatom,
namenjenim višini niše vsaj 140 cm.
** Število odvisno od višine niše.
Vsebuje tudi dodatne elemente za
montažo velikih ali deljenih pohištvenih
vrat.
72
Page 73
Priprava aparata
Aparat postavite neposredno pred
nišo v kuhinjski omari.
Zatiče izravnalne letve od spredaj
potisnite v odprtine.
Vgradnja aparata
Pritrdilna kotnika privijte s
šestrobima vijakoma na
predhodno izvrtani luknji v vratih
aparata. Drugi par pritrdilnih kotnikov
privijte na vrata v območju ročaja.
V ta namen uporabite predhodno
izvrtane luknje v vratih.
Aparat potisnite do dveh tretjin v
vgradno nišo. Pri tem pazite, da ne
ukleščite priključnega kabla!
Nasvet: Na vtič privežite kos vrvi in tako
"podaljšajte" priključni kabel, da si
boste olajšali potiskanje aparata v nišo.
Nato z drugim koncem vrvi povlecite
kabel skozi omaro, tako da boste aparat
po vgradnji zlahka priklopili.
73
Page 74
Vgradnja aparata
Samo pri omarah z debelino stranic 16 mm:
Na desno stran tečajev pritrdite
distančnike in .
Odprite vrata aparata.
Odstranite pokrovček .
Z vijakoma rahlo privijte pritrdilni
element levo zgoraj na aparat.
Vijakov ne smete trdno priviti, da
lahko pritrdilni element še premikate.
74
Nastavek nataknite na pritrdilni
kotnik .
Pritrdilni kotnik narahlo privijte z
vijakoma spodaj na aparat. Vijakov
ne smete trdno priviti, da lahko kotnik
še premikate.
Page 75
S tesnilnega traku potegnite
zaščitno folijo.
Tesnilni trak prilepite na stran
aparata, kjer se bodo odpirala vrata,
tako da je poravnan s sprednjim
robom.
1. Tesnilni trak pri tem namestite ob
spodnji rob zgornjega pritrdilnega
elementa.
2. Čvrsto ga prilepite po celotni dolžini.
Vgradnja aparata
Vgradnja aparata
Zdaj aparat toliko potisnite v vgradno
nišo, dokler vsi pritrdilni kotniki ne
zadenejo ob sprednji rob pohištvene
stranice.
– Pri pohištvenih stranicah
debeline 16mm:
Distančnika zadeneta zgoraj in
spodaj ob sprednji rob pohištvene
stranice.
– Pri pohištvenih stranicah
debeline 19mm:
Sprednji robovi tečajev zgoraj in
spodaj so poravnani s sprednjim
robom pohištvene stranice.
75
Page 76
Vgradnja aparata
Še enkrat preverite, ali pritrdilni
kotniki zgoraj in spodaj nalegajo na
sprednji rob pohištvene stranice.
Tako je po celotnem obsegu aparata
razdalja do sprednjega roba
pohištvene stranice 42mm.
Pri pohištvu z različnimi varovalnimi
elementi, kot so zatiči, tesnilni
obroči ipd., morate dodatno
upoštevati mere teh delov, tako da
tudi v teh primerih znaša oddaljenost
po celotnem obsegu aparata 42mm.
Aparat izvlecite toliko naprej, kolikor
ustreza tej meri.
Tečaji in pokrovčki so zdaj za ustrezno
mero bolj naprej.
Nasvet: Odstranite varovalne dele! Tudi
tako lahko zagotovite poravnan položaj
s sosednjimi pohištvenimi vrati.
Aparat poravnajte na obeh straneh
s pomočjo nastavljivih nogic, ki jih
privijete ali odvijete s priloženim
viličastim ključem, tako da stoji v
pokončnem položaju.
Pritrditev aparata v nišo
Aparat na strani tečajev potisnite ob
steno omare.
Aparat pritrdite na omaro, tako da
privijete vijake za les zgoraj, spodaj
in nato v sredini skozi ploščice
tečajev.
Če razdalja od ohišja aparata do
sprednje strani stranic omare ni po
celotnem obsegu 42mm, se lahko
zgodi, da se vrata aparata ne
zapirajo pravilno.
To lahko povzroči nabiranje ledu,
tvorbo kondenzata in druge motnje
delovanja, ki imajo za posledico
povečano porabo energije!
76
Page 77
Rahlo nameščene pritrdilne kotnike
potisnite do stranice omare.
Vgradnja aparata
Konca pritrdilnih kotnikov, ki gledata
čez rob, odlomite. Ne boste ju več
potrebovali, zato ju lahko odvržete.
Na pritrdilna kotnika namestite
ustrezna pokrovčka in .
Pritrdilni kotnik trdno privijte v
stranico omare z vijakom . Po
potrebi predhodno izvrtajte luknjo v
steno omare.
Pritrdilni kotnik trdno privijte v
stranico omare z vijakoma . Po
potrebi predhodno izvrtajte luknji v
steno omare.
Pozor! Medtem ko privijate vijaka, s
palcem pritiskajte štrleči del kotnika
ob steno omare. Aparat se ne sme
pomakniti nazaj.
Vijake in ponovno trdno privijte.
77
Page 78
Vgradnja aparata
Samo pri aparatih, namenjenih za
višino niše vsaj 140cm.
Za dodatno zaščito aparata v vgradni
omari med aparat in dno omare na
spodnjo stran aparata potisnite
priložene palčke:
Najprej pritrdite držalo na eno
izmed palčk .
Montaža pohištvenih vrat
Debelina pohištvenih vrat mora znašati
najmanj 16mm in največ 19mm.
Upoštevati morate naslednje mere reže:
– Reža med pohištvenimi vrati in vrati
omare, ki so nad njimi, mora znašati
vsaj 3mm.
– Navpična reža med pohištvenimi vrati
mora načeloma znašati 3mm. Točna
vrednost je odvisna od radija roba
pohištvenih vrat.
Zgornji rob pohištvenih vrat mora biti v
isti višini kot vrata sosednje omare, če
se aparat vgradi v kuhinjski niz.
Pohištvena vrata morajo biti montirana
ravno in brez napetosti.
Palčko potisnite do konca v ustrezni
kanal. Nato odstranite držalo in ga
namestite na drugo priloženo palčko
ter tudi to na enak način potisnite v
ustrezni kanal.
Pomembno!Držalo shranite za
primer, da boste kdaj pozneje
ponovno želeli vgraditi aparat.
Zaprite vrata aparata.
78
Page 79
Če montirate pohištvena vrata, ki
presegajo dovoljeno težo, lahko pride
do poškodb tečajev vrat aparata, kar
lahko med drugim povzroči motnje
delovanja aparata!
Pred montažo pohištvenih vrat se
prepričajte, da niso težja od najvišje
dovoljene vrednosti:
Hladilni aparat Maks. teža
pohištvenih vrat v
kg
K 34472 iD 19
Vgradnja aparata
K 34473 iD 19
K 35472 iD 21
K 35473 iD 21
K 37472 iD 26
K 37473 iD 26
Za montažo velikih ali deljenih
pohištvenih vrat lahko na servisu ali v
specializirani trgovini kupite montažni
komplet oz. dodatni par pritrdilnih
kotnikov.
Tovarniško je razmik med vrati
aparata in pritrdilno prečko nastavljen
na 8mm. Preverite navedeni razmik
in ga po potrebi nastavite.
Pomožni letvici za montažo
potisnite na višino vrat omare: spodnji
rob X pomožnih letvic mora biti v isti
višini kot zgornji rob pohištvenih vrat,
ki jih želite montirati (znak).
79
Page 80
Vgradnja aparata
Nasvet: S pohištveno sprednjo stranico
potisnite pomožni letvici na višino
pohištvenih vrat sosednje omare.
Odvijte matici in snemite pritrdilno
prečko skupaj s pomožnima
letvicama.
Pohištvena vrata položite na stabilno
podlago z zunanjo stranjo navzdol.
S tankim svinčnikom označite
sredinsko črto na notranji strani
pohištvenih vrat.
Pritrdilno prečko obesite s
pomožnima letvicama na notranjo
stran pohištvenih vrat. Pritrdilno
prečko sredinsko poravnajte.
Pritrdilno prečko privijte z najmanj 6
kratkimi vijaki za les (pri kasetnih
vratih uporabite samo 4 vijake na
robu). Po potrebi predhodno izvrtajte
luknje v pohištvena vrata.
80
Pomožni letvici izvlecite navzgor.
Pomožni letvici obrnite in ju shranite,
tako da ju do konca vstavite v
sredinski reži pritrdilne prečke.
Page 81
Stranski pokrovček namestite na
pritrdilno prečko na nasprotni strani
tečaja vrat.
Pohištvena vrata obrnite in nanje
pritrdite ročaj (če je potrebno).
Vgradnja aparata
Odprite vrata aparata.
Pohištvena vrata namestite na
nastavitvena zatiča.
Matici rahlo privijte na zatiča.
Zaprite vrata in preverite položaj vrat
glede na sosednja pohištvena vrata.
Odmik vrat mora biti povsod enak.
81
Page 82
Vgradnja aparata
Uravnavanje položaja vrat
– Stranska nastavitev (X)
Vrata pomaknite v ustrezen položaj.
– Nastavitev višine (Y)
Z izvijačem obrnite nastavitveni
zatič.
Z okroglim ključem trdno privijte
matici, pri čemer z izvijačem
zadržite nastavitvena zatiča v
nasprotni smeri.
Izravnalna letev ne sme gledati
preko roba, temveč mora biti povsem
skrita v niši.
Razmik med vrati aparata in pritrdilno
prečko je nastavljen na 8mm. Ta
razmik lahko spremenite samo v
navedenem območju.
82
Page 83
V pohištvena vrata predhodno
izvrtajte luknji in vanju privijte
vijaka. Pazite, da sta oba kovinska
robnika tesno poravnana (simbol//).
Vgradnja aparata
Še enkrat trdno privijte vse vijake.
Na vrata namestite zgornji
pokrovček, tako da se zaskoči.
Zaprite vrata aparata in pohištvena
vrata.
– Nastavitev globine (Z)
Popustite vijaka zgoraj na vratih
aparata ter vijak spodaj na
pritrdilnem kotniku. S premikanjem
pohištvenih vrat nastavite režo 2mm
med pohištvenimi vrati in ohišjem
omare.
Namestite stranske pokrovčke,
tako da se slišno zaskočijo.
83
Page 84
Vgradnja aparata
Na naslednji način lahko preverite, ali
je aparat pravilno vgrajen:
– Vrata se pravilno zapirajo.
– Vrata ne nalegajo na ohišje omare.
– Tesnilo na zgornjem vogalu na strani,
kjer je ročaj vrat, je trdno nameščeno.
V aparat položite vključeno žepno
baterijsko svetilko in zaprite vrata.
Zatemnite prostor in preverite, ali ob
straneh aparata uhaja svetloba. V tem
primeru preverite posamezne korake
montaže.
84
Page 85
Page 86
Page 87
Miele d.o.o.
Trgovina in servis
Brnčičeva ulica 41 g
1231 Ljubljana - Črnuče
Telefon: 01 292 63 33
E-pošta: [email protected]
www.miele.si
Nemčija
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Page 88
K34472iD, K34473iD, K35472iD, K35473iD, K37472iD,
K37473iD
M.-Nr. 09 939 310 / 01sl-SI
Loading...
