Monteringsveiledning
Oppvaskmaskiner
Bruksanvisningen og
monteringsveiledningen må leses
før oppstilling - installasjon - igangsetting.
Da beskytter du deg mot personog materiellskade.
N
M.-Nr. 05 690 912
I denne monteringsveiledningen beskrives flere oppvaskmaskinmodeller. Mo
dellbetegnelsene i denne veiledningen henviser alltid til typeskiltet, uavhengig
av hvilken betegnelse som står på betjeningspanelet.Typeskiltet befinner seg
på oversiden av døren. Modellbetegnelsene tar bare hensyn til modellnummer
et, f.eks. blir oppvaskmaskin G 641 SCi betegnet som G 641.
-
-
Før oppstilling og installasjon av oppvaskmaskinen må du lese kapitlet "Sik
kerhetsregler" i bruksanvisningen.
2
-
Innhold
Oppstilling "i"-oppvaskmaskin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1. Påsetting av beskyttelsesplate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Påsetting av betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Innbygging i nisje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Glideskinner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Festebeslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Skruføtter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Tilpassing av betjeningspanelet til kjøkkeninnredningens skuffer. . . . . . . . . . . 12
5. Påsetting av frontplate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Påsetting av festebrakett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Påsetting og fastskruing av frontplaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6. Fastskruing av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7. Innstilling av dørfjæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8. Tilpassing av sokkelforblendingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Oppstilling "U"-oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1. Påsetting av beskyttelsesplate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2. Innbygging i nisje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Glideskinner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Skruføtter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3. Fastsettelse av høyden på dekorplaten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4. Tilpassing av sokkelhøyden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5. Fastskruing av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
6. Innstilling av dørfjæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
7. Tilpassing av sokkeldybden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
8. Tilpassing av sokkelforblendingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Elektrotilkobling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Vanntilkobling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Vanninntak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Vannavløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Utlufting av vannavløpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Ekstrautstyr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Integrerings-oppvaskmaskin ("i") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Innbyggings-oppvaskmaskin ("U") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3
Oppstilling "i"-oppvaskmaskin
Integrerings-oppvaskmaskin ("i")
"i"-oppvaskmaskiner er konstruert spe
sielt for integrert innbygging under
gjennomgående benkeplate.
"i"-oppvaskmaskinen leveres uten
–
betjeningspanel som standard.
Fronten på oppvaskmaskinen må
–
kles med en plate. En underskaps
front/møbeldør fra kjøkkenprogram
met kan brukes.
Oppvaskmaskinen har ikke sokkelfor
–
blending. Sokkelområdet blir enten
kledd med den gjennomgående sok
kelforblendingen i kjøkkenet eller
med en separat sokkelforblending
(ekstrautstyr). Den separate sokkelforblendingen kan tilpasses i høyden
til sokkelmålet i kjøkkenet. Sokkeldybden kan reguleres trinnløst.
Alle nødvendige råd for monteringen
blir beskrevet nedenfor.
En "i"-oppvaskmaskin kan bygges om til
en innbyggings-oppvaskmaskin ("U").
-
-
-
-
-
For at maskinene skal stå støtt,
,
må "i"- og "U"-oppvaskmaskiner bare
bygges inn under gjennomgående
benkeplate som er skrudd fast til de
tilstøtende skapene.
Oppvaskmaskinen må ikke opp
,
stilles under en komfyrtopp. De til
dels høye utstrålingstemperaturene
kan skade oppvaskmaskinen.
For oppvaskmaskiner med tørke
,
vifte strømmer fuktig luft ut av utblåsningsåpningen for tørkeviften, så
lenge døren på oppvaskmaskinen
forblir lukket etter programslutt.
For å unngå skade på ømfintlige
benkeplater (f.eks. med kanter av
tre), bør innkoblingstiden for tørkeviften forlenges med 14 minutter (se
bruksanvisningen, kapittel "Tilleggsfunksjoner").
-
-
–
Oppvaskmaskinen bygges om med
et dekorsett (GDU).
–
En sokkelforblending til å kle sokkel
området med følger med dekorsettet.
Sokkelforblendingen kan tilpasses i
høyden til sokkelen i kjøkkenet. Sok
keldybden kan innstilles trinnløst.
Alle nødvendige råd for monteringen av
dekorsettet er beskrevet i en separat
monteringsveiledning som følger med
dekorsettet.
4
-
-

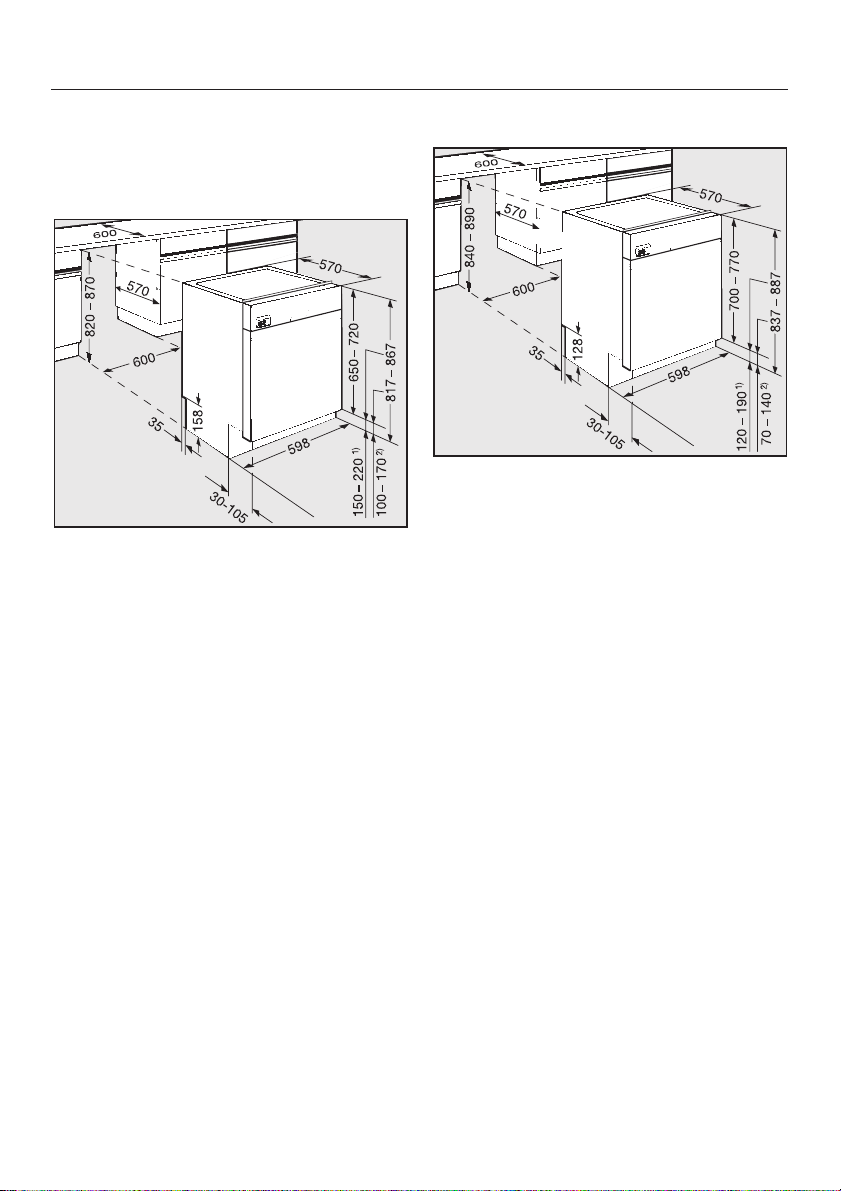

Innbyggingsmål
Oppstilling "i"-oppvaskmaskin
Oppvaskmaskiner G 601 - G 632
Oppvaskmaskiner G 636 - G 698,
G 975, G 976
Oppvaskmaskiner G 801 - G 832
Oppvaskmaskiner G 836 - G 898
1) For 870 mm innbyggingsnisjehøyde
2) For 820 mm innbyggingsnisjehøyde
Justeringsområdet er ca. 5 cm
(82 - 87 cm totalhøyde).
Maskinhøyden kan innstilles mellom
87 og 92 cm hvis de innbygde maskin
føttene skiftes ut med forlengede ma
skinføtter (ekstrautstyr).
1) For 890 mm innbyggingsnisjehøyde
2) For 840 mm innbyggingsnisjehøyde
Justeringsområdet er ca. 5 cm
(84 - 89 cm totalhøyde).
Maskinhøyden kan innstilles mellom
89 og 94 cm, hvis de innbygde maskin
føttene skiftes ut med forlengede ma
skinføtter (ekstrautstyr).
-
-
5
Oppstilling "i"-oppvaskmaskin
1.Påsetting av
beskyttelsesplate

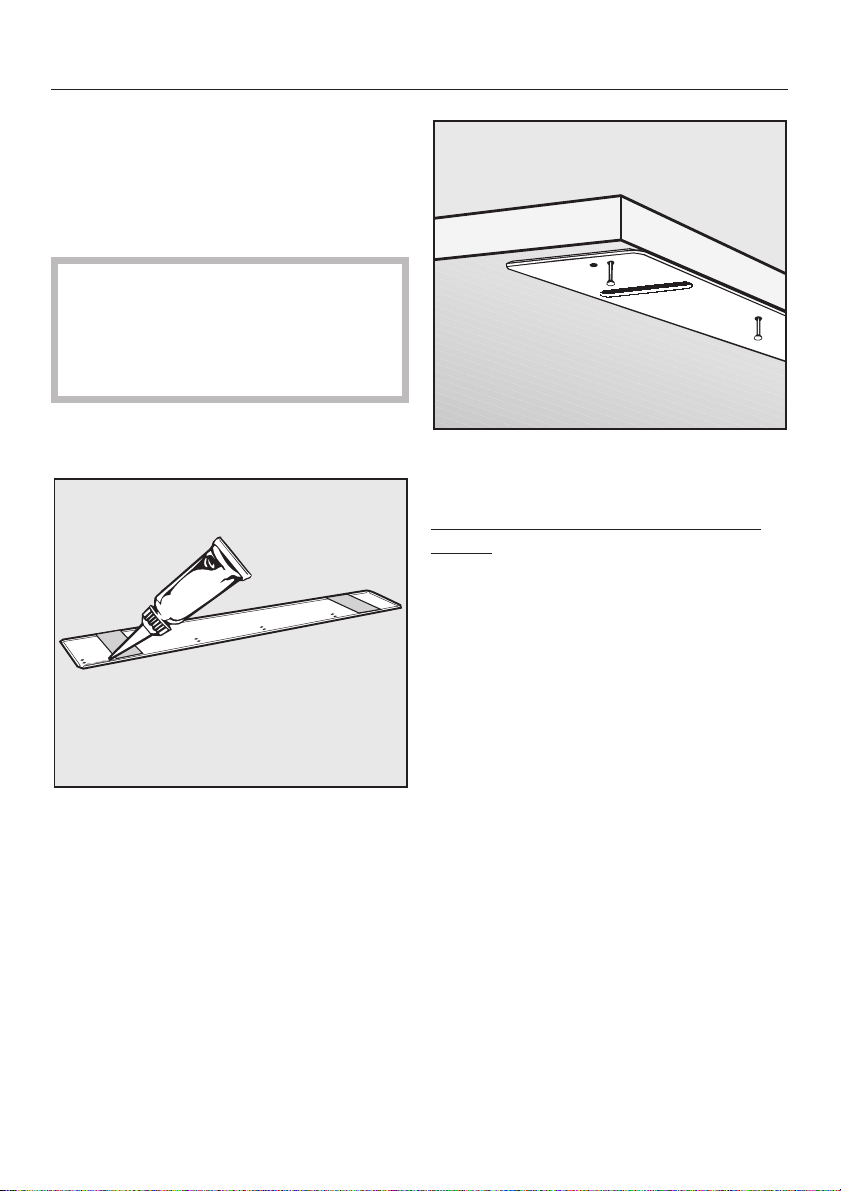

En spesiell beskyttelsesplate beskytter
undersiden av benkeplaten mot skader
på grunn av vanndamp.
Hvis to forskjellige materialer
,
møtes på forkanten av benkeplaten,
må støtkanten på materialene være
dekket av beskyttelsesplaten.
Trekk av beskyttelsesfolien fra be
^
skyttelsesplaten.
-
^
Benkeplater med tre- eller kunststoffkanter:
^ Slå stiftene gjennom den bakre hull-
^ Vask av overflødig silikon med såpe-
Fest beskyttelsesplaten under benke
platen med de medfølgende stiftene.
raden.
vann.
-
^
Sprøyt den vedlagte tetningsmassen
inn i hele lengden i hulkilen på be
skyttelsesplaten.
^
Juster beskyttelsesplaten på forkant
en av benkeplaten midt i nisjen.
6
-
-
Oppstilling "i"-oppvaskmaskin
2.Påsetting av betjeningspanel
Betjeningspanelet monteres som beskrevet nedenfor.
Oppvaskmaskinen må bare brukes med komplett montert betjeningspanel.
Oppvaskmaskin med bryterknapp
(G 601 - G 624, G 636 - G 689, G 801 - G 824, G 836 - G 889, G 975, G 976)
^ Sett dekselet a på trykktasten.
^ Sett på ventilasjonsdysen b (hvis
den finnes) slik at lamellene peker
nedover.
^ Sett på betjeningspanelet c og skru
det fast på innsiden av døren med
seks skruer d.
^
Sett på bryterknappen e.
7
Oppstilling "i"-oppvaskmaskin
Oppvaskmaskin med programvalgtaster
(G 632, G 692 - G 696, G 832, G 892 - G 896)
^ Sett dekselet a på trykktasten.
^ Sett på ventilasjonsdysen b slik at
lamellene peker nedover.
Oppvaskmaskin med programtaster (G 698, G 898)
^
Sett dekselet a på trykktasten.
^
Sett på ventilasjonsdysen b slik at
lamellene peker nedover.
^ Sett på betjeningspanelet c og skru
det fast på innsiden av døren med
seks skruer d.
^ Sett inn programvalgtastene e og
funksjonstastene f (antall avhenger
av modell).
^
Sett på betjeningspanelet c og skru
det fast på innsiden av døren med
seks skruer d.
8
Oppstilling "i"-oppvaskmaskin
3.Innbygging i nisje

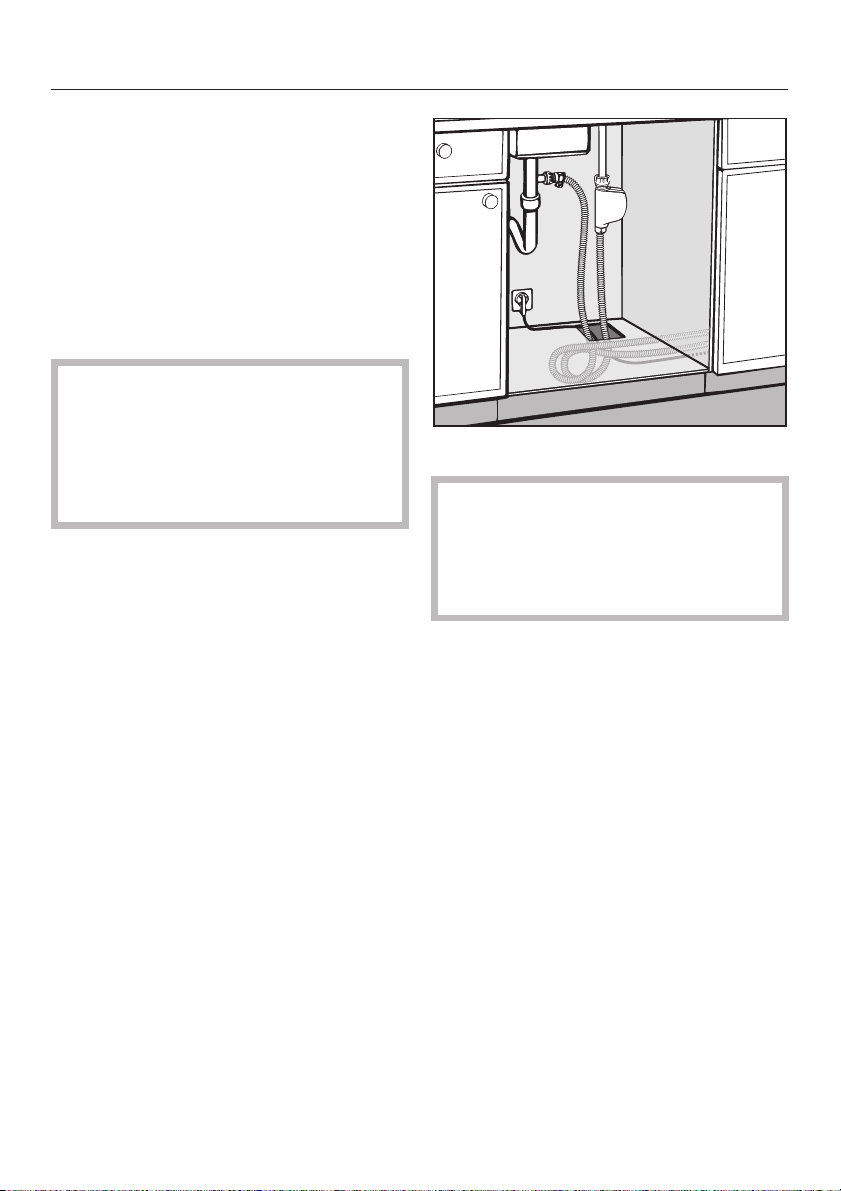

Som regel ligger vanntilkoblingene i un
derskapet. Avhengig av kjøkkenprodu
sent finnes en installasjonsåpning for
oppvaskmaskinens tilkoblingsslanger i
bunnen på underskapet.
Hvis det ikke er noen installasjonsåp
ning i underskapet eller sokkelen, må
det sages ut en åpning.
Mål: 60 x 110 mm.
-
Glideskinner
Du finner glideskinnene i overkurven på
oppvaskmaskinen.
Glideskinnene letter innbygging av
oppvaskmaskinen og forhindrer skade
på ømfintlige gulv. De brukes også til å
høydejustere de bakre skruføttene.
Innstill innbyggingshøyden for hånd
^
på forhånd.
La det bli igjen ca. 5 mm under ben
keplaten, slik at maskinen lett kan
skyves inn i nisjen. Pass på at maski
nen står vannrett.
Det er lettere å justere skruføttene hvis
de blir avlastet for maskinens vekt.
Løft maskinen litt (hvis det er mulig).
-
-
,
Oppvaskmaskinen må ikke dek
ke til et støpsel for et elektrisk appa
rat, da dybden i innbyggingsnisjen
kan være for liten. På grunn av trykk
på støpselet er det fare for overopp
heting (brannfare).
-
-
-
^

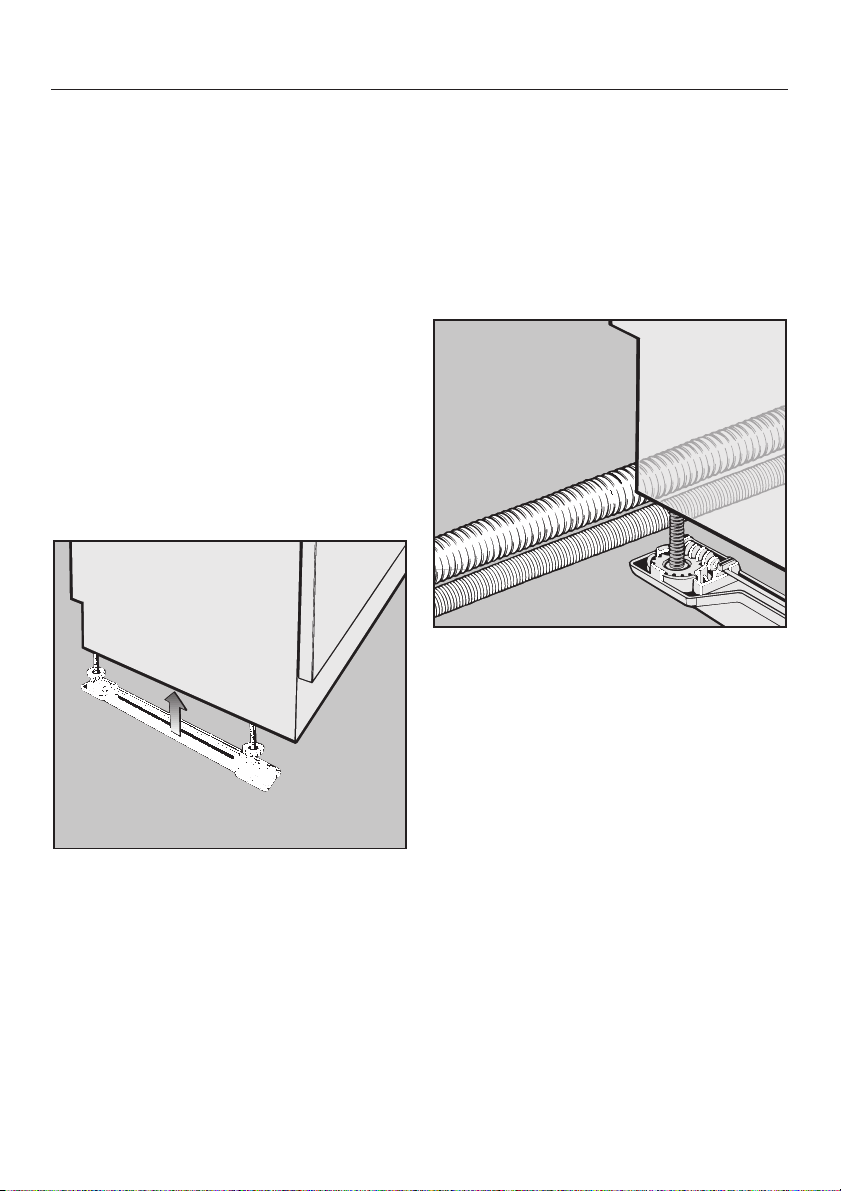

Trykk glideskinnene - med gjenge
snekken vendt bakover - inn under
skruføttene.
-
9
Oppstilling "i"-oppvaskmaskin

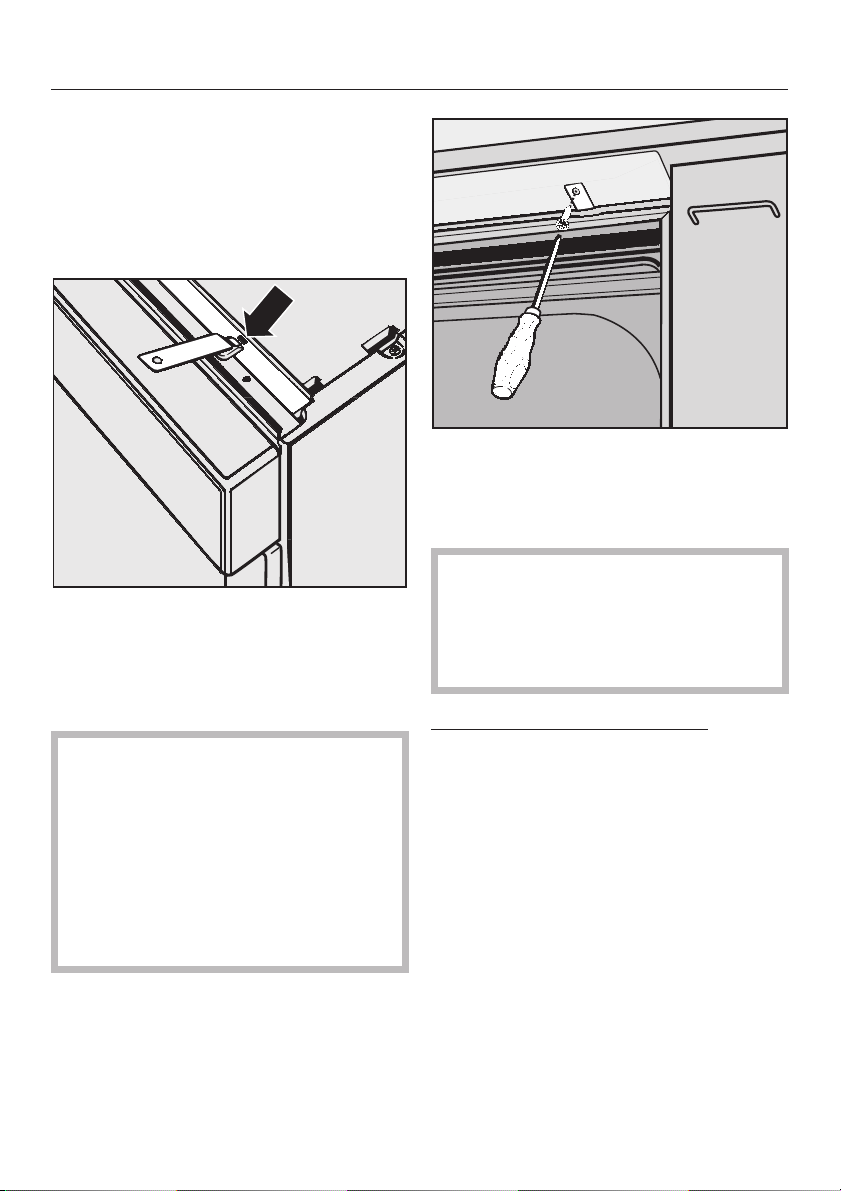

Festebeslag
For å sikre at oppvaskmaskinen står
støtt, må den senere skrus fast til ben
keplaten (punkt 6). To festebeslag føl
ger med maskinen.
^ Stikk festebeslagene inn i spaltene til
høyre og venstre.
Sten- eller marmor-benkeplater
For slike benkeplater må maskinen festes til kjøkkenskapet på høyre og venstre side. Til dette behøves to spesielle
vinkelbeslag (ekstrautstyr).
-
-
:
Vinkelstussen for vannavløpsslangen
på baksiden av oppvaskmaskinen kan
dreies.
Drei vinkelstussen i retning av tilkob
^
lingen for vannavløpsslangen på
oppstillingsstedet.
^ Skyv maskinen helt inn i nisjen. Legg
slangene og kabelen uten bøy til koblingspunktet.
-
10

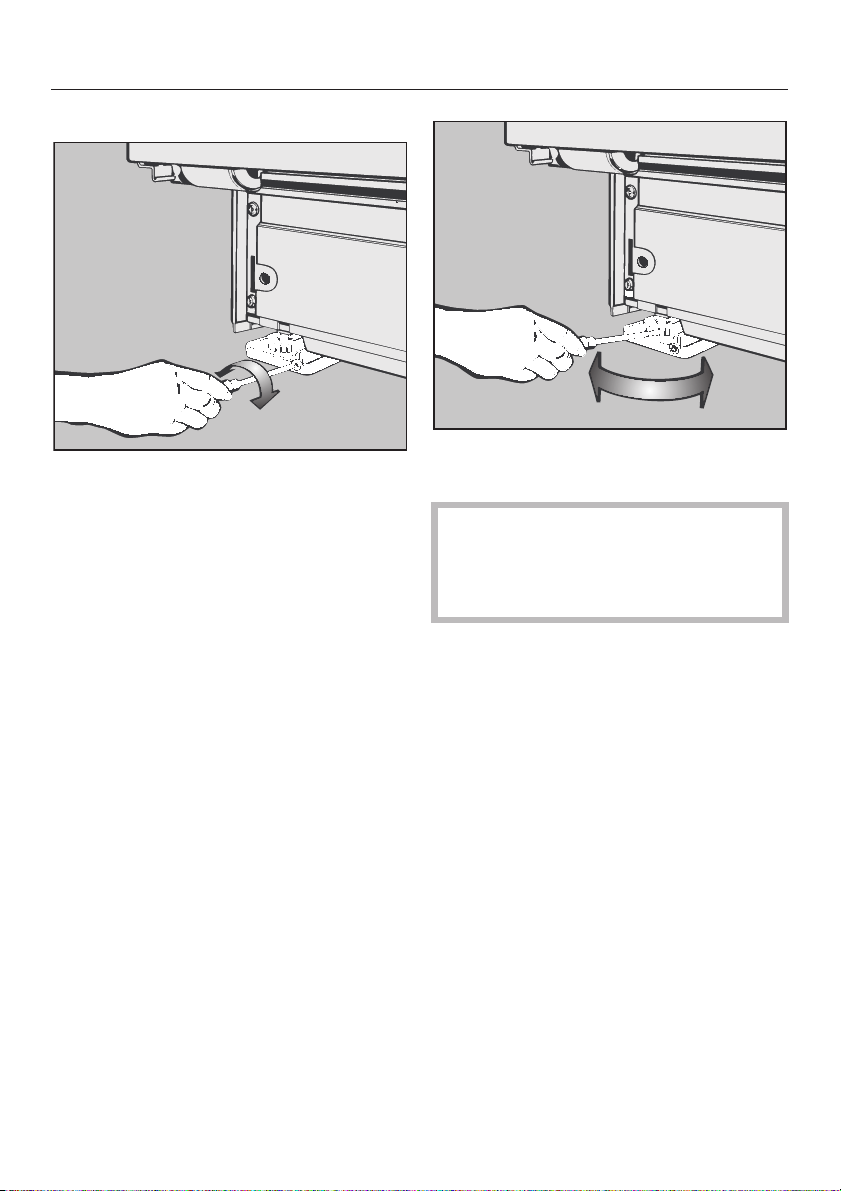

Skruføtter
^ Innstill de bakre skruføttene
høyde med en skrutrekker (TORX
T20).
Høyere = skru mot høyre
Lavere = skru mot venstre
For å få justert 1 mm er det nødvendig
med flere omdreininger, bruk eventuelt
en oppladbar drill.
til riktig
Oppstilling "i"-oppvaskmaskin
Innstill skruføttene foran
^
eller med en skrutrekker.
Skru føttene så langt ut at pakningen
på overkanten av maskinen støter
mot benkeplaten. Pass på at maskinen står vannrett.
med hånden
11
Oppstilling "i"-oppvaskmaskin

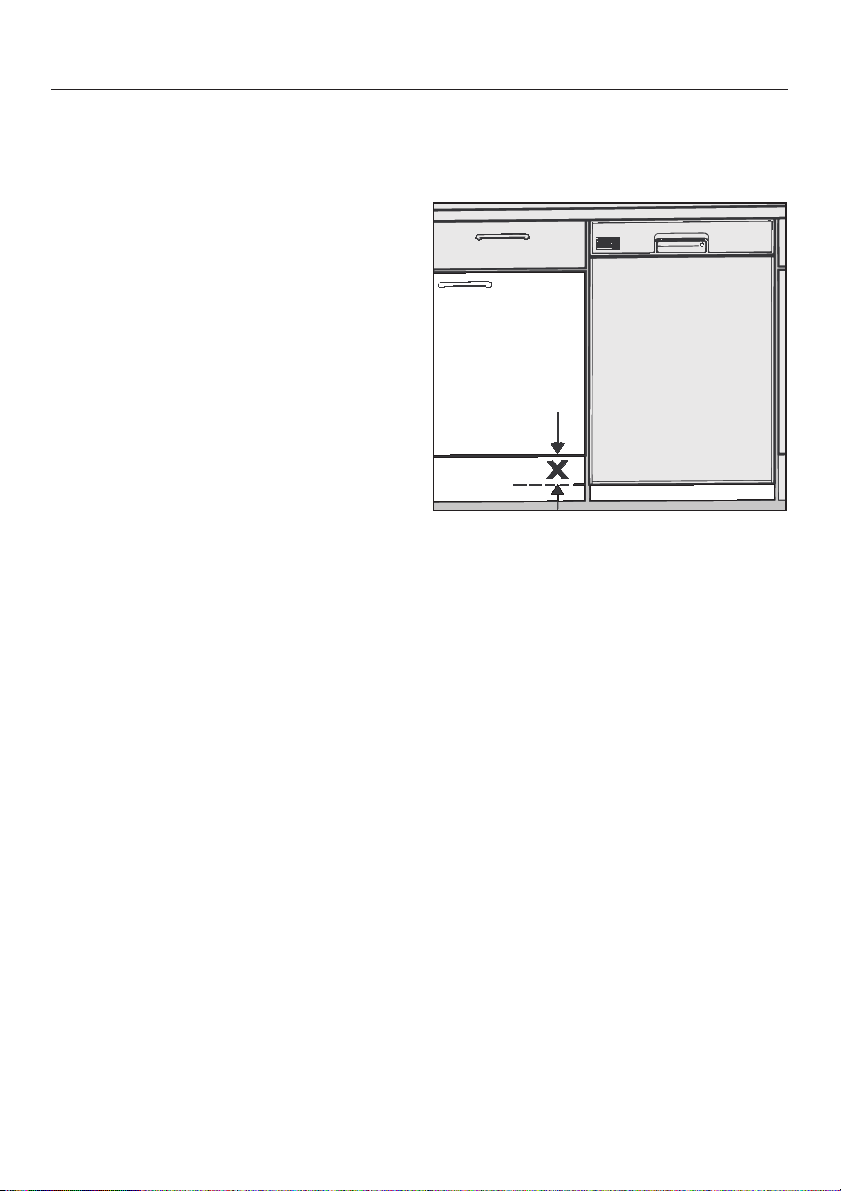

4.Tilpassing av betjeningspanelet til kjøkkeninnredningens skuffer
Ved at adapterlistene flyttes kan betjen
ingspanelet tilpasses til skuffene.
^ Innstill nødvendig høyde med en pi-
penøkkel ved å dreie til venstre eller
høyre.
Ta av enkelte (eller alle) adapterlister om nødvendig.
Justeringsområde:
fra 112 mm: betjeningspanel
uten adapterlister
-
til 145 mm
til 154 mm:
Etter at justeringen er utført, skal
overskytende lengde på skruene
kuttes av, fjern eventuelle grader.
: betjeningspanel med
inntil fire adapterlister
hvis en ekstra
(femte) adapterlist
settes på (ekstrautstyr)
^
Trykk adapterlistene ut av spaltene i
betjeningspanelet.
12
Oppstilling "i"-oppvaskmaskin
5.Påsetting av frontplate
På den rustfrie stålfronten er festebra
ketten allerede montert. Denne fronten
kan ikke forkortes.
(Fortsett med avsnittet "Påsetting og
fastskruing av frontplaten".)

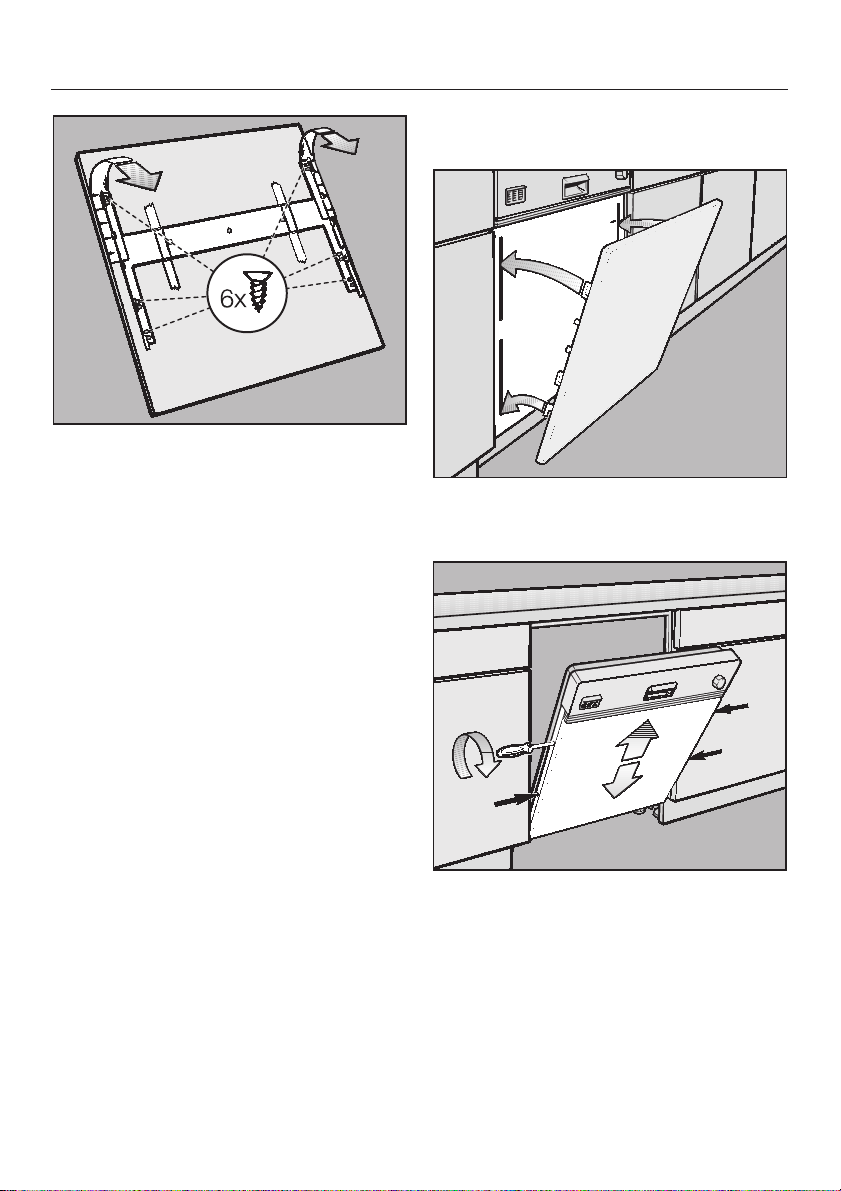

Som frontplate brukes vanligvis døren til
et underskap (uten skuff-forblending og
beslag).
Hvis ingen underskapsdør er tilgjenge
lig, kan en plate med følgende mål bru
kes:
Bredde:
G 601 - G 632
G 801 - G 832
G 636 - G 698,
G 975, G 976,
G 836 - G 898
Tykkelse:
tilsvarende tykkelsen på frontplatene på
skapene ved siden av, minst 16 mm.
Høyde:
avhengig av modell
440 - 447 mm
}
590 - 597 mm
}
-
-
Påsetting av festebrakett
For montering av frontplaten på døryt
terpanelet må en festebrakett plasseres
på baksiden av frontplaten.
Vedlagte sjabloner hjelper til å plassere
braketten og frontplaten i riktig posisjo
n.
-
^ Fest en sjablon på venstre og en på
høyre side av braketten, med den påtrykte linjalen utover.
-
-
tilsvarende målet X
13
Oppstilling "i"-oppvaskmaskin
^
Ta av festebraketten.
Heng braketten inn i spalten på dør
^
ytterpanelet.
^ Skyv de utstående endene på sjab-
lonene inn under betjeningspanelet.
Legg frontplaten med baksiden opp
^
-
^ Legg braketten på baksiden av front-
platen og juster:
– Markeringen for dørens overkant på
sjablonene må falle sammen med
overkanten på frontplaten.
– Festebraketten må ha samme av-
stand til frontplatens sidekanter på
høyre og venstre side.
.
^
Juster braketten a:
De avlange hullene i dørytterpanelet
må ligge sentrert i de tilhørende mar
keringene i sjablonene.
^
Tegn inn på sjablonene høyden på
overkanten av underskapsdørene
ved siden av b.
14
^
Fest braketten i denne stillingen med
tape.
-
Oppstilling "i"-oppvaskmaskin
Forbor eventuelt hull for skruene
^
(C 2,5 mm, ca. 10 mm dype).
^ Skru fast braketten med vedlagte
senkhodeskruer.
^ Ta av sjablonene.
Oppbevar sjablonene, i tilfelle oppvask-
maskinen senere skal kles med en ny
front.
Påsetting og fastskruing av
frontplaten
^ Heng frontplaten inn i spalten på dør-
ytterpanelet.
^
Åpne maskindøren litt.
15
Oppstilling "i"-oppvaskmaskin
Juster frontplaten i høyden på den
^
ene siden og trekk til en festeskrue
(TORX T20) på denne siden.
Juster frontplaten i høyden på den
^
andre siden og trekk til en festeskrue
(TORX T20) på denne siden.
Lukk maskindøren.
^
Kontroller frontplatens posisjon.
^
Skru eventuelt løs frontplaten og jus
^
ter den på nytt.
Hvis frontplaten er i riktig posisjon:
Åpne maskindøren.
^
Trekk alle festeskruene (TORX T20)
^
på sidene fast til.
Tett åpningene for festeskruene med
^
de vedlagte kunststoffpluggene.
Etter at frontplaten er montert,
,
må dørfjærene absolutt innstilles, for
å utligne deres forskjellige vekt!
Se punkt 7.
16
6.Fastskruing av oppvaskmaskinen
Åpne maskindøren.
^
Oppstilling "i"-oppvaskmaskin
Hullene i festebeslagene og de av
lange hullene i beskyttelsesplaten
må ligge over hverandre. Hvis de
ikke gjør det, korriger maskinens
plassering i nisjen (tilpass avstand
en på høyre og venstre side til skap
ene ved siden av og rett inn frontpla
ten så den er i flukt med skapfront
ene ved siden av).
-
-
-
-
-
Skru fast oppvaskmaskinen nedenfra
^
til benkeplaten på høyre og venstre
side med vedlagte senkhodeskruer
(3,9 x 22).
Pass på at pakningen på overkanten
av oppvaskmaskinen ligger inntil
benkeplaten.
Hvis den ikke gjør det, skru maskinføttene lenger ut (se punkt 3, Skruføtter).
17
Oppstilling "i"-oppvaskmaskin
7.Innstilling av dørfjæring
Dørfjærene er riktig innstilt hvis den
halvåpne døren (ca. 45 ° åpningsvinkel)
blir stående i denne stillingen når du
slipper den.
Hvis døren synker til vannrett stilling,
må dørfjærene strammes.
Hvis døren fjærer opp igjen, må fjærene
slakkes.

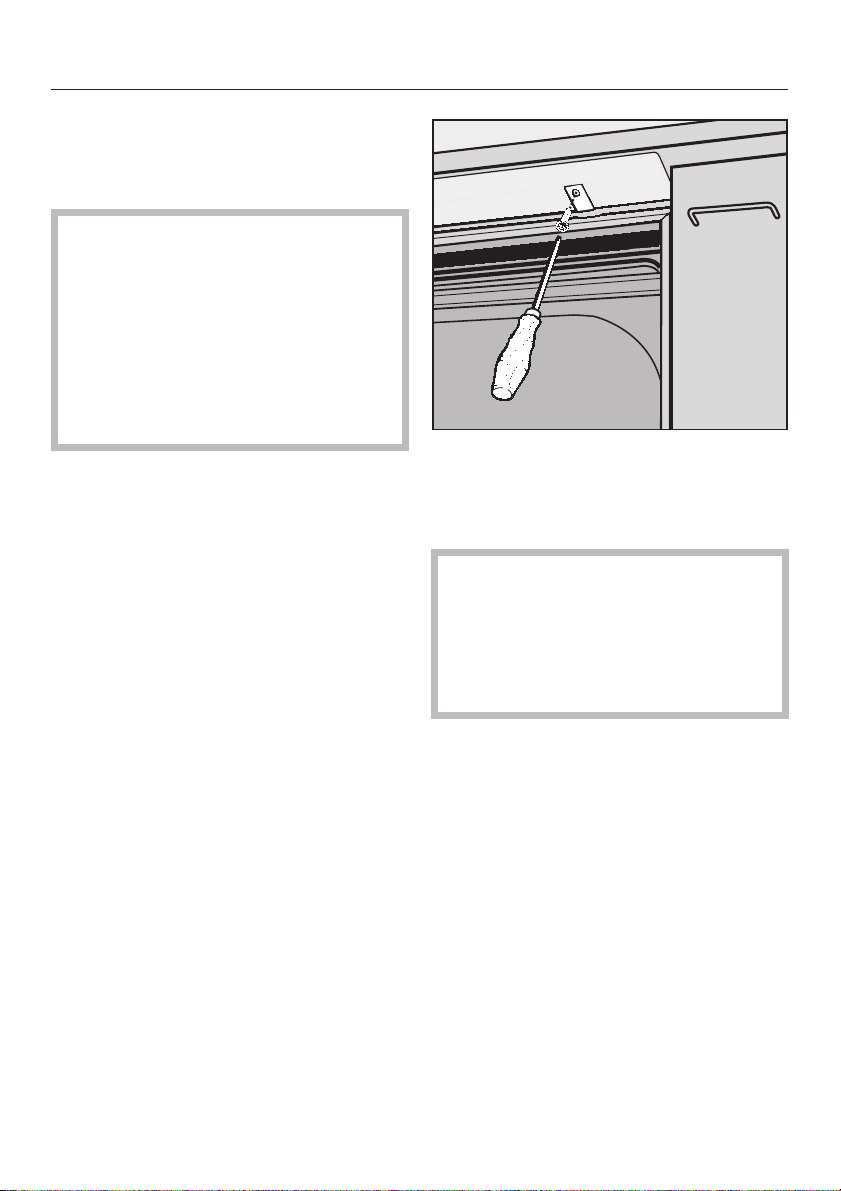

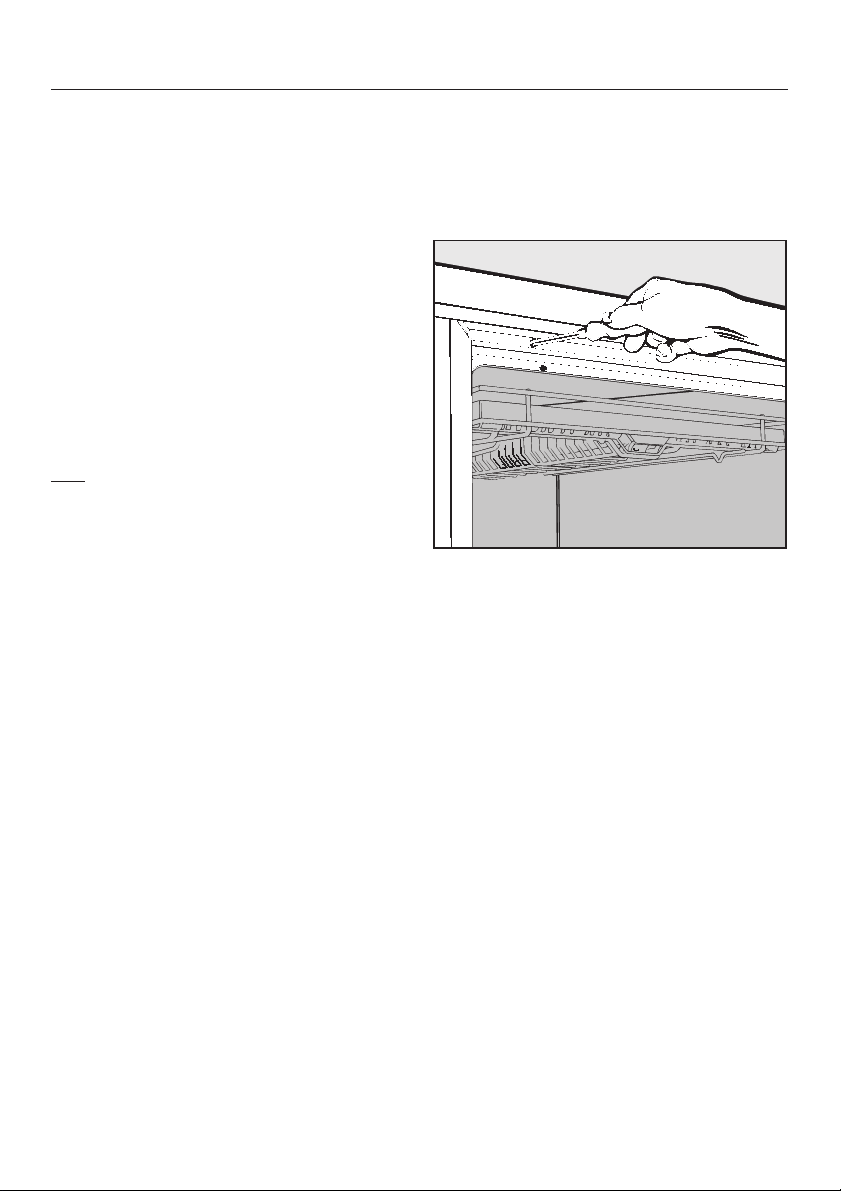

Justeringsskruen befinner seg i den
øvre listen foran på venstre side av
oppvaskmaskinen.
NB:
Hvis dørfjærene ikke kan strammes nok
på grunn av den høye vekten på frontplaten (døren faller ned), bør de byttes
ut med kraftigere fjærer.
Kontakt en Miele-forhandler eller Mieles
serviceavdeling.
Åpne maskindøren.
^
Når døren er halvåpen, er det lettere å
innstille dørfjærene enn når den er helt
åpen.

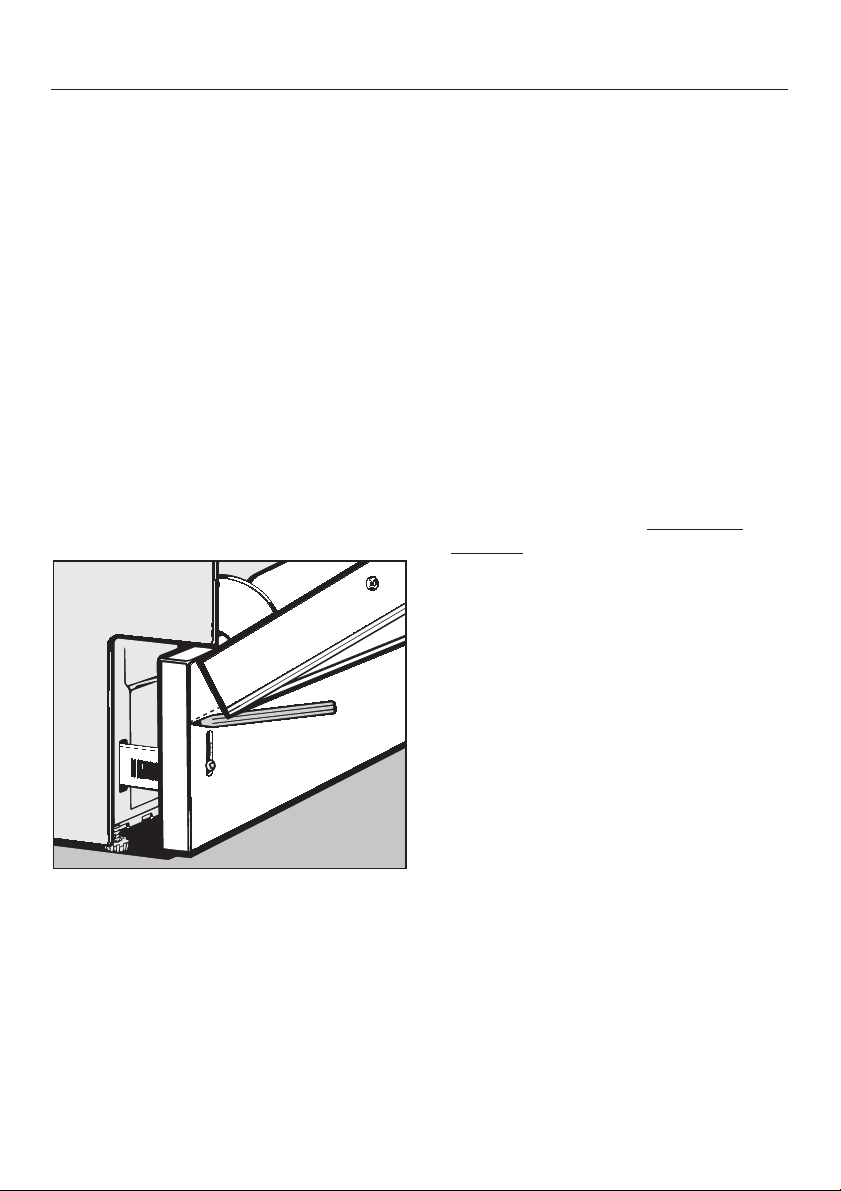

^ Avbalanser dørfjæringen med en
skrutrekker TORX T20 eller vanlig
skrutrekker 1 x 5,5 mm:
- Mot høyre = strammere
- Mot venstre = slakkere.
18
Oppstilling "i"-oppvaskmaskin
8.Tilpassing av sokkelforblendingen
Sokkelområdet på oppvaskmaskinen
kles med den gjennomgående sokkel
forblendingen i kjøkkenet.

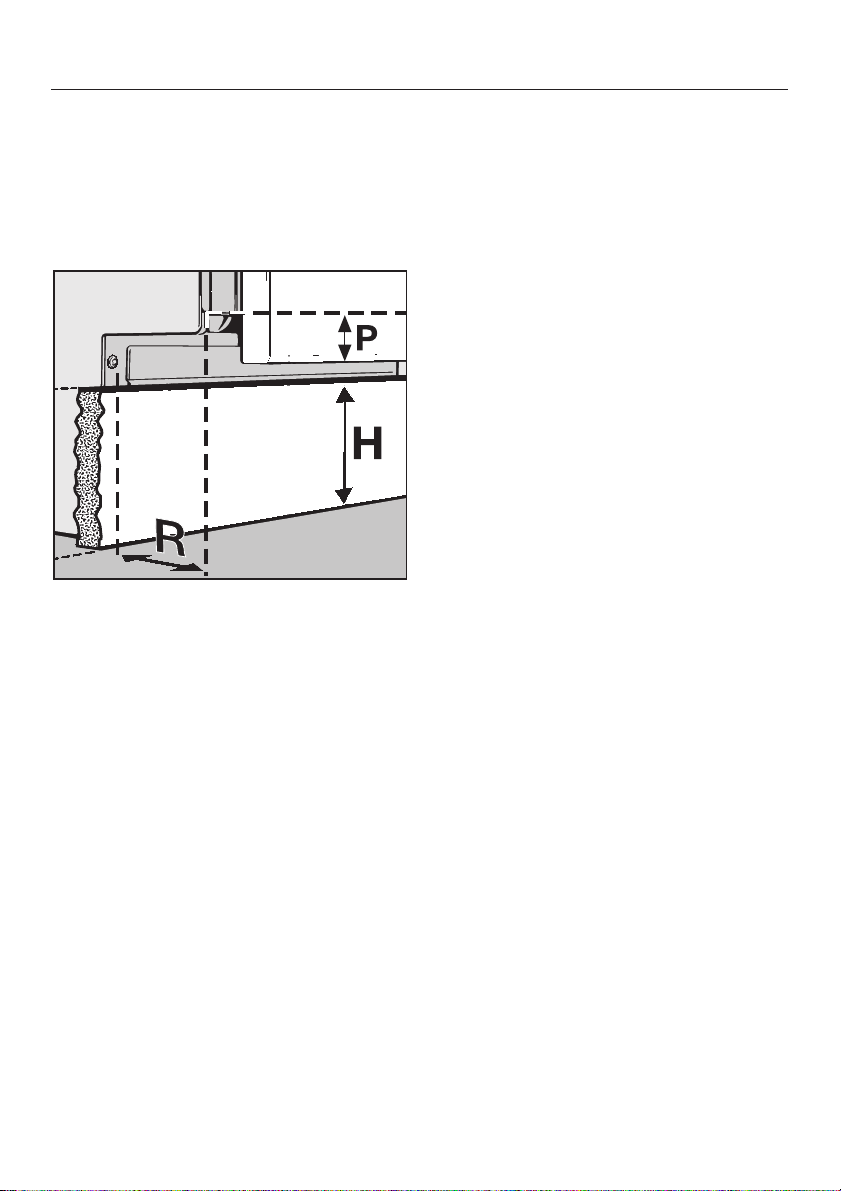

I området for oppvaskmaskinen avhenger mulig høyde på sokkelforblendingen (H) av sokkeldybden (R) og av hvor
langt frontplaten stikker frem utover maskindøren (P).
-
Still den gjennomgående sokkelfor
^
blendingen rett foran benkerekken,
uten å feste den.
Åpne maskindøren forsiktig.
^
Hvis frontplaten støter mot sokkelfor
blendingen når døren åpnes, må det la
ges et utsnitt i sokkelforblendingen i
området for oppvaskmaskinen.
Merk av frontplatens støtkant på sok
^
kelforblendingen.
Skjær til sokkelforblendingen langs
^
denne linjen.
^ Sett sokkelforblendingen foran ben-
kerekken igjen og prøv om maskindøren kan åpnes helt.
Hvis ikke, må sokkelforblendingen
skjæres til mer.
^ Fest den gjennomgående sokkelfor-
blendingen slik som kjøkkenprodusenten angir.
Hvis kjøkkenet ikke har gjennomgående
sokkelforblending, kan oppvaskmaskin
ens sokkelområde kles med ombygg
ingssettet "Sokkel" (ekstrautstyr).
-
-
-
-
-
-
19
Oppstilling "U"-oppvaskmaskin
Innbyggings-oppvaskmaskin
("U")
"U"-oppvaskmaskiner er konstruert spe
sielt for innbygging under gjennomgå
ende benkeplate.
Betjeningspanelet er montert på fab
–
rikken.
-
,
støtt, må "U"-oppvaskmaskiner bare
-
bygges inn under gjennomgående
benkeplate som er skrudd fast til
skapene ved siden av.
-
,
Døren på "U"-oppvaskmaskinen kan
–
tilpasses i høyden til kjøkkenskapene
ved siden av. I tillegg kan fronten til
passes til fargen i kjøkkenet, da den
medfølgende dekorplaten kan skiftes
ut.
– En sokkelforblending for kledning av
sokkelområdet følger med maskinen.
Sokkelforblendingen kan tilpasses i
høyden til sokkelen i kjøkkenet. Sokkeldybden kan innstilles trinnløst.
Alle nødvendige råd for monteringen
blir beskrevet i det følgende.
ges inn under en komfyrtopp. De til
dels høye utstrålingstemperaturene
-
kan skade oppvaskmaskinen.
,
vifte strømmer fuktig luft ut av utblåsningsåpningen for tørkeviften, så
lenge døren på oppvaskmaskinen
forblir lukket etter programslutt.
For å unngå skade på ømfintlige
benkeplater (f.eks. med kanter av
tre), bør innkoblingstiden for tørkeviften forlenges med 14 minutter (se
bruksanvisningen, kapittel "Tilleggsfunksjoner").
For å sikre at maskinene står
Oppvaskmaskinen må ikke byg
For oppvaskmaskiner med tørke
-
-
20
Oppstilling "U"-oppvaskmaskin
Innbyggingsmål:
Oppvaskmaskiner G 636 - G 698,
G 975, G 976
1) For 870 mm innbyggingsnisjehøyde
2) For 820 mm innbyggingsnisjehøyde
Justeringsområdet er ca. 5 cm
(82 - 87 cm totalhøyde).
Maskinhøyden kan innstilles mellom
87 og 92 cm, hvis de innbygde maskinføttene skiftes ut med forlengede maskinføtter (ekstrautstyr).
Oppvaskmaskiner G 836 - G 898
1) For 890 mm innbyggingsnisjehøyde
2) For 840 mm innbyggingsnisjehøyde
Justeringsområdet er ca. 5 cm
(84 - 89 cm totalhøyde).
Maskinhøyden kan innstilles mellom
89 og 94 cm, hvis de innbygde maskinføttene skiftes ut med forlengede maskinføtter (ekstrautstyr).
21
Oppstilling "U"-oppvaskmaskin
1.Påsetting av
beskyttelsesplate
En spesiell beskyttelsesplate beskytter
undersiden av benkeplaten mot skader
på grunn av vanndamp.
Hvis to forskjellige materialer
,
støter mot hverandre på forkanten av
benkeplaten, må støtkanten på ma
terialene være dekket av beskyttel
sesplaten.
Trekk av beskyttelsesfolien fra be
^
skyttelsesplaten.
-
-
Fest beskyttelsesplaten under benke
^
platen med de medfølgende stiftene.
Benkeplater med tre- eller kunststoffkanter:
^ Slå stiftene gjennom den bakre hull-
raden.
^ Vask av overflødig silikon med såpe-
vann.
-
^
Sprøyt den vedlagte tetningsmassen
inn i hele lengden i hulkilen på be
skyttelsesplaten.
^
Juster beskyttelsesplaten på forkant
en av benkeplaten midt i nisjen.
22
-
-
2.Innbygging i nisje
Oppstilling "U"-oppvaskmaskin
Som regel ligger vanntilkoblingene i un
derskapet. Avhengig av kjøkkenprodu
sent finnes en installasjonsåpning for
oppvaskmaskinens tilkoblingsslanger i
bunnen på underskapet.
Hvis det ikke er noen installasjonsåp
ning i underskapet eller sokkelen, må
det sages ut en åpning.
Oppvaskmaskinen må ikke dek
,
ke til et støpsel for et elektrisk appa
rat, da dybden i innbyggingsnisjen
kan være for liten. På grunn av trykk
på støpselet er det fare for overoppheting (brannfare).
-
-
-
-
-
Mål: 60 x 110 mm.
Under monteringen kan det være
nødvendig å trekke oppvaskmaskinen et stykke ut av nisjen. Forbindelsesledningene skal derfor kobles til
helt til slutt.
23
Oppstilling "U"-oppvaskmaskin
Glideskinner
Du finner glideskinnene i overkurven på
oppvaskmaskinen.
Glideskinnene letter innbygging av
oppvaskmaskinen og forhindrer skade
på ømfintlige gulv. De brukes også til å
høydejustere de bakre skruføttene.
Innstill innbyggingshøyden for hånd
^
på forhånd.
La det bli igjen ca. 5 mm under ben
keplaten, slik at maskinen lett kan
skyves inn i nisjen. Pass på at maski
nen står vannrett.
Det er lettere å justere skruføttene hvis
de blir avlastet for maskinens vekt.
Løft maskinen litt (hvis det er mulig).
-
Vinkelstussen for vannavløpsslangen
på baksiden av oppvaskmaskinen kan
dreies.
Drei tilkoblingsstussen i retning av til
^
koblingsstussen for vannavløpsslan
gen på oppstillingsstedet.
-
^ Skyv maskinen helt inn i nisjen. Legg
slangene og kabelen uten bøy til koblingspunktet.
-
-
^
Trykk glideskinnene - med gjenge
snekken vendt bakover - inn under
skruføttene.
24
-
Oppstilling "U"-oppvaskmaskin
Skruføtter
^ Innstill de bakre skruføttene til riktig
høyde med en skrutrekker (TORX
T20).
Høyere = skru mot høyre
Lavere = skru mot venstre
For å få justert 1 mm er det nødvendig
med flere omdreininger, bruk eventuelt
en oppladbar drill.
Innstill skruføttene foran med hånden
^
eller med en skrutrekker.
Skru føttene så langt ut at pakningen
på overkanten av maskinen støter
mot benkeplaten. Pass på at maskinen står vannrett.
25
Oppstilling "U"-oppvaskmaskin
3.Fastsettelse av høyden på
dekorplaten
Døren på oppvaskmaskinen kan tilpas
ses i høyden til kjøkkenskapene ved si
den av. Da må dekorplaten, justerings
pappen under og dekorrammelistene
skjæres til så de passer.
Fronten på oppvaskmaskinen kan også
tilpasses til fargen i kjøkkenet. Da må
det brukes en ny dekorplate med pas
sende mål (se neste side "Fastsettelse
av høyden på en ny dekorplate").
-
Før høyden på dekorplaten fastsettes,
må oppvaskmaskinens høyde innstilles
(se punkt 2).
-
-
-
Målet X er lik avstanden fra underkanten på maskindøren til underkanten på
en kjøkkenskapsdør ved siden av.
Den medfølgende dekorplaten har en
høyde på 604 mm. For å tilpasse denne
eller en ny dekorplate i høyden, må platen forkortes med målet X.
26
Oppstilling "U"-oppvaskmaskin
Tilpassing av høyden på den medføl
gende dekorplaten
Merk av målet X til venstre og høyre
^
på dekorplaten og dekorrammelist
ene.
Ta av dekorrammelistene, dekorpla
^
ten og justeringspappen og forkort
dem (se punkt 4).
Fastsettelse av høyden på en ny de
korplate
For å tilpasse oppvaskmaskinens front
til fargen i kjøkkenet, kan du bytte ut
den medfølgende dekorplaten med en
annen.
Den nye dekorplaten må ha følgende
mål:
Bredde:
587 mm
Tykkelse:
Minst 1 mm og maksimalt 4 mm. Justeringspappen under den medfølgende
dekorplaten må fjernes for dekorplater
som er tykkere enn 2 mm.
-
-
-

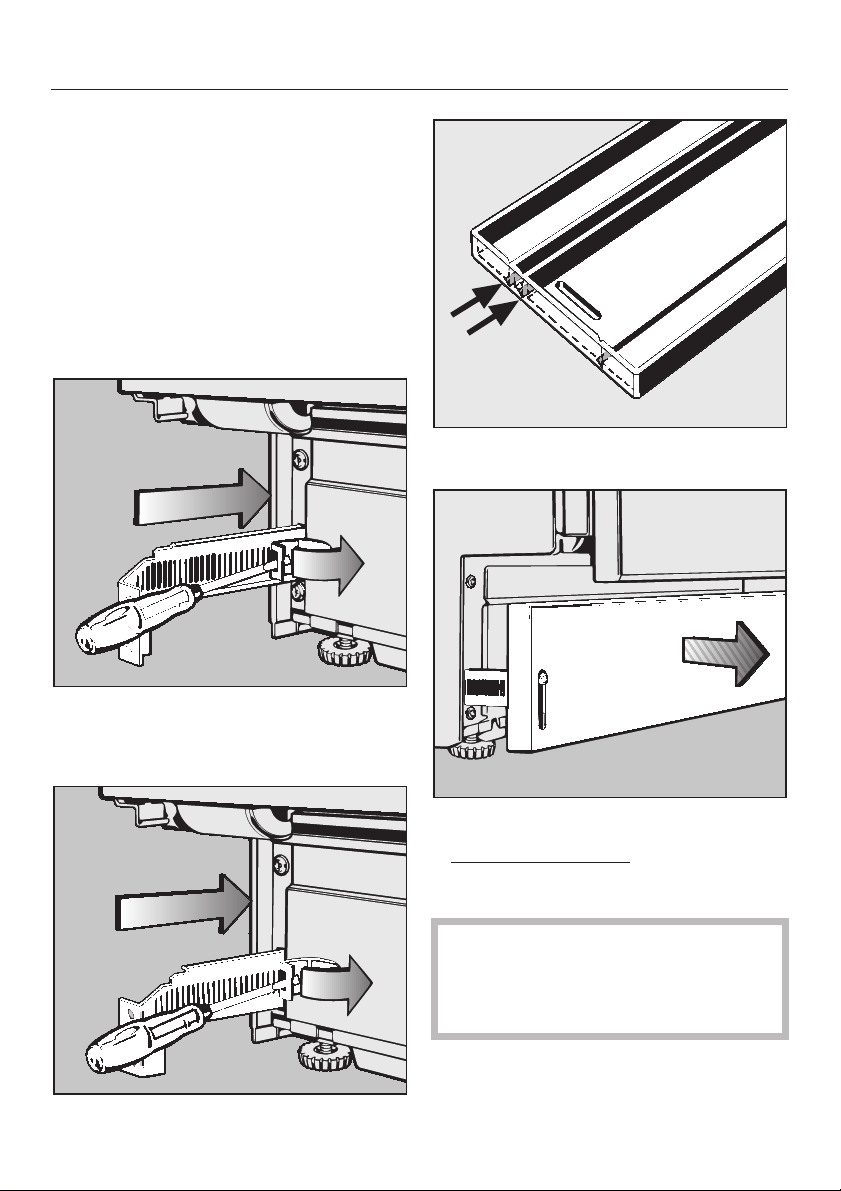

4.Tilpassing av sokkelhøyden
-
^ Trekk oppvaskmaskinen så langt ut
av nisjen at festeskruene for dekorrammelistene på sidene er lett tilgjengelige.

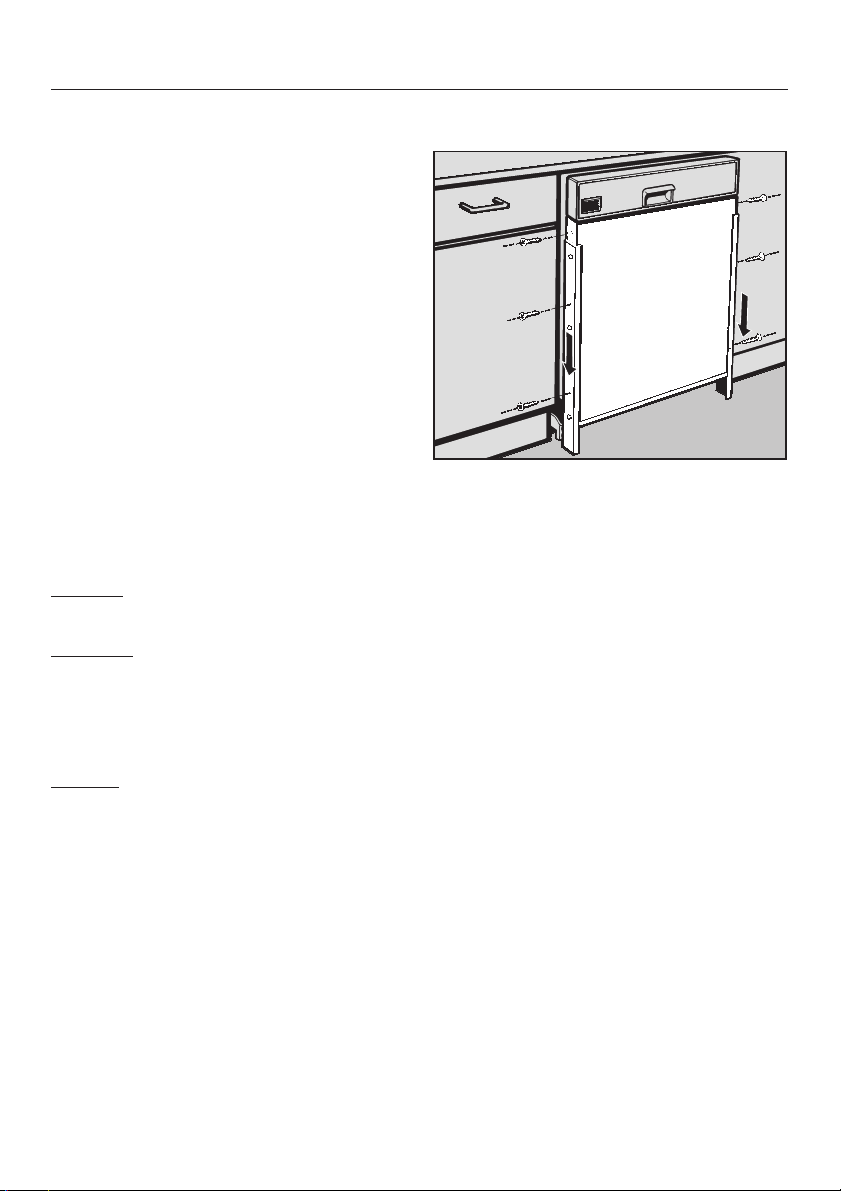

^ Skru ut festeskruene og skyv dekor-
rammelistene på sidene så langt ned
at de ikke lenger føres gjennom dørytterpanelet på maskinen og kan tas
av.
Høyde:
604 mm minus X mm
^
Merk av målet X til høyre og venstre
på dekorrammelistene.
^
Ta av dekorrammelistene, dekorpla
ten og justeringspappen og forkort
dekorrammelistene og (eventuelt)
justeringspappen (se punkt 4).
-
27
Oppstilling "U"-oppvaskmaskin

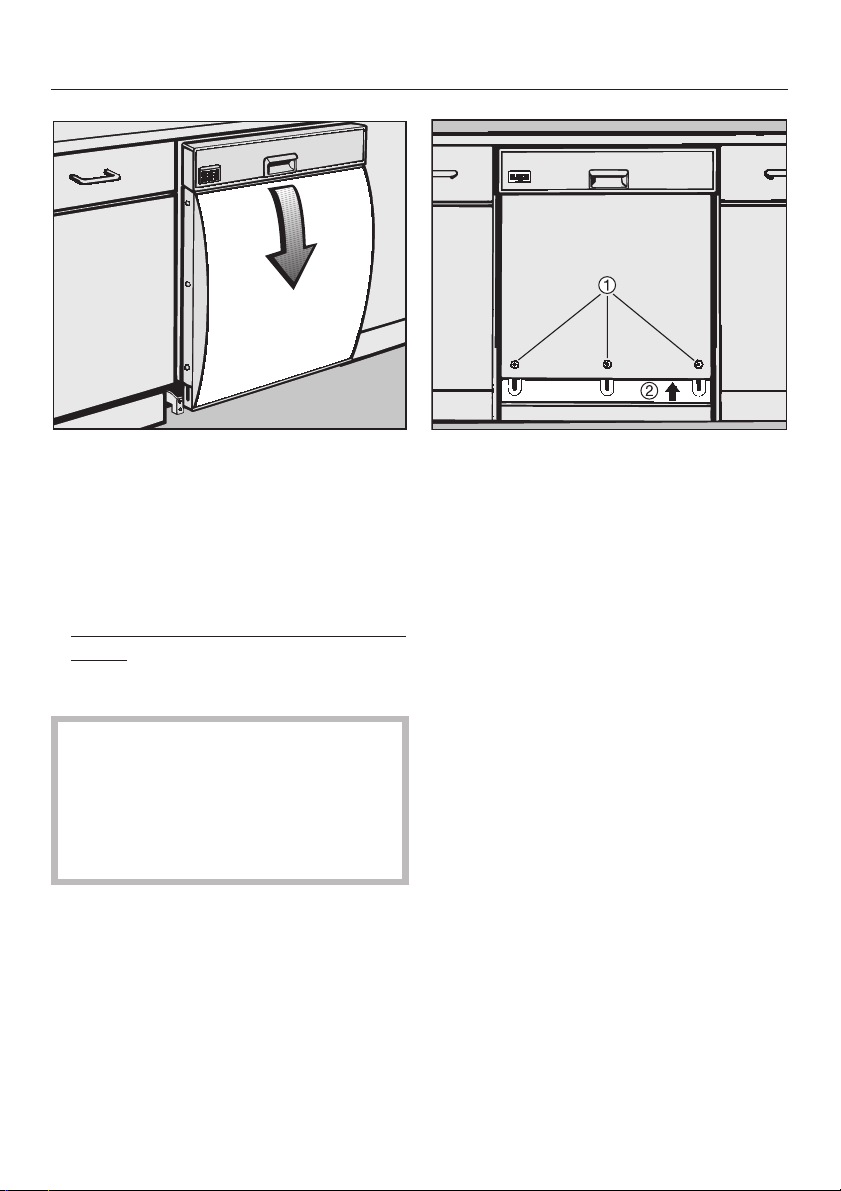

Løsne klemskruene a i dørytterpane
Bøy dekorplaten litt forover, trekk den
^
frem under betjeningspanelet og ta
den av.
^ Forkort dekorrammelistene og (even-
tuelt) justeringspappen tilsvarende
målet X.
^ Ved bruk av den medfølgende dekor-
platen: Forbind de to markeringene
for målet X med en linje, forkort dekorplaten langs denne linjen.
^
let, men ikke skru dem ut.
^ Skyv underkanten på adapterplaten
b (tilsvarende målet X) så langt opp-
over at platens underkant slutter ved
underkanten på kjøkkenskapsdørene
ved siden av.
^ Trekk til klemskruene a i adapterpla-
ten igjen.
-
,
For å unngå riper, bruk masker
ingstape på dekorplaten og dekor
rammelistene når du kutter dem.
Bruk verktøy som passer til materi
alet! Spør eventuelt en fagmann.
Fjern grader i snittkantene.
Når dekorrammelistene blir forkortet,
går kroken på underkanten av listen
tapt. Kroken er bare nødvendig på de
korrammelister med maksimal lengde.
Den gir disse listene nødvendig ekstra
feste på dørytterpanelet.
28
-
-
-
-
Oppstilling "U"-oppvaskmaskin

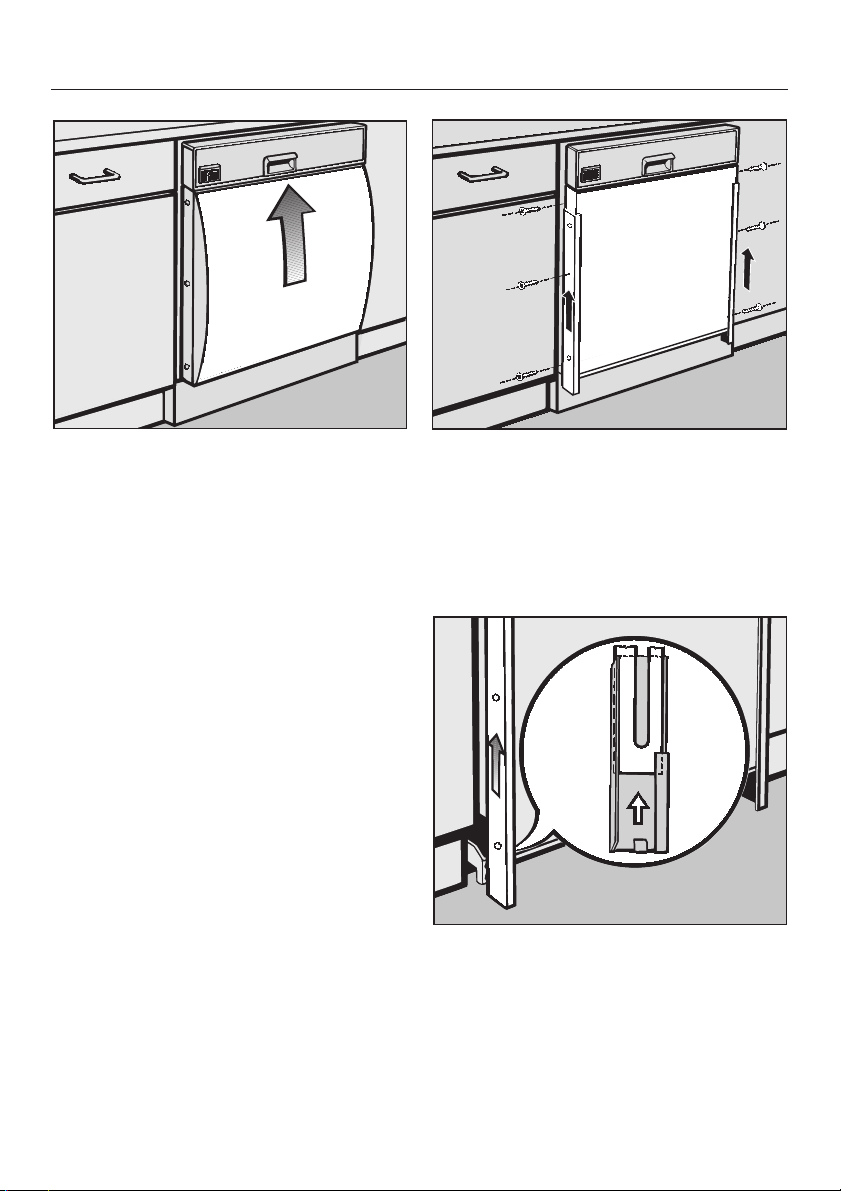

Sett inn justeringspappen (hvis den
^
brukes) og dekorplaten igjen. Sett
dekorplaten i den nedre dekorrammelisten, legg justeringspappen bak,
bøy dekorplaten fremover og skyv
den inn under betjeningspanelet.
^ Kontroller at dekorplaten sitter riktig.
Tilpass eventuelt adapterplaten i høyden en gang til.
Sett dekorrammelistene inntil på
^
venstre og høyre side og skyv dem
over adapterplaten nedenfra.
Adapterplaten må gripe inn i føringssporet på bakre kant av dekorrammelistene.
^
Skru inn festeskruene for dekorram
melistene.
-
29
Oppstilling "U"-oppvaskmaskin
5.Fastskruing av oppvaskmaskinen
For å sikre at oppvaskmaskinen står
støtt, må den skrus fast til benkeplaten.
To festebeslag følger med oppvaskma
skinen.
^ Stikk beslagene inn i spaltene på
venstre og høyre side.
^ Skyv oppvaskmaskinen inn i nisjen.
-
Skru fast oppvaskmaskinen nedenfra
^
til benkeplaten på høyre og venstre
side med de vedlagte senkhodeskruene (3,9 x 22).
Pass på at pakningen på overkanten
av oppvaskmaskinen ligger inntil
benkeplaten.
Hvis ikke, skru maskinføttene lenger
ut (se punkt 2, Skruføtter).
^
Åpne maskindøren.
Hullene i festebeslagene og de av
lange hullene i beskyttelsesplaten
må ligge over hverandre. Hvis de
ikke gjør det, korriger maskinens
plassering i nisjen (tilpass avstand
en til kjøkkenskapene på høyre og
venstre side og juster frontplaten så
den er i flukt med frontene ved siden
av).
30
Sten- eller marmor-benkeplater
For slike benkeplater må oppvaskma
-
skinen festes til naboskapene på høyre
og venstre side. Da trengs to spesielle
festebeslag (ekstrautstyr).
-
:
-
Oppstilling "U"-oppvaskmaskin
6.Innstilling av dørfjæring
Dørfjærene er riktig innstilt hvis den
halvåpne døren (ca. 45 ° åpningsvinkel)
blir stående i denne stillingen når du
slipper den.
Hvis døren synker til vannrett stilling,
må dørfjærene strammes.
Hvis døren fjærer opp igjen, må fjærene
slakkes.
Justeringsskruen befinner seg i den
øvre listen foran på venstre side av
oppvaskmaskinen.
NB:
Hvis dørfjærene ikke kan strammes nok
på grunn av den høye vekten på frontplaten (døren faller ned), bør de byttes
ut med kraftigere fjærer.
Kontakt en Miele-forhandler eller Mieles
serviceavdeling.
Åpne maskindøren.
^
Når døren er halvåpen, er det lettere å
innstille dørfjærene enn når den er helt
åpen.
^ Avbalanser dørfjæringen med en
skrutrekker TORX T20 eller vanlig
skrutrekker 1 x 5,5 mm:
- Mot høyre = strammere
- Mot venstre = slakkere.
31
Oppstilling "U"-oppvaskmaskin
7.Tilpassing av sokkeldybden
Sokkeldybden på en "U"-oppvaskmaskin kan innstilles i 2,5 mm-skritt
mellom 35 og 100 mm.
Trykk låsefjærene på begge sider til
^
siden og skyv festebrakettene helt
inn.
Oppvaskmaskiner G 636 - G 698,
G 975, G 976
Sokkelforblendingen har to snittfuger.
Festebrakettene peker innover.
Oppvaskmaskiner G 836 - G 898
Festebrakettene peker utover.
32
^
Skru på sokkelforblendingen med
snittfugene oppover
jevnt ut slik at den tilpasses sokkel
dybden i kjøkkenet.
Sokkelforblendingen kan ikke skyves
tilbake. Den må skrus av for at låse
fjærene skal kunne trykkes til siden
og festebrakettene skyves inn.
og trekk den
-
-
Oppstilling "U"-oppvaskmaskin
8.Tilpassing av sokkelforblendingen
Høyden på den medfølgende sokkelfor
blendingen er beregnet for:
en maksimal sokkeldybde (100 mm)
–
en maksimal innbyggingshøyde for
–
oppvaskmaskinen, som oppnås ved
å skru ut maskinføttene (maks 5 cm).
Ved mindre sokkeldybde og lavere inn
byggingshøyde kan det være nødven
dig å forkorte sokkelforblendingen.
For å unngå at døren berører sokkelfor
blendingen når døren åpnes, må høyden på sokkelforblendingen avstemmes til innbyggingshøyden og den
innstilte sokkeldybden.
Legg en blyant vannrett inntil fremre
^
underkant av maskindøren og trekk
en vannrett linje langsetter på sokkel
-
forblendingen.
Skru av sokkelforblendingen.
^
Forkort sokkelforblendingen:
^
- enten på denne linjen
med en sag;
eller bedre
- på en av de eksisterende snittfu-
-
-
-
gene, hvis denne ligger tett inntil
den avmerkede linjen.
Skjær til sokkelforblendingen på
fugen og brekk av.
^ Skru sokkelforblendingen på feste-
brakettene igjen med snittkanten
nedover.
Hvis døren på oppvaskmaskinen nå
ikke lar seg åpne uten videre, må sokkelforblendingen forkortes litt til.
-
^
Åpne maskindøren forsiktig til bakre
underkant av døren støter mot sok
kelforblendingen.
-
33
Elektrotilkobling
Oppvaskmaskinen leveres fra fabrikk
med tilkoblingskabel og støpsel for til
kobling via jordet stikkontakt.
Etter oppstilling av oppvaskma
,
skinen må stikkontakten være fritt til
gjengelig.
Av sikkerhetsgrunner må du ikke
bruke skjøtekabler (f.eks. brannfare
på grunn av overoppheting).
Hvis tilkoblingsledningen er skadet, må
den erstattes av en spesialledning for
denne oppvaskmaskinen. Ta kontakt
med en Miele-forhandler eller Mieles
serviceavdeling.
Kontroller at spenning, frekvens
,
og sikring i huset stemmer med opplysningene på typeskiltet og at det
installerte stikkontaktsystemet stemmer overens med oppvaskmaskinens.
-
-
-
^ Tekniske data - se typeskiltet på over-
siden av døren.
For å øke sikkerheten anbefales å
koble en jordfeilbryter med en utlø
serstrøm på 30 mA til maskinen.
34
-
Vanninntak
Vannet i oppvaskmaskinen er
,
ikke drikkevann!
Oppvaskmaskinen kan kobles til
–
kaldt- eller varmtvann maks. 60 °C.
Ved varmtvannstilkobling kan du
spare energiutgifter og tid.
I alle programavsnittene hvor det el
lers brukes kaldt vann (forskylling og
mellomskylling) og også i program
met Forskylling blir det da brukt
varmt vann.
Vanntilkobling
-
-
– For programmet ElectroSpar må
varmtvannet ha en temperatur på
minst 45 °C!
– Inntaksslangen er ca. 1,5 m lang. En
lengre slange (4 m) eller en 1,5 m
lang, fleksibel metallslange (prøvetrykk 140 bar) kan leveres.
– For tilkobling trengs en stoppekran
med 3/4" gjenger.
–
Tilbakeslagsventil er ikke nødvendig.
–
Vanntrykket (flytetrykket ved vanntil
koblingen) må være mellom 0,3 og
10 bar.
Hvis vanntrykket er lavere, kan kon
trollampen "Inntak/avløp" eller "Vann
inntak" (avhengig av modell) blinke
(se bruksanvisningen, kapittel "Feil
retting").
Ved høyere vanntrykk må en reduk
sjonsventil monteres.
-
-

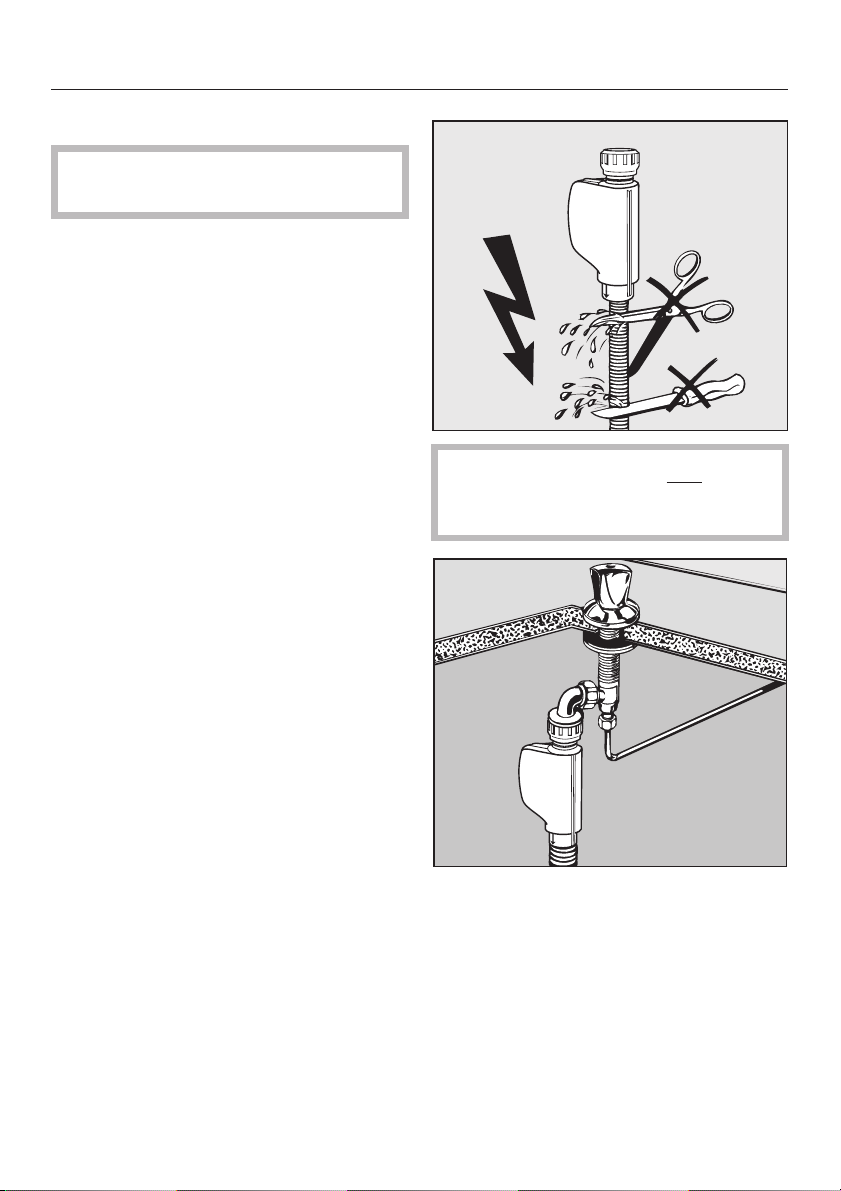

! Inntaksslangen må ikke forkor-
tes eller skades. Det er spenningsførende deler i den (se tegning).
-
-
-
For tilkobling til kran i benkeplaten kan
det leveres en vinkel med koblingsmut
ter (M.-Nr. 04 274 820).
-
35
Vanntilkobling
Vannavløp
Maskinen har innbygd tilbakeslags
–
ventil i avløpet, slik at avløpsvannet
ikke kan renne inn i maskinen igjen.
Maskinen er utstyrt med en ca. 1,5 m
–
lang, fleksibel avløpsslange (innven
dig diameter: 22 mm).
Avløpsslangen kan forlenges med et
–
skjøtestykke og en ekstra slange
(inntil 4 m).
For tilkobling av slangen til avløps-
–
systemet på stedet følger en slange
klemme med maskinen.
– Tilkoblingsstussen på oppvaskma-
skinen kan dreies. Slangen kan derfor legges mot høyre eller venstre,
uten at slangeklemmen må løsnes.
– Avløpsledningen må være maksi-
mum 4 m lang, og pumpehøyden
kan være inntil 1 m.
– Tilkoblingsstussen (på stedet) for av-
løpsslangen kan være beregnet for
forskjellige slangediametere. Hvis til
koblingsstussen stikker for langt inn i
avløpsslangen, må tilkoblingsstussen
forkortes. Ellers kan avløpsslangen
bli tett.
-
Utlufting av vannavløpet
Åpne maskindøren helt.
^
Hvis tilkoblingen (på stedet) for vannav
løpet ligger lavere enn føringen for un
derkurvtrinsene i døren, må vannavløp
et luftes. Ellers kan det renne vann ut av
vaskebeholderen under et program - på
grunn av heverteffekt.

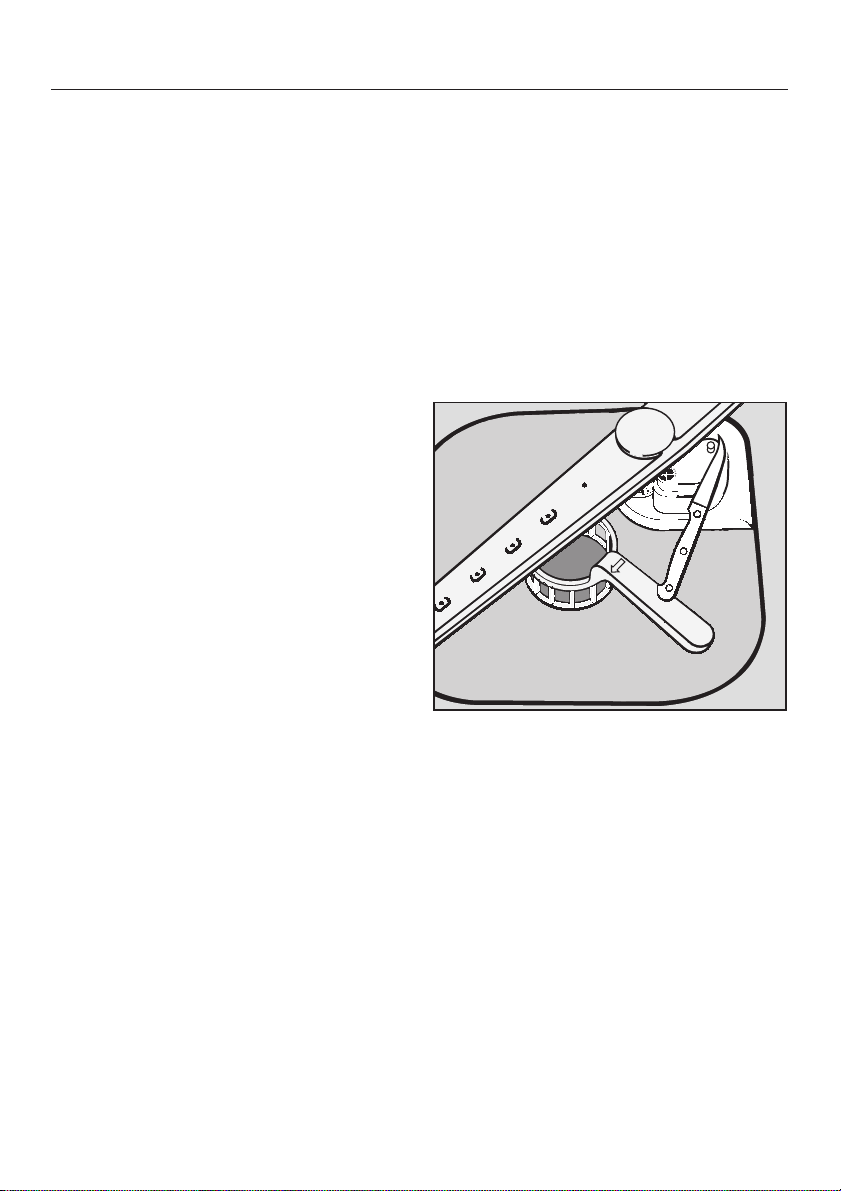

For lufting:
-
-
^
Kutt av dekselet på lufteventilen i
vaskebeholderen.
-
-
-
–
Avløpsslangen må ikke forkortes.
–
Pass på at avløpsslangen legges
uten bøy!
36
Integrerings-oppvaskmaskin ("i")
Du ønsker å... Da trenger du...
...feste oppvaskmaskinen til en sten-/
marmor-benkeplate
...bygge om oppvaskmaskinen til
en "U"-oppvaskmaskin
... montere oppvaskmaskinen i et kjøkken
uten gjennomgående sokkelforblending
...innstille oppvaskmaskinen på
en maskinhøyde mellom 87 cm og
92 cm (G 601 - G 632, G 636 - G 698,
G 975, G 976)
eller mellom 89 cm og 94 cm
(G 801 - G 832, G 836 - G 898)
...tilpasse betjeningspanelet
på oppvaskmaskinen til et skuffemål mellom 145 mm og 154 mm
...to vinkelbeslag
...dekorsettet GDU
leveres i: hvitt
mørkebrunt
sort
...ombyggingssettet Sokkel
leveres i: hvitt
sort
...ombyggingssettet Sokkelhøyde
...en adapterlist
leveres i: hvitt
mørkebrunt
sort
rustfritt stål
Ekstrautstyr
Innbyggings-oppvaskmaskin ("U")
Du ønsker å... Da trenger du...
...feste oppvaskmaskinen til en sten-/
marmor-benkeplate
...innstille oppvaskmaskinen på
en maskinhøyde mellom 87 cm og
92 cm
...to vinkelbeslag
...ombyggingssettet Sokkelhøyde
37
Tekniske data
Oppvaskmaskinmodell G 601 - G 632 G 801 - G 832
Høyde innbyggingsmaskin 81,7 cm
(regulerbar + 5,0 cm)
Høyde innbyggingsnisje 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm)
Bredde 44,8 cm 44,8 cm
Bredde innbyggingsnisje 45 cm 45 cm
Dybde
frittstående maskin
innbyggingsmaskin
Dybde med åpen dør
frittstående maskin
innbyggingsmaskin
Vekt:
Frittstående maskin
Integreringsmaskin
Spenning
Tilkoblingsverdi Se typeskiltet på oversiden av døren
Sikring
Godkjenninger VDE,
Vanntrykk (flytetrykk) 0,3 - 10 bar overtrykk 0,3 - 10 bar overtrykk
Varmtvannstilkobling maks. 60 °C maks. 60 °C
Pumpehøyde maks. 1 m maks. 1 m
Pumpelengde maks. 4 m maks. 4 m
Tilkoblingskabel ca. 1,7 m ca. 1,7 m
Kapasitet 8 normalkuverter 9 normalkuverter
60 cm
57 cm
118,5 cm
115,5 cm
ca. 54 kg
ca. 48 kg
radiostøybeskyttelse
83,7 cm
(regulerbar + 5,0 cm)
57 cm
120,5 cm
ca. 49 kg
VDE, radiostøybeskyttelse
38
Tekniske data
Oppvaskmaskinmodell G 636 - G 645, G 975, G 976
Høyde innbyggingsmaskin 81,7 cm (regulerbar + 5,0 cm)
Høyde innbyggingsnisje 82 cm (+ 5,0 cm)
Bredde 59,8 cm
Bredde innbyggingsnisje 60 cm
Dybde:
frittstående maskin
innbyggingsmaskin
Dybde med åpen dør:
frittstående maskin
innbyggingsmaskin
Vekt:
Innbyggingsmaskin
Innbyggingsmaskin SC
#
Integreringsmaskin
Integreringsmaskin SC#
Spenning
Tilkoblingsverdi Se typeskiltet på oversiden av døren
Sikring
Godkjenninger VDE,
Vanntrykk (flytetrykk) 0,3 - 10 bar overtrykk
Varmtvannstilkobling maks. 60 °C
Pumpehøyde maks. 1 m
Pumpelengde maks. 4 m
Tilkoblingskabel ca. 1,7 m
Kapasitet 12 normalkuverter
60 cm
57 cm
118,5 cm
115,5 cm
ca. 56 kg
ca. 57,5 kg
ca. 51,5 kg
ca. 53 kg
radiostøybeskyttelse
# = Oppvaskmaskin med bestikkskuff
39
Tekniske data
Oppvaskmaskinmodell G 646 - G 657, G 692 G 846 - G 857, G 892
Høyde innbyggingsmaskin 81,7 cm
(regulerbar + 5,0 cm)
83,7 cm
(regulerbar + 5,0 cm)
Høyde innbyggingsnisje 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm)
Bredde 59,8 cm 59,8 cm
Bredde innbyggingsnisje 60 cm 60 cm
Dybde:
frittstående maskin
innbyggingsmaskin
60 cm
57 cm
-
57 cm
Dybde med åpen dør:
frittstående maskin
innbyggingsmaskin
118,5 cm
115,5 cm
-
120,5 cm
Vekt:
Innbyggingsmaskin
Innbyggingsmaskin SC
Integreringsmaskin
Integreringsmaskin SC#
#
ca. 59 kg
ca. 53,5 kg
ca. 55,5 kg
ca. 57,5 kg
ca. 59,5 kg
ca. 61 kg
ca. 55 kg
ca. 56,5 kg
Spenning
Tilkoblingsverdi Se typeskiltet på oversiden av døren
Sikring
Godkjenninger VDE,
radiostøybeskyttelse
VDE, radiostøybeskytt
else
Vanntrykk (flytetrykk) 0,3 - 10 bar overtrykk 0,3 - 10 bar overtrykk
Varmtvannstilkobling maks. 60 °C maks. 60 °C
Pumpehøyde maks. 1 m maks. 1 m
Pumpelengde maks. 4 m maks. 4 m
Tilkoblingskabel ca. 1,7 m ca. 1,7 m
Kapasitet 12 normalkuverter 14 normalkuverter
-
# = Oppvaskmaskin med bestikkskuff
40
Tekniske data
Oppvaskmaskinmodell G 681 - G 689
G 693 - G 698
Høyde innbyggingsmaskin 81,7 cm
(regulerbar + 5,0 cm)
G 846 - G 857
G 893 - G 898
83,7 cm
(regulerbar + 5,0 cm)
Høyde innbyggingsnisje 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm)
Bredde 59,8 cm 59,8 cm
Bredde innbyggingsnisje 60 cm 60 cm
Dybde:
frittstående maskin
innbyggingsmaskin
60 cm
57 cm
-
57 cm
Dybde med åpen dør:
frittstående maskin
innbyggingsmaskin
118,5 cm
115,5 cm
-
120,5 cm
Vekt:
Innbyggingsmaskin
Innbyggingsmaskin SC
Integreringsmaskin
Integreringsmaskin SC#
#
ca. 61,5 kg
ca. 55,5 kg
ca. 57 kg
ca. 60 kg
ca. 60,5 kg
ca. 62 kg
ca. 56 kg
ca. 57,5 kg
Spenning
Tilkoblingsverdi Se typeskiltet på oversiden av døren
Sikring
Godkjenninger VDE,
radiostøybeskyttelse
VDE, radiostøybeskytt
else
Vanntrykk (flytetrykk) 0,3 - 10 bar overtrykk 0,3 - 10 bar overtrykk
Varmtvannstilkobling maks. 60 °C maks. 60 °C
Pumpehøyde maks. 1 m maks. 1 m
Pumpelengde maks. 4 m maks. 4 m
Tilkoblingskabel ca. 1,7 m ca. 1,7 m
Kapasitet 12 normalkuverter 14 normalkuverter
-
# = Oppvaskmaskin med bestikkskuff
414243
Rett til endringer forbeholdes (NovoPlusB,P,S) / 4106
M.-Nr. 05 690 912 / 02
no-NO
Loading...
