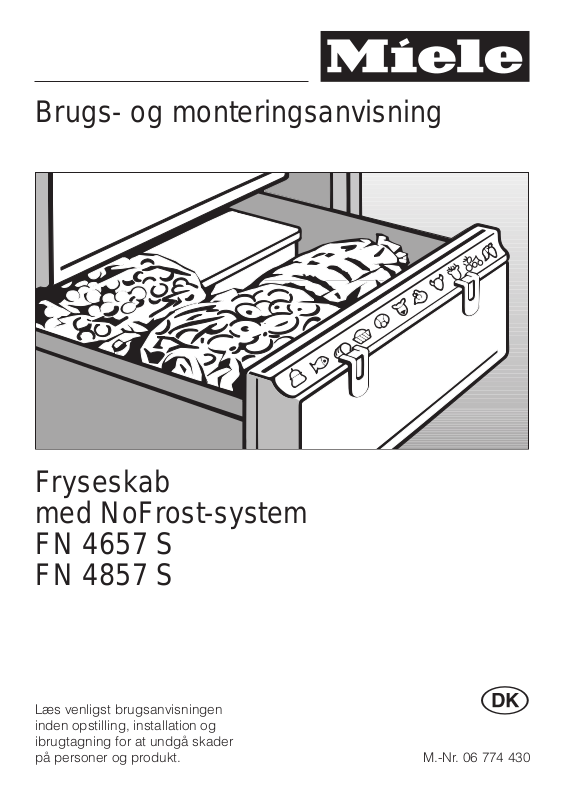

Page 1
Brugs- og monteringsanvisning
Fryseskab
med NoFrost-system
FN 4657 S
FN 4857 S
Læs venligst brugsanvisningen
inden opstilling, installation og
ibrugtagning for at undgå skader
på personer og produkt.
j
M.-Nr. 06 774 430
Page 2
Indholdsfortegnelse
Beskrivelse af fryseskabet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Miljøbeskyttelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Råd om sikkerhed og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sådan spares der energi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fryseskabet tændes og slukkes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ved længere fravær . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Den rigtige temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Temperaturen indstilles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Temperaturangivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Alarm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Tilkobling af alarmsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Alarmen afbrydes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Superfrost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Hvad sker der, når friske madvarer indfryses? . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Superfrost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Frysning og opbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Maksimal frysekapacitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Anvendelse af isolationsplade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Vigtig information!. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Madvarer, der købes som dybfrostvarer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Madvarer, man selv indfryser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Før indfrysning bør man være opmærksom på følgende: . . . . . . . . . . . . . . . . 16
Emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Før ilægning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ilægning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Frysekalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Mærkesystem til frysevarer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Optøning af frysevarer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Isterninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Drikkevarer lynafkøles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Frysebakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Fryseelement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Afrimning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Page 3
Indholdsfortegnelse
Rengøring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Udvendigt, indvendigt, tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Dørgreb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Ventilationsgitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Dørpakning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bagside - metalgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Småfejl udbedres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Støjårsager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Service / reklamationsfrist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Eltilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Opstillingsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Opstillingssted . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Klimaklasse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Opstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Justering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Hængslingssiden ændres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Fryseskabet indbygges. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Page 4
Beskrivelse af fryseskabet
a Alarm og kontrollampe
b Temperaturangivelse
c Superfrost og kontrollampe
d Tænd/sluk og temperaturvælger
a NoFrost-indretning
b Frysesbakke
4
c Fryseskuffer med frysekalender
d Mærkesystem for frysevarer
Page 5
Miljøbeskyttelse
Bortskaffelse af emballage
Emballagen beskytter produktet mod
transportskader. Emballagematerialet
er valgt ud fra miljømæssige hensyn og
er genanvendeligt.
Genbrug af emballage sparer råstoffer
og mindsker affaldsproblemerne.
Bortskaffelse af et gammelt
produkt
Gamle elektriske og elektroniske pro
dukter indeholder stadig værdifulde
materialer. De indeholder imidlertid
også skadelige stoffer, som er nødven
dige for deres funktion og sikkerhed.
Hvis disse bortskaffes sammen med
husholdningsaffaldet eller behandles
forkert, kan det skade den menneskeli
ge sundhed og miljøet. Bortskaf derfor
ikke det gamle produkt med hushold
ningsaffaldet.
Aflever i stedet for det gamle produkt
på nærmeste opsamlingssted eller den
lokale genbrugsstation, så delene kan
blive genanvendt.
-
-
-
-
Sørg for, at rørene i kølesystemet ikke
bliver beskadiget, før skabet bliver afle
veret til miljørigtig bortskaffelse. På den
måde forhindres ukontrolleret udsivning
af kølemidlet.
Sørg endvidere for, at det gamle pro
dukt opbevares utilgængeligt for børn,
indtil det afleveres på genbrugsstatio
nen. Se også afsnittet Råd om sikker
hed og advarsler.
-
-
-
-
5
Page 6
Råd om sikkerhed og advarsler
Teknisk sikkerhed
Dette fryseskab overholder de fore
skrevne sikkerhedsbestemmelser.
Uhensigtsmæssig brug kan dog
medføre skader på både bruger og
fryseskab.
Læs venligst brugsanvisningen
grundigt, før fryseskabet tages i
brug. Den indeholder vigtige anvis
ninger om indbygning, sikkerhed,
brug og vedligeholdelse. Derved be
skyttes både personer og fryseskab.
Gem venligst brugsanvisningen, og
giv den videre til en eventuel senere
ejer!
Retningslinier vedrørende brugen
Brug kun fryseskabet i en alminde-
lig husholdning til opbevaring af
dybfrostvarer, frysning af friske madvarer og fremstilling af is. Al anden anvendelse er på egen risiko og kan være
forbundet med fare.
Producenten kan ikke gøres ansvarlig
for skader opstået på grund af forkert
brug eller betjening.
-
der er meget miljøvenligt, men brænd
bart. Det er ikke skadeligt for ozonlaget
og øger ikke drivhuseffekten. Anvendel
sen af dette miljøvenlige kølemiddel har
dog delvist forårsaget et højere lydni
veau, da der ud over støj fra kompres
soren også kan forekomme strømnings
støj fra hele kølekredsløbet. Disse effek
ter kan desværre ikke undgås, men har
ingen indflydelse på fryseskabets funk
tion.
Ved transport og opstilling skal man
sørge for, at ingen dele i kølesystemet
beskadiges. Kølemidlet kan ved uheld
forårsage øjenskader!
I tilfælde af beskadigelser:
- undgå alle former for åben ild,
- træk stikket ud,
- sørg for udluftning i nogle minutter i
rummet, hvor fryseskabet står,
og
- kontakt Miele Teknisk Service.
være, hvori det opstilles. I tilfælde af
brud på systemet kan der i små rum
dannes en brændbar gas/luft-blanding.
Rummet skal være mindst 1 m
kølemiddel. Mængden af kølemiddel er
anført på typeskiltet, der er anbragt
inde i fryseskabet.
Dette fryseskab indeholder isobu
tan (R600a), et naturgasprodukt,
Jo mere kølemiddel, der er i fryse
skabet, desto større skal rummet
3
pr. 8 g
-
-
-
-
-
-
-
-
-
6
Page 7
Råd om sikkerhed og advarsler
Før tilslutning er det vigtigt at kon
trollere, om de tilslutningsdata
(spænding og frekvens), der er angivet
på typeskiltet, stemmer overens med
de eksisterende forhold på stedet.
Disse data skal ubetinget stemme over
ens, så der ikke opstår skader på fryse
skabet. I tvivlstilfælde bør man kontakte
en elinstallatør.
Den elektriske sikkerhed kan kun
garanteres, når der er etableret for
skriftsmæssig jordforbindelse. Det er
meget vigtigt, at denne grundlæggen
de sikkerhedsforanstaltning kontrol
leres, og at installationerne i tvivlstilfælde gennemgås af en fagmand.
Producenten kan ikke gøres ansvarlig
for skader, der er opstået på grund af
manglende eller afbrudt jordforbindelse
(f.eks. elektrisk stød).
Sikker drift kan kun garanteres, når
montering og tilslutning er foretaget som beskrevet i brugsanvisningen.
-
-
-
Installation, vedligeholdelse og re
paration må kun foretages af ud
dannede fagfolk.
Installation, vedligeholdelse eller repa
ration foretaget af ukyndige kan medfø
re betydelig fare for brugeren og er ikke
dækket af Mieles reklamationsordning.
-
Fryseskabet er kun afbrudt fra el
nettet, når en af følgende betingel
ser er opfyldt:
-
Stikket er trukket ud.
–
Træk ikke i ledningen, men tag fat i
stikket.
– Sikringen er slået fra.
– Skruesikringen er skruet helt ud.
Tilslutning må ikke foretages ved
hjælp af en forlængerledning.
En forlængerledning giver ikke den
nødvendige sikkerhed (f.eks. risiko for
overophedning).
-
-
-
-
-
-
Indbygning og montering af dette
fryseskab på et ikke-stationært op
stillingssted (f.eks. skib) må kun udfø
res af fagfolk og kun under iagttagelse
af sikkerhedsforskrifterne for brugen af
dette fryseskab.
-
-
7
Page 8
Råd om sikkerhed og advarsler
Brug
Berør ikke frysevarer med våde
hænder. Hænderne kan fryse fast.
Risiko for kvæstelser!
Anvend ingen elektriske apparater
i fryseskabet (f.eks. til fremstilling
af softice).
Fare for gnistdannelse og eksplosion!
Tag aldrig isterninger eller spiseis -
specielt ikke vandis - direkte fra
fryseskabet i munden.
På grund af den meget lave temperatur
kan læber og tunge fryse fast. Risiko for
kvæstelser!
Pas på, at børn ikke leger med fry-
seskabet; f.eks. må de ikke sætte
sig i en fryseskuffe eller hænge på
døren.
Let eller helt optøede madvarer må
aldrig genfryses. Brug dem så hurtigt som muligt, fordi de mister næringsværdi og fordærves. Kogt eller stegt
kan de optøede madvarer dog genfryses.
Der kan være risiko for madforgift
ning ved at spise madvarer, der
har ligget for længe i fryseskabet.
Hvor længe madvarerne kan opbevares
i fryseskabet afhænger af mange fakto
rer, som f.eks. hvor friske de er, og af
kvaliteten samt af temperaturen i fryse
skabet. Vær opmærksom på fødevare
producenternes anvisninger og dato
mærkning!
-
-
-
-
Opbevar aldrig eksplosive stoffer
eller produkter med brændbare
drivgasser (f.eks. spraydåser) i fryse
skabet. Der kan opstå gnister, når ter
mostaten tænder, og dette kan forårsa
ge eksplosion.
Opbevar aldrig dåser og flasker
med kulsyreholdige drikkevarer el
ler væsker i fryseskabet. Dåser og fla
sker kan eksplodere.
Risiko for kvæstelser og beskadigelse!
Flasker, der lægges i fryseskabet til
lynkøling, skal tages ud senest ef
ter en time. Flaskerne kan eksplodere.
Risiko for kvæstelser og beskadigelse!
Brug aldrig spidse eller skarpe
genstande til at
– fjerne rim eller is med
– løsne fastfrosne isterningbakker eller
madvarer med.
De kan beskadige køleelementerne, så
fryseskabet ikke kan anvendes.
Kom ikke olie eller fedt på dørli
sten.
Det gør den med tiden porøs.
Ventilationsgitrene må ikke tildæk
kes.
Det forhindrer en god ventilation.
Strømforbruget stiger, og skader på fry
seskabet kan ikke udelukkes.
-
-
-
-
-
-
-
-
-
8
Page 9
Råd om sikkerhed og advarsler
Fryseskabet er beregnet til en be
stemt klimaklasse (rumtemperatur
område), hvis grænser absolut skal
overholdes. Klimaklassen fremgår af ty
peskiltet inde i fryseskabet.
En lavere temperatur betyder længere
pauser for kølesystemet, således at fry
seskabet ikke kan holde den nødven
dige temperatur.
Brug aldrig en elektrisk varmekilde
eller stearinlys til optøning.
Plastdelene kan blive beskadiget.
Brug ikke optøningsspray eller
midler til afisning.
De kan danne eksplosive gasser, indeholde opløsnings- eller drivmidler, der
er skadelige for plastdelene, eller være
sundhedsfarlige.
Brug aldrig et damprengøringsap-
parat til afrimning og rengøring af
fryseskabet.
Dampen kan trænge ind til de spændingsførende dele og forårsage kortslutning.
-
Bortskaffelse af et gammelt
-
-
fryseskab
-
-
Låsen i det gamle fryseskab gøres
ubrugelig.
Det forhindrer legende børn i at lukke
sig inde og komme i livsfare.
Det gamle fryseskab gøres ubru
geligt: Træk stikket ud, og klip led
ningen af.
Sørg for ikke at beskadige dele af
kølesystemet, f.eks. ved at
stikke hul på kølemiddelkanalerne
–
– knække rørene
– kradse overfladebelægningen af.
Kølemiddel kan ved uheld forårsage
øjenskader.
Producenten kan ikke gøres ansvarlig for skader, der er opstået, fordi
ovenstående råd om sikkerhed og
advarsler ikke er blevet fulgt.
-
-
9
Page 10
Sådan spares der energi
Normalt energiforbrug Øget energiforbrug
Opstilling I rum med ventilation I lukkede rum uden mulighed for
Beskyttet mod direkte sollys I direkte sollys.
Ikke ved siden af en varmekilde
(radiator, komfur)
Ved ideel rumtemperatur på ca.
20°C
Temperaturindstilling
termostat "cirka-tal"
(trinvis regulering)
Temperaturindstilling
termostat "præcis grad"
(digital visning)
Brug Døren bør kun åbnes, når det er
Afrimning Fryseskabet afrimes, når der har
Middel indstilling mellem 2 og 3. Høj indstilling: Jo lavere tempera
Svaleafsnit 8 til 12°C På skabe med vinterindstilling skal
Køleskab 4 til 5°C
PerfectFresh-zone omkring 0 °C
Fryseskab -18°C
nødvendigt, og da i så kort tid
som muligt.
Madvarerne sorteres, før de anbringes i skabet.
Varme mad- og drikkevarer bør afkøles, inden de anbringes i skabet.
Ved anbringelse i skabet skal
madvarerne være pakket ind eller
godt tildækket.
Frysevarer optøs i køleskabet.
Madvarerne må ikke ligge for tæt.
Luften skal kunne cirkulere imel
lem dem
dannet sig et centimetertykt lag is.
ventilation.
Opstilling ved siden af en varme
kilde (radiator, komfur).
Ved høj omgivelsestemperatur.
turen i skabet er, desto højere er
energiforbruget!
man sørge for, at vinterindstillin
gen er frakoblet ved omgivelses
temperaturer over 16°C!
Hyppig og langvarig åbning af
døren = kuldetab
Manglende orden medfører længere søgetid, hvorved døren holdes åben i længere tid.
Varme mad- og drikkevarer i skabet medfører, at kompressoren
skal køre i længere tid (forsøg på
at holde den kølige temperatur)
Fordampning og kondensering af
væsker i køleskabet kan medføre
reduceret køleeffekt.
-
Et islag reducerer kuldeafgivelsen
til madvarerne og medfører højere
strømforbrug.
-
-
-
-
10
Page 11
Fryseskabet tændes og slukkes
Inden fryseskabet tages i brug
Rengør skabets indvendige flader og
^
tilbehøret med lunkent vand, og tør
efter med en tør klud.
Lad skabet stå ca. 1/2 til 1 time efter
transport, før det tilsluttes. Dette er
meget vigtigt for den senere funk
tion!
-
Fryseskabet tændes
^ Temperaturvælgeren drejes med en
mønt mod højre væk fra position 0,
indtil temperaturangivelsen begynder
at lyse.
Temperaturvælgeren må kun drejes,
til der mødes modstand. Ellers bliver
den beskadiget.
Fryseelement
Læg fryseelementet i den øverste skuf
fe eller på frysebakken (for at spare
plads). Efter ca. 24 timer er fryseele
mentet oppe på sin maksimale køleef
fekt.
-
-
Fryseskabet slukkes
Temperaturvælgeren drejes med en
^
mønt mod venstre over på position 0.
Alle kontrollamper slukker, og kølingen
er afbrudt.
Ved længere fravær
Hvis fryseskabet ikke skal bruges i længere tid:
^ sluk skabet,
^ træk stikket ud,
^ rengør skabet, og
^ lad skabsdøren stå på klem for at
undgå generende lugt i skabet.
-
Alarmens kontrollampe lyser. Den går
ud, så snart der er koldt nok i fryseska
bet.
For at sikre at temperaturen er tilstræk
kelig lav, skal skabet forkøle nogle ti
mer, inden der lægges madvarer ind
første gang.
-
Hvis der slukkes for skabet ved læn
gere fravær, og det ikke bliver ren
gjort, kan der - hvis døren lukkes -
dannes skimmel.
-
-
-
11
Page 12
Den rigtige temperatur
Korrekt temperaturindstilling er meget
vigtig. Madvarer fordærves hurtigt af
mikroorganismer, men dette kan forhin
dres eller udsættes med korrekt opbe
varingstemperatur. Temperaturen påvir
ker mikroorganismernes formerings
hastighed. Med lavere temperatur går
processen langsommere.
For at kunne indfryse friske madvarer
og opbevare dem i lang tid kræves en
temperatur på -18°C. Ved denne tem
peratur er mikroorganismernes vækst
så godt som helt indstillet. Så snart
temperaturen stiger over -10°C, begyn
der madvarerne at fordærves og har
derved en kortere holdbarhedstid. Derfor må let eller helt optøede madvarer
først genfryses, når de er blevet tilberedt (kogt eller stegt). De høje temperaturer under tilberedningen dræber
de fleste mikroorganismer.
Temperaturen i skabet øges,
– jo hyppigere og længere tid døren
holdes åben,
–
jo flere madvarer, der lægges ind,
–
jo flere friske madvarer, der indfry
ses,
–
jo højere temperatur, der er omkring
skabet.
Skabet er beregnet til en bestemt kli
maklasse (rumtemperaturområde),
hvis grænser absolut skal overhol
des.
-
-
-
-
Temperaturen indstilles
Temperaturen kan indstilles på tem
-
peraturvælgeren.
-
-
Temperaturvælgeren drejes med en
^
mønt mod højre væk fra position 0.
Temperaturvælgeren må kun drejes,
til der mødes modstand. Ellers bliver
den beskadiget.
Temperaturangivelse
Den temperatur, der vises på betjeningspanelet, er altid den ønskede
temperatur.
Hvis der ønskes en temperatur på
-18°C i skabet,
^
drejes temperaturvælgeren til højre
(startende fra 0), indtil -18 lyser på
betjeningspanelet.
Inden for de viste temperaturområder
(f.eks. mellem -15 og -18°C) kan tem
peraturen indstilles til at være en lille
smule koldere:
-
^
drej temperaturvælgeren langsomt
væk fra f.eks. indstilling -15 og videre
mod højre, til -18 blinker kort i tempe
raturangivelsen.
-
-
-
12
Den koldere temperaturindstilling inden
for det lille temperaturområde er nu
gældende.
Page 13
Alarm
Fryseskabet er forsynet med et alarm
system, så temperaturen i fryseskabet
ikke kan stige ubemærket. Bliver tem
peraturen for høj, lyder en alarm. Samti
dig blinker alarm-kontrollampen.
Det akustiske og optiske signal kan
forekomme,
hvis der er lagt en stor mængde
–
madvarer ind til indfrysning, uden at
Superfrost-funktionen er koblet til.
Afhængig af den viste temperatur kon
trolleres, om madvarerne er begyndt at
tø op eller endda er tøet helt op. Er det
te tilfældet, tilberedes madvarerne (koges eller steges), inden de indfryses
igen.
-
Tilkobling af alarmsystem
Alarmsystemet er altid automatisk klar
til brug. Det skal ikke tændes separat.
-
Alarmen afbrydes
Så snart alarmtilstanden er ophørt, sluk
ker alarmen, og kontrollampen slukker.
Hvis alarmen generer, kan den afbry
des før tiden.
-
^ Tryk på alarmtasten.
Alarmtonen ophører. Alarmens kontrollampe lyser konstant og går først
ud, når alarmtilstanden er ophørt.
Herefter er alarmsystemet igen klar til
at træde i funktion.
-
-
13
Page 14
Superfrost
Hvad sker der, når friske
madvarer indfryses?
Friske madvarer skal gennemfryses så
hurtigt som muligt, så næringsværdi, vi
taminer, udseende og smag bibehol
des.
Jo langsommere madvarerne gennem
fryses, desto mere væde trænger ud af
hver enkelt celle. Cellerne skrumper.
Ved optøning kan kun en del af den
mistede væde vandre tilbage i cellerne.
I praksis betyder dette, at der i mad
varerne sker et større safttab. Dette kan
ses under optøningen, hvor der dannes
en stor mængde væde omkring madvarerne.
Hvis madvarerne er blevet hurtigt gennemfrosset, har væden kortere tid til at
trænge ud af hver enkelt celle. Cellerne
skrumper betydeligt mindre.
Ved optøning kan den lille mængde
væde, der var trængt ud, vandre tilbage til cellerne, så safttabet bliver meget
lille. Der dannes kun en lille mængde
væde omkring madvarerne!
-
-
Superfrost
Madvarer indfryses bedst, når Super
frost tilkobles inden indfrysningen.
Undtagelser:
-
Superfrost tilkobles
Superfrost skal tilkobles 6 timer før,der
lægges madvarer ind. Hvis den mak
simale frysekapacitet skal udnyttes,
-
skal Superfrost tilkobles 24 timer forin
den!
-
Tryk på Superfrost-tasten, indtil kon
^
trollampen for Superfrost lyser.
Den koldeste temperaturangivelse på
betjeningspanelet lyser, og temperaturen i fryseskabet falder, da der nu
arbejdes med størst mulig køleeffekt.
Superfrost frakobles
Superfrost frakobles automatisk efter
ca. 65 timer. Kontrollampen slukker, og
fryseskabet arbejder igen med normal
køleeffekt.
I temperaturangivelsen på betjenings
panelet lyser den indstillede temperatur
igen.
For at spare energi kan man også selv
frakoble Superfrost, så snart en kon
stant temperatur i fryseskabet på
mindst -18°C er nået. Kontroller tempe
raturen i fryseskabet.
-
-
-
-
-
-
–
Hvis der lægges madvarer ind, der
allerede er frosset.
–
Hvis der dagligt kun lægges op til 2
kg madvarer ind.
14
^
Tryk på Superfrost, indtil kontrollam
pen slukker.
Fryseskabet arbejder igen med normal
køleeffekt.
-
Page 15
Maksimal frysekapacitet
For at madvarerne skal blive helt gen
nemfrosset hurtigst muligt, må den
maksimale frysekapacitet ikke overskri
des. Den maksimale frysekapacitet på
24 timer er angivet på typeskiltet "Fry
sekapacitet...kg/24 t."
-
-
-
Frysning og opbevaring
Der må ikke anbringes madvarer i
de adskilte/isolerede skuffer, da der
kan forekomme store, ukontrollerede
temperatursvingninger, hvorved
madvarerne kan blive fordærvet.
Eksempel
Anvendelse af isolationsplade
(afhængig af model; ekstratilbehør)
Til fryseskabet findes en isolationspla
de, som kan anvendes til at adskille/iso
lere skuffer, der ikke er i brug, for at
spare strøm. Anvend denne isolationsplade, når der kun er få frysevarer i fryseren.
Vigtig information!
– Der skal altid være mindst to skuffer i
fryseskabet. Alle andre skuffer kan
adskilles/isoleres efter behov.
– De skuffer, der skal anvendes til frys-
ning, skal altid være foroven.
–
Isolationspladen skal skubbes ind
under den sidste skuffe, der skal
indfryses i.
–
Jo færre skuffer, der skal køles, jo
mindre strøm bruger fryseskabet.
Der kan spares en del strøm ved at
anvende isolationspladen!
-
Der er kun brug for 2 skuffer til opbeva
ring af frysevarerne:
Anbring frysevarerne i de 2 øverste
^
fryseskuffer. Alle andre skuffer er
-
tomme.
^
Tag den tredje skuffe ud, og skub iso
lationspladen ind under den anden
skuffe.
Resten af de nederste skuffer adskil
les/isoleres herved.
-
-
-
15
Page 16
Frysning og opbevaring
Madvarer, der købes som
dybfrostvarer
Når allerede dybfrosne madvarer skal
opbevares, bør det ved køb i butikken
kontrolleres, at
emballagen ikke er beskadiget,
–
holdbarhedstiden er i orden,
–
køletemperaturen i frysedisken er
–
korrekt. Hvis køletemperaturen er hø
jere end -18°C, afkortes holdbarhe
den.
Dybfrostvarer bør købes til sidst og
^
transporteres i køletaske eller aviser.
^ Læg straks dybfrostvarerne i fryse-
skabet.
Helt eller delvist optøede varer må
ikke genfryses. Først når madvarerne er tilberedt (kogt eller stegt), må
de fryses igen.
Madvarer, man selv indfryser
Brug kun friske og gode madvarer!
Før indfrysning bør man være
opmærksom på følgende:
Velegnet til indfrysning er:
–
Frisk kød, fjerkræ, vildt, fisk, grøntsa
ger, urter, rå frugt, mejeriprodukter,
brød, madrester, æggeblommer, æg
gehvider og mange færdigretter.
-
-
Ikke egnet til indfrysning er:
–
Vindruer, bladsalat, radiser, ræddiker,
cremefraiche, mayonnaise, hele æg i
skal, løg, hele rå æbler og pærer.
– For at bibeholde farve, smag, aroma
og C-vitaminer skal grøntsager blancheres inden frysning. Kom grøntsagerne i kogende vand i 2-3 min. Derefter tages de op og afkøles hurtigt i
koldt vand. Lad dem til sidst dryppe
af.
– Magert kød egner sig bedre til ind-
frysning end fedt kød og kan opbevares i fryseren væsentligt længere.
-
-
16
–
Læg frysefilm mellem koteletter,
steaks, schnitzler osv. Derved und
gås, at de fryser sammen til en blok.
–
Rå madvarer og blancherede grønt
sager må ikke krydres eller saltes før
indfrysning. Færdige retter må kun
krydres og saltes let. Mange kryd
derier ændrer styrke ved frysning.
–
Lad varme retter eller drikke afkøle,
før de fryses. Dette for at forhindre at
de allerede frosne madvarer optøs
og for at spare strøm.
-
-
-
Page 17
Frysning og opbevaring
Emballage
Indfrysning foretages portionsvis.
^
Egnet emballage
– Plastfolie
– Alu-folie
– Frysebokse
Uegnet emballage
– Indpakningspapir
– Pergamentpapir
– Cellofan
– Affaldsposer
– Brugte indkøbsposer
^ Tryk luften ud af emballagen.
^ Luk pakken tæt med
– elastikker
– plast-clips
– bånd
– kuldebestandig tape.
Poser og folie af polyethylen kan
også svejses med et dertil egnet apparat.
Før ilægning
Ved indfrysning af mere end 2 kg fri
^
ske madvarer tilkobles funktionen
Superfrost nogen tid inden ilægning
af madvarerne (se afsnittet Super
frost).
Ilægning
Madvarerne kan indfryses overalt i fry
seskabet, dog bedst i de øverste fryse
skuffer.
Man kan også tage skufferne ud og
lægge frysevarerne direkte på glaspla
derne.
Kun den nederste skuffe skal altid blive
i fryseskabet.
Der må højst anbringes 25 kg i hver
fryseskuffe og på hver glasplade!
Når skufferne tages ud, skal man
passe på ikke at tildække ventilationssprækkerne på bagvæggen af
fryseskabet. De er nødvendige for,
at fryseskabet kan fungere korrekt!
-
-
-
-
-
^
Forsyn pakningen med angivelse af
indhold og indfrysningsdato.
Til indfrysning af store madvarer, som
f.eks. kalkun eller vildt, kan glaspladen
mellem to fryseskuffer tages ud. Herved
opnås plads svarende til to skuffehøj
der.
^
Bred frysevarerne godt ud i bunden
af skufferne eller på glaspladerne, så
de gennemfryses hurtigst muligt.
^
Pakkerne med madvarer skal være
tørre, når de lægges ind, for at undgå
at de fryser sammen.
-
17
Page 18
Frysning og opbevaring
Friske madvarer, der skal indfryses,
må ikke berøre de allerede frosne
madvarer, så disse begynder at tø
op.
Frysekalender
Frysekalenderen på fryseskuffen angi
ver den normale opbevaringstid for for
skellige madvarer, når de lægges friske
ind.
På gængse dybfrostvarer er den opbe
varingstid, der er angivet på pakken,
afgørende.
-
Optøning af frysevarer
Frysevarer optøs
i mikrobølgeovn,
–
i ovn med funktionen Varmluft eller
–
Optøning,
ved stuetemperatur,
–
i køleskab (den kulde, der afgives fra
–
frysevarerne, udnyttes til køling af
madvarerne i køleskabet),
i dampovn.
–
-
Flade kød- og fiskestykker kan læg
ges let optøet på den varme pande.
-
Mærkesystem til frysevarer
Mærkesystemet er en hjælp til at huske
de forskellige frysevarers opbevaringstid.
Til hver fryseskuffe hører to små plader
med et lille hjul. På dette kan månederne indstilles fra 1 til 12.
^
Skub pladen fra kanten af skuffen ind
på styreskinnen.
Arten af frysevarer afmærkes med pla
den, og hjulet indstilles på tidspunktet
for indfrysningen.
Frugt kan optøs ved stuetemperatur i
emballagen eller i et tildækket fad.
Grøntsager kan almindeligvis hældes i
det kogende vand i frosset stand eller
ristes i varmt fedtstof. Tilberedningstiden er på grund af den ændrede cellestruktur lidt kortere end for friske grøntsager.
Helt eller delvist optøede varer må
ikke genfryses. Først når madvarer
ne er tilberedt (kogt eller stegt), må
de fryses igen.
-
-
18
Page 19
Frysning og opbevaring
Isterninger
(med låsebolt, afhængig af model)
Tryk låsebolten ned, og fyld vand i
^
isterningbakken. Overskydende vand
løber ud gennem afløbsåbningen.
Tryk låsebolten opad for at låse ister
^
ningbakken, og stil den i bunden af
en fryseskuffe.
^ Når isterningerne skal løsnes fra bak-
ken, bruges en stump genstand,
f.eks. skaftet af en ske.
^ Isterningerne løsnes let fra bakken,
hvis den holdes kort tid under rindende vand.
Drikkevarer lynafkøles
Frysebakken
På frysebakken kan bær, urter, grøntsa
ger og andre småting indfryses særlig
skånsomt. Frysevarerne beholder over
vejende formen, og fastfrysning af de
enkelte stykker undgås.
-
^ Læg frysevarerne løst på bakken.
Frysevarerne gennemfryses 10 - 12 ti-
mer. Fyld dem derefter i en frysepose
eller i en fryseboks, og læg dem i en af
fryseskufferne.
-
-
Flasker med drikkevarer, der lægges til
lynafkøling i fryseskabet, skal tages ud
senest efter en time, da de ellers kan
springe!
19
Page 20
Frysning og opbevaring
Fryseelement
Fryseelementet forhindrer hurtig tem
peraturstigning i fryseskabet i tilfælde
af strømsvigt.
Læg fryseelementet i den øverste skuf
fe direkte på madvarerne eller på fryse
bakken (for at spare plads). Efter ca. 24
timer er fryseelementet oppe på sin
maksimale køleeffekt.
I tilfælde af strømsvigt lægges fryseele
mentet direkte på frysevarerne i den
øverste skuffe for at holde på kulden
længst muligt.
Når der lægges friske madvarer ind,
kan fryseelementet bruges som adskillelse mellem de allerede frosne varer
og de friske.
Fryseelementet kan også anvendes til
kortvarigt at køle mad- og drikkevarer i
en køletaske.
-
-
-
-
20
Page 21
Afrimning
Fryseskabet er udstyret med et No
Frost-system, så det afrimes automa
tisk.
Den opståede fugt sætter sig på køle
fladen, afrimes automatisk af og til og
fordamper.
Den automatiske afrimning gør, at fryse
skabet altid er fri for is. Ved hjælp af
dette særlige system undgås det, at
madvarerne begynder at tø op!
-
-
-
-
21
Page 22
Rengøring
Brug aldrig skuremiddel, soda- eller
syreholdige rengøringsmidler eller
kemiske opløsningsmidler.
Uegnet er også såkaldte "skuremid
delfrie" rengøringsmidler, da de gi
ver matte pletter.
Sørg for, at der ikke kommer vand i
elektronikken eller i ventilationsgit
teret.
Anvend aldrig damprengøringsap
parat. Dampen kan trænge ind til
spændingsførende dele og forårsa
ge kortslutning.
Typeskiltet inde i fryseskabet må
ikke fjernes. Det skal bruges i tilfælde af reparation!
Dørgreb
Aluminium er et levende materiale. Den
reflekterende virkning og dermed fryse
skabets udseende er afhængig af syns
-
-
-
-
vinkel, lys og omgivelser.
Aluminiumlakerede dørgreb kan mis
farves eller forandre sig, hvis snavs
får lov at sidde i længere tid. Snavs
bør derfor straks fjernes.
Dørgrebet er modtageligt for kradse
mærker og ridser.
Foruden ovennævnte rengøringsmidler
bør følgende undgås:
– rengøringsmiddel til rustfrit stål,
– kalkopløsende rengøringsmidler,
– kloridholdige rengøringsmidler,
-
-
-
-
^ Sluk fryseskabet, og træk stikket ud;
frysevarerne opbevares et køligt
sted, og alle fryseskuffer skal være
taget ud.
Udvendigt, indvendigt, tilbehør
Brug varmt vand tilsat opvaskemiddel.
Vask alle dele i hånden, ikke i opvaske
maskine.
^
Efter rengøring afvaskes de løse dele
og fryseskabet udvendigt og indven
digt med rent vand; der eftertørres
med en tør klud. Lad døren stå åben
et stykke tid efter rengøring.
22
– rengøringsmidler med skurende virk-
ning, f.eks. skurepulver og flydende
skuremiddel,
– skuresvampe, som f.eks. grydesvam-
pe eller brugte svampe, der indehol
der rester af skuremiddel.
–
opvaskemiddel til opvaskemaskiner.
-
Ventilationsgitter
^
Ventilationsgitteret skal rengøres med
-
jævne mellemrum med en pensel el
ler en støvsuger. Støvophobninger gi
ver øget strømforbrug.
-
-
-
Page 23
Rengøring
Dørpakning
Kom ikke olie eller fedtstof på tæt
ningslisten i døren. Den kan blive
porøs med tiden.
Tætningslisten i døren skal rengøres
med jævne mellemrum og kun med rent
vand. Den eftertørres grundigt med en
tør klud.
-
Bagside - metalgitter
Metalgitteret på bagsiden af fryseska
bet (varmeveksler) skal støves af
mindst en gang om året. Ophobning af
støv øger strømforbruget!
Ved rengøring af metalgitteret skal
man passe på, at ledning eller andre
dele ikke rives af, knækkes eller beskadiges.
-
Efter rengøring
Luk døren, sæt stikket i stikkontakten,
^
og tænd fryseskabet.
Superfrost tilkobles, så fryseskabet
^
hurtigt bliver koldt.
Kontrollampen lyser.
Skub fryseskufferne med frysevarer
^
ind i fryseskabet, når temperaturen er
tilstrækkelig lav.
Superfrost frakobles ved tryk på
^
Superfrost-tasten, når en konstant fry
seskabstemperatur på min. -18°C er
nået.
Kontrollampen slukker.
-
23
Page 24
Småfejl udbedres
Reparationer på de elektriske dele
må kun foretages af autoriserede
fagfolk. Reparationer foretaget af
ukyndige kan medføre betydelig risi
ko for brugeren.
Kontroller, om metalgitteret (varme
^
veksler) på bagsiden af skabet er
støvet.
Fryseskabets dør er blevet åbnet
^
ofte, eller store mængder friske mad
varer er lagt ind til indfrysning.
-
-
Følgende småfejl kan man dog selv ud
bedre:
Hvad nu, hvis . . .
...fryseskabet ikke køler?
Kontroller, om temperaturvælgeren
^
står på en anden indstilling end "0".
^ Kontroller, om stikket sidder godt fast
i stikkontakten.
^ Kontroller, om HFI/HPFI-relæet har
slået fra. Hvis det er tilfældet, kontaktes Miele Teknisk Service.
. . . skabets dør ikke kan åbnes flere
gange efter hinanden?
Det er ingen fejl. På grund af sugevirk
ningen kan døren først åbnes igen efter
et stykke tid uden anvendelse af magt.
. . . temperaturen i skabet er for kold?
^
Stil temperaturvælgeren på en lavere
indstilling.
^
Superfrost er endnu ikke slået fra.
Den slår automatisk fra efter 65 timer.
...kompressoren kører for ofte og i
for lang tid?
-
-
Kontroller, om døren kan lukkes rig
^
tigt.
. . . alarmen går i gang, og dens kon
trollampe blinker?
Temperaturen i fryseskabet er for varm,
fordi
^ der er lagt store mængder madvarer
til indfrysning, uden at Superfrost er
tilkoblet.
Når alarmtilstanden er ophørt, slukker
alarmens kontrollampe, og alarmen
stopper.
^ kompressoren er defekt. Kontakt
Miele Teknisk Service.
Afhængig af den viste temperatur kontrolleres, om madvarerne er begyndt at
tø op eller endda er tøet helt op. Er det
te tilfældet, tilberedes madvarerne (ko
ges eller steges), inden de indfryses
igen.
...kontrollampen for Superfrost og
temperaturangivelsen blinker samti
dig?
Der foreligger en fejl. Kontakt Miele
Teknisk Service.
-
-
-
-
-
^
Kontroller, om ventilationsåbningerne
er blokerede eller støvet til.
24
Page 25
...kontrollampen for Superfrost ikke
lyser, men kompressoren arbejder?
Kontrollampen er defekt. Kontakt
^
Miele Teknisk Service.
...frysevarerne er frosset fast?
Frysevarerne løsnes med en stump
genstand, f.eks. skaftet af en ske.
Småfejl udbedres
Hvis eventuelle fejl ikke kan udbed
res ved hjælp af disse anvisninger,
bør Miele Teknisk Service kontaktes.
For at undgå for stort køletab må
døren ikke åbnes, før fejlen er udbedret.
-
25
Page 26
Støjårsager
Normale lyde Hvordan opstår de?
Brrrrr... Brummelyde kommer fra motoren (kompressoren). Lyden kan
Blubb, blubb.... Boble-, klukke- og snurrelyde kommer fra kølemidlet, der flyder
Klik.... Klikkelyde høres, når termostaten kobler motoren til eller fra.
Sssrrrrr.... På skabe med flere zoner eller med NoFrost kan en let susen
Husk på, at motor- og strømningslyde i kølesystemet ikke kan undgås!
Lyde, der let kan fjernes Hvordan opstår de, og hvad kan der gøres ved
Klapren, raslen, klirren Skabet står ikke i vater: Juster det ved hjælp af et vaterpas.
kortvarigt være noget højere, når motoren starter.
gennem rørene.
stamme fra luftstrømningen inde i fryseskabet.
dem?
Brug de indstillelige ben under skabet, eller læg noget under.
Skabet berører et køkkenskab eller lignende. Ryk det fri.
Skuffer, kurve eller hylder sidder ustabilt eller i klemme: Kon-
troller de udtagelige dele, og anbring dem eventuelt anderledes.
Flasker eller fade berører hinanden: Ryk dem lidt væk fra hin-
anden.
Ledningsholderen sidder stadig på bagsiden af fryseskabet:
Fjern den.
26
Page 27
Service / reklamationsfrist
Miele Teknisk Service
Dag til dag service
–
Landsdækkende servicenet
–
Lokale teknikere
–
Specielt uddannede teknikere
–
Centralt dirigerede servicevogne
–
Stor reservedelsbeholdning
–
Originale Miele reservedele
–
24 måneders reklamationsfrist på alle
–
fabriksnye Miele produkter og re
parationer
– Leveringsgaranti for reservedele i
15 år
Miele er kendt for sin "dag til dag"
service
En stor fordel, da ventetiden på, at
Miele produktet igen er klar efter et
driftsstop, yderst sjældent overskrider
én dag. Dette kan vi overholde, fordi vi
over hele landet har lokalt boende tek
nikere, som kører rundt i centralt diri
gerede servicevogne.
Servicevognene er udstyret med et
stort udvalg af originale reservedele,
hvilket betyder, at vi har alt, hvad der
normalt skal bruges til en reparation,
med fra starten. Altså ingen unødven
dig ventetid eller omkostning ved frem
skaffelse af reservedele.
-
-
Rygraden i god service er dygtige tek
nikere. Alle vore teknikere er elektrikere,
og denne uddannelse er suppleret med
en speciel Miele uddannelse i drift,
vedligeholdelse og reparation af vore
produkter. Uddannelsen bliver løbende
fulgt op, således at teknikerne hele ti
den er på højde med udviklingen.
Miele Teknisk Service kan tilkaldes fra
mandag til torsdag mellem kl. 8.00 og
16.00, fredag mellem 8.00 og 15.30 på
telefon
43 27 13 00
97 12 70 66
Servicebestilling,
direkte 43 27 13 10
eller telefax 43 27 13 09
Mieles reklamationsfrist
De efterfølgende bestemmelser om reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark.
-
Reklamationfristen er gyldig 24 mdr. fra
købsdato, når der forevises kvittering,
regning eller tilsvarende, hvoraf købs
dato fremgår. Funktionssvigt på produk
terne, der skyldes installationsmæssige
forhold, dækkes ikke af reklamationsfri
sten. Reklamationsfristen indskrænker
-
ikke købers rettigheder if. lovgivningen
-
over for Miele.
-
-
-
-
-
27
Page 28
Service / reklamationsfrist
Mieles reklamationsfrist omfatter:
Fabriksnye produkter beregnet til priva
te husholdninger og anvendt til rette
formål. Fabrikations- og materialefejl,
såfremt disse fejl konstateres under
produktets normale brug.
For mindre øer, hvor færgetransport er
påkrævet, Grønland og Færøerne gæl
der dog særlige bestemmelser.
Mieles reklamationsfrist indebærer:
For store produkter betaler Miele alle
udgifter til reservedele, arbejdsløn og
rejseudgifter for tekniker. Såfremt Miele
skønner det nødvendigt, at produktet
sendes til et Miele værksted, betaler
Miele alle fragtudgifter hertil. For små
produkter betaler Miele alle udgifter til
reservedele og arbejdsløn, hvorimod
fremsendelse af produktet sker for købers regning og risiko. Efter udbedring
af fejlen sker returnering af produktet
for Mieles regning og risiko. Dele udskiftet ved en sådan reparation tilhører
Miele.
Mieles reklamationsfrist på reserve
dele:
Ved udbedring af mangler foretaget af
vore egne teknikere eller af de af os
autoriserede værksteder ydes der en
24 mdr. reklamationsfrist på de nyisatte
dele. Denne reklamationsfrist er inklusi
ve arbejdsløn og grundgebyr. For dele,
der er isat efter de 24 mdr., påhviler det
kunden at fremvise fornøden dokumen
tation i form af en tidligere udstedt ser
vicefaktura.
-
Mieles reklamationsfrist omfatter
ikke:
Fejl eller skader opstået direkte eller
–
indirekte som følge af overlast, fejlbe
tjening, misbrug, skødesløs behand
ling, mangelfuld vedligeholdelse, fejl
agtig indbygning, opstilling og tilslut
-
-
ning, spændingsvariationer og elek
triske forstyrrelser eller ved
reparation udført af andre end de af
Miele autoriserede teknikere.
Fejl eller skader opstået som følge af
–
erhvervsmæssig eller anden brug af
produkter, der er beregnet til private
husholdninger.
– Erstatning for eventuelle følgeskader,
herunder skader på andre genstande, driftstab etc., medmindre andet
er lovmæssigt fastlagt.
Uberettiget tilkaldelse af Miele Teknisk Service:
Inden Miele Teknisk Service tilkaldes,
kontrolleres de fejlmuligheder, det er
muligt selv at udbedre. Såfremt kravet
om udbedring er uberettiget, eksem
pelvis hvis produktets svigt skyldes en
defekt sikring eller et defekt afløb, på
hviler det kunden selv at betale de om
kostninger, der er forbundet med at
have tilkaldt service.
-
-
-
-
-
-
-
-
-
-
28
Page 29
Service / reklamationsfrist
Transportskader:
Skulle produktet have fået en trans
portskade under en transport, som kø
ber selv har sørget for, rettes omgåen
de henvendelse til den forhandler, hvor
produktet er købt.
Lov om køb:
Bestemmelserne vedrørende reklama
tionsfrist er gældende fra ikraftrædelse
af Lov om køb år 2002. Reklamationsfri
sten fratager ikke køber adgang til at
gøre et eventuelt ansvar efter købelo
ven gældende over for den forhandler,
hvor produktet er købt. Henvendelse til
Miele A/S virker samtidig som reklamation over for forhandleren.
-
-
Indberetning:
Ønskes fejlen ikke afhjulpet omgående,
skal eventuelle krav i henhold til Mieles
reklamationsfrist sammen med den for
nødne dokumentation for købsdato
være indsendt skriftligt inden reklama
tionsfristens udløb til
Miele A/S
Erhvervsvej 2, Postboks 1371
DK - 2600 Glostrup.
-
-
-
29
Page 30
Eltilslutning
Fryseskabet leveres med et stik god
kendt i EU, som dog ikke må anvendes
i en dansk installation, da fryseskabet
derved ikke jordforbindes iht. Stærk
strømsbekendtgørelsen. Udskiftning til
dansk stik skal foretages af en autori
seret elinstallatør. Alternativt kan der
anvendes en adapter til overgang mel
lem Schuko-stikprop og dansk jordings
system. En sådan kan rekvireres på
Mieles reservedelslager (best.nr. 9666).
Tilslutning skal ske til 230 V / 50 Hz og
kun til en reglementeret elinstallation.
For at øge sikkerheden anbefales et
HFI/HPFI-relæ med en brydestrøm på
30 mA.
Sikring: min. 10 A.
Stikkontakten skal være let tilgængelig
og skal så vidt muligt ikke være anbragt
bag fryseskabet. Tilslutning må ikke ske
ved hjælp af en forlængerledning, da
en sådan ikke giver den fornødne sikkerhed (risiko for overophedning).
-
-
-
-
Ledningen må kun udskiftes af en auto
riseret fagmand.
Skal ekstrabeskyttes jf. Stærkstrøms
bekendtgørelsen.
-
-
-
30
Page 31
Anbring ikke varmeafgivende køk
kenapparater oven på skabet, f.eks.
toaster eller mikrobølgeovn. Strøm
-
forbruget vil øges!
Opstillingsanvisning
Ventilation
Luften på bagsiden af skabet opvar
mes. Derfor er god ventilation vigtig, og
ventilationsgitteret må ikke tildækkes,
ligesom støvet skal fjernes fra det med
jævne mellemrum.
-
Dette skab er forsynet med en op
varmning i sidepladerne og kan op
-
stilles umiddelbart "side-by-side"
med et andet køleskab!
Spørg hos forhandleren, hvilke kom
binationer der findes til netop dette
skab!
Opstillingssted
Opstil ikke skabet lige ved siden af
komfur/ovn, radiator eller ved et vindue,
hvor det udsættes for direkte sol. Jo højere omgivelsestemperaturen er, desto
længere tid kører kompressoren, og
desto højere bliver strømforbruget.
Et tørt og godt ventileret rum er bedst
egnet.
Klimaklasse
Skabet er beregnet til en bestemt klima
klasse (rumtemperaturområde), hvis
grænser skal overholdes. Klimaklassen
er anført på typeskiltet inde i skabet.
Klimaklasse Rumtemperatur
SN
N
ST
T
+10°C til +32°C
+16°C til +32°C
+18°C til +38°C
+18°C til +43°C
Opstilling
Først fjernes ledningsholderen fra
^
skabets bagside.
Kontroller, om alle dele på bagvæg
^
gen kan svinge frit. Bøj om nødven
digt delene forsigtigt væk.
^ Skabet skubbes forsigtigt på plads.
Det kan stilles med bagsiden direkte
op mod væggen.
Justering
-
^
Skabet justeres med de indstillelige
ben ved hjælp af den medfølgende
gaffelnøgle.
-
-
Skabets funktion garanteres ned til en
rumtemperatur på +5°C.
31
Page 32
Hængslingssiden ændres
Skabet leveres med hængsling i ven
stre side. Hvis forholdene kræver højre
hængsling, skal hængslerne flyttes:
Dørgrebet tages af:
Først løsnes den del af grebet, der sid
der i siden, fra selve håndtaget.
^ Når man trækker i dørgrebet a,
skubber den del, der sidder i siden
b, sig bagud, så der bliver en spalte
d mellem dørgrebet b og grebets
monteringsplade c.
^
En stump genstand (f.eks. skaftet af
en grydeske) skubbes ind i spalten
d, og grebet trykkes igen langsomt i
retning mod døren.
Sørg for, at genstanden ikke smutter
og derved beskadiger skabet.
-
Afdækningspladerne i modsatte side
^
løsnes og sættes på de huller, der er
blevet frie.
Døren flyttes:
-
Døren åbnes.
^
^ Sokkelafblændingen a løsnes med
en skruetrækker og tages af.
^
Afdækningen b løsnes med skrue
trækkeren, og døren lukkes.
^
Skruen c skrues ud.
^
Dørhængslet d med hængselbolt e
trækkes nedad, vippes fremad og ta
ges af.
-
-
Grebets afdækning i siden b løsner
sig.
^
Grebets afdækning b trækkes ud af
skinnen.
^
Herefter løsnes de fire skruer (Torx
15) i monteringspladen, og grebet ta
ges af.
32
-
Page 33
^ Døren åbnes, vippes ud nedad og ta-
ges af. Vær opmærksom på afstandsringen a.
^ Afdækningerne b løsnes med en
skruetrækker.
^ Den øverste lejebolt c skrues ud
med den medfølgende unbrakonøgle
og skrues i i modsatte side.
^
Afdækningerne b sættes i igen bag
fra. Sørg for, at de falder i hak fortil.
^
Afstandsstykket d løftes af med en
skruetrækker og sættes på i modsat
te side.
^
Løft proppen e af lejebøsningen i
døren, og sæt den på i modsatte
side.
^
Døren sættes på bolten c (vær op
mærksom på afstandsringen a), og
døren lukkes.
-
Hængslingssiden ændres
For overskuelighedens skyld er
døren ikke lukket på følgende illu
stration.
^ Dørhængslet b vendes 180°, og leje-
bolten a trækkes ud og sættes omvendt på.
^ De to dele monteres på hængsel-
beslaget f: Lejebolten a skubbes
gennem hængselbeslaget f ind i
hængslet b, hængslet vippes indad,
skubbes op og formonteres med
skruen c.
-
^
Døren justeres via det aflange hul i
hængselbeslaget f, og skruen c
spændes.
^
Sokkelafblændingen d skubbes på
og trykkes på plads.
^
Med åben dør anbringes afdæk
ningsstykket e fortil på sokkelafdæk
ningen og trykkes på plads bagtil.
-
-
-
33
Page 34
Hængslingssiden ændres
Dørgrebet monteres igen:
Når grebet skal fastgøres, skal føl
gende anvisninger ubetinget over
holdes, da dørens tætningsliste bli
ver beskadiget, hvis grebet mon
teres forkert.
^ Skru først grebet løst på med de to
forreste skruer b.
Monteringspladen c skal ligge sådan
op ad dørkabinettet, at den flugter med
skabets ydervæg, når døren er lukket.
Hvis dette ikke er tilfældet,
-
-
-
-
Grebets afdækning i siden d skub
^
bes fra skabssiden på monterings
pladens skinne, til man kan høre, den
går i hak.
Grebets afdækning i siden d må
under ingen omstændigheder røre
ved dørens tætningsliste, når døren
åbnes, da dette med tiden vil beska
dige dørens tætningsliste!
Hvis dette er tilfældet,
justeres monteringspladen c endnu
^
en gang ved hjælp af gevindstifterne
a, til monteringspladen og grebets
afdækning i siden d har den rigtige
vinkel, og tætningslisten ikke berøres,
når døren åbnes.
-
-
-
^
skrues de to formonterede gevindstif
ter a så langt i med en unbrakonøg
le, at monteringspladen c har den
rigtige vinkel.
^
Alle 4 skruer b strammes.
34
-
-
Page 35
Fryseskabet indbygges
600 mm brede fryseskabet kan ind-
bygges imellem alle typer køkkenmoduler. Man kan tilpasse fryseskabet til køkkenmodulernes højde ved at anbringe
et overskab a ovenpå.
Ventilationsarealerne må ikke tildæk
kes eller lukkes.
Desuden skal de jævnligt rengøres
for støv.
Ved indbygning i standardkøkkenmo
duler (dybde max. 580 mm) kan fryse
skabet opstilles lige ved siden af køk
kenskabet. I forhold til køkkenskabs
fronten rager fryseskabet dør b 34 mm
ud i siderne og 51 mm ud midt på. Der
ved kan fryseskabets dør åbnes og luk
kes uden problemer.
Ved opstilling ved siden af en væg c
skal der i hængslingssiden være en afstand mellem væggen c og fryseskabet b på ca. 36 mm, så døren kan åbnes helt, uden at håndtaget sidder i vejen.
-
-
-
-
-
-
-
På bagsiden af fryseskabet skal der
være en ventilationskanal med en dyb
de på min. 50 mm i hele overskabets
bredde.
Afstanden fra fryseskabet eller overska
bet til loftet skal være mindst 40 mm, så
den opvarmede luft kan trænge uhin
dret ud. Ellers skal kompressoren køre
mere, hvorved strømforbruget bliver
større.
-
-
-
35
Page 36
Ret til ændringer forbeholdes / 4805
FN 4657 S, FN 4857 S
M.-Nr. 06 774 430 / 00
da-DK
Loading...
