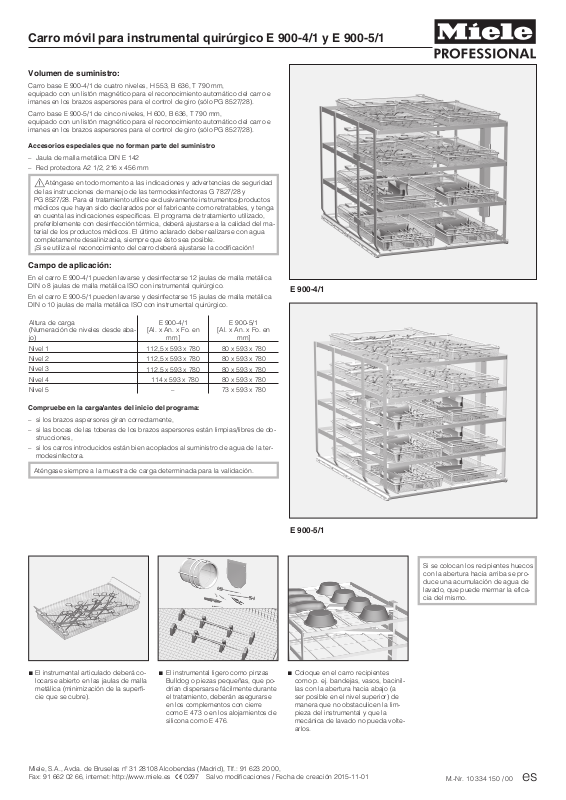

Carro móvil para instrumental quirúrgico E 900-4/1 y E 900-5/1
Volumen de suministro:
Carro base E 900-4/1 de cuatro niveles, H 553, B 636, T 790 mm,
equipado con un listón magnético para el reconocimiento automático del carro e imanes en los brazos aspersores para el control de giro (sólo PG 8527/28).
Carro base E 900-5/1 de cinco niveles, H 600, B 636, T 790 mm,
equipado con un listón magnético para el reconocimiento automático del carro e imanes en los brazos aspersores para el control de giro (sólo PG 8527/28).
Accesorios especiales que no forman parte del suministro
–Jaula de malla metálica DIN E 142
–Red protectora A2 1/2, 216 x 456 mm
Aténgase en todo momento a las indicaciones y advertencias de seguridad de las instrucciones de manejo de las termodesinfectoras G 7827/28 y
PG 8527/28. Para el tratamiento utilice exclusivamente instrumentos/productos médicos que hayan sido declarados por el fabricante como retratables, y tenga en cuenta las indicaciones específicas. El programa de tratamiento utilizado, preferiblemente con desinfección térmica, deberá ajustarse a la calidad del material de los productos médicos. El último aclarado debe realizarse con agua completamente desalinizada, siempre que ésto sea posible.
¡Si se utiliza el reconocimiento del carro deberá ajustarse la codificación!
Campo de aplicación:
En el carro E 900-4/1 pueden lavarse y desinfectarse 12 jaulas de malla metálica
DIN o 8 jaulas de malla metálica ISO con instrumental quirúrgico.
E 900-4/1
En el carro E 900-5/1 pueden lavarse y desinfectarse 15 jaulas de malla metálica
DIN o 10 jaulas de malla metálica ISO con instrumental quirúrgico.
Altura de carga |
E 900-4/1 |
E 900-5/1 |
(Numeración de niveles desde aba- |
[Al. x An. x Fo. en |
[Al. x An. x Fo. en |
jo) |
mm] |
mm] |
|
|
|
Nivel 1 |
112,5 x 593 x 780 |
80 x 593 x 780 |
|
|
|
Nivel 2 |
112,5 x 593 x 780 |
80 x 593 x 780 |
|
|
|
Nivel 3 |
112,5 x 593 x 780 |
80 x 593 x 780 |
|
|
|
Nivel 4 |
114 x 593 x 780 |
80 x 593 x 780 |
|
|
|
Nivel 5 |
– |
73 x 593 x 780 |
|
|
|
Compruebe en la carga/antes del inicio del programa:
–si los brazos aspersores giran correctamente,
–si las bocas de las toberas de los brazos aspersores están limpias/libres de obstrucciones,
–si los carros introducidos están bien acoplados al suministro de agua de la termodesinfectora.
Aténgase siempre a la muestra de carga determinada para la validación.
E 900-5/1
El instrumental articulado deberá co- |
El instrumental ligero como pinzas |
Coloque en el carro recipientes |
locarse abierto en las jaulas de malla |
Bulldog o piezas pequeñas, que po- |
como p. ej. bandejas, vasos, bacinil- |
metálica (minimización de la superfi- |
drían dispersarse fácilmente durante |
las con la abertura hacia abajo (a |
cie que se cubre). |
el tratamiento, deberán asegurarse |
ser posible en el nivel superior) de |
|
en los complementos con cierre |
manera que no obstaculicen la lim- |
|
como E 473 o en los alojamientos de |
pieza del instrumental y que la |
|
silicona como E 476. |
mecánica de lavado no pueda volte- |
|
|
arlos. |
Si se colocan los recipientes huecos con la abertura hacia arriba se produce una acumulación de agua de lavado, que puede mermar la eficacia del mismo.
Miele, S.A., Avda. de Bruselas nº 31 28108 Alcobendas (Madrid), Tlf.: 91 623 20 00, |
M.-Nr. 10 334 150 / 00 es |
Fax: 91 662 02 66, internet: http://www.miele.es 0297 Salvo modificaciones / Fecha de creación 2015-11-01 |
Carro para instrumentos de cirurgia E 900-4/1 e E 900-5/1
Fornecimento:
Carro base E 900-4/1 com quatro níveis, alt. 553, larg. 636, prof. 790 mm,
com uma régua magnética para reconhecimento automático do carro e imans do braço de lavagem para controle do braço (só PG 8527/28).
Carro base E 900-5/1 com cinco níveis, alt. 600, larg. 636, prof. 790 mm, com uma régua magnética para reconhecimento automático do carro e imans do braço de lavagem para controle do braço (só PG 8527/28).
Acessórios que podem ser adquiridos
–Caixa em malha DIN E 142
–Rede de cobertura A2 1/2, 216 x 456 mm
Leia atentamente as medidas de segurança e precauções mencionadas nos livros de instruções das máquinas de lavar e desinfectar G 7827/28 e G 8527/28. Lave e desinfecte somente instrumentos/materiais utilizados em medicina que tenham a indicação do fabricante de que podem ser lavados na máquina e siga as indicações especificas. O programa de lavagem com desinfecção térmica também tem de estar de acordo com a qualidade do material. A última enxaguagem deve ser feita com água desmineralizada.
Ao utilizar o reconhecimento automático do carro a codificação deve estar de acordo.
Área de aplicação: |
|
|
|
|
|
|
|
|
|||||
No carro E 900-4/1 podem ser lavados e desinfectados 12 caixas em malha DIN |
||||||
ou 8 caixas em malha ISO com instrumentos de cirurgia. |
|
|
|
E 900-4/1 |
||
|
|
|
|
|||
No carro E 900-5/1 podem ser lavados e desinfectados 15 caixas em malha DIN |
|
|||||
|
||||||
ou 10 caixas em malha ISO com instrumentos de cirurgia. |
|
|
|
|
||
Altura de carga (numeração dos |
|
E 900-4/1 |
|
E 900-5/1 |
||
|
|
|||||
níveis a contar de baixo) |
|
[a x l x p em mm] |
|
[a x l x p em mm] |
||
|
|
|
|
|
|
|
Nível 1 |
|
112,5 x 593 x 780 |
|
80 x 593 x 780 |
||
|
|
|
|
|
|
|
Nível 2 |
|
112,5 x 593 x 780 |
|
80 x 593 x 780 |
||
|
|
|
|
|
|
|
Nível 3 |
|
112,5 x 593 x 780 |
|
80 x 593 x 780 |
||
|
|
|
|
|
|
|
Nível 4 |
|
114 x 593 x 780 |
|
80 x 593 x 780 |
||
|
|
|
|
|
|
|
Nível 5 |
|
- |
|
73 x 593 x 780 |
||
|
|
|
|
|
|
|
Ao carregar / antes de iniciar o programa controle:
–Os braços de lavagem giram devidamente,
–Os injectores dos braços de lavagem estão limpos/isentos de sujidade que provoque obstruções,
–o carro na máquina está bem ligado à ligação de entrada de água da máquina.
Coloque os cestos como está indicado na figura.
E 900-5/1
Se os recipientes ocos forem colocados com a abertura voltada para cima, a água de enxaguagem fica acumulada e o resultado de enxaguagem pode ficar prejudicado.
Instrumentos articulados devem ser colocados abertos no complemento em rede.
Instrumentos leves e peças pequenas, que devido à mecânica de lavagem possam ser deslocados devem ser fixos no complemento E 473 ou aos suportes de silicone E 476.
Recipientes como por ex. caixas, copos, rins devem ser colocados no carro com a abertura voltada para baixo de forma que a lavagem dos instrumentos não seja prejudicada e não sejam deslocados ou voltados devido à mecânica de lavagem.
Miele & Cie, Gütersloh/Alemanha Federal, Miele Portuguesa, Lda. / Av. do Forte, nº. 5 / 2790-073 Carnaxide / Telf. 21 4248 425 / |
M.-Nr. 10 334 150 / 00 pt |
|
Fax 21 4248 109, Internet: www.miele-professional.pt // professional@miele.pt/ 0297 |
Salvo modificações / 2015-11-01 |
