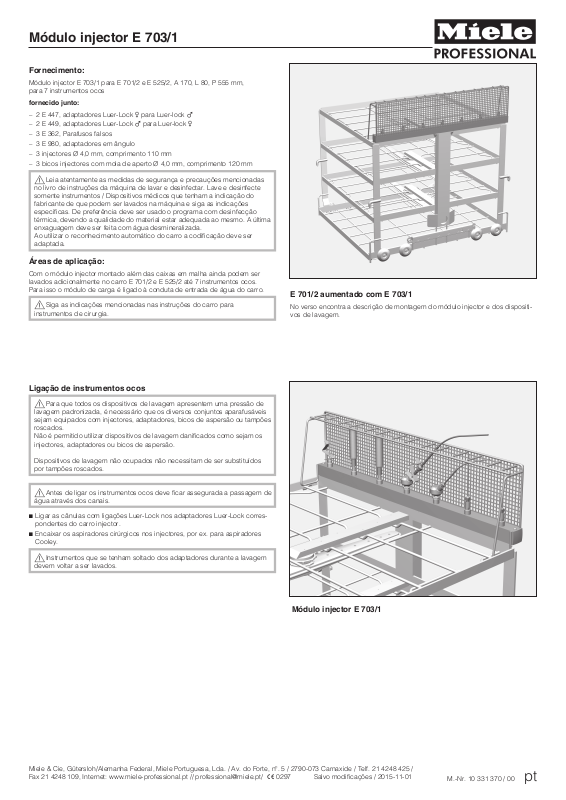

Miele E 703/1 User manual [pt]
Módulo injector E 703/1
Fornecimento:
Módulo injector E 703/1 para E 701/2 e E 525/2, A 170, L 80, P 555 mm,
para 7 instrumentos ocos
fornecido junto:
2 E 447, adaptadores Luer-Lock ] para Luer-lock \
–
2 E 449, adaptadores Luer-Lock \ para Luer-lock ]
–
3 E 362, Parafusos falsos
–
3 E 980, adaptadores em ângulo
–
3 injectores Ø 4,0 mm, comprimento 110 mm
–
3 bicos injectores com mola de aperto Ø 4,0 mm, comprimento 120 mm
–
Leia atentamente as medidas de segurança e precauções mencionadas
,
no livro de instruções da máquina de lavar e desinfectar. Lave e desinfecte
somente instrumentos / Dispositivos médicos que tenham a indicação do
fabricante de que podem ser lavados na máquina e siga as indicações
especificas. De preferência deve ser usado o programa com desinfecção
térmica, devendo a qualidade do material estar adequada ao mesmo. A última
enxaguagem deve ser feita com água desmineralizada.
Ao utilizar o reconhecimento automático do carro a codificação deve ser
adaptada.
Áreas de aplicação:
Com o módulo injector montado além das caixas em malha ainda podem ser
lavados adicionalmente no carro E 701/2 e E 525/2 até 7 instrumentos ocos.
Para isso o módulo de carga é ligado à conduta de entrada de água do carro.
Siga as indicações mencionadas nas instruções do carro para
,
instrumentos de cirurgia.
Ligação de instrumentos ocos
,
Para que todos os dispositivos de lavagem apresentem uma pressão de
lavagem padronizada, é necessário que os diversos conjuntos aparafusáveis
sejam equipados com injectores, adaptadores, bicos de aspersão ou tampões
roscados.
Não é permitido utilizar dispositivos de lavagem danificados como sejam os
injectores, adaptadores ou bicos de aspersão.
E 701/2 aumentado com E 703/1
No verso encontra a descrição de montagem do módulo injector e dos dispositi
vos de lavagem.
-
Dispositivos de lavagem não ocupados não necessitam de ser substituídos
por tampões roscados.
,
Antes de ligar os instrumentos ocos deve ficar assegurada a passagem de
água através dos canais.
^
Ligar as cânulas com ligações Luer-Lock nos adaptadores Luer-Lock corres
pondentes do carro injector.
^
Encaixar os aspiradores cirúrgicos nos injectores, por ex. para aspiradores
Cooley.
,
Instrumentos que se tenham soltado dos adaptadores durante a lavagem
devem voltar a ser lavados.
-
Módulo injector E 703/1
Miele & Cie, Gütersloh/Alemanha Federal, Miele Portuguesa, Lda. / Av. do Forte, nº. 5 / 2790-073 Carnaxide / Telf. 21 4248 425 /
Fax 21 4248 109, Internet: www.miele-professional.pt // professional@miele.pt/ ! 0297 Salvo modificações / 2015-11-01
M.-Nr. 10 331 370 / 00 pt
Módulo injector E 703/1
Montagem do módulo injector
Aliviar as porcas a dos parafusos de fixação com uma chave de bocas SW 10
^
e retirar em conjunto com as anilhas de mola.
Retirar a chapa de cobertura b da conduta de entrada de água.
^
Guarde a chapa de cobertura b, as porcas a e as anilhas de mola, se mais
tarde pretender voltar a desmontar o módulo de carga.
^ Para montar o módulo de carga alivie primeiro as porcas c dos parafusos de
fixação do módulo injector d com uma chave de bocas SW 10 e retire em
conjunto com as anilhas de mola.
^ Encaixar o módulo injector d, na gravura ao lado pode ver os pormenores da
montagem.
Depois do módulo injector estar devidamente posicionado:
^ Aparafuse as porcas c com as anilhas de mola situadas ao meio nos
parafusos de fixação do módulo de carga e aperte devidamente com a chave
de bocas SW 10.
Ligação para instrumentos ocos
A:
Encaixar os ganchos laterais do módulo injector por baixo do arame exterior do
^
carro para instrumentos de cirurgia.
B:
^ Empurrar o módulo injector para baixo e encaixar os parafusos de fixação do
módulo através dos orifícios do carro, consulte B na figura ao lado.
Encaixar o adaptador em ângulo
Em caso de necessidade podem ser aparafusados
no nível superior do carro os injectores ou
adaptadores Luer-Lock, utilizando o adaptador em
ângulo fornecido junto.
Para isso:
^
Desaparafusar os tampões com uma chave de
bocas SW 9 das ligações.
^
Aparafusar os adaptadores em ângulo com
adaptadores Luer-Lock ou bicos injectores nas
ligações e ajustar.
^
Fixar os alinhamentos com as contraporcas SW 13.
Aparafusar o adaptador em ângulo e os
injectores em conjunto.
Para poder ligar aspiradores mais compridos e
instrumentos ocos, os bicos injectores são
aparafusados com molas de aperto ou adaptadores
Luer-Lock aos adaptadores em ângulo.
Para isso:
^
Aparafusar os adaptadores Luer-Lock ou bicos
injectores nos adaptadores em ângulo e fixar
devidamente com uma chave de bocas SW 7 ou 9
(de acordo com o injector).
^
Se necessário encaixar uma mola de aperto no
bico injector.
Encaixar os bicos injectores e
adaptadores Luer-Lock
No módulo injector podem ser adaptados até 7
instrumentos ocos utilizando os bicos injectores
fornecidos junto e adaptadores Luer-Lock
Para isso:
^
Desaparafusar os tampões das ligações utilizando
uma chave de bocas SW 9.
^
Aparafusar os adaptadores Luer-Lock ou bicos in
jectores nas ligações e fixar com uma chave de
bocas.
-
