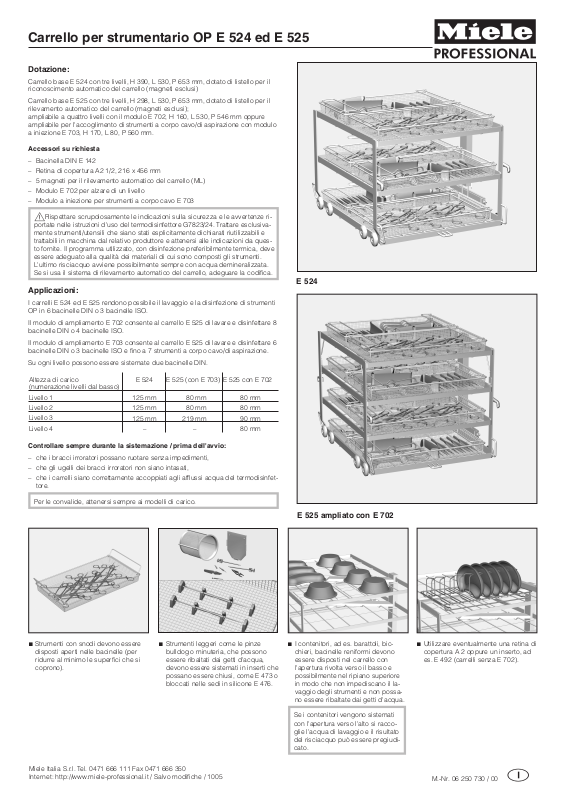

Carrello per strumentario OP E 524 ed E 525

Dotazione:

Carrello base E 524 con tre livelli, H 390, L 530, P 653 mm, dotato di listello per il riconoscimento automatico del carrello (magneti esclusi)

Carrello base E 525 con tre livelli, H 298, L 530, P 653 mm, dotato di listello per il rilevamento automatico del carrello (magneti esclusi); ampliabile a quattro livelli con il modulo E 702, H 160, L 530, P 546 mm oppure ampliabile per l'accoglimento di strumenti a corpo cavo/di aspirazione con modulo a iniezione E 703, H 170, L 80, P 560 mm.

Accessori su richiesta

Bacinella DIN E 142

–

Retina di copertura A2 1/2, 216 x 456 mm

–

5 magneti per il rilevamento automatico del carrello (ML)

–

Modulo E 702 per alzare di un livello

–

Modulo a iniezione per strumenti a corpo cavo E 703

–

Rispettare scrupolosamente le indicazioni sulla sicurezza e le avvertenze ri

portate nelle istruzioni d'uso del termodisinfettore G7823/24. Trattare esclusiva mente strumenti/utensili che siano stati esplicitamente dichiarati riutilizzabili e trattabili in macchina dal relativo produttore e attenersi alle indicazioni da ques to fornite. Il programma utilizzato, con disinfezione preferibilmente termica, deve essere adeguato alla qualità dei materiali di cui sono composti gli strumenti. L'ultimo risciacquo avviene possibilmente sempre con acqua demineralizzata. Se si usa il sistema di rilevamento automatico del carrello, adeguare la codifica.

Applicazioni:

I carrelli E 524 ed E 525 rendono possibile il lavaggio e la disinfezione di strumenti OP in 6 bacinelle DIN o 3 bacinelle ISO.

Il modulo di ampliamento E 702 consente al carrello E 525 di lavare e disinfettare 8 bacinelle DIN o 4 bacinelle ISO.

Il modulo di ampliamento E 703 consente al carrello E 525 di lavare e disinfettare 6 bacinelle DIN o 3 bacinelle ISO e fino a 7 strumenti a corpo cavo/di aspirazione.

Su ogni livello possono essere sistemate due bacinelle DIN.

Altezza di carico (numerazione livelli dal basso)

Livello 1 Livello 2 Livello 3 Livello 4

E 524

125 mm 80 mm 80 mm 125 mm 80 mm 80 mm 125 mm 219 mm 90 mm

– – 80 mm

E 525 (con E 703) E 525 con E 702

E 524

Controllare sempre durante la sistemazione / prima dell'avvio:

–

che i bracci irroratori possano ruotare senza impedimenti,

–

che gli ugelli dei bracci irroratori non siano intasati,

–

che i carrelli siano correttamente accoppiati agli afflussi acqua del termodisinfet tore.

Per le convalide, attenersi sempre ai modelli di carico.

E 525 ampliato con E 702

Strumenti con snodi devono essere disposti aperti nelle bacinelle (per ridurre al minimo le superfici che si coprono).

Miele Italia S.r.l. Tel. 0471 666 111 Fax 0471 666 350 Internet: http://www.miele-professional.it / Salvo modifiche / 1005

Strumenti leggeri come le pinze bulldog o minuteria, che possono essere ribaltati dai getti d'acqua, devono essere sistemati in inserti che possano essere chiusi, come E 473 o bloccati nelle sedi in silicone E 476.

I contenitori, ad es. barattoli, bic chieri, bacinelle reniformi devono essere disposti nel carrello con l'apertura rivolta verso il basso e possibilmente nel ripiano superiore in modo che non impediscano il la vaggio degli strumenti e non possa no essere ribaltate dai getti d'acqua.

Se i contenitori vengono sistemati con l'apertura verso l'alto si racco glie l'acqua di lavaggio e il risultato del risciacquo può essere pregiudi cato.

Utilizzare eventualmente una retina di copertura A 2 oppure un inserto, ad es. E 492 (carrelli senza E 702).

M.-Nr. 06 250 730 / 00
