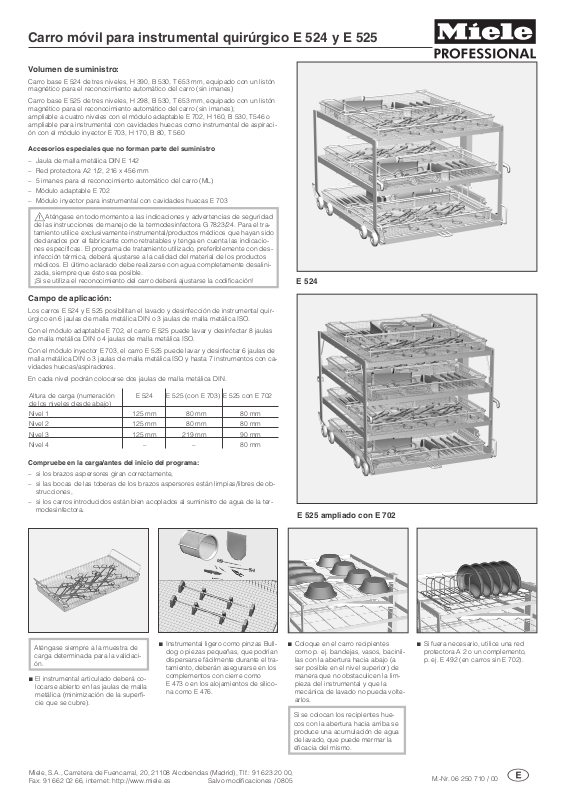

Carro móvil para instrumental quirúrgico E 524 y E 525

Volumen de suministro:

Carro base E 524 de tres niveles, H 390, B 530, T 653 mm, equipado con un listón magnético para el reconocimiento automático del carro (sin imanes)

Carro base E 525 de tres niveles, H 298, B 530, T 653 mm, equipado con un listón magnético para el reconocimiento automático del carro (sin imanes); ampliable a cuatro niveles con el módulo adaptable E 702, H 160, B 530, T546 o ampliable para instrumental con cavidades huecas como instrumental de aspiraci ón con el módulo inyector E 703, H 170, B 80, T 560

Accesorios especiales que no forman parte del suministro

Jaula de malla metálica DIN E 142

–

Red protectora A2 1/2, 216 x 456 mm

–

5 imanes para el reconocimiento automático del carro (ML)

–

Módulo adaptable E 702

–

Módulo inyector para instrumental con cavidades huecas E 703

–

Aténgase en todo momento a las indicaciones y advertencias de seguridad

de las instrucciones de manejo de la termodesinfectora G 7823/24. Para el tra tamiento utilice exclusivamente instrumental/productos médicos que hayan sido declarados por el fabricante como retratables y tenga en cuenta las indicacio nes específicas. El programa de tratamiento utilizado, preferiblemente con des infección térmica, deberá ajustarse a la calidad del material de los productos médicos. El último aclarado debe realizarse con agua completamente desalini zada, siempre que ésto sea posible. ¡Si se utiliza el reconocimiento del carro deberá ajustarse la codificación!

E 524

Campo de aplicación:

Los carros E 524 y E 525 posibilitan el lavado y desinfección de instrumental quir úrgico en 6 jaulas de malla metálica DIN o 3 jaulas de malla metálica ISO.

Con el módulo adaptable E 702, el carro E 525 puede lavar y desinfectar 8 jaulas de malla metálica DIN o 4 jaulas de malla metálica ISO.

Con el módulo inyector E 703, el carro E 525 puede lavar y desinfectar 6 jaulas de malla metálica DIN o 3 jaulas de malla metálica ISO y hasta 7 instrumentos con cavidades huecas/aspiradores.

En cada nivel podrán colocarse dos jaulas de malla metálica DIN.

Altura de carga (numeración de los niveles desde abajo)

Nivel 1 Nivel 2 Nivel 3 Nivel 4

Compruebe en la carga/antes del inicio del programa:

–

si los brazos aspersores giran correctamente,

–

si las bocas de las toberas de los brazos aspersores están limpias/libres de ob strucciones,

–

si los carros introducidos están bien acoplados al suministro de agua de la ter modesinfectora.

E 524

125 mm 80 mm 80 mm 125 mm 80 mm 80 mm 125 mm 219 mm 90 mm

– – 80 mm

E 525 (con E 703) E 525 con E 702

E 525 ampliado con E 702

Aténgase siempre a la muestra de carga determinada para la validaci ón.

El instrumental articulado deberá co locarse abierto en las jaulas de malla metálica (minimización de la superfi cie que se cubre).

Miele, S.A., Carretera de Fuencarral, 20, 21108 Alcobendas (Madrid), Tlf.: 91 623 20 00, Fax: 91 662 02 66, internet: http://www.miele.es Salvo modificaciones / 0805

Instrumental ligero como pinzas Bull dog o piezas pequeñas, que podrían dispersarse fácilmente durante el tra tamiento, deberán asegurarse en los complementos con cierre como E 473 o en los alojamientos de silico na como E 476.

Coloque en el carro recipientes como p. ej. bandejas, vasos, bacinil las con la abertura hacia abajo (a ser posible en el nivel superior) de manera que no obstaculicen la lim pieza del instrumental y que la mecánica de lavado no pueda volte arlos.

Si se colocan los recipientes hue cos con la abertura hacia arriba se produce una acumulación de agua de lavado, que puede mermar la eficacia del mismo.

Si fuera necesario, utilice una red

protectora A 2 o un complemento, p. ej. E 492 (en carros sin E 702).

M.-Nr. 06 250 710 / 00
