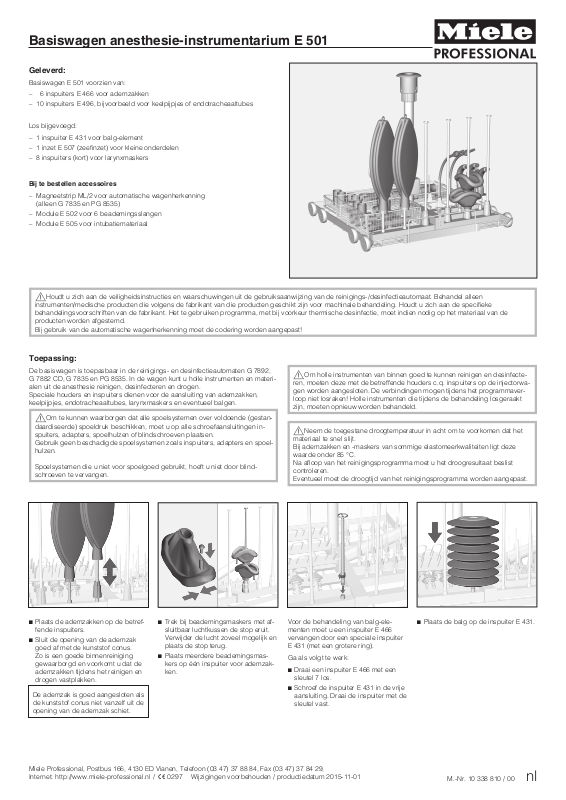

Miele E 501 User manual

Basiswagen anesthesie-instrumentarium E 501

Geleverd:

Basiswagen E 501 voorzien van:

6 inspuiters E 466 voor ademzakken

–

10 inspuiters E 496, bijvoorbeeld voor keelpijpjes of endotracheaaltubes

–

Los bijgevoegd:

1 inspuiter E 431 voor balg-element

–

1 inzet E 507 (zeefinzet) voor kleine onderdelen

–

8 inspuiters (kort) voor larynxmaskers

–

Bij te bestellen accessoires

Magneetstrip ML/2 voor automatische wagenherkenning

–

(alleen G 7835 en PG 8535) Module E 502 voor 6 beademingsslangen

–

Module E 505 voor intubatiemateriaal

–

Houdt u zich aan de veiligheidsinstructies en waarschuwingen uit de gebruiksaanwijzing van de reinigings-/desinfectieautomaat. Behandel alleen

instrumenten/medische producten die volgens de fabrikant van die producten geschikt zijn voor machinale behandeling. Houdt u zich aan de specifieke behandelingsvoorschriften van de fabrikant. Het te gebruiken programma, met bij voorkeur thermische desinfectie, moet indien nodig op het materiaal van de producten worden afgestemd. Bij gebruik van de automatische wagenherkenning moet de codering worden aangepast!

Toepassing:

De basiswagen is toepasbaar in de reinigings- en desinfectieautomaten G 7892, G 7882 CD, G 7835 en PG 8535. In de wagen kunt u holle instrumenten en materialen uit de anesthesie reinigen, desinfecteren en drogen. Speciale houders en inspuiters dienen voor de aansluiting van ademzakken, keelpijpjes, endotracheaaltubes, larynxmaskers en eventueel balgen.

Om te kunnen waarborgen dat alle spoelsystemen over voldoende (gestandaardiseerde) spoeldruk beschikken, moet u op alle schroefaansluitingen inspuiters, adapters, spoelhulzen of blindschroeven plaatsen. Gebruik geen beschadigde spoelsystemen zoals inspuiters, adapters en spoel hulzen.

Spoelsystemen die u niet voor spoelgoed gebruikt, hoeft u niet door blind schroeven te vervangen.

Om holle instrumenten van binnen goed te kunnen reinigen en desinfecte-

ren, moeten deze met de betreffende houders c.q. inspuiters op de injectorwagen worden aangesloten. De verbindingen mogen tijdens het programmaverloop niet losraken! Holle instrumenten die tijdens de behandeling losgeraakt zijn, moeten opnieuw worden behandeld.

Neem de toegestane droogtemperatuur in acht om te voorkomen dat het materiaal te snel slijt. Bij ademzakken en -maskers van sommige elastomeerkwaliteiten ligt deze waarde onder 85 °C. Na afloop van het reinigingsprogramma moet u het droogresultaat beslist controleren. Eventueel moet de droogtijd van het reinigingsprogramma worden aangepast.

Plaats de ademzakken op de betref fende inspuiters.

Sluit de opening van de ademzak goed af met de kunststof conus. Zo is een goede binnenreiniging gewaarborgd en voorkomt u dat de ademzakken tijdens het reinigen en drogen vastplakken.

De ademzak is goed aangesloten als de kunststof conus niet vanzelf uit de opening van de ademzak schiet.

Miele Professional, Postbus 166, 4130 ED Vianen, Telefoon (03 47) 37 88 84, Fax (03 47) 37 84 29, Internet: http://www.miele-professional.nl / ! 0297 Wijzigingen voorbehouden / productiedatum 2015-11-01

Trek bij beademingsmaskers met af sluitbaar luchtkussen de stop eruit. Verwijder de lucht zoveel mogelijk en plaats de stop terug.

Plaats meerdere beademingsmas kers op één inspuiter voor ademzak ken.

Voor de behandeling van balg-ele menten moet u een inspuiter E 466 vervangen door een speciale inspuiter E 431 (met een grotere ring).

Ga als volgt te werk:

Draai een inspuiter E 466 met een sleutel 7 los.

Schroef de inspuiter E 431 in de vrije aansluiting. Draai de inspuiter met de sleutel vast.

Plaats de balg op de inspuiter E 431.

M.-Nr. 10 338 810 / 00 nl

Plaats de keelpijpjes op een inspuiter

met klemveer.

Verwijder de lucht uit het ballontoe

voerslangetje. Plaats een endotracheaaltube op een

inspuiter. Bevestig de tube met de klemveer aan de inspuiter.

Leg het ballontoevoerslangetje met

het ventiel achter de klemveer (zie af beelding).

Voor het reinigen van larynxmaskers

met toevoerleiding moet een speciale inspuitercombinatie van E 464 en E 454 worden gebruikt (niet bijgeleverd).

Verwijder de veer voor de hoogte-in

stelling van de inspuiter E 454.

Schroef de inspuiter E 454 op de

E 464. Schroef deze combinatie in plaats

van een inspuiter E 466 in de schroefkoppeling en draai het geheel met een sleutel 7 vast.

Haal zoveel mogelijk lucht uit het

luchtkussen van het larynxmasker en het ballontoevoerslangetje.

Plaats het larynxmasker op de in

spuitercombinatie. Fixeer het ballontoevoerslangetje

met het ventiel in de klemveer (zie af beelding).

Controleer of de luchtkussens

van de behandelde medische pro ducten na de behandeling onbe schadigd zijn en correct functione ren.

Voor het reinigen van larynxmaskers met twee toevoerslangen moet een inspuiter met klemveer worden vervangen door een korte inspuiter (los bijgevoegd). Ga als volgt te werk:

Schroef de inspuiter met klemveer met een sleutel 9 los en verwijder de inspuiter.

Schroef de korte inspuiter in de schroefkoppeling en zet de inspuiter met de sleutel vast.

Uitvoeringen:

^ Verschuif de kegel en de klemveer

op de lange inspuiter naar boven, zodat het langere toevoerslangetje van het larynxmasker op de korte inspuiter niet knikt.

Haal zoveel mogelijk lucht uit het luchtkussen van het larynxmasker en het ballontoevoerslangetje.

Plaats het larynxmasker op de beide inspuiters.

Fixeer de vertakking van de slang met het ventiel in de klemveer (zie afbeelding).

^ Plaats kleine onderdelen, zoals

Y-stukken, koppelingen en aansluitingen, in inzet E 507.

^ Zorg dat licht spoelgoed goed blijft

liggen, zodat het de sproeiarm niet kan blokkeren en niet door de mag netische strip van de automatische wagenherkenning kan worden aan getrokken.

Basiswagen E 501 met module E 502 voor beademingsslangen Basiswagen E 501 met module E 505 voor intubatiemateriaal
