Montageanweisung
Externe Gebläse
Dachdurchführung
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Installation und Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden.
de-DE M.-Nr. 10 695 610
Inhalt
Sicherheitshinweise und Warnungen .................................................................. 3
Ihr Beitrag zum Umweltschutz............................................................................. 9
Montage ...............................................................................................................10
Vor der Montage.................................................................................................... 10
Montageempfehlungen ......................................................................................... 10
AWG 102 ............................................................................................................... 11
DDG 102................................................................................................................ 14
ABLG 202.............................................................................................................. 17
DDF 125/150 ......................................................................................................... 19
Abluftleitung......................................................................................................... 20

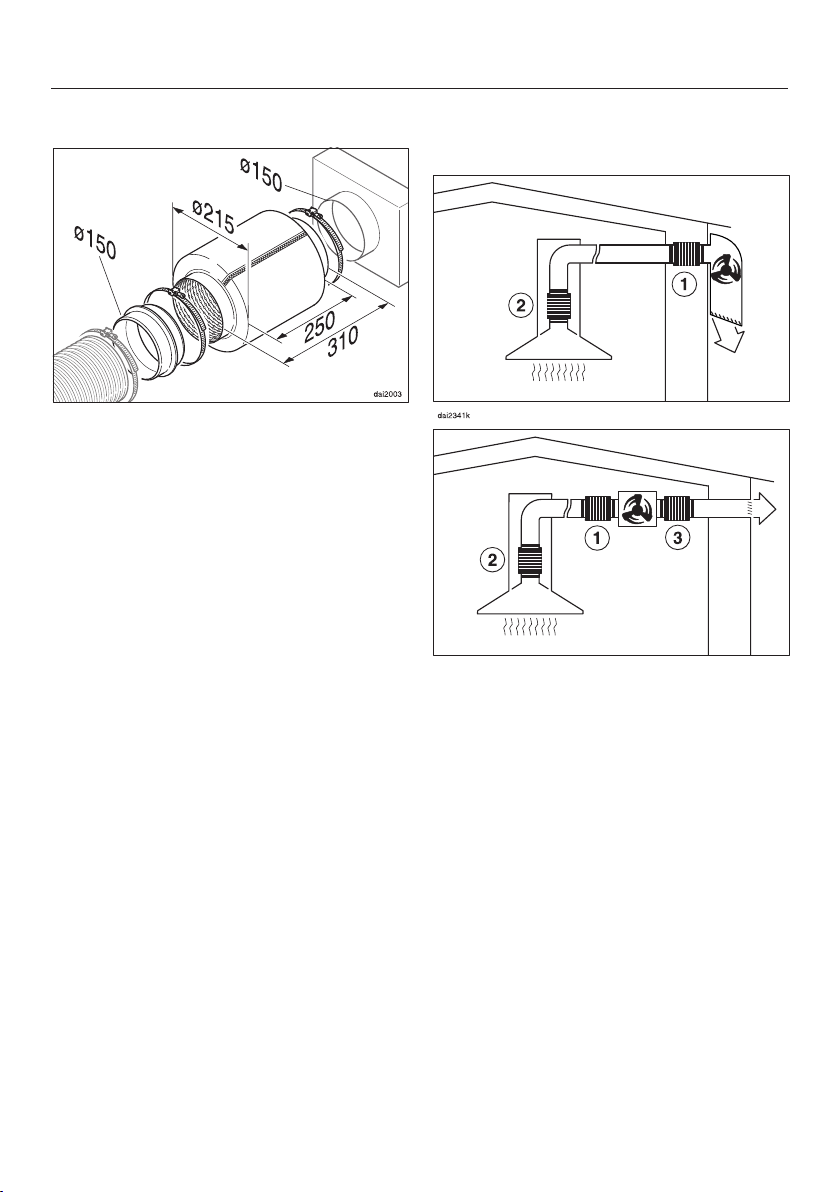

Schalldämpfer ....................................................................................................... 21
Kundendienst und Garantie................................................................................ 22
Position des Typenschildes ................................................................................... 22
Elektroanschluss ................................................................................................. 23
Technische Daten ............................................................................................... 24
AWG 102 ............................................................................................................... 24
ABLG 202.............................................................................................................. 25
DDG 102................................................................................................................ 26
2
Sicherheitshinweise und Warnungen
Dieses externe Gebläse entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch
zu Schäden an Personen und Sachen führen.
Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie das externe Gebläse in Betrieb nehmen. Sie enthält wichtige Hinweise für die Montage, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden an dem externen Gebläse. Miele kann nicht für
Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie an einen eventuellen Nachbesitzer weiter!
Bestimmungsgemäße Verwendung
Dieses externe Gebläse ist für die Verwendung im Haushalt und in
haushaltsähnlichen Aufstellumgebungen bestimmt.
Das externe Gebläse darf nur in Kombination mit einer Miele Dun-
stabzughaube der Typenreihe „...EXT“ betrieben werden.
Verwenden Sie das externe Gebläse ausschließlich im haushalts-
üblichen Rahmen zur Absaugung und Reinigung von Kochwrasen,
die bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.
3
Sicherheitshinweise und Warnungen
Technische Sicherheit
Durch unsachgemäße Installations- und Wartungsarbeiten oder
Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.
Beschädigungen an dem externen Gebläse können Ihre Sicherheit
gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie
niemals eine beschädigtes externes Gebläse in Betrieb.
Die elektrische Sicherheit des externen Gebläses ist nur dann ge-
währleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die
Elektroinstallation durch eine Elektrofachkraft prüfen.
Der zuverlässige und sichere Betrieb des externen Gebläses ist
nur dann gewährleistet, wenn das externe Gebläse am öffentlichen
Stromnetz angeschlossen ist.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-
schild des externen Gebläses müssen unbedingt mit denen des
Elektronetzes übereinstimmen, damit keine Schäden an dem externen Gebläse auftreten.
Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektrofachkraft.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die
nötige Sicherheit (Brandgefahr). Der Anschluss damit an das Elektronetz ist nicht erlaubt.
4
Sicherheitshinweise und Warnungen
Verwenden Sie das externe Gebläse nur im montierten Zustand,
damit die sichere Funktion gewährleistet ist.
Dieses externe Gebläse darf nicht an nicht stationären Aufstel-
lungsorten (z.B. Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verän-
dern des elektrischen und mechanischen Aufbaus gefährden Sie und
führen möglicherweise zu Funktionsstörungen des externen Gebläses.
Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Gehäuses.
Garantieansprüche gehen verloren, wenn das externe Gebläse
nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die
Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur
gegen solche ausgetauscht werden.
Eine beschädigte Anschlussleitung darf nur von qualifizierten
Fachleuten ausgetauscht werden.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss
das externe Gebläse vom Elektronetz getrennt sein. Sie ist nur dann
vom Elektronetz getrennt, wenn
– die Sicherungen der Elektroinstallation ausgeschaltet sind oder
– die Schraubsicherungen der Elektroinstallation ganz herausge-
schraubt sind oder
– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist.
Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am
Netzstecker.
5
Sicherheitshinweise und Warnungen
Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte
Vergiftungsgefahr durch Verbrennungsgase!
Bei gleichzeitiger Nutzung des externen Gebläses und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten.
Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft
aus dem Aufstellungsraum und führen ihre Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. Dies können z. B. gas-, öl- ,
holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder Backöfen sein.
Das externe Gebläse entzieht der Küche und den benachbarten
Räumen Raumluft.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte
erhält zu wenig Verbrennungsluft. Die Verbrennung wird beeinträchtigt.
Giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht in die Wohnräume gezogen werden.
Es besteht Lebensgefahr!
6
Sicherheitshinweise und Warnungen
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von externem Gebläse und raumluftabhängiger Feuerstätte im
Raum oder Lüftungsverbund ein Unterdruck von höchstens 4Pa
(0,04mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden
Querschnitt der Zuströmöffnung zu achten. Ein Zuluft-/Abluftmauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.
Bei der Beurteilung muss immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.
7
Sicherheitshinweise und Warnungen
Sachgemäße Montage
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche
aus nicht brennbarem Material verwendet werden. Diese sind im
Fachhandel oder beim Kundendienst erhältlich.

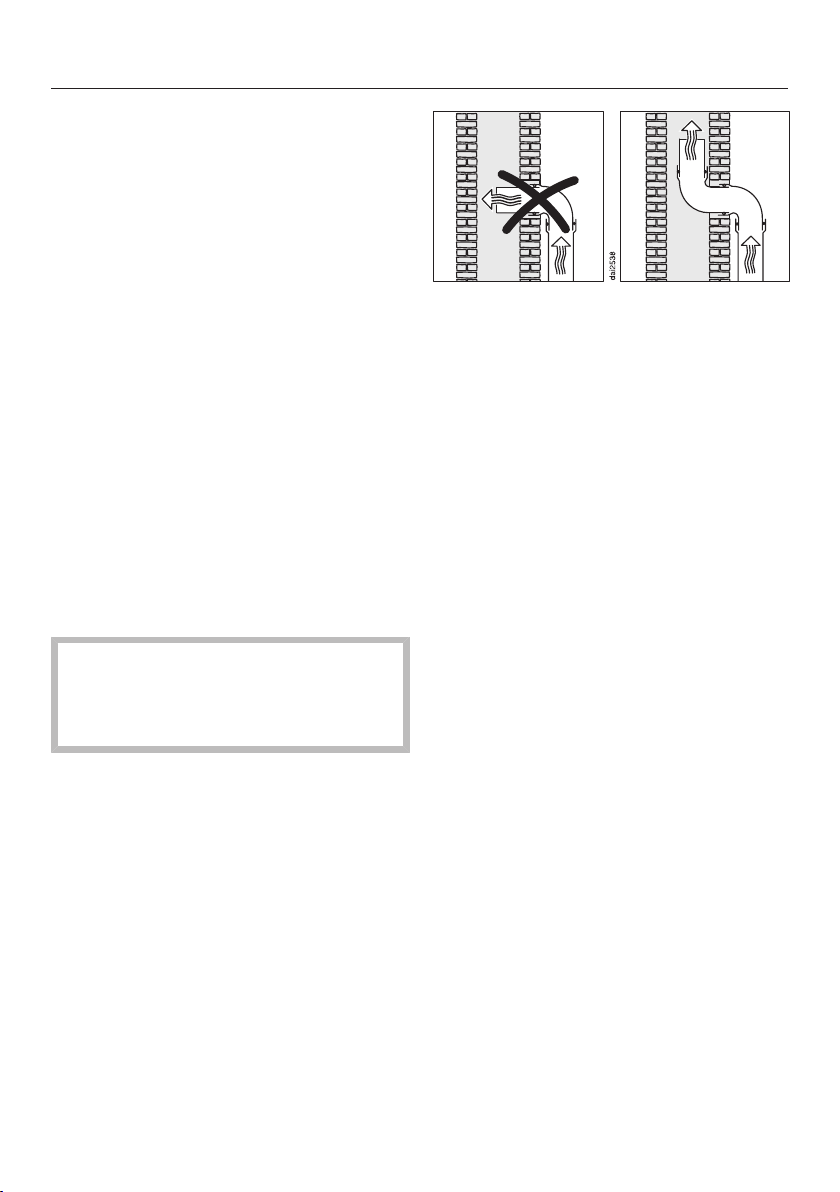

Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin
noch in einen Schacht geführt werden, der zur Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
8
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hausmüll sowie bei nicht sachgemäßer
Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Kommune, Händler oder Miele. Für das
Löschen etwaiger personenbezogener
Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
9
Montage
Vor der Montage
Beachten Sie vor der Montage
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen“.
Montageempfehlungen
– Der Montageort muss problemlos zu-
gänglich sein. Ein gefahrloses Hantieren muss dort möglich sein. Dies ist
auch für einen später eventuell eintretenden Servicefall zu bedenken.
10
AWG 102

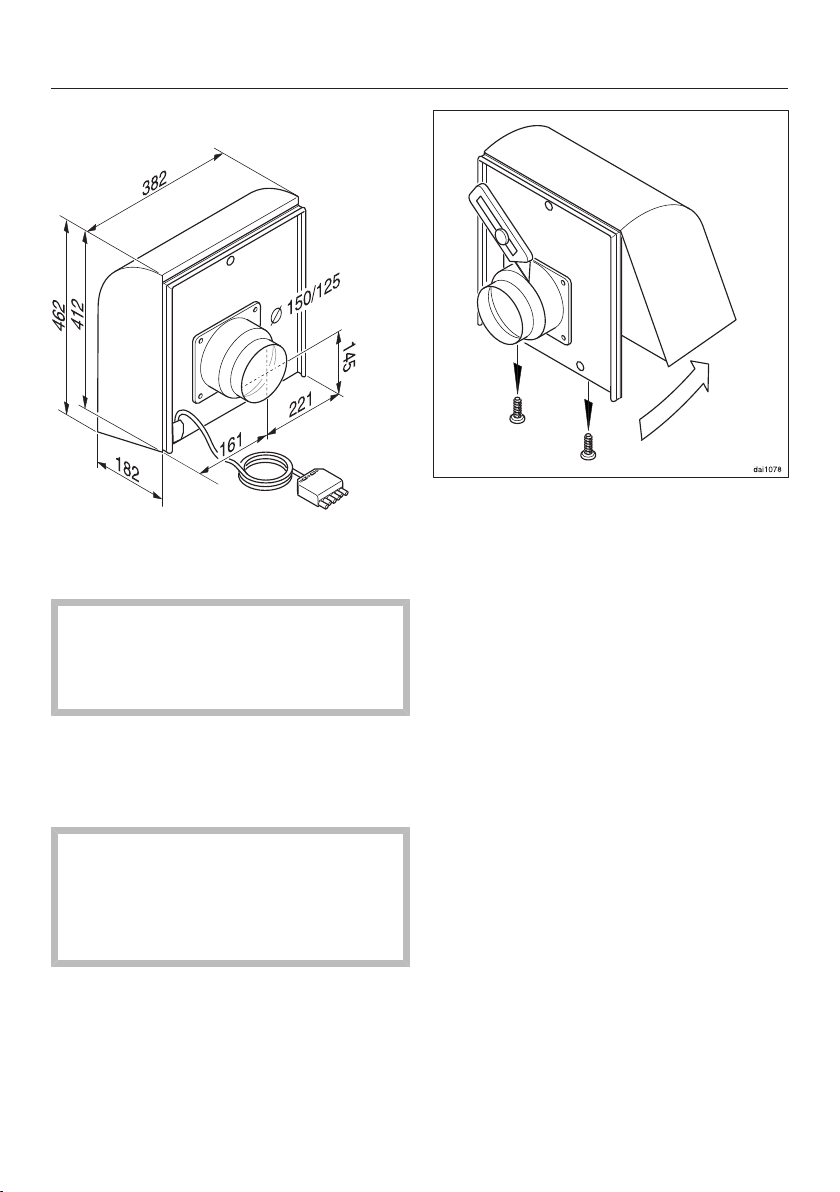

Das Außenwandgebläse AWG102 ist
für die Montage außerhalb des Gebäudes vorgesehen.
Das Außenwandgebläse darf nur
senkrecht an der Außenwand montiert werden. Der Abluft-Austritt muss
nach unten weisen.
Das Gebläse wird durch ein Steuerkabel
elektrisch mit der Dunstabzugshaube
verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Montage

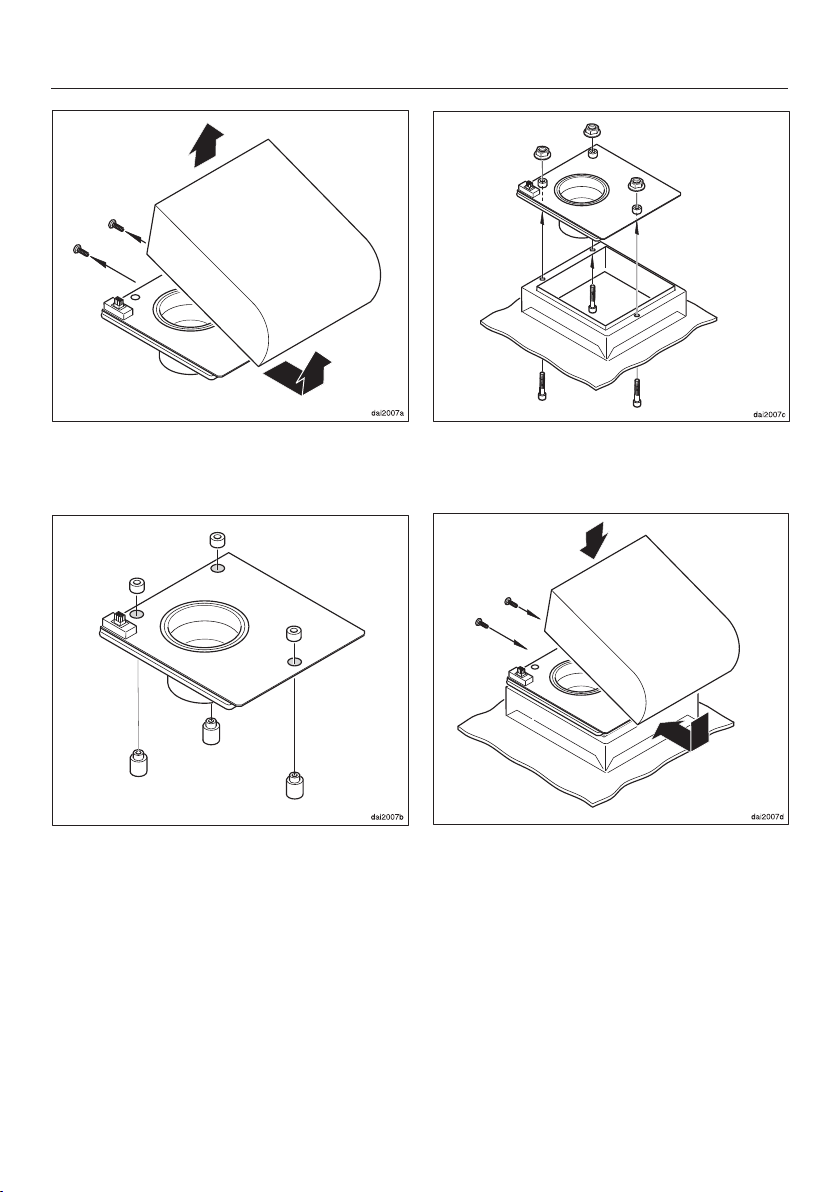

Die 2Befestigungsschrauben an der
Unterseite des Außenwandgebläses
herausschrauben und die Gebläseeinheit vom Gebläseträger nehmen.
Der Ansaugstutzen des Außenwandgebläses hat im Anlieferungszustand
einen Durchmesser von 125mm.
Für eine Abluftleitung 150mm den
vorderen Ring des Ansaugstutzens
mit einem Messer an der Sollbruchstelle abschneiden.
Beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung
sind auch die Hinweise in der Gebrauchsanweisung der Dunstabzugshaube zu beachten.
11
Montage

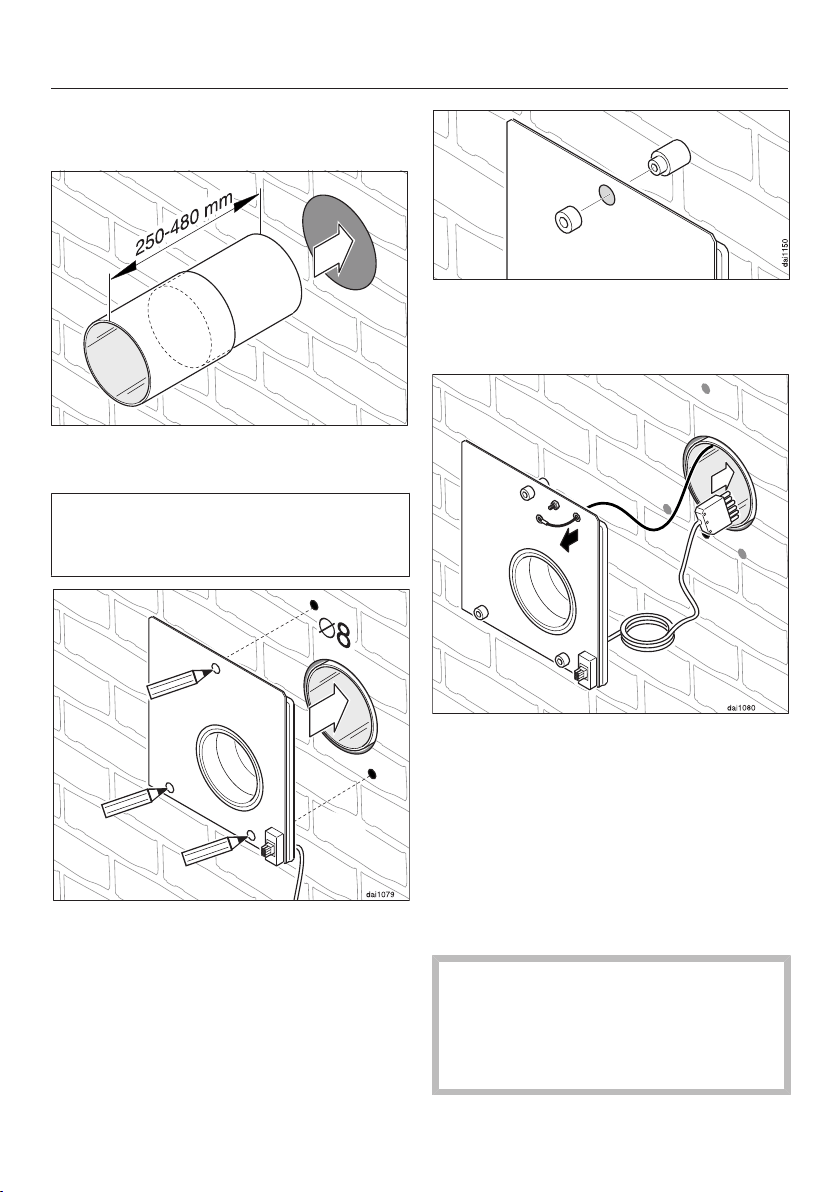

Einen Mauerdurchbruch 185mm
erstellen.
Das Teleskop-Mauerrohr bündig in
den Mauerdurchbruch schieben.
Mit dem Teleskop-Mauerrohr wird das
spätere Durchführen des Steuerkabels
und Abluft-Flexschlauches erleichtert.
Die 3Distanzhülsen an den Befesti-
gungslöchern des Gebläseträgers zusammenstecken.
Den Gebläseträger an die Außen-
wand anlegen. Der Anschluss des
Steuerkabels liegt unten.
Die 3Bohrlöcher kennzeichnen.
Die 3Bohrlöcher 8mm erstellen
und mit Dübeln S8 versehen.
12
Den Gebläseträger an die Außen-
wand heben und das Steuerkabel mit
dem sechspoligen Stecker durch das
Teleskop-Mauerrohr in das Gebäude
führen.
Sollte ein Potentialausgleich erforder-
lich sein, das dafür vorbereitete Kabel
durch die vorgesehene Durchführung
am Gebläseträger ziehen.
Ein Potentialausgleich ist erforderlich, wenn das Steuerkabel über die
beiliegende Verlängerung hinaus verlängert werden muss (siehe „Elektroanschluss“).

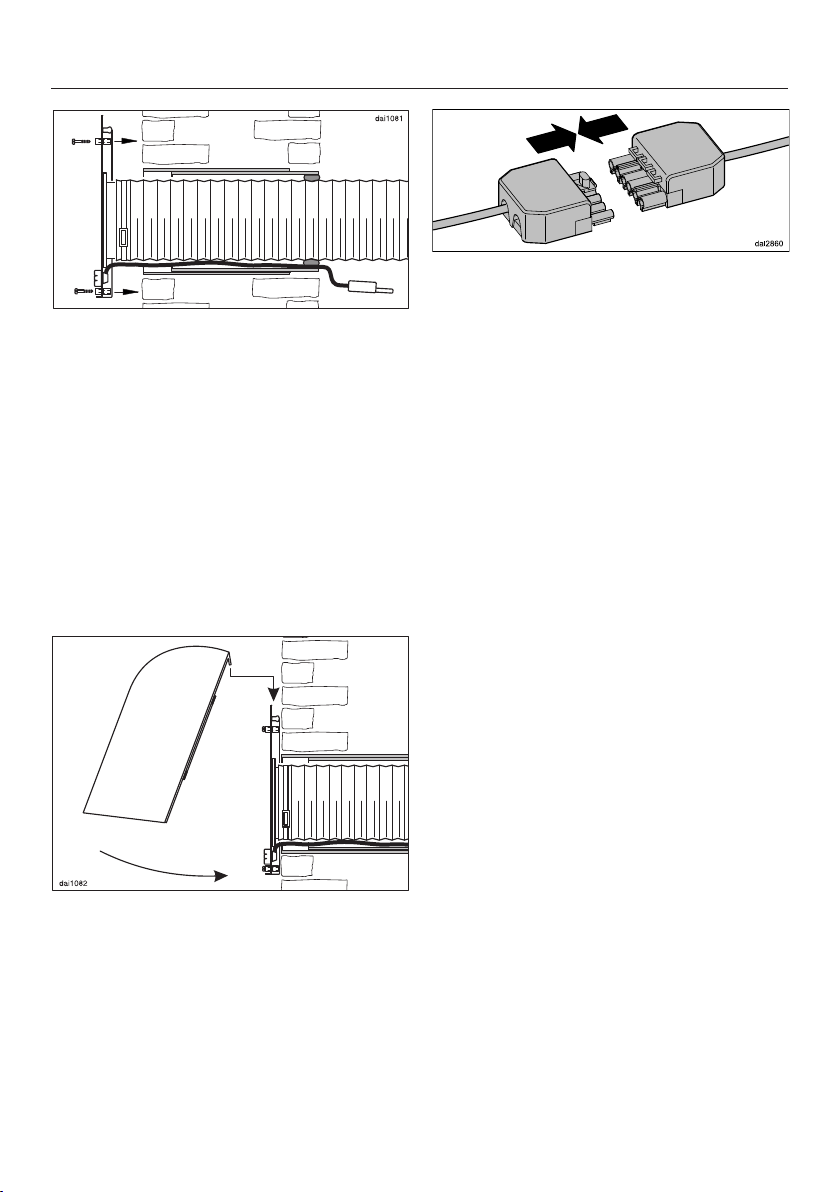

Den Abluft-Flexschlauch durch das
Teleskop-Mauerrohr führen und mit
einer Schlauchschelle am Ansaugstutzen des Gebläseträgers befestigen.
Den Gebläseträger mit 3Schrauben
an der Außenwand befestigen.
Den Abluft-Flexschlauch von der
Wandinnenseite aus stauchen und
den Spalt zwischen Abluft-Flexschlauch und Teleskop-Mauerrohr mit
Dichtmasse abdichten.
Montage

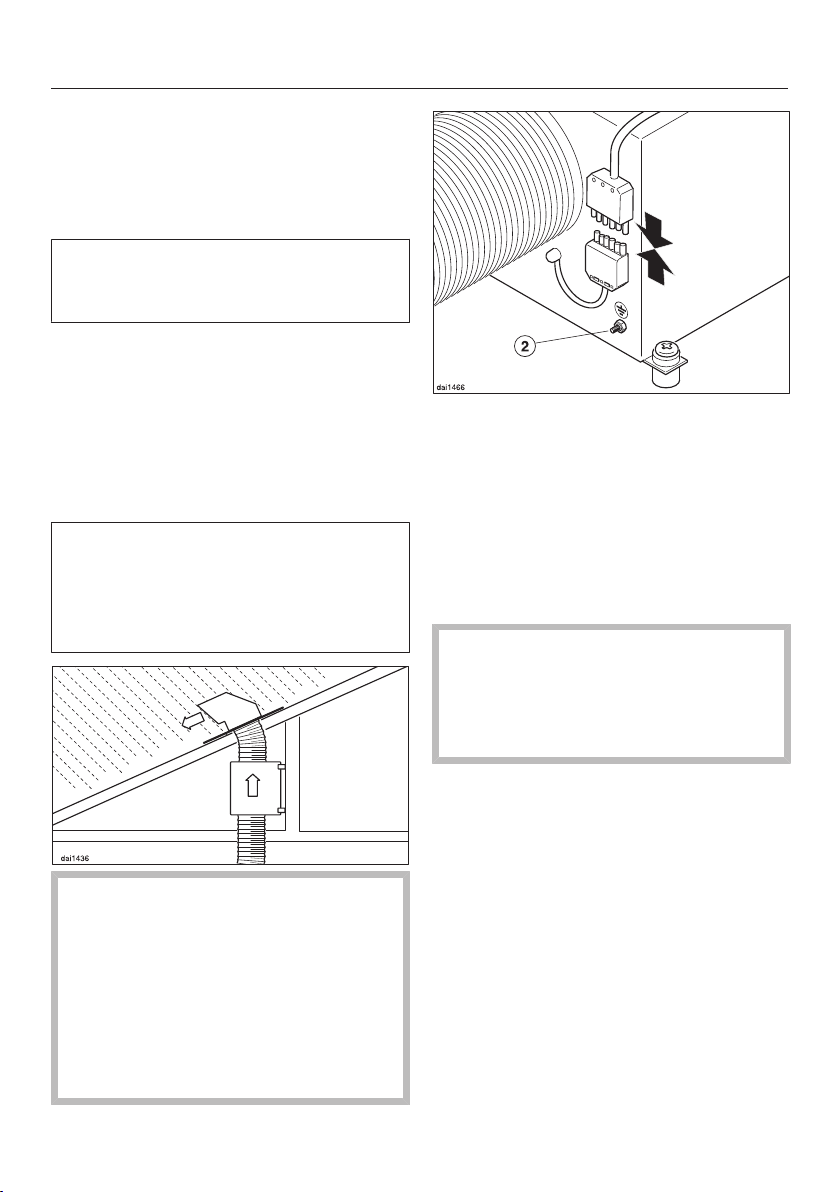

Die Steuerkabel-Steckanschlüsse zu-
sammen stecken.
Die beiliegende Verbindungsleitung
zum Verlängern verwenden.
Die Gebläseeinheit wieder aufsetzen
und die 2Befestigungsschrauben an
der Unterseite des Außenwandgebläses wieder festschrauben.
13
Montage
DDG 102

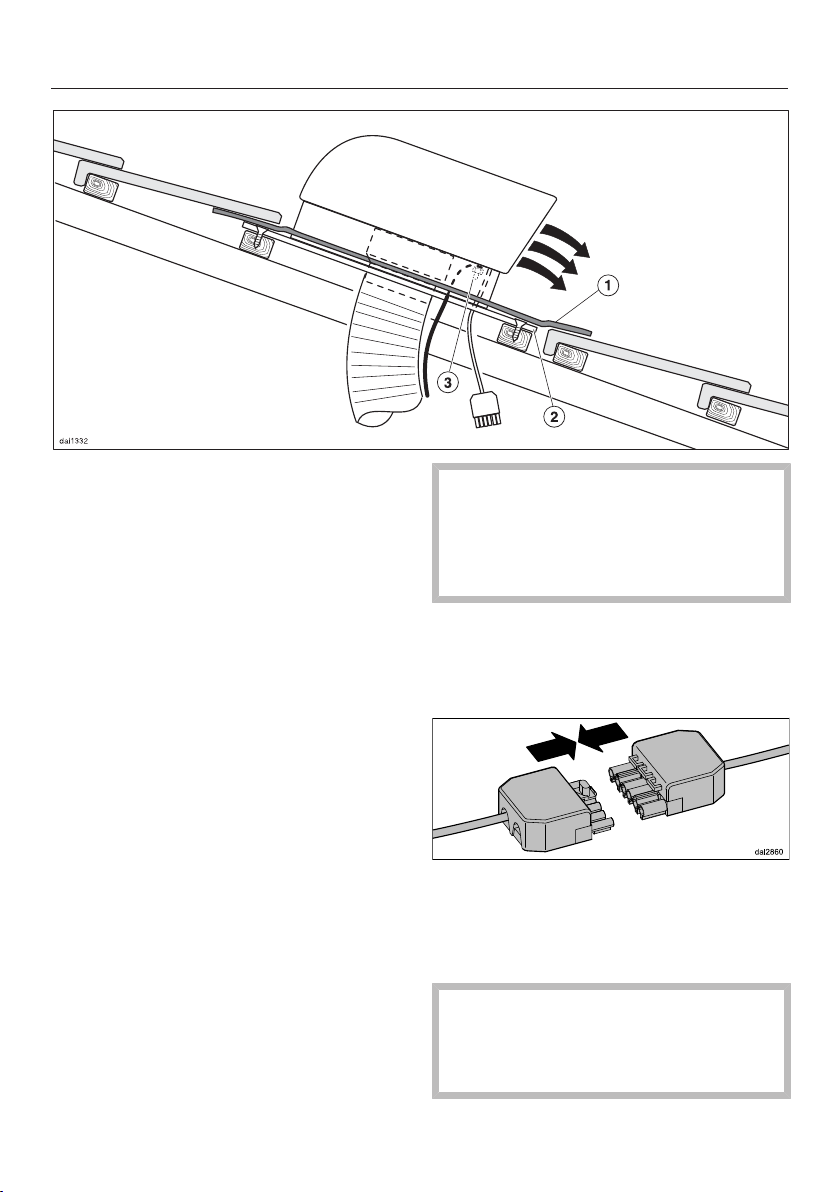

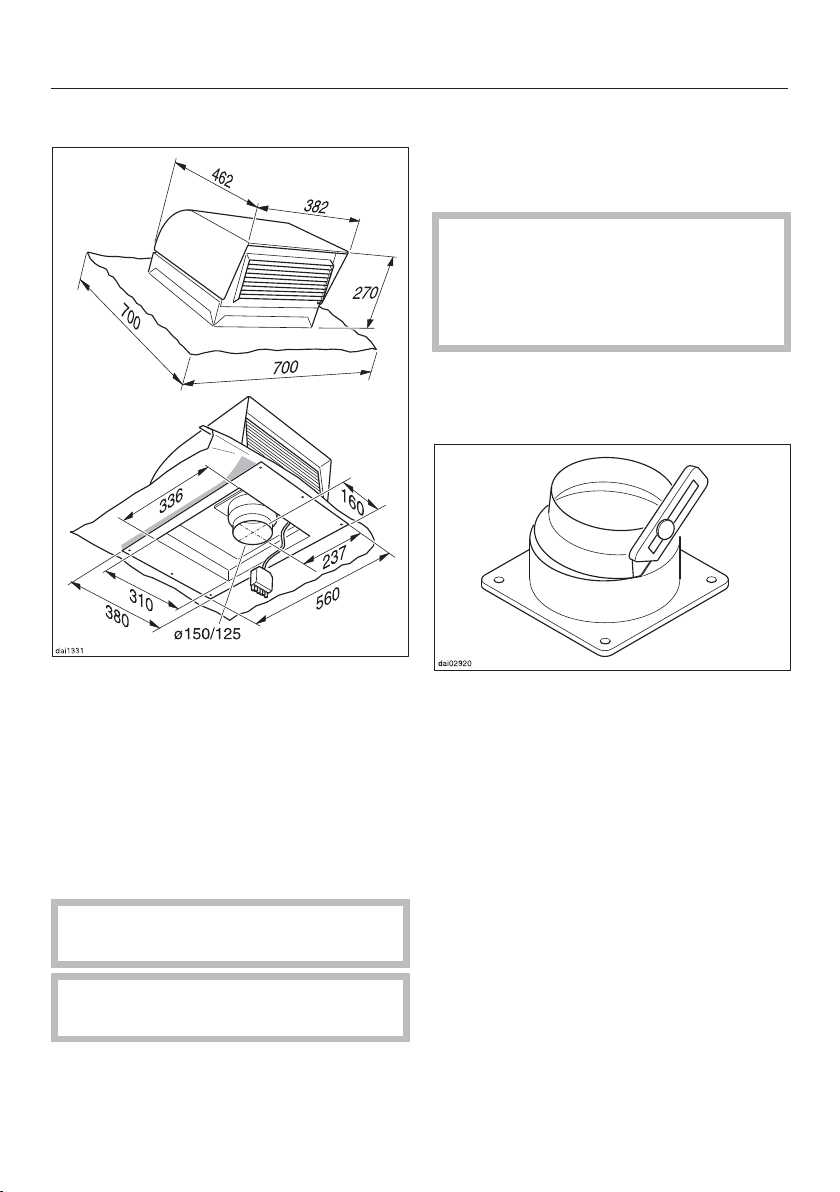

Das Dachgebläse DDG102 ist für die
Montage auf schrägen Ziegel-, Dachstein-, Schiefer- oder Schindeldächern
vorgesehen. Die Dachneigung muss
mindestens 22° betragen, damit keine
Niederschläge wie Regen oder Schnee
eindringen können.
Das Gebläse wird durch ein Steuerkabel
elektrisch mit der Dunstabzugshaube
verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung
sind auch die Hinweise in der Gebrauchsanweisung der Dunstabzugshaube zu beachten.
Der Ansaugstutzen des Dachgebläses
hat im Anlieferungszustand einen
Durchmesser von 125mm.
Für eine Abluftleitung 150mm den
vorderen Ring des Ansaugstutzens
mit einem Messer an der Sollbruchstelle abschneiden.
Für andere Dacheindeckungen ist der
Rat eines Dachdeckers einzuholen.
Auf Flachdächern ist der Einsatz
nicht möglich.
Die Montage darf nur von Dachdeckern durchgeführt werden.
14
Montage
Die beiden Befestigungsschrauben
lösen und das Dachgebläse von der
Grundplatte nehmen.
Die Grundplatte mit den 3Distanzhül-
sen versehen.
Die Grundplatte mit den beiliegenden
Schrauben und Muttern am Montagerahmen befestigen.
Das Dachgebläse wieder montieren.
15
Montage
Die Dacheindeckung im Montagebe-
reich entfernen.
Den Eindeckrahmen nach oben
biegen.
Das Dachgebläse auf das Dach set-
zen, wobei der Luftaustritt dachabwärts gerichtet sein muss.
Das Dachgebläse mit dem Befesti-
gungsblech am Dachunterbau
festschrauben.
Die Dacheindeckung wieder anbrin-
gen. Dabei den Eindeckrahmen so
andrücken, dass eine einwandfreie
Abdichtung gewährleistet ist.
Den Eindeckrahmen oberhalb des
Dachgebläses unter die Dacheindeckung legen, seitlich und unterhalb
über die Dacheindeckung.
Sollte ein Potentialausgleich erforder-
lich sein, das dafür vorbereitete Kabel
am vorgesehenen Anschlusspunkt
des Gehäuses anbringen.
Ein Potentialausgleich ist erforderlich, wenn das Steuerkabel über die
beiliegende Verlängerung hinaus verlängert werden muss (siehe „Elektroanschluss“).
Den Abluft-Flexschlauch auf den An-
saugstutzen des Dachgebläses
schieben und mit einer Schlauchschelle befestigen.
Die Steuerkabel-Steckanschlüsse zu-
sammen stecken.
Die beiliegende Verbindungsleitung
zum Verlängern verwenden.
Bei der Durchführung der Kabel und
der Abluftleitung durch die Unterkonstruktion der Dacheindeckung auf eine sorgfältige Abdichtung achten.
16
Montage

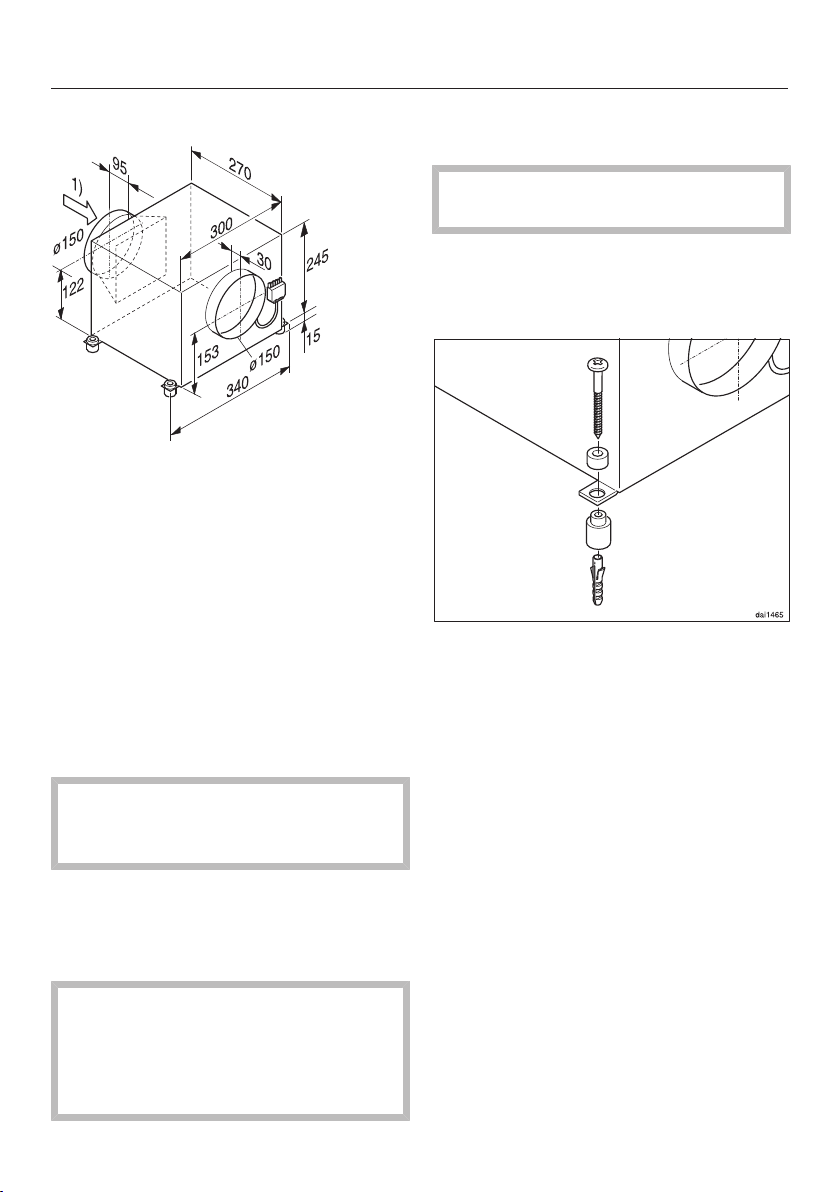

ABLG 202
1)Ansaugseite
Das Abluftgebläse ABLG202 ist für das
Aufstellen innerhalb des Gebäudes vorgesehen. Mögliche Aufstellorte sind
z.B.:
– Dach- oder Zwischenboden
– Abstell- oder Vorratsraum
– nach einer entsprechenden Isolierung
in der Küche.
Das Abluftgebläse kann waagerecht
oder senkrecht montiert werden.
Bei senkrechter Montage sind die
Hinweise auf der nächsten Seite zu
beachten.
Das Abluftgebläse an einem geeigne-
ten Aufstellplatz positionieren.
Unbedingt die Richtung der Abluftleitung beachten!
Die 4Befestigungslöcher auf der
Montagefläche kennzeichnen.
Das Abluftgebläse zur Seite stellen.
An den gekennzeichneten Stellen die
4Bohrlöcher zum Befestigen des Abluftgebläses erstellen, 8mm und
Tiefe 40mm.
Die Dübel S8 bündig in die Bohrlö-
cher drücken.
Die Distanzhülsen an den Befesti-
gungslöchern der Gebläse-Grundplatte zusammenstecken.
Das Gebläse wird durch ein Steuerkabel
elektrisch mit der Dunstabzugshaube
verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung
sind auch die Hinweise in der Gebrauchsanweisung der Dunstabzugshaube zu beachten.
Das Abluftgebläse mit den beiliegen-
den Schrauben festschrauben.
17
Montage
Der Ansaugstutzen des Abluftgebläses
hat im Anlieferungszustand einen
Durchmesser von 150mm.
Für einen Durchmesser von 125mm
wird ein Reduzierstutzen benötigt.
Der Reduzierstutzen ist im Miele Fachhandel oder beim Miele Kundendienst
erhältlich.
Den Abluft-Flexschlauch auf den An-
saugstutzen des Abluftgebläses
schieben und mit einer Schlauchschelle befestigen.
Auf der Ausblasseite des Abluftgeblä-
ses ist eine Abluftleitung mit Durchmesser 150mm anzuschließen.
Mit Hilfe eines Teleskop-Mauerrohres
kann die Abluft direkt ins Freie geführt
werden. Das Teleskop-Mauerrohr ist
im Miele Fachhandel oder beim Miele
Kundendienst erhältlich.
Die Steuerkabel-Steckanschlüsse zu-
sammen stecken.
Die beiliegende Verbindungsleitung
zum Verlängern verwenden.
Sollte ein Potentialausgleich erforder-
lich sein, das dafür vorbereitete Kabel
am vorgesehenen Anschlusspunkt
des Gehäuses anbringen.
Ein Potentialausgleich ist erforderlich, wenn das Steuerkabel über die
beiliegende Verlängerung hinaus verlängert werden muss (siehe „Elektroanschluss“).
Bei senkrechter Montage des Abluftgebläses und direkter Abluftführung
über Dachflächen muss durch Verwendung der Dachdurchführung
DDF125/150 oder anderer entsprechender Maßnahmen sichergestellt
sein, das kein Niederschlag wie Regen oder Schnee in den Abluftaustritt
eindringen kann.
18
Montage

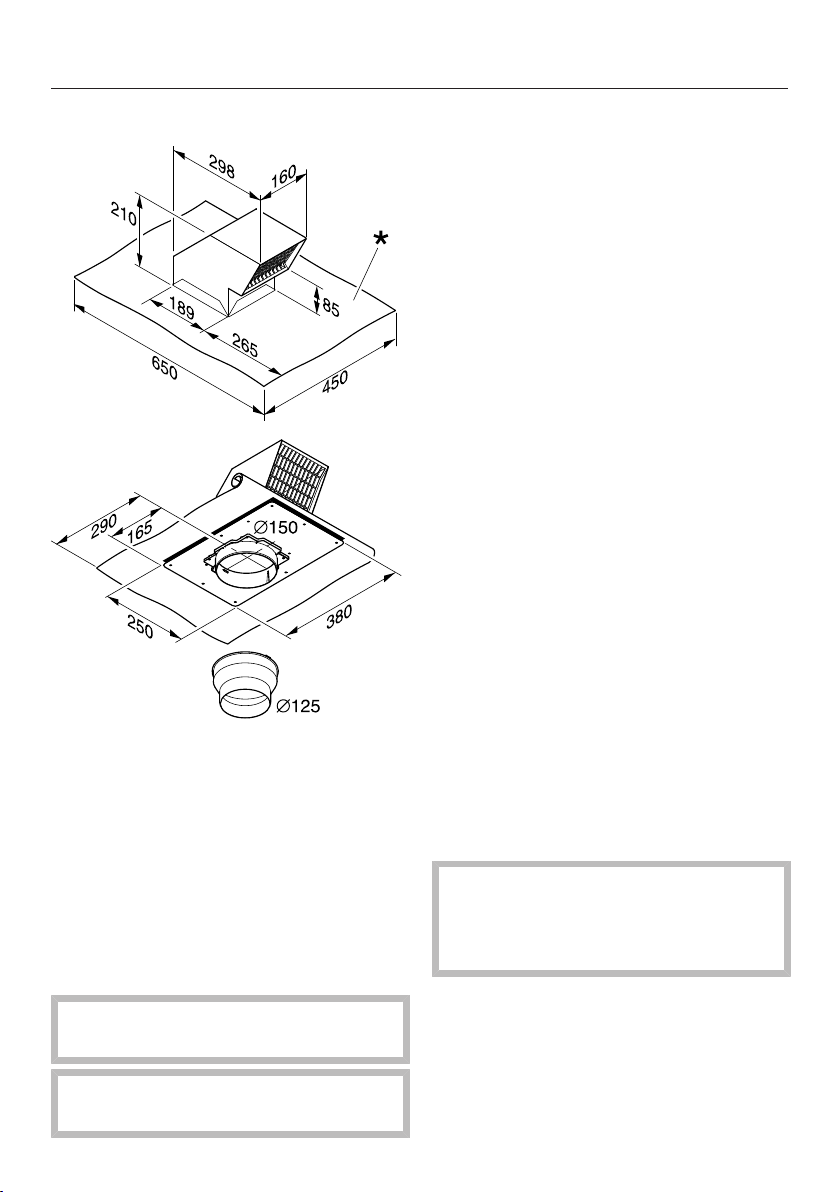

DDF 125/150
Die Dacheindeckung im Montagebe-
reich entfernen.
Den Eindeckrahmen* nach oben bie-
gen.
Die Dachdurchführung auf das Dach
setzen, wobei der Luftaustritt dachabwärts gerichtet sein muss.
Die Dachdurchführung mit dem Be-
festigungsblech am Dachunterbau
festschrauben.
Die Dacheindeckung wieder anbrin-
gen. Dabei den Eindeckrahmen so
andrücken, dass eine einwandfreie
Abdichtung gewährleistet ist.
Den Eindeckrahmen oberhalb der
Dachdurchführung unter die Dacheindeckung legen, seitlich und unterhalb
über die Dacheindeckung.
Der Ansaugstutzen der Dachdurchführung hat im Anlieferungszustand einen
Durchmesser von 150mm.
Für einen Durchmesser von 125mm
liegt ein Reduzierstutzen bei.
*Eindeckrahmen
Die Dachdurchführung DDF125/150
dient zur Durchführung einer Abluftleitung durch schräge Ziegel-, Dachstein-,
Schiefer- oder Schindeldächer. Die
Dachneigung muss mindestens 22° betragen, damit keine Niederschläge wie
Regen oder Schnee eindringen können.
Für andere Dacheindeckungen ist der
Rat eines Dachdeckers einzuholen.
Auf Flachdächern ist der Einsatz
nicht möglich.
Die Montage darf nur von Dachdeckern durchgeführt werden.
Den Abluft-Flexschlauch auf den An-
saugstutzen der Dachdurchführung
schieben und mit einer Schlauchschelle befestigen.
Eine Rückstauklappe ist integriert.
Bei der Durchführung der Abluftleitung durch die Unterkonstruktion der
Dacheindeckung auf eine sorgfältige
Abdichtung achten.
19
Abluftleitung
Verwenden Sie als Abluftleitung nur
glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
Um eine größtmögliche Luftleistung
und geringe Strömungsgeräusche zu
erreichen, ist folgendes zu beachten:
– Der Querschnitt der Abluftleitung
sollte nicht kleiner sein, als der Querschnitt des Abluftstutzens (siehe Gerätemaße).
– Die Abluftleitung soll möglichst kurz
und geradlinig sein.
– Verwenden Sie nur Bögen mit großen
Radien.
– Die Abluftleitung darf nicht geknickt
oder zusammengedrückt werden.
– Achten Sie darauf, dass alle Verbin-
dungen fest und dicht sind.
Beachten Sie, dass jede Einschränkung des Luftstroms die Luftleistung
verringert und die Betriebsgeräusche
erhöht.
Soll die Abluft in einen Abluftkamin
geführt werden, so muss der Einführungsstutzen in Strömungsrichtung
gelenkt werden.
Bei waagerechtem Verlegen der Ab-
luftleitung muss ein Mindestgefälle
von 1 cm je Meter eingehalten werden. Damit wird vermieden, dass
Kondenswasser in die Dunstabzugshaube fließen kann.
Wird die Abluftleitung durch kühle
Räume, Dachböden usw. verlegt,
kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche
ergeben. Es ist daher mit Schwitzoder Kondenswasser zu rechnen.
Dies macht eine Isolation der Abluftleitung erforderlich.
20
Abluftleitung
Schalldämpfer
In die Abluftleitung kann ein Schalldämpfer eingesetzt werden (nachkaufbares Zubehör). Er dient zur zusätzlichen Geräuschdämpfung.
Abluftbetrieb mit externem Gebläse
Um Gebläsegeräusche in der Küche zu
minimieren, ist der Schalldämpfer möglichst vor dem externen Gebläse zu positionieren , bei einer langen Abluftleitung am Abluftstutzen der Dunstabzugshaube . Bei einem externen Gebläse, das im Haus montiert ist
(ABLG202), ist durch Einsatz eines
Schalldämpfers hinter dem externen
Gebläse eine Verringerung der Gebläsegeräusche nach außen möglich.
21
Kundendienst und Garantie
Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele
Werkkundendienst
Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Gebrauchsanweisung.
Der Kundendienst benötigt Modellbezeichnung und Fabrikationsnummer.
Beide Angaben finden Sie auf dem Typenschild.
Position des Typenschildes
Das Typenschild finden Sie auf dem Gehäuse.
Garantiezeit und Garantiebedingungen
Die Garantiezeit beträgt 2Jahre.
Weitere Informationen entnehmen Sie
den mitgelieferten Garantiebedingungen.
22
Elektroanschluss
Das externe Gebläse wird durch ein
spezielles Steuerkabel mit der Dunstabzugshaube elektrisch verbunden und
über die Bedienelemente der Dunstabzugshaube gesteuert.
Die Elektroanlage muss nach VDE0100
ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie
DINVDE0100 Teil739, dem Gerät
einen FI-Schutzschalter mit einem Auslösestrom von 30mA (DINVDE0664)
vorzuschalten.
Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild (siehe Kapitel „Kundendienst und Garantie“).
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektronetzes übereinstimmen.
Dem externen Gebläse liegt eine 5m
lange Verlängerungsleitung bei. Wird
bei zusätzlichem Verlängern des
Steuerkabels auf eine weitere Verlängerungsleitung oder auf eine fest installierte Leitung (mindestens
6x1,5mm²) zurückgegriffen, muss
die Installation gemäß
VDE0100/0700 Teil1 erfolgen.
Das externe Gebläse muss dabei an
einen Potentialausgleich angeschlossen werden.
Ein Anschluss ist am externen
Gebläse vorhanden.
Zusätzlich für Österreich
Der Anschluss darf nur an eine nach
ÖVE-EN1 ausgeführte Elektroanlage erfolgen.
Zur Erhöhung der Sicherheit empfiehlt
der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von
30mA (ÖVE-SN50) vorzuschalten.
Dieses externe Gebläse darf nur mit
einer Miele Dunstabzugshaube kombiniert werden, die für diesen Anschluss vorgesehen ist.
23
Technische Daten
AWG 102
Gesamtanschlusswert 200 W
Netzspannung, Frequenz AC 230 V, 50 Hz
Absicherung 10 A
Länge Steuerkabel 0,75 m
Länge Verbindungskabel 5 m
Gewicht 14,1 kg
Betriebstemperatur bis - 20 °C
Gebläseleistung nach EN 61591*
Stufe 1
Stufe 2
Stufe 3
Boosterstufe (Intensivstufe)
*Beispiel in Kombination mit der Dunstabzugshaube DA 429-6 EXT
320m3/h
460m3/h
580m3/h
760m3/h
24
Technische Daten
ABLG 202
Gesamtanschlusswert 290 W
Netzspannung, Frequenz AC 230 V, 50 Hz
Absicherung 10 A
Länge Verbindungskabel 5 m
Gewicht 8 kg
Betriebstemperatur bis - 20 °C
Gebläseleistung nach EN 61591*
Stufe 1
Stufe 2
Stufe 3
Boosterstufe (Intensivstufe)
*Beispiel in Kombination mit der Dunstabzugshaube DA 429-6 EXT
300m3/h
460m3/h
600m3/h
820m3/h
25
Technische Daten
DDG 102
Gesamtanschlusswert 200 W
Netzspannung, Frequenz AC 230 V, 50 Hz
Absicherung 10 A
Länge Steuerkabel 0,75 m
Länge Verbindungskabel 5 m
Gewicht 15,2 kg
Betriebstemperatur bis - 20 °C
Gebläseleistung nach EN 61591*
Stufe 1
Stufe 2
Stufe 3
Boosterstufe (Intensivstufe)
*Beispiel in Kombination mit der Dunstabzugshaube DA 429-6 EXT
320m3/h
460m3/h
580m3/h
760m3/h
26
Deutschland:
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Telefon: 0800 22 44 666
(kostenfrei)
Mo-Fr
Sa+So
8-20 Uhr
9-18 Uhr
Telefax: 05241 89-2090
Miele im Internet: www.miele.de
E-Mail: info@miele.de
Luxemburg:
Österreich:
Miele Gesellschaft m.b.H.
Mielestraße 1
5071 Wals bei Salzburg
Telefon: 050 800 800
(Festnetz zum Ortstarif;
Mobilfunkgebühren abweichend)
Mo-Fr 8-17 Uhr
Telefax: 050 800 81219
Miele im Internet: www.miele.at
E-Mail: info@miele.at
Miele S.à.r.l.
20, rue Christophe Plantin
Postfach 1011
L-1010 Luxemburg/Gasperich
Telefax: 00352 4 97 11-39
Miele im Internet: www.miele.lu
E-Mail: infolux@miele.lu
Telefon: 00352 4 97 11-30
Telefon: 00352 4 97 11-45
(Kundendienst)
Mo-DoFr8.30-12.30, 13-17 Uhr
8.30-12.30, 13-16 Uhr
(Produktinformation)
AWG 102
DDG 102
ABLG 202
DDF 125/150
M.-Nr. 10 695 610 / 03de-DE
Loading...
