Miele DA 7006 D User manual

Brugs- og monteringsanvisning
Emhætte

Læs venligst brugs- og monteringsanvisningen inden installation og
ibrugtagning for at undgå skader på personer og produkt.

da-DK M.-Nr. 10 100 650

Indhold

Råd om sikkerhed og advarsler ........................................................................... 4

Miljøbeskyttelse................................................................................................... 11

Funktionsbeskrivelse .......................................................................................... 12

Con@ctivity 2.0-funktion ....................................................................................... 13

Oversigt over emhætten ..................................................................................... 14

Betjening (automatisk styring) ........................................................................... 16

Madlavning med Con@ctivity 2.0-funktion (automatisk styring) ........................... 16

Automatisk styring frakobles midlertidigt.............................................................. 17

Tilbagevenden til automatisk drift ......................................................................... 17

Betjening (manuel styring).................................................................................. 18

Madlavning uden Con@ctivity 2.0-funktion (manuel styring) ................................ 18

Blæseren tændes .................................................................................................. 18

Blæsertrin vælges.................................................................................................. 18

Efterudsugningstid vælges.................................................................................... 18

Blæseren slukkes .................................................................................................. 18

Kogepladebelysning tændes/slukkes ................................................................... 19

Powermanagement ............................................................................................... 19

Betjening (automatisk og manuel styring) ........................................................ 20

Driftstimetæller ...................................................................................................... 20

Indstilling af fedtfiltrenes driftstimetæller ændres ............................................ 20

Aktivering/ændring af lugtfiltrenes driftstimetæller ..........................................21

Driftstimetælleren aflæses................................................................................ 21

Lydsignal ved berøring af taster............................................................................ 22

Energispareråd .................................................................................................... 23

Rengøring og vedligeholdelse............................................................................ 24

Kabinet .................................................................................................................. 24

Fedtfiltre................................................................................................................. 25

Fedtfilterets driftstimetæller nulstilles............................................................... 26

Lugtfiltre ................................................................................................................ 27

Lugtfiltrenes driftstimetæller nulstilles..............................................................28

Lugtfiltre bortskaffes ........................................................................................28

Montering............................................................................................................. 29

Inden montering .................................................................................................... 29

Monteringsmateriale.............................................................................................. 29

Monteringsplan...................................................................................................... 29

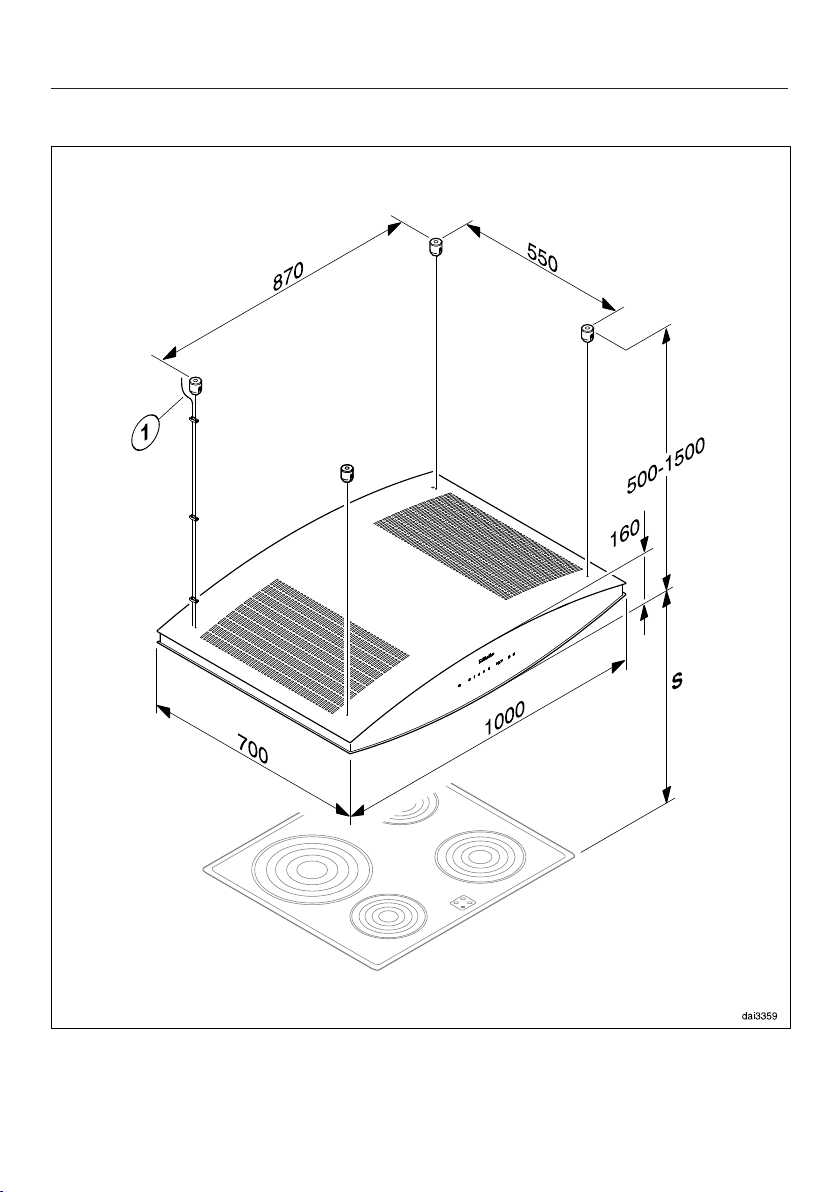

Mål......................................................................................................................... 30

2

Indhold

Afstand mellem kogeplade og emhætte (S).......................................................... 31

Monteringsanbefalinger......................................................................................... 32

Eltilslutning ..........................................................................................................33

Con@ctivity 2.0-funktion aktiveres ....................................................................34

Con@ctivity 2.0-stick installeres............................................................................ 34

Con@ctivity 2.0-funktion aktiveres........................................................................ 34

Aktivering på emhætten ................................................................................... 34

Aktivering på kogepladen................................................................................. 35

Aktivering ikke gennemført............................................................................... 35

Con@ctivity 2.0 deaktiveres .................................................................................. 35

Service / garanti ..................................................................................................36

Tekniske data....................................................................................................... 38

Typeskiltets placering............................................................................................ 38

Konformitetserklæring........................................................................................... 39

Til testinstitutter..................................................................................................... 39

3

Råd om sikkerhed og advarsler

Denne emhætte overholder de foreskrevne sikkerhedsbestemmel­ser. Uhensigtsmæssig brug kan dog medføre skader på personer
og ting.

Læs venligst brugs- og monteringsanvisningen grundigt, inden
emhætten tages i brug. Den indeholder vigtige anvisninger om
montering, sikkerhed, brug og vedligeholdelse. Derved beskyttes
personer, og skader på emhætten undgås. Miele kan ikke gøres
ansvarlig for skader, der er opstået, fordi disse anvisninger ikke er
blevet fulgt.

Gem venligst brugs- og monteringsanvisningen, og giv den videre
til en eventuel senere ejer.

Retningslinjer vedrørende brugen

 Denne emhætte er beregnet til anvendelse i private husholdninger

eller på lignende opstillingssteder.

 Emhætten er ikke beregnet til udendørs brug.
 Anvend udelukkende emhætten i almindelig husholdning til

udsugning og rensning af em fra madlavning.
Det er ikke tilladt at anvende den til andre formål.

 Ved brug af emhætten med recirkulation over en gaskogeplade

kan den ikke anvendes til udluftning af rummet. Kontakt i givet fald
en gas- og vandmester.

4

Råd om sikkerhed og advarsler

 Personer, som på grund af begrænsninger i fysisk eller psykisk

formåen eller på grund af manglende erfaring eller uvidenhed ikke er
i stand til at betjene emhætten sikkert, må ikke anvende den uden
opsyn.
Disse personer må kun bruge emhætten uden opsyn, hvis de er in­formeret om dens funktioner, så de kan betjene den sikkert, og hvis
de forstår de farer, der kan opstå ved forkert betjening.

Børn i huset

 Børn under 8 år må ikke komme i nærheden af emhætten, med-

mindre der holdes konstant opsyn med dem.

 Børn på 8 år eller derover må kun bruge emhætten uden opsyn,

hvis de er informeret om dens funktioner, så de kan betjene den kor­rekt, og hvis de forstår de farer, der kan opstå ved forkert betjening.

 Børn må ikke rengøre eller vedligeholde emhætten uden opsyn.
 Hold altid øje med børn, der opholder sig i nærheden af emhæt-

ten. Lad dem aldrig lege med emhætten.

 Kogepladelyset er meget kraftigt.

Sørg især for, at babyer ikke kigger direkte på lyset.

 Risiko for kvælning! Børn kan under leg vikle sig ind i emballage-

materiale (fx folier) eller trække det over hovedet og blive kvalt. Op­bevar derfor emballagedele uden for børns rækkevidde.

5

Råd om sikkerhed og advarsler

Teknisk sikkerhed

 Installation, vedligeholdelse og reparation foretaget af ukyndige

kan medføre betydelig risiko for brugeren. Installation, vedligehol­delse og reparation må kun udføres af Miele Teknisk Service eller en
anden uddannet fagmand.

 En beskadiget emhætte kan betyde fare for sikkerheden. Kontrol-

ler derfor emhætten for synlige skader, inden den monteres. Tag al­drig en beskadiget emhætte i brug.

 Emhættens elektriske sikkerhed kan kun garanteres, når der er

etableret forskriftsmæssig jordforbindelse. Denne grundlæggende
sikkerhedsforanstaltning skal være i orden. I tvivlstilfælde bør elin­stallationen kontrolleres af en fagmand.

 Pålidelig og sikker drift af emhætten er kun sikret, når emhætten

er tilsluttet det offentlige elnet.

 De tilslutningsdata (frekvens og spænding), der er angivet på em-

hættens typeskilt, skal ubetinget stemme overens med de eksiste­rende forhold på opstillingsstedet, så der ikke opstår skader på em­hætten.
Sammenlign tilslutningsdataene inden tilslutning. Kontakt en elfag­mand i tvivlstilfælde.

 Multistikdåser og forlængerledninger giver ikke den nødvendige

sikkerhed (risiko for brand) og bør derfor ikke anvendes ved tilslut­ning af emhætten.

6

Råd om sikkerhed og advarsler

 Brug kun emhætten i monteret tilstand af hensyn til sikkerheden.
 Denne emhætte må ikke anvendes på ikke-stationære opstillings-

steder (fx skibe).

 Berøring af spændingsførende tilslutninger samt ændring af den

elektriske og mekaniske opbygning kan være farlig for brugeren og
medføre funktionsforstyrrelser på emhætten.
Åbn ikke kabinettet, medmindre det er beskrevet i vejledningerne
vedrørende montering og rengøring. Åbn aldrig andre dele af kabi­nettet.

 Reparation af emhætten inden garantiens udløb bør kun foretages

af Miele Teknisk Service, da eventuelle efterfølgende skader ellers ik­ke er omfattet af Mieles garanti.

 Defekte dele må kun udskiftes med originale Miele-reservedele.

Kun hvis dette overholdes, kan Miele garantere, at sikkerhedskrave­ne er opfyldt.

 Der må ikke trækkes i ledningen. Ledningen må ikke anvendes til

fastgørelse af ekstra dele (fx en hylde).

 En beskadiget tilslutningsledning må kun udskiftes af fagfolk.
 Emhætten skal være afbrudt fra elnettet under installation, vedli-

geholdelse og reparation. Den er kun afbrudt fra elnettet, når

– sikringerne i installationen er slået fra, eller
– skruesikringerne i installationen er skruet helt ud, eller
– stikket er trukket ud (hvis der er et). Træk ikke i ledningen på en

emhætte med netstik, men i stikket, når emhætten skal afbrydes
fra elnettet.

7

Råd om sikkerhed og advarsler

Den daglige brug

 Åbne flammer medfører risiko for brand!

Arbejd aldrig med åben ild under emhætten; undgå flambering, grill­stegning o.l. Den tændte emhætte trækker flammerne ind i filteret,
hvorved det opsugede køkkenfedt kan blive antændt!

 Kraftig varmepåvirkning ved madlavning på en gaskogeplade kan

beskadige emhætten.

– Lad aldrig en gaskogeplade være tændt uden kogegrej på. Selv-

om kogegrejet kun tages af i kort tid, skal gaskogepladen slukkes.
– Vælg kogegrej, hvis størrelse passer til kogepladen.
– Indstil flammen, så den ikke går ud over kogegrejets bund.
– Undgå kraftig overopvarmning af kogegrejet (fx ved brug af wok).

 Kondensvand kan medføre korrosionsskader på emhætten.

Tænd altid for emhætten, når en kogezone benyttes, så der ikke dan­nes kondensvand.

 Overophedet olie og fedt kan selvantænde og derved sætte ild til

emhætten.
Hvis der arbejdes med olie eller fedt, skal man hele tiden holde øje
med gryder, pander og frituregryder. Også grillstegning over elgrill­udstyr skal ske under konstant opsyn.

 Fedt- og smudsaflejringer kan nedsætte emhættens funktion.

Brug kun emhætten med isat fedtfilter for at sikre rensning af mad­lavningsemmen.

 Vær opmærksom på, at emhætten kan blive meget varm, når der

laves mad under den.
Berør først kabinettet og fedtfilteret, når emhætten er afkølet.

8

Råd om sikkerhed og advarsler

Montering

 Se venligst kogepladeproducentens anvisninger vedrørende mu-

lighed for brug af emhætte sammen med kogepladen.

 Emhætten må ikke monteres over ildsteder, hvor der bruges fast

brændsel.

 For kort afstand mellem kogeplade og emhætte kan medføre

skader på emhætten.
Medmindre kogepladeproducenten har angivet en større sikkerheds­afstand mellem kogepladen og underkanten af emhætten, er de
mindsteafstande, der er angivet i afsnittet Montering, gældende.
Hvis der anvendes forskellige kogeudstyr med forskellig sikkerheds­afstand under emhætten, skal man vælge den størst angivne sikker­hedsafstand.

 Emhætten skal fastgøres som beskrevet i afsnittet Montering.
 Metalplader kan have skarpe kanter, som kan medføre tilskade-

komst.
Bær altid beskyttelseshandsker under monteringen.

9

Råd om sikkerhed og advarsler

Rengøring og vedligeholdelse

 Der er brandfare, hvis rengøringen ikke foretages som beskrevet i

denne brugsanvisning.

 Brug aldrig et damprengøringsapparat til rengøring af emhætten.

Dampen kan trænge ind til de spændingsførende dele og medføre
kortslutning.

Tilbehør

 Anvend kun originalt Miele-tilbehør. Hvis der monteres andre dele,

bortfalder kravet om garanti og/eller produktansvar.

10

Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen beskytter produktet mod
transportskader. Emballagematerialerne
er valgt ud fra miljø- og affaldstekniske
hensyn og kan således genbruges.

Genbrug af emballagematerialerne spa­rer råstoffer og mindsker affaldsproble­merne. Emballagen bør derfor afleveres
på nærmeste genbrugsstation/opsam­lingssted.

Bortskaffelse af et gammelt produkt

Gamle elektriske og elektroniske pro­dukter indeholder stadig værdifulde ma­terialer. De indeholder imidlertid også
bestemte stoffer, blandinger og kompo­nenter, som er nødvendige for deres
funktion og sikkerhed. Hvis disse bort­skaffes sammen med husholdningsaf­faldet eller behandles forkert, kan de
skade den menneskelige sundhed og
miljøet. Bortskaf derfor ikke det gamle
produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt
på nærmeste officielle opsamlingssted
for elektriske og elektroniske produkter
eller på kommunens genbrugsstation.
Det er ejerens eget ansvar at sørge for
at fjerne eventuelle personrelaterede
data fra det produkt, der skal bortskaf­fes. Sørg for, at det gamle produkt op­bevares utilgængeligt for børn, indtil det
fjernes.

11

Funktionsbeskrivelse

Recirkulation

Emhætten arbejder kun med recirkula­tion.

Den indsugede luft renses ved hjælp af
fedtfiltrene og 4 lugtfiltre, hvorefter den
ledes tilbage i køkkenet via ud­blæsningsåbninger på emhættens over­side.

12

Funktionsbeskrivelse

Con@ctivity 2.0-funktion

Automatisk styring
Denne emhætte er udstyret med et

kommunikationsmodul, som giver mu­lighed for automatisk styring af emhæt­ten over en Miele elkogeplade afhængig
af kogepladens driftstilstand.

Det er en forudsætning for kommunika­tionen, at kogepladen er udstyret med
den tilhørende Con@ctivity 2.0-stick .

Kogepladen overfører informationerne
om driftstilstand til emhætten via radio­signal.

– Når en kogezone tændes, tændes

kogepladebelysningen automatisk og
kort tid efter også emhættens blæser.

– Under madlavningen vælger emhæt-

ten automatisk det passende blæser­trin, afhængig af hvor mange kogezo­ner der er tændt, og hvilke varmetrin
der er valgt.

– Efter endt madlavning slukker blæse-

ren og kogepladebelysningen auto­matisk efter en forudindstillet efter­udsugningstid.

Nærmere oplysninger om funktionen
findes i afsnittet Betjening.

Det fremgår af monteringsanvisningen
til Con@ctivity 2.0-sticken, om tilslut­ning til kogepladen er mulig.

For at Con@ctivity 2.0-funktionen skal
kunne udnyttes, skal der være etableret
radioforbindelse mellem kogepladen og
emhætten (se afsnittet Con@ctivity 2.0­funktion aktiveres).

13

Oversigt over emhætten

14
