Notice d’utilisation et de montage Hotte aspirante

Lisez impérativement cette notice d’utilisation et de montage avant d’installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez de détériorer votre appareil.

M.-Nr. 09 733 620fr-FR

Table des matières

Votre contribution à la protection de l’environnement . . . . . . . . . . . . . . . . . . . 3

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Description du fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Enclenchement du moteur d'aspiration.................................13

Sélection de l'allure ................................................13

Fonction arrêt différé ...............................................14

Arrêt du moteur d'aspiration .........................................14

Enclenchement de l'éclairage ........................................15

Variation de l'intensité de l'éclairage ...................................15

Arrêt de l'éclairage ................................................15

Compteur d'heures de fonctionnement .................................16

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Carrosserie ......................................................18

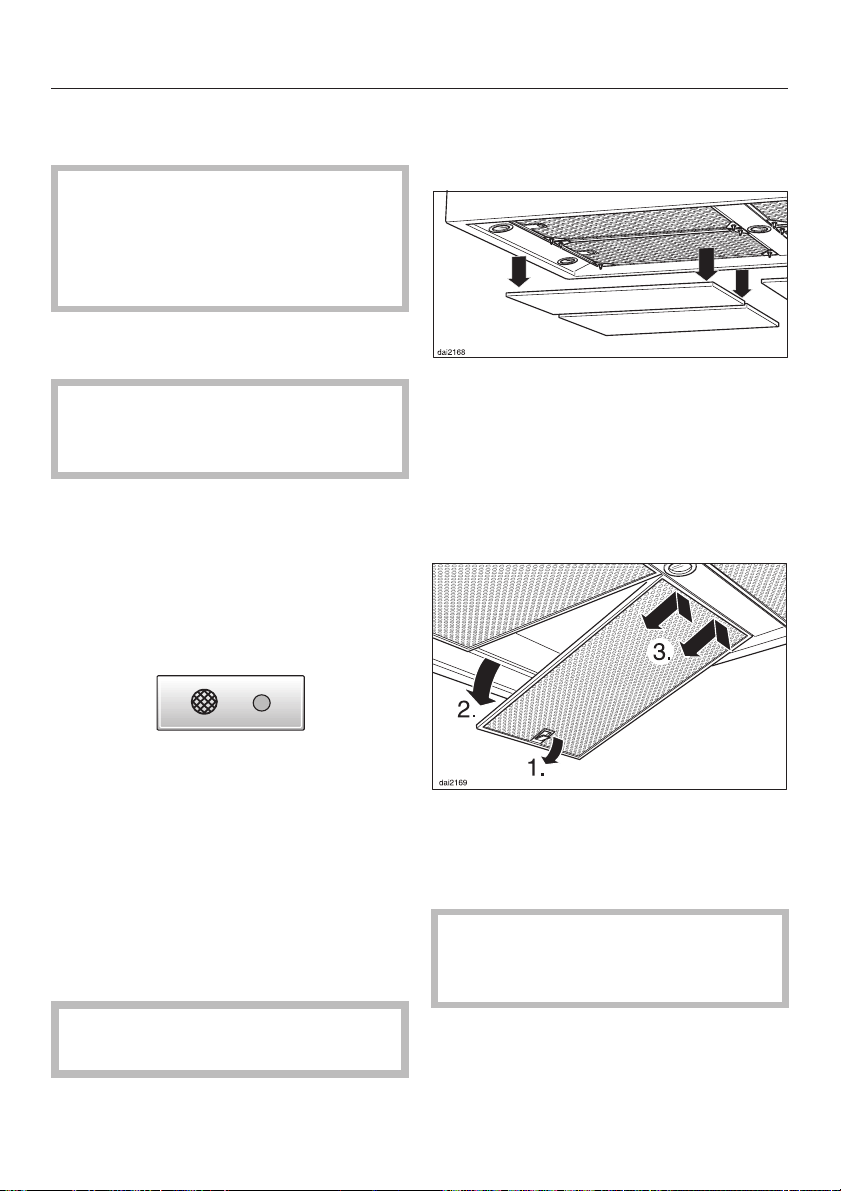

Filtre à graisses ...................................................19

Remplacement du spot halogène .....................................21

Cotes de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Distance entre la table de cuisson et la hotte (S).......................23

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Notice de montage ................................................24

Accessoires ......................................................24

Conduit d'évacuation d'air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Piège à eau condensée.............................................26

Réducteur de bruit.................................................26

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Fonctionnement avec le module DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Contact sec....................................................28

Raccordement d'un interrupteur d'éclairage ..........................28

Service Après Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Votre contribution à la protection de l’environnement

Emballages de transport

Nos emballages protègent votre appa reil contre les avaries de transport. Les matériaux utilisés ont été sélectionnés pour leurs critères écologiques afin d'en faciliter le recyclage. Le recyclage des emballages permet d'économiser les matières premières et de réduire le volume des déchets. Vous pouvez rap porter vos emballages à votre reven deur. Certains types d'emballages (sa chets plastique, polystyrène, etc.) peu vent s'avérer dangereux pour les en fants. Risque d'asphyxie ! Tenez tous vos emballages hors de portée des enfants et jetez-les dès que possible.

Votre ancien appareil

Les appareils électriques et électroni

ques dont on se débarrasse contien nent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques écessaires au bon fonctionnement et à la sécurité des ap pareils. Si vous déposez ces appareils usagés avec vos ordures ménagères

ou les manipulez de manière inadé quate, vous risquez de nuire à votre

santé et à l'environnement. Ne jetez ja

mais vos anciens appareils avec vos ordures ménagères !

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement dédié à l'éva cuation de ce type d'appareil. Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlève ment.

Prescriptions de sécurité et mises en garde

Cette hotte ne convient pas à une Cette hotte répond aux réglementa tions de sécurité en vigueur. Une utilisation inappropriée peut néan moins causer des dommages cor porels et matériels.

utilisation en extérieur.

Toute autre type d'utilisation est interdit. Miele n'est pas responsable de dom mages causés par une utilisation incor recte, non conforme aux prescriptions.

Lisez le mode d'emploi avec atten tion avant de mettre votre hotte en service. Il vous fournit des informa tions importantes sur le montage, la sécurité, l'utilisation et l'entretien de cette hotte. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conservez cette notice de montage et d'utilisation et remettez-la à un éventuel futur propriétaire.

Utilisation conforme

Cette hotte est destinée à une utilisa-

tion de type domestique, à la maison ou dans les environnements suivants par exemple

–

dans les magasins, bureaux et au tres environnements de travail simi laires

–

dans les exploitations agricoles

–

à l'usage des clients dans les hôtels, les pensions ou les gites ou autre type de logement.

Uttilisez la hotte uniquement dans le

cadre domestique pour aspirer et net toyer les fumées générées par la cuis son d'aliments.

Les personnes qui ne sont pas en

mesure d'utiliser cette hotte en toute sécurité en raison de déficiences physi ques, sensorielles ou mentales ne doi vent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Surveillez les enfants lorsqu'ils

jouent à proximité de la hotte. Ne laissez pas les enfants jouer avec cet appareil.

Les enfants de moins de huit ans

doivent être tenus à l'écart de la hotte à moins d'être constamment surveillés.

Les enfants à partir de huit ans sont

autorisés à utiliser la hotte sans surveil lance uniquement si vous leur avez ex pliqué comment l'utiliser sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipu lation.

Sur les hottes équipées d'un halo

gène, les lampes chauffent beaucoup pendant le fonctionnement et restent chaudes quelque temps après l'arrêt. Empêchez les enfants de toucher aux

lampes jusqu'à ce qu'elles aient suffi

samment refroidi pour qu'ils ne risquent pas de se brûler.

Prescriptions de sécurité et mises en garde

Sécurité technique

Vérifiez avant le montage que la

hotte n'est pas abîmée. Ne mettez ja mais un appareil endommagé en ser vice. Un appareil endommagé peut mettre votre sécurité en péril.

Comparez les caractéristiques de

raccordement (tension et fréquence) in diquées sur la plaque signalétique avec celles du réseau avant de bran cher la hotte (voir "Branchement élec trique"). Ces données doivent impérativement correspondre pour éviter toute détério ration de l'appareil. Interrogez un électricien en cas de doute.

La sécurité électrique de cette hotte

n'est garantie que si elle est raccordée à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un électricien. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Utilisez uniquement la hotte montée

afin que son bon fonctionnement soit garanti.

Les interventions techniques ne doi

vent être exécutées que par des pro fessionnels agréés par le fabricant.

Les travaux d'installation, d'entretien ou de réparation incorrects peuvent en traîner de graves dangers pour l'utilisa teur, pour lesquels le fabricant décline toute responsabilité.

Remplacez les pièces défectueuses

uniquement par des pièces détachées d'origine Miele Ces pièces sont les seu les dont le fabricant garantit qu'elles remplissent les conditions de sécurité.

Lors de travaux d'installation ou

d'entretien ou en cas de réparations, la hotte doit être mise hors tension. La hotte n'est déconnectée du réseau que lorsque l'une des conditions suivantes est remplie :

– les fusibles de l'installation domes-

tique sont ôtés.

– les cordons d'alimentation sont dé-

branchés. En cas de branchement avec des prises : Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

N'ouvrez la carrosserie que pour les

opérations nécessaires au montage. Ne jamais ouvrir d'autres parties de la car rosserie. Un contact éventuel avec les raccorde ments sous tension et la modification des composants électriques et mécani ques constituent un danger pour vous et peuvent pertuber le fonctionnement de l'appareil.

Prescriptions de sécurité et mises en garde

Ne branchez pas la hotte avec des

rallonges, qui ne garantissent pas la sécurité suffisante (risque de sur chauffe ...).

Cette hotte ne doit pas être installée

sur des engins en mouvement.

Utilisation simultanée de la hotte et d'un foyer

Risque d'intoxication !

En cas d'utilisation simultanée

d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur. On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (che minée par exemple). Utilisée en mode évacuation, la hotte aspire l'air dans la pièce où elle est ins tallée et dans les pièces voisines. Si l'air n'est pas en quantité suffisante, une dépression se forme. L'air de com bustion nécessaire au foyer s'ame nuise. La combustion fonctionne mal.

Des gaz de combustion toxiques peu vent être refoulés du fût et du conduit dans les pièces. Danger de mort !

Prescriptions de sécurité et mises en garde

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dé passe pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion pénètre dans la pièce, par exemple par des ouvertures telles que des portes ou des fenêtres. L'ouverture doit cependant être suffisamment grande. Une ventilation mécanique continue uti lisée seule ne constitue pas un approvi sionnement en air suffisant.

Il faut toujours tenir compte de la capacité de ventilation de l'habita tion. Veuillez consulter une société de ramonage.

Si la hotte est utilisée en mode recy clage, il n'est pas dangereux de faire fonctionner un foyer en même temps.

Prescriptions de sécurité et mises en garde

Utilisation et installation

Il est interdit de cuire avec une

flamme non recouverte d'un récipient sous la hotte (pour flamber, griller, etc.). Lorsqu'elle est enclenchée, la hotte as pire les flammes dans le filtre. Il y a risque d'incendie en raison de la graisse qui y est accumulée.

Ne faites jamais fonctionner une

table gaz sans casserole posée sur le feu. Si vous enlevez brièvement une casserole du feu, éteignez la zone de cuisson correspondante. Réglez la flamme de manière de manière à ce qu'elle ne dépasse en aucun cas le fond de la casserole. Ne chauffez pas trop la casserole (par exemple en cuisinant avec un wok). La hotte pourrait être endommagée par l'action de la chaleur.

Enclenchez toujours la hotte dès

que vous utilisez une zone de cuisson. Sinon, l'accumulation d'eau condensée pourrait provoquer des points de corro sion sur l'appareil .

N'utilisez jamais la hotte sans le filtre

à graisses. Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.

Nettoyez ou remplacez le filtre régu

lièrement. Un filtre trop chargé de graisse repré sente un risque d'incendie ! ( voir cha pitre "Nettoyage et entretien")

Notez que la hotte peut chauffer for

tement à la cuisson en raison de la cha leur dégagée par la table de cuisson. Ne touchez la carrosserie et les filtres à graisses qu'à partir du moment où ils ont refroidi.

N'utilisez en aucun cas de nettoyeur

vapeur pour nettoyer la hotte. La vapeur peut humidifier les pièces sous tension de la hotte et provoquer un court-circuit.

Surveillez les cuissons avec des

casseroles, poêles ou friteuses conte nant de l'huile ou des graisses. De même, vous devez contrôler en perma nence les grillades réalisées sur des grils électriques. Si elles chauffent de façon excessive, les huiles ou les graisses peuvent s'en flammer et mettre le feu à la hotte.

Prescriptions de sécurité et mises en garde

Montage conforme

Vérifiez dans les indications du fa

bricant de l'appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible.

Si le fabricant de l'appareil de cuis

son ne préconise pas de distance de sécurité plus importante, confor mez-vous aux distances de sécurité entre la table de cuisson et le bas de la hotte indiquées au chapitre "Cotes de l'appareil".

Si plusieurs tables de cuisson exigeant des distances de sécurité différentes doivent être utilisées sous la hotte, choisissez la distance de sécurité la plus grande.

Ne montez pas la hotte au-dessus

de foyers fonctionnant aux combustibles solides.

N'utilisez que des tubes ou flexibles

en matériau ininflammable pour raccorder les évacuations d'air. Ceux-ci sont disponibles dans les magasins spécia lisés ou au Service Après Vente Miele.

Accessoires

Les accessoires ne doivent être

montés que s'ils sont agréés expressé ment par Miele. Le montage d'autres pièces exclut le bénéfice de la ga rantie.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Ne raccordez pas l'évacuation de

l'appareil ni à une cheminée d'évacua tion de fumées ou de gaz brûlés en fonctionnement, ni à une cheminée ser vant à l'aération de pièces où sont ins tallés des foyers.

Si l'évacuation est prévue dans une

cheminée hors fonctionnement, il faut respecter les prescriptions des autori tés locales.

Description de l'appareil

a Cadre de protection

b Fût

c Hotte

d Eclairage de table de cuisson

e Eléments de commande

Les deux parties de la hotte fonctionne ment indépendamment l'une de l'autre. Toutes les fonctions peuvent être utili sées sur le fût de gauche et le fût de droite.

f Filtre à graisses

g Eléments décoratifs Miele DDI 5330

(en option)

Le jeu contient 6 éléments décoratifs

h Touche d'éclairage de la table

de cuisson

Cette touche vous permet de mettre en marche et/ou d'arrêter l'éclairage de la table de cuisson et d'en varier l'intensi té.

i Touche Marche/Arrêt du moteur

d'aspiration

j Touches de réglage de la puis

sance

k Touche Arrêt différé

Cette touche vous permet d'activer l'ar rêt différé. Le moteur continue de fonctionner pendant 5 ou 15 minutes au choix puis s'arrête automatiquement.

l Touche filtres à graisses

Le voyant intégré dans la touche filtres à graisses s'allume lorsque les filtres à graisses doivent être nettoyés.

La touche permet de remettre le compteur à zéro après le nettoyage des filtres à graisses (voir "Nettoyage et en tretien").

En outre il est possible de consulter et de modifier les heures de fonctionne ment.

Pour savoir comment utiliser la hotte, veuillez consulter le chapitre "Com mande".

Description du fonctionnement

Cette hotte fonctionne

...enmode évacuation :

L'air aspiré est nettoyé par les filtres à graisses et conduit vers l'extérieur.

Cette hotte est doté d'un clapet anti-re tour dans chaque fût. Ils se referment lorsque la hotte est ar rêtée. Il ne peut pas y avoir d'échange d'air entre l'air de la pièce et l'air exté rieur. Après l'enclenchement de la ma chine, les clapets anti-retour s'ouvrent de sorte que les vapeurs de cuisine puissent être acheminées vers l'extérieur.

Les deux parties de la hotte fonction nent indépendamment l'une de l'autre. Pour commander la hotte, les blocs de touches sur la partie gauche et la partie droite sont utilisés séparément.

Commande

Allure intensive

Vous pouvez enclencher brièvement

l'allure intensive (IV) lorsque le dégage ment de vapeur et d'odeurs est fort, par exemple quand vous saisissez de la viande.

Enclenchement du moteur d'aspiration

^ Enfoncez la touche Marche/Arrêt.

Le moteur s'enclenche en position "II". La diode de contrôle s'allume.

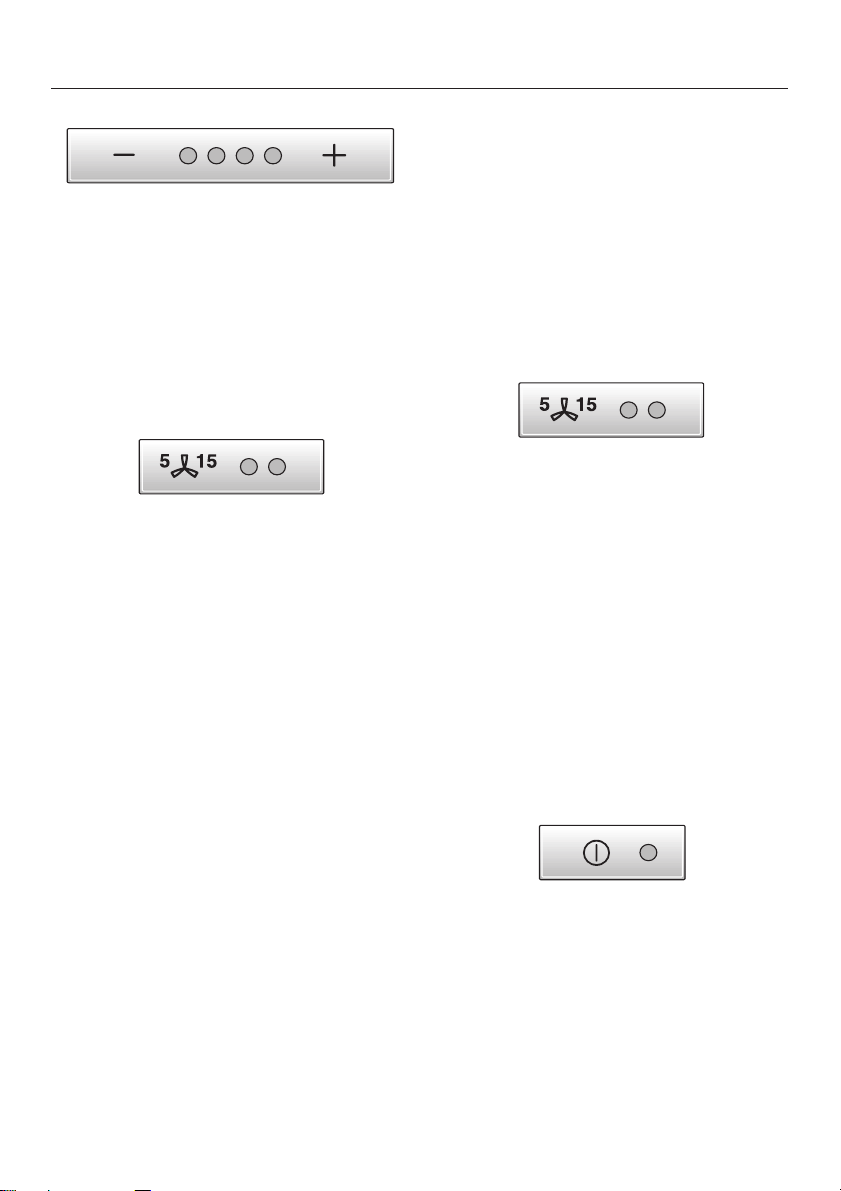

Sélection de l'allure

Sélectionnez l'allure de votre choix avec les touches – /+.

Touche + = augmentation de l'allure Touche – = réduction de l'allure

En fonction de la quantité de vapeur, il est possible de choisir les plages "I" à "III" pour les cuissons normales.

Arrêt automatique de l'allure inten sive

Vous avez la possibilité de régler l'al lure intensive de manière à ce que le moteur d'aspiration retourne automati quement à l'allure "III" après 10 minutes de fonctionnement.

^ A cet effet, le moteur et l'éclairage de

table de cuisson doivent être arrêtés.

^ Pressez la touche d'arrêt différé pen-

dant env. 10 s. La première diode de l'affichage de l'allure s'allume.

Appuyez ensuite successivement sur les touches

–

éclairage

–

puis "–" et de nouveau

–

la touche éclairage

Commande

Si l'arrêt automatique n'est pas activé, les diodes des allures "I" et "IV" cligno tent.

Pour activer l'arrêt automatique, pres

ser la touche "+". Les diodes des allures "I" et "IV" res tent allumées. Pour désactiver presser la touche "–".

^ Validez l'opération avec la touche

d'arrêt différé.

Si la sélection n'est pas validée dans les quatre minutes qui suivent le réglage, l'appareil reprendra l'ancien réglage.

Fonction arrêt différé

Il est conseillé de faire fonctionner le ventilateur encore quelques minutes après la fin de la cuisson.

L'air de la cuisine sera ainsi débarrassé

des fumées et odeurs résiduelles.

La fonction arrêt différé permet de pro

grammer l'arrêt du moteur après un dé

lai défini.

^ A cet effet, pressez la touche arrêt

différé après la cuisson, alors que le moteur fonctionne encore.

– 1 pression : le moteur s'arrête après

cinq minutes (diode de gauche).

– 2 pressions : le moteur s'arrête après

quinze minutes (diode de droite).

Pour désactiver l'arrêt différé, pressez de nouveau la touche. Le moteur ne s'arrête pas automatiquement.

Arrêt du moteur d'aspiration

Arrêtez le moteur avec la touche Marche/Arrêt.

La diode s'éteint.

Commande

Enclenchement de l'éclairage

Vous avez la possibilité d'allumer ou d'éteindre l'éclairage sans enclencher le moteur d'aspiration.

Appuyez brièvementsur la touche de

l'éclairage de la table de cuisson pour l'enclencher.

La diode s'allume.

L'éclairage est sur l'intensité maximale.

Variation de l'intensité de l'éclairage

Vous avez la possibilité de régler progressivement l'éclairage.

^ Maintenez la touche de l'éclairage

enfoncée, lumière enclenchée. L'intensité baisse progressivement jusqu'à ce que vous relâchiez la touche.

Sécurité "oubli"

Le moteur d'aspiration s'arrête automa tiquement si aucune intervention sur la hotte n'a eu lieu pendant 10 heures. L'éclairage reste allumé.

Appuyez sur la touche Marche/Arrêt

pour réenclencher le moteur.

Rappuyez sur la touche pour aug menter l'intensité, relâchez-la lorsque la luminosité est suffisante.

Si vous maintenez la touche enfoncée, la luminosité baissera et augmentera al ternativement.

Arrêt de l'éclairage

Pour éteindre l'éclairage, presser brièvement la touche éclairage.

La diode s'éteint.

Commande

Compteur d'heures de fonctionnement

Le compteur mémorise le temps de fonctionnement de la hotte.

Le compteur d'heures de fonctionne ment signale quand les filtres à grais ses doivent être nettoyés.

Annuler le compteur d'heures de fonctionnement

Après une durée de fonctionnement de 30 heures ou un temps de fonctionnement présélectionné, la diode de contrôle d'une des deux touches filtres à graisses s'allume.

Tous les filtres à graisses doivent alors être nettoyés.

Le compteur d'heures de fonctionnement doit être remis à zéro après le nettoyage.

A cet effet, pressez la touche filtre à graisses pendant quelques secon des avec le moteur enclenché jus qu'à ce que seule la première diode entre les touches "– / +" clignote.

Remettez également le compteur d'heures de fonctionnement à zéro sur le bloc de touches de l'autre fût, même si le total d'heures de fonction nement réglé n'est pas atteint.

Consulter le compteur d'heures de fonctionnement des filtres à graisses

Vous pouvez consulter à tout moment le temps déjà écoulé en pourcentage du temps total.

Enclenchez le moteur avec la touche

Marche/Arrêt.

^ Maintenez la touche filtre à graisses

enfoncée.

Une ou plusieurs diodes clignotent entre les touches – / +.

Le nombre de diodes qui clignotent in dique le temps de fonctionnement écoulé en pourcentage du temps réglé.

1 diode = 25 % 2 diodes = 50 % 3 diodes = 75 % 4 diodes = 100 %

Les heures de fonctionnement écou lées restent mémorisées en cas d'arrêt de la hotte ou de coupure de courant.

Commande

Modifier le délai de nettoyage des fil tres à graisses.

Vous pouvez adapter le délai de net toyage (compteur d'heures de fonction nement) à vos habitudes culinaires.

Un temps de fonctionnement court

–

est préférable si vous faites beau coup de grillades ou de fritures.

Optez pour un temps long si vous

–

cuisinez sans graisse.

Si vous ne cuisinez qu'occasionnelle

–

ment, choisissez un temps court. La graisse accumulée durcit au bout d'un moment et rend le nettoyage du filtre à graisses difficile.

Le compteur d'heures de fonctionnement est réglé sur trente heures de fonctionnement en usine. Vous pouvez opter pour 20, 30, 40 ou 50 heures.

Les diodes des touches – / + indiquent le temps de fonctionnement réglé : 1ère diode à partir de la gauche = 20 h 2e diode à partir de la gauche = 30 h 3e diode à partir de la gauche = 40 h 4e diode à partir de la gauche = 50 h

Sélectionnez le temps de fonctionne

ment avec les touches – / +.

^ Validez avec la touche filtre à grais-

ses.

Toutes les diodes s'éteignent.

Si la sélection n'est pas validée dans les quatre minutes qui suivent, l'appareil reprendra l'ancien réglage.

Arrêtez le moteur avec la touche Marche/Arrêt.

Enfoncez simultanément la touche de fonction arrêt différé et la touche filtre à graisses.

La diode de la touche filtre à graisses et une seule diode entre les touches – /+ clignotent.

Nettoyage et entretien

Avant chaque réparation, dé

brancher la hotte du réseau élec trique, à cet effet – ôter le fusible de l'installation

domestique. Attention, cette hotte est dotée d'un double raccordement électrique, les deux raccordements doivent être mis hors tension.

Les spots halogènes chauffent

beaucoup pendant le fonctionne ment. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler ! Les spots chauds peuvent être abîmés si vous les nettoyez avec un chiffon mouillé. Veuillez attendre quelques minutes après l'arrêt avant de commencer le nettoyage.

Carrosserie

Généralités

Les surfaces et les éléments de commande se rayent facilement. Suivez par conséquent les conseils de nettoyage suivants.

Nettoyez toutes les surfaces et les éléments de commande de la hotte uniquement avec une éponge, du produit à vaisselle liquide et de l'eau chaude.

Séchez ensuite avec un chiffon doux.

N'utilisez pas de chiffon trop humide au niveau du bandeau de com mande afin d'éviter que l'humidité pénètre dans la platine électronique.

Evitez

les détergents à base de solvant, de

–

soude, d'acide ou de chlorure,

les produits abrasifs tels que pou

–

dres et laits à récurer, les éponges avec tampon abrasif ou les éponges contenant des restes de produit abrasif.

Conseils d'entretien pour les carrosseries inox

(ne s'applique pas aux touches de commande !)

Utilisez un produit nettoyant pour inox non abrasif.

Pour éviter que votre hotte se resalisse rapidement, il existe des produits d'en tretien pour inox, disponibles au service après-vente Miele. Appliquez un peu de produit sur la surface à traiter avec un chiffon doux.

Conseils pour les appareils avec la quage de couleur

(modèle spécial)

Lors du nettoyage de la hotte il est im possible de ne pas laisser des petites rayures sur la surface. Celles-ci peu vent, dans le cas des couleurs foncées, présenter une apparence altérée, en particulier lorsqu'elles sont éclairées par l'halogène.

Nettoyage et entretien

Conseils d'entretien pour les touches de commande

Les touches de commande peuvent se décolorer sous l'action prolongée de certaines salissures. Enlevez donc immédiatement les salissures.

Pour le nettoyage, reportez-vous aux généralités de ce chapitre.

N'utilisez pas de produit pour inox pour nettoyer les touches de com mande.

Filtre à graisses

Les filtres à graisses réutilisables en métal retiennent les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêchent l'encrassement de la hotte.

Retirez d'abord les éléments décoratifs (disponibles en option) si ceux-ci sont montés.

Retirez les éléments décoratifs des

fixations par le bas.

Pour nettoyer les éléments décoratifs,

tenez compte des conseils à la rubrique "Carrosserie". Elles peuvent cependant être lavées en lave-vaisselle, comme les filtres à graisses.

Nettoyez les filtres à graisses au plus tard lorsque la diode d'une des touches filtres à graisses s'allume.

Il faut alors toujours nettoyer tous les fil tres à graisses.

Il est recommandé de nettoyer les fil tres à graisses toutes les trois ou quatre semaines pour éviter que la graisse ne durcisse sur les filtres.

Un filtre saturé de graisses

constitue un risque d'incendie.

Ouvrez le verrouillage du filtre à graisses, basculez le filtre à graisses

d'environ 45° vers le bas, décro

chez-le à l'arrière et retirez-le.

Afin d'éviter tout dommage des fil tres et de la table de cuisson, tenez fermement le filtre.

Nettoyage et entretien

Nettoyage manuel des filtres à grais ses

Nettoyez les filtres à graisses avec

une brosse dans de l'eau chaude ad ditionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

A ne pas utiliser

les produits anticalcaire,

–

la poudre ou crème à récurer ou les

–

nettoyants multi-usages agressifs.

les produits nettoyants en bombe

–

pour fours.

Nettoyage des filtres à graisses au lave-vaisselle

^ Disposez les filtres à graisses verti-

calement dans le panier inférieur. Vérifiez que le bras d'aspersion du lave-vaisselle peut tourner librement.

^ Laver les filtres à graisses à 65°C

maximum. Si vous avez un lave-vaisselle Miele, sélectionnez le program me Automatic.

Lorsque les filtres à graisses sont dé

montés, nettoyez également les piè ces accessibles de la carrosserie où s'est accumulée de la graisse.

Ceci permet d'éviter les incendies.

En posant les filtres à graisses, vérifiez que le verrouillage est tourné vers le bas.

^ Si les filtres à graisses sont montés à

l'envers : déverrouiller les filtres à graisses par les orifices avec un petit tournevis.

Le compteur d'heures de fonctionnement doit être remis à zéro après le nettoyage.

Utilisez un détergent pour lave-vais selle doux.

Suivant le produit de lavage utilisé, le nettoyage des filtres à graisses en lave-vaisselle peut décolorer dura blement les surfaces internes . Cela n'a aucune incidence sur leur bon fonctionnement.

Posez les filtres nettoyés sur un sup port absorbant pour les faire sécher avant de les reposer.

A cet effet, pressez la touche filtre à graisses pendant quelques secon des avec le moteur enclenché jus

qu'à ce que seule la première diode entre les touches "– / +" clignote.

Remettez également le compteur d'heures de fonctionnement à zéro sur le bloc de touches de l'autre fût,

même si le total d'heures de fonction

nement réglé n'est pas atteint.

Remplacement du spot halogène

Mettre la hotte hors tension, à cet

effet déclencher le fusible correspon dant

Attention, cette hotte est dotée d'un double raccordement électrique, les deux raccordements doivent être mis hors tension.

Les spots halogènes chauffent

beaucoup pendant le fonctionne ment. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler. Attendez un peu avant de changer le spot halogène.

Nettoyage et entretien

Ne pas prendre le spot halogène neuf par le bulbe, car cela peut l'abîmer. Veuillez suivre les instructions du fabricant.

^ Pour changer le spot halogène,

poussez légèrement le cache vers le haut. Le cache s'ouvre et peut être ouvert vers le bas.

Retirez le spot halogène de la douille.

Prenez le nouveau spot halogène (12 V, 20 W, culot G4) avec un chiffon ou un gant et insérez-le avec précau tion dans la douille. Veuillez suivre les instructions du fabricant.

Refermez le cache et enclenchez-le.

Cotes de l'appareil

1) Ouverture pour le passage du conduit d'évacuation et le cordon d'ali mentation

Raccordement d'évacuation 2xC 150 mm

Le raccord d'évacuation dans la plaque de plafond n'est pas fixé au milieu. Ceci permet de fixer le conduit d'éva cuation même lorsque l'ouverture du mur n'est pas située précisément au-dessus de la table de cuisson. Une marge de 30 mm maximum dans toutes les directions est possible.

Cotes de l'appareil

Distance entre la table de cuisson et la hotte (S)

Si le fabricant ne recommande pas de distance de sécurité plus impor tante, respectez une distance mini mum entre la table de cuisson et le bas de la hotte de :

Appareil de cuisson Distance S

minimum

Table de cuisson électrique 450 mm

Gril électrique 650 mm

Friteuse électrique 650 mm

Table gaz à plusieurs foyers avec 12,6 kW de puissance totale max, sans brûleur de plus de 4,5 kW.

Table gaz à plusieurs foyers avec plus 12,6 kW de puissance totale ou un table gaz à plusieurs foyers avec un brûleur de plus de 4,5 kW.

650 mm

760 mm

Nous vous recommandons de

–

conserver une distance de 650 mm au-dessus des tables de cuisson pour faciliter le travail sous la hotte.

Foyer de gaz unique avec une puissance de 6 kW maxi

Foyer de gaz unique avec une puissance de plus de 6kW

Voir également à ce sujet "Prescrip tions de sécurité et mises en garde".

650 mm

760 mm

Montage

Veuillez lire les informations four

nies aux pages suivantes et les cha pitres "Cotes de l'appareil" et "Pres criptions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer !

Notice de montage

Les différentes opérations de montage sont décrites dans le schéma de mon tage fourni.

Accessoires

8 vis 7 x 110 mm et

4visM4x8mmpour fixer le fût.

8 tôles d'adaptation en cas de plafond

non horizontal.

2 raccords d'évacuation permettent de positionner le passage des conduits d'évacuation dans le plafond de façon variable.

8 chevilles 10 x 80 mm pour fixer la plaque de fixation au plafond.

Les vis et les chevilles convien nent au montage dans un plafond en béton. Pour les autres types de plafonds, veuillez utiliser des systèmes de fixation appropriés. Vérifiez que le plafond peut suppor ter la charge.

2 collier pour fixer les conduits d'éva cuation sur les raccords d'évacuation.

Lisez impérativement le chapitre "Prescriptions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer ! Faites-vous confirmer que le fonc tionnement de la hotte est sans dan ger par une société de ramonage compétente en cas de doute.

Utilisez uniquement des tubes lisses

–

ou flexibles en matériau ininflam mable pour raccorder l’évacuation.

Pour obtenir un débit d'air le plus important possible tout en limitant au maximum le bruit lié au flux d'air, faire attention aux points suivants :

– Le diamètre des conduits d’évacua-

tion ne doit pas être inférieur à 150 mm.

– Si des canaux plats d'évacuation

sont utilisés, leur section ne doit pas être plus petite que la section du rac cord d'évacuation.

–

Les conduits d’évacuation doivent être aussi courts et droits que pos sible.

Conduit d'évacuation d'air

Si les conduits d’évacuation sont po

–

sés horizontalement, prévoyez une déclivité minimale de 1 cm par mètre afin d’éviter que l’eau condensée ne pénètre dans l’appareil.

Nous vous recommandons d’installer

–

des tuyaux muraux télescopiques si

l’air est évacué à l’air libre.

– Dirigez le raccord dans le sens du

flux d’air si l’air est évacué dans une cheminée.

Important !

Si les conduits d’évacuation traversent une pièce fraîche telle qu'un grenier, il peut se produire une forte chute de température dans la zone traversée. Il

faut donc s'attendre à trouver de l'eau de condensation. Isoler les conduits d'évacuation en conséquence.

–

Utilisez uniquement des coudes de grands rayons.

–

Les conduits d'évacuation ne doivent pas être coudés ou compressés.

–

Vérifiez que tous les raccordements sont fixes et étanches.

Conduit d'évacuation d'air

Piège à eau condensée

(en option)

Outre l'isolation du conduit d'évacuation nous recommandons l'installation de deux pièges à eau condensée qui recueillent et vaporisent l'eau condensée. Il est disponible pour les conduits d'évacuation C 125 mm ou C 150 mm.

Lors de l'installation des arrêts eau condensée, veillez à ce qu'ils soient positionnés verticalement et le plus près possible au-dessus du raccord d'évacuation de la hotte. La flèche montre la direction de l'évacuation.

Réducteur de bruit

(en option)

Des réducteurs de bruit peut être mis en place dans les conduits d'évacua tion.

Les réducteurs de bruit insonorisent aussi bien les bruits de ventilation vers l'extérieur que les bruits qui parvien nent par le conduit dans la cuisine (par ex. bruits de trafic). C'est pourquoi les réducteurs de bruit sont posés le plus près possible de la sortie d'évacuation a.

L'efficacité est optimisée lorsque deux réducteurs de bruit sont montés l'un après l'autre.

Raccordement fixe

La hotte doit être alimentée avec deux raccordements fixes à l'électricité.

Lors de l'installation, vérifier que les conditions suivantes sont remplies pour les deux raccordements :

Branchement électrique

La hotte ne doit être reliée qu'à un ré seau électrique installé conformément aux règlements de la compagnie distri butrice d'électricité locale.

Pour plus de sécurité, il est recomman dé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l’appareil (norme DIN VDE 0664).

Un dispositif de sectionnement pour chaque pôle doit être prévu sur l'installation. L’utilisateur doit prévoir un sectionneur avec une ouverture d’au moins 3 mm.

Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (EN 60335). Vous trouverez les caracté ristiques de branchement obligatoires sur la plaque signalétique, visible après démontage des filtres à graisses.

Vérifiez si ces indications correspon dent à la tension et à la fréquence de votre réseau.

Fonctionnement avec le module DSM 400

Disponible en option, le module de commande Miele DSM 400 sert à coor donner le fonctionnement de la hotte avec d'autres composants.

Les côtés gauche et droit de la hotte fonctionnant indépendamment l'un de l'autre, deux modules de commande sont nécessaires pour l'utilisation des fonctions suivantes.

Contact sec

Il sert à commander un autre appareil avec la touche Marche/Arrêt s de la hotte.

Veuillez consulter une société de ramonage.

Raccordement d'un interrupteur d'éclairage

Les modules de commande permettent d'enclencher, d'éteindre et de varier l'éclairage avec un interrupteur intégré dans l'installation de la maison .

Montage

Les modules de commande sont mon

tés sur les fûts après avoir retiré les ca dres de protection des fixations au pla fond.

Le raccordement électrique de com posants sur le module de com mande doit être effectué par un électricien.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele

–

la ligne Consommateurs Miele

–

Service Après Vente

Veuillez indiquer le modèle et la réfé rence de votre appareil. Ces deux indi cations figurent sur la plaque signalé tique, visible après démontage du filtre à graisses.

Afin d'enregistrer la garantie de votre

produit, veuillez remplir notre formu-

laire d'enregistrement produit en ligne sur le site www.miele.fr dans la

rubrique "Les services" ou nous ren-

voyer la carte constructeur jointe.

Caractéristiques techniques

Puissance de raccordement ....520W

– moteurs ................2x200W

– éclairage de la table

de cuisson ..............6x20W

Tension du réseau .........AC230V

Fréquence ..................50Hz

Fusible ......................10A

Poids .....................70,7 kg

Débit d'air en évacuation suivant norme EN 61591

Débit d'évacuation avec dispositif d'évacuation 2xC 150 mm :

Allure I ...................350m

Allure II ..................650m

Allure III ..................950m

Allure intensive ...........1350m

DA 5330 D

M.-Nr. 09 733 620 / 01fr-FR

MIELE DA5330D, DA5330 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
