Gebruiks- en montage-aanwijzing
voor de afzuigkappen
DA 420
DA 420 EXT
DA 424
DA 424 EXT
Lees beslist de gebruiksaanwijzing
voordat u uw apparaat plaatst,
installeert en in gebruik neemt.
Dat is veiliger voor uzelf en u voorkomt
onnodige schade aan uw apparaat.
M
M.-Nr. 06 095 480
Inhoud
Een bijdrage aan de bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . . . 3
Veiligheidsinstructies en waarschuwingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beschrijving van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bediening
Het inschakelen van de afzuiging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het kiezen van het afzuigvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het activeren van de uitlooptijdfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het uitschakelen van de afzuiging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het inschakelen van de kookplaatverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het variëren van de lichtsterkte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het uitschakelen van de kookplaatverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Urenteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Controleren hoeveel procent van het aantal ingestelde uren is verstreken . . . 13
Het wijzigen van het aantal uren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Reiniging en onderhoud
Ommanteling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Vetfilters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Het vervangen van het halogeenlampje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Technische Dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Afmetingen van de afzuigkappen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Afstand tussen kookplek en afzuigkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Aansluiting voor de luchtafvoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Anti-condensvoorziening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Geluidsdemper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2
Een bijdrage aan de bescherming van ons milieu
Wat doen we met het verpak
-
kingsmateriaal?
De verpakking beschermt het apparaat
tegen transportschade.
We hebben dit verpakkingsmateriaal
uitgekozen omdat dit het milieu relatief
weinig belast en kan worden herge
bruikt.
Door hergebruik van verpakkingsmate
riaal wordt er op grondstoffen bespaard
en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking
in het algemeen terug.
Delen van het verpakkingsmateriaal zoals folie en piepschuim kunnen gevaarlijk zijn voor kinderen. Ze kunnen erin
stikken!
Bewaar het materiaal buiten het bereik
van kinderen en gooi het zo snel mogelijk weg.
-
Het afdanken van het apparaat
Oude elektrische en elektronische ap
paraten bevatten vaak nog waardevolle
materialen. Ze bevatten echter ook
schadelijke stoffen die voor het functio
neren en de veiligheid van het apparaat
nodig waren. Als u het apparaat bij het
gewone afval doet of bij verkeerde be
handeling kunnen deze stoffen schade
-
lijk zijn voor de gezondheid en het
milieu. Verwijder het afgedankte appa
raat dan ook nooit met het gewone af
val.
Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en
elektronische apparatuur.
-
-
-
-
-
-
Het afgedankte apparaat moet tot die
tijd buiten het bereik van kinderen wor
den opgeslagen. Hierover vindt u meer
informatie in het hoofdstuk "Veiligheids
instructies en waarschuwingen".
-
-
3
Veiligheidsinstructies en waarschuwingen
Technische veiligheid
Deze afzuigkap voldoet aan de
voorgeschreven veiligheidsbepalin
gen. Door ondeskundig gebruik kun
nen personen echter letsel oplopen
en kan er materiële schade ont
staan.
Lees deze gebruiksaanwijzing eerst
aandachtig door voordat u uw af
zuigkap voor het eerst gebruikt. U
vindt hierin belangrijke instructies
met betrekking tot de veiligheid, de
montage, het gebruik en het onder
houd van het apparaat. Dat is vei
liger voor uzelf en u voorkomt onnodige schade aan uw apparaat.
Bewaar deze gebruiksaanwijzing en
geef deze door aan een volgende
eigenaar van de afzuigkap.
-
-
-
-
-
-
Efficiënt gebruik
Deze afzuigkap is uitsluitend be-
stemd voor huishoudelijk gebruik.
De fabrikant is niet verantwoordelijk
voor schade die wordt veroorzaakt door
een ander gebruik dan hier aangege
ven of door een foutieve bediening.
-
Voordat u de afzuigkap aansluit
dient u altijd de aansluitgegevens
(zekering, spanning en frequentie) op
het typeplaatje met die van het elektrici
teitsnet te vergelijken. Deze moeten be
slist overeenkomen.
Raadpleeg bij twijfel een elektricien.
De elektrische veiligheid van de af
zuigkap is uitsluitend gegaran
deerd als deze wordt aangesloten op
een aardingssysteem dat volgens de
geldende veiligheidsbepalingen is ge
ïnstalleerd. Wanneer u twijfelt of dat het
geval is, laat de huisinstallatie dan door
een vakman / vakvrouw inspecteren.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).
Ondeskundig uitgevoerde instal-
latie- en onderhoudswerkzaamheden leveren, evenals ondeskundig uitgevoerde reparaties, grote risico's op
voor de gebruiker.
Laat installatiewerkzaamheden, onder
houdswerkzaamheden en reparaties
aan elektrische apparaten uitsluitend
uitvoeren door erkende vakmensen.
-
-
-
-
-
-
Wanneer dit apparaat op een
niet-stationaire locatie (bijv. op een
boot of in een camper) moet worden
geplaatst, mag het uitsluitend door een
vakman / vakvrouw worden ingebouwd
en aangesloten. Hierbij moet aan alle
voorwaarden voor een veilig gebruik
worden voldaan.
4
Veiligheidsinstructies en waarschuwingen
Er staat alleen dan geen elektri
sche spanning op de afzuigkap,
als aan één van de volgende voorwaar
den is voldaan:
als de hoofdschakelaar van de huis
–
installatie is uitgeschakeld;
of als de stekker uit het stopcontact
–
is getrokken.
Deze afzuigkap mag niet via een
verlengsnoer op het elektriciteits
net worden aangesloten.
Met verlengsnoeren kan een veilig ge
bruik van de afzuigkap niet worden ge
waarborgd (gevaar voor oververhitting).
Bij afzuigkappen met een externe
afzuiginstallatie (type: ... EXT) moeten beide eenheden via de verbindingskabel met stekkerkoppelingen
met elkaar worden verbonden. Let er
hierbij op dat u deze afzuigkappen alleen met een externe afzuiginstallatie
van Miele combineert.
-
-
-
Gebruik
Werk nooit met open vuur onder de
afzuigkap: zo is flamberen en gril
leren met open vuur verboden.
Een afzuigkap die in gebruik is trekt de
vlammen in de filters aan, waardoor het
daarin verzamelde vet vlam kan vatten.
Bij gebruik van de afzuigkap boven
een gaskookplaat of gasfornuis
moet u er beslist op letten dat er altijd
een pan staat op de gaspit die in ge
bruik is.
De afzuigkap kan door de hitte van de
vlammen beschadigen.
-
-
Schakel de afzuigkap altijd in zo
dra u één van de kookzones in ge
bruik neemt.
Doet u dat niet, dan kan zich condens
water ophopen, wat corrosie aan het
apparaat kan veroorzaken.
Blijf er altijd bij wanneer u boven
kookplaat, fornuis of elektrische
grill aan het bakken, braden, frituren of
grilleren bent.
Oververhitte olie en oververhit vet kan
vlam vatten en de afzuigkap in brand
steken.
Gebruik de afzuigkap nooit zonder
vetfilters.
Wanneer u dat wel doet zetten zich vuil
en vet in de afzuigkap af, waardoor
deze op den duur niet meer goed zal
functioneren.
Reinig de filters regelmatig.
Oververzadigde filters leveren ge-
vaar op voor brand!
Gebruik van sommige reinigingsmiddelen kan tot verkleuringen van
de metalen vetfilters leiden.
Deze verkleuringen hebben echter
geen nadelig effect op het gebruik en
de werking van de filters.
Gebruik voor het reinigen van de
afzuigkap nooit een stoomreiniger.
Stoom kan in aanraking komen met de
len van het apparaat die onder span
ning staan en zo kortsluiting veroorza
ken.
-
-
-
-
-
-
5
Veiligheidsinstructies en waarschuwingen
Montage
De afstand tussen de afzuigkap en
de plek waar gekookt, gebakken,
gebraden, gefrituurd of gegrilleerd
wordt moet om veiligheidsredenen bij:
elektrische kookplaten of elektrische
–
fornuizen minimaal 55 cm bedragen;
gaskookplaten of gasfornuizen mini
–
maal 65 cm bedragen;
een elektrische grill uit ons assorti
–
ment minimaal 65 cm bedragen.
De afstand tussen wokbrander en af
zuigkap moet 75 cm bedragen.
Voor andere kookapparatuur moet die
afstand worden aangehouden die in de
daarbijbehorende montage-instructies
en gebruiksaanwijzing is aangegeven.
Worden er onder de afzuigkap verschillende soorten kookapparatuur gebruikt
waarvoor verschillende afstanden gelden, dan moet de grootste afstand worden aangehouden.
Het is niet toegestaan de afzuigkap
boven stookplaatsen voor vaste
brandstoffen te monteren.
Voor het aanleggen van de luchtaf
voer mogen alleen buizen of
slangen van niet-brandbaar materiaal
worden gebruikt. Deze zijn verkrijgbaar
bij de vakhandel of bij de afdeling On
derdelen.
De lucht mag niet worden afge
voerd via een schoorsteen die
wordt gebruikt voor de afvoer van rook
of gas, noch via een schacht die wordt
gebruikt voor de ontluchting van ruim
ten waarin wordt gestookt.
-
-
-
-
-
Wanneer de lucht moet worden af
gevoerd via een schoorsteen die
niet meer in gebruik is voor de afvoer
van rook of gas, dan dient u eerst uw
schoorsteenveger te raadplegen.
Gelijktijdig gebruik van de afzuigkap
en een apparaat dat lucht in diezelfde
ruimte verbruikt
-
Dit kan levensgevaarlijk zijn!
Er zijn apparaten die ertoe dienen
om iets te verhitten, daarvoor de
lucht gebruiken in het vertrek waar zij
zich bevinden en de verbruikte lucht
door bijv. een schoorsteen naar buiten
afvoeren.
Het gaat hierbij om gas-, olie- of kolen
-
kachels, geisers, boilers, warmwaterke
tels, gaskookplaten en gasovens.
Wanneer zo'n verbrandingsapparaat
zich in dezelfde ruimte bevindt als een
afzuigkap met luchtafvoer of een ex
terne afzuiginstallatie en tegelijk met
deze afzuigkap wordt gebruikt ontstaat
er een gevaarlijke situatie.
De afzuigkap onttrekt namelijk zuurstof
aan deze ruimte en aan de kamers er
naast.
-
-
-
-
-
6
Veiligheidsinstructies en waarschuwingen
Wanneer er niet voldoende lucht wordt
toegevoerd ontstaat er onderdruk.
Daardoor krijgt een verbrandingsappa
raat te weinig lucht om te verbranden,
kan het verbrandingsproces niet goed
worden uitgevoerd en kunnen er giftige
gassen ontstaan.
Deze kunnen uit de schoorsteen of
een ander luchtafvoerkanaal in de
woonkamers terechtkomen.
Dit is levensgevaarlijk.
Het gelijktijdig gebruik van de afzuig
kap en een verbrandingsapparaat in
dezelfde ruimte is ongevaarlijk als de
onderdruk maximaal 4 Pa (0,04 mbar)
is. In dat geval bestaat er geen gevaar
dat de afvoergassen van het verbrandingsapparaat worden teruggezogen.
-
Opmerking: bij de beoordeling van de si
tuatie moet er altijd naar het gehele lucht
geleidingssysteem in de woning worden
gekeken. In geval van twijfel kunt u uw
schoorsteenveger raadplegen.
Wanneer de luchttoevoer alleen via een
open raam kan worden gegarandeerd,
is het gebruik van een raamcontact
schakelaar vereist.
Daarmee gaat de afzuigkap alleen dan
werken wanneer het raam voldoende
open staat.
Raadpleeg een vakman / vakvrouw.
De afzuigkap is zo geconstrueerd dat
zij op zo'n schakelaar kan worden aangesloten. Het daarvoor benodigde setje
is verkrijgbaar bij de afdeling Onderdelen van Miele.
Let erop dat de toevoer van frisse lucht
niet wordt belemmerd door neergelaten
rolluiken.
Het afdanken van het apparaat
-
-
-
Hiervoor kan worden gezorgd als er, bijv.
door niet afsluitbare openingen in deuren
of ramen, constant lucht wordt toege
voerd die nodig is voor de verbranding.
Hierbij moet er wel op worden gelet dat
de luchttoevoeropening voldoende
dwarsdoorsnede heeft.
Luchttoevoer-/luchtafvoermuurkasten ga
randeren geen constante luchttoevoer.
-
Wanneer u uw oude of defecte af
zuigkap afdankt, dient deze in ver
band met de veiligheid onbruikbaar te
worden gemaakt.
Laat de aansluitkabel door een erkend
vakman uit de vaste aansluiting verwij
deren.
Daarmee voorkomt u dat het apparaat
voor andere doeleinden wordt gebruikt
dan waarvoor het bestemd is.
Wanneer de veiligheidsinstructies
niet worden opgevolgd kan de fabri
kant niet verantwoordelijk worden
gesteld voor schade die daar even
tueel het gevolg van is.
-
-
-
-
-
7
Beschrijving van het apparaat
8
Beschrijving van het apparaat
a Afdeklijst
b Bevestigingskolom
c Wasemscherm
d Vetfilters
e Bedieningselementen
f Kookplaatverlichting
g Toets voor de kookplaatverlichting
Met deze toets kunt u de kookplaatver
lichting aan- en uitschakelen en de
lichtsterkte variëren.
h Aan/Uit - toets voor de afzuiging
i Toetsen voor het afzuigvermogen
j Toets voor de uitlooptijdfunctie
Met deze toets kunt u de uitlooptijdfunctie activeren.
Hiermee blijft de afzuiging nog 5 of
15 minuten in werking en wordt daarna
automatisch uitgeschakeld.
k Vetfiltertoets
Het controlelampje van de vetfiltertoets
gaat branden, wanneer de vetfilters
moeten worden gereinigd.
Met de vetfiltertoets kunt u
de urenteller na het reinigen van de
–
vetfilters terugzetten.
Zie hoofdstuk: "Reiniging en onder
houd".
controleren hoeveel procent van het
–
aantal ingestelde uren is verstreken.
Zie hoofdstuk: "Bediening".
– het aantal ingestelde uren wijzigen.
Zie hoofdstuk: "Bediening".
-
9
Algemeen
De afzuigkap kan op 2 manieren wor
den gebruikt en wel met luchtafvoer of
met een externe afzuiginstallatie.
-
...met luchtafvoer:
De aangezogen lucht wordt door de
vetfilters gereinigd en naar buiten afge
voerd.
Deze afzuigkap is voorzien van een
terugslagklep.
Wanneer het apparaat is uitgeschakeld
kan er lucht stromen tussen het vertrek
en daarbuiten.
Met een terugslagklep kan dat worden
voorkomen. Wanneer het apparaat is
uitgeschakeld is de terugslagklep gesloten.
Nadat het apparaat is ingeschakeld
gaat de terugslagklep open, zodat de
kookluchtjes ongehinderd naar buiten
kunnen worden afgevoerd.
...met een externe afzuigin
stallatie:
(Apparaten van het type ...EXT)
De aangezogen lucht wordt via een
externe afzuiginstallatie afgevoerd.
De afzuiginstallatie wordt buiten het
vertrek gemonteerd op de plek waar u
deze wilt hebben.
De externe afzuiginstallatie wordt door
een hulpkabel met de afzuigkap verbonden en via de bedieningselementen
van de afzuigkap gestuurd.
-
10
Bediening
Het inschakelen van de afzui
-
ging
Druk op de Aan/Uit - toets.
^
De afzuiging start op stand II.
Het daarbijbehorende controlelampje
gaat branden.
Het kiezen van het afzuigver
-
mogen
^ Kies met de – / + toetsen het ge-
wenste afzuigvermogen.
Met de + toets krijgt u een hoger en
met de – toets een lager vermogen.
Afhankelijk van de sterkte van de
dampvorming kunt u tussen vier vermo
gensstanden kiezen.
Het activeren van de uitloop
tijdfunctie
Wanneer er na het koken nog kook
luchtjes in de keuken hangen, kunt u de
uitlooptijdfunctie activeren.
Hiermee blijft de afzuiging nog 5 of
15 minuten in werking en wordt daarna
automatisch uitgeschakeld.
Druk op de toets voor de uitlooptijd.
^
De afzuiging moet nog ingeschakeld zijn.
– 5 minuten uitlooptijd stelt u in door
1 x op de toets te drukken.
Hierbij gaat het linker lampje branden.
– 15 minuten uitlooptijd stelt u in door
2 x op de toets te drukken.
Hierbij gaat het rechter lampje
branden.
De uitlooptijdfunctie kunt u uitschakelen
door opnieuw op de toets voor de uit
looptijd te drukken.
-
-
-
Voor normaal gebruik is de eerste stand
van links of één van de middelste stan
den voldoende.
De groene controlelampjes van deze
standen geven aan welke u heeft geko
zen.
Wanneer u aanbraadt en levensmid
delen kookt waarbij veel luchtjes vrijko
men, raden wij u aan de hoogste ver
mogensstand (de "Intensiefstand") te
gebruiken.
Deze stand heeft een geel controle
lampje.
-
-
-
Het uitschakelen van de afzui
-
ging
-
^
Druk op de Aan/Uit - toets.
Het controlelampje gaat uit.
-
11
Bediening
Het inschakelen van de kook
-
plaatverlichting
De kookplaatverlichting kunt u onafhan
kelijk van de afzuiging inschakelen.
Druk daartoe kort op de toets voor de
^
kookplaatverlichting.
Het controlelampje gaat branden.
De lichtsterkte is maximaal.
Het variëren van de lichtsterkte
Wanneer u de kookplaatverlichting
heeft ingeschakeld kunt u de sterkte ervan traploos variëren.
^ Druk op de toets voor de kookplaat-
verlichting en blijf erop drukken.
De verlichting wordt zwakker en zwak-
ker totdat u de toets loslaat.
Het uitschakelen van de kook
plaatverlichting
De kookplaatverlichting kunt u onafhan
kelijk van de afzuiging uitschakelen.
Druk kort op de toets voor de kook
^
plaatverlichting.
Het controlelampje gaat uit.
Automatische uitschakeling
Wanneer de afzuigkap wel is ingescha
keld, maar 10 uur lang niet wordt ge
bruikt, wordt de afzuiging automatisch
uitgeschakeld.
De verlichting blijft ingeschakeld.
^ Door op de Aan/Uit - toets te drukken
kunt u de afzuiging weer inschakelen.
-
-
-
-
-
Wanneer u de verlichting weer sterker
wilt hebben,
^
druk dan opnieuw op de toets en blijf
erop drukken.
De verlichting wordt sterker en sterker
totdat u de toets loslaat.
Wanneer u constant op de toets drukt,
wordt de verlichting afwisselend sterker
en zwakker.
12
Bediening
Urenteller
De afzuigkap registreert de uren dat ze
in werking is.
Nadat het apparaat 30 uur in werking is
geweest, gaat het controlelampje van
de vetfiltertoets branden.
De vetfilters moeten dan worden gerei
nigd.
De teller moet daarna weer worden te
ruggezet.
^ Druk daartoe ca. 3 seconden op de
vetfiltertoets.
Het controlelampje van de vetfiltertoets
gaat uit.
Voor het wijzigen van het aantal ingestelde uren na afloop waarvan de vetfilters moeten worden gereinigd, zie volgende bladzijde.
-
Controleren hoeveel procent van het
aantal ingestelde uren is verstreken
Vóór afloop van de ingestelde tijd kunt
u controleren hoeveel procent van de
ingestelde tijd al is verstreken.
Schakel de afzuiging met de
^
-
Aan/Uit - toets in.
^ Druk op de vetfiltertoets.
Van de – / + toetsen knipperen één of
meer controlelampjes.
Het aantal knipperende controlelampjes
geeft aan hoeveel procent van de inge
stelde tijd inmiddels is verstreken.
1 controlelampje = 25 %
2 controlelampjes = 50 %
3 controlelampjes = 75 %
4 controlelampjes = 100 %
Wanneer de afzuigkap wordt uitgescha
keld of de stroom uitvalt blijven de ge
registreerde uren opgeslagen.
-
13
-
-
Bediening
Het wijzigen van het aantal uren
U kunt het aantal ingestelde uren na af
loop waarvan de vetfilters moeten wor
den gereinigd wijzigen en aan uw kook
gewoonten aanpassen.
U kunt kiezen tussen 20, 30, 40 of 50 uur.
Kies een korte tijd wanneer u veel
–
braadt en frituurt.
Kies een lange tijd wanneer u erg
–
vetarm kookt.
Kies een korte tijd wanneer u weinig
–
kookt. Vet dat zich over een langere
periode ophoopt wordt hard en dan
wordt het moeilijk om de filters goed
schoon te krijgen.
-
-
-
Schakel de afzuiging met de
^
Aan/Uit - toets uit.
Druk tegelijk op de toets voor de uit
^
looptijdfunctie en de vetfiltertoets.
Het controlelampje van de vetfiltertoets
en dat van één van de – / + toetsen
knipperen.
^ Kies met de – / + toetsen de ge-
wenste tijd.
De controlelampjes van de – / + toetsen
geven aan welke tijd is ingesteld:
-
14
1e lampje van links = 20 uur
2e lampje van links = 30 uur
3e lampje van links = 40 uur
4e lampje van links = 50 uur
^
Bevestig de gewijzigde instelling met
de vetfiltertoets.
Doet u dit niet binnen 4 minuten,
dan neemt de afzuigkap automa
tisch de "oude" gegevens over.
-
Haal vóór alle reinigings- en onder
houdswerkzaamheden aan de af
zuigkap de spanning van het appa
raat door de hoofdschakelaar van
de huisinstallatie uit te schakelen.
-
Reiniging en onderhoud
Roestvrijstalen oppervlakken
Voor het reinigen van roestvrijstalen op
pervlakken gelden de algemene regels.
Daarnaast is een niet-schurend reini
gingsmiddel voor roestvrij staal ge
schikt.
-
-
-
Ommanteling
Algemeen
Het oppervlak en de bedienings
elementen zijn gevoelig voor kras
sen. Neem daarom de volgende
reinigingstips in acht.
^ Reinig oppervlak en bedienings-
elementen alleen met een doek, wat
reinigingsmiddel en wat warm water.
^ Droog het oppervlak daarna met een
zachte doek.
Reinig de bedieningselementen en
het gebied daaromheen niet te
vochtig. Dit om te voorkomen dat er
vocht in de elektronica terechtkomt.
^
Gebruik géén
–
soda-, zuur-, chloride- of oplossings
middelhoudende reinigingsmiddelen,
-
-
Wilt u voorkomen dat het oppervlak
weer snel vuil wordt, gebruik dan een
middel voor het onderhoud van roestvrij
staal. Dit middel is verkrijgbaar bij de
afdeling Onderdelen van Miele Neder
land B.V.
Breng dit middel met een zachte doek
gelijkmatig en in kleine dosering aan.
Bedieningselementen
Deze bedieningselementen kunnen
verkleuren of veranderen, wanneer
er vuil op blijft zitten.
Verwijder vuil daarom direct.
Voor het reinigen van de bedieningselementen gelden de algemene regels.
Gebruik voor het reinigen van deze
bedieningselementen geen reini
gingsmiddel voor roestvrij staal.
-
-
-
–
schurende reinigingsmiddelen zoals
schuurpoeder,
–
schurende artikelen zoals schuur
sponsjes of sponsjes waar nog res
ten van schuurmiddelen in zitten.
-
-
15
Reiniging en onderhoud
Vetfilters
De recyclebare metalen vetfilters in de
afzuigkap nemen de vaste deeltjes uit
de keukendampen op (vet, stof, etc.)
en zorgen er zo voor dat de afzuigkap
niet vuil wordt.
Reinig de vetfilters altijd zodra het con
trolelampje van de vetfiltertoets brandt.
U kunt de vetfilters het beste om de 3 à
4 weken reinigen om te voorkomen dat
het vet zich vastzet.
Bij een overmatig vervuild filter bestaat er gevaar voor brand!
-
Druk de vergrendeling van de vetfil
^
ters naar het midden.
^ Verwijder de vetfilters.
^ Reinig de vetfilters.
Dit kan met de hand of in de afwasautomaat.
In het eerste geval gebruikt u een afwasborstel en wat warm water met een
mild afwasmiddel.
In het tweede geval
–
plaatst u de filters loodrecht in het
onderrek of horizontaal met de vette
kant naar beneden
–
en kiest u het programma 65°.
Houd er bij reiniging van de vetfilters
in de afwasautomaat rekening mee
dat gebruik van sommige reinigings
middelen tot verkleuringen van de
metalen vetfilters kan leiden.
Deze verkleuringen hebben echter
geen nadelig effect op het gebruik
en de werking van de vetfilters.
-
-
16
Leg de vetfilters na het reinigen nog
^
een tijdje op een vochtopnemende
onderlaag te drogen.
Maak voordat u de vetfilters terugzet
^
die delen van de ommanteling
schoon waar u bij kunt komen.
Daarmee voorkomt u brand.
Let er bij het plaatsen van de vetfil
^
ters op dat de vergrendelingen naar
beneden wijzen.
Reiniging en onderhoud
-
Mocht er een keer een vetfilter verkeerd
geplaatst zijn,
^
ontgrendel het filter dan door de uit
sparingen met een kleine schroeven
draaier.
^
Druk na het terugplaatsen van de
vetfilters ca. 3 seconden op de vetfil
tertoets om de urenteller terug te zet
ten.
Het controlelampje van de toets gaat
uit.
^
Reinigt u de vetfilters vóórdat het
lampje van de vetfiltertoets gaat
branden, zet de urenteller dan terug
door 6 seconden op de vetfiltertoets
te drukken.
-
-
-
-
17
Reiniging en onderhoud
Het vervangen van het halo
geenlampje
Haal de spanning van de afzuigkap
door de hoofdschakelaar van de
huisinstallatie uit te schakelen.
De halogeenlampen worden zeer
heet wanneer ze een tijdje aanstaan.
Ook nadat de verlichting is uitge
schakeld loopt u nog enige tijd het
risico dat u zich verbrandt wanneer
u ze aanraakt.
Houd de lampen wanneer u ze ver
vangt niet rechtstreeks aan de ballon vast. Wanneer u dat wel doet
kunnen de lampen beschadigd raken.
Neem de aanwijzingen van de fabrikant in acht.
-
-
Haal de lampafdekking a eraf.
^
Haal de halogeenlamp b uit de fit
^
-
ting en zet er een nieuwe halogeenlamp in.
^ Zet de lampafdekking a er weer op
en klik deze voorzichtig vast.
Gebruik de verlichting nooit zonder
lampafdekking a. De lampafdekking heeft een filter dat straling tegenhoudt die schadelijk is voor de
gezondheid.
-
18
Storingen
Technische Dienst
Voor storingen die u niet zelf kunt ver
helpen dient u:
uw Miele-vakhandelaar of
–
de Technische Dienst van Miele
–
Nederland B.V.
te waarschuwen.
Het adres en de telefoonnummers van
Miele Nederland B.V. en de diverse af
delingen vindt u op de achterzijde van
deze gebruiksaanwijzing.
Voor een goede en vlotte afhandeling is
het noodzakelijk dat de Technische
Dienst weet welk model apparaat u
heeft en welk nummer dit heeft. Beide
gegevens vindt u op het typeplaatje. Dit
is zichtbaar nadat u (afhankelijk van het
model) het vetfilter / de vetfilters heeft
verwijderd.
-
-
Miele Service Verzekering
Certificaat
Voor informatie over het Miele Service
Verzekering Certificaat kunt u zich wen
den tot uw Miele-vakhandelaar of de
bijgaande folder raadplegen.
-
19
Afmetingen van de afzuigkappen
DA 420
(Bevestiging aan het plafond, van bovenaf gezien)
1) Mogelijke gaten voor de elektriciteitskabel
2) Alleen bij apparaten van de typese
rie...EXT:
Gat voor de verbindingskabel naar de
externe afzuiginstallatie;
min: 65 x 30 mm
Luchtafvoertuit C 150 mm
DA 424
(Bevestiging aan het plafond, van bovenaf gezien)
Afstand tussen kookplek en afzuigkap
De afstand tussen de afzuigkap en
de plek waar gekookt enz. wordt
moet om veiligheidsredenen bij:
– elektrische kookplaten of elek-
trische fornuizen minimaal 550 mm
bedragen;
– gaskookplaten of gasfornuizen
minimaal 650 mm bedragen;
– een elektrische grill uit ons assorti-
ment minimaal 650 mm bedragen.
Meer montage-aanwijzingen staan in
het hoofdstuk: "Veiligheidsinstructies
en waarschuwingen".
20
Wij raden u aan om ook boven elek
trische kookplaten of elektrische fornui
zen een afstand van 650 mm aan te
houden omdat dat prettiger werkt.
-
Montage
Montagemateriaal
4 schroeven 8 x 60 mm met
4 vulringen en
4 pluggen S 10 voor het bevestigen
van de plafondplaat aan het plafond
De schroeven en pluggen zijn ge
schikt voor montage aan betonnen
plafonds. Kies voor andere plafond
constructies bevestigingsmateriaal
dat bij deze constructies past. Let er
op dat het plafond stabiel genoeg is.
2 klemveren waarmee de afzuigkap aan
de plafondplaat kan worden gehangen.
-
-
Montage
^ Teken boven kookplaat of fornuis een
lijn op het plafond en wel zo dat de
lijn precies in het midden van de
kookplaat of het fornuis valt.
4 verzonken schroeven M 6 x 20 mm
met neus en
4 borgmoeren M 6
voor het bevestigen van de afzuigkap
aan de plafondplaat
1 slangklem voor het bevestigen van
de luchtafvoerbuis aan de uitblaastuit
^
Teken op een afstand van 175 mm
parallel aan deze lijn een tweede lijn
als hulplijn.
Met deze lijn kan de plafondplaat
worden gesteld.
^
Breng in het midden boven de kook
plaat of het fornuis een gat voor de
luchtafvoerbuis aan (C 190 mm).
-
21
Montage
Leg de plafondplaat tegen het pla
^
fond en stel deze met de hulplijn. De
oranje pijl op de plafondplaat moet
naar de voorkant van de afzuigkap
wijzen.
^ Markeer de 4 gaten a waarmee de
plaat tegen het plafond moet worden
bevestigd en markeer het gat b
waar de elektriciteitskabel doorheen
moet.
Kies voor de elektriciteitskabel dat
gat b uit van waaruit de verbinding
tussen kabel en bevestigingskolom
zo kort mogelijk is.
Wanneer de afzuigkap op een ex
^
terne afzuiginstallatie wordt aange
sloten, boor dan in het plafond het
gat waar de verbindingskabel door
heen moet en dat u al gemarkeerd
heeft.
Let erop dat de doorsnede van het
gat groot genoeg is zodat de zespoli
ge verbindingsstekker erdoor kan.
-
^ Boor in het plafond 4 gaten C 10 mm
en steek een plug S10 in de gaten.
-
-
-
-
^
Wanneer de afzuigkap op een externe
afzuiginstallatie wordt aangesloten,
markeer dan het gat c dat voor de
verbindingskabel is bestemd.
^
Leg de elektriciteitskabel en de lucht
afvoerbuis C 150 mm in het plafond
aan.
Is in de gegeven omstandigheden
slechts een luchtafvoerbuis C 125 mm
mogelijk, koop dan een passende
reduceertuit bij uw vakhandelaar.
Zie hoofdstuk: "Aansluiting voor de
luchtafvoer".
22
-
Montage
^ Bevestig de luchtafvoerslang met de
slangklem aan de luchtafvoertuit van
de plafondplaat.
^ Monteer de plafondplaat vóór en wel
door de twee klemveren van onderen
in de daarvoor bestemde gleuven te
steken.
^ Steek de vier verzonken schroeven
M 6 x 20 mm van boven in de verzonken schroefgaten.
Maak de schroeven van boven met
plakband vast, zodat ze wanneer de
moeren worden opgedraaid niet uit
de plafondplaat worden gedrukt.
^
Haal de elektriciteitskabel door de
plafondplaat.
23
Montage
Maak de plaat met 4 vulringen en
^
schroeven 8 x 60 mm aan het pla
fond vast.
^ Monteer de afzuigkap vóór. Houd
daartoe de afzuigkap met de flensplaat zo tegen de plafondplaat dat
de klemveren stevig in de gleuven
vastklikken.
^
Wanneer de afzuigkap op een ex
terne afzuiginstallatie wordt aange
sloten, verbind dan de afzuigkap en
de externe afzuiginstallatie met be
hulp van de zespolige stekker.
Haal de verbindingskabel met de
stekkerverbinding door het daarvoor
bestemde gat in het plafond.
24
^
Maak de flensplaat met de bijge
-
-
-
voegde 4 moeren M6 aan de pla
fondplaat vast.
-
-
Kort de elektriciteitskabel zo veel mo
^
gelijk in en verbind de elektriciteitska
bel met de aansluitklemmen aan de
bevestigingskolom van de afzuigkap.
Montage
-
-
Neem voordat u de elektriciteit aan
sluit de aanwijzingen in de hoofd
stukken: "Veiligheidsinstructies en
waarschuwingen" en "Elektrische
aansluiting" in acht.
^ Schuif de afdeklijst omhoog tot onder
het plafond en laat de lijst in de veerklemmen vastklikken.
-
-
^
Haal voordat u de afzuigkap voor het
eerst gebruikt de vetfilters uit het ap
paraat en verwijder de beschermfolie
van het filterframe.
Zet de vetfilters daarna weer terug in
het apparaat.
-
25
Aansluiting voor de luchtafvoer
–
Pas op voor gevaar voor vergifti
ging!
Neem beslist het hoofdstuk "Veilig
heidsinstructies en waarschuwingen"
in acht.
Gelijktijdig gebruik van de afzuigkap
en een apparaat dat lucht in diezelf
de ruimte verbruikt kan levensge
vaarlijk zijn!
Laat in ieder geval door de plaatse
lijke schoorsteenveger controleren of
een veilig gebruik van de luchtaf
voer gewaarborgd is.
De luchtafvoerbuis
– De luchtafvoerbuis moet zo kort en
recht mogelijk zijn.
– Het is aan te bevelen om een luchtaf-
voerbuis te gebruiken met een doorsnede van 150 mm.
-
–
-
-
–
-
-
Gebruik als luchtafvoerbuis alleen
gladde buizen of flexibele luchtaf
voerbuizen van niet brandbaar mate
riaal.
Wanneer de luchtafvoerbuis horizon
taal wordt aangelegd, moet worden
gezorgd voor een verval van min
stens 1 cm per meter.
Daarmee wordt voorkomen dat er
condenswater in de afzuigkap loopt.
Wordt de lucht gewoon naar buiten
afgevoerd, dan kunt u het beste een
telescopische muurdoorvoering in
stalleren.
-
-
-
-
-
Wanneer u platte luchtafvoerkanalen
gebruikt of luchtafvoerbuizen met
een doorsnede van minder dan
150 mm moet u er rekening mee
houden dat de afzuigkap meer ge
luid maakt wanneer hij aanstaat en
beduidend minder afzuigcapaciteit
heeft.
–
Maak de doorsnede van de luchtaf
voerbuis alleen in het uiterste geval
kleiner, bijv. wanneer er al een lucht
afvoer aanwezig is.
–
Gebruik alleen bochten met een grote
straal. Een kleine straal vermindert het
afzuigvermogen van de afzuigkap.
26
-
–
Moet de lucht door een schoorsteen
worden afgevoerd, dan moet de in
voerbuis verticaal worden gebogen.
-
-
-
Aansluiting voor de luchtafvoer
Belangrijk!
Wanneer de luchtafvoer door koele ruim
ten, zolders e.d. wordt aangelegd, kan
er binnen de afzonderlijke ruimten een
groot temperatuursverschil ontstaan.
U moet dan rekening houden met con
densvorming.
De luchtafvoerbuis moet dan dien
overeenkomstig worden geïsoleerd.
-

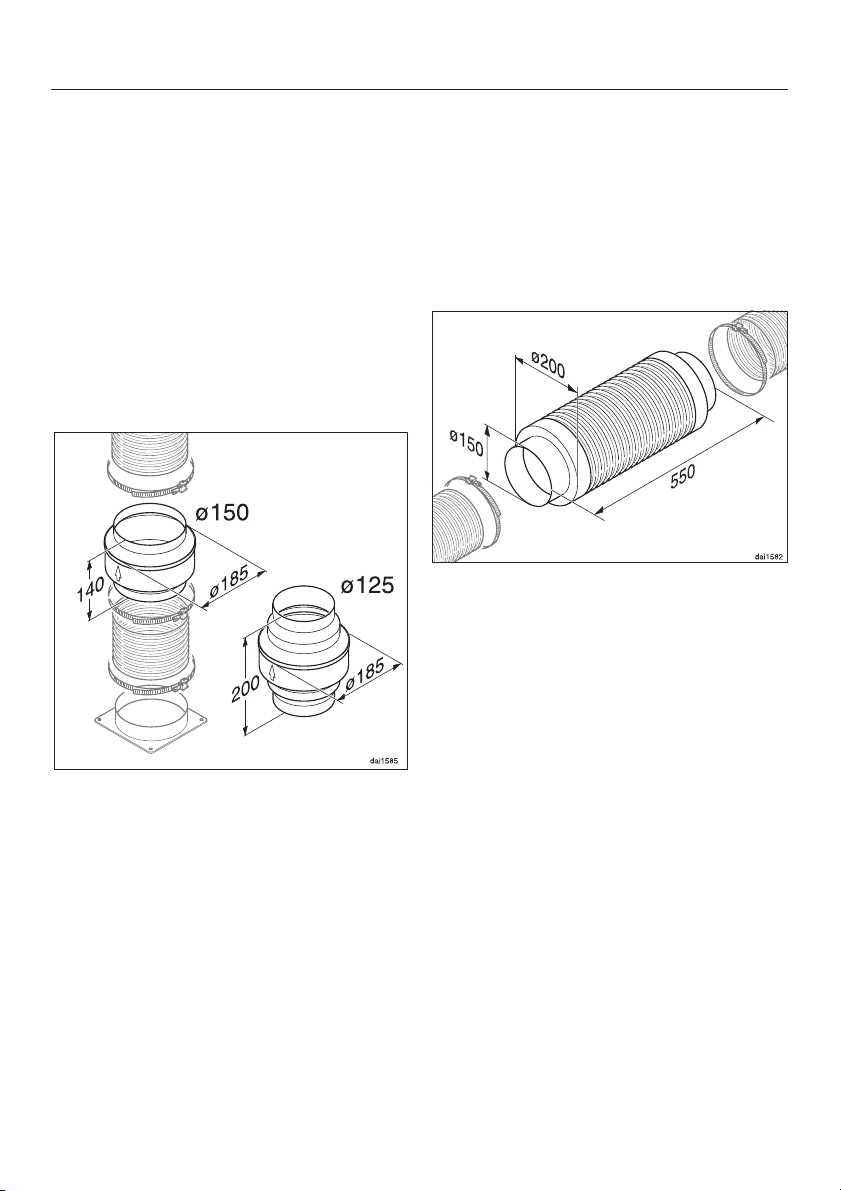

Anti-condensvoorziening
(na te bestellen accessoire)
In de afzuigkappen van het type ... EXT
is een anti-condensvoorziening stan
daard ingebouwd.
Geluidsdemper
-
(Na te bestellen voor apparaten van het
type ...EXT)
Om de geluiden bij de bediening van
een externe afzuiginstallatie nog verder
terug te brengen is het aan te bevelen
om een geluidsdemper aan te brengen.
De geluidsdemper kan in de luchtafvoerbuis tussen afzuigkap en externe
afzuiginstallatie worden geplaatst.
-
Het is aan te bevelen om de luchtafvoer
buis goed te isoleren en daarnaast een
anti-condensvoorziening te installeren
die het condenswater dat ondanks de
isolering van de luchtafvoerbuis vrijkomt,
opneemt en verdampt. Deze accessoire
is verkrijgbaar voor een luchtafvoerbuis
met C 125 mm of C 150 mm.
Let er bij de installatie van de anticondensvoorziening op dat deze lood
recht en zo dicht mogelijk boven de uit
blaastuit van de afzuigkap wordt ge
plaatst. De pijl op de ommanteling
geeft de blaasrichting aan.
-
-
-
-
27
Elektrische aansluiting
Vaste aansluiting
Deze afzuigkap mag uitsluitend door
een erkend elektricien op het elektrici
teitsnet worden aangesloten.
-
Deze afzuigkap is voorzien van een aan
sluitkabel en een stekker met bescher
mingscontact (randaarde), geschikt voor
aansluiting op ~ 230 V 50 Hz.
Deze afzuigkap mag uitsluitend worden
aangesloten op een contactdoos met
beschermingscontact (randaarde).
Deze afzuigkap mag uitsluitend op een
huisinstallatie worden aangesloten die
volgens NEN 1010 is geïnstalleerd.
In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om
de huisinstallatie van een aardlekschakelaar te voorzien.
Er dient ter plaatse een 4-polige schakelaar te worden geïnstalleerd waarvan
de contactopening bij uitgeschakelde
toestand tenminste 3 mm moet bedragen.
Hiertoe behoren zelf-uitschakelaars, ze
keringen en relais (EN 60 335).
De benodigde aansluitgegevens vindt
u op het typeplaatje. Dit is zichtbaar na
dat u de vetfilters heeft verwijderd.
Controleer of deze gegevens overeen
komen met de spanning en de frequen
tie van het elektriciteitsnet.
-
-
-
-
-
-
Deze afzuigkap werkt storingsvrij
volgens DIN EN 60555 / VDE 0838.
28
Totale aansluitwaarde* . . . . . . . . 280 W
Motor van de afzuiging* . . . . . 200 W
Kookplaatverlichting . . . . . . 4 x 20 W
Netspanning. . . . . . . . . . . . . . AC 230 V
Frequentie. . . . . . . . . . . . . . . . . ~ 50 Hz
Zekering . . . . . . . . . . . . . . . . . . . . . 10 A
Afzuigvermogen*
Luchtafvoervermogen volgens EN 61591
Technische gegevens
Luchtafvoersysteem C 150 mm:
Stand I. . . . . . . . . . . . . . . . . . . 230 m
Stand II . . . . . . . . . . . . . . . . . . 350 m
Stand III. . . . . . . . . . . . . . . . . . 520 m
Intensiefstand . . . . . . . . . . . . . 720 m
vrijblazend. . . . . . . . . . . . . . . . 750 m
3
/h
3
/h
3
/h
3
/h
3
/h
*Aansluitwaarde en luchtafvoervermogen
van de apparaten van het type ...EXT zijn
afhankelijk van de aangesloten externe
afzuiginstallatie.
Lengte van de verbindingskabel naar
de externe afzuiginstallatie. . . . . . 1,4 m
293031
Wijzigingen voorbehouden / 5204
M.-Nr. 06 095 480 / 01
nl-NL
Loading...
