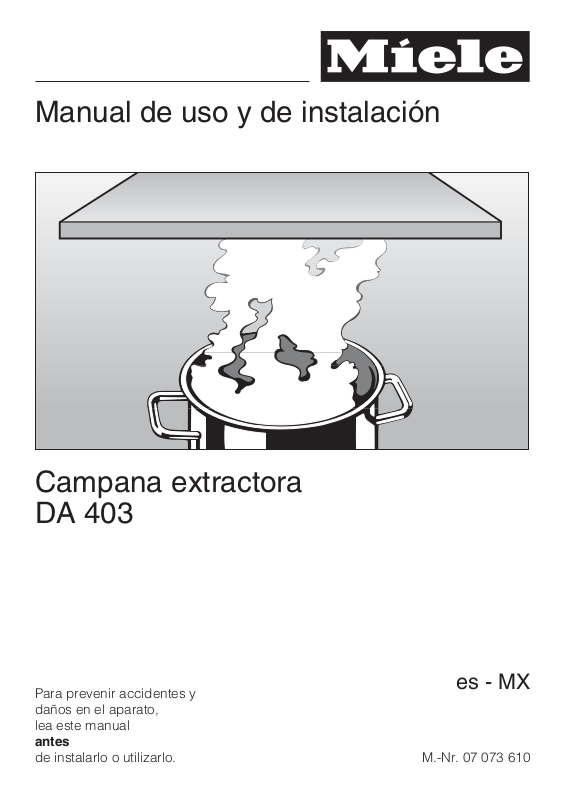

Manual de uso y de instalación
Campana extractora
DA 403
Para prevenir accidentes y
daños en el aparato,
lea este manual
antes
de instalarlo o utilizarlo.
es-MX
M.-Nr. 07 073 610
Indice
INSTRUCCIONES IMPORTANTES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . 3
Descripción Funcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Guía de la campana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Encendido del ventilador ...........................................10
Selecccione el nivel de potencia .....................................10
Apagado Retardado ...............................................12
Apagado del Venilador .............................................12
Apagado/Encendido del sistema de iluminación .........................13
Atenuación de las luces ............................................13
Cronómetro de los filtros ............................................14
Revisión de los cronómetros de los filtros ..............................14
Reprogramación de los cronómetros ..................................15
Limpieza y Cuidado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Limpieza de la coraza .............................................17
Filtros de grasa ...................................................18
Filtro de carbón activo .............................................20
Cambiando el foco ................................................21
Servicio post venta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instrucciones de instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Soporte estructural . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Información Eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Dimensiones del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Accesorios de instalación ...........................................28
Instrucciones de instalación .........................................28
Modalidad de recirculación..........................................28
Extracción de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Trampa de condensación ...........................................30
Cuidado del ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
2
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Antes de instalar o usar el sistema de ventilación lea detenida
mente estas instrucciones de uso.
Esta campana fue diseñada única
Este aparato está diseñado
exclusivamente para uso doméstico.
Utilice el aparato únicamente para
este propósito. El fabricante no se
hace responsable de daños ocasio
nados por el uso inadecuado de la
campana.
Este aparato cumple con los reque
rimientos actuales de seguridad. El
uso indebido del aparato puede
propiciar daños personales y materiales.
LEA Y CONSERVE ESTAS
INSTRUCCIONES
,
PRECAUCIÓN
Utilice solamente para ventilación
general.
No utilice para el escape de mate
riales y vapores dañinos o explosi
vos.
-
-
-
-
mente para eliminar humo y olores
derivados de cocinar.
Asegúrese de que un técnico
electricista instale y conecte a tie
rra física adecuadamente
su aparato. Para garantizar la seguri
dad eléctrica de este aparato, deberá
estar eficaz y continuamente conecta
do a tierra. Es imprescindible que se
cumpla con este requerimiento básico
de seguridad. Si existe cualquier duda,
llame a un electricista competente para
que revise el sistema eléctrico del inmueble. El fabricante no se hace responsable de daños ocasionados por la
falta de un sistema eficaz de conexión
a tierra o por un sistema deficiente.
Antes de conectar el aparato, veri-
fique que el voltaje y la frecuencia
que aparecen en la placa de información correspondan al suministro eléctri
co de la casa. Estos datos deben co
rresponder a fin de evitar daños a la
máquina. Si existe alguna duda consul
te a un electricista calificado.
-
-
-
-
-
-
-
-
Los trabajos de reparación debe
rán ser realizados únicamente por
técnicos autorizados por Miele S.A. de
C.V. y de acuerdo con todos los códi
gos y reglamentos aplicables. Las re
paraciones y otros trabajos realizados
por personas no autorizadas por Miele,
podrían ser peligrosas y el fabricante
no será responsable por esto.
-
-
-
3
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Este equipo no ha sido diseñado
para usarse en entornos marítimos
ni en instalaciones móviles, tales como
aviones o vehículos de recreo. Sin em
bargo, en ciertas circunstancias sí es
posible realizar la instalación en esas
situaciones. Favor de ponerse en con
tacto con el distribuidor Miele más cer
cano o con el Departamento de Servi
cio Técnico de Miele respecto a reque
rimientos específicos.
Antes de limpiar o dar servicio a la
unidad, apague la corriente eléctri
ca en el panel de servicio y bloquee el
dispositivo de desconexión del servicio
a fin de impedir la activación inadvertida de la corriente. Si no se puede bloquear el dispositivo de desconexión del
servicio, fije de forma segura al panel
de servicio una señal de advertencia
que sobresalga, como una etiqueta.
Antes de deshacerse de un apara-
to viejo, desenchúfelo del suministro eléctrico, corte el cordón y quite las
puertas para impedir que se convierta
en un peligro.
-
-
-
Uso
No permita que los niños jueguen
con el aparato o con los controles,
ni que enciendan el aparato. Supervise
su uso cuando sea operado por perso
nas de edad o enfermas.
-
-
-
No flamee ni prepare alimentos a
la parrilla con flama abierta debajo
de la campana.
Las flamas podrían ser succionadas
hacia la campana y los filtros de la gra
sa podrían incendiarse.
Nunca use quemadores de gas sin
utensilios de cocina. Apague el
quemador cuando no lo esté usando.
Ajuste el quemador para que las flamas
no sobresalgan por debajo del utensilio
que se esté usando. No sobrecaliente
los utensilios de cocina, por ejemplo, al
usar un wok. El calor excesivo de los
quemadores y de los utensilios de cocina puede dañar la campana.
No utilice la campana si no están
instalados los filtros de grasa.
Limpie con frecuencia los filtros de
grasa. Los filtros de grasa sucios
representan riesgos de incendio.
-
-
No utilice un limpiador a base de
vapor para limpiar la campana. El
vapor podría penetrar en los compo
nentes eléctricos y ocasionar un corto
circuito.
Siempre encienda la campana al
usar la parrilla para prevenir daños
derivados de la condensación.
4
-
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
, ADVERTENCIA - PARA
PREVENIR EL RIESGO DE
QUE LA GRASA SE INCENDIE:
Nunca deje desatendidos los uten
silios sobre las superficies a altas
temperaturas. Los alimentos en bulli
ción producen humo y las salpicaduras
de grasa se pueden incendiar. Caliente
el aceite paulatinamente a temperatura
baja o media.
Siempre encienda la campana al
cocinar a altas temperaturas.
Limpie frecuentemente los ventila
dores extractores. No se debe
permitir que la grasa se acumule en el
ventilador o el filtro.
Utilice cacerolas de tamaño ade-
cuado. Siempre use utensilios
apropiados que vayan acorde con el
tamaño del elemento de cocción.
-
, ADVERTENCIA
PARA REDUCIR EL RIESGO DE
DAÑO A PERSONAS EN CASO DE
UN INCENDIO DE GRASA EN LA
-
PARRILLA, TOME EN CUENTA LO
SIGUIENTE:
SOFOQUE LAS FLAMAS con una
tapa que cierre bien, una lamina
para cocinar o una charola de metal,
después apague el quemador.
TENGA CUIDADO PARA PREVENIR
QUEMADURAS. Si las flamas no se
apagan inmediatamente, EVACUE EL
ÁREA Y LLAME AL DEPARTAMENTO
-
DE BOMBEROS.
NUNCA LEVANTE UNA OLLA EN
FLAMAS - Usted podría sufrir que-
maduras.
NO UTILICE AGUA, incluyendo te-
las o toallas mojadas - ya que se
podría provocar una explosión violenta
de vapor.
Utilice un extinguidor
ÚNICAMENTE si:
–
Usted tiene un extinguidor tipo ABC
y sabe cómo usarlo.
–
El incendio es pequeño y está confi
nado al área donde se inició.
–
Se ha llamado al departamento de
bomberos.
–
Puede combatir el incendio teniendo
a sus espaldas una salida.
-
5
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Instalación
, ADVERTENCIA
Para reducir el riesgo de incen
dio utilice solamente conductos de
metal.
Si el fabricante de la parrilla no es
tipula una distancia mayor, siga las
distancias mínimas de seguridad entre
la parrilla y la parte inferior de la cam
pana:
550 mm (22 plg) sobre parrillas eléc
–
tricas,
762 mm (30 plg) sobre parrillas de
–
gas,
– 650 mm (26 plg) sobre una parrilla
eléctrica abierta o una hervidora/freidora eléctrica abierta.
Si los códigos de construcción locales
exigen una distancia mayor de seguridad, cumpla con ese requisito.
Si hay más de un aparato debajo de la
campana y tienen diferentes distancias
mínimas de seguridad, siempre selec
cione la distancia más grande.
Cuando corte o taladre en la pared
o el techo, tenga cuidado de no
dañar los cables eléctricos ocultos o
las instalaciones de plomería.
No utilice una extensión para co
nectar el aparato a la corriente
eléctrica. Las extensiones no garanti
zan las medidas de seguridad que exi
ge el aparato (por ejemplo, peligro de
sobrecalentamiento).
-
-
-
-
Cualquier accesorio, sellador o
material utilizado para instalar los
conductos deberán estar fabricados
con materiales aprobados no inflama
bles.
-
-
-
-
Nunca conecte una campana ex
tractora a una chimenea activa,
una salida de secadora, una salida de
humo o al conducto de ventilación de
una habitación. Solicite ayuda profesio
nal antes de conectar una ventila de
campana extractora a una chimenea
inactiva existente o a una salida de
humo.
Los ventiladores con conductos
siempre deben tener salida hacia
el exterior.
Asegúrese de que la ventilación de
la habitación sea suficiente para la
combustión y los tubos de salida de todos los aparatos no eléctricos de calentamiento (calentadores de agua, parrillas de gas, hornos de gas, etc.), de
otra manera podría ocurrir una presión
de regreso. Siga las guías y normas de
seguridad del fabricante de calentado
res o aquellas publicadas por la Aso
ciación Nacional de Protección contra
Incendios, Refrigeración y Aire Acondi
cionado. Si existiera alguna duda al
respecto, consulte a un profesional ex
perimentado.
-
-
-
-
-
-
-
No instale esta campana sobre es
tufas que quemen combustible só
lido.
6
-
-
Descripción Funcional
La campana ofrece dos modos de ope
ración:
Extracción de aire
El aire es extraído y limpiado por los fil
tros de grasa y dirigido hacia el exte
rior.
La campana viene equipada con un
alerón que no se regresa . Cuando la
campana se apaga, este alerón la
cierra en forma automática, a fin de
que no haya intercambio entre el aire
exerior y el interior. Al encender la
campana, la presión del aire del
ventilador de salida abre
automáticamente el alerón que sopla el
aire del interior, así como los olores de
la cocina hacia el exterior.
-
-
Modo de Recirculación
-
El aire es extraído a través de los filtros
de grasa, así como por un filtro de car
bón activo. El aire ya filtrado posterior
mente es recirculado otra vez hacia la
cocina a través de una ventila que se
encuentra en la parte superior de la
chimenea de la campana.
El modo de recirculación requiere de la
instalación de un kit, así como de un filtro de carbón, los cuales son accesorios opcionales.
Antes de utilizar la campana en
modo de recirculación, revise que el
filtro de carbón activo se encuenten
en su lugar, ver "Limpieza y cuida
do".
-
-
-
7
Guía de la campana
8
Guía de la campana
a Extensión de la chimenea
b Chimenea
c Cubierta
d Filtro de grasa
e Filtro de carbón
accesorio opcional
f Ventila de recirculación
g Panel de control
h Iluminación superior
i Botón de luz
Este botón apaga y enciende la luz y
también la hace más tenue.
La iluminación puede utilizarse independientemente del ventilador.
m Botón del filtro de grasa
El indicador que se encuentra cerca
del botón del filtro de grasa se encien
de cuando es necesario limpiar los fil
tros de grasa.
Este botón también se utiliza para:
reprogramar el cronómetro del filtro
–
de grasa después de haberlos lim
piado (ver "Limpieza y Cuidado").
indicar por cuánto tiempo se han es
–
tado utilizado los filtros de grasa (ver
"Operación/Cronómetros de los Fil
tros").
– para cambiar el número de horas
contadas por el cronómetro del filtro
de grasa (ver "Operación/Reprogramación de los cronómetros").
-
-
-
n Botón del filtro de carbón
El indicador a un lado del botón del filtro de carbón se enciende cuando se
necesita reemplazar el filtro de carbón.
-
-
j Botón de Encendido/
Apagado
k Selección de la potencia
del ventilador
Selección de cuatro velocidades del
ventilador
l Apagado retrasado
Este botón activa la característica de
Apagado Retrasado. El ventilador pue
de programarse para que se apague
en forma automática después de 5 mi
nutos ó 15 minutos.
Este botón también se utiliza para:
–
reprogramar el cronómetro del filtro
del carbón después de haber cam
biado el filtro (ver "Limpieza y Cuida
do").
–
indicar por cuánto tiempo se ha esta
do utilizado el filtro de carbón (ver
"Operación/Cronómetro del Filtro").
–
cambiar el número de horas conta
das por el cron´metro del filtro de
carbón (ver "Operación/Reprograma
-
-
ción de los cronómetros").
-
-
-
-
-
9
Operación
Encendido del ventilador
Oprima el botón de Encendido/Apa
^
gado.
Selecccione el nivel de
potencia
^ Utilice los "–/+" controles para selec-
cionar el nivel de potencia que desee.
& = aumenta la velocidad del venti-
lador
$ = disminuye la velocidad del ven-
tilador
Los niveles del "1" al "3" (indicadores
verdes) por lo general son suficientes
para cocinar en forma normal.
Cambio automático al nivel de poten
cia intensiva
El nivel "4" intensivo puede programar
se a fin de cambie en forma automática
una vez más al nivel "3" después de 10
-
minutos.
Enciende el ventilador y apaga las lu
^
ces.
Oprima y sostenga el botón de "Apa
^
gado Retardado" durante 10 seg. Se
enciende el primer indicador de los
niveles de potencia del ventilador.
^ Oprima los siguientes botones uno
tras otro
– luz,
-
-
-
-
Programación intensiva
El nivel "4" (indicador amarillo) deberá
utilizarse únicamente durante breves
períodos, cuando fría o cocine alimen
tos que tengan un olor fuerte.
10
–
-
el botón de "-", y
–
nuevamente el botón de luz.
Operación
Si se iluminan los indicadores de nivel
de potencia, entonces el interruptor au
tomático de reactivación no está activa
do.
Para activar el interruptor automático
^
de ractivación oprima el botón "+".
Se iluminan los indicadores del nivel de
potencia.
Para desactivar el interruptor auto
^
mático de reactivación oprima el botón "–".
^ Para guardar la programación opri-
ma el botón de Apagado Retardado.
Si no guarda el procedimiento durante los siguientes 4 minutos de la
programación, la campana conser
vará por default la información "ante
rior".
Desempeño del ventilador
La capacidad máxima de flujo de aire
es de 1062 m
3
/h (625 cfm). Factores ta
les como un ducto con diámetro estre
cho y curveado afectará este valor.
El nivel 1 opera a 40% de capacidad
El nivel 2 opera a 60% de capacidad
El nivel 3 opera a 80% de capacidad
El nivel 4 opera a 100% de capacidad
De igual forma habrá una ligera dismi
nución de flujo de aire en campanas
que estén operando en modo de recir
culación debido al filtro de carbón acti
vo.
-
-
-
-
-
-
11
Operación
Apagado Retardado
Si después de terminar de cocinar aún
quedan olores o humo en la cocina,
puede seleccionar la característica de
Apagado Retardado a fin de que la
campana pueda seguir funcionando,
ya sea durante 5 minutos o 15 minutos.
Oprima el botón de Apagado Retar
^
dado, mientras el ventilador sigue
funcionando.
Oprima una vez = retraso de 5 minutos (se enciende el indicador de la izquierda)
Oprima dos veces = Retraso de 15
minutos (indicador derecho se enciende)
Para cancelar la característica de Apagado Retardado, oprima nuevamente el
botón.
-
Apagado del Venilador
Oprima el botón de Encendido/Apa
^
gado para apagar el ventilador.
El indicador se apagará.
Apagado Automático de Seguridad
El ventilador se apagará automática
mente 10 horas después de haber acti
vado el último botón. Sin embargo, la luz
seguirá encendida.
^ Oprima el botón de Encendido/Apa-
gado para encender nuevamente el
ventilador.
-
-
-
12
Operación
Apagado/Encendido del
sistema de iluminación
Puede encender y apagar la ilumina
ción superior independientemente del
ventilador.
Oprima el botón de la luz por poco
^
tiempo para encender las luces.
El indicador del botón de luz se ilumi
na.
^ Oprima el botón de la luz por poco
tiempo para volver a apagar las lu-
ces.
El indicador del botón de luz se apagará.
-
-
Atenuación de las luces
La brillantez de las luces puede ajus
tarse.
Mientras las luces están encendidas,
^
oprima el botón de la luz.
Las luces se irán atenuando hasta
que el suelte el botón.
Si vuelve a oprimir el botón, las lu
^
ces se irán haciendo más brillantes
hasta que suelte el botón.
Si oprime contínamente el botón, la luz
irá cambiando entre brillante y obscuro.
^ Oprima el botón de la luz nuevamen-
te para apagar las luces.
-
-
13
Operación
Cronómetro de los filtros
Filtros de grasa
El cronómetro monitorea las horas de
operación del ventilador. El indicador
del filtro de grasa se encenderá des
pués de 30 horas de operación. Des
pués de este lapso debe limpiar los fil
tros de grasa.
Una vez que ha limpiado los filtros de
grasa y vuelto a colocar en su lugar,
deberá reprogramar el cronómetro del
filtro de grasa.
^ Para hacerlo, oprima el botón del fil-
tro de grasa durante 30 segundos.
El indicador se apagará.
Filtro de carbón
Unicamente en modo de recirculación
El cronómetro de filtro de carbón no
viene pre-establecido. Favor de progra
mar este cronómetro, vea "Opera
ción/Reprogramación del cronómetro
del filtro de carbón".
-
-
-
Revisión de los cronómetros
de los filtros
Para revisar el porcentaje de tiempo
que ha transcurrido:
Oprima el botón de Encendido/Apa
^
gado para encender el ventilador.
^ Oprima y mantenga oprimido el bo-
tón del filtro de grasa o carbón.
The number of flashing "–/+" los indicadores muestran el porcentaje de las horas programadas que han transcurrido.
1 Indicador = menos de 25 %
2 indicadores = menos de 50 %
3 indicadores = menos de 75 %
4 indicadores = menos del 100 %
Esta información quedará guardada en
la memoria en caso de que haya una
falla de energía.
-
El indicador del filtro de carbón se ilumi
nará una vez que ha transcurrido el
tiempo seleccionado. Reemplace el filtro
de carbón y reprograme su cronómetro.
^
Para hacerlo, oprima el botón del fil
tro de carbón durante 3 segundos.
El indicador se apagará.
14
-
-
Reprogramación de los
cronómetros
El cronómetro del filtro de grasa está
pre-establecido a 30 horas. Este tiem
po puede extenderse o acortarse a
20 horas, 30 horas, 40 horas, o 50 ho
ras.
Deberá programarse un periodo de
–
20 horas en cocinas donde se coci
ne frecuentemente en sartenes o con
mucho aceite.
También debe programarse un tiem
–
po de 20 horas si es que la cocina
se utiliza únicamente de vez en
cuando, a fin de evitar que se endurezca la grasa que se ha acumulado
durante mucho tiempo en los filtros,
lo cual hace que la limpieza sea más
difícil.
Operación
El indicador encendido muestra el tiem
po programado:
El 1er. indicador de la izquierda =
2o. indicador de la izquierda =
3er. indicador de la izquierda =
4o. indicador de la izquierda =
-
^ Utilice el botón "–/+" para seleccionar
el tiempo deseado.
-
20 horas
30 horas
40 horas
50 horas
Reprogramación del cronómetro del
filtro de grasa
^
Oprima el botón de Encendido/Apa
gado para apagar el ventilador.
^
Oprima los botones de Apagado Re
tardado y del filtro de grasa al mismo
tiempo.
El indicador del filtro de grasa y uno de
los "–/+" indicadores se encenderán en
forma intermitente.
^ Guarde la selección oprimiendo el
botón del filtro de grasa.
Si no guarda el procedimiento den
tro de los 4 minutos siguientes a la
programación, la campana regresa
rá automáticamente por default a la
-
información "anterior".
-
-
-
15
Operación
Reprogramación del cronómetro del
filtro de carbón
El filtro de carbón activo solo podrá ser
utilizado en el modo de recirculación y
no puede ser utilizado para sacar hu
mos de gas.
El cronómetro del filtro de carbón no
está pre-establecido.
Antes de utilizar la campana en modo
de recirculación, debe programar el
cronómetro del filtro de carbón.
^ Apague el ventilador utilizando el bo-
tón de encendido/apagado.
^ Oprima los botones de Apagado Re-
tardado y el filtro de carbón al mismo
tiempo.
-
El indicador del filtro de carbón y uno
de los indicadores "–/+" comenzará a
parpadear.
El indicador encendido muestra el tiem
po programado:
1er. indicador de la izquierda =20 horas
2o. indicador de la izquierda =30 horas
3er. indicador de la izquierda =40 horas
4o. indicador de la izquierda =50 horas
^ Utilice el botón "–/+" para seleccionar
el tiempo deseado.
^ Guarde la seleccione oprimiendo el
botón del filtro de carbón.
Si el procedimiento no es guardado
dentro de los 4 minutos siguientes a
la programación, la campana regre
sará automáticamente por default a
la información "anterior".
-
-
16
Antes de limpiar o darle manteni
miento a la campana, desconéctela
del suministro de energía, ya sea re
tirando el fusible, desconectándola
del enchufe, o desconectando ma
nualmente el interruptor.
-
-
-
Limpieza de la coraza
Precaución: Nunca utilie limpiadores
abrasivos, fibras, fibras de malla de
acero o limpiadores cáusticos (para
horno) en la campana. Estos daña
rían la superficie.
^ All external surfaces and controls can
be cleaned with warm water and liquid dish soap applied with a soft
sponge.
^ Limpie con un trapo seco y suave.
-
Limpieza y Cuidado
Acero inoxidable
Las superficies de acero inoxidable
pueden limpiarse utilizando un limpia
dor para acero inoxidable no abrasivo.
Para evitar el que se vuelvan a ensu
ciar, puede aplicar un acondicionador
para acero inoxidable.
Controles
Estos controles pueden des
colorarse o dañarse si no se limpian
regularmente.
No utilice un limpiador para acero
inoxidable sobre estos controles.
-
-
-
No utilice demasiada agua al limpiar
los controles. El agua podría penetrar hacia los componentes electrónicos y dañarlos.
^
Las superficies de vidrio pueden lim
piarse con limpiadores para vidrios.
Evite:
–
Limpiar con agentes que contengas
sosa, ácidos o cloruros,
–
agentes limpiadores abrasivos
e.g. limpiadores en polvo o crema,
–
esponjas abrasivas, por ejemplo, fi
bras para ollas, o esponjas que han
sido utilizadas anteriormente con
agentes limpiadores abrasivos;
ya que éstos dañarán la superficie.
-
-
17
Limpieza y Cuidado
Filtros de grasa
Los filtros de grasa metálicos reutiliza
bles atrapan las partículas sólidas pre
sentes en el aire ventilado en la cocina
(grasa, polvo, etc).
Deberá limpiar estos filtros de grasa
cada3-4semanas o cuando el indica
dor del filtro de grasa se ilumine.
Un filtro sucio representa peligro de
incendio.
Para quitar los filtros de grasa jale las
^
-
abrazaderas de sujeción, 1, hacia
adelante. Baje el filtro 45°, 2, desen
-
gánchelo de atrás, 3, y sáquelo. Apo
ye el filtro de grasa de tal suerte so
that it does not fall onto the cooktop.
-
-
-
18
Limpieza y Cuidado
Limpieza de los filtros de grasa
A mano: use un cepillo de fregar en
^
una solución de agua caliente y un
detergente suave.
No use el detergente por sí solo, lim
piadores fuertes multiusos, limpiado
res de horno en spray, agentes lim
piadores abrasivos o productos para
eliminar incrustaciones de cal. Po
drían destruir el filtro.
En una lavavajillas: coloque el filtro
^
verticalmente en la canastilla inferior,
asegurándose de no bloquear el bra
zo rociador.
Use un ciclo de alta temperatura,
como el de "Suciedad extrema" u
"Ollas y sartenes".
Use la cantidad recomendada de detergente para lavavajillas. El uso excesivo podría destruir el filtro.
Dependiendo del detergente, la limpieza de los filtros de grasa en una
lavavajillas puede ocasionar una
descoloración permanente de la su
perficie del filtro. El desempeño del
filtro no se verá afectado por esta
descoloración.
Al volver a colocar los filtros en su lu
gar, asegúrese que las abrazaderas
estén colocadas visiblemente hacia la
superficie de cocimiento.
Si los filtros están instalados incorrecta
mente, inserte un pequeño desarmador
en la ranura a lo largo de su extremo
para desengancharlo de la carcaza.
-
-
Después de colocar nuevamente los
^
filtros de grasa, oprima y sostenga el
botón del filtro de grasa durante 3
segundos para reprogramar el cro
nómetro. La luz del indicador se apa
gará.
^ Si los filtros de grasa están limpios
antes de que el cronómetro llegue a
su máximo, oprima el botón del filtro
durante 6 segundos para reprogramar el contador y ponerlo en cero.
-
-
-
-
^
Después de limpiarlos, los filtros pue
den ser colocados sobre una toalla
para que se sequen con el aire.
^
Cuando esté lavando los filtros, retire
cualquier suciedad o grasa que haya
en la carcaza del filtro, a fin de evitar
cualquier riesgo de incendio.
-
19
Limpieza y Cuidado
Filtro de carbón activo
En modo de recirculación deberá utili
zar uno filtro de carbón activo, además
de los filtros de grasa. El filtro de car
bón están diseñados para absorber los
olores de los alimentos cocinados.
El filtro de carbón activo será sustituido
en la cubierta que se encuentra en la
parte superior de los filtros de grasa.
Puede pedir los filtros de carbón
adicionales con Miele.
Retire los filtros de grasa a fin de te
^
ner acceso a el filtro de carbón activo. Vea "Limpieza y Cuidado".
-
-
-
Inserte el filtro de carbón con el ale
^
rón mirando hacia el frente.
Antes de usarlo:
Programe el cronómetro del filtro de
^
carbón, vea "Operación/Reprogramación del cronómetro del filtro de carbón".
Sustituya el filtro de carbón activo
cuando el se ilumine el indicador del
filtro de carbón, por lo menos cada
6 meses o cuando ya no absorba los
olores en forma eficaz.
-
20
^
Después de sustituir el filtro de car
bón, oprima y sostenga el botón del
filtro de carbón durante 3 segundos y
reprograme el cronómetro.
La luz del indicador se apagará.
^
Si se substituye el filtro de carbón an
tes de que el cronómetro haya llega
do a su máximo, deberá mantener
oprimido el botón del filtro de carbón
durante 6 segundos para reprogra
mar el contador y regresarlo a cero.
-
-
-
-
Cambiando el foco
Antes de cambiar el foco de la luz,
desconecte la campana de la fuente
de corriente removiendo el fusible,
desconectándolo, o desconectando
manualmente el circuito cortaco
rriente.
Cuando los focos de halógeno están
en uso, se tornan demasiado calien
tes y pueden quemar sus manos.
No intente cambiar los focos sin es
perar suficiente tiempo hasta que se
enfríen.
No toque la superficie del foco. Los
aceites y grasas que desprende la
piel de los dedos, manos o cuerpo,
se depositarán en el foco y esto decrementará la vida útil del foco.
Siga las instrucciones del fabricante
del foco.
Limpieza y Cuidado
-
Para cambiar los focos de halógeno,
^
-
primero remueva la cubierta, a.
^ Jale el foco, b, fuera del portafoco y
reemplázelo con uno nuevo.
^ Coloque la cubierta de la lámpara de
nuevo, a.
Nunca use la luz sin la cubierta de
la lámpara, a, en su lugar. El vidrio
está especialmente hecho para filtrar los rayos de luz.
21
Servicio post venta
En caso de alguna falla que usted no
pueda corregir personalmente, favor de
ponerse en contacto con el Departa
mento de Servicio Técnico de Miele
s: (+52 55) 8503 9870 ext. 106-108
Fax : (+52 55) 8503 9874
servicio@miele.com.mx
Cuando se ponga en Contacto con el
Departamento de Servicio Técnico de
Miele, favor de mencionar el modelo y
número de serie de su aparato. Estos
datos se encuentran en la placa de da
tos que se muestra cuando se quita el
filtro de grasa.
-
-
22
Instrucciones de instalación
Soporte estructural
La placa de montaje al techo sopor
tará el peso de la campana. Esta
placa debe montarse a la estructura
rígida que es sostenida por comple
to por las vigas del techo, o bien por
la estructura especial de su techo
(directamente a las vigas internas,
no al plafón). No monte la placa di
rectamente al techo o plafón, usan
do anclas o pernos acodados. Le
sugerimos utilizar taquetes.
-
-
-
-
24
Información Eléctrica
Todo trabajo de electricidad deberá
realizarse por un técnico electricista
calificado estrictamente de acuerdo
con los reglamentos locales y nacio
nales de seguridad.
La instalación, reparación y otros
trabajos realizados por personas no
calificadas pudiera ser peligroso. El
fabricante no se hace responsable
por trabajos no autorizados.
Asegúrese de que el aparato esté
"APAGADO" mientras se realizan los
trabajos de instalación y reparación.
^ Verifique el voltaje, carga y la infor-
mación del rango de corriente que se
encuentra en la placa de información
(localizada detrás del filtro de grasa),
verifique el suministro eléctrico de la
casa antes de instalar la campana.
Si existiera alguna pregunta en relación
con la conexión eléctrica de este aparato y con el suministro eléctrico de su
casa, por favor póngase en contacto
con un electricista calificado o llame al
Servicio Técnico:
-
Importante
La campana debe tener una conexión
permanente de la siguiente manera:
Alambre negro/rojo: conectar a L1 (car
gado)
Alambre blanco:. conectar a N (neutral)
Alambre verde: conectar a GND (tierra)
Carga máxima...............430W
Iluminación ...............4x20W
Voltaje......................120V
Frecuencia ..................60Hz
Amperaje ....................15A
-
s: (+52 55) 8503 9870 ext. 106-108
Fax : (+52 55) 8503 9874
servicio@miele.com.mx
PRECAUCION:
ESTE APARATO DEBERÁ
CONECTARSE A TIERRA
FISICA
25
Dimensiones del aparato
1) Opción de ubicaciones para el encaminamiento del cordón eléctrico
2) La ventila se instala hacia arriba para la modalidad de recirculación
Conexión del tiro de salida de 150 mm (6") de diámetro (no apta para el modo de
recirculación)
26
No instale esta campana de escape
sobre parrillas de cocina donde se
esté quemando combustible sólido.
Al instalar la campana, asegúrese
de que la distancia mínima entre la
parte superior de la superficie de
cocción y la parte inferior de la cam
pana sea:
- 550 mm (22") por arriba de las pa
rrillas eléctricas
- 762 mm (30") por arriba de parrillas
de gas
- 650 mm (26") por arriba de parrillas
abiertas
Para aparatos de cocción que no
sean de la marca Miele conserve las
distancias de seguridad recomendadas por el fabricante de la parrilla
en cuanto a su instalación y las instrucciones de operación.
-
Dimensiones del aparato
-
Si existe más de un aparato abajo
de la campana y tienen distintas dis
tancias mínimas de seguridad, siem
pre seleccione la mayor distancia.
Para mayor información vea "instruc
ciones Importantes de Seguridad".
-
-
-
27
Instalación
Accesorios de instalación
4 tornillos de 8 mm x 60 mm con
4 arandelas
2 clips de resorte para colgar la cam
pana sobre la placa de montaje
4 tornillos de cabeza plana M 6 mm x
20 mm con espolón y
4 tuercas de sujeción M 6 para sujetar
la unidad del motor
-
Instrucciones de instalación
Consulte el instructivo de instalación
adjunto.
Antes de instalar esta campana lea las
"Instrucciones Importantes de Seguri
dad" y el Instructivo de instalación.
-
Modalidad de recirculación
Si las condiciones del sitio no son ade
cuadas para usar la campana para ex
traer aire, el aparato debe transformar
se para la recirculación.
Para el modo de recirculación se debe
instalar un kit de conversión disponible
a través de Miele.
El kit de conversión viene con un manual de instalación.
Una vez instalada la campana, se debe
insertar el filtro de carbón y ajustar el
cronómetro de dicho filtro. Consulte
"Limpieza y cuidado" y "Operación".
-
-
-
1 abrazadera de mangera para sujetar
el tubo.
28
Extracción de aire
Peligro de humos tóxicos.
Los aparatos de cocina de gas libe
ran monóxido de carbono que pue
de ser dañino o mortal si se inhala.
Los gases extraídos por la campa
na deben sacarse de la habitación
solo
.
No termine los ductos de extrac
ción en desvanes, cocheras, pasa
dizos, etc.
Lea y siga las "Advertencias e ins
trucciones de seguridad" para reducir
el riesgo de lesiones personales. Cum
pla con los códigos de construcción locales al instalar la campana.
Ductos y conexiones de extracción
– Los ductos deben ser tan cortos y
tan rectos como sea posible, y el número de dobleces afilados debe reducirse al mínimo.
– Para una extracción del aire más efi-
ciente, el diámetro de los ductos no
debe ser inferior a 150 mm (6"). El
uso de ductos planos también redu
ce la eficiencia de la extracción del
aire.
-
-
-
-
-
-
-
ADVERTENCIA
,
Para reducir el riesgo de incendio
use solamente ductos metálicos.
PRECAUCIÓN
Para reducir el riesgo de incendio y
extraer debidamente el aire, asegúre
se de sacar el aire de la habitación
por los ductos. No saque el aire a
áreas rodeadas de paredes o con te
cho o hacia desvanes, pasadizos o
cocheras.
-
Use tuberías suaves o flexibles he
–
chas de materiales no inflamables
para los ductos de extracción.
– Cuando el paso de los ductos sea
horizontal, es necesario que descienda de la campana 1 cm por me-
(1
tro
/8" por pie) para impedir que la
condensación gotee en el aparato.
– Si el aire extraido se conduce a tra-
vés de una pared exterior, puede
usarse un sistema telescópico de
ventilación de pared de Miele.
-
-
-
–
Los niveles de ruido de la campana
aumentarán si los ductos planos o
redondos miden menos de 150 mm
(6") de diámetro.
29
Extracción de aire
Si el aire extraido se conduce por un
tiro inactivo, el aire debe expelerse paralelo a la dirección del tiro.
Nunca conecte una campana extractora a una chimenea, al sistema
de ventilación de la secadora, a un
tiro de ventilación o a los ductos de
ventilación de una habitación. Pida
ayuda profesional antes de conectar
la ventilación de una campana ex
tractora a una chimenea o un tiro
inactivos.
Importante:
Si los ductos corren por habitaciones,
techos, cocheras, etc. donde hay varia
ciones de temperatura, quizás sea ne
cesario algún aislamiento para reducir
la condensación.
-
Trampa de condensación
accesorio opcional
En algunos casos, quizás se requiera
una trampa de condensación para captar y evaporar la condensación que se
forme. Este accesorio opcional está
disponible para ductos con un diámetro de 125 mm (4") y 150 mm (5
Al instalar una trampa de condensa
ción, asegúrese de colocarla verti
calmente y, si es posible, directa
mente sobre la salida de la campa
na de extracción. La flecha en el re
vestimiento muestra la dirección de
ventilación.
-
-
7
/8").
-
-
-
-
-
30
Cuidado del ambiente
Para desechar el material de
empaque
La caja de cartón y los materiales de
empaque protegen el aparato durante
su embarque. Han sido diseñados para
ser biodegradables y reciclables. Favor
de reciclar.
Cerciórese que las envolturas, bol
sas de plástico, etc., sean desecha
das de una forma segura y queden
fuera del alcance de los niños. ¡Peli
gro de sofocación!
-
-
-
Para desechar un aparato viejo
Los aparatos viejos pueden contener
materiales que sea posible reciclar. Fa
vor de comunicarse con su autoridad
local de reciclaje en relación con la po
sibilidad de reciclar estos materiales.
Antes de desechar una campana
vieja, desconéctela de la toma de
corriente y corte el cordón eléctrico
para evitar riesgos.
-
-
31
Derechos reservados de alteración / 1607
Consulte el sitio web de Miele para obtener el manual más actualizado.
M.-Nr. 07 073 610 / 00
Loading...
