Page 1
Instrucciones de manejo y montaje
Campana extractora
Es imprescindible, antes de su primera utilización, leer las "Instruccio‐
nes de manejo y montaje" para evitar posibles daños tanto al usuario,
como al aparato.
es-ES M.-Nr. 09 869 400
Page 2
Contenido
Advertencias e indicaciones de seguridad.......................................................... 4
Su contribución a la protección del medio ambiente....................................... 13

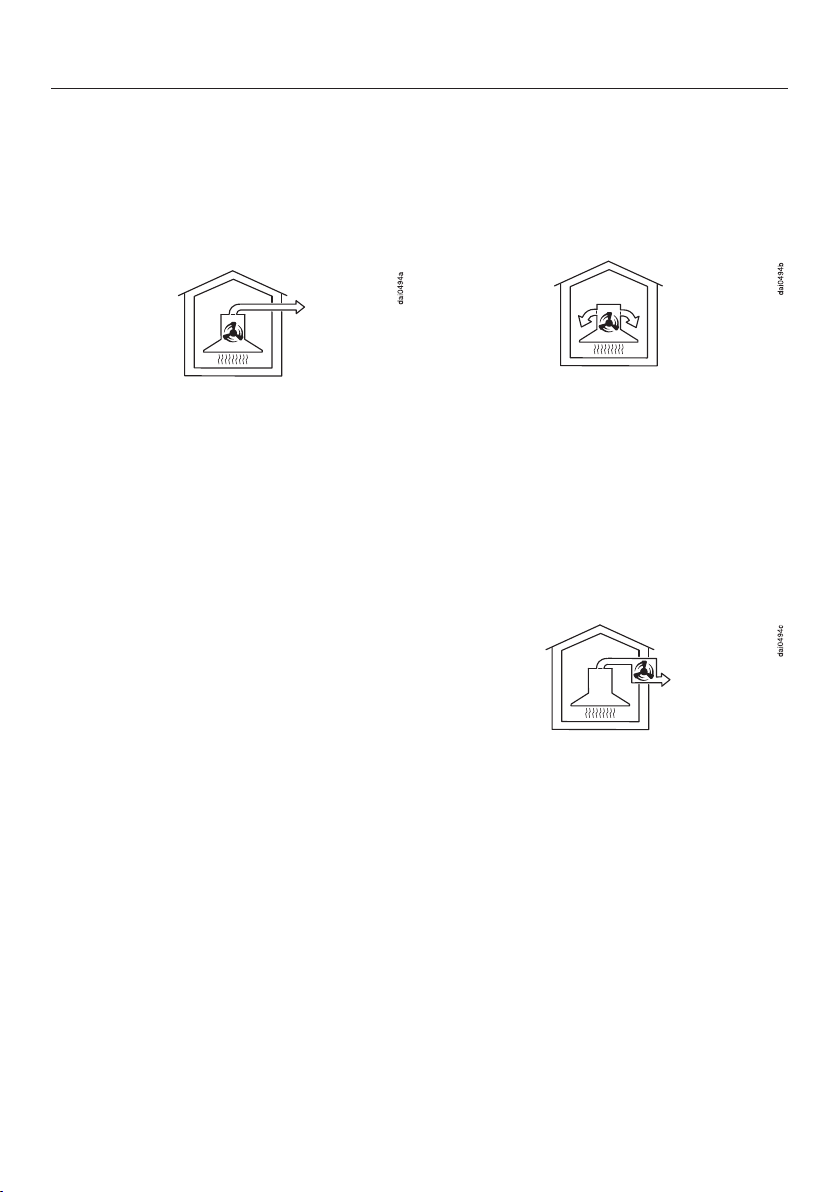

Descripción de funcionamiento.......................................................................... 14

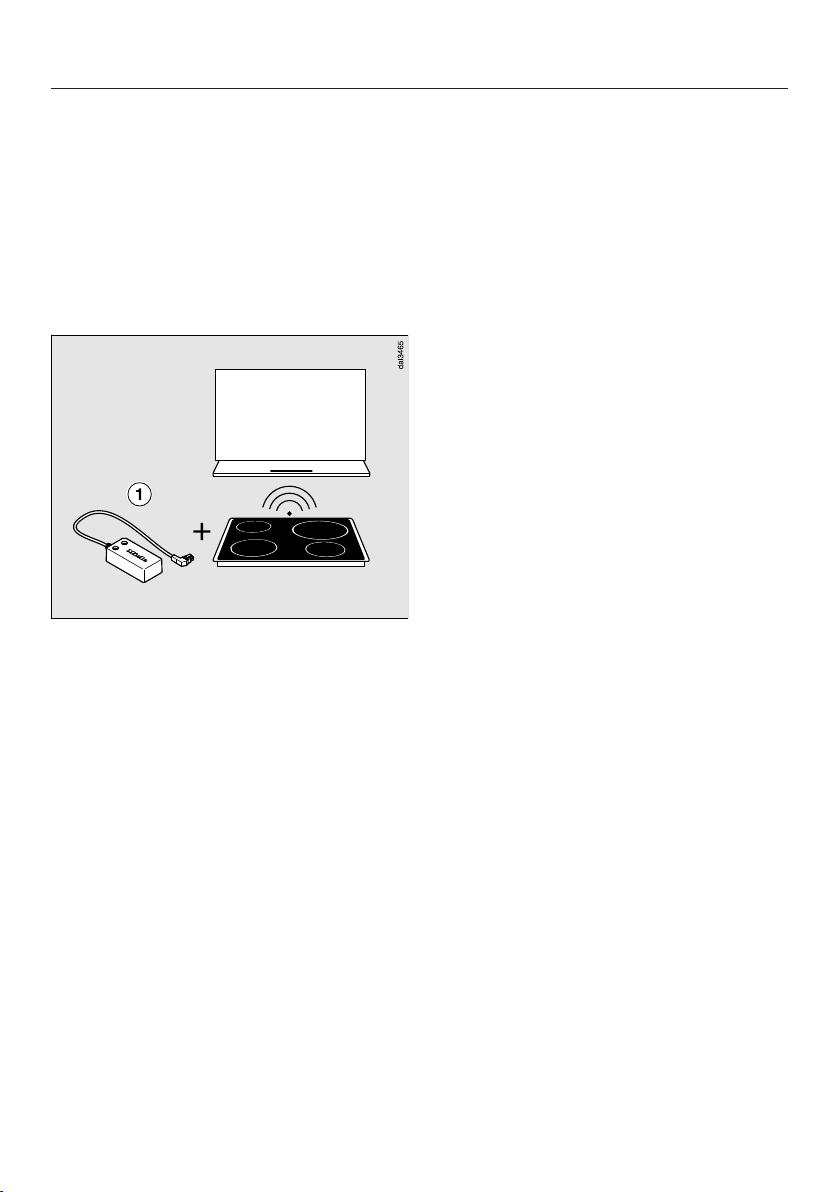

Función Con@ctivity 2.0 ........................................................................................ 15

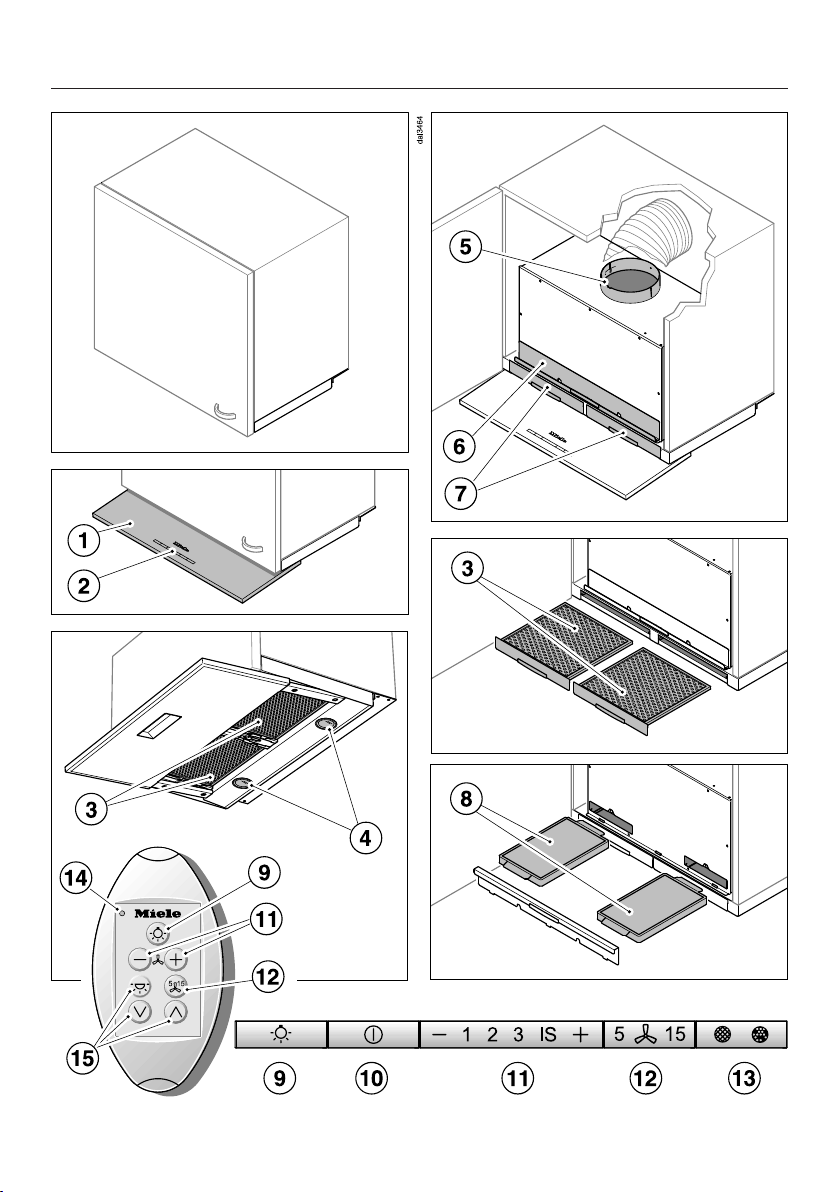

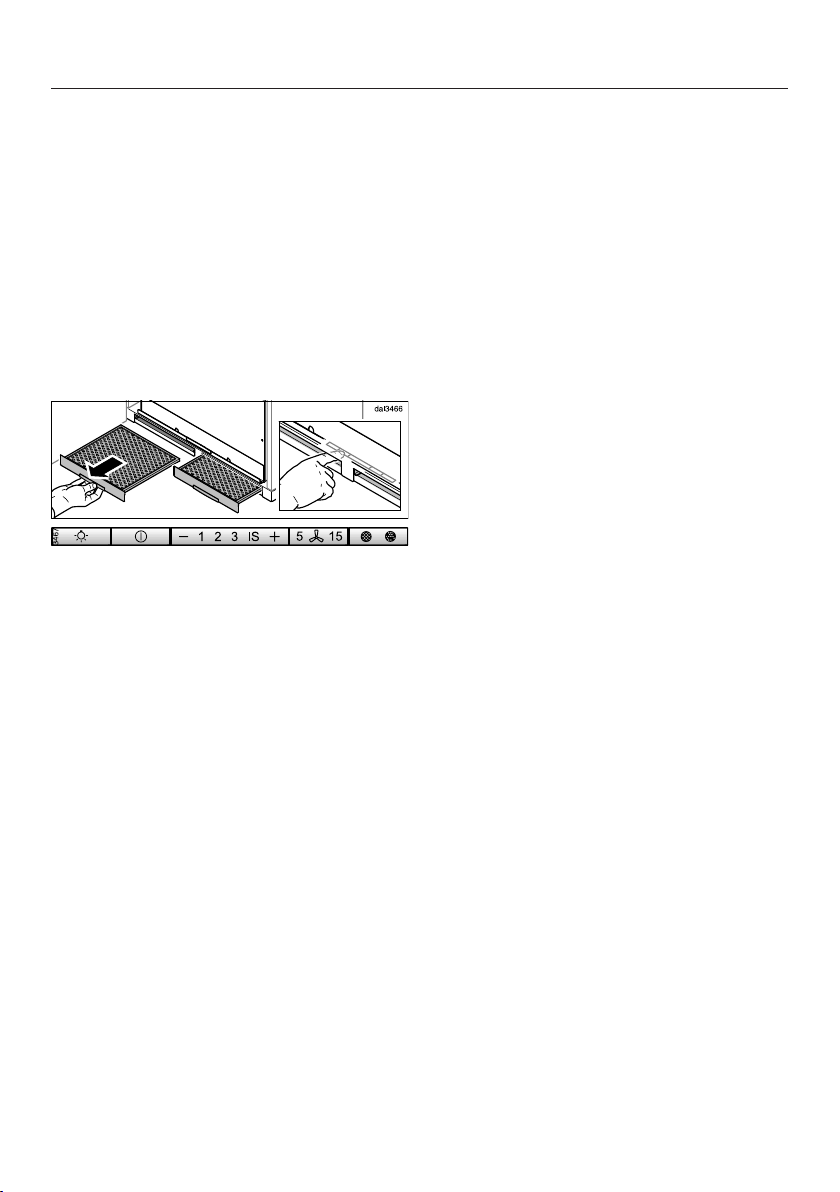

Visión general de la campana extractora.......................................................... 16
Manejo (funcionamiento automático) ................................................................ 18

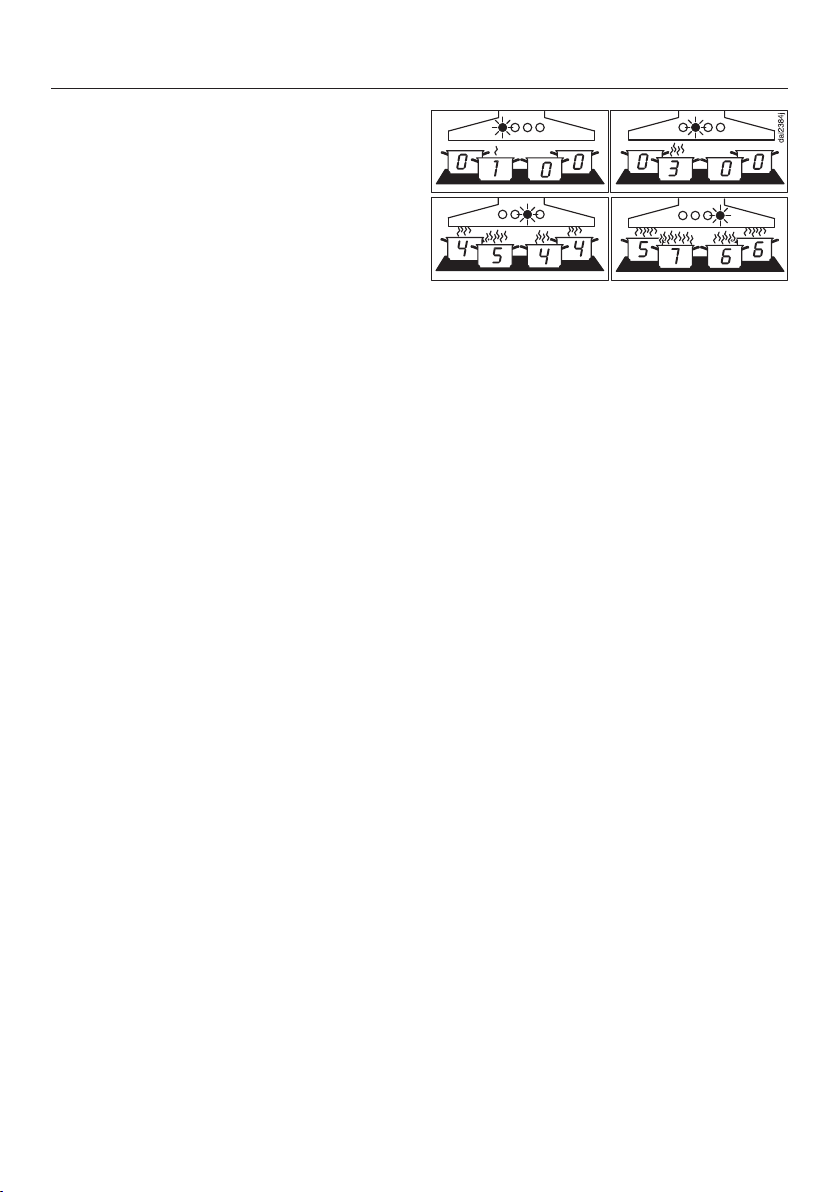

Cocinar con la función Con@ctivity 2.0 (Funcionamiento automático).................. 18
Abandonar temporalmente el funcionamiento automático.................................... 20
Volver al funcionamiento automático..................................................................... 20
Manejo (funcionamiento manual)....................................................................... 21
Cocinar sin la función Con@ctivity 2.0 (Funcionamiento manual)......................... 21
Mando a distancia ................................................................................................. 21
Desplegar la visera de vahos, conectar el extractor.............................................. 21
Seleccionar el nivel de potencia ............................................................................ 22
Seleccionar el tiempo de funcionamiento posterior .............................................. 22
Desconectar el extractor........................................................................................ 22
Conectar/desconectar/atenuar la iluminación del área de cocción ...................... 23
Powermanagement (Gestión de energía)............................................................... 23
Manejo (funcionamiento automático y manual)................................................ 25
Contador de horas de servicio............................................................................... 25
Modificar el contador de horas de servicio del filtro de grasa.......................... 25
Activar/modificar el contador de horas de servicio del filtro de olores ............ 26
Consultar el contador de horas de servicio...................................................... 27
Consejos para ahorrar energía........................................................................... 28
Limpieza y mantenimiento .................................................................................. 29
Carcasa.................................................................................................................. 29

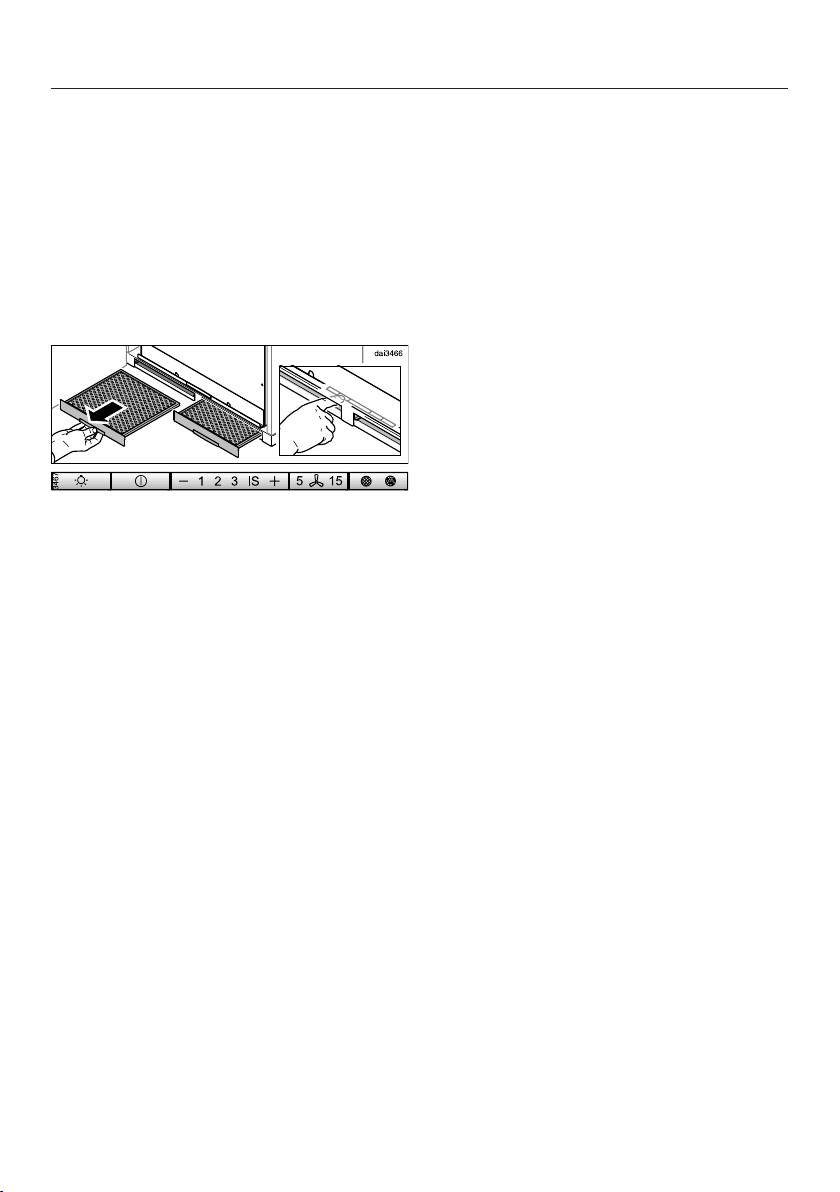

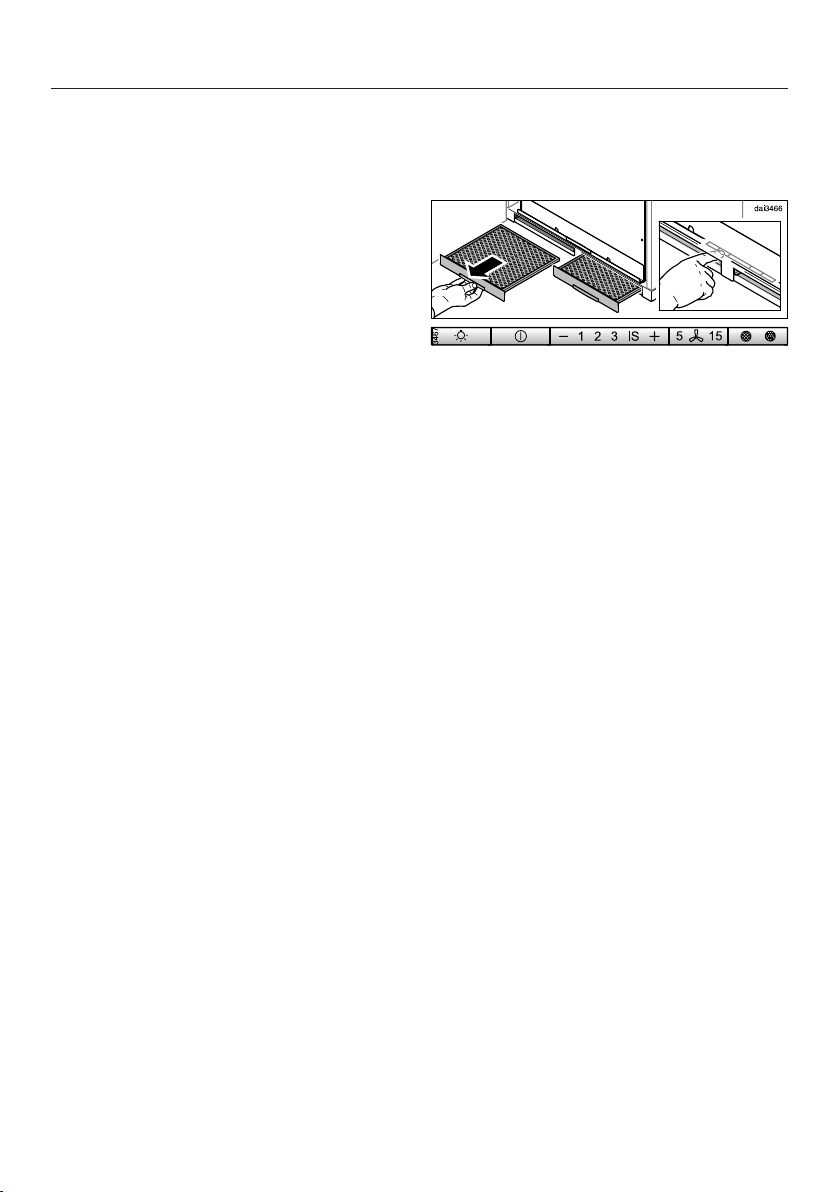

Filtros de grasas..................................................................................................... 30

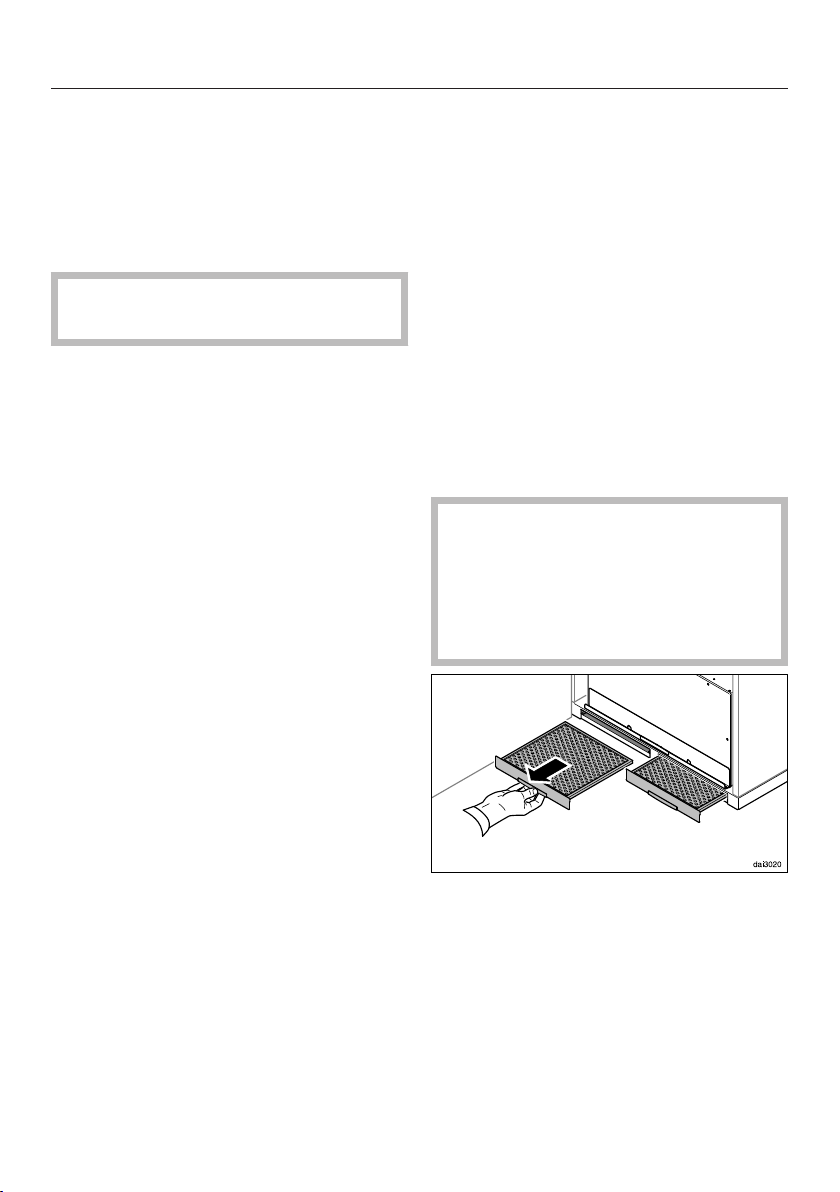

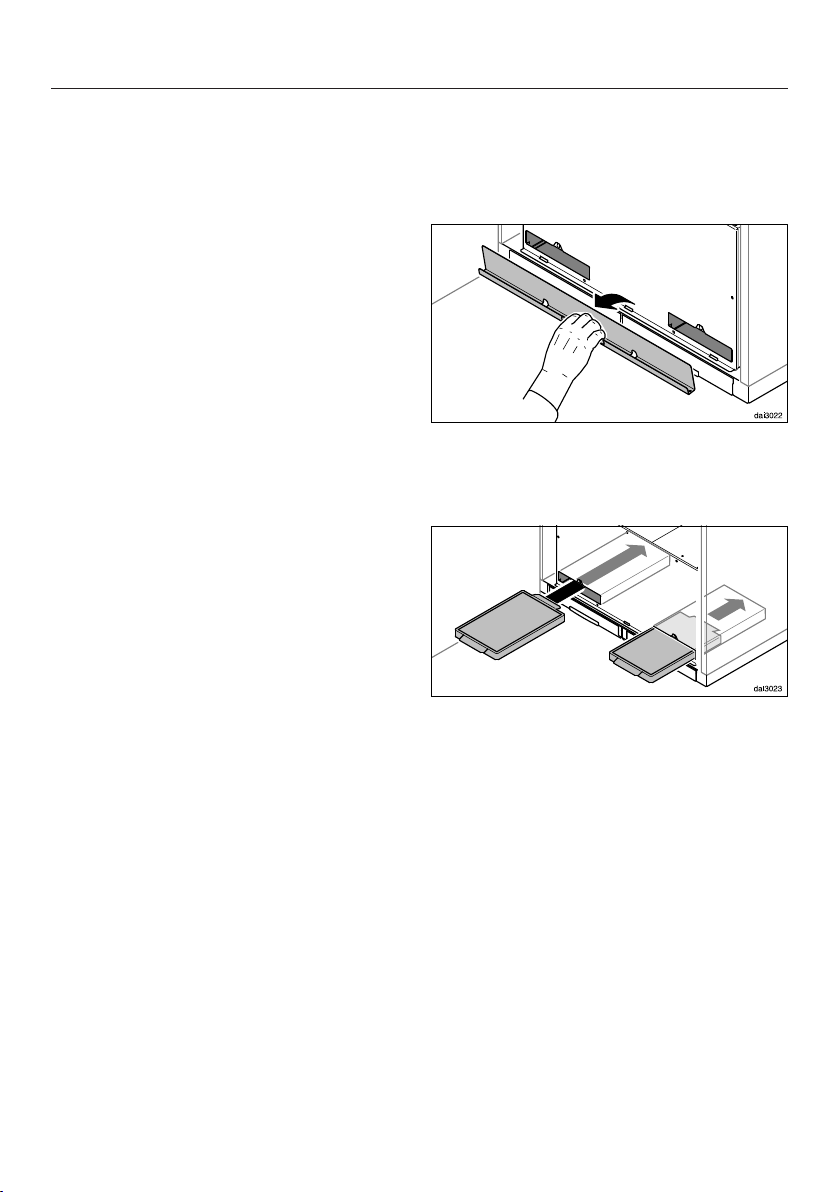

Filtro de olores ....................................................................................................... 32
Resetear el contador de las horas de servicio del filtro de olores.................... 33
Desechar el filtro de olores............................................................................... 33
Mando a distancia ................................................................................................. 34
Limpieza del mando a distancia ....................................................................... 34

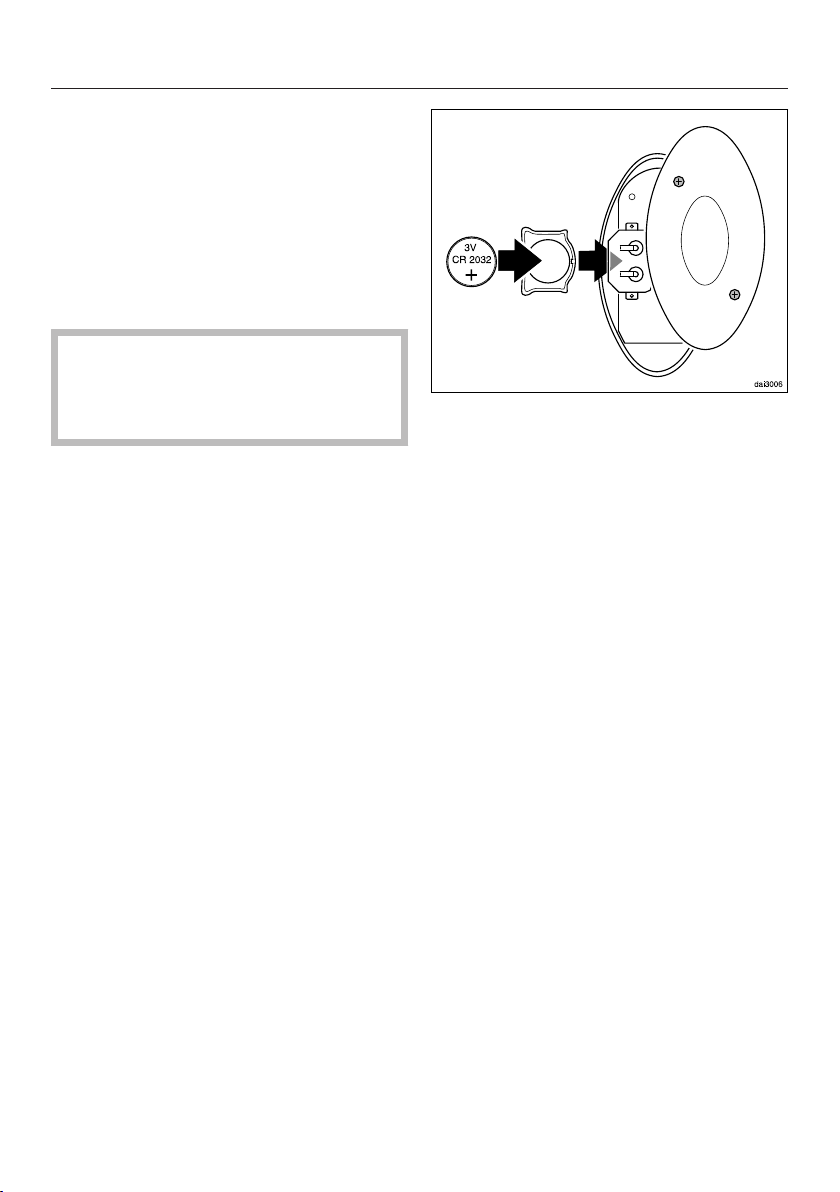

Sustitución de la pila......................................................................................... 34
Servicio Post-Venta y garantía............................................................................ 35
Posición de la placa de características.................................................................. 35
2
Page 3
Contenido

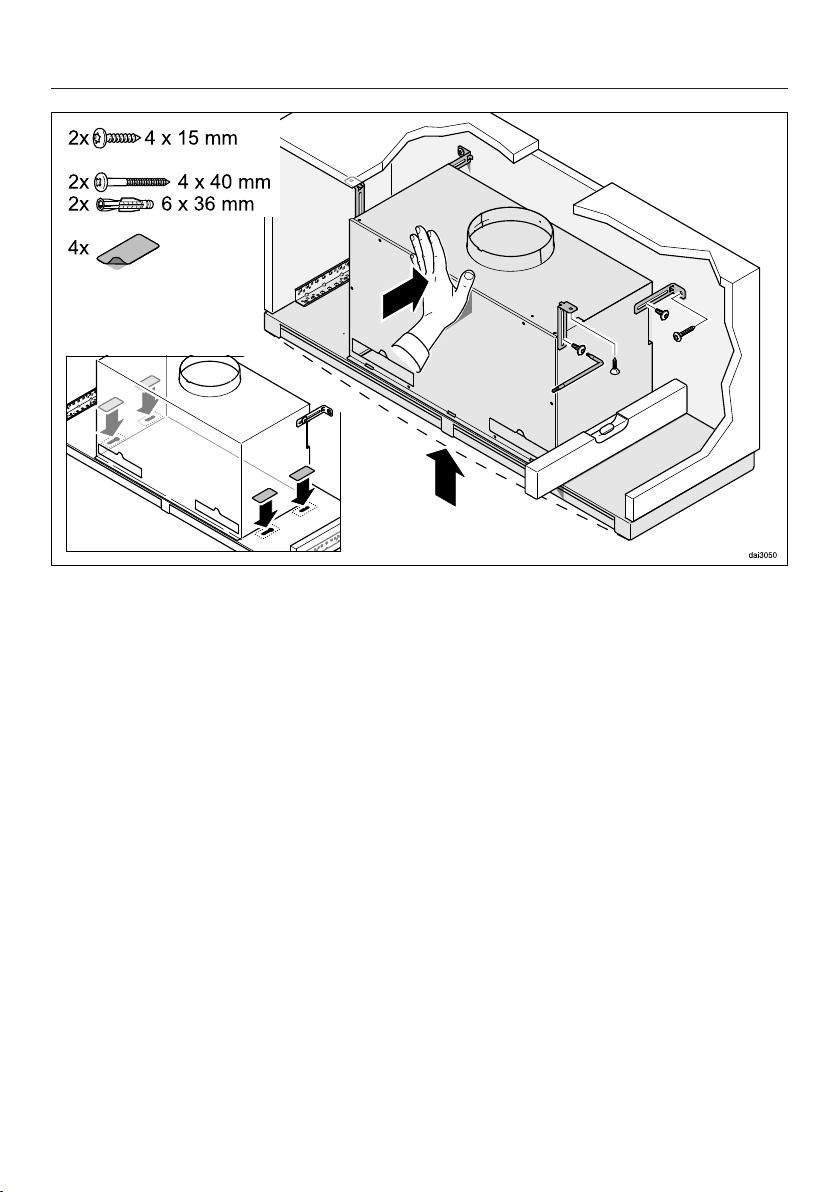

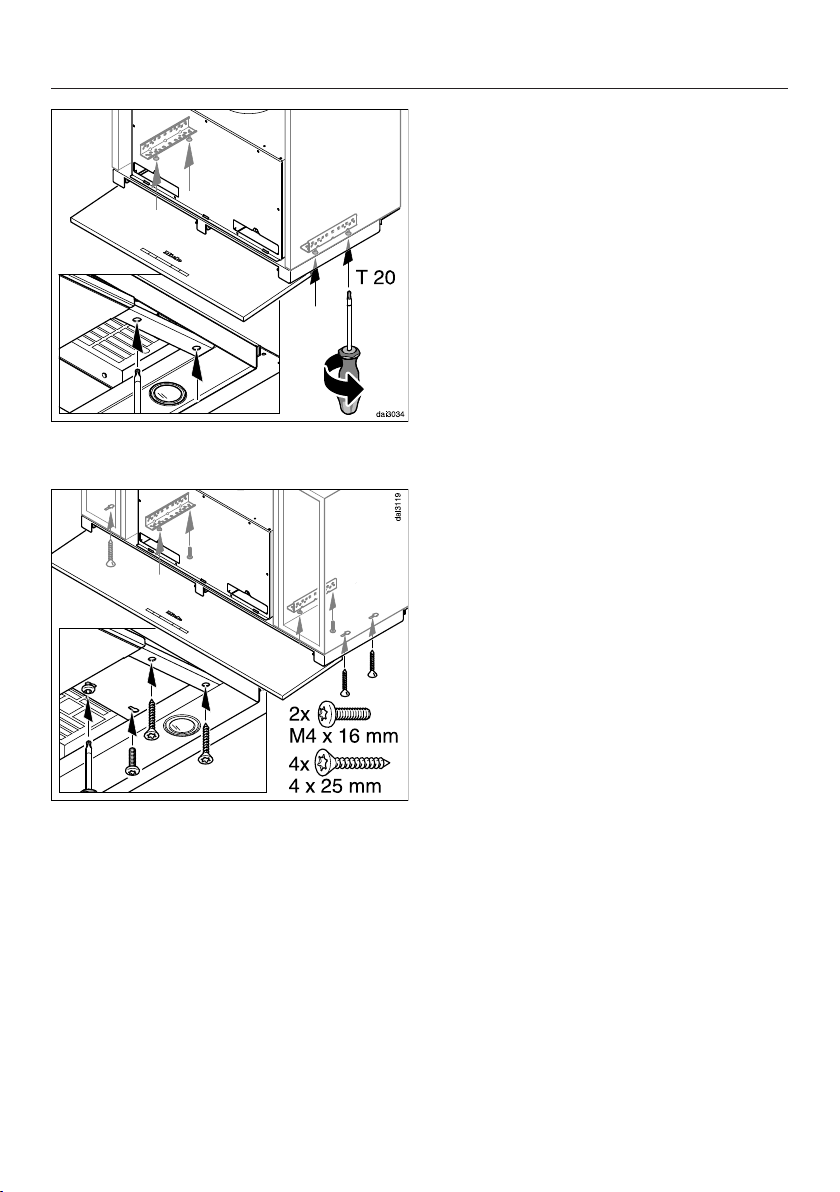

Montaje ................................................................................................................. 36

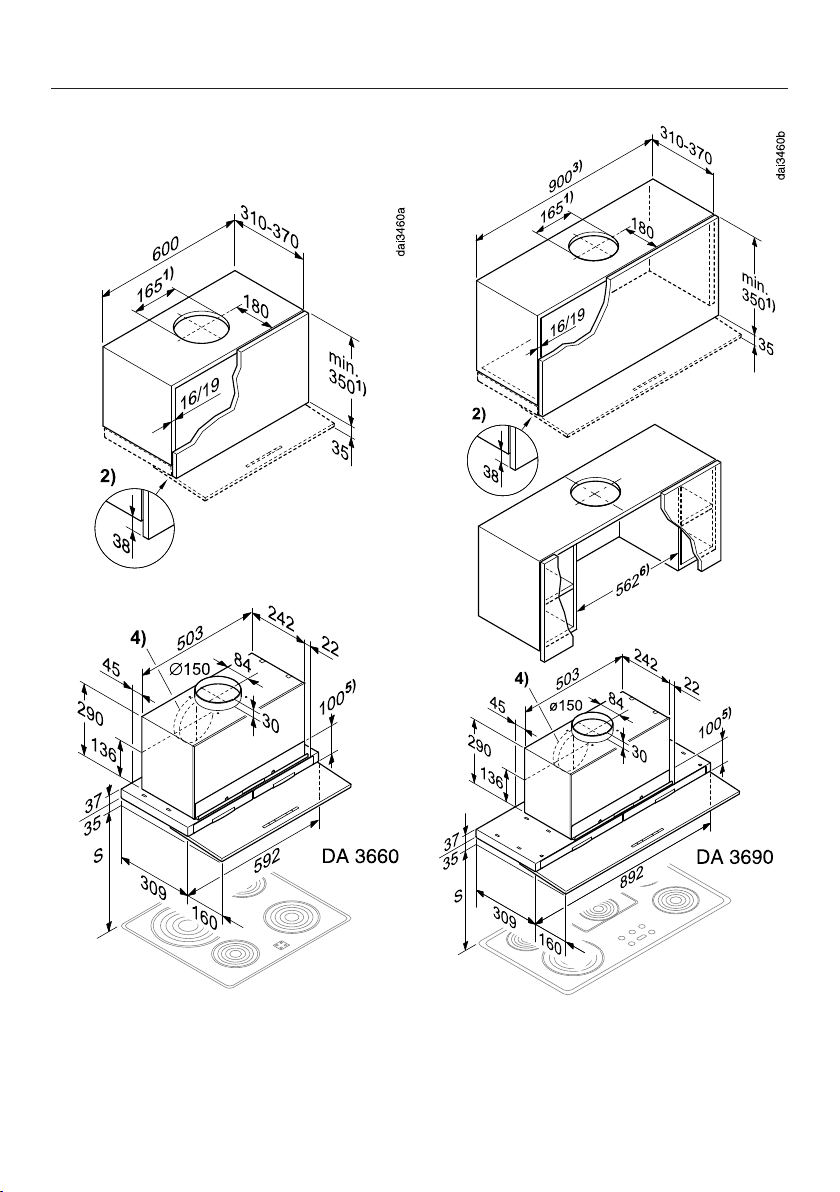

Dimensiones del aparato ....................................................................................... 36
Distancia entre el área de cocción y la campana extractora (S)............................ 38
Recomendaciones para el montaje ....................................................................... 39
Antes del montaje .................................................................................................. 39

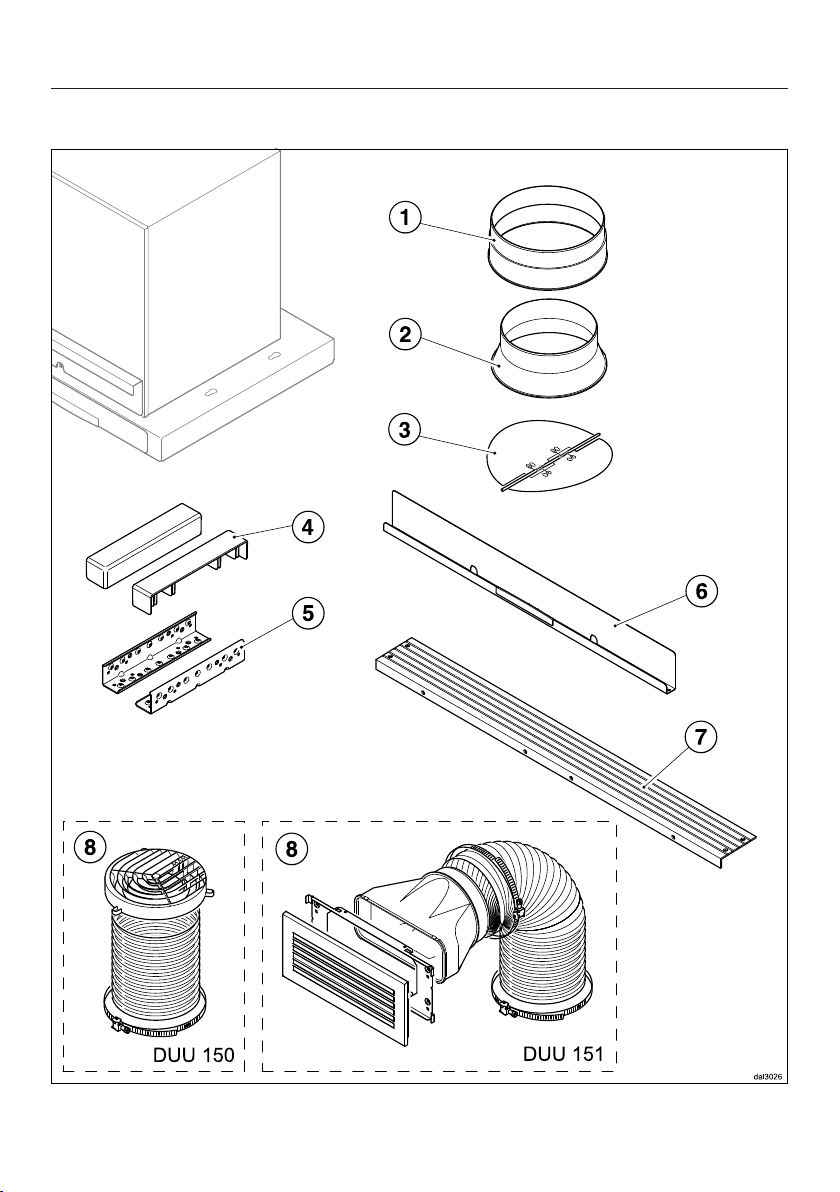

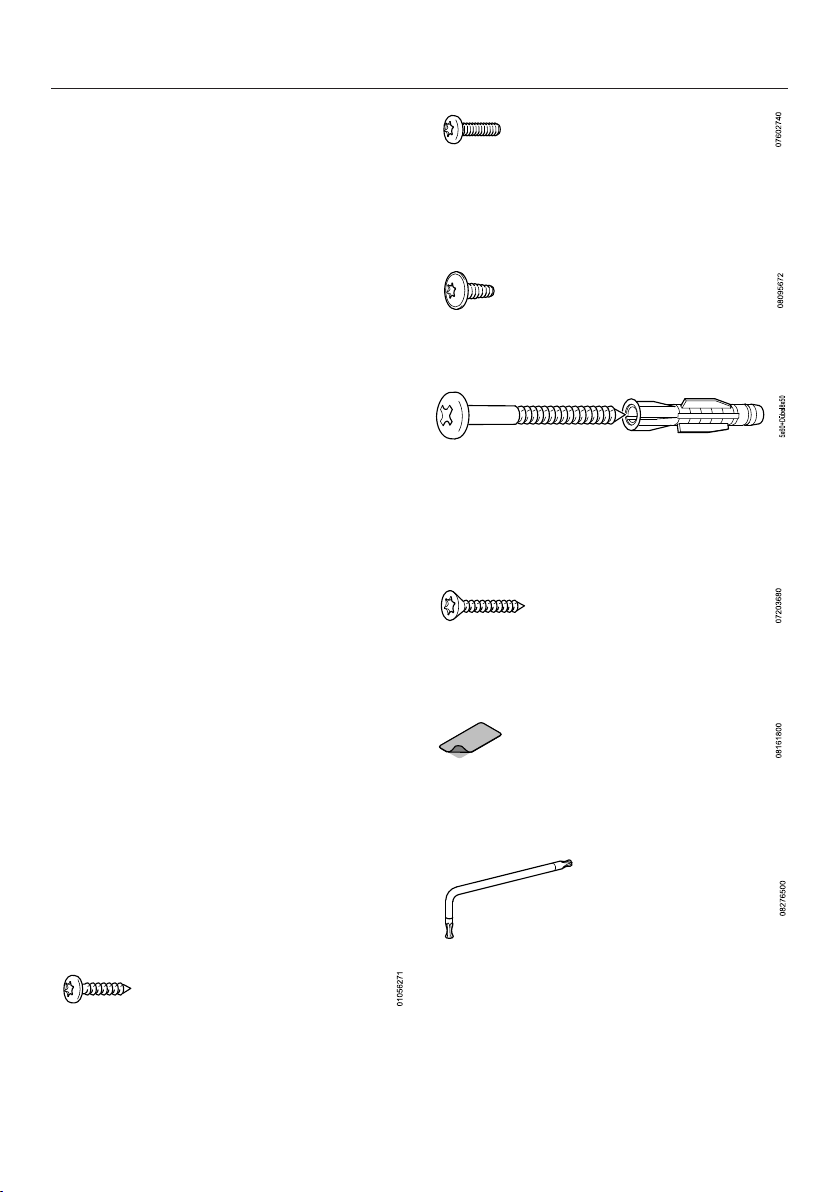

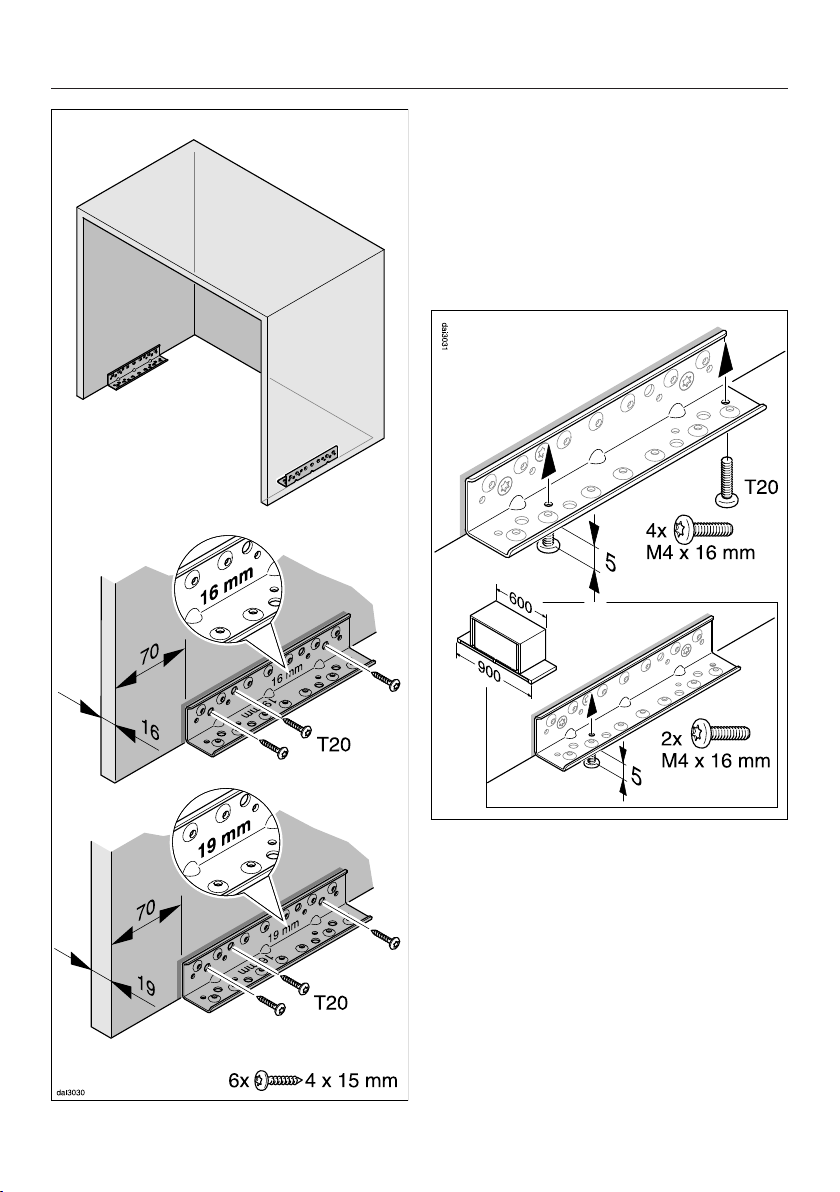

Material de montaje ............................................................................................... 40

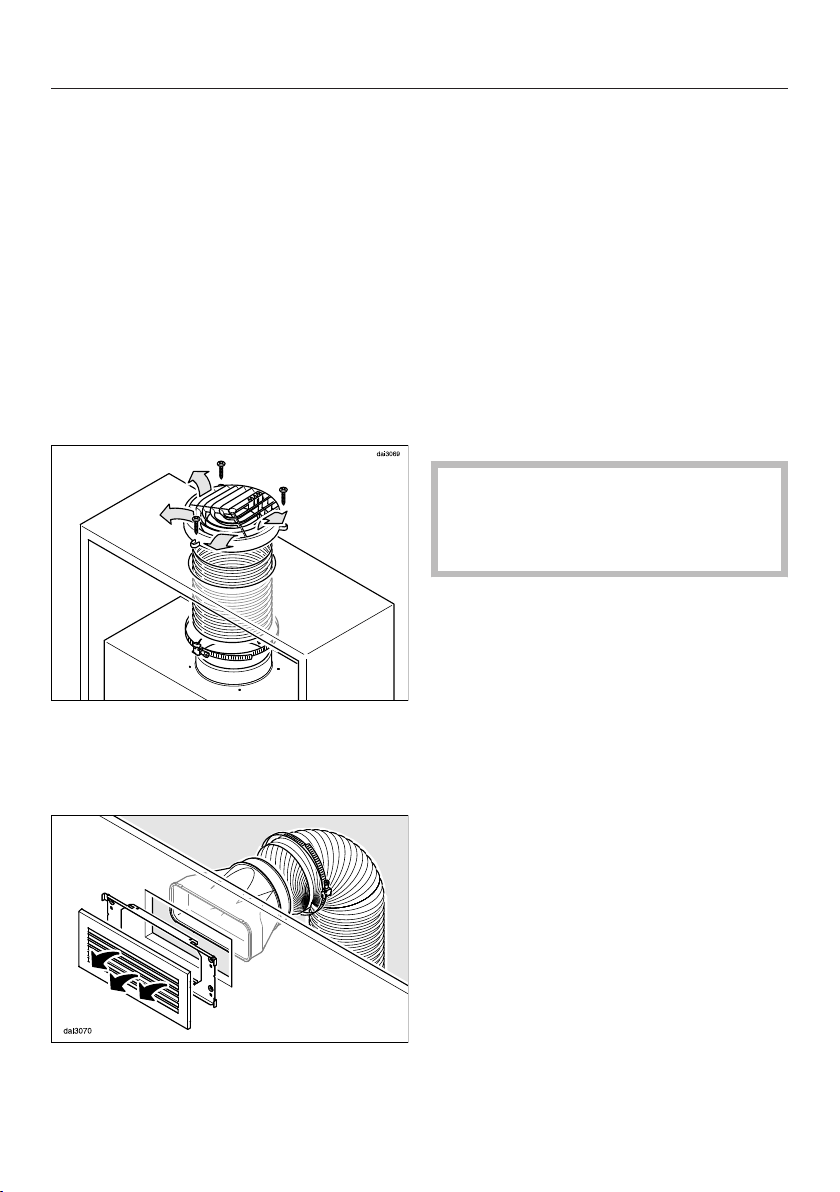

Conexión de salida de aire..................................................................................... 50
Conexión para recirculación de aire ...................................................................... 51
Conexión a red....................................................................................................... 51
Conexión eléctrica............................................................................................... 52
Conducción de salida de aire ............................................................................. 53
Bloqueo de agua condensada............................................................................... 54
Amortiguador de ruido........................................................................................... 54
Activar la función Con@ctivity 2.0 ...................................................................... 56
Instalación del stick Con@ctivity 2.0 ..................................................................... 56
Activar la función Con@ctivity 2.0 ......................................................................... 56
Activación de la campana extractora................................................................ 56
Activación en la placa de cocción .................................................................... 57
Activación fallida............................................................................................... 57
Desactivar la función Con@ctivity 2.0.................................................................... 57
Conectar / desconectar el mando a distancia.................................................. 58
Datos técnicos .................................................................................................... 60
Declaración de conformidad.................................................................................. 60
Ficha para campana extractora ............................................................................. 61
Ficha para campana extractora ............................................................................. 62
3
Page 4
Advertencias e indicaciones de seguridad
Esta campana extractora cumple todas las normas de seguridad
vigentes. Sin embargo, el manejo indebido o incorrecto de la mis‐
ma puede causar daños materiales y entrañar peligros para la se‐
guridad del usuario.
Lea atentamente las Instrucciones de manejo y montaje antes de
poner la campana extractora en funcionamiento. En las instruccio‐
nes encontrará indicaciones importantes para el montaje, seguri‐
dad, manejo y mantenimiento. De este modo se protegerá a Vd.
mismo y evitará daños en la campana extractora. Miele no se ha‐
ce responsable por los daños causados al ignorar estas indicacio‐
nes.
Conserve las presentes Instrucciones de manejo y de montaje y
entrégueselas al nuevo propietario en caso de venta posterior del
aparato.
Uso apropiado
Esta campana extractora ha sido concebida para ser utilizada con
fines y en entornos domésticos.
Esta campana extractora no es apta para el uso en zonas exterio‐
res.
Utilice la campana extractora únicamente en lugares domésticos
para la aspiración de vahos y limpieza de los vapores de cocción
procedentes de la preparación de comidas.
Está prohibido cualquier otro tipo de utilización.
Aquellas personas que por motivo de una incapacidad física, sen‐
sorial o mental, inexperiencia o desconocimiento no estén en condi‐
ciones de manejar la campana extractora de una forma segura, no
podrán hacer uso de la misma sin supervisión.
El uso la campana extractora por parte de dichas personas sin su‐
pervisión está permitido solamente si se les ha explicado el manejo
del aparato de tal forma que puedan utilizarlo de forma segura. De‐
ben poder reconocer los posibles peligros originados por un manejo
incorrecto.
4
Page 5
Advertencias e indicaciones de seguridad
Niños en casa
Los niños menores de ocho años deben permanecer alejados de
la campana extractora, a no ser que estén vigilados en todo mo‐
mento.
El uso de la campana extractora por parte de niños mayores de
ocho años sin supervisión está permitido solamente si se les ha ex‐
plicado el manejo del aparato de tal forma que puedan utilizarlo de
forma segura. Los niños deben poder reconocer los posibles peli‐
gros originados por un manejo incorrecto del mismo.
Los niños no deben limpiar o conectar la campana extractora sin
supervisión.
Preste continua atención a los niños que se encuentren cerca de
la campana extractora. No deje jamás que los niños jueguen con
ella.
¡Peligro de ahogamiento! Los niños al jugar podrían quedar enro‐
llados en el material de embalaje (p. ej. plásticos) o cubrirse la cabe‐
za con ellos y ahogarse. Mantenga el material del embalaje fuera del
alcance de los niños.
Mantener la pila del control a distancia fuera del alcance de los
niños.
5
Page 6
Advertencias e indicaciones de seguridad
Seguridad técnica
Los trabajos de instalación, mantenimiento o reparación inade‐
cuados pueden originar graves peligros para el usuario. Los trabajos
de instalación, mantenimiento o reparación se realizarán exclusiva‐
mente por personal técnico autorizado de Miele.
Los daños en la campana extractora pueden poner en peligro su
seguridad. Controle visualmente que no hay daños. Nunca ponga
una campana extractora dañada en funcionamiento.
La seguridad eléctrica de la campana extractora quedará garanti‐
zada solamente si está conectado a un sistema de toma de tierra
instalado de forma reglamentaria. Este requisito básico de seguridad
debe cumplirse. En caso de duda, haga que un técnico electricista
revise la instalación de la casa.
El funcionamiento fiable y seguro de la campana queda garantiza‐
do solo si está conectada a la red eléctrica pública.
Compruebe sin falta la coincidencia de los datos de conexión
(frecuencia y tensión) indicados en la placa de características de la
campana extractora con los de la instalación eléctrica de la vivienda
para evitar que se produzcan daños en el aparato.
Compárelos antes de conectarlo. En caso de duda, consulte a un
técnico electricista.
Los dispositivos de varios enchufes o los cables de prolongación
no garantizan la seguridad necesaria (peligro de incendio). No co‐
necte la campana extractora a la red eléctrica con este tipo de dis‐
positivos.

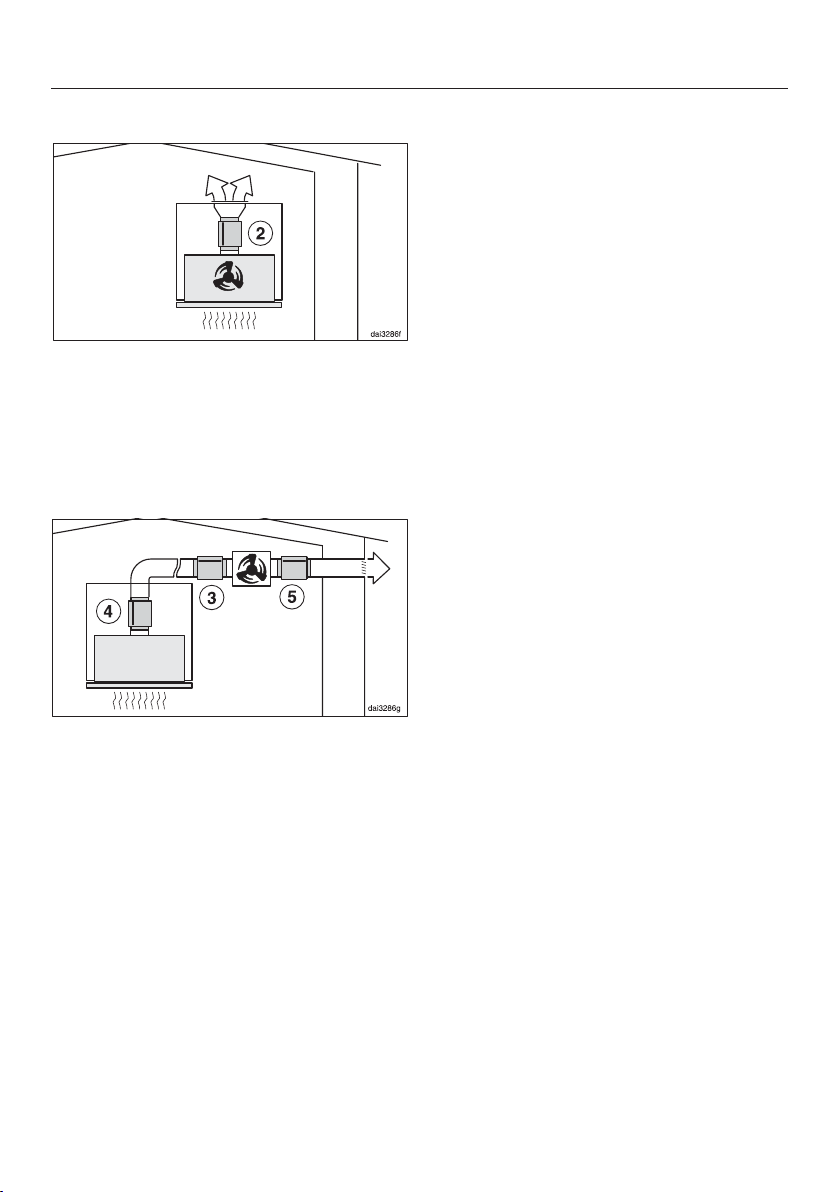

En el caso de campanas extractoras concebidas para el funciona‐
miento con un extractor externo (serie de modelos ...EXT), deben
conectarse de forma adicional las dos unidades a través del cable
de unión con las clavijas de conexión.
Estos aparatos deben combinarse exclusivamente con un extractor
externo de Miele.
6
Page 7
Advertencias e indicaciones de seguridad
Utilice la campana extractora únicamente cuando se encuentre
montada, para que pueda garantizarse el funcionamiento seguro de
la misma.
No se puede utilizar esta campana extractora en lugares inesta‐
bles (p. ej. embarcaciones).
El contacto con los cables eléctricos o la manipulación de ele‐
mentos eléctricos o mecánicos puede entrañar graves riesgos para
el usuario, así como perturbar el correcto funcionamiento de la cam‐
pana extractora.
Abra la carcasa únicamente según lo descrito en cuanto al montaje
y la limpieza. En ningún caso deberán abrirse otros componentes de
la carcasa.
Se pierden los derechos de la garantía si la campana extractora
no es reparada por el Servicio Post-Venta autorizado de Miele.
Miele garantiza que se cumplan los requisitos de seguridad solo
con las piezas de sustitución originales . Los componentes defec‐
tuosos solo podrán ser sustituidos por dichas piezas originales.
Un cable de conexión dañado solo podrá ser sustituido por un
técnico especializado cualificado.
En caso de trabajos de instalación, mantenimiento y reparación,
se deberá desconectar la campana extractora de la red eléctrica. El
aparato está desconectado de la red eléctrica únicamente si se
cumplen las siguientes condiciones:
– se han desactivado los automáticos de la instalación eléctrica, o
– se han desenroscado totalmente los fusibles roscados de la ins‐
talación eléctrica, o
– se ha retirado la clavija (si está disponible) del enchufe. No tire del
cable de conexión de red, sino de la clavija.
7
Page 8
Advertencias e indicaciones de seguridad

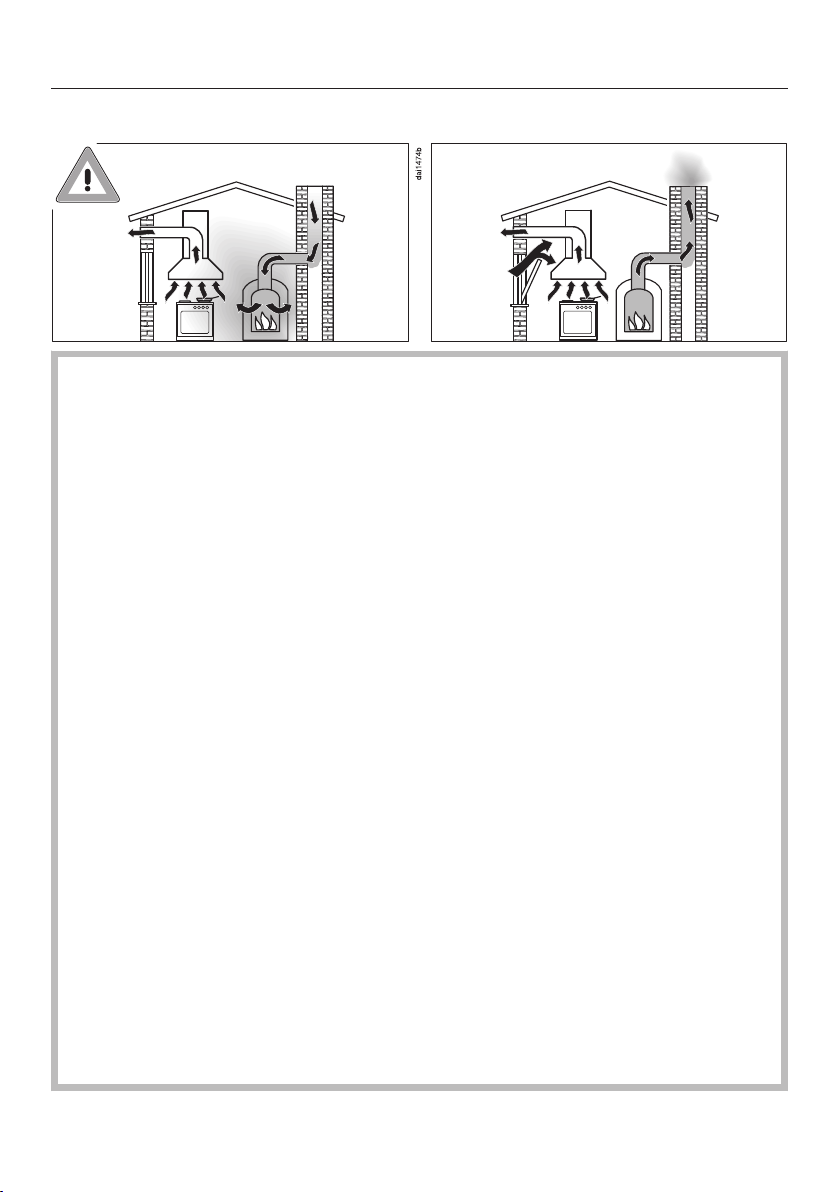

Funcionamiento simultáneo con un aparato de combustión
¡Peligro de intoxicación por los gases de combustión!
Deberá tenerse especial cuidado en el caso de utilización simultá‐
nea en una misma estancia de una campana extractora y de un
aparato de combustión o en caso de un conjunto de ventilación.
Los aparatos de combustión toman el aire para la combustión de
la estancia de emplazamiento y expulsan al exterior los gases de
escape a través de una instalación de gas de escape (p. ej. una
chimenea). Se consideran aparatos de combustión, p. ej., a las
instalaciones de calefacción a gas, gasóleo, madera o carbón, a
los calentadores de paso continuo, los calentadores de agua, las
placas y los hornos.
La campana extractora toma el aire de la cocina y de las estancias
colindantes. Esto se aplica en las siguientes funciones:
- con salida de aire,
-salida de aire con ventilador externo,
- con recirculación de aire con una caja de recirculación de aire si‐
tuada fuera de la estancia.
Sin un suministro de aire adecuado existe el riesgo de que se for‐
me una presión negativa. En este caso, el aparato de combustión
no recibe suficiente aire para la combustión por lo que ésta se ve‐
rá mermada.
Es posible que se absorban gases de combustión venenosos de
la chimenea o del tiro que pasarían a las estancias de la vivienda.
¡Peligro de muerte!
8
Page 9
Advertencias e indicaciones de seguridad
Sería posible el funcionamiento sin que entrañase ningún peligro
si, en caso de funcionamiento simultáneo en una misma estancia
de la campana extractora y de un aparato de combustión o en ca‐
so de un conjunto de ventilación para ambas instalaciones, se al‐
canzara una presión negativa máx. de 4 Pa (0,04 mbar) con lo que
se evita la reabsorción de los gases de escape del aparato de
combustión.
Esto es posible siempre que quede garantizado el paso del aire
necesario para la combustión a través de aberturas no obstruibles
como, p. ej., puertas o ventanas. En estos casos deberá compro‐
barse que la sección de la abertura sea suficientemente amplia.
Generalmente, la utilización de dispositivos murales de entrada y
salida de aire no garantiza un suministro suficiente de aire.
Al realizar la valoración debe tenerse siempre en cuenta el conjun‐
to de ventilación de la vivienda. Consulte para ello a un técnico
competente.
Si la campana extractora se utiliza en funcionamiento con recircu‐
lación de aire en la que el aire se conduce de vuelta a la estancia
de emplazamiento, el funcionamiento simultáneo de un aparato
de combustión no constituye ningún tipo de riesgo.
9
Page 10
Advertencias e indicaciones de seguridad
Uso apropiado
¡Peligro de incendio al trabajar con llama viva!
No trabaje jamás bajo la campana extractora con llama viva. Por
ello, queda terminantemente prohibido p.ej. preparar flambeados,
asar al grill, etc., con llama viva. Cuando la campana extractora está
en funcionamiento aspira la llama hacia el filtro. La grasa de la coci‐
na acumulada podría arder.
El calor producido al cocinar en una placa de cocción a gas po‐
dría deteriorar la campana extractora.
– Nunca deje la placa de gas encendida sin colocar un recipiente
encima. Apague la placa de gas también cuando retire los reci‐
pientes de cocción del fuego, aunque sólo sea brevemente.
– Utilice recipientes del mismo tamaño que la zona de cocción.
– Ajuste la llama de tal manera que en ningún caso sobresalga por
debajo del recipiente.
– Evite que el recipiente se caliente en exceso (p. ej. al cocinar con
un wok).
El agua de condensación puede provocar corrosión en la campa‐
na extractora.
Conecte la campana extractora siempre que utilice una placa de
cocción para que no se acumule agua de condensación.
Debido al sobrecalentamiento de aceites y de grasas, éstos po‐
drían inflamarse y ocasionar el incendio de la campana extractora.
Al cocinar con aceites y grasas, las ollas, sartenes y freidoras debe‐
rán vigilarse continuamente. También al utilizar aparatos de grill
eléctricos debe prestarse continua atención al aparato.
10
Page 11
Advertencias e indicaciones de seguridad
Las grasas y la suciedad acumulada influyen sobre el funciona‐
miento de la campana extractora.
Nunca utilice la campana extractora sin los filtros de grasas para ga‐
rantizar la limpieza de los vahos de la cocción.
Existe peligro de incendio si no se siguen las indicaciones de este
manual a la hora de realizar la limpieza.
Observe que durante la cocción los vapores ascendentes pueden
calentar la campana extractora.
Toque la carcasa y los filtros de grasas únicamente cuando la cam‐
pana se haya enfriado.
Montaje adecuado
Tenga en cuenta las instrucciones del fabricante de su aparato de
cocción para averiguar si es posible ponerlo en funcionamiento
combinándolo con una campana extractora.
La campana extractora no deberá montarse encima de cocinas
equipadas con fogones de combustibles sólidos.
Una distancia demasiado pequeña entre el aparato de cocción y
la campana extractora puede provocar daños en esta última.
A no ser que el fabricante del aparato de cocción no indique gran‐
des distancias de seguridad, se deberán respetar las distancias en‐
tre el aparato de cocción y el borde inferior de la campana de coc‐
ción que se indiquen en el capítulo "Montaje".
En caso de utilizar varios aparatos de cocción bajo la campana ex‐
tractora, para los que son válidas diferentes distancias de seguridad,
tenga en cuenta la mayor distancia indicada.
Se deberán tener en cuenta las indicaciones del capítulo "Monta‐
je" a la hora de fijar la campana extractora.
Para realizar la instalación de la conducción de salida de aire de‐
berán utilizarse exclusivamente tubos o mangueras de material no
inflamable. Dichos tubos o mangueras podrán adquirirse a través de
distribuidores especializados o del Servicio Post-Venta.
11
Page 12
Advertencias e indicaciones de seguridad

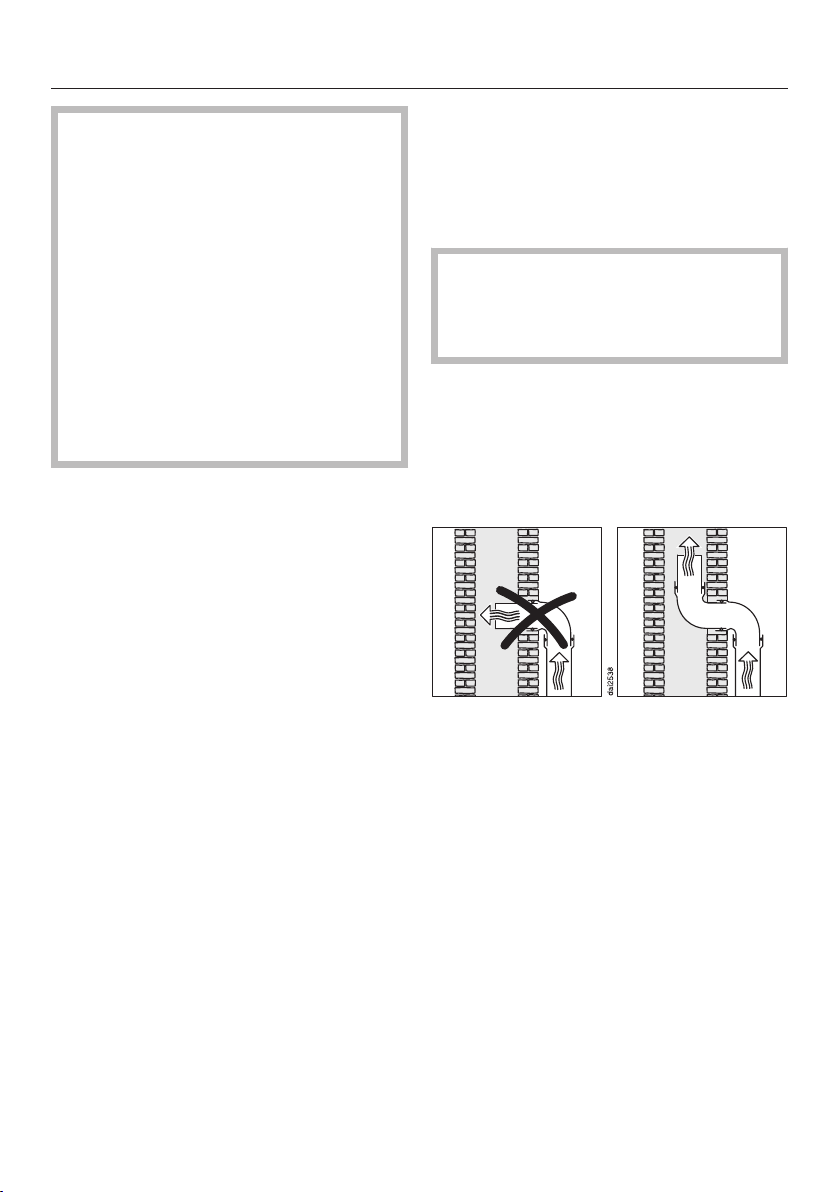

No se permite la conexión de la salida de aire a chimeneas utiliza‐
das para la extracción de humos o gases de escape, ni a tiros que
sirvan para la ventilación de lugares con fogones de combustibles
sólidos.
En el caso de que se conduzca el aire de salida a una chimenea
de humos y gases inactiva, deberán observarse las normativas vi‐
gentes de los organismos oficiales.
Limpieza y mantenimiento
El vapor de un limpiador a vapor podría penetrar en las piezas
conductoras de tensión y provocar un cortocircuito.
No utilice nunca un limpiador a vapor para limpiar la campana ex‐
tractora.
Importante para el manejo de la pila del control a distancia:
– No poner en cortocircuito, recargar la pila o tirarla al fuego. ¡Ries‐
go de explosión!
– Deposite las pilas usadas en un punto de recogida. No tire las pi‐
las a la basura doméstica.
Accesorios
Utilice exclusivamente accesorios originales de Miele. Si se utili‐
zan o instalan otros componentes no autorizados se pierde todo de‐
recho de garantía.
12
Page 13
Su contribución a la protección del medio ambiente
Eliminación del embalaje de transporte
El embalaje protege al aparato de da‐
ños durante el transporte. Los materia‐
les del embalaje se han seleccionado
siguiendo criterios ecológicos y en fun‐
ción de su posterior tratamiento en
plantas de reciclaje.
La devolución del embalaje al ciclo de
reciclado contribuye al ahorro de mate‐
rias primas y reduce la generación de
residuos. Por tanto, dichos materiales
no deberán tirarse a la basura, sino en‐
tregarse en un punto de recogida espe‐
cífica.
Reciclaje de aparatos inservi‐
bles
Los aparatos eléctricos y electrónicos
inservibles llevan componentes aprove‐
chables que no tienen desperdicio y de
ningún modo deberán terminar en el
vertedero. Sin embargo, también con‐
tienen sustancias nocivas, necesarias
para el funcionamiento y la seguridad
de estos aparatos. El desecharlas en la
basura común o un uso indebido de las
mismas puede resultar perjudicial para
la salud y para el medio ambiente. Por
este motivo, en ningún caso elimine su
aparato inservible a través de la basura
común.
En su lugar, utilice los puntos de reco‐
gida pertinentes para la entrega y el re‐
ciclaje de aparatos eléctricos y electró‐
nicos inservibles. Infórmese en su dis‐
tribuidor Miele.
Guarde el aparato inservible fuera del
alcance de los niños hasta el momento
de transportarlo al desguace.
13
Page 14
Descripción de funcionamiento
En función de la versión de la campana
extractora se podrán realizar las si‐
guientes funciones:
Funcionamiento con salida de aire
El aire absorbido se limpia a través de
los filtros de grasa y, a continuación, se
expulsa al exterior.
Clapeta antirretorno
Una clapeta antirretorno instalada en el
sistema de salida de aire evita que, en
el caso de que la campana extractora
se encuentre desconectada, el aire ex‐
terior penetre al interior.
Cuando la campana extractora está
desconectada, la clapeta se cierra.
Tras conectar el aparato, la clapeta an‐
tirretorno se abre, de forma que los va‐
hos de cocina puedan expulsarse al ex‐
terior.
El suministro de la campana extractora
incluye una clapeta antirretorno para su
utilización en el caso de que el sistema
de aire no dispusiera de dicha clapeta.
Se coloca en la boca de expulsión de
aire de la unidad del motor.
Sistema de recirculación de ai‐
re
(solo con juego de cambio y filtro de
olores como accesorios especiales,
véase "Datos técnicos")
El aire aspirado se limpia mediante el
filtro de grasa y adicionalmente un filtro
de olores. A continuación, se conduce
el aire de vuelta hacia la cocina.
Funcionamiento con extractor externo
(Campanas extractoras de la se‐
rie ...EXT)
En campanas extractoras previstas pa‐
ra el funcionamiento con un extractor
externo se requiere la instalación del
extractor en un lugar a su elección fue‐
ra de la cocina. El extractor exterior se
conecta a la campana extractora eléc‐
tricamente a través de un cable de con‐
trol y se maneja mediante la función
Con@ctivity 2.0, los elementos de ma‐
nejo o el mando a distancia de la cam‐
pana extractora.
14
Page 15
Descripción de funcionamiento
Función Con@ctivity 2.0
Control automático
Esta campana extractora cuenta con
una función de comunicación. Esta per‐
mite el control automático de la campa‐
na dependiendo del estado de funcio‐
namiento de una placa de cocción au‐
tárquica de Miele.
El requisito necesario para la comuni‐
cación pasa por que la placa de coc‐
ción esté equipada con el stick corres‐
pondiente Con@ctivity 2.0 .
La placa transmite la información acer‐
ca del estado de funcionamiento a tra‐
vés de la red inalámbrica a la campana
extractora.
– Al conectar la placa de cocción se
conecta automáticamente la ilumina‐
ción de las placas de cocción y el
ventilador y se despliega la visera de
vahos.
– La campana extractora selecciona
durante el proceso de cocción el ni‐
vel del extractor dependiendo del nú‐
mero de zonas de cocción utilizadas
y los niveles de cocción selecciona‐
dos.
– Después de cocinar, el ventilador y la
iluminación de las zonas de cocción
se desconectan automáticamente y
la visera de vahos se pliega.
En el capítulo "Manejo" encontrará in‐
formación detallada sobre el funciona‐
miento.
Siga las instrucciones de montaje del
stick Con@ctivity 2.0 para saber si es
posible realizar la conexión a su placa
de cocción.
Para que pueda utilizar la función
Con@ctivity 2.0 debe establecerse una
conexión inalámbrica entre la placa de
cocción y la campana extractora (véase
"Activar la función Con@ctivity 2.0").
15
Page 16
Visión general de la campana extractora
16
Page 17
Visión general de la campana extractora
a
Visera replegable
b
Elementos de mando
c
Filtro de grasa
d
Iluminación del área de cocción
e
Boca de expulsión de aire

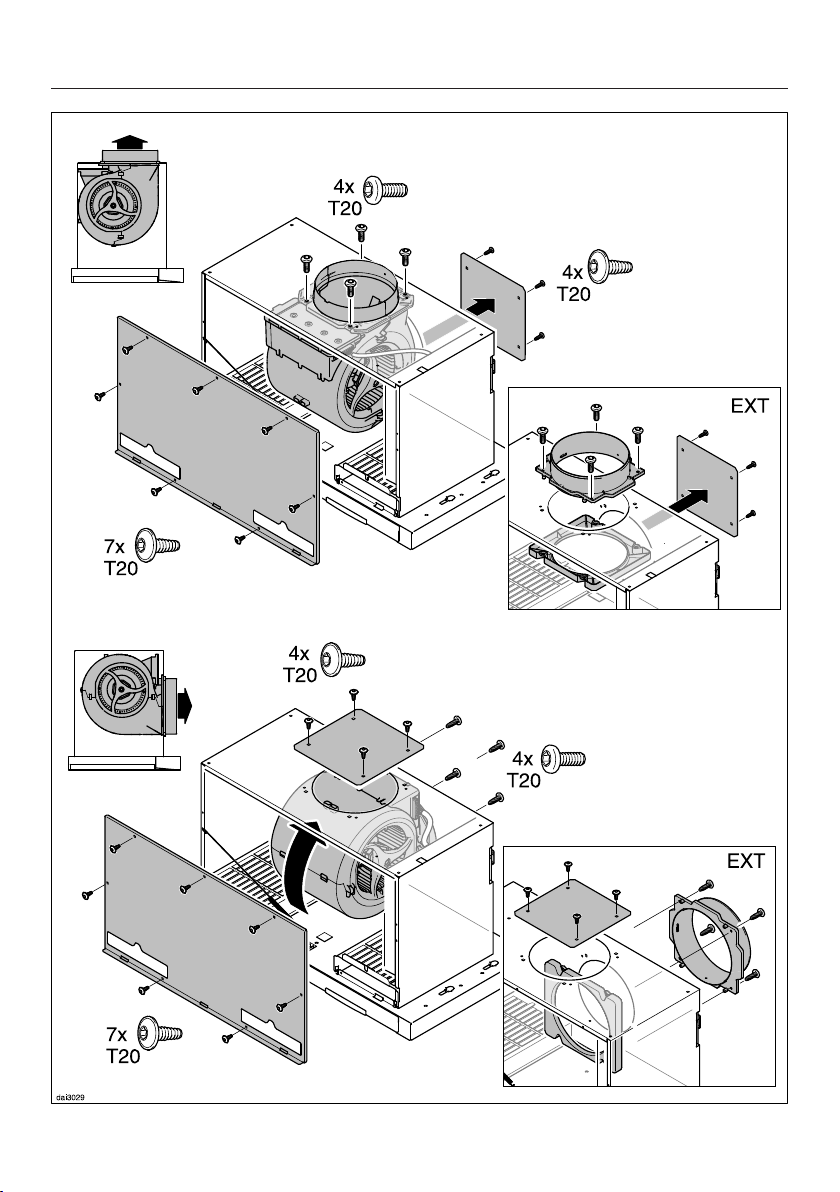

También es posible tender la boca de expulsión hacia atrás.
f
Huecos para los filtros de olores
g
Huecos para los filtros de grasa
h
Filtro de olores
Accesorio especial para el funcionamiento con recirculación de aire
i
Tecla para la iluminación del área de cocción
j
Tecla on/off para la visera desplegable y el ventilador
k
Teclas para el ajuste de la potencia del extractor
En el mando a distancia las teclas también sirven para desplegar y plegar la
visera de vahos y para conectar y desconectar el extractor.
l
Tecla para el funcionamiento posterior
m
Tecla de horas de servicio
n
Piloto de control
o
Teclas para la programación
17
Page 18
Manejo (funcionamiento automático)
Cuando la función Con@ctivity 2.0 está
activada, la campana extractora siem‐
pre funciona con funcionamiento auto‐
mático (véase "Activar la función
Con@ctivity 2.0").
Para manejar la campana extractora de
forma manual, véase "Cocinar sin la
función Con@ctivity 2.0".
Ejemplos para los niveles del extractor 1 a 4
Cocinar con la función
Con@ctivity 2.0 (Funciona‐
miento automático)
Conecte una zona de cocción en el
nivel que desee.
La luz de la campana extractora se co‐
necta.
Después de unos segundos se conecta
el extractor, al principio brevemente en
el nivel 2 e inmediatamente después en
el nivel 1. La visera de vahos se des‐
pliega.
Durante el proceso de cocción la cam‐
pana extractora selecciona automática‐
mente el nivel del extractor.
La potencia total conectada en la placa
de cocción es decisiva, es decir, el nú‐
mero de zonas de cocción conectadas
y la potencia de los niveles de cocción
seleccionados.
Si selecciona en la placa de cocción
un nivel de potencia más alto o co‐
necta varias zonas, la campana ex‐
tractora también conmutará el extrac‐
tor a un nivel superior.
Tiempo de reacción
La campana extractora reacciona con
retraso ya que se tiene en cuenta que la
modificación del nivel de potencia en la
placa de cocción no conlleva inmedia‐
tamente la formación de más o menos
vahos de cocción.
Como la placa de cocción envía la in‐
formación en intervalos a la campana
extractora, también este factor puede
implicar retrasos.
La reacción siempre tiene lugar en unos
segundos o minutos.
Si reduce el nivel de potencia de la
placa de cocción o desconecta zo‐
nas de cocción, el nivel del extractor
se adaptará correspondientemente.
18
Page 19
Manejo (funcionamiento automático)
Proceso de asado
Si, por ejemplo, desea precalentar la
sartén antes de utilizarla y para ello
conecta una zona de cocción al nivel
más alto y tras aprox. entre 60 y 90
segundos* se cambia a un nivel infe‐
rior, se detecta un proceso de coc‐
ción. (Entre *60 segundos y 5 minu‐
tos con una placa de cocción High‐
light.)
La campana extractora se conecta y
después de restablecer la placa de
cocción conmuta al nivel 3 y se mantie‐
ne en este nivel durante aprox. 5 minu‐
tos.
A continuación, el nivel del extractor se
determina de nuevo mediante la fun‐
ción Con@ctivity.
Si lo desea, también puede seleccio‐
nar manualmente otro nivel de ex‐
tractor de forma anticipada.
Desconexión
Desconecte todas las zonas de coc‐
ción.
El extractor de la campana se desco‐
necta bajando gradualmente de nivel
durante los siguientes minutos y final‐
mente se desconecta.
De esta forma se limpia el aire de la co‐
cina, eliminado vahos y olores.
– Del nivel intensivo IS el extractor
conmuta rápidamente al nivel 3.
– Si el extractor funciona en el nivel 3,
transcurrido aprox. 1 minuto conmu‐
ta al nivel 2.
– Del nivel 2 transcurridos 2 minutos
conmuta al nivel 1.
– Transcurridos 2 minutos en el nivel 1
el extractor se desconecta. La visera
de vahos se pliega.
– Transcurridos otros 30 segundos, la
luz se desconectará.
El proceso de cocción ha finalizado.
19
Page 20
Manejo (funcionamiento automático)
Abandonar temporalmente el funcionamiento automático
Durante el proceso de cocción puede
abandonar el funcionamiento automáti‐
co, si:
selecciona manualmente otro nivel
del extractor o
desconecta manualmente la campa‐
na extractora o
Activa el funcionamiento posterior
de la campana extractora. El ex‐
tractor se desconecta transcurrido el
tiempo de funcionamiento posterior
seleccionado, la visera de vahos se
pliega, la luz permanece conectada.
En este caso las funciones de la cam‐
pana extractora deben ser manejadas
manualmente (véase "Cocinar sin la
función Con@ctivity 2.0").
Volver al funcionamiento auto‐
mático
La campana extractora vuelve al funcio‐
namiento automático cuando:
después de seleccionar manualmen‐
te el nivel de extractor, no se maneja
la campana extractora durante aprox.
5 minutos o
el nivel de extractor seleccionado
manualmente corresponde al auto‐
mático o
el extractor de la campana y la placa
de cocción estuvieron desconecta‐
dos durante al menos 30 segundos.
El funcionamiento automático se ini‐
ciará de nuevo la próxima vez que se
conecte la placa de cocción.
Cuando desee manejar la campana
extractora manualmente durante un
proceso de cocción completo, co‐
necte el extractor de la campana ex‐
tractora antes que la placa de coc‐
ción.
Si después de cocinar la campana
extractora y la placa de cocción estu‐
vieron desconectadas durante al me‐
nos 30 segundos, el funcionamiento
automático se iniciará de nuevo la
próxima vez que se conecte la placa
de cocción.
20
Page 21
Manejo (funcionamiento manual)
Cocinar sin la función
Con@ctivity 2.0 (Funciona‐
miento manual)
Se deberá manejar la campana extrac‐
tora de forma manual cuando se den
las siguientes condiciones:
– La función Con@ctivity 2.0 no está
activada.
– Ha desconectado temporalmente la
función Con@ctivity 2.0 (véase
"Abandonar temporalmente el fun‐
cionamiento automático").
Mando a distancia
Las funciones principales se pueden
seleccionar en la campana extractora y
con el mando a distancia. Al seleccio‐
nar una función con el mando a distan‐
cia se ilumina brevemente el piloto de
control en el mando.
El alcance máximo del mando a distan‐
cia es de aprox. 10 m. Las particulari‐
dades de la estancia pueden reducir el
alcance (p. ej. mobiliario, paredes).
Desplegar la visera de vahos, conectar el extractor
Pulse la tecla "" en el mando a dis‐
tancia.
La visera de vahos se despliega. El ex‐
tractor se conecta en el nivel 2. El sím‐
bolo y 2 de la indicación de niveles
del extractor se iluminan.
La parte posterior del mando a distan‐
cia es imantable, de modo que puede
fijarlo en muchas bases metálicas.
21
Page 22
Manejo (funcionamiento manual)
Seleccionar el nivel de poten‐
cia
Dispone de los niveles de potencia en‐
tre 1 y 3 para vahos de cocción y olores
entre ligeros y fuertes.
En el caso de llevar a cabo procesos de
cocción breves en los que se formen
fuertes vahos y olores, como por ejem‐
plo salteados, seleccione el nivel IS co‐
mo nivel intensivo.
Pulse la tecla "" para seleccionar
un nivel de potencia más bajo o la
tecla "" para uno más alto.
Volver al nivel intensivo
Si el Powermanagement está activado
(preajustado), después de 5 minutos el
extractor conmuta automáticamente al
nivel 3.
Seleccionar el tiempo de fun‐
cionamiento posterior
Se recomienda dejar el extractor co‐
nectado durante unos minutos más
después de cocinar. De esta forma se
eliminan los olores y vahos de la coci‐
na.
El funcionamiento posterior ofrece la
posibilidad de desconectar el extractor
automáticamente una vez transcurrido
un tiempo preajustado y la visera de va‐
hos se pliega.
Una vez finalizada la cocción, con el
extractor conectado, pulse la tecla de
funcionamiento posterior 5 15
– 1 vez (5 se ilumina): Transcurridos 5
minutos el extractor se desconecta y
la visera de vahos se pliega.
– 2 veces (15 se ilumina): Transcurridos
15 minutos el extractor se desconec‐
ta y la visera de vahos se pliega.
– Si pulsa de nuevo la tecla de funcio‐
namiento posterior 5 15, el extrac‐
tor permanece conectado (5 15 se
apaga).
22
Desconectar el extractor
Pulse en la campana extractora la
tecla Conexión / Desconexión o la
tecla "" del mando a distancia has‐
ta que el extractor se desconecte.
El extractor se desconecta, la visera de
vahos se pliega.
Si durante la contracción se conecta de
nuevo la campana, la visera de vahos
se pliega de nuevo y, a continuación,
se despliega solo una parte.
Page 23
Manejo (funcionamiento manual)
En este caso, desconecta la campa‐
na y espere hasta que la visera de
vahos esté desplegada.
Al volver a conectar la campana, la vi‐
sera de pliega de nuevo correctamente.
Conectar/desconectar/atenuar
la iluminación del área de coc‐
ción
Puede conectar y desconectar la ilumi‐
nación de las áreas de cocción y redu‐
cir la luminosidad con la visera de va‐
hos desplegada.
Para conectar / desconectar, pulse
brevemente la tecla de la iluminación
.
Al conectar el aparato, la iluminación se
conecta al nivel más alto de luminosi‐
dad.
Para ello, con la luz encendida, man‐
tenga pulsada la tecla de iluminación
. La luz irá perdiendo intensidad
hasta que suelte la tecla sensora.
Pulsando nuevamente la tecla de ilu‐
minación adquirirá intensidad has‐
ta que suelte la tecla.
Powermanagement (Gestión de energía)
La campana extractora dispone de un
Powermanagement. El Powermanage‐
ment sirve para ahorrar energía y se en‐
carga de cambiar el extractor a una
marcha inferior. Cuando la campana
extractora no se utiliza durante más
tiempo, el extractor y la iluminación se
desconectan y la visera de vahos se
pliega.
– Si está seleccionado el nivel intensi‐
vo del extractor, pasados 5 minutos
retrocede automáticamente al nivel 3,
– Si la campana conectada no se utili‐
za durante 2 horas, el extractor con‐
muta a un nivel inferior y a continua‐
ción continúa retrocediendo en pa‐
sos de 30 minutos hasta que se des‐
conecta por completo. La visera de
vahos se pliega.
– La iluminación automática conectada
de las zonas de cocción se desco‐
necta automáticamente pasadas 12
horas.
23
Page 24
Manejo (funcionamiento manual)
Conectar/desconectar el Powerma‐
nagement
Puede desactivar el Powermanagement
si lo desea.
Tenga en cuenta que esto puede provo‐
car un mayor consumo de energía.
Desconecte la campana extractora.
La visera de vahos debe estar plega‐
da.

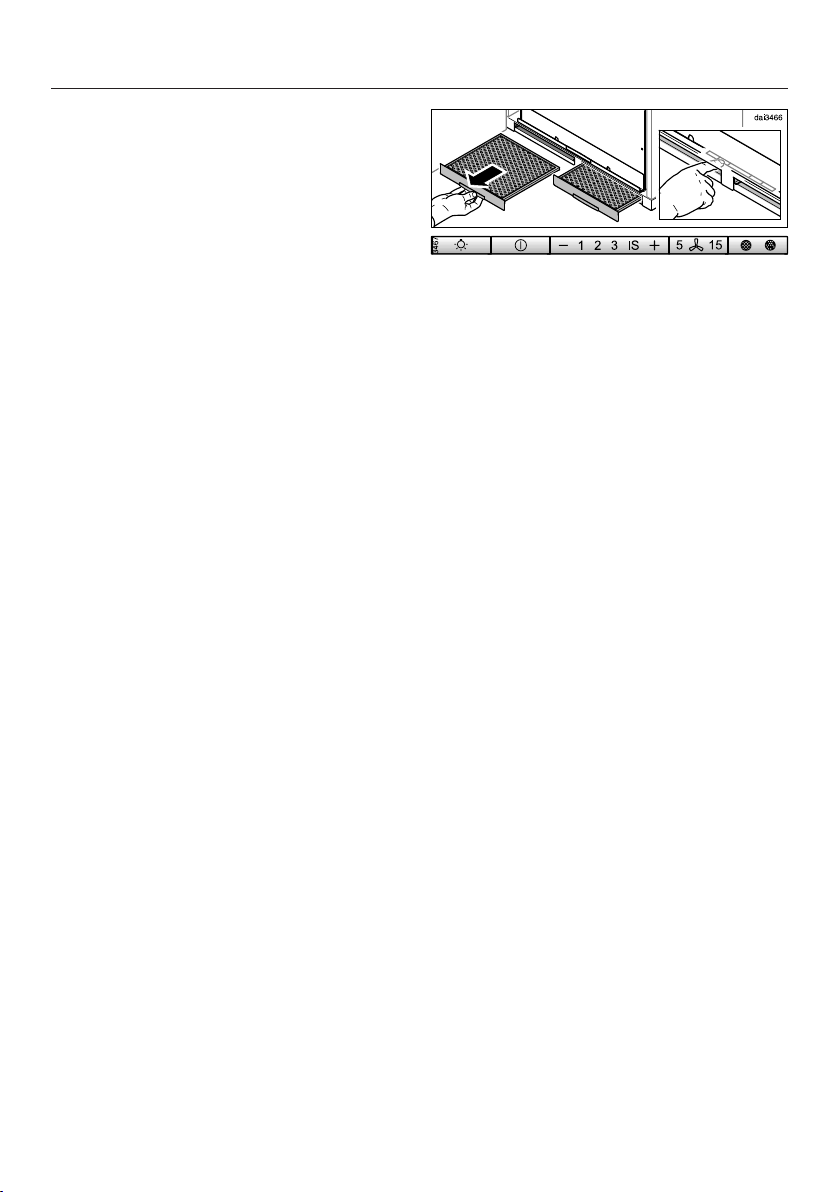

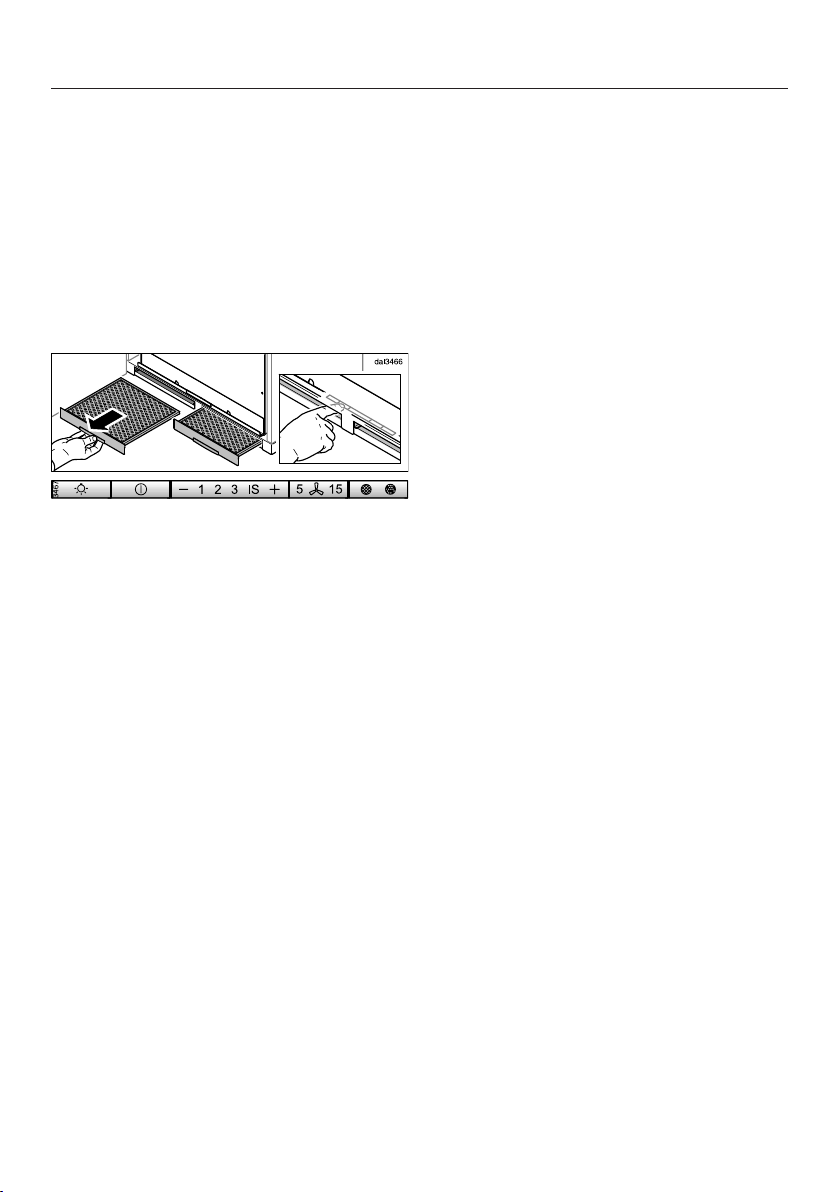

Retire el filtro de grasa.
Puede acceder a la unidad de manejo a
través de los orificios del filtro de gra‐
sas.
Pulse la tecla de funcionamiento pos‐
terior 5 15 aprox. 10 segundos,
hasta que la indicación 1 del nivel del
extractor se ilumine.
Las indicaciones 1 e IS se iluminan de
forma permanente.
Confirme el proceso con la tecla de
funcionamiento posterior 5 15.
Todos las lámparas se apagan.
Si no se confirma la programación an‐
tes de que transcurran 4 minutos, se
mantendrá la configuración anterior.
A continuación, pulse sucesivamente
– la tecla de iluminación ,
– la tecla "" y de nuevo
– la tecla de iluminación .
Si el Powermanagement está conecta‐
do se iluminan de forma permanente
las indicaciones 1 e IS.
Si está desconectado, parpadean las
indicaciones 1 e IS.
Pulsar la tecla "" para desconectar
el Powermanagement.
Las indicaciones 1 e IS parpadean.
Para conectarlo, pulse la tecla "".
24
Page 25
Manejo (funcionamiento automático y manual)
Contador de horas de servicio
El tiempo de funcionamiento de la cam‐
pana extractora queda memorizado en
el aparato.
Los contadores de horas de servicio
señalizan mediante la iluminación del
símbolo del filtro de grasa o del filtro
de olores , cuándo debe limpiarse o
cambiarse el filtro. Encontrará la infor‐
mación para la limpieza y cambio del
filtro y el restablecimiento del contador
de horas de servicio en el capítulo
"Limpieza y mantenimiento".
Modificar el contador de horas de servicio del filtro de grasa
El contador de horas de servicio se
puede adaptar a sus hábitos de cocina.
El intervalo de limpieza está ajustado
de fábrica en 30 horas.
– Un tiempo más breve de 20 horas es
recomendable si asa o fríe con mu‐
cha frecuencia.
– Aunque solo cocine de vez en cuan‐
do, es recomendable respetar un
breve intervalo de limpieza. De esta
forma se impide que la grasa acumu‐
lada se endurezca y se dificulte la
limpieza.
– Si cocina regularmente con poca
grasa, se puede seleccionar un inter‐
valo de limpieza más largo de 40 o
50 horas.
Desconecte la campana extractora.
La visera de vahos debe estar plega‐
da.
Retire el filtro de grasa.
Puede acceder a la unidad de manejo a
través de los orificios del filtro de gra‐
sas.
Pulse a la vez la tecla de funciona‐
miento posterior 515 y la de horas
de servicio .
El símbolo del filtro de grasa de la
tecla de horas de servicio y la indica‐
ción del nivel del extractor parpadean.
Las indicaciones entre 1 e IS indican el
tiempo ajustado:
Indicación 1 ............................. 20 horas
Indicación 2 ............................. 30 horas
Indicación 3 ............................. 40 horas
Indicación IS............................ 50 horas
Seleccione un tiempo de funciona‐
miento más breve pulsando el símbo‐
lo "" o el símbolo "" para un tiem‐
po de funcionamiento más largo.
Confirme el proceso con la tecla de
horas de servicio .
Todos las lámparas se apagan.
Si no se confirma la programación an‐
tes de que transcurran 4 minutos, se
mantendrá la configuración anterior.
25
Page 26
Manejo (funcionamiento automático y manual)
Activar/modificar el contador de ho‐
ras de servicio del filtro de olores
En el funcionamiento con recirculación
de aire, el contador de horas de servi‐
cio del filtro de olores se debe activar
una vez y se debe ajustar el tiempo de
funcionamiento a sus hábitos de coci‐
na.
Desconecte la campana extractora.
La visera de vahos debe estar plega‐
da.
Retire el filtro de grasa.
Puede acceder a la unidad de manejo a
través de los orificios del filtro de gra‐
sas.
Pulse simultáneamente el símbolo
"" y la tecla de horas de servicio
.
Confirme el proceso con la tecla de
horas de servicio .
Todos los pilotos de control se apagan.
Si no se confirma la programación an‐
tes de que transcurran 4 minutos, se
mantendrá la configuración anterior.
El símbolo del filtro de olores y la in‐
dicación del nivel del extractor parpa‐
dean.
Las indicaciones entre 1 e IS indican el
tiempo ajustado:
Indicación 1 ........................... 120 horas
Indicación 2 ........................... 180 horas
Indicación 3 ........................... 240 horas
Indicación IS ...................... desactivada
Seleccione un tiempo de funciona‐
miento más breve pulsando el símbo‐
lo "" o el símbolo "" para un tiem‐
po de funcionamiento más largo.
26
Page 27
Manejo (funcionamiento automático y manual)
Consultar el contador de horas de servicio
Antes de que transcurra el tiempo de
funcionamiento del aparato, existe la
posibilidad de consultar en el contador
el porcentaje de tiempo transcurrido.
Conecte el extractor con la tecla Co‐
nexión/Desconexión .
Mantenga pulsada la tecla de horas
de servicio
– una vez, para consultar el tiempo de
funcionamiento del filtro de grasa. El
símbolo de filtro de grasa se ilumi‐
na.
– dos veces, para consultar el tiempo
de funcionamiento del filtro de olo‐
res. El símbolo de filtro de olores
se ilumina.
Una o varias indicaciones de la indica‐
ción del nivel del extractor parpadean al
mismo tiempo.
El número de las indicaciones que par‐
padean indica el porcentaje del tiempo
transcurrido.
Indicación 1 .................................. 25 %
Indicaciones 1 y 2 ........................ 50 %
Indicaciones 1 a 3 ........................ 75 %
Indicaciones 1 a IS ..................... 100 %
Las horas de servicio transcurridas
permanecen memorizadas, tanto al
desconectar la campana extractora
como en caso de un corte de corrien‐
te.
27
Page 28
Consejos para ahorrar energía
Esta campana extractora trabaja de for‐
ma muy eficiente, procurando un aho‐
rro energético. Las siguientes medidas
le ayudarán a economizar su uso:
– Procure una buena ventilación de la
estancia mientras cocina. En el caso
de funcionamiento con salida de aire,
si no corre suficiente aire, la campa‐
na extractora no funciona de forma
eficiente y se pueden producir ruidos
de funcionamiento muy elevados.
– Cocine con el nivel de cocción más
bajo posible. Si se producen pocos
vapores de cocción, será necesario
un nivel de potencia más bajo en la
campana extractora y, por lo tanto,
un consumo de energía menor.
– Utilice la función Con@ctivity. La
campana extractora se conecta y
desconecta automáticamente. Selec‐
ciona el nivel de potencia óptimo pa‐
ra cada cocción y procura con ello
un consumo energético reducido.
campana extractora, abarcar los
vapores de cocción ya dispersos
en la cocina.
– Tenga en cuenta que tendrá que
apagar la campana extractora
después de cocinar.
Si tras la cocción aún quedan va‐
hos y olores que deben eliminarse
del aire de la cocina, utilice el fun‐
cionamiento posterior. El extractor
se apaga automáticamente trans‐
currido el tiempo de funciona‐
miento posterior seleccionado.
– Limpie o sustituya los filtros con re‐
gularidad. Unos filtros muy sucios
disminuyen la potencia, incrementan
el peligro de incendio y constituyen
un riesgo higiénico.
– Si va a manejar la campana extracto‐
ra manualmente, tenga en cuenta lo
siguiente:
– Compruebe el nivel de potencia
seleccionado. La mayoría de las
veces, un nivel de potencia más
bajo es suficiente. Utilice el nivel
intensivo exclusivamente cuando
sea necesario.
– En caso de que se genere mucho
vapor de cocción, ajuste con ante‐
rioridad un nivel de funcionamien‐
to más elevado. Será más eficien‐
te que intentar, mediante un fun‐
cionamiento prolongado de la
28
Page 29
Limpieza y mantenimiento
Carcasa
Información general
Tanto las superficies como el panel
de mandos pueden sufrir fácilmente
arañazos y cortes.
Por este motivo, tenga en cuenta las
siguientes indicaciones de limpieza.
Limpie todas las superficies y el pa‐
nel de mandos únicamente con una
bayeta, jabón y agua templada.
Asegúrese de que no entra humedad
en la campana extractora.
No utilice demasiada agua especial‐
mente en la zona del panel de man‐
dos.
A continuación, seque las superficies
con un paño suave.
No utilice
– productos de limpieza que conten‐
gan sosa, ácidos, cloruros o disol‐
ventes,
– productos de limpieza abrasivos o
estropajos, como por ejemplo estro‐
pajos especiales para ollas o aque‐
llos que contengan restos de produc‐
tos de limpieza abrasivos.
Indicaciones especiales para las su‐
perficies de acero inoxidable
(¡no son válidas para las teclas del pa‐
nel de mandos!)
Además de lo señalado en las indica‐
ciones generales, también es posible
emplear un producto de limpieza no
abrasivo especial para acero inoxida‐
ble.
Existen productos para el cuidado
del acero inoxidable que evitan que
el aparato se ensucie de nuevo rápi‐
damente (que podrá adquirir a través
del Servicio Post-Venta de Miele).
Aplique una capa fina del producto
en toda la superficie con un paño
suave.
Consejos especiales para el panel de mandos
No deje que la suciedad se reseque.
Los elementos de control pueden
cambiar de color y de forma.
Por ello, elimine la suciedad inme‐
diatamente.
Observe las indicaciones generales
de limpieza señaladas en este capítu‐
lo.
No utilice ningún producto de limpie‐
za para acero inoxidable para limpiar
el panel de mandos.
29
Page 30
Limpieza y mantenimiento
Filtros de grasas
Los filtros metálicos reutilizables del
aparato retienen las partículas sólidas
procedentes de los vahos de cocción
(grasa, polvo, etc.), impidiendo así la
obstrucción de la campana extractora.
¡Un filtro saturado implica riesgo
de incendio!
Intervalos de limpieza
Es recomendable limpiar los filtros de
grasas cada 3 o 4 semanas dado que la
grasa acumulada se endurece con el
tiempo, lo que dificultaría la limpieza.
El contador de horas de servicio ilumi‐
nará el símbolo del filtro de grasas
para recordarle que tiene que limpiar el
filtro regularmente.
El intervalo del contador de horas de
servicio se puede adaptar a sus hábi‐
tos de cocina (véase el capítulo "Ma‐
nejo").
Extraer el filtro de grasas
El filtro de grasas se podría caer al
manipularlo.
Esto podría provocar desperfectos
en el filtro y en la placa de cocción.
Sujete el filtro firmemente con la ma‐
no al manipularlo.
30

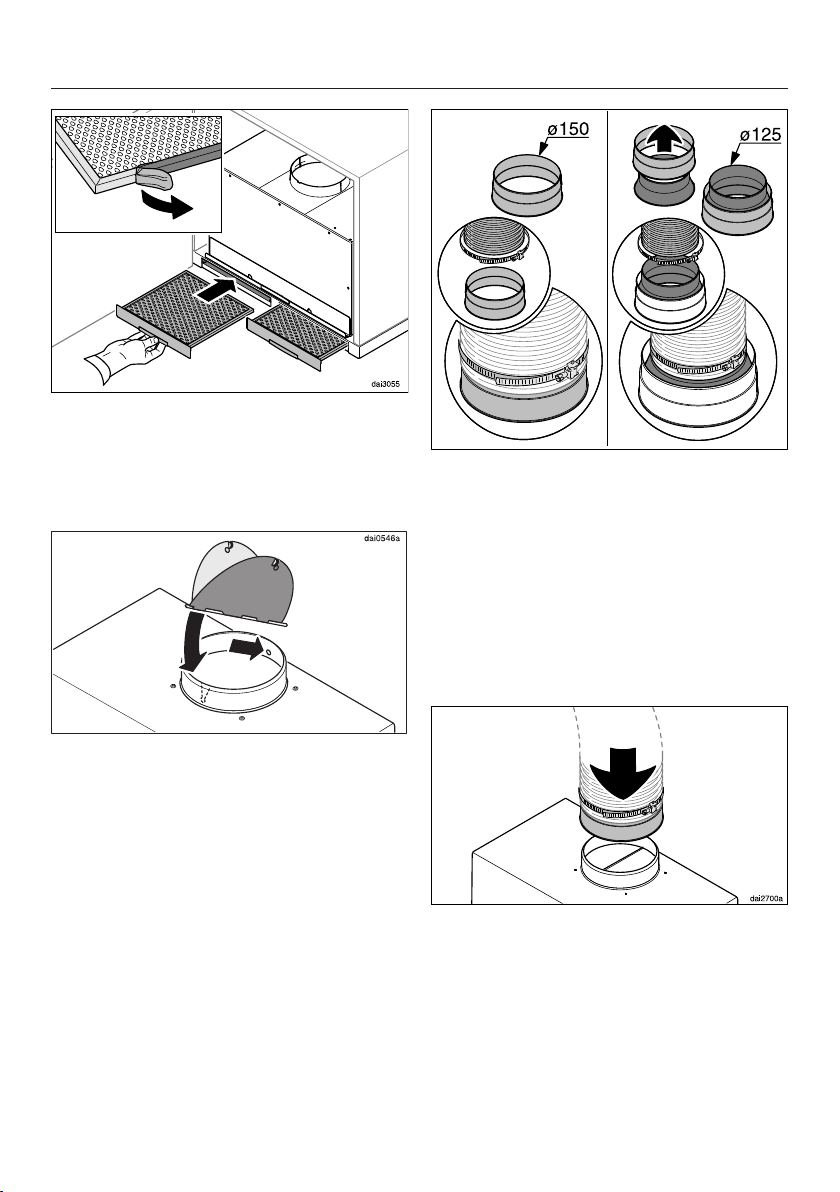

Extraer los filtros de grasa de los alo‐
jamientos situados en la parte delan‐
tera de la carcasa.
Page 31
Limpieza y mantenimiento
Lavado a mano de los filtros de gra‐
sas
Limpie los filtros de grasas con un
cepillo y agua templada con unas go‐
tas de detergente suave. Utilice un
detergente que no sea concentrado.
Productos de limpieza inadecuados
Los productos de limpieza inadecuados
pueden provocar daños en los filtros de
grasas si los utiliza regularmente.
No utilice los siguientes productos de
limpieza:
– Productos de limpieza descalcifica‐
dores
– productos de limpieza abrasivos en
polvo o en crema
– Productos de limpieza multiusos que
sean agresivos y sprays anti-grasa
– Sprays para hornos
Limpieza de los filtros de grasa en el lavavajillas
Coloque los filtros de grasas prefe‐
rentemente verticalmente o inclina‐
dos en el cesto inferior. Cerciórese
de que el brazo aspersor pueda mo‐
verse libremente.
Utilice un detergente para lavavajillas
de uso doméstico.
Seleccione un programa con una ma‐
yor temperatura de lavado mínima de
50 °C y máxima de 65 °C.
Al lavar los filtros de grasas en el
lavavajillas, las superficies de los fil‐
tros orientadas al interior pueden
cambiar de color de forma permanen‐
te según el detergente utilizado. Esto,
sin embargo, no perjudica el buen
funcionamiento de los filtros de grasa.
Después de la limpieza
Seque los filtros colocándolos sobre
un paño absorbente después de ha‐
berlos lavado.
Con los filtros de grasas desmonta‐
dos, limpie también la grasa deposi‐
tada en las partes accesibles de la
carcasa. Con ello se previene el ries‐
go de incendio.
Introduzca de nuevo los filtros de
grasa.
31
Page 32
Limpieza y mantenimiento
Resetear el contador de horas de servicio del filtro de grasas
Después de la limpieza, el contador de
horas de servicio deberá ponerse nue‐
vamente a cero.
Para tal fin, con el extractor conecta‐
do pulse la tecla del tiempo de servi‐
cio durante aprox. 3 segundos,
solo hasta que la indicación 1 parpa‐
dee.
El símbolo del filtro de grasa se apa‐
ga.
En caso de que limpie los filtros de gra‐
sa antes de que finalicen las horas de
servicio:
Pulse la tecla de horas de servicio
durante aprox. 6 segundos,
hasta que solo parpadee la indica‐
ción 1.
Filtro de olores
En funcionamiento con recirculación de
aire se deben colocar adicionalmente
dos filtros de olores. Estos filtros absor‐
ben los olores que se producen durante
la cocción.
Podrá adquirir los filtros de olores en un
comercio especializado o a través del
Servicio Post-Venta. Encontrará el mo‐
delo y la denominación en el capítulo
"Datos técnicos".
Colocar/cambiar el filtro de olores
Por encima de los filtros de grasa se
encuentran los huecos donde se intro‐
ducen los filtros de olores.
Retire la tapa. Se sujeta mediante
imanes.
Saque el filtro de olores del embalaje.
Introduzca los filtros de olores en los
huecos.
Vuelva a cerrar la tapa.
Active el contador de horas de servi‐
cio cuando los coloque por primera
vez (véase capítulo "Manejo").
32
Page 33
Intervalo de cambio
Sustituya el filtro de olores siempre
que deje de absorber los olores de
forma adecuada.
El cambio se deberá realizar cada 6
meses como máximo.
El contador de horas de servicio ilumi‐
nará el símbolo del filtro de grasas
para recordarle que tiene que limpiar
los filtros de olores regularmente.
Para ello deberá activar una vez el
contador de horas de servicio de los
filtros de olores (véase el capítulo
"Manejo").
Resetear el contador de las horas de servicio del filtro de olores
Si el contador de horas de servicio está
activado, deberá ponerlo a cero des‐
pués del cambio.
Para ello, con el extractor encendido,
pulse dos veces la tecla de horas de
servicio y manténgala presiona‐
da aprox. 3 segundos, hasta que solo
parpadee la indicación 1. El símbolo
del filtro de olores se apaga.
Limpieza y mantenimiento
En caso de que sustituya los filtros de
olores antes de que transcurran las ho‐
ras de servicio:
Pulse dos veces la tecla de horas de
servicio y manténgala pulsada
durante aprox. 6 segundos hasta que
solo parpadee la indicación 1.
Desechar el filtro de olores
Puede desecharlo en la basura do‐
méstica.
33
Page 34
Limpieza y mantenimiento
Mando a distancia
Limpieza del mando a distancia
Limpie la superficie únicamente con
un paño húmedo. No utilice demasia‐
da agua para evitar que penetre la
humedad en la carcasa.
Sustitución de la pila
Solo se puede utilizar la pila suminis‐
trada.
No se puede utilizar ninguna pila re‐
cargable.
El control a distancia cuentea con una
pila, pila de botón 3 V, CR 2032.
Se debe cambiar la pila cuando ya no
se pueda seleccionar las funciones con
el mando a distancia. Cuando se pulsa
una tecla ya no se enciende el piloto de
control del mando a distancia o lo hace
de forma muy débil.
Sin embargo, es posible seguir selec‐
cionando las funciones de la campana
extractora en la unidad de manejo de la
campana extractora.
Afloje con un destornillador los dos
tornillos situados en la parte posterior
y retire la tapa.
Extraiga la pila y coloque una nueva.
Tenga en cuenta la polaridad correc‐
ta.
Vuelva a cerrar la tapa.
Deposite la pila usada en un punto
de recogida de su lugar de residen‐
cia.
34
Page 35
Servicio Post-Venta y garantía
En caso de anomalías, que no pueda
solucionar Vd. mismo, informe a su dis‐
tribuidor Miele o al Servicio Post-Venta
de Miele
Encontrará el número de teléfono del
Servicio Post-Venta al reverso de las
presentes instrucciones de manejo.
El Servicio Post-Venta necesitará el
nombre del modelo y el número de fa‐
bricación de su campana extractora.
Encontrará ambos datos en la placa de
características.
Posición de la placa de carac‐
terísticas
Encontrará la placa de características al
extraer el filtro de grasas.
Condiciones y duración de la garantía
La duración de la garantía es de 2 años.
Encontrará más información en las con‐
diciones de la garantía incluidas en el
volumen de suministro.
35
Page 36
Montaje
Dimensiones del aparato
36
Page 37
a
Salida de aire, aire de recirculación
con juego de cambio DUU 150.
b
Hay que acortar el cuerpo del arma‐
rio en 38 mm respecto a la puerta
del armario.
c
También es posible realizar el mon‐
taje en un armario de 600 mm de
ancho. En este caso la puerta del ar‐
mario deberá abrirse hacia arriba
para poder tener acceso a los filtros
de grasas. Esto también se aplica a
los armarios colindantes.
d
Conexión de salida de aire, de ma‐
nera alternativa hacia atrás.
e
El armario superior puede ser pro‐
visto de un tabique tras el montaje.
En ese caso deben permanecer ac‐
cesibles los alojamientos para los fil‐
tros de grasa y, en caso de funcio‐
namiento con recirculación de aire,
los filtros de olores.
f
El armario superior también puede
estar provisto de ampliaciones late‐
rales.
En relación con las medidas para la al‐
tura de los armarios y huecos hay que
tener en cuenta el accesorio instalado
(p. ej. amortiguador de ruido, módulo
DSM).
Montaje
37
Page 38
Montaje
Distancia entre el área de cocción y la campana extractora (S)
Tenga en cuenta las indicaciones del fabricante del aparato de cocción a la ho‐
ra de seleccionar la distancia entre el aparato y el borde inferior de la campana
extractora.
En tanto que no se hayan predeterminado grandes distancias de seguridad, en‐
tre el aparato y el borde inferior de la campana extractora deben mantenerse
las siguientes distancias mínimas de seguridad.
Observe también al respecto el capítulo "Advertencias e indicaciones de segu‐
ridad".
Aparato de cocción Distancia S
mínima
Placa de cocción eléctrica 450 mm
Grill eléctrico, freidora (eléctrica) 650 mm
Placa de cocción a gas con varias llamas con una potencia total
de ≤ 12,6 kW, ninguno de los quemadores > 4,5 kW
Placa de cocción a gas con varias llamas con una potencia total
de > 12,6 kW y ≤ 21,6 kW,
ninguno de los quemadores 4,8 kW
Placa de cocción a gas con varias llamas con una potencia total
de > 21,6 kW, o uno de los quemadores > 4,8 kW
Placa de cocción individual a gas ≤ de 6 kW de potencia 650 mm
Placa de cocción individual a gas > de 6 kW y ≤ 8,1 kW de po‐
tencia
Placa de cocción individual a gas > de 8,1 kW de potencia No es posible
650 mm
760 mm
No es posible
760 mm
38
Page 39
Montaje
Recomendaciones para el montaje
– Para poder absorber los vahos de
cocción de forma óptima deberá te‐
ner en cuenta que la campana ex‐
tractora cubra la zona de cocción. La
campana se debería montar centrada
sobre la placa de cocción y no en un
lateral ni relegada a la parte posterior.
– La placa de cocción debería ser si es
posible más estrecha que la campa‐
na extractora. Como máximo debería
tener la misma anchura.
– Se debe poder acceder sin proble‐
mas al lugar de montaje. También se
deberá poder acceder a la campana
extractora sin problemas en el caso
de que el servicio técnico tenga que
acceder a ella y desmontarla. Para
ello tenga en cuenta la ubicación de
armarios, estanterías, techos o ele‐
mentos decorativos que se encuen‐
tren en las inmediaciones de la cam‐
pana.
Antes del montaje
Tenga en cuenta toda la informa‐
ción recogida en este capítulo y en el
capítulo "Advertencias e indicacio‐
nes de seguridad" antes de realizar
el montaje.
39
Page 40
Montaje
Material de montaje
40
Page 41
a
1 boca de salida de aire para un
conducto de salida de aire de 150
mm.
b
1 manguito reductor para un con‐
ducto de salida de aire de 125
mm.
c
1 clapeta antirretorno para montar
en las bocas de expulsión de la uni‐
dad de motor (excepto con funcio‐
namiento con recirculación de aire).
d
2 cubiertas para los ángulos de
montaje.
e
2 ángulos de montaje para alojar el
aparato en el armario superior.
f
2 soportes angulares para ajustar y
fijar a un armario de 900 mm de an‐
cho.
g
1 tapa para los huecos de los filtros
de olores.
h
1 perfil distanciador para cubrir la
rendija entre la pared posterior del
aparato y la pared.
i
Juego de equipamiento para el
sistema de recirculación del aire
(no forma parte del suministro, ac‐
cesorios especiales, véase "Datos
técnicos"). El juego de equipamiento
para el sistema de recirculación de
aire contiene una rejilla de salida del
aire, un tubo de aluminio y abraza‐
deras.
Montaje
4 tornillos M4 x 16 mm para fijar la
campana extractora a los ángulos de
montaje y para la fijación del perfil dis‐
tanciador.
4 tornillos de M4 x 8 mm para fijar el
perfil distanciador.
2 tornillos 4 x 40 mm,
2 tacos 6 x 36 mm para la fijación adi‐
cional de la campana extractora a la
pared (sólo en caso de montaje en un
armario de 900 mm de anchura).
4 tornillos 4 x 25 mm para la fijación
adicional de la campana extractora de
900 mm de anchura.
4 etiquetas adhesivas para cerrar los
orificios de fijación que no son necesa‐
rios.
1 destornillador acodado T 20
12 tornillos de 4 x 15 mm para fijar la
campana extractora en el armario su‐
perior.
41
Page 42
Montaje
42
Page 43
Montaje
Cambiar la conexión de salida de aire
Es posible girar el extractor para conec‐
tar la conducción de salida de aire en la
parte posterior de la campana extracto‐
ra. Esto puede ser necesario, por ejem‐
plo, cuando se utiliza un armario muy
bajo. El cambio se realiza antes del
montaje.
La campana extractora tiene que es‐
tar sin corriente.
Suelte los tornillos de sujeción de la
tapa delantera de la carcasa y retire
la tapa.
Suelte los tornillos de la cubierta en
la parte posterior de la carcasa y retí‐
rela.
Desenroscar los tornillos de sujeción
del extractor.
Girar el ventilador hacia atrás y colo‐
car la boca de salida de aire en el ori‐
ficio de salida de aire trasero. En el
proceso no hay que soltar el cable de
conexión.
Atornillar de nuevo el extractor.
Fijar la cubierta posterior en la parte
superior.
Atornillar de nuevo la tapa delantera
de la carcasa.
Campanas extractoras de la se‐
rie ...EXT
En los aparatos de la serie ...EXT hay
que cambiar la boca de salida de aire
en vez del ventilador.
Desenrosque los tornillos de sujeción
y separe la parte superior de la infe‐
rior de la boca.
Coloque la parte superior de la boca
sobre el orificio situado en la parte
posterior y acople la parte inferior
desde dentro. Atornille de nuevo la
boca.
43
Page 44
Montaje

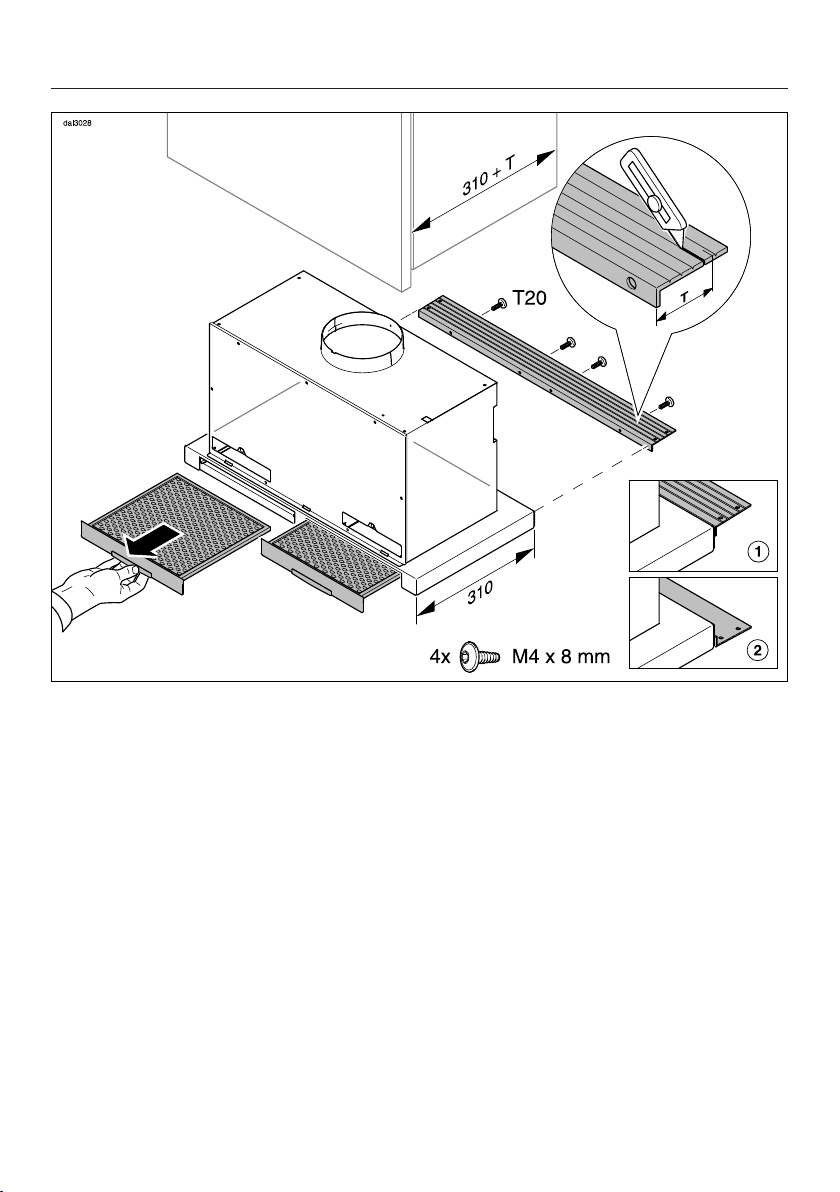

Extraer los filtros de grasa de los alo‐
jamientos en la parte delantera del
aparato.
Antes de montar la campana extractora
en el armario se coloca el perfil distan‐
ciador en la parte posterior. Para finali‐
zar, se puede montar con el borde su‐
perior o con el borde inferior de la
visera de vahos.
Determine la medida requerida T del
perfil distanciador.
Acorte el perfil distanciador según la
medida T. Corte con un cuchillo por
la línea de corte de la medida inme‐
diatamente inferior.
44
Atornillar el perfil distanciador en la
posición deseada en la parte poste‐
rior de la campana extractora. Utilice
para ello los tornillos suministrados.
Para la fijación al borde inferior ,
utilice los tornillos de la carcasa que
habrá que desenroscar previamente.
Page 45
Montaje
Atornille los ángulos de montaje al
ras del borde inferior del armario en
la parte derecha e izquierda del mis‐
mo. Los ángulos son adecuados para
grosores de pared de mueble de 16
mm y 19 mm. Atornille el ángulo con
el lateral que tiene el grabado corres‐
pondiente.
Atornillar los tornillos para colgar la
campana extractora y dejar que so‐
bresalga aprox. 5 mm. Si se monta
una campana extractora de 900 mm
de ancho en un armario de 600 mm
de ancho, se deberán introducir úni‐
camente los tornillos delanteros.
45
Page 46
Montaje
Antes de realizar la conexión eléctri‐
ca lea los capítulos "Conexión eléc‐
trica" y "Advertencias e indicaciones
de seguridad".
Enchufe la clavija de red en la base
del enchufe.
Pulse la tecla "" en el mando a dis‐
tancia.
El extractor se conecta, la visera de va‐
hos se despliega.
Retire de nuevo la clavija de red
cuando la visera de vahos esté des‐
plegada.
El extractor se desconecta, la visera de
vahos permanece desplegada.
Para realizar un montaje seguro es
necesario que la campana extractora
se monte únicamente en el armario
ya instalado. No es posible montarla
previamente en el armario.

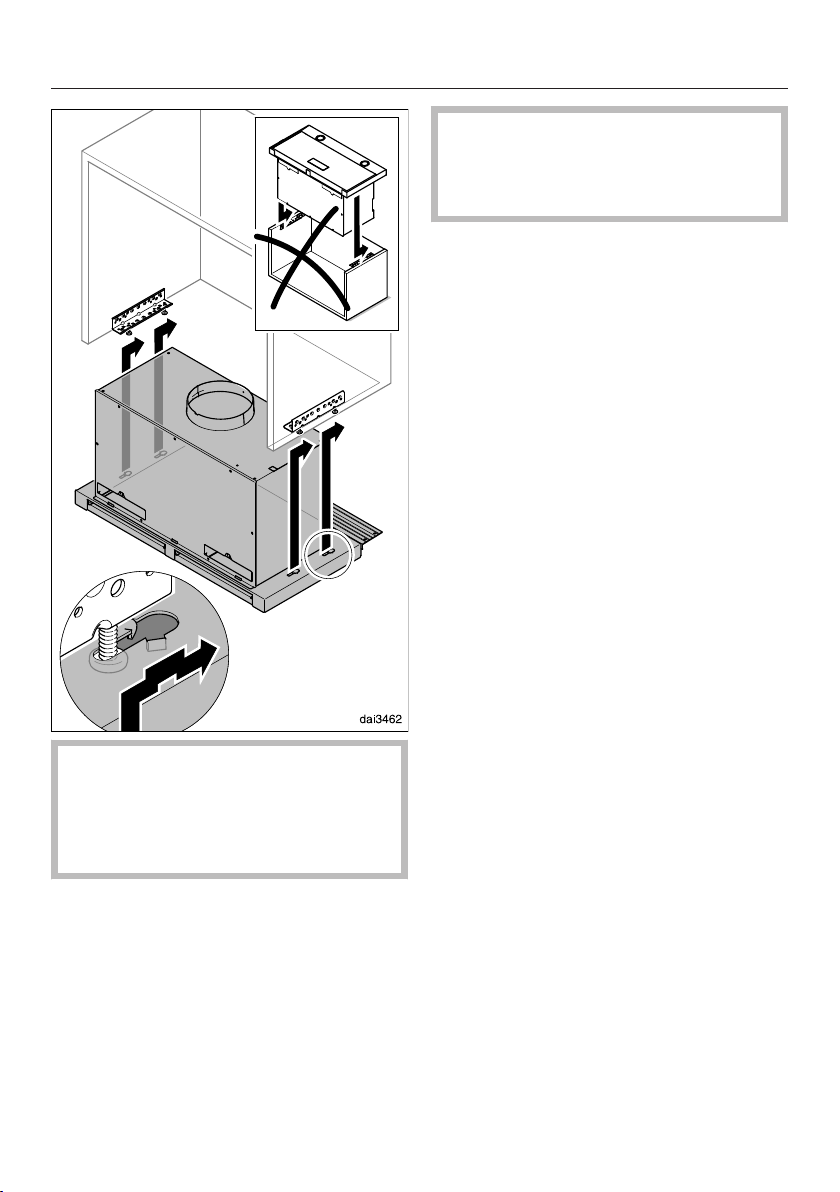

Enganche la campana extractora
desde abajo en el armario y desplá‐
cela hacia atrás sobre los ganchos
de seguridad de forma que quede
enganchada en el armario de forma
segura.
La visera de vahos deberá estar des‐
plegada para poder fijar la campana al
armario. Para ello se necesita la cone‐
xión de red.
46
Page 47
Apretar los cuatro tornillos de suje‐
ción desde abajo.
Montaje
Pulse en la campana extractora la
tecla Conexión / Desconexión o la
tecla "" del mando a distancia has‐
ta que el extractor se desconecte.
El extractor se desconecta, la visera de
vahos se pliega de nuevo.
Si se monta una campana extractora
de 900 mm en un armario de 600 mm
de anchura, se deberán introducir pri‐
mero los dos tornillos traseros.
Si el armario dispone de ampliacio‐
nes literales, además será necesaria
la fijación en los entresuelos.
Enchufe de nuevo la clavija de red.
El ventilador vuelve a conectarse.
47
Page 48
Montaje
Si se monta una campana de 900 mm
de ancho en un armario de 900 mm de
anchura sin entresuelos laterales, se re‐
quiere un ajuste y una fijación adicional
de la campana extractora. Para eso sir‐
ven los soportes angulares.
La fijación se realiza bien por encima o
por detrás del armario.
Se adjuntan tornillos y tacos para fijar el
armario a la pared en caso de que este
no dispusiera de una pared posterior
estable.
Los tornillos superiores de la carcasa
sirven para fijar la campana extractora.
Se adjunta un destornillador acodado
por si el acceso a los tornillos presenta‐
ra complicaciones.
Desenrosque los tornillos correspon‐
dientes de la carcasa.
Desatornille el soporte angular de la
carcasa.
48
Nivele la campana extractora y mar‐
que los orificios de fijación en el ar‐
mario.
Fije el ángulo al armario.
Nivele de nuevo la campana extrac‐
tora y atornille los tornillos en la car‐
casa.
Cierre los orificios de fijación que no
se van a utilizar con la cinta adhesiva
adjunta.
Page 49
Montaje

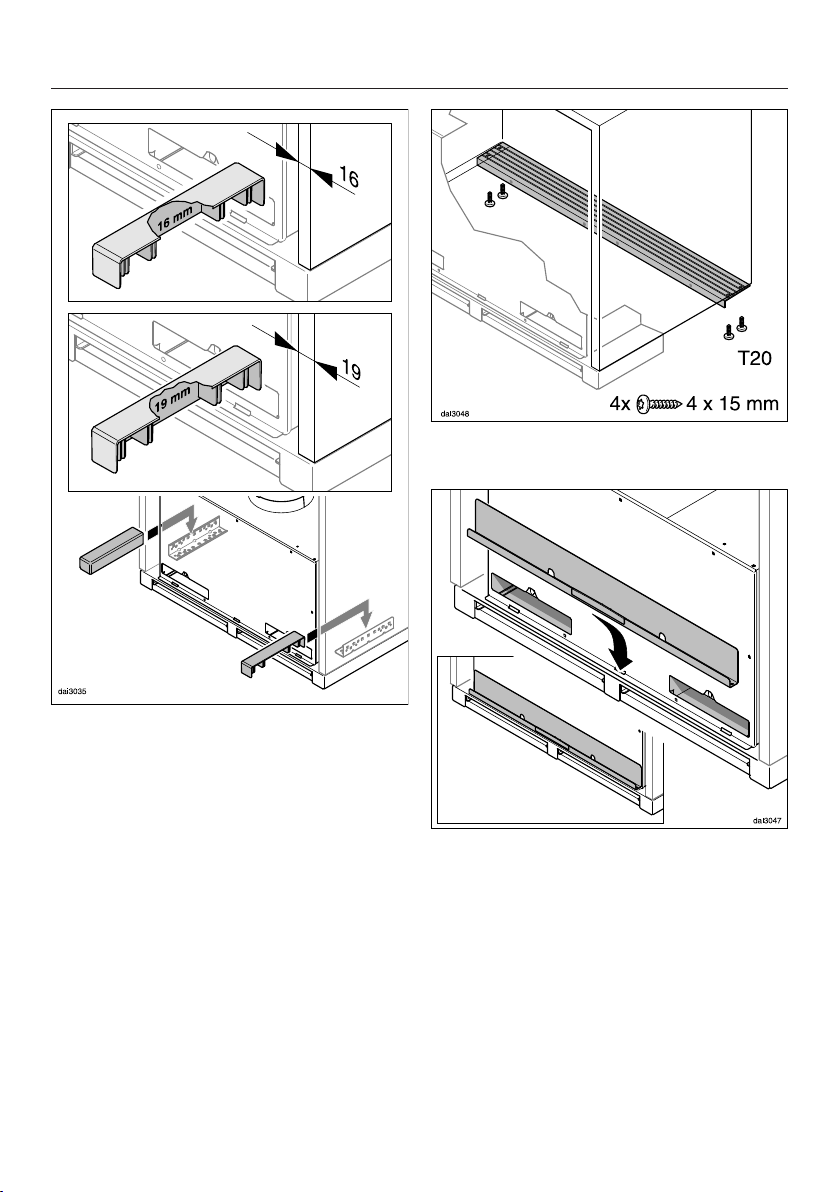

Fijar adicionalmente el listón distan‐
ciador a la parte inferior del armario.
Las cubiertas para los ángulos de
montaje son adecuadas para arma‐
rios con grosores de pared de 16 mm
y 19 mm. Gire las caperuzas para la
posición de montaje correspondiente
y colóquelas sobre el ángulo de mon‐
taje.
Introduzca la tapa para los huecos de
los filtros de olores por debajo y cié‐
rrela. Queda sujeta mediante imanes.
49
Page 50
Montaje
dai2699
Dado el caso, retirar la lámina protec‐
tora de los filtros de grasas y volver a
insertar los filtros de grasa.
Conexión de salida de aire
Fije el conducto de salida de aire en
la boca de expulsión de aire, por
ejemplo un tubo flexible de salida de
aire con una abrazadera (accesorio
especial). Si se utiliza un conducto de
salida de aire 125 mm, coloque el
manguito reductor adjunto en la boca
de salida de aire (véase también el
capítulo "Conducción de salida de ai‐
re").
Si fuera necesario, coloque la clapeta
antirretorno. Preste atención a que la
clapeta se abra ligeramente y se
vuelva a cerrar automáticamente.
50
Colocar el conducto de salida de aire
en la boca de expulsión de aire de la
campana extractora.
Si desea montar otros conductos de
salida véase "Conducto de salida de
aire".
Page 51
Montaje
Conexión para recirculación de aire
Si las condiciones constructivas no
permiten la conexión de salida de aire,
debe preparar la campana extractora
para el funcionamiento con recircula‐
ción de aire. Para el funcionamiento
con recirculación de aire necesitará un
juego de cambio que podrá adquirir en
establecimientos especializados o a
través del Servicio Post-Venta. Además
necesitará dos filtros de olores (véase el
capítulo "Datos técnicos").
El juego de cambio DUU 150 con rejilla
de plástico es adecuado para llevar a
cabo el montaje en zonas no visibles de
la parte superior del armario.
Instale el juego de cambio según se
describe en las instrucciones de
montaje correspondientes. Asegúre‐
se de que las pestañas de expulsión
estén orientadas hacia el centro de la
estancia y no hacia una pared o el te‐
cho.
En el funcionamiento con recircula‐
ción de aire no se ha instalado una
clapeta antirretorno.
Instale los filtros de olores (véase
"Limpieza y mantenimiento").
Conexión a red
Antes de realizar la conexión, lea los
capítulos "Conexión eléctrica" y "Ad‐
vertencias e indicaciones de seguri‐
dad".
En el caso de funcionamiento con un
extractor externo (aparatos de la se‐
rie ...EXT):
Conectar la campana extractora y el
extractor externo con ayuda del cable
de conexión y de la clavija de seis
polos.
Enchufe la clavija de red en la base
del enchufe.
En zonas a la vista se recomienda utili‐
zar el juego de cambio DUU 151 con
rejilla de acero inoxidable.
51
Page 52
Conexión eléctrica
La campana extractora deberá conec‐
tarse exclusivamente a una base de en‐
chufe con toma de tierra de CA230 V ~
50 Hz instalada de forma pertinente.
¡La instalación eléctrica deberá cumplir
la norma VDE 0100!
Para aumentar la seguridad eléctrica, la
VDE recomienda en su norma DIN
VDE 0100 Sección 739 la conexión pre‐
via del aparato a un interruptor diferen‐
cial residual de 30 mA (DIN VDE 0664).
Es recomendable la conexión a una ba‐
se de enchufe (según VDE 0701), ya
que de esta forma se facilita la labor del
Servicio Post-Venta. Cerciórese de que
la base de enchufe quede accesible en
todo momento una vez empotrado el
aparato.
En caso de que el enchufe quede inac‐
cesible para el usuario se precisará un
interruptor para cada polo. Son válidos
los interruptores con una apertura de
contacto de al menos 3 mm.
Entre éstos se encuentran los limitado‐
res LS, los fusibles y los contactores
(EN 60335).
Prescripciones adicionales pa‐
ra Austria
La conexión sólo se puede realizar a
una instalación eléctrica según la nor‐
ma ÖVE-EN1.
Para aumentar la seguridad, la ÖVE re‐
comienda conectar el aparato a un inte‐
rruptor diferencial con una derivación
de 30 mA (ÖVE-SN 50).
Encontrará los datos de conexión nece‐
sarios en la placa de características
(véase el capítulo "Servicio Post-Venta
y Garantía"). Compruebe si estos datos
se corresponden con la tensión y fre‐
cuencia de la red eléctrica.
52
Page 53
Conducción de salida de aire
¡Especialmente en caso de fun‐
cionamiento simultáneo de una cam‐
pana extractora y de un aparato de
combustión existe peligro de intoxi‐
cación en determinadas circunstan‐
cias!
Es imprescindible que tenga en
cuenta al respecto el capítulo "Ad‐
vertencias e indicaciones de seguri‐
dad".
En caso de duda, deje que un técni‐
co autorizado confirme que el fun‐
cionamiento no constituye ningún
peligro.
Emplee únicamente tubos lisos o
mangueras flexibles de material no
inflamable para la conducción de sa‐
lida de aire.
Asegúrese en caso de funcionamien‐
to con un extractor externo de que la
conducción de salida de aire es lo
suficientemente rígida. El extractor
exterior puede crear presión que su‐
ponga una deformación de la con‐
ducción de la salida de aire.
Para conseguir una mayor potencia
de extracción y disminuir los ruidos
del motor, tenga en cuenta lo si‐
guiente:
– El diámetro de la conducción no de‐
bería ser inferior a 150 mm.
– Al utilizar canales planos, la sección
de la chimenea no debería ser más
plana que la sección de la boca de
salida de aire.
– La conducción de salida de aire debe
ser lo más corta y recta posible.
– Emplee únicamente codos con ra‐
dios grandes.
– La conducción de salida del aire no
debe doblarse ni aplastarse.
– Tenga en cuenta que las conexiones
estén posicionadas de forma fija y
estanca.
Tenga en cuenta que cada limitación
del flujo de aire reduce la potencia
del aire y aumenta los ruidos de fun‐
cionamiento.
Si la salida de aire debe conducirse
al exterior, recomendamos la instala‐
ción de un pasamuros telescópico o
de un paso de tejado (accesorio es‐
pecial que no forma parte del sumi‐
nistro).
Si la salida de aire debe conducirse a
una chimenea de salida, el manguito
acodado de la conducción deberá
estar orientado en el sentido de la
corriente.
En el caso de que la conducción de
salida de aire esté posicionada hori‐
zontalmente debe mantenerse una
pendiente mínima de 1 cm por cada
metro. Con ello se evita que el agua
condensada que podría formarse
pueda penetrar en la campana ex‐
tractora.
En el caso de que la conducción de
salida de aire pase por estancias
frías, buhardillas, etc., pueden produ‐
cirse bruscas variaciones de tempe‐
53
Page 54
Conducción de salida de aire
ratura en las diferentes zonas. A cau‐
sa de ello puede formarse agua con‐
densada lo que hace necesario el
aislamiento de la conducción de sali‐
da de aire.

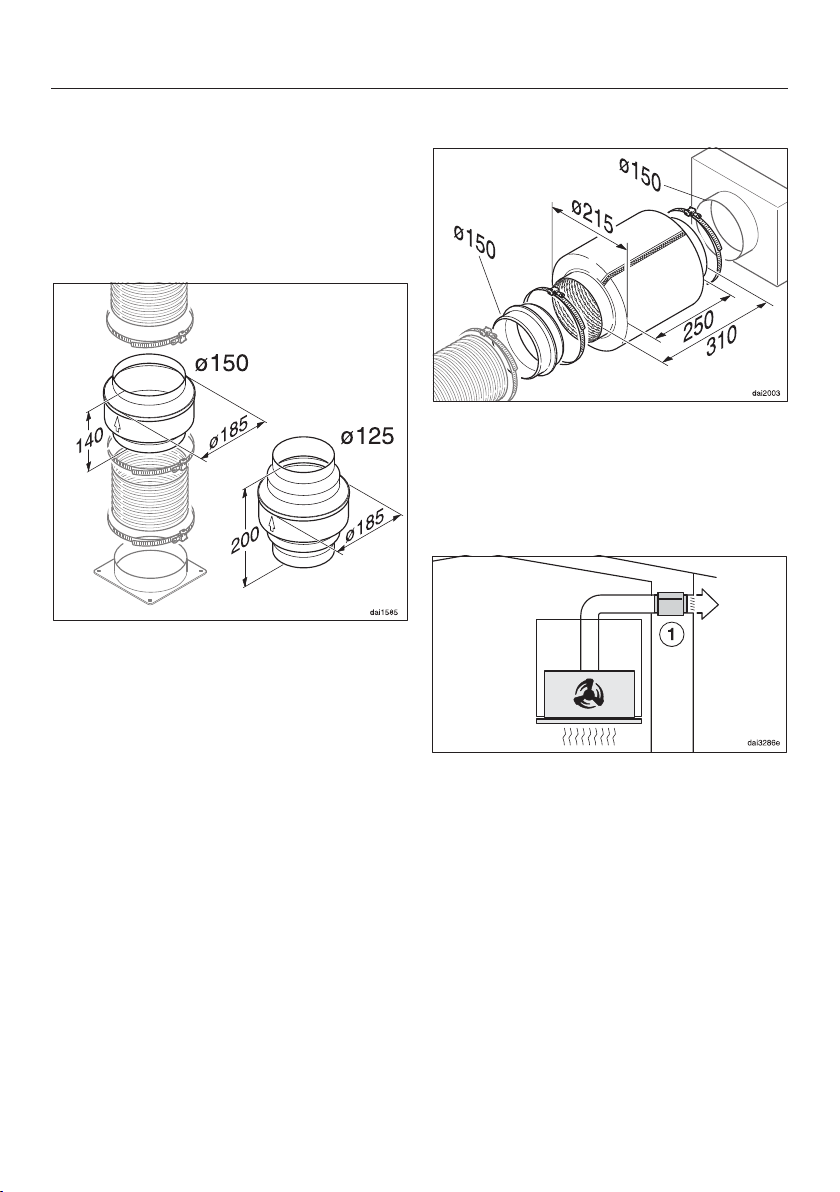

Bloqueo de agua condensada
Se recomienda, junto con el aislamiento
correspondiente de la conducción de
salida de aire, la instalación de un blo‐
queo de agua condensada que recoja y
evapore el agua condensada.
Éste está disponible como accesorio
especial para una conducción de salida
de aire de 125 mm o 150 mm.
El bloqueo para el agua condensada
deberá ser instalado verticalmente y
lo más cerca posible por encima de
las bocas de salida de la campana
extractora.
La flecha situada en la carcasa indica
la dirección de expulsión.
Amortiguador de ruido
En la conducción de salida de aire se
puede colocar un amortiguador de rui‐
do (accesorios especiales). Sirve para
la amortiguación adicional de ruidos.
Funcionamiento con salida de aire
El amortiguador de ruido amortigua
tanto los ruidos del ventilador hacia
fuera como los ruidos exteriores que
entran en la cocina a través de la con‐
ducción de salida de aire (p. ej. el ruido
de la calle). Para ello, el amortiguador
de ruido se coloca lo más cerca posible
de la salida de aire .
En campanas extractoras, preparadas
para la conexión a un extractor externo
(serie ..EXT), el bloqueo de agua con‐
densada está integrado.
54
Page 55
Sistema de recirculación de aire
El amortiguador de ruido se coloca en‐
tre las bocas de expulsión y la desvia‐
ción . Se deberá comprobar el hueco
de empotramiento en cada caso.
Funcionamiento con salida de aire con un extractor externo
Conducción de salida de aire
Para minimizar los ruidos del extractor
en la cocina, el amortiguador de ruidos
debe intentar colocarse delante del ex‐
tractor externo , en un conducto de
salida de aire sobre la boca de salida
de aire de la campana extractora .
Para un extractor externo que esté
montado en casa, utilizando un amorti‐
guador de ruido detrás del extractor ex‐
terno se pueden reducir los ruidos
del extractor hacia fuera.
55
Page 56
Activar la función Con@ctivity 2.0
Instalación del stick Con@cti‐
vity 2.0
Para poder utilizar la función Con@cti‐
vity 2.0 es necesario que la placa de
cocción esté equipada con el stick
Con@ctivity 2.0.
Observe las instrucciones de montaje
para instalar el stick Con@ctivity 2.0.
Activar la función Con@ctivity
2.0
Para poder utilizar la función Con@cti‐
vity 2.0 se debe activar la conexión ina‐
lámbrica entre la placa de cocción y la
campana extractora.
Ambos aparatos deben estar instalados
y listos para funcionar.
La conexión inalámbrica se deberá rea‐
lizar simultáneamente en la campana
extractora y en la placa de cocción. La
activación en la campana extractora se
describe a continuación.
La activación en la placa de cocción se
describe en las instrucciones de mane‐
jo correspondientes. Familiarícese pre‐
viamente con la información.
Comience primero con la activación en
la campana extractora y después en la
placa de cocción.
Activación de la campana extractora
El inicio / cierre de sesión se realiza con
la visera de vahos plegada.
Retire el filtro de grasa.
Puede acceder a la unidad de manejo a
través de los orificios del filtro de gra‐
sas.
La placa de cocción y la campana
extractora deberán estar desconecta‐
das.
Pulse la tecla de funcionamiento pos‐
terior 515 durante aprox. 10 segun‐
dos, hasta que la indicación del nivel
del extractor 1 se ilumine.
A continuación, pulse sucesivamente
– la tecla "",
– después la tecla "",
– y finalmente la tecla de la iluminación
.
Si el mando a distancia ya estuviera ac‐
tivado, las indicaciones 2 y 3 se ilumi‐
nan de forma permanente. Si aún no
hubiera conexión inalámbrica, las indi‐
caciones 2 y 3 parpadean al mismo
tiempo.
56
Para activar la función Con@ctivity
2.0, pulse la tecla "".
Se inicia la búsqueda de una conexión
inalámbrica.
Page 57
Activar la función Con@ctivity 2.0
Inicie la activación en la placa de
cocción.
Activación en la placa de cocción
Mientras la campana extractora bus‐
ca una conexión inalámbrica, inicie la
activación de la placa de cocción.
Encontrará información al respecto
en las instrucciones de manejo de la
placa de cocción.
Si en la placa de cocción se produce
la notificación de que se ha creado la
conexión inalámbrica, confirme la ac‐
tivación en la campana extractora
con la tecla de funcionamiento poste‐
rior 515. Todos los pilotos de con‐
trol se apagan.
Confirme la activación en la placa de
cocción.
La función Con@ctivity 2.0 ya se puede
utilizar.
Si no realiza la confirmación en el plazo
de 4 minutos después de los ajustes, la
activación no se llevará a cabo.
La activación tiene lugar una sola vez.
Si los aparatos se desconectan de la
red eléctrica, p. ej. en caso de un fallo
de corriente, la activación se mantie‐
ne.
Activación fallida.
Si a pesar de haber activado la cam‐
pana extractora y la placa de cocción
no fuera posible establecer la cone‐
xión inalámbrica, ambos aparatos
deberán ser desconectados y a con‐
tinuación se deberán activar de nue‐
vo.
Desactivar la función Con@cti‐
vity 2.0
La desactivación en la campana ex‐
tractora se realiza del mismo modo
que la activación. Al registrar/desco‐
nectar la campana, se deberá selec‐
cionar la tecla "" en vez de la tecla
"".
Tenga en cuenta las instrucciones de
manejo correspondientes para de‐
sactivar la placa de cocción.
Tenga en cuenta que con la descone‐
xión de la conexión inalámbrica tam‐
bién se desactiva el manejo a distan‐
cia existente y deberá activarse de
nuevo.
57
Page 58
Conectar / desconectar el mando a distancia
En el caso de que el mando a distancia
hubiera perdido la conexión con la
campana extractora, habrá que repetir
el registro. Para ello primero hay que
cerrar la sesión del mando a distancia
en la campana extractora y en el man‐
do a distancia.
El inicio / cierre de sesión se realiza con
la visera de vahos plegada.
Retire el filtro de grasa.
Puede acceder a la unidad de manejo a
través de los orificios del filtro de gra‐
sas.
El registrar/desconectar debe realizarse
simultáneamente en la campana ex‐
tractora y en el mando a distancia. Acti‐
ve el modo registrar/desconectar pri‐
mero en la campana extractora, des‐
pués en el mando a distancia.
Activar el modo registrar/desconec‐
tar en la campana extractora
Pulse la tecla de funcionamiento pos‐
terior 515 durante aprox. 10 segun‐
dos, hasta que la indicación del nivel
del extractor 1 se ilumine.
A continuación, pulse sucesivamente
– la tecla "",
– después la tecla "",
– y finalmente la tecla de la iluminación
.
A continuación active directamente el
modo en el mando a distancia.
Activar el modo registrar/desconec‐
tar en el mando a distancia
Pulse ambas flechas de dirección
simultáneamente durante aprox.
5 segundos hasta que el LED del
mando a distancia parpadee.
58
Pulse la tecla de iluminación .
Desconectar
En el modo registrar/desconectar
pulse primero en la campana extrac‐
tora y después en el mando a distan‐
cia la tecla "".
El LED del mando a distancia parpadea
de forma uniforme.
Después de aprox. 10 segundos, el
LED del mando a distancia parpadea
en intervalos más largos 2 veces. El
Page 59
Conectar / desconectar el mando a distancia
mando a distancia está desconectado.
Transcurrido un tiempo corto, el LED se
apaga.
Confirme la desconexión de la cam‐
pana extractora con la tecla de fun‐
cionamiento posterior 515. Todos
los pilotos de mando se apagan.
Observe que con la desconexión de la
conexión inalámbrica también se de‐
sactiva una función Con@ctivity 2.0
existente y debe activarse de nuevo.
Iniciar el registro
En el modo registrar/desconectar
pulse primero en la campana extrac‐
tora la tecla "" (tecla sensora IS)* y
después en el mando a distancia la
tecla "".
Se inicia la búsqueda de una conexión
inalámbrica. .El LED del mando a dis‐
tancia parpadea de forma uniforme.
La conexión inalámbrica se establece
cuando el LED del mando a distancia
parpadea en intervalos cortos 4 veces
tras aprox. 30 segundos. Tras un breve
tiempo el LED se apaga.
Cancelar registro
En caso de no ser posible el registro,
el proceso puede ser interrumpido
pulsando la tecla de funcionamiento
posterior 515 en la campana ex‐
tractora o en el mando a distancia.
El proceso deberá repetirse. Para
ello, primero hay que desconectar la
campana extractora y el mando a
distancia.
Confirme el registro de la campana
extractora con la tecla de funciona‐
miento posterior 515. Todos los pi‐
lotos de mando se apagan.
El mando a distancia ya se puede utili‐
zar.
Si no realiza la confirmación en el plazo
de 4 minutos después de los ajustes, la
activación no se llevará a cabo.
59
Page 60
Datos técnicos
Motor del ventilador* 90 W
Iluminación del área de cocción
DA 3660 2 x 4,5W
DA 3690 3 x 4,5W
Potencia nominal total*
DA 3660 99 W
DA 3690 103,5 W
Tensión de red, frecuencia AC 230 V, 50 Hz
Fusible 10 A
Longitud del cable de conexión a la red 1,5 m
Peso
DA 3660 16 kg
DA 3690 19 kg
DA 3660 EXT 13 kg
DA 3690 EXT 16 kg
*La potencia nominal y la capacidad de extracción de los modelos de la serie ...EXT depen‐
den del extractor exterior instalado.
Longitud del cable de unión al extractor exterior: 1,9 m
Funcionamiento con recirculación de aire con accesorio especial:
Juego de cambio DUU 150 o DUU 151 y juego de filtros de olores DKF 19. El juego contie‐
ne dos filtros de olores.
Declaración de conformidad
Miele declara que la campana extractora indicada en la portada cumple con las
normativas básicas y otros reglamentos relevantes de la Directiva 1999/5/CE.
En la dirección que se encuentra en la página posterior encontrará una declara‐
ción de conformidad completa.
60
Page 61
Datos técnicos
Ficha para campana extractora
según reglamento delegado (UE) nº 65/2014 y reglamento (UE) nº 66/2014
MIELE
Identificador del modelo DA 3660
Consumo de energía anual (AEC
Clase de eficiencia energética
A+ (más eficiente) a F (menos eficiente) A+
Índice de eficiencia energética (EEI
Eficiencia fluodinámica 36,8
Clase de eficiencia fluodinámica
A (más eficiente) a G (menos eficiente) A
Eficiencia de iluminación (LE
Campana
Clase de eficiencia de iluminación
A (más eficiente) a G (menos eficiente) A
Eficiencia de filtrado de grasa 82,8 %
Clase de eficiencia de filtrado de grasa
A (más eficiente) a G (menos eficiente) C
Flujo de aire medido en el punto de máxima eficiencia
Flujo de aire (velocidad mín.)
Flujo de aire (velocidad máx.)
Flujo de aire (posición ultrarrápida o reforzada)
Flujo de aire máx. (Q
máx.
)
Presión de aire medida en el punto de máxima eficiencia 402 Pa
Emisiones sonoras en el aire ponderadas por el valor A (velocidad mín.) 39 dB
Emisiones sonoras en el aire ponderadas por el valor A (velocidad
máx.)
Emisiones sonoras en el aire ponderadas por el valor A (posición ultra‐
rrápida o reforzada)
Potencia eléctrica de entrada medida en el punto de máxima eficiencia 101,0 W
Consumo de electricidad en modo desactivado (Po) W
Consumo de electricidad en modo espera (Ps) 0,15 W
Potencia nominal del sistema de iluminación 9,0 W
Iluminancia media del sistema de iluminación en la superficie de coc‐
ción
Factor de incremento temporal 0,7
) 31,5 kWh/año
campana
) 41,5
Campana
) 46,7 lx/W
333,0 m3/h
220 m3/h
400 m3/h
640 m3/h
640 m3/h
51 dB
63 dB
420 Ix
61
Page 62
Datos técnicos
Ficha para campana extractora
según reglamento delegado (UE) nº 65/2014 y reglamento (UE) nº 66/2014
MIELE
Identificador del modelo DA 3690
Consumo de energía anual (AEC
Clase de eficiencia energética
A+ (más eficiente) a F (menos eficiente) A+
Índice de eficiencia energética (EEI
Eficiencia fluodinámica 36,8
Clase de eficiencia fluodinámica
A (más eficiente) a G (menos eficiente) A
Eficiencia de iluminación (LE
Campana
Clase de eficiencia de iluminación
A (más eficiente) a G (menos eficiente) A
Eficiencia de filtrado de grasa 82,8 %
Clase de eficiencia de filtrado de grasa
A (más eficiente) a G (menos eficiente) C
Flujo de aire medido en el punto de máxima eficiencia
Flujo de aire (velocidad mín.)
Flujo de aire (velocidad máx.)
Flujo de aire (posición ultrarrápida o reforzada)
Flujo de aire máx. (Q
máx.
)
Presión de aire medida en el punto de máxima eficiencia 402 Pa
Emisiones sonoras en el aire ponderadas por el valor A (velocidad mín.) 39 dB
Emisiones sonoras en el aire ponderadas por el valor A (velocidad
máx.)
Emisiones sonoras en el aire ponderadas por el valor A (posición ultra‐
rrápida o reforzada)
Potencia eléctrica de entrada medida en el punto de máxima eficiencia 101,0 W
Consumo de electricidad en modo desactivado (Po) W
Consumo de electricidad en modo espera (Ps) 0,15 W
Potencia nominal del sistema de iluminación 13,5 W
Iluminancia media del sistema de iluminación en la superficie de coc‐
ción
Factor de incremento temporal 0,7
) 34,7 kWh/año
campana
) 44,4
Campana
) 40,0 lx/W
333,0 m3/h
220 m3/h
400 m3/h
640 m3/h
640 m3/h
51 dB
63 dB
540 Ix
62
Page 63
Alemania
Dirección del fabricante
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Chile
Miele S.A.U.
Avda. Bruselas, 31
28108 Alcobendas (Madrid)
Tfno.: 91 623 20 00
Fax: 91 662 02 66
Internet: www.miele.es
E-mail: [email protected]
Miele Electrodomésticos Ltda.
Av. Nueva Costanera 4055
Vitacura
Santiago de Chile
Tel.: (56 2) 957 0000
Fax: (56 2) 957 0079
Internet: www.miele.cl
E-Mail: [email protected]
Teléfono Servicio Postventa / Atención al Cliente:
E-mail Servicio Postventa: [email protected]
E-mail Atención al Cliente: [email protected]
902 398 398
Teléfono Servicio de Atención al Distribuidor:
Servicios concertados en todas las capitales y poblaciones importantes.
902 878 209
63
Page 64
DA 3660
DA 3690
DA 3660 EXT
DA 3690 EXT
M.-Nr. 09 869 400 / 01es-ES
Loading...
