Gebrauchs- und Montageanweisung
Dunstabzugshaube
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Installation und Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden.
de-DE M.-Nr. 10 543 270
Inhalt
Sicherheitshinweise und Warnungen .................................................................. 4
Ihr Beitrag zum Umweltschutz........................................................................... 13
Übersicht Dunstabzugshaube............................................................................ 14
Funktionsbeschreibung ...................................................................................... 16
Con@ctivity 2.0-Funktion ...................................................................................... 17
Bedienung (Automatischer Betrieb) ..................................................................18
Kochen mit Con@ctivity 2.0-Funktion (Automatischer Betrieb) ............................ 18
Den Automatikbetrieb vorübergehend verlassen.................................................. 20
Rückkehr in den Automatikbetrieb........................................................................ 20
Bedienung (Manueller Betrieb)........................................................................... 21
Kochen ohne Con@ctivity 2.0-Funktion (Manueller Betrieb)................................. 21
Gebläse einschalten.............................................................................................. 21
Leistungsstufe wählen........................................................................................... 21
Nachlaufzeit wählen .............................................................................................. 21
Gebläse ausschalten............................................................................................. 21
Kochstellenbeleuchtung ein-/ausschalten ............................................................ 21
Powermanagement ............................................................................................... 22
Bedienung (Automatischer und manueller Betrieb)......................................... 23
Betriebsstundenzähler........................................................................................... 23
Betriebsstundenzähler Fettfilter ändern ........................................................... 23
Betriebsstundenzähler Geruchsfilter aktivieren/ändern ................................... 24
Betriebsstundenzähler abfragen ......................................................................24
Energiespartipps .................................................................................................25
Reinigung und Pflege.......................................................................................... 26
Gehäuse ................................................................................................................ 26
Fettfilter.................................................................................................................. 26
Geruchsfilter.......................................................................................................... 29
Betriebsstundenzähler Geruchsfilter zurücksetzen..........................................29
Geruchsfilter entsorgen.................................................................................... 29
Leuchte wechseln.................................................................................................. 30
2
Inhalt
Montage ...............................................................................................................31
Vor der Montage.................................................................................................... 31
Montageplan ......................................................................................................... 31
Montagematerial ................................................................................................... 32
Gerätemaße........................................................................................................... 34
Abstand zwischen Kochstelle und Dunstabzugshaube (S)................................... 36
Montageempfehlungen ......................................................................................... 37
Abluftleitung......................................................................................................... 38
Kondenswassersperre........................................................................................... 39
Schalldämpfer ....................................................................................................... 39
Elektroanschluss ................................................................................................. 41
Con@ctivity 2.0-Funktion aktivieren .................................................................. 42
Installation des Con@ctivity 2.0-Sticks ................................................................. 42
Con@ctivity 2.0-Funktion aktivieren...................................................................... 42
Aktivieren an der Dunstabzugshaube ..............................................................42
Aktivieren am Kochfeld ....................................................................................43
Aktivierung fehlgeschlagen ..............................................................................43
Con@ctivity 2.0 deaktivieren ................................................................................. 43
Kundendienst und Garantie................................................................................ 44
Position des Typenschildes................................................................................... 44
Technische Daten............................................................................................... 45
Nachkaufbares Zubehör für den Umluftbetrieb..................................................... 45
Konformitätserklärung........................................................................................... 46
Für Prüfinstitute ..................................................................................................... 46
3
Sicherheitshinweise und Warnungen
Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie
enthält wichtige Hinweise für die Montage, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden an der Dunstabzugshaube. Miele kann nicht für
Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie an einen eventuellen Nachbesitzer weiter!
Bestimmungsgemäße Verwendung
Diese Dunstabzugshaube ist für die Verwendung im Haushalt und
in haushaltsähnlichen Aufstellumgebungen bestimmt.
Diese Dunstabzugshaube ist nicht für die Verwendung im Außen-
bereich bestimmt.
Verwenden Sie die Dunstabzugshaube ausschließlich im haus-
haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwrasen, die bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.
Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-
Kochstelle nicht für die Entlüftung des Aufstellraumes verwendet
werden. Befragen Sie dazu einen Gas-Fachmann.
4
Sicherheitshinweise und Warnungen
Personen, die aufgrund ihrer physischen, sensorischen oder geis-
tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen
bei der Bedienung beaufsichtigt werden.
Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder im Haushalt
Kinder unter acht Jahren müssen von der Dunstabzugshaube
ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne
Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt
wurde, dass sie sie sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen
können.
Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen
oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-
haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugshaube spielen.
Das Licht der Kochstellenbeleuchtung ist sehr intensiv.
Achten Sie insbesondere bei Babys darauf, dass sie nicht direkt in
die Leuchten schauen.
Erstickungsgefahr! Kinder können sich beim Spielen in Verpa-
ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf
ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern
fern.
5
Sicherheitshinweise und Warnungen
Technische Sicherheit
Durch unsachgemäße Installations- und Wartungsarbeiten oder
Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.
Beschädigungen an der Dunstabzugshaube können Ihre Sicher-
heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen
Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
Die elektrische Sicherheit der Dunstabzugshaube ist nur dann ge-
währleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die
Elektroinstallation durch eine Elektro-Fachkraft prüfen.
Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist
nur dann gewährleistet, wenn die Dunstabzugshaube am öffentlichen Stromnetz angeschlossen ist.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-
schild der Dunstabzugshaube müssen unbedingt mit denen des
Elektronetzes übereinstimmen, damit keine Schäden an der Dunstabzugshaube auftreten.
Vergleichen Sie die Anschlussdaten vor dem Anschließen. Fragen Sie
im Zweifelsfall eine Elektro-Fachkraft.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die
nötige Sicherheit (Brandgefahr). Schließen Sie die Dunstabzugshaube damit nicht an das Elektronetz an.
Bei Dunstabzugshauben der Typenreihe ...EXT ist die Verbindung
zum externen Gebläse mit der zugehörigen Verbindungsleitung und
Steckverbindern herzustellen.
Diese Geräte dürfen nur mit einem externen Gebläse von Miele kombiniert werden.
6
Sicherheitshinweise und Warnungen
Verwenden Sie die Dunstabzugshaube nur im montierten Zustand,
damit die sichere Funktion gewährleistet ist.
Diese Dunstabzugshaube darf nicht an nicht stationären Aufstel-
lungsorten (z.B. Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verän-
dern des elektrischen und mechanischen Aufbaus gefährden Sie und
führen möglicherweise zu Funktionsstörungen der Dunstabzugshaube.
Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Gehäuses.
Garantieansprüche gehen verloren, wenn die Dunstabzugshaube
nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die
Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur
gegen solche ausgetauscht werden.
Eine beschädigte Anschlussleitung darf nur von qualifizierten
Fachleuten ausgetauscht werden.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss
die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur
dann vom Elektronetz getrennt, wenn
– die Sicherungen der Elektroinstallation ausgeschaltet sind oder
– die Schraubsicherungen der Elektroinstallation ganz herausge-
schraubt sind oder
– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist.
Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am
Netzstecker.
7
Sicherheitshinweise und Warnungen
Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte
Vergiftungsgefahr durch Verbrennungsgase!
Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten.
Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft
aus dem Aufstellungsraum und führen ihre Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. Dies können z. B. gas-, öl- ,
holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder Backöfen sein.
Die Dunstabzugshaube entzieht der Küche und den benachbarten
Räumen Raumluft. Dies gilt für folgende Betriebsarten:
- Abluftbetrieb,
- Abluftbetrieb mit externem Gebläse,
- Umluftbetrieb mit außerhalb des Raumes angeordneter Umluftbox.
Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte
erhält zu wenig Verbrennungsluft. Die Verbrennung wird beeinträchtigt.
Giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht in die Wohnräume gezogen werden.
Es besteht Lebensgefahr!
8
Sicherheitshinweise und Warnungen
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte
im Raum oder Lüftungsverbund ein Unterdruck von höchstens
4Pa (0,04mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden
Querschnitt der Zuströmöffnung zu achten. Ein Zuluft-/Abluftmauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.
Bei der Beurteilung muss immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.
Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei
die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
9
Sicherheitshinweise und Warnungen
Sachgemäßer Gebrauch
Durch offene Flammen besteht Brandgefahr!
Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube.
So ist z.B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in
den Filter. Abgelagertes Küchenfett kann sich entzünden.
Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann
die Dunstabzugshaube beschädigen.
– Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochge-
schirr brennen. Schalten Sie auch bei kurzzeitigem Herunternehmen des Kochgeschirrs die Gaskochstelle aus.
– Wählen Sie Kochgeschirr, das der Größe der Kochstelle ent-
spricht.
– Regeln Sie die Flamme so, dass sie keinesfalls über das Kochge-
schirr hinausragt.
– Vermeiden Sie das übermäßige Erhitzen des Kochgeschirrs (z. B.
beim Kochen mit einem Wok).
Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-
haube führen.
Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird, damit sich kein Kondenswasser ansammeln kann.
Überhitzte Öle und Fette können sich selbst entzünden und da-
durch die Dunstabzugshaube in Brand setzen.
Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit
Ölen und Fetten arbeiten. Auch das Grillen auf Elektro-Grillgeräten
muss deshalb unter ständiger Aufsicht erfolgen.
10
Sicherheitshinweise und Warnungen
Fett- und Schmutzablagerungen beeinträchtigen die Funktion der
Dunstabzugshaube.
Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Reinigung der Kochwrasen zu gewährleisten.
Beachten Sie, dass sich die Dunstabzugshaube beim Kochen
durch die aufsteigende Hitze stark erwärmen kann.
Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die
Dunstabzugshaube abgekühlt hat.
Sachgemäße Montage
Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob
der Betrieb einer Dunstabzugshaube darüber erlaubt ist.
Die Dunstabzugshaube darf nicht über Feuerungsstätten mit fes-
ten Brennstoffen montiert werden.
Wenn der Abstand zwischen Kochgerät und Dunstabzugshaube
zu gering ist, kann dies zu Beschädigungen der Dunstabzugshaube
führen.
Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben werden, sind zwischen Kochgerät und Unterkante der Dunstabzugshaube die im Kapitel "Montage" angegebenen Abstände zu beachten.
Wenn verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist
der größte angegebene Sicherheitsabstand zu beachten.
Zur Befestigung der Dunstabzugshaube sind die Angaben im Ka-
pitel "Montage" zu beachten.
11
Sicherheitshinweise und Warnungen
Blechteile können scharfe Kanten haben und zu Verletzungen füh-
ren.
Tragen Sie bei der Montage Handschuhe, die einen Schnittschutz
bieten.
Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche
aus nicht brennbarem Material verwendet werden. Diese sind im
Fachhandel oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin
noch in einen Schacht geführt werden, der zur Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
Soll die Abluft in einen nicht genutzten Rauch- oder Abgaskamin
geführt werden, so sind die behördlichen Vorschriften zu beachten.
Reinigung und Pflege
Es besteht Brandgefahr, wenn die Reinigung nicht nach den An-
gaben in dieser Gebrauchsanweisung ausgeführt wird.
Der Dampf eines Dampfreinigers kann an spannungsführende Tei-
le gelangen und einen Kurzschluss verursachen.
Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen
Dampfreiniger.
Zubehör
Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande-
re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie,
Gewährleistung und/oder Produkthaftung verloren.
12
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hausmüll sowie bei nicht sachgemäßer
Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Kommune, Händler oder Miele. Für das
Löschen etwaiger personenbezogener
Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
13
Übersicht Dunstabzugshaube
14
Übersicht Dunstabzugshaube
a
Ausblasstutzen
Die Abluft kann alternativ nach oben oder nach hinten herausgeführt werden.
b
Kochstellenbeleuchtung
c
Geruchsfilter (2 Stück)
Nachkaufbares Zubehör für Umluftbetrieb
d
Fettfilter (DA 2550: 1 Stück, DA 2570, DA 2580: 2 Stück; DA 2510: 3 Stück)
e
Bedienelemente
f
Taste für die Kochstellenbeleuchtung
g
Ein/Aus-Taste für das Gebläse
h
Tasten zur Einstellung der Gebläseleistung
i
Taste für die Nachlauf-Funktion
j
Betriebsstunden-Taste
15
Funktionsbeschreibung
Abhängig von der Ausführung der
Dunstabzugshaube sind folgende Funktionen möglich:
Abluftbetrieb
Die angesaugte Luft wird durch den
Fettfilter gereinigt und aus dem Gebäude geleitet.
Rückstauklappe
Eine Rückstauklappe im Abluftsystem
sorgt dafür, dass bei ausgeschalteter
Dunstabzugshaube kein ungewollter
Luftaustausch zwischen Raum- und Außenluft stattfindet.
Sie ist bei ausgeschalteter Dunstabzugshaube geschlossen.
Nach dem Einschalten des Gerätes öffnet sich die Rückstauklappe, so dass
die Abluft ungehindert nach außen
transportiert werden kann.
Für den Fall, dass Ihr Abluftsystem nicht
über eine Rückstauklappe verfügt, liegt
der Dunstabzugshaube eine Rückstauklappe bei. Sie wird in den Ausblasstutzen der Motoreinheit eingesetzt.
Umluftbetrieb
(nur mit Umbausatz und Geruchsfilter
als nachkaufbares Zubehör, siehe
"Technische Daten")
Die angesaugte Luft wird durch den
Fettfilter und zusätzlich durch Geruchsfilter gereinigt. Anschließend wird die
Luft in die Küche zurückgeführt.
Betrieb mit externem Gebläse
(Dunstabzugshauben der Typenreihe ...EXT)
Bei Dunstabzugshauben, die für den
Betrieb mit einem externen Gebläse
vorbereitet sind, wird ein Miele Absauggebläse außerhalb des Raumes an einem Standort Ihrer Wahl montiert. Das
externe Gebläse wird durch eine Steuerleitung mit der Dunstabzugshaube
verbunden und über Con@ctivity 2.0
oder über die Bedienelemente der
Dunstabzugshaube gesteuert.
16
Funktionsbeschreibung
Con@ctivity 2.0-Funktion
Automatische Steuerung
Diese Dunstabzugshaube verfügt über
eine Kommunikationsfunktion. Sie erlaubt die automatische Steuerung der
Dunstabzugshaube in Abhängigkeit
vom Betriebszustand eines autarken
Miele Elektro-Kochfeldes.
Voraussetzung für die Kommunikation
ist, dass das Kochfeld mit dem zugehörigen Con@ctivity 2.0-Stick ausgestattet ist.
Das Kochfeld übermittelt die Informationen zum Betriebszustand per Funk an
die Dunstabzugshaube.
– Beim Einschalten einer Kochstelle
wird selbstständig die Kochstellenbeleuchtung und nach kurzer Zeit das
Gebläse der Dunstabzugshaube eingeschaltet.
– Während des Kochens wählt die
Dunstabzugshaube automatisch die
Gebläsestufe. Die Höhe der Gebläsestufe hängt von der Anzahl der eingeschalteten Kochstellen und der gewählten Kochstufen ab.
– Nach dem Kochen schaltet sich das
Gebläse und die Kochstellenbeleuchtung nach einer vorgegebenen Nachlaufzeit automatisch aus.
Detaillierte Informationen zur Funktion
entnehmen Sie dem Kapitel "Bedienung".
Beachten Sie die Montageanweisung
des Con@ctivity 2.0-Sticks, ob der Anschluss an Ihrem Kochfeld möglich ist.
Damit Sie die Con@ctivity 2.0-Funktion
nutzen können, muss eine Funkverbindung zwischen Kochfeld und Dunstabzugshaube hergestellt werden (siehe
"Con@ctivity 2.0-Funktion aktivieren").
17
Bedienung (Automatischer Betrieb)
Wenn Con@ctivity 2.0 aktiviert ist, arbeitet die Dunstabzugshaube immer im
Automatikbetrieb (siehe "Con@ctivity
2.0-Funktion aktivieren").
Um die Dunstabzugshaube manuell zu
bedienen, siehe "Kochen ohne
Con@ctivity 2.0-Funktion".
Kochen mit Con@ctivity 2.0Funktion (Automatischer Betrieb)
Schalten Sie eine Kochstelle mit be-
liebiger Stufe ein.
Die Kochstellenbeleuchtung schaltet
sich ein.
Nach einigen Sekunden schaltet sich
das Gebläse ein, zunächst kurz in Stufe
2, dann sofort in Stufe 1.
Während des Kochens wählt die Dunstabzugshaube automatisch die Gebläsestufe.
Beispiele für die Gebläsestufen 1 bis 4
Reaktionszeit
Die Dunstabzugshaube reagiert mit Verzögerung. Damit wird berücksichtigt,
dass das Ändern der Leistungsstufe am
Kochfeld nicht unmittelbar zu weniger
oder mehr Kochwrasen führt.
Da das Kochfeld die Informationen in
Intervallen an die Dunstabzugshaube
sendet, kann auch dies zu Verzögerungen führen.
Die Reaktion erfolgt innerhalb einiger
Sekunden oder weniger Minuten.
Maßgeblich ist die insgesamt eingeschaltete Leistung des Kochfeldes, also
die Anzahl der eingeschalteten Kochstellen und die Höhe der gewählten
Kochstufen.
Wenn Sie am Kochfeld eine höhere
Leistungsstufe wählen oder mehrere
Kochstellen einschalten, schaltet
auch die Dunstabzugshaube in eine
höhere Gebläsestufe.
Wenn Sie die Leistungsstufe am
Kochfeld verringern oder Kochstellen
ausschalten, wird auch die Gebläsestufe angepasst.
18
Bedienung (Automatischer Betrieb)
Bratvorgang
Wenn Sie z. B. zum Erhitzen des
Kochgeschirrs vor dem Anbraten eine
Kochstelle auf höchster Stufe einschalten und nach ca. 60 bis 90 Sekunden* auf eine niedrigere Stufe zurückschalten, wird ein Bratvorgang
erkannt. (*60 Sekunden bis 5 Minuten
bei einem Highlight-Kochfeld.)
Die Dunstabzugshaube schaltet sich ein
und schaltet nach dem Zurückschalten
des Kochfeldes auf Stufe 3 und verbleibt in dieser Gebläsestufe ca. 5 Minuten.
Anschließend wird die Gebläsestufe
wieder durch die Con@ctivity-Funktion
bestimmt.
Sie können auch vorzeitig manuell ei-
ne andere Gebläsestufe wählen.
Ausschalten
Schalten Sie alle Kochstellen aus.
Das Gebläse der Dunstabzugshaube
wird innerhalb der nächsten Minuten
stufenweise heruntergeschaltet und
schließlich ausgeschaltet.
Damit wird die Küchenluft von verbliebenen Wrasen und Gerüchen gereinigt.
– Von der Boosterstufe schaltet das
Gebläse sofort zurück in Stufe 3.
– Läuft das Gebläse in Stufe 3, schaltet
es nach ca. 1 Minute auf Stufe 2 zurück.
– Von Stufe 2 schaltet es nach 2 Minu-
ten zurück in Stufe 1.
– Nach 2 Minuten in Stufe 1 schaltet
sich das Gebläse aus.
– Nach weiteren 30 Sekunden wird die
Kochstellenbeleuchtung ausgeschaltet.
Der Kochvorgang ist beendet.
19
Bedienung (Automatischer Betrieb)
Den Automatikbetrieb vorübergehend verlassen
So verlassen Sie während des Kochens
vorübergehend den Automatikbetrieb:
Sie wählen manuell eine andere Ge-
bläsestufe, oder
Sie schalten die Dunstabzugshaube
manuell aus, oder
Sie aktivieren die Nachlauffunktion
der Dunstabzugshaube. Das Gebläse schaltet sich nach der gewählten Nachlaufzeit aus, das Licht bleibt
eingeschaltet.
Die Funktionen der Dunstabzugshaube
sind nun manuell zu bedienen (siehe
"Kochen ohne Con@ctivity 2.0-Funktion").
Rückkehr in den Automatikbetrieb
So kehrt die Dunstabzugshaube wieder
in den Automatikbetrieb zurück:
Die Dunstabzugshaube wird nach
manueller Wahl einer Gebläsestufe
ca. 5 Minuten nicht bedient, oder
Die manuell gewählte Gebläsestufe
entspricht wieder der automatischen,
oder
Das Gebläse der Dunstabzugshaube
und das Kochfeld waren mindestens
30 Sekunden ausgeschaltet.
Beim nächsten Einschalten des
Kochfeldes startet wieder der Automatikbetrieb.
Wenn Sie die Dunstabzugshaube für
einen kompletten Kochvorgang manuell bedienen wollen, schalten Sie
das Gebläse der Dunstabzugshaube
vor dem Kochfeld ein.
Wenn nach dem Kochen die Dunstabzugshaube und das Kochfeld mindestens 30 Sekunden ausgeschaltet
waren, startet beim nächsten Einschalten des Kochfeldes wieder der
Automatikbetrieb.
20
Bedienung (Manueller Betrieb)
Kochen ohne Con@ctivity 2.0Funktion (Manueller Betrieb)
Unter folgenden Voraussetzungen ist
die Dunstabzugshaube manuell zu bedienen:
– Die Con@ctivity 2.0-Funktion ist nicht
aktiviert.
– Sie haben vorübergehend die
Con@ctivity 2.0-Funktion deaktiviert
(siehe "Den Automatikbetrieb vorübergehend verlassen").
Gebläse einschalten
Drücken Sie die Taste Ein-/Aus.
Das Gebläse schaltet auf Stufe 2. Das
Symbol und die 2 der Gebläsestufenanzeige leuchten.
Leistungsstufe wählen
Für leichte bis starke Kochwrasen und
Gerüche stehen Ihnen die Leistungsstufen 1 bis 3 zur Verfügung.
Für vorübergehende sehr starke Wrasen- und Geruchsentwicklung, z. B.
beim Anbraten, wählen Sie die Stufe B
als Boosterstufe.
Wählen Sie durch Drücken der Taste
"" eine niedrigerer oder der Taste
"" eine höhere Leistungsstufe.
Zurückschalten der Boosterstufe
Wenn das Powermanagement aktiviert
ist (voreingestellt), schaltet das Gebläse
nach 5 Minuten automatisch auf Stufe 3
zurück.
Nachlaufzeit wählen
Es ist empfehlenswert, das Gebläse
nach dem Kochen noch einige Minuten
weiterlaufen zu lassen. Damit wird die
Küchenluft von verbliebenen Wrasen
und Gerüchen gereinigt.
Die Nachlauf-Funktion bietet die Möglichkeit, dass sich das Gebläse nach einer vorgewählten Zeit automatisch abschaltet.
Drücken Sie nach dem Kochen bei
eingeschaltetem Gebläse die Taste
Nachlauf
– 1-mal: Das Gebläse schaltet sich
nach 5 Minuten aus (5 leuchtet).
– 2-mal: Das Gebläse schaltet sich
nach 15 Minuten aus (15 leuchtet).
– Wenn Sie die Taste Nachlauf er-
neut drücken, bleibt das Gebläse eingeschaltet ( erlischt).
Gebläse ausschalten
Schalten Sie das Gebläse mit der
Taste Ein-/Aus aus.
Das Symbol erlischt.
Kochstellenbeleuchtung ein-/ ausschalten
Die Kochstellenbeleuchtung können Sie
unabhängig vom Gebläse ein- oder
ausschalten.
Drücken Sie dazu die Beleuchtungs-
Taste .
Bei eingeschalteter Beleuchtung leuchtet das Symbol .
21
Bedienung (Manueller Betrieb)
Powermanagement
Die Dunstabzugshaube verfügt über ein
Powermanagement. Das Powermanagement dient der Energieeinsparung. Es
sorgt dafür, dass das Gebläse automatisch zurückgeschaltet wird und die Beleuchtung ausgeschaltet wird.
– Ist die Boosterstufe des Gebläses ge-
wählt, wird nach 5 Minuten automatisch auf die Stufe 3 zurückgeschaltet,
– Von den Gebläsestufen 3, 2 oder 1
wird nach 2 Stunden eine Stufe zurückgeschaltet und dann in 30 Minuten-Schritten ausgeschaltet.
– Die eingeschaltete Kochstellenbe-
leuchtung wird nach 12 Stunden automatisch ausgeschaltet.
Powermanagement aus-/einschalten
Sie können das Powermanagement deaktivieren.
Bedenken Sie, dass dies zu einem erhöhten Energieverbrauch führen kann.
Schalten Sie das Gebläse und die
Beleuchtung aus.
Drücken Sie die Taste Nachlauf
ca. 10 Sekunden, bis die Anzeige 1
der Gebläsestufenanzeige leuchtet.
Drücken Sie anschließend nacheinan-
der
– die Taste Beleuchtung,
– die Taste "" und wieder
– die Taste Beleuchtung.
Wenn das Powermanagement einge-
schaltet ist, leuchten die Anzeigen 1
und B dauernd.
Wenn es ausgeschaltet ist, blinken die
Anzeigen 1 und B.
Drücken Sie zum Ausschalten des
Powermanagements die Taste "".
22
Die Anzeigen 1 und B blinken.
Drücken Sie zum Einschalten die Tas-
te "".
Die Anzeigen 1 und B leuchten dau-
ernd.
Bestätigen Sie den Vorgang mit der
Taste Nachlauf.
Alle Kontrolllampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb
von 4 Minuten, wird die alte Einstellung
beibehalten.
Bedienung (Automatischer und manueller Betrieb)
Betriebsstundenzähler
Die Dunstabzugshaube speichert die
Zeit, die sie im Betrieb ist.
Die Betriebsstundenzähler signalisieren
durch Aufleuchten des Symbols Fettfilter oder des Symbols Geruchsfilter, wenn die Filter gereinigt oder gewechselt werden müssen. Informationen zur Reinigung und zum Wechsel
der Filter und zum Zurücksetzen der
Betriebsstundenzähler entnehmen Sie
dem Kapitel "Reinigung und Pflege".
Betriebsstundenzähler Fettfilter ändern
Sie können den Betriebsstundenzähler
Ihren Kochgewohnheiten anpassen.
Werkseitig eingestellt ist ein Reinigungs-Intervall von 30 Stunden.
– Eine kürzere Zeit von 20 Stunden ist
sinnvoll, wenn Sie viel braten und frittieren.
– Auch wenn Sie nur gelegentlich ko-
chen, ist ein kurzer Reinigungsintervall sinnvoll. Dadurch wird verhindert,
dass sich angesammeltes Fett verhärtet und die Reinigung erschwert.
Schalten Sie das Gebläse mit der Ein/
Aus-Taste aus.
Drücken Sie gleichzeitig die Nach-
lauf-Taste 515 und die Betriebs-
stunden-Taste .
Das Fettfilter-Symbol der Betriebs-
stunden-Taste und eine Anzeige der
Gebläsestufenanzeige blinken.
Die Anzeigen 1 bis B zeigen die eingestellte Zeit an:
Anzeige 1............................ 20 Stunden
Anzeige 2............................ 30 Stunden
Anzeige 3............................ 40 Stunden
Anzeige B ........................... 50 Stunden
Wählen Sie durch Drücken auf das
Symbol "" eine kürzere oder auf
das Symbol "" eine längere Be-
triebszeit.
Bestätigen Sie den Vorgang mit der
Betriebsstunden-Taste .
Alle Lampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb
von 4 Minuten, wird die alte Einstellung
beibehalten.
– Ein längerer Reinigungs-Intervall von
40 oder 50 Stunden ist wählbar,
wenn Sie regelmäßig sehr fettarm kochen.
23
Bedienung (Automatischer und manueller Betrieb)
Betriebsstundenzähler Geruchsfilter aktivieren/ändern
Der Geruchsfilter wird für den Umluftbetrieb benötigt.
Sie können den Betriebsstundenzähler
Ihren Kochgewohnheiten anpassen.
Für den Abluftbetrieb muss er deaktiviert werden.
Werkseitig eingestellt ist ein Wechsel/
Reinigungs-Intervall von 180 Stunden.
Schalten Sie das Gebläse mit der Ein/
Aus-Taste aus.
Drücken Sie gleichzeitig das Symbol
"" und die Betriebsstunden-Taste
.
Das Geruchsfilter-Symbol und eine
Anzeige der Gebläsestufenanzeige blinken.
Die Anzeigen 1 bis B zeigen die eingestellte Zeit an:
Anzeige 1.......................... 120 Stunden
Betriebsstundenzähler abfragen
Sie können sich vor Ablauf der Betriebszeit anzeigen lassen, wie viel Prozent der Zeit bereits abgelaufen ist.
Schalten Sie das Gebläse mit der
Taste Ein-/Aus ein.
Drücken und halten Sie die Taste Be-
triebsstunden.
– einmal, zur Abfrage der Betriebszeit
der Fettfilter. Das Symbol Fettfilter
leuchtet.
– zweimal, zur Abfrage der Betriebszeit
der Geruchsfilter. Das Symbol Geruchsfilter leuchtet.
Gleichzeitig blinken eine oder mehrere
Anzeigen der Gebläsestufenanzeige.
Die Anzahl der blinkenden Anzeigen
gibt die abgelaufene Betriebszeit in Prozent an.
Anzeige 1 ..................................... 25 %
Anzeigen 1 und 2 ......................... 50%
Anzeige 2.......................... 180 Stunden
Anzeige 3.......................... 240 Stunden
Anzeige B ............................. deaktiviert
Wählen Sie durch Drücken auf das
Symbol "" eine kürzere oder auf
das Symbol "" eine längere Betriebszeit.
Bestätigen Sie den Vorgang mit der
Betriebsstunden-Taste .
Alle Kontrolllampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb
von 4 Minuten, wird die alte Einstellung
beibehalten.
24
Anzeigen 1 bis 3 .......................... 75%
Anzeigen 1 bis B ........................ 100%
Beim Ausschalten der Dunstabzugshaube oder bei Stromausfall bleiben
die abgelaufenen Betriebsstunden gespeichert.
Energiespartipps
Diese Dunstabzugshaube arbeitet sehr
effizient und energiesparend. Folgende
Maßnahmen unterstützen Sie beim
sparsamen Gebrauch:
– Sorgen Sie beim Kochen für eine gu-
te Belüftung der Küche. Strömt bei
Abluftbetrieb nicht ausreichend Luft
nach, arbeitet die Dunstabzugshaube
nicht effizient und es kommt zu erhöhten Betriebsgeräuschen.
– Kochen Sie mit möglichst kleiner
Kochstufe. Wenig Kochdünste bedeuten eine niedrige Leistungsstufe
an der Dunstabzugshaube und damit
weniger Energieverbrauch.
– Reinigen oder wechseln Sie die Filter
in regelmäßigen Abständen. Stark
verunreinigte Filter verringern die
Leistung, erhöhen die Brandgefahr
und bedeuten ein hygienisches Risiko.
– Nutzen Sie die Con@ctivity-Funktion.
Die Dunstabzugshaube wird automatisch ein- und ausgeschaltet. Sie
wählt die optimale Leistungsstufe für
die Kochsituation und sorgt damit für
einen geringen Energieverbrauch.
– Wenn Sie die Dunstabzugshaube ma-
nuell bedienen, beachten Sie Folgendes:
– Prüfen Sie an der Dunstabzugs-
haube die gewählte Leistungsstufe. Meist ist eine niedrige Leistungsstufe ausreichend. Nutzen
Sie die Boosterstufe nur, wenn es
notwendig ist.
– Schalten Sie bei starken Koch-
dünsten frühzeitig auf eine hohe
Betriebsstufe. Das ist effizienter,
als durch langen Betrieb der
Dunstabzugshaube zu versuchen,
bereits in der Küche verteilte
Kochdünste zu erfassen.
– Achten Sie darauf, die Dunstab-
zugshaube nach dem Kochen wieder auszuschalten.
Soll nach dem Kochen die Küchenluft noch von verbliebenen
Wrasen und Gerüchen gereinigt
werden, nutzen Sie die Nachlauffunktion. Das Gebläse wird nach
der gewählten Nachlaufzeit automatisch ausgeschaltet.
25
Reinigung und Pflege
Trennen Sie vor jeder Wartung
und Pflege die Dunstabzugshaube
vom Elektronetz, siehe Kapitel "Sicherheitshinweise und Warnungen".
Gehäuse
Allgemein
Die Oberflächen und Bedienelemente
sind empfindlich gegen Kratzer und
Schnitte.
Beachten Sie daher die folgenden
Reinigungshinweise.
Reinigen Sie alle Oberflächen und
Bedienelemente nur mit einem
Schwammtuch, Spülmittel und war-
mem Wasser.
Achten Sie darauf, dass keine Nässe
in die Dunstabzugshaube dringt.
Reinigen Sie insbesondere im Bereich der Bedienelemente nur feucht.
Trocknen Sie die Oberflächen an-
schließend mit einem weichen Tuch.
Fettfilter
Der wiederverwendbare Metall-Fettfilter
im Gerät nimmt die festen Bestandteile
des Küchendunstes auf (Fett, Staub
usw.) und verhindert so ein Verschmutzen der Dunstabzugshaube.
Ein überfetteter Filter bedeutet
Brandgefahr!
Reinigungsintervall
Angesammeltes Fett verhärtet sich über
einen längeren Zeitraum und erschwert
die Reinigung. Es ist daher empfehlenswert, den Fettfilter alle 3–4 Wochen zu
reinigen.
Der Betriebsstundenzähler erinnert Sie
durch Aufleuchten des Symbols Fettfilter daran, den Fettfilter regelmäßig
zu reinigen.
Sie können den Intervall des Be-
triebsstundenzählers Ihren Kochgewohnheiten anpassen (siehe Kapitel
"Bedienung").
Nicht zu verwenden sind
– soda-, säure-, chlorid- oder lösungs-
mittelhaltige Reinigungsmittel,
– scheuernde Reinigungsmittel, wie
z.B. Scheuerpulver, Scheuermilch,
scheuernde Schwämme, wie z.B.
Topfschwämme oder gebrauchte
Schwämme, die noch Reste von
Scheuermitteln enthalten.
26
Reinigung und Pflege
Fettfilter herausnehmen
Der Filter kann beim Hantieren herunterfallen.
Dies kann zu Beschädigungen des
Filters und der Kochstelle führen.
Halten Sie den Filter beim Hantieren
sicher in der Hand.
Die Verriegelung des Fettfilters öff-
nen, den Fettfilter ca. 45° nach unten
schwenken, aushaken und heraus-
nehmen.
Reinigung des Fettfilters von Hand
Reinigen Sie den Fettfilter mit einer
Spülbürste in warmem Wasser, dem
ein mildes Handspülmittel zugegeben
wird. Verwenden Sie Handspülmittel
nicht konzentriert.
Ungeeignete Reinigungsmittel
Ungeeignete Reinigungsmittel können
bei regelmäßiger Anwendung zu Beschädigungen der Filterflächen führen.
Folgende Reinigungsmittel sind nicht zu
verwenden:
– Kalklösende Reinigungsmittel
– Scheuerpulver oder Scheuermilch
– Aggressive Allzweckreiniger und Fett-
lösesprays
– Backofenspray
27
Reinigung und Pflege
Reinigung des Fettfilters im Geschirrspüler
Stellen Sie den Fettfilter möglichst
senkrecht oder geneigt in den Unter-
korb. Achten Sie darauf, dass sich
der Sprüharm frei bewegen kann.
Verwenden Sie ein haushaltsübliches
Geschirrspülmittel.
Wählen Sie ein Programm mit einer
Reinigungstemperatur von mindes-
tens 50°C und maximal 65°C.
Bei der Reinigung des Fettfilters in der
Geschirrspülmaschine kann es je nach
verwendetem Reiniger zu bleibenden
Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinen
Einfluss auf die Funktion des Fettfilters.
Nach dem Reinigen
Legen Sie den Fettfilter nach dem
Reinigen zum Trocknen auf eine
saugfähige Unterlage.
Betriebsstundenzähler Fettfilter zurücksetzen
Nach der Reinigung muss der Betriebsstundenzähler zurückgesetzt werden.
Drücken Sie bei eingeschaltetem Ge-
bläse die Taste Betriebsstunden
für ca. 3 Sekunden, bis nur noch die
Anzeige 1 blinkt.
Das Symbol Fettfilter erlischt.
Wenn Sie den Fettfilter vor Ablauf der
Betriebsstunden reinigen:
Drücken Sie die Taste Betriebsstun-
den für ca. 6 Sekunden, bis nur
noch die Anzeige 1 blinkt.
Setzen Sie den Fettfilter wieder ein.
Achten Sie darauf, dass beim Einsetzen des Fettfilters die Verriegelung
nach außen weist.
Reinigen Sie bei herausgenommenem
Fettfilter auch die zugänglichen Ge-
häuseteile von abgelagertem Fett.
Dadurch beugen Sie der Brandgefahr
vor.
28
Sollte der Fettfilter einmal verkehrt
eingesetzt worden sein, können Sie
die Verriegelung durch die Aussparungen mit einem kleinen Schraubendreher entriegeln.
Reinigung und Pflege
Geruchsfilter
Bei Umluftbetrieb müssen zum Fettfilter
zwei Geruchsfilter eingesetzt werden.
Diese binden die beim Kochen anfallenden Geruchsstoffe.
Sie werden im Wrasenschirm oberhalb
des Fettfilters eingesetzt.
Sie können die Geruchsfilter über den
Miele Webshop, den Miele Werkkundendienst (siehe Ende dieser Gebrauchsanweisung) oder Ihren Miele
Fachhändler beziehen. Die Typbezeichnung entnehmen Sie dem Kapitel
"Technische Daten".
Geruchsfilter einsetzen/wechseln
Zur Montage oder zum Wechsel der
Geruchsfilter müssen die Fettfilter wie
zuvor beschrieben herausgenommen
werden.
Die Geruchsfilter aus der Verpackung
nehmen.
Wechselintervall
Wechseln Sie die Geruchsfilter immer
dann aus, wenn die Geruchsstoffe
nicht mehr ausreichend gebunden
werden.
Spätestens sollten sie alle 6Monate
gewechselt werden.
Der Betriebsstundenzähler erinnert Sie
durch Aufleuchten des GeruchsfilterSymbols daran, die Geruchsfilter regelmäßig zu wechseln.
Der Betriebsstundenzähler für die Ge-
ruchsfilter ist dazu einmalig zu aktivieren (siehe Kapitel "Bedienung").
Betriebsstundenzähler Geruchsfilter zurücksetzen
Ist der Betriebsstundenzähler aktiviert,
muss er nach dem Wechsel zurückgesetzt werden.
Drücken Sie dazu bei eingeschalte-
tem Gebläse zweimal die Betriebsstunden-Taste und halten Sie
sie für ca. 3 Sekunden gedrückt, bis
nur noch die Anzeige 1 blinkt. Das
Geruchsfilter-Symbol erlischt.

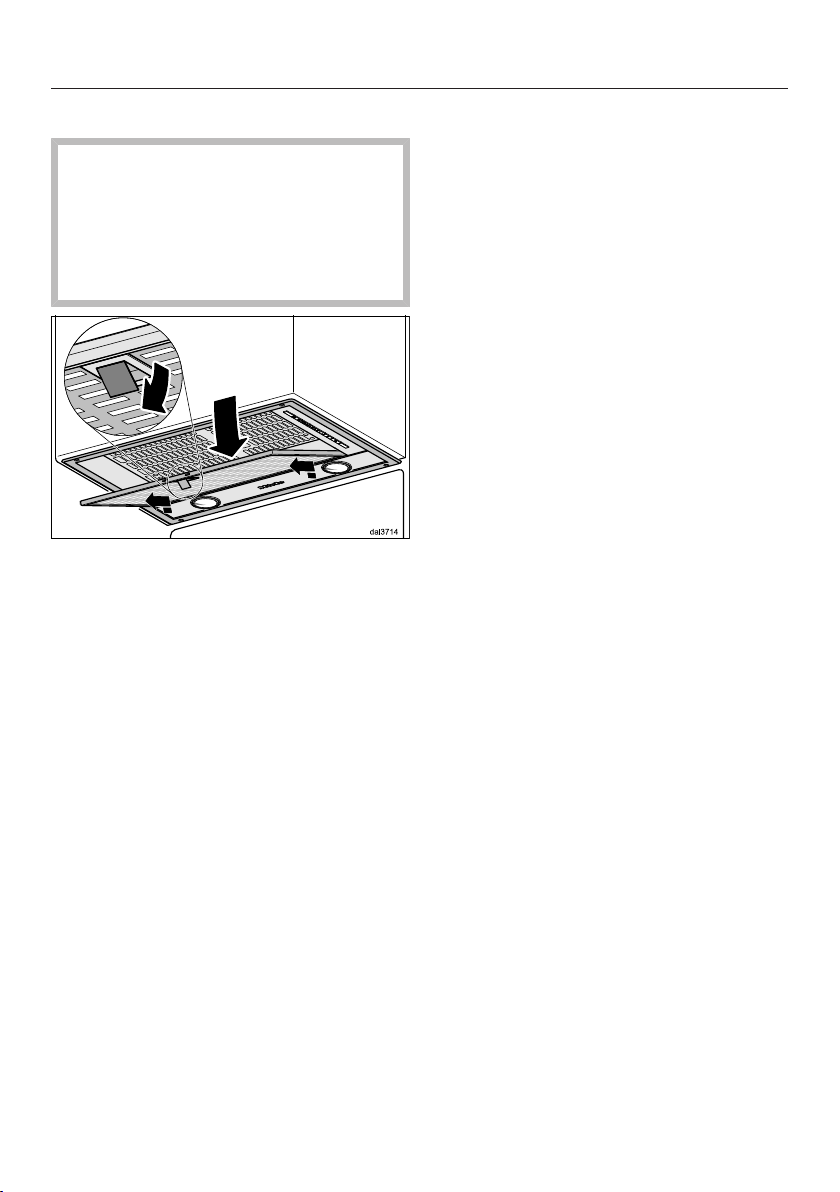

Die Geruchsfilter in den Saugrahmen
drücken.
Die Fettfilter wieder einsetzen.
Aktivieren Sie beim ersten Einsetzen
den Betriebsstundenzähler (siehe Ka-
pitel "Bedienung").
Wenn Sie die Geruchsfilter vor Ablauf
der Betriebsstunden ersetzen:
Drücken Sie zweimal die Betriebs-
stunden-Taste und halten Sie
sie für ca. 6 Sekunden gedrückt, bis
nur noch die Anzeige 1 blinkt.
Geruchsfilter entsorgen
Sie können die gebrauchten Geruchs-
filter im Hausmüll entsorgen.
29
Reinigung und Pflege
Leuchte wechseln
Verwenden Sie nur die angegebenen
Leuchten.
Andere Leuchten, z. B. Halogenleuchten, können durch die höhere
Hitzeentwicklung zu Beschädigungen führen.
Die Leuchten sind durch Leuchten gleichen Typs zu ersetzen:
Hersteller ..................................... EGLO
Leuchtentyp.................................. GU10
Typbezeichnung ....... 11427 oder 12981
Leistung........................................... 3 W
ILCOS D Code...... DR-3-H-GU10-50/56
Alternativ kann auch folgende Leuchte
eingesetzt werden:
Hersteller ..................................... EGLO
Leuchtentyp.................................. GU10
Typbezeichnung .......................... 11511
Leistung........................................... 5 W
ILCOS D Code...... DR-5-H-GU10-50/54
Die beiden Leuchten-Typen sind unterschiedlich hell. Verwenden Sie nur gleiche Leuchten in der Dunstabzugshaube.
Die Leuchten sind beim Kundendienst
oder im Fachhandel erhältlich.
Schalten Sie das Gebläse und die
Beleuchtung aus.
Die Leuchten können sich im Betrieb
stark erwärmen.
Warten Sie einige Minuten, bevor Sie
die Leuchten wechseln.
Trennen Sie die Dunstabzugshaube
vom Elektronetz (siehe Kapitel "Sicherheitshinweise und Warnungen").

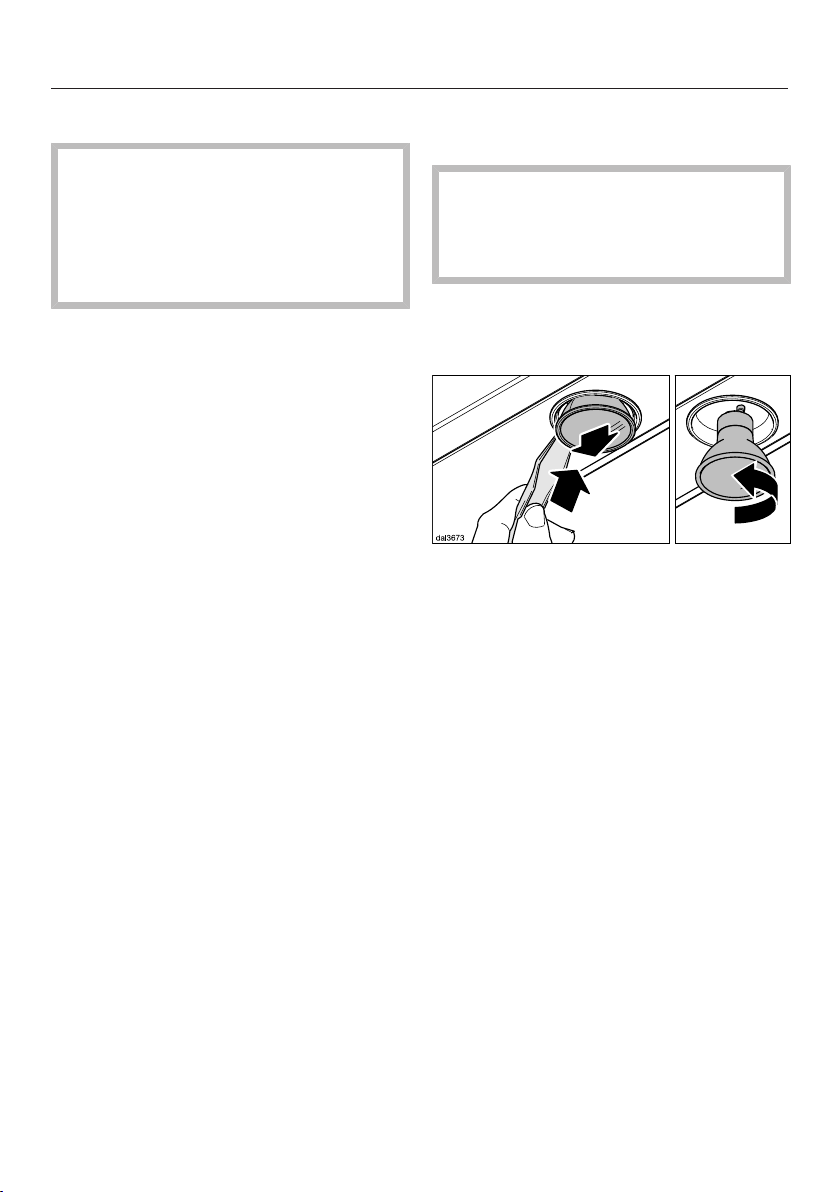

Schieben Sie den beiliegenden Hebel
in den Spalt zwischen Leuchte und
Leuchtenfassung.
Die Leuchte wird nach unten gedrückt.
Die Leuchte greifen, nach links dre-
hen und nach unten herausnehmen.
Die neue Leuchte in die Fassung dre-
hen und nach oben drücken. Beach-
ten Sie die Angaben des Herstellers.
30
Montage
Vor der Montage
Beachten Sie vor der Montage
alle Informationen in diesem Kapitel
und das Kapitel "Sicherheitshinweise
und Warnungen".
Montageplan
Die einzelnen Montageschritte sind auf
beiliegendem Montageplan beschrieben.
Die Dunstabzugshaube ist für den Einbau in Oberschränken, Dunstabzugskaminen, Essen oder Kochinseln vorgesehen.
Prüfen Sie vor der Montage, ob die
Oberseite des Gerätes nach dem Ein-
bau zugänglich ist.
Sollte dies nicht der Fall sein, montieren
Sie vor dem Einbau die Abluftleitung
und bereiten Sie den Netzanschluss
vor.
31
Montage
Montagematerial
32
Montage
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
a
1 Abluftstutzen für eine Abluftleitung 150 mm.
b
1 Reduzierstutzen für eine Abluftleitung 125 mm.
c
Umrüstsatz für Umluftbetrieb
(nicht im Lieferumfang, nachkaufbares Zubehör, siehe "Technische Daten"). Der Umrüstsatz enthält Ausblasgitter, Alu-Schlauch und
Schlauchschellen.
Schrauben 3,5x16mm zur Befestigung der Dunstabzugshaube.
Die beiliegenden Schrauben sind für
die Befestigung an einem massiven
Schrankboden aus Holz mit einer
Stärke von mindestens 16 mm geeignet. Achten Sie auf eine ausreichende und dauerhalte Tragfähigkeit
des Schrankbodens.
Folgende Teile bitte aufbewahren:
Montageplan
1 Hebel
zum Wechseln der Leuchten.
33
Montage
Gerätemaße
Die Zeichnung ist nicht maßstäblich
34
Montage
Die Zeichnung ist nicht maßstäblich
35
Montage
a
Abluftanschluss alternativ nach hinten.
b
Abluftanschluss alternativ mit einem Flachkanal 222 x 89 mm nach hinten oder
zur Seite.
Abstand zwischen Kochstelle und Dunstabzugshaube (S)
Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante
der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers.
Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden
Sicherheitsabstände mindestens einzuhalten.
Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen".
Kochgerät Abstand S mindestens
Elektro-Kochstelle 450 mm
Elektro-Grill, Fritteuse (elektrisch) 650 mm
Mehrflammige Gas-Kochstelle
≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW
Mehrflammige Gas-Kochstelle
> 12,6 kW und ≤ 21,6 kW Gesamtleistung,
keiner der Brenner > 4,8 kW.
Mehrflammige Gas-Kochstelle
> 21,6 kW Gesamtleistung,
oder einer der Brenner > 4,8 kW.
Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650 mm
Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760 mm
Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich
650 mm
760 mm
nicht möglich
36
Montageempfehlungen
– Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seitlich versetzt.
– Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventuell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert erreichbar und demontierbar sein. Beachten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
Montage
37
Abluftleitung
Bei gleichzeitigem Betrieb der
Dunstabzugshaube und einer raumluftabhängigen Feuerstätte besteht
unter Umständen Vergiftungsgefahr!
Beachten Sie unbedingt das Kapitel
"Sicherheitshinweise und Warnungen".
Lassen Sie sich im Zweifelsfall den
gefahrlosen Betrieb durch den zuständigen Schornsteinfegermeister
bestätigen.
Verwenden Sie als Abluftleitung nur
glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
Bei Betrieb mit einem externen Gebläse ist darauf zu achten, dass die
Abluftleitung ausreichend formstabil
ist. Das externe Gebläse kann einen
Unterdruck erzeugen, der zu Verformungen der Abluftleitung führt.
Um eine größtmögliche Luftleistung und
geringe Strömungsgeräusche zu erreichen, ist Folgendes zu beachten:
– Der Durchmesser der Abluftleitung
sollte nicht kleiner als 150mm sein.
– Werden Flachkanäle verwendet, soll-
te der Querschnitt nicht geringer sein
als der Querschnitt des Abluftstutzens.
– Die Abluftleitung soll möglichst kurz
und geradlinig sein.
– Verwenden Sie nur Bögen mit großen
Radien.
– Die Abluftleitung darf nicht geknickt
oder zusammengedrückt werden.
– Achten Sie darauf, dass alle Verbin-
dungen fest und dicht sind.
Beachten Sie, dass jede Einschränkung des Luftstroms die Luftleistung
verringert und die Betriebsgeräusche
erhöht.
Soll die Abluft ins Freie geleitet wer-
den, empfehlen wir die Installation ei-
nes Teleskop-Mauerkastens oder ei-
ner Dachdurchführung (nachkaufba-
res Zubehör).

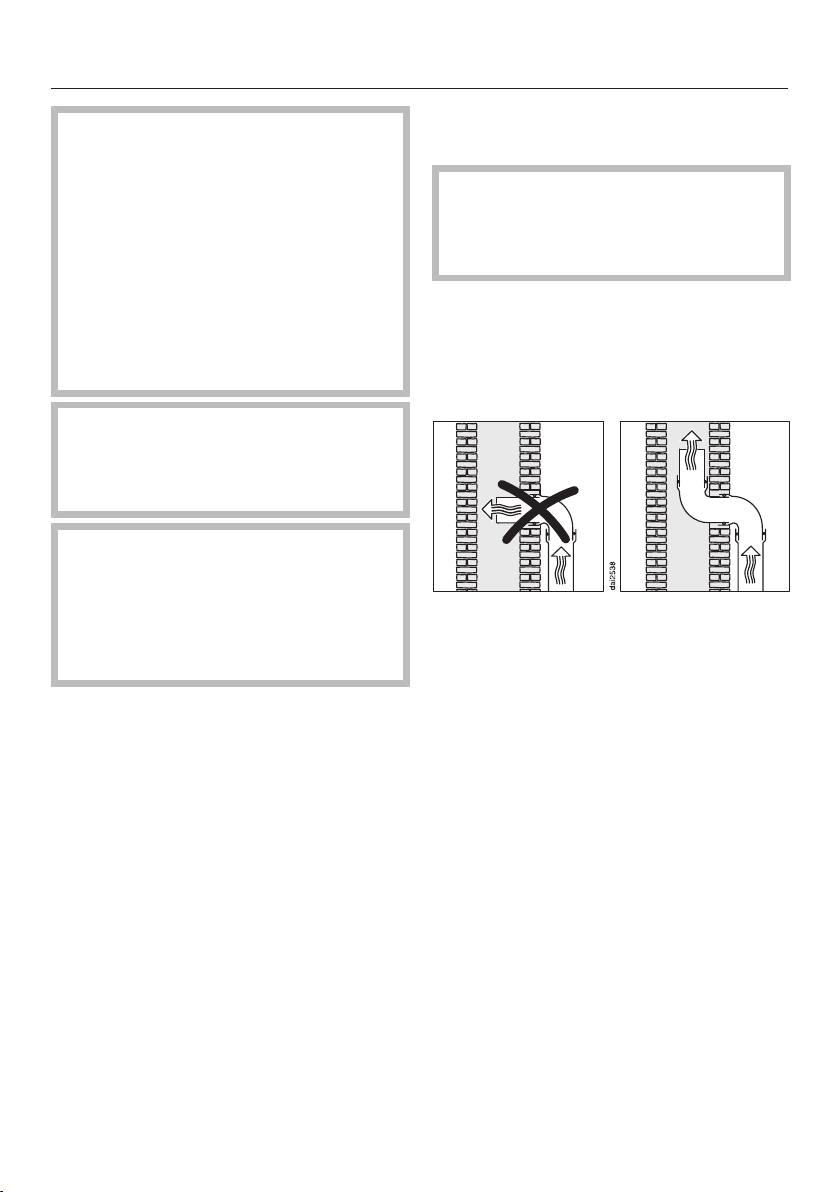

Wird die Abluft in einen Abluftkamin
geführt, muss der Einführungsstutzen
in Strömungsrichtung gelenkt wer-
den.
Bei waagerechtem Verlegen der Ab-
luftleitung muss ein Mindestgefälle
von 1cm je Meter eingehalten wer-
den. Damit wird vermieden, dass
Kondenswasser in die Dunstabzugs-
haube fließen kann.
Wird die Abluftleitung durch kühle
Räume, Dachböden usw. verlegt,
kann sich ein starkes Temperaturge-
fälle innerhalb der einzelnen Bereiche
ergeben. Es ist daher mit Schwitz-
oder Kondenswasser zu rechnen.
Dies macht eine Isolation der Abluft-
leitung erforderlich.
38
Abluftleitung
Kondenswassersperre
Neben einer entsprechenden Isolation
der Abluftleitung ist die Installation einer
Kondenswassersperre empfehlenswert,
die das anfallende Kondenswasser aufnimmt und verdunstet.
Sie ist als nachkaufbares Zubehör für
eine Abluftleitung mit einem Durchmesser von 125mm oder 150mm erhältlich.
Schalldämpfer
In die Abluftleitung kann ein Schalldämpfer eingesetzt werden (nachkaufbares Zubehör). Er dient zur zusätzlichen Geräuschdämpfung.
Abluftbetrieb
Die Kondenswassersperre muss
senkrecht und möglichst nah über
dem Ausblasstutzen der Dunstabzugshaube installiert werden.
Der Pfeil auf dem Gehäuse kennzeichnet die Ausblasrichtung.
Bei Dunstabzugshauben, die für den
Anschluss an ein externes Gebläse vorbereitet sind (Typenreihe ...EXT), ist die
Kondenswassersperre im Gerät integriert.
Der Schalldämpfer dämpft sowohl Gebläsegeräusche nach außen als auch
Außengeräusche, die über die Abluftleitung in die Küche dringen (z.B. Straßenlärm). Dazu wird der Schalldämpfer
möglichst nah vor dem Abluftaustritt
positioniert.
39
Abluftleitung
Umluftbetrieb
Der Schalldämpfer wird zwischen
Ausblasstutzen und Ausblasgitter positioniert . Der Einbauraum ist im Einzelfall zu prüfen.
Abluftbetrieb mit externem Gebläse
Um Gebläsegeräusche in der Küche zu
minimieren, ist der Schalldämpfer möglichst vor dem externen Gebläse zu positionieren , bei einer langen Abluftleitung am Abluftstutzen der Dunstabzugshaube . Bei einem externen Gebläse, das im Haus montiert ist, ist
durch Einsatz eines Schalldämpfers hinter dem externen Gebläse eine Verringerung der Gebläsegeräusche nach
außen möglich.
40
Elektroanschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt- Steckdose AC230V ~50Hz angeschlossen werden.
Die Elektroanlage muss nach VDE0100
ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie
DINVDE0100 Teil739, dem Gerät
einen FI-Schutzschalter mit einem Auslösestrom von 30mA (DINVDE0664)
vorzuschalten.
Ein Anschluss über eine Steckdose wird
empfohlen, da er den Kundendienst erleichtert (nach VDE0701). Achten Sie
darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich
ist.
Falls nach dem Einbau die Steckdose
nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3mm.
Dazu gehören LS-Schalter, Sicherungen
und Schütze (EN60335).
Zusätzlich für Österreich
Der Anschluss darf nur an eine nach
ÖVE-EN1 ausgeführte Elektroanlage erfolgen.
Zur Erhöhung der Sicherheit empfiehlt
der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von
30mA (ÖVE-SN50) vorzuschalten.
Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild (siehe Kapitel "Kundendienst und Garantie").
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektronetzes übereinstimmen.
41
Con@ctivity 2.0-Funktion aktivieren
Installation des Con@ctivity
2.0-Sticks
Damit die Con@ctivity 2.0-Funktion genutzt werden kann, muss das Kochfeld
mit dem Con@ctivity 2.0-Stick ausgestattet sein.
Beachten Sie zur Installation die
Montageanweisung des Con@ctivity
2.0-Sticks.
Con@ctivity 2.0-Funktion aktivieren
Um die Con@ctivity 2.0-Funktion zu
nutzen, muss die Funkverbindung zwischen Kochfeld und Dunstabzugshaube
aktiviert werden.
Beide Geräte müssen installiert und
funktionsbereit sein.
Die Funkverbindung muss an der
Dunstabzugshaube und am Kochfeld
gleichzeitig aktiviert werden. Die Aktivierung an der Dunstabzughaube ist
nachstehend beschrieben.
Die Aktivierung am Kochfeld ist in der
zugehörigen Gebrauchsanweisung beschrieben. Machen Sie sich mit den Informationen vorab vertraut.
Starten Sie zunächst die Aktivierung an
der Dunstabzugshaube, dann am Kochfeld.
Aktivieren an der Dunstabzugshaube
Kochfeld und Dunstabzugshaube
müssen ausgeschaltet sein.
Drücken Sie die Nachlauf-Taste
515 ca. 10 Sekunden, bis die An-
zeige 1 der Gebläsestufenanzeige
leuchtet.
Drücken Sie anschließend nacheinan-
der
– die Taste "",
– dann die Taste "",
– dann die Beleuchtungs-Taste .
Die Dunstabzugshaube befindet sich
jetzt im An/Abmeldemodus.
Besteht noch keine Funkverbindung,
blinken die Anzeigen 2 und 3 gleichzeitig.
Besteht bereits eine Funkverbindung,
leuchten die Anzeigen 2 und 3 dauernd
(Con@ctivity 2.0 ist bereits aktiviert oder
eine Fernbedienung ist angemeldet).
Zum Aktivieren von Con@ctivity 2.0
die Taste "" drücken.
Die Suche nach einer Funkverbindung
startet.
Starten Sie währenddessen die Akti-
vierung am Kochfeld.
42
Con@ctivity 2.0-Funktion aktivieren
Aktivieren am Kochfeld
Während die Dunstabzugshaube die
Funkverbindung sucht, starten Sie die
Aktivierung des Kochfeldes.
Informationen dazu entnehmen Sie
der Gebrauchsanweisung des Kochfeldes.
Wenn am Kochfeld die Rückmeldung
erfolgt, dass die Funkverbindung hergestellt ist, bestätigen Sie die Aktivierung an der Dunstabzugshaube mit
der Nachlauf-Taste 515. Alle Kontrolllampen erlöschen.
Bestätigen Sie die Aktivierung am
Kochfeld.
Die Con@ctivity 2.0-Funktion ist damit
nutzbar.
Erfolgt Ihre Bestätigung nicht innerhalb
von 4 Minuten nach dem Einstellen, erfolgt keine Aktivierung.
Die Aktivierung erfolgt einmalig. Werden die Geräte vom Stromnetz getrennt, zum Beispiel bei einem Stromausfall, bleibt die Aktivierung erhalten.
Aktivierung fehlgeschlagen
Kann die Funkverbindung trotz Akti-
vierung von Dunstabzugshaube und
Kochfeld nicht hergestellt werden,
müssen beide Geräte zunächst deak-
tiviert und dann erneut aktiviert wer-
den.
Con@ctivity 2.0 deaktivieren
Die Deaktivierung an der Dunstab-
zugshaube erfolgt in gleicher Weise
wie die Aktivierung. Im An-/Abmelde-
modus ist statt der Taste "" die Tas-
te "" zu wählen.
Zum Deaktivieren des Kochfeldes be-
achten Sie bitte die zugehörige Ge-
brauchsanweisung.
Beachten Sie, dass mit der Trennung
der Funkverbindung auch eine vorhandene Fernbedienung deaktiviert wird
und wieder aktiviert werden muss.
43
Kundendienst und Garantie
Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele
Werkkundendienst
Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Gebrauchsanweisung.
Der Kundendienst benötigt Modellbezeichnung und Fabrikationsnummer.
Beide Angaben finden Sie auf dem Typenschild.
Position des Typenschildes
Das Typenschild finden Sie, wenn Sie
die Fettfilter herausnehmen.
Garantiezeit und Garantiebedingungen
Die Garantiezeit beträgt 2Jahre.
Weitere Informationen entnehmen Sie
den mitgelieferten Garantiebedingungen.
44
Technische Daten
Gebläsemotor* 220 W
Kochstellenbeleuchtung
DA 2550, DA 2570 2 x 3 W
DA 2510 4 x 3 W
Gesamtanschlusswert*
DA 2550, DA 2570 226 W
DA 2510 232 W
Netzspannung, Frequenz AC 230 V, 50 Hz
Absicherung 10 A
Länge der Netzanschlussleitung 1,5 m
Gewicht
DA 2550 10,4 kg
DA 2550 EXT 6 kg
DA 2570 11,6 kg
DA 2570 EXT 7,2 kg
DA 2510 14,3 kg
*Typenreihe ...EXT: Der Anschlusswert ist abhängig vom angeschlossenen externen Gebläse.
Länge der elektrischen Verbindungsleitung zum externen Gebläse: 1,9m
Nachkaufbares Zubehör für den Umluftbetrieb
Umbausatz DUU150 oder DUU151 und Geruchsfilter-Set DKF15-1. Der Set enthält zwei Geruchsfilter.
Funk-Modul (ZigBee)
Frequenzband 2,405 - 2,48 GHz
Maximale Sendeleistung 10 mW
45
Technische Daten
Konformitätserklärung
Hiermit erklärt Miele, dass diese Dunstabzugshaube der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden
Internetadressen verfügbar:
– Produkte, Download, auf www.miele.de
– Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.de/
haushalt/informationsanforderung-385.htm durch Angabe des Produktnamens
oder der Fabrikationsnummer
Für Prüfinstitute
In der Broschüre "Prüfvorgaben für Geräuschmessungen" sind alle erforderli-
chen Informationen für Geräuschmessungen aufgeführt.
Bitte fordern Sie unbedingt die aktuelle Broschüre per E-Mail an unter:
– testinfo@miele.de
Nennen Sie bei der Bestellung Ihre Postadresse sowie Modell und Nummer der
Dunstabzugshaube (siehe Typenschild).
Hinweis für Vergleichsprüfungen
Die Angaben in den folgenden Datenblättern wurden gemäß der geltenden Normen EN61501 und EN60704-3 ermittelt. Der Prüfabstand zwischen Messfeld/
Kochfeld und Unterkante Dunstabzugshaube betrug dabei 600mm, die Prüfspannung 230V. Die Prüfungen erfolgten ohne Rückstauklappe.
46
Technische Daten
Datenblatt für Haushaltsdunstabzugshauben
nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen DA 2550
Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse A
Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad 90,1 %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 436 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 47 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 56 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 67 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 138,0 W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,15 W
Nennleistung Beleuchtungssystem 6,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche
Zeitverlängerungsfaktor 0,9
) 51,7 kWh/Jahr
hood
) 54,7
) 29,5
hood
) 55,0 lx/W
335,7 m3/h
250 m3/h
360 m3/h
600 m3/h
600 m3/h
330 Ix
47
Technische Daten
Datenblatt für Haushaltsdunstabzugshauben
nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen DA 2550 EXT
Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse A++
Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 0 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) dB
gemessene Elektrische Eingangsleistung im Bestpunkt W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,15 W
Nennleistung Beleuchtungssystem 6,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche
Zeitverlängerungsfaktor
) 4,4 kWh/Jahr
hood
) 23,5
)
hood
) 58,3 lx/W
m3/h
m3/h
m3/h
m3/h
m3/h
330 Ix
48
Technische Daten
Datenblatt für Haushaltsdunstabzugshauben
nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen DA 2570
Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse A
Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad 94,1 %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 436 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 47 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 56 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 67 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 138,0 W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,15 W
Nennleistung Beleuchtungssystem 6,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche
Zeitverlängerungsfaktor 0,9
) 51,7 kWh/Jahr
hood
) 54,7
) 29,5
hood
) 50,0 lx/W
335,7 m3/h
250 m3/h
360 m3/h
600 m3/h
600 m3/h
300 Ix
49
Technische Daten
Datenblatt für Haushaltsdunstabzugshauben
nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen DA 2570 EXT
Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse A++
Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz)
Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz)
Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) dB
A-bewertete Schallemissionen (max. Geschwindigkeit) dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) dB
gemessene Elektrische Eingangsleistung im Bestpunkt W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,15 W
Nennleistung Beleuchtungssystem 6,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche
Zeitverlängerungsfaktor
) 4,4 kWh/Jahr
hood
) 23,5
)
hood
) 50,0 lx/W
m3/h
m3/h
m3/h
m3/h
m3/h
300 Ix
50
Technische Daten
Datenblatt für Haushaltsdunstabzugshauben
nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen DA 2510
Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse A
Energieeffizienzindex (EEI
hood
fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Beleuchtungseffizienz (LE
hood
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad 90,6 %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Gemessener Luftvolumenstrom im Bestpunkt
Luftstrom (min. Geschwindigkeit)
Luftstrom (max. Geschwindigkeit)
Luftstrom (Intensiv- oder Schnelllaufstufe)
Max. Luftstrom (Q
max
)
gemessener Luftdruck im Bestpunkt 422 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 47 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 56 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 67 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 142,0 W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,15 W
Nennleistung Beleuchtungssystem 12,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf
der Kochoberfläche
Zeitverlängerungsfaktor 0,9
) 54,6 kWh/Jahr
hood
) 54,6
) 31,0
hood
) 43,3 lx/W
375,1 m3/h
250 m3/h
360 m3/h
600 m3/h
600 m3/h
520 Ix
51
Deutschland:
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Telefon: 0800 22 44 666
(kostenfrei)
Mo-Fr
Sa+So
8-20 Uhr
9-18 Uhr
Telefax: 05241 89-2090
Miele im Internet: www.miele.de
E-Mail: info@miele.de
Luxemburg:
Österreich:
Miele Gesellschaft m.b.H.
Mielestraße 1
5071 Wals bei Salzburg
Telefon: 050 800 800
(Festnetz zum Ortstarif;
Mobilfunkgebühren abweichend)
Mo-Fr 8-17 Uhr
Telefax: 050 800 81219
Miele im Internet: www.miele.at
E-Mail: info@miele.at
Miele S.à.r.l.
20, rue Christophe Plantin
Postfach 1011
L-1010 Luxemburg/Gasperich
Telefax: 00352 4 97 11-39
Miele im Internet: www.miele.lu
E-Mail: infolux@miele.lu
Telefon: 00352 4 97 11-30
Telefon: 00352 4 97 11-45
(Werkkundendienst)
Mo-DoFr8.30-12.30, 13-17 Uhr
8.30-12.30, 13-16 Uhr
(Produktinformation)
DA 2550
DA 2570
DA 2510
DA 2550 EXT
DA 2570 EXT
M.-Nr. 10 543 270 / 08de-DE
Loading...
