Gebrauchs- und Montageanweisung
Dunstabzugshaube
DA 259, DA 259 EXT
DA 252, DA 252 EXT
Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung –
Installation – Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 243 220
P
Page 2
Inhalt
Inhalt
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Funktionsbeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

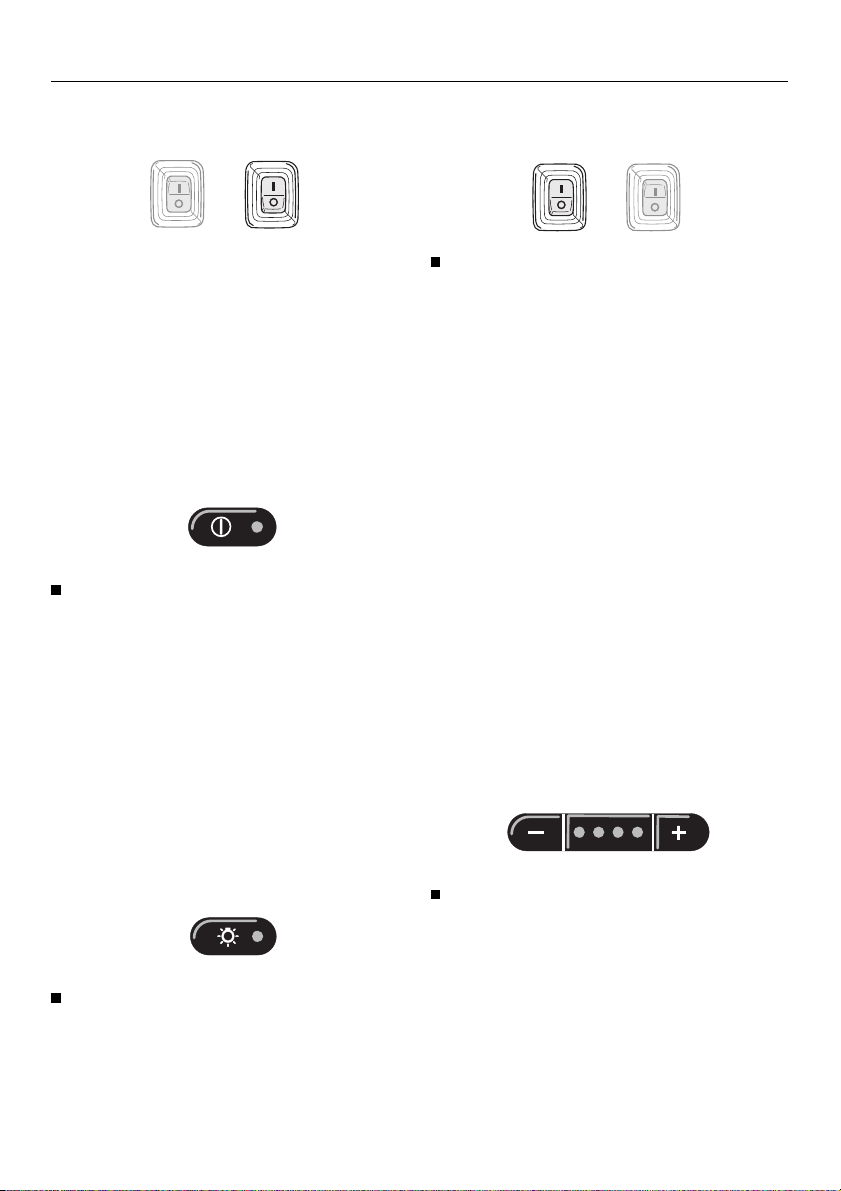

Bedienung
Hauptschalter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Beleuchtung ein- / ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Kochstellenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Indirekte Beleuchtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Leistungsstufe wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nachlauf-Funktion aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Betriebsstundenzähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Betriebsstundenzähler abfragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Betriebsstundenzähler verändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Reinigung und Pflege
Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

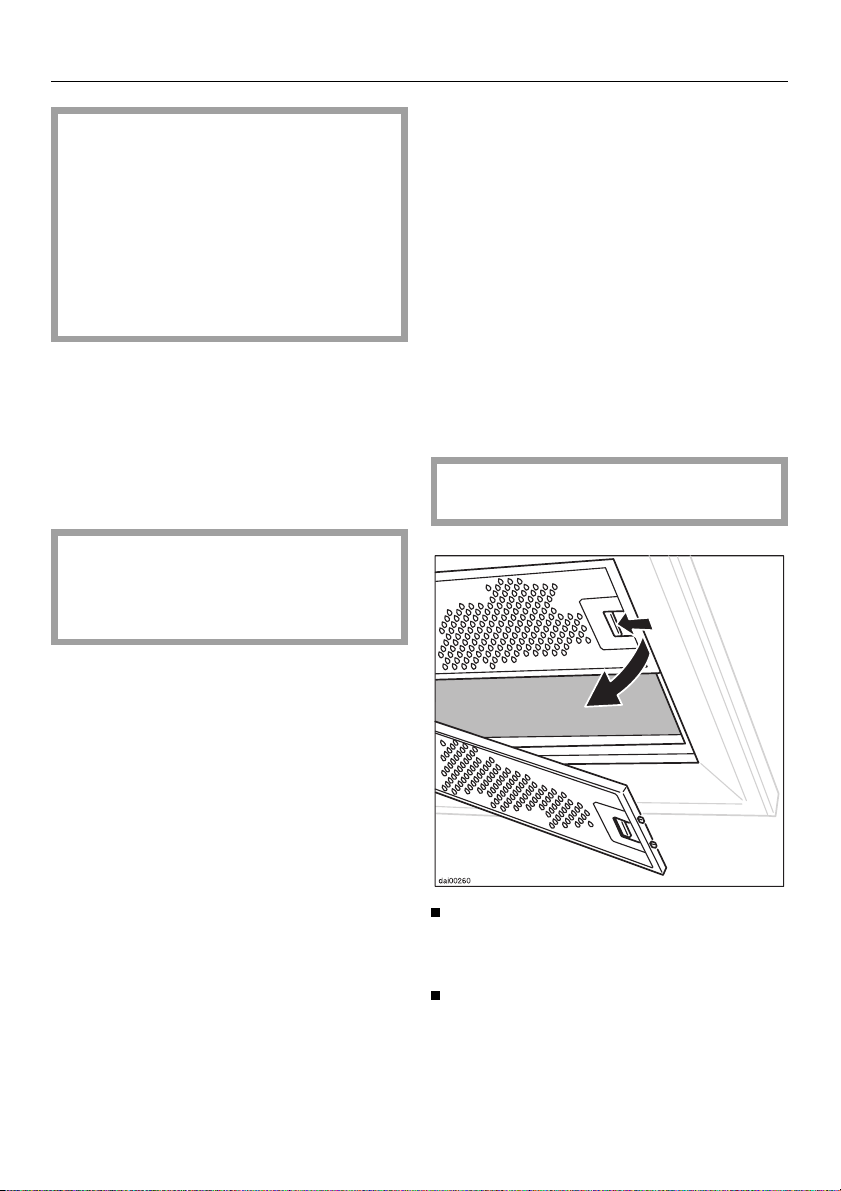

Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

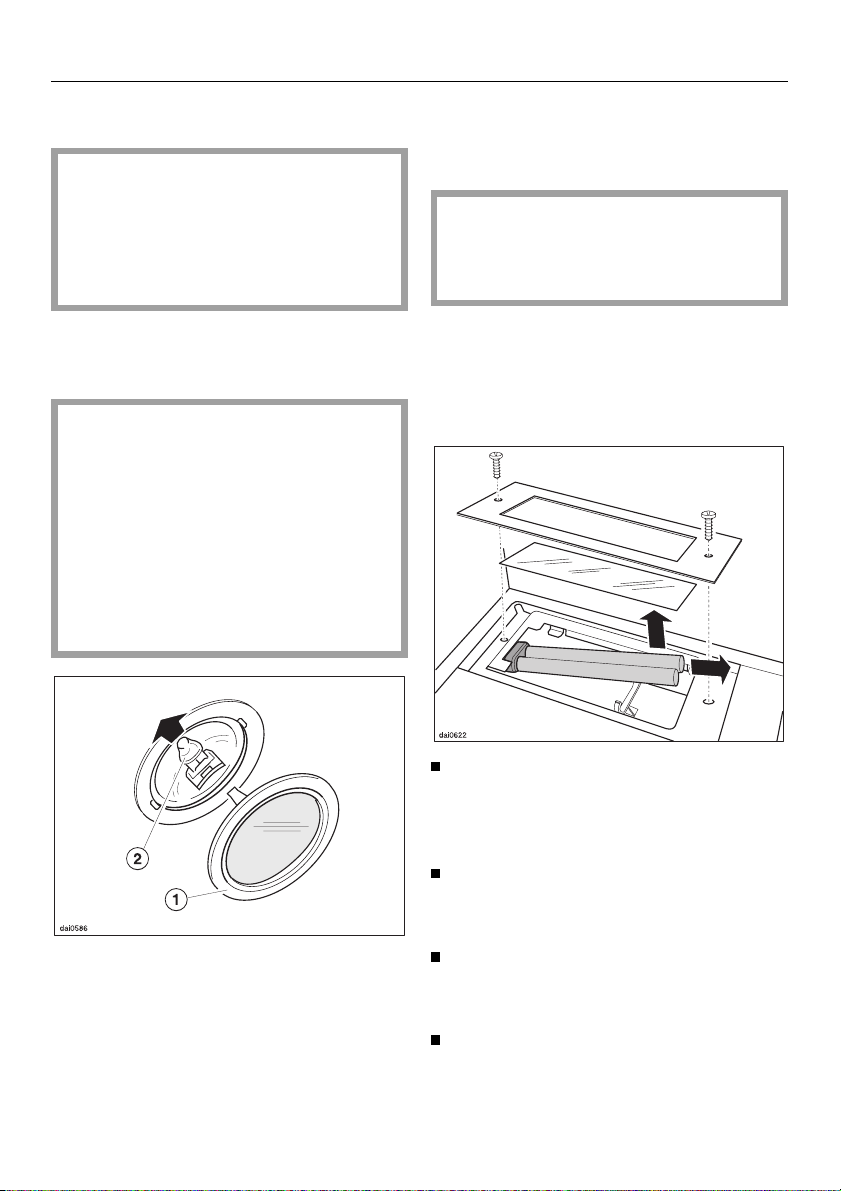

Leuchtmittel wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kochstellenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Indirekte Beleuchtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

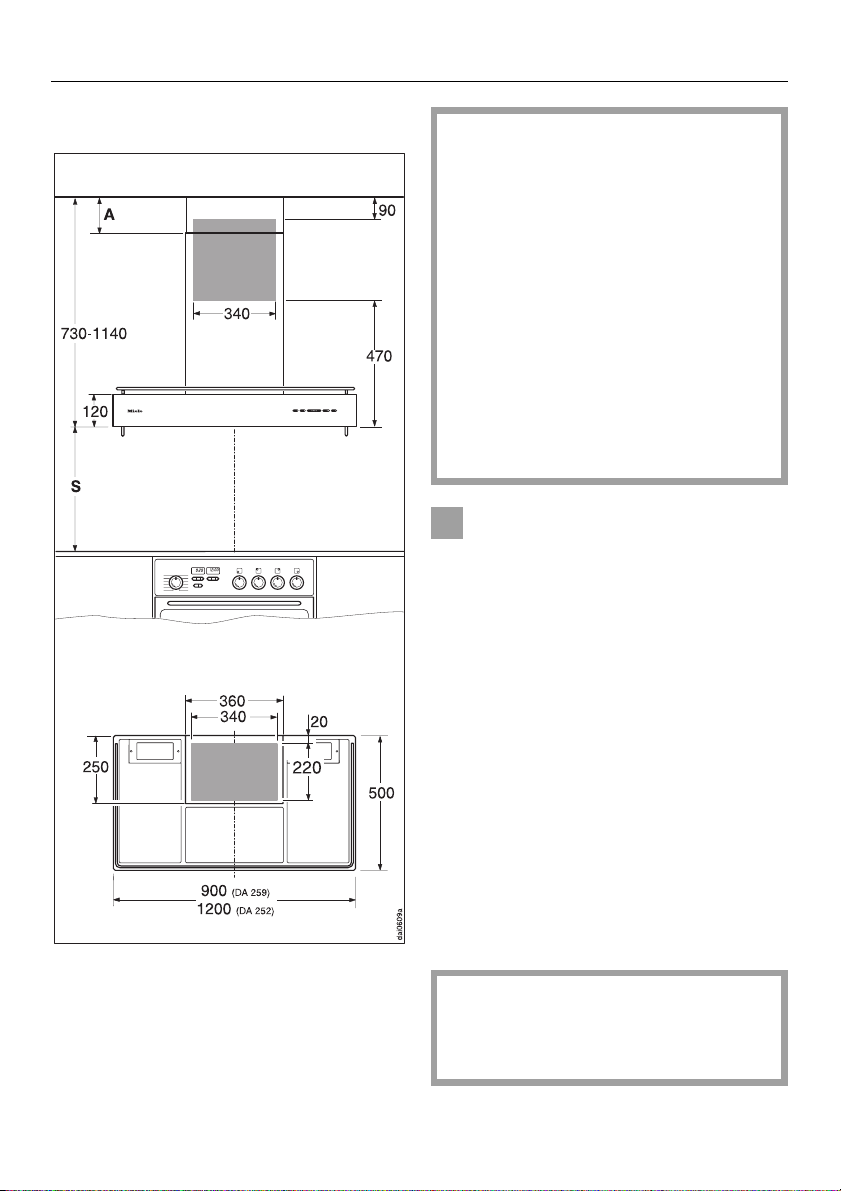

Gerätemaße und Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Abluftanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kondenswassersperre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Elektroanschluß und Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Page 3
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträg-
lichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und
deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung
zurück.
Ihr Beitrag zum Umweltschutz
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb
Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.
Bitte sorgen Sie dafür, daß das Altgerät
bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie
die Gebrauchsanweisung unter der
Rubrik ,,Sicherheitshinweise und
Warnungen“.
3
Page 4
Sicherheitshinweise und Warnungen
Sicherheitshinweise und Warnungen
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch
kann jedoch zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem ersten Benutzen
des Gerätes aufmerksam die
Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, die
Montage, den Gebrauch und die
Wartung des Gerätes. Dadurch
schützen Sie sich und verhindern
Schäden am Gerät.
Bewahren Sie diese Gebrauchsanweisung auf, und geben Sie sie
einem eventuellen Nachbesitzer
weiter.
Bestimmungsgemäße Verwendung der Dunstabzugshaube
Das Gerät ist für die Verwendung
im Haushalt bestimmt.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Vergleichen Sie vor dem Anschlie-
ßen der Dunstabzugshaube unbedingt die Anschlußdaten (Spannung
und Frequenz) auf dem Typenschild
mit denen des Elektronetzes.
Diese Daten müssen unbedingt über-
einstimmen, damit keine Schäden am
Gerät auftreten. Im Zweifelsfall fragen
Sie Ihren Elektroinstallateur.
Die elektrische Sicherheit der
Dunstabzugshaube ist nur dann
gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr
wichtig, daß diese grundlegende
Sicherheitsvoraussetzung vorhanden
ist. Im Zweifelsfall die Hausinstallation
durch eine Fachkraft überprüfen
lassen. Der Hersteller kann nicht für
Schäden verantwortlich gemacht werden, die durch einen fehlenden oder
unterbrochenen Schutzleiter verursacht
werden (z. B. elektrischer Schlag).
Durch unsachgemäße Installations-
und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für
den Benutzer entstehen. Lassen Sie
Installations- und Wartungsarbeiten
sowie Reparaturen an Elektrogeräten
nur von qualifizierten Fachleuten durchführen.
4
Page 5
Sicherheitshinweise und Warnungen
Die Dunstabzugshaube ist nur
dann elektrisch vom Netz getrennt,
wenn eine der folgenden Bedingungen
erfüllt ist:
– die Netzanschlußleitung vom Elektro-
netz getrennt ist.
Ziehen Sie nicht an der Netzanschlußleitung, sondern am Netzstecker, um das Gerät vom Netz zu
trennen.
– die Sicherung der Hausinstallation
ausgeschaltet ist.
– die Schraubsicherung der Haus-
installation ganz herausgeschraubt
ist.
Der Anschluß des Gerätes an das
Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
Verlängerungskabel gewähren nicht
die nötige Sicherheit des Gerätes (z. B.
Überhitzungsgefahr).
Gebrauch
Arbeiten Sie nie mit offener Flam-
me unter der Dunstabzugshaube;
so ist z. B. das Flambieren und das
Grillen mit offener Flamme verboten.
Die eingeschaltete Dunstabzugshaube
zieht die Flammen in den Filter. Durch
aufgesaugtes Küchenfett besteht
Brandgefahr!
Schalten Sie die Dunstabzugs-
haube immer ein, wenn eine Kochstelle benutzt wird.
Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser ansammeln. Hierdurch können Korrosionsschäden am Gerät entstehen.
Beaufsichtigen Sie beim Arbeiten
mit Ölen und Fetten Töpfe, Pfan-
nen und Fritiergeräte. Auch das Grillen
über Elektro-Grillgeräten muß unter
ständiger Aufsicht erfolgen.
Überhitzte Öle und Fette können sich
selbst entzünden und dadurch die
Dunstabzugshaube in Brand setzen.
Benutzen Sie die Dunstabzugs-
haube nie ohne Fettfilter.
Dadurch vermeiden Sie Fett- und
Schmutzablagerungen im Gerät. Diese
beeinträchtigen die Funktion.
Reinigen Sie den Filter in regel-
mäßigen Abständen.
Ein überfetteter Filter bedeutet Brandgefahr!
Verwenden Sie zum Reinigen der
Dunstabzugshaube auf keinen Fall
ein Dampf-Reinigungsgerät.
Der Dampf kann an spannungsführen-
de Teile der Dunstabzugshaube gelangen und einen Kurzschluß verursachen.
Beim Benutzen der Dunstabzugs-
haube über Gaskochstellen muß
unbedingt darauf geachtet werden,
daß die benutzte Brennstelle durch das
Kochgeschirr bedeckt wird.
Die Dunstabzugshaube kann durch die
Hitzeeinwirkung der Flammen beschä-
digt werden.
5
Page 6
Sicherheitshinweise und Warnungen
Montage
Zwischen Kochstelle und der
Dunstabzugshaube muß folgender
Sicherheitsabstand mindestens eingehalten werden:
– 45 cm über einem Elektroherd,
– 65 cm über einem Gasherd,
– 65 cm über einem Elektro-Grill aus
unserem Programm
Für andere Kochgeräte ist der in der
zugehörigen Montage- und Gebrauchsanweisung angegebene Sicherheitsabstand einzuhalten.
Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben
werden, für die unterschiedliche Sicherheitsabstände gelten, ist der
größte angegebene Sicherheitsabstand zu wählen.
Über Feuerungsstätten mit festen
Brennstoffen darf die Dunstabzugshaube nicht montiert werden.
Zum Verlegen der Abluftleitung
dürfen nur Rohre oder Schläuche
aus nichtbrennbarem Material verwendet werden. Diese sind im Miele Fachhandel oder beim Miele Kundendienst
erhältlich.

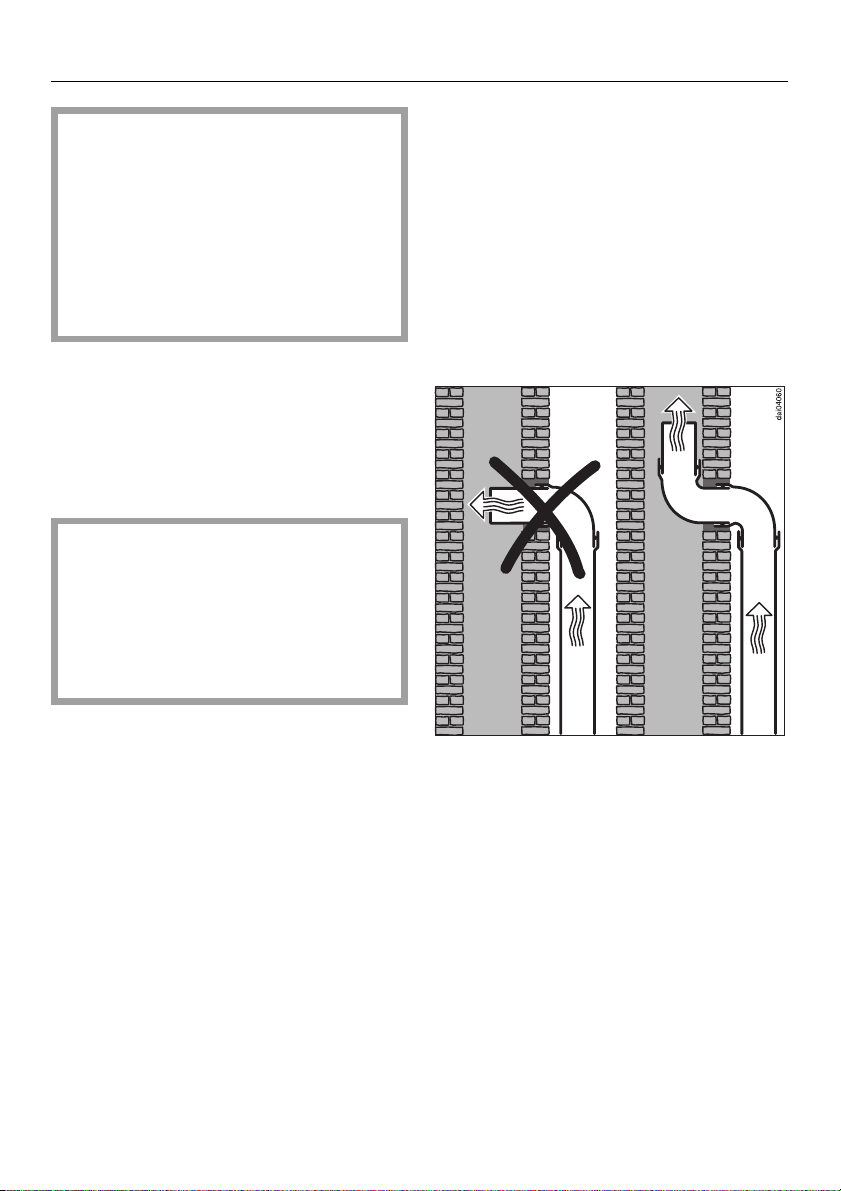

Die Abluft darf weder in einen in
Betrieb befindlichen Rauch- oder
Abgaskamin noch in einen Schacht
geführt werden, welcher der Entlüftung
von Aufstellungsräumen mit Feuerstät-
ten dient.
Soll die Abluft in einen außer
Betrieb befindlichen Rauch- oder
Abgaskamin geführt werden, so sind
die behördlichen Vorschriften zu beachten.
6
Page 7
Sicherheitshinweise und Warnungen
Bei gleichzeitigem Betrieb einer
Dunstabzugshaube und einer
raumluftabhängigen Feuerstätte (wie
gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Gaskochmulden, Gasbacköfen) ist Vorsicht geboten, da beim
Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum und benachbarten Räumen die Luft entnommen wird, die die Feuerstätte zum
Verbrennen benötigt.
Außerdem können durch den Sog der
Dunstabzugshaube Abgas-Rückströ-
mungen aus dem Kamin oder Abzugsschacht entstehen; schornsteingebundene Feuerstätten werden
beeinträchtigt.
Ein gefahrloser Betrieb ist möglich,
wenn bei gleichzeitigem Betrieb von
Dunstabzugshaube und raumluftabhän-
giger Feuerstätte ein Unterdruck von
höchstens 4 Pa (0,04 mbar) erreicht
und damit ein Rücksaugen der Feuer-
stättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, in Fenster, durch Zuluft- / Abluft-
mauerkasten oder andere technische
Maßnahmen, wie gegenseitige Verriegelung o. ä., die zur Verbrennung benö-
tigte Luft nachströmen kann.
nur Geräte mit externem Gebläse
Bei Geräten mit externem Gebläse
(Typenreihe ...EXT) ist zusätzlich
die Verbindung beider Einheiten über
die Verbindungsleitung mit den Steckverbindern herzustellen.
Achten Sie hierbei auf die richtige Gerä-
tekombination.
Entsorgung des Altgerätes
Ziehen Sie bei ausgedienten Gerä-
ten den Netzstecker aus der Steckdose, und machen Sie Netzanschluß-
leitung sowie Stecker unbrauchbar.
Sie verhindern damit, daß ein Miß-
brauch mit der Dunstabzugshaube
getrieben wird.
Der Hersteller kann nicht für Schä-
den verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und
Warnungen verursacht werden.
Anmerkung: Bei der Beurteilung muß
immer der gesamte Lüftungsverbund
der Wohnung beachtet werden. Fragen
Sie im Zweifelsfall den zuständigen
Schornsteinfegermeister.
7
Page 8
Gerätebeschreibung
Gerätebeschreibung
8
Page 9
Gerätebeschreibung
Ausgleichsstück
b
c Kamin
d Wrasenschirm
e Fettfilter
f Kochstellenbeleuchtung
g Indirekte Beleuchtung
h Glasablageflächen
Jeweils mit maximal 4 kg belastbar
i Abstellfläche
Je Seite mit maximal 8 kg belastbar
j Bedienteil
k Hauptschalter
Ist die Dunstabzugshaube für eine län-
gere Zeit nicht in Betrieb (z.B. nachts,
Urlaub), das Gerät mit dem Hauptschalter ausschalten.
l Schalter für indirekte
Beleuchtung
Taste für die Kochstellen-
m
Beleuchtung
n Ein/Aus-Taste für das
Gebläse
o Taste n für die Leistungsein-
stellung
Die Leistung des Gebläses können Sie
in drei Leistungsstufen und einer Intensivstufe einstellen.
p Taste für die Nachlauf-
Funktion
Hiermit können Sie die Nachlauffunktion aktivieren. Das Gebläse wird automatisch nach 5 oder 15 Minuten abgeschaltet.
q Fettfilter-Taste
Die Lampe der Fettfilter-Taste leuchtet,
wenn die Fettfilter gereinigt werden
müssen.
Mit der Taste kann
– bei laufendem Gebläse die abgelau-
fene Zeit des Betriebsstundenzäh-
lers angezeigt werden (siehe Kapitel
,,Bedienung / Betriebsstundenzähler“).
– in Verbindung mit der Nachlauf-Funk-
tions-Taste die Stundenzahl für den
Betriebsstundenzähler verändert wer-
den (siehe Kapitel ,,Bedienung / Betriebsstundenzähler ändern“).
9
Page 10
Funktionsbeschreibung
Funktionsbeschreibung
Die Dunstabzugshaube arbeitet
. . . im Abluftbetrieb:
Die angesaugte Luft wird durch den
Fettfilter gereinigt und nach außen geleitet.
Das Gerät ist mit einer Rückstau-
klappe ausgestattet.
Bei ausgeschalteter Haube ist die
Rückstauklappe geschlossen. Es kann
kein Luftaustausch zwischen Raumund Außenluft stattfinden. Nach dem
Einschalten des Gerätes öffnet sich die
Rückstauklappe, so daß die Kochdünste ungehindert nach außen transportiert werden können.
. . . mit externem Gebläse.
Dunstabzugshauben der Typenreihe
...EXT sind für den Anschluß an externe
Gebläse vorgesehen, d. h., das
Absauggebläse wird außerhalb des
Raumes an einem Standort Ihrer Wahl
montiert.
Das externe Gebläse wird durch eine
Steuerleitung mit der Dunstabzugshaube elektrisch verbunden und über
die Bedienelemente der Dunstabzugshaube gesteuert.
10
Page 11
Bedienung
Hauptschalter
Bedienung
Indirekte Beleuchtung
Die Dunstabzugshaube ist betriebsbereit, wenn Sie den Hauptschalter auf ,,I“
schalten. Wird das Gerät mit dem
Hauptschalter ausgeschaltet, schaltet
es sich beim nächsten Einschalten in
der zuletzt eingestellten Funktion wieder ein.
Einschalten
Drücken Sie die Ein/Aus-Taste.
Die dazugehörige Kontrollampe
leuchtet. Das Gebläse läuft auf Stufe
,,II“ an.
Beleuchtung ein- / ausschalten
Kochstellenbeleuchtung
Die Kochstellenbeleuchtung können
Sie unabhängig vom Gebläse ein- oder
ausschalten.
Schalten Sie den Schalter für die indirekte Beleuchtung auf ,,I“.
Die indirekte Beleuchtung können Sie
auch bei ausgeschaltetem Hauptschalter einschalten.
Leistungsstufe wählen
Je nach Intensität der Küchendünste
können Sie zwischen vier Leistungsstufen wählen. Für den normalen Kochbetrieb ist eine niedrige bis mittlere
Leistungsstufe ausreichend. Für das
Anbraten und Kochen mit starker
Geruchsentwicklung empfehlen wir die
höchste Leistungsstufe als Intensivstufe.
Beim Einschalten der Dunstabzugshaube über den Hauptschalter oder
nach einem Stromausfall stellt sich die
zuletzt gewählte Leistungsstufe ein.
Drücken Sie dazu die Taste für die
Kochstellenbeleuchtung.
Bei eingeschaltetem Licht leuchtet die
Kontrollampe der Taste.
Wählen Sie mit den Tasten –/+ die
gewünschte Leistungsstufe.
Taste – = niedrigere Leistung
Taste + = höhere Leistung
Die Kontrollampen zeigen die gewählte
Leistungsstufe an.
11
Page 12
Bedienung

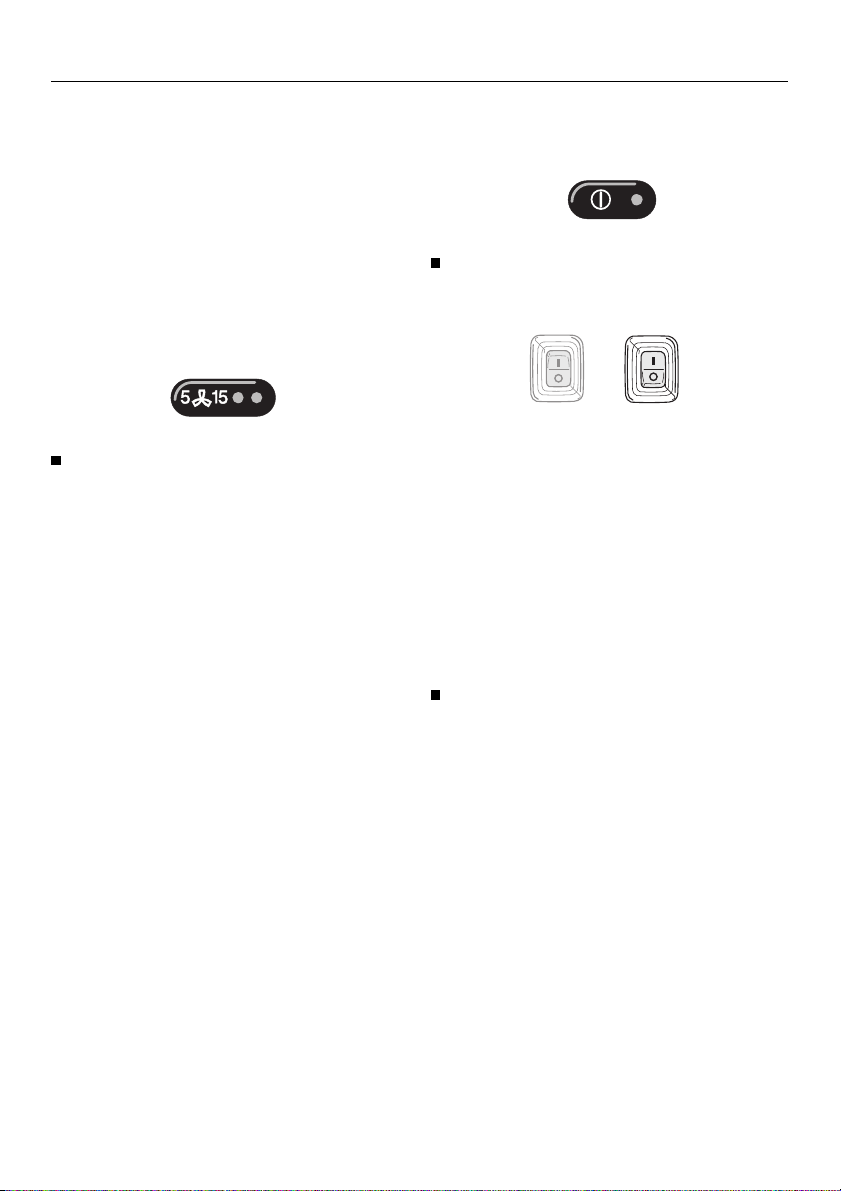

Nachlauf-Funktion aktivieren
Wenn sich nach dem Kochen noch
Kochdünste in der Küche befinden,
können Sie die Nachlauf-Funktion aktivieren.
Diese bewirkt das automatische
Abschalten des Gebläses nach 5 oder
15 Minuten.
Drücken Sie die Taste für die
Nachlauf-Funktion.
1 x drücken =
5 Minuten (linke Kontrollampe)
2 x drücken =
15 Minuten (rechte Kontrollampe)
Die Nachlauffunktion können Sie durch
erneutes Drücken der Taste abschalten.
Ausschalten
Schalten Sie das Gebläse mit der
Ein/Aus-Taste aus.
Die Dunstabzugshaube bei längerer
Stillstandzeit (z. B. nachts, Urlaub) mit
dem Hauptschalter ausschalten.
Sicherheitsausschaltung
Wird die eingeschaltete Dunstabzugshaube 10 Stunden lang nicht bedient,
schaltet sich das Gebläse automatisch
ab. Die Beleuchtung bleibt eingeschaltet.
Zum Wiedereinschalten des Geblä-
ses die Ein/Aus-Taste drücken.
12
Page 13
Bedienung

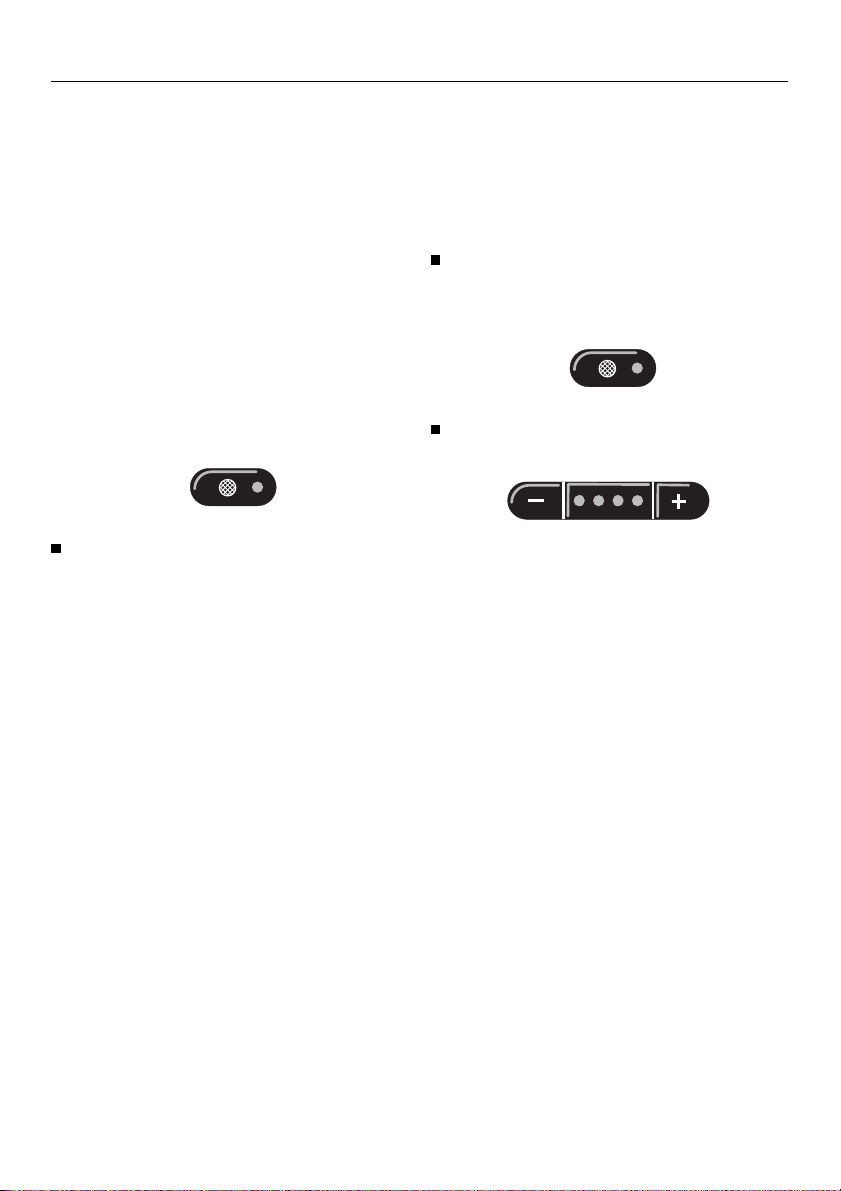

Betriebsstundenzähler
Der Betriebsstundenzähler für den
Fettfilter ist werkseitig auf 30 Stunden
eingestellt. Diese Zeit kann verändert
werden.
Nach Ablauf der eingestellten Zeit
leuchtet die Kontrollampe der FettfilterTaste. Der Fettfilter sollte dann gereinigt
werden.
Der Betriebsstundenzähler muß anschließend auf die zuletzt eingestellte
Zeit zurückgesetzt werden.
Halten Sie dazu die Fettfilter-Taste
ca. 4 Sekunden gedrückt.
Die Kontrollampe der Taste erlischt.
Betriebsstundenzähler abfragen
Vor Ablauf der eingestellten Zeit kön-
nen Sie sich anzeigen lassen, wieviel
Prozent der eingestellten Zeit bereits
abgelaufen ist.
Schalten Sie das Gebläse mit der
Ein/Aus-Taste ein.
Drücken Sie die Fettfilter-Taste.
Eine oder mehrere Kontrollampen
der Tasten –/+ blinken.
Die Anzahl der blinkenden Kontrollampen gibt die abgelaufene Betriebszeit
in Prozent an:
1 Kontrollampe = 25 %
2 Kontrollampen = 50 %
3 Kontrollampen = 75 %
4 Kontrollampen = 100 %
Beim Ausschalten der Dunstabzugshaube oder bei Stromausfall bleiben
die abgelaufenen Betriebsstunden
gespeichert.
13
Page 14
Bedienung

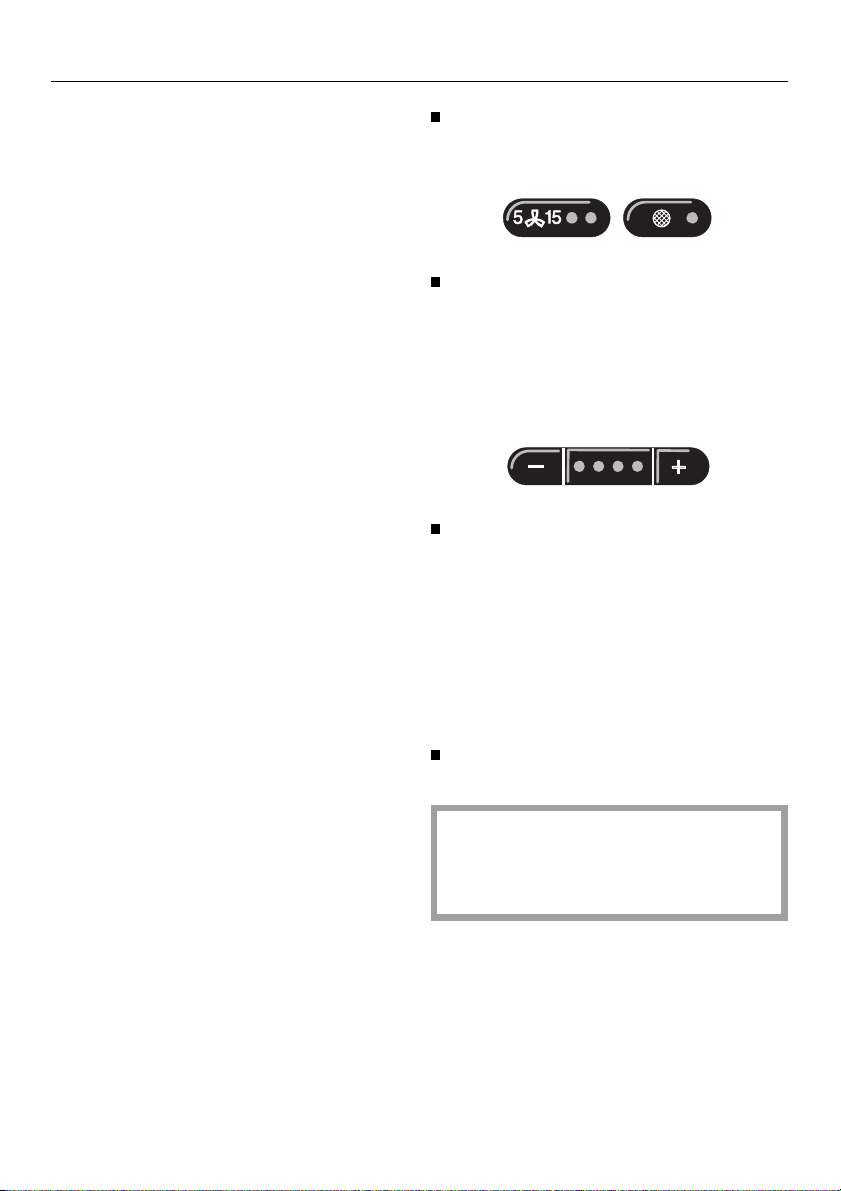

Betriebsstundenzähler verändern
Sie können die Maximalzeit des
Betriebsstundenzählers für den Fettfilter Ihren Kochgewohnheiten anpassen. Wählbar sind 20, 30, 40 oder 50
Stunden.
Wählen Sie eine kurze Zeit, wenn Sie
viel braten und fritieren.
Wenn Sie sehr fettarm kochen, können
Sie eine lange Betriebszeit wählen.
Wenn Sie nur gelegentlich kochen, ist
eine kurze Betriebszeit sinnvoll, da sich
angesammeltes Fett über einen langen
Zeitraum verhärtet und die Reinigung
des Fettfilters erschwert.
Schalten Sie das Gebläse mit der
Ein/Aus-Taste aus.
Drücken Sie gleichzeitig die Taste für
die Nachlauf-Funktion und die Fettfilter-Taste.
Die Kontrollampen der Fettfilter-Taste
und eine der Tasten –/+ blinken.
Wählen Sie mit den Tasten –/+ die
gewünschte Zeit.
Die Kontrollampen der Tasten –/+
zeigen die eingestellte Zeit an:
1. Lampe von links = 20 Stunden
2. Lampe von links = 30 Stunden
3. Lampe von links = 40 Stunden
4. Lampe von links = 50 Stunden
14
Bestätigen Sie den Vorgang mit der
Fettfilter-Taste.
Erfolgt die Bestätigung nicht innerhalb von 4 Minuten nach dem
Programmieren, übernimmt das
Gerät automatisch die ,,alten“ Daten.
Page 15
Reinigung und Pflege
Vor jeder Wartung und Pflege die
Dunstabzugshaube vom Elektronetz
trennen, dazu
– den Netzstecker des Gerätes
ziehen oder
– die Sicherung der Hausinstallation
ausschalten oder
– die Schraubsicherung der Hausinstallation ganz herausschrauben.
Gehäuse
Reinigen Sie das Gehäuse der Dunstabzugshaube mit einer heißen milden
Spülmittellösung.
Anschließend mit einem Tuch trockenreiben.
Niemals sand-, soda-, säure- oder
chloridhaltige Putzmittel verwenden! Diese greifen die Oberfläche
an.
Reinigung und Pflege
Fettfilter
Die wiederverwendbaren Metall-Fettfilter im Gerät nehmen die festen
Bestandteile des Küchendunstes auf
(Fett, Staub usw.) und verhindern so
ein Verschmutzen der Dunstabzugshaube.
Reinigen Sie die Fettfilter spätestens
dann, wenn die Kontrollampe der Fettfiltertaste leuchtet.
Empfehlenswert ist es, die Fettfilter alle
3 – 4 Wochen zu reinigen, da somit ein
Festsetzen des Fettes vermieden wird.
Ein überfetteter Filter bedeutet
Brandgefahr!
Zur Pflege der Edelstahloberflächen
eignet sich ein mildes, nicht scheuerndes Edelstahlpflegemittel (z. B. Neoblank, erhältlich beim Miele Kundendienst).
Drücken Sie zum Entnehmen der
Fettfilter die Verriegelung in Richtung
Filtermitte.
Den Fettfilter herausnehmen.
15
Page 16
Reinigung und Pflege
Reinigen Sie die Fettfilter –
– von Hand: mit einer Spülbürste in
warmem Wasser, dem ein Handspül-
mittel zugegeben wird.
– im Geschirrspüler: die Fettfilter
senkrecht in den Unterkorb stellen.
Bei der Reinigung der Fettfilter im
Geschirrspüler kann es je nach verwendetem Reiniger zu bleibenden
Verfärbungen der Filterfläche kommen.
Dies hat keinerlei Einfluß auf die
Funktion der Fettfilter.
Legen Sie nach dem Reinigen die
Fettfilter zum Trocknen auf eine saugfähige Unterlage.
Bei herausgenommenen Fettfiltern
auch die zugänglichen Gehäuseteile
von abgelagertem Fett reinigen.
Dadurch beugen Sie der Brandgefahr vor.
Achten Sie darauf, daß beim Einsetzen der Fettfilter die Verriegelung
nach unten weist.
Sollten die Fettfilter einmal verkehrt
eingesetzt worden sein:
Die Fettfilter durch die Aussparungen mit einem kleinen Schraubendreher entriegeln.
Drücken Sie nach dem Einsetzen die
Fettfilter-Taste für ca. 4 Sekunden,
um den Betriebsstundenzähler wieder zurückzusetzen.
16
Page 17
Reinigung und Pflege
Leuchtmittel wechseln
Die Dunstabzugshaube vom Elektronetz trennen, dazu
– die Sicherung der Hausinstallation
ausschalten oder
– den Netzstecker des Gerätes ziehen.
Kochstellenbeleuchtung
Halogenbirne wechseln
Die Halogenbirnen werden im Betrieb sehr heiß. Auch gewisse Zeit
nach dem Ausschalten besteht Verbrennungsgefahr.
Die neuen Halogenbirnen dürfen
beim Einsetzen nicht direkt am Glaskolben berührt werden, da sie sonst
beschädigt werden können. Beachten Sie die Hinweise des Herstellers.
– Setzen Sie die Lampenabdeckung
wieder auf und rasten Sie sie vorsichtig ein.
Verwenden Sie die Beleuchtung nie
ohne Lampenabdeckung
dient als Filter gegen gesundheitsschädliche Strahlung.
Indirekte Beleuchtung
Kompaktleuchte wechseln
b
. Sie
b
– Ziehen Sie zum Wechseln der Halo-
genbirne die Lampenabdeckung
ab.
– Ziehen Sie die Halogenbirne
der Steckfassung, und setzen Sie
die neue Halogenbirne ein.
c
b
aus
Zum Wechseln der Kompaktleuchte
die beiden Schrauben der Lampenabdeckung lösen und die Lampenabdeckung abnehemen.
Die Kompaktleuchte vorsichtig aus
der Halterung nach oben schwenken
und nach außen herausziehen.
Die neue Kompaktleuchte einsetzen,
nach unten schwenken und in die
Halterung einrasten.
Die Lampenabdeckung montieren.
17
Page 18
Kundendienst
Kundendienst
Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen
Sie
– Ihren Miele Fachhändler
oder
– den Miele Werkkundendienst.
P
Salzburg (06 62) 85 84-3 21
^
Wien (01) 6 80 95
Ü
Der Kundendienst benötigt Typ und
Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild,
das nach dem Herausnehmen des
Fettfilters sichtbar ist.
0800 22 44 666
(06 62) 85 84-3 22
(01) 6 83 00
4 97 11-20
4 97 11-22
18
Page 19
Gerätemaße und Montage
DA 259 (EXT), 252 (EXT)
Gerätemaße und Montage
Die Montage der Dunstabzugshaube über Feuerungsstellen für
feste Brennstoffe ist nicht erlaubt.
Aus Sicherheitsgründen ist
zwischen der Kochstelle und der
Dunstabzugshaube ein Mindestabstand (S) von
– 45 cm über einem Elektroherd
– 65 cm über einem Gasherd
– 65 cm über einem Miele-Elektrogrill
einzuhalten.
Für weitere Hinweise beachten Sie
das Kapitel “Sicherheitshinweise
und Warnungen”.
: Wand bzw. Deckenbereich für
den Abluftdurchbruch, zur Durchfüh-
rung des Verbindungskabels zum externen Gebläse und zur Montage der
Steckdose.
Um den Kamin zu montieren, muß das
Maß A zwischen der Oberkante des Ka-
mins und der Decke mindestens 20 mm
betragen.
Abluftanschluß ø 150 mm, mit Redu-
zierstutzen ø 125 mm
Montage
Die Montage ist auf beiliegendem
Montageblatt beschrieben.
Beachten Sie vor der Montage die
Informationen auf den folgenden
Seiten und das Kapitel ,,Sicherheitshinweise und Warnungen".
19
Page 20
Abluftanschluß
Abluftanschluß
Vergiftungsgefahr!
Bitte unbedingt das Kapitel ,,Sicherheitshinweise und Warnungen“
beachten.
Lassen Sie sich auf jeden Fall den
gefahrlosen Betrieb durch den
zuständigen Bezirksschornsteinfegermeister bestätigen.
Abluftleitung
– Die Abluftleitung soll möglichst kurz
und geradlinig sein.
– Der Durchmesser der Abluftleitung
sollte nicht kleiner als 150 mm sein.
Wenn Sie Abluftleitungen mit geringeren Durchmessern als 150 mm
oder Abluft-Flachkanäle verwenden,
ist mit erhöhten Laufgeräuschen und
einer stark verringerten Absaugleistung der Dunstabzugshaube zu rechnen.
– Bei waagerechtem Verlegen der
Abluftleitung muß ein Mindestgefälle
von 1 cm je Meter eingehalten
werden.
Damit wird vermieden, daß eventuell
Kondenswasser in die Dunstabzugshaube laufen kann.
– Soll die Abluft ins Freie geleitet wer-
den, empfehlen wir die Installation
eines Teleskop-Mauerkastens.
Verringern Sie den Durchmesser der
Abluftleitung nur im äußersten Fall,
wenn die Abluftleitung z. B. schon
vorhanden war.
– Verwenden Sie nur Bögen mit
großen Radien. Kleine Radien vermindern die Luftleistung der Dunstabzugshaube.
– Verwenden Sie für den Abluftan-
schluß nur glatte Rohre oder flexible
Abluftschläuche aus nichtbrennbarem Material.
20
– Soll die Abluft in einen Abluftkamin
geführt werden, so muß der Einführungsstutzen in Strömungsrichtung
gelenkt werden.
Page 21
Wichtig!
Wird die Abluftleitung durch kühle
Räume, Dachböden usw. verlegt, kann
sich ein starkes Temperaturgefälle
innerhalb der einzelnen Bereiche
ergeben. Es ist daher mit Schwitz- oder
Kondenswasser zu rechnen. Dies
macht eine Isolation der Abluftleitung
erforderlich.
Kondenswassersperre
Wir empfehlen neben einer entsprechenden Isolation der Abluftleitung die
Installation einer Kondenswassersperre, die das anfallende Kondenswasser
aufnimmt und verdunstet.
Achten Sie bei der Installation der
Kondenswassersperre darauf, daß
diese senkrecht und möglichst
direkt über dem Ausblasstutzen der
Dunstabzugshaube positioniert wird.
Abluftanschluß
21
Page 22
Elektroanschluß und Technische Daten
Elektroanschluß und Technische Daten
Die Installation des Gerätes an das
Elektronetz darf nur von einem qualifizierten Elektro-Fachmann durchgeführt werden, der die landesüblichen
Vorschriften und die Zusatz-Vorschriften der örtlichen Elektro-Versorgungsunternehmen genau kennt und sorgfältig einhält.
Durch unsachgemäße Installationsund Wartungsarbeiten oder Reparaturen können erhebliche Gefahren
für den Benutzer entstehen, für die
der Hersteller nicht haftet.
Elektroanschluß
Die Dunstabzugshaube darf nur an
eine vorschriftsmäßig installierte Schutzkontakt-Steckdose 230 V ~ 50 Hz angeschlossen werden.
Die Elektroanlage muß nach VDE 0100
ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie DIN
VDE 0100 Teil 739, dem Gerät einen
FI-Schutzschalter mit einem Auslöse-
strom von 30 mA (DIN VDE 0664)
vorzuschalten.
Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).
Die erforderlichen Anschlußdaten finden Sie auf dem Typenschild, das nach
dem Herausnehmen des Fettfilters
sichtbar wird.
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektronetzes übereinstimmen.
Zusätzlich für Österreich
Der Anschluß darf nur an eine nach
ÖVE-EN1 ausgeführte Elektroanlage
erfolgen.
Zur Erhöhung der Sicherheit empfiehlt
der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von
30 mA (ÖVE-SN 50) vorzuschalten.
Ein Anschluß über eine Steckdose wird
empfohlen, da er den Kundendienst
erleichtert (nach VDE 0701). Achten
Sie darauf, daß die Steckdose im eingebauten Zustand des Gerätes zugäng-
lich ist.
Falls nach dem Einbau die Steckdose
nicht mehr zugänglich oder ein Festanschluß vorgesehen ist, muß installationsseitig eine Trennvorrichtung für
jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm.
22
Page 23
Elektroanschluß und Technische Daten
Technische Daten
Anschlußwert
DA 259 . . . . . . . . . . . . . . . . . . . . 278 W
DA 252 . . . . . . . . . . . . . . . . . . . . 298 W
Beleuchtung
Kochstallenbeleuchtung
DA 259, 259 EXT . . . . . . . . . . 3 x 20 W
DA 252, 252 EXT . . . . . . . . . . 4 x 20 W
Indirekte Beleuchtung . . . . . . . 2 x 9 W
Netzspannung . . . . . . . . . . . . . . . 230 V
Frequenz . . . . . . . . . . . . . . . . . ~ 50 Hz
Absicherung. . . . . . . . . . . . . . . . . . 10 A
Gebläseleistung
Abluftleistung nach EN 61591
Abluftsystem ø 150 mm:
Stufe I. . . . . . . . . . . . . . . . . . . 220 m
Stufe II . . . . . . . . . . . . . . . . . . 335 m
Stufe III. . . . . . . . . . . . . . . . . . 440 m
Intensivstufe. . . . . . . . . . . . . . 640 m
Abluftsystem ø 125 mm:
Stufe I. . . . . . . . . . . . . . . . . . . 210 m
Stufe II . . . . . . . . . . . . . . . . . . 305 m
Stufe III. . . . . . . . . . . . . . . . . . 405 m
Intensivstufe. . . . . . . . . . . . . . 590 m
Gebläseleistung freiblasend . 690 m
3
3
3
3
3
3
3
3
3
Der Anschlußwert und die Abluftleistung der Geräte der Typenreihe ...EXT
ist abhängig vom angeschlossenen externen Gebläse.
/h
/h
/h
/h
/h
/h
/h
/h
/h
23
Page 24
Änderungen vorbehalten / 44 / 001 D - 2699
Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
Loading...
