Miele DA 1255, DA 1260, DA 1200 Instructions Manual [el]

Download
Page 1
Οδηγίες χρήσης και τοποθέτησης Απορροφητήρας
Διαβάστε οπωσδήποτε τις οδηγίες χρήσης πριν από την τοποθέτηση
- σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε βλάβες στη συσκευή.
el-GR M.-Nr. 10 572 890
Page 2
Πίνακας περιεχομένων
Ειδικές υποδείξεις για επιχρωμιωμένο περίβλημα ......................................... 19
Που να πετάξετε το φίλτρο οσμών................................................................. 22
2
Page 3
Πίνακας περιεχομένων
Νερό συμπύκνωσης........................................................................................ 39
Σιγαστήρας ..................................................................................................... 40
3
Page 4

Υποδείξεις ασφαλείας

Αυτός ο απορροφητήρας ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χειριστή και για τη συσκευή.
Διαβάζετε τις οδηγίες χρήσης και τοποθέτησης προσεκτικά, πριν θέσετε σε λειτουργία τον απορροφητήρα. Μέσα σ' αυτές υπάρ­χουν σημαντικές υποδείξεις για την τοποθέτηση, την ασφάλεια, τον χειρισμό και τη συντήρηση της συσκευής. Έτσι προστατεύετε τον εαυτό σας αλλά και τον απορροφητήρα από οποιαδήποτε βλάβη.
Σύμφωνα με τις προδιαγραφές IEC60335-1 η εταιρεία Miele τονίζει κατηγορηματικά, ότι θα πρέπει οπωσδήποτε να διαβάζετε και να ακολουθείτε το κεφάλαιο για την τοποθέτηση της συσκευής καθώς και τις υποδείξεις ασφαλείας.
Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασμένη χρήση ή αμέλεια αυτών των υποδείξεων.
Φυλάσσετε και ακολουθείτε πάντα τις οδηγίες χρήσης και σε περί­πτωση αλλαγής του ιδιοκτήτη της συσκευής, μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης.

Χρήση σύμφωνα με τους κανονισμούς

Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση ή
για παρόμοια χρήση σε άλλους χώρους.
Αυτός ο απορροφητήρας δεν προορίζεται για χρήση σε εξωτερι-
κούς χώρους.
Χρησιμοποιείτε τον απορροφητήρα αποκλειστικά και μόνο για
οικιακή χρήση για την απορρόφηση και τον καθαρισμό του χώρου από τους υδρατμούς που προκύπτουν κατά το μαγείρεμα. Οποιαδήποτε άλλη χρήση δεν επιτρέπεται.
Στη λειτουργία με ανακύκλωση αέρα ο απορροφητήρας δεν
μπορεί να χρησιμοποιηθεί επάνω από εστία αερίου για τον εξαερισμό του χώρου στον οποίο βρίσκεται τοποθετημένος. Ζητήστε σχετικά τη συμβουλή ειδικού τεχνικού εγκαταστάσεων φυσικού αερίου.
4
Page 5
Υποδείξεις ασφαλείας
Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω
της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω άγνοιας δεν είναι σε θέση να τη χειριστούν με ασφάλεια. Επι­τρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. Αυτά τα άτομα επιτρέπεται να χρησιμοποιήσουν τη συσκευή χωρίς επιτήρηση, μόνο όταν τους δοθούν οι κατάλληλες οδηγίες, ώστε να μπορούν να τη χρησιμοποιήσουν με ασφάλεια. Πρέπει να αναγνωρί­ζουν και να καταλαβαίνουν τους πιθανούς κινδύνους ενός λάθος χειρισμού.

Προστασία για τα παιδιά

Πρέπει να κρατάτε μακριά από τον απορροφητήρα παιδιά κάτω
των 8 ετών, εκτός εάν τα επιτηρείτε συνεχώς.
Παιδιά άνω των 8 ετών επιτρέπεται να χρησιμοποιήσουν τον
απορροφητήρα χωρίς επιτήρηση, μόνο όταν τους δοθούν οι κατάλ­ληλες οδηγίες σχετικά με αυτόν, ώστε να μπορούν να τον χρησιμο­ποιήσουν με ασφάλεια. Τα παιδιά πρέπει να αναγνωρίζουν και να καταλαβαίνουν τους πιθανούς κινδύνους ενός λάθος χειρισμού.
Τα παιδιά δεν επιτρέπεται να καθαρίζουν τη συσκευή και να
κάνουν εργασίες συντήρησης σε αυτή χωρίς επιτήρηση.
Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στη συσκευή και
μην τα αφήνετε ποτέ να παίζουν με αυτή.
Το φως του φωτισμού εστιών είναι πολύ δυνατό.
Προσέχετε ιδιαίτερα τα μωρά, ώστε να μην κοιτούν απευθείας το φως.
Κίνδυνος ασφυξίας. Τα παιδιά μπορεί κατά το παιχνίδι να
τυλιχτούν στο υλικό συσκευασίας (π.χ. μεμβράνη) ή να το βάλουν στο κεφάλι τους και πάθουν ασφυξία. Κρατάτε τα παιδιά μακριά από τα υλικά συσκευασίας. Kρατάτε το υλικό συσκευασίας μακριά από τα παιδιά.
5
Page 6
Υποδείξεις ασφαλείας

Τεχνική ασφάλεια

Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται
μόνο από ειδικευμένους τεχνικούς, αλλιώς μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή.
Βλάβες στη συσκευή μπορεί να θέσουν σε κίνδυνο την ασφάλειά
σας. Ελέγχετε τη συσκευή για εξωτερικές ζημιές. Μην θέτετε ποτέ σε λειτουργία μια συσκευή με εμφανείς ζημιές.
Η συσκευή αυτή σας εγγυάται ηλεκτρική ασφάλεια, εφόσον συνδε-
θεί με σύστημα γείωσης σύμφωνο προς τις ισχύουσες προδιαγραφές. Είναι πολύ σημαντικό, να υπάρχει αυτή η βασική προϋπόθεση ασφα­λείας. Σε περίπτωση αμφιβολίας θα πρέπει να ελεγχθεί η ηλεκτρική εγκατάσταση από έναν ειδικό.
Η αξιόπιστη και ασφαλής λειτουργία του απορροφητήρα εξασφα-
λίζεται τότε μόνο, όταν αυτός είναι συνδεδεμένος στο δημόσιο ηλε­κτρικό δίκτυο.
Πριν από τη σύνδεση, σιγουρευτείτε, ότι τα στοιχεία ηλεκτρικής
σύνδεσης (τάση και συχνότητα), που αναγράφονται στην πινακίδα τύπου του απορροφητήρα, συμφωνούν με το ηλεκτρικό σας δίκτυο. Αυτά τα στοιχεία πρέπει οπωσδήποτε να συμφωνούν, για να μην προκληθούν βλάβες στη συσκευή. Συγκρίνετε τα στοιχεία σύνδεσης πριν τη σύνδεση. Αν έχετε αμφιβο­λίες ρωτήστε τον ηλεκτρολόγο σας.
Το πολύπριζο ή η μπαλαντέζα δεν παρέχουν την απαιτούμενη
ασφάλεια (κίνδυνος πυρκαγιάς). Μη συνδέετε τη συσκευή μέσω αυτών με το ηλεκτρικό ρεύμα.
6
Page 7
Υποδείξεις ασφαλείας
Χρησιμοποιείτε τον απορροφητήρα μόνο μετά την τοποθέτησή
του. Μόνο έτσι, θα είναι εγγυημένη η ασφαλής λειτουργία του.
Η συσκευή αυτή δεν επιτρέπεται να τοποθετείται και να λειτουργεί
σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία).
Σε περίπτωση που αγγίξετε ηλεκτροφόρα καλώδια ή γίνουν αλλα-
γές στα ηλεκτρικά ή μηχανικά μέρη της συσκευής, αυτό θα είναι επι­κίνδυνο για εσάς και μπορεί να δημιουργήσει ανωμαλίες στη λειτουρ­γία της συσκευής. Ανοίγετε το περίβλημα της συσκευής, μόνο όπως περιγράφεται στα κεφάλαια που αναφέρονται στην εγκατάσταση και τον καθαρισμό της. Μην ανοίγετε άλλα μέρη της συσκευής.
Κάθε απαίτηση που αφορά την εγγύηση χάνεται, σε περίπτωση
που η συσκευή δεν επισκευαστεί από εξουσιοδοτημένο τεχνίτη του Miele Service.
Mόνο με γνήσια ανταλλακτικά μπορεί να εγγυηθεί η Miele ότι η συ-
σκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας με τις οποίες έχει κατασκευαστεί. Διάφορα μέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να αντικατασταθούν μόνο με τέτοια ανταλλακτικά.
Ένα κατεστραμμένο καλώδιο σύνδεσης επιτρέπεται να αντικατα-
σταθεί μόνο από εξειδικευμένους τεχνίτες.
Σε εργασίες εγκατάστασης και συντήρησης, καθώς και επισκευών
πρέπει να αποσυνδέετε τη συσκευή από το ηλεκτρικό ρεύμα. Η συ­σκευή αποσυνδέεται από το ηλεκτρικό ρεύμα τότε μόνο όταν
- κλείνετε τις ασφάλειες στον ηλεκτρικό πίνακα ή
- ξεβιδώνετε και αφαιρείτε τις βιδωτές ασφάλειες από τον ηλεκτρι­κό πίνακα ή
- βγάλετε το φις (αν υπάρχει) από την πρίζα. Για να γίνει αυτό μην τραβάτε το καλώδιο, αλλά το φις.
7
Page 8
Υποδείξεις ασφαλείας

Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρμανση

Κίνδυνος δηλητηρίασης από καυσαέρια! Όταν στο χώρο που λειτουργεί ο απορροφητήρας, υπάρχουν και εστίες θέρμανσης εξαρτώμενες από την ανανέωση του αέρα, πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Εστίες θέρμανσης εξαρτώμενες από την ανανέωση του αέρα συλλέγουν τον αέρα καύσης τους από τον χώρο τοποθέτησης και οδηγούν τα καυσαέρια τους στο ύπαιθρο (π.χ. μέσω μιας καμινάδας). Αυτές μπορεί να είναι π.χ. σόμπες αερίου, πετρελαίου ή κάρβουνου, θερμοσίφωνο ή θέρμανση αερίου, boiler, εστίες ή φούρνοι.
Ο απορροφητήρας απορροφά κατά τη λειτουργία του ποσότητα αέρα από την κουζίνα και από τα διπλανά δωμάτια. Αυτό ισχύει για τους παρακάτω τρόπους λειτουργίας:
- λειτουργία εξαγωγής αέρα,
- λειτουργία με ανακύκλωση αέρα με κουτί κυκλοφορίας αέρα τοποθετημένο εκτός του δωματίου.
Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρμανσης με φρέσκο αέρα, δημιουργείται μια υποπίεση. Οι εστίες λαμβάνουν πολύ μικρή ποσότητα αέρα καύσης. Αυτό επιδρά αρ­νητικά στη διαδικασία καύσης. Δηλητηριώδη καυσαέρια μπορεί να εισέλθουν από την καμινάδα ή το μπουρί μέσα στα δωμάτια. Κίνδυνος για τη ζωή σας!
8
Page 9
Υποδείξεις ασφαλείας
Για να λειτουργεί ο απορροφητήρας ταυτόχρονα με άλλες εστίες θέρμανσης χωρίς κανένα πρόβλημα, θα πρέπει να επιτευχθεί μια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να μην υπάρ­χει κίνδυνος επαναρρόφησης των καυσαερίων που δημιουργούν οι εστίες θέρμανσης.
Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα μόνιμο άνοιγμα (π.χ. σε μια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα ο απαραίτητος για την καύση φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάμετρο του ανοίγματος. Το άνοιγμα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων με φρέσκο αέρα.
Κατά τον υπολογισμό περιεκτικότητας του αέρα σε οξυγόνο, πρέπει να γίνει μέτρηση όλων των χώρων μιας κατοικίας. Συμβου­λευτείτε σχετικά έναν κατάλληλο τεχνικό καμινάδων.
Αν ο απορροφητήρας σας πρόκειται να λειτουργεί μόνο με ανακύκλωση αέρα, όπου ο αέρας θα επανέρχεται στον χώρο τοπο­θέτησης, οι παραπάνω περιορισμοί δεν ισχύουν.
9
Page 10
Υποδείξεις ασφαλείας

Σωστή χρήση

Από την ανοιχτή φωτιά μπορεί να προκύψει πυρκαγιά.
Μην επιχειρήσετε να μαγειρέψετε ή να ψήσετε σε ανοιχτή φωτιά κάτω από τον απορροφητήρα. Φλαμπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Τα σταγονίδια λίπους που υπάρχουν μπορεί να αρπάξουν φωτιά.
Η ισχυρή επίδραση της θερμότητας κατά το μαγείρεμα σε μια
εστία αερίου μπορεί να βλάψει τον απορροφητήρα.
- Όταν χρησιμοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λει­τουργία να είναι συνέχεια καλυμμένες με σκεύη. Διακόπτετε τη λειτουργία της εστίας αερίου ακόμα και όταν αφαιρείτε έστω και για λίγο τα σκεύη.
- Επιλέγετε σκεύη που αντιστοιχούν στο μέγεθος της εστίας.
- Κανονίζετε τη φλόγα κατά τέτοιο τρόπο, ώστε αυτή σε καμιά πε­ρίπτωση να μην βγαίνει έξω από το σκεύος.
- Αποφεύγετε το υπερβολικό ζέσταμα των σκευών (π.χ. κατά το μα­γείρεμα σε σκεύος Wok).
Το νερό συμπύκνωσης μπορεί να προκαλέσει σκουριές στον
απορροφητήρα. Θέτετε σε λειτουργία τον απορροφητήρα πάντα, όταν μια εστία είναι σε χρήση, για να μη μπορεί να συγκεντρωθεί νερό συμπύκνωσης.
Έλαια και λίπη που έχουν υπερθερμανθεί μπορεί να αναφλεγούν
και έτσι να πιάσει φωτιά ο απορροφητήρας. Όταν μαγειρεύετε με λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να απομακρύ­νεστε από τη συσκευή του γκριλ.
10
Page 11
Υποδείξεις ασφαλείας
Η συσσώρευση λίπους και βρωμιάς εμποδίζουν τη σωστή λειτουρ-
γία του απορροφητήρα. Μη χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρα λίπους, για να είναι εγγυημένη η καθαρότητα των υδρατμών.
Υπάρχει περίπτωση κατά το μαγείρεμα εξαιτίας της αναδυόμενης
θερμότητας να θερμανθεί αρκετά ο απορροφητήρας. Αγγίζετε το περίβλημα και τα φίλτρα λίπους, μόνο όταν έχει κρυώσει ο απορροφητήρας.
Ο απορροφητήρας δεν είναι κατάλληλος για χρήση ως επιφάνεια
τοποθέτησης.

Σωστή τοποθέτηση

Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εστιών
που χρησιμοποιείτε, για να γνωρίζετε αν είναι δυνατή η λειτουργία απορροφητήρα πάνω από τις εστίες.
Η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης
στερεών καυσίμων δεν επιτρέπεται.
Αν η απόσταση ανάμεσα στη συσκευή μαγειρέματος και στον
απορροφητήρα είναι πολύ μικρή, αυτό μπορεί να προκαλέσει ζημιά στον απορροφητήρα. Αν δεν έχουν οριστεί μεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή των συσκευών μαγειρέματος, θα πρέπει να τηρούνται μεταξύ αυτών και της κάτω γωνίας του απορροφητήρα οι αποστάσεις ασφαλείας που αναφέρονται στο κεφάλαιο «Τοποθέτη­ση». Αν χρησιμοποιούνται διάφορες συσκευές μαγειρέματος κάτω από τον απορροφητήρα, για τις οποίες ισχύουν διαφορετικές αποστάσεις ασφαλείας, τότε πρέπει να λάβετε υπόψη σας τη μεγαλύτερη απόσταση ασφαλείας που δίνεται.
Για τη στερέωση του απορροφητήρα λάβετε υπόψη τα στοιχεία
στο κεφάλαιο «Εγκατάσταση».
11
Page 12
Υποδείξεις ασφαλείας
Χρησιμοποιείτε για τον αεραγωγό μόνο σωλήνες ή αγωγούς από
άφλεκτο υλικό, όπως τους διαθέτει το κατάστημα από το οποίο αγο­ράσατε τη συσκευή ή το τμήμα ανταλλακτικών της Miele.
Ο αέρας που βγαίνει από τον απορροφητήρα δεν επιτρέπεται να
περνά ούτε από μια χρησιμοποιημένη καμινάδα καλοριφέρ πετρελαίου ή αερίου ούτε από φρεάτιο που χρησιμεύει για τον εξαερισμό χώρων, όπου λειτουργεί τζάκι.
Σε περίπτωση που ο εξαγόμενος αέρας οδηγείται μέσα από
καμινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισμούς που ισχύουν για αυτό σε κάθε χώρα.

Καθαρισμός και περιποίηση

Υπάρχει κίνδυνος πυρκαγιάς, αν ο καθαρισμός δεν διεξαχθεί σύμ-
φωνα με τα στοιχεία που δίνονται σε αυτές τις οδηγίες χρήσης.
Ο ατμός μιας συσκευής ατμοκαθαρισμού μπορεί να εισχωρήσει σε
ηλεκτρικά μέρη της συσκευής και να προκαλέσει βραχυκύκλωμα. Μη χρησιμοποιείτε σε καμιά περίπτωση συσκευές ατμοκαθαρισμού για τον καθαρισμό της συσκευής.

Σκεύη

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Miele. Αν χρη-
σιμοποιήσετε εξαρτήματα άλλης μάρκας, χάνετε κάθε δικαίωμα να απαιτήσετε την προστασία και τα πλεονεκτήματα που περιέχονται μέσα στην εγγύηση.
12
Page 13

Προστασία περιβάλλοντος

Αξιοποίηση της συσκευασίας

Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλε­γεί με ειδικά κριτήρια, που υποστηρί­ζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμά­των.
Αυτά τα υλικά μην τα πετάτε στα σκου­πίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση.
Αξιοποίηση της παλιάς συ­σκευής
Οι ηλεκτρικές και ηλεκτρονικές συσκευ­ές περιέχουν πολλές πολύτιμες πρώτες ύλες. Περιέχουν επίσης συγκεκριμένα υλικά, μείγματα και συστατικά στοιχεία τα οποία ήταν απαραίτητα για τη λει­τουργία και την ασφάλειά τους. Στα οικιακά απορρίμματα καθώς και με ακα­τάλληλη μεταχείριση μπορεί ν' αποτε­λέσουν κίνδυνο για τη δημόσια υγεία και το περιβάλλον. Σε καμία περίπτωση μην πετάξετε την παλιά συσκευή σας μαζί με τα οικιακά απορρίμματα.
Αντί αυτού χρησιμοποιήστε τους ειδι­κούς χώρους αποκομιδής για την παράδοση και αξιοποίηση των ηλεκτρι­κών και ηλεκτρονικών συσκευών που διατίθενται από τον δήμο ή την κοινότητα, από τα εμπορικά καταστή­ματα ή από την εταιρεία Miele. Για το σβήσιμο οποιωνδήποτε προσωπικών σας στοιχείων που τυχόν υπάρχουν στην παλιά συσκευή που θα παραδώσετε, είστε εκ του νόμου εσείς οι ίδιοι υπεύθυνοι. Φροντίστε, ώστε μέχρι την αποκομιδή της συσκευής, να φυλάσσε­ται αυτή μακριά από μικρά παιδιά.
13
Page 14

Άποψη απορροφητήρα

14
Page 15
Άποψη απορροφητήρα
a
Στοιχεία χειρισμού
b
Φωτισμός εστιών
c
Φίλτρο οσμών Πρόσθετα εξαρτήματα για τη λειτουργία με ανακύκλωση αέρα
d
Κάλυμμα για τον χώρο φίλτρου οσμών
e
Φίλτρο λίπους
f
Στόμιο εξαγωγής αέρα (150mm, με στόμιο μείωσης125mm).
g
Άνοιγμα εξαγωγής αέρα
h
Έξοδος αέρα ανακύκλωσης
i
Συρόμενος διακόπτης για τον φωτισμό εστιών
j
Συρόμενος διακόπτης για την τουρμπίνα
15
Page 16

Περιγραφή λειτουργίας

Οι παρακάτω λειτουργίες είναι δυνατές εξαρτώμενες από τον τύπο του απορ­ροφητήρα:

Λειτουργία με εξαγωγή αέρα

Ο αέρας που απορροφάται, καθαρίζε­ται από τα φίλτρα λίπους και οδηγείται έξω από το κτίριο.

Λειτουργία με ανακύκλωση αέρα

(μόνο με σετ μετατροπής και φίλτρο ενεργού άνθρακα ως πρόσθετο εξάρτη­μα, βλέπε «Τεχνικά χαρακτηριστικά»)
Ο αέρας που απορροφάται καθαρίζεται από τα φίλτρα λίπους και επιπρόσθετα από ένα φίλτρο οσμών. Στη συνέχεια οδηγείται πάλι πίσω στην κουζίνα.
16
Page 17

Λειτουργία μοτέρ

Ενεργοποιήστε την τουρμπίνα, μόλις ξε­κινήσετε το μαγείρεμα. Έτσι οι υδρατμοί από το μαγείρεμα απορροφώνται από την αρχή.
Για λίγους έως πολλούς υδρατμούς και οσμές έχετε στη διάθεσή σας τις βαθμί­δες ισχύος 1 έως 3.
Αν προσωρινά δημιουργηθούν πολύ ισχυροί υδρατμοί και οσμές, π.χ. κατά το τσιγάρισμα, επιλέγετε τη βαθμίδα Β ως βαθμίδα λειτουργίας Booster.
Θέτετε σε λειτουργία το μοτέρ με τον
διακόπτη και επιλέγετε την επιθυμητή βαθμίδα ισχύος.

Διακοπή λειτουργίας του μοτέρ

Συνιστάται να αφήνετε το μοτέρ μετά το μαγείρεμα να λειτουργεί για ακόμη μερικά λεπτά. Έτσι καθαρίζεται ο αέρας της κουζίνας από υδρατμούς και οσμές που τυχόν υπάρχουν ακόμη.

Χειρισμός

Για τη διακοπή λειτουργίας γυρίζετε
τον διακόπτη στο 0.
Ενεργοποίηση / Απενεργοποίη­ση φωτισμού εστιών
Μπορείτε να ενεργοποιήσετε ή να απε­νεργοποιήσετε τον φωτισμό εστιών ανεξάρτητα από το μοτέρ.
Ενεργοποιείτε (1) και
απενεργοποιείτε (0) τον φωτισμό εστιών με τον διακόπτη φωτισμού
17
Page 18

Συμβουλές οικονομίας ρεύματος

Αυτός ο απορροφητήρας λειτουργεί αποτελεσματικά και πολύ οικονομικά. Τα μέτρα που ακολουθούν σας υποστη­ρίζουν ως προς την οικονομική χρήση:
- Κατά το μαγείρεμα φροντίζετε, ώστε να υπάρχει καλός εξαερισμός στην κουζίνα. Αν κατά τη λειτουργία με εξαγωγή αέρα δεν εισρέει επαρκής αέρας, ο απορροφητήρας δεν λει­τουργεί αποτελεσματικά και δημιουρ­γούνται αυξημένοι θόρυβοι λειτουργί­ας.
- Μαγειρεύετε στη μικρότερη δυνατή βαθμίδα ισχύος. Όταν δημιουργούνται λίγοι ατμοί αυτό σημαίνει χαμηλή βαθμίδα ισχύος στον απορροφητήρα και συνεπώς χαμηλότερη κατανάλωση ρεύματος.
- Ελέγχετε στον απορροφητήρα την επιλεγμένη βαθμίδα ισχύος. Τις πε­ρισσότερες φορές επαρκεί μια χαμηλή βαθμίδα ισχύος. Χρησιμο­ποιείτε τη βαθμίδα της λειτουργίας Booster, μόνο όταν αυτό είναι απα­ραίτητο.
απόδοση, αυξάνουν τον κίνδυνο πυρ­καγιάς και σημαίνουν κίνδυνο για την υγεία.
- Όταν υπάρχει πολύς ατμός αλλάξτε έγκαιρα σε μια υψηλή βαθμίδα λει­τουργίας. Αυτό είναι πιο αποτελεσμα­τικό, από το να προσπαθείτε, να απορροφήσετε τους ατμούς από το μαγείρεμα που έχουν διασκορπιστεί στην κουζίνα, αφήνοντας τον απορ­ροφητήρα να λειτουργεί για μεγάλο χρονικό διάστημα.
- Προσέχετε, ώστε να απενεργοποιείτε τον απορροφητήρα μετά το μαγείρε­μα.
- Καθαρίζετε ή αλλάζετε τα φίλτρα σε τακτά χρονικά διαστήματα. Τα πολύ λερωμένα φίλτρα μειώνουν την
18
Page 19

Καθαρισμός και περιποίηση

Αποσυνδέετε τον απορροφητή-
ρα από το ηλεκτρικό δίκτυο πριν από κάθε εργασία συντήρησης και περιποίησης (βλέπε κεφ. «Υποδεί­ξεις ασφαλείας»).

Περίβλημα

Γενικά

Οι επιφάνειες και τα στοιχεία χειρισμού μπορεί να υποστούν ζημιά από ακατάλληλα καθαριστικά προϊ­όντα.
Μην χρησιμοποιείτε καθαριστικά προϊόντα που περιέχουν σόδα, οξέα, χλώριο ή διαλύτες.
Μην χρησιμοποιείτε ισχυρά καθαρι­στικά, όπως π.χ. σκόνες καθαρισμού, γαλάκτωμα καθαρισμού, σκληρά σφουγγάρια, όπως π.χ. σφουγγάρια για κατσαρόλες ή μεταχειρισμένα σφουγγάρια με υπολείμματα από ισχυρό καθαριστικό.

Ειδικές υποδείξεις για ανοξείδωτες επιφάνειες

Οι υποδείξεις αυτές δεν ισχύουν για τα πλήκτρα χειρισμού.
Για τον καθαρισμό τους μπορείτε επί­σης, εκτός από ζεστό σαπουνόνερο, να χρησιμοποιήσετε ένα ήπιο καθαριστικό υλικό ανοξείδωτων επιφανειών.
Για να μη λερωθούν πάλι γρήγορα, μπο­ρείτε να χρησιμοποιήσετε, μετά τον καθαρισμό τους, ένα υλικό περιποίησης ανοξείδωτων επιφανειών (διατίθεται από το τμήμα ανταλλακτικών της Miele).

Ειδικές υποδείξεις για επιχρωμιωμένο περίβλημα

Κατά τον καθαρισμό προκαλούνται μικρές γρατζουνιές στην επιφάνεια, οι οποίες μπορεί να είναι ορατές αναλόγως του φωτισμού χώρου.
Η υγρασία στον απορροφητήρα
μπορεί να προκαλέσει ζημιές. Προσέχετε, ώστε να μην εισχωρήσει
υγρασία στον απορροφητήρα.
Καθαρίζετε όλες τις επιφάνειες και
όλα τα όργανα χειρισμού μόνο με ελαφρώς υγρό απορροφητικό πανί, απορρυπαντικό πιάτων και ζεστό νερό.
Στεγνώνετε τις επιφάνειες στη συ-
νέχεια με ένα μαλακό πανί.
19
Page 20
Καθαρισμός και περιποίηση

Ιδιαίτερες υποδείξεις για τα όργανα χειρισμού

Αν οι ρύποι παραμείνουν για μεγάλο χρονικό διάστημα, το χρώμα των στοιχείων χειρισμού μπορεί να αλ­λοιωθεί ή να αλλάξει.
Αφαιρείτε αμέσως τους ρύπους.
Αν χρησιμοποιήσετε καθαριστικό για ανοξείδωτες επιφάνειες, μπορεί να προκληθεί ζημιά στην επιφάνεια των στοιχείων χειρισμού.
Για τον καθαρισμό των στοιχείων χειρισμού μην χρησιμοποιείτε καθαρι­στικό για ανοξείδωτες επιφάνειες.

Φίλτρα λίπους

Κίνδυνος πυρκαγιάς
Τα γεμάτα λίπος φίλτρα είναι εύφλε­κτα.
Καθαρίζετε τα φίλτρα λίπους σε τα­κτικά χρονικά διαστήματα.

Διάστημα καθαρισμού

Το συσσωρευμένο λίπος σκληραίνει μετά από ένα μεγαλύτερο χρονικό διάστημα και δυσκολεύει τον καθαρισμό. Συνιστάται λοιπόν να καθα­ρίζετε τα φίλτρα λίπους κάθε 3–4 εβδομάδες.

Αφαίρεση των φίλτρων λίπους

Κατά τον χειρισμό μπορεί το
φίλτρο να πέσει κάτω. Από μπορεί να προκληθεί ζημιά στο
φίλτρο και στην εστία. Κατά τον χειρισμό κρατάτε καλά στο
χέρι σας το φίλτρο.
Τα μεταλλικά φίλτρα λίπους του απορ­ροφητήρα συγκρατούν διάφορα στέρεα συστατικά από τους υδρατμούς του μα­γειρέματος (λίπος, σκόνη κ.λπ.), εμποδίζοντας έτσι τη συσσώρευση βρω­μιάς μέσα στη συσκευή.
Τα φίλτρα λίπους πρέπει να καθαρίζο­νται σε τακτά χρονικά διαστήματα.
Τα πολύ λερωμένα φίλτρα λίπους μειώνουν την ισχύ απορρόφησης και δημιουργούν εντονότερη βρωμιά στον απορροφητήρα και την κουζίνα.
20
Ανοίγετε την ασφάλεια του φίλτρου,
το στρέφετε κατά 45° περίπου προς τα κάτω, το ξεγαντζώνετε και το αφαιρείτε.

Καθαρισμός των φίλτρων λίπους στο χέρι

Καθαρίζετε τα φίλτρα λίπους με τη
βοήθεια μιας βούρτσας σε ζεστό νερό με αραιωμένο υγρό απορρυπαντικό. Μην χρησιμοποιείτε αδιάλυτο υγρό απορρυπαντικό.
Page 21
Καθαρισμός και περιποίηση

Ακατάλληλα καθαριστικά

Ακατάλληλα απορρυπαντικά μπορεί με τακτική χρήση να δημιουργήσουν ζημιά στις επιφάνειες των φίλτρων. Τα παρακάτω απορρυπαντικά δεν πρέπει να χρησιμοποιούνται:
- απορρυπαντικά που διαλύουν τα άλατα
- δυνατά καθαριστικά σε σκόνη ή γα­λάκτωμα
- δυνατά καθαριστικά για όλες τις χρή­σεις και σπρέι που διαλύουν τα λίπη
- σπρέι φούρνου

Πλύσιμο των φίλτρων λίπους στο πλυντήριο πιάτων

Τοποθετείτε τα φίλτρα λίπους κατά
το δυνατό κάθετα ή σε κλίση στο κάτω κάνιστρο. Προσέχετε ώστε ο βραχίονας εκτόξευσης να μπορεί να περιστρέφεται ελεύθερα.
Χρησιμοποιείτε ένα απορρυπαντικό
πιάτων οικιακής χρήσης.
Καθαρίζετε τα προσιτά μέρη του πε-
ριβλήματος, αφού αφαιρεθούν τα φίλτρα λίπους, από τα υπολείμματα λίπους. Έτσι, προλαμβάνετε πιθανή πυρκαγιά.
Τοποθετείτε πάλι τα φίλτρα λίπους.
Προσέχετε, ώστε κατά την τοποθέτηση των φίλτρων το κλείδω­μα να δείχνει προς τα κάτω.
Αν τα φίλτρα λίπους τοποθετηθούν
κάποια στιγμή λάθος, μπορείτε να τα ξεκλειδώσετε στις υποδοχές με ένα μικρό κατσαβίδι.
Επιλέγετε ένα πρόγραμμα με θερμο-
κρασία όχι λιγότερο από 50°C και όχι περισσότερο από 65°C.
Κατά το πλύσιμο των φίλτρων λίπους σε πλυντήριο πιάτων, ανάλογα με το απορρυπαντικό που χρησιμοποιείτε, μπορεί να αλλοιωθεί το χρώμα στην εσωτερική επιφάνειά τους. Αυτό δεν επηρεάζει τη λειτουργία των φίλτρων λίπους.

Μετά τον καθαρισμό

Μετά τον καθαρισμό, τοποθετείτε τα
φίλτρα, για να στεγνώσουν πάνω σε μια απορροφητική πετσέτα.
21
Page 22
Καθαρισμός και περιποίηση

Φίλτρα ενεργού άνθρακα

Κατά τη λειτουργία με ανακύκλωση αέρα πρέπει εκτός από τα φίλτρα λίπους να τοποθετηθεί και ένα φίλτρο οσμών. Αυτό απορροφά όλες τις υπό­λοιπες οσμές από το μαγείρεμα.
Το φίλτρο οσμών τοποθετείται στον οδηγό υδρατμών πάνω από τα φίλτρα λίπους.
Μπορείτε να προμηθευτείτε το φίλτρο οσμών από το ηλεκτρονικό κατάστημα Miele, από το Miele Service (βλέπε στο τέλος αυτών των οδηγιών χρήσης) ή από τον εμπορικό αντιπρόσωπο της Miele. Θα βρείτε τον τύπο της συσκευ­ής στο κεφάλαιο «Τεχνικά χαρακτηριστι­κά».

Τοποθέτηση / Αλλαγή φίλτρων οσμών

Για την τοποθέτηση ή την αλλαγή του
φίλτρου οσμών πρέπει να αφαιρέσετε τα φίλτρα λίπους, όπως περιγράφηκε πριν.
Τοποθετείτε το φίλτρο οσμών στην
ειδική θέση, και το πιέζετε μέχρι επάνω κάτω από τη σχάρα εξαερι­σμού.
Τοποθετείτε πάλι το κάλυμμα και τα
φίλτρα λίπους.

Χρονικό διάστημα αλλαγής

Αλλάζετε το φίλτρο οσμών πάντα,
όταν οι οσμές δεν μπορούν πια να δεσμευτούν επαρκώς. Πρέπει να το αλλάζετε το αργότερο κάθε 6 μήνες.
Σπρώχνετε το κάλυμμα της θέσης για
το φίλτρο οσμών λίγο προς τα δεξιά και το αφαιρείτε προς τα κάτω.
Αφαιρείτε τη συσκευασία από το
φίλτρο οσμών.
22

Που να πετάξετε το φίλτρο οσμών

Μπορείτε να πετάξετε το
χρησιμοποιημένο φίλτρο οσμών μαζί με τα κοινά οικιακά απορρίμματα.
Page 23

Αλλαγή λυχνίας

Αντικαθιστάτε τις λυχνίες με λυχνίες ίδιου τύπου:
Κατασκευαστής ........................... EGLO
Τύπος λυχνίας .............................. GU10
Ονομασία τύπου ...........................12981
Ισχύς ................................................ 3W
ILCOS D Code...... DR-3-H-GU10-50/56
Εναλλακτικά μπορεί να τοποθετηθεί και η παρακάτω λυχνία:
Κατασκευαστής ........................... EGLO
Τύπος λυχνίας .............................. GU10
Ονομασία τύπου .......................... 11511
Ισχύς ................................................ 5W
ILCOS D Code...... DR-5-H-GU10-50/54
Οι δύο τύποι λυχνίας έχουν διαφορετική φωτεινότητα. Χρησιμοποιείτε μόνο ίδιου τύπου λυχνίες στον απορροφητήρα.
Μπορείτε να προμηθευτείτε τις λυχνίες από το MieleService ή από εξειδικευμένα καταστήματα λιανικής.
Καθαρισμός και περιποίηση
Ξεβιδώστε λίγο τη βίδα στερέωσης
της λυχνίας.
Σπρώξτε προς τα κάτω τη βίδα μαζί
με τη λυχνία.
Βιδώστε πάλι σφιχτά τη βίδα.
Απενεργοποιήστε την τουρμπίνα και
τον φωτισμό.
Αφαιρέστε τα φίλτρα λίπους.Αποσυνδέστε τον απορροφητήρα
από το ηλεκτρικό δίκτυο (βλέπε κεφ. «Υποδείξεις ασφαλείας και προειδο­ποιήσεις»).
Οι λυχνίες κατά τη διάρκεια της
λειτουργίας θερμαίνονται πάρα πολύ.
Περιμένετε μερικά λεπτά, πριν προ­χωρήσετε στην αλλαγή των λυχνιών.
Στρέψτε τη λυχνία προς τα αριστερά
και αφαιρέστε την τραβώντας την προς τα κάτω.
Τοποθετήστε τη νέα λυχνία. Λάβετε
υπόψη σας τις υποδείξεις του κατασκευαστή.
Ξεβιδώστε πάλι λίγο τη βίδα στερέω-
σης, πιέστε τη λυχνία προς τα πάνω και σφίξτε πάλι τη βίδα.
Επανατοποθετήστε τα φίλτρα λίπους.
23
Page 24

Service

Επικοινωνία σε περίπτωση βλάβης

Για να επισκευαστούν οι βλάβες στη συ­σκευή σας, τις οποίες δεν μπορείτε να διορθώσετε μόνοι σας, απευθυνθείτε π.χ. στο κατάστημα από το οποίο αγο­ράσατε τη συσκευή ή στο Miele Service.
Μπορείτε να επικοινωνήσετε με το Miele Service μέσω διαδικτύου στην παρακάτω ιστοσελίδα www.miele.com/service.
Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα με τα οποία μπορείτε να επικοινωνήσετε για θέματα Service.
Όταν πρόκειται να καλέσετε το Miele Service, θα χρειαστεί να αναφέρετε τον τύπο και τον αριθμό της παραγωγής (αριθμός παραγωγής/αριθμός κατα­σκευής SN). Τα δύο αυτά στοιχεία βρί­σκονται στην πινακίδα τύπου.

Θέση της πινακίδας τύπου

Την πινακίδα τύπου θα βρείτε, αν αφαι­ρέσετε τα φίλτρα λίπους.

Εγγύηση

Ο χρόνος εγγύησης της συσκευής είναι 2 χρόνια.
Περισσότερες πληροφορίες για τους όρους εγγύησης θα βρείτε στο συνοδευ­τικό έντυπο εγγύησης.
24
Page 25
*INSTALLATION*

Πριν από την εγκατάσταση

Λάβετε υπόψη σας πριν από την
εγκατάσταση όλες τις πληροφορίες σε αυτό το κεφάλαιο και το κεφάλαιο «Υποδείξεις ασφαλείας και προειδο­ποιήσεις».

Εγκατάσταση

25
Page 26
*INSTALLATION*
Εγκατάσταση

Υλικό εγκατάστασης

26
Page 27
*INSTALLATION*
Εγκατάσταση
a
1στόμιο εξαγωγής αέρα
για αγωγό εξαγωγής αέρα150mm ή125mm (όχι για τη λειτουργία με ανακύκλωση αέρα).
b
2 γωνίες στερέωσης
για τη στερέωση του απορροφητήρα στον τοίχο (το υλικό αυτό δεν είναι απαραίτητο στην περίπτωση τοπο­θέτησης κάτω από ντουλάπι τοίχου).
c
1 σχέδιο διάτρησης
d
1προστατευτική μεμβράνη
για το πίσω άνοιγμα εξόδου στη λει­τουργία με ανακύκλωση αέρα. Η μεμβράνη συνοδεύει το φίλτρο οσμών (πρόσθετο εξάρτημα).
4 βίδες 5x60mm και
4 ούπα 8x50mm
για στερέωση στον τοίχο.
Οι βίδες και τα ούπα είναι κατάλ-
ληλα για συμπαγή τοίχο. Για τοίχους διαφορετικής κατασκευ-
ής χρησιμοποιήστε τα αντίστοιχα κα­τάλληλα υλικά στερέωσης.
Φροντίστε να είναι επαρκής η αντοχή του τοίχου.
4 λαμαρινόβιδες 4,2x30mm
για τη στερέωση του απορροφητήρα στο ντουλάπι τοίχου (από πάνω).
4 ξυλόβιδες 4x30mm
για τη στερέωση του απορροφητήρα στο ντουλάπι τοίχου (από κάτω).
4καπάκια
27
Page 28
*INSTALLATION*
Εγκατάσταση

Διαστάσεις συσκευής

DA 1255: B = 548 χιλστ.
DA 1260: B = 598 χιλστ.
DA 1200: B = 998 χιλστ. Σύνδεση εξαγωγής αέρα 150 χιλστ., με στόμιο μείωσης 125 χιλστ.
a
Αν ο απορροφητήρας τοποθετηθεί ως αντικατάσταση ενός άλλου απορροφη­τήρα του οποίου το ύψος εντοιχισμού ανέρχεται στα 150 χιλστ., μπορεί να το­ποθετηθεί στο κάλυμμα του χώρου εντοιχισμού ένας πήχης εξισορρόπησης. Διατίθεται ως πρόσθετο εξάρτημα για τα διαφορετικά πλάτη εντοιχισμού:
– Miele DAB 55 για DA 1255 – Miele DAB 60 για DA 1260 – Miele DAB 100 για DA 1200
28
Page 29
*INSTALLATION*

Απόσταση μεταξύ εστιών και απορροφητήρα (S)

Λάβετε υπόψη σας, όταν επιλέγετε την απόσταση ανάμεσα στις εστίες και την κάτω άκρη του απορροφητήρα, τα στοιχεία του κατασκευαστή των εστιών. Αν δεν ορίζονται εκεί μεγαλύτερες αποστάσεις, τότε θα πρέπει να διατηρηθούν τουλάχιστον οι παρακάτω αποστάσεις ασφαλείας.
Λάβετε υπόψη σας επίσης το κεφάλαιο «Υποδείξεις ασφαλείας».
Εστίες Απόσταση S τουλάχιστον
Ηλεκτρική εστία 450 χιλστ.
Ηλεκτρικό γκριλ, φριτέζα (ηλεκτρική) 650 χιλστ.
Εγκατάσταση
Εστία αερίου με πολλές φλόγες
650 χιλστ.
≤ με συνολική ισχύ 12,6 kW, κανείς από τους καυστήρες > 4,5 kW
Εστία αερίου με πολλές φλόγες
760 χιλστ.
> με συνολική ισχύ 12,6 kW και ≤ 21,6 kW, κανείς από τους καυστήρες > 4,8 kW.
Εστία αερίου με πολλές φλόγες
δεν είναι δυνατό
> με συνολική ισχύ 21,6 kW, κανείς από τους καυστήρες > 4,8 kW.
Μονή εστία αερίου ≤ με ισχύ 6 kW 650 χιλστ.
Μονή εστία αερίου > με ισχύ 6 kW και ≤ 8,1 kW 760 χιλστ.
Μονή εστία αερίου > με ισχύ 8,1 kW δεν είναι δυνατό
29
Page 30
*INSTALLATION*
Εγκατάσταση

Συστάσεις τοποθέτησης

- Για να απορροφώνται οι υδρατμοί κατά τον βέλτιστο τρόπο, πρέπει να προσέξετε, ώστε ο απορροφητήρας να τοποθετηθεί στο κέντρο ακριβώς πάνω από τις εστίες και όχι στο πλάι.
- Η εστία θα πρέπει κατά το δυνατόν να είναι στενότερη από τον απορρο­φητήρα ή να έχει το πολύ το ίδιο πλάτος με αυτόν.
- Το μέρος τοποθέτησης θα πρέπει να είναι ελεύθερα προσβάσιμο. Σε περί­πτωση που χρειαστεί επισκευή από το service πρέπει ο απορροφητήρας να είναι προσβάσιμος και να μπορεί να ξεμονταριστεί ανεμπόδιστα. Λάβετέ το υπόψη σας αυτό, π.χ. κατά την τοποθέτηση ντουλαπιών, ραφιών, καλυμμάτων ή διακοσμητικών στοιχεί­ων στον περιβάλλοντα χώρο του απορροφητήρα.

Αφαίρεση προστατευτικής μεμβράνης

Για προστασία από ζημιές κατά τη μεταφορά τα μέρη του περιβλήματος των ανοξείδωτων μοντέλων είναι εφοδιασμένα με μια προστατευτική μεμβράνη.
Αφαιρείτε τα φίλτρα λίπους από τη
συσκευή και την προστατευτική μεμ­βράνη από τα πλαίσια των φίλτρων λίπους και από το περίβλημα πριν την τοποθέτηση της συσκευής. Αφαι­ρείται χωρίς άλλα βοηθητικά μέσα.

Διακόπτης εκτροπής

Στην πίσω περιοχή του απορροφητήρα έχει τοποθετηθεί ένας διακόπτης εκτροπής. Η θέση εντοιχισμού εξαρ­τάται από τον τρόπο λειτουργίας. Κατά τη λειτουργία με εξαγωγή αέρα ο αέρας οδηγείται πίσω επάνω έξω από το περί­βλημα. Κατά τη λειτουργία με ανακύκλωση αέρα το άνοιγμα κλείνει και ο αέρας οδηγείται προς τα εμπρός στη σχάρα εξαερισμού.
30
Page 31
*INSTALLATION*
Εγκατάσταση
Ελέγχετε τη θέση τοποθέτησης του
διακόπτη εκτροπής.
Εξαγωγή αέρα
εκτροπής, τον στρέφετε και τον σπρώχνετε πάλι προς τα μέσα, μέχρι να πιάσει.
Στη λειτουργία με ανακύκλωση αέρα
κολλάτε επιπλέον την προστατευτική μεμβράνη στο πίσω στόμιο εξόδου αέρα. Η μεμβράνη βρίσκεται μαζί με το φίλτρο οσμών (πρόσθετο εξάρτη­μα).
Ανακύκλωση αέρα
Αν χρειάζεται, βγάζετε έξω τον
διακόπτη εκτροπής και τον στρέφετε για τον επιθυμητό τρόπο λειτουργίας. Για να γίνει αυτό πιέζετε τα δύο άγκι­στρα, βγάζετε έξω τον διακόπτη
31
Page 32
*INSTALLATION*
Εγκατάσταση

Τοποθέτηση κάτω από ένα ντουλάπι τοίχου

Προσέχετε κατά την επιλογή της θέσης εντοιχισμού, ώστε κατά τη λειτουργία με ανακύκλωση αέρα τα ανοίγματα που υπάρχουν μπροστά στη συσκευή να μην καλύπτονται από το ντουλάπι.
Αγωγός διέλευσης για τον σωλήνα εξαγωγής αέρα και το ηλεκτρικό κα­λώδιο

Στερέωση από πάνω

Χρησιμοποιείτε μόνο τα σημεία
στερέωσης που ορίζονται στο σχέδιο διάτρησης. Χρησιμοποιείτε μόνο τις βίδες που δίνονται.
Μια λανθασμένη στερέωση μπορεί να προκαλέσει ζημιά στον απορροφητή­ρα και να θέσει σε κίνδυνο την ηλεκτρική ασφάλεια (π.χ. ηλεκτρο­πληξία).
Ανοίγετε με τη βοήθεια του σχεδίου
διάτρησης τέσσερις οπές στερέωσης 5χιλστ. στο δάπεδο του ντουλα­πιού.
Στερεώνετε το κομμένο σχέδιο
διάτρησης στο δάπεδο του ντουλα­πιού.
Κατά τη λειτουργία με εξαγωγή αέρα
δημιουργείτε έναν αγωγό διέλευσης στο δάπεδο του ντουλαπιού για τον σωλήνα εξαγωγής αέρα 170χιλστ. τουλάχιστον.
Αν το ηλεκτρικό καλώδιο περνά μέσω
του ντουλαπιού, πρέπει και γι' αυτό να προβλεφθεί ένας αγωγός διέλευ­σης.
32
Αφαιρείτε το σχέδιο διάτρησης.
Page 33
*INSTALLATION*
Εγκατάσταση

Στερέωση από κάτω

Η Miele συνιστά, όπως περιγράφηκε πριν, τη στερέωση από πάνω. Σε περί­πτωση που η στερέωση από πάνω μέσω του δαπέδου ντουλαπιού δεν είναι δυνατή, μπορεί ο απορροφητήρας να στερεωθεί στο δάπεδο του ντουλαπιού από κάτω.
Οι συνοδευτικές βίδες είναι κατάλλη­λες για τη στερέωση σε ένα συμπαγές δάπεδο ντουλαπιού από ξύλο μεγέθους τουλάχιστον 16 χιλστ. Προσέχετε ώστε να είναι επαρκής και διαρκής η αντοχή του δαπέδου ντου­λαπιού.

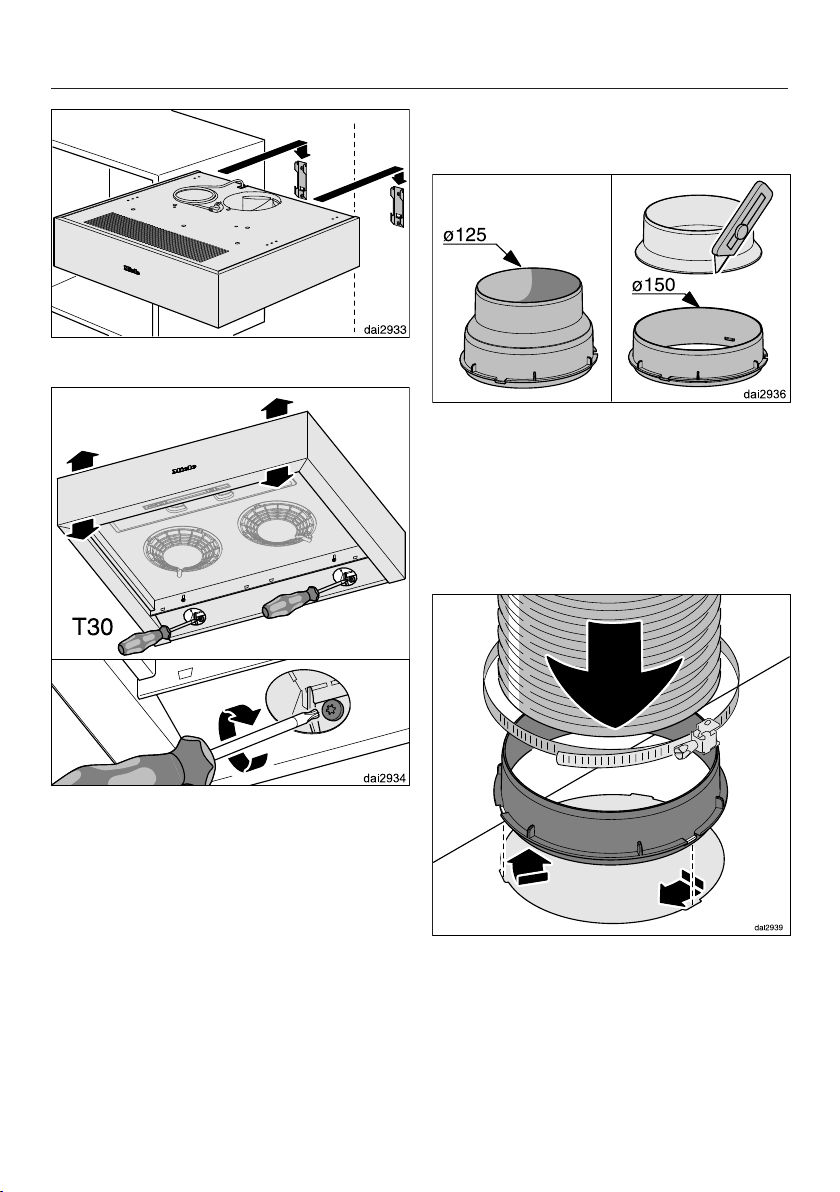

Ανεβάζετε τον απορροφητήρα κάτω
από το ντουλάπι τοίχου, επιπλέον οδηγείτε το καλώδιο διαμέσου του δαπέδου του ντουλαπιού.
Στερεώνετε τον απορροφητήρα από
την εσωτερική πλευρά του ντουλα­πιού με τις συνοδευτικές λαμαρινόβιδες.
Σηκώνετε τον απορροφητήρα κάτω
από το ντουλάπι τοίχου.
Τοποθετείτε τις συνοδευτικές
ξυλόβιδες στα σημεία εφαρμογής και βιδώνετε καλά τον απορροφητήρα στο δάπεδο του ντουλαπιού.
33
Page 34
*INSTALLATION*
Εγκατάσταση
Αφαιρείτε τα σημεία εφαρμογής από
το περίβλημα.

Τοποθέτηση στον τοίχο

Έχετε τη δυνατότητα να στηρίξετε τη συσκευή απευθείας στον τοίχο.Για να γίνει αυτό χρειάζονται δύο γωνίες στήρι­ξης.
Κλείνετε τις οπές με τα καπάκια
(ακόμη και όταν η στερέωση είναι από πάνω).
Τοποθετείτε πάλι τα φίλτρα λίπους.
34
Στερεώνετε το κομμένο σχέδιο
διάτρησης στον τοίχο, η άνω άκρη μαρκάρει την άνω άκρη του απορρο­φητήρα. Λάβετε υπόψη την απόστα­ση ασφαλείας S από την εστία (βλέπε κεφ. «Διαστάσεις συσκευής».
Σημειώνετε και ανοίγετε τις τέσσερις
οπές για τα δίχαλα στήριξης (8 χιλστ.).
Αφαιρείτε πάλι το σχέδιο διάτρησης.
Page 35
*INSTALLATION*
Στερεώνετε τις γωνίες στήριξης στον
τοίχο με τα συνοδευτικά ούπατ και τις βίδες.
Οι βίδες και τα ούπατ είναι κα-
τάλληλα για μασίφ τοίχο. Για άλλες κατασκευές τοίχων χρησι-
μοποιείτε τα αντίστοιχα υλικά στε­ρέωσης.
Προσέχετε, ώστε να είναι ανθεκτικός ο τοίχος.
Εγκατάσταση
Ξεμοντάρετε τις λυχνίες:
- Ξεβιδώνετε λίγο τη βίδα στερέωσης της λυχνίας.
- Σπρώχνετε προς τα κάτω τη βίδα με τη λυχνία.
- Βιδώνετε πάλι τη βίδα καλά.
- Στρέφετε τη λυχνία προς τα αριστερά και την αφαιρείτε τραβώντας την προς τα κάτω.
35
Page 36
*INSTALLATION*
Εγκατάσταση
Κρεμάτε τον απορροφητήρα.

Προετοιμασία για τη λειτουργία με εξαγωγή αέρα

Για έναν αγωγό εξαγωγής
αέρα150mm, αποκόψτε με ένα αιχμηρό μαχαίρι το στόμιο εξαγωγής αέρα εκεί που στενεύει. Για έναν αγωγό εξαγωγής αέρα125mm το στόμιο εξαγωγής αέρα τοποθετείται χωρίς αλλαγή.
Βιδώνετε σφιχτά τις δύο βίδες δεξιά
και αριστερά στο πίσω μέρος της συ­σκευής. Έτσι ρυθμίζεται η κλίση και ο απορροφητήρας ασφαλίζεται από πι­θανή πτώση.
Τοποθετείτε πάλι τις λυχνίες.Τοποθετείτε πάλι τα φίλτρα λίπους.
36
Στερεώστε τον αγωγό εξαγωγής αέρα
στο στόμιο εξαγωγής αέρα, για πα­ράδειγμα, έναν εύκαμπτο σωλήνα εξαερισμού με έναν σφιγκτήρα (πρόσθετο εξάρτημα).
Page 37
*INSTALLATION*
Εγκατάσταση
Τοποθετήστε το στόμιο εξαγωγής
αέρα στο άνοιγμα εξαγωγής αέρα και ασφαλίστε το στρέφοντάς το σύντο­μα προς τα δεξιά.
Για την τοποθέτηση και άλλων
αγωγών εξαγωγής αέρα ανατρέξτε στο κεφάλαιο «Αγωγός εξαγωγής αέρα».

Προετοιμασία για τη λειτουργία με ανακύκλωση αέρα

Τοποθετείτε το φίλτρο οσμών (βλέπε
κεφ. «Καθαρισμός και περιποίηση»).

Ηλεκτρική σύνδεση

Πριν από την ηλεκτρική σύνδεση λάβετε υπόψη σας τα κεφάλαια «Ηλεκτρική σύνδεση» και «Υποδείξεις ασφαλείας».
Τοποθετείτε το φις στην πρίζα.

Έλεγχος λειτουργίας

Για να γίνει αυτό θέτετε σε λειτουργία
το μοτέρ.
- Κατά τη λειτουργία με εξαγωγή αέρα δεν επιτρέπεται να βγαίνει ο αέρας από τη σχισμή που βρίσκεται μπρο­στά στη συσκευή.
- Κατά τη λειτουργία με ανακύκλωση αέρα πρέπει να βγαίνει ο αέρας από τη σχισμή που βρίσκεται μπροστά στη συσκευή.

Ηλεκτρική σύνδεση

Πριν από τη σύνδεση στο ηλεκτρικό δίκτυο, ανατρέξτε στο κεφάλαιο «Υποδείξεις ασφάλειας και προειδο­ποιήσεις».
Τα στοιχεία σύνδεσης (τάση και συ­χνότητα) που αναγράφονται στην πινακίδα τύπου, πρέπει να συμφωνούν με τα στοιχεία του ηλεκτρικού δικτύου. Πληροφορίες σχετικά με τη θέση της πινακίδας τύπου θα βρείτε στο κε­φάλαιο «Miele Service».
Ο απορροφητήρας είναι εφοδιασμένος με καλώδιο τροφοδοσίας και φις σούκο.
Η σύνδεση πρέπει να γίνει μέσω πρίζας, η οποία είναι προσβάσιμη μετά την εγκατάσταση. Σε περίπτωση που αυτό δεν είναι εφικτό ή προβλέπεται μόνιμη σύνδεση, πρέπει στην οικιακή εγκατάσταση να υπάρχει μια διάταξη αποσύνδεσης για κάθε πόλο, η οποία θα πληροί τις προϋποθέσεις της κατηγορίας υπέρτασηςIII.
Για μέγιστη ασφάλεια λειτουργήστε τη συσκευή μέσω ενός διακόπτη προστα­σίας από διαρροή ρεύματος.
Οι εργασίες στην οικιακή εγκατάσταση επιτρέπεται να εκτελούνται αποκλειστι­κά από εξειδικευμένο ηλεκτρολόγο.
Η συσκευή αυτή πρέπει να είναι εφοδιασμένη με γείωση.
Αν δεν συμβαίνει αυτό, τότε έχει τοπο­θετηθεί λάθος ο διακόπτης εκτροπής (βλέπε κεφ. «Διακόπτης εκτροπής»).
37
Page 38
*INSTALLATION*
Εγκατάσταση
Η Miele συνιστά:
Εγκαταστήστε κατάλληλες προστατευ­τικές διατάξεις (επιτηρητές, σταθεροποιητές τάσης, συστήματα αδιάλειπτης τροφοδότησης ισχύος κ.λπ.) στην εσωτερική ηλεκτρική σας εγκατάσταση, ώστε να προλαμβάνεται η πρόκληση ζημιών ή η εμφάνιση ανωμαλιών στη λειτουργία των συ­σκευών σας.

Αγωγός εξαγωγής αέρα

Κατά την ταυτόχρονη λειτουργία
του απορροφητήρα στον ίδιο χώρο με άλλες εστίες καύσης, πρέπει να τηρούνται όλες οι προϋποθέσεις α­σφαλείας, ώστε να μην υπάρχει κίν­δυνος δημιουργίας βλαβερών αναθυ­μιάσεων!
Λάβετε υπόψη σας οπωσδήποτε το κεφάλαιο «Υποδείξεις ασφαλείας».
Συμβουλευτείτε σε περίπτωση αμφι­βολίας τον κατάλληλο τεχνικό για την ασφαλή λειτουργία της συσκευής.
- Ο αγωγός εξαγωγής αέρα πρέπει να είναι ίσιος και όσο το δυνατόν πιο κοντός.
- Χρησιμοποιείτε μόνο καμπύλες με μεγάλες ακτίνες.
- Ο αγωγός εξαγωγής αέρα δεν επι­τρέπεται να τσακίζει ή να συμπιέζεται.
- Όλες οι συνδέσεις πρέπει να είναι σταθερές και στεγανές.
- Αν ο αγωγός εξαγωγής αέρα διαθέτει κλαπέτα, τα κλαπέτα πρέπει να ανοίγουν όταν ενεργοποιείται ο α­πορροφητήρας.
Κάθε περιορισμός του ρεύματος αέρα μειώνει την απορροφητική ισχύ και αυξάνει τους θορύβους λειτουργί­ας.

Καπνοδόχος εξαγωγής αέρα

Χρησιμοποιείτε για την εξαγωγή αέρα μόνο λείους σωλήνες ή εύκαμπτους σωλήνες εξαγωγής αέρα από άκαυστο υλικό.
Για να επιτύχετε τη μέγιστη δυνατή απορροφητική ισχύ και ελάχιστους θο­ρύβους, λάβετε υπόψη σας τα παρα­κάτω:
- Η διάμετρος του αγωγού εξαγωγής αέρα δεν επιτρέπεται να είναι μι­κρότερη από την εγκάρσια τομή του στομίου εξαγωγής αέρα (βλέπε κε­φάλαιο «Διαστάσεις συσκευής»). Αυτό ισχύει ιδίως σε περίπτωση χρήσης επίπεδων αγωγών.
38
Αν ο εξερχόμενος αέρας οδηγείται σε καπνοδόχο εξαγωγής αέρα, το στόμιο εισαγωγής πρέπει να είναι στραμμένο προς την κατεύθυνση του ρεύματος.
Αν η καπνοδόχος εξαγωγής αέρα χρησι­μοποιείται από περισσότερες συσκευές αερισμού, η διατομή της καπνοδόχου εξαγωγής αέρα πρέπει να είναι επαρ­κώς μεγάλη.
Page 39
*INSTALLATION*
Το προστατευτικό διάφραγμα αποτρέπει την ανεπιθύμητη ανταλλαγή αέρα ανάμεσα στον χώρο εγκατάστασης και στον εξωτερικό αέρα, όταν ο απορ­ροφητήρας είναι απενεργοποιημένος.
Αν ο εξερχόμενος αέρας οδηγείται προς τα έξω, σας συστήνουμε να εγκαταστή­σετε περσίδα αεραγωγού Miele ή αγωγό διέλευσης Miele στην οροφή (πρόσθετο εξάρτημα). Τα εξαρτήματα αυτά δια­θέτουν ενσωματωμένο προστατευτικό διάφραγμα.
Σε περίπτωση που το σύστημα εξαγω­γής αέρα σας δεν διαθέτει προστατευτι­κό διάφραγμα, προμηθευτείτε το ως πρόσθετο εξάρτημα.

Νερό συμπύκνωσης

Όταν ο αγωγός εξαγωγής αέρα περνά μέσα από κρύα δωμάτια ή σοφίτες, μπορεί λόγω της διαφοράς θερμοκρασί­ας να σχηματιστεί νερό συμπύκνωσης στον αγωγό εξαγωγής αέρα. Προκειμένου να περιορίσετε τη διαφο­ρά θερμοκρασίας, μονώστε τον αγωγό εξαγωγής αέρα.
Όταν ο αγωγός εξαγωγής αέρα τοποθε­τείται οριζόντια, πρέπει να φροντίσετε να υπάρχει κλίση τουλάχιστον 1cm ανά μέτρο. Η κλίση αποτρέπει την είσοδο του νερού συμπύκνωσης στον απορρο­φητήρα.
Εγκατάσταση
Πέρα από τη μόνωση του αγωγού εξα­γωγής αέρα, συνιστούμε την εγκατάσταση μιας ατμοπαγίδας που συλλέγει το νερό συμπύκνωσης και το εξατμίζει.
Οι ατμοπαγίδες διατίθενται ως πρόσθε­το εξάρτημα για αγωγούς εξαγωγής αέρα με διάμετρο 125mm ή 150mm.
Η ατμοπαγίδα πρέπει να τοποθετηθεί κάθετα και όσο το δυνατόν πιο κοντά πάνω από το στόμιο εξαερισμού του απορροφητήρα. Το βέλος στο περίβλη­μα δείχνει την κατεύθυνση εξαερισμού.
Η Miele δεν αναλαμβάνει καμία ευθύνη για δυσλειτουργίες ή ζημιές που οφείλονται σε ανεπαρκή αγωγό εξαγω­γής αέρα.
39
Page 40
*INSTALLATION*
Εγκατάσταση

Σιγαστήρας

Για πρόσθετη ηχομόνωση μπορεί να το­ποθετηθεί ένας σιγαστήρας στον αγωγό εξαγωγής αέρα (πρόσθετο εξάρτημα).
Κατά τη λειτουργία εξαγωγής του αέρα ο σιγαστήρας εξασθενίζει τόσο τους θο­ρύβους της τουρμπίνας μεταφέροντάς τους προς τα έξω, καθώς και τους εξω­τερικούς θορύβους οι οποίοι εισέρχονται μέσω του αγωγού εξαγωγής αέρα στην κουζίνα (π.χ. θόρυβοι από τον δρόμο). Για αυτόν τον λόγο, ο σιγαστήρας τοποθετείται όσο το δυνα­τόν πιο κοντά στο σημείο εξαγωγής του αέρα.
40
Page 41

Τεχνικά χαρακτηριστικά

Μοτέρ τουρμπίνας 2x115W
Φωτισμός εστιών 2x3W
Συνολική τιμή σύνδεσης 236W
Τάση δικτύου, συχνότητα AC230V, 50Hz
Ασφάλεια 10A
Μήκος καλωδίου ηλεκτρικής σύνδεσης 1,5m
Βάρος
DA1255 11kg
DA1260 11,2kg
DA1200 14,6kg
Πρόσθετα εξαρτήματα για τη λειτουργία με ανακύκλωση αέρα
1φίλτρο οσμών DKF18-P
41
Page 42
Τεχνικά χαρακτηριστικά

Τεχνικά χαρακτηριστικά για απορροφητήρες οικιακής χρήσης

σύμφωνα με κανονισμό (ΕΕ) Αρ. 65/2014 και κανονισμό (ΕΕ) Αρ. 66/2014
MIELE
Ονομασία μοντέλου/χαρακτηριστικό μοντέλου DA 1260
Ετήσια κατανάλωση ρεύματος (AEC
απορροφητήρα
Ενεργειακή κλάση C
Δείκτης ενεργειακής απόδοσης (ΕΕΙ
Υδροδυναμική απόδοση (FDΕ
απορροφητήρας
απορροφητήρα
Κλάση για την υδροδυναμική απόδοση
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) D
Απόδοση φωτισμού (LΕ
απορροφητήρα
) 55,0 lx/W
Ενεργειακή κλάση φωτισμού
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) A
Βαθμός λιποδιαχωρισμού 95,1%
Τάξη για τον βαθμό λιποδιαχωρισμού
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) A
Μετρημένος όγκος ρεύματος αέρα στο βέλτιστο σημείο
Ρεύμα αέρα (ελάχιστη ταχύτητα)
Ρεύμα αέρα (μέγιστη ταχύτητα)
Ρεύμα αέρα (εντατική βαθμίδα ή γρήγορη βαθμίδα)
Μέγιστο ρεύμα αέρα (Q
max
)
Μετρημένη πίεση αέρα στο βέλτιστο σημείο 313 Pa
Εκπομπές ήχου Α αποτίμησης (ελάχιστη ταχύτητα) 57 dB
Εκπομπές ήχου Α αποτίμησης (μέγιστη ταχύτητα) 64 dB
Εκπομπές ήχου Α αποτίμησης (εντατική ή γρήγορη βαθμίδα) 74 dB
Μετρημένη ηλεκτρική ισχύς εισόδου στο βέλτιστο σημείο 169,0 W
Κατανάλωση ενέργειας σε κατάσταση εκτός λειτουργίας (Po) 0,00 W
Κατανάλωση ενέργειας σε κατάσταση ετοιμότητας (Ps) W
Ονομαστική ισχύς συστήματος φωτισμού 6,0 W
Μέση ισχύς φωτισμού του συστήματος φωτισμού στην επιφάνεια εστιών
Παράγοντας παράτασης χρόνου λειτουργίας 1,4
) 91,6 kWh/έτος
) 82,1
) 16,3
317,1 m3/h
275 m3/h
355 m3/h
545 m3/h
545 m3/h
330 Ix
42
Page 43
Τεχνικά χαρακτηριστικά

Τεχνικά χαρακτηριστικά για απορροφητήρες οικιακής χρήσης

σύμφωνα με κανονισμό (ΕΕ) Αρ. 65/2014 και κανονισμό (ΕΕ) Αρ. 66/2014
MIELE
Ονομασία μοντέλου/χαρακτηριστικό μοντέλου DA 1200
Ετήσια κατανάλωση ρεύματος (AEC
απορροφητήρα
Ενεργειακή κλάση C
Δείκτης ενεργειακής απόδοσης (ΕΕΙ
Υδροδυναμική απόδοση (FDΕ
απορροφητήρας
απορροφητήρα
Κλάση για την υδροδυναμική απόδοση
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) D
Απόδοση φωτισμού (LΕ
απορροφητήρα
) 45,8 lx/W
Ενεργειακή κλάση φωτισμού
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) A
Βαθμός λιποδιαχωρισμού 95,1%
Τάξη για τον βαθμό λιποδιαχωρισμού
Α (ανώτατη απόδοση) έως G (κατώτατη απόδοση) A
Μετρημένος όγκος ρεύματος αέρα στο βέλτιστο σημείο
Ρεύμα αέρα (ελάχιστη ταχύτητα)
Ρεύμα αέρα (μέγιστη ταχύτητα)
Ρεύμα αέρα (εντατική βαθμίδα ή γρήγορη βαθμίδα)
Μέγιστο ρεύμα αέρα (Q
max
)
Μετρημένη πίεση αέρα στο βέλτιστο σημείο 313 Pa
Εκπομπές ήχου Α αποτίμησης (ελάχιστη ταχύτητα) 57 dB
Εκπομπές ήχου Α αποτίμησης (μέγιστη ταχύτητα) 64 dB
Εκπομπές ήχου Α αποτίμησης (εντατική ή γρήγορη βαθμίδα) 74 dB
Μετρημένη ηλεκτρική ισχύς εισόδου στο βέλτιστο σημείο 169,0 W
Κατανάλωση ενέργειας σε κατάσταση εκτός λειτουργίας (Po) 0,00 W
Κατανάλωση ενέργειας σε κατάσταση ετοιμότητας (Ps) W
Ονομαστική ισχύς συστήματος φωτισμού 6,0 W
Μέση ισχύς φωτισμού του συστήματος φωτισμού στην επιφάνεια εστιών
Παράγοντας παράτασης χρόνου λειτουργίας 1,4
) 90,4 kWh/έτος
) 81,1
) 16,8
326,8 m3/h
275 m3/h
355 m3/h
545 m3/h
545 m3/h
275 Ix
43
Page 44
Page 45
Page 46
Page 47
Page 48
DA 1255, DA 1260, DA 1200
M.-Nr. 10 572 890 / 03el-GR
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
