0014_1v4IVZ.fm

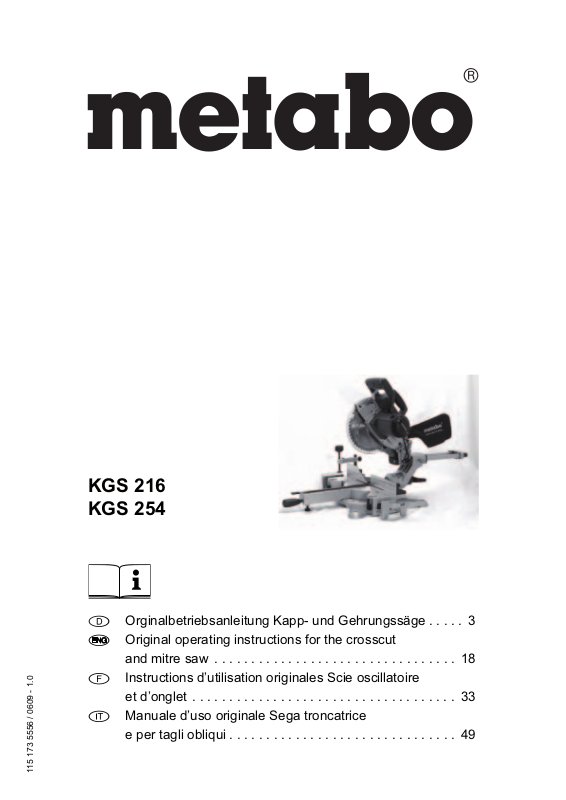

KGS 216 KGS 254

Orginalbetriebsanleitung Kapp- und Gehrungssäge . . . . . 3

Original operating instructions for the crosscut 

and mitre saw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Instructions d’utilisation originales Scie oscillatoire 

et d’onglet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Manuale d’uso originale Sega troncatrice 

e per tagli obliqui . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

115 173 5556 / 0609 - 1.0

I_0011de1A.fm 6.2.09 Orginalbetriebsanleitung

Kapp- und Gehrungssäge

1. Das Gerät im Überblick (Lieferumfang)

DEUTSCH

1 Sägegriff 2 Tragegriff 3 Kohlebürsten 4 Motor 5 Spänesack 6 Absaugadapter 7 Transport-Arretierung 8 Haken für Kabelaufwicklung 9 Werkzeugdepot für Innensechs-

kantschlüssel 6 mm

10 Führungsstangen für Zugvorrich-

tung

11 Feststellschraube für Zugvorrich-

tung

12 Schnittbereichsbeleuchtung 13 Feststellhebel für Neigungsein-

stellung

14 Werkstückanschlag 15 Tischverbreiterung 16 Arretierhebel Tischverbreiterung 17 Feststellgriff für Drehtisch 18 Sperrklinke für Rastpositionen 19 Tischeinlage 20 Tisch 21 Drehtisch 22 Werkstückspannvorrichtung 23 Laseraustritt

24 Sägeblattarretierung 25 Sicherheits-Verriegelung 26 Ein-/ Aus-Schalter der Säge 27 Sägekopf 28 Pendelschutzhaube 29 Schnitttiefenbegrenzung

Werkzeug

– Innensechskantschlüssel (6 mm)

Geräteunterlagen

– Betriebsanleitung – Ersatzteilliste

DEUTSCH

Inhaltsverzeichnis

1. Das Gerät im Überblick

(Lieferumfang)..........................3

2. Zuerst lesen! ............................4

3. Sicherheit .................................4

3.1 Bestimmungsgemäße

Verwendung............................... 4

3.2 Allgemeine 

Sicherheitshinweise ................... 4

3.3 Symbole auf dem Gerät.............6

3.4 Sicherheitseinrichtungen ........... 7

4. Aufstellung und Transport...... 7

5. Besondere Produkteigen-

schaften ....................................8

6. Das Gerät im Einzelnen...........8

7. Inbetriebnahme........................9

7.1 Spänesack montieren................ 9

7.2 Werkstückspannvorrichtung

montieren...................................9

7.3 Netzanschluss .........................10

8. Bedienung .............................. 10

8.1 Gerade Schnitte....................... 10

8.2 Sägen von kleinen 

Zuschnitten ..............................10

8.3 Gehrungsschnitte.....................11

8.4 Geneigte Schnitte .................... 11

8.5 Doppelgehrungsschnitte .......... 12

8.6 Nutensägen .............................12

9. Wartung und Pflege............... 12

9.1 Sägeblatt wechseln..................13

9.2 Tischeinlage wechseln............. 14

9.3 Werkstückanschlag justieren... 14

9.4 Zuschnittlaser justieren............14

9.5 Kohlebürsten prüfen und

austauschen ............................ 14

9.6 Gerät reinigen..........................14

9.7 Gerät aufbewahren.................. 15

9.8 Wartung ...................................15

10. Tipps und Tricks....................15

11. Lieferbares Zubehör......... 15/64

12. Reparatur................................15

13. Umweltschutz.........................15

14. Probleme und Störungen...... 16

15. EG-Konformitätserklärung.... 16

16. Technische Daten.................. 16

17. Lieferbare Sägeblätter...........17

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

– Lesen Sie diese Betriebsanleitung

vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

– Diese Betriebsanleitung richtet sich

an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

– Bewahren Sie alle mit diesem Gerät

gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.

– Wenn Sie das Gerät einmal verlei-

hen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.

– Für Schäden, die entstehen, weil

diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

AGefahr!

Warnung vor Personenschäden oder Umweltschäden.

BStromschlaggefahr!

Warnung vor Personenschäden durch Elektrizität.

cEinzugsgefahr!

Warnung vor Personenschäden durch Erfassen von Körperteilen oder Kleidungsstücken.

A Achtung!

Warnung vor Sachschäden.

3 Hinweis:

Ergänzende Informationen.

– Zahlen in Abbildungen (1, 2, 3, ...)

– kennzeichnen Einzelteile;

– sind fortlaufend durchnumme-

riert;

– beziehen sich auf entsprechende

Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.

– Handlungsanweisungen, bei denen

die Reihenfolge beachtet werden muss, sind durchnummeriert.

– Handlungsanweisungen mit beliebi-

ger Reihenfolge sind mit einem Punkt gekennzeichnet.

– Auflistungen sind mit einem Strich

gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäße Verwendung

Das Gerät ist geeignet für Längs- und Querschnitte, geneigte Schnitte, Gehrungsschnitte sowie Doppelgehrungsschnitte. Außerdem können Nuten angefertigt werden.

Es dürfen nur solche Materialien bearbeitet werden, für die das entsprechende Sägeblatt geeignet ist (zugelassene Sägeblätter siehe "Technische Daten").

Die zulässigen Abmessungen der Werkstücke müssen eingehalten werden (siehe Kapitel "Bedienung").

Werkstücke mit rundem oder unregelmäßigem Querschnitt (wie z.B. Brennholz) dürfen nicht gesägt werden, da diese beim Sägen nicht sicher gehalten werden. Beim Hochkantsägen von flachen Werkstücken muss ein geeigneter Hilfsanschlag zur sicheren Führung verwendet werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshinweise

x Beachten Sie beim Gebrauch die-

ses Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

x Beachten Sie die speziellen Sicher-

heitshinweise in den jeweiligen Kapiteln.

x Beachten Sie gegebenenfalls ge-

setzliche Richtlinien oder Unfallver-

DEUTSCH

hütungs-Vorschriften für den Umgang mit Kappsägen.

AAllgemeine Gefahren!

x Halten Sie Ihren Arbeitsbereich in

Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

x Seien Sie aufmerksam. Achten Sie

darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert sind.

x Berücksichtigen Sie Umgebungs-

einflüsse. Sorgen Sie für gute Beleuchtung.

x Vermeiden Sie abnormale Körper-

haltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

x Benutzen Sie dieses Gerät nicht in

der Nähe von brennbaren Flüssigkeiten oder Gasen.

x Das Gerät darf nur von Personen in

Betrieb gesetzt und benutzt werden, die sich der Gefahren beim Umgang mit Kappsägen bewusst sind.  Personen unter 18 Jahren dürfen dieses Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

x Halten Sie Unbeteiligte, insbeson-

dere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder das Netzkabel berühren.

x Überlasten Sie dieses Gerät nicht –

benutzen Sie dieses Gerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

AGefahr durch Elektrizität!

x Setzen Sie dieses Gerät nicht dem

Regen aus.  Benutzen Sie dieses Gerät nicht in feuchter oder nasser Umgebung.  Vermeiden Sie beim Arbeiten mit diesem Gerät Körperberührung mit geerdeten Teilen (z.B. Heizkörpern, Rohren, Herden, Kühlschränken).

x Verwenden Sie das Netzkabel nicht

für Zwecke, für die es nicht bestimmt ist.

AVerletzungsgefahr an beweg-

lichen Teilen!

x Nehmen Sie dieses Gerät nicht

ohne montierte Schutzvorrichtungen in Betrieb.

x Halten Sie immer ausreichend Ab-

stand zum Sägeblatt. Benutzen Sie gegebenenfalls geeignete Zuführhilfen. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.

x Warten Sie, bis das Sägeblatt still

steht, bevor Sie kleine Werkstückabschnitte, Holzreste usw. aus dem Arbeitsbereich entfernen.

x Sägen Sie nur Werkstücke mit sol-

chen Abmessungen, welche ein sicheres Halten beim Sägen ermöglichen.

x Bremsen Sie das auslaufende Sä-

geblatt nicht durch seitlichen Druck ab.

x Stellen Sie vor Wartungsarbeiten si-

cher, dass das Gerät vom Stromnetz getrennt ist.

x Stellen Sie sicher, dass sich beim

Einschalten (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losen Teile mehr im Gerät befinden.

x Wenn das Gerät nicht benutzt wird,

ziehen Sie den Netzstecker.

ASchnittgefahr auch bei ste-

hendem Schneidwerkzeug!

x Benutzen Sie beim Wechsel von

Schneidwerkzeugen Handschuhe.

x Bewahren Sie Sägeblätter so auf,

dass sich niemand daran verletzen kann.

AGefahr durch Rückschlag des

Sägekopfes (Sägeblatt verfängt sich im Werkstück und der Sägekopf schlägt plötzlich hoch)!

x Achten Sie darauf, dass das Säge-

blatt für das Material des Werkstücks geeignet ist.

x Halten Sie den Handgriff gut fest. In

dem Moment, in dem das Sägeblatt in das Werkstück eintaucht, ist die Rückschlaggefahr besonders hoch.

x Sägen Sie dünne oder dünnwandi-

ge Werkstücke nur mit feinzahnigen Sägeblättern.

x Benutzen Sie stets scharfe Säge-

blätter. Tauschen Sie stumpfe Sägeblätter sofort aus. Es besteht erhöhte Rückschlaggefahr, wenn sich ein stumpfer Sägezahn in der Oberfläche des Werkstücks verfängt.

x Verkanten Sie Werkstücke nicht.

x Vermeiden Sie beim Anfertigen von

Nuten seitlichen Druck auf das Sägeblatt – benutzen Sie eine Spannvorrichtung.

x Suchen Sie im Zweifel Werkstücke

auf Fremdkörper (zum Beispiel Nägel oder Schrauben) ab.

x Sägen Sie niemals mehrere Werk-

stücke gleichzeitig – auch keine Bündel, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeblatt erfasst werden.

cEinzugsgefahr!

x Achten Sie darauf, dass beim Be-

trieb keine Körperteile oder Kleidungsstücke von rotierenden Bauteilen erfasst und eingezogen werden können (keine Krawatten, keine Handschuhe, keine Kleidungsstücke mit weiten Ärmeln tragen; bei langen Haaren unbedingt ein Haarnetz benutzen).

x Niemals Werkstücke sägen, an de-

nen sich

–Seile,

–Schnüre,

– Bänder,

– Kabel oder

– Drähte befinden oder die solche

Materialien enthalten.

AGefahr durch unzureichende

persönliche Schutzausrüstung!

x Tragen Sie einen Gehörschutz.

x Tragen Sie eine Schutzbrille.

x Tragen Sie eine Staubschutzmaske.

x Tragen Sie geeignete Arbeitsklei-

dung.

DEUTSCH

x Tragen Sie rutschfestes Schuhwerk.

AGefahr durch Holzstaub!

x Einige Holzstaubarten (z.B. von Ei-

chen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie nur mit Absauganlage. Die Absauganlage muss die in den Technischen Daten genannten Werte erfüllen.

x Achten Sie darauf, dass beim Arbei-

ten möglichst wenig Holzstaub in die Umgebung gelangt:

– Ablagerungen von Holzstaub im

Arbeitsbereich entfernen (nicht wegpusten!);

– Undichtigkeiten in der Absaugan-

lage beseitigen;

– für gute Belüftung sorgen.

AGefahr durch technische Ver-

änderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind!

x Montieren Sie dieses Gerät genau

entsprechend dieser Anleitung.

x Verwenden Sie nur vom Hersteller

freigegebene Teile. Dies betrifft insbesondere:

– Sägeblätter (Bestellnummern

siehe "Technische Daten");

– Sicherheitseinrichtungen (Be-

stellnummern siehe Ersatzteilliste).

x Nehmen Sie an den Teilen keine

Veränderungen vor.

x Beachten Sie die auf dem Sägeblatt

angegebene maximale Drehzahl.

AGefahr durch Mängel am

Gerät!

x Pflegen Sie das Gerät sowie das

Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.

x Überprüfen Sie das Gerät vor jedem

Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestim-

mungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten.

x Verwenden Sie keine beschädigten

oder verformten Sägeblätter.

x Beschädigte Schutzvorrichtungen

oder Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie dieses Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt.

x Halten Sie Handgriffe trocken und

frei von Öl und Fett.

AGefahr durch Lärm!

x Tragen Sie einen Gehörschutz.

x Achten Sie auch aus Lärmschutz-

gründen darauf, dass das Sägeblatt nicht verzogen ist. Ein verzogenes Sägeblatt erzeugt in besonders hohem Maße Schwingungen. Dies bedeutet Lärm.

AGefahr durch Laserstrahlung!

Laserstrahlen können schwere Verletzungen am Auge verursachen. Blicken Sie niemals in den Laseraustritt.

3.3 Symbole auf dem Gerät

AGefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Symbole auf dem Gerät

32 33 34 35 36

30 Warnung vor Laserstrahlung

Laserklasse 2: Nicht in den Strahl blicken!

31 Geprüfte Sicherheit, TÜV 32 Warnung vor einer Gefahrstelle 33 Nicht ins Sägeblatt fassen 34 Gerät nicht in feuchter oder nas-

ser Umgebung betreiben.

35 Betriebsanleitung lesen 36 Schutzbrille und Gehörschutz tra-

gen

Angaben auf dem Typenschild:

39 40

41 42 43 44

37 Hersteller 38 Artikelnummer und Seriennummer 39 Gerätebezeichnung 40 Motordaten (siehe auch "Tech-

nische Daten")

41 Baujahr 42 CE-Zeichen – Dieses Gerät erfüllt

die EU-Richtlinien gemäß Konformitätserklärung

43 Entsorgungssymbol – Gerät kann

über Hersteller entsorgt werden

44 Abmessungen zugelassener

Sägeblätter

DEUTSCH

3.4 Sicherheitseinrichtungen

Pendelschutzhaube (45)

Die Pendelschutzhaube schützt vor versehentlichem Berühren des Sägeblattes und vor herumfliegenden Spänen.

Sicherheits-Verriegelung (46)

Die Sicherheits-Verriegelung blockiert die bewegliche Sägeblattabdeckung: das Sägeblatt bleibt abgedeckt und die Kappsäge kann nicht abgesenkt werden, solange die Sicherheits-Verriegelung nicht zur Seite geschwenkt ist.

stücke nach Lösen der Feststellschraube (49) verschoben werden:

48 49

4. Aufstellung und Transport

Transportgriff montieren

x Transportgriff am Sägekopf fest-

schrauben. Achten Sie darauf, dass die Nase im Griff in die Aussparung

(50) am Sägekopf greift.

5152

4. Gerät an den vorderen Beinen anheben, vorsichtig nach hinten kippen und kippsicher abstellen.

5. Schrauben (53) an den Führungsschienen wieder fest einschrauben.

6. Gerät an den vorderen Beinen anfassen, vorsichtig nach vorne kippen und absetzen.

7. Gewünschte Tischbreite einstellen und Tischverbreiterung mit Arretierhebel (52) arretieren.

Werkstückanschlag (47)

Der Werkstückanschlag verhindert, dass ein Werkstück beim Sägen bewegt werden kann. Der Werkstückanschlag muss beim Betrieb stets montiert sein.

Das Zusatzprofil (48) am Werkstückanschlag kann zum Sägen längerer Werk-

Tischverbreiterung montieren

1. Rechte und linke Tischverbreiterung aus der Transportverpackung entnehmen.

2. Schrauben (53) an den Führungsschiene der rechten und linken Tischverbreiterung herausdrehen.

3. Führungsschienen der Tischverbreiterungen ganz in die Aufnahmen schieben (nachfolgend abgebildet: rechte Tischverbereiterung).

3 Hinweis

Achten Sie darauf, dass der Längenanschlag (51) an der Tischverbreiterung wie abgebildet hochklappbar ist.

Aufstellung

Für ein sicheres Arbeiten muss das Gerät auf einer stabilen Unterlage befestigt werden.

– Als Unterlage kann entweder eine

fest montierte Arbeitsplatte oder Werkbank dienen.

– Die ideale Höhe der Unterlage be-

trägt 800 mm.

– Das Gerät muss auch beim Bear-

beiten größerer Werkstücke sicher stehen.

– Lange Werkstücke müssen mit ge-

eignetem Zubehör zusätzlich abgestützt werden.

3 Hinweis

Für mobilen Einsatz kann das Gerät auf einer Sperrholz- oder Tischlerplatte (500 mm x 500 mm, mindestens 19 mm stark) festgeschraubt werden. Beim Einsatz muss die Platte mit Schraubzwingen auf einer Werkbank befestigt werden.

DEUTSCH

1. Gerät auf der Unterlage festschrauben.

2. Transport-Arretierung lösen: Sägekopf etwas nach unten drükken und festhalten.

Transport-Arretierung (55) aus der tieferen Einkerbung (54) herausziehen, um 90° drehen und in die flachere Einkerbung (56) einrasten.

54 55

3. Sägekopf langsam hochschwenken.

4. Verpackung für spätere Zwecke aufbewahren oder umweltgerecht entsorgen.

3. Anbauteile, die über das Gerät hinausragen, demontieren.

4. Gerät am Tragegriff anheben.

5. Besondere Produkteigenschaften

–45q Schnittwinkelbereich für nach

links geneigte Schnitte.

–94q Schnittwinkelbereich für Geh-

rungsschnitte (47q links bis 47q rechts) mit neun Rastpositionen.

– Integrierte Schnitttiefenbegrenzung

zum Anfertigen von Nuten.

– Präzise und robuste Aluminium-

Gusskonstruktion.

– Hartmetallbestücktes Sägeblatt.

– Problemloser Sägeblattwechsel

durch Sägeblatt-Arretierung und ohne Demontage der Pendelschutzhaube.

– Zugvorrichtung zum Sägen breiterer

Werkstücke.

– Tischverbreiterung mit Längenan-

schlag zum sicheren Arbeiten mit längeren Werkstücken.

– Werkstückspannvorrichtung zum si-

cheren Halten von Werkstücken.

– Spänesack zum einfachen und ef-

fektiven Auffangen der Späne.

– Zuschnittlaser zum präzisen Aus-

richten von Anriss und Sägelinie.

– Schnittbereichsbeleuchtung.

58 59 60

Neigungseinstellung

Nach Lösen des Feststellhebels (61) auf der Rückseite kann die Säge stufenlos zwischen 0° und 45° nach links zur Senkrechten geneigt werden.

Transport

1. Schnitttiefenbegrenzung (57) gege-

benenfalls deaktivieren.

2. Sägekopf nach unten schwenken

und Transport-Arretierung (55) in die tiefere Einkerbung (56) einrasten.

6. Das Gerät im Einzelnen

Ein-/ Aus-Schalter Motor (58)

Motor einschalten:

x Ein-/ Aus-Schalter drücken und ge-

drückt halten.

Motor ausschalten:

x Ein-/ Aus-Schalter loslassen.

Ein-/ Aus-Schalter Schnittbereichsbeleuchtung (59)

Beleuchtung des Schnittbereichs einund ausschalten.

Ein-/ Aus-Schalter Zuschnittlaser (60)

Zuschnittlaser ein- und ausschalten.

A Achtung!

Damit sich der Neigungswinkel beim Sägen nicht ändern kann, muss der Feststellhebel des Kipparmes festgezogen werden.

Drehtisch

Für Gehrungsschnitte kann der Drehtisch nach Lösen des Feststellgriffs (63) und der Sperrklinke (62) um 47° nach links oder um 47° nach rechts gedreht werden. Auf diese Weise wird der Schnittwinkel zur Anlegekante des Werkstücks verstellt.

DEUTSCH

62 63

Der Drehtisch rastet in den Winkelstufen 0°, 15°, 22,5°, 30° und 45° ein.

A Achtung

Damit sich der Gehrungswinkel beim Sägen nicht ändern kann, muss der Feststellgriff (63) des Drehtisches (auch in den Rastpositionen!) festgedreht werden.

Zugvorrichtung

Mit der Zugvorrichtung können auch Werkstücke mit größerem Querschnitt gesägt werden. Die Zugvorrichtung kann für alle Schnittarten (gerade Schnitte, Gehrungsschnitte, geneigte Schnitte und Doppelgehrungsschnitte und Nutensägen) eingesetzt werden.

Nachfolgende Abbildung zeigt die Zugvorrichtung in der vorderen Position.

Schnitttiefenbegrenzung

Die Schnitttiefenbegrenzung (65) ermöglicht zusammen mit der Zugvorrichtung das Anfertigen von Nuten.

7. Inbetriebnahme

7.1 Spänesack montieren

AGefahr!

Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen.

– Arbeiten Sie nur mit montiertem

Spänesack oder einer geeigneten Späneabsauganlage.

– Verwenden Sie zusätzlich eine

Staubschutzmaske, da nicht aller Sägestaub aufgefangen beziehungsweise abgesaugt wird.

– Leeren Sie den Spänesack regel-

mäßig. Tragen Sie beim Entleeren eine Staubschutzmaske.

Wenn Sie das Gerät mit dem mitgelieferten Spänesack in Betrieb nehmen:

x Stecken Sie den Spänesack (68) auf

den Späneabsaugstutzen (66). Ach- ten Sie darauf, dass der Reißverschluss (67) des Spänesacks geschlossen ist.

x Verwenden Sie zum Anschluss an

den Späneabsaugstutzen einen geeigneten Adapter.

x Achten Sie darauf, dass die Spä-

neabsauganlage die in Kapitel "Technische Daten" genannten Anforderungen erfüllt.

x Beachten Sie auch die Bedienungs-

anleitung der Späneabsauganlage!

7.2 Werkstückspannvorrichtung montieren

Die Werkstückspannvorrichtung kann in zwei Positionen montiert werden:

– Für breite Werkstücke:

Werkstückspannvorrichtung in die hintere Bohrung (70) des Tisches einschieben und mit der Arretierschraube (71) sichern:

70 7169

– Für schmale Werkstücke:

Arretierschraube (69) lösen und vorderen Teil der Werkstückspannvorrichtung in die vordere Bohrung (72) des Tisches einschieben:

Wenn die Zugvorrichtung nicht benötigt wird, Zugvorrichtung mit der Feststellschraube (64) in der hinteren Position arretieren.

66 6867

Wenn Sie das Gerät an eine Späneabsauganlage anschließen:

DEUTSCH

7.3 Netzanschluss

BGefahr! Elektrische Spannung

x Setzen Sie das Gerät nur in trocke-

ner Umgebung ein.

x Betreiben Sie das Gerät nur an ei-

ner Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):

– Netzspannung und -frequenz

müssen mit den auf dem Typenschild des Gerätes angegebenen Daten übereinstimmen;

– Absicherung mit einem FI-Schal-

ter mit einem Fehlerstrom von 30 mA;

– Steckdosen vorschriftsmäßig in-

stalliert, geerdet und geprüft.

x Verlegen Sie das Netzkabel so,

dass es beim Arbeiten nicht stört und nicht beschädigt werden kann.

x Schützen Sie das Netzkabel vor Hit-

ze, aggressiven Flüssigkeiten und scharfen Kanten.

x Verwenden Sie als Verlängerungs-

kabel nur Gummikabel mit ausreichendem Querschnitt (3 × 1,5 mm

x Ziehen Sie den Netzstecker nicht

am Netzkabel aus der Steckdose.

AQuetschgefahr!

Greifen Sie beim Neigen oder Schwenken des Sägekopfes nicht in den Scharnierbereich oder unter das Gerät!

x Halten Sie beim Neigen den Säge-

kopf fest.

x Benutzen Sie bei der Arbeit:

– Werkstückauflage – bei langen

Werkstücken, wenn diese nach dem Durchtrennen vom Tisch fallen würden;

– Spänesack oder Späneabsaug-

anlage.

x Sägen Sie nur Werkstücke mit sol-

chen Abmessungen, welche ein sicheres Halten beim Sägen ermöglichen.

x Drücken Sie das Werkstück beim

Sägen stets auf den Tisch und verkanten Sie es nicht. Bremsen Sie das Sägeblatt auch nicht durch seitlichen Druck ab. Es besteht Unfallgefahr, wenn das Sägeblatt blokkiert wird.

8.1 Gerade Schnitte

Maximale Abmessung des Werkstücks (Angaben in mm):

2. Bei breiteren Werkstücken Sägekopf beim Sägen nach vorne (zum Bediener hin) ziehen.

3. Sicherheits-Verriegelung (73) betätigen und Ein-/ Aus-Schalter (74) drükken und gedrückt halten.

4. Sägekopf am Handgriff langsam ganz nach unten absenken und ggf. nach hinten (vom Bediener weg) schieben. Beim Sägen den Sägekopf nur so fest auf das Werkstück drücken, dass die Motordrehzahl nicht zu stark sinkt.

8. Bedienung

x Kontrollieren Sie vor der Arbeit die

Sicherheitseinrichtungen auf einwandfreien Zustand.

x Verwenden Sie die persönliche

Schutzausrüstung.

x Nehmen Sie beim Sägen die richti-

ge Arbeitsposition ein:

– vorn an der Bedienerseite;

– frontal zur Säge;

– neben der Sägeblattflucht.

AGefahr!

Beim Sägen muss das Werkstück immer mit der Werkstückspannvorrichtung festgeklemmt werden.

x Sägen Sie niemals Werkstücke, die

sich nicht mit der Werkstückspannvorrichtung festspannen lassen.

KGS 216 KGS 254

Breite ca. 305 305

Höhe ca. 65 90

Ausgangsstellung:

– Transport-Arretierung herausgezo-

gen.

– Sägekopf nach oben geschwenkt.

– Schnitttiefenbegrenzung deaktiviert. – Drehtisch steht in 0°-Stellung, Fest-

stellgriff für Drehtisch ist angezogen.

– Neigung des Kipparmes zur Senk-

rechten beträgt 0°, Feststellhebel für Neigungseinstellung ist angezogen.

– Zugvorrichtung ganz hinten.

– Feststellschraube der Zugvorrich-

tung ist gelöst.

Werkstück sägen:

1. Werkstück gegen den Werkstückanschlag drücken und mit Werkstückspannvorrichtung festklemmen.

5. Werkstück in einem Arbeitsgang durchsägen.

6. Ein-/ Aus-Schalter loslassen und Sägekopf langsam in obere Ausgangsstellung zurückschwenken lassen.

8.2 Sägen von kleinen

Zuschnitten

Beim Sägen mit der Zugvorrichtung kann es vorkommen, dass die Pendelschutzhaube sich beim Zurückschieben an dem Werkstück verkantet.

x Lassen Sie dann den Ein-/Aus-

Schalter los und schwenken den Sägekopf langsam in obere Ausgangsstellung zurück.

DEUTSCH

Das Verkanten der Pendelschutzhaube mit dem Werkstück kommt nur in wenigen Fällen vor, zum Beispiel:

– beim Sägen von kleinen Zuschnit-

ten, die wegen ihrer Breite mit der Zugfunktion durchgesägt werden müssen;

– bei Doppelgehrungsschnitten zur

linken Seite.

Gehen Sie in diesen Fällen, wie folgt vor:

Alle Einstellungen der Säge (Stellung des Drehtisches und Neigung des Sägekopfes) bleiben für den gewünschten Schnitt erhalten.

Geändert wird die Sägerichtung beim Sägen des Werkstückes.

1. Drücken Sie das Werkstück gegen den Anschlag und sichern es mit der Werkstückspannvorrichtung.

2. Schieben Sie den Sägekopf ganz nach hinten (vom Bediener weg).

3. Sicherheits-Verriegelung (73) betätigen und Ein-/ Aus-Schalter (74) drükken und gedrückt halten.

5. Ziehen Sie den Sägekopf nach vorne (zum Bediener hin).

6. Werkstück in einem Arbeitsgang durchsägen.

7. Ein-/Aus-Schalter loslassen und Sägekopf langsam in obere Ausgangsstellung zurückschwenken lassen.

8.3 Gehrungsschnitte

3 Hinweis:

Beim Gehrungsschnitt wird das Werkstück in einem Winkel zur hinteren Anlegekante gesägt.

Maximale Abmessung des Werkstücks (Angaben in mm):

Breite ca. Höhe ca.

KGS

216

254

15° 295 65 90

22,5° 280 65 90

30° 260 65 90

Stellung Drehtisch

45° 215 65 90

77 78

2. Gewünschten Winkel einstellen.

3 Hinweis:

Der Drehtisch rastet in den Winkelstufen 0°, 15°, 22,5°, 30° und 45° ein.

3. Feststellgriff des Drehtisches festziehen.

4. Werkstück sägen, wie bei „Gerade Schnitte“ beschrieben.

8.4 Geneigte Schnitte

3 Hinweis:

Beim geneigten Schnitt wird das Werkstück in einem Winkel zur Senkrechten gesägt.

4. Sägekopf langsam ganz nach unten senken, dabei den Handgriff mit beiden Händen fest halten. Beim Sägen den Sägekopf nur so fest auf das Werkstück drücken, dass die Motordrehzahl nicht zu stark sinkt.

Ausgangsstellung:

– Transport-Arretierung herausgezo-

gen.

– Sägekopf nach oben geschwenkt.

– Schnitttiefenbegrenzung deaktiviert.

– Neigung des Kipparmes zur Senk-

rechten beträgt 0°, Feststellhebel für Neigungseinstellung ist angezogen.

– Zugvorrichtung ganz hinten.

– Feststellschraube der Zugvorrich-

tung ist gelöst.

Werkstück sägen:

1. Feststellgriff (79) des Drehtisches (78) losdrehen und Sperrklinke (77)

lösen.

Maximale Abmessung des Werkstücks (Angaben in mm) bei einem Neigungswinkel von 45°:

KGS 216 KGS 254

Breite ca. 305 305

Höhe ca. 36 47

Ausgangsstellung:

– Transport-Arretierung herausgezo-

gen.

– Sägekopf nach oben geschwenkt.

– Schnitttiefenbegrenzung deaktiviert.

DEUTSCH

– Drehtisch steht in 0°-Stellung, Fest-

stellgriff für Drehtisch ist angezogen.

– Zugvorrichtung ganz hinten.

– Feststellschraube der Zugvorrich-

tung ist gelöst.

Werkstück sägen:

1. Feststellhebel (80) für Neigungsein-

stellung auf der Rückseite der Säge lösen.

2. Kipparm langsam in die gewünschte Stellung neigen.

3. Feststellhebel für Neigungseinstellung festziehen.

4. Werkstück sägen, wie bei "Gerade Schnitte" beschrieben.

Breite ca. Höhe ca.

KGS

216

254

15° 295 36 47

22,5° 280 36 47

30° 260 36 47

Stellung Drehtisch

45° 215 36 47

Ausgangsstellung:

– Transport-Arretierung herausgezo-

gen.

– Sägekopf nach oben geschwenkt.

– Schnitttiefenbegrenzung deaktiviert.

– Drehtisch in gewünschter Stellung

arretiert.

– Kipparm in gewünschten Winkel zur

Werkstückoberfläche geneigt und arretiert.

– Feststellschraube der Zugvorrich-

tung ist gelöst.

– Zugvorrichtung ganz hinten.

Werkstück sägen:

x Werkstück sägen, wie bei "Gerade

Schnitte" beschrieben.

8.6 Nutensägen

– Drehtisch in gewünschter Stellung

arretiert.

– Feststellschraube der Zugvorrich-

tung ist gelöst.

– Zugvorrichtung ganz hinten.

Werkstück sägen:

1. Schnitttiefenbegrenzung (81) auf

gewünschte Schnitttiefe einstellen und mit Kontermutter (82) fixieren:

81 82

2. Sicherheits-Verriegelung lösen und Sägekopf nach unten schwenken, um die eingestellte Schnitttiefe zu überprüfen:

8.5 Doppelgehrungsschnitte

3 Hinweis:

Der Doppelgehrungsschnitt ist eine Kombination aus Gehrungsschnitt und geneigtem Schnitt. Das heißt, das Werkstück wird schräg zur hinteren Anlegekante und schräg zur Oberseite gesägt.

AGefahr!

Beim Doppelgehrungsschnitt ist das Sägeblatt aufgrund der starken Neigung leichter zugänglich – hierdurch besteht erhöhte Verletzungsgefahr. Halten Sie ausreichend Abstand zum Sägeblatt!

Maximale Abmessung des Werkstücks (Angaben in mm) bei einem Neigungswinkel von 45°:

3 Hinweis:

Die Schnitttiefenbegrenzung ermöglicht zusammen mit der Zugvorrichtung das Anfertigen von Nuten. Dabei erfolgt kein trennender Schnitt, sondern das Werkstück wird nur bis zu einer bestimmten Tiefe eingesägt.

A Rückschlaggefahr!

Beim Anfertigen von Nuten ist es besonders wichtig, dass kein seitlicher Druck auf das Sägeblatt ausgeübt wird. Der Sägekopf kann sonst plötzlich hochschlagen! Benutzen Sie beim Anfertigen von Nuten eine Spannvorrichtung. Vermeiden Sie seitlichen Druck auf den Sägekopf.

Ausgangsstellung:

– Transport-Arretierung herausgezo-

gen.

– Sägekopf nach oben geschwenkt.

– Kipparm in gewünschtem Winkel

zur Werkstückoberfläche geneigt und arretiert.

3. Probeschnitt anfertigen.

4. Ggf. Schritte 1 und 3 wiederholen, bis die gewünschte Schnitttiefe eingestellt ist.

5. Werkstück sägen, wie bei "Gerade Schnitte" beschrieben.

9. Wartung und Pflege

AGefahr!

Vor allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen.

DEUTSCH

– Weitergehende Wartungs- oder Re-

paraturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

– Beschädigte Teile, insbesondere Si-

cherheitseinrichtungen, nur gegen Originalteile austauschen. Teile, die nicht vom Hersteller geprüft und freigegeben sind, können zu unvorhersehbaren Schäden führen.

– Nach Wartungs- und Reinigungsar-

beiten alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

9.1 Sägeblatt wechseln

AVerbrennungsgefahr!

Kurz nach dem Sägen kann das Sägeblatt sehr heiß sein. Lassen Sie ein heißes Sägeblatt abkühlen. Reinigen Sie ein heißes Sägeblatt nicht mit brennbaren Flüssigkeiten.

ASchnittgefahr auch am ste-

henden Sägeblatt!

Beim Lösen und Festziehen der Spannschraube muss die Pendelschutzhaube über das Sägeblatt geschwenkt sein. Tragen Sie beim Wechsel des Sägeblattes Handschuhe.

1. Sägekopf in der oberen Position arretieren.

2. Um das Sägeblatt zu arretieren, den Arretierknopf (83) drücken und dabei das Sägeblatt mit der anderen Hand drehen, bis der Arretierknopf einrastet.

85 86

4. Sicherheits-Verriegelung (84) lösen und Pendelschutzhaube (87) nach oben schieben und halten.

5. Außenflansch (86) und Sägeblatt vorsichtig von der Sägeblattwelle nehmen und Pendelschutzhaube wieder schließen.

AGefahr!

Verwenden Sie keine Reinigungsmittel (z.B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Säge kann sonst beeinträchtigt werden.

6. Spannflächen reinigen: – Sägeblattwelle (88),

– Sägeblatt, – Außenflansch (86), – Innenflansch (90).

88 9089

zum Sägeblatt und die flache Seite zum Motor zeigt.

7. Innenflansch (90) aufstecken.

8. Sicherheits-Verriegelung lösen und Pendelschutzhaube nach oben schieben und halten.

9. Neues Sägeblatt auflegen – Drehrichtung beachten: Von der linken (geöffneten) Seite betrachtet, muss der Pfeil auf dem Sägeblatt der Pfeilrichtung (89) auf der Sägeblattabdeckung entsprechen!

AGefahr!

Verwenden Sie nur geeignete Sägeblätter, die für die maximale Drehzahl ausgelegt sind (siehe "Technische Daten") – bei ungeeigneten oder beschädigten Sägeblättern können durch die Fliehkraft Teile explosionsartig weggeschleudert werden.

Nicht verwendet werden dürfen:

– Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS);

– beschädigte Sägeblätter;

– Trennscheiben.

AGefahr!

– Montieren Sie das Sägeblatt nur mit

Originalteilen.

– Verwenden Sie keine losen Redu-

zierringe; das Sägeblatt kann sich sonst lösen.

– Sägeblätter müssen so montiert

sein, dass sie ohne Unwucht und Schlag laufen und sich beim Betrieb nicht lösen können.

3. Spannschraube (85) auf der Säge-

blattwelle mit Innensechskantschlüssel abschrauben (Linksgewinde!).

AGefahr!

Innenflansch richtig auflegen! Die Säge kann sonst blockieren oder das Sägeblatt kann sich lösen! Der Innenflansch liegt richtig, wenn die Ringnut

10. Pendelschutzhaube wieder schließen.

11. Außenflansch aufschieben – Die flache Seite muss zum Motor zeigen!

12. Spannschraube aufschrauben (Linksgewinde!) und handfest anziehen.

Um das Sägeblatt zu arretieren, den Arretierknopf drücken und dabei das Sägeblatt mit der anderen Hand drehen, bis der Arretierknopf einrastet.

DEUTSCH

AGefahr!

– Werkzeug zum Festschrauben des

Sägeblattes nicht verlängern.

– Spannschraube nicht durch Schläge

auf den Montageschlüssel festziehen.

13. Spannschraube fest anziehen.

14. Funktion überprüfen. Dazu Sicherheits-Verriegelung lösen und die Kappsäge nach unten klappen:

– die Pendelschutzhaube muss

das Sägeblatt beim Herunterschwenken freigeben, ohne andere Teile zu berühren.

– Beim Hochklappen der Säge in

die Ausgangsstellung muss die Pendelschutzhaube automatisch das Sägeblatt abdecken.

– Sägeblatt von Hand drehen. Das

Sägeblatt muss sich in jeder möglichen Verstellposition drehen können, ohne andere Teile zu berühren.

9.2 Tischeinlage wechseln

9.3 Werkstückanschlag justieren

1. Innensechskantschrauben (92) lö-

sen.

2. Werkstückanschlag (91) so ausrich-

ten, dass er exakt rechtwinklig zum Sägeblatt steht, wenn der Drehtisch in der 0°-Position einrastet.

3. Innensechskantschrauben (92) fest-

ziehen.

9.4 Zuschnittlaser justieren

1. Laserabdeckung (94) abschrauben

und ggf. Verglasung an der Abdekkung von außen reinigen.

9694 95 97

6. Laserabdeckung (94) wieder fest-

schrauben.

9.5 Kohlebürsten prüfen und austauschen

Verschlissene Kohlebürsten machen sich bemerkbar durch:

– stotternden Lauf des Motors;

– Störungen beim Empfang von

Rundfunk- und Fernsehsendungen, während der Motor läuft;

– Stehenbleiben des Motors.

Zum Prüfen oder Austauschen der Kohlebürsten:

1. Netzstecker ziehen.

2. Verschlussstopfen der Kohlebürsten

am Motorgehäuse mit einem geeigneten Schraubendreher aufschrauben.

Die Abbildung zeigt den Austausch der vorderen Kohlebürste (98). Die zweite Kohlebürste befindet sich auf der gegenüberliegenden Seite des Motorgehäuses.

AGefahr!

Bei einer beschädigten Tischeinlage besteht die Gefahr, dass sich kleine Gegenstände zwischen Tischeinlage und Sägeblatt verklemmen und das Sägeblatt blockieren. Tauschen Sie beschädigte Tischeinlagen sofort aus!

1. Schrauben an Tischeinlage (91)

herausdrehen. Ggf. Drehtisch drehen und Sägekopf neigen, um die Schrauben erreichen zu können.

2. Tischeinlage abnehmen.

3. Neue Tischeinlage einsetzen.

4. Schrauben an Tischeinlage festziehen.

Laser rechtwinklig ausrichten:

2. Rechte Innensechskanntschraube

(97) und/oder linke Innensechskanntschraube (95) lösen, bzw. anziehen, um den Laser rechtwinklig auszurichten.

Laser seitlich ausrichten:

3. Mittlere Innensechskanntschraube

(96) lösen.

4. Lasereinheit im Langloch horizontal verschieben:

– Nach rechts = Anriss-Linie wird

vom Bediener aus nach rechts verschoben.

– Nach links = Anriss-Linie wird

vom Bediener aus nach links verschoben.

5. Mittlere Innensechskanntschraube wieder anziehen.

3. Kohlebürste (98) herausziehen und

überprüfen. Die Schleifkohle muss mindestens 8 mm lang sein.

4. Intakte Kohlebürste in den Schacht stecken. Die beiden seitlichen Laschen der kleinen Metallplatte müssen in die seitlichen Nuten im Schacht greifen.

5. Verschlussstopfen wieder eindrehen.

6. Schritte 2 bis 5 entsprechend wiederholen, um die zweite Kohlebürste auf der gegenüberliegenden Seite des Motors auszutauschen.

7. Funktion der Säge überprüfen.

9.6 Gerät reinigen

Sägespäne und Staub mit Bürste oder Staubsauger entfernen von/aus:

– Verstelleinrichtungen;

DEUTSCH

– Bedienelemente;

– Kühlöffnung des Motors;

– Raum unter Tischeinlage;

– Raum oberhalb der Lasereinheit.

9.7 Gerät aufbewahren

AGefahr!

x Bewahren Sie das Gerät so auf,

dass es nicht von Unbefugten in Gang gesetzt werden kann.

x Stellen Sie sicher, dass sich nie-

mand am stehenden Gerät verletzen kann.

A Achtung!

x Gerät nicht ungeschützt im Freien

oder in feuchter Umgebung aufbewahren.

x Zulässige Umgebungsbedingungen

beachten (siehe "Technische Daten").

– Bei geneigten Schnitten Werkstück

rechts vom Sägeblatt festhalten.

– Beim Sägen von kleinen Abschnit-

ten Zusatzanschlag benutzen (als Zusatzanschlag kann z.B. ein passendes Holzbrett dienen, das am Anschlag des Gerätes festgeschraubt wird).

– Beim Sägen eines gewölbten (ver-

zogenen) Brettes die nach außen gewölbte Seite an den Werkstückanschlag legen:

– Werkstücke nicht hochkant sägen,

sondern flach auf den Drehtisch legen.

– Oberflächen der Auflagetische sau-

ber halten – insbesondere Harzrückstände mit einem geeigneten Reinigungs- und Pflegespray entfernen.

für Längs- und Querschnitte in Massivholz und Spanplatte.

G Sägeblatt Hartmetall

216 × 2,4 / 1,8 × 30 60 FT für Längs- und Querschnitte in beschichteten Platten und furnierten Platten.

Sägeblatter für KGS 254: H Sägeblatt Hartmetall

254 × 2,4 / 1,8 × 30 24 W für für Längs- und Querschnitte in Holz und unbeschichteten Spanplatten.

I Sägeblatt Hartmetall 

254 × 2,4 / 1,8 × 30 48 W für für Längs- und Querschnitte in Holz und Paneele.

J Sägeblatt Hartmetall 

254 × 2,4 / 1,8 × 30 60 W für für Längs- und Querschnitte in Holz, Paneele und dickwandigen Kunststoffprofilen.

K Sägeblatt Hartmetall 

254 × 2,4 / 1,8 × 30 80 FT für für Längs- und Querschnitte in Holz, Paneele, Kabelkanälen, hochwertigen furnierten Platten und Laminat.

9.8 Wartung

Vor jedem Einsatz

x Sägespäne mit Staubsauger oder

Pinsel entfernen.

x Netzkabel und Netzstecker auf Be-

schädigungen überprüfen, ggf. durch Elektrofachkraft ersetzen lassen.

x Alle beweglichen Teile prüfen, ob

sie über den gesamten Bewegungsbereich frei beweglich sind.

Regelmäßig, je nach Einsatzbedingungen

x Alle Schraubverbindungen prüfen,

ggf. festziehen.

x Rückstellfunktion des Sägekopfes

prüfen (Sägekopf muss durch Federkraft in obere Ausgangsstellung zurückkehren), ggf. ersetzen.

x Führungselemente leicht ölen.

10. Tipps und Tricks

– Bei langen Werkstücken links und

rechts der Säge geeignete Auflage benutzen.

11. Lieferbares Zubehör

Für besondere Aufgaben erhalten Sie im Fachhandel folgendes Zubehör – die Abbildungen finden Sie auf der hinteren Umschlagseite:

A Sägeblattdepot

zur sicheren Aufbewahrung von Sägeblättern und Zubehör.

B Wartungs- und Pflegespray

zum Entfernen von Harzrückständen und zum Konservieren der Metalloberflächen.

C Absaugadapter

zum Anschluss einer Späneabsauganlage an den Späneabsaugstutzen.

D Maschinenständer

Maschinenständer und Tischverbreiterung in stabiler und robuster Konstruktion. Höhenverstellbar.

Sägeblatter für KGS 216: E Sägeblatt Hartmetall

216 × 2,4 / 1,8 × 30 24 W für Längs- und Querschnitte in Massivholz.

F Sägeblatt Hartmetall

216 × 2,4 / 1,8 × 30 48 W

12. Reparatur

AGefahr!

Reparaturen an Elektrowerkzeugen dürfen nur Elektrofachkräfte ausführen!

Reparaturbedürftige Elektrowerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie in der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

13. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die einem Recyclingprozess zugeführt werden müssen.

Diese Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

DEUTSCH

14. Probleme und Störungen

Im Folgenden werden Probleme und Störungen beschrieben, die Sie selbst beheben dürfen. Falls Ihnen die hier beschriebenen Abhilfemaßnahmen nicht weiterhelfen, siehe "Reparatur".

AGefahr!

Im Zusammenhang mit Problemen und Störungen geschehen besonders viele Unfälle. Beachten Sie daher:

x Vor jeder Störungsbeseitigung

Netzstecker ziehen.

x Nach jeder Störungsbeseitigung alle

Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Motor läuft nicht

Keine Netzspannung:

x Kabel, Stecker, Steckdose und Si-

cherung prüfen.

Keine Kappfunktion

Transport-Arretierung verriegelt:

x Transport-Arretierung heraus-

ziehen.

Sicherheits-Verriegelung verriegelt:

x Sicherheits-Verriegelung lösen.

Sägeleistung zu gering

Sägeblatt stumpf (Sägeblatt hat evtl. Brandflecke an der Seite);

Sägeblatt für das Material ungeeignet (siehe Kapitel "Technische Daten");

Sägeblatt verzogen:

x Sägeblatt austauschen (siehe Kapi-

tel "Wartung").

Säge vibriert stark

Sägeblatt verzogen:

x Sägeblatt austauschen (siehe Kapi-

tel "Wartung").

Sägeblatt nicht richtig montiert:

x Sägeblatt richtig montieren (siehe

Kapitel "Wartung").

Drehtisch schwergängig

Späne unter Drehtisch:

x Späne entfernen.

15. EG-Konformitätserklärung

Hiermit erklären wir, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit.

Produkt: Kapp- und 

Gehrungssäge Typ: KGS 216, KGS 254 Angewendete 

EG-Richtlinien: – bis 28.12.2009: – ab 29.12.2009:

Angewendete harmonisierte Normen:



98 / 37 / EG

2006 / 42 / EG 

2006 / 95 / EG 

2006 / 108 / EG

EN 61029-1

EN 61029-2-9

EN 55014-1 (2006)

EN 61000-3-2

(2006)

EN 61000-3-3

(1995)+A1+A2

Erhard Krauss Technischer Vorstand / COO

Meppen, 10.01.2009

Metabowerke GmbH Werk Meppen Daimlerstraße 1 D-49716 Meppen

16. Technische Daten

KGS 216 KGS 254

Spannung V 230 (1~ 50 Hz) 230 (1~ 50 Hz)

Stromaufnahme A7 8,7

Absicherung A 10 (träge) 10 (träge)

Motorleistung (S6 20% 5 min.) kW 1,5 1,8

Schutzart IP 20 20

Schutzklasse II II

Sägeblattdrehzahl min

-1

5000 4500

DEUTSCH

KGS 216 KGS 254

Schnittgeschwindigkeit m/s 55 55

Durchmesser Sägeblatt (außen) mm 216 254

Aufnahmebohrung Sägeblatt (innen) mm 30 30

Abmessungen

Gerät komplett mit Verpackung (Länge / Breite / Höhe) Gerät betriebsbereit, Drehtisch in 90°-Stellung (Länge / Breite / Höhe)

Maximaler Querschnitt des Werkstücks:

Gerade Schnitte (Breite / Höhe) Gehrungsschnitte (Drehtisch 45°) (Breite / Höhe) Geneigte Schnitte (Kipparm 45° links) (Breite / Höhe) Doppelgehrungsschnitte (Drehtisch 45° / Kipparm 45° links) (Breite / Höhe)

Gewicht

Gerät komplett mit Verpackung Gerät betriebsbereit

mm mm

mm mm mm mm

kg kg

895 × 475 × 380 820 × 543 × 355

305 / 65 205 / 65 305 / 36 205 / 36

19 14

895 × 545 × 420 850 × 620 × 400

305 / 90 205 / 90 305 / 47 205 / 47

23 17,5

Zulässige Betriebsumgebungstemperatur Zulässige Transport- und Lagertemperatur

Geräuschemmission nach EN 61029-1

Schallleistungspegel L Schalldruckpegel am Ohr des Benutzers L

Unsicherheit K

Effektivwert der gewichteten Beschleunigung nach EN 61029-1

(Vibration am Handgriff) Vektorsumme a

Unsicherheit K

Absauganlage (nicht im Lieferumfang enthalten):

Anschlussdurchmesser Absaugstutzen an der Rückseite Mindest-Luftmengendurchsatz Mindest-Unterdruck am Absaugstutzen Mindest-Luftgeschwindigkeit am Absaugstutzen

Zuschnittlaser:

Max. Ausgangsleistung Wellenlänge Laserproduktklasse Laserproduktnorm

17. Lieferbare Sägeblätter

°C °C

dB (A) dB (A) dB (A)

m/s m/s

M/s

2 2

0 bis +35° 0 bis +40°

86,8 99,8

3,0

<2,5 1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

0 bis +35° 0 bis +40°

86,8 99,8

3,0

<2,5 1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

Durchmesser Bohrung Zähnezahl Verwendung Bestell-Nr.

216 mm 30 mm 24, Wechselzahn Holz 628 009 000 216 mm 30 mm 48, Wechselzahn Holz, unbeschichtete Spanplatten 628 041 000 216 mm 30 mm 60, Flach-Trapezzahn Holz, beschichtete Platten, furnierte

628 083 000

Platten 254 mm 30 mm 24, Wechselzahn Holz, unbeschichtete Spanplatten 628 220 000 254 mm 30 mm 48, Wechselzahn Holz, Paneele. 628 221 000 254 mm 30 mm 60, Wechselzahn Holz, Paneele, dickwandige Kunst-

628 222 000

stoffprofile 254 mm 30 mm 80, Flach-Trapezzahn Holz, Paneele, Kabelkanäle, hoch-

628 223 000

wertige furnierte Platten, Laminat

I_0011en1A.fm 6.2.09 Original operating instructions

for the crosscut and mitre saw

ENGLISH

1. Parts Identification (standard delivery)

1 Handle 2 Carrying handle 3 Carbon brushes 4 Motor 5 Chip bag 6 Dust extraction adapter 7 Transport locking pin 8 Cable hook

9 Holder for Allen key 6 mm 10 Track arm guide bars 11 Track arm lock screw 12 Cutting area illumination 13 Sawhead tilt lock lever

14 Fence 15 Table side extension 16 Stop lever for table extension 17 Lock screw for rotating table 18 Positive stop table lock lever 19 Table insert 20 Saw base 21 Rotating table 22 Work clamp 23 Laser outlet 24 Saw blade stop 25 Safety lock 26 Saw ON/OFF switch

27 Sawhead 28 Retractable blade guard 29 Cutting depth limiter

Tools

– Allen key (6mm)

Machine documents

– Operating instructions – Spare Parts List

ENGLISH

Table of Contents

1. Parts Identification 

(standard delivery) .................18

2. Please Read First! ..................19

3. Safety.......................................19

3.1 Specified conditions of use.......19

3.2 General Safety Instructions ......19

3.3 Symbols on the machine..........21

3.4 Safety Devices .........................21

4. Installation and Transport .....22

5. Special Product Features ......23

6. Machine Details ......................23

7. Initial Operation......................24

7.1 Installing the chip bag...............24

7.2 Installing the work clamp..........24

7.3 Mains connection .....................24

8. Operation ................................24

8.1 Standard Cross Cuts................25

8.2 Cutting of Small Cutoffs............25

8.3 Mitre cuts..................................25

8.4 Bevel Cuts ................................26

8.5 Compound Mitre Cuts ..............26

8.6 Grooving ...................................26

9. Care and Maintenance ...........27

9.1 Saw Blade Change...................27

9.2 Replacing the Table Insert .......28

9.3 Adjusting the Fence..................28

9.4 Adjusting the laser guide ..........28

9.5 Checking and Replacing the 

Carbon Brushes .......................29

9.6 Machine Cleaning.....................29

9.7 Storage .....................................29

9.8 Maintenance.............................29

10. Tips and Tricks .......................29

11. Available Accessories ......29/64

12. Repairs ....................................30

13. Environmental 

Considerations .......................30

14. Trouble Shooting....................30

15. EC Declaration of 

Conformity ..............................30

16. Technical Specifications .......31

17. Available Saw Blades.............32

2. Please Read First!

These instruction have been written in a way which facilitates learning of how to safely operate your saw. Here is a guide on how you should read these instructions:

– Read these instructions before use.

Pay special attention to the safety information.

– These instructions are intended for

persons with basic technical knowledge regarding the operation of a device like the one described herein. Inexperienced persons are strongly advised to seek competent advise and guidance from an experienced person before operating this machine.

– Keep all documents supplied with

this machine for future reference. Retain proof of purchase in case of warranty claims.

– This device must not be sold or lent

to someone else without being accompanied by these Operating Instructions and all other documents supplied with the device.

– The equipment manufacturer is not

liable for any damage resulting from neglect of these operating instructions.

Information in these instructions is designated as under:

ADanger!

Risk of personal injury or environmental damage.

BRisk of electric shock!

Risk of personal injury by electric shock.

cDrawing-in/trapping hazard!

Risk of personal injury by body parts or clothing being drawn into the rotating saw blade.

A Caution!

Risk of material damage.

3 Note:

Additional information.

– Numbers in illustrations (1, 2, 3

etc.)

– denote component parts;

– are consecutively numbered;

– relate to the corresponding

number(s) in brackets (1), (2), (3) etc. in the neighbouring text.

– Numbered steps must be carried

out in sequence.

– Instructions which can be carried

out in any order are indicated by a bullet point (•).

– Listings are marked by a dash (–).

3. Safety

3.1 Specified conditions of use

This saw can be used for making rip and cross cuts, bevel cuts, mitre cuts and compound mitre cuts. It can also be used for grooving.

Work only materials suitable for cutting by the saw blade fitted (see "Technical Specifications" for available saw blades).

Do not cut work pieces unless they conform to the permissible dimensions (see chapter "Operation").

Stock having a round or irregular cross section (such as firewood) must not be cut, as it cannot be securely held during cutting. When sawing thin stock layed on edge, a suitable auxiliary fence must be used for firm support.

Any other use is not as specified. Unspecified use, modifications to the machine, or use of parts not tested and approved by the manufacturer may cause unforeseeable damage!

3.2 General Safety Instructions

x When using this machine, observe

the following safety instructions to exclude the risk of personal injury or material damage.

x Please also observe the special

safety instructions in the respective sections.

x Where applicable, follow the legal

directives or regulations for the prevention of accidents pertaining to the use of crosscut saws.

AGeneral hazards!

x Keep your work area tidy – a messy

work area invites accidents.

ENGLISH

x Be alert. Know what you are doing.

Set out to work with reason. Do not operate machine while under the influence of drugs, alcohol or medication.

x Consider environmental conditions.

keep work area well lighted.

x Prevent adverse body positions. En-

sure firm footing and keep your balance at all times.

x Do not operate the machine near in-

flammable liquids or gases.

x This tool shall only be started and

operated by persons familiar with crosscut saws, and who are at any time aware of the dangers associated with the operation of such tool.  Persons under 18 years of age shall use this tool only in the course of their vocational training under the supervision of an instructor.

x Keep bystanders, particularly chil-

dren, out of the danger zone. Do not permit other persons to touch the machine or power cable while it is running.

x Do not overload device – use it only

within the performance range it was designed for (see “Technical Specifications”).

ADanger! Risk of electric

shock!

x Do not expose the machine to rain. 

Do not operate tool in damp or wet environment.  Prevent body contact with earthed objects such as radiators, pipes, cooking stoves, refrigerators when operating this device.

x Do not use the power cable for pur-

poses it is not intended for.

ARisk of injury by moving

parts!

x Do not operate the machine without

installed guards.

x Always keep sufficient distance to

the saw blade. Use suitable feeding aids if necessary. Keep sufficient distance to driven components when operating the machine.

x Wait for the saw blade to come to a

complete stop before removing cutouts, waste wood etc. from the work area.

x Cut only stock of dimensions that al-

low for safe and secure holding while cutting.

x Do not attempt to stop the saw

blade by pushing the workpiece against its side.

x Ensure the device is disconnected

from power before servicing.

x Ensure that when switching on (e.g.

after servicing) no tools or loose parts are left on or in the tool.

x Unplug if the tool is not used.

ACutting hazard, even with the

cutting tool at standstill!

x Wear gloves when changing cutting

tools.

x Store saw blades in such a manner

that nobody can get hurt.

ARisk of sawhead kickback (the

saw blade is caught in the workpiece and the sawhead kicked up all of a sudden)!

x Make sure the saw blade is suitable

for the workpiece material.

x Hold the handle firmly. When the

saw blade enters the workpiece, the kickback risk is particularly high.

x Cut thin or thin-walled work pieces

only with fine-toothed saw blades.

x Always use sharp saw blades. Re-

place blunt saw blades at once. Increased risk of kickback when a blunt tooth gets caught by the workpiece's surface.

x Do not jam work pieces.

x Avoid lateral pressure on the saw

blade when grooving – use a stock clamp.

x If in doubt, check workpiece for in-

clusion of foreign matter (e.g. nails or screws).

x Never cut several workpieces at the

same time – and also no bundles containing several individual pieces. Risk of personal injury if individual pieces are caught by the saw blade uncontrolled.

cDrawing-in/trapping hazard!

x Be careful that no part of your body

or your clothing can be caught and pulled into the device by rotating components (wear no neckties, no gloves, no clothing with loose-fitting sleeves; contain long hair with a hairnet).

x Never attempt to cut any workpiec-

es which contain

– ropes,

– strings,

– cords,

– cables or

– wires or to which any of the

above are attached.

AHazard generated by in-

sufficient personal protection gear!

x Wear hearing protection.

x Wear safety glasses.

x Wear dust mask.

x Wear suitable work clothes.

x Wear non-slip shoes.

ARisk of injury by inhaled wood

dust!

x Some types of wood dust (e.g.

beech, oak, ash) may cause cancer when inhaled. Work only with a suitable dust extractor attached to the saw. The dust collector must comply with the specifications stated in the Technical Specifications.

x Ensure that as little as possible

wood dust will get into the environment:

– remove wood dust deposit in the

work area (do not blow away!);

– fix any leakages on the dust ex-

tractor;

– ensure good ventilation.

AHazard generated by modifi-

cation of the machine or use of parts not tested and approved by the manufacturer!

x Strictly follow these instructions

when assembling the device.

ENGLISH

x Use only parts approved by the

manufacturer. This applies especially for:

– saw blades (see "Technical

Specifications" for stock nos.);

– safety devices (see "Spare Parts

List" for stock numbers).

x Do not change any parts.

x Observe the maximum speed indi-

cated on the saw blade.

AHazard generated by tool

defects!

x Keep device and accessories in

good repair. Observe the maintenance instructions.

x Prior to any use check the machine

for possible damage: before operating the machine all safety devices, protective guards or slightly damaged parts need to be checked for proper function as specified. Check to see that all moving parts work properly and do not jam. Make sure that all parts and accessories are properly installed and safely secured to ensure the safe and trouble-free operation of the machine.

x Do not use damaged or warped saw

blades.

x Damaged protection devices or

parts must be repaired or replaced by a qualified specialist. Have damaged switches replaced by a service centre. Do not operate tool if the switch can not be turned ON or OFF.

x Keep handles free of oil and grease.

3.3 Symbols on the machine

ADanger!

Disregard of the following warnings could lead to serious personal injury or material damage.

Symbols on the machine

32 33 34 35 36

30 Warning: Laser radiation

Class 2 laser: Do not stare into beam!

31 TÜV-tested safety 32 Hazardous area warning 33 Do not reach into saw blade area 34 Do not operate tool in moist or

wet environment.

35 Read operating instructions 36 Wear safety goggles and hearing

protection.

41 Date of manufacture 42 CE-mark – This machine conforms

to the EC Directives as per Declaration of Conformity

43 Waste disposal symbol – Device

can be disposed of by returning it to the manufacturer

44 Dimensions of permissible saw

blades

3.4 Safety Devices

Retractable blade guard (45)

The retractable blade guard protects against unintentional contact with the saw blade and from chips flying about.

Safety lock (46)

The safety lock blocks the retractable blade guard: the saw blade remains covered and the sawhead cannot be lowered unless the safety lock is disengaged by pushing it to the side.

ARisk of injury by noise!

x Wear hearing protection.

x For reasons of noise protection do

not use warped saw blades. A warped blade is exiting vibrations to an especially large extent, which means noise.

ALaser radiation hazard!

A laser beam can cause serious eye injury.

Never look into the laser outlet.

Information on the nameplate:

39 40

41 42 43 44

37 Manufacturer 38 Article number and serial number 39 Machine designation 40 Motor specifications (see also

"Technical Specifications")

Fence (47)

The fence keeps the work piece from moving while it is cut. The fence must always be installed when sawing.

ENGLISH

The additional extrusion (48) on the fence can be moved for cutting longer workpieces after the lock screw has been loosened (49):

48 49

4. Installation and Transport

2. Release transport lock: Press sawhead down lightly and hold.

Pull transport locking pin (55) out of deep groove (54), rotate 90° and engage with flat groove (56).

54 55

5152

4. Lift saw at its front legs, tilt carefully to the rear and put it down on its back so that it cannot tip over.

Installing the transport handle

x Screw transport handle to sawhead.

Make sure the lug in the handle fits into the recess (50) on the sawhead.

Installing the table extension

1. Take right and left table extensions out of the transport packaging.

2. Unscrew screws (53) on guide rails of right and left table extensions.

3. Slide guide rails of table extensions all the way into the brackets (right table extension shown below).

3 Note:

Make sure the stock stop (51) on the table extension can be swung up as illustrated.

5. Screw screws (53) back into the

guide rails.

6. Hold saw by its front leg, tilt carefully forward and put it down.

7. Set the desired table width and stop the table extension with the stop lever (52).

Installation

For safe working the machine must be securely fastened to a sturdy support.

– This support may be a firmly at-

tached plywood sheet or a work bench.

– The ideal height of the base is

800 mm.

– The saw must stand securely, even

when cutting larger workpieces.

– Long workpieces must additionally

be supported using suitable accessories.

3 Note:

For mobile use the machine can be screw fastened to a plywood sheet or wood core plywood sheet (500 mm x 500 mm, thickness 19 mm minimum). When using the machine the sheet must be attached to a work bench with G-clamps.

3. Let the sawhead swing up slowly.

4. Keep the packaging materials for later use or discard in an environmetally-oriented manner.

Transport

1. Deactivate cutting depth limiter (57) if necessary.

2. Swing sawhead down and engage transport locking pin (55) with deeper groove (56).

3. Dismount all add-on parts projecting from the machine.

4. Lift machine by the carrying handle.

1. Firmly bolt machine to the support.

5. Special Product Features

–45q cutting angle range for bevel

cuts, sawhead tilted to the left.

– 94 q cutting angle range for mitre

cuts (47 q left through 47 q right) with nine preset stops.

– Integrated cutting depth limiter for

grooving.

– Precise and sturdy die-cast alumini-

um construction.

– TCT saw blade.

– Unproblematic saw blade change

by saw blade lock; no dismounting of the retractable blade guard required.

– Sliding facility (track arm) for sawing

wider workpieces.

– Table extension with stock stop to

cut longer workpieces safely.

– Work clamp to hold workpieces se-

curely.

– Chip bag for simple and effective

collection of chips.

– Laser guide for exact alignment of

markings with the cutting line.

– Cutting area illumination.

6. Machine Details

58 59 60

Bevel tilt setting

After the lock lever (61) at the rear has been loosened the saw can be tilted continously from 0° (vertical) through 45° to the left of vertical.

ENGLISH

62 63

The rotating table engages in positive stops at 0°, 15°, 22.5°, 30° and 45° positions.

A Caution

To ensure that the mitre angle does not change during cutting tighten the lock screw (63) of the rotating table (also in the preset positions!).

ON/OFF switch for motor (58)

To turn the motor ON:

x Press and hold the ON/OFF switch.

To turn the motor OFF:

x Release the ON/OFF switch.

ON/OFF switch for cutting area illumination (59)

Switch the lighting for the cutting area on and off.

ON/OFF switch for laser guide (60)

Switch the laser guide on and off.

A Caution!

To keep the bevel angle from changing while sawing, the locking lever of the track arm holder must be tightened.

Rotating table

For mitre cuts the rotating table can, after the lock screw (63) and the table lock lever (62) have been loosened, be rotated 47° to the left or 47° to the right. This way the cutting angle is changed against the guide edge of the work piece.

Push/pull action

The track arm permits the cutting of workpieces having a larger cross section. The push/pull action can be used for all types of cuts (standard cross cuts, mitre cuts, bevel cuts and compound mitre cuts as well as grooves).

The following illustration shows the track arm in the forward position.

When the track arm is not needed secure it in the rear position with the lock screw (64).

ENGLISH

Cutting depth limiter

Together with the track arm, the cutting depth limiter (65) makes grooving possible.

7. Initial Operation

7.1 Installing the chip bag

ADanger!

Some types of wood dust (e.g. beech, oak, ash) may cause cancer when inhaled.

– Always work with the dust bag in-

stalled or a suitable dust collector connected.

– In addition, use a dust respirator,

because the saw dust is not completely collected or extracted respectively.

– Empty the chip bag periodically.

Wear dust respirator when emptying the chip bag.

When operating the machine with the dust bag supplied:

x Place the dust bag (68) on to the

dust extraction port (66). Make sure the zipper (67) on the dust bag is closed.

x Use a suitable adaptor for connect-

ing the dust collector.

x Make sure the dust extractor meets

the requirements specified in the section "Technical Specifications".

x Also follow the operating instruc-

tions supplied with the dust collector!

7.2 Installing the work clamp

The work clamp installs in two positions:

– For wide workpieces:

insert the work clamp into the rear hole (70) in the table and secure with the lock bolt (71):

70 7169

– For narrow workpieces:

loosen the lock bolt (69) and insert the front part of the work clamp into the front hole (72) in the table:

x Operate the saw only on a power

source matching the following requirements (see also "Technical Specifications"):

– mains voltage and system fre-

quency conform to the voltage and frequency shown on the machine's name plate;

– fuse protection by a residual cur-

rent operated device (RCD) of 30 mA sensitivity;

– Outlets properly installed,

earthed and tested.

x Make sure that the power supply

cable is out of the way, so that it does not interfere with the work and cannot be damaged.

x Protect mains cable from heat, ag-

gressive liquids and sharp edges.

x Use only rubber cables of sufficient

cross section (3 × 1.5 mm2) as extension cables.

x Do not pull on the power supply ca-

ble to unplug.

8. Operation

x Before starting any work, check to

see that the safety devices are in proper working order.

x Use personal protection gear.

x Assume proper operating position:

– at the front of the saw;

– in front of the saw;

– to the side of the line of cut.

ADanger!

When sawing ensure that the workpiece is always clamped with the work clamp.

x Never saw workpieces which can-

not be clamped with the work clamp.

66 6867

When operating the machine with a dust collector connected:

7.3 Mains connection

BDanger! High voltage

x Operate this device only in a dry en-

vironment.

ARisk of crushing!

When tilting the sawhead do not reach into the tilting range of the sawhead holder or under the machine!

x Hold at the sawhead.

ENGLISH

x For working, use the following:

– work support – for long stock,

which would otherwise fall off the table on completion of the cut;

– chip bag or dust extractor.

x Cut only stock of dimensions that al-

low for safe and secure holding while cutting.

x Always hold the workpiece down on

the table and do not jam it. Do not attempt to stop the saw blade by exerting lateral pressure. Risk of injury if the saw blade is blocked.

8.1 Standard Cross Cuts

Maximum work piece dimensions  (in mm):

KGS 216 KGS 254

Width approx. 305 305

Height approx. 65 90

Starting position:

– Transport locking pin pulled out.

– Sawhead fully raised.

– Deactivate cutting depth limiter. – Rotating table in 0° position, lock

screw of the rotating table tightened.

– Motorhead in vertical (90) position,

bevel tilt locking lever tightened.

– Track arm not extended.

– Lock screw of the track arm loos-

ened.

Cutting the workpiece:

1. Press the workpiece against the fence and clamp with work clamp.

2. On wider workpieces pull the sawhead forward (towards the operator).

4. Lower sawhead slowly at the handle; if necessary, push to the rear (away from the operator). When sawing, exert only moderate pressure to prevent the motor speed to drop too much.

5. Cut workpiece in a single pass.

6. Release the ON/OFF switch and let the sawhead slowly return to its upper starting position.

8.2 Cutting of Small Cutoffs

When cutting with an extended track arm, the retractable blade guard may jam at the work piece when the sawhead assembly is pushed back.

x If this happens, release the ON/OFF

switch and let the sawhead assembly slowly return to its upper starting position.

Jamming of the retractable blade occurs in rare cases only, for example:

– during sawing of small cutoffs which

must be cut using the radial pull action due to their widths;

– with compound mitre cuts to the left

side.

2. Push the sawhead assembly all the was to the rear (away from the operator).

3. Activate safety lock (73) and press and hold down ON/OFF trigger switch (74).

4. Slowly swing the sawhead assembly all the way down, holding the handle firmly with both hands. When sawing, exert only moderate pressure to prevent the motor speed to drop too much.

5. Pull the sawhead assembly forward (towards the operator).

6. Cut workpiece in a single pass.

7. Release the ON/OFF switch and let the sawhead slowly return to its upper starting position.

8.3 Mitre cuts

3. Activate safety lock (73) and press

and hold down ON/OFF trigger switch (74).

In these cases, proceed as under:

All settings of the saw (position of the rotating table and sawhead assembly tilt) remain unchanged for making the desired cut.

What changes is the direction of cutting through the work piece.

1. Press the workpiece against the fence and secure with the work clamp.

3 Note:

A mitre cut cuts the workpiece at an angle to the rear guide edge.

ENGLISH

Maximum work piece dimensions  (in mm):

Width

approx.

15° 295 65 90

22,5° 280 65 90

30° 260 65 90

Rotating table position

45° 215 65 90

Starting position:

– Transport locking pin pulled out.

– Sawhead fully raised.

– Deactivate cutting depth limiter.

– Motorhead in vertical (90) position,

bevel tilt locking lever tightened.

– Track arm not extended.

– Lock screw of the track arm loos-

ened.

Cutting the workpiece:

1. Loosen the lock screw (79) of the rotating table (78) and disengage the table lock lever (77).

77 78

2. Set to desired angle.

Height

approx.

KGS

216

KGS

254

3 Note:

The rotating table engages in positive stops at 0°, 15°, 22.5°, 30° and 45° positions.

3. Tighten the rotating table's locking screw.

4. Cut workpiece as detailed under "Standard cross cuts".

8.4 Bevel Cuts

3 Note:

A bevel cut cuts the workpiece at an angle to the vertical.

Maximum work piece dimensions (in mm) at 45 bevel tilt:

KGS 216 KGS 254

Width

approx.

Height

approx.

Starting position:

– Transport locking pin pulled out.

– Sawhead fully raised.

– Deactivate cutting depth limiter. – Rotating table in 0° position, lock

screw of the rotating table tightened.

– Track arm not extended.

– Lock screw of the track arm loos-

ened.

Cutting the workpiece:

1. Loosen the ratchet lock lever (80)

for sawhead tilt at the rear of the saw.

2. Tilt the motorhead slowly into the desired position.

3. Tighten the sawhead tilt locking lever.

4. Cut workpiece as described under "Standard Cross Cuts".

305 305

36 47

8.5 Compound Mitre Cuts

3 Note:

The compound mitre cut is a combination of mitre and bevel cuts.This means the workpiece is cut at an angle other than 90° against the rear guide edge and against its surface.

ADanger!

When cutting compound mitres the saw blade is much more exposed than normally – increased risk of injury. Always keep sufficient distance to the saw blade.

Maximum work piece dimensions  (in mm) at 45 bevel tilt:

Width

approx.

15° 295 36 47

22,5° 280 36 47

30° 260 36 47

Rotating table position

45° 215 36 47

Starting position:

– Transport locking pin pulled out.

– Sawhead fully raised.

– Deactivate cutting depth limiter.

– Rotating table locked in desired po-

sition.

– Sawhead tilted to desired angle

against the workpiece's surface and locked.

– Lock screw of the track arm loos-

ened.

– Track arm not extended.

Cutting the workpiece:

x Cut workpiece as described under

"Standard Cross Cuts".

Height

approx.

KGS

216

KGS

254

8.6 Grooving

3 Note:

Together with the track arm, the cutting depth limiter makes grooving possible. With grooving no parting cut is made, but the workpiece is cut to a certain depth only.

A Risk of kickback!

When grooving it is especially important no lateral pressure is applied to the saw blade. Otherwise the sawhead may be kicked up abruptly! Use a stock clamp when grooving. Avoid lateral pressure on the sawhead.

4. Repeat steps 1 and 3 if necessary until the desired cutting depth has been set.

5. Cut workpiece as described under "Standard Cross Cuts".

9. Care and Maintenance

ENGLISH

Starting position:

– Transport locking pin pulled out.

– Sawhead fully raised.

– Sawhead tilted to desired angle

against the workpiece's surface and locked.

– Rotating table locked in desired po-

sition.

– Lock screw of the track arm loos-

ened.

– Track arm not extended.

Cutting the workpiece:

1. Set the cutting depth limiter (81) to

the desired cutting depth and secure with the lock nut (82):

81 82

2. Release the safety lock and swing the sawhead down to check the set cutting depth:

ADanger!

Unplug before servicing.

– Repair and maintenance work oth-

er than described in this section should only be carried out by qualified specialists.

– Damaged parts, particularly safety

devices, must only be replaced with genuine parts. Parts which have not been tested and released by the manufacturer can lead to unforeseen damage.

– Check that all safety devices are

operational again after each service.

9.1 Saw Blade Change

ABurn hazard!

Directly after cutting the saw blade can be very hot – burn hazard! Let a hot saw blade cool down. Do not clean a hot saw blade with combustible liquids.

ACutting hazard - even when

saw blade is at a standstill!

When loosening and tightening the arbor bolt, the retractable blade guard must encompass the saw blade. Wear gloves when changing blades.

1. Stop the sawhead in the upper position.

2. To keep the saw blade from turning press the lock knob (83), while at the same time turning the saw blade by hand until the blade lock engages.

3. Unscrew arbor bolt (85) on saw

spindle with Allen key (left-hand thread!).

85 86

4. Release safety lock (84), push retractable blade guard (87) up and hold.

5. Carefully remove outer blade flange (86) and saw blade from saw spindle and close retractable blade guard again.

ADanger!

Do not use cleaning agents (e.g. to remove resin residue) that could corrode the light metal components of the saw; the stability of the saw would be adversely affected.

6. Clean clamping surfaces of: – saw spindle,(88)

– saw blade, – outer blade flange (86), – inner blade flange,(90).

3. Make a trial cut.

ENGLISH

88 9089

ADanger!

Fit the inner blade flange correctly! Otherwise the saw may be blocked, or the saw blade could work loose! The inner blade flange is positioned correctly when the spring ring groove points to the saw blade and the flat side points to the motor.

– Saw blades have to be mounted in

such way that they do not wobble or run out of balance and can not work loose during operation.

10. Close the retractable blade guard again.

11. Slide the outer blade flange on – the plain side must point towards the motor!

12. Insert the arbor bolt (left-hand thread!) and hand-tighten it.

To keep the saw blade from turning press the lock knob, while at the same time turning the saw blade by hand until the blade lock engages.

ADanger!

– Do not extend arbor bolt tightening

wrench.

– Do not tighten arbor bolt by hitting

on the assembly wrench.

2. Remove the table insert .

3. Put in a new table insert.

4. Tighten the table insert fixing screws.

9.3 Adjusting the Fence

1. Loosen Allen head screws (92).

7. Put the inner blade flange (90) on

the saw spindle.

8. Release safety lock, push retractable blade guard up and hold.

9. Mount new saw blade – observe direction of rotation: viewed from the left (open) side, the arrow on the saw blade must correspond with the direction of arrow (89) on the blade cover!

ADanger!

Use only suitable saw blades, designed for the maximum speed (see "Technical Specifications") – when using unsuitable or damaged saw blades, there is a risk of parts being hurled away explosion-like by the centrifugal force.

Do not use:

– saw blades made of high speed

steel (HSS);

– damaged saw blades;

– cut-off wheel blades.

13. Tighten the arbor bolt.

14. Check the function. To do this release the safety lock and swing the crosscut saw down:

– The retractable blade guard must

open without touching the saw blade or any other parts.

– When the saw is being returned

to its starting position the retractable blade guard must return automatically so that the entire saw blade is covered.

– Turn the saw blade by hand. The

saw blade must turn freely in any possible sawhead position without touching other parts.

9.2 Replacing the Table Insert

ADanger!

If the table insert is damaged there is a risk that small parts may become stuck between table insert and the saw blade, causing the saw blade to jam. Replace damaged table inserts immediately!

2. Adjust fence (91) so that it is exactly

square with the saw blade when the rotating table is locked in the 0 position.

3. Tighten hexagon socket screws

(92).

9.4 Adjusting the laser guide

1. Unscrew and remove the laser cov-

er (94) and clean the outer surface of the glass if necessary.

9694 95 97

ADanger!

– Mount saw blade using only genu-

ine parts.

– Do not use loose-fitting reduction

rings; the saw blade could work itself loose.

1. Unscrew the screws on the table insert (91). Rotate the rotating table and tilt the sawhead if necessary to reach the screws.

Setting the laser to 90 degrees:

2. Loosen (or tighten) the right Allen

screw (97) and/or the left Allen screw (95) to align the laser to 90 degrees.

ENGLISH

Lateral laser adjustment:

3. Unscrew the centre Allen screw

(96).

4. Slide the laser unit horizontally in the oblong hole:

– To the right = cutting line marking

is moved to the right as viewed by the operator.

– To the left = cutting line marking

is moved to the left as viewed by the operator.

5. Tighten the centre Allen screw again.

6. Screw the laser cover (94) back on.

9.5 Checking and Replacing

the Carbon Brushes

Worn carbon brushes are recognisable by:

– intermittent operation of the motor;

– faults during reception of radio and

television programmes while the motor is running;

– motor stalling.

To check or replace the carbon brushes:

1. Unplug power cable.

2. Remove plug holding the carbon brushes from the motor housing with a suitable screwdriver.

Illustrated is the replacement of the front carbon brush (98). The second carbon brush is on the opposite side of the motor housing.

6. Repeat steps 2 to 5 to replace the second carbon brush on the opposide side of the motor.

7. Check functioning of the saw.

9.6 Machine Cleaning

Remove chips and saw dust with brush or vacuum cleaner from:

– setting devices;

– the operating elements;

– motor vent slots;

– the space below the table insert;

and

– the area above the laser unit.

9.7 Storage

ADanger!

x Store the saw in such way that it

can not be started by unauthorized persons.

x Make sure that nobody can get in-

jured by the stored machine.

A Caution!

x Do not store saw unprotected out-

doors or in damp environment.

x Observe the permissible ambient

conditions (see "Technical Specifications").

spring power to its upper starting position), replace if necessary.

x Apply light coat of oil to all guide el-

ements.

10. Tips and Tricks

– For long stock use suitable supports

on both sides of the saw.

– When performing bevel cuts, hold

the workpiece on the right side of the saw blade.

– When making cuts that will result in

small cutoffs, use an auxiliary fence (this may be a suitable wooden board, fixed to the machine's fence with screws).

– When cutting warped or bent work

pieces, make sure that you place work piece so that the convex side (i.e. the outer side of the bow) against the fence.

– Do not cut any work piece while it is

standing on edge; always place it flat on the rotating table.

– Keep the supporting surfaces clean

– in particular, remove resin residue with a suitable cleaning and maintenance spray.

3. Pull carbon brush (98) out and

check. The carbon brush should be at least 8 mm long.

4. Put intact carbon brush back into the brush holder. The two lugs on the sides of the small metal plate must fit into the grooves in the brush holder.

5. Replace the plug.

9.8 Maintenance

Prior to every use

x Remove sawdust with vacuum

cleaner or brush.

x Check power cable and plug for

damage; if necessary have damaged parts replaced by a qualified electrician.

x Check all moving parts to see that

they can move freely across their whole range of travel.

Periodically, depending on operating conditions

x Check all screwed connections and

retighten if necessary.

x Check pull-back springs of the saw-

head (the sawhead must return by

11. Available Accessories

For special tasks the following accessories are available at your specialised dealer – see back cover for illustrations:

A Saw Blade Depot

For safe storing of saw blades and accessories.

B Care and Maintenance Spray 

For removing resin residue and preserving metal surfaces.

C Suction Adapter

For connecting of a dust extractor to the dust extraction port.

D Machine Stands

Machine stands and table side extension with stable and robust construction. Height-adjustable.

ENGLISH

Saw Blades for KGS 216: E TCT Saw Blade

216 x 2,4 x 1,8, 30 24 alternate bevel teeth For rip and cross cuts in solid wood.

F TCT Saw Blade

216 x 2,4 x 1,8, 30 48 alternate bevel teeth For rip and cross cuts in solid wood and particle board.

G TCT Saw Blade

216 x 2,4 x 1,8, 30 60 trapezoidal flat teeth For rip and cross cuts in faced and veneered sheets.

Saw Blades for KGS 254: H TCT Saw Blade 

254 × 2.4 / 1.8 × 30 24 W For rip and cross cuts in wood and uncoated particle board.

I TCT Saw Blade 

254 × 2.4 / 1.8 × 30 48 W For rip and cross cuts in wood and panels.

J TCT Saw Blade 

254 × 2.4 / 1.8 × 30 60 W For rip and cross cuts in solid wood, panels and thick-walled plastic extrusions.

K TCT Saw Blade 

254 × 2.4 / 1.8 × 30 80 FT For rip and cross cuts in wood, panels, cable ducts, high-quality veneered panels and laminate.

12. Repairs

ADanger!

Repairs to power tools may only be carried out by qualified electricians!

Electric tools in need of repair can be sent to the Service Centre of your country. The address can be found in the Spare parts list.

Please attach a description of the fault to the electric tool.

13. Environmental Considerations

The machine's packing can be 100% recycled.

End-of-life power tools and accessories contain large amounts of valuable raw materials and plastics which must be recycled.

This manual was printed on chlorinefree bleached paper.

14. Trouble Shooting

This section describes problems and malfunctions which you should be able to resolve yourself. If the measures described here do not solve your problem, see under "Repairs".

ADanger!

Many accidents happen particularly in connection with problems and faults. Therefore please note:

x Always unplug before servicing.

x Check that all safety devices are

operational again after each fault service.

Motor does not run

No mains voltage

x check cables, plug, outlet and

mains fuse.

No crosscut function

Transport locking pin engaged:

x Pull transport locking pin out.

Safety lock engaged:

x Release safety lock.

Only little sawing performance

Saw blade blunt (possibly tempering marks on blade body):

Saw blade not suitable for material being cut (see chapter "Technical Specifications");

Saw blade warped:

x Replace saw blade (see chapter

"Maintenance").

Saw vibrates heavily

Saw blade warped:

x Replace saw blade (see chapter

"Maintenance").

Saw blade incorrectly mounted:

x Mount saw blade correctly (see

chapter "Maintenance").

Stiffness of rotating table

Saw dust build-up under rotating table:

x Remove saw dust.

15. EC Declaration of Conformity

We hereby declare that the product specified below conforms to the relevant basic safety and health requirements of the EC directives based on its design and type as well as in the version distributed by us. Any unauthorised product modification will invalidate this declaration.

Product: Crosscut and mitre

saw Type: KGS 216, KGS 254 EC directives

applied: – to 28.12.2009: – from 29.12.2009:

Harmonised standards applied:

Erhard Krauss Technical Director / COO

Meppen, Germany 10.01.2009

Metabowerke GmbH Werk Meppen Daimlerstraße 1 49716 Meppen, Germany



98/37/EC

2006/42/EC 

2006/95/EC 

2006/108/EC

EN 61029-1

EN 61029-2-9

EN 55014-1 (2006)

EN 61000-3-2

(2006)

EN 61000-3-3

(1995)+A1+A2

ENGLISH

16. Technical Specifications

KGS 216 KGS 254

Voltage V 230 (1~ 50 Hz) 230 (1~ 50 Hz)

Current draw A7 8,7

Fuse protection A 10 (time-lag) 10 (time-lag)

Motor capacity (S6 20% 5 min.) kW 1.5 1.8

Protection class IP 20 20

Degree of protection II II

Saw blade speed min

Cutting speed m/s 55 55

Saw blade diameter (outer) mm 216 254

Arbor bore mm 30 30

-1

5000 4500

Dimensions

Machine in packaging (length / width / height) Machine ready for operation, rotating table in 90° position (length / width / height)

Maximum work piece cross section:

Standard cross cuts (width / height) Mitre cuts (rotating table 45°) (width / height) Bevel cuts (track arm holder 45° left) (width / height) Compound mitre cuts (rotating table 45° / track arm holder 45° left) (width / height)

Weight

Machine in packing Machine ready to work

Permissible ambient temperature for operation Permissible temperature for transport and storage

Noise emissions according to EN 61029-1

Sound power level L Sound pressure level at operator's ear L

Uncertainty K

Weighted effective value of acceleration according to EN 61029-1

(vibration at handle) Vector sum a

Uncertainty K

Dust collector (not included in standard delivery):

Diameter of dust extraction port at rear of saw Minimum air volume flow Minimum vacuum at suction port Minimum air speed at suction port

mm mm

mm mm mm mm

kg kg

°C °C

dB (A) dB (A) dB (A)

m/s m/s

m/s

895 × 475 × 380 820 × 543 × 355

305 / 65 205 / 65 305 / 36 205 / 36

19 14

0 to +35 0 to +40

86,8 99,8

3,0

<2,5

1,5

31.6 460 530 20

895 × 545 × 420 850 × 620 × 400

305 / 90 205 / 90 305 / 47 205 / 47

23 17,5

0 to +35 0 to +40

86,8 99,8

3,0

<2,5 1,5

31.6 460 530 20

Laser guide:

Max. output power Wave length Laser product class Laser product standard

1,0 650 2 EN 60825-1: 1994 +A1+A2

ENGLISH

17. Available Saw Blades

Diameter Arbor bore Teeth configuration Used for Stock-no.

216 mm 30 mm 24, alternate top bevel teeth Wood 628 009 000

216 mm 30 mm 48, alternate top bevel teeth wood, non-lamintated particle

board

216 mm 30 mm 60, flat trapezoidal teeth wood, laminated sheets,

veneered sheets

628 041 000

628 083 000

254 mm 30 mm 24, alternate top bevel teeth wood, non-lamintated particle

board

254 mm 30 mm 48, alternate top bevel teeth wood, panels 628 221 000

254 mm 30 mm 60, alternate top bevel teeth wood, panels, thick-walled

plastic extrusions

254 mm 30 mm 80, flat trapezoidal teeth wood, panels, cable ducts,

high-quality veneered panels, laminate

628 220 000

628 222 000

628 223 000

I_0011fr1A.fm 6.2.09 Instructions d’utilisation originales

Scie oscillatoire et d’onglet

1. Vue générale de l'appareil (fourniture)

FRANÇAIS

14 15

1 Poignée de la scie 2 Poignée de transport 3 Balais de charbon 4 Moteur 5 Sac à copeaux 6 Adaptateur d'aspiration 7 Verrouillage de transport 8 Crochet pour enroulement du

câble

9 Département pour clé Allen 6

10 Guide du dispositif de traction 11 Vis de blocage du dispositif de

traction

12 Éclairage de la zone de coupe 13 Levier de fixation du réglage de

l'inclinaison

14 Butée de pièce 15 Rallonge latérale de table 16 Levier d'arrêt rallonge latérale de

table

17 Poignée de blocage pour table

tournante

18 Cliquet d'arrêt pour positions

fixes

19 Support de table 20 Table 21 Table tournante 22 Dispositif de serrage de la pièce

23 Sortie du laser 24 Arrêt de la lame de scie 25 Blocage de sécurité 26 Interrupteur "marche-arrêt" de la

scie

27 Tête de la scie 28 Capot de protection du balancier 29 Limite de profondeur de la coupe

Outillage

– Clé à six pans creux (6 mm)

Documents fournis avec l'appareil

– Instructions d'utilisation – Liste des pièces de rechange

FRANÇAIS

Table des matières 2. À lire au préalable !

1. Vue générale de l'appareil

(fourniture) ............................. 33

2. À lire au préalable !................34

3. Sécurité...................................34

3.1 Utilisation conforme à l'usage .. 34

3.2 Consignes générales 

de sécurité ...............................35

3.3 Symboles sur l'appareil............36

3.4 Dispositifs de sécurité .............. 37

4. Installation et transport......... 37

5. Caractéristiques du produit.. 38

6. L'appareil en détail ................38

7. Mise en service ...................... 39

7.1 Montage du sac collecteur 

de copeaux ..............................39

7.2 Montage du dispositif de 

serrage de la pièce ..................40

7.3 Raccordement au secteur........ 40

8. Manipulation...........................40

8.1 Coupes rectilignes ...................40

8.2 Sciage de petites découpes..... 41

8.3 Coupes d'onglet .......................41

8.4 Coupes inclinées ..................... 42

8.5 Coupes d'onglet double ...........42

8.6 Sciage de rainures...................42

9. Maintenance et entretien....... 43

9.1 Changement de lame .............. 43

9.2 Remplacement du support 

de table ....................................44

9.3 Régler la butée de la pièce ...... 44

9.4 Ajustement du laser 

de découpe ..............................44

9.5 Vérification et remplacement 

des balais de charbon.............. 45

9.6 Nettoyage de l'appareil ............45

9.7 Conservation de l'appareil .......45

9.8 Maintenance ............................45

10. Conseils et astuces ............... 45

11. Accessoires disponibles.. 46/64

12. Réparations ............................46

13. Protection 

de l'environnement................46

14. Problèmes et pannes.............46

15. Déclaration 

de conformité CE ................... 47

16. Caractéristiques 

techniques..............................47

17. Lames de scie disponibles ...48

Ces instructions d'utilisation ont été réalisées afin de pouvoir travailler rapidement et en toute sécurité avec cette machine. Vous trouverez ci-dessous quelques conseils sur la manière de les lire :

– Lire l'intégralité de ces instructions

d'utilisation avant la mise en service. Observer en particulier les consignes de sécurité.

– Ces instructions d'utilisation

s'adressent à des personnes possédant de bonnes connaissances de base dans la manipulation des appareils similaires à celui décrit ici. Si vous ne possédez aucun type d'expérience dans ce genre de machines, vous devrez d'abord demander l'aide d'une personne qualifiée.

– Conserver tous les documents four-

nis avec cet appareil afin de pouvoir les consulter en cas de besoin. Conserver le justificatif d'achat pour une éventuelle intervention de la garantie.

– L'appareil doit être accompagné de

tous les documents fournis en cas de vente ou de location.

– Le fabricant ne pourra être tenu res-

ponsable de dommages découlant de la non observation de ces instructions d'utilisation.

Les informations contenues dans ces instructions d'utilisation sont identifiées de la manière suivante :

ADanger !

Mise en garde contre des dommages personnels ou environnementaux.

BRisque d'électrocution !

Signale un risque de lésion corporelle par électrocution.

cRisque de happage !

Risque de lésions corporelles pouvant être occasionnées par happage de parties du corps ou de vêtements.

A Attention !

Risque de dommages matériels.

3 Remarque :

Informations complémentaires.

– Chiffres dans les illustrations 

(1, 2, 3, ...)

– caractérisent les différentes piè-

ces ;

– sont attribués dans l'ordre ;

– se rapportent aux chiffres corres-

pondants entre parenthèses (1), (2), (3) ... dans le texte voisin.

– Lorsqu'une manipulation doit être

effectuée dans un ordre précis, les instructions sont numérotées.

– Les consignes dont l'ordre d'exécu-

tion est sans importance sont signalées par un point.

– Les listes sont caractérisées par

des tirets.

3. Sécurité

3.1 Utilisation conforme à l'usage

L'appareil convient au délignage et à la mise à longueur, aux coupes obliques, d'onglets et d'onglets doubles. Il est également possible de réaliser des rainures.

Ne travaillez que les matériaux pour lesquels la lame de la scie a été conçue (les lames de scie autorisées sont indiquées au chapitre "Caractéristiques techniques").

Tenez compte des dimensions admissibles des pièces de travail (voir le chapitre "Instructions d'utilisation").

Ne pas scier les pièces de section ronde ou irrégulière (par exemple du bois à brûler) qui ne pourraient pas être maintenues pendant le sciage. Lors du sciage sur chant de pièces plates, utilisez une butée auxiliaire appropriée afin d'assurer un guidage sûr.

Toute autre utilisation est contraire à la destination. Une utilisation contraire à la destination, des modifications apportées à l'appareil ou le recours à des pièces qui ne sont pas contrôlées et autorisées par le constructeur peuvent entraîner des dommages imprévisibles !

3.2 Consignes générales de sécurité

x Respectez les instructions de sécu-

rité suivantes pendant l'utilisation de cet appareil afin d'éliminer tout risque de dommage corporel ou matériel.

x Respectez les instructions de sécu-

rité spécifiques à chaque chapitre.

x Respectez, le cas échéant, les di-

rectives en vigueur ou les consignes de prévention contre les accidents relatives à la manipulation des scies circulaires à balancier.

ADangers d'ordre général :

x Maintenir le poste de travail en or-

dre – un désordre sur le lieu de travail peut entraîner des accidents.

x Il convient de rester vigilant et

concentré lors du travail. Abordez le travail avec bon sens. Ne pas utiliser l'appareil en cas d'inattention.

x Tenir compte des effets de l'envi-

ronnement. Veillez à avoir un éclairage correct.

x Éviter de prendre une position du

corps inconfortable. Adoptez une position stable et veillez à garder constamment votre équilibre.

x N'utilisez pas l'appareil en présence

de liquides ou de gaz inflammables.

x Cette machine ne doit être mise en

marche et utilisée que par des personnes connaissant les scies oscillatoires et les dangers que représente leur utilisation.  Les mineurs n'ont le droit de se servir de l'appareil que dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.

x Les personnes non concernées par

la machine, et tout particulièrement les enfants, doivent être tenues éloignées de la zone de danger. Ne laisser aucune tierce personne toucher l'appareil ni le câble d'alimentation pendant l'utilisation de l'appareil.

x Ne pas surcharger l'appareil – ne

l'utiliser que dans la plage de puissance indiquée dans les caractéristiques techniques.

ADangers dus à l'électricité !

x Ne pas exposer l'appareil à la pluie. 

N'utilisez pas cet appareil en présence d'eau ou d'une humidité relative de l'air trop élevée.  Évitez, lors du travail avec l'appareil, tout contact corporel avec des pièces reliées à la terre (p. ex. radiateurs, tuyaux, cuisinières, réfrigérateurs).

x N'utilisez pas le câble d'alimentation

à d'autres fins que celles pour lesquelles il a été conçu.

ADanger de blessures provo-

quées par les pièces mobiles !

x Ne faites pas fonctionner l'appareil

lorsque les dispositifs de sécurité ne sont pas installés.

x Maintenez une distance suffisante

par rapport à la lame de scie. Utiliser éventuellement des aides d'attaques adaptées. Maintenez une distance suffisante avec les composants en mouvement pendant le fonctionnement.

x Attendre que la lame de scie soit

immobile pour retirer les petits morceaux de bois, les copeaux, etc. de la zone de travail.

x Ne sciez que des pièces dont les di-

mensions permettent de bien les maintenir pendant la coupe.

x Ne pas freiner la lame de la scie en

exerçant une pression latérale.

x Assurez-vous, avant tout travail de

maintenance, que l'appareil soit débranché.

x Avant la mise en marche (par

exemple après avoir effectué des travaux de maintenance), vérifier qu'il n'y a plus d'outils ou de pièces desserrées dans l'appareil.

x Débranchez la machine lorsque

vous ne vous en servez pas.

ARisque de coupure même

avec l'outil de coupe immobile !

x Utilisez des gants pour remplacer

les dispositifs de coupe.

x Conserver les lames de scie de ma-

nière à ce que personne ne puisse s'y blesser.

FRANÇAIS

ADanger par rebond de la tête

de la scie (la lame vient se prendre dans la pièce et la tête de la scie remonte brusquement) !

x Veillez à utiliser une lame de scie

adaptée au matériau à scier.

x Tenez fermement la poignée. Le

danger de rebond est spécialement élevé au moment où la lame de la scie rentre dans la pièce de travail.

x N'employez que des lames de scies

aux dents fines pour scier des pièces minces ou des pièces aux parois minces.

x Utilisez toujours des lames de scies

tranchantes. Les lames de scie émoussées doivent être immédiatement remplacées. Si une dent de scie émoussée se coince dans la surface de la pièce, le danger de rebond est encore plus élevé.

x Ne coincez pas les pièces.

x Lors de la découpe de rainures, évi-

tez d'exercer une pression latérale sur la lame de la scie – utilisez un dispositif de fixation.

x En cas de doute, vérifiez que les

pièces à usiner ne contiennent pas de corps étrangers (p.e. des clous ou des vis).

x Ne sciez jamais plusieurs pièces à

la fois – ne sciez pas non plus de lots composés de plusieurs pièces indépendantes. Il existe un risque d’accident lorsque des pièces individuelles sont saisies de manière incontrôlée par la lame de scie.

cRisque de happage !

x En cours d'utilisation, veillez à ce

qu'aucune partie du corps ni aucun vêtement ne puisse être saisi et happé par les pièces en rotation (ne portez pas de cravates, ni de gants, ni de vêtements à manches larges ; si vous avez les cheveux longs, portez obligatoirement un filet pour cheveux).

x Ne sciez jamais des pièces qui

comportent

– des cordes,

– des lacets,

– des rubans,

– des câbles,

FRANÇAIS

– des fils.

ADangers dus à un équipe-

ment de protection personnel insuffisant !

x Portez une protection acoustique.

x Portez des lunettes de protection.

x Portez un masque anti-poussière.

x Portez des vêtements de travail

adaptés.

x Utilisez des chaussures anti-glisse-

ment.

ADanger dû aux sciures 

de bois !

x Certaines sciures de bois (bois de

chêne, de hêtre ou de frêne, par exemple) sont cancérigènes en cas d'inhalation. Ne travaillez qu'avec un dispositif d'aspiration. Cette installation d'aspiration devra respecter les valeurs indiquées dans les caractéristiques techniques.

x Veillez à ce qu'il y ait aussi peu de

sciure de bois que possible sur le lieu de travail :

– éliminez les dépôts de sciure de

bois dans la zone de travail (ne pas souffler dessus !) ;

– éliminez les fuites au niveau de

l'installation d'aspiration ;

– veillez à ce que la pièce soit cor-

rectement aérée.

ADanger dû à des modifica-

tions apportées à l'appareil ou à l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant !

x Assemblez l'appareil en respectant

soigneusement ces instructions.

x Utiliser uniquement des pièces de

rechange validées par le fabricant. Cela est notamment valable pour :

– les lames de scie (cf. "Caracté-

ristiques techniques" pour les références de commande) ;

– les dispositifs de sécurité (voir

liste des pièces de rechange pour les références de commande).

x Ne modifiez pas les pièces de l'ap-

pareil.

x Respectez la vitesse de rotation

maximale indiquée sur la lame de scie.

ADangers dus à un défaut 

de l'appareil !

x Veuillez entretenir l'appareil et les

accessoires avec soin. Respectez les instructions de maintenance.

x Avant chaque mise en service,

veillez à ce que l'appareil ne soit pas endommagé : avant de continuer à l'utiliser, vérifiez soigneusement que les dispositifs de sécurité et de protection ou les pièces légèrement endommagées fonctionnent de manière irréprochable et conformément à leur usage. Vérifiez que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être correctement installées et répondre à toutes les conditions afin d'assurer un fonctionnement irréprochable de l'appareil.

x N'utilisez pas de lames de scie en-

dommagées ou déformées.

x Les dispositifs de protection ou les

pièces détériorées sont à réparer ou remplacer de manière correcte par un atelier spécialisé et agréé. Faites remplacer les interrupteurs défectueux par un atelier de service après-vente. N'utilisez pas cet appareil lorsque l'interrupteur est défectueux.

x Maintenir les poignées sèches et

exemptes d'huile et de graisse.

ADangers dus au bruit !

x Portez une protection acoustique.

x Assurez-vous, notamment pour des

raisons de protection acoustique, que la lame de la scie n'est pas déformée. Les lames de scie déformées produisent un niveau élevé de vibrations. Ceci implique donc plus de bruit.

ADanger dû au rayonnement

laser !

Les rayons laser peuvent provoquer des lésions oculaires graves. Ne regardez jamais la source du laser.

3.3 Symboles sur l'appareil

ADanger !

Le non-respect des mises en garde suivantes peut entraîner des blessures ou des dommages matériels graves.

Symboles sur l'appareil

32 33 34 35 36

30 Mise en garde contre le rayon

laser Classe de laser 2 : ne pas regarder le rayon !

31 Geprüfte Sicherheit (sécurité

contrôlée) TÜV (ass. de contr. techn. all.)

32 Mise en garde contre un endroit

dangereux

33 Ne pas toucher la lame de scie 34 N'utilisez pas l'appareil dans des

lieux mouillés ou humides.

35 Lire les instructions d'utilisation 36 Utilisez des lunettes et des pro-

tections auditives.

FRANÇAIS

Indications sur la plaque signalétique :

39 40

41 42 43 44

37 Constructeur 38 Référence et numéro de série 39 Nom de l'appareil 40 Caractéristiques du moteur (voir

aussi "Caractéristiques techniques")

41 Année de construction 42 Label CE – le certificat de confor-

mité atteste que cet appareil est conforme aux directives de l'UE

43 Symbole d'élimination – l'appareil

peut être remis au fabricant pour être éliminé

44 Dimensions permises des lames

de scie

3.4 Dispositifs de sécurité

Capot de protection pendulaire (45)

Le capot de protection pendulaire protège contre tout contact involontaire avec la lame de scie et empêche la projection de copeaux.

Butée de pièce(47)

La butée de la pièce empêche la pièce de bouger durant le sciage. La butée de pièce doit toujours être montée lorsque vous utilisez l'appareil.

Le profil supplémentaire (48) due la butée de la pièce à usiner peut être décalé pour scier des pièces longues après avoir desserré la vis de blocage (49) :

48 49

Montage de la rallonge latérale de table

1. Retirer les rallonges latérales droite et gauche de la table de leur emballage de transport.

2. Dévisser les vis (53) de sur le rail de guidage rallonges latérales droite et gauche de la table.

3. Pousser à fond les rails de guidage des rallonges latérales de la table dans leurs logements (illustré cidessous : rallonge latérale droite).

3 Note

Veiller à ce que la butée en longueur (51) de la rallonge latérale de

table soit rabattue vers le haut comme

illustré.

Blocage de sécurité(46)

Le blocage de sécurité bloque la protection mobile de la lame de scie : la lame reste ainsi couverte et la scie oscillatoire ne peut pas être abaissée tant que le blocage de sécurité n'est pas tourné sur le côté.

4. Installation et transport

Montage de la poignée de transport

x Bien visser la poignée de transport

sur la tête de scie. Veiller à ce que le tenon de la poignée ait prise dans l'évidement (50) de la tête de scie.

5152

4. Soulever l'appareil par les pieds avant, le faire basculer prudemment vers l'arrière et le déposer de manière à ce qu'il ne puisse pas basculer.

FRANÇAIS

5. Bien visser de nouveau les vis (53)

sur les rails de guidage.

6. Saisir l'appareil par les pieds avant, le basculer prudemment vers l'avant et le déposer.

7. Régler la largeur de table désirée et bloquer la rallonge latérale de table avec le levier de blocage (52).

Installation

Pour garantir la sécurité d'exploitation, l'appareil doit être fixé sur un support stable.

– On pourra utiliser comme support

soit un plan de travail fixe, soit un établi.

– La hauteur optionnelle de la base

est de 800 mm.

– Lors de la manipulation de grandes

pièces de travail, l'appareil doit aussi être placé de manière sûre.

– Les longues pièces à usiner doivent

être étayées de manière adéquate.

3. Remonter lentement la tête de scie.

4. Conserver l'emballage en vue d'une utilisation ultérieure ou le mettre aux déchets dans le respect de l'environnement.

Transport

1. Désactiver si nécessaire le dispositif de limitation de profondeur de coupe (57).

– Changement facile de la lame de

scie grâce au blocage de la lame sans avoir à démonter la protection pendulaire.

– Dispositif de traction pour le sciage

de pièces à usiner plus larges.

– Rallonge latérale de table avec bu-

tée en longueur pour travailler de manière sûre avec des pièces longues.

– Dispositif de serrage de la pièce

pour tenir les pièces de manière sûre.

– Sac à copeaux pour recueillir les

copeaux de manière simple et effective.

– Laser de découpe pour un aligne-

ment précis de l'amorce et de la ligne de sciage.

– Éclairage de la zone de coupe.

6. L'appareil en détail

3 Note

En cas d'utilisation mobile, l'appareil peut être vissé sur un panneau contreplaqué ou latté (500 mm x 500 mm, au moins 19 mm d'épaisseur). Lors de l'utilisation, la plaque doit être fixée sur l'établi avec des serre-joint vissés.

1. Visser l'appareil sur le support.

2. Déverrouiller le verrouillage de transport : Pousser un peu la tête de scie vers le bas et la maintenir.

Extraire le verrouillage de transport (55) de la profonde entaille (54), le faire tourner à 90° et le faire s'enclencher dans l'entaille moins profonde (56).

54 55

2. Faire pivoter la tête de scie vers le bas et faire s'enclencher le verrouillage de transport (55) dans l'entaille plus profonde (56).

3. Démonter les pièces rapportées qui débordent de l'appareil.

4. Soulever l'appareil par la poignée.

5. Caractéristiques du produit

– Plage d'angle de coupe de 45q pour

les coupes obliques vers la gauche.

– Plage d'angle de coupe de 94q pour

les coupes d'onglet (de 47q à gauche à 47q à droite) avec neuf positions de verrouillage.

– Limite de profondeur de coupe inté-

grée pour réaliser des rainures.

– Construction résistante et précise

en fonte d'aluminium.

– Lame de scie au carbure.

Interrupteur marche-arrêt du moteur (58)

Mettre en marche le moteur :

x Appuyez sur l'interrupteur "marche-

arrêt" et maintenez-le enfoncé.

Arrêter le moteur :

x Lâchez l'interrupteur de connexion/

déconnexion .

Interrupteur marche-arrêt de l'éclairage de la zone de coupe (59)

Allumage et extinction de l'éclairage de la zone de coupe.

Interrupteur marche-arrêt du laser de découpe (60)

Allumage et extinction du laser de découpe.

58 59 60

FRANÇAIS

Réglage de l'inclinaison

Après avoir desserré le levier de blocage (61) sur la face arrière, la scie peut être inclinée en continu entre 0° et 45° vers la gauche par rapport à la verticale.

Limite de profondeur de la coupe

La limite de profondeur de la coupe (65) permet, en liaison avec le dispositif de traction, de couper des rainures.

62 63

La table tournante se verrouille dans les angles 0°, 15°, 22,5°, 30° et 45°.

7. Mise en service

7.1 Montage du sac collecteur de copeaux

A Attention !

Pour que l'angle d’inclinaison ne puisse pas varier durant le sciage, il est nécessaire de serrer le levier de verrouillage du bras basculant.

Table tournante

Pour effectuer des coupes d'onglet, il est possible de faire tourner la table tournante de 47° vers la gauche ou de 47°vers la droite après avoir desserré la poignée de blocage (63) et le cliquet d'arrêt (62). Cela permet d'ajuster l'angle de coupe par rapport au bord de guidage de la pièce à scier.

A Attention

La poignée de blocage (63) de la table tournante doit être bloquée (également dans les positions de verrouillage) pour empêcher que l'angle d'onglet soit modifié pendant le sciage.

Dispositif de traction

Le dispositif de traction permet de scier des pièces de section importante. Le dispositif de traction peut être utilisé pour tous les types de coupe (coupes rectilignes, d'onglets, obliques, d'onglet double et sciage de rainures).

L'illustration ci-dessous montre le dispositif de traction dans sa position avant.

ADanger !

Certaines sciures de bois (bois de chêne, de hêtre ou de frêne, par exemple) sont cancérigènes en cas d'inhalation.

– L'appareil doit toujours être muni

d'un sac collecteur de copeaux ou d'un dispositif d'aspiration de la sciure pour fonctionner.

– Utilisez en outre un masque anti-

poussière, car il n'est pas possible de recueillir ou d'aspirer toute la poussière.

– Vider régulièrement le sac collec-

teur de copeaux. Porter un masque antipoussière pour le vider.

Pour mettre l'appareil avec le sac collecteur de copeaux fourni en service :

x Emboîter le sac collecteur de

copeaux (68) sur le manchon d'aspiration des copeaux (66). Veiller à ce que la fermeture éclair (67) du sac soit fermée.

Arrêter le dispositif de traction avec la vis de blocage (64) dans sa position arrière quand il n'est pas nécessaire.

66 6867

FRANÇAIS

Pour raccorder l'appareil à un dispositif d'aspiration de la sciure :

x Utilisez un adaptateur approprié

pour raccorder l'appareil au manchon d'aspiration des copeaux.

x Veiller à ce que le dispositif d'aspi-

ration de la sciure satisfasse aux exigences indiquées au chapitre « Caractéristiques techniques ».

x Respectez également les instruc-

tions d'utilisation du dispositif d'aspiration des copeaux !

7.2 Montage du dispositif de serrage de la pièce

Le dispositif de serrage de la pièce peut être monté dans deux positions :

– Pour les pièces à usiner larges :

enfoncer la pièce à usiner dans l'alésage arrière (70) de la table et la bloquer avec la vis de blocage (71) :

70 7169

7.3 Raccordement au secteur

BDanger ! Courant électrique

x N'utilisez l'appareil que dans un en-

vironnement sec.

x Ne branchez l'appareil qu'à une

source électrique répondant aux exigences suivantes (voir aussi "Caractéristiques techniques") :

– La tension et la fréquence d'ali-

mentation doivent coïncider avec les données indiquées sur la plaque signalétique de type ;

– protection avec un disjoncteur

différentiel d’un courant de défaut de 30 mA ;

– Prises de courant installées, mi-

ses à la terre et contrôlées de manière réglementaire.

x Poser le câble secteur de telle sorte

qu'il ne gêne pas le travail et ne puisse pas être endommagé.

x Protéger le cordon d'alimentation

contre la chaleur, les liquides agressifs et les arêtes vives.

x Utiliser comme câbles de rallonge

uniquement des câbles gainés de caoutchouc de section suffisante (3 × 1,5 mm

x Ne tirez pas sur le câble pour retirer

la fiche de contact de la prise de courant.

x Ne sciez jamais de pièces à usiner

qui ne sont pas bloquées dans le dispositif de serrage.

ARisque d'écrasement !

Lorsque vous inclinez ou faites pivoter la tête de scie, ne mettez jamais les doigts dans la zone de la charnière ou sous l'appareil !

x Soutenez la tête de la scie quand

vous l'inclinez.

x Pour travailler, utilisez :

– une surface d’appui – pour les

pièces longues, si celles-ci risquent de tomber de la table après avoir été tronçonnées ;

– un sac collecteur de copeaux ou

un dispositif d'aspiration de la sciure.

x Ne sciez que des pièces dont les di-

mensions permettent de bien les maintenir pendant la coupe.

x Pendant le sciage, toujours presser

la pièce contre la table sans la coincer. Ne freinez pas non plus la lame de la scie en exerçant une pression latérale. Si la lame se bloque, un accident pourrait se produire.

8.1 Coupes rectilignes

– Pour les pièces à usiner étroites :

desserrer la vis de blocage (69) et enfoncer la partie avant du dispositif de serrage de la pièce dans l'alésage avant de la table (72) :

8. Manipulation

x Avant de commencer à travailler,

vérifiez que les éléments de sécurité sont en bon état.

x Utilisez un équipement de protec-

tion personnelle.

x Adoptez la position de travail cor-

recte lors du sciage :

– à l'avant, côté opérateur ;

– face à la scie ;

– à gauche du plan de la lame de

scie.

ADanger !

Durant le sciage, la pièce à usiner doit toujours être bien bloquée dans le dispositif de serrage.

Dimensions maximales de la pièce à usiner (dimensions en mm) :

KGS 216 KGS 254

Largeur

approx.

Hauteur

approx.

Position initiale :

– Verrouillage de transport tiré.

– Tête de la scie tournée vers le haut.

– Limite de profondeur de coupe dé-

sactivée.

– La table tournante est en position

0°, la poignée de blocage de la table est serrée.

– L'inclinaison du bras basculant est

de 0 par rapport à la verticale, le levier de verrouillage du réglage de l'inclinaison est serré.

– Dispositif de traction vers l'arrière.

305 305

65 90

FRANÇAIS

– Vis de blocage du dispositif de trac-

tion desserrée.

Sciage de la pièce :

1. Presser la pièce à usiner contre la butée et la bloquer avec le dispositif de serrage.

2. Dans le cas de pièces larges, tirez la tête de la scie vers l'avant (vers l'opérateur) durant le sciage.

3. Actionnez le verrouillage de sécurité (73) appuyer sur l'interrupteur marche/arrêt (74) et le maintenir enfoncé.

4. Abaissez lentement la tête porteoutil par la poignée jusqu'en butée et poussez-la au besoin vers l'arrière (en l'éloignant de vous). Lors du sciage, n'exercez pas une pression excessive sur la pièce avec la tête de scie afin que le régime du moteur ne diminue pas trop fortement.

5. Scier la pièce en une seule opération.

6. Lâchez l'interrupteur de connexion/ déconnexion et laissez que la tête de la scie revienne lentement sur sa position initiale supérieure.

8.2 Sciage de petites découpes

Lorsque vous sciez avec le dispositif de traction, il peut arriver que le capot de protection pendulaire se coince dans la pièce lorsque vous le repoussez.

x Dans ce cas, relâchez l'interrupteur

"marche-arrêt" et laissez la tête porte de scie revenir lentement dans sa position initiale supérieure.

Les cas dans lesquels le capot de protection pendulaire peut se coincer sur la pièce sont rares :

– lors du sciage de petites découpes

qui doivent être sciées avec la fonction d'entraînement des pièces en raison de leur largeur ;

– lors des coupes d’onglet double

vers la gauche.

Dans ce cas, procédez comme suit :

Tous les réglages de la scie restent les mêmes pour la coupe à effectuer (position de la table tournante et inclinaison de la tête de scie).

Les seules modifications portent sur le sens de sciage de la pièce.

1. Appuyer la pièce contre la butée et

la bloquer avec son dispositif de serrage.

2. Poussez la tête de scie complète-

ment vers l'arrière (en l'écartant de l'utilisateur).

3. Actionnez le verrouillage de sécurité

(73) appuyer sur l'interrupteur marche/arrêt (74) et le maintenir enfoncé.

4. Redescendez tout doucement la tê-

te de scie en maintenant la poignée des deux mains. Lors du sciage,

n'exercez pas une pression excessive sur la pièce avec la tête de scie afin que le régime du moteur ne diminue pas trop fortement.

5. Tirez la tête de la scie vers l'avant (vers l'utilisateur).

6. Scier la pièce en une seule opération.

7. Relâchez l'interrupteur "marche-arrêt" et laissez la tête de la scie revenir lentement dans sa position initiale supérieure.

8.3 Coupes d'onglet

3 Remarque :

Dans les coupes d'onglet, la pièce est coupée selon un certain angle par rapport au bord de guidage arrière.

Dimensions maximales de la pièce à usiner (dimensions en mm) :

Largeur approx.

15° 295 65 90

22,5° 280 65 90

30° 260 65 90

Position table tournante

45° 215 65 90

Position initiale :

– Verrouillage de transport tiré.

– Tête de la scie tournée vers le haut.

– Limite de profondeur de coupe dé-

sactivée.

– L'inclinaison du bras basculant est

de 0° par rapport à la verticale, le levier de blocage du réglage de l'inclinaison est serré.

Hauteur

approx.

KGS

216

KGS

254

FRANÇAIS

– Dispositif de traction vers l'arrière.

– Vis de blocage du dispositif de trac-

tion desserrée.

Sciage de la pièce :

1. Desserrer la poignée de

blocage (79) de la table tournante (78) puis le cliquet d'arrêt (77).

77 78

2. Réglez l'angle souhaité.

3 Remarque :

La table tournante se verrouille dans les angles 0, 15, 22,5, 30 et 45.

3. Bien serrer la poignée de blocage de la table tournante.

4. Sciez la pièce en respectant la procédure décrite dans la section "Coupes rectilignes".

8.4 Coupes inclinées

3 Remarque :

Pendant la coupe inclinée, la pièce est coupée selon un certain angle par rapport à la verticale.

Dimensions maximales de la pièce à usiner (dimensions en mm) pour un angle d’inclinaison de 45 :

KGS 216 KGS 254

Largeur

approx.

Hauteur

approx.

Position initiale :

– Verrouillage de transport tiré.

– Tête de la scie tournée vers le haut.

– Limite de profondeur de coupe dé-

sactivée.

– La table tournante est en position

0°, la poignée de blocage de la table est serrée.

– Dispositif de traction vers l'arrière.

– Vis de blocage du dispositif de trac-

tion desserrée.

Scier la pièce :

1. Lâchez le levier de verrouillage (80)

du réglage de l'inclinaison à l'arrière de la scie.

2. Inclinez lentement le bras basculant jusqu'à la position souhaitée.

3. Serrez le levier de verrouillage du réglage de l'inclinaison.

4. Scier la pièce comme indiqué dans la section "Coupes rectilignes".

305 305

36 47

8.5 Coupes d'onglet double

3 Remarque :

La coupe d'onglet double est une coupe d'onglet et une coupe inclinée combinées. Cela signifie que la pièce est sciée obliquement par rapport au bord de guidage arrière et par rapport à la face supérieure.

ADanger !

A cause de la forte inclinaison pendant la coupe d'onglet double, la lame de la scie est plus accessible, ce qui augmente le risque de blessure. Maintenez

une distance suffisante par rapport à la lame de la scie !

Dimensions maximales de la pièce à usiner (dimensions en mm) pour un angle d’inclinaison de 45 :

Largeur approx.

15° 295 36 47

22,5° 280 36 47

30° 260 36 47

Position table tournante

45° 215 36 47

Position initiale :

– Verrouillage de transport tiré.

– Tête de la scie tournée vers le haut.

– Limite de profondeur de coupe dé-

sactivée.

– La table tournante est arrêtée dans

la position angulaire souhaitée.

– Bras basculant incliné et bloqué sur

l'angle souhaité par rapport à la surface de travail.

– Vis de blocage du dispositif de trac-

tion desserrée.

– Dispositif de traction vers l'arrière.

Sciage de la pièce :

x Scier la pièce comme indiqué dans

la section "Coupes rectilignes".

Hauteur

approx.

KGS

216

KGS

254

8.6 Sciage de rainures

3 Remarque :

La limite de profondeur de la coupe permet, en liaison avec le dispositif de traction, de couper des rainures. Il n'y a pas de sectionnement, la pièce n'est coupée que jusqu'à une profondeur donnée.

A Danger de rebond !

Pendant la coupe de rainures, il est spécialement important de n'appliquer aucune pression latérale sur la lame de la scie. Sinon, la tête de la scie pourrait rebondir brusquement vers le haut ! Utilisez un dispositif de fixation pour couper des rainures. Évitez d'exercer une pression latérale sur la tête de la scie.

FRANÇAIS

Position initiale :

– Verrouillage de transport tiré.

– Tête de la scie tournée vers le haut.

– Bras basculant incliné et bloqué sur

l'angle souhaité par rapport à la surface de la pièce.

– La table tournante est arrêtée dans

la position angulaire souhaitée.

– Vis de blocage du dispositif de trac-

tion desserrée.

– Dispositif de traction vers l'arrière.

Sciage de la pièce :

1. Régler la limite de profondeur de

coupe (81) sur la profondeur souhaitée et fixer à l'aide du contreécrou (82) :

81 82

9. Maintenance et entretien

ADanger !

Débrancher la fiche secteur avant toute opération d'entretien ou de nettoyage.

– Les travaux de maintenance et de

réparation autres que ceux décrits dans ce chapitre ne doivent être exécutés que par du personnel compétent.

– Ne remplacer des pièces endom-

magées, en particulier les dispositifs de sécurité, que par des pièces originales. Les pièces qui n'ont pas été contrôlées et autorisées par le fabricant peuvent occasionner des dommages imprévus.

– Après chaque opération d’entretien

ou de nettoyage, remettre tous les dispositifs de sécurité en service puis les contrôler.

3. Dévisser la vis de serrage (85) si-

tuée sur l'arbre porte-lame avec la clé à six pans creux (filetage à gauche !).

85 86

2. Déverrouiller le verrouillage de sécurité et faire pivoter la tête de scie vers le bas pour contrôler la profondeur de coupe réglée :

3. Procéder à une coupe d'essai.

4. Répéter si nécessaire les étapes 1 et 3 jusqu'à ce que la profondeur de coupe désirée soit réglée.

5. Scier la pièce comme indiqué dans la section "Coupes rectilignes".

9.1 Changement de lame

ARisque de brûlure!

La lame de scie peut encore être très chaude juste après le sciage. Laissez refroidir la lame de scie si elle est brûlante. Ne nettoyez pas la lame de scie avec des liquides inflammables.

ARisque de se couper, même

quand la lame de scie est à l'arrêt !

Lorsque vous desserrez ou serrez la vis de fixation, le capot de protection pendulaire doit être au-dessus de la lame de la scie. Portez toujours des gants pour remplacer la lame de scie.

1. Bloquer la tête de scie dans sa position supérieure.

2. Pour bloquer la lame de scie, appuyer sur le bouton de blocage (83) et tourner en même temps la lame de l'autre main jusqu'à ce que le bouton de blocage s'enclenche.

4. Déverrouiller le Blocage de

sécurité (84), pousser le capot de protection pendulaire (87) vers le haut et le maintenir dans cette position.

5. Retirer avec précaution le flasque

extérieur (86) et la lame de scie de sur l'arbre porte-lame et refermer le capot de protection pendulaire.

ADanger !

N'utilisez pas de détergents (pour enlever des dépôts de résine par exemple) susceptibles de détériorer les composants de l'appareil en métal léger, car cela risquerait de compromettre la solidité de la scie.

6. Nettoyez les surfaces de serrage :

– arbre de lame de scie (88),

– lame de scie, – bride extérieure (86), – flasque intérieur (90).

FRANÇAIS

88 9089

ADanger !

Placez correctement le flasque intérieur ! Sinon, la scie pourrait se bloquer ou la lame de scie pourrait se décrocher ! Le flasque intérieur est correctement monté lorsque la rainure circulaire est dirigée vers la lame de scie et le côté plat vers le moteur.

7. Monter le flasque intérieur (90).

8. Déverrouiller le verrouillage de sécurité, pousser le capot de protection pendulaire vers le haut et le maintenir dans cette position.

9. Mettre une nouvelle lame de scie en place – tenir compte du sens de rotation : vue du côté gauche (ouvert), la flèche située sur la lame de scie doit correspondre au sens de la flèche (89) située sur le recouvrement de la lame de scie !

ADanger !

N'utilisez que des lames conçues pour supporter le régime maximal (voir "Caractéristiques techniques") – si vous utilisez des lames endommagées ou non appropriées, il est possible que des pièces soient projetées hors de l'appareil en raison de la force centrifuge.

Il est interdit d’employer :

– des lames de scie en acier rapide

fortement allié (HSS) ;

– des lames de scie endommagées ;

– des meules à tronçonner.

ADanger !

– N'installez la lame qu'avec des piè-

ces d’origine.

– N'utilisez pas de bagues de réduc-

tion libres ; la lame de scie pourrait se défaire.

– La lame doit être montée de maniè-

re à tourner sans déséquilibre ni àcoups et sans se dévisser lors du fonctionnement.

10. Refer le capot de protection pendulaire.

11. Engager le flasque extérieur – la face plate doit être dirigée vers le moteur !

12. Visser la vis de serrage (filetage à gauche !), puis serrer à fond.

Pour bloquer la lame de scie, appuyer sur le bouton de blocage et tourner en même temps la lame de l'autre main jusqu'à ce que le bouton de blocage s'enclenche.

ADanger !

– Ne pas rallonger l’outil utilisé pour

serrer la lame.

– Ne pas frapper sur la clé de monta-

ge pour serrer la vis de blocage.

13. Bien serrer la vis de serrage.

14. Contrôlez le bon fonctionnement Déverrouiller pour cela le verrouillage de sécurité et rabattre la scie oscillatoire vers le bas :

– Le capot de protection pendulai-

re doit libérer la lame de scie sans toucher aucune autre pièce.

– Lorsque la scie est ramenée

dans sa position initiale, le capot de protection pendulaire doit couvrir automatiquement la lame de scie.

– Faire tourner la lame de scie à la

main. La lame de scie doit pouvoir tourner dans n'importe quelle position de réglage sans toucher aucune autre pièce.

9.2 Remplacement du sup-

port de table

ADanger !

L'utilisation d'un support de table endommagé peut occasionner la chute de petits objets entre le support de table et la lame de la scie et bloquer la lame.

Remplacez immédiatement les sup ports de table endommagés !

1. Dévisser les vis du support de

table (91). Faire tourner si nécessaire la table tournante et incliner la tête de scie pour atteindre les vis.

2. Démontez le support de table .

3. Montez le nouveau support.

4. Serrez les vis sur le support de table.

9.3 Régler la butée de la piè-

1. Desserrez les vis à six pans creux

(92).

2. Placer la butée de pièce (91) de manière à ce qu'elle soit rigoureusement à angle droit par rapport à la lame de scie lorsque la table tournante se bloque en position 0°.

3. Serrer les vis à six pans creux (92).

9.4 Ajustement du laser de

découpe

1. Dévisser le recouvrement du laser (94) et nettoyer si nécessaire de l'extérieur le vitrage du recouvrement.

9694 95 97

FRANÇAIS

A Attention !

x Ne pas garder la machine sans pro-

tection en plein air ni dans un endroit humide.

x Tenez compte des conditions am-

biantes à respecter (voir "Caractéristiques techniques").

Alignement du laser à angle droit :

2. Desserrer la vis à six pans creux

droite (97) et ou celle de gauche (95) ou les serrer pour aligner le laser à angle droit.

Alignement latéral du laser :

3. Desserrer la vis à six pans creux

médiane (96).

4. Déplacer l'unité laser à l'horizontale dans le trou oblong :

– Vers la droite = la ligne d'amorce

est décalée vers la droite par rapport à l'utilisateur.

– Vers la gauche = la ligne d'amor-

ce est décalée vers la gauche par rapport à l'utilisateur.

5. Resserrer la vis à six pans creux médiane.

6. Bien revisser le recouvrement du laser (94).

9.5 Vérification et remplace-

ment des balais de charbon

Une usure des balais de charbon se manifeste par :

– des hoquets du moteur ;

– des défaillances lors de la réception

d'émission radio et de télévision tant que le moteur tourne ;

– des arrêts du moteur.

Pour contrôler et remplacer les balais de charbon :

1. Retirer la fiche de la prise d’alimentation.

2. Dévisser le bouchon des balais de charbon sur le boîtier du moteur à l'aide d'un tournevis approprié.

L'illustration représente le remplacement du balai de charbon avant (98). Le deuxième balai de charbon se trouve du côté opposé du carter du moteur.

3. Retirer le balai de charbon (98) et

l'inspecter. Chaque balai doit mesurer au moins 8 mm.

4. Enfoncer le balai de charbon intact dans son emplacement. Les deux colliers de fixation latéraux de la petite plaque métallique doivent s'insérer dans les rainures latérales du conduit.

5. Refermer le bouchon.

6. Répéter les étapes 2 à 5 en conséquence pour changer le second balai de charbon situé en face du moteur.

7. Vérifier le bon fonctionnement de la scie.

9.6 Nettoyage de l'appareil

Enlevez les copeaux et la poussière en utilisant un aspirateur ou un gros pinceau des endroits suivants :

– dispositifs de réglage ;

– éléments de commande ;

– ouverture de refroidissement du

moteur ;

– espace au-dessous du support de

table ;

– espace au-dessus de l'unité laser.

9.7 Conservation de l'appa-

reil

ADanger !

x Conservez l'appareil de manière à

ce qu'il ne puisse pas être mis en marche par des personnes non autorisées.

x Assurez-vous que personne ne

puisse se blesser au contact de l'appareil.

9.8 Maintenance

Avant chaque utilisation

x Enlever les sciures avec un aspira-

teur ou un pinceau.

x Contrôlez le bon état du câble et de

la fiche secteur, faites-les remplacer si nécessaire par un électricien.

x Contrôlez si toutes les pièces mobi-

les peuvent se déplacer librement sur l'ensemble de la zone de déplacement.

Périodiquement, selon les conditions de travail concrètes

x Contrôler toutes les vis et les res-

serrer si besoin.

x Vérifiez la fonction de retour en po-

sition de la tête de scie (la force du ressort doit ramener la tête dans sa position initiale supérieure) et changez-la si nécessaire.

x Huilez légèrement les éléments de

guidage.

10. Conseils et astuces

– Pour les longues pièces, utilisez un

appui approprié à gauche et à droite de la scie.

– Lors des coupes obliques, mainte-

nez la pièce à droite de la lame de scie.

– Pour scier de petites pièces, utilisez

une butée supplémentaire (par exemple une planche en bois appropriée vissée sur la butée de l'appareil).

– Pour scier une planche en bois

courbe (déformée), appuyez le bord convexe contre la butée de la pièce.

FRANÇAIS

– Ne pas scier les pièces de travail de

chant, les placer à plat sur la table tournante.

– Maintenez propres les surfaces des

tables d'appui ; éliminez en particulier les restes de résine à l'aide d'un spray de nettoyage et de maintenance approprié.

11. Accessoires disponibles

Vous pouvez acheter chez votre concessionnaire les accessoires suivants pour les tâches spécifiques – les accessoires sont énumérés sur la dernière page de couverture :

A Rangement pour lames de scie

Pour ranger de manière sûre les lames de scie et les accessoires.

B Spray de maintenance et d'en-tre-

tien pour éliminer la résine et pour la bonne conservation des surfaces métalliques.

C Adaptateur d'aspiration pour le rac-

cordement d'un dispositif d'aspiration de la sciure sur le manchon d'aspiration des copeaux.

D Montants de la machine

Montants de la machine et rallonge latérale de table de construction stable et robuste. Réglage en hauteur.

Lame de scie pour KGS 216 : E Lame de scie carbure

216 x 2,4 / 1,8 x 30 24 W pour le délignage et la mise à longueur de bois massif.

F Lame de scie carbure

216 x 2,4 / 1,8 x 30 48 W pour le délignage et la mise à longueur de bois massif et de panneaux de particules.

G Lame de scie carbure

216 x 2,4 / 1,8 x 30 60 W pour le délignage et la mise à longueur de panneaux mélaminés et plaqués.

Lame de scie pour KGS 254 : H Lame de scie carbure

254 × 2,4 / 1,8 × 30 24 W pour le délignage et la mise à longueur de bois et de panneaux de particules non mélaminés.

I Lame de scie carbure

254 × 2,4 / 1,8 × 30 48 W pour le délignage et la mise à longueur de bois et de panneaux.

J Lame de scie carbure

254 × 2,4 / 1,8 × 30 60 W pour le délignage et la mise à longueur de bois, de panneaux et de profilés en matière plastique à parois épaisses.

K Lame de scie carbure

254 × 2,4 / 1,8 × 30 80 FT pour le délignage et mise à longueur de bois, de panneaux, de conduite de câbles, de panneaux contreplaqués de grande qualité et d'aggloméré laminé.

12. Réparations

ADanger !

Seuls des électriciens qualifiés ont le droit de réparer l'outillage électrique !

L'outillage électrique nécessitant une réparation peut être envoyé à la filiale de service après-vente de votre pays. L'adresse figure sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

13. Protection de l'environnement

Le matériel d'emballage de la machine est recyclable à 100 %.

Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité devant également être recyclées.

Les présentes instructions ont été imprimées sur papier blanchi sans chlore.

14. Problèmes et pannes

Les problèmes et pannes décrits ciaprès sont ceux que vous pouvez résoudre vous-même. Si les mesures décrites ne permettent pas de résoudre le problème, reportez-vous à la partie "Réparation".

ADanger !

De nombreux accidents sont associés aux problèmes et aux pannes. Par conséquent :

x Retirez la fiche secteur avant toute

intervention.

x Après chaque intervention, remet-

tre en service tous les dispositifs de sécurité, puis les contrôler.

Le moteur ne tourne pas

Pas de tension d'alimentation :

x Contrôler le câble, la prise et le fusi-

ble.

Pas de fonction de coupe

Verrouillage de transport bloqué :

x Retirez le verrouillage de transport.

Blocage de sécurité bloqué :

x Déverrouiller le verrouillage de sé-

curité.

Rendement de coupe insuffisant

La lame est émoussée (la lame de scie porte éventuellement des taches de brûlures sur le côté) ;

lame de scie non appropriée au matériau (voir "Caractéristiques techniques") ;

Lame de scie déformée :

x Changez la lame de scie (consultez

le chapitre "Maintenance").

La scie vibre fortement

Lame de scie déformée :

x Changez la lame de scie (consultez

le chapitre "Maintenance").

Lame de la scie montée de manière incorrecte :

x Montez correctement la lame de

scie (consultez le chapitre "Maintenance").

FRANÇAIS

Table tournante difficile à bouger

Sciure sous la table tournante :

x Éliminez la sciure.

15. Déclaration de conformité CE

Nous déclarons par la présente que le produit désigné dans ce qui suit, de par sa conception et sa construction, répond aux exigences fondamentales des directives CE en vigueur sur la sécurité et la santé dans l'exécution que nous avons mise sur le marché. Cette déclaration perd sa validité en cas de modification du produit à laquelle nous n'aurions pas donné notre consentement.

Produit : Scie oscillatoire 

et d'onglet Type : KGS 216, KGS 254 Directives CE 

appliquées :

– jusqu'au

28.12.2009 :

– à partir du

29.12.2009 :

Normes harmonisées appliquées :

Erhard Krauss Directeur Technique / COO

Meppen, le 10.01.2009

Metabowerke GmbH Werk Meppen Daimlerstraße 1 D-49716 Meppen



98 / 37 / CE

2006 / 42 / CE 

2006 / 95 / CE 

2006 / 108 / CE

EN 61029-1

EN 61029-2-9

EN 55014-1 (2006)

EN 61000-3-2

(2006)

EN 61000-3-3

(1995)+A1+A2

16. Caractéristiques techniques

KGS 216 KGS 254

Tension volts 230 (1~ 50 Hz) 230 (1~ 50 Hz)

Consommation A7 8,7

Protection par fusible A 10 (lent) 10 (lent)

Puissance du moteur (S6 20 % 5 min.) KW 1,5 1,8

Type de protection IP 20 20

Indice de protection II II

-1

5000 4500

895 × 475 × 380

820 × 543 × 355

895 × 545 × 420

850 × 620 × 400

Vitesse de rotation de la lame de scie min

Vitesse de coupe m/s 55 55

Diamètre lame de scie (extérieur) mm 216 254

Alésage de montage de la lame de scie (intérieur) mm 30 30

Dimensions

Appareil complet avec emballage (longueur / largeur / hauteur) Appareil prêt à l'emploi, table tournante en position à 90° (longueur / largeur / hauteur)

FRANÇAIS

Section maximale de la pièce

coupes rectilignes (largeur / hauteur) Coupes à onglet (table tournante 45°) (largeur / hauteur) Coupes obliques (bras basculant 45° gauche ) (largeur / hauteur) Coupes d’onglets doubles (table tournante 45° / bras basculant 45° gauche) (largeur / hauteur)

Poids

Appareil complet avec emballage Appareil prêt à l'emploi

mm mm mm mm

kg kg

KGS 216 KGS 254

305 / 65 205 / 65 305 / 36 205 / 36

19 14

305 / 90 205 / 90 305 / 47 205 / 47

23 17,5

Température ambiante de service admissible Température de transport et de stockage admissible

Odeurs émises selon EN61029-1

Niveau de puissance sonore L Niveau de pression sonore dans l'oreille de l'utilisateur L

Incertitude K

Valeur effective de l'accélération pondérée selon EN61029-1

(vibrations au niveau de la poignée) somme vectorielle a

Incertitude K

Équipement d'aspiration (non fourni)

Diamètre de raccordement du manchon d'aspiration à l'arrière Débit d'air minimum Dépression minimale au niveau du manchon Vitesse d'air minimale au niveau du manchon

Laser de découpe :

Puissance max. en sortie Longueur d'onde Catégorie de produit laser Norme de produits laser

°C °C

dB (A) dB (A) dB (A)

m/s m/s

m3/h

m/s

2 2

0 à +35° 0 à +40°

86,8 99,8

3,0

<2,5 1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

0 à +35° 0 à +40°

86,8 99,8

3,0

<2,5 1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

17. Lames de scie disponibles

Diamètre Alésage Nombre de dents Utilisation N° de commande

216 mm 30 mm 24, dents à biseaux alternés Bois 628 009 000

216 mm 30 mm 48, dents à biseaux alternés Bois, plaques de conglomérat,

sans revêtement

216 mm 30 mm 60 dents plates trapézoïdales Bois, panneaux mélaminés,

panneaux plaqués

254 mm 30 mm 24, dents à biseaux alternés Bois, plaques de conglomérat,

sans revêtement

254 mm 30 mm 48, dents à biseaux alternés Bois, panneaux 628 221 000

254 mm 30 mm 60, dents à biseaux alternés Bois, panneaux, profilés en

matière plastique à parois épaisses

254 mm 30 mm 80, dents plates trapézoïdales Bois, panneaux, canalisations

électriques, panneaux contreplaqués de grande qualité, panneaux laminés.

628 041 000

628 083 000

628 220 000

628 222 000

628 223 000

I_0011it1A.fm 6.2.09 Manuale d’uso originale Sega

troncatrice e per tagli obliqui

1. Panoramica della sega (entità di fornitura)

ITALIANO

1 Impugnatura per taglio 2 Impugnatura di trasporto 3 Spazzole di carbone 4 Motore 5 Sacco raccolta trucioli 6 Adattatore di aspirazione 7 Manopola di blocco per trasporto 8 Gancio per avvolgimento cavo 9 Deposito utensili per chiavi a bru-

gola da 6 mm

10 Aste di guida per il dispositivo di

trazione

11 Vite di arresto per il dispositivo di

trazione

12 Illuminazione dell'area taglio 13 Leva di arresto per la regolazione

dell'inclinazione

14 Battuta 15 Prolunga banco 16 Leva di arresto prolunga banco 17 Manopola di bloccaggio per il piano

girevole

18 Nottolino per le posizioni di arresto 19 Inserto 20 Banco 21 Piano girevole 22 Dispositivo di blocco pezzo 23 Uscita del laser

24 Dispositivo di blocco lama 25 Leva di sicurezza 26 Interruttore di accensione/spegni-

mento della sega

27 Gruppo sega 28 Paralama 29 Regolatore di profondità

Utensili

– Chiave a brugola (6 mm)

Documentazione

– Manuale d'uso – Elenco dei pezzi di ricambio

ITALIANO

Indice

1. Panoramica della sega

(entità di fornitura)................. 49

2. Istruzioni obbligatorie! .......... 50

3. Sicurezza ................................ 50

3.1 Uso previsto ............................. 50

3.2 Istruzioni generali per la

sicurezza..................................50

3.3 Simboli sull'attrezzo ................. 52

3.4 Dispositivi di sicurezza............. 53

4. Posizionamento e trasporto .53

5. Caratteristiche particolari

del prodotto............................54

6. L'attrezzo in dettaglio............54

7. Messa in funzione.................. 55

7.1 Montare il sacco raccolta

trucioli ......................................55

7.2 Montaggio del dispositivo di

blocco pezzo............................55

7.3 Collegamento elettrico ............. 56

8. Uso..........................................56

8.1 Tagli retti ..................................56

8.2 Esecuzione di tagli piccoli........ 57

8.3 Tagli obliqui..............................57

8.4 Tagli inclinati ............................58

8.5 Tagli ad angolo doppio ............ 58

8.6 Scanalature..............................58

9. Manutenzione......................... 59

9.1 Sostituzione della lama............59

9.2 Sostituzione dell'inserto ........... 60

9.3 Registrazione della battuta ......60

9.4 Registrazione del laser

da taglio ...................................60

9.5 Controllo e sostituzione delle

spazzole di carbone.................60

9.6 Pulizia dell'attrezzo .................. 61

9.7 Custodia dell'attrezzo............... 61

9.8 Manutenzione ..........................61

10. Consigli e suggerimenti ........61

11. Accessori disponibili........61/64

12. Riparazione ............................62

13. Tutela dell'ambiente .............. 62

14. Problemi e anomalie .............. 62

15. Dichiarazione CE

di conformità..........................62

16. Dati tecnici..............................62

17. Lame disponibili

su richiesta............................. 63

2. Istruzioni obbligatorie!

Il presente manuale d'uso è stato realizzato per consentire un utilizzo rapido e sicuro della sega. Di seguito vengono

fornite brevi indicazioni sulla modalità di lettura del manuale.

– Prima di mettere in funzione la sega,

leggere interamente il manuale d'uso. prestando particolare attenzione alle indicazioni sulla sicurezza.

– Il presente manuale d'uso è desti-

nato a persone con conoscenze tecniche sugli attrezzi descritti. Se non si ha alcun tipo di esperienza con questo tipo di attrezzo, richiedere l'aiuto di esperti.

– Tenere a portata di mano tutta la

documentazione fornita insieme all'attrezzo per poterla consultare se necessario. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia.

– Se si presta o si vende l'attrezzo,

consegnare anche la relativa documentazione.

– Per eventuali danni derivanti dalla

mancata osservanza del presente manuale d'uso, il produttore declina ogni responsabilità.

Le informazioni riportate nel presente manuale d'uso sono contrassegnate dai simboli illustrati di seguito.

APericolo!

Rischio di danni alle persone o all'ambiente.

BPericolo di scosse elettriche!

Rischio di danni alle persone causati dall'elettricità.

cPericolo di trascinamento!

Rischio di danni alle persone (parti del corpo o indumenti impigliati).

A Attenzione!

Rischio di danni materiali.

3 Nota

Informazioni integrative.

– I numeri nelle figure (1, 2, 3, ...)

– indicano i singoli pezzi;

– usano una numerazione progres-

siva;

– si riferiscono ai numeri corrispon-

denti in parentesi (1), (2), (3)... nel testo vicino.

– Le istruzioni d'uso per le quali è ne-

cessario seguire la sequenza indicata sono numerate in ordine progressivo.

– Le istruzioni d'uso in cui la sequen-

za può essere stabilita a discrezione dell'operatore sono contrassegnate da un punto.

– Gli elenchi sono contrassegnati da

un trattino.

3. Sicurezza

3.1 Uso previsto

L'attrezzo è adatto per tagli lungo e traverso vena, tagli inclinati, tagli obliqui nonché tagli ad angolo doppio. Inoltre possono essere eseguite scanalature.

Possono essere lavorati soltanto quei materiali per i quali la lama della sega in uso è idonea (per le lame consentite vedere la sezione "Dati tecnici").

È necessario rispettare le dimensioni consentite per i pezzi (vedere la sezione "Uso").

I pezzi con sezione rotonda o irregolare (come ad esempio la legna da ardere) non possono essere segati, poiché non è possibile avere una presa sicura di questi materiali durante l'operazione. Per tagliare pezzi piatti messi di costa bisogna utilizzare una battuta adeguata per avere una guida sicura.

Qualsiasi altro utilizzo non è idoneo. Eventuali modifiche apportate all'attrezzo oppure l'uso di parti non collaudate o autorizzate dal produttore possono provocare danni imprevisti durante il funzionamento!

3.2 Istruzioni generali per la sicurezza

x Durante l'uso dell'attrezzo, osserva-

re le seguenti istruzioni relative alla sicurezza per evitare eventuali pericoli per le persone o danni materiali.

x Osservare in particolare le istruzioni

relative alla sicurezza contenute nelle singole sezioni.

x All'occorrenza applicare le disposi-

zioni di legge e le norme antinfortu-

ITALIANO

nistiche vigenti per l'uso e la manipolazione delle troncatrici.

APericoli generici!

x Tenere sempre in ordine l'ambiente

di lavoro per evitare il rischio di incidenti causati da oggetti fuori posto.

x Agire con la massima attenzione

badando bene alle azioni svolte e ragionando sempre. Evitare di usare l'attrezzo in momenti di scarsa concentrazione.

x Tenere in debita considerazione gli

effetti dell'ambiente circostante. Provvedere ad una buona illuminazione.

x Evitare di assumere posizioni ano-

male lavorando sempre in situazioni di stabilità e di equilibrio.

x Non utilizzare l'attrezzo in prossimi-

tà di liquidi o gas infiammabili.

x Questo attrezzo deve essere messo

in servizio e utilizzato soltanto da coloro che conoscono bene le troncatrici e sono consapevoli, in qualsiasi momento, dei pericoli connessi all'utilizzo delle stesse.  Alle persone sotto i 18 anni d'età l'uso dell'attrezzo è permesso soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.

x Tenere lontano dall'ambiente di la-

voro il personale non autorizzato e in particolare i bambini. Mentre la sega è in funzione, sincerarsi che nessuno tocchi l'attrezzo e/o il cavo di collegamento elettrico.

x Non sovraccaricare l'attrezzo e

usarlo esclusivamente con la potenza indicata nella sezione "Dati tecnici".

APericolo di scosse elettriche!

x Non esporre mai l'attrezzo alla piog-

gia.  Non utilizzarlo in ambiente umido o bagnato.  Durante l'uso dell'attrezzo, evitare il contatto del corpo con elementi muniti di messa a terra (ad esempio corpi riscaldanti, tubi, fornelli, frigoriferi).

x Utilizzare il cavo di alimentazione

esclusivamente per gli scopi a cui è destinato.

APericolo di ferite e contusioni

per effetto delle parti mobili!

x Prima di mettere in funzione l'attrez-

zo, verificare che siano montati tutti i dispositivi di protezione.

x Tenersi sempre ad una distanza

sufficiente dalla lama della sega. Se necessario, utilizzare strumenti di alimentazione ausiliari adatti. Durante il funzionamento tenersi a distanza sufficiente dagli elementi in azione.

x Attendere l'arresto della lama prima

di rimuovere trucioli, resti di legno, ecc. dall'area di lavoro.

x Segare soltanto pezzi di dimensioni

adatte a consentire un blocco sicuro durante le operazioni di taglio.

x Non esercitare mai una pressione

laterale per frenare la lama rotante.

x Prima di qualsiasi intervento di ma-

nutenzione scollegare l'attrezzo dalla rete elettrica.

x Prima di accendere l'attrezzo (ad

esempio dopo gli interventi di manutenzione) verificare che nel suo interno non siano rimasti degli utensili di montaggio o degli accessori.

x Estrarre il connettore di rete dalla

presa quando l'attrezzo non viene utilizzato.

APericolo di tagli anche con

utensili da taglio fermi!

x Per sostituire gli utensili da taglio,

utilizzare i guanti.

x Conservare le lame in modo che

nessuno possa ferirsi.

APericolo di contraccolpi del

gruppo sega (la lama della sega rimane impigliata nel pezzo e il gruppo sega si solleva improvvisamente)!

x La lama deve essere adatta al ma-

teriale del pezzo da segare.

x Tenere ben stretta l'impugnatura.

Nel momento in cui la lama penetra nel pezzo da segare, il pericolo di contraccolpi è particolarmente elevato.

x Segare i pezzi sottili o a parete sot-

tile utilizzando solo lame a denti fini.

x Utilizzare sempre lame affilate. So-

stituire immediatamente le lame che hanno perso il filo. Il pericolo di contraccolpi è superiore se nella superficie del pezzo da tagliare si impiglia un dente di una lama che ha perso il filo.

x Non tenere gli oggetti da segare in

posizione inclinata.

x Nella realizzazione delle scanalatu-

re evitare la pressione laterale sulla lama: utilizzare un dispositivo di blocco.

x In caso di dubbio, controllare l'even-

tuale presenza di corpi estranei, ad esempio chiodi oppure viti, nei pezzi.

x Non segare mai più pezzi contem-

poraneamente né fasci composti da più elementi per evitare il pericolo di infortuni causati dal trascinamento incontrollato di uno di tali elementi per azione della lama.

cPericolo di trascinamento!

x Durante il funzionamento prestare

particolare attenzione che parti del corpo o indumenti non rimangano impigliate tra i componenti rotanti (non portare cravatte, guanti, indumenti con maniche larghe; in caso di capelli lunghi raccoglierli assolutamente sotto una retina per i capelli).

x Non segare mai pezzi su cui si tro-

vano

– funi,

–corde,

–nastri,

– cavi o

– fili metallici o elementi contenenti

tali materiali.

APericolo causato da protezio-

ne personale insufficiente!

x Munirsi di paraorecchie.

x Indossare occhiali protettivi.

x Utilizzare una mascherina parapol-

vere.

x Indossare indumenti da lavoro ade-

guati.

x Indossare calzature antiscivolo.

ITALIANO

APericolo causato dalla

segatura!

x Alcuni tipi di segatura (ad esempio

quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati: lavorare esclusivamente con un impianto di aspirazione. L'impianto di aspirazione deve soddisfare i valori indicati nei "Dati tecnici".

x In fase di lavoro, prestare attenzio-

ne a produrre la quantità minima possibile di segatura nell'ambiente.

– rimuovere i depositi di segatura

dall'area di lavoro (non soffiarli via!);

– eliminare i difetti di tenuta dell'im-

pianto di aspirazione;

– garantire una buona ventilazione.

APericolo causato da modifiche

tecniche e/o uso di parti non collaudate e approvate dal produttore!

x Montare il presente attrezzo se-

guendo scrupolosamente le istruzioni del presente manuale.

x Utilizzare esclusivamente parti omo-

logate dal produttore, in particolare per:

– lame (per il numero d'ordine ve-

dere "Dati tecnici");

– dispositivi di sicurezza (per il nu-

mero d'ordine vedere "Elenco dei pezzi di ricambio").

x Evitare di apportare modifiche di

qualunque tipo sui componenti.

x Osservare il numero di giri massimo

indicato sulla lama.

devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'attrezzo.

x Non utilizzare lame danneggiate o

deformate.

x I dispositivi di sicurezza o i compo-

nenti danneggiati devono essere riparati, o eventualmente sostituiti, da tecnici specializzati e qualificati. La sostituzione di interruttori danneggiati deve essere effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'attrezzo se l'interruttore di accensione non funziona.

x Le impugnature vanno mantenute

sempre asciutte e prive di tracce d'olio e di grasso.

APericolo causato dal rumore!

x Munirsi di paraorecchie.

x Assicurarsi che la lama non sia de-

formata anche per questioni di protezione dal rumore. Una lama deformata crea infatti vibrazioni in misura molto più elevata e questo produce rumore.

APericolo causato dal raggio la-

ser!

I raggi laser possono provocare lesioni gravi. Non guardare mai verso l'uscita del laser.

3.3 Simboli sull'attrezzo

Simboli sull'attrezzo

32 33 34 35 36

30 Rischio dovuto alla radiazione laser

Laser di classe 2: Non osservare direttamente il fascio!

31 Sicurezza verificata, TÜV 32 Avvertenza di un pericolo 33 Non avvicinare la mano alla lama 34 Non utilizzare l'attrezzo in ambienti

umidi o bagnati.

35 Leggere il manuale d'uso 36 Indossare occhiali protettivi e

paraorecchie.

Indicazioni sulla targhetta

39 40

APericolo causato da eventuali

anomalie dell'attrezzo!

x Usare la massima cura nella manu-

tenzione dell'attrezzo e dei relativi accessori, seguendo scrupolosamente le istruzioni.

x Prima di utilizzare l'attrezzo, verifi-

carne il perfetto funzionamento controllando la conformità dei dispositivi di sicurezza, dei dispositivi di protezione e intervenendo su eventuali componenti lievemente danneggiati. Verificare inoltre che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti

APericolo!

La mancata osservanza delle seguenti avvertenze può causare gravi lesioni o danni materiali.

41 42 43 44

37 Produttore 38 Codice articolo e numero di serie 39 Denominazione dell'attrezzo 40 Dati del motore (vedere anche "Dati

tecnici")

41 Anno di costruzione 42 Simbolo CE - Questo attrezzo è con-

forme alle direttive dell'UE secondo la dichiarazione di conformità

43 Simbolo di smaltimento – Per lo

smaltimento l'attrezzo può essere ritornato al produttore

44 Dimensioni consentite per le lame

ITALIANO

3.4 Dispositivi di sicurezza

Paralama (45)

Il paralama protegge l'operatore da contatti involontari con la lama della sega e dai trucioli prodotti durante il taglio del pezzo.

Leva di sicurezza(46)

La leva di sicurezza blocca il coprilama mobile: la lama rimane così coperta e non è possibile abbassare la troncatrice finché la leva di sicurezza non viene spostata lateralmente.

48 49

4. Posizionamento e trasporto

Montare l'impugnatura di trasporto

x Avvitare l'impugnatura di trasporto

al gruppo sega. Assicurarsi che la sporgenza dell'impugnatura entri nella cavità (50) sul gruppo sega.

5152

4. Sollevare la sega alle gambe anteriori, rovesciarla indietro con cautela e poggiarla in modo che non possa ribaltare.

5. Riavvitare le viti (53) sulle guide.

6. Afferrare l'attrezzo dalle gambe anteriori, rovesciarlo in avanti con cautela e metterlo in posizione.

7. Regolare la larghezza banco desiderata e bloccare la prolunga banco con la leva di arresto (52).

Battuta(47)

La battuta impedisce lo spostamento di un pezzo durante la lavorazione. Durante il funzionamento la battuta deve essere sempre montata.

Il profilo supplementare (48) sulla battuta può essere spostato dopo aver svitato la vite di arresto (49) per tagliare pezzi più lunghi:

Montare la prolunga banco

1. Estrarre la prolunga banco destra e sinistra dall'imballaggio di trasporto.

2. Svitare le viti (53) sulle guide della prolunga banco destra e sinistra.

3. Inserire le guide delle prolunghe banco completamente nelle rispettive sedi (nella figura: prolunga banco destra).

3 Nota

Assicurarsi che la battuta longitudinale (51) sulla prolunga banco sia ribaltabile verso l'alto come illustrato.

Posizionamento

Per poter lavorare in condizioni sicure, l'attrezzo deve essere fissato su una base stabile.

– È possibile utilizzare come base un

tavolo o un banco da lavoro montato in maniera adeguata.

– l'altezza ideale della base è di

800 mm;

– anche in caso di lavorazione di pez-

zi più grandi l'attrezzo deve essere posizionato in modo sicuro.

– Lunghi pezzi da tagliare devono es-

sere supportati per mezzo di accessori idonei.

3 Nota

Per l'impiego mobile, è possibile fissare l'attrezzo su un pannello di compensato o paniforte (500 mm x 500 mm, spessore minimo 19 mm). Durante l'utilizzo, la tavola deve essere fissata con morsetti su un banco da lavoro.

ITALIANO

1. Fissare l'attrezzo con viti alla base.

2. Sbloccare la manopola di blocco per trasporto: spingere il gruppo sega leggermente verso il basso e tenerlo in tale posizione.

Estrarre la manopola di blocco per trasporto (55) dall'intaglio più profondo (54), girarla di 90° ed incastrarla nell'intaglio meno profondo

(56).

54 55

3. Inclinare lentamente il gruppo sega verso l'alto.

4. Conservare l'imballaggio per riutilizzarlo in futuro oppure smaltirlo in conformità alle norme vigenti.

Trasporto

1. All'occorrenza disattivare il regolatore di profondità di taglio (57).

per trasporto (55) nell'intaglio più profondo (56).

3. Smontare le parti applicate che sporgono oltre l'attrezzo.

4. Sollevare la sega afferrando l'impugnatura di trasporto.

5. Caratteristiche particolari del prodotto

– Angolo di taglio di 45q per tagli con

inclinazione a sinistra.

– Angolo di taglio di 94q per tagli obli-

qui (da 47q a sinistra a 47q a destra) con nove posizioni ad innesto.

– Regolatore di profondità di taglio in-

tegrato per la realizzazione di scanalature.

– Struttura pressofusa precisa e soli-

da in alluminio.

– Lama con denti in metallo duro.

– Facile sostituzione della lama grazie

al dispositivo di blocco lama, senza smontaggio del paralama.

– Dispositivo di trazione per il taglio di

pezzi più larghi.

– Prolunga banco con battuta longitu-

dinale per una lavorazione sicura dei pezzi più lunghi.

– Dispositivo di blocco pezzo per fer-

mare in modo sicuro il pezzo da lavorare.

– Sacco raccolta trucioli per la raccol-

ta facile ed efficiente dei trucioli.

– Laser da taglio per l'esatto allinea-

mento della tracciatura e della linea di taglio.

– Illuminazione dell'area taglio.

6. L'attrezzo in dettaglio

Interruttore di accensione/spegnimento laser da taglio (60)

Accendere e spegnere il laser da taglio.

58 59 60

Impostazione dell'inclinazione

Una volta sbloccata la leva di arresto

(61)

sul retro, la sega potrà essere inclinata a variazione continua tra 0° e 45° verso sinistra rispetto alla perpendicolare.

2. Girare il gruppo sega verso il basso ed incastrare la manopola di blocco

Interruttore di accensione/spegnimento motore (58)

Accensione del motore

x Premere l'interruttore di accensione/

spegnimento e tenerlo premuto.

Spegnimento del motore

x Rilasciare l'interruttore di accensio-

ne/spegnimento.

Interruttore di accensione/spegnimento illuminazione area taglio (59)

Accendere e spegnere l'illuminazione dell'area taglio.

A Attenzione!

Per evitare che l'angolo d'inclinazione venga modificato nelle operazioni di taglio, la leva di arresto del braccio orientabile deve essere fissata.

Piano girevole

Per i tagli obliqui è possibile ruotare il piano girevole di 47° a sinistra oppure

ITALIANO

di 47° a destra dopo aver sbloccato la manopola di bloccaggio (63) ed il nottolino di arresto (62). In questo modo, l'angolo di taglio viene regolato rispetto al bordo di appoggio del pezzo.

62 63

Il piano girevole scatta in posizione agli angoli di 0°, 15°, 22,5°, 30° e 45°.

Se il dispositivo di trazione non viene usato, bloccarlo con la vite di arresto

(64) nella posizione posteriore.

Regolatore di profondità

In combinazione al dispositivo di trazione, il regolatore di profondità di taglio

(65) consente di realizzare scanalature.

Se la sega viene messa in servizio con il sacco raccolta trucioli fornito, procedere come indicato di seguito:

x Inserire il sacco raccolta trucioli (68)

sul bocchettone di aspirazione dei trucioli (66). Assicurarsi che la chiusura lampo (67) del sacco raccolta trucioli sia chiusa.

66 6867

Quando l'attrezzo viene collegato ad un impianto di aspirazione, procedere come indicato di seguito:

x Utilizzare un apposito adattatore per

il collegamento al bocchettone di aspirazione dei trucioli.

x Assicurarsi che l'impianto di aspira-

zione trucioli sia conforme ai requisiti riportati al capitolo "Dati tecnici".

x Osservare anche le istruzioni per

l'uso dell'impianto di aspirazione dei trucioli!

A Attenzione

Per evitare che l'angolo di taglio non venga modificato nel corso delle operazioni di taglio, la manopola di bloccaggio (63) del piano girevole deve essere serrata (anche nelle posizioni di innesto!).

Dispositivo di trazione

Il dispositivo di trazione consente di segare anche pezzi con una sezione più grande. Il dispositivo di trazione può essere utilizzato per tutti i tipi di taglio (tagli retti, tagli obliqui, tagli inclinati e tagli ad angolo doppio e scanalature).

La seguente figura illustra il dispositivo di trazione nella sua posizione anteriore.

7. Messa in funzione

7.1 Montare il sacco raccolta trucioli

APericolo!

Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati:

– Lavorare esclusivamente con il sac-

co raccolta trucioli montato o con un impianto di aspirazione trucioli appropriato.

– Utilizzare inoltre una mascherina

parapolvere, poiché possono rimanere residui di polvere di legno prodotta durante la lavorazione.

– Svuotare il sacco raccolta trucioli ad

intervalli regolari. Durante questa operazione indossare una mascherina parapolvere.

7.2 Montaggio del dispositivo di blocco pezzo

Il dispositivo di blocco pezzo può essere montato in due posizioni.

– Per pezzi larghi:

inserire il dispositivo di blocco pezzo nel foro posteriore fissarlo con la vite di arresto



(70)

del banco e

(71)

70 7169

– Per pezzi stretti:

svitare la vite di arresto (69) ed inserire la parte anteriore del disposi-

ITALIANO

tivo di blocco pezzo nel foro anteriore (72) del banco:

7.3 Collegamento elettrico

BPericolo! Tensione elettrica

x Utilizzare l'attrezzo solo in un am-

biente asciutto.

x Mettere in funzione l'attrezzo solo

vicino ad una fonte di corrente che rispetti i seguenti criteri (vedere anche "Dati tecnici"):

– tensione e frequenza corrispon-

denti ai dati indicati sulla targhetta dell'attrezzo;

– fusibile con interruttore salvavita

da 30 mA;

– prese elettriche debitamente in-

stallate, messe a terra e collaudate.

x Posizionare il cavo di alimentazio-

ne in modo che non interferisca col lavoro e che non possa subire danni.

x Proteggere il cavo di alimentazione

da calore, fluidi aggressivi e bordi taglienti.

x Per eventuali prolunghe, utilizzare

soltanto cavi di gomma con sezione sufficiente (3 × 1,5 mm

x Non tirare mai il cavo di alimenta-

zione per estrarre la spina dalla presa.

8. Uso

x Prima di cominciare ad utilizzare

l'attrezzo, verificare che i dispositivi

di sicurezza siano in perfetto stato operativo.

x Utilizzare i mezzi di protezione per-

sonali.

x Assumere la posizione di lavoro

corretta:

– sul lato anteriore, dalla parte dei

comandi;

– frontalmente rispetto alla lama;

– accanto alla linea della lama.

APericolo!

Per il taglio il pezzo deve essere sempre bloccato con il dispositivo di blocco pezzo.

x Non tagliare mai pezzi che non pos-

sono essere bloccati con il dispositivo di blocco pezzo.

APericolo di contusioni!

Nell'inclinare o nell'orientare il gruppo sega non accedere all'area della cerniera o al di sotto dell'attrezzo!

x Mentre si inclina il gruppo sega, te-

nerlo saldamente.

x Utilizzare:

– un supporto per il pezzo da ta-

gliare (per oggetti da segare di una certa lunghezza che altrimenti, una volta tagliati, cadrebbero in terra);

– sacco raccolta trucioli oppure im-

pianto di aspirazione trucioli.

x Segare soltanto pezzi di dimensioni

adatte a consentire un blocco sicuro durante le operazioni di taglio.

x Durante la lavorazione, premere il

pezzo sempre sul banco cercando di non inclinarlo. Non esercitare mai una pressione laterale per frenare la lama in quanto sussiste il pericolo di contraccolpi in caso di blocco della lama.

8.1 Tagli retti

Dimensione massima del pezzo  (dati in mm):

KGS 216 KGS 254

Larghezza

circa

Altezza circa 65 90

305 305

Posizione di partenza

– Manopola di blocco per trasporto

estratto.

– La sega è girata verso l'alto.

– Disattivare il regolatore di profondi-

tà.

– Il piano girevole è in posizione 0°, la

manopola di bloccaggio per il piano girevole è serrata.

– Inclinazione del braccio orientabile

rispetto alla perpendicolare pari a 0, leva di arresto per impostazione dell'inclinazione serrata.

– Il dispositivo di trazione deve essere

posizionato completamente indietro.

– Vite di arresto del dispositivo di tra-

zione sbloccata.

Come segare il pezzo:

1. Spingere il pezzo da tagliare contro la battuta e bloccarlo con il dispositivo di blocco pezzo.

2. Durante il taglio dei pezzi più larghi spostare il gruppo sega in avanti (verso l'operatore).

3. Azionare la leva di sicurezza (73) e premere e tenere premuto l'interruttore di accensione/spegnimento

(74).

4. Procedendo lentamente, abbassare completamente il gruppo sega mediante l'impugnatura ed eventualmente spingerlo indietro allontanandolo dall'operatore. Durante la lavorazione spingere il gruppo sega sul pezzo con un'intensità che non comporta una riduzione troppo forte del numero dei giri del motore.

ITALIANO

5. Segare il pezzo con un'unica passata.

6. Lasciare andare l'interruttore di accensione/spegnimento e far tornare lentamente il gruppo sega nella posizione di partenza in alto.

8.2 Esecuzione di tagli pic-

coli

In caso di lavorazione con il dispositivo di trazione, è possibile che il paralama rimanga inceppato sul pezzo durante il ritorno in posizione.

x Rilasciare l'interruttore di accensio-

ne/spegnimento e riportare lentamente il gruppo sega nella posizione di partenza in alto.

L'incepparsi del paralama con il pezzo avviene solo in pochi casi come, ad esempio:

– in caso di esecuzione di tagli piccoli

che a causa della loro larghezza devono essere tagliati con la funzione di trazione;

– in caso di tagli ad angolo doppio sul

lato sinistro.

In questi casi procedere come indicato di seguito:

Tutte le regolazioni della sega (posizione del banco girevole e inclinazione del gruppo sega) per il taglio desiderato rimangono invariate.

Cambiare la direzione della sega durante la lavorazione del pezzo.

1. Spingere il pezzo contro la battuta fissandolo con il dispositivo di blocco pezzo.

2. Inclinare il gruppo sega completamente verso il basso (allontanandolo dall'operatore).

3. Azionare la leva di sicurezza (73) e

premere e tenere premuto l'interruttore di accensione/spegnimento

(74).

4. Spingere lentamente il gruppo sega del tutto verso il basso tenendo l'impugnatura con entrambe le mani. Durante la lavorazione spingere il gruppo sega sul pezzo con un'intensità che non comporta una riduzione troppo forte del numero dei giri del motore.

5. Tirare la testa della sega in avanti (verso l'operatore).

6. Segare il pezzo con un'unica passata.

7. Rilasciare l'interruttore di accensione/spegnimento e lasciar tornare lentamente il gruppo sega nella posizione di partenza in alto.

8.3 Tagli obliqui

3 Nota

In caso di taglio obliquo il pezzo viene segato ad un angolo rispetto al bordo di appoggio posteriore.

Lar-

ghezza

circa

15° 295 65 90

22,5° 280 65 90

30° 260 65 90

Posizione piano girevole

45° 215 65 90

Posizione di partenza

– Manopola di blocco per trasporto

estratto.

– La sega è girata verso l'alto.

– Disattivare il regolatore di profondi-

tà.

– Inclinazione del braccio orientabile

rispetto alla perpendicolare pari a 0°, leva di arresto per impostazione dell'inclinazione serrata.

– Il dispositivo di trazione deve essere

posizionato completamente indietro.

– Vite di arresto del dispositivo di tra-

zione sbloccata.

Come segare il pezzo:

1. Allentare la manopola di bloccaggio

(79) del piano girevole (78) e sbloccare il nottolino di arresto (77).

77 78

2. Impostare l'angolo desiderato.

Altezza circa

KGS

216

254

3 Nota

Il piano girevole scatta in posizione agli angoli di 0°, 15°, 22,5°, 30° e 45°.

3. Serrare la manopola di bloccaggio del piano girevole.

4. Tagliare il pezzo da lavorare come descritto al punto "Tagli retti“.

Dimensione massima del pezzo  (dati in mm):

ITALIANO

8.4 Tagli inclinati

3 Nota

In caso di taglio inclinato il pezzo viene segato ad un angolo rispetto alla perpendicolare.

Dimensione massima del pezzo  (dati in mm) con un angolo di inclinazione di 45:

KGS 216 KGS 254

Larghezza

circa

Altezza

circa

Posizione di partenza

– Manopola di blocco per trasporto

estratto.

– La sega è girata verso l'alto.

– Disattivare il regolatore di profondi-

tà.

– Il piano girevole è in posizione 0°, la

manopola di bloccaggio per il piano girevole è serrata.

– Il dispositivo di trazione deve essere

posizionato completamente indietro.

– Vite di arresto del dispositivo di tra-

zione sbloccata.

Come segare il pezzo:

1. Allentare la leva di arresto (80) sul

retro della sega per l'impostazione dell'inclinazione.

305 305

36 47

2. Inclinare lentamente il braccio orientabile nella posizione desiderata.

3. Bloccare la leva di arresto per l'impostazione dell'inclinazione.

4. Tagliare il pezzo come indicato nella sezione "Tagli retti".

8.5 Tagli ad angolo doppio

3 Nota

Il taglio ad angolo doppio è una combinazione di taglio obliquo e taglio inclinato;questo significa che il pezzo viene tagliato ad angolo rispetto al bordo di appoggio posteriore ed anche rispetto al lato superiore.

APericolo!

Con il taglio ad angolo doppio la lama della sega, a causa della forte inclinazione, è facilmente accessibile; il pericolo di ferite è quindi più elevato. Mantenere una distanza sufficiente dalla lama!

Dimensione massima del pezzo  (dati in mm) con un angolo di inclinazione di 45:

Lar-

ghezza

circa

15° 295 36 47

22,5° 280 36 47

30° 260 36 47

Posizione piano girevole

45° 215 36 47

Posizione di partenza

– Manopola di blocco per trasporto

estratto.

– La sega è girata verso l'alto.

– Disattivare il regolatore di profondi-

tà.

– Piano girevole bloccato nella posi-

zione desiderata.

– Il gruppo sega ha l'inclinazione de-

siderata rispetto alla superficie del pezzo ed è bloccato.

– Vite di arresto del dispositivo di tra-

zione sbloccata.

– Il dispositivo di trazione deve essere

posizionato completamente indietro.

Altezza circa

KGS

216

254

Come segare il pezzo:

x Tagliare il pezzo come indicato nel-

la sezione "Tagli retti".

8.6 Scanalature

3 Nota

In combinazione al dispositivo di trazione, il regolatore di profondità di taglio consente di realizzare scanalature. Non viene realizzato un taglio di separazione, ma il pezzo viene tagliato fino ad una determinata profondità.

A Pericolo di contraccolpi!

Nella realizzazione delle scanalature è particolarmente importante che non venga esercitata alcuna pressione laterale sulla lama della sega. Il gruppo sega potrebbe altrimenti sollevarsi improvvisamente! Durante questo tipo di lavorazione utilizzare un dispositivo di blocco pezzo ed evitare la pressione laterale sul gruppo sega.

Posizione di partenza

– Manopola di blocco per trasporto

estratto.

– La sega è girata verso l'alto.

– Braccio orientabile inclinato all'an-

golo desiderato rispetto alla superficie del pezzo e bloccato.

– Piano girevole bloccato nella posi-

zione desiderata.

– Vite di arresto del dispositivo di tra-

zione sbloccata.

– Il dispositivo di trazione deve essere

posizionato completamente indietro.

Come segare il pezzo:

1. Impostare il regolatore di profondità

di taglio (81) alla profondità desiderata e serrarlo con il controdado

(82):

81 82

ITALIANO

2. Sbloccare la leva di sicurezza ed abbassare il gruppo sega per controllare la profondità di taglio regolata:

3. Realizzare un taglio di prova.

4. All'occorrenza ripetere i passi 1 e 3 finché risulta regolata la profondità di taglio desiderata.

5. Tagliare il pezzo come indicato nella sezione "Tagli retti".

9. Manutenzione

APericolo!

Prima di ogni intervento estrarre la spina dalla presa di corrente.

– Gli interventi di manutenzione o di

riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale specializzato.

– Sostituire parti danneggiate, spe-

cialmente dispositivi di sicurezza, solo con parti originali. Parti non collaudate o omologate dal produttore potranno causare danni imprevedibili.

– Alla fine di ogni intervento di manu-

tenzione e di pulizia reinserire, attivare e controllare tutti i dispositivi di sicurezza.

9.1 Sostituzione della lama

APericolo di ustioni!

Subito dopo la lavorazione la lama può essere molto calda. Lasciare raffreddare la lama calda. Non pulire la lama calda con liquidi infiammabili.

AIl pericolo di taglio sussiste

anche con la lama ferma!

In fase di allentamento e di serraggio della vite il paralama deve coprire la lama. Utilizzare sempre gli appositi guanti per sostituire la lama.

1. Bloccare il gruppo sega nella posizione superiore.

2. Per bloccare la lama della sega, premere il pulsante di bloccaggio (83) e girare la lama con l'altra mano fino a quando il pulsante scatta in posizione.

3. Svitare la vite di serraggio (85) sull'albero portalama con la chiave a brugola (filettatura sinistrorsa!).

85 86

4. Sbloccare la leva di sicurezza (84), spingere il paralama (87) verso l'alto e tenerlo in tale posizione.

5. Rimuovere con cautela la flangia esterna (86) e la lama dall'albero portalama e richiudere il paralama.

APericolo!

Non utilizzare detergenti che possano danneggiare le parti in alluminio (ad esempio per rimuovere resti di resina) riducendo così la resistenza della sega.

6. Pulire le seguenti superfici:

– albero portalame (88),

– lama della sega, – flangia esterna (86), – flangia interna (90).

88 9089

APericolo!

Mettere la flangia interna correttamente! In caso contrario la sega potrà bloccarsi oppure la lama potrà allentarsi! La flangia interna è posizionata correttamente se la scanalatura anulare è rivolta verso la lama ed il lato piatto è rivolto verso il motore.

7. Infilare la flangia interna (90).

8. Sbloccare la leva di sicurezza, spingere il paralama verso l'alto e tenerlo in tale posizione.

9. Mettere la lama nuova – osservare il senso di rotazione: vista dal lato sinistro (aperto) la freccia sulla lama deve corrispondere alla direzione della freccia (89) sul coprilama!

APericolo!

Utilizzare esclusivamente lame idonee per il numero di giri massimo (vedere "Dati tecnici"); in caso di utilizzo di lame non appropriate o danneggiate sussiste il pericolo che pezzi vengano catapultati fuori dalla forza centrifuga.

Non utilizzare:

– lame in acciaio rapido altolegato

(HSS);

– lame danneggiate;

– dischi troncatori.

ITALIANO

APericolo!

– Utilizzare solo parti originali per il

montaggio della lama.

– Non utilizzare anelli riduttori volanti

per evitare che la lama si allenti involontariamente.

– Le lame devono essere montate in

modo da non risultare sbilanciate, non presentare una rotazione irregolare e non potersi liberare durante il funzionamento.

10. Richiudere il paralama.

11. Mettere la flangia esterna – il lato piatto deve essere rivolto verso il motore!

12. Avvitare la vite di serraggio (filettatura sinistrorsa!) e serrarla salda- mente a mano.

Per bloccare la lama della sega, premere il pulsante di bloccaggio e girare lentamente la lama con l'altra mano fino a quando il pulsante scatta in posizione.

APericolo!

– Non prolungare la chiave utilizzata

per il serraggio della lama.

– Non avvitare la vite di serraggio bat-

tendo sulla chiave.

13. Serrare saldamente la vite di serraggio.

14. Controllare il funzionamento. A tale scopo sbloccare la leva di sicurezza e ribaltare la sega troncatrice verso il basso:

– Il paralama deve sbloccare la

lama della sega nello spostamento verso il basso senza toccare le altre parti.

– Nello spostamento verso l'alto

nella posizione di partenza della sega il paralama deve coprire automaticamente la lama.

– Girare la lama con la mano. La

lama si deve poter girare in qualsiasi posizione di regolazione senza toccare altre parti.

9.2 Sostituzione dell'inserto

APericolo!

Se l'inserto è danneggiato, sussiste il pericolo che piccoli oggetti si incastrino tra l'inserto e la lama, bloccandola. Sostituire subito un inserto danneggiato!

1. Svitare le viti sull'inserto (91). All'oc-

correnza ruotare il piano girevole ed inclinare il gruppo sega per poter accedere alle viti.

2. Rimuovere l'inserto .

3. Inserire il nuovo inserto.

4. Fissare le viti all'inserto.

9.3 Registrazione della battuta

1. Svitare le viti a testa esagonale in-

cassata (92).

2. Regolare la battuta (91) in modo

tale che risulti esattamente perpendicolare rispetto alla lama quando il piano girevole si trova nella posizione di 0°.

3. Stringere le viti a testa esagonale

incassata (92).

9.4 Registrazione del laser da taglio

9694 95 97

Allineamento perpendicolare del laser:

2. Svitare la vite ad esagono cavo a

destra (97) e/o la vite ad esagono cavo a sinistra (95), ovvero serrarla per allineare il laser in perpendicolare.

Allineamento laterale del laser:

3. Svitare la vite ad esagono cavo

centrale (96).

4. Spostare il gruppo laser orizzontalmente nell'asola:

– A destra = visto dall'operatore la

linea di tracciatura viene spostata verso destra.

– A sinistra = visto dall'operatore la

linea di tracciatura viene spostata verso sinistra.

5. Riserrare la vite ad esagono cavo centrale.

6. Riavvitare il coperchio del laser

(94)

9.5 Controllo e sostituzione

delle spazzole di carbone

Le spazzole di carbone sono consumate quando:

– il motore sembra galoppare;

– si verificano disturbi di ricezione ra-

dio e televisiva durante il funzionamento del motore;

– il motore si ferma.

Per controllare o sostituire le spazzole di carbone, procedere come indicato di seguito:

1. Estrarre il connettore di rete.

2. Svitare il tappo delle spazzole di carbone sul carter motore utilizzando un cacciavite adatto.

La figura mostra la sostituzione della spazzola di carbone anteriore (98). La seconda spazzola si trova sul lato opposto del carter motore.

1. Svitare il coperchio laser (94) e

all'occorrenza pulire il vetro del coperchio dall'esterno.

ITALIANO

3. Estrarre la spazzola (98) e control-

larla. Ogni spazzola deve avere una lunghezza di almeno 8 mm.

4. Collocare la spazzola intatta nel pozzetto. Entrambe le linguette laterali della piccola piastra metallica devono entrare nelle scanalature laterali del pozzetto.

5. Riavvitare il tappo.

6. Ripetere rispettivamente i passi da 2 a 5 per sostituire la seconda spazzola sul lato opposto del motore.

7. Verificare il corretto funzionamento della sega.

9.6 Pulizia dell'attrezzo

Rimuovere i trucioli e la polvere con l'aspirapolvere o con una spazzola dai seguenti elementi:

– dispositivi di regolazione;

– elementi di comando;

– fessura di raffreddamento del moto-

re;

– spazio al di sotto dell'inserto;

– spazio sopra il gruppo laser.

9.7 Custodia dell'attrezzo

APericolo!

x Custodire l'attrezzo in modo tale

che non possa essere utilizzato da non addetti ai lavori.

x Accertarsi che nessuno possa ferirsi

in prossimità dell'attrezzo.

A Attenzione!

x Non custodire l'attrezzo all'aperto o

in un ambiente umido senza adeguata protezione.

x Attenersi alle condizioni ambientali

consentite (vedere "Dati tecnici").

9.8 Manutenzione

Prima di ogni utilizzo

x Asportare i trucioli con un aspiratore

o un pennello.

x Verificare che la spina o il cavo non

siano danneggiati ed eventualmente farli sostituire da un elettricista specializzato.

x Controllare tutte le parti mobili per

verificare che possano essere spostate liberamente sull'intero campo d'azione.

Ad intervalli regolari, in base alle condizioni di impiego

x Controllare tutte le connessioni a

vite ed eventualmente serrarle.

x Controllare e all'occorrenza sostitui-

re la funzione di ritorno del gruppo sega (il gruppo sega deve tornare alla posizione di partenza superiore mediante la forza delle molle).

x Lubrificare leggermente gli elemen-

ti di guida.

10. Consigli e suggerimenti

– Per i pezzi lunghi utilizzare supporti

adeguati a sinistra e a destra della sega.

– Per i tagli inclinati tenere saldamen-

te il pezzo a destra della lama.

– Per tagliare pezzi piccoli utilizzare

una guida di battuta supplementare (come battuta supplementare è possibile ad esempio utilizzare una tavola di legno idonea da fissare alla guida di battuta dell'attrezzo).

– Per tagliare una tavola curvata (de-

formata) posizionare la parte curvata verso l'esterno nella battuta.

– Non tagliare pezzi messi di costa,

ma sistemarli sul piano girevole in modo che siano piatti.

– Tenere pulite le superfici dei tavoli di

appoggio; in particolare eliminare i residui di resina con uno spray adatto alla pulizia e alla manutenzione.

11. Accessori disponibili

Per lavori speciali, presso i rivenditori specializzati sono disponibili gli accessori riportati di seguito. Le rispettive figure sono riportate sulla pagina di copertina posteriore.

A Vano di deposito per lame 

Per custodire in modo sicuro lame della sega e accessori.

B Spray di manutenzione e cura

Per asportare i residui di resina e proteggere le superfici metalliche.

C Adattatore

Per il collegamento di un impianto di aspirazione trucioli al bocchettone di aspirazione trucioli.

D Supporto macchina

Supporto della macchina e prolunga banco in costruzione stabile e robusta. Regolabile in altezza.

Lama per KGS 216: E Lama in metallo duro

216 x 2,4 / 1,8 x 30 24 W per il taglio lungo e traverso vena di legno massiccio.

F Lama in metallo duro

216 x 2,4 / 1,8 x 30 48 W per il taglio lungo e traverso vena di legno massiccio e pannelli di masonite.

G Lama in metallo duro

216 x 2,4 / 1,8 x 30 60 FT per il taglio lungo e traverso vena di pannelli rivestiti ed impiallacciati.

Lama per KGS 254: H Lama in metallo duro

254 × 2,4 / 1,8 × 30 24 W per tagli lungo e traverso vena di legno e pannelli di masonite non rivestiti.

I Lama in metallo duro

254 × 2,4 / 1,8 × 30 48 W per tagli lungo e traverso vena di legno e pannelli.

J Lama in metallo duro

254 × 2,4 / 1,8 × 30 60 W per tagli lungo e traverso vena di legno, pannelli e profili in materia plastica a parete spessa.

K Lama in metallo duro 

254 × 2,4 / 1,8 × 30 80 FT per tagli lungo e traverso vena di legno, pannelli, canaline per cavi, laminato e pannelli impiallacciati di alta qualità.

ITALIANO

12. Riparazione

APericolo!

Lavori di riparazione su utensili elettrici devono essere eseguiti esclusivamente da elettricisti specializzati!

Gli utensili elettrici da riparare potranno essere inviati al centro di assistenza del proprio paese. L'indirizzo è riportato nell'elenco dei pezzi di ricambio.

Quando si spedisce un attrezzo per la riparazione descrivere l'errore accertato.

13. Tutela dell'ambiente

Il materiale di imballaggio dell'attrezzo è riciclabile al 100%.

Gli utensili elettrici e gli accessori fuori uso contengono grandi quantità di materie prime e di altri materiali che devono essere sottoposti a un processo di riciclaggio.

Le presenti istruzioni sono stampate su carta sbiancata senza cloro.

x Prima di ogni intervento di elimina-

zione guasti estrarre la spina.

x Alla fine di ogni intervento di elimi-

nazione guasti reinserire, attivare e controllare tutti i dispositivi di sicurezza.

Il motore non funziona

Mancanza di corrente

x Controllare il cavo d'alimentazione,

la presa, la spina ed il fusibile.

Nessuna funzione di taglio

Manopola di blocco per trasporto bloccato

x Estrarre la manopola di blocco per

trasporto.

Leva di sicurezza bloccata:

x Sbloccare la leva di sicurezza.

Potenza della sega troppo bassa

La lama ha perso il filo (controllare eventuali tracce di bruciatura ai lati).

La lama non è idonea per il materiale (vedere la sezione "Dati tecnici").

Lama deformata

x Sostituire la lama (vedere la sezio-

ne "Manutenzione").

15. Dichiarazione CE di conformità

Con la presente dichiariamo che il prodotto in seguito denominato, in base alla sua progettazione, costruzione ed all'esecuzione da noi introdotta sul mercato, è conforme alle disposizioni delle direttive CE in materia di sicurezza e salute. La presente dichiarazione perde la sua validità se il prodotto viene modificato senza la nostra espressa autorizzazione.

Prodotto: Sega troncatrice e

per tagli obliqui Tipo: KGS 216, KGS 254 Direttive CE appli-

cate:

– fino al

28.12.2009:

– dal 29.12.2009:

Norme armonizzate applicate:



98 / 37 / CE

2006 / 42 / CE 

2006 / 95 / CE 

2006 / 108 / CE

EN 61029-1

EN 61029-2-9

EN 55014-1 (2006)

EN 61000-3-2

(2006)

EN 61000-3-3

(1995)+A1+A2

14. Problemi e anomalie

Di seguito vengono descritti problemi e anomalie che possono essere risolti dall'operatore stesso. Se le misure descritte non risultassero sufficienti, vedere "Riparazione".

APericolo!

I problemi e le anomalie possono determinare molti incidenti. Tenere presente quanto indicato di seguito:

La sega vibra molto

Lama deformata

x Sostituire la lama (vedere la sezio-

ne "Manutenzione").

Lama non montata correttamente

x Montare la lama correttamente (ve-

dere la sezione "Manutenzione).

Piano girevole duro

Trucioli sotto il piano girevole

x Rimuovere i trucioli.

Erhard Krauss Direttore tecnico / COO

Meppen, 10.01.2009

Metabowerke GmbH Werk Meppen Daimlerstraße 1 D-49716 Meppen

16. Dati tecnici

KGS 216 KGS 254 Tensione V 230 (1~ 50 Hz) 230 (1~ 50 Hz) Corrente assorbita A7 8,7 Fusibile A 10 (inerte) 10 (inerte) Potenza motore (S6 20% 5 min.) kW 1,5 1,8 Grado di protezione IP 20 20 Classe di protezione II II

ITALIANO

KGS 216 KGS 254

mm mm mm

kg kg

°C °C

dB (A) dB (A) dB (A)

m/s m/s

M/s

-1

5000 4500

895 × 475 × 380

820 × 543 × 355

305 / 65 205 / 65 305 / 36

205 / 36

19 14

da 0 a +35° da 0 a +40°

86,8 99,8

3,0

<2,5

1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

895 × 545 × 420

850 × 620 × 400

305 / 90 205 / 90 305 / 47

205 / 47

23 17,5

da 0 a +35° da 0 a +40°

86,8 99,8

3,0

<2,5 1,5

31,6 460 530 20

1,0 650 2 EN 60825-1: 1994 +A1+A2

Numero di giri della lama min Velocità di taglio m/s 55 55 Diametro della lama (esterno) mm 216 254 Foro di alloggio della lama (interno) mm 30 30 Dimensioni

Sega completa con imballaggio (lunghezza / larghezza / altezza) Sega pronta all'uso, piano girevole in posizione 90° (lunghezza / larghezza / altezza)

Sezione massima del pezzo:

Tagli retti (larghezza / altezza) Tagli obliqui (piano girevole 45°) (larghezza / altezza) Tagli inclinati (braccio orientabile 45° a sinistra) (larghezza / altezza) Tagli ad angolo doppio (piano girevole 45° / braccio orientabile 45° a sinistra) (larghezza / altezza)

Peso

Attrezzo completo di imballaggio Attrezzo pronto all'uso

Temperatura ambiente ammessa per il funzionamento Temperatura di trasporto e immagazzinaggio ammessa

Emissione rumori secondo EN 61029-1

Livello di potenza sonora L Livello di pressione sonora all'orecchio dell'operatore L

Incertezza K

Valor efectivo de la aceleración ponderada según EN 61029-1

(vibrazione sull'impugnatura) Somma vettoriale a

Incertezza K

Impianto di aspirazione (non compreso nella fornitura):

Diametro del bocchettone di aspirazione nella parte posteriore Portata minima della quantità d'aria Depressione minima al bocchettone di aspirazione Velocità minima dell'aria al bocchettone di aspirazione

Laser da taglio:

Potenza max in uscita Lunghezza d'onda Classe di laser Norma sui laser

17. Lame disponibili su richiesta

Diametro Foro N. denti Impiego N. d'ordine

216 mm 30 mm 24, denti alternati Legno 628 009 000

216 mm 30 mm 48, denti alternati Legno, pannelli di masonite non rivestiti 628 041 000

216 mm 30 mm 60, denti piatti trapezoidali Legno, pannelli rivestiti ed impiallacciati 628 083 000

254 mm 30 mm 24, denti alternati Legno, pannelli di masonite non rivestiti 628 220 000

254 mm 30 mm 48, denti alternati Legno, pannelli. 628 221 000

254 mm 30 mm 60, denti alternati Legno, pannelli, profili in materia plastica a

parete spessa

254 mm 30 mm 80, denti piatti trapezoidali Legno, pannelli, canaline per cavi, laminato

e pannelli impiallacciati di alta qualità.

628 222 000

628 223 000

A 091 006 4339 B 091 101 8691 C 091 005 8010

HW 216 × 2,4 / 1,8 × 30 24 W

D 091 006 6110 E 628 009 000 F 628 041 000

HW 216 × 2,4 / 1,8 × 30 60 FT

G 628 083 000 H 628 220 000 I 628 221 000

HW 254 × 2,4 / 1,8 × 30 24 W

HW 216 × 2,4 / 1,8 × 30 48 W

HW 254 × 2,4 / 1,8 × 30 48 W

HW 254 × 2,4 / 1,8 × 30 60 W HW 254 × 2,4 / 1,8 × 30 80 FT

J 628 222 000 K 628 223 000

www.metabo.com

Metabowerke GmbH, Werk Meppen, Daimlerstraße 1, D-49716 Meppen

ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de

Metabo KGS216, KGS254 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
