Page 1
115 172 4066/ 2307 - 2.0
Betriebsanleitung. . . . . . . . . . . . . . . . . . . . 3
Operating Instruction . . . . . . . . . . . . . . . . 11
Instructions d'utilisation . . . . . . . . . . . . . . 18
Handleiding . . . . . . . . . . . . . . . . . . . . . . . 26
Manuale d’istruzioni. . . . . . . . . . . . . . . . . 34
Manual de uso . . . . . . . . . . . . . . . . . . . . . 42
Betjeningsvejledning . . . . . . . . . . . . . . . . 50
HS 6001 W
HS 6001 D
Page 2
DE EN
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden
Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**
We herewith declare in our sole responsibility that this product complies with the
following standards* in accordance with the regulations of the undermentioned
Directives**
FR NL
DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité
avec les normes ou documents normatifs suivants* en vertu des dispositions des
directives **
Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is
met de volgende normen*
conform de bepalingen van de richtlijnen**
IT ES
DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è
conforme alle seguenti norme* in conformità con le disposizioni delle normative **
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto
cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices**
PT SV
DECLARAÇÃO DE CONFORMIDADE FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Declaramos sob nossa responsabilidade que este produto está de acordo com as
seguintes normas* de acordo com as directrizes dos regulamentos **
Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande
standarder* enligt bestämmelserna i direktiven**
FI NO
VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten
mukainen**
Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer*
henhold til bestemmelsene i direktiv**
DA PL
OVERENSSTEMMELSESATTEST OĝWIADCZENIE O ZGODNOĝCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens med følgende
standarder* iht bestemmelserne i direktiverne**
OĞwiadczamy z peáną odpowiedzialnoĞcią, Īe niniejszy produkt odpowiada
wymogom nastĊpujących norm* wedáug ustaleĔ wytycznych **
EL HU
ǻǾȁȍȈǾ ǹȃȉǿȈȉȅǿȋǼǿǹȈ MEGEGYEZėSÉGI NYILATKOZAT
ǻȘȜȫȞȠȣμİ μİ ȚįȓĮ İȣșȪȞȘ ȩIJȚ IJȠ ʌȡȠȧȩȞ ĮȣIJȩ ĮȞIJȚıIJȠȚȤİȓ ıIJȚȢ ĮțȩȜȠȣșİȢ
ʌȡȠįȚĮȖȡĮijȑȢ* ıȪμijȦȞĮ μİ IJȚȢ įȚĮIJȐȟİȚȢ IJȦȞ ȠįȘȖȚȫȞ**
Kizárólagos felelĘsségünk tudatában ezennel igazoljuk, hogy ez a termék
kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az
alábbi irányelvek elĘírásainak**
CS
LV
Souhlasné prohlášení AtbilstƯbas deklarƗcija
Tímto na vlastní zodpovČdnost prohlašujeme, že tento výrobek splĖ
uje níže uvedené
normy* normativní naĜízení**
M
Ɲs, apakšƗ parakstƯjušies, ar šo deklarƝjam ar pilnu atbildƯbu, ka šis produkts
atbilst šƗdiem standartiem* saskaƼƗ ar zemƗk minƝto DirektƯvu norƗdƯjumiem **
SL BG
IZJAVA O SKLADNOSTI
S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z
upoštevanjem regulativov navedenih v Direktivh**
ȾȿɄɅȺɊȺɐɂə ɁȺ ɋɔɈɌȼȿɌɋɌȼɂȿ ɇɢɟ ɞɟɤɥɚɪɢɪɚɦɟ ɧɚ ɫɨɛɫɬɜɟɧɚ
ɨɬɝɨɜɨɪɧɨɫɬ, ɱɟ ɬɨɡɢ ɩɪɨɞɭɤɬ ɟ ɜ ɫɴɨɬɜɟɬɫɬɜɢɟ ɫɴɫ ɫɥɟɞɧɢɬɟ ɧɨɪɦɢ*
ɫɴɝɥɚɫɧɨ ɩɪɟɞɩɢɫɚɧɢɹɬɚ ɧɚ ɞɢɪɟɤɬɢɜɢ**
ET
LT
VASTAVUSDEKLARATSIOON
Suderinamumo aktas
Käesolevaga deklareerime täielikul enda vastutusel, et see toode on vastavuses
järgmiste standarditega* vastavalt allnimetatud direktiivides**
Mes vienpusiškai garantuojame, kad šis produktas atitinka sekanþius standartus
*
pagal žemiau minimas Nuostatas**
SK
Konformné prehlásenie
Prehlasujeme s plnou zodpovednosĢou, že tento výrobok zodpovedá nasledovným
normám* podĐa ustanovení smerníc**
HS 6001 W - HS 6001 D
* DIN EN 609-1 (1999 +A1 2004), EN 60204-1 (1997), EN 55014-1(2002) , EN 55014-2 (2002), EN 61000-3-2 (2006), EN 61000-3-3 (2006)
** 98/ 37/ EG - 2006/95/EG - 89/ 336/ EWG
Erhard Krauss
Technischer Vorstand / COO
Meppen, 16.05.2007 1001237a
Daimlerstr. 1
D - 49716 Meppen
Metabowerke GmbH
Werk Meppen
Page 3
3
DEUTSCH

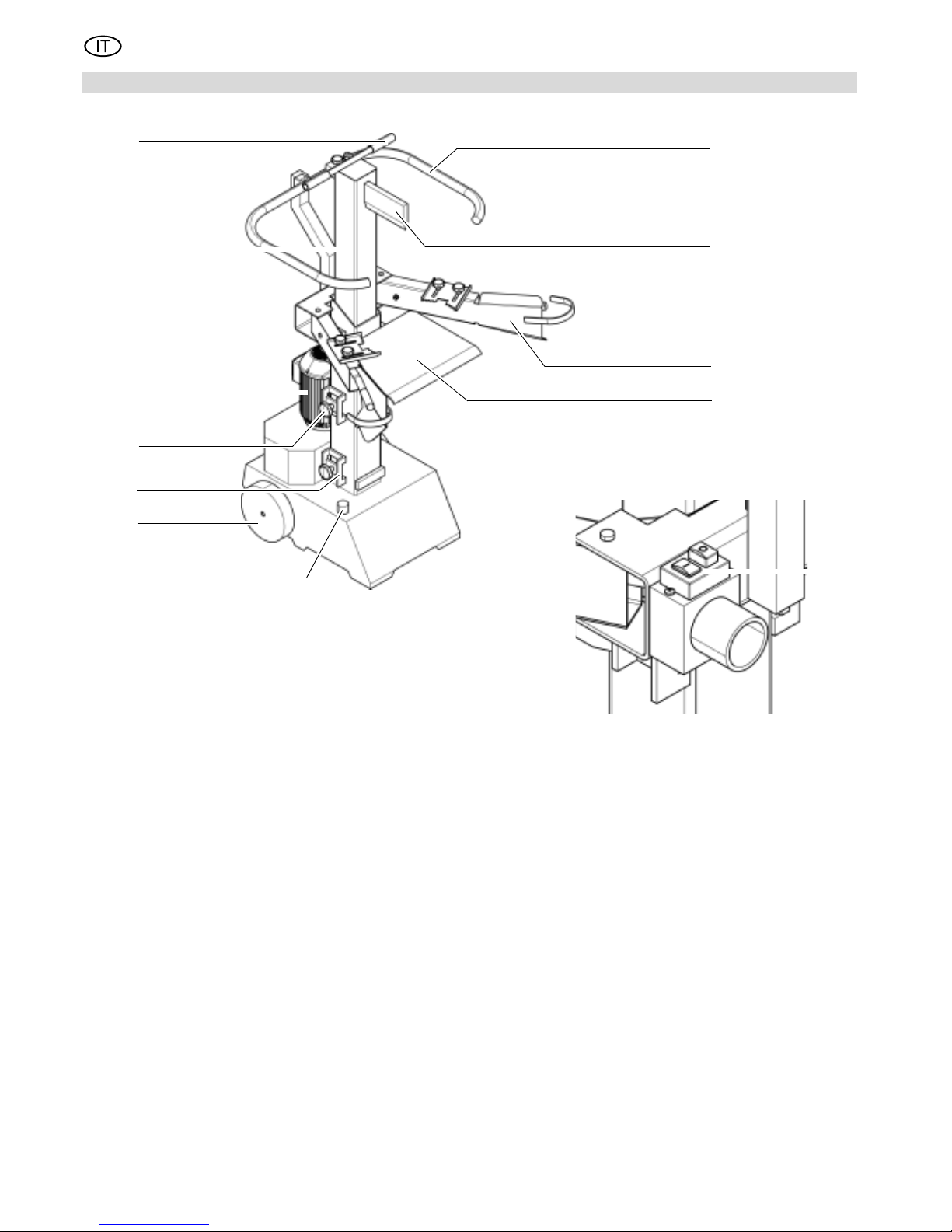

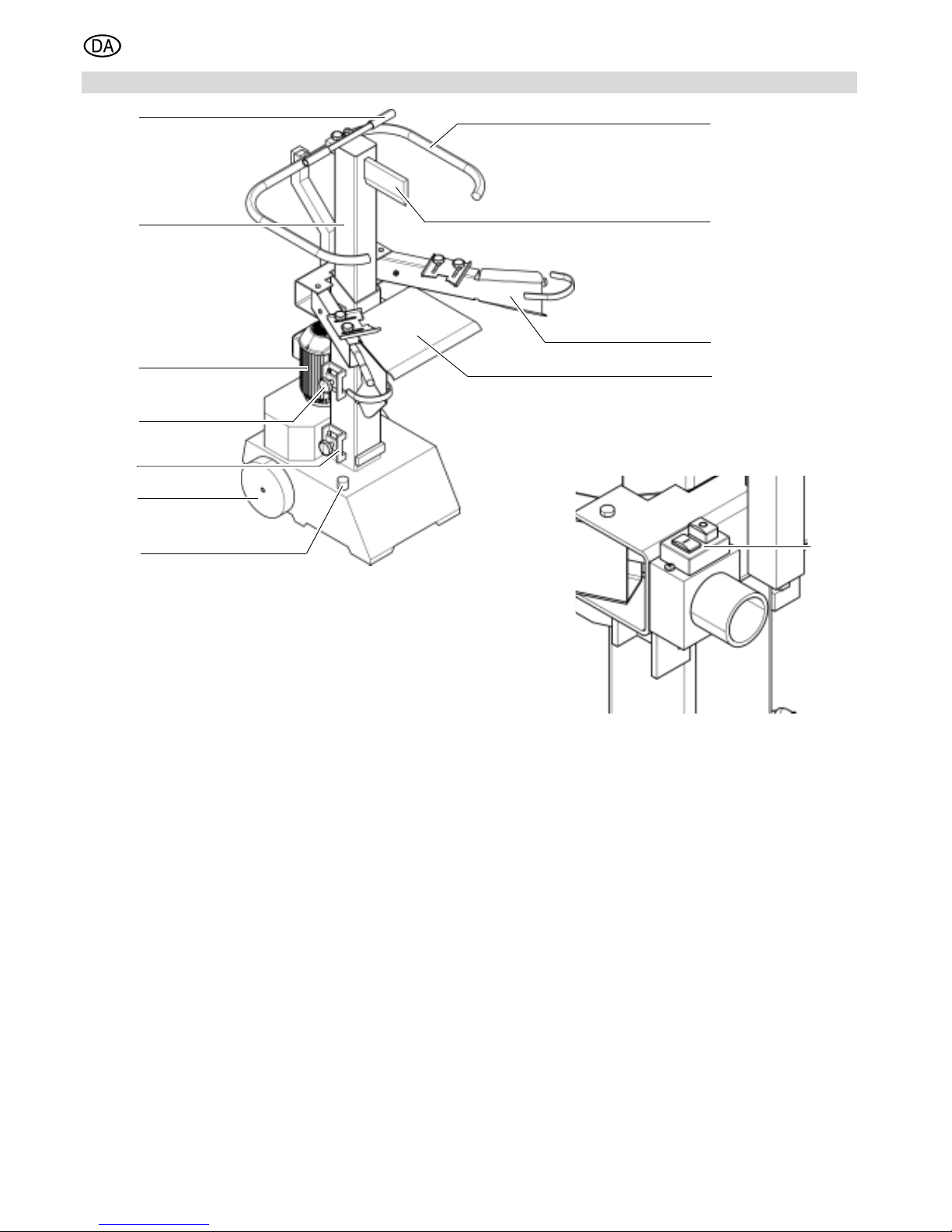

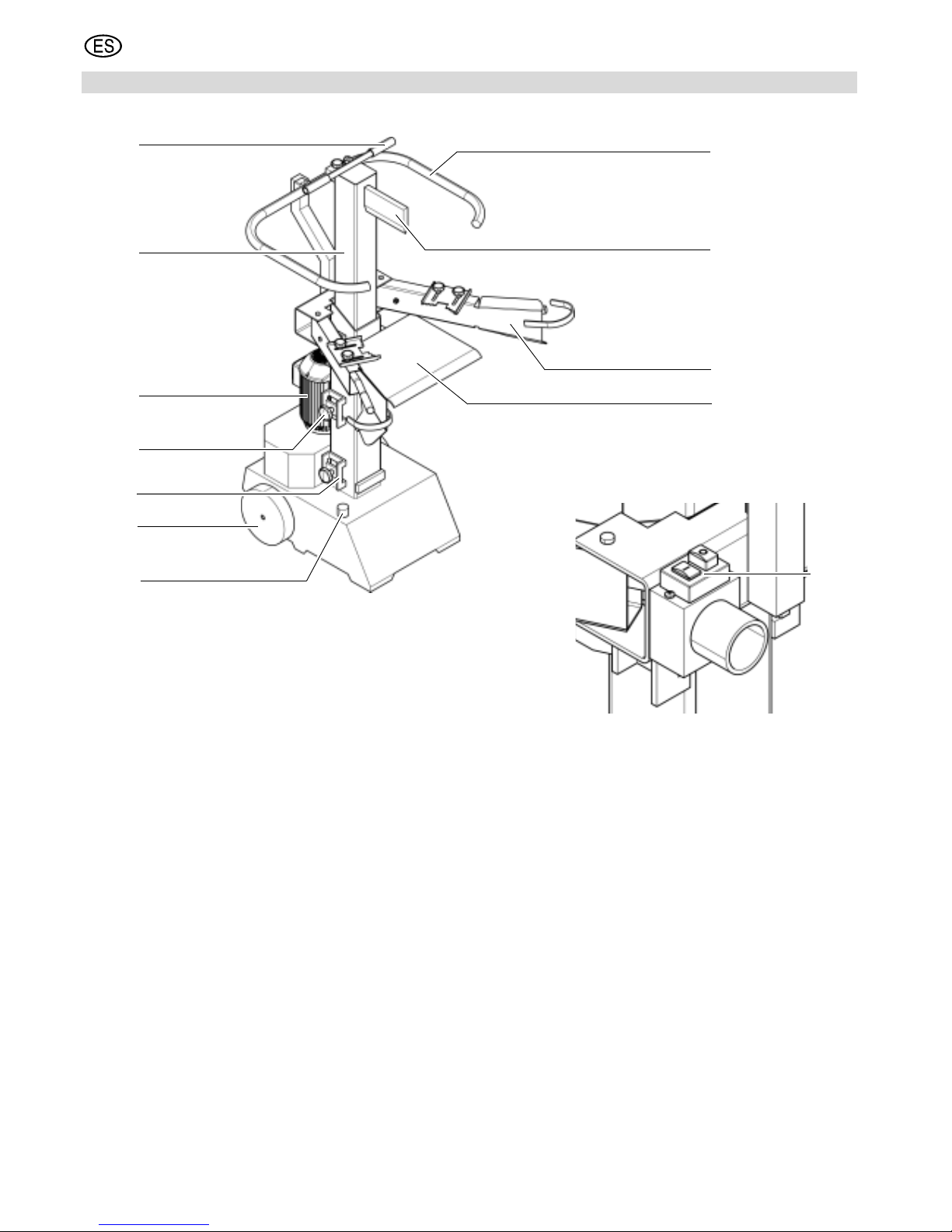

1. Das Gerät im Überblick (Lieferumfang)
1
2
3
4
5
6
7
8
9
10
11
Rückseite
12
Lieferumfang
1 Sicherheitsbügel
2 Spaltmesser
3 Bedienhebel
4 Auflagetisch
(3 Verstellmöglichkeiten)
5 Öltankverschluss /Ölpeilstab
6 Fahrwerk
7 Aufnahme für den Auflagetisch
8 Sterngriffschraube
9 Motor mit Hydraulikpumpe
10 Spaltturm
11 Transportgriff
12 Ein-/Aus-Schalter
1x Holzspaltergestell
2x Bedienhebel
1x Auflagetisch
1x Sicherheitsbügel
1x Fahrwerkachse
2x Räder
1x Betriebsanleitung
1x Ersatzteilliste
XW0017D2.fm Betriebsanleitung
Page 4
4
DEUTSCH
1. Das Gerät im Überblick
(Lieferumfang).............................3
2. Zuerst lesen!................................4
3. Sicherheit.....................................4
3.1 Bestimmungsgemäße
Verwendung..................................4
3.2 Allgemeine Sicherheitshinweise....4
3.3 Sicherheitseinrichtungen...............5
3.4 Symbole auf dem Gerät ................5
3.5 Symbole in der Anleitung ..............5
4. Besondere
Produkteigenschaften ................5
5. Transport und Aufstellung .........5
5.1 Gerät aufstellen.............................5
5.2 Gerät transportieren......................6
5.3 Fahreinrichtung montieren ............6
5.4 Bedienhebel montieren .................6
5.5 Sicherheitsbügel montieren...........6
5.6 Auflagetisch montieren..................6
5.7 Öltank entlüften.............................6
5.8 Netzanschluss...............................6
5.9 Erste Inbetriebnahme....................7
6. Betrieb ..........................................7
6.1 Holz spalten ..................................7
6.2 Obere Ausgangsstellung
verändern......................................8
7. Wartung und Pflege ....................8
7.1 Hydrauliköl wechseln ....................8
7.2 Maschine aufbewahren .................8
7.3 Wartung.........................................9

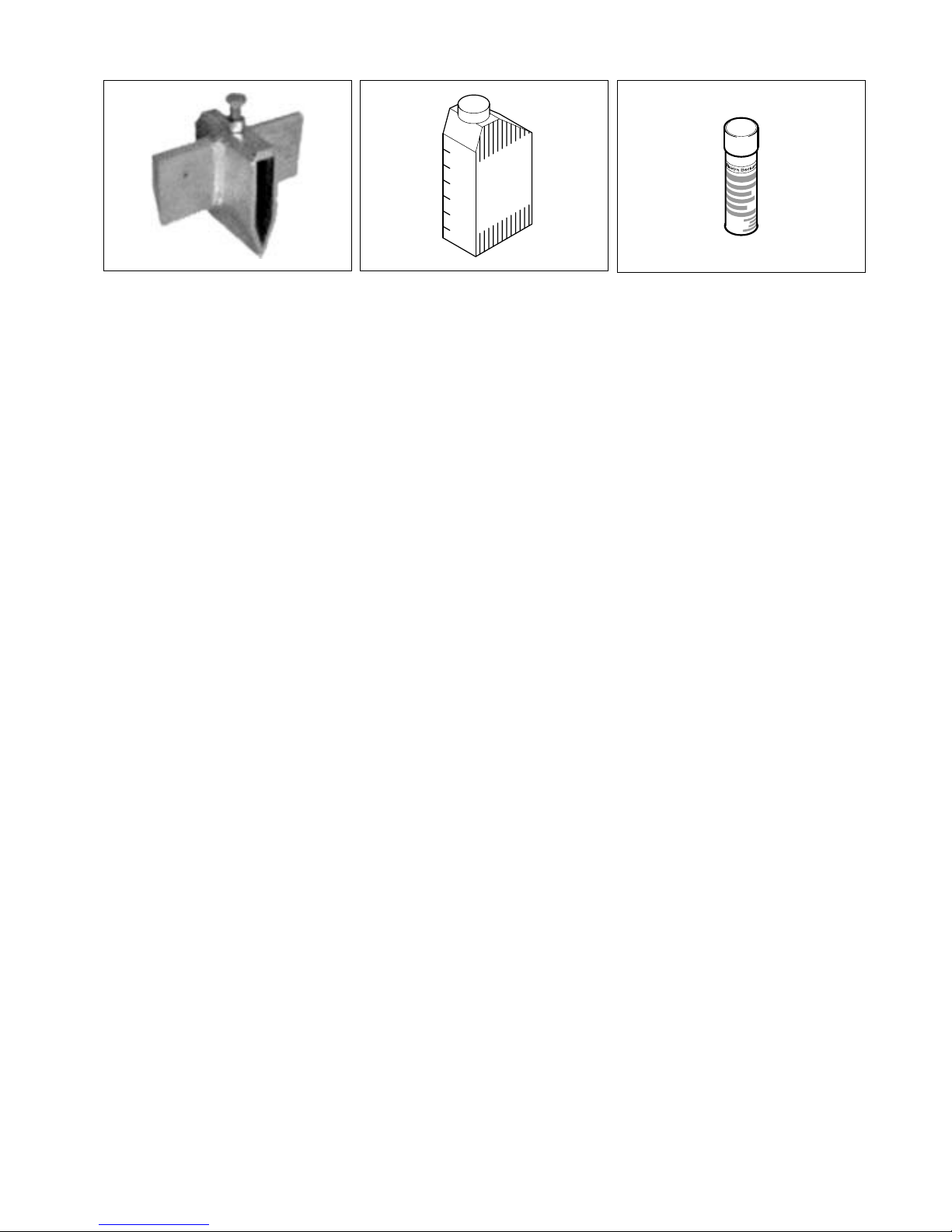

8. Lieferbares Zubehör ..............9/59
9. Reparatur .....................................9
10. Probleme und Störungen ...........9
11. Technische Daten .......................9
x Lesen Sie vor der Inbetriebnahme
diese Betriebsanleitung. Beachten
Sie insbesondere die Sicherheitshinweise.
x Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend
Ihren Händler. Nehmen Sie das
Gerät nicht in Betrieb!
x Entsorgen Sie die Verpackung bitte
umweltgerecht. Geben Sie sie an
entsprechende Sammelstellen.
x Bewahren Sie diese Betriebsanlei-
tung gut auf, damit Sie bei Unklarheiten jederzeit nachlesen können.
x Wenn Sie das Gerät einmal verlei-
hen oder verkaufen, geben Sie auch
die Begleitdokumente mit.
3.1 Bestimmungsgemäße
Verwendung
Verwenden Sie dieses Gerät ausschließlich zum Spalten von Brennholz
entsprechend dieser Anleitung. Jede
andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät
oder durch den Gebrauch von Teilen,
die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare
Schäden entstehen!
Dieses Gerät ist für die Bedienung durch
eine Person bestimmt. Weitere Personen müssen während des Betriebs ausreichend Abstand zum Gerät halten.
Halten Sie die Abmessungen der Holzstücke ein, die bearbeitet werden können, (siehe Technischen Daten).
Überlasten Sie dieses Gerät nicht – verwenden Sie dieses Gerät nur im Leistungsbereich, der in den Technischen
Daten angegeben ist.
3.2 Allgemeine Sicherheitshinweise
Beachten Sie beim Gebrauch dieses
Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder
Sachschäden auszuschließen.
Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
Beachten Sie gegebenenfalls gesetzliche Richtlinien oder UnfallverhütungsVorschriften für den Umgang mit Holzspaltern.
A
Allgemeine Gefahren!
Seien Sie aufmerksam. Achten Sie
darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das
Gerät nicht, wenn Sie unkonzentriert
sind.
Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich
kann Unfälle zur Folge haben. Räumen
Sie regelmäßig die gespaltenen Holzstücke aus dem Arbeitsbereich.
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und
halten Sie jederzeit das Gleichgewicht.
Berücksichtigen Sie Umgebungseinflüsse:
Sorgen Sie für gute Beleuchtung.
Benutzen Sie dieses Gerät nicht in der
Nähe von brennbaren Flüssigkeiten oder
Gasen.
Dieses Gerät darf nur von einer Person
in Betrieb gesetzt und benutzt werden,
die mit Holzspaltern vertraut ist und sich
der Gefahren beim Umgang jederzeit
bewusst ist.
Halten Sie Unbeteiligte, insbesondere
Kinder, aus dem Gefahrenbereich fern.
Personen unter 18 Jahren dürfen dieses
Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders
benutzen.
Lassen Sie während des Betriebs
andere Personen nicht das Gerät oder
das Netzkabel berühren.
B
Gefahr durch Elektrizität!
Damit der Spritzwasserschutz dieses
Gerätes gewährleistet ist, prüfen Sie vor
jedem Einsatz, ob Schalter, Kabel und
Stecker unbeschädigt sind (keine Risse
usw.)
Verwenden Sie das Netzkabel nicht für
Zwecke, für die es nicht bestimmt ist
(Netzkabel nicht im Lieferumfang enthalten).
A
Verletzungs- und Quetschge-
fahr an beweglichen Teilen!
Nehmen Sie dieses Gerät nicht ohne
montierte Schutzvorrichtungen in
Betrieb.
Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.
Stellen Sie vor Wartungsarbeiten sicher,
dass das Gerät vom Stromnetz getrennt
ist.
Stellen Sie sicher, dass sich beim Einschalten (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder
losen Teile mehr im Gerät befinden.
Schalten Sie das Gerät aus, wenn es
nicht benutzt wird.
A
Gefahr durch technische Veränderungen oder durch den
Gebrauch von Teilen, die nicht vom
Hersteller geprüft und freigegeben
sind!
Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betrifft insbesondere:
Hydraulikleitungen (Bestellnummern
siehe Ersatzteilliste);
Sicherheitseinrichtungen (Bestell-
nummern siehe Ersatzteilliste).
Nehmen Sie an den Teilen keine Veränderungen vor.
A
Gefahr durch Mängel am
Gerät!
Pflegen Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.
Überprüfen Sie das Gerät vor jedem
Betrieb auf eventuelle Beschädigungen:
Vor weiterem Gebrauch des Geräts
müssen Sicherheitseinrichtungen,
Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion
untersucht werden. Überprüfen Sie, ob
die beweglichen Teile einwandfrei funkti-
Inhaltsverzeichnis
2. Zuerst lesen!
3. Sicherheit
Page 5
5
DEUTSCH
onieren und nicht klemmen. Sämtliche
Teile müssen richtig montiert sein und
alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu
gewährleisten.
Beschädigte Schutzvorrichtungen oder
Teile müssen sachgemäß durch eine
anerkannte Fachwerkstatt repariert oder
ausgewechselt werden. Lassen Sie
beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie dieses Gerät nicht, wenn sich
ein Schalter nicht ein- und ausschalten
lässt.
Halten Sie Handgriffe trocken und frei
von Öl, Harz und Fett.
3.3 Sicherheitseinrichtungen
Überlastventil
Das Überlastventil verhindert Motorschäden, wenn das Spaltmesser blockiert wird. Das Überlastventil ist versiegelt und darf auf keinen Fall verstellt
werden.
Anlaufsicherung
Die Anlaufsicherung verhindert, dass
das Gerät von allein anläuft, sobald nach
einer Stromunterbrechung wieder Strom
vorhanden ist.
2-Hand-Bedienung
Die 2-Hand-Bedienung stellt sicher,
dass das Spaltmesser nur dann nach
unten fährt, wenn beide Bedienhebel
gleichzeitig nach unten gedrückt werden.
Sicherheitsbügel
Der Sicherheitsbügel verhindert, dass
gespaltene Holzstücke unkontrolliert
auseinander fallen und den Bediener
verletzen können.

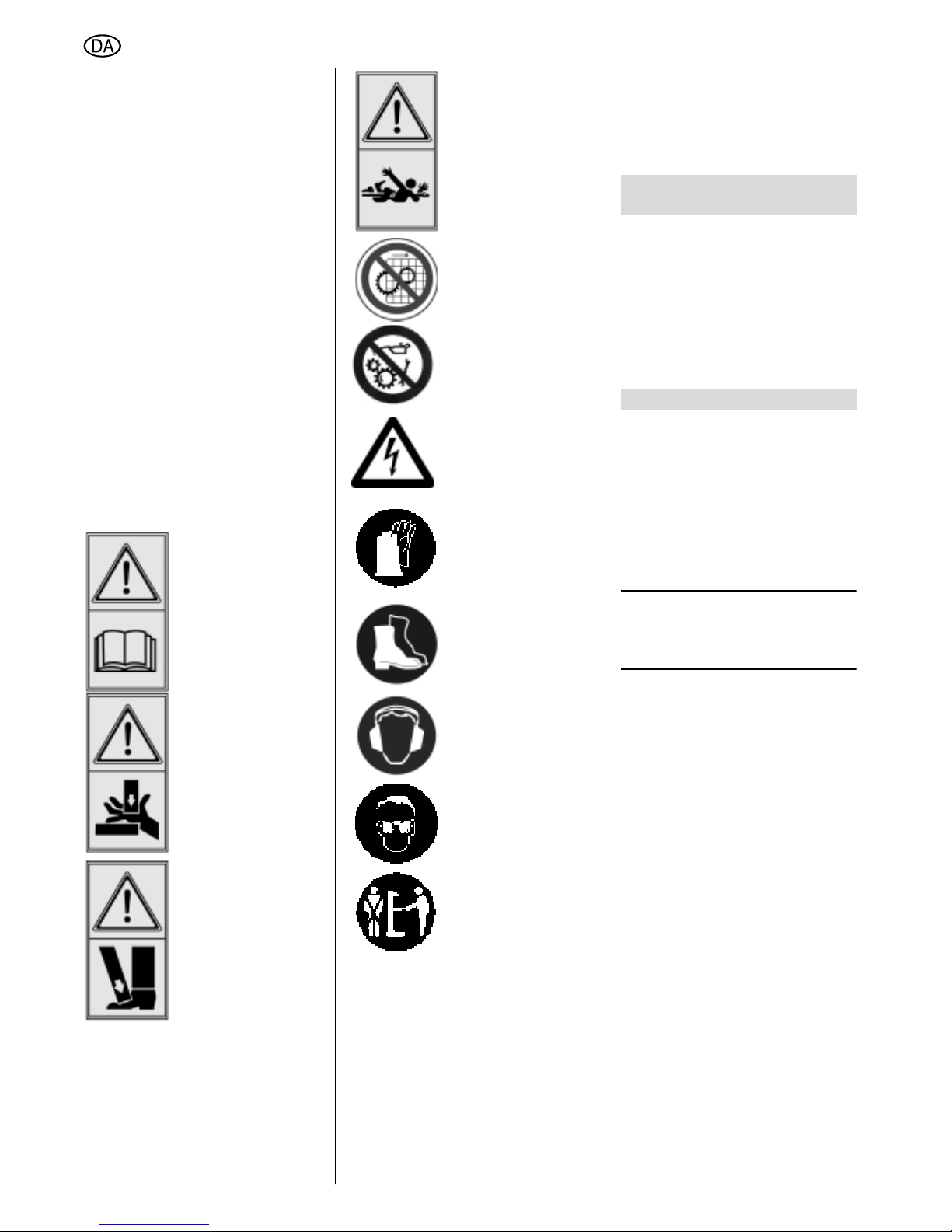

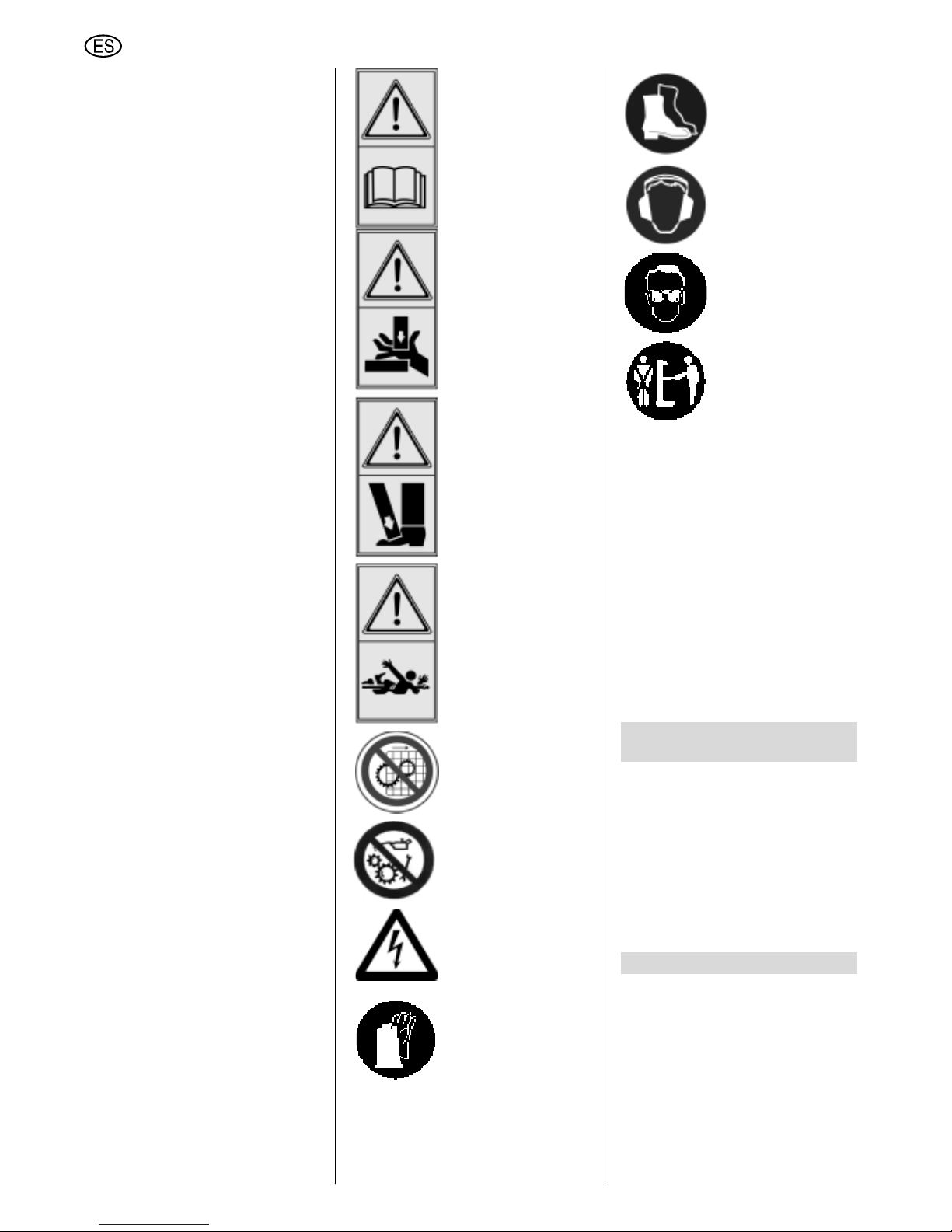

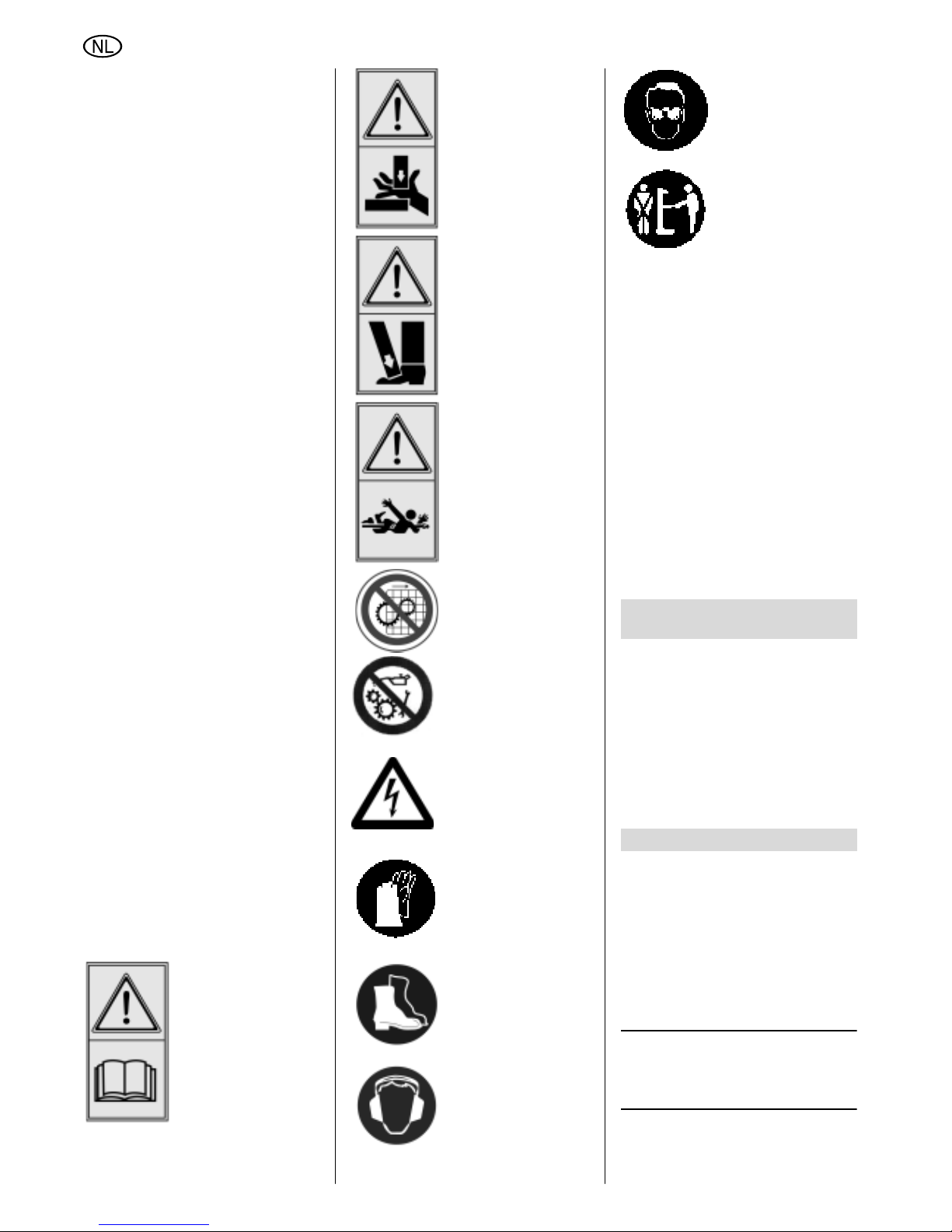

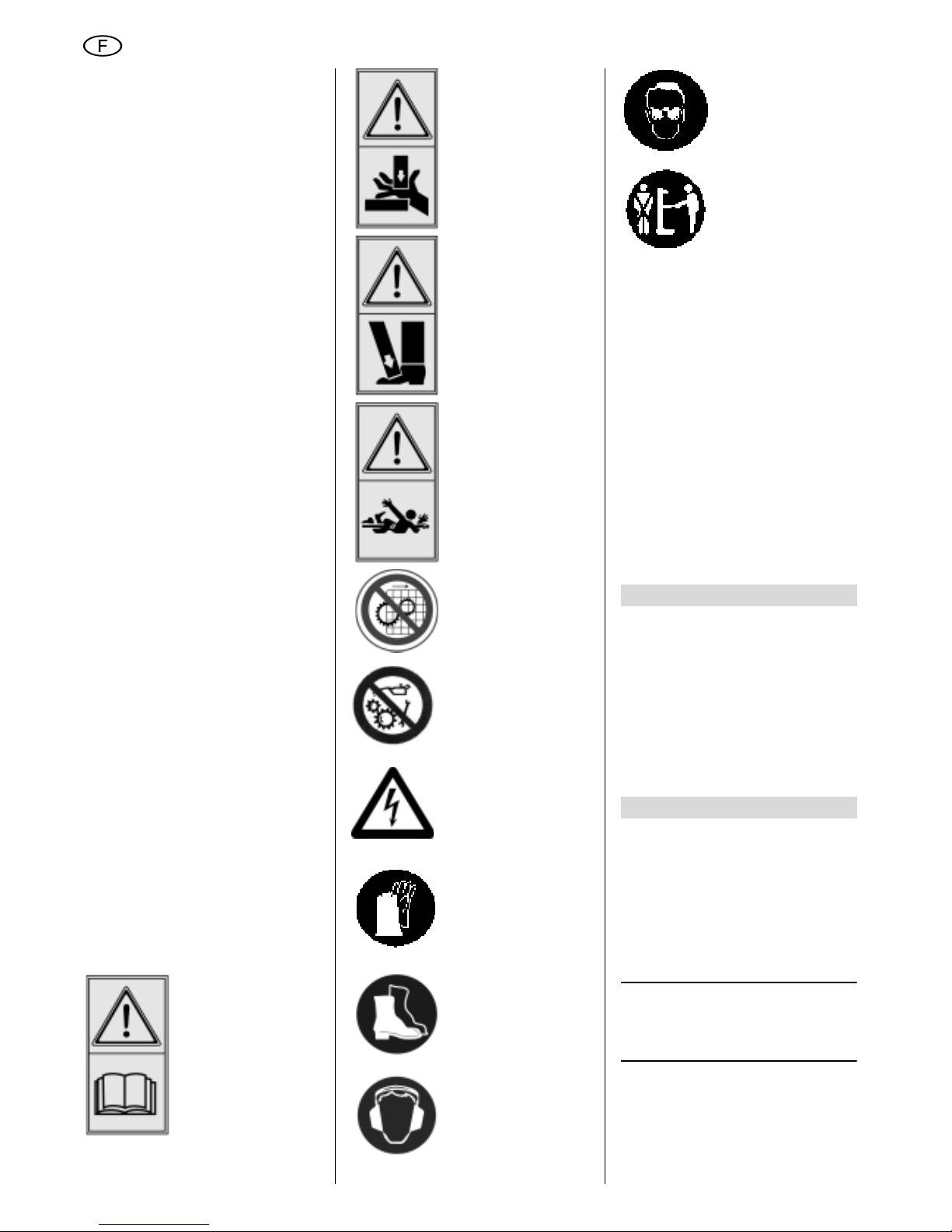

3.4 Symbole auf dem Gerät
A
Gefahr!
Missachtung der folgenden
Warnungen kann zu schweren Verletzungen oder Sachschäden führen.
Vor der Inbetriebnahme
die Bedienungsanleitung lesen.
Beim Betrieb nicht mit
den Händen unter den
Spaltkeil greifen.
Füsse vor herabfallenden Holzstücken schützen.
Gefahr von Personenschäden durch Erfassen
von Körperteilen oder
Kleidungsstücken.
Sicherheitseinrichtungen nicht entfernen.
Reinigung, Wartung
oder Einstellarbeiten
nicht während des
Betriebs durchführen.
Stromschlaggefahr.
Schutzhandschuhe tragen.
Schutzschuhe tragen.
Gehörschutz tragen.
Schutzbrille tragen.
Gerät nur durch eine
Person bedienen.
3.5 Symbole in der Anleitung
A
Gefahr!
Warnung vor Personenschäden oder
schweren Sachschäden.
B
Stromschlaggefahr!
Warnung vor Personenschäden
durch Elektrizität.
A
Achtung!
Warnung vor Sachschäden.
3
Hinweis:
Ergänzende Informationen.
x Stabile, Schweisskonstruktion für
höchste Verwindungssteifheit.
x 2-Hand-Bedienung für sichere
Handhabung.
x 6 t Spaltkraft.
x Fahreinrichtung für einfachen
Transport.
x 3 Verstellmöglichkeiten des Aufla-
gentisches.
5.1 Gerät aufstellen
A
Gefahr!
Das Gerät darf nur an einem Platz
betrieben werden, der folgende
Bedingungen erfüllt:
ebener, rutschfester Untergrund
das Gerät muss fest auf dem
Boden stehen
3
Hinweis:
Nehmen Sie die Hilfe einer zweiten Person in Anspruch, wenn Sie das
Gerät auspacken, zusammenbauen und
aufstellen.
1. Gerät auf der Palette an einen
geeigneten Aufstellort transportieren.
4. Besondere Produkteigenschaften
5. Transport und Aufstellung
Page 6
6
DEUTSCH
2. Verpackung und beiliegende Teile
entfernen.
3. Gerät von der Palette heben.
4. Komponenten montieren (Die Montage wird in den folgenden Absätzen
beschrieben):
Fahreinrichtung
Bedienhebel
Sicherheitsbügel
Auflagetisch
5. Hydrauliksystem entlüften.
5.2 Gerät transportieren
1. Vor dem Transport den Öltankverschluss schließen.
2. Gerät am Transportgriff mit beiden
Händen fassen und leicht kippen.
3. Nach dem Transport:
Öltankverschluss soweit öffnen, bis
der Tank für das Hydrauliköl entlüftet wird.
A
Gefahr bei Krantransport!
Gerät nicht am Transportgriff anheben und transportieren.
Benutzen Sie geeignete Transportgurte, um das Gerät mit einem Kran
zu transportieren.

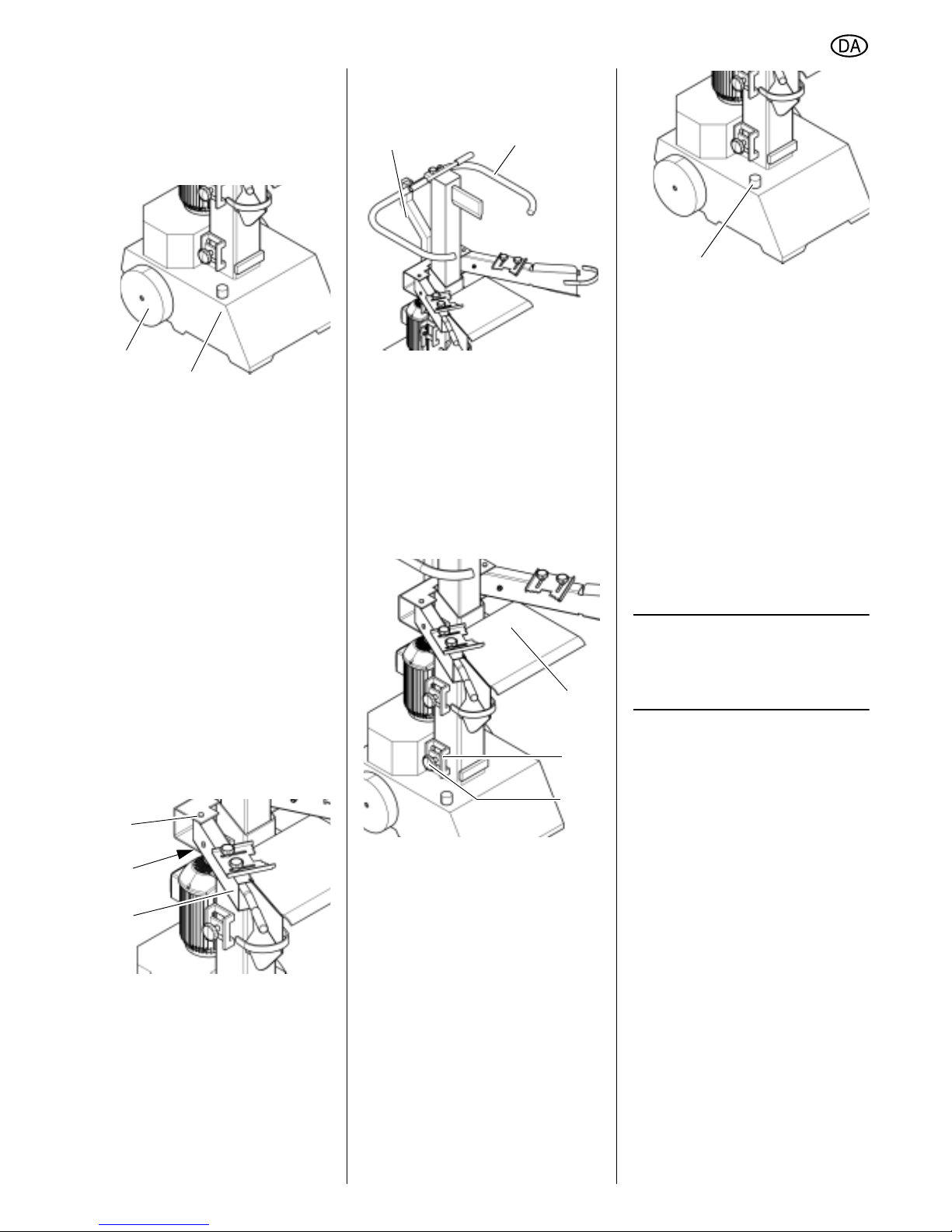

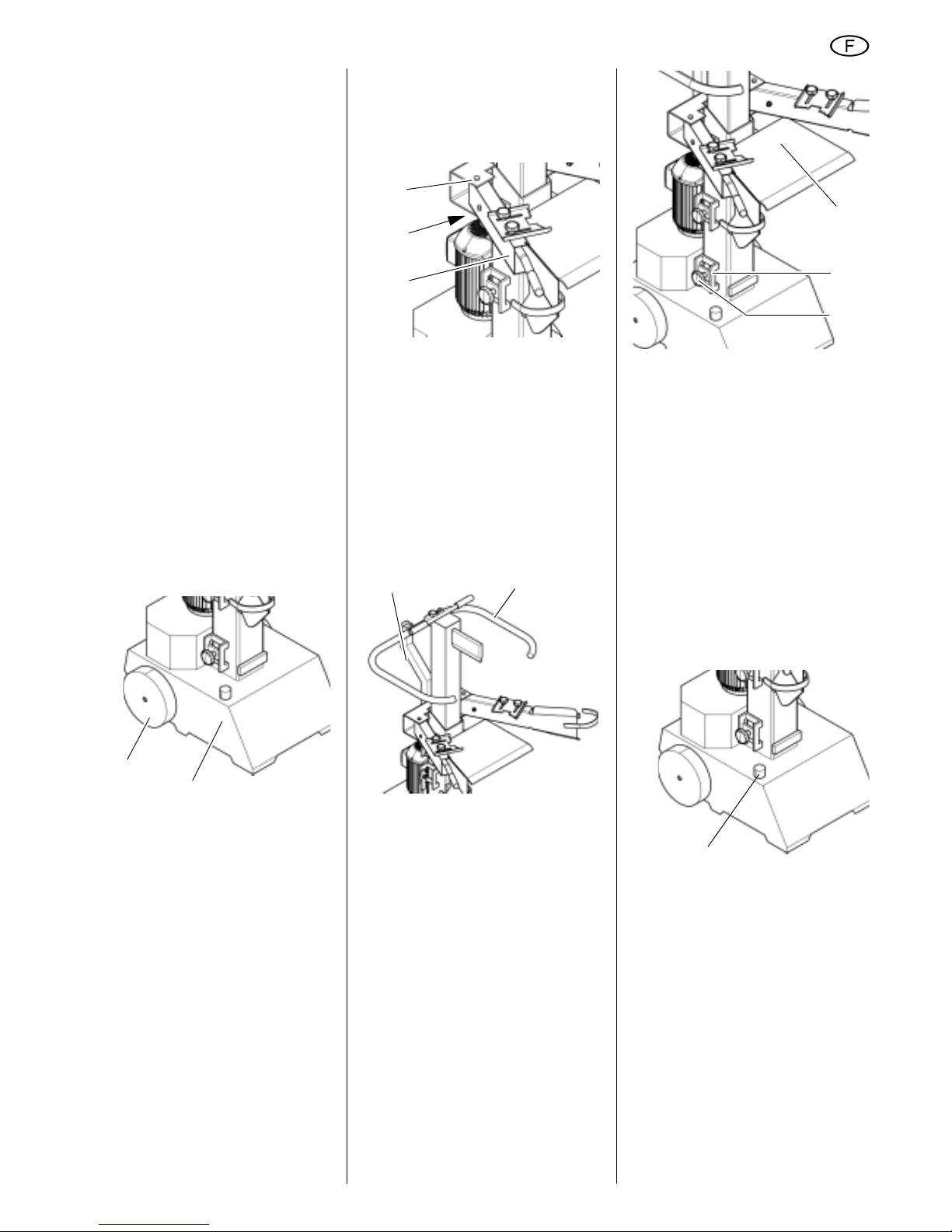

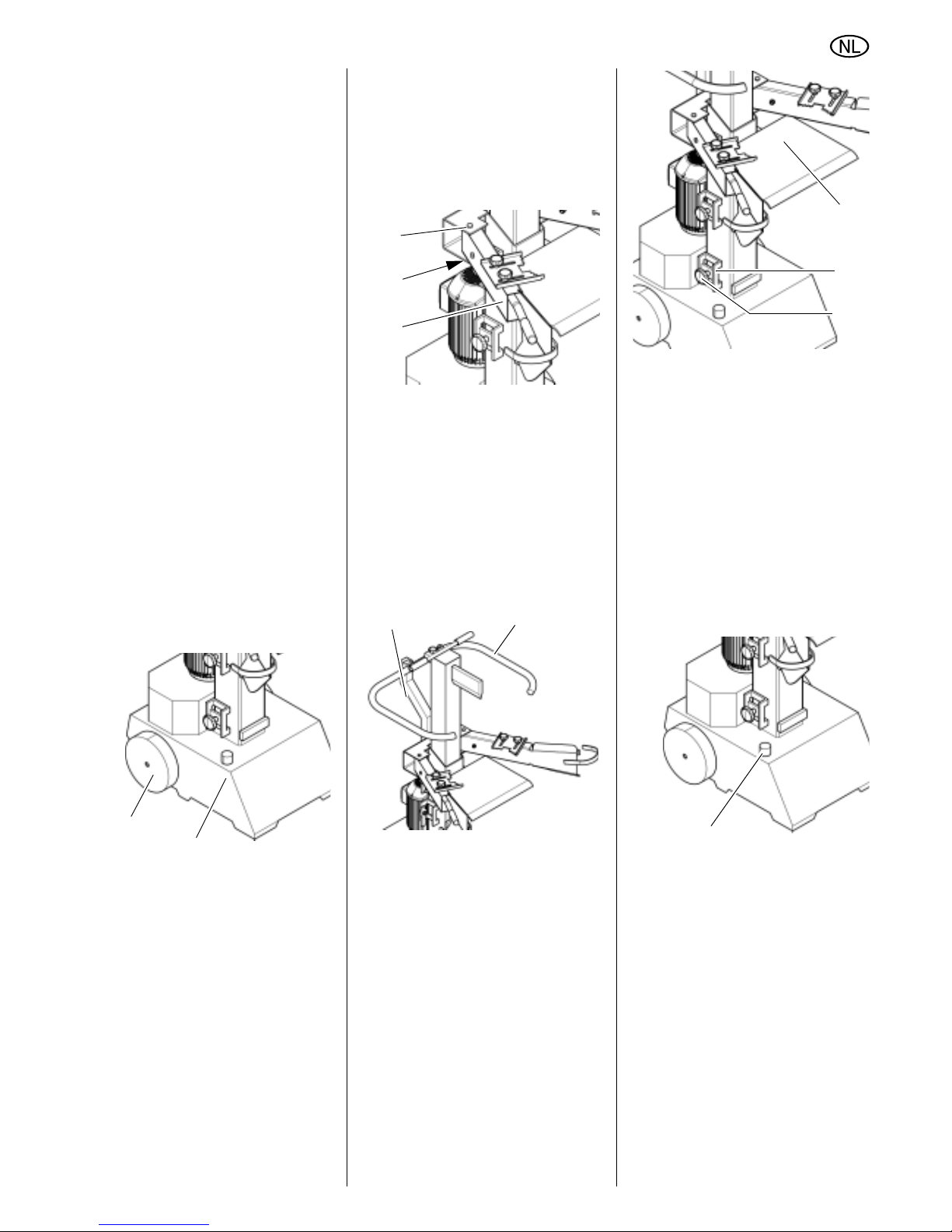

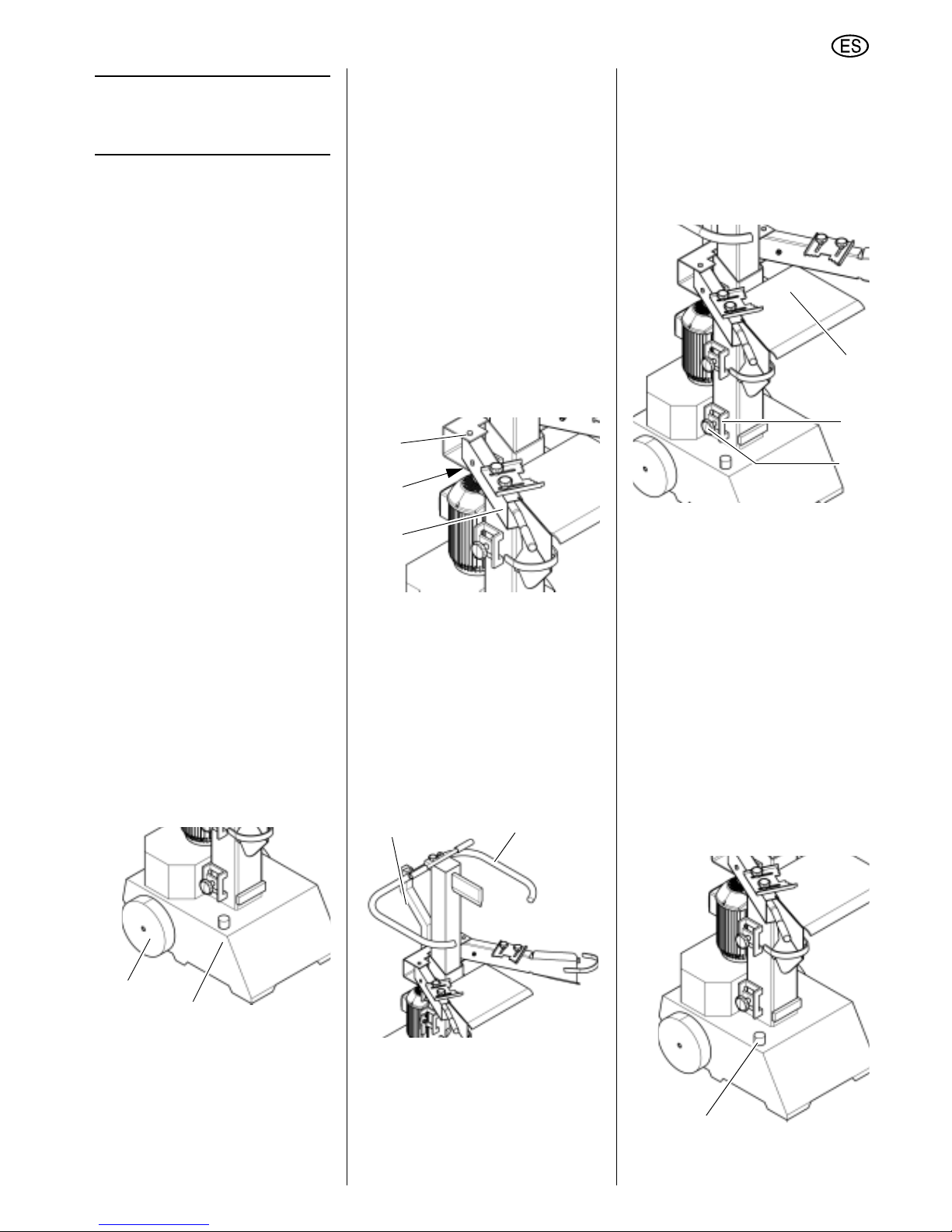

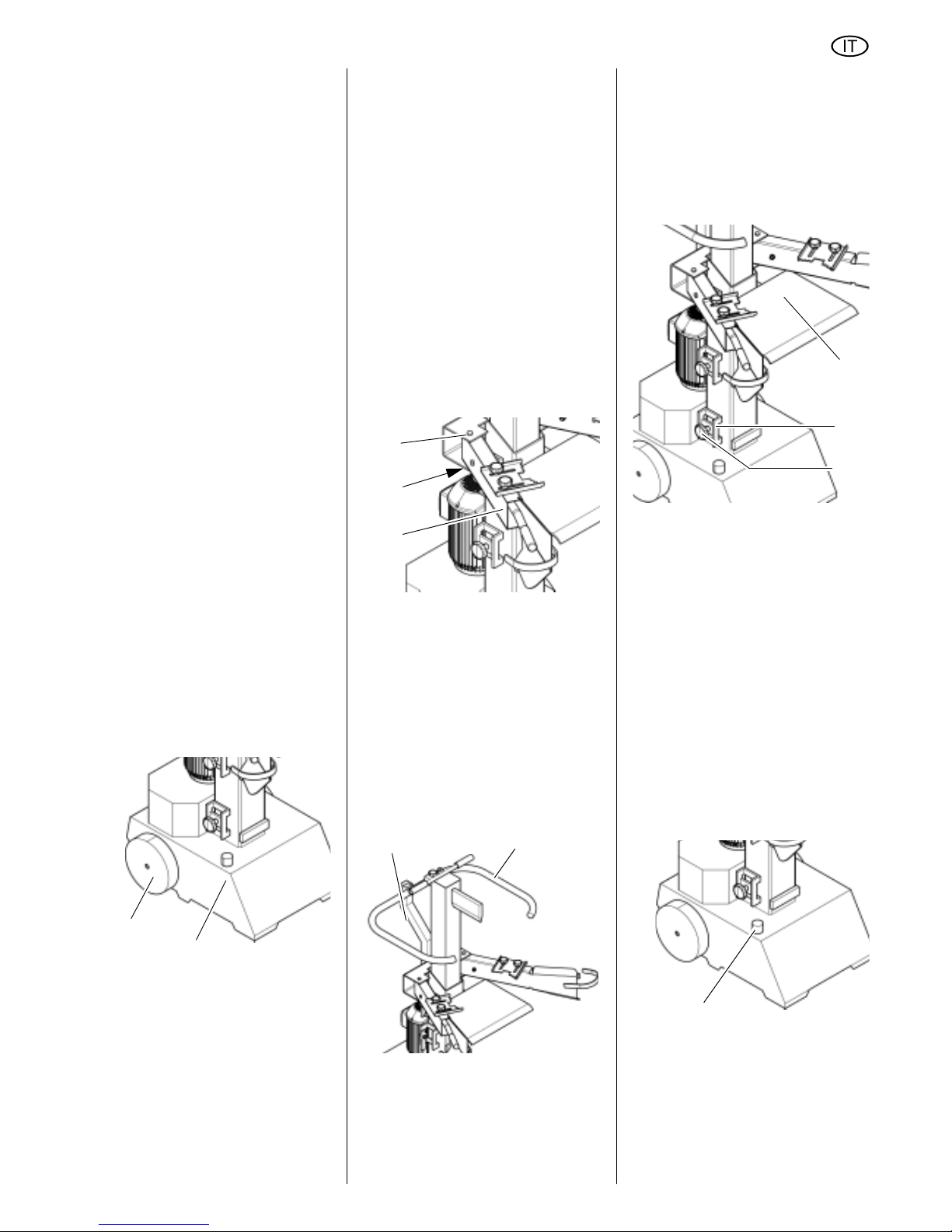

5.3 Fahreinrichtung montie-
ren
1. Achse durch die Bohrungen in der
Verkleidung des Standfußes (13)
stecken.
2. Beide Räder auf (14) die Achse ste-
cken. Dazu muss das Holzspaltergestell von einer zweiten Person
leicht angehoben werden.
3. Räder mit einem Splint auf der
Achse sichern.
5.4 Bedienhebel montieren
1. An beiden Bedienhebeln (15) müs-
sen vor der Montage die Achsbolzen (17) herausgezogen werden:
Sicherungssplint (16) ziehen;
Achsbolzen (17) herausziehen.
2. Bedienhebel (15) in die Langloch-
führung der Halterung stecken. Der
Bedienhebel ist richtig herum eingesteckt, wenn sich die Kralle auf der
Oberseite des Bedienhebels befindet.
3. Bolzen (17) von oben durch die
Bohrungen der Halterung und dem
Bedienhebel stecken.
4. Bolzen (17) mit dem Splint (16) von
unten sichern.
5.5 Sicherheitsbügel montieren
1. Sicherheitsbügel (19) wie abgebildet
mit Sechskantschraube, zwei Unterlegscheiben und selbstsichernder
Sechskantmutter am Vierkantrohr
(18) anschrauben.
Sechskantmutter nur so fest anziehen, dass der Sicherheitsbügel
leicht vor und zurück geklappt werden kann.
5.6 Auflagetisch montieren
Der Auflagetisch kann in drei verschiedenen Positionen montiert werden.
1. Lösen Sie in der gewünschten Auf-
lagetisch-Position die Sterngriffschraube (22) auf der linken Seite.
2. Auflagetisch in die Aufnahmen (21)
stecken. Achten Sie darauf, dass
der Auflagetisch richtig eingehängt
ist.
3. Die Sterngriffschraube (22) fest
anziehen. Der Auflagetisch ist nun
fest verriegelt (20).
5.7 Öltank entlüften
Um Ölaustritt beim Transport zu vermeiden, ist bei Auslieferung der Öltankverschluss fest verschlossen. Vor der Inbetriebnahme muss der Öltankverschluss
soweit aufgeschraubt werden, dass die
Luft aus dem Tank entweichen kann.
A
Achtung!
Im Betrieb muss der Öltankverschluss immer soweit geöffnet sein,
dass der Hydrauliköltank entlüftet
wird.
1. Öltankverschluss (23) um eine
Umdrehung aufschrauben, bis die
Luft aus dem Tank entweichen
kann.
5.8 Netzanschluss
B
Gefahr! Elektrische Spannung
Betreiben Sie das Gerät nur an einer
Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):
Steckdosen mit Neutralleiter, die
vorschriftsmäßig installiert, geerdet und geprüft sind.
Netzspannung und -frequenz
müssen mit den auf dem Typenschild des Gerätes angegebenen
Daten übereinstimmen.
Absicherung mit einem FI-Schal-
ter mit einem Fehlerstrom von
30 mA.
13
14
15
16
17
19
18
20
21
22
23
Page 7
7
DEUTSCH
Systemimpedanz Z
max.
am Übergabepunkt (Hausanschluss)
höchstens 0,35 Ohm.
3
Hinweis:
Wenden Sie sich an Ihr Energieversorgungsunternehmen oder Ihren
Elektroinstallateur, falls Sie Fragen
haben, ob Ihr Hausanschluss diese
Bedingungen erfüllt.
Verlegen Sie das Netzkabel so, dass
es beim Arbeiten nicht stört und nicht
beschädigt werden kann.
Schützen Sie das Netzkabel vor Hitze,
aggressiven Flüssigkeiten und scharfen Kanten.
Verwenden Sie als Verlängerungskabel nur Gummikabel mit ausreichendem Querschnitt (siehe "Technische
Daten").
Ziehen Sie den Netzstecker nicht am
Netzkabel aus der Steckdose.
5.9 Erste Inbetriebnahme
A
Gefahr durch Ausfahren des
Spaltmessers!
Aus Transportgründen befindet sich
das Spaltmesser bei Auslieferung in
der untersten Position. Sobald das
Gerät eingeschaltet wird, fährt das
Spaltmesser automatisch nach oben.
Achten Sie darauf, dass bei der ersten Inbetriebnahme über dem Spaltmesser etwa 1 m Platz ist.
B
Drehrichtungswechsel!
(nur bei Drehstromausführung)
Je nach Phasenbelegung ist es möglich, dass sich der Motor falschherum
dreht. Bei falscher Drehrichtung lässt
sich das Spaltmesser nicht betätigen.
Dann muss der Phasenwender am
Drehstromstecker des Gerätes umgeschaltet werden:
1. Gerät betriebsbereit aufstellen und
an das Stromnetz anschließen.
2. Gerät einschalten (grünen Schalter
drücken) – wenn sich das Spaltmesser nicht bewegt, Gerät ausschalten (roten Schalter drücken).
3. Netzkabel vom Anschluss am Gerät
abziehen.

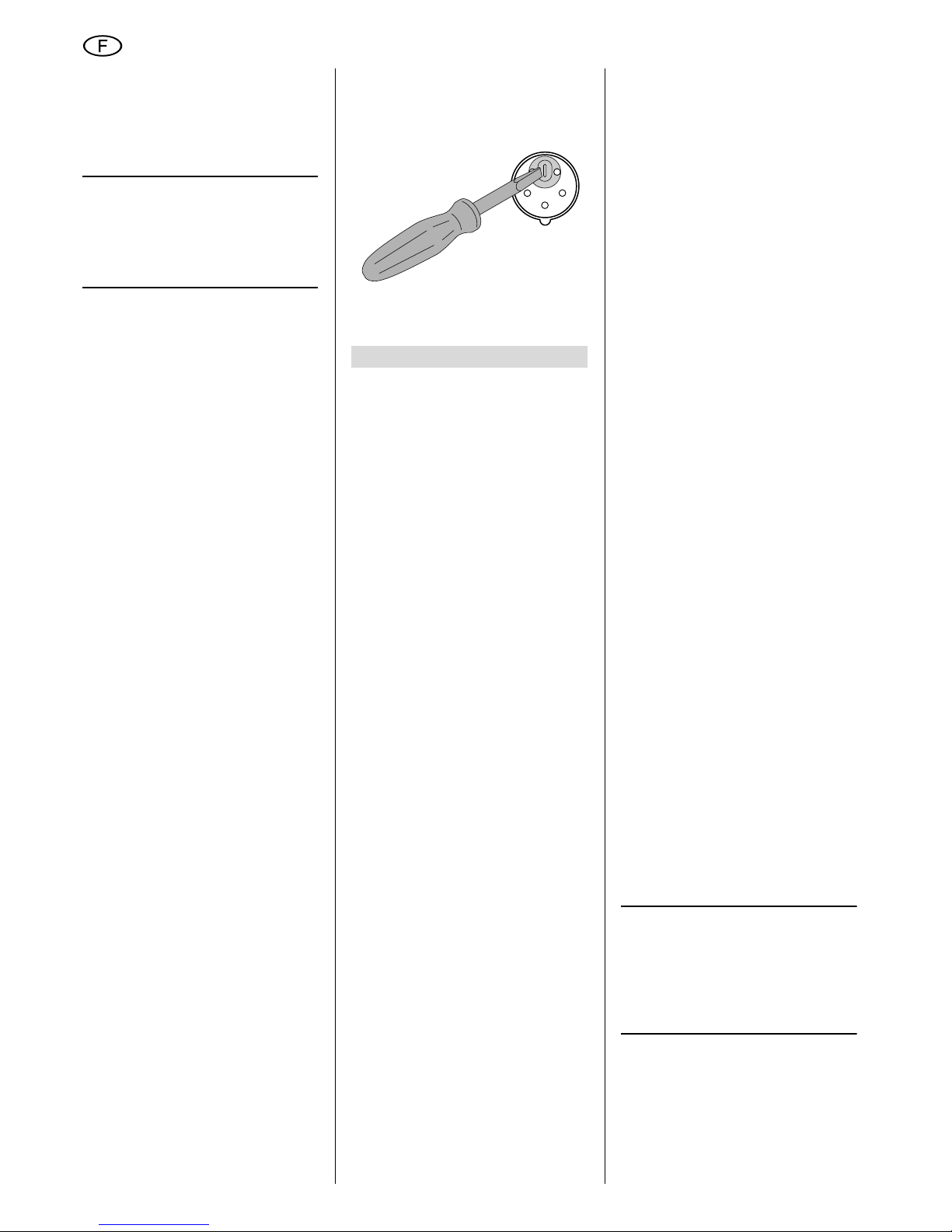

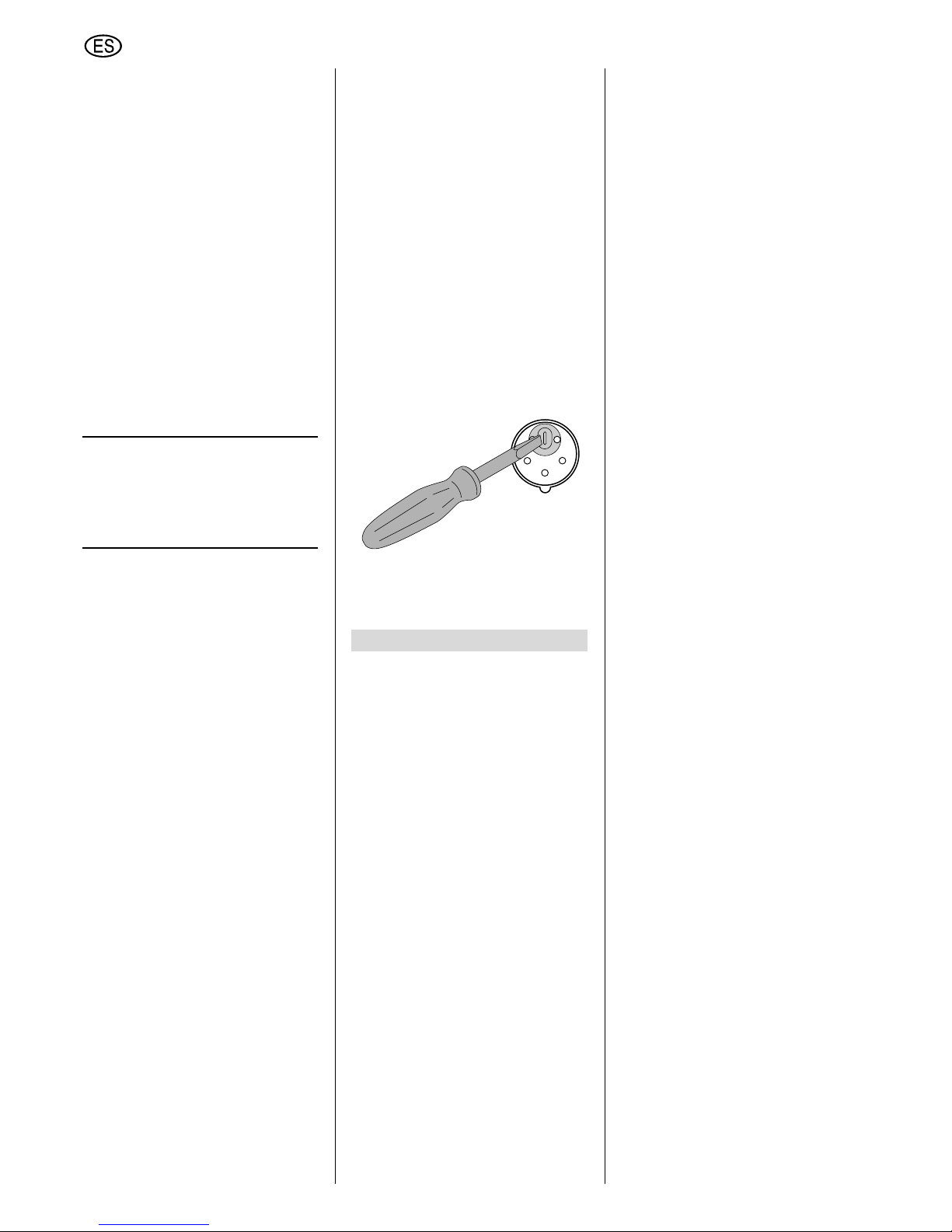

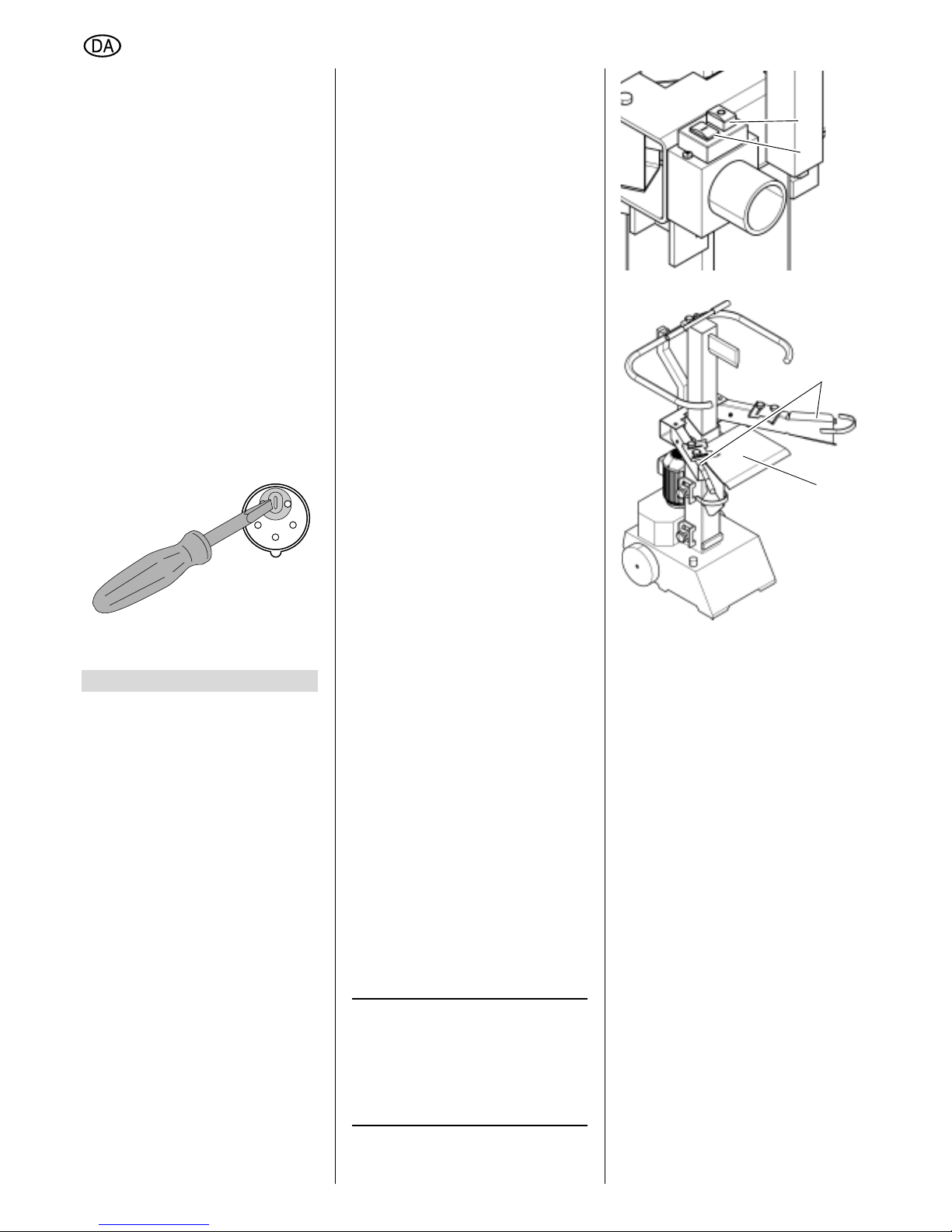

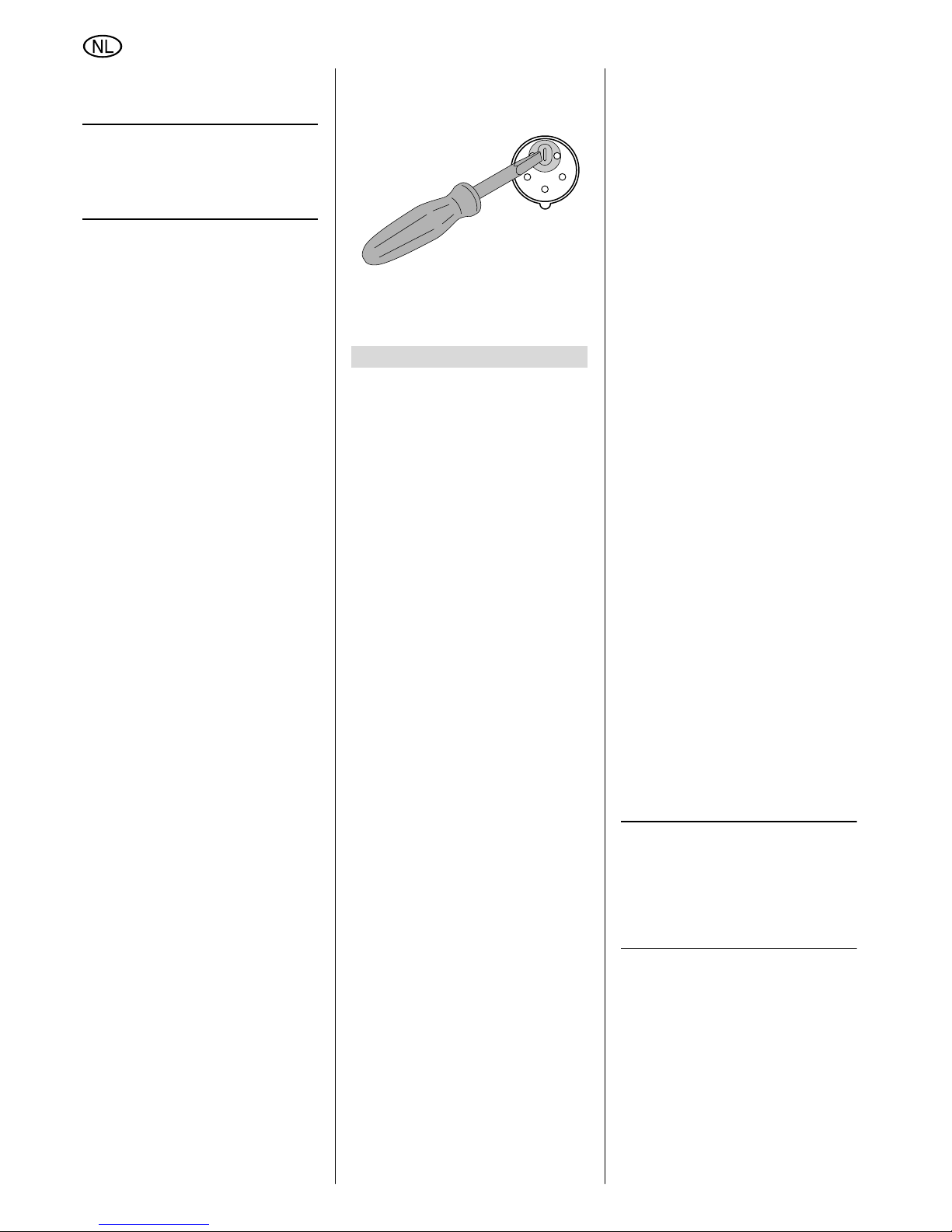

4. Mit der Klinge eines Schraubendre-
hers, Phasenwender im Stecker des
Gerätes hineindrücken und um 180q
drehen.
A
Achtung!
Phasenwender nicht direkt an den
Kontaktstiften drehen!
5. Gerät erneut einschalten – das
Spaltmesser fährt automatisch nach
oben.
Beachten Sie die folgenden Gefahrenhinweise, bevor Sie das Gerät in
Betrieb nehmen!
Beachten Sie auch die Sicherheitshinweise an Anfang dieser Anleitung!
A
Gefahr durch Mängel am
Gerät!
Kontrollieren Sie vor der Arbeit auf einwandfreien Zustand:
x Hydraulikleitungen (unbeschädigt?
kein ausgetretenes Öl sichtbar?)
x Bedienhebel (unbeschädigt? keh-
ren sie von selbst in die obere Position zurück?)
x Netzkabel, Netzstecker und Schal-
ter (bei Beschädigungen durch Elektrofachkraft ersetzen lassen)
A
Gefahr durch unzureichende
persönliche Schutzausrüstung!
x Tragen Sie geeignete Arbeitsklei-
dung, die vor den herabfallenden
Holzstücken schützt.
x Tragen Sie einen Gehörschutz.
x Tragen Sie eine Schutzbrille.
x Tragen Sie rutschfeste Schutz-
schuhe.
A
Verletzungs- und Quetschge-
fahr an beweglichen Teilen!
x Nehmen Sie dieses Gerät nicht
ohne montierte Sicherheitseinrichtungen in Betrieb.
Wenn das Gerät eingeschaltet wird,
fährt das Spaltmesser sofort nach
dem Einschalten automatisch nach
oben. Achten Sie deshalb darauf,
dass über dem Spaltmesser etwa 1 m
Platz ist.
x Halten Sie während des Betriebs
ausreichend Abstand zu angetriebenen Bauteilen.
x Halten Sie die zu spaltenden Holz-
stücke nicht mit der Hand sondern
mit den Krallen an den Bedienhebeln.
x Betätigen Sie den Spaltkeil immer
nur mit beiden Händen an den
Bedienhebeln.
x Nehmen Sie beim Arbeiten die rich-
tige Arbeitsposition ein:
vorn an der Bedienerseite
frontal zum Gerät
A
Gefahr durch Fehlverhalten
beim Holzspalten!
x Spalten Sie immer nur ein Holzstück
auf einmal.
x Achten Sie auf die richtige Tischpo-
sition für die jeweilige Länge des
Holzstückes:
Oberste Tischposition:
bis 59 cm Länge
Mittlere Tischposition:
bis 78 cm Länge
Untere Tischposition:
bis 104 cm Länge
x Stellen Sie zu spaltende Holzstücke
immer senkrecht auf die Holzauflage.
x Spalten Sie ein Holzstück immer nur
längs zur Faserrichtung.
x Holzstücke mit eingewachsenen
Ästen lassen sich nur schwer spalten. Falls sich ein Holzstück am
Spaltkeil verklemmt hat, schalten
Sie zunächst das Gerät aus. Greifen
Sie beim Entfernen nicht zwischen
die beiden Teile. Versuchen Sie
anschließend das Holzstück an
anderer Stelle zu spalten.
6.1 Holz spalten
1. Öltankverschluss um eine Umdrehung aufschrauben, bis die Luft aus
dem Tank entweichen kann.
3
Hinweis:
Bei sehr niedrigen Temperaturen,
sollten Sie das Gerät mindestens
15 Minuten im Leerlauf betreiben.
Dann hat das Hydrauliköl Betriebstemperatur und Sie können beginnen Holz
zu spalten.

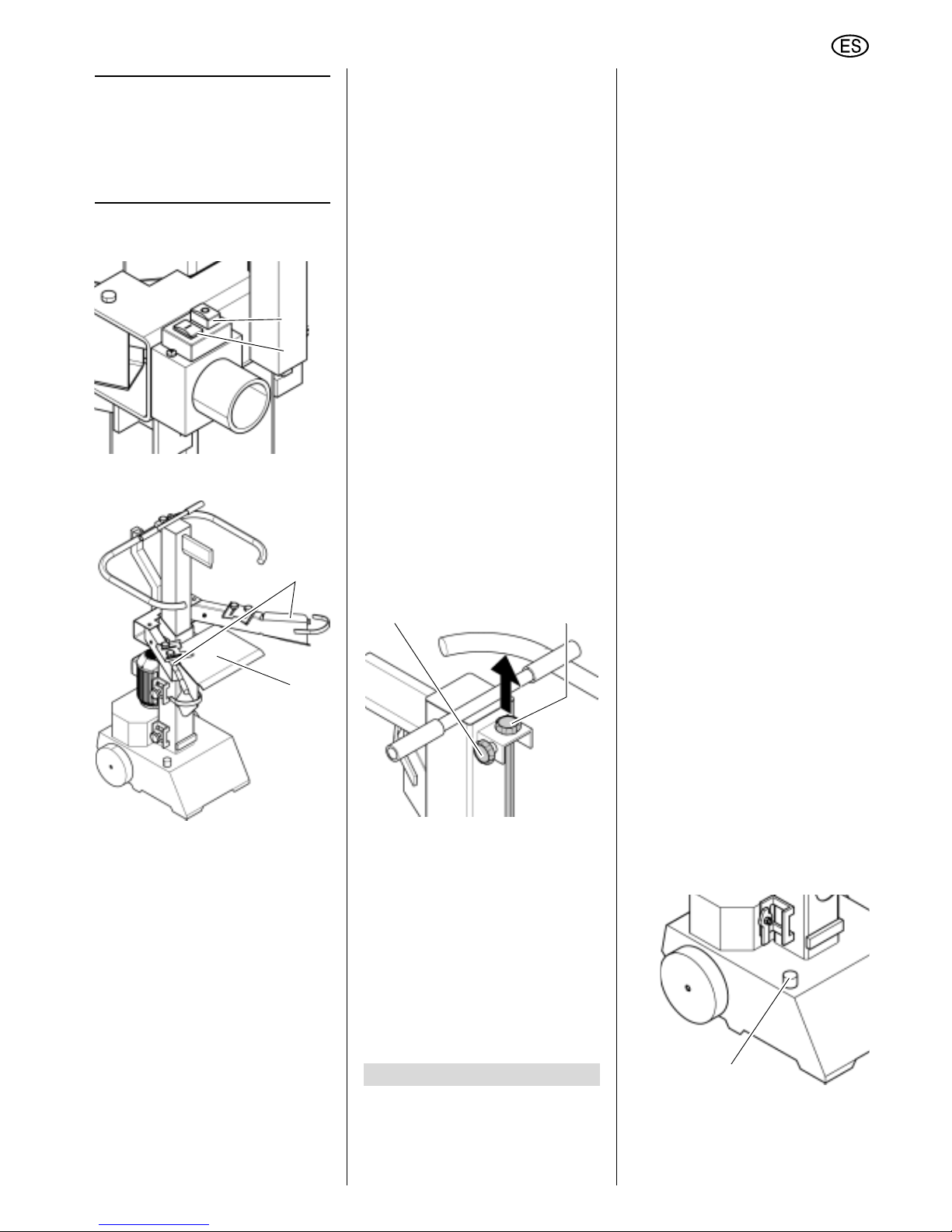

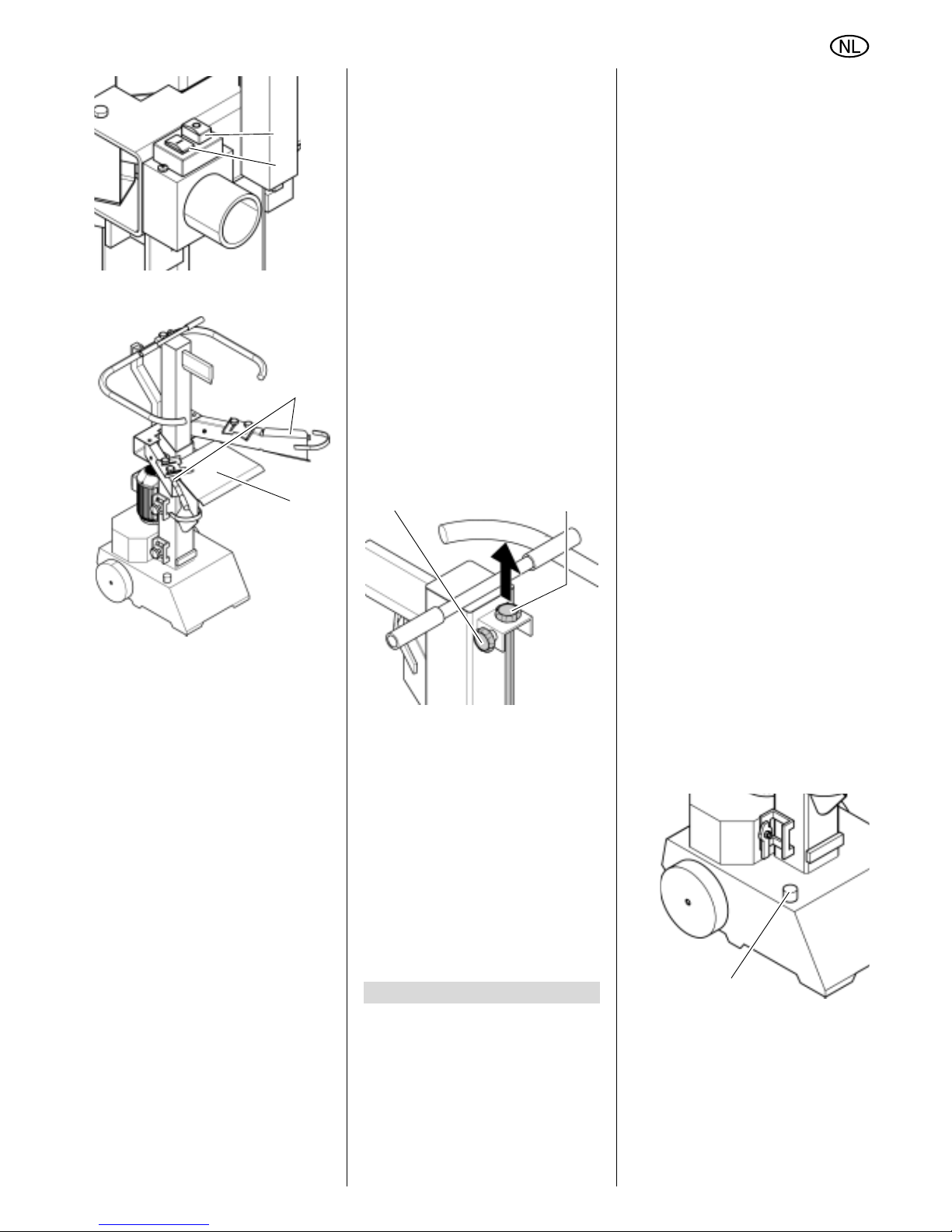

2. Gerät einschalten – grünen Schalter
(25) drücken.
6. Betrieb
24
25
Page 8
8
DEUTSCH
3. Holzstück auf den Auflagetisch (27)
stellen.
4. Holzstück mit den Krallen an den
Bedienhebeln (26) festhalten.
5. Bedienhebel betätigen.
Mit den Bedienhebeln wird der
Spaltkeil gesteuert; es gibt drei
Möglichkeiten:
Beide Bedienhebel nach unten
drücken – Spaltkeil fährt zum
Spalten nach unten.
Einen Bedienhebel nach unten
drücken – Spaltkeil bleibt stehen.
Beide Bedienhebel loslassen –
Spaltkeil fährt nach oben in die
Ausgangstellung.
In der oberen oder unteren Endposition hält der Spaltkeil automatisch
an.
6. Wenn das Holz gespalten ist, beide
Bedienhebel loslassen – der Spaltkeil fährt nach oben in die Ausgangsstellung.
7. Gespaltene Holzstücke zur Seite
räumen – nun kann der nächste
Spaltvorgang erfolgen...
8. Wenn nicht unmittelbar weitergearbeitet werden soll, Gerät ausschalten – roten Schalter (24) drücken.
6.2 Obere Ausgangsstellung
verändern
Zusätzlich zu den Verstellmöglichkeiten
des Auflagetisches kann die obere Ausgangsstellung des Spaltkeils an die
Länge des zu spaltenden Holzes angepasst werden. Wenn die obere Ausgangsstellung des Spaltkeils niedriger
gestellt wird, benötigt der Spaltkeil weniger Zeit für den Leerlauf Dadurch wird
die Zeit für einen Spaltvorgang verkürzt.
Obere Ausgangsstellung niedriger
stellen
1. Gerät einschalten (grünen Schalter
drücken).
2. Beide Bedienhebel herunterdrücken – sobald der Spaltkeil die
gewünschte Höhe erreicht hat, den
rechten Bedienhebel loslassen.
3. Gerät ausschalten (roten Schalter
drücken).
4. Schraube (28) lösen, Steuerstange
(29) bis zum Anschlag herausziehen
und Schraube (28) wieder festziehen.
Die obere Ausgangsstellung ist nun
entsprechend niedriger eingestellt.
Die Bedienung erfolgt wie oben
beschrieben.
Obere Ausgangsstellung zurückstellen
1. Gerät ausschalten (roten Schalter
drücken).
2. Schraube (28) lösen, Steuerstange
(29) bis zum Anschlag nach unten
schieben und Schraube wieder festziehen.
Die obere Ausgangsstellung ist nun
wieder auf die maximale Höhe eingestellt.
A
Gefahr!
Vor allen Wartungs- und Reinigungsarbeiten:
1. Gerät ausschalten.
2. Netzstecker ziehen.
Kurz nach dem Arbeiten können
Hydrauliköl und ölführende Teile heiß
sein – Verbrennungsgefahr! Lassen
Sie das Gerät vor Wartungsarbeiten
abkühlen.
Vermeiden Sie beim Umgang mit
Hydrauliköl Hautkontakt. Tragen Sie
Handschuhe.
Entsorgen Sie das Hydrauliköl über
eine Problemstoff-Sammelstelle.
Verwenden Sie zum Nachfüllen und
Ölwechsel nur die freigegebenen
Ölsorten (siehe Technische Daten).
x Beschädigte Teile, insbesondere
Sicherheitseinrichtungen, nur gegen
Originalteile austauschen, da Teile,
die nicht vom Hersteller geprüft und
freigegeben sind, zu unvorhersehbaren Schäden führen können.
x Weitergehende Wartungs- oder
Reparaturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
x Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und überprüfen.
7.1 Hydrauliköl wechseln
Das Hydrauliköl sollte nach 500
Betriebsstunden vollständig erneuert
werden.
1. Spaltkeil ganz nach unten fahren
und Gerät in dieser Stellung ausschalten.
2. Geeignetes Auffanggefäß mit mindestens 5 Litern Fassungsvermögen bereithalten.
3. Öltankverschluss (30) herausdrehen
und den Hydrauliköltank vollständig
entleeren.
4. Hydrauliköl auffüllen.
5. Ölstand kontrollieren. Der Ölstand
muss sich (bei eingefahrenem
Spaltturm!) zwischen der oberen
und der unteren Markierung befinden.
6. Öltankverschluss (30) wieder aufschrauben und anschließend soweit
lösen, dass die Luft aus dem Tank
entweichen kann.
7. Gerät nach dem Hydraulikölwechsel
einige Minuten im Leerlauf betreiben, bevor das Gerät wieder in
Betrieb genommen wird.
7.2 Maschine aufbewahren
1. Spaltturm ganz nach unten fahren
und Gerät in dieser Stellung ausschalten.
2. Maschine so aufbewahren, dass sie
nicht von Unbefugten in Gang
gesetzt werden kann.
A
Achtung!
Maschine nicht ungeschützt im
Freien oder in feuchter Umgebung
aufbewahren.
26
27
7. Wartung und Pflege
28 29
30
Page 9
9
DEUTSCH
7.3 Wartung
Vor jedem Betrieb
Funktion des Ein-/Aus-Schalters und der
Zwei-Hand-Bedienung auf einwandfreie
Funktion überprüfen.
Hydraulikschläuche auf Beschädigungen (Scheuerstellen, Knickstellen) untersuchen.
Ölführende Bauteile auf Undichtigkeiten
überprüfen.
Alle 50 Betriebsstunden
Bewegliche Teile (Gelenke, Scharniere
und Gleitführung des Spaltturms) mit
Putzwolle oder Ähnlichem abputzen und
wieder leicht einölen.
Ölstand kontrollieren. Der Ölstand muss
sich (bei eingefahrenem Spaltturm!) zwischen der oberen und der unteren Markierung befinden.
Alle 500 Betriebsstunden
Hydrauliköl erneuern.
Für besondere Aufgaben erhalten Sie im
Fachhandel folgendes Zubehör – die
Abbildungen finden Sie auf der hinteren
Umschlagseite:
A Spaltkreuz
teilt das Holz in einem Arbeitsgänge in vier Teile – damit halbie-
ren sich die Anzahl der Arbeitsgänge und der Zeitaufwand pro
Spaltvorgang.
B Hydrauliköl
zum Nachfüllen und Ölwechseln.
C Wartungs- und Pflegespray
zum Entfernen von Harzrückständen und zum Konservieren der
Metalloberflächen.
A
Gefahr!
Reparaturen an Elektrowerkzeugen
dürfen nur durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Elektrowerkzeuge
können an die Service-Niederlassung
Ihres Landes eingesandt werden. Die
Adresse finden Sie bei der Ersatzteilliste.
Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten
Fehler.
A
Gefahr!
Vor jeder Störungsbeseitigung:
Gerät ausschalten.
Netzstecker ziehen.
Nach jeder Störungsbeseitigung alle
Sicherheitseinrichtungen wieder in
Betrieb setzen und überprüfen.
Motor läuft nicht
Keine Netzspannung:
Kabel, Stecker, Steckdose und
Sicherung prüfen.
Zu geringe Netzspannung:
Anschlusskabel mit ausreichendem
Querschnitt verwenden (siehe
"Technische Daten").
Anlaufsicherung hat durch vorübergehenden Spannungsausfall ausgelöst:
Erneut einschalten.
Überhitzungsschutz ausgelöst:
Motor ca. 10 Minuten abkühlen lassen,
dann erneut einschalten.
Motor läuft, aber Spaltkeil bewegt
sich nicht
Phasen am Phasenwender vertauscht:
Drehrichtung wechseln (siehe
"Netzanschluss").
Schwache Spaltleistung
Führungselemente des Spaltturms verschmutzt:
Führungselemente reinigen (siehe
"Wartung").
8. Lieferbares Zubehör
9. Reparatur
10. Probleme und Störungen
11. Technische Daten
HS 6001 W HS 6001 D
Elektrische Werte Spannung
Nennstrom
Absicherung min. (träge oder K-Automat)
Schutzklasse
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Motor: Aufnahmeleistung P1
Abgabeleistung P2
Leerlaufdrehzahl
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Spaltkeil Maximaler Arbeitsweg
Spaltkraft
Spaltgeschwindigkeit
Rücklaufgeschwindigkeit
mm
t
mm/sec
mm/sec
480
6
40
140
480
6
50
140
Abmessungen der Holzstücke, die bearbeitet werden dürfen
Maximaler Durchmesser
Minimaler Durchmesser
Maximale Länge
mm
mm
mm
320
120
520 / 780 / 1040
320
120
520 / 780 / 1040
Abmessungen des Gerätes
Länge
Breite
Höhe (Spaltkeil ganz eingefahren)
Höhe (Spaltkeil ganz ausgefahren)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Gewicht des Gerätes kg 127 130
Füllmenge/Hydrauliköl l 4 4
Empfohlene Hydraulikölsorte Aral Vitam GF 22 Aral Vitam GF 22
Page 10
10
DEUTSCH
Schalldruckpegel am Arbeitsplatz - Leerlauf*
Schalldruckpegel am Arbeitsplatz - Bearbeitung*
dB (A)
dB (A)
65
80
65
80
* Die hier genannten Werte geben lediglich die Lautstärke an, die von dieser Maschine ausgeht. Ob beim Betrieb dieser Maschine
ein Gehörschutz vorgeschrieben ist, kann hier nicht angegeben werden. Dabei kommt es nämlich darauf an, wieviel Lärm am Ohr
einer Person ankommt. Und dies hängt unter anderem von den jeweiligen Umgebungsbedingungen ab (zum Beispiel ob es in der
Nähe weitere Lärmquellen gibt). Auch wenn dies nicht ausdrücklich vorgeschrieben wird, sollten Sie in ihrem eigenen Interesse auf
jeden Fall einen Gehörschutz tragen.
Page 11
11
ENGLISH
1. Components and Parts (standard delivery)
Rear
1
2
3
4
5
6
7
8
9
10
11
12
Standard delivery
1 Safety gate
2 Splitting knife
3 Control lever
4 Support table
(3 different positions)
5 Oil reservoir cap /Oil dip stick
6 Wheel set
7 Support table seat
8 Starknob screw
9 Motor with hydraulic pump
10 Splitter column
11 Transport handle
12 On/off switch
1x Log splitter frame
2x Control lever
1x Support table
1x Safety gate
1x Wheel set axle
2x Wheel
1x Operating Instructions
1x Spare parts list
XW0017E2.fm Operating Instruction
Page 12
12
ENGLISH
1. Components and Parts
(standard delivery) ....................11
2. Please Read First! .....................12
3. Safety .........................................12
3.1 Specified Conditions of Use ........12
3.2 General Safety Instructions.........12
3.3 Safety Devices ............................12
3.4 Symbols on the Splitter ...............13
3.5 Symbols Used Throughout
These Instructions.......................13
4. Special Product Features .........13
5. Transport and Installation ........13
5.1 Machine Installation ....................13
5.2 Transport.....................................13
5.3 Installing the Wheel Set ..............13
5.4 Installing the Operating Levers ...14
5.5 Installing the Safety Gate ............14
5.6 Installing the Support Table ........14
5.7 Venting the Oil Reservoir ............14
5.8 Mains Connection .......................14
5.9 Initial Operation...........................14
6. Operation ...................................15
6.1 Splitting .......................................15
6.2 Changing the Start Position
of the Splitting Knife ....................16
7. Care and Maintenance ..............16
7.1 Changing the Hydraulic Oil .........16
7.2 Storage........................................16
7.3 Maintenance................................16
8. Available Accessories .........16/59
9. Repairs .......................................16
10. Troubleshooting Guide.............17
11. Technical Specifications ..........17
x Read these instructions before use.
Pay special attention to the safety
information.
x If you notice transport damage while
unpacking, notify your supplier
immediately. Do not operate the
splitter!
x Dispose of the packing in an envi-
ronmentally friendly manner. Take
to a proper collecting point.
x Keep these instructions for refer-
ence on any issues you may be
uncertain about.
x This splitter must not be sold or lent
to someone else without being
accompanied by these operating
instructions.
3.1 Specified Conditions of
Use
This splitter is only intended for splitting
firewood as detailed in these instructions. Any other use is not as specified.
Unspecified use, modification of the
splitter or use of parts not tested and
approved by the manufacturer can
cause unforeseen damage.
This splitter is intended for operation by
one person. Other persons shall keep a
sufficient distance to the splitter.
Observe the permissible dimensions of
logs to be splitted (see "Technical Specifications").
Do not overload splitter – use it only
within the performance range it was
designed for (see "Technical Specifications").
3.2 General Safety Instructions
When using this splitter, observe the following safety instructions to exclude the
risk of personal injury or material damage.
Please also observe the special safety
instructions in the respective chapters.
Where applicable, follow the legal directives or regulations for the prevention of
accidents pertaining to the use of log
splitters.
A
General hazards!
Be alert. Know what you are doing. Set
out to work with reason. Do not operate
splitter while under the influence of
drugs, alcohol or medication.
Keep your work area tidy – a messy
work area invites accidents. Regularly
clear the work area of split wood.
Prevent adverse body positions. Ensure
firm footing and keep your balance at all
times.
Consider environmental conditions.
Keep work area well lighted.
Do not operate splitter near inflammable
liquids or gases.
This splitter shall only be started and
operated by a person familiar with log
splitters and who is at all time aware of
the dangers associated with the use of
such a machine.
Keep bystanders, particularly children,
out of the danger zone. Persons under
18 years of age shall use this splitter
only in the course of their vocational
training, under the supervision of an
instructor.
Do not permit other persons to touch the
splitter or power cable while it is running.
B
Danger! Risk of electric shock!
To ensure that the splitter remains
weatherproof, before any use check to
see that switch, power cable and plug
are not damaged (no splits, cracks, etc.)
Do not use the power cable for any purpose it is not intended for (power cable
not included with this splitter).
A
Risk of personal injury and
crushing by moving parts!
Do not operate the splitter without
installed guards.
Keep sufficient distance to driven components when operating the splitter.
Ensure the splitter is disconnected from
power supply before servicing.
Ensure that when turning ON (e.g. after
servicing) no tools or loose parts are left
on or in the splitter.
Turn power OFF if the splitter is not
used.
A
Hazard generated by modification of the splitter or use of parts not
tested and approved by the manufacturer!
Use only parts approved by the manufacturer. This applies particularly to:
Hydraulic lines (see "Spare Parts
List" for stock numbers);
Safety devices (see "Spare Parts
List" for stock numbers).
Do not change any parts.
A
Hazard generated by machine
defects!
Keep splitter and accessories in good
repair. Observe the maintenance
instructions.
Each time before starting up the splitter,
check it for signs of possible damage.
Before using the splitter, carefully
inspect all safety equipment, safety systems, and any slightly damaged parts to
ensure that these function trouble-free
and as intended. Check to see that all
moving parts work properly and do not
jam. All parts must be correctly installed
and meet all conditions necessary for
the proper operation of the splitter.
Damaged protection devices or parts
must be repaired or replaced by a qualified specialist. Have damaged switches
replaced by a service centre. Do not use
this splitter if the switch cannot be turned
ON or OFF.
Keep handles free of oil, grease and
resin.
3.3 Safety Devices
Safety valve
The safety valve prevents motor damage caused by overload when the split-
Table of Contents
2. Please Read First!
3. Safety
Page 13
13
ENGLISH
ting knife is blocked or jammed. The
safety valve is sealed and must never be
tampered with. Do not attempt to adjust
it.
No-voltage release
The no-voltage release feature prevents
the splitter from starting up when the
power is restored after a power failure.
Two-hand operation
Two-hand operation ensures that the
splitting knife travels downward only
when both operating levers are simultaneously pressed down.
Safety gate
The safety gate prevents the split parts
of a log falling from the table, possibly
injuring the operator.
3.4 Symbols on the Splitter
A
Danger!
Disregard of the following
warnings could lead to severe personal injury or material damage.
Read these instructions
before initial operation.
When operating this
splitter, do not place
your hands under the
splitting knife.
Protect your feet from
falling pieces of wood.
Danger of personal
injury. Body parts and
clothing can be caught
by moving parts.
Do not remove or disable safety devices.
Do not clean, service or
adjust this machine during operation.
Risk of electric shock!
Wear protective gloves.
Wear non-slip safety
shoes.
Wear hearing protection.
Wear protective spectacle.
This splitter is intended
for operation by one person only.
3.5 Symbols Used Throughout These Instructions
A
Danger!
Indicates risk of personal injury or
severe material damage.
B
Risk of electric shock!
Risk of personal injury by electric
shock.
A
Caution!
Risk of material damage
3
Advisory note:
Supplementary information.
x Robust welded steel construction for
maximum torsional stability.
x Two-hand control for safe operation.
x 6 tons of ram force.
x Wheel set for easy moving.
x Support table adjusts to 3 positions.
5.1 Machine Installation
A
Danger!
This splitter shall only be operated at
a location meeting the following conditions:
level, non-slip ground
splitter must stand firmly on the
ground
3
Note:
Have another person help you to
unpack, assemble and install the splitter.
1. Transport the splitter on the pallet to
a suitable location.
2. Remove packing and enclosed
parts.
3. Lift splitter off the pallet.
4. Assemble the components (assem-
bly is described in the following sections):
wheel set
operating levers
safety gate
work table
5. Vent the hydraulic system.
5.2 Transport
1. Close the oil reservoir cap before
moving.
2. Hold the splitter with both hands at
the transport handle and tip over
slightly.
3. After moving:
Open oil reservoir cap until the
hydraulic oil reservoir is vented.
A
Danger when hoisting by
crane!
Do not lift and move the splitter by
the transport handle.
Use suitable transport straps to hoist
the splitter by crane.
5.3 Installing the Wheel Set
1. Put the axle through the holes in the
cladding of the splitter's base (13).
4. Special Product Features
5. Transport and Installation
Page 14
14
ENGLISH
2. Put both wheels (14) on the axle. To
do so the splitter's frame must be
slightly lifted by a second person.
3. Secure wheels on the axle by a split
pin.
5.4 Installing the Operating
Levers
1. On both operating levers (15) the
bolts (17) need to be pulled out
before installation:
remove split pin (16);
then pull bolt (17) out.
2. Fit operating lever (15) into the slotted guide of the bracket. The lever is
fitted correctly if the claw is on the
top of the operating lever.
3. Put bolts (17) from the top through
the holes in the bracket and the
operating lever.
4. Secure bolt (17) with split pin (16)
from below.
5.5 Installing the Safety Gate
1. Fasten safety gate (19) as illustrated
with hexagon head screw, two
washers and prevailing torque-type
hexagon nut to the square tube (18).
Tigthen hexagon nut only so much
that the safety gate can easily be
lifted and lowered.
5.6 Installing the Support
Table
The support table can be installed in
three different positions.
1. At the desired support table posi-
tion, loosen the starknob screw (22)
on the left hand side of the splitter
column.
2. Place support table into the seats
(21). Make sure the support table
fits properly in the seats.
3. Tighten the starknob screw (22).
The support table (20) will be firmly
locked.
5.7 Venting the Oil Reservoir
To avoid accidental escape of oil during
transport the oil reservoir cap is fully
closed for shipping.
Before initial operation the oil reservoir
cap must be opened so much that air
can escape from the reservoir.
A
Caution!
When the splitter is working the oil
reservoir cap must be opened to the
extent that the hydraulic oil reservoir
is vented.
1. Open oil reservoir cap (23) one full
turn, until the air can escape from
the reservoir.
5.8 Mains Connection
B
Danger! High voltage
Operate the splitter only on a power
source matching the following
requirements (see also "Technical
Specifications"):
Outlets with neutral wire, properly
installed, grounded and tested.
Mains voltage and frequency
must conform with the data
stated on the splitter's nameplate.
Fuse protection by a residual cur-
rent device (RCD) of 30 mA fault
current sensivity.
System impedance Z
max.
at the
interconnection point (house
service connection) 0.35 Ohm
maximum.
3
Note
Check with your local Electricity
Board or electrician if in doubt whether
your house service connection meets
these requirements.
Position power supply cable so it
does not interfere with the work and
is not damaged.
Protect power supply cable from heat,
corrosive liquids and sharp edges.
Use only rubber-jacketed extension
cables of sufficient lead cross section
(see "Technical Specifications").
Do not pull on power supply cable to
unplug.
5.9 Initial Operation
A
Keep clear of the moving splitting knife!
To ensure safe transport, the splitting
knife is retained in the lowest position
for shipping. When the splitter is
turned ON the splitting knife raises
automatically. During initial operation, be sure that there is about one
meter of clearance available above
the splitting knife.
14
13
15
16
17
19
18
20
21
22
23
Page 15
15
ENGLISH
B
Changing the direction of rotation!
(3-phase models only)
Depending on the phase sequence, it
is possible that the electric motor will
turn in the wrong direction. If the electric motor turns in the wrong direction, the splitting knife cannot be
operated. In this case the phase
changer setting must be changed:
1. Install splitter ready for work and
connect it to the power suply.
2. To check for this condition, start the
splitter (press the GREEN switch
button) – if the splitting knife does
not move, turn the splitter OFF
(press RED switch button).
3. Unplug the power cable at the split-
ter.
4. Using a flat-bladed screwdriver,
push the phase changer inside the
splitter's plug down and turn it 180q.
A
Caution!
Do not attempt to turn the phase
changer at the contact pins!
5. Turn the splitter ON again– The
splitting knife will automatically
travel upwards.
Please take note of the following
safety information before operating
the splitter!
Also follow the safety instructions
given at the beginning of this manual!
A
Hazard generated by machine
defects!
Before starting any work, check to see
that the following are in proper working
order:
x Inspect hydraulic lines for damage.
Check for any leaking hydraulic oil.
x Check operating levers for damage.
Check to see that the operating
levers move freely and fully return to
their upper position.
x Power cable, power cable plug and
switch (if damaged, have replaced
by a qualified electrician)
A
Hazard generated by insuffi-
cient personal protection gear!
x Wear suitable work clothing, provid-
ing protection against falling logs.
x Wear hearing protection.
x Wear protective spectacle.
x Wear non-slip safety shoes.
A
Risk of personal injury and
crushing by moving parts!
x Do not operate splitter without
installed safety guards.
When the splitter is turned on, the
splitting knife immediately rises automatically into its uppermost position.
Be sure that there is about 1 meter of
clearance above the splitting knife.
x Keep sufficient distance to driven
components when operating the
splitter.
x Do not hold the log to be split with
your hands. Hold with the the operating levers' claws only.
x Always operate the splitting knife
with both hands on the operating
levers.
x Always assume a proper, safe work
position:
at the front on the operator side
directly in front of the splitter
A
Danger of injury due to unexpected, sudden movement of the log
being split!
x Only split one lög at a time.
x Make sure of the correct table posi-
tion for the respective log length:
Uppermost table position:
up to 59 cm log length
Centre table position:
up to 78 cm log length
Centre table position:
up to 104 cm log length
x Always position the log vertically on
the support table.
x Always split a log lengthwise, in the
same direction the wood fibers run.
x Logs with branch stubs can be very
difficult to split (irregular cross-grain
structure. If a log gets caught on the
splitting knife, turn the splitter OFF
before attempting to free it. When
removing a stuck log, do not reach
into the area between it and the
table. After freeing the log, do not try
to split it again in the same place.
Try splitting it again in another
place.
6.1 Splitting
1. Open oil reservoir cap one full turn,
until the air can escape from the reservoir.
3
Note:
At low temperatures the splitter
should be running idle for at least
15 minutes.
The hydraulic oil has then warmed up to
operating temperature, you can now
start splitting logs.
2. Start the splitter – by pressing the
GREEN switch button (25) .
3. Place a log vertically on the support
table (27) .
4. Hold log in place with the claws on
the operating levers (26).
5. Move the operating levers.
Movement of the splitting knife is
controlled by the two operating
levers. There are three possible
actions:
Press both operating levers
downward – The work cycle
starts, and the splitting knife
moves downward to split the log.
Press only one operating lever
downward – The splitting knife
stops.
Release both operating levers –
The splitting knife moves back
upward to its starting position.
6. Operation
24
25
26
27
Page 16
16
ENGLISH
The splitting knife stops automatically in the upper or lower position
(end of travel).
6. When the log is split, release both
operating levers – The splitting knife
then returns to its starting position.
7. Remove the split pieces of wood,
and place them off to the side and
out of the immediate work area –
now you are ready to continue splitting.
8. If you do not intend to continue
working immediately, turn the splitter OFF by pressing the RED switch
button (24) .
6.2 Changing the Start Posi-
tion of the Splitting Knife
In addition to the different positioning of
the support table the splitting knife's
upper starting position can be adapted to
the log length. With the upper starting
position for the splitting knife set lower,
the knife requires less time to approach
the work. The results in a shorter work
cycle.
Lowering the upper starting position
1. Turn splitter ON (press the GREEN
switch button).
2. Press both operating levers downward – As soon as the splitting knife
has reached the new desired height,
release the right lever.
3. Turn splitter OFF (press the RED
switch button).
4. Loosen screw (28), pull control rod
(29) up until it reaches the stop, then
tighten screw (28) again.
The upper starting position is now
set as desired. Continue to operate
the splitter as described above.
Resetting the upper starting position
1. Turn splitter OFF (press the RED
switch button).
2. Loosen screw (28), push control rod
(29) down against the stop and
tighten the screw again.
The upper starting position is now
reset to the maximum height.
A
Danger!
Prior to all servicing:
1. Turn splitter OFF
2. Unplug power cable
Directly after stopping the splitter, the
hydraulic oil and the hydraulic system's parts may be hot! Let the splitter cool down before any servicing.
Avoid direct skin contact with hydraulic oil. Wear protective gloves.
Dispose of hydraulic oil in an environmentally friendly manner at a
proper waste oil collection point.
When topping up or changing the
hydraulic oil, be sure to use only
approved types of oil (see "Technical
Specifications").
x Replace damaged parts, especially
safety devices, only with genuine
replacement parts since parts not
tested and approved by the manufacturer can cause unforeseeable
damage.
x Repair and maintenance work other
than described in this section should
only be carried out by qualified specialists.
x Check to see that all safety devices
are operational again after each
service.
7.1 Changing the Hydraulic Oil
The hydraulic oil should be changed
after every 500 operating hours.
1. Move the splitting knife all the way
down, and turn the splitter OFF.
2. Have a suitable collect vessel of at
least 5 litres capacity ready.
3. Unscrew the oil reservoir cap (30)
and drain the hydraulic oil reservoir
completely.
4. Fill up hydraulic oil.
5. Check oil level. The oil level must
(with lowered splitter column) be
between the max. and min. marks.
6. Screw oil reservoir cap (30) back on
and open so much that air can
escape from the reservoir.
7. Let the splitter run idle for several
minutes after the oil change before
using it again.
7.2 Storage
1. Lower the splitter column fully, and
with it in this position, turn the splitter OFF.
2. Store splitter where it cannot be
used or tampered with by unauthorized persons.
A
Caution!
Do not store splitter unprotected outdoors or in damp environment.
7.3 Maintenance
Before each use
Check ON/OFF switch and two hand
control buttons for proper functioning.
Inspect hydraulic hoses for damage
(cuts, chafing and kinks).
Inspect lubrication system for leaks.
Every 50 hours of operation
Wipe off all moving/articulated parts
(joints, hinges and splitter column
guides) with suitable cloths, then oil
lightly.
Check oil level. The oil level must (with
lowered splitter column) be between the
min. and max. mark.
Every 500 hours of operation
Change hydraulic oil.
For special tasks the following accessories are available at your specialized
dealer – see back cover for illustrations:
A Four-way Splitting Knife:
This accessory splits logs into four
pieces in one work cycle. With it,
the amount of work cycles can be
cut in half, significantly reducing
overall splitting time.
B Hydraulic Oil for topping up and
refilling.
C Care and Maintenance Spray
For removing resin residue and preserving metal surfaces.
A
Danger!
Repairs to electric tools must be carried out by qualified electricians only!
Power tools in need of repair can be sent
to the service centre of your country.
Refer to spare parts list for the address.
Please attach a description of the fault to
the electric tool.
28 29
7. Care and Maintenance
30
8. Available Accessories
9. Repairs
Page 17
17
ENGLISH
A
Danger!
Before carrying out any repair service
or maintenance work, always:
Turn splitter OFF
Unplug power cable
Check to see that all safety devices
are operational again after each troubleshooting.
Motor does not run
No supply voltage:
check cables, plug, outlet and mains
fuse.
Mains voltage too low:
use power cable of sufficient lead
cross-section (see "Technical Specifications").
No-voltage release solenoid tripped by
temporary power failure:
switch on again.
Overload protection tripped:
let motor cool down for approx. 10 min-
utes, then start motor again.
Motor runs, but the splitting knife
does not move
Phase sequence changed at the phase
changer:
change direction of rotation (see
"Mains Connection").
Low splitting force (ram force)
Splitter column guides are dirty:
clean the guides (see "Care and
Maintenance").
10. Troubleshooting Guide
11. Technical Specifications
HS 6001 W HS 6001 D
Electrical data Voltage
Nominal current
Fuse protection min. (time-lag or K-type breaker)
Protection class
V
A
A
230 (1 a 50 Hz)
13.2
16
IP54
400 (3 a 50 Hz)
7.2
10
IP54
Motor: Power input P1
Power output P2
No-load speed
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Splitting knife Maximum length of travel
Splitting force
Splitting speed
Return speed
mm
t
mm/sec
mm/sec
480
6
40
140
480
6
50
140
Maximum dimensions of logs to be splitted
Maximum diameter
Minimum diameter
Maximum length
mm
mm
mm
320
120
520/ 780/ 1040
320
120
520/ 780/ 1040
Machine dimensions
Length
Width
Height (splitting knife fully retracted)
Height (splitting knife fully extended)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Machine weight kg 127 130
Filling capacity/Hydraulic oil l 4 4
Recommended hydraulic oil Aral Vitam GF 22 Aral Vitam GF 22
Noise emission - idle running*
Noise emission - during operation*
dB (A)
dB (A)
65
80
65
80
* The values stated here only indicate the loudness emitted by this machine. Whether the operator is required to wear hearing protection cannot be determined here. This depends on how much noise reaches the ear of the operator. And this, among other things,
depends on the existing ambient conditions (such as other sources of noise near by). Even though it may not be explicitly required,
it is in your own interest to always wear hearing protection when operating this machine.
Page 18
18
FRANÇAIS
1. Vue d'ensemble de l'appareil (fournitures à la livraison)
Dos
1
2
3
4
5
6
7
8
9
10
11
12
Fourniture à la livraison
1 Étrier de sécurité
2 Lame à fendre
3 Levier de commande
4 Table d'appui
(3 réglages possibles)
5 Bouchon du réservoir à huile /
réglette-jauge à huile
6 Chariot
7 Logement pour la table d'appui
8 Vis à poignée
9 Moteur avec pompe hydraulique
10 Tour à fendre
11 Poignée de transport
12 Interrupteur «marche-arrêt»
1x bâti pour fendeuse à bois
2x leviers de commande
1x table d'appui
1x étrier de sécurité
1x essieu de chariot
2x roues
1x instructions d'utilisation
XW0017F2.fm Instructions d'utilisation
Page 19
19
FRANÇAIS
1. Vue d'ensemble de l'appareil
(fournitures à la livraison)........18
2. À lire au préalable !...................19
3. Sécurité......................................19
3.1 Utilisation conforme à l'usage ..... 19
3.2 Instructions générales de
sécurité .......................................19
3.3 Dispositifs de sécurité................. 20
3.4 Symboles sur l'appareil............... 20
3.5 Symboles employés dans les
présentes instructions................. 20
4. Propriétés du produit ...............20
5. Transport et montage...............20
5.1 Montage de l'appareil..................20
5.2 Transport de l'appareil ................21
5.3 Montage du kit roulettes .............21
5.4 Montage du levier de commande 21
5.5 Montage de l'étrier de sécurité....21
5.6 Montage de la table d'appui........ 21
5.7 Purge du réservoir d'huile...........21
5.8 Raccordement au secteur...........21
5.9 Première mise en service ...........22
6. Service .......................................22
6.1 Pour fendre du bois ....................22
6.2 Modifier la position
initiale supérieure........................23
7. Maintenance ..............................23
7.1 Changement d'huile hydraulique 23
7.2 Entreposage de l'appareil ...........24
7.3 Maintenance ...............................24
8. Accessoires disponibles..... 24/59
9. Réparations ...............................24
10. Problèmes et pannes................24
11. Caractéristiques techniques.... 24
x Lisez les présentes instructions
d'utilisation avant la mise en marche. Observez en particulier les
consignes de sécurité.
x Si un dommage dû au transport est
constaté lors du déballage, informez-en immédiatement votre revendeur. Ne mettez pas l'appareil en
service !
x Éliminez l'emballage dans le respect
de l'environnement. Déposez-le
dans un point de collecte approprié.
x Conservez ces instructions de
manière à pouvoir vous y référer à
tout instant en cas d'hésitation.
x Remettez également ces instruc-
tions en cas de vente ou de location
de l'appareil.
3.1 Utilisation conforme à
l'usage
Utilisez cet appareil exclusivement pour
fendre du bois selon les indications figurant dans ces instructions d'utilisation.
Toute autre utilisation est contraire à sa
destination. Une utilisation non conforme
aux prescriptions, des modifications
apportées à l'appareil ou l'emploi de
pièces qui n'ont pas été contrôlées ni
approuvées par le fabricant peuvent entraîner des dommages imprévisibles !
Cet appareil est destiné à être manipulé
par une personne. Les autres personnes doivent se tenir suffisamment à
l'écart de l'appareil pendant le
fonctionnement.
Respectez les dimensions des pièces de
bois qui peuvent être usinées (voir
caractéristiques techniques).
Ne surchargez pas l'appareil – utilisez-le
uniquement dans la plage de performances indiquée dans les caractéristiques techniques.
3.2 Instructions générales de
sécurité
Respectez les instructions de sécurité
suivantes lors de l'utilisation de cet
appareil afin d'éliminer tout risque de
dommage corporel ou matériel.
Respectez les instructions de sécurité
spécifiques à chaque chapitre.
De plus, respectez les directives légales
ou les normes de protection contre les
accidents applicables à l'utilisation de
fendeuses à bois.
A
Risques généraux !
Il convient de rester attentif. Travaillez
en faisant très attention. Abordez le travail avec bon sens. N'utilisez pas
l'appareil lorsque vous n'êtes pas concentré.
Veuillez maintenir le lieu de travail en
ordre, un lieu de travail désordonné
étant susceptible de provoquer des accidents. Retirez régulièrement les fragments de bois de la zone de travail.
Évitez de prendre une position du corps
inconfortable. Veillez à adopter une
position stable et à garder constamment
votre équilibre.
Prenez en considération les conditions
ambiantes :
Veillez à un bon éclairage.
N'utilisez pas l'appareil en présence de
liquides ou de gaz inflammables.
Cet appareil ne doit être mis en service
et utilisé que par des personnes ayant
l'expériences des fendeuses à bois et
conscientes, à tout moment, des dangers que leur utilisation représente.
Les personnes non concernées par ces
opérations, et tout particulièrement les
enfants, doivent être tenues à distance
de la zone de danger. Les mineurs n'ont
le droit de se servir de l'appareil que
dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.
Ne laissez aucune tierce personne toucher l'appareil ni le câble d'alimentation
pendant l'utilisation de l'appareil.
B
Dangers dus à l'électricité !
Pour que la protection de cet appareil
contre les projections d'eau soit effective, vérifiez avant chaque utilisation que
l'interrupteur, le câble et la prise ne présentent aucun dommage (fissures, etc.).
N'utilisez pas le câble secteur pour des
travaux auxquels il n'est pas destiné (le
câble secteur ne fait pas partie du
matériel fourni).
A
Risque de blessures ou de
pincement au niveau des pièces
mobiles !
Ne faites pas fonctionner l'appareil lorsque les dispositifs de sécurité ne sont
pas installés.
Maintenez une distance suffisante avec
les composants en mouvement pendant
le fonctionnement.
Assurez-vous, avant toute opération de
maintenance, que l'appareil est bien
débranché.
Avant de mettre en marche l'appareil
(après des travaux de maintenance, par
exemple), vérifiez qu'aucun outil
d'assemblage ni aucune pièce détachée
n'est tombé dans l'appareil.
Mettez l'appareil hors service lorsqu'il
n'est pas utilisé.
A
Dangers dus à des modifications apportées à l'appareil ou à
l'emploi de pièces qui n'ont pas été
contrôlées ni approuvées par le fabricant !
N'utilisez que des pièces de rechange
agréées par le fabricant. Cela concerne
en particulier les pièces suivantes :
conduits hydrauliques (numéros de
commande, voir liste des pièces de
rechange) ;
dispositifs de sécurité (numéros de
commande, voir liste des pièces de
rechange).
N'apportez pas de modifications aux
pièces de l'appareil.
A
Dangers dus à des défauts de
l'appareil !
Veuillez entretenir l'appareil et les
accessoires avec soin. Respectez les
instructions de maintenance.
Avant chaque mise en service, contrôlez
l'existence de possibles dommages :
Table des matières
2. À lire au préalable !
3. Sécurité
Page 20
20
FRANÇAIS
avant d'utiliser l'appareil, il faut contrôler
avec soin le parfait fonctionnement des
mécanismes de sécurité, des dispositifs
de protection et des pièces légèrement
endommagées. Vérifiez que les pièces
mobiles fonctionnent correctement et ne
grippent pas. Toutes les pièces doivent
être correctement installées et répondre
à toutes les conditions afin d'assurer un
fonctionnement irréprochable de
l'appareil.
Les dispositifs de protection ou les
pièces détériorées doivent être réparés
ou remplacés dans les règles de l'art par
un atelier spécialisé et agréé. Faites
remplacer les interrupteurs défectueux
par un atelier de service après-vente.
N'utilisez pas cet appareil lorsqu'un
interrupteur est défectueux.
Gardez les poignées sèches et exemptes d'huile, de résine et de graisse.
3.3 Dispositifs de sécurité
Soupape de surcharge
La soupape de surcharge empêche des
dommages sur le moteur quand la lame
se bloque. La soupape de surcharge est
scellée et ne doit en aucun cas être
manipulée.
Dispositif de sécurité de démarrage
Le dispositif de sécurité de démarrage
empêche que l'appareil ne démarre
automatiquement lorsque le courant est
rétabli après une panne de courant.
Mode de fonctionnement à deux
mains
Le mode de fonctionnement à deux
mains fait en sorte que la lame ne
descend que lorsqu'on appuie simultanément sur les deux leviers de commande.
Étrier de sécurité
L'étrier de sécurité empêche que les
bouts de bois fendus ne tombent de
manière incontrôlée et ne risquent de
blesser l'utilisateur.
3.4 Symboles sur l'appareil
A
Danger !
Le non-respect des avertissements suivants peut entraîner des
blessures ou des dommages
matériels graves.
Lire les instructions de
service avant la mise en
service.
Pendant le service, ne
pas placer les mains
sous le coin à refendre.
Protéger les pieds des
chutes de bouts de bois.
Risque de blessures par
accrochage de parties
du corps ou de vêtements.
Ne pas retirer les mécanismes de sécurité.
Ne pas procéder à des
travaux de nettoyage, de
maintenance ou de réglage en cours d'utilisation.
Risque d'électrocution.
Utiliser des gants de protection.
Utiliser des chaussures
de protection.
Porter un casque de protection acoustique.
Porter des lunettes de
protection.
L'appareil ne doit être
manipulé que par une
seule personne.
3.5 Symboles employés dans
les présentes instructions
A
Danger !
Avertissement d'un risque de dommages corporels ou matériels graves.
B
Risque d'électrocution !
Avertissement d'un risque de dommages corporels dus à l'électricité.
A
Attention !
Avertissement d'un risque de dégâts
matériels.
3
Avertissement :
Information supplémentaire.
x Construction stable soudée pour
garantir une grande résistance à la
torsion.
x Mode de fonctionnement à deux
mains pour une manipulation sûre.
x Puissance de fente de 6 t.
x Kit roulettes pour un transport facile.
x 3 possibilités de réglage de la table
porte-pièce.
5.1 Montage de l'appareil
A
Danger !
Ne faire fonctionner l'appareil que
dans un endroit remplissant les conditions suivantes :
sol plat et non dérapant
position stable de l'appareil
3
Remarque :
Demandez de l'aide à une deu-
xième personne pour déballer, assembler et installer l'appareil.
1. Transporter l'appareil sur la palette
jusqu'à un lieu approprié au montage.
2. Retirer l'emballage et les pièces
jointes.
3. Soulever l'appareil de la palette.
4. Propriétés du produit
5. Transport et montage
Page 21
21
FRANÇAIS
4. Monter les composants (le montage
est décrit dans les paragraphes
suivants) :
Kit roulettes
Levier de commande
Étrier de sécurité
Table porte-pièce
5. Purger l'air du système hydraulique.
5.2 Transport de l'appareil
1. Fermer le bouchon du réservoir à
huile avant le transport.
2. Saisir l'appareil des deux mains par
la poignée de transport et le renverser légèrement.
3. Après le transport :
ouvrir légèrement le bouchon du
réservoir à huile hydraulique pour
purger l'air à l'intérieur du réservoir.
A
Danger en cas de transport par
grue !
Ne pas soulever et transporter
l'appareil par la poignée de transport.
Utiliser des sangles de transport
adaptées au transport de l'appareil
avec une grue.
5.3 Montage du kit roulettes
1. Insérer l'axe par les alésages dans
le revêtement du socle (13).
2. Enficher les deux roues (14) sur
l'axe. Pour cela, le châssis de la fendeuse à bois doit être légèrement
soulevé par une autre personne.
3. Bloquer les roues sur l'axe avec une
goupille de retenue.
5.4 Montage du levier de
commande
1. Avant le montage, il est nécessaire
de retirer les axes (17) sur les deux
leviers de commande (15) :
tirer la goupille de retenue (16) ;
dégager l'axe (17).
2. Insérer le levier de commande (15)
dans le guidage oblong du support.
Le levier de commande est correctement monté lorsque la griffe se
trouve sur la face supérieure du
levier.
3. Insérer l'axe (17) par en haut à tra-
vers les alésages du support et du
levier de commande.
4. Bloquer l'axe (17) par en bas avec la
goupille de retenue (16).
5.5 Montage de l'étrier de
sécurité
1. Visser l'étrier de sécurité (19) sur le
tube carré (18) comme indiqué sur
l'illustration avec une vis hexagonale, deux rondelles et un écrou
hexagonal indesserrable.
Serrer l'écrou hexagonal de manière
à ce que l'étrier de sécurité puisse
encore être légèrement rabattu à
l'avant et à l'arrière.
5.6 Montage de la table
d'appui
La table porte-pièce peut être montée
dans trois positions différentes.
1. Lorsque la table d'appui est dans la
position souhaitée, desserrez la vis
à poignée (22) sur la gauche.
2. Insérez la table d'appui dans les
logements (21). Faites attention à
ce qu'elle soit bien accrochée.
3. Serrez à fond la vis à poignée (22).
La table d'appui est à présent verrouillée de manière fixe (20).
5.7 Purge du réservoir
d'huile
Pour éviter des fuites d'huile durant le
transport, le bouchon du réservoir d'huile
est fermé hermétiquement à la livraison.
Le bouchon doit être ouvert avant la
mise en service de manière à ce que l'air
puisse s'échapper du réservoir.
A
Attention !
En cours d'utilisation, le bouchon du
réservoir d'huile hydraulique doit toujours être suffisamment ouvert de
manière à ce que l'air puisse s'échapper du réservoir.
1. Dévisser le bouchon du réservoir
d'huile (23) d'un tour jusqu'à ce que
l'air puisse s'échapper du réservoir.
5.8 Raccordement au secteur
B
Danger ! Tension électrique
Ne faire fonctionner l'appareil que sur
une source de courant répondant aux
exigences suivantes (voir aussi
caractéristiques techniques) :
Prises de courant avec conduc-
teurs neutres installées, mises à
la terre et contrôlées conformément aux prescriptions.
La tension du réseau et la fré-
quence doivent correspondre aux
caractéristiques indiquées sur la
plaque signalétique de l'appareil.
13
14
15
16
17
19
18
20
21
22
23
Page 22
22
FRANÇAIS
Protection par fusibles avec un
disjoncteur à courant de défaut
de 30 mA.
Impédance du système Z
max.
au
point de transmission (raccord
maison) de 0,35 ohm.
3
Avertissement :
Si vous n'êtes pas sûr que le raccord électrique respecte cette dernière
condition, consultez votre compagnie de
distribution d'énergie ou votre installateur électrique.
Posez le câble secteur de telle sorte
qu'il ne gêne pas le travail et ne
puisse pas être endommagé.
Protégez le câble secteur contre la
chaleur, les liquides agressifs et les
arêtes tranchantes.
N'utilisez comme rallonge qu'un
câble isolé par du caoutchouc et de
section suffisante (voir caractéristiques techniques).
Ne pas tirer sur le câble secteur pour
débrancher la fiche de la prise de
courant.
5.9 Première mise en service
A
Danger lors de la sortie de la
lame !
Pour des raisons de transport, la
lame se trouve sur la position la plus
basse à la livraison. Lorsque
l'appareil est mis en marche, la lame
remonte automatiquement. Au cours
de la première mise en service, assurez-vous qu'il y a 1 m d'espace audessus de la lame.
B
Changement de l'ordre des
phases !
(uniquement pour les modèles à courant triphasé)
Selon la répartition des phases, il est
possible que le moteur tourne dans le
mauvais sens. Si l'ordre des phases
est erroné, la lame ne peut pas être
actionnée. Il faut alors commuter
l'inverseur de phase sur la fiche à
courant triphasé de l'appareil :
1. Monter l'appareil et le raccorder au
réseau de courant.
2. Mettre en marche l'appareil
(appuyer sur l'interrupteur vert). Si la
lame ne bouge pas, débrancher
l'appareil (appuyer sur l'interrupteur
rouge).
3. Débrancher le câble secteur de
l'appareil.
4. Avec la pointe d'un tournevis, enfon-
cer l'inverseur de phase dans la
fiche de l'appareil et le tourner de
180q.
A
Attention !
Ne pas tourner l'inverseur de phase
directement sur les fiches de
contact !
5. Remettre en marche l'appareil – la
lame monte automatiquement.
Tenir compte des mises en garde suivantes avant de mettre l'appareil en
service !
Tenir également compte des consignes de sécurité au début de ces
instructions !
A
Danger dû à un défaut de
l'appareil !
Avant de commencer le travail, s'assurer
de l'état irréprochable des pièces suivantes :
x Conduits hydrauliques (pas
endommagés ? Aucune perte visible d'huile ?)
x Leviers de commande (pas
endommagés ? Reviennent-ils
d'eux-mêmes dans la position
supérieure ?)
x Câble secteur, fiche de contact et
interrupteurs (les faire remplacer par
un électricien en cas de dommages)
A
Danger dû à un équipement
individuel de protection insuffisant !
x Portez des vêtements de travail
appropriés qui protègent des chutes de pièces de bois.
x Portez une protection acoustique.
x Portez des lunettes de protection.
x Portez des chaussures de protec-
tion antidérapantes.
A
Risque de blessures ou de
pincement au niveau des pièces
mobiles !
x Ne faites pas fonctionner l'appareil
lorsque les mécanismes de sécurité
ne sont pas installés.
La lame monte automatiquement à la
mise en marche de l'appareil. Pour
cette raison, assurez-vous qu'il y a
environ 1 m d'espace au-dessus de la
lame.
x Maintenez une distance suffisante
avec les composants en mouvement pendant le fonctionnement.
x Ne maintenez pas les pièces à
fendre avec la main, utilisez pour
cela les griffes des leviers de commande.
x Activez toujours le coin à refendre
avec les deux mains sur le levier de
commande.
x Adoptez une position adéquate pour
travailler :
devant, côté utilisateur
face à l'appareil
A
Danger en cas de comporte-
ment erroné en fendant le bois !
x Ne fendez jamais plus d'une pièce
de bois à la fois.
x Faites attention à ce que la table
soit dans la position adaptée à la
longueur du bout de bois :
Position supérieure :
pour les pièces de moins de 59 cm
de long
Position centrale :
pour les pièces de moins de 78 cm
de long
Position inférieure :
pour les pièces de moins de 104 cm
de long
x Placez les pièces de bois à fendre
perpendiculairement au support.
x Fendez toujours le bois longitudina-
lement dans le sens des fibres.
x Les pièces de bois avec des bran-
ches sont difficiles à fendre. Si une
pièce de bois s'accroche au coin à
refendre, éteignez l'appareil. En retirant la pièce, ne mettez pas la main
entre les deux parties. Essayez de
fendre la pièce dans une autre position.
6.1 Pour fendre du bois
1. Dévisser le bouchon du réservoir
d'huile d'un tour jusqu'à ce que l'air
puisse s'échapper du réservoir.
3
Remarque :
En cas de températures très basses, faites fonctionner l'appareil à vide
au moins 15 minutes.
L'huile hydraulique atteint ainsi sa température de service et vous pouvez alors
commencer à fendre le bois.

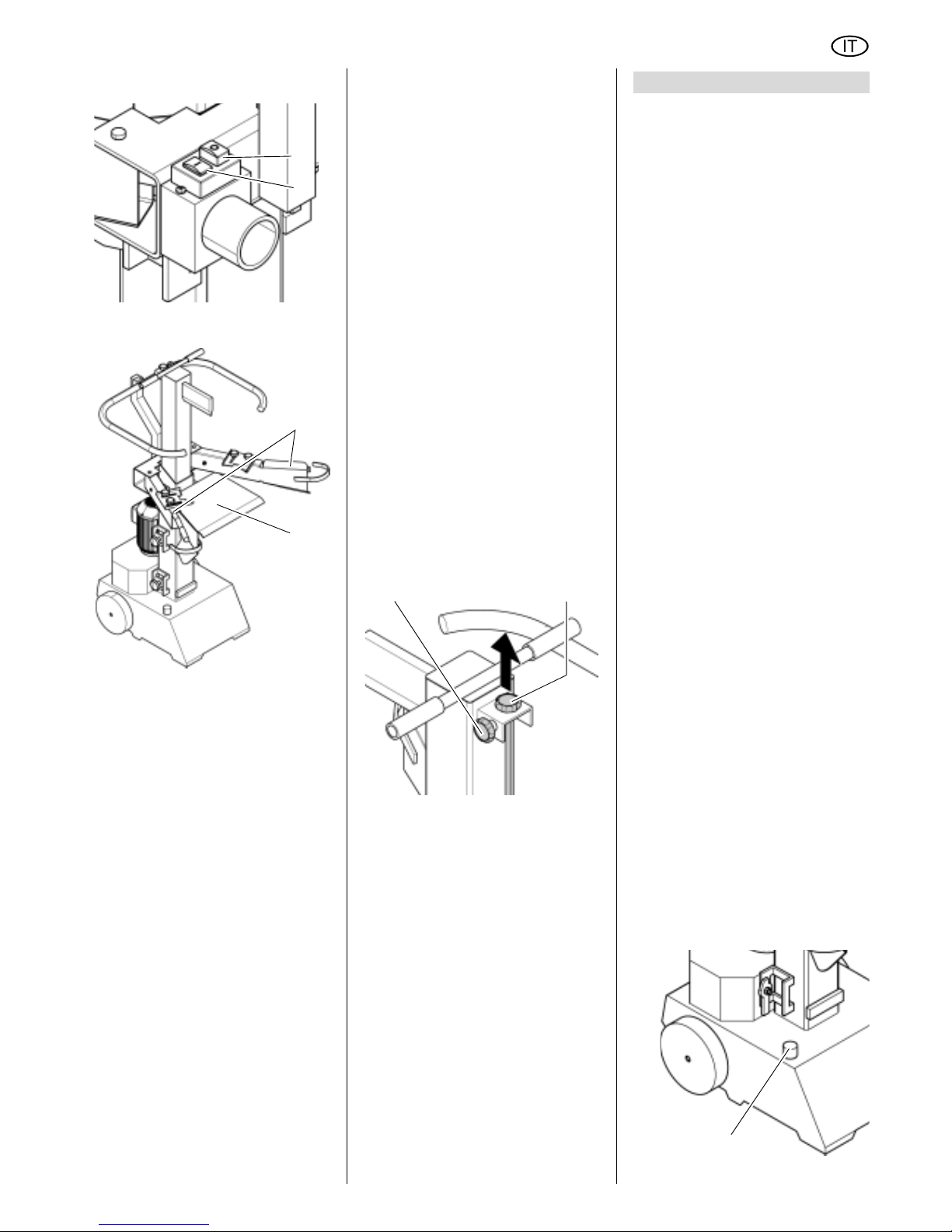

2. Mettre en marche l'appareil –
appuyer sur l'interrupteur vert (25).
6. Service
Page 23
23
FRANÇAIS
3. Placer le morceau de bois sur la
table porte-pièce (27).
4. Fixer le bois à l'aide des griffes sur
les leviers de commande (26).
5. Actionner les leviers de commande.
Les leviers de commande permettent de commander le coin à
refendre ; il existe trois possibilités :
Appuyer sur les deux leviers de
commande vers le bas – le coin à
refendre descend pour fendre.
Appuyer un levier de commande
vers le bas – le coin à
refendre reste en position.
Lâcher les deux leviers de com-
mande – le coin à
refendre remonte dans sa position initiale.
Le coin à refendre s'arrête en atteignant sa position finale inférieure
ou supérieure.
6. Quand le bois est fendu, lâcher les
deux leviers de commande – le coin
à refendre remonte dans sa position
initiale.
7. Retirer les pièces de bois fendues –
l'opération suivante peut alors commencer...
8. Si vous ne souhaitez pas continuer
à travailler immédiatement, débrancher l'appareil en appuyant sur
l'interrupteur rouge (24).

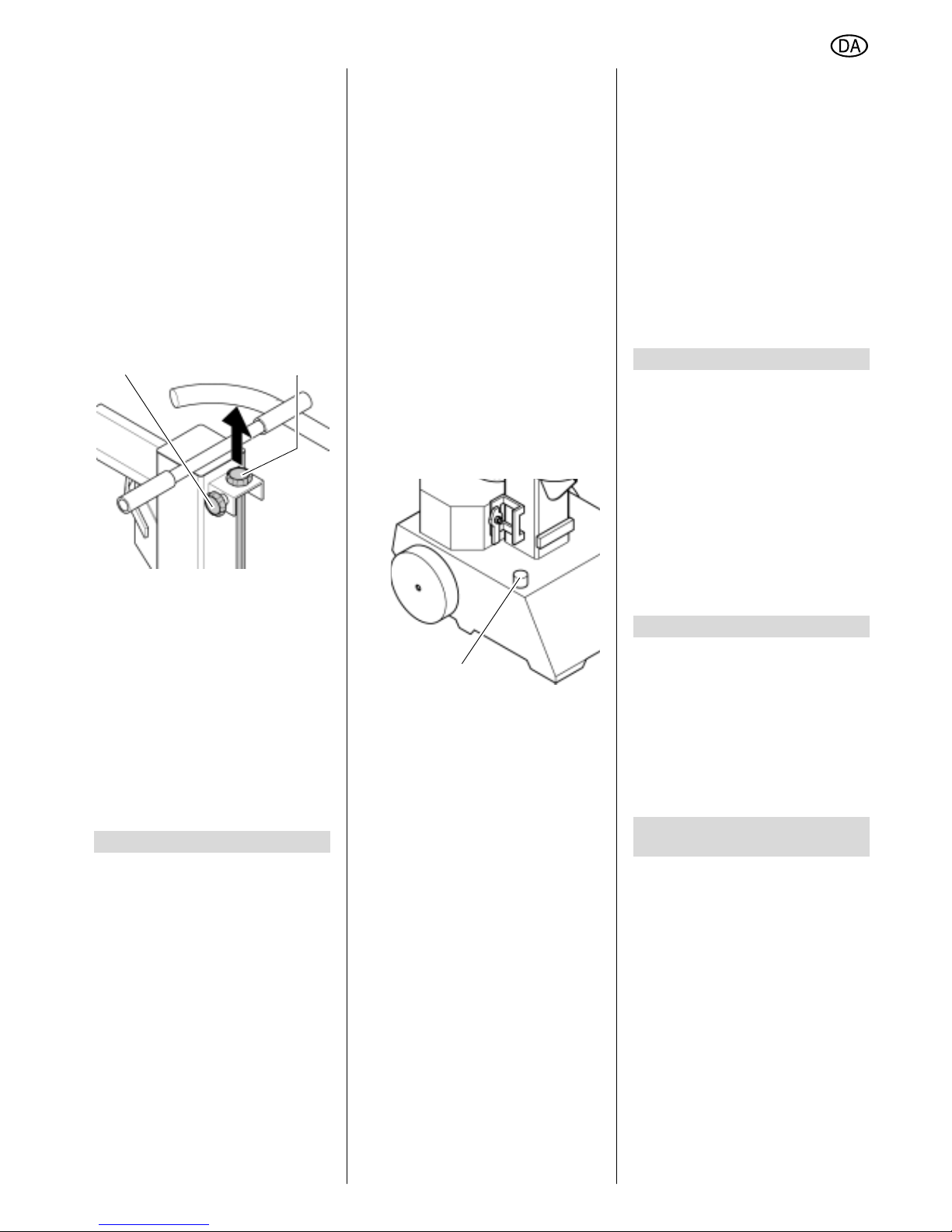

6.2 Modifier la position
initiale supérieure
En plus des possibilités de réglage de la
table porte-pièce, la position initiale
supérieure du coin à refendre peut être
adaptée à la longueur du bout de bois à
découper. Si la position initiale
supérieure du coin à refendre est abaissée, le temps de marche à vide est
inférieur, ce qui réduit la durée de
l'opération.
Abaisser la position initiale
supérieure
1. Mettre en marche l'appareil
(appuyer sur l'interrupteur vert).
2. Appuyer vers le bas les deux leviers
de commande – quand la hauteur
souhaitée du coin à refendre est
atteinte, lâcher le levier droit.
3. Éteindre l'appareil (appuyer sur
l'interrupteur rouge).
4. Desserrer la vis (28), tirer la tige de
commande (29) jusqu'en butée et
resserrer la vis (28).
La position initiale supérieure a été
abaissée. Le reste de la manipulation se fait comme décrit précédemment.
Réinitialiser la position initiale
supérieure
1. Éteindre l'appareil (appuyer sur
l'interrupteur rouge).
2. Desserrer la vis (28), tirer la tige de
commande (29) vers le bas jusqu'en
butée et resserrer la vis.
La position initiale supérieure est à
nouveau sur la hauteur maximale.
A
Danger !
Avant tout travail de maintenance et
de nettoyage :
1. Mettez l'appareil hors tension.
2. Retirez la fiche de la prise de cou-
rant.
Après avoir travaillé avec la machine,
l'huile hydraulique et les pièces conductrices d'huile peuvent être très
chaudes – risque de brûlures ! Lais-
sez refroidir l'appareil avant de commencer des travaux de maintenance.
Évitez le contact cutané avec l'huile
hydraulique. Utilisez des gants.
Éliminez l'huile hydraulique dans un
point de collecte des déchets à problèmes.
Pour remettre de l'huile et changer
d'huile, n'utilisez que les types d'huile
autorisés (voir caractéristiques techniques).
x Ne remplacer les pièces endomma-
gées, en particulier les dispositifs de
sécurité, que par des pièces originales, car les pièces qui ne sont pas
contrôlées et autorisées par le constructeur peuvent entraîner des
dommages imprévisibles.
x Les travaux de maintenance et de
réparation décrits dans ce chapitre
ne doivent être exécutés que par du
personnel compétent.
x Après chaque opération d’entretien
et de nettoyage, remettre en service
tous les dispositifs de sécurité, puis
les contrôler.
7.1 Changement d'huile
hydraulique
L'huile hydraulique doit être remplacée
intégralement au bout de 500 heures de
service.
1. Baisser complètement le coin à
refendre et débrancher l'appareil
dans cette position.
2. Prévoir un bac collecteur d'une
capacité de 5 litres au moins.
3. Dévisser le bouchon du réservoir
d'huile hydraulique (30) et vider
complètement le réservoir.
4. Remplir d'huile hydraulique.
5. Contrôler le niveau d'huile. Le
niveau d'huile doit être situé entre
les repères inférieur et supérieur
(lorsque la tour de division est
rentrée !).
6. Revisser le bouchon du réservoir
d'huile (30), puis le desserrer
jusqu'à ce que l'air puisse s'échapper du réservoir.
7. Faire fonctionner l'appareil à vide
durant quelques minutes après avoir
24
25
26
27
7. Maintenance
28 29
30
Page 24
24
FRANÇAIS
changé l'huile hydraulique avant de
le remettre en service.
7.2 Entreposage de l'appareil
1. Baisser totalement la tour de division et débrancher l'appareil dans
cette position.
2. Ranger la machine de manière à ce
qu'elle ne puisse pas être mise en
service par des personnes non
autorisées.
A
Attention !
Ne pas ranger la machine sans protection en plein air ou dans un endroit
humide.
7.3 Maintenance
Avant chaque utilisation
Vérifier le bon fonctionnement de l'interrupteur "marche-arrêt" et du mécanisme
de commande à deux mains.
Contrôler la présence d'éventuels dommages pouvant survenir sur les conduits
hydrauliques (points d'usure, plis).
Contrôler la présence d'éventuelles fuites sur les composants conducteurs
d'huile.
Toutes les 50 heures de fonctionnement
Nettoyer les pièces mobiles (articulations, charnières et guidage de glissement de la tour de division) avec une
étoupe de nettoyage ou similaire, puis
lubrifier légèrement avec de l'huile.
Contrôler le niveau d'huile. Le niveau
d'huile doit être situé entre les repères
inférieur et supérieur (lorsque la tour de
division est rentrée !).
Toutes les 500 heures de fonctionnement
Changer l'huile hydraulique.
Pour les travaux particuliers, les accessoires suivants sont disponibles chez
votre revendeur – ces accessoires sont
représentés sur la dernière page de couverture :
A Fente en croix
fend le bois en quatre morceaux en
une seule fois, ce qui divise par
deux les opérations et la durée de
la fente.
B Huile hydraulique
pour le remplissage et le changement d'huile.
C Spray de conservation et d'entre-
tien
pour éliminer des restes de résine
et protéger les surfaces en métal.
A
Danger !
La réparation d'outils électriques doit
être exclusivement confiée à un électricien compétent !
Les outils électriques nécessitant une
réparation peuvent être envoyés à la
filiale de service après-vente de votre
pays. Vous en trouverez l'adresse avec
la liste des pièces de rechange.
Veuillez joindre une description du
défaut constaté sur l'outil expédié.
A
Danger !
Avant d'éliminer une panne :
Éteindre l'appareil.
Retirer la fiche de la prise sec-
teur.
Après chaque intervention, remettre
en service tous les dispositifs de
sécurité, puis les contrôler.
Le moteur ne tourne pas
Pas de tension d'alimentation :
Contrôler le cordon, la fiche, la prise
et le fusible.
Tension secteur trop faible :
Utiliser un câble de raccordement
d'une section suffisante (voir caractéristiques techniques).
Le dispositif de sécurité de démarrage
s'est déclenché en raison d'une panne
de secteur passagère :
Remettre en marche.
La protection contre l'échauffement s'est
déclenchée :
Laisser refroidir le moteur pendant environ 10 minutes, puis le réenclencher.
Le moteur fonctionne, mais le coin à
refendre ne bouge pas
Phases permutées sur l'inverseur de
phase :
Changer l'ordre des phases (voir
"Raccordement au secteur").
Fente peu puissante
Les éléments de guidage de la tour de
division sont sales :
Nettoyer les éléments de guidage
(voir "Maintenance").
8. Accessoires disponibles
9. Réparations
10. Problèmes et pannes
11. Caractéristiques techniques
HS 6001 W HS 6001 D
Valeurs électriques Tension
Courant nominal
Protection min. par fusibles (à action retardée
ou coupe-circuit automatique à action rapide)
Catégorie de protection
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Moteur : Puissance absorbée P1
Puissance utile P2
Vitesse à vide
KW
KW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Coin à refendre Parcours maximum
Puissance de fente
Vitesse de fente
Vitesse de retour
mm
t
mm/s
mm/s
480
6
40
140
480
6
50
140
Dimensions des pièces de bois pouvant être travaillées
Diamètre maximal
Diamètre minimal
Longueur maximale
mm
mm
mm
320
120
520/ 780/ 1040
320
120
520/ 780/ 1040
Page 25
25
FRANÇAIS
Dimensions de l'appareil
Longueur
Largeur
Hauteur (coin à refendre entièrement rentré)
Hauteur (coin à refendre entièrement sorti)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Poids de l'appareil kg 127 130
Quantité de remplissage/huile hydraulique l 4 4
Type d'huile hydraulique recommandé Aral Vitam GF 22 Aral Vitam GF 22
Niveau sonore sur le lieu de travail – marche à vide*
Niveau sonore sur le lieu de travail – en service*
dB (A)
dB (A)
65
80
65
80
* Les valeurs citées n'indiquent que l'intensité sonore provenant de cet appareil. Il n'est pas possible d'indiquer ici si le port d'une
protection acoustique est obligatoire lors de l'utilisation de cet appareil. Il faudrait pour cela savoir quelle intensité sonore parvient à
l'oreille de la personne. Or, cela dépend entre autres des conditions ambiantes (autres sources de bruit à proximité, par exemple).
Même si cela n'est pas explicitement prescrit, il est conseillé, dans votre intérêt personnel, de toujours porter une protection acoustique.
Page 26
26
NEDERLANDS
1. Het toestel in overzicht (levering)
Achterkant
1
2
3
4
5
6
7
8
9
10
11
12
Levering
1 Veiligheidsbeugel
2 Splijtmes
3 Bedienhendel
4 Oplegtafel
(3 verstelmogelijkheden)
5 Olietankdop/oliepeilstaf
6 Chassis
7 Opname voor oplegtafel
8 Stergrijpschroef
9 Motor met hydraulische pomp
10 Splijttoren
11 Transportgreep
12 Hoofdschakelaar
1x Houtsplijterframe
2x Bedienhendel
1x Oplegtafel
1x Veiligheidsbeugel
1x Chassisas
2x Wielen
1x Gebruiksaanwijzing
1x Lijst met reservedelen
XW0017H2.fm Handleiding
Page 27
27
NEDERLANDS
1. Het toestel in overzicht
(levering)....................................26
2. Lees deze tekst voor u begint! 27
3. Veiligheid...................................27
3.1 Voorgeschreven gebruik van het
systeem ......................................27
3.2 Algemene
veiligheidsvoorschriften ..............27
3.3 Veiligheidsvoorzieningen ............28
3.4 Symbolen op het apparaat..........28
3.5 Symbolen in de handleiding........28
4. Bijzondere productkenmerken 28
5. Transport en plaatsing ............. 28
5.1 Apparaat plaatsen....................... 28
5.2 Apparaat transporteren...............29
5.3 Rijvoorziening monteren .............29
5.4 Bedienhendel monteren.............. 29
5.5 Veiligheidsbeugel monteren ....... 29
5.6 Oplegtafel monteren ...................29
5.7 Olietank ontluchten.....................29
5.8 Netaansluiting .............................29
5.9 Het eerste maal inschakelen ...... 30
6. Bedrijf ........................................30
6.1 Hout klieven ................................30
6.2 Bovenste uitgangspositie
veranderen..................................31
7. Service en onderhoud ..............31
7.1 Hydraulische olie verversen........ 31
7.2 Machine wegzetten.....................32
7.3 Onderhoud..................................32
8. Beschikbare accessoires....32/59
9. Reparatie ...................................32
10. Problemen en storingen...........32
11. Technische gegevens ..............32
x Voordat u het apparaat in gebruik
neemt moet u eerst de handleiding
lezen en daarbij vooral aandacht
besteden aan het hoofdstuk "veiligheidsvoorschriften".
x Als u bij het uitpakken van het appa-
raat transportschade vaststelt, dan
moet u daar onmiddellijk uw leverancier van op de hoogte stellen.
Schakelt u het apparaat niet in!
x De verpakking moet, conform de
lokale wetgeving inzake de bescherming van het milieu, met een
bevoegde ophaaldienst meegegeven worden.
x Bewaar deze handleiding. In geval
van twijfel kunt u de handleiding
opnieuw raadplegen.
x Als u het apparaat uitleent of door-
verkoopt, dan moet u deze handleiding erbij voegen.
3.1 Voorgeschreven gebruik
van het systeem
Gebruik dit apparaat uitsluitend voor het
klieven van brandhout, zoals beschreven in deze gebruiksaanwijzing. Dit
apparaat mag voor geen enkel ander
doel gebruikt worden. Niet toegelaten
gebruik, wijzigingen aan het apparaat of
het gebruik van onderdelen die niet door
de fabrikant goedgekeurd zijn, kunnen
onvoorspelbaar persoonlijk letsel veroorzaken!
Dit apparaat is bedoeld voor bediening
door één persoon. Alle overige personen moeten tijdens bedrijf voldoende
afstand tot het apparaat houden.
Houdt u aan de afmetingen van de stukken hout, die verwerkt kunnen worden,
(zie Technische Gegevens).
Pas op, dat u het apparaat niet overbelast – gebruik het apparaat uitsluitend
binnen het vermogensgebied, dat in de
Technische Gegevens gespecificeerd is.
3.2 Algemene veiligheidsvoorschriften
Houdt u zich bij gebruik van dit apparaat
aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.
Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende
hoofdstukken.
Houdt u aan de van toepassing zijnde
wettelijke voorschriften met betrekking
tot de omgang met houtkliefmachines.
A
Algemene gevaren!
Wees aandachtig. Let op, wat u doet. Ga
verstandig te werk. Gebruik het toestel
niet wanneer u niet geconcentreerd
bent.
Houd uw werkplek in orde – een wanordelijke werkplek kan ongevallen tot
gevolg hebben. Ruim regelmatig de
gekliefde stukken hout uit het werkgebied weg.
Zorg voor een goede lichaamshouding.
Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd
goed in evenwicht bent.
Houd rekening met invloed omgevingsinvloeden:
Zorg voor een goede verlichting.
Gebruik het toestel niet in de nabijheid
van ontvlambare vloeistoffen of gassen.
Dit apparaat mag uitsluitend door
iemand ingeschakeld en gebruikt worden, die vertrouwd is met houtkliefmachines en die zich voortdurend bewust is
van de risico's in de omgang ermee.
Let erop dat er zich geen onbevoegde
personen, voornamelijk kinderen, in de
gevarenzone begeven. Personen beneden de 18 jaar mogen dit toestel slechts
bedienen in het kader van een beroepsopleiding en onder het voortdurend
toezicht van een ervaren leraar.
Zorg ervoor dat geen andere personen
het toestel of het snoer kunnen aanraken.
B
Gevaar door elektrische stroom!
Controleer, om er zeker van te zijn, dat
het apparaat nog steeds spatwaterdicht
is, voor elk gebruik, of schakelaars,
kabels en stekkers onbeschadigd zijn
(geen scheuren enz.).
Gebruik de netspanningskabel niet voor
doeleinden, waarvoor deze niet bedoeld
is (Netspanningskabel wordt niet meegeleverd).
A
Gevaar voor verwondingen en
kneuzingen aan bewegende onderdelen!
Neem dit toestel nooit in gebruik zonder
gemonteerde veiligheidsvoorzieningen.
Houd tijdens het gebruik voldoende
afstand van aangedreven onderdelen.
Controleer of het apparaat gescheiden is
van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren.
Zorg dat er zich bij het inschakelen
(bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of
losse onderdelen meer in het toestel
bevinden.
Schakel het elektrische toestel uit, wanneer u het niet gebruikt.
A
Gevaar door technische wijzigingen aan de machine of door
gebruik van onderdelen die niet door
de fabrikant goedgekeurd zijn !
Gebruik hiervoor uitsluitend door de
fabrikant vrijgegeven onderdelen. Dit
betreft in het bijzonder:
Hydraulische leidingen (Voor de
bestelnummers, zie de lijst met
reserveonderdelen);
Veiligheidsvoorzieningen (Voor de
bestelnummers, zie de lijst met
reserveonderdelen).
Breng aan deze onderdelen geen wijzigingen aan.
A
Gevaar door gebreken aan het
toestel!
Zorg dat het toestel evenals het toebehoren goed onderhouden worden. Neem
hierbij de onderhoudsvoorschriften in
acht.
Controleer het apparaat, alvorens het in
werking te stellen, op eventuele beschadigingen: Alvorens het apparaat verder
Inhoudstafel
2. Lees deze tekst voor u
begint!
3. Veiligheid
Page 28
28
NEDERLANDS
te gebruiken dient zorgvuldig te worden
gecontroleerd,of de beveiligingen, veiligheidsvoorzieningen en licht beschadigde
onderdelen nog correct en volgens de
voorschriften functioneren. Controleer of
de scharnierende onderdelen correct
functioneren en niet klemmen. Alle
onderdelen moeten correct gemonteerd
zijn en aan alle voorwaarden voldoen
om een feilloze bediening van het toestel
te garanderen.
Laat beschadigde beveiligingen of
onderdelen deskundig en door een
gekwalificeerde vakman herstellen of
vervangen. Laat beschadigde schakelaars in een reparatiedienst vervangen.
Gebruik dit toestel niet wanneer u een
schakelaar niet kan in- en uitschakelen.
Houd de handgrepen droog en vrij van
olie, hars en vet.
3.3 Veiligheidsvoorzieningen
Beveiligingsventiel
Het beveiligingsventiel voorkomt schade
aan de motor, wanneer de kloofbeitel
geblokkeerd wordt. Het beveiligingsventiel is verzegeld en mag in geen geval
anders afgesteld worden.
Startbeveiliging
De startbeveiliging verhindert, dat het
apparaat vanzelf weer start, zodra na
een spanningsuitval weer spanning aanwezig is.
Tweehandsbediening
Door middel van de tweehandsbediening wordt gewaarborgd, dat de kloofbeitel zich alleen naar beneden kan
bewegen, wanneer beide hendels tegelijkertijd naar beneden gedrukt worden.
Veiligheidsbeugel
De veiligheidsbeugel voorkomt dat
gespleten houtstukken ongecontroleerd
uitelkaar vallen en de gebruiker kunnen
verwonden.
3.4 Symbolen op het apparaat
A
Gevaar!
Het niet opvolgen van de
volgende waarschuwingen kan ernstige verwondingen of materiële
schade tot gevolg hebben.
Lees, alvorens het apparaat in te schakelen, de
gebruiksaanwijzing.
Bij het werken met de
machine niet met de
handen onder de kloofbeitel grijpen.
Voeten beschermen
tegen vallende stukken
hout.
Risico van lichamelijk
letsel, indien kleding of
lichaamsdelen door de
machine gegrepen worden.
Beveiligingen niet verwijderen.
Geen reiniging, onderhoud of instellingen uitvoeren, terwijl de
machine nog in bedrijf is.
Gevaar voor elektrische
schokken!
Draag veiligheidshandschoenen.
Draag veiligheidsschoenen.
Draag gehoorbeschermers.
Veiligheidsbril dragen.
Het apparaat mag uitsluitend door één persoon
bediend worden.
3.5 Symbolen in de handleiding
A
Gevaar!
Waarschuwing voor lichamelijke letsels of zware materiële schade.
B
Gevaar voor elektrische schok-
ken!
Waarschuwing voor lichamelijkke letsels door elektrische schok.
A
Opgelet!
Waarschuwing voor materiële
schade.
3
Opmerking:
Aanvullende informatie.
x Stabiele gelaste constructie voor de
hoogst mogelijke buigstijfheid.
x Tweehandsbediening voor veilige
omgang met de machine.
x 6 t kliefkracht.
x Verrijdbaar onderstel voor eenvou-
dig verplaatsen.
x 3 verstelmogelijkheden van de
steuntafel.
5.1 Apparaat plaatsen
A
Gevaar!
Het apparaat mag alleen gebruikt worden op een plek, die aan de volgende
voorwaarden voldoet:
vlakke, slipvrije ondergrond
het apparaat moet stevig op de
grond staan
3
Opmerking :
Maak aanspraak op de hulp van
een tweede persoon, wanneer u het
apparaat uitpakt, monteert en plaatst.
1. Apparaat op de pallet naar een
geschikte plaats transporteren.
4. Bijzondere productkenmerken
5. Transport en plaatsing
Page 29
29
NEDERLANDS
2. Verwijder de verpakking en bijliggende onderdelen.
3. Apparaat optillen van de pallet.
4. Componenten monteren (de montage wordt in de volgende paragrafen beschreven):
Rijvoorziening
Hendels
Veiligheidsbeugel
Werktafel
5. Hydraulisch systeem ontluchten.
5.2 Apparaat transporteren
1. Vóór het transport de olietanksluiting sluiten.
2. Apparaat aan de transporthendel
met beide handen vastnemen en
licht kantelen.
3. Na het transport:
olietanksluiting zo ver openen, tot
de tank voor de hydraulische olie
wordt ontlucht.
A
Gevaar bij transport met hijskraan!
Apparaat niet aan de transporthendel
optillen en transporteren.
Maak gebruik van geschikte transportgordel om het apparaat met een
hijskraan te transporteren.
5.3 Rijvoorziening monteren
1. As door de boringen in de bekleding
van de standvoet (13) steken.
2. Beide wielen op (14) de as steken.
Hiervoor moet het frame voor de
houtsplijter door een tweede persoon licht worden opgetild.
3. Wielen met een splint op de as
zekeren.
5.4 Bedienhendel monteren
1. Aan beide bedienhendels (15) moe-
ten vóór de montage de asbouten
(17) eruit worden getrokken:
borgplint (16) trekken;
asbouten (17) eruit trekken.
2. Bedienhendel (15) in de langsgatge-
leiding van de houder steken. De
bedienhendel is in de juiste richting
ingestoken, wanneer zich de klauw
op de bovenkant van de bedienhendel bevindt.
3. Bouten (17) van boven door de
boringen van de houder en de
bedienhendel steken.
4. Bouten (17) met de splint (16) van
beneden zekeren.
5.5 Veiligheidsbeugel
monteren
1. Veiligheidsbeugel (19) zoals afge-
beeld met zeskantbout, twee onderlegringen en zelfzekerende zeskantmoer aan de vierkante pijp (18)
vastschroeven.
Zeskantmoer slechts zo vast aantrekken dat de veiligheidsbeugel
licht voor en terug kan worden
geklapt.
5.6 Oplegtafel monteren
De oplegtafel kan in drie vers.chillende
posities worden gemonteerd
1. Maak in de gewenste oplegtafel-
positie de stergrijpschroef (22) op
de linker kant los.
2. Oplegtafel in de opnames (21) ste-
ken. Let erop dat de oplegtafel correct is ingehangen.
3. De stergrijpschroef (22) vast aan-
trekken. De oplegtafel is nu vast vergrendeld (20).
5.7 Olietank ontluchten
Om een vrijkomen van olie bij het transport te voorkomen, is bij uitlevering de
olietanksluiting vast gesloten. Vóór ingebruikname moet de olietanksluiting zo
ver worden opengedraaid dat de lucht uit
de tank kan ontwijken.
A
Opgelet!
Gedurende het bedrijf moet de olietanksluiting steeds zo ver zijn geopend,
dat de hydraulische olietank wordt ontlucht.
1. Olietanksluitdeksel (23) om één
omdraaiing losschroeven tot de
lucht uit de tank kan ontwijken.
5.8 Netaansluiting
B
Gevaar! Elektrische spanning
Bedrijf het apparaat uitsluitend uit
een stroombron, die aan de volgende
eisen voldoet (zie ook "Technische
Gegevens"):
Wandcontactdozen met ran-
daarde, die volgens voorschrift
geïnstalleerd, geaard en getest
zijn.
Netspanning en -frequentie moe-
ten overeenstemmen met de op
het typeplaatje van het apparaat
vermelde gegevens.
Beveiliging met behulp van een
aardlekschakelaar met een foutstroom van 30 mA.
13
14
15
16
17
19
18
20
21
22
23
Page 30
30
NEDERLANDS
Systeemimpedantie Z
max.
aan het
doorgeefpunt (huisaansluiting)
ten hoogste 0,35 Ohm.
3
Opmerking:
Vraag uw energiebedrijf of een
elektricien, indien u er niet zeker van
bent, dat uw huisaansluiting aan de
voorwaarden voldoet.
Het snoer moet zo gelegd worden dat
het zaagwerkzaamheden niet bemoeilijkt worden, en dat het snoer niet
beschadigd kan worden.
Het snoer moet beschermd worden
tegen hitte en bijtende agressieve
vloeistoffen, en zorg dat het snoer
niet beschadigd kan worden door
scherpe voorwerpen.
Gebruik als verlengkabel uitsluitend
rubberkabel met voldoende draaddoorsnede (zie "Technische Gegevens").
Trek de stekker niet aan het snoer uit
het stopcontact.
5.9 Het eerste maal inscha-
kelen
A
Gevaar door het naar boven
bewegen van de kloofbeitel!
Voor het transport bevindt zicht de
kloofbeitel bij levering in de onderste
stand. Zodra het apparaat wordt ingeschakeld, rijt het spouwmes automatisch naar boven. Let op, dat bij de
eerste keer inschakelen van het apparaat boven de kloofbeitel ongeveer 1
m ruimte is.
B
Draairichting omkeren!
(alleen bij de draaistroomuitvoering)
Afhankelijk van de aansluiting van de
fasen kan het voorkomen, dat de
motor in de verkeerde richting draait.
Bij verkeerde draairichting kan de
kloofbeitel niet bewogen worden. Dan
moet de faseomkeerschakelaar op de
driefasenstekker van het apparaat
omgedraaid worden:
1. Apparaat bedrijfsklaar opstellen en
aansluiten op het stroomnet.
2. Apparaat inschakelen (groene scha-
kelaar indrukken) – wanneer de
kloofbeitel zich niet beweegt, het
apparaat uitschakelen (rode schakelaar indrukken).
3. Netspanningskabel lostrekken van
de aansluiting aan het apparaat.
4. Met de punt van een schroeven-
draaier de faseomkeerschakelaar
van het apparaat indrukken en 180q
verdraaien.
A
Opgelet!
De faseomkeerschakelaar niet direct
aan de aansluitpennen draaien!
5. Apparaat opnieuw inschakelen – de
kloofbeitel beweegt automatisch
omhoog.
Volgt u de volgende wenken voor de
veiligheid op, voordat u het apparaat
in werking stelt!
Volgt u ook de veiligheidsvoorschriften aan het begin van deze gebruiksaanwijzing op!
A
Gevaar door gebreken aan het
toestel!
Controleer voor u begint of alles goed
functioneert:
x Hydraulische leidingen (onbescha-
digd? geen zichtbare olielekken?
x Hendels (onbeschadigd? keren ze
vanzelf weer in de bovenste stand
terug?)
x Netsnoer, netstekker en schakelaar
(bij beschadiging laten vervangen
door een geschoolde elektromonteur)
A
Gevaar door onvoldoende persoonlijke veiligheidsuitrusting!
x Draag geschikte werkkleding, die
bescherming biedt tegen vallende
stukken hout.
x Draag oordoppen.
x Draag een veiligheidsbril.
x Draag slipvrije veiligheidsschoenen.
A
Gevaar voor verwondingen en
kneuzingen aan bewegende onderdelen!
x Schakelt u het apparaat niet in zon-
der dat de beveiligingen gemonteerd zijn.
Zodra het apparaat wordt ingeschakeld, beweegt de kloofbeitel onmiddellijk na het inschakelen automatisch omhoog. Let u er daarom op, dat
boven de kloofbeitel ongeveer 1 m
ruimte is.
x Houd tijdens het gebruik voldoende
afstand tot aangedreven onderdelen.
x Houd de stukken hout, die gesple-
ten moeten worden niet met de
hand vast, maar met de klauwen
aan de hendels.
x Beweeg de kloofbeitel altijd uitslui-
tend met beide handen aan de hendels.
x Ga voor het werken op de juiste pla-
ats staan:
van voren aan de kant van de
bediening
recht voor het apparaat
A
Gevaar door een verkeerde
handelwijze bij het klieven van hout!
x Klief het stuk hout altijd in één keer.
x Let op de juiste tafelpositie voor de
desbetreffende lengte van het houtstuk:
bovenste tafelpositie:
tot 59 cm lengte
middelste tafelpositie:
tot 78 cm lengte
Onderste tafelpositie:
tot 104 cm lengte
x Plaats de te klieven stukken hout
altijd loodrecht op de werktafel.
x Klief een stuk hout altijd alleen
evenwijdig aan de vezelrichting.
x Stukken hout met ingegroeide knoe-
sten kunnen slechts moeilijk gekliefd
worden. Wanneer een stuk hout
vast is komen te zitten aan de kloofbeitel, schakel dan eerst het apparaat uit. Grijp bij het verwijderen niet
tussen de beide delen. Probeer vervolgens het stuk hout op een andere
plaats te klieven.
6.1 Hout klieven
1. Olietanksluitdeksel om één
omdraaiing losschroeven tot de
lucht uit de tank kan ontwijken.
3
Opmerking:
bij zeer lage temperaturen dient u
het apparaat ten minste 15 minuten in
de vrijloop te exploiteren.
Dan heeft de hydraulische olie bedrijfstemperatuur en u kunt beginnen het
hout de splijten.
2. Apparaat inschakelen groene scha-
kelaar (25) indrukken.
6. Bedrijf
Page 31
31
NEDERLANDS
3. Stuk hout op de werktafel (27) plaat-
sen.
4. Stuk hout vasthouden met de klau-
wen aan de hendels (26).
5. Hendels bedienen.
Met behulp van de hendels wordt de
kloofbeitel gestuurd; er zijn drie
mogelijkheden:
Beide hendels naar beneden
drukken – kloofbeitel beweegt
zich naar beneden om te klieven.
Een hendel naar beneden druk-
ken – de kloofbeitel blijft staan.
Beide hendels loslaten – de
kloofbeitel beweegt zich naar
boven in de uitgangspositie.
De kloofbeitel stopt automatisch
wanneer de bovenste of onderste
eindpositie bereikt is.
6. Nadat het hout gekliefd is, beide
hendels loslaten – de kloofbeitel
beweegt zich omhoog naar de uitgangspositie.
7. Gekliefde stukken hout naar opzij
wegruimen – nu kan het volgende
stuk hout gespleten worden...
8. Wanneer niet direct dient te worden
doorgewerkt, apparaat uitschakelen
– rode schakelaar (24) indrukken.
6.2 Bovenste uitgangspositie
veranderen
Aanvullend tot de verstelmogelijkheden
van de steuntafel kan de bovenste uitgangspositie van de kloofbeitel aan de
lengte van het te splijten hout worden
aangepast. Wanneer de bovenste uitgangspositie van de kloofbeitel lager
wordt ingesteld, heeft deze minder tijd
nodig voor de vrijloop. Daardoor wordt
de tijd voor het klieven korter
Bovenste uitgangspositie lager instellen
1. Apparaat inschakelen (groene scha-
kelaar indrukken).
2. Beide hendels indrukken - zodra de
kloofbeitel de gewenste hoogte
bereikt heeft, de rechter hendel loslaten.
3. Apparaat uitschakelen (rode scha-
kelaar indrukken).
4. Schroef (28) losmaken, regelstang
(29) tot aan de aanslag eruit trekken
en schroef (28) weer aantrekken.
De bovenste uitgangspositie is nu
lager ingesteld. Het apparaat wordt
bediend, zoals boven beschreven.
Bovenste uitgangspositie in de oude
stand terugzetten
1. Apparaat uitschakelen (rode scha-
kelaar indrukken).
2. Schroef (28) losmaken, regelstang
(29) tot aan de aanslag naar beneden schuiven en de schroef weer
aantrekken.
De bovenste uitgangspositie is nu
weer op de maximale hoogte ingesteld.
A
Gevaar!
Voordat u met de service of met het
onderhoud begint:
1. Schakel de machine uit.
2. Trek de stekker uit het stopcon-
tact en.
Kort na bedrijf kunnen de hydraulische olie en de met olie gevulde
onderdelen heet zijn – Gevaar voor
verbrandingen! Laat het apparaat
afkoelen alvorens onderhoud uit te
voeren.
Vermijd huidcontact bij de omgang
met de hydraulische olie. Draag handschoenen.
Voer de afgewerkte hydraulische olie
af naar een depot voor gevaarlijke
stoffen.
Gebruik voor het bijvullen en verversen van de olie uitsluitend een van de
vrijgegeven soorten olie (zie Technische Gegevens).
x Beschadigde onderdelen, in het bij-
zonder veiligheidsvoorzieningen,
mogen uitsluitend door originele
onderdelen worden vervangen,
omdat onderdelen, die niet door de
fabrikant getest en vrijgegeven zijn,
niet te voorziene schade tot gevolg
kunnen hebben.
x Service en/of onderhoudswerk-
zaamheden die niet in dit hoofdstuk
beschreven staan mogen uitsluitend
door vaklui uitgevoerd worden.
x Nadat u klaar bent met de service
en/of onderhoudsbeurt, moet de
goede werking van alle veiligheidsvoorzieningen als eerste gecontroleerd worden.
7.1 Hydraulische olie verversen
De hydraulische olie dient na 500 bedrijfsuren geheel te worden vervangen.
1. Kloofbeitel helemaal naar beneden
bewegen en het apparaat in deze
stand uitschakelen.
2. Geschikte opvangbak met ten min-
ste 5 liter capaciteit gereedhouden.
3. Olietanksluitdeksel (30) eruit
draaien en de hydraulische olietank
geheel ledigen.
4. Hydraulische olie opvullen.
5. Oliestand controleren. De oliestand
moet zich (bij ingeschoven spouwtoren!) tussen de bovenste en de
onderste markering bevinden.
6. Olietanksluitdeksel (30) weer vast-
schroeven en vervolgens zo ver losmaken dat de lucht uit de tank kan
ontwijken.
24
25
26
27
7. Service en onderhoud
28 29
30
Page 32
32
NEDERLANDS
7. Apparaat na vervangen van de
hydraulische olie enkele minuten in
de vrijloop exploiteren, alvorens het
apparaat weer in bedrijf wordt genomen.
7.2 Machine wegzetten
1. Klieftoren helemaal naar beneden
bewegen en het apparaat in deze
stand uitschakelen.
2. Machine zo bewaren dat ze niet
door onbevoegde personen in
bedrijf kan worden gezet.
A
Opgelet!
Berg de machine niet onbeschermd
op in open lucht of in een vochtige
omgeving.
7.3 Onderhoud
Telkens voor het inschakelen
Werking van de in-/uit-schakelaar en de
twee-hand-bediening op foutvrije werking controleren.
De hydraulische slangen controleren op
beschadigingen (afgesleten of geknikte
plekken).
De oliehoudende onderdelen controleren op lekkages.
Na elke periode van 50 werkuren
Bewegende delen (draaipunten, scharnieren en geleiding van de klieftoren)
met poetskatoen of iets dergelijks
schoonpoetsen en weer licht oliën.
Oliestand controleren. De oliestand
moet zich (bij ingeschoven splijttoren!)
tussen de bovenste en de onderste
markering bevinden.
Na elke periode van 500 werkuren
Hydraulische olie verversen.
Voor bijzondere werkzaamheden zijn
volgende accessoires verkrijgbaar in de
vakhandel – de tekeningen vindt u op de
omslagzijde achteraan:
A Kruisbeitel
deelt het hout in één bewerking in
vier delen – daardoor halveert zich
het aantal bewerkingen en de
benodigde tijd per kliefbewerking.
B Hydraulische olie voor bijvullen en
verversen.
C Onderhouds- en servicespray
voor het verwijderen van resten
hars en voor het conserveren van
metalen oppervlakken.
A
Gevaar!
Reparaties van elektrische machines
mogen uitsluitend door een elektromonteur uitgevoerd worden!
De elektrische machines kunnen voor
reparatie verzonden worden naar de
Servicevestiging in uw land. Die Het
adres vindt u terug bij de lijst met onderdelen. Geef bij inzending voor reparatie
een omschrijving van het vastgestelde
defect.
A
Gevaar!
Alvorens een storing te verhelpen:
Schakel de machine uit.
Trek de stekker uit het stopcon-
tact en
Nadat de storing verholpen is, moet u
eerst de goede werking van alle veiligheidsvoorzieningen controleren.
De motor draait niet
Er is geen spanning.
Controleer het snoer, de stekker,
het stopcontact en de betreffende
zekering.
Te lage netspanning:
Gebruik netspanningskabel met
voldoende draaddoorsnede (zie
"Technische Gegevens").
Startbeveiliging is ingeschakeld door tijdelijke stroomuitval:
Opnieuw aanzetten.
Overbelastingsbeveiliging is ingekomen:
Motor ongeveer 10 minuten laten afkoe-
len, dan weer inschakelen.
Motor loopt, maar de kloofbeitel
beweegt zich niet
Fasen op de faseomkeerschakelaar verwisseld:
Draairichting omkeren (zie
"Netaansluiting").
Gering kliefvermogen
Geleidingselementen van de klieftoren
verontreinigd:
Geleidingselementen reinigen (zie
"Onderhoud").
8. Beschikbare accessoires
9. Reparatie
10. Problemen en storingen
11. Technische gegevens
HS 6001 W HS 6001 D
Aansluitwaarde Spanning
Nominale stroom
Zekering minimaal (traag of automatisch)
Veiligheidsklasse
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Motor: Opgenomen vermogen P1
Afgegeven vermogen P2
Nullasttoerental
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Kloofbeitel Maximale uitslag
Kliefkracht
Kliefsnelheid
Terugslagsnelheid
mm
t
mm/sec
mm/sec
480
6
40
140
480
6
50
140
Afmetingen van de stukken hout, die verwerkt mogen worden
Maximale diameter
Minimale doorsnede
Maximale lengte
mm
mm
mm
320
120
520/ 780/ 1040
320
120
520/ 780/ 1040
Page 33
33
NEDERLANDS
Afmetingen van het apparaat
Lengte
Breedte
Hoogte (kloofbeitel helemaal naar beneden)
Hoogte (kloofbeitel helemaal naar boven)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Gewicht van het apparaat kg 127 130
Vulvolume/hydraulische olie l 4 4
Aanbevolen soort hydraulische olie Aral Vitam GF 22 Aral Vitam GF 22
Geluidsniveau op de werkplek - vrijloop*
Geluidsniveau op de werkplek - tijdens bedrijf*
dB (A)
dB (A)
65
80
65
80
* De hier vermelde waarden geven alleen de geluidssterkte aan die uitgaat van deze machine. Of bij het gebruik van deze machine
het dragen van oorbeschermers voorgeschreven is, kan hier niet aangegeven worden. Dat is namelijk afhankelijk van het geluidsniveau dat bij het oor van een persoon aankomt. En daarbij spelen o.a. de omgevingsomstandigheden een rol (bijv. of er in de buurt
nog een andere geluidsbon is). Ook als dit niet uitdrukkelijk voorgeschreven is, draagt u in uw eigen interesse het best oorbeschermers.
Page 34
34
ITALIANO
1. Visione d'insieme dell'apparecchio (ambito della fornitura)
Lato posteriore
1
2
3
4
5
6
7
8
9
10
11
12
Ambito della fornitura
1 Archetto di sicurezza
2 Fenditoio
3 Leva di comando
4 Banco di appoggio
(3 possibilità di regolazione)
5 Chiusura del serbatoio dell'olio/
asta del livello dell'olio
6 Telaio
7 Supporto per il banco di
appoggio
8 Vite a manopola
9 Motore con pompa idraulica
10 Torretta di taglio
11 Maniglia di trasporto
12 Interruttore di accensione/
spegnimento
1x Supporto per il taglio del legno
2x Leva di comando
1x Banco di appoggio
1x Archetto di sicurezza
1x Asse del telaio
2x Ruote
1x Istruzioni per l'uso
XW0017I2.fm Manuale d’istruzioni
Page 35
35
ITALIANO
1. Visione d'insieme dell'apparec-
chio (ambito della fornitura) .... 34
2. Istruzioni obbligatorie ..............35
3. Sicurezza ...................................35
3.1 Utilizzo appropriato.....................35
3.2 Istruzioni generali per la
sicurezza.....................................35
3.3 Dispositivi di sicurezza................36
3.4 Simboli sull'apparecchio .............36
3.5 Simboli nelle istruzioni ................36
4. Caratteristiche particolari del
prodotto.....................................36
5. Trasporto e posizionamento.... 36
5.1 Posizionamento dell'apparecchio36
5.2 Trasporto dell'apparecchio.......... 37
5.3 Montaggio del dispositivo di
spostamento ...............................37
5.4 Montaggio della leva di comando37
5.5 Montaggio dell'archetto di
sicurezza.....................................37
5.6 Montaggio del banco di
appoggio ..................................... 37
5.7 Spurgo del serbatoio dell'olio...... 37
5.8 Collegamento elettrico ................37
5.9 Prima messa in funzione ............38
6. Funzionamento .........................38
6.1 Taglio della legna........................38
6.2 Cambio della posizione di
partenza superiore......................39
7. Cura e manutenzione ...............39
7.1 Cambio dell'olio idraulico ............39
7.2 Custodia della macchina.............40
7.3 Manutenzione .............................40
8. Accessori disponibili su
richiesta................................40/59
9. Riparazione ...............................40
10. Problemi e anomalie................. 40
11. Dati tecnici.................................40
x Prima di mettere in funzione l'appa-
recchio, leggere le istruzioni prestando particolare attenzione alle
prescrizioni sulla sicurezza.
x Se durante il disimballo si riscon-
trano danni prodotti durante il
trasporto, consultare immediatamente il rivenditore. Non mettere in
funzione l'apparecchio!
x Il materiale d’imballaggio deve
essere smaltito in base alle norme
vigenti, presso un apposito punto di
raccolta rifiuti.
x Conservare con cura il presente
manuale, di modo che, all'occorrenza, sia sempre disponibile per
essere consultato.
x Se si presta o si vende l'apparec-
chio, non dimenticarsi di includere il
presente manuale.
3.1 Utilizzo appropriato
Utilizzare l'apparecchio esclusivamente
per tagliare i pezzi da ardere in conformità con quanto riportato nelle presenti
istruzioni. Qualsiasi altro utilizzo non è
idoneo. Eventuali modifiche apportate
all'apparecchio oppure l'uso di parti non
collaudate o autorizzate dal produttore
possono provocare danni imprevisti
durante il funzionamento.
L'apparecchio è progettato per essere
manovrato da una sola persona.
Durante il funzionamento le persone non
addette alla manovra dell'apparecchio
devono tenersi a una distanza adeguata
dallo stesso.
Osservare le dimensioni dei pezzi di
legno lavorabili (vedere il capitolo "Dati
tecnici").
Non sovraccaricare l'apparecchio e
usarlo esclusivamente con la potenza
indicata nella sezione "Dati tecnici".
3.2 Istruzioni generali per la
sicurezza
Durante l'uso dell'apparecchio, osservare le seguenti istruzioni relative alla
sicurezza per evitare eventuali pericoli
per le persone e/o danni materiali.
Osservare in particolare le istruzioni
relative alla sicurezza contenute nelle
singole sezioni.
All'occorrenza applicare le disposizioni
di legge o le norme antinfortunistiche
vigenti per l'uso e la manipolazione di
apparecchi spaccalegna.
A
Pericolo generico
Agire con la massima attenzione badando bene alle azioni svolte e ragionando sempre. Evitare di azionare
l'apparecchio in momenti di scarsa concentrazione.
Tenere sempre in ordine l'ambiente di
lavoro per evitare il rischio di incidenti
causati da oggetti fuori posto. Asportare
costantemente i pezzi tagliati lontano
dalla zona di lavoro.
Evitare di assumere posizioni anomale
lavorando sempre in situazioni di stabilità e di equilibrio.
Tenere in debita considerazione gli
effetti dell'ambiente circostante.
Provvedere a una buona illuminazione.
Non utilizzare l'apparecchio in prossimità
di liquidi o gas infiammabili.
Questo apparecchio può essere azionato e utilizzato soltanto da coloro che
conoscono bene gli apparecchi spaccalegna e sono consapevoli, in qualsiasi
momento, dei pericoli connessi all'uti-
lizzo degli stessi.
Tenere lontano dall'ambiente di lavoro il
personale non autorizzato ed in particolare i bambini. Le persone sotto i 18 anni
d'età possono utilizzare il presente
apparecchio soltanto nell'ambito
dell'addestramento professionale e sotto
la supervisione di un istruttore.
Durante il funzionamento, verificare che
nessuno tocchi l'apparecchio e/o il cavo
di alimentazione.
B
Pericolo di scosse elettriche
Affinché la protezione contro gli spruzzi
d'acqua dell'apparecchio sia garantita,
verificare prima di ogni impiego che
interruttori, cavi e prese siano integri
(senza incrinature ecc.).
Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato
(cavo di alimentazione non incluso nella
fornitura).
A
Pericolo di ferite e contusioni
per effetto delle parti mobili!
Prima di mettere in funzione l'apparecchio, verificare che siano montati tutti i
dispositivi di protezione.
Durante il funzionamento tenersi a
distanza sufficiente dagli elementi strutturali in azione.
Prima di qualsiasi intervento di manutenzione scollegare l'apparecchio dalla rete
elettrica.
Prima di accendere l'apparecchio (ad
esempio dopo gli interventi di manutenzione) verificare che nel suo interno non
siano rimasti degli utensili di montaggio
o degli accessori.
Non lasciare l'apparecchio acceso
quando non viene utilizzato.
A
Pericolo causato da modifiche
tecniche e/o uso di parti non collaudate e approvate dal produttore
Utilizzare esclusivamente parti omologate dal produttore, in particolare per:
condutture idrauliche (per il numero
d'ordine vedere l'elenco dei pezzi di
ricambio);
dispositivi di sicurezza (per il
numero d'ordine vedere l'elenco dei
pezzi di ricambio).
Evitare di apportare modifiche di qualunque tipo sui componenti.
A
Pericolo causato da eventuali
anomalie dell'apparecchio
Usare la massima cura nella manutenzione dell'apparecchio e dei relativi
accessori, seguendo scrupolosamente
le istruzioni.
Prima di utilizzare l'apparecchio, verificarne il perfetto funzionamento controllando la conformità dei dispositivi di sicu-
Sommario
2. Istruzioni obbligatorie
3. Sicurezza
Page 36
36
ITALIANO
rezza, dei dispositivi di protezione o
intervenendo su eventuali componenti
lievemente danneggiati. Verificare che i
componenti mobili funzionino perfettamente e che non si inceppino. Tutte le
parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento
dell'apparecchio.
I dispositivi di sicurezza o i componenti
danneggiati devono essere riparati o
eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di
interruttori danneggiati deve essere
effettuata presso un centro di assistenza
tecnica del cliente. Non utilizzare l'apparecchio se l'interruttore di accensione e
spegnimento non funziona.
Le impugnature devono essere sempre
pulite, asciutte e prive di tracce d'olio,
resina e grasso.
3.3 Dispositivi di sicurezza
Valvola di sovraccarico
La valvola di sovraccarico impedisce
danni al motore quando la lama di separazione viene bloccata. La valvola di
sovraccarico è sigillata e non deve
essere assolutamente spostata.
Sicura antiriavviamento
La sicura antiriavviamento impedisce
che l'apparecchio possa avviarsi da solo
non appena viene ripristinata la corrente
dopo un'interruzione.
Comando a 2 mani
Il comando a 2 mani assicura che la
lama di separazione si sposti verso il
basso solo quando si premono contemporaneamente le due leve di comando in
questa direzione.
Archetto di sicurezza
L'archetto di sicurezza impedisce che i
pezzi tagliati si separino in modo incontrollato e feriscano l'operatore.
3.4 Simboli sull'apparecchio
A
Pericolo!
La mancata osservanza delle
seguenti indicazioni può provocare
ferimenti gravi alle persone o ingenti
danni materiali.
Prima di mettere in funzione l'apparecchio, leggere le istruzioni.
Durante l'esercizio non
mettere le mani sotto il
coprilama.
Proteggere i piedi dai
pezzi di legno in caduta.
Pericolo per possibili
danni alle persone (parti
del corpo o indumenti
impigliati).
Non asportare i dispositivi di sicurezza.
Non eseguire la pulizia,
la manutenzione o lavori
di regolazione durante
l'utilizzo dell'apparecchio.
Pericolo di scosse elettriche.
Indossare guanti di protezione.
Indossare scarpe di protezione.
Munirsi di paraorecchie.
Indossare occhiali protettivi.
L'apparecchio deve
essere utilizzato da una
sola persona.
3.5 Simboli nelle istruzioni
A
Pericolo!
Avvertenza per possibili danni alle
persone o ingenti danni materiali.
B
Pericolo di scosse elettriche
Avvertenza per possibili danni alle
persone causati dall'elettricità.
A
Attenzione!
Avvertenza per possibili danni materiali.
3
Nota
Informazioni integrative.
x Solida struttura saldata che garanti-
sce un'elevatissima rigidità antitorsione.
x Comando a 2 mani per un maneggio
sicuro.
x 6 t di forza di separazione.
x Dispositivo di spostamento per un
trasporto semplice.
x 3 modalità di regolazione del tavolo
di appoggio.
5.1 Posizionamento
dell'apparecchio
A
Pericolo!
L'apparecchio va utilizzato esclusivamente in un ambiente che rispetti le
seguenti condizioni:
base piana e antisdrucciolevole;
l'apparecchio deve appoggiare in
modo stabile sul pavimento.
3
Nota
Avvalersi dell'aiuto di una
seconda persona nella fase di disimballaggio, montaggio e posizionamento
dell'apparecchio.
4. Caratteristiche particolari del prodotto
5. Trasporto e posizionamento
Page 37
37
ITALIANO
1. Trasportare l'apparecchio a bordo
del pallet fino ad un punto adeguato
per il posizionamento.
2. Rimuovere l'imballo e le parti accessorie.
3. Sollevare l'apparecchio dal pallet.
4. Montare i componenti. Il montaggio
viene descritto nelle seguenti
sezioni:
Dispositivo di spostamento
Leva di comando
Archetto di sicurezza
Tavolo di appoggio
5. Spurgare il sistema idraulico.
5.2 Trasporto dell'apparec-
chio
1. Prima del trasporto chiudere il tappo
del serbatoio dell'olio.
2. Afferrare l'apparecchio dall'apposita
maniglia con entrambe le mani e
premere leggermente.
3. Dopo il trasporto:
aprire il tappo del serbatoio dell'olio
fino a quando non viene eseguito lo
spurgo del serbatoio dell'olio idraulico.
A
Pericolo in caso di trasporto
con gru
Non sollevare l'apparecchio dalla
maniglia di trasporto e trasportarlo.
Utilizzare cinghie adatte per il
trasporto dell'apparecchio con una
gru.
5.3 Montaggio del disposi-
tivo di spostamento
1. Inserire l'asse nei fori del rivesti-
mento del piede di appoggio (13).
2. Inserire le due ruote sull'asse (14).
Per eseguire questa operazione è
necessario che il telaio dell'apparecchio spaccalegna venga leggermente sollevato da una seconda
persona.
3. Fissare le ruote all'asse con una
copiglia.
5.4 Montaggio della leva di
comando
1. Prima del montaggio è necessario
rimuovere dalle due leve di
comando (15) i perni dell'asse (17):
togliere la copiglia di
sicurezza (16);
estrarre i perni dell'asse (17).
2. Inserire la leva di comando (15)
nella fessura del supporto. La leva
di comando è inserita correttamente quando la graffa si trova sul
lato superiore della leva di
comando.
3. Inserire i perni (17) dall'alto attra-
verso i fori del supporto e della leva
di comando.
4. Fissare da sotto i perni (17) con la
copiglia (16).
5.5 Montaggio dell'archetto
di sicurezza
1. Avvitare l'archetto di sicurezza (19)
come mostrato nella figura, con
l'aiuto della vite a testa esagonale,
di due rondelle e del dado esagonale autobloccante sul tubo a
sezione quadra (18).
Serrare il dado esagonale solo
quanto basta per far sì che l'archetto
di sicurezza possa essere innestato
e disinnestato con facilità.
5.6 Montaggio del banco di
appoggio
È possibile montare il banco di appoggio
in tre posizioni diverse.
1. Allentare nella posizione desiderata
la vite a manopola (22) girandola a
sinistra.
2. Collocare il banco di appoggio sul
supporto (21) nella posizione appropriata.
3. Serrare forte la vite a manopola a
crociera (22): il banco di appoggio è
ora saldamente bloccato (20).
5.7 Spurgo del serbatoio
dell'olio
Per evitare che l'olio fuoriesca durante il
trasporto, alla consegna è necessario
serrare il tappo del relativo serbatoio.
Prima di mettere in funzione l'apparecchio, è necessario svitare il tappo fino a
quando non si consente la fuoriuscita
dell'aria dal serbatoio.
A
Attenzione!
Durante il funzionamento il tappo
dell'olio deve essere aperto fino a
quando non consente lo spurgo del
serbatoio dell'olio idraulico.
1. Avvitare il tappo del serbatoio
dell'olio (23) di un giro fino a quando
non si consente la fuoriuscita
dell'aria dal serbatoio.
5.8 Collegamento elettrico
B
Pericolo! Tensione elettrica
Utilizzare esclusivamente una fonte di
energia elettrica che soddisfi i
seguenti requisiti (vedere anche i
"Dati tecnici"):
13
14
15
16
17
19
18
20
21
22
23
Page 38
38
ITALIANO
spine con conduttori neutri instal-
late a norma, con messa a terra
regolamentare e controllata;
tensione e frequenza corrispon-
denti ai dati indicati sulla
targhetta dell'apparecchio;
fusibile con interruttore salvavita
da 30mA;
impedenza del sistema Z
max.
al
punto di allacciamento (presa
dell'impianto esistente) di max
0,35 Ohm.
3
Nota
Rivolgersi alla società di fornitura
di energia elettrica oppure all'elettricista
se si desidera sapere se l'allacciamento
interno soddisfa queste condizioni.
Posizionare il cavo d’alimentazione in
modo che non interferisca col lavoro
e che non possa subire danni.
Proteggere il cavo di alimentazione
da calore, fluidi aggressivi e bordi
taglienti.
Per eventuali prolunghe, utilizzare
soltanto cavi di gomma con sezione
sufficiente (vedere "Dati tecnici").
Non tirare mai il connettore di rete per
estrarre la spina dalla presa.
5.9 Prima messa in funzione
A
Pericolo dovuto all'estrazione
della lama di separazione
Per motivi di trasporto la lama di
separazione si trova nella posizione
inferiore al momento della consegna.
Non appena l'apparecchio viene
acceso, la lama di separazione si sposta automaticamente verso l'alto.
Durante la prima messa in funzione,
verificare che sopra la lama di separazione vi sia circa 1 m di spazio.
B
Inversione del senso di rotazione (solo sulla versione a corrente
trifase)
A seconda dell'assegnazione di fase
può succedere che il motore ruoti nel
senso sbagliato e, di conseguenza,
non si riesce ad azionare la lama di
separazione. In quel caso bisogna
invertire il commutatore di fase sul
connettore per corrente trifase
dell'apparecchio:
1. Predisporre l'apparecchio per il fun-
zionamento, quindi collegarlo alla
rete elettrica.
2. Accendere l'apparecchio (premere
l'interruttore verde); se la lama di
separazione non si muove, spegnere l'apparecchio (premere l'interruttore rosso).
3. Estrarre il cavo di collegamento alla
rete dall'allacciamento sull'apparecchio.
4. Premere con la lama di un cacciavite il
commutatore di fase nella presa
dell'apparecchio e ruotarlo di 180q.
A
Attenzione!
L'invertitore di fase non va ruotato
direttamente sulle spine di contatto!
5. Riaccendere l'apparecchio; la lama
di separazione si sposta automaticamente verso l'alto.
Prima di mettere in funzione l'apparecchio, prestare particolare attenzione alle seguenti istruzioni sulla
sicurezza.
Osservare inoltre le istruzioni sulla
sicurezza contenute all'inizio di questo manuale!
A
Pericolo causato da eventuali
anomalie dell'apparecchio
Prima di cominciare a utilizzare l'apparecchio, verificare che le seguenti parti
siano in perfetto stato operativo:
x condutture idrauliche (non dan-
neggiate? non si nota la fuoriuscita
di olio?);
x leva di comando (non danneggiata?
ritorna da sola nella posizione superiore?);
x interruttori, cavo e connettore di rete
(gli eventuali danni riscontrati su
questi particolari devono essere
riparati da un perito elettrotecnico).
A
Pericolo causato da protezione
personale insufficiente
x Indossare indumenti da lavoro ade-
guati, in grado di fornire una protezione adeguata dai pezzi di legno in
caduta.
x Munirsi di paraorecchie.
x Indossare occhiali protettivi.
x Calzare scarpe con suola antisci-
volo.
A
Pericolo di ferite e contusioni
per effetto delle parti mobili!
x Non mettere in funzione l'apparec-
chio senza che siano montati tutti i
dispositivi di protezione.
Quando l'apparecchio viene acceso,
la lama di separazione si sposta automaticamente verso l'alto. Verificare
quindi che sopra la lama di separazione vi sia circa 1 m di spazio.
x Durante il funzionamento tenersi a
distanza sufficiente dagli elementi
strutturali in azione.
x Non tenere i pezzi da tagliare con le
mani, ma con le graffe sulle leve di
comando.
x Azionare il cuneo di separazione
sempre solo con entrambe le mani
sulle leve di comando.
x Assumere la posizione di lavoro cor-
retta:
sul lato anteriore, dalla parte dei
comandi;
frontalmente rispetto all'apparec-
chio.
A
Pericolo dovuto a comportamento errato durante il taglio dei
pezzi
x Tagliare sempre soltanto un pezzo
di legna alla volta.
x Fare attenzione alla corretta posi-
zione del tavolo rispetto alla lunghezza del pezzo di legno:
posizione superiore del tavolo:
fino a 59 cm di lunghezza
posizione media del tavolo:
fino a 78 cm di lunghezza
posizione inferiore del tavolo:
fino a 104 cm di lunghezza
x Posizionare sempre i pezzi da tag-
liare in verticale sull'appoggio per la
legna.
x Tagliare un pezzo di legna sempre
solo lungo la direzione delle fibre.
x I pezzi con rami molto attecchiti si
tagliano con grande difficoltà. Se un
pezzo di legna si è bloccato sul
cuneo di separazione, è necessario
innanzitutto spegnere l'apparecchio
(mentre si asporta il pezzo, non
inserire le mani tra le parti); in
seguito, tentare il taglio in un altro
punto.
6.1 Taglio della legna
1. Avvitare il tappo del serbatoio
dell'olio di un giro fino a quando non
si consente la fuoriuscita dell'aria
dal serbatoio.
3
Nota
Con temperature molto basse è
necessario far funzionare l'apparecchio
a vuoto per almeno 15 minuti
in modo da far raggiungere all'olio idraulico la temperatura d'esercizio e poter
iniziare a tagliare il legno.
6. Funzionamento
Page 39
39
ITALIANO
2. Accendere l'apparecchio premendo
l'interruttore verde (25) .
3. Posizionare il pezzo di legna sul
tavolo di appoggio (27) .
4. Bloccare il pezzo di legna mediante
le graffe sulle leve di comando (26).
5. Azionare la leva di comando.
Con le leve di comando è possibile
controllare il cuneo di separazione;
vi sono tre possibilità:
Premere entrambe le leve di
comando in basso (il cuneo di
separazione si sposta in basso
per eseguire il taglio).
Premere una leva di comando in
basso (il cuneo di separazione si
ferma).
Rilasciare entrambe le leve di
comando (il cuneo di separazione si sposta in alto in posizione iniziale).
Nella posizione finale superiore o
inferiore il cuneo di separazione si
arresta automaticamente.
6. Una volta eseguito il taglio, rilasciare entrambe le leve di comando (il
cuneo di separazione si sposta in
alto nella posizione di partenza).
7. Mettere da parte i pezzi tagliati; ora
è possibile avviare il processo di
separazione successivo...
8. Se non è necessario riprendere
immediatamente a lavorare, speg-
nere l'apparecchio premendo l'interruttore rosso (24) .
6.2 Cambio della posizione
di partenza superiore
Oltre alle modalità di regolazione del
tavolo di appoggio, è possibile adattare
la posizione di partenza superiore del
cuneo di separazione rispetto alla lunghezza del pezzo da tagliare. Se si regola
più bassa la posizione di partenza superiore del cuneo di separazione,
quest'ultimo richiede meno tempo per il
funzionamento a vuoto, riducendo così il
tempo necessario per il processo di
separazione.
Regolazione della posizione di partenza superiore più bassa
1. Accendere l'apparecchio premendo
l'interruttore verde.
2. Spingere verso il basso le due leve
di comando; non appena il cuneo di
separazione ha raggiunto l'altezza
desiderata, rilasciare la leva di
comando destra.
3. Accendere l'apparecchio premendo
l'interruttore rosso.
4. Allentare la vite (28), estrarre l'asta
di regolazione (29) fino al suo arresto e avvitare di nuovo la vite (28).
Ora la posizione di partenza superiore è più bassa, come desiderato.
Il comando si esegue come descritto sopra.
Ripristino della posizione di partenza
superiore
1. Spegnere l'apparecchio premendo
l'interruttore rosso.
2. Allentare la vite (28), spingere verso
il basso l'asta di regolazione (29)
fino al suo arresto e avvitare di
nuovo la vite.
Ora la posizione di partenza superiore è nuovamente regolata
all'altezza massima.
A
Pericolo!
Prima di ogni intervento:
1. spegnere l'apparecchio;
2. estrarre il connettore di rete.
Poco dopo la fine della lavorazione,
l'olio idraulico e le parti che conducono olio potrebbero essere caldi.
Pericolo di ustioni. Lasciare raffreddare l'apparecchio prima di eseguire
lavori di manutenzione.
Evitare il contatto con la pelle quando
si utilizza l'olio idraulico. Indossare
guanti.
Smaltire l'olio idraulico tramite un
punto di raccolta per sostanze problematiche.
Per il rabbocco e il cambio dell'olio
utilizzare soltanto le qualità di olio
approvate (vedere Dati Tecnici).
x Gli elementi danneggiati e in parti-
colare i dispositivi di sicurezza
devono essere sostituiti esclusivamente con parti originali in quanto le
parti non collaudate e approvate dal
produttore potrebbero provocare
danni imprevedibili.
x Gli interventi di manutenzione o di
riparazione non descritti in questa
sezione devono essere effettuati
esclusivamente da personale specializzato.
x Alla fine di ogni intervento di manu-
tenzione e di pulizia reinserire, attivare e controllare tutti i dispositivi di
sicurezza.
7.1 Cambio dell'olio idraulico
È necessario sostituire completamente
l'olio idraulico dopo 500 ore di funzionamento.
1. Spostare il cuneo di separazione
completamente in basso e spegnere
l'apparecchio in questa posizione.
2. Tenere pronto un contenitore di raccolta idoneo con una capacità
almeno di 5 litri.
3. Svitare il tappo del serbatoio dell'olio
(30) e svuotare completamente il
serbatoio.
24
25
26
27
28 29
7. Cura e manutenzione
30
Page 40
40
ITALIANO
4. Riempire nuovamente il serbatoio
con olio idraulico.
5. Controllare il livello dell'olio, che
deve trovarsi, con la torre di separazione inserita, tra il segno superiore
e quello inferiore.
6. Avvitare nuovamente il tappo del
serbatoio dell'olio (30) e successivamente allentarlo fino a che non si
consente la fuoriuscita dell'aria dal
serbatoio.
7. Dopo il cambio dell'olio idraulico
lasciare funzionare a vuoto l'apparecchio per alcuni minuti prima di
metterlo in funzione.
7.2 Custodia della macchina
1. Spostare la torre di separazione
completamente in basso e spegnere
l'apparecchio in questa posizione.
2. Conservare la macchina in modo
tale che non possa essere messa in
movimento da persone non autorizzate.
A
Attenzione!
Non custodire la macchina all'aperto
o in ambiente umido senza protezione.
7.3 Manutenzione
Prima di ogni utilizzo
Controllare il corretto funzionamento
dell'interruttore di accensione/spegnimento e del comando a due mani.
Controllare se i tubi flessibili idraulici
sono danneggiati (punti di sfregamento,
piegature).
Controllare se i componenti che conducono olio presentano perdite.
Ogni 50 ore di funzionamento
Pulire le parti mobili (snodi, cerniere e
guida scorrevole della torre di separa-
zione) con della lana o simili e oliare leggermente.
Controllare il livello dell'olio, che deve
trovarsi con la torre di separazione inserita tra il segno superiore e quello inferiore.
Ogni 500 ore di funzionamento
Sostituire l'olio idraulico.
Per lavori speciali, presso i rivenditori
specializzati sono disponibili gli accessori riportati di seguito. Le rispettive
figure sono riportate sulla pagina di
copertina posteriore:
A Croce di separazione:
per la separazione della legna con
un'unica operazione in quattro parti;
il numero di operazioni e il fabbisogno di tempo di ogni processo di
separazione sono dimezzati.
B Olio idraulico:
per il rabbocco e il cambio dell'olio.
C Spray di manutenzione:
per la rimozione dei residui di
resina e la protezione delle superfici metalliche.
A
Pericolo!
Le riparazioni di apparecchi elettrici
devono essere effettuate esclusivamente da elettricisti specializzati.
Gli utensili elettrici da riparare potranno
essere inviati al centro di assistenza del
proprio paese. L'indirizzo si trova
nell'elenco dei pezzi di ricambio.
Quando si spedisce un utensile per la
riparazione, descrivere l'errore accertato.
A
Pericolo!
Prima di ogni intervento per la riparazione dei guasti:
spegnere l'apparecchio;
estrarre il connettore di rete.
Alla fine di ogni intervento di riparazione, reinserire, attivare e controllare
tutti i dispositivi di sicurezza.
Il motore non funziona
Mancanza di corrente.
Controllare il cavo d’alimentazione,
la presa, la spina ed il fusibile.
Tensione di rete troppo bassa:
Utilizzare cavi di collegamento con
sezione sufficiente (vedere "Dati
tecnici").
La sicura antiriavviamento è stata attivata da una caduta di tensione imprevista:
Riaccendere la macchina.
E' stata attivata la protezione contro il
surriscaldamento:
Lasciare raffreddare il motore per circa
10 minuti, quindi riaccenderlo.
Il motore funziona, ma il cuneo di
separazione non si muove
Fasi invertite:
Invertire il senso di rotazione
(vedere "Collegamento elettrico").
Resa insoddisfacente nella separazione
Gli elementi di guida della torre di separazione sono sporchi:
Pulire gli elementi di guida (vedere
"Manutenzione").
8. Accessori disponibili su
richiesta
9. Riparazione
10. Problemi e anomalie
11. Dati tecnici
HS 6001 W HS 6001 D
Valori relativi all'elettricit à Tensione
Corrente nominale
Protezione min. (ritardata o automatica)
Classe di protezione
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Motore Potenza assorbita P1
Energia erogata P2
Velocità di rotazione a vuoto
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Cuneo di separazione Massimo percorso di lavoro
Forza di separazione
Velocità di separazione
Velocità di ritorno
mm
t
mm/sec
mm/sec
480
6
40
140
480
6
50
140
Page 41
41
ITALIANO
Dimensioni pezzi di legno lavorabili
Diametro massimo
Diametro minimo
Lunghezza massima
mm
mm
mm
320
120
520/ 780/ 1040
320
120
530/ 780/ 1040
Dimensioni apparecchio
Lunghezza
Larghezza
Altezza (cuneo di separazione completamente inserito)
Altezza (cuneo di separazione completamente estratto)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Peso dell'apparecchio kg 127 130
Quantità di rabbocco/olio idraulico l 4 4
Qualità di olio idraulico consigliata Aral Vitam GF 22Aral Vitam GF
22
Livello di pressione del suono sul posto di lavoro - a vuoto*
Livello di pressione del suono sul posto di lavoro - lavorazione*
dB (A)
dB (A)
65
80
65
80
* I valori qui indicati si riferiscono soltanto al volume di rumorosità prodotto dall'apparecchio. In questa sede non è possibile stabilire
la necessità di indossare i paraorecchie poiché questa dipende dai valori che giungono all'orecchio dell'operatore. Ciò dipende a
sua volta dalle rispettive condizioni ambientali (ad esempio se ci sono ulteriori fonti di rumore vicine). Anche se non esplicitamente
prescritto, nel proprio interesse, si consiglia di indossare in ogni caso i paraorecchie.
Page 42
42
ESPAÑOL
1. Vista general de la máquina (volumen de suministro)
Parte posterior
1
2
3
4
5
6
7
8
9
10
11
12
Volumen de suministro
1 Abrazadera de seguridad
2 Cuchilla de partición
3 Palanca de control
4 Mesa de apoyo
(3 posibilidades de ajuste)
5 Tapón del tanque de aceite /
Varilla de sonda de aceite
6 Bastidor de ruedas
7 Alojamiento para la mesa de
apoyo
8 Tornillo con empuñadura en
estrella
9 Motor con bomba hidráulica
10 Torre de partición
11 Asidero de transporte
12 Interruptor ON/OFF
1 bastidor divisor de madera
2 palancas de control
1 mesa de apoyo
1 abrazadera de seguridad
1 eje del bastidor de ruedas
2 ruedas
1 manual de instrucciones
1 lista de piezas de recambio
XW0017S2.fm Manual de uso
Page 43
43
ESPAÑOL
1. Vista general de la máquina
(volumen de suministro)..........42
2. ¡Leer esto en primer lugar! ......43
3. Seguridad ..................................43
3.1 Aplicación de acuerdo a la
finalidad ......................................43
3.2 Instrucciones generales de
seguridad.................................... 43
3.3 Dispositivos de seguridad........... 44
3.4 Símbolos utilizados en el
aparato........................................44
3.5 Símbolos utilizados en el
manual de instrucciones ............. 44
4. Características especiales
del producto..............................44
5. Transporte e instalación ..........44
5.1 Instalación del aparato................44
5.2 Transporte del aparato ...............45
5.3 Montaje del dispositivo de
desplazamiento...........................45
5.4 Montaje de la palanca de control 45
5.5 Montaje del arco de
seguridad.................................... 45
5.6 Montaje de la mesa de apoyo.....45
5.7 Evacuación de aire en el
depósito de aceite.......................45
5.8 Conexión a la red........................46
5.9 Primera puesta en servicio .........46
6. Servicio ......................................46
6.1 Partición de madera....................46
6.2 Modificar la posición inicial
superior.......................................47
7. Mantenimiento y cuidado......... 47
7.1 Cambiar el aceite
hidráulico ....................................47
7.2 Conservación de la máquina ......48
7.3 Mantenimiento ............................48
8. Accesorios suministrables .48/59
9. Reparación ................................48
10. Problemas y averías.................48
11. Características técnicas...........48
x Antes de usar la máquina lea este
manual de instrucciones. Observe
especialmente las instrucciones de
seguridad.
x Si al desembalar la máquina se des-
cubrieran daños producidos durante
el transporte, informe de inmediato
al proveedor. ¡No ponga en servicio
el aparato!
x Deseche el embalaje de forma
ecológica. Entregue el material de
embalaje en el sitio de recogida
adecuado.
x Guarde este manual de instruccio-
nes en un lugar seguro de manera
que pueda ser consultado siempre
que se tenga una duda.
x En caso de prestar o vender la
máquina, entregue también los
documentos adjuntos.
3.1 Aplicación de acuerdo a
la finalidad
Utilice este aparato exclusivamente para
partir leña según las indicaciones de
este manual de instrucciones. Cualquier
otro tipo de aplicación está en desacuerdo con la aquí explicada. ¡Si la
máquina se usa con un fin diferente al
aquí explicado o bien si fuera modificada
o si se utilizaran piezas no comprobadas
ni aprobadas por el fabricante de la
máquina, es posible que se produzcan
daños imprevisibles!
Este aparato está diseñado para ser
controlado por una persona. Durante el
servicio, las demás personas deben
mantenerse a suficiente distancia del
aparato.
Respete las dimensiones de las piezas
de madera que pueden trabajarse,
(véase "Características técnicas").
No sobrecargue el aparato. Utilice este
equipo solamente dentro del margen de
potencia indicado en "Características
técnicas".
3.2 Instrucciones generales
de seguridad
Al utilizar este aparato debe observar las
siguientes instrucciones de seguridad
para evitar el peligro de daños personales o materiales.
Observe las instrucciones especiales de
seguridad en cada uno de los capítulos.
Observe asimismo las directivas legales
o normas de protección contra accidentes aplicables al uso de partidoras de
madera.
A
¡Peligros generales!
Sea prudente. Actúe con suma atención.
Lleve a cabo el trabajo con sentido
común. No utilice el aparato si no puede
concentrarse en el trabajo.
Mantenga limpio el puesto de trabajo: el
desorden en esta zona podría causar
accidentes. Retire regularmente los fragmentos de madera partidos de la zona
de trabajo.
Evite posturas incómodas. Asegúrese
de encontrarse en una posición segura y
de poder mantener en cualquier
momento el equilibrio.
Tenga en cuenta las influencias ambientales:
procure que haya una buena iluminación.
No utilice este aparato cerca de gases o
líquidos inflamables.
Este aparato sólo puede ser puesto en
funcionamiento y utilizado por una persona con experiencia con partidoras de
madera y conocedor, en todo momento,
de los peligros que su uso representa.
Mantenga a terceras personas, especialmente a los niños, fuera de la zona de
peligro. Los menores de 18 años podrán
usar este aparato solamente bajo la
supervisión de un instructor, en el curso
de su formación profesional.
Durante el trabajo impida que otras personas toquen el aparato o el cable de
alimentación eléctrica.
B
¡Peligro por descarga eléctrica!
Para que la protección a prueba de salpicaduras de este aparato sea efectiva,
compruebe antes de cada aplicación
que el interruptor, el cable y el enchufe
no sufren ningún daño (ninguna rotura,
etc.)
No utilice el cable de red para objetivos
para los cuales no está destinado (el
cable de red no se encuentra incluido en
el material de suministro).
A
¡Existe peligro de heridas y
magulladuras por las piezas en movimiento!
No ponga en servicio este aparato sin
haber montado los dispositivos de protección.
Mantenga suficiente distancia con los
componentes en movimiento durante el
funcionamiento.
Antes de iniciar trabajos de mantenimiento, asegúrese de que el aparato
haya sido desconectado de la red eléctrica.
Asegúrese de que al conectar (por ejemplo, después de llevar a cabo trabajos
de mantenimiento) no se encuentren
herramientas de montaje o piezas sueltas en el aparato.
Desconecte el aparato si no se va a utilizar.
A
¡Peligro debido a modificaciones técnicas o bien a la utilización de
piezas no comprobadas ni aprobadas
por el fabricante de la máquina!
Utilice exclusivamente piezas autorizadas por el fabricante. Esto se refiere
especialmente a:
Conductos hidráulicos (véase
número de referencia en "Lista de
piezas de recambio").
Indice del contenido
2. ¡Leer esto en primer
lugar!
3. Seguridad
Page 44
44
ESPAÑOL
Mecanismos de seguridad (véase
número de referencia en "Lista de
piezas de recambio").
No modificar las piezas.
A
¡Peligro por defectos en el
aparato!
Limpie cuidadosamente el aparato y los
accesorios. Observe las normas para el
mantenimiento.
Controle antes de cada puesta en servicio la existencia de posibles daños:
antes de usar el aparato, debe controlarse cuidadosamente el perfecto funcionamiento de los mecanismos de seguridad, de los dispositivos de protección y
de piezas ligeramente dañadas. Controle si las piezas móviles funcionan perfectamente y que no estén atascadas.
Todas las piezas deben estar montadas
correctamente y cumplir con todas las
condiciones para poder garantizar el
perfecto funcionamiento del aparato.
Los dispositivos de protección o las piezas dañadas deben ser reparadas o
cambiadas por un taller especializado
autorizado. Encargue el cambio de interruptores dañados a un taller de servicio
postventa. No utilice este aparato si no
es posible conectar o desconectar algún
interruptor.
Mantenga los asideros secos y libres de
aceite, resina y grasa.
3.3 Dispositivos de seguridad
Válvula de sobrecarga
La válvula de sobrecarga evita daños en
el motor cuando la cuchilla de partición
se bloquea. La válvula de sobrecarga
está sellada y no debe manipularse en
modo alguno.
Protección de arranque
La protección de arranque evita que la
máquina se ponga por sí sola en marcha
al volver la corriente después de haber
tenido lugar una interrupción eléctrica.
Modo de funcionamiento bimanual
El modo bimanual asegura que la
cuchilla de partición sólo baje cuando se
pulsan hacia abajo simultáneamente las
dos palancas de mando.
Arco de seguridad
El arco de seguridad evita que las piezas de madera hendidas caigan sin control unas encima de otras e impide así
que el operador resulte herido.
3.4 Símbolos utilizados en el
aparato
A
¡Peligro!
No respetar las siguientes
advertencias puede provocar graves
lesiones o daños materiales.
Lea el manual de
instrucciones antes de la
puesta en servicio.
Durante el servicio, no
acceder con las manos
bajo la cuña de partición.
Proteger los pies contra
las piezas de leña que
puedan caer.
Peligro de daños personales por enganche de
partes corporales o piezas de ropa.
No extraer los mecanismos de seguridad.
No realizar trabajos de
limpieza, mantenimiento
o ajuste durante el servicio.
Peligro de descarga
eléctrica.
Usar guantes de protección.
Usar zapatos de protección.
Usar cascos de protección acústica.
Usar gafas de protección.
Sólo una persona debe
maniobrar el aparato.
3.5 Símbolos utilizados en el
manual de instrucciones
A
¡Peligro!
Advertencia por daños personales o
graves daños materiales.
B
¡Peligro de descarga eléctrica!
Advertencia de daños a personas
debidos a la electricidad.
A
¡Atención!
Advertencia de daños materiales.
3
Advertencia:
Información adicional.
x Estable construcción soldada para
una alta resistencia a la torsión.
x Modo de funcionamiento bimanual
para una manipulación segura.
x 6 t de potencia de partición.
x Dispositivo de desplazamiento para
un fácil transporte.
x 3 posibilidades de ajuste de la mesa
de apoyo.
5.1 Instalación del aparato
A
¡Peligro!
El aparato sólo se puede poner en
servicio en una ubicación que cumpla
con las siguientes condiciones:
suelo plano y antideslizante
el aparato debe encontrarse firme
en el suelo
4. Características especiales del producto
5. Transporte e instalación
Page 45
45
ESPAÑOL
3
Nota:
válgase de la ayuda de una
segunda persona para desembalar,
montar y colocar el aparato.
1. Transportar el aparato en la paleta a
un sitio de instalación adecuado.
2. Retirar el embalaje y piezas
adjuntas.
3. Levantar el aparato de la paleta.
4. Montar los componentes (el montaje
se describe en los siguiente
párrafos):
Dispositivo de desplazamiento
Palanca de mando
Arco de seguridad
Mesa de apoyo
5. Evacuar el aire del sistema
hidráulico.
5.2 Transporte del aparato
1. Antes de realizar el transporte, cer-
rar el tapón del depósito de aceite.
2. Sujetar el aparato del asidero de
transporte con ambas manos e inclinarlo ligeramente.
3. Después del transporte:
abrir el tapón del depósito de aceite
hasta que el depósito del aceite hidráulico se desaire.
A
¡Peligro en caso de transporte
con grúa!
No alzar el aparato del asidero de
transporte ni transportarlo así.
Utilice las correas de transporte apropiadas para transportar el aparato
con una grúa.
5.3 Montaje del dispositivo
de desplazamiento
1. Introducir el eje por los orificios en el
revestimiento de la base (13).
2. Introducir las dos ruedas (14) en el
eje. Para ello, una segunda persona
debe levantar ligeramente la armadura de la hendidora de troncos.
3. Asegurar las ruedas al eje con una
chaveta.
5.4 Montaje de la palanca de
control
1. Antes del montaje, deben extraerse
de las dos palancas de control (15)
los pernos del eje (17):
Sacar la chaveta de
seguridad (16);
Extraer los pernos del eje (17).
2. Introducir la palanca de control (15)
en los agujeros de guía alargados
del soporte. La palanca de control
está introducida correctamente si la
garra se encuentra en la parte superior de ésta.
3. Introducir los pernos (17) desde
arriba en los orificios del soporte y la
palanca de control.
4. Fijar los pernos (17) con la chaveta
(16) desde abajo.
5.5 Montaje del arco de
seguridad
1. Atornillar el arco de seguridad (19)
como se muestra en la ilustración
con tornillo hexagonal, dos arandelas y tuerca hexagonal autofijadora
en el tubo cuadrado (18).
Apretar la tuerca hexagonal sólo
hasta el punto en el que el arco de
seguridad pueda moverse ligeramente hacia delante y detrás.
5.6 Montaje de la mesa de
apoyo
La mesa de apoyo puede montarse en
tres posiciones distintas.
1. En la posición de la mesa de apoyo
que desee, afloje el tornillo con
empuñadura en estrella (22) en el
lado izquierdo.
2. Coloque la mesa de apoyo en las
fijaciones (21). Procure que la mesa
de apoyo esté bien colgada.
3. Apriete bien el tornillo con empuña-
dura en estrella (22). De este modo,
la mesa de apoyo ya está bloqueada de forma fija (20).
5.7 Evacuación de aire en el
depósito de aceite
Para evitar que se salga el aceite
durante el transporte, al suministrar el
aparato el tapón del depósito de aceite
se encuentra perfectamente cerrado.
Antes de la puesta en servicio debe
desenroscarse el tapón del depósito de
aceite de modo que el aire pueda salir
del depósito.
A
¡Atención!
Durante el funcionamiento el tapón
del depósito de aceite debe estar
siempre abierto lo suficiente para que
el depósito de aceite hidráulico se
desaire.
1. Desenroscar el tapón del depósito
de aceite (23) una vuelta hasta que
el aire del depósito pueda salir.
13
14
15
16
17
19
18
20
21
22
23
Page 46
46
ESPAÑOL
5.8 Conexión a la red
B
¡Peligro! Tensión eléctrica
Poner en servicio el aparato sólo
mediante una fuente de electricidad
que cumpla con las siguiente exigencias (véase también "Características
técnicas"):
Tomas de corriente con conducto
neutro instaladas debidamente,
comprobadas y con toma a tierra.
La tensión y la frecuencia de la
red deben ser idénticas a las indicadas en la placa de características del aparato.
Protección mediante un inter-
ruptor FI con una corriente de
defecto de 30 mA.
Impedancia del sistema Z
máx.
en
el punto de interconexión (del
edificio) será máx. 0,35 Ohm.
3
Advertencia:
En caso de duda sobre si la
conexión eléctrica cumple con este
último requisito, consulte con la
empresa suministradora de energía o
con un instalador eléctrico.
Coloque el cable de alimentación de
forma que no impida el trabajo y no
pueda resultar dañado.
Proteja el cable contra el calor, los
líquidos agresivos y los bordes afilados.
Como cable de prolongación utilice
sólo cable aislado con suficiente
goma de sección (véase "Características técnicas").
No desconecte nunca el enchufe de la
caja tirando del cable.
5.9 Primera puesta en ser-
vicio
A
¡Peligro al extraer la cuchilla
de partición!
Debido a razones de transporte, al
suministrar el aparato la cuchilla se
encuentra en la posición más baja. En
cuanto se conecta el aparato, la
cuchilla de partición se mueve
automáticamente hacia arriba. Preste
atención a que durante la primera
puesta en servicio quede 1 m de
espacio por encima de la cuchilla de
partición.
B
¡Cambio de sentido de giro!
(sólo en modo de corriente trifásica)
Dependiendo de la distribución de
fase es posible que el motor gire en
sentido contrario. En caso de sentido
de giro erróneo no se puede poner en
funcionamiento la cuchilla de
partición. Deberá conmutarse el
inversor de fase del enchufe trifásico
del aparato:
1. Instalar el aparato preparado para el
servicio y conectarlo a la red de alimentación eléctrica.
2. Conectar el aparato (pulsar interruptor verde) – si no se mueve la
cuchilla, desconectar el aparato
(pulsar interruptor rojo).
3. Retirar el cable de red de la acometida del aparato.
4. Con la punta de un destornillador,
presionar el inversor de fase del
enchufe del aparato y darle un giro
de 180q.
A
¡Atención!
¡No gire el inversor de fase directamente en las clavijas de contacto!
5. Conectar de nuevo el aparato – la
cuchilla de partición sube automáticamente.
¡Tenga en cuenta las siguientes
advertencias antes de poner en servicio el aparato!
¡Además, tenga en cuenta las instrucciones de seguridad especificadas al
principio de este manual!
A
¡Peligro por defectos en el aparato!
Antes de iniciar el trabajo, cabe comprobar si los elementos siguientes están en
buen estado:
x Conductos hidráulicos (¿dañados?
¿ninguna pérdida de aceite visible?
x Palanca de mando (¿dañada?
¿vuelve por sí sola a la posición
superior?)
x Cable de red, enchufe de red e
interruptor (en caso de desperfectos
encargar su recambio a un técnico
electricista)
A
¡Peligro, si el equipo de protección personal es insuficiente!
x Use ropa adecuada de protección
contra las piezas de madera
expulsadas.
x Use protecciones para el oído.
x Use gafas protectoras.
x Calce zapatos de protección anti-
deslizante.
A
¡Existe peligro de heridas y
magulladuras por las piezas en movimiento!
x No ponga en servicio este aparato
sin haber montado los mecanismos
de seguridad.
Cuando se conecta el aparato, la
cuchilla se mueve hacia arriba inmediatamente después de la conexión.
Preste por ello atención a que sobre
la cuchilla quede aproximadamente
1 m de espacio.
x Durante el funcionamiento debe
mantenerse suficiente distancia con
los componentes en movimiento.
x No aguante las piezas de madera a
partir con la mano, sino con las
pinzas de la palanca de mando.
x Active siempre la cuña de partición
con ambas manos en la palanca de
mando.
x Mantenga una buena posición
durante el trabajo:
en frente, en el lado del usuario
frontal al aparato
A
¡Peligro por comportamiento
erróneo al partir la madera!
x No parta nunca más de una pieza
de madera a la vez.
x Tenga en cuenta la correcta posi-
ción de la mesa para las correspondientes longitudes de las piezas de
madera:
Posición superior de la mesa:
hasta 59 cm de longitud
Posición media de la mesa:
hasta 78 cm de longitud
Posición inferior de la mesa:
hasta 104 cm de longitud
x Coloque las piezas de madera a
cortar en posición perpendicular en
el soporte de madera.
x Parta siempre la madera longitudi-
nalmente a la dirección de las fibras.
x Las piezas de madera con ramas
son difíciles de partir. En caso de
que una pieza de madera se enganche a la cuña de partición,
desconecte de nuevo el aparato. Al
extraerla no acceda entre las dos
piezas. Intente partir la pieza en otra
posición.
6.1 Partición de madera
1. Desenroscar el tapón del depósito
de aceite una vuelta hasta que el
aire del depósito pueda salir.
6. Servicio
Page 47
47
ESPAÑOL
3
Nota:
En temperaturas muy bajas, el
aparato debería funcionar al menos
15 minutos en vacío.
Entonces alcanza el aceite hidráulico la
temperatura de funcionamiento y usted
puede comenzar a partir madera.
2. Conectar el aparato – pulsar el
interruptor verde (25).
3. Colocar la madera sobre la mesa de
apoyo (27).
4. Fijar con las pinzas la madera a la
palanca de mando (26).
5. Activar la palanca de mando.
Con la palanca de mando se
maneja la cuña de partición; existen
tres posibilidades:
Pulsar ambas palancas de
mando hacia abajo – la cuña baja
para partir.
Pulsar una palanca de mando
hacia abajo – la cuña permanece
en su posición.
Soltar ambas palancas de mando
– la cuña asciende a su posición
inicial.
En la posición final inferior o superior la cuña se detiene.
6. Una vez partida la madera, soltar
las dos palancas de mando – la
cuña de partición asciende a la posición inicial.
7. Apartar las piezas de madera partidas – se puede iniciar el siguiente
proceso.
8. Si no se desea seguir trabajando de
inmediato, desconectar el aparato –
pulsar el interruptor rojo (24).
6.2 Modificar la posición ini-
cial superior
Además de las posibilidades de ajuste
de la mesa de apoyo, la posición inicial
inferior de la cuña de separación puede
ajustarse a la longitud de la madera que
va a partirse. Si la posición inicial superior de la cuña de partición se baja, ésta
requiere menos tiempo de marcha en
vacío, reduciendo así el tiempo de proceso.
Reducir la posición inicial superior
1. Conectar el aparato (pulsar el interruptor verde).
2. Pulsar hacia abajo las dos palancas
de mando – cuando se alcanza la
altura deseada de la cuña de partición, soltar la palanca derecha.
3. Desconectar el aparato (pulsar el
interruptor rojo).
4. Soltar el tornillo (28), extraer la
barra de accionamiento (29) hasta
el tope y volver a apretar el tornillo
(28).
La posición inicial superior se ha
reducido. El accionamiento se ejecuta como anteriormente descrito.
Reponer la posición inicial superior
1. Desconectar el aparato (pulsar el
interruptor rojo).
2. Soltar el tornillo (28), empujar hacia
abajo la barra de accionamiento
(29) hasta el tope y volver a apretar
el tornillo.
La posición inicial superior vuelve a
estar a su máxima altura.
A
¡Peligro!
Antes de empezar el trabajo de mantenimiento y de limpieza:
1. Desconecte la máquina.
2. Desenchufe el cable de la toma
de red.
¡Después de trabajar con la máquina,
el aceite hidráulico y las piezas conductoras de aceite pueden estar muy
calientes – peligro de quemaduras!
Deje enfriar el aparato antes de iniciar
trabajos de mantenimiento.
Evite contacto cutáneo con el aceite
hidráulico. Use guantes.
Elimine el aceite hidráulico en un
punto de recogida de materiales delicados.
Para repostar y cambiar el aceite utilice sólo los tipos de aceite autorizados (véase "Características técnicas").
x Sustituya las piezas dañadas, espe-
cialmente los mecanismos de seguridad, sólo por piezas originales,
debido a que las piezas no comprobadas ni autorizadas por el fabricante pueden ocasionar daños
imprevisibles.
x Cualquier trabajo de reparación o
de mantenimiento fuera de los descritos en este capítulo debe ser
efectuado exclusivamente por especialistas
x Después de los trabajos de manten-
imiento y de limpieza active de
nuevo y compruebe todos los dispositivos de seguridad.
7.1 Cambiar el aceite
hidráulico
El aceite hidráulico debería cambiarse
por completo después de 500 horas de
servicio.
1. Bajar totalmente la cuña de partición y desconectar en esta posición
el aparato.
2. Tener preparado un recipiente de
recogida adecuado con una capacidad de al menos 5 litros.
3. Desenroscar el tapón del depósito
de aceite (30) y vaciar completamente el depósito de aceite hidráulico.
4. Rellenar de aceite hidráulico.
5. Controlar el nivel de aceite. El nivel
de aceite debe encontrarse (con la
torre de partición insertada) entre la
marca superior y la inferior.
24
25
26
27
7. Mantenimiento y cuidado
28 29
30
Page 48
48
ESPAÑOL
6. Volver a desenroscar el tapón del
depósito de aceite (30) y a continuación aflojar de modo que el aire
pueda salir del depósito.
7. Tras el cambio de aceite hidráulico
hacer funcionar el aparato durante
unos minutos en vacío.
7.2 Conservación de la
máquina
1. Bajar totalmente la torre de partición
y desconectar en esta posición el
aparato.
2. Guardar la máquina de manera que
no pueda ser puesta en marcha por
personas no autorizadas.
A
¡Atención!
Nunca guarde la máquina a la intemperie sin protección ni en un ambiente húmedo.
7.3 Mantenimiento
Antes de cada operación
Comprobar que el interruptor de encendido/apagado y el modo de funcionamiento bimanual funcionan correctamente.
Controlar posibles daños que puedan
sufrir los conductos hidráulicos (puntos
de desgaste, pliegues).
Controlar posibles escapes en los componentes conductores de aceite.
Cada 50 horas de servicio
Limpiar las piezas móviles (articulaciones, bisagras y guías de deslizamiento
de la torre de división) con estopa para
limpiar o similar y lubricar ligeramente
de nuevo con aceite.
Controlar el nivel de aceite. El nivel de
aceite debe encontrarse (con la torre de
partición insertada) entre la marca superior y la inferior.
Cada 500 horas de servicio
Cambiar el aceite hidráulico.
En el comercio especializado son suministrables los siguientes accesorios para
tareas especiales (las ilustraciones correspondientes se encuentran en la contraportada):
A Partición en cruz
parte la madera en cuatro partes de
una sola vez, con lo que se reduce
a la mitad los procesos y el tiempo
por partición.
B Aceite hidráulico
para el relleno y cambio de aceite.
C Spray de conservación y manteni-
miento
para eliminar restos de resina y
para proteger las superficies de
metal.
A
¡Peligro!
¡Los trabajos de reparación en herramientas eléctricas deben ser llevados
a cabo exclusivamente por electricistas especializados!
Las herramientas eléctricas que necesitaran reparación pueden ser enviadas a
la filial de servicio de su país. La dirección se encuentra indicada en la lista de
piezas de repuesto.
Sírvase incluir a la herramienta eléctrica
enviada para su reparación una descripción de la anomalía determinada.
A
¡Peligro!
Antes de cualquier trabajo de eliminación de averías:
Desconecte la máquina.
Desenchufe el cable de la toma
de red.
Después de corregir la avería, reactive todos los elementos de seguridad y pruebe la máquina.
El motor no gira
No hay tensión de alimentación.
Comprobar el cable, el enchufe, la
caja de enchufe y el fusible.
Tensión de red demasiado baja:
Utilizar cable de conexión con un
perfil suficiente (véase "Características técnicas").
La protección de arranque se ha disparado debido a una caída de tensión
momentánea:
Poner en marcha nuevamente.
Disparo de la protección contra sobrecalentamiento:
Dejar que el motor se enfríe durante
10 minutos y volver a conectarlo.
El motor funciona pero la cuña de
partición no se mueve
Se han intercambiado las fases en el
inversor:
Cambiar el sentido de giro (véase
"Conexión a la red").
Potencia de partición baja
Elementos guía de la torre de partición
sucios:
Limpiar los elementos guía (véase
"Mantenimiento").
8. Accesorios suministrables
9. Reparación
10. Problemas y averías
11. Características técnicas
HS 6001 W HS 6001 D
Valores eléctricos Tensión
Intensidad asignada
Protección por fusible mín. (acción lenta o autómata K)
Grado de protección
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Motor: Potencia de entrada P1
Potencia generada P2
revoluciones en marcha en vacío
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Cuña de partición Carrera máxima
Potencia de partición
Velocidad de partición
Velocidad de retorno
mm
t
mm/seg
mm/seg
480
6
40
140
480
6
50
140
Dimensiones de las piezas de madera que deben trabajarse
Diámetro máximo
Diámetro mínimo
Longitud máxima
mm
mm
mm
320
120
520/ 780/ 1040
320
120
520/ 780/ 1040
Page 49
49
ESPAÑOL
Dimensiones del aparato
Longitud
Anchura
Altura (cuña de partición al máximo)
Altura (cuña de partición al mínimo)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Peso del aparato kg 127 130
Cantidad de carga/aceite hidráulico l 4 4
Tipo de aceite hidráulico recomendado Aral Vitam GF 22Aral Vitam GF 22
Nivel de intensidad acústica en el lugar de trabajo - marcha en vacío*
Nivel de intensidad acústica en el lugar de trabajo - en proceso*
dB (A)
dB (A)
65
80
65
80
* Los valores aquí mostrados indican meramente la intensidad sonora producida por esta máquina. No es posible determinar aquí,
si para su funcionamiento se requiere una protección auditiva, ya que depende de la cantidad de ruido que llega al oído de una persona. Esto a su vez dependerá, entre otros criterios, de las condiciones ambientales concretas (por ejemplo si se encuentra cerca
de otras fuentes de ruido). Pero incluso no estando prescrito expresamente, por su interés debería usar siempre una protección
auditiva.
Page 50
50
DANSK
1. Apparatet i overblik (leveringsomfang)
Bagside
1
2
3
4
5
6
7
8
9
10
11
12
Leveringsomfang
1 Sikkerhedsbøjle
2 Spaltekniv
3 Betjeningsgreb
4 Bord
(3 justeringsmuligheder)
5 Olietankdæksel / oliepind
6 Chassis
7 Holder til bordet
8 Stjernegrebsskrue
9 Motor med hydraulisk pumpe
10 Spaltetårn
11 Transporthåndtag
12 Start-/Stop-kontakt
1 trækløvemaskinestel
2 stk. betjeningsgreb
1 stk. bord
1 stk. sikkerhedsbøjle
1 stk. chassisaksel
2 stk. hjul
1 stk. betjeningsvejledning
1 stk. reservedelsliste
XW0017C2.fm Betjeningsvejledning
Page 51
51
DANSK
1. Apparatet i overblik
(leveringsomfang).....................50
2. Læs først! ..................................51
3. Sikkerhed...................................51
3.1 Tiltænkt formål............................51
3.2 Generelle sikkerhedsanvisninger 51
3.3 Sikkerhedsudstyr ........................52
3.4 Symboler på apparatet ...............52
3.5 Symboler i vejledningen.............. 52
4. Særlige produktegenskaber ....52
5. Transport og opstilling............. 52
5.1 Opstil apparatet ..........................52
5.2 Transporter apparatet.................52
5.3 Monter transportanordningen ..... 53
5.4 Monter betjeningshåndtag ..........53
5.5 Monter sikkerhedsbøjlen............. 53
5.6 Monter bordet .............................53
5.7 Udluft olietanken.........................53
5.8 Strømtilslutning...........................53
5.9 Første ibrugtagning.....................53
6. Drift ............................................54
6.1 Trækløvning................................54
6.2 Juster den øverste
udgangsposition.......................... 54
7. Vedligeholdelse og pleje .......... 55
7.1 Skift hydraulikolie........................55
7.2 Opbevaring af maskinen.............55
7.3 Vedligeholdelse ..........................55
8. Leverbart tilbehør ................55/59
9. Reparation .................................55
10. Problemer og forstyrrelser ...... 55
11. Tekniske Data............................56
x Læs denne betjeningsvejledning før
apparatet tages i brug. Vær særlig
opmærksom på sikkerhedsanvisningerne.
x Hvis du skulle konstatere en trans-
portskade på apparatet, kontakt
omgående din forhandler. Apparatet
må ikke tages i brug!
x Bortskaf emballagen miljøvenligt.
Aflevér den f.eks. i en dertil beregnet modtagestation for genbrugsaffald.
x Opbevar denne betjeningsvejled-
ning omhyggeligt, så du altid kan slå
op i den, hvis der skulle opstå tvivl.
x Hvis du skulle låne apparatet ud
eller sælge det, lad da altid ledsagedokumenterne følge med.
3.1 Tiltænkt formål
Denne maskine må kun anvendes til at
kløve brændetræ som det er beskrevet i
denne vejledning. Al anden brug er i
modstrid med anvendelsesformålet. Ved
ukorrekt brug, ændringer på maskinen
eller ved brug af dele, som ikke er testet
og godkendt af maskinens producent,
kan der ske alvorlige skader!
Dette apparat må kun betjenes af én
person ad gangen. Andre personer bør
holde tilstrækkelig afstand til apparatet
under brugen.
Overhold dimensionerne for de træstykker, der kan bearbejdes (se de tekniske
data).
Apparatet må ikke overbelastes – apparatet må kun anvendes inden for det
effektområde, der er angivet i de
tekniske data.
3.2 Generelle sikkerhedsanvisninger
Overhold ved brugen af dette apparat de
følgende sikkerhedsanvisninger, for at
undgå fare for personer eller tingskader.
Overhold de specielle sikkerhedsanvisninger i de respektive kapitler.
Overhold nationale forskrifter samt
forskrifterne vedrørende forebyggelse
af ulykker for omgangen med brændekløvemaskiner.
A
Generelle farer!
Vær opmærksom. Vær opmærksom på,
hvordan du arbejder. Arbejd altid fornuftigt. Apparatet må ikke anvendes, hvis
du er ukoncentreret.
Hold orden på arbejdsområdet – Uorden
i arbejdsområdet kan medføre alvorlige
ulykker. Fjern regelmæssigt kløvede
træstykker fra arbejdsområdet.
Undgå usikre arbejdsstillinger. Sørg for
sikkert fodfæste og hold ligevægten til
enhver tid.
Tag hensyn til omgivelsesbetingelserne:
Sørg for ordentlig belysning.
Apparatet må ikke anvendes i nærheden
af brændbare væsker eller gasser.
Dette apparat må kun tages i brug og
anvendes af en person, som er fortrolig
med omgangen af dette og som altid er
sig faren ved omgangen hermed
bevidst.
Hold uvedkommende personer borte fra
fareområdet, dette gælder især for børn.
Personer under 18 år må kun betjene
maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder.
Lad aldrig andre personer røre ved
apparatet eller strømkablet under anvendelsen.
B
Der er fare på grund af elektri-
citet!
For at kontrollere om apparatet er
stænktæt, skal kontakt, kabel og stik
kontrolleres for beskadigelser (ingen ridser osv.) før hver brug
Kablet må ikke anvendes til andre formål, som ikke er beskrevet her (kabel er
ikke inkluderet i leveringsomfanget).
A
Der er risiko for kvæstelser ved
berøring af de bevægelige dele!
Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordninger.
Hold under arbejdet altid tilstrækkelig
afstand til de drevne komponenter.
Det skal før vedligeholdelsesarbejder
sikres, at apparatet er taget fra lysnettet.
Det skal sikres, når apparatet slås til (for
eksempel efter vedligeholdelsesarbejder) at der ikke er monteringsværktøj
eller løse dele i apparatet.
Apparatet skal altid slås fra, når det ikke
skal bruges.
A
Der opstår fare som følge af
tekniske ændringer på maskinen eller
ved brug af dele, som producenten
ikke har kontrolleret eller godkendt:
Anvend derfor kun dele, der er godkendt
af producenten. Dette gælder især for:
Hydrauliske ledninger (bestillingsn-
umre se reservedelslisten);
Sikkerhedsudstyr (bestillingsnumre,
se reservedelslisten).
Foretag ingen ændringer på delene.
A
Der kan være fare på grund af
mangler ved apparatet!
Apparatet samt tilbehøret skal altid
behandles ordentligt. Følg altid vedligeholdelsesforskrifterne.
Kontroller om apparatet er ubeskadiget
før det tages i brug: Kontroller omhyggeligt om sikkerhedsudstyr, beskyttelsesanordninger eller let beskadigede dele
og fungerer ordentligt og korrekt før
apparatet tages i brug. Kontroller, om de
bevægelige dele fungerer fejlfrit og ikke
klemmer. Samtlige dele skal være korrekt monteret og opfylde alle betingelser
for at sikre en fejlfri drift af apparatet.
Beskadigede beskyttelsesanordninger
eller dele skal repareres eller udskiftes
af en elektriker. Beskadigede kontakter
skal udskiftes i en serviceafdeling. Apparatet må ikke anvendes, når en kontakt
ikke kan slå korrekt til eller fra.
Hold håndgrebene tørre og fri for olie og
fedtstoffer.
Indholdsfortegnelse
2. Læs først!
3. Sikkerhed
Page 52
52
DANSK
3.3 Sikkerhedsudstyr
Overbelastningsventil
Overbelastningsventilen forhindrer
motorskader, når en kløvekniv bliver blokeret. Overbelastningsventilen er forseglet og må under ingen omstændigheder
reguleres.
Startsikring
Startsikringen forhindrer, at apparatet
starter af sig selv, så snart strømafbrydelsen er ophævet.
2-håndsgreb
2-håndsgrebet sikrer, at kløvekniven kun
kan køres ned, når begge betjeningshåndtag trykkes ned samtidigt.
Sikkerhedsbøjle
Sikkerhedsbøjlen forhindrer at det spaltede træ falder ukontrolleret fra hinanden og dermed kvæster operatøren.
3.4 Symboler på apparatet
A
Fare!
Overholdes disse advarsler
ikke kan det medføre alvorlige kvæstelser eller tingskader.
Læs betjeningsvejledningen før brug.
Grib ikke ind under
kløvekilen med hænderne under driften.
Beskyt fødderne mod
nedfaldende træstykker.
Der er fare for personskader hvis legemsdele
eller klædningsstykker
trækkes ind.
Sikkerhedsudstyr må
ikke fjernes.
Der må ikke foretages
rengøring, vedligeholdelsesarbejder eller justeringsarbejder på apparatet under brugen.
Fare for strømstød!
Bær beskyttelseshandsker.
Bær beskyttelsessko.
Bær høreværn.
Bær beskyttelsesbriller.
Apparatet må kun betjenes af én person.
3.5 Symboler i vejledningen
A
Fare!
Advarer mod personskader eller
alvorlige tingskader.
B
Fare for strømstød!
Advarer mod personskader pga. elektricitet.
A
NB !
Advarer mod tingskader.
3
OBS:
Supplerende informationer.
x Stabil svejset konstruktion sikrer
den bedste vridningsstabilitet.
x 2-håndsgrebet giver en sikrere
håndtering.
x 6 t kløvekraft.
x Transportanordning forenkler trans-
porten.
x Bordet har 3 positionsmuligheder.
5.1 Opstil apparatet
A
Fare!
Apparatet må kun tages i brug på et
sted, der opfylder følgende betingelser:
Plant, skridsikkert underlag
Apparatet skal stå stabilt på gul-
vet
3
OBS:
Få hjælp fra en anden person,
når apparatet pakkes ud, monteres og
opstilles.
1. Apparatet transporteres på pallen til
et egnet opstillingssted.
2. Fjern emballagen og vedlagte dele.
3. Løft apparatet løs fra pallen.
4. Monter komponenterne (monterin-
gen er beskrevet i de følgende
afsnit):
Transportanordning
Betjeningshåndtag
Sikkerhedsbøjle
Bord
5. Udluft det hydrauliske system.
5.2 Transporter apparatet
1. Før transporten skal olietankdæk-
slet lukkes til.
2. Tag fat om apparatet med begge
hænder på transporthåndtaget og
løft lidt.
3. Efter transporten:
Åben olietankdækslet igen så meget
at tanken til den hydrauliske olie
udluftes.
A
Risiko ved krantransport!
Løft ikke apparatet på transporthåndtagene til transporten.
4. Særlige
produktegenskaber
5. Transport og opstilling
Page 53
53
DANSK
Anvend egnede transportseler, for at
transportere apparatet med en kran.
5.3 Monter
transportanordningen
1. Stik akslen gennem hullerne i
fodens (13) beklædning.
2. Sæt de to hjul (14) på akslen. Bræn-
deflækkerstellet skal løftes lidt af en
anden person.
3. Lås hjulene med en split i akslen.
5.4 Monter
betjeningshåndtag
1. På de to betjeningshåndtag (15)
trækkes akselboltene (17) ud før
monteringen:
Træk sikkerhedssplitten (16) ud;
Træk akselboltene (17) ud.
2. Stik betjeningshåndtaget (15) ind i
holderens lange hul. Betjeningshåndtaget er sat korrekt i, hvis kloen
sidder øverst på betjeningshåndtaget.
3. Stik boltene (17) gennem hullerne i
holderen oppefra og gennem betjeningshåndtaget.
4. Lås boltene (17) nedefra med
splitten (16).
5.5 Monter sikkerhedsbøjlen
1. Skru sikkerhedsbøjlen (19) med en
sekskantskrue, to underlagsskiver
og en selvlåsende sekskantmøtrik
som vist på billedet på firkantrøret
(18).
Spænd sekskantmøtrikken så
meget, at sikkerhedsbøjlen kan
klappes lidt frem og tilbage.
5.6 Monter bordet
Bordet kan monteres i tre forskellige
positioner.
1. Løsn stjernegrebsskruen (22) på
den venstre side i den ønskede
bordposition.
2. Sæt bordet i holderne (21). Sørg for
at bordet sidder korrekt i.
3. Spænd igen stjernegrebsskruen
(22) til. Bordet er herefter fastspændt (20).
5.7 Udluft olietanken
For at undgå udsivning af olie under en
transport, er olietankdækslet lukket godt
til ved leveringen. Før apparatet tages i
brug skal olietankdækslet skrues så
meget op, at luften kan slippe ud af
tanken.
A
OBS !
Under driften skal olietankens dæksel
altid være så meget åbnet, at hydraulikolietanken udluftes.
1. Løsn olietankdækslet (23) med en
omdrejning, indtil luften kan slippe
ud af tanken.
5.8 Strømtilslutning
B
Fare! Elektrisk spænding
Apparatet må kun anvendes med en
strømkilde, der opfylder følgende
krav (se også "Tekniske data"):
Stikdåser skal være udstyret med
en nulleder, som er monteret, jordet og kontrolleret i henhold til
forskrifterne.
Netspænding og -frekvens skal
svare til oplysningerne på apparatets typeskilt.
Sikring med et HFI-relæ med en
mærkestrøm på 30 mA.
Systemimpedans Z
max.
ved leveringspunktet (stik) maks. 0,35
ohm.
3
OBS:
Kontakt din lokale energiforsyningsvirksomhed eller el-installatør, hvis
du være i tvivl om dit stik opfylder kravene.
Læg strømkablet sådan at det hverken forstyrrer eller bliver beskadiget
under arbejdet.
Beskyt strømkablet mod varme,
aggressive væsker og skarpe kanter.
Der må kun anvendes forlængerledninger med gummikabel som har et
tilstrækkeligt tværsnit (se "Tekniske
data").
Træk ikke stikket fra stikkontakten
ved at trække i kablet.
5.9 Første ibrugtagning
A
Der er fare når kløvekniven
kører ud!
På grund af transporten sidder
kløvekniven i den nederste position.
Når apparatet tilsluttes, kører
kløvekniven automatisk op. Sørg for
at der ved den første ibrugtagning er
ca. 1 m plads over kløvekniven.
13
14
15
16
17
19
18
20
21
22
23
Page 54
54
DANSK
B
Skift omdrejningsretning!
(gælder kun for drejestrømmotorer)
Afhængigt af fasebelægning kan
motoren dreje den forkerte vej. Er
omdrejningsretningen forkert kan
kløvekniven ikke startes. I dette tilfælde skal fasevenderen på apparatets drejestrømsstik omkobles:
1. Apparatet opstilles klar til brug og
sluttes til lysnettet.
2. Tilslut apparatet (tryk på den grønne
kontakt) – bevæger kløvekniven sig
ikke, slukkes der igen for apparatet
(tryk på den røde kontakt).
3. Træk kablet fra apparatets tilslutning.
4. Tryk fasevenderen i apparatets stik
med en skruetrækker ind og drej
180q grader.
A
NB !
Fasevenderen må ikke drejes direkte
på kontaktstifterne!
5. Tilslut apparatet igen – kløvekniven
kører automatisk op.
Overhold følgende henvisninger
vedrørende fare, før apparatet tages i
brug!
Overhold sikkerhedshenvisningerne i
begyndelsen af denne vejledning!
A
Der kan være fare på grund af
mangler ved apparatet!
Kontroller at følgende er i orden før
arbejdet påbegyndes:
x Hydrauliske ledninger (ubeskadi-
gede? er der sivet olie ud?
x Betjeningshåndtag (ubeskadiget?
kører de tilbage til den øverste position af sig selv?)
x Kabel, stik og kontakt (ved beskadi-
gelser skal disse udskiftes af en
elektriker)
A
Der er fare ved utilstrækkelig
brug af personlige værnemidler!
x Anvend egnet arbejdsbeklædning,
som beskytter mod faldende træstykker.
x Anvend altid høreværn.
x Anvend altid beskyttelsesbriller.
x Anvend skridsikre beskyttelsessko.
A
Der er risiko for kvæstelser ved
berøring af de bevægelige dele!
x Apparatet må ikke tages i brug uden
monteret sikkerhedsudstyr.
Når apparatet tilsluttes, kører
kløvekniven som det første automatisk op. Sørg derfor for, at der er ca. 1
m plads over kløvekniven.
x Hold under arbejdet altid tilstrække-
lig afstand til de drevne komponenter.
x De træstykker, der skal kløves, må
ikke holdes fast med hånden. Brug i
stedet kloen på betjeningshåndtagene.
x Kløvekilen må kun startes med
begge hænder på betjeningshåndtagene.
x Indtag en korrekt arbejdsposition
under arbejdet:
Foran på operatørsiden;
Frontal mod apparatet
A
Der er fare ved forkerte hold-
ninger under kløvningen!
x Der må kun kløves et stykke træ ad
gangen.
x Sørg for at bordet har den rigtige
position der passer til træets
længde:
Øverste bordposition:
til 59 cm længde
Mellemste bordposition:
til 78 cm længde
Nederste bordposition:
til 104 cm længde
x Placer altid de træstykker, der skal
kløves, lodret på bordet.
x Træstykker må kun kløves langs
fiberretningen.
x Træstykker med knaster er svære at
kløve. Sidder et træstykke fast i
kløvekilen, skal apparatet slås fra.
Tag ikke ind mellem de to dele for at
fjerne træstykker. Forsøg derefter at
kløve træstykket et andet sted på
stammen.
6.1 Trækløvning
1. Løsn olietankdækslet en omdrejning, indtil luften kan slippe ud af
tanken.
3
OBS:
Ved meget lave temperaturer,
bør apparatet drives i mindst 15 minutter
i tomgang.
Derefter har den hydrauliske olie fået
den korrekte driftstemperatur og
trækløvningen kan startes.
2. Tilslut apparatet – tryk på den
grønne kontakt (25).
3. Placer træstykket på bordet (27).
4. Hold fast i træstykket med betje-
ningshåndtagenes (26) klo.
5. Aktiver betjeningshåndtaget.
Kløvekilen styres med betjeningshåndtagene; der er tre muligheder:
Tryk begge betjeningshåndtag
nedad – kløvekilen kører ned til
kløvning.
Tryk et betjeningshåndtag nedad
– kløvekilen bliver stående.
Slip begge betjeningshåndtag –
kløvekilen kører tilbage til
udgangspositionen.
Kløvekilen stopper automatisk ved
den øverste og nederste position.
6. Når træstykket er blevet kløvet, slippes begge betjeningshåndtag –
kløvekilen kører tilbage til udgangspositionen.
7. Fjern kløvede træstykker – derefter
kan der begyndes på næste kløvning.
8. Når du ikke umiddelbart skal bruge
apparatet, skal det slukkes – tryk på
den røde kontakt (24).
6.2 Juster den øverste
udgangsposition
Udover at kunne justere bordets positioner kan kløveknivens øverste udgangsposition tilpasses længden på det stykke
træ, der skal kløves. Stilles kløvekilens
6. Drift
24
25
26
27
Page 55
55
DANSK
udgangsposition lavere, har kløvekilen
brug for mindre tid i tomgang. Derved
forkortes kløvningens tid.
Stil den øverste udgangsposition
lavere
1. Tilslut apparatet (tryk på den grønne
kontakt).
2. Tryk begge betjeningshåndtag
nedad – så snart kløvekilen har nået
den ønskede højde, slippes det
højre betjeningshåndtag.
3. Sluk for apparatet (tryk på den røde
kontakt).
4. Løsn skruen (28), træk styrestangen
(29) ud og spænd skruen (28) til
igen.
Den øverste udgangsposition er nu
indstillet til en lavere position. Betjeningen foregår som beskrevet ovenover.
Stil øverste udgangsposition tilbage
1. Sluk for apparatet (tryk på den røde
kontakt).
2. Løsn skruen (28), skub styrestangen (29) ned og spænd skruen til
igen.
Den øverste udgangsposition er nu
stillet tilbage til den maksimale
højde.
A
Fare!
Før påbegyndelse af vedligeholdelses- eller rengøringsarbejder:
1. Sluk for maskinen.
2. Træk strømkablet fra.
Hydraulisk olie eller de olieledende
dele kan være varme efter brugen –
der er fare for forbrændinger! Apparatet skal køle af før vedligeholdelsesarbejdet startes.
Undgå hudkontakt med den hydrauliske olie. Bær handsker.
Bortskaf hydraulikolien i forbindelse
med en problemaffaldsindsamling.
Der må kun anvendes godkendte olier
til efterfyldning eller olieskift (se
tekniske data).
x Beskadigede dele, især sikkerhe-
dsudstyr, må kun erstattes med originale dele; Dele der ikke er kontrolleret og godkendt af producenten
kan medføre alvorlige skader.
x Vedligeholdelsesarbejder eller repa-
rationer, som går ud over det som er
beskrevet i dette kapitel, må kun
gennemføres af faguddannet personale.
x Efter at vedligeholdelses- og
rengøringsarbejderne er afsluttede,
skal sikkerhedsudstyret igen tages i
drift og kontrolleres.
7.1 Skift hydraulikolie
Den hydrauliske olie bør udskiftes helt
efter 500 driftstimer.
1. Kør kløvekilen helt ned og sluk for
apparatet i denne position.
2. Stil en egnet opsamlingsbeholder
klar med mindst 5 liters volumen.
3. Skru olietankdækslet (30) af og
aftap den hydrauliske olie helt.
4. Fyld hydraulisk olie på.
5. Kontroller olieniveauet. Olieniveauet skal (ved indkørt spaltejern!)
ligge mellem den øverste og
nederste markering.
6. Skru igen olietankens dæksel (30)
på og løsn det så meget at luften
netop kan slippe ud af tanken.
7. Kør apparatet i nogle minutter i tomgang efter udskiftningen af olien, før
apparatet igen tages i brug.
7.2 Opbevaring af maskinen
1. Kør spaltejernet helt ned og sluk for
apparatet i denne position.
2. Opbevar maskinen således, at den
ikke utilsigtet kan sættes i gang af
uvedkommende.
A
NB !
Opbevar ikke maskinen ubeskyttet i
det fri eller i fugtige omgivelser.
7.3 Vedligeholdelse
Før hver brug
Kontroller start-/stop-kontaktens samt
tohåndsbetjeningens funktion.
Undersøg de hydrauliske slanger for
beskadigelser (slidte steder, knæk).
Kontroller de olieledende komponenter
for utætheder.
Efter 50 driftstimer
Rengør de bevægelige dele (led,
hængsler og spaltejernets glideføringer)
med tvister eller lignende og smør dem
let med olie igen.
Kontroller olieniveauet. Olieniveauet
skal (ved indkørt spaltejern!) ligge mellem den øverste og nederste markering.
Efter 500 driftstimer
Udskift hydraulikolien.
Til særlige arbejdsopgaver findes følgende tilbehør hos forhandlerne – illustrationerne ses på den bagerste side:
A Spaltekrydset
deler træet i fire dele i et arbejdsforløb – hermed halveres antallet af
arbejdsforløb og tiden for kløvningen.
B Hydraulikolie
til efterfyldning og skift.
C Vedligeholdelses- og plejespray
fjerner harpiksrester og vedligeholder metaloverfladerne.
A
Fare!
Reparationer på el-værktøj må kun
foretages af en elektriker!
El-værktøj, der skal repareres, kan indsendes til service-afdelingen i dit land.
Adressen finder du i reservedelslisten.
Ved indsendelsen til reparation skal den
fastslåede fejl beskrives.
A
Fare!
Før driftsforstyrrelser afhjælpes:
Sluk for maskinen.
Træk strømkablet fra.
Efter hver afhjælpning af driftsforstyrrelser skal sikkerhedsudstyret igen
tages i brug og kontrolleres.
Motoren kører ikke
Ingen strøm.
Kabel, stik, stikdåse og sikring kon-
trolleres.
For lav netspænding:
Anvend et tilslutningskabel med til-
strækkeligt tværsnit (se "Tekniske
data").
7. Vedligeholdelse og pleje
28 29
30
8. Leverbart tilbehør
9. Reparation
10. Problemer og
forstyrrelser
Page 56
56
DANSK
Startsikring er udløst som følge af et kort
spændingssvigt:
Start motoren på ny.
Overhedningsbeskyttelse udløst:
Lad motoren køle af i ca. 10 minutter,
start herefter apparatet igen.
Motoren kører, men kløvekilen bevæger sig ikke
Faserne på fasevenderen er byttet
rundt:
Skift omdrejningsretning
(se "Strømtilslutning").
Svag kløveevne
Spaltejernets føringselementer er snavsede:
Rengør føringselementerne
(se "Vedligeholdelse").
11. Tekniske Data
HS 6001 W HS 6001 D
Elektriske værdier Spænding
Mærkestrøm
Sikring min. (træg eller K-automat)
Beskyttelsesklasse
V
A
A
230 (1 a 50 Hz)
13,2
16
IP54
400 (3 a 50 Hz)
7,2
10
IP54
Motor: Strømforbrug P1
Afgiven effekt P2
Tomgangshastighed
kW
kW
min
-1
3000 S6 40%
2350 S6 40%
3000
3500 S6 40%
2900 S6 40%
1500
Kløvekile Maksimal vandring
Kløvekraft
Kløvehastighed
Tilbageløbshastighed
mm
t
mm/sec
mm/sec
480
6
40
140
480
6
50
140
Træstykkernes dimensioner, som kan bearbejdes
Maksimal diameter
Minimal diameter
Maksimal længde
mm
mm
mm
320
120
520 / 780 / 1040
320
120
520 / 780 / 1040
Apparatets dimensioner
Længde
Bredde
Højde (kløvekile helt oppe)
Højde (kløvekile helt ude)
mm
mm
mm
mm
860
930
1040
1520
860
930
1040
1520
Apparatets vægt kg 127 130
Påfyldningsmængde/hydraulikolie l 4 4
Anbefalet hydraulikolietype Aral Vitam GF 22 Aral Vitam GF 22
Lydtryksniveau på arbejdsstedet - tomgang*
Lydtryksniveau på arbejdsstedet - under drift*
dB (A)
dB (A)
65
80
65
80
* Værdierne, som angives her, gengiver kun den lydstyrke, som kommer fra denne maskine. Værdierne angiver ikke om at der skal
bruges høreværn ved brug af denne maskine. Dette afhænger af, hvor meget larm den enkelte person udsættes for. Dette er også
afhængigt af omgivelserne (f.eks. om der findes andre støjkilder i nærheden). For din egen skyld bør du bære høreværn, selv om
dette ikke er foreskrevet.
Page 57
Page 58
Page 59
59
A 091 006 3936
B 091 001 1936 C 091 101 8691
U3W0097.fm
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
www.metabo.com
Loading...
