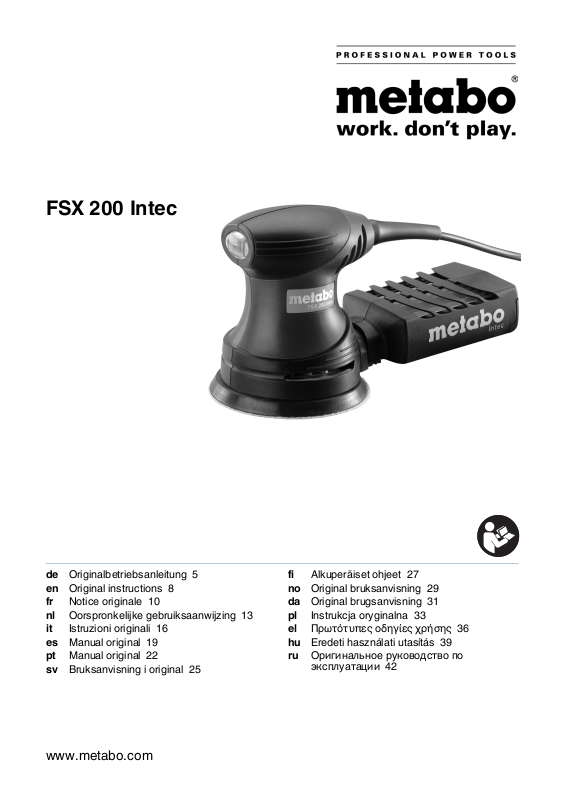

Metabo FSX 200 Intec User Manual

FSX 200 Intec

de Originalbetriebsanleitung 5
en Original instructions 8
fr Notice originale 10
nl Oorspronkelijke gebruiksaanwijzing 13
it Istruzioni originali 16
es Manual original 19
pt Manual original 22
sv Bruksanvisning i original 25

fi Alkuperäiset ohjeet 27
no Original bruksanvisning 29
da Original brugsanvisning 31
pl Instrukcja oryginalna 33
el Πρωτότυπες οδηγίες χρήσης 36
hu Eredeti használati utasítás 39
ru Оригинальное руководство по

эксплуатации 42

www.metabo.com

1

2

3

564

2

A mm (in) 125 (5)

12.

P

1

P

2

n

0

n

1

s

0

s

1

W 240

W90

-1

min

(rpm)

-1

min

(rpm)

-1

min

(opm)

-1

min

(opm)

S mm (in) 2,7 (0,106)

Intec - P

m kg (lbs) 1,3 (2.8)

a

h,DS/Kh,DS

a

h,P/Kh,P

L

pA/KpA

L

WA/KWA

2

m/s

2

m/s

dB(A) 82 / 3

dB(A) 93 / 3

FSX 200 Intec

11000

9500

22000

19000

6,5 / 1,5

14,5 / 1,5

EN 60745
2006/42/EG, 2004/108/EG, 2011/65/EU

2012-02-29
Volker Siegle

Director Product Engineering & Quality
Responsible Person for Documentation
Metabowerke GmbH, 72622 Nürtingen, Germany

3

6.31222 6.31223

DE

6.26996

6.31242

P 100 6.31238
P 280 6.31239

FG

L

K

6.312166.25658

AB

5x 25x
P 40 6.31226 6.31584
P 60 6.31227 6.31585
P 80 6.31228 6.31586
P 120 6.31229 6.31587
P 180 6.31230 6.31588
P 240 6.31231 6.31589
P 320 6.31236 6.31596
P 400 6.31237 6.31597

2 x P 60
2 x P 120
2 x P 240 6.31232

10 x P 60
10 x P 120
5 x P 240 6.312583

C

3 x P 100

6.31215

6.25602

6.25601

HI J

4

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass
diese Exzenterschleifer mit den auf Seite 3
angegebenen Normen und Richtlinien
übereinstimmen.

2. Bestimmungsgemäße
Verwendung

Die Maschine ist geeignet zum Trockenschleifen
von ebenen und gewölbten Flächen, Holz,
Kunststoffen, NE-Metallen, Stahlblech und
ähnlichem, gespachtelten und lackierten Flächen.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.

3. Allgemeine
Sicherheitshinweise

Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits­hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Stäube von Materialien wie bleihaltigem Anstrich,
einigen Holzarten, Mineralien und Metall können
gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische
Reaktionen und/oder Atemwegserkrankungen des
Benutzers oder in der Nähe befindlicher Personen
hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub
gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehandlung
(Chromat, Holzschutzmittel). Asbesthaltiges
Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung
bzw. die Staubauffangkassette.

- Um einen hohen Grad der Staubabsaugung zu
erreichen, verwenden Sie einen geeigneten
Metabo-Sauger gemeinsam mit diesem
Elektrowerkzeug.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit

Beachten Sie in Ihrem Land gültige Vorschriften für
die zu bearbeitenden Materialien.

Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung oder Wartung
vorgenommen wird.

Bei Arbeiten über einen längeren Zeitraum
Gehörschutz tragen. Längere Einwirkung hoher

Lärmpegel kann zu Gehörschäden führen.
Materialien, die bei der Bearbeitung

gesundheitsgefährdende Stäube oder Dämpfe
erzeugen (z.B. Asbest), dürfen nicht bearbeitet
werden.

Das Werkstück gegen Verrutschen sichern,
z.B. mit Hilfe von Spannvorrichtungen.

Siehe Seite 2.

Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.

6.1 Schleifblatt anbringen

Einfaches Anbringen und Abnehmen durch
Kletthaftung.
Schleifblatt einfach andrücken, so dass die Löcher
von Schleifblatt (1) und Stützteller (2)
übereinstimmen.

7.1 Ein-/Ausschalten,
Einschalten:

Schalter (3) in Stellung „I“ bringen.
Ausschalten:

Schalter (3) in Stellung „O“ bringen.

7.2 Staubabsaugung

Für optimale Staubabsaugleistung das Schleifblatt
so anbringen, dass die Löcher von Schleifblatt (1)
und Stützteller (2) übereinstimmen.

Eigenabsaugung:

Die Staubauffangkassette (4) anbringen (Siehe
Abbildung, Seite 2). Für optimale Absaugleistung,
die Staubauffangkassette (4) rechtzeitig entleeren
und Filter (6) reinigen.

DEUTSCH de

Filterklasse P2 zu tragen.

5. Überblick

1Schleifblatt
2 Stützteller
3Ein-/Ausschalter
4 Staubauffangkassette
5Reinigungsklappe
6 Faltenfilter

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die
auf dem Typenschild angegebene

7. Benutzung

5

DEUTSCHde

Fremdabsaugung:

Den Staubabsaugstutzen (siehe Kapitel Zubehör)
anbringen. Ein geeignetes Absauggerät
anschließen. Einen Saugschlauch mit einem
Anschlussstück-Durchmesser von 35 mm
verwenden. Siehe Kapitel Zubehör.

8. Reinigung, Wartung

Staubauffangkassette (4) entleeren

- Reinigungsklappe (5) öffnen.

- Staubauffangkassette (4) entleeren.

- Faltenfilter (6) entnehmen und anhaftenden
Schleifstaub abklopfen oder mit Pinsel entfernen.

- Beim Einsetzen beachten: Den Faltenfilter (6) in
die seitlichen Führungen einschieben.

Die Maschine regelmäßig reinigen. Dabei die
Lüftungsschlitze am Motor mit einem Staubsauger
aussaugen.

Verschlissenen Stützteller (2) erneuern

- Befestigungsschrauben (auf der Unterseite des
Stütztellers) herausschrauben.

- Stützteller abnehmen.

- Stützteller (als Ersatz) siehe Kapitel Zubehör

- Stützteller aufsetzen.

- Befestigungsschrauben (auf der Unterseite des
Stütztellers) wieder eindrehen und festziehen.

Stütztellerbremse / Bremsring erneuern

Erhöht sich nach einiger Zeit die Leerlaufdrehzahl
des Stütztellers, dann ist der Bremsring abgenutzt
und muss in einer Service-Werkstatt für Metabo­Elektrowerkzeuge ausgewechselt werden.
Hinweis:
geschliffen, nutzt sich der Bremsring zwangsläufig
schneller ab.

Wird abrasives Material (z.B. Gips, usw.)

9. Zubehör

Verwenden Sie nur original Metabo Zubehör.
Siehe Seite 4.
Verwenden Sie nur Zubehör, das die in dieser

Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.

A Stützteller mit Kletthaftung (als Ersatz)
B Haft-Zwischenscheibe
C Haftschleifblätter
D Haft-Polierschwamm
E Lammfell-Haft-Polierscheibe

F Haft-Polierfilz
G Haft-Schleifvliese
H Haft-Schleifgitter

I Faltenfilter (als Ersatz)

J Staubauffangkassette (als Ersatz)

K Staubabsaugstutzen

L Metabo Allessauger

Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen

6

nur durch eine Elektrofachkraft ausgeführt

werden!

Mit reparaturbedürftigen Metabo Elektrowerk­zeugen wenden Sie sich bitte an Ihre Metabo­Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com
herunterladen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.

Nur für EU-Länder: Werfen Sie
Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts

vorbehalten.
D = Abmessungen der Schleifplatte

P

=Nennaufnahmeleistung

1

P

=Abgabeleistung

2

n

=Drehzahl bei Leerlauf

0

n

=Drehzahl bei Nennlast

1

s

=Schwingzahl bei Leerlauf

0

s

=Schwingzahl bei Nennlast

1

S =Schwingkreisdurchmesser
Intec =Staubauffangkassette
m =Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

~ Wechselstrom

Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.

Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 60745:
a

=Schwingungsemissionswert

h, DS

a

K

(Oberflächen schleifen)

=Schwingungsemissionswert

h, P

(Polieren)

h,DS/Kh,P

= Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel

(Vektorsumme dreier

:

L

pA

L

WA

KpA, KWA= Unsicherheit
Beim Arbeiten kann der Geräuschpegel 80 dB(A)

überschreiten.

= Schalldruckpegel
= Schallleistungspegel

Gehörschutz tragen!

DEUTSCH de

7

ENGLISHen

Original instructions

1. Conformity Declaration

We, being solely responsible, hereby declare that
these disc sanders conform to the standards and
directives specified on page 3.

2. Specified Use

The machine is suitable for dry sanding of flat and
elliptical surfaces, wood, plastics, non-ferrous
metals, sheet metal and similar filled and painted
surfaces.

The user bears sole responsibility for damage
caused by improper use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

3. General Safety Instructions

For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Reading the operating instruc­tions will reduce the risk of injury.

WARNING Read all safety warnings and
instructions. Failure to follow all safety warn-

ings and instructions may result in electric shock,
fire and/or serious injury.

Keep all safety instructions and information for
future reference.

Pass on your electrical tool only together with these
documents.

4. Special Safety Instructions

Dust from material such as paint containing lead,
some wood species, minerals and metal may be
harmful. Contact with or inhalation of the dust may
cause allergic reactions and/or respiratory diseases
to the operator or bystanders.
Certain kinds of dust are classified as carcinogenic
such as oak and beech dust especially in
conjunction with additives for wood conditioning
(chromate, wood preservative). Material containing
asbestos must only be treated by specialists.

- Use a dust extractor or the dust collection box
where possible.

- To achieve a high level of dust collection, use a
suitable Metabo vacuum cleaner together with this
tool.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is
recommended.

Follow national requirements for the materials you
want to work with.

Pull the plug out of the plug socket before any
adjustments or servicing are performed.

8

Wear ear protectors when working for long
periods of time. High noise levels over a

prolonged period of time may affect your hearing.
Materials that generate dusts or vapours that may

be harmful to health (e.g. asbestos) must not be
processed.

Secure the workpiece against slipping, e.g. with the
help of clamping devices.

5. Overview

See page 2.

1 Sanding disc
2Support plate
3 On/off switch
4 Dust collection box
5 Cleaning flap
6 Fluted filter

6. Commissioning

Before plugging in, check to see that the rated

mains voltage and mains frequency,
as stated on the rating label, match your power
supply.

6.1 Installation of sanding disc

Simple attachment and removal thanks to the
velcro-type fastening.
Simply press on the sanding disc such that the
holes in the sanding disc (1) are aligned with the
support plate (2).

7. Use

7.1 Switching On and Off
Switching on:

Move switch (3) to "I" position.
Switching off:

Move switch (3) to "O" position.

7.2 Dust Extraction

To optimise the dust extraction performance, fit the
sanding disc such that the holes on the sanding disc
(1) are aligned to the support plate (2).

Integrated extraction system:

Install the dust collection box (4) (see illustration,
page 2). To optimise the extraction performance,
empty the dust collection box (4) in good time and
clean the filter (6).

External extraction system:

Fit dust extraction nozzle (see chapter on
Accessories). Connect a suitable extraction device.
Use a suction hose with a 35 mm connector
diameter. See Accessories section.

ENGLISH en

8. Cleaning, Maintenance

Empty dust collection box (4).

- Open cleaning flap (5).

- Empty dust collection box (4).

- Remove fluted filter (6) and knock off dust stuck to
filter or remove with brush.

- When inserting, ensure that the fluted filter (6) is
inserted in the lateral guides.

Clean the machine regularly. This includes
vacuum cleaning the ventilation louvres on the
motor.

Replacing a worn support plate (2)

- Remove fixing screws (on lower side of support
plate).

- Remove support plate.

- For replacement support plates, refer to the
Accessories chapter.

- Mount support plate.

- Refit fixing screws (on lower side of support plate)
and tighten.

Replacing support plate brake / braking ring

If the idling speed of the support plate increases in
the course of time, the braking ring is worn and must
be replaced in a service workshop for Metabo
power tools.
Note:

If abrasive material (e.g. gypsum, etc.) is
being sanded, the braking ring inevitably wears
faster.

9. Accessories

Use only genuine Metabo accessories.
See page 4.
Use only accessories which fulfil the requirements

and specifications listed in these operating instruc­tions.

A Support plate with velcro-type fastening

(as replacement)
B Adhesive intermediate disc
C Adhesive sanding discs
D Adhesive polishing sponge
E Lambskin adhesive polishing disc
F Adhesive polishing felt

G Adhesive sanding fleece
H Adhesive sanding screen

I Fluted filter (as replacement)

J Dust collection box (as replacement)

K Dust extraction connection

L Metabo universal vacuum cleaner
For complete range of accessories, see
www.metabo.com or the main catalogue.

10. Repairs

Repairs to electrical tools must be carried out
by qualified electricians ONLY!

If you have Metabo electrical tools that require
repairs, please contact your Metabo service centre.
For addresses see www.metabo.com.

You can download spare parts lists from
www.metabo.com.

11. Environmental Protection

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

Only for EU countries: Never dispose of
power tools in your household waste! In

accordance with European Guideline 2002/
96/EC on used electronic and electric equipment
and its implementation in national legal systems,
used power tools must be collected separately and
handed in for environmentally compatible recycling.

12. Technical Specifications

Explanatory notes on the specifications on page 3.
Changes due to technological progress reserved.

D =Dimensions of sanding plate
P

=Nominal power input

1

P

=Power output

2

n

=Idle speed

0

n

=Speed at rated load

1

s

=Orbital frequency at no load

0

s

=Orbital frequency at nominal load

1

S =Oscillating circuit diameter
Intec =Dust collection box
m =Weight without mains cable

Measured values determined in conformity with
EN 60745.

Machine in protection class II

~ Alternating current

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

Emission values

These values make it possible to assess the
emissions from the power tool and to compare
different power tools. Depending on the operating
conditions, the condition of the power tool or the
accessories, the actual load may be higher or lower.
For assessment purposes, please allow for breaks
and periods when the load is lower. Based on the
adjusted estimates, arrange protective measures
for the user e.g. organisational measures.

Vibration total value
determined in accordance with EN 60745:
a

=Vibration emission value

h, DS

a

K

(sanding surfaces)

=Vibration emission value

h, P

(polishing)

h,DS/Kh,P

=Uncertainty (vibration)

Typical A-effective perceived sound levels
L

pA

L

WA

KpA, KWA= Uncertainty
During operation the noise level can exceed

80 dB(A).

=Sound pressure level
=Acoustic power level

Wear ear protectors!

(vector sum of three directions)

:

9

FRANÇAISfr

Notice originale

1. Déclaration de conformité

Nous déclarons sous notre propre responsabilité,
que ces meuleuses excentriques sont conformes
aux normes et directives indiquées à la page 3.

2. Utilisation conforme à la
destination

La machine sert à poncer à sec des surfaces planes
et bombées, du bois, des plastiques, des métaux
non-ferreux, de la tôle et des surfaces mastiquées
et peintes.

L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non conforme
à la destination de la machine.

Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

3. Consignes générales de
sécurité

Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !

AVERTISSEMENT – Lire la notice d'utilisa­tion afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les
consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des
instructions peut être à l'origine d'un choc élec­trique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et
instructions.

Remettre l'outil électrique uniquement accompagné
de ces documents.

4. Consignes de sécurité
particulières

Les poussières de matériaux tels que les peintures
au plom b, ce rtai ns ty pes d e boi s, de miné raux et de
métaux peuvent s'avérer nocives pour la santé.
Toucher ou inhaler ces poussières peut entraîner
des réactions allergiques et/ou des maladies
respiratoires chez l'utilisateur ou les personnes se
trouvant à proximité.
Certaines poussières provenant par exemple du
chêne ou du hêtre sont considérées comme
cancérigènes, particulièrement lorsqu'elle sont
associées à des adjuvants de traitement du bois
(chromate, produit de protection du bois). Seuls des
spécialistes sont habilités à traiter les matériaux
contenant de l'amiante.

- Utilisez autant que possible un système
d'aspiration des poussières ou la cassette
de réception des poussières.

10

- Pour obtenir un degré élevé d'aspiration, utiliser
un aspirateur Metabo approprié en association
avec cet outil électrique.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque
antipoussières avec filtre à particules de classe 2.

Respecter les directives nationales en vigueur
relatives aux matériaux à traiter.

Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage ou de
maintenance.

Pour des travaux de longue durée, une
protection acoustique est nécessaire. Des

nuisances acoustiques intenses et prolongées
peuvent provoquer une perte d'audition.

Le sciage de matériaux produisant des poussières
ou vapeurs nocives (p. ex. amiante) au moment de
la découpe est proscrit.

Bloquer la pièce pour éviter qu'elle ne glisse, par ex.
à l'aide de dispositifs de serrage.

5. Vue d'ensemble

Voir page 2.

1 Feuille abrasive
2Plateau à poncer
3 Bouton de marche/arrêt
4 Cassette de réception des poussières
5 Clapet de nettoyage
6 Filtre à plis

6. Mise en service

Avant la mise en service, comparez si tension

secteur et la fréquence secteur indiquées sur
la plaque signalétique correspondent aux
caractéristiques de votre réseau de courant.

6.1 Mise en place de la feuille abrasive

Mise en place et retrait simples grâce à la bande
velcro.
Appuyer simplement la feuille abrasive de sorte que
les trous de la feuille abrasive (1) et du plateau à
poncer (2) coïncident.

7. Utilisation

7.1 Marche/arrêt
Marche :

Mettre l'interrupteur (3) en position "I".
Arrêt :

Mettre l'interrupteur (3) en position "O".

7.2 Système d'aspiration des poussières

Pour obtenir la meilleure puissance d'aspiration,
placer simplement la feuille abrasive de sorte que
les trous de la feuille abrasive (1) et du plateau à
poncer (2) coïncident.

Auto-aspiration :

Positionner la cassette de réception des poussières
(4) (voir figure page 2). Pour obtenir la meilleure
puissance d'aspiration, vider à temps la cassette de
réception des poussières (4) et nettoyer le filtre (6).

Aspiration externe :

Mettre le raccord d'aspiration en place (voir chapitre
Accessoires). Brancher un aspirateur adéquat.
Utiliser un flexible d'aspiration dont le raccord a un
diamètre de 35 mm. Voir chapitre Accessoires.

8. Nettoyage, maintenance

Vider la cassette de réception des poussières
(4)

- Ouvrir le clapet de nettoyage (5).

- Vider la cassette de réception des poussières (4).

- Retirer le filtre à plis (6) et secouer la poussière de
ponçage qui adhère ou l'enlever avec un pinceau.

- Faire attention lors de la mise en place : insérer le
filtre à plis (6) dans les guidages latéraux.

Nettoyer régulièrement la machine. Aspirer en
même temps les trous d'aération du moteur à l'aide
d'un aspirateur.

Remplacer tout plateau à poncer (2) usagé

- Dévisser les vis de fixation (sur le dessous du
plateau à poncer).

- Retirer le plateau à poncer.

- Plateau à poncer (de rechange) voir chapitre
Accessoires

- Positionner le plateau à poncer.

- Revisser les vis de fixation (sous le dessous du
plateau à poncer) et les serrer.

Remplacer le frein du plateau à poncer/
l'anneau de freinage

Si, au bout d'un certain temps, la vitesse à vide du
plateau à poncer augmente, l'anneau de freinage
est usé et doit être remplacé par un atelier SAV
Metabo.
Remarque :
(par ex. plâtre etc.), l'anneau de freinage s'use
forcément plus vite.

si on ponce un matériau abrasif

9. Accessoires

Utilisez uniquement du matériel Metabo.
Voir page 4.
Utiliser exclusivement des accessoires, qui sont

conformes aux exigences et données caractéris­tiques indiquées dans la présente notice d'utilisa­tion.

A Plateau à poncer à velcro (de rechange)

B Intercalaire auto-agrippant
C Feuilles abrasives auto-agrippantes
D Disque de lustrage auto-agrippant

E Disque de lustrage auto-agrippant en peau

d'agneau

F Disque de lustrage en feutre, auto-agrippant
G Disque de ponçage en nylon abrasif, auto-

agrippant

H Disque de ponçage en nylon abrasif,

auto-agrippant

I Filtre à plis (de rechange)

FRANÇAIS fr

J Cassette de réception des poussières

(de rechange)
K Raccord d'aspiration
L Aspirateur universel Metabo

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

10. Réparations

Les travaux de réparation sur les outils élec­triques ne peuvent être effectués que par un

spécialiste !
Pour toute réparation sur un outil Metabo, contacter

le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être télé­chargées sur www.metabo.com.

11. Environmental Protection

Suivre les réglementations nationales concernant
l'élimination dans le respect de l'environnement et
le recyclage des machines, emballages et acces­soires.

Pour les pays européens uniquement : Ne
pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la
directive européenne 2002/96/CE relative aux
déchets d'équipements électriques ou
électroniques (DEEE), et à sa transposition dans la
législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.

12. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications allant dans le sens

du progrès technique.
D = Dimensions du plateau à poncer

P

=Puissance absorbée

1

P

=Puissance débitée

2

n

=Vitesse à vide

0

n

=Vitesse en charge nominale

1

s

=Vitesse d'oscillation à vide

0

s

=Vitesse d'oscillation en charge

1

S = Diamètre du cercle d'oscillation
Intec =Cassette de réception des

m =Poids sans cordon d'alimentation
Valeurs de mesure calculées selon EN 60745.

nominale

poussières

Outil de la classe de protection II

~ Courant alternatif

Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).

Valeurs d'émission

Ces valeurs permettent l'estimation des émis­sions de l'outil électrique et la comparaison entre
différents outils électriques. Selon les conditions
d'utilisation, l'état de l'outil électrique ou les acces-

11

FRANÇAISfr

soires utilisés, la sollicitation réelle peut varier plus
ou moins.. Pour l'estimation, tenir compte des
pauses de travail et des phases de sollicitation
moindre. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures organi­sationnelles.

Valeurs totales de vibration
triaxiale) déterminées selon EN 60745 :
a

=Valeur d'émission d'oscillation

h, DS

a

K

(ponçage de surfaces)

=Valeur d’émission de vibrations

h, Cheq

(polissage)

h,DS/Kh,P

=Incertitude (oscillation)

Niveau sonore typique pondéré A
L

=niveau de pression acoustique

pA

L

=niveau de puissance sonore

WA

KpA, KWA= Incertitude
Pendant le fonctionnement, il se peut que le niveau

sonore dépasse les 80 db(A).

Porter un casque antibruit !

(somme vectorielle

:

12

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoor­ding, dat deze excenterschuurmachines voldoen
aan de op pagina 3 genoemde normen en richt­lijnen.

2. Gebruik volgens de
voorschriften

De machine is geschikt voor het droogschuren van
egale en gewelfde vlakken, hout, kunststof, NF­metaal, plaatstaal, e.d., en van geplamuurde en
gelakte vlakken.

Voor schade door oneigenlijk gebruik is alleen de
gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en
de bijgevoegde veiligheidsinstructies dienen te
worden nageleefd.

3. Algemene
veiligheidsvoorschriften

Let ter bescherming van uzelf en de
machine op de met dit symbool aange­geven passages!

WAARSCHUWING – Lees de gebruiksaan­wijzing om het risico van letsel te vermin­deren.

WAARSCHUWING Lees alle veiligheids­voorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in
acht genomen, dan kan dit een elektrische schok,
brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en
aanwijzingen goed met het oog op toekomstig
gebruik.

Geef uw elektrisch gereedschap alleen met deze
documenten aan anderen door.

4. Speciale
veiligheidsvoorschriften

Stoffen afkomstig van bepaalde materialen, zoals
loodhoudende verf, enkele houtsoorten, mineralen
en metaal, kunnen schadelijk zijn voor de
gezondheid. Het aanraken of inademen van deze
stoffen kan bij de gebruiker of personen die zich in
de nabijheid bevinden leiden tot allergische reacties
en/of aandoeningen aan de luchtwegen.
Bepaalde stoffen, zoals van eiken of beuken,
gelden als kankerverwekkend, met name in
verbinding met additieven voor de houtbehandeling
(chromaat, houtbeschermingsmiddelen).
Asbesthoudend materiaal mag alleen worden
bewerkt door vaklui.

- Gebruik zo mogelijk een stofafzuiging resp. de
stofopvangcassette.

- Om een hoge mate van stofafzuiging te bereiken,
kunt u samen met dit gereedschap een geschikte
Metabo-stofafzuiger gebruiken.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met
filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor
de te bewerken materialen van toepassing zijn.

Stekker uit het stopcontact trekken, voordat er
instellingen of onderhoudswerkzaamheden
uitgevoerd worden.

Draag oorbeschermers als gedurende lange
tijd met de machine gewerkt wordt. Langdurige

blootstelling aan een hoger geluidsniveau kan tot
beschadiging van het gehoor leiden.

Er mogen geen materialen worden gebruikt waarbij
tijdens de bewerking stoffen of dampen vrijkomen
die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Het werkstuk beveiligen tegen wegglijden,
bijv. met behulp van spaninrichtingen.

5. Overzicht

Zie pagina 2.

1 Schuurblad
2Steunschijf
3 In-/uitschakelaar
4 Stofopvangcassette
5Reinigingsklep
6Vouwfilter

6. Inbedrijfstelling

Controleer voordat de machine in gebruik

wordt genomen of de op het typeplaatje
aangegeven spanning overeenkomt met de
netspanning.

6.1 Schuurblad aanbrengen

Gemakkelijk aan te brengen en af te nemen dankzij
de klithechting.
Het schuurblad eenvoudig zo aandrukken, dat de
gaten van het schuurblad (1) en de steunschijf (2)
samenvallen.

7. Gebruik

7.1 In-/uitschakelen,
Inschakelen:

Schakelaar (3) in stand „I“ brengen.
Uitschakelen:

Schakelaar (3) in stand „O“ brengen.

7.2 Stofafzuiging

Voor een optimale stofafzuiging het schuurblad zo
aanbrengen, dat de gaten van het schuurblad (1) en
de steunschijf (2) samenvallen.

Geïntegreerde afzuiging:

De stofopvangcassette (4) aanbrengen (zie

NEDERLANDS nl

13

NEDERLANDSnl

afbeelding, pagina 2). Voor een optimale
afzuigcapaciteit de stofopvangcassette (4) op tijd
leegmaken en het filter (6) schoonmaken.

Externe afzuiging:

Het afzuigaansluitstuk (zie het hoofdstuk
Accessoires) aanbrengen. Een geschikt
afzuigapparaat aansluiten. Een zuigslang met een
aansluitstuk-diameter van 35 mm gebruiken. Zie
het hoofdstuk Accessoires.

8. Reiniging, onderhoud

Stofopvangcassette (4) leegmaken

- Reinigingsklep (5) openen.

- Stofopvangcassette (4) leegmaken.

- Vouwfilter (6) uitnemen en aangehecht schuurstof
afkloppen of met penseel verwijderen.

- Bij het inzetten in acht nemen: De vouwfilter (6) in
de geleidingen aan de zijkant inschuiven.

De machine regelmatig reinigen. Daarbij de
ventilatiesleuven van de motor met een stofzuiger
uitzuigen.

Versleten steunschijf (2) vervangen

- Bevestigingsschroeven (op de onderkant van de
steunschijf) eruit schroeven.

- Steunschijf afnemen.

- Steunschijf (als reserve) zie hoofdstuk
Accessoires

- Steunschijf aanbrengen.

- Bevestigingsschroeven (op de onderzijde van de
steunschijf) weer indraaien en vastzetten.

Steunschijfrem / Remring vervangen

Wordt het nullasttoerental van de steunschijf na
enige tijd hoger, dan is de remring versleten en
dient hij in een service-werkplaats voor Metabo
gereedschappen te worden vervangen.
Aanwijzing:
(zoals bijv. gips) slijt de remring onvermijdelijk
sneller af.

Bij het schuren van abrasief materiaal

9. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.
Zie bladzijde 4.
Gebruik uitsluitend toebehoren die voldoen aan de

eisen en typische gegevens die in deze gebruiks­aanwijzing worden weergegeven.

A Steunschijf met klithechting (als reserve)

B Hecht-tussenschijf
C Hechtschuurbladen
DHecht-polijstspons

E Lamsvel-hecht-polijstschijf

F Hecht-polijstvilt
G Hecht-schuurvlies
H Hecht-schuurgaas

I Vouwfilter (als reserve)

J Stofopvangcassette (als reserve)

K Stofafzuigaansluitstuk

L Metabo alleszuiger
Compleet toebehorenprogramma zie
www.metabo.com of hoofdcatalogus.

14

10. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman

worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat

gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.

Onderdeellijsten kunt u via www.metabo.com
downloaden.

11. Milieubescherming

Het ontstane slijpstof kan schadelijke stoffen
bevatten: Niet met het huisvuil meegeven maar op
de juiste manier naar een depot voor gevaarlijke
afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte machines, verpakkingen en toebe­horen.

Alleen voor EU-landen: Geef uw
elektrogereedschap nooit met het huisvuil

mee! Volgens de Europese richtlijn 2002/96/
EG inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen oude elektroapparaten
gescheiden te worden ingezameld en op
milieuvriendelijke wijze te worden afgevoerd.

12. Technische gegevens

Toelichting bij de gegevens van pagina 3.
Wijzigingen en technische verbeteringen

voorbehouden.
D = afmetingen van de schuurschijf

P

=nominaal vermogen

1

P

=afgegeven vermogen

2

n

=toerental bij onbelast toerental

0

n

=toerental bij nominale last

1

s

=aantal schuurbewegingen

0

s

S =trillingskringdiameter
Intec =stofopvangcassette
m =gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

bij nullast

=aantal schuurbewegingen

1

bij nominale belasting

Machine van beveiligingsklasse II

~ Wisselstroom

De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de
toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling moge­lijk van de emissie van het elektrisch gereedschap
en een vergelijking van de verschillende elektrische
gereedschappen. Afhankelijk van het gebruik, de
toestand van het elektrisch gereedschap of het
inzetgereedschap kan de daadwerkelijke belasting
hoger of lager uitvallen. Neem voor de beoordeling

pauzes en fases met een lagere belasting in
aanmerking. Bepaal op grond van de overeenkom­stig aangepaste taxatiewaarden maatregelen ter
bescherming van de gebruiker, bijv. organisatori­sche maatregelen.

Totale trillingswaarde
richtingen) bepaald volgens EN 60745:
a

=trillingsemissiewaarde

h, DS

a

K
Karakteristiek A-gekwalificeerd geluidsniveau

L
L
KpA, KWA= onzekerheid

Tijdens het werken kan het geluidsniveau de
80 dB(A) overschrijden.

(oppervlakken schuren)

=trillingsemissiewaarde

h, P

(polijsten)

h,DS/Kh,P

pA
WA

=onzekerheid (trilling)

= geluidsdrukniveau
= geluidsvermogensniveau

(vectorsom van drie

:

Draag gehoorbescherming!

NEDERLANDS nl

15

ITALIANOit

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità
che le presenti levigatrici roto-orbitali sono conformi
alle norme e direttive riportate a pagina 3.

2. Utilizzo conforme alle
disposizioni

La macchina è indicata per la levigatura a secco di
superfici piane e ondulate, legno, materie plastiche,
metalli non ferrosi, lamiera d'acciaio e materiali
simili, nonché per superfici stuccate e verniciate.

Dei danni derivanti da un uso improprio dell'utensile
è responsabile esclusivamente l'operatore.

È obbligatorio rispettare le prescrizioni generali per
prevenire eventuali infortuni, nonché le norme sulla
sicurezza allegate.

3. Avvertenze generali di
sicurezza

Per proteggere la propria persona e per
una migliore cura dell'elettroutensile
stesso, attenersi alle parti di testo
contrassegnate con questo simbolo!

ATTENZIONE – Al fine di ridurre il rischio di
lesioni leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze
di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze
di sicurezza e delle istruzioni potranno causare
folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.

L'elettroutensile andrà consegnato esclusivamente
insieme al presente documento.

4. Avvertenze specifiche di
sicurezza

Polveri di materiali come vernici contenenti piombo,
alcuni tipi di legname, minerali e metalli possono
essere dannose per la salute. Il contatto oppure
l'inalazione delle polveri possono causare reazioni
allergiche e/o malattie delle vie respiratorie
dell'utilizzatore oppure delle persone che si trovano
nelle vicinanze.
Determinate polveri come polvere da legname di
faggio o di quercia sono considerate cancerogene,
in modo particolare insieme ad additivi per il
trattamento del legname (cromato, protezione per
legno). Materiale contenente amianto deve essere
lavorato esclusivamente da personale
specializzato.

- Utilizzare possibilmente l'aspirapolvere e la
cassetta di raccolta per la polvere.

16

- Per ottenere un buon livello di aspirazione della
polvere, utilizzare un aspiratore Metabo idoneo
insieme a questo utensile elettrico.

- Provvedere ad una buona aerazione del posto di
lavoro.

- Si consiglia di indossare una mascherina
protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i
materiali da lavorare

Prima di eseguire qualsiasi lavoro di regolazione o
manutenzione estrarre la spina elettrica dalla presa.

Indossare protezioni acustiche, qualora si
debba lavorare per lunghi periodi. Il lungo effetto

del livello di intensità acustica può danneggiare
l'udito.

I materiali che durante la lavorazione producono
delle polveri o dei vapori nocivi per la salute (come
ad es. l'amianto) non devono essere lavorati.

Fissare il pezzo in lavorazione, ad es. tramite
dispositivi di bloccaggio, per evitarne la caduta.

5. Panoramica generale

Vedi pagina 2.

1 Foglio abrasivo
2 Tampone di supporto
3 Interruttore di accensione/spegnimento
4 Cassetta di raccolta della polvere
5 Sportellino per pulizia
6 Filtro pieghettato

6. Messa in funzione

Prima della messa in funzione verificare che la

tensione e la frequenza di alimentazione
elettrica disponibile corrispondano ai dati elettrici
riportati sulla targhetta di identificazione.

6.1 Applicazione del foglio abrasivo

Facilità di applicazione e rimozione grazie
all'attacco a velcro.
È sufficiente premere il foglio abrasivo in maniera
tale che i fori del foglio abrasivo (1) stesso e del
tampone di supporto (2) corrispondano.

7. Utilizzo

7.1 Accensione/spegnimento
Accensione:

Portare l'interruttore (3) in posizione "I".
Spegnimento:

Portare l'interruttore (3) in posizione "O".

7.2 Aspirazione della polvere

Per un'aspirazione ottimale della polvere,
posizionare il foglio abrasivo in modo tale che
i fori del foglio abrasivo (1) stesso e del tampone
di supporto (2) coincidano.

Aspirazione integrata:

Inserire la cassetta di raccolta della polvere (4)
(vedere illustrazione, pagina 2). Per un'aspirazione
ottimale, svuotare tempestivamente la cassetta di
raccolta della polvere (4) e pulire il filtro (6).

Aspirazione esterna:

Inserire il bocchettone per l'aspirazione della
polvere (vedere il capitolo Accessori). Collegare un
aspiratore adatto. Utilizzare un tubo flessibile di
aspirazione con un raccordo di diametro 35 mm.
Vedere il capitolo Accessori.

8. Pulizia, manutenzione

Svuotamento della cassetta di raccolta della
polvere (4)

- Aprire lo sportellino di pulizia (5).

- Svuotare la cassetta di raccolta della polvere (4).

- Estrarre il filtro pieghettato (6) ed eliminare la
polvere di levigatura attaccata alle pareti
scuotendo il filtro o con l'ausilio di un pennello.

- Per l'inserimento spingere il filtro pieghettato (6)
nelle guide laterali.

Pulire la macchina ad intervalli regolari. Nel far
ciò, pulire le feritoie di ventilazione sul motore con
un aspirapolvere.

Sostituzione di un tampone di supporto (2)
consumato

- Svitare le viti di fissaggio (sul lato inferiore del
tampone di supporto).

- Rimuovere il tampone di supporto.

- Tampone di supporto (ricambio) vedi capitolo
Accessori

- Inserire il tampone di supporto.

- Avvitare nuovamente le viti di fissaggio (sul lato
inferiore del tampone di supporto) e serrarle.

Sostituzione del freno del tampone di
supporto/ dell'anello del freno

Se dopo qualche tempo aumenta il numero di giri a
vuoto del tampone di supporto, l'anello del freno è
usurato e deve essere sostituito presso un'officina
di assistenza per utensili elettrici Metabo.
Suggerimento:
(ad es. gesso, ecc.), inevitabilmente l'anello del
freno si usurerà più velocemente.

se si leviga del materiale abrasivo

9. Accessori

Utilizzare esclusivamente gli accessori originali
Metabo.

Vedere pagina 4.
Utilizzare esclusivamente accessori conformi ai

requisiti e ai parametri riportati nelle presenti Istru­zioni per l'uso.

A Tampone di supporto con attacco a velcro

(ricambio)

B Disco intermedio aderente
CFogli abrasivi aderenti
D Spugna di levigatura aderente

E Disco di levigatura aderente con rivestimento in

pelle di agnello

F Feltro di lucidatura aderente
G Vello abrasivo aderente
H Griglia abrasiva aderente

ITALIANO it

I Filtro pieghettato (ricambio)

J Cassetta di raccolta della polvere (ricambio)
K Bocchettone di aspirazione della polvere
L Aspiratutto Metabo

Il programma completo degli accessori si trova su
www.metabo.com oppure nel catalogo principale.

10. Riparazione

Le eventuali riparazioni degli utensili elettrici
devono essere eseguite esclusivamente
da tecnici / elettricisti specializzati!

Gli utensili elettrici Metabo da riparare possono
essere inviati agli indirizzi riportati nell'elenco
ricambi.

Nello spedire un prodotto Metabo a scopo
di riparazione, descrivere il guasto accertato.

11. Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al
100%.

Gli utensili elettrici inutilizzabili e i relativi accessori
comprendono una grande quantità di materie
plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono stampate su
carta sbiancata senza cloro.

Solo per i Paesi UE: non smaltire gli utensili
elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili
elettrici ed elettronici usati e l'applicazione nel diritto
nazionale, gli utensili elettrici usati devono essere
smaltiti separatamente e sottoposti ad un sistema di
riciclaggio ecologico.

12. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.
D = Dimensioni della piastra

P
P
n
n
s

0

s

1

S =Diametro delle oscillazioni
Intec =Cassetta di raccolta della polvere
m =Peso senza cavo di alimentazione
Valori rilevati secondo EN 60745.

di levigatura

=Assorbimento di potenza nominale

1

=Potenza erogata

2

=Numero di giri al minimo

0

=Numero di giri a carico nominale

1

=Oscillazioni a vuoto
=Oscillazioni a carico nominale

Utensile in classe di protezione II

~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in
funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni
dell'elettroutensile e di raffrontarle con altri elettrou­tensili. In base alle condizioni d'impiego, allo stato
dell'elettroutensile o degli accessori, il carico effet-

17

ITALIANOit

tivo potrà risultare superiore o inferiore. Ai fini di una
corretta stima, considerare le pause di lavoro e le
fasi di carico ridotto. Basandosi su valori stimati e
opportunamente adattati, stabilire misure di sicu­rezza per l'utilizzatore, ad es. di carattere organiz­zativo.

Valore totale di vibrazione
tre direzioni), rilevato secondo la norma EN 60745:
a

=Valore delle emissioni vibrazioni

h, DS

a

K
Livello sonoro classe A tipico:

L
L
KpA, KWA= grado d'incertezza

(levigatura superficiale)

=Valore emissione vibrazioni

h, P

(lucidatura)

h,DS/Kh,P

pA
WA

=Incertezza (vibrazioni)

= livello di pressione acustica
= livello di potenza sonora

Durante il lavoro è possibile che venga superato il
livello di rumorosità di 80 d(A).

Indossare protezioni acustiche!

(somma vettoriale delle

18

Manual original

1. Declaración de conformidad

Declaramos, bajo nuestra exclusiva responsabi­lidad, que estas pulidoras excéntricas cumplen con
las normas y las directivas mencionadas en la
página 3.

2. Aplicación de acuerdo a la
finalidad

Esta herramienta está indicada para el rectificado
en seco de superficies planas y curvadas, madera,
plásticos, metales no férreos, chapa de acero y
superficies similares, emplastecidas y pintadas.

Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.

Deben observarse las normas para prevención de
accidentes aceptadas generalmente y la
información sobre seguridad incluida.

3. Instrucciones generales de
seguridad

Para su propia protección y la de su
herramienta eléctrica, observe las partes
marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instruc­ciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones
de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad
siguientes puede dar lugar a descargas eléctricas,
incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en
un lugar seguro.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este docu­mento.

4. Instrucciones especiales de
seguridad

El polvo procedente de algunos materiales, como la
pintura con plomo o algunos tipos de madera,
minerales y metales, puede ser perjudicial para la
salud. Tocar o respirar el polvo puede causar
reacciones alérgicas y/o enfermedades
respiratorias al usuario o a las personas próximas a
él.
Algunas maderas, como la madera de roble o de
haya, producen un polvo que podría ser
cancerígeno, especialmente en combinación con
otros aditivos para el tratamiento de madera
(cromato, conservante para madera). Sólo
personal especializado debe trabajar el material
con contenido de asbesto.

ESPAÑOL es

- Utilice en la medida de lo posible un aspirador
de polvo o el casete colector de polvo.

- Para alcanzar un elevado grado de aspiración
de polvo, emplee un aspirador Metabo junto con
esta herramienta eléctrica.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de
protección contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país
respecto al material que se va a trabajar.

Desenchufe el equipo antes de llevar a cabo
cualquier ajuste o mantenimiento.

Si los trabajos duran un período de tiempo
prolongado, usar protección para los oídos. La

exposición a niveles de ruido elevados durante
períodos prolongados causar daños en la
capacidad
auditiva.

No pueden trabajarse materiales que produzcan
polvo o vapores perjudiciales para la salud
(p. ej. asbesto).

Asegurar la pieza de trabajo para inmovilizarla,
p. ej., con ayuda de dispositivos de sujeción.

5. Descripción general

Véase la página 2.

1 Hoja lijadora
2Placa de apoyo
3 Interruptor de conexión y desconexión
4Colector de polvo
5 Chapaleta de limpieza
6 Filtro plegable

6. Puesta en marcha

Antes de enchufar la herramienta, compruebe

que la tensión y la frecuencia
de red que se indican en la placa de identificación
se corresponden con las características de la red
eléctrica.

6.1 Montaje de la hoja lijadora

Montaje y extracción sencillos gracias al cierre de
cardillo.
Basta con apretar la hoja lijadora hasta que los
orificios de la misma (1) encajen con los de la placa
de apoyo (2).

7. Manejo

7.1 Conexión/desconexión
Conexión:

Interruptor (3) en la posición "I".
Desconexión:

Interruptor (3) en la posición "O".

19

ESPAÑOLes

7.2 Aspiración de polvo

Para conseguir una potencia de aspiración óptima,
debe montarse la hoja lijadora de modo que los
orificios de la misma (1) encajen con los
de la placa de apoyo (2).

Aspiración independiente:

Colocar el colector de polvo (4) (véase la imagen
de la página 2). Para conseguir una potencia de
aspiración óptima, se debe vaciar
convenientemente el colector de polvo (4) y limpiar
el filtro (6).

Aspiración externa:

Montar el racor de aspiración de polvo (véase el
capítulo Accesorios). Conectar un aspirador
apropiado. Utilizar una manguera de aspiración con
una pieza de conexión de 35 mm de diámetro.
Véase el capítulo Accesorios.

8. Limpieza, mantenimiento

Vaciar el colector de polvo (4)

- Abrir la (5) chapaleta de limpieza.

- Vaciar el colector de polvo (4).

- Retirar el filtro plegable (6)y sacudir el polvo de
lijar adherido o retirarlo con una brocha.

- Al insertar el filtro plegable (6)debe tenerse en
cuenta que encaje convenientemente en las guías
laterales.

Limpiar la herramienta periódicamente. Las
ranuras de ventilación del motor deben limpiarse
con un aspirador.

Sustituir la placa de apoyo (2) desgastada

- Desenroscar los tornillos de fijación
(parte inferior de la placa de apoyo).

- Retirar la placa de apoyo.

- Placa de apoyo (recambio), véase capítulo
accesorios

- Colocar la placa de apoyo.

- Volver a atornillar los tornillos de fijación
(parte inferior de la placa de apoyo) hasta que
queden bien apretados.

Sustituir el freno de la placa de apoyo/anillo de
freno

Si transcurrido un cierto tiempo aumenta el número
de revoluciones en marcha en vacío de la placa de
apoyo, el anillo de freno está desgastado y debe ser
convenientemente sustituido en un taller de servicio
oficial para herramientas eléctricas Metabo.
Advertencia:
yeso, etc.), acelera el desgaste del anillo de freno.

El afilado de material abrasivo (p. ej.

9. Accesorios

Use solamente accesorios originales Metabo.
Véase la página 4
Utilice únicamente accesorios que cumplan con los

requerimientos y los datos indicados en estas indi­caciones de funcionamiento..

A Placa de apoyo con cierre de cardillo

(recambio)

B Disco intermedio adhesivo
C Hojas lijadoras adhesivas
D Esponja de pulido adhesiva

20

E Disco de pulir adhesivo de piel de cordero

F Fieltro pulidor adhesivo
G Fieltro abrasivo adhesivo
H Rejilla de lijado

I Filtro plegable (recambio)

J Colector de polvo (recambio)

K Racor de aspiración de polvo

L Aspirador universal Metabo

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

10. Reparación

Las reparaciones de herramientas eléctricas
deben estar a cargo exclusivamente de

técnicos electricistas especializados.
En caso de tener una herramienta eléctrica de

Metabo que necesite ser reparada, sírvase dirigirse
a su representante de Metabo. En la página
www.metabo.com encontrará las direcciones nece­sarias.

En la página web www.metabo.com puede
descargar listas de repuestos.

11. Protección ecológica

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.

Sólo para países de la UE. No tire las
herramientas eléctricas en la basura. Según

la Directiva europea 2002/96/CE sobre
residuos de aparatos eléctricos y electrónicos y
aplicable por ley en cada país, las herramientas
eléctricas usadas se deben recoger por separado y
posteriormente llevar a cabo un reciclaje acorde
con el medio ambiente.

12. Especificaciones técnicas

Notas explicativas sobre la información de la
página 3.

Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.

D = Dimensiones de la placa lijadora
P

=Potencia de entrada nominal

1

P

=Potencia suministrada

2

n

=Número de revoluciones en

0

n

s

s

S = Diámetro del circuito oscilante
Intec =Colector de polvo
m=Peso sin cable a la red

Valores de medición establecidos de acuerdo con
EN 60745.

marcha en vacío

=Número de revoluciones

1

con carga nominal

=Número de vibraciones

0

en marcha en vacío

=Número de vibraciones

1

en carga nominal

Herramienta con clase de protección II

~ Corriente alterna

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones
de la herramienta eléctrica y compararla con otras
herramientas eléctricas. Dependiendo de la condi­ción de uso, estado de la herramienta eléctrica o de
las herramientas de uso, la carga real puede ser
mayor o menor. Considere para la valoración las
pausas de trabajo y las fases de trabajo reducido.
Determine a partir de los valores estimados las
medidas de seguridad para el operador, p. ej.
medidas de organización.

Valor total de vibraciones
direcciones) determinadas según la norma
EN 60745:
a

h, DS

a

h, P

K

h,DS/Kh,P

=Valor de emisión de vibraciones

(lijado de superficies)

=Valor de emisión de vibraciones

(pulido)

= Inseguridad (vibración)

Niveles acústicos típicos compensados A
L

pA

L

WA

KpA, KWA= Inseguridad
Al trabajar, el nivel de ruido puede superar los

80 dB(A).

= Nivel de intensidad acústica
=Nivel de potencia acústica

¡Lleve auriculares protectores!

(suma de vectores de tres

:

ESPAÑOL es

21

PORTUGUÊSpt

Manual original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade, que
estas lixadeiras excêntricas estão de acordo com
as normas e directrizes referidas na página 3.

2. Utilização autorizada

A ferramenta é adequada para lixar a seco
superfícies lisas e abauladas, madeiras, plásticos,
metais não ferrosos, chapas de aço e semelhantes,
superfícies aplicadas com betume e superfícies
lacadas.

O utilizador é inteiramente responsável por
qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação
aplicável à prevenção de acidentes, assim como a
informação sobre segurança que aqui se incluí.

3. Recomendações gerais de
segurança

Para sua própria protecção e para
proteger a sua ferramenta eléctrica ,
cumpra muito em especial todas as refe­rências marcadas com este símbolo!

AVISO – Ler as Instruções de Serviço para
reduzir um risco de ferimentos e lesões.

AVISO Leia todas as indicações de segu­rança e instruções. A um descuido no

cumprimento das indicações de segurança e das
instruções podem haver choque eléctrico, incêndio
e/ou graves lesões

Guarde todas as indicações de segurança e
instruções para futuras consultas.

Quando entregar esta ferramenta eléctrica a
outros, faça-o sempre acompanhado destes docu­mentos.

4. Notas de segurança especiais

Os pós de materiais como revestimentos que
contenham chumbo, alguns tipos de madeira,
minerais e metais podem ser nocivos à saúde.
O contacto ou a inalação de pós pode causar
reacções alérgicas e/ou doenças das vias
respiratórias ao operador ou a pessoas a se
encontrar nas proximidades.
Determinados pós como de carvalho ou faia são
cancerígenos, principalmente quando em contacto
com substâncias adicionais para tratamento da
madeira (cromato, substâncias para tratamento da
madeira). Material de asbesto só pode ser tratado
por pessoas que comprovam ter conhecimentos
técnicos.

- Assim que possível, utilize uma aspiração de pó
resp. a cassete colectora do pó.

22

- Para obter um elevado grau de aspiração de pó,
utilize um aspirador de pó Metabo adequado,
juntamente com esta ferramenta eléctrica.

- Providencie uma boa ventilação do local de
operação.

- Recomenda-se o uso de uma máscara
respiratória com classe de filtração P2.

Siga as regulamentações válidas no seu País,
para os materiais a serem tratados.

Antes de iniciar qualquer manutenção ou ajuste,
puxe a ficha da tomada da rede.

Use um protector auricular sempre que
trabalhe por períodos prolongados. Uma

sujeição prolongada a elevados níveis de ruído
pode ocasionar problemas de audição.

Matérias que durante o tratamento geram pós ou
vapores nocivos à saúde (p.ex. asbesto) não
devem ser tratados.

Proteger a peça a trabalhar contra deslizamento,
p.ex. utilizando um dispositivo de fixação.

5. Vista geral

Ver página 2.

1Folha de lixa
2 Base de apoio
3Ligar/desligar
4 Cassete colectora de pó
5 Tampa para limpeza
6 Filtro de pregas

6. Colocação em operação

Antes de ligar o cabo de alimentação,

verifique se a voltagem e a frequência da rede
de alimentação se adequam aos valores inscritos
na placa técnica da ferramenta.

6.1 Montar a folha de lixa

Montagem e desmontagem fácil devido à base
auto-aderente.
Simplesmente premir a folha de lixa, de modo a que
as perfurações da folha de lixa (1) e da base de
apoio (2) coincidem.

7. Utilização

7.1 Ligar/desligar
Ligar:

Interruptor (3) na posição „I“.
Desligar:

Interruptor (3) na posição „O“.

7.2 Aspiração do pó

Para optimizar a capacidade de aspiração do pó,
deve-se montar a folha de lixa de modo a que as
perfurações da folha de lixa (1) e da base de apoio
(2) coincidam.

Auto-aspiração:
Montar a cassete colectora de pó (4) (veja figura,
página 2). Para optimizar a capacidade de
aspiração, deve esvaziar a tempo a cassete
colectora de pó (4) e limpar o filtro (6).

Aspiração externa:

Montar o bocal de aspiração de pó (veja capítulo
Acessórios). Conectar um equipamento de
aspiração adequado. Utilizar uma mangueira de
aspiração com uma peça adaptadora com diâmetro
de 35 mm. Veja capítulo Acessórios.

8. Limpeza, manutenção

Esvaziar a cassete colectora de pó (4)

- Abrir a tampa para limpeza (5).

- Esvaziar a cassete colectora de pó (4).

- Retirar o filtro de pregas (6) e bater para soltar o
pó de lixar aderente ou removê-lo com um pincel.

- Atenção na montagem: Inserir o filtro de pregas
(6) nas guias laterais.

Limpar regulamente a máquina. Nisso, aspirar
as aberturas de ventilação do motor com um
aspirador de pó.

Substituir a base de apoio gasta (2)

- Desenroscar os parafusos de fixação (do lado
inferior da base de apoio).

- Retirar a base de apoio.

- Base de apoio (para substituição) veja capítulo
Acessórios

- Assentar a base de apoio.

- Voltar a enroscar os parafusos de fixação
(do lado inferior da base de apoio) e apertá-los.

Travão da base de apoio / Substituir o anel de
travação

Se após determinado tempo aumentar a rotação
em vazio da base de apoio, o anel de travação está
desgastado devendo ser trocado junto a uma
oficina de assistência técnica para ferramentas
eléctricas da Metabo.
Nota:

No caso de lixar material abrasivo (p.ex.
gesso, etc.), o anel de travação desgasta mais
cedo.

9. Acessórios

Use apenas acessórios Metabo genuínos.
Consulte a página 4
Só deve utilizar acessórios que cumprem as requi-

sições e os dados de identificação, indicados
nestas Instruções de Serviço.

A Base de apoio com revestimento auto-

aderente (para substituição)

B Disco intermédio auto-aderente
C Folhas de lixa auto-aderentes
D Esponja para polir auto-aderente

E Boina de lã para polir auto-aderente

F Prato de feltro (duro) auto-aderente
G Discos de tela abrasiva em nylon auto-

aderentes

H Rede abrasiva auto-aderente

I Filtro de pregas (para substituição)

J Cassete colectora de pó (para substituição)

PORTUGUÊS pt

K Bocal de aspiração de pó
L Aspirador universal Metabo

Programa completo de acessórios, consultar
www.metabo.com ou o Catálogo Principal.

10. Reparações

As reparações de ferramentas eléctricas
deste tipo apenas podem ser efectuadas por

pessoal qualificado!
Quando possuir ferramentas eléctricas Metabo que

necessitem de reparos, dirija-se à Representação
Metabo. Os endereços poderá encontrar sob
www.metabo.com.

Poderá descarregar as Listas de peças de repo­sição no site www.metabo.com.

11. Protecção do meio ambiente

O pó de lixa formado pode conter substâncias
nocivas: não deitá-lo no lixo doméstico mas sim,
entregá-lo a uma estação de colecta de lixo espe­cial.

Siga as determinações nacionais em relação à
remoção e destruição ecológica de resíduos assim
como, em relação à reciclagem de ferramentas
usadas, embalagens e acessórios.

Só para países da UE: Não deitar as
ferramentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2002/96/CE
sobre equipamentos eléctricos e electrónicos
usados e na conversão ao direito nacional, as
ferramentas eléctricas usadas devem ser
recolhidas em separado e entregues a uma
reciclagem ecologicamente correcta.

12. Dados técnicos

Há mais notas explicativas na página 3.
Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.
D = Medidas da placa de lixa

P

=Potência de absorção nominal

1

P

=Potência liberada

2

n

=Rotações em vazio

0

n

=Rotação na potência nominal

1

s

=Número de oscilações em vazio

0

s

=Número de oscilações com carga

1

S = Diâmetro do curso excêntrico
Intec =Cassete colectora de pó
m =Peso sem cabo de rede

Valores medidos de acordo com a norma
EN 60745.

Máquina da classe de protecção II

~ Corrente alternada

Os dados técnicos indicados são tolerantes (de
acordo com os padrões válidos individuais).

Valor da emissão

Estes valores possibilitam uma avaliação de
emissões da ferramenta eléctrica, e de compará­los com diversas outras ferramentas eléctricas.
Consoante as condições de aplicação, situação da

23

PORTUGUÊSpt

ferramenta eléctrica ou dos acessórios acopláveis,
o carregamento efectivo poderá ser superior ou
inferior. Para a avaliação, deve ainda considerar os
intervalos de trabalho e as fases com menores
carregamentos. Em razão dos correspondentes
valores avaliados deverá determinar a aplicação de
medidas de protecção, p.ex. medidas a nível de
organização.

Valor total de vibrações
direcções) averiguado conforme norma EN 60745:
a

=Valor da emissão de vibrações

h, DS

a

K
Valores típicos e ponderados pela escala A para o

ruído:
L
L
KpA, KWA=Insegurança

(lixar superfícies)

=Valor da emissão de vibrações

h, P

(polir)

h,DS/Kh,P

pA
WA

=Insegurança (vibração)

= Nível de pressão sonora
= Nível de energia sonora

Durante a operação, o nível de ruído pode passar
de 80 dB(A).

Utilizar protecções auriculares.

(soma vectorial de três

24

Bruksanvisning i original

1. Överensstämmelsedeklaration

Vi intygar härmed och tar ansvar för att excenter­slipmaskinen har tillverkats i enlighet med de stan­darder och direktiv som anges på sid. 3.

2. Avsedd användning

Maskinen är avsedd för torrslipning av jämna och
välvda ytor, trä, plast, järnfri metall, stålplåt och
liknande spacklade och lackade ytor.

Användaren ansvarar för skador som uppstår pga.
ej avsedd användning.

Följ de allmänna föreskrifterna om skadeprevention
samt de bifogade säkerhetsanvisningarna.

3. Allmänna
säkerhetsanvisningar

Följ anvisningarna i textavsnitten med
den här symbolen, så förebygger du
personskador och skador på elverktyget!

VARNING! – Läs bruksanvisningen, så är
risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar
och anvisningar. Följer du inte säkerhetsan-

visningar och anvisningar kan det leda till elstötar,
brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar
för framtida bruk.

Se till så att dokumentationen följer med elverk­tyget.

4. Särskilda
säkerhetsanvisningar

Damm från material som blyfärg, vissa träslag,
mineraler och metall kan vara hälsovådligt. Kontakt
eller inandning av dammet kan ge användaren eller
personer i närheten allergiska reaktioner och/eller
luftvägsproblem.
En del damm som ek- och bokdamm anses vara
cancerframkallande, särskilt i kombination med
tillsatser för träbearbetning (kromat,
träskyddsmedel). Asbesthaltigt material får bara
fackman bearbeta.

- Använd helst dammutsug resp. dammbehållare.

- Använd en Metabo-dammsugare som passar
elverktyget, så får du bra dammutsug.

- Se till så att arbetsplatsen har bra ventilation.

- Vi rekommenderar att du använder
andningsskydd med filterklass P2.

Följ alltid gällande nationella säkerhetsföreskrifter
för materialet du ska bearbeta.

Dra ut elkontakten ur nätuttaget innan du påbörar
någon form av inställningar eller underhåll.

SVENSKA sv

Under längre arbetsperioder skall hörselskydd
användas. Längre påverkan av buller kan ge

hörselskador.
Material som vid bearbetning avger hälsofarligt

damm eller ångor (t.ex. asbest) får ej bearbetas.
Säkra arbetsstycket, så att det inte glider, t.ex. med

spänntving.

5. Översikt

Se sid. 2.

1 Slippapper
2 Stödrondell
3 PÅ/AV
4 Dammbehållare
5 Rengöringsklaff
6Veckfilter

6. Driftstart

Kontrollera före driftstart att angiven spänning
och frekvens på märkskylten överensstämmer

med nätspänningen och nätfrekvensen.

6.1 Sätta på slippapper

Lätt att sätta på och ta av tack vare kardborrfästet.
Tryck bara fast slippappret, så att hålen i
slippappret (1) och stödrondellen (2)
överensstämmer.

7. Användning

7.1 Slå PÅ/AV,
Slå på:

Ställ (3) brytaren i läge „I“.
Slå AV:

Ställ (3) brytaren i läge „O“.

7.2 Dammutsug

För att utsugseffekten ska bli optimal, fäst
slippappret så att hålen i slippappret (1) och
stödrondellen (2) överensstämmer.

Inbyggd dammsugare:
Sätt på dammbehållaren (4) (se bild, sid. 2). För att
få optimal utsugseffekt, töm dammbehållaren (4)
innan den blir helt full och (6) rengör filtret.

Dammsugaranslutning:

Montera dammsugaranslutningen (se kapitlet
tillbehör). Anslut en lämplig dammsugare.
Sugslangen ska ha anslutningsdiameter 35 mm. Se
kapitlet Tillbehör.

8. Rengöring, underhåll

Tömma dammbehållaren (4)

- Öppna rengöringsklaffen (5).

- Töm dammbehållaren (4).

- Ta ur veckfiltret (6) och knacka ur slipdammet eller
ta bort det med pensel.

25

SVENSKAsv

- Gör så här när du sätter i det: Skjut i veckfiltret (6)
i sidostyrningarna.

Rengör maskinen med jämna mellanrum. Sug
rent motorns ventilationsöppningar med
dammsugare.

Byta sliten stödrondell (2)

- Skruva ut fästskruven till stödrondellen
(på rondellens undersida).

- Ta av stödrondellen.

- Stödrondell (som reservdel), se kapitlet Tillbehör

- Sätt på stödrondellen.

- Skruva i fästskruven (på stödrondellens
undersida) igen och dra åt.

Byta stödrondellbroms/bromsring

Höjs stödrondellens varvtal utan belastning efter en
tid, så är bromsringen utnött och måste bytas hos
serviceställe för Metabo elverktyg.

Slipar du nötande material (t.ex. gips),

OBS!
så nöts bromsringen ned snabbare.

9. Tillbehör

Använd bara Metabos originaltillbehör.
Se sid. 4.
Använd endast tillbehör som uppfyller kraven och

specifikationerna i den här bruksanvisningen.

A Stödrondell med kardborrfäste (reservdel)

BKardborrmellanlägg
C Kardborrslippapper
D Kardborrpolersvamp

E Lammullshätta med kardborre

F Kardborrpolerfilt
GKardborrslipduk
H Grovslipsvamp med kardborrfäste

I Veckfilter (som reservdel)

J Dammbehållare (som reservdel)

K Dammsugaranslutning

L Metabo universaldammsugare
Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen.

10. Reparation

Elverktyg får bara repareras av behörig elek­triker!

Metabo-elverktyg som behöver reparation skickar
du till din Metabo-återförsäljare. Adresser, se
www.metabo.com.

Du kan hämta reservdelslistor på
www.metabo.com.

direktiv 2002/96/EG om uttjänta el- och
elektronikprodukter samt enligt harmoniserad
nationell lag ska uttjänta elverktyg källsorteras för
miljövänlig återvinning.

12. Tekniska data

Förklaringar till uppgifterna på sid. 3.
Vi förbehåller oss rätten till tekniska förändringar.
D = Mått på sliprondellen

P

=Nominell effektförbrukning

1

P

=Avgiven effekt

2

n

=Varvtal obelastad

0

n

=Varvtal vid märkbelastning

1

s

=Svängningstal vid tomgång

0

s

=Svängningstal vid full belastning

1

S = Sliprörelsediameter
Intec =dammbehållare
m=Vikt utan nätsladd

Mätvärden uppmätta enligt EN 60745.

Maskinen har skyddsklass II

~ Växelström

Angivna tekniska data ligger inom tolerans (enligt
respektive gällande standard).

Utsläppsvärden

Dessa värden medger en bedömning av verk­tygets utsläpp samt jämförelse med andra eldrivna
verktyg. Beroende på förhållandena, verktygets
skick och hur verktyget används kan de faktiska
värdena vara högre eller lägre. Räkna även med
pauser och perioder med lägre belastning. Använd
de uppskattade värdena för att ta fram skyddsåt­gärder för användaren, t.ex. organisatoriska
åtgärder.

Totalvärde vibrationer
beräknad enligt EN 60745:
a

=Vibrationsemissionsvärde

h, DS

a

K
Normal, A-viktad ljudnivå

L
L
KpA, KWA= Onoggrannhet

(ytslipning)

=Vibrationsemissionsvärde

h, P

(polering)

h,DS/Kh,P

pA
WA

=Onoggrannhet (vibrationer)

= ljudtrycksnivå
= ljudeffektnivå

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

(vektorsumma i tre led)

:

11. Miljöskydd

Slipdamm kan innehålla farliga ämnen: släng det
inte i hushållssoporna utan lämna det som miljöfar­ligt avfall på miljöstation.

Följ nationella miljöföreskrifter för omhänderta­gande och återvinning av uttjänta maskiner,
förpackningar och tillbehör.

Gäller bara EU-länder: Släng inte uttjänta

26

elverktyg i hushållssoporna! Enligt EU-

Alkuperäiset ohjeet

1. Vaatimustenmukaisuus
vakuutus

Vakuutamme vastaavamme siitä, että nämä
epäkeskohiomakoneet ovat sivulla 3 mainittujen
standardien ja määräysten mukaisia.

2. Määräystenmukainen käyttö

Kone soveltuu tasaisten ja kaarevien pintojen,
puun, muovien, ei-rautametallien, teräspeltien
yms., silotettujen ja maalattujen pintojen
kuivahiontaan.

Käyttäjä vastaa kaikista määräysten vastaisesta
käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana
toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt teksti­kohdat suojataksesi itseäsi ja sähkötyö­kaluasi!

VAROITUS – lue käyttöohjeet, jotta saat
pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja
neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähkö­iskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot
huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakir­jojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Tietyistä materiaaleista, kuten lyijypitoinen
maalipinta, jotkut puulajit, mineraalit ja metallit,
syntyvä pöly voi olla terveydelle haitallista. Pölyn
koskettaminen tai sisäänhengittäminen voi
aiheuttaa allergisia reaktioita ja/tai hengitysteiden
sairauksia käyttäjässä tai lähellä olevissa ihmisissä.
Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly,
katsotaan aiheuttavan syöpää, erityisesti
puunkäsittelyssä käytettävien lisäaineiden
yhteydessä (kromaatti, puunsuojausaine).
Asbestipitoisia materiaaleja saavat työstää vain
kyseisen alan ammattilaiset.

- Käytä mahdollisuuksien mukaan imuria tai
pölynkeruukasettia.

- Pölyn tehokkaan poistamisen varmistamiseksi
käytä sopivaa Metabo-imuria yhdessä tämän
sähkötyökalun kanssa.

- Huolehdi työpisteen hyvästä tuuletuksesta.

- Suosittelemme käyttämään suodatinluokan P2
hengityssuojainta.

Noudata omassa maassasi voimassaolevia,
työstettäviin materiaaleihin liittyviä määräyksiä.

SUOMI fi

Vedä pistoke irti pistorasiasta ennen säätöjen tai
huoltotöiden suorittamista.

Pitkään työskennellessä on käytettävä
kuulosuojaimia. Pitkään jatkuva korkea melutaso

saattaa aiheuttaa kuulovaurioita.
Aineita, joita työstettäessä muodostuu terveydelle

vaarallista pölyä tai höyryä (esim. asbesti), ei saa
työstää.

Varmista työkappaleen paikallaan pysyminen esim.
puristimilla.

5. Yleiskuva

Katso sivu 2.

1Hiomapaperi
2Tukilautanen
3Katkaisija
4 Pölynkeruukasetti
5 Puhdistusluukku
6 Poimusuodatin

6. Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako
nimikilvessä ilmoitettu verkkojännite ja

verkkotaajuus paikallisen sähköverkon arvoja.

6.1 Hiomapaperin kiinnitys

Helppo kiinnittää ja irrottaa tarrakiinnityksen
ansiosta.
Hiomapaperi täytyy vain painaa paikalleen niin, että
hiomapaperin (1) ja tukilautasen (2) reiät ovat
kohdakkain.

7. Käyttö

7.1 Päälle-/poiskytkentä
Päällekytkentä:

Laita katkaisin (3) asentoon "I".
poiskytkentä:

Laita katkaisin (3) asentoon "O".

7.2 Pölynpoisto

Optimaalisen pölynpoiston takaamiseksi kiinnitä
hiomapaperi paikalleen niin, että hiomapaperin (1)
ja tukilautasen (2) reiät ovat kohdakkain.

Automaattinen pölynpoisto:
Kiinnitä pölynkeruukasetti (4) paikalleen
(ks. kuva, sivu 2). Optimaalisen imutehon
takaamiseksi tyhjennä pöly nkeruukasetti (4) ajoissa
ja puhdista suodatin (6).

Ulkopuolinen pölynpoisto:

Laita pölynpoistoputki (katso kohta Lisätarvikkeet)
paikalleen. Liitä sopiva imuri. Käytä imuletkua,
jonka liitäntäkappaleen halkaisija on 35 mm.
Katso kohta Lisätarvikkeet.

27

SUOMIfi

8. Puhdistus, huolto

Pölynkeruukasetin (4) tyhjentäminen

- Avaa puhdistusluukku (5).

- Tyhjennä pölynkeruukasetti (4).

- Irrota poimusuodatin (6) ja poista kiinni tarttunut
hiomapöly koputtelemalla tai siveltimellä.

- Huomaa asennuksen yhteydessä: Työnnä
poimusuodatin (6) sivuohjaimiin.

Puhdista kone säännöllisesti. Ime tässä
yhteydessä moottorin tuuletusraot puhtaaksi
pölynimurilla.

Kuluneen tukilautasen (2) vaihto

- Irrota kiinnitysruuvit (tukilautasen alapuolella).

- Ota tukilautanen pois.

- Tukilautanen (vaihtoa varten) ks. kappale
Lisätarvikkeet

- Aseta tukilautanen paikalleen.

- Asenna kiinnitysruuvit (tukilautasen alapuolelle)
jälleen paikoilleen ja kiristä ne.

Tukilautasjarrun / jarrurenkaan vaihto

Jos tukilautasen joutokäyntinopeus kasvaa ajan
mittaan, siinä tapauksessa jarrurengas on kulunut
loppuun ja täytyy vaihdattaa Metabo­sähkötyökalujen huoltokorjaamossa.
Ohje:

Mikäli hiot abrasiivista materiaalia
(esim. kipsiä yms.), jarrurengas kuluu pakostakin
nopeammin.

9. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo­lisätarvikkeita.

Katso sivu 4.
Käytä vain sellaisia lisätarvikkeita, jotka täyttävät

tässä käyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

A Tukilautanen tarrakiinnityksellä

(vaihtoa varten)

B Tarrakiinnitys-välialusta
C Tarrakiinnitys-hiomapaperit
D Tarrakiinnitys-kiillotussieni

E Tarrakiinnitys-kiillotusvilla-alusta

F Tarrakiinnitys-kiillotushuopa
G Tarrakiinnitys-hiomakuitukankaat
H Tarrakiinnitys-hiomaverkko

I Poimusuodatin (vaihtoa varten)

J Pölynkeruukasetti (vaihtoa varten)

K Pölynpoistoputki

L Metabo-yleisimuri
Lisätarvikkeiden koko valikoima katso
www.metabo.com tai pääluettelo.

10. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota
yhteyttä Metabo-edustajaan. Osoitteet, katso
www.metabo.com.

Varaosalistat voit imuroida osoitteesta
www.metabo.com.

28

11. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakka­usten ja lisätarvikkeiden hävittämistä ja kierrätystä
koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökalua
kotitalousjätteen mukana! Käytettyjä sähkö-

ja elektroniikkalaitteita koskevan EU­direktiivin 2002/96/EY ja paikallisen määräysten
mukaan on loppuun käytetyt sähkötyökalut
kerättävä erikseen talteen ja ohjattava ympäristöä
säästävään kierrätykseen.

12. Tekniset tiedot

Selityksiä sivulla 3oleville tiedoille.
Pidätämme oikeuden muutoksiin.
D=hiomalevyn mitat

P

=nimellisottoteho

1

P

=antoteho

2

n

=käyntinopeus joutokäynnillä

0

n

=käyntinopeus nimelliskuormalla

1

s

=värähdysluku kuormittamattomana

0

s

=värähdysluku kuormitettuna

1

S =värähtelypiirin halkaisija
Intec =pölynkeruukasetti
m =paino ilman verkkojohtoa
Mittausarvot ilmoitettu EN 60745 mukaan.

Suojausluokan II kone

~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun
päästöjen arvioimisen ja erilaisten sähkötyökalujen
keskinäisen vertailun. Kulloisistakin käyttäolosuh­teista, sähkötyökalun kunnosta tai käyttötarvik­keesta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Huomioi
arvioinnissa työtauot ja vähäisemmän kuormi­tuksen jaksot. Määritä nämä tekijät huomioiden
arvioitujen arvojen perusteella käyttäjän suojaami­seen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo
vektorisumma), määritetty EN 60745 mukaan:
a

=värähtelyarvo (pintahionta)

h, DS

a

=värähtelyn säteilyarvo (kiillotus)

h, P

K

h,DS/Kh,P

Tyypillinen A-painotettu äänitaso
L

pA

L

WA

KpA, KWA=epävarmuus

= epävarmuus (värähtely)

= äänenpainetaso
= äänentehotaso

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

(kolmen suunnan

:

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar at disse eksentersli­perne er i overensstemmelse med standardene og
retningslinjene på side 3.

2. Hensiktsmessig bruk

Maskinen er egnet til tørrsliping av rette og krumme
flater, treverk, kunststoff, ikke-jern-metaller,
stålplater og lignende sparklede og lakkerte flater.

Brukeren er alene ansvarlig for skader som oppstår
pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte
sikkerhetshenvisninger må overholdes.

3. Generelle
sikkerhetshenvisninger

For din egen sikkerhet og for å beskytte
elektroverktøyet må du ta hensyn til tekst
som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin­formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke
overholdes, kan det medføre elektrisk støt, brann
og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse
dokumentene.

4. Spesielle
sikkerhetshenvisninger

Støv fra materialer som blyholdig maling, noen
tresorter, mineraler og metall kan være
helseskadelig. Å ta på eller puste inn støv kan
fremkalle allergiske reaksjoner og/eller sykdommer
i luftveiene hos personer som oppholder seg i
nærheten.
Bestemte typer støv, som støv fra eik og bøk,
regnes som kreftfremkallende, særlig i forbindelse
med tilsetningsstoffer som brukes i trevarebransjen
(kromat, trebeskyttelsesmiddel). Asbestholdige
materialer skal bare håndteres av fagfolk.

- Bruk støvavsug eller støvoppsamlingskassett
dersom det er mulig.

- For at støvavsuget skal bli best mulig, bør du
bruke et passende Metabo-avsug sammen med
dette elektroverktøyet.

- Sørg for at det er god ventilasjon på
arbeidsplassen.

- Det anbefales å bruke åndedrettsmaske med
filterklasse P2.

NORSK no

Følg forskriftene som gjelder i ditt land for
materialene du skal arbeide med.

Trekk støpselet ut av stikkontakten før alle former
for innstilling og vedlikehold.

Bruk hørselsvern ved lengre arbeidsøkter.
Lengre tids påvirkning av høye støynivåer kan føre
til hørselsskader.

Materialer som avgir helsefarlig støv eller damper ( f.
eks. asbest) må ikke bearbeides.

Sikre emnet mot at det sklir, for eksempel ved hjelp
av en tvinge.

5. Oversikt

Se side 2.

1 Slipeblad
2 Slipetallerken
3AV/PÅ-bryter
4 Støvoppsamlingskassett
5 Rengjøringsklaff
6Foldefilter

6. Før bruk

Kontroller før bruk at nettspenningen og
nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

6.1 Montering av slipeblad

Enkel montering og demontering ved hjelp av
borrelåsfeste.
Trykk slipebladet på sålen slik at hullene
i slipebladet (1) og slipetallerkenen (2) ligger
over hverandre.

7. Bruk

7.1 Slå på og av
Slå på:

Sett bryter (3) i posisjon „I".
Slå av:

Sett bryter (3) i posisjon „O".

7.2 Støvavsug

For et optimalt støvavsug stiller du inn slipebladet
slik at hullene i slipebladet (1) og slipetallerkenen
(2) ligger over hverandre.

Egenavsug:

Monter støvoppsamlingskassetten (4) (se bilde
på side 2). For et optimalt støvavsug tømmer du
støvoppsamlingskassetten (4) i god tid og rengjør
filteret (6).

Eksternt avsug:

Fest støvavsugstussen (se kapittelet om tilbehør)
Koble til et egnet avsugsapparat. Bruk en
sugeslange med en koblingsstykkediameter på 35
mm. Se kapittelet om tilbehør.

29

NORSKno

8. Rengjøring, vedlikehold

Tømme støvoppsamlingskassetten (4)

- Åpne rengjøringsklaffen (5).

- Tøm støvoppsamlingskassetten (4).

- Ta ut foldefilteret (6) og bank av slipestøvet
som sitter fast eller fjern det med pensel.

- Vær oppmerksom på følgende ved bruk:
Skyv inn foldefilteret (6) i føringene på siden.

Rengjør maskinen med jevne mellomrom.
Rengjør med en støvsuger i motorens
lufteåpninger.

Skift slitte slipetallerkener (2)

- Skru ut festeskruene (på undersiden av
slipetallerkenen).

- Ta av slipetallerkenen.

- Slipetallerken (som reservedel), se kapittelet
om tilbehør.

- Monter slipetallerken.

- Sett festeskruene (på undersiden av
slipetallerkenen) på plass igjen og skru fast.

Skift ut slipetallerkenbremsen/bremseringen

Hvis slipetallerkenens tomgangsturtall økes over en
viss tid, er bremseringen slitt og må skiftes ut et
serviceverksted for Metabo-elektroverktøy.
Merk:

Hvis et slipende material (f.eks. gips osv.) blir

slipt, vil bremseringen nødvendigvis slites raskere.

9. Tilbehør

Bruk kun originalt Metabo-tilbehør.
Se side 4.
Bruk kun tilbehør som oppfyller kravene og spesifi-

kasjonene som er nevnt i denne bruksanvisningen.

A Slipetallerken med borrelåslukking

(som reserve)

B Feste-mellomskive
C Feste-slipeblader
DFeste-polersvamp

E Feste-poleringsskive i lammeull

F Feste-polerfilt
G Feste-slipefleece
H Feste-slipegitter

I Foldefilter (som reservedel)

J Støvoppsamlingskassett (som reservedel)

K Støvavsugstuss

L Metabo universalsuger
Se www.metabo.com eller hovedkatalogen for det
komplette tilbehørsprogrammet.

10. Reparasjon

Elektroverktøy må kun repareres av elektro­fagfolk!

Ta kontakt med din Metabo-forhandler hvis du har
et Metabo elektroverktøy som må repareres.
Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra
www.metabo.com.

11. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering
og resirkulering av gamle maskiner, emballasjer og
tilbehør.

Kun for EU-land: Kast aldri elektroverktøy i
husholdningsavfallet! I henhold til EU-direktiv

2002/96/EF om kasserte elektriske og
elektroniske produkter og direktivets iverksetting i
nasjonal rett, må elektroverktøy som ikke lenger
skal brukes, samles separat og returneres til et
miljøvennlig gjenvinningsanlegg.

12. Tekniske data

Forklaringer til opplysningene på side 3.
Med forbehold om endringer i hensikt av teknisk

forbedring.
D = Slipesålens mål

P

=Nominelt effektopptak

1

P

=Avgitt effekt

2

n

=Turtall ubelastet

0

n

=Turtall ved nominell belastning

1

s

=Svingetall ved tomgang

0

s

=Svingetall ved nominell belastning

1

S = Svingkretsdiameter
Intec =Støvoppsamlingskassett
m =Vekt uten nettledning

Måleverdier iht. EN 60745.

Maskin i beskyttelsesklasse II

~ Vekselstrøm

Angitte tekniske data kan variere i henhold til de til
enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å anslå
emisjonen til elektroverktøyet og å sammenlikne
ulike elektroverktøy. Avhengig av bruksbetingelser,
tilstanden til elektroverktøyet eller innsatsverktøyet,
kan den faktiske belastningen være høyere eller
lavere. Ta hensyn til arbeidspauser og perioder
med mindre belastning i vurderingen. Fastsett
sikkerhetstiltak for brukeren på grunn av tilpassede
vurderingsverdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon
fastsatt iht. EN 60745:
a

=Svingningsemisjonsverdi

h, DS

a
K

(flatesliping)

=Svingningsemisjonsverdi (polering)

h, P

h,DS/Kh,P

=Usikkerhet (vibrasjon)

Typiske A-veide lydnivåer
L

pA

L

WA

KpA, KWA= Usikkerhet

= lydtrykknivå
= lydeffektnivå

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

(Vektorsum i tre retninger)

:

30

Original brugsanvisning

1. Konformitetserklæring

Vi erklærer under almindeligt ansvar, at disse
excenterslibere er i overensstemmelse med de på
side 3 angivne standarder og direktiver.

2. Tiltænkt formål

Maskinen er egnet til tørslibning af plane eller
hvælvede flader, træ, kunststoffer, ikke­jernmetaller, stålplader og lignende, spartlede og
lakerede overflader.

Brugeren hæfter fuldt ud for skader som følge af
brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og
de her medfølgende sikkerhedsanvisninger skal
følges.

3. Generelle
sikkerhedsanvisninger

Vær opmærksom på de tekststeder i
brugsanvisningen, der er markeret med
dette symbol, for Deres egen og el-værk­tøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at
reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvis­ninger og andre anvisninger. Hvis sikker-

hedsanvisningerne og de andre anvisninger ikke
overholdes, er der risiko for elektrisk stød, brand og/
eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvis­ninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse
papirer.

4. Særlige
sikkerhedsanvisninger

Støv fra materialer såsom blyholdig maling, visse
træsorter, mineraler og metal kan være
sundhedsskadeligt. Berøring eller indånding af
dette støv kan fremkalde allergiske reaktioner og/
eller åndedrætssygdomme hos brugeren eller
personer, der opholder sig i nærheden.
Nogle støvpartikler såsom ege- eller bøgetræsstøv
anses for at være kræftfremkaldende, især i
forbindelse med tilsætningsstoffer til træbehandling
(chromat, træbeskyttelsesmiddel). Asbestholdigt
materiale må kun bearbejdes af fagfolk.

- Brug så vidt muligt støvudsugning eller
støvopsamlingskassetten.

- For at opnå en optimal støvudsugning anbefales
det at anvende en egnet Metabo-støvsuger
sammen med dette el-værktøj.

- Sørg for god ventilation på arbejdspladsen.

- Det anbefales at bruge et åndedrætsværn
i filterklasse P2.

DANSK da

Vær opmærksom på de gældende regler i dit land
vedrørende de bearbejdede materialer.

Træk stikket ud af stikkontakten, før der foretages
nogle indstillinger.

Arbejdes der længere tid med el-værktøjet, bør
der anvendes høreværn. Længere påvirkning

med højt støjniveau kan medføre høreskader.
Man må ikke bearbejde materialer, der danner

sundhedsfarligt støv eller dampe (f.eks. asbest).
Arbejdsemnet skal sikres mod at glide, f.eks. ved

hjælp af fastspændingsanordninger.

5. Oversigt

Se side 2.

1 Slibepapir
2Bagskive
3Tænd-/slukknap
4Støvbakke
5 Renseklap
6Foldefilter

6. Ibrugtagning

Før De tager maskinen i brug, bør De

kontrollere, at den på mærkepladen oplyste
netspænding og frekvens er i overensstemmelse
med den fra Deres strømforsyning.

6.1 Påsætning af slibepapir

Nem at sætte på og tage af på grund af
velcrolukning.
Slibepapiret trykkes blot på, så slibepapirets (1) og
bagskivens (2) huller sidder over hinanden.

7. Anvendelse

7.1 Tænd/sluk
Tænd:

Sæt kontakten (3) i stilling „I“.
Sluk:

Sæt kontakten (3) i stilling „O“.

7.2 Støvudsugning

For at sikre en optimal støvudsugning skal
slibepapiret anbringes sådan, at slibepapirets (1)
og bagskivens (2) huller sidder over hinanden.

Integreret udsugning:
Sæt støvbakken (4) på (se billedet på side 2). For at
sikre en optimal støvudsugning skal støvbakken (4)
tømmes rettidigt og filteret (6) renses.

Afsugning vha. anden maskine:

Sæt udsugningsstudsen (se kapitlet Tilbehør) på.
Tilslut en egnet støvsuger. Brug en
støvsugerslange, hvis tilslutningsstykke har en
diameter på
35 mm. Se kapitlet Tilbehør.

31

DANSKda

8. Rensning, vedligeholdelse

Tømning af støvbakke (4)

- Åbn renseklappen (5).

- Tøm støvbakken (4).

- Tag foldefilteret (6) af, og bank aflejret slibestøv
af, eller fjern det med en pensel.

- Vær opmærksom på følgende ved isætning: Skub
foldefilteret (6) i skinnerne i siden.

Regelmæssig rensning af maskinen. Fjern støv
fra motorens ventilationsspalter med en støvsuger.

Udskiftning af slidt bagskive (2)

- Skru fastspændingsskruerne
(på undersiden af bagskiven) ud.

- Tag bagskiven af.

- Bagskive (som reserve), se kapitlet Tilbehør

-Sæt bagskiven på.

- Skru fastspændingsskruerne (på undersiden af
bagskiven) i igen, og spænd dem.

Udskiftning af bagskivebremse/bremsering

Stiger bagskivens tomgangshastighed efter nogen
tid, er bremseringen slidt og skal udskiftes på et
serviceværksted for Metabo el-værktøj.
Bemærk:
(f.eks. gips osv.) slides bremseringen
nødvendigvis hurtigere.

Ved slibning af abrasivt materiale

9. Tilbehør

Brug kun originalt Metabo tilbehør.
Se side 4.
Brug kun tilbehør, som opfylder de krav og specifi-

kationer, som er angivet i denne brugsanvisning.

A Bagskive med velcrolukning (som reserve)

B Velcro-mellemskive
C Velcro-slibepapir
DVelcro-polersvamp

E Velcro-polerskive i lammeskind

FVelcro-polerfilt
G Velcro-slibevlies
H Velcro-slibenet

I Foldefilter (som reserve)

J Støvbakke (som reserve)

K Udsugningsstuds

L Metabo universalsuger

Det komplette tilbehørsprogram findes på
www.metabo.com eller i hovedkataloget.

10. Reparation

af en elektriker!
Henvend Dem til Deres Metabo-forhandler, når De

skal have repareret Deres Metabo el-værktøj.
Adresser findes på www.metabo.com.

Reservedelslister kan downloades på
www.metabo.com.

faldet, men aflever det til et indsamlingssted for
specialaffald.

Overhold de lokale regler om miljøvenlig bortskaf­felse og genbrug af udtjente maskiner, emballage
og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides
i husholdningsaffaldet! I henhold til det

europæiske direktiv 2002/96/EF om affald af
elektrisk og elektronisk udstyr og omsættelsen til
national lovgivning skal brugte el-værktøjer
indsamles adskilt og genanvendes i en
recyclingproces.

12. Tekniske Data

Forklaringer til oplysningerne på side 3.
Forbeholdt ændringer som følge af tekniske

ændringer.
D=Slibepladens mål

P

=Nom. optagen effekt

1

P

=Afgiven effekt

2

n

=Hastighed i tomgang

0

n

=Hastighed ved nom. belastning

1

s

=Svingningstal ved friløb

0

s

=Svingningstal ved nom. belastning

1

S = Svingbevægelsesdiameter
Intec =Støvbakke
m =Vægt uden strømkabel

Måleværdier beregnet jf. EN 60745.

Klasse II maskine

~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende
til de pågældende gyldige standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el­værktøjets emissioner og sammenligne forskellige
el-værktøjer med hinanden. Alt efter el-værktøjets
eller indsatsværktøjernes anvendelsesbetingelser
og tilstand kan den faktiske belastning være højere
eller lavere. Tag også højde for arbejdspauser og
perioder med lav belastning. Træf de nødvendige
beskyttelsesforanstaltninger for brugeren, f.eks.
organisatoriske foranstaltninger, på baggrund af de
anslåede værdier.

Samlet vibration
iht. EN 60745:
a

h, DS

a

h, P

K

h,DS/Kh,P

Typiske A-vægtede lydniveauer
L

pA

L

WA

KpA, KWA= Usikkerhed
Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

(vektorsum af tre retninger) målt

=Vibrationsemission

(overfladeslibning)

=Vibrationsemission (polering)

=Usikkerhed (vibration)

=Lydtryksniveau
= Lydeffektniveau

:

11. Miljøbeskyttelse

Slibestøvet, som opstår, kan indeholde skadelige
stoffer: Bortskaf ikke støvet med husholdningsaf-

32

Instrukcja oryginalna

1. Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że
opisywane szlifierki mimośrodowe spełniają normy
i dyrektywy wymienione na stronie 3.

2. Użycie zgodne z
przeznaczeniem

Urządzenie nadaje się do szlifowania na sucho
powierzchni płaskich i wyoblonych, drewna,
tworzyw sztucznych, metali nieżelaznych, blachy
stalowej i temu podobnych powierzchni
szpachlowanych i lakierowanych.

Za szkody powstałe w wyniku użytkowania
niezgodnego z przeznaczeniem odpowiedzialność
ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów
zapobiegania wypadkom oraz załączonych
wskazówek bezpieczeństwa.

3. Ogólne wskazówki dotyczące
bezpiecznego użytkowania

Dla własnego bezpieczeństwa oraz w
celu ochrony elektronarzędzia należy
zwracać szczególną uwagę na miejsca w
tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania
ryzyka odniesienia obrażeń należy zapo­znać się z instrukcją obsługi.

OSTRZEŻENIE Nale
wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpie-

czeństwa i instrukcji może spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy
zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom
wyłącznie z dołączoną dokumentacją.

4. Specjalne wskazówki
dotyczące bezpiecznego
użytkowania

Dotykanie lub wdychanie takich pyłów może
wywołać reakcje alergiczne i/lub choroby układu
oddechowego użytkownika lub osób znajdujących
się w pobliżu.
Niektóre rodzaje pyłów jak pył dębowy czy
buczynowy uważane są za rak otwór cze , zwłaszcza
w połączeniu z dodatkowymi substancjami do
używanymi przy obróbce drewna (chromian, środki
ochronne do drewna). Materiały zawierające
azbest mogą być obrabiane wyłącznie przez
specjalistów.

-W miarę możliwości należy używać urządzeń do
odsysania pyłów lub kasety pochłaniającej pył.

- Aby uzyskać wysoki stopień odsysania pyłów,
należy zastosować wraz z tym elektronarzędziem

ży przeczytać

POLSKI pl

odpowiednie urządzenie Metabo do odsysania
pyłów.

-Należy zadbać o dobrą wentylację w miejscu
pracy.

- Zaleca się używanie maski przeciwpyłowej z
filtrem klasy P2.

Należy przestrzegać obowiązujących w danym
kraju przepisów dla obrabianych materiałów.

Przed przystąpieniem do wykonywania
jakichkolwiek prac związanych z ustawianiem lub
konserwacją wyjąć wtyczkę z gniazdka.

W przypadku prac dłużej trwających należy
nosić odpowiednie nauszniki ochronne.

Dłuższe oddziaływanie wysokiego poziomu hałasu
może doprowadzić do utraty słuchu.

Nie wolno ciąć materiałów, przy których powstają
niebezpieczne dla zdrowia pyły lub opary (np.
azbest).

Obrabiany element należy zabezpieczyć przed
przesunięciem, np. za pomocą urządzeń
mocujących.

5. Przegląd

Patrz strona 2.

1Arkusz ścierny
2Talerz wsporczy
3Włącznik/wyłącznik
4Kaseta pochłaniacza pyłu
5Klapa do oczyszczania
6 Filtr karbowany

6. Uruchomienie

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce napięcie
sieciowe i częstotliwość sieciowa zgodne są z
cechami napięcia sieciowego w miejscu pracy.

6.1 Mocowanie arkusza ściernego

Proste mocowanie i zdejmowanie poprzez
zastosowanie mocowania rzepowego.
Należy po prostu docisn
otwory w arkusz (1) pokryły się z otworami talerza
wsporczego (2).

ąć arkusz ścierny, tak aby

7. Użytkowanie

7.1 Włączanie i wyłączanie,
Włączanie:

Ustawić włącznik (3) w pozycji „I“.
Wyłączanie:

Ustawić włącznik (3) w pozycji „O“.

7.2 Odsysanie pyłu

Dla optymalnego odsysania pyłu należy
zamocować arkusz ścierny w taki sposób, aby
otwory arkusza ściernego (1) i talerza wsporczego
(2) pokrywały się ze sobą.

33

POLSKIpl

Własne odsysanie pyłu:
Zamocować kasetę pochłaniacza pyłu (4) (patrz
ilustracja, strona 2). Dla zapewnienia optymalnego
odsysania pyłu, należy we właściwym czasie
opróżniać kasetę pochłaniacza pyłu (4) i czyścić
filtr (6).

Odsysanie zewnętrzne:

Przymocować króciec do odsysania pyłu
(patrz rozdział Akcesoria). Podłączyć odpowiedni
odkurzacz. Zastosować wąż ssący o średnicy
króćca przyłączeniowego 35 mm. Patrz rozdział
Akcesoria.

8. Czyszczenie, konserwacja

Opróżnianie kasety pochłaniacza pyłu (4)

-Otworzyć klapę do oczyszczania (5).

-Opróżnić kasetę pochłaniacza pyłu (4).

-Wyjąć filtr karbowany (6) i wytrzepać lub usunąć
pędzelkiem nagromadzony pył ze szlifowania.

-Przy składaniu należy pamiętać, aby wsunąć filtr
karbowany (6) w prowadnice boczne.

Urządzenie należy czyścić w regularnych
odstępach czasu. Szczeliny wentylacyjne przy

silniku należy oczyścić odkurzaczem.

Wymiana zużytego talerza wsporczego (2)

-Wykręcić śruby mocujące (na spodzie talerza
wsporczego).

-Zdjąć talerz wsporczy.

- Talerz wsporczy (jako część zamienna) patrz
rozdział Akcesoria

-Nasadzić talerz wsporczy.

- Ponownie wkręcić i dokręcić śruby mocujące
(na spodzie talerza wsporczego).

Hamulec talerza wsporczego / Wymiana
pierścienia hamującego

Jeśli po pewnym czasie ulegnie zwiększeniu
prędkość obrotowa na biegu jałowym talerza
wsporczego, oznacza to, że pier
jest zużyty i trzeba go wymienić w warsztacie
serwisowym elektronarzędzi Metabo.
Wskazówka:
szorstkiego (np. gips, itp.), pierścień hamujący
ulega nieuniknienie szybszemu zużyciu.

W przypadku szlifowania materiału

ścień hamujący

9. Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo.
Patrz strona 4
Należy stosować wyłącznie akcesoria, które speł-

niają wymagania i parametry wymienione w niniej­szej instrukcji eksploatacji.

A Talerz wsporczy z mocowaniem rzepowym

(jako część zamienna)

BMocująca tarcza pośrednia
CPrzyczepne arkusze ścierne
DPrzyczepna gąbka polerska

E Przyczepna tarcza polerska z futerkiem

jagnięcym

F Przyczepny filc polerski
GPrzyczepna włóknina szlifierska
H Przyczepna siatka szlifierska

I Filtr karbowany (jako część zamienna)

34

J Kaseta pochłaniacza pyłu (jako część

zamienna)

K Króciec do odsysania pyłu

L Metabo odkurzacz uniwersalny

Pełny zestaw akcesoriów patrz www.metabo.com
lub katalog główny.

10. Naprawy

Wszelkie naprawy elektronarzędzi mogą być
wykonywane wyłącznie przez wykwalifikowa-

nych elektryków!
W sprawie naprawy elektronarzędzia należy się

zwrócić do przedstawicielstwa Metabo. Adresy są
podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod
adresem www.metabo.com.

11. Ochrona środowiska

Należy przestrzegać krajowych przepisów dotyczą-
cych utylizacji zużytych urządzeń, opakowań i
akcesoriów zgodnie z ochroną środowiska natural-
nego oraz zasadami recyklingu.

Dotyczy tylko ładowarek na terytorium Unii
Europejskiej: Elektronarzędzi nie wolno

wyrzucać do zwykłych odpadów domowych!
Zgodnie z wytyczną europejską 2002/96/EG o
zużytych urządzeniach elektrycznych i
elektronicznych oraz jej stosowaniu w prawie
państwowym zużyte elektronarzędzia muszą być
gromadzone osobno i podawane odzyskowi
surowców wtórnych zgodnemu z przepisami o
ochronie środowiska.

12. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2.
Zastrzegamy sobie prawo do zmian

konstrukcyjnych.
D=Wymiary płyty szlifierskiej

P

=Nominalny pobór mocy

1

P

=Moc wyjściowa

2

n

=Prędkość obrotowa na biegu

0

n

s

s

S=Średnica okręgu oscylacji
Intec =Kaseta pochłaniacza pyłu
m=Ciężar bez przewodu zasilającego

Wartości pomiarów ustalone w oparciu o EN 60745.

jałowym

=Prędkość obrotowa przy

1

obciążeniu nominalnym

=Częstość oscylacji przy pracy

0

bez obciążen

=Częstość oscylacji przy pracy pod

1

obciążeniem znamionowym

Urządzenie w klasie ochrony II

~ Prąd przemienny

Wyszczególnione dane techniczne obarczone są
błędem tolerancji (odpowiednio do obowiązujących
standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji urzą-
dzenia elektrycznego i porównanie różnych urzą-
dzeń elektrycznych. W zależności od warunków
użytkowania, stanu urządzenia elektrycznego lub
narzędzi mocowanych rzeczywiste obciążenie
może być większe lub mniejsze. Wartości te należy
uwzględnić dla oszacowania przerw w pracy i faz
mniejszego obciążenia. Ustalić na podstawie odpo­wiednio dopasowanych wartości szacunkowych
środki ochronne dla użytkownika, np. środki organi­zacyjne.

Całkowita wartość wibracji
kierunków) ustalona zgodnie z EN 60745:
a

=Wartość emisji wibracji

h, DS

a

K
Typowe poziomy ciśnienia akustycznego A

L
L
KpA, KWA=nieoznaczone

Podczas pracy poziom hałasu może przekroczyć
wartość 80 dB (A).

(szlifowanie powierzchni)

=Wartość emisji wibracji

h, P

(polerowanie)

h,DS/Kh,P

pA
WA

=Nieoznaczoność (wibracja)

=poziom ciśnienia akustycznego
= poziom mocy akustycznej

(suma wektorowa trzech

:

Nosić ochraniacze słuchu!

POLSKI pl

35

ΕΛΛΗΝΙΚΑel

Πρωτότυπες οδηγίες χρήσης

1. Δήλωση πιστότητας

Δηλώνουμε με ιδία ευθύνη, ότι αυτά τα έκκεντρα
τριβεία αντιστοιχούν στις προδιαγραφές και στις
οδηγίες που αναφέρονται στη σελίδα 3.

2. Χρήση σύμφωνα με το σκοπό

προορισμού

Το εργαλείο είναι κατάλληλο για ξηρή λείανση
επίπεδων και κυρτών επιφανειών από ξύλο,
συνθετικά υλικά, μη σιδηρούχα μέταλλα,
χαλύβδινη λαμαρίνα και παρόμοια υλικά, καθώς
και σπατουλαρισμένες και βερνικωμένες
επιφάνειες.

Για ζημιές που
ενδεδειγμένη χρήση του εργαλείου την
αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά
αναγνωρισμένοι κανονισμοί πρόληψης
ατυχημάτων καθώς και οι συνημμένες υποδείξεις
ασφαλείας.

ενδέχεται να προκύψουν από τη μη

3. Γενικές υποδείξεις

ασφαλείας

Προσέξτε για τη δική σας προστασία
καθώς και για την προστασία του
ηλεκτρικού σας εργαλείου εκείνα τα

νται με αυτό το σύμβολο!

οδηγίες. Η μη τήρηση των υποδείξεων ασφα-
λείας και των οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ­ματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες για μελλοντική χρήση.

Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα­λείο μόνο μαζί με αυτά τα έγγραφα.

σημεία του κειμένου, που χαρακτηρίζο-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του
κινδύνου τραυματισμού διαβάστε τις
οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις
υποδείξεις ασφαλείας και όλες τις

4. Ειδικές υποδείξεις

ασφαλείας

Οι σκόνες από υλικά, όπως μπογιά που περιέχει
μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα,
μπορούν να είναι επιβλαβείς για την υγεία. Η
επαφή ή η εισπνοή της σκόνης μπορεί να
προκαλέσει αντιδράσεις και/ή αναπνευστικά
νοσήματα στα πλησίον ευρισκόμενα άτομα.
Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς
ισχύουν ως καρκινογόνες, ιδιαίτερα σε
συνδυασμό με πρόσθετα υλικά επεξεργασίας
ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου).
Η επεξεργασία υλικού που περιέχει αμίαντο

36

επιτρέπεται να γίνεται μόνο από
άτομα.

- Χρησιμοποιείτε κατά το δυνατόν μια διάταξη

- Για να πετύχετε έναν υψηλό βαθμό

- Φροντίζετε για καλό αερισμό της θέσης

- Συνίσταται, η χρήση μιας μάσκας προστασίας

Προσέξτε τις ισχύουσες στη χώρα σας
προδιαγραφές για τα επεξεργαζόμενα υλικά.

Προτού να πραγματοποιήσετε μία οποιαδήποτε
ρύθμιση ή συντήρηση, τραβήξτε το φις από την
πρίζα.

Σε περίπτωση που πρόκειται να εργαστείτε
για μεγαλύτερο χρονικό διάστημα, φορέστε
οπωσδήποτε ωτασπίδες. Η επίδραση για

μεγαλύτερο χρονικό διάστημα υψηλής
στάθμης μπορεί να οδηγήσει σε βλάβη της ακοής.

Δεν επιτρέπεται να γίνεται επεξεργασία υλικών,
που επεξεργαζόμενα δημιουργούν επικίνδυνες
για την υγεία σκόνες ή ατμούς (π.χ. αμίαντος).

Ασφαλίστε το επεξεργαζόμενο κομμάτι έτσι,
ώστε να μην μπορεί να γλιστρήσει, π.χ. με τη
βοήθεια σφιγκτήρων.

Βλέπε σελίδα 2.

1 Φύλλο λείανσης
2 Δίσκος στήριξης
3 Διακόπτης ενεργοποίησης/απενεργοποίησης
4 Δοχείο συγκέντρωσης της σκόνης
5 Κλαπέτο καθαρισμού
6 Πτυχωτό φίλτρο

πινακίδα τύπου ταυτίζονται με τα στοιχεία του
ηλεκτρικού σας δικτύου.

6.1 Τοποθέτηση του φύλλου λείανσης

Απλή τοποθέτηση και αφαίρεση μέσω
αυτοπρόσφυσης.
Πιέστε απλά το φύλλο
ταυτίζονται οι τρύπες του φύλλου λείανσης (1) και
του δίσκου στήριξης (2).

7.1 Ενεργοποίηση/Απενεργοποίηση
Ενεργοποίηση:

Θέστε το διακόπτη (3) στη θέση “I”.

ειδικευμένα

αναρρόφησης της σκόνης ή το δοχείο συλλογής
της σκόνης.

αναρρόφησης της σκόνης, χρησιμοποιείτε έναν
κατάλληλο απορροφητήρα Metabo μαζί με αυτό
το ηλεκτρικό εργαλείο.

εργασίας.

της αναπνοής με κατηγορία φίλτρου P2.

ηχητικής

5. Επισκόπηση

6. Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, εάν η
τάση και η συχνότητα που αναφέρονται στην

λείανσης, έτσι ώστε να

7. Χρήση

Απενεργοποίηση:

Θέστε το διακόπτη (3) στη θέση “O”.

7.2 Αναρρόφηση σκόνης

Για μια ιδανική απόδοση της αναρρόφησης της
σκόνης τοποθετήστε το φύλλο λείανσης έτσι,
ώστε να ταυτίζονται οι τρύπες του φύλλου
λείανσης (1) και του δίσκου στήριξης (2).

Αυτοαναρρόφηση:

Τοποθετήστε το δοχείο συγκέντρωσης της
σκόνης (4) (βλέπε εικόνα, σελίδα 2). Για μια
ιδανικά απόδοση αναρρόφησης, αδειάστε
δοχείο συγκέντρωσης της σκόνης (4) έγκαιρα και
καθαρίστε το φίλτρο (6).

Εξωτερική αναρρόφηση:

Τοποθετήστε το στόμιο αναρρόφησης της σκόνης
(βλέπε στο κεφάλαιο Εξαρτήματα). Συνδέστε μια

κατάλληλη συσκευή αναρρόφησης.
Χρησιμοποιήστε έναν εύκαμπτο σωλήνα
αναρρόφησης με μια διάμετρο προσαρμογέα 35
mm. Βλέπε στο κεφάλαιο Εξαρτήματα.

το

8. Καθαρισμός, συντήρηση

Άδειασμα του δοχείου συγκέντρωσης της
σκόνης (4)

- Ανοίξτε το κλαπέτο

- Αδειάστε το δοχείο συγκέντρωσης της σκόνης
(4).

- Αφαιρέστε το πτυχωτό φίλτρο (6) και

απομακρύνετε με ελαφρά χτυπήματα ή με ένα
πινέλο την κολλημένη πάνω σκόνη λείανσης.

- Κατά την τοποθέτηση προσέξτε: Σπρώξτε το
πτυχωτό φίλτρο (6) μέσα στους πλευρικούς
οδηγούς.

Καθαρίζετε το εργαλείο τακτικά. Καθαρίζετε
επίσης τις σχισμές αερισμού στον κινητήρα
έναν απορροφητήρα σκόνης (ηλεκτρική σκούπα).

Αντικατάσταση φθαρμένου δίσκου
στήριξης (2)

- Ξεβιδώστε τις βίδες στερέωσης
(στην κάτω πλευρά του δίσκου στήριξης).

- Αφαιρέστε το δίσκο στήριξης.

- Για το δίσκο στήριξης (ως ανταλλακτικό) βλέπε
στο κεφάλαιο Εξαρτήματα

- Τοποθετήστε το δίσκο στήριξης.

- Βιδώστε ξανά και σφίξτε τις βίδες στερέωσης
(στην κάτω πλευρά του δίσκου στήριξης).

Αντικατάσταση του φρένου του δίσκου
στήριξης / δακτυλίου πέδησης

Όταν μετά από λίγο χρόνο αυξηθεί ο αριθμός των
στροφών χωρίς φορτίο του δίσκου στήριξης, τότε
ο δακτύλιος πέδησης είναι φθαρμένος και πρέπει
να αντικατασταθεί σε ένα συνεργείο σέρβις για
ηλεκτρικά εργαλεία Metabo.
Υπόδειξη:
κτλ.), φθείρεται αναγκαστικά ο δακτύλιος
πέδησης γρηγορότερα.

Όταν λειανθεί τραχύ υλικό (π.χ. γύψος,

καθαρισμού (5).

με

9. Εξαρτήματα

Χρησιμοποιείστε αποκλειστικά γνήσια
εξαρτήματα της Metabo.

Βλέπε σελίδα 4.

ΕΛΛΗΝΙΚΑ el

Χρησιμοποιείτε μόνο εξάρτημα, τα οποία πληρούν
τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που
αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

A Δίσκος στήριξης με αυτοπρόσφυση (ως

ανταλλακτικό)

B Ενδιάμεσος δίσκος πρόσφυσης
C Φύλλα λείανσης πρόσφυσης
D Σφουγγάρι στίλβωσης πρόσφυσης
E Μάλλινος δίσκος στίλβωσης πρόσφυσης

F Τσόχα στίλβωσης πρόσφυσης
G Βάτα λείανσης πρόσφυσης
H Πλέγμα λείανσης πρόσφυσης

I Πτυχωτό φίλτρο (ως ανταλλακτικό)

J Δοχείο συγκέντρωσης της σκόνης (ως

ανταλλακτικό)

K Στόμιο αναρρόφησης της σκόνης

L Απορροφητήρας γενικής χρήσης Metabo

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε
www.metabo.com ή στον κύριο κατάλογο.

10. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων
επιτρέπεται να διενεργούνται μόνον από

ηλεκτροτεχνίτες!
Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη

επισκευής, απευθυνθείτε παρακαλώ στην αντί­στοιχη αντιπροσωπία της Metabo. Διευθύνσεις
βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να
τους κατεβάσετε στη διεύθυνση

www.metabo.com.

11. Προστασία περιβάλλοντος

Τηρείτε τους εθνικούς κανονισμούς για την
απόσυρση σύμφωνα με τους κανόνες προστασίας
του περιβάλλοντος και για την ανακύκλωση των
άχρηστων εργαλείων, συσκευασιών και εξαρτη­μάτων.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα
ηλεκτρικά εργαλεία στον κάδο οικιακών

απορριµµάτων! Σύμφωνα µε την
ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών
και ηλεκτρονικών συσκευών και την ενσωµάτωσή
της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία
πρέπει να συλλέγονται ξεχωριστά και να
επιστρέφονται
προς το περιβάλλον.

για ανακύκλωση µε τρόπο φιλικό

12. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 2.
Διατηρούμε το δικαίωμα για αλλαγές, που

εξυπηρετούν την τεχνική πρόοδο.

D=Διαστάσεις της πλάκας

P

P
n

λείανσης

=Ονομαστική απορροφούμε

1

νη ισχύς

=Αποδιδόμενη ισχύς

2

=Αριθμός στροφών χωρίς φορτίο

0

37

ΕΛΛΗΝΙΚΑel

n

=Αριθμός στροφών στο

1

s
s

S=Διάμετρος κύκλου ταλάντωσης
Intec =Δοχείο συγκέντρωσης της

m=Βάρος χωρίς καλώδιο σύνδεσης

ονομαστικό φορτίο

=Αριθμός παλμών χωρίς (ρελαντί)

0

=Αριθμός παλμών σε ονομ.

1

φορτίο

σκόνης

στο ρεύμα

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο

EN 60745.

Εργαλείο της κατηγορίας βαθμού προστασίας

II

~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με
ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες
τεχνικές προδιαγραφές).

Τιμές εκπομπής

Αυτές οι τιμές καθιστούν δυνατή την εκτί­μηση των εκπομπών του ηλεκτρικού εργαλείου
και τη σύγκριση διαφόρων ηλεκτρικών εργα­λείων. Ανάλογα με τις συνθήκες εργασίας, την
κατάσταση του ηλεκτρικού εργαλείου ή των εξαρ­τημάτων
να είναι υψηλότερο ή χαμηλότερο. Για την εκτί­μηση λάβετε υπόψη τα διαλείμματα εργασίας και
τις φάσεις μικρού φορτίου. Με βάση τις αντί­στοιχες προσαρμοσμένες τιμές εκτίμησης καθο­ρίστε μέτρα προστασίας για το χρήστη, π.χ. οργα­νωτικά μέτρα.

Συνολική τιμή κραδασμών
άθροισμα τριών κατευθύνσεων) υπολογισμένη
σύμφωνα με το πρότυπο EN 60745:

a

a

K
Τυπικές ηχητικές στάθμες, αξιολόγηση Α:
L
L
KpA, KWA =Ανασφάλεια

Κατά την εργασία μπορεί να υπάρξει υπέρβαση
της στάθμης θορύβου των 80 dB(A).

εργασίας μπορεί το πραγματικό φορτίο

(διανυσματικό

=Τιμή εκπομπής κραδασμών

h, DS

(λείανση εξωτερικών
επιφανειών)

=Τιμή εκπομπής κραδασμών

h, P

(στίλβωση)

h,DS/Kh,P

pA
WA

= Ανασφάλεια (ταλάντωση)

=Στάθμη ηχητικής πίεσης
=Στάθμη ηχητικής ισχύος

38

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk,
hogy ezek az excentercsiszolók mindenben megfe­lelnek a 3. oldalon felsorolt szabványokban és
irányelvekben foglalt követelményeknek.

2. Rendeltetésszerű használat

A gép egyenes és ívelt fa, műanyag, nemesvasfém,
acéllemez és hasonló felületek, valamit simított és
lakkozott felületek szárazcsiszolására alkalmas.

A nem rendeltetésszerű használatból eredő
mindennemű kárért a felelősség kizárólag a
felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott
balesetvédelmi szabályokat, valamint a mellékelt
biztonsági útmutatóban foglaltakat.

3. Általános biztonsági
szabályok

Saját testi épsége és elektromos kézi­szerszáma védelme érdekében tartsa be
az ezzel a szimbólummal jelölt szövegré­szekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély
csökkentése érdekében olvassa át a hasz­nálati utasítást.

FIGYELMEZTETÉS Olvassa át az összes
biztonsági utasítást és előírást. A bizton-

sági tudnivalók és utasítások betartásának elmu­lasztása elektromos áramütést, tüzet és/vagy
súlyos személyi sérüléseket okozhat.

Kérjük, gondosan őrizze meg valamennyi
biztonsági útmutatót és előírást a jövőben.

Csak ezekkel a dokumentumokkal együtt adja
tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági
szabályok

Egyes anyagok, mint pl. ólomtartalmú festékek,
egyes fafajták, ásványok és fémek pora
egészségkárosító lehet. Ezen porok érintése vagy
belégzése allergikus reakciókat válthat ki és/vagy a
felhasználó vagy a közelben tartózkodó személyek
légúti megbetegedéseit okozhatja.
Bizonyos porok, mint pl. a tölgy vagy a bükk pora
rákkeltőnek minősül, különösen a faanyagok
kezelésére szolgáló adalékanyagokkal
(kromátokkal, fakonzerváló szerekkel) együtt.
Azbeszttartalmú anyagokat csak szakembereknek
szabad megmunkálniuk.

- Lehetőleg alkalmazzon porelszívást ill. porgyűjtő
kazettát.

- Annak érdekében, hogy a porelszívás jó
hatékonyságú legyen, használjon egy megfelelő
Metabo porszívót ezzel az elektromos
szerszámmal együtt.

- Gondoskodjon a munkahely jó szellőzéséről.

- Javasoljuk, hogy viseljen P2 szűrőosztályba
tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra
vonatkozóan az Önök országában érvényes
el

őírásokat.

A hálózati dugót húzza ki a csatlakozó aljzatból,
mielőtt egy beállítást vagy karbantartást végez el.

Ha hosszabb ideig dolgozik, viseljen fülvédőt.
A hosszabb időn keresztül ható erős zajszint
halláskárosodást okozhat.

Olyan anyagokat, amelyek megmunkálásakor
egészségkárosító porok vagy gőzök keletkeznek
(pl. azbeszt), a készülékkel nem szabad
megmunkálni.

Biztosítsa a munkadarabot megcsúszás ellen,
pl. befogó szerkezet segítségével.

5. Áttekintés

Lásd a 2. oldalt.

1 Csiszolólap
2 Alátéttányér
3 Ki-/bekapcsoló gomb
4Porgyűjtő kazetta
5Tisztítófedél
6Redős szűrő

6. Üzembe helyezés

feszültség és frekvencia megfelel-e az Ön által
használt hálózat adatainak.

6.1 Csiszolólap felhelyezése

A csiszolólap a tapadórögzítés segítségével
egyszerűen felhelyezhető és levehető.
Helyezze fel egyszerűen úgy a csiszolólapot, hogy
a csiszolólap és az alátéttányér (1) lyukai (2)
fedésbe kerüljenek egymással.

7. Használat

7.1 Ki-/bekapcsolás,

Bekapcsolás:
Állítsa a kapcsolót (3) „I“ állásba.

Kikapcsolás:
Állítsa a kapcsolót (3) „O“ állásba.

7.2 Porelszívás

Az optimális porelszívási teljesítmény elérése
érdekében úgy helyezze fel a csiszolólapot, hogy a
csiszolólap (1) és az alátéttányér lyukai (2) fedésbe
kerüljenek.

Belső elszívás:

A porgyűjtő kazetta (4) felhelyezése (lásd a 2.
oldalon lévő ábrát). Az optimális elszívási

MAGYAR hu

Az üzembe helyezés előtt ellenőrizze, hogy a
szerszám típustábláján megadott hálózati

39

MAGYARhu

teljesítmény érdekében kellő időben ürítse a
porgyűjtő kazettát (4), és tisztítsa meg a szűrőt (6).

Külső elszívás:

A porelszívó csonk (lásd a Tartozékok fejezetet)
felhelyezése. Csatlakoztasson egy megfelelő
elszívóeszközt. Használjon 35 mm
csatlakozódarab-átmérőjű szívótömlőt.
Lásd a Tartozékok fejezetet.

8. Tisztítás, karbantartás

Porgyűjtő kazetta (4) ürítése

- Nyissa ki a tisztító fedelet (5).

-Ürítse ki a porgyűjtő kazettát (4).

-Emelje ki a redős-szűrőt (6), és finom
kocogtatással vagy egy ecset segítségével
távolítsa el a lerakódott port.

- A visszahelyezésnél ügyeljen a következőre: a
redős-szűrőt (6) az oldalsó vezetőkbe tolja be.

Tisztítsa rendszeresen a gépet. Ennek során egy
porszívó segítségével tisztítsa meg a motor
szellőző nyílását.

Elkopott alátéttányér (2) cserje

- Csavarja ki (az alátéttányér alsó oldalán található)
rögzítőcsavarokat.

- Emelje le az alátéttányért.

- (Tartalék) alátéttányér: lásd a Tartozékok
fejezetet

- Helyezze fel az alátéttányért.

- Csavarja vissza, majd húzza meg az (alátéttányér
alsó oldalán található) rögzítőcsavarokat.

Alátéttányérfék / fékgyűrű cseréje

Ha a használati idő előrehaladtával az alátéttányér
üresjárati fordulatszáma nő, akkor ez azt jelenti,
hogy a fékgyű
valamelyik elektromos kéziszerszámok
szervizműhelyben.
Információ:
csiszol a géppel, akkor a fékgyűrű szükségszerűen
gyorsabban használódik el.

rű elkopott és ki kell cserélni a Metabo

Ha abrazív anyagot (pl. gipszet stb.)

9. Tartozékok

Csak eredeti Metabo tartozékokat használjon.
Lásd a 4. oldalt.
Csak olyan tartozékokat használjon, amelyek

megfelelnek az ebben a használati utasításban
megadott követelményeknek és adatoknak.

A Tapadórögzítéses alátéttányér (tartalék)

B Tapadó közbetéttárcsa
C Tapadó csiszolólapok
D Tapadó polírozószivacs

EBáránybőrös tapadó polírozótárcsa

F Tapadó polírozó filc
G Tapadó csiszolónemez
H Tapadó csiszoló rács

IRedős-szűrő (tartalék)

JPorgyűjtő kazetta (tartalék)

K Porelszívó csonk

LMetabo általános porszívó

A teljes tartozékprogramhoz lásd:
www.metabo.com vagy a főkatalógust.

40

10. Javítás

Elektromos kéziszerszámot csak villamos
szakember javíthat!

A javításra szoruló Metabo elektromos kéziszerszá­mokkal kérjük, forduljon Metabo szakkereskedő-
jéhez. A címeket a www.metabo.com oldalon
találja.

A pótalkatrészek listája letölthető a
www.metabo.com oldalról.

11. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomago­lások és tartozékok környezetbarát ártalmatlanítá­sával és újrahasznosításával kapcsolatban.

Csak EU-tagországok esetében: elektromos
kéziszerszámot soha ne dobjon háztartási

hulladék közé! Az elektromos és elektronikus
berendezések hulladékairól szóló 2002/96/EK
irányelv és annak nemzeti jogi átvétele értelmében
a használt elektromos kéziszerszámokat
szelektíven kell gyűjteni és lehetővé kell tenni azok
környezetkímélő újrahasznosítását.

12. Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon.
A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva.
D = a csiszolótalp mérete

P

=névleges felvett teljesítmény

1

P

=leadott teljesítmény

2

n

=Üresjárati fordulatszám

0

n

=Fordulatszám névleges

1

s
s
S=Rezgéskör átmérő
Intec =porgyűjtő kazetta
m =súly elektromos csatlakozókábel

A mérési eredményeket az EN 60745 szabvány
szerint határoztuk meg.

terhelés során

=Lengésszám üresjáratban

0

=Lengésszám névleges terhelésnél

1

nélkül

II. védelmi osztályú gép

~Váltóáram

A fenti adatoknak tűrése van (a mindenkor
érvényben levő szabványoknak megfelelően).

Kibocsátási értékek

Ezek az értékek lehetővé teszik az elektromos
szerszám kibocsátási értékeinek meghatározását,
illetve különböző elektromos szerszámok összeha­sonlítását. Az alkalmazási feltételektől, az elekt­romos szerszám állapotától vagy a használt betét­szerszámoktól függően a tényleges környezeti
terhelés nagyobbra vagy kisebbre is adódhat. A
becsléshez vegye figyelembe a munkaszüneteket
és az alacsonyabb környezeti terheléssel járó fázi­sokat is. A megfelelően alkalmazott becsült értékek
alapján írjon elő védőintézkedéseket a felhasználó
számára, illetve hozzon szervezési intézkedéseket.

Eredő rezgés
vektoriális összege) meghatározása az EN 60745
szabvány szerint:
a

h, DS

a

h, P

K

h,DS/Kh,P

Jellemző A-osztályú zajszint
L

pA

L

WA

KpA, KWA= bizonytalanság

(a három különböző irányú rezgés

=Rezgéskibocsátás

(felületek csiszolása)

=Rezgéskibocsátási érték

(polírozás)

= Bizonytalanság (rezgés)

:
=hangnyomásszint
= hangteljesítményszint

Munka közben a zajszint túllépheti a 80 dB(A)-t.

Hordjon zajtompító fülvédőt!

MAGYAR hu

41

РУССКИЙru

Русскийru

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Мы с полной ответственностью заявляем, что
эти эксцентриковые шлифовальные машины
соответствуют нормам и директивам,
указанным на с. 3.

2. Использование по

назначению

Инструмент предназначен для сухого шлифо­вания прямых и выпуклых поверхностей из
дерева, пластика, цветных металлов, листовой
стали и аналогичных материалов, а также для
шлифовки поверхностей, покрытых шпат­левкой или лаком.

За ущерб, возникший в результате использо­вания не по назначению, ответственность несет
только пользователь.

Необходимо соблюдать общепринятые правила
техники безопасности, а также указания,
прилагаемые к данному руководству.

3. Общие указания по технике

безопасности

Для вашей собственной безопасности
и защиты электроинструмента от
повреждений соблюдайте указания,
отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! Для снижения
риска травмирования прочтите руковод­ство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Прочтите все
инструкции и указания по технике

безопасности. Невыполнение инструкций и

указаний по технике безопасности может
привести к поражению электрическим током,
возгоранию и/или к получению тяжелых травм.

Сохраните все инструкции и указания по
технике безопасности.

Передавайте инструмент следующему
владельцу только вместе с этими документами.

4. Специальные указания по
технике безопасности

Пыль, возникающая при обработке
материалов, содержащих свинец
видов древесины, минералов и металлов,
может представлять собой опасность для
здоровья. Вдыхание частиц такой пыли или
контакт с ней может стать причиной появления
аллергических реакций и/или заболеваний
дыхательных путей.
Некоторые виды пыли (например пыль,
возникающая при обработке дуба или бука)
считаются канцерогенными, особенно в
комбинации с дополнительными материалами,
используемыми для обработки древесины

42

, некоторых

(соли хромовой кислоты, средства защиты

древесины). Обработка материалов с
содержанием асбеста должна выполняться
только специалистами.

- По возможности используйте подходящий
пылеотсасывающий аппарат или кассету­пылесборник.

- Для оптимального удаления пыли исполь­зуйте этот электроинструмент в комбинации с
подходящим пылесосом Metabo.

- Обеспечьте хорошую вентиляцию рабочей
зоны.

- Рекомендуется надевать
тром класса P2.

Соблюдайте действующие национальные пред­писания по обработке материалов.

Перед выполнением каких-либо работ по регу­лировке или техническому обслуживанию
инструмента вынимайте вилку сетевого кабеля
из розетки.

При длительной работе пользуйтесь защит­ными наушниками. Длительное воздействие

высокого уровня шума может привести к нару­шениям слуха.

Не

допускается обработка материалов, выде­ляющих опасные для здоровья пыль или пары ( в
частности, асбеста).

Тщательно закрепите обрабатываемую деталь,
например, с помощью зажимов.

респиратор с филь-

5. Обзор

См. с. 2.

1 Шлифлист
2 Опорная тарелка
3 Выключатель
4 Кассета-пылесборник
5 Крышка блока очистки
6 Складчатый фильтр

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверьте
соответствие напряжения и частоты сети,

указанных на заводской табличке, параметрам
сети

электропитания.

6.1 Установка шлифлиста

Простота установки и снятия благодаря
креплению на липучке.
Прижмите абразивную шкурку таким образом,
чтобы отверстия абразивной шкурки (1) и
опорной тарелки (2) совпали.

7. Эксплуатация

7.1 Включение/выключение,

Включение: Перевести переключатель (3) в
положение „I“.

Выключение: Перевести переключатель (3) в
положение „O“.

7.2 Всасывание пыли

Для оптимального всасывания пыли располо­жите абразивную шкурку таким образом, чтобы
отверстия абразивной шкурки (1) и опорной
тарелки (2) совпадали.

Собственное устройство пылеудаления:

установите кассету-пылесборник (4) (см.
рисунок, с. 2). Для сохранения мощности всасы­вания вовремя очищайте кассету пылесбор­ника (4) и прочищайте фильтр (6).

Дополнительная система

Установите штуцер пылесборника (см. главу
«Принадлежности»). Подключите подходящее

всасывающее устройство. При подключении
используйте шланг диаметром 35 мм. См. главу
«Принадлежности».

всасывания пыли:

8. Чистка, техническое

обслуживание

Чистка кассеты-пылесборника (4)

- Откройте крышку блока очистки (5).

- Опорожните кассету-пылесборник (4).

- Извлеките складчатый фильтр (6) и удалите
остатки пыли кисточкой или постукиванием.

- При установке складчатого фильтра (6) обра-

тите

внимание на пазы по бокам.

Инструмент следует регулярно очищать.

При этом с помощью пылесоса следует
очистить вентиляционные щели на корпусе
двигателя.

Замена изношенной опорной тарелки (2)

- Выверните крепежные винты (с нижней
стороны опорной тарелки).

- Снимите опорную тарелку.

- Сменная опорная тарелка - см. раздел
«Принадлежности»

- Наденьте опорную тарелку.

- Снова закрутите и затяните крепежные винты
(на нижней стороне опорной тарелки).

Замена тормоза опорной тарелки/тормоз­ного кольца Повышение числа оборотов

опорной тарелки на холостом ходу свидетель­ствует об износе тормозного кольца. Его необ­ходимо заменить в сервисном центре электро­инструментов Metabo.
Примечание:
материалов (например гипса и т. п.) тормозное
кольцо изнашивается быстрее.

При шлифовании абразивных

9. Принадлежности

Используйте только оригинальные принадлеж­ности Metabo.

См. с. 4.
Используйте только те принадлежности,

которые отвечают требованиям и параметрам,
перечисленным в данном руководстве по
эксплуатации.

A Опорная тарелка с липучкой (сменная)

РУССКИЙ ru

B Промежуточный круг на липучке
C Листы самоклеющейся шлифовальной

бумаги

D Полировальная
E Полировальная губка на липучке из овечьей

шкуры

F Полировальный войлок на липучке
G Шлифовальная ворсовка на липучке
H Шлифовальная сетка на липучке

I Складчатый фильтр (сменный)

J Кассета-пылесборник (сменная)

K Вытяжной патрубок пылесборника

L Универсальный пылесос Metabo

Полный ассортимент принадлежностей
смотрите на сайте www.metabo.com или в
главном каталоге.

губка на липучке

10. Ремонт

К ремонту электроинструмента допуска­ются только квалифицированные

листы-электрики!
Для ремонта электроинструмента производ-

ства Metabo обращайтесь в ближайшее пред­ставительство Metabo. Адреса см. на сайте

www.metabo.com.

Списки запасных частей можно скачать на
сайте www.metabo.com.

специа-

11. Защита окружающей среды

Выполняйте национальные правила утили­зации и переработки отслужившего электроин­струмента, упаковки и принадлежностей.

Только для стран ЕС: не выбрасывайте
электроинструменты вместе с бытовыми

отходами! Согласно Директиве
EG по отходам электрического и электронного
оборудования и гармонизированным нацио­нальным стандартам бывшие в употреблении
электроприборы и электроинструменты
подлежат раздельной утилизации с целью их
последующей экологически безопасной пере­работки.

2002/96/

12. Технические

характеристики

Пояснения к данным, указанным на с. 3.
Оставляем за собой право на технические

изменения.

D=размеры шлифовальной плиты
P

=номинальная потребляемая мощность

1

P

=выходная мощность

2

n

=частота вращения на холостом ходу

0

n

=частота вращения при номинальной

1

s

0

s

1

S=амплитуда колебаний (диаметр)
Intec =кассета-пылесборник
m=масса без сетевого кабеля

нагрузке

=частота колебаний на холостом ходу
=частота колебаний при номинальной

нагрузке

43

РУССКИЙru

Результаты измерений получены в соответ­ствии со стандартом EN 60745.

Электроинструмент класса защиты II

~ Переменный ток

На указанные технические характеристики
распространяются допуски, предусмотренные
действующими стандартами.

Значения шума и вибрации

Эти значения позволяют оценивать и срав­нивать шум и вибрацию, создаваемые при
работе различных электроинструментов. В
зависимости от условий эксплуатации, состо­яния электроинструмента или рабочих
(сменных) инструментов фактическая нагрузка
может быть выше или ниже. При определении
примерного уровня шума и вибрации учиты­вайте перерывы в работе и фазы работы с пони­женной (шумовой) нагрузкой. Определите
перечень организационных мер по защите
пользователя с учетом тех или иных значений
шума и вибрации.

Суммарное значение вибрации
сумма трех направлений) рассчитывается в
соответствии со стандартом EN 60745:

a

=значение вибрации

h, DS

a

K

Уровень шума по методу A
L
L
KpA, KWA= коэффициент погрешности

Во время работы уровень шума может превы­шать 80 дБ(A).

(шлифование поверхности)

=значение вибрации

h, P

(полирование)

h,DS/Kh,P

pA
WA

= коэффициент погрешности

(вибрация)

= уровень звукового давления
= уровень звуковой мощности

Надевайте защитные наушники!

(векторная

:

44

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com

170 26 7410 - 0312
