Metabo Basic 250-24 W OF User manual

Basic 250-24 W
Basic 250-24 W OF
Basic 250-50 W
Basic 250-50 W OF

Basic 280-50 W OF

de Originalbetriebsanleitung 5
en Original Instructions 9
fr Notice originale 12
nl Originele gebruikershandleiding 16
it Istruzioni per l'uso originali 20
es Manual original 24
pt Manual de instruções original 28
sv Originalbruksanvisning 32

fi Alkuperäinen käyttöohje 35
no Original bruksanvisning 38
da Original brugsanvisning 41
pl Oryginalna instrukcja obsługi 44
el Πρωτότυπο οδηγιών λειτουργίας 48
hu Eredeti használati utasítás 52
ru Оригинальное руководство по эксплуатации 56

www.metabo.com

A Bild A

1

2

3

4

8

9

11

12

13

14

5

6

7

15

2

10

B Bild B
C Bild C
D Bild D
E Bild E
F

G

2

11

10

43

44

45

12

3

46

47

A B

C D

E H

I

J

K

3

Basic 250-24 W

13.

Basic 250-24 W OF

Basic 250-50 W

Basic 250-50 W OF

*1) Serial Number 01533.. 01532.. 01534.. 01535.. 01529..

Al/min200 220 200 220 280
Fl/min110 120 110 120 140

L

eff

l/min

95 100 95 100 130

pbar88888
Vl24 24 50 50 50
a-11111

z-11111

n

0

P

1

/min, rpm

kW

UV

2850 3400 2850 3400 2850 3400 2850 2850

1,5 1,5 1,5 1,5 1,7

230

(1~ 50

Hz)

110-120

(1~ 60

Hz)

230

(1~ 50

Hz)

110-120

(1~ 60

Hz)

230

(1~ 50

Hz)

110-120

(1~ 60

Hz)

230

(1~ 50 Hz)

IA6,0 12,0 6,0 11,0 6,0 12,0 6,0 7,0

F

min

A

T 10 A T 15 A T 10 A T 15 A T 10 A T 15 A T 10 A T10A

IP - IP 20 IP 20 IP 20 IP 20 IP 20

3 x 1,0 mm

G.

3 x 1,5 mm
3 x 2,5 mm

2

-> 10 m

2

-> 25 m

2

-> 25 m

3 x 1,0 mm
3 x 1,5 mm
3 x 2,5 mm

2

-> 10 m

2

-> 25 m

2

-> 25 m

3 x 1,0 mm
3 x 1,5 mm
3 x 2,5 mm

2

-> 10 m

2

-> 25 m

2

-> 25 m

3 x 1,0 mm
3 x 1,5 mm
3 x 2,5 mm

2

-> 10 m

2

-> 25 m

2

-> 25 m

3 x 1,0 mm
3 x 1,5 mm
3 x 2,5 mm

Amm630 x 406x 630 630 x 406x 630 830 x 445 x 715 830 x 445 x 715

T

T

max

min

°C

°C

+ 40 + 40 + 40 + 40 + 40

+5 +5 +5 +5 +5

Oel - ca. 0,25 l / SAE 20 - ca. 0,25 l / SAE 20 - -

mkg27 24 32 29 30

L

pA/KpA

*5) L

*5) L

WA( G)/KWA(G)

WA/KWA

dB(A)

dB(A)
dB(A)

81 / 3 82 / 3 81 / 3 82 / 3 85 / 3

93/ 1,2 95 / 2 93 / 1,2 95 / 2 96,3 / 0,7

97 97 97 97 97

Basic 280-50 W OF

230 V

(1~ 50 Hz)

2

-> 10 m

2

-> 25 m

2

-> 25 m

*2) 2011/65/EU, 2006/42/EC, 2014/30/EU, 2000/14/EC(2005/88/EC)
*3) EN 1012-1:2010; EN 60204-1:2006+A1:2009; EN ISO 12100:2010; EN 50581:2012
*4) AV TECHNOLOGY LTD; Avtech House, Arkle Avenue, Stanley Green Trading Estate;

Handforth Cheshire SK9 3RW; Country United Kingdom; number: 1067

2016-10-01, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

4

Originalbetriebsanleitung

Inhaltsverzeichnis

1.Konformitätserklärung

2.Bestimmungsgemäße Verwendung

3.Allgemeine Sicherheitshinweise

4.Spezielle Sicherheitshinweise

5.Überblick

6.Inbetriebnahme

7.Betrieb

8.Wartung und Pflege

9.Reparatur

10.Umweltschutz

11.Probleme und Störungen

12.Technische Daten

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese
Kompressoren, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Ausstellende Prüfstelle *4),
Gemessener LWA(M) / Garantierter LWA(G)
Schallleistungspegel *5), Technische Unterlagen
bei *6) - siehe Seite 4.

2. Bestimmungsgemäße
Verwendung

Dieses Gerät dient zum Erzeugen von Druckluft
für druckluftbetriebene Werkzeuge im
professionellen Bereich.

Die Verwendung im medizinischen Bereich, im
Nahrungsmittelbereich sowie das Füllen von
Atemluftflaschen ist nicht gestattet.

Explosive, brennbare oder
gesundheitsgefährdende Gase dürfen nicht
angesaugt werden. In explosionsgefährdeten
Räumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig.
Durch bestimmungswidrige Verwendung,
Veränderungen am Gerät oder durch den
Gebrauch von Teilen, die nicht vom Hersteller
geprüft und freigegeben sind, können
unvorhersehbare Schäden entstehen!

Kinder, Jugendliche und nicht unterwiesene
Personen dürfen das Gerät und die daran
angeschlossenen Druckluftwerkzeuge nicht
benutzen.

Betreiben sie das Gerät nur unter Aufsicht.

3. Allgemeine
Sicherheitshinweise

WARNUNG – Zur Verringerung eines

Verletzungsrisikos Betriebsanleitung
lesen.

Allgemeine Sicherheitshinweise

WARNUNG – Lesen Sie alle Sicherheits­hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf! Geben Sie Ihr

Gerät nur zusammen mit diesen Dokumenten
weiter. Sie und alle anderen Benutzer müssen sich
bei Bedarf jederzeit informieren können.

3.1 Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Geräte erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen

während der Benutzung des Gerätes fern.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in
die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden
Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Geräten. Unveränderte

Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Geräte von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Gerät

erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Gerät zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie die Anschlussleitung fern
von Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das
Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Gerät im Freien
arbeiten, verwenden Sie nur
Verlängerungsleitungen, die auch für den
Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Gerät. Benutzen Sie kein
Gerät, wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Gerätes kann
zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Gerätes,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass
das Gerät ausgeschaltet ist, bevor Sie es an
die Stromversorgung anschließen, es
aufnehmen oder tragen. Wenn Sie beim Tragen

des Gerätes den Finger am Schalter haben oder
das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil befindet, kann
zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper­haltung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Gerät in unerwarteten
Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare und Kleidung fern von sich
bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.

h) Wiegen Sie sich durch Vertrautheit mit dem
Gerät nach vielfachem Gebrauch nicht in
falscher Sicherheit und setzen Sie sich nicht
über die Sicherheitsregeln für Geräte hinweg.

Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen
führen.

3.4 Verwendung und Behandlung des

a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte Gerät.

Mit dem passenden Gerät arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Gerät, dessen Schalter
defekt ist. Ein Gerät, das sich nicht mehr ein- oder

ausschalten lässt, ist gefährlich und muss repariert
werden.

Geräts

DEUTSCH de

c) Ziehen Sie den Stecker aus der Steckdose,

bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert

den unbeabsichtigten Start des Gerätes.

d) Bewahren Sie unbenutzte Geräte außerhalb
der Reichweite von Kindern auf. Lassen Sie
Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Geräte sind

gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.

e) Pflegen Sie Geräte und Zubehör mit
Sorgfalt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und nicht
klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des
Gerätes beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Geräten.

g) Verwenden Sie Gerät, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Geräten für andere

als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken,
sauber und frei von Öl und Fett. Rutschige

Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Geräts in
unvorhergesehenen Situationen.

3.5 Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.

3.6 Weitere Sicherheitshinweise

– Diese Betriebsanleitung richtet sich an

Personen mit technischen Grundkenntnissen im
Umgang mit Geräten wie dem hier
beschriebenen. Wenn Sie keinerlei Erfahrung
mit solchen Geräten haben, sollten Sie
zunächst die Hilfe von erfahrenen Personen in
Anspruch nehmen.

– Für Schäden, die entstehen, weil diese

Betriebsanleitung nicht beachtet wurde,
übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind
wie folgt gekennzeichnet:

Gefahr!
Warnung vor Personenschäden oder
Umweltschäden.

Stromschlaggefahr!
Warnung vor Personenschäden
durch Elektrizität.

Achtung!
Warnung vor Sachschäden.

4. Spezielle Sicherheitshinweise

Die folgenden Restgefahren bestehen bei
Druckluft-Geräten grundsätzlich und lassen sich
auch durch Sicherheitsvorrichtungen nicht völlig
beseitigen:

4.1 Verletzungsgefahr durch
austretende Druckluft und Teile,
die durch Druckluft mitgerissen
werden!

– Richten Sie Druckluft niemals auf Menschen

oder Tiere.

– Stellen Sie sicher, dass alle verwendeten

Druckluft-Geräte und Zubehörteile für den
Arbeitsdruck ausgelegt sind oder über
Druckminderer angeschlossen werden.

– Beachten Sie beim Lösen der Schnellkupplung,

dass die im Druckluftschlauch enthaltene
Druckluft plötzlich entweicht. Halten Sie daher
das zu lösende Ende des Druckluftschlauches
fest.

5

DEUTSCHde

– Stellen Sie sicher, dass alle Verschraubungen

stets fest angezogen sind.

– Reparieren Sie das Gerät nicht selbst! Nur

Fachleute dürfen Reparaturen an
Kompressoren, Druckbehältern und Druckluft­Geräten durchführen.

4.2 Gefahr durch ölhaltige Druckluft!
(Basic 250-24 W, Basic 250-50 W)

– Verwenden Sie ölhaltige Druckluft

ausschließlich für Druckluftwerkzeuge, die für
ölhaltige Druckluft vorgesehen sind.

– Benutzen Sie einen Druckluftschlauch für

ölhaltige Druckluft nicht für Druckluftwerkzeuge,
die nicht für ölhaltige Druckluft vorgesehen sind.

– Füllen Sie keine Autoreifen usw. mit ölhaltiger

Druckluft.

– Durch entsprechende Filter können Ölpartikel

aus der Druckluft entfernt werden. So kann ein
ölgeschmierter Kompressor auch für
Druckluftwerkzeuge verwendet werden, die
ölfreie Druckluft erfordern.

4.3 Verbrennungsgefahr an den
Oberflächen der
druckluftführenden Teile!

– Lassen Sie das Gerät vor Wartungsarbeiten

abkühlen.

4.4 Verletzungs- und Quetschgefahr an
beweglichen Teilen!

– Nehmen Sie das Gerät nicht ohne montierte

Schutzvorrichtung in Betrieb.

– Beachten Sie, dass das Gerät bei Erreichen des

Mindestdrucks automatisch anläuft! – Stellen
Sie vor Wartungsarbeiten sicher, dass das
Gerät vom Stromnetz getrennt ist.

– Stellen Sie sicher, dass sich beim Einschalten

(zum Beispiel nach Wartungsarbeiten) keine
Werkzeuge oder losen Teile mehr im
Elektrogerät befinden.

4.5 Gefahr durch unzureichende
persönliche Schutzausrüstung!

– Tragen Sie einen Gehörschutz.
– Tragen Sie eine Schutzbrille.
– Tragen Sie bei stauberzeugenden Arbeiten oder

wenn gesundheitsgefährdende Gase, Nebel

oder Dämpfe entstehen eine Atemmaske.
– Tragen Sie geeignete Arbeitskleidung.
–Tragen Sie rutschfestes Schuhwerk.

4.6 Gefahr durch Mängel am Gerät!

– Pflegen Sie das Elektrogerät sowie das Zubehör

sorgfältig. Befolgen Sie die

Wartungsvorschriften.
– Überprüfen Sie das Gerät vor jedem Betrieb auf

eventuelle Beschädigungen: Vor weiterem

Gebrauch des Geräts müssen

Sicherheitseinrichtungen, Schutzvorrichtungen

oder leicht beschädigte Teile sorgfältig auf ihre

einwandfreie und bestimmungsgemäße

Funktion untersucht werden. Ein beschädigtes

Gerät darf erst wieder benutzt werden,

nachdem es fachgerecht repariert wurde.
– Überprüfen Sie, ob die beweglichen Teile

einwandfrei funktionieren und nicht klemmen.

Sämtliche Teile müssen richtig montiert sein

und alle Bedingungen erfüllen, um den

einwandfreien Betrieb des Elektrogerätes zu

gewährleisten.
– Beschädigte Schutzvorrichtungen oder Teile

müssen sachgemäß durch eine anerkannte

Fachwerkstatt repariert oder ausgewechselt

werden.

4.7 Weitere Sicherheitshinweise

– Beachten Sie die speziellen

Sicherheitshinweise in den jeweiligen Kapiteln.
– Beachten Sie gegebenenfalls

berufsgenossenschaftliche Richtlinien oder

Unfallverhütungs-Vorschriften für den Umgang

mit Kompressoren und Druckluft-Werkzeugen.
– Beachten Sie die gesetzlichen Vorschriften zum

Betrieb von überwachungsbedürftigen Anlagen.
– Beachten Sie bei Betrieb und Lagerung des

Geräts, dass austretendes Kondensat und

6

andere Betriebsstoffe die Umgebung
verschmutzen und Umweltschäden auslösen
können.

– Berücksichtigen Sie Umgebungseinflüsse.

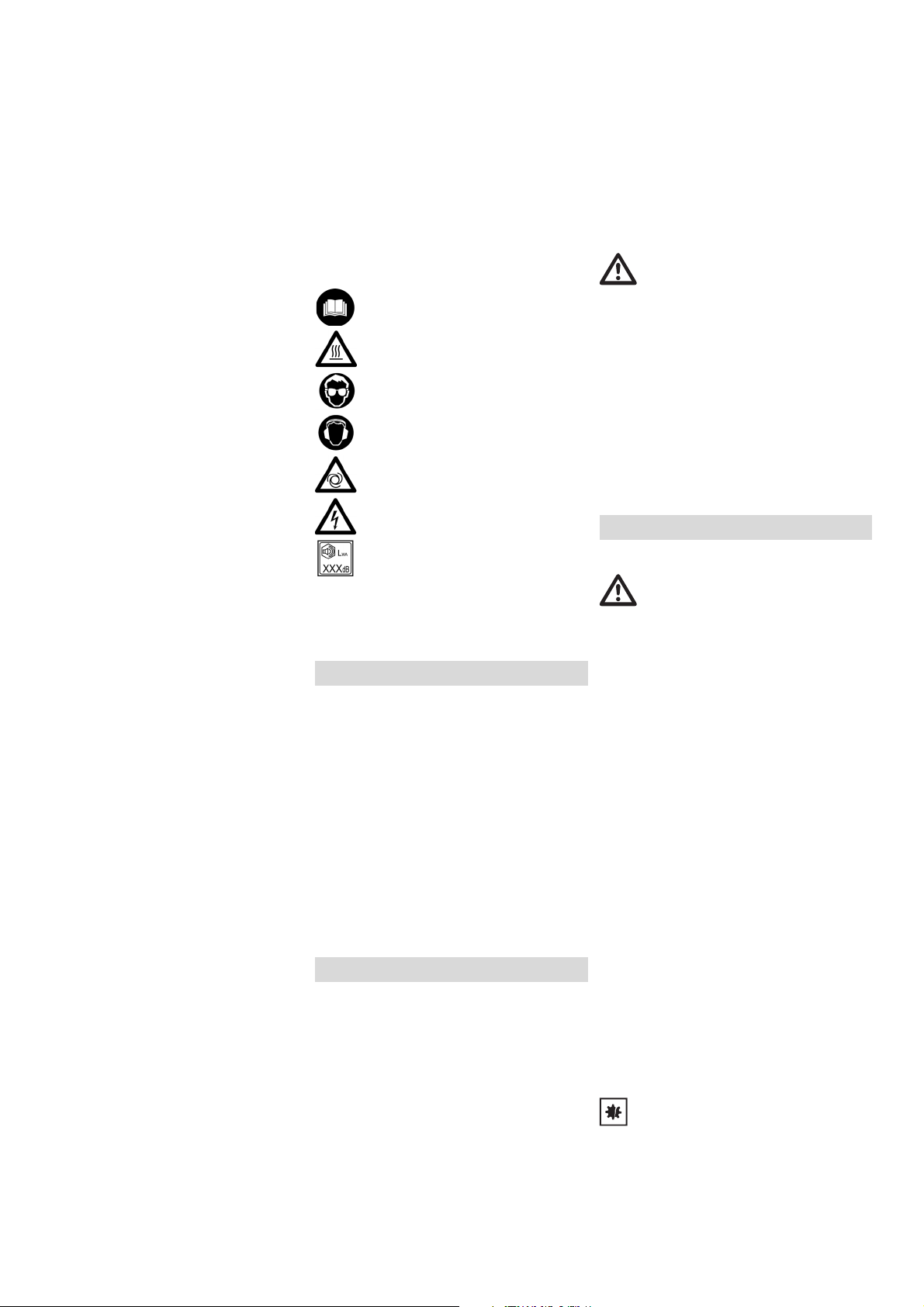

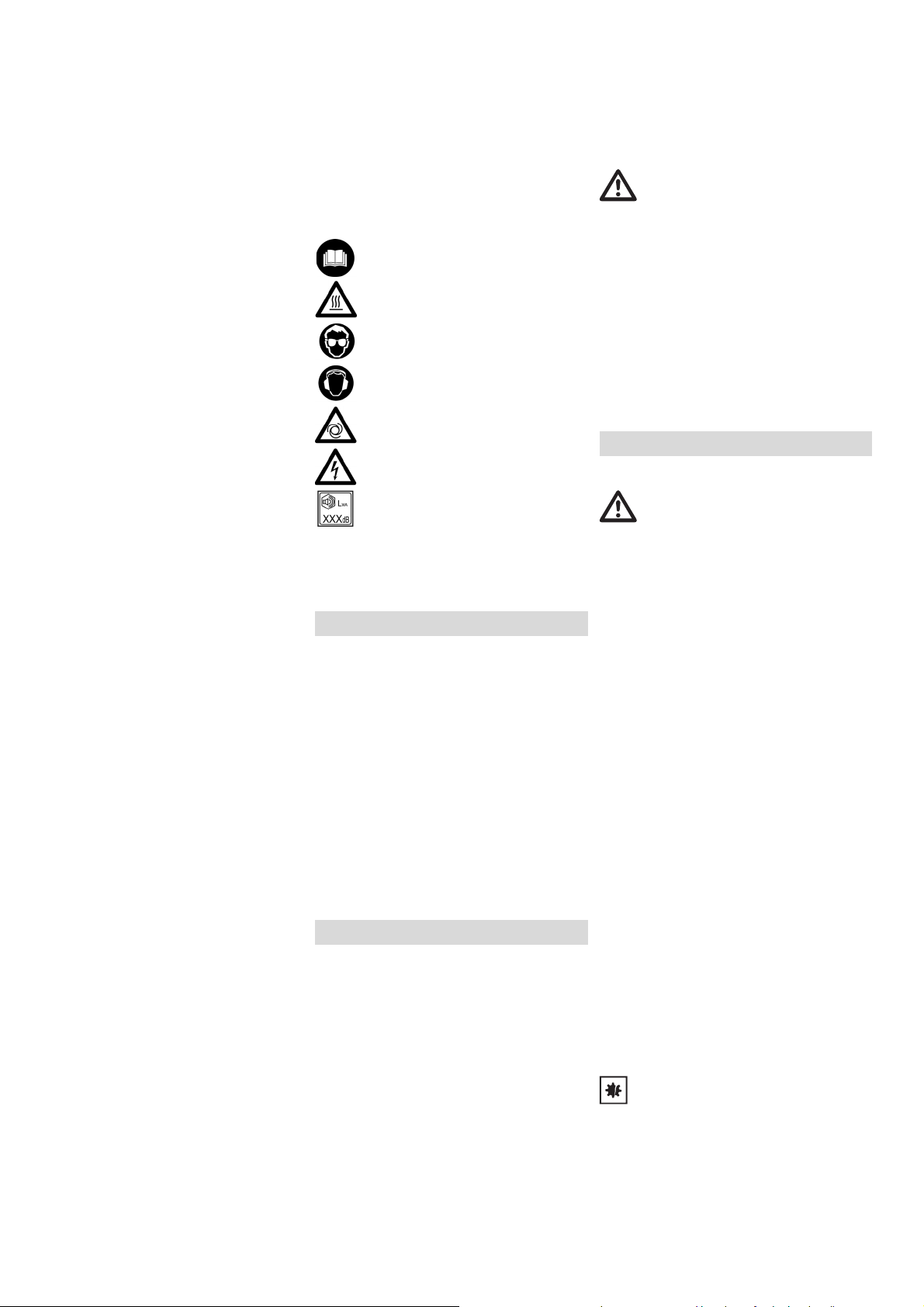

4.8 Symbole auf dem Gerät

(modellabhängig)

Betriebsanleitung lesen.

Warnung vor Personenschäden durch
das Berühren heißer Teile.

Schutzbrille tragen.

Gehörschutz tragen.

Warnung vor automatischem Anlauf.

Warnung vor gefährlicher elektrischer
Spannung.

Garantierter Schall-Leistungspegel.

4.9 Sicherheitseinrichtungen

Sicherheitsventil

Das federbelastete Sicherheitsventil (4) spricht
an, falls der zulässige Höchstdruck überschritten
wird.

5. Überblick

Siehe Seite 2.

1Verdichter
2Druckbehälter
3 Kondensat-Ablass
4 Sicherheitsventil
5 Druckluft-Anschluss (Schnellkupplung),

geregelte Druckluft
6 Manometer Regeldruck
7Druckregler
8 Manometer Kesseldruck
9Ein/Aus-Schalter

10 Motorschutzschalter *
11 Luftfilter / Luftfiltergehäuse
12 Öl-Verschlussschraube *
13 Öl-Schauglas *
14 Öl-Ablassschraube *
15 Transportgriff *

* modell- / ausstattungsabhängig

6. Inbetriebnahme

6.1 Zusammenbau (modellabhängig)

1. Montieren Sie die Räder wie abgebildet (Siehe
Abb. A, Seite 3).

2. Montieren Sie die Gummifüße wie abgebildet
(Siehe Abb. B, Seite 3).

3. Schrauben Sie den beiliegenden Luftfilter (11)
auf den Lufteinlass (Siehe Abb. C, Seite 3).

6.2 Kondensat-Ablass überprüfen

Stellen Sie sicher, dass der Kondensat-Ablass
(3) geschlossen ist.

6.3 Öl einfüllen

(Basic 250-24 W, Basic 250-50 W)

Öl-Qualität und -Menge (Circa-Angabe) siehe
Kapitel 12. Technische Daten.

1. Öl-Verschlussschraube (12)
herausschrauben.

2. Öl bis zur Mitte des Öl-Schauglases (13) oder
der Kennzeichnung einfüllen.

3. Öl-Verschlussschraube (12) wieder
einschrauben.

6.4 Aufstellung

Der Aufstellort des Gerätes muss folgende
Anforderungen erfüllen:

– Trocken, frostgeschützt
– Fester, waagerechter und ebener Untergrund

Gefahr!

Durch fehlerhafte Aufstellung können schwere
Unfälle entstehen.

– Sichern Sie das Gerät gegen Wegrollen,

Umkippen und Rutschen.

– Sicherheitseinrichtungen und Bedienelemente

müssen jederzeit gut zuganglich sein.

– (Basic 250-24 W, Basic 250-50 W) Gerät nicht

auf eine Seite legen. Es kann Öl austreten!

6.5 Transport

– (Basic 250-24 W, Basic 250-50 W) Gerät nicht

auf eine Seite legen. Es kann Öl austreten!

– Ziehen Sie das Gerät nicht am Schlauch oder

Netzkabel. Gerät am Transportgriff (15)
transportieren.

7. Betrieb

7.1 Netzanschluss

Gefahr! Elektrische Spannung.

Setzen Sie das Gerät nur in trockener Umgebung
ein.

Betreiben Sie das Gerät nur an einer Stromquelle,
die folgende Anforderungen erfüllt: Steckdosen
vorschriftsmäßig installiert, geerdet und geprüft;
Absicherung entsprechend den Technischen
Daten.

Verlegen Sie das Netzkabel so, dass es beim
Arbeiten nicht stört und nicht beschädigt werden
kann.

Prüfen Sie jedes Mal, ob das Gerät ausgeschaltet
ist, bevor Sie den Netzstecker in die Steckdose
stecken.

Schützen Sie das Netzkabel vor Hitze,
aggressiven Flüssigkeiten und scharfen Kanten.

Verwenden Sie nur Verlängerungskabel mit
ausreichendem Aderquerschnitt (siehe Kapitel

12. Technische Daten).
Benutzen Sie Verlängerungskabel für den

Außenbereich. Verwenden Sie im Freien nur
dafür zugelassene und entsprechend
gekennzeichnete Verlängerungskabel.

Schalten Sie den Kompressor nicht durch Ziehen
des Netzsteckers aus, sondern am Ein/Aus­Schalter.

Schalten sie immer einen FI-Schutzschalter
(RCD) mit einem max. Auslösestrom von 30 mA
vor.

7.2 Druckluft erzeugen

1. Gerät am Ein/Aus-Schalter (9) einschalten und
abwarten, bis der maximale Kesseldruck
erreicht ist (Kompressor schaltet ab). Der
Kesseldruck wird am Kesseldruck­Manometer (8) angezeigt.

Regeldruck am Druckregler (7) einstellen. Der
aktuelle Regeldruck wird am Regeldruck­Manometer (6) angezeigt.

Achtung!

Der eingestellte Regeldruck darf nicht höher sein
als der maximale Betriebsdruck der
angeschlossenen Druckluft-Werkzeuge!

2. Druckluftschlauch am Druckluft-Anschluss (5)
anschließen.

3. Druckluft-Werkzeug anschließen. Nun können
Sie mit dem Druckluft- Werkzeug arbeiten.

4. Schalten Sie das Gerät aus, wenn Sie nicht
unmittelbar weiter arbeiten wollen. Ziehen Sie
danach auch den Netzstecker.

5. Kondenswasser des Druckbehälters täglich
am Kondensat-Ablass (3) ablassen.

8. Wartung und Pflege 9. Reparatur

Gefahr!

Vor allen Arbeiten am Gerät:

Gerät ausschalten. Netzstecker ziehen. Warten
bis das Gerät stillsteht. Stellen Sie sicher, dass
das Gerät und alle verwendeten Druckluft­Werkzeuge und Zubehörteile drucklos sind.

Lassen Sie das Gerät und alle verwendeten
Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb
setzen und überprüfen. Sicherstellen, dass sich
keine Werkzeuge oder Ähnliches an oder im
Gerät befinden.

Weitergehende Wartungs- oder
Reparaturarbeiten, als die in diesem Kapitel
beschriebenen, dürfen nur Fachkräfte
durchführen.

8.1 Wichtige Informationen

Wartungen und Prüfungen müssen gemäß den
gesetzlichen Vorgaben entsprechend der
Aufstellung und der Betriebsweise des Gerätes
geplant und durchgeführt werden.

Aufsichtsbehörden können die Vorlage
entsprechender Dokumentation verlangen.

8.2 Regelmäßige Wartung

Vor jedem Arbeitsbeginn

– Druckluftschläuche auf Beschädigungen prüfen,

ggf. ersetzen.

– Verschraubungen auf festen Sitz prüfen, ggf.

festziehen.

– Anschlusskabel auf Beschädigungen

überprüfen, ggf. durch Elektrofachkraft ersetzen
lassen.

Täglich

– Kondenswasser des Druckbehälters am

Kondensat-Ablass (3) ablassen.

Alle 50 Betriebsstunden

– Luftfilter (11) reinigen (Siehe Abb. D, Seite 3).
– (Basic 250-24 W, Basic 250-50 W) Ölstand des

Verdichters am Ölschauglas (13) prüfen, ggf. Öl
nachfüllen. (Siehe Kapitel 6.)

Alle 250 Betriebsstunden

– Luftfilter (11) reinigen oder erneuern (Siehe

Abb. D, Seite 3).

Alle 500 Betriebsstunden

– (Basic 250-24 W, Basic 250-50 W) Öl an Öl-

Ablassschraube (14) vollständig ablassen und
erneuern. (Siehe Kapitel 6.)

Nach 1000 Betriebsstunden

– Inspektion in einer Fachwerkstatt durchführen

lassen. Hierdurch wird die Lebensdauer des
Kompressors wesentlich erhöht.

8.3 Gerät aufbewahren

1. Gerät ausschalten und Netzstecker ziehen.

2. Druckbehälter und alle angeschlossenen
Druckluftwerkzeuge druckfrei machen.

3. Kondenswasser des Druckbehälters am
Kondensat-Ablass (3) ablassen.

4. Gerät so aufbewahren, dass sie nicht von
Unbefugten in Gang gesetzt werden kann.

5. (Basic 250-24 W, Basic 250-50 W) Gerät nicht
auf eine Seite legen. Es kann Öl austreten!

Achtung!

Gerät nicht ungeschützt im Freien oder in
feuchter Umgebung aufbewahren.

Bei Frostgefahr

Achtung!

Frost (< 5 °C) zerstört Gerät und Zubehör, da
diese stets Wasser enthalten! Bei Frostgefahr
Gerät und Zubehör abbauen und frostgeschützt
aufbewahren.

Gefahr!

Reparaturen an diesen Geräten dürfen nur
Elektrofachkräfte ausführen!

Mit reparaturbedürftigen Metabo-Geräten
wenden Sie sich bitte an Ihre Metabo-Vertretung.
Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter
www.metabo.com herunterladen.

10. Umweltschutz

Gefahr!

Das Kondenswasser aus dem Druckbehälter
enthält Ölrückstände und/oder umweltschädliche
Verunreinigungen. Entsorgen Sie das
Kondenswasser umweltgerecht über
entsprechende Sammelstellen!

Gefahr!

(Basic 250-24 W, Basic 250-50 W) Entsorgen Sie
das Altöl aus dem Verdichter umweltgerecht über
entsprechende Sammelstellen!

Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.

Nur für EU-Länder: Werfen Sie Geräte
nicht in den Hausmüll! Gemäß

Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Geräte
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

11. Probleme und Störungen

Gefahr!

Vor allen Arbeiten am Gerät:

Gerät ausschalten. Netzstecker ziehen. Warten
bis das Gerät stillsteht. Stellen Sie sicher, dass
das Gerät und alle verwendeten Druckluft­Werkzeuge und Zubehörteile drucklos sind.
Lassen Sie das Gerät und alle verwendeten
Druckluft-Werkzeuge und Zubehörteile abkühlen.

Weitergehende Arbeiten als die in diesem Kapitel
beschriebenen, dürfen nur durch eine
Elektrofachkraft oder die Service-Niederlassung
Ihres Landes erfolgen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb
setzen und überprüfen. Sicherstellen, dass sich
keine Werkzeuge oder Ähnliches an oder im
Gerät befinden.

Kompressor läuft nicht:

▪ Keine Netzspannung.

– Kabel, Stecker, Steckdose und Sicherung

prüfen.

▪ Zu geringe Netzspannung.

– Verlängerungskabel mit ausreichendem

Aderquerschnitt verwenden (siehe Kapitel

12. Technische Daten). Bei kaltem Gerät:
Verlängerungskabel vermeiden. Bei kaltem
Gerät: Druck am Druckbehälter ablassen.

▪ Kompressor wurde durch Ziehen des

Netzsteckers ausgeschaltet, während er lief.
– Kompressor am Ein/Aus-Schalter (9) zunächst

ausschalten, dann wieder einschalten.

▪ Motor überhitzt, z.B. durch mangelnde Kühlung

(Kühlrippen verdeckt).
– Kompressor am Ein-/Aus-Schalter (9)

ausschalten.

– Ursache der Überhitzung beseitigen. Etwa

zehn Minuten abkühlen lassen

– Nur bei Ausführung mit Motorschutzschalter

(10): Motorschutzschalter (10) kontrollieren,
ggf. durch Eindrücken zurücksetzen. Siehe
Abb. E, Seite 3.

– Kompressor am Ein-/Aus-Schalter (9) erneut

einschalten.

DEUTSCH de

Kompressor läuft ohne ausreichend Druck
aufzubauen.

▪ Kondensat-Ablass undicht.

– Stellen Sie sicher, dass der Kondensat-Ablass

(3) geschlossen ist.

– Dichtung der Ablass-Schraube prüfen, ggf.

ersetzen.

▪ Rückschlagventil undicht.

– Rückschlagventil in Fachwerkstatt überholen

lassen.

Druckluftwerkzeug erhält nicht genügend
Druck.

▪ Druckregler nicht weit genug aufgedreht.

– Druckregler (7) weiter aufdrehen.

▪ Schlauchverbindung zwischen Kompressor und

Druckluftwerkzeug undicht.
– Schlauchverbindung prüfen; beschädigte

Teile ggf. ersetzen.

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts

vorbehalten.
A = Ansaugleistung

F =Füllleistung
L

=Effektive Liefermenge bei 80% max.

eff

p=Max. Druck
V = Kesselgröße
a = Anzahl der Luftabgänge
z =Zylinderzahl
n
P
U =Anschluss-Spannung
I=Nennstrom
F
IP = Schutzart
G = Maximale Gesamtlänge und

A =Abmessungen (LxBxH)
T
T
Oel =Ölmenge und -Qualität bei Ölwechsel

m=Gewicht
* = Die Lebensdauer einiger Komponenten z.B.
Dichtung im Rückschlagventil wird deutlich
vermindert, wenn der Kompressor bei hohen
Temperaturen (max. Lager-/Betriebstemperatur
und höher) betrieben wird.

** = Bei Temperaturen unterhalb der min. Lager-/
Betriebstemperatur besteht Frostgefahr für das
Kondensat im Druckbehälter.

Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

der Emissionen des Geräts und den Vergleich
verschiedener Geräte. Je nach Einsatzbedingung,
Zustand des Gerätes oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.

Typische A-bewertete Schallpegel
L
L
L

K

Druck

=Max. Drehzahl

0

=Nennaufnahmeleistung

1

=min. Absicherung

min

Aderquerschnitt von
Verlängerungskabeln

=max. Lager- / Betriebstemperatur *

max

=min. Lager- / Betriebstemperatur **

min

(modellabhängig)

Emissionswerte

Diese Werte ermöglichen die Abschätzung

=Schalldruckpegel

pA

=Schallleistungspegel

WA

=garantierter Schallleistungspegel

WA(G)

gemäß 2000/14/EG

, KWA= Unsicherheit

pA

Gehörschutz tragen!

:

7

DEUTSCHde

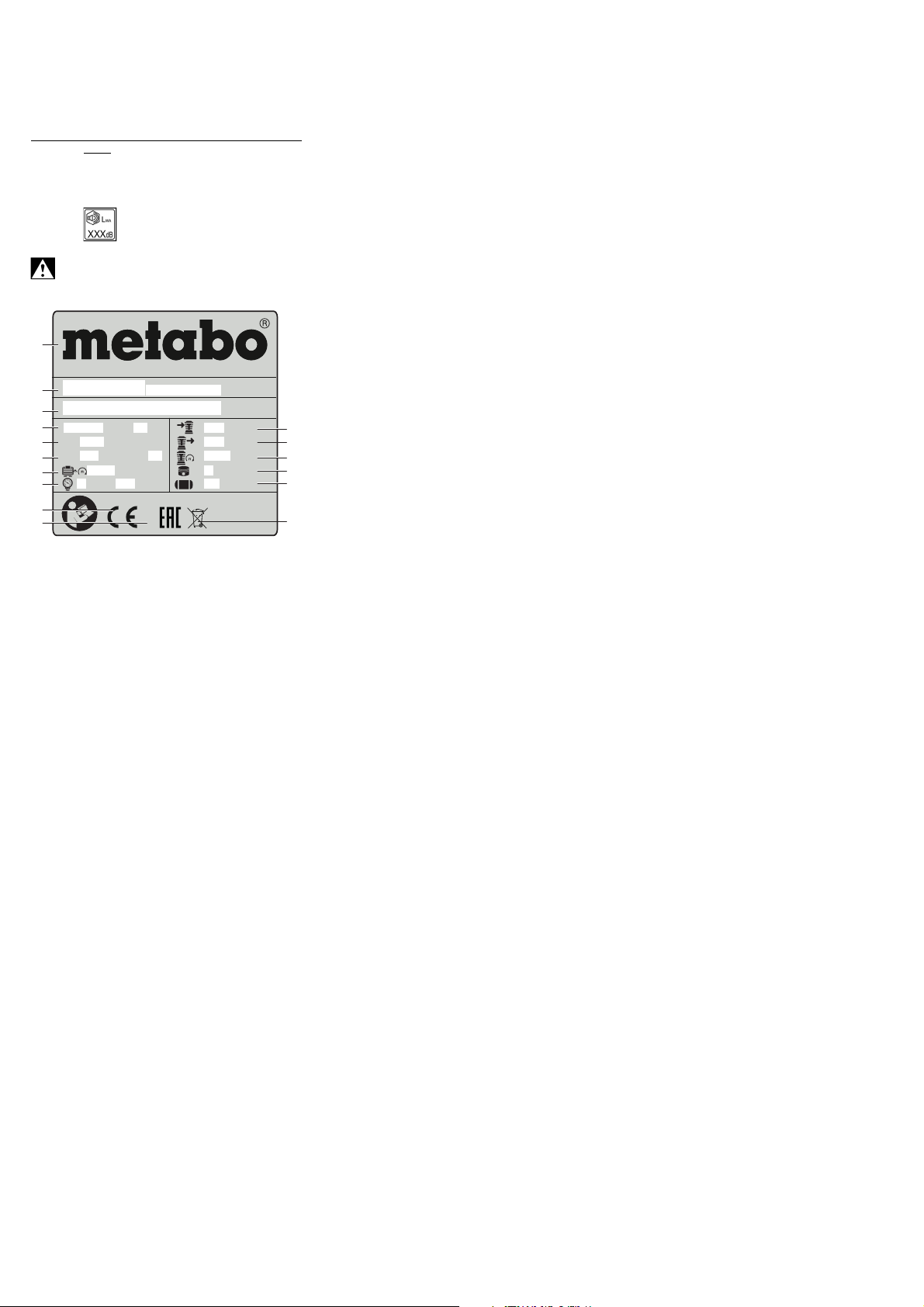

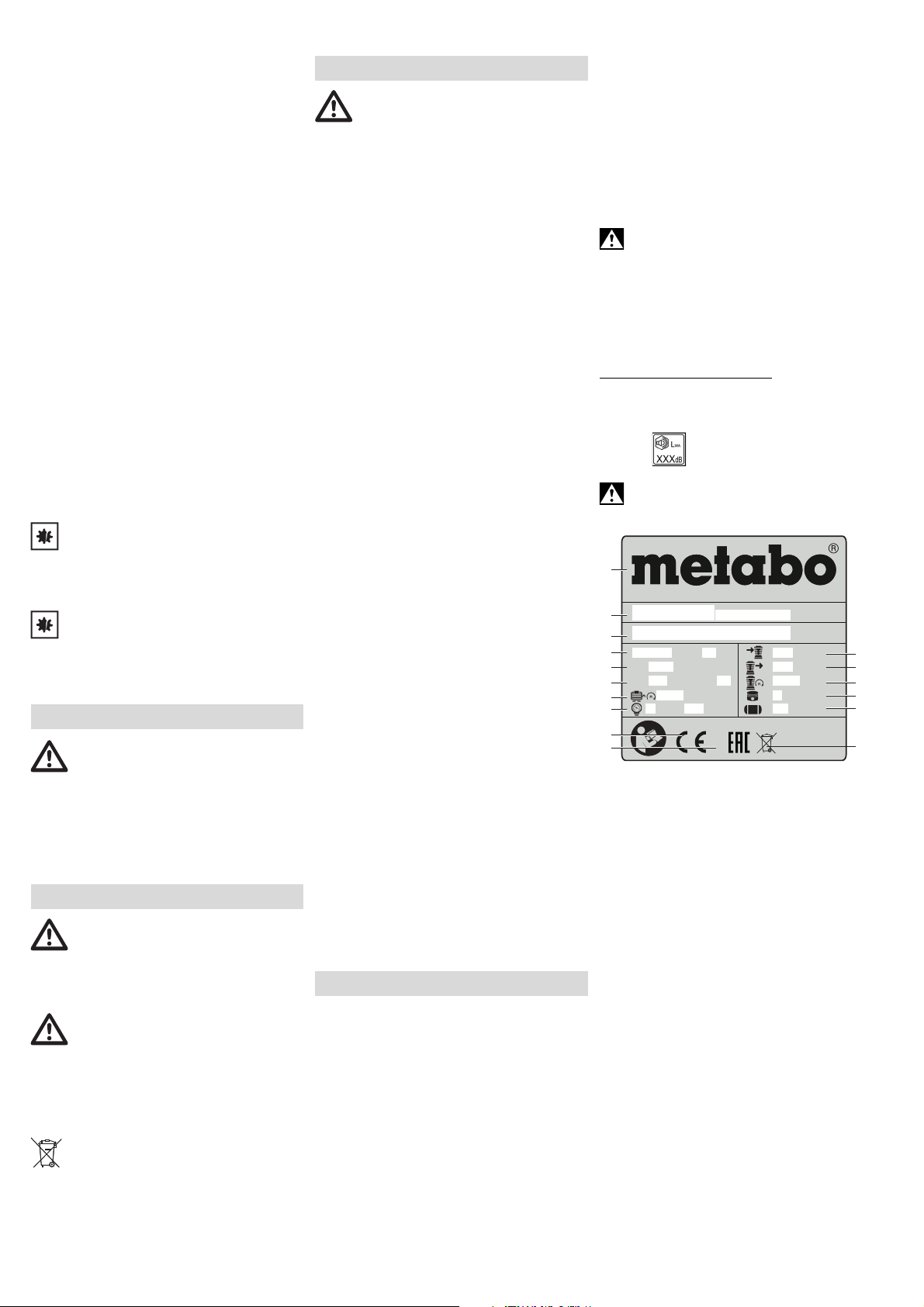

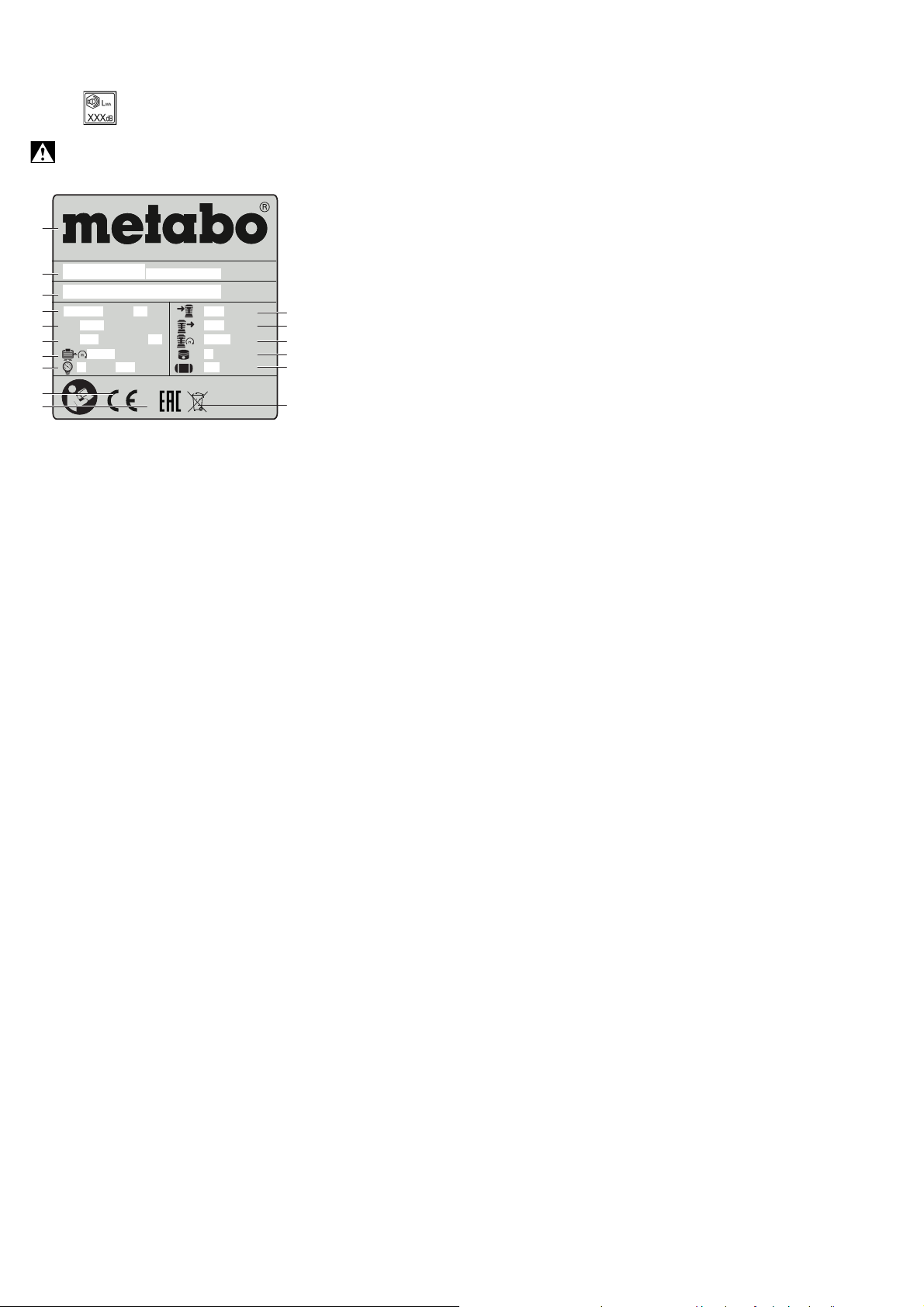

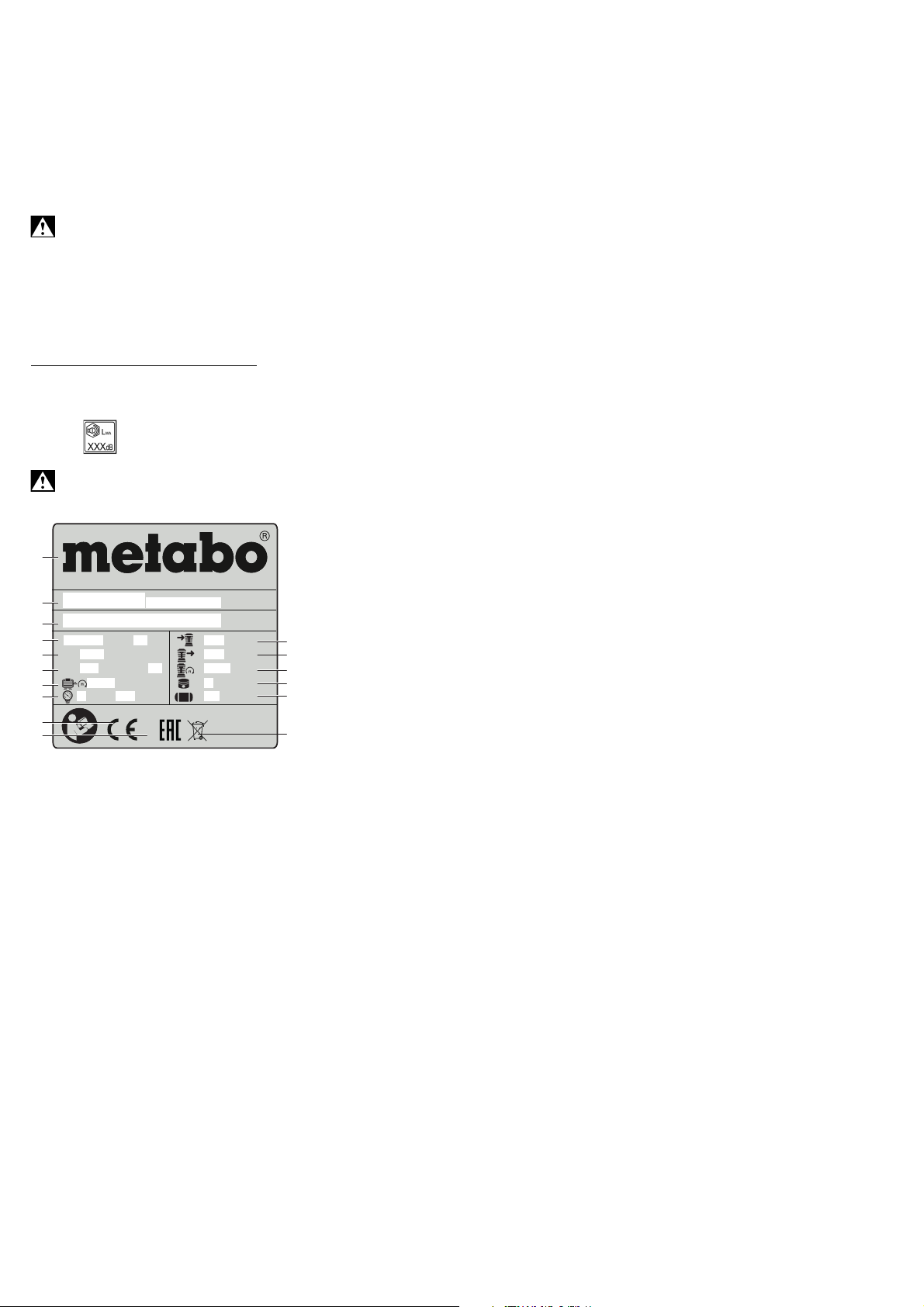

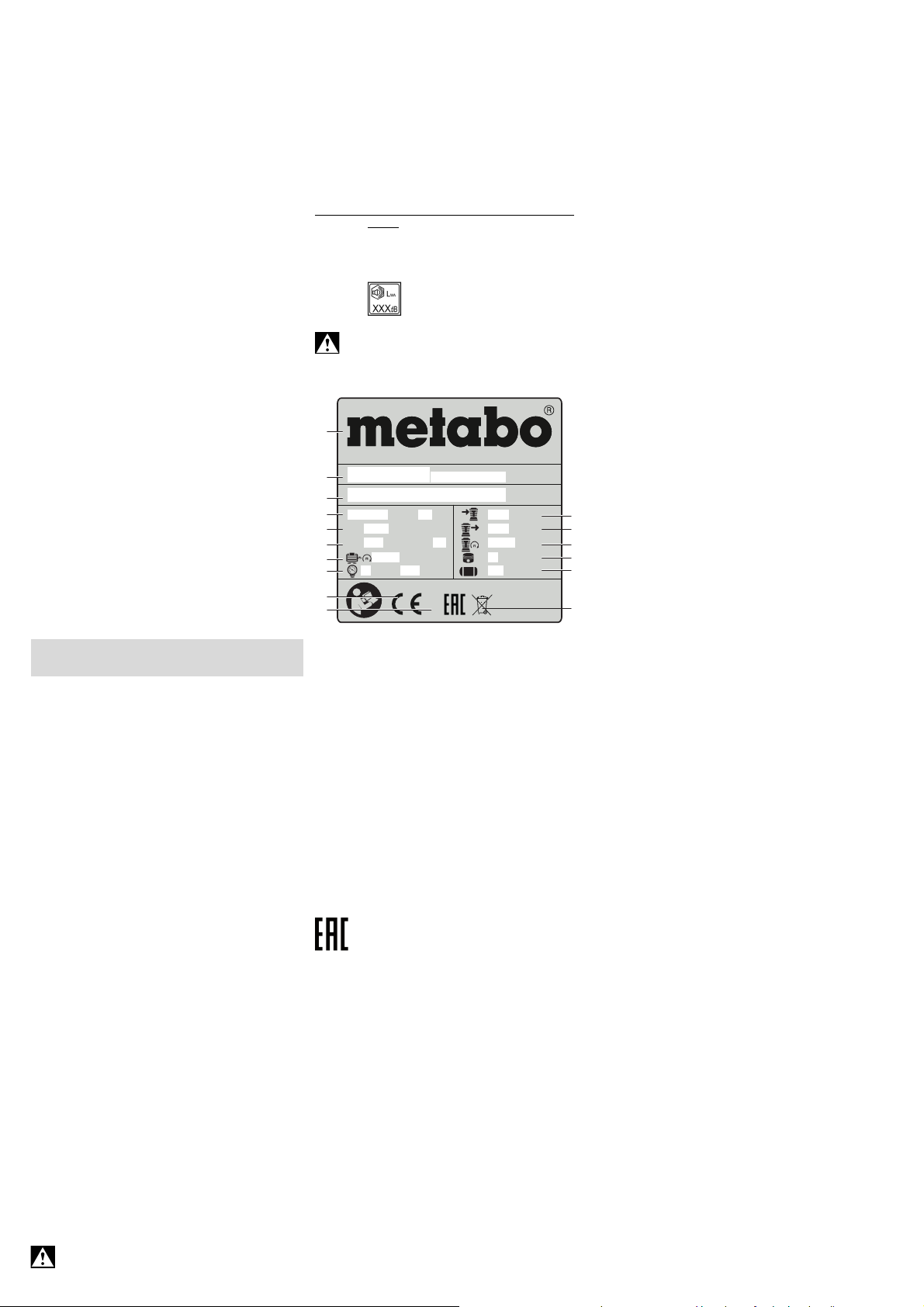

Angaben auf den Typenschild:

A

B

01532XX0 9998812345

Basic 250-24 W OF

C
D

1~ 230 V 50 Hz
P 1,50 kW S 3

E

1

I = 6,0 A IP 20

F

G
H

2850 min

8 bar / 116 ps i

-1

I

J

A Hersteller
B Artikel-, Versions-, Seriennummer
C Gerätebezeichnung
D Anschluss-Spannung / Frequenz
E Nennaufnahmeleistung
F Nennstrom / Schutzart
G Max. Drehzahl
H Max. Druck
I CE-Zeichen - Dieses Gerät erfüllt die EU-

Richtlinien gemäß Konformitätserklärung

J Baujahr
K Ansaugleistung
L Füllleistung
M Drehzahl Verdichter
N Zylinderzahl
O Kesselgröße
P Entsorgungssymbol (siehe Kapitel 10.)

YYYY

220 l/min
120 l/min
2850 min
1
24 l

-1

K
L
M
N

O

P

8

Original Instructions

Contents

1.Declaration of Conformity

2.Specified Use

3.General Safety Instructions

4.Special Safety Instructions

5.Overview

6.Commissioning

7.Operation

8.Care And Maintenance

9.Repairs

10.Environmental Protection

11.Troubleshooting

12.Technical Specifications

1. Declaration of Conformity

We, being solely responsible: Hereby declare that
these compressors, identified by type and serial
number *1), meet all relevant requirements of
directives *2) and standards *3). issuing testing
authority *4), measured LWA(M) / guaranteed
LWA(G) sound power level *5), technical
documentation for *6) - see page 4.

2. Specified Use

This tool is used for the generation of
compressed air for professional tools powered by
compressed air.

The use in the medical and food sector as well as
refilling of oxygen tanks is not permitted.

Explosive, flammable or harmful gases must not
be aspirated. Operation in potentially explosive
rooms is not permitted.

Any other use does not comply with the intended
purpose. Unspecified use, modification of the
pump or use of parts that have not been tested
and approved by the manufacturer can cause
unforeseeable damage!

Children, adolescents and untrained persons
must not use the machine and the connected
compressed air tools.

Operate the device only unter supervision.

3. General Safety Instructions

WARNING – Reading the operating

instructions will reduce the risk of injury.

General Safety Instructions

WARNING – Read all safety warnings and
instructions. Failure to follow all safety

warnings and instructions may result in electric
shock, fire and/or serious injury.

Save all safety warnings and information for
future reference! Pass on your power tool only

together with these documents. You and all other
users must be able to inform yourselves at any
time.

3.1 Work area safety

a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.

b) Do not operate the device in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Tools create

sparks which may ignite the dust or fumes.
c) Keep children and other persons away

while operating the device.

3.2 Electrical safety

a) Tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) tools.

Unmodified plugs and matching outlets will reduce
risk of electric shock.

b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or
grounded.

c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord
for carrying, hanging or unplugging the tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords

increase the risk of electric shock.

e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the
risk of electric shock.

3.3 Personal safety

a) Stay alert, watch what you are doing and
use common sense when operating a tool. Do
not use a tool while you are tired or under the
influence of drugs, alcohol or medication. A

moment of inattention while operating power tools
may result in serious personal injury.

b) Use personal protective equipment. Always
wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or
hearing protection, depending on the type and
application of the tool, will reduce personal
injuries.

c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools
that have the switch on invites accidents.

d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may
result in personal injury.

e) Do not overreach. Keep proper footing and
balance at all times. This enables better control

of the tool in unexpected situations.

f) Wear appropriate clothing. Do not wear
loose clothing or jewellery. Keep your hair,
clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught
in moving parts.

h) Do not let familiarity gained from frequent
use of tools allow you to become complacent
and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a
second.

3.4 Tool use and care

a) Do not force the power tool. Use the correct
tool for your application. The correct tool will do

the job better and safer at the rate for which it was
designed.

b) Do not use the tool if the switch does not
turn it on and off. Electrical devices that can no

longer be switched on or off are dangerous and
must be repaired immediately.

c) Disconnect the plug from the power source
and/or the battery pack from the tool before
making any adjustments, changing
accessories, or storing tools. Such preventive

safety measures reduce the risk of starting the
power tool accidentally.

d) Store idle tools out of the reach of children.
Do not allow persons unfamiliar with the
device or these instructions to operate the
device. Devices are dangerous when used by

inexperienced personnel.

e) Maintain power tools and accessories with
care. Check that the moving parts are
functioning properly and do not jam, that
there is no breakage of parts or any other
condition that may affect the device's
operation. If damaged, have the device
repaired before using. Many accidents are

caused by poorly maintained power tools.

g) Use the power tool, accessories, tool bits
etc. in accordance with these instructions.
Take into account the working conditions and
the work to be performed. Use of the power tool

for operations different from those intended could
result in a hazardous situation.

h) Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow safe
handling and control of the tool in unexpected
situations.

ENGLISH en

3.5 Service

a) Have your device serviced by a qualified
repair person using only genuine
replacement parts. This will ensure that the

device functions safely.

3.6 Additional Safety Instructions

– These operating instructions are intended for

people with basic technical knowledge in
handling machines such as the one described
here. If you have had no experience with
machines of this kind, you should initially work
under the supervision of people with previous
experience.

– The manufacturer bears no liability for damage

caused by non-compliance with these operating
instructions.

Information in these operating instructions is
designated as shown below:

Danger!
Risk of personal injury or environ­mental damage.

Risk of electric shock!
Risk of personal injury from electric
shock.

Caution!
Risk of material damage.

4. Special Safety Instructions

The following residual risks basically exist for
compressed air tools and cannot be remedied
completely even with safety installations:

4.1 Danger of injury due to escaping
compressed air and parts, which
are carried along by compressed
air!

– Never direct compressed air on people or

animals.

– Ensure that all compressed air tools and

accessories used are designed for the working
pressure or can be connected via a pressure
reducer.

– When loosening the quick coupling pay

attention that the compressed air contained in
the compressed air hose escapes suddenly.
Therefore get a firm grip of the end of the
compressed air hose to be loosened.

– Ensure that all screwed connections are always

tightened properly.

– Do not attempt to repair the pump yourself! Only

professionals may carry out repairs on
compressors, compressed containers and
compressed air tools.

4.2 Danger from compressed air
containing oil! (Basic 250-24 W,
Basic 250-50 W)

– Use compressed air containing oil exclusively

for compressed air tools, which are designed for
compressed air containing oil.

– Use a compressed air hose for compressed air

containing oil not for compressed air tools,
which are not designed to be used with
compressed air containing oil.

– Do not fill any car tyres etc. with compressed air

containing oil.

– Oil particles can be removed from the

compressed air by means of appropriate filters.
This permits the use of an oil-lubricated
compressor even for compressed air tools
requiring oil-free compressed air.

4.3 Risk of burns at the surfaces of the
parts bearing compressed air!

– Let the tool cool down prior to the servicing

work.

4.4 Risk of personal injury and
crushing by moving parts!

– Do not operate the tool without installed guards.

9

ENGLISHen

– Keep in mind that the tool starts up

automatically when the minimum pressure is
reached! – Ensure the tool is disconnected from
power before servicing.

– Ensure that when switching on (e.g. after

servicing) no tools or loose parts are left on or in
the tool.

4.5 Hazard generated by insufficient
personal protection gear!

– Wear hearing protection.
– Wear protective goggles.
– Wear a breathing mask for applications

generating dust or when harmful gases, mist or

vapours are generated.
– Wear suitable work clothes.
– Wear non-slip footwear.

4.6 Hazard generated by tool defects!

– Keep tool and accessories in good repair.

Observe the maintenance instructions.
– Prior to each use check the tool for any eventual

damage: Before continuing to use the tool,

safety devices, protective devices or lightly

damaged parts must be carefully inspected for

correct and proper operation. A damaged

device must only be reused after it has been

correctly repaired.
– Check to see that all moving parts work properly

and do not jam. All parts must be correctly

installed and fulfil all conditions necessary to

ensure perfect operation of the unit.
– Damaged protection devices or parts must be

repaired or replaced by a qualified specialist.

4.7 Additional Safety Instructions

– Please also observe the special safety

instructions in the respective chapters.
– Observe any particular health and safety or

accident prevention regulations governing the

use of compressors and compressed air tools.
– Observe the legal provisions for the operation of

systems requiring monitoring.
– Keep in mind that escaping condensate and

other consumables contaminate the

surrounding area and may trigger damage to the

environment during operation and storage of the

tool.
– Consider environmental conditions:

4.8 Symbols on the machine (depends

on model)

Read the operating instructions.

Warning of personal injury by touching hot
parts.

Wear eye goggles

Wear ear protectors.

Warning of automatic startup.

Danger - electrical voltage.

Guaranteed sound power level.

4.9 Safety devices

Safety valve

The spring-loaded valve (4) reacts if the permitted
maximum pressure is exceeded.

5. Overview

See page 2.

1compressor
2 pressure vessel
3condensate outlet
4 safety valve

10

5 connection for compressed air (quick

coupling), regulated compressed air
6 manometer control pressure
7pressure regulator
8 manometer boiler pressure
9ON/OFF Switch

10 motor protection switch *
11 air filter / air filter housing
12 oil sealing plug *
13 oil inspection glass *
14 oil discharge plug *
15 transport handle *

* depends on model / equipment

6. Commissioning

6.1 Assembly (depending on model)

1. Mount the tyres as shown (see fig. A, page 3).

2. Mount the rubber feet as shown (see fig. B,
page 3).

3. Screw the enclosed air filter (11) onto the air
inlet (see fig. C, page 3).

6.2 Check condensate outlet

Ensure that the condensate outlet (3) is closed.

6.3 Fill oil

(Basic 250-24 W, Basic 250-50 W)

Oil quality and quantity (approx. details) see
chapter 12. Technical data.

1. Unscrew the oil plug (12) .

2. Fill oil until the centre of the oil inspection
glass (13) or the marking.

3. Screw back in (12) the oil plug.

6.4 Installation

The positioning site of the device has to meet the
following requirements:

– Dry, protected from frost
– Stable, horizontal and even surface

Danger!

Wrong positioning might cause serious accidents.
– Secure the device against rolling away, tilting

and slipping.

– Safety installations and operating elements

have to be easily accessible at any time.

– (Basic 250-24 W, Basic 250-50 W) Do not place

the device on its side. Oil might leak!

6.5 Transport

– (Basic 250-24 W, Basic 250-50 W) Do not place

the device on its side. Oil might leak!

– Do not pull the device from the hose or mains

cable. Transport the device at the transport
handle (15).

7. Operation

7.1 Power-supply connection

Danger! High voltage.

Operate the device in dry surroundings only.
Operate the device only at a power source

meeting the following requirements: Wall sockets
installed according to regulations, earthed and
tested; fuse protection according to the technical
data.

Position power supply cable so it does not
interfere with the work and is not damaged.

Check every time if the device is switched off,
prior to plugging the mains plug into the socket
outlet.

Protect power supply cable from heat, aggressive
liquids and sharp edges.

Use only extension cables with sufficient core
cross-section (see chapter 12. Technical Data).

Use extension cables for outdoor areas. When
working outdoors, only use the correspondingly
marked extension cable approved for this
purpose.

Do not switch off the compressor by pulling the
mains plug, but use the ON/OFF switch.

Always install an RCD with a maximum trip
current of 30 mA upstream.

7.2 Generate compressed air

1. Switch on the device using the ON/OFF switch
(9) and wait, until the maximum boiler
pressure has been reached (compressor
switches off). The boiler pressure is shown at
the boiler pressure manometer (8) .

Set the control pressure at the pressure reducer
(7) . The current control pressure is shown at the
control pressure manometer (6) .

Attention!

The set control pressure must not exceed the
maximum operating pressure of the connected
compressed air tools!

2. Connect the compressed air hose at the
compressed air inlet (5) .

3. Connect the compressed air tool. Now you
can work with the compressed air tool.

4. Switch off the tool if you don't want to continue
working immediately. Afterwards pull the
mains plug.

5. Drain the condensed water of the pressure
vessel at the condensate outlet (3) on a daily
basis.

8. Care And Maintenance

Danger!

Prior to all servicing:

Switch machine off. Disconnect the mains plug.
Wait until the device has stopped. Ensure that
there is no more pressure on the device and all
used compressed air tools and accessories.

Leave the device and all used compressed air
tools and accessories to cool down.

After to all servicing:

Put back into operation and check all safety
installations. Ensure that there are no tools or
similar at or in the device.

Repair and maintenance work other than
described in this section should only be carried
out by qualified specialists.

8.1 Important information

Maintenance and test have to be planned and
carried out in accordance with the legal
provisions in line with the setup and mode of
operation of the device.

Regulatory authorities may ask to view respective
documentation.

8.2 Regular maintenance

Prior to every start

– Check compressed air hoses for damage and

replace, if necessary.

– Check that all screw fittings are seated securely,

and tighten if necessary.

– Check connection cables for damage, and, if

necessary, have it replaced by a qualified
electrician.

Daily

– Drain the condensed water of the pressure

vessel at the condensate outlet (3).

Every 50 hours of operation

– Clean air filter (11) (see fig. D, page 3).
– (Basic 250-24 W, Basic 250-50 W) Check the

oil level of the compressor at the inspection
glass (13), if necessary refill oil. (See chapter 6.)

Every 250 hours of operation

– Clean air filter (11) or replace (see fig. D, page

3).

Every 500 hours of operation

– (Basic 250-24 W, Basic 250-50 W) Completely

drain the oil at the oil outlet plug (14) and
replace. (See chapter 6.)

Every 1000 hours of operation

1~ 230 V 50 Hz
P 1,50 kW S 3
I = 6,0 A IP 20

01532XX0 9998812345

Basic 250-24 W OF

1

-1

2850 min

220 l/min
120 l/min
2850 min
1
24 l

-1

YYYY

8 bar / 116 ps i

B

C
D

E
F

G
H

A

K
L
M
N

O

P

I

J

– Have an inspection carried out in an authorised

service centre. This significantly increases the
service life of the compressor.

8.3 Storage of device

1. Switch off the device and pull mains plug.

2. Depressurise the pressure vessel and all
connected compressed air tools.

3. Drain the condensed water of the pressure
vessel at the condensate outlet (3).

4. Store the device in such a way that
unauthorised persons cannot start it.

5. (Basic 250-24 W, Basic 250-50 W) Do not
place the device on its side. Oil might leak!

Attention!

Do not store the tool outdoors or in damp
conditions without protection.

Danger of frost

Attention!

Frost (< 5 °C) destroys the pump and accessories
as both always contain water! If there is a danger
of frost disassemble pump and accessories and
store in frost-free conditions.

9. Repairs

Danger!

Repair of tools must be carried out by qualified
electricians only!

If you have Metabo devices that require repairs,
please contact your Metabo service centre. See
www.metabo.com for addresses.

You can download a list of spare parts from
www.metabo.com.

10. Environmental Protection

Danger!

The condensed water from the pressure vessel
contains oil residue and /or contaminations
hazardous to the environment. Dispose of the
condensed water in an environmentally-friendly
manner using respective collection sites!

After to all servicing:

Put back into operation and check all safety
installations. Ensure that there are no tools or
similar at or in the device.

Compressor does not run:

▪ No mains voltage.

– Check cables, plug, outlet and mains fuse.

▪ Mains voltage too low.

– Use only extension cables with sufficient core

cross-section (see chapter 12. Technical
Data). For cold device: Avoid extension cable.
For cold device: Depressurise the pressure
vessel.

▪ Compressor was switched off by pulling the

mains plug while it was running.
– First, switch off the compressor using the ON/

OFF switch (9), then switch on again.

▪ Motor overheated, e.g. due to insufficient

cooling (cooling ribs covered).
– Switch off the compressor using the ON/OFF

switch (9) .

– Remedy the cause for overheating. Leave to

cool for about ten minutes.

– Only model with motor protection switch (10):

Check motor protection switch (10) , if
required, reset by pressing it. (see fig. E, page

3).

– Switch on the compressor again using the ON/

OFF switch (9) .

Compressor runs without building up
sufficient pressure.

▪ Condensate outlet leaking.

– Ensure that the condensate outlet (3) is

closed.

– Check the seal of the drainage plug, if

required, replace.

▪ Check valve leaking.

– Have check valve serviced in authorised

service centre.

Compressed air tool does not get enough
pressure.

▪ Pressure controller not open enough.

– Open pressure controller (7) further.

▪ Hose connection between compressor and

compressed air tool leaking.
– Check hose connection; if required replace

damaged parts.

12. Technical Data

ENGLISH en

These values make it possible to assess the
emissions from the device and to compare
different devices. The actual load may be higher or
lower depending on the operating conditions, the
condition of the device or the accessories. Please
allow for breaks and periods when the load is lower
for assessment purposes. Arrange protective
measures for the user e.g. organisational
measures based on the adjusted estimates.

Typical A-effective perceived sound levels
L

=sound-pressure level

pA

L

=acoustic power level

WA

L

=guaranteed acoustic power level as per

WA(G)

2000/14/EC

K

, KWA=uncertainty

pA

Wear ear protectors!

Information on the nameplate:

A Manufacturer
B Item, version, serial number
C Machine designation
D Connection voltage / frequency
E Rated input power
F Rated power / protection type
G Max. torque
H Max. pressure
I CE mark – This machine conforms to the EC

directives as per Declaration of Conformity

J Year of manufacture
K Suction capacity
L Filling capacity
M Compressor speed
N Number of cylinders
O Boiler size
P Disposal symbol (see chapter 10.)

:

Danger!

(Basic 250-24 W, Basic 250-50 W) Dispose of the
old oil from the compressor in an environmentally­friendly manner using respective collection sites.

Observe national regulations on environmentally
compatible disposal and on the recycling of
disused machines, packaging and accessories.

Only for EU countries: Never dispose of
devices in your household waste! In

accordance with European Guideline 2002/
96/EC on used electronic and electric equipment
and its implementation in national legal systems,
used devices must be collected separately and
returned for environmentally compatible
recycling.

11. Troubleshooting

Danger!

Prior to all servicing:

Switch machine off. Disconnect the mains plug.
Wait until the device has stopped. Ensure that
there is no more pressure on the device and all
used compressed air tools and accessories.
Leave the device and all used compressed air
tools and accessories to cool down.

Any works other than the ones described in this
chapter, must be carried out only by a qualified
electrician or the service branch in your country.

Explanatory notes on the specifications on page 3.
Changes due to technological progress reserved.
A =suction capacity

F =filling capacity
L

=Effective output volume at 80% max.

eff

p=max. pressure
V = vessel size
a = number of air outlets
z=number of cylinders
n
P
U=connection voltage
I=rated power
F
IP = protection class
G = maximum overall length and core cross-

A =dimensions (lxwxh)
T
T
Oel =oil quantity and quality for oil change

m=weight
* = The service life of some components e.g. seal
in check valve is significantly reduced, if the
compressor is operated at high temperatures
(max. storage / operating temperature and higher).

pressure

=max. torque

0

=rated input power

1

=min. fuse protection

min

section of extension cables

=max. storage / operating temperature *

max

=min. storage / operating temperature **

min

(depends on model)

** = At temperature below the min. storage /
operating temperature, there is danger of frost for
the condensate in the pressure vessel.

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

Emission values

11

FRANÇAISfr

Notice originale

Sommaire

1.Déclaration de conformité

2.Utilisation conforme

3.Consignes générales de sécurité

4.Consignes de sécurité particulières

5.Vue d'ensemble

6.Mise en service

7.Fonctionnement

8.Maintenance et entretien

9.Réparations

10.Protection de l'environnement

11.Problèmes et pannes

12.Caractéristiques techniques

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité,
que ces compresseurs, identifiés par le type et le
numéro de série *1), sont conformes à toutes les
prescriptions applicables des directives *2) et
normes *3). Délivré par *4), niveau de puissance
acoustique mesuré LWA(M)/ garanti LWA(G) *5),
documents techniques auprès de *6) - voir
page 4.

2. Utilisation conforme

Cet appareil sert à produire de l'air comprimé
pour les outils à air comprimé et est destiné à un
usage professionnel.

Tout usage dans le domaine médical, alimentaire
et pour le remplissage de bouteilles d'oxygène
est interdit.

L'aspiration de gaz explosifs, inflammables ou
dangereux pour la santé est interdite. Il est interdit
d'utiliser cet appareil dans des zones explosives.

Toute autre utilisation est considérée comme
contraire aux prescriptions. Une utilisation
contraire aux prescriptions, des modifications
apportées à l'appareil ou l'emploi de pièces qui
n'ont été ni contrôlées ni approuvées par le
constructeur peuvent entraîner des dommages
imprévisibles !

Les enfants, les adolescents et les personnes
non familiarisées avec l'utilisation de cet appareil
et des outils qui y sont raccordés ne sont pas
autorisés à l'utiliser.

Utilisez toujours cet appareil sous surveillance.

3. Consignes générales de
sécurité

AVERTISSEMENT – Lire la notice

d'utilisation afin d'éviter tout risque de
blessure.

Consignes générales de sécurité

AVERTISSEMENT – Veuillez lire
l'ensemble des consignes de sécurité et

instructions. Le non-respect des consignes de

sécurité et des instructions peut être à l'origine
d'une électrocution, d'un incendie et/ou de
blessures graves.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement. Remettez toujours votre appareil

avec de ces documents. Vous et tous les autres
utilisateurs devez pouvoir vous informer à tout
moment en cas de besoin.

3.1 Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien
éclairée Les zones en désordre ou sombres sont

propices aux accidents

b) Ne pas faire travailler avec l'appareil dans
une atmosphère explosive, par exemple en
présence de liquides, des gaz ou des
poussières inflammables. Les appareils

produisent des étincelles qui peuvent enflammer
les poussières ou les fumées.

12

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation de
l’appareil.

3.2 Sécurité électrique

a) La fiche d'alimentation de l'appareil doit
être compatible avec la prise. Ne jamais
modifier la fiche de quelque façon que ce soit.
Ne pas utiliser d’adaptateurs avec des outils
électriques mis à la terre. L'utilisation de fiches

non modifiées et de prises adaptées réduit le
risque d'électrocution.

b) Évitez tout contact du corps avec des
surfaces mises à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les
réfrigérateurs. Le risque d'électrocution

augmente si votre corps est mis à la terre.

c) Ne pas exposer les appareils à la pluie et à
l'humidité. La pénétration d'eau à l'intérieur d'un

appareil augmente le risque d'électrocution.

d) Ne pas utiliser le câble d'alimentation à
d'autres fins, par exemple pour porter
l'appareil, pour le suspendre ou pour retirer la
fiche de la prise. Maintenir le câble à l’écart de
la chaleur, de l'huile, des arêtes vives ou des
pièces en mouvement. Les câbles d'alimentation

endommagés ou emmêlés augmentent le risque
d'électrocution.

e) Lorsque l'appareil est utilisé à l'extérieur,
utiliser uniquement des câbles de rallonge
prévus pour un usage à l'extérieur. L’utilisation

d’un câble prévu pour un usage à l'extérieur réduit
le risque d'électrocution.

3.3 Sécurité des personnes

a) Restez vigilant, regardez ce que vous êtes
en train de faire et faites preuve de bon sens
dans votre utilisation de l’appareil. N'utilisez
jamais un appareil lorsque vous êtes fatigué
ou sous l’emprise de drogues, de l’alcool ou
de médicaments. Un moment d’inattention au

cours d’utilisation de l'appareil peut entraîner des
blessures graves.

b) Portez un équipement de protection
individuelle et portez toujours des lunettes de
protection. Les équipements de protection

individuelle tels que les masques antipoussière,
les chaussures de sécurité antidérapantes, les
casques ou les protections acoustiques utilisés
pour les conditions appropriées réduisent le risque
de blessure.

c) Évitez tout démarrage intempestif. Veillez à
ce que l’appareil soit éteint avant de le
br anch er au c oura nt, de le pre ndre e n main ou
de le porter. Si vous portez l'appareil en ayant le

doigt sur l'interrupteur ou si vous branchez
l'appareil au courant alors qu'il est en marche, cela
peut entraîner des accidents.

d) Retirez tous les outils de réglage et les clés
avant de mettre l'appareil en marche. Un outil

ou une clé laissé(e) dans une partie tournante de
l'appareil peut donner lieu à des blessures.

e) Évitez toute position anormale du corps.
Gardez à tout moment une position stable et
l'équilibre. Cela permet de mieux contrôler

l'appareil dans des situations inattendues.

f) Portez des vêtements adaptés. Ne pas
porter de vêtements amples ou de bijoux.
Garder les cheveux et les vêtements à
distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en
mouvement.

h) Restez vigilant et ne négligez pas les règles
de sécurité de l'appareil sous prétexte que
vous avez l'habitude de l'utiliser. Une fraction

de seconde d'inattention peut provoquer des
blessures graves.

3.4 Utilisation et entretien de l’appareil

a) Ne surchargez pas l'appareil. Utiliser
l’appareil adapté à votre application. Un

appareil adapté permet de travailler de manière
plus efficace et plus sûre dans la plage de
puissance indiquée.

b) N'utilisez jamais un appareil dont
l'interrupteur est endommagé. Un appareil qui

ne peut plus être mis en marche ou arrêté est
dangereux et doit être réparé.

c) Débranchez la vis de la prise avant
d'effectuer des réglages sur l'appareil, de
remplacer des accessoires ou de ranger
l'appareil. Ces mesures de précaution réduisent

le risque de démarrage accidentel de l'appareil.

d) Conservez les appareils que vous n'utilisez
pas hors de portée des enfants. Ne laissez pas
des personnes qui ne sont pas familiarisées
avec l'appareil ou qui n'ont pas lu les
présentes instructions, utiliser l'appareil. Les

appareils électriques sont dangereux lorsqu'ils
sont utilisés par des personnes inexpérimentées.

e) Entretenez les appareils et les accessoires
avec soin. Vérifiez si les pièces mobiles
fonctionnent bien et ne coincent pas, si des
pièces ne sont pas cassées ou endommagées
afin de garantir le bon fonctionnement de
l'appareil. En cas de dommages, faites réparer
l’appareil avant de l’utiliser. De nombreux

accidents sont dus à des appareils mal entretenus.

g) Utilisez l'appareil, les accessoires, les
outils, etc. conformément aux instructions.
Tenez également compte des conditions de
travail et du travail à réaliser. L’utilisation

d'appareils pour des applications différentes de
celles prévues peut donner lieu à des situations
dangereuses.

h) Veillez à ce que les poignées et les zones de
préhension restent sèches, propres et
exemptes d'huile et de graisse. Des poignées et

des surfaces de préhension glissantes rendent
impossibles la manipulation et le contrôle sûrs de
l'appareil dans des situations inattendues.

3.5 Réparations

a) Faites uniquement réparer votre appareil
par des techniciens qualifiés et avec des
pièces de rechange originales. Cette

précaution assurera la sécurité de l'appareil.

3.6 Autres consignes de sécurité

– La présente notice d'utilisation s'adresse à des

personnes ayant des connaissances techniques
de base dans le maniement d'appareils du
même type que celui-ci. Si vous n'avez pas
d'expérience avec ce genre d'appareils, il est
recommandé de demander l'aide de personnes
expérimentées.

– Le fabricant décline toute responsabilité pour

des dommages consécutifs au non-respect des
présentes instructions d'utilisation.

Les informations qui figurent dans ces
instructions d'utilisation sont signalées comme
suit :

Danger !
Risque de dommages corporels ou
d'atteinte à l'environnement.

Risque d'électrocution !
Risque de dommages corporels cau­sés par l'électricité.

Attention !
Risque de dégâts matériels.

4. Consignes de sécurité
particulières

Les risques résiduels suivants sont toujours
présents avec les appareils à air comprimé et ne
peuvent pas être totalement éliminés par des
mesures de sécurité.

4.1 Risque de blessure par la sortie
d'air comprimé et par les pièces
emportées par l'air comprimé !

– Ne dirigez jamais le flux d'air vers des

personnes ou des animaux.

– Veillez à ce que tous les appareils à air

comprimé utilisés et les accessoires soient
conçus pour la pression de service ou soient
raccordés à un détendeur.

– Lors du desserrage du raccord rapide, veillez à

ce que l'air comprimé présent dans le flexible ne
dévie pas brusquement. Maintenez toujours
fermement l'extrémité à détacher du flexible
d'air comprimé.

– Veillez à ce que tous les raccords à vis soient

toujours bien serrés.

– Ne réparez pas l'appareil vous-même ! Seuls

des techniciens qualifiés sont autorisés à
réparer les compresseurs, les réservoirs sous
pression et les appareils à air comprimé.

4.2 Risque lié à l'air comprimé
contenant de l'huile !
(Basic 250-24 W, Basic 250-50 W)

– Utilisez uniquement de l'air comprimé contenant

de l'huile pour les outils à air comprimé prévus
pour cela.

– N'utilisez pas un flexible conçu pour l'air

comprimé contenant de l'huile pour les outils à
air comprimé qui ne sont pas prévus pour une
utilisation avec de l'air comprimé contenant de
l'huile.

– Ne pas gonfler des pneus, etc. avec de l'air

comprimé contenant de l'huile.

– Les particules d'huile peuvent être éliminées de

l'air comprimé à l'aide de filtres adéquats. Ainsi,
un compresseur lubrifié à l'huile peut aussi être
utilisé pour des outils à air comprimé
nécessitant de l'air comprimé sans huile.

4.3 Risque de brûlure sur les surfaces
des pièces conduisant l'air
comprimé !

– Laissez refroidir l'appareil avant d'effectuer des

travaux de maintenance

4.4 Risque de blessures ou
d'écrasement au niveau des pièces
mobiles !

– Ne mettez pas l'appareil en marche si le

dispositif de protection n'est pas installé.

– Veuillez noter que l'appareil se met

automatiquement en marche lorsque la
pression minimale est atteinte ! - Veillez à ce
que l'appareil soit débranché avant d'effectuer
tout travail de maintenance.

– Vérifiez qu'aucun outil et qu'aucune pièce

détachée ne se trouve dans l'appareil électrique
avant de le mettre en marché (par exemple
après des travaux de maintenance).

4.5 Risque lié à un équipement de
protection individuelle insuffisant !

– Portez des protège-oreilles.
– Porter des lunettes de protection.
– Portez un masque de protection pendant les

travaux qui génèrent de la poussière ou en cas
d'émission de gaz, de brouillard ou de vapeurs

dangereux pour la santé.
– Portez des vêtements de travail adaptés.
– Portez des chaussures antidérapantes.

4.6 Risque lié à un défaut de

l'appareil !

– Veuillez entretenir l'appareil et les accessoires

avec soin. Respectez les consignes de

maintenance.
– Vérifiez si l'appareil n'est pas endommagé avant

chaque utilisation. Avant de réutiliser l'appareil,

le bon fonctionnement des dispositifs de

sécurité, des dispositifs de protection ou des

pièces légèrement endommagées doit être

contrôlé. Un appareil endommagé peut

seulement être réutilisé après avoir été réparé

dans les règles de l'art.
– Assurez-vous que les pièces mobiles

fonctionnent correctement et ne se bloquent

pas. Toutes les pièces doivent être montées

correctement et satisfaire à toutes les

conditions nécessaires pour garantir le parfait

fonctionnement de l'appareil.
– Les dispositifs de protection ou les pièces

endommagés doivent être réparés ou

remplacés dans les règles de l'art par un atelier

spécialisé et agréé.

4.7 Autres consignes de sécurité

– Respectez les instructions de sécurité

spécifiques à chaque chapitre.
– Le cas échéant, respectez les directives de la

caisse professionnelle d'assurance-accidents

ou les directives de prévention contre les

accidents applicables à l'utilisation de
compresseurs et d'outils à air comprimé.

– Respectez les prescriptions légales relatives au

fonctionnement d'installations nécessitant une
surveillance.

– Lors de l'utilisation et du stockage de l'appareil,

tenez compte du fait que le condensat sortant et
d'autres liquides peuvent polluer
l'environnement et causer des dégâts
écologiques

– Tenez compte des influences sur

l'environnement.

4.8 Symboles sur l'appareil (en fonction
du modèle)

Lire les instructions d'utilisation.

Attention : risque de dommages corporels
par le contact avec des pièces chaudes.

Porter des lunettes de protection

Portez des protège-oreilles.

Attention : risque de mise en marche
automatique.

Attention : risque d'électrocution.

Niveau de puissance acoustique garanti.

4.9 Dispositifs de sécurité

Soupape de sécurité

La soupape de sécurité (4) commandée par
ressort s'active lorsque la pression maximale
admise est dépassée.

5. Vue d'ensemble

Voir page 2.

1Compresseur
2 Réservoir sous pression
3 Sortie de condensat
4 Soupape de sécurité
5 Raccord d'air comprimé (raccord rapide), air

comprimé régulé
6 Manomètre de pression normale
7 Régulateur de pression
8 Manomètre de pression de la cuve
9 Interrupteur de marche/arrêt

10 Disjoncteur-protecteur *
11 Filtre à air / boîtier du filtre à air
12 Bouchon de fermeture de l'huile *
13 Fenêtre de contrôle de l'huile *
14 Vis de décharge de l'huile *
15 Poignée de transport *

* en fonction du modèle/de l'équipement

6. Mise en service

6.1 Assemblage (en fonction du modèle)

1. Montez les roues comme indiqué (voir fig. A,
page 3).

2. Montez les pieds en caoutchouc comme
indiqué (voir fig. B, page 3).

3. Vissez le filtre à air (11) fourni sur l'entrée d'air
(voir fig. C, page 3).

6.2 Vérifier la sortie de condensat

Veillez à ce que la sortie de condensat (3) soit
fermée.

6.3 Remplissez l'huile

(Basic 250-24 W, Basic 250-50 W)

Pour la qualité et la quantité d'huile (valeur
approximative), voir le chapitre

12. Caractéristiques techniques.

1. Dévisser le bouchon de fermeture de l'huile
(12).

FRANÇAIS fr

2. Remplir l'huile jusqu'au milieu de la fenêtre de
contrôle de l'huile (13) ou jusqu'au repère.

3. Revisser le bouchon de fermeture de l'huile
(12).

6.4 Installation

Le lieu d'installation de l'appareil doit répondre
aux exigences suivantes :

– Sec et à l'abri du gel
– Sol solide, horizontal et plan

Danger !

Une mauvaise installation peut entraîner des
accidents graves.

– Fixez l'appareil pour l'empêcher de rouler, de

basculer et de glisser.

– Les dispositifs de sécurité et les éléments de

commande doivent toujours être accessibles.

– (Basic 250-24 W, Basic 250-50 W) Ne pas

poser l'appareil sur le côté. De l'huile risque de
s'écouler !

6.5 Transport

– (Basic 250-24 W, Basic 250-50 W) Ne pas

poser l'appareil sur le côté. De l'huile risque de
s'écouler !

– Ne pas tirer l'appareil avec par le flexible ou le

câble d'alimentation. Transporter l'appareil à
l'aide de la poignée de transport (15).

7. Fonctionnement

7.1 Branchement sur le secteur

Danger ! Tension électrique.

Utilisez uniquement l'appareil dans un
environnement sec.

Utilisez uniquement l'appareil avec une source de
courant répondent aux critères suivants : prises
installées de manière conforme, mises à la terre
et contrôlées ; fusible conforme aux
caractéristiques techniques.

Placez le câble d'alimentation de manière à ce
qu'il ne gêne pas le travail et ne puisse pas être
endommagé.

Vérifiez toujours si l'appareil est éteint avant de
brancher la fiche d'alimentation à la prise.

Protégez le câble d'alimentation contre la chaleur,
les liquides agressifs et les arêtes tranchantes.

Utilisez uniquement des câbles de rallonge avec
un diamètre de brin suffisant (voir chapitre

12. Caractéristiques techniques).

Utilisez des rallonges adaptées pour l'extérieur.
Pour tout travail à l'extérieur, utiliser uniquement
des rallonges de câble prévues à cet effet et
portant les indications correspondantes.

N'éteignez pas le compresseur en tirant sur la
fiche d'alimentation, mais à l'aide de l'interrupteur
de marche/arrêt.

Montez toujours un interrupteur de protection
contre les courants de court-circuit (RCD) avec
un courant de déclenchement max. de 30 mA en
amont.

7.2 Produire de l'air comprimé

1. Mettre l'appareil en marcheà l'aide de
l'interrupteur de marche/arrêt (9) et attendre
jusqu'à ce que la pression maximale de la
cuve soit atteinte (le compresseur s'arrête). La
pression de la cuve est indiquée sur le
manomètre de pression de la cuve (8).

Régler la pression normale au niveau du
régulateur de pression (7). La pression normale
actuelle est indiquée sur le manomètre de
pression normale (6).

Attention !

La pression normale réglée ne doit pas être
supérieure à la pression de service maximale des
outils à air comprimé raccordés !

2. Raccorder le flexible au raccord d'air
comprimé (5).

13

FRANÇAISfr

3. Raccorder l'outil à air comprimé. Vous pouvez
désormais travailler avec l'outil à air
comprimé.

4. Éteignez l'appareil lorsque vous ne souhaitez
pas immédiatement poursuivre le travail.
Retirez ensuite la fiche d'alimentation.

5. Vider quotidiennement l'eau de condensation
du réservoir sous pression au niveau de la
sortie de condensat (3).

8. Maintenance et entretien

Danger !

Avant tout travail sur l'appareil :

Mettre la machine hors tension. Retirer la fiche de
la prise. Attendre l'arrêt complet de l'appareil.
Veillez à ce que l'appareil et tous les outils à air
comprimé et accessoires ne soient plus sous
pression.

Laissez refroidir l'appareil et tous les outils à air
comprimé et accessoires utilisés.

Après tout travail sur l'appareil :

Remettre tous les dispositifs de sécurité en
service et les contrôler. Veiller à ce qu'aucun outil
ou objet semblable ne se trouve sur ou dans
l'appareil.

Les travaux de maintenance et de réparation
autres que ceux décrits dans ce chapitre peuvent
uniquement être exécutés par une personne
compétente.

8.1 Informations importantes

Conformément aux dispositions légales, les
travaux de maintenance et les contrôles doivent
être planifiés et exécutés en fonction de
l'installation et du mode de fonctionnement de
l'appareil.

Les autorités de contrôle peuvent exiger la
présentation des documents correspondants.

8.2 Maintenance régulière

Avant tout travail

– Vérifier si les flexibles d'air comprimé ne sont

pas endommagés et les remplacer si
nécessaire.

– Vérifier si les raccords sont bien fixés et les

resserrer si nécessaire.

– Vérifier si le câble d'alimentation n'est pas

endommagé et le faire remplacer par un
électricien si nécessaire.

Tous les jours

– Vider l'eau de condensation du réservoir sous

pression au niveau de la sortie de condensat
(3).

Toutes les 50 heures de fonctionnement

– Nettoyer le filtre à air (11) (voir fig. D, page 3).
– (Basic 250-24 W, Basic 250-50 W) Vérifier le

niveau d'huile du compresseur au niveau de la
fenêtre de contrôle de l'huile (13) et ajouter de
l'huile si nécessaire. (voir chapitre 6.).

Toutes les 250 heures de fonctionnement

– Nettoyer ou remplacer le filtre à air (11) (voir fig.

D, page 3).

Toutes les 500 heures de fonctionnement

– (Basic 250-24 W, Basic 250-50 W) Vider

entièrement l'huile et la remplacer au niveau de
la vis de décharge de l'huile (14). (voir chapitre

6.).

Après 1000 heures de fonctionnement

– Faire réaliser une inspection dans un atelier

spécialisé. Cela permet d'allonger sensiblement
la durée de vis du compresseur.

8.3 Stockage de l'appareil

1. Éteindre l'appareil et retirer la fiche
d'alimentation.

2. S'assurer que le réservoir sous pression et
tous les outils à air comprimé raccordés ne
sont plus sous pression.

3. Vider l'eau de condensation du réservoir sous
pression au niveau de la sortie de condensat
(3).

14

4. Stocker l'appareil de manière à ce qu'il ne
puisse pas être mis en marche par une
personne non autorisée.

5. (Basic 250-24 W, Basic 250-50 W) Ne pas
poser l'appareil sur le côté. De l'huile risque de
s'écouler !

Attention !

Ne pas entreposer l'appareil en plein air ni dans
un endroit humide sans protection.

En cas de risque de gel

Attention !

Le gel (< 5 °C) détruit l'appareil et les
accessoires, étant donné que ces derniers
contiennent toujours de l'eau ! Démonter
l'appareil et les accessoires en cas de risque de
gel et les conserver à l'abri du gel.

9. Réparations

Danger !

Ces appareils peuvent uniquement être réparés
par des électriciens qualifiés !

Pour toute réparation sur un appareil Metabo,
contacter le représentant Metabo. Voir les
adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

10. Protection de l'environnement

Danger !

L'eau de condensation du réservoir sous pression
contient des résidus d'huile et/ou des substances
polluantes. Éliminez l'eau de condensation de
manière écologique via les points de collecte
correspondants !

Danger !

(Basic 250-24 W, Basic 250-50 W) Éliminez l'huile
usagée du compresseur de manière écologique
via les points de collecte correspondants !

Suivez les réglementations nationales concernant
l'élimination écologique et le recyclage des
machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : Ne
jetez pas les appareils dans les ordures

ménagères ! Conformément à la directive
européenne 2002/96/CE relative aux déchets
d'équipements électriques ou électroniques et à
sa transposition dans la législation nationale, les
appareils électriques doivent être collectés à part
et soumis à un recyclage respectueux de
l’environnement.

11. Problèmes et pannes

Danger !

Avant tout travail sur l'appareil :

Mettre la machine hors tension. Retirer la fiche de
la prise. Attendre l'arrêt complet de l'appareil.
Veillez à ce que l'appareil et tous les outils à air
comprimé et accessoires ne soient plus sous
pression. Laissez refroidir l'appareil et tous les
outils à air comprimé et accessoires utilisés.

Les travaux dépassant le cadre de ce qui est décrit
dans ce chapitre peuvent uniquement être
effectués par un électricien ou par le service
après-vente de votre pays.

Après tout travail sur l'appareil :

Remettre tous les dispositifs de sécurité en
service et les contrôler. Veiller à ce qu'aucun outil
ou objet semblable ne se trouve sur ou dans
l'appareil.

Le compresseur ne fonctionne pas :

▪ Pas de tension secteur.

– Contrôler le câble, la fiche, la prise de courant

et le fusible.

▪ Tension d'alimentation trop faible.

– Utiliser un câble de rallonge avec un diamètre

de brin suffisant (voir chapitre

12. Caractéristiques techniques). Lorsque
l'appareil est froid : éviter d'utiliser un câble de
rallonge. Lorsque l'appareil est froid : évacuer
la pression du réservoir sous pression.

▪ La fiche d'alimentation du compresseur a été

tirée alors que l'appareil était en marche.
– Éteindre le compresseur à l'aide de

l'interrupteur de marche/arrêt (9) et le remettre
en marche.

▪ Surchauffe du moteur, par exemple en raison

d'un refroidissement insuffisant (ailettes de
refroidissement couvertes).

– Éteindre le compresseur à l'aide de

l'interrupteur de marche/arrêt (9).

– Éliminer la cause de la surchauffe. Laisser

refroidir dix minutes.

– Uniquement pour le modèle avec un

disjoncteur protecteur (10): Contrôler le
disjoncteur-protecteur (10) et le réactiver en
l'enfonçant si nécessaire. (voir fig. E, page 3).

– Éteindre à nouveau le compresseur à l'aide de

l'interrupteur de marche/arrêt (9).

Le compresseur fonctionne mais ne génère
pas suffisamment de pression.

▪ Fuite au niveau de la sortie de condensat.

– Veillez à ce que la sortie de condensat (3) soit

fermée.

– Contrôler le joint de la vis de décharge et le

remplacer si nécessaire.

▪ Fuite au niveau du clapet anti-retour.

– Faire contrôler le clapet anti-retour dans un

atelier spécialisé.

L'outil à air comprimé n'est pas suffisamment
alimenté en air comprimé.

▪ Régulateur de pression pas ouvert.

– Ouvrir plus le régulateur de pression (7).

▪ Fuite au niveau du flexible de raccord entre le

compresseur et l'outil à air comprimé.
– Contrôler le flexible de raccord et remplacer

les pièces endommagées.

12. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications résultant de

progrès techniques.
A = puissance d'aspiration

F=puissance de remplissage
L

=débit effectif à 80 % de la pression max.

eff

p=pression max.
V = taille de la cuve
a = nombre de sorties d'air
z =nombre de cylindres
n

=vitesse de rotation max.

0

P

=puissance nominale absorbée

1

U =tension d'alimentation
I =courant nominal
F

=protection par fusible min.

min

IP = type de protection
G = longueur totale maximale et diamètre de

A = dimensions (LxlxH)
T

T

Oel =quantité et qualité de l'huile pour le

m=poids
* = La longévité de certains composants, par
exemple du joint du clapet anti-retour, est
sensiblement réduite lorsque le compresseur est
utilisé avec des températures élevées
(température max. de stockage/de service et
plus).

** = Lorsque la température est inférieur à la
température min. de stockage/de service le
condensat dans le réservoir sous pression risque
de geler.

Les caractéristiques techniques indiquées sont
soumises à tolérance (selon les normes en vigueur
correspondantes).

émissions de l'appareil et la comparaison entre

brin des câbles de rallonge

=température max. de stockage / de

max

service *

=température min. de stockage / de

min

service **

changement d'huile (en fonction du
modèle)

Valeurs d'émission

Ces valeurs permettent l'estimation des

différents appareils. Selon les conditions

1~ 230 V 50 Hz
P 1,50 kW S 3
I = 6,0 A IP 20

01532XX0 9998812345

Basic 250-24 W OF

1

-1

2850 min

220 l/min
120 l/min
2850 min
1
24 l

-1

YYYY

8 bar / 116 ps i

B

C
D

E
F

G
H

A

K
L
M
N

O

P

I

J

d'utilisation, l'état de l'appareil ou les outils utilisés,
la sollicitation réelle peut plus ou moins varier.
Pour l'estimation, tenez compte des pauses de
travail et des phases de sollicitation moindres.
Définissez des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures
organisationnelles.

Niveaux sonores types A évalués :
L

=niveau de pression acoustique

pA

L

=niveau de puissance acoustique

WA

L

=niveau de puissance acoustique garanti

WA(G)

suivant 2000/14/CE

K

, KWA=incertitude

pA

Portez des protège-oreilles !

Indications sur la plaque signalétique :

FRANÇAIS fr

A Fabricant
B Numéro d'article, de version, de série
C Désignation de l'appareil
D Tension d'alimentation / fréquence
E Puissance nominale absorbée
F Courant nominal / type de protection
G Vitesse de rotation max.
H Pression max.
I Symbole CE – Le certificat de conformité

atteste que cet appareil est conforme aux
directives de l'UE

J Année de fabrication
K Puissance d'aspiration
L Puissance de remplissage
M Vitesse de rotation du compresseur
N Nombre de cylindres
O Taille de la cuve
P Symbole d'élimination des déchets (voir

chapitre 10.)

15

NEDERLANDSnl

Originele gebruikershandleiding

Inhoudsopgave

1.Conformiteitsverklaring

2.Beoogd gebruik

3.Algemene veiligheidsinstructies

4.Speciale veiligheidsvoorschriften

5.Overzicht

6.Ingebruikname

7.Bediening

8.Service en onderhoud

9.Reparatie

10.Milieubescherming

11.Problemen en storingen

12.Technische gegevens

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende
verantwoording dat: Deze compressoren,
geïdentificeerd door type en serienummer *1),
voldoen aan alle relevante bepalingen van de
richtlijnen *2) en normen *3). testende instantie
van afgifte *4), gemeten LWA(M) /
gegarandeerde LWA(G)
geluidsvermogensniveau *5), technische
documentatie bij *6) - zie pagina 4.

2. Beoogd gebruik

Dit apparaat is bestemd voor het genereren an
perslucht voor pneumatische gereedschappen op
professioneel gebied.

Het gebruik op medisch gebied, in de
voedingsmiddelenindustrie evenals voor het
vullen van zuurstofflessen is niet toegestaan.

Explosieve, brandbare of voor de gezondheid
gevaarlijke gassen mogen niet worden
aangezogen. In explosieve ruimtes is het gebruik
niet toegestaan.

Iedere andere toepassing geldt als
onreglementair gebruik. Door onreglementair
gebruik, veranderingen aan het apparaat of door
gebruik van onderdelen die niet door de fabrikant
gekeurd en vrijgegeven zijn, kunnen niet te
voorziene beschadigingen ontstaan!

Kinderen, jongeren en niet geïnstrueerde
personen mogen het apparaat en de hieraan
aangesloten pneumatische gereedschappen niet
gebruiken.

Gebruik het apparaat alleen onder toezicht.

3. Algemene
veiligheidsinstructies

WAARSCHUWING – Lees de

gebruiksaanwijzing om het risico van letsel
te verminderen.

Algemene veiligheidsinstructies

WAARSCHUWING – Lees alle
veiligheidsinstructies en aanwijzingen.

Als de veiligheidsinstructies en aanwijzingen niet
in acht worden genomen, dan kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.

Bewaar alle veiligheidsinstructies en
aanwijzingen goed met het oog op toekomstig
gebruik! Geef uw gereedschap alleen met deze

documenten aan anderen door. U en alle andere
gebruikers moeten zich indien nodig te allen tijde
kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed
verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het gereedschap niet in een
explosieve omgeving waarin zich brandbare
vloeistoffen, gassen of stof bevinden.

Gereedschappen veroorzaken vonken die het stof
of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens
het gebruik van het apparaat uit de buurt.

16

3.2 Elektrische veiligheid

a) De aansluitstekker van het gereedschap
moet in het stopcontact passen. De stekker
mag in geen geval worden veranderd. Gebruik
geen adapterstekkers in combinatie met
geaarde gereedschappen. Onveranderde

stekkers en passende stopcontacten verminderen
het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met
geaarde oppervlakken, bijvoorbeeld van
buizen, verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam geaard
is.

c) Houd apparaat uit de buurt van regen en
vocht. Het binnendringen van water in

gereedschap vergroot het risico van een
elektrische schok.

d) Gebruik de aansluitleiding niet voor een
verkeerd doel, om het gereedschap te dragen,
op te hangen of om de stekker uit het
stopcontact te trekken. Houd de
aansluitleiding uit de buurt van hitte, olie,
scherpe randen en bewegende
apparaatdelen. Beschadigde of in de war

geraakte aansluitleidingen vergroten het risico van
een elektrische schok.

e) Wanneer u buitenshuis met het
gereedschap werkt, dient u alleen
verlengsnoeren te gebruiken die voor gebruik
buitenshuis geschikt zijn. Het gebruik van een

voor gebruik buitenshuis geschikt verlengsnoer
beperkt het risico van een elektrische schok.

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met
bedacht te werk tijdens het gebruik van een
gereedschap. Gebruik geen gereedschap als
u moe bent of als u onder invloed staat van
drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het
gereedschap kan tot ernstige verwondingen
leiden.

b) Draag persoonlijke beschermingsmiddelen
en altijd een veiligheidsbril. Het dragen van

persoonlijke beschermingsmiddelen zoals een
stofmasker, slipvaste veiligheidsschoenen,
veiligheidshelm of gehoorbescherming,
afhankelijk van het soort en gebruik van het
gereedschap, vermindert het risico op letsel.

c) Voorkom per ongeluk inschakelen.
Verzeker u ervan dat het gereedschap
uitgeschakeld is voordat u het op de
stroomvoorziening aansluit, het oppakt of het
draagt. Wanneer u bij het dragen van het

gereedschap uw vinger aan de schakelaar hebt of
wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen
leiden.

d) Verwijder instelgereedschappen of
schroefsleutels voordat u het gereedschap
inschakelt. Gereedschap of sleutels in een

draaiend deel van het apparaat kunnen tot
verwondingen leiden.

e) Vermijd een abnormale lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in
evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder
controle houden.

f) Draag geschikte kleding. Draag geen
loshangende kleding of sieraden. Houd haren
en kleding uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren
kunnen door bewegende delen worden
meegenomen.

h) Waan u door de vertrouwdheid met het
gereedschap na veelvuldig gebruik niet in
zekerheid en negeer de veiligheidsinstructies
voor het gereedschap niet. Onvoorzichtig te

werk gaan kan binnen een fractie van een seconde
tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het
gereedschap

a) Overbelast het apparaat niet. Gebruik voor
uw werkzaamheden het daarvoor bestemde
gereedschap. Met het passende gereedschap

werkt u beter en veiliger binnen het aangegeven
capaciteitsbereik.

b) Gebruik geen gereedschap waarvan de
schakelaar defect is. Een apparaat dat niet meer

kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.

c) Trek de stekker uit het stopcontact voordat
u het gereedschap instelt, toebehoren wisselt
of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten
van het gereedschap.

d) Bewaar niet-gebruikt gereedschap buiten
het bereik van kinderen. Laat het apparaat niet
gebruiken door personen die er niet mee
vertrouwd zijn of deze aanwijzingen niet
hebben gelezen. Apparaten zijn gevaarlijk

wanneer ze door onervaren personen worden
gebruikt.

e) Onderhoud gereedschappen en
toebehoren zorgvuldig. Controleer of
beweeglijke onderdelen feilloos functioneren
en niet klem zitten, of onderdelen gebroken of
beschadigd zijn, of de werking van het
apparaat wordt belemmerd. Laat beschadigde
delen repareren voordat u het apparaat
gebruikt. Veel ongevallen worden veroorzaakt

door slecht onderhouden gereedschap.

g) Gebruik apparaten, toebehoren,
inzetgereedschap enz. volgens de
aanwijzingen. Let daarbij op de
arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van gereedschap

voor andere dan de voorziene toepassingen kan
tot gevaarlijke situaties leiden.

h) Zorg ervoor dat grepen en grijpvlakken
droog, schoon en vrij van olie en vet zijn.

Gladde grepen en grijpvlakken maken een veilige
bediening en de controle van het gereedschap in
onverwachte situaties onmogelijk.

3.5 Service

a) Laat het gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel
en alleen met originele reserveonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid
van het gereedschap in stand blijft.

3.6 Overige veiligheidsinstructies

– Deze gebruikershandleiding is bedoeld voor

personen met technische basiskennis in de
omgang met apparaten zoals het hier
beschreven apparaat. Wanneer u geen enkele
ervaring heeft met dergelijke apparaten, moet u
eerst een beroep doen op de hulp van ervaren
personen.

– Voor schade die ontstaat, omdat geen nota

werd genomen van deze gebruikershandleiding,
aanvaardt de fabrikant geen aansprakelijkheid.

De informatie in deze gebruikershandleiding is als
volgt gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel
of milieuschade.

Gevaar voor elektrische schok!
Waarschuwing voor lichamelijk letsel
door elektrische schok.

Let op!
Waarschuwing voor materiële scha­de.

4. Speciale
veiligheidsvoorschriften

De volgende restrisico's zijn principieel aanwezig
bij persluchtapparatuur en kunnen ook niet
volledig door veiligheidsmaatregelen worden
geëlimineerd:

4.1 Letselgevaar door vrijkomende
perslucht en onderdelen, die door
de perslucht worden meegesleurd!

– Richt de perslucht nooit op mensen of dieren.
– Zorg ervoor, dat alle gebruikte

persluchtapparaten en toebehoren geschikt zijn
voor de werkdruk of via een drukregelaar
worden aangesloten.

– Houd er tijdens het losmaken van de

snelkoppeling rekening mee, dat de in de

persluchtslang aanwezige perslucht plotseling
ontsnapt. Houd daarom het los te maken
uiteinde van de persluchtslang vast.

– Controleer of alle schroefverbindingen altijd

stevig zijn vastgedraaid.

– Voer nooit zelf reparaties uit aan het apparaat!

Alleen gekwalificeerd personeel mag reparaties
aan compressoren, drukvaten en pneumatische
apparaten uitvoeren.

4.2 Gevaar door oliehoudende
perslucht! (Basic 250-24 W,
Basic 250-50 W)

– Gebruik oliehoudende perslucht uitsluitend voor

pneumatisch gereedschap, dat geschikt is voor
oliehoudende perslucht.

– Gebruik een persluchtslang voor oliehoudende

perslucht niet voor pneumatisch gereedschap,
dat niet geschikt is voor oliehoudende perslucht.

– Vul autobanden enz. niet met oliehoudende

perslucht.

– Door de dienovereenkomstige filter kunnen

oliedeeltjes uit de perslucht worden verwijderd.
Zo kan een door olie gesmeerde compressor
ook worden gebruikt voor
persluchtgereedschap, dat een olievrije
perslucht behoeft.

4.3 Gevaar voor brandwonden aan de
oppervlakken van de
persluchtvoerende onderdelen!

– Laat het apparaat voor

onderhoudswerkzaamheden afkoelen.

4.4 Gevaar voor verwondingen en
kneuzingen aan bewegende delen!

– Neem het apparaat nooit in gebruik zonder

gemonteerde veiligheidsvoorziening.

– Houd er rekening mee, dat het apparaat na het

bereiken van de minimale druk automatisch
start! – Controleer of het apparaat gescheiden is
van het stroomnet alvorens
onderhoudswerkzaamheden uit te voeren.

– Controleer dat zich tijdens het inschakelen

(bijvoorbeeld na onderhoudswerkzaamheden)
geen montagegereedschap of losse onderdelen
meer in het apparaat bevinden.

4.5 Gevaar door onvoldoende
persoonlijke
beschermingsmiddelen!

– Draag gehoorbescherming.
– Draag een veiligheidsbril.
– Draag tijdens stofgenererende werkzaamheden

of als voor de gezondheid gevaarlijke gassen,

nevel of damp ontstaat een adembescherming.
– Draag geschikte werkkleding.
– Draag slipvast schoeisel.

4.6 Gevaar door gebreken aan het

apparaat!

– Zorg dat het elektrisch apparaat evenals de

toebehoren goed onderhouden worden. Neem

hierbij de onderhoudsvoorschriften in acht.
– Controleer het apparaat voor iedere

ingebruikname op eventuele beschadigingen:

Voor het verdere gebruik van het gereedschap

moeten veiligheidsuitrustingen,

veiligheidsvoorzieningen of licht beschadigde

onderdelen zorgvuldig worden onderzocht op

optimaal en correct functioneren. Een

beschadigd apparaat mag pas weer worden

gebruikt nadat het deskundig is gerepareerd.
– Controleer of de scharnierende onderdelen

correct functioneren en niet klemmen. Alle

onderdelen dienen juist gemonteerd te zijn en te

voldoen aan alle voorwaarden om een goede

werking van het elektrisch apparaat te

garanderen.
– Laat beschadigde beveiligingen of onderdelen

deskundig en door een gekwalificeerde vakman

herstellen of vervangen.

4.7 Overige veiligheidsinstructies

– Neem de bijzondere veiligheidsinstructies in de

betreffende hoofdstukken in acht.

– Neem eventueel de speciale richtlijnen- of

ongevalpreventievoorschriften voor de omgang
met compressoren en pneumatisch
gereedschap van de beroepsvereniging in acht.

– Neem de wettelijke voorschriften voor het

gebruik van te controleren installaties in acht.

– Houd er tijdens gebruik en opslag van het

apparaat rekening mee, dat vrijkomend
condensaat en andere hulpstoffen de omgeving
kunnen verontreinigen en schade aan het milieu
kunnen veroorzaken.

– Houd rekening met omgevingsinvloeden.

4.8 Symbolen op het apparaat

(afhankelijk van het model)

Lees de gebruikershandleiding.

Waarschuwing voor persoonlijk letsel
door het aanraken van hete onderdelen.

Veiligheidsbril dragen.

Draag gehoorbescherming.

Waarschuwing voor de automatische
start.

Waarschuwing voor gevaarlijke
elektrische spanning.

Gewaarborgde geluidsvermogensniveau.

4.9 Veiligheidsvoorzieningen

Veiligheidsventiel

Het veerbelaste veiligheidsventiel (4) wordt
geactiveert, indien de toegestane maximale druk
wordt overschreden.

5. Overzicht

Zie pagina 2.

1Compressor
2 Drukreservoir
3 Condensventiel
4 Veiligheidsventiel
5 Perslucht aansluiting (snelkoppeling),

geregelde perslucht
6 Manometer regeldruk
7 Drukregelaar
8 Manometer keteldruk
9 Aan-/uit-schakelaar

10 Motorbeveiligingsschakelaar *
11 Luchtfilter / luchtfilterbehuizing
12 Olie-afsluitdop *
13 Oliekijkglas *
14 Olieaftapplug *
15 Transportgreep *

* afhankelijk van model / uitvoering

6. Ingebruikname

6.1 Montage (afhankelijk van het model)

1. Monteer de wielen zoals aangegeven (zie afb.
A, pagina 3).

2. Monteer de rubberen voetjes zoals
aangegeven (zie afb. B, pagina 3).

3. Schroef de meegeleverde luchtfilter (11) op de
luchtinlaat (zie afb. C, pagina 3).

6.2 Condensventiel controleren

Controleer of het condensventiel (3) gesloten is.

6.3 Olie bijvullen (Basic 250-24 W,

Basic 250-50 W)

Oliekwaliteit en -hoeveelheid (circa-opgaaf) zie
hoofdstuk 12. Technische gegevens.

1. Olie-afsluitdop (12) eraf draaien.

2. Olie tot het midden van het oliekijkglas (13) of
de markering vullen.

3. Olie-afsluitdop (12) weer erop draaien.

NEDERLANDS nl

6.4 Opstelling

De plaats waar het apparaat wordt neergezet
moet voldoen aan de volgende eisen:

– Droog, vorsvrij
– Stevige, horizontale en vlakke ondergrond

Gevaar!

Door foutieve installatie kunnen ernstige
ongelukken ontstaan.

– Beveilig het apparaat tegen wegrollen, kantelen

en glijden.

– Veiligheidsvoorzieningen en

bedieningselementen moeten vrij toegankelijk
zijn.

– (Basic 250-24 W, Basic 250-50 W) Apparaat

niet op de zijkant plaatsen. Er kan olie uit het
apparaat lekken!

6.5 Transport

– (Basic 250-24 W, Basic 250-50 W) Apparaat

niet op de zijkant plaatsen. Er kan olie uit het
apparaat lekken!

– Trek het apparaat niet aan de slang of het

netsnoer. Apparaat met behulp van de
transportgreep (15) transporteren.

7. Bediening

7.1 Netaansluiting

Gevaar! Elektrische spanning.

Gebruik het apparaat uitsluitend in een droge
omgeving.

Gebruik het apparaat alleen aan een stroombron,
die voldoet aan de volgende eisen: Stopcontact
moet volgens de voorschriften geïnstalleerd,
geaard en getest zijn; Beveiliging conform de
technische gegevens.

Het snoer moet zo gelegd worden dat het de
werkzaamheden niet kan bemoeilijken en dat het
snoer niet beschadigd kan raken.

Controleer iedere keer of het apparaat is
uitgeschakeld, voordat u de netstekker in het
stopcontact steekt.

Het snoer moet beschermd worden tegen hitte,
bijtende vloeistoffen en scherpe randen.

Gebruik uitsluitend verlengsnoeren met
voldoende doorsnede (zie hoofdstuk

12. Technische gegevens).
Gebruik verlengsnoeren voor gebruik buitenshuis.

Gebruik in de open lucht alleen hiervoor
toegelaten en overeenkomstig gekenmerkte
verlengsnoeren.

Schakel de compressor niet uit door aan de
netstekker te trekken, maar met behulp van de
aan-/uit-schakelaar.

Schakel altijd een aardlekschakelaar (RCD) met
een max. aanspreekstroom van 30 mA voor de
machine.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uit­schakelaar (9) inschakelen en afwachten,
totdat de maximale keteldruk wordt bereikt
(compressor wordt uitgeschakeld). De
keteldruk wordt weergegeven op de keteldruk­manometer (8).

Regeldruk via de drukregelaar (7) instellen. De
actuele regeldruk wordt weergegeven op de
regeldruk-manometer (6).

Attentie!

De ingestelde regeldruk mag niet hoger zijn dan
de maximale werkdruk van de aangesloten
pneumatische gereedschappen!

2. Persluchtslang aan de persluchtaansluiting (5)
aansluiten.

3. Pneumatisch gereedschap aansluiten. Nu
kunt u met het pneumatisch gereedschap
werken.

4. Schakel het apparaat uit, als u niet direct
verder wilt werken. Trek vervolgens de
netstekker uit het stopcontact.

17

NEDERLANDSnl

5. Condensaat van het drukreservoir dagelijks
via het condensventiel (3) weg laten lopen.

8. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het
apparaat begint:

Apparaat uitschakelen. Netstekker uit het
stopcontact trekken. Wacht totdat het apparaat
stil staat. Zorg ervoor, dat het apparaat en alle
gebruikte pneumatische gereedschappen en
toebehoren drukloos zijn.

Laat het apparaat en de gebruikte pneumatische
gereedschappen en toebehoren afkoelen.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen weer in gebruik
nemen en controleren. Controleer dat zich geen
gereedschap of soortgelijke meer in het apparaat
bevindt.

Andere dan de in dit hoofdstuk beschreven
onderhouds- of reparatiewerkzaamheden mogen
uitsluitend door geschoold personeel worden
uitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de
wettelijke eisen conform de installatie en de
gebruikswijze van het apparaat worden gepland
en uitgevoerd.

Toezichthoudende autoriteiten kunnen de
indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Ledere keer voor het begin van de
werkzaamheden

– Persluchtslangen controleren op

beschadigingen; Indien nodig vervangen.

– Schroefverbindingen op goede zitting

controleren en indien nodig aantrekken.

– Aansluitkabel op beschadigingen controleren en

indien nodig laten vervangen door een
elektricien.

Dagelijks

– Condensaat van het drukreservoir via het

condensventiel (3) weg laten lopen.

Na elke periode van 50 bedrijfsuren

– Luchtfilter (11) reinigen (zie afb. D, pagina 3).
– (Basic 250-24 W, Basic 250-50 W) Oliestand

van de compressor via het oliekijkglas (13)
controleren en indien nodig bijvullen. (Zie
hoofdstuk 6.)

Na elke periode van 250 bedrijfsuren

– Luchtfilter (11) reinigen of vervangen (zie afb. D,

pagina 3).

Na elke periode van 500 bedrijfsuren

– (Basic 250-24 W, Basic 250-50 W) Olie volledig

weg laten lopen via de olieaftapplug (14) en
vervangen. (Zie hoofdstuk 6.)

Na elke periode van 1000 bedrijfsuren

– Inspectie uit laten voeren in een service-

werkplaats. Hierdoor wordt de levensduur van
de compressor aanzienlijk verhoogd.

8.3 Apparaat bewaren

1. Apparaat uitschakelen en netstekker eruit
trekken.

2. Maak het drukreservoir en alle aangesloten
pneumatische gereedschappen drukvrij.

3. Condensaat van het drukreservoir via het
condensventiel (3) weg laten lopen.

4. Apparaat op een dergelijke manier bewaren,
dat onbevoegden het niet in gebruik kunnen
nemen.

5. (Basic 250-24 W, Basic 250-50 W) Apparaat
niet op de zijkant plaatsen. Er kan olie uit het
apparaat lekken!

18

Attentie!

Het apparaat niet in de openlucht of in een
vochtige omgeving bewaren.

Bij vorstgevaar

Attentie!

Vorst (< 5 °C) brengt onherstelbare schade aan
het apparaat en de toebehoren aan omdat deze
altijd water bevatten! Als er kans op vorst bestaat,
moet het apparaat samen met de toebehoren
worden opgeborgen.

9. Reparatie

Gevaar!

Reparaties aan deze gereedschappen mogen
alleen uitgevoerd worden door elektromonteurs!

Neem voor gereedschap van Metabo dat
gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.

Lijsten met reserveonderdelen kunt u via
www.metabo.com downloaden.

10. Milieubescherming

Gevaar!

Het condensaat uit het drukreservoir bevat
olieresten en/of milieubelastende
verontreinigingen. Verwijder het condensaat op
een milieuvriendelijke manier via het KCA!

Gevaar!

(Basic 250-24 W, Basic 250-50 W) Verwijder de
afgedankte olie uit de condensator op een
milieuvriendelijke manier via het KCA!

Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte machines, verpakkingen en
toebehoren.

Uitsluitend voor EU-landen: Geef uw
gereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG
inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen oude apparaten gescheiden te
worden ingezameld en op milieuvriendelijke wijze
te worden afgevoerd.

11. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het
apparaat begint:

Apparaat uitschakelen. Netstekker uit het
stopcontact trekken. Wacht totdat het apparaat
stil staat. Zorg ervoor, dat het apparaat en alle
gebruikte pneumatische gereedschappen en
toebehoren drukloos zijn. Laat het apparaat en de
gebruikte pneumatische gereedschappen en
toebehoren afkoelen.

Verdere werkzaamheden dan de in dit hoofdstuk
beschreven werkzaamheden mogen alleen
worden uitgevoerd door een gekwalificeerde
elektricien of het service-center in uw land.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen weer in gebruik
nemen en controleren. Controleer dat zich geen
gereedschap of soortgelijke meer in het apparaat
bevindt.

De compressor werkt niet:

▪ Er is geen netspanning.

– Controleer het snoer, de stekker, het

stopcontact en de zekering.

▪ De netspanning is te laag.

– Gebruik verlengsnoeren met voldoende

doorsnede (zie hoofdstuk 12. Technische
gegevens). Als het gereedschap koud is:
Verlengsnoer vermeiden. Als het gereedschap

koud is: Laat de druk van het drukreservoir
ontsnappen.

▪

De compressor werd uitgeschakeld door aan de
netstekker te trekken terwijl het apparaat nog
was ingeschakeld.

– Compressor met behulp van de aan-/uit-

schakelaar (9) in eerste instantie uitschakelen
en vervolgens weer inschakelen.

▪ De motor is oververhit, bijv. door onvoldoende

koeling (koelribben afgedekt).
– Compressor met behulp van de aan-/uit-

schakelaar (9) uitschakelen.

– Oorzaak van de oververhitting verhelpen.

Ongeveer tien minuten laten afkoelen

– Alleen bij het model met

Motorbeveiligingsschakelaar (10):
Motorbeveiligingsschakelaar (10) controleren,
indien nodig resetten door in te drukken. Zie
afb. E, pagina 3.

– Compressor met behulp van de aan-/uit-

schakelaar (9) opnieuw inschakelen.

Compressor draait zonder voldoende druk op
te bouwen.

▪ Condensventiel lekt.

– Controleer of het condensventiel (3) gesloten

is.

– Afdichting van de ventielschroef controleren,

indien nodig vervangen.

▪ Terugslagklep lekt.

– Terugslagklep in een service-werkplaats laten

reviseren.

Pneumatisch gereedschap krijgt niet
voldoende druk.

▪ Drukregelaar is niet ver genoeg open gedraaid.

– Drukregelaar (7) verder open draaien.

▪ Slangverbinding tussen compressor en

pneumatisch gereedschap lekt.
– Slangverbinding controleren; beschadigde

onderdelen indien nodig vervangen.

12. Technische gegevens

Toelichting op de gegevens van pagina 3.
Wijzigingen en technische verbeteringen

voorbehouden.
A=zuigkracht

F=vulvermogen
L

=effectieve levering bij 80% max. druk

eff

p=max. druk
V = ketelgrootte
a = aantal luchtuitlaten
z =aantal cilinders
n

=max. toerental

0

P

=nominaal vermogen

1

U =aansluitspanning
I =nominale stroom
F

=min. beveiliging

min

IP = beschermingsklasse
G = maximale totale lengte en diameter van

A=afmetingen (lxbxh)
T
T
Oel =Hoeveelheid olie en kwaliteit bij het

m=gewicht
* = De levensduur van enkele componenten zoals
bijv. de afdichting in de terugslagklep wordt
duidelijk verminderd, als de compressor bij hoge
temperaturen (max. opslag-/bedrijfstemperatuur
en hoger) wordt gebruikt.

** = Bij temperaturen onder de min. opslag-/
bedrijfstemperatuur bestaat vorstgevaar voor het
condensaat en drukreservoir.

De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de
betreffende geldige norm).

de emissie van het gereedschap en een
vergelijking van de verschillende gereedschappen
mogelijk. Afhankelijk van het gebruik, de toestand
van het gereedschap of het inzetgereedschap kan
de daadwerkelijke belasting hoger of lager
uitvallen. Neem voor de beoordeling pauzes en
fasen met een lagere belasting in aanmerking.
Bepaal op basis van de overeenkomstig

de verlengsnoeren

=max. opslag-/bedrijfstemperatuur *

max

=min. opslag-/bedrijfstemperatuur **

min

verversen van de olie (afhankelijk van
het model)

Emissiewaarden

Deze waarden maken een beoordeling van
