Заявление о соответствии — «Cummins MerCruiser Diesel»

Этот двигатель с поворотно-откидной колонкой или с реверс-редуктором при установке в соответствии с инструкциями «Cummins MerCruiser Diesel» удовлетворяет требованиям следующих директив, которые соответствуют стандартам с внесёнными поправками:

Директива по судам для отдыха 94/25/EC; 2003/44/EC

Применяемые нормы Применяемые стандарты

Характеристики управляемости (A.4) ISO 8665

Стационарный двигатель (A.5.1.1) ISO 15584; ISO 10088; ISO 7840; ISO 10133

Система рулевого управления (A.5.4) Применимые разделы: ISO 10592, ISO 8848 и ABYC P-17

Требования к выбросам выхлопных газов (B.2) ISO 8178

Руководство пользователя (B.4) ISO 8665

Уровни распространения шума (C.1) (только поворотно-откидная колонка с маркировкой CE)

«Cummins MerCruiser Diesel» заявляет, что наши двигатели с поворотно-откидными колонками или с реверсредукторами без встроенной выхлопной системы, если они установлены на судах для отдыха в соответствии с предоставленными инструкциями производителей, будут отвечать требованиям по токсичности выхлопных газов вышеупомянутого стандарта. Данный двигатель не должен быть допущен к эксплуатации, пока судно, на которое он устанавливается, не будет признано соответствующим должному выполнению директивы, если это требуется.

Директива по электромагнитной совместимости 89/336/EC, 92/31/EEC и 93/68/EEC

Общий стандарт для выбросов EN 50081-1

Общий стандарт для устойчивости EN 50082-1

Суда, катера и устройства, приводимые в действие двигателями внутреннего сгорания — характеристики радиопомех

Испытание электростатическим разрядом EN 61000-6-2; EN 61000-4-2; EN61000-4-3

ISO 14509

SAE J551 (CISPR 12)

90-8M0057524 311

*8M0057524*

Более подробная информация о выбросах выхлопных газов или уровнях шума, а также декларация о мощности, содержится в Заявлении о соответствии, поставляемом с каждым двигателем компании «Cummins MerCruiser Diesel».

Эта декларация выпущена под исключительную ответственность компании «Cummins MerCruiser Diesel».

Джим Кэленбек (Jim Kahlenbeck)

Технический директор — «Cummins MerCruiser Diesel», Charleston, South Carolina U.S.A. (Чарльстон, Южная Каролина, США)

Для урегулирования споров обращайтесь по адресу: Engineering — Marine Emissions Cummins MerCruiser Diesel 4500 Leeds Avenue Charleston (Чарльстон), South Carolina (Южная Каролина) 29405 USA (США) (843) 745-1610

Идентификационная запись

Просьба указать следующую информацию:

Модель двигателя и мощность в лошадиных силах

Серийный номер узла транца (поворотно-откидная колонка) Передаточное число Серийный номер узла поворотно-откидной колонки

Модель трансмиссии (бортовой двигатель) Передаточное число Серийный номер трансмиссии

Номер гребного винта Шаг Диаметр

Серийный номер двигателя

© 2011 г., Mercury Marine Модели дизельных двигателей с поворотно-откидными колонками QSD 2.0

Идентификационный номер корпуса судна (HIN) Дата приобретения

Изготовитель лодки Модель лодки Длина

Номер сертификата по выбросу выхлопных газов

Серийные номера являются ключами изготовителя к различным проектно-конструкторским деталям, относящимся к вашему силовому агрегату Cummins MerCruiser Diesel®. При обращении в компанию «Cummins MerCruiser Diesel» (CMD®) по поводу обслуживания всегда указывайте модель и регистрационные номера.

Содержащиеся здесь описания и спецификации были действительны в момент утверждения публикации этого руководства. Компания «Cummins MerCruiser Diesel», которая постоянно работает над усовершенствованием своей продукции, сохраняет за собой право на прекращение выпуска моделей в любое время или на изменение технических характеристик или конструкции без уведомления и принятия каких-либо обязательств.

Cummins MerCruiser Diesel, Charleston, South Carolina, U.S.A. (Чарльстон, Южная Каролина, США). Напечатано в США. «Mercury», «Mercury Marine», «MerCruiser», «Mercury MerCruiser», «Mercury Racing», «Mercury Precision Parts»,

«Mercury Propellers», «Mariner», «Quicksilver», «#1 On The Water», «Alpha», «Bravo», «Bravo Two», «Pro Max», «OptiMax», «Sport-Jet», «K-Planes», «MerCathode», «RideGuide», «SmartCraft», «Zero Effort», «M» с логотипом «Waves», «Mercury» с логотипом «Waves» и логотип «SmartCraft» являются зарегистрированными торговыми марками корпорации «Brunswick Corporation». Логотип «Mercury Product Protection» является зарегистрированным знаком обслуживания корпорации «Brunswick Corporation».

Добро пожаловать

Вы выбрали один из лучших имеющихся в наличии судовых силовых агрегатов. Он включает множество конструктивных особенностей, обеспечивающих простоту использования и надежность.

При надлежащем уходе и техническом обслуживании вы сможете сполна насладиться этим изделием, используя его в течение многих сезонов плавания на лодке. Для обеспечения максимальной эффективности и несложного управления необходимо внимательно прочитать это руководство.

В руководстве по эксплуатации, техническому обслуживанию и гарантии содержатся конкретные инструкции по использованию и обслуживанию вашего изделия. Мы рекомендуем, чтобы это руководство постоянно было под рукой, потому что у вас могут возникнуть какие-то вопросы, когда вы находитесь на воде.

Благодарим за приобретение одного из изделий производства «Cummins MerCruiser Diesel». Мы искренне надеемся, что плавание на вашей новой лодке доставит вам удовольствие!

Cummins MerCruiser Diesel

Заявление о гарантии

Изделие, которое вы приобрели, поставляется с ограниченной гарантией компании «Cummins MerCruiser Diesel»; срок действия гарантии установлен далее в разделе по гарантии данного руководства. Положение о гарантии содержит описание случаев, которые подпадают и которые не подпадают под действие гарантии, продолжительность действия, как лучше всего обеспечить распространение гарантии, важные случаи исключений и ограничения по повреждениям, а также другую соответствующую информацию. Изучите, пожалуйста, эту важную информацию.

Внимательно ознакомьтесь с этим руководством

ВАЖНАЯ ИНФОРМАЦИЯ: Если вам не ясен какой-либо из разделов руководства, необходимо обратиться к дилеру для непосредственной демонстрации способов запуска и управления.

Примечание

В данной публикации и на вашем силовом агрегате пометки «Опасно», «Предупреждение» и «Предостережение»,

сопровождаемые международным символом HAZARD (ОПАСНОСТЬ) предупредить механика-установщика и пользователя о специальных инструкциях в отношении конкретного обслуживания или операции, которые могут быть опасными при неправильном или неосторожном выполнении. Эти предупреждения по технике безопасности соответствуют стандарту ANSI Z535.6-2006 по безопасности изделий, информация о котором содержится в руководствах для пользователей, инструкциях и других сопутствующих материалах. Необходимо их тщательное соблюдение.

Сами по себе эти предупреждения по технике безопасности не могут устранять опасности, на которые они указывают. Строгое соблюдение этих специальных инструкций при выполнении обслуживания, наряду со здравым смыслом при эксплуатации, являются наиболее существенными мерами для предотвращения несчастных случаев.

ОПАСНО

Указывает на опасную ситуацию, которая (если не удастся ее избежать) приведет к гибели или серьезной травме.

, могут использоваться для того, чтобы

ПРЕДУПРЕЖДЕНИЕ

Указывает на опасную ситуацию, которая (если не удастся ее избежать) может привести к гибели или серьезной травме.

ПРЕДОСТЕРЕЖЕНИЕ

Указывает на опасную ситуацию, которая (если не удастся ее избежать) может привести к легкой травме или травме средней тяжести.

ПРИМЕЧАНИЕ

Указывает на ситуацию, которая (если не удастся ее избежать) может привести к повреждению двигателя или какойлибо крупной его части.

ВАЖНАЯ ИНФОРМАЦИЯ: Указывает, что эта информация важна для успешного выполнения задачи.

ПРИМЕЧАНИЕ: Указывает, что эта информация поможет понять конкретный шаг или действие.

ПРЕДУПРЕЖДЕНИЕ

Оператор (водитель) отвечает за правильную и безопасную эксплуатацию лодки, оборудования на борту и за безопасность всех пассажиров. Мы настоятельно рекомендуем, чтобы водитель прочитал это руководство по эксплуатации, техническому обслуживанию и гарантии и разобрался в инструкциях по эксплуатации силового агрегата и соответствующих вспомогательных устройств до начала эксплуатации лодки.

ПРЕДУПРЕЖДЕНИЕ

В выхлопе двигателя у данного двигателя содержатся химические соединения, которые в штате Калифорния признаны вызывающими онкологические заболевания, врожденные патологии и другие нарушения репродуктивной функции.

Информация о гарантии

Регистрация гарантии - Соединенные Штаты Америки и Канада

1. Важно, чтобы дилер, у которого вы совершили покупку, полностью заполнил «Карточку регистрации гарантии» (Warranty Registration Card) и выслал ее на завод-изготовитель сразу после продажи нового изделия.

2. В ней указаны фамилия и адрес первого покупателя, модель и серийный(е) номер(а) изделия, дата продажи, вид использования, а также код, фамилия и адрес дилера, продавшего двигатель. Дилер также удостоверяет, что вы являетесь первым покупателем и пользователем этого изделия.

3. По получении заводом-изготовителем «Карточки регистрации гарантии» вам вышлют руководство владельца, в котором содержится подтверждение вашей регистрации гарантии.

4. При покупке двигателя вам будет выдана временная «Карточка регистрации гарантии владельца изделия».

5. Ввиду того, что дилер, продавший вам двигатель, продолжает быть лично заинтересован в том, чтобы вы были удовлетворены, двигатель следует возвратить ему для гарантийного обслуживания.

6. Если вы не получите руководство владельца в течение 60 дней со дня продажи нового изделия, свяжитесь, пожалуйста, с дилером, у которого вы совершили покупку.

7. Настоящая ограниченная гарантия не вступит в силу до тех пор, пока изделие не будет зарегистрировано на заводе-изготовителе.

ПРИМЕЧАНИЕ: Завод-изготовитель и дилер должны вести списки регистрации изделий для судов, продаваемых в Соединенных Штатах, на случай, если в соответствии с Федеральным законом о лодочной безопасности (Federal Boat Safety Act) потребуется дать извещение о несоответствии изделия.

8. Вы можете изменить свой адрес в любое время, в том числе при подаче гарантийного требования, позвонив в «Mercury MerCruiser» или же направив письмо или факс в отдел регистрации гарантии «Mercury MerCruiser» с указанием своего имени, старого адреса, нового адреса и серийного номера двигателя. Ваш дилер также может оформить это изменение информации.

Покупатели и дилеры в Соединенных Штатах могут обращаться по адресу: Mercury Marine Attn: Warranty Registration Department W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI 54936-1939 920-929-5054 Факс 920-929-5893

Покупатели и дилеры в Канаде могут обращаться по адресу: Mercury Marine Canada Limited 2395 Meadowpine Blvd. Mississauga, Canada, L5N 7W6 Факс 1-800-663-8334

Регистрация гарантии - За пределами США и Канады

1. Важно, чтобы дилер, у которого вы совершили покупку, полностью заполнил «Карточку регистрации гарантии» (Warranty Registration Card) и выслал ее дистрибьютору или в сервис-центр Marine Power Service Center, ответственный за администрирование программы регистрации гарантий и гарантийных претензий по вашему региону.

2. В «Карточке регистрации гарантии» указаны ваша фамилия и адрес, модель и серийные номера изделия, дата продажи, вид использования, а также номер кода, фамилия и адрес дистрибьютора/дилера, совершившего продажу. Дистрибьютор или дилер также удостоверяет, что вы являетесь первым покупателем и пользователем этого двигателя.

3. Копия «Карточки регистрации гарантии», которая называется «Копия покупателя» (Purchasers Copy), ДОЛЖНА быть выдана вам немедленно после того, как дистрибьютор или дилер, у которого вы совершили покупку, полностью заполнит «Карточку регистрации гарантии». Эта карточка представляет собой документ, удостоверяющий заводскую регистрацию вашего изделия, и вы должны хранить ее для будущего использования при необходимости. Если вам когда-либо потребуется провести гарантийное обслуживание этого изделия, ваш дилер может попросить вас предъявить «Карточку регистрации гарантии», чтобы проверить дату покупки и использовать содержащуюся в карточке информацию для подготовки форм(ы) гарантийного требования.

4. В некоторых странах сервис-центр Marine Power Service Center выдаст вам постоянную (пластиковую) «Карточку регистрации гарантии» в течение 30 дней после получения от Вашего дистрибьютора или дилера «Заводской копии» (Factory Copy) «Карточки регистрации гарантии». Если вы получите пластиковую «Карточку регистрации гарантии», вы можете выбросить «Копию покупателя», которую вы получили от дистрибьютора или дилера при покупке двигателя. Спросите вашего дистрибьютора или дилера, относится ли к вам эта программа пластиковых карточек.

5. Дальнейшая информация относительно «Карточки регистрации гарантии» и ее отношения к обработке гарантийных требований приведена в разделе «Международная гарантия». См. оглавление.

Страница 2 90-8M0057524 rus МАРТ 2011

Раздел 1 - Гарантийные обязательства

ВАЖНАЯ ИНФОРМАЦИЯ: В некоторых странах законодательство требует, чтобы завод-изготовитель и дилер вели списки регистрации. Мы хотим, чтобы ВСЕ изделия были зарегистрированы на заводе-изготовителе на случай, если когда-либо будет необходимо связаться с вами. Убедитесь в том, что ваш дистрибьютор или авторизованный дилер Cummins MerCruiser Diesel немедленно заполнил карточку регистрации гарантии и выслал заводскую копию в международный сервис-центр Marine Power International Service Center для вашего региона.

Гарантийные обязательства

Всемирная ограниченная гарантия на двигатели высокой мощности для судов, используемых для отдыха

Изделия, охватываемые настоящей гарантией

QSD 2.0 л QSD 2.8 л QSD 4.2 л Компания «MerCruiser Diesel» гарантирует в течение описанного ниже периода, что ее новые изделия не имеют дефектов материалов и качества

изготовления.

Срок действия гарантии

Настоящая ограниченная гарантия предоставлена на два (2) года от более ранней из следующих дат: даты первой продажи изделия розничному покупателю, который приобрел его для активного отдыха, даты ввода изделия в эксплуатацию или даты, к которой изделие проработало в течение 50 часов. Использование изделия в коммерческих целях аннулирует гарантию. Использование в коммерческих целях включает в себя любое использо‐ вание изделия, связанное с работой, или любое другое использование изделия, создающее доход, в течение любой части гарантийного срока, даже если изделие используется в этих целях только эпизодически. Ремонт или замена деталей, равно как и выполнение сервисного обслуживания согласно настоящей гарантии, не увеличивает гарантийный срок свыше исходной даты его истечения. Гарантийное покрытие, срок которого еще не истек, может быть передано от одного покупателя, использующего изделие для отдыха, следующему покупателю, использующему изделие для отдыха, после на‐ длежащей перерегистрации данного изделия.

Номинальные параметры двигателей с высокой мощностью

Термин «Номинальные параметры двигателей с высокой мощностью» используется для применений с различной нагрузкой, когда полная мощность ограничена одним (1) часом в каждые восемь (8) часов эксплуатации. Пониженная мощность должна быть на уровне крейсерской скорости. Крейсерская скорость (число оборотов в минуту) зависит от номинальных оборотов двигателя (об/мин):

Номинальная скорость (об/мин)

2000–2800 об/мин 200 об/мин 2801–3500 об/мин 300 об/мин 3501–4500 об/мин 400 об/мин Эти номинальные параметры предназначены для лодок, используемых для отдыха (а не для получения прибыли), которые эксплуатируются не более

500 часов в течение года.

Условия, выполнение которых необходимо для получения гарантийного покрытия

Гарантийное покрытие предоставляется только розничным покупателям, которые покупают изделие у дилера, уполномоченного компанией «Cummins MerCruiser Diesel» продавать это изделие в стране, в которой имела место продажа, и только после того, как выполнен и оформлен предписанный компанией «Cummins MerCruiser Diesel» процесс предпродажной проверки. Действие гарантии начинается после надлежащей регистрации изделия уполномоченным дилером. Неточная информация в регистрации гарантии относительно использования для целей отдыха или последующее изменение использования для целей отдыха на использование в коммерческих целях (если надлежащим образом не перерегистрировано) может сделать на‐ стоящую гарантию недействительной исключительно по усмотрению компании «Cummins MerCruiser Diesel». Для сохранения действия гарантии не‐ обходимо своевременно проводить регламентное техническое обслуживание в соответствии с настоящим руководством по эксплуатации, техническому обслуживанию и гарантии. «Cummins MerCruiser Diesel» сохраняет за собой право ставить условием гарантийного покрытия представление доказа‐ тельства выполнения надлежащего технического обслуживания.

Обязательства «Cummins MerCruiser Diesel»

Единственная и исключительная обязанность компании «MerCruiser Diesel» по настоящей гарантии ограничивается, по нашему выбору, ремонтом дефектной детали, заменой такой детали или деталей новыми деталями или сертифицированными компанией «Mercury Marine» восстановленными деталями, или же возмещением покупной цены изделия Cummins MerCruiser Diesel. «Cummins MerCruiser Diesel» сохраняет за собой право время от времени улучшать или модифицировать изделия без принятия на себя обязательств модифицировать ранее изготовленные изделия. Если существует необходимость гарантийного ремонта механических деталей на заводе, то компания «Cummins MerCruiser Diesel» возместит транс‐ портные расходы обслуживающего технического персонала в разумном объеме. «Cummins MerCruiser Diesel» оплатит в разумном объеме стоимость работ по демонтажу и повторной установке двигателя и привода, если существует необходимость устранения неисправности, подпадающей под га‐ рантию.

Как получить гарантийное обслуживание

Крейсерская скорость (об/мин)

Ограничение номинальной скорости

(об/мин)

90-8M0057524 rus МАРТ 2011 Страница 3

Раздел 1 - Гарантийные обязательства

Гарантийные требования следует предъявлять через авторизованную ремонтную службу компании «Cummins MerCruiser Diesel». Покупатель должен предоставить компании «Cummins MerCruiser Diesel» приемлемую возможность отремонтировать изделие и надлежащий доступ к изделию для вы‐ полнения гарантийного обслуживания. Покупатель не должен отправлять изделие или его детали непосредственно компании «Cummins MerCruiser Diesel», за исключением случаев, когда компания «Cummins MerCruiser Diesel» запросит об этом. Карточка регистрации гарантии является единственным действительным доказательством зарегистрированного обладания и должна быть предоста‐ влена дилеру в момент обращения за гарантийным обслуживанием.

Что не подпадает под действие гарантии

Данная ограниченная гарантия не распространяется на следующее:

• Обычное техническое обслуживание

• Незначительные регулировки или проверки, включая прочистку топливных форсунок, проверку фильтров, регулировку ремней или органов упра‐ вления, а также проверку смазки и уровня жидкостей, которые выполняются в рамках обычного обслуживания.

• Масла, жидкие смазочные материалы или жидкости, за исключением случаев, когда их утечка или загрязнение вызваны таким дефектом изделия, который подпадает под действие гарантии.

• Нормальный износ и амортизация

• Устранение шума двигателя, за исключением случаев, когда диагностика показывает, что причиной этого шума является серьезная внутренняя неполадка двигателя, которая может привести к неисправности

• Притирка клапана или седла клапана, необходимая из-за износа

• Повреждение, вызванное неправильным обращением, неправильной эксплуатацией, небрежностью, аварией, затоплением, ненадлежащим сер‐ висным обслуживанием, низкими температурами, изменением или снятием деталей

• Повреждение, вызванное использованием гребного винта или передаточного отношения, которые не позволяют двигателю работать с его мак‐ симальной расчетной скоростью вращения (см. «Руководство по эксплуатации, техническому обслуживанию и гарантийному обеспечению»)

• Эксплуатация изделия способом, противоречащим рекомендациям раздела об эксплуатации и рабочем цикле в «Руководстве по эксплуатации, техническому обслуживанию и гарантийному обеспечению»

• Повреждение нижнего узла привода или гребного винта, вызванное ударом о морское препятствие, такое как подводный объект

• Неправильная установка (указания по правильной установке и описание ее методов представлены в инструкциях по установке изделия)

• Дополнительные сервисные работы по просьбе клиента, за исключением тех, которые необходимы для выполнения гарантийных обязательств

• Повреждение изделия Cummins MerCruiser Diesel, вызванное использованием принадлежностей или деталей, изготовленных или проданных не «Cummins MerCruiser Diesel» и не «Mercury Marine»

• Крыльчатки и втулки струйного насоса

• Эксплуатация с топливом, маслом или смазкой, которые не подходят для использования с данным изделием (см. «Руководство по эксплуатации, техническому обслуживанию и гарантийному обеспечению»)

• Повреждение, вызванное попаданием воды в двигатель через воздушный фильтр или выхлопную систему

• Повреждение в результате попадания воды в стартер

• Стартеры, якоря или узлы обмоток возбуждения, либо сгоревшие, либо с вырванным из коллектора проводом из-за чрезмерного количества попыток запуска

• Повреждение изделия из-за недостаточного количества охлаждающей воды, вызванного закупоркой системы охлаждения или водоприемных отверстий

• Повреждение, вызванное работой двигателя на суше

• Повреждение, вызванное тем, что двигатель смонтирован слишком высоко на транце

• Повреждение в результате эксплуатации лодки с чрезмерно большим дифферентом двигателя

• Повреждение, вызванное двигателями, которые не достигают максимального расчетного числа оборотов из-за перегрузки судна

• Работы не производятся авторизованной ремонтной службой компании «Cummins MerCruiser Diesel», за исключением тех случаев, когда соот‐ ветствующая ремонтная база недоступна для выполнения ремонтных работ, а также предварительно было получено разрешение от предприятияизготовителя выполнить работы на другой ремонтной базе в связи с неотложной необходимостью.

• Расходы, относящиеся к подъему судна из воды, спуску на воду или буксированию

• Снятие или замена перегородок судна или других материалов, чтобы обеспечить доступ к изделию

• Расходы, связанные с доставкой изделия авторизованному дилеру «Cummins MerCruiser Diesel», когда не обеспечивается приемлемый доступ к изделию для гарантийного обслуживания

• Расходы, связанные с хранением, телефонные расходы, арендная плата, неудобство, плата за пользование стапелем, стоимость страхового покрытия, платы по займам, потеря времени, потеря дохода или любые другие виды побочных или косвенных убытков

Страница 4 90-8M0057524 rus МАРТ 2011

Раздел 1 - Гарантийные обязательства

Использование данного изделия в любое время, даже предыдущим владельцем изделия, для гонок или другой соревновательной деятельности или эксплуатация с коробкой передач гоночного типа делает настоящую гарантию недействительной.

Компания «Cummins MerCruiser Diesel» не дала никакому лицу или организации, включая авторизованных дилеров «Cummins MerCruiser Diesel», права делать какие-либо заявления, репрезентации или давать гарантии относительно данного изделия, за исключением тех, которые содержатся в настоя‐ щей ограниченной гарантии, а если такие заявления, репрезентации или гарантии даны, они не будут иметь исковую силу против компании «Cummins MerCruiser Diesel».

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ И ОГРАНИЧЕНИЯ

НАСТОЯЩИМ ПРЯМО ОТРИЦАЮТСЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЯ КАКОЙ-ЛИБО КОН‐ КРЕТНОЙ ЦЕЛИ. ЧТО КАСАЕТСЯ ТАКИХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ОТКАЗАТЬСЯ ОТ КОТОРЫХ НЕВОЗМОЖНО, ИХ ДЕЙСТВИЕ ОГРАНИ‐ ЧИВАЕТСЯ СРОКОМ ДЕЙСТВИЯ НАШЕЙ ПРЯМОЙ ГАРАНТИИ. ДАННАЯ ГАРАНТИЯ НЕ ПРЕДУСМАТРИВАЕТ ПОКРЫТИЯ КАКИХ-ЛИБО ПОБОЧНЫХ И КОСВЕННЫХ УБЫТКОВ. В НЕКОТОРЫХ ШТАТАХ/СТРАНАХ НЕ ПРИЗНАЮТСЯ УКАЗАННЫЕ ВЫШЕ ОТКАЗЫ ОТ ОТВЕТСТВЕННОСТИ, ОГРАНИ‐ ЧЕНИЯ И ИСКЛЮЧЕНИЯ. ПОЭТОМУ ОНИ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. КАК СЛЕДСТВИЕ, ЭТИ ОТКАЗЫ, ОГРАНИЧЕНИЯ И ИС‐ КЛЮЧЕНИЯ МОГУТ НА ВАС НЕ РАСПРОСТРАНЯТЬСЯ. НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРА‐ ВА, И ВЫ МОЖЕТЕ ОБЛАДАТЬ ДРУГИМИ ЮРИДИЧЕСКИМИ ПРАВАМИ, РАЗЛИЧНЫМИ В РАЗНЫХ СТРАНАХ, ШТАТАХ И ПРОВИНЦИЯХ.

Ограниченная гарантия против коррозии (во всем мире)

Границы действия гарантии

«Cummins MerCruiser Diesel» гарантирует, что каждый новый привод Alpha и Bravo с поворотно-откидными колонками (Изделие) не придет в нерабочее состояние в результате коррозии в течение периода времени, указанного ниже.

Срок действия гарантии

Данная ограниченная гарантия в отношении коррозии предоставляется на три (3) года либо от даты первой продажи изделия, либо от даты начала эксплуатации изделия, в зависимости от того, что произойдет раньше. Для моделей поворотно-откидных колонок с SeaCore настоящая гарантия действует в течение 4 (четырех) лет от даты первой продажи данного изделия, либо от даты начала его эксплуатации, в зависимости от того, что произойдет раньше. Ремонт и замена деталей или выполнение обслуживания по данной гарантии не увеличивает гарантийный срок свыше исходной даты его истечения. Гарантийное покрытие, срок которого еще не истек, может быть передано следующему покупателю после надлежащей перерегистрации данного изделия. Действие гарантии прекращается в случае перепродажи изделия розничным покупателем, приобретения изделия на аукционе, со склада бывшего в употреблении оборудования или в страховой компании, которая получила это изделие в результате страхового требования.

Условия, выполнение которых необходимо для получения гарантийного покрытия

Гарантия предоставляется только розничным покупателям, которые приобретают изделие у дилера, уполномоченного компанией «Cummins MerCruiser Diesel» распространять это изделие в стране, в которой имела место продажа. Гарантия вступает в действие после надлежащей регистрации изделия уполномоченным дилером. На судне должны использоваться устройства защиты от коррозии, указанные в «Руководстве по эксплуатации, техническому обслуживанию и гарантийному обеспечению», и должно вовремя выполняться техническое обслуживание в соответствии с настоящим руководством по эксплуатации, техническому обслуживанию и гарантийному обеспечению (включая, без ограничения, замену протекторных анодов, применение предписанных смазок и подкраску задиров и царапин), чтобы продолжалось действие гарантии. Компания «Cummins MerCruiser Diesel» сохраняет за собой право ставить условием гарантийного обслуживания предоставление доказательства выполнения надлежащего технического обслуживания.

Обязательства компании «Mercury»

Единственная и исключительная обязанность компании «Cummins MerCruiser Diesel» по данной гарантии ограничивается, по нашему выбору, ремонтом корродированной детали, заменой такой детали (деталей) новыми деталями или сертифицированными компанией «Mercury Marine» восстановленными деталями, либо возмещением покупной цены изделия Mercury. Компания «Mercury» сохраняет за собой право время от времени улучшать или модифицировать изделия без принятия на себя обязательств модифицировать ранее изготовленные изделия.

Как получить гарантийное обслуживание

Покупатель должен предоставить компании «Cummins MerCruiser Diesel» приемлемый доступ к своему изделию для выполнения гарантийного обслуживания и разумную возможность отремонтировать изделие. Гарантийные требования следует предъявлять путем доставки изделия для проверки дилеру «Cummins MerCruiser Diesel», уполномоченному обслуживать это изделие. Если покупатель не может доставить изделие такому дилеру, он должен уведомить об этом в письменной форме компанию «Cummins MerCruiser Diesel». После этого наша компания организует осмотр и гарантийный ремонт изделия. Если предоставленная услуга не охватывается настоящей гарантией, покупатель оплачивает все работы, связанные с ее предоставлением, и израсходованные при этом материалы, а также несет все прочие расходы, связанные с предоставлением этой услуги. Покупатель не должен отправлять изделие или его детали непосредственно компании «Cummins MerCruiser Diesel», за исключением случаев, когда компания «Cummins MerCruiser Diesel» запросит об этом. Чтобы получить гарантийное обслуживание, необходимо при обращении за гарантийным обслуживанием представить дилеру доказательство зарегистрированного права собственности.

Что не подпадает под действие гарантии

Данная ограниченная гарантия не распространяется на коррозию электрической системы; коррозию в результате повреждения; коррозию, которая вызывает лишь дефекты внешнего вида; коррозию из-за неправильного обращения или неправильного обслуживания; коррозию принадлежностей, приборов или систем рулевого управления; коррозию установленного на заводе-изготовителе гидрореактивного движителя; повреждения, вызванные водорослями; изделие, проданное с ограниченной гарантией Изделия сроком менее одного года; запасные части (детали, приобретенные покупателем); изделия, применяемые в коммерческих целях. Использование в коммерческих целях определяется как любое использование изделия, связанное с работой, или любое другое использование изделия, создающее доход, в течение любой части гарантийного срока, даже при использовании изделия в этих целях только эпизодически.

Передача гарантии

Ограниченная гарантия может быть передана следующему покупателю, но только на оставшийся неиспользованным период ограниченной гарантии. Это не относится к изделиям, используемым в коммерческих целях.

Чтобы передать гарантию следующему владельцу, отошлите факсом в Отдел гарантийного учета «Mercury Marine» копию чека на проданный товар или соглашение о покупке, имя нового владельца, адрес и серийный номер двигателя. В Соединенных Штатах используйте для этого адрес:

90-8M0057524 rus МАРТ 2011 Страница 5

Раздел 1 - Гарантийные обязательства

Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI (Висконсин) 54936-1939 920-929-5054 Факс 920-929-5893

В Канаде используйте для этого адрес: Mercury Marine Canada Limited 2395 Meadowpine Blvd. Mississauga, Canada, L5N 7W6 Факс 1-800-663-8334

После обработки данных, связанных с передачей гарантии, «Mercury Marine» вышлет по почте новому владельцу изделия подтверждение о регистрации.

Это бесплатная услуга. В отношении изделий, приобретенных за пределами США и Канады, необходимо обратиться к дистрибьютору в

вашей стране или в ближайший сервисный центр «Marine Power».

Страница 6 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

Оглавление

Раздел 2 - Информация о силовом агрегате

Идентификация................................................................. 8

Ярлык с серийным номером......................................8

Расположение таблички технических данных..........8

Табличка технических данных двигателя................. 8

Информация о выбросах...........................................9

Сертификат по выбросу выхлопных газов ....... 9

Обязанности владельца .................................... 9

Идентификация ярлыка кормового привода Alpha

....................................................................................10

Серийный номер транца Alpha................................10

Серийный номер и идентификация кормового

привода Bravo...........................................................10

Серийный номер транца Bravo................................11

Приборы — модели с кормовым приводом QSD.......... 12

Цифровые контрольно‑измерительные приборы..12

Приборы ‑ модели с кормовым приводом..............12

VesselView (если установлен).................................13

Переключатели.........................................................13

Панель пуска/останова............................................14

Функции контроля работы двигателя............................. 14

Звуковая система оповещения................................14

VesselView.................................................................15

Тахометр или спидометр системы..........................15

Функции и органы управления........................................ 16

Выключатель аварийной остановки (при наличии)

....................................................................................16

Выключатель со шнуром дистанционной остановки

двигателя..................................................................16

Системы с цифровым управлением дроссельной

заслонкой и переключением передач.....................17

Органы дистанционного управления......................17

Элементы, расположенные на панели ........... 18

Характеристики панели консольного типа .....18

Усилитель дифферента...........................................19

Дифферент и буксировка для одинарного

двигателя .......................................................... 20

Дифферент и буксировка для сдвоенного

двигателя .......................................................... 20

Защита электрической системы двигателя от

перегрузки.................................................................20

Защита от перегрузки интеграционной панели судна

(VIP)...........................................................................22

Защита усилителя дифферента и системы

MerCathode от перегрузки........................................22

90-8M0057524 rus МАРТ 2011 Страница 7

Раздел 2 - Информация о силовом агрегате

25986

25635

Идентификация

Серийные номера являются ключами изготовителя к многочисленным инженерно-конструкторским деталям, относящимся к силовому агрегату «Cummins MerCruiser Diesel». При обращении в компанию «Cummins MerCruiser Diesel» (CMD) по поводу обслуживания всегда указывайте модель и серийные номера.

Ярлык с серийным номером

Ярлык с серийным номером находится на двигателе и указывает серийный номер CMD двигателя, серийный номер транца, серийный номер привода и цветовые коды маслоналивной горловины для жидкостей двигателя.

Ярлык с серийным номером

Расположение таблички технических данных

Табличка технических данных двигателя располагается на стороне встроенного выхлопного коллектора и узла расширительного бачка.

Табличка технических данных двигателя QSD 2.0

a - Табличка технических данных двигателя и инфор‐

мация о выбросах находятся на стороне встроен‐ ного выхлопного коллектора и узла расширитель‐ ного бачка

Табличка технических данных двигателя

Табличка технических данных двигателя, защищающая от несанкционированного вскрытия, прикрепляется на двигатель во время его изготовления компанией «Cummins MerCruiser Diesel». Она содержит важную информацию о выбросе выхлопных газов. Необходимо отметить, что табличка технических данных двигателя не будет оказывать никакого влияния на пригодность, функции или эффективность двигателей, и при этом ни изготовители лодки, ни дилеры не могут снимать табличку технических данных двигателя или ту часть двигателя, к которой она прикреплена, до продажи. Если необходимы модификации или если табличка технических данных двигателя повреждена, то обращайтесь в компанию «Cummins MerCruiser Diesel» для замены.

Страница 8 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

IN THE UNITED STATES, THIS ENGINE IS CATEGORIZED AS A RECREATIONAL ENGINE UNDER 40 CFR PART 94.

4937335

INSTALLATION OF THIS ENGINE IN ANY NON-RECREATIONAL VESSEL IS A VIOLATION OF FEDERAL LAW SUBJECT TO PENALTY

25387

25401

abcdefghijk

Владелец или оператор не имеют права модифицировать двигатель каким-либо образом, который может привести к изменению мощности или превышению уровня выброса по сравнению с техническими параметрами, установленными на заводе-изготовителе.

Табличка технических данных двигателя QSD

a - Серийный номер двигателя b - Информация о моделях Cummins MerCruiser Diesel c - Информация о сертификате по выбросу выхлопных газов d - Удельный расход топлива e - Номинальная рабочая скорость двигателя f - Регулируемая скорость двигателя g - Минимальная скорость холостого хода h - Номинальная мощность двигателя i - Вес двигателя j - Данные о выбросах k - Номер модели изготовителя, тип IMO, литров на цилиндр

Информация о выбросах

Сертификат по выбросу выхлопных газов

Ярлык с информацией о выбросах выхлопных газов, защищающий от несанкционированного вскрытия, прикрепляется к встроенному выхлопному коллектору двигателя и узлу расширительного бачка во время изготовления компанией «Cummins MerCruiser Diesel». Необходимо отметить, что сертификат по выбросу выхлопных газов не влияет на пригодность, функции или эффективность двигателей. Ни судостроители, ни дилеры не могут снимать этот сертификат по выбросу выхлопных газов или деталь, к которой он прикреплен, перед продажей. Если модификация требует снятия сертификата по выбросу выхлопных газов или вызовет его повреждение, перед выполнением таких действий обратитесь в компанию «Cummins MerCruiser Diesel» по поводу возможности замены.

Сертификат по выбросу выхлопных газов

Обязанности владельца

Ни владелец, ни оператор не имеют права модифицировать двигатель каким-либо образом, который может привести к изменению мощности или превышению уровня выброса по сравнению с техническими параметрами, установленными на заводе-изготовителе.

90-8M0057524 rus МАРТ 2011 Страница 9

Раздел 2 - Информация о силовом агрегате

25681

25619

25906

Идентификация ярлыка кормового привода Alpha

Серийный номер привода находится на левой стороне кормового привода Alpha. Передаточное число находится на правой стороне кормового привода Alpha.

a - Ярлык с передаточным числом привода

b - Ярлык с серийным номером (слева)

Кормовой привод Alpha

(справа)

Серийный номер транца Alpha

Серийный номер транца располагается на верхней стороне узла транца.

Узел транца Alpha

a - Серийный номер узла транца

Серийный номер и идентификация кормового привода Bravo

Серийный номер кормового привода, передаточное число, номер модели и штрих-код выдавлены на пластине заземления, расположенной по левому борту кормового привода Bravo.

Штрих-код

a b - Серийный номер c - Передаточное число d - Номер модели

Страница 10 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

25907

25904

25905

Серийный номер также проштампован на отливке кормового привода внутри задней крышки. Он используется в качестве неизменной справочной информации для авторизованных дилеров «MerCruiser Dealers».

Проштампованный серий‐ ный номер кормового приво‐ да Bravo

a - Проштампованный се‐

рийный номер

Серийный номер транца Bravo

Серийный номер транца Bravo проштампован на пластине стремянки крепления на узле транца Bravo.

Пластина стремянки крепления на узле транца Bravo

a - Серийный номер узла транца

Серийный номер также проштампован на корпусе карданного подвеса. Он используется в качестве неизменной справочной информации для авторизованной ремонтной службы компании «Cummins MerCruiser Diesel».

Корпус карданного подвеса с проштампованным серий‐ ным номером

a - Серийный номер узла

транца

90-8M0057524 rus МАРТ 2011 Страница 11

Раздел 2 - Информация о силовом агрегате

abcde

26019

24575

Приборы — модели с кормовым приводом QSD

Цифровые контрольно-измерительные приборы

Комплект контрольно-измерительных приборов SmartCraft производства «Cummins MerCruiser Diesel» может предоставляться с данным изделием. Эти приборы отслеживают такие параметры, как скорость вращения двигателя, температура хладагента, давление масла, напряжение батареи, потребление топлива и время работы двигателя.

Типовые приборы SmartCraft

a - Тахометр b - Спидометр c - ЖК-дисплей представле‐

ния параметров системы

Контрольно-измерительный комплект SmartCraft также поможет идентифицировать коды неисправностей, связанные с включением сигнала звуковой предупредительной системы двигателя. Контрольно-измерительный комплект SmartCraft будет показывать на ЖК-дисплее критические данные о тревожной сигнализации двигателя и определять другие потенциальные проблемы.

См. руководство, прилагаемое к вашему комплекту приборов, для получения информации об отслеживании предупреждающих функций и об основных характеристиках контрольно-измерительного комплекта SmartCraft.

Приборы - модели с кормовым приводом

Ниже кратко описан комплект приборов, которые обычно устанавливаются на некоторых лодках. Владелец/оператор должен быть знаком со всеми приборами на лодке и их функциями. Ввиду большого разнообразия приборов и производителей попросите вашего дилера объяснить вам назначение конкретных приборов и назвать их обычные значения, которые будут показывать эти приборы на вашей лодке.

С вашим силовым агрегатом могут поставляться следующие типы приборов.

Типовые приборы

Справка Прибор Функция

a Масляный манометр (указатель давления масла) Показывает давление масла в двигателе.

b Индикатор состояния аккумуляторной батареи Показывает напряжение аккумуляторной батареи.

c Указатель температуры охлаждающей жидкости Показывает рабочую температуру двигателя.

d Указатель уровня топлива в топливном баке Показывает количество топлива в баке.

e Измерительный прибор усилителя дифферента Показывает угол кормового привода (наклон вверх [наружу] и вниз [вовнутрь]).

Страница 12 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

24797

24735

VesselView (если установлен)

Ваш силовой агрегат может быть подключен к дисплею SmartCraft VesselView. Интерактивный дисплей VesselView постоянно показывает в режиме реального времени скорость и рабочие характеристики, коды неисправностей двигателя, обеспеченность топливом, температуру воды, глубину, а также другие эксплуатационные данные. Когда VesselView обнаруживает проблему в какой-либо из подключенных систем, он показывает аварийное сообщение рулевому судна.

Типовой дисплей VesselView

VesselView также может подключаться к другим судовым системам, таким как GPS, генераторы и устройства контроля окружающей среды в кабине. Такая степень интеграции судна позволяет рулевому следить за многочисленными судовыми системами и контролировать их с помощью одного удобного дисплея.

Обратитесь к вашему руководству по эксплуатации VesselView за подробными инструкциями по работе с этим дисплеем.

Переключатели

a - Замок зажигания b - Переключатель трюмного вентилятора (если

он имеется)

Справка Переключатель Функция

a Замок зажигания Имеет четыре позиции.

1. «OFF.» (ВЫКЛ.) В положении «OFF» (ВЫКЛ.) отключаются все электрические цепи, и двигатель не может быть запущен. Двигатель останавливается, когда замок зажигания установлен в положение «OFF» (ВЫКЛ).

2. «ACC.» (ВСПОМ.) В положении «ACC» (ВСПОМ.) могут использоваться все подключения вспомогательного оборудования к электрическим цепям. Двигатель не будет работать, когда замок зажигания установлен в положение «ACC» (ВСПОМ.).

3. «ON.» (ВКЛ.) В положении «ON» (ВКЛ.) функционируют все электрические цепи и приборы.

4. «START.» (ПУСК) В положении «START» (ПУСК) можно запускать двигатель.

ПРИМЕЧАНИЕ: Ключ зажигания может быть извлечен только в том случае, если он находится в положении «OFF» (ВЫКЛ.).

b Переключатель

трюмного вентилятора (если он имеется)

Включает трюмный вентилятор, если он имеется

90-8M0057524 rus МАРТ 2011 Страница 13

Раздел 2 - Информация о силовом агрегате

Панель пуска/останова

Панель пуска/останова позволяет рулевому запускать или останавливать двигатель нажатием единственной кнопки. При использовании сдвоенных двигателей каждый двигатель управляется независимо. Для функционирования панели пуска/останова необходимо повернуть ключ зажигания в положение ON (ВКЛ).

28082

Панель пуска/останова сдвоенного двигателя аналогична панели для единственного двигателя

В применениях с единственным штурвалом панель пуска/останова должна устанавливаться дополнительно. В применениях со сдвоенным штурвалом панель пуска/останова может устанавливаться дополнительно для главного

штурвального поста и обязательно должна присутствовать на вспомогательных штурвальных постах. Разъем замка зажигания будет закрыт крышкой на штурвале 2.

Мы рекомендуем проинструктировать всех пассажиров о том, как правильно запустить двигатель и управлять лодкой на случай, если им понадобится управлять двигателем в аварийной ситуации.

Случайная или непреднамеренная активация выключателя также возможна, и это может привести к возникновению любой или всех описанных ниже потенциально опасных ситуаций:

• Неожиданное и непреднамеренное прекращение движения вперед может привести к падению пассажиров судна со своих мест или за борт.

• Потеря мощности повлияет на путевую управляемость при сильном волнении водной поверхности, сильном течении или ветре.

• Рулевой может потерять управление судном при швартовке.

Функции контроля работы двигателя

Звуковая система оповещения

Силовой агрегат Cummins MerCruiser Diesel оборудован звуковой предупредительной системой. Звуковая система оповещения контролирует важные компоненты и информирует оператора о возникновении неисправности. Система оповещения не может защитить силовой агрегат от повреждения, вызванного неисправностью.

Когда электронная система управления обнаруживает фиксируемую неисправность, звуковая система оповещения уведомляет об этом оператора. Длительность и тип звукового сигнала зависят от природы неисправного состояния. В случае любого звукового сигнала, пользователь должен посмотреть на рулевые дисплеи для того, чтобы понять ситуацию.

Для того, чтобы оператор мог посмотреть код указанной неисправности и рекомендуемые для устранения неисправности действия, силовой агрегат должен быть оборудован комплектом приборов, который поддерживает систему оповещения и может отобразить коды неисправностей.

Следующие приборы оснащены экранами для отображения кодов неисправностей:

• VesselView

• Тахометр системы SmartCraft

• Спидометр системы SmartCraft

ПРИМЕЧАНИЕ

Звуковой сигнал система оповещения означает обнаружение критической неисправности. Работа силового агрегата во время критической неисправности может привести к повреждению компонентов. Если слышен предупреждающий звуковой сигнал, не продолжайте работу, если только это не требуется для того, чтобы избежать опасной ситуации.

Если раздается звуковой сигнал, немедленно выключите двигатель, если вы не находитесь в опасной ситуации. Если возможно, выявите причину и устраните ее. Если вы не может обнаружить причину, проконсультируйтесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Страница 14 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

MODE

RPM x 1000

RESET

TROLL

ENGINE

[DFLT]

[SKIP] [SAVE]

CHECK

25991

VesselView

Обратитесь к своему руководству по эксплуатации VesselView за подробной информацией о контроле работы двигателя.

Тахометр или спидометр системы

ЖК-дисплей на тахометре системы, если он имеется, показывает активные коды неисправностей. Для индикации возникшего активного кода неисправности на дисплее тахометра появляется следующий экран.

Типовой экран кода неисправности тахометра системы

После выбора «MODE» (РЕЖИМ) также появляются мигающие символы «AL» в правом верхнем углу каждого меню на экране цифрового дисплея, которые означают наличие активной неисправности. Крупная неисправность также сопровождается звуковым предупреждением.

Чтобы посмотреть активные неисправности, нажимайте на «MODE» (РЕЖИМ) до тех пор, пока вы не попадете на экран полного количества часов работы двигателя. При наличии активного кода неисправности полное количество часов работы двигателя будет показываться в течение 30 секунд после нажатия на клавишу. Через 30 секунд цифровой экран будет показывать активные коды неисправностей с 3-секундными интервалами.

Далее представлен список неисправностей, отображаемых на дисплее SmartTach, которые также активизируют звуковую предупредительную систему.

Дисплей Smart Tach

«LOW OIL PRESS» (НИЗКОЕ ДАВЛЕНИЕ МАСЛА)

«OVERHEAT» (ПЕРЕГРЕВАНИЕ)

«WATER IN FUEL» (ВОДА В ТОПЛИВЕ)

«FAULT THROTTLE» (НЕИСПРАВНА ДРОССЕЛЬНАЯ ЗАСЛОНКА) Датчик дроссельной заслонки регистрирует неисправность.

«FAULT BATTERY» (НЕИСПРАВНА БАТАРЕЯ)

«CHECK ENGINE» (ПРОВЕРИТЬ ДВИГАТЕЛЬ)

Давление масла упало ниже критического предельного значения защиты

Температура охлаждающей жидкости двигателя превысила предельное

Датчик наличия воды в топливе (WIF) обнаружил воду в корпусе топливного

Напряжение аккумуляторной батареи ECM вышло за пределы нормального

Код «CHECK ENGINE» (ПРОВЕРИТЬ ДВИГАТЕЛЬ) соответствует количеству

различных неисправностей, относящихся к двигателю. Свяжитесь с вашей

авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Предупреждающая индикация

двигателя.

значение защиты двигателя.

фильтра.

диапазона.

90-8M0057524 rus МАРТ 2011 Страница 15

Раздел 2 - Информация о силовом агрегате

35308

Функции и органы управления

Выключатель аварийной остановки (при наличии)

Выключатель аварийной остановки (E-stop) отключает двигатели в такой аварийной ситуации, как падение человека за борт или опутывание гребного винта. Когда этот выключатель E-stop задействован, он прерывает подачу питания к двигателю и трансмиссии. Если выключатель E-stop установлен на штурвале лодки, то с его помощью выключаются все двигатели.

Типовая установка выключателя E-stop на штурвале

Активация этого выключателя немедленно останавливает двигатель или двигатели, но лодка может продолжать двигаться и проходит некоторое расстояние, в зависимости от скорости и от того, поворачивала ли лодка в момент остановки. При движении по инерции лодка может причинить такую же серьезную травму тем, кто находится на ее пути, как и при движении с включенным двигателем.

Мы рекомендуем проинструктировать всех пассажиров о том, как правильно запустить двигатель и управлять лодкой, на случай, если им понадобится управлять двигателем в аварийной ситуации.

Случайная активация выключателя во время нормальной эксплуатации также возможна, и это может привести к возникновению любой или всех описанных ниже потенциально опасных ситуаций:

• Находящиеся в лодке люди могут быть выброшены вперед из-за неожиданного прекращения движения вперед; пассажиры, сидящие впереди, могут быть выброшены через нос, и затем могут удариться о части двигателя или системы управления.

• Водитель может потерять управление мощностью и направлением движения в условиях сильных волн, быстрого течения или сильного ветра.

• Рулевой может потерять управление судном при швартовке.

При перезапуске двигателя с помощью ключа зажигания или кнопки запуска после того, как он был остановлен с помощью выключателя E-stop без предварительного поворота ключа зажигания в положение «Выключено» не менее чем на 30 секунд, двигатель будет перезапущен, но появятся коды неисправности. Если вы не находитесь в потенциально опасной ситуации, поверните ключ зажигания в положение «Выключено» и выждите не менее 30 секунд перед повторным запуском двигателя или двигателей. Если после перезапуска коды неисправности не исчезнут, обратитесь в свою авторизованную ремонтную службу «Cummins MerCruiser Diesel».

Выключатель со шнуром дистанционной остановки двигателя

Выключатель со шнуром дистанционной остановки двигателя предназначен для выключения двигателя в том случае, когда рулевой покидает свое место (например, если он будет случайно выброшен с водительского места).

RUN

74608

Случайное покидание рулевым своего места, например, выпадение за борт, чаще всего происходит в следующих ситуациях:

• спортивные лодки с низкими бортами

• надувные лодки

• быстроходные лодки

Страница 16 90-8M0057524 rus МАРТ 2011

Переключатель ос‐

a -

танова

b - Шнур c - Зажимы для руле‐

вого

Раздел 2 - Информация о силовом агрегате

Случайное покидание рулевым своего места также может произойти в следующих случаях:

• неправильный метод управления

• рулевой сидит на спинке сиденья или планшире при глиссировании

• рулевой стоит при глиссировании

• глиссирование в мелких водах или водах с препятствиями

• рулевой отпускает штурвал или рукоятку румпеля, которая тянет лодку в одном направлении

• употребление спиртных напитков или наркотиков

• рискованные маневры на большой скорости

Выключатель со шнуром дистанционной остановки двигателя обычно представляет собой кабель 122 и 152 см (4 и 5 футов) в растянутом состоянии, с элементом, который вставляется в выключатель на одном конце, и защелкой, которая крепится к рулевому, на другом. Шнур свернут в спираль для уменьшения длины в нерастянутом состоянии и снижения вероятности зацепления соседних предметов. Максимальная длина шнура рассчитана так, чтобы снизить до минимума вероятность самопроизвольного включения, если рулевой будет передвигаться вблизи обычного водительского места. Желательно иметь короткий шнур, обмотать его вокруг запястья или ноги рулевого или завязать на нем узел.

Приведение в действие выключателя со шнуром дистанционной остановки двигателя приведет к немедленной остановке двигателя, но лодка в течение некоторого времени еще продолжит движение по инерции, а пройденное расстояние будет зависеть от скорости и угла поворота в момент выключения двигателя. Тем не менее, лодка не совершит полный оборот. Во время движения по инерции лодка может причинить такую же серьезную травму тем, кто находится на ее пути, как и при движении с включенным двигателем.

Мы настоятельно рекомендуем проинструктировать всех находящихся в лодке людей по поводу способов запуска и управления, поскольку от них может потребоваться управлять двигателем в экстренной ситуации (например, если рулевой случайно упадет за борт).

ПРЕДУПРЕЖДЕНИЕ

Если рулевой случайно упадет за борт, немедленно остановите двигатель, чтобы уменьшить вероятность его травмирования или гибели, если его переедет лодка. Всегда надежно прикрепляйте рулевого к выключателю остановки двигателя шнуром дистанционной остановки.

Во время управления лодкой существует также возможность случайного или непреднамеренного приведения выключателя в действие. Это может привести к одной или ко всем перечисленным ниже потенциально опасным ситуациям:

• В результате неожиданного прекращения движения вперед находящиеся в лодке люди могут быть выброшены вперед, особенно это касается пассажиров, сидящих впереди, которые могут быть выброшены через нос, и которых затем может ударить коробка передач или гребной винт.

• Потеря мощности и контроля направления при сильном волнении водной поверхности, сильном течении или ветре.

• Потеря управления при швартовке.

ПРЕДУПРЕЖДЕНИЕ

Примите меры, чтобы исключить серьезные травмы или гибель из-за резких ускорений, возникающих в результате случайного или непреднамеренного приведения в действие выключателя двигателя. Рулевой лодки ни в коем случае не должен покидать водительское место, не отсоединив от себя шнур выключателя остановки двигателя.

Системы с цифровым управлением дроссельной заслонкой и переключением передач

Информация об эксплуатации лодок с цифровым дросселированием и переключением передач (DTS) и с электронным дистанционным управлением (ERC) содержится в руководстве пользователя SmartCraft от компании «SmartCraft» и в «Руководстве пользователя DTS».

Органы дистанционного управления

Ваша лодка может быть оборудована органами дистанционного управления Mercury Precision Parts или Quicksilver. Описанные функции могут быть не на всех органах дистанционного управления. Для получения описания или демонстрации дистанционного управления обратитесь к дилеру.

90-8M0057524 rus МАРТ 2011 Страница 17

Раздел 2 - Информация о силовом агрегате

Элементы, расположенные на панели

a - Кнопка блокировки нейтрального положения b - Кнопка «только дроссельная заслонка» c - Тросовый переключатель остановки двигателя d - Винт для регулировки усилия на рукоятке управления e - Рукоятка управления f - Кнопка наклона/откидывания

mc77019-1

Кнопка блокировки в нейтральном положении. перевода рукоятки управления из нейтрали в движение должна быть нажата кнопка блокировки в нейтральном положении.

Кнопка «только дроссельная заслонка». Позволяет перемещать дроссельную заслонку двигателя без установки двигателя на передачу. Это достигается с помощью отключения механизма переключения от рукоятки управления. Кнопку «только дроссельная заслонка» можно нажимать только тогда, когда рукоятка дистанционного управления находится в нейтральном положении, причем кнопка должна использоваться только для помощи при запуске двигателя.

Выключатель со шнуром дистанционной остановки двигателя. Обеспечивает аварийный останов двигателя, если рулевой (при подключении к шнуру) отходит слишком далеко от своего места, чтобы дернуть шнур останова двигателя.

Рукоятка управления. Работа переключателя передач и дроссельной заслонки управляется перемещением рукоятки управления. Чтобы включить переднюю передачу, необходимо быстрым резким движением продвинуть рукоятку управления из нейтрального положения вперед, до первого фиксированного положения. Для повышения скорости продолжайте перемещать рукоятку вперед. Чтобы включить заднюю передачу, необходимо быстрым резким движением оттянуть назад рукоятку управления из нейтрального положения до первого фиксированного положения и продолжать отводить ее назад для увеличения скорости.

Винт для регулировки натяжения рукоятки управления (не видно). Этот винт используется, чтобы регулировать усилие, требуемое для перемещения рукоятки дистанционного управления. См. инструкцию, поставляемую с дистанционным управлением, для завершения ознакомления с рекомендациями по регулировке.

Кнопка наклона/откидывания. См. раздел Усилитель дифферента.

Предотвращает случайное изменение и движение дросселя. Для

Характеристики панели консольного типа

Страница 18 90-8M0057524 rus МАРТ 2011

mc79503-1

a - Кнопка «только

дроссельная заслон‐ ка»

b - Рукоятка управле‐

ния

c - Переключатель уси‐

лителя дифферента

d - Переключатель бук‐

сировочного поло‐ жения

Раздел 2 - Информация о силовом агрегате

Рукоятки управления. Работа переключателя передач и дроссельной заслонки управляется перемещением рукояток управления. Отведите рукоятку управления быстрым, резким и твердым движением из нейтрального положения до первого упора для передней передачи и продолжайте передвигать вперед для повышения скорости. Чтобы включить заднюю передачу, необходимо быстрым резким движением оттянуть назад рукоятку управления из нейтрального положения до первого фиксированного положения и продолжать отводить ее назад для увеличения скорости.

Переключатель усилителя дифферента. См. раздел Усилитель дифферента для получения подробной информации о технике эксплуатации усилителя дифферента.

Переключатель буксировочного положения. Используется, чтобы приподнять узел привода для буксировки, спуска на воду, вытаскивания на берег или эксплуатации на мелководье. См. раздел Усилитель дифферента для получения подробной информации о работе переключателя буксировочного положения.

Усилитель дифферента

Система усилителя дифферента позволяет оператору регулировать угол кормового привода на ходу для обеспечения идеального угла наклона лодки, соответствующего различным условиям нагрузки и водной поверхности. Также функция буксировки в системе усилителя дифферента позволяет оператору поднимать и опускать узел кормового привода для буксировки, вытаскивания на берег, спуска на воду, эксплуатации с низкой скоростью (с числом оборотов двигателя ниже 1200 об/мин) и на мелководье.

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте повреждения кормового привода. Соблюдайте осторожность при эксплуатации лодки с поднятым кормовым приводом. Не поднимайте кормовой привод выше фланцев опоры кольца карданного подвеса, если скорость вращения двигателя превышает 1200 об/мин. Никогда не используйте переключатель буксировки для поднятия кормового привода, если скорость вращения двигателя превышает 1200 об/мин.

Для наилучшей производительности наклоните кормовой привод так, чтобы угол наклона между водной поверхностью и днищем лодки составил 3-5°.

3 - 5

mc79528

Наклоном кормового привода вверх (наружу) можно:

• В целом увеличить максимальную скорость

• Увеличить просвет над подводными предметами или мелким дном

• Обеспечить ускорение лодки и замедлить уход с глиссирования

• При слишком большом дифференте заставить лодку дельфинировать (подпрыгивать) или вызвать вентилирование гребного винта

• Вызвать перегрев двигателя, если наклонить вверх (наружу) до такой степени, когда некоторые входные отверстия для охлаждающей воды оказываются выше ватерлинии

mc78529

Наклон кормового привода вниз (вовнутрь) может:

• Помочь быстрее разогнать лодку и прекратить глиссирование

• В целом улучшить плавание в неспокойной воде

90-8M0057524 rus МАРТ 2011 Страница 19

Раздел 2 - Информация о силовом агрегате

• Во многих случаях - снизить скорость лодки

• При избыточном наклоне - опустить носовую часть некоторых лодок до такой степени, что лодка при глиссировании начнет зарываться носовой частью в воду. Это может привести к неожиданному повороту в любом направлении, называемому кренением на носовую часть или избыточной поворачиваемостью, при попытке поворота или при наезде на сильную волну.

mc79530

Дифферент и буксировка для одинарного двигателя

Установки с одинарным двигателем оснащены кнопкой, нажатием на которую можно увеличить или уменьшить дифферент кормового привода.

Чтобы поднять узел кормового привода для буксировки, вытаскивания на берег, спуска на воду, эксплуатации с низкой скоростью (ниже 1200 об/мин) и на мелководье, нажмите кнопку управления дифферентом для поднятия кормового привода в максимальное положение вверх (наружу).

На некоторый пультах управления также имеется кнопка буксировки, наклоняющая кормовой привод в положение, необходимое только для целей трейлерной буксировки.

ПРИМЕЧАНИЕ: Блок управления двигателем (ЕСМ) ограничивает величину, на которую кормовой привод может быть наклонен вверх/наружу при работе двигателя на скорости выше 1200 об/мин.

Дифферент и буксировка для сдвоенного двигателя

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте скручивания и заедания поперечных рулевых тяг двигателя. Это может привести к повреждению поперечной рулевой тяги и кормовых приводов. Всегда равномерно поднимайте и опускайте узлы кормовых приводов.

Установки со сдвоенным двигателем могут иметь одинарную встроенную кнопку для одновременного управления обоими кормовыми приводами, или же могут иметь отдельные кнопки для каждого привода.

На некоторых пультах управления также имеется кнопка буксировки, наклоняющая кормовые приводы в положение, необходимое только для целей трейлерной буксировки.

Защита электрической системы двигателя от перегрузки

При перегрузке электрической системы плавкий предохранитель перегорит. Перед тем, как заменить плавкий предохранитель, следует определить и устранить причину перегрузки.

ПРИМЕЧАНИЕ: В аварийной ситуации, когда необходимо управлять двигателем, а причина перегрузки электрической системы не может быть определена и исправлена, поверните переключатель в выключенное положение или отсоедините все вспомогательные устройства, подключенные к двигателю и электропроводке блока приборов. Замените перегоревший плавкий предохранитель. Если новый плавкий предохранитель тоже перегорел, то причина электрической перегрузки не была устранена. Необходимо провести дальнейшие проверки системы электрооборудования. Не пытайтесь обойти защиту электрической системы от перегрузки, предусмотренную в цепях плавких предохранителей, устанавливая предохранитель на более высокий номинальный ток или закорачивая цепь через клеммные колодки плавких предохранителей. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Страница 20 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

abcde

27000

26993

Как указано, плавкие предохранители обеспечивают защиту электросистемы двигателя. Панель плавких предохранителей располагается под съемной панелью на передней части крышки двигателя.

Крышка двигателя 2.0 со съемной панелью

a - Съемная панель в крышке двигателя b - Панель плавких предохранителей

После определения и устранения причины перегрузки замените все перегоревшие плавкие предохранители.

Панель плавких предохранителей 2.0

Справка Плавкий предохранитель Защита

a 20 А Некоммутируемое питание к штурвалу Нижний слева

b 10 А Коммутируемое питание к ECM Средний слева

c 10 А Питание от замка к ECM Верхний слева

d 5 А Питание — диагностический соединитель Верхнее справа

e 15 А Коммутируемое питание от ECM к SIM Средний справа

f 15 А Коммутируемое питание к ECM Нижний справа

Расположение на панели плавких предохранителей (спереди

двигателя)

90-8M0057524 rus МАРТ 2011 Страница 21

Раздел 2 - Информация о силовом агрегате

23742

Защита от перегрузки интеграционной панели судна (VIP)

Интеграционная панель судна (VIP) содержит два автоматических выключателя, которые помогают защитить электропроводку двигателя, проводку датчиков судна и проводку штурвала.

Автоматические выключатели интеграционной панели судна (VIP)

Справка Номинальный ток автоматического выключателя Защита Расположение на панели плавких предохранителей

а 10 А Штурвал Влево

б 5 А Диагностика VIP Вправо

Защита усилителя дифферента и системы MerCathode от перегрузки

ПРИМЕЧАНИЕ: Если вы должны управлять двигателем в аварийной ситуации, отключите и отсоедините все вспомогательные устройства и электропроводку блока приборов, если вы не можете обнаружить и устранить причину электрической перегрузки или чрезмерного потребления тока. Заменить плавкий предохранитель. Если плавкий предохранитель перегорел, электрическая перегрузка не была устранена. Необходимо провести дальнейшие проверки электрической системы. Свяжитесь с вашей авторизованной ремонтной службой компании Cummins MerCruiser Diesel.

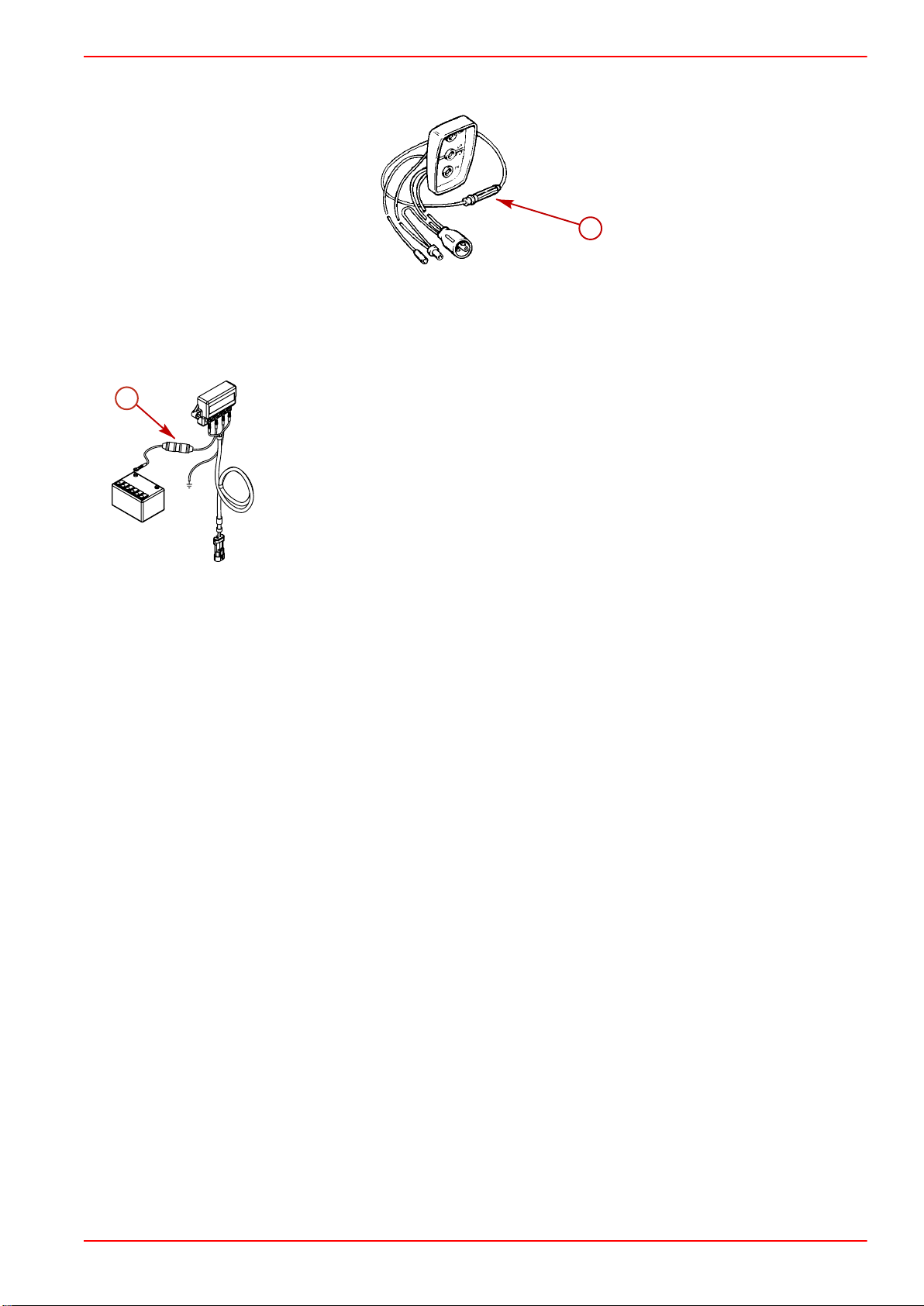

1. Система усилителя дифферента защищена от перегрузки 110-амп. плавким предохранителем и 20-амп. линейным плавким предохранителем, установленными на насосе усилителя дифферента.

a - Держатель 20-амп. предохранителя b - 110-амп. плавкий предохранитель

9208

Страница 22 90-8M0057524 rus МАРТ 2011

Раздел 2 - Информация о силовом агрегате

2. Трехкнопочная панель Quicksilver для управления дифферентной системой, при наличии, дополнительно

защищается от перегрузки 20-амп. линейным плавким предохранителем.

a - 20-амп. линейный плавкий предохранитель

3. В системе Quicksilver MerCathode, при наличии, установлен 20-амп. линейный плавкий предохранитель,

соединенный с положительной (+) клеммой на контроллере. При перегорании предохранителя система перестает работать, что приводит к потере защиты против коррозии.

19834

a - 20-амп. линейный плавкий предохранитель

90-8M0057524 rus МАРТ 2011 Страница 23

Раздел 2 - Информация о силовом агрегате

Примечания:

Страница 24 90-8M0057524 rus МАРТ 2011

Оглавление

Раздел 3 - На воде

Советы по безопасному хождению на катерах............. 26

Будьте осторожны: возможно отравление угарным газом

(оксидом углерода).......................................................... 27

Хорошая вентиляция ............................................... 27

Плохая вентиляция ................................................ 27

Важная информация об эксплуатации.......................... 28

Запуск........................................................................28

Требования к номинальным значениям рабочих

параметров................................................................28

Номинальные параметры двигателей с высокой

мощностью................................................................28

Схема работы.................................................................. 29

Запуск, переключение передач и останов.................... 29

Важная информация — SmartStart..........................29

Перед запуском двигателя.......................................29

Запуск непрогретого двигателя...............................30

Прогрев двигателя....................................................30

Запуск прогретого двигателя ..................................31

Переключение передачи..........................................31

Выключение (останов) двигателя...........................31

Запуск двигателя после останова при включенной

передаче....................................................................31

Буксирование лодки........................................................ 31

Эксплуатация при температуре ниже нуля и в холодную

погоду............................................................................... 32

Сливная пробка и трюмная помпа................................. 32

Защита людей, находящихся в воде............................. 32

Во время совершения прогулки по воде на

катере ................................................................ 32

При стационарном положении катера ............ 33

Эксплуатация скоростного и сверхмощного судна

....................................................................................33

Безопасность пассажиров в понтонных и деревянных

лодках........................................................................33

Лодки с открытой передней палубой .............. 33

Катера с установленными спереди на

возвышении сиденьями для рыбной ловли ...33

Подпрыгивание на волнах и в спутной струе................ 34

Столкновения с подводными опасностями................... 34

Система защиты поворотно‑откидной колонки от

ударов ...................................................................... 35

Условия, влияющие на эксплуатацию судна................. 35

Распределение веса (пассажиры и механизмы)

внутри лодки.............................................................35

Днище катера............................................................35

Кавитация..................................................................35

Вентиляция...............................................................35

Высота над уровнем моря и климат........................36

Выбор гребного винта..............................................36

Начало эксплуатации...................................................... 36

Методика первоначальной обкатки.........................36

Период обкатки кормового привода в течение первых 10 часов (нового или с замененными

шестернями)..............................................................37

Обкатка двигателя....................................................37

20‑часовой период времени обкатки .............. 37

После периода обкатки в течение первых 20

часов ................................................................. 37

Осмотр после завершения первого сезона

использования..........................................................37

90-8M0057524 rus МАРТ 2011 Страница 25

Раздел 3 - На воде

Советы по безопасному хождению на катерах

Для того, чтобы получить удовольствие от безопасной прогулки по воде, необходимо ознакомиться с правилами и ограничениями по использованию катеров, существующими в определенной местности и/или в определенной стране, а также учитывать следующее.

• Знайте и соблюдайте все мореходные правила и законы водных путей.

Cummins MerCruiser Diesel настоятельно рекомендует, чтобы все водители катера закончили курс по технике безопасности при хождении на лодках. В США курсы предлагают следующие организации: U.S. Coast Guard Auxiliary (вспомогательная служба береговой охраны), Power Squadron, Red Cross (Красный Крест) и Ваше местное агентство по наблюдению за соблюдением законов, касающихся хождения на лодках. Можете обращаться в Boating Hotline («горячая телефонная линия» по вопросам катеров) 1-800-368-5647 или фонд Boat U.S. по номеру 1-800-336-BOAT.

• Проводите проверки безопасности и требуемое техническое обслуживание. Соблюдайте график регулярного техобслуживания и обеспечьте надлежащее выполнение всех ремонтных работ.

• Проверять бортовое оборудование по технике безопасности. Ниже даны предложения о типах оборудования по технике безопасности для катера:

Утвержденные огнетушители

Весло

Сигнальные устройства: фонарь, осветительные ракеты или сигнальные огни, флаг и свисток или звуковой сигнал

Транзисторный радиоприемник

Необходимые инструменты для мелкого ремонта

Аптечка скорой помощи и инструкции по оказанию первой помощи

Якорь и дополнительный якорный канат

Водонепроницаемые емкости для хранения

Ручная трюмная помпа и запасные сливные пробки

Запасное эксплуатационное оборудование, аккумуляторные батареи, лампочки и плавкие предохранители

Питьевая вода

Компас и карта или схема местности

• Следите за сигналами о перемене погоды и избегайте плавания в плохую погоду или при волнении на воде.

• Сообщите кому-нибудь о том, куда вы направляетесь и когда планируете вернуться.

• Посадка пассажиров на лодку. Когда пассажиры садятся в лодку, высаживаются из нее или находятся в задней части (на корме) катера, всегда останавливайте двигатель. Недостаточно просто переключить узел привода на нейтральную передачу.

• Используйте индивидуальные средства обеспечения плавучести. Федеральный закон требует наличия у каждого лица на борту спасательного жилета (индивидуального средства обеспечения плавучести), утвержденного Береговой охраной США, подогнанного по размеру и находящегося под рукой, а также спасательной подушки или спасательного круга. Мы настоятельно советуем постоянно носить на себе спасательный жилет, находясь на борту катера.

• Подготовьте других водителей катера. Проинструктируйте хотя бы одного человека на борту по основам запуска и эксплуатации двигателя и управления катером на случай, если водитель не сможет этого делать или окажется за бортом.

• Не перегружайте катер. Большинство катеров классифицированы и сертифицированы на максимальную допустимую нагрузку (вес) (см. табличку допустимой предельной мощности и нагрузки Вашего катера). Необходимо знать ограничения вашего катера по эксплуатации и нагрузке. Нужно знать, удержится ли ваш катер на плаву при полном затоплении водой. В случае сомнений обращайтесь к авторизованному дилеру Cummins MerCruiser Diesel или изготовителю катера.

• Убедитесь в том, что все люди, находящиеся в катере, усажены надлежащим образом. Не позволяйте никому сидеть или находиться в какой-либо части катера, не предназначенной для такого использования. К таким зонам относятся спинки сидений, планширы, транец, нос, палубы, приподнятые и любые поворачивающееся сиденья для рыбалки - любое место, в котором при неожиданном ускорении, внезапной остановке, неожиданной потере управления катером или внезапном движении катера может произойти выброс человека за борт или внутрь катера. До начала движения убедитесь, что все пассажиры обеспечены надлежащим сиденьем и сидят на нем.

• Никогда не катайтесь на катере, находясь в состоянии алкогольного опьянения или будучи под действием наркотиков (это - закон). Употребление алкоголя или наркотиков ослабляют вашу способность здраво оценивать ситуацию и резко снижают скорость вашей реакции.

• Необходимо знать район, выбранный для прогулки, и избегать опасных мест.

Страница 26 90-8M0057524 rus МАРТ 2011

Раздел 3 - На воде

• Будьте внимательны. Согласно закону, человек, управляющий судном, должен вести постоянное зрительное и

слуховое наблюдение. Водитель должен иметь открытый обзор, особенно перед собой. Ни пассажиры, ни груз, ни сиденья для рыбалки не должны блокировать обзор водителя при управлении катером, если скорость катера превышает скорость холостого хода или при глиссировании. Следите за остальными, наблюдайте за водой и кильватерной струей.

• Ни в коем случае не ведите катер непосредственно позади человека на водных лыжах (существует вероятность

его падения). Для примера, ваш катер движется со скоростью40 км/ч (25 миль в час), за 5 секунд будет настигнут упавший человек на водных лыжах, который находился на расстоянии61 м (200 футов)перед вами.

• Смотрите, нет ли упавших лыжников. При использовании катера для катания на водных лыжах или подобной

деятельности, возвращаясь для помощи упавшему лыжнику, всегда приближайтесь к нему со стороны водительского борта катера. Водитель должен всегда видеть упавшего лыжника и ни в коем случае не подъезжать задним ходом к лыжнику или любому человеку, находящемуся в воде.

• Заявляйте о несчастных случаях. Согласно закону, водители катеров обязаны подавать своему штатному

агентству по наблюдению за соблюдением законов Boating Accident Report (Заявление о несчастном случае при хождении на катере), если их катер был вовлечен в определённые несчастные случаи. О несчастном случае при хождении на катере надо заявлять, если, во-первых, имеет место или вероятен смертельный исход, во-вторых, получена травма, требующая большего медицинского вмешательства, чем оказание первой помощи, в-третьих, произошло повреждение катеров или другой собственности, если величина ущерба превышает 500 долларов США, или, в-четвёртых, катер полностью утрачен. За дальнейшей помощью обращайтесь в местное агентство по наблюдению за соблюдением законов.

Будьте осторожны: возможно отравление угарным газом (оксидом углерода)

Окись углерода присутствует в выхлопных газах всех двигателей внутреннего сгорания, включая подвесные двигатели, кормовые двигатели и внутренние тяговые двигатели катеров, так же как генераторы питания различного оборудования катеров. Окись углерода является смертельно опасным газом без запаха, цвета и вкуса.

Ранние симптомы отравления окисью углерода, которые не следует путать с морской болезнью или интоксикацией, включая головную боль, головокружением, дремотой и тошнотой.

ПРЕДУПРЕЖДЕНИЕ

Отравление окисью углерода может вызвать потерю сознания, повреждение головного мозга или смертельный исход. Следите, чтобы лодка хорошо вентилировалась в неподвижном состоянии или в начале движения, и избегайте длительного воздействия окиси углерода.

Хорошая вентиляция

Проветрите пассажирскую зону, открыв боковой занавес или носовые люки для удаления паров.

1. Например, желательно воздушный поток пропускать сквозь катер.

mc79553-1

Плохая вентиляция

При определенных условиях постоянно закрытая или закрытая парусами кабина или кокпит с недостаточной вентиляцией может накапливать окись углерода. Установите на катере, по крайней мере, один детектор окиси углерода.

Несмотря на то, что вероятность невысокая, в очень тихий (безветренный) день пловцы и пассажиры на открытом пространстве при стационарном положении катера, если они находятся вблизи от работающего двигателя, могут быть подвержены воздействию опасного уровня оксида углерода.

1. К примеру, плохая вентиляция, когда катер неподвижен:

Работающий двигатель, ко‐

a -

гда катер пришвартован в замкнутом пространстве.

90-8M0057524 rus МАРТ 2011 Страница 27

mc79554-1

b - Швартовка вблизи другого

катера, у которого работает двигатель

Раздел 3 - На воде

2. К примеру, плохая вентиляция, когда катер движется:

a - Слишком большой носовой

угол дифферента катера.

mc79556-1

b - Закрытые носовые люки (эф‐

фект кузова-универсала).

Важная информация об эксплуатации

Запуск

ВАЖНАЯ ИНФОРМАЦИЯ: Перед спуском лодки на воду установите трюмную сливную пробку.

Требования к номинальным значениям рабочих параметров

ВАЖНАЯ ИНФОРМАЦИЯ: Ущерб, вызванный неправильным использованием или использованием силового агрегата за пределами установленных эксплуатационных параметров, не покрывается ограниченной гарантией «Cummins MerCruiser Diesel».

Двигатели Cummins MerCruiser Diesel должны использоваться для применений, удовлетворяющих эксплуатационным спецификациям, которые приведены в соответствующем руководстве по применению компании «Cummins MerCruiser Diesel». Силовой агрегат должен иметь передаточное отношение и гребной винт, обеспечивающие работу двигателя с полностью открытой дроссельной заслонкой (WOT) при номинальном числе оборотов двигателя (об/мин). Не допускается использование двигателей Cummins MerCruiser Diesel для применений, не удовлетворяющих указанным эксплуатационным параметрам.

Номинальные параметры двигателей с высокой мощностью

Термин «Номинальные параметры двигателей с высокой мощностью» используется для применений с различной нагрузкой, когда полная мощность ограничена одним (1) часом в каждые восемь (8) часов эксплуатации. Пониженная мощность должна быть на уровне или меньше крейсерской скорости (об/мин). Крейсерская скорость зависит от максимальной номинальной частоты вращения двигателя (об/мин):

Эксплуатация при пониженной мощности

Номинальная скорость (об/мин)

2000–2800 об/мин 200 об/мин

2801–3500 об/мин 300 об/мин

3501–4500 об/мин 400 об/мин

Эти номинальные параметры предназначены для лодок, используемых для отдыха (а не для получения прибыли), которые эксплуатируются не более 500 часов в течение года.

Крейсерская скорость (об/мин)

Ограничение номинальной скорости (об/мин)

Страница 28 90-8M0057524 rus МАРТ 2011

Схема работы

Раздел 3 - На воде

Методика запуска После запуска

Следите за показаниями

Откройте крышку моторного отсека и полностью проветрите трюм.

Поверните переключатель аккумуляторной батареи, если имеется, в положение ВКЛ.

Включите трюмный вентилятор моторного отсека (если он имеется) и дайте ему поработать 5 минут.

Проверьте на протечки: топлива, масла, воды, жидкости и т. д.

Откройте клапан отсечки топлива, если он имеется.

Откройте забортный клапан, если он имеется.

При необходимости произведите заливку системы впрыска топлива.

• Поверните ключ зажигания в положение «START» (ПУСК) и отпустите. ИЛИ

• Поверните ключ зажигания в положение RUN (РАБОТА), затем нажмите и отпустите переключатель пуска/остановки, если он установлен.

приборов, чтобы убедиться в нормальной работе двигателя. В случае неисправности заглушите двигатель.

Проверьте на утечку топлива, масла, воды, жидкости, выхлопных газов и т. д.

Проверьте работу управления переключением передач и дроссельной заслонкой.

Проверьте работу рулевого управления.

Начало движения лодки

Следите за показаниями приборов, чтобы убедиться в нормальной работе двигателя.

Прислушивайтесь к звуковой сигнализации.

Остановка и выключение

Переведите рычаг дистанционного управления в нейтральное положение.

Продержите двигатель в течение нескольких минут на оборотах холостого хода для охлаждения турбонагнетателя и двигателя.

Поверните ключ зажигания в положение OFF (ВЫКЛ).

Поверните переключатель аккумуляторной батареи, если имеется, в положение ВЫКЛ.

Закройте клапан отсечки топлива, если он имеется.

Закройте забортный клапан, если он имеется.

Промойте систему охлаждения забортной водой при эксплуатации в соленой, солоноватой или загрязненной воде.

В течение нескольких минут разогревайте двигатель на быстрых оборотах холостого хода.

Запуск, переключение передач и останов

Важная информация — SmartStart

ВАЖНАЯ ИНФОРМАЦИЯ: Модель двигателя Cummins MerCruiser Diesel оборудована системой SmartStart. Система SmartStart выполняет все операции запуска после первоначальной активации переключателя запуска. Чтобы начать последовательность операций Smartstart, поверните ключ зажигания в положение «START» (ПУСК) и отпустите, либо поверните ключ зажигания в положение «РАБОТА», после чего нажмите и отпустите переключатель пуска/остановки, если он установлен.

Вместо того, чтобы удерживать кнопку пуска или ключ зажигания в требуемом положении до запуска двигателя, система SmartStart управляет процессом запуска автоматически. Когда переключатель запуска приведен в действие, система подаёт сигнал на ECM двигателя запустить двигатель. Питание на стартер будет подаваться до запуска двигателя, процесс запуска прерывается через несколько секунд или при достижении двигателем 400 об/мин. Попытка запустить работающий двигатель приведет к отключению двигателя.

ПРЕДУПРЕЖДЕНИЕ

Избегайте опасности взрыва. Пары могут воспламениться, вызвав серьезные телесные повреждения и повреждения двигателя. Не используйте легкоиспаряющиеся средства облегчения запуска двигателя, такие как эфир, пропан или бензин, в системе впуска воздуха двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте воздействия раздражающих веществ. Перед обслуживанием компонентов двигателя провентилируйте моторный отсек для выпуска паров топлива.

Перед запуском двигателя

ПРЕДОСТЕРЕЖЕНИЕ

Перегревание от недостаточной подачи охлаждающей воды может повредить двигатель и приводную систему. Во время эксплуатации необходимо наличие достаточного количества воды на отверстиях водозаборника.

90-8M0057524 rus МАРТ 2011 Страница 29

Раздел 3 - На воде

ВАЖНАЯ ИНФОРМАЦИЯ: Соблюдайте следующие правила перед запуском:

• При эксплуатации двигателя на суше вы должны обеспечить подачу воды в оба насоса подачи забортной воды

- в двигатель и в кормовой привод. См. подраздел «Промывка системы забортной воды» в разделе 5 этого руководства, чтобы узнать больше о подаче забортной воды.

• Убедитесь в том, что выполнена дифферентовка привода внутрь в положение полностью вниз.

• Не используйте стартер дольше, чем 15 секунд за один раз для того, чтобы избежать его перегрева. Если двигатель не заводится, подождите 1 минуту, чтобы стартер успел остыть, и затем повторите эту процедуру.

• Убедитесь, что картер двигателя залит до надлежащего уровня маслом надлежащего сорта, соответствующего преобладающим температурным условиям. См. технические требования - моторное масло.

• Все электрические соединения должны быть затянуты.

• Проверьте все позиции, перечисленные в графиках технического обслуживания и схеме работы.

• Выполните другие необходимые проверки, указанные авторизованной ремонтной службой компании «Cummins MerCruiser Diesel» или приведенные в руководстве по эксплуатации лодки.

Запуск непрогретого двигателя

ВАЖНАЯ ИНФОРМАЦИЯ: Перед запуском двигателя проверьте уровни жидкостей. См. раздел График технического обслуживания в разделе Техническое обслуживание .

1. Включите трюмный вентилятор моторного отсека (если он имеется) и дайте ему поработать 5 минут. Или откройте крышку моторного отсека для проветривания трюма перед попыткой запуска двигателя.

2. Установите рукоятку управления в нейтральное положение.

3. Если двигатель не эксплуатировался в течение определенного времени и запуск затруднен при использовании стандартной методики запуска, воспользуйтесь ручной помпой и плунжером для заливки топлива, расположенным на коллекторе топливного фильтра. Передвиньте плунжер для заливки топлива вверх и вниз четыре-пять раз. Попытайтесь запустить двигатель, используя обычную процедуру.

4. Поверните ключ зажигания в положение RUN (РАБОТА).

5. Поверните ключ зажигания в положение START (ПУСК) и отпустите, либо нажмите и отпустите переключатель пуска/остановки, если он установлен. ВАЖНАЯ ИНФОРМАЦИЯ: Давление моторного масла должно быть выше 69 кПа (10 фунтов на кв. дюйм) в течение нескольких секунд после запуска двигателя. Если давление масла не увеличивается должным образом, остановите двигатель, установите причину и устраните ее. Обратитесь к авторизованной ремонтной службе компании «Cummins MerCruiser Diesel», если вы не в состоянии выявить и устранить проблему.

6. Убедитесь, что все приборы функционируют надлежащим образом и свидетельствуют о нормальной работе двигателя.

Прогрев двигателя

ПРЕДОСТЕРЕЖЕНИЕ

Неправильный или недостаточный прогрев двигателя может привести к значительному сокращению срока службы дизельного двигателя. Убедитесь, что температура охлаждающей жидкости двигателя находится в нормальном рабочем диапазоне перед переходом на полную нагрузку.

1. После запуска убедитесь, что все приборы работают правильно.

2. Держите двигатель на 1000-1200 об/мин до тех пор, пока температура не будет находиться в пределах нормального эксплуатационного диапазона. Очень важно разогреть двигатель перед переходом на полную нагрузку. Период разогрева обеспечивает время для того, чтобы смазочное масло образовало пленку между движущимися частями.

ПРИМЕЧАНИЕ: Время разогрева двигателя в холодную погоду можно сократить, эксплуатируя катер при пониженном числе оборотов двигателя. Начните нормальную эксплуатацию катера после достижения системами рабочей температуры.

3. После того, как двигатель достиг рабочей температуры:

a. Давление масла должно находиться в указанном диапазоне. См. раздел«Технические характеристики -

технические характеристики двигателя». Остановите двигатель, если давление масла не находится в пределах указанного диапазона.

b. Проверьте топливную систему на протечку из инжекторного насоса, топливопроводов, топливного фильтра

и топливных магистралей.

c. Проверьте на утечку масла. Проверьте двигатель и кормовой привод на утечку масла. Особое внимание

обратите на масляный фильтр, маслопроводы, соединители маслопроводов и маслосборник.

d. Проверьте на утечку охлаждающей жидкости. Проверьте шланги охлаждающей жидкости и соединительные

трубопроводы теплообменника, охладителей жидкости, промежуточного охладителя, водяного насоса и сливных фитингов.

4. Выявите и устраните проблемы или обратитесь к авторизованной ремонтной службе компании Cummins MerCruiser Diesel , если вы не в состоянии выявить проблему.

Страница 30 90-8M0057524 rus МАРТ 2011

Раздел 3 - На воде

Запуск прогретого двигателя

1. Включите трюмный вентилятор моторного отсека (если он имеется) и дайте ему поработать 5 минут. Или откройте

крышку моторного отсека и проветрите трюм перед запуском двигателя.

2. Установите рукоятку управления в нейтральное положение.

3. Поверните ключ зажигания в положение RUN (РАБОТА).

4. Поверните ключ зажигания в положение START (ПУСК) и отпустите, либо нажмите и отпустите переключатель

пуска/остановки, если он установлен.

5. Убедитесь, что все приборы функционируют надлежащим образом и свидетельствуют о нормальной работе

двигателя.

Переключение передачи

ПРИМЕЧАНИЕ

Включение передачи при скоростях двигателя выше скорости холостого хода приведет к повреждению коробки передач. Включение передачи при неработающем двигателе может вызвать смещение муфты, из-за чего будет невозможно переключать передачи. Всегда включайте передачу, когда двигатель работает на скорости холостого хода. Если вам нужно включить передачу, когда двигатель не работает, поворачивайте вал гребного винта в соответствующем направлении во время включения передачи.

1. Убедитесь, что рычаг блока дистанционного управления находится в НЕЙТРАЛЬНОМ положении.

2. Для переключения передачи поворотно-откидной колонки переведите рычаг переключения блока

дистанционного управления вперед резким и быстрым движением на ПЕРЕДНЮЮ ПЕРЕДАЧУ или назад в РЕВЕРС.

3. После переключения поворотно-откидной колонки произведите требуемую установку дроссельной заслонки.

ВАЖНАЯ ИНФОРМАЦИЯ: Избегайте останова двигателя при включенной передаче. Если двигатель был заглушен при включенной передаче поворотно-откидной колонки, то см.: Запуск двигателя после останова при включенной передаче

Выключение (останов) двигателя

1. Установите рычаг блока дистанционного управления в нейтральное положение.

ПРИМЕЧАНИЕ

Мгновенный останов двигателя после того, как он работал с высокой нагрузкой, может повредить подшипники турбонагнетателя. Дайте двигателю поработать на холостом ходу несколько минут, прежде чем выключить его.

2. Продержите двигатель в течение нескольких минут на оборотах холостого хода для охлаждения

турбонагнетателя и двигателя.

3. Двигатель может быть остановлен любым из следующих 4 способов:

a. Поверните ключ зажигания в положение ACCESSORY (ВСПОМОГАТЕЛЬНОЕ) или OFF (ВЫКЛ.). Двигатель

остановится, и система управления будет отключена.

b. Нажмите кнопку пуска/останова, если она установлена. Двигатель остановится, и система управления

останется в активном состоянии.

c. На мгновение поверните ключ переключателя зажигания в положение START (ПУСК) и сразу же отпустите.

Система управления определит, что двигатель работает, и отключит двигатель. Система управления останется в активном состоянии. Перемещение ключа переключателя зажигания в положение START (ПУСК) снова передаст запрос на запуск в систему управления и, при необходимости, система управления запустит двигатель.

d. Активируйте тросовый выключатель работы двигателя, если он установлен. Двигатель остановится, но

система управления останется в активном состоянии. Система управления не запустит двигатель, если активирован тросовый выключатель работы двигателя.

Запуск двигателя после останова при включенной передаче

ВАЖНАЯ ИНФОРМАЦИЯ: Избегайте останова двигателя при включенной передаче. Если двигатель был заглушен при включенной передаче, выполните следующую процедуру:

1. Несколько раз нажмите и отведите рукоятку дистанционного управления до тех пор, пока она не вернется в

фиксированное нейтральное положение. Для этого может потребоваться несколько попыток, если силовой агрегат эксплуатировался на оборотах, превышающих число оборотов холостого хода, при остановленном двигателе.

2. После возвращения рукоятки в фиксированное нейтральное положение возобновите нормальную процедуру

запуска.

Буксирование лодки

Лодку можно буксировать, когда узел кормового привода находится в положении вверх (наружу) или вниз (внутрь). При транспортировке требуется достаточный просвет между дорогой и кормовым приводом.

90-8M0057524 rus МАРТ 2011 Страница 31

Раздел 3 - На воде

21604

Если сложно получить достаточный дорожный просвет, установите кормовой привод полностью в транспортное положение и закрепите с помощью дополнительного комплекта для транспортировки, который можно получить в вашей авторизованной ремонтной службе компании «Cummins MerCruiser Diesel».

Эксплуатация при температуре ниже нуля и в холодную погоду

ВАЖНАЯ ИНФОРМАЦИЯ: Если лодка эксплуатируется в течение определенного времени при низкой температуре, необходимо принять меры для предотвращения повреждения силового агрегата от замерзания. Ущерб от замерзания не покрывается ограниченной гарантией «Cummins MerCruiser Diesel».

ПРИМЕЧАНИЕ

Избегайте повреждения системы охлаждения и двигателя. Вода, попавшая в секцию забортной воды системы охлаждения, может вызвать повреждения из-за коррозии, замерзания или их сочетания. Убедитесь, что выполняется слив из секции забортной воды системы охлаждения сразу после эксплуатации лодки или перед консервацией на любой срок в холодную погоду, если существует вероятность падения температуры ниже нуля. Если лодка находится в воде, держите забортный клапан закрытым до повторного запуска двигателя, чтобы предотвратить выливание воды из системы охлаждения. Если на лодке нет забортного клапана, оставьте отсоединенным водозаборный шланг и заглушите его.

ПРИМЕЧАНИЕ: В качестве меры предосторожности повесьте на замок зажигания или на рулевое колесо лодки табличку, напоминающую водителю открыть забортный клапан или открыть и подсоединить водозаборный шланг, прежде чем эксплуатировать лодку.

Для эксплуатации двигателя при температуре около 0°C (32°F) или ниже выполните следующие инструкции:

• В конце дня всегда полностью сливайте секцию забортной воды системы охлаждения для предотвращения повреждений от замерзания.

• В конце дня всегда сливайте воду из водоотделителя (если он имеется). Залейте топливный бак в конце дня для предотвращения конденсации.

• Используйте соответствующий раствор антифриза постоянного типа для защиты комплектующих от повреждения, вызываемого замерзанием.

• Используйте подходящее смазочное масло для холодной погоды; убедитесь в том, что в картере достаточное количество масла.

• Аккумуляторная батарея должна быть соответствующего размера и полностью заряжена. Все остальное электрическое оборудование должно быть в оптимальном состоянии.

• При температурах -20°C (-4°F) и ниже для улучшения холодного запуска используйте нагреватель охлаждающей жидкости.

• При работе в арктических условиях при температуре -29°C (-20°F) или ниже проконсультируйтесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel» по поводу специального оборудования для работы в холодную погоду и мер предосторожности.

См. раздел 6 для получения информации об эксплуатации в холодную погоду или о длительном хранении.

Сливная пробка и трюмная помпа

Моторный отсек катера является естественным местом для накопления воды. По этой причине катера обычно оборудуются сливной пробкой и или трюмной помпой. Очень важно регулярно проверять эти компоненты для того, чтобы не допустить попадания воды на силовой агрегат. При погружении могут быть повреждены комплектующие двигателя. Ущерб от погружения не покрывается ограниченной гарантией Mercury MerCruiser или Cummins MerCruiser Diesel.

Защита людей, находящихся в воде

Во время совершения прогулки по воде на катере

Человеку, находящемуся в воде, очень трудно предпринять быстрое действие, чтобы уклониться от катера, движущегося в его направлении даже на малых скоростях.

В обязательном порядке замедляйте ход и будьте исключительно осторожны при движении катера в тех местах, где в воде могут находиться люди.

Во время движения катера (даже по инерции) и при нейтральном положении коробки передач подвесного двигателя усилия, оказываемого водой на гребной винт, достаточно для того, чтобы заставить гребной винт вращаться. Это вращение гребного винта в нейтральном положении может привести к получению серьезных травм.

Страница 32 90-8M0057524 rus МАРТ 2011

Раздел 3 - На воде

При стационарном положении катера

ПРЕДУПРЕЖДЕНИЕ

Немедленно остановить двигатель в том случае, если вблизи катера в воде находится человек. Находящийся в воде человек может получить серьёзную травму при контакте с вращающимся гребным винтом, движущимся катером, движущейся коробкой передач или любым твердым предметом, жёстко соединённым с движущимся катером или коробкой передач.

Прежде, чем позволить людям плавать или находиться в воде вблизи Вашего катера, переведите подвесной двигатель в нейтральное положение и выключите его.

Эксплуатация скоростного и сверхмощного судна

Если ваша лодка считается скоростной или высокоэффективной и вы не знакомы с такими моделями, мы рекомендуем не эксплуатировать лодку на большой скорости прежде, чем вы попросите провести первоначальную ориентацию и ознакомительную демонстрационную поездку с дилером или водителем, знакомым с вашим типом лодки. Для получения дополнительной информации обратитесь к буклету Эксплуатация сверхмощного судна (90-849250-R03), который можно получить в вашей авторизованной ремонтной службе «Cummins MerCruiser Diesel».

Безопасность пассажиров в понтонных и деревянных лодках

Во время движения лодки обязательно следите за месторасположением всех пассажиров. Во время любого движения катера ни в коем случае не позволять пассажирам стоять или использовать сиденья в целях, отличных от установленных для движения со скоростью, превышающей обороты холостого хода. Внезапное уменьшение скорости движения лодки (например, попадание в волну или сильное течение), внезапное торможение или резкое изменение направления движения может выбросить их вперед или за борт лодки. Падение за борт через нос лодки между двумя понтонами спозиционирует понтоны к переваливанию через край.

Лодки с открытой передней палубой

Во время движения катера никто не должен находиться на палубе перед ограждением. Все пассажиры должны находиться за ограждением.

Люди, находящиеся на передней палубе, могут легко быть выброшены за борт; а у тех, кто сидит, свесив ноги с переднего борта, ноги могут быть захвачены волной и они могут оказаться в воде.

mc79555-1

ПРЕДУПРЕЖДЕНИЕ

Избегайте получения серьезных травм или гибели выброшенных за борт через передний край палубы кессона и наезде. Во время движения катера держитесь на удалении от переднего края палубы и оставайтесь в сидячем положении.

Катера с установленными спереди на возвышении сиденьями для рыбной ловли

Установленные на возвышении сиденья для рыбной ловли не предназначены для использования при движении катера со скоростью, превышающей скорость холостого хода или скорость подтормаживания. Сидите только на сиденьях, предназначенных для движения при большой скорости.

Любое неожиданное внезапное изменение скорости движения катера может привести к тому, что высоко сидящий пассажир будет выброшен за борт через переднюю часть катера.

mc79557-1

90-8M0057524 rus МАРТ 2011 Страница 33

Раздел 3 - На воде

Подпрыгивание на волнах и в спутной струе

ПРЕДУПРЕЖДЕНИЕ

Подпрыгивание на волнах и в спутной струе может привести к серьезным травмам или гибели в результате выбрасывания людей за борт или их падений в лодке. По возможности старайтесь избегать раскачивания лодки на волнах или в кильватерной струе.

mc79680-1

Управление лодками на волнах и гребнях волн является естественной составной частью отдыха на воде. Тем не менее, когда лодка плывет с достаточно высокой скоростью, при которой корпус лодки частично или полностью приподнимается над водой, это создает определенную опасность, особенно когда лодка снова будет опускаться в воду.

Основной риск связан с тем, что лодка меняет направление в середине прыжка. В таких ситуациях опускание лодки на воду может вызвать резкое изменение направления. При таком резком изменении направления движения или повороте пассажиры лодки могут упасть со своих сидений или за борт.

Другая опасность является менее распространенной и связана с приподниманием лодки над водой из-за волн. Если нос вашей лодки опускается вниз после зависания в воздухе достаточно резко, то в момент соприкосновения с водой он может проникнуть под поверхность воды и на мгновение окажется под водой. Это может привести к тому, что лодка на миг остановится, и пассажиры вылетят вперед. В настоящее время может также резко наклониться на одну сторону.

Столкновения с подводными опасностями

Необходимо снижать скорость и двигаться с осторожностью на мелководье или на участках, где предполагаются подводные препятствия, которые могут столкнуться с подводными частями привода, руля или с днищем катера.

mc79679-1

ВАЖНАЯ ИНФОРМАЦИЯ: Самое важное, что вы можете сделать для снижения вероятности получения травм или повреждения при столкновении с плавающим или подводным предметом, это контролировать скорость движения лодки. В этих условиях не превышайте максимальную скорость лодки 24–40 км/ч (от 15 до 25 миль/час).

Ниже приведены некоторые примеры последствий столкновения лодки с препятствием:

• Лодка может внезапно изменить направление движения. При таком резком изменении направления движения или повороте находящиеся в лодке люди могут быть выброшены со своих сидений или за борт.

• Произойдет быстрое снижение скорости. Это приведет к тому, что находящиеся в лодке люди будут выброшены вперед или даже за борт.

• Повреждение подводных частей привода, руля или лодки от столкновения.

Помните, что для снижения травмоопасности или повреждений при ударе в таких ситуациях очень важно контролировать скорость движения лодки. При движении на участке, где известно о наличии подводных препятствий, скорость движения лодки не должна превышать минимальную скорость глиссирования.

После удара о подводный предмет необходимо как можно скорее заглушить двигатель и проверить систему привода на предмет возможных сломанных или незакрепленных деталей системы привода. Если вы обнаружили или предполагаете какое-либо повреждение, необходимо доставить силовой агрегат в авторизованную ремонтную службу компании «Cummins MerCruiser Diesel» для проведения тщательного обследования и необходимого ремонта.

Необходимо также проверить лодку на наличие трещин корпуса, трещин транца или протекания воды. Эксплуатация лодки с поврежденными подводными комплектующими привода, руля или днища лодки может привести

к дополнительному повреждению силового агрегата или повлиять на управление лодкой. Если необходимо продолжать управлять, делайте это на значительно более низкой скорости.

Страница 34 90-8M0057524 rus МАРТ 2011

Раздел 3 - На воде

ПРЕДУПРЕЖДЕНИЕ

Плавание на лодке, имеющей повреждения от удара, может привести к порче изделия, серьезным травмам или гибели людей. Если судно получило столкновение любого характера, вызовите авторизованного дилера «Mercury Marine» для осмотра и ремонта судна или силового агрегата.

Система защиты поворотно-откидной колонки от ударов

Гидравлическая система усилителя дифферента предназначена для защиты поворотно-откидной колонки от ударов. При столкновении с подводным объектом при движении лодки вперед гидравлическая система амортизирует обратный удар поворотно-откидной колонки при обходе объекта, чем уменьшается степень повреждения поворотнооткидной колонки. После обхода объекта поворотно-откидной колонкой гидравлическая система позволяет поворотно-откидной колонке вернуться в ее первоначальное эксплуатационное положение, предотвращая потерю рулевого управления и заброс оборотов двигателя.

Необходимо проявить особую осторожность на мелководье и на участках, где предполагается наличие подводных объектов. При положении реверса не обеспечивается защита от ударов; необходимо проявлять особую осторожность для предотвращения столкновения с погруженными объектами, когда лодка переключена на реверс.

ВАЖНАЯ ИНФОРМАЦИЯ: Не существует системы защиты от ударов, которая обеспечила бы полную защиту в любых условиях.

Условия, влияющие на эксплуатацию судна

Распределение веса (пассажиры и механизмы) внутри лодки

Перемещение веса назад (на корму):

• Обычно повышает скорость и число оборотов двигателя

• Вызывает подбрасывание при волнении на воде

• Повышает опасность заплескивания сопутствующей волны в лодку при сходе с глиссирования

• В крайних случаях вызывает дельфинирование лодки

Перемещение веса к передней части лодки (на нос):

• Облегчает глиссирование

• Улучшает плавание при волнении на воде

• В крайних случаях может вызывать резкие движения вперед и назад (кренение на носовую часть)

Днище катера

Для поддержания максимальной скорости убедитесь, что днище катера:

• Чистое, без обрастания морскими желудями, водорослями и т. д.

• Без искривлений, почти плоское в месте соприкасания с водой.

• Прямое и гладкое в продольном направлении.

Морская растительность может нарастать, когда катер стоит на причале. Такое обрастание необходимо удалять перед началом эксплуатации катера; оно может забивать водоприемники и приводить к перегреву двигателя.

Кавитация

Кавитация происходит, когда поток воды не в состоянии следовать за контуром быстродвижущегося подводного объекта, такого как картер коробки передач или гребной винт. Кавитация повышает скорость гребного винта, понижая при этом скорость лодки. Кавитация может серьезно разъедать поверхность картера коробки передач и гребного винта. Обычными причинами кавитации являются:

• Водоросли и другой мусор, наматывающийся на гребной винт.

• Погнутая лопасть гребного винта

• Выступающие заусенцы и острые грани гребного винта

Вентиляция

Вентиляция вызывается поверхностным воздухом или выхлопными газами, поступающими в зону вокруг гребного винта, что приводит к ускорению его вращения и снижению скорости катера. Воздушные пузыри ударяются о лопасти гребного винта и вызывают эрозию поверхностей. Если это будет продолжаться, может произойти повреждение лопасти (разламывание). Чрезмерная вентиляция обычно вызывается следующим:

• Слишком большой дифферент узла привода.

• Отсутствующее кольцо диффузора гребного винта.

• Поврежденный гребной винт или картер коробки передач, что позволяет выхлопным газам выходить между

гребным винтом и картером.

• Узел привода установлен слишком высоко на транце.

90-8M0057524 rus МАРТ 2011 Страница 35

Раздел 3 - На воде

Высота над уровнем моря и климат

ПРИМЕЧАНИЕ: Двигатели, оборудованные электронным блоком управления (ЕСМ), уменьшают воздействие изменений высоты над уровнем моря и климата с помощью автоматической регулировки подачи топлива в соответствии с погодными условиями и высотой. Однако двигатели с ЕСМ не компенсируют повышения условий нагрузки или корпуса катера.

Изменения высоты над уровнем моря и климата влияют на рабочие характеристики силового агрегата. Ухудшение рабочих характеристик вызывается:

• Большой высотой над уровнем моря

• Повышенной температурой

• Низким барометрическим давлением

• Высокой влажностью

Для обеспечения максимальных рабочих характеристик двигателя при изменяющихся погодных условиях и большой высоте над уровнем моря используйте гребной винт, позволяющий двигателю работать на номинальном числе оборотов при полностью открытой дроссельной заслонке (WOT) при максимальной нагрузке катера в условиях обычного плавания.

В большинстве случаев номинальное число оборотов может быть достигнуто при замене винта на винт с более малым шагом.

Выбор гребного винта

ПРЕДОСТЕРЕЖЕНИЕ

Установленный гребной винт должен позволять двигателю работать на номинальном числе оборотов при полностью открытой дроссельной заслонке во избежание повреждения двигателя. Использование гребного винта, приводящего к работе двигателя ниже номинального числа оборотов, может привести к повреждению поршней или клапанов, независимо от того, работает ли двигатель при полностью открытой дроссельной заслонке). Напротив, использование гребного винта, который позволяет двигателю работать выше номинального числа оборотов, может повысить расход топлива и не дать двигателю вырабатывать номинальную мощность.

Судостроитель и продающий лодку дилер обязаны укомплектовать силовой агрегат подходящими гребными винтами. ВАЖНАЯ ИНФОРМАЦИЯ: Двигатели, рассматриваемые в данном руководстве, оборудованы ЕСМ, ограничивающим

число оборотов двигателя. Необходимо, чтобы используемый гребной винт не позволял двигателю работать против ограничителя, поскольку это может привести к значительному ухудшению эксплуатационных характеристик.

ПРИМЕЧАНИЕ: Для подтверждения числа оборотов двигателя необходимо использовать точный сервисный тахометр.

Выберите гребной винт, который позволит силовому агрегату двигателя работать на номинальном числе оборотов при максимальной нагрузке.

Если при эксплуатации с полностью открытой дроссельной заслонкой обороты двигателя находятся ниже номинального диапазона, то гребной винт необходимо заменить для предотвращения ухудшения эксплуатационных характеристик и возможного повреждения двигателя. С другой стороны, эксплуатация двигателя выше номинального числа оборотов может привести к повышенному износу или повреждению.

После первоначального выбора гребного винта следующие общие проблемы могут стать причиной его замены гребным винтом с более малым шагом:

• Более теплая погода и повышение влажности могут вызвать снижение числа оборотов (в меньшей степени на этих моделях).

• Эксплуатация на большей высоте может вызвать снижение числа оборотов (в меньшей степени на этих моделях).

• Эксплуатация лодки с поврежденным гребным винтом или загрязненным днищем вызывает снижение числа оборотов.

• Эксплуатация с повышенной нагрузкой (дополнительные пассажиры, буксировка людей на водных лыжах).

Для лучшего ускорения, которое, например, нужно для водных лыж, необходимо использовать гребной винт с более малым шагом. Не эксплуатируйте лодку с полностью открытой дроссельной заслонкой при использовании гребного винта с малым шагом, но без буксировки водных лыжников.

Начало эксплуатации

Методика первоначальной обкатки

На новых дизельных двигателях обязательно выполните следующую процедуру. Методика обкатки обеспечивает надлежащую посадку поршней и колец, что значительно уменьшает возможность возникновения проблем.

ВАЖНАЯ ИНФОРМАЦИЯ: Компания «Cummins MerCruiser Diesel» рекомендует избегать быстрого разгона лодки до завершения этой процедуры.

1. См. соответствующие разделы Запуск, переключение передач и останов и запустите двигатель.

2. Дайте двигателю проработать на высоких оборотах холостого хода, пока он не достигнет нормальной рабочей температуры.

Страница 36 90-8M0057524 rus МАРТ 2011

Раздел 3 - На воде

3. Дайте двигателю проработать на передаче по 3 минуты на каждом указанном числе оборотов: 1200, 2400 и 3000

об/мин.

4. Дайте двигателю проработать на передаче по 3 минуты на каждом указанном числе оборотов: 1500, 2800 и 3400

об/мин.

5. Дайте двигателю проработать на передаче по 3 минуты на каждом указанном числе оборотов: 1800, 3000 об/мин

и максимальное номинальное число оборотов при полностью открытой дроссельной заслонке.

Период обкатки кормового привода в течение первых 10 часов (нового или с замененными шестернями)

Важно, чтобы для новых кормовых приводов и реконструированных кормовых приводов с новыми шестернями была выполнена следующая процедура. Процедура обкатки обеспечивает надлежащую посадку шестерен привода и соответствующих комплектующих, что значительно уменьшает возможность возникновения проблем.

• Избегайте запуска с полностью открытой дроссельной заслонкой.

• Не эксплуатируйте катер на какой-либо постоянной скорости в течение длительного периода времени.

• Не превышайте 75% раскрытия дроссельной заслонки в течение первых 5 часов. В течение следующих 5 часов

эксплуатируйте катер, периодически полностью открывая дроссельную заслонку.

• Кормовой привод необходимо переключать на переднюю передачу не менее 10 раз во время обкатки и после

каждого переключения работать на умеренном числе оборотов в течение некоторого времени.

Обкатка двигателя

20-часовой период времени обкатки

ВАЖНАЯ ИНФОРМАЦИЯ: Первые 20 часов эксплуатации являются периодом обкатки двигателя. Правильная обкатка имеет решающее значение для обеспечения минимального расхода масла и максимальной эффективности двигателя. В период обкатки соблюдайте следующие правила:

• Первые 10 часов не превышайте 1500 об/мин в течение продолжительных периодов времени. Как можно скорее

переходите на передачу после запуска и доводите дроссельную заслонку до уровня свыше 1500 об/мин, если существуют условия для безопасной эксплуатации.

• Не допускайте продолжительной работы на постоянной скорости.

• Не превышайте 3/4 раскрытия дроссельной заслонки в течение первых 10 часов. В течение последующих 10

часов разрешена периодическая эксплуатация с полностью открытой дроссельной заслонкой (максимально 5 минут каждый раз).

• Избегайте ускорения с полностью открытой дроссельной заслонкой от оборотов холостого хода.

• Не эксплуатируйте лодку с полностью открытой дроссельной заслонкой до тех пор, пока двигатель не достигнет

нормальной рабочей температуры.

• Часто проверяйте уровень масла двигателя. При необходимости доливайте масло. Высокое потребление масла

в период обкатки является нормальным.

После периода обкатки в течение первых 20 часов

Для продления срока службы силового агрегата Cummins MerCruiser рекомендуется выполнять следующее:

• Заменяйте моторное масло и фильтр через промежутки времени, указанные в разделе График технического

обслуживания. См. разделы Технические характеристики и Техническое обслуживание.

• Используйте гребной винт, позволяющий двигателю работать на номинальном числе оборотов при полностью

открытой дроссельной заслонке и при полной нагрузке лодки. См. разделы Технические характеристики и Техническое обслуживание.

• Рекомендуется эксплуатация с раскрытием дроссельной заслонки на 3/4 или менее. Избегайте длительной

эксплуатации с полностью открытой дроссельной заслонкой.

Осмотр после завершения первого сезона использования

В конце первого сезона эксплуатации необходимо обратиться в авторизованную ремонтную службу «Cummins MerCruiser Diesel» для обсуждения или выполнения регламентного технического обслуживания. Если вы находитесь в регионе, где изделие эксплуатируется постоянно в течение всего года, то вам необходимо обратиться к дилеру после первых 100 часов эксплуатации или через год после начала эксплуатации, в зависимости от того, что наступит раньше.

90-8M0057524 rus МАРТ 2011 Страница 37

Раздел 3 - На воде

Примечания:

Страница 38 90-8M0057524 rus МАРТ 2011

Раздел 4 - Технические характеристики

Оглавление

Раздел 4 - Технические характеристики

Требования к топливу..................................................... 40

Рекомендуемое топливо................................................. 40

Дизельное топливо при холодной погоде..................... 40

Охлаждающая жидкость (антифриз)............................. 41

Моторное масло.............................................................. 41

Технические характеристики двигателя........................ 42

Спецификации жидкостей............................................... 42

Двигатель..................................................................42

QSD 2.0 ............................................................. 42

Технические условия на жидкость для привода Alpha

Sterndrive (с поворотно‑откидной колонкой)...........43

Спецификации жидкостей кормового привода

модели Bravo ‑ дизельный привод..........................43

Жидкости, одобренные для гидроусилителя

рулевого управления................................................43

Жидкости, одобренные для системы усилителя

дифферента..............................................................43

Краски, одобренные для применения............................ 43

90-8M0057524 rus МАРТ 2011 Страница 39

Раздел 4 - Технические характеристики

Требования к топливу

ПРЕДУПРЕЖДЕНИЕ

Комплектующие электрической системы этого двигателя не оборудованы системой защиты от внешнего возгорания (EIP). Не храните и не используйте бензин на лодках с этими двигателями, пока не будут приняты меры предосторожности от проникновения паров бензина из отсека двигателя (ссылка: нормативы 33 CFR). Невыполнение этого требования может привести к возгоранию, взрыву или серьезному телесному повреждению.

ПРЕДУПРЕЖДЕНИЕ

ПОЖАРООПАСНОСТЬ И ВЗРЫВООПАСНОСТЬ: Утечка топлива из любой части топливной системы может создавать опасность воспламенения и взрыва, приводящую к серьезным телесным повреждениям или смертельному исходу. Тщательный периодический осмотр всей топливной системы является обязательным, особенно после консервации. Все комплектующие топливной системы необходимо проверить на утечку, размягчение, затвердевание, разбухание или коррозию. При любых признаках протечки или изнашивания необходимо производить замену до возобновления эксплуатации двигателя.

ПРЕДУПРЕЖДЕНИЕ

НИ ПРИ КАКИХ обстоятельствах НЕ следует смешивать бензин, газохол или спирт с дизельным топливом. Такая смесь бензина, газохола или спирта с дизельным топливом является крайне огнеопасной и создает значительный риск для пользователя.

ВАЖНАЯ ИНФОРМАЦИЯ: Использование неподходящего или загрязненного водой дизельного топлива может серьезно повредить двигатель. Использование несоответствующего топлива считается неправильной эксплуатацией двигателя, и вызываемое им повреждение не покрывается гарантией.

Необходимо использовать дизельное топливо сорта 2-D, отвечающее стандарту ASTM (Американское общество по испытанию материалов) D975 (или топливо категории Diesel DIN 51601), с минимальным цетановым числом 45.

Цетановое число является показателем воспламеняемости дизельного топлива. Повышение цетанового числа не улучшает общую эффективность двигателя, но его повышение может оказаться необходимым при низкой температуре или эксплуатации на большой высоте над уровнем моря. Более низкое цетановое число может привести к тяжелому запуску и более медленному прогреву, а также может увеличить шум и выхлоп двигателя.

ПРИМЕЧАНИЕ: Если двигатель неожиданно становится шумным после заливки топлива, это может быть вызвано некачественным топливом с низким цетановым числом.

Максимальное содержание серы в вышеуказанном топливе должно составлять 0,50% от веса (ASTM). За пределами Соединенных Штатов ограничения меняются в зависимости от конкретной страны.

В двигателях, использующих дизельное топливо с высоким содержанием серы, значительно усиливается следующее:

• Коррозия металлических деталей.

• Изнашивание эластомерных и пластмассовых деталей.

• Чрезмерный износ внутренних деталей двигателя, особенно подшипников, коррозия и значительное повреждение остальных деталей двигателя.

• Трудности с запуском и эксплуатацией.

Дизельное топливо при холодной погоде

Если его не подвергнуть обработке, неизмененное дизельное топливо загустевает и желатинизируется при низкой температуре. Практически любое дизельное топливо включает присадки для его использования в конкретном регионе в определенное время года. При необходимости дальнейшей обработки дизельного топлива в обязанность владельца/оператора входит добавлять коммерческий стандартный сорт, противожелатинизирующую присадку для дизельного топлива в соответствии с указаниями для данного изделия.

Страница 40 90-8M0057524 rus МАРТ 2011

Раздел 4 - Технические характеристики

Охлаждающая жидкость (антифриз)

ПРЕДОСТЕРЕЖЕНИЕ

В системе охлаждения закрытого типа не рекомендуется использовать антифриз на базе спирта, метанола или простую воду.

Так как дизельные двигатели являются двигателями с высокой степенью сжатия, они работают при высокой температуре. Поэтому замкнутая система охлаждения и двигатель, в том числе соответствующие тракты охлаждения, должны оставаться чистыми как можно дольше для обеспечения надлежащего охлаждения двигателя. Для обеспечения соответствующего охлаждения мы рекомендуем, чтобы замкнутые секции системы охлаждения заполнялись этиленгликолевым антифризом с низким содержанием силиката в растворе с деионизированной водой. Низкое содержание силиката предотвращает разделение антифриза и образование силикатного желатина. Этот желатин может заблокировать тракты двигателя и теплообменника, что приведет к перегреву двигателя. Использование деионизированной воды вместо обычной водопроводной воды или смягченной воды может предотвратить образование большого количества минеральных отложений, снижающих производительность системы охлаждения.

Прежде чем добавлять охлаждающую жидкость в замкнутую систему охлаждения, перемешайте ее, если она не была перемешена предварительно. Кроме того, присадки и ингибиторы, добавленные в подходящие растворы охлаждающей жидкости, образуют защитную пленку на поверхности внутренних трактов и обеспечивают защиту от внутренней эрозии системы охлаждения.

Замкнутая секция системы охлаждения должна оставаться залитой в течение всего года подходящим раствором охлаждающей жидкости (антифриза). Не сливать закрытую охладительную секцию для консервации, поскольку это будет способствовать образованию ржавчины на внутренних поверхностях. Если двигатель подвергается воздействию холодной температуры, то секция замкнутой системы охлаждения должна быть заполнена надлежащей смесью раствора охлаждающей жидкости (антифриза) для защиты двигателя и замкнутой системы охлаждения от самой низкой возможной температуры.

ПРИМЕЧАНИЕ: Как правило, мы рекомендуем использовать раствор охлаждающей жидкости (антифриза) и деионизированной очищенной воды в соотношении 50/50. При эксплуатации, когда температура выпускноого шланга превышает 32°C (90°F), вы можете использовать раствор охлаждающей жидкости (антифриза) и деионизированной, очищенной воды в соотношении 25/75 для улучшения охлаждения.

ВАЖНАЯ ИНФОРМАЦИЯ: Раствор охлаждающей жидкости (антифриза), используемый в этих судовых двигателях, должен представлять собой раствор этиленгликоля с низким содержанием силиката, содержащего специальные присадки и деионизированную, очищенную воду. Использование других типов охлаждающей жидкости для двигателей может вызвать загрязнение теплообменников и перегревание двигателя. Не следует сочетать различные типы охлаждающей жидкости, если нет уверенности в их совместимости. См. инструкции изготовителя охлаждающей жидкости.

Некоторые приемлемые типы антифриза и охлаждающей жидкости приведены в следующей таблице. См. раздел «Графики технического обслуживания» относительно соответствующих интервалов между заменами.

Описание

Охлаждающая жидкость для судовых двигателей Количество: 3-3/4 литра, 1 американский галлон

Fleetguard Compleat c DCA4 Количество: 3-3/4 литра, 1 американский галлон

Наличие Номер детали

только для Европы 92-813054A2

Во всем мире Номер Fleetguard: CC2825

Моторное масло

ПРЕДОСТЕРЕЖЕНИЕ

ЭКОЛОГИЧЕСКАЯ ОПАСНОСТЬ! Слив масла или отходов масла в окружающую среду запрещен законом. НЕ сливайте масло или отходы масла в окружающую среду при эксплуатации или обслуживании катера. Храните и утилизируйте масло или отходы масла в соответствии с региональными правилами.

Для обеспечения максимальной эффективности двигателя и максимальной защиты для двигателя необходимо использовать моторное масло с допустимыми значениями HD-SAE-API CG-4 и CH-4.

Мы настоятельно рекомендуем его использование.

Описание

Масло 15W40 для 4-тактных судовых двигателей Mercury Картер двигателя 92-877695K1

Это масло представляет собой специальную смесь 15W40 с судовыми присадками для всех температурных режимов. Его характеристики превышают требования к маслам API CF-2, CF-4, CG-4 и CH-4 .

Другие рекомендованные масла:

Где используется Номер детали

90-8M0057524 rus МАРТ 2011 Страница 41

Раздел 4 - Технические характеристики

Описание Где используется Номер детали

Shell Myrina

Mopar

Texaco Ursa Super TD

Wintershall Multi-Rekord

Veedol Turbostar

Wintershall VIiva 1

Картер двигателя Получается на месте

Эти масла одобрены для использования Mercury Marine и Marine Power Europe. Для всех температурных режимов используйте масло 15W40.

Технические характеристики двигателя

Описание

Тип двигателя Однорядный, 4-цилиндровый, дизельный

Индукционного типа

Рабочий объем 2,0 л (122 куб. дюйма)

Порядок работы цилиндров 1-3-4-2

Диаметр цилиндра 83 мм (3,700 дюйма)

Ход поршня 92 мм (3,622 дюйма)

Номинальное число оборотов (см. раздел Условия, влияющие на эксплуатацию — выбор гребного винта для получения дополнительной информации).

Число оборотов холостого хода при включенной нейтральной передаче (двигатель при нормальной рабочей температуре).

Давление масла на оборотах холостого хода 2,4 бар [240 кПа] (35 фунтов/кв. дюйм)

Давление масла при 4000 об/мин 6,6 бар [660 кПа] (95 фунтов/кв. дюйм)

Термостаты (вода) 83 °C (181 °F)

Термостаты (масло) 95 °C (203 °F)

Температура охлаждающей жидкости 80–85 °C (176–185 °F)

Электросистема 12 В, отрицательный вывод (–) заземление

Номинальные характеристики генератора переменного тока 14 В, 110 А

Рекомендуемые номинальные параметры аккумуляторной батареи

16-клапанный, с турбонагнетателем и вторичным

См. раздел в технических данных и рабочих характеристиках

судовых двигателей компании «Cummins MerCruiser Diesel»

750 А (при запуске непрогретого двигателя), 950 А (при

запуске судового двигателя) или 180 Ампер-часов

Технические характеристики

QSD 2.0

охладителем

(www.Cummins.com)

700 об/мин

Спецификации жидкостей

ВАЖНАЯ ИНФОРМАЦИЯ: Все емкости являются приблизительными мерами жидкостей.

Двигатель

ВАЖНАЯ ИНФОРМАЦИЯ: Индикаторы уровня жидкости откалиброваны таким образом, чтобы обеспечивать точные показания после выравнивания и установки двигателя согласно инструкциям изготовителя. Изменения могут влиять на показания для уровня жидкости.

Необходимо всегда использовать подходящий индикатор уровня жидкости для определения точного требуемого количества масла или другой жидкости.

QSD 2.0

Двигатели с замкнутой системой охлаждения маслоохладителя

QSD 2.0 Емкость системы в литрах Тип жидкости Номер детали

Моторное масло (с фильтром) 5,85 л (6,20 амер. кварты) Масло 15W40 для 4-тактных дизельных двигателей 92-877695K1

Замкнутая система охлаждения 7,80 л (8,25 амер. кварты)

Охлаждающая жидкость для судовых двигателей

(только для Европы)

Fleetguard Compleat с DCA4

Номер Fleetguard: CC2825

Размер контейнера: 3,75 л (1,00 амер. гал.)

92-813054A2

Приобретается у местных

изготовителей

Страница 42 90-8M0057524 rus МАРТ 2011

Раздел 4 - Технические характеристики

Двигатели с охлаждением маслоохладителя забортной водой

QSD 2.0 Емкость системы в литрах Тип жидкости Номер детали

Моторное масло (с фильтром) 6,00 л (6,30 амер. кварты) Масло 15W40 для 4-тактных дизельных двигателей 92-877695K1

Замкнутая система охлаждения 7,50 л (8,00 амер. кварты)

Охлаждающая жидкость для судовых двигателей

(только для Европы)

Fleetguard Compleat с DCA4

Номер Fleetguard: CC2825

Размер контейнера: 3,75 л (1,00 амер. гал.)

92-813054A2

Приобретается у местных

изготовителей

Технические условия на жидкость для привода Alpha Sterndrive (с поворотно-откидной колонкой)

ПРИМЕЧАНИЕ: Емкость масла включает в себя индикатор смазки редуктора.

Модель Емкость Тип жидкости Номер жидкости

Alpha 1 1892 мл (64 жид. ун.) Высококачественная смазка редуктора 92-858064K01

Спецификации жидкостей кормового привода модели Bravo - дизельный привод

Модель бортового привода

Bravo One X Diesel Bravo One XR

Bravo Three X Diesel Bravo Three XR

Объем жидкости включает объем кормового привода и

объем индикатора смазки редуктора

2736 мл (92-1/2 унций)

2972 мл (100-1/2 унций)

Тип жидкости Номер жидкости

Высококачественная смазка редуктора 92-802854A1Bravo Two X Diesel 3209 мл (108-1/2 унций)

Жидкости, одобренные для гидроусилителя рулевого управления

Стандартные применения

Описание Номер детали

Жидкость для усилителя дифферента и рулевого управления

Жидкость для автоматических коробок передач (ATF) Dexron III

Только для применений Axius

Описание Номер детали

Жидкость для гидроусилителя рулевого управления ATF Dexron III

92-858074K01

или

Жидкости, одобренные для системы усилителя дифферента

Все применения

Описание Номер детали

Жидкость для усилителя дифферента и рулевого управления 92-858074K01

Моторное масло SAE 10W -30

Моторное масло SAE 10W -40

Приобретается у местных изготовителей

Краски, одобренные для применения

Описание

Marine Cloud White, белая (номер детали: 40918660) Приобретается у местных изготовителей

Mercury Light Gray Primer, серая грунтовка 92-80287852

Mercury Phantom Black, черная 92-802878Q1

90-8M0057524 rus МАРТ 2011 Страница 43

Номер детали

Раздел 4 - Технические характеристики

Примечания:

Страница 44 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

Оглавление

Раздел 5 - Техническое обслуживание

Обязанности владельца и водителя.............................. 47

Обязанности дилера....................................................... 47

Техническое обслуживание............................................ 47

Предложения по самостоятельному проведению

технического обслуживания........................................... 47

Общая проверка.............................................................. 48

Крышка двигателя........................................................... 48

Демонтаж...................................................................48

Очистка......................................................................48

Проверка...................................................................48

Установка..................................................................49

Графики технического обслуживания — модели Alpha и

Bravo................................................................................. 49

Обычное техническое обслуживание — модели

Alpha и Bravo.............................................................49

Регламентное техническое обслуживание —

модели Alpha и Bravo...............................................49

Журнал технического обслуживания......................50

Графики технического обслуживания — модели Axius

.......................................................................................... 51

Обычное техническое обслуживание — модели Axius

....................................................................................51

Регламентное техническое обслуживание —

модели Axius.............................................................52

Журнал технического обслуживания......................53

Моторное масло.............................................................. 54

Технические характеристики...................................54

Уровень масла — Переполнение............................55

Проверка...................................................................55

Заливка......................................................................56

Замена масла и фильтра.........................................57

Смазка редуктора привода Alpha с поворотно‑откидной

колонкой........................................................................... 59

Смазка для редуктора кормового привода.............59

Проверка...................................................................59

Заливка......................................................................60

Смена........................................................................61

Смазка редуктора привода Bravo с поворотно‑откидной

колонкой (Sterndrive)....................................................... 62

Смазка для редуктора кормового привода.............62

Проверка...................................................................63

Заливка......................................................................63

Смена........................................................................64

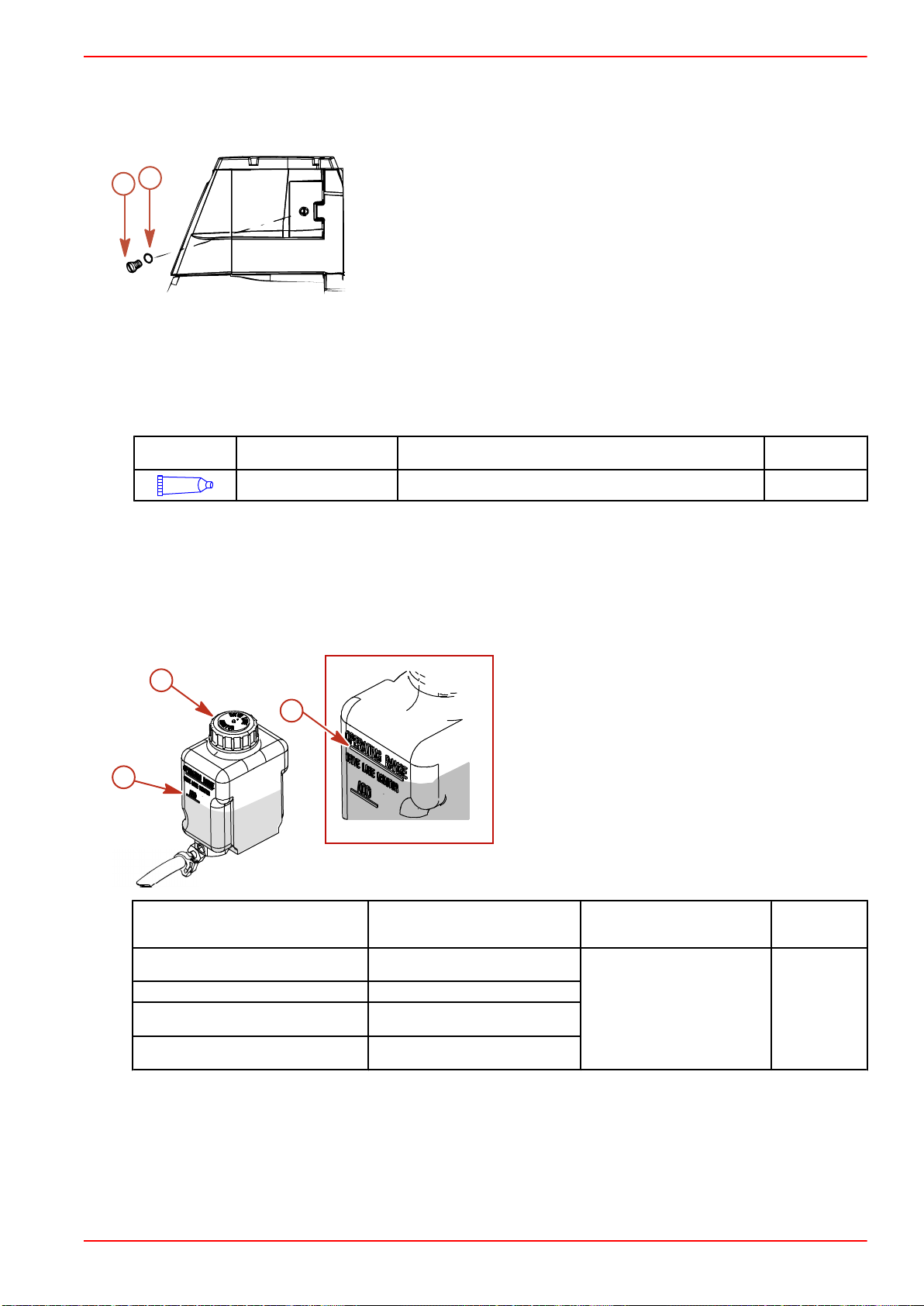

Жидкость для системы усилителя дифферента........... 66

Проверка...................................................................66

Заливка......................................................................67

Смена........................................................................67

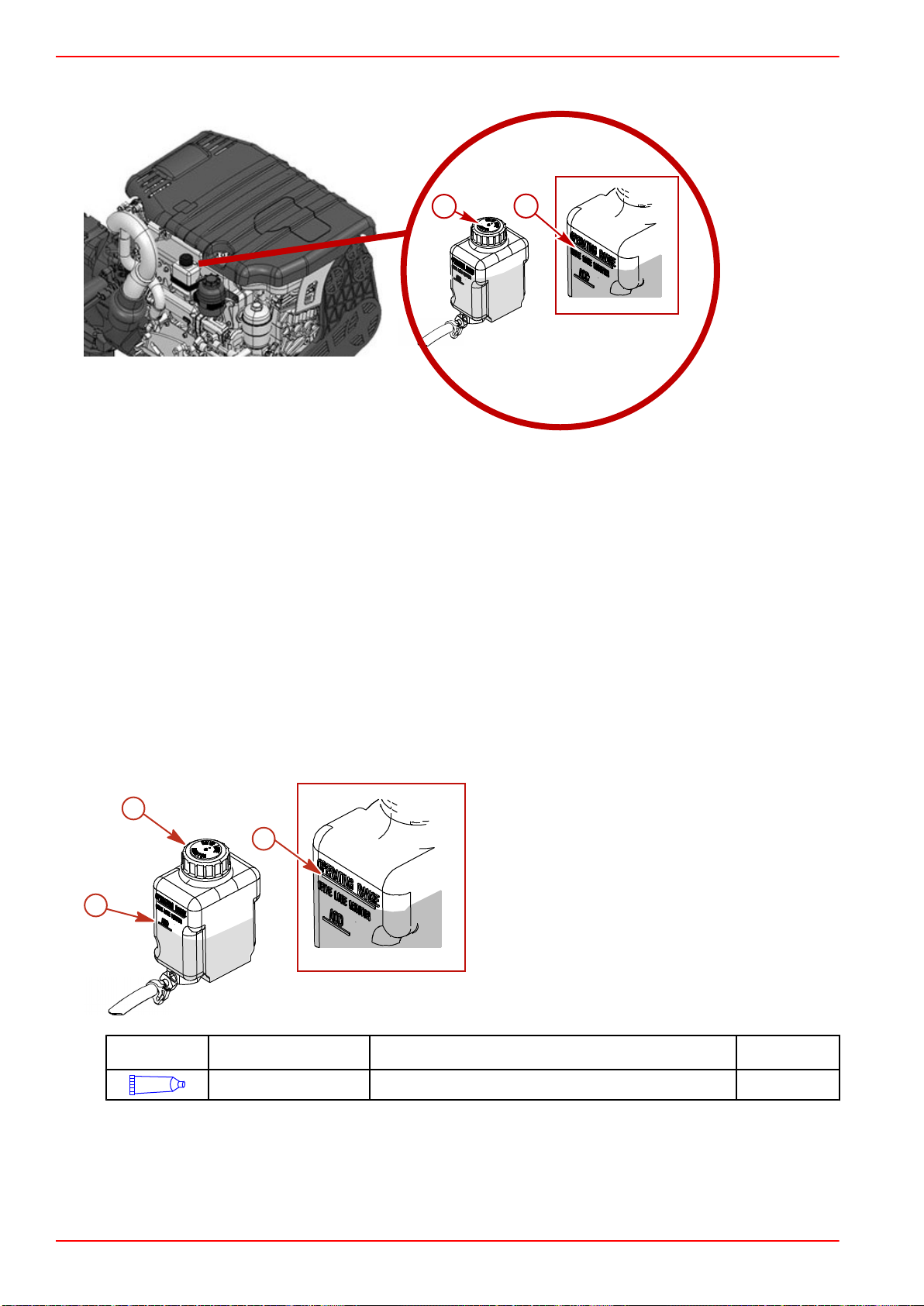

Жидкость для гидроусилителя рулевого управления..67

Проверка...................................................................68

Заливка......................................................................68

Смена........................................................................68

Охлаждающая жидкость двигателя............................... 68

Проверка...................................................................68

Заливка......................................................................69

Смена........................................................................70

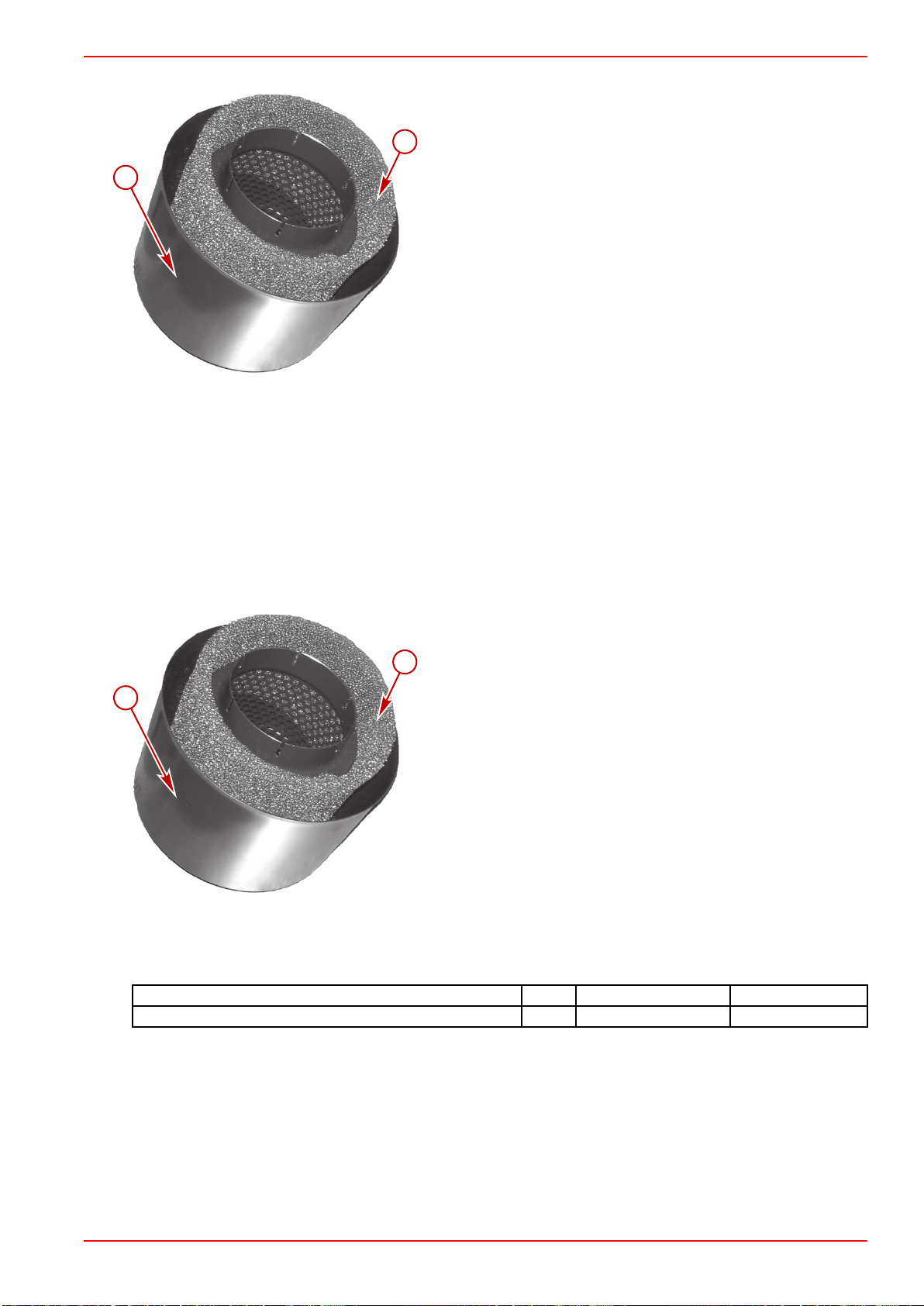

Воздушный фильтр......................................................... 70

Демонтаж...................................................................70

Проверка...................................................................71

Установка..................................................................71

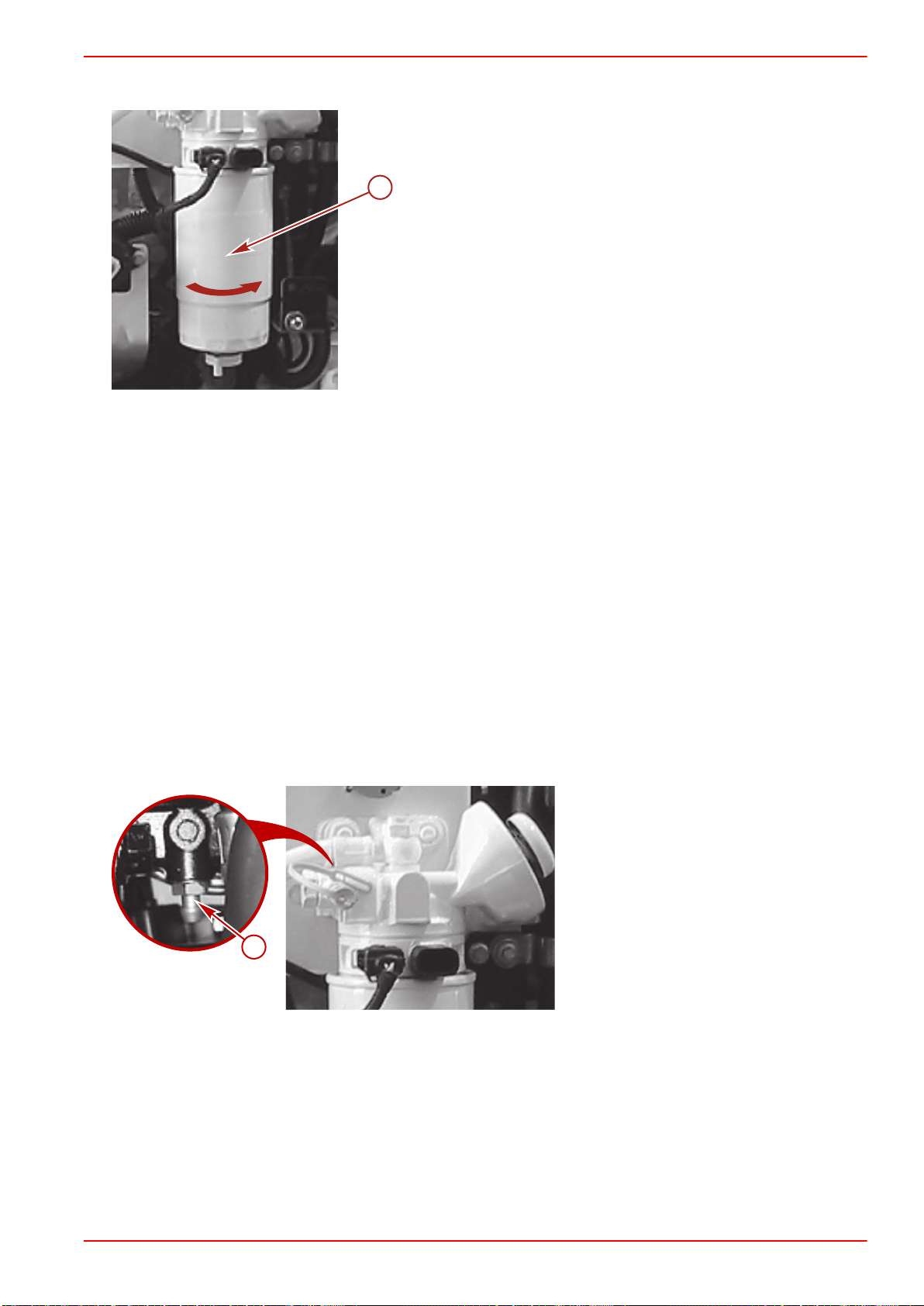

Водоразделительный топливный фильтр..................... 72

Слив...........................................................................72

Замена.......................................................................73

Заливка

Топливная система.......................................................... 76

Заправка....................................................................76

Заливка (стравливание)...........................................76

Очистка и промывка топливного бака.....................76

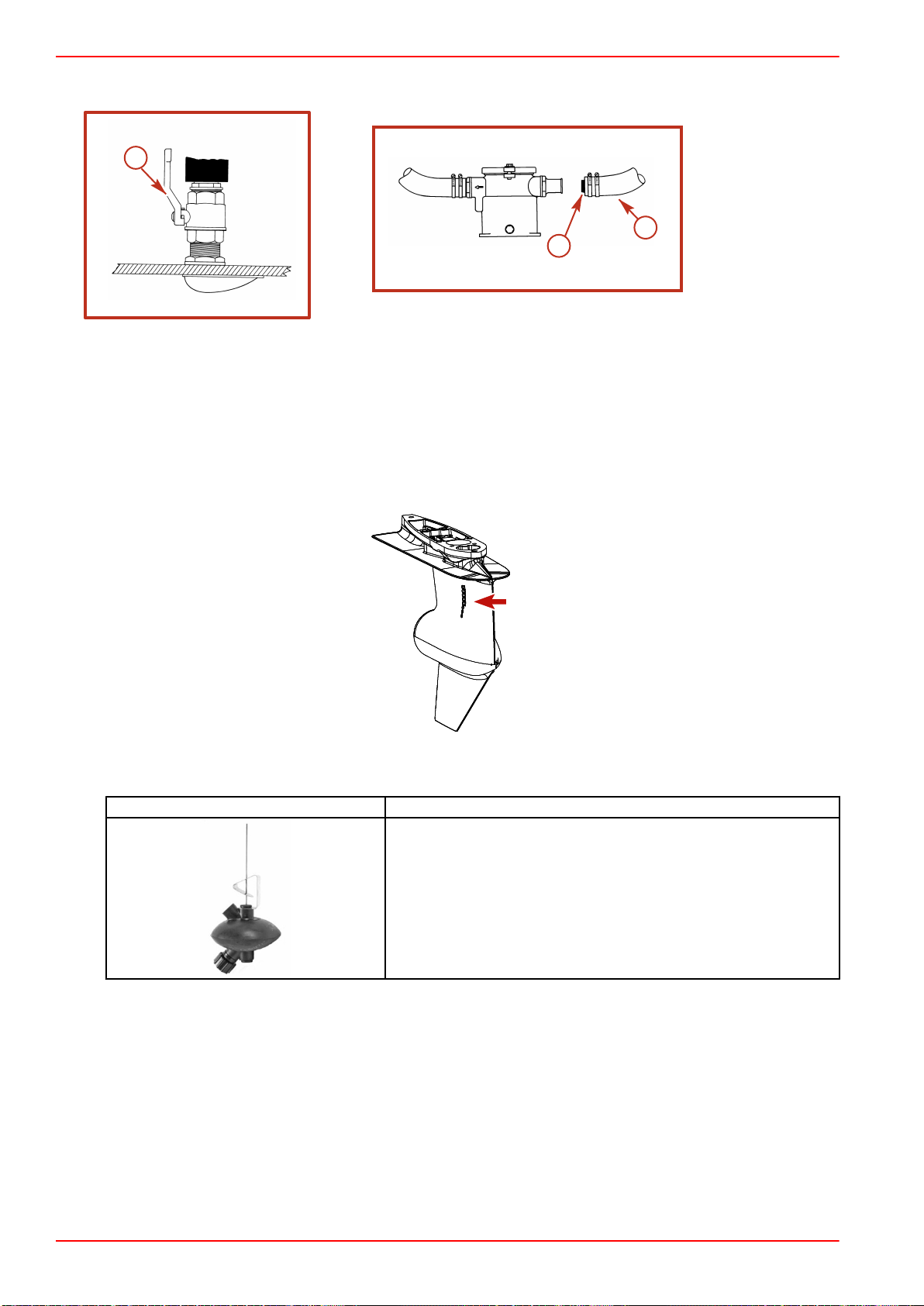

Система забортной воды................................................ 77

Опорожнение системы отбора забортной воды....77

Проверка водоприемников поворотно‑откидной

колонки......................................................................78

Проверка водоприемников забортной воды...........79

Очистка фильтра забортной воды..........................79

Промывка системы охлаждения забортной водой —

приводы Alpha с поворотно‑откидной колонкой.....81

Промывка системы охлаждения забортной водой —

приводы Bravo с поворотно‑откидной колонкой.....84

Осмотр насоса забортной воды двигателя............86

Осмотр насоса забортной воды кормового привода

Alpha..........................................................................86

Замена охлаждающей жидкости.................................... 86

Слив замкнутой системы охлаждения....................86

Заливка замкнутой системы охлаждения...............88

Защита от коррозии......................................................... 89

Общие сведения.......................................................89

Элементы системы защиты двигателя от коррозии

....................................................................................89

Элементы системы защиты кормового привода от

коррозии....................................................................91

Проверка неразрывности цепи кормового привода

Alpha..........................................................................93

Цепь заземления ‑ кормовой привод Bravo............94

MerCathode................................................................96

Окраска силового агрегата......................................96

Смазка.............................................................................. 97

Система рулевого управления................................97

Трос дросселя...........................................................98

Трос переключения передач...................................99

Транец в сборе..........................................................99

Соединительная муфта двигателя.........................99

Приводной вал усовершенствованных моделей: 100 Выравнивание кормового привода, сильфонов и

двигателя................................................................101

Моменты затяжки.......................................................... 102

Зажимной болт кольца карданного подвеса Alpha

..................................................................................102

Гайки П‑образного болта кольца карданного подвеса

привода Bravo.........................................................103

Подвески двигателя...............................................103

Гребные винты.............................................................. 103

Удаление гребного винта моделей Alpha.............103

Установка гребного винта моделей Alpha............104

Снятие гребного винта кормового привода Bravo

Diesel.......................................................................104

Установка гребного винта поворотно‑откидной

колонки Bravo Diesel...............................................108

......................................................................75

Демонтаж .......................................................... 89

Очистка и проверка .......................................... 89

Установка .......................................................... 90

Модели Вravo 1 ............................................... 105

Модели Bravo 2 ............................................... 106

Модели Bravo 3 ............................................... 106

Модели Вravo 1 ............................................... 108

Модели Bravo 2 ............................................... 109

90-8M0057524 rus МАРТ 2011 Страница 45

Раздел 5 - Техническое обслуживание

Bravo 3 ............................................................. 110

Приводные ремни.......................................................... 111

Приводные ремни QSD 2.0....................................111

Проверка ремня насоса гидроусилителя рулевого

управления..............................................................111

Проверка приводного поликлинового ремня........112

Аккумуляторная батарея.............................................. 113

Меры предосторожности при работе с аккумуляторной батареей для нескольких

двигателей ............................................................. 113

Страница 46 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

Обязанности владельца и водителя

Водитель несет ответственность за проведение всех проверок по технике безопасности для выполнения всех инструкций по смазке и техническому обслуживанию для обеспечения безопасной эксплуатации, а также возвращение узла авторизованной ремонтной службе Cummins MerCruiser Diesel для осуществления регламентного осмотра.

Детали для обычного технического обслуживания и замены предоставляются владельцем или водителем и в качестве таковых не считаются дефектами изготовления или материала в течение срока действия гарантии. Индивидуальная манера эксплуатации и вид использования являются дополнительной причиной для выполнения технического обслуживания.

Надлежащее техническое обслуживание и уход за вашим силовым агрегатом обеспечивает оптимальную эффективность и надежность, а также сводит к минимуму общие эксплуатационные расходы. Обратитесь к вашей ремонтной службе компании Cummins MerCruiser относительно средств для проведения обслуживания.

Обязанности дилера

В целом к обязанностям дилера по отношению к заказчику относятся проверка перед поставкой и подготовительные действия, такие как:

• подтверждение перед доставкой того, что силовой агрегат Cummins MerCruiser Diesel находится в надлежащем рабочем состоянии.

• Выполнение всех необходимых регулировок для обеспечения максимальной эффективности.

• Объяснение и демонстрация работы силового агрегата и катера.

• предоставление копии формуляра проверки перед поставкой.

• заполнение полностью гарантийной регистрационной карточки (Warranty Registration Card) и отправка на заводизготовитель немедленно по продаже нового изделия. Все силовые агрегаты должны быть зарегистрированы для выполнения гарантийных обязательств.

Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ

Избегайте повреждения изделия, телесных повреждений или смертельного исхода от электрического удара, пожара или взрыва. Всегда отсоединяйте оба кабеля аккумуляторной батареи от батареи перед обслуживанием силового агрегата.

ПРЕДОСТЕРЕЖЕНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ: Полный перечень всего необходимого регламентного технического обслуживания приведен в графике технического обслуживания. По некоторым перечням работа может выполняться владельцем или водителем, тогда как для выполнения других необходима авторизованная ремонтная служба Cummins MerCruiser Diesel. Перед попыткой выполнения технического обслуживания или ремонта, не описанных в настоящем руководстве мы рекомендуем приобрести и внимательно ознакомиться с соответствующим руководством по обслуживанию Cummins MerCruiser Diesel или Mercury MerCruiser.

ПРИМЕЧАНИЕ: Для облегчения идентификации точки технического обслуживания обозначены цветовым кодом. Для опознавания см. наклейки на двигателе.

• Голубой - охлаждающая жидкость

• Желтый - моторное масло

• Оранжевый - топливо

• Черный - смазка редуктора

Предложения по самостоятельному проведению технического обслуживания

Существующее судовое оборудование, подобное вашему силовому агрегату Cummins MerCruiser Diesel, представляет собой высокотехнологичные системы. Специальные системы подачи топлива обеспечивают заметную экономию топлива, но также могут представлять большую сложность для необученного механика.

Если вы один из тех, кто предпочитает делать все самостоятельно, то здесь имеются некоторые предложения.

• Не пытайтесь выполнить ремонт, если вы не знакомы с предостережениями, предупреждениями и требуемой методикой. Мы беспокоимся о вашей безопасности.

• Если вы пытаетесь самостоятельно провести обслуживание изделия, то предлагаем заказать руководство по обслуживанию для данной модели. В руководстве по обслуживанию изложены правильные процедуры, которым необходимо следовать. Оно составлено для обученного механика, поэтому там может оказаться методика, трудная для вашего понимания. Не пытайтесь производить ремонт, если вы не понимаете методики.

90-8M0057524 rus МАРТ 2011 Страница 47

Раздел 5 - Техническое обслуживание

33467

• Для выполнения определенных видов ремонта необходимы специальные инструменты и оборудование. Не пытайтесь проводить такой ремонт, если у вас нет этих специальных инструментов и оборудования. Это может привести к повреждению изделия, превышающему стоимость услуг дилера.

• Также, если вы частично разобрали двигатель или блок привода, но не можете устранить неисправность, механик дилера должен снова собрать комплектующие и провести испытание для выявления проблемы. Это обойдется вам дороже, чем услуги дилера непосредственно после возникновения неисправности. Для исправления проблемы может потребоваться очень несложная отладка.

• Не звоните дилеру, в сервисный центр или на завод для диагностики проблемы или за объяснением методики ремонта. Им трудно диагностировать проблему по телефону.

Для обслуживания вашего силового агрегата обратитесь в вашу авторизованную ремонтную службу компании Cummins MerCruiser Diesel. В их распоряжении имеются квалифицированные механики, прошедшие заводское обучение.

Рекомендуется привлекать авторизованную ремонтную службу компании Cummins MerCruiser Diesel к проведению периодических технических осмотров вашего силового агрегата. Обращайтесь к ним для консервации изделия осенью и обслуживанию перед началом сезона использования катера. Этим снижается возможность возникновения проблем во время сезона эксплуатации, когда вы хотите обеспечить безаварийное использование катера.

Общая проверка

Необходимо производить частый осмотр силового агрегата через регулярные промежутки времени, чтобы поддерживать его высокую эффективность и устранять потенциальные проблемы до их возникновения. Необходимо тщательно проверять весь силовой агрегат, включая все доступные для осмотра детали двигателя.

1. Проверьте, нет ли незакрепленных, поврежденных или отсутствующих деталей, шлангов и зажимов, и при необходимости затяните или замените их.

2. Проверьте электрические соединения и выводы на наличие повреждений или коррозии.

3. Снимите и осмотрите гребной винт. Если на нем имеются заметные вмятины, погнутости или трещины, обратитесь в авторизованную ремонтную службу компании «Cummins MerCruiser Diesel».

4. Устраните вмятины и повреждения от коррозии на наружной отделке силового агрегата. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

ПРИМЕЧАНИЕ: В крышке двигателя есть съемная панель, позволяющая получить доступ к панели плавких предохранителей, крышке маслоналивной горловины и масляному щупу двигателя, не снимая для этого всю крышку двигателя.

Крышка двигателя

Демонтаж

1. Снимите крышку панели предохранителей двигателя.

2. Поднимите прямо вверх и отсоедините крышку двигателя от монтажных шпилек с шаровым наконечником.

a - Крышка двигателя b - Крышка панели предохранителей c - Доступ к двигателю

3. Установите на место крышку панели предохранителей во время хранения.

Очистка

1. Промойте крышку двигателя теплой мыльной водой.

2. Просушите крышку на воздухе.

Проверка

1. Осмотрите крышку двигателя на предмет наличия трещин или признаков износа.

2. Осмотрите резиновые прокладочные втулки на предмет наличия признаков износа.

Страница 48 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

3. Проверьте элементы крепления, используемые для каждой втулки.

4. Замените поврежденные детали.

Установка

1. Снимите крышку панели предохранителей.

2. Установите крышку двигателя на монтажные шпильки с шаровым наконечником.

3. Прижмите вниз крышку двигателя сверху каждой опоры, чтобы присоединить крышку двигателя.

4. Установите на место крышку панели предохранителей.

Графики технического обслуживания — модели Alpha и Bravo

Обычное техническое обслуживание — модели Alpha и Bravo

ВАЖНАЯ ИНФОРМАЦИЯ: Полный перечень всего необходимого регламентного технического обслуживания приведен в графике технического обслуживания. По некоторым перечням работа может выполняться владельцем или рулевым, тогда как для выполнения других необходима авторизованная ремонтная служба «Cummins MerCruiser Diesel». Перед попыткой выполнения технического обслуживания или ремонта, не описанных в настоящем руководстве, мы рекомендуем приобрести и внимательно изучить соответствующее руководство по обслуживанию «Cummins MerCruiser Diesel» или «Mercury MerCruiser».

ПРИМЕЧАНИЕ: Выполняйте только то техническое обслуживание, которое относится к конкретному силовому агрегату.

Интервал

выполнения задач

Ежедневное — перед началом

работы

Каждый день в

конце работы

Еженедельно

Каждые два месяца

Техническое обслуживание, которое должно быть выполнено

• Проверьте уровень моторного масла (интервал проведения этой операции может быть увеличен на основе опыта работы рулевого с этим маслом).

• Проверьте уровень охлаждающей жидкости.

• Проверьте уровень жидкости для гидроусилителя рулевого управления.

• Проверьте уровень смазки редуктора поворотно-откидной колонки в индикаторе смазки.

• При эксплуатации в соленой, солоноватой или загрязненной воде следует промывать систему охлаждения после каждого использования.

• Сливайте всю воду из фильтра предварительной очистки топлива после каждого использования (или сливайте всю воду из обоих топливных фильтров, если эксплуатируете лодку в холодную погоду).

• Слейте всю воду из топливных фильтров.

• Проверьте уровень масла насоса дифферентной системы.

• Проверьте водоприемники на сор и обрастание.

• Проверьте фильтр забортной воды и очистите его.

• Осмотрите аноды поворотно-откидной колонки и замените их, если коррозия достигла 50%.

• Проверяйте соединения аккумуляторной батареи и уровень жидкости.

• Смажьте вал гребного винта и подтяните гайку (при эксплуатации только в пресной воде это техническое обслуживание можно проводить один раз в четыре месяца).

• При эксплуатации в соленой, солоноватой или загрязненной воде обработайте поверхности двигателя средством защиты от коррозии.

• Проверьте воздушный фильтр (каждые два месяца или каждые 50 часов эксплуатации, в зависимости от того, что наступит раньше).

• Осмотрите аноды двигателя и замените их, если коррозия достигла 50%.

• Проверьте, чтобы все измерительные приборы и проводные соединения были закреплены. Очистите датчики (каждые два месяца или после каждых 50 часов эксплуатации, в зависимости от того, что наступит раньше. При эксплуатации в соленой воде интервал сокращается до 25 часов или 30 дней, в зависимости от того, что наступит раньше).

Регламентное техническое обслуживание — модели Alpha и Bravo

Интервал выполнения задач

После первых 25 часов работы, но не

более 30 часов

Ежегодно

• Смените моторное масло и фильтр.

• Подкрасьте силовой агрегат и напылите средство защиты от коррозии.

90-8M0057524 rus МАРТ 2011 Страница 49

Техническое обслуживание, которое должно быть выполнено

Раздел 5 - Техническое обслуживание

Интервал выполнения задач Техническое обслуживание, которое должно быть выполнено

• Смените моторное масло и фильтр.

• Замените смазку редуктора поворотно-откидной колонки.

• Затяните стопорные гайки П-образного болта кольца карданного шарнира.

• Смените топливные фильтры.

• Проверьте систему рулевого управления и дистанционное управление на незатянутые, отсутствующие или поврежденные детали. Смажьте кабели и рычажные механизмы.

• Проверьте и смажьте шлицы карданного шарнира поворотно-откидной колонки. Осмотрите сильфоны и выхлопную трубу и проверьте зажимы.

• Смажьте подшипник карданного подвеса и муфту двигателя (при эксплуатации на холостых оборотах в течение длительных периодов времени смазывайте муфту двигателя через каждые 50 часов).

• Проверьте, нет ли в цепи заземления ослабленных или поврежденных соединений. При наличии

Каждые 100 часов или ежегодно.

(в зависимости от того, какая дата

наступит раньше)

системы MerCathode® проверьте выходной блок.

• Проверьте регулировку двигателя.

• Затяните подвески двигателя.

• Проверьте электросистему на незатянутые, поврежденные или корродированные зажимы.

• На моделях с удлиненным карданным валом смажьте карданный шарнир ведущего вала, подшипники со стороны транца (трансмиссии) и подшипники со стороны двигателя (выходной блок).

• Проверьте состояние и натяжение вспомогательных ремней привода двигателя.

• Проверьте систему охлаждения и выхлопную систему на наличие повреждений или утечек. Проверьте затяжку хомутов шлангов обеих систем.

• Разберите и осмотрите насос забортной воды двигателя и замените изношенные комплектующие.

• Очистите секцию забортной воды замкнутой системы охлаждения. Очистите, осмотрите и проверьте крышку герметизированной системы. Осмотрите аноды и замените их, если коррозия достигла 50%.

• Замените воздушный фильтр.

Каждые 2 года

Через каждые 300 часов или раз в 3

года

Через каждые 500 часов или раз в 5

лет

Через каждые 700 часов или раз в 3

года

Через каждые 1000 часов или раз в 4

года

Через каждые 1000 часов или раз в 5

лет

• Замените охлаждающую жидкость.

• Разберите и осмотрите насос забортной воды привода Alpha. Замените все изношенные комплектующие.

• Очистите сердцевину промежуточного охладителя.

• Замените приводной ремень насоса гидроусилителя рулевого управления.

• Замените зубчатый ремень двигателя.

• Очистите топливный бак.

Журнал технического обслуживания

Запишите все работы по техническому обслуживанию, выполненные на вашем силовом агрегате. Обязательно сохраните все заказы на выполнение работ и квитанции.

Страница 50 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

Дата Выполнено техническое обслуживание Наработка двигателя

Графики технического обслуживания — модели Axius

Обычное техническое обслуживание — модели Axius

90-8M0057524 rus МАРТ 2011 Страница 51

Раздел 5 - Техническое обслуживание

Интервал выполнения

задач

Ежедневное — перед

началом работы

Каждый день в конце

работы

Еженедельно

Каждые два месяца или

каждые 50 часов

• Проверьте уровень масла в двигателе. (Вы можете увеличить этот интервал на основании своего опыта использования изделия.)

• Проверьте уровень смазки редуктора поворотно-откидной колонки.

• Проверьте уровень масла насоса дифферентной системы.

• Проверьте уровень жидкости насоса гидроусилителя рулевого управления.

• Проверяйте водоприемники на сор и обрастание.

• Проверьте фильтр забортной воды и очистите его (если он установлен).

• Проверяйте уровень охлаждающей жидкости.

• Осмотрите аноды поворотно-откидной колонки и замените их, если коррозия достигла 50%.

• Смажьте шлицы приводные валы гребного винта и затяните гайки гребного винта в соответствии с техническими условиями. (При эксплуатации только в пресной воде вы можете увеличить этот интервал до четырех месяцев.)

• При эксплуатации в соленой, солоноватой или загрязненной воде нанесите на силовой агрегат антикоррозийное средство.

• Проверяйте соединения аккумуляторной батареи и уровень жидкости.

• Проверьте, чтобы все измерительные приборы и проводные соединения были закреплены. Очищайте измерительные приборы. (При эксплуатации в соленой воде сократите этот интервал до 25 часов или 30 дней, в зависимости от того, что наступит раньше.)

Техническое обслуживание, которое должно быть выполнено

Регламентное техническое обслуживание — модели Axius

Интервал выполнения

задач

После первых

20 часов работы, но

не более 25 часов

Каждые 100 часов или

ежегодно

(в зависимости от

того, что наступит

раньше)

Через каждые

200 часов или каждые

3 года

Техническое обслуживание, которое должно быть выполнено

• Замените моторное масло и фильтр.

• Проверьте и отрегулируйте натяжение поликлинового ремня.

• Выполните мелкий ремонт красочного покрытия на силовом агрегате.

• Замените моторное масло и фильтр.

• Замените смазку редуктора поворотно-откидной колонки.

• Если состояние свечей зажигания, проводов свечей зажигания, крышки распределителя и ротора было удовлетворительным во время предыдущей проверки (как описано в разделе Через каждые 300 часов или каждые 3 года), то проверьте состояние этих компонентов. При необходимости замените.

• Затяните соединение кольца карданного подвеса с рулевым валом до заданного значения.

• Замените водоразделительный элемент топливного фильтра.

• Проверьте цепь заземления на наличие незакрепленных или поврежденных соединений. Если агрегат оборудован блоком MerCathode, проверьте мощность блока.

• Очистите пламегаситель, глушитель управления подачей воздуха на холостом ходу (IAC) (двигатели MPI – с системой многоточечного впрыска топлива) и вентиляционные шланги картера. Осмотрите клапан принудительной вентиляции картера двигателя, если он установлен, и замените при необходимости.

• Проверьте состояние и натяжение ремней.

• Проверьте уровень охлаждающей жидкости и концентрацию антифриза – они должны обеспечивать защиту от замерзания. При необходимости исправьте. См. раздел Технические характеристики .

• Проверьте универсальные шарниры, шлицы и сильфоны. Проверьте зажимы.

• Проверить юстировку двигателя.

• Смажьте шлицы универсального шарнира и засечки, если оборудованы масленкой.

• Смажьте подшипник карданного подвеса и муфту двигателя.

ПРИМЕЧАНИЕ: В случае эксплуатации на холостых оборотах в течение длительных периодов времени смазывайте муфту двигателя через каждые 50 часов.

Страница 52 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

Интервал выполнения

задач

Через каждые

300 часов или каждые

3 года

Раз в 5 лет

• Проверьте плотность затяжки опор двигателя и, при необходимости, затяните.

• Проверьте состояние свечей зажигания, проводов свечей зажигания, крышки распределителя и ротора, если они

установлены. При необходимости замените. Если состояние этих компонентов при осмотре удовлетворительно, то повторяйте осмотр каждые 100 часов или один раз в год, в зависимости от того, что произойдет раньше.

• Проверьте электросистему на ослабленные, поврежденные или корродированные крепежные детали.

• Проверьте затяжку хомутов шлангов системы охлаждения и выхлопной систем. Проверьте обе системы на

повреждения или протечки.

• Разберите и осмотрите насос для забортной воды и замените изношенные компоненты.

• Очистите секцию забортной воды замкнутой системы охлаждения. Очистите, осмотрите и проверьте крышку

герметизированной системы.

• Проверьте комплектующие выхлопной системы. Если агрегат оборудован заслонками водометного движителя

(пластинчатыми откидными клапанами), убедитесь, что нет отсутствующих или изношенных клапанов.

• Смените охлаждающую жидкость/антифриз. Меняйте каждые два года, если вы не используете охлаждающую

жидкость/антифриз длительного срока эксплуатации.

Техническое обслуживание, которое должно быть выполнено

Журнал технического обслуживания

90-8M0057524 rus МАРТ 2011 Страница 53

Раздел 5 - Техническое обслуживание

Дата Выполнено техническое обслуживание Наработка двигателя

Моторное масло

Технические характеристики

Мы настоятельно рекомендуем использовать следующее масло, которое представляет собой специальную смесь масла 15W-40 с присадками для судовых двигателей, пригодную для всех температурных режимов. Характеристики этого масла превосходят требования к маслам API CH-4, CF-4, CG-4 и CF-2.

Страница 54 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

27986

Труба, ссыл. номер Описание Где используется Деталь №

121

Другие рекомендуемые виды масел приведены в следующей таблице. Эти масла одобрены для использования компаниями «Cummins MerCruiser Diesel» и Marine Power Europe.

Shell Myrina Texaco Ursa Super TD Veedol Turbostar

Mopar Wintershall Multi-Rekord Wintershall Viva 1

Для эксплуатации во всех температурных режимах используйте масло 15W-40.

Масло 15W40 для 4-тактных дизельных двигателей

Картер двигателя 92-858042Q01

Уровень масла — Переполнение

ПРИМЕЧАНИЕ

Слив масла, охлаждающей жидкости и других жидкостей двигателя и привода в окружающую среду запрещен законом. Будьте осторожны — не проливайте масло, охлаждающую жидкость и другие жидкости в окружающую среду, когда используете или обслуживаете судно. Помните о местных ограничениях и правилах утилизации или повторного использования отходов, следите за соблюдением требований к хранению и утилизации жидкостей.

Переполнение картера или блока двигателя может привести к случайным колебаниям или падению давления масла. Переполнение вызывает разбрызгивание в картере двигателя и перемешивание масла, что приводит к его насыщению воздухом. Насыщенное воздухом масло ухудшает рабочие характеристики двигателя и повышает противодавление в картере. При сильном переполнении большое количество масла может захватываться через впускное отверстие.

Проверку уровня масла в двигателе следует производить тщательно. Уровень масла должен поддерживаться между отметками минимального и максимального уровня на щупе. Чтобы гарантировать безошибочность измерений, соблюдайте следующие правила перед замером уровня масла.

• Если судно стоит на воде, то обеспечьте его неподвижность.

• Если судно находится на трейлере, то поднимайте и опускайте носовую часть, пока судно не примет такое же положение, как в неподвижном состоянии на воде.

• Подождите пять минут, пока масло не стечет в маслосборник, если непосредственно перед этим двигатель работал или было добавлено масло.

Проверка

ВАЖНАЯ ИНФОРМАЦИЯ: Моторное масло картера следует проверять через промежутки времени, указанные в разделе «Графики технического обслуживания». Для двигателя является нормальным использование определенного количества масла в процессе смазки и охлаждения двигателя. Количество потребляемого масла сильно зависит от скорости вращения двигателя, при этом потребление будет максимальным, когда дроссельная заслонка широко открыта, и будет постепенно снижаться по мере того, как уменьшается скорость двигателя.

ПРИМЕЧАНИЕ

При работающем двигателе цапфы коленвала или цапфы стержня могут ударить и сломать измерительный щуп, что приведет к повреждению внутренних деталей двигателя. Перед удалением или вводом измерительного щупа следует полностью остановить двигатель.

1. Чтобы проверить уровень моторного масла во время эксплуатации, остановите двигатель и подождите пять минут для стекания масла в поддон.

2. Выньте измерительный щуп. Протрите его и снова установите в трубку указателя уровня.

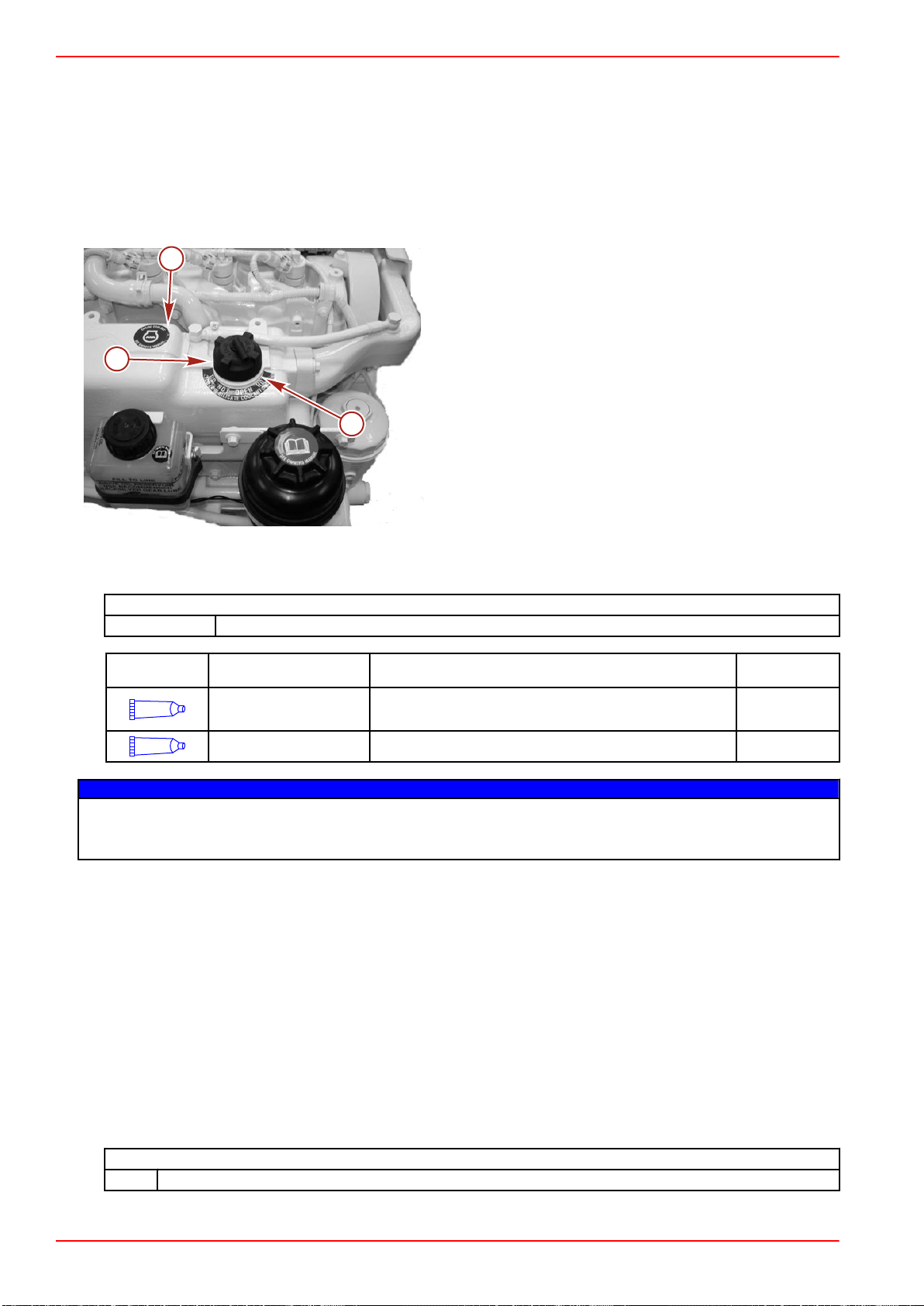

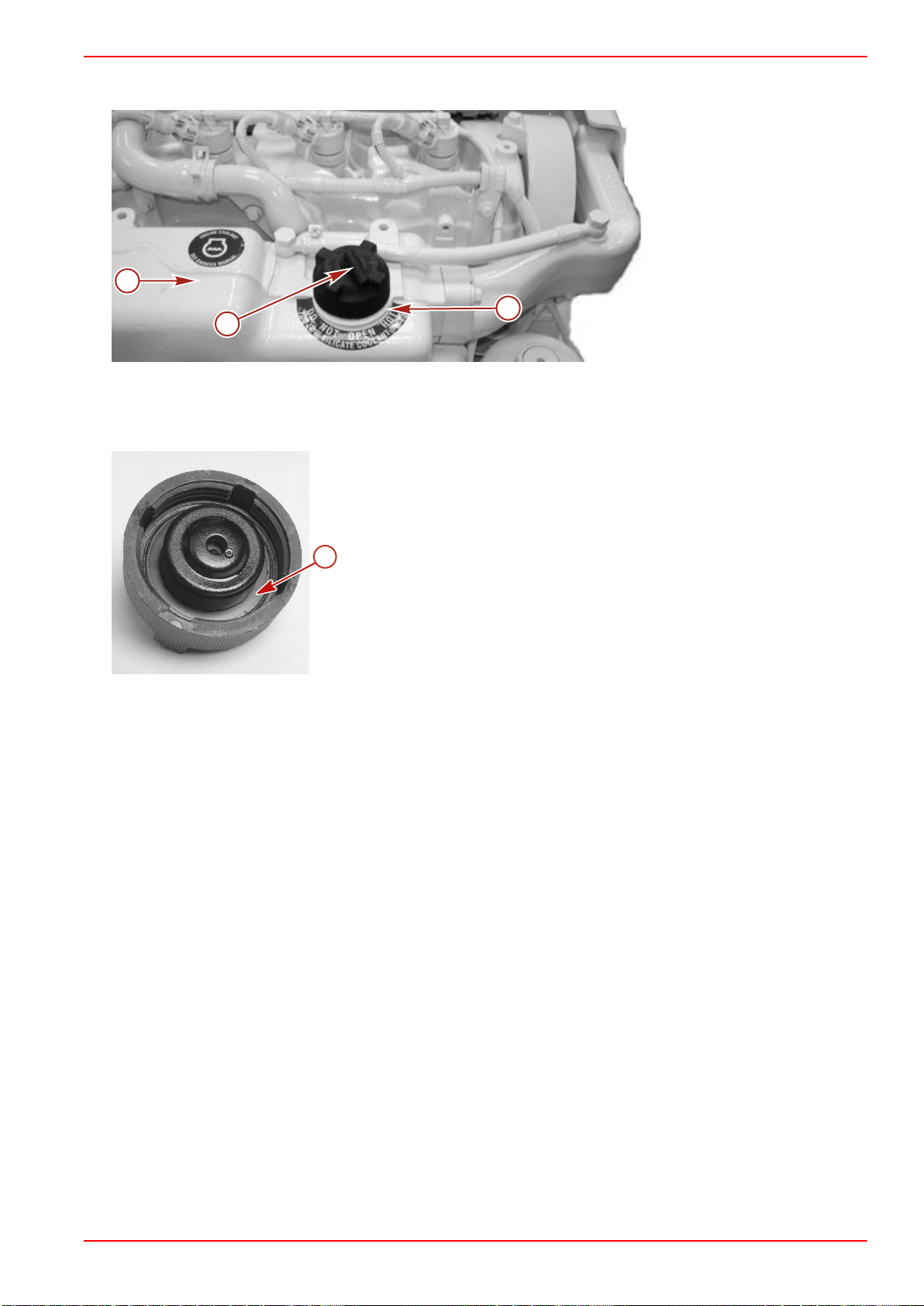

Обслуживание масляной системы двигателя QSD 2.0

a - Крышка двигателя со снятой съемной панелью b - Крышка маслоналивного отверстия двигателя c - Масляный щуп двигателя

90-8M0057524 rus МАРТ 2011 Страница 55

Раздел 5 - Техническое обслуживание

27986

33988

3. Выньте измерительный щуп и определите уровень масла. Уровень масла должен находиться между отметками на щупе. При необходимости долейте масло. См. раздел Заливка.

Отметки уровня масла двигателя

a - Измерительный щуп b - Минимальный рабочий уровень c - Отметка полного уровня и максимальный рабочий уро‐

вень

14624

4. Установите масляный щуп двигателя

Заливка

ВАЖНАЯ ИНФОРМАЦИЯ: Не переполняйте двигатель маслом.

1. Снимите крышку отверстия для заливки масла.

Обслуживание масляной системы двигателя QSD 2.0

2. Долейте указанное масло для повышения его уровня до максимальной отметки на измерительном щупе, но не выше ее.

a - Маслоохладитель с жидкостным

охлаждением

b - Маслоохладитель с охлаждением

забортной водой

Маслоохладитель двигателя с жидкостным охлаждением

QSD 2.0 Емкость системы Тип жидкости Номер детали

Моторное масло (с фильтром) 5,85 л (6,20 амер. кварты) Масло 15W40 для 4-тактных дизельных двигателей 92-877695K1

Маслоохладитель двигателя с охлаждением забортной водой

QSD 2.0 Емкость системы Тип жидкости Номер детали

Моторное масло (с фильтром) 6,00 л (6,30 амер. кварты) Масло 15W40 для 4-тактных дизельных двигателей 92-877695K1

ВАЖНАЯ ИНФОРМАЦИЯ: При заливке масла в двигатель всегда используйте щуп для подтверждения уровня масла.

3. Установите крышку отверстия для заливки масла.

Страница 56 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

11591

25740

33987

bab

Замена масла и фильтра

См. раздел График технического обслуживания для получения информации об интервалах между заменами. Вы должны заменить моторное масло перед консервацией лодки.

ВАЖНАЯ ИНФОРМАЦИЯ: Моторное масло следует менять, пока двигатель еще нагрет после эксплуатации. Теплое масло стекает более свободно, вынося большее количество загрязнений. Используйте только рекомендованное моторное масло. См. раздел «Технические характеристики».

1. Запустите двигатель и дайте ему нагреться до нормальной эксплуатационной температуры.

2. Остановите двигатель и подождите, пока масло не стечет в маслосборник (приблизительно 10 минут).

3. Снимите штуцер с конца шланга для слива масла картера.

4. Установите масляный насос картера (заказывается отдельно) на резьбовой штуцер шланга для слива моторного

масла.

Слив масла двигателя (крышка двигателя

снята, чтобы обеспечить доступ)

a - Шланг для слива масла двигателя b - Крышка маслоналивного отверстия дви‐

гателя

c - Масляный насос картера

Масляный насос картера 91-90265A 5

Помогает удалить масло из двигателя, не применяя отсасывание масла из картера.

5. Откачайте масло из картера в маслосборник.

6. Вывинтите пробку сливного отверстия в корпусе масляного фильтра и слейте масло в подходящий контейнер.

Маслоохладитель двигателя с жидкостным охлажде‐

нием

a - Корпус масляного фильтра b - Сливная пробка

7. Храните и утилизируйте отработанное масло и использованные фильтрующие элементы в соответствии со всеми

применимыми предписаниями.

8. Снимите масляный насос картера и снова установите штуцер шланга для слива масла картера, пока картер не

заполнен. Плотно затяните.

90-8M0057524 rus МАРТ 2011 Страница 57

Маслоохладитель с охлаждением забортной водой

Раздел 5 - Техническое обслуживание

33986

33987

bab

9. Установите измерительный щуп.

10. Установите подходящую емкость под корпусом масляного фильтра для сбора разлитого масла. Используйте соответствующий накидной ключ для отпуска крышки масляного фильтра.

11. Снимите крышку масляного фильтра и патронный масляный фильтр.

12. Извлеките и утилизируйте старый фильтрующий элемент. Удалите старое уплотнительное кольцо крышки.

Маслоохладитель двигателя с жидкостным охлажде‐

Маслоохладитель с охлаждением забортной водой

нием

a - Крышка масляного фильтра b - Уплотнительное кольцо c - Фильтрующий элемент

13. Нанесите герметик на резьбу сливной пробки корпуса масляного фильтра и вставьте пробку.

Маслоохладитель двигателя с жидкостным охлажде‐

Маслоохладитель с охлаждением забортной водой

нием

a - Корпус масляного фильтра b - Сливная пробка

Труба, ссыл.

номер

Герметик стыков трубопроводов Loctite 567 PST

Описание Где используется Деталь №

Сливная пробка 92-809822

14. Затяните сливную пробку корпуса масляного фильтра до заданного значения.

Маслоохладитель двигателя с жидкостным охлаждением

Описание Нм фунто-дюйм. фунто-фут.

Сливная пробка 19 168 –

Описание Нм фунто-дюйм. фунто-фут.

Сливная пробка 19 168 –

15. Смажьте и установите новое уплотнительное кольцо крышки.

Маслоохладитель с охлаждением забортной водой

Страница 58 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

33986

Труба, ссыл.

номер

121

Масло 15W40 для 4-тактных дизельных двигателей

Описание Где используется Деталь №

Уплотнительные кольца масляного фильтра 92-858042Q01

16. Вставьте фильтрующий элемент в крышку до фиксации. Дождитесь щелчка.

Маслоохладитель двигателя с жидкостным охлажде‐

Маслоохладитель с охлаждением забортной водой

нием

a - Крышка масляного фильтра b - Уплотнительное кольцо c - Фильтрующий элемент

17. Установите крышку с новым элементом в корпус масляного фильтра. Поверните крышку масляного фильтра до

соприкосновения уплотняющей поверхности с корпусом.

18. Затяните крышку согласно техническим условиям.

ВАЖНАЯ ИНФОРМАЦИЯ: Чрезмерное усилие затяжки крышки может привести к протечке масла.

Маслоохладитель двигателя с жидкостным охлаждением

Описание Нм фунто-дюйм. фунто-фут.

Крышка корпуса масляного фильтра двигателя 25.0 – 18.0

Маслоохладитель с охлаждением забортной водой

Описание Нм фунто-дюйм. фунто-фут.

Крышка корпуса масляного фильтра двигателя 22.5 – 16.0

19. Снимите крышку маслоналивной горловины и залейте новое масло в двигатель. См. раздел Заливка.

ВАЖНАЯ ИНФОРМАЦИЯ: При заливке масла в двигатель всегда используйте щуп для определения необходимого количества масла.

20. Установите крышку маслозаливного отверстия на место и закрепите.

21. Запустите двигатель и проверьте на утечки.

Смазка редуктора привода Alpha с поворотно-откидной колонкой

Смазка для редуктора кормового привода

ПРЕДОСТЕРЕЖЕНИЕ

ОПАСНОСТЬ ВРЕДНОГО ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ! Слив масла или отходов масла в окружающую среду запрещен законом. НЕ сливайте масло или отходы масла в окружающую среду при эксплуатации или обслуживании лодки. Храните и утилизируйте масло или отходы масла в соответствии с региональными правилами.

Проверка

ПРИМЕЧАНИЕ: Уровень смазки редуктора может изменяться в ходе эксплуатации. Уровень смазки редуктора следует проверить перед запуском двигателя, пока он не нагрелся.

90-8M0057524 rus МАРТ 2011 Страница 59

Раздел 5 - Техническое обслуживание

25338

1. Проверьте индикатор смазки редуктора для определения уровня смазки. Поддерживайте уровень масла в пределах рекомендованного рабочего диапазона. См. раздел Заливка.

Показанный уровень смазки редуктора находится в надлежащем рабочем диапазоне

a - Отметка «ADD» (ДОБАВИТЬ) b - Отметка «OPERATING RANGE» (РАБОЧИЙ ДИАПАЗОН)

ВАЖНАЯ ИНФОРМАЦИЯ: Если на дне индикатора смазки редуктора видна вода, или она появляется на заливной/сливной пробке, и/или если масло выглядит обесцвеченным, необходимо немедленно связаться с авторизованной ремонтной службой компании «Cummins MerCruiser Diesel». Эти оба обстоятельства могут указывать на протечку воды в кормовом приводе.

Заливка

ВАЖНАЯ ИНФОРМАЦИЯ: Если больше чем 59 мл (2 жид. унции) высококачественной смазки редуктора требуется для заполнения индикатора, возможно, протекает сальниковое уплотнение. Недостаточное количество смазки может вызвать повреждение кормового привода. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

1. Если уровень смазки редуктора находится ниже или около отметки «ADD» (ДОБАВИТЬ), следует долить

соответствующую смазку.

2. Снять крышку дозиметра смазки для зубчатых передач.

3. Заполните индикатор указанной смазкой редуктора, чтобы уровень смазки находился в пределах

эксплуатационного диапазона. Не переливайте масло.

Монитор смазки для зубчатых передач

a - Уровень смазки редуктора на отметке «ADD» (ДО‐

БАВИТЬ)

b - Уровень смазки редуктора на отметке

«OPERATING RANGE» (РАБОЧИЙ ДИАПАЗОН)

c - Крышка индикатора смазки редуктора

19947

Труба, ссыл.

номер

Страница 60 90-8M0057524 rus МАРТ 2011

Высококачественная смазка редуктора

Описание Где используется Деталь №

Монитор смазки для зубчатых передач 92-858064Q01

Раздел 5 - Техническое обслуживание

25339

4. Убедитесь, что резиновая прокладка находится внутри крышки индикатора смазки редуктора, и установите крышку. Не перетягивайте.

19962

ПРИМЕЧАНИЕ: При заполнении всего кормового привода см. информацию в разделе Смена.

a - Крышка индикатора смазки редуктора

Смена

1. Снять дозиметр для смазки зубчатых передач с кронштейна.

a - Кронштейн крепления b - Монитор смазки для зубчатых передач

2. Слить содержимое в подходящую емкость.

3. Снять монитор смазки зубчатых передач с кронштейна.

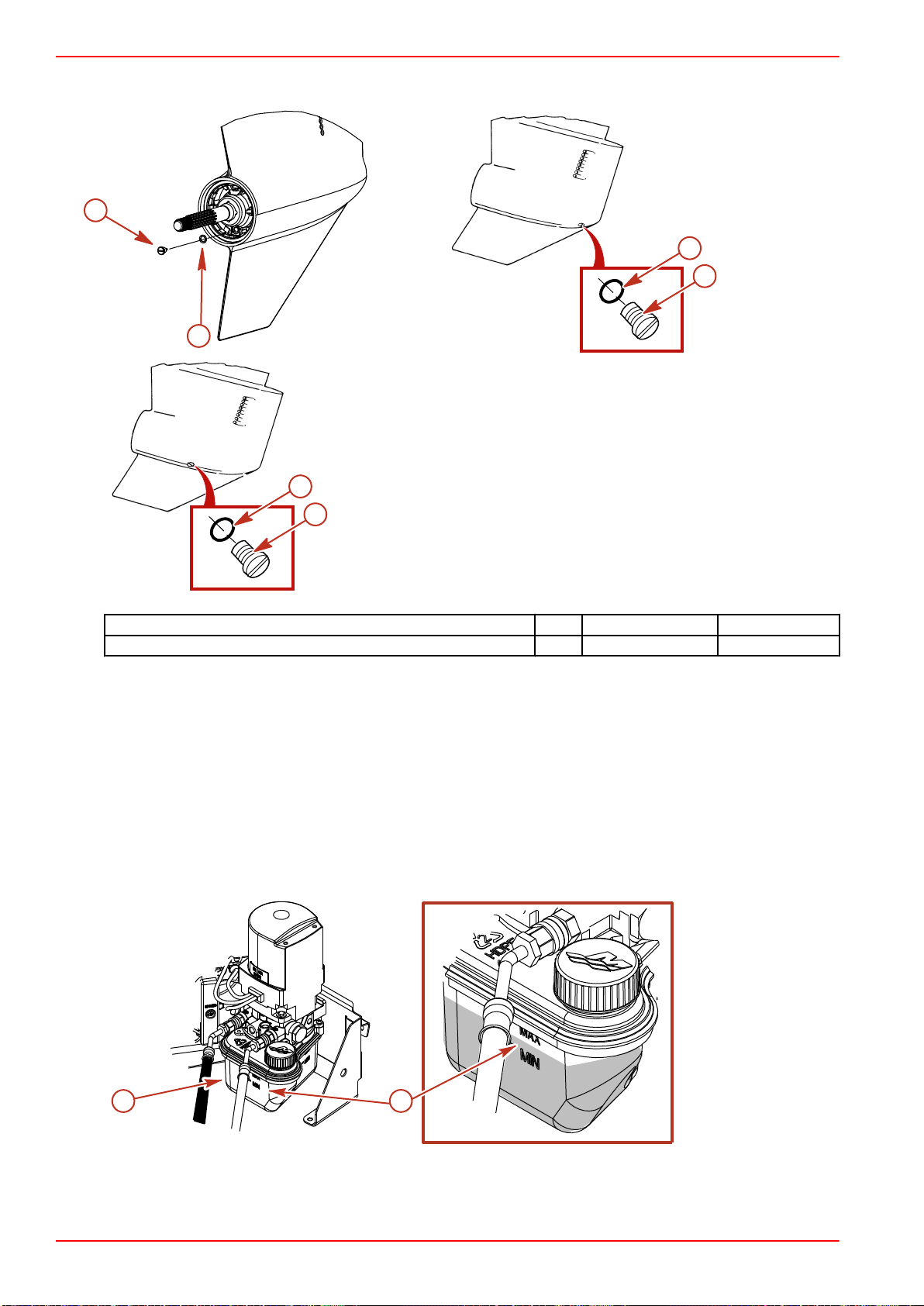

4. Установите кормовой привод в положение полного наружного ограничения дифферента, снимите винт заливки/ слива смазки редуктора и уплотнительную шайбу и слейте смазку редуктора.

a - Винт заливки/слива смазки редуктора b - Уплотнительная шайба

7160

Снимите винт вентиляции смазки редуктора и уплотнительную шайбу. Дайте смазке редуктора полностью вытечь.

a - Винт вентиляции смазки редуктора b - Уплотнительная шайба

7161

ВАЖНАЯ ИНФОРМАЦИЯ: Если из отверстия для заливки и слива смазки редуктора появляется вода или смазка имеет молочный цвет, это указывает на наличие утечек в кормовом приводе, который следует немедленно проверить в авторизованной ремонтной службе компании «Cummins MerCruiser Diesel».

90-8M0057524 rus МАРТ 2011 Страница 61

Раздел 5 - Техническое обслуживание

25338

6. Опустите кормовой привод таким образом, чтобы выровнять вал гребного винта. Заливайте в кормовой привод указанную смазку редуктора через отверстие для заливки/слива до тех пор, пока из отверстия вентиляции смазки редуктора не станет вытекать смазочный материал без воздуха.

Труба, ссыл.

номер

Высококачественная смазка редуктора

Описание Где используется Деталь №

Кормовой привод 92-858064Q01

ВАЖНАЯ ИНФОРМАЦИЯ: В кормовом приводе необходимо использовать только высококачественное масло Quicksilver для редуктора.

7. Установите винт вентиляции смазки редуктора и уплотнительную шайбу.

8. Продолжайте закачивать смазку редуктора в привод через отверстие для заливки/слива до тех пор, пока смазка редуктора не появится в дозиметре для смазки редуктора.

9. Залейте индикатор так, чтобы уровень смазки редуктора находился в пределах рабочего диапазона. Не переливайте масло. Резиновая прокладка должна находиться внутри крышки и быть установлена. Не перетягивайте.

a - Монитор смазки для зубчатых передач b - Линия «OPERATING RANGE» (РАБОЧИЙ ДИАПАЗОН)

ПРИМЕЧАНИЕ:

Модель

Alpha One (Альфа 1) 1892 мл (64 унции) Высококачественная смазка редуктора

Емкость смазки редуктора включает и объем, необходимый для монитора.

Мощность Тип жидкости

10. Снимите насос с отверстия для заливки/слива смазки редуктора. Быстро установите уплотнительную шайбу и винт заливки/слива смазки редуктора. Затяните винт заливки/слива смазки редуктора до 6,8 Нм (60 фунто-дюймов).

Описание

Винт заливки/слива смазки редуктора 6,8 60,0 5,0

Нм фунто-дюйм. фунто-фут.

11. После первого использования снова проверьте уровень смазки редуктора.

ВАЖНАЯ ИНФОРМАЦИЯ: Уровень смазки в индикаторе смазки редуктора будет повышаться и понижаться в процессе эксплуатации кормового привода; необходимо проверять уровень масла, когда кормовой привод не разогрет и двигатель выключен.

Смазка редуктора привода Bravo с поворотно-откидной колонкой (Sterndrive)

Смазка для редуктора кормового привода

ПРЕДОСТЕРЕЖЕНИЕ

Страница 62 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

Проверка

1. Проверьте индикатор смазки редуктора для определения уровня смазки. Поддерживайте уровень масла в

пределах рекомендованного рабочего диапазона. См. раздел Заливка.

Показанный уровень смазки редуктора находится в надлежащем рабочем диапазоне

a - Отметка «ADD» (ДОБАВИТЬ) b - Отметка «OPERATING RANGE» (РАБОЧИЙ ДИА‐

ПАЗОН)

19948

ВАЖНАЯ ИНФОРМАЦИЯ: Если на дне индикатора смазки редуктора видна вода, или она появляется на наливной/сливной пробке, и/или если масло выглядит обесцвеченным, необходимо немедленно связаться с авторизованной ремонтной службой компании «Cummins MerCruiser Diesel». Эти оба обстоятельства могут указывать на протечку воды в кормовом приводе.

Заливка

ВАЖНАЯ ИНФОРМАЦИЯ: Если больше чем 59 мл (2 жид. унции). высококачественной смазки редуктора требуется для заполнения индикатора, возможно, протекает сальниковое уплотнение. Недостаточное количество смазки может вызвать повреждение кормового привода. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

1. Снимите крышку дозиметра смазки для зубчатых передач.

2. Заполните индикатор указанной смазкой редуктора, чтобы уровень смазки находился в пределах

эксплуатационного диапазона. Не переливайте масло.

19947

Труба, ссыл.

номер

3. Убедитесь, что резиновая прокладка находится внутри крышки индикатора смазки редуктора, и установите

крышку. Не перетягивайте.

Высококачественная смазка редуктора

Описание Где используется Деталь №

Индикатор смазки редуктора

a - Уровень смазки редуктора на отметке «ADD» (ДО‐

БАВИТЬ)

b - Уровень смазки редуктора на отметке

«OPERATING RANGE» (РАБОЧИЙ ДИАПАЗОН)

c - Крышка индикатора смазки редуктора

Индикатор смазки редуктора 92-858064Q01

19962

Крышка индикатора смазки редуктора

a -

ПРИМЕЧАНИЕ: При заполнении всего кормового привода см. информацию в разделе Смена.

90-8M0057524 rus МАРТ 2011 Страница 63

Раздел 5 - Техническое обслуживание

Смена

1. Снимите дозиметр для смазки зубчатых передач с кронштейна.

a - Кронштейн индикатора смазки редуктора b - Индикатор смазки редуктора и крышка c - Фиксирующая скоба

5500

2. Слейте содержимое индикатора смазки редуктора в подходящую емкость.

3. Установите монитор смазки зубчатых передач в кронштейн.

4. Снимите гребной винт. См. раздел Гребные винты.

5. Модели Вravo 1:

a. Опустите поворотно-откидную колонку в положение полностью вниз/внутрь. b. Снимите пробку отверстия для заливки и слива смазки редуктора, а также уплотнительную шайбу. c. Слейте смазку редуктора в подходящую емкость.

a - Пробка отверстия для заливки и слива масла b - Уплотнительная шайба

mc79506-1

Модели Bravo 2 и Bravo 3:

a. Поднимите поворотно-откидную колонку в положение полностью вверх. b. Снимите пробку отверстия для заливки и слива и уплотнительную шайбу. c. Слейте смазку для редуктора в подходящую емкость.

14621

Bravo 2 Bravo 3

a - Пробка отверстия для заливки и слива смазки b - Уплотнительная шайба

19777

Страница 64 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

7. Снимите заглушку вентиляционного отверстия и уплотнительную шайбу. Дайте смазке редуктора полностью вытечь.

a - Заглушка вентиляционного отверстия b - Уплотнительная шайба

19066

ВАЖНАЯ ИНФОРМАЦИЯ: Если из отверстия для заливки и слива стекает вода или смазка имеет молочный цвет, это указывает на наличие протечек в поворотно-откидной колонке, которую следует немедленно проверить в авторизованной ремонтной службе компании «Cummins MerCruiser Diesel».

8. Опустите поворотно-откидную колонку таким образом, чтобы выровнять вал гребного винта.

9. Залейте поворотно-откидную колонку через отверстие для заливки и слива соответствующей смазкой редуктора до тех пор, пока через вентиляционное отверстие не потечет смазка без воздуха.

Труба, ссыл.

номер

Высококачественная смазка редуктора

Описание Где используется Деталь №

Блок поворотно-откидной колонки 92-858064Q01

ВАЖНАЯ ИНФОРМАЦИЯ: В поворотно-откидной колонке необходимо использовать только высококачественное масло Mercury/Quicksilver для редуктора.

10. Установите заглушку вентиляционного отверстия и уплотнительную шайбу.

11. Продолжайте закачивать смазку редуктора в привод через отверстие для заливки/слива масла до тех пор, пока смазка не появится в индикаторе смазки редуктора.

12. Залейте индикатор смазки редуктора так, чтобы уровень находился в пределах рабочего диапазона. Не переливайте масло.

Индикатор смазки для зубчатых передач

a - Уровень смазки редуктора на отметке ADD (ДО‐

БАВИТЬ)

b - Уровень смазки редуктора на отметке

OPERATING RANGE (РАБОЧИЙ ДИАПАЗОН)

19947

c - Крышка индикатора смазки редуктора

Модель с поворотно-откидной колонкой

Bravo One X Diesel Bravo One XR

Bravo Two X Diesel 3209 мл (108-1/2 унции)

Bravo Three X Diesel Bravo Three XR

Bravo 3 (двойной водоприемник забортной воды)

Объем жидкости включает в себя

объем поворотно-откидной колонки и

объем индикатора смазки редуктора

2736 мл (92-1/2 унции)

2972 мл (100-1/2 унции)

2736 мл (92-1/2 унции)

Тип жидкости Номер жидкости

Высококачественная смазка

редуктора

92-858064K01

13. Убедитесь, что резиновая прокладка находится внутри крышки индикатора смазки редуктора, и установите крышку. Не затягивайте чрезмерно.

14. Снимите насос с отверстия для заливки/слива масла поворотно-откидной колонки.

90-8M0057524 rus МАРТ 2011 Страница 65

Раздел 5 - Техническое обслуживание

15. Быстро установите уплотнительную шайбу и заглушку отверстия для заливки/слива масла. Затяните в соответствии со следующими техническими условиями.

mc79506-1

Показаны все модели Bravo

a - Пробка отверстия для заливки и слива смазки b - Уплотнительная шайба

14621

19777

Описание Нм фунто-дюйм. фунто-фут.

Пробка отверстия для заливки и слива смазки 6.8 60 –

16. Установите гребной винт поворотно-откидной колонки. См. раздел Гребные винты.

17. После первого использования перепроверьте уровень смазки редуктора в мониторе. См. раздел Проверка. ВАЖНАЯ ИНФОРМАЦИЯ: Уровень смазки в индикаторе смазки редуктора будет повышаться и падать в процессе эксплуатации поворотно-откидной колонки; необходимо проверять уровень масла, когда поворотно-откидная колонка не разогрета и двигатель выключен.

Жидкость для системы усилителя дифферента

Проверка

ВАЖНАЯ ИНФОРМАЦИЯ: Проверьте уровень масла в кормовом приводе только в положении полностью вниз (вовнутрь).

1. Установите узел кормового привода в положение полностью вниз (вовнутрь).

2. Следите за уровнем масла. Уровень жидкости в резервуаре должен находиться между линиями «MIN» и «MAX».

Резервуар

a b - линии «MIN» и «MAX»

Страница 66 90-8M0057524 rus МАРТ 2011

7876

Раздел 5 - Техническое обслуживание

3. Залить при необходимости указанной жидкостью. См. раздел Заливка.

Труба, ссыл. номер Описание Где используется Деталь №

114

Жидкость для усилителя дифферента и рулевого управления

Насос дифферентной системы 92-802880Q1

Заливка

1. Если уровень жидкости находится ниже отметки «MIN», необходимо долить соответствующую жидкость.

2. Снять крышку заливного отверстия бачка.

ПРИМЕЧАНИЕ: Крышка наливной горловины вентилируется.

Видно, что в резервуаре насоса усилителя дифферента уровень жидкости находится ниже отмет‐ ки «MIN» (МИНИМАЛЬНЫЙ).

a - Крышка заливной горловины в

сборе

b - Установленная крышка залив‐

ной горловины

7701

3. Добавьте смазку так, чтобы ее уровень находился между отметками «MIN» и «MAX» на резервуаре.

7876

a - Резервуар b - линии «MIN» и «MAX»

Труба, ссыл.

номер

114

Жидкость для усилителя дифферента и рулевого управления

Описание Где используется Деталь №

Насос дифферентной системы 92-802880Q1

4. Установите крышку заливной горловины.

Смена

Жидкость усилителя дифферента не нуждается в замене, если только она не загрязняется водой или сором. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Жидкость для гидроусилителя рулевого управления

ВАЖНАЯ ИНФОРМАЦИЯ: Используйте для системы гидроусилителя рулевого управления автомобильную жидкость для автоматических трансмиссий (ATF) только марки Quicksilver Power Trim and Steering Fluid (жидкость для усилителя дифферента и рулевого управления Quicksilver) или Dexron III. ВАЖНАЯ ИНФОРМАЦИЯ: Работа насоса всухую вызовет его повреждение. Всегда проверяйте уровень жидкости гидроусилителя перед началом эксплуатации лодки.

90-8M0057524 rus МАРТ 2011 Страница 67

Раздел 5 - Техническое обслуживание

Проверка

1. Выровняйте кормовой привод и остановите двигатель.

2. Снимите крышку заливной горловины и извлеките масляный щуп из резервуара насоса гидроусилителя рулевого управления и определите уровень.

a. Надлежащий уровень жидкости в непрогретом двигателе должен находиться между отметкой «full cold»

(полная заправка - холодный) и концом щупа.

b. При нормальной эксплуатационной температуре двигателя этот уровень должен находиться между

отметками «full hot» (полная заправка - горячий) и «full cold» (полная заправка - холодный).

Типовая установка

a - Крышка заливной горловины и масляный щуп b - Отметка полной заправки холодного двигателя c - Отметка полной заправки холодного двигателя d - Резервуар для жидкости

13064

ВАЖНАЯ ИНФОРМАЦИЯ: Если в резервуаре жидкость не видна, обратитесь в вашу авторизованную ремонтную службу компании «Cummins MerCruiser Diesel».

Заливка

1. Снимите крышку заливного отверстия, извлеките масляный щуп и определите уровень.

2. Добавьте указанную жидкость до надлежащего уровня.

Труба, ссыл.

номер

114

3. Установите на место крышку заливной горловины и масляный щуп.

Жидкость для усилителя дифферента и рулевого управления

Жидкость для автоматических коробок передач Dexron III

Описание Где используется Деталь №

Система гидроусилителя рулевого управления 92-802880Q1

Система гидроусилителя рулевого управления Obtain Locally

Смена

Жидкость гидроусилителя рулевого управления не нуждается в замене, если только она не загрязняется. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Охлаждающая жидкость двигателя

ПРЕДОСТЕРЕЖЕНИЕ

Избегайте получения серьезной травмы от ожогов. Не снимайте крышку бачка охлаждающей жидкости при горячем двигателе. Возможно сильное выплескивание охлаждающей жидкости.

Проверка

ВАЖНАЯ ИНФОРМАЦИЯ: Проверьте охлаждающую жидкость перед запуском двигателя.

1. Дайте двигателю остыть.

2. Снимите крышку герметизированной системы с расширительного бачка для охлаждающей жидкости.

Страница 68 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25356

3. Уровень охлаждающей жидкости в расширительном бачке должен находиться в пределах 25 мм (1 дюйма) от верха заливной горловины.

Расположение крышки бачка охлаждающей жидкости (кры‐ шка двигателя снята)

a - Крышка герметизирован‐

ной системы

b - Расширительный бачок

охлаждающей жидкости

c - Нижняя часть заливной

горловины

4. При низком уровне охлаждающей жидкости:

a. Проверьте систему очистки охлаждающей жидкости на протечки. b. Осмотрите прокладки крышки герметизирующей системы на наличие повреждений и, при необходимости,

замените.

a - Прокладка

14142

c. Крышка поддерживает давление в системе охлаждения и, возможно, не удерживает его надлежащим

образом. Для проверки крышки необходимо связаться с авторизованной ремонтной службой «Cummins MerCruiser Diesel».

d. При необходимости долейте указанную охлаждающую жидкость. См. раздел Заливка. ВАЖНАЯ ИНФОРМАЦИЯ: При установке крышки герметизированной системы необходимо ее плотно затянуть для предотвращения потери охлаждающей жидкости.

5. Если уровень охлаждающей жидкости соответствует требуемому, установите крышку герметизированной системы и надежно затяните ее.

6. Снова проверьте уровень охлаждающей жидкости после первого испытания лодки и, если необходимо, долейте ее.

Заливка

1. Дайте двигателю остыть.

2. Снимите крышку герметизированной системы с расширительного бачка для охлаждающей жидкости.

90-8M0057524 rus МАРТ 2011 Страница 69

Раздел 5 - Техническое обслуживание

25356

25357

3. При низком уровне охлаждающей жидкости в расширительном бачке долейте указанную охлаждающую жидкость так, чтобы ее уровень поднялся до 25 мм (1 дюйма) от дна заливной горловины.

Расположение заливной гор‐ ловины для охлаждающей жидкости двигателя (крышка двигателя снята)

a - Крышка заливной горлови‐

ны для охлаждающей жид‐ кости

b - Расширительный бачок

охлаждающей жидкости

c - Нижняя часть заливной

горловины

Описание Где используется Номер детали

Охлаждающая жидкость для судовых двигателей

Fleetguard Compleat c DCA4

ВАЖНАЯ ИНФОРМАЦИЯ: При установке крышки герметизированной системы необходимо ее плотно затянуть для предотвращения потери охлаждающей жидкости.

4. Установите крышку герметизированной системы. Плотно затяните.

Замкнутая система охлаждения

Получать от местных изготовителей

92-813054A2

только для Европы

Номер Fleetguard: CC2825

Смена

Замените охлаждающую жидкость двигателя через указанный выше промежуток времени. См. раздел Замена охлаждающей жидкости двигателя в замкнутой системе охлаждения.

Воздушный фильтр

Демонтаж

1. Ослабьте зажим и снимите продувочный шланг масляного сепаратора.

2. Ослабьте зажим и снимите корпус воздушного фильтра с входа в турбонагнетатель.

Корпус воздушного фильтра, устано‐

вленного на двигателе

a - Корпус воздушного фильтра b - Продувочный шланг масляного се‐

паратора

c - Крепежный зажим всасываемого

воздуха

Страница 70 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25893

3. Вытащите фильтрующий элемент воздушного фильтра из корпуса воздушного фильтра

a - Корпус воздушного фильтра b - Фильтрующий элемент воздушного фильтра

Проверка

1. Воздушный фильтр нельзя очистить. Если воздушный фильтр загрязнен или засорен, замените его.

2. Замените воздушный фильтр, если пенопластовый элемент изношен или порван.

3. Замените воздушный фильтр через рекомендуемый промежуток времени. См. раздел Графики технического обслуживания для получения информации о промежутках времени между заменами при нормальных условиях.

Установка

ВАЖНАЯ ИНФОРМАЦИЯ: Пенопластовая крышка является составной частью фильтрующего элемента воздушного фильтра и должна быть чистой и сухой, чтобы обеспечивались надлежащая фильтрация и высокие рабочие характеристики двигателя. Не обрабатывайте пенопластовую крышку фильтра маслом.

1. Вдвиньте фильтрующий элемент в корпус воздушного фильтра. Убедитесь в том, что фильтрующий элемент полностью вставлен в корпус воздушного фильтра.

a - Корпус воздушного фильтра b - Фильтрующий элемент воздушного фильтра

ПРИМЕЧАНИЕ: Предупреждающие таблички на корпусе воздушного фильтра должны быть видны после того, как корпус воздушного фильтра будет установлен.

2. Установите корпус воздушного фильтра на входе в турбонагнетатель.

3. Затяните зажим корпуса воздушного фильтра в соответствии в техническими условиями.

Описание

Зажим корпуса воздушного фильтра 5,6 50 –

90-8M0057524 rus МАРТ 2011 Страница 71

Нм фунто-дюйм. фунто-фут.

Раздел 5 - Техническое обслуживание

25357

4. Установите продувочный шланг масляного сепаратора. Туго затяните зажим продувочного шланга масляного сепаратора.

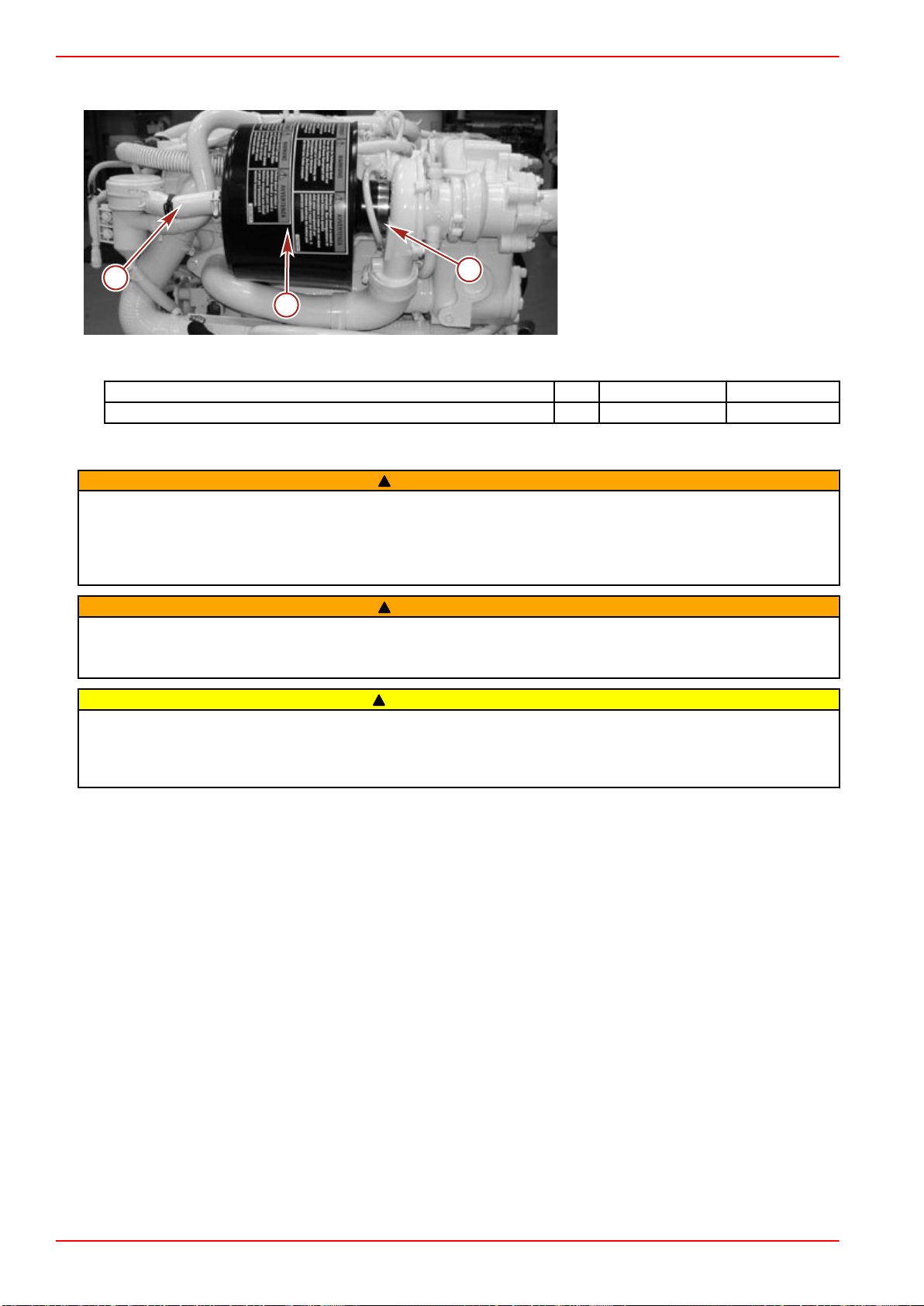

Корпус воздушного фильтра

a - Корпус воздушного фильтра b - Продувочный шланг масляного се‐

паратора

c - Крепежный зажим воздушного

фильтра

5. Затяните зажим продувочного шланга масляного сепаратора в соответствии с техническими условиями.

Описание Нм фунто-дюйм. фунто-фут.

Зажим продувочного шланга масляного сепаратора 5,6 50 –

Водоразделительный топливный фильтр

ПРЕДУПРЕЖДЕНИЕ

Топливо является огнеопасным и взрывоопасным веществом. Убедитесь в том, что замок зажигания выключен, а шнур дистанционного останова расположен так, что двигатель не может быть запущен. Не курите и не допускайте появления источников искр или пламени в этой зоне во время обслуживания. Следите за тем, чтобы рабочая зона хорошо проветривалась, и избегайте длительного воздействия испарений. Всегда проверяйте, нет ли протечек, прежде чем пытаться запустить двигатель, и немедленно вытирайте все пролившееся топливо.

ПРЕДУПРЕЖДЕНИЕ

Экологическая опасность. Используйте подходящую емкость для слива топлива. Любые проливы следует немедленно вытереть, а топливо уничтожить безопасным способом в соответствии с местными, федеральными и международными правилами.

ПРЕДОСТЕРЕЖЕНИЕ

Попадание воды в систему впрыска топлива может привести к коррозии и ржавлению инжекторов и других элементов, и, соответственно, к повреждению системы впрыска топлива. Ежедневно перед запуском проверяйте, чтобы в водоразделительный топливный фильтр не попала вода. Если вода попала в систему впрыска топлива, немедленно направьте блок в авторизованную ремонтную службу компании «Cummins MerCruiser Diesel».

Водоразделительный топливный фильтр, установленный на двигателе, оборудован датчиком наличия воды в топливе (WIF), который должен предупреждать рулевого о наличии воды в фильтре. Топливный фильтр необходимо заменять через определенные интервалы времени или при обнаружении воды в топливе, в зависимости от того, что наступает в первую очередь.

Рулевой может узнать о наличии воды в топливе с помощью датчика WIF, в зависимости от набора датчиков на лодке, и если этот датчик установлен.

• Код неисправности может быть показан на дисплее System View.

• Может прозвучать сигнал звуковой предупредительной системы.

См. раздел Характеристики и органы управления. Сливайте или заменяйте дистанционно установленный фильтр предварительной очистки (такой, как Racor® filter)

через указанные промежутки времени или в случае обнаружения воды в топливном фильтре, установленном на двигателе.

Слив

Можно сливать воду и мелкие частицы грязи из водоразделительного топливного фильтра, установленного на двигателе, открыв сливное отверстие на дне фильтра.

ПРИМЕЧАНИЕ: Для обеспечения полного слива в теплую погоду необходимо сливать воду из фильтра перед началом работы. В холодную погоду, когда возможно замерзание конденсированной воды, сливайте фильтр вскоре после завершения эксплуатации лодки.

ПРИМЕЧАНИЕ: Установите подходящую емкость под топливный фильтр для сбора загрязненного топлива или воды. Утилизируйте топливо надлежащим образом.

1. Установите емкость под сливную крышку на фильтре.

Страница 72 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

23318

23459

2. Откройте крышку сливного отверстия, повернув ее против часовой стрелки (если смотреть со стороны днища фильтра) до начала слива топлива. Не снимайте крышку сливного отверстия.

Типовой водоразделительный топливный фильтр

a - Соединение проводки датчика воды в фильтре b - Фильтр c - Крышка сливного отверстия

3. Сливайте до тех пор, пока топливо не будет выглядеть чистым.

4. Закройте крышку сливного отверстия, повернув ее по часовой стрелке. Плотно затяните.

5. Залейте топливный фильтр. См. раздел Заливка.

Замена

ПРЕДУПРЕЖДЕНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ: Фильтрующий элемент не очищается и не используется повторно. Его необходимо заменить.

1. Отсоедините оба кабеля от аккумуляторной батареи.

2. Если имеется датчик WIF, отсоедините его провода.

3. Снимите водоразделительный топливный фильтр и уплотнительное кольцо с монтажного кронштейна. Не использовать ключ для фильтра.

Типовая установка

a - Водоразделительный топливный фильтр

ПРИМЕЧАНИЕ: Может возникнуть необходимость сохранить имеющуюся крышку сливного отверстия и использовать ее на новом фильтре. Не забудьте заменить уплотнительное кольцо на крышке сливного отверстия.

90-8M0057524 rus МАРТ 2011 Страница 73

Раздел 5 - Техническое обслуживание

24566

24568

24569

4. Снимите крышку сливного отверстия и уплотнительное кольцо с днища имеющегося топливного фильтра. Отметьте положение уплотнительного кольца.

Типовая установка

a - Крышка сливного отверстия b - Уплотнительное кольцо

5. Утилизируйте использованный фильтр и уплотнительное кольцо в соответствии с региональными правилами.

6. Установите уплотнительное кольцо и крышку сливного отверстия на новый водоразделительный топливный фильтр.

Типовая установка

a - Крышка сливного отверстия b - Уплотнительное кольцо

7. Нанесите смазку на уплотнения топливного фильтра.

Труба, ссыл.

номер

Моторное масло SAE 30W Уплотнительное кольцо водоразделительного топливного фильтра Obtain Locally

Описание Где используется Деталь №

Типовая установка

a - Водоразделительный топливный фильтр b - Уплотнения

Страница 74 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

23460

23469

8. Совместите фильтр с кронштейном. Поверните фильтр рукой, чтобы закрепить фильтр на кронштейне. Не используйте ключ для фильтра.

Типовая установка

a - Водоразделительный топливный фильтр

9. Убедитесь, что крышка сливного отверстия надежно затянута.

10. Если имеется датчик WIF, подсоедините его провода.

11. Залейте водоразделительный топливный фильтр топливом. См. раздел Заливка.

12. Проверьте фильтр и крышку сливного отверстия на протечку топлива.

13. Присоедините кабели аккумулятора.

14. Запустите и оставьте работать двигатель. Проверьте соединение фильтра на протечки топлива. При наличии утечек снова проверьте установку фильтра. Если протечки остаются, немедленно остановите двигатель и обратитесь к авторизованной ремонтной службе «Cummins MerCruiser Diesel».

Заливка

Ручной насос такой модели и плунжер для заливки топлива находятся на кронштейне топливного фильтра и используются в следующих целях:

• Повторная заливка топливного фильтра после слива топлива или замены фильтра.

• Заливка топливной системы двигателя, если система работала всухую.

• Заливка топливной системы, если двигатель не эксплуатировался в течение длительного периода времени.

ВАЖНАЯ ИНФОРМАЦИЯ: Заполняйте топливный фильтр только с помощью ручного насоса и плунжера для заливки топлива, чтобы предотвратить попадание непрофильтрованного топлива в топливную систему.

ПРИМЕЧАНИЕ: После установки нового фильтра или после слива топлива из фильтра при проверке на присутствие воды выполните следующую процедуру.

1. Ослабьте винт отдушины (слива) на кронштейне топливного фильтра.

Типовая установка

a - Винт отдушины

90-8M0057524 rus МАРТ 2011 Страница 75

Раздел 5 - Техническое обслуживание

23468

23469

25985

2. Несколько раз поднимите и опустите плунжер для заливки топлива. Фильтр заполнен, если из винта отдушины течет топливо без воздуха.

Типовая установка

a - Винт отдушины b - Плунжер для заливки топлива

3. Надежно затяните винт отдушины.

Типовая установка

a - Винт отдушины

Топливная система

Заправка

Заправьте двигатель, если он не эксплуатировался в течение длительного времени или если двигатель не запускается.

1. Несколько раз поднимите и опустите плунжер для заливки топлива.

a - Насос заливки топлива

2. Попытайтесь запустить двигатель.

Заливка (стравливание)

ПРИМЕЧАНИЕ: Выполните эту процедуру, если топливная система работала всухую или часть топливной системы была слита для обслуживания.

1. См. раздел Водоразделительный топливный фильтр - заливка и залейте топливный фильтр.

2. Проверьте фильтр и крышку сливного отверстия на протечку топлива. Убедитесь, что стравливающий винт на кронштейне топливного фильтра закрыт.

Очистка и промывка топливного бака

ВАЖНАЯ ИНФОРМАЦИЯ: Не оставляйте дизельное топливо в баке во время хранения на зиму, поскольку это приводит к появлению ржавчины, накоплению шлама и парафина.

Страница 76 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25667

33990

См. инструкции изготовителя лодки и проводите очистку топливного бака через указанные интервалы времени. При отсутствии других указаний промывайте и очищайте бак дизельного топлива через каждые 1000 часов или раз в пять лет, в зависимости от того, что наступит в первую очередь.

Система забортной воды

Опорожнение системы отбора забортной воды

ПРЕДОСТЕРЕЖЕНИЕ

Когда сливная система открыта, вода может попасть в трюм и повредить двигатель или привести к тому, что лодка затонет. Вытащите лодку из воды или закройте забортный клапан, отсоедините и заглушите впускной шланг для забортной воды, и перед сливом убедитесь в том, что трюмная помпа работает. Не эксплуатируйте двигатель с открытой системой слива.

ВАЖНАЯ ИНФОРМАЦИЯ: Положение двигателя должно быть как можно ближе к горизонтальному, чтобы обеспечить полный дренаж системы охлаждения забортной водой.

Осушите систему охлаждения забортной водой перед промывкой или наступлением холодной погоды (с температурой ниже нуля), а также перед сезонной или длительной консервацией.

ВАЖНАЯ ИНФОРМАЦИЯ: Во время этой процедуры двигатель не должен эксплуатироваться.

ПРЕДОСТЕРЕЖЕНИЕ

1. Если возможно, установите лодку на суше.

2. Если лодка остается на воде, включите трюмную помпу, закройте забортный клапан (при наличии), или

отсоедините и заглушите впускной шланг для забортной воды.

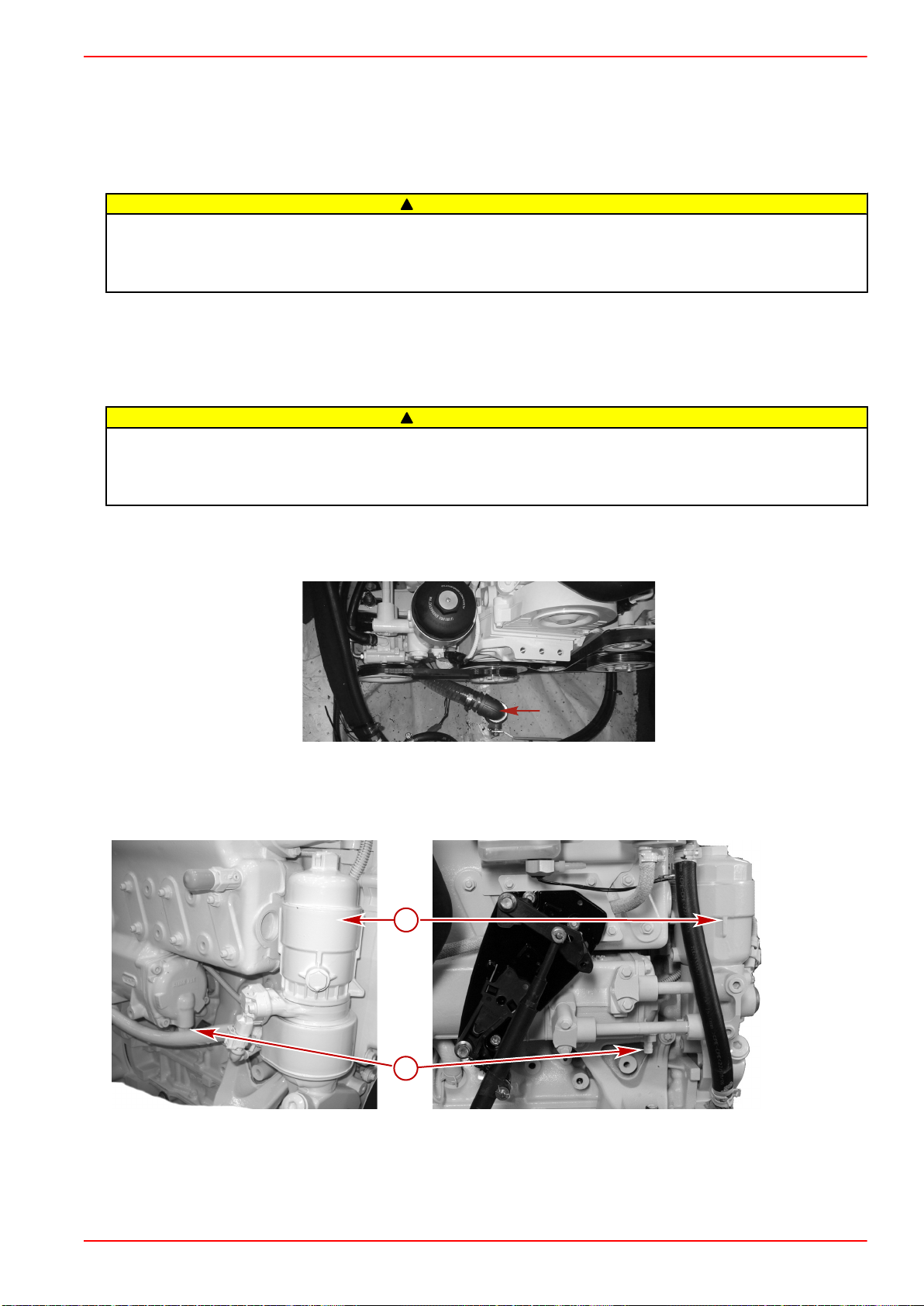

Типовая установка забортного клапана

3. Выровняйте лодку для обеспечения полного слива системы охлаждения забортной водой.

4. Присоедините временный сливной шланг к зазубренному штуцеру сливного крана забортной воды.

Маслоохладитель с жидкостным охлаждением Маслоохладитель с охлаждением забортной водой

a - Сливной кран забортной воды b - Корпус масляного фильтра

90-8M0057524 rus МАРТ 2011 Страница 77

Раздел 5 - Техническое обслуживание

25668

25831

5. Откройте сливной кран забортной воды.

6. Для очистки сливного крана забортной воды от любых загрязнений можно использовать щетку из проволоки малого диаметра или кусок жесткой проволоки.

7. Отсоедините впускной шланг забортной воды от соединителя на насосе для забортной воды.

a - Вход насоса для забортной воды b - Насос для забортной воды c - Выход насоса для забортной воды d - Охладитель топлива (если установлен)

8. На моделях, оборудованных фильтром забортной воды:снимите шланги на фильтре забортной воды и слейте их полностью. Слейте и опорожните фильтр забортной воды. Снова подключите шланги и плотно затяните хомуты шлангов.

Типовая установка

a - Вход забортной воды b - Выход забортной воды c - Крышка фильтра забортной воды

9. После полного слива забортной воды отсоедините временный сливной шланг и закройте сливной кран забортной воды теплообменника.

10. Заново присоедините все шланги забортной воды.

11. Плотно затяните все хомуты шланга согласно техническим условиям.

Описание

Хомут шланга 5,6 50 –

Нм фунто-дюйм. фунто-фут.

Проверка водоприемников поворотно-откидной колонки

1. Возьмите кусок проволоки, которую можно пропустить в отверстия водоприемников.

2. Вставьте проволоку в водоприемники поворотно-откидной колонки и вытащите ее, чтобы убедиться, что они открыты, а также для удаления сора или обрастания. Не поцарапайте краску поворотно-откидной колонки.

Страница 78 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

22495

3. Извлеките проволоку из поворотно-откидной колонки и сохраните ее для периодических проверок

водоприемника.

5773

Расположение боковых водоприемников водозаборника приводов Alpha и Bravo с поворотно-откидной колонкой

Расположение сдвоенных водоприемников водозаборника

привода Bravo с поворотно-откидной колонкой

a - Сдвоенные водоприемники водозаборника b - Боковые водоприемники водозаборника

Проверка водоприемников забортной воды

1. Водовпускные отверстия водоприемников забортной воды должны быть чистыми и не заблокированными.

16776

Типовой водоприемник забортной воды, проходящий через корпус

a - Водоприемные отверстия

Типовой водоприемник забортной воды, проходящий че‐ рез транец

Очистка фильтра забортной воды

ПРИМЕЧАНИЕ: Можно выполнить визуальную проверку фильтра забортной воды через его прозрачную крышку, не разбирая систему забортной воды.

90-8M0057524 rus МАРТ 2011 Страница 79

Раздел 5 - Техническое обслуживание

25831

25832

При очистке фильтра забортной воды закройте забортный клапан, если он имеется. Если лодка не оборудована забортным клапаном, снимите и заглушите впускной шланг забортной воды для предотвращения сифонного эффекта, который может произойти, позволяя поступление забортной воды из сливных отверстий или снятых шлангов.

Избыток воды в трюме может повредить двигатель или привести к затоплению лодки. Отсоединение впускного шланга забортной воды приведет к попаданию воды в трюм. Закройте забортный клапан, если он есть, прежде чем снимать впускной шланг забортной воды.

Если лодка находится на воде, убедитесь в том, что двигатель выключен, закройте забортный клапан, если он имеется, или отсоедините и заглушите впускной шланг забортной воды.

2. Снимите крышку фильтра забортной воды, поворачивая ее вручную против часовой стрелки.

ПРЕДОСТЕРЕЖЕНИЕ

a - Вход забортной воды b - Выход забортной воды c - Крышка фильтра забортной воды

3. Выньте фильтр из его корпуса и удалите весь мусор. Промойте фильтр чистой водой.

4. Смойте все загрязнения с корпуса фильтра и промойте его чистой водой.

5. Снова установите фильтр в его корпус. Убедитесь в том, что он полностью опустился и ровно расположился на дне корпуса фильтра.

6. Проверьте уплотнительное кольцо крышки фильтра и замените его, если оно повреждено или протекает.

7. Установите крышку фильтра, поворачивая ее вручную по часовой стрелке. Убедитесь в том, что уплотнительное кольцо крышки фильтра расположено правильно и умеренно сжато, когда крышка установлена. Не перетягивайте.

a - Вход забортной воды b - Выход забортной воды c - Крышка фильтра забортной воды

Страница 80 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

8. Если лодка стоит на суше, пометьте лодочные ключи, сделайте запись об обслуживании в регистрационном

журнале или каким-то иным способом отметьте, что перед возвращением лодки на воду необходимо будет выполнить проверку системы забортной воды.

9. Лодка на суше. Выполните эксплуатационную проверку системы охлаждения двигателя забортной водой после

очистки фильтра забортной воды.

a. Охлаждающая вода должна подаваться как на двигатель, так и на кормовой привод. См. раздел Промывка

системы забортной воды для получения информации о подаче охлаждающей воды, когда лодка находится на суше и выполняется это обслуживание.

b. Запустите двигатель и подождите, пока система забортной воды заполнится, а двигатель достигнет обычной

рабочей температуры.

c. Дайте двигателю поработать на большой скорости холостого хода, в интервале от 600 до 1400 об/мин.

Следите за температурой двигателя, чтобы убедиться в надлежащей работе системы охлаждения.

d. Проверьте систему забортной воды на протечки, поддерживая большую скорость холостого хода, в

интервале от 600 до 1400 об/мин.

10. Если лодка находится на воде, выполните эксплуатационную проверку системы охлаждения забортной водой.

a. Откройте забортный клапан (если он имеется) или снимите пробку и снова подключите впускной шланг

забортной воды.

b. Запустите двигатель и подождите, пока система забортной воды заполнится, а двигатель достигнет обычной

рабочей температуры. c. Проверьте систему охлаждения забортной водой на наличие протечек в интервале от 600 до 1400 об/мин. d. Внимательно следите за рабочей температурой двигателя, которая должна оставаться в обычном рабочем

диапазоне, а также следите за тем, чтобы система охлаждения забортной водой функционировала

нормально.

Промывка системы охлаждения забортной водой — приводы Alpha с поворотно-откидной колонкой

ВАЖНАЯ ИНФОРМАЦИЯ: Ваш силовой агрегат с поворотно-откидной колонкой Alpha CMD имеет заблокированное отверстие для подачи забортной воды от поворотно-откидной колонки к двигателю на корпусе карданного подвеса и использует другой водозаборник забортной воды для подачи охлаждающей воды на двигатель. При промывке системы забортной воды во время эксплуатации охлаждающая вода должна подаваться как на поворотно-откидную колонку, так и на двигатель.

Вы должны периодически промывать систему забортной воды пресной водой при эксплуатации в соленой, солоноватой, загрязненной воде или в воде с высоким содержанием минералов. При таких условиях эксплуатации мы рекомендуем промывать систему забортной воды после каждой прогулки. Всегда промывайте систему охлаждения забортной водой после эксплуатации в соленой воде и перед постановкой судна на хранение. См. раздел Регулярное и плановое техническое обслуживание данного руководства.

ПРЕДУПРЕЖДЕНИЕ

Вращающиеся гребные винты могут вызвать серьезные травмы или гибель. Никогда не включайте двигатели лодки на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.

1. Слейте воду из секции забортной воды системы охлаждения. См. раздел Опорожнение системы отбора забортной воды.

2. При промывке системы забортной воды, когда катер находится в воде:

90-8M0057524 rus МАРТ 2011 Страница 81

Раздел 5 - Техническое обслуживание

9192

a. Закройте забортный клапан, если он имеется, или отсоедините и заглушите впускной шланг для забортной

воды.

a - Забортный клапан b - Впускной шланг забортной воды c - Пробка

b. Поднимите поворотно-откидную колонку в транспортное положение. c. Установите соответствующие промывочные приспособления над водоприемными отверстиями в картере

коробки передач.

13171

5773

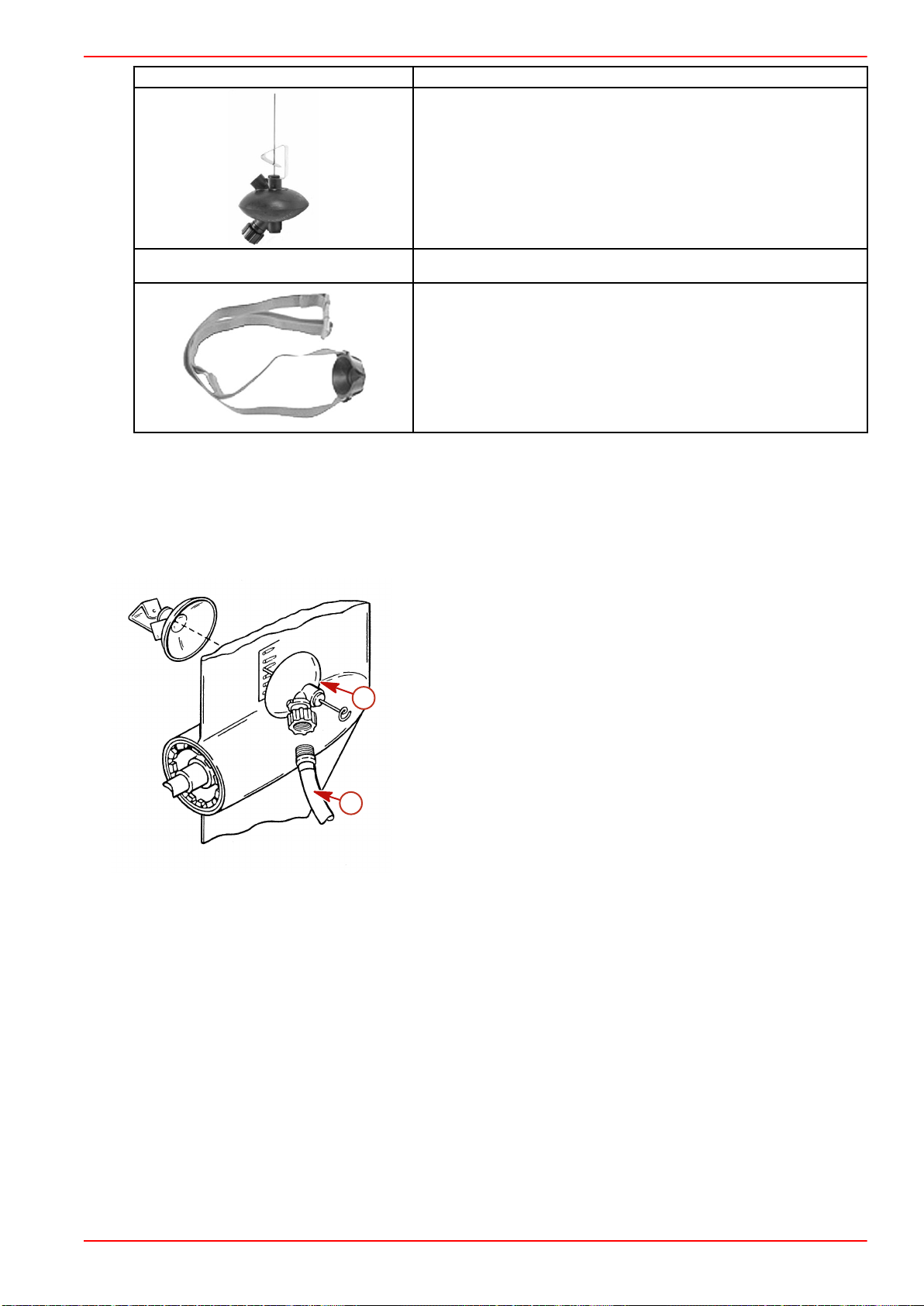

Боковой водозаборник привода Alpha с поворотно-откидной колонкой (Sterndrive)

Промывочное устройство 91-44357Q 2

Закрепляется на водозаборных отверстиях; обеспечивает подключение пресной воды при промывке системы охлаждения или при эксплуатации двигателя.

d. Опустите поворотно-откидную колонку в положение полностью вниз.

3. При промывке системы забортной воды, когда катер стоит на суше: a. Опустите поворотно-откидную колонку в положение полностью вниз. b. Снимите гребной винт. c. Установите соответствующие промывочные приспособления над водоприемными отверстиями в картере

коробки передач.

Страница 82 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25668

4. Подсоедините шланг от водозаборного крана к промывочному приспособлению.

Типовая установка

a - Промывочное приспособление b - Шланг

12374

ВАЖНАЯ ИНФОРМАЦИЯ: Для двигателей с заблокированным на корпусе карданного подвеса водоприемником поворотно-откидной колонки, использующих водоприемники через корпус или транец, в процессе эксплуатации необходима подача охлаждающей воды на поворотно-откидную колонку и на двигатель.

5. С помощью соответствующего переходника соедините второй промывочный шланг от водозаборного крана с впускным шлангом забортной воды или с входом насоса для забортной воды.

ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь, что в процессе эксплуатации обеспечивается подача достаточного объема охлаждающей воды на поворотно-откидную колонку и на двигатель.

7. Установите привод в положение нейтраль, холостой ход, и запустите двигатель.

ПРИМЕЧАНИЕ

Эксплуатация двигателя на суше при высоких скоростях создает разрежение, из-за которого может сплющиться водяной шланг и перегреться двигатель. Не эксплуатируйте двигатель при скоростях выше 1400 об/мин на суше и без достаточного количества охлаждающей воды.

8. Дайте двигателю поработать при нейтральном положении поворотно-откидной колонки, на большой скорости холостого хода, в интервале от 600 до 1400 об/мин, примерно 10 минут или до тех пор, пока выходящая вода не станет чистой.

9. Чтобы убедиться в нормальной работе двигателя, необходимо следить за указателем температуры воды.

10. Медленно верните дроссельную заслонку в положение оборотов холостого хода.

11. Заглушите двигатель.

12. Закройте подачу воды.

13. Снимите промывочное приспособление поворотно-откидной колонки.

14. Снимите все использовавшиеся переходники и подсоедините шланги забортной воды.

90-8M0057524 rus МАРТ 2011 Страница 83

Раздел 5 - Техническое обслуживание

21514

21515

Промывка системы охлаждения забортной водой — приводы Bravo с поворотно-откидной колонкой

ПРЕДУПРЕЖДЕНИЕ

2. При промывке системы забортной воды, когда катер находится в воде:

a. Закройте забортный клапан, если он имеется, или отсоедините и заглушите впускной шланг для забортной

воды.

13171

a - Забортный клапан b - Впускной шланг забортной воды c - Пробка

коробки передач.

Промывочные приспособления для сдвоенного водо‐

заборника

a - Промывочное устройство b - Подсоединение шланга c - Комплект уплотнений коробки передач для промывки сдвоенного водозаборника

Страница 84 90-8M0057524 rus МАРТ 2011

Промывочные приспособления для бокового водозабор‐ ника

Раздел 5 - Техническое обслуживание

9192

9194

Промывочное устройство 91-44357Q 2

Комплект уплотнений коробки передач для промывки сдвоенного водозаборника

Блокирует передние водоприемные отверстия на коробке передач со сдвоенными водозаборными отверстиями.

91-881150K 1

d. Опустите поворотно-откидную колонку в положение полностью вниз.

коробки передач.

4. Подсоедините шланг от водозаборного крана к промывочному приспособлению.

Типовая установка

a - Промывочное приспособление b - Шланг

12374

90-8M0057524 rus МАРТ 2011 Страница 85

Раздел 5 - Техническое обслуживание

25668

6. Когда поворотно-откидная колонка находится в нормальном рабочем положении, частично откройте подачу промывочной воды на поворотно-откидную колонку и на двигатель (приблизительно на 1/2 максимального расхода). Не используйте полное давление воды. ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь, что в процессе эксплуатации обеспечивается подача достаточного объема охлаждающей воды на поворотно-откидную колонку и на двигатель.

7. Установите рукоятку дистанционного управления в положение нейтраль, холостой ход и запустите двигатель.

ПРИМЕЧАНИЕ

9. Чтобы убедиться в нормальной работе двигателя, необходимо следить за указателем температуры воды.

10. Медленно верните дроссельную заслонку в положение оборотов холостого хода.

11. Заглушите двигатель.

12. Закройте подачу воды.

13. Снимите промывочные приспособления поворотно-откидной колонки.

14. Снимите все использовавшиеся переходники и подсоедините шланги забортной воды.

Осмотр насоса забортной воды двигателя

ВАЖНАЯ ИНФОРМАЦИЯ: Компания «Cummins MerCruiser Diesel» настоятельно рекомендует, чтобы эти операции выполнялись авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Снимайте и осматривайте насос забортной воды двигателя через промежутки времени, указанные в разделе График технического обслуживания. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Осмотр насоса забортной воды кормового привода Alpha

Снимайте и осматривайте насос забортной воды кормового привода Alpha через промежутки времени, указанные в разделе График технического обслуживания. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Замена охлаждающей жидкости

Слив замкнутой системы охлаждения

ВАЖНАЯ ИНФОРМАЦИЯ: Из-за сложной процедуры этого вида технического компания «Cummins MerCruiser Diesel» настоятельно рекомендует обращаться в авторизованную ремонтную службу компании «Cummins MerCruiser Diesel» для выполнения этой процедуры.

Страница 86 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25571

25768

ПРИМЕЧАНИЕ

Слив масла, охлаждающей жидкостей и других жидкостей двигателя и привода в окружающую среду запрещен законом. Будьте осторожны - не проливайте масло, охлаждающую жидкость и другие жидкости в окружающую среду, когда используете или обслуживаете лодку. Помните о местных ограничениях и правилах утилизации и рециклинга отходов, следите за соблюдением требований к хранению и утилизации жидкостей.

ПРИМЕЧАНИЕ: Инструкции по сливу секции забортной воды см. в подразделе Слив жидкости из системы охлаждения забортной водой в этом разделе.

ВАЖНАЯ ИНФОРМАЦИЯ: Соблюдайте следующее:

• Убедитесь, что двигатель максимально выровнен для обеспечения полного слива системы охлаждения.

• Замкнутая секция системы охлаждения в течение всего года должна оставаться залитой соответствующей

охлаждающей жидкостью. Если двигатель подвергается воздействию отрицательной температуры, то убедитесь в том, что замкнутая секция системы охлаждения залита раствором антифриза на основе этиленгликоля с низким содержанием силиката, смешанного надлежащим образом с деионизированной очищенной водой, чтобы защитить двигатель от наиболее низкой температуры, воздействию которой он будет подвергаться.

• Не используйте антифриз на основе пропиленгликоля в замкнутой секции системы охлаждения двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Неожиданная потеря давления может привести к вскипанию горячей охлаждающей жидкости и ее выплескиванию с большой силой. Дайте двигателю остыть перед съемом крышки герметизированной системы.

1. Дайте двигателю остыть.

2. Снимите крышку герметизированной системы с расширительного бачка и резервуара охлаждающей жидкости.

3. Снимите топливный фильтр для получения доступа к сливной пробке охлаждающей жидкости двигателя. См.

раздел Водоразделительный топливный фильтр.

4. Отодвиньте топливные линии так, чтобы они не препятствовали доступу к сливной пробке охлаждающей

жидкости двигателя.

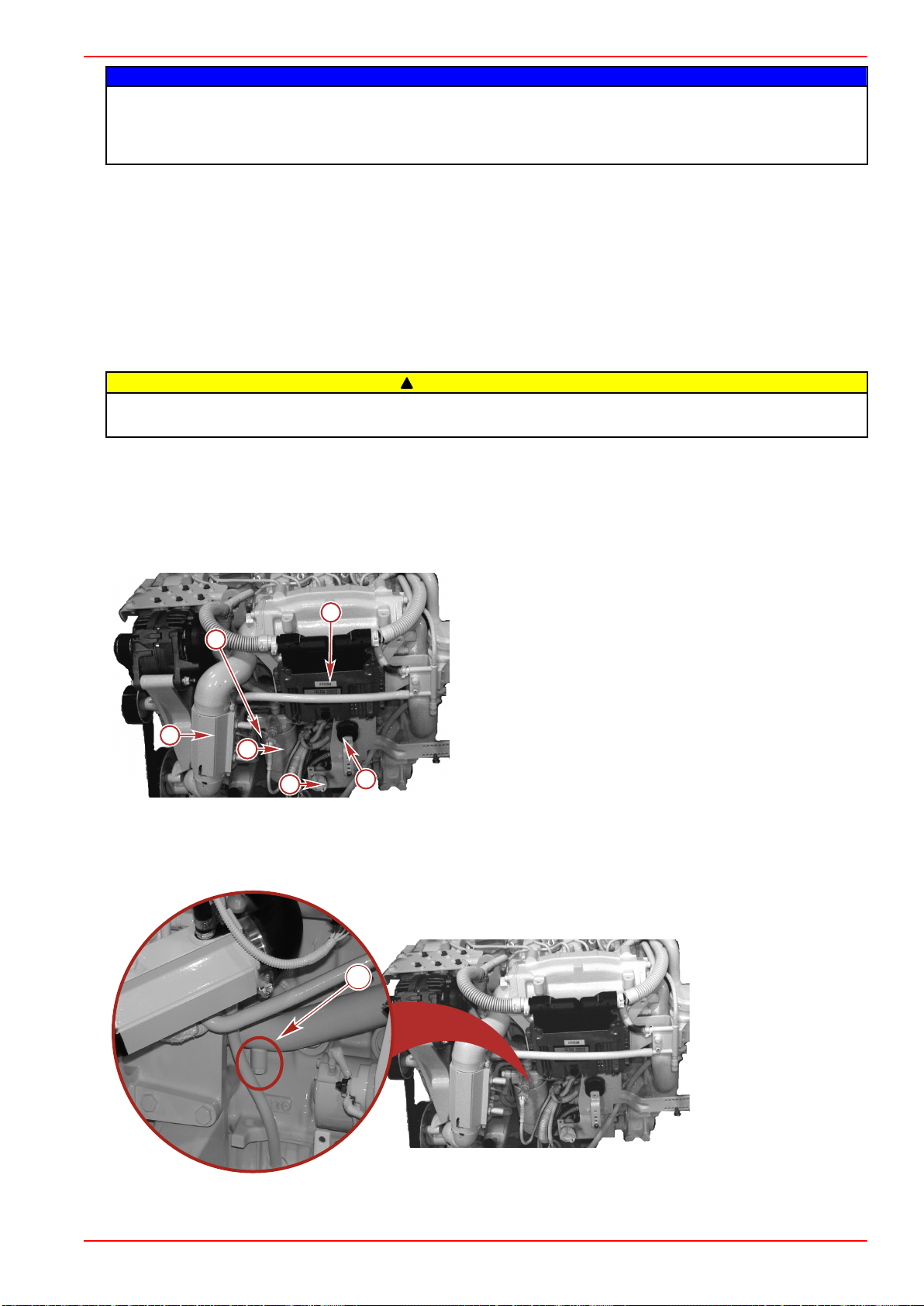

Левая сторона двигателя

a - Кронштейн троса дросселя b - 14–контактный электрический разъем c - Водоразделительный топливный фильтр d - Охладитель топлива с отодвинутыми топливными линия‐

ми для обеспечения доступа

e - Обычное расположение сливной пробки охлаждающей

жидкости двигателя

f - Блок управления двигателем

5. Вытащите сливную пробку охлаждающей жидкости двигателя и слейте охлаждающую жидкость в подходящую емкость.

ПРИМЕЧАНИЕ: Подождите, пока система охлаждения двигателя будет полностью слита. ПРИМЕЧАНИЕ: Утилизируйте старую охлаждающую жидкость соответствующим образом.

Правая сторона блока с отодвинутым водо‐ разделительным то‐ пливным фильтром для обеспечения до‐ ступа

a - Сливная пробка

охлаждающей жид‐ кости двигателя

6. Убедитесь в том, что охлаждающая жидкость слита полностью.

90-8M0057524 rus МАРТ 2011 Страница 87

Раздел 5 - Техническое обслуживание

25356

7. При необходимости очистите замкнутую систему охлаждения. Свяжитесь с вашей местной авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

8. Установите и затяните сливную пробку охлаждающей жидкости двигателя.

9. Установите на место водоразделительный топливный фильтр. См. раздел Водоразделительный топливный фильтр, установка на место.

10. Залейте систему указанной охлаждающей жидкостью. См. раздел Заливка замкнутой системы охлаждения.

Заливка замкнутой системы охлаждения

1. Снимите крышку герметизированной системы.

QSD 2.0 (крышка двигателя снята)

a - Крышка герметизированной системы b - Расширительный бачок охлаждающей жидкости c - Заливная горловина охлаждающей жидкости

ВАЖНАЯ ИНФОРМАЦИЯ: Используйте только указанную охлаждающую жидкость.

2. В случае замены охлаждающей жидкости или низкого уровня медленно долейте жидкость до уровня, указанного в таблице.

Уровень охлаждающей жидкости в расширительном бачке

QSD 2.0 л В пределах 25 мм (1 дюйма) от верхней части заливной горловины.

Труба, ссыл.

номер

123

Охлаждающая жидкость для судовых двигателей (доступна только в Европе)

Fleetguard Compleat с DCA4, номер Fleetguard — CC2825

Описание Где используется Деталь №

Замкнутая система охлаждения 92-813054A2

Замкнутая система охлаждения Obtain Locally

ПРИМЕЧАНИЕ

Без достаточного количества охлаждающей воды двигатель, водяной насос и другие комплектующие будут перегреваться и могут быть повреждены. Обеспечьте достаточную подачу воды на водозаборные отверстия во время эксплуатации.

3. Если лодка находится на суше, то охлаждающая вода должна подаваться как на двигатель, так и на кормовой привод. См. раздел Промывка системы забортной воды данного руководства.

4. Не устанавливайте крышку герметизированной системы. Запустите двигатель и дайте ему поработать на большой скорости холостого хода, в интервале от 600 до 1400 об/мин. При необходимости долейте охлаждающую жидкость для поддержания указанного выше уровня. ВАЖНАЯ ИНФОРМАЦИЯ: При установке крышки герметизированной системы убедитесь, что она плотно затянута, чтобы предотвратить потери охлаждающей жидкости.

5. После того как двигатель достигнет нормальной рабочей температуры (с полностью открытым термостатом) и уровень жидкости будет находиться на постоянном уровне, установите крышку герметизированной системы.

6. Проверьте работу двигателя. Проверьте показания датчика температуры, а также проверьте двигатель на наличие утечек охлаждающей жидкости. Если датчик температуры показывает наличие повышенной температуры, или если имеются утечки, немедленно заглушите двигатель и осмотрите, чтобы выявить причину.

7. После первого использования дайте двигателю остыть.

8. Снимите крышку герметизированной системы и долейте специальную охлаждающую жидкость до указанного в таблице уровня.

Уровень охлаждающей жидкости в расширительном бачке

2.0 В пределах 25 мм (1 дюйма) от верхней части заливной горловины.

9. Установите и плотно затяните крышку герметизированной системы.

Страница 88 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

25583

Защита от коррозии

Общие сведения

При погружении двух или более разнородных металлов (подобных тем, которые используются в силовом агрегате) в токопроводящий раствор, такой как соленая вода, загрязненная вода или вода с высоким содержанием минералов, происходит химическая реакция, вызывающая прохождение электрического тока между металлами. Электрический ток вызывает коррозию наиболее химически активных или анодных металлов. Такая эрозия называется

гальванической коррозией

силового агрегата, подвергающихся воздействию воды. Для борьбы с воздействием электрохимической коррозии силовые агрегаты Cummins MerCruiser Diesel

обеспечиваются несколькими расходными анодами и другими устройствами для защиты от коррозии. Исчерпывающая информация о коррозии и защите от коррозии приведена в руководстве«Руководство по защите от коррозии в морской воде» (90-88181301).

ВАЖНАЯ ИНФОРМАЦИЯ: Замените расходные аноды при коррозии в 50% или более Компания Cummins MerCruiser Diesel настоятельно рекомендует избегать использования анодов от других производителей. Относительно дополнительной информации обращайтесь в авторизованную ремонтную службу компании Cummins MerCruiser Diesel.

Элементы системы защиты двигателя от коррозии

Двигатель оборудован расходным анодом, расположенным на торцевой крышке вторичного охладителя двигателя, чтобы содействовать защите двигателя и системы охлаждения забортной водой от коррозии.

Демонтаж

1. Дайте двигателю остыть.

и, при отсутствии контроля, со временем становится причиной замены компонентов

ПРИМЕЧАНИЕ

Если не закрыть впуск забортной воды или забортный клапан при снятии или установке на место анодных пробок, это может привести к повреждению двигателя водой. Закройте забортный клапан или снимите впускной шланг забортной воды и закройте отверстие заглушкой, чтобы предотвратить попадание воды в отверстия анодных пробок.

2. При выключенном двигателе закройте забортный клапан (если он имеется) или снимите и заглушите впускной

шланг забортной воды, если лодка не оборудована забортным клапаном.

3. Слейте систему охлаждения забортной водой. См. раздел Опорожнение системы отбора забортной воды.

4. Снимите узел анода (анодную пробку, уплотнительную шайбу и расходный анод) с торцевой крышки вторичного

охладителя.

Расположение анодного узла системы забортной воды

Очистка и проверка

ПРИМЕЧАНИЕ: Прежде чем определять степень эрозии, очистите поверхность анода от отложений с помощью наждачной бумаги, щетки или чистящей салфетки. Не используйте щетку из мягкой стали, которая может оставить отложения, что увеличит рост коррозии.

1. Удалите отложения.

2. Осмотрите и определите степень износа анода. Сравните результаты осмотра с характеристиками нового

расходного анода и замените узел, если степень износа составляет 50%.

90-8M0057524 rus МАРТ 2011 Страница 89

Раздел 5 - Техническое обслуживание

25583

abcde

ПРИМЕЧАНИЕ: Расходные аноды поставляются только в сборе. Замените пробку и анод как единое целое.

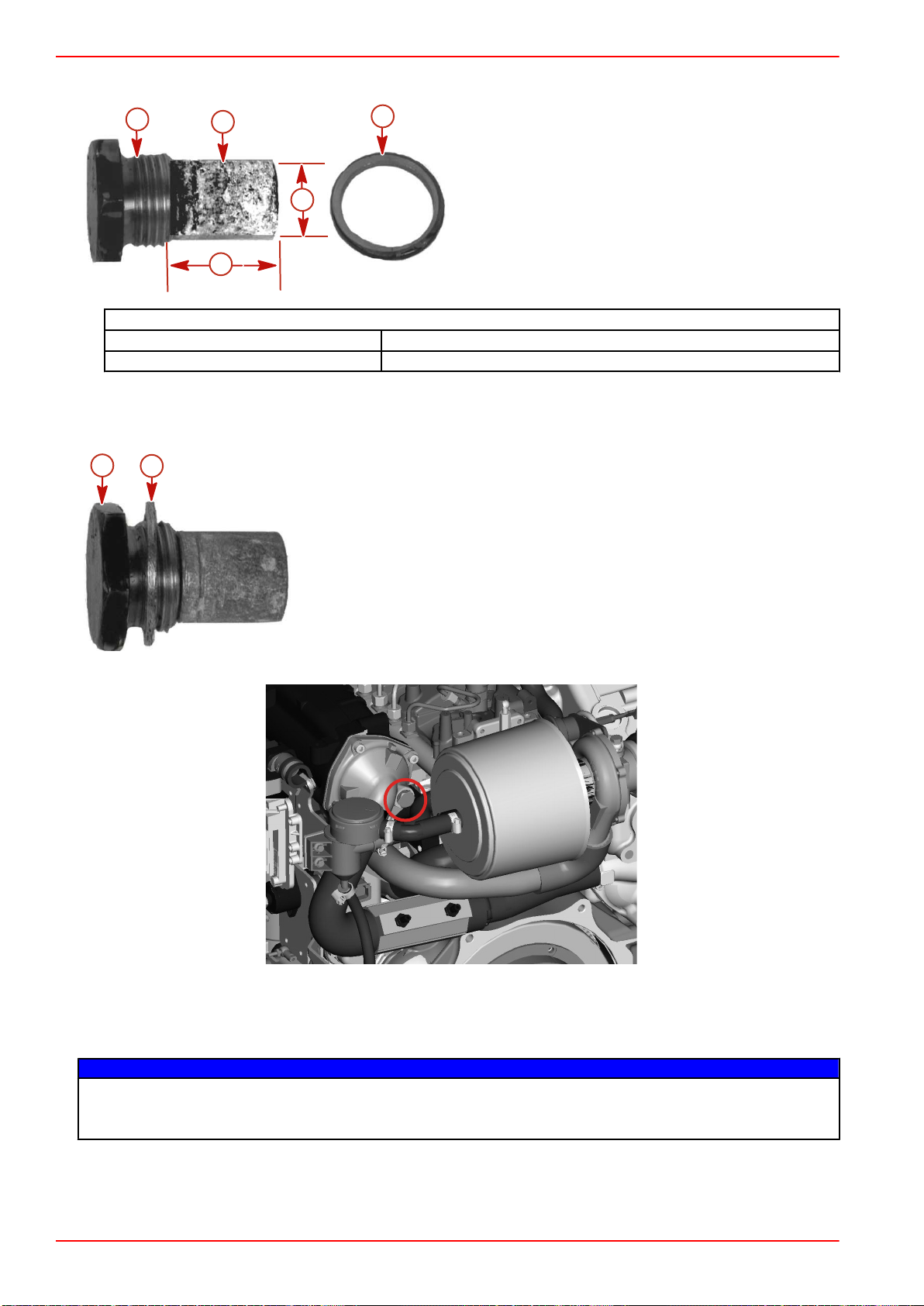

Узел анода

a - Анодная пробка b - Расходный анод c - Длина d - Диаметр e - Уплотнительная шайба

19226

Размеры расходного анода (нового)

Длина 19 мм (3/4 дюйма)

Диаметр 16 мм (5/8 дюйма)

3. Удалите уплотнительную шайбу.

Установка

1. Установите новую уплотнительную шайбу на узел анода (анодную пробку с расходным анодом).

a - Узел анода b - Уплотнительная шайба

19227

2. Установите узел анода и шайбу в торцевую крышку вторичного охладителя. Плотно затяните.

Расположение анодного узла системы забортной воды

3. Снимите заглушку и присоедините впускной шланг забортной воды или откройте забортный клапан (если он имеется).

ПРИМЕЧАНИЕ

4. Убедитесь в том, что достаточный объем охлаждающей воды подается на оба насоса для забортной воды: насос поворотно-откидной колонки и насос двигателя.

5. Запустите двигатель и проверьте на утечки.

Страница 90 90-8M0057524 rus МАРТ 2011

Раздел 5 - Техническое обслуживание

35214

35213

Элементы системы защиты кормового привода от коррозии

Для борьбы с воздействием электрохимической коррозии кормовые приводы Cummins MerCruiser Diesel поставляются с несколькими расходными анодами и другими устройствами для защиты от коррозии. Исчерпывающая информация о коррозии и защите от коррозии приведена в документе Руководство по защите против коррозии в морской воде 90-88181301.

Типовая одиночная поворотно-откидная колонка

a - Система MerCathode, если установлена b - Анод вентиляционной пластины c - Аноды цилиндра системы усилителя дифферента d - Аноды несущего корпуса подшипника e - Анодная пластина коробки передач f - Анодный комплект на нижней части корпуса

Сдвоенная поворотно-откидная колонка

ПРИМЕЧАНИЕ

Промывка блока MerCathode может повредить некоторые его части и привести к быстрому росту коррозии. При промывке блока MerCathode не используйте никакое оборудование для очистки, например, щетки или омыватели под давлением.

90-8M0057524 rus МАРТ 2011 Страница 91

Раздел 5 - Техническое обслуживание

6211

Не промывайте под давлением узел MerCathode, если он установлен. В противном случае может быть повреждено покрытие контрольного электрода и уменьшена сопротивляемость коррозии.

Блок MerCathode (если он установлен) смонтирован на нижней части корпуса карданного подвеса

a - Контрольный электрод MerCathode

(если установлен).

b - Не окрашивать c - Не применять мойку под давлением

ВАЖНАЯ ИНФОРМАЦИЯ: Замените расходные аноды при коррозии в 50% или более Следующие расходные аноды устанавливаются в различных местах на вашем силовом агрегате. Эти аноды

обеспечивают защиту против электрохимической коррозии за счёт разрушения собственной структуры, которая корродирует вместо металлических деталей силового агрегата.

Система MerCathode — Узел электродов (если установлен) заменяет анодный блок. Необходимо проверить достаточность выходной мощности системы. Выполните проверку, когда катер пришвартован, с помощью контрольного электрода Quicksilver и испытательного измерительного прибора. Свяжитесь с вашей авторизованной ремонтной службой компании «Cummins MerCruiser Diesel».

Страница 92 90-8M0057524 rus МАРТ 2011

MERCURY QSD 2.0 170s User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Заявление о соответствии — «Cummins MerCruiser Diesel»

Идентификационная запись

© 2011 г., Mercury Marine Модели дизельных двигателей с поворотно-откидными колонками QSD 2.0

Добро пожаловать

Заявление о гарантии

Внимательно ознакомьтесь с этим руководством

Примечание

ОГЛАВЛЕНИЕ

Информация о гарантии

Регистрация гарантии - Соединенные Штаты Америки и Канада

Регистрация гарантии - За пределами США и Канады

Гарантийные обязательства

Всемирная ограниченная гарантия на двигатели высокой мощности для судов, используемых для отдыха
