Megasat SAT-IP Server 3 Quick Manual

Schnellanleitung

SAT>IP Server 3

Inhaltsverzeichnis

02 DEUTSCH

Sicherheitshinweise .................................................................................................. 03

1. Einleitung ............................................................................................................... 04

2. Anschluss & Zugang zum Server ........................................................ 05

3. Login ........................................................................................................................... 08

4. Hauptmenü

4.1 Grundinformationen ............................................................................. 09

4.2 Frontend Information ...........................................................................09

4.3 Statische Konfiguration ....................................................................... 10

4.4 Voreinstellungen ...................................................................................... 10

4.5 Firmware update ......................................................................................11

4.6 Reboot (Neustart) .................................................................................... 11

4.7 Über (Geräteinformationen) ............................................................. 12

4.8 Logout ............................................................................................................ 12

5. Technische Daten ............................................................................................. 13

03

Sicherheitshinweise

DEUTSCH

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs-
spannung Ihres Stromanschlusses. Die Betriebsspannung des
Gerätes beträgt AC 100~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel
oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel
oder fassen es mit einer nassen Hand an, da dies zu elektrischen
Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüs­ sigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei,
um eine ausreichende Luftzirkulation im Gerät zu ermöglichen.
Stellen Sie das Gerät nicht auf Teppiche oder weiche Möbel.
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder
anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie
keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen
spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen.
Reinigen Sie das Gerät mit einem weichen Tuch oder einem
milden Spülmittel (keine Lösungsmittel).

Anschluss: Trennen Sie das Gerät vom Stromnetz, wenn Sie es an das LNB
anschließen um mögliche Schäden zu vermeiden.

Standort: Stellen Sie das Gerät nicht ins Freie um Schäden durch Blitz,
Regen oder Sonneneinstrahlung zu vermeiden.

Önen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Strom­ schlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizen­ ziertes Service-Personal, um das Gerät zu reparieren, oder
kontaktieren Sie Ihren Händler.

1. Einleitung

04

DEUTSCH

Der SAT>IP Server 3 wandelt die Satellitensignale der TV- und Radio Programme in IP Si­gnale um, und leitet sie kabelgebunden via LAN oder drahtlos via WLAN weiter an einen
SAT>IP Clienten (Receiver). Des Weiteren können kompatible Geräte wie z.B. Smartpho­nes, Tablet-PCs oder Notebooks die Ton- und Bildsignale drahtlos mit einer geeigneten
App empfangen. Der SAT>IP Server 3 ist mit vier Satellitentunern ausgestattet, mit dem
Sie auf bis zu 8 verschiedenen Geräten gleichzeitig TV- und Radioprogramme empfan­gen können.

Der SAT>IP Server 3 und die SAT>IP Clienten, bzw. die Mobilgeräte, müssen sich im glei­chen Netzwerk befinden.

SAT-IP Server Merkmale:

• Voll kompatibel mit SAT>IP Spezifikation Version 1.2

• Livestream SD/HDTV zu 8 kompatiblen Clienten über LAN oder WLAN

• Unterstützt MPEG2/4 TS und PS über IP (Unicast und Multicast)

• Unterstützt Unicable, JESS, DiSEqC 1.0, DiSEqC 1.2 und USALS (bis zu 4 Clienten)

• Firmwareupdate können online über das Netzwerk durchgefüht werden

• Web-Benutzeroberfläche auf Basis der Gerätekonfiguration (passwortgeschützt)

Unterstützte Geräte:

• SAT>IP unterstützende Geräte (IP 100, .....)

• iOS Geräte (iPad, iPod, iPhone), Android Geräte (Tablets und Smart phones)

• Voraussetzung ist die App „Elgato“ oder „Tivizen“

• SAT>IP kompatible PC Software (z.B. VLC Player, DVB Viewer)

05DEUTSCH

Anschluss mit einem Universal LNB (z.B. Single, Twin oder Quad LNB)

Single LNB = RF4
Twin LNB = RF3 + RF4
Quad LNB = RF1 + RF2 + RF3 + RF4 (Die Reihenfolge spielt keine Rolle)

Anschluss mit einem Quattro LNB

Das Gerät muss mit dem entsprechenden Anschluss am Quattro-LNB verbunden wer­den, achten Sie bitte auf die richtigen Anschlüsse am LNB:
Tuner RF1 = Horizontal High (HL)
Tuner RF2 = Horizontal Low (HH)
Tuner RF3 = Vertikal High (VH)
Tuner RF4 = Vertikal Low (VL)

Anschluss mit einem Unicable LNB

Unicable LNB = RF4
Beachten Sie, dass eine Änderung im Webkonfigurator erfolgen muss.

Anschluss mit einem Jess LNB

Jess LNB = RF4
Beachten Sie, dass eine Änderung im Webkonfigurator erfolgen muss.

Anschluss über DiSEqC gesteuerte Geräte

Je nach verwendeter Anschlussart, beachten Sie bitte die entsprechenden DiSEqC Ein­stellungen.

Anschluss mit einem Motor (USALS)

Motor (USALS) = RF4
Beachten Sie, dass eine Änderung im Webkonfigurator erfolgen muss.

Hinweis:

Beachten Sie, dass bei Betrieb von Zusatzschaltungen (DISEqC, JESS, ...)
nur bis zu 4 Clienten betrieben werden können.

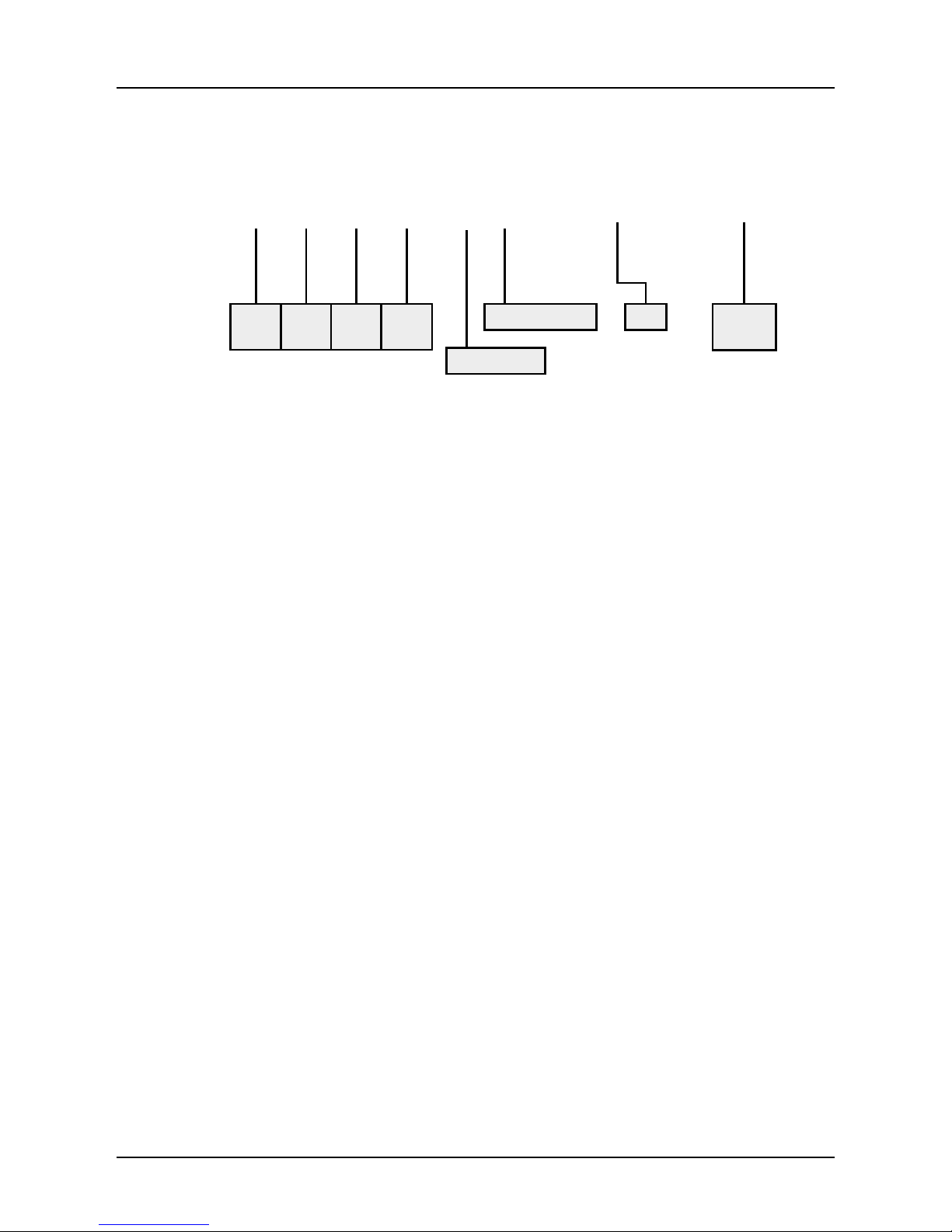

2. Anschluss & Zugang zum Server

VL

(RF 4)VH(RF 3)HH(RF 2)HL(RF 1)

Werkseinstellung LAN Stromver-

sorgung

Reset Taste

2. Anschluss & Zugang zum Server

06

DEUTSCH

Ermitteln der IP Adresse

Schalten Sie den Server ein. Der Server verbindet sich mit dem Netzwerk und erhält
automatisch eine eigene IP Adresse. Sie können dem Server in Ihrem Netzwerk auch
eine feste IP Adresse mit DHCP vergeben.

Um auf den Web-Konfigurator zugreifen zu können, ist es notwendig die IP-Adresse
des Gerätes zu ermitteln. Diese kann auf folgende Weise herausgefunden werden:

Der Megasat SAT>IP Server 3 unterstützt die UPnP-Technologie, die es erfahrenen
Nutzern ermöglicht die IP-Adresse über ein kostenloses UPnP-Tool zu ermitteln (z.B. Intel
Developer Tools for UPnP Technologies).

• Laden Sie die entsprechende Software auf den PC herunter und installieren Sie sie.

• Öffnen Sie das Programm “Device Spy” aus dem Startmenü.

07DEUTSCH

2. Anschluss & Zugang zum Server

Öffnen Sie einen Internet-Browser (Empfohlen: Google Chrome oder Opera) und geben
Sie die IP Adresse des Servers ein. Die vergebene IP Adresse finden Sie auch im Konfigura­tionsmenü des Internet-Routers.

Konguration

Der Server kann mit einem PC, der sich im gleichen Netzwerk befindet, konfiguriert wer­den. Die Konfiguration erfolgt über einen Internet-Browser, mit dem Sie sich einloggen
müssen, um auf die Benutzeroberfläche des Servers zu gelangen.

• Wählen Sie in der Liste der “UPnP Devices” den “Megasat SAT>IP Server 3” aus, und
lesen die entsprechende “Base URL” ab (z.B. 192.168.9.7:8000)

192.168.9.7:8000

08

DEUTSCH

3. Login

Nach dem Sie den Server ordnungsgemäß angeschlossen haben, schalten Sie ihn ein. Der
SAT>IP Server verbindet sich automatisch mit dem Netzwerk (DHCP muss im Netzwerk
aktiviert sein).

Der Server kann bequem mit einem PC konfiguriert werden. Nutzen Sie hierzu einem In­ternet-Browser (Internet Explorer, Chrome, Firefox, ...). Für die Konfiguration muss sich der
PC im gleichen Netzwerk befinden.

Öffnen Sie den Internet-Browser und geben Sie die IP-Adresse ein, die dem SAT>IP Ser­ver im lokalen Netzwerk zugewiesen wurde (z.B. 191.168.19.107:8000). Anschließend
drücken Sie die Eingabetaste. Diese IP-Adresse wurde vom Netzwerk-Router zugewie­sen und kann dort im Konfigurationsmenü gefunden werden (das DHCP-Protokoll muss
im Router aktiviert sein).
Nachdem sich der Browser erfolgreich mit dem Server verbunden hat, wird die „Login“
Seite angezeigt.

Standard Benutzername: admin
Standard Passwort: admin

Geben Sie die Zugangsdaten ein und klicken Sie auf die Schaltfläche „Login“.

4.1 Grundinformationen

4.2 Frontend Information

4. Hauptmenü

09DEUTSCH

Auf dieser Seite können Sie Grundinformationen des Servers entnehmen.

Auf dieser Seite können Sie Informationen über der Frontend entnehmen.
