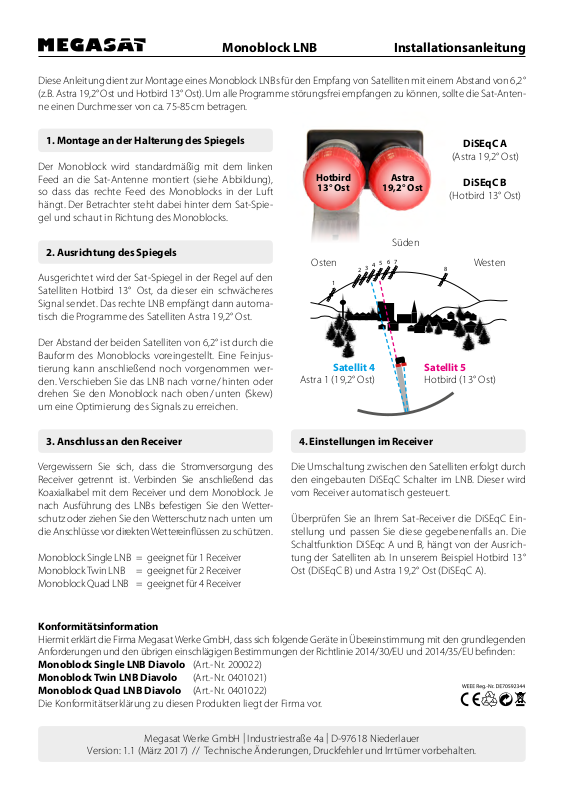

Monoblock LNB

Installationsanleitung

Diese Anleitung dient zur Montage eines Monoblock LNBs für den Empfang von Satelliten mit einem Abstand von 6,2°
(z.B. Astra 19,2° Ost und Hotbird 13° Ost). Um alle Programme störungsfrei empfangen zu können, sollte die Sat-Anten­ne einen Durchmesser von ca. 75-85 cm betragen.

1. Montage an der Halterung des Spiegels

Der Monoblock wird standardmäßig mit dem linken
Feed an die Sat-Antenne montiert (siehe Abbildung),
so dass das rechte Feed des Monoblocks in der Luft

Hotbird

13° Ost

Astra

19,2° Ost

hängt. Der Betrachter steht dabei hinter dem Sat-Spie­gel und schaut in Richtung des Monoblocks.

2. Ausrichtung des Spiegels

Ausgerichtet wird der Sat-Spiegel in der Regel auf den
Satelliten Hotbird 13° Ost, da dieser ein schwächeres

Osten Westen

1

Süden

7

6

5

4

3

2

Signal sendet. Das rechte LNB empfängt dann automa­tisch die Programme des Satelliten Astra 19,2° Ost.

Der Abstand der beiden Satelliten von 6,2° ist durch die
Bauform des Monoblocks voreingestellt. Eine Feinjus­tierung kann anschließend noch vorgenommen wer­den. Verschieben Sie das LNB nach vorne / hinten oder

Satellit 4

Astra 1 (19,2° Ost)
drehen Sie den Monoblock nach oben / unten (Skew)
um eine Optimierung des Signals zu erreichen.

3. Anschluss an den Receiver 4. Einstellungen im Receiver

Vergewissern Sie sich, dass die Stromversorgung des
Receiver getrennt ist. Verbinden Sie anschließend das
Koaxialkabel mit dem Receiver und dem Monoblock. Je

Die Umschaltung zwischen den Satelliten erfolgt durch
den eingebauten DiSEqC Schalter im LNB. Dieser wird

vom Receiver automatisch gesteuert.
nach Ausführung des LNBs befestigen Sie den Wetter­schutz oder ziehen Sie den Wetterschutz nach unten um
die Anschlüsse vor direkten Wettereinflüssen zu schützen.

Überprüfen Sie an Ihrem Sat-Receiver die DiSEqC Ein-

stellung und passen Sie diese gegebenenfalls an. Die

Schaltfunktion DiSEqc A und B, hängt von der Ausrich­Monoblock Single LNB = geeignet für 1 Receiver
Monoblock Twin LNB = geeignet für 2 Receiver

tung der Satelliten ab. In unserem Beispiel Hotbird 13°

Ost (DiSEqC B) und Astra 19,2° Ost (DiSEqC A).
Monoblock Quad LNB = geeignet für 4 Receiver

DiSEqC A

(Astra 19,2° Ost)

DiSEqC B

(Hotbird 13° Ost)

8

Satellit 5

Hotbird (13° Ost)

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgende Geräte in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU befinden:

Monoblock Single LNB Diavolo (Art.-Nr. 200022)
Monoblock Twin LNB Diavolo (Art.-Nr. 0401021)
Monoblock Quad LNB Diavolo (Art.-Nr. 0401022)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor.

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer

Version: 1.1 (März 2017) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
