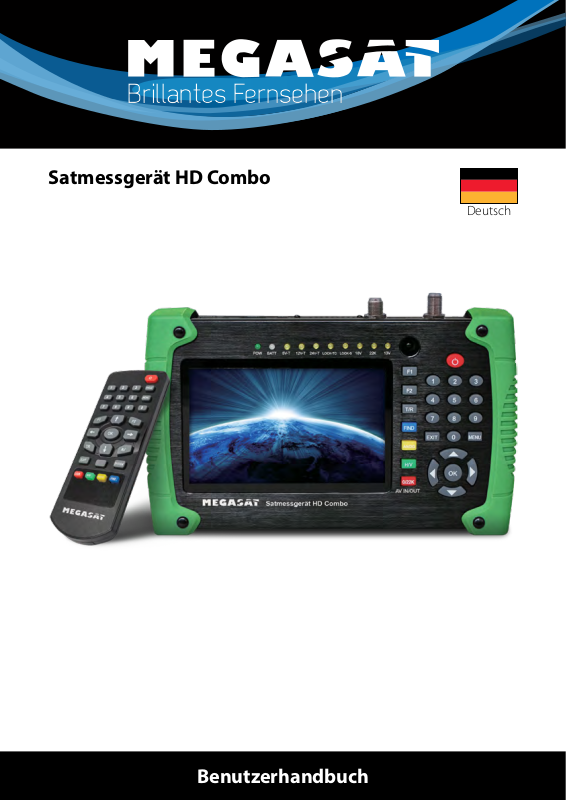

Page 1
Satmessgerät HD Combo
Brillantes FernsehenBrillantes Fernsehen
Deutsch
Benutzerhandbuch
Page 2
Inhaltsverzeichnis
Kurzanleitung
Menübedienung
6. Systemeinstellungen .............................................................21
02
USB Betrieb
DEUTSCH
Page 3
Sicherheitshinweise
Berücksichtigungen:
Bitte befolgen Sie die untenstehenden Anweisungen, um Schäden am Messgerät zu ver­meiden. Vor der Reinigung des Messgerätes, ziehen Sie das Netzkabel und schalten es aus. Reinigen Sie es mit einem trockenen Tuch. Verwenden Sie kein Zubehör oder Zu­satzgerät, die nicht vom Hersteller empfohlen werden, da sie das Messgerät beschädigen und die Gewährleistung dadurch erlischt. Schützen Sie das Messgerät vor Sturzschäden, da es sonst beschädigt werden kann. Tragen Sie das Messgerät sicher in der Trageasche. Halten Sie es fern von Flüssigkeiten, Regen oder Schnee. Kontakt mit Flüssigkeiten kann das Messgerät beschädigen und wird nicht von der Gewährleistung abgedeckt. Wenn Sie das Messgerät an ein LNB anschließen, achten Sie auf die ordnungsgemäßen Kabel- und Steckverbindungen um einen Kurzschluss zu vermeiden, der das Messgerät oder das LNB beschädigen kann.
Servicebezogene Themen:
Versuchen Sie nicht, das Messgerät selbst zu reparieren. Wenn Sie die Abdeckung des Messgerätes öffnen, erlischt die Gewährleistung. Sollte ein Defekt am Messgerät auftre ten, kontaktieren Sie bitte ihren Verkäufer oder den technischen Service des Herstellers.
Lieferumfang
-
Bedienungsanleitung
Silikon Schutzhülle
Netzteil
Tragegurt
KFZ-Adapter
Tragetasche
AV Kabel
Fernbedienung
DEUTSCH 03
Page 4
Vorder- und Rückansicht
04
Die Tasten der
Fernbedienung haben
die gleiche Funktion wie
die auf dem Messgerät
DEUTSCH
Page 5
Vorder- und Rückansicht
1. RF IN: Antenneneingang für Kabel- und terrestrischen Empfang
2. LNB Eingang: Antenneneingang für SAT-Empfang
3. LCD Display: Zeigt das Bedienmenü
4. Betriebsanzeige: Leuchtet grün, wenn das Messgerät eingeschaltet ist
5. Batterieanzeige: Leuchtet rot, wenn das Messgerät aufgeladen wird.
Leuchtet grün, wenn das Messgerät vollständig aufgeladen ist.
6. 5V-T/ 12V-T/ 24V-T Light: Zeigt ANT „5V EIN“ „12V EIN“ / 24V EIN / AUS
7. LOCK-T/C: Leuchtet auf, wenn terrestrisches, oder Kabelsignal gefunden wurde
8. LOCK-S: Leuchtet auf, wenn Satellitensignal gefunden wurde
9. 22k/13V/18V Licht: Zeigt de jewiligen Modus an: 22k / 13V / 18V
10. Ein/Aus Taste: Schalten Sie hier das Gerät EIN oder AUS. Um es auszuschalten,
halten Sie die Taste für mind. 3 Sekunden gedrückt.
11. Nummerntasten: Geben Sie hiermit die Ziffern ein.
12. Exit Taste: Verlässt das jeweilige Menü, bzw. springt zum vorherigen Menü zurück
13. Menü Taste: Hiermit gelangen Sie in das Hauptmenü
14. Pfeiltaste und OK Taste: Pfeiltasten zur Navigation, OK um zu bestätigen
15. Funktionstasten: Bestehend aus F1 und F2
F1: Ändert die Empfangseinstellung beim Spiegeleinstellungs-Menü F2: Aktiviert die DiSEqC 1.2 Funktion im Spiegeleinstellungs-Menü
16. T/R: Wechselt zwischen TV und Radiobetrieb
17. FIND Taste: Öffnet das Satellitensuche Menü
18. AN/DG: Öffnet den Spektrum Analyser
19. 0/22K / AV In/Out: Schnelltaste für 22k Ausgang oder AV In/Out Ausgang im
Spiegeleinstellungs-Menü
20. H/V: Schnelltaste für 13V/18V Ausgang im Spiegeleinstellungs-Menü
21. HDMI: Ausgang für ein HDMI-Fernsehgerät
22. HW OFF: Reset Taste. Setzen Sie das Gerät in die Werkseinstellung zurück.
23. USB port: Anschluss an ein USB Gerät für Softwareupdates oder zur Sicherung der
Senderliste
24. AV IN/OUT: Audio/Video Eingang/Ausgang
AV Eingang: Audio L + Video AV Ausgang: Audio L + Audio R + Video
25. Ladeanschluss: Anschluss an das Netzteil oder an den KFZ-Adapter
DEUTSCH
05
Page 6
Kurzanleitung
Schalten Sie das Messgerät ein. Nach dem Bootvorgang drücken Sie die MENÜ Taste. Folgendes Hauptfenster wird angezeigt:
1. Systemeinstellungen
Gehen Sie auf den Punkt Systemeinstel­lungen und drücken OK.
1. Menüsprache: Drücken Sie die t u
Tasten um eine Sprache zu wählen.
2. Transparenz: Drücken Sie die t u
Tasten um die Transparenz des Menüs einzustellen.
3. Bildformat: Drücken Sie die t u
Tasten um 4:3, 16:9 (wide screen) oder automatisch zu wählen.
06
DEUTSCH
Page 7
Kurzanleitung
4. Weitere Displayformate: Wenn Sie
das Bildformat 4:3 wählen, und eine Sendung in 16:9 ausgestrahlt wird, gibt es hier weitere Einstellungsopti­onen die Sie wählen können:
• Pan & Scan: Der Receiver er-
kennt das Seitenverhältnis 16:9 und schneidet links und rechts das Bild ab, um ein 4:3 Bild zu er­halten.
• Letterbox: In diesem Modus
wird das ursprüngliche Seiten­verhältnis des 16:9 erhalten, aber es gibt schwarze Balken am obe­ren und unteren Rand des Bild­schirms.
• Ignore: Nutzen Sie diese Option,
wenn Ihr Fernseher das Bildfor­mat automatisch einstellt.
5. Video Format: Wählen Sie zwi-
schen verschiedenen Auflösungen: 1080p / 1080i / 720p oder 576p.
6. Werkseinstellung: Wählen Sie
Werkseinstellungen und drücken Sie zur Bestätigung die OK-Taste. Es wird ein Dialogfeld auf dem Bildschirm angezeigt. Das Standardpasswort ist 0000. Wenn das richtige Passwort eingegeben wird, wird das Messgerät in den Werkszustand zurück gesetzt. Alle Parameter und Einstellungen die Sie getätigt haben gehen hiermit ver­loren.
DEUTSCH
07
Page 8
Kurzanleitung
2. Spectrumanalyzer
Drücken Sie die die GELBE (AN/DG) Taste am Gerät, um das Spektrum des aktuellen Satelliten anzuzeigen:
1. Drücken Sie die ROTE (0/22K) Taste
um 22KHz ein- oder auszuschalten.
2. Drücken Sie die GRÜNE (13/18V)
Taste um zwischen 13/18V zu schalten.
3. Drücken Sie die t u Tasten um die Frequenz zu verschieben.
4. Drücken Sie die GELBE (AN/DG) Taste um die Start- und Endfrequenz zu bearbeiten. Sie können Parameter wie Startfrequenz und Endfrequenz mit den Zifferntasten ändern.
3. Signalsuche
Drücken Sie die BLAUE (FIND) Taste um das Einstellungsmenü direkt anzuzeigen. Befol­gen Sie den Anweisungen auf Seite 12, um die Einstellungen vorzunehmen.
08
DEUTSCH
Page 9
Kurzanleitung
4. Funktionstasten
1. H/V: Schnelltaste um zwischen 13V/18V in
den Satelliteneinstellungen zu wechseln.
2. 0/22K: Schnelltaste um 22k in den Satelliten­einstellungen ein- oder auszuschalten.
3. TV/Radio: Wechseln Sie hier zwischen TV und Radiobetrieb.
4. F1: Drücken die Sie F1 Taste während dem Empfang. Die Balkenanzeige mit Stärke, Qualität wird angezeigt.
Drücken die Sie F1 Taste erneut, um die Stärke und Qualität des Signals großflächig darzustellen.
DEUTSCH
09
Page 10
Kurzanleitung
5. F2: Drücken Sie die F2 Taste während dem Betrieb und weitere Informatio­nen üner den Satelliten zu erhalten.
Wählen Sie den Satelliten aus und drücken Sie OK. Die Kanalliste von diesem Satelliten wird nun auf dem Bildschirm angezeigt.
6. Lautstärke: Drücken Sie die t u Tas- ten um die Lautstärke zu regulieren.
10
DEUTSCH
Page 11
Menübedienung
Drücken Sie Menü-Taste auf der Tastatur, um das Hauptmenü anzuzeigen. Das Menü besteht aus 7 Menü-Optionen.
• LNB
• SIGNALSUCHE
• POSITIONIERMENÜ
• DVB-T MENÜ
• DVB-C MENÜ
• SYSTEMEINSTELLUNGEN
• WINKELBERECHNUNG
Nutzen Sie die qp Tasten um die Auswahl nach oben oder nach unten zu bewegen. Um in ein MENÜ zu gelangen bestätigen Sie mit OK, zum Verlassen drücken Sie EXIT.
1. LNB
1. LNB: Wählen Sie mit den t u Tasten
das gewünschte LNB.
2. L.O. Frequenz: Geben Sie die richti­ge LNB Frequenz mit Hilfe der Ziffern­tasten ein.
3. LNB Spannung: Wählen Sie mit den t u Tasten die LNB Spannung.
4. LNB Typ: Wählen Sie mit den t u Tasten Universal, Drehanlage, Unicable LNB A, oder Unicable LNB B.
5. DiSEqC: Wählen Sie mit den t u Tas- ten den DiSEqC Typ.
6. DiSEqC Eingang: Wählen Sie mit den t u Tasten den DiSEqC Eingang (1~4).
7. DiSEqC Wiederholungen: Anzahl der Wiederholungen des DiSEqC­Befehls.
8. 22KHz Schalter: Wählen Sie mit den t u Tasten zwischen 22KHz ein/aus.
DEUTSCH 11
Page 12
Menübedienung
2. Signalsuche
Wählen Sie mit OK die Signalsuche aus.
1. Satellite: Drücken Sie die OK Taste um die Satellitenliste anzuzeigen. Wählen Sie mit den qp den ge­wünschten Satelliten aus. Drücken Sie die t u Tasten, um seitenweise zu blättern. Drücken Sie OK um den Satelliten auszuwählen.
2. LNB: Drücken Sie die t u Tasten um das gewünschte LNB auszuwäh­len. Bestätigen Sie mit OK.
3. Frequenz: Drücken Sie die OK Tas­te um die Frequenzliste anzuzeigen. Wählen Sie mit den qp die ge­wünschte Frequenz aus. Drücken Sie die t u Tasten, um seitenweise zu blättern. Drücken Sie OK, wenn Sie die Frequenz auszuwählen wollen.
12
DEUTSCH
Page 13
Menübedienung
4. Bearbeiten, Hinzufügen, Löschen, PID Informationen der Frequenzen.
Bearbeiten: Drücken Sie die ROTE (0/22K)
Taste und bearbeiten die Frequenz mit den Zifferntasten. Drücken Sie die qp Tasten die Polarisation zu ändern. Drücken Sie OK um zu Bestätigen und zu speichern.
Hinzufügen: Drücken Sie die GRÜNE (H/V) Taste um eine Frequenz hinzuzufügen, nut­zen Sie dazu die Zifferntasten. Drücken Sie die qp Tasten um die Polarisation zu än­dern. Drücken Sie OK um zu Bestätigen und zu speichern.
Löschen: Drücken Sie die qp Tasten um eine Frequenz auszuwählen, die Sie löschen möchten. Drücken Sie die GELBE (AN/DG) Taste um sie zu löschen. Es erscheint ein Fens­ter indem Sie mit OK die Löschung bestäti­gen, oder mit Exit die Löschung abbrechen.
PID: Drücken Sie die BLAUE (FIND) Taste um die PID Informationen der Frequenzen anzuzeigen.
DEUTSCH 13
Page 14
Menübedienung
5. Netzwerksuche: Drücken Sie die
t u Tasten für ein/aus
6. TP Suche: Suchen Sie die einzelnen Transponder.
7. SAT Scan: Suchen Sie alle Transpon­der des Satelliten die in der Liste ge­speichert sind.
Hinweis: Während der Signalsuche se­hen Sie die Balkenanzeige des Pegels und der Qualität. Zur gleichen Zeit­leuchtet die LOCK Anzeige auf und es ertönt ein Piepton aus dem Lautspre­cher.
8. Signal Informationen
Drücken Sie F1 um die Signalinforma­tionen im Display anzuzeigen. Sie se­hen nun die Balkenanzeige der Stärke und der Qualität des Signals. Nutzen sie die t u Tasten um die Lautstär­ke zu regulieren, oder drücken Sie die T/R Taste um stumm zu schalten.
Drücken die Sie F1 Taste erneut, um die Stärke und Qualität des Signals großflächig darzustellen.
14
DEUTSCH
Page 15
3. Positionier Menü
Menübedienung
Satellit
Transponder
kontinuierliche Bewegen
Schrittweise Bewegung
Schrittgröße Limit-Einstellung
Weitere Befehle
GOTO X
4. DVB-T Menü
Wählen Sie mit OK das DVB-T Menü aus.
Nutzen Sie die t u Tasten um einen Satellit zu wählen, drücken Sie OK zur Bestätigung.
Nutzen Sie die t u Tasten um einen Transponder zu wählen. Drücken Sie OK um die Transponderliste aufzurufen.
Nutzen Sie die t u Tasten um die Position kontinuierlich zu bewegen. Drücken Sie OK um die aktuelle Position zu speichern.
Nutzen Sie die t u Tasten um die Position schrittweise zu bewegen. Drücken Sie OK um die aktuelle Position zu speichern.
Nutzen Sie die t u Tasten um die Schrittgröße zu definieren. Nutzen Sie die t u Tasten um die Ost/West Grenze festzule-
gen, oder sie zu deaktivieren. Nutzen Sie die t u Tasten um einen Befehl zu wählen. Drü-
cken Sie OK um den Befehl auszuführen. Nutzen Sie die t u Tasten um EIN oder Aus zu wählen.
DEUTSCH 15
Page 16
Menübedienung
1. Frequenz: Drücken Sie die t u Tasten um eine Frequenz auszuwäh­len, die entsprechende Bandbreite wird auf dem Display angezeigt.
• Drücken Sie OK um in die Fre-
quenzliste zu gelangen.
• Drücken Sie die qp Tasten um eine Frequenz auszuwählen.
• Mit den t u Tasten blättern Sie seitenweise durch die Liste.
Frequenz bearbeiten: Drücken Sie die ROTE Taste um die Frequenz mit den
Zifferntasten zu bearbeiten. Drücken Sie die qp Tasten um die Bandbreite zu wählen. Drücken Sie OK um zu Bestäti­gen und zu speichern. Mit EXIT wird der Vorgang abgebrochen.
Frequenz hinzufügen: Drücken Sie die GRÜNE Taste um eine Frequenz mit den
Zifferntasten hinzuzufügen. Drücken Sie die qp Tasten um die Bandbreite zu wählen. Drücken Sie OK um zu Bestäti­gen und zu speichern. Mit EXIT wird der Vorgang abgebrochen.
16
DEUTSCH
Page 17
Menübedienung
Frequenz löschen: Drücken Sie die GELBE Taste um eine Frequenz zu lö-
schen. Drücken Sie OK um zu Bestäti­gen. Mit EXIT wird der Vorgang abge­brochen.
Drücken Sie die BLAUE Taste um die PID Informationen der Frequenz anzuzeigen.
2. Antenneneinstellung:
• Drücken Sie die qp Taste um die Antenneneinstellung auszuwählen.
• Drücken Sie die t u Taste um zwischen verschiedenen Optionen zu wählen.
3. Netzwerksuche:
• Drücken Sie die qp Taste um die Netzwerksuche auszuwählen.
• Drücken Sie die t u Taste um zwischen EIN/AUS zu wählen.
Scannen Sie mögliche Frequenzen und Bandbreiten um ein Programm zu empfangen. Drücken Sie die qp Taste um TP Suche oder Auto Suche zu wählen.
Hinweis: Während der Signalsuche sehen Sie die Balkenanzeige des Pegels und der Qua­lität. Zur gleichen Zeit leuchtet die LOCK Anzeige auf und es ertönt ein Piepton aus dem Lautsprecher.
DEUTSCH 17
Page 18
Menübedienung
4. TP Suche: Scannen Sie die Transpon-
der nach und nach mit der Standard­Frequenz und Bandbreite.
• Drücken Sie die qp Tasten um die Transpontersuche auszuwählen.
• Drücken Sie die t u Tasten um den Suchmodus zu wählen.
• Drücken Sie OK und es wird ein Hinweisfenster angezeigt.
• Drücken Sie die OK Taste um vor­handene Programme zu löschen oder Exit um das Programm zu behalten und die Suche zu starten.
5. Auto Suche: Scannen Sie den kom-
pletten Bereich der Frequenzen und Bandbreiten. Drücken Sie OK zum über­springen oder Exit um abzubrechen.
• Drücken Sie die qp Tasten um die Auto Suche auszuwählen.
• Drücken Sie die t u Tasten um den Suchmodus zu wählen.
• Drücken Sie OK und es wird ein Hinweisfenster angezeigt.
• Drücken Sie die OK Taste um vor­handene Programme zu löschen oder Exit um das Programm zu behalten und die Suche zu starten.
18
DEUTSCH
Page 19
Menübedienung
5. DVB-C Menü
Wählen Sie mit OK das DVB-C Menü aus.
1. Frequency: Drücken Sie die t u
Tasten um eine Frequenz auszu­wählen, die entsprechende Symbol­rate und Konstellation wird auf dem Display angezeigt.
• Drücken Sie OK um in die Fre­quenzliste zu gelangen.
• Drücken Sie die qp Tasten um eine Frequenz auszuwählen.
• Mit den t u Tasten blättern Sie schrittweise durch die Liste.
Frequenz bearbeiten: Drücken Sie die ROTE Taste um die Frequenz mit den Zifferntas­ten zu bearbeiten. Drücken Sie die qp Tasten um die Bandbreite zu wählen. Drücken Sie OK um zu Bestätigen und zu speichern. Mit EXIT wird der Vorgang abgebrochen.
Frequenz hinzufügen: Drücken Sie die GRÜNE Taste um eine Frequenz mit den Ziffern- tasten hinzuzufügen. Drücken Sie die qp Tasten um die Bandbreite zu wählen. Drücken Sie OK um zu Bestätigen und zu speichern. Mit EXIT wird der Vorgang abgebrochen.
Frequenz löschen: Drücken Sie die GELBE Taste um eine Frequenz zu löschen. Drü­cken Sie OK um zu Bestätigen. Mit EXIT wird der Vorgang abgebrochen.
Drücken Sie die BLAUE Taste um die PID Informationen der Frequenz anzuzeigen.
DEUTSCH 19
Page 20
Menübedienung
2. Netzwerksuche:
• Drücken Sie die qp Taste um die Netzwerksuche auszuwählen.
• Drücken Sie die t u Taste um zwischen EIN/AUS zu wählen.
3. TP Suche: Scannen Sie die Trans-
ponder nach und nach mit der Stan­dard-Frequenz und Bandbreite.
• Drücken Sie die qp Tasten um die Transpontersuche auszuwählen.
• Drücken Sie die t u Tasten um den Suchmodus zu wählen.
• Drücken Sie OK und es wird fol­gendes Fenster angezeigt.
4. Auto Suche: Scannen Sie den komplet-
ten Bereich der Frequenzen und Band­breiten. Drücken Sie OK zum übersprin­gen oder Exit um abzubrechen.
• Drücken Sie die qp Tasten um die Auto Suche auszuwählen.
• Drücken Sie die t u Tasten um den Suchmodus zu wählen.
• Drücken Sie OK und es wird fol­gendes Fenster angezeigt.
5. Signalinformation: Drücken Sie
F1 um die Signalinformationen im Display anzuzeigen. Sie sehen nun die Balkenanzeige der Stärke und der Qualität des Signals. Nutzen sie die t u Tasten um die Lautstärke zu re­gulieren, oder drücken Sie die T/R Tas­te um stumm zu schalten.
20
DEUTSCH
Page 21
Menübedienung
6. Systemeinstellungen
Drücken Sie die BLAUE (FIND) Taste um das Einstellungsmenü direkt anzuzeigen. Befol­gen Sie den Anweisungen auf Seite 12, um die Einstellungen vorzunehmen.
7. Winkelberechnung
Wählen Sie mit OK das Winkelberech­nung Menü aus.
1. Satellit: Drücken Sie die t u Tasten
um den Satelliten zu wählen und be­stätigen mit OK.
2. Sat Längengrad: Nutzen Sie die Zif-
ferntasten um die Satellitenposition einzugeben.
3. Ost/West: Drücken Sie die t u Tasten
um die Satellitenposition zu wählen.
4. Breitengrad Benutzer: Nutzen Sie
die Zifferntasten um den Breitengrad einzugeben.
5. Nord/Süd: Wählen Sie zwischen
Nord und Süd für den Breitengrad.
6. Längengrad Benutzer: Nutzen Sie
die Zifferntasten um den Längengrad einzugeben.
7. Ost/West: Wählen Sie zwischen Ost
und West für den Längengrad.
8. Winkelberechnung: Drücken Sie OK um den Drehung und die Nei-
gung für den Spiegel zu berechnen.
DEUTSCH 21
Page 22
USB Betrieb
ACHTUNG: Entfernen Sie niemals das Speichermedium während der Wiedergabe!
Drücken Sie die t u Tasten um vom Hauptmenü in das USB Menü zu gelan­gen. Das Menü besteht aus 5 Menüop­tionen:
• PROGRAMM BEARBEITEN
• DATEI BEARBEITEN
• MEDIA PLAYER
• HDD VERWALTEN
• SOFTWAREUPDATE
1. Programm bearbeiten
Es gibt zwei Arten von Programmen. Programme für TV, und Programme für Radio. Die Bearbeitung der beiden Lis­ten ist identisch. Hier wird als Beispiel die Bearbeitung der TV Liste beschrieben.
Drücken Sie OK um in das Menü „Pro­gramm bearbeiten“ zu gelangen. Wenn Programme bereits abgespeichert sind, wird die Liste auf dem Display angezeigt.
22
DEUTSCH
Page 23
USB Betrieb
Sie können die Kanäle sehr einfacht sor­tieren, löschen oder die komplette Liste auf einem USB Stick sichern.
1. Um einen Kanal zu löschen:
• Drücken Sie die qp Tasten um ein Programm auszuwählen. Drücken Sie die t u Tasten, um seitenweise zu blättern
• Drücken Sie die GRÜNE (H/V) Taste um den jeweiligen Kanal mit einem „X“ zu markieren.
• Wiederholen Sie diesen Schritt, um die Markierung wieder rück­gängig zu machen.
• Um die Löschung der Kanäle zu bestätigen, drücken Sie EXIT um das Menü zu verlassen.
• Es wird ein Hinweis eingeblen­det, ob Sie die Kanäle wirklich löschen wollen. Drücken Sie OK zur Bestätigung, oder EXIT um abzubrechen.
2. Um einen Kanal zu sortieren:
• Drücken Sie die qp Tasten um ein Programm auszuwählen.
• Drücken Sie die ROTE (0/22K) Taste. Ein Fenster öffnet sich.
• Geben Sie hier mit den Ziffern­tasten den gewünschten Pro­grammplatz ein, an dem der Ka­nal verschoben werden soll.
• Bestätigen Sie die Eingabe mit OK.
DEUTSCH 23
Page 24
USB Betrieb
3. Um alle Kanäle zu löschen:
• Drücken Sie die GELBE (AN/DG) Taste.
• Es wird ein Hinweis eingeblen­det, ob Sie alle Kanäle wirklich löschen wollen.
• Drücken Sie OK zur Bestätigung, oder EXIT um abzubrechen.
4. Um die Kanalliste zu sichern:
Sie können die Liste auf einen USB Speicher sichern.
• Stecken Sie ein geeigneten USB Speicher in das Gerät.
• Drücken Sie die BLAUE (FIND) Taste, um alle Programme auf dem USB Speicher zu sichern.
• Wenn kein Programm auf dem Messgerät gespeicher ist, kön­nen Sie die BLAUE (FIND) Taste drücken, um die gespeicherten Programme vom USB Speicher auf dem Messgerät zu laden.
24
DEUTSCH
Page 25
USB Betrieb
5. Kanal Informationen: Nutzen Sie die qp oder t u Tasten um einen Kanal zu
wählen. Auf der linken Seite des Displays werden diverse Informationen wie Satel­lit und Frequenz des jeweiligen Kanals angezeigt.
2. Datei bearbeiten
Bearbeiten Sie die Datei von einem ex­ternen Speicher. Die Datei kann sortiert, umbenannt oder gelöscht werden.
• Drücken Sie die GRÜNE (H/V) Taste um die Datei zu sortieren.
• Drücken Sie die GELBE (AN/DG) Taste um sie umzubenennen.
• Drücken Sie die BAUE (FIND) Taste um sie zu löschen.
• Drücken Sie OK, um die ausge­wählte Datei abzuspielen.
3. Mediaplayer
Nutzen Sie die qp Tasten um eine Datei auszuwählen. Drücken Sie OK um die Datei abzuspielen.
DEUTSCH 25
Page 26
USB Betrieb
4. HDD verwalten
Verwalten Sie den externen Speicher, den Sie angeschlossen haben.
• Drücken Sie ROT (0/22k) um den Datenträger zu entfernen.
• Drücken Sie GRÜN (H/V) um den Datenträger zu aktivieren.
• Drücken Sie GELB (AN/DG) um den Datenträger zu formatieren.
• Drücken Sie BLAU (FIND) um weitere Informationen über den Datenträger zu erhalten.
5. Software Upgrade
Ein Software Update erfolgt bei diesem Gerät über den USB Anschluss.
1. Drücken Sie EIN/AUS, um das Gerät auszuschalten. Stecken Sie nun ein USB Spei­chermedium in den USB Anschluss.
2. Drücken Sie wieder EIN/AUS, um das Gerät einzuschalten. Die Software wird au­tomatisch erkannt.
3. Das LOCK Licht blinkt, die Software wird nun geladen.
4. Das LOCK Licht leuchtet durchgehend, das Update ist vollständig geladen.
5. Drücken Sie EIN/AUS, um das Gerät auszuschalten. Entfernen Sie wieder das USB Medium. Das Update ist nun abgeschlossen.
6. Screenshot
Mit der Screenshot-Funktion können Sie die angezeigten Werte des Messgerätes als Bilddatei speichern. Um Bilder zu speichern, müssen einen USB-Speicher an das Gerät anschließen.
Um ein Bild vom Display zu speichern, drücken Sie die Ein/Aus Taste 2x kurz hintereinan­der. Das Bild wird als JPG-Datei auf dem USB-Speicher abgelegt.
26
DEUTSCH
Page 27
Technische Daten
Anschluss F-Stecker Frequenzbereich 950
LNB/TUNER
Eingang
S/S2 Demodulator
RF TC/TUNER
Eingang
T/C Demodulator
Systemressourcen
Video Decoder
Audio Codec MPEG 1.2 MP3 DD/DD+, AAC/AAC + WMA9/WMA9pro
Serielle Schnittstelle Anschluss USB
Stromversorgung
Gehäuse Anschluss Digital Tuner Eingang F-Stecker
Signalstärke -65dBm ~ -25dBm LNB supply 13/18 V, max. 400 mA LNB Umschaltung 22 KHz DiSEqC Ver 1.0 / Ver 1.1
Frontend
Symbolrate 2 Mbps ~ 45 Mbps SCPC und MCPC ja Spektral Inversion Automatische Umwandlung Anschluss F-Stecker Frequenzbereich 110 MHz - 862 MHz Signalstärke -93 dBm ~ -35 dBm ANT Versorgung 5 V / 12 V / 24 V, max. 50 mA
Frontend
Kanal Bandbreite 6, 7, 8 MHz Symbolrate C: 0.2 Mbps ~ 7.2 Mbps Prozessor 450 MHz SDRAM 256 MB FLASH 2 MB NOR + 128 MB NAND MPEG 2 MPEG-2 MP@ML, MPEG-2 MP@HL MPEG 4 MPEG-4 AVC/H264 HP@L4 Datenrate bis 15 Mbits/s Auflösung HDMI 1080p,1080i, 720p, 576p, 576i
Li-ion Batterie 2000 mAh Stromversorgung 12.6 V Ladegerät 90-240 V
MHz - 2150 MHz
S: QPSK S2: QPSK, 8PSK
T2: QPSK,16QAM, 64QAM, 256 T: QPSK, 16QAM, 64QAM C: 16, 32, 64, 128, 256QAM
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.
DEUTSCH 27
Page 28
Hinweise zum Umgang mit der Batterie
In diesem Gerät ist eine Lithium-ion Batteries verbaut. Bitte arbeiten Sie nicht unter ho­hen Temperaturen oder hoher Luftfeuchtigkeit. Wenn Sie dies nicht beachten, können chemische Reaktionen auftreten, die die Batterie zur Überhitzung bringen. Es kann u. U. Rauchentwicklung geben oder die Batterie kann sich sogar entzünden.
1. Erhitzen Sie die Batterie nicht und entsorgen Sie sie nicht in einem Feuer.
2. Durchbohren Sie die Batterie nicht mit einem Nagel oder spitzen Gegenstand. Schlagen Sie auch nicht mit einem Hammer o. ä. auf die Batterie.
3. Tauchen Sie die Batterie niemals in Wasser. Verbiegen Sie niemals den Pluspol (+) oder Minuspol (-) mit einem metallischen Gegenstand.
Hinweis:
Die Batterie ist nur mit dem Ladegerät, das im Lieferumfang des Herstellers ausgeliefert wurde, anwendbar. Die Ladezeit sollte mindestens 5 Stunden für das erste Mal betragen, und sie sollte nicht mehr als 12 Stunden nach dem ersten Mal belastet werden. Die Batte­rie sollte in einem Temperaturbereich von 0° bis 40° C gelagert werden. Wenn die Batte­rie über einen längeren Zeitraum nicht genutzt wird, wird sie sich selbstständig entladen. Laden Sie die Batterie deshalb einmal pro Monat mind. um die Hälfte, um Entladungen zu vermeiden. Die Batterie ist ein Verschleißteil.
Handhabung:
Bitte nutzen Sie nur die vom Hersteller empfohlene Batterie, wenn Sie eine neue Batterie einsetzen möchten. Bitte entsorgen Sie die Batterie nicht im Feuer oder zuammen mit dem Hausmüll. Bitte kontaktieren Sie ein Abfallverwaltungsinstitut in Ihrer Umgebung, um die Batterie in einer Batteriesammelstation zu entsorgen.
28
DEUTSCH
Page 29
Konformitätserklärung
Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008
Niederspannungsrichtlinie 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008
Notizen
DEUTSCH 29
Page 30
Status: v1.0 März 2014 // Technische Änderungen und Druckfehler vorbehalten.
Megasat Werke GmbH
|
Industriestraße 4a
|
D-97618 Niederlauer
|
www.megasat.tv
|
[email protected]
Page 31
Satmessgerät HD Combo
Brillantes FernsehenBrillantes Fernsehen
English
User manual
Page 32
Table of content
Quick Operation Guide
Menu Operation Guide
6. System setup ..............................................................................21
02
USB Operation
ENGLISH
Page 33
Safety Instructions
Topics to be considered:
Please strictly follow the below mentioned instructions so as to prevent damage that can happen to you or your device. Before cleaning your device, pull the power cord and turn it off via Key of Power on/off and clean it with dry cloth. Do not use accessories or additional apparatus that are not recommended by manufacturer as they may damage the device and may void the guarantee. When moving your device, protect it against impacts and falls otherwise the device may be damaged. Carry your device certainly in its bag and never carry it in boxes such as toolkit and together with the equipment that may possibly damage the device; otherwise, device will not be covered by guarantee. Do not use your device outdoor so as to protect your device against liquid contact during rainy and snowy weather. Liquid contact may damage your device and device is not covered by guarantee. When connecting your device with LNB, please be careful against short circuit; otherwise, LNB and your device may be damaged.
Service-related topics:
Do not attempt to repair your device on your own. When you open the cover of your de­vice, it will not be covered by guarantee. For all services related to device, keep in contact with your seller or technical service.
Accessories
User manual
Rubber cover
Power Adapter
Strap
Car adapter
Bag
AV in/out cable
Remote control
ENGLISH 03
Page 34
Front & Rear view
04
Remote Control
keys are same as
the key on the device
ENGLISH
Page 35
Front & Rear view
1. RF IN: Antenna input connection port
2. LNB INPUT: Satellite signal input port; connect directly to satellite antenna with
coaxial cable
3. LCD Screen: Shows menus and programs clearly
4. Power Light: Indicates the Power status (lights green: the meter is power on)
5. Battery Light: Light is Red indicates the meter is being charge now.
Light is Green indicates the meter is full charged
6. 5V-T/ 12V-T/ 24V-T Light: Indicates ANT 5V ON/12V ON / 24V ON/OFF
7. LOCK-T/C: This light will be on when Terrestrial signal or cable signal is locked.
8. LOCK-S: This light will be on when Satellite signal is locked.
9. 22k/13v/18v light: Indicates the mode of 22k/13v/18v
10. POWER key: For turn-on/ turn-off. To press and hold for 3 sec. to power on/off
11. Numerical key: Enters numerical settings directly.
12. EXIT key: Exits from the present menu and backs to the previous one the device
13. MENU key: Enters and exits the main menu
14. Arrow key and OK key: Use Arrow key to browse the item, press OK key to select
15. Function key: Consist of 2 keys, F1-F2
F1: Changes the signal bar on DISH SETUP menu F2: Actives DiSEqC 1.2 function on the DISH SETUP menu
16. T/R: Selects and plays TV/RADIO channel in playing mode.
17. FIND key: Accesses easy satellite find menu that sets and aligns a satellite dish
quickly.
18. AN/DG: Spectrum analyzer
19. 0/22K / AV IN/OUT: A quick key to switch 22K output on the DISH SETUP menu or
AV IN/OUT switch
20. H/V: A quick key to switch 13/18V output on the DISH SETUP menu
21. HDMI: Audio and video output socket for the high definition television set
22. HW OFF: Reset. Turn off the device from hardware.
23. USB port: Connects with USB disk for upgrade. Backup channel list.
24. AV IN/OUT: Audio and video input/output socket
AV IN Audio L+ video AV OUT Audio L+ Audio R+ video
25. Charge port: Connects with the charger cord.
ENGLISH
05
Page 36
Quick Operation Guide
With this function, user can quickly and easily point the right satellite and accu­rately set the dish. Please turn on your SATFINDER device by button of ON/OFF button to turn on/ off the device. You can find the main menu as below:
1. System setup
Press OK on System Setup then the fol­lowing window appears.
1. Menu language: Press t u button to Select the desired language for menu
2. Transparency: Press t u button to adjust the OSD transparency of all the menu of the receiver.
3. Aspect Ratio: Press t u button to choose 4:3, 16:9 (wide screen) and auto.
06
ENGLISH
Page 37
Quick Operation Guide
4. Display Format: If you select the display aspect ratio as “4:3”, then also the preferred aspect ratio conversion scheme for cases in which the trans­mitted Programme is in “16:9” format can be chosen. The options are:
• Pan & Scan: The receiver inter-
prets pan & scan vectors encoded in the Programme and crops the 16:9 input signal for display on 4:3 TV.
• Letterbox: In this mode the
original aspect ratio of the 16:9 input video signal is preserved, thus there are vertical black bars on the top and bottom of the screen.
• Ignore: Use this setting, if your
TV set handles the aspect ratio conversion.
5. Video Format: Please choose from the available resolutions 1080p / 1080i / 720p or 576p.
6. Factory reset: Select Factory reset and Press OK button to start reset, You will see a dialog box display on the screen. The default password is 0000, When the correct password is entered, the device factory reset au­tomatically. All Parameters are reset to Factory Programming.
ENGLISH
07
Page 38
Quick Operation Guide
2. Spectrum Analyzer
Press the <AN/DG> button on the de­vice, The spectrum of current satellite will be displayed as below:
1. Press RED (0/22K) button to turn on/ off the 22KHz control.
2. Press GREEN (13/18V) button to shift between 13/18V.
3. Press t u button to move Frequency
4. Press AN/DG again the menu as
below will be displayed :
You can change parameters such as Start frequency and end frequency by using the numeric keys.
3. Dish setup
Press the FIND button on the device. The DISH SETUP menu will be displayed directly. Please refer to DISH SETUP on the page 12.
08
ENGLISH
Page 39
Quick Operation Guide
4. Shortcut key operation
1. H/V: A quick key to switch 13V/18V
output on the DISH SETUP menu
2. 0/22K: A quick key to switch 22K out­put on the DISH SETUP menu
3. TV/Radio:
Press TV/RADIO key in the playing mode to shift.
4. F1: Press F1 button when broadcas­ting program. The bar meter of Le­vel , BER and C/N will display on the screen. As below:
Press F1 again, Level and C/N value will display on the screen.
ENGLISH
09
Page 40
Quick Operation Guide
1. F2: Press F2 button when broadcas­ting program. The satellite informati­on will display.
Select the satellite and press OK The channel list under this satellite will display on the screen.
2. Volume: Press the t u button to adjust the volume.
10
ENGLISH
Page 41
Menu Operation Guide
Press Menu key on the Keypad to display the main menu. The menu consists of 7 menu options as shown below.
• LNB CONFIGURATION
• DISH SETUP
• POSITIONER SETUP
• TER SETUP
• CABLE SETUP
• SYSTEM SETUP
• ANGLE CALCULATION
Use the qp keys to move the cursor up or down in the menu. Use OK key to confirms a selection. To escape the menu system at anytime, press EXIT key.
1. LNB conguration
1. LNB: Use t u button to select the LNB
2. L.O. Frequency: Enter the proper
LNB frequency referring to your LNB using the numeric key on the keypad.
3. LNB Voltage: Use t u button to se- lect the LNB power.
4. LNB Dish: Use t u button to select the dish type, Fixed, Moved or Unicable.
5. DiSEqC Switch: Use t u button to select DiSEqC type.
6. DiSEqC Input: Use t u button to se- lect the port number to get the RF sig­nal from the LNB, which is connected to DiSEqC switching box. Range 1~4.
7. DiSEqC Repeat: Number of repeat of the DiSEqC command.
8. 22KHz Switch: Use t u button to select switch 22KHz.
ENGLISH 11
Page 42
Menu Operation Guide
2. Dish Setup
Press OK on Dish setup then the fol­lowing window appears:
1. Satellite: Press OK button to dis­play the satellite list. Select the sa­tellite you want to check with pres­sing t u button. You can also press qp to select the satellite. Press <OK> to confirm your selection.
2. LNB: Press t u button to select proper LNB type according to your physical LNB type. Press OK button to setup LNB configuration.
3. Frequency: Press OK button to display the Frequency list. Select the Frequency you want by pres­sing t u button or qp button. Press OK to confirm your selection. You can Edit, Add, delete, PID the stored frequency very easily.
12
ENGLISH
Page 43
Menu Operation Guide
Edit: Press RED (0/22K) button to edit Frequency using the numeric keys. Press qp key to select “Pol”. Press OK button to confirm the operation and save the result.
Add: Press GREEN (H/V) button to add Frequency using the numeric keys. Press qp key to select “Pol”. Press OK button to confirm the operation and save the result.
Delete: Press t u or qp button to select Delete option. Press YELLOW (AN/ DG) button to set delete status. You will see a confirmation massage, please OK to delete or EXIT to cancel the operation and save the result.
PID: Press the BLUE (Find) button to show the PID information for the fre­quency.
ENGLISH 13
Page 44
Menu Operation Guide
1. Network search: Use t u button to choose ON/OFF.
2. TP SCAN: Scan transponders one by one. Press OK to start scan channel.
3. SAT SCAN: Scan all the transponders in one satellite (these transponders have been set).
Note: In the course of signal searching, you can see the bar meter of the LE­VEL and QUALITY, at the same time the LOCK light will come on with the spea­ker notification. DiSEqC will indicate which port is connected to the DiSEqC
1.0 switch.
4. Signal Information
Press F1 to display the signal informa­tion. You can see the bar meter of the LEVEL and C/N. Use t u button to change volume, T/R button to mute.
Press F1 again ,Level and C/N value will display on the screen.
14
ENGLISH
Page 45
3. Positioner Setup
Menu Operation Guide
Satellite
Transponder
Continuously Move
Move Steps
Step Size Limit Set Other Commands
GOTO X
4. TER Setup (terrestrial)
Press OK on TER setup then the following window appears:
Use t u button to select the satellite or Press OK button to select the Satellite
Use t u button to select the transponder. Press OK button to display TP list.
Use t u button to move positioner and press OK button to save current position.
Use t u button to move positioner by step and press OK button to save current position.
Use t u button to setup one step size. Use t u button to select East/West limit or disable limit. Use t u button to select the command and press OK but-
ton to execute command. Use t u button to select ON/OFF and press OK button set
user position.
ENGLISH 15
Page 46
Menu Operation Guide
1. Frequency: Press t u button to select the frequency and the corres­ponding bandwidth will be showed on the screen.
• Press qp button to select Fre­quency option.
• Press OK button to enter the Fre­quency list, press qp button to select frequency one by one, press t u button to select page by page.
Edit frequency: Press RED button to edit the frequency by numeric numbers. Press qp button to select the Band­width. And then press OK button to confirm the operation and save the re­sult. Or press EXIT button to cancel the operation.
Add frequency: Press GREEN button to add the frequency by numeric num­bers. Press qp button to select the Band Width. And then Press OK button to confirm the operation and save the result. Or press EXIT button to cancel the operation.
16
ENGLISH
Page 47
Menu Operation Guide
Delete frequency: Press t u button to select option, and then press YEL- LOW button, you will see the confirm message. Press OK/EXIT button to dele­te or cancel this operation.
Press BLUE button to see the PID infor­mation of the frequency.
2. Antenna setting:
• Press qp button to select Antenna setting option.
• Press t u button to select antenna power.
3. Network Search:
• Press qp button to select Network Search option.
• Press t u button to select Network Scan mode.
Scan the possible frequency and bandwidth to receive the programs. Press qp button to TP Scan or Auto Scan.
Note: In the course of signal searching, you can see the bar meter of the LEVEL and C/N, at the same time the LOCK light will come on with the speaker notification.
ENGLISH 17
Page 48
Menu Operation Guide
1. TP Scan: Scan transponders one by
one within default frequency and bandwidth.
• Press qp button to TP Scan.
• Press t u button to select TP Scan mode.
• Press OK button, one message box will display.
• Press OK button to delete the existing program and start the TP Scan. Or press Exit button to save the existing program and start the TP Scan.
2. Auto Scan: Scan all range of frequen-
cy and bandwidth. It costs time to do Auto Scan, user can press OK to skip or Exit to exit at anytime.
• Press qp button to Auto Scan.
• Press t u button to select Auto Scan mode.
• Press OK button, one message box will display.
• Press OK button to delete the existing program and start the TP Scan. Or press EXIT button to save the existing program and start the TP Scan.
18
ENGLISH
Page 49
Menu Operation Guide
5. Cable Setup
Press OK on the Cable setup, then the fol­lowing figure appears.
1. Frequency: Press t u button to
select the frequency and the corre­sponding Symbol rate and Constel­lation will be showed on the screen automatically.
• Press qp button to select Fre­quency option.
• Press OK button to enter the Fre­quency list, press qp button to select frequency one by one, press t u button to select page by page.
Edit frequency: Press RED button to edit the frequency by numeric numbers. Press qp button to select the Bandwidth. And then Press OK button to confirm the ope- ration and save the result. Or press EXIT button to cancel the operation.
Add frequency: Press GREEN button to add the frequency by numeric numbers. Press qp button to select the Band Width. And then Press OK button to confirm the operation and save the result. Or pressEXIT button to cancel the operation.
Delete frequency: Press t u button to select option, and then press YELLOW button, you will see the confirm message. Press OK/EXIT button to delete or cancel this operation.
Press BLUE button to see the PID information of the Frequency.
ENGLISH 19
Page 50
Menu Operation Guide
1. Network Search:
• Press qp button to select Network Search option.
• Press t u button to select Network Scan mode.
2. TP Scan: Scan transponders one by
one within default frequency and bandwidth.
• Press qp button to TP Scan.
• Press t u button to select TP Scan mode.
• Press OK button, one message box will display.
3. Auto Scan: Scan all range of fre-
quency and bandwidth. It costs time to do Auto Scan, user can press.
• Press qp button to Auto Scan.
• Press t u button to select Auto Scan mode.
• Press OK button, one message box will display.
4. Signal information: Press F1 to dis-
play the signal information You can see the bar meter of the LEVEL and C/N. Use t u button to change vo­lume, T/R button to mute.
20
ENGLISH
Page 51
Menu Operation Guide
6. System Setup
Press the FIND button on the device. The DISH SETUP menu will be displayed directly. Please refer to DISH SETUP on the page 12.
7. Angle Calculation
Press OK on Angle Calculation then the following window appears.
1. Satellite: Use t u button to select the satellite or press OK button to se­lect the Satellite.
2. Sat longitude: Use numerical but­ton to enter satellite position.
3. East/West: Use t u button to se- lect satellite position.
4. User latitude: Use numerical button to enter latitude of position.
5. North/South: Indicate if latitude is North or South.
6. User longitude: Use numerical but­ton to enter longitude.
7. East/West: Indicate if longitude is East or West.
8. Angle Calculation: Press OK button to calculate azimuth and elevation of dish.
ENGLISH 21
Page 52
USB Operation
CAUTION: Do not disconnect the external hard drive while playback.
Use t u keys to to change the menu from main menu to USB PVR. The menu consists of 5 menu options as shown below:
• EDIT CHANNEL LIST
• FILE EDIT
• MEDIA PLAYER
• HDD MANAGE
• SOFTWARE UPGRADE
1. Edit Channel List
There are two types of program. One is TV and the other is Radio. The operation of the List and Guide at TV and Radio are the same. Here using TV for example.
Press Menu button to display main menu. Select the Edit Channel List and press OK, If there are some programs stored in the device. User will see the TV list menu as below:
22
ENGLISH
Page 53
USB Operation
You can manage the stored channels, TV and Radio Channels. Sort, delete, backup them very easily.
1. To delete a channel: Delete the program perpetually from database. User must rescan to recover it.
• Press t u button to select page turning, Press qp button to se­lect the program .
• Locate the channel you want to delete, and press GREEN (H/V) button, the channel will be marked with the symbol “X” .
• Repeat step 2 with those chan­nels you want to delete.
• To confirm the deletion. Press EXIT to exit the edition channels menu. You will see a confirmation message .
• Press OK key to confirm the dele­tion or press EXIT to cancel.
2. To sort a channel:
• Locate the channel you want to sort. Press the RED (0/22K) but­ton. One message box will dis­play .
• Input the number by using the numeric keys . Press the OK but­ton. The channel will change se­quence.
ENGLISH 23
Page 54
USB Operation
1. To delete all Channels: Delete All
will delete all of the program per­petually from database ,User must rescan to recover it.
• Pressing the YELLOW (AN/DG) button, you will see a confirma­tion massage.
• Press OK key to confirm the dele­tion or press EXIT to cancel.
2. To Backup Channels: You can
backup channels via USB port.
• Plug in USB disk, the device will mount the USB disk.
• Press <Blue (FIND)> Button, All of the programs will backup to your USB disk.
• If there is no program stored in the device. You can plug in USB disk which was stored programs. Press <Blue(FIND)> Button, Add the programs to you TV list.
24
ENGLISH
Page 55
USB Operation
3. Channel Information: Use qp or t u keys to move the cursor. In the me-
antime, Channel information like Satellite name, transponder information will be displayed on the left side.
2. File Edit
Edit the file from external hard drive. The file can be sorted, renamed, deleted.
• Press GREEN (H/V) button to sort the file.
• Press YELLOW (AN/DG) button to rename the file.
• Press BLUE (FIND) button to de­lete the file.
• Press OK button to play the file which you selected.
3. Mediaplayer
Check the information from the external hard drive which you connected to the meter. Use qp and OK button to select the recorded program for playing back and view the pictures.
ENGLISH 25
Page 56
USB Operation
4. HDD Manage
Manage the external hard drive which you connected to the meter.
• Press RED (0/22k) button to re­move the external hard drive.
• Press GREEN (H/V) button to mount the external hard drive to
• Press YELLOW (AN/DG) button to check the format of the exter­nal hard drive.
• Press BLUE (FIND) button to check the information of the ex­ternal hard drive.
5. Software Upgrade
This device upgrade Software via USB port.
1. Press ON/OFF button ,turn off the device Then Insert USB disk .
2. Press ON/OFF button ,turn on the device ,The device will automatic identification the Software.
3. The LOCK light flashed, that is software upgrading now .
4. The LOCK light constant light. Software upgrade have been completed .
5. Press ON/OFF button ,turn off the device, pull out the USB disk. Upgrade was completed.
6. Screenshot
With the screen shot function you could store the device displayed measured values as an image file. To save images, a USB disk must be connected to the device.
To save the currently display as image, press On/Off 2x short succession. The image will be saved as a JPG file in the USB disk.
26
ENGLISH
Page 57
Specications
Connector F-Type Frequency Range 950
LNB/TUNER Input
S/S2 Demodulator
RF TC/TUNER Input
T/C Demodulator
System resource
Video Decoder
Audio Codec MPEG 1.2 MP3 DD/DD+, AAC/AAC + WMA9/WMA9pro
Serial interface Connector USB type
Power Supply
Panel connectors Digital tuner input F-Type
Signal Level -65dBm ~ -25dBm LNB supply 13/18 V, max.400 mA LNB Switch control 22 KHz DiSEqC Ver 1.0 / Ver 1.1
Front End
Symbol Rate 2 Mbps ~ 45 Mbps SCPC and MCPC Yes Spectral inversion Auto conversion Connector F-Type Frequency Range 110 MHz - 862 MHz Signal Level -93 dBm ~ -35 dBm ANT supply 5 V / 12 V / 24 V, max. 50 mA
Front End
Channel Bandwidth 6, 7, 8 MHz Symbol Rate C: 0.2 Mbps ~ 7.2 Mbps Processor 450 MHz SDRAM 256 MB FLASH 2 MB NOR + 128 MB NAND MPEG 2 MPEG-2 MP@ML, MPEG-2 MP@HL MPEG 4 MPEG-4 AVC/H264 HP@L4 Date Rate up to 15 Mbits/s Resolution HDMI 1080p,1080i, 720p, 576p, 576i
Li-ion Battery 2000 mAh Supply voltage 12.6 V Charger 90-240 V
MHz - 2150 MHz
S: QPSK S2: QPSK, 8PSK
T2: QPSK,16QAM, 64QAM, 256 T: QPSK, 16QAM, 64QAM C: 16, 32, 64, 128, 256QAM
Note:
Weight and dimensions are not absolutely exact values . Technical details can be chan­ged at any time (according to manufacturer) without prior notice.
ENGLISH 27
Page 58
Handling Precautions of Battery
You are using Lithium ion batteries or Nickel metal hydride batteries in the machine now, so please don‘t work under high temperature or high pressure conditions. If the following items happened, abnormal chemical reaction may occur which will lead to the battery overheat, emit smoke, ignite and/or burst.
1. Incinerate and dispose the battery in fire or heat it.
2. Pierce the battery with a nail or other sharp objects, strike it with a hammer, or step on it.
3. Immerse the battery with water or connect the positive (+) and negative (-) terminals with a metal objects such as necklaces, hair pins, etc.
Note:
The battery is only applicable to the charger which supplied or appointed by the ma­nufacturer of this machine. The charging time should be minimum 5 hours for the first time, and it should not be charged over 12 hours after the first time. The battery should be stored within a temperature range of 0° to 40°. When stored for a long period, charge the battery at least once per half month so as to prevent over discharge. The battery is expendable.
Handling:
Improper setting of new battery may lead to the battery burst. Please use the battery only supplied by the manufacturer if you want to change a new battery. Please do not put the battery in fire or dispose it together with garbage. Please contact the waste ad­ministrative institute in your place to get the nearest battery collection station.
28
ENGLISH
Page 59
Declaration of Conformity
This complies with the following directives / standards is confirmed:
Electromagnetic Compatibility Directive 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008
Low Voltage Directive 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008
Notes
ENGLISH 29
Page 60
Status: v1.0 March 2014 // Technical changes, misprint and errors reserved.
Megasat Werke GmbH
|
Industriestraße 4a
|
D-97618 Niederlauer
|
www.megasat.tv
|
[email protected]
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
