Medion MD 18501 User Guide
Bedienungsanleitung
Mode d‘emploi
Handleiding
Manual de instrucciones
Istruzioni per l‘uso
Saugroboter
Aspirateur robot
Robotstofzuiger
Robot aspirador
Aspirapolvere
MEDION® MD 18501
Inhaltsverzeichnis
1. Zu dieser Bedienungsanleitung ................................................................. 5
1.1. Zeichenerklärung .....................................................................................................5
2. Bestimmungsgemäßer Gebrauch .............................................................. 7
3. Sicherheitshinweise .................................................................................... 8
3.1. Sicher mit Akkus/Batterien umgehen ............................................................11
4. Lieferumfang ............................................................................................. 13

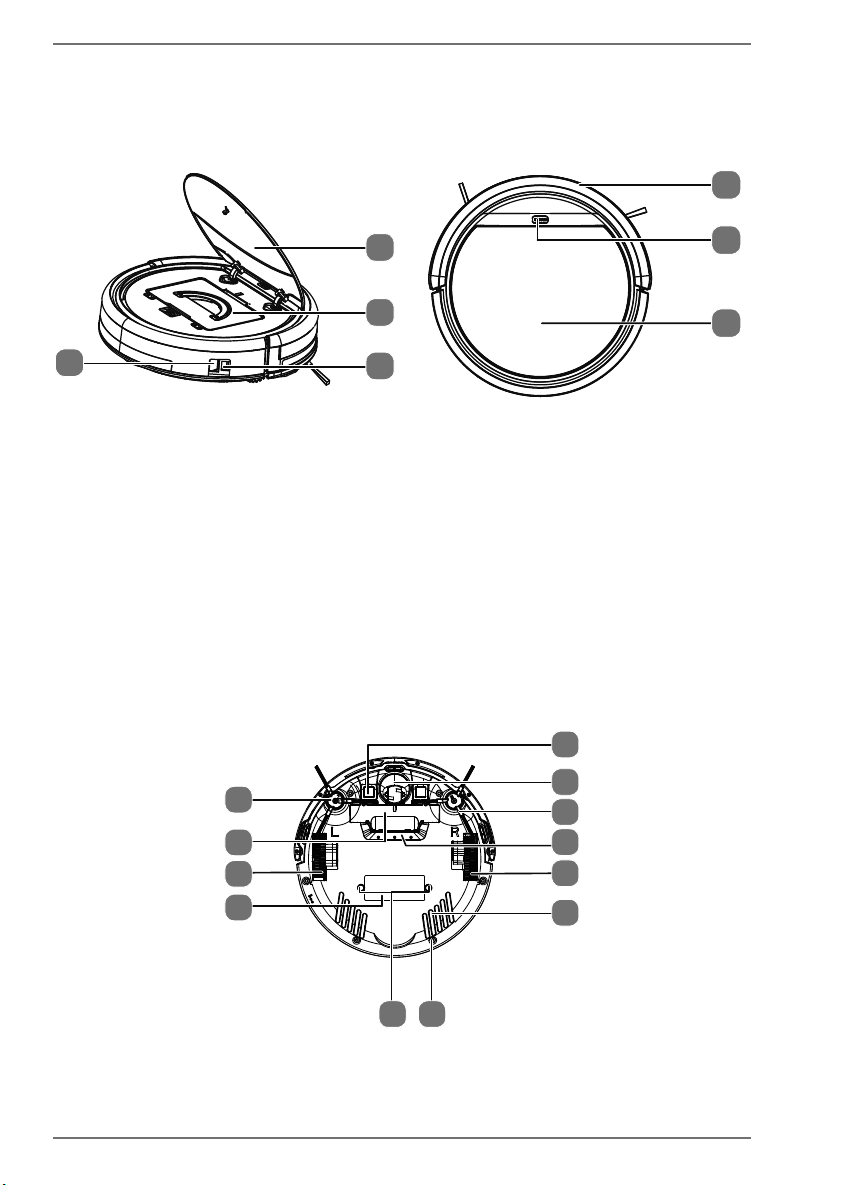

5. Geräteübersicht ......................................................................................... 14
5.1. Unterseite .................................................................................................................14
5.2. Staubbehälter mit Filter .......................................................................................15
5.3. Wasserbehälter .......................................................................................................15

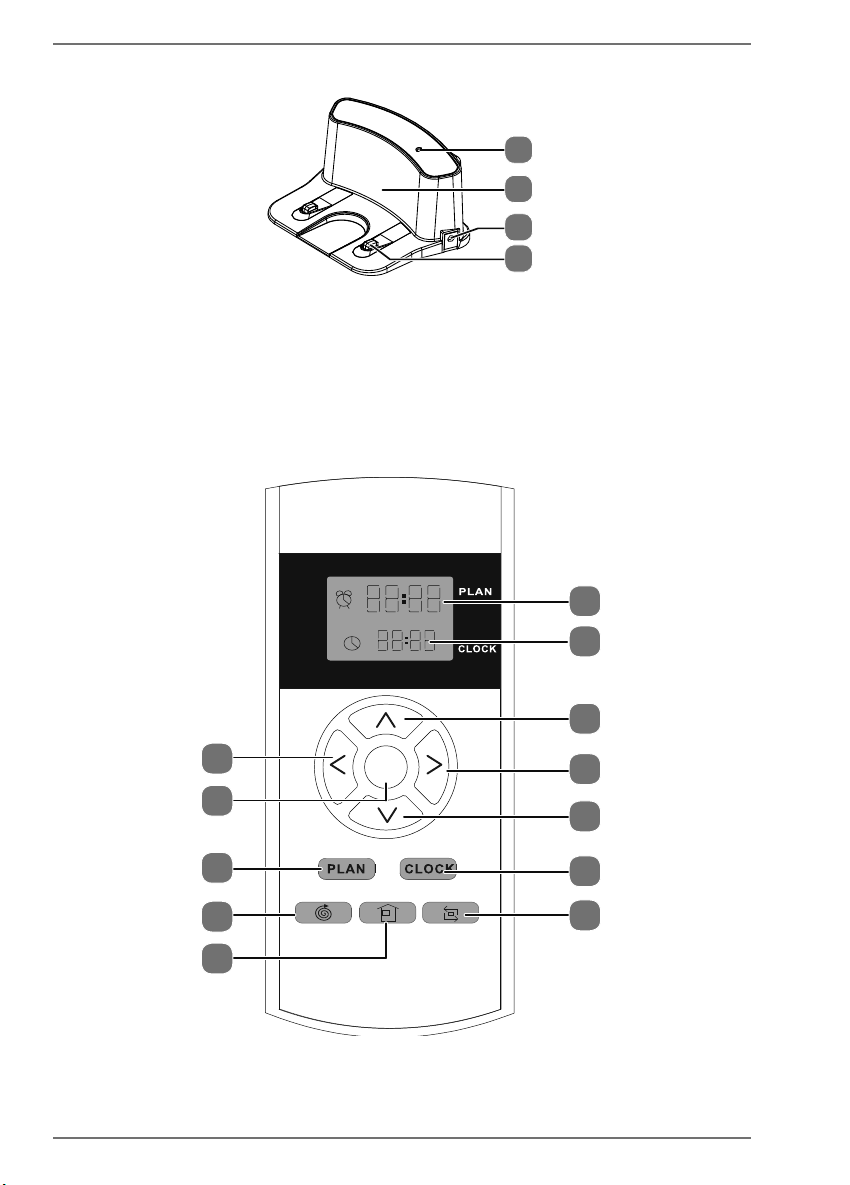

5.4. Ladestation...............................................................................................................16
5.5. Fernbedienung .......................................................................................................16
5.6. Lichtschranke (virtuelle Wand) .........................................................................17
5.7. Sensoren am Saugroboter ..................................................................................18
6. Erste Inbetriebnahme ............................................................................... 18
6.1. Reinigungsbürsten anbringen ..........................................................................18
6.2. Akkublock aufladen ..............................................................................................18
6.3. Batterien in die Fernbedienung einlegen .....................................................19
6.4. Batterien in die Lichtschranke (virtuelle Wand) einlegen .......................19
6.5. Uhrzeit einstellen ...................................................................................................19
6.6. Saug-/Wisch-Reinigung .......................................................................................20
7. Staubsaugerbetrieb .................................................................................. 20
7.1. Startzeit einstellen .................................................................................................21
7.2. Modus auswählen ..................................................................................................22
7.3. Lichtschranke (virtuelle Wand) verwenden ..................................................22
8. Reinigung und Pflege ................................................................................ 23
8.1. Staubbehälter reinigen ........................................................................................23
8.2. Wasserbehälter reinigen .....................................................................................24
8.3. Saugöffnung reinigen ..........................................................................................24
8.4. Bürsten reinigen .....................................................................................................24
8.5. Laufrad reinigen .....................................................................................................25
9. Problemlösung .......................................................................................... 25
10. Akkublock entfernen................................................................................. 26
11. Entsorgung ................................................................................................. 27
12. Technische Daten ....................................................................................... 28
13. Konformitätsinformation .......................................................................... 28
14. Impressum ................................................................................................. 29
DE
FR
NL
ES
IT
3
15. Allgemeine Garantiebedingungen .......................................................... 30
15.1. Allgemeines .............................................................................................................30
15.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den
Vorort Austausch ....................................................................................................31
16. Service-Adressen ....................................................................................... 32
16.1. Deutschland .............................................................................................................32
16.2. Österreich .................................................................................................................32
16.3. Schweiz ......................................................................................................................33
16.4. Belgien .......................................................................................................................33
16.5. Luxemburg ...............................................................................................................33
4
1. Zu dieser Bedienungsanleitung
Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und
befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer
Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.
DE
FR
NL
ES
1.1. Zeichenerklärung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet,
muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder
schweren irreversiblen Verletzungen!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor Gefahr durch explosionsgefährlichen
Stoffen!
VORSICHT!
Warnung vor möglichen mittleren und oder leichten
Verletzungen!
IT
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterführende Informationen für den Gebrauch des Gerätes!
5
HINWEIS!
Hinweise in der Bedienungsanleitung beachten!
•
Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende Handlungsanweisung
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit
diesem Symbol markierte Produkte erfüllen die Anforderungen der
EG-Richtlinien.
Schutzklasse II
Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann
teilweise oder vollständig die zusätzliche oder verstärkte Isolierung
bilden.
Gleichstrom-Symbol
Abb. A
Polaritätskennzeichnung
Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Pola-
Abb. B
rität des Steckers, es gibt zwei Varianten der Polarität entweder Innen
Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus
(Abb. B).
S
Symbol für elektrisches Schaltnetzteil
Transformator - kurzschlussfest
Transformator, bei dem die Temperatur festgelegte Grenzwerte nicht
überschreitet, wenn der Transformator überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.
Benutzung in Innenräumen
Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät umweltgerecht entsorgen (siehe „11. Entsorgung“ auf Seite
27)
6
2. Bestimmungsgemäßer Gebrauch
DE
Der Saugroboter dient zur selbsttätigen, trockenen Reinigung
von glatten, ebenen Fußböden im Innenbereich.
Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu
bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise
− in Küchen für Mitarbeiter in Läden, Büros und anderen ge-
werblichen Bereichen;
− in landwirtschaftlichen Anwesen;
− von Kunden in Hotels, Motels und anderen Wohneinrich-
tungen;
− in Frühstückspensionen
Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
Bauen Sie das Gerät nicht ohne unsere Zustimmung um und
verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
Verwenden Sie nur von uns gelieferte oder genehmigte Er-
satz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanlei-
tung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
FR
NL
ES
IT
7
3. Sicherheitshinweise
WARNUNG!
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und
mentalen Fähigkeiten) oder Mangel an Erfahrung und
Wissen (beispielsweise ältere Kinder).
Gerät und Zubehör an einem für Kinder unerreichbaren Platz
aufbewahren.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und
von Personen mit reduzierten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder
durchgeführt werden, es sei denn, sie sind 8 Jahre und älter
und werden beaufsichtigt.
Kinder jünger als 8 Jahre sollen vom Gerät und dem /Netzad-
apter/Netzkabel ferngehalten werden.
GEFAHR!
Erstickungsgefahr!
Durch Einatmen oder Verschlucken von Folien oder
Kleinteilen besteht Erstickungsgefahr.
Halten Sie Verpackungen von Kindern fern.
8
WARNUNG!
Stromschlaggefahr!
Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
Verwenden Sie zum Laden des Akkus den mitgelieferten
Netzadapter und die Ladestation.
Der Netzadapter darf nur in trockenen Innenräumen verwen-
det werden.
Schließen Sie den Netzadapter nur an eine gut erreichbare,
ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters
entsprechen.
Für den Fall, dass Sie das Gerät schnell vom Netz nehmen
müssen, muss die Steckdose frei zugänglich sein.
Ziehen Sie das Netzkabel stets am Stecker aus der Steckdo-
se, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das
Netzkabel nicht.
Ziehen Sie bei Beschädigung des Steckers, des Netzkabels,
der Ladestation oder des Gerätes oder, wenn Flüssigkeiten
oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort
den Stecker aus der Steckdose.
Verwenden Sie das Gerät nur in geschlossenen Räumen und
setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
Fassen Sie das Gerät nicht mit nassen Händen an, während Sie
das Gerät laden.
Vor dem ersten Gebrauch und nach jeder Benutzung den Sau-
groboter sowie das Netzkabel auf Beschädigungen überprüfen.
Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La-
destation oder das Netzkabel sichtbare Schäden aufweist.
Wenn Sie einen Transportschaden feststellen wenden Sie sich
umgehend an das MEDION Service Center.
Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das
Netzteil aus der Steckdose.
DE
FR
NL
ES
IT
9
Tauchen Sie den Saugroboter, die Ladestation oder das Netz-
teil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder
Reinigung und Wartung sowie vor dem Auf- und Abbau des
Zubehörs das Netzteil aus der Steckdose.
Laden Sie den Saugroboter niemals mit eingesetztem Wasser-
behälter.
WARNUNG!
Explosionsgefahr!
Beim Aufsaugen von feuergefährlichen Flüssigkeiten
oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.
Benutzen Sie das Gerät nicht in der Nähe von leicht entzünd-
baren Materialien. Saugen Sie keine scharfkantigen oder
leicht entzündbaren Gegenstände und Flüssigkeiten wie z.B.
Streichhölzer oder heiße Asche auf.
Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.
VORSICHT!
Verletzungsgefahr/Gefahr von Geräteschaden!
Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.
Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen
Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter
nach jeder Benutzung.
Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten
Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche
vor dem Absaugen vollständig trocknen.
Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlän-
gerungskabel und informieren Sie anwesende Personen über
den Betrieb des Saugroboters.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstän-
de (z.B. Glas, Lampen, Vasen) und Objekte, die sich in den
Bürsten verfangen oder aufgesaugt werden könnten (z.B.
Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbe-
10
reich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeitsbereich einzuschränken.
Decken Sie die Sensoren und Lüftungsschlitze des Saugrobo-
ter nicht ab.
Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu
vermeiden sind:
− Hohe Luftfeuchtigkeit oder Nässe,
− extrem hohe oder tiefe Temperaturen,
− direkte Sonneneinstrahlung,
− offenes Feuer.
3.1. Sicher mit Akkus/Batterien umgehen
Das Gerät beeinhaltet einen Lithium-Ionen-Akkublock. Die Fern-
bedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrie-
ben, die die Lichtschranke mit zwei 1,5 V-Batterien vom Typ AA.
DE
FR
NL
ES
IT
GEFAHR!
Verätzungsgefahr!
Beim Verschlucken von Batterien besteht die Gefahr
von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batteriesäure besteht Verätzungsgefahr.
Wenn Sie vermuten, Batterien könnten verschluckt oder in ir-
gendeinen Teil des Körpers gelangt sein, suchen Sie unver-
züglich medizinische Hilfe.
Batterien nicht verschlucken.
Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit Haut, Au-
gen oder Schleimhäuten die betroffene Stellen mit reichlich kla-
rem Wasser spülen und umgehend einen Arzt aufsuchen.
Halten Sie neue und gebrauchte Batterien von Kindern fern.
Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach
nicht sicher schließt und halten Sie sie von Kindern fern.
Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät.
Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen.
11
WARNUNG!
Explosionsgefahr!
Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!
Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein.
Benutzen Sie nie alte und neue Batterien zusammen.
Achten Sie beim Einlegen der Batterien auf die Polarität (+/–).
Versuchen Sie niemals, Batterien wieder aufzuladen.
Lagern Sie Batterien an einem kühlen, trockenen Ort.
Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie
Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte
starke Wärme kann die Batterien beschädigen.
Werfen Sie Batterien/Akkus nicht ins Feuer.
Schließen Sie Batterien/Akkus nicht kurz.
Entfernen Sie auch leere Batterien aus dem Gerät.
Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen
Sie die Batterien heraus.
Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im
Gerät und an den Batterien sauber sind, und reinigen Sie die-
se gegebenenfalls.
Akkublock nur bei einer Raumtemperatur von 10–40 °C be-
treiben.
12
4. Lieferumfang
DE
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder
Einatmen von Kleinteilen oder Folien.
Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
− Saugroboter mit integriertem Lithium-Ionen-Akkublock
− Ladestation
− Netzteil
− Lichtschranke (virtuelle Wand)
− Fernbedienung
− 2 Ersatz-Seitenbürsten
− 2 Seitenbürsten
− Filter
− Ersatzfilter
− Wassserbehälter
− Wischaufsatz
− Staubbehälter
− 2 Reinigungstücher
− Reinigungspinsel
− Bedienungsanleitung und Garantiedokumente
FR
NL
ES
IT
13
5. Geräteübersicht
5
1
2
4
3
Abbildung ähnlich
1) Staubbehälterdeckel
2) Staubbehälter mit Filter/ Wasserbehälter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Kontrollleuchte
7) Markierung zum Öffnen des Deckels
5.1. Unterseite
19
18
17
16
Push
6
7
8
9
10
11
12
13
1415
Abbildung ähnlich
8) Ladekontakte
9) Laufrad: Zur Unterstützung der Bewegungsrichtung
14
10) Reinigungsbürste, rechts
11) Saugöffnung
12) Laufrad: Zum Vortrieb des Geräts
13) Lüftungsschlitze
14) Wischaufsatz-Aufnahme
15) Wasserdüsen
16) Typenschild
17) Laufrad: Zum Vortrieb des Geräts
18) Batteriefach
19) Reinigungsbürste, links
5.2. Staubbehälter mit Filter
20
21
22
23
Abbildung ähnlich
20) Staubfilter
21) Staubbehälter mit Deckel
22) EPA-Filterrahmen
23) EPA-Filter
DE
FR
NL
ES
IT
5.3. Wasserbehälter
27
26
25
24) Einfüllöffnung
25) Wasserbehälter
26) Griff
27) Verschluss
24
Abbildung ähnlich
15
5.4. Ladestation
28) Kontrollleuchte
29) Gehäuse
30) Netzteilanschluss
31) Ladekontakte
5.5. Fernbedienung
28
29
30
31
Abbildung ähnlich
32
33
43
42
41
40
39
32) Startzeitanzeige
33) Uhrzeitanzeige
16
&/($1
Abbildung ähnlich
34
35
36
37
38
34) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
35) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige
zur Minutenanzeige wechseln
36) Betriebsmodus: rückwarts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert verringern
37) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen
38) Saugbewegung entlang der Wände
39) Zurückkehren zur Ladestation
40) Saugbewegung im Kreis
41) Startzeit einstellen; Auswahl der Startzeit bestätigen
42) CLEAN: Hindernisabhängige automatische Standard-Reinigung
43) Betriebsmodus: links fahren
5.6. Lichtschranke (virtuelle Wand)
DE
FR
NL
ES
IT
44) Ein-/Ausschalter
45) Kontrollleuchte
46) Lichtschranke
47) Öffnungslasche
48) Batteriefach
44
47
45
48
46
Abbildung ähnlich
17
5.7. Sensoren am Saugroboter
A
C
Abbildung ähnlich
A Sensor vorne
B Sensor rechts
C Sensor links
B
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen
Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden.
Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und
entnommen werden.
Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen,
bis sie einrasten. Achten Sie dabei auf die Bezeichnung L und R am Gerät.
6.2. Akkublock aufl aden
Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem
Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 4,5 Stunden. Dies
kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.
Mit dem mitgelieferten Netzteil können Sie Ihren Saugroboter direkt aufladen oder
über die Ladestation; dazu beachten Sie einfach die folgenden Schritte:
Stellen Sie den Ein-/Ausschalter am Saugroboter auf die Position ON, da sonst
der Akkublock nicht geladen wird.
Direktes Aufladen des Geräts
Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite
des Saugroboter an.
Aufladen über die Ladestation
Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzie-
ren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
18
Verbinden Sie den Netzstecker mit der Steckdose.
Das Gerät wird aufgeladen, alle LEDs der Kontrollleuchte blinken.
Sobald der Akkublock voll geladen ist, leuchten die Dioden dauerhaft.
Der Akkublock sollte spätestens nachgeladen werden, wenn die mittlere LED der
Kontrollleuchte blinkt.
Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das
Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, kehrt der Saugroboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist.
Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich
an das MEDION Service Center.
6.3. Batterien in die Fernbedienung einlegen
Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach
unten ab.
Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batterie-
fach angegebenen Polarität ein.
Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schieben Sie
ihn zu.
6.4. Batterien in die Lichtschranke (virtuelle Wand)
einlegen
Entfernen Sie den Batteriefachdeckel, indem Sie die Öffnungslasche nach hinten
drücken und gleichzeitig den Batteriefachdeckel anheben.
Setzen Sie zwei 1,5 V-Batterien vom Typ AA unter Beachtung der im Batteriefach
angegebenen Polarität ein.
Schließen Sie den Batteriefachdeckel.
DE
FR
NL
ES
IT
6.5. Uhrzeit einstellen
Um die Startzeitfunktion nutzen zu können, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:
Drücken Sie die Taste CLOCK, um die aktuelle Uhrzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten
die Taste
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten
Bestätigen Sie Ihre Eingabe durch Drücken der Taste CLOCK.
Die Uhrzeit ist nun eingestellt.
, um die Minutenanzeige einzustellen.
oder die Stunde ein. Drücken Sie dann
oder die Minuten ein.
19
6.6. Saug-/Wisch-Reinigung
WARNUNG!
Stromschlaggefahr!
Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
Laden Sie den Saugroboter niemals mit eingesetz-
tem Wasserbehälter auf.
Bei der Saug-/Wisch-Reinigung saugt und wischt der Saugroboter gleichzeitig in einem Arbeitsgang.
Schalten Sie den Ein-/Ausschalter auf OFF.
Füllen Sie den Wasserbehälter mit max. 250 ml Wasser.
Bringen Sie das Reinigungstuch am Wischaufsatz an.
Befestigen Sie an der Unterseite des Saugroboters den Wischaufsatz mit Reini-
gungstuch.
Stecken Sie den Wischaufsatz in die Wischaufsatz-Aufnahme bis dieser einrastet.
Drehen Sie den Saugroboter wieder um.
Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels.
Der Deckel öffnet sich.
Nehmen Sie den Staubbehälter aus dem Saugroboter raus.
Setzten Sie den Wasserbehälter in das Gerät ein und schließen Sie den Deckel.
Stellen Sie den Ein-/Ausschalter auf die Position ON.
Das Gerät ist einsatzbereit.
Entfernen Sie vor der Saug-/Wisch-Reinigung alle Teppiche und Vorleger, da das Gerät beschädigt werden könnte. Reinigen Sie nur Hartböden in dem Saug-/Wisch-Modus.
7. Staubsaugerbetrieb
Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlän-
gerungskabel entfernt wurden.
HINWEIS!
Gefahr von Sachschaden!
Lose Kabel können sich während des Saugbetriebes in ihrem Saugroboter verfangen und von diesem mitgezogen
werden. Geräte können so beispielsweise von einem Tisch
gezogen und dabei beschädigt werden.
Verlegen Sie Kabel außer Reichweite.
20
Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Dieser Saugroboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet.
DE
FR
Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des
Tastendruckes.
Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät.
Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig einge-
setzt ist.
Stellen Sie den Saugroboter auf eine freie Fläche im Raum.
Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatz-
bereit.
Drücken Sie die Taste CLEAN auf dem Gerät oder an der Fernbedienung, um
den Reinigungsvorgang zu starten.
Die LEDs der Kontrollleuchte leuchtet dauerhaft.
Drücken Sie die Taste CLEAN erneut, um den Reinigungsvorgang zu unter-
brechen. Drücken Sie die Taste CLEAN nochmals, wenn Sie die Reiniung fort-
setzen wollen.
Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigen,
wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste CLEAN ca. drei Sekunden gedrückt halten.
Im Ruhemodus ist die Kontrollleuchte ausgeschaltet.
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
NL
ES
IT
Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Positi-
on OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staub-
behälter.
7.1. Startzeit einstellen
Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:
Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatz-
bereit.
Drücken Sie die Taste PLAN, um die Startzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten
die Taste , um die Minutenanzeige einzustellen.
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
oder die Stunde ein. Drücken Sie dann
21
Bestätigen Sie Ihre Eingabe durch Drücken der Taste PLAN.
Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestellten Zeit startet der Reinigungsvorgang.
Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.
7.2. Modus auswählen
Durch die Sensoren, den Stoßdämpfer am Gerät sowie der gesonderten Lichtschranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie
können festlegen, wie der Saugroboter dabei vorgehen soll:
Reinigungsmodus Tastendruck auf Art der Reinigung
Automatisch
punktuelle Reinigung
Reinigung entlang der
Wand
Zurück zur Ladestation
CLEAN
Hindernisabhängige Standard-Reinigung
Zur gezielten Reinigung einer Fläche um den Startpunkt des Saugroboters herum
Zur Reinigung entlang von Wänden/Hindernissen.
Sollten keine Hindernisse zur Orientierung vorhanden sein, beendet
der Saugroboter die Reinigung.
Saugroboter kehrt zur Ladestation
zurück und lädt den Akkublock auf.
7.3. Lichtschranke (virtuelle Wand) verwenden
Um den Aktionsradius des Saugroboters einzuschränken, um z. B. Räumlichkeiten
für die Reinigung auszuschließen oder um vor Treppenstürzen zu schützen, können
Sie die Lichtschranke aufstellen.
Positionieren Sie die Lichtschranke vor das Hindernis bzw. die verbotene Reini-
gungszone.
Stellen Sie den Ein-/Ausschalter an der Lichtschrank auf die Position ON.
Im Betrieb wird der Saugroboter direkt nach dem Passieren der Lichtschranke umkehren.
22
8. Reinigung und Pfl ege
DE
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch
stromführende Teile.
Tauchen Sie den Saugroboter, die Ladestation oder
das Netzteil niemals in Wasser oder Flüssigkeiten!
Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
Stellen Sie den Ein-/Ausschalter auf die Position
OFF
und ziehen Sie vor jeder Reinigung und Wartung
sowie vor dem Auf- und Abbau des Zubehörs den
Netzstecker aus der Steckdose.
Ihr Saugroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den
Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.
• Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
• Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen
trockenen Tuch.
FR
NL
ES
IT
8.1. Staubbehälter reinigen
Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu
reinigen. Führen Sie die folgenden Schritte aus:
ABC
EFG
A) Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels.
D
23
Der Deckel öffnet sich.
B) Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staubbe-
hälter aus dem Saugroboter.
C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist
nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine!
Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten
Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach er-
folgter Reinigung setzen Sie den Staubbehälter wieder ein und schließen Sie
den Deckel des Saugroboters.
Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehälters richtig
eingesetzt ist.
8.2. Wasserbehälter reinigen
Um den Wasserbehälter zu Reinigen gehen Sie wie folgt vor:
Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels (A).
Der Deckel öffnet sich.
Entnehmen Sie den Wasserbehälter, indem Sie diesen an dem Griff heraus ziehen.
Öffnen Sie den Verschluss am Wasserbehälter und leeren Sie den diesen über ei-
nem Waschbecken (B).
Spülen Sie den Wasserbehälter mit Wasser aus und lassen Sie alles gut trocknen.
8.3. Saugöff nung reinigen
Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung
ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte
in regelmäßigen Abständen die Saugöffnung gereinigt werden.
Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.
8.4. Bürsten reinigen
Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgenden Schritte aus:
Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf ei-
nen geraden Untergrund.
Lösen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschrauben-
dreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben um sie
aus dem Gerät zu entfernen.
Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
Nach der Reinigung bringen Sie die Bürsten wieder an.
24
Nach einiger Zeit sollten die Bürsten ausgetauscht werden um effizienter zu ar-
beiten. Wegen Ersatzzubehör wenden Sie sich bitte an unser Service Center.
DE
Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes
Wasser zu legen damit sie wieder ihre Ausgangsform annehmen.
8.5. Laufrad reinigen
Abbildung ähnlich
Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen
Sie es von Verschmutzungen mit einem angefeuchteten Tuch.
Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.
9. Problemlösung
Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe
der folgenden Übersicht selbst beheben können.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur
notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere ge-
eignete Fachwerkstatt.
FR
NL
ES
IT
Problem Mögliche Ursache Lösung
Das Gerät lässt sich nicht
einschalten.
Kontrollleuchte blinkt, nachdem das Gerät eingeschaltet wurde.
Saugroboter bewegt sich
nicht
Einfacher Signalton ertönt.
Der Akkublock ist leer.
Der Akkublock ist leer.
Räder sind blockiert.
Lassen Sie den Akku-
block etwa 4,5 Stunden lang vollständig
aufladen.
Lassen Sie den Akku-
block etwa 4,5 Stunden lang vollständig
aufladen.
Entfernen Sie alle Stö-
rungen
Beheben Sie die Stö-
rung an den Rädern.
25
Problem Mögliche Ursache Lösung
Der Saugroboter steht
Sensorstörung
Doppelter Signalton ertönt.
Gerät ist blockiert
Dreifacher Signalton ertönt.
Die seitlichen Bürsten bewegen sich nicht.
Saug-/Wisch-Reinigung
funktioniert nicht mehr.
auf einem dunklen Boden.
Der Sensor ist verdeckt.
Saugroboter steckt fest.
Durch Verschmutzung
blockiert.
Wasserbehälter ist leer.
Reinigungstuch zu stark
verschmutzt.
10. Akkublock entfernen
VORSICHT!
Verletzungsgefahr.
Es besteht Verletzungsgefahr bei Kontakt mit den entnommenen Akkus.
Entnommene Akkus von Kindern fernhalten, nicht
ins Feuer werfen, kurzschließen oder auseinander
nehmen.
Entnommene Akkus keinen extremen Bedingungen
aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
Kontakt mit Haut, Augen und Schleimhäuten vermei-
den. Bei Kontakt mit Batteriesäure die betroffenen
Stellen sofort mit reichlich klarem Wasser spülen und
umgehend einen Arzt aufsuchen.
Versetzen Sie den Sau-
groboter an eine hellere Stelle.
Reinigen Sie den Sen-
sor.
Versetzen Sie den Sau-
groboter an eine andere Stelle.
Nehmen Sie die Bürs-
ten ab, anschließend
gründlich reinigen und
wieder aufsetzen.
Wassertank auffüllen
Reinigungstuch wech-
seln/reinigen.
Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei ei-
nem Defekt des Akkublocks heraus.
Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig ent-
laden ist.
26
Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose
und das Netzkabel aus dem Gerät.
Lösen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem
Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 27).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der
Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie aus-
schließlich ein Akkupack des gleichen Typs.
Verschließen Sie das Akkufach mit den beiden Schrauben.
11. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.
Gerät
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le-
bensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu-
geführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei-
nem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsun-
ternehmen oder Ihre kommunale Verwaltung.
DE
FR
NL
ES
IT
Batterien/Akkus
Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Batterien
müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen
Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.
27
12. Technische Daten
Lautstärke ca. 65dB
Staubbehälter Kapazität 0,3 l
Wasserbehälter Kapazität 250 ml
Betriebszeit ca. 90 min.
Gewicht ca. 2,1 Kg
Abmessungen ca. 300 x 83 mm
Akkublock
Litium-Ionen-Akkublock
Model UR18650ZT-4S1P-AGX
Hersteller BYD, China
Akkukapazität
Leistung 38,5 Wh
Ladedauer ca. 4,5 Stunden
Betriebstemperatur 10 °C – 40 °C
14,8V
Netzteil
Modell GSCV0600S019V12E
Hersteller GSP, China
Eingang 100–240V~, 50/60Hz, 0,5A
Ausgang
19V
Fernbedienung
Batteriebetrieb 2x1,5V Typ AAA
Lichtschranke (virtuelle Wand)
Batteriebetrieb 2x1,5V Typ AA
2600 mAh
600mA
Technische Änderungen vorbehalten.
13. Konformitätsinformation
Hiermit erklärt die MEDION AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EG
• Niederspannungsrichtlinie 2014/35/EG
• Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.
28
14. Impressum
Copyright © 2018
Stand: 12/04/2018
Alle Rechte vorbehalten.
DE
FR
NL
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die
schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt beim Inverkehrbringer:
MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Die Bedienungsanleitung steht über die Serviceportale zum Download zur Verfügung.
Sie können auch den unten stehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
URL QR Code
DE www.medion.com/de/service/start/
AT www.medion.com/at/service/start/
ES
IT
BE www.medion.com/be/nl/service/start/
CH www.medion.com/ch/de/service/start/
29
URL QR Code
LUX www.medion.com/lu/de/
15. Allgemeine Garantiebedingungen
15.1. Allgemeines
Die Laufzeit der Garantie beträgt 24 Monate und beginnt am Tag des Kaufs des Produktes. Die Garantie bezieht sich auf Material- und Produktionsschäden aller Art, die
bei normaler Verwendung auftreten können.
Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber behält
sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn
dieser Nachweis nicht erbracht werden kann.
Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung transportsicher verpackt ist. Sofern nichts anderes vermerkt ist, tragen sie die Kosten der
Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die
nicht zum ursprünglichen Lieferumfang des Produktes gehören, übernimmt der Garantiegeber keine Haftung.
Bitte überlassen Sie dem Garantiegeber mit dem Gerät eine möglichst detaillierte
Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung,
kontaktieren sie bitte die Hotline des Garantiegebers oder das Service Portal. Sie erhalten dort Informationen über die weiteren Schritte.
Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb
des Produktes durch den Endkunden erfolgte.
15.1.1. Umfang
Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem Produkt gewährleistet der Garantiegeber mit dieser Garantie die Reparatur oder den Ersatz des Produktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem
Garantiegeber. Insoweit kann dieser nach eigenem Ermessen entscheiden, das zur
Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher
Qualität zu ersetzen.
Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.
Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte
entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.
30
Für eingebrannte Bilder bei Plasma- oder LCD-Geräten, die durch unsachgemäße
Verwendung des Gerätes entstanden sind, übernimmt der Garantiegeber keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma- bzw. LCD-Gerätes
entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.
Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden.
Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt,
der von der Garantie nicht gedeckt ist, behält sich der Garantiegeber das Recht vor,
die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in
Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ihnen diesem Vorgehen zuzustimmen oder abzulehnen.
15.1.2. Ausschluss
Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am Produkt vorgenommene Veränderungen,
Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren
oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder
Verlust bei Rücksendung des Produktes entstanden sind, übernimmt der Garantiegeber keine Garantie.
Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch einen vom Garantiegeber autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert
oder unleserlich gemacht wurden.
DE
FR
NL
ES
IT
15.1.3. Service Hotline
Vor Einsendung des Gerätes an den Garantiegeber müssen Sie sich über die Service
Hotline oder das Service Portal an uns wenden. Sie erhalten insoweit weitergehende
Informationen, wie Sie Ihren Garantieanspruch geltend machen können.
Die Inanspruchnahme der Hotline ist ggf. kostenpflichtig.
Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hard-
ware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.
15.2. Besondere Garantiebedingungen für die Vorort
Reparatur bzw. den Vorort Austausch
Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr Produkt.
Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer
Seite Folgendes sichergestellt werden:
• Mitarbeitern des Garantiegebers, die zu vorgenanntem Zweck bei Ihnen eintref-
fen, soll uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten
gewährt werden.
31
Loading...
